Вентиляция цокольного этажа частного дома

Цокольный этаж – одно из самых специфических мест дома (относительно вентиляции). Здесь, как ни в каком другом месте, очень важно создание хорошего микроклимата. Это полуподвальное помещение напрямую связано с фундаментом.

Особенности вентиляции цокольного этажа

Дом с высоким цоколем оснащается эффективной вентиляцией для постоянного отвода влаги

Дом с высоким цоколем оснащается эффективной вентиляцией для постоянного отвода влаги

Цокольное помещение в силу своей специфики расположения и конструктивного вида является практически фундаментом дома. Оно принимает на себя нагрузки и передает их основанию. Потому к нему предъявляются и соответствующие требования:

  • Конструктивные. Равномерный прием и передача нагрузок дома и одновременно принятие на себя нагрузок от грунта, гидро- и теплоизоляция.
  • Потребительские. Достаточное освещение (желательно – естественное), высота потолков, качество воздуха, комфортный температурно-влажностный режим, отсутствие поступления грунтовых газов и воды.

Площади остекления цокольного этажа категорически недостаточно, потому он всегда затенен и для него требуется искусственное освещение. Для того, чтобы организовать здесь жилое помещение, со всеми вытекающими требованиями, нужно обеспечить хотя бы небольшие окна. Потому приходится поднимать цоколь для создания минимально возможной высоты помещения (минимум до 2,1 м), правильно его утеплять и отделывать. Но даже если окна расположить по разные стороны помещения, будет возможна, в лучшем случае, сквозная вентиляция, а скорее – проветривание.

Летом, когда на улице жарко, в цокольных помещениях обычно прохладно. Многие расценивают это как приятный свежий воздух, но на самом деле качество воздуха здесь очень низкое, и говорит о том, что вентиляция цоколя недостаточная.

Откуда же он берется и почему это «плохой» воздух? А дело все в очень вредном газе радоне, который поступает в строительные конструкции из земли. Так как цокольный этаж имеет большую площадь контакта с грунтом, то велика вероятность высокой концентрации газа. Радон тяжелее воздуха и концентрируется всегда в нижней части этажа. Соответственно, сквозная вентиляция, с помощью небольших окон, никак не сможет повлиять на удаление радона из помещений.

Важно! Кроме того, температура воздуха и поверхностей цоколя всегда значительно ниже, чем в надземных этажах, что приводит к повышенной относительной влажности. Это говорит об ограниченной или отсутствующей вентиляции, конденсации влаги из воздуха. Такой, достаточно специфический, температурно-влажностный режим делают воздух сырым.

Обеспечиваем чистым воздухом цокольный этаж

Особенности цокольного этажа ни у кого не вызывают сомнения в том, что помещение должно быть снабжено хорошей вентиляционной системой. Только правильно устроенный воздухообмен, позволит в таком помещении, как цоколь, кроме погреба, котельной, подсобных помещений, устроить здесь жилые помещения. Для этого необходимо соблюдение параметров, которые нужно реализовать еще на этапе строительства.

Такой вариант вентиляции цокольного этажа не позволит радону (радиоактивно опасному газу) скапливаться в помещении

Такой вариант вентиляции цокольного этажа не позволит радону (радиоактивно опасному газу) скапливаться в помещении

  1. Цокольный этаж обязательно должен быть разделен с надземными помещениями дома. Это продиктовано различными температурно-влажностными режимами, а также тем, что воздух цокольного этажа перенасыщен различными грунтовыми газами, в том числе радоном. Поэтому обязательно предусматривать разрыв в виде герметично закрывающейся двери, лучше – тамбура.
  2. Вентиляция цокольного этажа должна быть с принудительной подачей воздуха и с естественным его забором. Обычно, заказчик считает, что выполняет вентиляцию посредством сквозного проветривания через окна, но такого движения воздуха недостаточно. Зимой окна закрыты, а летом естественная вентиляция работает только благодаря ветровому побуждению, поэтому тяга отсутствует.
  3. Дополнительную проблему полуподвалу создает забор на улице, перекрывающий поток ветра в нижней части участка и в цокольные окна он не попадает.
  4. В силу того, что окна находятся на одной высоте, не создается нормального аэродинамического побуждения. В лучшем случае, при ветреной погоде, воздушный поток заходит в них с одной стороны и выходит с другой.

Как устроить вентиляцию жилого цокольного этажа

Принудительная вентиляция в полуподвале обязательна, так как естественная не может качественно вентилировать помещение. Ее вполне можно выполнить своими руками, без привлечения специалистов. Главное – сделать правильные расчеты и воспользоваться продухами и отдушинами в стенах, которые сделаны во время строительства.

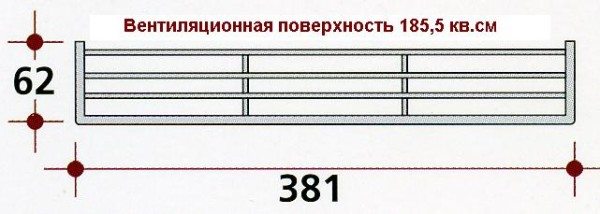

Продухи цоколя можно оформить таким образом

Продухи цоколя можно оформить таким образом

Если ничего подобного не было устроено, то тогда цокольный этаж не удастся эксплуатировать, как жилую зону, так как создать необходимый температурно-влажностный режим будет невозможно. Кроме того, помещение нельзя будет оборудовать мебелью, так как сырость испортит и дерево, и металл, и текстиль.

Схема монтажа вентиляции

  1. Для поступления свежего воздуха в цокольное помещение, на уровне окон этажа, в стене пробивается отверстие. В него вставляется заизолированная труба, с наружной стороны закрывается декоративной решеткой, которая защитит от попадания дождя, снега, насекомых, грызунов внутрь помещения.
  2. С внутренней стороны устанавливают приточный вентилятор (лучше – приточную установку). В схему такого прибора входит: вентилятор; фильтр; обратный клапан, который не даст проникнуть холодному воздуху в помещение цоколя, при выключенном приборе.
  3. Такое устройство будет способствовать созданию избыточного давления. При этом воздушный объем цоколя будет полностью изолированным воздуха надземной части дома.
  4. В противоположном углу от приточного вентилятора, на уровне 1,5 м от пола, устанавливают вытяжную трубу. Материал изготовления можно выбрать на свое усмотрение – асбест, оцинкованное железо, пластик.

Важно! Диаметр трубы рассчитывается следующим образом. Сначала нужно узнать площадь помещения, допустим, 15 кв.м. Используя формулу площади окружности, найдем радиус, умножим на 2 и получим (R= √S/π = √(26 х 15)/3,14=11,1 см х 2) сечение трубы – 22 см. В формуле использовано нормативное значение – 26 кв. см диаметра трубы на 1 кв. м площади помещения.

  1. В связи с тем, что полуподвал специфическое помещение, то рекомендуют увеличивать расчетный размер на 15%. Так, в предлагаемом примере, диаметр вытяжной трубы 22х1,15=25 см.
  2. Длина трубы рассчитывается исходя из высоты дома (от уровня земли) + заглубленная часть в цокольный этаж + высота трубы от уровня крыши (не менее, чем на 50 см выше конька).
  3. Для возможности регулирования воздушными потоками – вытяжку оснащают заслонкой.
  4. Выполнение важного этапа – утепление вытяжной трубы в месте ее прохождения через чердак. Материал утеплителя не должен пропускать воду.
  5. Учитывая, что в цоколе предполагается размещение жилой зоны, то на конец трубы необходимо монтировать дефлектор. Он защитит вытяжку от снега и дождя, мусора и птиц, не позволит обмерзнуть в холодное время года. Кроме того, вентиляция в цокольном этаже будет улучшена минимум на 15%, за счет удаления отработанных влажных воздушных масс через специальные отверстия.

Оборудование отдельной венттрубы для цоколя – обязательное условие, как и принудительное организованное поступление свежего воздуха для вытеснения присутствующего. Кроме того, такая вентиляционная система станет эффективной борьбой с присутствием радона в воздухе цокольного этажа.

Вентиляция цокольного этажа и подвала: особенности, как сделать

Сейчас цокольное помещение в частном доме далеко не редкость. Очень часто там размещают складские помещения под ненужные вещи и хранения закруток. Либо следуя более новой и модной тенденции – оборудуют место под спортзалы и бассейны. Но не так важно предназначение такой комнаты. Для того, чтобы такое помещение хоть под что-то сгодилось и стало по-настоящему удобным, сперва стоит продумать систему правильного функционирования подвального помещение в доме с подведением всех коммуникаций. И одной из важнейших является вентиляция.

Особенности вентиляции цокольного этажа

Присутствие цокольного этажа в планировки дома делает его фактически фундаментом. Поэтому вполне очевидно, что на стены и потолок оказывается колоссальное давление со всех сторон. Для правильного обустройства и рационального функционирования такого помещения необходимо учесть следующие факторы:

  • Расчет нагрузок на стены и ее равномерная передача;
  • Теплоизоляция всего помещения;
  • Оптимальная вентиляция;
  • Качество воздуха, которое напрямую зависит от состава конкретного грунта;
  • Гидро-, и газоиголяция.
  • Температурный режим и уровень влажности;
  • Подведение электричества.

Как писалось выше, качество воздуха в цокольном помещении напрямую зависит от того грунта, где находится дом. Очень часто в ходе необратимых органических реакций в цокольном помещении скапливаются  вредные газы, в том числе и радон.

Вредные примеси невозможно определить по запаху или другим показателям, но после длительного пребывания в таких помещениях появляется довольно серьезное недомогание организма. А при длительном воздействии и развитии самых худших вариантов могут образоваться серьезные болезни.

Поэтому необходимо продумать систему вентиляции подвала в доме. Самая оптимальная высота потолков в цокольном этаже – 2,1м. При этом важно учитывать, что помещение должно лишь частично находиться под землей. Чтобы была возможность, установить окна. Но не для попадания естественного света, а для самой примитивной системы вентилирования – проветривания.

Вентиляция цокольного этажа

Однако, как полноценный вариант такую систему воспринимать нельзя. Очень часто за аксиому принимается то, что даже в самые жаркие дни лета в подвальных помещениях довольно прохладно. Безусловно, это очень удобно, особенно когда помещение предназначалось для хранения запасов. Но к сожалению, это одно из доказательств недостаточной системы вентиляции.  Кроме того, если не подойти к вопросу должным образом, в помещении может образоваться влажность, а после бактерии, грибок и плесень.

В частном доме

Исходя из вышеуказанного становиться ясно, что вентиляция в любом подвальном помещении просто необходима. В связи с этим стоит тщательно продумать вопрос о том, какая именно там будет использоваться система продуха:

  • Естественная. Обустройство такой вентиляции стоит продумать заранее, еще на стадии создания проекта дома. Она представляет собой обычную трубу, которая выводится на улицу и воздух циркулирует за счет перепада давлений между улицей и помещением. Эффективность такой системы довольно относительна и зависит от многих факторов, в том числе и от силы ветра, погодных условий. Для небольших подвальных помещений станет очень хорошим вариантом;
  • Принудительная. В этом случае название говорит само за себя. Движение воздуха происходит за счет специальных вентиляторов, которые в ходе своей работы нагнетают воздух из улицы и выводят застоявшийся из подвала. Идеальный вариант для любого помещения;

Конечно, сейчас технологии давно ушли вперед. Поэтому система отопление может отвечать даже за температуру в помещении и влажность воздуха. Но такие установки очень дорогие и сложны в обслуживании, потому что имеют многоступенчатую систему фильтрации.

В то время как естественную или принудительную систему с помощью вентилятора можно установиться самому и обслуживать самостоятельно. Однако еще один немаловажный фактор заключается в том, что нужно тщательно огородить специальными решетками отверстия вентиляции. Они не мешают воздуху попадать внутрь, но будут защищать от грызунов и уличного мусора.

В многоквартирном доме

Вентиляция в многоквартирном доме также делится на принудительную и естественную. Она находится в каждом стояке, выходит в кухню и туалет. То есть те места в квартирах, где наибольшая концентрация неприятных запахов.

На такие системы ставятся специальные вытяжки и обслуживать их может только квалифицированные специалисты. В новых домах встречаются сложные сплит-системы, которые отвечают за температурные режимы. В более старых постройках чаще всего стоят обычные вентиляторы, обеспечивающие циркуляцию воздуха.

Естественная вентиляция в многоквартирном жилом доме представлена в виде специального канала, выходящего в туалет и кухню каждой квартиры. Также отверстия выходят и из подвала, количество которых напрямую зависит от площади цокольного помещения.

Возможные проблемы при отсутствии приточно-вытяжной вентиляции

Как говорилось ранее, отсутствие вентиляции в цокольном помещении жилого дома может привести ко многим проблемам. Конечно, самый худший вариант – это проблемы со здоровьем из-за постоянного воздействия газа радон. В больших количествах это очень радиоактивное вещество, которое имеет серьезное влияние на состояние здоровья.

Но кроме этого стоит задуматься о менее масштабных проблемах. Если цокольный этаж подразумевался как складское помещение для ненужных вещей или склад для припасов, то при отсутствии естественной приточно-вытяжной вентиляции послужить таким целям он не сможет. Во-первых, сырость и высокая температура. Она за пару дней из запаса хорошего урожая полностью его уничтожит. Закрутки также не могут долгое время храниться в таких условиях. Безусловно, все вещи с течением времени сгниют и придут в негодность.

Велика вероятность, что заведется грибок и плесень, вредоносные насекомые. И, конечно же, такие условия могут нанести серьезный урон фундаменту и перекрытиям.

Как сделать вентиляцию цокольного этажа с помощью продухов

Если было принято решение делать цокольное помещение еще на стадии разработки проекта дома, то и система вентиляции должна быть разработана заранее. Естественно, что так называемые «продухи» это самый дешевый вариант и сделать вентиляцию подвала даже собственными силами будет очень просто. При планировки просто нужно правильно рассчитать количество и диаметр отверстий, а основной движущей силой этого механизма будет сила тяги.

отдушины

Факторы, которые нужно учитывать при планировании продухов в подвальном помещении:

  • Учесть глубину фундамента;
  • Близость сточных вод;
  • Количество выпасаемых осадков в разное время года;
  • Перепады температуры, давления;
  • Сам диаметр продуха должен быть рассчитан из соотношения 1/400 от площади цокольного этажа;
  • Диаметр должен быть от 12,5см;

Как показывает практика, для небольшого помещения достаточно два отверстия с разных сторон. Для больших — по два продуха на каждые четыре метра. При желании, такую систему вентиляции можно  сделать управляемой, установив специальные заслонки. Летом их почти всегда держат открытыми, зимой прикрывают. В сильные морозы оставляют небольшие щелки.

Важно учесть, что все-таки такая система вентиляции не подойдет для больших площадей и помещений, где планируются хранить припасы. Так как зимой приток свежего воздуха ограничен, продукты начнут портиться.

Другие способы вентиляции

Вполне может сложиться такая ситуация, что при наличии подвального помещения не было возможности разработать систему естественной. Либо она не справляется со своей задачей или при проектировании была допущена ошибка. В любом случае, без принудительного воздухообмена не обойтись.

Для того, чтобы установить принудительную систему вентиляции в цокольном этаже частного дома необходимо:

  • Установить приточные вентиляторы в стене;
  • К вытяжным каналам подключить вентиляторы;
  • Либо как альтернатива, использовать самый обычный вентилятор, который нужно поставить у воздуховода.

Важно учесть, что трубы в такой системе должны быть меньшего диаметра, потому что воздух по ним движется намного быстрее, чем при естественном воздухообмене.

Для эффективной установки необходимо учесть следующее:

  • Вытяжная труба должна быть длиннее и располагаться выше конька;
  • Диаметром воздухоотвода можно регулировать интенсивность, чем больше диаметр – тем активнее работает;
  • Если в помещении сыро, то с этим поможет негашеная известь. В большой емкости поставить на пару дней в помещении, чтобы она впитала излишнюю влагу;
  • Заниматься проветриванием подвального помещения лучше всего в плохую и ветреную погоду.

Если вся система установлена правильно, то подвальное помещение будет нормально функционировать. Самая оптимальная температура будет 16-21 градус, а влажность  50-60 процентов.

Советы специалистов

Вентиляция ленточного фундамента чрезвычайно важный аспект, который необходимо учесть при строительстве частного дома. Чтобы избежать коррозии материалов фундамента и самого подвального помещения лучше воздержаться от перекрытия воздуха в продухах даже в условиях низких температур. Сам грунт не даст промерзнуть помещению, а как вспомогательный вариант могут помочь хорошие утеплители. Если цокольный этаж планировался как складское помещение, вопрос о комфортной температуре вторичен. Главное наладить систему вентиляции так, чтобы не появлялось сырости. В последствии избавиться от нее очень сложно, а вот развести в помещении еще бактерии плесень очень легко.

Поэтому даже при наличии какой-то самодельной системы заслонок в продухах, стоит удостовериться в том, что зимой помещение в первую очередь хорошо вентилируется.

Вентиляция в коттедже своими руками: схемы, проекты, устройство

Содержание статьи:

Система вентиляции в коттедже необходима даже если вокруг лес или чистое поле, речка и никаких промышленных гигантов, а сам дом возведен из природных «дышащих» материалов.

В зависимости от размеров и архитектурных особенностей коттеджа проект вентиляции может основываться на естественной тяге или на механической. Каково устройство вентиляции коттеджа и можно ли собрать ее своими руками?

Проектирование и виды вентиляции коттеджей

типичный проект вентиляции

типичный проект вентиляции

При проектировании вентиляции для коттеджа учитываются площадь, назначение помещений, географическое расположение и режим использования здания. Принципиальное отличие схемы вентиляции коттеджа от квартиры в облегченных системах фильтрации наружного воздуха. Кроме этого, проектируя коттедж, можно сразу предусмотреть прокладку вентиляционных шахт.

В коттеджах своими руками можно оборудовать один из трех видов вентиляции:

  • приточно-вытяжное устройство вентиляции коттеджа с естественной тягой;
  • приточно-вытяжная с принудительной тягой, в том числе энергоэффективная с рекуперацией тепла;
  • комбинированная приточно-вытяжная.

О том, как подобрать подходящую вентиляцию для своего коттеджа и сделать ее своими руками мы расскажем далее.

Естественная вентиляция коттеджа

схема естественной вентиляции коттеджа

схема естественной вентиляции коттеджа

Естественная вентиляция в коттедже – это самый простой, древний и широко используемый вид вентиляции. Движение воздуха в дом и из него осуществляется за счет разницы давления и температуры воздуха на улице и внутри. На интенсивность тяги влияет направление ветра, температура воздуха и атмосферное давление.

При естественной вентиляции коттеджа воздух вытягивается из помещений и замещается уличным. Чтобы эта схема эффективно работала в современных условиях необходимо обеспечить приток воздуха.

В изначальном варианте воздух поступал через щели между бревнами, в оконных проемах и под дверями. Вытягивался же через печную трубу.

Технологии, используемые в современном коттеджном строительстве, позволяют достичь практически полной герметичности здания. А печи и камины есть далеко в каждом доме. Как сделать вентиляцию в коттедже с пластиковыми окнами и современной системой отопления?

Перед тем, как начать обустройство вентиляции в коттедже, следует взвесить все плюсы и минусы естественной системы вентиляции для коттеджа.

Плюсы:

  • недорогое оборудование;
  • несложный монтаж;
  • отсутствие затрат при эксплуатации;
  • работает неслышно.

Минусы:

  • эффективность вентиляции зависит от погодных условий;
  • зимой в жилые помещения подается холодный воздух, то есть затраты на отопление могут возрасти;
  • естественная вентиляция не справится, если в доме есть бассейн.

О дополнительной вентиляции придется подумать и для парилки.

Вооружившись знаниями, соорудить такую систему вентиляции коттеджа своими руками сможет сам хозяин.

Приток воздуха в коттедже

оконный приточный клапан

оконный приточный клапан

Можно понадеяться на форточки и периодическое проветривание. Но качественная естественная вентиляция коттеджа должна обеспечивать постоянное движение воздуха со скоростью не более 0,2 метров в секунду. Поэтому для притока устанавливаются специальные клапаны.

Оконные приточные клапаны встраиваются непосредственно в оконную раму. Они пропускают небольшое количество воздуха, достаточное для естественного воздухообмена. При этом в доме нет сквозняка и клапан можно закрыть, если на улице очень холодно.

По такому же принципу работают и стеновые приточные клапаны. Это трубы, с двух сторон прикрытые решетками. С улицы к решетке примыкает шумоглушитель и иногда фильтр. Изнутри воздуховод прикрывается регулирующей шторкой, с помощью которой поток воздуха делается больше, меньше или полностью перекрывается.

Усовершенствованные приточные клапаны для естественной системы вентиляции коттеджа автоматически открываются и закрываются. Работают они под управлением датчиков влажности.

Отток воздуха

Проект вентиляции коттеджа обеспечивается воздуховодами, выходы которых располагаются в наиболее «грязных» или влажных частях дома: санузел и кухня.

Внутри помещений выходы прикрываются пластиковыми решетками. Наружный конец трубы должен выходить на 0,7 – 1 метр над уровнем крыши. Иначе хорошей тяги не видать. Конец вытяжного воздуховода коттеджа прикрывается зонтиком от дождя и снега. В двух- или трехэтажных коттеджах вентиляция будет работать лучше, чем в одноэтажных.

Предусмотреть вентиляционные шахты нужно заранее, еще на этапе возведения стен. Желательно заказать проект естественной вентиляции коттеджа профессионалу, он точно рассчитает ширину вентканалов, количество приточных клапанов.

Если дом куплен готовым и система воздухообмена в нем не предусмотрена, владелец неминуемо сталкивается с вопросом «как устроить вентиляцию в коттедже?». Придется немного нарушить внутреннюю отделку, но даже в полностью готовом доме можно найти место для вытяжных вентканалов. Приточные же клапана для вентиляции коттеджа своими руками может установить хозяин.

Комбинированная вентиляция коттеджа

Комбинированное устройство вентиляции коттеджа это естественная, усиленная техническими средствами.

Как правило, приток обеспечивается все теми же клапанами. А вот отток воздуха осуществляется принудительно. При выборе вентиляторов следует учитывать не только мощность, но еще и шумопроизводительность. Ведь если в шумном городе 20 децибел совершенно незаметны для жильцов, на природе они могут создавать неудобства.

Способы организации принудительного отвода воздуха:

  • В небольшом коттедже вполне достаточно в каждый вентиляционный выход (в туалете и ванной и на кухне) установить по вытяжному вентилятору. На кухне дополнительно устраивается механическая вытяжка над варочной поверхностью. Можно установить самые простые вентиляторы, которые включаются кнопкой или запитаны от одной линии с освещением. Свет включен – вытяжка работает. Есть модели, работающие от датчиков присутствия – в помещении есть человек – вытяжка работает. Серьезный минус такой системы в том, что нет постоянного воздухообмена. Тянет лишь когда включены вентиляторы. В остальное время работа системы зависит от погоды;
  • Воздуховоды из кухни и санузлов собираются в один вентканал, в который и монтируется вентилятор. Устанавливается он обычно на чердаке. Здесь же располагается и некоторое дополнительное вентиляционное оборудование. Такой проект вентиляции для коттеджа должен разрабатывать профессионал. Важно правильно подобрать мощность вентилятора и снабдить систему датчиками влажности. Таким образом, все происходит как бы само собой. Механическая вытяжка создает разряжение воздуха в доме, которое компенсируется за счет засасывания свежего через приточные клапана.

Планируя, как сделать в коттедже вентиляцию, можно выбрать еще один вариант. Он более дорогостоящий и сложный в монтаже, но зато обеспечивает наилучшие условия для жильцов.

направленный воздухообмен в коттедже

направленный воздухообмен в коттедже

Это принудительный приток воздуха, устраняющий существенный недостаток естественной системы вентиляции коттеджа: подачу холодного воздуха. Приточное оборудование подогревает чистый уличный воздух электротеном или водяным калорифером и в жилые комнаты он поступает оптимальной температуры. Приточная установка может быть наборной или моноблочной. Распределяется по комнатам воздух через воздуховоды, а подается в помещение диффузором в потолке или на стене.

За счет повышения давления в комнатах отработанный воздух просто «выдавливается» в коридоры, а оттуда в вентиляционные каналы (кухня и санузел).

Приточная установка недешева, да еще и довольно громоздка. В больших и комфортабельных коттеджах для оборудования выделяется специальное помещение.

Приточно-вытяжная вентиляция коттеджа

схема приточно-вытяжной вентиляции

схема приточно-вытяжной вентиляции

Это наиболее эффективная система вентиляции коттеджа. Проектируют приточно-вытяжную систему вентиляции коттеджей только специалисты. Необходимо грамотно развести по дому сеть воздуховодов, рассчитать их диаметр, в нужных местах установить дополнительное оборудование, а также подобрать вентиляторы. Поэтому проектировать вентиляцию коттеджа нужно одновременно с проектированием самого здания.

При такой схеме вентиляции в комнаты поступает фильтрованный и подогретый (охлажденный) воздух и одновременно вытягивается отработанный. Главное преимущество приточно-вытяжной системы вентиляции – это работа в автоматическом режиме при заданных параметрах. В коттедже с приточно-вытяжной системой вентиляции не нужно кондиционировать воздух.

Самые современные системы оборудованы рекуператором, позволяющим использовать тепло отработанного воздуха для подогрева приточного. Рекуператор представляет собой теплообменник, принимающий тепло у одного потока воздуха и передающий другому. За счет рекуперации экономятся тепловые ресурсы, расходы на эксплуатацию снижаются в среднем на треть.

Вентиляция помещений различного назначения в коттедже

Вентиляция гаража

пример вентиляции гаража

пример вентиляции гаража

В гараже скапливаются выхлопные газы, испарения смазочных материалов и горючего. В определенной концентрации они опасны для здоровья и жизни. Особенно важно правильно оборудовать вентиляцию, если гараж устроен в цоколе коттеджа или пристроен к нему вплотную. Устанавливается мощная принудительная вытяжка.

Вентиляция кухни

Это помещение, нуждающееся в усиленной вентиляции. Испарения, запахи приготовляемой пищи и жар не должны распространяться по дому. Поэтому над варочной поверхностью делают вытяжку, а для оттока паровых скоплений под потолком оборудуют выход вытяжного вентканала.

Кстати, механическая кухонная вытяжка может значительно изменить движение потоков воздуха и нарушить вентиляцию дома!

Подробнее о проектировании естественной вентиляции коттеджа консультируйтесь со специалистом.

Вентиляция санузла

В наиболее влажных местах коттеджа обычно проектируют естественную вентиляцию. Иногда воздухообмен усиливается за счет принудительной тяги – вытяжных вентиляторов. По правилам оборудования вытяжной вентиляции коттеджей воздуховоды из туалета и ванной комнаты не объединяются с воздуховодами из других помещений.

Вентиляция бассейна

Обилие постоянно испаряющейся влаги требует интенсивной вытяжки. Одновременно с этим необходимо поддерживать комфортную температуру воздуха. Поэтому такие помещения в коттеджах оборудуют приточно-вытяжными системами вентиляции, а также осушителями воздуха.

Вентиляция жилых помещений

Для жилых помещений вполне достаточно обеспечить постоянный приток свежего воздуха с улицы, который будет вытеснять использованный через щели в дверных коробках, под межкомнатными дверями. Поэтому при проектировании вентиляции коттеджа можно ограничиться приточными клапанами или приточными воздуховодами в зависимости от выбранной воздухообменной системы.

Вентиляция цокольного этажа коттеджа

В цокольном этаже коттеджа могут размещаться мастерские, сауна, бассейн, прачечная, кладовые. Для создания нормального микроклимата необходимо оборудовать вентиляцию цокольного этажа коттеджа. Она состоит из вентиляционных каналов, а также одной или нескольких форточек.

Обязательно на стадии проектирования коттеджа вентиляционные отдушины цоколя предусматриваются. Количество и площадь отдушин зависит от размеров дома, его расположения, рельефа местности, типа почвы. О том, как правильно их рассчитать, смотрите видео.

Вентиляция в цокольном этаже коттеджа обеспечивается и приточно-вытяжной системой. Она состоит из двух труб: по одной воздух попадает в подвал, по другой вытягивается наружу. Трубы устанавливают вертикально в противоположных углах помещения. Выход вытяжной трубы должен быть на 20 – 30 см. ниже потолка. А выход приточной – на 20 см. выше пола. Вытяжная труба выводится на чердак.

Если в коттедже оборудован камин, желательно вентиляцию цокольного этажа коттеджа располагать возле дымохода. Это усиливает тягу.

Чтобы регулировать движение воздуха используются шиберные заслонки.

Если влажность в цокольном этаже велика и естественная вентиляция не справляется, в вытяжную трубу устанавливается вентилятор, принудительно удаляющий влажный и спертый воздух.

Вентиляция цокольного этажа своими руками

Современные коттеджи все меньше напоминают собой старые деревянные дома, у которых был низкий фундамент и невысокие потолки. Сегодня это современные просторные здания с цокольным этажом, в котором размещаются котельная, прачечная и даже сауна с бассейном. Для таких помещений в обязательном порядке должна быть предусмотрена цокольная вентиляция. Она позволит поддерживать в них нормальную температуру и влажность, и не допустит появление плесени на стенах и других поверхностях.

Вентиляция для подвала

В необходимости регулярного проветривания цокольных помещений ни у кого не возникает сомнений. Но как это сделать правильно? Специалисты советуют оборудовать подвальные этажи не только вентиляционными каналами, но и дополнительно обустраивать, хотя бы с одной стороны, окно размером с форточку, в верхней части помещения.

Поскольку цокольная вентиляция позволяет обеспечивать хорошие микроклиматические условия в подвале, то ее обустройство должно быть продумано на этапе проектирования. Только правильно подобранная и оборудованная система обусловливает, насколько результативно подвал может использоваться для хозяйственных нужд.

На этапе проектирования

Если в коттедже предусмотрен подвал, то в его стенах должны будут находиться специальные отверстия, играющие роль естественного канала воздухообмена. Их еще называют отдушины. На этапе проектирования обязательно учитывают:

  • тип почвы, на которой будет располагаться строение
  • глубину заделки фундамента
  • розу ветров
  • рельеф местности

Специалисты советуют: цокольная вентиляция должна иметь по одному отверстию через 2-3 метра стены. При размещении дома в низине их количество должно быть увеличено.

Видео интсрукция - продухи для вентиляции цоколя

Оборудуем воздухообмен

Очень часто при размещении в подвале подсобных помещений одних продухов оказывается мало. В этом случае рекомендуется дополнительно оборудование приточно-вытяжной системы, которая поможет сохранить уровень влажности. Назначение данной системы заключается в подаче в подвал свежего воздуха и выводе из него отработанного.

Такая вентиляция основывается на разности температур в помещении и на улице. Но для исключения сквозняков в подвале необходимо, чтобы не только правильно была рассчитана цокольная вентиляция, но и ее размещение и монтаж соответствовали всем предъявляемым требованиям.

Она состоит из двух труб – приточной и вытяжной. Желательно, чтобы они располагались в различных концах подвала, а также различались по высоте. Поскольку холодный воздух тяжелее теплого, то он опускается вниз на замену выходящему из помещения. Значит, вытяжная труба устанавливается намного выше приточной. Обычно ее располагают у самого потолка и выводят на крышу по вентканалу.

Очень часто в современных коттеджах имеется камин. В таком случае рекомендуют, чтобы вентиляция цокольного этажа размещалась ближе к дымоходу. В таком случае вывод наружу работает быстрее.

Приточный канал устанавливается с противоположной стороны подвала и на высоте не более чем 0,5 м над уровнем пола. Необходимо учитывать, что чем выше будет вытяжная труба и больше разница температур внутри и снаружи, тем быстрее будет осуществляться обмен воздуха. Вентиляционный приточный канал должен быть также выведен на крышу и поднят выше конька.

Для регулирования данного типа воздухообмена каналы оборудуют специальными шиберными заслонками.

Если при естественной системе вентиляция цокольного помещения недостаточная, то может быть оборудован комбинированный вариант. Для этого в полость вытяжной трубы может быть вмонтирован вентилятор, который будет принудительно выгонять отработанный воздух.

видео-инструкция по монтажу своими руками, особенности вентиляционных решеток, отверстий для частного дома, цена, фото

Знаете ли вы, что вентиляция цоколя- это тот момент, который необходимо предусмотреть на начальных этапах строительства здания?Если при проектировании дома не уделить достаточного внимания системе контроля влагосодержания в воздухе цокольного этажа, эксплуатация здания гарантированно оберётся рядом трудностей.

Среди нежелательных последствий отметим образование избыточной сырости, появление плесени и прочих болезнетворных микроорганизмов. Давайте разбираться, как вентиляция в цокольном этаже может быть сделана своими руками без помощи профессиональных строителей.

Такие вентиляционные решетки для цоколя наиболее надежны, так как не ржавеют

Такие вентиляционные решетки для цоколя наиболее надежны, так как не ржавеют

Особенности организации воздухообмена в цокольном этаже

Вентиляционная решетка для цоколя со средними типоразмерами

Вентиляционная решетка для цоколя со средними типоразмерами

Посетив любой дом, несложно понять, насколько эффективен воздухообмен в помещении. Тяжёлый и затхлый запах, конденсат на поверхности стен, все это свидетельствует о наличии проблем с вентиляцией.

Если проект дома предусматривает строительство цокольного этажа, следует сразу же запланировать в его стенах наличие специальных отверстий (отдушин и продухов), предназначенных для обеспечения естественной вентиляции.

Отдушина для обеспечения воздухообмена

Отдушина для обеспечения воздухообмена

Вентиляция в цоколе частного дома должна планироваться с учетом целого ряда факторов,включая тип фундамента и грунта,на котором он построен, площадь помещений в цокольном этаже, среднегодовые показатели температуры окружающей среды, направление ветров, влажность грунта и т.д.

Чаще всего для полноценной вентиляции цоколя достаточно одного продуха, расположенного через каждые 4 метра по периметру внешней стены. В том случае, если дом располагается в низине, вентиляционные решетки на цоколь устанавливаются в двойном количестве.

Естественная приточно-вытяжная вентиляция

На фото дефлектор для подачи свежего воздуха

На фото дефлектор для подачи свежего воздуха

Статистика проектирования строительных объектов свидетельствует о том, что отдушин, предназначенных для обеспечения вентиляции, может быть недостаточно. К примеру, если цокольный этаж используется в качестве складского помещения,мастерской, спортзала или бильярдной, потребуется использование приточно-вытяжных систем,которые не только отводят загрязненный воздух, но и обеспечивают подачу свежего воздуха извне.

Такой тип вентиляции является естественным, так как его функционирование основано на температурной разнице снаружи и внутри подвала. Если расчеты при проектировании таких систем проводятся правильно,естественная вентиляция обеспечивает качественный воздухообмен при полном отсутствии сквозняков.

Приточно-вытяжная система естественной вентиляции может быть заказана в специализированных компаниях или же может быть собрана самостоятельно. По сути, система представляет собой две трубы, одна из которых приточная, а другая вытяжная.

Для обеспечения оптимальной работоспособности системы,трубы разносятся по сторонам,например по противоположным стенам. Кроме того, для обеспечения оптимального воздухообмена, трубы должны располагаться на разной высоте.

Учитывая то,что теплый воздух концентрируется в верхней части помещения, буквально под потолком, трубу для отведения отработанного воздуха целесообразно устанавливать как можно выше. И наоборот, холодный воздух располагается снизу, поэтому трубу для подачи свежего воздуха извне лучше будет расположить ближе к полу.

Помимо правильного размещения труб, необходимо учесть их типоразмеры и конфигурацию. Как правило, для обеспечения воздухообмена в подвальном этаже индивидуального жилого дома достаточно пластиковых труб с диаметром сечения 100 мм.

Монтаж естественной вентиляции

Инструкция обустройства системы такова:

  • В верхней части стены отмечаем диаметр отверстия, которое с каждой стороны должно быть на 10 мм шире диаметра трубы.

Важно:Делая разметку, убедитесь в том, что в стене нет скрытой проводки.
Чтобы избежать неприятностей,сверление следует выполнять, прекратив подачу электричества в данное помещение.
Запитать электроинструмент на это время можно из соседнего помещения посредством удлинителя.

  • По периметру начерченной окружности делаем сквозные отверстия. Для этой работы применяем перфоратор с буром длиннее ширины стены (как правило,достаточно 60 см).
  • После того как отверстия по кругу насверлены в перфоратор вставляем зубило и начинаем постепенно вырубать внутренность будущего отверстия.
Отверстие под вентиляционную трубу

Отверстие под вентиляционную трубу

Разумеется, есть более простой и менее трудоемкий способ- заказ алмазной резки бетона. Но цена данной услуги негативно повлияет на себестоимость результата, поэтому экономим и продолжаем работать своими руками

  • После того как отверстие готово,обрезаем 1 метр трубы и просовываем этот кусок в отверстие.
Канализационная труба для сборки вентиляции

Канализационная труба для сборки вентиляции

  • На внешний конец трубы одеваем тройник,чтобы один отвод смотрел вверх, а второй -вниз. Тот отвод,что направлен вниз, закрываем крышкой, в которой сверлим отверстия,чтобы в него стекал конденсат.

Важно: Вентиляционные трубы должны располагаться с некоторым уклоном наружу, так чтобы конденсат,который будет образовываться в холодное время года, тек наружу, а не внутрь.

  • В тот отвод, что направлен вверх, вставляем трубу длиной 1.5-2 метра,чего будет достаточно для создания тяги.
  • На конец трубы монтируем дефлектор или «зонтик».
  • Зазоры между трубой и отверстием в стене увлажняем водой и заполняем монтажной пеной, которую после высыхания обрезаем и оштукатуриваем.
  • Трубу для подачи свежего воздуха не поднимаем, а просто выводим из стены наружу примерно на полметра и закрываем решеткой.
  • Для эффективной регулировки параметров воздухообмена, на внутренней части трубы монтируются шиберные заслонки.

Принудительная вентиляция

Система принудительной вентиляции заводского производства

Система принудительной вентиляции заводского производства

Порой, обычные вентиляционные цокольные решетки не обеспечивают достаточной подачи свежего воздуха и в этом случае применяется принудительная вентиляция. Такие системы также являются приточно-вытяжными, но стой разницей что отведение и подача воздуха выполняется не естественным образом, а с применением механизированных нагнетателей.

Помимо нагнетателя, система комплектуется специальным клапаном на подачу, который перекрывает поступление воздуха снаружи,когда система отключена. Системы принудительной вентиляции предаются в готовом виде или собираются на заказ в специализированных компаниях. (См. также статью Как утеплить цоколь фундамента самому.)

Вывод

Независимо от того, что вы решили применить, будь то примитивные вентиляционные отверстия в цоколе или сложная система принудительного воздухообеспечения, все можно сделать своими руками. Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.

Отличная статья 0

разновидности, особенности, инструкция по строительству

Сегодня при строительстве коттеджа, каждый его хозяин стремится добиться максимального комфорта для домочадцев, а также правильно использовать нежилые площади дома. Одной из составляющих таких площадей, а что самое важное, массивных и объемных является цокольный этаж. Вентиляция на цокольном этаже зимой, это еще один повод задуматься при проектировании дома. В это время года естественная вентиляция невозможна из-за холодных погодных условий, которые могут привести к необратимым и неблагоприятным последствиям, влияющих как на самих домочадцев, так и на продукты, которые могут храниться на цоколе.

Грамотная система вентиляции

Грамотная система вентиляции

Самым распространенным предназначением цокольного этажа является кладовая, спортзал или сауна, с парной и комнатой отдыха, либо все вместе, это зависит от общей площади строения. Но для каждого из вышеперечисленного или любого другого назначения, важным является вентиляция, находясь по большей части в земле при этом, не имея возможности циркуляции воздуха, возможно, образование неблагоприятных для здоровья веществ, к примеру, радон. Наличие хорошей вентиляции важно, прежде всего, для спортзала, в основном такое пространство предназначено для улучшения здоровья, а по медицинским показателям, такие комнаты должны полностью менять воздух 6 раз за час.

Устройство вентиляции на цокольном этаже зимой

Традиционно при строительстве дома, с целью циркуляции воздуха в цокольном помещении делают оконца, которые могут создать сквозной поток воздуха при открытой двери, такая система проста в исполнении, но все-таки непрактична, человеку только что вышедшему из парной, сквозняк противопоказан. И тем более встает вопрос – как сделать зимой вентиляцию на цокольном этаже, без ущерба жильцам или хранимым продуктам?

Вывод вентиляции

Вывод вентиляции

Именно для таких целей была придумана несложная установка, которая представляет собой 2 трубы, одна является вытяжной, другая проточной. Вытяжная труба позволяет вывести затхлый воздух из помещения, и избежать излишнего скопления влаги. Другой же вид трубы – проточный, обеспечивает обмен воздуха за счет разной температуры. Такой способ называют естественным. Важно отметить также то, что обе трубы устанавливают по разным сторонам комнаты и на разной высоте. Холодный воздух, как известно тяжелее теплого – выходящего, поэтому целесообразно устанавливать вытяжную трубу выше, по отношению к проточной. Чаще всего ее устанавливают как можно ближе к потолку и выводят к крыше строения.

Также для регулирования и контроля при естественной вентиляции, каналы оборудуют специальными заслонками. Впрочем, если для должной вентиляции цокольного этажа зимой не хватает и такого дополнения, существуют другие более улучшенные системы воздухообмена.

Принудительная система вентиляции

Зачастую естественная вентиляция на цокольном этаже зимой не дает нужного эффекта, поэтому многие прибегают к установке принудительной вентиляции цоколя. Хотя, с другой стороны, площадь не всегда имеет значение в случае использования цоколя, как складского помещения. Другое дело, когда на «нулевом» этаже расположена бильярдная, где при напряженной игре заядлые курильщики не могут отказаться от своей пагубной привычки, соответственно помещению необходима вентиляция.

Система вентиляции в доме

Система вентиляции в доме

При принудительной циркуляции поток проходимого воздуха увеличивается, что позволяет удалить из помещения вредные токсины и вещества. Суть такой системы состоит в том, что в ее конструкции находятся вентиляторы, которые как раз и способствуют высокой скорости оборачиваемости воздуха. При такой системе, планировка или форма строения никак не влияют на процесс вентиляции, что позволяет воплощать самые неожиданные решения дизайнера.

Кроме того, такая вентиляция на цокольном этаже коттеджа зимой позволяет сократить объем воздухообмена, к примеру. Именно в холодное время года хозяева редко посещают свои загородные владения, и в таком случае при определенном режиме, такая система примет фоновый режим при вентиляции, что может заметно сократить расходы.

Еще одним преимуществом системы является предварительная очистка воздуха при подаче, что особенно актуально для цоколей, предназначенных для занятий спортом. Добиться предварительной очистки подаваемого воздуха можно благодаря специальным фильтрам.

Для экономного использования такой системы, стоит задуматься о системе энергосбережения. Этого можно добиться в случае, когда вытяжной воздух подогревает приточный с помощью специальной установки. Прежде всего, это сэкономит денежные средства, расход тепла сократится примерно на 60–70%.

Такие установки по принудительной вентиляции применяют даже при проектировании промышленных помещений и агропромышленного комплекса. Соответственно если системе доверяют такую ответственную работу, то с пару сотнями квадратных метров она уж справится.

Особенности деревянных построек

Ранее деревянные дома и дачи не требовали дополнительных устройств для вентиляции, такой материал, как дерево «дышит» естественным образом. Но сегодня все изменилось, многие строят дома и коттеджи из клеевого бруса, которые делают дома герметичными и без высокой степени теплопотери. Многие в шутку называют деревянные каркасные дома «термосом», то есть там воздух абсолютно не циркулирует. Именно поэтому вентиляция цокольного этажа в таких домах крайне необходима.

Как уже было отмечено, зачастую в домах устанавливают естественный воздухообмен с двумя трубами. Но важно заметить, что вентиляция на цокольном этаже деревянного дома зимой требует особого внимания.

Изначально при проектировании дома необходимо сделать подухи или отдушины, которые распределяются по всему периметру строения через каждые 2-3 метра. Но при строительстве такого вида отверстий необходимо учесть следующие факторы:

  • Перепады температуры
  • Рельеф местности
  • Тип и глубина грунта
  • Направление ветров
  • Водоотвод строения
Подвальная вентиляция

Подвальная вентиляция

Также стоит следить за такими отверстиями и закрывать их пробками на зиму. При наступлении потепления, нельзя исключать возможность попадания воды на цокольный этаж, что может привести не только к затоплению, но и нарушениям микроклиматического баланса. Помимо пробок также необходимо во время оттепели счищать снег, как по периметру дома, так и с крыши строения. Кроме этого, такие несложные действия способствуют равномерному оттаиванию фундаменту дома или дачи, что поможет сохранить или же продлить срок службы основания и сохранить прочность основания.

Уход за отдушинами важен не только в зимнее время года, но и в осеннее, когда наступают холода, большая часть грызунов старается найти укрытие как раз в таких помещениях. Именно поэтому стоит установить специальные защитные металлические сетки. Но их необходимо выбирать по принципу, чем меньше зазор сетки, тем лучше, ведь, как известно, грызуны — это проворные животные и пролезть они смогут даже в самые мелкие и практически незаметные щели. Такие действия не только позволят сохранить нервную систему представительницам слабого пола, проживающим в доме, но и сохранить овощные запасы на зиму.

Но стоит отметить, что при больших объёмах площади такой вентиляции будет недостаточно, требуется плюс ко всему устанавливать принудительную вентиляцию, о которой было рассказано ранее.

Итак, для того чтобы резюмировать все вышесказанное, отметим:

  1. Необходимо изначально продумать предназначение цокольного этажа, изменить способ вентиляции цоколя крайне сложно.
  2. Стоит учесть не только площадь помещения, но и материал, тем более что деревянные дома имеют специфические особенности вентиляции.
  3. Стоит отметить, что в зимнее время года из-за отсутствия возможности использования естественной вентиляции в виде окон или подухов, система принудительной циркуляции является практически единственным вариантом.
  4. И, наконец, при установке и проектирование системы вентиляции стоит задуматься о предстоящих расходах на отопление зимой. Одним из вариантов экономии является расположение проточной трубы рядом с дымоотводом камина.
  5. Вентиляция на цокольном этаже зимой должна функционировать бесперебойно, чтобы не создавать дискомфорт жильцам дома.

Следуя таким нехитрым советам, теперь каждый сможет спроектировать систему вентиляции самостоятельно причем, независимо от предназначения цоколя. Стоит только подойти к этому делу обдуманно и ответственно и система вентиляции не только даст должный результат, но и позволит сэкономить немалые затраты.

с электрокаменкой, в подвале частного дома, в коттедже

В помещении, где находится сауна, присутствует очень высокая влажность воздуха. Для того чтобы обеспечить хороший обмен воздуха, необходима вентиляция. Эта конструкция позволяет выводить из домашней бани влажный воздух и подавать более сухой. Это актуально как для частных домов, так и современных саун. Есть несколько правил, как правильно установить вытяжку и критерий, которым она должна соответствовать.

Сауна

Сауна — помещение с повышенной влажностью. Поэтому очень важно обустроить эффективно работающую систему вентиляции

Требования к конструкции

В сауну всегда нужна система с вентиляционными каналами. При таком устройстве, в бане всегда будет хороший микроклимат. Будь оно в коттедже, обычном доме или помещении подвального типа, вентиляция сауны является ее неотъемлемой частью.

Только полноценное распределение потоков воздуха может создать максимально благоприятный климат в помещении. Есть несколько видов вентиляций для сауны, но все они должны соответствовать определенным требованиям. Как правило, в таком помещении устанавливается комбинированная или полностью механическая вытяжка.

Второй вариант более дорогой, поэтому многие предпочитают оборудовать помещение принудительным типом вывода воздуха. А также может применяться естественный вид вытяжки. Когда воздушные массы выводятся природным путем, за счет разницы температурных показателей улицы и сауны.

Отличие видов вытяжек в следующем:

  • комбинированная – предусматривает обеспечение нужного давления за счет работы вентилятора;
  • механическая – воздушный поток подается и его забирается установленным прибором;
  • естественная – необходимый поток воздушных масс выполняется природным посредством разницы температур улицы и парной.

Комбинированный тип выгоден тем, что можно избежать расположения отдушин по перекрестным линиям, как того требует схема естественной вытяжки. Их можно монтировать только исходя из особенностей постройки. Подобные варианты вытяжек можно устанавливать при расположении сауны в подвале.

Принудительная и естественная вентиляция

Схема работы принудительной и естественной вентиляции

К основным требованиям системы вентиляции в сауне относятся:

  • труба вытяжного типа должна соответствовать приточной или быть немного больше;
  • показатель сечения отверстий вытяжки в системе пропорционален площади помещения с учетом такого показателя: 1 куб. м равен 24 см;
  • трубы, выводящие и подающие воздух, нельзя монтировать напротив;
  • чтобы обеспечить возможность контроля воздушного потока и его интенсивности, необходимо установить клапан.

При соблюдении таких правил, вентиляция для сауны будет максимально эффективной. Если не соблюдать хотя бы один из пунктов, обеспечить полноценный микроклимат в финской сауне или любой другой, будет невозможно. Также, вентиляционное отверстие должно иметь клапаны, тогда можно осуществлять контроль температурных показателей. Устройство вентиляции в сауне должно соответствовать планированию помещения.

Естественная вентиляция

В частном доме, коттеджах или части подвала часто строят финскую сауну. Сейчас это очень популярно.

Финская сауна должна быть обеспечена системой воздухообмена. Для этого часто устанавливается вентиляционная система с клапанами. Она может быть принудительного и естественного характера.

В тех случаях, когда необходимо сэкономить на обустройстве, вентиляционные системы делают естественным путем. Воздухообмен в сауне при таком виде вентиляционных систем осуществляется за счет конвекции. Есть несколько вариантов обустройства, которые мы рассмотрим ниже.

  1. Залповая. Применяется в системах вентиляционной транспортировки воздуха небольших помещений. Она предусматривает простое проветривание, которое выполняется после посещения сауны или же между заходами в нее. Такой вид проветривания дает возможность быстро обновить воздух и просушить парную. Роль вытяжки выполняют двери и форточки, которые устанавливаются на противоположных сторонах. Воздух перемещается в помещении за счет создания сквозняка. Это позволяет быстро освежить воздушные массы и не остудить стены.
  2. С дымоходом. Печь, оборудованная дымоходом, может обеспечить хорошую вентиляцию. Во время горения, воздух из помещения втягивается в поддувало и транспортируется на улицу вместе с дымом. Чтобы обеспечить поток свежего воздуха, нужно сделать небольшую щель, в пределах от 5 до 10 см внизу двери. Также можно оставлять немного приоткрытыми двери во время парения. Такой тип вентиляции сауны обеспечивается только при условии горения печи.
  3. Продухи. Обмен воздуха при такой схеме обеспечивается за счет установленных продух, которые считаются классическим вариантом вентиляции. С их помощью можно постепенно обновлять воздух во время проведения процедуры до нескольких раз. Если конструкция установлена правильно, сквозняки и снижение температуры не будут наблюдаться. Для этого предусмотрены заглушки.

Такие виды естественной вытяжки довольно простые и не требуют больших затрат.

Принудительная вентиляция

Вентиляция в сауне способствует хорошему воздухообмену. Ее предусматривают коттеджи , подвалы, частные дома и другие помещения, где есть сауна. Она может осуществляться как естественным путем, так и с помощью вентилятора в принудительном виде вытяжки.

Естественная вентиляция в сауне больше подходит для саун с печами, которые топятся топливом. Для сауны с электрокаменкой чаще применяются принудительные схемы вентилирования воздуха. Электрокаменка такая же печь, но работающая не от топлива, а от электросети.

Сауна с печкой

Для сауны с печами необходимо обустраивать естественную вентиляцию

Существует два наиболее эффективных вариантов схем.
  1. Работает посредством притока свежего воздуха, который сосредоточен максимально близко к печке. Приточная труба монтируется на уровне плинтуса пола и закрывается решеткой. Для вывода воздуха на улицу, предусмотрено сразу две трубы. Одна из них устанавливается под потолком, а вторая посередине стены. Расположение труб, выводящих воздух, должно быть напротив тех, что его подают. Чтобы упростить процесс монтажа, можно вытяжные трубы соединить в один вытяжной канал. Также можно выполнить установку клапанов.
  2. Вторая схема предусматривает установку приточного воздуховода на уровне электрокаменки. Выходной воздуховод устанавливается напротив приточной трубы на полметра ниже.

Как показывает практика, первая схема позволяет поменять воздух в сауне с электрокаменкой, в течение 5 раз за процедуру. Эффективность второй в два раза выше. Принудительная схема вентилирования практически лишена недостатков. Она не зависит от погоды, и дает возможность контролировать разные показатели. Можно установить систему кондиционирования, что позволит регулировать температурные показатели.

Простая схема монтажа принудительной вытяжки, предусматривает установку механической вытяжки в верхней части сауны. Горячий поток воздуха будет подниматься вверх, забираться вытяжкой и транспортироваться на улицу. Свежий воздух будет постепенно поступать из специального отверстия. Сейчас в магазинах представлено множество вариантов вытяжек. Как правило, они оснащены вентиляторами и панелью управления.

А также есть более сложные схемы, которые требуют наличия вытяжки и вентиляции пола. Их должен делать мастер, так как стандартных знаний будет недостаточно. Принудительная вентиляция в сауне более приемлемая.

Какими еще можно воспользоваться схемами?

Есть несколько схем расположения вытяжки, чтобы она обеспечила правильный круговорот воздуха. Ниже рассмотрим наиболее эффективные из них.

  1. Скоростная. Трубу притока воздуха нужно установить за печью, на 20 см выше уровня пола. Вытяжная труба, оснащенная вентилятором, монтируется напротив стене на такой же высоте. После попадания холодного воздуха, происходит его нагревание, и поднятие к потолку. Затем происходит его остывание, опускание вниз и выход на улицу. Такой тип вытяжки равномерно распределяет воздух.
  2. Внутренняя. В тех случаях, когда в финской сауне есть только одна внешняя стена, применяется именно такая схема. Приточная и вытяжная трубы монтируются на одной стене. Они обязательно должны располагаться напротив печи. Подача воздуха должна находиться на высоте 20 см от пола, а его вывода – 20 см от потолка. Воздух быстро нагревается, направляется в самую горячую часть помещения и выходит в вытяжку.
  3. Постепенного прогревания. Приточная труба монтируется сзади печи на высоте около 60 см. Вытяжная труба устанавливается на уровне 20 см от пола. Холодные воздушные массы прогреваются и скапливаются под потолком, после чего остывают и опускаются, выводясь на улицу. Такой тип вентиляции довольно медленный, но равномерно распределяет воздушные потоки.

Какой вентиляционный вид устройства будет наиболее эффективным, зависит от того, какая планировка помещения. Такие схемы можно применять и в подвале частного дома.

Сауна

Выбирать вентиляционный тип устройства следует исходя из планировки помещения

Почему вентиляция может работать плохо?

Эффективность вентиляции зависит от правильности ее установки. Если не были соблюдены правила, она будет плохо вентилировать воздушные массы. Есть определенный перечень ошибок, которые приводят к низкой производительности системы.

  1. Монтаж только одной отводной трубы. Это приводит к тому, что вентилируемый воздух быстро транспортируется на улицу, что приводит к отсутствию контроля регулирования температуры и повышению потребления топлива. Не происходит полноценного обмена с холодным воздухом и как результат, высокая температура в сауне.
  2. Монтирование всех труб на одном уровне. Как правило, при таких условиях создаются сквозняки и достичь полноценной вентиляции невозможно. Воздух вверху будет очень сухим и горячим, а снизу холодным.
  3. Сечение канала вытяжной трубы меньше приточной. Создает трудности при обмене воздуха.
  4. Установка выходной трубы в потолке при приточной у пола. Такой тип монтажа требует длительного прогревания помещения, что несет дополнительные затраты.

Некоторые задаются вопросом, нужна ли вентиляция в сауне? Этот элемент является неотъемлемым, так как без него находиться в помещении просто невозможно. Только принудительной или естественной вентиляцией можно обеспечить правильный обмен воздуха.

Финский вид сауны, баня и любой другой, обязательно должен иметь вентиляционную систему.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
