Вентиляционные решетки цокольные: Дефлекторы цокольные и вентиляционные решетки купить по низкой цене в интернет- магазине РИЧ ХАУС

Вентиляция в цокольном этаже - система вентиляции цоколя. О вентиляционных решетках для цоколя

Чтобы обеспечить комфортный микроклимат на подвальном этаже и в самом доме, недостаточно выполнить гидроизоляцию и утепление фундамента. Водонепроницаемые материалы создают в подвале герметичное замкнутое пространство, в котором скапливается конденсат.

Конденсат точно также становится причиной сырости в доме и разрушения отделочных материалов, как и грунтовые/атмосферные воды. Для его устранения и снижения уровня влажности необходима вентиляция цокольного этажа.

Вентиляция цоколя

Естественная вентиляция обеспечивается в процессе возведения фундамента за счет устройства продухов – специальных технологических отверстий. Если в процессе строительства технология не была соблюдена, продухи выполняются позже. Это тяжелая работа, требующая высокой аккуратности: при создании отверстий нельзя допустить образования трещин в фундаменте.

Чтобы предотвратить попадание грязи, грызунов и т.д. в подвал через отверстия, на них устанавливают вентиляционные решетки для цоколя или цокольные дефлекторы. Кроме этого продухи можно оборудовать специальными «форточками» и закрывать их в сильные морозы.

СНиП оговаривает необходимость и размеры окошек. Форма произвольная. Если основание выполняется из кирпичей или блоков, для продухов оставляют пустые участки в кладке.

Определенную сложность представляет устройство монолитной ленты с технологическими отверстиями. В монолитном бетоне продухи можно выполнить двумя способами:

  • встроить в опалубку прямоугольные/квадратные рамки, изготовленные из четырех досок;
  • уложить внутрь отрезок пластиковой либо металлической трубы большого сечения. Перед заливкой отрезок заполняют песком, чтобы бетон не деформировал трубу. После схватывания ленты и демонтажа опалубки песок из трубы выдувают.

Сколько продухов и какого размера потребуется для устройства полноценной системы вентиляции в цокольном этаже?

В СНиП оговаривается общая площадь: не меньше 1/400 площади подвала. Чтобы воздухообмен был достаточно интенсивным, располагать отверстия следует равномерно. Например, для подвала в 100 квадратов рекомендуется сделать минимум по два отверстия на каждой стороне цоколя, т.е. 8 штук. Оптимально – 24 окошка размерами от 11 см и больше. Противоположные продухи должны располагаться на одной линии.

При проектировании вентиляционных отверстий в фундаменте следует учитывать:

  • глубину фундамента;
  • преобладающее направление ветра;
  • рельеф участка;
  • тип грунта.

Стандартный шаг отверстий – 2-3 метра. Профессионалы рекомендуют устраивать окошки чаще, если дом стоит в низине.

Высота размещения окошек произвольная, но устраивать их нужно выше уровня грунта. В этом случае меньше вероятность снежных заносов в зимнее время. Большинство специалистов считает, что закрывать продухи на зимний период на продолжительное время неправильно: из-за большой разницы температур между домом и подвалом конденсат будет скапливаться еще интенсивнее, чем летом.

Дополнительные способы вентиляции цокольного этажа

Отказаться от продухов можно в двух случаях:

  • постоянно держать люк или дверь в подвал приоткрытыми;
  • обеспечить принудительную вентиляцию в цокольном этаже. То есть, установить климатическое оборудование. Если на этом этаже располагаются жилые комнаты, зона отдыха, если подвал активно эксплуатируется, монтаж системы кондиционирования оправдан.

Если цокольный этаж высокий и в нем располагаются жилые комнаты, естественную вентиляцию можно обеспечить иначе: оборудовать помещение настоящими окнами. Большинство современных окон ПВХ оснащено либо функцией микропроветривания, либо приточными клапанами. Есть модели клапанов, которые можно приобрести и установить самостоятельно уже после монтажа самих окон.

Часто бывает и так, что одних технологических отверстий для полноценного воздухообмена недостаточно. В таких случаях рекомендуется устройство приточно-вытяжной вентиляции независимо от целевого назначения подвала. Такая система состоит из вытяжной и приточной трубы. Их располагают в разных концах подвального помещения и на разной высоте: вытяжная труба выше, приточная ниже.

Вытяжку часто устанавливают под самым потолком и соединяют с общедомовым вентканалом. Если в доме есть камин или печь, вытяжную трубу рекомендуется установить ближе к печному дымоходу. Тогда она будет работать интенсивнее. Приточную трубу ставят не выше чем в полуметре над грунтом.

Каналы оснащают шиберными заслонками. Для усиления вытяжки в трубу можно встроить вентилятор.

Обновлено: 17.10.2016

Вентиляционная решетка для цоколя | ANDEKO

Любая вентиляционная система включает в себя несколько компонентов. Главное место отведено непосредственно самой магистрали, которая проложена по всем помещениям. Именно посредством этого контура и распространяется поток свежего воздуха внутри здания. Его выход в каждой комнате скрыт с помощью специальной решетки, которая может иметь различное конструктивное исполнение. Аналогичная ситуация и с наружным входом. Причем вентиляцией только лишь жилого пространства дело не ограничивается. Поступление свежего воздуха требуется и в подвальные помещения. Причем незаменимой в этом случае является вентиляционная решетка для цоколя, которая гарантирует магистрали надежную защищенность от попадания внутрь мелких грызунов. Модули такого типа не привлекают к себе особенного внимания, а заказать их вы всегда можете в нашей компании. Причем в удобное для себя время и в неограниченном количестве.



Содержание:
1. Конструкция и типы решеток для цоколя
2. Стальные цокольные решетки
3. Алюминиевые решетки для цоколя
4. Качественное производство – гарантия надежности продукции
5. Как правильно выбрать вентиляционные решетки для цоколя?
6. Стоимость вентиляционных решеток для цоколя

Конструкция и типы решеток для цоколя

Решетки такого типа имеют привычный формат конструктивного исполнения. Основа изделия представлена специальной рамой, которая при больших размерах дополнительно комплектуется ребрами жесткости. На рамке закреплены ламели, которые регулируют интенсивность проходящего через них воздушного потока. На боковых планках расположены отверстия для крепления. Хотя возможны и иные варианты фиксирования конструкции.
Важно! Полезным дополнением будет защитная сетка.

Она закрывает полностью все пространство контура и исключает при этом его чрезмерное засорение. Хотя обслуживание вентиляционной магистрали должно проходить на постоянной основе. Для этого предварительно демонтируется вентиляционная решетка для цоколя дома после чего открывается беспрепятственный путь к системе.

Имеются отличия и по виду самих модулей. На выбор доступны различные варианты вентиляционных решеток, причем выбор в пользу того или иного решения преимущественно зависит от личных предпочтений конкретного покупателя. Исходя из способа размещения ламелей решетки могут иметь такое классифицирование:

  • Нерегулируемые – наиболее простые конструкции, которые характеризуются полной неподвижностью всех элементов системы. Жалюзи в них зафиксированы в единой позиции, а смена их положения не представляется возможной. Посредством таких решеток регулирование воздушного потока и управление им не предусмотрено;
  • Регулируемые – подобная вентиляционная решетка для цоколя лишена недостатков рассмотренной выше модификации. Они имеют усовершенствованную конструкцию и способны обеспечить регулировку интенсивности потока воздуха за счет вращения ламелей. Управление такими устройствами может иметь ручной или автоматизированный вариант.
А вот инерционные решетки для цокольных помещений являются не самым лучшим решением. Исключение могут составлять лишь объекты со специфическими условиями, которые могут требовать ограничения касательно возможности движения воздушного потока только лишь в одну сторону. В качестве дополнения все решетки могут закрываться посредством специальных крышек.


Стальные цокольные решетки

Но из каких же материалов может изготавливаться вентиляционная решетка для цоколя и какими особенностями обладает каждый из них? Первоочередно речь идет о металле, который в качестве дополнения покрывается сверху оцинкованным слоем. За счет этого готовое изделие существенно продлевает период беспроблемного эксплуатирования. Нет вопросов и касательно механической прочности таких конструкций. Они беспроблемно выдерживают любые нагрузки и могут с успехом задействоваться на объектах самого разного типа и предназначения.

Хотя такая вентиляционная решетка для цоколя дома не лишена и определенных недостатков. Все дело в ее подверженности воздействию коррозионных процессов. Причем быстрота появления коррозии напрямую зависит от качества оцинковки и нанесенного при этом слоя. Стоит помнить также и о значительном весе подобных конструкций. А это существенно усложняет их монтаж. Особенно при условии стесненного пространства.

Алюминиевые решетки для цоколя

Альтернативой являются решетки вентиляционные алюминиевые. Причем альтернативой достаточно серьезной и заслуживающей внимания. Изделия такого типа обладают максимально продолжительным периодом эксплуатирования. Не лишены они и прочих достоинств, а именно:
  • Незначительный вес;
  • Хорошие прочностные показатели;
  • Стойкость к воздействию коррозии;
  • Беспроблемное выдерживание температурных перепадов;
  • Надежная сопротивляемость механическим нагрузкам;
  • Отсутствие реагирования на воздействие влаги;
  • Простая технология монтажа в любых условиях;
  • Сохранение изначальной эстетичности в течение долгих лет.
Доступные сегодня на рынке цокольные вентиляционные решетки из алюминия пригодны к беспроблемному задействованию на протяжении нескольких десятков лет. Причем изделия не утрачивают при этом свои основные свойства и характеристики, а их надежность сохраняется практически в полной мере.


Качественное производство – гарантия надежности продукции

Производство решеток осуществляется нами с полным соблюдением всех отраслевых нормативов и стандартов. В работе используется только самое лучшее оборудование. Причем мы уже давно отказались от морально устаревших агрегатов, а нашей металлообработке и производственной базе могут позавидовать даже крупные импортные предприятия.
Основной упор мы делаем на высокое качество своей продукции. Вся она подвергается тщательному контролю на каждом технологическом этапе. Даже незначительная вероятность брака сведена к минимуму.
Достигается это за счет практически полной автоматизации процесса изготовления изделий. Мы задействуем станки с программируемым управлением, а задача оператора заключается лишь в наблюдении за правильным выполнением поставленной задачи.

Опытная команда наших сотрудников способна успешно реализовать любую поставленную партнером задачу. Причем вне зависимости от ее объема и сложности. Мы ни при каких обстоятельствах не отказываемся от взятых обязательств, а любая предлагаемая нами вентиляционная решетка для цоколя способна обеспечить достойную конкуренцию лучшим предложениям иностранных изготовителей. И мы гордимся этим.


Как правильно выбрать вентиляционные решетки для цоколя?

Но как не ошибиться при выборе решетки? О чем при этом нужно помнить, а какие нюансы не требуют особого внимания? Первоочередно следует определиться с материалом основы. Алюминиевые конструкции обладают лучшими эксплуатационными и техническими данными. Но стоимость у них более высокая. Стальные аналоги дешевле, но по ряду аспектов уступают решеткам из алюминия. Хотя в ряде случаев их возможностей оказывается вполне предостаточно.
Важно учесть и габариты. Причем не только самой вентиляционной решетки на заказ, но и контура. Размеры должны совпадать. Ведь при разнице габаритов установка может быть сопряжена с весьма серьезными сложностями. А вот декоративный аспект не имеет столь уж большого значения. Ведь располагается вентиляционная решетка для цоколя не на самом видном месте и вдали от любопытных взглядов. На этом вполне можно сэкономить. Ведь наличие декора может повлечь существенное повышение ценника.

Стоимость вентиляционных решеток для цоколя

Переточные решетки АП предназначены для установки в дверные проёмы и перегородки. Они способствуют перетеканию воздуха из одного помещеня в другое. Конструктивно решетка представляет из себя раму из закреплённых в ней V-образных жалюзь, препятствующих просмотру через решетку. Комплект поставки включает в себя саму решетку с жалюзи и наружную раму для другой стороны двери/перегородки. Стоимость решеток указана с учетом окраски в стандартный RAL9016, при изменении RAL стоимость решетки увеличивается на 15%.
А/В 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000
100 309 361 386 414 453 554 587 619 655 756 784 820 855 894 929 989 1020 1058 1095
150 368 400 428 463 507 621 660 698 739 862 894 936 979 1020 1061 1126 1161 1208 1250
200 408 447 485 527 575 709 758 805 855 998 1037 1090 1140 1191 1240 1315 1357 1416 1466
250 442 487 526 573 629 779 829 887 944 1105 1148 1207 1263 1320 1372 1456 1503 1574 1627
300 489 542 587 641 705 878 939 1003 1070 1248 1299 1368 1434 1496 1559 1655 1708 1789 1855
350 601 667 723 793 872 946 1012 1087 1158 1356 1410 1486 1558 1625 1693 1773 1851 1941 2012

Запросить цены

виды, сравнительный обзор + рекомендации по выбору


Организация системы воздухообмена предусматривает не только прокладку вентканалов, но и установку элементов, обеспечивающих рассеивание кислородных потоков и защиту от проникновения инородных предметов. Для этих целей используют вентиляционные решетки разных форм и конфигураций.

Такие элементы дают возможность грамотно распространять воздух по помещениям и придают эстетичность канальным шахтам, выходящим на фасад здания или в комнаты.

Рынок вентиляционного оборудования предлагает различные модификации решеток, и выбрать подходящее изделие под конкретные условия эксплуатации достаточно сложно, согласны? Мы поможем вам определиться с покупкой.

Предлагаем к рассмотрению подробную классификацию вентиляционных решеток с описанием их особенностей установки и применения. Кроме того, мы подготовили перечень полезных рекомендации, которые облегчат задачу выбора и обустройства вентканала.

Содержание статьи:

Общее описание решеток для вентиляции

Решетка – это обязательный компонент  или , офиса, банка или другого помещения.

Она служит конструкционным завершением . Дополнительно выполняет предохранительную функцию и позволяет контролировать циркуляцию потоков кислорода.

Выбирая решетку для вентиляционного комплекса не нужно покупать самую дешевую. Лучше отдать предпочтение качественному изделию, которое долго прослужит и сохранит привлекательный внешний вид

Производством статичных и регулируемых модулей занимаются отечественные и зарубежные компании, поставляющие на потребительский рынок строительно-монтажные аксессуары и сопутствующие товары.

Как устроены модули?

Стандартная вентиляционная решетка обычно состоит из трех фрагментов:

  • ребристая фасадная часть;
  • внутренняя фильтрационная сетка;
  • корпус.

Регулируемые модели имеют более сложное устройство. Их внешняя часть оснащается подвижными жалюзи. Это дает возможность задавать воздухопотоку нужное направление и равномерно распределять кислород по всем комнатам, имеющимся в квартире, доме или здании.

При покупке, регулируемую решетку нужно очень внимательно осмотреть и убедиться, что мобильные элементы не заедают и хорошо двигаются во все, предусмотренные конструкцией стороны. Только тогда пользоваться устройством будет легко и удобно

Внутри корпуса решетки с запорным клапаном стоит специальная шторка, продувающаяся только в одном направлении. Это помогает исключить обратную тягу и попадание в систему извне инородных предметов и неприятных запахов.

Подробная классификации изделий

Все решетки, имеющиеся в продаже, классифицируются по разным параметрам.

Основное распределение идет по таким пунктам:

  • место установки – снаружи помещения, внутри или между комнат;
  • назначение – настенные, потолочные, напольные, цокольные, фронтальные, дверные;
  • базовая конструкция – стационарные (неподвижные), регулируемые, инерционные, клапанные, щелевые и декоративные;
  • материал изготовления – пластик высокой прочности, алюминий с анодированным покрытием, коррозийно устойчивая сталь, дерево, керамика/гипс, латунь, медь, бронза;
  • форма – многоугольник до 8 граней, круг, овал, ромб, квадрат, стандартный или удлиненный прямоугольник;
  • размер – наиболее распространены форматы 204*204 мм и 300*300 мм, но и любые другие габариты можно найти или изготовить под заказ;
  • способ монтажа – встраиваемые или накладные;
  • дополнительные функции.

Каждый параметр одинаково важен и помогает создать в помещении условия для комфортной работы и проживания.

Решетки для внутреннего использования подбираются под имеющийся интерьер. При таком подходе они не выбиваются из общего ансамбля и не портят стилевое решение внутрикомнатной обстановки

Внешний и внутренний монтаж

Наружные решетки способствуют забору воздуха с улицы и предохраняют систему от попадания мелкого и крупного мусора, осадков, пыли, грызунов, листвы и грязи.

К этим предметам предъявляются особые требования по уровню прочности, стойкости к температурным перепадам и восприимчивости к механическим повреждениям.

Внутренние решетки размещают в жилых или рабочих помещениях. Их основная функция заключается в правильном распределении воздухопотока по комнатам и эстетичном завершении вентиляционной магистрали.

Монтаж внешних вентиляционных решеток проводится со стороны улицы. Установить изделие можно в любом удобном для себя месте. Располагаясь на стене, элемент почти всегда будет чистым, а находясь в нижней части фундамента начнет быстро загрязняться

Переточные элементы обеспечивают оптимальный уровень межкомнатной вентиляции. Их монтируют в двери, стены и гипсокартонные перегородки. Благодаря чему циркуляция кислорода ни на минуту не прерывается, а воздух постоянно обновляется даже в самых отдаленных помещениях.

В пол решетку монтируют только в случае, когда вентиляционная система начинается в подвальном помещении или цокольном этаже, но не имеет разводки каналов.

Виду по месту установки

Решетки, предназначенные для вентиляционных систем, бывают настенными, потолочными, напольными, дверными, фронтальными и цокольными.

Настенные и потолочные изделия для внутреннего использования отличаются небольшим весом и, помимо своих основных функций, несут еще и декоративную нагрузку.

Блоки, подходящие для наружной установки в стенах, обладают механической прочностью и высокой стойкостью к внешним атмосферным проявлениям.

Решетки, установленные с внешней стороны здания в стенах, часто оснащаются системой подогрева. Это помогает в период холодов избежать забивания снегом и образования наледи

Напольные модели используются для организации подвода свежего воздуха в нижнюю часть жилого или рабочего помещения. От настенных и потолочных такие варианты отличаются рекордными прочностными характеристиками и хорошей износостойкостью. Спокойно переносят солидные физические нагрузки и не боятся внешнего давления.

Дверные вентиляционные модули обеспечивают корректную циркуляцию воздухопотока и отсутствие сквозняков. На коробку обычно монтируют одно удлиненное изделие или несколько квадратных, либо круглых. Ограничений по этому параметру нет. Выбор основывается на личных предпочтениях и сочетаемости с общим оформлением помещения.

Фронтальные элементы ставятся преимущественно на чердаках или мансардных этажах. Имеют аккуратную широкую окантовку и способствуют правильному воздухообмену в верхней части домовладения.

Располагающиеся на полу решетки легко очищаются от неизбежных загрязнений и не требуют специфического, сложного ухода. Долго сохраняют изначальную привлекательность и эстетичный вид

Цокольные решетки гарантируют корректную естественную вентиляцию подвальных отсеков и эффективно защищают воздухоотводы от проникновения грызунов и мелких вредителей.

Внешний вид изделия находится здесь на втором месте, а приоритетом считаются прочность и невосприимчивость к погодным проявлениям.

Конструкционные особенности разных моделей

К самым распространенным относятся стандартные стационарные решетки без наворотов. Элементарная конфигурация и отсутствие подвижных частей делают модели очень надежными, долговечными и эксплуатационно устойчивыми.

Решетки стационарного типа подходят для установки в системы воздухотвода любой сложности. В специализированном магазине можно приобрести как бюджетные, так и более качественные модели средней и высшей категории

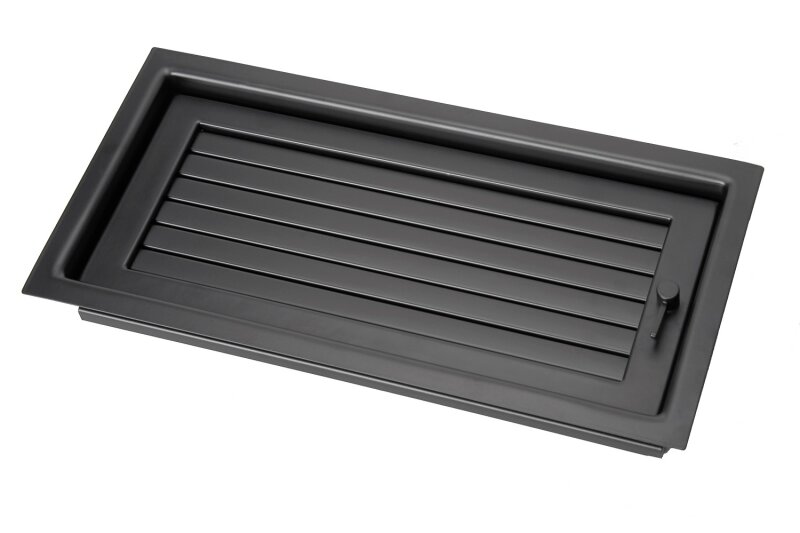

Регулируемые конструкции оснащаются подвижными ребрами типа жалюзи. Они не только предохраняют систему от внешнего проникновения инородных элементов, но и предоставляют возможность управлять потоком воздуха по своему усмотрению.

Инерционные блоки производители снабжают подвижными ламелями. Изделия с таким функционалом самостоятельно открывают/закрывают заслонки, чутко реагируя на .

Наибольший эффект регулируемый модуль демонстрирует в регионах с переменчивым климатом. Он избавляет хозяев от необходимости тщательно закрывать канальный вход из-за погодных катаклизмов. Для предохранения системы нужно лишь правильно выставить положение ребер

Вентиляционная  дает возможность уменьшать/увеличивать объем проходного сечения магистрали. Наиболее действенно проявляет себя в кухнях, санузлах и ванных комнатах. Когда система не активна, клапан препятствует попаданию внутрь пуха, мелкого мусора, насекомых и пылевых фрагментов.

Устройства щелевого типа предназначаются для равномерного распределения воздуха в больших пространствах и крупногабаритных помещениях. Просто и быстро устанавливаются и, благодаря компактности, почти не бросаются в глаза.

Базовый функционал решеток инерционного типа предполагает работу только в одном направлении. В основном их используют для удаления неприятных запахов и загрязненного воздуха из жилых, служебных и рабочих помещений

Декоративные решетки для систем вентиляции в первую очередь несут эстетическую функцию. Их выбирают особо тщательно в четком соответствии с интерьерным решением помещения.

Модели выглядят броско и привлекательно, гармонично вписываются в общее оформление комнаты и параллельно работают по своему прямому назначению. Для обустройства вентиляции в стильной кухне красивая решетка ставится на вытяжку и деликатно скрывает выход воздухоотводной системы от глаз.

Решетка с клапаном, вмонтированная в вентиляционный комплекс, в зимний период времени преградит дорогу холодному воздуху, пытающемуся попасть в систему из внешней среды

Материалы для изготовления

Для изготовления вентиляционных решеток используют такие материалы, как:

  • пластик;
  • дерево;
  • алюминий/сталь;
  • гипс;
  • ценные металлы.

Пластиковые модели недорого стоят и относятся к самым распространенным. Среди них можно встретить не только белоснежные, но и цветные решетки. Они долго служат, легко чистятся, не тускнеют и проявляют стойкость к агрессивным химическим соединениям. За счет небольшого веса подходят для установки на гипсокартонные стены.

К минусам продукции относятся склонность к пожелтению и выцветанию, недостаточная конструкционная прочность и ограниченная теплостойкость.

Из-за этих параметров пластиковые модули не используются на улице, а монтируются, как правило, внутри закрытых помещений.

В продаже есть изделия из пластика с пленочным покрытием, имитирующим фактуру дерева или металл. Пленка очень плотно прилегает к поверхности, не трескается и спокойно переносит изменение условий окружающей среды

Деревянные модули абсолютно натуральны и экологически безопасны. Подходят для использования в помещениях с оптимальным уровнем общей влажности.

Нуждаются в специфической обработке, а без нее быстро теряют свои эстетические свойства. К поверхности крепятся при помощи саморезов или болтов, оснащенных декоративной шляпкой.

Решетки из алюминия или стали предназначаются для внешней установки. Они имеют антикоррозийное анодированное покрытие, не боятся влаги и сырости, хорошо переносят ультрафиолет, выдерживают интенсивное давление воздуха и прочие воздействия агрессивной внешней среды.

Наружные металлические вентиляционные решетки из стали отличаются хорошей прочностью и солидным весом. Для установки им обязательно требуется надежный и мощный крепеж

Гипсовые или керамические модели не слишком распространены и в основном выпускаются под заказ. Их приобретают владельцы, создавшие в своих домах классический помпезный интерьер в дворцовом стиле.

Для наружного применения такие изделия не подходят ввиду высокой чувствительности к влаге и температурным перепадам.

Решетки из ценных металлов – латунные, бронзовые и медные приспособления. Они стоят в несколько раз дороже остальных, но выглядят солидно, элегантно и по-настоящему роскошно.

Рисунок можно выбрать в каталоге компании-производителя или заказать по собственному оригинальному эскизу.

Нюансы размерной линейки

Для пластиковых вентиляционных решеток актуальна размерная линейка от 15*15 см до 30*30 см. По форме для этого материала нет никаких ограничений.

У всех остальных моделей, представленных на рынке, есть маленькие изделия 5,8*5,8 см, средние – 10*10 см и 15*15 см, и крупногабаритные – 30*30 см. Самым популярным форматом для прямоугольных модулей является 17*8 см.

Это – лишь самые основные типоразмеры. Любой другой формат тоже можно найти в продаже или заказать индивидуально.

Ассортимент декоративных вентиляционных элементов очень широк и полностью удовлетворяет запросы даже очень придирчивых клиентов, предъявляющих строгие требования к каждой детали обстановки

Наличие дополнительных функций

Некоторые решетки имеют в своем арсенале полезные бонусные опции. Самой актуальной из них считается способность к поглощению шума.

В корпусе таких моделей стоит специальный звукопоглощающий материал, препятствующий проникновению в жилое или рабочее помещение посторонних шумов.

Дополнительно такие модели фильтруют поступающий в жилое помещение воздух и освобождают его от пылевых частичек и грязи. В упрек изделиям можно поставить только довольно крупный размер и внушительную посадочную глубину.

Решетки с эффектом шумопоглощения используют жители частных и многоквартирных домов, расположенных в самых активных и густонаселенных районах города. Установка модуля помогает снизить уровень шумности и делает атмосферу в помещении более тихой и спокойной

Как сделать правильный выбор?

Подбирать решетки для обустройства вентиляционной системы необходимо согласно их будущему расположению. Не стоит экономить и покупать для наружного использования пластиковую модель.

Она не выдержит нагрузки и не сможет должным образом противостоять агрессивному воздействию окружающей среды. В результате придется снова тратиться на новую вещь и платить дополнительные деньги мастеру за установочные работы.

Не рекомендуется размещать потолочные вентиляционные решетки над рабочим местом, кроватью или столом. Если изделие вдруг случайно выпадет, пострадают люди, а это крайне нежелательно

Для эстетичного закрытия и предохранения фасадных выходов вентиляционных магистралей лучше всего подходят алюминиевые изделия с анодированным покрытием. Они демонстрируют хорошую сопротивляемость влаге, мало весят и легко монтируются.

Если необходимо создать более мощное заграждение от животных, грызунов и крупных посторонних предметов, стоит обратить внимание на модели из стали, покрытые антикоррозийным напылением.

Они эффективно защитят воздухоотводы от проникновения извне, но обязательно потребуют установки надежных крепежных элементов, способных стабильно держать тяжелый модуль на определенном месте.

Образцы из дерева или гипса можно размещать в теплых, закрытых помещениях с оптимальным уровнем влаги. В сырых комнатах изделия потеряют свои прочностные качества и привлекательный внешний вид.

Пластиковый вариант универсален и подходит для установки практически в любом месте внутри здания. Производится в разнообразных формах и типоразмерах.

Имеет минимальный вес, монтируется быстро с помощью общепринятых крепежных элементов. В отдельных случаях «сажается» на герметик.

Не требует сложного ухода и сохраняет базовые характеристики на протяжении всего периода эксплуатации. Стоит значительно дешевле аналогичных товаров из других материалов, пользуется большим спросом и есть в наличии в любом хозяйственном магазине.

Пластиковые решетки можно установить на кухне, в санузле или ванной комнате. Они легко переносят контакт с влагой, не страдают от температурных перепадов и надолго сохраняют нормальный внешний вид

Модели из ценных металлов продаются по самой высокой цене и, в первую очередь, несут исключительно декоративную нагрузку. Их подбирают под стиль и цветовое решение интерьера и размещают на видных местах. Такие изделия придают обстановке оттенок роскоши, подчеркивают статус владельца помещения.

Есть ли смысл переплачивать за латунные, бронзовые или медные решетки, клиент решает самостоятельно, исходя из бюджета, выделенного на ремонт и обустройство помещения.

Предметы с подвижными элементами почти всегда изготовляются из пластика или металла. Их стоит приобретать, чтобы иметь возможность регулировать работу вентиляционного комплекса и задавать воздухопотоку наиболее комфортное для жильцов направление.

Выводы и полезное видео по теме

Что такое решетки для вентиляции и как они работают:

Как установить решетку для системы вентиляции на кафель. Интересные особенности работы:

Решетка – это обязательный элемент вентиляционной системы. Она защищает отводные магистрали от проникновения извне, помогает контролировать направление воздухопотока и выполняет функцию декоративного элемента.  Подбирать решетку надо в зависимости от места предполагаемого расположения.

Поделитесь с читателями вашим опытом использования вентиляционных решеток. Расскажите, на чем основывался выбор изделия, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Вентиляционные решетки наружные металлические фасадные

Вот дом, который построили вы. Обеспечили его всеми необходимыми удобствами, обставили техникой и, конечно, как и в каждом современном жилом здании, в нем есть и система вентиляции. И при ее монтаже в обязательном порядке рабочие или вы сами должны установить специальные вентиляционные решетки. Некоторые считают, что эти части воздуховода нужны только для красоты, но на самом деле они выполняют достаточно много функций.

Вентиляционные решетки наружные металлические фасадные

Зачем нужна вентиляционная фасадная решетка?

Каждое помещение, будь то квартира, жилой дом или офис, нуждаются в правильно оборудованной и смонтированной системе вентиляции. Чистый и свежий постоянно обновляющий воздух — залог создания оптимального микроклимата в комнатах и крепкого здоровья человека. Если проветривание будет недостаточным, то в помещениях будет накапливаться углекислый газ, большие концентрации которого способствуют активному размножению патогенной микрофлоры. Отсюда — развитие различных заболеваний и плохое самочувствие человека.

Схема вентиляции помещений в многоэтажном частном доме

Именно поэтому вся система вентиляции должна быть тщательно продумана еще на этапе проектирования любого здания. Один из ее объектов — это как раз наружная вентиляционная решетка.

Итак, зачем же нужна эта конструкция? Для обеспечения следующих функций:

  •  хорошего воздухообмена во всех помещениях строения;
  • соответствия здания требованиям пожарной безопасности — в случае возгорания решетки помогут вытянуть дым и снизят риск отравления угарным газом;
  • создания оптимального микроклимата во всех комнатах;
  • защиты вентиляционной шахты от мелких животных и попадания в нее различных неживых предметов, в том числе мусора;
  • вентиляционные решетки избавят и от неприятного запаха, и спертого воздуха в помещениях;
  • украшения фасада здания;
  • если имеется фасадная решетка, то тяга во всей вентиляционной системе будет намного лучше, чем без этого элемента;
  • решетка поможет облегчить и поддержание чистоты в шахте вентиляции, так как она собирает на себе всю пыль и копоть, которую легко счистить.

При помощи вентиляционных наружных решеток можно также очень интересно обыграть фасад дома, украсить его и сделать неповторимым, благо сейчас на рынке товаров для строительства имеются различные виды этих конструкций на любой вкус, и обладающие различными качествами.

Разновидности решеток

Устройство решетки

Наружные вентиляционные решетки бывают различных видов в зависимости от материала, из которого они изготовлены, а также по функциональности. По способу работы фасадные решетки бывают инерционные, регулируемые и нерегулируемые.

Тип решеткиОсобенности и свойства

Регулируемые

Такие вентиляционные решетки снабжены подвижными жалюзи, регулируя которые, владелец дома сможет контролировать движение воздуха. Достигается это за счет уменьшения пространства между планками жалюзи. Основной плюс – возможность индивидуально подстроить наиболее комфортный для вас поток воздуха.

Нерегулируемые

Самые простые решетки. Они имеют планки, которые крепко закреплены и не способны двигаться. Если вы установите такую решетку в доме, то не сможете управлять потоками воздуха, проникающими в дом и выходящими из него.

Инерционные

Имеют подвижные планки у жалюзи, за счет чего самостоятельно перекрывают вентиляционную шахту или открывают ее в зависимости от движения воздушных масс. Правда, работают такие решетки только в одном направлении и используются обычно для удаления загрязненного воздуха из помещений.

Тщательно подобранная решетка легко подчеркнет стиль и внешний дизайн любого строения. К счастью, эти фасадные элементы имеют массу вариаций формы и цвета, что с легкостью позволит подобрать именно ту модель, которая не только обеспечит дом хорошей вентиляцией, но и украсит его. Ведь гораздо лучше иметь на стене красивую, например, готическую наружную решетку, чем обычную дыру на фасаде.

А за счет различных вариаций цветов решетки вентиляционное отверстие может стать и вовсе незаметным на стене дома. Это актуально в том случае, если вы не хотите, чтобы оно бросалась в глаза. Также вентиляционные решетки могут иметь различную форму – от обычной прямоугольной до круглой. Это очень удобно для их подбора под определенный тип дизайна.

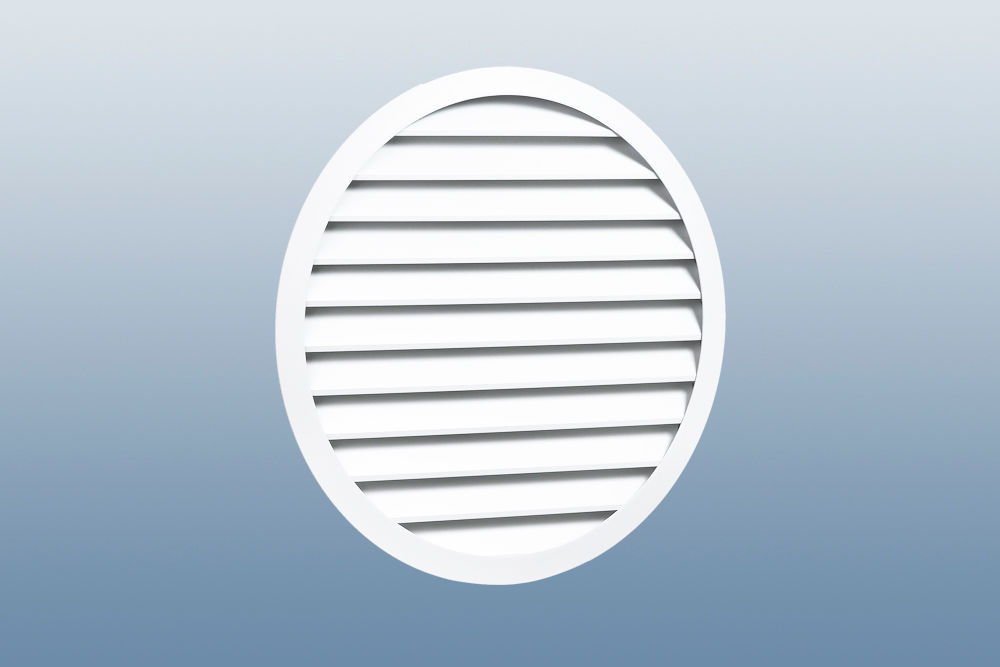

Фасадные решетки различной формы

Металлические вентиляционные решетки, схема

По используемому для изготовления материалу фасадные вентиляционные решетки делятся на стальные и алюминиевые. Рассмотрим каждый из видов отдельно.

Цены на вентиляционные решетки

Решётка для вентиляции

Стальные решетки

Очень прочные и часто используемые при строительстве зданий решетки изготавливаются из стали, а сверху покрываются специальным цинковым напылением, что увеличивает их срок службы.

Оцинкованные решетки вентиляционные

Их основные преимущества:

  • длительный срок эксплуатации – около 10 лет;
  • высокая прочность;
  • устойчивость к механическому воздействию.

Однако, если верить отзывам покупателей, то на самом деле стальные решетки начинают ржаветь раньше, чем истечет заявленный 10-летний срок службы. Также один из главных недостатков таких элементов вентиляции – более сложный монтаж, чем при установке алюминиевых решеток, и большой вес.

Жалюзийные решетки регулируемого типа

То, как быстро начнется процесс коррозии, зависит от толщины цинкового покрытия решетки. Дело в том, что цинк – это элемент, который хорошо защищает сталь от химических и электрических воздействий. И чем больше его слой на решетке, тем лучше. Цинковое покрытие начинает истираться практически сразу после установки элемента вентиляции, однако, пока оно не истончится совсем или не исцарапается, ржавчина самой решетке не страшна.

Стальная фасадная решетка с дефектами

Отметим, что сейчас в продаже появились и кованые фасадные решетки, а у мастеров кузнечного дела их можно заказать с учетом любых пожеланий и предложений. Такие вентиляционные элементы смотрятся очень красиво, могут быть украшены различными вензелями. Однако они все так же страдают от коррозии, очень тяжелые, да и стоят недешево, особенно, если выполнены на заказ.

Перфорированные вентиляционные решетки

Стальной перфорированный лист и алюминиевая рамка

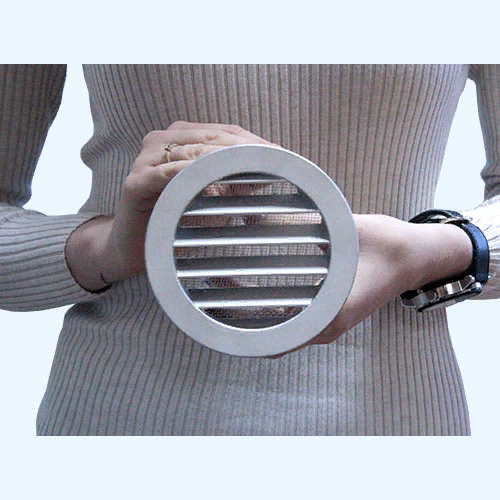

Алюминиевые решетки

Алюминиевые фасадные решетки являются самыми долговечными во время эксплуатации.

Конструктивные особенности фасадных решёток из алюминия

Также они обладают и массой других положительных свойств:

  • очень легкие и относительно прочные, хотя и «мягче», чем стальные;
  • не боятся ржавчины;
  • хорошо переносят сильные перепады температуры;
  • не боятся влаги;
  • устойчивы к механическим воздействиям;
  • не теряют внешнего вида долгие годы;
  • просты в монтаже;
  • относительно невысокая цена;
  • длительный срок использования.

Решетки из алюминия признаны самыми долговечными

Некоторые производители этих конструкций заявляют, что алюминиевые решетки не теряют своих свойств и не требуют замены как минимум 10 лет. Однако есть очевидцы того, что такая конструкция прослужила без потери своих качеств и более 20 лет. Но тут многое зависит от того, в каких условиях алюминиевая решетка эксплуатировалась.

Выбираем решетку для фасада

Как выбрать решетку для фасада

Залогом того, что решетка для вентиляции будет служить вам верой и правдой и при этом радовать глаз и украшать своим присутствием фасад дома, является ее правильный выбор. Поэтому важно при проектировании здания и непосредственном подборе самого элемента взять во внимание следующие аспекты:

  1. Подумайте о том, где будет располагаться наружная решетка. Постарайтесь выбрать это место так, чтобы конструкция гармонично вписалась в дизайн строения.
  2. В зависимости от требований к вентиляции помещения хорошо взвесьте все «за и против» каждого типа решетки и определитесь, какая вам нужна – инерционная, нерегулируемая или регулируемая. Вполне может быть, что для вас будет излишней возможность регулировки жалюзи.
  3. Обратите внимание и на такой аспект как коэффициент живого сечения. Именно от него и будет зависеть, насколько хорошо будет проветриваться каждая комната в здании. Лучше всего остановить свой выбор на решетке с показателем 1.
  4. Смотрите на размер конструкции. Отверстие, куда будет вмонтирована решетка, должно совпадать с ее габаритами.
  5. Подбирайте конструкцию под цвет фасада здания. Не стоит размещать красную решетку на зеленом или синем фоне, если отсутствуют дополнительные элементы такого же цвета.

Кстати, иногда решетки контрастного цвета могут выгодно изменить и приукрасить внешний вид здания, но подбирать их лучше так, чтобы они все же сочетались с другими декоративными элементами.

Стоит помнить, что в отдельно взятых случаях или при неправильной их установке вентиляционные решетки могут стать и препятствием для потоков свежего воздуха. Именно поэтому относиться к их выбору халатно не стоит. При малейших сомнениях следует проконсультироваться со специалистом.

Решетка защищена от осадков. Вариант наружной конструкции

Треугольная цветная решетка

Особенности монтажа

Фасадная решетка для вентиляции состоит из нескольких элементов:

  • рамка-фланец;
  • жалюзи (лопатки или ламели), расположенные под углом 45 градусов;
  • защитная сетка.

Последний элемент в конструкции решетки необходим для надежной защиты помещения от пыли, мелкого мусора, насекомых. По бокам у всей этой системы имеются специальные отверстия или распорки, которые позволят надежно прикрепить ее к стене.

4 способа монтажа вентиляционных решеток

Как же обычно производится установка вентиляционной решетки? Отметим, что в целом система воздухообмена очень сложна, и самостоятельно ее монтажом заниматься не стоит. А вот решетку можно вполне закрепить и своими руками.

Крепление вентиляционных решеток на саморезы

Шаг 1. Приготовьте все необходимые материалы: решетку и шурупы. Также вам может понадобиться инструмент: шуруповерт, дрель или перфоратор.

Шаг 2. Убедитесь, что решетка подходит по размерам. Для этого «примерьте» ее к отверстию вентиляционной шахты.

Шаг 3. Отметьте на стене те места, где в нее будут входить шурупы.

Шаг 4. Сделайте отверстия нужного диаметра.

Шаг 5. Разъедините рамку и жалюзи.

Шаг 6. Установите рамку в вентиляционное отверстие и прикрутите ее при помощи шурупов к стене.

Шаг 7. Завершающий этап – вернуть на место жалюзи. Просто вставьте их в рамку.

Цены на популярные модели электродрели

Электродрели

Данное описание процесса монтажа достаточно усредненное. Некоторые типы решеток могут устанавливаться по-другому и держаться в стене при помощи распорок и т.д. В целом же в этом процессе нет ничего сложного, и при желании вы сможете справиться с установкой решеток самостоятельно.

Монтаж вентиляционных решеток с помощью клипс

Совет: когда вы устанавливаете рамку решетки, под нее можно подложить небольшой кусочек тонкой резины. Он послужит своеобразной прокладкой и исключит возможность шума, гула и излишней вибрации конструкции.

Стоит помнить, что для продления срока эксплуатации решетки, а также для ее нормального функционирования она периодически должна повергаться чистке. Следует иногда снимать жалюзи и решетку и тщательно отмывать их от скопившейся копоти, пыли, трупов насекомых и прочего мусора. Заодно можно очистить и часть вентиляционной шахты, если в ней имеется видимая грязь.

Исходя из всего вышесказанного, можно сделать вывод, что вентиляционная решетка – незаменимый элемент при постройке любого здания. Она не только обеспечит вас свежим воздухом, но и украсит стены снаружи дома, придав им запоминающийся и интересный вид.

Видео — Порядок сборки наружных вентиляционных решеток

Видео — Установка вентиляционной решетки на фронтоне

Как правильно установить вентиляционную решетку снаружи и внутри дома

Устройство вентиляционных решеток

Вентиляционная решетка, при всей своей простоте, является надёжным конструктивным решением. Жёсткость изделия обеспечивается прочной рамой. Она может совмещаться с воздуховодом или фиксироваться к поверхности стены. В больших по размерам решетках имеет место быть разделение конструкции на несколько меньших секторов, причём делается это при помощи рамы. За счёт чего повышаются прочностные характеристики изделия. Съёмная пластиковая или металлическая панель прикрывает рабочую площадь решетки. Следует отметить, что распределители бывают:

  •  регулируемые– направление воздушных масс можно изменять;
  • ненаправленного действия – кислород беспрепятственно проникает в помещение, зачастую выполняют декоративную роль.
  • с запорными клапанами. На предприятиях, складских и промышленных комплексах устанавливают решетки данного типа . Они исключают эффект обратной тяги, препятствуют проникновению пыли, мелких насекомых. Такая конструкция обеспечивает перемещение загрязненного воздуха исключительно наружу. Так же можно установить и в квартире, дабы исключить поступления неприятного запаха от соседей.
  • Инерционные жалюзи по своей работе аналогичны решениям с обратным клапаном. Горизонтальные ламели движутся и перекрывают ход воздуха. Для обеспечения быстрой регулировки, применяют лёгкие и надёжные материалы (ПВХ, алюминий).

Решетки на вентиляцию зачастую комплектуются горизонтально расположенными лопастями, благодаря чему можно регулировать интенсивность и направленность подводимого воздуха.

Процесс чистки сводится к снятию декоративной накладной части. После чего изделие можно обработать моющим средством и помыть под проточной водой.

Снятие декоративной части для чистки

Предназначение и роль

На самом деле вентиляционная система — одна из самых важных инженерных конструкций любого дома, независимо от того, частный он или многоквартирный. Именно вентиляция отвечает за правильный воздухообмен, а также за комфортные климатические условия в каждой отдельной квартире или комнате. Система имеет свои вентиляционные каналы, на входе и выходе которых монтируется решетка.

Она выполняет сразу несколько функций, а именно:

  • защищает шахты от возможного засорения, так как в них могут случайно попасть предметы, животные;
  • правильно распределяет воздушные потоки, в особенности это касается решетки вентиляции приточного типа;

Как правильно ставить вентиляционную решетку, будет зависеть от материала, из которого она изготовлена. Но, как правило, все варианты работ вполне можно выполнить самостоятельно, не прибегая к помощи специалистов.

Формы и материалы решеток

В продаже представлен широкий ассортимент специализированных решений. Вне зависимости от типа и модели, решетки для вентиляции выпускаются в 3-х формах по аналогии с воздуховодом:

  • квадратной;
  • круглой;
  • прямоугольной.

За счёт такого разнообразия удается подобрать оптимальное изделие, дополняющее интерьер комнаты. В последнее время все чаще прибегают к индивидуальным заказам, когда размеры и форма подбираются с учётом интерьера жилого или производственного помещения. Они могут отличаться окрасом, дизайном и стилем.

Современная промышленность для производства воздухораспределителей использует несколько материалов:

  • пластик;
  • сплавы алюминия;
  • древесина;
  • керамика;
  • латунь;
  • оцинкованная сталь.

Разберем подробнее самые распространенные варианты.

Пластиковые изделия считаются самыми доступными на рынке. В их основе лежит всего 2 материала – полихлорвинил и полистирол. Они могут быть установлены не только у потолков, но и на двери, стене. Изделия получили широкое распространение в офисах, коттеджах и многоквартирных домах. Для многоуровневых потолков создают решетки круглой формы. Ключевой их недостаток – со временем поверхность становится шероховатой, желтеет.

Вариант из пластика в интерьере

Алюминиевая вентиляционная решетка не менее востребована на рынке. Она характеризуется повышенной устойчивостью к агрессивным веществам, влажной среде, к тому же они могут похвастаться малым весом. Данные изделия получили широкое распространение в жилых и промышленных объектах. Материал покрывают порошковой краской. Из недостатков стоит выделить высокую цену.

Вариант из алюминия в интерьере

Деревянные модели – специализированные решения для саун, банных комплексов. Эти модификации могут похвастаться индивидуальным дизайном. Необходимо отметить, что популярность натуральной и экологически чистой древесины растёт. Как бы то ни было, а изделия с задвижкой прекрасно сочетаются с интерьером. У таких решеток есть 2 главных недостатка: им требуется периодическая обработка антипиренами и другими защитными консистенциями, стоимость их достаточно высокая.

ВНИМАНИЕ! деревянные изделия рекомендуется использовать только внутри помещений.

Вариант из дерева в интерьере

Металлические изделия – применяются главным образом в производственных комплексах, крупных предприятиях, так же могут и монтироваться в обычных зданиях. Они могут похвастаться исключительной надёжностью, благодаря чему без проблем справляются с мощным давлением воздушного потока, не говоря уже о всевозможных мелких частицах. Такие изделия необходимо периодически обрабатывать антикоррозийными составами. Что касается недостатков металлических решеток, то их всего 2 – высокая стоимость и внушительный вес.

Вариант из металла в интерьере

Конструктивные особенности и материал

Все решетки вентиляции, помимо способа крепления, различаются и своими конструктивными особенностями. Современные изделия в зависимости от своих функциональных возможностей могут быть следующими:

  • регулируемые — такая система дополнительно оснащается специальными подвижными заслонками, при помощи которых можно изменять проходное сечение;
  • нерегулируемые — эта конструкция абсолютно неподвижна;
  • инерционные — имеют поворотные ламели, имеющие возможность менять свое положение от силы напора воздуха и его направления:
  • комбинированные — самые популярные модели, так как оснащены патрубком, с помощью которого можно подключить вытяжку, установленную над газовой плитой.

Все решетки подбираются с учетом размера отверстия вентиляционной системы и ее формы. Наружные модели берутся с небольшим запасом, чтобы была возможность перекрыть все сечения отверстия. Большей популярностью пользуются прямоугольные и круглые планки, которые производятся из прочных, экологически чистых материалов, устойчивых к влажности. К таким видам можно отнести:

  • сталь;
  • алюминиевые или медные сплавы;
  • дерево;
  • пластик.

Перед тем как выбрать ту или иную модель, необходимо определиться, где именно будет крепиться вентиляционная решетка. Своим руками установить конструкцию несложно, если следовать согласно инструкции и соблюдать последовательность действий.

Виды вытяжных решеток

Металлические и пластиковые виды вентиляционных решеток в зависимости от назначения и места монтажа в воздуховод бывают: вытяжными и приточными. Учитывая место установки данные изделия бывают:

  • наружными;
  • внутренними;
  • переточными.

Внутренние

Один из самых востребованных на рынке видов. С учётом особенностей функционирования и крепления они бывают:

  • накладные – применяются преимущественно в жилых объектах, в системах, где преобладает естественная тяга. Наличие москитной сетки препятствует проникновению внутрь помещения насекомых. Нередко комплектуются обратным клапаном. Пропускную способность можно корректировать при помощи подвижным ламелей;

  • щелевые модели – установка вентиляционных решеток данного типа востребована в первую очередь в зонах, где необходимо обеспечить незаметность изделия. Их дизайн и внешний вид соответствует помещению;
  • модели с обратным клапаном. Популярные решения, оснащенные инерционными жалюзи, клапаном обратной тяги. Нередко используют в качестве функционального элемента для вытяжного устройства.

Наружные

Наружные изделия представлены в продаже конструкциями нескольких типов:

  •  фронтальные модели– устанавливают преимущественно на чердаках. Отличаются широкой окантовкой и великолепным внешним видом;
  •  дверные модели– функционально заменяют приточный клапан, что актуально в первую очередь для тех помещений, где необходимо обеспечить естественную подачу воздуха;
  • напольные модели – безупречное решение при организации подвода свежего кислорода в нижнюю часть помещения. Это могут быть стационарные или регулируемые решения;
  • цокольные решетки – применяют преимущественно в качестве защитного элемента от грызунов. Установка вентиляционной решетки обезопасит от мелких вредителей подвальные и чердачные помещения, цокольные этажи.

Внутренние переточные

Что касается переточных внутренних вариантов, то они могут быть различными не только по цвету, но и форме. Отличаются привлекательным дизайном. Среди профессионалов востребованы в первую очередь изделия круглой и прямоугольной формы. Главная их особенность – отсутствие клапанов.

Каминные защитные элементы получили широкое распространение в каминных залах, благодаря чему и обеспечивается подвод тепла в помещение. Проникновение холодных воздушных масс осуществляется через нижнюю часть решетки, а после согревания он перенаправляется внутрь комнаты.

Монтаж нескольких вентиляционных решеток в пределах одного камина – важная составляющая эффективного воздухообмена.

Обратите внимание! Каминные модели производят из тугоплавких и огнеупорных материалов. Учитывая разнообразие орнаментов и оттенков, их причисляют к декоративным.

Наиболее популярные типы вентиляционных решеток

В строительных магазинах предлагается множество моделей вентиляционных решеток: круглых, прямоугольных, наружных и внутренних.

Наружные приточные


приточная вентиляционная решетка с электрорегулируемыми ставнями

Наружные вентиляционные решетки представлены следующими вариантами:

  • Фронтонная решетка специально создана для вентиляции чердачных помещений. Всегда выполняется с широкой окантовкой, делающей ее более декоративной;
  • Цокольные вентиляционные решетки с размерами 15х15 см, 24х24 см, 37,5х37,5 сантиметров должны быть надежными и защищать подвал от грызунов;
  • Дверные вентиляционные решетки используют вместо приточного клапана, если нет других способов организовать подачу воздуха в дом;
  • Напольные вентиляционные решетки незаменимы при организации притока, вытесняющего отработанный воздух снизу вверх. Напольные вентиляционные решетки могут быть регулируемыми и стационарными. В первом случае в металлическую раму вставляются жалюзи, которые можно свернуть в рулон.
Название решеткиМеста установкиФункцииДополнительные возможности
ВнутренниеВыход приточных и вытяжных воздуховодов в помещении1. Коррекция направления и интенсивности потоков воздуха.

2. Дизайн помещения

Жалюзи, задвижки
НаружныеНаружный выход воздуховодов любого типа1. Защита от попадания в воздуховоды птиц, мышей, сухих листьев.

2. Декоративная функция

1. Подогрев во избежание наледи зимой,
2. Заслонки, шибера, жалюзи.
ПереточныеМежкомнатные перегородки и двериОбеспечение свободного движения воздуха в помещенииШумо- и светоизоляция, жалюзи

Таблица 1. Основные характеристики вентиляционных решеток

Внутренние вытяжные


накладная решетка с жалюзи

  • Накладная вентиляционная решетка используется в жилых помещениях, оборудованных естественной тягой. Москитное полотно защищает квартиру от насекомых. Если вентиляционная решетка с обратным клапаном, жильцам не угрожает обратная тяга. Вентиляционные решетки с жалюзи или без них устанавливают на кухнях и в санузлах. Пропускная способность вентиляционной решетки регулируется подвижными планками;
  • Вентиляционная решетка с клапаноми соединением для кухонной вытяжки. Изготавливаются из полихлорвинила, могут оборудоваться обратным клапаном или инерционными жалюзи. Одновременно обеспечивают естественную тягу и отток воздуха из кухонной вытяжки;
  • Щелевые вентиляционные решетки устанавливаются там, где вентиляция должна быть незаметной. Размеры вентиляционных решеток подбираются под дизайн потолка и скрываются между уровнями или декоративными элементами.

Внутренние приточные


каминная вентиляционная решетка

Внутренние приточные решетки изготавливаются различной формы и цвета, иногда привлекательного дизайна. Популярностью у архитекторов пользуется круглая форма решеток вентиляции, как наиболее гармоничная и незаметная. Приточные вентиляционные решетки никогда не оборудуются клапанами. Дизайнерские экземпляры создаются с применением ручной обработки древесины, кованых элементов, лазерной резки. Через каминные вентиляционные решетки согревается воздух в зале. Холодный конвективный поток проникает в камин через нижнюю решетку и согретым поступает в помещение через верхнюю. Потому в канале камина должна располагаться пара вентиляционных решеток.

Вентиляционные решетки для каминов изготавливают только из огнеупорных и неплавких материалов. Их можно отнести к категории декоративных вентиляционных решеток за разнообразие цветов и орнаментов.

Вентиляционные решетки в помещении

Внутри дома монтируют как вытяжные, так и приточные решетки, а также переточные модели. Перечислим все самые популярные в быту вентиляционные решетки, которые решают разные задачи.


Пластиковые приточно-вытяжные модели
легко установить своими руками. Они служат для обеспечения межкомнатного воздухообмена и выполняют декоративную функцию. Для сохранения звукоизоляции оснащаются наклонными ламелями, которые пропускают воздух, но отражают звуки. Изготавливаются из современного качественного, безопасного пластика, легки в обслуживании. В конструкцию включена снимающаяся верхняя панель – можно просто отщелкнуть элемент, вымыть решетку внутри и снова вставить панель.

Дверные решетки решают задачу межкомнатного воздухообмена, но
ставятся в дверях. Чаще всего – в ванных комнатах, кухнях и т. п. Еще одно возможное направление использования таких моделей – подоконник. Через решетку в подоконнике нагретый воздух от радиатора отопления свободно проникает в помещение. Материалом для изготовления также служит пластик.

Пластиковые решетки, монтируемые в местах выхода гофры от вытяжки на кухне. Как правило, эти изделия имеют круглое отверстие, и дополнительно оснащены девиаторами – устройствами, препятствующими обратной тяге. Изготавливаются разборными, для того чтобы их было легко почистить. Накладные модели используются в помещениях, где вентиляция имеет естественную тягу.


Монтаж металлической вентиляционной решетки внутри помещений производится как на потолки, так и на стены – в качестве элемента вентиляционных, отопительных и систем кондиционирования. Для защиты от проникновения насекомых изделия оснащаются москитными сетками.

Щелевые модели позволяют сделать вентиляционные выходы практически незаметными. Их размеры зависят от дизайна комнаты, и монтаж производится между уровнями потолка или декоративными элементами на стенах.

Решетки снаружи здания

Если планируется установка вентиляционных решеток за пределами помещения, то чаще выбирают модели из металла. Решетки вытяжные из пластика используются тогда, когда установка вентиляционной решетки требуется снаружи, и при этом необходимо сэкономить. Для того чтобы не возникала обратная тяга, они снабжаются особыми гравитационными жалюзи и заслонками.

Фронтонные модели предназначены для установки на чердаках.

Цокольные – монтируются в подвалах. В них особое внимание уделяется защите от грызунов.

Основные способы установки

Монтаж вентиляционной решетки не требует особых знаний и навыков. Его вполне может произвести домашний мастер, обладающий терпением и аккуратностью. Большинство промышленных изделий состоят из двух частей:

  • основного корпуса, крепящегося непосредственно на отверстие в стене или двери;
  • съемной части, вставляемой в проемы корпуса, которая позволяет без особых проблем производить ревизию и очистку каналов системы вентиляции.

Начинают вешать внутреннюю решетку вентиляции с первой части, играющей роль рамы. Делают это с помощью крепежных материалов или клеевых составов. Перед этим соответствующим образом готовится наружная поверхность вентиляционного отверстия. Она должна быть ровной и чистой. Обычно решетку ставят на стену после нанесения на нее финишного покрытия. Сделать это можно разными способами:

  1. Крепление шурупами или саморезами выполняется на прочную стену из бетона, древесины или гипсокартона. Для этого в корпусе решетки в местах, закрываемых съемной частью, просверливают сквозные отверстия, которые зенкуют по форме шляпки. В бетоне или кирпиче в соответствующих местах с помощью дрели придется установить дюбели. При конструкции решетки без съемной части головки шурупов после монтажа шпаклюют и закрашивают под цвет основного материала.
  2. Закрепление плинтусом или штапиком принято применять для деревянных изделий, хорошо вписывающихся в интерьер стиля кантри, целиком выполненный из древесины. При этом также используются саморезы или финишные гвозди с уменьшенным размером шляпки.
  3. Промышленные модели с входящими в их устройство штатными распорными элементами с пружинным прижатием достаточно просто вставить в вентиляционное отверстие, которое для этого должно иметь стандартные габариты.
  4. Прикрепить пластиковую решетку к любому основанию проще всего с помощью клея. Это особенно актуально для стен, облицованных хрупкими материалами вроде керамической плитки. Для этого обычно применяют составы типа «жидкие гвозди». Их наносят сплошной полосой на тыльную сторону детали, которую прижимают к стене и фиксируют с применением малярного скотча до полного высыхания. Демонтировать хрупкую деталь в этом случае без ее разрушения уже не получится.

Съемную часть решетки плотно вставляют в закрепленное на стене основание. При этом из эстетических соображений лучше повернуть ее так, чтобы отверстия между планками жалюзи не были видны случайному наблюдателю, стоящему на полу помещения. Во время выбора и установки переточных решеток обращают внимание на то, чтобы не получалось прямое прохождение сквозь них световых лучей. Это может ухудшить звукоизоляцию и выглядит не очень красиво.

В состав пластиковых моделей обычно входит тонкая сетка, которая быстро забивается пылью, уменьшая эффективность системы вентиляции. Поэтому большинство мастеров ее не устанавливают. В противном случае придется регулярно заниматься чисткой сетки.

Методы установки вентиляционных решеток

В данном разделе обрисована несложная инструкция монтажа несложной конструкции накладной решетки, который возможно делать несколькими методами:

  1. Крепление шурупами «впотай», пожалуй, самый несложный и доступный способ независимой установки вентрешетки. Он применим фактически на любой поверхности стен (цементной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

  • Размечаем место монтажа на стене.
  • В случае с цементными и кирпичными стенками нужно будет просверлить дрелью либо перфоратором отверстия под дюбели.
  • Отверстия для крепления на самой решетке обрабатываются так, дабы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
  • Потом прикладываем изделие и завинчиваем шурупы.

Обратите внимание! Каким бы методом вы не воспользовались, главным в ходе остается весьма плотное крепление к стенке без щелей и зазоров. В некоторых случаях возможно кроме того применять силиконовый герметик, дабы заизолировать канал.

  • Посредством плинтуса либо штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой либо декорированное деревянными предметами.
  1. Крепление на клей стремительного действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

Наряду с этим методе направляться функционировать так:

  • Выдавить полосу клея посредством особого приспособления-пистолета по контуру вентиляционного барьера.
  • Хорошо прижать решетку к стенке.
  • Зафиксировать ее в таком положении окажет помощь монтажная пена.
  • На следующий сутки пену удаляют.
  1. Еще один распространенный и несложный метод — крепление на распорные элементы.

Совет! В местах, где не представляется эргономичным и вероятным герметичная установка решетки в систему вентиляции применяют адаптер для вентиляционной решетки.

Для монтажа в помещения отдавайте предпочтение экологически надёжным, нетоксичным изделиям.

Некоторые правила установки

Если вы планируете монтаж решетки своими руками, нужно помнить о некоторых важных правилах. Итак, как установить вентиляционную решетку, чтобы она эффективно справлялась со своей задачей?

Оптимальная высота вентиляционного выхода (или притока) в помещении – 2 метра от уровня пола.

В том случае, когда невозможно закрепить решетку на стену, можно вмонтировать ее в пол. Тогда необходимо убедиться, что она не мешает при ходьбе.
В комнате с низким потолком можно поставить потолочную решетку. То же касается и помещений с натяжными и подвесными потолками.
Декоративная дверная вентиляционная решетка спасет положение, когда нет никаких иных вариантов.

Как правильно установить вентиляционную решетку

Крепление возможно несколькими способами. Какой именно вы выберете – зависит от места установки и вида самой решетки.

Крепеж с помощью специальных защелок. Не совсем надежный метод, хотя он сохраняет эстетичный вид самого изделия. Если у вентиляционного отверстия неровные края, зажим будет сложно защелкнуть. В этом случае можно воспользоваться специальной выравнивающей монтажной рамкой.
Монтаж на конструктивно предусмотренные шпингалеты, захваты или завертки – удобный метод. Однако решетка с такими деталями стоит дороже обычной, это нужно учесть.
Фиксация с помощью жидких гвоздей – весьма удобный метод. Но помните, что это при необходимости снять и переставить решетку после наклеивания не получится. Зато фиксация получается надежной, не требуется выравнивать поверхность основания перед установкой, не страдает внешний вид изделия.

Фиксация саморезами или винтами
– метод, лучше всего подходящий для монтажа наружных моделей. Как правило, в таких решетках уже предусмотрены отверстия под крепеж. Плюсы – надежное соединение, минусы – некрасивый внешний вид, хотя эту проблему можно легко решить, покрасив головки винтов или саморезов в цвет решетки.
О том, как ставить вентиляционную решетку в натяжной потолок, лучше всего знают мастера, занимающиеся монтажом таких потолков. Если говорить вкратце – то предварительно на черновой потолок ставится основание из фанеры, после остывания полотна в нем делает прорезь для решетки, на полотно прочно приклеивается протекторное кольцо и затем уже можно крепить решетку.
В подоконники решетка устанавливается с одной стороны, в двери – с двух сторон, для эстетичного вида. И те и другие модели подбираются в цвет подоконника или дверного полотна.
В сущности, установить вентиляционную решетку самостоятельно достаточно просто, главное – выбрать подходящую по конструкции и цене модель.

Выясняем, как правильно установить вентиляционную решетку

Вентиляция — одна из важнейших инженерных систем, необходимая для обеспечения комфортного климата в помещениях любого типа. В бытовых вентиляционных системах самым распространенным оборудованием для воздуховодов и вентиляционных шахт являются решетки. Они устанавливаются в отверстие вентканала непосредственно на входе в него воздушного потока, уже омывшего помещение.

В процессе установите вентиляционного барьера важно одно – герметичность прижимания

Способы установки вентиляционных решеток

В данном разделе описана несложная инструкция монтажа простой конструкции накладной решетки, который можно выполнять несколькими способами:

Фиксация решетки на стене с помощью малярного скотча подходит только для временного крепления, к примеру, чтобы наметить отверстия для сверления

  1. Крепление шурупами «впотай», пожалуй, самый простой и доступный метод самостоятельной установки вентрешетки. Он применим практически на любой поверхности стен (бетонной, деревянной, кирпичной, гипсокартонной).

Выполняется он следующим образом:

  • Размечаем место монтажа на стене.
  • В случае с бетонными и кирпичными стенами необходимо будет просверлить дрелью или перфоратором отверстия под дюбели.

Сверлите осторожно, так как вокруг вентканала стены обычно пустотелые, саморезы лучше брать с дюбелем

  • Отверстия для крепления на самой решетке обрабатываются так, чтобы шляпка вкрученного шурупа легла «заподлицо» с поверхностью рамки.
  • Далее прикладываем изделие и завинчиваем шурупы.

Не забывайте регулярно снимать решетку и прочищать ее от накопившейся грязи и пыли

Важно! Каким бы способом вы не воспользовались, главным в процессе остается очень плотное крепление к стене без щелей и зазоров. В некоторых случаях можно даже использовать силиконовый герметик, чтобы заизолировать канал.

  • С помощью плинтуса или штапика крепятся вентиляционные деревянные решетки. Так же крепят изделия иного типа, но в помещении с деревянной облицовкой или декорированное деревянными предметами.
  1. Крепление на клей быстрого действия типа «жидкие гвозди» (Дракон, Титан), силикон и т.д.

При этом способе следует действовать так:

  • Выдавить полоску клея с помощью специального приспособления-пистолета по контуру вентиляционного барьера.
  • Плотно прижать решетку к стене.
  • Зафиксировать ее в таком положении поможет монтажная пена.
  • На следующий день пену удаляют.
  1. Еще один распространенный и простой способ — крепление на распорные элементы.

Совет! В местах, где не представляется удобным и возможным герметичная установка решетки в систему вентиляции используют адаптер для вентиляционной решетки.

Для монтажа внутри помещения отдавайте предпочтение экологически безопасным, нетоксичным изделиям.

Решетки для систем вентиляции представлены на современном строительном рынке в большом разнообразии форм, размеров, дизайна и материалов изготовления. В зависимости от вышеперечисленных параметров изменяется и цена на то или иное изделие. В следующих разделах мы расскажем вам об особенностях данных изделий.

Не разбирающийся человек с первого раза и не подберет нужную решетку для своего вентиляционного канала

Место установки

Специалисты различают вентиляционные решетки по основным признакам. Главенствующее место в классификации рассматриваемых нами изделий занимает место и способ их установки. По этому признаку вент решётки подразделяют на:

  1. Внутренние — обычно красивые вентиляционные решетки устанавливаются изнутри помещений. Их конструкции не подвержены особым нагрузкам, поэтому изготавливаются в основном из пластика.

Подобным изделиям характерны:

  • Небольшие размеры.
  • Визуальная привлекательность.
  • Разнообразие стилей и цветовых решений.

Все это позволяет любому, даже самому требовательному покупателю, выбрать наиболее подходящую модель, органично сочетающуюся с общим дизайном интерьера помещения.

Читайте также:  Немецкие отопительные котлы компании Будерус. Описание, характеристики и отзывы

Кроме того, внутренние подкласс очень прост и удобен в установке своими руками и дальнейшей эксплуатации. Нередко внутренняя вентиляционная решетка с задвижкой, что позволяет легко регулировать направление и интенсивность воздухообмена в помещении.

  1. Наружные. Согласно названию, эти изделия крепятся с внешней стороны здания. Назначение наружных решеток — защита воздуховодов от проникновения пыли, грязи, насекомых, грызунов и атмосферных осадков. Это, как правило, вентиляционные жалюзийные решетки из высокопрочного алюминия, устойчивого к воздействию агрессивным проявлениям внешней среды.
  2. Переточные. Вентиляционные переточные решетки используют для воздухообмена между помещениями. Изделия такого типа оснащаются V- образными жалюзи, расположенные таким образом, что перекрывают друг друга. Это обеспечивает свето- и шумоизоляцию между помещениями. Существуют специальные вентиляционные решетки для дверей, перегородок и стен и т.д.

К сведению! Для подпольных вентканалов используют специальные вентиляционные напольные решетки, изготовленные в основном из алюминия или дерева.

В ремонте важны все мельчайшие детали, вплоть до того, насколько решетка больше вентканала

Конструкция

Следующий признак, определяющий классификацию решеток — их конструктивные особенности.

Согласно им, различают такие конструкции:

  • Регулируемые изделия оборудованы подвижными жалюзи, открытие-закрытие которых существенно влияет на скорость движения воздуха и интенсивность воздухообмена.
  • Нерегулируемые. Название говорит само за себя. Это простые конструкции без дополнительных функций.
  • Инерционные решетки способны автоматически закрывать жалюзи при отсутствии движения воздушных масс.
Материалы для изготовления

Вентиляционные решетки изготавливают из различных материалов.

Исходя из этого изделия классифицируются на:

Их отличает:

  • Невысокая стоимость.
  • Устойчивость к биологическому воздействию.
  • Удобство и простота в уходе.
  • Возможное изменение цвета и формы под воздействием ультрафиолета.
  1. Алюминиевые изделия легкие, прочные, не боятся прямых солнечных лучей, но дороже пластиковых.
  2. Деревянные решетки используют исключительно внутри помещений. Эти экологичные, эстетичные изделия гармонично вписываются в самые изысканные интерьеры. Изготавливаются решетки из массива дерева, поэтому требуют особого ухода и стоят немало.

Деревянные изделия идеально подходят для бань и саун

  1. Стальные вентиляционные решетки очень прочные и долговечные. Они намного тяжелее алюминиевых конструкций и стоят гораздо дороже.

Интересно! В производстве кухонных и столовых гарнитуров часто используются мебельная вентиляционная решетка, это традиционно изделия из дерева или ротанга.

Форма изделий

Четвертый из основных признаков, определяющих классификацию вентрешеток — это их форма.

В этом случае вариантов намного больше, чем основные геометрические формы:

  • Квадрат.
  • Круг.
  • Овал.
  • Прямоугольник.

Производители вентиляционных решеток, особенно для использования внутри помещений, не останавливаются в изыскании новых форм и декора своих изделий.

Безусловно, для оформления вентканалов с улицы используют простые вентиляционные решетки круглые наружные, либо квадратные и прямоугольные. Конечно, если речь не идет об особенных архитектурных решениях здания, когда каждая мелочь должна соответствовать общему ансамблю.

Внимание! Приобретая решетку, помните, что она по своей сути является препятствием для потока воздуха направляющегося в вентканал. Выбирайте конструкцию, которая не понизит производительность и эффективность системы вентиляции в целом.

Основные способы монтажа


Решетка устанавливается, исходя из ее предназначения – ванная, жилая комната, подвал

Место установки и ориентация решетки зависит от ее предназначения и уровня расположения.

Первое, с чем следует определиться — это направленность жалюзи. Они выполняют больше маскировочную, чем направляющую функцию. Исходя из этого, изделия лучше ставить так, чтобы панели решетки закрывали сетку. Если она будет под потолком, ставить ее нужно жалюзи кверху. И наоборот — ставить вентиляционную решетку у пола следует жалюзи книзу.

Повесить модели большого размера и веса целесообразно на прочные и длинные саморезы, способные выдержать большие нагрузки. Если решетки крепятся на кафель, лучше не портить его лишними отверстиями, а приклеить на прозрачный или цветной раствор.

Вывод

Ознакомившись с вышеописанной информацией, вы точно нашли ответы на поставленные вопросы и сейчас имеете представление о том, что такое вентиляционная решетка и как она крепится к стенке. Не забывайте, что проветривание помещения нужно не только в эстетических мыслях (дабы удалить запахи), но и полезно для здоровья (разряжается воздушное пространство).

Источники

  • https://mystroiteli1.ru/ventilyaciya/ventiliacionnaia-reshetka-vidy-razmery-i-ystanovka.html
  • https://TopVentilyaciya.ru/ventilyaciya/elementy/kak-ustanovit-ventilyatsionnuyu-reshetku.html
  • https://StrojDvor.ru/ventilyaciya/kak-pravilno-vybrat-ventilyacionnuyu-reshetku-podxodyashhego-vida-tipa-i-razmera-metody-ustanovki/
  • https://ventazbuka.ru/v-zdanii/v-kvartire/ventiliacionnie-reshetki.html
  • https://AeroClima.ru/ventilyaciya/ustanovka-reshetki/
  • https://uchebniksantehnika.ru/ventiliatsiia/vyiasniaem-kak-verno-ustanovit-ventiliatsionnuiu-reshetku.html
  • https://SavoPenza.ru/sistemy-otopleniya/kak-postavit-ventilyacionnuyu-reshetku-2.html
  • https://StrojDvor.ru/ventilyaciya/sposoby-pravilnoj-ustanovki-ventilyacionnoj-reshetki/

[свернуть]

Решетки вентиляционные металлические (декоративные, круглые, стальные): предназначение, выбор, монтаж

Статья информирует о разновидностях решеток вентиляционных металлических, предлагаемых современным рынком.

Предложена классификация различных моделей по назначению и по месту установки.

Рассматривается конструкция вентрешеток и применяемые для их изготовления материалы. Предлагаются советы по правильному выбору модели решетки и ее установке.

Назначение металлических вентиляционных решеток

Прямое назначение этих элементов вентиляции – пропускать воздух и препятствовать проникновению в воздушные каналы посторонних предметов.

Входные и выходные каналы систем вентиляции закрываются решетками различных видов. В дизайн современной кухни органично вписывается вытяжная стальная решетка, через которую удаляется загрязненный воздух.

В месте выхода  вытяжки из стены дома устанавливается фронтонная вентиляционная решетка.

Решетки, закрывающие вход и выход воздушных каналов системы вентиляции, выполняют следующие задачи.

Защита

Снаружи. Предотвращает попадание дождя и снега внутрь канала. Препятствует  проникновению птиц, кошек, летучих мышей и прочих мелких представителей фауны.

Установленная на больших вентиляционных отверстиях решетка  является защитой от попадания внутрь мусора и проникновения в здание злоумышленников.

Изнутри. Решетка не позволяет попасть  в воздуховод посторонним предметам, которые могут привести к перекрытию канала и повреждению оборудования.

Внешний вид

Скрывая вентиляционное отверстие, вентрешетка одновременно является декоративным элементом оформления фасадов или внутренних стен здания.

Вентиляционные решетки, выкованные из металла, выгодно подчеркивают стиль помещения.

Регулирование  количества заменяемого воздуха.

Модель с заслонками, управляемыми шторками или ламелями позволяет изменять интенсивность воздушного потока, следовательно, регулировать объем заменяемого воздуха.

Классификация

Современная металлическая вентиляционная решетка представлена на рынке в различных модификациях.

Предлагаются варианты классификации моделей по их основным особенностям.

По конструкции

Пассивные, или нерегулируемые. Тип вентиляционной металлической решетки с неизменяемой площадью отверстий, пропускающих воздух. Угол наклона ребер влияет только на направление движения воздуха.

По типу отверстий лицевой панели подразделяются на щелевые, ребристые, перфорированные и ячеистые (сотовые).

Активные, или регулируемые. Управляющие воздушным потоком модели  имеют следующие модификации.

С  обратным клапаном. Клапан представляет собой лепесток внутри трубы, отклоняющийся только в  сторону движения воздуха. При остановке потока подпружиненный клапан перекрывает канал, отрезая путь для обратной тяги.

При установке кухонных вытяжек с выходом через стену такая модель вентрешетки позволяет решить две задачи — выводить загрязненный воздух при включении вытяжки и не впускать воздух с улицы при ее отключении.

Щелевая, с подвижными шторками. В рамке устройства устанавливаются две пластины с прямоугольными отверстиями. В открытом положении отверстия пластин совпадают.

При перемещении подвижной пластины ее отверстия перекрываются сплошным участком неподвижной пластины. Таким образом ограничивается площадь прохода воздуха.

Круглая вентиляционная решетка с заслонкой. Металлическая пластина в виде подвижного диска с прорезями, расположенного за лицевой панелью. При совпадении прорезей площадь прохода воздуха максимальная. Поворачивая  диск, уменьшают воздушный поток.

Жалюзийного типа. Управление углом открытия пластин жалюзи позволяет изменять количество проходящего воздуха. Изменять положение пластин можно вручную и при помощи дистанционных устройств, расположенных на раме вентиляционной решетки.

Применяется в приточных системах. Возможны варианты применения в системах с естественной вентиляцией для ограничения скорости потока проходящего воздуха

.

В конструкцию входит сама решетка, металлическая рама с направляющими для поворотных ламелей и механизм управления. Вентиляционная установка, оборудованная автоматикой, способна плавно изменять интенсивность потока воздуха.

По форме

Прямоугольные. Получили наиболее широкое распространение. Причины этого очевидны. Решетки прямоугольной конфигурации просты в изготовлении.

Прямоугольная форма изделия органично вписывается в прямоугольный контур фасада здания, в рисунок кирпичной кладки или в узор кафельной плитки. Модели такой формы можно изготовить по заданным размерам, предоставленным заказчиком.

Круглые. Модели такой формы предназначены для удобной установки на воздуховод. Круглая вентиляционная решетка выглядит как отрезок металлической трубы, оканчивающийся ребристой панелью с окантовкой.

Овальные и многоугольные. Такие конфигурации востребованы при реализации дизайнерских решений по оформлению интерьера помещения.

Декоративные. Могут иметь различную форму рамки и оригинальный рисунок отверстий. Предназначены для украшения интерьера помещения.

По материалу

Из оцинкованной стали. Характеризуются своей прочностью и долговечностью. Тяжелые, но надежные стальные изделия, устанавливаемые на вентиляционные коммуникации, служат надежной защитой.

На жесткой и прочной основе можно устанавливать различное регулирующее производительность оборудование. Выпускаются практически любых размеров и любой конфигурации.

Из нержавеющей стали. Этот материал не подвержен коррозии, но чувствителен к царапинам, что требует аккуратности при установке.

Из алюминия. Очень легкий и достаточно прочный, не подвергающийся коррозии металл. Анодированные алюминиевые изделия отлично справляются со своими задачами и снаружи, и внутри здания.

Превосходно вписываются в дизайн фасадов современных зданий и в деловой интерьер внутренних помещений.

Латунь, медь, бронза, серебро. Красивые узорчатые  вентиляционные решетки из этих металлов являются элементами  роскоши. Устанавливаются  на полах, в стенах и перегородках. Изготавливаются в единичных экземплярах или по эскизам заказчика.

По месту установки

По этому признаку выделяют две подгруппы:

  1. Для наружной установки.
  2. Фасадные.

Диапазон размеров  даных изделий велик:  от мелких бытовых до солидных  металлических конструкций, вмонтированных в фасад здания. Обладают достаточной прочностью для установки на них дополнительных механизмов и имеют привлекательный внешний вид.

Лицевая панель чаще всего имеет щелевую конструкцию.

Фронтонные

Этот  вид решеток предназначен для проветривания чердачного помещения.

Одновременно служит декором фасада. Устанавливается в верхней части фронтона.

Цокольные

Устанавливаются на продухах подвальных помещений.

Изготавливаются из металла. Служат для защиты от мусора и животных.

Напольные

Монтируются  вровень с поверхностью пола. Обеспечивают конвекцию теплого воздуха от установленных под полом элементов отопления.

Изготавливаются из металла или из дерева прочных пород. Выдерживают существенные нагрузки. Эстетично выглядят.

Настенные

Используются для обрамления вытяжных, приточных и переточных каналов (из одной комнаты в другую).

Монтируются на стенах помещения.

Потолочные

Устанавливаются в потолках при использовании приточно-вытяжной вентиляции, маскируют вентиляционные каналы.

Популярны алюминиевые модели.

Дверные

Врезаются в нижнюю часть двери. Элегантное решение для приточной и переточной вентиляции. Избавляют от необходимости делать отверстия в стене.

Декоративная конструкция изящно дополнит оформление двери. Нередко их встраивают в шкафы-купе.

Конвекционные

Монтируются в подоконники, экраны и шкафы над отопительными радиаторами. В фальшстены каминов встраиваются декоративные металлические решетки, не имеющие отношения к вентиляции.

Они предназначены для свободной циркуляции теплого воздуха от каминной трубы и украшают интерьер.

Правила выбора

Прежде чем приобрести металлические решетки для вентиляции своего дома, следует учесть несколько факторов:

  • Размеры.
  • Форму и цвет.
  • Возможность регулирования воздушного потока.
  • При выборе изделия для внутреннего применения важно различать настенные, потолочные и переточные модели.
  • Материал: сталь, алюминий, цветные металлы.

Способ монтажа

Монтаж обычно не представляет трудностей. Как правило, изделия снабжаются инструкцией.

Способов несколько, вот самые распространенные из них:

  1. Некоторые изделия уже снабжены собственными  пружинными распорками. Модель вставляется в отверстие вентиляционного канала и защелкивается.
  2. Легкие алюминиевые решетки наклеиваются на гладкую поверхность (кафель, гипсокартон).
  3. Модели с отверстиями в съемной рамке монтируют с помощью дюбель-шурупов.
  4. Если изделие не оборудовано накладной рамкой, то для крепления используют шурупы с потайной головкой, которые потом окрашивают.
  5. Более тяжелые конструкции монтируют на анкерах.

Подведем итог

Статья информирует читателя о различных видах вентиляционных решеток из металла.

Каждая модель имеет свои специфические особенности.

Остается правильно выбрать, приобрести и установить.

Передаточные решетки I Простой и недорогой способ сэкономить на энергии

На главную / Каналы возврата воздуха (передаточные решетки)

Показаны все 7 результатов

О каналах возвратного воздуха (RAP)

Большинство подрядчиков HVAC устанавливают воздуховоды и регистры для подачи кондиционированного воздуха в каждую комнату в доме. Но они часто пренебрегают обеспечением надлежащего пути возврата воздуха из каждой комнаты обратно в печь. Во многих домах нет решеток для рециркуляции воздуха в каждой комнате. Вместо этого дома будут иметь одну большую решетку вытяжного воздуха в центральном коридоре или жилом помещении, которая обслуживает весь дом.Это означает, что весь воздух, необходимый для системы приточного воздуха в доме, должен проходить через эту единственную решетку, прежде чем он может быть нагрет в печи или охлажден системой переменного тока. В результате давление воздуха становится несбалансированным. Это приводит к неравномерной температуре в помещении, увеличению затрат на электроэнергию и проблемам с влажностью в ванных комнатах.

Простым и недорогим решением в этих случаях является использование проходных и межкомнатных переходных решеток. Передаточные решетки Tamarack Brand известны как пути возврата воздуха (или сокращенно RAP), потому что они делают именно это - создают путь для воздуха, перемещающегося из комнаты в комнату.ПДП Tamarack поставляются с внутренним перегородочным материалом, предназначенным для предотвращения повышенной передачи света и звука через вентиляционное отверстие / решетку.

Видео о пути возврата воздуха (RAP)

Следующие видео демонстрируют простой процесс установки Tamarack Return Air Pathways.

Дополнительные ресурсы по продукту

Следующие статьи содержат наши ПДП и написаны уважаемыми специалистами в области строительства.

Следующий пример демонстрирует наш настенный возвратный воздуховод (Wall RAP) и демонстрирует технические преимущества сбалансированного давления воздуха .

Основы вентиляции и вентиляции ползункового помещения

Несомненно, вы уже видели эти экранированные дырочные отверстия в стенах фундамента дома и задавались вопросом, о чем они. Это вентиляционные отверстия для ползания, и они имеют решающее значение для правильного функционирования вашего дома. Ваш комфорт - и долгосрочное обслуживание вашего дома - зависят от того, насколько хорошо вентилируется пространство для ползания.

Как работает вентиляция для ползания?

В доме, где вся конструкция или часть конструкции немного приподнята над землей, но не над подвалом, зазор между нижней частью конструкции и землей известен как пространство для обхода .

В теплом влажном климате часто используется фундамент для ползания, где конструкцию выгодно слегка приподнять над землей, чтобы избежать попадания влаги. Пространства для прогулок также иногда встречаются в сочетании с фундаментом подвала, где часть дома - например, крыльцо - отделена от основной конструкции и имеет независимый фундамент.

Самый разрушительный для дома элемент - это влага. Влага является причиной множества проблем, возникающих в доме: гниль древесины, а также различные виды плесени и грибка. Если не ослабевать, влага может быстро разрушить дом.

Свет, тепло и воздушный поток - лучшее оружие против влаги в пространстве для ползания. Поскольку трудно обеспечить свет и тепло в пространство для подполья, обеспечение хорошего воздушного потока - лучшее решение.

Чтобы избежать повреждений из-за влаги, которая может привести к сгниванию балок, балок и полов, строительные нормы и правила давно требуют, чтобы пространства для ползания были должным образом вентилированы, чтобы хороший воздушный поток мог помочь сохранить эти пространства сухими.Этот воздушный поток обычно обеспечивается серией прямоугольных экранированных вентиляционных отверстий, вставленных в фундамент из бетонных блоков, окружающих пространство для лазания.

Требования Международного жилого кодекса (IRC)

Практически все требования кодекса для всех аспектов жилищного строительства перечислены в Международном жилищном кодексе (IRC). Если местные и государственные правила не отменяют их, правила, перечисленные в IRC, являются основой для всех требований кодекса для жилого жилья.

IRC Раздел R408.1, Вентиляция

Рецепты IRC для вентиляции ползунков содержатся в разделе R408, в нескольких параграфах. Первый абзац раздела 408 IRC устанавливает стандартное требование для вентиляции подвальных помещений:

Пространство под полом между нижней частью балок пола и землей под любым зданием (за исключением пространства, занимаемого подвалом) должно иметь вентиляционные отверстия через фундаментные стены или внешние стены. Минимальная чистая площадь вентиляционных отверстий должна составлять не менее 1 квадратного фута на каждые 150 квадратных футов площади под полом, если только поверхность земли не покрыта материалом, замедляющим образование паров класса 1.При использовании замедлителя парообразования класса 1 минимальная чистая площадь вентиляционных отверстий должна составлять не менее 1 квадратного фута на каждые 1500 квадратных футов площади под полом. Одно такое вентиляционное отверстие должно находиться в пределах 3 футов от каждого угла здания.

В переводе это требование кодекса означает, что вам нужен 1 квадратный фут экранированного вентиляционного пространства, проникающего через фундамент по периметру, на каждые 150 квадратных футов пространства в подполье.

Например, если размер вашего фундамента составляет 30 футов на 30 футов (900 квадратных футов), вам потребуются вентиляционные отверстия, общая площадь которых составляет 6 квадратных футов.Это может быть достигнуто с помощью шести вентиляционных отверстий размером 1 фут на 1 фут или трех вентиляционных отверстий размером 1 фут на 2 фута.

Однако, если вы покрываете голую землю в своем подвесном пространстве одобренным пароизоляционным материалом, вам понадобится всего 1 квадратный фут вентиляционного отверстия на каждые 1500 квадратных футов пространства.

Кодекс также требует, чтобы в каждом углу здания было по одному вентилируемому отверстию. Это необходимо для обеспечения хорошего перетока воздуха.

Раздел 308.2, Типы вентиляционных отверстий для ползания

Во втором абзаце подробно описывается структура этих вентиляционных отверстий.Каждое вентиляционное отверстие должно иметь размер не менее 1 квадратного фута. Допустимые материалы:

  • Листы из просечно-вытяжного листа толщиной не менее 0,047 дюйма
  • Листы листовые перфорированные толщиной не менее 0,070 дюйма
  • Решетка или решетка чугунная
  • Кирпич несущий прессованный форточный
  • Аппаратная ткань из проволоки 0,035 дюйма или более тяжелой
  • Коррозионно-стойкая проволочная сетка с наименьшим размером толщины 1/8 дюйма

Если вы используете пароизоляцию, вентиляционные отверстия могут быть того типа, который имеет подвижные жалюзи.

Раздел 308.3, Невентилируемые рабочие помещения

Этот параграф содержит положения для ситуаций, в которых строители и домовладельцы предпочитают не использовать вентиляционные отверстия в ползунках, обычно потому, что они хотят предотвратить тепловую потерю тепла или предотвратить доступ насекомых и других паразитов в ползунки.

Строителям теперь разрешено создавать невентилируемые пространства для обхода контента при условии, что они соблюдают следующие процедуры:

  • Между верхней кондиционируемой зоной дома и подвесным пространством должна быть установлена ​​механическая циркуляция воздуха.
  • Устройство циркуляции воздуха должно перемещать не менее 1 кубического фута воздуха на 50 квадратных футов пространства для ползания.
  • Площадь пола в подвесном помещении должна быть полностью герметизирована паронепроницаемым материалом.
  • Края замедлителя парообразования должны быть притерты к внутренним стенкам фундамента. Перекрывающиеся отдельные листы должны иметь нахлест не менее 6 дюймов. Швы необходимо зашить.
  • Все стены подвесных помещений должны быть изолированы в соответствии со значениями R, соответствующими региональному климату.

Разница между регистрами и решетками HVAC

Если вы голодны, вы захотите приготовить гамбургеры на гриле (не е) на заднем дворе. Вы определенно не добьетесь большого успеха, пытаясь что-нибудь приготовить на деревянной решетке, показанной ниже (справа). Это хороший пример того, как сбивают с толку связанные с домом слова, такие как регистры и решетки, которые означают почти одно и то же, но не совсем.

Неудивительно, что говорить со строителями, специалистами по ремонту и подрядчикам о вещах в вашем доме так сложно.Вот почему мы собираемся рассмотреть названия, используемые для описания различных особенностей конструкции дома, которые позволяют воздуху перемещаться по всему дому. Сначала сосредоточьтесь на концепциях, так как тогда вы сможете описать то, что хотите, даже если не можете вспомнить нужные слова.

В чем разница между регистрами и решетками?

И решетки, и регистры представляют собой вентиляционные крышки, закрывающие отверстие в стене или полу в вашем доме, где воздуховод входит в пространство / комнату. Обычно они имеют прямоугольную форму, но нет стандартных форм или размеров.Это означает, что важно снять мерки, прежде чем отправиться в магазин за заменой. Так что по-другому?

  • Решетки имеют прорези, через которые воздух проходит через крышку . Воздух может быть теплым или холодным, чтобы изменить температуру воздуха в этой комнате. А иногда поток воздуха используется для вентиляции, чтобы обменять воздух в помещении на чистый воздух снаружи вашего дома (получите 10 советов по улучшению качества воздуха в помещении). Некоторые решетки имеют жалюзи, которые позволяют направлять поток воздуха.
  • Регистры аналогичны решеткам с одним дополнением - заслонкой . Заслонка - это механизм на задней панели, который позволяет открывать и закрывать регистр, чтобы контролировать, сколько воздуха может проходить через отверстие.

Регистр для стены или потолка;
заслонка снизу (12 x 6 дюймов) Решетка для пола из дерева (необработанный дуб)
для использования на полу Регистр для декоративного пола;
текстурированный черный (12 x 6 дюймов)

Возможно, вы предпочтете почти невидимую вентиляционную крышку. Как вариант, вы можете захотеть найти просто красивые регистры и решетки.Вы можете найти их из алюминия, крашеного металла и дерева, как те, что можно найти на Amazon ... показано выше.

Регистры и решетки - это вентиляционные отверстия

Вентиляционные отверстия - это просто отверстия, которые позволяют воздуху (газу или жидкостям) проходить в ограниченное пространство и / или выходить из него. Так что вы можете задаться вопросом, как регулируется воздушный поток, и именно здесь ваша система HVAC играет важную роль.

  • Приточные вентиляционные отверстия - это те отверстия, через которые подается кондиционированный (нагретый или охлажденный) воздух в жилые помещения . Этот воздух проходит от вашей системы HVAC через воздуховоды, пока не попадает в жилое пространство через вентиляционные отверстия.Вы можете почувствовать, как воздух выходит через вентиляционное отверстие, но только тогда, когда вентиляторы системы HVAC перемещают воздух.
  • Вентиляционные отверстия для возврата воздуха используются вашей системой отопления, вентиляции и кондиционирования воздуха для засасывания воздуха в большой воздуховод, по которому воздух возвращается в систему , где его можно нагреть или охладить и перераспределить. Эти вентиляционные отверстия больше по размеру и обычно находятся высоко на стене в коридоре или на потолке. Вентиляционное отверстие для возврата воздуха - это то место, где вам часто нужно заменять воздушные фильтры.
  • Другие вентиляционные отверстия в вашем доме включают в себя вентиляционные отверстия для сушилки (показаны справа внизу), вентиляционные отверстия в ванной и часто кухонные вентиляционные отверстия над плитой.

Вентиляционные решетки, которые используются на стенах и потолках
Шланг или воздуховоды сушилки для вывода влажного, осушающего воздуха из вашего дома

Подробнее о регистрах и решетках можно узнать здесь…

Решетки приточного и возвратного воздуха


Посмотрите это видео на YouTube.
Получите больше советов по обогреву и охлаждению

Больше от Home Советы для женщин
  • Смета ремонта террасы
  • Новые изобретения с упором на энергосбережение
  • Музеи для детей создают крепкие сообщества
  • Экономьте энергию с помощью светодиодов «Рождество» Освещение

Вентиляционные сетчатые экраны фундамента - TWP Inc.

Возможности и использование

]]]]>]]>

Вентиляционные отверстия в фундаменте из проволочной сетки обеспечивают приток воздуха в подвал, чердак, в подвальное помещение или под потолок и создают прочный и защитный барьер для улицы. Вы сможете безопасно удалить влагу из этих помещений, контролировать микроклимат в вашем доме, исключить грызунов, летучих мышей, птиц и других животных, а также предотвратить пожары. Согласно правилам противопожарной безопасности Управления пожарной безопасности США (USFA), жилые вентиляционные отверстия необходимы для удаления избыточной влаги, что снизит температуру вашего фундамента, крыши или перекрытия, последний из которых наиболее уязвим для пожаров.Хотя вентиляционные решетки способствуют открытому воздушному потоку, крайне важно не устанавливать сетку поверх вентиляционных отверстий, не имеющих достаточной вентиляции. Перед установкой каких-либо экранов убедитесь, что ваши воздуховоды, пространство для ползания и все вентиляционные отверстия чистые и не имеют препятствий (как внутри, так и снаружи). Это включает в себя кустарник снаружи вашего дома, который может загореться и позволить искрам проникнуть через вентиляционные отверстия.

Проволочная сетка Foundation

поставляется в виде катушек с прорезями, прямоугольных образцов и полных рулонов различной ширины, а также различных размеров переплетения.С плетением из 4 ячеек вы предотвратите проникновение мышей и других грызунов через вентиляционные отверстия. С плетением из 8 ячеек вы не дадите пчелам, более крупным насекомым и летящим углям попасть в ваш дом. Покрытия для поверхностной отделки включают стандартную чистовую обработку и полиэфирное покрытие черного или зеленого цвета. Вентиляционные экраны TWP Inc. оцинкованы и могут поставляться со сварной или тканой сеткой. Практически непроницаемая оцинкованная аппаратная ткань создается либо путем обработки железа или стали посредством электролитических реакций, либо путем погружения металла в расплавленный цинк, в результате чего получается сплав цинк-железо или цинк-сталь.Он устойчив к ржавчине, коррозии и нагреванию и служит дольше, чем стандартные сетчатые изделия из нержавеющей стали.

Вентиляционные крышки фундамента от TWP Inc.

Когда вы покупаете TWP Inc., вы найдете только высококачественную фрезерованную сварную и тканую аппаратную ткань с фрезерованием и полимерным покрытием для вентиляционных отверстий в фундаменте. Наша сверхпрочная оцинкованная стальная сетка рассчитана на долгие годы использования на открытом воздухе. Это поможет вам контролировать влажность и температуру, избегать пожаров в доме и блокировать грызунов, змей, сусликов, енотов, опоссумов, летучих мышей и птиц.Хотя наша оцинкованная проволочная сетка идеально подходит для наружных вентиляционных отверстий в доме, ее также можно использовать во многих промышленных, коммерческих, сельскохозяйственных, строительных и строительных целях. TWP Inc. предлагает функциональные и универсальные сетчатые изделия для жилых домов своими руками. Эти проекты включают сушку пищевых продуктов, дизайн интерьера, садоводство, HVAC, компостирование, ограждение, автомобилестроение и ремесла.

Экраны из проволочной сетки для вентиляции фундамента

обеспечивают надлежащий поток воздуха как под, так и над вашим домом, защищая при этом от нежелательных вредителей.TWP Inc. предлагает высококачественную сетку для использования на фундаментах жилых домов, чердаках, подпольях, ограждениях желобов и перекрытиях. Начните просматривать наш впечатляющий выбор материалов для фундаментных сеток или свяжитесь с нами, чтобы обсудить индивидуальный заказ.

Как проветрить дом

Полное руководство по контролю вентиляции и конденсации

Конденсация может привести к целому ряду проблем. Это также очень заметная проблема, особенно в холодные зимние месяцы.

Контроль конденсации и соответствующая вентиляция в помещении чрезвычайно важны, так как необработанный конденсат может привести к появлению сырости и плесени, а также ухудшить состояние здоровья.

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

ЧТО ВЫЗЫВАЕТ КОНДЕНСАЦИЮ?

ГДЕ ПРОИСХОДИТ КОНДЕНСАЦИЯ?

ЕСТЬ КОНДЕНСАЦИЯ?

ВОПРОСОВ С КОНДЕНСАЦИЕЙ

КАК УПРАВЛЯТЬ КОНДЕНСАЦИЕЙ?

КАК РАБОТАЕТ ВЕНТИЛЯЦИЯ?

ПОЧЕМУ ВЕНТИЛЯЦИЯ - ХОРОШАЯ ИДЕЯ

ТИПЫ ВЕНТИЛЯЦИИ

КАКИЕ ЕСТЬ ВАРИАНТЫ ВЕНТИЛЯЦИИ?

- Естественная вентиляция

- Пассивная вентиляция - ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ

- MEV

- Установки рекуперации тепла

ПРАВИЛА ВЕНТИЛЯЦИОННЫХ ЗДАНИЙ

ПЕРИОД ВЕНТИЛЯЦИИ ДОМА

ВЕНТИЛЯЦИОННЫЕ ПОДВАЛЫ И ОСНОВЫ

ВЕНТИЛЯЦИОННЫЕ ИЗДЕЛИЯ

ЧТО ТАКОЕ КОНДЕНСАЦИЯ?

Конденсация возникает при контакте влажного воздуха с воздухом или поверхностью, имеющей более низкую температуру.Воздух содержит водяной пар в различных количествах; его способность делать это зависит от его температуры - теплый воздух содержит больше влаги, чем холодный. Когда влажный воздух соприкасается с более холодной поверхностью, воздух конденсирует часть своей влаги на этой поверхности.

Воздух в наших домах содержит водяной пар от приготовления пищи, стирки, сушки одежды и других действий. В холодную погоду этот теплый влажный воздух перемещается в более прохладные части наших домов. Затем избыток водяного пара в воздухе оседает на холодных непроницаемых поверхностях, таких как окна и, в некоторых случаях, стены.Это называется конденсацией. Конденсация также может возникать в менее заметных местах, например, за мебелью, заблокированными каминами и под ламинатом.

ПРИЧИНЫ КОНДЕНСАЦИИ

Чтобы сделать дома более энергоэффективными, некоторые из них снабжены изоляцией, облицовкой и герметичны с помощью двойного остекления. Это означает, что влажный воздух, образующийся при повседневной деятельности (как описано выше), не может выйти, что приводит к конденсации. Условия, определяющие конденсацию, следующие:

  • Уровень влажности воздуха
  • Температура воздуха в вашем доме
  • Температура поверхностей окон, стен и других поверхностей

ЕСТЬ КОНДЕНСАЦИЯ?

Конденсация обычно заметна, когда она образуется на неабсорбирующих поверхностях (т.е.е. окна или плитки), но он может образовываться на любой поверхности. Вы можете не заметить конденсацию, пока не увидите рост плесени или гниение материалов. Любая холодная комната в доме станет магнитом для конденсации.

Следующие симптомы указывают на наличие конденсата:

  • Запотевшие окна и лужи воды на подоконниках
  • Стены, влажные на ощупь
  • Пилинг обои
  • Черные пятна плесени на стенах и потолке - особенно часто в ванных комнатах
  • Затхлый запах

ПРОБЛЕМЫ С КОНДЕНСАЦИЕЙ

Конденсация может вызвать целый ряд проблем с сыростью и плесенью.Некоторые из них вызывают косметический ущерб, некоторые повлекут за собой финансовые затраты, а другие могут нанести вред здоровью вас и вашей семьи.

Конденсация может привести к образованию плесени, которая, в свою очередь, приводит к образованию спор плесени, которые легко переносятся в воздух. При вдыхании эти микроскопические споры могут вызвать ряд респираторных заболеваний, таких как астма, аллергия на пыль и сенная лихорадка. Это особенно вредно для маленьких детей и пожилых людей.

Конденсация возникает при недостаточной вентиляции.Плохая вентиляция также связана с головными болями, усталостью и головокружением, а в крайних случаях - с отравлением угарным газом.

Все чаще поступают тревожные сообщения о так называемом токсическом домашнем синдроме, когда здоровье человека ухудшается из-за качества воздуха в его доме. Это связано с большим количеством потенциально вредных химических веществ, таких как угарный газ и перхоть, в наших домах, которые увеличивают риск сердечных заболеваний и рака. Правильная вентиляция - это основной способ значительно снизить воздействие этих загрязняющих веществ, переносимых по воздуху.

КАК УПРАВЛЯТЬ КОНДЕНСАЦИЕЙ?

Конденсацию можно контролировать с помощью вентиляции. Существует множество различных методов и систем вентиляции, которые могут быть ориентированы на отдельные комнаты или установлены для вентиляции целого дома.

Вентиляция

Вы хотите добиться этого с помощью вентиляции:

  • Конденсации больше нет
  • Нет больше сырого, несвежего воздуха
  • Чистый фильтрованный свежий воздух

В качестве хорошей отправной точки имеет смысл принять меры для уменьшения влажности.Вы можете накрывать сковороды крышками во время приготовления пищи, добавлять холодную воду перед горячей при использовании ванны, сушить одежду на открытом воздухе или в комнате с вытяжным вентилятором с регулируемой влажностью, избегайте сушки влажной одежды на теплых батареях отопления. Вы также должны отрегулировать нагрев так, чтобы он постоянно горел на более низком уровне. Предотвращая резкие перепады температуры, вы уменьшите образование конденсата. Вы также должны регулярно открывать окна, чтобы обеспечить поперечную вентиляцию.

Несмотря на эти начальные шаги, вы, вероятно, обнаружите, что конденсация все еще остается проблемой, особенно в холодные месяцы.Правильно установленные системы вентиляции - самый эффективный способ остановить образование конденсата. Проблема потери тепла - это проблема вентиляции, и она должна решаться системой. Общие системы вентиляции включают системы пассивной вентиляции, вытяжные вентиляторы с регулируемой влажностью, пассивную вытяжную вентиляцию и блоки рекуперации тепла.

Основные соображения при выборе систем вентиляции
  • Пригодность для использования в помещениях - тип вентиляции, которую вы проветриваете, должен определять, какой метод вентиляции вы используете.Бунгало и квартиры отличаются от домов. Количество влажных помещений, тип крыши, способность устанавливать воздуховоды и решетки - все это имеет значение.
  • Затраты - включают первоначальные затраты и текущие расходы. Многие системы вентиляции имеют низкие эксплуатационные расходы, а первоначальные затраты компенсируются топливной экономичностью.
  • Шум - агрегаты должны быть тихими как в нормальном, так и в повышенном режиме.
  • Простота установки - наряду с первоначальной установкой вам понадобится система вентиляции, требующая очень низкого уровня обслуживания.
  • Соответствие требованиям строительных норм к вентиляции - он должен соответствовать Части F и L Англии и Уэльса и способствует «экономии топлива и энергии».

Почему вентиляция - хорошая идея

Вентиляция - это не только лучший способ предотвратить образование конденсата в вашем доме, но и значительно улучшить качество воздуха в помещении. Большинство систем вентиляции приносят пользу для здоровья за счет уменьшения количества выделяемого в природе газа радона и угарного газа.Кроме того, многие устройства оснащены фильтрами, способными удалять до 95% частиц пыли и других аллергенов. Это могут быть фильтры от пыльцы, которые помогут сохранить прохладу в помещении и насладиться свежим воздухом без пыльцы. Больные сенной лихорадкой могут извлечь большую пользу из места, где они могут избежать пыльцы, и сосредоточиться на контроле симптомов.

В Строительных нормах и правилах указаны четыре типа вентиляционных систем:

  • Система 1 - Прерывистые вентиляторы и фоновая вентиляция
  • Система 2 - Пассивный стек
  • Система 3 - Постоянная механическая вытяжная вентиляция (MEV)
  • Система 4 - Постоянная механическая сбалансированная вентиляция с рекуперацией тепла

Вентиляция одной комнаты

Вытяжные / вытяжные вентиляторы периодического действия

В прошлом было принято использовать механическую вытяжку во влажных помещениях (комнатах с большей влажностью, таких как кухни и ванные комнаты) для удаления влаги и неприятных запахов.Эти вентиляторы потребляют больше энергии и стоят дороже в эксплуатации, но, возможно, основная причина, по которой они не рекомендуются, заключается в том, что они удаляют ценное тепло из дома, перекачивая его наружу. Сегодня предпочтительным вариантом является вентилятор с рекуперацией тепла для отдельных помещений.

Однокомнатный Рекуператор

Системы вентиляции с рекуперацией тепла заменяют затхлый влажный воздух фильтрованным, свежим и теплым воздухом снаружи. При всасывании застоявшегося воздуха он проходит через теплообменник, который улавливает (восстанавливает) тепло выходящего воздуха, чтобы согреть входящий свежий воздух.Это значительно сокращает количество потраченного впустую тепла и сокращает счета за электроэнергию в доме. Эти агрегаты обеспечивают непрерывную замену воздуха.

При повышении уровня влажности установка автоматически переключается в режим повышения влажности. У вас есть возможность установить уровень влажности, при котором активируется режим повышения, чтобы избежать конденсации. Когда уровень влажности возвращается к приемлемому уровню, блок рекуперации тепла возвращается в свой стандартный режим струйной подачи .

Блок рекуперации тепла Kair восстанавливает до 86% тепла, что делает его эффективным источником вентиляции с рекуперацией тепла для одного помещения.Вы можете узнать больше об установке блока Kair здесь. Вентилятор рекуперации тепла с альтернативным потоком Monsoon представляет собой приточно-вытяжной вентилятор непрерывного действия со встроенным теплообменником. Он очень хорошо снижает влажность в одноместных помещениях.

Естественная вентиляция

Вы можете купить вентиляционные отверстия, которые работают, используя для вентиляции паровоздушные перегородки. В этих системах используется научный принцип, согласно которому, когда температура и влажность в помещении выше, чем снаружи, влажный воздух будет выходить наружу.Эти вентиляционные отверстия, как и Perma-Vent, не содержат движущихся частей и поэтому не требуют обслуживания. Они используют паропроницаемую мембрану, которая позволяет влажному воздуху выходить из здания, не допуская сквозняков внутрь.

ВЕНТИЛЯЦИЯ ВСЕГО ДОМА

Мы рассмотрим три основных метода систем вентиляции для всего дома: пассивный стек, положительный вход и механическая вытяжная вентиляция.

ЧТО ТАКОЕ ПАССИВНАЯ ВЕНТИЛЯЦИЯ?

Пассивная вентиляция использует естественные силы, такие как естественная плавучесть горячего воздуха и ветра, для поощрения воздушного потока через вашу собственность.В некоторых системах вентиляции используется теплообменник для улавливания тепла поднимающегося теплого воздуха перед его выходом из дома, чтобы нагреть входящий свежий воздух, чтобы у вас был свежий теплый воздух.

Во многих системах пассивной вентиляции используется положительное давление ветра для стимулирования движения воздуха через здание. Расположение вентиляционных отверстий очень важно для этой модели, при этом следует внимательно следить за наветренной и подветренной сторонами крыши.

Пассивная вентиляция стека

Пассивная вытяжная вентиляция всего дома - или PSV - системы полагаются на разницу в давлении воздуха для создания потока воздуха снаружи дома внутрь и наоборот.Горячий воздух поднимается вверх, потому что его давление ниже, чем у более холодного воздуха. Тот факт, что этот горячий воздух находится в состоянии плавучести в более холодном воздухе, означает, что это иногда называют выталкивающей вентиляцией или «эффектом стека».

PSV - это использование этих естественных сил для вентиляции дома путем установки труб и воздуховодов, которые через решетки из ванной или кухни выводят теплый влажный воздух через крышу. Воздуховоды необходимо устанавливать с изгибами и пологими углами (а не под острыми углами в 45 градусов и более), чтобы воздух мог свободно перемещаться.Слишком большое количество изгибов сделает систему неэффективной, равно как и пики и впадины. Точно так же вытяжные решетки должны быть свободны от каких-либо препятствий, чтобы влажный воздух мог свободно проходить. У каждого воздуховода должна быть своя конечная точка на крыше.

Воздух снаружи, как правило, имеет более низкое давление, особенно когда он находится дальше от земли, и может попасть в дом. Этот свежий воздух затем может поступать через вентиляционные отверстия в стенах или окнах жилых комнат или через воздуховод через крышу

Некоторые системы PSV удаляют воздух и вводят свежий воздух через то же отверстие.Благодаря достижениям науки эти системы обеспечивают повышенный уровень контроля - например, вытяжку с регулируемой влажностью и впускные клапаны, которые открываются и закрываются в соответствии с внутренними условиями.

ВАЖНАЯ ИНФОРМАЦИЯ: Они должны быть правильно установлены для обеспечения их эффективности - это означает, что воздуховоды и вытяжные устройства не будут препятствовать потоку воздуха. Вам необходимо избегать перетока между штабелями, обеспечив зазор между точками выпуска не менее метра.

Системы

PSV могут быть установлены с:

  • Коньковые заделки / Коньковые выводы / Коньковые вентиляторы - размещаются в любом месте вдоль конька крыши
  • Окончания из плитки - в пределах полуметра от гребня, в стороне от направления ветра
  • Концевые заделки штабеля - выступают над высотой гребня и снабжены кожухом

Постоянная механическая вытяжная вентиляция (MEV)

MEV работают через централизованную систему, обычно расположенную на чердаке или в шкафу, которая имеет серию воздуховодов, ведущих к любым влажным помещениям. E.грамм. кухня, подсобные помещения и санузлы. Затем система всасывает влажный воздух из всех этих влажных помещений через решетки и направляет его в единую точку выпуска наружу. Многие системы будут иметь отслеживание влажности, так что система срабатывает при определенных уровнях влажности, без необходимости для пользователей вручную увеличивать. Замещающий воздух подается только через фоновую вентиляцию.

Вентиляция с положительным входом (PIV)

Системы вентиляции с положительным входом или PIV работают за счет забора свежего отфильтрованного воздуха снаружи для вентиляции дома.PIV способствует перемещению воздуха изнутри наружу из блока, который обычно устанавливается на чердаке. Эти агрегаты уменьшают или полностью устраняют поверхностную конденсацию, заменяя застойный влажный воздух свежим фильтрованным воздухом. Эти системы в полной мере используют преимущества солнечной энергии, распределяя тепло на чердаке вокруг дома из центрального коридора.

Система PIV также удаляет загрязнители воздуха в помещении, такие как окись углерода и радон. Агрегаты и оснащены фильтрами, не пропускающими пыльцу и внешние загрязнители, такие как автомобильные пары, при всасывании наружного воздуха.

Они эффективны для контроля уровня влажности в вашем доме. Большинство блоков PIV оснащены внутренним датчиком температуры, который постоянно контролирует температуру на чердаке. Это позволяет устройству увеличивать объем воздуха, когда температура в помещении выше определенного уровня. Если температура чердака достигает определенного значения, установка переходит в режим ожидания (без воздушного потока). После установки воздушный поток можно настроить в соответствии с размером дома и, при необходимости, с тем, как он реагирует на изменения температуры внутри.

Nuaire Drimaster обеспечивает вентиляцию всего дома по принципу вентиляции с положительным входом.

Правила строительства вентиляции

Вентиляция жилых зданий подпадает под Части F и L Строительных норм, пересмотренных в октябре 2010 года. Правила вентиляции зданий были обновлены в связи с возрастающей важностью вентиляции, в частности, в отношении «экономии топлива и энергии» .

Правила в первую очередь касаются установки, дизайна и производительности.Вы должны убедиться, что все системы вентиляции, установленные в Англии и Уэльсе, соответствуют требованиям F и L, которые мы резюмируем:

Часть F - Вентиляция (Портал планирования, часть F)

Часть F посвящена производительности системы, в том числе:

  • Скорость воздушного потока
  • Шум
  • Ventilation Rates - насколько система пропускает воздух
  • Установка
  • - Вы можете прочитать Руководство по соответствию бытовой вентиляции, чтобы получить дополнительные советы по установке и соблюдению Части F

Часть L - Сохранение топлива и энергии (Портал государственного планирования - Часть L)

Часть L касается энергоэффективности - охватывает как потери тепла в результате работы системы, так и ее влияние на энергоэффективность и электроэнергию, используемую для питания системы.

Здесь подробно описаны регуляторы - Vent Axia

Вентиляция в старых домах и старинной собственности

Многие старые дома были спроектированы как самовентилирующиеся, а внутренние помещения снабжались свежим воздухом через дымоходы, инженерные кирпичи и зазоры вокруг окон и дверей. В настоящее время при таких высоких ценах на топливо стоимость отопления викторианского дома может быть астрономической - до тысяч фунтов в год. Таким образом, возникает соблазн сделать все возможное для снижения этих затрат, в частности, за счет использования современной теплоизоляции и двойного остекления.Однако, применяя эти методы, вы мешаете вентиляции вашего дома. Прекращая сквозняки и удерживая тепло, вы можете столкнуться с конденсацией и влажностью, а также с потенциально опасными газами. Поэтому, когда дело касается более старых домов, вы должны убедиться, что у вас есть подходящая система вентиляции.

Установка вентиляции в старом доме

При внесении каких-либо изменений в более старую или старинную собственность всегда важно учитывать эстетический аспект.Белая пластиковая коробка всегда будет выглядеть неуместно в викторианской собственности. Мы рекомендуем обратить внимание на системы PIV, которые имеют точки подключения на крыше - они могут включать точки подключения между шиферной и черепичной крышей, что сводит к минимуму визуальное воздействие системы. Вы также можете подумать о модернизации вентиляции, используя существующие дымоходы или существующие отверстия для вытяжки. Мы надеемся, что производители будут продолжать улучшать внешний вид вентиляционных установок и объединять их с историческими особенностями.

Вентиляция подвалов и подвалов

Подвалы и подвалы редко имеют естественную вентиляцию и подвержены конденсации и сырости. Поэтому важно обеспечить вентиляцию, особенно если вы собираетесь заселиться в подвал или переоборудовать его. Чтобы снизить влажность и риск образования плесени в подвалах, в идеале необходимо установить воздуховод как часть системы MEV или установить единый блок рекуперации тепла.

Устройства для контроля конденсации и системы вентиляции

Вентиляционное отверстие для контроля конденсации Perma-Vent

Perma-Vent - это экологически чистая установка, работающая на научном принципе разницы между паром и воздухом для вентиляции помещений.У него нет движущихся частей, поэтому он не требует обслуживания.

Nuaire Drimaster PIV Unit

Drimaster Eco обеспечивает вентиляцию всего дома по принципу вентиляции с положительным входом.

Permagard - более 30 лет контроля конденсации

В Permagard имеется широкий ассортимент систем вентиляции и контроля конденсации. Если вам нужна помощь со спецификациями или информацией, наши технические консультанты по контролю за конденсацией всегда готовы помочь.

Просмотрите наш раздел «Управление вентиляцией и конденсацией», включая обзор вентиляции с положительным давлением.


Связанные материалы и ресурсы

Прочтите нашу статью о 6 простых способов остановить образование конденсата. Мы также составили руководство по влажности и конденсации для домовладельцев и еще одно для арендаторов, испытывающих проблемы с влажностью.

Возврат холодного воздуха

УВАЖАЕМЫЙ ТИМ: Мы живем в доме в стиле Кейп-Код, построенном в начале 1960-х годов.Проблема в том, что летом в подвале холодно, на первом комфортно, а наверху жарко. Зимой все наоборот. В подвале жарко, на первом этаже уютно, на втором - холодно. Все приточные вентили открыты наверху и закрыты в подвале. Сверху нет возврата холодного воздуха, поэтому, судя по тому, что я читал, это моя проблема. Хотелось бы узнать, где установить обратные каналы. Я понимаю, что вы сказали о том, что они находятся у потолка, чтобы летом вернуть горячий воздух.Но зимой, разве это не возвратит горячий воздух, необходимый для обогрева комнаты. Должны ли быть два комплекта, один для лета под потолком, а другой для зимы у пола, чтобы избавиться от холодного воздуха? Тим Шоелл, Омаха, NE

УВАЖАЕМЫЙ ТИМ! В идеале вам нужно иметь регистры возврата холодного воздуха в каждой комнате. Они должны располагаться в верхней части внутренней стены. Журналы снабжения всегда должны быть на внешней стене, желательно под окном или возле двери.

Вам не нужны два комплекта вентиляционных отверстий для возврата холодного воздуха.Причина проста. Приточные отверстия должны находиться в полу, а решетки возврата холодного воздуха - высоко на стене. Если бы вы могли видеть, как воздух выходит из регистров пола, вы бы увидели, как он протягивается через комнату и поднимается вверх. Поскольку ваше тело находится на этом пути, вы получаете выгоду от того, что горячий или холодный воздух проходит через вашу кожу, обеспечивая вам комфорт.

Если вы не можете легко установить настоящий воздуховод холодного воздуха обратно в топку из каждой комнаты, иногда можно подделать его. Вы можете установить регистр возврата холодного воздуха над дверью из каждой комнаты, которая соединяется с коридором.Через эти отверстия воздух проходит из каждой комнаты. Воздух течет через потолок в коридоре к большему отверстию возврата холодного воздуха, которое распространяется в печь в подвале.

Вы делаете это, и я гарантирую, что второй этаж будет намного комфортнее круглый год.

Ограничения или рекомендации по близости возврата холодного воздуха из подвала к топочному агрегату

Здравствуйте, и спасибо за возможность задать вопрос на этом форуме. Как новый участник, я не могу размещать изображения в своих первых 7 сообщениях.Итак ...

Я заканчиваю свой подвал (все своими руками), и у меня есть вопрос о возврате холодного воздуха. Хотя я знаю, что существует много сложностей и полный обзор системы даст наиболее точные ответы, я хочу подвести итог. Я живу в округе Дуглас, штат Колорадо, на высоте 6100 футов, и у меня есть выход в подвал; Площадь подвала будет 1600 квадратных футов. Дом и печь - с 2008 года.

Вопрос: Есть ли какие-либо ограничения близости или соображения относительно того, насколько близко к фильтру печного агрегата я устанавливаю возврат холодного воздуха (новое отверстие в 6-дюймовом воздуховоде) )?

Связанные сведения:
1) Решетка возврата холодного воздуха будет находиться на противоположной стороне стены от печи, напротив большой комнаты отдыха (50 x 15 футов) с расходными материалами 4 x 6 дюймов.Таким образом, возврат холодного воздуха не находится в пределах линии участка печи (или, иначе говоря, решетка возврата холодного воздуха составляет примерно 25 линейных футов стены для достижения печи, которая включает дверь подсобного помещения, которая обычно будет закрыта). Печь и водонагреватель, работающий на природном газе, подключены к трубопроводу для поступления свежего воздуха / выхода плохого воздуха за пределы дома.
2) Проще всего установить 6-дюймовый воздуховод от магистрали возврата холодного воздуха непосредственно перед фильтром печи, длиной около 3 футов, до стены, в которой установлена ​​новая решетка.
3) Я обеспокоен тем, что могут быть ограничения кодекса на то, как близко к печи / фильтру печи я могу установить новое отверстие для возврата холодного воздуха (и я планирую установить заслонку как в 3-х футовом воздуховоде, так и в решетке). ). Например, должен ли я быть по крайней мере на 3 или 5 футов или более перед топочным блоком / печным фильтром с любым новым отверстием в обратном трубопроводе? Или мне вообще нужно пройти до места, где ствол поворачивается от горизонтальных линий потолка к вертикальному падению на пол?
4) Меня также беспокоит влияние на производительность системы, но, планируя установить демпфер в воздуховоде и на решетке, я не буду здесь отвечать на этот вопрос.
5) Меня также беспокоит шум через отверстие для возврата холодного воздуха. Находясь так близко к топочному агрегату, рискую ли я из-за чрезмерного шума вентилятора или «засасывания воздуха» через возврат холодного воздуха?
6) У меня будет 6-дюймовый возвратный трубопровод холодного воздуха, который возвращает воздух из остальной части подвала, разделенный на редко используемую спальню и кинотеатр, который отделен от рассматриваемого здесь возврата холодного воздуха.
7) Я планирую большую часть времени держать закрытыми большую часть припасов и возвратов в подвале.Я редко использую много места, и уже до того, как будут добавлены припасы и возврат, в подвале поддерживается не менее 64 градусов даже в самые холодные дни с CO.

Итак, в конечном итоге все сводится к следующему: есть ли какие-либо советы или жесткие правила, которые помешали бы мне установить 3-футовый канал возврата холодного воздуха, который выходит из ствола возврата холодного воздуха в пределах 2-4 футов, непосредственно предшествующих (в воздушном полу сроки) топочный агрегат?

Заранее благодарим за любую помощь!

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
