Вентиляция дома СНиП нормы и требования для устройства

Строительные нормы и правила (СНиП) для систем вентиляции предусматривают неукоснительное их соблюдение при строительстве или переоборудовании зданий. В них прописаны требования к пожарной, санитарной и экологической безопасности, а также к надежности и энергосбережении.

Также к системам отопления и вентиляции применяются требования для обеспечения охраны окружающей среды и сокращения расхода невозобновляемых природных ресурсов.

Виды жилых построек

К жилым постройкам относятся здания типового и индивидуального образцов. Типовые дома – это здания, построенные по определенному шаблону, разница может быть незначительной и зависеть, например, от ландшафтных условий, от удаленности центральных электросетей и т.д.

Индивидуальные жилые здания строятся по уникальным проектам – планировка, фасады, этажность, наличие подсобных помещений.

К жилым постройкам относятся не только жилые дома, но также интернаты, общежития, гостиницы.

Одноквартирные постройки и воздухообмен в жилых многоквартирных зданиях

Воздухообмен, соответствующий гигиеническим и экологическим нормам, регулируется правилами, прописанными в СНиП или, если это не предусмотрено требованиями, рассчитывается по специальным формулам.

СНиП предписывают для создания и поддержания оптимального микроклимата и постоянного воздухообмена, наличия естественной вентиляции в жилых зданиях. Это предусмотрено в целях экономии средств и обеспечения бесперебойного, постоянного процесса воздухообмена во всех помещениях.  Для естественной циркуляции воздушных масс в постройках жилого фонда спроектированы вентиляционные шахты, окна в санузле, ванной комнате и в помещении кухни.

Нормативная база предусматривает изменение проектов вентиляции как в доме, так и непосредственно в квартирах. Необходимость внесения корректировок может возникнуть вследствие ухудшения воздухообмена, изменения микроклимата в помещениях, поступления воздуха из общего коридора, отсутствия движения воздушных масс из-за несанкционированных перепланировок в других жилых помещениях.

Для жилых помещений индивидуальной застройки при проектировании допускается размещение приточно-вытяжных вентиляционных установок поквартирно или централизованно.

Монтаж и пусконаладочные работы необходимо проводить  согласно требованиям СП 73.13330.

Для жилых и общественных зданий предусмотрена система принудительной вентиляции или вентиляция с частичным использованием естественной вентиляции в том случае, если параметры микроклимата и состав воздушных масс не соответствуют требованиям и не могут быть обеспечены путем использования только естественной вентиляции.

Если в жилых помещениях или в квартирах при температуре наружного воздуха ниже -5 С не производится удаление отработанного воздуха путем естественного воздухообмена, то следует использовать механическую или смешанную вентиляцию.

Все системы вентиляции, воздуховоды и все комплектующие, которые подлежат обязательной сертификации, должны иметь соответствующее подтверждение на возможность их использования и установки на объектах жилого назначения.

Работы необходимо производить с четким соблюдением всех норм, прописанных в своде правил СНиП.

Нормативные документы:

  • СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция».
  • СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» — прописаны общие требования к системам вентиляции, кондиционирования и отопления, предложены формулы для расчета кратности воздушных масс.
  • ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» – описаны установленные параметры климата в жилых зданиях.
  • СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» – прописаны требования по соблюдению пожарной безопасности при установке систем вентиляции в жилых зданиях.
  • СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — прописаны требования только к многоквартирным домам. Нормы не относятся к одноквартирным частным домам индивидуальной застройки.
  • СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». В разделе представлена актуальная информация о требованиях к проведению строительных работ, а именно – процесс монтажных работ, перечень документации по итогам работ.

Государственные стандарты:

  • ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» – описаны установленные параметры климата в жилых зданиях.
  • СНиП 31-01-2003 «Здания жилые многоквартирные».
  • ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования».
Санитарные нормы и правила:
  • СанПиН 2. 1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях».

Системы вентиляции одноквартирных зданий

К одноквартирным зданиям можно отнести индивидуальные или типовые постройки с несколькими этажами, но не более 3 этажей от уровня земли. В этот список входят таунхаусы, сблокированные дома, коттеджи или малоэтажные постройки.

При строительстве малоэтажных построек желательно руководствоваться нормами СП 55.13330.2016 «Дома жилые одноквартирные». Частные малоэтажные постройки контролируются надзорными органами не так строго, как, например, жилые многоквартирные здания, тем не менее, для создания и поддержания бесперебойного и эффективного процесса воздухообмена желательно придерживаться указанного выше свода правил.

Системы вентиляции в частном одноквартирном доме СНиП

Частный дом предполагает индивидуальный проект застройки и индивидуальный проект прокладки вентиляционных систем. Установка вентиляционного оборудования будет зависеть от особенностей планировки, количества жилых, подсобных и хозяйственных помещений.

При монтаже вентиляционного оборудования необходимо предусмотреть ряд моментов. Так, уровень шума должен быть в пределах допустимых значений, это прописано в нормативной документации к жилым зданиям, эти нормы также могут быть применимы в случае с частным домом. Кроме того, все вентиляционное и отопительное оборудование должно подлежать обязательной сертификации и это должно быть подтверждено сертификатами соответствия.

Перед проектированием необходимо изучить нормативную базу на предмет ее актуальности на текущий период. Руководствуясь нормами и требованиями к системам вентиляции, можно создать энергоэффективную и бесперебойно работающую систему отопления, вентиляции и кондиционирования в любом помещении.


Снип по вентиляции жилых домов. Нормы воздухообмена для вентиляции жилых зданий, квартир или коттеджа


Вентиляция дома СНиП нормы и требования для устройства

Виды жилых зданий

Рассматривая жилые строения, можно поделить их на типовые и индивидуальные. Типовые — это образцы-шаблоны, которые демонстрируют готовые решения, где разработаны ключевые моменты. Их применяют при масштабных застройках. В таких заготовках вносят незначительные корректировки по локальным условиям. К примеру, ориентацию на местности или место подключения к сетям.

А особенный дом, с уникальными планировками и фасадами, с личными пожеланиями и задумками называют индивидуальным.

Также производится разделение на многоквартирные и одноквартирные дома.Многоквартирными называют дома, располагающие за пределами квартирных границ совместными помещениями и инженерией.

Сюда же причисляют интернаты, общежития и гостиничные комплексы.Нередко в высотках встречаются иные нежилые объекты: паркинги, торговые точки, организации сферы услуг и прочие.



Снабжение воздуха

Для создания воздушного пространства, которое соответствует гигиеническим и технологическим требованиям, устанавливают требуемые кратности воздухообменов. Для ряда помещений она найдется в сводах правил, для остальных – определяется расчетным путём.

В целях экономии и обеспечения бесперебойности работы вентиляция применяется с естественной тягой. Поступление воздуха при этом обеспечивается приточными устройствами инфильтрации воздуха и через неплотности дверей. Направление движения воздушных масс организовывается окон к санузлу, ванной и кухне.

С воздухоснабжением как всего дома, так и квартирного пространства сталкиваются не только работники из организаций по строительству или эксплуатации здания, но и обычные жильцы. Например, со временем пропала тяга в каналах. Или после монтажа пластиковых окон замечен приток из общедомового коридора. Разумеется, квартиросъёмщик ищет решение проблемы. И непременно необходимо учесть, что существует руководящая база нормативов, которая регулирует эту область.

Перед реализацией в действительность комплекс проектных документов на объект обязательно проходит государственную или независимую экспертизу на соблюдение требований Госстроя России. И только после положительного заключения разрабатывается комплекс рабочих чертежей.



Вентиляция снип нормы

Во время строительства за соответствием всем требованиям отвечает технический надзор со стороны заказчика, производственный надзор со стороны исполняющей работы организации и в качестве авторского надзора привлекают специалистов, которые проект разрабатывали.Для простоты понимания все нормативные документы для систем вентиляции многоэтажного жилого дома можно условно разнести на две группы:

А. Обязательные нормативные документы Госстроя России, Правительства Москвы и администрации субъектов РФ и нормативные документы ГПС МЧС России.Базовый список.

Своды правил:

СП 60.13330.2012 «Отопление, вентиляция и кондиционирование. Актуализированная редакция»

СНиП 41-01-2003» — является основным для разработки систем воздушной среды здания. Кроме основных общих требований содержит расчетные формула для расчета воздуха и требования к толщине воздуховодов.

СП 7.13130.2013 «Отопление, вентиляция и кондиционирование.

Требования пожарной безопасности» — норматив, в котором отражены условия по обеспечению пожарной безопасности.

СП 54.13330.2016 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003» — не распространяется на сблокированные жилые дома, которые подчиняются требованиям проектирования индивидуальных (частных) одноквартирных домов.

СП 73.13330.2016 «Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85». Настоящий свод правил применяется к строительным работам. Расписаны необходимые этапы, технология монтажа, включает перечень итоговой документации по итогам работ.

Государственные стандарты:

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

ГОСТ 21.602-2016 «Система проектной документации для строительства. Правила выполнения рабочей документации систем отопления, вентиляции и кондиционирования

Санитарные нормы и правила:

СанПиН 2.1.2.2645-10 «Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях»

Б. Необязательные для исполнения – в них можно встретить варианты систем, их особенности и расчет. Эти рекомендации или методические указания созданы сообществами инженеров. Они основаны на обязательных к исполнению документах, но шире раскрывают вопросы создания комфортной воздушной среды. Описывают расчетный метод определения требуемых объёмов воздуха по выделяющимся вредностям. Приводят методы достижения наиболее эффективной и стабильной работы систем.

Р НП«АВОК» 5.2-2012 Технические рекомендации по организации воздухообмена в квартирах жилых зданий.СТО НП «АВОК» 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»

Для помещений, которые не принадлежат к основному функционалу объекта, применяют дополнительные нормы, подходящие их назначению.

В вышеприведенных нормах отражены все существенные вопросы, в том числе и безопасность эксплуатации систем вентиляции. И при любом вмешательстве в системы после постройки непременно проверить их соответствие актуальным специализированным нормам.

Вентиляция в многоквартирном доме снип

Уже долгое время распространено частное малоэтажное домостроение – коттеджи, таунхаусы… Под объектами такого типа подразумевают жилые одноквартирные дома с количеством этажей выше уровня отметки земли не более трех, отдельнорасположенные или сблокированные.

При создании микроклимата внутри малоэтажного частного здания применим тот же список норм, что и выше, исключая СП 54.13330.2016. Вместо него опираются на свод правил СП 55.13330.2016 «Дома жилые одноквартирные». Свод правил применяется также для жилых одноквартирных домов со встроенными, пристроенными или встроенно-пристроенными нежилыми помещениями, общественного или производственного (ремесленного или сельскохозяйственного) назначения.

Вопросы вентилирования дома непременно возникают уже на стадии планов. Зачастую владелец самостоятельно ищет решения по воздухоснабжению, без привлечения проектировщиков. И хотя следование нормам в этой сфере контролируется меньше, грамотный и ответственный владелец придерживается их.



Вентиляция снип частный дом

Преимущественно в собственном доме хозяева предусматривают сложный набор помещений, требующих особого подхода. Поэтому наиболее полезными оказываются рекомендованные справочные документы. Они освещают не только принципы создания микроклимата, но и содержат кратности объемов воздухообменов для большинства помещений.

Вентиляция частного дома может быть простой и сложной. Нередко с применением энергоэффективных решений, таких как теплоутилизаторы. Или комплексное объединение с системами отопления. Особое внимание уделяется соответствие по шуму.

Нужно помнить, что законодательные базы могут претерпевать корректировку. Поэтому перед работой над системами воздухоснабжения любых объектов целесообразно сверить действительность документов в справочно-правовой системе.



vent-vozduh.ru

СНиПы вентиляции жилых домов, общественных зданий и помещений

Содержание статьи:

СНиП 41-01-2003 или Строительные Нормы и Правила РФ разработаны Госкомитетом по Строительству и ЖКК. В документе есть специальный раздел, посвященный вентиляции жилых и общественных зданий. Обновленные СНиП вентиляции жилых и общественных зданий включают параметры, согласованные с требованиями пожарной, экологической и санитарной безопасности. В соответствии с требованиями современного строительства расширен раздел о принудительной вентиляции в жилых помещениях и общественных, а также кондиционировании. Нововведения относятся к противодымной вентиляции жилых зданий.

Сферы применения

Схема жилого помещения

СНИП вентиляции жилых и общественных зданий применяются при возведении вентиляции, кондиционирования, отопления и теплоснабжения в строениях, кроме:

  • убежищ, шахт, хранилищ взрывоопасных веществ, объектов по работе с радиоактивными веществами,
  • электротехнических установок, зданий с пылесосными установками.

При составлении СНИП вентиляции жилых зданий использованы ГОСТы по санитарным требованиям к шуму, параметрам воздуха и микроклимата в зданиях.  А также СНиП о пожарной безопасности, защите от тепла, шума, по строительной климатологии.

Параметры воздуха согласно СНиП

Согласно СНиП вентиляции жилых зданий температура воздуха в жилых помещениях в неиспользуемый период должна быть не ниже +15 градусов, в бытовых помещениях не ниже +12 градусов, в производственных цехах не ниже +5 градусов.

Системы вентиляции жилых зданий должны обеспечивать в пределах установленных норм скорость движения воздуха в квартирах, относительную влажность.

Для теплого периода года температура и влажность в жилых помещениях не нормируется.

Назначение вентиляции воздуха

Вентиляцию и кондиционирование воздуха применяют для достижения показателей воздуха и микроклимата, необходимых для данного помещения.

Приточная вентиляция устанавливается если:

  • Естественная вентиляция в жилых помещениях не в состоянии обеспечить необходимые параметры воздуха;
  • Нет возможности организовать естественную вентиляцию.
Согласно СНиП вентиляцию жилых помещений можно планировать комбинированного типа с применением естественной тяги для выдува или притока воздуха. При расчете естественной вентиляции жилых помещений расчетная разница температур составляет 5 градусов.

В соответствии со СНиП вентиляции жилых помещений системы обустраивают для помещений, расположенных в границах одного пожарного отсека. В один пожарный отсек разрешается объединять жилые и административные помещения.

strojdvor.ru

Вентиляция приточная и вытяжная — требования, нормативы, СНиП.

Вентиляция приточная и вытяжная — требования, нормативы, СНиП.

Требования энергетической эффективности зданий, строений, сооружений

Утвержденные приказом Министерства регионального развития Российской Федерации № 262 от 28 мая 2010 года “Требования энергетической эффективности зданий, строений, сооружений”.



Отопление, вентиляция и кондиционирование. СНиП 41-01-2003

Данные строительные нормы распространяются на системы теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.



Здания жилые многоквартирные. СНиП 31-01-2003

Настоящие нормы и правила распространяются на проектирование и строительство многоквартирных жилых зданий, общежитий квартирного типа, а также жилых помещений, входящих в состав помещений зданий другого функционального назначения.



Санитарно-эпидемиологические требования к условиям проживания в жилых зданиях и помещениях СанПиН 2.1.2.2645-10

Данные правила устанавливают санитарные требования, которые следует соблюдать при проектировании, реконструкции, строительстве, а также содержании эксплуатируемых жилых зданий и помещений, предназначенных для постоянного проживания.

Постановление об утверждении нормативов по эксплуатации жилищного фонда. 2 ноября 2004 г. N 758-ПП

Данный норматив имеет целью обеспечить эффективное функционирование используемых в жилых домах систем: естественной вентиляции; приточно-вытяжной механической вентиляции, в том числе противодымной; кондиционирования воздуха; воздушных тепловых завес.



Пособие по производству и приемке работ при устройстве систем вентиляции и кондиционирования воздуха

Рассмотрены вопросы по организации производства и приемке работ при устройстве систем вентиляции и кондиционирования воздуха. Содержит дополнительные требования и детализацию положений СНиПа, вспомогательные и справочные материалы, необходимые для производства вентиляционных работ.



Справочное пособие к СНиП отопление и вентиляция жилых зданий

При составлении данного пособия основное внимание уделено вопросам, наиболее часто возникающим у проектировщиков и свидетельствующим не только о недостаточной четкости отдельных положений нормирования, но и отсутствии в ряде случаев понимания значимости различных элементов жилых зданий в их воздушно-тепловом режиме.



Методика натурных испытаний воздухообмена жилых зданий

Госгражданстрой инженерного и проектно-экспериментального оборудования.



Технические рекомендации по организации воздухообмена в квартирах жилых зданий.
Р НП “АВОК” 5.2-2012

Настоящие Технические рекомендации распространяются на проектирование систем естественной и механической вентиляции квартир вновь строящихся и реконструируемых жилых домов и жилой части многофункциональных зданий.



Отопление, вентиляция и кондиционирование. Противопожарные требования. СП 7.13130.2009

Настоящий свод правил разработан в соответствии со статьями 85 и 138 Федерального закона от 22 июля 2008 г. № 123-ФЗ «Технический регламент о требованиях пожарной безопасности», является нормативным документом по пожарной безопасности в области стандартизации добровольного применения и устанавливает требования пожарной безопасности к системам отопления, вентиляции, в том числе противодымной, и кондиционирования воздуха в помещениях зданий и сооружений.

aer-comfort.ru

отопление жилых помещений и зданий, вентиляция 41-01-2003

Во время эксплуатации отопительных систем, систем кондиционирования и вентиляционных систем должны соблюдаться основные нормы и правила санитарной, противопожарной и экологической безопасности – так называемые СНиП отопление. Данные требования к системам отопления распространяются на определенные области.

Эти правила категорически нельзя применять во время использования и проектирования таких помещений, в которых происходит работа с источниками ионизирующего излучения, там, где хранятся взрывоопасные элементы и работают с элементами радиоактивного типа. Данные нормы также не относятся к устройствам и оборудованию, которое необходимо для нагрева, охлаждения или пылевой очистки различных технологичных устройств.

СНиП 41-01-2003 — главный нормативный документ при проектировании и создании систем отопления, вентиляции и кондиционирования

Общие положения норм и правил

В различных сооружениях и зданиях все технические решения должны быть предусмотрены исходя из определенных условий – СНиП отопление и вентиляция. Согласно данным СНиПа, вентиляционная система, система отопительная и кондиционирование должны быть организованы и установлены по следующим нормам и правилам:

Рекомендуем к прочтению:

  • Воздух должен охраняться от выброса опасных и вредных компонентов во время работы оборудования вентиляционного типа.
  • Должны соблюдаться нормы уровня шума, который возникает во время работы отопительного или вентиляционного оборудования.
  • Метрологами устанавливаются нормы (СНиП система отопления), которые касаются чистоты воздуха в помещениях с различными сферами назначения. К таким помещениям относятся различные склады, лаборатории, помещения производственного характера и другие.
  • Должны быть предусмотрены возможности для проведения профилактических и ремонтных работ данных систем.
  • Все системы должны соответствовать пожарной и взрывобезопасности.
  • Оборудование данных систем должно быть изготовлено из таких материалов, которые рекомендуются при строительстве.
  • Оборудование системы кондиционирования, отопительной и вентиляционной системы должно обладать всеми необходимыми сертификатами, которые соответствуют санитарным и пожарным нормам.
Сертификат соответствия на газовый котел

Правила безопасности

Снип 41-01-2003 предполагает соблюдение следующих правил безопасности:

  1. Все вышеперечисленные системы должны быть спроектированы исходя из тех требований, которые представлены в нормативных документах. Эти требования предъявляемые к системам отопления составляются и выдаются государственными органами надзора. Кроме того, необходимо придерживаться инструкций, которые были предусмотрены производителем технологического оборудования.
  2. Температура теплоносителя, используемого для отопительной системы, должна быть на 20 градусов меньше, чем температура возгорания, которая свойственна горючим веществам, которые применяются в помещении или в здании.
  3. Норма устанавливается и на температуру, которая свойственна открытым поверхностям отопительного оборудования и приборов. Если отопительная система предусматривается в учреждениях для детей дошкольного возраста, то все открытые поверхности, которые имеют температуру от 75 градусов, должны быть накрыты специальными кожухами, обеспечивающими полную защиту.
  4. Температурные показатели доступных поверхностей оборудования не должны быть выше, чем 40 градусов. Во время сооружения конструкций теплоизоляционного характера также должны соблюдаться все необходимые нормы и правила.
  5. Недопустимо пересечение или прокладка в трубопроводном канале, по которому проходят горючие пары, жидкости или газы, характеризующиеся такой температурой возгорания, как 170 градусов.
  6. Воздух, подающийся воздушными тепловыми завесами, должен быть не выше, чем 50 градусов. Эти показатели касаются наружных дверей, а у наружных ворот температура воздуха должна быть не выше, чем 70 градусов.
  7. Оборудование для вентиляционной и отопительной системы, которое устанавливается в зданиях с активной коррозийной средой, должно быть изготовлено из таких материалов, которые обладают хорошей антикоррозийной защитой. Для этого они должны быть покрыты специальным защитным слоем.
Тепловая воздушная завеса

Отопление: общие положения

Во время организации и проектирования отопительной системы должны учитываться следующие факторы:

  • тепловые потери, которые имеют место из-за ограждающих конструкций;
  • расход тепла, который необходим для наружного воздуха инфильтрующего типа;
  • расход тепла, который необходим для нагревания материалов, транспортных средств или оборудования.
  • поток тепла, который поступает регулярно от таких элементов, как освещение, люди, коммуникации, технологическое оборудование, электроприборы и другое.

Как говорит СНиП внутреннее отопление, тепловые потери, которые имеют место через ограждающие конструкции внутреннего типа можно не принимать во внимание, если в этих помещениях разность температур составляет не больше чем 3 градуса.

Рекомендуем к прочтению:

Тепловые потери различных материалов применяемых для утепления

Системы отопления

СНиП отопление жилых помещений предполагает, что отопительные системы для зданий необходимо проектировать таким образом, чтобы был обеспечен равномерный нагрев воздуха, а также во время эксплуатации системы соблюдались тепловая устойчивость системы, противопожарная безопасность. Еще необходимо организовать отопительную систему таким образом, чтобы впоследствии обеспечить свободный доступ к ней для ремонта или очистительных работ.

Если помещение находится в таком регионе, где в теплое время года температура будет подниматься до 25 градусов и выше, то можно использовать такую систему, которая предусматривает и возможность охлаждения помещения.

Во время проектирования зданий жилого плана нужно предусмотреть технические нюансы, которые позволят регулировать расчет тепла для каждой из квартир, а также для других типов помещений, находящихся в здании.



Согласно СНиП по отоплению жилых зданий, чтобы определить расход тепла для каждой из квартир, необходимо учесть такие нюансы, как:

  • устройство поквартирных отопительных систем, где разводка труб является горизонтальной, и в каждой квартире установлен индивидуальный измерительный прибор;
  • устройство поквартирных отопительных систем в домах, где установлены общие стояки для нескольких квартир;
  • монтаж измерительного прибора, который является для всех квартир общим.
Оцените публикацию: Загрузка…

otoplenie-doma.org

Естественная вентиляция в многоэтажном доме: СНиП, схемы, системы, требования

Содержание статьи:

Согласно Строительным нормам и правилам, вентиляция в многоэтажном доме осуществляется согласно следующей схеме: в приоткрытые окна жилых помещений заходит воздух, который вытягивается через вентиляцию в санузлах или кухнях.

Схема вентиляции многоэтажного дома

Вентиляция в многоэтажном доме должна обеспечить воздухообмен в квартирах, равный: 115 – 140 кубометров в час или по 3 кубометра воздуха в час на 1 квадратный метр площади квартиры. Если схема вентиляции многоэтажного дома рассчитывается для типовых квартир, чаще всего опираются на первый норматив. А для индивидуальных проектов удобнее использовать второй. Можно рассчитывать и исходя из 30 кубометров воздуха в час на каждого проживающего в квартире человека.

По современным строительным нормам естественную вентиляцию многоэтажного жилого дома обустраивают в квартирах эконом класса. В домах бизнес-класса монтируют смешанную систему: приток естественным способом, а отток механизированный централизованный. В квартирах элитного класса и приток и выдув воздуха осуществляются автоматически централизованно.

Естественная вентиляция многоэтажных домов

Как правило, оборудуется естественная вентиляция в многоэтажном доме. В домах до 4 этажей от каждого выхода вентиляции проводится собственный канал, объединенный с другими на чердаке. Но в домах большей этажности вертикальные каналы собираются в один магистральный каждые пять этажей. Такая схема вентиляции многоэтажного дома позволяет сэкономить площадь.

Наиболее распространенной схемой естественной вентиляции в многоэтажном доме сегодня является магистраль, от которой идут ветки по квартирам.

Здесь в вентиляционные отверстия попадает воздух, который далее поступает в магистральный канал и выводится наружу. Подобная система занимает еще меньше места, она менее зависима от ветра на улице, что является основным минусом естественной вентиляции многоэтажных жилых домов.

Требования к естественной вентиляции многоэтажных домов

При создании проекта естественной вентиляции многоэтажного дома учитывается возможность жильцами контролировать интенсивность воздухообмена. Для этого используются вентиляторы, конвекторы и клапаны.

Естественная вентиляция многоэтажных жилых домов невозможна, если в помещении нет открываемых наружу окон или форточек.

В жилых помещениях и кухнях оборудуют приток воздуха. Для этого над батареями отопления или в верхней части окон монтируются клапаны. Это самый удобный способ организовать регулируемый приток воздуха.

strojdvor.ru

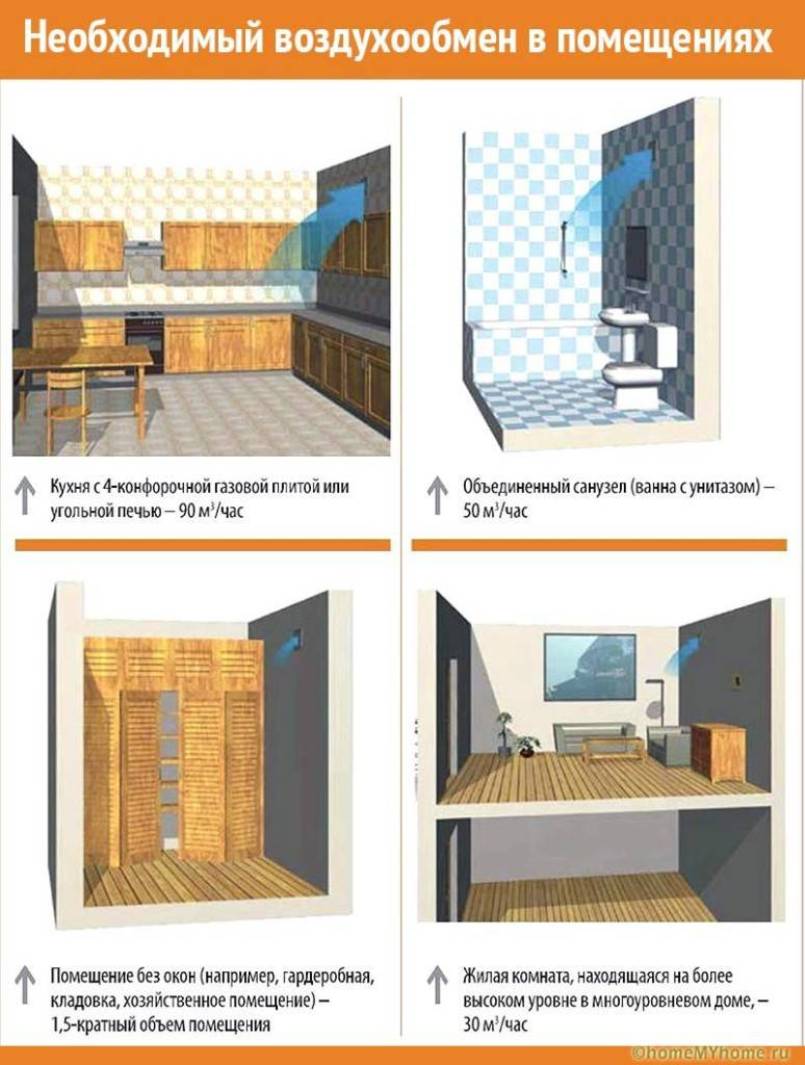

Нормы воздухообмена для вентиляции жилых зданий, квартир или коттеджа

Вернуться к полной версии

Cравнение товаров:

очистить

Сравнить

ГК «ЕвроХолод» — профессиональная инжиниринговая компания. Мы готовы реализовать комплексные решения по устройству внутренних инженерных систем здания «под ключ». Звоните: 8 (495) 745-01-41 или отправьте заявку.

Нормы

Помещения

Режим работы

Норма воздухообмена*

Примечания

Жилая зона

Постоянный

Кратность воздухообмена 0,35 1/ч, но не менее 30 м³/ч·чел.

3м³/м² жилых помещений, если общая площадь квартиры меньше 20 м²/чел.

 Для расчета расхода воздуха,  м³/ч, по кратности объем помещений следует определять по общей площади квартиры.

Квартиры с плотными для воздуха ограждающими конструкциями требуют дополнительного притока воздуха для каминов (по расчету) и механических вытяжек

Кухня

Постоянный









Максимальный¹,²



Минимальный³

60 м³/ч при электрической плите

90 м³/ч при 4-комфорочной газовой плите



180 м³/ч



30 м³/ч при электрической плите

45 м³/ч при 4-комфорочной газовой плите

Приточный воздух поступает из жилых помещений4

Ванная комната, туалеты

Постоянный









Максимальный¹, ²









Минимальный

25 м³/ч из каждого помещения

50 м³/ч при совмещенном санузле



90 м³/ч из каждого помещения

120 м³/ч при совмещенном санузле



10 м³/ч из каждого помещения

20 м³/ч при совмещенном санузле

Приточный воздух поступает из жилых помещений

Постирочная



Максимальный

Минимальный

Кратность воздухообмена

5 1/ч

1 1/ч



Приточный воздух поступает из жилых помещений

Гардеробная, кладовая

Постоянный

Кратность воздухообмена 1 1/ч

Приточный воздух поступает из жилых помещений

Помещение теплогенератора (вне кухни)



Кратность воздухообмена

1 1/ч

Приточный воздух поступает из жилых помещений

Примечание: нормы воздухообмена жилых помещений — концентрация вредных веществ в наружном (атмосферном) воздухе не должна превышать ПДК в воздухе населенных мест.

* Тогда, когда помещение не используется, норму воздухообмена следует уменьшать до следующих величин: в жилой зоне – до 0,2 1/ч; в кухне, ванной комнате и туалете, постирочной, гардеробной, кладовой – до 0,5 ч/1.

¹ Кухонное оборудование, ванная комната и туалет используются.



² Для максимальных режимов следует принимать коэффициент одновременности Кодн = 0,4 ÷ 0,5.



³ Кухонное оборудование, ванная комната и туалет не используются.



4 Если приточный воздух поступает непосредственно в помещения кухни, ванной комнаты или туалета, не следует допускать его перетекания в жилые помещения.

Расчетные параметры воздуха и кратность воздухообмена в помещениях жилых зданий (МГСН 3.01-01)

п/п

 Помещения Расчетная температура воздуха в холодный период года, 0С

Кратность воздухообмена или количество удаляемого воздуха из помещения



притоквытяжка
12345
 1Общая комната (гостиная), спальня, жилая комната общежития  20 (22) 2) не менее 30 м3/ч на человека
 2

Кухня квартиры и общежития:

с электроплитами

с газовыми плитами



16 (18) 2)

16 (18) 2)

 —

не менее 60 м3/ч при 2-комфорочных плитах;

не менее 75 м3/ч при 3-комфорочных плитах;

не менее 90 м3/ч при 4-комфорочных плитах.

 3 Кухня-ниша 16 (18) 2) механическая приточно-вытяжная, по расчету
 4 Ванная комната  25 — 25 м3/ч
 5 Уборная 18 — 25 м3/ч
 6 Совмещенный санузел 25 — 50 м3/ч
 7 Совмещенный санузел с индивидуальным подогревом 18 — 50 м3/ч
 8  Душевая 25 — 5-кратн.
 9 Гардеробная комната для  чистки и глажения одежды 18  — 1,5-кратн.
 10 Вестибюль, общий коридор, передняя, лестничная клетка в квартирном доме 16 — —
 11 Вестибюль, общий коридор, передняя, лестничная клетка в общежитии 16 — —
 12 Постирочная 15 по расчету, но не менее 4-кратн. 7-кратн.
 13 Гладильная, сушильная в общежитии 15 по расчету, но не менее 2-кратн. 3-кратн.
 14 Кладовые в квартирах (одноквартирных домах), хозяйственные и бельевые в общежитиях  12 — 1,5-крат.
 15 Машинное помещение лифтов 3) 5 — по расчету, но не менее 0,5-кратн.
 16 Мусоросборная камера 5 — 1-кратн. (через ствол мусоропровода по расчету)
 17 Сауна 16 4) — по расчету
 18 Тренажерный зал 16 — по расчету
 19 Биллиардная 18 — 0,5-кратн.
 20 Библиотека, кабинет 20 — 0,5-кратн.
 21 Гараж 5 — по расчету
 22 Бассейн 25

 Механическая приточно-вытяжная, по расчету

 Примечание

  1. В одной из спален следует предусматривать расчетную температуру воздуха 22 С0.
  2. Значение в скобках относится к квартирам для престарелых и семей с инвалидами (в составе специализированных жилых домов и групп квартир) в соответствии с заданием на проектирование.
  3. Температура воздуха в машинном помещении лифтов в теплый период года не должна превышать 40 С0.
  4. Температура для расчета дежурного отопления.
  5. В помещениях №17-22 расчетные параметры воздуха и кратность воздухообмена указаны для квартир и одноквартирных домов жилища I категории.
  6. В угловых помещениях квартир, одноквартирных домов и общежитий расчетную температуру воздуха следует принимать на 20 С0 выше указанной в таблице (но не выше 22 С0).



Группа компаний «ЕвроХолод» готова реализовать комплексные решения по устройству внутренних инженерных систем и сетей зданий. Мы предоставляем гарантию на купленную у нас технику и все монтажные работы!

Наши менеджеры бесплатно проконсультируют Вас по любым вопросам:

Ждем Вашего звонка по телефону: +7(495) 745-01-41

Наш email: [email protected]

О компании , Отзывы , Наши объекты , Контакты

Распечатать

Получить коммерческое предложение

Получите коммерческое предложение по вашему объекту, отправив сейчас быструю заявку.

Опишите кратко суть задачи:

www.airfresh.ru

Вентиляция частного деревянного дома — устройтсво и принцип работы

Основная задача вентиляции жилого дома состоит в обеспечении воздухообмена: удалении воздушных масс, загрязненных примесями и содержащих повышенное количество углекислого газа, и замещение их порциями свежего воздуха, забираемого извне.

Для этого проектами предусматриваются системы естественной вентиляции, в которых отработанный воздух удаляется из помещений по вентиляционным каналам, а свежий воздух поступает через форточки и вентиляционные клапаны.

В многоквартирных жилых домах вентиляционная система является неотъемлемой частью строения, а без ее успешного функционирования дом не будет сдан в эксплуатацию. В частных домах, строительство которых зачастую ведется самими собственниками жилья, о вентиляционной системе иногда забывают, или делают ее неправильно.

Порой собственники частных домостроений осознанно отказываются от устройства вентиляционной системы в доме, что особенно широко распространено среди владельцев деревянных домов.

Вентиляция деревянного дома

Дерево можно смело назвать одним из самых распространенных в нашей стране строительных материалов. Деревянные дома строятся быстро, жить в них удобно и комфортно, а их стоимость обычно бывает ниже стоимости жилья, построенного из других материалов. Применение в современном деревянном домостроении клееного бруса позволяет получать совершенные постройки, в которых нет места щелям и неплотностям, столь характерным для деревянных домов, построенных по старым технологиям из обычных ошкуренных бревен.

Бытующее мнение, что деревянный дом пропускает воздух и не нуждается в вентиляции, ошибочно. Более того, сырость в деревянном доме, вызванная недостаточным воздухообменом, может стать причиной развития плесени и грибковой микрофлоры, действие которой может за пару лет разрушить строение.

Причиной этого заблуждения является подмена понятий: древесина является паропроницаемым материалом, но вовсе не материалом, свободно пропускающим воздух, в количествах, достаточных для воздухообмена, соответствующего нормам СНиП.

Ошибочным является также мнение, что в старых деревянных избах не было вентиляции, а дышалось в них легко. На самом деле в старых домах с печным отоплением роль вентиляционного канала выполняет дровяная печь, в дымовой трубе которой создается необходимое для воздухообмена разрежение. Для домов небольшой площади этого вполне достаточно.

Какой должна быть вентиляционная система частного дома?

Вентиляционная система частного дома должна обеспечивать те же нормы воздухообмена, что и вентиляционная система многоквартирных домов: в среднем 3 м3/час на одни квадратный метр площади дома.

Однако частные домостроения в подавляющем большинстве случаев превосходят по площади даже самые просторные квартиры. В них могут быть собственные теплогенераторы (котельные), бани, бассейны, гаражи, кладовые и подвалы, вентиляция которых требует особого подхода.

Для упрощения расчета вентиляционной системы частного дома можно использовать данные, приведенные в таблице:

Помещение

Величина воздухообмена, куб.м./ч, не менее

Постоянно

В режиме обслуживания

Гостиная, спальни

40

40

Библиотека, кабинет

20

20

Кладовая, бельевая, гардеробная

10

10

Тренажерный зал, бильярдная

20

80

Постирочная, гладильная, сушильная

10

80

Кухня с электроплитой

20

60

Кухня с газовой плитой

20

80 на 1 конфорку

Топочная

20

По расчету, но не менее
60

Ванная комната, туалет

5

40

Сауна

5

5 на 1 человека

Бассейн

10

80

Гараж

20

80

Кладовая

20

20

Виды вентиляции в частном доме

В частном домостроении вентиляционная система может быть с естественным или с принудительным побуждением.

Устройство естественной системы вентиляции аналогично вентиляционной системе многоквартирного дома. В ней удаление отработанного воздуха осуществляется через вентиляционные решетки, расположенные под потолком в ванной комнате, на кухне, в санузеле и в топочной, а также во всех хозяйственных помещениях: в прачечной, в гараже и т.д. К жилым помещениям вентиляционные каналы обычно не подводят.

Вентиляционные решетки устанавливаются на воздуховоды, ведущие к вентиляционному каналу, проложенному во внутренней стене или параллельно дымоходу. Необходим условием работы вентиляционной системы с естественным побуждением является наличие теплого вентиляционного канала, в котором удаляемый воздух просто не успеет остыть.

При правильно расположенном вентиляционном канале в нем будет создаваться разрежение, необходимое для направленного движения восходящих воздушных потоков. Забор новых порций воздуха должен происходить через открытые форточки или вентиляционные клапаны, расположенные в нижней части жилых комнат. Для защиты от возможного проникновения в дом грызунов или насекомых с наружной стороны вентиляционные клапаны закрываются сеткой.

Для свободного движения воздуха межкомнатные двери в доме делаются с зазором в нижней части не менее 2 см.

Эффективность работы вентиляционной системы с естественным побуждением во многом зависит от температуры наружного воздуха, а также от силы и направления ветра. В жаркую погоду вентиляционная система может «опрокидываться», в результате чего потоки горячего воздуха могут поступать по вентиляционному каналу внутрь дома. Такая же ситуация может возникнуть при отсутствии притока наружного воздуха, например, при плотно закрытых окнах и форточках.

Всех этих недостатков лишена вентиляционная система с механическим побуждением.

Вентиляционные системы с механическим побуждением

Для ее устройства необходимы приточные и вытяжные вентиляторы, устанавливаемые в подающий (приточный) и вытяжной воздуховод. Как правило, вытяжной вентилятор монтируется на чердаке или на крыше здания. Вентиляционные вытяжные каналы подводятся к каждому помещению и подключаются к вентиляционным решеткам, расположенным под потолком.

Свежий воздух забирается снаружи, предварительно фильтруется, а при необходимости подогревается или, наоборот, охлаждается, а затем по приточным вентиляционным каналам подается в каждое помещение. Приточные каналы соединяются с вентиляционными решетками, расположенными в нижней части стены.

На основе системы вентиляции с механическим побуждением может быть устроена система кондиционирования или воздушного отопления дома, управление которой может осуществляться в автоматическом режиме.

Вентиляционная система с механическим побуждением является дополнением к естественной вентиляции. При отключении вентиляторов процесс воздухообмена в доме не должен прерываться.

Подведем итоги

Вентиляция является неотъемлемой частью частного дома. Ее работа должна обеспечивать нормы воздухообмена, установленные СНиП.

В частных домах широко используются системы вентиляции с естественным побуждением, основанные на удалении отработанного воздуха через вентиляционные каналы и заборе воздуха снаружи через форточки и вентиляционные клапаны. Однако системы естественной вентиляции аэродинамически неустойчивы и могут опрокидываться.

Более высокий уровень комфорта можно получить при использовании принудительной вентиляции, которую можно совместить с системами отопления и кондиционирования воздуха.

Как устроен воздухообмен в многоквартирных и многоэтажных жилых домах

При проектировании подавляющего большинства современных жилых домов использована система естественной вентиляции, основанная на разности давления внутреннего и наружного воздуха.

Подразумевается, что удаление «отработанного» воздуха происходит через специально устроенные вентиляционные каналы, а приток новых воздушных масс осуществляется через, открытые форточки и окна, а также через существующие в конструкции здания неплотности и щели. В домах, оборудованных современными оконными системами и плотно прилегающими входными дверями, дополнительно монтируются приточные клапаны, обеспечивающие подачу в помещение свежего воздуха.

Успешно вентиляционная система с естественной тягой может работать только при соблюдении баланса между количеством поступающего и удаляемого воздуха.

От эффективности работы вентиляционной системы зависит качество воздуха, его насыщенность кислородом, и, как следствие уровень комфорта в доме. Требования к вентиляционным системам жилых зданий регламентируются СНиП 2.08.01-89 «Жилые здания».

СНиП для вентиляции жилых домов

В соответствии со СНиП 2.08.01-89 в жилых домах вытяжные решетки устанавливаются в ванных комнатах, туалетах и на кухнях. Приток воздуха идет через форточки и приточные клапаны, расположенные в жилых комнатах. Для обеспечения свободного движения воздушных масс двери внутри квартиры обязательно имеют зазор между плоскостью пола и нижней частью дверного полотна или оборудуются специальной решеткой в нижней части двери.

Побуждающим моментом для создания направленного движения воздушных масс внутри квартиры является наличие разрежения (тяги) внутри вентиляционного канала, уровень которого зависит от конструктивных особенностей вентиляционной системы.

Иными словами, вытяжка в квартире рассчитывается на стадии проектирования, а ее правильная эксплуатация обеспечивает наличие свежего воздуха в квартире.

Требуемое количество свежего воздуха можно определить двумя различными способами. Оба они есть в СНиП 2.08.01-89 и могут быть использованы в равной мере:

Первый способ основан на нормировании удаляемого объема воздуха, значение которого зависит от типа используемой кухонной печи и составляет 110-140 м3/час (речь идет о суммарном значении объемов воздуха, удаляемых через вытяжки в ванной комнате, туалете и на кухне).

Второй способ основан на норме притока воздуха, значение которой для жилых помещений составляет 3м3/час на каждый метр жилой площади в квартире. В типовых многоэтажных домах оба способа расчета естественной вентиляции дают примерно равные результаты. В современных квартирах большой площади нормирование 3м3/час*м2 может привести к чрезмерному воздухообмену, создающему дискомфорт.

Специально для просторных квартир в Москве приняты региональные нормы МГСН 3.01-96 «Жилые здания» в которых воздухообмен рассчитывается в зависимости от количества людей, проживающих в квартире и составляет 30 м3/час на одного человека.

Для упрощения расчетов можно принимать норму расчета 30м3/час на 1комнату. По такому же принципу можно рассчитывать требуемый объем притока воздуха для загородных домов и коттеджей.

Как устроена вытяжная вентиляция в высотках

В домах старой застройки использовалась (и используется до сих пор) вытяжная вентиляция с индивидуальными каналами, идущими от каждой вентиляционной решетки, а затем соединяющимися в общий вытяжной канал на чердаке. Такая схема хорошо обеспечивает воздухообмен в квартире, но в домах большой этажности ее реализация требует слишком много места. Поэтому в современных многоэтажках каждые 4-5 этажей вентиляционные каналы сводятся в один горизонтальный коллектор, подключаемый к вертикальной вентиляционной шахте.

Еще одним недостатком схемы естественной вентиляции с индивидуальными каналами является ее аэродинамическая неустойчивость и «склонность» к опрокидыванию, при которой вытяжной канал начинает работать на приток воздуха в квартиру, забирая его из вентиляционной шахты. При этом в квартиру попадают воздушные массы с низким уровнем кислорода, к тому же «обогащенные» запахами соседних квартир.

Более современное решение вентиляционной системы с естественной тягой представляет собой вертикальный канал (ствол) с отходящими от него горизонтальными ответвлениями (спутниками), расположенными в межэтажных перекрытиях и соединенными с вентиляционными решетками, находящимися в кухнях, ванных комнатах и туалетах. Устроенная таким образом вентиляционная система компактна, а, главное, имеет высокую аэродинамическую устойчивость.

Как правило, вентиляция кухни и санузла подключаются к двум отдельным стволам, объединяющим все квартиры, расположенные на одной вертикали. Допускается совместное подсоединение вытяжки кухни и туалета к одному стволу. Но для этого место врезки спутников должно быть выше вентилируемого помещения не менее чем на 2 метра.

Квартиры верхних этажей, как правило, подключаются к индивидуальным вентиляционным каналам.

От вентиляционных блоков к вентиляционной системе

Боковые ответвления воздуховодов, расположенные на одной горизонтали (на одном этаже), а также часть вертикального канала этого же этажа представляют собой вентиляционный блок-основной элемент современной системы естественной вентиляции жилых многоэтажных домов.

При сборе вентиляционной системы вентиляционные блоки монтируются друг над другом. Для их скрепления друг с другом в преобладающем большинстве случаев используется цементный раствор. Следует отметить, что места стыков вентиляционных блоков являются самым «узким» местом всей вентиляционной системы. Именно здесь чаще всего образуются неплотности, через которые происходит подсос воздушных масс, что в целом снижает эффективность вентиляционной системы.

Не менее опасны наплывы цемента, возникающие при выдавливании строительного раствора во время монтажа вентиляционных блоков. Застывший цемент сужает свободный проход воздуховода, а также повышает его внутреннее сопротивление, что негативно сказывается на скорости движения воздушного потока.

Все это может привести к различным нарушениям в работе вентиляционной системы, вплоть до ее опрокидывания. Для устранения проблемы рекомендуется выполнять герметизацию швов с помощью современных герметиков.

Подведем итоги

  • Для организации воздухообмена в жилых зданиях используется вентиляционная система с естественным побуждением, в которой забор воздуха извне происходит через открытие форточки и вентиляционные клапаны, а удаление отработанных воздушных масс осуществляется через вентиляционные каналы.

  • Вентиляционная система должна соответствовать в СНиП 2.08.01-89

  • Конструкция вентиляционной системы зависит от типа здания и количества этажей в нем.



СНИП РК 7, правила системы в жилом здании, многоквартирном многоэтажном доме

Микроклимат в помещении — состояние внутренней среды, влияющее на состояние находящихся в помещении людей.

Он характеризуется температурой, влажностью и подвижностью воздуха. Микроклимат формируется в результате взаимодействия с наружной средой, специфики конструкции здания и работы инженерных систем.

Особенностью систем отопления, вентиляции и кондиционирования является формирование индивидуальных потоков воздуха, тепла и влаги.

Общие сведения

Системы вентиляции, кондиционирования и отопления монтируются с учётом актуальных норм, правил и требований законодательства.

Основным документом является ГОСТ 21.602–2016, стандартизирующий правила оформления планов, схем, проектов и документации.

Строительные нормативы прописаны в СНиП 41-01-2003 с поправками от 2008 года. Своды правил содержатся в СП 60.13330.2012 и отдельно, в контексте пожарной безопасности, уточнены в СП 7.13130.2013.

Нормативы и правила выполнения рабочей документации

Основным документом для строительства инженерных систем отопления, вентиляции и кондиционирования является ГОСТ 21.602–2016. Проектная документация содержит правила выполнения рабочего проекта инженерных систем контроля микроклимата. Стандарт устанавливает содержание и правила оформления документации относительно систем отопления и вентиляции в сооружениях различного назначения и зданиях.

Важно! Нормы составлены с учётом опыта применения существующих документов и зарубежной практики, и необходимы для безопасного пребывания в зданиях людей.

СНиП 41–01–2003 на вентиляцию и кондиционирование

Строительные нормативы для отопительных устройств, теплоснабжения и воздухообмена зданий прописаны в СНиП 41–01–2003.

В нём перечислены требования к пожарной, экологической и санитарной безопасности, а также к стабильности работы и экономности соответствующих систем.

Основные параметры оценки соответствия: температура, теплообмен и химический состав воздуха.

В актуальных нормах расширена сфера применения устройств вентиляции и кондиционирования, добавлены требования к противодымовой защите и конкретизированы требования к поквартирному отоплению жилых зданий.

СП 60.13330.2012

Свод правил по нормам проектирования систем внутреннего поддержания температуры, кондиционирования, вентиляции, охлаждения и нагрева воздуха в зданиях перечислен в СП РК подразделе 60.13330.2012. Свод правил распространяется на возводимые, реконструируемые, модернизируемые, капитально и восстановительно ремонтируемые здания.

СП предназначен для жилых домов общего назначения и неприменим к оборонным сооружениям, в том числе гражданским, и объектам со специфическими условиями для содержания опасных веществ. А также правила не распространяются на установки нагрева, охлаждения и обеспыливания оборудования, включая промышленные пылесосы и пневмотранспорт.

СП 7.13130.2013 о пожарной безопасности

Отдельным сводом правил отопления и кондиционирования является СП 7.13130.2013. В названии документа прямо указана сфера его назначения — требования к пожарной безопасности.

Применение СП направлено на соблюдение требований к системам кондиционирования, отопления и вентиляции сооружений относительно пожарной безопасности.

СП 7 применяется в процессе проектирования и монтажа систем создания искусственного микроклимата в новых и реконструируемых зданиях.

Нормы проектирования систем

Для проектирования систем контроля микроклимата требования и правила направлены на достижение нормативных показателей среды, температуры и состава воздуха. С этой целью ГОСТ 21.602–2016 и СНиП 41–01–2003 указывают рекомендуемые и допустимые значения, а также способы достижения этих показателей на различных объектах. Ключевыми требованиями является поддержание оптимальной температуры в помещениях и обеспечение постоянной очистки воздуха.

Вам также будет интересно:

Вентиляция

Нормальные и допустимые показатели микроклимата при вентилировании, при отсутствии отдельных нормативных требований по метрологическим условиям, устанавливаются согласно ГОСТам 30494–96 и 12.1.005.

Для сохранения чистоты воздуха системы вентиляции должны проектироваться в соответствии с актуальными нормативами и правилами.

Все или некоторые параметры микроклимата могут приниматься в пределах рекомендуемых норм вместо минимально требуемых. Вентиляция помещений организовывается естественным способом, и только если необходимые условия невозможно обеспечить производственным путём, следует устанавливать кондиционеры на рабочих местах.

Свод правил организации в жилых многоэтажных зданиях

В холодное время внутри зданий минимальная оптимальная температура согласуется с Госсанэпиднадзором для уточнения пределов допустимых норм. При отсутствии особых распоряжений следует руководствоваться СанПиН 2.1.2.1002–00 и 2.2.4.548–96.

Для жилых, общественных и бытовых отапливаемых помещений допустимо поддерживать выгодную температуру в дозволенных пределах. Каждому работающему в помещении необходимо обеспечить расчётную температуру воздуха в месте основного пребывания, а в местах посещения возможно поддерживать более низкую температуру, от 10˚С.

Для зимнего времени года, при отсутствии посетителей в общественных и промышленных сооружениях, температура может снижаться ниже нормируемой, но не менее чем 15˚С в жилых, 12˚С в общественных и 5˚С в производственных помещениях. Перед началом работы или эксплуатации помещения требуется восстановить температуру воздуха до нормируемой.

В тёплое время года для перегретых помещений вентиляция обеспечивает оптимальную температуру. При этом разница с погодной температурой не должна превышать 3˚С для сооружений общего назначения и 4˚С для производственных площадей. При отсутствии перегрева, температура поддерживается равной погодной, если она допустима по СНиП 41–01–2003. В этом же СНиП указаны пределы скорости потока воздуха при вентилировании — до 0,5 м/с.

Фото 1. Процесс измерения температуры при вентилировании специальным метрологическим прибором в помещении.

Летом метрологические условия не нормируются:

  • для жилых объектов;
  • для общественных, рабочих и муниципальных объектов в период отсутствия посетителей;
  • для производственных площадей в нерабочее время, если нет специфических технологических требований.

Справка! Относительная влажность воздуха при организации вентиляции помещения, обычно не нормируется.

Параметры микроклимата при вентилировании помещений предусматриваются для обеспечения нормируемой чистоты воздуха по ГОСТ 30494–96 для помещений и ГОСТ 12.1.005 для рабочих зон.

Виды

Современные системы вентиляции по принципу работы делятся на естественный и механический тип. При естественной вентиляции происходит аэрация помещения посредством работы вытяжного устройства, основанной на разнице давления тёплого и холодного воздуха. Механическая вентиляция, в свою очередь, делится на приточную, вытяжную, общеобменную и местную, а также смешанную, включающую признаки двух механических систем.

Фото 2. Схема механической общеобменной и естественной вентиляции с вытяжным устройством на крыше.

Отопление

Системы отопления предназначены для обеспечения оптимальной температуры в отапливаемых помещениях на протяжении всего отопительного периода, когда параметры внешней температуры опускаются ниже расчётных. В неотапливаемых зданиях, отдельных зонах и помещениях, на временных рабочих местах и при ремонте систем предусматривается местное отопление. Проектировка отопления организуется с целью равномерного нагрева воздуха до оптимальной температуры в помещении.

При проектировании учитываются:

  • потери тепла через стены и другие ограждения;
  • расход тепла на нагрев наружного инфильтрующегося воздуха;
  • расход тепла на нагрев оборудования, материалов и металлических предметов;
  • тепловое излучение от техники, приборов, освещения, оборудования, людей и иных источников.

Фото 3. Потолочная люстра на шесть плафонов, при проектировании отопления такие приборы тоже учитываются, так как они выделяют тепло.

Общие требования в многоквартирных домах

Тепловой поток в жилищах и на кухнях принимается в расчёте не менее 10 Вт на каждый м² пола. Теплопотери через ограждающие конструкции не учитываются только при условии разницы менее 3˚С. Сопротивление теплопередаче внутренних перегородок принимается на основании СНиП 23–02–2003. Расход инфильтрующего прерывистого воздуха выясняется исходя из скорости ветра, ориентируясь на СНиП 23–01–99.

Внимание! Лестничные клетки можно не отапливать, при условии поквартирного теплоснабжения или температуры на улице до –5˚С, а также в незадымляемых лестничных клетках.

Для обеспечения безопасности и стойкости систем водяного нагрева воздуха, снижение давления нужно рассчитывать в таких пределах:

  • для однотрубных стояков – от 70% потерь в циркуляционных кольцах, без учёта потерь давления на участках;
  • для однотрубных стояков с подающей нижней разводкой и обратной магистральной верхней разводкой — от 300 Па на метр;
  • для циркуляционных колец двухтрубных вертикальных, равно как и для горизонтальных однотрубных систем — не менее естественного давления.

Расчётное выделение тепла от отопительного прибора принимается от 5% или 60 Вт от общего нормативного показателя.

Важно! При расчёте эффективности отопительных приборов рекомендуется учитывать 90% теплового потока от поступающего из трубопроводов. Дополнительные потери тепла через наружные ограждения за неотапливаемыми элементами системы менее 7%.

Вам также будет интересно:

Основные разновидности

В помещениях групп А и Б из СНиП 41-01-2003 проектируется воздушное отопление. Другие системы допустимы, если в помещении отсутствуют смеси и вещества, вступающие во взрывную реакцию с водой. Лучистое отопление в связке с газовыми, либо инфракрасными излучателями, допускается для эксплуатации на открытых площадках и помещениях без регулярного нахождения людей. Применение газовых приборов в подвалах и зданиях выше 3 степени огнестойкости запрещено.

Теплоснабжение проектируется с учётом потерь тепла, посредством автоматической настройки температуры в системе по графику исходя из изменения погоды. Системы без авторегулировки проектируется с расчётным расходом от 50 кВт. При проектировании централизованного отопления с полимерными деталями параметры содержащихся в системе жидкостей должны укладываться в пределы 90˚С и 1 МПа.

Фото 4. Проведенная индивидуальная отопительная система в помещении, на стене висит газовый котел.

Теплоснабжение осуществляется посредством использования:

  • централизованного источника тепла;
  • автономного источника тепла;
  • индивидуальных поквартирных теплогенераторов.

При обогреве помещений различного назначения, разных владельцев или в зонах пожарной безопасности, одним источником проектируются персональные трубопроводы с отдельными счётчиками.

Кондиционирование

Кондиционирование воздуха в помещении предназначено:

  • для обеспечения чистоты воздуха и соблюдения требований к микроклимату при проектировании;
  • для соблюдения нормальных показателей микроклимата здания;
  • для обеспечения нужного микроклимата, когда в летний период вентиляция не может справиться с этой задачей без искусственного охлаждения.

Зимой требуется организовать баланс между подаваемым и вытяжным воздухом.

Для этой цели приборы воздухообмена устанавливаются у потолка, а при наличии избытка тепла допустимо подавать воздух из распределителей напрямую.

Исключением являются случаи, когда на рабочем месте возможны выделения вредных паров, тогда устройство кондиционирования монтируется как можно ближе к источнику.

Требования

При кондиционировании нормативно регламентируется скорость потока воздуха. Существуют естественные, механические и смешанные вентиляции. Механический тип используется при условии невозможности достижения требуемой чистоты воздуха естественным путём либо для закрытых помещений без доступа к проветриванию. А также механический тип является обязательным для использования в регионах, где относительная температура опускается ниже –40˚С. Вытяжной естественный тип обеспечивает разность с наружной температурой в 5˚С.

Очистку воздуха от мелких частиц в механических системах проектируют с учётом требований по содержанию пыли в помещении. Допустимая концентрация обеспечивается установкой специального оборудования на воздуховоды в естественных и смешанных системах кондиционирования. В приборы круглосуточной подачи воздуха с постоянным режимом работы в тамбур-шлюзы и лифты проектируются отдельно от общей схемы кондиционирования, с установкой резервного вентилятора.

Справка! Приточные системы воздухообмена проектируются в обычном исполнении для всех категорий зданий, при условии монтажа обратных клапанов, предохраняющих от взрыва.

Классификация

Современные системы кондиционирования классифицируются по признакам:

  • по основному назначению, на технологические и комфортные;
  • по принципу расположения кондиционера относительно помещения, на центральные и местные;
  • по наличию вмонтированного источника контроля температуры, на автономные и вспомогательные;
  • по принципу действия, на рециркуляционные, прямоточные и комбинированные;
  • по степени создания метеорологических условий в комнате, на I, II и III класс;
  • по способу регулировки параметров выдаваемого воздуха, на количественные двухтрубные и качественные однотрубные;
  • по количеству кондиционируемых помещений, на однозональные и многозональные;
  • по давлению вентиляторов, на кондиционеры высокого, среднего и низкого давления.

Внимание! По современному законодательству сплит-системы относятся к устройствам вентиляции, а не кондиционирования помещения, и классифицируются по общим критериям для приборов вентилирования.

Полезное видео

Видеолекция, в которой профессор Шарипов рассказывает о своде правил на отопление и вентиляцию в жилых домах.

Заключение

Системы отопления, кондиционирования и вентиляции предназначены для создания комфортного микроклимата в жилых, рабочих, административных и производственных помещениях. Нормативные требования к проектированию этих систем направлены в первую очередь на сохранение здоровья людей, постоянно или временно пребывающих в помещениях.

Нормативная документация по разделу ОВ

СП 7.13130.2009 Отопление, вентиляция и кондиционирование. Противопожарные требования (введен впервые)
СП 44.13330.2011 Административные и бытовые здания. Актуализированная редакция СНиП 2.09.04-87
СП 50.13330.2012 Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003
СП 51.13330.2011 Защита от шума. Актуализированная редакция СНиП 23-03-2003
СП 54.13330.2011 Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003
СП 55.13330.2011 Дома жилые одноквартирные. Актуализированная редакция СНиП 31-02-2001
СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003
СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов. Актуализированная редакция СНиП 41-03-2003
СП 92.13330.2012 Склады сухих минеральных удобрений и химических средств защиты растений. Актуализированная редакция СНиП II-108-78
СП 105.13330.2012 Здания и помещения для хранения и переработки сельскохозяйственной продукции. Актуализированная редакция СНиП 2.10.02-84
СП 106.13330.2012 Животноводческие, птицеводческие и звероводческие здания и помещения. Актуализированная редакция СНиП 2.10.03-84
СП 107.13330.2012 Теплицы и парники. Актуализированная редакция СНиП 2.10.04-85
СП 108.13330.2012 Предприятия, здания и сооружения по хранению и переработке зерна
СП 109.13330.2012 Холодильники. Актуализированная редакция СНиП 2.11.02-87
СП 113.13330.2012 Стоянки автомобилей. Актуализированная редакция СНиП 21-02-99*
СП 118.13330.2012 Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009
СП 73.13330.2012 Внутренние санитарно-технические системы зданий. Актуализированная редакция СНиП 3.05.01-85
СП 131.13330.2012 Строительная климатология. Актуализированная версия СНиП 23-01-99*
ГОСТ 21.602-2003 Правила выполнения рабочей документации отопления, вентиляции и кондиционирования (взамен ГОСТ 21.602-79)
ГОСТ 21.206-93 Условные обозначения трубопроводов (взамен ГОСТ 21.106-78)
ГОСТ 21.205-93 Условные обозначения элементов санитарно-технических систем
СНиП 23-01-99* Строительная климатология
СНиП 23-02-2003 Тепловая защита зданий (взамен СНиП II-3-79*)
СНиП 23-03-2003 Защита от шума (взамен СНиП II-12-77)
СНиП 41-01-2003 Отопление, вентиляция и кондиционирование (взамен СНиП 2.04.05-91)
СНиП 41-02-2003 Тепловые сети (взамен СНиП 2.04.07-86*)
СНиП 41-03-2003 Тепловая изоляция оборудования и трубопроводов (взамен СНиП 2.04.14-88)
СНиП 2.05.06-85* Магистральные трубопроводы
СНиП 3.05.01-85 Внутренние санитарно-технические системы
СП 23-101-2004 Проектирование тепловой защиты зданий (взамен СП 23-101-2000)
СП 31-106-2002 Проектирование и строительство инженерных систем одноквартирных домов (введен впервые)
СП 40-101-96 Проектирование и монтаж трубопроводов из полипропилена «Рандом сополимер»
СП 40-108-2004 Проектирование и монтаж внутренних систем водоснабжения и отопления зданий из медных труб (введен впервые)
СП 41-102-98 Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб
СП 41-103-2000 Проектирование тепловой изоляции оборудования и трубопроводов
СП 41-109-2005 Проектирование и монтаж внутренних систем водоснабжения и отопления зданий с использованием труб из «сшитого» полиэтилена
ГОСТ 2.784-96 Обозначения условные графические. Элементы трубопроводов (взамен ГОСТ 2.784-70)
ГОСТ 2.785-70 Обозначения условные графические. Арматура трубопроводная (взамен ГОСТ 11628-65)
ВСН 489-86 Состав и оформление монтажных чертежей внутренних санитарно-технических систем
ГОСТ 17378-83* Детали трубопроводов стальные бесшовные приварные. Переходы. Конструкция и размеры
ГОСТ 20849-94 Конвекторы отопительные. Технические условия
ГОСТ 3262-75 Трубы стальные водогазопроводные. Технические условия
ГОСТ 31309-2005 Материалы строительные теплоизоляционные на основе минеральных волокон. Общие технические условия
ГОСТ 31311-2005 Приборы отопительные. Общие технические условия
ГОСТ ИСО 4065-2005 Трубы из термопластов. Таблица универсальных толщин стенок
ГОСТ 22270-76 Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения
ГОСТ Р 53383-2009 Трубы бесшовные горячедеформированные. Технические условия (введен впервые)
ГОСТ Р 53384-2009 Трубы стальные и чугунные с защитными покрытиями. Технические требования (введен впервые)
МГСН 2.01-99 Энергосбережение в зданиях. Нормативы по теплозащите и тепловодоэлектроснабжению
МГСН 3.01-01 Жилые здания
МГСН 4.13-97 Предприятия розничной торговли
МГСН 4.06-03 Общеобразовательные учреждения
МГСН 4.10-97 Здания банковских учреждений
МГСН 4.11-97 Здания, сооружения и комплексы похоронного назначения
МГСН 4.14-98 Предприятия общественного питания
МГСН 4.18-99 Предприятия бытового обслуживания населения
МГСН 4.19-05 Многофункциональные высотные здания и комплексы
МДС 41-4.2000 Методика определения количеств тепловой энергии и теплоносителя в водяных системах коммунального теплоснабжения
ТСН 41-302-2000 (ТСН ОВК-2000 МО) Отопление, вентиляция и кондиционирование (введен впервые)

Нормативная документация | Нормы СНиП

При выполнении проектных и монтажных работ мы ориентируемся и соблюдаем требования нормативной документации. Это позволяет нам, с одной стороны, качественно и безошибочно выполнять нашу работу, и, с другой стороны, помогать вам в решении спорных вопросов, основываясь на конкретных пунктах того или иного официального документа.

Нормативная документация по проектированию систем вентиляции и кондиционирования

Рекомендации АВОК 7.5-2012 «Обеспечение микроклимата и энергосбережение в крытых плавательных бассейнах. Нормы проектирования»

Настоящие рекомендации предназначены для проектирования систем кондиционирования, вентиляции и осушения воздуха помещений спортивных, рекреационных и частных крытых плавательных бассейнов, аквапарков и других подобных помещений с открытым зеркалом воды.

СП 60.13330.2012 «Актуализированная редакция СНиП 41-01-2003»

Настоящий свод правил устанавливает нормы проектирования и распространяется на системы внутреннего теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.

ГОСТ Р ЕН 13779-2007 «Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования»

Настоящий стандарт содержит требования к системам вентиляции и кондиционирования воздуха с целью обеспечения комфортных условий для находящихся в здании людей и соблюдения условий гигиены в помещениях во все времена года при оправданных капитальных и текущих расходах. В стандарте приведены:

  • параметры воздуха внутри помещений;
  • исходные данные и требования к проектированию;
  • порядок регулирования отношений между различными сторонами, работающими в данной области.
СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.»

Настоящий свод правил применяется при проектировании и монтаже систем отопления, вентиляции и кондиционирования воздуха, противодымной вентиляции вновь строящихся и реконструируемых зданий и сооружений.

ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны»

Стандарт устанавливает общие санитарно-гигиенические требования к показателям микроклимата и допустимому содержанию вредных веществ в воздухе рабочей зоны. Требования к допустимому содержанию вредных веществ в воздухе рабочей зоны распространяются на рабочие места независимо от их расположения (в производственных помещениях, в горных выработках, на открытых площадках, транспортных средствах и т.п.).

ГОСТ 21.602-2003 «Система проектной документации для строительства. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования.»

Настоящий стандарт устанавливает состав и правила оформления рабочей документации систем отопления, вентиляции и кондиционирования зданий и сооружений различного назначения.

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»

Норматив устанавливает параметры микроклимата обслуживаемой зоны помещений жилых (в том числе общежитий), детских дошкольных учреждений, общественных, административных и бытовых зданий, а также качества воздуха в обслуживаемой зоне указанных помещений и устанавливает общие требования к оптимальным и допустимым показателям микроклимата и качеству воздуха.

СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений»

Настоящие Санитарные правила и нормы предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека. Требования распространяются на показатели микроклимата на рабочих местах всех видов производственных помещений и являются обязательными для всех предприятий и организаций.

Федеральный закон «Технический регламент о безопасности зданий и сооружений»

Настоящий Федеральный закон принят в целях защиты жизни и здоровья граждан, имущества физических или юридических лиц, государственного или муниципального имущества; охраны окружающей среды, жизни и здоровья животных и растений; предупреждения действий, вводящих в заблуждение приобретателей; обеспечения энергетической эффективности зданий и сооружений

ГОСТ 12.4.021-75 «Системы вентиляционные. Общие требования»

Настоящий стандарт устанавливает общие требования к системам вентиляции, кондиционирования воздуха и воздушного отопления производственных, складских, административно-бытовых и общественных зданий и сооружений.

ГОСТ 22270-76 (СТ СЭВ 2145-80) Оборудование для кондиционирования воздуха, вентиляции и отопления. Термины и определения (с Изменениями N 1, 2)

Стандарт устанавливает применяемые в науке, технике и производстве термины и определения понятий в области оборудования для кондиционирования воздуха, вентиляции и отопления.

СНиП 2.04.01-85* «Внутренний водопровод и канализация зданий»

Настоящие нормы распространяются на проектирование строящихся и реконструируемых систем внутреннего холодного и горячего водоснабжения, канализации и водостоков.

Нормативная документация по проектированию инженерных систем различных зданий

СП 54.13330.2011 «Здания жилые многоквартирные. Актуализированная редакция СНиП 31-01-2003»

Настоящий свод правил распространяется на проектирование и строительство вновь строящихся и реконструируемых многоквартирных жилых зданий высотой до 75 м, в том числе общежитий квартирного типа, а также жилых помещений, входящих в состав помещений зданий другого функционального назначения.

СП 44.13330.2011 «Административные и бытовые здания. Актуализированная редакция СНиП 2.09.04-87»

свод правил распространяется на проектирование административных и бытовых зданий высотой до 55 м. Нормы настоящего свода правил касаются новых, расширяемых, реконструируемых и технически перевооружаемых производственных предприятий промышленности различных форм собственности.

СП 56.13330.2011 «Производственные здания. Актуализированная редакция СНиП 31-03-2001»

Настоящий свод правил должен соблюдаться на всех этапах создания и эксплуатации производственных и лабораторных зданий, производственных и лабораторных помещений, мастерских, а также складских зданий и помещений, предназначенных для хранения веществ, материалов, продукции и сырья (грузов), в том числе встроенных в здания другой функциональной пожарной опасности.

СНиП 31-04-2001 «Складские здания»

Настоящие нормы и правила должны соблюдаться на всех этапах создания и эксплуатации складских зданий и помещений, предназначенных для хранения веществ, материалов, продукции и сырья, в том числе размещенных в зданиях другой функциональной пожарной опасности, и не требующих особых строительных мероприятий для сохранения заданных параметров внутренней среды.

СП 118.13330.2012 «Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009»

Настоящий свод правил распространяется на проектирование новых, реконструируемых и капитально ремонтируемых общественных зданий, в том числе высотой до 55 м, с подземными этажами глубиной не более 10 м от уровня земли.

Нормативная документация по проведению монтажных работ

СТО НОСТРОЙ 2.23.1-2011 Инженерные сети зданий и сооружений внутренние. Монтаж и пусконаладка испарительных и компрессорно-конденсаторных блоков бытовых систем кондиционирования в зданиях и сооружениях. Общие технические требования

В стандарте изложены общие правила выполнения работ по монтажу и пусконаладке испарительных блоков и компрессорно-конденсаторных блоков бытовых систем кондиционирования.

СТО НОСТРОЙ 2.15.3-2011 Инженерные сети зданий и сооружений внутренние. Устройство систем отопления, горячего и холодного водоснабжения. Общие технические требования

Настоящий стандарт устанавливает правила выполнения работ, монтажа, испытаний и пуска в эксплуатацию систем отопления, горячего и холодного водоснабжения.

СТО НОСТРОЙ 2.15.10-2011 Инженерные сети зданий и сооружений внутренние. Системы охранно-пожарной сигнализации, системы оповещения и управления эвакуацией, системы контроля и управления доступом, системы охранные телевизионные. Монтажные, пусконаладочные работы и ввод в эксплуатацию

Настоящий стандарт распространяется на следующие системы инженер- но-технического обеспечения зданий и сооружений: системы охранной, пожарной и охранно-пожарной сигнализации (ОПС), системы оповещения и управления эвакуацией людей при пожаре (СОУЭ), системы контроля и управления доступом (СКУД), системы охранные телевизионные (СОТ). Настоящий стандарт описывает порядок выполнения строительно-монтажных (СМР), пусконаладочных (ПНР) работ и сдачи систем в эксплуатацию, устанавливает общие требования к результатам работ.

Р НОСТРОЙ 2.23.5-2012 «Инженерные сети зданий и сооружений внутренние. Рекомендации по устройству систем управления инженерными системами зданий и сооружений»

В рекомендациях изложены общие правила монтажа и пусконаладки систем локального и (или) распределенного управления внутренними инженерными системами зданий и сооружений.

СТО НОСТРОЙ/НОП 2.15.71-2012 Инженерные сети высотных зданий. Устройство систем водоснабжения, канализации и водяного пожаротушения. Правила проектирования и монтажа

Стандарт распространяется на внутренние системы водоснабжения, канализации и водяного пожаротушения и устанавливает правила их монтажа для общественных зданий высотой более 55м и жилых зданий высотой более 75м.

Нормативная документация по вопросам очистки и дезинфекции систем вентиляции и кондиционирования


Как устроена система вентиляции в доме из СИП панелей

30.01.2017

Строительные нормы и правила, применяемые к жилым одноквартирным домам, включают соблюдение санитарно-эпидемиологических требований, к которым относится и система вентиляции. Вентиляцию в доме из СИП панелей, как и в домах из других строительных материалов, необходимо  выполнить в соответствии с действующими СНиП.

Вентиляция жилых помещений осуществляется за счет инфильтрации воздуха. Главой функцией системы вентиляции является влияние на равномерное поступление и распространение в помещении чистого воздуха. Вентиляция подразделяется на несколько видов по принципу побуждения притока воздуха:

  • естественная;

  • механическая;

  • комбинированная.

Каркасно-панельные дома из СИП панелей чаще всего вентилируются с помощью системы естественного воздухообмена. Приточный воздух поступает через окна, а также клапаны, вмонтированные в стены снаружи дома. Такие клапаны должны находиться на расстоянии не менее 1,5 метра от пола. Вытяжные отверстия вентиляционных каналов, которые располагают под потолком во внутренних стенах дома, обеспечивают равномерное удаление воздуха.

Правильная циркуляция воздуха предусматривает своевременное освобождение помещения от неприятных запахов и вредных для здоровья человека веществ, но не в другие помещения, а наружу.

Согласно СНиП обмен воздуха обязателен для кухни, санузла, ванной; при необходимости приток и удаление воздуха регулируется в комнатах, помещениях с повышенной влажностью и других.

При устройстве системы вентиляции в СИП доме компания VIVA HAUS использует клапаны инфильтрации воздуха. Эти клапаны помогают обеспечить дополнительный приток свежего воздуха.


При желании, возможно установить вентиляцию в СИП доме своими руками. Для этого домовладельцам необходимо обратиться к существующим нормативным документам и инструкциям, позволяющим произвести грамотную установку вентиляции в СИП панелях.


Возврат к списку

Рассылка интересных материалов VIVA HAUS

Анализ производительности гибридной системы вентиляции в здании с почти нулевым потреблением энергии

Реферат

В этой исследовательской работе проводится анализ производительности гибридной системы вентиляции, которая объединяет теплообменники Земля-воздух (EAHX), бесплатно охлаждение и испарительное охлаждение Воздухообрабатывающий агрегат Heat eXchanger (AHU-HX), управляемый системой управления зданием (BMS) в здании с нулевым потреблением энергии (nZEB), называемом LUCIA. LUCIA nZEB — первое в мире безопасное здание против Covid-19, сертифицированное международной организацией WOSHIE и расположенное в Вальядолиде, Испания.Основная цель — оптимизировать работу трех систем таким образом, чтобы уровни качества воздуха в помещении (IAQ) оставались в допустимых пределах, при максимальном использовании природных ресурсов и минимизации потребления энергии и выбросов углерода. Разработан подход к удовлетворению потребностей в отоплении и охлаждении и уровне качества воздуха в помещении с помощью энергетических систем с нулевым уровнем выбросов, что позволяет предвосхитить цель нулевого потребления энергии, установленную Европейским союзом на 2050 год. Результаты показали, что установленная гибридная система вентиляции использует теплообменники на 70%. рабочего времени, чтобы успешно достичь заданных параметров.Кроме того, анализ данных мониторинга показал, что управление и оптимальная работа гибридной системы вентиляции обеспечивает высокие показатели рекуперации энергии при минимальном дополнительном потреблении электроэнергии. Достигнуто значительное сокращение выбросов углерода и эксплуатационных расходов.

Ключевые слова: IAQ, nZEB, интеллектуальное управление энергопотреблением, система отопления, вентиляции и кондиционирования воздуха, теплообменник земного воздуха, контроль энтальпии, косвенный испарительный теплообменник

1. Введение

В последние годы Европейский Союз принял сильную энергетику и социальная приверженность защите окружающей среды и смягчению последствий изменения климата [ 1 ].Это было воплощено в ряде действий и политик, которые способствуют использованию эффективных технологий и систем возобновляемой энергии, чтобы достичь 27% цели возобновляемой энергии, установленной на 2030 год. Эта цель может неуклонно увеличиваться и достигнуть 100% от общей потребление энергии к 2050 году, согласно оценкам Европейского совета по возобновляемым источникам энергии [ 2 ].

Строительный сектор потребляет до 40% энергии в европейском энергетическом балансе, что является значительным [ 3 ].По этой причине одной из приоритетных задач в ЕС является снижение потребления и повышение энергоэффективности в строительном секторе. В соответствии с Директивой 2010/31 / ЕС об энергоэффективности зданий (EPBD) было решено снизить спрос в строительном секторе [ 4 ]. Для достижения этой цели стратегии были сосредоточены на создании процедуры, в соответствии с которой государства-члены должны проводить экономически оптимальные исследования для определения экономически эффективных пакетов энергоэффективности. Эти пакеты улучшат энергоэффективность новых и отремонтированных зданий.Это подтолкнет этот сектор к почти нулевому уровню энергии к концу 2020 года.

Обновленная Директива EPBD (ЕС) 844/2018 от 30 мая 2018 года привела к дальнейшим обновлениям предыдущей директивы. Сейчас больше внимания уделяется ремонту зданий, в соответствии с которым все государства-члены должны подготовить план действий по обновлению здания к марту 2020 года [ 3 ]. Были введены и другие новые требования. Включая, но не ограничиваясь, мобилизацию инвестиций в реконструкцию зданий, таких как: разработка добровольной общеевропейской схемы оценки умной готовности зданий, необязательной для государств-членов; Продвижение интеллектуальных технологий, в основном для контроля температуры и качества воздуха в помещении; Внедрение пунктов обязательной зарядки электромобилей в конкретных зданиях, отвечающих установленным критериям; Работа над общенациональными требованиями к энергоэффективности способами, позволяющими проводить сравнения между странами; Содействие здоровью и благополучию пользователей зданий, например, за счет повышенного внимания к качеству воздуха и вентиляции; И предлагаю паспортную схему добровольного ремонта дома.По сути, рейтинг энергоэффективности здания больше не будет зависеть от рейтинга первичной энергии, но также от его углеродного следа, интеллектуального индикатора, комфорта в помещении и качества воздуха [ 4 ]. Для этой последней цели и для достижения высокого уровня качества воздуха в помещении необходимо будет иметь хорошее проектирование и управление системой вентиляции в здании [ 5 , 6 ].

Цель nZEB, определенная в EPBD, достигается в первую очередь за счет снижения спроса на энергию за счет эффективного пассивного проектирования.Когда этого недостаточно, можно внедрить различные активные и высокоэффективные стратегии кондиционирования воздуха и, наконец, с помощью систем возобновляемой энергии. Среди различных показателей, которые определяют здание nZEB, выделяется коэффициент возобновляемой энергии, RER (кВтч / м 2 -год), показывающий количество возобновляемой энергии, используемой в здании [ 7 , 8 ] . Здание в данном примере имеет RER 0,66 (Электричество).

Применение систем отопления, вентиляции и кондиционирования воздуха на основе возобновляемых источников энергии является очень сложной задачей.Важно внедрить системы HVAC с уменьшенным углеродным следом, которые могут идеально соответствовать параметрам комфорта. Антворсков [ 9 ] обсудил различные стратегии использования возобновляемых источников энергии, интегрированные в гибридные системы вентиляции. Весь этот анализ проводится под месторасположением, размещением и городской средой.

Хаббаз и др. В [ 10 ] обсуждалась одна из возобновляемых систем, которая обеспечивает лучшие энергетические характеристики системы отопления, вентиляции и кондиционирования воздуха, а именно геотермальную систему «земля-воздух».Геотермальные системы могут быть разработаны с помощью геотермальных тепловых насосов или EAHX. Francesco Minichielo et al. [ 11 ] обсуждает важность восстановления EAHX для здания nZEB в условиях средиземноморского климата. Их исследование показало способность сокращать выбросы углерода благодаря возобновляемому происхождению системы и ее высокой способности улучшать энергетические параметры до внедрения вентиляционной установки. Они подтвердили сокращение потребления первичной энергии на 29% до 46% в летние периоды.Ji et al. [ 12 ], обсуждается, что гибридная система вентиляции представляет собой осуществимый энергоэффективный подход к проектированию зданий, независимо от климата. Rackes et al. [ 13 ], проанализировали, что экономия энергии в HVAC была очень уязвима для климата и материалов, используемых в здании. Реализованные интеллектуальные стратегии позволили сэкономить 16% первичной энергии в системах отопления, вентиляции и кондиционирования воздуха.

Benhammou et al. [ 14 ] обсуждали, что высокая энергоэффективность геотермального теплообменника должна учитывать насыщение и термическое восстановление почвы.Таким образом, периодическое использование этой системы дает лучшие результаты в области энергоэффективности.

Skye et al. [ 15 ] обсуждалась экономия за счет систем рекуперации, связанных с AHU в различных климатических условиях. Он указывает на энергетические преимущества использования теплообменников в вентиляции в зимние и летние месяцы, для мест с высокими климатическими колебаниями между двумя сезонами года, достигая 20% рекуперации энергии. Также были проанализированы экономия и преимущества использования теплообменников с вентилятором для влажных помещений.Тьер и Пьюпортье [ 16 ] разработали исследование системы вентиляции, которая имела комбинированный блок рекуперации тепла, связанный с AHU, и систему рекуперации EAHX. После анализа была достигнута значительная экономия энергии.

ВАЗ и др. [ 11 ] обсудили анализ улучшения тепловых условий в строительном секторе путем изучения характеристик земли и воздуха геотермального теплообменника. Исследование показывает, как месяцы, предшествующие лету, и месяцы, предшествующие зиме, обладают наибольшим потенциалом теплопередачи.Chiesa [ 17 ] показал баланс между эффективностью EAHX и выбором дизайна. Обсуждались возможности этой системы по оптимизации и покрытию потребности здания в энергии. Woodson et al. [ 18 ] обсуждали реальный анализ EAHX. Температура почвы оставалась постоянной на уровне около 30 ° C, когда наружная температура составляла 39,5 ° C, а глубина заглубленных геотермальных труб для извлечения нефти составляла 1,5 м. Наблюдался четкий фазовый сдвиг между максимальной наружной температурой и максимальной температурой грунта.Фактически, время суток, когда температура на улице была самой высокой, соответствовало времени, когда температура под землей была самой низкой. В результате было достигнуто падение температуры на 7,5 ° C, что позволило достичь комфортных параметров и сэкономить электроэнергию. Peng et al. [ 19 ], обсуждалась система низкоэнергетической вентиляции (ILEV), интегрированная в здания начальной школы. Они показали, как работа EAHX во многом зависит от местных погодных условий.

Акцент на применении гибридных систем вентиляции оправдан для достижения оптимального качества воздуха и энергоэффективности.Ли и др. В [ 20 ] описан способ достижения качества воздуха в помещении путем управления различными параметрами, такими как температура, влажность и концентрация CO 2 . Эта разработанная стратегия была направлена ​​на снижение чрезмерной концентрации углерода в корпусах и предотвращение конденсации в режиме реального времени. Menassa et al. [ 21 ], показали значительную экономию энергии за счет оптимизации гибридной вентиляции. Тем самым улучшается тепловой комфорт и качество воздуха в помещении. Конник и др. [ 22 ], обсуждается, как в гибридной вентиляции комбинируются естественные и механические перепады давления.Davies Wykes et al. [ 23 ], обсуждались результаты относительных скоростей гибридной вентиляции, которые определяются геометрией помещения.

Внедрение BMS имеет важное значение для контроля и многократного улучшения качества параметров в помещении. Однако он должен быть гибким, автоматизированным, точным и интеллектуальным, чтобы обеспечить ожидаемые преимущества для достижения требуемых уровней качества воздуха в помещении. Doukas et al. В [ 24 ] описаны преимущества систем мониторинга BMS, обеспечивающих гарантированный уровень комфорта во всех областях здания и обеспечивающих значительную экономию энергии.Merabtine et al. [ 25 ], использовал базу данных BMS для изучения качества воздуха в помещении вместе с уровнями CO 2 . Это исследование подчеркивает важность достижения постоянных показателей качества, по крайней мере, на уровне достоверности 95%. Он также показал, что снижение затрат на электроэнергию на 12%, достигнутое за счет регулировки параметров комфорта, было значительно лучше, чем минимальные требования к энергии. D. Clark et al. [ 26 ], который обсуждается в тематическом исследовании интеллектуальной вентиляции, анализ выбрасываемых загрязняющих веществ является ключом к точному определению эффективности конкретной стратегии.

Внедрение моделей управления BMS для различных систем вентиляции посредством управления с обратной связью позволяет достичь оптимальных условий качества воздуха. Ли и др. [ 27 ], разработали эту модель, предложив новую систему управления вентиляцией, основанную на переменной динамике качества воздуха в помещении в зависимости от времени работы. Благодаря этому удалось снизить энергопотребление системы вентиляции на 4% без ущерба для качества воздуха в помещении, при этом концентрация PM 10 была ниже 120 мкг / м 3 .Валлианос и др. [ 28 ] провели исследование гибридной вентиляции путем моделирования и прогнозирующего контроля. Они обсудили, как стратегия прогнозирующего управления увеличивает экономию энергии и обеспечивает тепловой комфорт.

В этой статье представлены и проанализированы экспериментальные данные, полученные в результате динамического мониторинга энергии интегрированной системы вентиляции, геотермальной системы EAHX, системы естественного охлаждения и AHU-HX воздух / воздух с косвенной рекуперацией испарения. Все эти системы реализованы в многоцелевом nZEB, расположенном в городе Вальядолид, Испания, с целью продемонстрировать высокие преимущества, вытекающие из реализации стратегии этого типа в здании с нулевым выбросом углерода.

2. Практический пример

2.1. Здание

Изучаемая интеллектуальная система вентиляции установлена ​​в здании nZEB LUCIA площадью 7500 м 2 , спроектированном с учетом самоокупаемости с точки зрения энергоэффективности и возобновляемых источников энергии с почти нулевым выбросом углерода. Это здание ZEB расположено в кампусе Мигеля Делибеса Университета Вальядолида, Испания, и было построено как лаборатория для применения инновационных и возобновляемых источников энергии ( ). Энергетическая модель, определенная для здания nZEB, была реализована на начальном этапе и на этапах проектирования и, следовательно, поддерживалась контролем качества на протяжении всего строительства здания, чтобы максимально приблизить реальные характеристики, которые были разработаны в модели [ 29 , 30 ].

Коэффициент использования возобновляемой энергии в здании (RER) составляет 0,66, что позволяет сократить использование невозобновляемой первичной энергии в общей сложности на 31% по сравнению со стандартным зданием, таким образом, достигается снижение воздействия на окружающую среду на 90% [ 31 ]. Здание nZEB, где проводится исследование его системы HVAC, выделяется как одно из самых экологичных зданий на планете, что подтверждается его платиновым баллом LEED, вторым по величине в мире, благодаря высокому уровню приверженность устойчивому развитию [ 7 , 32 ].Здание LUCIA nZEB, благодаря интеллектуальной гибридной системе вентиляции, было первым зданием в мире, сертифицированным международной организацией WOSHIE как безопасное здание против covid-19 [ 33 ].

Чтобы добиться всемирного признания, он был основан на: реализованном экологическом дизайне; повышенная теплоизоляция за счет коэффициента теплопередачи 0,157 Вт / м2К; введена пассивная вентиляция вместе с естественной вентиляцией в сочетании с EAHX; и некоторые другие устойчивые стратегии, благодаря которым удалось снизить спрос на энергию более чем на 50%.Здание кабинета выделяется в модальности PassivHaus своим зигзагообразным фасадом, где его окна расположены в выгодном положении для угла падения солнца, ориентируя все окна на юг. На окна наносится дизайн шторы с целью уменьшения связанного с ними солнечного излучения. Также следует отметить двойное остекление, заполненное аргоном, которое улучшает тепловые свойства ограждающей конструкции здания.

Обозначение карты 7 Световое окно для фотоэлектрических элементов
1 Освещение для фотогальванических элементов 2

01

8 устройств 9 Фотовольтаическая ненесущая стена
3 Управляющее освещение 10 CHP

07

Thermal Бесплатное строительство
5 Система подъема и сна с регенерацией энергии 12 Зона геотермальных труб
6 Зеленая крыша
ha 13

Кроме того, важно отметить приверженность здания принципам устойчивости благодаря анализу жизненного цикла (LCA).Все материалы, используемые при строительстве этого здания nZEB, проходят процесс вторичной переработки, и они сертифицированы на предмет пониженного энергопотребления и низких выбросов углерода в процессе производства и сборки. В этом здании nZEB есть системы, обеспечивающие экономию воды за счет повторного использования воды через разделительные сети, а также зеленая крыша с естественной растительностью без необходимости орошения. Следовательно, он способствует снижению эффекта теплового острова, уменьшению всех потерь и расширению возможностей для теплового комфорта [ 34 , 35 ] (см.).

В искусственном освещении в основном используются электронные балласты T5 с системой цифрового адресного интерфейса освещения (DALI) [ 36 ]. В соответствии с европейскими и национальными директивами по освещению, осветительные приборы были отрегулированы для покрытия потребности в 9,7 Вт / м 2 для зон, где расположены лаборатории, и потребности в 3,8 Вт / м 2 для проходов и коридоры, соединяющие разные районы [ 37 ]. Светодиодные даунлайты и люминесцентные лампы были установлены в этих зонах в местах освещения с использованием технологии DALI System [ 36 ].За счет всего этого реализована технология вместе с подходами пассивного дневного освещения ( а) достигается экономия электроэнергии на освещение на 45% по сравнению со стандартной конструкцией здания.

Некоторые компоненты LUCIA nZEB. а) Пассивное дневное освещение (Solartube). б) Двигатели ТЭЦ. в) Фотоэлектрическая система на фасаде. г) Котел ТЭЦ, работающий на биомассе.

В здании установлен котел центрального отопления с номинальной мощностью 329 кВт и общим КПД когенерации 0,88 (d). Генератор работает на возобновляемом топливе — биомассе с расходом от 100 до 125 кг / ч.При этом вырабатывается электричество в размере 100–130 кВтч / день и производство тепловой энергии 200–220 кВтч / день, из которых 100–110 кВтч / день поставляется при 90 ° C, а оставшиеся 100–110 кВтч / день при 450 ° С. Производство электроэнергии осуществляется с помощью четырех двигателей, ректифицированных для работы с отходящими газами из биомассы (b), с индивидуальной номинальной мощностью 112 кВт, что дает 130 кВтч / день. Эта когенерационная система обеспечивает 88% потребности здания в электроэнергии. Остальные 12% потребности в электроэнергии покрываются фотоэлектрическими панелями (PV), установленными на крыше и вертикальном южном фасаде здания [ 7 ].

Это здание полностью контролируется и имеет BMS. Его HVAC и все энергосистемы вместе с определенными точками потребления в здании регистрируются счетчиками энергии и управляются через протокол соединения ModBus [ 38 ]. Есть сто анализаторов электрических сетей, которые распределены по всем областям, с помощью которых регистрируются активная энергия, реактивная энергия, фазное напряжение и частота каждой области. Это позволяет более эффективно контролировать энергопотребление здания, а также анализировать режим использования и диапазон комфорта для каждой площади.

Управление и контроль всех энергетических и электрических параметров осуществляется BMS с помощью программного обеспечения для диспетчерского управления и сбора данных (SCADA). В данном случае используется Desigo ™ (Siemens) [ 39 ]. Эта система генерирует очень специфический интегрированный протокол управления для всех систем и установок, а также прогнозирующий контроль реакции здания. Этому способствуют данные, которые собираются SCADA со всех датчиков и ПЛК, с контролем характеристик здания и предупреждением о любых несоответствиях с ранее установленными параметрами.

Здание nZEB LUCIA работает как великолепная экспериментальная установка, служащая моделью для различных испытаний и анализов конкретных мер по повышению энергоэффективности или современных энергетических систем. Все это реализуется, чтобы стимулировать новый пакет мер. Это связано с радикальным изменением дизайна и строительства будущих зданий, как отремонтированных, так и новых, в сторону нулевых выбросов углерода.

2.2. Система HVAC

Система HVAC сочетает в себе отопление, охлаждение, систему вентиляции, рекуперацию геотермальной энергии, рекуперацию испарением, абсорбционную систему и систему естественного охлаждения, все с высокой эффективностью для удовлетворения спроса.

Система отопления, вентиляции и кондиционирования воздуха в здании представляет собой воздушно-водяную смешанную систему с AHU, работающим с постоянным расходом до 15000 м3 3 / ч ( ). Этот поток используется для отопления, охлаждения и вентиляции каждой зоны здания. Водяная система регулирует тепловую нагрузку и ощутимую потребность в охлаждении с помощью 4-трубной системы фанкойлов. Эти фанкойлы обеспечивают возможность одновременного нагрева и охлаждения с целью удовлетворения индивидуальных потребностей для каждой области здания.Эта система HVAC работает как поддержка необходимого теплового спроса, когда пассивные системы здания не достигают параметров качества воздуха.

Система кондиционирования воздуха с косвенной рекуперацией испарения (AHU-HX).

Интеллектуальное управление AHU управляется контролем энтальпии, обеспечивая высокую точность как на входе, так и на выходе. Это управление AHU связано с постоянным расходом воздуха или заданной температурой. С помощью этой модели управления идеально достигаются параметры температуры и влажности, установленные испанскими правилами (влажность от 40% до 60% и от 21 ° C до 26 ° C в зависимости от зимних или летних месяцев, соответственно).Этот интеллектуальный контроль управления позволяет эксплуатировать AHU с геотермальной рекуперацией тепла, используя естественное охлаждение, и рекуперацию воздуха / воздуха с помощью испарительной системы. Все эти системы контролируются датчиками температуры и относительной влажности, датчиками энтальпии и датчиками качества воздуха в помещении. Все они подключены к системе BMS, имея возможность работать одновременно. По выбору умного управления SCADA, улучшение параметров энергопотребления и получение высокого и постоянного качества воздуха в помещении.

Абсорбционный блок и обычный чиллер используются в качестве систем генерации холода, чтобы покрыть остающуюся потребность в охлаждении.Абсорбционная система с градирней отводит остаточное тепло в атмосферу и обеспечивает мощность 176 кВт при EER 0,7. С другой стороны, обычная чиллерная система обеспечивает мощность 232,7 кВт при коэффициенте энергоэффективности (EER) 3,3.

показана схема системы вентиляции, управляемой BMS.

Схема системы вентиляции, управляемая системой управления зданием. (Заслонка естественного охлаждения — 1; Заслонка AHU HX — 2, Заслонка EAHX — 3; Заслонка подачи наружного воздуха — 4).

Режим работы всех систем, вместе взятых, основан на данных наружного климата, что позволяет выбрать наилучший вариант подачи воздуха в AHU. Есть возможность получения притока приточного воздуха прямо извне. В качестве альтернативы, воздух можно пропустить через AHU системы EAHX, чтобы предварительно подготовить его. Система управления SCADA всегда учитывает энергетические параметры, связанные с потоком, и определяет поток воздуха к AHU. Выбор источника подачи свежего воздуха контролируется системой BMS через внешнюю заслонку, которая уравновешивает потоки, чтобы получить наиболее выгодную воздушную смесь и оптимизировать энергоэффективность.Цель состоит в том, чтобы достичь требуемых минимальных уровней качества воздуха в помещении в соответствии с европейскими и испанскими стандартами, а также существующих условий в помещении, на улице и на земле [ 34 ]. показывает топологию интеллектуального управления, которая контролируется энтальпией (h) и настроена для обеспечения стабильных и приемлемых уровней качества воздуха в помещении.

Таблица 1

Режим работы всех энергосистем, установленных в системе вентиляции — Стратегическое исследование.

EAHX
Стратегия Период режима работы
EAHX (ввод) hbuilding houtside & hEAHX> hOutside (зимние месяцы)
hbuilding> hset & hsetHouts (Летние месяцы)
Снаружи (ввод) hbuilding houtside & hEAHX hbuilding> hset & hset hOutside (летние месяцы)
EAH + AHU-HX hbuilding houtside & hEAHX> hOutside & hEAHX hbuilding> hset & hset hset (летние месяцы)
+ AHU-HX hbuilding houtside & hEAHX hbuilding> hset & hset hOutside & hOutside> hset (летние месяцы)
+ Бесплатно Охлаждение X (зимние месяцы) hbuilding> hset & hset
Outside + естественное охлаждение X (зимние месяцы) hbuilding> hset & hset hOutside & NO AHU-HX (летние месяцы)

В системе EAHX всего 52 заглубленных трубы с диаметром 0.По 2 м. Каждая труба имеет поверхность 0,031 м 2 . Грунт, в котором расположены заглубленные трубы EAHX, представляет собой глинистый грунт с плотностью 2700 кг / м 3 , теплотворной способностью 0,8 кДж / (кг- ° C) и теплопроводностью 2,9 Вт / (м · K ). Объем грунта, в котором проложены трубы EAHX, предотвращает тепловое насыщение грунта. Каждая заглубленная труба имеет длину 16 м, что обеспечивает общую длину 832 м для теплообмена. Этот геотермальный теплообменник спроектирован таким образом, чтобы экономить 112 740 кВт / ч в год, что позволяет сократить выбросы двуокиси углерода на 21 тонну.показывает обзор этой системы.

Система EAHX (внутри и снаружи).

Когда есть потребность в охлаждении в помещениях, система управления BMS включает режим естественного охлаждения, пока наружная температура ниже энтальпии климатизируемой зоны. Тем самым повышается термический КПД. Этот выбор очень полезен для обеспечения ночной вентиляции, в нерабочее время здания весной, осенью и летом.

показана схема управления системой вентиляции воздуха, которая включает расположение температуры, влажности, концентрации CO 2 , сетевых анализаторов и датчиков энтальпии.Он также представляет различные режимы работы системы отопления, вентиляции и кондиционирования воздуха, управляемые ее интеллектуальной системой управления SCADA. С помощью SCADA сбор и анализ данных осуществляется. Благодаря всему этому интеллектуальному управлению создается петля обратной связи для использования наиболее оптимальных систем и обучения прогнозирующей операции на основе итеративных процессов. Интеллектуальное управление системой вентиляции выбирает наиболее энергоэффективную стратегию в соответствии с сравнением энтальпии. Благодаря этому предлагается оптимальная стратегия с экономией и экономией энергии.

Система вентиляции со всеми датчиками (снимок экрана SCADA).

Энергетические системы рекуперации тепла для геотермальной системы и системы рекуперации испарения или естественного охлаждения работают в соответствии с параметрами, определяемыми уставкой в ​​различных частях здания. Если здание требует энергопотребления и интеллектуальный контроль энтальпии подтверждает это, активируются системы рекуперации тепла, чтобы обеспечить более эффективное использование энергии со значительной экономией.Существуют датчики качества воздуха в помещении, измеряющие концентрацию CO 2 , установленную в диапазоне от 300 до 700 ppm. (Испанские стандарты качества воздуха в помещении (IDA) имеют разные уровни качества воздуха. IDA 1 (350 ppm) — оптимальное качество воздуха для больниц, клиник и лабораторий, до IDA 3 (800 ppm) — среднее качество воздуха для офисов, жилых домов, читальные залы, музеи, учебные аудитории) [ 40 ]. Над ним интеллектуальная система управления обеспечивает увеличение потока воздуха из системы вентиляции до тех пор, пока уровень CO 2 в зоне здания не снизится.Таким образом поддерживается качество воздуха в помещении ниже максимального установленного предела.

В режиме управления интеллектуальной системой вентиляции всегда приоритет отдается использованию систем рекуперации энергии вместо нагрева или охлаждения биомассы с помощью абсорбционной машины и / или системы охлаждения, соответственно. Если потребность в здании не покрывается, необходимо производить отопление и охлаждение за счет энергоресурсов. Режим естественного охлаждения увеличивает энергоэффективность системы и обеспечивает охлаждение нескольких зон здания, а также обеспечивает необходимую механическую вентиляцию для достижения желаемого качества воздуха в помещении.

Благодаря комбинированной системе рекуперации энергии все описанные выше режимы работы очень эффективны. Однако выбор работы в определенном режиме, основанный на внешних климатических условиях и заданных параметрах помещения, также максимизирует рентабельность. Таким образом, инвестиции в разумную стратегию вентиляции с высоким уровнем качества воздуха в помещении оправданы.

Энергопотребление вентиляторов, используемых в системе вентиляции, представляет собой интересный параметр для анализа, чтобы реализовать комбинированный режим работы, добиться экономии энергии и сокращения выбросов углерода.Агрегат имеет два встроенных в систему вентилятора, приточный и возвратный вентилятор мощностью 11 кВт и 15 кВт каждый. Использование системы рекуперации тепла или других систем изменяет количество часов работы встроенных вентиляторов для достижения параметров потребности в энергии внутри помещения. Интеллектуальное управление системой позволяет снизить потребление энергии или экономию, а также снизить воздействие на окружающую среду.

3. Результаты и обсуждение

Энергетический анализ системы вентиляции в системе LUCIA HVAC начинается со сбора рабочих данных и их анализа системой SCADA.Ограничения исследования определяются воздушными или смешанными системами, всегда в сочетании с AHU. показывает количество часов работы системы вентиляции здания в месяц по сравнению с общим количеством часов в месяц. Система вентиляции остается стабильной в течение всего года, с сокращением рабочих часов в месяцы с большим количеством выходных, таких как апрель, август и декабрь.

Рабочие часы и часы ожидания в месяц системы HVAC.

3.1. Рабочее время по стратегии

Из-за климатических условий Вальядолида в течение месяцев с наибольшим количеством рабочих часов февраль, март, май и октябрь становятся более выраженными.Хотя эти месяцы относятся к разным сезонам, восстановление геотермальной энергии в соответствии с термической инерционной стабильностью почвы дает самые высокие эксплуатационные показатели.

показывает вклад различных интеллектуальных энергетических стратегий, применяемых к системе вентиляции, с точки зрения часов работы в 2019 году. Из (SCADA) выше можно отметить два впускных клапана в верхнем левом углу, а именно, впуск из внешней зоны, « Снаружи »и воздухозаборник из EAHX. Общее время работы — это сумма часов использования обоих входных отверстий.Приоритет отдается геотермальной системе рекуперации тепла без кондиционирования. Однако, если требуется кондиционирование воздуха, система направляет воздух из AHU либо через испарительную рекуперацию тепла, либо через вентиляцию естественного охлаждения.

Распределение совокупной почасовой работы различных интеллектуальных энергетических стратегий для вентиляции.

также показывает месяцы, в течение которых происходит естественная вентиляция. Период наибольшей потребности в охлаждении — с марта по октябрь.Большую часть этих месяцев естественное охлаждение, внедренное в различных частях здания, обеспечивается через впускную заслонку геотермальным теплообменником благодаря его интеллектуальной модели управления, которая покрывает необходимый спрос. В то время как в августе, сентябре и октябре внешние погодные условия обеспечивают лучшие параметры энтальпии, что позволяет подавать свежий воздух напрямую извне, избегая использования системы EAHX.

Испарительная система рекуперации тепла наиболее широко используется летом и активируется интеллектуальной системой управления SCADA, как показано на рис.Эта рекуперация тепла воздухообменного блока покрывает наибольшую потребность в энергии в зимний период с ноября по март.

Следовательно, как показано на Система естественного охлаждения предъявляет наибольшие требования для покрытия потребности здания в энергии в летний период, с марта по октябрь. В оставшийся период используется система улавливания испарением AHU.

Время работы в режиме ожидания, естественного охлаждения и AHU-HX за каждый месяц.

3.2. Энергопотребление по стратегии

При анализе энергопотребления AHU, показывает потребление энергии вентиляционной установкой по каждой системе возобновляемой энергии в сочетании с системой отопления, вентиляции и кондиционирования воздуха.Февраль представляет собой месяц с самым высоким потреблением электроэнергии в системе вентиляции, достигнув почти 2 МВтч / месяц. В феврале наибольшее распространение получили системы восстановления AHU-HX и EAHX. С другой стороны, система естественного охлаждения достигает своего пика в мае и сентябре с общим потреблением энергии около 1 МВтч / месяц.

Таблица 2

Энергопотребление (кВтч) на стратегию (электричество).

Октябрь Ноябрь 9015
Режим / месяц Январь Февраль Март Апрель Май Июнь Июль Август Сентябрь Октябрь Декабрь
Ноябрь
Ноябрь Ожидание / Выкл. 0 0 0 0 0 0 0 0 0 0 0 0 0 Охлаждение 0162 346 767 450 512 363 485121 0 0
снаружи 11 75 106 122 368 560 296 0 0
ОБЩЕЕ естественное охлаждение 0 0 168 357 842 556 634 731 1045 9015 9015 9015 9015 AHU HX 672 904 863410 408 401 603 198 165 450 1130 915 901 60 450 1130 915 901 60 9015 984 732 258 396 302 100 12 0542 90 115
668 804 703 703 210 165 992 1220 1030
Вкл. показывает графическое представление энергопотребления обеих систем, используемых для вентиляции (т.е. рекуперация геотермального тепла и естественное охлаждение). Среднее потребление электроэнергии почти 500 кВтч / месяц связано с системой естественного охлаждения. Важно отметить, что в первые месяцы лета при интеллектуальном управлении системой вентиляции больше используется кондиционер, связанный с системой рекуперации геотермальной энергии. Таким образом обеспечивается лучшие энтальпийные условия для входящего воздуха. Напротив, в месяцы, близкие к концу летнего периода, этот подход используется реже, и воздух забирается напрямую извне.

Энергопотребление приточно-вытяжной установки при использовании в режиме естественного охлаждения с впускной заслонкой EAHX и внешней заслонкой для разных месяцев (МВтч) (Вентиляторы).

показывает режим работы испарительного теплообменника непрямого действия AHU-HX в AHU в соответствии с двумя заслонками на впуске воздуха, через впускное отверстие для воздуха геотермального теплообменника или через впускное отверстие для наружного воздуха. Показано, как интеллектуальная система сначала выбирает рекуперацию тепла EAHX перед использованием испарительного теплообменника AHU-HX.Анализ показывает, как в зимний период чаще используются теплообменники, чтобы адаптировать параметры к установленным в помещении требованиям и регулировать качество воздуха в помещении.

Энергопотребление вентиляторами с системой AHU-HX, через заслонку на впуске воздуха EAHX и через заслонку на впуске наружного воздуха в месяц.

Использование геотермальной рекуперации тепла является наиболее часто используемым вариантом среди различных систем вентиляции. Это самая дешевая стратегия, которой в зависимости от установленных параметров и преобладающих условий отдается приоритет через управление BMS.Однако его использование не является исключительным для удовлетворения всех параметров теплового комфорта, как показано на . Фактически, иногда две системы могут работать вместе, например, в период с марта по октябрь, когда AHU-HX также должен работать. Май и сентябрь — это месяцы с наивысшим уровнем рекуперации геотермального тепла в качестве поддержки системы естественного охлаждения здания. В оставшиеся месяцы наилучшим вариантом с точки зрения потребностей в энергии является использование геотермальной системы рекуперации.с системой улавливания испарением.

Сравнение энергопотребления вентиляторов для режима естественного охлаждения и режима AHU-HX через заслонку геотермального теплообменника в месяц.

показывает работу заслонки впуска наружного воздуха и то, как комбинированная система впуска наружного воздуха и естественного охлаждения ограничивается летним периодом. Напротив, в зимний период приточный воздух поступает непосредственно в AHU-HX.

Энергопотребление вентиляторов за счет забора наружного воздуха. Естественное охлаждение и AHU- HX в месяц.

3.3. Экономические затраты на стратегию

показывает понесенные затраты на основе средних тарифов на электроэнергию в Испании на 2019 год из-за использования вентиляторов, регулирующих систему вентиляции (). Для этого здания все эти затраты фактически не понесены, поскольку энергия вырабатывается установленными солнечными фотоэлектрическими системами для питания вентиляционного оборудования. В этой таблице приведены обоснования экономических затрат, скорректированных с учетом внедрения различных энергетических систем, которые способствуют достижению параметров теплового комфорта и качества воздуха в помещении.

Таблица 3

Энергозатраты на стратегию в евро (€).

ноя
90142323 1

3 1

3 1

3 80,16
Режим
янв
фев
мар
апр
май
июнь
июл Дек
Всего








02
0202
Ожидание / Выкл. 0 0 0 0 0 0 0 0 0 0 0 0 0
естественное охлаждение EAHX-естественное охлаждение 0 0 19,44 41,52 92,04 54 61,44 43,56 58,2 14,52 0 0 , 72

Внешнее естественное охлаждение 0 0 0,72 1,32 9 12,72 14,64 67,2 35,52 0 0 185,28

ИТОГО-естественное охлаждение 0 0 20,16 901 101,04 66,72 76,08 87,72 125,4 50,04 0 0 570

9014U EAHX- AHU HX 80,64 108,48 103,56 4 9,2 48,96 48,12 72,36 23,76 19,8 54 135,6 109,8 854,28

Внешний кондиционер HX 55,2 118,08 87,84 30,96 47,52 36,24 12 1,44 0160 65,04 10,8 13,8 478,92

ВСЕГО- AHU HX 135,84 226,56 96,48 84,36 84,36 25,2 19,8 119,04 146,4 123,6 1333,2

ИТОГО 135,84 226,56 211,56 123 197,52 151,08 901 60 160,44 112,92 145,2 169,08 146,4 123,6 1903,2

показывает годовые экономические затраты, необходимые для работы каждой системы в соответствии с фактическим режимом работы.Показано, что эта гибридная система вентиляции использует рекуперацию тепла 70% рабочего времени для успешного достижения заданных параметров. В остальное время используется система естественного охлаждения. Экономические затраты, связанные с использованием установок регенерации, составляют в общей сложности 2666,4 евро в год, из которых 1239 евро связаны с комбинацией использования обеих установок регенерации, геотермальной системы и системы регенерации AHU. BMS всегда выбирает наиболее экономичную систему для достижения параметров качества воздуха в помещении (.).

Затраты на электроэнергию в LUCIA nZEB в зависимости от типа системы вентиляции (заслонка естественного охлаждения — 1, заслонка AHU HX — 2, заслонка EAHX — 3 и внешняя заслонка — 4) — см.

Эта работа показывает, что правильное использование гибридной системы вентиляции обеспечивает высокие показатели рекуперации энергии при минимальном потреблении электроэнергии. В этом исследовании, в здании ZEB, использование гибридной системы вентиляции снижает потребность в электроэнергии для работы системы отопления, вентиляции и кондиционирования воздуха.

Срок окупаемости гибридной системы вентиляции в здании с почти нулевым потреблением энергии составляет 8 лет.По сравнению с другими стратегиями использования возобновляемых источников энергии для возмещения вложенных затрат требовалось всего 12,5% срока службы. Кроме того, он обеспечивает экономическую выгоду в течение примерно 35 лет. Благодаря эксплуатации и правильному обслуживанию системы значительно сокращаются выбросы CO 2 , а эксплуатационные расходы на 7500 м 2 nZEB и вентиляционный поток 15000 м 3 / ч снижаются ниже 5000 Евро в год.

Преимущества использования интеллектуальной системы управления в стратегии гибридной вентиляции обеспечивают значительную экономию в год.показывает, что эта экономия составляет 55% по сравнению со стандартной стратегией вентиляции.

Затраты на электроэнергию в LUCIA nZEB по стратегии вентиляции.

В будущем объем исследования будет заключаться в интеграции других возобновляемых систем, таких как тепловой насос в режиме рекуперации, а также в изучении систем косвенного испарения с керамическим материалом.

4. Выводы

Это исследование было сосредоточено на значимости высокой эффективности и качества вентиляции в показателях качества воздуха в помещении для соответствия европейским и испанским нормам.В здании nZEB важно достичь высокого теплового комфорта и высокого качества воздуха в помещении. Для этой цели используется система механической вентиляции, но с умным сочетанием различных топологий вентиляции можно достичь трех целей устойчивого развития, а именно рентабельности, энергоэффективности и снижения выбросов углерода и улучшения климата в помещении.

Интеллектуальное управление системой отопления, вентиляции и кондиционирования воздуха достигается за счет объединения 3 инновационных технологических систем для улучшения вентиляции и повышения качества воздуха в помещении, путем контроля и регулирования различных энергетических параметров, определяющих качество воздуха в помещении.Этот контроль состоит из динамического мониторинга различных энергетических параметров. Благодаря SCADA, внедренной в здании, анализ оптимального энергопотребления проводится для всей системы HVAC. Система HVAC — самый востребованный элемент потребления энергии в любом здании. Эта интеллектуальная гибридная система вентиляции, интегрированная в LUCIA nZEB, делает это здание безопасным для Covid-19.

Исследование проводилось в условиях континентального климата, но его можно экспортировать в другой тип климата.Интеллектуальная система управления HVAC всегда обеспечивает оптимальные параметры для любых требований к комфорту. Все это в сочетании с внедренными высокоэффективными энергетическими системами достижимо.

В целях экономии энергии используется система вентиляции, сочетающая геотермальную систему рекуперации тепла воздуха, косвенную систему рекуперации испарительного тепла и систему естественного охлаждения. Система вентиляции здания nZEB управляется интеллектуально с помощью датчиков и датчиков для измерения различных энергетических параметров, анализируемых SCADA в системе управления BMS.

Анализ показал, как использование этих систем энергоэффективности, контролируемых BMS, при постоянном потоке воздуха позволяет рекуперацию энергии в течение 70% рабочего времени. Кроме того, он обеспечивает низкую стоимость в 2666,4 евро в год, что обеспечивает комфортные параметры и уровень качества воздуха в помещении. Эксплуатационные расходы на использование этих интеллектуальных систем уравновешиваются системами производства электроэнергии на территории здания, в основном за счет солнечной фотоэлектрической энергии. Интеллектуальное управление всеми этими системами вместе дает общую стоимость энергии почти 5000 евро в год для системы вентиляции 15 000 м 3 / ч и полезной площади 7500 м 2 .Это исследование представляет собой возможную модель для реализации в других зданиях благодаря полученной экономической экономии и экономии электроэнергии, а также возможности достижения статуса чистого нулевого потребления энергии за счет максимального использования естественных источников тепла и поглотителей тепла.

(PDF) Влияние ориентации, вентиляции и различного WWR на тепловые характеристики жилых комнат в тропиках

www.ccsenet.org/jsd Journal of Sustainable Development Vol.4, №2; Апрель 2011 г.

Опубликовано Канадским центром науки и образования 143

не рассматривал климат как определяющий фактор в процессе проектирования ограждающих конструкций здания. В результате они имеют

, что привело к общим низким тепловым характеристикам зданий, которые стали более зависимыми от искусственных средств

, обеспечивающих комфортную тепловую среду при высоком потреблении энергии.

Контролируемое здание находится на территории кампуса Малайзийского научного университета, Пенанг.Местная широта 5,35 ° северной широты и

долготы 100,30 ° восточной долготы. В этом месте тропический климат Малайзии, стабильно высокие температуры, высокая влажность

и обильные осадки в течение года. Он имеет дневной температурный диапазон минимум 23–27 ° C и

максимум 30–34 ° C со средним годовым значением относительной влажности 84%. Согласно 10-дневному бюллетеню Agromet, выпущенному

Малазийским метеорологическим департаментом (MMD, 2009) за март 2009 года, типичное солнечное излучение

острова Пенанг превышает 6.1 кВтч / м2 в сутки. В настоящее время эта энергия не может быть эффективно исследована

, она создает дискомфорт и становится проблемой, которую необходимо извлекать из строительного пространства.

2.1 Влияние конструкции оболочки на тепловые характеристики

Оболочка здания является одним из наиболее важных компонентов с точки зрения общего притока тепла всего здания и общего коэффициента теплопередачи

, который определяет приток тепла через ограждающую конструкцию здания. Например, анализ энергопотребления здания

в Гонконге, Сингапуре и Саудовской Аравии дает результат, что конструкция ограждающей конструкции здания

составляет 36%, 25% и 43% пиковой нагрузки охлаждения соответственно (Лам и Ли ,

1999; Grace Cheok, 2008; Al-Najem.2002).

Несмотря на доступность многих экспериментальных и численных исследований, проведенных в некоторых тропических

теплых и влажных климатах, таких как Китай, Тайвань, Сингапур, Саудовская Аравия, Индия, Индонезия, Таиланд и

,

Малайзия для изучения воздействия оболочки здания Что касается внутренних тепловых характеристик или потребления энергии удара

, существует лишь ограниченное количество исследовательской литературы по ограждающим конструкциям зданий с учетом требований проектирования с учетом климата

для создания энергоэффективного здания в жарком и влажном климате.В этой статье

будет рассмотрена соответствующая литература по вышеуказанным аспектам.

2.2 Влияние различной ориентации

Выбор наиболее оптимальной ориентации здания — одно из важнейших решений по энергоэффективному проектированию, которое может повлиять на энергетические характеристики оболочки здания, поскольку его можно использовать для минимизации прямого солнечного излучения до

здания через окна, проемы в зданиях, а также внешние непрозрачные стены. Больше всего пострадает

полностью застекленное здание.Сайед Фадзил С. Ф. и др. (2004) изучали влияние прямого солнечного света и распределения дневного света в здании с 12 заливами непрерывной ориентации, расположенным в тропическом климате на Пенанге. Результаты

показали, что лучшим отсеком с наименьшим проникновением солнечного света является ориентация 0 °, а наихудшим —

240 °; по порядку следуют те, у которых ориентация 30 °, 180 °, 330 °, 60 °, 90 °, 300 °, 150 °, 120 °, 210 ° и 270 °. В этом контексте

отсек с наименьшим проникновением прямого солнечного света считается лучшим, поскольку он получает наименьшее тепловыделение

, что снижает нагрузку на охлаждение и экономит энергию.Это также лучший отсек с точки зрения минимального бликования.

Дирк Риллинг сообщил об исследовании (2007), в котором изучалось влияние изменений ориентации и изоляции.

Приборы

показали, что охлаждающая нагрузка ниже на 43%. Результаты также показали положительное влияние на потребление электроэнергии

. Тем не менее, тематические исследования были применены к двум разным проектам жилых домов

, расположенных в Малакке, Малайзия (Dirk Rilling et al, 2007).

Джозеф сообщил об исследовании (2003 г.), в котором изучалось влияние ориентации поверхностей фасада на интенсивность

прямого и непрямого солнечного излучения. Результаты показали, что на севере самая низкая солнечная интенсивность

, которая варьируется от 43,6 Вт / м2 в октябре до 65,5 Вт / м2 в июле. Интенсивность солнечной энергии на восточной и западной поверхностях равна

, средняя интенсивность солнечной энергии за 6 месяцев составляет 86,1 и 89,6 Вт / м2 для восточной и западной поверхностей, соответственно.Средняя интенсивность

за 6 месяцев на южной поверхности составляет 74,5 Вт / м2 где-то между севером и востоком / западом

(Джозеф С. Лам и др., 2003).

2.3 Влияние естественной вентиляции NV

Естественная вентиляция — это преднамеренный поток наружного воздуха через ограждение под воздействием ветра и термического давления

через регулируемые отверстия. Он может эффективно контролировать температуру, особенно в жарком и влажном климате. Регулирование температуры с помощью естественной вентиляции часто является единственным средством обеспечения охлаждения, когда механическое кондиционирование воздуха

недоступно (Tony Rofail, 2006).Естественная вентиляция в данной работе определяется как увеличение тепловых характеристик здания на

за счет увеличения естественного движения воздуха в качестве стратегии пассивного охлаждения.

В тропическом климате улучшение комфорта от NV колеблется от 9% до 41% (Куала-Лумпур в апреле).

В умеренном климате улучшения варьируются от 8% до 56%. Результаты показали, что NV имеет хороший потенциал

в тропическом и умеренном климате (M. Haase et al, 2008).

2.4 Влияние застекленных оконных систем

Окна, двери и световые люки оказывают значительное влияние на тепловые характеристики ограждающей конструкции здания.

Окна также могут иметь сильное влияние на использование, производительность и комфорт людей, которые занимают здание

. Исследование, проведенное Jinghua Yu (2006), показало, что приток тепла через внешнее окно составляет

25–28% от общего притока тепла, добавляя к инфильтрации. Она составляет до 40% (Yang, Yu, 2002) в зоне жаркого лета и

холодной зимы.Стеклопакеты становятся важной составляющей современной архитектуры. Они

обеспечивают естественное освещение, обеспечивают визуальную связь с внешним миром, снижают нагрузку на конструкцию и улучшают эстетический вид

2021 Национальный модельный энергетический кодекс IECC (базовые коды)

Кодексы и политика / Коды энергии

Примерно через десять лет после нескольких значимых обновлений IECC, улучшения 2021 года готовы помочь кодексу догнать современные строительные технологии и методы, сокращая миллионы тонн углерода, попадающих в атмосферу, при одновременном сокращении счетов за электроэнергию для арендаторов. домовладельцы и владельцы бизнеса.NBI работала с партнерами и опиралась на прошлые успехи в процессе IECC, чтобы поддержать достижение важного повышения эффективности в IECC. Кодекс 2021 года также включает Приложение для домов с нулевым энергопотреблением, которое предоставляет городам и заявляет о возможности включить характеристики здания с нулевым энергопотреблением в качестве растягивающего кода и иллюстрирует, что находится в пределах досягаемости для следующего обновления кода. Подробнее о том, как был разработан IECC 2021, читайте в нашем блоге: Замкнутый путь IECC 2021 к заключению.


ОКОНЧАТЕЛЬНЫЙ СТАТУС 2021 г. IECC: После продолжительного периода апелляций версия 2021 г. Международного кодекса энергосбережения (IECC) была одобрена.Министерство энергетики определило, что жилищный энергетический кодекс привел к экономии на 9,38% по сравнению с предыдущей версией.

После утверждения IECC 2021 года Совет Международного кодекса (ICC) начал рассмотрение изменения в процессе разработки, которое отнимет право голоса у юрисдикций и передаст его в руки небольшого комитета. В марте 2021 года ICC объявила о новой структуре, которая изменила суть процесса разработки IECC с модельного энергетического кодекса на стандарт.

NBI выступила против этого результата и свидетельствовала против него во время заседания Совета директоров ICC по поводу этого предложенного изменения в январе. Подробности читайте в нашем пресс-релизе по решению ICC


2021 ОБЗОР ПРЕДЛОЖЕНИЯ ОБ ИЗМЕНЕНИИ КОДА

Предложения охватывают широкий спектр мер и улучшают код, добавляя дополнительную эффективность, уточняя требования и создавая большую гибкость для пользователей кода и местных юрисдикций.

Предложения организованы здесь Жилыми и Коммерческими.Каждый пункт представляет собой синопсис утвержденных предложений, сгруппированных по строительной системе. Индивидуальные номера предложений по изменению кода, которые способствовали экономии для каждой системы здания, указаны в скобках []. Любые вопросы по поиску окончательного языка можно отправлять нам по электронной почте.


Жилые дома | Предложения по изменению кода также доступны здесь по номеру.

Конструкция здания
Повышение R-значений потолка в климатических зонах 2-8.Требуется непрерывная изоляция стен в климатических зонах 4 и 5. Требуется изоляция краев плиты в климатической зоне 3 и увеличивается значение R и глубина изоляции краев плиты в климатических зонах 4 и 5 [RE29, 32, 33, 36]. Повышает требования к U-фактору фенестрации в климатических зонах 2–4 [RE35]. Повышает строгость требований SHGC в климатической зоне 4 и добавляет требование SHGC в климатической зоне 5 [RE37].

Системы отопления, вентиляции и кондиционирования воздуха
Воздуховоды теперь необходимо проверять на герметичность в некондиционных и кондиционных помещениях [RE112].Системы вентиляции, которые являются частью системы вентиляции всего дома, необходимо протестировать, чтобы убедиться, что они соответствуют минимальным нормам CFM [RE130]. Эффективность вентиляторов повысилась, чтобы соответствовать действующим стандартам Energy Star [RE133]. Вентиляция с рекуперацией энергии или вентиляция с рекуперацией тепла требуется в климатических зонах 7 и 8 [RE139].

Освещение и питание
Повышает требования к эффективности освещения для освещения жилых помещений, чтобы стимулировать использование светодиодного освещения, и требует средств управления освещением для затемнения или автоматического выключения света [RE7, 145].Наружное освещение многоквартирных домов будет соответствовать требованиям к внешнему освещению коммерческих зданий [RE148].

Подход ERI
Повышает эффективность значений ERI до уровня IECC 2015. Налагает ограничение на использование возобновляемых источников энергии, которое может быть засчитано в соответствии с IECC [RE 192, 184].

Пакеты Flex
Требует, чтобы те, кто соответствует предписаниям или моделированию производительности, также соответствовали одному пакету Flex, содержащему дополнительные меры эффективности.Те, кто соответствует требованиям ERI, должны быть на 5% эффективнее, чем оценка ERI [RE209].

Возобновляемые источники энергии
Пересматривает определение «возобновляемых источников энергии на объекте» для согласования с другими национальными стандартами. Добавляет определение биогаза и биомассы [CE31]. Требует, чтобы сертификаты возобновляемых источников энергии (RECS) были изъяты из обращения вместе с домовладельцем при использовании подхода соответствия ERI [RE 204].

ZE Приложение
Предоставляет приложение о нулевой энергии, которое требует соответствия баллу ERI без учета возобновляемых источников энергии, а затем достижения балла «0» с возобновляемыми источниками энергии [RE223].Это новое приложение к IECC 2021 года предоставит каждой юрисдикции возможность принять базовый или расширенный кодекс, который обеспечивает нулевое потребление энергии в домах и малоэтажных многоквартирных домах. Чтобы узнать больше о Приложении нулевого потребления энергии для IECC 2021 года, прочтите наш информационный бюллетень.


Коммерческие здания | Предложения по изменению кода также доступны здесь по номеру.

Конструкция здания
Определение стены выше уровня было изменено, чтобы включить открытые края плит перекрытия среднего уровня как часть стены выше уровня [CE35].Требования к теплоизоляции стен, массивного пола и плиты по периметру ниже уровня R-ценности увеличились в климатических зонах с 4 по 8. Изоляция каркасного пола также увеличила климатическую зону 1 и с 6 по 8 [CE61, 63, 64, 66, 68]. Требования к ориентированию здания были заменены требованиями к стационарному и действующему оконному устройству SHGC [CE87]. Испытания на герметичность при испытании воздушного барьера Испытания на герметичность теперь являются обязательными для многих типов зданий, размеров и климатических зон. Проверка воздушного барьера требуется для всех зданий, которые не тестируются на герметичность воздушного барьера.[CE96, 97, 99]

HVAC Systems
Обновляет требования к эффективности оборудования до тех, которые содержатся в ASHRAE 90.1-2019. [CE113]. Требуется обнаружение неисправностей и диагностика систем в зданиях площадью более 100 000 кв. Футов. [CE111]. Вентиляция с рекуперацией энергии требуется для всех непреходящих жилых домов площадью более 500 кв. Футов. [CE133]. Требуются вентиляторы мощностью менее 1/12 л.с. для соответствия минимальным требованиям к эффективности вентилятора [CE140 PC1].

Нагрев технической воды
Повышает требования к тепловому КПД Et для оборудования для нагрева технической воды 1 000 000 БТЕ / ч или больше [CE156].

Освещение и электропитание
Повышает требования к эффективности освещения для освещения жилых домов, чтобы стимулировать использование светодиодного освещения [CE162]. Требуются элементы управления для освещения парковки, которые будут затемнять свет, когда не обнаруживается никакой активности, и которые будут затемнять свет, если присутствует достаточный дневной свет [CE199]. Требуется, чтобы освещение коридора контролировалось датчиками присутствия [CE169]. Добавляет требования к элементам управления, которые автоматически отключают розетки [CE216]. Требуются измерения для зданий площадью 25 000 кв. Футов и более шести категорий конечного использования [CE215].Снижает допустимые значения плотности мощности освещения в Вт / фут2 для всего здания и по пространству [CE206, 208]. Требования к освещению для выращивания комнатных растений [CE209].

Дополнительные пакеты эффективности
Заменяет пакеты дополнительной эффективности C406 на формат, основанный на баллах, в зависимости от типа занятости, климатической зоны и меры. Также добавляет кредит на коммерческую кухонную технику, системы контроля энергопотребления, а также на обнаружение и диагностику неисправностей [CE218, 226, 237, 239, 240]

Возобновляемые источники энергии
Пересматривает определение «возобновляемых источников энергии на объекте» для согласования с другими национальными стандартами.Добавляет определение биогаза и биомассы [CE21, 31].


Предложения обжалованы | Предложения по изменению кода доступны по номеру для жилых и коммерческих

Следующие предложения были приняты в кодекс голосованием членов правительства, остались нетронутыми в процессе оспаривания, но в конечном итоге были удалены из кодекса Правлением ICC во время процесса апелляции:

Жилых домов:

Водонагреватель
Минимальные электрические водонагреватели с накопительным баком NAECA должны быть установлены с использованием возобновляемых источников энергии.Газовое водяное отопление требуется для соответствия минимальному UEF [RE126]. Требует, чтобы в системах водяного отопления, использующих газ, не было постоянно горящих запальных ламп [RE107].

Освещение и электроснабжение
Электрические розетки, необходимые для всех устройств, работающих на ископаемом топливе [RE147].

Готовность к электромобилю
Требуются зарядные станции с возможностью электромобиля или готовые зарядные станции для жилых домов [CE217].

Коммерческие здания:

Освещение и питание
Требуются зарядные станции с возможностью электромобилей или готовые зарядные станции для высотных жилых и коммерческих зданий [CE217].

2 Энергоэффективность в жилых и коммерческих зданиях | Реальные перспективы энергоэффективности в США

Руфо М. и Ф. Които. 2002. Секретный избыток энергии в Калифорнии: потенциал для повышения энергоэффективности. Отчет подготовлен Xenergy, Inc. для Energy Foundation и Hewlett Foundation. Сан-Франциско, Калифорния: Энергетический фонд.

Sandahl, L.J, T.L. Гилбрайд, М.Р. Ледбеттер, Х. Стюард и К.Калвелл. 2006. Компактное флуоресцентное освещение в Америке: уроки, извлеченные на пути к рынку. PNNL15730. Ричленд, Вашингтон: Тихоокеанская Северо-Западная национальная лаборатория.

Sanstad, A.H., и R.B. Howarth. 1994. Нормальные рынки, недостатки рынка и энергоэффективность. Энергетическая политика 22 (10): 811-818.

Шекель, П. 2007. Домашняя энергетическая диета: как сэкономить деньги, сделав свой дом энергоэффективным. Остров Габриола, Британская Колумбия: Издатели нового общества.

Спес, К., и Л. Лаве. 2007. Реакция спроса и эффективность рынка электроэнергии. Журнал электричества 20 (3): 69-85.

Стабат П., С. Гинестет и Д. Маркио. 2003. Пределы осуществимости и энергопотребления адсорбционного и испарительного охлаждения в умеренном климате. Материалы конференции CIBSE / ASHRAE 2003 г. Доступно на http://www.cibse.org/pdfs/4dstabat.pdf.

Ставинс, Р., Дж. Яффе и Т. Шацки. 2007. Слишком хорошо, чтобы быть правдой? Изучение трех экономических оценок политики Калифорнии в области изменения климата.Рабочий документ Национального бюро экономических исследований (NBER) № 13587. Кембридж, Массачусетс: NBER, Inc. Ноябрь.

Suozzo, M. J. Benya, M. Hyderman, P. DuPont, S. Nadel, and R.N. Эллиотт. 2000. Руководство по энергоэффективному коммерческому оборудованию. 2-е издание. Вашингтон, округ Колумбия: Американский совет по энергоэффективной экономике.

Сазерленд, Р. 2000. «Бесплатные усилия» по сокращению выбросов углерода в США: экономическая перспектива. Энергетический журнал 21 (3): 89-112.

Талер Р., А. Тверски, Д. Канеман и А. Шварц. 1997 г. Эффект близорукости и 1997 г. Влияние близорукости и неприятие потери на принятие риска: экспериментальный тест. Ежеквартальный журнал экономики 112 (2): 647-661.

Торчеллини П., С. Плесс, М. Деру, Б. Гриффит, Н. Лонг и Р. Джудкофф. 2006. Уроки, извлеченные из тематических исследований шести высокоэффективных зданий. NREL / TP-550-37542. Голден, Колорадо: Национальная лаборатория возобновляемых источников энергии. Июнь.

Тернер К. и М. Франкель. 2008. Энергетические показатели LEED для новостроек.Белый лосось, Вашингтон: Новостройка института. Доступно по адресу http: // www. newbuildings.org/downloads/Energy_Performance_of_LEED-NC_Buildings-Final_3-408b.pdf.

Р. Уайзер, М. Болинджер и М. Сент-Клер. 2005. Ослабление кризиса с природным газом: снижение цен на природный газ за счет увеличения использования возобновляемых источников энергии и повышения энергоэффективности. LBNL-56756. Беркли, Калифорния: Национальная лаборатория Лоуренса Беркли.

Ресурсы жилых зданий

Мировой рынок систем отопления, вентиляции и кондиционирования воздуха (коммерческих, промышленных и жилых) был оценен в 130 долларов США.5b в 2019 году. Доля рынка жилого сегмента в 2019 году составила более 40,0%, что обусловлено ростом урбанизации, изменением климата, а также государственными программами стимулирования и скидок. Источник

Основные ресурсы из ASHRAE

Стандарт 90.2-2018 — Энергоэффективное проектирование малоэтажных жилых домов (одобрено ANSI)

Этот стандарт устанавливает минимальные требования к энергоэффективному проектированию жилых зданий, включая новые жилые единицы, новые части жилых единиц и их системы, а также новые системы и оборудование в существующих жилых домах.


Руководство по качеству воздуха в жилых помещениях: передовые методы проектирования, строительства, эксплуатации и технического обслуживания домов

Этот уникальный полноцветный ресурс, ориентированный исключительно на одноквартирные и многоквартирные дома, охватываемые стандартом ASHRAE 62.2, предоставляет инструменты, которые строители, домашние дизайнеры и жители могут использовать для обеспечения отличного качества воздуха в помещении с учетом бюджетных ограничений и других функциональных требований.


Стандарт 62.2-2019 — Вентиляция и приемлемое качество воздуха внутри малоэтажных жилых зданий (одобрено ANSI / ASHRAE)

Этот стандарт определяет роли и минимальные требования к системам механической и естественной вентиляции и ограждающей конструкции здания, предназначенные для обеспечения приемлемого качества воздуха внутри малоэтажных жилых домов.


Руководство по проектированию многоквартирных жилых домов ASHRAE

Руководство по проектированию

ASHRAE для малоэтажных и среднеэтажных многоквартирных жилых домов объединяет информацию из кодексов, стандартов и других руководств, чтобы изложить передовые методы создания высокопроизводительных многоквартирных жилых домов и повышения энергоэффективности и качества окружающей среды в многоквартирных домах. / жилой сектор.


Стандарт 55-2017 — Тепловые условия окружающей среды для проживания человека

Стандарт

ANSI / ASHRAE 55-2017 определяет диапазон температурных условий внутри помещений, приемлемых для большинства людей, но при этом учитывает множество дизайнерских решений, направленных на обеспечение комфорта и соблюдение сегодняшних требований к экологичности зданий.


Директива 24-2015 — Вентиляция и качество воздуха в малоэтажных жилых зданиях

Это руководство предоставляет информацию о том, как достичь хорошего качества воздуха в помещении сверх минимальных требований. Он предоставляет информацию, касающуюся вентиляции и качества воздуха в помещении, по конструкции оболочки и системы, выбору материалов, вводу в эксплуатацию и установке, а также эксплуатации и техническому обслуживанию.


Другие ресурсы

Сбалансированная вентиляция для не очень старого дома

Как вы помните, пару лет назад я купил дом в стиле ранчо и работал над его улучшением.Дом был построен в 1961 году, поэтому в этом году ему исполняется 60 лет. Некоторым это может показаться старым, но я думаю, что на самом деле он все еще молодой и бодрый!

Насколько протекает мой дом?

Но жилищные строители в 1961 году не уделяли особого внимания обеспечению герметичности домов. Фактически, они, вероятно, даже не начали утверждать, что «дом должен дышать», потому что почти никто не спорил иначе, особенно в Атланте, штат Джорджия. Я не знаю, какой была утечка воздуха в доме до 2012 года, но я знаю, что утечка должна была быть намного больше, чем сейчас.Вот небольшая история измерений воздушных уплотнений и утечек воздуха за последнее десятилетие.

  • 2012 — Мой тесть, у которого мы купили дом, приказал залить чердак изоляционной пеной с открытыми порами. Это была довольно плохая работа, и у меня есть статьи и видео об этом и о том, что мы сделали, чтобы исправить это в этом году.
  • 2015 г. — Мой тесть приказал изолировать подвал и выполнить некоторые другие работы по герметизации воздуха в подвале PV Heating & Air.
  • 2019 — Купил дом и проверил дверь воздуходувки.Результат составил 6650 кубических футов в минуту с перепадом давления между домом и наружным воздухом на уровне -50 паскалей (cfm50), что соответствует 11,3 воздухообмена в час при 50 паскалях (ACH50).
  • 2019 — Компания Woodman Insulation добавила дополнительную изоляцию из вспененной пены с открытыми порами (производства SES Polyurethane Systems).
  • 2019 — Результаты испытаний дверцы воздуходувки: 5220 куб. Футов в минуту50, 8,8 ACH50. Это на 2,5 ACH50 ниже, чем раньше. Мне на чердаке распыляли больше пены. Хорошее снижение!
  • 2019 — Я заменил все потолки, панели и желоба и воспользовался возможностью сделать больше герметизации и изоляции над верхними плитами внешней стены.
  • 2019 — Результаты испытаний дверцы воздуходувки: 5018 куб. Футов в минуту, 8,5 ACH50.

Так что да, моему дому в этом году исполняется 60 лет, но при 8,5 ACH50 он не намного хуже, чем требуется в Джорджии для новых домов (5 ACH50). Я тестировал дома моложе этого, которые были намного более гериатрическими, и у них было вдвое больше утечек воздуха, чем в моем доме. А когда я займусь потрошением и ремонтом подвала, я сделаю его еще плотнее.

Осушитель воздуха или вентилятор с рекуперацией энтальпии (ERV)?

До недавнего времени я не мог решить, каким путем я буду вентилировать.В офисе Energy Vanguard есть осушитель воздуха Ultra-Aire, и мне нравится такой подход. Я добавлю немного осушения позже, но я выберу вентилятор с рекуперацией энтальпии (или энергии) (ERV) для нашей системы механической вентиляции.

И какой ERV я получаю? Собственно, он прибыл вчера, и это Zehnder ComfoAir Q600. Большинство людей, которые имеют дело с высокопроизводительными домами, скажут вам, что Zehnder производит самые эффективные и элегантные системы механической вентиляции.Это система мечты для тех, кто разбирается в вентиляции жилых помещений.

И это недешево. Скажу честно. Я не богатый человек и не собираюсь копить на пенсию (не то чтобы такой молодой человек, как я, думает о выходе на пенсию), поэтому, хотя Zehnder ERV — это Rolls Royce — извините, Tesla — ERV, я не могу получил один самостоятельно. Но люди из Zehnder America передали мне эту систему, зная, что я расскажу вам об этом, и вы можете решить приобрести ее для себя. Вот мое раскрытие.Тем не менее, поспрашивайте, и вы убедитесь в правде, что я сказал о Zehnder, как о самом уважаемом имени в системах сбалансированной вентиляции.

Сбалансированная вентиляция прибыла… вроде

Вчера ко мне домой прибыли три поддона с оборудованием Zehnder ERV. Вы можете увидеть некоторые из них на ведущей фотографии этой статьи. Сам ERV войдет в мою механическую комнату в подвале, рядом с водонагревателем с тепловым насосом. Поскольку я собираюсь выпотрошить и переделать подвал, сначала я буду использовать ERV только для первого этажа.Я проведу ComfoPipes до герметичного чердака. Используйте ComfoTubes для распределения вентиляционного воздуха по комнатам. У меня будут переключатели, чтобы увеличить вытяжку из ванной и кухни, когда нам понадобится больше вентиляции.

Вот небольшое видео, которое я снял после того, как вчера получил доставку.

Мне потребуется немного времени, чтобы настроить и запустить систему, потому что у меня есть группа людей, ожидающих книгу, которую они предварительно заказали, и что я должен закончить писать.(Вот моя страница с обновлениями книги.) Но по мере продвижения я буду периодически обновлять здесь информацию.

Между тем, я рассчитываю, что мой молодой и бодрый дом поможет мне оставаться молодым и бодрым. Потому что мне самому всего семь дней до того, как исполнится 60 лет!

Эллисон Бейлс из Атланты, штат Джорджия, является докладчиком, писателем, консультантом по строительным наукам и основателем Energy Vanguard. Он также является автором блога Energy Vanguard. Вы можете подписаться на него в Твиттере по адресу @EnergyVanguard .

Статьи по теме

Мой новый проект: дом 1961 года с тревогой по дому

Использование возможности герметизации и изоляции воздуха

Мой компактный канальный тепловой насос с мини-разъемом

ПРИМЕЧАНИЕ: Комментарии модерируются. Ваш комментарий не появится ниже, пока не будет одобрен.

Правильная вентиляция крошечного дома

Строители «Сделай сам» на самом деле отлично справляются со строительством крошечных домов.Каждая трещина тщательно заделана, каждая щель изолирована. Строитель своими руками может слишком хорошо справиться с задачей, из-за чего уровень кислорода станет опасно низким, а влажность останется внутри, создавая множество проблем. Правильная вентиляция крошечного дома — важный аспект дизайна, который необходимо учитывать.

Уровни опасной влажности:

Каждый день человеческое тело выбрасывает 3,5 стакана воды посредством дыхания и потоотделения. Душ, стиральная и сушильная машины без вентиляции и приготовление пищи добавляют дополнительную влажность.Эта влага легко рассеивается в большом доме. Но в небольшом объеме крошечного дома эта влажность становится серьезной проблемой. В холодный день вы увидите, как эта влага конденсируется на окнах, плохо изолированных местах и ​​других местах, таких как трубы с холодной водой и колесные арки. Во влажных помещениях может быстро образоваться опасная черная плесень. Цель — правильно вентилировать крошечный дом — снизить эту влажность.

Влага также собирается внутри и под матрасом, если не проветривается должным образом.Вам понадобится подкладка для отвода влаги.

Любой прибор, использующий горение, использует кислород. Часто эти устройства имеют внешний источник воздуха, но кухонная плита, некоторые дровяные печи и другие варианты отопления, такие как пропановый обогреватель Mr. Buddy и керосиновые обогреватели, отсутствуют. Они будут использовать комнатный кислород. Этот кислород необходимо заменить с помощью вентиляции, иначе это приведет к серьезным последствиям для здоровья пассажиров. В дополнение к опасным последствиям для здоровья, вызываемым низким уровнем кислорода, подавленное горение создает смертельные уровни окиси углерода и других смертоносных газов.Детекторы угарного газа необходимы во всех домах. Это особенно важно в крошечном доме.

Замена кислорода без потери тепла:


В моем доме на колесах есть предупреждающие знаки, чтобы открыть дверцу и вентиляционные отверстия на крыше при использовании пропановой плиты. Я также оставляю окно частично открытым на всю ночь, чтобы избежать скопления влаги. Открытие окон и дверей — хороший способ решить проблему плохого качества воздуха в помещении, если вы живете в теплом климате. В высоких горах температура может опускаться почти до тридцати ночей.Чтобы печь всю ночь не топили, мы спим в действительно хороших спальниках и даже носим шляпы. Мы включаем обогреватель примерно за час до того, как встаем, но все еще может быть довольно холодно. Это хорошо для похода на выходные, но через некоторое время может состариться.

Введите HRV (вентилятор с рекуперацией тепла) и ERV (вентилятор с рекуперацией энергии):

было 683,00 $ ТЕПЕРЬ ПРОСТО 419,99 $ на Amazon.com

Если влажность зимой является проблемой, вы выберете HVR. Эти агрегаты используют тепло старого застоявшегося воздуха для предварительного нагрева свежего входящего воздуха.Влажность исчерпывается старым воздухом.

Вентиляция с рекуперацией энергии (или энтальпии) будет удерживать большую часть влажности внутри конструкции. Летом этот перенос влажности меняется на противоположный. EVR лучше использовать в жарких и влажных местах.

Потолочный вставной вентилятор Panasonic FV-04VE1 WhisperComfort Spot ERV предлагает революционный способ обеспечить сбалансированную вентиляцию с помощью потолочной вставки ERV. Этот агрегат обеспечивает низкий уровень непрерывного воздухообмена. Он подает свежий воздух, чтобы заменить отработанный воздух, помогая сбалансировать давление воздуха в доме.Он устанавливается в потолок, как показано на видео ниже, и может быть установлен над душем. В этом видео устройство искусно модифицировано, чтобы высасывать старый, влажный воздух из ванной и подавать свежий воздух в соседнюю гостиную.

Впустите свежий воздух, выпуская застоявшийся воздух.

Можно купить в The Home Depot всего за 588,00 $

ВЕНТС МИКРА 60 — это вентилятор с рекуперацией тепла для одной комнаты, подходящий для использования в спальнях, гостиных, офисах, а также в квартирах и небольших крошечных домах.Он удаляет застоявшийся воздух на улицу и втягивает свежий воздух, чтобы заменить его, в то время как тепло передается от выходящего воздуха, чтобы нагреть входящий воздух.

Теплый застоявшийся воздух из помещения проходит через фильтр и сердцевину, а затем выходит наружу. Приточный и вытяжной потоки воздуха полностью разделены. Это отличное решение для простых и эффективных систем рекуперации тепла в одной комнате. Использование MICRA 60 как в период охлаждения, так и в отопительный период приводит к значительной экономии энергии.

Оба эти устройства предназначены для работы в режиме 24/7, поэтому следует тщательно продумать место установки, чтобы не услышать, как он работает ночью возле спальни.

Для правильной работы этих агрегатов также необходимо предусмотреть воздуховоды. См. Мою веб-страницу по установке воздуховодов.

Новый продукт, новая цена на воздухообменники

Air Exchanger от Accurasee Mechanical, специально разработанный для крошечных домов такого размера и экономичный, является наиболее компактным агрегатом для рекуперации тепла / энергии для одного помещения. В нем не используются регенеративные матричные или рекуперативные пластинчатые теплообменники. Тем не менее, MINI использует революционный кожухотрубный теплообменник с воздухопроницаемым кожухом , подана заявка на патент, для пассивного обогрева зимой и пассивного охлаждения летом.В агрегате нет электрических нагревательных элементов или змеевиков охлаждения хладагента. Теплообменник механически прочен и может предотвратить образование наледи даже в очень холодном климате.

Стоимость в настоящее время составляет около 329 долларов США с бесплатной доставкой из Канады. Нажмите на изображение для получения более подробной информации.

Вытяжки:


Газовая плита использует кислород в процессе сгорания и создает опасные газы, такие как окись углерода. Вытяжка с вентиляцией наружу — незаменимый прибор для крошечного дома.Большинство вытяжек имеют ширину 30 дюймов или больше, но эта вытяжка NuTone 390 Custom имеет ширину всего 20 дюймов. Это полностью интегрированная вытяжная система с вентилятором на 390 кубических футов в минуту, предназначенная для установки заподлицо с нижней частью шкафа или специальной установки вытяжки. Выберите этот посеребренный вентилятор с многоскоростным управлением, чтобы обеспечить тихую и эффективную работу. Правильно установленная вытяжка обеспечивает отвод вредных газов наружу.

Эта вытяжка с вентилятором и освещением JENSEN 12 вольт идеально подходит для крошечного дома, работающего на солнечной батарее, или для переделанного панельного грузовика, работающего от батареи.Тихий осевой вентилятор втягивает дым и тепло через решетчатую заслонку. Легко очищаемый съемный фильтр. Легко читаемые внешние кулисные переключатели. Длина 20 дюймов x высота 5 дюймов x глубина 18 дюймов.

Вам понадобится эта внешняя вентиляционная решетка с фиксирующим демпфером для дома на колесах с внешней стороны вашего крошечного дома. Оснащен демпфером капота RV, который позволяет внешней откидной дверце открываться при включении вытяжного вентилятора, в то время как 2 поворотных фрикционных фиксатора фиксируют одиночную заслонку (идущую по длине вентиляционного отверстия) в закрытом положении при движении по дороге.

Подпиточный воздух — важный элемент вашей системы вентиляции

Если вы собираетесь вытеснять воздух из дома, необходимо предусмотреть возможность поступления свежего воздуха в дом.

Мне нравится 8-дюймовая автоматическая воздушная заслонка подпитки Broan-Nutone MD8T, потому что ее можно установить под кухонной плитой для подачи свежего воздуха. Он автоматически открывается и закрывается при включении вытяжки.


По мере того, как ваши вытяжные вентиляторы выпускают вредные газы из дома, вы также должны иметь источник свежего воздуха в вашем крошечном доме.Отверстия для свежего воздуха могут быть защитой от обратного вытягивания (втягивания газа, окиси углерода и / или дыма обратно в дом) токсичных побочных продуктов сгорания. Они также предотвращают попадание воздуха из неприятных мест, например, из туалета для компостирования.

Подробнее о подпиточном воздухе, вентиляции, пассивном солнечном нагреве воздуха на впуске и HRV на впуске см. В моем сообщении в блоге.

Предотвращение опасных «микроклиматов» с хорошей циркуляцией воздуха:

Даже при надлежащей вентиляции могут быть участки с высоким уровнем влажности.Влага может скапливаться в местах с плохой циркуляцией воздуха. Крошечные чердаки дома являются серьезной проблемой, потому что они часто отрезаны от крошечных домашних зон. Другие зоны могут включать в себя стиральную технику, холодильник, кладовую, а также шкафы под раковинами.

Вентиляторы, такие как этот Двухскоростной через стену с адаптером воздушного потока От помещения к помещению Вентилятор может усилить циркуляцию воздуха в закрытых участках. Они также могут помочь поддерживать уровень тепла зимой, перемещая теплые места в холодные уголки.

Этот вентилятор позволяет регулировать мощность передачи воздуха для быстрого изменения или поддержания температуры в соседних помещениях. Решётку вентилятора можно покрасить в соответствии с вашим стилем интерьера.

Используйте вместе с мини-секциями, каминами, дровяными печами и оконными кондиционерами, чтобы избежать микроклимата в вашем крошечном доме.

Используйте различные вентиляторы для циркуляции воздуха


Вам может потребоваться несколько небольших вентиляторов, чтобы воздух циркулировал в местах, где нет духоты и влаги.

Этот уникальный вентилятор, работающий от аккумуляторной батареи, можно установить на прилавке или повесить в любом удобном месте. Размер вентилятора составляет 8,6 дюйма, он может работать до 70 часов без подзарядки. Этот хорошо продуманный вентилятор имеет три скорости, а также имеет встроенную яркую подсветку. Есть даже функция диффузора эфирного масла. Нажмите на изображение, чтобы увидеть больше.

См. Раздел «виджеты» на этой странице, чтобы узнать о других уникальных вентиляторах и заставить этот воздух двигаться.

Проявите изобретательность в своих усилиях по вентиляции вашего крошечного дома или дома на колесах.

Вы можете найти идеальный вентилятор для крепления к потолку и прицеливания в этот угол.

Этот вентилятор был предназначен для вентиляции шкафа, заполненного AV-оборудованием, но он идеально подходит для создания потока воздуха в шкаф под раковиной. Он очень тихий и имеет четыре скорости.

При вентиляции замкнутого пространства, например шкафа или туалета, необходимо иметь входное и выходное вентиляционные отверстия. Таким образом, помимо установки вентилятора, вам также потребуется просверлить некоторые точки выхода воздуха.

Постарайтесь, чтобы холодный воздух поступал в нижнюю часть помещения, а отверстия для выхода горячего воздуха в верхней части шкафа.Это будет использовать естественную характеристику восходящего тёплого воздуха, чтобы обеспечить лучший поток воздуха.

Создание большего количества «СУХОГО» тепла, чем вам нужно

Дровяные печи обеспечивают сухое тепло. Иногда даже самая маленькая дровяная печь дает гораздо больше тепла, чем вам нужно. На самом деле это хорошо. Вы можете немного приоткрыть окно, чтобы выпустить влажный воздух, не беспокоясь о поступлении холодного воздуха.

Посетите эту страницу, чтобы узнать о лучших способах обогрева крошечного дома и / или дома на колесах.

Мыслить нестандартно


Используйте это отверстие для выпуска влажного воздуха из дальних углов, например с чердака и / или кровати над кабиной в жилом доме на колесах.
Этот 5-дюймовый вентилятор на крыше ECO HOUSE на солнечных батареях идеально подходит для жилых автофургонов, лодок и крошечных домов. Он питается от солнечной батареи и оснащен аккумулятором, поэтому может работать в ночное время.

Вам потребуется немного инженерии, чтобы продлить его через крышу или стену, а также добавить внутри вентиляционную крышку, которая может закрыть ее, когда вы не хотите использовать ее зимой.

Дополнительные страницы по теме вентиляции, влажности и качества воздуха для посещения:

Улучшение качества воздуха в крошечных домах

Жалобы на влажность крошечного дома и жилого автофургона

Опасность внутренних пропановых обогревателей

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2021 © Все права защищены.
