Вертикальное армирование кирпичной стены: Армированная кирпичная кладка — Каменщик-инфо

Армированная кирпичная кладка — Каменщик-инфо

Что бы повысить прочность кладки применяют армирование. Для этого стальную арматуру укладывают на раствор в швы между кирпичами. Под действием сжимающих сил арматура зажимается в швах и благодаря силам трения и сцепления с раствором работает как одно целое с кладкой.

Армирование может быть поперечное, продольное и вертикальное.

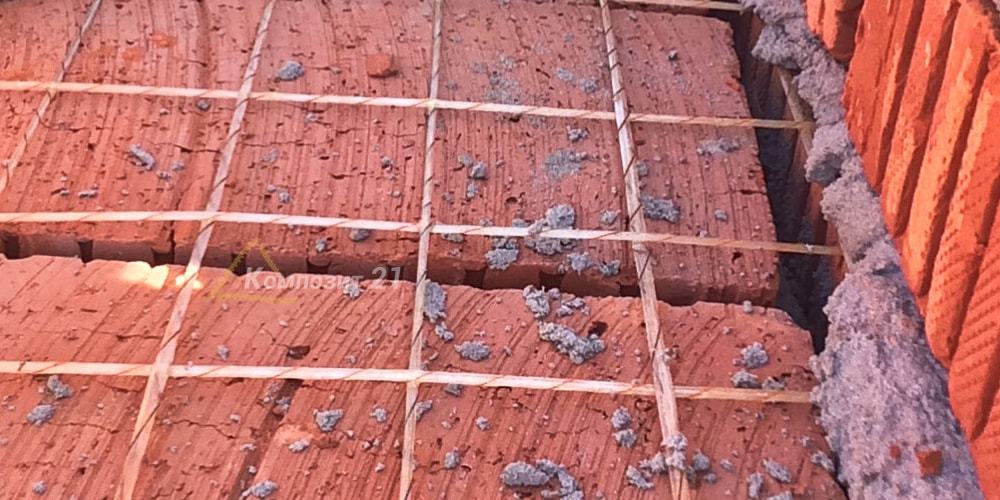

Поперечное армирование кирпичной кладки выполняют стальными сетками или строительной арматурой. Арматура воспринимает поперечные растягивающие усилия, возникающие при сжатии кладки, препятствует разрушению кирпича при изгибе и растяжении и этим увеличивая несущую способность сжатого элемента.

Столбы, стены и простенки армируют сварной кладочной сеткой квадратной, прямоугольной или зигзагообразной формы. Кладочная сетка представляет собой сварную сетку, которая производится посредством сваривания перпендикулярных друг другу стержней. Диаметр стержней для поперечного армирования кладки допускается не менее 2,5 мм.

и не более 8 мм.

Чтобы предохранить кладочную сетку от коррозии, её утапливают в раствор так, чтобы сверху и снизу сетка была покрыта толщиной раствора не менее 2-х мм. Поэтому общая толщина шва, в котором уложена прямоугольная сетка, например из проволоки диаметром 5 мм, должна быть не менее 14 мм.

При изготовлении сетки на месте для соединения стержней применяют сварку или связывают между собой вязальной проволокой. Нельзя отдельные стержни укладывать взаимно перпендикулярно в смежных швах вместо сеток.

Арматурные прямоугольные сетки укладывают не реже чем через пять рядов кладки, а при утолщённом кирпиче — через четыре. Зигзагообразные — попарно в двух смежных рядах, так чтобы направление прутков в них было взаимно перпендикулярным.

Сетки должны иметь такие размеры, чтобы концы прутков

выступали на 2…3 мм за одну из внутренних поверхностей простенка или столба. По этим концам удостоверяются, что в кладке уложена арматура. Величина перехлёста стыковки составляет от 150 мм.

Продольное и вертикальное армирование кладки применяют для восприятия растягивающих усилий в изгибаемых и внецентренно сжатых конструкциях: столбах, тонких стенах и перегородках. Такое армирование повышает устойчивость конструкций, поэтому его используют в сооружениях, подверженных сейсмическим воздействиям.

Вертикальное армирование кирпичной кладки представляет собой стержни арматуры которые вставляются в вертикальном положении у основания кирпичной кладки в полкирпича вдоль стен, перегородок, столба или других сооружений. В среднем диаметр арматуры составляет 10-15 мм.

Вертикальное армирование кирпичной кладки бывает и внешнее. Так для усиления столбов, выполненных из кирпича, когда нет возможности разместить арматуру внутри, используется вертикальное армирование с помощью уголков, расположенных по углам столбов и сваренных между собой поперечными перемычками.

Продольное армирование кирпичной кладки используется для укрепления тонких стен, перегородок на изгиб и боковые нагрузки. Для этого в продольные швы кладки закладываются стержни, арматура, реже сетка. Для внутреннего расположения, арматуру ложат в продольный шов или делаются пазы а наружное армирование производится в слое раствора. Стержни свариваются между собой поперечной арматурой либо загибаются в виде крюка и связываются вязальной проволокой.

При армированной кладке перегородок необходимо соблюдать следующие требования:

Технологическая карта на устройство кирпичных перегородок



Армирование кирпичной кладки: вертикальное, продольное и поперечное

Содержание статьи

Армирование кирпичной кладки является важным и ответственным процессом, поэтому перед началом работ, рассчитывается: необходимый диаметр арматурных стержней, нагрузку здания, шаг, с которым укладываются стержни и так далее. Только грамотно рассчитанные стержни станут надежными, и стены построятся прочными.

Армирование кирпичной кладки

Когда требуется армирование кирпичной кладки:

  • При больших нагрузках на стены, например, если строится многоэтажный дом, то нижняя часть здания выдерживает нагрузки (от верхних этажей, плит перекрытия, отделочных материалов, лестничных маршей, конструкции крыши), для этого и используется армирование.
  • Если здание возводится на грунтах, которые способны давать усадку. В таких случаях здание, просядет неравномерно, и стены потрескаются. Чтобы грамотно объединить все здание, нужно правильно разложить арматурный каркас.
  • Армирование производится при недостаточном качестве кирпича или раствора, таким образом, компенсируются недостаточно качественные материалы стен (колотый кирпич, несоответствующее марки раствора, неровность самой кладки).
  • В районах, где есть сейсмическая опасность, чаще всего, для таких зданий используется продольный каркас армирования или одновременно несколько приемов усиления зданий, только при грамотном армировании здание выдержит опасные моменты.

Обоснование и подробные нормативные требования изложены в СП 15.13330.2012 Каменные и армокаменные конструкции.
Если здание малой площади, то, учитывая его особенности, армирование выполняется самостоятельно. В других случаях, рекомендуется воспользоваться услугами строителей или проектировщиков. Они смогут правильно рассчитать количество арматуры и строительство пройдет грамотно.

Виды армирования кирпичной кладки

При правильном выборе типа армирования кирпичной кладки, учитываются: способ кладки, несущие способности кирпичных стен, тип перевязки кирпичей, через какое расстояние проводится армирование и другие особенности. Главное, знать, сколько стена выдерживает нагрузок.

Армирование кирпичной кладки происходит при помощи армирующей сетки. Сетка, относительно кладки, располагается:

  • Продольно.
  • Поперечно.
  • Вертикально.

Что такое арматура?

Армирование происходит при помощи длинных прутов арматуры или специальной сетки. Сетка или пруты выполняются из металлической проволоки. Но современные арматурные стержни выполняются из ПВХ или полиэтилена.

Для таких целей подойдет прут диаметром 3-8 миллиметров. При строительстве небольших зданий используются пруты толщиной 3-4 миллиметра. А вот если решено использовать арматуру диаметром 6-8 миллиметров, то из нее не рекомендуется вязать сетку, сетка в местах соединения имеет большую толщину, а значит увеличится и толщина шва. Лучше всего, уложить ее зигзагом.

Стержни могут располагаться на расстоянии 40-100 миллиметров друг от друга. Таким образом, сетка будет иметь ячейки от 40х40 до 100х100 миллиметров.

Сетка укладывается через каждые 3-5 рядов. Частота укладывания сетки зависит от необходимой прочности стены, при больших нагрузках укладывать арматуру можно через 1 ряд. Но укладывать арматурную сетку реже, чем через 5 рядов, строители не рекомендуют, в этом случае, способности арматуры сильно снижаются и армирование проходит неправильно.

Арматурная сетка может выполняться самостоятельно, непосредственно на строительной площадке. А можно приобрести уже готовую сетку. Она представляет собой соединение прутиков арматуры на одинаковом расстоянии друг от друга. Соединение происходит при помощи сварки. Если же сетка будет собираться на строительной площадке, то специалисты рекомендуют не использовать сварные соединения из-за возможности образования коррозии, лучше воспользоваться вязальной проволокой.

Арматурный стержень, выполненный из черного металла обязательно красится. Если этого не сделать, то металл покроется коррозией, и проволока не будет прочной. А это означает, что арматура не будет выполнять свою основную функцию – укрепление кладки.

Порядок укладки стержней

Вместо сетки может использоваться проволока, укладываемая зигзагом. Проволока должна располагаться в соседних рядах, причем по отношению друг к другу, они должны располагаться перпендикулярно.

Арматура должна выступать из кладки не меньше, чем на 5 миллиметров, можно оставлять выступ больше, ведь выступающая проволока, в дальнейшем, может использоваться для закрепления слоев отделки, например, штукатурки. По выступающим из рядов сеткам можно контролировать везде ли уложена сетка.

Армирующая проволока укладывается на слой раствора, не менее 2 миллиметров и сверху и снизу. Такой прием, необходим для защиты арматуры от коррозии в период эксплуатации, а значит, что стены будут прочными и надежными на протяжении всего срока эксплуатации.

Материалы для изготовления арматурной сетки:

  • Арматурная проволока (необходимой толщины).
  • Вязальная проволока.
  • Крючок для вязания арматуры.

Выполняется все очень просто. Для начала нужно отмерить длину поперечных и продольных стержней арматурного каркаса. Длина поперечных стержней должна быть немного больше, чем толщина кирпичной кладки. Потом нужно нарезать стержни по отмеренной длине. Затем остается только связать прутики между собой, это просто сделать при помощи специального вязального крючка.

Вертикальное армирование кирпичной кладки

При вертикальном армировании используются пруты различной длины. Особенностью данного вида армирования является то, что кладка выполняется с учетом установки стержней. Кладка должна иметь пустоты через несколько рядов, в которые вставляют арматуру и впоследствии заливают связывающим раствором. Чаще всего, такой способ используется для усиления конструкции кирпичных столбов и колонн. Этот прием позволяет сделать колонну прочной без увеличения размеров. Вертикальное армирование кирпичной кладки бывает внутреннее и внешнее:

  • Внешнее армирование заключается в том, чтобы установить стержни на внешней стороне колонны и закрыть ее бетонным раствором. Также здесь используется сетка, она укрепит площадь всей стены.
  • При внутреннем армировании укрепления, пруты вставляют в полость колонны и заливают раствором. Также используются специальные армирующие уголки и вставлять их нужно по мере выкладывания столба или углов стен.

Диаметр проволоки при вертикальном армировании обычно составляет 10-15 миллиметров. Но если здание предполагается строить большое и тяжелое, то используют арматуру диаметром 30 миллиметров. Сколько арматуры использовать, решается индивидуально для каждого здания.

В каких местах укрепляют кирпичную кладку:

  1. При строительстве высоких зданий, нижний пояс конструкции рекомендуется усиливать большим количеством арматуры.
  2. Столбы и колонны армируют, если они не имеют достаточную толщину. Их устраивают, как дополнительные опоры.
  3. Дверные проемы дополнительно армируются в двух рядами над проемами.
  4. В оконных проемах армирующая конструкция укладывается в двух рядах над проемом и под проемом.
  5. В местах присоединения нового здания с уже построенным, армирующий пояс соединяет обе части постройки.
  6. Если кирпичная кладка ведется без перевязки швов, сетка, в этом случае, укладывается в каждом третьем ряду.

Продольный тип армирования кирпичной кладки

Продольное армирование кирпичной кладки используется для укрепления стен на боковые нагрузки и на изгиб. В этом случае, в продольные швы кладки укладываются стержни, реже используют кладочную сетку.

Расстояние между стержнями рассчитывается исходя из расположения стержней. При внешнем расположении, шаг стержней не должен превышать диаметр арматуры, более чем в 15 раз. А если стержни расположены внутри конструкции стен, то расстояние между ними не должно превышать диаметр арматуры в 25 раз.

Продольное армирование используется в кладке стен и перегородок.

Элементы усиления располагаются внутри конструкции и снаружи. Отдельные стержни, соединяются между собой сваркой. Если сварка не используется, то концы стержней загибаются в виде крюка и связываются вязальной проволокой. В таком случае, из стержней получается своеобразная сетка.

Преимущество наружного способа — армирование возможно после укладки части стен.

Поперечный тип армирования кирпичной кладки

Поперечное армирование кирпичной кладки используется для кладки стен, перегородок, колонн. Эффективно, такой способ армирования работает на изгиб и сжатие. А это важно, при строительстве наклонных конструкций, например, арочных типов стен.

Поперечное армирование происходит посредством укладывания в ряды сетки из прутьев. Прутья свариваются сваркой или связываются вязальной проволокой самостоятельно.

В современном строительстве для армирования кирпичных стен, все чаще, используют вытяжные и просечные сетки. Они, заменяют арматуру в виде зигзагов и превосходят ее по прочности. Кроме того, сетки удобны в применении.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Понравилась статья?

Поделиться с друзьями:

Подпишитесь на новые

Армирование кирпичной кладки стен — продольное, вертикальное, поперечное

Согласно строительным нормам в целом ряде случаев необходимо дополнительно усиливать кирпичную кладку. Делается это, когда нагрузки повышены или смещены и прилагаются к стене не по основным осям, а также есть наличие несистематических нагрузок, вроде деформации и непостоянства грунта, землетрясений. Усилить кирпичную стенку или колонну можно с помощью армирования. При этом разделяют такие способы, как:

  • поперечное;
  • продольное;
  • вертикальное армирование.

Армирование подразумевает использование дополнительного материала в виде длинных прутов или сетки, которые укладываются между рядами кирпичей в слой раствора. Таким образом, помимо перевязки кирпича, его прочности и прочности раствора различным напряжениям и нагрузкам будут противодействовать также и упругость армирующего состава.

По умолчанию армирование предполагает использование металлической проволоки в виде прутов или сетки с диаметром от 5 до 8 мм. В последнее время все чаще можно встретить использование для армирования полиэтиленовых или ПВХ сеток. В любом случае выбор материала, способа монтирования и всех прочих параметров строительства – это задача проектировщика, который выполняет все согласно ГОСТам и СНиПам.

Вся технология возведения стен из кирпича в подробном руководстве.

Про технологию расшивки швов кирпичной кладки читайте, перейдя по ссылке.

Поперечное армирование

При поперечном армировании между рядами закладывается сетка, сваренная или связанная из прутьев специальной проволокой. Сами прутья выбираются по диаметру в пределах от 5 до 8 мм, что подбирается исходя из расчетов согласно СНиП II-22-81. Армирование выполняется не на каждом ряду, а например, через каждые 2-5 рядов.

При выборе рядности учитывается высота каждого ряда и необходимая прочность стены после возведения с учетом всех нагрузок и их смещения относительно центральной оси прочности стены. Если вместо сетки используется проволока, уложенная зигзагом, то армирование выполняется всегда в двух соседних рядах с укладкой проволоки перпендикулярно между собой.

При усилении кирпичной кладки используется раствор марки не ниже 50 для сетчатого армирования. Сетку необходимо уложить поверх кирпичей ряда так, чтобы ее края выступали за пределы кладки со всех сторон минимум на 5 мм. Так можно контролировать наличие армирования в кладке и использовать в некоторых случаях эти выступы для закрепления внешних слоев отделки. Армирующий материал обязательно закрывают со всех сторон раствором толщиной не менее 2 мм для защиты от коррозии.

Продольное армирование

Используется продольное армирование часто для усиления перегородок и кирпичных стен, для большей их прочности на изгиб и боковые нагрузки. В этом случае арматура располагается вдоль кладки для усиления продольных швов. Такое армирование может проходить как внутри кладки, так и снаружи. В любом случае элементы армирования закрепляются между собой с помощью сварки и дополнительно сшиваются с кирпичной кладкой поперечными пруткам и анкерами.

Вертикальное армирование

Часто для усиления колонн, выполненных из кирпича, нет возможности разместить арматуру внутри или для внешнего армирования приходится увеличивать размер колонны.

Чтобы не уходить от заданных размеров, используется вертикальное армирование с помощью уголков, расположенных по углам колонны и сваренных между собой поперечными перемычками. В этом случае армирование не только усилит саму кладку, но и перенимает на себя часть нагрузок, которые несет конструкция. Такой способ усиления применим и для стен.

В случае внутреннего армирования, прутья вставляются внутрь полых строительных блоков вертикально и заливаются раствором бетона.

Статья была полезна?

0,00 (оценок: 0)

Армирование кирпичной кладки: советы, рекомендации, пошаговая инструкция

Дата: 28 сентября 2018

Просмотров: 6700

Коментариев: 0

Увеличение прочности здания актуально для любых типов строений. Ведь дополнительное усиление никогда не повредит строящемуся дому. Именно поэтому армирование кирпичной кладки, как никогда, актуально. В дальнейшем оно обеспечивает безопасные условия эксплуатации здания.

Бытует мнение, что для кирпичной кладки достаточно хорошего бетонного раствора, влияющего на прочность. Имеется возможность дополнительно усилить кирпичные стены, осуществив их армирование. Для этого разработан ряд прогрессивных строительных технологий, направленных на выполнение этой задачи. Они способствуют укреплению стен, перегородок, несущих колонн, воспринимающих серьезные усилия.

При строительстве любых сооружений важнейшими являются прочностные характеристики

Ранее каждый из строителей индивидуально принимал решение, как лучше обеспечить прочность. Сегодня механизм достижения этой цели четко регламентирован строительными нормами и правилами по укладке кирпича. Ознакомимся детальнее.

Виды и особенности усиления

Армирование кирпичных стен бывает различным. Оно зависит от направленности действующих на строение усилий и их величины. Элементы арматуры, равномерно размещенные в стенах, предотвращают точечные перегрузки, выравнивают распределение усилий. Они компенсируют хрупкость связующей основы и кирпича, повышают несущие характеристики постройки. Учитывая индивидуальные особенности, армирование осуществляют в различных плоскостях:

  • Поперечной. Укрепление обеспечивает сетка для кирпичной кладки. Она препятствует разрушению, повышает ресурс здания. Этот способ наиболее востребован.
  • Вертикальной. Процесс осуществляется с помощью стальных прутков диаметром не более 15 мм, размещённых в строгой очередности.
  • Продольной. Применение этого вида обеспечивает повышение устойчивости возводимого объекта и актуально для сейсмоопасных зон.

Армированная кирпичная кладка – это один из распространенных способов увеличения прочности зданий

Готовимся к работе

Самостоятельно не сложно выполнить упрочнение кирпичной кладки. Все материалы следует предварительно подготовить. Вам понадобится:

  • стальная проволока для вязания;
  • металлический угловой профиль;
  • сетка для армирования кирпичной кладки;
  • прямоугольные планки;
  • армированные прутки;
  • стержни круглого сечения из стали;
  • краска для металла.

Поперечное упрочнение стен

Армирование кирпичных стен в поперечном направлении производят методом наложения арматуры на поверхность. Это способствует увеличению устойчивости к сжимающим и изгибающим усилиям, возрастанию прочности. Метод актуален при выполнении расположенных под углом кладок сооружений арочного типа. Армирование кладки из кирпича производится рифлеными прутками или стальной сеткой, которая предлагается производителями на строительном рынке. Вы можете ее сварить самостоятельно.

Принципиально усиливающие элементы конструкции могут располагаться как по плоскости стены, так и в поперечном направлении (вглубь кладки)

С помощью поперечного усиления повышают прочность перегородок зданий, опорных конструкций и капитальных стен. Арматура через заданный интервал ложится в кирпич и заливается дополнительным раствором толщиной более 2 мм. Через сколько рядов устанавливать, регламентировано строительными нормами. Правилами оговорено, что при использовании кирпича стандартного размера необходимо армировать кладку через каждые 4 ряда.

Важно надежно защитить сталь от появления ржавчины, обеспечить высокую связующую способность. Обеспечьте суммарную толщину слоя порядка 15 миллиметров. Специфика операций предусматривает использование только одного из усиливающих элементов. Нежелательно производить армирование кирпичной кладки сеткой одновременно со стержнями.

Особенности поперечного усиления

Специальные стержни и сварная сеть применяются при поперечном упрочнении. Армирующая сетка для этого варится с ячейками различной формы:

  • в виде квадрата;
  • в форме прямоугольника;
  • зигзагообразного вида.

Арматура, равномерно установленная на стене, перераспределяет нагрузку, не допуская локальных перегрузок

Для выполнения квадратных или прямоугольных вариантов применяется проволока сечением 5 мм. В зависимости от диаметра используемого прутка и сферы применения, размер ячейки принимается от 3 до 10 см. Традиционно, сетка для кирпичной кладки укладывается с интервалом через пять слоев. Если толщина кирпича выше стандартной, то можно накладывать через четыре ряда. Концы проволоки должны выступать из стены наружу на 2-3 мм. Благодаря этому вы всегда сможете проверить расположение проволоки в наружных слоях. Затем выступающие части удаляются, места выхода проволоки штукатурятся или прячутся под плиткой.

Армирующая сетка для мероприятий по усилению может иметь ячейки зигзагообразного вида. Интервал между зигзагами составляет 5-10 см. На это влияет диаметр стержней, составляющий 5-8 миллиметров. Технология укладки такого материала регламентирует его установку через 2 слоя кирпича, одновременно с перпендикулярно направленной арматурой в рядом расположенных слоях.

Сетка для обеспечения жесткости бывает цельнометаллической, вытяжной или просечной. Она постепенно вытесняет зигзагообразную, пользуется спросом. Это связано с ее повышенной прочностью и удобством выполнения работ.

Стержневое усиление поперечного вида

Стержневое упрочнение выполняется зигзагообразной или прямой стальной проволокой. Технология изготовления зигзагообразных элементов аналогична сетке. Шаг между зигзагами составляет до 100 миллиметров. Укладка стержней производятся с равным интервалом через 3-5 слоев.

Армирование кирпичной кладки производится с помощью проволочной арматуры, при этом кладка кирпича значительно укрепляется

Очередность операций:

  • Параллельными рядами установите прямые стержни с интервалом от 3 до 12 сантиметров.
  • Перпендикулярно к ним расположите арматуру сечением 3-8 мм, вдавите в раствор на глубину 2 сантиметра.
  • Повторяйте операцию через каждые 3 ряда.

Возникают ситуации, когда требуется повышение прочности конструкции. Для этого стержни круглого сечения заменяют стальными полосами и прокатом другого сортамента. На сечение элементов влияет требуемая прочность сооружения и размеры объекта.

Технология продольного армирования

В продольной плоскости армирование осуществляют с внешней стороны здания или внутренней. Оно бывает горизонтальным или вертикальным, зависит от места расположения. В качестве упрочняющих элементов применяются стержни. Интервал между ними при наружном армировании не должен превышать в 15 раз сечение арматуры, для внутреннего варианта – 25.

Горизонтальный тип упрочняет всю продольную конструкцию, связывает на одном уровне вертикальные стержни. Горизонтальные элементы арматуры – не только стальная арматура и проволока, а также полосы и уголки, сечения которых связаны с размерами вертикально установленной арматуры. Защита контуров усиления от природных факторов производится окрашиванием и покрытием раствором. Для внешнего расположения допускается слой толщиной до 12 мм. Если объект эксплуатируют при увеличенной влажности, используется слой цементного раствора толщиной 3 см.

Армирование поперечного типа осуществляется путем наложения армирующих элементов на поверхность слоев кирпича для повышения ее прочности на сжатие и изгиб

В вертикальном варианте арматура располагается вдоль вертикальных стен здания и помещается в кирпичную кладку. Используются стержни диаметром до 15 мм. Для крупных объектов размер сечения увеличен до 30 мм. Для связки горизонтальной плоскости может применяться стальной угловой профиль.

Обязательные требования

Нормативными документами по строительству регламентированы правила выполнения работ и требования, которые обязательно необходимо соблюдать. Остановимся на них:

  • полностью утапливайте в цементный раствор сетку;
  • покрасьте до выполнения работ металлические элементы, защитите их от коррозии;
  • обеспечьте гарантированное превышение толщины шва, закрывающего прутья;
  • используйте одинаковый тип усиления при строительстве здания;
  • обратите внимание на конфигурацию ячеек;
  • добейтесь выступания за края стен сетчатого полотна;
  • используйте стальную вязальную проволоку, не применяйте сварку, если укрепляющие изделия изготавливаются самостоятельно.

Обратите внимание

Соблюдайте основные условия, которые обеспечат усиление любых частей здания:

  • Начинайте работы по обеспечению надежности внешних стен с основания объекта. Для укрепления на базовый ряд кирпичей, положенных на основание, уложите арматурный каркас. Операцию повторите через пять горизонтальных слоев.
  • Укрепляйте все проблемные участки, проемы, где имеется вероятность образования трещин. Например, дверной проем укрепляется двумя слоями усиления, расположенными над ним. Укрепление окон выполняется аналогично, но упрочняющие слои устанавливаются над и под оконным проемом.
  • Усиливайте верхний контур нижнего уровня постройки, если центр строения смещен. Запомните, что в местах перепада уровней, например, пристроек, чаще всего находятся проблемные участки. Причиной раскола является разница в действующих усилиях.

Заключительные моменты

Армирование кирпичной кладки сеткой не представляет сложности, если соблюдать рекомендации специалистов. Оно применяется при любых видах строительства, обеспечивает долговечность здания, равномерно распределяет весовую нагрузку, усиливая конструкцию.

Не забывайте, что укрепление постройки увеличивает безопасность объекта при его дальнейшей эксплуатации. Тщательно изучите требования строительных норм и правил до начала работ. Обязательно армируйте кладку из кирпича, несмотря на возникающие дополнительные расходы. Обратите на это внимание!

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Армирование кирпичной кладки: пошаговая инструкция

Трещины в кирпичных фасадах зданий появляются не так редко, как это может показаться на первый взгляд. По статистике подобные проблемы возникают в каждом третьем вновь построенном доме. Причины их возникновения могут быть разными: ошибки при проектировании, неравномерная осадка грунта, нарушение технологии кладки и т. д. Избежать появления расколов, а следовательно, значительного снижения стоимости здания, поможет армирование кирпичной кладки. О том, как это делается, и поговорим далее.

Какие понадобятся материалы?

Для выполнения армирования используют стальную проволоку 4мм, либо разного рода специальные сетки или готовую арматуру. Очень часто также применяется стеклохолст.

МатериалКоличество и характеристикиНазначение
Готовая арматураНапример, компании MurforУкрепление кладки
КирпичСтандартныйКладка
ЦементМ300 — 400Раствор для кладки
ПесокКрупныйРаствор для кладки
Пластификатор Раствор для кладки



Правила укрепления фасада

Для того чтобы возвести максимально надежные и долговечные стены, армирование сплошной кирпичной кладки следует выполнять от самого ее низа. Если цоколь предполагается собирать из кирпича, данную процедуру следует произвести и в отношении него. Выложив первый ряд кирпичей на ленту фундамента, его прокладывают сверху готовой арматурой. Таким образом укрепляют первые пять рядов. Далее стену поднимают на шесть рядов в обычном порядке и опять укладывают арматуру. Затем процедуру повторяют.

Важно: При сборке кирпичного фронтона высотой менее 8м, вставка выполняется – как и при строительстве стен – каждые 6 рядов. В фронтоне выше прокладываются каждые три ряда.

Укрепление проемов и проблемных мест

Очень часто трещины появляются в районе проемов. Дело в том, что в кладке в этом месте возникает довольно — таки серьезное напряжение. Компенсировать его можно прокладкой арматуры. Для дверного проема данную операцию выполняют в двух рядах непосредственно над ним. Окна армируют также в двух рядах, но сверху и снизу.

Проблемным местом могут быть также участки примыкания частей дома разной высоты. К примеру, там, где к основному сооружению в два этажа по проекту предусмотрено присоединение пристройки в один этаж. Расколы могут появиться на стыке из-за разницы в вертикальном давлении. В этом случае армирование кирпичной кладки выполняется в трех последних рядах кладки низкой части с заводом ее в стену более высокой постройки таким образом, чтобы центр сетки по горизонтали располагался в месте стыка.

Кладка без перевязки швов

Иногда ограждающие конструкции построек выкладываются без перевязки швов. Выглядят подобные дома довольно-таки эффектно и стильно. Однако кладка при этом должна быть заармирована в обязательном порядке. Сетку прокладывают в каждом третьем ряду.

Совет: Все вышеперечисленные рекомендации относятся к арматуре компании Morfor. Если вы будете выполнять укрепление материалом другого производителя, вам следует предварительно прочитать инструкцию к нему. Правила установки другой арматуры могут быть иными. К примеру, менее надежный материал может использоваться каждые 4 ряда.

Правила укладки арматуры

При армировании кирпичной кладки стоит соблюдать некоторые нормативы. В этом случае стены, возведенные своими руками, получатся максимально надежными. Итак:

  • Сетку утапливают в раствор полностью.
  • Если вы используете арматуру из черного металла, перед укладкой ее следует окрасить.
  • Швы должны быть толще прутов минимум на 4мм.
  • При возведении здания допускается использовать только одинаковую по диаметру и другим параметрам арматуру.
  • Сетка должна иметь такую ширину, чтобы концы ее элементов выступали на одной из поверхностей простенка на пару миллиметров.
  • Если сетка будет изготавливаться самостоятельно, отдельные ее элементы связываются вязальной проволокой. Сварку использовать не рекомендуется.

Иногда у владельцев загородных участков возникает вопрос о том, как сделать вертикальное армирование кирпичной кладки. Данная процедура производится обычно только в сейсмически опасных регионах.

Места расположения прутов в данном случае определяются специально для данного конкретного проекта.

Видео:

Виды, особенности и правила армирования кладки из кирпича

Укрепление кладки и придание прочности — главная задача при строительстве зданий и сооружений. Выбор арматуры зависит от несущей способности кладочного материала, перевязки кирпичной кладки и расстояния стержней при укреплении. Правила и техника выполнения армирования регламентируется нормативными документами.



Зачем необходимо армирование

Процесс армирования необходим для предотвращения появления трещин в зданиях. Перед проведением строительства определяют необходимый диаметр стержней для арматуры, просчитывают нагрузку конструкции, выбирают способ укладки стержней и проводят другие не менее важные мероприятия.

Существует некоторые причины для использования армирования:

  • вероятность усадки грунта и проседания почвы;
  • для зданий в несколько этажей нагрузка на стены увеличивается за счет веса плит перекрытия, лестницы и крыши;
  • при нехватке материала используют недорогие растворы и остатки кирпичей, которые следует укрепить для создания прочности;
  • при возведении колонн и столбов, имеющих небольшой диаметр в сечении;
  • строительство дома в сейсмически опасном регионе;
  • пристройка нового здания к существующему объекту предполагает сооружение армопояса на стыке конструкций;
  • участки кладки над проемами окон и дверей — уязвимы, они также дополнительно армируются;
  • во время кладки без перевязки швов проводят армирование стен для придания жесткости.

При частном строительстве укрепление можно провести самостоятельно. Возведение сооружений в районах с частыми землетрясениями следует доверить специалистам.

Что написано в СНИП по этому поводу

Нормативный документ, регламентирующий устройство армирующего слоя, а именно СНиП 3.03.01-87 «Несущие и ограждающие конструкции», имеет такие пункты:

  1. При армирующей кладке наружных стен и колонн, толщина шва должна быть не более 1,6 см, и превышает сумму диаметров арматуры при пересечении не менее чем на 4 мм. При поперечной укладке в стенах и простенках сетка должна состоять минимум из двух стержней по ширине. И она должна выступать за наружную грань стены на 2-3 мм.
  2. Перегородки могут не армироваться, если они не раскреплены временным креплением, и имеют высоту 1,5 м, а толщину — 9 см. При толщине 12 см, высота не должна превышать 1,8 м.
  3. При продольной стальные стержни арматуры соединяются с помощью сварки. Если она не применяется, то прутья заканчиваются крюками и перевязываются проволокой. Стержни идут внахлест и каждый конец не должен быть короче, чем сумма 20 диаметров.

Расчеты толщины, диаметра и размера ячеек сеток определяются из нормативов, приведенных в СНиП II-22-81 «Каменные и армокаменные конструкции».



Какая сетка используется для армирования

В основе армирующей конструкции в качестве усилительных элементов используются стальные прутья, либо сетка. С развитием технологий в настоящее время в качестве арматуры применяют полиэтиленовые или ПВХ стержни. Их диаметр составляет от 3 до 8 мм. Ячейки сетки могут иметь размеры от 3 до 10 см.

Высота сооружения определяет толщину элементов арматуры.

При сооружении частных домов применяют элементы с сечением около 3-4 мм, однако допускаются и более крупные размеры стержней. Армирующая сетка не используется, так как в точках пересечения прутьев толщина будет очень большая. В такой ситуации толстые стержни укладывают в виде зигзагов. Проволока искривляется каждые 5-10 см. Промежутки между прутьями могут различаться в зависимости от толщины арматуры.

Через сколько рядов проводится армирование

Частота горизонтальной укладки арматурной сетки определяется расчетом, основанным на строительных нормах. В расчетах учитывается нагрузка на стену, расположение относительно осей и высота кладки ряда. Сетки арматуры закладывают с промежутками 2-5 рядов обычной кирпичной кладки. При использовании утолщенного кирпича армирование проводится через 4 ряда.

Укладка зигзагом осуществляется парами в смежных рядах, чтобы они находились под углом 90о относительно друг друга.

Сетки располагаются на расстоянии не более 45 см друг от друга. При расположении больше указанного расстояния эффект арматуры снижается. При укладывании сетки внахлест концы выступают не менее 15 см. На фасад стержни арматуры выходят не меньше чем на 2 мм. Это делается для контроля правильности укладки и служит для прочного соединения наружной отделки.



Общие правила армирования кирпичной кладки

Для укрепления здания необходимо не только правильно выбрать сечение проволоки и порядок укладки, но и соблюдать правила установки.

  1. Армирующую сетку из стержней погружают в бетонную смесь полностью.
  2. При использовании черного металла для прутьев его предварительно обрабатывают средствами от коррозии, затем окрашивают.
  3. Толщина шва кирпичной кладки превышает размер арматуры не менее чем на 0,4 см.
  4. При возведении здания на каждой стене используются стержни и армирующие сетки с одинаковыми показателями прочности и размером.
  5. Концы сеток выступают за внешнюю линию кладки на несколько миллиметров.
  6. Вручную изготовленные ячейки сетки соединяются с помощью вязального материала, сварка не используется.
  7. Размеры ячеек сетки определяются расчетами перед началом работ.

Виды армирования

Арматура на кирпичной кладке может иметь разное расположение:

  • продольное;
  • поперечное;
  • вертикальное.

Сетку для армирования покупают в магазине или делают самостоятельно на строительной площадке перед проведением кладки.

Продольное армирование кирпичной кладки

Для  упрочнения здания при боковых нагрузках и изгибе применяется продольное армирование. В таком случае сетка монтируется довольно редко, в основном укладываются стальные стержни, уголки, полоски, проволока. Арматуру располагают в продольном положении при кладке ограждающих конструкций и перегородок. Элементы армирующего слоя могут находиться с внутренней или наружной стороны стены.

Промежутки между проволокой рассчитываются на основе расположения арматуры. Внешнее размещение подразумевает шаг, не превышающий диаметр арматурного стержня более чем в 15 раз. Элементы укрепления, расположенные внутри стен, не должны находиться на расстоянии, превышающем толщину стержня в 25 раз.

При выборе сетки необходимо учитывать ее диаметр, от 3 до 8 мм. Ее располагают на расстоянии около 40 см в горизонтальных швах кладки из кирпича. Раствор используется не ниже 25 марки, а арматура при укладке полностью утапливается в него.

Качество элементов продольного укрепляющего слоя должно совпадать с параметрами вертикальной арматуры.

Поперечное армирование

Такое укрепление кирпичных стен используется для перегородок, наружных стен и колонн. Способ работает при укреплении на изгиб и сжатии конструкции. При поперечном способе используется сетка из прутьев, связанных вязальным материалом. Все чаще строители выбирают просечные и вытяжные сетки, которые более удобны в работе.

При стандартной кирпичной кладке стен толщина прутьев может составлять от 5 до 8 мм. Более толстая арматура неблагоприятно повлияет на прочность возводимого здания. Укрепляющий слой кладут через каждые 2-5 рядов, при крупном кирпиче — каждые 4 ряда.

При продольном армировании допускается использование сетки в виде зигзага. Ее укладывают в соседних рядах перпендикулярно друг другу.

Вертикальное армирование кирпичной кладки колонн

Процесс заключается в использовании прутов, имеющих различную длину. При кладке через несколько рядов устраивают пустоты, в которые впоследствии вставляют арматурные прутья и заливают раствор. Это делает колонну или столб прочнее без увеличения сечения. Армирование по вертикали может быть внешнее или внутреннее. При внешнем устройстве стержни укладываются снаружи и заделываются бетонным раствором.

Внутреннее армирование предполагает установку прутов в полость колонны и последующую заливку раствором. При этом используются армирующие уголки для увеличения прочности. Их укладывают по углам колонны по мере возведения кирпичной кладки и перевязывают между собой. Для вертикального армирования проволока должна иметь диаметр 10-15 мм. Для большого здания с увеличенным количеством нагрузки берут арматуру диаметром 30 мм.

Нюансы выполнения работ

Помимо наружных несущих стен в зданиях возводят внутренние перегородки, ограждения балконов, наружные ограждающие конструкции печей и каминов. Также из кирпича производят облицовку здания, при этом используют красный или декоративный клинкерный кирпич. Такая кладка не несет основную нагрузку, однако она тоже должна обладать прочностью и устойчивостью.

Армирование кирпичной кладки в полкирпича

При строительстве дома нередко проводится кладка в полкирпича. Укладка стены не требует особых навыков. Схема расположения кирпича сводится к тому, что каждый последующий ряд кладки сдвигается относительно предыдущего на 120 мм, то есть половину кирпича. Такая кладка в шахматном порядке обеспечивает перегородкам прочность и устойчивость.

При проведении работ основой ровности кладки является первый ряд.

Работы начинают от угла, затем кладут кирпичи посередине. Между первым рядом и вторым укладывается арматурная сетка. Далее сетку используют в каждом пятом ряду.

В четверть кирпича

Кладку также используют для возведения внутренних перегородок, ограждений и отделки фасадов. Армирование производится по такому же принципу, как и укрепление перегородки в половину кирпича. Стена может быть одинарной или двойной.

При возведении кладки с помощью двойного кирпича толщиной 250 мм армирование необходимо проводить чаще: каждые 2-3 ряда.

При высоте кирпичной перегородки в половину или четверть кирпича до 300 см и ширине не более 500 см, армирование можно не выполнять в случае, если на стену не планируется установка оборудования или крупногабаритной мебели. При креплении к стене объемной и тяжелой техники ее армируют по общему правилу с использованием сетки или стальных прутьев.

При кладке стен должно присутствовать армирование, несмотря на расходы и увеличение срока проведения работ. Укрепление стен с помощью армирующего слоя придает зданию прочности и увеличивает срок эксплуатации. Перед проведением работ необходимо ознакомиться с нормами и требованиями, которые предъявляют к качеству и размеру элементов, а также правильности выполнения укладки.

Популярное


Армирование кирпичной кладки |


При строительстве любого дома не повредит его дополнительное усиление. Эти призвано обеспечить армирование кирпичной кладки.

Актуально во все времена

армирование кирпичной кладки

Идея с укреплением таких поверхностей не нова – её применяют с давних времен. Армирование кирпичных стен особенно важно, если это несущая колонна или такая же по функционалу деталь здания. Но и для перегородок эта мера также сохраняет свое значение.
Предыдущие поколения использовали самые различные материалы для проведения подобных мероприятий. На сегодняшний день разработаны специальные правила — СНиП по кладке кирпича.
Подобный метод позволит сделать стройку более прочной. Причем воплотить это в жизнь можно и собственными руками.

Варианты проводимых работ

Армирование перегородок из кирпича зависит от того направления нагрузки веса, который воздействует на строение.

армирование перегородки фото

Выделяют следующие виды:

  • горизонтальное;
  • вертикальное;
  • поперечное.

Каждое из них имеет особенности в исполнении. Выражаться это будет в следующем:

  1. Использование первого типа повышает устойчивость всей строящейся конструкции. Чаще всего его используют в сейсмоопасных районах.
  2. Вертикальное армирование кирпичной кладки выполняют при помощи расположенных в строго предписанном инструкцией порядке металлических прутьях. Их диаметр, чаще всего, не будет превышать 15 мм.
  3. Как армировать кирпичную кладку у колонны или другие сложные проемы? Для этого было придумано их поперечное усиление. Здесь используется сетка или подобный материал. Такой подход будет препятствовать разрушению кирпича и укрепит поверхность во всех имеющихся направлениях. Срок эксплуатации всего дома, естественно, улучшиться. Все эти факторы делают этот метод самым популярным.



Вертикальный предел

Чтобы укрепить рядовые кирпичные перемычки, используются именно металлические стержни. Они будут идти по всей ширине поверхности, выступая не более, чем на 20 сантиметров за саму перемычку.
Подобное должно повторяться каждые три ряда. Здесь важно соблюдать следующие требования:

  1. Длина проема не должна превышать двух метров.
  2. Толщина у прута не может быть больше самого шва из цемента.

Какой материал использовать в поперечном виде?

сетка для армирования

Есть несколько исходных материалов, которые могут быть использованы именно в этом случае. Среди них:

  • зигзагообразный вид.
  • армированная сетка для кирпичной кладки;

Сама сетка для армирования кирпичной кладки может быть переплетена сталью (полосовой или же плетеной). Иногда её изготавливают на заводе или варят на объекте (чаще всего для таких целей используют арматуру диаметра №4).

Арматурная сетка для кирпичной кладки «рождается» в цехах по металлообработке. Внешне она представляет собой сваренную сетку с ячейками разного размера (они могут варьироваться от 30*30 до 100*100 мм).

«Поставленная» перед таким материалом задача проста и одновременно ответственна — она как нельзя лучше поможет распределить весовые усилия. Для того чтобы достичь этого, необходимо применять подобную сетку через каждые пять рядов кирпича. Затем достаточно будет делать от нее небольшой выступ наружу. Если не планируется дальнейшая облицовка, то в дальнейшем торчащие края просто обрезаются.

Чем хорош зигзаг

зигзаг армирования

Внешне подобная сетка для кирпичной кладки будет выглядеть как искривленная проволока. Специально рассчитанные деформации идут через каждые 5 (максимум 10) сантиметров. Чаще применяется её тонкий вариант.
Как будут проходить работы в этом случае? Использовать подобный вид необходимо через каждые пять рядов, но при этом делать это нужно перпендикулярно двум соседним. Метод считается простым и бюджетным.

Как самостоятельно сделать армирование кирпичной кладки стен

Такое мероприятие нельзя назвать сложным в своем исполнении — оно не требует для своего воплощения каких-то специальных квалификационных навыков.

армирование кладки своими руками

Есть только одно «но» — соответствие всем условиям стандартизации процесса (армирование кирпичной кладки сеткой СНиП). А поскольку дело это — обязательное (иначе можно распрощаться с мечтами о долговечности постройки), то следует изучить все тонкости будущей работы.
Прежде чем приступить к непосредственному укреплению, необходимо высчитать, сколько такого материала нам понадобится для исполнения задачи. Здесь нужно учитывать и сам вид выбранного исходника, и уже описанные ранее особенности технологии. Обычно армирование кирпичной кладки сеткой расход составит 10 м3 на такой же кубический метр кирпича (при условии, что он сам будет одинарным). Это необходимый минимум.
Важно запомнить некоторые условия. Они помогут в усилении разных частей дома:

  1. Для надежных фасадных стен работы нужно начинать с самого низа. Если цоколь из того же материала, то укреплять нужно и его. Выглядит это следующим образом: на ленту фундамента будет ложиться первый ряд кирпичей — именно на него и следует укладывать уже готовую арматуру. И так — каждый ряд из этих пяти горизонтальных. Затем шесть обычных и все повторяется.
  2. Проемы и некоторые проблемные места также очень важно укреплять — именно в этих них чаще всего и появляются трещины. Для дверного такую операцию надо выполнять в два ряда над ним. Что касается окон, здесь это тоже делается в пару заходов, только снизу и сверху.
  3. Под проблемными зонами чаще всего понимается перепад высот (например, где имеются пристройки). Расколы появляются из-за разницы в вертикальном давлении. Укрепить нужно верхнюю часть нижнего этажа со смещением центра в сторону стыка.

Золотые правила

правила армирования

Стандарты предписывают соответствие определенным требованиям. Их несложно запомнить:

  1. Сетка утапливается полностью в раствор.
  2. Металл черного цвета должна быть окрашена перед началом работ. Это делается для того, чтобы избавить материал от последующей коррозии.
  3. Толщина швов должна превышать прутья минимум на 0,4 см.
  4. На протяжении всего здания должно использоваться одинаковое по виду усиление.
  5. Следует обратить внимание на форму ячеек.
  6. Ширина сетки должна быть такой, чтобы её концы могли выступать от края стены.
  7. При самостоятельном изготовлении таких укрепляющих изделий отдельные их элементы соединяются проволокой вязального типа. Сварка в таких случаях не рекомендуется.


Правильно выполненное усиление способно в несколько раз увеличить срок эксплуатации будущего дома. Эта мера поможет равномерно распределить нагрузку на кирпич и сделать такое здание еще прочнее.

Еще по теме:

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка…

Подписывайся на наши новости Вконтакте!

Вертикальное армирование

Вертикальное армирование используется в кирпичных стенах, чтобы противостоять растягивающим напряжениям, которые могут возникать из-за изгибных и поперечных нагрузок. Кладки колонн и пилястр также укрепляются по вертикали для повышения устойчивости к осевым нагрузкам.

Типы и размеры

Деформированные арматурные стержни (арматура) должны соответствовать стандарту ASTM A 615. Наиболее распространена арматура класса 60 с пределом текучести 60 000 фунтов на квадратный дюйм; на некоторых рынках также может быть доступен класс 40 (предел текучести 40 000 фунтов на кв. дюйм).

Требования Строительных норм и спецификация для каменных конструкций, представленные Объединенным комитетом по стандартам каменной кладки (MSJC), разрешают использование арматуры размером до # 11 (1 3/8 дюйма в диаметре) при строительстве каменной кладки, но редко можно увидеть стержни больше, чем # 8 (диаметр 1 дюйм). Когда кладка спроектирована с использованием положений по расчету прочности (Требования строительных норм и спецификации для каменных конструкций, глава 3), максимальный размер стержня ограничивается меньшим из стержней № 9, 1/8 номинальной толщины стены или чистого размера. армируемой ячейки, хода или воротникового соединения.Общая площадь армирования, помещенного в ячейку, не может превышать 4% площади ячейки (8% в местах соединения внахлест). Для 8-дюймовых блоков кладки площадь ячеек составляет приблизительно 32 квадратных дюйма, в которые может быть помещено максимум 1,3 квадратных дюйма арматуры.

Как установлен

Вертикальное армирование обычно помещается путем опускания стержня в пустые ячейки после постройки стены. Хорошей строительной практикой является наличие вертикального армирования перед заливкой швов.Требования и спецификации Строительных норм и правил для каменных конструкций требуют, чтобы арматура была на месте до заливки раствором (см. Требования Строительных норм и спецификации для каменных конструкций, раздел 3.2 E). Запрещается втыкать стержни в свежеуложенный раствор, так как это не позволяет инспектору проверить правильность размещения арматуры.
Другой вариант — использовать блоки открытого типа «A» или «H». У этих блоков удалены одна или обе концевые перемычки, и их можно разместить вокруг вертикальной арматуры, выступающей из фундамента или предыдущей заливки раствора.

Содержание клеток в чистоте

Следует проявлять особую осторожность при строительстве стен из армированной каменной кладки, чтобы предотвратить попадание чрезмерного количества мусора, помета раствора и т. Д. В армированную ячейку. Небольшое количество раствора и мусора допустимо, если соединение цементного раствора не сильно затруднено. Строительный раствор, выступающий более чем на ½ дюйма в залитую раствором ячейку, должен быть удален перед затиркой (Требования Строительного кодекса и Спецификация для каменных конструкций.3.3 B. c.), Чтобы не препятствовать потоку раствора.

Соединения внахлест

Соединения внахлест используются для обеспечения непрерывности армирования по высоте стены. Часть арматуры остается выступающей из верхней части каждой заливки раствора, чтобы перекрыть арматуру при следующей заливке раствора. Напряжения растяжения передаются от одного стержня к другому через соединение с окружающим раствором. Нет необходимости, чтобы стержни соприкасались друг с другом в местах соединения внахлестку, и согласно Строительным нормам и техническим условиям для каменных конструкций соседние стержни могут быть разделены на расстояние до 8 дюймов для бесконтактного соединения внахлест.

Длина перекрытия рассчитывается инженером, но будет варьироваться в зависимости от прочности кладки и диаметра стержня. Более длинные нахлесты также требуются для стержней, размещаемых близко к стене.

Позиционеры стержня

Позиционеры для стержней могут иметь разные формы, но часто их периодически заделывают в строительные швы по высоте стены. После того, как стена построена, арматура подается вниз через позиционер, чтобы стержень удерживался в нужном месте.

Согласно старым строительным нормам, стержни должны удерживаться на месте позиционерами во время затирки швов. Текущие требования и спецификации Строительных норм и правил для каменных конструкций явно не требуют установки стержней, но подрядчик несет ответственность за «поддержку и скрепление арматуры вместе для предотвращения смещения» во время заливки раствора (раздел 3.4 B).

Допуски размещения

Размещение арматуры имеет решающее значение для обеспечения достаточной прочности стены, чтобы выдерживать расчетные нагрузки.Неправильная установка стержней всего на ½ дюйма может серьезно повлиять на способность стены выдерживать нагрузки.

Допуски по размещению арматуры перечислены в Требованиях Строительных норм и Спецификации для каменных конструкций, Раздел 3.4 B 7. Требуются жесткие допуски: стержни должны быть размещены в пределах ± ½ дюйма от указанного места для большинства конструкций (расстояние d 8 дюймов или меньше). Размещение по длине стены должно быть в пределах ± 2 дюймов от указанного расстояния.

Клиренс

Размещение арматуры должно быть спроектировано таким образом, чтобы вокруг стержня было достаточно места для правильного потока раствора. Между соседними планками и любой поверхностью кладки должно быть оставлено минимум ¼ дюйма (для тонкого раствора) или ½ дюйма (для крупнозернистого раствора). Допускается, чтобы стержни соприкасались друг с другом на стыках внахлест.

Защита

Армирование кладки закладывается глубоко в стены и защищается от атмосферных воздействий лицевой панелью кладки и слоем раствора. При строительстве кирпичной кладки не используется никакой специальной защиты от коррозии. Армирование из эпоксидной, оцинкованной или нержавеющей стали иногда может использоваться в суровых условиях, например, в морских дамбах, на химических заводах и на некоторых предприятиях пищевой промышленности.

Экономичный дизайн и расстояние

страница с ошибкой 404 | PreventionWeb

Перейти к основному содержанию Выберите свой язык

и

Перейти

Меню

Знание

  • Отчет о глобальной оценке (GAR)
  • ПрофилактикаВеб

Особые события

  • Глобальная платформа
  • Международный день уменьшения опасности бедствий
  • Всемирный день осведомленности о цунами

Инструменты

  • Монитор Сендайской платформы
  • Добровольные обязательства

UNDRR

Меню

PW — Основная навигация

  • Дом
  • Понимание риска бедствий
  • База знаний
  • Сообщество
  • Сендайский фреймворк
