Вес 1 погонного метра 12 арматуры: цена за метр и цена за тонну купить в Москве

Вес арматуры, рекомендации при покупке металлической арматуры

В этой статьи мы разберем какой же на самом деле удельный вес одного метра арматуры разного диаметра, и как влияет это на цену арматуры.

При строительстве дома или других строительных работах — используется арматура строительная (металлическая) для основы фундамента, на перекрытия, между окон, или на отмостку вокруг дома.



Металлическая арматура украинского производства



В этой статье речь будет вестись об арматуре металлической украинского производства, а не стеклопластиковой арматуре или базальтовой — данный вид арматуры мы не продаем.

Количество арматуры которое Вам задает прораб или при самостоятельном подсчете на дом, как правило исчисляется метрами. Это легко считается, поскольку предположим у Вас дом 10 м на 15 м, в зависимости от типа фундамента и его высоты Вы можете просчитать сколько метров Вам надо арматуры. Опытные строители могут говорить Вам уже четкий вес поскольку они знают вес арматуры, но бывает что и они преувеличивают количество необходимого металла с целью наживы, чего там таить.



Как рассчитать теоретический вес арматуры?



А теперь конкретно по весу арматуры каждого диаметра. Существует формула с помощью которой легко можно высчитать теоретический вес арматуры, но здесь следует подчеркнуть теоретический, но не практический: m= d2/162,272, где m — это масса одного метра, d2 — это диаметр арматуры в квадрате, и число 162,272 — это постоянное число в арматуре. Но, к сожалению со справочником этот вес сходится, но это тоже теория.

Вот что на практике происходит :

 — арматура диаметром 8 мм —  как бы по теория должен метр весить по формуле 8х8/162.272 = 395 грамм, но на самом деле вес одного  метра 450 грамм, некоторые торговые фирмы считают вес метра и 450 грамм. Здесь следует отметить, что редко но бывает и такой вес, но очень редко в остальных случаях — это просто дополнительный заработок для металлобаз или торгующих организаций;

 — арматура диаметром 10 мм — здесь по теории 617 грамм, в природе 650 — 660 грамм.

 — арматура  диаметром 12 мм — вес погонного метра по справочнику 888 грамм, при взвешивании 930 грамм — арматура диаметром 14 мм — вес погонного метра в теории  1 кг 200 грамм — реальность 1.24 кг.     Производители делают отгрузку в тоннаже и им  выгодно продать больше количество по весу, соответственно каким то образом увеличивают в составе металла какой то элемент.  Хотя как то пришла арматура которая произведена в Молдавии, то тогда вес арматуры 8 мм совпадал с теорией — ровно 417 грамм.

 — арматура 16 мм — вес по теории 1 кг 570 грамм, вес на практике 1 кг 600 грамм;

 — арматура 18 мм — вес погонного метра 2 кг — сходится теория и практика;

 — арматура 20 мм — вес одного метра 2 кг 47 грамм — сходится теория и практика.

Ну на этом диаметре и закончим, поскольку более толстые диаметры арматуры не используются при строительстве до 5 этажей.

Вот такой получился ответ на вопрос: какой вес арматуры?



Рекомендации при покупке арматуры



Следует Вас предостеречь, что если вес арматуры завышают в сравнение от того веса который был здесь Вам предоставлен, опасайтесь таких продавцов. Поскольку они просто Вас дурят. Цены на металлопрокат взлетели  вверх, а каждый пытается купить по дешевле и может попасть на не честных продавцов, которые под видом заниженной цены привезут Вам не 1 тонну, а 900кг, но Вы заплатите за тонну на 300 грн меньше чем среднерыночная стоимость, но и получите на 100 кг меньше. Поэтому строго спрашивайте при покупке: ,, А в одной тонне арматуры 12 мм — 1075 метров? — если да, продавец соглашается то все нормально, а если начинает — ,, юзить,, значит что то не то — Вас хотят обмануть.

Источник Металлобаза Рибер

Как узнать вес арматуры 12

При выборе стальной арматуры для строительства очень важно учитывать и рассчитывать ее вес. Многие партии арматуры продаются именно на вес за тонну, а кроме того вес требуется при строительных расчетах.

Рифленая арматура используется для армирования во всех типах фундаментов, и самый универсальный вариант — прутья арматуры 12. Это прочные, но не слишком тяжелые стержни с диаметром 12 миллиметров, которые обеспечивают надежное сцепление бетонного блока и при этом не утяжеляют общую конструкцию сверх меры.

Когда пригодится знание веса арматуры 12?

Стальные стержни арматуры используются не только непосредственно в фундаменте, но и в большинстве элементов из бетона, требующих укрепления. Так, например, именно это изделие чаще всего применяется для создания перегородок, причем не только в одноэтажных зданиях. Так как сталь достаточно тяжела, нужно знать массу металлопроката для точного подсчета нагрузки на здание и, как следствие, необходимой толщины фундамента.

Чтобы подсчитать вес арматуры, которая необходима для создания бетонного элемента любого вида, нужно умножить длину всех прутьев на вес 1 погонного метра. Это достаточно постоянная величина, поэтому не нужно взвешивать металлопрокат на весах. Подсчеты можно произвести на бумаге.

Нужно помнить, что на вес погонного метра влияет не только ее диаметр, но и тип арматуры и даже марка стали, из которой изготовлены прутья.

Если вы знаете количество и вес металлической арматуры, то можно заранее прикинуть не только строительные расчеты, но и стоимость армирования, а значит – и фундамента в целом.

Система расчета веса

Минимальный диаметр армирующих элементов — 3 миллиметра. Площадь сечения такой арматуры, внешне больше похожей на стальную проволоку, составляет 0,071 квадратных сантиметров. Постоянная величина погонного метра такого тонкого изделия — 0,055 килограммов.

Дальнейшие расчета, как правило, идут именно от этого отправного пункта. Каждый следующий шаг диаметра арматурного прута в 1 миллиметр дает прибавки в площади на 0,126 квадратных сантиметров, а вес погонного метра изделия увеличивается на 0,098 килограммов.

Например, другие часто используемые типоразмеры арматуры весят 0,617 килограмма на погонный метр для сечения в 10 миллиметров и 1,578 килограмма для арматуры 16.

Вес арматуры 12

Самый распространенный вид арматуры, если он обладает рифлением и изготовлен из обычной стали, по приведенной выше формуле будет весить 0,888 килограмма за погонный метр.

Обратите внимание, что это классическая арматура А3 или А500С. У других вариантов с этим же сечением масса будет слегка отличаться.

Таким образом, в 1 тонне стальной арматуры 12, если она продается на вес, будет примерно 1126,126 погонных метров.

Зачем и как определять вес арматуры — СамСтрой

Железобетонные конструкции в строительстве являются самыми прочными, поэтому именно их используют при возведении фундаментов домов, несущих балок и плит перекрытия, мостов, колонн и других ответственных объектов. Без армирования бетон плохо противостоит растягивающим и изгибающим нагрузкам, которые вызывают его разрушение. Эту проблему решают просто – «начиняют» бетон стальными прутками, выполняющими в его теле функцию жесткого каркаса. Арматура, вес которой необходим для проектных расчетов и определения нужного количества материала, может иметь разную форму и диаметр сечения.

Образцы арматуры разного диаметра

Зачем и как определять вес арматуры

Большинство частных застройщиков задавались вопросом, сколько весит арматура 12 мм один метр – именно она чаще всего применяется для заливки фундаментов, монолитных стен подвалов, армопоясов.

Ответ на него помогает решить как минимум две задачи.

  • Определение грузоподъемности транспортного средства, необходимого для доставки материалов на строительную площадку.

Не все застройщики пользуются услугами доставки, и не все мелкие продавцы такую услугу предоставляют. Если нужно не так много прутков, их дешевле забрать самовывозом, но нужно знать, не будет ли нагрузка избыточной для автомобиля. Так как стандартная длина арматуры составляет 6 или 12 метров, многие прямо на месте режут её пополам и перевозят на багажнике или в прицепе. Либо выбирают короткие стержни из немерных партий.

Количество коротких прутков в немерных партиях может достигать 7%
  • Определение метража арматуры в тонне.

Большие объемы металлопроката продают, используя в качестве единицы измерения для расчетов не метры или штуки, а тонну. Если знать, сколько погонных метров арматурных стержней содержится в одной тонне, будет несложно рассчитать необходимый для заказа и покупки вес.

В теории, зная диаметр необходимых изделий и плотность стального сплава, из которого они произведены, можно самостоятельно вычислить их вес. Но на практике такие расчеты будут иметь большую погрешность, так как прутки арматуры имеют не постоянное сечение, а периодическое, с продольными и поперечными ребрами жесткости. И имеют два диаметра – минимальный и максимальный.

Сечение арматуры – чертеж

Но этого делать и не нужно. Поможет узнать, сколько весит арматура, таблица, составленная на основании ГОСТ 5781-82. Этот документ регламентирует все параметры данных металлоизделий. Их масса зависит в первую очередь от диаметра.

  • Самые тонкие прутки имеют диаметр 6 мм и вес одного погонного метра чуть больше 220 грамм.
  • Самая толстая 80-миллиметровая арматура значительно тяжелее – больше 39 кг на каждый погонный метр.

Чем больше диаметр и плотнее схема армирования, тем важнее знать, сколько весит метр арматуры. Масса металлокаркаса обязательно должна учитываться при расчете нагрузки на основание, а ошибка может привести к непредсказуемым последствиям.

Таблица для определения веса

В соответствии с действующим стандартом, в строительстве применяют арматуру классов А240, А400 и А500С. Все значения веса в 1 погонном метре, в хлысте длиной 11,75 м и погонажа в 1 тонне сведены в таблицу. Погрешность допустима, но незначительная, не более нескольких процентов.

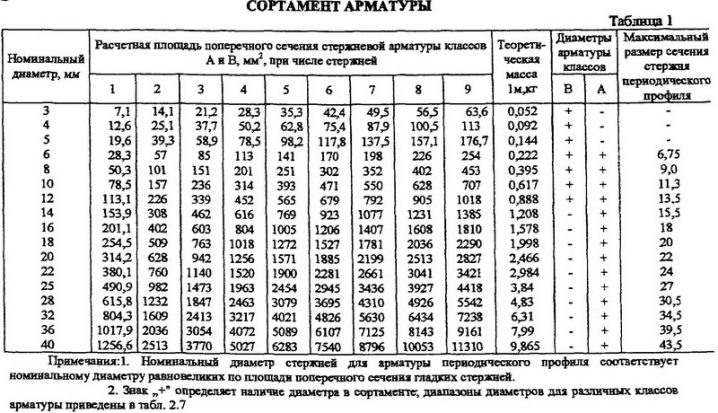

Сводная таблица для всех диаметров

Примеры расчетов

Чтобы узнать, сколько весит 1 метр арматуры 12 мм, достаточно найти этот диаметр в первом столбце. В следующем дана масса 1 п.м. – 888 грамм. А в тонне всего 1126 метров или, если разделить это значение на длину прутка, почти 96 штук.

В проектной документации может быть указан только диаметр и масса арматуры без указания метража. При покупке поштучно придется подсчитать, сколько штук вам необходимо. Например, вам нужно купить 1,5 тонны арматуры 16 мм для устройства ленточного фундамента.

  • Находим по таблице, сколько весит 1 метр арматуры – это 1,58 кг.
  • Переводим 1,5 тонны в килограммы, умножая на 1000 – 1500 кг.
  • Делим 1500 на 1, 58 и имеем 950 м.
  • Или делим 1500 на 18,56 (вес одного прутка) и получаем 81 штуку.

Эти несложные расчеты позволят не только не ошибиться при покупке, но и проверить количество доставленного на площадку материала.

Когда нужно узнать, сколько будет весить определенное количество стержней, поступают наоборот: умножают вес прутков требуемого диаметра на их количество или метраж. Например, нужно купить 30 прутков, толщина арматуры 20 мм. При массе одного прутка 29 кг общий вес составит 30 х 29 = 870 кг.

Вес композитной арматуры

Сейчас вместо стальных арматурных стержней все чаще используют стеклопластиковые. Они имеют массу достоинств, к числу которых относят и малый вес. Кроме того, стеклопластик обладает лучшей, чем у стали, прочностью на разрыв, что позволяет применять изделия меньшего диаметра. К примеру, 8-миллиметровый композитный стержень по своим физико-механическим характеристикам эквивалентен 12-миллиметровому стальному. Соответственно, нагрузка уменьшается ещё заметнее.

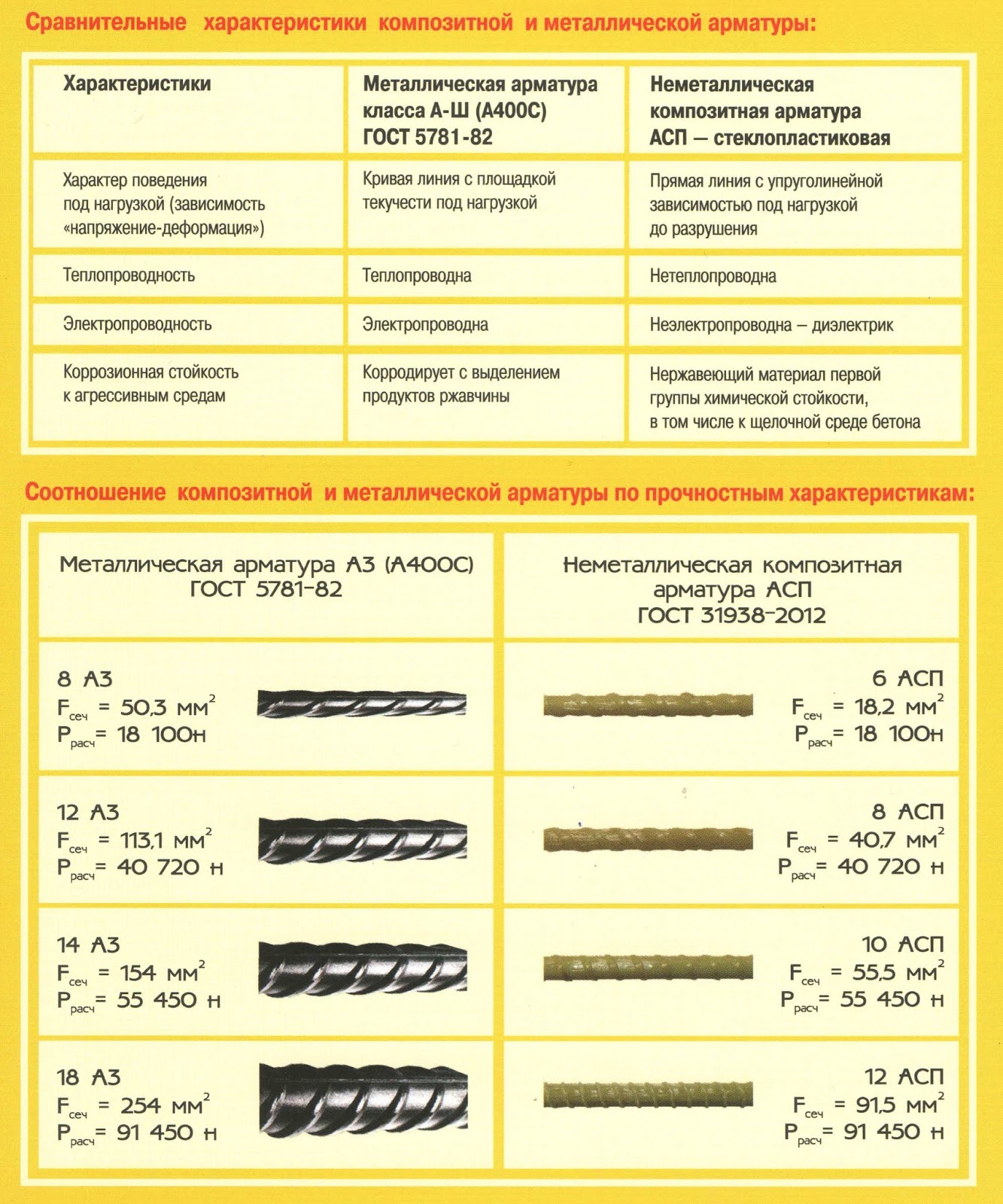

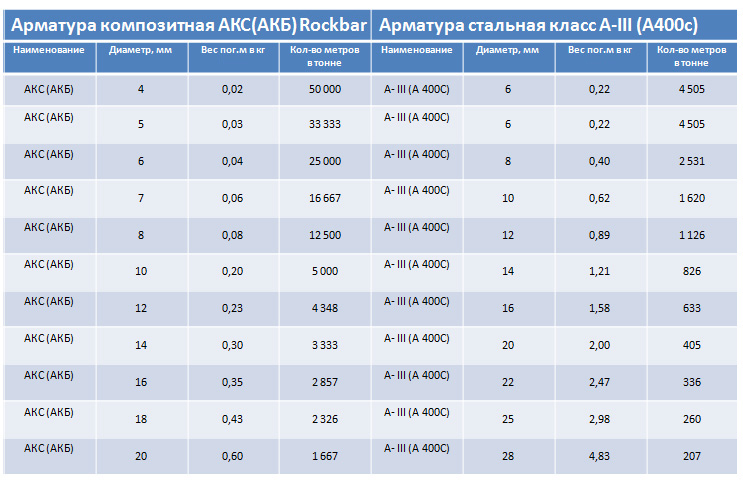

Таблица для определения эквивалента диаметров стальной и композитной арматуры

Сравните, сколько весит метр арматуры 12 мм из стального сплава (890 г) и метр стеклопластикового стержня диаметром 8 мм (110 г). Разница в 8 раз.

Начиная строительство и заказывая материалы для него, важно уметь правильно их рассчитать и проконтролировать доставку, не давая поставщикам себя обмануть. Для этого нужно знать, сколько килограмм цемента в мешке, досок в кубометре, сколько кг в 1 метре арматуры диаметром 12 мм. Такие знания могут очень помочь и при расчетах нагрузок на строительные конструкции, и при решении вопросов транспортировки. В случае с арматурой все просто – достаточно только посмотреть в таблицу и найти в ней нужные данные.



Вес арматуры стальной 1 метра

В процессе строительства важным параметром является вес стальной арматуры, который учитывается при проектировании здания. Для расчета массы партии арматурных стержней необходимо знать их диаметр, массу погонного метра и суммарную длину.

Расчет вес гладкой и рифленой арматуры: варианты

Определить массу погонного метра арматурного стержня можно тремя способами: по таблице ГОСТа 5781-82, определяющего сортамент этой металлопродукции, по формуле и с помощью онлайн-калькулятора.

Определение массы арматурной стали по таблице

В таблице представлены значения, при вычислении которых используются номинальные диаметры и средняя плотность стали, равная 7850 кг/м3. Номинальный диаметр рифленого стержня равен номинальному диаметру прута с гладкой поверхностью того же номера профиля. Это означает, что в таблице указаны массы погонного метра определенного номера профиля, подходящие и для гладких, и для рифленых арматурных изделий.

Таблица веса, кг, 1 метра погонного арматуры с гладкой и рифленой поверхностью классов А1 и А3

Номер профиля (номинальный диаметр стержня) Теоретическая масса 1 м, кг Номер профиля (номинальный диаметр стержня) Теоретическая масса 1 м, кг Номер профиля (номинальный диаметр стержня) Теоретическая масса 1 м, кг
6 0,222 20 2,47 45 12,48
8 0,395 22 2,98 50 15,41
10 0,617 25 3,85 55 18,65
12 0,888 28 4,83 60 22,19
14 1,21 32 6,31 70 30,21
16 1,58 36 7,99 80 39,46
18 2,00 40 9,87

Для определения массы партии металлоизделий массу 1 м погонного умножают на суммарный метраж.

Расчет по формуле

M = π*(D2/4)*ρ, в которой:

М – масса 1 м, кг,

D – номинальный диаметр, м,

ρ – плотность, равная 7850 кг/м3.

Расчет с помощью онлайн-калькулятора

Определение веса арматуры (кг) по диаметру и суммарной длине с использованием онлайн-калькулятора – наиболее простой и удобный вариант.

Арматура погонаж в 1 тонне и вес погонного метра

Удобная таблица для перевода веса арматуры в погонажную длину.

Зачастую при проведении строительных работ требуется перевести вес арматуры в погонные метры и наоборот ― специально для этого мы сделали удобную таблицу.



Длина (погонаж) и вес арматуры ― важные параметры при приобретении металлопроката, поскольку знание этих величин делает Ваше строительство более удобным и предсказуемым.



О том, для чего нужно армирование при строительстве, читайте в статьях:



Зачем нужно армирование кладки из кирпича;



Армопояс — устройство и назначение при строительстве из газобетона.



Таблица теоретического веса строительной арматуры А3



  Арматура ГОСТ  марка стали А500С

Вес метра погонного, кг

Количество метров в тонне, м

Арматура А3 Ø 6 мм

0,222

4504,5

Арматура А3 Ø 8 мм

0,395

2531,65

Арматура А3 Ø 10 мм

0,617

1620,75

Арматура А3 Ø 12 мм

0,888

1126,13

Арматура А3 Ø 14 мм

1,21

826,45

Арматура А3 Ø 16 мм

1,58

632,91

Арматура А3 Ø 18 мм

2

500

Арматура А3 Ø 20 мм

2,47

404,86

Арматура А3 Ø 22 мм

2,98

335,57

Арматура А3 Ø 25 мм

3,85

259,74

Арматура А3 Ø 28 мм

4,83

207,04

Арматура А3 Ø 32 мм

6,31

158,48

Арматура А3 Ø 36 мм

7,99

125,16

Арматура А3 Ø 40 мм

9,87

101,32

Таблица расчета веса арматуры.

Статьи компании «ООО «Центр Стали»»

Армирование железобетонных конструкций представляет собой одну из ощутимых статей бюджета любого строительства. В розничной продаже стоимость этой продукции всегда указывается за погонный метр, но при обустройстве фундамента в преимущественном большинстве случаев требуется большое количество арматуры, в связи с чем ее принято покупать на оптовых базах, где стоимость указывается за каждую тонну. В связи с этим у многих возникает проблема переведения погонных метров в тонны.

Государственные стандарты прописывают только вес погонного метра арматуры определенного диаметра. В связи с этим для расчета массы нужно вес каждого метра умножить на общую длину всех стержней, которые имеют одинаковый диаметр. В дальнейшем вес будет использоваться также для определения общего процента армирования конструкции.





Таблица веса арматуры по диаметру и ее использование



Таблица удельных весов арматуры включает в себя несколько пунктов, таких как:

  • площадь сечения;
  • класс используемой при производстве стали;
  • вес каждого погонного метра;
  • диаметр стержня.

Чтобы определить нужный параметр, достаточно найти подходящее изделие в колонке «Диаметр арматуры» в таблице, после чего посмотреть вес погонного метра. Таблица веса погонного метра арматуры может использоваться при любых расчетах.

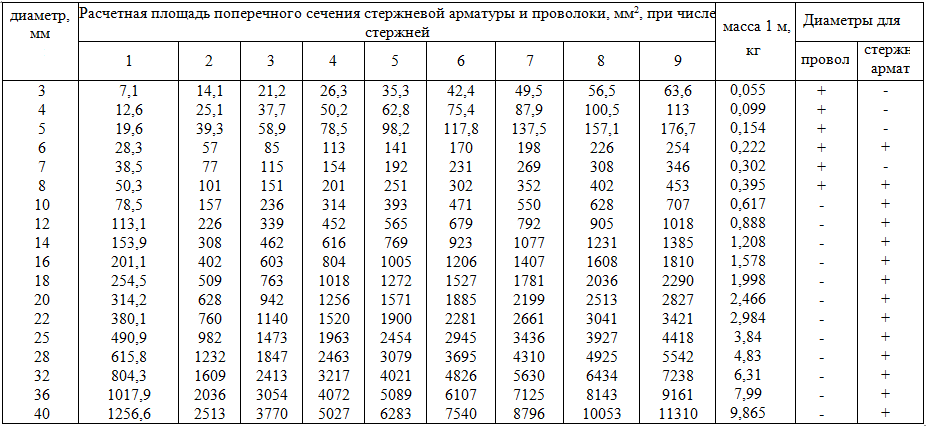

Таблица весов арматуры выглядит следующим образом:



Диаметр (в миллиметрах)

Площадь (в сантиметрах)

Вес (в килограммах)

3

0.071

0,55

4

0,126

0,098

5

0,196

0,154

6

0,283

0,222

7

0,385

0,302

8

0,503

0,395

9

0,636

0,499

10

0,785

0,617

12

1,131

0,888

14

1,539

1,208

16

2,011

1,578

18

2,545

1,998

20

3,142

2,466

22

3,801

2,984

25

4,909

3,853

28

6,158

4,834

32

8,042

6,313

36

10,18

7,99

40

12,56

9,87





Как рассчитывать без таблицы



В качестве примера можно рассмотреть процедуру расчета веса каждого погонного метра изделий, пользующихся наибольшим спросом – с диаметром 6 и 12 мм. При производстве такой арматуры используется специализированная сталь, а за счет образования сложной поверхности металл вместе с бетоном превращаются в монолитную конструкцию. Часто эти изделия покупают для последующего использования на дачах и в частных домах, где требуется укрепление ленточного фундамента.

Рассчитывая вес погонного метра арматуры А3, имеющей диаметр 6мм, нужно будет выполнить две операции:

  1. Сначала рассчитывается площадь сечения: π х 0,006 (диаметр в метрах) х 0,006/ 4 (постоянное значение) = 0,000028 метра квадратного
  2. Далее определяется объем погонного метра: 0.000028 (полученная площадь сечения) x 1 (погонный метр) = 0.000028 метра кубического
  3. В итоге устанавливается вес: 0,000028 (объем, полученный в предыдущем пункте) х 7850 (удельный вес стали) = 0,221 килограмма

Если заглянуть в ГОСТ, можно увидеть, что вес каждого метра арматуры диаметром 6 мм составляет 0.222 кг, то есть расхождений практически нет. Достаточно запомнить формулы и проводить расчеты в полном соответствии с ними.



Сколько весит 1 кг арматуры 12. Вес арматуры

Арматура — строительный материал, без которого не обходится ни одно строительство, даже при деревянном каркасе здания в основание закладывается бетонный фундамент, в котором в обязательном порядке присутствует арматура. Многих интересует вопрос какова арматура цена за тонну разных диаметров. Металлический стержень может быть выполнен из стали с разным химическим составом, бывает разных размеров, разной толщины в сечении, гладкий или рифленый, горячекатаный стержень или холоднотянутая проволока. Все эти технические характеристики оказывают влияние на свойства материала и его цену, соответственно принцип, «чтобы было надежнее, надо выбирать арматуру самую толстую» не всегда оправдывает себя. Следует сохранять целесообразность и понимать эффективность качеств арматуры для заданных условий. К тому же всегда интересно что бы арматура 12 мм цена за тонну была выгодной. Для расчета арматуры необходимо знать все параметры объекта, его размеры, существующие ограничения, требования к технологическим процессам, диаметр выбранного профиля, тонна арматуры 12 и другое. Поэтому часто для детализированного расчета используют специально разработанное программное обеспечение, которое запрашивает ввод параметров, необходимых ему для математических операций и выдает результат: сколько погонных метров арматуры будет затрачено на конкретный строительный объект и сколько стоит например, арматура 12 мм за тонну. В этой ситуации возникает незначительное затруднение, несовпадение мерных систем рынка строительных материалов и проектных расчетов. Дело в том, что продается арматура производителем или реализатором в тоннах, и цена, естественно, заявляется за тонну. А вот при составлении сметы, например, на возведение фундамента будет показана сумма в погонных метрах. Чтобы привести эти две системы к общему знаменателю, необходимо выполнить элементарные математические расчеты. Было бы все просто, если бы арматура существовала в одном единственном виде, тогда бы легко считалась арматура за 1 тонну. А поскольку толщина профиля различается, то и расчет каждый раз будет другим, общая зависимость обратно пропорциональная: чем тоньше арматура, тем больше метров.

Диаметр арматуры, мм

Кг в метре арматуры

Метров арматуры в тонне

Если Вам нужна цена на арматуру 12 за тонну то посмотрите таблицу сверху, рассчитайте необходимое количество и сопоставьте с прайс-листом нашей компании. Можете быть уверенны что сотрудничая с нашей компанией у Вас будет арматура цена за 1 тонну которой одна из лучших в регионе.

Строительство домов предусматривает сооружение основы здания, поэтому возводят разные конструкции фундаментов. В зависимости от материала, из которого строят дом, подходит тот или иной вид фундамента. Одним из основных элементов основания является обвязка из арматуры, которая придает прочность, гибкость бетонной конструкции. Самым распространенным из металлических прутов для фундамента является арматура 12 мм. Занижать размеры нельзя, потому что данный показатель уже является минимальным. Перед тем как заниматься устройством опалубки и заливкой фундамента, необходимо рассчитать количество металлоизделий, которые нужно доставить на объект. В связи с этим возникает вопрос: сколько весит метр арматуры 12-миллиметрового сечения?

Виды металлических прутов для фундамента

Арматурный металлопрокат изготавливается в соответствии с ГОСТом, который является нормативно-правовым актом Российской Федерации и обязывает производителей и застройщиков придерживаться требуемых параметров, которые указаны в документе. Чтобы определить, сколько весит метр арматуры-12, нужно знать, какие виды изделий выпускаются. Существует стальная горячекатаная с 6 классами прочности, стальная термомеханическая упрочненная, стальная свариваемая и композитная полимерная арматура. Последняя — самая легкая по весу из всех остальных, если брать для сравнения одинаковый диаметр, потому что изготавливается из специального облегченного материала.

Как вычислить вес

Чтобы определить, сколько в тонне арматуры-12, используется три способа. Во-первых, можно взвесить один или несколько прутьев одного диаметра и определенной длины. После этого тонну разделить на результат веса и вычислить количество. Второй вариант рассчитан на использование в расчетах номинального диаметра изделия, который равен размеру поперечного сечения гладкого стержня. Третий способ решить несложную задачку на то, сколько весит метр арматуры-12, заключается в использовании таблиц с нормативными техническими показателями для определения веса согласно диаметра металлоизделия. Такие данные определены ГОСТом, благодаря которому можно быстро узнать количество на одну тонну, исходя из вида, типа изделия, а также с учетом материала, применяемого для изготовления.

Использование ГОСТа в расчетах

Металлические пруты могут быть гладкими или рифлеными. С первыми дело обстоит проще, потому что диаметр единый на протяжении всей длины изделия. Рифленые, в отличие от них, имеют неоднородную поверхность, что затрудняет процесс расчета их веса. В нормативном документе приводятся разные таблицы с определением диаметра прута, его веса в зависимости от класса прочности, используемого металла, процесса закаливания, проката и т. д. В результате, чтобы выяснить, сколько весит метр арматуры-12, необходимо, помимо диаметра, учитывать некоторые показатели. ГОСТ указывает, что изделие диаметром 12 мм имеет минимальный диаметр между ребрами 11 мм, а максимальный диаметр на ребре — 13,5 мм. Исходя из этих показателей, уже проработана расчетная площадь данного изделия, которая составляет 1,13 см. кв. Далее подведен итог и получается, что погонный метр 12 арматуры имеет вес 0,89 кг. Получается, что в 1 тонне металлопроката для создания прочного, надежного фундамента вмещается 1123,60 штуки прутков метровой длины. Если арматура 12 мм не используется, а берется диаметр больше, то и количество прутьев, соответственно, становится меньше.

Зачем нужны такие расчеты

Проектирование, строительство являются серьезными этапами для создания безопасного дома и проживающих там людей. Расчеты становятся необходимыми, чтобы каждый шаг на стройке был точным, правильным. Количество необходимой арматуры нужно для вычисления прочности фундамента и позволит осуществить доставку до места строительства специализированным транспортом в необходимом количестве. А это как минимум сократит затраты на транспортировку, погрузку, уменьшит трудозатраты. Поэтому любое, даже небольшое строительство должно предполагать заблаговременное проектирование и расчет требуемого материала. Речь не только об арматуре, это правило касается любого из видов стройматериалов, будь то кирпич, блок, лес или даже линолеум, ламинат, обои. Все имеет счет, т. к. за каждый сантиметр, килограмм сегодня приходиться платить.

Вес арматуры – очень важный параметр и для возведения , и для строительства различных построек (к примеру — ). Масса металлических элементов должна учитываться при планировке строительства самого здания. От нее зависит стержней в свободных и напряженных зонах, расстояние между прутьями и т.д.

Кроме этого, от веса погонного метра металлических стерней будет зависеть стоимость строительства. Дешевле приобрести металлические стержни на оптовых базах, где цена указывается за тонну. Расчет же в строительстве производится в погонных метрах. Поэтому важно уметь посчитать, сколько метров прута в одной тонне.

1 Таблица соответствия веса арматуры для разных диаметров

Стандартная масса арматуры того или иного диаметра регламентируется стандартами ГОСТ 5781-82. Таблица стандартных расчетов величин выглядит так:


Данная таблица абсолютно проста в применении. В первой колонке выбираем диаметр стержня в мм, которая будет использоваться, во второй колонке сразу видим вес одного погонного метра стержня данного типа.

Третья колонка показывает нам количество погонных метров арматуры в одной тонне.

1.1 Расчет веса арматуры

Первый и самый простой способ, позволяющий узнать, сколько весит метр арматуры – использование электронного калькулятора для аналогичных расчетов.

Для работы с ним необходимо знать лишь диаметр стержня, с которым мы будем работать. Все остальные параметры расчетов уже заложены в программе.

Два других способа, позволяющих узнать насколько тяжелый метр арматуры , несколько сложнее. Рассмотрим их в порядке возрастания сложности.

Поскольку в частном строительстве чаще всего используется арматура диаметром 12 мм и 14 мм, возьмем именно такие стержни за основу для проведения расчетов.

1.2 Пример расчета веса арматуры (видео)

2 Расчет по нормативному весу

Рассчитаем количество арматуры, нужное для строительства (при условии, что таблица есть у нас под рукой).

  1. Составить план строительства здания с учетом создания .
  2. Определиться с диаметром стержней.
  3. Просчитать количество используемой арматуры в метрах.
  4. Умножить массу одного метра арматуры нужного диаметра на количество используемых прутьев.

Пример: Для строительства будет использоваться 2322 метра арматурных прутьев диаметром 14 мм. Вес погонного метра таких стержней 1,21 кг. Умножаем 2322*1,21 получаем 2809 килограмм 62 грамма (граммами можно пренебречь). Для строительства нам понадобится 2 тонны 809 килограмм металлических стержней.


2.1 Расчет по удельной массе

Такой способ расчета требует определенных знаний, навыков и труда. Он основывается на формуле расчета массы, в которой используются такие величины, как объем фигуры и ее удельный вес. Прибегать к такому способу расчета погонного метра арматуры стоит лишь в том случае, если под рукой нет ни электронного калькулятора, ни таблицы с нормами ГОСТ.

Наиболее востребованным в строительстве диаметром арматуры на сегодняшний день является прокат диаметром 12 мм. Считается, что это оптимальный диаметр стальной арматуры, который сегодня можно использовать при создании ленточного фундамента.

Купить арматуру 12мм А3 , вес которой рассчитывается за погонный метр, вы можете в компании «КА-РЭЗ». Мы осуществляем продажу арматуры, как оптом, так и в розницу по Москве и Московской области. Вес 1м арматуры 12 мм — 0,888 кг в погонном метре ; ее стоимость и условия доставки уточняйте у операторов нашей компании по указанным на сайте телефонам.

Стоит отметить, что сегодня арматура класса А3 также активно используется не только для обустройства фундаментов, но и для перекрытий, дачного строительства и т.п. Выбор класса арматуры необходимо доверить специалистам. Стоит отметить, что существуют рекомендации по выбору того или класса и диаметра проката. Исходя из рекомендаций специалисты по формулам рассчитывают необходимый диаметр стержней для каждого проекта, массу арматуры 12 мм, необходимое количество проката и многое другое.

Характеристика арматуры 12 мм

Поставляется данный вид проката в бутах или прутках. Стержни круглого сечения могут иметь рифленую или гладкую поверхность. Сплав, из которого изготовлена арматура, помимо непосредственно стали различных марок может иметь в своем составе углерод и иные добавки. Отличается данный вид арматуры прочностью, жесткостью и надежностью. Однако рекомендуется сгибать арматуру класса А3 под углом более 90 градусов. Вы можете узнать, сколько весит метр арматуры 12 мм из расчетной таблицы. Однако при расчете окончательной массы проката для проекта с помощью таблиц или специальных калькуляторов специалисты рекомендуют делать поправку в сторону увеличения в 3-5%. Именно такой процент расхождения, как считают эксперты, существует между фактическим весом металлопроката и данными, приведенными в таблицах.

Когда необходимо вести расчет массы арматуры?

Специалистам необходимо точно знать, сколько весит арматура 12 мм при подготовке проектной документации. Точный расчет массы армированных конструкций также необходим на всех этапах проведения строительных работ. Данная информация необходима для оценки стоимости строительства, закупки необходимого объема арматуры, контроля за расходом материала и т.д. Масса рассчитывается с помощью умножения веса погонного метра на суммарную длину стержней. Масса берется из таблицы расчета. Обращаем ваше внимание на то, что в расчетах используются справочные величины теоретического веса погонного метра арматуры согласно нормативным документам.

Скачать таблицу веса арматуры по диаметрам. Удельный вес арматуры всех диаметров. Линейный вес арматуры

Важен со многих точек зрения. Это поможет рассчитать несущую способность армированной конструкции, сделать более точную смету строительства, организовать логистику доставки и хранения стройматериалов. Диаметр и удельный вес этого металлопроката влияет на общее количество стержней, шаг между стержнями, а также на качественное и количественное увеличение точек локальных напряжений в бетоне.

Расчетная нагрузка и вес арматуры

При составлении сметы следует учитывать оптовую и розничную стоимость стальной катанки, а также заказывать у оптовиков большие объемы проката по цене за тонну, а не за единицу. Также стоимость металлопродукции иногда исчисляется в погонных метрах, поэтому общие расчеты для определения удельного веса и количества материала необходимо проводить в подходящих единицах — в метрах, в килограммах или тоннах, или в м 3.

В таблице приведены соотношения для типовых расчетов удельного веса изделий разного диаметра в соответствии с нормами ГОСТ 5781-82:

Диаметр стержня в мм Линейная масса в килограммах Сколько метров ходовых тяг в 1000 кг
6 0,22 4504,5
8 0,39 2531,7
10 0,62 1620,8
12 0,88 1126,1
14 1,2 826,5
16 1,6 632,9
18 2,0 500,0
20 2,47 404,9
22 3,0 335,6
25 3,9 259,7
28 4,8 207,0
32 6,3 158,5
36 8,0 125,2
40 9,9 101,3
45 12,5 80,1
50 15,4 64,9
55 18,7 53,6
60 22,2 45,1
70 30,2 33,1
80 39,5 25,3

Из таблицы видно, что расчеты веса арматуры просты и доступны непрофессионалам.В первом столбце указан диаметр стержня в миллиметрах, во втором столбце — вес 1 м. стальные стержни заданного диаметра, в третьем столбце — количество стержней в метрах на 1 тонну.

Расчет в калькуляторе

Расчет веса стержней арматуры, используемых в строительстве, обычно выполняется одним из трех известных способов. Первый способ самый простой, с его помощью можно рассчитать массу метра металлических стержней — это электронный калькулятор, онлайн-версия или программа для настольного компьютера… Работа с калькулятором не требует навыков — достаточно знать диаметр стержней, а остальные данные программа подставляет самостоятельно. В программе предусмотрены регулируемые допуски размерной точности, поскольку не каждый строящийся объект требует точности до третьего и более высокого знака после запятой. Программы различаются по требованиям и результатам, поэтому выбрать подходящий софт придется самостоятельно.

Чаще всего в индивидуальном и промышленном строительстве для армирования бетонных конструкций используется изделие диаметром 12 или 14 мм (реже — 16 и 20 мм), поэтому в двух других примерах-расчетах методы, эти значения будут использоваться.

Расчет по стандартной массе

Второй метод расчета также использует приведенную выше таблицу, но расчет выполняется только для результата в погонных метрах на тонну. В этом примере используется арматурный стержень диаметром 14 мм. Что нужно для начала расчета:

  1. План дома с разметкой арматурной сетки для всех армированных элементов и узлов объекта;
  2. Диаметр арматуры — выбирается заранее, исходя из марки бетона и несущей способности армируемого объекта;
  3. Рассчитайте общую метраж арматуры с помощью таблицы;
  4. Последнее действие — умножение: вес 1 м.арматура выбранного диаметра умножается на общее количество стержней.

В реальном примере при закладке фундамента необходимо закупить 2320 метров стержней арматуры Ø 14 мм. Один погонный метр материала весит 1,2 кг. Умножить 2320 х 1,2, получится 2321,2 кг арматуры.

Этот простой метод позволяет рассчитать вес арматурных стержней любого диаметра в 1 тонне материала — для этого нужно использовать справочную информацию из таблицы.

Расчет удельного веса

Последний способ самый сложный. Для его использования необходимо знать формулу расчета веса, объемной геометрической формы (цилиндра) и удельного веса арматуры. Поэтому этот прием используется при отсутствии программы-калькулятора и таблицы со стандартными данными по ГОСТ 5781-82.

На реальном примере можно узнать массу арматуры Ø 14 мм. Законы физики гласят, что физическая масса объекта равна его объему, умноженному на плотность материала (удельный вес).Плотность легированной стали составляет 7850 кг / м 3 (справочные данные), а объем стержней необходимо рассчитывать самостоятельно, зная, что стержни имеют цилиндрическую форму.

Формула объема цилиндра V = πR²h (или ¼ · πD²h), то есть площадь поперечного сечения цилиндрической фигуры нужно умножить на высоту стержня цилиндра. Поперечный цилиндр — это круг. Площадь круга равна S = πR² (или ¼πD²) или Pi, умноженному на квадрат радиуса, или четверти Pi, умноженному на диаметр стержня.Диаметр стержней можно измерить самостоятельно или узнать из плана строительства дома.

Важно: если самостоятельно измерять диаметры арматурных стержней, то обязательно будет ошибка в результатах расчета из-за неидеально гладкой поверхности стержней.

Диаметр стержней в примере составляет 0,014 м или 14 мм, что означает, что радиус изделия будет 7 мм или 0,007 метра.

  1. Рассчитываем площадь арматурного стержня (кружок): 3.14 х 0,007 2 = 0,00015386 м 2;
  2. Считаем объем одного метра арматуры: 0,00015386 x 1 = 0,00015386 м 3;
  3. Рассчитываем вес одного погонного метра: 0,00015386 м 3 х 7850 кг / м 3 = 1,207801 кг.

Проведя эти расчеты и сверив их с данными по ГОСТу, мы убеждаемся в правильности расчетов. Часто в процессе строительства необходимо узнать не вес погонного метра стержня, а массу конкретного стержня — для этого πR² x необходимо умножить на L — длину стержня.Остальные расчетные операции проводятся аналогично.

Удельный вес и диаметр арматуры 12 обновлено: 1 апреля 2017 г. автором: kranch0

Компания «Ка-РЕЗ» предлагает своим покупателям широкий выбор фитингов различного диаметра. В нашем ассортименте вы найдете стержни сечением 14 мм, 16 мм, 18 мм, 20 мм и 25 мм. Вся представленная круговая арматура производится в двух вариантах: с кладочной поверхностью или с резьбой, форма и размеры которой зависят от класса арматуры.Производство арматуры любого диаметра регулируется ГОСТ 5781-82. Стоит отметить, что ГОСТы регламентируют также вес арматуры 16 мм, а также больший и меньший диаметры. При этом реальная масса проката может отличаться на 3-5% от данных, представленных в расчетных таблицах. Непостоянные и физические характеристики аренды. Они напрямую зависят от марки стали, которая использовалась в процессе производства.

14 мм

Масса арматуры 14 мм — самая маленькая в представленной группе проката: в 1п / м — 1.210 кг … Эти легкие, но прочные изделия широко используются при укреплении фундаментов, производстве каркасов и металлоконструкций, а также в нефтехимической промышленности. Стоимость такого вида аренды невысока. Небольшой вес также делает выгодным транспортировку этих продуктов к заказчику.

16 мм

Вес метра арматуры 16 мм отличается от веса прутков меньшего диаметра — 1,580 кг на погонный метр … При производстве такой арматуры стержни проходят дополнительную обработку для придания им большей прочности. Следует отметить, что прочности изделия можно добиться двумя способами. Во-первых, стержни могут быть закалены на растяжение. Во-вторых, закаленную сталь можно использовать для придания большей прочности прокату в процессе производства. Для обозначения способа достижения прочности изделия используется маркировка: в первом случае «Б», во втором — «Т».

18 мм

Предлагаем круглые стержни диаметром 18 мм.Этот вид стального проката также бывает двух форматов: с гладкой или рифленой поверхностью. Следует отметить, что вес арматуры 18 мм больше, чем у двух предыдущих видов проката: в 1п / м — 2 кг … Этот вид продукции применяется при армировании железобетонных изделий, а также при создании сварных металлоконструкций. Основной областью применения можно считать монолитное гражданское и промышленное строительство.

20, 25 мм

Масса арматуры 20 мм — одна из самых внушительных в представленной группе проката — 2470 кг в 1 п / м … Прутки сечением 20 мм востребованы в области армирования бетонных конструкций. Основные механические и эксплуатационные свойства этого материала обусловлены химическим составом стали, а также добавками, используемыми в производстве. Самый внушительный вес арматуры — 25 мм ( 3,850 кг ), широко применяемой в современном строительстве.

Сколько весит арматура 16 мм, а также прутки большего или меньшего диаметра, вы можете узнать у специалистов компании КА-РЕЗ.Вы также можете проверить информацию, представленную в таблицах расчета.

Позвоните в компанию «КА-РЕЗ» по указанным телефонам или оставьте свои вопросы и заказы через форму заявки на нашем сайте. Наши специалисты свяжутся с вами и ответят на все ваши вопросы.

При вязании каркасов, сеток, а также при строительстве фундамента основным элементом является арматура. Что касается частного строительства, то здесь одним из самых востребованных является металлопрокат диаметром 12 миллиметров.Выгодное соотношение прочности и доступной цены позволяет использовать арматуру 12 мм при строительстве частного дома.

Зачем нужно знать вес металлопроката? Это значение понадобится вам для оценки стоимости строительных работ на разных этапах. Обычно вес уже рассчитан в проекте для каждой конструкции, где используется А12, А3 или любая другая марка. Если вы планируете произвести расчет постройки самостоятельно, или просто хотите подробно разобраться в этом моменте, то этот материал ответит на все ваши вопросы.Изучив статью, читатель сможет самостоятельно рассчитать и узнать вес арматуры 12 мм, А3 или другой марки.

Расчет ведется в погонных метрах — специальных значениях, обычно используемых в строительных работах. В таблице также указана масса одного погонного метра. При этом фурнитура продается по весу, а не по длине. Задача строителя довольно проста: узнать, сколько метров требуется для всех конструкций, а затем перевести их в единицы массы.Ниже представлена ​​подробная и простая таблица, которая поможет узнать вес одного погонного метра.

В этой таблице вам нужно найти требуемый диаметр (D), в данном случае это 12 мм. Во втором столбце указывается D — эти данные особо не нужны, а перевести 12 мм достаточно просто (нужно 12 мм разделить на 100, в итоге получится 0,12 м). Третий столбец таблицы самый важный — здесь указывается масса m на кг. Метр проката 12 миллиметров равен 0.888 килограмм. Также, например, можно взять штанги 10 мм, вес которых составляет 0,617 кг. Последний столбец показывает, сколько метров в одной тонне.

Самостоятельный расчет

Теперь читатель знает, сколько весит один метр. Но чтобы лучше разбираться в работе, нужно понимать, какая схема используется для расчета. Разобравшись в сути, строитель сможет рассчитать вес одного погонного метра прутьев диаметром 12 или 10 мм. Для выполнения расчета необходимо действовать по следующей схеме:

Объем одного погонного метра можно получить по следующей формуле: 1м x (0.785 x D x D). Здесь буква « D» обозначает диаметр круга. Общая масса умножается на удельный вес штанг, во всех случаях это будет 7850 кг / м3. Чтобы узнать, сколько весит метр, нужно знать объем.

Например, вы можете самостоятельно рассчитать массу одного метра арматуры 10 мм. Первый шаг — получить объем — 1м x (0,785 x 0,010 x 0,010) = 0 00010124 м3. Масса стержней 10 мм — 00010124 м3 х 7850 = 0.616 кг. Если посмотреть на таблицу, то один метр 10 арматуры весит 0,617 кг. Сколько весит метр прутьев 14 или 16, можно узнать аналогично.

Количество метров в одной тонне

Выше расчет для 10 мм. Количество метров на тонну также можно рассчитать без использования специализированных таблиц. Здесь стоит обратиться к строительным нормам, которые гласят, что в ленточном основании должно быть не менее 0,1% стержней по отношению к железобетонной конструкции.Эта формулировка выглядит довольно сложной. Чтобы понять, как это работает, стоит взять пример:

  1. Берется ленточная основа, площадь которой составляет 2400 кв.
  2. Далее вам понадобится коэффициент, для этой формулы он равен 0,001.
  3. Полученный объем умножается на коэффициент 2400 x 0,001 = 2,4 см2.
  4. На следующих этапах без справочной информации не обойтись. Здесь вам понадобится инструкция, в которой указано необходимое количество стержней.Для арматуры диаметром 10 и 12 мм достаточно двух стержней.

Что нужно знать о фитингах A12

Стержни изготавливаются из стали, марка которой зависит от требований к прочности, износу и другим параметрам. Обычно строители выбирают прутки из низколегированного металла. Нельзя сказать, что это самая надежная и долговечная сталь, но в то же время у нее есть важное преимущество — низколегированный металл можно обрабатывать с помощью дуговой сварки.

Марка А12, как и арматура диаметром 10 мм, обычно используется для придания прочности конструкциям из железобетона.Также эти штанги являются основным элементом при возведении каркасных конструкций. Помимо этого параметра нужно еще обратить внимание на аренду, она различается по классам:

  • Периодический профиль — A3. Якорь класса А3 имеет поперечный гофр.
  • Гладкий профиль — A1. В отличие от А3, фитинги класса А1 идут без гофры.

Возможно приобретение фитингов, независимо от диаметра и класса А3, в бухтах или стержнях.

Сколько весит метр арматуры, необходимо знать как проектировщикам, так и строителям зданий и сооружений из железобетона.Ведь потребность в этом изделии сначала исчисляется в метрах, а для того, чтобы правильно организовать и выполнить свою работу всем специалистам строительной отрасли, нужно перевести длину в массу, то есть в килограммы и тонны. Это нужно проектировщикам для расчета массы армированных конструкций и нагрузок, которые они будут оказывать на другие элементы конструкции, а строителям — для определения типа и грузоподъемности транспорта для доставки арматурных изделий, а также для оформления заявка на ее поставку и последующий расчет на штанги.

Фурнитура разная

Производство каждого вида регулируется соответствующим ГОСТ:

.

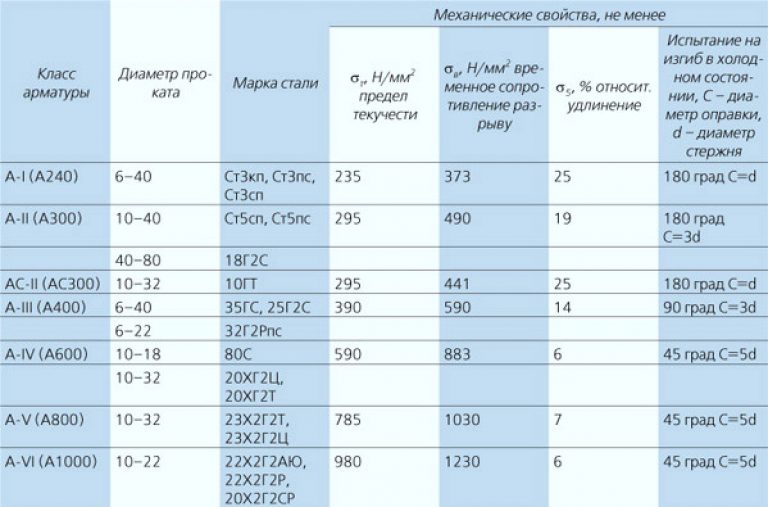

  1. Арматура стальная горячекатаная классов от А-I до А-VI (от А240 до А1000) — ГОСТ 5781-82.
  2. Сталь термомеханически упрочненная марок от АТ400 до АТ1200 — ГОСТ 10884-94.
  3. Сталь сварная А500С и класса В500С — ГОСТ Р 52544-2006.
  4. Полимер композиционный — по ГОСТ 31938-2012.

Сколько весит 1 метр каждого из этих видов изделий любого диаметра, вы можете узнать 3 способами:

  1. Рассчитывается путем взвешивания одного или нескольких стержней.
  2. Рассчитано по номинальному диаметру.
  3. Согласно таблицам справочных руководств или соответствующим ГОСТам, которые приведены ниже.

Первые 2 метода подробно рассмотрены в статье. Правда, делается упор на стальную продукцию, но расчеты для изделий из композитных полимеров ничем не отличаются. Единственное, что придется сделать самостоятельно, — это в случае расчетов по номинальному диаметру узнать плотность полимерных стержней, для которых производится расчет.Третий метод подробно обсуждается ниже.

2

Сколько весит один метр стальных горячекатаных прутков ГОСТ 5781, а также допустимые отклонения от номинальных значений этой величины можно посмотреть в табл. 1 настоящего стандарта или в таблице ниже. Данные в последнем взяты из настоящего ГОСТа. Следует отметить, что номер профиля (то есть номинальный диаметр) гофрированных стержней соответствует номинальному размеру гладких стержней равной площади сечения (поперечного).Это касается всех рассматриваемых арматурных изделий: ГОСТ 5781, 10884, Р 52544 и 31938.


Вес прутка

То есть для изделий с периодическим профилем фактический диаметр (можно посмотреть в этих стандартах) немного больше указанного для него, но при этом площадь его поперечного сечения и масса 1 м такие же, как у гладкая арматура с таким же номером профиля. Поэтому в таблицах ниже и в таблицах указанных ГОСТов параметры приведены как для гладких, так и для гофрированных стержней, поскольку их характеристики идентичны.

Таблица 1. Масса 1 м металлопродукции стандарта 5781 и допустимые отклонения от нее

Масса 1 метра профиля, кг

Предельные отклонения от значения номинальной массы,%

Согласно табл.5 стандартных прутков 5781, в зависимости от класса, выпускаются диаметром, мм:

.

(6-8 и 36-40)

(6-8 и 36-40)

В скобках указаны размеры, согласно которым арматура изготавливается по согласованию между заказчиком и производителем.

Данная информация о диапазоне диаметров каждого класса выпускаемой арматуры по стандарту 5781 может оказаться очень полезной при их покупке. Так, при отсутствии маркировки на стержнях в некоторых случаях можно будет косвенно судить по диаметру класса изделий и их принадлежности к данному виду арматуры, а не по ГОСТ 10884 или Р 52544.

Для определения теоретического номинального веса 1 метра арматуры, изготовленной по ГОСТ 10884, по настоящему стандарту необходимо воспользоваться Табл.1 ГОСТ 5781 на рассмотренный выше горячекатаный металлопрокат. То есть для изделий из термомеханически закаленной стали A t400– A t1200 массой 1 м3 можно увидеть в таблице выше. 1 … Допустимые отклонения от номинальной массы данного проката такие же, как и для проката стандарта 5781.

Согласно табл. 4 эталона 10884 штанги, в зависимости от класса, выпускаются диаметром, мм:

.

At400 и At500

At1000 и At1200

Зная это, при отсутствии маркировки на купленной фурнитуре можно косвенно судить о ее классе, а также о принадлежности продукции стандарта 10884.

3

Массу 1м стальных сварных прутков ГОСТ Р 52544 можно посмотреть в табл. 1 настоящего стандарта или в следующей таблице. 2. Данные в последнем взяты из настоящего ГОСТа. Согласно табл. 2 стандарта R 52544, изделия A500C выпускаются диаметром всего 6–40 мм, а класса B500C — всего 4–12 мм и с соответствующими допускаемыми предельными отклонениями от регламентированного номинала массы одного метра в зависимости от по стандартному размеру.


Профиль гофрированной арматуры

Эти данные также отражены в таблице ниже.

Таблица 2. Масса 1 м.п. И допустимые отклонения от него

Номер профиля арматуры (условный диаметр стержня, мм)

Масса одного метра, кг

Допустимые отклонения от номинальной массы,%

(выпускается размером 6-40 мм)

(выпускаются размером 4–12 мм)

По данному ГОСТу по требованию заказчика также изготавливаются фитинги следующих номинальных диаметров (мм): 4.5; 5.5; 6.5; 7; 7,5; 8.5; девять; 9,5; 45 и 50. Для этих стандартных размеров вес счетчика не указан в стандарте под номером P 52544. Он должен быть указан в спецификации производителя для фитингов этих диаметров.

Или вы можете рассчитать массу 1 м предмета самостоятельно, как описано выше в методах определения этого значения. Допустимые отклонения от номинального веса для этих диаметров такие же, как в таблице ниже, но с одним уточнением для продуктов класса A500C.Допуск ± 5% относится к изделиям стандартного размера 8,5–14 мм включительно. Для композитной полимерной арматуры в стандарте на них (ГОСТ 31938) не указан вес одного метра. При необходимости это значение можно рассчитать самостоятельно, как было предложено выше в главе о том, как определить массу 1м.

Как преобразовать расчет дождя: погонный метр в кг

Как рассчитать длину реза бедра плота, включая покрытие?

2 ответа гДКЛ,


процентное содержание металла, глины или почвы и воды в водной связке дороги из щебня, чтобы узнать общее количество по каждой объем 11500 куб.м.

0 ответов


как узнать прочность бетона за 28 дней, зная прочность бетона за 3 дня или 7 дней ???

3 ответа


В ЗДАНИИ С НИЗКОЙ ПОДЪЕМОМ НА КВ. ФУТ. СКОЛЬКО ТРЕБУЕТСЯ МАТЕРИАЛОВ.ПЕСОК & СОЗДАТЬ & CEMEBT

1 ответов ZCL,


Сколько килограммов 12-мм крупнозернистого заполнителя требуется в кубические футы на один кубический метр бетона марки М25

1 ответов



Какой код IS для тестирования куба?

2 ответа обрядов,


К ПКС 11 футов x 24 фута.Сколько требуется мешков с цементом, песком и заполнителем? А для кровли сколько потребуется листов cgi?

0 ответов НК Строительство,


В чем разница между Rock And Murrum. Как утверждать, что раскопанный материал — это не мур, а скала.

0 ответов MTC,


Кирпичная стена толщиной 230 мм, длиной 10 м и высотой 4,1 м. скажите необходимое количество цемента, песка, кирпича? Также сообщите мне о трудозатратах, необходимых для завершения кирпичной стены за 2 дня

2 ответа SCC, Unity,


как уменьшить теплоту гидратации в бетоне?

2 ответа


Что такое IS Code? А что такое ИС-9301?

1 ответов L&T,


что такое сочетание дизайна GSB и WMM

5 ответов Maharashtra Industrial Development Corporation MIDC,


Калькулятор веса арматуры — легко оценить вес арматурных стержней

Теперь вы можете легко рассчитать вес арматуры, используемой на строительной площадке, с помощью этого простого и продвинутого калькулятора веса арматуры.

Калькулятор арматуры Использование:

Процедура использования этого калькулятора для расчета веса арматурного стержня очень проста. Для этого выполните следующие действия:

Арматурные стержни
  • Нет необходимости измерять размеры арматурного стержня, поскольку на рынке доступны арматурные стержни стандартных размеров.
  • Просто введите диаметр и длину арматурного стержня в соответствии с инструкциями инженера-строителя. Обязательно укажите диаметр стержня в миллиметрах.
  • Пропустите поле количества, если вы хотите рассчитать вес только одного арматурного стержня.
  • Введите количество стержней в поле количества, если вы хотите оценить вес арматурного стержня в комбинациях.
  • Результаты будут отображаться в кг и кг / м.

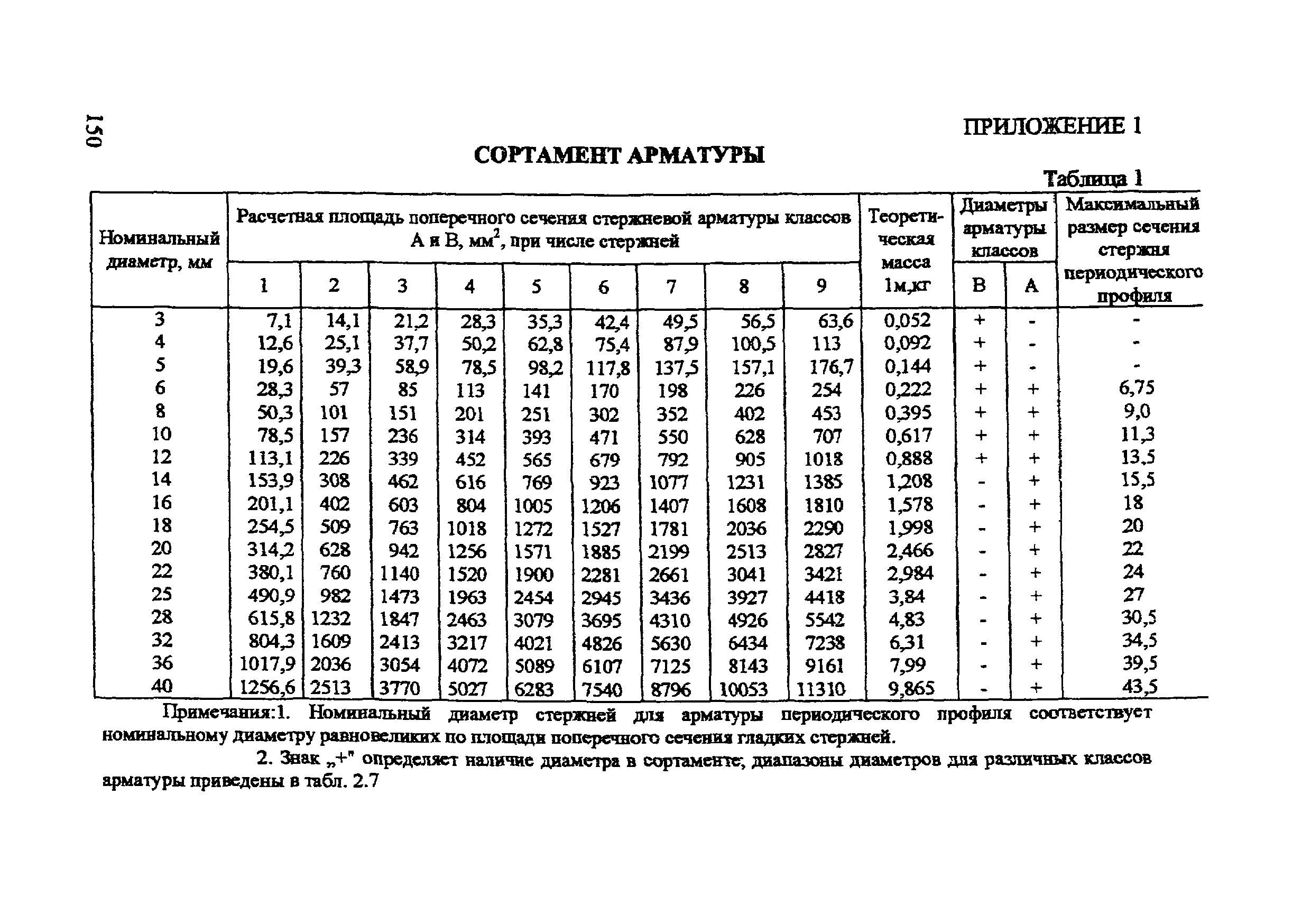

Стандартные размеры и вес арматуры (арматурных стержней)

Стандартные размеры арматурных стержней, имеющихся на рынке, следующие:

Размер стержня (диаметр) Вес / масса на метр (кг / м) ц / с Площадь (кв.мм)
6 мм 0,222 28,3
8 мм 0,395 50,3
10 мм 0,617 78,6
12 мм 113,1
16 мм 1,58 201,2
18 мм 2 254,6
20 мм 2,47 314,3
22 мм 2.98 380,3
25 мм 3,85 491,1
28 мм 4,83 616
32 мм 6,31 804,6
36 мм 1018,3
40 мм 9,86 1257,2
45 мм 12,50 1591,1
50 мм 15,42 1964.3
Таблица веса арматуры

Формула расчета веса арматуры

Вы также можете рассчитать вес арматуры вручную на сайте, но мы рекомендуем вам воспользоваться этим калькулятором. Вес арматуры можно легко рассчитать по стандартной формуле, приведенной ниже:

W = (D 2 / 162,28)* L

Где «D» и «L» — диаметр и длина арматурного стержня соответственно.Возьмите значение диаметра в миллиметрах и длины в метрах. Вы получите результат в килограммах (кг). Разделив результаты на фактическую длину арматурного стержня, вы можете получить вес на метр пробега.

Также попробуйте: преобразование из футов в метр (лучший преобразователь из футов в метры)
Также попробуйте: преобразование из см в метры (лучший преобразователь из сантиметров в метры)

Давайте разберемся с этой формулой на простом примере.

Пример: Рассчитайте вес стержня TMT диаметром 8 мм и длиной 12 метров.

Решение: Используя формулу расчета веса арматурного стержня, вы можете определить массу стержня TMT, подставив указанные значения в данную формулу.

W = (D 2 / 162,28)* L
W = (8 2 / 162,28)*12 = 4,732 кг

Теперь посчитайте вес на метр,

W = 4,732 / L
W = 4,732 / 12 = 0,395 кг / м

Мы надеемся, что этот пример развеял все ваши сомнения.

Как это:

Нравится Загрузка …

Арматура № 5 — Арматурный стержень № 5

Harris Supply solutions — ведущий поставщик арматурного проката №5. Основное применение арматуры № 5 включает сборную кладку для использования в строительстве шоссе и мостов, а также балки фундамента, опоры и откидные стены. Арматурная сталь №5 также широко используется в легкой промышленности коммерческого и жилищного строительства, включая террасные террасы, подпорные стены и кессоны.В метрических кругах эта марка арматуры 5/8 дюйма обозначается как «16 мм».

Связаться с торговым представителем

Арматура изготовлена ​​из чрезвычайно прочного композитного материала углеродистая сталь. Он доступен во многих сортах, которые стандартизированы в соответствии с системой спецификаций ASTM. Если у вас есть какие-либо вопросы о пригодности того или иного арматурного стержня для вашего предполагаемого применения, обязательно обратитесь за профессиональной помощью.

Физические характеристики арматурного стержня №5:

  • Вес на единицу длины: 1.043 фунта на фут (1,556 килограмма на метр)
  • Номинальный диаметр: 0,625 дюйма (15,875 мм)
  • Номинальная площадь: 200 квадратных миллиметров (0,31 кв. Дюйма)
5
Имперский размер стержня «Мягкий», метрический размер Вес на единицу длины Масса на единицу длины Номинальный диаметр Номинальный диаметр Номинальная площадь Номинальная площадь
# 16 1.043 фунт / фут 1,556 кг / м 0,625 дюйма = 5/8 дюйма 15.875 мм 0,31 дюйма 2 200 мм 2

В компании Harris Supply Solutions мы выросли и стали крупнейшим поставщиком арматурных стержней и стальной арматуры №5 в Соединенных Штатах, постоянно стремясь улучшить наши предложения продукции. Мы гордимся тем, что предоставляем нашим уважаемым клиентам продукцию, которая превосходит их ожидания по качеству, и наша дружелюбная и вежливая команда продаж будет рада предоставить вам ценовое предложение.Через региональные центры продаж и поставок мы с гордостью обслуживаем клиентов по всей стране.

Для получения дополнительной информации о арматурном стержне № 5 компании Harris Supply Solutions или о любых наших дополнительных предложениях продукции свяжитесь с нашей командой сегодня.

Полезные ссылки

Harris Supply Solutions — оптовый дистрибьютор для клиентов, ищущих долгосрочные партнерские отношения. Котировки цен доступны только для владельцев текущих счетов.
Чтобы запросить консультацию, свяжитесь с нами сегодня.

Как рассчитать вес стальных прутков?

🕑 Время чтения: 1 минута

Общий вес стальных стержней можно определить, рассчитав удельный вес каждого стержня.Он рассчитывается после окончательной оценки общего количества стали, необходимой для строительного проекта.

В этой статье на примерах поясняется расчет удельного веса плоских стальных прутков и стальных прутков.

Также читайте: Расчет стальной арматуры для плиты, балки и колонны

Удельный вес стальных плоских прутков

Плотность низкоуглеродистой стали 7850 кг / м 3 . Плоский стержень из мягкой стали определяется его шириной и толщиной в миллиметрах.Если да, то вес стального стержня определяется по формуле:

.

Вес стального стержня = Объем стального стержня x Плотность стали

Вес стальной полосы = (Длина x ширина x толщина) x 7850

Пример 1: Определите удельный вес плоского стержня MS шириной 40 мм и толщиной 20 мм.

Вес стального стержня = Объем стального стержня x Плотность стали

Вес стального стержня = (Длина x ширина x толщина) x 7850

Удельный вес стального стержня = (1 x.040 х 0,020) х 7850

= 6,28 кг / м

Также читайте: Оценка количества арматуры

Удельный вес стальных прутков

Здесь плотность стали принята равной 7850 кг / м 3 . Круглые прутки из мягкой стали указываются диаметром в миллиметрах (мм). Если да, то вес стального стержня определяется по формуле:

.

Вес стального стержня = Объем стального стержня x Плотность стали

Вес стального стержня = (Площадь поперечного сечения стального стержня x длина) x 7850 кг / м 3

= (3.14 x (D 2 /4) x L) x 7850 кг / м 3

= (D 2 x 6162.25L) / 1000000

= D 2 L x 0,006162 = D 2 L / 162,28

Вес стального стержня = [D 2 L / 162,28] кг и длина «L» дюйм м

Вес стального прутка = [D 2 L / 533] в кг и длина L в футах

Для расчета веса единицы длина «L» равна единице.

Пример 2: Определите удельный вес стальных прутков диаметром 10 мм и 12 мм.

Формула:

Вес стального стержня = [D 2 L / 162,28]

Следовательно, вес :

  1. 10 мм диаметр стержня = (10x10x1) / 162,28 = 0,616 кг
  2. 12 мм диаметр бара = (12x12x1) / 162,28 = 0,8874 кг

Точного метода расчета веса стали не существует. Определение веса на основе площади поперечного сечения, как описано выше, не дает точных результатов.Для расчета веса стальных прутков рекомендуется руководствоваться таблицей удельного веса изготовителя.

Также читайте: Подготовка детальной сметы строительства

видов, ассортимент, вес и ориентировочные цены

Круглое сечение диаметром 10 мм может иметь гладкий или гофрированный профиль. Сегодня это один из самых популярных видов стальной арматуры, применяемой в строительстве.

Стальные стержни такого диаметра легкие и удобные в использовании.Тонкий стержень обладает довольно высокой прочностью и жесткостью при вязании сеток и металлических каркасов. Сфера его применения довольно широка, что объясняется прекрасными свойствами материала, а также его относительно небольшим весом. При оформлении проектной документации учитывается вес арматуры 10 мм. Вес позволит узнать необходимую сумму аренды под проект, а также даст возможность сделать предварительную смету.

Масса 1 м арматуры 10 мм — 0.617 кг , он может незначительно отличаться в зависимости от марки стали, использованной при его изготовлении, но остается в пределах, установленных стандартами ГОСТ. Узнать, сколько весит арматура 10 мм, можно по таблице. Таблицы расчета представлены на сайте компании КА-РЕЗ.

При оценке стоимости строительства, а также при составлении проектной документации учитывается вес погонного метра арматуры 10 мм. Вес арматуры необходимо рассчитывать для каждой конструкции.Масса — очень значимый показатель и указывается дизайнерами на чертежах проекта дома или любой другой конструкции.

Компания КА-РЕЗ предлагает своим покупателям качественную фурнитуру А3 диаметром от 10 мм. Прокат этого типа изготавливается из высококачественной стали, легированной хромом, титаном, марганцем и другими элементами. Наиболее востребованной арматурой этого класса являются именно прутки 10 мм, а также изделия аналогичного диаметра — 8 и 12 мм. Монолитное строительство считается основной сферой применения фурнитуры А3.Область применения обусловлена ​​характеристиками проката:

.
  • высокая пластичность;
  • повышенная устойчивость к коррозии;
  • хорошая свариваемость;
  • высокая адгезия к бетону;
  • обрабатываемость и др.

Сколько арматуры нужно для фундамента?

Стальные стержни этого класса широко используются при строительстве ленточных фундаментов. Тонкие стержни чаще всего используют в ленточных фундаментах частных домов.Вес арматуры А3 10 мм позволит определить, сколько металлопроката необходимо закупить для проекта. Информация о массе стержней также позволит вам контролировать расход арматуры наемной строительной бригадой. Самостоятельно рассчитывать это значение необходимо только в том случае, если нет готового проекта или при внесении каких-либо существенных изменений в проектную документацию.

Сколько весит метр арматуры 10 мм, можно узнать у специалистов компании КА-РЕЗ.

Позвоните по номерам, указанным на сайте, или оставьте свой вопрос через форму онлайн-заказа. Наши менеджеры свяжутся с вами и ответят на все ваши вопросы. В нашем каталоге продукции есть не только фитинги 10 мм, но и другие диаметры от 6 до 40 мм.

Стальные стержни арматуры принимают на себя растягивающие усилия при работе с массой бетона, которую сам бетон плохо переносит. Растяжение конструкции происходит в основном при приложении нагрузки к фундаменту, поэтому основная область применения арматуры — это основания строительных объектов и стены монолитных бетонных конструкций из.Арматура привязывается к арматурному каркасу, а стержни периодического профиля и гладкие стальные стержни скрепляются проволочной обвязкой или (в некоторых случаях) сваркой. Поэтому для создания арматурного каркаса или одной арматурной сетки необходимо знать вес и размеры стержней.

Якорь ГОСТ 5781-82

Якорь по массе выбирается по ГОСТ 5781-82, который регламентирует размеры стержней, их диаметр, профиль и другие стандарты. Производство арматурных стержней бывает холоднокатаным и горячекатаным, сама арматура изготавливается в виде стержней или проволоки.

Вес 1 метра горячекатаной арматуры не зависит от параметров эксплуатации материала, которые классифицируются по шести диапазонам свойств по прочности и марке стали. Классы армирования обозначаются как: A I, A II, A III, A IV, A V, A VI.

Класс Ø Марка
A I (A 240) 6-40 мм Ст3КП, Ст3ПС, Ст3СП
A II (A 300) 10-40 мм
40-80 мм
Ст5ССП, Ст5ПС
18Г2С
AC II (AC 300) 10-32 мм
36-40 мм
10GT
A III (A 400) 6-40 мм
6-22 мм
35ГС, 25Г2С
32Г2РПС
A IV (A 600) 10-32 мм
6-8 мм
36-40 мм
80С
20ХГ2Ц
A V (A 800) 6-8 мм
10-32 мм
36-40 мм
23X2G2T
A VI (A 1000) 10–22 22Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Например, 10-миллиметровая арматура весом 1 метр имеет чуть больше полукилограмма — более точные данные по всем диаметрам в соответствии с массой и длиной стержней можно найти в таблице ниже:

Ø, мм Масса 1 м, кг Сколько погонных метров в одной тонне Ошибка,%
6 0,22 4504,5 + 9 / -7
8 0,39 2531,7 + 9 / -7
10 0,618 1620,8 + 5 / -6
12 0,88 1126,1 + 5 / -6
14 1,2 826,5 + 5 / -6
16 1,6 632,9 + 3 / -5
18 2,0 500,0 + 3 / -5
20 2,5 404,9 + 3 / -5
22 3,0 335,6 + 3 / -5
25 3,9 259,7 + 3 / -5
28 4,8 207,0 + 3 / -5
32 6,3 158,5 + 3 / -4
36 7,9 125,2 + 3 / -4
40 9,9 101,3 + 3 / -4
45 12,5 80,1 + 3 / -4
50 15,4 64,9 + 2 / -4
55 18,7 53,6 + 2 / -4
60 22,2 45,1 + 2 / -4
70 30,2 33,1 + 2 / -4
80 39,5 25,3 + 2 / -4

На практике масса строительных арматурных стержней складывается из веса всех арматурных каркасов фундамента или бетонных стен объекта плюс вес арматурных сеток, которые помещаются в бетонный раствор в опалубка.Наиболее востребованные в промышленном и индивидуальном строительстве диаметры арматурных стержней от 8 до 25 мм, профиль периодический (гофрированная арматура). Стержни большего диаметра и гладкие стержни, указанные в таблице, используются только в промышленном строительстве.

Сколько арматуры по весу необходимо закупить, рассчитывается следующим образом: сначала складываются длины всех стержней арматуры в пакете, результат умножается на вес одного метра линейной арматуры — эти значения указаны в таблице.Зная общую длину стержней, можно получить общий вес. Для этого нужно удельный вес арматурных изделий умножить на длину арматуры в погонных метрах. В таблице приведены сечения стержней арматуры в расчете на один погонный метр арматуры классов А 1 (А 240), А 2 (А 300), А 3 (А 400), А 4 (А 800), А 5. (A 800), A 6 (A 1000), а также общий метраж штанг в одной тонне.

Без табличных данных общий вес арматурной сетки или вес одного погонного метра можно рассчитать с помощью онлайн-калькулятора или сделать это самостоятельно.Для этого длину арматурных стержней сетки, например, площадью 1 м 2 умножают на удельный вес одного погонного метра армированных стержней. Объем стали на 1 метр исследуемого металлического цилиндра составляет 1 метр x (∏ x D 2 x / 4). Вес арматурного стержня будет равен производной от полученного объема и удельного веса арматуры, которая составляет 7850 кг / м 3. Эта упрощенная методика рассчитывает массу в килограммах одного метра арматурных стержней, а также преобразует масса в единицах длины (метры).

Важно со многих точек зрения. Это поможет рассчитать несущую способность армированной конструкции, сделать более точную смету строительства, а также организовать логистику доставки и хранения стройматериалов. Диаметр и удельный вес этого металлопроката влияет на общее количество стержней, шаг между стержнями, а также на качественное и количественное увеличение точек локальных напряжений в бетоне.

Расчетная нагрузка и вес арматуры

При составлении сметы следует учитывать оптовую и розничную стоимость стальной катанки, а также заказывать у оптовиков большие объемы проката по цене за тонну, а не за единицу.Также стоимость металлопродукции иногда исчисляется в погонных метрах, поэтому общие расчеты для определения удельного веса и количества материала необходимо вести в подходящих единицах — в метрах, в килограммах или тоннах, или в м3.

В таблице приведены соотношения для типовых расчетов удельного веса изделий разного диаметра в соответствии с нормами ГОСТ 5781-82:

Диаметр стержня в мм Линейная масса в килограммах Сколько метров ходовых тяг в 1000 кг
6 0,22 4504,5
8 0,39 2531,7
10 0,62 1620,8
12 0,88 1126,1
14 1,2 826,5
16 1,6 632,9
18 2,0 500,0
20 2,47 404,9
22 3,0 335,6
25 3,9 259,7
28 4,8 207,0
32 6,3 158,5
36 8,0 125,2
40 9,9 101,3
45 12,5 80,1
50 15,4 64,9
55 18,7 53,6
60 22,2 45,1
70 30,2 33,1
80 39,5 25,3

Из таблицы видно, что расчеты веса арматуры просты и доступны непрофессионалам.В первом столбце указан диаметр стержня в миллиметрах, во втором столбце — вес 1 м. стальные стержни заданного диаметра, в третьем столбце — количество стержней в метрах на 1 тонну.

Расчет на калькуляторе

Расчет веса стержней арматуры, используемых в строительстве, обычно выполняется одним из трех известных способов. Первый способ самый простой, с его помощью можно рассчитать массу метра металлических стержней — это электронный калькулятор, онлайн-версия или программа для настольного компьютера.Работа с калькулятором не требует навыков — достаточно знать диаметр стержней, а остальные данные программа подставляет самостоятельно. В программе предусмотрены регулируемые допуски размерной точности, поскольку не каждый строящийся объект требует точности до третьего и более высокого знака после запятой. Программы различаются по требованиям и результатам, поэтому выбрать подходящий софт придется самостоятельно.

Чаще всего в индивидуальном и промышленном строительстве для армирования бетонных конструкций используется изделие диаметром 12 или 14 мм (реже — 16 и 20 мм), поэтому в двух других примерах-расчетных методах , будут использоваться эти значения.

Расчет по стандартной массе

Второй метод расчета также использует приведенную выше таблицу, но расчет выполняется только для результата в метрах на тонну. В этом примере используется арматурный стержень диаметром 14 мм. Что нужно для начала расчета:

  1. План дома с разметкой арматурной сетки для всех армированных элементов и узлов объекта;
  2. Диаметр арматуры — выбирается заранее, исходя из марки бетона и несущей способности армируемого объекта;
  3. Рассчитайте общую метраж арматуры с помощью таблицы;
  4. Последнее действие — умножение: вес 1 м.арматура выбранного диаметра умножается на общее количество стержней.

В реальном примере при закладке фундамента необходимо закупить 2320 метров стержней арматуры Ø 14 мм. Один погонный метр материала весит 1,2 кг. Умножить 2320 х 1,2, получится 2321,2 кг арматуры.

Этот простой метод позволяет рассчитать вес арматурных стержней любого диаметра в 1 тонне материала — для этого нужно использовать справочную информацию из таблицы.

Расчет удельного веса

Последний способ самый сложный. Для его использования необходимо знать формулу расчета веса, объемной геометрической формы (цилиндра) и удельного веса арматуры. Поэтому этот прием используется при отсутствии программы-калькулятора и таблицы со стандартными данными по ГОСТ 5781-82.

На реальном примере можно узнать массу арматуры Ø 14 мм. Законы физики гласят, что физическая масса объекта равна его объему, умноженному на плотность материала (удельный вес).Плотность легированной стали составляет 7850 кг / м 3 (справочные данные), а объем стержней необходимо рассчитывать самостоятельно, зная, что стержни имеют цилиндрическую форму.

Формула объема цилиндра V = πR²h (или ¼ · πD²h), то есть площадь поперечного сечения цилиндрической фигуры необходимо умножить на высоту цилиндра-штока. Секционный цилиндр представляет собой круг. Площадь круга равна S = πR² (или ¼πD²) или Pi, умноженному на квадрат радиуса, или четверти Pi, умноженному на диаметр стержня.Диаметр прутьев можно измерить самостоятельно или узнать из плана строительства дома.

Важно: если самостоятельно измерять диаметры арматурных стержней, то обязательно будет ошибка в результатах расчета из-за неидеально гладкой поверхности стержней.

Диаметр стержней в примере составляет 0,014 м или 14 мм, что означает, что радиус изделия будет 7 мм или 0,007 метра.

  1. Рассчитываем площадь арматурного стержня (круга): 3.14 х 0,007 2 = 0,00015386 м 2;
  2. Считаем объем одного метра арматуры: 0,00015386 х 1 = 0,00015386 м 3;
  3. Рассчитываем вес одного погонного метра: 0,00015386 м 3 х 7850 кг / м 3 = 1,207801 кг.

Проведя эти расчеты и сверив их с данными по ГОСТу, мы убеждаемся в правильности расчетов. Часто в процессе строительства необходимо узнать не вес погонного метра бруса, а массу конкретного бруса, для этого πR² x необходимо умножить на L — длину бруса.Остальные расчетные операции проводятся аналогично.

Удельный вес и диаметр арматуры 12 обновлено: 1 апреля 2017 г. автором: kranch0

Любой тип фундамента строится с использованием арматурного каркаса. Арматурные стержни диаметром 12 мм используются как основные несущие элементы при строительстве жилых домов. При разработке проекта металлопрокат рассчитывается метражами, но продавцы продают продукцию тоннами. Как правильно рассчитать вес одного погонного метра арматуры?

краткое описание

ГОСТ 10884-94 дает очень четкое определение металлопродукции, используемой для производства железобетонных конструкций.Это стержни круглого сечения с поверхностью гладкого или периодического профиля. Арматура диаметром 12 мм применяется при устройстве фундаментов плитного, свайного, ленточного и ростверкового типов, при производстве железобетонных изделий стандартного и повышенного класса нагрузки (плиты, балки, колонны и др.), В формирование дорожного покрытия и т. д.


Если взять за критерий классификации физико-механические свойства, то в этой категории можно выделить арматурные изделия следующих классов:

1.А-I / А240 — так называемая монтажная фурнитура. Он имеет гладкую поверхность и используется как распределительный и соединительный элемент в несущей раме.

2. A-II / A300 — рабочие стержни несущего типа. У них гофрированный, ребристый профиль.

3. A-III / A400-A500.

Чем выше класс, тем выше индекс прочности и плотности, а также тем лучше марка стали, используемой для производства арматурных изделий. От этого также зависит вес (масса) 1 метра арматуры.

Помимо стандартного металлопроката, предлагаются следующие виды проката:

  • Т — термически упрочненный.
  • К — стойкий к коррозии.
  • С — предназначен для соединения сваркой.

Арматура поставляется в основном стержнями длиной от 4 до 11,7 м в пучках, реже в бухтах, длина одного бухты составляет 11,7 п.м.


Вес арматуры

На вес металлических изделий влияет множество факторов. В том числе:

1.Диаметр. С каждым миллиметром масса увеличивается в геометрической прогрессии.

2. Тип поверхности — гладкая или рифленая. Если взять один погонный метр, то разница между первым и вторым типом оказывается небольшой — несколько граммов. Но поскольку на практике клапаны покупаются в километрах, разница значительная.

3. Класс металла. Характеризует плотность материала. Изделия толщиной 12 мм изготавливают из стали А-II, А-III, А-IV, Ат-IV, А-В, Ат-В, Ат-VI.Средний удельный вес составляет 7850 кг / м 3. Этот показатель считается нормативным, но на практике возможна разница значений в пределах 3-10% (от 7620 до 8510 кг / м 3). каждый погонный метр продукции.

В России продавцы используют так называемые таблицы теоретического веса арматуры, составленные на основе государственного стандарта ГОСТ Р-52544. В соответствии с этим документом прокат из стали классов А500 С и В500 С диаметром 12 мм весит 0,6 кг.888 кг / пог.м. Для облегчения пересчета массы в длину в той же таблице приведены соответствующие расчетные данные: около 1126,1 м на 1 тонну.


Но даже при отсутствии сводного документа масса 1 метра арматуры рассчитывается довольно просто. Как известно из школьного курса физики, вес тела равен его объему, умноженному на средний удельный вес.

Формула расчета объема: площадь поперечного сечения * длина.В системе СИ используется метр. Поскольку сечение арматуры круглое, несложно рассчитать, что вам нужно:

  • Площадь сечения (S) = πR 2 = 3,14 * 0,006 2 = 0,00011304.
  • Масса (М) = 0,00011304 * 7850 = 0,8874 кг / пог.м.
  • Напомним, что радиус R составляет ½ диаметра D.

Для обладателей бесплатного доступа в Интернет проблема решается еще проще. Чтобы узнать, какая масса у 1 метра арматурной стали любой толщины и марки, вы можете воспользоваться калькулятором, который обычно размещают на своих сайтах продавцы металлопроката.Некоторые даже предлагают выбрать государственный стандарт, по которому будет производиться расчет.

Стоимость метра 12 мм арматуры класса А500С составляет примерно 21-29 рублей в зависимости от объема закупки.

При строительстве элементов дачных домов из монолитного бетона требуются значительные затраты арматура конструкции … Вес арматуры в конструкции рассчитывается путем умножения общей длины всех стержней на вес погонного метра арматуры.Вес метра арматуры берется из таблицы. Зная вес арматуры, можно оценить процент армирования конструкции (отношение веса арматуры к объему бетона) и рассчитать рыночную стоимость арматуры, так как цена металлопроката рассчитывается за кг.

Линейный вес арматуры зависит от диаметра

Диаметр арматуры, мм Площадь сечения, см2 Масса арматуры, кг / м Марка стали
3 0,071 0,055
(0,051)
4 0,126 0,098
(0,090)
Проволока плоская и высокопрочная
5 0,196 0,154
(0,139)
Проволока плоская и высокопрочная
6 0,283 0,222
7 0,385 0,302 Проволока А-III обыкновенная и высокопрочная
8 0,503 0,395 Проволока А-III обыкновенная и высокопрочная
9 0,636 0,499 A-III
10 0,785 0,617
12 1,131 0,888 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
14 1 539 1 208 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
16 2,011 1 578 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
18 2,545 1,998 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
20 3 142 2,466 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
22 3 801 2 984 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
25 4 909 3 853 A-II, A-III, A-IV, At-IV, A-V, At-V, At-VI
28 6 158 4 834 А-II, А-III, А-IV
32 8 042 6 313 А-II, А-III, А-IV
36 10,18 7,99 А-II, А-III
40 12,56 9,87 А-II, А-III

Примечание: в скобках указана масса провода класса Бп-I.

При отсутствии таблицы вес погонного метра арматуры можно рассчитать самостоятельно. Объем 1 метра арматуры равен 1 м x (0,785 x D x D). В скобках — круг геометрической площади с диаметром D. Вес получается умножением объема на удельный вес арматуры , который равен 7850 кг / м3.

Найдите массой 1 м арматуры диаметром 12 мм.
Объем — 1 м x (0,785 x 0,012 м x 0.012 м) = 0,00011304 м3,
Масса — 0,00011304 м3 х 7850 кг / м3 = 0,887 кг. Примерно равно значению в таблице.

Арматура диаметром 12 мм — одна из самых востребованных в строительстве. Он довольно легкий и простой в использовании. При этом арматура 12 имеет достаточную жесткость при вязании сеток и каркасов. Это также относится к. А при строительстве дачных домов и дач из кирпича единственным бетонным элементом дома является ленточный фундамент.Обычно фундамент дома из конструктивных соображений армируют сеткой из прутьев минимально допустимого диаметра. Этот минимально допустимый диаметр составляет 12 мм.

Вес арматуры должен быть известен при оценке на различных этапах. Однако это значение придется учитывать только при отсутствии проекта или при изменении диаметра арматуры в зависимости от ее наличия. Как правило, вес арматуры рассчитывается для каждой конструкции и указывается проектировщиком в.

Нагрузка на колонну, балку и плиту | Расчеты конструкции колонны Pdf | Как рассчитать размер колонны для здания

Как рассчитать нагрузку на колонну, балку и плиту

Общее Расчет нагрузки на колонны, балки, перекрытия мы должны знать о различных нагрузках, приходящих на колонну. Как правило, расположение Column , ​​ Beam и Slab можно увидеть в структуре типа рамы . В каркасной конструкции нагрузка передается от плиты к балке, от балки к колонне, и в конечном итоге она достигает фундамента здания .

Для расчета нагрузки на здание необходимо рассчитать нагрузки на следующие элементы,


Что такое столбец

Колонна — это вертикальный компонент в строительной конструкции , ​​которая в основном предназначена для выдерживания сжимающей и нагрузки продольного изгиба . Колонна — один из важных конструктивных элементов строительной конструкции. Согласно загрузке , ​​поступающей в столбец , ​​размер увеличивается или уменьшается.

Длина колонны обычно составляет в 3 раза по их наименьший поперечный размер поперечного сечения . Прочность любой колонны в основном зависит от ее формы и размера поперечного сечения, длины, расположения и положения колонны.

Расчет нагрузки на колонну


Что такое луч

Балка — это горизонтальный структурный элемент в строительной конструкции , ​​которая спроектирована для , ​​чтобы выдерживать сдвигающую силу , изгибающий момент и передавать нагрузку на колонны на обоих ее концах.Нижняя часть балки испытывает силу растяжения , ​​а верхняя часть сила сжатия . Следовательно, стальная арматура More предусмотрена внизу по сравнению с верхней частью балки.


Что такое плита

Плита представляет собой уровень структурный элемент здания, который предназначен для создания плоской твердой поверхности . Эти плоские поверхности плит используются для изготовления этажей , ​​ крыш и потолков .Это горизонтальный структурный элемент, размер которого может варьироваться в зависимости от размера структуры и области , ​​а его толщина также может меняться.

Но минимальная толщина плиты указана для нормального строительства около 125 мм . Как правило, каждая плита поддерживается балкой, колонной и стеной вокруг нее.


Нагрузка на колонну, балку и плиту

1) Собственная масса колонны X Количество этажей

2) Собственная масса балок на погонный метр

3) Нагрузка стен на погонный метр

4) Общая нагрузка на плиту (статическая нагрузка + динамическая нагрузка + собственный вес)

Помимо указанной выше нагрузки, на колонны также действуют изгибающие моменты , ​​которые необходимо учитывать в окончательной конструкции .

Наиболее эффективным методом проектирования конструкции является использование усовершенствованного программного обеспечения для проектирования конструкций , ​​такого как ETABS или STAAD Pro.

Эти инструменты сокращены трудоемких и трудоемких методов ручных расчетов для структурного проектирования , ​​в настоящее время это настоятельно рекомендуется в полевых условиях.

для профессионального конструктивного проектирования практики, есть некоторые базовые допущения , ​​которые мы используем для расчетов нагрузок на конструкции.

Подробнее : Таблица Excel для расчета количества стали


Расчет конструкции колонны

1. Расчет нагрузки на колонну

, мы знаем, что собственный вес бетона составляет около 2400 кг / м3, , ​​что эквивалентно 240 кН, а собственный вес стали составляет около 8000 кг / м3.

Итак, если мы предположим, что размер колонны 230 мм x 600 мм с 1% стали и стандартной высотой 3 метра, собственный вес колонны составляет около 1000 кг на этаж, этот id равен 10 кН.

  • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993,6 кг
  • Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 10KN

При расчетах конструкции колонны мы предполагаем, что собственный вес колонн составляет от от 10 до 15 кН на пол.


2. Расчет балочной нагрузки

Мы применяем тот же метод расчета и для балок .

мы предполагаем, что каждый метр балки имеет размеры 230 мм x 450 мм без учета толщины плиты.

Предположим, что каждый (1 м) метр балки имеет размер

  • 230 мм x 450 мм без плиты.
  • Объем бетона = 0,23 x 0,60 x 1 = 0.138 м³
  • Вес бетона = 0,138 x 2400 = 333 кг
  • Вес стали (2%) в бетоне = 0,138 x 0,02 x 8000 = 22 кг
  • Общий вес колонны = 333 + 22 = 355 кг / м = 3,5 кН / м

Таким образом, собственный вес будет около 3,5 кН на погонный метр.


3. Расчет нагрузки на стену

известно, что Плотность кирпича колеблется от 1500 до 2000 кг на кубический метр.

Для кирпичной стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр,

Нагрузка / погонный метр равняется 0,150 x 1 x 3 x 2000 = 900 кг,

, что эквивалентно 9 кН / метр.

Этот метод может быть принят для расчета нагрузки кирпича на погонный метр для любого кирпича типа с использованием этого метода.

Для газобетонных блоков и блоков из автоклавного бетона, таких как Aerocon или Siporex , ​​вес на кубический метр составляет от 550 до кг на кубический метр.

, если вы используете эти блоки для конструкции , ​​нагрузка на стену на погонный метр может быть всего 4 кН / метр , использование этого блока может значительно снизить стоимость проекта.


4.

Расчет нагрузки на перекрытие

Пусть, Предположим, плита имеет толщину 125 мм.

Таким образом, собственный вес каждого квадратных метра плиты составит

= 0,125 x 1 x 2400 = 300 кг, что эквивалентно 3 кН.

Теперь, если мы считаем, что конечная нагрузка составляет 1 кН на метр, а наложенная на временная нагрузка равна 2 кН, на метр.

Итак, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно от 6 до 7 кН на квадратный метр.


5. Фактор безопасности

В конце концов, после того, как рассчитал и вся нагрузка на колонну, не забудьте добавить коэффициент запаса прочности, который наиболее важен для любого проекта здания для сейфа и удобного выполнения здание за проектный срок , продолжительность .

Это важно, когда выполняется расчет нагрузки на колонну .

Согласно IS 456: 2000, коэффициент запаса прочности равен 1,5.

как рассчитать нагрузку на здание pdf скачать

Как рассчитать размер колонны для здания

Колонна является одним из важных элементов любой строительной конструкции. Размер колонны для здания рассчитывается исходя из нагрузки , приходящейся на колонну от надстройки .

Для зданий с тяжелыми условиями нагрузки , ​​размер колонны увеличен до . Размер колонны является важным фактором при проектировании любой строительной конструкции .

Разница размеров колонн, используемых при проектировании зданий , ​​

  • 9 ″ x 9 ″
  • 9 ″ x 12 ″
  • 12 ″ x 12 ″
  • 12 ″ x 15 ″
  • 15 ″ x 18 ″
  • 18 ″ x 18 ″
  • 20 ″ x 24 ″
  • Согласно Структурная нагрузка Можно использовать более размер .

Для расчета размера столбца нам потребовались следующие данные:

  • Марка стали
  • Марка бетона
  • Фактор нагрузки на колонну

(Примечание: Минимальный размер колонны не должен быть меньше 9 ″ x 9 ″ (230 мм x 230 мм)

Ниже приведены этапы расчетов конструкции колонны для определения размера колонны для здания.

Pu = 0.4 f ck A c + 0,67 f y A sc (Пункт №: 39.3 Страница №: 71 IS 456: 2000)

Pu = осевая нагрузка на колонну

f ck = Характеристики прочности бетона на сжатие

A c = Площадь бетона

f y = Характеристики Прочность бетона на растяжение

A sc = Площадь стальной арматуры

A c = A g — A sc

A sc = 0.01 A г

A c = 0,99 A г

Где A г = Общая площадь столбца

Учитывать 1% стали в столбце,

A c = A г — A sc

Пример: Спроектируйте короткую квадратную колонну RCC , ​​подвергающуюся осевой сжимающей нагрузке , равной 600 кН . Марка бетона M -20 и марка стали Fe-500 .Возьмем Сталь 1% и Коэффициент запаса прочности = 1,5.

Pu = 600 кН, f ck = 20 Н / мм 2 , f y = 500 Н / мм 2 , сталь = 1%, коэффициент безопасности = 1,5

Колонна RCC

Pu = осевая сжимающая нагрузка на колонну = 600 кН

Факторная нагрузка на колонну = Pu = 600 x 1,5 = 900 кН

P u = 0,4 f ck A c + 0,67 f y A sc

900 x 10 3 = 0.4 x 20 x (0,99 A г ) + 0,67 x 500 x (0,01 A г )

900 x 10 3 = 7,92 A г + 3,35 A г

900 x 10 3 = 11,27 A г

A г = 79858 мм 2

Для квадратной колонны , ​​

Размер столбца = √79858

Размер колонны = 282,59 мм

Обеспечьте квадратную колонку размером 285 мм x 285 мм

A г = Прилагается = 81225 мм 2

A sc = 0.01 A г = 0,01 x 81225

A sc = 812,25 мм 2

Раздел проектирования колонн RCC

Предусмотреть 8 шт. Из стали диаметром 12 мм с площадью стали = 905 мм 2

Размер колонны для нагрузки 600 кН составляет 285 мм x 285 мм (12 ″ x12 ″)


Посмотреть видео: Расчет нагрузки на колонну

Часто задаваемые вопросы

Как рассчитать нагрузку на балку?

Факторы, влияющие на общую нагрузку на балку: Вес бетона и Вес стали (2%) в бетоне.
Следовательно, Общий вес балки = Вес бетона + Вес стали .
Приблизительная нагрузка на балку размером 230 мм x 450 мм составляет около 3,5 кН / м.

Как рассчитать нагрузку плиты на балку?

Обычно плита имеет толщину 125 мм. Таким образом, собственный вес каждого квадратного метра плиты будет равен произведению толщины плиты и нагрузки на квадратный метр бетона , ​​которая оценивается примерно в 3 кН .
Учитывайте чистовую нагрузку и наложенную временную нагрузку,
Общая нагрузка на плиту составит около 6–7 кН на квадратный метр .

Как продолжить расчет нагрузки на стену?

Расчет нагрузки на стену:
1. Плотность кирпичной стены с раствором находится в диапазоне 1600-2200 кг / м3 . Таким образом, мы будем считать собственный вес кирпичной стены равным 2200 кг / м3
2. Мы будем считать размеры кирпичной стены: Длина = 1 метр, Ширина = 0.152 мм, а высота = 2,5 метра, следовательно, объем стены = 1 м × 0,152 м × 2,5 м = 0,38 м3
3. Рассчитайте статическую нагрузку кирпичной стены, которая будет равна: Вес = объем × плотность, Собственная нагрузка = 0,38 м3 × 2200 кг / м3 = 836 кг / м
4, что равно 8,36 кН / м — это мертвая часть кирпичной стены.

Что такое столбец?

A Колонна — это вертикальный элемент строительной конструкции, который в основном предназначен для того, чтобы выдерживать сжимающую и изгибающую нагрузку .Колонна — один из важных конструктивных элементов строительной конструкции. В зависимости от нагрузки, поступающей на столбец, размер увеличивается или уменьшается.

Как рассчитать статическую нагрузку на здание

Расчет Статическая нагрузка для здания = Объем элемента x Удельный вес материалов.
Это делается путем простого вычисления точного объема каждого элемента и умножения на удельного веса соответствующих материалов , ​​из которых он состоит, и статическая нагрузка может быть определена для каждого компонента.

Расчет нагрузки на колонну

Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
Вес бетона = 0,414 x 2400 = 993,6 кг
Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет балочной нагрузки

300 мм x 600 мм без учета толщины плиты.
Объем бетона = 0.30 x 0,60 x 1 = 0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
Общий вес колонны = 432 + 28,26 = 460,26 кг / м = 4,51 кН / м

Нагрузка на колонну

Колонна — это вертикальный элемент строительной конструкции, который в основном предназначен для восприятия сжимающей и продольной нагрузки. Длина колонн обычно в 3 раза меньше их наименьшего поперечного размера в поперечном сечении.Прочность любой колонны в основном зависит от ее формы и размеров поперечного сечения, длины, расположения и положения колонны.

Расчет статической нагрузки для здания

Собственная нагрузка = объем элемента x удельный вес материалов.
Посредством вычисления объема каждого элемента и умножения на удельный вес материалов, из которых он состоит, можно определить точную статическую нагрузку для каждого компонента.

Расчет динамической нагрузки

Для расчета динамической нагрузки необходимо соблюдать допустимые значения динамической нагрузки в IS-875.Обычно для жилых домов мы принимаем 3 кН / м2. Значение ЖИВОЙ НАГРУЗКИ изменяется в зависимости от типа конструкции, и для этого вы должны увидеть IS-875

.

Расчет нагрузки здания

Строительная нагрузка — это сумма статической, временной, ветровой и снеговой нагрузки, если здание находится в зоне снегопада. Собственные нагрузки — это статические силы, которые остаются неизменными в течение длительного времени. Они могут быть в состоянии растяжения или сжатия. Динамические нагрузки в основном переменные или подвижные нагрузки .Эти нагрузки могут иметь значительный динамический элемент и могут включать такие факторы, как удар, импульс, вибрация, динамика всплесков жидкости и т. Д.


Вам также может понравиться:

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
