Ветровые районы - Фасадные системы-Fasade system

Архангельская область2-7г.Архангельск-2
Северодвинск-2
Астраханская область3Астрахань-3
Амурская область1-3Благовещенск-2
Адыгея Республика4Майкоп-4
Алтайский край3Барнаул-3
Бийск-3
Рубцовск-3
Алтай Республика3Горно-Алтайск-3
Башкортостан Республика2-3Нефтекамск-2
Салават-3
Стерлитамак-3
Уфа-2
Брянская область1-2Брянск-1
Белгородская область2Белгород-2
Старый Оскол-2
Бурятия республика1а-3Улан-Удэ-3
Владимирская область1Владимир 1
Ковров 1
Муром-1
Волгоградская область2-3Волгоград-3
Волжский-3
Камышин-3
Воронежская область2Воронеж-2
Вологодская область1Вологда-1
Череповец-1
Дагестан Республика5Дербент-5
Махачкала-5
Хасавюрт-5
Еврейская Автономная область2-3Биробиджан-3
Забайкальский край1а-3Чита-2
Иркутская область1а-3Ангарск-3
Братск-2
Иркутск-3
Ивановская область1Иваново-1
Ингушетия Республика4Магас-4
Красноярский край1а-7Ачинск-3
Красноярск-3
Норильск-4
Калининградская область1-3Калининград-2
Калужская область1Калуга-1
Обниск-1
Кемеровская область3Кемерово-3
Ленинск-Кузнецкий-3
Новокузнецк-3
Прокопьевск-3
Кировская область1-2Киров-1
Киселевск-1
Костромская область1Кострома 1
Краснодарский край3-6Краснодар 4
Новороссийск-6
Сочи-3
Курганская область1-2Курган-2
Курская область2Курск-2
Карелия Республика2Петрозаводск-2
Камчатский край1-7Петропавловск-Камчатский-7
Калмыкия республика3Элиста-3
Коми Республика1-5Сыктывкар-1
Ухта-2
Кабардино-Балкария Республика4Нальчик-4
Карачаево-Черкесия Республика4Черкесск-4
Крым Республика2-7г.Евпатория- 4
г.Севастополь-2
г.Симферополь-2
г.Белогорск-2
г.Нижнегорский-2
г.Джанкой-2
г.Ялта-3
г.Алушта-3
г.Никитский сад-3
г.Феодосия-2
г.Керчь-3
Ленинградская область1-2Санкт-Петербург-2
Липецкая область1-2Елец-2
Липецк-2
Московская область1-2Москва-1
Балашиха-1
Железнодорожный-1
Жуковский-1
Коломна-1
Красногорск-1
Люберцы 1
Мытищи-1
Ногинск-1
Одинцово-1
Орехово-Зуево-1
Подольск-1
Серпухов-1
Химки-1
Щелково-1
Электросталь-1
Марийская Республика1Йошкар-ола-1
Магаданская область1-7Магадан-5
Мурманская область2-6Мурманск-4
Мордовия Республика1-2Саранск-2
Нижегородская область1-2Арзамас-1
Дзержинск-1
Нижний Новгород-1
Новгородская область1Великий Новгород 1
Новосибирская область1-3Новосибирск 3
Ненецкий Автономный округ3-6Нарьян-Мар-4
Омская область1-3Омск-2
Орловская область1-2Орел-2
Оренбургская область2-3Оренбург-3
Орск-3
Приморский край3-6г.Артем-4
Владивосток-4
Находка-5
Уссурийск-4
Псковская область1Великие Луки-1
Псков-1
Пензенская область2Пенза-2
Пермский край1-2Пермь-1
Ростовская область2-3Батайск-3
Волгодонск-3
Новочеркасск-3
Новошахтинск-3
Ростов-на-Дону-3
Таганрог-2
Шахты-3
Рязанская область1Рязань-1
Саратовская область2-3Балаково-3
Саратов-3
Энгельс-3
Самарская область3Новокуйбышевск-3
Самара-3
Сызрань-3
Тольятти-3
Свердловская область1-2Екатеринбург-1
Каменск-Уральский-2
Нижний Тагил-1
Первоуральск-2
Ставропольский край3-4Невинномысск-4
Ставрополь-5
Северная осетия 4Владикавказ -4
Смоленская область1Смоленск-1
Сахалинская область3-7Южно-Сахалинск-6
Тамбовская область2Тамбов-2
Тверская область1Тверь-1
Тюменская область1-7Тобольск-1
Тюмень-1
Томская область1-3Томск-3
Тульская область1-2Новомосковск-1
Тула-1
Тыва Республика3Кызыл-1
Татарстан Республика1-2Альметьевск-2
Казань-2
Набережные челны-2
Нижнекамск-2
Ульяновская область2-3Димитровград-2
Ульяновск-2
Удмуртия Республика1-2Ижевск-1
Хакассия Республика3г.Абакан-3
Хабаровский край3-6Комсомольск-на-Амуре 3
Хабаровск-3
Ханты-Мансийский автономный округ1-2Нефтеюганск-1
Нижневартовск-1
Сургут-1
Чеченская республика4Грозный-4
Челябинская область2Златоуст-2
Копейск-2
Магнитогорск-2
Миасс-2
Челябинск-2
Чувашия(Чувашская) Республика1-2Новочебоксарск-1
Чебоксары-1
Чукотский Автономный Округ1-7Анадырь-7
Ямало-Ненецкий автономный округ1-6Новый Уренгой -3
Ноябрьск-1
Салехард-4
Ярославская область1Рыбинск-1
Ярославль-1
Якутия Республика1а-6Якутск-1

Карта ветровых районов

Вернуться на страницу «Климатология»

Согласно СП 20.13330.2016 (приложение Е):

КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА.

ТЕПЕРЬ МОЖНО СМОТРЕТЬ КАРТЫ В ХОРОШЕМ КАЧЕСТВЕ.

Для увеличения — нажмите на карт

Карта 2а. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПРИМОРСКОГО КРАЯ И ОСТРОВА САХАЛИН ПО ДАВЛЕНИЮ ВЕТРА

Карта 2б. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПОЛУОСТРОВА КАМЧАТКА ПО ДАВЛЕНИЮ ВЕТРА

Карта 2в. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КОЛЬСКОГО ПОЛУОСТРОВА ПО ДАВЛЕНИЮ ВЕТРА

Карта 2г. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАВКАЗА ПО ДАВЛЕНИЮ ВЕТРА

Карта 2д. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАЛИНИНГРАДСКОЙ ОБЛАСТИ ПО ДАВЛЕНИЮ ВЕТРА

Карта 2е. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РЕСПУБЛИКИ КРЫМ ПО ДАВЛЕНИЮ ВЕТРА


ВНИМАНИЕ! СП 20.13330.2011 — БОЛЬШЕ НЕ ДЕЙСТВУЕТ!


Согласно СП 20.13330.2011 (приложение Ж):

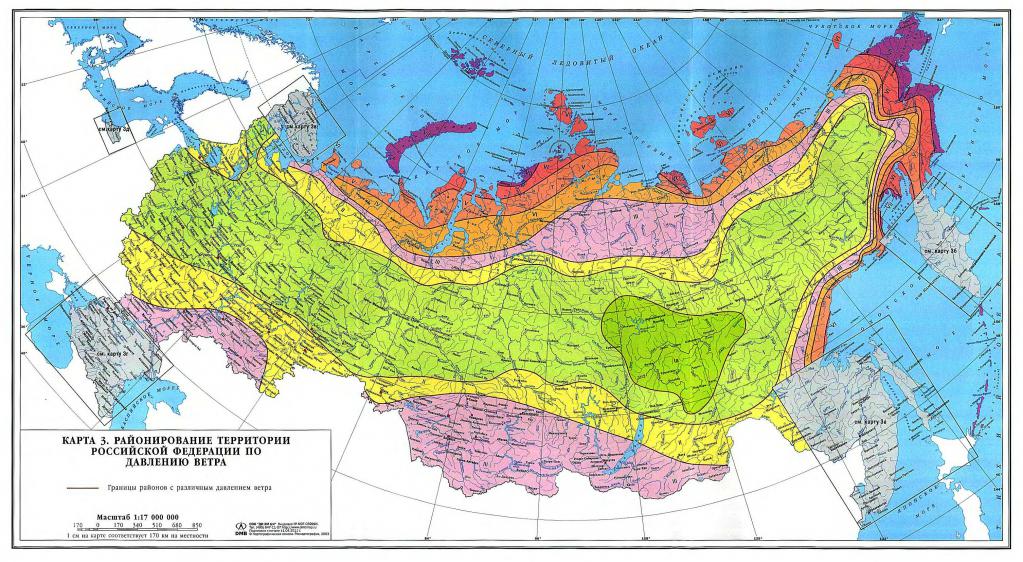

КАРТА 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА.


Значения ветровых нагрузок в зависимости от района смотри на странице ВЕТРОВЫЕ НАГРУЗКИ


Для увеличения — нажмите на карту.

Дополнения:

Карта 3а. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПРИМОРСКОГО КРАЯ И ОСТРОВА САХАЛИН ПО ДАВЛЕНИЮ ВЕТРА.

Карта 3б. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПОЛУОСТРОВА КАЧТАКА ПО ДАВЛЕНИЮ ВЕТРА.

Карта 3в. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КОЛЬСКОГО ПОЛУОСТРОВА ПО ДАВЛЕНИЮ ВЕТРА.

Карта 3г. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАВКАЗА ПО ДАВЛЕНИЮ ВЕТРА.

Карта 3д. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАЛИНИНГРАДСКОЙ ОБЛАСТИ ПО ДАВЛЕНИЮ ВЕТРА.

Добавить комментарий Отменить ответ

Ваш e-mail не будет опубликован. Обязательные поля помечены *

Комментарий

Имя *

E-mail *

Сайт

Лимит времени истёк. Пожалуйста, перезагрузите CAPTCHA. один  ×  девять  =

Карта ветровых районов россии 2018 — MOREREMONTA

Согласно СП 20.13330.2016 (приложение Е):

КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА.

ТЕПЕРЬ МОЖНО СМОТРЕТЬ КАРТЫ В ХОРОШЕМ КАЧЕСТВЕ.

Для увеличения — нажмите на карт

ВНИМАНИЕ! СП 20.13330.2011 — БОЛЬШЕ НЕ ДЕЙСТВУЕТ!

Согласно СП 20.13330.2011 (приложение Ж):

КАРТА 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА.

Значения ветровых нагрузок в зависимости от района смотри на странице ВЕТРОВЫЕ НАГРУЗКИ

Для увеличения — нажмите на карту.

8 800 100 29 43

Определение снеговой и ветровой нагрузки Вашего региона.

Снеговая нагрузка

Есть два способа определить снеговую нагрузку района расположения объекта:

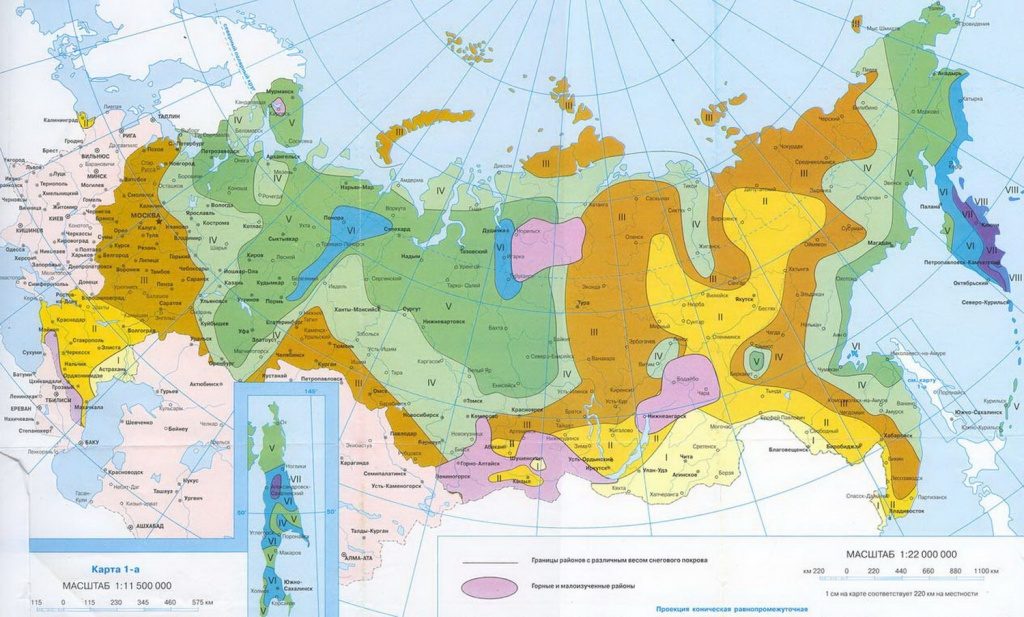

  1. Определите номер вашего снегового района на карте
  2. сопоставьте цифру с цифрой в таблице
Снеговой район I II III IV V VI VII VIII
Sg (кгс/м2)
80 120 180 240 320 400 480 560

Расчётное значение снеговой нагрузки определяется по формуле:

Sg — расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице:

µ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

Коэффициент µ зависит от угла наклона ската кровли:

  • µ=1 при углах наклона ската кровли меньше 25°.
  • µ=0,7 при углах наклона ската кровли от 25 до 60°.
  • µ=не учитывают углах наклона ската кровли более 60°

Ветровая нагрузка

Есть два способа определить ветровую нагрузку района расположения объекта:
I.Вариант

  1. Определите номер вашего ветрового района на карте
  2. сопоставьте цифру с цифрой в таблице
Ветровой район I II III IV V VI VII
Wo (кгс/м2) 17 23 30 38 48 60 73 85

Расчётное значение средней составляющей ветровой нагрузки на высоте z над поверхностью земли определяется по формуле:

Wo — нормативное значение ветровой нагрузки, принимаемое по таблице ветрового района РФ.

k — коэффициент, учитывающий изменение ветрового давления по высоте, определяется по таблице, в зависимости от типа местности.

  • А — открытые побережья морей, озёр и водохранилищ, пустыни, степи, лесостепи и тундры.
  • B — городские территории, лесные массивы и др. местности, равномерно покрытые препятствиями более 10 м.

*При определении ветровой нагрузки типы местности могут быть различными для разных расчётных направлений ветра.

  • 5 м.- 0,75 А / 0.5 B .
  • 10 м.- 1 А / 0.65 B°.
  • 20 м.- 1,25 А / 0.85 B

Посмотрите свой город в приведенной ниже таблице

Ветровая нагрузка на сооружения (ангары и вышки сотовой связи) — это совокупность нормального давления We , оказывающего влияние на наружную поверхность ангара, сил трения Wf, направленных по касательной к внешней поверхности и отнесенных к площади ее горизонтальной или вертикальной проекции и нормального давления Wi , направленного к внутренним поверхностям ангара с проницаемыми ограждениями или открытыми проемами.

Или же как обычное давление Wx, Wy , обусловленное общим сопротивлением сооружения (ангара или башни сотовой связи) в направлении осей x и y и условно приложенное к проекции сооружения (ангара или башни сотовой связи) на плоскость, перпендикулярную соответствующей оси.

Расчетное значение усредненной составляющей ветровой нагрузки на сооружения (ангары и башни сотовой связи) w на высоте z над поверхностью земли нужно вычислять по формуле: w = wgk(z)c, где wg — расчетное значение ветрового давления, k(z) — коэффициент, учитывающий изменение ветрового давления по высоте z, с — аэродинамический коэффициент.

Ветровая нагрузка на рекламную конструкцию и Карта ветровых районов России

Город

Субъект федерации

Ветровой район

Абакан

Хакасия

3

Альметьевск

Татарстан

2

Ангарск

Иркутская область

3

Арзамас

Нижегородская область

2

Артем

Приморский край

4

Архангельск

Архангельская область

2

Астрахань

Астраханская область

3

Ачинск

Красноярский край

3

Балаково

Саратовская область

3

Балашиха

Московская область

1

Барнаул

Алтайский край

3

Батайск

Ростовская область

3

Белгород

Белгородская область

2

Бийск

Алтайский край

1

Благовещенск

Амурская область

3

Братск

Иркутская область

2

Брянск

Брянская область

1

Великие Луки

Псковская область

1

Великий Новгород

Новгородская область

1

Владивосток

Приморский край

4

Владикавказ

Северная осетия

-

Владимир

Владимирская область

1

Волгоград

Волгоградская область

3

Волгодонск

Ростовская область

3

Волжский

Волгоградская область

3

Волжский

Самарская область

3

Вологда

Вологодская область

1

Воронеж

Воронежская область

2

Грозный

Чеченская Республика

4

Дербент

Дагестан

5

Дзержинск

Нижегородская область

1

Димитровград

Ульяновская область

2

Екатеринбург

Свердловская область

2

Елец

Липецкая область

2

Железнодорожный

Московская область

2

Жуковский

Московская область

1

Златоуст

Челябинская область

2

Иваново

Ивановская область

1

Ижевск

Удмуртия

1

Иркутск

Иркутская область

3

Йошкар-Ола

Марийская Республика

1

Казань

Татарстан

2

Калининград

Калининградская область

2

Калуга

Калужская область

1

Каменск-Уральский

Свердловская область

1

Камышин

Волгоградская область

2

Кемерово

Кемеровская область

3

Киров

Кировская область

1

Киселевск

Кемеровская область

2

Ковров

Владимирская область

1

Коломна

Московская область

1

Комсомольск-на-Амуре

Хабаровский край

3

Копейск

Челябинская область

2

Кострома

Костромская область

1

Красногорск

Московская область

1

Краснодар

Краснодарский край

6

Красноярск

Красноярский край

3

Курган

Курганская область

2

Курск

Курская область

2

Кызыл

Тыва

1

Ленинск-Кузнецкий

Кемеровская область

3

Липецк

Липецкая область

2

Люберцы

Московская область

1

Магадан

Магаданская область

5

Магнитогорск

Челябинская область

3

Майкоп

Адыгея

-

Махачкала

Дагестан

5

Миасс

Челябинская область

2

Москва

Московская область

1

Мурманск

Мурманская область

4

Муром

Владимирская область

1

Мытищи

Московская область

1

Набережные Челны

Татарстан

2

Находка

Приморский край

5

Невинномысск

Ставропольский край

5

Нефтекамск

Башкортостан

2

Нефтеюганск

Ханты-Мансийский автономный округ

2

Нижневартовск

Ханты-Мансийский автономный округ

2

Нижнекамск

Татарстан

2

Нижний Новгород

Нижегородская область

1

Нижний Тагил

Свердловская область

2

Новокузнецк

Кемеровская область

3

Новокуйбышевск

Самарская область

3

Новомосковск

Тульская область

1

Новороссийск

Краснодарский край

5

Новосибирск

Новосибирская область

3

Новочебоксарск

Чувашия

2

Новочеркасск

Ростовская область

3

Новошахтинск

Ростовская область

3

Новый Уренгой

Ямало-Ненецкий автономный округ

2

Ногинск

Московская область

1

Норильск

Красноярский край

3

Ноябрьск

Ямало-Ненецкий автономный округ

2

Обниск

Калужская область

1

Одинцово

Московская область

1

Омск

Омская область

2

Орел

Орловская область

2

Оренбург

Оренбургская область

3

Орехово-Зуево

Московская область

1

Орск

Оренбургская область

2

Пенза

Пензенская область

2

Первоуральск

Свердловская область

2

Пермь

Пермский край

2

Петрозаводск

Республика Карелия

5

Петропавловск-Камчатский

Камчатский край

7

Подольск

Московская область

1

Прокопьевск

Кемеровская область

2

Псков

Псковская область

1

Ростов-на-Дону

Ростовская область

3

Рубцовск

Алтайский край

3

Рыбинск

Ярославская область

1

Рязань

Рязанская область

1

Салават

Башкортостан

3

Самара

Самарская область

3

Санкт-Петербург

Ленинградская область

2

Саранск

Мордовия

2

Саратов

Саратовская область

3

Северодвинск

Архангельская область

2

Серпухов

Московская область

1

Смоленск

Смоленская область

1

Сочи

Краснодарский край

4

Ставрополь

Ставропольский край

5

Старый Оскол

Белгородская область

2

Стерлитамак

Башкортостан

3

Сургут

Ханты-Мансийский автономный округ

2

Сызрань

Самарская область

3

Сыктывкар

Республика Коми

1

Таганрог

Ростовская область

3

Тамбов

Тамбовская область

2

Тверь

Тверская область

1

Тобольск

Тюменская область

2

Тольятти

Самарская область

3

Томск

Томская область

3

Тула

Тульская область

1

Тюмень

Тюменская область

2

Улан-Удэ

Бурятия

3

Ульяновск

Ульяновская область

2

Уссурийск

Приморский край

3

Уфа

Башкортостан

2

Ухта

Республика Коми

2

Хабаровск

Хабаровский край

3

Хасавюрт

Дагестан

5

Химки

Московская область

1

Чебоксары

Чувашская Республика

2

Челябинск

Челябинская область

2

Череповец

Вологодская область

1

Чита

Забайкальский край

2

Шахты

Ростовская область

3

Щелково

Московская область

1

Электросталь

Московская область

1

Элиста

Калмыкия

3

Энгельс

Саратовская область

3

Южно-Сахалинск

Сахалинская область

4

Якутск

Якутия

2

Ярославль

Ярославская область

1

Как правильно подобрать роллету для соответствующей ветровой зоны?

Одним из главных критериев при выборе роллетной системы является ее устойчивость к ветровым нагрузкам и при этом способность сохранять работоспособность. Однако сила порывов ветра в различных регионах различна. Согласитесь, ветровые нагрузки в прибрежной зоне и в центральной части России в городах с плотной застройкой несравнимы.

Защитные свойства роллетных систем, а значит, и способность противостоять силе ветра, в основном зависят от вида профиля. Существуют различные виды профилей, отличающиеся друг от друга толщиной алюминиевой ленты, размерами, плотностью пенозаполнения. Все эти параметры влияют на способность роллеты выдерживать ветровые нагрузки.

Для того чтобы правильно подобрать профиль, из которого будет комплектоваться приобретаемая вами роллета, следуйте простому алгоритму.

Как правильно подобрать роллету для соответствующей ветровой зоны?

1. Определите, в каком ветровом районе вы проживаете.

На территории СНГ выделены восемь ветровых районов с характерными для них величинами ветрового давления от 170 до 850 Па и скоростью ветра от 16,8 до 37,7 м/с. Такое региональное деление определяет СНиП 2.01.07 (СП 20.13330.2016) — строительные нормы и правила, применяемые при проектировании и строительстве зданий.

При этом самыми распространенными в СНГ являются 1–3 ветровые районы с ветровым давлением 230–380 Па (соответствует скорости ветра 19,4 м/с—25,2 м/с).

Рассмотрим следующий пример.
Вы проживаете в городе Уфе и хотите установить роллетную систему на окно шириной 2 м.
Согласно карте Уфа расположена во 2-м ветровом районе, которому соответствует давление 300 Па и скорость ветра 22,3 м/с.
Можно действовать и обратным путем: узнать среднюю скорость ветра в Уфе (такая информация приводится на климатических сайтах и справочниках) и сопоставить ее с ветровым районом по таблице:


Ветровой район по СНиП 2.01.07 (СП 20.13330.2016) 1 2 3 4 5 6 7

Ветровое давление 170 Па 230 Па 300 Па 380 Па 480 Па 600 Па 730 Па 850 Па
Скорость ветра 16,8 м/с 19,5 м/с 22,3 м/с 25,2 м/с 28,3 м/с 31,6 м/с 34,9 м/с 37,7 м/с

Итак, мы выяснили, что роллета должна устоять при ветровом давлении 300 Па и скорости ветра 22,3 м/с. Что делать с этими данными?

2. Сравните максимальную ширину полотна выбранного вами профиля в данном районе и ширину оконного проема.

Каждая компания, производящая профили для роллетных систем, должна в своих технических материалах указывать максимальную ширину полотна для каждого ветрового района.

Таким образом, находим интересующий нас профиль, его максимальную ширину в выбранном ветровом районе. Если это значение равно или больше ширины проема, профиль подходит, если нет – следует выбрать более надежный.

Вернемся к нашему примеру.
Мы выяснили, что город Уфа находится во 2-м ветровом районе. Ширина оконного проема – 2 м. Мы хотим установить самый экономичный пенозаполненный профиль AR/39.
Находим технические параметры данного профиля – максимальная ширина роллетного полотна во 2-й ветровой зоне 2,005 м. Значит, профиль подходит для нашего окна.

Правильный выбор роллет для вашей ветровой зоны

Таким образом, чтобы правильно подобрать роллетную систему, необходимо:

  1. определить ветровой район по СП с присущим ему ветровым давлением;
  2. подобрать роллетный профиль с учетом ветровой зоны и ширины проема.

Помните, что, подбирая роллету без учета фактора ветровых нагрузок, вы приобретаете потенциально опасное изделие!

Порыв ветра может привести к деформации роллетного полотна и нарушению его конструктивной целостности. Элементы роллеты, вырванные из направляющих, могут влететь внутрь помещения, нанести вред вашему имуществу и здоровью ваших близких.

Ветровые и снеговые районы России

Территория России занимает огромную площадь. В зависимости от интенсивности ветрового и снегового воздействия ее принято разграничивать на ветровые и снеговые районы России, каждому из которых по результатам всесторонних исследований присваивается определенная категория.

Снеговые зоны России

Местоположение определенных зон на карте России, их геологические и географические особенности послужили отправным пунктом при проведении зонирования всей территории страны по степени интенсивности осадков. Выделяют 8 снеговых зон. По мере возрастания нагрузки территории присваивается индекс с большим цифровым значением. Наименьшее кол-во осадков соотносится с индексом "1". Плотность снежного покрова в таких районах равна 70–80 кг/м2. Максимальный уровень снеговой нагрузки по районам России соответствует восьмой категории. В данном случае наблюдается наибольшая плотность осадков, которая может доходить до 550 кг/м2. Подробная классификация таких областей представлена в таблице снеговых районов России.

расчет снеговой нагрузки

Ветровые зоны России

Движение воздушных масс над территорией Российской Федерации происходит неравномерно. Одним из ключевых факторов, оказывающим влияние на перемещение потоков воздуха, является рельеф представленного участка местности. Географические особенности местности и ряд других признаков легли в основу классификации ветровых зон России. Критерием для такого разграничения служит уровень ветрового давления. Принято выделять 7 районов.

ветровые районы России

Минимальное давление зафиксировано в зонах с индексом "1". Наивысшая его отметка наблюдается в районах под цифрой "7".

Понятие нагрузки

Ранжирование районов России по степени снеговой и ветровой интенсивности имеет большое значение при проектировании и строительстве жилых зданий, промышленных объектов и других сооружений. Принадлежность конкретного района к той или иной зоне является определяющим фактором при выборе соответствующих методов возведения фундамента, несущих конструкций и кровельных элементов здания.

1. Ветровая нагрузка

Под ветровой нагрузкой в первую очередь понимается суммарный показатель давления, оказываемого на элементы здания. При расчете среднего значения ветровой нагрузки принимается во внимание ряд ключевых факторов. Среди них:

  • скорость движения воздушных масс;
  • особенности конструкции;
  • высотные характеристики здания.

Конечная величина ветровой нагрузки в той или иной степени складывается из двух основных параметров: средней и пульсационной составляющей. Первая составляющая рассчитывается из нормативной величины ветрового давления в зависимости от высотных характеристик здания. Второй компонент определяется с учетом конфигурации конструкции и динамических параметров давления.

Стоит также отметить, что ветровое воздействие учитывается также при эксплуатации различных высотных видов техники, например подъемного крана. В данном случае за рабочие параметры нагрузки на все его узлы и механизмы принимаются максимально допустимые предельные значения.

2. Снеговая нагрузка

Этот вид природного воздействия играет первостепенную роль при строительстве кровельных элементов. Расчетные данные в данном случае складываются из двух величин: плотности снегового покрова и его давления.

По нормам осадков принято выделять 5 снеговых районов России. К регионам, отличающимся высоким количеством осадков, можно отнести Мурманскую область, Кировскую область, Республику Коми, Башкортостан. Наименьшая интенсивность прослеживается в Амурской области, Бурятии и Забайкальском крае.

Существенное влияние на уровень снеговой нагрузки оказывает ветер. В районах с преобладанием последнего нагрузка заметно уменьшается. Связано это с тем, что снег не успевает скопиться на кровле здания, а попросту сдувается порывами ветра.

Ветровые и снеговые нагрузки по районам России наглядно представлены на соответствующих картах.

Степень снеговой нагрузки

карта снеговых нагрузок

При монтаже кровельных элементов зданий необходимо производить расчет этой нагрузки. Такой подход позволит сохранить целостность несущих элементов крыши и избавит владельца от неоправданных трат.

Для проведения расчетных операций потребуется ряд параметров: вес снежного покрова Р на 1 м2, степень наклона кровли u.

Формула расчета полной снеговой нагрузки выглядит следующим образом:

S=P * u

Существующие данные в СНиП о снеговой нагрузке по районам России могут применяться как специалистами, так и обывателями. Значение u имеет вариативный характер. Этот коэффициент учитывается только для кровли с углом наклона не более 600.

Степень ветровой нагрузки

ветровая нагрузка возле парапетов

Представленный параметр необходим в первую очередь при проектировании стропильных систем домов. В соответствии со СНиП ветровая нагрузка представляет собой совокупность следующих физических величин:

  • номинального давления, оказывающего воздействие на внутреннюю часть здания;
  • силы трения, действующей по касательной к поверхности здания;
  • давления на внешнюю часть здания.

Для вычисления среднего значения ветровой нагрузки потребуются две величины: коэффициент, указывающий на степень оказываемого давления в зависимости от заданной высоты ­k, и установленное для данной местности давление P0. Конечная формула выглядит следующим образом:

P = P0 * k

Значение P0 указано в таблице, составленной для большинства регионов России.

Тем не менее существуют некоторые районы страны, для которых данный параметр не приводится в таблице. Речь идет о горных районах и территориях, отличающихся суровыми климатическими условиями. Нормативная степень ветровой нагрузки для таких зон выводится по формуле:

P0= 0,61 V2,

где V – показатель скорости воздушных масс на высоте 10 м, соответствующий расчетному времени, равному 10 мин.

Вспомогательные методы расчета

расчет ветровых нагрузок

Помимо представленной методики вычисления среднего значения ветровой и снеговой нагрузки по конкретному району России, существует ряд приемов, позволяющих рассчитать это параметр с использованием других физических величин.

Первый способ применим для определения ветровой нагрузки. Первоначально требуется найти давление ветра по следующей формуле:

Pr = 0,00256 * V2,

где V – скорость ветра.

Следующий этап – нахождение коэффициента лобового сопротивления. В зависимости от типа кровли его значение может меняться:

  • для вытянутой вертикальной – 1,2;
  • для укороченной вертикальной – 0,8;
  • для продолговатой горизонтальной – 2,0;
  • для укороченной горизонтальной – 1,4.

Заключительный этап расчетов – объединение вышеперечисленных значений в единую формулу:

P = A * Pr * C,

где А – площадь подвергаемой воздействию поверхности;

С – лобовое сопротивление.

Для получения более достоверного результата при вычислении снеговой нагрузки представленная выше формула может быть дополнена несколькими вспомогательными величинами:

S=P * u * сt * ce,

где сt– термический коэффициент;

ce–коэффициент, учитывающий погрешность при сносе снега под действием ветра.

Все представленные параметры находятся в открытом доступе в нормативных документах, утвержденных на законодательном уровне.

Снеговое и ветровое воздействие на кровельные конструкции

расчет снеговой нагрузки

Высокая плотность снеговых районов России способствует развитию более совершенных видов кровельных конструкций и способов их монтажа.

Одной из ключевых особенностей кровли в данном случае является скат. Как ни странно звучит, но на наклонной поверхности может скапливаться куда больше снега, нежели на плоской. При буре или буране снежные массы под воздействием воздушных потоков, преодолевая конек крыши, ложатся на подветренную сторону. В этом месте снега, как правило, значительно больше, чем на противоположной стороне.

Стоит упомянуть и про так называемые "снежные мешки". Они возникают в местах пересечения крыш и у слуховых окон. Стропильные конструкции в таких местах нуждаются в дополнительном усилении. Обрешетка должна быть выполнена в виде сплошного настила, а стропила усилены дополнительными стойками.

Степень интенсивности того или иного снегового и ветрового района России носит вариативный характер. Дело в том, что под воздействием определенных внешних факторов уровень и характер осадков конкретной территории может претерпевать серьезные изменения. Это обстоятельство обязательно учитывается специалистами. После тщательных исследований в соответствующие нормативные документы вносятся необходимые изменения.

Ветровые районы России

Город

Субъект Российской Федерации

Ветровой район

Абакан

Хакасия

3

Альметьевск

Татарстан

2

Ангарск

Иркутская область

3

Арзамас

Нижегородская область

2

Артем

Приморский край

4

Архангельск

Архангельская область

2

Астрахань

Астраханская область

3

Ачинск

Красноярский край

3

Балаково

Саратовская область

3

Балашиха

Московская область

1

Барнаул

Алтайский край

3

Батайск

Ростовская область

3

Белгород

Белгородская область

2

Бийск

Алтайский край

1

Благовещенск

Амурская область

3

Братск

Иркутская область

2

Брянск

Брянская область

1

Великие Луки

Псковская область

1

Великий Новгород

Новгородская область

1

Владивосток

Приморский край

4

Владикавказ

Северная осетия

-

Владимир

Владимирская область

1

Волгоград

Волгоградская область

3

Волгодонск

Ростовская область

3

Волжский

Волгоградская область

3

Волжский

Самарская область

3

Вологда

Вологодская область

1

Воронеж

Воронежская область

2

Грозный

Чеченская Республика

4

Дербент

Дагестан

5

Дзержинск

Нижегородская область

1

Димитровград

Ульяновская область

2

Екатеринбург

Свердловская область

2

Елец

Липецкая область

2

Железнодорожный

Московская область

2

Жуковский

Московская область

1

Златоуст

Челябинская область

2

Иваново

Ивановская область

1

Ижевск

Удмуртия

1

Иркутск

Иркутская область

3

Йошкар-Ола

Марийская Республика

1

Казань

Татарстан

2

Калининград

Калининградская область

2

Калуга

Калужская область

1

Каменск-Уральский

Свердловская область

1

Камышин

Волгоградская область

2

Кемерово

Кемеровская область

3

Киров

Кировская область

1

Киселевск

Кемеровская область

2

Ковров

Владимирская область

1

Коломна

Московская область

1

Комсомольск-на-Амуре

Хабаровский край

3

Копейск

Челябинская область

2

Кострома

Костромская область

1

Красногорск

Московская область

1

Краснодар

Краснодарский край

6

Красноярск

Красноярский край

3

Курган

Курганская область

2

Курск

Курская область

2

Кызыл

Тыва

1

Ленинск-Кузнецкий

Кемеровская область

3

Липецк

Липецкая область

2

Люберцы

Московская область

1

Магадан

Магаданская область

5

Магнитогорск

Челябинская область

3

Майкоп

Адыгея

-

Махачкала

Дагестан

5

Миасс

Челябинская область

2

Москва

Московская область

1

Мурманск

Мурманская область

4

Муром

Владимирская область

1

Мытищи

Московская область

1

Набережные Челны

Татарстан

2

Находка

Приморский край

5

Невинномысск

Ставропольский край

5

Нефтекамск

Башкортостан

2

Нефтеюганск

Ханты-Мансийский автономный округ

2

Нижневартовск

Ханты-Мансийский автономный округ

2

Нижнекамск

Татарстан

2

Нижний Новгород

Нижегородская область

1

Нижний Тагил

Свердловская область

2

Новокузнецк

Кемеровская область

3

Новокуйбышевск

Самарская область

3

Новомосковск

Тульская область

1

Новороссийск

Краснодарский край

5

Новосибирск

Новосибирская область

3

Новочебоксарск

Чувашия

2

Новочеркасск

Ростовская область

3

Новошахтинск

Ростовская область

3

Новый Уренгой

Ямало-Ненецкий автономный округ

2

Ногинск

Московская область

1

Норильск

Красноярский край

3

Ноябрьск

Ямало-Ненецкий автономный округ

2

Обниск

Калужская область

1

Одинцово

Московская область

1

Омск

Омская область

2

Орел

Орловская область

2

Оренбург

Оренбургская область

3

Орехово-Зуево

Московская область

1

Орск

Оренбургская область

2

Пенза

Пензенская область

2

Первоуральск

Свердловская область

2

Пермь

Пермский край

2

Петрозаводск

Республика Карелия

5

Петропавловск-Камчатский

Камчатский край

7

Подольск

Московская область

1

Прокопьевск

Кемеровская область

2

Псков

Псковская область

1

Ростов-на-Дону

Ростовская область

3

Рубцовск

Алтайский край

3

Рыбинск

Ярославская область

1

Рязань

Рязанская область

1

Салават

Башкортостан

3

Самара

Самарская область

3

Санкт-Петербург

Ленинградская область

2

Саранск

Мордовия

2

Саратов

Саратовская область

3

Северодвинск

Архангельская область

2

Серпухов

Московская область

1

Смоленск

Смоленская область

1

Сочи

Краснодарский край

4

Ставрополь

Ставропольский край

5

Старый Оскол

Белгородская область

2

Стерлитамак

Башкортостан

3

Сургут

Ханты-Мансийский автономный округ

2

Сызрань

Самарская область

3

Сыктывкар

Республика Коми

1

Таганрог

Ростовская область

3

Тамбов

Тамбовская область

2

Тверь

Тверская область

1

Тобольск

Тюменская область

2

Тольятти

Самарская область

3

Томск

Томская область

3

Тула

Тульская область

1

Тюмень

Тюменская область

2

Улан-Удэ

Бурятия

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
