Ветровой район карта

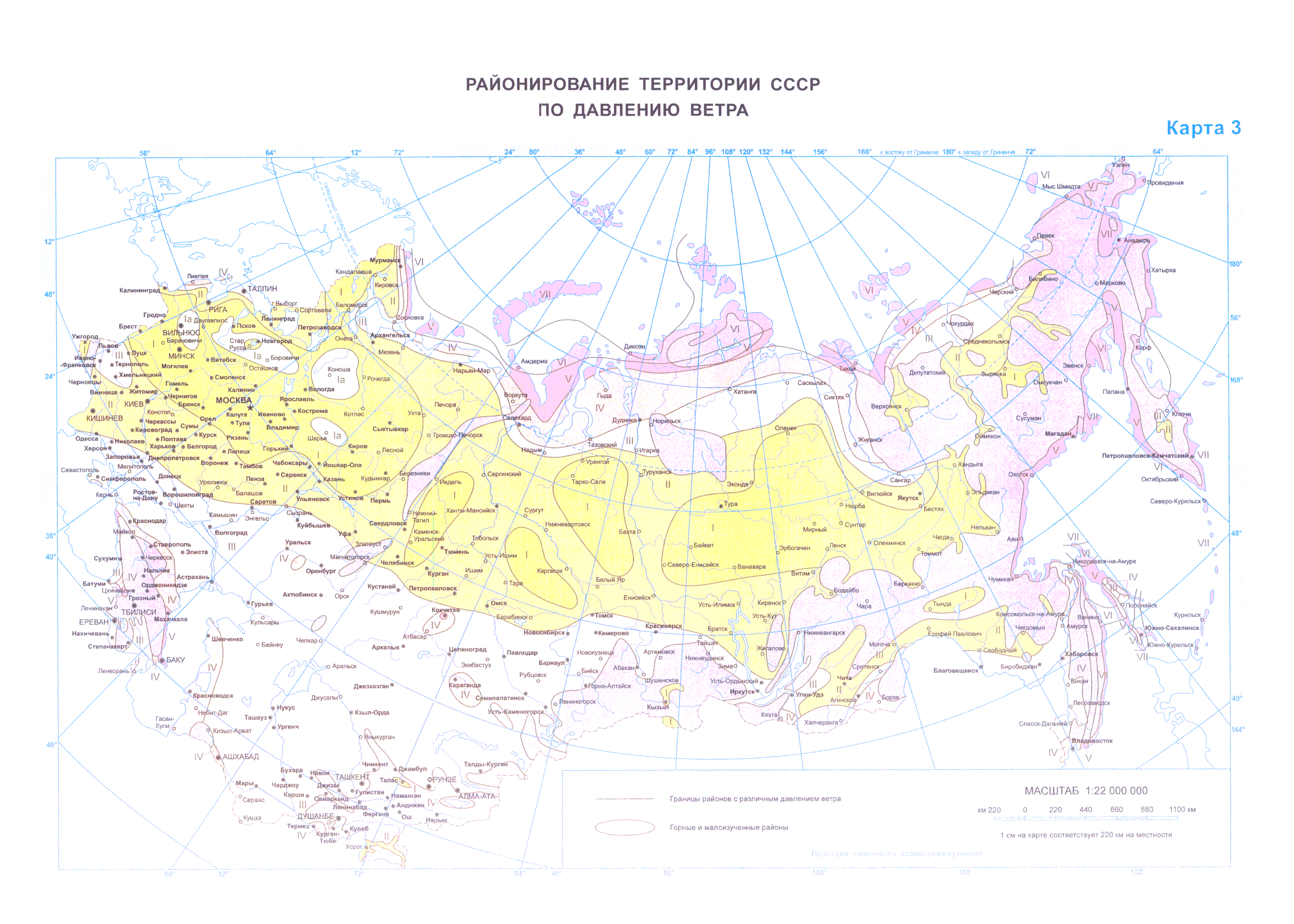

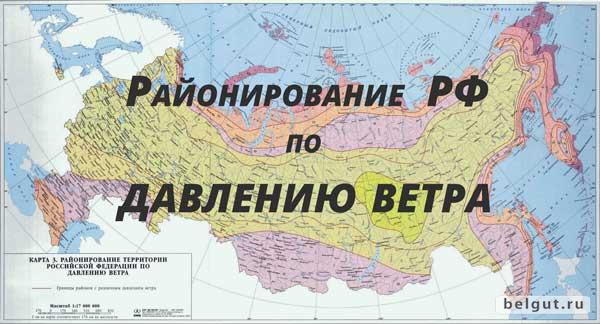

Карта ветровых районов России 2018 сп 20.13330 2016

Таблица ветровых районов

Наименование субъекта РФ	Среднее значение для субъекта	Города областного значения
Архангельская область	2-7	г. Архангельск-2 Северодвинск-2
Астраханская область	3	Астрахань-3
Амурская область	1-3	Благовещенск-2
Адыгея Республика	4	Майкоп-4
Алтайский край	3	Барнаул-3 Бийск-3 Рубцовск-3
Алтай Республика	3	Горно-Алтайск-3
Башкортостан Республика	2-3	Нефтекамск-2 Салават-3 Стерлитамак-3 Уфа-2
Брянская область	1-2	Брянск-1
Белгородская область	2	Белгород-2 Старый Оскол-2
Бурятия республика	1а-3	Улан-Удэ-3
Владимирская область	1	Владимир 1 Ковров 1 Муром-1
Волгоградская область	2-3	Волгоград-3 Волжский-3 Камышин-3
Воронежская область	2	Воронеж-2
Вологодская область	1	Вологда-1 Череповец-1
Дагестан Республика	5	Дербент-5 Махачкала-5 Хасавюрт-5
Еврейская Автономная область	2-3	Биробиджан-3
Забайкальский край	1а-3	Чита-2
Иркутская область	1а-3	Ангарск-3 Братск-2 Иркутск-3
Ивановская область	1	Иваново-1
Ингушетия Республика	4	Магас-4
Красноярский край	1а-7	Ачинск-3 Красноярск-3 Норильск-4
Калининградская область	1-3	Калининград-2
Калужская область	1	Калуга-1 Обниск-1
Кемеровская область	3	Кемерово-3 Ленинск-Кузнецкий-3 Новокузнецк-3 Прокопьевск-3
Кировская область	1-2	Киров-1 Киселевск-1
Костромская область	1	Кострома 1

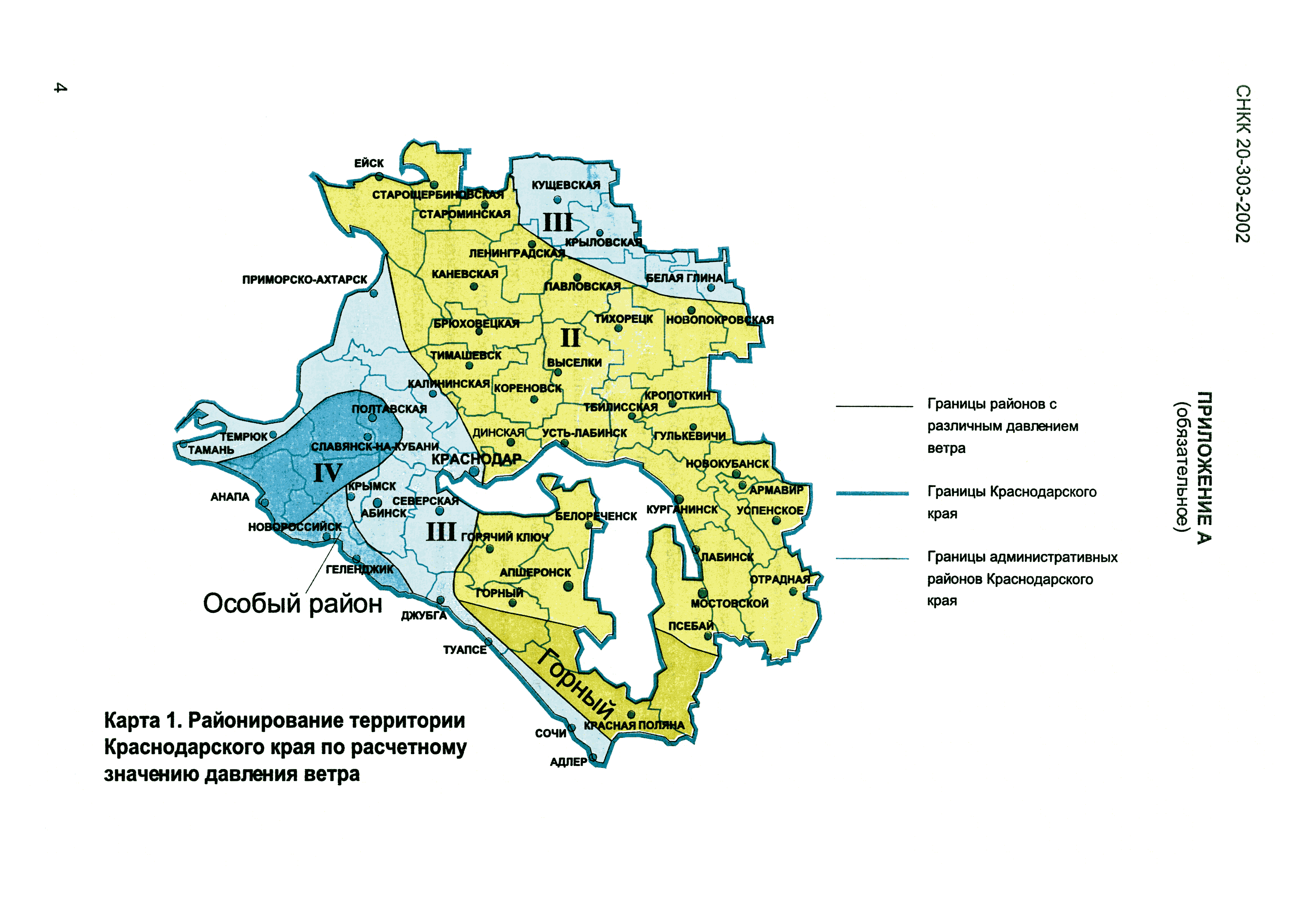

Краснодарский край	3-6	Краснодар 4 Новороссийск-6 Сочи-3
Курганская область	1-2	Курган-2
Курская область	2	Курск-2
Карелия Республика	2	Петрозаводск-2
Камчатский край	1-7	Петропавловск-Камчатский-7
Калмыкия республика	3	Элиста-3
Коми Республика	1-5	Сыктывкар-1 Ухта-2
Кабардино-Балкария Республика	4	Нальчик-4
Карачаево-Черкесия Республика	4	Черкесск-4
Крым Республика	2-7	г. Евпатория- 4 г.Севастополь-2 г.Симферополь-2 г.Белогорск-2 г.Нижнегорский-2 г.Джанкой-2 г.Ялта-3 г.Алушта-3 г.Никитский сад-3 г.Феодосия-2 г.Керчь-3
Ленинградская область	1-2	Санкт-Петербург-2
Липецкая область	1-2	Елец-2 Липецк-2
Московская область	1-2	Москва-1 Балашиха-1 Железнодорожный-1 Жуковский-1 Коломна-1 Красногорск-1 Люберцы 1 Мытищи-1 Ногинск-1 Одинцово-1 Орехово-Зуево-1 Подольск-1 Серпухов-1 Химки-1 Щелково-1 Электросталь-1
Марийская Республика	1	Йошкар-ола-1
Магаданская область	1-7	Магадан-5
Мурманская область	2-6	Мурманск-4
Мордовия Республика	1-2	Саранск-2
Нижегородская область	1-2	Арзамас-1 Дзержинск-1 Нижний Новгород-1
Новгородская область	1	Великий Новгород 1
Новосибирская область	1-3	Новосибирск 3
Ненецкий Автономный округ	3-6	Нарьян-Мар-4
Омская область	1-3	Омск-2
Орловская область	1-2	Орел-2
Оренбургская область	2-3	Оренбург-3 Орск-3
Приморский край	3-6	г. Артем-4 Владивосток-4 Находка-5 Уссурийск-4
Псковская область	1	Великие Луки-1 Псков-1
Пензенская область	2	Пенза-2
Пермский край	1-2	Пермь-1
Ростовская область	2-3	Батайск-3 Волгодонск-3 Новочеркасск-3 Новошахтинск-3 Ростов-на-Дону-3 Таганрог-2 Шахты-3
Рязанская область	1	Рязань-1
Саратовская область	2-3	Балаково-3 Саратов-3 Энгельс-3
Самарская область	3	Новокуйбышевск-3 Самара-3 Сызрань-3 Тольятти-3
Свердловская область	1-2	Екатеринбург-1 Каменск-Уральский-2 Нижний Тагил-1 Первоуральск-2
Ставропольский край	3-4	Невинномысск-4 Ставрополь-5
Северная осетия	4	Владикавказ -4
Смоленская область	1	Смоленск-1
Сахалинская область	3-7	Южно-Сахалинск-6
Тамбовская область	2	Тамбов-2
Тверская область	1	Тверь-1
Тюменская область	1-7	Тобольск-1 Тюмень-1
Томская область	1-3	Томск-3
Тульская область	1-2	Новомосковск-1 Тула-1
Тыва Республика	3	Кызыл-1
Татарстан Республика	1-2	Альметьевск-2 Казань-2 Набережные челны-2 Нижнекамск-2
Ульяновская область	2-3	Димитровград-2 Ульяновск-2
Удмуртия Республика	1-2	Ижевск-1
Хакассия Республика	3	г. Абакан-3
Хабаровский край	3-6	Комсомольск-на-Амуре 3 Хабаровск-3
Ханты-Мансийский автономный округ	1-2	Нефтеюганск-1 Нижневартовск-1 Сургут-1
Чеченская республика	4	Грозный-4
Челябинская область	2	Златоуст-2 Копейск-2 Магнитогорск-2 Миасс-2 Челябинск-2
Чувашия(Чувашская) Республика	1-2	Новочебоксарск-1 Чебоксары-1
Чукотский Автономный Округ	1-7	Анадырь-7
Ямало-Ненецкий автономный округ	1-6	Новый Уренгой -3 Ноябрьск-1 Салехард-4
Ярославская область	1	Рыбинск-1 Ярославль-1
Якутия Республика	1а-6	Якутск-1

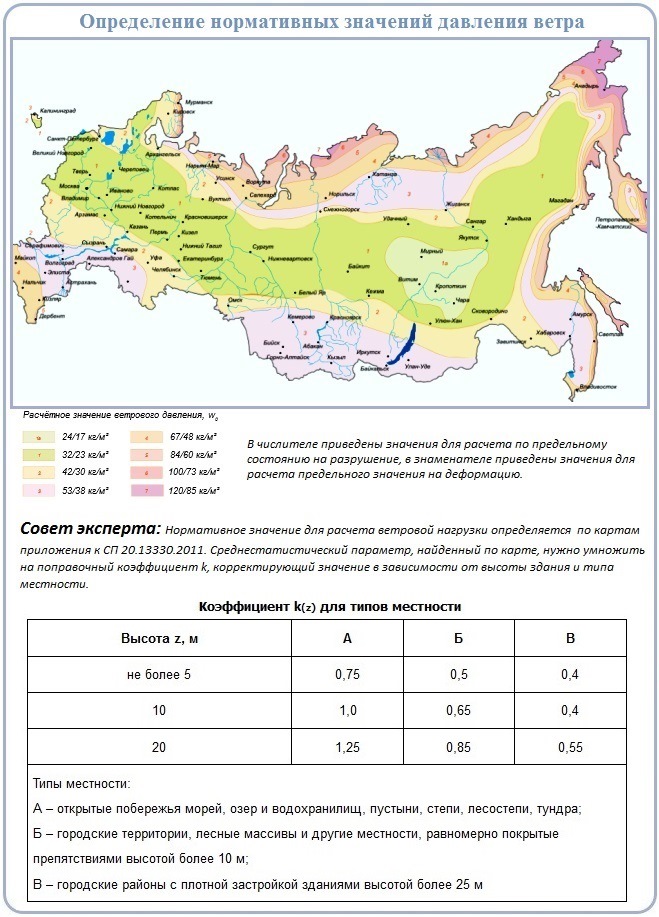

Ветровые нагрузки таблица по районам

Ветровые районы России таблица

Ветровые районы

1а ветровой район

Нормативное значение давления 0,17(КПа) 17 Кгс/м2

1 ветровой район

Нормативное значение давления 0,23(КПа) 23 Кгс/м2

2 ветровой район

Нормативное значение давления 0,30(КПа) 30 Кгс/м2

3 ветровой район

Нормативное значение давления 0,38(КПа) 38 Кгс/м2

4 ветровой район

Нормативное значение давления 0,48(КПа) 48 Кгс/м2

5 ветровой район

Нормативное значение давления 0,60(КПа) 60 Кгс/м2

6 ветровой район

Нормативное значение давления 0,73(КПа) 73 Кгс/м2

7 ветровой район

Нормативное значение давления 0,85(КПа) 85 Кгс/м2

Ветровые районы по регионам

Ветровой район Архангельская область

Ветровой район Астраханская область

Ветровой район Амурская область

Ветровой район Адыгея Республика

Ветровой район Алтайский край

Ветровой район Алтай республика

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Башкортостан Республика

Ветровой район Белгородская область

Ветровой район Брянская область

Ветровой район Бурятия республика

Ветровой район Владимирская область

Ветровой район Волгоградская область

Ветровой район Воронежская область

Ветровой район Вологодская область

Ветровой район Дагестан Республика

Ветровой район Еврейская автономная область

Ветровой район Забайкальский край

Ветровой район Иркутская область

Ветровой район Ивановская область

Ветровой район Ингушетия Республика

Ветровой район Красноярский край

Ветровой район Калининградская область

Ветровой район Калужская область

Ветровой район Кемеровская область

Ветровой район Кировская область

Ветровой район Костромская область

Ветровой район Краснодарский край

Ветровой район Курганская область

Ветровой район Курская область

Относится к 2 ветровому району согласно сп20. 13330.2016

Ветровой район Карелия Республика

Ветровой район Камчатский край

Ветровой район Калмыкия республика

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Коми Республика

Ветровой район Кабардино-Балкария Республика

Ветровой район Карачаево-Черкесия Республика

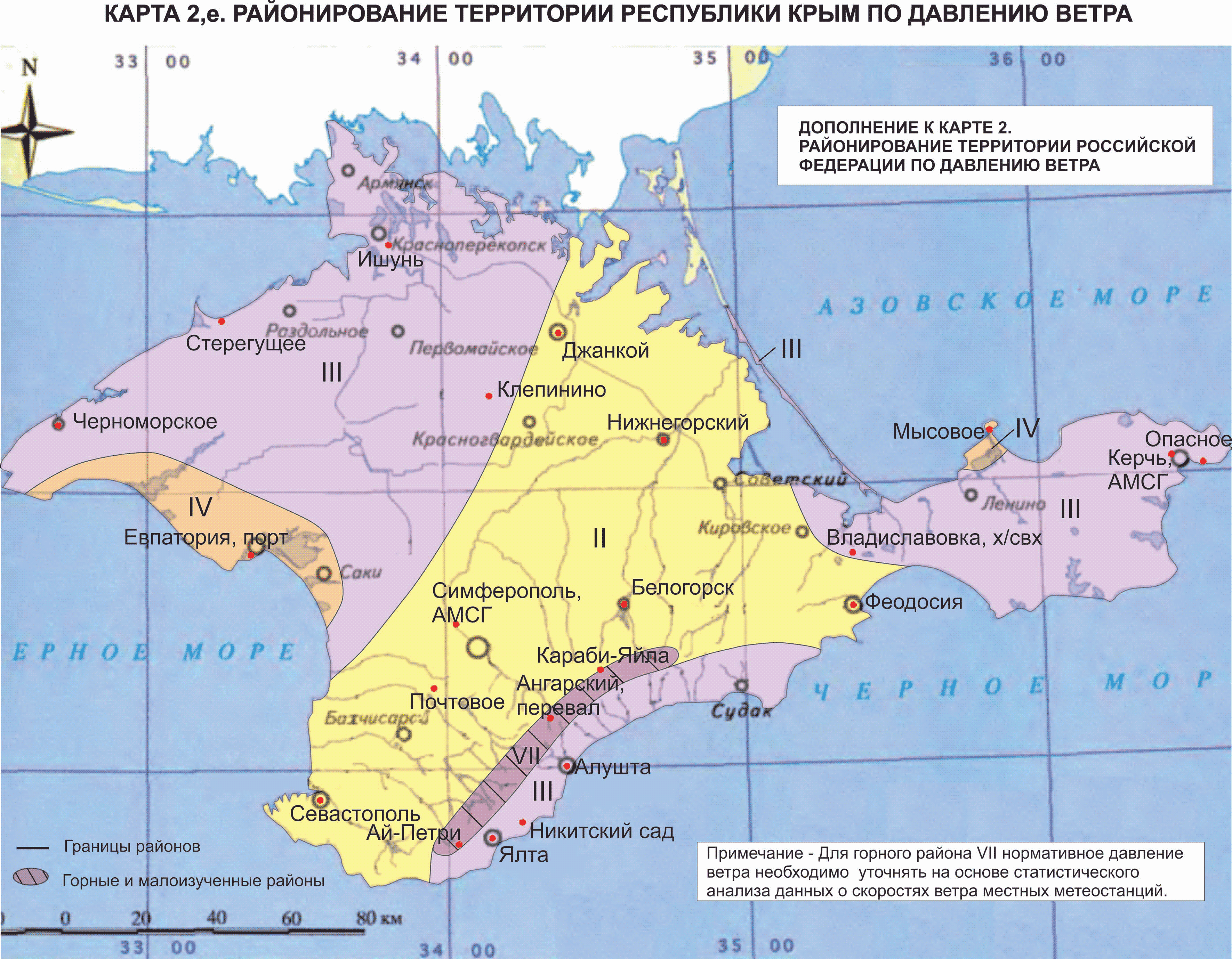

Ветровой район Крым Республика

Относится к 2-7 ветровому району согласно сп20.13330.2016

Ветровой район Ленинградская область

Ленинградская область относится к 1-2 ветровому району согласно сп20.13330.2016

Ветровой район Липецкая область

Относится к 1 – 2 ветровому району согласно сп20. 13330.2016

Ветровой район Московская область

Относится к 1-2 ветровому району согласно сп20.13330.2016

Ветровой район Марийская Республика

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Магаданская область

Относится к 1-5 ветровому району согласно сп20.13330.2016

Ветровой район Мурманская область

Относится к 2-6 ветровому району согласно сп20.13330.2016

Ветровой район Мордовия Республика

Относится к 1-2 ветровому району согласно сп20.13330.2016

Ветровой район Нижегородская область

Относится к 1-2 ветровому району согласно сп20.13330.2016

Ветровой район Новгородская область

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Новосибирская область

Относится к 1-3 ветровому району согласно сп20.13330.2016

Ветровой район Ненецкий Автономный округ

Ненецкий Автономный округ относится к 3-6

Ветровой район Омская область

Относится к 1-3 ветровому району согласно сп20. 13330.2016

Ветровой район Орловская область

Относится к 1-2 ветровому району согласно сп20.13330.2016

Ветровой район Оренбургская область

Ветровой район Приморский край

Приморский край относится к 3-5 ветровому району согласно сп20.13330.2016

Ветровой район Псковская область

Ветровой район Пензенская область

Ветровой район Пермский край

Ветровой район Ростовская область

Ветровой район Рязанская область

Ветровой район Саратовская область

Ветровой район Самарская область

Ветровой район Свердловская область

Ветровой район Ставропольский край

Ветровой район Северная Осетия Республика

Ветровой район Смоленская область

Ветровой район Сахалинская область

Ветровой район Тамбовская область

Ветровой район Тверская область

Ветровой район Тюменская область

Ветровой район Томская область

Ветровой район Тульская область

Ветровой район Тыва Республика

Ветровой район Татарстан Республика

Ветровой район Ульяновская область

Ветровой район Удмуртия Республика

Ветровой район Хакассия Республика

Ветровой район Хабаровский край

Ветровой район Ханты-Мансийский автономный округ

Ветровой район Чеченская республика

Ветровой район Челябинская область

Ветровой район Чувашия(Чувашская) Республика

Ветровой район Чукотский автономный округ

Ветровой район Ямало-Ненецкий автономный округ

Ветровой район Ярославская область

Ветровой район Саха Якутия Республика

Саха Якутия Республика относится к 1а-6 ветровому району согласно сп20.13330.2016

Ветровой район города

Ветровой район Ангарск

Относится к 3 ветровому району согласно сп20.13330. 2016

Ветровой район Анадырь

Относится к 7 ветровому району согласно сп20.13330.2016

Ветровой район Арзамас

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Артем

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Архангельск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Астрахань

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Алушта

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Ачинск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Абакан

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Балаково

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Балашиха

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Барнаул

Относится к 3 ветровому району согласно сп20. 13330.2016

Ветровой район Батайск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Белгород

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Бийск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Благовещенск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Братск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Брянск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Биробиджан

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Белогорск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Великие Луки

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Великий Новгород

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Владивосток

Относится к 4 ветровому району согласно сп20. 13330.2016

Ветровой район Владикавказ

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Владимир

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Волгоград

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Волгодонск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Волжский

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Волжский

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Вологда

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Воронеж

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Грозный

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Горно-Алтайск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Дербент

Относится к 5 ветровому району согласно сп20. 13330.2016

Ветровой район Дзержинск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Димитровград

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Джанкой

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Екатеринбург

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Елец

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Евпатория

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Железнодорожный

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Жуковский

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Златоуст

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Иваново

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Ижевск

Относится к 1 ветровому району согласно сп20. 13330.2016

Ветровой район Иркутск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Йошкар-Ола

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Казань

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Калининград

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Калуга

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Каменск-Уральский

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Камышин

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Кемерово

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Киров

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Киселевск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Ковров

Относится к 1 ветровому району согласно сп20. 13330.2016

Ветровой район Коломна

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Комсомольск-на-Амуре

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Копейск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Кострома

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Красногорск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Краснодар

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Красноярск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Курган

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Курск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Керчь

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Кызыл

Относится к 1 ветровому району согласно сп20. 13330.2016

Ветровой район Ленинск-Кузнецкий

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Липецк

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Люберцы

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Магадан

Относится к 5 ветровому району согласно сп20.13330.2016

Ветровой район Магнитогорск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Майкоп

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Махачкала

Относится к 5 ветровому району согласно сп20.13330.2016

Ветровой район Миасс

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Москва

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Мурманск

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Муром

Относится к 1 ветровому району согласно сп20. 13330.2016

Ветровой район Мытищи

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Магас

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Набережные Челны

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Находка

Относится к 5 ветровому району согласно сп20.13330.2016

Ветровой район Нарьян Мар

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Нальчик

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Невинномысск

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Нефтекамск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Нефтеюганск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Нижневартовск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Нижнекамск

Относится к 2 ветровому району согласно сп20. 13330.2016

Ветровой район Нижний Новгород

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Нижний Тагил

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Никитский сад

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Нижнегорский

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Новокузнецк

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Новокуйбышевск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Новомосковск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Новороссийск

Относится к 6 ветровому району согласно сп20.13330.2016

Ветровой район Новосибирск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Новочебоксарск

Относится к 1 ветровому району согласно сп20. 13330.2016

Ветровой район Новочеркасск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Новошахтинск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Новый Уренгой

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Ногинск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Норильск

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Ноябрьск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Обниск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Одинцово

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Омск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Орел

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Оренбург

Относится к 3 ветровому району согласно сп20. 13330.2016

Ветровой район Орехово-Зуево

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Орск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Пенза

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Первоуральск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Пермь

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Петрозаводск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Петропавловск-Камчатский

Относится к 7 ветровому району согласно сп20.13330.2016

Ветровой район Подольск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Прокопьевск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Псков

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Ростов-на-Дону

Относится к 3 ветровому району согласно сп20. 13330.2016

Ветровой район Рубцовск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Рыбинск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Рязань

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Салават

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Самара

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Санкт-Петербург

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Саранск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Саратов

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Северодвинск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Серпухов

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Смоленск

Относится к 1 ветровому району согласно сп20. 13330.2016

Ветровой район Сочи

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Ставрополь

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Старый Оскол

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Стерлитамак

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Сургут

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Сызрань

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Сыктывкар

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Севастополь

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Симферополь

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Салехард

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Таганрог

Относится к 2 ветровому району согласно сп20. 13330.2016

Ветровой район Тамбов

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Тверь

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Тобольск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Тольятти

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Томск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Тула

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Тюмень

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Улан-Удэ

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Ульяновск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Уссурийск

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Уфа

Относится к 2 ветровому району согласно сп20. 13330.2016

Ветровой район Ухта

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Феодосия

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Хабаровск

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Хасавюрт

Относится к 5 ветровому району согласно сп20.13330.2016

Ветровой район Химки

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Чебоксары

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Челябинск

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Череповец

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Чита

Относится к 2 ветровому району согласно сп20.13330.2016

Ветровой район Черкесск

Относится к 4 ветровому району согласно сп20.13330.2016

Ветровой район Шахты

Относится к 3 ветровому району согласно сп20. 13330.2016

Ветровой район Щелково

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Электросталь

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Элиста

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Энгельс

Относится к 3 ветровому району согласно сп20.13330.2016

Ветровой район Южно-Сахалинск

Относится к 6 ветровому району согласно сп20.13330.2016

Ветровой район Якутск

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Ярославль

Относится к 1 ветровому району согласно сп20.13330.2016

Ветровой район Ялта

Относится к 3 ветровому району согласно сп20.13330.2016

Поделиться ссылкой:

Карта ветровых районов

Вернуться на страницу «Климатология»

Согласно СП 20.13330.2016 (приложение Е):

КАРТА 2. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА.

ТЕПЕРЬ МОЖНО СМОТРЕТЬ КАРТЫ В ХОРОШЕМ КАЧЕСТВЕ.

Для увеличения — нажмите на карт

Карта 2а. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПРИМОРСКОГО КРАЯ И ОСТРОВА САХАЛИН ПО ДАВЛЕНИЮ ВЕТРА

Карта 2б. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПОЛУОСТРОВА КАМЧАТКА ПО ДАВЛЕНИЮ ВЕТРА

Карта 2в. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КОЛЬСКОГО ПОЛУОСТРОВА ПО ДАВЛЕНИЮ ВЕТРА

Карта 2г. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАВКАЗА ПО ДАВЛЕНИЮ ВЕТРА

Карта 2д. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАЛИНИНГРАДСКОЙ ОБЛАСТИ ПО ДАВЛЕНИЮ ВЕТРА

Карта 2е. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РЕСПУБЛИКИ КРЫМ ПО ДАВЛЕНИЮ ВЕТРА

ВНИМАНИЕ! СП 20.13330.2011 — БОЛЬШЕ НЕ ДЕЙСТВУЕТ!

Согласно СП 20.13330.2011 (приложение Ж):

КАРТА 3. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО ДАВЛЕНИЮ ВЕТРА.

Значения ветровых нагрузок в зависимости от района смотри на странице ВЕТРОВЫЕ НАГРУЗКИ

Для увеличения — нажмите на карту.

Дополнения:

Карта 3а. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПРИМОРСКОГО КРАЯ И ОСТРОВА САХАЛИН ПО ДАВЛЕНИЮ ВЕТРА.

Карта 3б. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ ПОЛУОСТРОВА КАЧТАКА ПО ДАВЛЕНИЮ ВЕТРА.

Карта 3в. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КОЛЬСКОГО ПОЛУОСТРОВА ПО ДАВЛЕНИЮ ВЕТРА.

Карта 3г. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАВКАЗА ПО ДАВЛЕНИЮ ВЕТРА.

Карта 3д. РАЙОНИРОВАНИЕ ТЕРРИТОРИИ КАЛИНИНГРАДСКОЙ ОБЛАСТИ ПО ДАВЛЕНИЮ ВЕТРА.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий

Имя *

Email *

Сайт

Лимит времени истёк. Пожалуйста, перезагрузите CAPTCHA.  +   =  тринадцать

Как правильно подобрать роллету для соответствующей ветровой зоны?

Одним из главных критериев при выборе роллетной системы является ее устойчивость к ветровым нагрузкам и при этом способность сохранять работоспособность. Однако сила порывов ветра в различных регионах различна. Согласитесь, ветровые нагрузки в прибрежной зоне и в центральной части России в городах с плотной застройкой несравнимы.

Защитные свойства роллетных систем, а значит, и способность противостоять силе ветра, в основном зависят от вида профиля. Существуют различные виды профилей, отличающиеся друг от друга толщиной алюминиевой ленты, размерами, плотностью пенозаполнения. Все эти параметры влияют на способность роллеты выдерживать ветровые нагрузки.

Для того чтобы правильно подобрать профиль, из которого будет комплектоваться приобретаемая вами роллета, следуйте простому алгоритму.

На территории СНГ выделены восемь ветровых районов с характерными для них величинами ветрового давления от 170 до 850 Па и скоростью ветра от 16,8 до 37,7 м/с. Такое региональное деление определяет СНиП 2.01.07 (СП 20.13330.2016) — строительные нормы и правила, применяемые при проектировании и строительстве зданий.

При этом самыми распространенными в СНГ являются 1–3 ветровые районы с ветровым давлением 230–380 Па (соответствует скорости ветра 19,4 м/с—25,2 м/с).

Рассмотрим следующий пример.
Вы проживаете в городе Уфе и хотите установить роллетную систему на окно шириной 2 м.
Согласно карте Уфа расположена во 2-м ветровом районе, которому соответствует давление 300 Па и скорость ветра 22,3 м/с.
Можно действовать и обратным путем: узнать среднюю скорость ветра в Уфе (такая информация приводится на климатических сайтах и справочниках) и сопоставить ее с ветровым районом по таблице:

Итак, мы выяснили, что роллета должна устоять при ветровом давлении 300 Па и скорости ветра 22,3 м/с. Что делать с этими данными?

Каждая компания, производящая профили для роллетных систем, должна в своих технических материалах указывать максимальную ширину полотна для каждого ветрового района.

Таким образом, находим интересующий нас профиль, его максимальную ширину в выбранном ветровом районе. Если это значение равно или больше ширины проема, профиль подходит, если нет – следует выбрать более надежный.

Вернемся к нашему примеру.
Мы выяснили, что город Уфа находится во 2-м ветровом районе. Ширина оконного проема – 2 м. Мы хотим установить самый экономичный пенозаполненный профиль AR/39.
Находим технические параметры данного профиля – максимальная ширина роллетного полотна во 2-й ветровой зоне 2,005 м. Значит, профиль подходит для нашего окна.

Таким образом, чтобы правильно подобрать роллетную систему, необходимо:

1. определить ветровой район по СП с присущим ему ветровым давлением;
2. подобрать роллетный профиль с учетом ветровой зоны и ширины проема.

Помните, что, подбирая роллету без учета фактора ветровых нагрузок, вы приобретаете потенциально опасное изделие!

Порыв ветра может привести к деформации роллетного полотна и нарушению его конструктивной целостности. Элементы роллеты, вырванные из направляющих, могут влететь внутрь помещения, нанести вред вашему имуществу и здоровью ваших близких.

Как правильно оценить ветровую устойчивость профиля

На сегодняшний день самым главным критерием при выборе профиля является его устойчивость к ветровым нагрузкам и способность роллеты вследствие этого сохранять работоспособность.

Как же правильно подобрать роллетный профиль для того или иного региона? Для этого рекомендуем обратить внимание на два основных момента:

1. Определение ветрового региона, в котором будет установлена роллета, согласно СНиП 2.01.07

На территории СНГ с 1993 г. главным документом при проектировании и строительстве зданий является СНиП 2.01.07. В соответствии с ним вся территория разделяется на ветровые районы, каждому из которых соответствует свое ветровое давление.

Наиболее распространенными на территории СНГ являются 1–3 районы с давлением 230–380 Па.

С сентября 2012 г. действует еще один стандарт – ГОСТ Р 52502-2012, который среди прочих требований определяет характеристики ветровой устойчивости роллет. ГОСТ выделяет восемь классов ветрового сопротивления, каждый из которых характеризуется своим уровнем давления. Классификация ветровых классов согласно ГОСТ максимально приближена к данным европейского стандарта EN13659 и предназначена для справочного сопоставления роллет из различных профилей.

При этом для корректного сопоставления СНиП и ГОСТ следует иметь в виду, что 1–3 районам по СНиП 2.01.07 соответствуют 5–7 классы ветрового сопротивления по ГОСТ Р 52502-2012.

2. Выбор типоразмера профиля, который в данном ветровом районе способен закрыть необходимую ширину проема

После определения ветрого района необходимо уточнить максимальную ширину, которую в нем перекрывает выбранный профиль, и соответствует ли данное значение параметрам, предъявляемым к ширине заказчиком.

Как уже было описано выше, самыми распространенными на территории СНГ являются 1–3 районы. Фактически это означает, что для большинства зданий, построенных на территории СНГ, необходимо использовать роллетные системы, выдерживающие ветровое сопротивление в 230–380 Па.

Зачастую при продвижении профилей некоторые производители декларируют максимальную ширину перекрываемых проемов, которая рассчитана исходя из минимальных значений ветрового давления.

Так, 0–3 классы по ГОСТ Р 52502-2012 с ветровым давлением до 100 Па – это минимальные значения.

При расчете роллеты, подходящей под данные классы по ГОСТ, следует помнить, что подобное изделие не выдержит давления наиболее распространенных на территории СНГ ветровых нагрузок в 230–380 Па по СНиП.

Кроме того, основным параметром, обеспечивающим ветровую устойчивость, является толщина ленты и конфигурация профиля.

Чем толще лента, тем более устойчивым будет профиль при воздействии на него ветровых нагрузок.

Толщина алюминиевой ленты профилей роликовой прокатки «АЛЮТЕХ» в зависимости от типоразмера профиля составляет от 0,28 до 0,49 мм (с ЛКП) и является оптимальной для обеспечения надлежащей прочности.

Надеемся, что данная информация поможет нашим партнерам в работе и позволит еще раз обратить внимание на подготовку качественных предложений для конечного потребителя.

TENTMAX в Казахстане — TentMax

(СНиП 2.01.07-85* Нагрузки и воздействия (с Изменениями N 1, 2))

Рады сообщить что теперь вы можете получать расчеты на изготовление и монтаж каркасно тентовых ангаров в республике Казахстан.

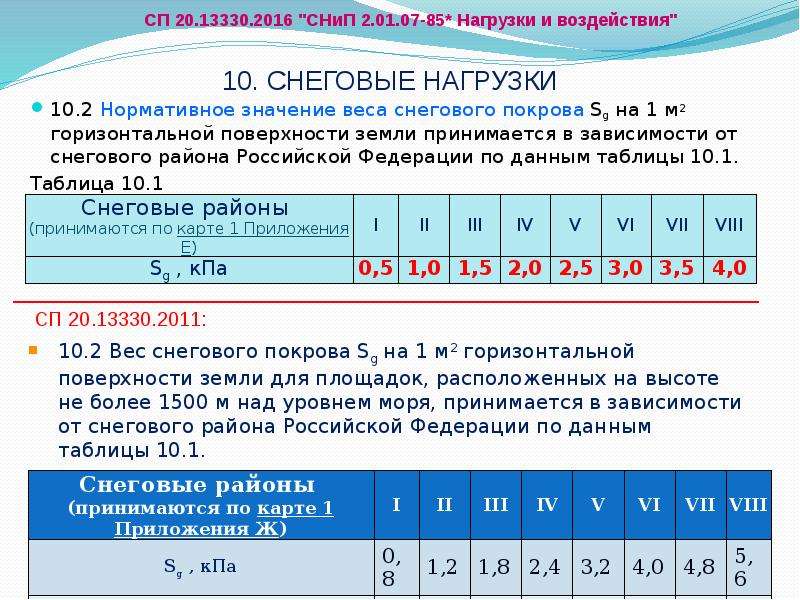

СНЕГОВАЯ НАГРУЗКА

Есть 2 варианта определить снеговую нагрузку определенного местоположения.

I Вариант — посмотреть ваш населенный пункт в таблице ниже.

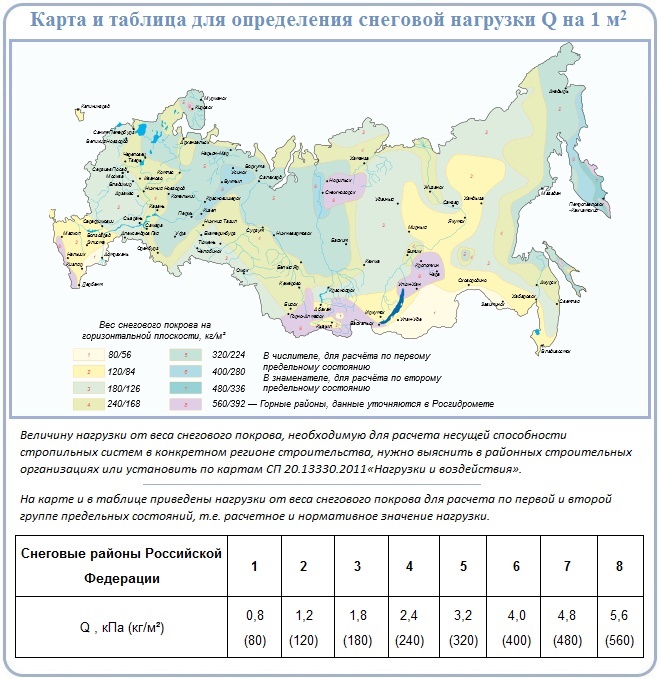

II Вариант — определите на карте номер снегового района, интересующего вас местоположения и переведите их в килограммы, по приведенной ниже таблице.

1. Определите номер вашего снегового района на карте
2. сопоставьте цифру с цифрой в таблице

Обратите внимание на понятия «Нормативная нагрузка» и «Расчетная нагрузка»!!!

В СНИП указанно 2 вида нагрузок — Нормативная и Расчетная, разберемся в чем их отличия и когда они применяются:

• Нормативная нагрузка —  это наибольшая нагрузка, отвечающая нормальным условиям эксплуатации, учитываемая при расчетах на 2-е предельное состояние (по деформации).  Нормативную нагрузку учитывают при расчетах на прогибы балок, и провисание тента при расчетах по раскрытию трещин в ж.б. балках (когда не применяется требование по водонепроницаемости), а так же разрыву тентовой ткани.
• Расчетная нагрузка —  это произведение нормативной нагрузки на коэффициент надежности по нагрузке. Данный коэффициент учитывает возможное отклонение нормативной нагрузки в сторону увеличения при неблагоприятном стечении обстоятельств. Для снеговой нагрузки коэффициент надежности по нагрузке равен 1,4 т.е. расчетная нагрузка на 40% больше нормативной. Расчетную нагрузку учитывают при расчетах по 1-му предельному состоянию (на прочность). В расчетных программах, как правило, учитывают именно расчетную нагрузку.

Расчётное значение снеговой нагрузки определяется по формуле:

S=SG*Μ

Sg — расчётное значение веса снегового покрова на 1м2 горизонтальной поверхности земли, принимаемое по таблице:

µ — коэффициент перехода от веса снегового покрова земли к снеговой нагрузке на покрытие.

Коэффициент µ зависит от угла наклона ската кровли:

• µ=1 при углах наклона ската кровли меньше 25°.
• µ=0,7 при углах наклона ската кровли от 25 до 60°.
• µ=не учитывают углах наклона ската кровли более 60°Ветровая нагрузка.

ВЕТРОВАЯ НАГРУЗКА

I Вариант — посмотреть ваш населенный пункт в таблице ниже>
II Вариант — определите на карте номер ветрового района интересующего вас местоположения и переведите их в килограммы, по приведенной ниже таблице.

1. Определите номер вашего ветрового района на карте
2. сопоставьте цифру с цифрой в таблице

Расчётное значение средней составляющей ветровой нагрузки на высоте z над поверхностью земли определяется по формуле:

W=WO*K

Wo — нормативное значение ветровой нагрузки, принимаемое по таблице ветрового района РФ.

k — коэффициент, учитывающий изменение ветрового давления по высоте, определяется по таблице, в зависимости от типа местности.

• А — открытые побережья морей, озёр и водохранилищ, пустыни, степи, лесостепи и тундры.
• B — городские территории, лесные массивы и др. местности, равномерно покрытые препятствиями более 10 м.

*При определении ветровой нагрузки типы местности могут быть различными для разных расчётных направлений ветра.

• 5 м.- 0,75 А / 0.5 B .
• 10 м.- 1 А / 0.65 B°.
• 20 м.- 1,25 А / 0.85 B

СНЕГОВЫЕ И ВЕТРОВЫЕ НАГРУЗКИ В ГОРОДАХ КАЗАХСТАНА

Особые ветровые регионы — CPP Wind

Минимальные расчетные нагрузки для зданий и других сооружений (ASCE 7-10) включает карты скорости ветра США для определения расчетных скоростей ветра во всех частях страны. Обычно для выбора скорости ветра достаточно найти место на карте и прочитать указанное число.

Однако, при более внимательном рассмотрении карты, можно найти горстку маленьких серых пятнышек, у которых вообще нет чисел, маленькие островки двусмысленности в море числовой достоверности.Представлены на ваше одобрение, г-н или г-жа инженер-строитель, это так называемые особые ветровые регионы.

. Возможно, не случайно особые ветровые регионы представлены серыми зонами, потому что это именно то, чем они являются. Это регионы, где исключения являются правилом, и здесь нельзя сделать никаких обобщений, за исключением того, что, как правило, ветер действует своеобразно. Стандарт говорит об особых ветровых регионах:

Есть особые регионы, в которых, как известно, существуют аномалии скорости ветра… Ветры, дующие над горными хребтами, ущельями или речными долинами в этих особых регионах, могут развивать скорость, значительно превышающую значения, указанные на карте.При выборе базовой скорости ветра в этих особых регионах рекомендуется использовать региональные климатические данные и проконсультироваться с ветроинженером или метеорологом.

Также возможно, что аномалии скорости ветра существуют в микрометеорологическом масштабе… Скорость ветра над сложной местностью может быть лучше определена исследованиями в аэродинамической трубе.

Раздел C6.5.4.1

Итак, особые ветровые районы существуют из-за рельефа местности. Действительно, можно простить быстрый взгляд на карту ветров и предположение, что серые области — это горные хребты.

Значит, эти особые ветровые регионы — просто монументальные отговорки? Это проблемы, с которыми инженеры так и не справились, потому что у них закончился кофе?

Нет и нет. Работа в особых ветровых регионах просто означает, что вы должны быть более конкретными в отношении того, где находится ваше здание или сооружение. Посмотрим правде в глаза, географически не имеет большого значения, где в Канзасе вы разместите здание (мы любим всех наших канзасских друзей, но штат Подсолнечника, надо признать, более плоский, чем стандартные блины), но это имеет большое значение, строится ли строительство на восточной или западной стороне континентального водораздела.Фактически, ветры вдоль Переднего хребта Колорадо настолько сильны, что доктор Джон Петерка, один из основателей CPP, разработал специальную карту ветров специально для жителей Колорадо (см. Изображение).

Так что же делать, если вы столкнулись с особым ветром? Что ж, как предполагает ASCE 7-10, лучше всего проконсультироваться со специалистом по климату. Метеоролог или ветроинженер будут знать, как интерпретировать местные климатические данные, записанные на метеостанциях рядом с вашим участком, чтобы помочь вам определить расчетную скорость ветра.И если близлежащая топография играет роль в направленности ветра, уровне турбулентности или другом поведении, хорошо спланированное исследование в аэродинамической трубе может избавить от догадок при интерпретации этих особых областей ветра.

Ветровые регионы Австралии [5]

Контекст 1

… можно в широком смысле классифицировать в соответствии с их метеорологическими параметрами на тропические циклоны, грозы, торнадо и ураганы. Грозы и смерчи — это кратковременные локальные явления, влияние которых влияет на расстояния до десятков километров.Циклоны обычно поражают прибрежные районы тропиков и простираются на сотни километров, поэтому потенциально могут нанести наибольший ущерб. Некоторые части Австралии подвержены различным типам ураганов и характеризуются либо циклоническими, либо нециклоническими ветрами в стандарте ветровой нагрузки AS / NZS 1170.2 [5]. AS / NZS 1170.2, который исключает торнадо из области действия ветра, классифицирует Австралию на несколько регионов, как показано на рисунке 1, и предоставляет данные для расчета ветровых нагрузок, используемых при проектировании конструкций (например,г. дома). Циклонические регионы с возрастающей степенью опасности обозначаются как C и D, простирающиеся на 50 км вглубь суши вдоль западных, северных и восточных тропических берегов Австралии. Нециклонические регионы классифицируются от A1 до A5 и охватывают южные части и внутренние районы Австралии. Регионы затухающих циклонов классифицируются как промежуточный регион B. Тропические циклоны развиваются над теплыми океанами к северу Австралии в летние месяцы с ноября по апрель и могут вызывать разрушительные ветры, проливные дожди и наводнения во многих прибрежных районах Западной Австралии, Северной территории. и Квинсленд, показанный на рисунке 2.Тропические циклоны, в которых ветры вращаются по часовой стрелке вокруг глаза низкого давления с диаметром, как правило, около 20-50 км, движутся по суше с различной скоростью, прежде чем превратиться в систему низкого давления. Прохождение циклона мимо данного места вызовет усиление, а затем уменьшение ветра вместе с изменением направления ветра в течение нескольких часов. Воздействие циклона обычно ощущается на площади в сотни квадратных километров в течение многих дней, причем самые разрушительные ветры ощущаются за пределами глаза.Эти разрушительные ветры могут нанести значительный материальный ущерб и привести к разносу мусора. Бюро метеорологии классифицирует циклоны с возрастающей силой от 1 до 5 в соответствии с максимальной ожидаемой скоростью ветра и минимальным центральным давлением, как показано в Таблице 1. Исторические данные по тропическим циклонам показывают беспорядочные траектории и различные скорости затухания после выхода на сушу. Однако существует нехватка измерений скорости ветра, так как было лишь небольшое количество обрушившихся на берег циклонов, которые прошли над метеорологическими станциями.Следовательно, вероятностные прогнозы скорости ветра, сделанные на основе этих ограниченных данных, имеют большой уровень неопределенности, который учитывается с помощью коэффициентов при расчете проектных скоростей ветра в стандарте ветровой нагрузки AS / NZS 1170.2 [5]. Некоторые методы анализа, такие как те, которые используются для будущих прогнозов изменения климата, моделируют синтетические явления тропических циклонов за многие тысячи лет на основе ограниченных измерений, проведенных Бюро метеорологии. Другие типы ураганов, которые наносят ущерб, — это грозы, сильные синоптические системы низкого давления и торнадо.Грозы и торнадо затрагивают лишь несколько квадратных километров, в то время как синоптические штормы могут нанести ущерб более чем тысячам квадратных километров. Грозы обычно непродолжительны (до десятков минут) и случаются во всех частях Австралии. Синоптические штормы в основном поражают южные районы и продолжаются в течение нескольких дней. Большинство гроз происходит в теплые летние месяцы, в то время как некоторые грозы в Западной Австралии, Южной Австралии, Виктории и Тасмании связаны с холодными фронтами. Сильные грозы наиболее распространены в Новом Южном Уэльсе, Квинсленде и некоторых частях Западной Австралии и наименее распространены в Тасмании.Синоптические штормы низкого давления, классифицируемые как низкие температуры в средних широтах, формируются в полосе западных ветров над Южным океаном. Они затрагивают Тасманию и южные части Западной Австралии, Южную Австралию, Викторию и Новый Южный Уэльс. Они происходят в основном между зимой и началом лета и обычно вызывают ураганные ветры. Понижения на восточном побережье образуются вдоль восточного побережья от юго-востока Квинсленда до Тасмании обычно осенью и зимой. Затухающие тропические циклоны могут также воздействовать на нециклонические районы (регионы A и B) и нанести значительный ущерб.Некоторые предварительные исследования влияния изменения климата на тропические циклоны предполагают увеличение интенсивности и более южные траектории, но сокращение числа случаев. Другие исследования указывают на незначительное влияние последствий изменения климата на поведение и возникновение циклонов. Текущее состояние знаний в этой области обсуждается Макбрайдом [6]. Крупные города, такие как Брисбен, Голд-Кост и Саншайн-Кост в Квинсленде и Перт в Западной Австралии, расположены недалеко от регионов циклонов, и существует вероятность того, что тропический циклон повлияет на эти места либо напрямую, либо во время перехода к системе низкого давления.Холмс [7] рассмотрел статьи о влиянии изменения климата на ветровой климат и последствиях для границ циклонических регионов на Рисунке 1. Текущие исследования показывают, что изменение климата может привести к снижению риска сильной грозы для южной части Австралии, но заметное увеличение грозовой опасности для восточного побережья. Следы синоптических штормов, по прогнозам, будут двигаться на юг, с меньшим количеством, но, возможно, более интенсивными системами, возникающими в южных …

Контекст 2

… могут быть в широком смысле классифицированы в соответствии с их метеорологическими параметрами на тропические циклоны, грозы, торнадо и ураганы. Грозы и смерчи — это кратковременные локальные явления, влияние которых влияет на расстояния до десятков километров. Циклоны обычно поражают прибрежные районы тропиков и простираются на сотни километров, поэтому потенциально могут нанести наибольший ущерб. Некоторые части Австралии подвержены различным типам ураганов и характеризуются как циклонические, так и нециклонические ветры в стандарте ветровой нагрузки AS / NZS 1170.2 [5]. AS / NZS 1170.2, который исключает торнадо из области действия ветра, классифицирует Австралию на несколько регионов, как показано на рисунке 1, и предоставляет данные для расчета ветровых нагрузок, используемых при проектировании конструкций (например, домов). Циклонические регионы с возрастающей степенью опасности обозначаются как C и D, простирающиеся на 50 км вглубь суши вдоль западных, северных и восточных тропических берегов Австралии. Нециклонические регионы классифицируются от A1 до A5 и охватывают южные части и внутренние районы Австралии.Регионы затухающих циклонов классифицируются как промежуточный регион B. Тропические циклоны развиваются над теплыми океанами к северу Австралии в летние месяцы с ноября по апрель и могут вызывать разрушительные ветры, проливные дожди и наводнения во многих прибрежных районах Западной Австралии, Северной территории. и Квинсленд, показанный на Рисунке 2. Тропические циклоны, в которых ветры вращаются по часовой стрелке вокруг глаза низкого давления с диаметром обычно около 20-50 км, проходят по суше с различной скоростью, прежде чем превратиться в систему низкого давления.Прохождение циклона мимо данного места вызовет усиление, а затем уменьшение ветра вместе с изменением направления ветра в течение нескольких часов. Воздействие циклона обычно ощущается на площади в сотни квадратных километров в течение многих дней, причем самые разрушительные ветры ощущаются за пределами глаза. Эти разрушительные ветры могут нанести значительный материальный ущерб и привести к разносу мусора. Бюро метеорологии классифицирует циклоны с возрастающей силой от 1 до 5 в соответствии с максимальной ожидаемой скоростью ветра и минимальным центральным давлением, как показано в таблице 1.Исторические данные о тропических циклонах показывают беспорядочные траектории и различные скорости затухания после выхода на сушу. Однако существует нехватка измерений скорости ветра, так как было лишь небольшое количество обрушившихся на берег циклонов, которые прошли над метеорологическими станциями. Следовательно, вероятностные прогнозы скорости ветра, сделанные на основе этих ограниченных данных, имеют большой уровень неопределенности, который учитывается с помощью коэффициентов при расчете проектных скоростей ветра в стандарте ветровой нагрузки AS / NZS 1170.2 [5].Некоторые методы анализа, такие как те, которые используются для будущих прогнозов изменения климата, моделируют синтетические явления тропических циклонов за многие тысячи лет на основе ограниченных измерений, проведенных Бюро метеорологии. Другие типы ураганов, которые наносят ущерб, — это грозы, сильные синоптические системы низкого давления и торнадо. Грозы и торнадо затрагивают лишь несколько квадратных километров, в то время как синоптические штормы могут нанести ущерб более чем тысячам квадратных километров. Грозы обычно непродолжительны (до десятков минут) и случаются во всех частях Австралии.Синоптические штормы в основном поражают южные районы и продолжаются в течение нескольких дней. Большинство гроз происходит в теплые летние месяцы, в то время как некоторые грозы в Западной Австралии, Южной Австралии, Виктории и Тасмании связаны с холодными фронтами. Сильные грозы наиболее распространены в Новом Южном Уэльсе, Квинсленде и некоторых частях Западной Австралии и наименее распространены в Тасмании. Синоптические штормы низкого давления, классифицируемые как низкие температуры в средних широтах, формируются в полосе западных ветров над Южным океаном. Они затрагивают Тасманию и южные части Западной Австралии, Южную Австралию, Викторию и Новый Южный Уэльс.Они происходят в основном между зимой и началом лета и обычно вызывают ураганные ветры. Понижения на восточном побережье образуются вдоль восточного побережья от юго-востока Квинсленда до Тасмании обычно осенью и зимой. Затухающие тропические циклоны могут также воздействовать на нециклонические районы (регионы A и B) и нанести значительный ущерб. Некоторые предварительные исследования влияния изменения климата на тропические циклоны предполагают увеличение интенсивности и более южные траектории, но сокращение числа случаев. Другие исследования указывают на незначительное влияние последствий изменения климата на поведение и возникновение циклонов.Текущее состояние знаний в этой области обсуждается Макбрайдом [6]. Крупные города, такие как Брисбен, Голд-Кост и Саншайн-Кост в Квинсленде и Перт в Западной Австралии, расположены недалеко от регионов циклонов, и существует вероятность того, что тропический циклон повлияет на эти места либо напрямую, либо во время перехода к системе низкого давления. Холмс [7] рассмотрел статьи о влиянии изменения климата на ветровой климат и о последствиях для границ циклонических регионов на Рисунке 1.Текущие исследования показывают, что изменение климата может привести к снижению риска сильной грозы для южной части Австралии, но заметному увеличению риска грозы для восточного побережья. Следы синоптических штормов, по прогнозам, будут двигаться на юг, с меньшим количеством, но, возможно, более интенсивными системами, возникающими на юге.

Пилотное исследование особого ветрового региона на выбранном участке в Калифорнии

Джеймс С.Лай, S.E., F.SEAOC, председатель ветрового комитета SEAOC

Карты опасности ветра ASCE 7-10 На рис. 26.5-1A — 26.5-1C показана базовая скорость ветра при порывах за 3 секунды. В сноске говорится, что необычные ветровые условия необходимо исследовать в особых ветровых регионах, которые показаны на карте как «серые» области. Особые ветровые районы известны аномальной скоростью ветра. В разделе C26.5.2 комментариев ASCE 7 указано, что « при выборе базовой скорости ветра в этих особых регионах рекомендуется использовать региональные климатические данные и проконсультироваться с ветроинженером или метеорологом .В разделе 1609.3 CBC 2013 года говорится, что « предельная расчетная скорость ветра V _ult для особых ветровых регионов, отмеченных вблизи гористой местности и ущелий, должна соответствовать требованиям местной юрисдикции ». Жилищный кодекс Калифорнии от 2015 года требует от должностных лиц строителей определять «климатические и географические критерии проектирования» для общественности. Некоторые государственные агентства, такие как DSA, полагаются на штатного инженера для получения базовой информации о скорости ветра от местных строительных чиновников.

Департамент жилищного строительства Калифорнии (HCD) ранее публиковал информационные бюллетени (1981 и 1994, соответственно), в которых перечислялось минимальное расчетное ветровое давление на основе действующих норм для каждой юрисдикции округа. Расчетное давление ветра составляло минимум 15 фунтов. на квадратный фут и варьируется до 30 фунтов. за квадратный фут. Однако эту информацию нельзя было экстраполировать на базовую скорость ветра без подтверждения со стороны окружных властей.После обстоятельного обсуждения этой темы Комитет по ветру SEAOC согласился с тем, что будет целесообразно собрать данные от AHJ в Калифорнии и сделать доступной проектную информацию о базовой скорости ветра для каждой юрисдикции округа в штате Калифорния. Комитет направил запрос каждому из 58 окружных строительных чиновников в Калифорнии, а также в несколько выбранных городов. Уровень отклика от окружных строительных чиновников составил менее 20%. Более половины респондентов не смогли предоставить значимую информацию для уточнения проекта таблицы.Ряд должностных лиц, ответственных за строительство, обратились в SEAOC за помощью в выборе скорости ветра для обеспечения соблюдения. Основываясь на результатах расследования, Комитет пришел к общему мнению о том, что если скорость ветра в Особом ветровом районе должна быть сведена в таблицу, данные должны быть взяты из технической литературы, статистических анализов или информированных источников от одного из метеорологов или ветров. инжиниринговые компании.

На заседании Совета директоров SEAOC в марте 2015 года председатель ветрового комитета Джеймс Лай представил предложение ветровому комитету о проведении пилотной исследовательской программы, финансирование которой было одобрено Советом.Комитет намеревается привлечь помощь и услуги Cermak Peterka Petersen (CPP), Форт-Коллинз, Колорадо. Член подкомитета SEAOC PV, д-р Дэвид Бэнкс из CPP, предоставил обширные данные и техническую информацию о разработке SEAOC PV2. Основываясь на информации, полученной от доктора Дэвида Бэнкса, и их анализах данных об экстремальных ветрах, им известно, по крайней мере, о двух местах в Калифорнии, где местный характер ветра на спуске потребует 700-летней расчетной скорости ветра выше 110 миль в час.Эти местоположения не находятся в пределах границ регионов с высокой скоростью ветра, определенных для Калифорнии на карте ветров. Чрезвычайная скорость ветра в основном наблюдается в горных районах к северу и востоку от Лос-Анджелеса и вдоль высоких точек хребта Сьерра-Невада. Доктор Бэнк ожидает, что есть и другие регионы с высокой скоростью ветра, не включенные в текущую специальную карту регионов ветров.

В рамках этого пилотного исследования CPP проведет анализ экстремальных ветров в одном из этих мест, недалеко от Санта-Ана и Ирвин.CPP будет изучать и интерпретировать данные об экстремальных ветрах, полученные с помощью анемометров в аэропортах в этом регионе. Этот анализ включает проверку качества данных по каждому аэропорту. Результаты будут представлены в виде карты скорости ветра за 700 лет для района Санта-Ана. Это пилотное исследование поможет получить знания по выяснению вопросов от членов Ассоциации, а также должностных лиц, ответственных за строительство. Мы ожидаем, что результаты этого пилотного исследования будут доступны этим летом. Правление единогласно поддержало это пилотное исследование.

Комитет надеется, что это начальное усилие поможет установить руководство для изучения скорости ветра на конкретных участках. Кроме того, эти усилия помогут привлечь финансирование из других источников для проведения тщательного исследования и заложить основу для возможного будущего микрозонирования контуров скорости ветра в Калифорнии.

BRANZ Карты информация о зоне | BRANZ

Зоны землетрясений

Четыре зоны землетрясений — от зоны 1 до зоны 4 — показаны на карте Северного и Южного островов на Рисунке 5.4 NZS 3604: 2011 Каркасные дома .

Зоны землетрясений в BRANZ Maps являются модифицированными версиями тех. Зоны изменены таким образом, чтобы они лучше согласовывались с NZS 1170.5: 2004 Действия по проектированию конструкций — Часть 5: Действия при землетрясении — Новая Зеландия.

BRANZ Maps также включает изменения границ зон в регионе Кентербери, внесенные в соответствии с документом о соответствии пункту B1 Строительного кодекса Новой Зеландии, опубликованным в августе 2011 года.

Зоны коррозии

Три зоны воздействия — зона B, зона C и зона D — показаны на карте Северного и Южного островов на рисунке 4.2 NZS 3604: 2011.

Зоны коррозии на картах BRANZ — это наша интерпретация зон воздействия в NZS 3604: 2011.

Зоны относятся к степени воздействия соли, переносимой ветром, где B соответствует низкому риску, C — среднему риску, а D — высокому риску.

Зона D включает:

• все прибрежные острова
• район в пределах 500 м от береговой линии Новой Зеландии, включая гавани
• район в пределах 100 м от приливных устьев и защищенных заливов.

BRANZ не пытался точно определить, что является или не является приливным устьем или защищенным заливом, поэтому наши карты технически консервативны в этих областях.

Документ соответствия Строительным нормам и правилам E2 / AS1 (2011) включает зону воздействия E, которая представляет собой прибрежные районы, подверженные бурному морю и пляжам для серфинга. NZS 3604: 2011 содержит комментарий: «Для целей NZS 3604 требования к защите от коррозии для структурных креплений в зонах воздействия D и E идентичны …»

Микроклиматические факторы необходимо учитывать во всех местах.

Ветровые регионы

Ветровые зоны и подветренные зоны — это наша интерпретация рисунка 5.1 в NZS 3604: 2011.

Ветровые зоны

Ветровые зоны являются результатом исследовательского проекта 2014 года в BRANZ. Целью проекта было выяснить, можно ли автоматизировать расчет ветровых зон (в соответствии с NZS 3604: 2011) с помощью программного обеспечения GIS (географическая информационная система). Метод расчета ветровых зон в NZS 3604: 2011 является упрощением метода, описанного в AS / NZS 1170.2: 2011 Структурные расчетные воздействия — Часть 2: Ветровые воздействия .

В процессе создания карты было сделано несколько приближений.Следовательно, ветровые зоны должны рассматриваться как ориентировочные и использоваться только как справочные при расчете скорости ветра для конкретного участка или только при отсутствии более надежных данных.

Например, обновленная карта ветровой зоны всего совета будет считаться данными с более высоким разрешением, а расчет ветровой зоны для конкретного участка будет еще выше.

Первоначальное пользовательское тестирование показало, что ветровые зоны на картах BRANZ могут быть неточными вблизи откосов или скал.

Описание используемого метода и сравнение с несколькими существующими картами совета можно найти в Build 147.

Климатические зоны

Климатические зоны — это наша интерпретация рисунка B1 в NZS 4218: 2004 Энергоэффективность — ограждение малых зданий e.

Интенсивность дождя

Значения интенсивности дождя получены из калькулятора HIRDS NIWA и соответствуют 10-минутной интенсивности дождя с годовой вероятностью превышения 10%. Эти значения могут использоваться вместе с разделом E1 Строительных норм. Для получения информации о другой продолжительности шторма обратитесь к калькулятору HIRDS

Ветер | Национальное географическое общество

Ветер — это движение воздуха, вызванное неравномерным нагревом Земли солнцем.В нем не так много вещества — вы не можете его видеть или удерживать, но вы можете почувствовать его силу. Он может сушить вашу одежду летом и охлаждать вас до костей зимой. Он достаточно силен, чтобы переносить парусные корабли через океан и срывать с земли огромные деревья. Это великий уравнитель атмосферы, переносящий тепло, влагу, загрязнители и пыль на большие расстояния по всему земному шару. Формы рельефа, процессы и воздействия ветра называются эолийскими формами рельефа, процессами и воздействиями.

Разница в атмосферном давлении порождает ветер.На экваторе солнце нагревает воду и сушу больше, чем остальную часть земного шара. Теплый экваториальный воздух поднимается выше в атмосферу и мигрирует к полюсам. Это система низкого давления. В то же время более холодный и плотный воздух движется по поверхности Земли к экватору, заменяя нагретый воздух. Это система высокого давления. Ветры обычно дуют из областей с высоким давлением в области с низким давлением.

Граница между этими двумя областями называется фронтом. Сложные взаимоотношения между фронтами вызывают различные типы ветра и погодные условия.

Преобладающие ветры — это ветры, дующие с одного направления над определенной областью Земли. Области, где встречаются преобладающие ветры, называются зонами конвергенции. Как правило, преобладающие ветры дуют с востока на запад, а не с севера на юг. Это происходит потому, что вращение Земли порождает так называемый эффект Кориолиса. Эффект Кориолиса заставляет ветровые системы вращаться против часовой стрелки в Северном полушарии и по часовой стрелке в Южном полушарии.

Эффект Кориолиса заставляет некоторые ветры перемещаться по краям систем высокого и низкого давления.Их называют геострофическими ветрами. В 1857 году голландский метеоролог Кристоф Байс Баллот сформулировал закон о геострофических ветрах: когда вы стоите спиной к ветру в Северном полушарии, низкое давление всегда находится слева от вас. (В Южном полушарии системы низкого давления будут справа от вас.)

Зоны ветров

На Земле есть пять основных ветровых зон: полярные восточные, западные, конские широты, пассаты и депрессии.

Полярные восточные ветры
Полярные восточные ветры — это сухие, преобладающие холодные ветры, дующие с востока.Они исходят из полярных максимумов, областей высокого давления вокруг Северного и Южного полюсов. Полярные восточные ветры текут в субполярные регионы с низким давлением.

Западные ветры
Западные ветры — преобладающие ветры, дующие с запада в средних широтах. Их питают полярные восточные ветры и ветры с высоких широт, которые нагнетают лошадиные силы, которые окружают их с обеих сторон. Западные ветры наиболее сильны зимой, когда давление над полюсом низкое, и наиболее слабыми летом, когда полярный максимум создает более сильные полярные восточные ветры.

Самые сильные западные ветры дуют через «ревущие сороковые», зону ветров между 40 и 50 градусами широты в Южном полушарии. Во время Ревущих сороковых годов есть несколько участков суши для медленных ветров. Верхняя часть Южной Америки и Австралии, а также острова Новой Зеландии — единственные большие массивы суши, которые проникают через Ревущие сороковые. Западные ветры Ревущих сороковых годов были очень важны для моряков в эпоху исследований, когда исследователи и торговцы из Европы и Западной Азии использовали сильные ветры, чтобы добраться до рынков специй Юго-Восточной Азии и Австралии.

Западные ветры оказывают огромное влияние на океанские течения, особенно в Южном полушарии. Управляемое западными ветрами мощное антарктическое циркумполярное течение (АЦП) несется вокруг континента (с запада на восток) со скоростью около 4 километров в час (2,5 мили в час). Фактически, другое название антарктического циркумполярного течения — это западный ветровой дрейф. ACC является крупнейшим океанским течением в мире и отвечает за транспортировку огромных объемов холодной, богатой питательными веществами воды в океан, создавая здоровые морские экосистемы и пищевые сети.

Широта лошади
Широта лошади — узкая зона теплого сухого климата между западным ветром и пассатом. Широты лошади составляют около 30 и 35 градусов северной и южной широты. Многие пустыни, от безводной Атакамы в Южной Америке до засушливого Калахари в Африке, являются частью конных широт.

Преобладающие ветры на широте лошади меняются, но обычно слабые. Даже сильный ветер часто бывает непродолжительным.

Пассаты
Пассаты — преобладающие мощные ветры, дующие с востока через тропики.Пассаты вообще очень предсказуемы. Они сыграли важную роль в истории исследований, общения и торговли. Корабли полагались на пассаты, чтобы проложить быстрые и надежные маршруты через обширные Атлантические, а затем и Тихие океаны. Даже сегодня судоходство зависит от пассатов и океанских течений, которые они создают.

В 1947 году норвежский исследователь Тор Хердал и небольшая команда использовали пассат для путешествия от побережья Перу к коралловым рифам Французской Полинезии на расстояние более 6920 километров (4300 миль) на плоту с парусным двигателем.Экспедиция, названная в честь плота ( Kon-Tiki ), была направлена ​​на то, чтобы доказать, что древние мореплаватели могли использовать предсказуемые пассаты для исследования обширных участков Тихого океана.

Пассаты, образующиеся над сушей (называемые континентальными пассатами), более теплые и сухие, чем те, которые образуются над океаном (морские пассаты). Отношения между континентальными и морскими пассатами могут быть жесткими.

Большинство тропических штормов, включая ураганы, циклоны и тайфуны, развиваются как пассаты.Разница в давлении воздуха над океаном вызывает развитие этих штормов. По мере того как плотные влажные ветры шторма сталкиваются с более сухими ветрами побережья, шторм может усиливаться.

Сильные пассаты связаны с отсутствием осадков, тогда как слабые пассаты уносят дожди далеко вглубь суши. Самый известный в мире режим дождя — муссоны в Юго-Восточной Азии — представляет собой сезонный пассат с повышенной влажностью.

Помимо кораблей и дождя, пассаты могут переносить частицы пыли и песка на тысячи километров.Частицы от песчаных и пыльных бурь в Сахаре могут разноситься по островам в Карибском море и американскому штату Флорида, находящимся на расстоянии более 8 047 километров (5000 миль).

Пыльные бури в тропиках могут быть разрушительными для местного населения. Ценный верхний слой почвы сдувается, и видимость может упасть почти до нуля. За океаном пыль делает небо туманным. Эти пыльные бури часто связаны с засушливыми районами с низким давлением и отсутствием тропических бурь.

Долдрамс
Место, где встречаются пассаты двух полушарий, называется зоной межтропической конвергенции (ITCZ).Область вокруг ITCZ ​​называется депрессией. Преобладающие ветры в депрессивном состоянии очень слабые, а погода необычайно спокойная.

ITCZ ​​по обе стороны экватора. Фактически, депрессия низкого давления создается, когда солнце нагревает экваториальную область и заставляет воздушные массы подниматься и перемещаться на север и юг. (Этот теплый экваториальный ветер низкого давления снова опускается вокруг лошадиных широт. Некоторые экваториальные воздушные массы возвращаются в депрессию как пассаты, тогда как другие циркулируют в другом направлении как западные.)

Хотя муссоны влияют как на тропические, так и на экваториальные регионы, сам ветер создается, когда ITCZ ​​немного удаляется от экватора каждый сезон. Это изменение депрессивного состояния нарушает обычное атмосферное давление, создавая влажные муссоны в Юго-Восточной Азии.

Результаты ветра

Ветер, движущийся с разной скоростью, на разных высотах, над водой или сушей, может вызывать различные типы рисунков и штормов.

Струйные течения
Струйные течения — это геострофические ветры, которые образуются у границ воздушных масс с разной температурой и влажностью.Вращение Земли и ее неравномерный нагрев Солнцем также способствуют образованию высотных струйных течений.

Эти сильные и быстрые ветры в верхних слоях атмосферы могут дуть со скоростью 480 км / ч (298 миль / ч). Реактивные потоки проходят через слой атмосферы, называемый стратосферой, на высоте от 8 до 14 километров (от 5 до 9 миль) над поверхностью Земли.

В стратосфере мало турбулентности, поэтому пилоты коммерческих авиакомпаний любят летать в этом слое. Езда на водном транспорте экономит время и топливо.Вы когда-нибудь слышали, чтобы кто-то говорил о встречном или попутном ветре, когда говорили о самолетах? Это струйные течения. Если они идут за самолетом, толкая его вперед, их называют попутным ветром. Они могут помочь вам быстрее добраться до места назначения. Если ветер идет впереди самолета, отталкивая его назад, это называется встречным ветром. Сильный встречный ветер может вызвать задержку рейсов.

Ураган
Ураган — это гигантский спиралевидный тропический шторм, который может вызвать ветер со скоростью более 257 км / ч (160 миль / ч) и выбросить более 9 триллионов литров (2.4 триллиона галлонов дождя. Эти же тропические штормы известны как ураганы в Атлантическом океане, циклоны в северной части Индийского океана и тайфуны в западной части Тихого океана.

Эти тропические штормы имеют спиралевидную форму. Спираль (вращающаяся против часовой стрелки в Северном полушарии и по часовой стрелке в Южном полушарии) развивается, когда область высокого давления закручивается вокруг области низкого давления.

Пик сезона ураганов в Атлантическом океане приходится на период с середины августа до конца октября и в среднем составляет от пяти до шести ураганов в год.

Ветровые условия, которые могут приводить к ураганам, называются тропическими возмущениями. Они начинаются в теплых водах океана, когда температура поверхности составляет не менее 26,6 градусов по Цельсию (80 градусов по Фаренгейту). Если нарушение длится более 24 часов и достигает скорости 61 км / ч (38 миль / ч), это становится известным как тропическая депрессия.

Когда тропическая депрессия развивает скорость до 63-117 км / ч (39-73 миль / ч), это называется тропическим штормом, и ему дают название. Метеорологи называют штормы в алфавитном порядке, чередуя женские и мужские имена.

Когда шторм достигает 119 км / ч (74 миль / ч), он становится ураганом и оценивается от 1 до 5 по шкале Саффира Симпсона. Ураган 5-й категории — это самый сильный шторм из возможных по шкале Саффира-Симпсона. Ветры категории 5 дуют со скоростью 252 км / ч (157 миль / ч).

Ураганы вращаются вокруг центра низкого давления (теплого), известного как «глаз». Воздух в глазу успокаивает. Глаз окружен резкой круглой «глазной стенкой». Здесь самые сильные ветры и дожди во время шторма.

Ураган Этель, самый сильный ураган в зарегистрированной истории, прогремел над Мексиканским заливом в сентябре 1960 года. Скорость ветра не превышала 260 км / ч (160 миль / ч). Однако ураган «Этель» быстро утих. Хотя его ветры в конечном итоге дул до американских штатов Огайо и Кентукки, к тому времени, когда он достиг береговой линии американских штатов Луизиана и Миссисипи, штормовой нагон составлял всего около 1,5 метров (5 футов). Только один человек погиб в результате урагана «Этель», а ущерб, нанесенный зданиям и лодкам, составил менее 2 миллионов долларов.

Ураганы разрушают прибрежные экосистемы и сообщества. Когда ураган достигает суши, он часто вызывает волны, которые могут достигать 6 метров (20 футов) в высоту и толкаться сильным ветром на 161 километр (100 миль) вглубь суши. Эти штормовые нагоны чрезвычайно опасны и вызывают 90 процентов всех смертей от ураганов.

Самый смертоносный ураган из зарегистрированных — это Великий ураган 1780 года. Хотя в то время не было сложного метеорологического оборудования, скорость ветра могла достигать 320 км / ч (200 миль в час), когда ураган обрушился на Барбадос и другие острова в Карибском море.Этого могло хватить, чтобы срезать кору с деревьев. Более 20 000 человек погибли в результате урагана, который прошел через Барбадос, Сент-Люсию, Мартинику, Доминику, Гваделупу, Доминиканскую Республику, Багамы, Теркс и Кайкос и Бермудские острова. Хотя его интенсивность уменьшилась, ураган был отслежен через американский штат Флорида, а затем рассеялся в канадской провинции Ньюфаундленд.

Ураганы могут быть разрушительными и по другим причинам. Сильный ветер может вызвать торнадо.Сильные дожди способствуют наводнениям и оползням, которые могут происходить на многие километры вглубь суши. Ущерб домам, предприятиям, школам, больницам, дорогам и транспортным системам может опустошить сообщества и целые регионы.

Ураган Катрина, прорвавшийся через Мексиканский залив на юг США в 2005 году, является самым дорогостоящим ураганом в истории человечества. Ущерб зданиям, транспортным средствам, дорогам и объектам судоходства оценивается примерно в 133,8 миллиарда долларов (с поправкой на инфляцию).Новый Орлеан, штат Луизиана, был почти полностью разрушен ураганом Катрина. Новому Орлеану, а также Мобилу, штат Алабама, и Галфпорту, штат Миссисипи, потребовались годы, чтобы оправиться от ущерба, нанесенного их строениям и инфраструктуре.

Лучшая защита от урагана — это точный прогноз, который дает людям время уйти с его пути. Национальный центр ураганов выдает ураганные часы для штормов, которые могут поставить под угрозу сообщества, и предупреждения об ураганах для штормов, которые достигнут суши в течение 24 часов.

Циклоны
Циклоны пронизывают Индийский океан так же, как ураганы пронизывают Атлантику. Циклоны дуют с воздушными массами с востока, часто из Южно-Китайского моря или с юга.

Самым мощным и разрушительным циклоном в истории человечества был циклон Бхола 1970 года. Как и ураган Катрина, циклон Бхола был ураганом категории 3. Скорость ветра составляла около 185 км / ч (115 миль / ч), когда он достиг берега у побережья Бенгальского залива на территории современной Бангладеш.Более 300 000 человек погибли, более миллиона остались без крова. Ветры-циклоны опустошили рыбацкие деревни, а штормовые нагоны затопили посевы. Экономический ущерб от циклона Бхола составил более 479 миллионов долларов с поправкой на инфляцию.

Тайфун
Тайфуны — это тропические штормы, которые развиваются над северо-западной частью Тихого океана. Их формирование идентично ураганам и циклонам. Тайфуны образуются как экваториальные ветры и дуют на запад, затем поворачивают на север и сливаются с западными ветрами в средних широтах.

Тайфуны могут затронуть большую часть восточной части Тихого океана. Больше всего пострадали острова Филиппины, Китай, Вьетнам и Япония. Однако тайфуны также были зарегистрированы в американских штатах Гавайи и даже на Аляске.

Тайфуны часто связаны с очень сильными дождями. Самый влажный тайфун, когда-либо зарегистрированный, был тайфуном Моракот в 2009 году. Моракот опустошил весь остров Тайвань, скорость ветра составила около 140 км / ч (85 миль / ч). Однако наибольший ущерб нанесли штормовые нагоны и наводнения, вызванные этими ветрами.Тайвань залил дождем более 277 сантиметров (109 дюймов), в результате чего погиб 461 человек и нанесен ущерб в размере 6,2 миллиарда долларов.

Nor’easters and Blizzards
Nor’easter — это сильный зимний шторм, сочетающий обильный снегопад, сильный ветер и очень низкие температуры. Он дует с северо-востока вдоль восточного побережья США и Канады. Сильный северный ветер называют метелью.

Метеорологическая служба США называет шторм метелью, если скорость ветра превышает 56 км / ч (35 миль / ч) и при плохой видимости.(Видимость — это расстояние, на котором человек может видеть: метели, как туман, затрудняют видимость, а такая задача, как вождение автомобиля, опасна.) Шторм должен продолжаться в течение длительного периода времени, чтобы его можно было классифицировать как метель, обычно несколько часов.

Метели могут изолировать и парализовать участки на несколько дней, особенно если в этом районе редко бывают снегопады и нет оборудования, чтобы очистить его от улиц.

Великая метель 1888 года была, пожалуй, самой ужасной в истории США. Ветры со скоростью до 72 км / ч (45 миль / ч) хлестали восточное побережье от Чесапикского залива до Новой Шотландии в Канаде.В этом регионе выпало более 147 сантиметров (58 дюймов) снега, что вызвало отрицательные температуры и сильные наводнения из-за таяния снега. Великая метель привела к гибели 400 человек и ущербу в размере 1,2 миллиарда долларов.

Муссон
Муссон — это сезонное изменение преобладающей ветровой системы региона. Они всегда дуют из холодных регионов с высоким давлением. Муссоны являются частью годичного цикла неравномерного нагрева и охлаждения тропических и прибрежных регионов средних широт. Муссоны являются частью климата Австралии, Юго-Восточной Азии и юго-западного региона Северной Америки.

Воздух над сушей нагревается и охлаждается быстрее, чем над океаном. Летом это означает, что теплый воздух с суши поднимается вверх, создавая пространство для прохладного и влажного воздуха с океана. Когда земля нагревает влажный воздух, он поднимается, охлаждается, конденсируется и падает обратно на Землю в виде дождя. Зимой суша остывает быстрее, чем океан. Теплый воздух над океаном поднимается вверх, позволяя втекать прохладному воздуху с суши.

Большинство зимних муссонов прохладные и сухие, а летние — теплые и влажные.Зимние муссоны в Азии приносят прохладный сухой воздух с Гималаев. С другой стороны, знаменитый летний муссон развивается над Индийским океаном, поглощая огромное количество влаги. Летние муссоны приносят тепло и осадки в Индию, Шри-Ланку, Бангладеш и Мьянму.

Летний муссон важен для здоровья и экономики Индийского субконтинента. Водоносные горизонты заполнены, что позволяет использовать воду для питья, гигиены, промышленности и орошения.

Торнадо
Торнадо, также называемый смерчем, представляет собой сильно вращающуюся воронку воздуха.Торнадо могут возникать по отдельности или по нескольку, как два вращающихся вихря воздуха, вращающихся друг вокруг друга. Торнадо могут возникать как водяные смерчи или смерчи, вращающиеся с сотен метров в воздухе, чтобы соединить землю или воду с облаками над ними. Хотя разрушительные торнадо могут возникать в любое время суток, большинство из них случаются между 16 и 21 часами вечера. местное время.

Торнадо часто возникают во время сильных гроз, называемых суперячейками. Суперячейка — это гроза с мощным вращающимся восходящим потоком.(Сквозняк — это просто вертикальное движение воздуха.) Этот мощный восходящий поток называется мезоциклоном.

Мезоциклон содержит вращающиеся потоки воздуха на расстояние от 1 до 10 километров (от 1 до 6 миль) в атмосфере. Когда количество осадков в суперячейке увеличивается, дождь может унести мезоциклоны вместе с собой на землю. Этот нисходящий поток — это торнадо.

В зависимости от температуры и влажности воздуха смерч может длиться от нескольких минут до часа. Однако прохладные ветры (называемые нисходящими потоками с задней стороны) в конечном итоге оборачиваются вокруг торнадо и перекрывают подачу теплого воздуха, который питает его.Торнадо превращается в «веревочную» стадию и рассеивается через несколько минут.

Большинство торнадо имеют скорость ветра менее 177 км / ч (110 миль / ч) и около 76 метров (250 футов) в поперечнике. Они могут пройти несколько километров, прежде чем рассеяться. Однако самые мощные торнадо могут иметь скорость ветра более 482 км / ч (300 миль / ч) и иметь диаметр более 3 км (2 миль). Эти торнадо могут перемещаться по земле на десятки километров и через несколько штатов.

Эти сильные штормы случаются по всему миру, но Соединенные Штаты являются главной горячей точкой, из-за которой ежегодно происходит около тысячи торнадо.«Аллея торнадо», регион, включающий восточную часть Южной Дакоты, южную Миннесоту, Небраску, Канзас, Оклахому, северный Техас и восточную часть Колорадо, является домом для самых мощных и разрушительных из этих штормов.

Самый сильный торнадо из когда-либо зарегистрированных, произошел 18 марта 1925 года. Этот «торнадо из трех штатов» пролетел 338 километров (219 миль) через Миссури, Иллинойс и Индиану. Торнадо разрушил местную связь, сделав предупреждение для следующего города практически невозможным. Торнадо с тремя штатами унес жизни 695 человек в 3 раза.5 часов.

Лучшая защита от торнадо — это раннее предупреждение. В районах, где торнадо являются обычным явлением, многие общины имеют системы предупреждения о торнадо. В Миннесоте, например, высокие башни по всему району бьют тревогу, если приближается торнадо.

Измерение ветра

Ветер часто измеряется в терминах сдвига ветра. Сдвиг ветра — это разница в скорости и направлении ветра на заданном расстоянии в атмосфере. Сдвиг ветра измеряется как по горизонтали, так и по вертикали.Сдвиг ветра измеряется в метрах в секунду, умноженных на километры высоты. В нормальных условиях ветер движется намного быстрее в атмосфере, создавая сильный сдвиг ветра на больших высотах.

Инженеры должны учитывать средний сдвиг ветра в районе при строительстве зданий. Например, сдвиг ветра выше у побережья. Небоскребы должны учитывать это усиление ветра, имея более прочное основание или спроектированные так, чтобы безопасно «колебаться» от ветра.

Величина силы, создаваемой ветром, измеряется по шкале Бофорта.Шкала названа в честь сэра Фрэнсиса Бофорта, который создал систему описания силы ветра в 1805 году для британского Королевского флота. Шкала Бофорта имеет 17 уровней силы ветра. «0» описывает условия, которые настолько спокойны, что дым поднимается вертикально. «12» описывает ураган, а «13-17» зарезервированы только для тропических тайфунов, наиболее мощных и потенциально разрушительных ветровых систем.

Анемометр — прибор для измерения скорости ветра. Анемометры используются со сборщиками данных о торнадо, которые измеряют скорость, количество осадков и давление торнадо.

Сила торнадо измеряется по шкале Фудзиты. На шкале шесть категорий, обозначающих возрастающий урон. После того, как торнадо прошел, метеорологи и инженеры определяют его силу на основе скорости ветра, ширины и повреждений растительности и построенных людьми сооружений. В 2007 году в США была создана расширенная шкала Фудзита; он предоставляет более конкретные эффекты торнадо, чтобы определить его разрушительную силу. Усовершенствованная шкала Фудзита состоит из 28 категорий, с наибольшим ущербом, нанесенным деревьями лиственных и хвойных пород.

Ураганы измеряются по шкале Саффира-Симпсона. Помимо тропических депрессий и тропических штормов, существует пять категорий ураганов. Самый мощный, Категория 5, измеряется порывами ветра со скоростью 252 км / ч (157 миль / ч). Тропические циклоны и тайфуны часто измеряются с использованием других шкал, таких как Японская шкала интенсивности тропических циклонов, которая измеряет тайфун как ветер со скоростью 118 км / ч (73 миль в час).

Воздействие на климат

Ветер является основным фактором, определяющим погоду и климат.Ветер переносит тепло, влагу, загрязнители и пыльцу в новые районы.

Многие суточные погодные условия зависят от ветра. Например, в прибрежном районе направление ветра меняется ежедневно. Солнце нагревает землю быстрее, чем вода. Теплый воздух над землей поднимается вверх, а более прохладный воздух над водой движется над сушей, создавая внутренний бриз. Прибрежные сообщества обычно намного прохладнее, чем их внутренние соседи. Сан-Франциско — прибрежный город в «солнечной Калифорнии», и все же автор Марк Твен заметил, что «самой холодной зимой, которую я когда-либо проводил, было лето в Сан-Франциско!»

Ветер по-разному влияет на климат горной местности.Тени от дождя создаются при взаимодействии ветра с горным хребтом. Когда ветер приближается к горе, он приносит с собой влагу, которая конденсируется в виде дождя и других осадков, прежде чем перебраться через гребень горы. С другой стороны горы сухой «нисходящий ветер» может преодолевать горные перевалы со скоростью почти 160 км / ч (100 миль / ч). Один из самых известных из этих нисходящих ветров — Фен. Ветры Фёна, получившие прозвище «снегоеды», развиваются по мере того, как воздух опускается над Альпами, создавая более теплый климат в Центральной Европе.

Ветры также помогают управлять поверхностными океанскими течениями по всему миру. Антарктическое циркумполярное течение переносит холодную, богатую питательными веществами воду вокруг Антарктиды. Гольфстрим приносит теплую воду из Мексиканского залива на восточное побережье Северной Америки и через Атлантику в Северную Европу. Из-за Гольфстрима в Северной Европе гораздо теплее и мягче климат, чем в других регионах аналогичных широт, например, в американском штате Аляска.

Воздействие на экологию

Ветер обладает способностью перемещать частицы земли — обычно пыль или песок — в больших количествах и на большие расстояния.Пыль из Сахары пересекает Атлантический океан, создавая туманные закаты в Карибском море.

Ветры переносят вулканический пепел и мусор на тысячи километров. Ветры разносили пепел от извержения вулкана Эйяфьядлайёкюдль в Исландии в 2010 году на запад до Гренландии и на восток до Великобритании. Массивное извержение 1883 года Кракатау, островного вулкана в Индонезии, имело еще более драматические атмосферные последствия. Ветры разносили вулканический пепел и мусор высоко в атмосфере по всему земному шару.Европа пережила годы холодного влажного лета и розовых закатов.

Способность ветра перемещать землю может разрушать ландшафт. В некоторых случаях это происходит в пустыне, поскольку песчаные дюны мигрируют и со временем меняют форму. Ветер также может собирать огромное количество песка и превращать скальные образования в потрясающие скульптуры. В регионе Альтиплано в Южной Америке есть артефакты драматической формы — скалы, вырезанные ветром из песка и льда.

Сила ветра, разрушающая землю, может нанести ущерб сельскому хозяйству.Лесс, отложения, которые могут превратиться в одну из самых плодородных почв для сельского хозяйства, легко уносится ветром. Даже когда фермеры принимают меры по его защите, ветер может выветривать до 2,5 кг лесса на квадратный метр (1,6 фунта на квадратный фут) ежегодно.

Самым известным примером этой разрушительной бури, вероятно, является Пыльная чаша в Северной Америке 1930-х годов. Штормы в Пылевой чаше могли уменьшить видимость до нескольких футов и получили такие названия, как «Черные метели». Миллионы фермеров, особенно в США.Южные штаты Оклахома, Арканзас и Техас потеряли свои земли, когда не смогли собрать урожай.

Каким бы разрушительным ни был ветер для экономики, он является важным средством распространения семян растениями. Эта форма распространения семян называется анемохорией. Растения, которые полагаются на анемохорию, дают сотни и даже тысячи семян. Семена разносятся ветром в отдаленные или близлежащие места, увеличивая распространение генетики растения. Некоторые из самых известных семян, разлетаемых ветром, — это семена пушистого одуванчика.

Энергия ветра

Ветер использовался в качестве источника энергии более тысячи лет — он толкал корабли по всему миру и использовался в ветряных мельницах для перекачивания воды; он превращал гигантские камни для измельчения зерна, изготовления бумаги, пиления бревен и дробления руды. Сегодня большая часть энергии ветра используется для выработки электроэнергии для домов, предприятий, больниц, школ и промышленности.

Ветер — это возобновляемый ресурс, который напрямую не вызывает загрязнения. Энергия ветра используется с помощью мощных турбин.Ветряные турбины имеют высокую трубчатую башню с двумя или тремя лопастями, похожими на пропеллер, вращающимися наверху. Когда ветер вращает лопасти, лопасти вращают генератор и вырабатывают электричество.

Часто ветряные турбины собирают в ветреных районах в группы, известные как ветряные электростанции. Многие ветряные электростанции были созданы в горах, в долинах и на море, так как воздух океана взаимодействует с воздухом суши.

Некоторые люди считают ветряные турбины некрасивыми и жалуются на производимый ими шум.Медленно вращающиеся лезвия также могут убивать птиц и летучих мышей, но не так много, как автомобили, линии электропередач и высотные здания.

Однако экономический недостаток ветряных электростанций — это сам ветер. Если не дует, электричество не вырабатывается.

Тем не менее, использование энергии ветра увеличилось более чем в четыре раза с 2000 по 2006 год. Германия имеет наибольшую установленную мощность ветроэнергетики, за ней следуют Испания, США, Индия и Дания. Развитие также быстро растет во Франции и Китае.

Эксперты отрасли прогнозируют, что при сохранении таких темпов роста к 2050 году одна треть мировых потребностей в электроэнергии может быть удовлетворена за счет ветра.

Влияние турбинных технологий ближайшего будущего на потенциал ветроэнергетики в регионах со слабым ветром

Основные моменты

•

Характеристики ветровых ресурсов в районах с слабым ветром.

•

Было исследовано влияние технологий ближайшего будущего на потенциал ветроэнергетики.

•

Участки с характерной формой Типа I.

•

Характерные формы Типа II и Типа III представляются наиболее жизнеспособными.

•

Характерные формы могут быть полезны для анализа потенциала ветровой энергии.

Abstract

Ветровые турбины ближайшего будущего — с увеличенной высотой ступицы, более крупными роторами и улучшенными методами захвата энергии — могут принести энергию ветра в ранее неразвитые регионы с низким уровнем ветра. Однако на сегодняшний день опубликовано мало исследований по этим менее прибыльным местам.Это исследование изучает характеристики ветровых ресурсов мест с низким уровнем ветра, чтобы определить влияние турбинных технологий ближайшего будущего на потенциал энергии ветра. Гистограммы почасовых данных о скорости ветра на девяти участках во Флориде за период 2005–2014 гг. Сравнивались с данными, соответствующими модифицированному распределению вероятностей Вейбулла. Затем были определены оценки годового производства энергии и коэффициентов мощности турбины для ветряной турбины ближайшего будущего. Было обнаружено, что гистограммы для участков со слабым ветром имеют три характерные формы — Тип I, II и III — которые связаны со средней годовой скоростью ветра 10 м и вероятностью того, что наблюдаемые скорости ветра меньше 4 м / с.В то время как площадки с характерной формой Типа I больше всего выиграли от технологии турбин ближайшего будущего, площадки с характеристической формой Типа II и Типа III представляются наиболее жизнеспособными для будущего развития ветроэнергетики. Оценки энергии, полученные с использованием модифицированного распределения Вейбулла, завышают годовое производство энергии в среднем на 5,6% по сравнению с оценками, полученными с использованием гистограмм. Переоценка была наибольшей для сайтов, имеющих гистограммы с характерной формой Типа I, 8.В среднем 0% и меньше всего для участков, имеющих характерную форму III типа, в среднем 2,8%. Характерные формы могут быть полезны для анализа потенциала ветровой энергии на участках со слабым ветром.

Ключевые слова

Энергия ветра

Регион слабого ветра

Флорида

Распределение Вейбулла

Потенциал энергии ветра

Оценка ресурсов ветра

Рекомендуемые статьи Цитирующие статьи (0)

© 2020 Elsevier Ltd. Все права защищены .

Рекомендуемые статьи

Цитирование статей

Чтение между линиями контуров карт скорости ветра: Оплата торнадо

1 января 2019 г.

Брюс А. Холл, RBEC, Assoc. AIA, CDT; и Мэтт Б. Фелпс, PE, PhD

Введение

В Соединенных Штатах каждый год случаются экстремальные ветры, которые причиняют людям значительный физический вред и разрушают здания, которые они занимают. В этой статье профессионалы, связанные с проектированием и строительством, познакомятся с U.S. исторические данные о внутренних водах и предлагаемые варианты дизайна с помощью возможных будущих карт скорости ветра. За последние 50 лет расходы, связанные с экстремальными ветровыми явлениями, выросли до миллиардов долларов в год только на ремонт или замену повреждений собственности.

Оценка затрат от разрушений, связанных с экстремальными ветрами, выше, чем многие думают, поскольку никто не может точно рассчитать затраты, связанные с гибелью людей и животных, особенно домашних животных. Более важный вопрос заключается в следующем: обеспокоены ли мы утратой собственности больше, чем потерей человеческих жизней? И то, и другое, очевидно, важны, потому что здания, которые рушатся из-за сильного ветра, иногда убивают, калечат или травмируют людей внутри.

Использование статистических процентов для ветровых явлений устарело, например, один торнадо за определенное количество лет (например, 50 или 300 лет), и не оправдывает наши текущие карты низкой скорости внутреннего ветра. Поэтому старые статистические соображения, которые продвигали карты скорости ветра, связанные с более низкими внутренними постройками, считаются устаревшими в качестве предпосылки для этой статьи. Эта статья представит некоторую здравую точку зрения на поставленный выше вопрос и предложит новые карты ветров, которые являются разумными на основе исторических данных.Международные строительные нормы и правила уже содержат ограниченные специальные ветровые зоны, и другие ветровые зоны предложены другими организациями.

В нашей отрасли необходимо внедрить практические карты скорости ветра, соответствующие историческим экстремальным ветровым явлениям. Старая поговорка «скорость убивает» применима при обсуждении ожидаемой скорости ветра торнадо, воздействующей на здания, и безопасности граждан США. Основываясь на разрушениях, вызванных недавними торнадо (например, Джоплин, Миссури, 2011 г.), последние коды Международного совета кодов (ICC) отреагировали на экстремальные ветровые явления, введя коды для безопасных помещений, основанные на последних картах скорости ветра ( рис. 1А ).Другие организации, такие как Федеральное управление по чрезвычайным ситуациям (FEMA), приняли коды для убежищ ( Рисунок 1B ).

Безопасные помещения — хорошая отправная точка, но их недостаточно для обеспечения безопасности людей, работающих или проживающих в этих подверженных торнадо районах. Фактически, безопасные комнаты могут быть истолкованы как дискриминирующие для людей с ограниченными физическими возможностями и не могут добраться до назначенной безопасной комнаты в течение отведенного времени для предупреждения типа торнадо.Согласно опубликованным данным Национального управления океанических и атмосферных исследований (NOAA) в марте 2017 года, время ограничено — в среднем менее 13 минут — для поиска безопасного помещения после предупреждения об экстремальном ветре. Фактически, разработка кодов безопасных комнат и связанные с ними адаптации, которые были реализованы с помощью кода, только подтверждают утверждения, сделанные в этой статье, что текущие карты скорости ветра в строительных нормах недостаточны для зданий в целом и нуждаются в обновлении (, рис. 2, ). .

История скорости ветра и фон кода

Диаграмма скорости ветра Gale Force перечисляет скорость ветра от 32 до 63 миль в час и скорость ветра шторма от 64 до 72 миль в час.Независимо от графиков, ветровые явления со скоростью 32 мили в час и верхний предел расширенной шкалы торнадо Fujita (EF) (EF 5 или выше 200 миль в час) будут определять экстремальную силу ветра для этой статьи.

Гибель людей и имущества в результате экстремальных ветровых явлений произошла в основном из-за горизонтальных вращательных ветров, таких как торнадо и ураганы. Другие типы экстремальных ветровых явлений могут быть связаны с дерехогами. Дерехо описывается как быстро движущийся по прямой линии ветер или группа нисходящих порывов ветра с воздушными микровзрывами внутри группы.Автор Тим Маршалл резюмирует этот момент, говоря: «Ветер есть ветер» при обсуждении ветровых событий. Независимо от типов экстремальных ветровых явлений и их разрушительного воздействия на людей или имущество, они не были зарегистрированы в древней истории по сравнению с другими стихийными бедствиями.

Ученые и археологи обнаружили свидетельства древних стихийных бедствий с помощью методов относительного датирования и сообщили приблизительно, когда и где произошли вулканы, землетрясения и наводнения.Это не относится к экстремальным ветрам. Одно из редких рассказов об очень древнем ветре можно найти в древней книге Иов , глава первая, стих девятнадцатый: «И вот, сильный ветер пришел из пустыни и ударил по четырем углам дома, и он упал на молодых людей, и они погибли ». Книга Иов датируется 4 веком до нашей эры или ранее. Большинство экстремальных ветровых явлений в истории происходили бесследно, за исключением последних нескольких столетий, о которых есть некоторые исторические данные.Ниже приведены отрывки из некоторых событий.

• В 1888 году в штате Айова дерехо было обнаружено и опубликовано в Американском метеорологическом журнале доктором Густавом Хинрихсом, профессором физики Университета Айовы.
• Более 100 ураганов обрушились на побережья США в XIX веке, в результате чего тысячи людей погибли и было повреждено имущество.
• 8 сентября 1900 года на остров Галвестон, штат Техас, обрушился безымянный ураган, практически без предупреждения. Число погибших было ошеломляющим: по оценкам, от 6000 до 12000 погибших.

По данным комитета Американского общества инженеров-строителей (ASCE), в 21 веке многочисленные расчетные карты скорости ветра немного изменились по разным причинам. Эти изменения отмечены в стандарте ASCE 7, «Руководство по проектированию зданий и других сооружений» . (Последние изменения были внесены в 2005, 2010 и 2016 годах; см. Примеры в , рис. 2, ). Недавние изменения карты скорости ветра, связанные с факторами риска в публикациях ASCE 7, сбивают с толку.Основываясь на анализе карт скорости ветра в нескольких выпусках ASCE 7, изолинии карты скорости ветра не увеличиваются в пределах суши (не прибрежных) для зданий и, следовательно, не пропорциональны зарегистрированным экстремальным явлениям внутреннего ветра — по крайней мере, в последних двух десятилетия.
Рисунок 2A — ASCE 7 2005, западная часть США (любезно предоставлено ASCE 7) Рисунок 2B — ASCE 7 2010 Категория риска I. Также присутствует в коде IBC 2012. (Любезно предоставлено ASCE.) Рисунок 2C — Категория риска ASCE 7 2016 г. I (любезно предоставлено ASCE 7).

Судя по имеющимся данным, карты скорости ветра в значительной степени дискриминируют районы, не расположенные вдоль береговых линий, или в особых ветровых регионах (заштрихованные области) на картах скорости ветра ASCE 7 ( Рисунок 2 ).Таким образом, возникает другой вопрос: почему люди и имущество вдоль береговой линии (в зонах ураганов) лучше защищены строительными нормами, чем люди и имущество где-либо еще в США?

Государственные агентства, такие как FEMA, и такие компании, как Factory Mutual Global (FMG), разработали свои собственные карты экстремальной скорости ветра или приняли другие карты, которые в основном основаны на исторических данных о ветровых явлениях. FMG признал недостаток представленных внутренних контурных линий в кодах и добавил рекомендованную карту скорости ветра, которая включает исторические районы экстремальных ветровых явлений (рекомендованные карты скорости ветра для торнадо в текущем листе данных FMG 1-28, Приложение D, Дополнительное руководство по проектированию и строительству, устойчивому к торнадо).См. Рисунок 3 . Недавно созданная FMG карта похожа на другие карты, в которых учитываются безопасные помещения, например, ASCE 7 от 2016 г., стр. 759 или карта ICC (, рис. 1A, ).

Изменения карт скорости ветра для безопасных помещений / убежищ представляют собой прогресс, но рекомендуется включить здравый подход для создания национальных карт скорости ветра для всего здания на основе исторических данных о экстремальных ветровых явлениях.Такой подход был бы гораздо более комплексным в решении вопросов безопасности людей и животных во внутренних районах.

Исторические данные о скорости ветра только в недавнем прошлом были жизнеспособным инструментом, основанным на усовершенствовании технологий отслеживания и прогнозирования погоды. За последние 100 лет NOAA (и другие погодные объекты) накопило огромное количество подробных исторических данных о скорости ветра, которые доступны для дальнейшего анализа в связи с ожидаемыми событиями, вызывающими экстремальную скорость ветра во внутренних штатах.Скорости ветра классифицируются с помощью шкалы скорости ветра, такой как Саффир-Симпсон для ураганов и оригинальной шкалы ветра Tornado Wind Scales Fujita (F) 1971, а также Enhanced Fujita (EF) 2007, которая была создана, чтобы дать представление о разрушении зданий ветром ( рис. 4 ).

Здравый смысл: ураганы против торнадо

Сравнение ураганов и торнадо похоже на сравнение яблок с апельсинами. Их наиболее заметные атрибуты, такие как следы шторма, продолжительность и размер, могут сильно отличаться. Однако есть один аспект, сравнимый между торнадо и ураганами: их разрушительная скорость ветра.Ураганы имеют широкую зону действия (часто в несколько миль), максимальная скорость ветра Категории 5 превышает 157 миль в час (устойчивые ветры). Как правило, торнадо имеет след в узкой полосе (от футов до одной мили в ширину), с высшей категорией ветра EF 5, с ветром более 200 миль в час (, рис. 4, ).

В среднем около 1300 торнадо вращаются над США каждый год, а ураганы обрушиваются на наши берега США в среднем примерно 1,75 раза в год. Здравый смысл заставляет нас обратить внимание на факты о скорости ветра у торнадо по сравнению с ураганами.Ясно, что в кодах для торнадо должно быть столько же средств защиты, сколько и для защиты от ураганов.

Торнадо заслуживают представления карты скорости ветра на основе разрушения, которое они наносят. По данным Центра прогнозирования штормов Национальной службы погоды, три урагана категории 5 обрушились на материковую часть США в известной истории:

1. 1935 — Ураган в честь Дня труда без названия
2. 1969 — Камилла
3. 1992 — Эндрю

Полный список торнадо F5 / EF5 из исторических данных по штатам выглядит следующим образом:

• Оклахома — восемь торнадо F5 / EF5
• Алабама — семь торнадо F5 / EF5
• Канзас — шесть торнадо F5 / EF5
• Техас — шесть торнадо F5 / EF5
• Айова — Шесть торнадо F5 / EF5
• Огайо — четыре торнадо F5 / EF5
• Миссисипи — четыре торнадо F5 / EF5
• Висконсин — Три торнадо F5 / EF5
• Миссури — Два торнадо F5 / EF5
• Мичиган — Два торнадо F5 / EF5
• Иллинойс — Два торнадо F5 / EF5
• Миннесота — два торнадо F5 / EF5
• Северная Дакота — Два торнадо F5 / EF5
• Небраска — Один торнадо F5 / EF5
• Кентукки — Торнадо One F5 / EF5
• Индиана — Торнадо One F5 / EF5
• Луизиана — Один торнадо F5 / EF5
• Теннесси — Торнадо One F5 / EF5
• Южная Дакота — Торнадо One F5 / EF5

Опять же, здравый смысл заключался бы в том, чтобы рассмотреть возможность использования контурных линий скорости ветра урагана, установленных ASCE 7 для новых карт скорости внутреннего ветра, связанных с торнадо, с учетом других факторов риска, таких как важность здания.Для простоты в этой статье не рассматриваются расчеты и коэффициенты ASCE 7 для определения давления ветра на квадратный фут на внешней облицовке здания (зоны 1–5 стен / крыш). Использование контурных линий ураганов в качестве основы может даже поднять контурные линии скорости внутреннего ветра (миль в час) в изолированных областях, которые требуют новых контурных линий повышенной скорости ветра, таких как области от 150 до 300 миль в час (см. Пример карты FMG, Рисунок 3 ). Хотя некоторые заявили, что экономически нецелесообразно проектировать новые здания, чтобы противостоять экстремальным скоростям ветра от торнадо, авторы этой статьи отмечают, что экономически практическое обоснование стоимости строительства — это то, что привело нас к затруднительному положению потери большого количества человек в год из-за торнадо.Оглядываясь назад, можно сказать, что компромисс нужен, и он нужен сейчас.

Поскольку исторические данные о погоде и прогнозы в США в начале 20-го века были скудными, карты ветровых явлений отдавали предпочтение прибрежным регионам США, что и понятно, из-за массовых потерь людей из-за ураганов. К счастью, прогнозирование ураганов улучшилось в конце 20-го века, и количество человеческих жертв из-за ураганов незначительно по сравнению с началом 20-го века, особенно в связи с разрушительной скоростью ветра.

Улучшения прогнозов штормов повлияли на сектор страхования зданий. Страховые компании имеют уникальный взгляд на ущерб, нанесенный имуществу ветром, поскольку они обычно рассматривают иски о разрушении зданий. Страховые компании заинтересованы в последней информации, связанной с исследованиями экстремальных ветровых явлений, особенно в отношении торнадо и ураганов. Другие объекты, связанные с погодой, имеют свои собственные карты, которые представляют исторические экстремальные ветровые явления (например, NOAA, с данными, относящимися к 2000 году, как показано на рис. , рис. 5, ).

Какие экстремальные ветровые явления — ураганы или торнадо — более разрушительны для людей и имущества за последние десятилетия? Удостоенный наград журналист-расследователь Эд Лифельдт написал статью, опубликованную CBS Interactive Inc., под названием «Торнадо становятся опаснее ураганов». В статье Лифельдт заявляет, что он присутствовал на Национальной конференции по ураганам 2017 года в Новом Орлеане, и сообщает, что более тонкие торнадо привлекают внимание заголовков среди более широких ураганов.Кроме того, Лифельдт подчеркивает, что отрасль страхования зданий наблюдала экстремальные ветровые явления, разрушающие здания, путем проведения 12-летнего исследования, опубликованного в 2015 году. Лифельдт пишет: «Еще одно свидетельство того, что это может быть« Год вихря », исходит от Verisk. Analytics Property Claim Services, которая предоставляет данные для страховой отрасли. Среднегодовые убытки за 12 лет… от «сильных конвекционных штормов», или торнадо, составили 11,23 миллиарда долларов по сравнению с 11,28 миллиарда долларов в случае ураганов.”

Исследование отвечает на популярный вопрос о том, какой тип шторма — ураганы или торнадо — наносит больший ущерб зданиям в пересчете на реальные доллары в течение сравнительного 12-летнего периода времени. В исследовании сообщается, что смерчи и ураганы приносят чуть более 11 миллиардов долларов в год имущественного ущерба. Поэтому гибель людей становится критическим вопросом исследования.

Другие важные утверждения, сделанные в статье Лифельдта, относящиеся к 12-летнему исследованию, цитируются следующим образом:

• Ущерб от урагана и гибель людей в значительной степени объясняются штормовыми нагонами и наводнениями, которые дуют на берег ветрами, сообщает Weather Channel. На их долю приходится 88 процентов смертельных случаев по сравнению с 11 процентами смертей от ветра.
• Конференция по ураганам этого года затронет все эти вопросы в городе, где все еще живет память о Катрине. Но недавний февральский циклон с ветром 150 миль в час разорвал 10-мильную тропу через Crescent City, ранил 33 человека и выключил свет для 10 000 человек.

По данным Национальной метеорологической службы (NWS), в период с 2008 по 2017 год в США зарегистрировано 10 смертей в год от ураганов и 101 смерть в год от торнадо.Базовая математика (с использованием 11% потерянных человеческих жизней, связанных с ураганным ветром) сокращает количество смертей от ураганов за счет ветра в среднем примерно до одного в год в период с 2008 по 2017 год. Эти поразительные различия между смертельными случаями, связанными с торнадо и ураганами, открывают глаза ( Рисунок 6 ). Понятно, что статистика ураганов и торнадо различается за 50 лет, но старые данные искажены на основе старых технологий прогнозирования ураганов. Данные за последние десять лет показывают, что количество смертей, связанных с торнадо, в среднем за год превышает количество смертей, связанных с ураганом, на 101: 1.

Если мы нарисуем контурные линии на карте экстремальной скорости ветра, связанные с безопасностью людей в зданиях для территорий США, которые представляют примерно одну человеческую смерть в год в среднем, и мы проигнорируем области, которые представляют примерно 101 человеческую смерть в год в среднем, тогда сделаем следующее: эти контурные линии береговой экстремальной скорости ветра отражают наши ценности безопасности?

Реальность такова, что торнадо стали серьезной проблемой для наших внутренних штатов из-за отсутствия прогнозов торнадо и ограниченных предупреждений.Хорошая новость заключается в том, что прогнозы ураганов улучшились с 1900 года, и теперь у нас есть прогнозы на дни, а не минуты, прежде чем ураганы / тропические штормы обрушатся на США. ураган прокатился по Галвестону, штат Техас.

Технологии прогнозирования ветровых явлений

Количество человеческих жертв, связанных с экстремальными ветровыми явлениями, связанными с ураганами, резко сократилось благодаря развитию технологий и прогнозированию ураганов — даже за последние 50 лет.Шкалы ураганов 20-го века, изобретенные в 1970-х, были основаны на разрушениях, нанесенных после урагана. После оценки и анализа штормов расчетные скорости ветра были отнесены к категориям. Идея определения максимальной скорости ветра во время сильной бури с помощью устройств для измерения скорости ветра, таких как анемометр, была развита позже. В 21 веке анемометр используется для прогнозов штормовых предупреждений, которые по-прежнему публикуются всего за несколько минут до приземления торнадо. Время имеет существенное значение, чтобы попытаться добраться до безопасного места до того, как разразятся ураганные экстремальные ветры.

Посетитель, пытающийся найти безопасную комнату с новой технологией через несколько минут после срабатывания сирены предупреждения о торнадо — часто в незнакомом здании и даже с хорошо освещенными и вывешенными картами коридора — может быть разочарован. Даже после того, как человек подошел к входу в безопасную комнату, через узкую дверь может пройти длинная очередь. Несколько минут — немного времени, чтобы укрыться; тем не менее, это лучше, чем вообще ничего не предупреждать. Другие стихийные бедствия, такие как землетрясения, еще меньше предупреждают о сотрясении строительной конструкции.

Землетрясения в сравнении с экстремальными ветровыми явлениями

Возможное сравнение с экстремальными ветровыми явлениями торнадо — это землетрясения, которые происходят каждый год в США, и соответствующие сейсмические карты землетрясений в строительных нормах и правилах. Принятые много лет назад кодексы землетрясений увеличили стоимость строительства для владельцев зданий. Наши сейсмологи в 2018 году не могут с уверенностью предсказать землетрясения. Однако ученые уверены, что землетрясения произойдут снова, и их предупреждение призывает нас быть как можно более подготовленными для спасения жизней и имущества.Факт остается фактом: у нас нет гарантий, когда и где произойдут землетрясения, но мы все же разработали минимальные строительные нормы и правила, основанные на сейсмических картах, которые влияют на дизайн и стоимость новых зданий. Те, кто решает строить в зонах землетрясений США (согласно нормам 2015 или 2018), должны строить в соответствии с минимальными требованиями кодекса, чтобы минимизировать ущерб в случае непредсказуемого землетрясения, которое может произойти рядом с недавно построенным зданием.

В США есть прибрежные и внутренние зоны землетрясений, но в СШАS. не имеет строительных норм и правил для внутренних районов, чтобы противостоять сильным ветрам, таким как наши прибрежные регионы сильных ветров (см. , рис. 2, ). На текущих картах скорости ветра строительных норм и правил есть ограниченные внутренние районы, называемые специальными ветровыми зонами (заштрихованные области), которые указывают на зоны экстремальных ветров, которые обычно связаны с горными регионами (, рис. 2, ). Данные исследования скорости внутреннего ветра собирались и представлялись нашими метеорологическими организациями, такими как NOAA, в течение многих лет.Данные показывают, где и когда происходили ветровые явления в прошлые годы. Наша отрасль должна рассмотреть возможность интерпретации известных данных 21-го века относительно того, где, скорее всего, коснутся будущие торнадо или экстремальные ветры, чтобы защитить людей, а во-вторых, имущественные активы. Собранные данные о ветре и коды, разработанные для ветровых явлений, должны быть такими же, как и нынешние сейсмические коды, то есть в разумных пределах должны быть разработаны контурные линии карты скорости ветра. В этой статье предлагаются разумные карты экстремальной скорости ветра, связанные с картами экстремальной скорости ветра для зданий, которые согласуются с историческими событиями скорости ветра и ориентированы на безопасность.

Как строительная отрасль, мы потратили бесчисленное количество часов на обеспечение личной безопасности. Мы слышали выступления руководителей о том, насколько важна личная безопасность для наших компаний, наших семей и нас самих. Общая цель наших национальных организаций в США, таких как Управление по охране труда и здоровья (OSHA), — обеспечить безопасное возвращение всех домой. А как насчет безопасности в наших домах от землетрясений и сильных ветров? Исключено ли новое жилое или коммерческое строительство из сейсмических строительных норм в различных U.В южных штатах, где были землетрясения? Нет! По необъяснимым причинам мы не смогли использовать исторические данные о местоположении торнадо в своих интересах, и мы продолжаем строить так, как будто данных об экстремальных ветрах не существует.

В будущем будут ветры, которые убьют сотни людей, если не будет предпринято никаких действий для предотвращения разрушения жизни. Ветровые явления, такие как землетрясения, невозможно предсказать, но они будут происходить в определенных регионах США, как и исторически, как зарегистрировано NOAA.Актуарная наука и климатология подтверждают, что районы подвержены повышенному риску. Американцы, живущие в прибрежных или сейсмических зонах, имеют соответствующие строительные нормы и правила в отношении повышенных рисков в их соответствующих районах. Почему не изменились строительные нормы и правила в связи с аналогичными ветровыми рисками во внутренних районах страны?

Экстремальные ветровые явления: цифры и факты

Исследование для этой статьи сосредоточено на безопасности людей в нашем обществе, у которых нет разумной защиты зданий от экстремальных ветровых явлений.Если вы прочитаете между контурными линиями текущих карт ветров ASCE Главы 7, это станет четким сигналом о том, что люди и имущество вдоль наших береговых линий более защищены от сильных ветров, чем люди и имущество внутри страны, у которых есть аналогичные или более экстремальные ветровые явления. Вполне вероятно, что возможные будущие карты скорости ветра, которые достоверно представляют исторические данные о экстремальных ветровых явлениях, не будут полностью точными и потребуют периодического обновления, так же, как обновляются сейсмические карты, связанные с землетрясениями.

Сейсмические карты не совсем точны и требуют постоянного обновления. В июле 2014 года была опубликована статья под названием «Карты землетрясений выявляют повышенный риск для большей части США», написанная Брайаном Ховардом из Национальной географической организации, чтобы проиллюстрировать неточность карт землетрясений. В статье рассматривается тот факт, что землетрясения произошли с более высокими показателями по шкале Рихтера, чем в некоторых сейсмических зонах строительных норм. Например, в статье упоминается землетрясение в Вирджинии 2011 года, которое оказалось более мощным, чем предполагали сейсмические карты.Землетрясение в Вирджинии привело к повреждению расположенного поблизости памятника Вашингтону. Ховард также указывает, что Совет по нормам строительной сейсмической безопасности (BSSCC) пересматривал новые сейсмические карты, чтобы включить в них недавние землетрясения. В перспективе, в США с 2000 по 2017 год было зарегистрировано четыре случая смерти людей, связанных с землетрясениями, и более 1400 человек, погибших только из-за экстремальных ветровых явлений, связанных с торнадо.

Может быть, нашей стране следует принять к сведению Совет по сейсмической безопасности зданий (BSSC), учрежденный Национальным институтом строительных наук (NIBS), и создать Совет по нормам безопасности при экстремальных ветровых явлениях в зданиях (BEWESCC).Если мы создадим BEWESCC и лобби, чтобы принять новый типовой строительный кодекс США с картами экстремальной скорости ветра, основанными на исторических данных (что означает повышенное давление в зданиях на квадратный фут) посредством правильного расчета ASCE 7 (зоны 1-5 стен / крыш) , как это повлияет на имущественный ущерб? Что еще более важно, сколько жизней было бы спасено, если бы мы внедрили более строгие карты экстремальной скорости ветра? Сколько жизней можно было бы спасти, построив более качественные здания?

2011 год был одним из худших за всю историю наблюдений за человеческими жертвами и потерями имущества в результате торнадо.Сколько еще людей должно умереть, прежде чем будут внесены изменения, чтобы обеспечить безопасность от экстремальных явлений внутреннего ветра? Наши друзья из BSSC показывают, что за последние 70 лет в США ежегодно теряется в среднем 5,5 человеческих душ. в среднем менее пяти человеческих смертей в США, связанных с экстремальными ветрами, известными как торнадо, а не постоянная потеря 101 в год.

Закрытие

Как специалисты-консультанты по ограждающим конструкциям, наш здравый подход должен заключаться в том, чтобы задавать правильные вопросы в отношении экстремальных ветровых явлений и их потенциального фактора человеческих потерь и повреждений зданий.Вопросы могут быть:

• Какова наша руководящая роль в отношении экстремальных ветровых явлений с точки зрения безопасности?
• Как мы должны продолжать влиять на текущие строительные нормы и правила для изменения?
• Следует ли нам ожидать сопротивления со стороны владельцев, страховых компаний и сторонников «старой школы» статистики, которые выступают против продвижения более дорогих зданий, устойчивых к экстремальным ветрам?

Мы просто должны выделить деньги на более безопасные здания, которые спасут жизни в регионах с экстремальными ветрами.Цель этой статьи заключалась не в том, чтобы охватить все аспекты скорости ветра торнадо и разговоров о безопасности, но вместо этого, мы надеемся, предоставить беглый исполнительный обзор необходимых изменений. Есть много связанных с этим вопросов, которые, возможно, потребуется решить помимо этой статьи. Например, есть специальные встроенные темы, которые следует учитывать, такие как рынок жилищного строительства в целом, а также специальные мобильные дома и промышленные компоненты для дома. Однако мы должны с чего-то начать, и рынок коммерческого, промышленного и общественного строительства готов к экстремальным изменениям скорости внутреннего ветра в соответствии с разумными изолиниями высокой скорости ветра.

Рисование контурных линий, охватывающих большую часть экстремальных исторических ветровых явлений, показанных на каждой карте (F5 / EF5, F4 / EF4, F3 / EF3, F2 / EF2, F1 / EF1 на рисунках 7A-7E ), будет положительным моментом для лучше ветроустойчивые постройки. Возможно, наша строительная отрасль могла бы использовать пример, выдвинутый из недавних энергетических кодексов, которые постепенно вводили более строгие нормы с годами (трехлетние приращения с 2006 года). Понятно, что некоторые по-прежнему будут утверждать, что затраты на безопасность строительства слишком высоки, чтобы их можно было преодолеть.Как упоминалось выше, факты говорят сами за себя, и в ближайшие 70 лет о нашем обществе будут судить на основе наших решений по защите общества. Некоторые читатели этой статьи помнят, что их задача как дизайнеров — защищать общественность. Факты установлены, и те, кто решит потратить время на то, чтобы получить образование, могут быть легко исследованы ими. Новые карты экстремальной скорости ветра, которые продвигают новые строительные нормы и правила, вскоре могут существенно повлиять на человеческие жертвы, потому что около 1300 торнадо разорвутся по территории США.С. каждый год в обозримом будущем.

Брюс А. Холл — старший специалист по эксплуатации оборудования в компании Terracon Consultants, Даллас, Техас. Он работал консультантом по ограждающим конструкциям в течение 33 лет, получил степень в области архитектуры в Техасском университете A&M и степень магистра археологии в Юго-западной семинарии. Он консультант по ограждающим конструкциям, автор публикаций, археолог и педагог. Как лидер отрасли, Холл был основателем и президентом Института управления крышами побережья Мексиканского залива, который позже объединился с отделением RCI (RCIGC) на побережье Мексиканского залива.

Мэтт Фелпс получил степень доктора философии в Техасском технологическом университете в декабре 2018 года.
