Затачиваем сверло по металлу своими руками

Сверла, как известно, со временем тупятся. Многие их просто выкидывают и покупают новые. Однако при по-настоящему хозяйском подходе к любому делу можно и затупившемуся сверлу дать вторую жизнь. Причем грамотно заточить сверло по металлу можно и в домашних условиях, без применения каких-то «высоких технологий».

Дома, для хозяйственных нужд, в основном используются сверла малых диаметров, как правило, не более 16 мм. Вот о заточке таких мелких сверл и будет разговор. Самый лучший способ – обработать сверло на точильном круге. У каждого уважающего себя хозяина в гараже есть «точило». Если нет, то второй вариант – закрепить неподвижно электродрель, шлифмашинку (что есть в наличии). Для нас необходимо одно – получить вращающийся точильный камень (диск).

Следует заранее подготовиться к работе. Глаза следует защитить очками, мало ли что может быть. Приготовить небольшую емкость (чашку, банку из-под консервов) для охлаждающей жидкости. Во время заточки сверло будет постоянно накаляться, и его придется охлаждать.

В качестве «охладителя» можно использовать воду, машинное масло. Если сверло периодически не погружать в охлаждающую жидкость, то оно перегреется и не сможет в дальнейшем выдерживать необходимую нагрузку и температурный режим при сверлении. Другими словами, такое сверло долго служить не будет.

Процесс заточки сверла

Заточка сверла производится последовательно — сначала обрабатывается задняя поверхность. Делать это нужно аккуратно, в несколько приемов. Сверло надо плотно прижимать к поверхности точильного круга. Необходимо обращать внимание на угол заточки, он должен быть неизменным. В результате обработки задней поверхности должен получиться правильный конус, если посмотреть на кончик сверла сбоку.

После этого обрабатывается режущая часть сверла. Здесь также необходимо строго выдерживать угол. И только после этой операции производится уже окончательная доводка задней поверхности. Необходимо следить за перемычкой, она располагается на самом кончике сверла. При правильной обработке сверла ее размер не должен превышать 0,4 мм для сверл диаметром от 8 мм и менее. Если сверло более крупное, то размер такой перемычки может быть в пределах от 1 до полутора мм.

Не стоит приходить в уныние, если сразу не получится — такая работа дается только со временем. Лучше всего перед тем, как приступить к заточке требуемого сверла, потренироваться на каких-нибудь других. В хозяйстве наверняка найдется несколько штук, которые давно «вышли из строя» и просто валяются среди хлама.

Главное – получить навык обработки сверла на наждаке, почувствовать, как надавливать, как «держать» угол. Если заточенный пробный «экспонат» вставить в дрель и начать сверлить, то сразу станет ясно, какая ошибка при заточке была допущена.

Нужно иметь в виду, что сверление производит не сам наконечник, а боковые стороны сверла. Многие допускают ошибку, стараясь заострить только лишь один конец сверла, не обращая внимания на боковые кромки. Для заточки сверл с победитовым наконечником существует несколько иная методика, более сложная.

Видео от мастера — заточка сверл:

Как заточить сверло по металлу на точиле. Друг подсказал: заточка сверла без специальных приспособлений

Фото 1.

Накопилось несколько притупленных сверл, которые даже по дереву уже не работают, поэтому решил попробовать привести их в порядок, но без использования специальных угловых приспособлений , кондукторов, подставок и других изобретений. Представил себя в рабоче-полевых условиях и приступил к заточке рекомендованным мне способом.

Чем же буду пользоваться

Фото 2.

Для эксперимента мне понадобился шуруповерт и полоска наждачной бумаги. Подойдет и дрель, только работать она должна на самых низких оборотах. А наждачку лучше взять на тканевой основе, так как бумажная быстро рассыплется. Зерно наждачки среднего размера. Подумал, что 80-ка будет самый раз, но можно пробовать и другую.

Фото 3.

Отрезал от листа наждачной бумаги неширокую полоску где-то 5-10 см и, чтобы не ездила туда -сюда, пристрелил её к деревянной рейке. А еще взял тупое сверло 10 мм и перед заточкой проверил для наглядности, насколько с ним всё плохо (этот момент показан в ролике ниже).

Заточка пошла

Фото 4.

Для заточки вставляю сверло в малооборотистый шуруповерт и переключаю его на реверс . Затем последовательно сверлю прикрепленную к рейке наждачку. Просто проделываю в ней до 20 отверстий и всё! После этой процедурки сверло должно подточиться.

По завершении переключаю шуруповерт в нормальный режим и на этой же рейке сбоку пробую просверлить пару отверстий.

Фото 5.

По размеру стружки видно, что сверло уже не елозит по дереву, как в начале, а полноценно режет волокна. Скорость правда небольшая у шуруповерта, но если переставить в дрель, то думаю все будет отлично.

ВНИМАНИЕ! А тут ссылка на очень профессиональный, а потому содержательный Дзен-канал моего брата — Железнодорожник

Фото 6.

Да и по качеству отверстия видно, что сверло после несложной заточки очень достойно справляется с задачей. Специальные приспособы наверняка обеспечили бы еще лучший результат, но они в нужный момент не всегда доступны, поэтому беру способ на вооружение и вам советую опробовать в личной практике.

Как заточить сломанное сверло. И все же вернемся к традиционному ручному способу

Именно так точат сверла по металлу практически все домашние слесаря.

Перед началом работ надо определиться, каким видом заточки надо обработать рабочую часть сверла. Режущие грани точат следующими способами:

одноплоскостной;
двухплоскостной;
конический;
цилиндрический;
винтовой.

Сначала затачивается задняя поверхность кромки. Толщина снятого материала должна быть такой, чтобы не осталось ни одного дефекта на кромке. Если на сверле присутствуют выщерблины 1-2 мм – придется укорачивать насадку на эту длину.

В ходе процесса периодически осматриваем рабочую кромку. Грани должны быть симметричными, перемычка ровной, и находиться точно посередине между рабочими кромками.

Сверла диаметром до 3 мм затачивают одноплоскостным способом. После придания правильной формы задней поверхности, сверло с помощью подручника или другого приспособления прижимается к наждаку под углом 25°-30°.

ВАЖНО! Рабочая поверхность абразивного круга должна «набегать» на поверхность заточки. В противном случае кромка будет неровной.

В процессе заточки сверло нельзя поворачивать и менять угол. Это необходимо для придания кромке идеально плоской формы. К тому же, при повороте может выкрошиться часть металла рабочей кромки.

Инструмент такого малого диаметра затачивается с одного подхода, поэтому перегрева бояться не следует. Охлаждать сверло в содовом растворе можно при смене плоскости заточки.
Осматриваем рабочий кончик – грани должны быть одинаковыми, иметь равный угол наклона.

Проверяем по шаблону правильность угла. Если не получилось с первого раза – дорабатывать кромку нельзя. Необходимо произвести заточку заново.

Инструмент диаметром более 4 мм затачивают коническим способом. Техника требует определенных навыков, поэтому перед обработкой ценных сверл следует потренироваться на тех, которые не жалко испортить.

СОВЕТ! Старайтесь не выбрасывать сломанные сверла. Во-первых, на них можно отрабатывать навыки заточки, во-вторых, хвостовик сломанного инструмента может быть использован в качестве выколотки или шплинта.

Конический способ принципиально отличается от одноплоскостного. Сверло держится двумя руками (размеры крупных экземпляров это позволяют).

После касания абразива режущей кромкой, сверло поворачивается по задней стороне, чтобы придать ей коническую форму.

ВАЖНО! Во время процесса нельзя отрывать сверло от наждака.

Каждый подход начинается с рабочей кромки и заканчивается полным поворотом до конца задней поверхности.

После каждого подхода рабочая часть сверяется с шаблонами по всем трем углам.

Можно точить крупные сверла и плоскостным способом. Однако при этом способе сверло будет плохо отводить стружку из отверстия и сильно перегреваться.

Приспособление для заточки сверл. Победитовые сверла

Никому не хочется слушать визг незаточенного сверла. Затупляются и прочные победитовые наконечники. Их тоже необходимо время от времени подтачивать. Для них используется алмазный камень. Обычная наждачка для выполнения таких работ не подходит. Кроме того, заранее подготавливается охлаждающая жидкость. Необходимо разобраться, как правильно затачивать сверла по металлу.

Чем выше твердость обрабатываемого материала, и ниже следует выставлять скорость вращения круга. Угловая скорость при затачивании победитовых наконечников может варьироваться в зависимости от инструмента, используемого для заточки.

Заточка сверл производится аккуратно. Необходимо уверенно держать сверло и при помощи коротких касаний выполнять заточку. Его на короткие промежутки времени подводят к абразиву. При этом необходимо контролировать процесс. Это необходимо чтобы не срезать лишнего.

Буравчики, имеющие напайки, затачиваются таким же образом, что и сверла с меньшими размерами. Заточка задней поверхности должна проводиться плоской. Заднюю поверхность не трогают. Лучше, если будет подточена передняя поверхность. При наличии уже сточенной напайки следует провести подточку.

При работе со сверлами по металлу своими руками следует быть особенно осторожным. Необходимо, чтобы кромки обладали одним размером. Если этого не получится сделать, произойдет смещение центра оси. Выполняемые отверстия с использованием такого сверла будут увеличены. Во время работы следует тщательно контролировать передние и задние углы. Чем боле твердым является материал, который планируется сверлить затачиваемым изделием, тем больше должен быть угол заточки.

При обработке победитовых сверл он составляет около 170 градусов.

Важно следить, чтобы буравчик не перегревался. Это может сказаться на его прочности — на изделии появятся трещины. Чтобы этого избежать, сверло охлаждают в обычной воде. Каждое приспособление для заточки сверл имеет определенные особенности.

Теория заточки сверл. Заточка сверл – подготовительные мероприятия

Домашних мастеров часто огорчает невозможность дальнейшей реализации замыслов из-за того, что затупилось сверло. Как заточить его самому? Ведь в условиях производственных предприятий для решения такой задачи применяется специальное оборудование. Оно позволяет обеспечить повышенную точность, надежно фиксирует режущий хвостовик и восстанавливает состояние режущей кромки за ограниченное время. Размышляя, как заточить сверло по металлу у себя дома, проверьте, какой имеется бытовой электроинструмент.

Подойдет следующее оборудование:

шлифовальная машинка;
точильный станок;
электрическая дрель.

Следует тщательно продумать, что понадобится для выполнения работ, чем дополнительно укомплектовать электроинструмент.

Заточка сверла по металлу с помощью специального приспособления заметно упрощает задачу

Заточка сверл своими руками должна производиться с использованием дополнительных принадлежностей:

точильных кругов, имеющих различную твердость. Зернистость круга подбирается в зависимости от твердости обрабатываемого материала;
емкости, предназначенной для охлаждающей жидкости. По эффективности охлаждения машинное масло обеспечит больший эффект, чем обычная вода;
фиксирующего приспособления, позволяющего гарантировать необходимый угол заострения. Важно обеспечить надежную фиксацию при обработке режущей части.

Для обеспечения неподвижности может использоваться сложное приспособление с регулируемым углом или простая точилка для сверл на дрель.

При выполнении работ необходимо использовать средства индивидуальной защиты для соблюдения требований техники безопасности.

Для заточных мероприятий понадобятся:

защитные очки. Они предохранят слизистую оболочку глаз от засорения стружкой и пылью, а также попадания искр при механической обработке;
рукавицы. Надежно защитят кожу рук от порезов при касании остро заточенной кромки и разлетающихся фрагментов металлической стружки.

Подготовив все необходимое для выполнения работ, следует изучить, как заточить сверло правильно в домашних условиях. Это позволит избежать ошибок и значительно ускорит выполнение заточных мероприятий.

Видео заточка сверел по металлу на точиле. Минимальные переделки.

Как заточить сверло — ручная/нестандартная/специальная заточка сверл

Решил ввести новый вид постов — подборки самых популярных видео от авторов ютуба. Кто что думает? Очень люблю наблюдать за работой других мастеров, а тут ещё качество оформления/озвучки на должном уровне!

Автор: Виктор Леонтьев
Локация: Россия, Санкт-Петербург

Тематика канала: Разработка и производство обучающих видео фильмов по металлообработке.

Многие знают, что рабочие поверхности сверл можно восстанавливать, а не покупать новые. Как это делать правильно очень подробно рассказано на видео.

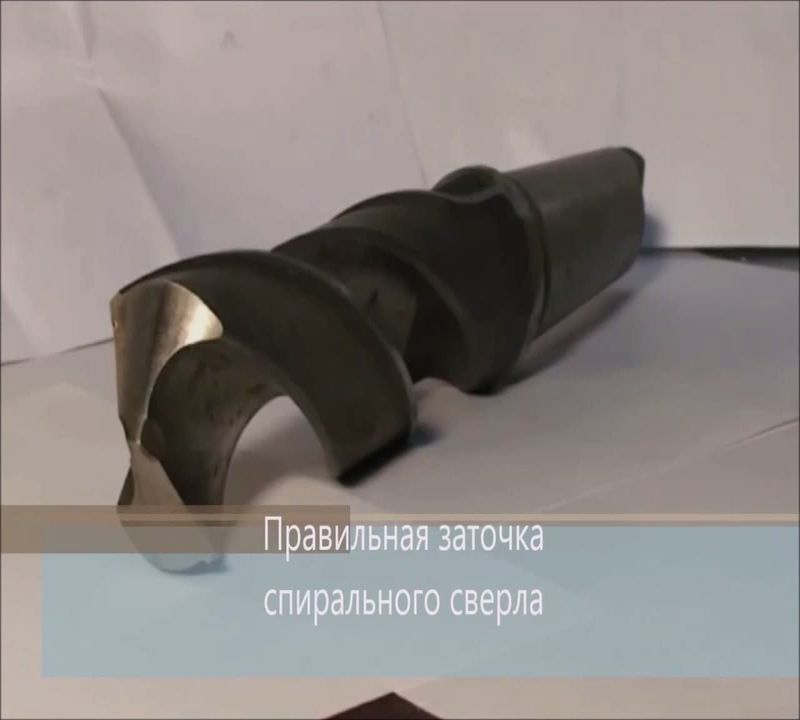

Ручная заточка спиральных сверл, ч. 1

Ручная заточка спиральных сверл, ч. 2

Ручная заточка спиральных сверл, ч. 4

https://www.youtube.com/watch?v=1odSSpFB2yo

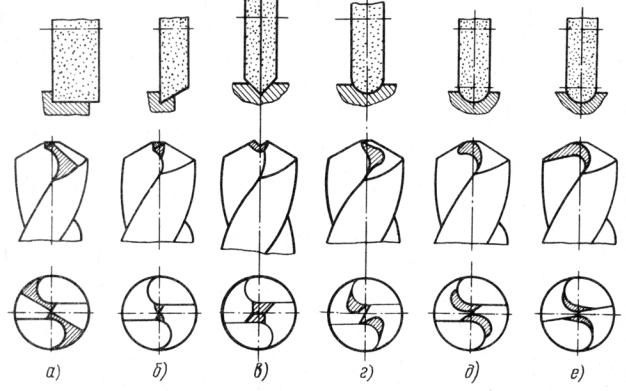

Нестандартные заточки сверл

Заточки для листа и дерева

Изготовление комбинированных сверл

(Как изготовить комбинированные свёрла из обычных, имея лишь точильный станок)

Заточка сверл с плоскими задними поверхностями

Теперь главное повторить полученный материал на практике, периодически возвращаясь к теории. Удачи!

Как заточить сверло по металлу? Правильная заточка. Фото и видео инструкция

Если вы периодически что-то дома ремонтируете, вешаете новые полочки, устанавливаете карниз, то дрель ваш верный помощник. Сверла к ней имеют ограниченный ресурс службы. Многие предпочитают менять их на новые. Однако старое сверло можно вернуть к жизни. И на вопрос, как заточить сверло по металлу, можно найти практичный ответ.

Сверла отличаются друг от дркга не только размером, но и материалом. Для разных поверхностей необходимо использовать неодинаковые сверла.

Обработка дерева требует обычное сверло из высокопрочной стали.
Для каменной, кирпичной поверхности используют твердосплавное сверло (на само сверло крепятся пластины их твердых металлов, например, победит).

Победит представляет собой сплав кобальта и вольфрама. Такое сверло очень прочное, идеально подходит для бетона. Однако более мягкие материалы им сверлить нельзя.

Что нужно для заточки сверла

Итак, для заточки вам понадобятся:

Защитные очки.
Емкость для охлаждающей жидкости.
Охладитель (обычное машинное масло, также подойдет просто вода).
Сверло, требующее заточки.
Точильный круг.

Уточним, что рассматривая, как заточить сверло по металлу, имеется в виду сверла диаметром до 16 мм. Именно такие используются обычно для работ по дому.

«Точило» есть, практически, в каждом гараже. И у вас, конечно, тоже. При его отсутствии можно воспользоваться электродрелью, шлифмашинкой. Тоже вариант, получить вращающийся диск.

Заточка сверл проводится в несколько этапов. Чтобы заточить сверло по металлу, сначала обрабатывается задняя поверхность. Для этого прижмите плотно сверло к поверхности вашего точильного агрегата. Помните, что угол прижимания нельзя изменять.

Если вы все сделали правильно, то у вас должна получиться форма правильного конуса.

Далее, чтобы правильно заточить сверло по металлу, необходимо обточить режущую часть сверла. При этом не забывайте прижимать сверло к «точилу» под правильным углом. Для обычного сверла по дереву, пластику, угол наклона должен составлять 25 – 30 гр. Заточка победитного сверла требует меньшего угла.

В конце работы проводится окончательная доводка задней поверхности затачиваемого сверла. На кончике сверла находится перемычка. Если вы выполнили работу правильно, то ее размер должен составлять не более 0,8 мм для сверл диаметром 16 мм и меньше.

Ознакомившись с тем, как заточить сверло по металлу, необходимо наработать практику. Это довольно кропотливая работа, требующая определенного умения. Поэтому перед тем как заняться обточкой нужного сверла, лучше потренироваться на тех, которые вам точно уже не пригодятся.

Не забывайте, что при заточке металлического сверла, происходит его нагрев до высоких температур. Для охлаждения металла необходимо опускать сверло в процессе работы в охлаждающую жидкость. Особенностью победитного сверла является то, что нагрев у него выше, чем у обычного. Поэтому необходимо почаще его охлаждать, опуская в охлаждающую жидкость.

Если наконечник сверла раскалился докрасна, то в охлаждающую жидкость окунать его нельзя. Лучше дайте затачиваемому сверлу полежать и остыть постепенно самостоятельно.

После заточки опробуйте сверло. При неправильной работе, вы сразу поймете, где сделали ошибку (угол наклона изменили и пр.). Потом вы уже будете чувствовать, как правильно заточить сверло по металлу. И в следующий раз у вас не пропадет ни одно использованное сверло.

Как самому правильно заточить сверло вручную

Для заточки свёрл существуют специальные приспособления, которые помогают правильно выдержать все рабочие углы этого инструмента. Но если нужного устройства под рукой нет, то несложно научиться проводить эту ответственную операцию самому. Начинать практиковаться в заточке лучше со сверла среднего диаметра 10 – 12 мм.

Чуть-чуть теории

Это угол заточки сверла, он приблизительно составляет 120 градусов.

После заточки передняя режущая часть инструмента должна быть симметрична. Если произошло смещение, надо поправить – переточить.
За режущей кромкой имеется задний срез или задняя поверхность. Она должна быть направлена относительно режущей кромки на 1 – 1,5 мм вниз в сторону хвостовика сверла.

Подготовка к операции

На точильном камне маркером наносим черту параллельно оси вращения. Теперь постараемся правильно расположить сверло в пространстве для проведения заточки. Прикладываем сверло задним срезом режущей кромки к черте на точильном камне, плотно без зазоров. Сверло должно располагаться строго горизонтально!
При этом нанесенная черта будет находиться несколько выше оси вращения точила.

Продольная ось инструмента в горизонтальной плоскости будет повёрнута влево примерно на 30 градусов, это обеспечит правильный общий угол заточки в 120 градусов. Запомним это положение в пространстве.

Переходим к практике

Берем побывавшее в работе сверло, со сбитыми режущими кромками и попробуем его заточить. Находим правильное положение инструмента в пространстве, начинаем заточку.

Вначале одну сторону, потом другую. Не торопимся, делаем работу максимально аккуратно. Если затачиваемая комка перегревается, раскаляется до красна, окунаем инструмент в емкость с водой. Затем продолжаем работу.

Проверяем результат

Как будто бы все получилось. Угол заточки около 120 градусов, задний срез имеет правильный скос к хвостовику сверла.

Берем дрель, вставляем заточенный инструмент в патрон. Пробуем сверлить стальную пластину толщиной 8 мм.

Все идет довольно хорошо.

Однако, истинным критерием правильно выполненной операции является стружка спиральной формы. Если она еще и симметричная двухсторонняя, то значит, углы заточки оптимальны.

Небольшое послесловие

Вполне возможно, что с первого раза операция может не получиться. Ничего страшного. Терпение и аккуратность, это даст положительный результат. Пару слов о технике безопасности. Точило должно иметь защитный кожух. Работать необходимо в перчатках, причем прочных, например спилковых. Лицо и глаза следует ОБЯЗАТЕЛЬНО защитить очками, а лучше маской. Успешной Вам работы!

Смотрите видео

В видеоролике наглядно происходит процесс заточки сверла вручную, так что обязательно посмотрите.

Как самому заточить сверло по металлу. На точильном станке

Обычное точило имеется у большинства домашних мастеров. Оно отлично подходит для заточки режущих насадок. Сверла не исключение.

При работе со сверлами желательно оборудовать точило подручником. Эту небольшую платформу нужно разместить так, чтобы расстояние между ее краем и торцом круга не превышало 1-го мм.

Как заточить сверло по металлу на точиле? Первым делом нужно оценить степень тупости инструмента. Если он очень тупой, то у него задние поверхности лишены симметричности. Вернуть ее без специального приспособления едва ли получится. Впрочем, изготавливается оно очень просто.

На подручнике нужно начертить прямую линию под углом 60 ° к торцу точила.
По намеченной линии закрепить на платформе кусок уголка из нержавейки.

Собственно, приспособление готово. Для соблюдения нужного угла нужно лишь плотно прижимать затачиваемый предмет к прикрепленному уголку.

Непосредственно в процессе работы сверло нужно держать правильно. Для этого 2-а пальца правой руки нужно положить на подручник. Они будут своеобразной опорой. Сам затачиваемый предмет нужно положить на импровизированную опору и удерживать за хвостовик пальцами левой руки. Его следует повернуть так, чтобы рабочая кромка располагалась горизонтально.

Остается подвести рабочую кромку к торцу точила и слегка прижать ее. При этом правая рука должна оставаться неподвижной, а пальцы левой руки должны слегка покачивать хвостовик инструмента вверх-вниз. Такие движения обеспечивают равномерную обработку сверла от режущей кромки до задней поверхности.

После обработки одной поверхности, нужно прокрутить инструмент и повторить процедуру на второй поверхности.

Завершается весь процесс проверкой угла заточки. В вершине сверла он должен быть равен 120 °. Если угол будет больше, то оно будет плохо вгрызаться в металл. При меньшем угле оно будет лучше резать металлическую поверхность, но быстро застрянет в толще металла, так как образующаяся стружка будет застревать в отводящих канавках.

Стоит отметить, что при таком подходе к заточке задние поверхности сверла становятся скругленными. По этой причине ее называют конической. Она отлично подходит для инструмента диметром больше 3-х мм.

Более тонкие сверла затачиваются без покачивания хвостовика, поэтому задняя поверхность у них плоская. Такую заточку называют одноплоскостной.

После завершения основных работ рекомендуется довести рабочую поверхность. Доводка заключается в устранении шероховатостей, которые остаются на металле после обработки грубым наждаком. Ее лучше всего делать на диске с мелким абразивом.

Плоская и конусовидная заточка применима к любым типам сверл по металлу, в том числе к спиральным и корончатым.

К слову, сверла по дереву затачиваются точно таким же способом. Единственное отличие — итоговый угол должен составлять 140 °.

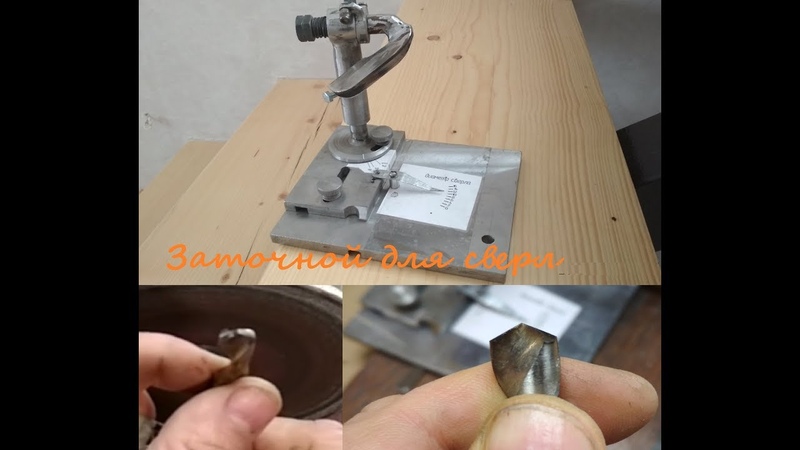

Заточка сверл приспособление. Приспособление для заточки сверл своими руками: 2 варианта

Заточенные свёрла – это необходимость для любых слесарных работ. Однако правильно их точить умеют немногие, — это целая наука. Что же делать новичку?

Изготовить приспособление для заточки сверл своими руками. Конечно, заточка будет не такой качественной, как ручная, однако свёрла со своими функциями справляться будут.

Чтобы заточить сверло, нужно точно выдержать угол наклона его режущей части, который составляет около 120 градусов. В этом и заключается суть приспособления, — зафиксировать сверло и соблюсти этот угол.

Приспособа из двух гаек и болта

Тем, у кого есть начальные знания и навыки слесарных работ по силам изготовить долговечное приспособление из металла.

Для работы понадобится:

Шаг №1 — разметка гайки

Разметка гайки

Делаем посадочное гнездо для сверла. Для этого с помощью штангель-циркуля размечаем гайку, как показано на фото выше. Разметку делаем с двух сторон гайки.

Шаг №2 — режем по разметке

Режем по разметке

Гайка с выпиленным пазом для сверла

В итоге должно получиться так, как показано на фото выше.

Шаг №3 — подготовка второй гайки

Вторая гайка на размер меньше

Накладываем сверху вторую гайку меньшего размера.

Шаг №4 — свариваем гайки

Свариваем гайки друг с другом

Фиксируем обе гайки в тисках, и прихватываем их электросваркой. Двух точек будет достаточно.

Приспособа готова к работе

В целую гайку вворачиваем болт. Приспособление готово к использованию.

Шаг №5 — вставляем сверло

Вставляем сверло

Вставляем сверло в приспособление и фиксируем его болтом так , чтобы его кончик немного выступал за грани гайки с пазом.

Шаг №6 — точим граней

Точим согласно граней гайки

Затачиваем сверло на наждаке или болгарке. Грани гайки стараемся не стачивать.

Заточка сверла окончена

Сверло заточено. Угол в 120 градусов выдержан.

Способ №2 – приспособа из дерева

Приспособление для заточки из деревянного бруска

Этот вариант подойдёт для тех, кто не умеет пользоваться сварочным аппаратом или не имеет к нему доступа. Принцип конструкции аналогичный.

Для изготовления приспособления из дерева понадобиться:

Пошаговая инструкция

Брусок центруют, — с торца делают разметку по диагоналям
По разметке брусок просверливают подходящим сверлом насквозь, — паз для затачиваемого сверла
Сверху бруска отпиливают его углы под 30 градусов, — разметку делают с помощью транспортира. Нулевое значение для разметки – ось просверленного отверстия под паз
Сбоку бруска сверлят отверстие под фиксирующий саморез так, чтобы оно соединялось с пазом для сверла

Как пользоваться?

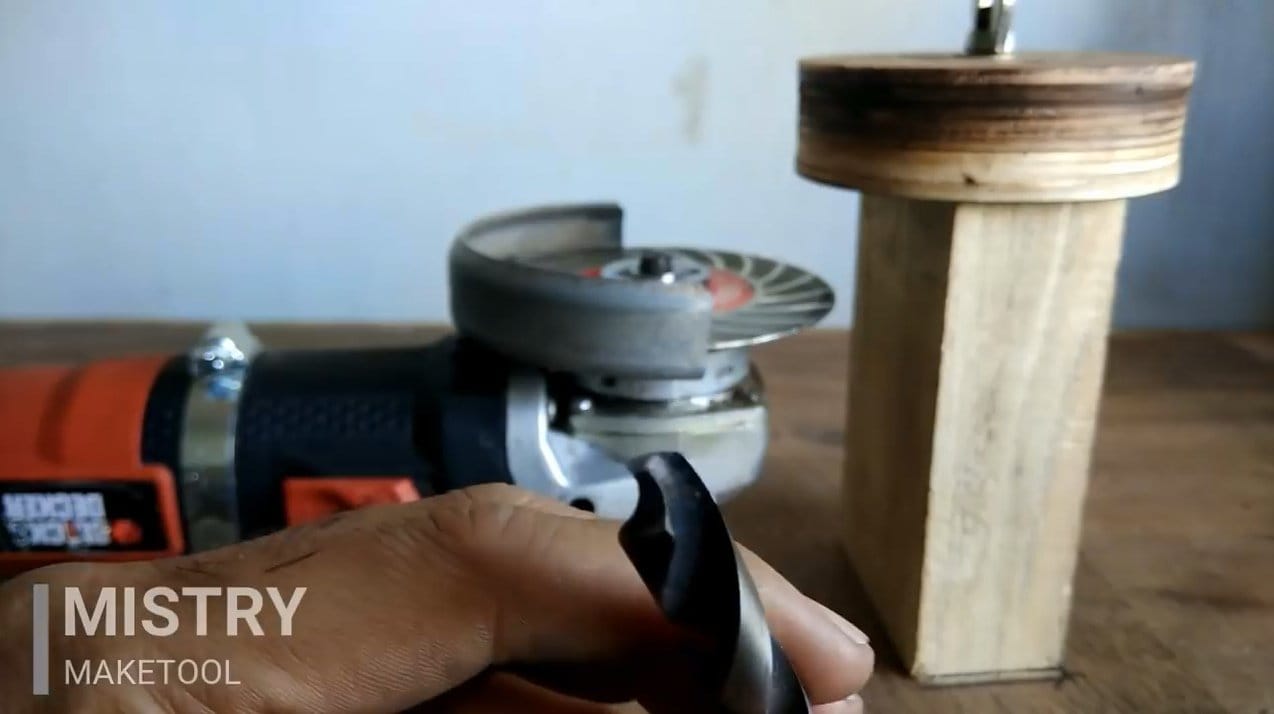

Заточка на ленточном гриндаре

В паз вставляется сверло, которое фиксируется саморезом, закрученным сбоку бруска, — кончик сверла должен немного выступать за грани приспособы.

Затачивают на ленточном гриндаре или болгарке. Дерево стараются сильно не стачивать.

В заключение следует отметить, что деревянное приспособление делается для близких диаметров сверл. Например, одна приспособа для сверл диаметром 7,8,9 мм, другое для диаметров 4,5,6 мм.

Простая и эффективная заточка сверл. Как правильно заточить сверло по металлу?

Как заточить сверло по металлу? Это естественный вопрос после продолжительной его эксплуатации. Из какого бы материала не изготавливалось сверло, оно со временем притупляется, что затрудняет процесс сверления.

Важнейшие параметры

В домашних мастерских для обработки металла применяются спиральные сверла различного диаметра. Они чаще всего выполняются из высоколегированной стали, а наиболее прочные — из победита или с использованием упрочняющих напаек.

Все они имеют следующие основные зоны: рабочая часть, хвостовик и шейка. Хвостовик предназначен для закрепления инструмента в патрон сверлильного оборудования, для чего есть специальная лапка. Рабочая часть изготовлена в виде спирального участка, завершающегося острым кончиком — режущим конусом.

Некоторые правила заточки сверла

Заточка сверла по металлу производится для решения следующих задач: поддержание остроты режущей кромки, обеспечение требуемого угла конусности, центровка инструмента. Такая цель может быть достигнута при обработке рабочей зоны абразивным элементом — наждачным кругом, болгаркой и т.д.

Лучше всего проводить операцию на специальном оборудовании, но заточку можно осуществить и вручную, в домашних условиях и с применением приспособлений. Основной принцип операции — тонкая обработка режущих зон при надежной фиксации сверла в необходимом положении.

Контроль параметров проводится с применением штангенциркуля и визуально. Для оценки конусного угла рекомендуется использовать шаблон. Для сверл диаметром до 10 мм размер перемычки на кончике конуса не должен превышать 0,4 мм, а при диаметре свыше 10 мм — 1,5 мм.

Степень и чистота обработки зависит от зернистости абразивного элемента. При значительном притуплении инструмента используется грубый наждак с последующей доводкой. Если характер дефектов не очень серьезен, то можно применить мелкозернистый диск. Небольшой износ выправляется бархатным абразивным элементом (им же производятся доводочные операции).

Степень цилиндричности сверла (центровка) оценивается измерением размера ленточек от конусного кончика до начала конусного участка. Их размер должен быть абсолютно одинаковым. Сам режущий участок должен составлять идеальный конус.

Процесс заточки сверла

Ручное точение сверла производится с помощью точильного станка (наждака) или болгаркой при ее фиксации в виде станка. На сверле отмечается центр инструмента — красная отметка в конусной вершине. Она при заточке перемещается горизонтально относительно поверхности верстака, на котором закреплен шлифовальный диск.

Шлифуемую поверхность участка следует располагать параллельно плоскости диска. Другими словами, сверло при точении конусной части подносится к кругу под наклоном, величина которого соответствует половине угла заточки конуса.

Режущая кромка затачивается методом шлифовки задней поверхности. Оба пера конуса необходимо обработать абсолютно идентично. Заточка сверла осуществляется двумя руками: левой рукой обеспечивается его фиксация и передвижение, а правой — вращение по часовой стрелке. Обеими руками следует работать синхронно, постепенно передвигая инструмент вперед для заточки всей длины.

В процессе шлифовки рекомендуется не отрывать деталь от круга. Все движения должны быть плавными и спокойными. Ход работы визуально контролируется по красной отметке.

После обработки первого зуба аналогичная процедура проводится со вторым пером. Угол заточки проверяется шаблоном, а в случае недостаточного снятия металла операция повторяется.

При существенном износе инструмента может потребоваться заточка и режущей кромки цилиндрической части. Обработка ленточки задней поверхности этого участка ведется на торце абразивного круга. Само сверло продвигается к кругу параллельно его поверхности.

Заточка начинается с установки на станке или болгарке крупнозернистого круга. Следующий этап — обработка на дисках с мелкой зернистостью. Операция завершается доводкой с применением полировочного круга. В частности, для завершающего этапа рекомендуется зеленый карбидно-кремниевый круг с зернистостью не более 6.

При проведении работ следует строго следить за разогревом металла, а для этого проводить регулярное водяное охлаждение.

Видео как самому заточить сверло по металлу

Как заточить сверло?

В процессе обработки металла мы очень часто сталкиваемся с операцией сверления.

Чтобы выполнить сверление качественно, необходим хороший инструмент. Но как мы все знаем, со временем режущая часть рабочего инструмента теряет свою остроту, и становится тупой. А продолжать работу таким инструментом становится невозможно, так как помимо неудобства при работе, это может стать и причиной возникновения брака.

Преимущества работы с заточенным сверлом очевидны:

Вы уменьшаете давление на сверло, и тем самым понижается износ сверлильного оборудования
Качество и внешний вид отверстий заметно улучшаются
Расход свёрл из-за поломок значительно понижается
Снижаются затраты на приобретение свёрл за счет их рециркуляции

И поэтому для любого мастера всегда актуален вопрос по своевременной заточке свёрл. Заточка сверла может быть как ручной, так и механизированной, с помощью специального оборудования.

Зачем нужен станок для заточки сверл и каковы его преимущества

При заточке желательно как можно точнее повторить ту форму задней поверхности, которая была после заводской заточки, чтобы не потерять требуемые задние углы. Соответственно многое будет зависеть от «твёрдости» руки заточника.

Понятно, что выполнить все условия заточки вручную очень сложно. Квалифицированных заточников на производстве всегда не хватает и здесь желательно иметь станок для заточки сверл.

Купив заточной станок для сверл Вы сможете сэкономить немало средств на расходных материалах, а также не будете вынуждены искать замену не вовремя затупившемуся или сломавшемуся сверлу.

Хорошо себя зарекомендовали заточные станки производства GSC (Тайвань), которые не требуют высокой квалификации рабочего, просты в использовании и обслуживании. Процесс заточки спирального сверла занимает не больше минуты.

Одно из основных условий правильной заточки сверла — сохранение его осесимметричности. Обе режущие кромки должны быть прямолинейны и иметь идентичную длину, тождественную величину углов при вершине (и углы заострения) по отношению к оси сверла.
Неравномерная длина режущих кромок и наклон их к оси сверла приводят и к неодинаковой нагрузке. Сверло быстрее выйдет из строя из-за интенсивного износа перегруженной режущей кромки.

Неправильная заточка режущих кромок спирального сверла:

а — клины режущих кромок неодинаковы, середина перемычки не совпадает с осью сверла;

б — режущие кромки заточены под различными углами к оси сверла, середина перемычки совпадает с осью сверла.

Неравномерная нагрузка на части сверла вызовет его биение в процессе резания и, как результат, увеличение диаметра полученного отверстия.

Самый простой способ проверки правильности заточки — пробное сверление. Если перья сверла заточены неодинаково, то у менее нагруженного будет меньше стружки из соответствующей канавки. Иногда стружка выступает лишь через одну канавку. Диаметр отверстия может быть преувеличен в сравнении с диаметром сверла.

С применением заточного станка добиться правильных углов и размеров сверла стало гораздо проще, за счёт уменьшения влияния «человеческого фактора».

Процесс заточки на заточном станке сводится к нескольким простым действиям:

1. Сверло устанавливается в цанговый зажим и в оправку для заточки.

2. Заточка производится при повороте оправки в гнезде для заточки вправо и влево до прекращения характерного звука заточки. Затем оправа поворачивается на 180о и повторяется операция заточки.

3. Для подточки поперечной режущей кромки (перемычки) оправка вставляется в соответствующее гнездо и производятся операции аналогичные процессу заточки.

Станки для заточки свёрл способны восстанавливать старые, но ещё хорошие инструменты, возвращать к жизни «потёртые» временем комплектующие. Высокая цена данного оборудования обязательно окупится в будущем, когда вторичное использование ещё не изношенных инструментов позволит сэкономить огромные средства. Вы напрочь забудете о затупившихся инструментах и будете получать от работы одно удовольствие.

Весь ассортимент заточных станков и оснастки к ним смотрите в нашем каталоге.

Как затачивать сверло из быстрорежущей стали с помощью алмазного напильника

Устарело : Функция get_magic_quotes_gpc () устарела в /home/customer/www/diy-video.com/public_html/include/functions.php on line on line on line on line 3504

Устарело : Функция get_magic_quotes_gpc () устарела в /home/customer/www/diy-video.com/public_html/include/functions.php в строке 3504 6 заголовок не может быть изменен. информация — заголовки уже отправлены (вывод начался в / home / customer / www / diy-video.com / public_html / include / functions.php: 3504) в /home/customer/www/diy-video.com/public_html/mobile/detect.php в строке 161

Устарело : Функция get_magicc ()tes_gp устарело в /home/customer/www/diy-video.com/public_html/include/functions.php в строке 3504

Устарело : функция get_magic_quotes_gpc (клиент) устарела в 9000 / www3 / customer /diy-video.com/public_html/include/functions.php в строке 3504

Устаревший : Функция get_magic_quotes_gpc () устарела в /home/customer/www/diy-video.com/public_html/include/functions.php

в строке 164 Устаревший : функция get_magic_quotes_gpc () устарела в /home/customer/www/diy-video.com/public_html/include/functions.php в строке 3504

Устаревшее_ / home / customer / www / diy-video.com / public_html / include / functions.php в строке 3504

Устарело : функция get_magic_quotes_gpc () устарела в /home/customer/www/diy-video.com/public_html/inclupde/functions в строке 3504

Устарело : Функция get_magic_quotes_gpc () устарела в /home/customer/www/diy-video.com/public_html/include/functions.php в строке 16 : Функция get_magic_quotes_gpc () устарела в / home / customer / www / diy-video.com / public_html / include / functions.php в строке 3504

Устарело : функция get_magic_quotes_gpc () устарела в /home/customer/www/diy-video.com/public_html/inclupde/functions в строке 3504

Как заточить сверло из быстрорежущей стали алмазным напильником

Описание

В этом видео показано, как затачивать сверло из быстрорежущей стали с использованием напильника с алмазным покрытием. Эти напильники недорогие, и их можно использовать для заточки большинства предметов. Не всегда можно использовать настольный шлифовальный станок для заточки сверл, поэтому это быстрый и эффективный способ заточки сверла, позволяющий легко сверлить металл.Важно, чтобы угол сверления оставался равным 118 градусам, что может быть затруднительно при использовании настольного шлифовального станка.

Комментирование отключено.

Amazon.com: Точилка для сверл, 118 или 135 градусов: Промышленные и научные

Упаковка продукта: Стандартная упаковка

Описание продукта

С легкостью затачивайте весь спектр бит, включая насадки и сверла, используемые при сверлении закаленных металлов, с помощью Drill Doctor Drill Sharpener DD500X со сменным алмазным шлифовальным кругом.Включает в себя регулируемое выравнивание, позволяющее легко регулировать углы долота и рельефа, а также удобно создавать точки разделения из стандартных точек для более быстрого проникновения и меньшего перемещения бурового долота. Предназначен для заточки бит от 3/32 «до 1/2» и идеально подходит для заточки бит из быстрорежущей стали, кирпичной кладки, твердосплавных битов и бит с оловянным покрытием.

Amazon.com

Сделайте работу быстрее и проще, сэкономив при этом деньги, затачивая затупившиеся или сломанные сверла с помощью устройства для заточки сверл Drill Doctor 500X от 3/32 до 1/2 дюйма.Эта простая в использовании система упрощает сохранение острой, идеально изогнутой режущей кромки на битах, которые вы часто используете, и ее даже можно использовать для того, чтобы вернуть лезвие на сломанные биты.

Инструменты Sharp работают лучше и безопаснее в использовании
Независимо от того, являетесь ли вы профессиональным торговцем или серьезным любителем, вы знаете, что тупое сверло означает, что работа занимает больше времени. Кроме того, затупившиеся биты могут привести к снижению качества работы, повреждению рабочих материалов и сокращению срока службы сверла. Но в отличие от относительно простой задачи заточки плоских лезвий, заточка сверл вручную может быть сложной и обременительной задачей.Именно поэтому интуитивно понятная и простая в использовании точилка Drill Doctor так удобна.

Три простых шага для обеспечения остроты и эффективности сверл
С Drill Doctor 500X вы просто выравниваете сверло, устанавливая его до упора и фиксируя на месте. Чтобы заточить сверло, вы поворачиваете патрон на четное количество полуоборотов, в зависимости от размера вашей биты. Когда вы затачиваете, длинные губки удерживают насадку точно на месте, а направляющие предотвращают скручивание кулачков при работе с мелкими насадками. Эта надежная система центровки гарантирует, что вы сохраните точную геометрию долота и не повредите целостность ваших инструментов.

После заточки сверла Drill Doctor 500X дает вам возможность изготовить уникальное сверло BACK-CUT с выпуклым острием, которое придает вашему сверлу очень узкое острие долота, что ускоряет проникновение и снижает вероятность его блуждания по скважине. материал, в котором вы сверляете.

Кроме того, порт разделения долота имеет конструкцию «Push to Stop», которая предотвращает чрезмерное расщепление долота.

Разработан для универсальности и гибкости
Один и тот же патрон можно использовать для заточки сверл популярных размеров от 3/32 до 1/2 дюйма, будь то биты английского, метрического или буквенного калибра.Drill Doctor 500X затачивает самые разные типы сверл: из быстрорежущей стали, карбида, кобальта, с покрытием TiN, по камню и биты с разрезным острием для работы с металлом.

Профессиональный дизайн и конструкция для долговечности
Для дополнительной прочности Drill Doctor 500X оснащен металлическим разъемом для отверстий и угловым челноком, отлитым под давлением. Инструмент основан на двигателе с постоянными магнитами, который выдает постоянную мощность независимо от скорости или нагрузки.

Drill Doctor 500X также опирается на промышленный алмазный заточный круг, который не меняет форму со временем, и стильный дизайн, который означает, что биты не нагреваются и не теряют закалку, когда вы их затачиваете.Это колесо, рассчитанное примерно на 200 заточек, пользователю легко заменить.

На Drill Doctor предоставляется трехлетняя гарантия производителя.

Комплектация
Точилка для сверл, руководство пользователя и DVD с инструкциями.

От производителя

Устройство для заточки сверл, которое затачивает весь спектр сверл, в том числе долота с разделительной головкой и коронки 135 градусов, используемые при сверлении закаленных материалов.

Подробнее
Как использовать точилку для сверл
Мне нравится создавать бесплатный контент, полный советов для моих читателей, вас.Я не принимаю платное спонсорство, мое мнение принадлежит мне, но если вы сочтете мои рекомендации полезными и в конечном итоге купите что-то, что вам нравится, по одной из моих ссылок, я могу получить комиссию без каких-либо дополнительных затрат для вас. Узнать больше
Вы недавно пытались просверлить что-либо и замечали, что ваши коронки режут не так, как раньше? Возможно, некоторые биты в ужасном состоянии.
Это делает невозможным просверливание мягких металлов и дерева, не создавая резких скрипов и клубов дыма.
Самый быстрый и простой способ заточки сверл — с помощью устройства для заточки сверл, такого как модели Drill Doctor 500x и 750x.
Что ж, прежде чем броситься к ближайшему оборудованию за коробкой новых сверл, попробуйте следующие процедуры заточки.
Точилки для сверл настолько просты в использовании, что в конечном итоге вы сэкономите деньги, потому что не будете постоянно покупать новые сверла.
Точилки для сверл оснащены шлифовальными кругами, которые удаляют металл с концов сверл до тех пор, пока края снова не станут острыми.
Плюс, использование тупых сверл очень опасно. Они могут сломать и поранить вас. Поэтому всегда лучше использовать острые сверла, которые выдержат поставленную задачу.
В этом посте мы рассмотрим:
Стоит ли затачивать сверла?
Один из самых распространенных вопросов всегда — стоит ли затачивать сверла. Кажется, что купить новые проще, но это расточительно и ненужно.
Если вы уделяете много времени работе со сверлами, вам действительно стоит приобрести станок для заточки сверл.В конечном итоге это сэкономит вам деньги.
Поскольку вы проводите время, работая с инструментами в мастерской, вы знаете, как раздражает тупое сверло. Как только они затупятся, биты просто не режутся, как раньше, и это усложняет вашу работу.
Итак, для экономии времени и денег точилка для сверл — настоящий спасатель.
Подумайте об этом так: как долго прослужат ваши сверла?
Иногда я ломаю хотя бы один в день во время работы. Если мне повезет, хорошего качества хватит до трех недель.
Но поскольку у меня есть точилка для сверл, я могу повторно использовать тупую и сломанную (если, конечно, она еще можно точить).
Использование тупых сверл замедляет работу. Ничто не сравнится с острой и четкой кромкой нового (или недавно заточенного) сверла.
Вы можете работать быстрее и эффективнее, не подвергая опасности руки.
Стоит ли точилка для сверл?
Конечно, это так, потому что такой инструмент, как Drill Doctor, делает сверла как новые.В некоторых случаях они работают лучше, чем новые, потому что, если вы разделите на них точку, они станут более резкими и работают лучше.
Но даже с очень тупыми сверлами их можно оживить и снова сделать острыми за секунды. Если вы хотите сэкономить кучу денег, вы можете взять старые и старые сверла и сделать их снова как новые.
Таким образом, вам не нужно тратиться на дорогие сверла.
По данным DIYhelpdesk, хорошая точилка для сверл может заточить более 200 сверл до того, как вам придется заменить шлифовальный круг — так что это очень выгодно.
Точилки для сверл подходят для сверл от 2,4 до 12,5 мм, поэтому вы можете получить от них много пользы.
Какая точилка для сверл самая лучшая?
Два самых популярных и эффективных устройства для заточки сверл — модели Drill Doctor 500x и 750x.
Они относительно доступны по цене, поэтому могут стать отличным дополнением к любому инструментальному магазину или набору инструментов для разнорабочих.
Даже если вы просто любите делать проекты своими руками, вы все равно выиграете от точилки для сверл, потому что им легко пользоваться.
Когда вы работаете над большим проектом и сверляете плотную древесину твердых пород, сверло может затупиться в считанные минуты!
Только представьте, сколько вам нужно для работы в огромном доме. Итак, если вы работаете с твердой древесиной и сталью, вам обязательно понадобится точилка для сверл, чтобы сэкономить время. Просто восстановите режущую кромку и вернитесь к работе.
Drill Doctor 750x — отличный вариант:
(просмотреть больше изображений)
Он затачивает несколько типов сверл, поэтому он очень универсален для вашего гаража или магазина.Вы можете в кратчайшие сроки заточить сверла из любого материала, в том числе из стали и кобальта.
Такой инструмент позволяет вам затачивать биты, разделять их и выравнивать, что облегчает вашу жизнь.
Только подумайте, сколько отходов создают эти тупые сверла. Как и я, у вас, вероятно, есть коробки или контейнеры с тупыми и бесполезными сверлами.
С точилкой их можно снова использовать повторно! Из всех точилок Drill Doctor профессионалы рекомендуют 750x, потому что она работает очень хорошо.
Проверьте это на Amazon
Начало работы
Если у вас уже есть удобная точилка для сверл, вот как ею правильно пользоваться. Следуйте нашим советам, и ваши сверла будут выглядеть и работать как новые!
1. Подсоединение к сверлу
1. Убедитесь, что губки, установленные на патроне сверла, плотно затянуты и полностью закрыты. Вы всегда должны использовать дрель с буртиком 43 мм и патроном 13 мм (1/2 дюйма).
2. Установите устройство для заточки сверл на сверло.
3. Вы должны ослабить барашковые гайки, чтобы внешняя труба могла скользить по патрону.
4. Вы должны установить внешнюю трубу так, чтобы она захватывала воротник сверла, а не патрон. Сверло следует соединять с устройством для заточки сверл только за счет трения.
2. Правильно заточенные биты
Вы должны знать, что ваши биты правильно заточены после определения следующих характеристик: • Острый конец в центре биты • Две равные и острые режущие кромки.• Две задние кромки расположены немного ниже режущих кромок.
Как использовать точилку для сверл
1. Вы должны соединить сверло и устройство для заточки сверл, затем зажать сверло в тисках, удерживая точилку в вертикальном положении.
2. Подключите дрель к основному источнику питания.
3. Вставьте одно сверло в соответствующее отверстие. Обратите внимание, что некоторые приспособления для заточки сверл не подходят для заточки сверл по камню.
4. Нажмите на спусковой крючок, установленный на сеялке.Для лучшей заточки приложите к сверлу значительное давление вниз, одновременно вращая его вперед и назад примерно на 20 градусов. Находясь внутри устройства для заточки сверл, вы должны держать сверло в движении.
5. Примерно через 5-10 секунд заточки вы должны удалить сверло, чтобы уменьшить повреждения.
Посмотрите это полезное видео, в котором показано, как затачивать Drill Doctor.
Рекомендации по заточке
• Перегрев возникает всякий раз, когда кончик фрезы начинает синеть.В этом случае следует сократить время заточки и прилагаемое давление. Рекомендуется регулярно охлаждать сверло водой между циклами заточки.
• В случае, если одна кромка становится более вытянутой, чем другая, рекомендуется заточить более длинную сторону, чтобы получить необходимую длину.
• Для придания формы битым битам необходимо использовать настольный шлифовальный станок. Это связано с тем, что заточка сломанных битов, а не тупых, требует много времени для достижения их первоначальной формы.
• Всегда следите за тем, чтобы обе стороны сверла подвергались воздействию одинакового времени и давления во время заточки.
6. При необходимости повторите вышеуказанные шаги.
Приставки для заточки сверл
Если у вас уже есть настольный шлифовальный станок, все, что вам нужно, это приспособление для заточки сверл. Поскольку это вложение, оно съемное, и вы можете использовать его, когда вам это нужно. Эти приспособления обычно дороже, поэтому вам действительно нужно думать об этом как о долгосрочных инвестициях.Он прочный, поэтому вы можете затачивать тысячи сверл.
Если вам интересно, обратите внимание на что-то вроде заточки сверл Tormek DBS-22 — приспособление для заточки сверл для систем заточки Tormek с водяным охлаждением.
Чем полезен этот инструмент?
Вы можете настроить его на резкость под любым углом от 90 до 150 градусов, что означает, что он увеличивает резкость при всех углах. Кроме того, режущие кромки заточены симметрично, поэтому ваши кромки всегда равны и продлевают срок службы сверла.Самое лучшее в этой насадке — это то, что она создает 4-гранное острие, а это означает превосходную производительность при использовании сверл.
Как затачивать сверла
Выньте установочный шаблон и установите расстояние от универсальной опоры до камня.
Осторожно установите опорную пластину до надежной фиксации.
Теперь установите задний угол. Проверьте свой установочный шаблон на предмет рекомендуемых углов в зависимости от используемого материала и размеров сверла.
Возьмите сверло, которое хотите заточить, и установите его в держатель.
Установите выступ с ограничителем измерения на направляющей.
Теперь пора выровнять режущие кромки. Они должны быть параллельны горизонтальным линиям.
Теперь вы можете начать затачивать первую грань.
Расположите держатель так, чтобы выступ опирался на основной упор, отмеченный буквой P.
Нажимайте, пока сверло не коснется камня.
Теперь вам нужно установить глубину резания.Используйте режущий винт и зафиксируйте его стопорной гайкой.
Лезвие шлифуется, как только звук шлифования перестает звучать так, как будто он работает против трения.
Поверните приспособление для заточки с другой стороны.
На этом этапе вы можете начать шлифование вторичной грани, как и первичной.
Посмотрите этот полезный видеоурок.
Общие правила безопасности при использовании точилки для сверл
1. Всегда содержите рабочую зону в чистоте.Загроможденная рабочая среда может стать причиной травм. Также следует следить за тем, чтобы рабочая зона была хорошо освещена.
2. Никогда не используйте электроинструменты в плохо освещенных, сырых или сырых местах. Не подвергайте электрические машины воздействию дождя. Никогда не используйте устройства с электрическим приводом в зонах с легковоспламеняющимися жидкостями или газами.
3. Не подпускайте детей к рабочей зоне. Никогда не допускайте детей или даже опытный персонал в рабочую зону. Никогда не позволяйте им прикасаться к удлинителям, инструментам и / или машинам.
4. Правильно храните простаивающее оборудование. Всегда запирайте инструменты в сухих местах, чтобы дети не ржавели и не дотрагивались до них.
5. Никогда не применяйте силу к инструменту. Устройство для заточки сверл предназначено для более безопасной работы при заданной скорости.
6. Одевайтесь как следует. Никогда не носите свободную одежду и украшения, которые могут быть захвачены движущимися частями и причинить травмы.
7. Всегда используйте средства защиты рук и глаз. Вы должны носить одобренные защитные очки и перчатки, чтобы защитить вас от травм.
8. Всегда будьте начеку. Руководствуясь здравым смыслом и всегда наблюдая за тем, что вы делаете, идеально подходит для безупречной работы. Никогда не используйте инструмент, если вы устали.
9. Проверить поврежденные детали. Вы всегда должны проверять любые инструменты на предмет повреждений и доступа, могут ли они работать должным образом и выполнять предполагаемую функцию.
10. Замена комплектующих и запчастей. При обслуживании используйте только идентичные заменители. Использование различных деталей для замены аннулирует гарантию. Используйте только аксессуары, совместимые с инструментом.
11. Никогда не работайте с инструментом в состоянии алкогольного или наркотического опьянения. Не работайте на машине, если сомневаетесь.
12. Беречь от жидкостей. Устройство для заточки сверл предназначено только для сухой заточки.
13. При заточке выделяется тепло. И заточная головка, и затачиваемые биты нагреваются. Вы всегда должны быть осторожны при обращении с горячими частями.
14. Дайте остальным концам сверл остыть перед хранением.
Техническое обслуживание
1.Отсоедините приспособление для заточки сверл от сверла.
2. Снимите головку в сборе, открутив два винта, удерживающих ее на месте.
3. Снимите колесо в сборе. Убедитесь, что нижняя пружина не повреждена.
4. Поверните регулировочный цилиндр по часовой стрелке, чтобы открутить его от регулировочного цилиндра.
5. Снимите шайбу.
6. Снимите изношенный шлифовальный круг, вытащив колесную базу.
7. Наденьте новый шлифовальный круг на колесную базу, затем замените шайбу и верните регулировочный цилиндр, завинтив его.
8. Установите колесо в сборе на устройство для заточки сверл. Вы должны убедиться, что внешние плоскости приводного шпинделя совпадают с центральными узлами регулировочного цилиндра.
9. Затем необходимо заменить головку в сборе и ее винты.
Очистка устройства для заточки сверл
Обязательно очищайте поверхность устройства для заточки сверл от жира, грязи и песка. Для очистки поверхности используйте нетоксичные растворители или мыльную воду. Никогда не используйте растворители на нефтяной основе.
Устранение неисправностей устройства для заточки сверл
Если шлифовальный круг не вращается, но двигатель сверла работает, убедитесь, что внешние лыски шпинделя совпадают с внутренними узлами регулировочного цилиндра, как описано в пункте 8 выше.
Обычно, если у вас возникают проблемы с вашей машиной, вам необходимо связаться со службой поддержки клиентов. Однако вы можете самостоятельно заменить некоторые из носимых устройств. Вы можете самостоятельно произвести замену круга и поменять трубки заточки.
Итог
Мы можем сделать вывод и отметить, что использование точилки для сверл никогда не бывает крепким орешком. Для бесперебойной работы и производительности вы должны придерживаться установленных правил и норм безопасности. Мы рекомендуем Drill Doctor или аналогичный тип станка, потому что вы можете заточить биты за считанные минуты.
Машина отлично работает с правильными запасными частями, рекомендованными производителями. Использование правильных рабочих процедур, методов технического обслуживания, очистки и устранения неисправностей гарантирует вам лучший опыт при заточке бит.
Острые советы и рекомендации для поддержания формы сверл
Работа с любым электроинструментом требует надлежащих знаний для обеспечения безопасного и практичного использования. Электроинструменты необходимы для эффективной работы — от ежедневных ремонтов до крупномасштабных проектов. Несмотря на то, что они могут быть удобными, электроинструменты могут быть опасны при неправильном использовании. Для безопасной эксплуатации требуются не только соответствующие знания, но и техническое обслуживание. Вот почему поддержание ваших инструментов в отличной форме имеет решающее значение для безопасного использования .Помимо обеспечения безопасности использования электроинструмента, мы также хотим избежать таких проблем, как неэффективность, дорогостоящие аварии и лом. Кромки сверла разработаны специально для резки и изнашиваются, что снижает эффективность после длительного использования. Затупившиеся сверла могут стать причиной нечистых порезов и перегрева. В случае более твердых материалов, таких как металл, тупое сверло может не врезаться в материал полностью. Заточка сверл — важный шаг в уходе за вашими инструментами, чтобы быть уверенным, что они работают эффективно и продуктивно.
Анатомия сверла
Прежде чем научиться обслуживать сверла, важно понять, как оно устроено. Обычно сверло имеет две поверхности, используемые для резки. Эти поверхности, которые могут варьироваться от 60 градусов (для пластмасс) до 135 градусов (для алюминия и стали) — наиболее распространенный угол при вершине составляет 118 градусов, обычно называют «режущими кромками» . Как вы можете видеть на изображении ниже, каждая наклонная поверхность срезается под немного более узким углом, образуя другую плоскость в сверле — создавая режущую кромку.За этим краем находится рельефная область (обычно срезается под углом ~ 12 градусов). Эта часть долота обеспечивает эффективное бурение за счет снижения уровня трения. Глядя на насадку, мы можем увидеть канавку, также известную как канавка, которая огибает деталь и опускается вниз. Канавка позволяет отходу отходить от режущей поверхности долота. Если сверло острое, результатом будет истинное цилиндрическое отверстие в выбранном материале.
Рис. 1: Детали сверла.
Ручное обслуживание
Теперь, когда вы знакомы с анатомией сверла, вы можете приступить к самой задаче заточки сверл. Шлифовальный круг — это эффективный и простой способ заточки сверл. Начиная с режущей кромки, располагаем ее горизонтально напротив колеса. Поворот биты по часовой стрелке позволяет отшлифовать область за режущей кромкой. Важно убедиться, что режущая кромка находится дальше всего от сверла.Убедитесь, что деталь находится по центру и даже имеет решающее значение для эффективной резки вашей буры.
Тщательная заточка имеет решающее значение для вашей дрели. На изображении ниже левая фреза является примером неправильного заточки. Этот кусок не сможет работать так же эффективно, как тот, что справа.
Станок для заточки — Drill Doctor
Когда дело доходит до заточки деталей, личным фаворитом Leading Edge Industrial является Drill Doctor . Этот эффективный станок заточит ваши затупившиеся биты за считанные секунды. Станок Drill Doctor воспроизводит тот же тип движения для опиливания сверла, что и фабрики, когда они изначально изготавливают деталь. Станок стал невероятно популярным с момента своего появления в 1973 году, когда было продано более 4 миллионов заточных инструментов!
Добро пожаловать Эффективность
Совершенствуя свои навыки заточки сверл, вы сразу заметите преимущества.Вы не только сэкономите деньги, продолжая использовать ту же биту вместо покупки запасных частей, но и получите удовольствие от следующих преимуществ:
Эффективность по времени — Правильно заточенные и обслуживаемые биты имеют тенденцию работать более эффективно, что приводит к более быстрой обработке материалов. Ваше сверло сможет выполнить больше работы за меньшее время.
Уменьшение тепла — Когда сверло затупилось, пользователи, как правило, прикладывают большее давление, чтобы компенсировать снижение эффективности сверла.Это вызывает перегрев сверла и дальнейшее затупление. Правильно заточив сверла, вы предотвратите и эту проблему и снизите риск повреждения сверла. При перегреве инструмент может образовать микротрещин и сломаться. Простое обслуживание может сэкономить много денег в течение всего срока службы инструмента.
Clean Cuts — Использование только что заточенного сверла означает цилиндрические разрезы, которые являются чистыми и соответствуют размеру сверла и посадке.Это помогает обеспечить чистую поверхность и точность в ваших проектах.
Обеспечение безопасности — Работа с затупившимся оборудованием означает применение большего давления или силы для получения тех же результатов, что и при использовании инструмента в хорошем состоянии. Увеличение давления на инструмент также увеличивает риск поломки или соскальзывания инструмента, что может привести к травме. Заточка сверл — простой способ снизить ненужный риск.
Немного идет долгий путь
Чистая работа может приносить невероятное удовлетворение.Будь то ручные усилия или помощь доктора-бурильщика, вам больше не придется иметь дело с тупыми сверлами. Фактически, с вашим текущим инвентарем деталей, у вас может хватить на всю жизнь проектов. Пару минут и поворотов руки вы сразу же отправитесь к эффективному, экономичному и безопасному проекту!
Источники
https://www.gia.edu/bench-tip-how-to-sharpen-drill-bit
https: // www.Drilldoctor.com/feature-video/
Drill Doctor: Pointing the Way to Perpetually Sharp Drill Bits
https://woodgears.ca/drill/sharpen.html
https://www.drilldoctor.com/files_drill_bit_information/Drill_Bit_Anatomy.pdf
http://www.vikingdrill.com/viking-DrillBitTerms.php
URL изображения: https://www.storyblocks.com/stock-image/close-up-of-drill-laying-on-wasted-beams-on-construction-site-ruu5vu4smbj3mqb1su
Нравится:
Нравится Загрузка…
Связанные
Как затачивать сверло: Оливер из Адриана

Именно здесь Оливер процветал 100 лет как специалист по заточке промышленных сверл . Во многих случаях промышленная дрель является одним из самых важных инструментов на производстве. Оливер сделал ставку на то, что многим производителям приходится часто затачивать сверла в течение дня. Те, кто склонен покупать дрель-шлифовальные станки Oliver, используют свою дрель несколько раз в день, а также ценят владение самой качественной дрелью-шлифовальной машиной в мире.
Чем отличаются сверлильно-шлифовальные станки Oliver?
Поскольку изображение стоит тысячи слов, посмотрите следующее видео, в котором вы увидите уникальный процесс, ритм и вращение, которые проходит шлифовальный круг сверла, чтобы получить идеальную точку Оливера. Посетите на этой странице и щелкните «ВОСПРОИЗВЕДЕНИЕ ВИДЕО», если хотите.
Для лучших станков для заточки сверл нет лучшего выбора, чем Oliver of Adrian, Inc.
Теоретически идеальная точка Оливера даст вам множество преимуществ, которые автоматически обеспечиваются за счет снижения крутящего момента и тяги во время сверлильных операций . Мы затачиваем все режущие кромки одним непрерывным автоматическим движением, независимо от того, рассматриваете ли вы сверла с двумя, тремя или четырьмя канавками. Кроме того, у нас есть переменные включенные углы заострения и переменные углы наклона кромки, которые сразу же доступны, чтобы дать вам надлежащую шлифовку для используемого материала.Сверлильно-шлифовальный станок модели 600 доступен как в полуавтоматическом, так и в автоматическом исполнении.
сверлильно-шлифовальный станок модели 700 является более автоматическим станком, чем сверлильный указатель модели 600. Кнопка используется для запуска машины. После того, как сверло помещено в патрон, нажимается другая кнопка, чтобы перевести станок в автоматический режим, а не в ручной режим. Есть кнопка, которая автоматически создает точку самоцентрирования на сверле.Эти полностью автоматизированные функции плюс эстетичный внешний вид в основном и составляют разницу между Model 700 и Model 600.
Основными преимуществами Oliver Model 700 по сравнению с Oliver Model 600 являются:
Автоматическая самоцентрирующаяся модель не требует ручного перемещения патрона.
Кнопочное управление вместо механического рычага.
Кнопочные элементы управления включают: запуск / останов шпинделя, запуск / останов качания колеса, самоцентрирование при нажатии кнопки и аварийный останов.
Oliver может шлифовать многие типы инструментов, включая центрирующие сверла, сверла для нефтяных скважин, параболические сверла, гусеничные долота, корончатые сверла и перфорационные сверла, как сверла из быстрорежущей стали, так и твердосплавные. Свяжитесь с нами по поводу участия в Oliver Challenge . Отправьте нам несколько упражнений; мы их затачим, чтобы вы воочию убедились в явном преимуществе Oliver Point!
Уже являетесь энтузиастом Оливера? Мы предлагаем услуги по восстановлению вашего любимого станка Oliver, будь то патрон или весь станок!
Купить Точилки и развертки для сверл для бумаги | Точилки для сверл для бумаги
Подробнее
Универсальная ручная точилка для сверл для бумаги
ЧАСТЬ № UP21
Войдите в систему, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзинуОбновить 0 штук в вашей корзине с предложениями Изменить количество
Эта ручная точилка для полых дрелей проста в использовании и эффективна. Нет необходимости вынимать сверло; вы просто затачиваете сверло в головке.
Подробнее
Challenge Paper Drill Sharpener with Chip Remover
PART # A-4950-2
Войдите в систему, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзинуОбновить 0 товаров в вашей корзине с ценами Изменить количество
Точилка для полых сверл Challenge может использоваться в качестве устройства для удаления стружки для удаления сверл. С одной стороны, просто вставьте сверло и поверните его рукой против развертки. На другом конце вставьте сверло и постучите по стружке …
Подробнее
Точилка для сверл Challenge Paper — развертка в комплект не входит
ДЕТАЛЬ № CSHARP
Знак в, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзинуОбновить 0 товаров в вашей корзине с ценой Изменить количество
CSHARP — это ручная точилка для трубок в стиле Challenge. Развертка в комплект не входит. Подходит для вала расширителя 3/8 «.
Подробнее
Lawson Paper Drill Sharpener — Reamer not Included
PART # LSHARP
Войдите в систему, чтобы узнать цену. Количество: Добавить в корзину Обновить 0 товаров в корзине Изменить количество
LSHARP — это ручная точилка для трубок Challenge.Развертка в комплект не входит. Подходит для вала развертки 3/8 «.
Подробнее
Nygren Dahly Paper Drill Sharpener — развертка не входит
Деталь № NDSHARP
Количество: Добавить в корзину Обновить 0 товаров в корзине Изменить количество
NDSHARP — это ручная точилка для трубок Challenge, развертка в комплект не входит.Подходит для вала расширителя 3/8 «.
Подробнее
Challenge / Spinnet Paper Drill Sharpener
PART # MS-1
Войдите в систему, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзину Обновить 0 товаров в корзине Изменить количество
Эта точилка используется со сверлами типа Spinnet и Challenge. Она работает с сверлами от 1/8 «до 1/2». флейта развертка.
Подробнее
Challenge Handy-Sharp Paper Drill Bit Sharpener
PART # 57100
Войдите в систему, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзинуОбновить 0 товаров в вашей корзине с предложениями Изменить количество
Handy Sharp — лучший инструмент для заточки сверл Challenge и Spinnet. Он устанавливается на край стола или скамейки и имеет подпружиненный механизм заточки, позволяющий затачивать даже самые тупые сверла.Работает только для Challenge …
Просмотреть подробности
Сменное лезвие для ручной заточки сверла для бумаги UP21
ЧАСТЬ № UP21R
Войдите в систему, чтобы узнать цены или создать учетную запись. Ценовое количество: Добавить в корзину с ценовым предложением Обновите 0 штук в вашей корзине с ценовым предложением Изменить количество
Сменная точильная деталь для UP21.
Подробнее
Твердосплавная развертка с одной канавкой и хвостовиком 3/8 дюйма
ЧАСТЬ № 4952
Войдите, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзину Обновить 0 товаров в корзине Изменить количество
4952 — развертка с одной канавкой и валом 3/8 дюйма. Используется с ручными точилками для сверл.
Просмотр подробностей
Твердосплавная развертка с 3 зубьями и хвостовиком 3/8 «
ДЕТАЛЬ № CAR-REAMER3
Войдите в систему, чтобы узнать расценки или создать учетную запись. Количество: Добавить в корзинуОбновить 0 товаров в корзине Изменить количество
Эта развертка имеет три канавки и вал 3/8 дюйма.Используется с ручными точилками.
Подробнее
Твердосплавная развертка для бумаги MS-1
ЧАСТЬ № MS1-06
Войдите в систему, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзину Обновить 0 товаров в вашей корзине с ценой Изменить количество
MS1-06 используется с точилкой MS-1. Он имеет несколько канавок и вал 1/4 дюйма.
Подробнее
Challenge Твердосплавная развертка Challenge с хвостовиком 1/2 «
ЧАСТЬ № 6469
Войдите, чтобы узнать цены или создать учетную запись. Добавить в корзинуОбновить 0 товаров в корзине с предложением Изменить Кол-во
6469 предназначена для электрических точилок Challenge и Challenge Handy-Sharp. Эта развертка с одной канавкой имеет вал 1/2 дюйма.
Подробнее
Твердосплавная развертка Lawson с 3 канавками и хвостовиком 5/16 «
ЧАСТЬ № B2830
Войдите в систему, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзину Обновить 0 товаров в корзине Изменить количество
B2830 — твердосплавная развертка Lawson с тремя зубьями и валом 5/16 дюйма.
Просмотр Подробности
Камень для удаления заусенцев сверла для бумаги — 1/4 «x 1» x 4 «
ЧАСТЬ № STONE
Войдите, чтобы узнать расценки или создать аккаунт. Количество: Добавить в корзинуОбновить 0 штук в вашей корзине с предложениями Изменить количество
Используйте этот камень для удаления заусенцев после заточки сверл.
Подробнее
Камень для удаления заусенцев сверла для бумаги
ЧАСТЬ № SHARP-STONE
Войдите в систему, чтобы узнать цены или создать учетную запись. Количество: Добавить в корзинуОбновить 0 штук в вашей корзине с предложениями Изменить количество
Используйте этот камень для удаления заусенцев после заточки сверл.
Как затачивать сверло: пошаговое руководство
Как узнать, затупилось ли сверло?
Перед тем, как перейти к Шагу 1 процесса резки, есть Шаг 0.Проверьте, достаточно ли затуплено ваше сверло для изменения формы и заточки.
Они могут распознать затупившееся сверло по световому блеску на режущей кромке между парой канавок. Если появляется такой световой отблеск, это означает, что режущая кромка стала неровной и ее нужно быстро заточить.
Как затачивать сверло в домашних условиях
В зависимости от типа сверла существует ряд разновидностей режущих или затачивающих инструментов. А пока рассмотрим наиболее распространенный вариант сверл — спиральные сверла.И чтобы отточить его, мы будем использовать устройство под названием Bench Grinder. Другие типы инструментов, которые можно использовать, — это ленточная шлифовальная машина.
Возьмите тупое сверло и настольный шлифовальный станок и начните с этих простых шагов:
Шаг 1. Изучите сверло в руках
Если вы профессиональный мастер мастерской, ничего страшного. Но если вы впервые затачиваете сверло, важно знать все технические аспекты своего сверла.
Мы можем определить сверло, состоящее из трех основных частей: выступа, выступа и долота.
Кромка — это часть сверла, которая выполняет фактическую работу по резке. В случае спиральных сверл обе кромки располагаются симметрично для равномерного резания.
Земля — это часть сверла, которая следует за губой. Предполагается, что площадка должна быть под правильным углом, чтобы между выступом и работой, над которой вы работаете, оставались зазоры.
Долото — это линия бурового долота, которая создается в точке пересечения земли с обеих сторон.Он размазывает дерево или металл, которые режет губа. Он не принимает непосредственного участия в работе по резке. Тем не менее, это очень важно.
Шаг 2: Подготовка сверла к заточке
Теперь, когда у вас достаточно идей по сверлу. Подготовим его для установки под точильный станок. Возьмите плоский напильник, проведите им по сверлу и потрите режущую кромку и посадочные площадки. Следите за тем, чтобы ваши пальцы не соскальзывали и не теряли кожу.
Шаг 3. Поднесите сверло к режущему устройству
Теперь пора подержать сверло и поднести его к режущему устройству.Примите удобное положение рук, прижимая его к тренажеру. Если вы используете ленточную шлифовальную машину, сохраняйте угол 60 градусов между фрезой и ленточной шлифовальной машиной.
Если вы пользуетесь настольным шлифовальным станком, вставьте фрезу в соприкосновение с вращающимся колесом. Старайтесь держать сверло прямо и параллельно земле. Помните, что вы не собираетесь дублировать режущую кромку, изготовленную на заводе. Вместо этого вы создаете новый.
Также читайте: Drill Hog Обзор набора сверл на 29 шт.
Шаг 4: Продолжайте работать над различными частями режущей кромки
Сохраняйте правильный угол и продолжайте затачивать сверло до режущей кромки.Через несколько секунд буровое долото должно стать горячим из-за трения металлов. Держите небольшую кастрюлю с маслом или смазкой, чтобы тепло не беспокоило ваши руки.
Обработайте обе кромки последовательно. Убедитесь, что оба края имеют одинаковую ширину, в таком случае два края создадут точку встречи в центре бита.
Шаг 5: Проверка заточенного сверла в действии
Теперь попробуем проверить, насколько хороша ваша заточка сверла.Поднесите заостренную коронку к деревянной доске и осторожно поверните ее, чтобы проткнуть. Если вы видите сверло для начала проделывания отверстий, значит, работа выполнена вполне профессионально.
Предупреждения
Процесс кажется довольно простым даже для людей, которые раньше этого не делали. Но все же есть некоторые меры предосторожности, которые необходимо соблюдать.
Вот список:
Не приближайте руки слишком близко к точильному станку.
Не надевайте перчатки, которые могут попасть во вращающееся устройство для заточки.
Будьте аккуратны с положением и ангелом рук.
Для большей безопасности используйте защитные очки.
