Цоколи светодиодных ламп: виды, маркировка, параметры, выбор

Цоколь — это та часть лампы, которой они подсоединяются к патрону. Изделия обеспечивают плотное прилегание контактов, через которые светильник получает питание. Все существующие патроны разделены на категории и могут работать только в тандеме с лампой, имеющей подходящий цоколь.

Поэтому, при выборе осветительного прибора прежде всего обращают внимание именно на этот параметр. Предлагаем разобраться, какие бывают цоколи светодиодных ламп, какова специфика применения различных устройств, и как подобрать подходящий вариант.

Содержание статьи:

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают , является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Типы цоколей
Типы цоколей

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

Характеристики держателей с резьбой

Резьбовые изделия — наиболее покупаемые варианты цоколей. Оборудуют ими торшеры, настольные лампы, светильники, фонари. В бра, малогабаритных настольных лампах, навесных светильниках и люстрах чаще используют .

Лампы LED с таким переходником постепенно вытесняют из домашнего обихода лампы накаливания, «экономки».

Лампа с цоколем Е27Лампа с цоколем Е27

Источник света с цоколем Е27 — более совершенный аналог 90 Вт лампы накаливания. При мощности 11 Вт, она выдает такую же освещенность, как и ее более мощный прототип

Для светильников большой мощности наиболее подходящими являются . Их применяют в промышленных цехах, в уличном освещении.

Есть и менее востребованные виды резьбовых цоколей:

  • Е10, Е12, Е17 — мелкие с диаметрами 10, 12 и 17 мм соответственно;
  • Е5 — микроскопический с диаметром 5 мм;
  • Е26 — средний.

Резьбовой цоколь прикреплен к колбе посредством клеевого соединения. Если потребуется заменить лампу, нужно делать это осторожно, иначе цоколь может отколоться. В случае когда такое все же произойдет, нужно обесточить осветительный прибор.

Следующее, что нужно сделать — аккуратно выкрутить поврежденный цоколь при помощи плоскогубцев. А лучше во избежание подобных ситуаций советуют при замене лампы резьбу натирать графитом.

Особенности GU10, GU5/3, G13 и G23

GU10. В светодиодных лампах держатель GU10 устроен нестандартно. На концах контактов у него имеются расширения, прочно удерживающие осветительный элемент в патроне.

Штырьковый цокольШтырьковый цоколь

Цоколь этого вида — штырьковой. Его контакты расположены на расстоянии 1 см. Дополнение в виде буквы U говорит о наличии конструкционных особенностей прибора (+)

Светодиодный источник света с этим цоколем наряду с такими же параметрами, как у галогенного аналога, обладает рядом преимуществ.

У нее более интенсивный свет, значительно большая продолжительность эксплуатации, минимальное энергопотребление. Основное достоинство заключается в том, что она практически не нагревается.

Питаются приборы с цоколем GU10 от сети 110 – 220 В. Обычно лампы с таким держателем укомплектовывают отражателем для придания свету определенной направленности.

Выпуском низковольтных осветительных элементов занимается ограниченное число производителей. Объясняется это узкой сферой востребованности — сугубо локальная система освещения.

Используют их дизайнеры для интерьерной подсветки. Они идеально подходят для приборов освещения типа «сплот».

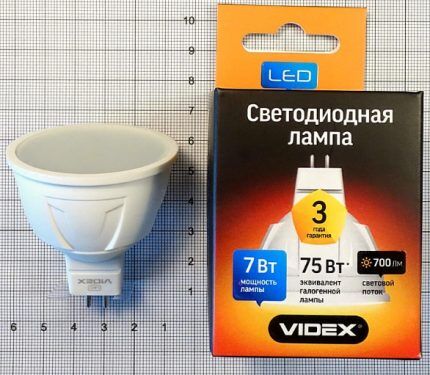

GU5/3. В керамическом основании GU5/3 находятся провода, заключенные в защитную оболочку. Импортные изделия эксплуатируют при напряжении 12/24 В.

Но в России больше распространены лампы с таким цоколем, адаптированные к привычным 220 В. С сетью их соединяют посредством клеммников, что более надежно.

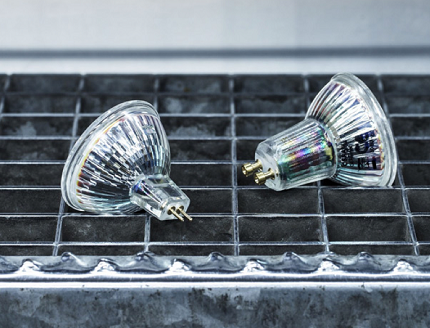

Цоколь для точечных светильниковЦоколь для точечных светильников

Штырьковый цоколь G4 часто присутствует в маленьких точечных светильниках, которые нашли применение в декоративном оформлении

Светодиодные часто используют для замены низковольтных галогеновых светильников в люстрах.

Контакты расположены на расстоянии 5,33 мм друг от друга. Люминесцентные лампы, в которых использованы GU5/3 представляют собой аналог галогенных рефлекторов мультифацетных и являются энергосберегающими.

G13 и G23. Устанавливают их не только в светодиодные лампы Т8, но и в осветительные приборы типа «Армстронг», ЛСП, другие. Расстояние между контактами — 1,3 см.

G23 предназначены для ламп в форме “U”. В его конструкцию включен стартер. Пуск осуществляется при помощи дросселя, обычно размещенного в корпусе светильника. Мощность таких приборов составляет от 5 до 14 Вт, вкручивают их в основном в лампы настольные.

Цоколь штифтовый байонет

На корпусе этого соединительного устройства имеются специальные штифты. С их помощью цоколь подсоединяют к патрону. При разработке изделия была поставлена конкретная цель — сделать так, чтобы осветительный прибор приобрел более компактные формы, а время замены лампочек сократилось.

Круглые боковые штифты (2 шт.) расположены на основе симметрично. Их закрепляют в предназначенных для этого прорезях патрона, а далее проворачивают на ¼ оборота для лучшей фиксации.

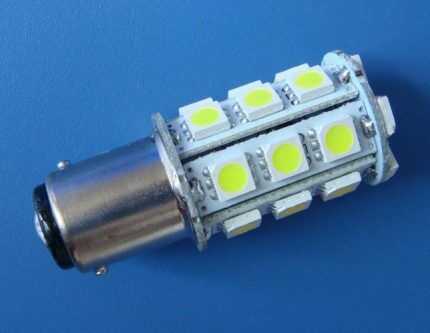

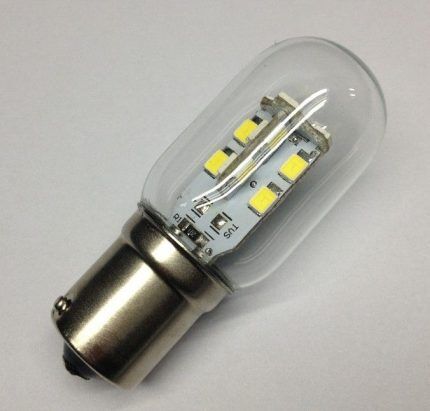

Лампа с цоколем bayonetЛампа с цоколем bayonet

На фото светодиодная лампочка с цоколем bayonet, маркировка – BA15D. размеры светильника – 22*60 мм, напряжение – 0,5-1 В

Одним из видов штифтового изделия является цоколь ВА с несимметричными боковыми контактами. Применяют его в автомобилях. Своеобразная конструкция позволяет особым образом вставить лампу в патрон и фокусировать световой поток фар.

В некоторых странах, в основном англоязычных, штифтовые соединители обозначают BC, сокращение от Bayonet Cap, в Европе — B22d, в России — 2Ш22.

Аналогом европейскому B15d является отечественный 2Ш15 и на английском — SBC, полное название — Small Bayonet Cap. MBC/MBB соответствует российский 1Ш9 и европейский Ba9s.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Софитный цокольСофитный цоколь

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Телефонный цокольТелефонный цоколь

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

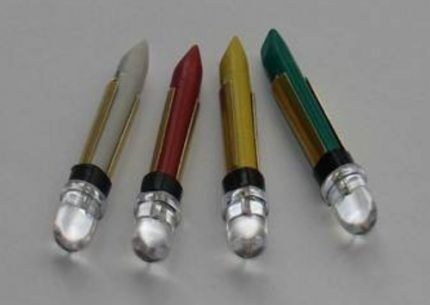

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Лампа со стеклянным цоколемЛампа со стеклянным цоколем

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

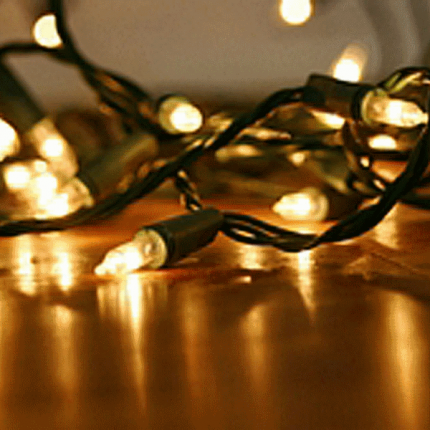

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Как расшифровать маркировку?

В обозначение этих изделий входит несколько символов в виде букв и цифр. Последние говорят о расстоянии между контактами или диаметре соединительной части.

Символы, свидетельствующие о принадлежности цоколя к определенному типу, расшифровываются следующим образом:

  • «Е» — цоколь «Эдисона, т.е. резьбовой;
  • «G» — штырьковой;
  • «R» — оснащенный утопленным контактом;
  • «Р» — цоколь фокусирующий, позволяющий расположить лампу в нужном положении;
  • «В» — байонет или штифтовой;
  • «F» — имеет один штырек;
  • а — штырек имеет форму цилиндра;
  • b — оснащен рифленым контактом;
  • с — указывает на оригинальную форму штыря;
  • «S» — софитный.

Число контактов обозначает определенный символ: один контакт — s (single), d — пара (duo), t (tres), q (quatro), p (penta) — три, четыре и пять контактов на торце соответственно.

Уточнения обозначают буквами U, V, A. Первой маркируют энергосберегающие лампы, второй — прибор, имеющий конический конец, третий — лампы автомобильные.

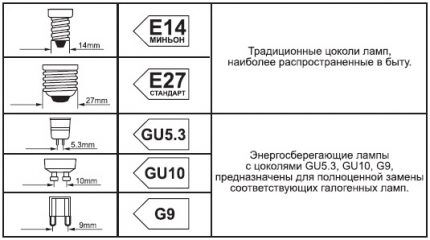

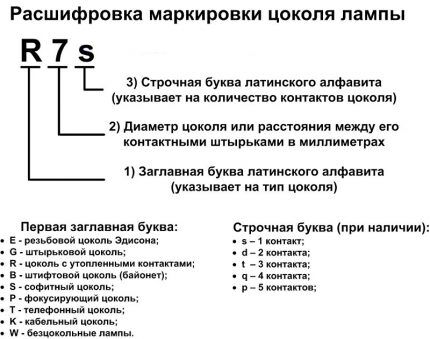

Схема обозначения цоколяСхема обозначения цоколя

При обозначении цоколя используют схему A00bC , где первый символ (А) — тип цоколя, второй — его размеры, b — количество контактов, C — дополнительные данные. Последнего маркера может и не быть (+)

Штырьковые модели с символом «Х» присутствуют в точечных светильниках. Поскольку поток имеет четкое направление, с их помощью расставляют нужные акценты в помещении. В лампах специального использования применяют модели «Y» и «Z».

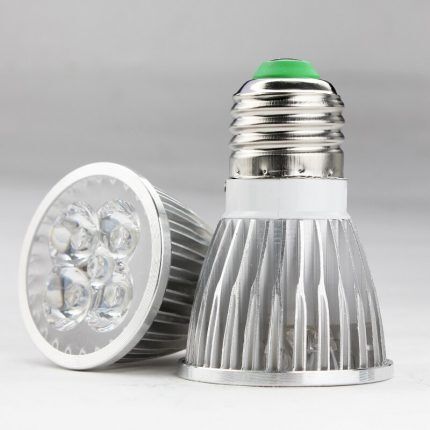

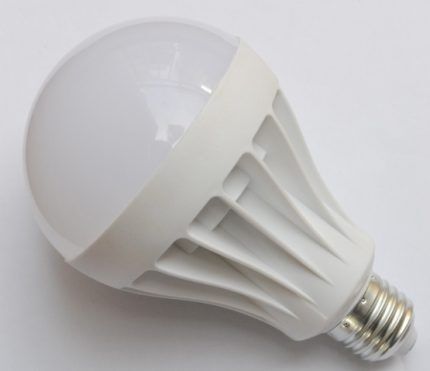

Лампа с разъемом Е27Лампа с разъемом Е27

Лампа светодиодная с разъемом Е27. Используется без дополнительных устройств в сети 220 В. Не работает при наличии электронных диммеров

Надпись E14U обозначает, что цоколь винтовой имеет диаметр 14 мм. Сама лампа энергосберегающая. Маркировка BA9 указывает на диаметр 9 мм, круглые штифты, размещенные симметрично.

Как правильно подобрать нужный цоколь?

По этому критерию выбор осуществить довольно просто: нужно учитывать параметры светильника, имеющегося в наличии.

Производители выпускают множество светодиодных осветительных устройств. Ими можно заменить как лампы накаливания, так и галогенные.

Подсветка мебелиПодсветка мебели

Для первой группы взаимозаменяемыми являются цоколи Е14, Е27, Е40. Для второй — GU10, G4, GU5.3. В лампах встраиваемых, используемых для подсветки мебели, применяют цоколь GX53

При выборе следует знать некоторые нюансы:

  1. Модели с держателями G9 рассчитаны только на 220 В.
  2. Если в схеме присутствуют электронные выключатели и диммеры, нельзя использовать маленькие лампы, имеющие цоколи Е14 и Е27.
  3. Поскольку существует много вариантов осветительных приборов со штырьковым разъемами, при выборе можно легко допустить ошибку. По этой причине не нужно избавляться от перегоревшей лампы.

К светодиодным источникам света производители адаптировали почти все виды цоколей. Чтобы прибор работал стабильно и долго, нужно учитывать и допустимую мощность для определенного светильника.

Так, если ограничение по этому параметру составляет 40 Вт, то нельзя устанавливать лампу на светодиодах, рассчитанную на 6 Вт.

О дополнительных параметрах выбора светодиодных светильников читайте в .

Выводы и полезное видео по теме

Обзор основных типов цоколя:

Особенности выбора на примере светодиодных ламп Philips:

При покупке светодиодных ламп необходимо, прежде всего, смотреть на цоколь. Его геометрия должна совпадать с конфигурацией патрона. Когда осветительные приборы нужны для мощного оборудования, ориентиром должна служить техническая документация.

Подыскиваете светодиодные лампы для дома или квартиры? Или есть опыт выбора и удачного применения таких светильников? Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.

Виды цоколей ламп освещения: маркировка, размеры

Категория: Разное

Цоколь – базовый элемент электрической лампочки, на который устанавливается светящаяся колба. По функциональным, эксплуатационным и дизайнерским причинам сегодня существуют разнообразные виды цоколей для ламп освещения. Некоторые из них имеют специфическую сферу использования, другие же – широко распространены.

Многообразие цоколей

Существующие виды цоколей и их маркировка

Говоря о том, какие бывают по конструкции и назначению цоколи для ламп, следует отметить, что это разнообразие постоянно дополняется и изменяется. Но наиболее распространенными на сегодня остается 7 типов, которые маркируются следующими обозначениями:

  • E – резьбовой, широко известный по бытовым лампам накаливания;
  • G – штырьковый;
  • P – с фокусирующей конструкцией;
  • S – софитный;
  • R – с утопленным контактом;
  • T – телефонный;
  • W – бесцокольная лампа.

Помимо буквенного кода, маркировка сообщает размеры цоколей ламп и количество функциональных элементов. Следующая за буквой цифра обозначает диаметр/ширину погружаемой в патрон части или расстояние между контактами в миллиметрах. Например, E-27 – традиционная лампа для большинства источников освещения. Количество дополнительных элементов (пластин, штырьков, контактных частей) обозначается прописными буквами:

  • s – 1;
  • d – 2;
  • t – 3;
  • q – 4;
  • p – 5.

В качестве материала для изготовления, в основном, используется металл с антикоррозийным слоем, а внешние электроды монтируются на керамическую, пластиковую или стеклянную основу.

Резьбовой цоколь

Конструкция этой разновидности цоколей была разработана Томасом Эдисоном в процессе работы над созданием лампы накаливания. С тех пор такое исполнение стало классическим и не теряет популярность в наши дни, используясь в накаливаемых, энергосберегающих, галогенных и других типах светильников.

Резьбовой цоколь

Наиболее распространенная модель E-27 имеет диаметр вкручиваемой части 27 мм. Такую лампу можно встретить в квартирах, офисах, на производственных предприятиях и т.д. Еще пару десятилетий назад, когда у ламп накаливания не было альтернатив в России продавались, по сути, только E27. Дело в том, что такая лампа очень сильно греется и требует большой поверхности для охлаждения, которой не обладали модели с меньшим диаметром . Сегодня E14 обретает все большую популярность, потому что появились такие виды ламп, которые не выделяют много тепловой энергии.

Оба указанных диаметра традиционны для сети с напряжением 220 В. E17 и E26 востребованы там, где рабочее напряжением равняется 110В. Малогабаритные варианты E5, E10 и E12 в быту не используются. Они актуальны для подсветки оборудования и работы фонарей при малой освещаемой площади. Лампы с диаметром цоколя 40 мм используются для освещения улиц и объектов промышленного назначения.

Штырьковый цоколь

Такой цоколь лампочки имеет два штырька, выведенных из корпуса, через которые и происходит подача электрического тока. Помимо буквы G маркировка может содержать символы U, X, Y, Z, которыми описывается тип или особенности конструкции. Цифры, следующие за ними, обозначают, насколько удалены друг от друга контакты. Если указаны цифры с точкой – это диаметр окружности, проходящий по центрам штырьковых контактов.

Типы цоколей ламп с маркировкой G очень разнообразны и не могут быть заменены друг другом. К примеру, GX53 не получится вставить в патрон для G53, и наоборот.

Лампы со штырьковым цоколем

Популярные модели ламп такого типа:

  • G6.35 и GU5.3 широко востребованы в светодиодных системах освещения витрин, потолков, ниш и т.п.;
  • лампа G4 с маленьким цоколем используется в монтаже декоративных осветительных проектов, в которых нужны источники света с минимальными габаритами;
  • GU10 – цоколь, защищающий лампу от выпадения из-за внешнего воздействия. При монтаже лампы её нужно дополнительно зафиксировать поворотным движением внутри патрона;
  • в подвесные потолки встраивают лампы с цоколями GX70 и HX53, отличающиеся плоской конструкцией с большим числом светодиодов.

Фокусирующий цоколь

Этот тип цоколя разработан для светильников, излучающих направленный свет. Это кинопроекторы, автомобильные фары, фонари, прожекторы и т.п. Конструкцию отличает то, что в ней есть отражатель или линза, которые и задают световому потоку направление. Цифрами в маркировке обозначается диаметр фокусирующего фланца.

Фокусирующий цоколь

Софитный цоколь

Этот тип цоколя используется для создания осветительных контуров в автомобилях (в салоне или вокруг номера), зеркалах или сценическом оборудовании. Числами в маркировке сообщается диаметр корпуса. Сегодня на софитных цоколях, в основном, работают светодиодные лампочки.

Софитный цоколь

Цоколь с уплотненным контактом

Распространены эти цоколи у лампочек кварцевого или галогенного типа, которые имеют большую мощность. Сфера их применения – это объекты с необходимостью интенсивного светового потока: автомобильные фары, навигационные огни кораблей, прожектора на промышленных объектах, стадионах, в концертных залах и т.п. В маркировке указываются, помимо диаметра и типа цоколя, длина лампы и число контактов (буквой), например R7s118.

Телефонный цоколь

Эта разновидность применяется в миниатюрных индикаторных лампочках, встраиваемых в устройства индикации, телевизионные пульты, джойстики, приборные панели электронного оборудования и т.д. Цифрами в маркировке отмечается ширина основания, на котором располагаются контактные выводы. Как правило, отечественные лампы с телефонными цоколями имеют ширину основания в 6,8 мм, а импортные – от 4,6 до 5,5 мм.

Стремительное развитие и удешевление технологий светодиодного освещения ведет к тому, что индикаторные лампочки с телефонными цоколями постепенно выводятся из использования и реже встречаются в новом электронном оборудовании.

Цоколь W

В данной конструкции цоколь, как деталь лампы, являющаяся посредником между колбой и входными контактами, отсутствует. Токовые выводы напрямую проведены внутрь колбы, а место их введения запаяно. Маркировка ламп W содержит цифры, обозначающие толщину стеклянной части, а также ширину основания (места введения) в миллиметрах, например W2.1×9.5.

Иностранная маркировка цоколей

Российские правила маркировки действуют на территории большинства стран мира, поскольку общими являются не только метрическая система, но и ЛЭП, рабочие характеристики тока, схемы расположения потребителей и т.п. В зарубежных странах, типы цоколей ламп, в основном, обозначаются по тому же принципу, что был приведен выше. Однако есть небольшие особенности в части маркировок, которые есть на иностранном рынке:

  • в Соединенных Штатах Америки цоколи E27 и E12 могут обозначаться в магазинах одной буквой – M и C соответственно;
  • байонетный цоколь (Bayonet Cap) зарубежные производители маркируют символом B. На российском рынке такие лапы встречаются под маркировкой Ш, например 2Ш22 – это B22d. Маленькие байонетные цоколи обозначаются также. Так, отечественный -2Ш15 соответствует импортному B15d;
  • миниатюрный байонетный цоколь (Miniature Bayonet Base/Cap обозначается через добавление к символу B прописной буквы a. Российские производители также используют букву Ш для обозначения этих ламп, например 1Ш9 – это Ba9s.

Миниатюрный байонетный цоколь Ba9s

Конечно, существует ряд других тонкостей маркировки, однако российский потребитель редко с ними сталкивается, поскольку лампы с нестандартными обозначениями редко попадают на отечественный рынок.

Выбор лампы с учетом типа цоколя

Первое, на что следует обратить внимание – это характеристики сети, в которой будет работать лампа, так как некоторые цоколи разработаны для специфических условий. Как правило, в схемах освещения помещений применяются лампы с классическим резьбовым элементом. Это не только позволяет покупать лампочки на замену из широкого ассортимента на рынке, но и переходить с ламп накаливания на энергосберегающие, так как патрон одинаково подходит для обоих типов.

При покупке энергосберегающих, светодиодных и галогеновых ламп нужно выбирать цоколь, исходя из конфигурации патрона. В случае с натяжными и подвесными потолками рекомендацию может дать электрик, который проводил установку светильников.

В более редких ситуациях, как подбор лампы для прожектора, мощного осветительного оборудования, уличных фонарей, автоматики и электронных панелей, следует ориентироваться на техническую документацию к оборудованию, где такая информация обязательно указывается.

Виды лампочек и типы цоколей

При покупке светильника важно знать, какой тип лампы к нему подходит, потому что в подавляющем большинстве случаев в комплект с осветительным прибором она не входит. Сегодня в магазинах лампы представлены в большом ассортименте. Они различаются формой, размером, потребляемой мощностью и цоколем. Цоколь – это часть электрической лампочки, которая позволяет крепить ее в патроне светильника, и через которую подается ток.

Цоколи изготавливаются из металла или из керамики. Внутри они заполнены электродами (часть лампы), а снаружи имеются контакты. Для каждого светильника используется определенный патрон, в который устанавливается лампа с подходящим цоколем. Перед покупкой люстры важно знать, какой тип патрона для нее подходит, а соответственно, и какая лампа.

Важно правильно подобрать лампу для осветительного прибораВажно правильно подобрать лампу для осветительного прибора

Кроме того, лампы приходится периодически менять, поскольку они не долговечны. Чтобы сделать правильный выбор и не запутаться во всем многообразии источников света, важно знать, какие существуют виды лампочек и типы цоколей. Помимо цоколя, при покупке лампы важно учитывать еще максимальную мощность лампы, напряжение, габариты и схему подключения люстры.

Какие бывают цоколи

В связи с многообразием известных сегодня цоколей, была разработана классификация, согласно которой все типы цоколей ламп принято делить на группы. Среди них наиболее распространенными считаются две группы: резьбовые и штырьковые.

РезьбовойРезьбовой

Традиционным считается резьбовой цоколь, или как его еще называют – винтовой. Он обозначается латинской буквой Е. Резьбовой цоколь широко применяется для многих видов ламп, в том числе и для бытовых. За буквой, как правило, идет цифра, она показывает диаметр резьбы. Наиболее часто встречающиеся винтовые цоколи имеют обозначение Е14 и Е27. Для мощных ламп также существуют цоколи, например, Е40.

Чуть менее популярным считается штырьковой цоколь, он обозначается буквой G, которая показывает промежуток между контактами в миллиметрах. Сфера применения штырькового цоколя также широка – подходит для многих ламп: галогенных, люминесцентных и обыкновенных ламп накаливания.

Штырьковый цокольШтырьковый цоколь

Помимо традиционных, существует еще несколько типов цоколей, которые менее распространены, но, тем не менее, используются для различных видов ламп.

  • Цоколи с утопленным контактом (R). Они применяются, в основном, для приборов с высокой интенсивностью, которые работают от переменного тока.
  • Штифтовые (В). Позволяют максимально быстро заменить лампу в патроне благодаря несимметричным боковым контактам. Они являются усовершенствованным аналогом резьбовых цоколей.
  • С одним штырьком (F). Такие цоколи бывают трех подвидов: цилиндрические, рифленые и особой формы.
  • Софитные (S). Чаще всего лампочки с таким цоколем используются в отелях и автомобилях. Их отличительная особенность – двустороннее расположение контактов.
  • Фиксирующие (P). Область применения – специальные прожекторы и фонари.
  • Телефонные (Т). Ими оснащены лампочки пульта управления, подсветки, сигнальные лампы в щитах автоматики.

Софитная лампаСофитная лампа

Зачастую маркировка лампы состоит более чем из одной буквы. Вторая буква обычно указывает на подвид осветительного прибора:

  1. V – цоколь с коническим концом
  2. U – энергосберегающая
  3. A – автомобильная.

Типы цоколей лампТипы цоколей ламп

В этом видеоролике специалист подробно расскажет о различных видах цоколей:

Виды лампочек

Световой поток разных лампСветовой поток разных ламп

Речь пойдет о наиболее часто встречающихся осветительных лампах, тех, что обычно используются в домашних и производственных помещениях. К ним относятся лампы накаливания, галогенные, энергосберегающие, люминесцентные и светодиодные.

Лампа накаливания

Лампа накаливания

По праву считается самой массовой из всех видов ламп и наверняка знакома каждому. Она обрела популярность благодаря низкой стоимости, простоте конструкции и привычности. Используется в самых простых моделях светильников. Однако, несмотря на широкую известность, лампа накаливания уступает по техническим характеристикам своим «собратьям». Срок ее службы составляет примерно 1000 часов, но это не самый серьезный недостаток. Дело в том, что во время работы внутри лампы образуются пары, которые провоцируют помутнение колбы, поэтому яркость со временем уменьшается. Индекс цветопередачи примерно равен 90%. Преобладающими тонами в спектре свечения являются желтые, поэтому свет от обычной лампы накаливания напоминает солнечный. Большинство, если не все лампы накаливания, выпускаются с цоколями Е14 и Е27.

Цвет освещенияЦвет освещения

Бывают рефлекторные лампы накаливания. Их основное и единственное отличие от простых ламп – посеребренная поверхность. Это помогает направить свет в определенную точку, поэтому такие лампы используются для создания направленного света. В магазинах можно встретить рефлекторные лампы с обозначением R50, R63 и R80, где цифра – диаметр лампы. Также, как и у простых ламп накаливания, у рефлекторных предусмотрен резьбовой цоколь Е14 или Е27.

Лампа галогенная

Галогенные лампыГалогенные лампы

Способна прослужить в четыре раза дольше, чем лампа накаливания. Срок ее жизни составляет примерно 4000 часов. Индекс цветопередачи – 100%. Технологический процесс производства галогенных ламп предполагает добавление некоторого количества йода или брома. Это способствует лучшей светоотдаче, которая составляет 20-30 люмин/ватт. Причем стабильно высокая светоотдача сохраняется на протяжении всего срока эксплуатации и не снижается, как у обычной лампы накаливания.

Будучи меньшими по размеру, чем обычные лампы, по форме они более разнообразны, соответственно, сферы их применения шире. Цоколи у них могут быть следующими: G9, G4, R7S, GU10.

Энергосберегающие лампы

ЭнергосберегающаяЭнергосберегающая

Этот термин обычно используют, когда говорят о небольшой люминесцентной лампе. Такие лампочки приобрели необычайную популярность ввиду того, что способны сократить затраты на электроэнергию. Продаются они повсеместно, а установить их на место старой лампы накаливания не проблема, поскольку для этого не потребуется никаких переделок.

Благодаря новейшим технологиям производства, энергосберегающие лампы обладают компактным размером, различными вариантами мощности, многообразием форм, но неизменно длительным сроком службы и эффективностью. Однако важно помнить, что такие лампы «не любят» частого включения и выключения. Бытует мнение, что это укорачивает им жизнь.

Сегодня компактные энергосберегающие лампы можно приобрести практически со всеми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.

Люминесцентные лампы

ЛюминесцентнаяЛюминесцентная

Их иногда называют трубчатыми или линейными из-за характерной формы. Буква Т на трубке означает диаметр, а число после нее – диаметр в дюймах (в-восьмых частях). Например, T12 (диаметр 12/8 дюйма=3,8 см).

Цоколи люминесцентных лампЦоколи люминесцентных ламп

Светодиодные лампы

СветодиоднаяСветодиодная

К ним также применим термин «энергосберегающие», но это не основное их преимущество. Главное – невероятно продолжительный срок службы, который составляет от 25 000 до 100 000 часов. Если перевести это количество в годы, то получится 3-12 лет непрерывной работы. Светоотдача практически стопроцентная.

ОтличиеОтличие

К тому же светодиоды не нагреваются в значительной степени, поэтому такие лампы целесообразно использовать в помещениях, где строго соблюдается температурный режим. Стандартные цоколи допускают возможность применения светодиодных ламп.

Видео

В этом видео продемонстрированы разные виды ламп:

список с описаниями, картинками и размерами

Типы цоколейТомас Эдисон изобрёл первый цоколь для обычного источника освещения типа накаливания уже очень давно. Но наука не стоит на месте и каждый день делаются новые открытия и появляются новые изобретения. На сегодняшний день можно найти более 10 видов различных цоколей для самых разных источников освещения. Это не только домашние люстры и бра, но и все возможные фонари, прожектора, автомобильные осветительные приборы.

У домашних источников освещения также бывает большой ассортимент цоколей, и важно выбрать правильно, особенно если вы покупаете новую люстру или бра. Чтобы понять какой именно купить необходимо знать, что такое цоколь лампы и их виды. Ведь в магазине есть огромный выбор самых разных стереобатов с различным видом применения. Обычно их изготавливают из керамики или металла, делают резьбу, которая должна подходить к патрону.

Обозначение

На каждом цоколе можно найти ряд цифр и букв, если знать их расшифровку можно легко понять для какого источника освещения он предназначен и его общие свойства.

  1. Виды цоколей для лампP — фокусирующий
  2. G — штырьковый
  3. T — телефонный
  4. E — резьбовой
  5. S — софитный
  6. H — для ксеноновых
  7. F — с одним штырьком
  8. R — с утопленным контактом
  9. K — с кабельными соединениями c — штырёк специальной формы
  10. F — с одним штырьком, где обозначение b это рифлёный штырёк, a это цилиндрический штырёк, а B это штифтовых

Типы цоколя ламп по количеству контактов бывают:

  • Один — s
  • Два — d
  • Три — t
  • Четыре — q
  • Пять — p

Виды источников освещения

Все источники освещения обозначаются буквами. Например

  1. A — автомобильная
  2. V — Конический для бра
  3. U — Энергосберегающая

Например, возьмём прибор с обозначением E14U. Расшифровать мы его можем как лампа энергосберегающая значение U. Далее буква E будет означать, что цоколь стандартный резьбовой (Эдисона). Цифра четырнадцать обозначает количества Ватт.

Виды осветительных приборов

Если у вас в осветительном приборе перегорела или сломалась лампа, то перед вами встанет вопрос о её замене. Но как же подобрать правильно стереобат? Для этого необходимо определиться с тем, к какому виду принадлежит ваш осветительный прибор, и типы подключения к нему.

  1. Накаливания. Этот тип самый распространённый, поскольку и одновременно самый старый. Все чаще их заменяют более новыми источниками света — энергосберегающими источниками освещения разных видов, ведь они потребляют около 10 раз меньше энергии. Однако стоимость таких приборов накаливания гораздо ниже, что является преимуществом. Цоколи ламп накаливания бывают следующих видов: E27, E14 или рефлекторного типа это R63, R50, R80.
  2. Галогеновые. При их изготовлении используют такие компоненты, как йод и бром, что способствует более длительному сроку службу. В среднем они работают в четыре раза дольше источников света типа накаливания. И также цоколи галогенных ламп обладают очень хорошей светоотдачей, что помогает делать освещение в комнате мягким и ровным, правильно передавая цвета. Стереобаты для галогенных приборов освещения бывают самые разные, например: G4, G9, GU 10 или R7S. Обычно они имеют меньший размер, формы бывают разные в зависимости от типа подключения. Например, конусовидный, вытянутый.Осветительные приборы и подходящие цоколи
  3. Энергосберегающие. Эти небольшие люминесцентные приборы освещения витой конструкции набрали широкую популярность не просто так. Они обладают превосходными характеристиками, и несмотря на высокую стоимость их цена соответствует качеству. Срок службы этого прибора очень долгий и может быть по гарантии не меньше года. И также они позволяют экономить электроэнергию, съедая в 10 раз меньше чем лампы накаливания. Они горят ровным, ярким светом с хорошей светопередачей. Агрегаты для них имеют стандартный вид типа E14, E27, что позволит без труда их установить на место старой лампы. Подходят также и другие цоколи: G4, G9, GU 10, G. U.
  4. Люминесцентные. Имеют трубчатую форму, потребляют мало энергии и светят ярким светом. Однако к их минусу можно отнести потенциальный вред для глаз. Для таких ламп подходят цоколи типа T. Например: T8 или T10, при этом цифра, стоящая рядом, указывает на диаметр лампы в дюймах. Посмотреть конструкции более подробно вы можете в магазине.
  5. Светодиодные. Эти лампы также обладают рядом преимуществ. Они имеют очень большой гарантийный срок службы, от 3 до 12 лет. Кроме того, что они ярко светят, при этом они питают мало энергией, таким образом, являясь энергосберегающими. Имеют маленький размер цоколей и подходят только в небольшие светильники, например, GU 5.3 и другие, в зависимости от типа.

Список цоколей и их описание

Кроме вида ламп чтобы подобрать правильный тип, необходимо разбираться и в том, какие бывают цоколи. Поэтому необходимо рассмотреть каждый вид подробнее. Ещё кроме ламп для домашнего использования существуют и те, что имеют узкую направленность назначения. Например, цоколи типа W, которые подходят для установки в личное авто. Они также будут описаны ниже.

  • Резьбовые цоколи ламп

Обозначаются буквой E и являются самыми распространёнными, среди остальных видов. С изобретением лампы как источника освещения встал вопрос о том как продлить срок службы осветительного прибора, ведь сама лампа перегорает. Так, был изготовлен первый цоколь класса Е, который открыл Томас Эдисон. На сегодняшний день этот тип цоколей не устарел и не потерял своей уникальности. Он часто применяется в самых разных типах ламп как стандартный.

Ехнические характеристики светодиодных ламп.Этот тип обозначается буквой B, является логическим продолжением предыдущего класса, его модернизированной моделью. Их создатели ставили перед собой цель сделать устройство более компактным и удобным, с той же мощностью, но при уменьшенном энергопотреблении. Их характерной особенностью являются боковые контакты, расположенные не симметрично. Это сделано для более строгого закрепления в нужном положении. Такая технология очень часто применяется в автомобильных огнях дальнего или ближнего освещения.

Обозначается этот тип цоколей буквой G и используется для галогеновых и люминесцентных ламп. Спектр их применения достаточно широк, но основное их достоинство — это то, что такой тип подключения позволяет экономить электроэнергию, за счёт особой конструкции. Однако у неё есть и недостатки. Это то что при работе данных источников света используется ртуть.​

  • Цоколи ламп с утопленным контактом

Особый вид цоколей применяется в лампах с очень высокой мощностью, например, галогенных. Обозначается он буквой R, рядом стоит цифра 118 или 78. Она обозначает длину лампы в миллиметрах. Такие лампы имеют продолговатый вид, трубчатые почти ничего не весят. Для их подключения используют сеть в 50 Гц, и 220 В.

  • Цоколь для ламп софитовый штырьковый

Какие есть цоколиЭтот цоколь обозначается буквой S и обычно используется для слабого освещения таких небольших помещений, как ванная комната, или же в качестве подсветки разных зеркальных поверхностей. Рядом с буквой обычно стоит цифра 6, 7, и другие. Они обозначают диаметр корпуса лампы. Такие цоколи могут быть установлены с двух сторон одновременно. Например, в случае с лампой трубчатого вида или галогенную.

  • Цоколь ламповый фокусирующий

Этот тип источников освещения вида накаливания имеет сходную конструкцию с предыдущим. Однако, отличается наличием дополнительной рассеивающей функцией. Этот тип обозначается буквой P и устанавливается в светильники где важна дальность рассеивания луча. Часто их применяют в прожекторах или навигационных огнях. Имеют высокое энергопотребление и высокую мощность.

  • Цоколь кабельный

Иногда используется нестандартный вид цоколей. Например, такое часто практикуют в проекционных лампах. Обозначается он буквой K.

  • Цоколь для ламп телефонный

Они обозначаются буквой Т. Этот вид цоколей отличается узкой специализацией. Применяют их обычно в салонах автомобиля для подсветки. Они имеют малую мощность и размер.

  • Цоколь для ламп формы W

Как и предыдущий вариант их зачастую используют владельцы личного автотранспорта, например, как осветители для указателей поворота. Обозначаются буквой W и имеют сходную внутреннюю конструкцию. Обладают невысокой мощностью и низким потреблением электроэнергии.

Заключение

Виды цоколей ламп освещения бывают разных форм и размеров, ведь в современном мире уже изобретено большое количество осветительных приборов разного назначения. Поэтому при выборе источников освещения следует учитывать какую пользу она в себе несёт. Не только по степени освещённости, но и по продолжительному сроку службы, а также для каких целей она наиболее подходит.

типы, виды, маркировка, размеры стандартных лампочек

Лампочки встречаются повсюду — от освещения улиц до электрического инструмента. Все их объединяет одно — в строении присутствуют цоколи ламп. Для подбора источника света важно разбираться в особенностях и отличиях цоколей.

Что такое цоколь

В популярном значении цоколь — это металлическая часть лампочки, вкручиваемая в патрон светильника. Обычно имеет пару изолированных контактов и выполняет две функции:

  1. Служит проводником электрического тока от питающей сети к светоизлучающему элементу (светодиоду, телу накала).
  2. Удерживает лампочку в неподвижном состоянии. Служит в качестве крепежа.
Конструкция лампы накаливанияКонструкция лампы накаливанияКонструкция лампы накаливанияк содержанию ↑

Какие бывают цоколи

Цоколи, вкручиваемые в бытовые люстры, имеют конструктивные отличия от автомобильных или прожекторных. Под разные устройства существуют лампочки с отличающимися формой, мощностью и размерами. Поэтому и крепежи осветительных приборов приходится делать разнообразными.

Распространены следующие виды цоколей:

  • Е27 — стандартный цоколь, известный с советских времен лампочки Ильича;
  • Е14 — как E27, но маленький размер;
  • GU5.3 — точечные источники света;
  • Н7, h21 — подходят для фар и габаритных огней автомобилей.
Основные виды цоколей лампОсновные виды цоколей лампОсновные виды цоколей лампк содержанию ↑

Буквы в маркировке

Тип цоколя принято указывать тремя буквами латинского алфавита и цифрами. Их значения по порядку таковы:

  1. Большая буква — сообщает о форме.
  2. Цифра — номер цоколя. Характеризует его размеры и расстояние между питающими выводами.
  3. Маленькая буква — количество контактов.

Третий символ обычно опускается производителями. В быту по умолчанию используют лампы с двумя выводами. Поэтому на упаковке встречаются только первые два символа (Е 14).

С помощью маркировки можно узнать полезную информацию об осветительном приборе. Значения букв раскрываются в таблице.

Первая большая буква в начале маркировки — форма
E Резьбовой цоколь Эдисона
G Штырьковый
R Крепеж с утопленными выводами
H Автомобильные лампы
B Цоколь штифтовой (иногда называют — байонет)
S Софитный крепеж
P Фокусирующий
T Телефонный
K Кабельный
W Бесцокольные лампы
Маленькая буква в конце маркировки — количество выводов (указывается не всегда)
s 1 контакт
d 2
t 3
q 4
p 5
к содержанию ↑

Резьбовые цоколи Эдисона — тип E

Самая старая и распространенная модификация. Встречается практически в любой квартире. Яркие представители — E27, E14. Эти типы цоколей применяются в стандартных лампочках для дома. Чуть менее известен E40. Предназначен для ДРЛ и ДНаТ светильников на 400 Вт. Они применяются для освещения дорог. Выделяются маленькие представители этой модификации — E5 и Е12. Они имеют узкий диаметр и встречаются сравнительно реже.

Резьбовые цоколи тип EРезьбовые цоколи тип EРезьбовые цоколи тип E

Обратите внимание. Дешевые китайские светодиодные лампы часто ломаются из-за перегрева. Их не стоит помещать в закрытые герметичные бра и светильники. Схожая проблема имеется и у компактных люминесцентных ламп. Электронная начинка таких осветительных приборов плохо справляется с высокими температурами.

к содержанию ↑

Штырьковые — G

Применяются для точечных светильников. Конструкция подразумевает, что питание на лампу передается по двум штырям. Они бывают различной толщины — G7, G9. Для фиксации лампочку достаточно поступательным движением вставить в патрон.

Лампочки со штырьковым типом цоколяЛампочки со штырьковым типом цоколяЛампочки со штырьковым типом цоколяк содержанию ↑

Настольные — 2G11

Лампочки с такими цоколями относятся к люминесцентным. Внешне напоминают G23. Колба осветительного прибора имеет вытянутую форму в виде буквы «П». В таких цоколях установлен пусковой стартер и конденсатор.

Светодиодные лампы с цоколем 2G11Светодиодные лампы с цоколем 2G11Светодиодные лампы с цоколем 2G11к содержанию ↑

С утопленными выводами — R

Эти осветительные приборы называют линейными. Встречаются в прожекторах строительных объектов и стадионов. Обычно это газоразрядные или галогенные лампы.

Лампа металлогалогенная 150 Вт RX7sЛампа металлогалогенная 150 Вт RX7sЛампа металлогалогенная 150 Вт RX7sк содержанию ↑

Автомобильные — H

Производятся для индустрии автомобилестроения. Изначально буква «H» обозначала галогеновые лампы. Со временем форм-фактор прижился. Все изделия, выпускаемые с таким крепежом, начали помечать символом «H». Например — h2, h5, H7.

Автомобильная лампа H7Автомобильная лампа H7Автомобильная лампа H7к содержанию ↑

Штифтовые — B

Используются в двуспиральных автомобильных лампах. Их конструкция позволяет зафиксировать осветительный прибор в одном единственно верном положении. Это важно для направленной фокусировки света. Лампочка вставляется с нажатием и поворотом.

Энергосберегающая лампочка B22Энергосберегающая лампочка B22Энергосберегающая лампочка B22к содержанию ↑

Софитные — тип S

Первоначально применялись в сценическом оборудовании. Отсюда их красивое название. Сейчас распространены в подсветке салонов авто, ванных комнат и некоторых приборов. Их особенность — малый диаметр до 19 мм.

Софитная с цоколем SV8.5Софитная с цоколем SV8.5Софитная с цоколем SV8.5к содержанию ↑

Фокусирующие — P

Оснащены встроенным отражателем. Схожи по назначению с типом B. Устанавливаются в одном правильном положении. Встречаются в фонарях и кинопроекторах.

С фокусирующим цоколем - тип PС фокусирующим цоколем - тип PС фокусирующим цоколем – тип Pк содержанию ↑

Телефонные — T

Лампы накаливания с T цоколями применяются в качестве индикаторных. Имеют низкий ток потребления 30-120 мА. Конструкция патрона предусматривает установку светофильтра. Распространенные напряжения таких ламп — 12, 24, 48 и 60 В.

У телефонных ламп есть характерная неисправность. Отрываются тонкие проволочки, идущие к колбе. Если лампочка не светится, на это следует обратить внимание. Возможен быстрый ремонт.

Индикаторная лампа цоколь T5.5 kИндикаторная лампа цоколь T5.5 kИндикаторная лампа цоколь T5.5 kк содержанию ↑

Кабельные — тип K

Редкий вид цоколей. Осветительные элементы встречаются в оранжереях и помещениях, где требуется имитация солнечного света. Обычно это лампы, подходящие для выращивания растений.

Лампа Metalarc HSI-td 2000 w/d с цоколем K12SЛампа Metalarc HSI-td 2000 w/d с цоколем K12SЛампа Metalarc HSI-td 2000 w/d с цоколем K12Sк содержанию ↑

Умные цоколи

Современные устройства. Работают с любыми смартфонами. Свет можно удаленно включать и выключать с помощью приложения на телефоне. Управляются по сети Wi-Fi. Некоторые модели могут изменять свой цвет. Выглядит очень эффектно.

Бесцокольные лампы — W

Типичный цоколь отсутствует. Вместо него проволочные выводы. Эти лампы встречаются в праздничных гирляндах и приборных панелях автомобилей.

Автомобильная безцокольная лампочка  W21WАвтомобильная безцокольная лампочка  W21WАвтомобильная безцокольная лампочка W21Wк содержанию ↑

Зарубежные обозначения

Перечисленные способы маркировки актуальны в большей части мира. Но в некоторых странах существуют нюансы:

  1. Штифтовые (байонетные) цоколи иностранные заводы изготовители маркируют буквой «B». В России они обозначаются как «Ш» (2Ш22).
  2. В США стандартный для обычной лампочки типоразмер E 27 некоторые производители маркируют буквой «M».
  3. Маленькие байонетные крепежи обозначаются добавлением к большой букве «B» символа «a».
Маркировка цоколей байонетных лампМаркировка цоколей байонетных лампМаркировка цоколей байонетных лампк содержанию ↑

Плюсы и минусы использования

Достоинство цоколей состоит в удобстве их эксплуатации. Они позволяют оперативно и безопасно заменить осветительный прибор. Работа не требует специальных инструментов и навыков и занимает 1-2 минуты. Справиться может даже домохозяйка.

Другой плюс — широкий выбор крепежей различных марок и размеров. Это позволяет избежать трудностей при проектировании освещения. Всегда можно выбрать лампу, которая оптимальна для поставленной задачи.

Имеются и недостатки. Обычно цоколи прижимаются к контактам в патроне. Соединение не отличается надежностью. Контакт может ослабиться, загрязниться, окислиться от нагрева.

к содержанию ↑

Конструкция

Задача крепежа — проводить ток от сети к лампе. Все необходимое для этого предусмотрено в его конструкции:

  • токопроводящие контакты;
  • изолятор.

Контакты должны пропускать ток. Поэтому цоколь лампочки изготавливается из металла, то есть проводника (железо, медь). В светодиодных приборах встречается и из алюминия. Изоляция же, наоборот, должна препятствовать прохождению тока. Одновременно она удерживает контакты в рабочем положении. Обычно изоляция выполнена из пластика или жароустойчивой смолы.

Устройство цоколя лампочкиУстройство цоколя лампочкиУстройство цоколя лампочкик содержанию ↑

Переходники для цоколей

Переходники предназначены для установки ламп с отличающимися стандартами цоколей, например, если нужно в мощный промышленный патрон вкрутить обычную квартирную лампочку. Существуют и переходники, позволяющие использовать лампочки другой формы.

Разновидность цоколя, напряжение и мощность лампочки — ее важнейшие технические характеристики. Их учитывают, покупая осветительный прибор. Напряжение обычно стандартное — 220 вольт. Мощность пользователь выбирает на свое усмотрение. С крепежом же придется повозиться.

Переходник с цоколя E27 на GU10Переходник с цоколя E27 на GU10Переходник с цоколя E27 на GU10

Если вы приобретаете лампочку для люстры, то обязательно следует выяснить типоразмер патрона. Если его не удается определить визуально, то информацию о типе цоколя можно узнать в технической документации на светильник.

Цоколи ламп: типы, виды, маркировка, размеры стандартных лампочек

Виды лампочек и типы цоколей

С того момента, как была изобретена первая лампочка, прошло много времени, и осветительные приборы претерпели ряд изменений. Менялись формы, размеры, принцип их работы, мощность, напряжение, виды лампочек и типы цоколей.

Цоколь обеспечивает фиксацию лампы в патроне и ее питание с помощью электропроводящих контактов, находящихся снаружи. Внутри элемента располагаются нити накаливания лампочки, электроды. Чаще всего используются металлические, керамические и пластиковые устройства. Встречаются стеклянные цоколи, выполненные совместно с плафоном лампы. Но из какого бы материала не был изготовлен элемент, требования, предъявляемые к его функциям, всегда одинаковые.

Цоколь лампочки

Цоколь обеспечивает герметичность вокруг контактов, посредством которых ток передается в лампу и питает ее. Герметизация в этом случае необходима, потому что в лампе обычно создается вакуум или туда закачивается инертный газ.

Маркировка элементов

Типы цоколей и обозначения

Несмотря на то, что использование стандартного цоколя могло бы быть удобным, элементы менялись в зависимости от габаритов ламп и других параметров. Сегодня рынок осветительного оборудования предлагает покупателям широкий ассортимент цоколей, имеющих различные обозначения и маркировку. Маркировка элементов выглядит следующим образом:

  • E – резьбовой цоколь (Эдисона),
  • G – штырьковый цоколь,
  • R – цоколь с утопленным контактом,
  • B – штифтовой цоколь (Байонет),
  • F – цоколь с одним штырьком,
  • a – цилиндрический штырёк,
  • b – рифленый штырёк,
  • c – штырёк специальной формы,
  • S – софитный цоколь,
  • K – цоколь с кабельными соединениями,
  • H – цоколь для ксеноновых ламп,
  • P – фокусирующий цоколь,
  • T – телефонный цоколь,
  • W – контакт выполняется посредством токовых вводов, находящихся на стеклянной части лампы.
Цоколь байонет

Буква обозначает тип цоколя, а следующее после нее число – расстояние, существующее между контактами, либо диаметр устройства в месте соединения. Следующие далее буквы рассказывают о численности контактных устройств: пластин, штырьков, гибких соединений:

  • s — один контакт,
  • d — два контакта,
  • t — три контакта,
  • q — четыре контакта,
  • p — пять контактов.

Часто можно увидеть буквенные уточнения к некоторым типам цоколей:

  • U – энергосберегающий прибор,
  • V – устройство с коническим концом,
  • A – лампа автомобильная.

Например, расшифровывать надпись на цоколе B10А следует так: лампа автомобильная с штифтовым цоколем диаметром 10 мм.

Описание типовых устройств и их предназначение

Различают следующие типы цоколей ламп: резьбовые и оснащенные поверхностными контактами.

Цоколь Эдисона

Лампы с резьбовым цоколем Эдисона считаются самыми популярными на рынке осветительных приборов. Изначально таким типом устройств оснащались лампы накаливания. Сегодня резьбовой цоколь применяется в конструкции энергосберегающих ламп. Форма и принцип работы элемента остается неизменным и одним из самых удобных. Число, следующее за буквенным обозначением устройства (Е), говорит о его диаметре в месте соединения.

Цоколи галогенных и люминесцентных ламп

В небольших галогенных лампах, также как и в люминесцентных приборах, предназначенных для потолков, установлен штырьковый цоколь (G). Разница между контактами в устройстве может быть минимальной, всего несколько миллиметров, но путать их ни в коем случае не рекомендуется. Цифровое значение, следующее после буквы G, указывает на расстояние, существующее между контактами в миллиметрах.

Галогенная лампа

Осветительные конструкции, обладающие высокой мощностью и большой температурой нагревания, требуют применения особенных цоколей. В трубчатых кварцевых и галогенных лампах, имеющих небольшие размеры и вес, и функционирующих от сетей переменного тока 220 В, 50 Гц, применяются элементы с утопленным контактом (R). Первые цифры, следующие после буквы, например, R7s сообщают о диаметре равном 7 мм и наличии двух контактов. Далее идут числа, которые позволяют определить строительную длину лампы: 78 мм, 118 мм.

Софитный цоколь

Цоколь софитный (S), используемый в осветительных приборах для ванных комнат, подсветки для витрин или зеркал, оборудовании для театральных сцен, располагается либо с двух сторон лампы трубчатого вида, либо с одной, как одиночное устройство. Число, проставляемое за буквой S, указывает на величину диаметра. Часто подобный цоколь применяется в устройстве автомобильных ламп. Например, для подсветки в салоне машины используется цоколь SV – софитный с коническим концом.

Фокусирующий цоколь

На первый взгляд, фокусирующий цоколь с утопленным окончанием (P) очень схож с софитным элементом. Но их различие в существовании дополнительной рассеивающей площадке, которым оснащена фокусирующая конструкция. Устройство применяется в прожекторах, фонарях, кинопроекторах, навигационных огнях. Благодаря сборной линзе, существующей в цоколе лампы накаливания, поток света направляется в определенную сторону. Числовое значение говорит о величине диаметра фокусирующего фланца или соединительной части цоколя, где лампа устанавливается в горизонтальном положении.

Лампа, оснащенная телефонным цоколем (Т) с утопленным контактом, чаще всего используется в качестве подсветки в автомобилях, на зеркалах. Число сообщает о размере внешней ширины основания, оснащенной контактными выводами.

Устройство с утопленным контактом типа W является, по сути, элементом лампы, через колбу которой наружу выводятся проволочные питающие контакты. Общая толщина стеклянной части с одним токовым вводом обозначается следующими за буквой W цифрами. После знака умножения проставлено число, определяющее ширину основания цоколя. Обычно такие устройства служат указателями поворотов на автомобилях.

Нестандартные элементы

Перечисленные виды цоколей относятся к стандартизированным элементам. Но встречаются и нестандартные устройства, применяемые в проекционных лампах. Среди них цоколь (К), оснащенный кабельным соединением, специализированные элементы, являющиеся частью ксеноновых осветительных приборов. Последние маркируются буквой Н и цифровыми значениями, соответствующими модификации устройства.

Галогенная лампа MR16

Встречаются элементы, на которых указан тип лампы. Вид цоколя в данном случае нужно определять самостоятельно. Например:

  • MR16 (цифровое значение меняется в зависимости от величины диаметра) – стандартное обозначение галогенных ламп накаливания со штырьковым цоколем G, оснащенных отражателями;
  • R50 – типоразмер рефлекторного осветительного устройства, оснащенного резьбовым цоколем Эдисона, где цифры указывают на величину диаметра соединительной части;
  • 2D – обозначение малогабаритных люминесцентных устройств, с цоколем G10q или GR8, где ламповые колбы имеют форму дуги.
Лампа 2D

Спросом у покупателей пользуются лампы-колбы, имеющие форму стеклянной трубки, и отличающиеся друг от друга диаметром и типом цоколя.

Люминесцентная лампа

Необходимо помнить, что в разных осветительных приборах монтируются различного вида патроны, в котором можно зафиксировать только лампочку с соответствующим цоколем. Поэтому, выбирая лампу для светильника, следует тщательно изучить маркировку на цоколе устройства, которое уже использовалось в данной осветительной конструкции.

Видео

Дополнительная подробная информация о видах цоколей ламп и их маркировке представлена в видеоматериале:

Виды цоколей ламп освещения дома

Электрофурнитура

На сегодняшний день выпускается огромное количество светильников, для которых используются различные типы цоколей ламп для освещения. Давайте выясним, каковы их характерные особенности и для чего используются те или иные варианты.

1

Перечень существующих видов цоколей – что нам доступно сегодня

Чтобы организовать освещение в доме, мало купить лампочку нужной мощности, нужно, чтобы она еще подходила к патрону в светильнике, а значит, следует ознакомиться с существующими типами цоколей. То есть тех частей, которые вставляются в светильник и фиксируется в нем. Самый распространенный вариант, знакомый всем – винтовая резьба, также называется цоколем Эдисона, по фамилии изобретателя, разработавшего данный тип лампы. Такой вид источника света имеет маркировку Е.

Далее следует упомянуть также довольно давно известные и весьма популярные штырьковые модели, то есть вставляющиеся в специальный разъем, наподобие вилки штепселя любого электрического прибора в розетку. Подобный тип используется в лампах класса G. Имеются также и сопутствующие маркировки, которые мы рассмотрим более подробно. Еще один популярный вид – штифтовые цоколи, у которых помимо нескольких контактов, от двух и более, имеются также два диаметрально расположенных штифта. Всегда обозначаются буквой B.

Винтовая резьба

Далее следуют лампы с утопленными контактами, они требуют соответствующего соединения на светильнике. Цоколи у таких источников света слегка подпружинены, что обеспечивает достаточно плотную фиксацию в разъемах. Для обозначения производителями используется маркировка R. Еще один довольно широко использующийся тип – софитный, то есть соединения имеются на двух концах колбы лампы. Конструкция немного похожа на стандартный предохранитель, увеличенный в несколько раз. Их обозначают буквой S.

Далее следует обозначить довольно специфические цоколи ламп, использующихся в специальных осветительных приборах. Такими, к примеру, являются фокусирующие модели P, имеющие в колбе отражатель – они выдают направленный пучок света и могут использоваться в софитных приборах освещения. Еще один довольно распространенный вариант, имеющий довольно узкий диапазон применения – кабельные цоколи К, которые имеют специальные контактные клеммы для фиксации винтами.

Довольно специфичны лампы бесцокольного типа W, то есть с просто выведенными из колбы жилами проводников. Наименее распространенный тип – лампы с телефонным цоколем T, то есть со специальным разъемом для установки в пультах управления для подсветки индикаторов. Также не распространены ксеноновые лампы для софитов и некоторых оптических приборов, а также фар транспортных средств, обозначающиеся буквой H.

2

Различие по материалам – из чего изготавливают корпуса источников света

Каждый много раз держал в руках лампу накаливания с металлическим резьбовым цоколем, и даже нередко обжигался об него, поскольку данный тип имеет тенденцию к сильному нагреву. На сегодняшний день металл используется только для указанного типа источников света, разработанного еще Эдисоном, а также для некоторых штифтовых моделей. Более современные лампы имеют по большей части пластиковые корпуса, в частности, это относится к моделям типа G.

Современные лампы производятся с пластиковыми корпусами

Ряд цоколей сегодня делается из керамики, это более долговечный материал, чем пластмасса, однако не такой прочный, как металл или пластик. Впрочем, там, где к цоколю не прилагаются вибрации и удары, где исключается тряска – вероятность возникновения трещины в единожды установленном корпусе лампы ничтожно мала. Существуют и стеклянные цоколи, однако они чрезвычайно хрупкие, и потому редко закрепляются жестко, зачастую их можно наблюдать в кабельных моделях, где из корпуса выведены гибкие контакты.

3

Подробный разбор ламп Эдисона – основные модели

Чаще всего бывают востребованы резьбовые цоколи, поскольку именно для них предназначены патроны наибольшего количества выпускающихся осветительных приборов. Это не только лампы накаливания, их все успешнее заменяют более экономные и надежные галогенные и светодиодные. В целом, все они годятся для одного типа патронов, но есть и ряд разновидностей данного типа цоколей, причем все они различаются по величине.

Самый распространенный цоколь — E27

Самый маленький обозначается маркировкой E5, цифра здесь соответствует диаметру так называемого микроцоколя, который еще называют LES. Далее следует MES – миниатюрный цоколь, с маркировками E10 и E12. Еще есть «миньон» E14 и малый цоколь E17, рассчитанный на 110 В, оба они называются SES. И, наконец, E26 (тоже на 110 В) и E27 (стандартный) – средние цоколи ES. Е40 – это самая крупная разновидность.

Следует отметить, что наиболее широко используется цоколь E27, именно под него приспособлены патроны большинства люстр, бра, торшеров и настольных светильников. Также нередко используются и «миньоны», поскольку есть осветительные приборы, включая небольшие люстры, с патронами именно под этот диаметр 14 миллиметров. Что касается E40, то эти лампы предназначены для больших уличных фонарей и прожекторов. Все три типа используют ток 220 В, что позволяет подключать приборы с подобными источниками света напрямую к сети.

4

Штырьковые цоколи – многообразие форм-факторов

Как правило, данный тип соединения предназначен для того, чтобы вставлять 2 контактных штырька в специальные разъемы с подпружиненными зажимами внутри. Подобная фиксация считается достаточно надежной, поскольку используется только для стационарных осветительных приборов, где исключается тряска. С такими цоколями выпускаются как галогенные, так и маленькие светодиодные лампочки, причем последние меньше по размерам и мощности. Как правило, это G4, а также G 6,35 и G9, их подключают к напряжению 12 или 24 В. Помимо указанной основной маркировки используются для штырьковых соединений и дополнительные буквенные указатели. Цифры обозначают расстояние между контактами

Особо следует упомянуть типоразмер G9, поскольку в данном случае в качестве контактов используются не штырьки, а вытянутые петли для соединения с соответствующими выступами, как правило – в цепи подсветки.

В частности, наиболее часто встречается контакт U, то есть, когда фиксация происходит путем поворачивания лампы в патроне. Их штырьки имеют небольшое расширение на конце, которое надежно удерживает колбу после того, как цоколь вставляется в отверстия и проворачивается в специальных пазах. Маркировка X обозначает похожее соединение, с единственным отличием, что после установки лампы защелкивается дополнительный замок для удержания в разъемах. Существуют еще контакты с маркировками Y и Z для источников света специального назначения, различаются они в основном формой корпусов.

Лампочки со штырьковыми цоколями

Отдельно стоит упомянуть особенности оснований существующих моделей ламп. Как уже говорилось, между штырьками всегда соблюдается расстояние, указанное в маркировке цифровой позицией, это стандарт. При этом между контактами может располагаться выступ, который при установке лампы помещается в специальное гнездо патрона. Форма зависит от модели, то есть при одной и той же маркировке не может быть двух разных цоколей. Выступы бывают как круглыми, например – у ламп G53, нередко использующихся для освещения верстака, так и квадратными – у довольно распространенных G24. В последнем случае присутствуют специальные замки для более надежной фиксации.

Различается и форма колб источников освещения. Она может быть как прямолинейной, причем в то же время состоять из одной сложенной вдвое трубки или же из двух, спаренных перемычками, так и кольцевой. Есть лампы спирального типа, те самые привычные всем экономные галогенные. Довольно распространены раструбные светодиодные, у которых колбы имеют шаровидную форму или же представляют собой выгнутый сегмент сферы, из-за чего пучок света направлен в единственно возможном направлении. Причем несколько отличающихся по форм-фактору колбы ламп могут иметь цоколь одной разновидности, например, G24.

5

Смысл обозначений специальных цоколей – от размеров до ширины контакта

Если буква E означает диаметр резьбы лампы Эдисона, а G – расстояние между штырьками контактов, то у других ламп цифры в маркировке имеют совершенно иной смысл. Так, у бесцокольных ламп следующая за буквой W цифровая часть означает ширину лопатки контакта, которую важно учитывать при выборе источника света под имеющееся гнездо в осветительном приборе. У штифтовых моделей за маркировкой B следует величина, соответствующая диаметру цоколя, то есть расстоянию между основаниями боковых штырьков. То же относится и к кабельным, а также софитным моделям.

Помимо прочего в довольно редких одноштырьковых моделях, не упомянутых нами ранее, используется буква F, за которой обычно следует цифровое обозначение размера штырька, его длины. Встречаются в маркировке и дополнительные символы, в зависимости от особенности конструкции: а – цилиндрический штырек, b – рифленый, с – специальная форма. За символом R у ламп с утопленными контактами следует расстояние между ними, а также у некоторых моделей – размер всего корпуса лампы. У телефонных цоколей за буквой пишут значение ширины между контактами. Что касается фокусирующих моделей P, то там указывается размер центрирующей части.

6

Некоторые специальные маркировки – особенности обозначений

Помимо основных буквенных и цифровых символов, в названиях типов моделей используются и дополнительные. Обычно они отвечают за количество контактов. Так, в маркировке кварцевой галогенной лампы R7s78 цифра 7 означает расстояние между контактами, буква s в данном случае говорит о том, что на цоколе контакты одиночные, хотя обычно она указывает на 1 контакт, а 78 – это общая длина лампы. Буква d (deca) в таких случаях означает, что цоколь имеет 2 выведенных наружу контакта, что при наличии у модели 2 цоколей будет соответствовать 4 проводникам для соединения с электросетью. Примером использования такой маркировки может послужить модель B22d – по сути, это байонетная лампа с двумя контактами, диаметр корпуса которой составляет 22 миллиметра.

Также бывает и 3 контакта на цоколе, подобный вариант обозначается буквой t (tetra). Обычно подобные модели встречаются среди ламп штырькового типа, а также в бесцокольных и кабельных моделях. Также у штырьковых цоколей бывает и 4 контакта, что маркируется буквой q (quadra). Соответственно, 5 выходов обозначаются символом p (peta) но такие модели довольно редки и используются только в специальных приборах, в частности – в индикационных панелях. Также следует отметить специальный символ “-”, который иногда ставится в маркировке перед указанием количества позиционных элементов.

Существуют и отдельные специальные символы, например, ряд производителей используют в маркировках наклонную черту “/” (слеш) для обозначения после нее длины изолированной части цоколя без размера контактов. В некоторых случаях указывается и назначение либо особенности изделия. Так, буквой U иногда помечают энергосберегающие источники света, а буквой А – автомобильные виды цоколей специальных светодиодных ламп для фар освещения. Может быть указание и на форму цоколя – буква V недвусмысленно подскажет, что в коробке источник света с конусовидным корпусом. Вот яркий пример: SV8,5–8 софитный конический цоколь с расстоянием между контактами 8,5 миллиметров и длиной корпуса 8 миллиметров.

Довольно редко, но все же встречаются специфические изделия с 2 разными видами цоколя, в этом случае маркировка будет соответствующей, например, ЕК40 или SFb 9. И, наконец, иногда производители используют свою маркировку, в которой может быть заключена аббревиатура названия лампы. В частности, это может быть рефлекторный тип лампы R50, в котором тем не менее используется резьбовой цоколь.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
