Цоколь (ламповый цоколь) — компонент электрических ламп, обеспечивающий электрический контакт в месте крепления лампы и возможность безопасной замены лампы. Ответная часть для цоколя лампы называется патроном. Существует множество видов цоколей ламп, стандарт на которые сложился де факто. Система обозначения цоколей состоит из буквы (или нескольких букв, образованных от аббревиатуры) и цифр, расположенных после.[1] Некоторые миниатюрные лампы не имеют цоколя, а имеют гибкие выводы для непосредственного соединения с проводами. Мощные лампы с рефлектором могут иметь винтовой клеммник.

Наиболее распространенный тип цоколя ламп — цоколь Эдисона, он широко распространён в континентальной Европе, России и в Северной Америке. Байонетный цоколь популярен в странах содружества наций, Японии и в транспортной индустрии. Флуоресцентные лампы имеют свой специфический цоколь, чаще всего с четырьмя штырьками. В зависимости от типа и функции лампы, она может иметь цоколь своей подходящей конструкции.

Первые, экспериментальные лампы накаливания крепились выводами к проводам при помощи винтовых зажимов, но это было неприемлемо для серийных коммерческих изделий. Фирма Эдисона на коммерческом пароходе «Колумбия» (которым владела компания «Oregon Railroad and Navigation Company») использовала простые деревянные гнезда с двумя медными полосками внутри. Эти патроны имели выключатель и были пригодны только для вертикальной установки. Компания Эдисона позже разработала резьбовой цоколь в 1880, изначально также из дерева, но потом заменив его на гипсовый[2]. Множество разных конструкций цоколей возникло вместе с лампами накаливания, причем ни электрически, ни механически не совместимые между собой.

Цоколь лампы и патрон должны обеспечивать изоляцию проводников друг от друга, механическую прочность соединения, выдерживать температуру при работающей лампе. Патроны, изготовленные из керамики (обычно электротехнический фарфор), выдерживают гораздо большую температуру, чем карболитовые или изготовленные из других видов пластика. Электрические контакты в патроне должны выдерживать рабочие токи и обеспечивать надежный электрический контакт с цоколем лампы. В случае, если важно точное положение лампы (например, в кинопроекторе или в фокусе рефлектора), то патрон имеет конструктивные элементы, обеспечивающие точность позиционирования.

Выводы лампы накаливания часто припаиваются к цоколю мягкими припоями, поэтому температура патрона и цоколя во время работы лампы не должна превышать температуру плавления припоя (то есть быть ниже 180 °C). Также необходимо учитывать тепловое расширение узлов во всем диапазоне температур, поэтому часто патроны имеют предусмотренные упругие элементы, в том числе пружинные контакты.

Наиболее распространенные неисправности соединения цоколь-патрон вызываются перегревом патрона, потерей пружинных свойств контактами, окислением контактов. Иногда цоколь в патроне «закисает» и попытка заменить такую лампу заканчивается тем, что цоколь отрывается от баллона лампы и остается в патроне. Неисправный патрон вызывает мерцание и искрение ламп.

Стандартный американский трехконтактный патрон

Цоколи Эдисона обозначаются буквой E.

  • E5 Микроцоколь
  • E10 Миниатюрный цоколь
  • E11 Мини Люстровый цоколь
  • E12 Люстровый цоколь
  • E14 Малый цоколь; цоколь ламп типа «миньон»
  • E17 Средний цоколь
  • E26 Стандартный (дюймовый) цоколь для ламп 120 В
  • E27 Стандартный цоколь
  • E39 Mogul
  • E40 Большой цоколь «Голиаф»

Лампы с таким цоколем используются как лампы освещения с начала 20 века.

Называются также «штифтовый цоколь», «цоколь Свана». Цоколи такого типа обозначаются буквой B.

Байонетный разъем
  • BA9s Miniature bayonet
  • BA15s Single Contact Bayonet
  • BA15d Double Contact Bayonet
  • Bay15d Indexed DC Bayonet
  • Bay22 Double Contact Bayonet
  • Bayonet Candelabra with prefocusing collar
  • P28s Medium prefocus
  • P40s Mogul prefocus
115В авиационная лампа с штырьковыми контактами

Лампы с таким цоколем обозначаются буквой G. При штырьковом цоколе ламп (впрочем, как и при некоторых байонетных) положение спирали накаливания четко определено относительно патрона, что важно в проекционной и осветительной технике. Нить накаливания в виде зигзага имеет преимущественно излучение перпендикулярное плоскости нити и минимальное вдоль неё, что должно учитываться при установке лампы.

  • Mogul bi-post (G38) может выдерживать ток до 100А, и используется в поисковых прожекторах, осветительной сценической технике мощностью 1000 Вт и более. Лампы накаливания, галогеновые или газоразрядные высокой интенсивности могут иметь такой цоколь.
  • Medium bi-post (G22) Используются в осветительной и сценической технике мощностью 250—1000 Вт.
  • Mini bi-post (G4-G6)

Общие типы:

  • G4 — с расстоянием между штырьками 4мм
    • GU4 & GZ4 — Аналогичны G4 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
  • G5.3 — с расстоянием между штырьками 5.3мм
    • GU5.3, GX5.3, GY5.3, GZ5.3 — Аналогичны G5.3 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
  • G6.35 — с расстоянием между штырьками 6.35мм
    • GY6.35 & GZ6.35 — Аналогичны G6.35 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
  • G8 — с расстоянием между штырьками 8мм
    • GU8 — Аналогичны G8 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
  • GY8.6 — с расстоянием между штырьками 8.6мм
  • G9 — с расстоянием между штырьками 9мм
  • G12 — с расстоянием между штырьками 12мм
  • G13 — с расстоянием между штырьками 13мм[3]
  • GU10 — Штырьки на цоколе имеют другую форму, лампа крепится в патроне за счет поворота. Такие лампы используются там, где из-за вибрации и других причин лампа может выпасть.
Бесцокольная лампа с соединителем W2.1×9.5d мощностью 5Вт

Лампы с таким типом цоколя обозначаются буквой W. Миниатюрные лампы могут иметь бесцокольный типы крепления, когда гибкие выводы формируют проволочные петельки на приливах колбы, и удерживаются на месте только за счет упругости контактов, обхватывающих эти петли. Такие лампы устанавливаются и вынимаются без поворота. Такие лампы очень популярны в автомобилях и в гирляндах.

Фокусирующие, или «фланцевые» цоколи обозначаются буквой P. Цоколь данного типа имеет фланец с направляющим упором (ключом) для использования там, где важно положение спирали лампы относительно корпуса. Такие лампы используются, например, в фарах ближнего и дальнего света автомобилей.

Лампы с софитным цоколем вставляются в подпружиненные контакты наподобие предохранителя. Лампы такого типа обозначаются буквой S.

Используются в прожекторах. На торцах цилиндрической лампы в углублении керамического изолятора располагаются контакты. Лампа зажимается меж пружинных контактов патрона и удерживается на месте за счет утопленных контактов.

Лампы с цоколем такого типа обозначаются буквой R, например, R7s118, где 118 — длина лампы в мм.

Флуоресцентные линейные лампы обозначаются в восьмых дюйма. То есть лампа T12 имеет диаметр 12/8 = 1,5 дюйма.

  • T4 — 4/8 или 0.500″ (12,7 мм) в диаметре
  • T5 — 5/8 или 0.625″ (15,9 мм) в диаметре
  • T8 — 8/8 или 1.00″ (25,4 мм)в диаметре
  • T10 — 10/8 или 1.25″ (31,7 мм) в диаметре
  • T12 — 12/8 или 1.50″ (38 мм)в диаметре

Цоколь у таких ламп G13

В США стандарты на цоколи ламп публикует ANSI и разрабатывает NEMA. Стандарт номер C81.64, Guidelines and General Information for Electric Lamp Bases, Lampholders, and Gauges устанавливает габариты и допуски стандартных патронов ламп. Стандарт C81.61 Standard for Electrical Lamp Bases — Specifications for Bases (Caps) for Electric Lamps устанавливает размеры цоколей ламп.

[4] Оба стандарта совместимы с IEC 600061.

виды, размеры, маркировка, какой цоколь у обычной лампочки

Любое оборудование, которое имеет световую индикацию или используется в качестве осветительного прибора, снабжено проводами и патронами. Технические характеристики, назначение и физические параметры у них отличаются между собой, поэтому цоколи ламп также разнообразны. Что это такое, как устроены и где применяются?

Что это такое

Под цоколем подразумевается в некотором смысле переходник между патроном и осветительным прибором. Он обеспечивает надежную фиксацию колбы с содержимым в конкретном разъеме, который подключен к источнику питания.

Внешне корпус может выглядеть как герметичный короб, в котором полностью скрыты контакты. Примером является изобретение Эдисона. Большинство вариаций представлена блоком, из которого выделяются металлические штырьки, пластинки, проволочки, отвечающие за провод энергии от патрона к диодам или нитям накаливания.

Внутри простейшего цоколя

Характеристики

Размеры цоколей не всегда имеют прямую пропорциональность с необходимой мощностью светового потока на выходе. Например, Е40 имеет диаметр витков 40 мм, а R7, всего 7 мм. А выдаваемая мощность первых достигает результата в 1000 Вт, вторые могут светить на все 1500 Вт.

Маркировка цоколей всех электролампочек представлена заглавными, строчными буквами и цифрами. Под числом подразумеваются геометрические характеристики. Латинский алфавит означает следующее:

BШтифтовый (байонет)s1 контакт
EРезьбовой (Эдисона)d2 контакта
GШтырьковыйt3 контакта
KКабельныйq4 контакта
PФокусирующийp5 контактов
RС утопленными контактами
SСофитный
TТелефонный
WБесцокольные лампы

Маркировка

Если цифра стоит сразу за заглавной буквой, то она указывает на наружный диаметр цоколя (Е27) или расстояние между центральными точками выступающих контактных элементов (G4). Дополнительно могут быть указаны A (автомобильная лампа), U (энергосберегающая) или V (коническая форма нижней части цоколя).

Разновидности цоколей и их маркировка

Какой бы ни был выбор цоколей, среди многообразия и сегодня лидирующая позиция у обычной лампочки с вольфрамовой нитью накаливания. Она имеет винтовой цоколь диаметром в 27 мм. Маркируется как Е27. Не вытесняют, но набирают популярность штырьковые, бесцокольные и линейные аналоги с утопленными контактами. Существуют и другие специализированные и универсальные варианты.

Какой цоколь у обычной лампочки — е27

Резьбовой (Е)

Изобретение, которое имеет несколько авторов, но известно как цоколь Эдисона представлено винтовым корпусом из алюминия и рабочими элементами внутри него. К последним относятся изолятор, контакты, провода.

Внутри группы за основу для классификации цоколей берется только диаметр. Так, популярны в России 14, 27 и 40 мм. Работают они от сети 230 или 380 В.

Менее заметны в быту лампочки с диаметром цоколя равным 5, 10 или 12 мм. Они работают от 24 В (е5) или 230 В. В ряде европейских стран напряжение достигает всего 110 В, поэтому наши стандарты к ним не подойдут. Там популярны цоколи е17 и е26.

Классификация цоколей Эдисона

Область применения ограничений практически не имеет. Это могут елочные украшения, бытовая техника, декоративные приборы. Чаще всего лампы с резьбовым цоколем применяется для освещения каких-либо площадей. Например, бра, люстра, уличный или карманный фонарь.

Штыковой (G)

Самым распространенным подвидом этой группы является цоколь G4. Контактные элементы представлены двумя штырями, которые в патрон просто вставляются.

К особенностям G4 можно отнести следующее:

  • световой поток рассеивается;
  • ультрафиолетовое и инфракрасное излучение отсутствуют;
  • специальное покрытие на колбе возвращает ИК лучи на нить накаливания;
  • галогенные лампы руками трогать голыми руками нельзя, так как жировые пятна из-за сильного нагревания приводят к разрушению тонкого стекла.

Перегоревшая лампа G4

Патроны под цоколь G4 применяются в мебельной промышленности для устройства подсветки, в декоративном освещении витрин, картин и зеркал. Также популярны настольные лампы, многорожковые люстры, карманные фонарики. За пределами России чаще используются GU4 и GY4. Они отличаются расстоянием между штырьками в большую или меньшую сторону.

С маркировкой G существуют следующие виды цоколей:

  1. G9 и G13. Расстояние между штырьками относительно G4 увеличена, как и их толщина. G13 применяется для трубчатых ламп.
  2. GU10. Отличительным моментом является необходимость в небольшом повороте лампы в патроне. Напряжение в сети может быть равным 12 и 230 В.

Лампа GU10

  1. GX53. Это продукт, аналогичный GU10. Те же штырьки, только между ними имеется небольшой выступ корпуса.

Чуть менее популярны, чем G4, цоколи GU5.3 и GХ5.3. Область применения распространяется на встраиваемое освещение. Особенность состоит в том, что обе лампы такого типа подходят для GХ5.3.

Относительно контактных штырей существуют закругленные проволочки и хвостики с утолщениями. Первые также просто вставляются в патрон, а расстояние между гнездами превышает показатель в 9,5 мм. Вторые выпускают в Китае по большей части: GU10, GX10. Такие лампы для контакта с патронами нужно немного повернуть.

Штырьки в виде загнутой проволоки

Настольные 2G11

Внешне подобные лампы схожи с G23. В обоих случаях колбы имеет удлиненную форму. Только у двухштырькового цоколя предусмотрен небольшой выступ для более надежной фиксации лампы в патроне.

Отличительным моментом 2G11 является наличие двух пар штырьков. Такие типы люминесцентных ламп в конструкции цоколя имеют также стартер и конденсатор. А колба представлена полой трубкой П-образной формы. Из-за длительного срока службы и простой установке изделия применяются в промышленных приборах и настольных для частого пользования.

С глубоким контактом R

Так называемые линейные лампы применяются для освещения с помощью прожекторов (маяк, стадион, строительный объект).

Лампа R7s

Также их используют в автомобильных фарах. Конструкция изделия представлена стеклянной трубкой, на концах которой расположены контакты. Подключение к сети посредством патронов происходит за счет встроенных пружинных механизмов.

Приборы изготавливают в 4 вариантах:

  • галогеновые;
  • металлогалогеновые;
  • светодиодные;
  • газоразрядные.

Популярными в своей подгруппе считаются лампы R7s. Менее известны Rх7s. Между ними различие заключено в способе крепления. Диаметр штырьков при это остается неизменно равным 7 мм.

Софитные штифтовые (S)

Патроны под такой цоколь чаще встречается в сценическом оборудовании (S19s), в приборах освещения автомобильного салона, ванных комнат.

Лампа S80

Нередко лампы S6, S7 или S8,5 используют в декоративных целях. Например, подсветка номера дома, приборной панели, зеркала.

Подобно линейным лампам этот подвид также снабжен двумя контактами. Но есть варианты с одиночным цоколем. В любом случае его диаметр не превышает показатель в 19 мм.

Фокусирующий (P)

Отличительным моментом этой лампы является присутствие линзы. Благодаря этому элементу световой поток фокусируется на конкретной точке. Эта способность активно применяется при сборке кинопроекторов, фонариков, навигационной аппаратуры, а также в автомобилестроении.

Лампа R13.5S

Фланцевый цоколь отмечается еще одним преимуществом. По отношению к патрону лампу можно установить в нужном положении. Контактные штыри имеют форму пластинок с перфорацией или прутков в овальном корпусе.

Телефонный (Т)

Маломощные лампы используются в качестве индикаторов. Нередко приборы в качестве источника питания имеют батарейки. Это пульты дистанционного управления, подсветка в розетках и выключателях, бортовая панель.

Типа W

Лампы с маркировкой W цоколя, как такового, не имеют. Посадочным местом является колба. Один из концов имеет плоскую форму. Это место обжима контактных проводов. Яркими примерами относительно применения являются новогодние гирлянды и поворотники у автомобилей.

Бесцокольная

Преимущества и недостатки

Главный плюс цоколей состоит в том, что с их помощью происходит подключение лампы к источнику питания. Благодаря его наличию обеспечивается надежная фиксация осветительного прибора, осуществляется замена непригодного на исправный или более/менее мощный.

Достоинством можно считать многообразие относительно конструктивных особенностей. То есть, в дизайнерских целях можно использовать как крупные резьбовые цоколи, так и едва заметные, как телефонные или фокусирующие.

Недостатки у переходника между патроном и колбой также имеются. В большинстве своем они заключаются в гибкости и ломкости тонких металлических контактов.

Неисправный

Для резьбового алюминиевого корпуса характерно окисление, из-за которого выкрутить лампу бывает очень не просто. Порой цоколь остается в патроне, а стекло в руке.

Конструкция

За исключением W все цоколи ламп имеют корпус. Он может быть изготовлен из алюминия, стекла или какого-либо пластика. Если это металл, то дополнительно на цилиндр наносится слой изоляционного материала.

В нижней части цоколя либо расположен 1 контакт, либо целая группа из нескольких усиков, штырьков или пластинок. Между ними имеется изолятор. С внутренней стороны они подключены к нитям накаливания или диодам через тонкие медные проводки.

Люминесцентная лампа

Во всех лампах под стеклом создается вакуум. То есть воздух откачивается. Для этого предусмотрен штенгель. Через стеклянную трубочку также запускаются в колбу галогеновые пары.

У различных ламп есть свои нюансы относительно дополнительных элементов. Например, в R7 имеется пружинный механизм, а в автомобильной фаре стоит лампочка, цоколь которой снабжен установочным кольцом.

Как определить какой цоколь у лампы

Многие осветительные приборы ни с чем спутать невозможно. К таким изделиям можно отнести большинство автомобильных ламп, настольных с двумя парами, линейных для прожекторов. Если какой-то параметр забыт, то на цоколе, патроне или оборудовании всегда есть подсказки. Например, напряжение сети, допустимая мощность, тип цоколя (полная маркировка).

Маркировка

Если от времени или из-за активного пользования прибором необходимая информация отсутствует, то вариантов несколько. Можно сделать фото и обратиться за консультацией к специалисту относительно машин или электрики. Другие способы предусматривают демонтаж патрона или принос малогабаритной техники непосредственно на торговую площадку.

Главная задача состоит в том, чтобы были соблюдены ограничения, которые устанавливает производитель того или иного оборудования. Так, напряжение может иметь 3 значения. Мощность соблюдать необходимо, чтобы не пострадали от нагревания плавкие и легковоспламеняющиеся элементы конструкции светильника. Из-за нарушений могут перегореть лампы, патроны, провода. А последствия последнего бывают пожароопасными.

Типы и виды цоколей ламп освещения

Вне зависимости от того, какие виды лампочек при организации освещения планируется использовать: энергосберегающие, светодиодные, галогенные или аналоги накаливания, упор при выборе делается на цоколь. Учитывается разновидность и особенности конструкции осветительного прибора, чтобы подобрать нужный осветительный элемент к нему.

Обзор существующих видов

Цоколь – важная часть конструкции галогенных, люминесцентных и прочих лампочек, он обеспечивает плотную установку изделия в светильник определенного вида. А дополнительно к тому еще и дает возможность подключить его к сети.

Виды и маркировка

Несмотря на это существует еще и бесцокольная лампа – это узкоспециальная разновидность, предназначенная для организации системы освещения автомобиля (лампочки Н10, НВ3, D1S).

Существуют различные типы:

  • резьбовой – Эдисона Е;
  • штырьковой G;
  • штифтовой B;
  • цоколь, контакты в котором утоплены – R;
  • фокусирующий – Р;
  • софитный аналог S;

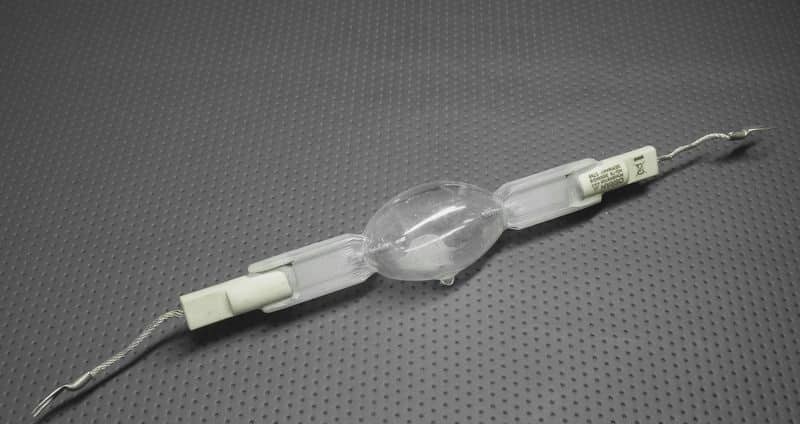

  • кабельный вид К;
  • телефонный – Т;
  • бесцокольный – W.

В обозначении обычно зашифрованы размеры или другие характеристики держателя. Например, для лампы Е14, Е27, Е40 характерен диаметр резьбовой части конструкции. Это может быть значение 14, 27 или 40 мм в зависимости от того, какие типы рассматриваются. А вот разновидности цоколей G5, G12 отличает расстояние между контактными штырьками: 5 или 12 мм.

Кроме того, держатели предназначаются для подключения к сети с различными значениями электрических параметров. Например, существуют лампы для системы освещения 12, 24 вольт, а другие виды позволяют подключиться только к сети 220 вольт.

Резьбовой цоколь Е

Данный вид встречается в следующих вариациях: Е5, Е10, Е12, Е14, Е17, Е26, Е27, Е40. Представленные типы цоколей характеризуются размерами от минимальных до максимальных. Например, исполнение Е5 характеризуется высотой и диаметром, равными 5 мм.

Резьбовой держатель может быть установлен в галогенных, люминесцентных и аналогах с нитью накаливания. Кроме того, светодиодные источники света довольно часто встречаются именно с таким цоколем.

Наиболее распространенные: Е14, Е27, Е40. Причем последняя разновидность чаще устанавливается в люминесцентных ртутных источниках освещения, а также является частью ламп накаливания. Е14 обычно встраивается в грибовидные источники света и аналоги в форме свечи, «свечи на ветру». Е27 можно встретить в качестве держателя ламп совершенно любых типов.

Еще одна особенность цоколей Е14, Е27, Е40 – питание от сети 220 вольт. Благодаря этому энергосберегающие лампы, которые требуют использования ПРА, могут подключаться напрямую к источнику питания.

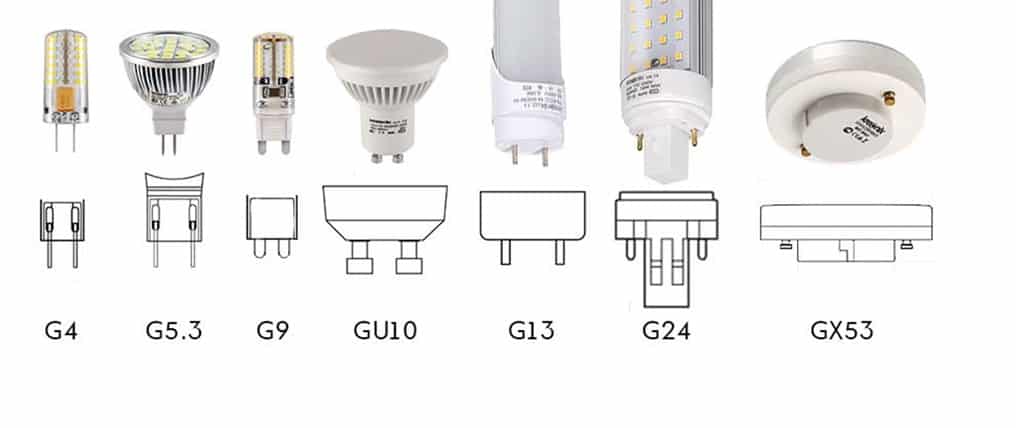

Штырьковый вариант

При выборе нужно ориентироваться на расстояние между контактами (штырями). Если предусмотрено количество выступающих элементов более 2, ориентиром становится диаметр окружности держателя. В зависимости от того, какие исполнения лампы со штырьковым держателем выбраны, появляется возможность выполнить подключение системы освещения к источнику питания 220 вольт или 12/24 вольт.

В обозначении держателя G могут быть и другие буквы: G4, GU4, GY4, G5, GU5.3, GX5.3, G6.35, GU10, G9, G12, G13, G23, G53, GU53, GX53, GX70. U, X, Y, Z – обозначают модификацию конструкции. При этом названные виды не являются взаимозаменяемыми.

Держатель G4 можно встретить в галогенных осветительных элементах, предназначенных для подключения к источнику питания 12/24 вольт. Целевое назначение – точечный свет, встраиваемые системы освещения. Низковольтные лампы с таким держателем также могут быть светодиодные. Исполнение G5 применяется в люминесцентных аналогах, например Т5.

Держатель GU5.3 является частью ламп, целевое назначение которых – встраиваемые системы освещения. Такой вариант входит в конструкцию ламп светодиодных и галогенных, он подходит для источника света типа MR16, который, в свою очередь, используется при организации подсветки витрин, ниш и декоративного освещения. Источником питания может выступать электросеть 12/24 вольт или 220 вольт.

Особенность GU10 – уплощения на торцевых участках контактных элементов, что способствует более надежному соединению с патроном. Источники света с такой контактной частью питаются от сети 220 вольт.

Аналог GU6.35 – сходен по характеристикам с вариантом GU5.3, но расстояние между штырями составляет 6,5 мм, а в качестве источника питания может выступать только сеть переменного тока 220 вольт. Если исполнения типа G5 характеризуются контактными элементами в виде штырьков, то вариант G9 оснащен вытянутыми петлями. Расстояние между ними составляет 9 мм. Используются такие виды источников освещения при организации акцентного освещения и декоративной подсветки.

Исполнение G13 – распространенный вариант, используется в светодиодных и энергосберегающих люминесцентных источниках света с формой колбы в виде цилиндра. Благодаря этой особенности названные виды являются взаимозаменяемыми.

Вариант G23

Расстояние между штырями – 13 мм. Другой вариант G23 немного отличается по конфигурации, так как помимо штырей держатель имеет еще и пластиковый выступ. Крепление осуществляется посредством установки контактных элементов в гнездо с отверстиями.

Цоколи компактных люминесцентных ламп

Аналог держателя G53 характеризуется существенным расстоянием между штырями – 53 мм. Целевое назначение ламп с таким контактным элементом – направленный свет в торговых залах, ресторанах, галереях. Исполнение GX53 применяется в лампочках для установки в подвесные и натяжные потолочные конструкции. Штырьки по форме аналогичны контактам GU10. При установке лампочка поворачивается.

Выбор лампы с учетом типа цоколя

В первую очередь необходимо определить, к какой сети будет выполняться подключение: 12/24 В, 220 В, потому как разные типы держателей могут быть предназначены для подключения к сетям с различными параметрами. Выбор контактного элемента галогенных, светодиодных и энергосберегающих ламп делается на основании устройства светильника, в который производится его установка.

Определить подходящий вариант можно по маркировке: G12, GX70, G5, E27, E14, E40, GX53 и пр. Также виды ламп обычно указывают на конструкционные особенности. Например, для энергосберегающих или светодиодных осветительных элементов Т5 подходит вариант G5.

Каждый из вариантов предназначен для эксплуатации в определенных условиях. Бывают исполнения для постоянных и переменных сетей. Кроме того, можно подобрать держатель лампочки под осветительный прибор разного целевого назначения: встраиваемые или подвесные светильники, вариант направленного или рассеянного освещения, функциональные или декоративные светильники.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Виды и типы цоколей ламп: обозначения, разновидности разъемов

Современные осветительные приборы предоставляют возможность использования их для освещения, декорации, в рекламных целых, но со времен создания первой лампы их конструкция и принцип действия претерпели ряд изменений. В эксплуатации при выборе конкретной модели световых приборов помимо габаритных размеров куда более важную роль играют типы цоколей ламп.

В люстрах, прожекторах, настольных светильниках могут применяться различные патроны, из-за чего замена источников освещения производится в строгом соответствии с базовыми параметрами. Чтобы разобраться в особенностях различных типов, необходимо детально изучить существующую систему обозначения.

Система обозначения цоколей

В нынешней системе обозначения маркировка типов цоколей осуществляется посредством буквенно-цифрового обозначения. Которые предназначены для определения соответствующих параметров лампы и области их применения.

Первая буква

Обозначается заглавными латинскими буквами, которые соответствуют типу контактной группы или способу их расположения на лампе. Первая буква является своеобразным индикатором, который рассказывает об особенностях конкретного  устройства.

На практике выделяют такие типы:

  • E – считается классическим или резьбовым цоколем, широко используется в обычных лампах;
  • G – с контактной группой в форме штырьков;
  • R – имеющий утопленный в торце контакт;
  • B – штифтового типа;
  • S – софитные;
  • P – фланцевого образца;
  • T – телефонный вариант;
  • K – кабельного образца;

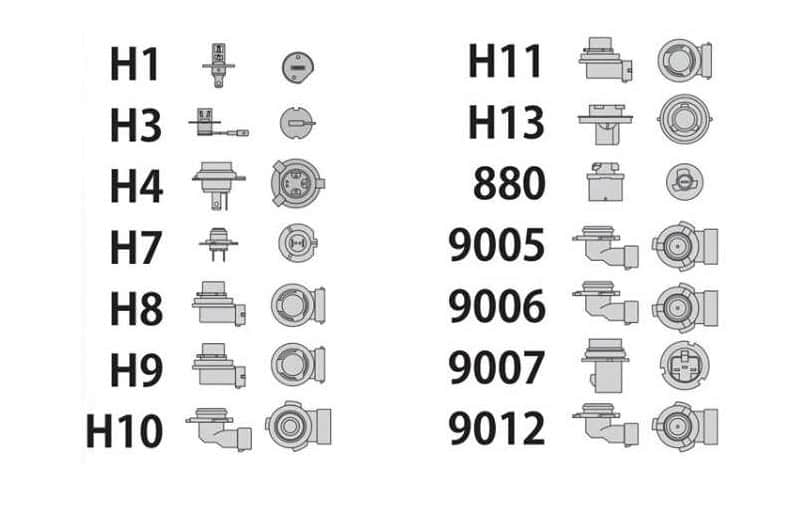

  • H – под ксенон;
  • W – проволочного типа, также называется безцокольным.

Число

Числовые данные в маркировке указывают на габаритные размеры самого цоколя или его контактов. В зависимости от конкретного типа лампы, это может быть диаметр, расстояние и т.д. Для большинства классических ламп этот параметр указывается в миллиметрах. Более детально рассмотрим его в примере каждого вида цоколя.

Строчные буквы

Помимо этого в обозначении типа цоколя могут использоваться и строчные латинские буквы.

Их применяют для указания количества контактов:

  • s – показывает, что у лампы имеется только один контакт;
  • d – два вывода;
  • t – три контакта;
  • q – четыре штекера;
  • p – пять контактов.

Но следует заметить, что эти буквы присутствуют не всегда, поэтому если строчных букв в маркировке нет, то цоколь имеет стандартную для соответствующей лампы комплектацию.

Разновидности разъемов

Приведенная выше последовательность, отображаемая в маркировке, подразумевает рассмотрение данных об элементе по мере их значимости. Наиболее значимым является именно форма, так как она определяет соответствие осветительного оборудования патронам в бытовых приборах.  Теперь более детально рассмотрим конструктивные особенности разъемов для различных типов цоколей ламп.

E – резьбовой

Впервые они начали применяться в лампах накаливания на заре их разработки и получили название цоколя Эдисона по имени легендарного изобретателя, сконструировавшего первую лампочку. Сегодня цоколь с винтовой резьбой не утрачивает своей популярности и продолжает использоваться для различных бытовых светильников. Помимо классики его используют для галогенных, светодиодных и люминесцентных ламп.

Основным параметром для резьбового соединения выступает диаметр резьбы. Поэтому все лампы этого типа рассматриваются в разрезе цифровой маркировки:

  • E5 – это малогабаритное осветительное устройство, используемое в щитах управления, панелях сигнализации и т.д.;
Лампа с цоколем Е5Лампа с цоколем Е5
  • E10 – популярный вариант для декоративного освещения в вытяжках, печах, холодильниках;
  • E11 – миниатюрная лампочка, устанавливаемая в зарубежных приборах;
  • E12 – используется для некоторых люстр и декоративных светильников;
  • цоколь E14 или другими словами миньон – популярен в большинстве домашних светильников, бра и т.д., применяется для рефлекторных ламп;
Лампа с цоколем Е14Лампа с цоколем Е14
  • E17 – это стандартный типоразмер для оборудования из США, но они, как правило, рассчитаны на другой класс напряжения, поэтому в отечественных сетях напрямую включаться не могут;
  • E26 – как и предыдущий тип относится к американским лампам, но является более распространенным;
  • E27 – это цоколь для стандартных патронов, наиболее распространен в отечественных лампах и сетях;
  • цоколь E40 – промышленный вариант, применяемый в прожекторном освещении крупных объектов, открытых территорий и т.д.

G – штыревой

В таком типе контакты представлены штырьками, как таковой, цоколь может и отсутствовать и штырьки выходят прямо из стеклянной колбы. Наиболее часто они применяются в люминесцентных, светодиодных и галогенных лампах. В отличии от предыдущего типа, их значительно быстрее подключать в специальный разъем, так как не нужно закручивать, но существенным недостатком является ослабление патрона с последующим нагревом из-за плохого контакта.

Цоколь типа GЦоколь типа G

Штырьковые цоколи отличаются расстоянием между контактами, которое выражается в миллиметрах. К примеру, цоколь G4 – имеет всего 4 мм между выводами, а ближайший к нему G5.3 довольно сложно отличить визуально.

Модели от G9 и более комплектуются другой формой контактов, поэтому отличаются и внешне. Далее, патрон G13 вместо тонких проволочек будет иметь металлически штыри цилиндрической формы. А цоколь от G23 и выше характеризуется своеобразной конструкцией энергосберегающей лампочки.  Следует отметить, что у некоторых моделей перед заглавной буквой имеется цифра, указывающая на количество пар контактов — 2G11.

R – цоколь с утопленными контактами

Цоколи с утопленным контактом имеют два углубления по концам электрической лампочки. Которая представлена длинной продолговатой трубкой. Чаще всего применяется в кварцевых и галогеновых лампах.  Сам цоколь, как правило, сопоставим с диаметром колбы и, как таковой, не характеризуется другими отличительными особенностями.

Лампа с цоколем RЛампа с цоколем R

В некоторых модификациях маркировка цоколя может представляться только цифровым выражением без каких-либо букв. Такое обозначение указывает на длину лампы.

B – штифтовой цоколь (байонет)

Штифтовые цоколи являются одной из модификаций резьбовых, с тем отличием, что вместо резьбы по бокам выступают два металлических штифта, которые вставляются и проворачиваются в специальных пазах патрона. Они значительно проще и имеют хорошую фиксацию, предотвращающую нарушение контакта при вибрациях и прочих частых механических воздействиях. Поэтому чаще всего их можно встретить в автомобильных лампах, где тряска во время движения присутствует постоянно.

Лампа с байонетным цоколемЛампа с байонетным цоколем

Обозначение B дополняется другими заглавными буквами:

  • BA – означает, что штифты имеют симметричное расположение;
  • BAZ – штифты смещены относительно друг друга по высоте и радиусу;
  • BAY – штифты смещаются только по радиусу.

Цифровое обозначение показывает диаметр изделия в миллиметрах.

S – софитный

Такой цоколь состоит из двух электрических контактов, расположенных по концам стеклянной колбы. Название произошло от сферы применения – софитов в ванных комнатах, декоративных подсветках и прочих зон освещения. Такие лампочки подсветки довольно маленькие, что позволяет уменьшить и габариты самих светильников.

Лампа с софитным цоколемЛампа с софитным цоколем

Чаще всего встречаются модели в размере S6 и S8,5. Цифры в маркировке обозначают диаметр в миллиметрах, так S6 говорит о том, что это софитная модель диаметром 6мм.

P – фланцевый цоколь

В отличии от остальных моделей способен четко фокусировать источник света относительно какой-либо позиции, что часто используется в автомобильной отрасти. Где положение лампы относительно зеркала в фарах крайне категорично, так как при смещении на миллиметры может существенно ухудшить световой поток и видимость для водителя.

Лампы с фланцевым цоколемЛампы с фланцевым цоколем

На практике довольно сложно определить какие-либо характеристики этого цоколя, что обусловлено стремлением всех производителей внести индивидуальность в собственное оборудование. Поэтому сегодня присутствует достаточно большое многообразие фланцевого, или фиксирующего цоколя.

T – телефонный

Еще один вариант миниатюрных ламп – используются для подсветки приборных панелей, в качестве источника сигнализации на щитах управления и для прочих целей. Имеют полимерную конструкцию и пару металлических контактов для токосъема. За буквой T следует цифра, обозначающая диаметр пластикового основания, при помощи которого и происходит крепление к патрону. Телефонный цоколь выполняется из термоустойчивых компонентов, так как большинство условий эксплуатации доводят приборы освещения до 100 — 130°С в номинальном режиме.

Лампы с телефонным цоколемЛампы с телефонным цоколем

K – кабельный

Кабельная модель отличается парой клемм, отводимых от лампы, а в качестве контактов выступают два гибких провода, которыми и производится подключение к электрической цепи. Такой вариант наиболее актуален для устройств с большой силой электрического тока, где обычный контактный токосъем может привести к чрезмерному нагреву.

Цоколь кабельного типаЦоколь кабельного типа

H – для ксеноновых ламп

Такой вариант используется для надежной фиксации в месте крепления и наиболее распространен в автомобильной отрасли. За счет большого разнообразия производителей на рынке, лампы имеют широкий ассортимент и не менее большое разнообразие конструктивных отличий. Поэтому цифры, следующие за буквенным обозначением, указывают на подтип конкретной модели.

Цоколи для ксеноновых лампЦоколи для ксеноновых ламп

W – безцокольные лампы

Безцокольные лампыБезцокольные лампы

Такой способ подключения предназначен для ламп малого вольтажа, соединение происходит за счет гибких проводов, подводимых к контактам. Используются в местах, где физические процессы могут расшатать классическое соединение цоколя с патроном. Чаще всего их можно встретить в слаботочных цепях и автомобильных системах.

Виды цоколей ламп освещения, типы и классификация лампочек

Если вы решили приобрести светильник для спальни или любой другой комнаты, то обратите первым делом ваше внимание на то, какой цоколь у лампы. Лампы могут не идти в комплекте с осветительным прибором, по этой причине рекомендуется выяснить вид цоколя, благо сейчас на рынке их огромное количество. Лампочки бывают разной формы, размера, мощности и иметь разные цоколи, с помощью которых они закреплены в патроне осветительного прибора. Также с их помощью в лампу поступает электричество.

Цоколи изготавливают из металла или керамики. Во внутренней их области имеется контакт, через который подается ток на рабочую область. У любого осветительного прибора есть один либо несколько таких патронов для крепления ламп. При покупке лампы обращайте внимание на то, чтобы цоколь совпадал с размером патрона.

Все лампы со временем нуждаются в замене, так как их срок эксплуатации не вечен. Для оптимального выбора рекомендуется заранее ознакомиться с основными видами ламп и тем, какой цоколь у обычной лампочки.

Виды цоколей для разных лампВиды цоколей для разных ламп

Разновидности цоколей для ламп

Различают несколько видов цоколей ламп, получивших широкое применение в самых разных сферах. Из-за этого их принято классифицировать; согласно этой классификации все разновидности бывают определенной категории. Кроме того, обычно мы в большинстве случаев имеем дело со следующими двумя цоколями лампочек: резьбовым и штырьковым.

Традиционно подразумевается, что резьбовой цоколь – это и есть винтовой. Его принято маркировать буквой Е. Цоколь E27 получил широкое применение в большинстве типов ламп, среди которых и бытовые. После буквы непременно отмечается число – это диаметр резьбового соединения. В бытовой лампочке применяется 2 размера – E27 и E14.

У обычной лампы накаливания резьбовой тип цоколей E27 или, как еще его принято называть, миньон. У многих новейших осветительных приборов такая конструкция. Она самая удобная для использования, и пользуется спросом у широких масс населения. Габариты резьбового соединения для ламп не менялись в течение нескольких десятков лет, по этой причине даже новые светодиодные лампочки, приобретенные сегодня, можно вкрутить в старую люстру. Кроме того, лампа с цоколем типа E отличается своими размерами – она имеет малый вес.

В Америке стандартные размеры цоколей совсем иные, чем в Европе. Это связано с тем, что там в сети напряжение составляет 110 В. Чтобы нечаянно не вкрутить европейскую лампочку, нужно помнить, что диаметр у них другой: Е12, Е17, Е26 и Е39.

Классификация цоколейКлассификация цоколей

Эта разновидность тоже получила широкое применение в различных областях. Этот цоколь состоит из 2 металлических штырьков, играющих в то же время роль электрического контакта. Эти штыри обеспечивают удержание прибора в патроне, потому что их вставляют в патрон очень плотно. Размеры штырей бывают разного диаметра. Цоколь маркируется буквой G, обозначающей, что это штырьковый тип, а число после нее указывает на расстояние между штырьками. К примеру, цоколь G4, цоколь G9, цоколь G5 либо G13. Последний, G13, получил сегодня широкое распространение в лампах-трубках. Они имеются в каждом подъезде.

Такой тип цоколей можно встретить у разных ламп: накаливания, люминесцентных, галогенных. Цоколь G очень распространен в светодиодном освещении. Кроме того, лампы с таким цоколем вы можете приобрести и для обычной старой люстры.

Кроме обыкновенных, указанных ранее, существуют также виды лампочек и типы цоколей, которые не так востребованы, однако успешно используются в разнообразных осветительных приборах:

  1. Тип с утопленным контактом (R). Он получил широкое применение главным образом в технике, которая работает с высокой интенсивностью с питанием от переменного тока.
  2. Штифтовой вариант (В) позволяет очень легко сменить лампочку в патроне благодаря тому, что у него несимметричные контакты по бокам. Практически это усовершенствованный вид резьбовой разновидности.
  3. Одноштырьковый (F), который в свою очередь бывает цилиндрическим, с рифленой областью и особенной формой.
  4. Софитный (S) используется в осветительных приборах гостиниц и транспортных средств. Отличается симметричным расположением контактов.
  5. Фиксирующий (P) используется в специальных мощных прожекторах и фонарях.
  6. Телефонный (Т) оснащен маленькой лампочкой для разнообразных пультов, какой-либо подсветки.
Варианты цоколей для разных патроновВарианты цоколей для разных патронов

В большинстве случаев на цоколе имеется, кроме основной маркировки, еще одна буква. Она обозначает подвид этого светильника:

  • V – вариант с коническим концом.
  • U – цоколь люминесцентных ламп.
  • A – лампочка для машин.

Классификация лампочек

Далее рассмотрим наиболее популярные в быту осветительные приборы, среди которых стоит отметить лампу накаливания, галогенную, энергосберегающую, люминесцентную и светодиодную лампу.

  • Лампа накаливания.

Лампа накаливания является самым массовым из всех типов ламп и, вероятнее всего, вы с ней знакомы. Она так востребована из-за низкой себестоимости и несложной конструкции. Применяется в простейших видах осветительных приборов. Но у ламп накаливания есть огромный недостаток – такой светильник сильно уступает по техническим свойствам своим собратьям. Длительность ее эксплуатации равна 1 000 часов, хоть это не такой уж серьезный, но все же минус. Многие модели ламп накаливания выпускают с цоколями Е14 и Е27.

Существуют и рефлекторные виды светильников накаливания. Они отличаются посеребренной поверхностью. Это дает возможность направлять свет в какой-то конкретный участок, по этой причине такие осветительные приборы применяются для получения направленной освещенности помещения. Сегодня вы можете приобрести рефлекторные приборы для освещения R50, R63 и R80, где цифра является диаметром прибора. У них типы патронов другие, а цоколь E14 либо Е27.

  • Галогенные лампы.

Отличаются длительным сроком эксплуатации – 4 000 часов. Имеют высокий индекс цветопередачи, который составляет 100%. У них размеры меньше, чему у обыкновенной лампы, форма тоже бывает разная, соответственно, и область применения значительно шире. Цоколь для галогенных ламп – G9, G4, R7s, GU10.

  • Энергосберегающие лампы.

Такие осветительные приборы получили достаточно широкое распространение на сегодняшний день. Они пользуются огромным спросом среди потребителей. Такими типами лампочек пользуются так часто из-за того, что они могут снизить расходы на электричество. Реализуются они везде, а смонтировать их не составляет особого труда.

Новейшие технологии в производстве позволили создать энергосберегающие лампы компактного размера, разнообразной мощности, различных форм, а также с продолжительным сроком эксплуатации. Но важное значение имеет то, что они не любят постоянного включения и выключения, так как при этом снижается срок их эксплуатации.

Виды лампВиды ламп

Важный момент: на сегодняшний день небольшие энергосберегающие лампочки вы можете купить с почти любыми видами цоколей: Е27, G13, GU10, G9, GU5.3, G4, GU4. Кроме того, они используются с типом цоколя E14.

  • Люминесцентные лампы.

Их принято также именовать трубчатыми либо линейными из-за особой формы. Буква Т – это диаметр, а число – это диаметр в дюймах. К примеру, T12 (диаметр 12/8 дюйма).

Они также именуются «энергосберегающими», однако это не главное их достоинство. А основное преимущество – это длительный период эксплуатации, составляющий 25 000–100 000 часов. Если переведем это число в годы, то выходит 3–12 лет постоянной работы.

На сегодняшний день принято различать типы цоколей и для светодиодных ламп. Кроме того, бывает и лампочка без цоколя. Выглядит она как обычная.

Лампы с цоколем G13 сегодня так же востребованы, как светодиодные модели. Они не быстро нагреваются. По этой причине лампы с цоколем G13 лучше использовать в помещении, где строго соблюдается температурный режим.

Виды лампочек и типы цоколей

Покупая в магазине тот или иной светильник, мы в первую очередь должны обращать внимания, на то, какие лампочки к нему подойдут. В комплекте с прибором они отсутствуют, поэтому важно знать те их разновидности, которые представлены сегодня в продаже. Отличаются лампочки формой, размерами, мощностью, а также цоколем, которым они закрепляются в патроне светильника. Через него в лампу поступает электрический ток.

Сами цоколи делают металлическими или керамическими. Внутри них имеются контакты для подачи тока на рабочий элемент лампы. Каждый светильник оборудуется одним или несколькими патронами для крепления ламп. Цоколи приобретаемых лампочек должны по форме и размерам им соответствовать. Поэтому при покупке светильника важно ориентироваться в том, какие виды лампочек и типы цоколей к нему подойдут.

Важно правильно определиться с типом лампы для осветительного прибора

Важно правильно определиться с типом лампы для осветительного прибора

Кроме того, большинство ламп требуется время от времени менять, поскольку они не обладают большой долговечностью. Чтобы сделать оптимальный выбор и не заблудиться во всем их многообразии, важно знать, какие вообще существуют виды ламп и типы цоколей. Кроме цоколя, при покупке лампы нужно учитывать еще потребляемую мощность лампы, напряжение, ее габариты и схему подключения к люстре.

Какие бывают типы цоколей

Существует большое многообразие типов цоколей ламп, которые сегодня применяются в тех или иных областях. В связи с этим имеется их классификация, согласно которой все типы можно поделить на несколько групп. При этом в повседневной жизни мы чаще всего сталкиваемся только с двумя из них: резьбовыми и штырьковыми. Рассмотрим подробнее каждый из этих двух типов.

Резьбовой цоколь

Традиционным принято считать резьбовой цоколь, или по-другому — винтовой. Его маркируют латинской буквой Е. Такой тип цоколя широко применяется во многих видах ламп, включая большинство бытовых. После буквы обязательно должно идти число, которое означает диаметр резьбового соединения. В бытовых лампочках используется два размера резьбового соединения — Е14 и Е27. Для более мощных ламп, например, уличного освещения существуют цоколи Е40.

Размеры резьбовых цоколей

Размеры резьбовых цоколей

Резьбовой тип цоколя мы привыкли видеть практически во всех домашних осветительных приборах. Большинство современных ламп снабжены именно такой конструкцией соединения. Она считается наиболее удобной для широкого потребления. Размеры резьбовых соединение для ламп не изменялись несколько десятков лет, поэтому даже современная светодиодная лампочка, которую вы приобрели сегодня, вполне может быть ввинчена в старинную раритетную люстру 30 – 40-х годов прошлого века. Это очень важно для тех, кто увлекается возрождением старинных вещей.

В США и Канаде размеры цоколей не совпадают с европейскими. Это обусловлено тем, что там напряжение в сети 110 В. Поэтому, во избежание случайного вкручивания европейских лампочек, диаметр у них: Е12, Е17, Е26 и Е39.

Штырьковый цоколь

Это тоже достаточно популярный цоколь, который с успехом используется в различных видах ламп. Представляет собой он два металлических штырька, которые играют одновременно роль электрических контактов. Удержание лампы в патроне осуществляется этими штырьками, так как они вставляются в патрон достаточно плотно. Штырьки могут быть различными по диаметру и расстоянию между ними. Отсюда и маркировка буквой G, которая и означает, что это штырьковый цоколь, а число после нее определяет промежуток между двумя штырьками. Например, цоколи G4, G9 или G13.

Штырьковые цоколи

Штырьковые цоколи

Данный вид цоколей встречается практически у всех типов ламп: накаливания, люминесцентные, галогенные, светодиодные.

Помимо традиционных, перечисленных выше, существует еще несколько более редких типов цоколей, которые менее популярны, но, тем не менее, применяются в некоторых видах ламп.

  • Цоколи, имеющие утопленный контакт (R). Они используются, в основном, в приборах с высокой интенсивностью работы, которые питаются от переменного тока.
  • Штифтовые цоколи (В) дают возможность максимально удобно и быстро заменить лампочку в патроне благодаря тому, что их боковые контакты несимметричны. По сути это усовершенствованный аналог резьбового типа цоколя.
  • Одноштырьковые (F), которые бывают трех различных подвидов: цилиндрические, с рифленой поверхностью и особой формы.
  • Софитные цоколи (S) применяются в светильниках различных отелей и осветительных приборах автомобилей. Их отличает своеобразное двустороннее симметричное расположение контактов.
  • Фиксирующие (P) цоколи применяются в специальных мощных прожекторах и фонарях.
  • Телефонными (Т) цоколями оснащают лампочки для различных пультов управления, той или иной подсветки, сигнальные лампы, вмонтированные в щитки автоматики.
Так выглядит софитная лампа

Так выглядит софитная лампа

Зачастую, имеющаяся на цоколе, маркировка лампы состоит из нескольких букв. Вторая буква чаще всего означает подвид данного осветительного прибора:

  • V – цоколь, имеющий конический конец.
  • U – энергосберегающая люминесцентная.
  • A – автомобильная лампочка.
Различные типы цоколей бытовых ламп

Различные типы цоколей бытовых ламп

Виды осветительных лампочек

Речь пойдет о самых часто встречающихся лампах, которые мы обычно используем дома, в офисах и различных производственных помещениях. Можно к ним отнести лампы накаливания, энергосберегающие, галогенные, люминесцентные и светодиодные. Разберем подробнее каждый из названных видов.

Обычная лампа накаливания

Наверное, это самая распространенная лампа, несмотря на то, что ее возраст уже более 150 лет, а за последние 100 лет она практически не претерпела существенных изменений, мы пользуемся ею до сих пор. Все дело в том, что ее производство очень дешево, а конструкция простая. Она представляет собой колбу без воздуха, в которую помещена вольфрамовая нить. Под действием электрического тока она раскаляется до высоких температур и излучает свет. У современных ламп накаливания с вольфрамовой нитью есть одна особенность: при комнатной температуре сопротивление в нити вольфрама очень низкое, примерно, в 15 раз ниже рабочего, что повышает риск ее перегорания при прохождения более сильного тока в момент включения. В первых лампах использовались графитовые нити, сопротивление которых наоборот уменьшалось с ростом температуры. Это давало эффект постепенного увеличения яркости. В тоже время, графитовые нити быстрее вырабатывали свой ресурс.

Устройство простейшей лампы накаливания

Устройство простейшей лампы накаливания

По своим техническим характеристикам лампы накаливания сильно уступают другим видам ламп. Срок службы обычной лампочки составляет примерно около 1000 часов. Примечательно, что в пожарной части небольшого города Ливермор, что в Калифорнии, есть лампочка, которая непрерывно горит с 1901 г. Это, конечно же, исключение из правил. Кроме короткого срока эксплуатации, лампы накаливания со временем мутнеют из-за образующихся в колбе паров. Это сильно снижает их светимость. Лампы накаливания светят желтым светом, что близко к спектральным характеристикам солнечного света. Практически все лампы накаливания выпускают с цоколями Е14 и Е27. Исключение составляют маленькие лампочки, которые пару десятилетий назад вкручивали в фонарики и елочные гирлянды. Сегодня уже сложно найти патрон под такие лампочки.

Среди ламп такого типа встречаются особые рефлекторные лампы. Их отличительной особенностью является посеребренная внутренняя поверхность колбы. Такие приборы используют для создания луча направленного света, когда необходимо осветить какой-нибудь объект. На полках магазинов встречаются рефлекторные лампы, которые имеют маркировку R50, R63 и R80, где число – это диаметр лампы. Что касается цоколя, то он такой же, как и у простых ламп накаливания. Некоторые лампочки имеют матовое стекло для получения более рассеянного света. Встречаются и разноцветные лампы, применяемые для создания различных световых эффектов.

Галогенная лампа

Такая лампочка может прослужить примерно в четыре раза дольше, чем обычная лампа накаливания. Производители утверждают, что срок ее эксплуатации может составлять около 4000 часов, а так называемый индекс цветопередачи – 100%. По своему устройству такая лампа мало чем отличается от обычной, но в колбу добавлены пары таких веществ, как йод или бром. Это сильно повышает светоотдачу и срок службы. Современные галогенные лампы обладают светоотдачей 20-30 лм/ватт, которая сохраняется на протяжении предусмотренного срока эксплуатации и не теряется со временем, как у обычной лампочки накаливания.

Галогенные лампы

Галогенные лампы

Чаще всего галогенные лампы гораздо меньше обычных по размеру. У них существует множество разнообразных форм, а цоколи бывают: G9, G4, R7S, GU10. Есть даже лампы с галогеном, встроенные в колбу обычной лампочки с цоколем Е27.

Галогенная лампа с цоколем Е27, изготовленная внутри обычной колбы

Галогенная лампа с цоколем Е27, изготовленная внутри обычной колбы

Недостаток у галогенных ламп один – это низкочастотный шум при использовании совместно с диммерами, которыми регулируется светимость. Самое широкое применение такой тип ламп нашел в автомобильной промышленности. Современные фары головного света автомобилей оборудуются именно галогенными лампами.

Люминесцентные трубчатые лампы

Эти источники света имеют характерную вытянутую форму в виде трубки различной длины и диаметра. Последний обозначается буквой Т на маркировке. Например, T12 (диаметр 12/8 дюйма=3,8 см). Для таких ламп требуются специальные светильники с пусковым устройством. Оно требуется для того, чтобы создать внутри колбы электромагнитное поле, способное вызвать свечение люминофора под воздействием паров ртути. В таких лампах отсутствуют накаливающиеся части, что в разы увеличивает их экономичность и КПД, так как необходимость в разогреве вещества отпадает и практически вся энергия преобразуется в световой поток. Цоколи у такого типа ламп чаще всего штырьковые и расположены с двух сторон колбы.

Трубчатые люминесцентные лампы

Трубчатые люминесцентные лампы

Энергосберегающие типы ламп

Этот термин принято использовать в отношении маленьких люминесцентных ламп. Они сегодня приобрели высокую популярность, так как способны сократить энергозатраты очень значительно. Продаются они в любых магазинах, а установить их в обычный патрон с резьбой не проблема, поскольку они снабжены такими же цоколями.

Энергосберегающая лампа

Энергосберегающая лампа

Благодаря современным технологическим разработкам, энергосберегающие лампочки обладают весьма компактными размерами, различными вариациями мощности, большим многообразием форм, но определенно длительным сроком службы и необычайной эффективностью. Однако нужно помнить, что такие осветительные приборы «не любят» слишком частого включения и отключения, а также, как и все люминесцентные лампы, требуют специальных условий утилизации, так как пары ртути, содержащиеся в них очень опасны для человека и окружающей среды. Сегодня имеются энергосберегающие лампы с любыми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.

Светодиодные лампы

Их тоже можно назвать «энергосберегающие», но это не главное их преимущество. При значительной экономии электроэнергии, они обладают поистине огромным сроком службы, который может исчисляться десятками тысяч часов и годами. От 25 000 до 100 000 часов прослужит светодиодная лампа, что равняется 3-12 годам непрерывной работы. К тому же светоотдача у них практически стопроцентная. Светодиоды не используют нагрев, поэтому такие лампы совершенно безопасны в пожарном смысле. Большинство светодиодных ламп оборудовано стандартными цоколями, что позволяет использовать их в любых светильниках. Они полностью экологически безопасны, так как не содержат никаких вредных веществ.

Светодиодные лампы

Светодиодные лампы

Из недостатков следует отметить только очень высокую стоимость. Это, конечно, компенсируется очень долгим сроком эксплуатации. Приобретать же более дешевые светодиодные лампы не рекомендуется, так как за счет экономии на конденсаторах они светят невидимым мерцанием, что в скрытом виде влияет на зрение. Еще одним недостатком можно считать смещенный в сторону синего цвета спектр излучения, что не соответствует естественному солнечному свету. Светодиоды светят достаточно холодным неестественным светом.

Использование энергосберегающих источников освещения позволяет сильно сэкономить на электроэнергии. В тоже время, при их покупке следует быть внимательным к выбору производителя и покупать только известные модели, так как иначе многие достоинства становятся не столь очевидными.

Основные типы и виды цоколей ламп


Покупая лампочку, всегда необходимо обращать внимание какой у нее тип цоколя.
Чтобы закрепить лампочку в патроне необходимо чтоб цоколь лампы и патрона были одного типа.

Цоколь изготовлен из метала, иногда из керамики или же с частями керамики.
В большинстве своем все цоколи резьбовые, но бывают еще винтовые, штифтовые, штырьковые, и т. д.

Первая буква в маркировке цоколя определяет его тип:

    E — резьбовой цоколь (лампа Эдисона)
    G — штырьковой цоколь
    R — цоколь с утопленными контактами
    B — штифтовой цоколь (он же байонет)
    S — софитный цоколь
    P — фокусирующий цоколь
    T — телефонный цоколь
    K — кабельный цоколь
    W — безцокольные лампы

После первой буквы могут быть еще пометки о типе использованной лампы:

U – энергосберегающая лампочка
V – цоколь с коническим концом
A – автомобильная лампа
и др.

После букв, как правило идет цифра с помощью которой определяют диаметр цоколя или расстояние между штырьками (контактами) в зависимости от типа цоколя.

Иногда после цифр можно встретить еще одну букву — с помощью нее определяют количество контактов.

s – 1
d — 2
t — 3
q — 4
p — 5

Винтовой цоколь Е

Самый популярный цоколь Эдисона (первых лампочек)

E27 — самый популярный и самый распространенный тип цоколя в быту, изобретенный еще Эдисоном. Кроме классических ламп накаливания, такой цоколь теперь используется в компактных энергосберегающих лампах, галогенных лампах, газоразрядных, диодных и других в виду того что почти все люстры, бра и светильники используют этот цоколь.

Е14 — второй по популярности тип цоколя в быту. В быту к нему привязалось прозвисько «миньон». Лампы с таким цоколем могут иметь как обычный — классический, так и декоративный, в виде свечи. Сейчас этот тип цоколя широко встречается как среди обычных ламп накаливания так и среди энергосберегающих и светодиодных ламп.

E40 — самый крупный цоколь с категории типа «E». Применяют его в основном для внутреннего промышленного освещения и наружного освещения улиц, площадей, парков и дорог. Сегодня этот цоколь применяют в лампах накаливания повышенной мощности, ртутных, металлогалогенных и натриевых лампах. Все они предназначены для освещения большой площади.

Штырьковой цоколь G


В цоколе этого типа используется не винтовая резьба, а штыревая система соединения лампы с патроном. Такой тип применяется в маленьких галогеновых лампочках, в встроенных и точечных светильниках.
 G4 — этот тип цоколя создан специально для миниатюрных галогенных ламп, которые широко используются для декоративного светового оформления интерьеров благодаря своему яркому точечному излучению. В основном такие лампы росчитаны на напряжение 12 вольт.

GU5.3 — применяют в маленьких галогеновых лампах, а с недавнего времени и для светодиодных ламп в декоративном освещение. Благодаря своим компактным размерам применяют такой тип в небольших потолочных светильниках для освещения внутренних помещений, для акцентированного освещения витрин магазинов, стендов и выставок.

G9 — данный тип используют в основном в сети 220Вт для декоративных светильников и люстр. Работают без трансформаторов.

GU10 — используют для монтажа в декоративные точечные светильники и некоторые виды настенных светильников. Установка лампы осуществляется путем поворотного соединения с патроном светильника.

G13 —  применяют для установки стандартных люминесцентных ламп Т8, диаметром колбы 26мм. Такие лампы используют для внутренних помещений. Люминесцентные газоразрядные лампы отличаются высокой экономичностью, долговечностью и большой площадью осветительной поверхности по сравнению с подобными лампами накаливания.

G23 — применяют в компактных люминесцентных лампах, форма колбы которых напоминает «U». Внутри цоколя находится стартер, для запуска лампы необходим только электромагнитный дроссель который как правило находится уже в корпусе светильника. Такие лампы выпускаются мощностью 5 — 14 Вт. В основном используются в настольных лампах.

Цоколь с утопленным контактом R


Такой тип цоколей используют в некоторых разновидностях кварцевых галогенных лампах, а также в осветительных приборах высокой интенсивности.
С помощью цифр в маркировке определяют полную длину лампы.


Штифтовой цоколь B


Этот тип цоколей возник в процессе эволюции цоколя Эдисона. Его разработали для того, чтобы ускорить процесс замены лампочек и сделать их более компактными.
Характерной его особенностью есть несимметричные боковые контакты с помощью которых закрепляют лампу в держателе (патроне) в строго заданном положению, например для фокусировки светового потока, к примеру в автомобильных двух спиральных лампах «ближнего-дальнего» света.


Софитный цоколь S


Софитный двусторонний цоколь S как правило применяется в светильниках для освещения ванных комнат, подсветке зеркал или для освещения автомобиля и номерных знаков.
Контакты в нем расположены с обеих сторон.
Цифрами обозначают диаметр корпуса (S6, S7, S8,5)


Фокусирующий цоколь P


Такой тип цоколя применяют в навигационных огнях, кинопроекторах, прожекторах и фонарях.
С помощью сборной линзы, которая помещена внутри цоколя, фокусируется световой поток в заданную сторону. Цифры в маркировке типа цоколя определяют диаметр фокусирующего фланца или части корпуса цоколя.

Телефонный цоколь Т


Такой тип цоколей применяют в основном для подсветки в пультах управления и щитках автоматики

Кабельный цоколь K


Нестандартных цоколей, используемых в некоторых проекционных лампах

Без цокольный тип W


Здесь контакт с патроном происходит прямо через токовые вводы, которые находятся на стеклянном основании лампы. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.

Кроме основных типов цоколя, существует и характерные обозначения популярных сейчас типов ламп:

MR16  — галогеновая или светодиодная лампа с отражателем.
Обычно, цоколь используется штырьковый (типа G).
Используют обычно в подвесных потолках и мебельных конструкциях

R50 —  рефлекторная лампа направленного света.
Цифра определяет диаметр лампы. Цоколь типа E (резьбовой).

2D — компактная люминесцентная газоразрядная лампа.
Колба лампы выполнена в форме двух дуг. Как правило цоколь G10q или GR8.

Среди люминесцентных газоразрядных ламп выполнених в форме продолговатой стеклянной трубки различают по диаметру и типу цоколя, существуют такие обозначения:

T5 (диаметр 1.59 см)
T8 (диаметр 2.54 см)
T10 (диаметр 3.17 см)
T12 (диаметр 3.80 см)

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
