Водосточные крюки – Как правильно крепить крюки водосточной системы. Крепление водосточной системы. Крепление водосточного желоба и трубы.

правила выбора и установки кронштейнов

Держатели – это базовые детали наружного водостока, обеспечивающие фиксацию его водосборной части. С помощью этих крюкообразных кронштейнов производится монтаж желобов, формируется конфигурация горизонтального водоприемного контура. Мастерам, желающим грамотно собрать и собственноручно установить водосточную систему, стоит ознакомиться со спецификой указанных элементов.

Для безупречного результата работы надо знать, как грамотно подобрать держатели для водостоков, где и каким образом их следует крепить. В этой статье мы как раз разберемся во всех данных нюансах.

Держатели для монтажа водосточных систем выпускаются в обширном ассортименте, который предоставляет возможность обустроить водоприемными устройствами крышу любой структуры и конфигурации.

Их производят для установки пластиковых и металлических желобов, с округлым или прямоугольным сечением, с защитно-декоративным покрытием и без него.

Какой кронштейн для желоба водостока выбрать
Какой кронштейн для желоба водостока выбрать

В изготовлении держателей используют полимерное соединение или стальной сплав. Цвет пластиковых изделий обычно в точности соответствует колеру желоба, если у владельцев дома не было тяги к контрастам в экстерьерной картине. Металлические крюки под желоба представлены оцинкованными вариантами с полимерным защитно-декоративным покрытием или без него.

Особых конструктивных отличий у кронштейнов, выпускаемых для традиционных типов кровель нет. В их числе три основные разновидности, это:

  • Длинные. Представляют собой элементы в виде крюков с длинной монтажной планкой. Устанавливаются перед укладкой покрытия. Крепятся к стропильным ногам, сплошной обрешетке или ее разреженному аналогу, усиленному вдоль линии фиксации карнизной доской.
  • Короткие. Крюкообразные детали с монтажным основанием, совмещенным с их тыльной стороной. Устанавливаются преимущественно после укладки покрытия, но могут монтироваться и до означенного этапа. Крепятся к лобовой доске, прибитой к торцам стропильных ног. В редких случаях просто к торцам стропилин.
  • Универсальные. Являются сборно-разборной конструкцией из короткого держателя и съемной монтажной планки. Могут использоваться в качестве длинных или коротких кронштейнов в зависимости от этапа работ.

При проведении установки до этапа укладки кровли универсальные кронштейны применяются в комплектации с монтажной планкой, устанавливаются в соответствии с правилами монтажа длинных держателей. Если фиксация производится после укладки покрытия, крепятся как обычные короткие крюки.

Как монтировать длинный держатель для желоба водостока
Как монтировать длинный держатель для желоба водостока

Кроме традиционных видов на рынке представлены короткие кронштейны с устройством регулировки уклона монтажного основания и держатели для кровель из полимерного поликарбоната. Первая разновидность предназначена для фиксации на верхнем венце бревенчатого сруба или на наклонно расположенной ветровой доске. В качестве примера подобного основания – скошенная внутрь лобовая обшивка крыши веранды или террасы.

Второй нетрадиционный тип – крюки водостоков для поликарбонатных крыш. Выпускают их с монтажным устройством в виде своеобразной «прищепки» – скобы. При обустройстве крыш с сотовым поликарбонатом одну часть скобы заводят между внешней и внутренней стороной полого пластикового листа. Крепят в двух плоскостях: к лобовой доске и к краю покрытия.

Эта же разновидность используется при обустройстве кровельных конструкций с однослойным пластиковым шифером. Подобный кронштейн решает сразу три важные задачи: обеспечивает надежное крепление к стропильной системе, усиление края кровли и выравнивание в двух измерениях. Причем регулировку положения можно произвести после фиксации кронштейна.

Грамотный подбор держателя исключит лишние расходы и действия в период установки. К примеру, приобретение длинных крюков нецелесообразно при проведении ремонтных работ без замены кровли. Если они уже куплены, то лежащий на карнизе ряд черепицы или шифера придется снимать, а после завершения монтажа укладывать обратно. Гораздо больше усилий потребуют металлочерепица и профилированная кровельная сталь.

Намного проще дела обстоят с короткими крюками, монтаж которых может быть произведен на любой стадии ремонта либо строительства. Однако их длинных собратьев неспроста признают наиболее надежной разновидностью кронштейнов, обеспечивающей водосточным желобам безукоризненную фиксацию на долгие годы.

Держатели для желоба водостока пластиковой крыши
Держатели для желоба водостока пластиковой крыши

Разберем технологию крепления наиболее востребованных кронштейнов на конкретных примерах. Для начала перечислим общие правила расположения крюков водосточных систем:

  • Группа держателей для одного ската должна формировать уклон водосточного желоба в сторону водосборной воронки с присоединенным к ней стояком. Величина уклона указывается производителем водосточной системы, обычно это от 2 до 5 мм на 1 погонный метр желоба.
  • Кронштейны устанавливаются с равным шагом. Под стальные и алюминиевые желоба через 600 – 900 мм. Для медных желобов расстояние между крюками варьирует в интервале 300 – 500 мм, для пластиковых систем шаг не более 600 мм.
  • Крайние крюки линейного водосточного желоба устанавливаются в 10 – 15 см от края лобовой доски.
  • Держатели замкнутых водосточных контуров четырехскатных крыш монтируются с обеих сторон углового элемента.
  • Дополнительные держатели монтируются в 5 – 10 см от водоприемной воронки. При использовании расширяющих воронок и соединительных элементов пластиковых водостоков устанавливаются рядом с ними в обязательном порядке.

На основании перечисленных правил производится проектирование расположения кронштейнов и подсчет требующегося для монтажа количества.

Праила установки держателей под желоб водостокаПраила установки держателей под желоб водостока

Кроме перечисленных особенностей  необходимо соблюдать специфику расположения крюков в сечении, или в профиль, так сказать. Установленный в держатели желоб должен быть перекрыт свесом карниза минимум на треть, максимум на половину собственного диаметра.

В зависимости от типа покрытия и крутизны конструкции размер этого свеса колеблется в пределах 3 – 7 см. Чем круче скаты, тем больше карнизный свес, выходящий за пределы карнизной доски.

Желоба должны находиться ниже линии, условно продолжающей свес, примерно на 2 см. Так надо, чтобы сползающая по кровле снежная масса не давила на горизонтальную часть водостока и не отрывала их вместе с держателями. Отметим, что если по каким-либо техническим причинам указанное расположение крюков невозможно, перед водостоком на карниз в обязательном порядке устанавливается система снегозадержания.

Как расположить кронштейны для водосточного желобаКак расположить кронштейны для водосточного желоба

Правила монтажа длинных держателей

Для установки кронштейнов с длинными монтажными планками необходимо определить шаг установки, который не должен быть больше предела, рекомендованного изготовителем системы. Крепить их чаще нерационально: лишние расходы без особой необходимости в усилении положения желоба водостока.

Определившись с шагом, следует произвести расчет количества крепежных деталей и выполнить разметку обрешетки под установку крюков. Если они будут фиксироваться к пяткам стропильных ног, установленных на подходящем расстоянии друг от друга, то размечать ничего не нужно.

После разметки проводится примерка кронштейна, устанавливаемого в наивысшую точку, для предстоящего сгибания его монтажной планки. Элемент надо приложить к месту установки и определить точку сгиба, отвечающую технологическим требованиям. При необходимости положение крюка следует подкорректировать с учетом максимальных отклонений, указанных производителем системы.

Как согнуть монтажную планку крюка водостока
Как согнуть монтажную планку крюка водостока

Поиск и определение опытным путем первой точки сгиба дает нам возможность провести разметку и гибку держателей для всего ската:

  • Укладываем требующееся для обустройства ската число кронштейнов в ряд так, чтобы их условное дно и верхние точки планок находились на одной линии.
  • Рассчитываем угол наклона, требующийся для свободного стока осадков в водоприемный стояк. Предположим, что длина ската 10 м, а рекомендованный уклон 3 мм/пог.м. Значит, точка сгиба крюка, расположенного с противоположного края должна быть ниже на 3 см.
  • Отчерчиваем линию сгиба на уложенных в ряд крюках и нумеруем их.
  • Сгибаем держатели поочередно полосогибом. Действуем аккуратно, чтобы при сгибании не повредить защитное покрытие.

Завершив сгибание кронштейнов, приступаем к их установке. Крепим оцинкованными самонарезающими шурупами с обычной шляпкой. Фиксация производится в трех точках на монтажной планке. В процессе крепления крюков любой длины нет существенных отличий кроме тех, что они выполняются на различных стадиях строительства либо ремонта.

Монтаж держателей начинают с установки крайних крюков, между которыми натягивается шнурка или леска, обозначающая линию условного дна желоба. Расположенные между ними рядовые элементы устанавливаются согласно проведенной до гибки нумерацией. В случае выявления отклонений от заданного леской направления сгиб корректируется.

Монтаж и крепление коротких кронштейнов для водостокаМонтаж и крепление коротких кронштейнов для водостока

Порядок установки коротких крюков

Короткие держатели применяются преимущественно, если проводится текущий ремонт крыши без замены кровельного покрытия или если в период строительства крыши про монтаж водосточной системы банально забыли.

Кроме того, это идеальный вариант для укладки мягких видов кровли, из-за специфики которых монтаж длинных кронштейнов может производиться только на стропила под обрешетку.

Правда, у владельцев строений с битумной черепичной кровлей, например, есть способ воспользоваться длинными держателями с установкой их на обрешетку. Для этого под монтажные планки сверху в обрешетке перед установкой выбирают удлиненные пазы. Отметим, что вариант возможен в случае, если углубления не способны повлиять на несущую способность обрешетки в районе карниза.

Как закрепить короткие кронштейны под желоб водостокаКак закрепить короткие кронштейны под желоб водостока

Проектирование расположения и подсчет требующегося количества коротких держателей выполняется по общим для всех водостоков правилам. Процесс монтажа отличается тем, что нет этапа предварительной подготовки крюков к установке.

Вкратце алгоритм монтажа выглядит так:

  • Расчет количества кронштейнов, ориентированный на примененный в изготовлении желоба материал.
  • Разметка лобовой доски согласно рекомендованному производителем шагу.
  • Расчет уклона желоба. Например, длина желоба 10 м, рекомендованный производителем уклон 2,5 мм. Значит, расположенный со стороны водоприемной воронки крюк должен быть установлен ниже того, что расположен с противоположной стороны ската ровно на 2,5 см.
  • Крепление крайних кронштейнов к лобовой доске.
  • Соединение закрепленных держателей леской или шнуркой для обозначения линии дна желоба. Шнурку можно протянуть в два-три ряда, чтобы обозначить несколько ключевых линий для повышения точности установки.
  • Монтаж рядовых держателей в соответствии с разметкой на лобовой доске и с «показаниями» шнурки.

В установленные держатели укладывается желоб в чуть согнутом состоянии. Сначала дальняя его сторона заводится в своеобразные пазы крюков, потом ближняя сторона защелкивается.

Правила установки дополнительных крюков для водостокаПравила установки дополнительных крюков для водостока

Монтаж держателей на пластиковый шифер

Для установки водосточных систем на крыши с пластиковым шифером выпускают особый вид держателей, речь о котором мы уже вели. Этот вид крепежа сложнее предыдущих видов в конструктивном и технологическом отношении. Однако производители элементов постарались максимально облегчить процесс установки и вероятного ремонта впоследствии.

Порядок действий по установке держателей на пластиковый шифер следующий:

  • Монтируем пластиковые распорки, повторяющие форму выпуклой волны гофрированного материала. Они нужны для крепления листа к крайней решетине и для обеспечения жесткости кровли вдоль карниза. Если нет обрешетки, ставим их на стропила.
  • Проводим разметку лобовой доски под установку крюков.
  • Устанавливаем крайние держатели, не затягивая крепеж.
  • Регулируем положение кронштейнов относительно вертикали.
  • Сдвигаем нижнюю часть держателя, устанавливаемого в самой нижней точке водосточной ветки относительно верхней части так, чтобы условное «дно» крюка было ниже аналогичного элемента с противоположной стороны ровно на величину уклона.
  • Фиксируем оба кронштейна к лобовой доске и к кровле.
  • Протягиваем один-два ряда шнурки, соединяя крайние крюки. Это ориентировочные линии для монтажа рядовых держателей.
  • Устанавливаем рядовые кронштейны согласно разметке и линии, обозначенной шнуркой.

В завершении фиксируем в держателях водосточный желоб и, установив на него строительный уровень, еще раз проверяем геометрические параметры установки. Уклон в сторону точки сбора воды должен быть соблюден обязательно, иначе в желобе будет застаиваться вода. При выявлении существенных отклонений высоту нижней части крюка можно подкорректировать.

Установка кронштейнов для водостока на пластиковую крышуУстановка кронштейнов для водостока на пластиковую крышу

Ролик с демонстрацией собственноручной установки длинных держателей:

Интересное приспособление для сгибания ножки длинных крюков:

Крепление коротких пластиковых держателей желоба водостока:

Мы разобрали варианты и методы установки наиболее востребованных видов держателей. Привели основные требования к их монтажу и креплению, придерживаться которых необходимо при обустройстве водостоком всех видов крыш. Соблюдение технологических правил – гарантия удачи в работе и долгой службы установленной на прочные держатели водосточной системы.

установка крюков желоба водосточной системы, инструкция по монтажу, как крепится

Содержание:

Идеальный вариант – когда расчет водосточной системы продумывается еще на стадии составления общего проекта: это позволит исполнить технические предписания, согласно которым установка водостоков осуществляется до укладки кровельного материала. Однако нередко бывает так, что эту процедуру проводят уже на готовую кровлю, что сопряженно с целым рядом сложностей.

установка крюков желоба водосточной системы

В каких ситуациях водосток крепится только на лобовую доску

Монтаж крюков водосточной системы только на лобовую доску возможна в тех случаях, когда вентиляция подкровельного пространства осуществляется при помощи специальных отверстий в подшивке свесов – т.н. «перфорированных софитов». Это самая простая и недорогая разновидность вентиляции, однако ее эффективность оставляет желать лучшего.

Для более полноценного притока воздуха используют зазор под обрешеткой. Это подразумевает более низкое расположение лобовой доски и фиксацию кронштейнов исключительно на обрешетку. Недостатком такого способа является риск обрушения доски под снеговой нагрузкой. Решение о целесообразности того или иного подхода к монтажу водостоков принимается хозяином дома.

монтаж крюков водосточной системы

Еще одна причина установки водосточных крюков на лобовую доску – проведения монтажа водоотводящих конструкций уже после завершения основных строительных работ. Распространенная ситуация, когда приобретается недостроенный дом с дорогим кровельным покрытием: чтобы не затевать трудоемкую процедуру по его демонтажу, проще крепить желоба на лобовую доску. Такой же алгоритм действий выбирается при замене водосточной системы.

Третья причина, из-за которой кронштейны могут быть установлены только на поверхность лобовой доски – применение антиконденсатной гидроизоляционной пленки. Как гласят правила монтажа, она должна обязательно выходит на свес карниза, что подразумевают возможность установки водостоков исключительно на лобовую доску.

Распространенные способы установки водосточной системы

Инструкция по установке водосточной системы подразумевает применение специальных монтажных крюков. Согласно строительным нормам, они могут быть установлены на сплошную обрешетку (мягкая кровля), на поверхность стропилин или на внешнюю сторону ветровой доски.

инструкция по установке водосточной системы

Существует семь основных способов, как установить водосток:

  1. К стропилам. Некоторые новички рассчитывают на возможность приподнятия пары листов кровельного материала для фиксации крюков к обрешетке уже по завершении кровельных работ. Однако, как показывает практика, сделать это не так-то просто, ведь приходится демонтировать несколько рядов кровельных саморезов. В результате на местах, где они были установлены, остаются некрасивые отверстия, которые потребуется закрывать заплатками.
    Для выхода из ситуации применяют подкладку досок по кровельный материал, что позволяет избежать его деформации при съеме и выкручивании шурупов.  Что касается шиферных крыш, то там применяются специальные деревянные вставки непосредственно в волны материала: их вытачивают заблаговременно, точно по профилю. В этом случае применяется сквозное крепление водостока через лист шифера и деревянную вставку.
  2. На лобовую доску. Наиболее простой метод монтажа крепежных кронштейнов на уже готовую крышу заключается в их установке на поверхность ветровой доски. При этом сама лобовая доска нередко оформляется, как отдельный декоративный элемент. Металлические крыши лучше всего оснащать стальными короткими крюками, с установкой на металлические полосы. Если речь идет о легком желобе из пластика, то основанием для его фиксации может выступить обычная деревянная ветровая доска.
  3. С помощью костылей. Бывают ситуации, когда лобовая доска вообще отсутствует. Выходом из такого положения вещей может быть установка в стену специальных костылей из металла или древесины. Они будут выполнять роль крепежного основания для желобов, которые в этом случае монтируются на шпильки или брусья.
  4. Опорные кронштейны. Небольшие придомные строения разрешается оснащать кронштейнами на опорах или прочих приспособлениях.
  5. Кронштейны-невидимки. В продаже предлагаются крепежные приспособления, которые практически незаметны после установки. Все дело в направлении фиксации: в этом случае она осуществляется сверху. Шаг установки подобных конструкций не должен превышать 40-70 см, во избежание деформации под воздействием снеговой и ледяной нагрузки. Если кронштейны предусматривают крепление на обрешетку или верх стропилин, их сгибают по форме ската кровли.
  6. Крепежи с возможностью регулировки. Это инновационная разработка, позволяющая путем подкручивания шурупов осуществлять регулировку и настройку кронштейнов под тот или иной угол наклона кровли. Это позволит не проводить проверку радиуса изгиба у каждого отдельного крепежа. Состоит такое изделие из двух основных подвижных частей: их позиционируют друг относительно друга, в зависимости от требуемой высоты фиксации.
  7. Установка непосредственно на поверхность кровельного материала. В продаже представлены дорогие крепежные конструкции, позволяющие осуществлять установку водостоков в самых сложных ситуациях, когда применяется хрупкое или гофрированное покрытие. Важно понимать, что такой подход к монтажу разрешается примять только в местностях со слабым уровнем выпадения дождей.

как крепится водосточная система

В итоге можно сказать, что степень надежности крепления напрямую зависит от правильности установки желоба. Следует понимать, что водосток не призван эффективно противостоять снеговой нагрузке: это является задачей снегозадержателей и специальных нагревательных кабелей.

Более пристального рассмотрения требует технология установки крюков желоба водосточной системы на готовую крышу.

Расчет нужного количества крюков, желобов, труб

Для расчета необходимого числа водосточных элементов используется формула (В + Н/2) х С

Расшифровка обозначений:

  • В – горизонтальная дистанция между свесом и коньком.
  • Н – высота.
  • С – длина крыши.

Все параметры указываются в метрах.

установка водосточных крюков

Порядок установки водосточных элементов на поверхность ветровой доски:

  1. На поверхности ранее смонтированной доски отмечают горизонтальную линию в наиболее высоком участке желоба. Для этих целей удобно применять лазерный нивелир.
  2. Полученная разметка переносится на всю протяженность желоба. При этом следует учитывать наклон в 3-5 мм на погонный метр водостока.
  3. Далее проводится нумерация всех крепежных крюков. При нанесении разметки важно не забывать по наклон желоба. Для изменения радиуса крюков используют специальный крюкогиб.

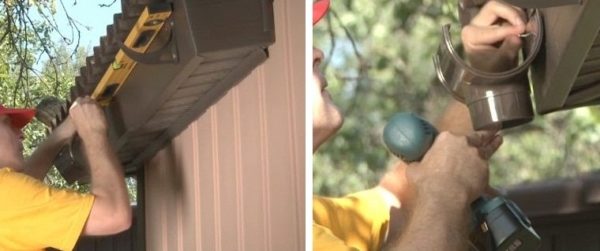

  4. Первым делом монтируется первый и последний крюки. Далее между ними следует натянуть шнур: он должен находится на самом дне желоба. Используя полученную направляющую, довольно просто установить остальные крепежи.
  5. При определении месторасположения воронок на концах желобов в учет берется их размер: воронку нужно приложить к поверхности доски, и обвести карандашом ее очертание. Между краем контура и его центром оставляется кантик 45 мм. Для выпиливания отверстия используют обычную ножовку или специальные ножницы по металлу.
  6. Готовые рамки отгибают наружу, вставляя желоба друг в друга. Необходимо соблюдать правильность надевания передних частей желоба: носик в таком случае должен оказаться в самом завитке.

Правильное позиционирование желобов и воронок

Водосточный желоб монтируется с следующей последовательности:

  • Вначале необходимо установить воронку и находящиеся рядом желоба.
  • Кромки желобов фиксируются саморезами на поверхность ветровой доски.
  • Крепление воронки и желоба продолжается до полного совпадения их профилей.
  • Следует внимательно проверять степень уклона и месторасположения крепежей.
  • Далее проводится установка профиля желобов на кронштейны, с последующей стыковкой. Чтобы закрыть пустые торцы, в комплектацию входят специальные заглушки.
  • Воронки и трубы в стене соединяют отводами.
  • После этого нужно установить кронштейн для трубы.
  • В конце проводится разметка направления монтажа водостока, для установки вертикальных частей конструкции.

как установить водосток

Соединение современных металлических водостоков происходит с помощью уплотняющих зажимов. Для соединения пластиковых водостоков могут использовать защелки на зажимах, резиновые уплотнители и холодная сварка. Во время данных процедур важно не забыть о компенсации линейного расширения.

Можно также применить специальные решетки для водосточной системы, чтобы очистить стекающую воду от различного мусора, попадающего на поверхность крыши с расположенных рядом деревьев (ветки, листья, хвоя). В случае возникновения засоров водосточные трубы начинают забиваться, что в зимнее время чревато замерзанием воды внутри водостоков, с угрозой их разрыва.

Как установить и закрепить водосточные трубы — инструкция

Первым делом нужно определиться с тем, на какую стену их лучше установить, и какой способ крепления будет оптимальным в данном случае:

  • На поверхности трехслойных стен для крепления кронштейнов может быть используем только верхний лицевой слой. При его толщине 90 мм анкер устанавливается на глубину 60 мм. Толщина прослойки в 120 мм потребует заглубления на 80-90 мм.
  • Сверление двухслойных стен рекомендуется проводить по завершении ее отделки: глубина отверстий – 60-90 мм. При погружении дюбеля он должен войти во второй слой утеплителя, после чего разрешается довинчивать крепление.
  • На однослойной стене кронштейн крепится шурупами или распорными дюбелями, с глубиной погружения более 60 мм.
  • В случае с деревянными каркасными стенами держатель следует крепить посредством саморезов. Для фиксации в этом случае удобно применять острый стержень большой длинны.

как установить водосток

Лучше всего, если монтаж вертикальных крепежных элементов водосточной системы проводится в процессе сооружения стен.

Особенности монтажа труб к стене

Если установка проводится на готовые стены, следует соблюдать следующие правила:

  1. Монтаж водосточных труб ведется только снизу.
  2. Крепежные отверстия должны быть небольшого диаметра.
  3. Сливную трубу и поверхность стены должно разделять определенная дистанция.
  4. Для защиты фундамента от затекания под него воды внизу устанавливают срезанное сливное колено.

как установить водосток

Кирпичные стены оснащают пластиковыми дюбелями, в которые завинчивают скрепленные с хомутом шурупы. Крепление на стены из дерева удобнее проводить специальными стержнями или пластинами с саморезами.

Как крепится водосточная система вертикального типа:

  1. Для соединения труб используются муфты.
  2. При введении нижней трубы оставляется зазор.
  3. Монтаж держателя с хоботом производится под муфтой. Таким же образом монтируются тройники.
  4. В завершении процедуры закрепляют нижний отвод и трубу.

Ближнюю от карнизного свеса угловую трубу желательно размещать на расстоянии 150 мм от угла здания.



Элементы и чертежи водосточных систем Grand Line 150×100

скачать (pdf)
Элементы водосточной системы Grand Line скачать (pdf)
Полукруглый желоб

Полукруглый желоб, 3 м

Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр

чертеж (jpg)
Соединитель желоба

Соединитель желоба

Уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.

чертеж (jpg)
Заглушка желоба

Заглушка желоба

Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.

чертеж (jpg)
Заглушка желоба
Заглушка желоба

Угол желоба, внутренний и внешний, 90°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.

чертеж (jpg)
чертеж (jpg)
Угол желоба, внутренний и внешний, 135°
Угол желоба, внутренний и внешний, 135°

Угол желоба, внутренний и внешний, 135°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: сложная кровля, эркеры и т.п.

чертеж (jpg)
чертеж (jpg)
Воронка желоба

Воронка желоба

Переходный элемент, организующий слив воды из желоба в водосточную трубу.

чертеж (jpg)
Воронка водосборная

Воронка водосборная

Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).

чертеж (jpg)
Крюк длинный

Крюк длинный

Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с покрытием на основе полиуретана. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.

чертеж (jpg)
Крюк длинный (полоса)

Крюк длинный (полоса)

Новый крюк из полосы производится из горячеоцинкованной стали толщиной 4 мм с последующим нанесением полимерного покрытия, что гарантирует защиту от коррозии.

Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды.

На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.

чертеж (pdf)
Крюк короткий (полоса)

Крюк короткий (полоса)

Предназначен для крепления желоба на лобовую доску или торцевую часть стропил. Не требует демонтажа кровельных листов.

Выполнен из оцинкованной стали толщиной 4 мм.

Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды.

На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.

чертеж (jpg)
Тройник трубы

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

чертеж (jpg)
Тройник трубы

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

чертеж (jpg)
Круглая труба

Круглая труба, 3 м

Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам.

чертеж (jpg)
Круглая труба соединительная

Круглая труба соединительная, 1м

Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально применение трубы длиной 3 метра. Обжата с двух сторон, что позволяет использовние трубы по 0,5 метра.

чертеж (jpg)
Колено трубы

Колено трубы, 60°

Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж.

чертеж (jpg)
Колено стока

Колено стока

Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Защищает фасад, цоколь и отмостку от разрушений из-за попадания влаги. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.

чертеж (jpg)
Колено стока

Кронштейн трубы (на дерево)

Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов. (в комплект поставки не входит)

чертеж (jpg)
Колено стока

Кронштейн трубы (на камень)

Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (под ключ / биту Torx T25, общая длина метиза — 160 мм), дюбелем и декоративной накладкой.

чертеж (jpg)
Соединитель трубы

Соединитель трубы

Соединитель трубы используется для соединения труб, на которых отсутствует обжимка

чертеж (pdf)
Сетка воронки

Сетка воронки «Паук»

«Паук» (сетка воронки) предназначен для защиты водосточного стояка от попадания в него строительного мусора, хвои и листвы, тем самым предотвращает засор трубы, возможное замерзание трубы и как следствие ее разрыв.

Типоразмер: 90/125 | 100/150
Материал: Сталь оцинкованная
Вид упаковки: Гофрокороб
Количество в упаковке: 30 шт.
Размер упаковки: 390 x 260 x 150 мм
Объем упаковки: 0,016 м3
Вес упаковки: 3,68 кг
Гарантия: 15 лет

Кронштейн для водосточного желоба: виды, монтаж

Наличие системы водоотвода – обязательное условие для всех типов зданий, как жилых, так и промышленных, коммерческих или государственных. Производственные компании предлагают застройщикам огромный выбор водоотводов, имеющих свои конструкционные различия. Но они состоят в основном из незначительных изменений линейных параметров, геометрии и внешнего вида, функциональные задачи остаются неизменными.

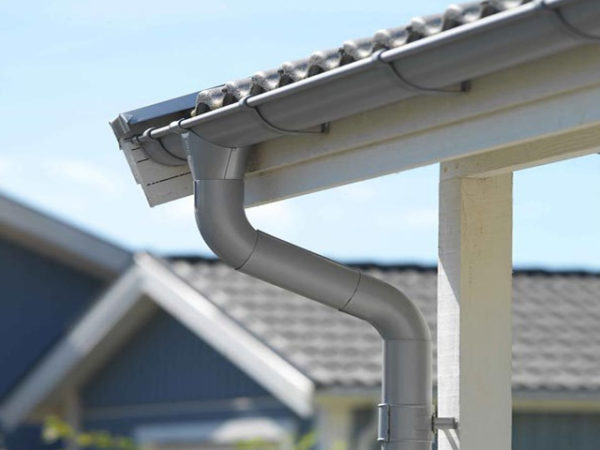

Водоотводящая система должна устанавливаться на всех типах зданий

Водоотводящая система должна устанавливаться на всех типах зданий

Это касается всех элементов водостоков, кроме кронштейнов. Различные их виды имеют кардинальные отличия и требуют совершенно иных методов фиксации. Кстати, тип кронштейнов оказывает влияние и на технологию монтажа кровель. Есть кронштейны, которые обязательно крепить до начала установки кровельных покрытий, а существуют и такие, монтаж которых возможен в любое время, как до, так и после установки кровли.

Кронштейн для водосточного желоба

Кронштейн для водосточного желоба

Содержание статьи

Функциональные задачи кронштейнов

Держатели одновременно выполняют несколько задач, каждая из которых оказывает большое влияние на работоспособность, безопасность и длительность эксплуатации водосливной системы. Какие функции выполняют кронштейны?

  1. Обеспечивают нужный уклон желоба, благодаря чему вода направляется к определенным приемникам. При этом учитывается общий дебет воды и размеры скатов. Кронштейны обеспечивают необходимый уклон желоба для стока воды

    Кронштейны обеспечивают необходимый уклон желоба для стока воды

  2. Предупреждают засорение желобов. Кронштейны дают возможность регулировать пространственное положение желобов таким способом, что полностью исключается появление застойных зон. В них не накапливается грязь, не произрастают мхи, не возникает проблем с нормальным отводом воды. С помощью кронштейнов легко отрегулировать положение желоба, чтобы избежать скопления воды и мусора

    С помощью кронштейнов легко отрегулировать положение желоба, чтобы избежать скопления воды и мусора

  3. Гарантируют механическую прочность конструкции. В зимний период времени на желоба могут воздействовать значительные нагрузки от сползающего с кровли снега. Если кронштейны не имеют достаточной прочности, то водосток может получать критические механическое повреждения, полностью нарушающие его функциональность. Если держатели подобраны или установлены неправильно, возможны поломки водосточной системы в результате повышенных нагрузок на желоба

    Если держатели подобраны или установлены неправильно, возможны поломки водосточной системы в результате повышенных нагрузок на желоба

Как правильно устанавливать кронштейны, чтобы водосливная система работала исправно длительное время, мы расскажем немного ниже. Вначале следует ознакомиться с существующими типами держателей желобов.

Виды кронштейнов

Эти элементы должны сохранять свои первоначальные характеристики весь гарантийный срок эксплуатации. Во время разработки специалисты уделяют внимание нескольким важным характеристикам кронштейнов. Они общие для всех типов изделий.

  1. Инженерные конструктивные особенности. Рассчитывается прочность деталей, предусматриваются регулировки положения желобов. Одновременно учитывается ремонтопригодность и возможность замены на однотипные кронштейны других производителей. Регулируемый кронштейн для водосточного желоба

    Регулируемый кронштейн для водосточного желоба

  2. Внешний вид. Держатели должны гармонировать с системой, улучшать ее дизайнерские характеристики. В некоторых случаях наоборот, кронштейны должны быть малозаметными и не бросаться в глаза. Кронштейны должны соответствовать водосточной системе по всем параметрам, в том числе и по дизайну

    Кронштейны должны соответствовать водосточной системе по всем параметрам, в том числе и по дизайну

Держатели делают из конструкционной стали или полимеров. Ответственные производители применяют конструкционные листовые стали толщиной не менее 1,5 мм, но на рынке есть и продукция очень низкого качества. В них толщина листа не превышает одного миллиметра, а металл – низкокачественная низкоуглеродистая сталь.

Такое же положение и с пластиковыми держателями. Они должны прессоваться только из первичного материала с инновационными добавками, повышающими устойчивость материала к негативному жесткому ультрафиолетовому излучению. Но не все компании поступают ответственно, некоторые в целях увеличения прибыли для изготовления кронштейнов применяют материал, получаемый после переработки старых изделий (вторичный пластик). Соответственно, ни о каком высоком качестве таких держателей говорить не приходится.

От качества держателей зависит долговечность водосточной системы

От качества держателей зависит долговечность водосточной системы

Таблица. Типы кронштейнов.

Тип держателяОсобенности и краткие эксплуатационные характеристики
Длинные металлические крюки

Длинные металлические крюки

Имеют специальные монтажные планки, которые дают возможность крепить элементы к обрешетке или стропильным ногам. Такая фиксация значительно увеличивает прочность водоотвода. Конструктивная особенность повлияла на технологию кровельных работ — крюки обязательно устанавливаются до монтажа кровельных покрытий. В некоторых случаях их следует фиксировать и до начала изготовления обрешетки. Конкретное решение принимает мастер-кровельщик в зависимости от типа крыши и особенностей покрытий.
Короткие кронштейны

Короткие кронштейны

Прибиваются к лобовой доске, могут устанавливаться как до начала установки кровельных покрытий, так и после выполнения этих работ. По материалу изготовления могут быть пластиковыми или металлическими, простыми и сложными. Сложные кронштейны имеют несколько регулировок, что позволяет быстро и очень точно выставлять положение желоба и обеспечивать максимальную функциональность системы.
Универсальные (с удлинителями)

Универсальные (с удлинителями)

Относительно недавно инженеры разработали новое конструктивное решение коротких кронштейнов. Они имеют специальные пазы, в которые вставляются металлические удлинители. Кронштейны по способу монтажа напоминают крюки и фиксируются к обрешетке или стропильным ногам. Правда, не все строители понимают, зачем нужны эти удлинители, кроме повышения стоимости системы, они никакого положительного эффекта не имеют. Реальные эксплуатационные характеристики кронштейнов с удлинителями по всем показателям ниже, чем у обыкновенных дешевых крюков. Единственная ситуация, оправдывающая использования универсальных кронштейнов с удлинителями – крыша настолько сложная, что для крепления желобов обязательно нужно использовать оба типа элементов. Но такие случаи встречаются крайне редко.

Абсолютное большинство водоотводящих систем можно фиксировать как на длинные металлические крюки, так и на короткие пластиковые кронштейны.

Разновидности держателей для желобов

Разновидности держателей для желобов

Цены на различные виды кронштейнов для желоба

Кронштейн для желоба

Общие правила монтажа

Для фиксации элементов понадобится рулетка, шуруповерт или отвертка, бечевка, пузырчатый уровень, строительный маркер и саморезы соответствующего размера. Какие общие правила фиксации кронштейнов следует выполнять, вне зависимости от особенностей элементов?

  1. Никогда не пользоваться метизами с потайными головками. Они имеют конусную форму и во время прижатия расширяют монтажное отверстие. При достижении критических нагрузок пластик может дать трещину или отверстие расширится до такой степени, что головка провалится в него. Результаты таких последствий – нарушение устойчивости желоба и необходимость выполнения срочных ремонтных работ.
  2. По возможности пользоваться шайбами для увеличения площади контакта. За счет такого простого приема повышается надежность крепления. Шайбы рекомендуется подбирать по размерам и только из нержавеющих сплавов. Крепление кронштейнов осуществляется обычными саморезами с использованием шайб

    Крепление кронштейнов осуществляется обычными саморезами с использованием шайб

  3. Не фиксировать элементы черными саморезами, они со временем трескаются из-за физической усталости. Такие метизы заслуженно считаются очень некачественными.
  4. Всегда соблюдать рекомендованное расстояние меду кронштейнами, в большинстве случаев оно не превышает 60 см. Оптимальное расстояние между кронштейнами составляет 60 см

    Оптимальное расстояние между кронштейнами составляет 60 см

  5. Высота расположения кронштейна должна быть такой, чтобы соблюдалось рекомендованное расстояние между проекцией кровли и верхней кромкой желоба.
  6. Выставлять элементы под уклоном 3-5 мм на погонный метр. Это важное условие нормальной работы водоотводящей системы. Уклон водосточного желоба должен равняться 3-5 мм на погонный метр

    Уклон водосточного желоба должен равняться 3-5 мм на погонный метр

Если выполнять общие правила, то можно быть уверенным, что система водоотвода всегда будет справляться с поставленными задачами.

Цены на популярные модели шуруповертов

Шуруповерты

Пошаговая инструкция фиксации пластиковых держателей

Перед началом работ нужно определиться с количеством элементов и расстоянием между ними. При этом всегда надо учитывать место расположения приемных воронок и соединительных муфт. Дело в том, что здесь приходится крепить дополнительные крюки вне зависимости от расстояния. Работы можно делать после полной установки кровли и крепления лобовой доски. Если предусматривается ее обшивка декоративными материалами, то надо сделать и эти работы, а только потом заниматься фиксацией кронштейнов.

Шаг 1. Высверлите в отделочном материале посадочные отверстия под резиновые шайбы. Они нужны для компенсации тепловых расширений пластика.

Намечают и высверливают отверстия под крепежи

Намечают и высверливают отверстия под крепежи

Шаг 2. Саморезами прикрепите крайние кронштейны к доске. При этом учитывайте вышеизложенные рекомендации по наклону для стока воды и удалению от проекции кровли для предупреждения механических поломок сходящим снегом.

Прикручивают крайние кронштейны к доске

Прикручивают крайние кронштейны к доске

Шаг 3. При помощи пузырчатого уровня отметьте положение воронки, не забывайте соблюдать рекомендованный производителями уклон. Закрепите элементы.

По уровню намечают точки крепления воронки, прикручивают элемент

По уровню намечают точки крепления воронки, прикручивают элемент

Практический совет. Если длина ската большая, то между крайними кронштейнами надо натягивать веревку и по ней выставлять все оставшиеся элементы.

Пластиковые кронштейны нельзя очень сильно затягивать саморезами, контролируйте свои усилия. Далее установка элементов выполняется таким же способом.

Согласно замерам обрезают желоб и закрепляют его на кронштейнах

Согласно замерам обрезают желоб и закрепляют его на кронштейнах

Пошаговая инструкция крепления длинных крюков

Устанавливаются под кровельными покрытиями с максимальным шагом не более 60 см, около воронок нужно фиксировать дополнительные элементы. Для таких креплений надо сгибать длинную часть детали, за счет этого обеспечивается наклон желоба. Сгибание делается в такой последовательности.

  1. Подсчитайте общее количество кронштейнов на одном скате. Учитывайте водостоки и соединительные муфты, они увеличивают число точек крепления. Чтобы правильно рассчитать количество кронштейнов, нужно составить схему водостока кровли

    Чтобы правильно рассчитать количество кронштейнов, нужно составить схему водостока кровли

  2. Сложите все элементы рядом на ровной площадке. Проведите диагональную линию с учетом требуемого уклона. К примеру, если наклон в пределах 3 мм на метр, а длина ската 9 м, то расстояние по вертикали между первым и последним кронштейном должно быть 9×3=27 мм. Это значение можно округлить до трех сантиметров. Намечают на кронштейнах линию сгиба

    Намечают на кронштейнах линию сгиба

  3. Специальной гибочной машиной согните кронштейны по отмеченным линиям. Важно знать не только место, но и угол загиба. Он равняется углу между плоскостью ската и горизонталью. Не путайте с углом наклона скатов, этот параметр определяется положением ската к горизонтальной линии. К примеру, если угол наклона скатов равняется 25°, то кронштейны надо загибать под 115°. Это значение определяется просто, надо к углу наклона ската прибавить 90°. С помощью инструмента держатели сгибают

    С помощью инструмента держатели сгибают

  4. На скате крыши отметьте места крепления держателей, после чего прикручивайте кронштейны, контролируя их положение уровнем. Крепят кронштейны к основанию

    Крепят кронштейны к основанию

    Монтаж желобов и воронок осуществляется так же, как и на короткие кронштейны, но проводят его только после укладки кровельного покрытия.

Монтаж кронштейнов водостока пластиковой кровли

Монтаж кронштейнов водостока пластиковой кровли

Цены на водостоки

Водостоки

Заключение

Большинство производителей водосточных систем реализует кронштейны в комплекте, и можно сразу подобрать оптимальный вариант. Крепление может осуществляться металлическими крюками к доскам обрешетки или стропильным ногам. При выборе конкретного варианта нужно знать, что идеального решения не бывает. У каждого типа свои сильные и слабые стороны.

Длинные кронштейны

Имеют высокие значения прочности, не боятся УФ-лучей, не меняют свои свойства длительный период времени. Это достоинства. Недостатки – сложность монтажа и определенные нюансы во время установки кровельных покрытий. Чем прочнее листовая сталь, тем труднее ее изгибать под нужными углами.

Длинные металлические держатели отличаются повышенной прочностью и долговечностью

Длинные металлические держатели отличаются повышенной прочностью и долговечностью

Короткие кронштейны

Чаще всего изготавливаются из пластика. Их намного проще устанавливать, некоторые конструкции имеют возможность точной регулировки положения желоба. Это позволяет быстро исправлять допущенные во время монтажа ошибки, поправлять положение желобов. Недостатки – в природе пока не существует пластиков, не боящихся жестких ультрафиолетовых лучей. Срок службы элементов не отвечает пожеланиям требовательных застройщиков.

Кронштейны из пластика проще в монтаже

Кронштейны из пластика проще в монтаже

Видео — Монтаж кронштейнов для водостока

Кронштейны из пластика проще в монтажеПравильность выбора и монтажа кронштейнов для водосточных желобов имеет большое значение для всей водосливной системы. Но на функционирование водостока влияют и другие факторы, которые нужно учитывать при его установке. О том, как грамотно смонтировать водосливную систему для кровли, можно прочитать на нашем сайте.

Элементы и чертежи водосточной системы Grand Line 125×90

скачать (pdf)
Элементы водосточной системы Grand Line скачать (pdf)
Полукруглый желоб

Полукруглый желоб, 3 м

Предназначен для сбора дождевой воды с кровли. Желоб фиксируется на крюках, установленных с промежутком 600-900мм и обеспечивающих уклон 5 мм на погонный метр

чертеж (jpg)
Соединитель желоба

Соединитель желоба

Уплотнитель обеспечивает герметичное соединение желобов или желоба с углами, компенсирует температурное расширение.

чертеж (jpg)
Заглушка желоба

Заглушка желоба

Устанавливается на торцах желоба. Конструкция обеспечивает постоянную фиксацию, герметичность и жесткость желоба. Может быть дополнительно зафиксирована герметиком или заклепками. Заглушка является универсальной — ее можно использовать как с правого, так и с левого края желоба.

чертеж (jpg)
Заглушка желоба
Заглушка желоба

Угол желоба, внутренний и внешний, 90°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли. Выполнены бесшовным способом (глубокой вытяжкой металла), что обеспечивает жесткость, эстетичность, герметичность и отличную гидродинамику.

чертеж (jpg)
чертеж (jpg)
Угол желоба, внутренний и внешний, 135°
Угол желоба, внутренний и внешний, 135°

Угол желоба, внутренний и внешний, 135°

Используются для изменения направления потока воды, монтируются на внешних и внутренних углах кровли в условиях, когда угол на 90° неприменим: сложная кровля, эркеры и т.п.

чертеж (jpg)
чертеж (jpg)
Воронка желоба

Воронка желоба

Переходный элемент, организующий слив воды из желоба в водосточную трубу.

чертеж (jpg)
Воронка водосборная

Воронка водосборная

Предназначена для сбора воды в том случае, когда сток не организован посредством желоба, а осуществляется по ендовам (сложные формы крыш).

чертеж (jpg)
Крюк длинный

Крюк длинный

Служит для подвеса желоба на стропила, устанавливается до монтажа кровельного материала. Выполнен из оцинкованной стали с покрытием на основе полиуретана. Облегчает монтаж водосточной системы за счет расположения фиксатора с внешней стороны крюка, что позволяет устанавливать желоб и после монтажа кровельного материала.

чертеж (jpg)
Крюк длинный (полоса)

Крюк длинный (полоса)

Новый крюк из полосы производится из горячеоцинкованной стали толщиной 4 мм с последующим нанесением полимерного покрытия, что гарантирует защиту от коррозии.

Полимерное покрытие крюка из полосы наносится на высокотехнологичной автоматизированной покрасочной линии с девятью стадиями предварительной подготовки поверхности, обеспечивая максимальную стойкость покрытия к механическим повреждениям, УФ излучению, и прочим воздействиям окружающей среды.

На крюке из полосы отсутствуют пластинчатые фиксаторы, их место занимают технологические гибы, выполненные методом штамповки, геометрически точно повторяющие форму желоба. Такая конфигурация крюка позволяет зафиксировать желоб в крюке без дополнительных операций.

чертеж (pdf)
Крюк короткий

Крюк короткий (125х90)

Предназначен для крепления желоба на лобовую доску или торцевую часть стропил. Выполнен из оцинкованной стали (толщина 1 мм) с полиуретановым покрытием. Не требует демонтажа кровельных листов.

чертеж (jpg)
Тройник трубы

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

чертеж (jpg)
Тройник трубы

Тройник трубы

Предназначен для соединения двух водосточных труб в одну.

чертеж (jpg)
Круглая труба

Круглая труба, 3 м

Организует вертикальный сток дождевой воды. Внешний фальцевый шов обеспечивает ровную внутреннюю поверхность трубы, что препятствует замусориванию и заторам.

чертеж (jpg)
Круглая труба соединительная

Круглая труба соединительная, 1м

Используется как соединительный элемент водосточной системы между коленами трубы и как дополнительный элемент водосточной трубы в случае, если в системе нерационально применение трубы длиной 3 метра. Обжата с двух сторон, что позволяет использовние трубы по 0,5 метра.

чертеж (jpg)
Колено трубы

Колено трубы, 60°

Предназначено для изменения направления стока по трубе. Не имеет поперечных швов, складок и гофр, снижающих надежность и долговечность. Обеспечивает плотное соединение и легкий монтаж.

чертеж (jpg)
Колено стока

Колено стока

Обеспечивает водоотвод от фасада, в т.ч. в систему ливневой канализации. Защищает фасад, цоколь и отмостку от разрушений из-за попадания влаги. Гладкое формование препятствует скоплению мусора и обеспечивает долговечность.

чертеж (jpg)
Колено стока

Кронштейн трубы (на дерево)

Предназначен для фиксации трубы на деревянные и прочие легкие стены с помощью саморезов. (в комплект поставки не входит)

чертеж (jpg)
Колено стока

Кронштейн трубы (на камень)

Предназначен для фиксации трубы на кирпичную, бетонную или каменную стену. Поставляется в комплекте с метизом (под ключ / биту Torx T25, общая длина метиза — 160 мм), дюбелем и декоративной накладкой.

чертеж (jpg)
Соединитель трубы

Соединитель трубы

Соединитель трубы используется для соединения труб, на которых отсутствует обжимка.

чертеж (jpg)
Сетка воронки

Сетка воронки «Паук»

«Паук» (сетка воронки) предназначен для защиты водосточного стояка от попадания в него строительного мусора, хвои и листвы, тем самым предотвращает засор трубы, возможное замерзание трубы и как следствие ее разрыв.

Типоразмер: 90/125 | 100/150 Материал: Сталь оцинкованная Вид упаковки: Гофрокороб Количество в упаковке: 30 шт. Размер упаковки: 390 x 260 x 150 мм Объем упаковки: 0,016 м3 Вес упаковки: 3,68 кг Гарантия: 15 лет

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
