Водосток на дороге – СТО НОСТРОЙ 2.25.103-2013 Автомобильные дороги. Устройство водоотводных и дренажных систем при строительстве автомобильных дорог и мостовых сооружений

Водоотвод с мостов, Водоотводные трубки мостовых переходов

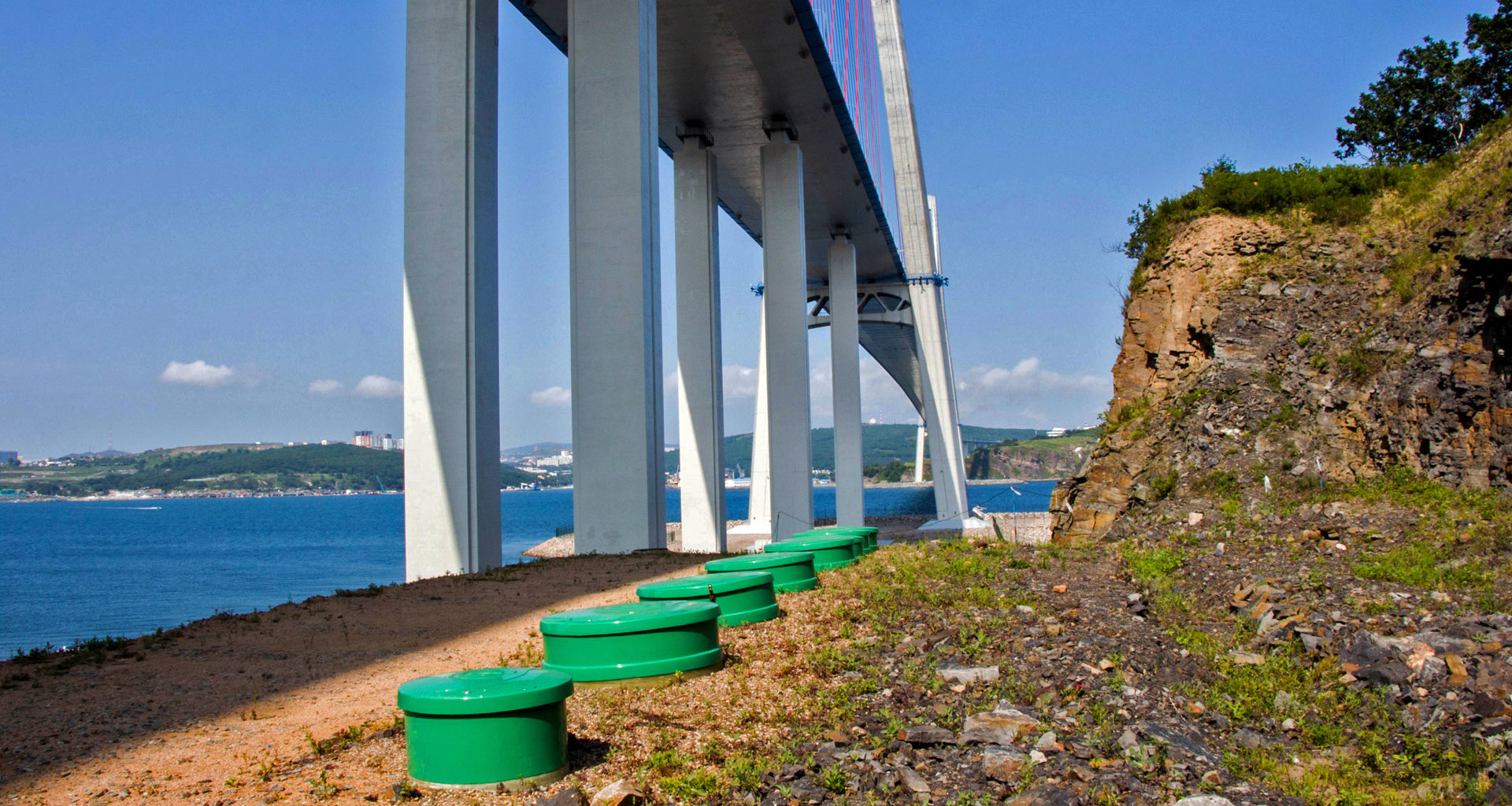

Для отвода ливневого стока с поверхности мостов в их конструкции предусматриваются продольные и поперечные уклоны.

Принимаемая величина продольных уклонов составляет от 5%, поперечных уклонов — от 15 до 20%. Если продольный уклон превышает 10%, то для расчета можно применить соотношение, где геометрическая сумма продольного и поперечного уклона составит 20%.

Существуют две схемы организации водоотвода с поверхности путепроводов и мостов:

  • Если на мосту или путепроводе число полос для движения не больше шести, применяется схема водосбора, когда стоки собираются вдоль тротуаров, а затем выводятся в откосные лотки на подмостовых конусах или сбрасываются в дождевую канализацию.
  • При большой ширине проезжей части используется принципиально другая схема. С поверхности моста вода отводится сквозь поперечные выпуски — водоотводные трубки и тротуарные блоки, и сбрасывается под мост. Иногда используются дождеприемные колодцы, вода из которых выводится на очистные сооружения или сбрасывается непосредственно в ливневую канализацию.

С поверхности дороги вода выводится через водоотводные трубки или через лотки (поперечные или продольные).

Водоотводные трубки

По конструкции водоотводная трубак представляет собой элемент водоотводной системы для спуска ливневых сточных вод с проезжей части, с тротуаров, и воды, стекающей по поверхности слоя изоляции. Водоотводная трубка находится в понижениях поперечного сечения мостового перехода.

Если продольный уклон не превышает 10%, диаметры водоотводных трубок не должны быть меньше 150 мм. Если уклон больше 10%, водоотводные труби допускается не устанавливать (если на это есть обоснование).

Водоотводные трубки устанавливаются на дорожном полотне автомобильных и городских мостов на следующих расстояниях. При продольном уклоне до 5% — не более 6 м вдоль пролета моста. При уклонах в 5-10% — не более 12 м.

Если крутость уклона увеличивается, может быть увеличено и расстояние между водоотводными трубками. На одном пролете должно быть установлено не менее трех водоотводных трубок.

Дождеприемные лотки

Сбор ливневых сточных вод с поверхности мостов может осуществляться при помощи специальных дождеприемных лотков. Загрязненный ливневой сток собирается и отводится на городские или локальные очистные сооружения.

Мостовые переходы, составляющие по длине несколько километров, отличаются большой протяженностью поверхностных покрытий. В соответствии со СП 32.13330.2012 дренажные трубы и сборочные лотки для дождевых стоков на таких мостовых переходах оборудуются уклоном не меньше 7% в холодное время года с учетом возможности намораживания — до 30%.

При величине уклона 7–30%, длине моста 2 км и очистных сооружениях, расположенных по обе стороны от моста, перепад уровней сборочного лотка должен составлять от 7 до 30 м. Для аналогичного моста, в котором очистные сооружения расположены на одной стороне моста, перепад уровней должен составлять от 14 до 60 м. Как видно, такие громоздкие дождесборные сооружения спроектировать и построить практически невозможно.

Если расход дождевого стока с поверхности моста или путепровода не превышает 41 л/с, на откосах можно поставить малые телескопические лотки марки Б-6.

Если расход сточных вод превышает 41 л/с, размеры и конструкции откосных лотков выбираются исходя из расчета поверхностного стока.

Если на мостах и путепроводах организованы раздельные проезжие части или если автомобильная дорога расположена вблизи потоков воды, сбор дождевых стоков производится вдоль проезжей части и сбрасывается в откосные водосборные лотки.

В местах пересечения железных дорог или автодорог высокой категории необходимо избегать угрозы попадания загрязненных стоков на проезжую часть дорог нижнего уровня. Для этого организуют сброс ливневых сточных вод с поверхности дорог в ливневую канализацию или на ливневые очистные сооружения (например, установки типа Векса). В некоторых случаях поверхностный сток можно выводить через специальные водоотводные желоба в кюветы, на разделительную полосу или в дождеприемные колодцы закрытой сети водоотвода.

В условиях вечномерзлых грунтов в основании мостового сооружения принимают все меры, исключающие попадание туда дождевой воды.

Если ток поверхностных вод происходит со стороны подходов к сооружению, должны быть установлены устройства для отвода воды за пределы земляного полотна.

Как осуществляется отвод воды с асфальтированных дорог

Чтобы избежать попадания поверхностных ливневых вод в нижние слои дорожной одежды, требуется обеспечить качественный отвод воды с поверхности дорожного полотна через обочины и откосы непосредственно в канавы и кюветы. Для этого поперечному профилю дороги придают необходимый уклон, а на обочинах организуется водоотводная система.

На участках, где автодорога проходит по насыпи, в состав системы водоотвода могут входить кюветы, продольные и поперечные канавы, лотки и резервы. На участках выемок используются только кюветы и лотки. Осадочные или талые воды, собранные у кромки дорожного полотна, через специальные русла отводятся в низины, имеющие доступ к речной системе или к водопропускным сооружениям. Необходимо учитывать, чтобы это не вызывало застоя воды на территории вблизи дороги и заболачивания местности.

Элементы водоотводной системы

Расчетные параметры элементов системы водоотвода необходимо назначать, опираясь на нормативные значения. Кроме того, следует учитывать особенности конкретного проекта, данные геологических изысканий и рельеф местности.

Кюветы

Поперечное сечение кюветов может быть выполнено в трех вариантах. Чаще всего применяют трапецеидальную форму, но допускается также сооружать треугольные и прямоугольные. В первую очередь минимально допустимое сечение проверяется на пропускную способность расчетного объема воды, если возникает необходимость, его размеры увеличиваются. Делается это за счет увеличения глубины с сохранением первоначальной ширины дна.

Канавы

Отвод воды с асфальтированных дорог фото

Водоотводные канавы проектируются на основании данных изысканий с учетом типа грунтов, уровня притока осадочных и талых поверхностных вод. После подбора оптимального поперечного сечения канавы проводится ее гидравлический расчет. По результатам расчета назначаются наиболее рациональные продольные уклоны, влияющие на скорость оттока воды. Отсюда же берутся выводы по поводу типа укрепления дна на определенных участках.

Укрепление откосов

При проектировании водоотводных систем необходимо обеспечивать защиту откосов насыпей от размыва поверхностными водами. В зависимости от интенсивности стоков, применяют различные виды укрепления откосов. Их могут засеивать травами, усиливать щебнем, сборными бетонными плитами и даже монолитными бетонными сооружениями.

Лотки

Если на участке дороги преобладают слабые грунты, могут применяться водоотводные лотки. Такие лотки выпускаются в нескольких стандартных вариантах различных габаритов. Некоторые из них снабжаются металлическими решетками, препятствующими попаданию в лоток твердых засоряющих объектов. Из водоотводных лотков составляются каналы, по которым вода отводится от дорожного полотна.

5,884 просмотров всего, 1 просмотров сегодня

11.10. Водоотвод на городских улицах

В зависимости от развития инженерных сетей города и уровня его благоустройства вода с поверхности улиц может отводиться открытой или закрытой системой водостока. Открытая система водостока характерна для малых городов и состоит из лотков на проезжей части и канав вдоль красных линий с продольными укло­нами в сторону ближайшего водоема или тальвега. Закрытая система водостока включает в себя лотки на поверхности улицы, водоприемные и смотровые колодцы, трубы-коллекторы (водосбор­ные и водоотводящие), специальные сооружения для очистки и перепуска воды из водосточной сети.

Подземная система водоотвода , носит название городской водосточной сети (другое название—городские водостоки). Эта система водоотвода обязательна для городов с населением свыше 100 тыс. жителей.

Городская канализация и городской водосток могут обеспе­чивать сбор и отвод сточных вод, бытовых промышленных, а также атмосферных вод. Система может быть общесплавной (отвод всех стоков одной системой труб и каналов) и раздельной. Более прогрессивной и надежной является раздельная система канализации. Она является основной для городов СССР.

Общесплавная система водоотвода существует еще в старых городах.

В проекте инженерной подготовки и благоустройства города предусматривается специальный раздел, посвященный проектиро­ванию водосточной сети. Эта задача охватывает большие терри­тории города, и решения ее в виде сетки главных водосточных коллекторов являются основой для разработки проектов водосто­ков в районах города, кварталах и на улицах в пределах крас­ных линий.

229

Для каждой из фигур сетки рассчитывают объем насыпи и выемки. Для этого в углах фигуры выписывают отметки: проектную, земли и рабочую (рис. 11.19). Если рабочие отметки по одной стороне имеют разные знаки, на этой стороне находят точку с рабочей отмет­кой, равной нулю (нулевую точку). Линия, проведенная через нуле­вые точки, показывает границу между выемкой и насыпью.

Объем земляных работ в пределах каждой фигуры сетки рассчи­тывают с учетом положения нулевой линии:

где Vi — объем призмы грунта в пределахфигуры; — площадь фигуры; hj — рабочие отметки в углах фигуры;— число углов фигуры.

Окончательный объем земляных работ определяют с учетом уплотнения грунта в насыпи и разрыхления при снятии его в выемке:

гдеи — объемы земляных работ по подсыпке и снятию грунта соот-

ветственно;

и VB — объемы насыпи и выемки соответственно;и — прира­щения грунта при его разработке в выемке и насыпи соответственно.

228

При продольных уклонах улиц 50 %о и более с верховой стороны лотка перед перекрестками, а также по длине улицы через каждые 300 м рекомендуется располагать водоприемные колодцы повышен­ной приемной способности с двойными решетками. Расстояния между колодцами выбирают из условий, что лотки не будут переполняться, а вода будет растекаться по тротуару или проезжей части с предель­ной шириной разлива 1 м. При ширине односкатной проезжей части более 15 м и двускатной более 30 м расстояние между водо­приемными колодцами из условия непереполнения лотков не должно превышать 60 м. В исключительных случаях при устройстве лотков повышенной вместимости расстояние между колодцами принимают до 100 м.

Начальный водоприемный колодец устанавливают на расстоя­нии 50 м от водораздела при уклоне лотка 5 — 10 %0 и до 200 м при уклоне 20 — 30 %0.

Для широких магистральных улиц, особенно для имеющих основную проезжую часть и местные проезды, число лотков, по которым размещают водоприемные колодцы, определяется допу­стимой длиной соединительных веток — не длиннее 40 м (рис. 11.21).

При широких улицах (более 60 м) расстояние между водоприем­ными колодцами рассчитывают с учетом расхода воды в лотках и водоприемной способностью решеток колодцев.

231

Водосточные коллекторы, как правило, прокладывают под улицами города. Вне улиц по территории кварталов и микрорайонов коллектор трассируют только в том случае, если улица не совпадает по направ­лению с тальвегом.

Для организации водостока на территории улиц и площадей необходимо решить следующие вопросы: разместить водоприемные колодцы; обеспечить сброс воды из них в коллекторы; разместить смотровые колодцы; рассчитать расход дождевых вод и подобрать диаметр труб с учетом продольного профиля водостоков.

Водоприемные колодцы обеспечивают прием воды, стекающей с поверхности улицы (рис. 11.20). Они располагаются по лоткам, которые на улице чаще всего образуются по кромкам проезжих частей и тротуаров за счет установки бортовых камней. В отдельных случаях лоток устраивают в виде укрепленной треугольной или тра­пецеидальной канавы, например на вогнутой поверхности газона или на разделительной полосе.

230

Для обеспечения удобства движения пешеходов и автомобилей водоприемные колодцы обязательно размещают: во всех пониженных местах, не имеющих выхода стока; перед пешеходными переходами; перед пересечениями; перед въездами в микрорайоны. Вдоль улицы эти колодцы размещают на расстояниях, определяемых продольными уклонами:

ЗАКЛЮЧЕНИЕ

Материал данного учебника отражает современный уровень тео­рии и практики расчета и проектирования улично-дорожной сети города и организации городского движения. В нашей стране развер­нута широкая автомобилизация населения и по мере возрастания парка автомобилей транспортные проблемы будут захватывать все большее число городов и, как показывает опыт зарубежных стран, могут стать тормозом в их социально-экономическом развитии. Решение этих проблем требует прежде всего дальнейшего развития теоретической базы транспортной планировки городов.

В настоящее время целый ряд теоретических положений заимст­вован из опыта организации движения на автомобильных дорогах. Это относится к описанию транспортных потоков, расчету про­пускной способности городских улиц и дорог для непрерывного и скоростного движения, транспортных развязок. В целом это право­мерно, но городские условия, для которых характерны многополос-ная проезжая часть, высокая плотность движения, интенсивное пешеходное движение, вносят существенные коррективы как в режим потока, так и в пропускную способность полос движения и всей проезжей части. Для повышения надежности расчетов пропускной способности городских улиц и дорог необходимо продолжать и углублять натурные исследования городского движения, развивать методы математического имитационного моделирования. Они поз­волят оценивать с позиции пропускной способности планировочные решения как на длине отдельной улицы, так и на всей улично-дорож­ной сети города.

В большинстве случаев уровни напряженности работы водителя из-за малой изученности этого вопроса ограничиваются в городе теми же пределами, что и на автомобильных дорогах. Ввиду того что информационная загрузка водителей в городе значительно выше, чем на автомобильных дорогах, в городе водитель значительно чаще попадает в стрессовые ситуации. Этого можно избежать, регулируя напряженность работы водителя в соответствии со слож­ностью характерных для города дорожных условий. Развитие транспортной планировки городов как науки связано прежде всего с углублением знаний в области теории транспортных потоков и изучении надежности работы водителей.

Одна из причин возникновения трудностей в организации город­ского движения — несовершенство методов прогноза интенсивности

233

Контрольные вопросы.

1. В чем состоят задачи вертикальной планировки города, района, улицы? Какие вопросы решаются на разных стадиях проектирования вертикальной плани­ ровки?

2. Каковы наименьшие продольные и поперечные уклоны проезжих частей и лот­ ков?

  1. В каких случаях целесообразно использовать метод проектных профилей, метод проектных горизонталей?

  2. Когда необходимо вписывать в переломы продольного профиля вертикаль­ ные кривые? Как вписать вертикальную кривую?

  1. Как обеспечить водоотвод на улице с малыми продольными уклонами?

  1. В чем различие вертикальных планировок пересечений равнозначных и неравнозначных улиц?

.7. Как осуществляется переход от односкатного поперечного профиля к дву­скатному?

  1. Какова последовательность выполнения вертикальной планировки пересе­ чения в разных уровнях?

  2. Как определить границу между выемкой и насыпью при вертикальной пла­ нировке улицы?

10. Как определить расстояние между водоприемными колодцами? Как рассчи­ тать приемную способность решеток колодцев?

взаимоувязанных планировочных и организационных решений, охватывающих не только одну улицу или какой-либо район горо­да, а всю городскую улично-дорожную сеть.

Дальнейшее развитие транспортной планировки городов требует усилий большого числа специалистов. Важную роль среди них играют специалисты по организации движения. Уже только перечень перво­очередных задач транспортной планировки города говорит о необ­ходимой широте эрудиции инженера по организации движения. Это обстоятельство делает необходимым предъявлять самые вы­сокие требования к уровню подготовки таких специалистов по всем учебным дисциплинам. Транспортная планировка городов — это молодая, постоянно развивающаяся дисциплина, и успехи в ее освоении и дальнейшем развитии зависят от широты кругозора и уровня подготовки практических работников и ученых, работающих над решением транспортных проблем города.

СПИСОК ЛИТЕРАТУРЫ

Буга П. Г., Шелков Ю. Д. Организация пешеходного движения в городах: Учеб. пособие для вузов. — М.: Высшая школа, 1980. 232 с.

Горбанев Р. В., Красников А. Н., Щербаков Е. И. Городские улицы и дороги с многополосной проезжей частью. — М.: Стройиздат, 1984. 167 с.

Евтушенко М. Г., Гуревич Л. В., Шафран В.Л. Инженерная подго­товка территории населенных мест: Учеб. пособие для вузов/Под ред. В.Л.Шаф­рана. — М.: Стройиздат, 1982. 207 с.

Леонтович В. В. Вертикальная планировка городских территорий: Учеб. пособие для вузов. — М.: Высшая школа, 1985. 119 с.

Пособие по размещению автостоянок, гаражей и предприятий техничес­кого обслуживания легковых автомобилей в городах и других населенных пунк-тах/КиевНИИГрадостроительства.—М.: Стройиздат, 1984. 108 с.

Сигаев А. В. Проектирование улично-дорожной сети: Учеб. пособие для вузов. — М.: Стройиздат, 1978. 263 с.

Сильянов В. В. Теория транспортных потоков в проектировании дорог и организации движения. — М.: Транспорт, 1977. 303 с.

235

движения. Развитие этих методов должно базироваться на совер­шенствовании экономико-статистической модели развития города, обосновании и последовательном осуществлении всей транспортной схемы города.

По мере повышения уровня автомобилизации будет возрастать острота проблемы автомобильных стоянок в городах. Решение ее тесно связано с развитием общественного пассажирского транс­порта и созданием систем стоянок, объединяющих временные, постоянного хранения и многофункциональные стоянки в единую систему, которая позволит принимать и размещать автомобили в различных зонах города. Очень слабо в нашей стране разработаны вопросы обеспечения функционирования больших стоянок у адми­нистративных, торговых и спортивных центров. Решение этих вопро­сов должно быть отражено в нормативах на проектирование городов.

Неизбежное увеличение интенсивности движения в городах по мере роста уровня автомобилизации требует повышения пропускной способности улично-дорожной сети. Эту задачу можно решить за счет более полного разделения транспортных потоков по составу и прежде всего выделения грузовых автомобилей и вывода их на специальные городские грузовые дороги. Создание сети таких специализированных магистралей, проходящих по промышлен-но-складским зонам, территориям внешнего транспорта, не только облегчит решение проблемы пропускной способности улично-дорож­ной сети, но и улучшит экологическую обстановку в городе.

Требуют дальнейшего развития методы экономического обосно­вания проектных решений и прежде всего методы экономичес­кой оценки потерь времени на автомобильном транспорте, пас­сажирами, пешеходами. Особенно неблагополучно обстоит дело с оценкой потерянного времени пешеходами и пассажирами. Эта проблема выходит за рамки какой-либо одной науки и затрагивает проблемы социального и экономического развития общества. Необходимо создание методики оценки стоимости времени населения, не только основанной на анализе роста общественного националь­ного совокупного продукта, но и количественно учитывающей необходимость обеспечения для людей отдыха, удобства передвиже­ния по территории города, рационального расходования своего времени.

Развитие индустрии, городского транспорта, инженерное обо­рудование города оказывают очень сильное влияние на окружаю­щую среду. Улучшение экологической обстановки в городах — задача комплексная. В решении ее существенное место занимает повышение экологической безопасности городского транспорта. Одна из возможностей этого направления — снижение уровня шу­мового и химического загрязнения окружающей среды автомобилями за счет совершенствования планировочных решений и организа­ции движения, используется пока далеко не полностью. Необходимы усилия ученых и практических работников по поиску оптимальных

234
