Водяные теплые полы без бетонной стяжки – деревянная и полистирольная системы, как производить монтаж без бетонного слоя под доску пола и другие покрытия?

Содержание

Обзор теплого водяного пола без бетонной стяжки

Теплые полы в отличие от других, более традиционных видов отопления, являются на сегодняшний день самыми эффективными и экономичными. Несмотря на то, что в большинстве случае владельцев жилья отпугивает сама мысль о сложном монтаже отопительной системы подобного рода, теплый пол может радикально изменить ваше представление о способах обогрева жилых помещений.

Основная проблема с теплыми полами заключается в том, что многие представляют себе теплый водяной пол, как систему отопления, неразрывно связанную с обустройством новой бетонной стяжки. Однако технологии нашего времени значительно шагнули вперед и сегодня стяжка не является уже камнем преткновения для умельцев. Существует ряд способов, используя которые можно при укладке водяного пола обойтись без тяжелых мокрых работ, связанных с подготовкой и заливкой бетона. Какие  существуют варианты монтажа водяных полов без оборудования бетонной стяжки? Рассмотрим детальнее эти способы.

Существует ли альтернатива бетонной стяжке?

Обычно укладка водяного контура для теплого пола ассоциируется у нас с устройством новой бетонной стяжки. Так ли необходимо в домашних условиях решать эту тяжелую задачу, заниматься трудоемкой и масштабной работой. По логике вещей, что бы обезопасить трубы отопительной системы, уложенные на пол от повреждений и придать всей конструкции необходимой жесткости и прочности, необходимо создать прочную и массивную литую конструкцию. Если вы владелец частного дома и только вчера сыграли новоселье, вопросов нет. Лучшим вариантом для монтажа теплого водяного пола станет заливка новой стяжки.

Совершенно иначе ситуация выглядит в тех ситуациях, когда вы хотите сделать подобную систему отопления на верхних этажах частного дома или в городской квартире.

На заметку: перекрытие представляет собой одну из основных несущих конструкций многоэтажных строений. При проектировании здания и в процессе строительства обязательно ведется расчет прочности перекрытий. Обычная стяжка уже сама по себе создает определенную нагрузку на панели перекрытий. Что говорить в тех случаях, когда вместе с теплым полом вы создаете дополнительную нагрузку в несколько сот килограмм на существующее перекрытие, монтируя новую стяжку. Возникает чрезмерная нагрузка на несущую конструкцию, которая чревата неприятными последствиями.

Следует так же учитывать тот факт, что новая стяжка существенно уменьшит высоту потолков в жилых комнатах.

Перечисленные факторы становятся препятствием для реализации технологической возможности смонтировать у себя дома отопление по схеме «теплый пол». Однако в данном случае есть удачный, удобный и практичный вариант – альтернатива традиционной технологии. Водяной теплый пол без стяжки на сегодняшний день достаточно распространенная технология, получившая в последнее время довольно широкое распространение. Инженерное решение заключается в использовании уже готовых материалов, которые укладываются в своеобразный пирог, через который проходят трубы отопительного контура. В профессиональной среде такие системы  —  конструкции называются настильные (сухие).

Данная технология очень удачно подходит для жилых помещений, которые не рассчитаны под укладку новой стяжки. Обычно это межквартирные перекрытия, чердачные перекрытия. Настильные системы являются универсальными и могут использоваться практически в любых ситуациях.

На заметку: отдавая предпочтение настильной системе в качестве альтернативы бетонной стяжке, вы реально экономите собственные средства, как на самой работе, так и на материалах. Вся работа займет гораздо меньше времени. Немало значит и отсутствие грязи, которая невольно сопровождает бетонные работы.

Какие существуют варианты настильной системы

Среди существующих вариантов монтажа теплого пола без обустройства стяжки распространены два:

  • полистирольная система;
  • деревянная система.

Каждый из предложенных вариантов имеет свои плюсы и минусы. В первом случае основным компонентом являются полистирольные пластины, в которых уже имеются впаянный водяной контур. Такие плиты можно уложить прямо на бетонное основание перекрытия или использовать для этой цели деревянный пол, деревянные лаги.

Для справки: настильная полистирольная система теплых полов считается самой легкой, поэтому может использоваться в деревянных строениях и в квартирах многоэтажных жилых домов. Стяжка из бетона при высоте 50 см, имеет вес 200-250 кг. на 1 м

2. Исходя из стандартной площади жилых помещений в 16-20 м2, получаем: 20 х 250 = 5000 кг. (5 тонн!)

Другая система – деревянная, предполагает использование специальных модулей, изготовленных из плиты ДСП. В каждом модуле имеются специальные бороздки (канавки) для укладки отопительного контура. Конструкцию укладывать как на черновой бетонный пол, так и на дощатое покрытие.

Полистирольная система позволяет использовать самые разнообразные отделочные материалы, такие как паркетная доска или ламинат. Их в данной ситуации можно укладывать непосредственно на полистирольные пластины. При работе с кафельной плиткой или с ковролином, перед их укладкой на полистирольные панели сделать прослойку из ДСП или из гипсокартона. С деревянной системой ситуация выглядит несколько иначе. Перед тем, как уложить ламинат или паркет, потребуется укладка оцинкованных пластин.

На заметку: что бы паркет не щелкал, и не скрипел, под ним необходимо сделать подложку из вспененного полиэтилена.

Условия для оборудования сухой, настильной конструкции

Если вы решили сделать у себя в доме теплый водяной пол, оцените весь масштаб предстоящей работы и условия, при которых оборудование мокрой стяжки невозможно. Условия, при которых сухая стяжка станет удачным выходом из сложившейся ситуации следующие:

  • ограниченная высота внутренних помещений;
  • недостаточная крепость межэтажных перекрытий.

К примеру: в вашем доме или в квартире высота потолков меньше стандартных значений (240-250 см). Любое добавление 5-7 см. в качестве толщины новой стяжки станет критичным для уровня комфорта. Что касается дополнительного веса, который станет нагрузкой на существующее перекрытие, то это является наиболее важным условием. Для дачных домов, каркасных и щитовых строений данное условие является критичным. Настильная система имеет значительно меньший вес, всего 30 кг/м2.


В сравнении с мокрой стяжкой, сухие, настильные системы теплых полов имеют целый ряд преимущества. Простой и быстрый монтаж, который лишен мокрого процесса. Легкий вес, который в среднем составляет 30 кг/м

2 позволяет создавать конструкции без перегруза межэтажных панелей. За счет небольшой толщины пирога (всего 35-60см), сохраняется оптимальная высота потолков во внутренних помещениях. Обе системы, и полистирольная и деревянная прекрасно выдерживают перепады температур, обладают хорошей тепло и звукоизоляцией.

Большинство подобных систем можно с успехом использовать в дачных домах и временных строениях. При желании такой теплый пол можно легко демонтировать.

Единственный существенный минус подобных систем: плохая сопротивляемость влаге. Поэтому при укладке полистирольных и деревянных систем не стоит забывать о монтаже слоя гидроизоляции.

Полистирольная система теплых полов

Начнем с того, что особой подготовки для устройства полистирольной системы теплого пола не требуется. Монтировать пластины можно на уже  готовое бетонное основание, на дощатое, деревянное покрытие. Благодаря легкости самой конструкции, полистирольную систему можно установить в каркасных и в щитовых домах. Конструкция в данном случае выглядит следующим образом:

  • полистирольные плиты состоят из специальных теплораспределительных элементов – ламелей, изготовленных из алюминия и оцинкованной стали. Непосредственно в пазах осуществляется монтаж труб основного отопительного контура. Основа всей конструкции заключается в создании необходимой жесткости, которая достигается за счет использования финишного покрытия, сделанного из листов ГВЛ.  Листы финишного слоя укладываются в шахматном порядке.

Плиты, используемые в работе, могут быть двух видов, обычные, пенопластовые и экструдированные. Толщина плит, необходимых для теплого пола, составляет всего 10-40 мм. В толщу плит монтируются трубы отопительного контура, которые сверху покрываются полистирольными матами. Благодаря специальным пазам и бобышкам плиты и листы надежно фиксируются друг с другом. Полистирольные маты имеют с боков монтажные крепления, благодаря которым осуществляется крепеж отдельных элементов в единое, цельное поле.

Не следует забывать о металлических пластинах (алюминий или оцинкованное железо). Для данной системы такие пластины являются главным элементом теплообмена, передавая тепло от отопительного контура поверхности пола. С помощью пластин тепло распространяется равномерно по всей площади пола.

Для справки: Особенность данной системы заключается в том, что высота такого пирога составляет всего 50 мм. Для сравнения минимальная высота бетонной стяжки составляет всего 80 мм.

Деревянная система для теплого пола

Другая система устройства теплых полов, являющаяся альтернативой бетонной стяжке – деревянная система.

Такие системы очень удобны для создания отопления в дачных домах, в жилых конструкциях, сделанных из дерева. В зависимости от типа строения, используются реечные и модульные системы.

Реечная деревянная система и модульная

Название этого типа точно передает принцип конструкции. Основным несущим элементом в данном случае являются рейки, которые нарезаются из дерева или из других древесных материалов.

Важно! Толщина реек не должна превышать 20 мм при влажности, не более 10%.

Для укладки трубы отопительного контура шагом 150 мм, ширина реек составляет 130 мм. для контура шагом 200 мм, длина реек составляет 180 мм, при шаге 300 мм, длина реек соответственно составляет 280 мм.

Рейки составляют опорную конструкцию, на которую осуществляется непосредственно укладка труб отопительного контура. При монтаже теплого пола по данной технологии допускаются неровности основания в пределах 2 мм на 1 погонный метр. Гидроизоляцию делают из полиэтиленовой пленки толщиной в 200 мкр. Обязательным элементом всей конструкции является демпферная лента. Раскладка осуществляется поперек лагов или опорных досок. После укладки труб их обкладывают со всех сторон опорными планками. Контур вкладывают в пазы в соответствии с планом, либо змейкой, либо улиткой.

Сверху всю конструкцию снова покрывают полиэтиленовой пленкой толщиной 200-200 мкр. После всего, на самый верх накладываются листы ГВЛ в два слоя, общая толщина которых составляет 20 мм. Листы ГКЛ являются финишными, поверх которых уже идет укладка декоративного покрытия.

Модульная сборка отличается от предыдущего типа использованием готовых модулей, плит ДСП в которых имеются специальные канавки под укладку отопительного контура. За счет замковых крепежей удается соединить воедино отдельные модули. Монтаж в данном случае происходит быстрее. Для укладки трубопровода не требуется дополнительных расчетов.

В завершении следует отметить. Полистирольная и деревянные системы в качестве финишной отделки оснащаются плитами ГВЛ, поверх которых уже идет укладка декоративных покрытий. При выборе покрытия необходимо обращать внимание на маркировку. Специально для теплых полов на ламинате, паркете или на ковролине должны быть соответствующие обозначения и маркировка.

Перед использованием керамической плитки, необходимо уложить на всю конструкцию третий слой плит ГВЛ.

как уложить в частном доме без заливки

Для водяного «тёплого пола» рекомендуют выполнять бетонную стяжку. Она защитит трубопровод от механического воздействия. Стяжка хорошо проводит тепло, послужит дополнительным нагревательным элементом.

Тёплый пол без стяжки

Недостатком является её высота. Поверхность пола поднимается минимум на 8 см. Это может создать препятствие для монтажа дверных полотен, окон. Потолки визуально будут казаться ниже, а комната меньше.

Если нет возможности уложить жидкостную магистраль под стяжку, то используют другие методики монтажа «тёплого пола». Как уложить водяную магистраль без использования бетонных смесей? Как наладить систему отопления?

Использование полистирольных плит

Трубопровод, по которому циркулирует теплоноситель, укладывают на полистирольные плиты. Они не пропускают влагу, устойчивы к высоким механическим нагрузкам, не деформируются при перепадах температур.

Для монтажа «тёплого пола» используют плиты, как с ровной, так и с перфорированной поверхностью. Основание может быть любым, бетонным или деревянным.

Покрытие необходимо выровнять. Если на поверхности отмечаются перепады 1 мм/1 пог. м, то её оставляют без изменений. В противном случае необходимо выполнить стяжку. Для этого используют бетонный раствор или смесь для наливного пола. Основание покрывают мастикой с влагоотталкивающими свойствами, закрывают утеплителем.

Тёплый пол без стяжки

Деревянный пол обычно не отличается неровностями. Лаги проверяют на предмет трещин, поражения грибком. При необходимости повреждённые доски меняют на новые. Если неровности на полу большие, то выполняют стяжку, но без использования растворов. Пол выравнивают фанерой. Основание обрабатывают влагоотталкивающей пропиткой, закрывают теплоизоляционным материалом. Далее собирают «тёплый пол» без стяжки.

  • По нижней поверхности стен укрепляют демпферную ленту. Она необходима для компенсации расширения материалов, которое возникает при нагревании. Если на ленте нет клейкой поверхности, то для монтажа используют двойной скотч или саморезы; головки закрывают шляпками.
  • На подготовленную поверхность укладывают полиэтиленовую плёнку и полистирольные плиты. Производители предусмотрели замки для креплений. Швы должны находиться в шахматном порядке.
  • 1 ряд состоит из цельных блоков.
  • 2 ряд начинают с ½ блока.
  • 3 ряд – цельные плиты.
  • Рекомендуют выполнить разметку для трубопровода.
  • На месте монтажа укладывают теплораспределяющие пластины из алюминия. Они производятся в форме желоба. Высота желоба равна диаметру трубы 2-2,5 см для труб 16 мм, 20 мм.
  • В подготовленный контур укладывают трубу.
  • Магистраль закрывают покрытием из гипсокартонных листов. Они являются своеобразной стяжкой под ламинат и под облицовку мягкой фактуры.
  • Укладывают подложку под линолеум или для облицовки из древесины.
  • Тёплый пол монтируют без терморегулятора. Контролирующее устройство имеется в котле или в печи. Нагревательные приборы оснащены всей необходимой автоматикой.

Удобнее использовать перфорированные маты. На их поверхности находятся бобышки. Между ними легче укладывают алюминиевые пластины, выводить контур магистрали, выполнять изгибы трубы. При необходимости изменить положение жидкостного контура, можно перенести пластины и трубы на другое место.

Тёплый пол без стяжки

Если поверхность полистирола ровная, то на ней, по разметке, вырезают контур; используют монтажный нож. В самодельный контур укладывают металлические пластины и трубу. Разметка должна быть точной. Исправить поверхность контура будет невозможно.

«Тёплый пол» без стяжки укладывают под деревянное покрытие, под линолеум. Ковролин и толстые ковры являются хорошими теплоизоляторами. Они задержат прохождения инфракрасного излучения от нагревательных элементов, поэтому для напольного отопления данные покрытия не используют.

Для «тёплого пола» под плитку предусматривают заливку бетонной стяжки и покрытия из клеевого раствора.

Укладка деревянного контура

Тёплые полы без использования бетонного раствора устанавливают в деревянных частных домах, в которых пол выполнен из лагов. Поверхность выравнивают. Для этого используют листы ДВП. Далее выстраивают деревянный контур.

Заготовки выполняют самостоятельно или приобретают уже готовый контур у производителя. Для выстраивания заготовок предусматривают ходы не только для продольного расположения магистрали, но и для поворота трубы. Диаметр изгиба должен равняться 5 диаметром. Ширина деревянной пластины под изгиб должна быть не менее 10 см.

Тёплый пол без стяжки

Напольный обогрев с деревянным контуром используют под линолеум, под ламинат. Под плитку необходимо залить водяную магистраль бетонным раствором. Как выполняют заготовку для монтажа жидкостного контура?

  • На подготовленной поверхности делают разметку. По ней легче проводить укладку.
  • Укрепляют демпферную ленту.
  • Трубопровод должен располагаться на расстоянии 30 см от стены; по периметру устанавливают планки подобной ширины.
  • Оставляют место для металлической пластины; 5 см.
  • Устанавливают закруглённую деревянную заготовку.
  • Продольные пластины монтируют с шагом 5 см. Ширина дощечек 10 см.
  • Заготовки укрепляют саморезами. Дощечку с округлой стенкой соединяют с планкой около стены скобами.
  • В получившиеся желоба устанавливают алюминиевые пластины; их укрепляют саморезами.
  • Выводят водяной контур.
  • После тестирования системы отопления, магистраль закрывают ГВЛ, подложкой под линолеум. Выполняют облицовку пола. Под плитку данное покрытие не подходит. Толщина подложки для финишного покрытия не должна превышать 3 мм.

 Для небольших дачных домиков устанавливают «тёплый пол» без коллектора. Контур выводят сразу от котла. Выбирают оборудование с низким нагревом; теплоноситель доводится до температуры 50 0С.

«Тёплый пол» возможно устанавливать без циркуляционного насоса. Трубы в этом случае располагают под наклоном, чтобы вода продвигалась под действием гравитации. Термодатчик и контролирующее устройство имеется в котле.

Если используется котёл высокого нагрева, то рекомендуют установить на контуре трёхходовой клапан с выносным датчиком температуры и с термоголовкой. Для магистрали длиной более 66 м, рекомендуют использовать циркуляционный насос. «Тёплый пол» предусматривают без радиаторов, как самостоятельную систему.

Монтаж напольного обогрева

Водяное отопление устанавливают как в качестве основного, так и в качестве дополнительного источника обогрева. Если в коттедже организовано радиаторное отопление, то в холодных зонах предусматривают жидкостную напольную магистраль. Её подключают к батарее. Варианты подключения жидкостного контура могут быть различными.

  • На подающем контуре устанавливают байпас с трёхходовым смесителем. Горячий теплоноситель подаётся и в радиатор, и в «тёплый пол».
  • Более экономным способом является использование охлаждённой воды, которая циркулирует в обратном контуре. Её температура не менее 50 0С. Она подаётся в напольную магистраль.
  • Если «тёплый пол» используется без основного радиаторного отопления, то устанавливают котёл. От него отводится труба к подающему коллектору; на нём имеются выходы для напольного контура. На коллекторе устанавливают циркуляционный насос, трёхходовой смеситель с регулирующим устройством. Другой конец трубы подключают к обратному коллектору. От него выводится труба, которая подаёт воду в котёл.

Тёплый пол без стяжки

Напольную жидкостную магистраль можно уложить без использования бетонной стяжки. Для трубопровода создают контур. Он может быть выполнен из полистирольных плит или деревянных досок. Чтобы тепло направлялось вверх к полу, используют теплораспределяющие пластины.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Тёплый пол без стяжки Загрузка...

Технология монтажа тёплого пола без стяжки

Тёплый пол без стяжки рекомендован для помещения, где заливка бетонной стяжки не возможна. Такие полы монтируются в домах имеющих деревянные перегородки (так как они могут не выдержать тяжести раствора), или при наличии не высоких потолков (толстый слой стяжки сделает их ещё ниже).

Основные плюсы данных тёплых полов — лёгкость, быстрая установка, и то, что они не забирают высоту полезной площади. Кроме того, обходятся такие полы без заливки бетоном дешевле.

Фото — Тёплый водяной пол без стяжкиФото — Тёплый водяной пол без стяжки

К сведению! Преимущество данной конструкции — высота пирога всего 50 мм, в отличие от бетонной стяжки, у которой минимальная высота 80 мм.

Варианты настильной системы

Соорудить тёплые полы без заливки стяжки можно двумя способами. Каждый вариант обладает как положительными сторонами, так и отрицательными.

Но есть и общая особенность в этих системах — простота не только монтажа, но и демонтажа. А также, плохая переносимость влаги, поэтому обязательное условие — слой гидроизоляции.

Полистирольные плиты

Полистирол называют ещё пенопластом, он хорошо держит тепло, имеет высокий уровень звукоизоляции, не поддаётся гниению. Плиты состоят из ламелей — это специальные теплораспределительные элементы, они бывают алюминиевыми или оцинкованными. Стандартная толщина плит из полистирола под тёплые полы без стяжки — 30 мм. Они выпускаются в виде:

  • плит с пазами, куда размещаются нагревательные элементы;
  • гладких матов.

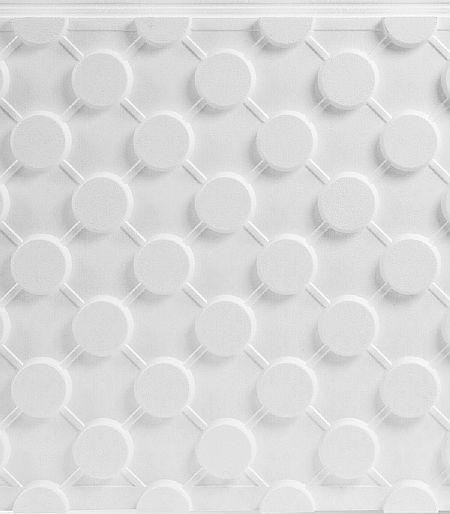

Фото — Полистирольная плита с бобышкамиФото — Полистирольная плита с бобышками

Легче производить укладку тёплого пола на маты имеющие бобышки, между ними прокладываются трубы или кабель. Маты укладываются как на пол из бетона, так и на деревянный.

Деревянный пол

Деревянные конструкции рекомендованы для установки в домах, имеющих перекрытия в виде деревянных балок, они укладываются на любую основу. Бывают:

  • Модульными — их продают в готовом для сборки виде, они имеют специальные пазы, куда производится закладка нагревательных элементов.
  • Реечными — возможно изготовить своими руками из МДФ или ДСП. Дощечки должны иметь толщину минимум 2 см, ширину — 130 мм, и допустимую влажность не более 10%.

Как и полистирольная, деревянная система отлично выдерживает скачки температуры, обладает высокой звуко- и теплоизоляцией.

Однако тёплые полы без заливки имеют и недостатки:

  • меньший уровень теплоотдачи и надёжности, чем при системе с бетонной стяжкой;
  • конструкция менее жёсткая, в ней неизбежно есть пустоты, а это со временем приведет к образованию трещин, зазоров, и как следствие скрипу при ходьбе.

Особенно эти моменты проявляются при обустройстве конструкции в квартирах с деревянными покрытиями. Конечно, эти неполадки можно легко устранить, но на это понадобится как время, так и силы. Поэтому, рекомендовано устанавливать только там, где другие модели не подходят.

Этапы укладки водяного пола

Стоит отметить, что установка водяных систем без стяжки сопровождается меньшей пылью и грязью. Помимо этого, плюс тёплых полов без стяжки — возможность монтировать их под плитку, ламинат, и любое другое покрытие, не ожидая пока подсохнет бетон.

Материал для укладки

Перед установкой водяного пола без стяжки, требуется приобрести напольное покрытие (плитку, ламинат), и весь материал для конструкции.

Главная функция данного сооружения отводится трубам, которые бывают медные, из сшитого полиэтилена и пропилена, или металлопластика. Чаще укладываются изделия из полиэтилена, так как они стоят не дорого, долговечные, не боятся воздействия агрессивных сред, и процесс их монтажа несложен.

Теплоносителем здесь может служить как вода, так и различные антифризы. В продажу трубы поступают в смотанном состоянии, в бухтах. Петли с бабинов запрещено снимать до момента укладки изделия, так как могут образоваться заломы. Разматывается материал постепенно при монтаже.

Смотреть видео

 Также понадобятся оцинкованные или алюминиевые пластины, они способствуют равномерному распределению тепла по поверхности напольного покрытия снизу. А для гидроизоляции следует купить полиэтиленовую плёнку.

От запланированного способа установки водяного тёплого пола без стяжки, зависит какой материал покупать, плиты из полистирола или настил из дерева.

Составление чертежа

Важное место при установке водяных тёплых полов без стяжки отводится правильно составленному плану укладки нагревательных элементов. Распространённые виды выполнения контура — спираль или улитка. Спираль применяется для помещений имеющих большой размер, а змейка, наоборот, для маленьких комнат. Кроме того, следует рассчитать шаг укладки, он зависит от вида выбранного основания.

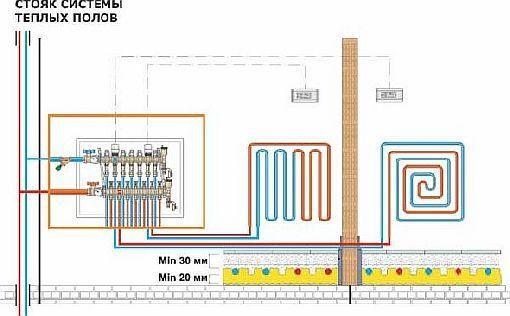

Фото — Схема тёплого пола без стяжкиФото — Схема тёплого пола без стяжки

Подготовка пола перед монтажом настильной системы

Перед монтажом основания любого вида, требуется подготовить поверхность. Это заключается в очистке чернового пола от пыли и грязи, и в определение наличия перепадов уровня поверхности. Допускаются отклонения не более 2 мм, в противном случаи, потребуется тонкий слой стяжки.

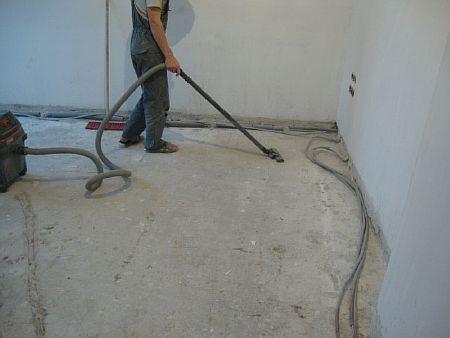

Фото — Подготовка основанияФото — Подготовка основания

На черновое покрытие расстилается гидроизоляция в виде плёнки из полиэтилена, толщиной не меньше 200 мкр. Полотно кладётся внахлёст и фиксируется на скотч.

Следующим этапом, по периметру стен размещается демпферная лента. Она способствует компенсации расширения конструкции при нагревании.

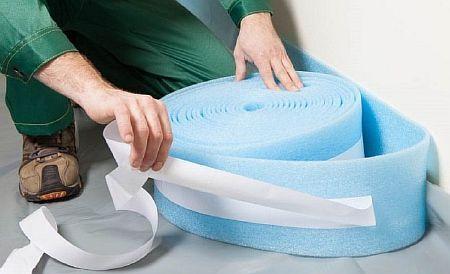

Фото Укладка демпферной лентыФото Укладка демпферной ленты

Укладка основания из полистирола и монтаж труб

Укладка полистирольных гладких плит для тёплого пола без стяжки, и имеющих бобышки идентична. Отличие заключается в потребности вырезания пазов для прокладки труб в гладких плитах.

Пошаговый процесс сооружения водяного пола на основу из полистирола:

  1. Укладываются полистирольные плиты в соответствии с разработанной схемой. Их необходимо класть плотно к стенам. Стандартная толщина данных пластин 3 см, пазы бывают прямыми и поворотными, а шаг 150 и 300 мм. Оснащены защёлкивающимся замком, при помощи которого плиты фиксируются друг с другом, создавая единое полотно. Для наибольшей прочности сцепления, стыки можно смазать клеем.
Фото — Укладка полистирольных плитФото — Укладка полистирольных плит

При применении пластин с бобышками, схема размещения труб отопления сложнее, поэтому рекомендуется сделать пометки маркером.

  • Сверху утеплителя, в проёмы укладываются металлические пластины (из оцинкованной стали или алюминия), на которые согласно плану монтируются нагревательные элементы. Они оснащены рёбрами жёсткости и имеют нужный диаметр.

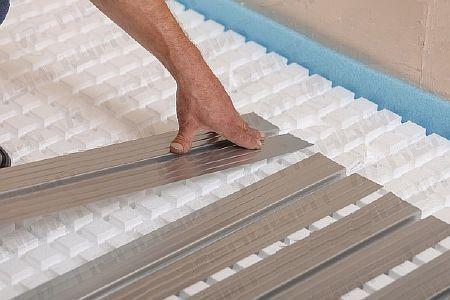

Фото — Размещение металлических пластин в проёмах плитыФото — Размещение металлических пластин в проёмах плиты
  • Размещаются трубы, они могут укладываться змейкой или улиткой. В тех местах, где труба делает поворот, и выходит за границы пластин, следует проложить подложку на мат, это поможет выровнять всю конструкцию. Перед их монтажом нужно сделать разметки, это облегчит процесс.
Фото — Монтаж труб водяного полаФото — Монтаж труб водяного пола
  • Подключается система и проверяется её работоспособность.

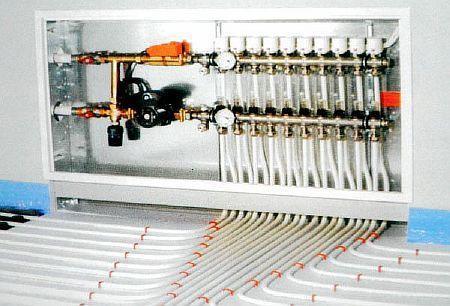

Фото — Подключение системы отопления Фото — Подключение системы отопления
  • Далее кладётся гидроизоляционный слой из полиэтиленовой плёнки, которая скрепляется скотчем. Укладывать его следует внахлёст, это сделает гидроизоляционный слой более надёжным.
  • Затем идёт подложка, это могут быть листы ГВЛ.
  • Последним слоем устанавливается финишное покрытие, это может быть паркет, ламинат. Укладка других видов покрытий также допускается, но требуется дополнительная подготовка. К примеру, при монтаже керамической плитки требуется сухую стяжку из фанеры или гипсокартона.

Водяной пол на деревянной основе

Данную систему рекомендовано монтировать в деревянных домах. Как уже говорилось выше, деревянное основание бывает модульным и реечным.

При сооружении водяного пола имеющего реечную подложку допустимы неровности поверхности основания до 2 мм на 1 кв метр. Процесс выглядит так:
  • на подготовленной основе делаются разметки мест, где будут проходить трубы;
  • расстилается демпферная лента — она располагается поперёк лагов или опорных досок;
  • раскладываются рейки — их нужно располагать поперечно опорным лагам, закрепляются с обеих сторон на саморезы, а в местах закругления трубы они также закругляются;

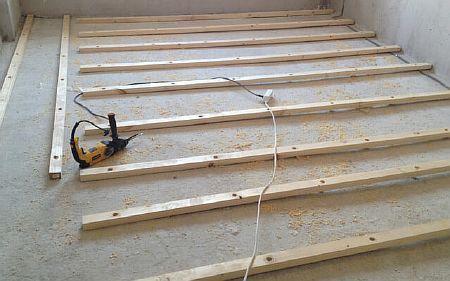

Фото — Монтаж реекФото — Монтаж реек
  • фиксируются пластины с проёмами — они обеспечивают равномерный прогрев, крепятся к рейке шурупами;
  • монтируются трубы — они размещаются в пазах металлической опоры, необходимость в их дополнительной фиксации нет;

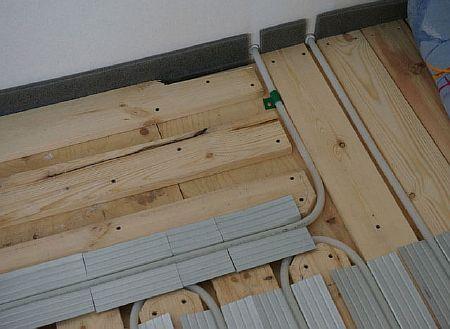

Фото — Размещение трубФото — Размещение труб
  • устанавливается дополнительное оборудование — терморегулятор и устройство для определения давления, и подключается система;

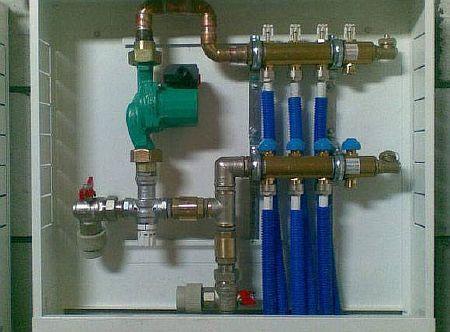

Фото — Подключение оборудованияФото — Подключение оборудования
  • проверяется работоспособность;
  • укладывается гидроизоляция — можно применять плёнку из полиэтилена;
  • монтируется подложка на пол без стяжки— это могут быть гипсоволоконные плиты, кладутся они в 2 слоя, принцип размещения — шахматный;
  • завершающий слой тёплого пола — чистовое покрытие (плитка, ламинат и т.д.).
  • Конструкция водяного пола на модульной основе — это более лёгких и быстрый способ:
  • собираются модули — они уже оснащены проёмами для укладки нагревательных элементов, фиксируются между собой саморезами;
  • монтируются трубы;

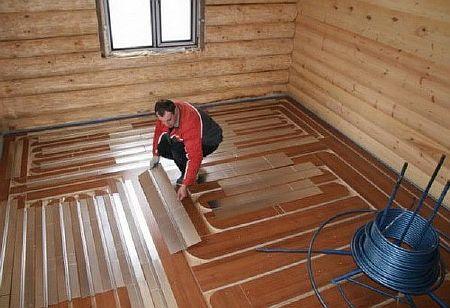

Фото — Укладка модулей и монтаж трубФото — Укладка модулей и монтаж труб
  • подключается система, и проверяется её функционирование;
  • прокладывается гидроизоляция — в качестве неё подойдёт полиэтиленовая плёнка, её нужно класть под модули, и на них после установки труб;
  • последний слой — напольное покрытие.

Сооружение электрического тёплого пола без стяжки

Процесс укладка кабельного пола без стяжки гораздо проще и быстрей, чем его монтаж на бетонную стяжку.

Работа включает в себя следующие этапы:

  • определяется место на стене, где будет размещаться терморегулятор;
  • делаются штробы для датчика температуры;
  • подготавливается основание для матов — заделываются неровности и трещины, и очищается поверхность от мусора;
  • укладывается основа — если это полистирольные маты или деревянные модули, то они оборудованы уже пазами, куда и прокладывается кабель, при реечном способе кабель монтируется между зафиксированными рейками;
  • прокладывается кабель согласно подготовленной схеме в пазы;

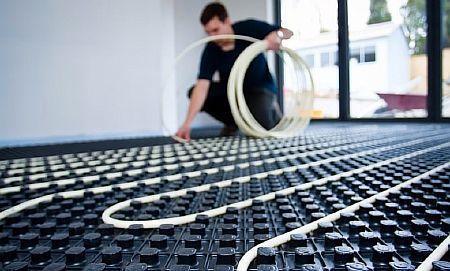

Фото — Прокладка кабеля в матыФото — Прокладка кабеля в маты
  • размещается температурный датчик в гофрированной трубе на полу;
  • подключается система к электропитанию, и осуществляется проверка работоспособности;
  • монтируется гидро и теплоизоляция;
  • устанавливается декоративное покрытие на кабельный пол без стяжки. Возможно использовать как керамическую плитку, так и линолеум или ламинат.

При применении электрических матов процесс еще проще, так как не требуется дополнительной подложки. Сетка укладывается прямо на бетонное или деревянное основание, которое предварительно подготовлено, и фиксируется на клеящую ленту.

Ошибки при монтаже тёплых полов без стяжки

Рассмотрим основные ошибки, которые можно сделать при установке тёплых полов.

  1. Не делаются измерения — полагают, что не обязательно делать замеры конструкции до её установки и после монтажа. Но во время сделанные замеры позволяют выявить и устранить нарушения, в противном случае, они могут привести к серьёзным проблемам в работе системы.
  2. Спешка при монтаже — следует тщательно закреплять все детали, чтобы впоследствии не пришлось разбирать конструкцию.
  3. Глубокое размещение датчиков температуры — этого не стоит делать, так как они не редко ломаются, и требуется их замена.
  4. Сильное желание сэкономить — на срок эксплуатации и функционирование системы влияет качество материала, чем он лучше, тем стоит дороже. Поэтому, разумнее использовать изделия высокого качества, чем потом отдавать деньги, и тратить время на ремонт системы.

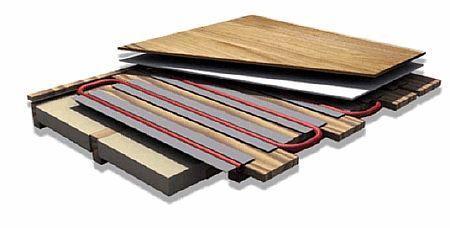

Фото — Вид укладки водяного пола сухим способом в разрезеФото — Вид укладки водяного пола сухим способом в разрезе

Сделать тёплый пол на полистирольной или деревянной основе под силу каждому. Данная конструкция — это не только отличное решение для обогрева помещения, но и хороший вариант звукоизоляции.

Видео инструкции

Смотрите видео

Видео

преимущества и рекомендации по монтажу

Теплые полы в современном доме давно уже никого не удивляют, а, скорее, воспринимаются как должное. Возможность обеспечить в доме теплую и комфортную обстановку без привлечения дополнительных приборов для обогрева привлекает многих. Несмотря на большое разнообразие систем полов с обогревом, многие склонны больше доверять классическому варианту, водяному. Однако, что же делать в том случае, когда в конструктивные и технические возможности помещения не позволяют залить стяжку? Оказаться от этой затеи или все-таки существует вариант устройства.

Водяной теплый пол без стяжки обычно устраивают в помещениях, в которых категорически не допускается увеличения нагрузки на перекрытие или потеря лишних сантиметров по высоте крайне нежелательна, или просто не хочется мараться в грязи и утопать пыли.

Почему без стяжки?

Обязательное отсутствие верхнего защитного слоя цемента может быть обусловлено несколькими причинами. Самая распространенная – дополнительная масса может привести к деформации чернового пола или изменению его геометрических размеров. Чаще всего это касается деревянных покрытий, которые не рассчитаны на такие нагрузки.

Еще одним фактором является желание минимизировать тепловые потери при нагреве воздуха в помещении. Даже небольшой слой цемента в 3-5 см существенно уменьшает теплоотдачу на 5-10%. Также следует учитывать материал покрытия, который напрямую влияет на возможность не заливать бетонную стяжку. В первую очередь это касается монтажа керамической плитки. Если выбрать соответствующий клей для теплых полов, то его прослойка будет надежной защитой нагревательных элементов.

Совет

Также можно поверх теплого пола сделать дополнительную щитовую конструкцию, которая обеспечит защиту кабелей (труб). Обычно для этого применяют листы ДВП или ДСП, которые предварительно обрабатывают антигрибковыми составами. Лучше всего использовать специальные покрытия, на которые впоследствии можно постелить линолеум , ковролин или паркет.

Подытожив, можно сказать, монтаж теплого пола без стяжки выполняют в следующих случаях:

  1. Дополнительная нагрузка приведет к повреждению или деформации несущих балок (деревянный настил).
  2. Требуется максимальная теплоотдача нагревательных элементов.
  3. Поверх системы будет нанесен слой специального плиточного клея или досок.
  4. Уменьшение общей высоты в комнате должно быть минимальным.

Преимущества систем без стяжки

  • Ее можно уложить на перекрытие в принципе любого качества.
  • Легкая конструкция почти не создает лишней нагрузки на перекрытие, поэтому систему можно устанавливать в старых деревянных строениях.
  • Благодаря малой толщине потерь в высоте помещения почти нет.
  • Больше нет необходимости ждать почти месяц застывания стяжки, поэтому пол отделывают сразу же. Их используют при монтаже системы обогрева на бе

как сделать своими руками, теплоизоляторы

В целом ряде домов создать внутрипольную систему отопления классическими методами – просто невозможно. Причина чаше всего заключена в характеристиках строения. Деревянный дом или здание со слабыми перекрытиями не позволяет создавать бетонные напольные покрытия необходимой толщины. Наилучшим выходом станет теплый пол без стяжки. Он может быть как электрическим, так и водяным.

Обогрев без стяжкиОбогрев без стяжки



Немного о достоинствах и недостатках

Все классы теплых полов имеют как достоинства, так и недостатки. К первым относятся:

  • нет необходимости проводить масштабные ремонтные работы;
  • можно создать эффективную систему отопления в деревянном доме или строении с перекрытиями на балках;
  • нет жестких требований к существующему основанию – водяной теплый пол без стяжки или электрическую систему можно устроить практически на любой поверхности;
  • можно провести как угодно тщательные работы по утеплению пола;
  • гораздо выше ремонтопригодность системы. Для доступа к трубкам или нагревательному элементу достаточно разобрать или удалить часть финишного покрытия пола;
  • предлагается ряд готовых вариантов, конструктивов, которые позволяют собрать систему отопления за считанные дни.

Стоимость – одна из главных характеристик, которыми обладают водяные теплые полы без стяжки или электрическая система. При этом выше классических схем не только цена создания структуры, но и ежемесячные траты на эксплуатацию. Это обусловлено некоторыми недостатками теплых полов без стяжки:

  • не окруженные слоем бетона, трубки или электрические нагреватели защищены от повреждений только напольным покрытием. Поэтому рекомендуется использовать в качестве финишного слоя достаточно жесткие материалы;
  • не имеющие демпфера, теплового аккумулятора в виде слоя бетона, водяные теплые полы без стяжки становятся малоинерционными. Они быстро теряют тепло;
  • наблюдается выраженная разница температур в отдельных областях пола, если трубки уложены с большим шагом.

Аналогичные проблемы есть у инфракрасных теплых полов. Однако в случае применения электрических нагревателей – среднестатистический пользователь сразу готов и к низкой инерционности системы, и к повышенным счетам за оплату энергоносителя.

Когда производится укладка трубок с малым шагом сетки – сразу растут расходы на основные конструкционные материалы. Кроме этого, водяные теплые полы без стяжки потребуют большего количества теплоносителя для обеспечения достаточной энергетической отдачи. Это сразу предъявляет повышенные требования к нагревательному котлу. Но при всех своих недостатках, системы отопления без стяжки достаточно популярны, так как просты в обустройстве и показывают надежность эксплуатации.

Как сделать систему электрического типа

Кратко остановимся на обустройстве теплых полов инфракрасного электрического типа. Это весьма популярные системы не сегодняшний день, особенно в старых деревянных домах. Они хорошо показывают себя как в роли дополнительного, так и основного отопления.

Электрическая система легко может быть сделана своими руками. Сегодня производители пленочных нагревателей сразу планируют использование своих конструктивов для построения крупных систем и в документации приводят схемы соединения, позволяющие регулировать потребление мощности.

На розничном рынке можно приобрести:

  • пленочные нагреватели с проводниковой структурой, помещенной между слоями очень прочной пленки;
  • карбоновые пленочные нагреватели дорожечного класса, являющиеся развитием предыдущей технологии;
  • сплошной теплый пол, представляющий собой сплошную площадку резистивного элемента, находящуюся между слоями защитной пленки.

Самые надежные на сегодня – пленочные проводниковые нагреватели и карбоновые дорожечные. Технология изготовления пленок позволяет ставить на них мебель, система защищена от воды, обладает хорошей отказоустойчивостью.

Отдельно стоит отметить: система проводников построена на параллельном типе соединения. Поэтому одна нагревательная пленка большого размера никогда не выходит из строя полностью при повреждении поверхности. Она перестает работать только при нарушении в системе подключения.

По сравнению с проводниковыми, дорожечные карбоновые нагреватели экономичнее на 40-60%. Они не показывают других улучшенных результатов эксплуатации, имеют те же рекомендации к подключению. Карбоновая технология дороже, но позволяет получить большую отдачу тепла при тех же расходах на оплату счетов за электричество.

Сплошной теплый пол еще экономичнее. По сравнению с пленочными нагревателями проводниковой структуры – счета на оплату электричества уменьшаются раз в 5. Но пленка имеет некоторые ограничения. На нее нельзя ставить тяжелую мебель из-за опасности образования локальных зон перегрева, где структура карбоновой резистивной площадки разрушается.

Общая характеристика пленочных электрополов без стяжки выглядит так: они укладываются под любое покрытие (линолеум, ламинат, ковролин), подключаются по простой схеме, никакой контрольной аппаратуры (внутрипольных датчиков) не требуется, регулировка производится только подачей разного напряжения. Температура электрического нагревателя в номинале составляет 30-40 градусов, максимум – до 80 градусов Цельсия.

Водяные и кабельные электрические полы без стяжки

Устройство водяных и кабельных отопительных структур без бетонного слоя – во многом сходно. Ответ на вопрос, как сделать теплый пол без стяжки, будет содержать перечисление одинаковых требований к поверхности для настила, описание похожих структур укладки, расходных материалов, систем контроля. Поэтому будет рассматриваться общая технология, без заострения внимания на конкретном типе источника тепла (трубки с водой или электрокабеля).

Схема полаСхема пола

Для обустройства системы внутрипольного отопления без стяжки понадобится:

  • прочная и относительно ровная базовая поверхность;
  • слой утеплителя;
  • несущая конструкция для размещения трубки или кабеля;
  • элементы для лучшего рассеивания тепла;
  • финишное напольное покрытие.

В зависимости от характеристик дома или квартиры, а именно степени их утепления – выбирается шаг укладки. В зависимости от наличия в продаже в регионе производства работ – выбираются определенные комплектующие.

Теплоизоляция

Слой теплоизолятора, обязательный для сухого, без стяжки обустройства теплых полов – обязателен. При этом он может выполнять сразу несколько задач:

  • работать только как средство понижения паразитных потерь тепла через перекрытие;
  • увеличивать прочность пола в целом;
  • служить надежной основой для укладки финишного покрытия.

В последнем случае при обустройстве слоя теплоизолятора делается силовой каркас. В старых домах или сооружениях со слабыми перекрытиями такой способ является оптимальным. Результирующая прочность и жесткость пола возрастает, а масса конструкции – достаточно мала.

Чтобы сделать жесткий слой, выполняющий теплоизолирующую роль – на существующую поверхность пола укладывают лаги из бруса. Шаг размещения – около 60 см для покрытий класса линолеум, ковролин, ламинат и 30 см – если планируется укладка керамической плитки в роли финишного слоя.

В пространство между лагами кладется теплоизолятор. Это может быть недорогой пенопласт, полистирольные плиты, популярная минеральная или базальтовая вата. Для лучших показателей жесткости рекомендуется делать не только параллельные лаги, но и поперечные, формируя сетку.

Уложенный теплоизоляторУложенный теплоизолятор

Для удобства работы и достижения оптимальных показателей основы под теплый пол без стяжки – при укладке лаг можно сразу нивелировать перепады высот основания. В роли заполнителя (основного теплоизолятора) может использоваться строительная пенополистирольная пена. Такой материал недорог, быстро наносится, нет щелей, срок застывания незначителен.

Сразу стоит отметить: верхний настил (фанеру или другие листовые материалы) на структуру из лаг нашивать не обязательно. Но для удобства дальнейшей работы можно ограничиться настилом из ДВП, недорогого и вполне функционального.

По завершении работы с теплоизолирующим слоем (он может быть просто слоем из минеральной ваты или другого материала, без лаг) вся поверхность накрывается гидроизолятором. Подходит обычная полимерная пленка, она привлекательна по соотношению цены и функциональности.

Основа для укладки трубок или кабеля

При обустройстве сухого пола без стяжки в качестве основы для укладки могут применяться:

  • специальные подкладки, где сформированы выступающие элементы для горизонтальной прокладки и поворотов;
  • специальные, изготовленные из ДСП, доски, фанеры или ОСП конструктивы;
  • обработанная доска, рейки толщиной в 21 или 28 мм.

Технология работы с разными подложками немногим отличается друг от друга. Для укладки сети циркуляции потребуется:

  • покрыть поверхность подложкой, при этом готовые конструктивы соединяются собой замковыми зонами, из тонкой доски – формируется реечная система для размещения контура отопления;
  • провести черновую укладку, при необходимости перемещая отдельные зоны подложки;
  • проверить места стыковок или электрических соединений на соответствие рекомендациям производителя трубки или кабеля.

На данном этапе работ не нужно крепить или любым другим способом фиксировать трассы циркуляции теплоносителя или кабель. Если все прошло успешно и укладка соответствует плану – следует закрепить подложки на основании (обязательно для досок и конструктивов из деревосодержащих материалов).

Готовые панели для укладки трубки теплого пола без стяжки представляет собой планки, расположенные на расстоянии друг от друга, объединенные единым периметром. По функциональности они ничем не отличаются от подготовленных досок, но дороже. Готовые конструктивы позволяют работать быстрее, но могут накладывать определенные ограничения на прокладку трассы отопления.

Основание для укладки трубОснование для укладки труб

Дополнительные конструктивы

Для лучшего рассеивания тепла в теплых полах без стяжки применяются специальные панели. Это профильный элемент из алюминиевого сплава. В нем сделано прямое углубление для трубки. Эти конструктивы располагаются в прямых зонах контура и работают как эффективный рефлектор, распределяя тепло по большей площади.

Применение рассеивающих панелей улучшает работу теплого пола без стяжки. Особенно это заметно, если поверхность покрыта финишным слоем с высокой теплопроводностью, например, керамической плиткой. Работать с рассеивающими панелями стоит осторожно.

Они хорошо себя показывают (не смещаются, не скрипят) на прочной базовой поверхности. При монтаже контуров отопления без стяжки на готовых конструктивах из деревосодержащих материалов или созданной из досок реечной структуре – рассеивающие панели можно зафиксировать саморезами.

Осталось навести лоск

После монтажа структуры отопления без стяжки не потребуется делать много работы. Останется только расположить контрольные температурные датчики и настелить финишное покрытие. Ламинат не потребует дополнительной подготовки. Нужно расстелить подложку и собрать настил. Для плитки – придется поработать с клеевыми строительными смесями. Но и такая работа не отнимет много времени.

Теплый пол без стяжки — водяной и электрический быстро и просто своими руками

Содержание статьи:

Сегодня уже мало кто оспорит утверждение, что обогреваемые полы во многом комфортнее и в эксплуатации экономичнее традиционного радиаторного отопления. Оптимальной конструкцией тёплого пола считается теплоёмкая бетонная стяжка, в которой замоноличены нагревательные элементы — трубы с жидким теплоносителем или греющий кабель. Под стяжкой располагают слой эффективного утеплителя, препятствующий утечке тепла в перекрытие или грунт. Покрытием пола служит материал с хорошей теплопроводностью: керамическая либо каменная плитка. Это идеальное с точки зрения строительной физики решение. Но не единственное. На слабо несущих перекрытиях либо при невозможности повысить уровень пола соорудить весьма толстую и тяжёлую конструкцию не получится. В этом случае придётся настелить теплый пол без стяжки. Расскажем, как это делается.

Водяной тёплый пол без стяжки

Ещё раз подчеркнём, что трубы водяного тёплого пола лучше всего фиксировать в бетонной стяжке. Это и наилучшая защита трубопроводов и массивный тепло аккумулятор, обеспечивающий равномерную теплоотдачу. Кроме того, надёжное основание для «правильного» теплопроводного покрытия. Нужно понимать, что водяной теплый пол без стяжки («сухая конструкция») за счёт неизбежно возникающих воздушных прослоек будет не столь эффективен, как монолитный. Особенно с деревянным покрытием с невысокой теплопередачей. А его конструкция, в отличие от монолитного бетона, не обеспечит полной  жёсткости. Со временем за счёт постоянных температурных расширений и рассыхания деревянных элементов (если таковые присутствуют), могут появиться небольшие деформации, возникнуть зазоры между элементами и скрип при ходьбе. Все эти досадные мелочи без проблем устраняются, но ведь нужно потратить время и силы.

Один из вариантов устройства водяного тёплого пола без стяжки, подойдёт для деревянного перекрытия

В силу вышесказанного мы считаем, что для устройства водяного тёплого пола без бетонной стяжки должны быть веские основания. Это могут быть следующие причины:

  • Основание имеет слабую несущую способность, нагрузка от бетонной стяжки для него слишком велика. Как правило, это деревянное перекрытие по лагам.

Бывает, что тяжёлую бетонную стяжку для тёплых полов делают и по деревянному перекрытию. Однако для этого оно должно иметь значительную несущую способность, мощные балки и настил. Это дорого и нерационально

  • Тёплые полы необходимо устроить в кратчайшие сроки. Только набора стяжкой необходимой прочности придётся ждать три недели, общий срок устройства «стяжечного» пола — месяц и более. В то же время «сухую конструкцию» тёплого водяного пола можно сделать за одну рабочую смену и в тот же день запустить отопление.

Смонтировать и подключить тёплый пол без стяжки можно в кратчайшие сроки

  • Отсутствие возможности проводить «грязные» работы по укладке цементно-песчаной стяжки в условиях реконструкции или ремонта. Например, в одном из помещений необходимо делать тёплый пол, а единственный проход в него лежит через комнаты, где сделана чистовая отделка и уложен на пол паркет.

Существует немало технологий устройства сухой конструкции тёплого пола без стяжки, опишем те из них, которые несложно выполнить самостоятельно:

Тёплый пол с расположением труб между балками

Рассмотрим, как сделать водяной тёплый пол по деревянному перекрытию, не увеличивая его толщину. Для этого трубы с циркулирующим по ним теплоносителем необходимо «спрятать» в пространство между балками каркаса перекрытия. Перекрытие должно иметь обшивку, которая закреплена к балкам снизу либо лежит на брусках, прибитых к балкам сбоку. Неважно, как она сделана, главное, что на обшивку можно положить утеплитель. Кстати, следует не забыть расстелить под ним пароизоляционную плёнку. Тип и жёсткость утеплителя не имеет значения, ведь нагрузка на него отсутствует. Это может быть любой лёгкий материал: минеральная вата, распушенная целлюлоза (эковата), пенопласт и т.д. Чем толще будет слой утеплителя, тем меньше тепла уйдёт вниз и больше вверх, в обогреваемое помещение. В перекрытии первого этажа без подвала рекомендуем уложить не менее 20 см теплоизоляционного материала, в межэтажном — 10 см.

Всё, описанное выше — стандартная конструкция межэтажного перекрытия. Теперь собственно о тёплом поле:

  • Над утеплителем следует расстелить строительную фольгу, а ещё лучше — фольгированный пенополиэтилен. Отражающей стороной вверх.
  • Трубы водяного тёплого пола укладываются над отражающим материалом, но их необходимо фиксировать, чтобы они не смещались от температурных расширений. Проще всего крепить на деревянные балки, неплохо набить ниже труб рейку — удобнее работать и надёжнее фиксация. Желательно использовать специальный крепёж для труб к дереву. Если найти такой не удастся, можно взять пластиковый П-образный крепёж под шурупы либо полимерные хомуты, какими электрики скручивают жгуты проводов. Стальную проволоку использовать не стоит. Для прокладки трубы параллельно лагам подходит схема «змейкой», в этом случае петли поворотов пропускают через балки, просверливая в них отверстия.

Из показанных схем укладки водяных тёплых полов не все хороши для лёгких конструкций. Лучше всего подойдут варианты «змейки»

  • Подключают контур тёплого пола к коллектору отопления. Как это сделать — тема для отдельной статьи.
  • Настилают покрытие — доски пола либо листовой материал (фанера, ОСП). Готово.

Реечный пол с теплоотражающими пластинами по балкам и сплошному основанию

Можно расположить трубы над балками, если нет желания или возможности крепить их в межбалочном пространстве. Поперёк балок с шагом, на котором должны быть уложены трубы по схеме «змейка», укладывают доски (лаги). На доски крепят специальные теплоотражающие пластины, в которых выштампована канавка, соответствующая диаметру трубы. Как правило, пластины изготавливают из оцинкованной стали. Трубы укладывают в канавки, дополнительно крепить их не нужно. На доски настилают покрытие пола — доски пола или плитный (листовой) материал. Реечный пол можно устроить не только по балкам, но и по сплошному основанию.

Если в качестве покрытия выбрана половая доска, теплоотражающие пластины необходимо крепить шурупами к рейкам. Если этого не делать, покрытие должно быть плавающим

Реечная настильная конструкция по сплошному деревянному основанию

Опишем вариант лёгкого пола по деревянному перекрытию, когда оно уже полностью готово, имеет покрытие, разбирать которое нет смысла. То есть мы имеем не открытые балки, а ровное слабонесущее основание. Для устройства реечной настильной конструкции застилаем основание фольгой или фольгированным пенополиэтиленом. Набиваем сверху доски (лаги) на том же расстоянии, на котором будем размещать трубы. Укладываем трубы, крепим их к основанию. Настилаем на лаги покрытие. Такое решение подойдёт, если основанием служат доски, фанера ДСП, ОСП. Не подойдёт — если ГВЛ.

Простая реечная настильная конструкция — справа на иллюстрации

Безреечная настильная конструкция для сплошных оснований

Безреечная настильная конструкция делается очень быстро по любому ровному сплошному основанию, в том числе по бетонной стяжке. К основанию пола приклеивают плиты жёсткого утеплителя (экстудированный пенополистирол, жёсткая минвата), в которых предварительно вырезаны пазы для прокладки труб с теплоносителем. Трубы укладывают в пазы, их концы заводят в распределительный шкаф и подключают к гребёнкам. На плиты утеплителя безреечного настила можно уложить только плавающие полы. Это может быть ламинат или паркетная доска, под которыми нужно не забыть разместить подложку.
Если под руками нет специальных плит с пазами, можно использовать гладкие плиты любого жёсткого утеплителя, а пазы вырезать вручную. В минвате и пенополистироле ножом, в пеностекле — «болгаркой». Нужно только следить, чтобы канавки по сечению соответствовали трубам, те должны входить в пазы с небольшим усилием. По плитам можно положить фольгу либо стальные теплоотражающие пластины.

Обычный пенопласт максимальной плотности, стальные теплоотражающие пластины, втопленные в их пазы трубы отопления. Пол почти готов, осталось уложить ламинат

Жёсткая безреечная настильная конструкция для любых оснований

Жёсткая безреечная настильная конструкция похожа на описанную в предыдущем разделе с той разницей, что в качестве теплоизоляционных плит используется более прочный и жёсткий материал: ДСП, ОСП или МДФ. Как правило, это профилированные панели с пазом для труб и замком для взаимного соединения при укладке. Панели могут иметь фольгированное покрытие либо на них кладут теплоотражающие стальные панели. Твёрдые панели можно укладывать как на сплошное основание, так и на балки, лаги. Крепить их необязательно, покрытие плавающее.

Жёсткие панели можно стелить на любое основание

Описанные нами типы водяного тёплого пола без стяжки — не единственные, возможны различные варианты. Вы можете придумать собственную конструкцию, нужно лишь обеспечить хорошую теплоизоляцию снизу, опору для покрытия пола сверху и надёжно зафиксировать трубы отопления.

Электрический тёплый пол без стяжки

С электрическим тёплым полом всё гораздо проще. Инфракрасную плёнку, отлично подходящую под плавающие полы, вообще невозможно уложить в стяжку. Что касается греющего кабеля, то его, как правило, используют в помещениях, где планируется укладка керамической плитки на пол. И кабель (или греющий мат) гораздо проще уложить в слой плиточного клея, чем возиться с бетоном. Нужно помнить, что основание под электрическим тёплым полом во избежание теплопотерь также должно быть хорошо теплоизолировано.

Кабель электрического тёплого пола без проблем помещается в слой плиточного клея

Напоследок скажем, что, теоретически, собрать конструкцию реечного или настильного тёплого пола и уложить трубы вполне можно своими силами. Нет особых проблем и в монтаже элементов электрического обогрева. А вот что касается подключения контура водяного тёплого пола к коллектору или коммутация электрических систем — эти ответственные работы должны выполнять профессионалы.

Видео: монтаж фольгированной системы водяного теплого пола

Показан процесс устройства настильного пола вместе с запуском отопления в помещении площадью 12 м2 за одну рабочую смену.

Понравилась статья? Поделитесь с друзьями:

деревянная и полистирольная системы, как производить монтаж без бетонного слоя под доску пола и другие покрытия?

Установка сухого теплого пола чаще всего применима в тех случаях, когда использование бетонной стяжки требует больших денежных затрат.

Или же ее невозможно установить ввиду малой мощности используемой в доме опорной конструкции.

Такой пол представляет собой деревянную либо полистирольную конструкцию с водяным контуром отопления.

Альтернатива бетонной конструкции

Альтернативой бетонной стяжке считается многокомпонентная система, позволяющая создать напольное покрытие без участия мокрых процессов. Поэтому данная система также получила название «сухая стяжка», к тому же ее часто укладывают под доску: существует несколько ее вариантов:

  1. Классическая. Подобная стяжка состоит из следующих слоев – гидроизоляция, компенсационная лента, наполнитель, черновое и финишное покрытие. Каждый из этих слоев определяет свои функции в общем обогреве;
  2. Плавающая. Состав ее подобен составу классический сухой стяжки, однако добавляется еще один, самый нижний слой – слой теплоизоляционных материалов. Использование плавающей сухой стяжки способно дополнительно увеличить звукоизоляцию помещения;
  3. Полусухая. От других видов сухой стяжки она отличается минимальным использованием воды в наполнители и отсутствием чернового покрытия, т.к. финишное покрытие наносится сразу на затвердевшую стяжку.

Плюсы и минусы сухого монтажа

Фото 2

Сам процесс утепления с использованием конструкций водяного теплого пола на сухой стяжке довольно быстрый и относительно дешевый. Помимо этого, стоить выделить и другие плюсы, отмечаемые при использовании этой технологии:

  • наличие дополнительного теплоизоляционного слоя на полу;
  • легкость конструкции, которая позволяет использовать данный метод утепления как в панельных, так и в кирпичных, и даже в ветхих деревянных домах;
  • простота процесса прокладывания любых коммуникаций сквозь конструкцию;
  • уменьшение времени, необходимого на ремонт ввиду отсутствия необходимости ожидания высыхания пола.

Внимание

К минусам данного способа обогрева можно отнести боязнь влаги. В случае, если на пол прольется существенное количество жидкости, ее нужно будет немедленно удалить, иначе возможно повреждение финишного покрытия и его набухание.

Устройство, монтаж и технология

В зависимости от используемых материалов различают два основных вида конструкций сухой стяжки:

  • деревянная система;
  • полистирольная.

На деревянных покрытиях

Существует два типа конструкции деревянной системы сухой стяжки под теплый пол – реечный и модульный. При использовании реечного типа, в качестве опорного слоя используются рейки, выполненные из досок, ДСП или фанеры. Из этих деревянных плит вырезаются полоски, в которые будут умещены трубы. При шаге труб в 150 мм рекомендуется использовать ширину полос в 130 мм, а при шаге труб в 200 мм – ширину полос в 180 мм. Монтаж сухой деревянной системы реечного типа можно сделать своими руками по следующему алгоритму:

Фото 3

  • очистка несущей поверхности;
  • укладка полиэтилена на полу для гидроизоляции и пароизоляции;
  • прокладка демпферной ленты по стенам;
  • установка планок на деревянную поверхность и раскладка труб;
  • укладка дополнительного слоя полиэтилена на поверхность деревянных плит и труб;
  • укладка несущего слоя листов ГВЛ в качестве опоры для финишного покрытия.

Модульный тип деревянной системы отличается от реечного тем, что трубы укладываются в вырезанные канавки специальных модулей, которые представляют собой квадратные плиты из ДСП.

Полезно

Монтаж системы модульного типа выполняется по тому же алгоритму, как и в случае реечной системы, однако сам процесс монтажа будет более быстрым ввиду отсутствия требований к расчетам и формированию конструкции.

Полистирольная система

Полистирольная система представляет собой весьма легкую по весу конструкцию, что позволяет использовать ее в качестве утеплителя как бетонного, так и деревянного пола. Она состоит из полистирольных плит и стальных или алюминиевых теплораспределительных ламелей. Еще одним важным элементом конструкции полистирольной системы являются металлические пластины, изготавливаемые из стали или алюминия. Их функция в полистирольной системе состоит в том, чтобы передавать тепло от греющих труб на финишное покрытие.

Для монтажа полистирольной системы своими руками вам понадобится последовательно выполнить следующие действия:

    • очистка пола от мусора;
    • выравнивание поверхности пола;
    • укладка полиэтилена с фиксацией его на стенах скотчем;
    • раскладывание монтажных матов;
    • укладка металлических пластин между выступами на матах;

Фото 4

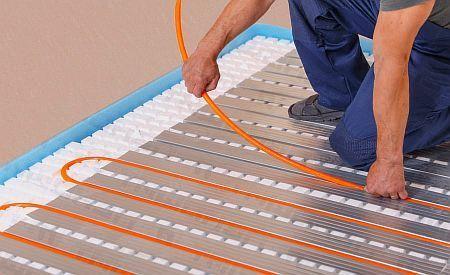

  • укладка труб в пазы металлических пластин;
  • укладка второго слоя полиэтилена на поверхность матов и труб;
  • наложение на маты и трубы двойного слоя листов ГВЛ, которые станут опорой для финишного покрытия.

Преимущества легкой конструкции

Если вы выбрали в качестве домашнего отопительного инструмента легкий водяной пол, то вы получите следующие преимущества от его использования:

  • значительно меньший вес по сравнению с отопительным комплексом, который использует в своем составе бетон;
  • меньшая инерционность;
  • толщина до 4 раз меньше, чем при использовании бетонной системы.

Укладка

При монтаже любой из вышеперечисленных систем сухой стяжки, имеется три основных варианта расположения водяного контура (греющих труб):

  • улитка;
  • змейка;
  • двойная змейка.
Фото 5

Полезное видео

Водяной теплый пол без стяжки за день своими руками.

Заключение

Водяной теплый пол без бетонной стяжки, иначе называемый сухой стяжкой, является отличной альтернативой отопительным системам с использованием бетона. Конструкции из дерева или полистирола являются куда более удобными и практичными в сравнении с тяжелыми и массивными бетонными конструкциями. Еще одним немаловажным фактором является возможность быстро разобрать всю отопительную конструкцию в случае реконструкции помещения.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
