Врезка дымоход в дымоход – для чего он нужен, расчет и схемы изготовления, из каких бывает материалов (кирпич, сэндвич трубы), герметизация прохода через кровлю

Врезка патрубка в керамическую трубу дымохода

Одно из важных преимуществ дымоходов AWT – это возможность организации подключения каминной топки в любом месте дымовой трубы.

После монтажа дымохода и установки каминной топки, мастер определяет место, в котором топка будет подключена к дымоходу. В соответствующем месте, в каменных блоках дымохода, прорезается отверстие. Затем на дымовой трубе наносится разметка. Размеченная область вырезается. При помощи специального кислотостойкого клея для дымовых труб к основной дымовой трубе приклеивается шамотный патрубок, который продается отдельно. Патрубок фиксируется на некоторое время, после чего подключение готово. Благодаря специальному клею Wolfshoher Tonwerke, место соединения патрубка с дымовой трубой настолько надежно, что при попытке его отсоединения, приходится вырезать шамот – клей намного прочнее керамики.

Выпиливание отверстия в каменном блоке дымохода   Вырезка части дымовой трубы для подключения топки
Нанесение специального клея на патрубок   Фиксация патрубка до полного высыхания клея

-напечатать эту страницу

Лучше подключение к дымоходу через тройник 45 или 90 градусов?

Данная статья в видеоформате:



Еще больше полезной и важной информации смотрите на нашем YouTube канале:





45 или 90 тройник? Какой угол подключения к дымоходу лучше? 135 или 90 градусов?

Ранее мы рассмотрели преимущества подключения дымохода через тройник, по отношению к прямому - насадному. Теперь настало время определить, какой угол подключения к дымоходу наиболее предпочтителен. Какие есть плюсы и минусы угла 450 и 900?

Часто в документах на различные камины, топки, печи и котлы, а так же на некоторые дымоходы, можем встретить рекомендации производителей по подключению к дымоходу ТГА под углом именно в 450.

Делается это без утруждения себя заумными обоснованиями и потому вызывает огромные сомнения.

Давайте попробуем сами разобраться в вопросе, так ли обязателен угол 450, и что он нам несёт. А может всё это предрассудки, пережитки прошлого и подключение под 900, вполне возможно и оно является наиболее предпочтительным?



Так все же, 900 или 450?

Данный вопрос многократно встречается в различных ситуациях и разных интерпретациях, но точного и однозначного ответа на него, с мотивацией и аргументацией, найти не удается.

Встречаются некие вымышленные данные, а порой и категоричные утверждения, но давайте не будем принимать всё «на веру», а будем сами разбираться!

Однозначно можно констатировать следующее: запрета на применение одного из двух вариантов подключения, под углом 450, и 900, не содержится ни в одном из действующих нормативных документов. Это значит, они оба применимы в равной степени!



Давайте теперь приведем аргументацию «За» и «Против» каждого из них, и выясним, все же угол 450, или угол 900 больше в почёте?



Начнем с ранее упомянутого подключения в дымоход под углом в 450.

Чётко обнаруживаемое преимущество: При подключении к дымоходу под углом в 450

— меньше накапливается сажи и мусора в образующемся наклонном участке.

Да, это так! И это непременный, но возможно единственный его «плюс»!

Но такой «плюсик» ни как не отменяет и не умаляет необходимость периодической очистки дымохода, а при обеспечении доступа на всем протяжении дымового канала, возможность очистки горизонтального участка ни чуть не хуже, чем наклонного. Соответственно, данное преимущество нивелируется полностью, или сводится к минимуму обдуманным проектированием и монтажом дымохода.

Ещё одно преимущество подключения под углом в 450, - поворот патрубка и горизонтальный участок не приближаются к потолку на опасное расстояние. А значит нужна меньшая защита от возгорания и меньше на неё затрат.



Порой можно услышать мнение, поворот 450, не дает завихрений и не создает препятствий повышающих сопротивления потоку дымовых газов, по сравнению с углом в 900.

Далее начинают приводить некие вычисления и какие-то цифры, с разглагольствованием про необходимость наращивания высоты на метры, помноженные на количество поворотов...

На это имеются такие возражения:



На участке дымохода, сделанного без заломов и сужений, при особо малых скоростях, на которых двигаются газы в дымоходе (2-5 м/с), ни какими точными приборами мы не сможем установить наличие упоминаемых сопротивлений, даже если они там и впрямь имеются. Это означает, лишь то, что ими можно и нужно пренебречь как в расчетах, так и при проектировании дымовых каналов.

Приводимые в различных таблицах коэффициенты относятся только к потокам со сверхзвуковыми и дозвуковыми скоростями.

По тому, если принимать за истину, что угол 450, не препятствует свободному выходу дыма из ТГА, то он так же не может создавать преград обратному потоку охлаждающихся газов и резкому порыву ветра провоцирующих обратную тягу…

И выходит так, несомненных преимуществ у тройников 450, практически не обнаруживается.



Переходим к минусам подключения в дымоход под углом 450:

  1. При подключении в дымоход под углом в 450, самым термически нагруженным будет участок на верхней части врезки тройника и на задней его стенке, расположенной напротив узла подключения. Возникает перегрев этого участка, быстрый и преждевременный износ всего тройника.

В виду большой ответственности и сложности замены тройника, перегрев его крайне не желателен!

  1. Подключая под углом в 450, не образуется участка компенсирующего температурное линейное удлинение, совместно ТГА и дымоотводящего патрубка. При этом возникает подъемная сила патрубка оказывающая давление на врезку тройника вверх, в то время как весь вес дымохода давит на тройник вниз.

Из-за разновекторного направления и смещенного центра массы, возникает ломающая нагрузка с искривлением конструкции и опасностью образования трещин. Это может привести к разгерметизации и разрушению тройника на участке врезки.

Не забываем, это еще и самый перегреваемый участок, ответственный и трудно заменяемый.

  1. При прохождении стены под углом в 450, нам потребуется проделать отверстие гораздо большей высоты, что приведёт, как к ослаблению несущей способности ограждающей конструкций, так и к ухудшению её тепловой изоляции.

В равной степени это можно отнести к проемам в шахтах, при расположении в них дымовых труб, а так же к готовым заводским дымоходным системам;

  1. Но еще, следует учесть, при восстановлении стены, возрастают затраты на заделку образовавшегося проема. Количество материалов и трудозатрат увеличивается, а внешний вид пересечения трубы и стены заметно ухудшается;

  2. Количество конденсата, стекающего в дымовой патрубок и ТГА. при подключении через тройник 450 , возрастает.

Существуют меры снижающие это явление, такие как бороздки, завесы и наклонные участки в тройниках, но факт остается фактом — через тройник 450, конденсата затекает больше!

  1. Сам процесс подключения дымохода под углом в 450 является более сложным, в сравнении с подключением под углом 90

    0. Это связано с тем, что необходимо одновременно совмещать патрубок в двух плоскостях.

Конечно же можно приподнимать и наклонять тройник, но делать это особенно на высоте, в не совсем доступных местах, проблематично и вовсе не желательно.

Данный вопрос решается применением двух элементов телескопических труб, но при этом мы наращиваем сметную стоимость, не получая при этом существенных преимуществ.

  1. Сложности расчетов и проектирования.

Можно подумать, что все проблемы предусматриваются проектными данными и заказчика они не должны заботить. Но приведу неумолимую статистику. В настоящее время, более 90% дымоходов монтируются без проекта, а 90% из них самостоятельно заказчиком, и (или) с привлечением низко квалифицированного персонала.

Вот тогда и приходится решать на месте «веселые» вопросы:

  • Куда установить консоли, ведь они попадают на проем?

  • До какого предела труба должна отходить от стены и на каком уровне завершится?

  • Как одновременно приподнимать дымоход, зафиксировать консоли, площадку с тройником, отклонять и выравнивать?

  • Не упирается ли тройник или отвод в строительные конструкции?

  • Как приподнять трубу вместе с топкой или по отдельности?



Вопросы конечно далеко не смешные, не праздные и не пустяковые.

Да-а... С углом в 450 как-то все печально… Он и дорог и со сложностями и с недостатками.



А что же угол 900?

Его преимущества — это перечисленные выше негативные моменты подключения в 450.

Повторим:

  1. Большую часть тепловой нагрузки примет на себя поворот в 90 градусов и горизонтальный участок. Это позволит защитить тройник от перегрева. Колено же расположенное на дымоотводящем патрубке является легко заменяемой и не очень дорогой деталью.

  2. При подключении в дымоход под углом 900, образуется участок компенсирующий линейное удлинение ТГА и вертикального патрубка, предотвращающий перелом врезки тройника.

  3. Проем нужен меньшего размера, стена разбирается меньше, тепловая изоляция страдает в меньшей степени;

  4. Оформление прохода более аккуратное и не заметное, а количество материалов и времени на заделку проема существенно меньше;

  5. Факт остается фактом, тройник 90 градусов конденсат направляет в конденсатосборник а не в патрубок и ТГА;

  6. Подключение и отключение патрубка существенно проще;

  7. Расчет не усложняется и нет не нужного удорожания.



Как уже становится понятным из выше изложенного, больше преимуществ у подключения под углом 900!

Из чего следует вывод:

В большинстве случаев, подключение 900 является наиболее предпочтительным и необходимым к применению.



Хочу заметить, не являюсь «адептом и фанатичным последователем «Учения о тройниках 900» и не призываю подвергнуть анафеме все тройники с углом в 45

0.

Всему своё время и место!

Нужно подходить к каждому случаю индивидуально!



С радостью готов прислушаться ко всем обоснованным возражениям и мотивированным доказательствам. Возможно с Вашей помощью мы вместе быстрее найдем Истину!



Очень надеюсь, что помог разобраться в вопросе и Вы еще на шаг приблизились к пониманию вещей и к своему Идеальному дымоходу.



С уважением, Алексей Телегин



инструкция как установить своими руками, видео и фото

Здравствуйте. В этой статье расскажу о том, как самостоятельно выполняется монтаж дымохода в частном доме. Уверен, что тема статьи будет не только интересна, но и полезна многим читателям, поскольку правильность строительства дымохода определяет параметры производительности, экономичности и эксплуатационной безопасности отопительной системы.

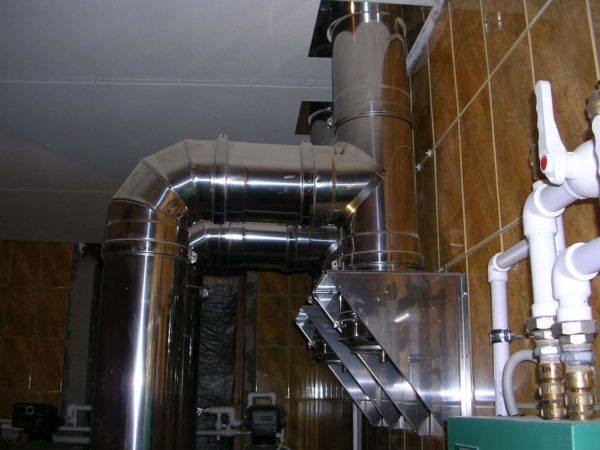

Раздельный дымоход для независимого подключения двух котловРаздельный дымоход для независимого подключения двух котлов

Основные разновидности и их особенности

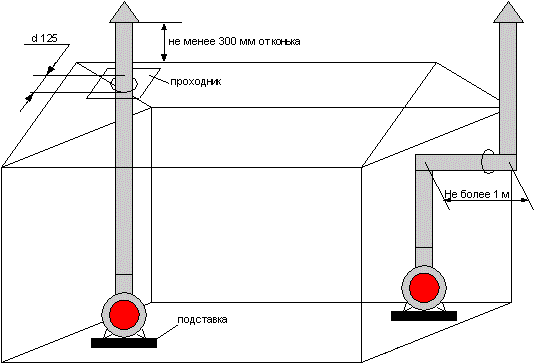

Схема монтажа приставного (справа) и вертикального (слева) дымоходаСхема монтажа приставного (справа) и вертикального (слева) дымохода

Дымовая труба – это концевой элемент в конструкции отопительной системы, отвечающий за эффективность отведения отработанных газов от теплогенератора – котла, печи и т.п.

Дымоходы в соответствии с особенностями монтажа подразделяются на следующие модификации:

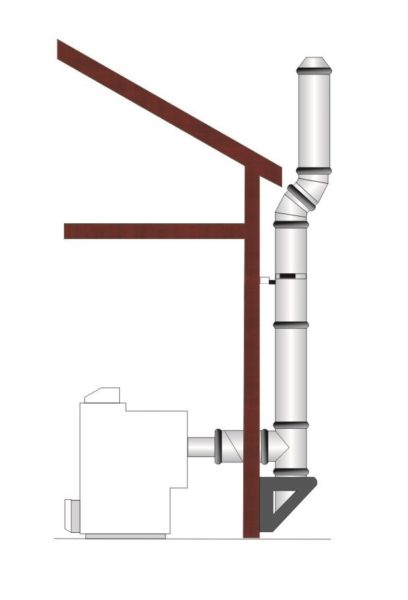

Схема внешнего пристенного монтажаСхема внешнего пристенного монтажа
  • Внешние приставные модификации – универсальное решение, которое может применяться как с приборами, работающими на принудительной тяге, так и с приборами, работающими на естественной тяге;

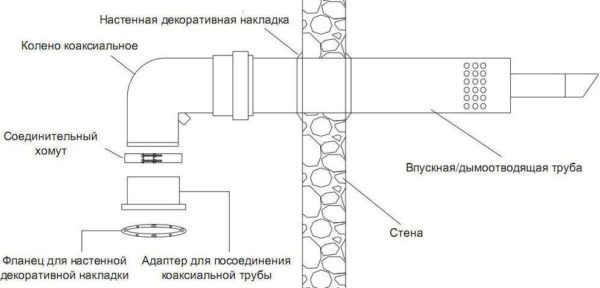

Схема горизонтального монтажа через стену – часто применяется при установке газовых котловСхема горизонтального монтажа через стену – часто применяется при установке газовых котлов
  • Горизонтальные модификации – применяются исключительно в котлах с принудительной тягой;

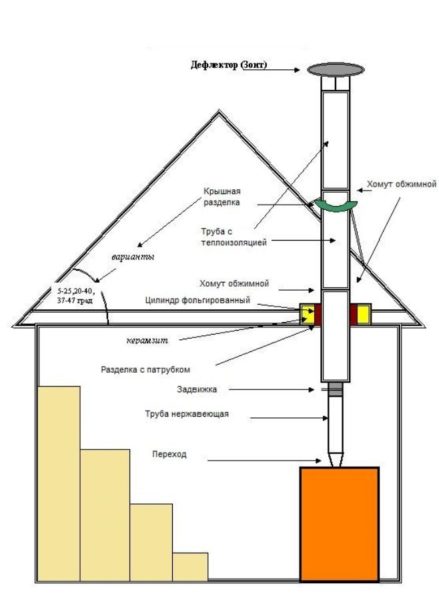

Схема вертикального монтажа через перекрытие и кровельную системуСхема вертикального монтажа через перекрытие и кровельную систему
  • Внутренние вертикальные модификации – применяются преимущественно с оборудованием, работающем на естественной тяге.

Независимо от того, какая из перечисленных модификаций будет вами применена при устройстве отопительной системы, набольшую эксплуатационную эффективность демонстрируют те дымоходы, большая часть которых находится внутри помещения.

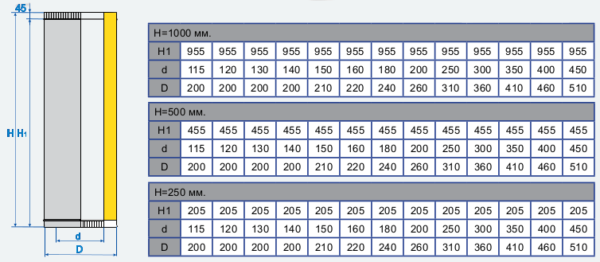

Стандартное соотношение диаметров и длинСтандартное соотношение диаметров и длин

В соответствии со способом присоединения к отопительному котлу, дымоходы подразделяются на следующие виды:

  • Раздельные модификации – устанавливаются отдельно на каждый отопительный котел;
  • Комбинированные модификации – выводы с нескольких котлов подсоединяются к одной общей трубе, которая выходит на улицу.

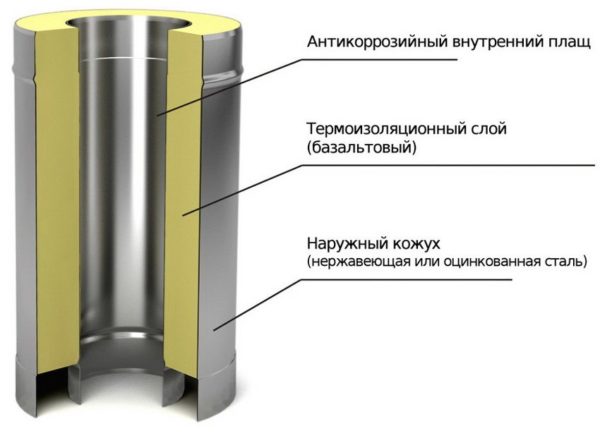

Так устроен сэндвич – двухконтурный дымоходТак устроен сэндвич – двухконтурный дымоход

В соответствии с конструктивными особенностями различаются:

  • Обычные дымовые трубы с однослойными стенками – традиционное, но небезопасное решение;
  • Коаксиальные дымоходы (труба сэндвича) – отличаются лучшей термоизоляцией от прилегающих строительных конструкций.

Установка коаксиальной трубы в деревянном доме

Предлагаю ознакомиться с тем как правильно выполняется монтаж сэндвичдымохода от современной металлической печи с прохождением трубы через перекрытие и кровельную систему.

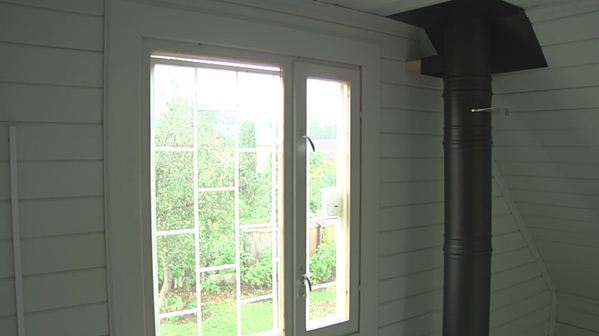

Так выглядит готовая к эксплуатации система внутри домаТак выглядит готовая к эксплуатации система внутри дома

Монтажные работы, показанные в фотоотчете, были проведены в деревянной постройке, то есть, были предприняты необходимые меры по недопущению перегрева смежных конструкцией в процессе эксплуатации печи.

Так как дымоход планировалось устроить почти вплотную к деревянной стене, на стену своими руками закрепили металлические профили, между которых уложили базальтовую вату высокой плотности. Подготовленная таким образом теплоизоляция была обшита огнеупорным листом Минерит.

Инструкция выполнения монтажных работ состоит из следующих этапов:

  • В соответствии с запланированным расположением печи, на перекрытии разметили отверстие под прохождение трубы;
  • В соответствии с сделанной разметкой, в перекрытии вырезали отверстие;

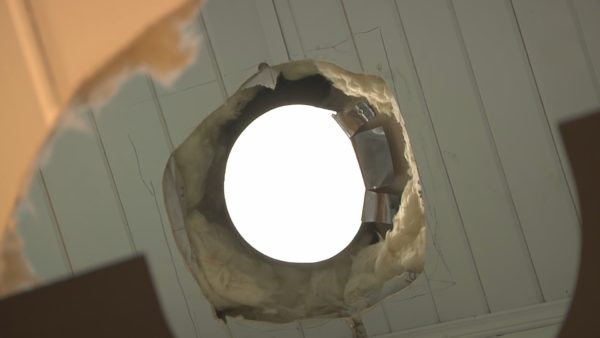

Отверстие в перекрытии и кровельной системеОтверстие в перекрытии и кровельной системе
  • Аналогичная работа была выполнена и на кровельном пироге, и в итоге получилось сквозное отверстие для прохождения вертикальной трубы для дымохода;

Современные дымоотводящие системы изготавливаются таким образом, чтобы между их поверхностью и прилегающими конструкциями не образовывались мостики тепла. Несмотря на это, отверстия под трубы надо вырезать так, чтобы они располагались как можно дальше от деревянных деталей перекрытия или кровельного пирога.

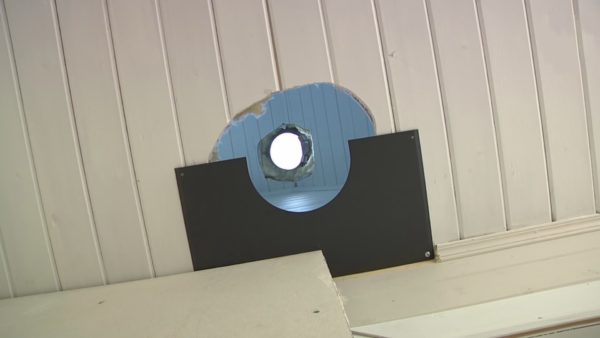

Декоративные металлические накладки, соответствующие диаметру дымоходаДекоративные металлические накладки, соответствующие диаметру дымохода
  • По периметру отверстия в перекрытии был установлен декоративный наличник, который исключит соприкосновение трубы с перекрытием;

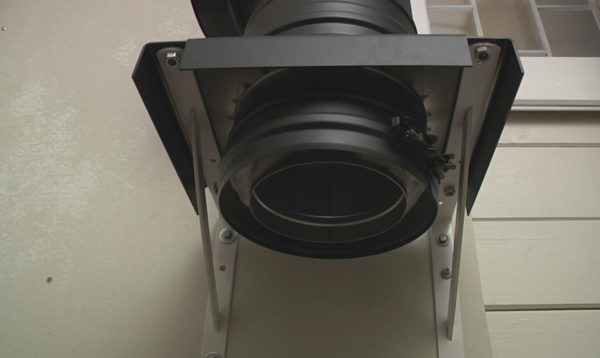

Опорный элемент с посадочным местом под монтаж заглушкиОпорный элемент с посадочным местом под монтаж заглушки
  • В нижней части монтируется опорный элемент, на котором будет закреплена заглушка;

Расчёт высоты установки опорного элемента выполняется с учётом высоты расположения дымоотводящего патрубка на печи.

  • Отмечаем на стене центр отверстия. От центра вниз отмеряем расстояние, равное половине тройника, который идёт в комплекте дымохода. От отмерянного расстояния отнимаем 20 мм – ровно настолько тройник войдёт в опорный элемент. На уровне этой отметки должна располагаться верхняя точка опорного элемента;

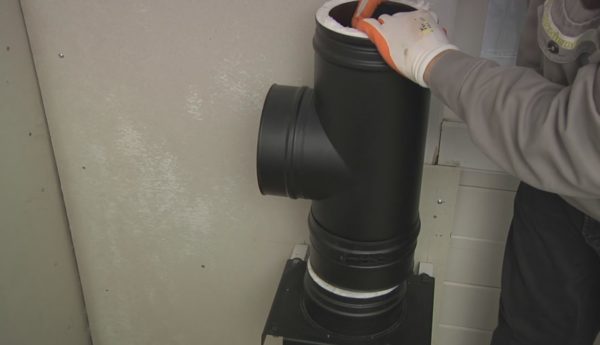

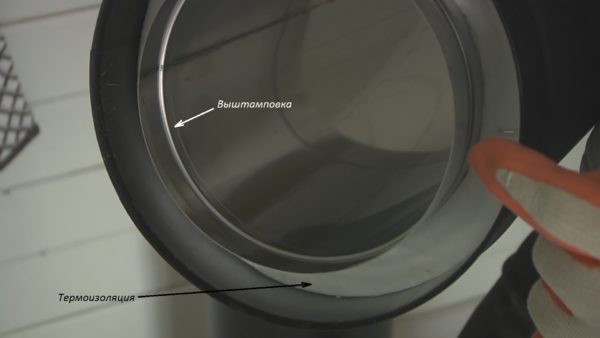

Одеваем тройник до характерного ощущения щелчка – это значит, что выштамповки на внутренних трубах совпалиОдеваем тройник до характерного ощущения щелчка – это значит, что выштамповки на внутренних трубах совпали
  • Устанавливаем тройник для подключения основной вертикальной трубы и печи;

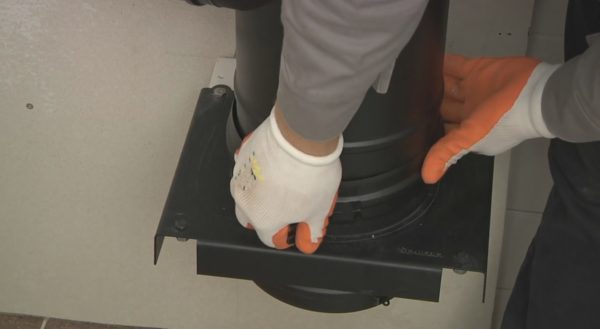

Затяжка хомута на стыке тройника и опорного элементаЗатяжка хомута на стыке тройника и опорного элемента
  • Тройник к опорному элементу крепится хомутом с зажимом;

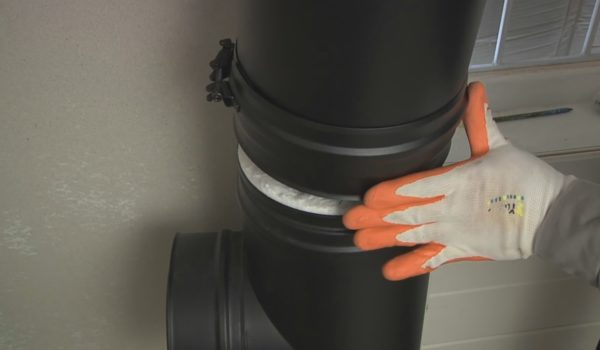

Главное не перепутать расположение торцов, иначе более узкая часть тройника не войдет в раструбГлавное не перепутать расположение торцов, иначе более узкая часть тройника не войдет в раструб
  • К тройнику крепится верхняя часть трубы и также фиксируется хомутом;

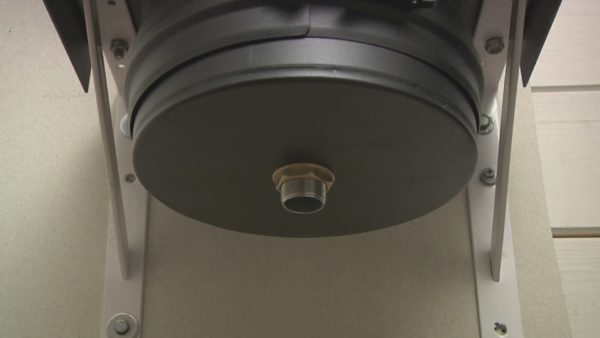

Заглушка с отверстием для слива конденсатаЗаглушка с отверстием для слива конденсата
  • В нижней части опорного элемента устанавливаем и фиксируем заглушку;

Посредством заглушки можно будет регулярно чистить внутренний объем дымохода. Кроме того, по центру заглушки предусмотрен сток для отвода конденсата. Конденсат – это следствие нормальной работы дымоотводящей системы, поэтому под стоком нужно приспособить подключение к дренажу.

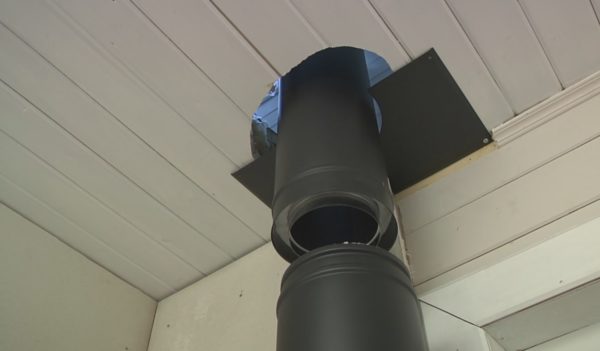

Прохождение перекрытияПрохождение перекрытия
  • Выводим трубу через перекрытие вверх через мансарду к кровельному пирогу, фиксируя соединения хомутами, которыми комплектуется данная модель дымохода;

Еще раз убедитесь в том, что расстояние между трубой и краями выреза в перекрытии не меньше 10 см. Если указанное расстояние меньше, чем нужно излишек нужно вырезать.

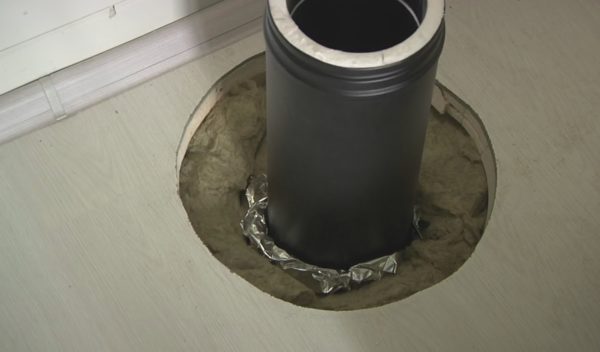

  • В зазоре между трубой и перекрытием периметр среза закрываем фольгой и проклеиваем фольгированным скотчем;
Не рекомендую заполнять зазор минеральной ватой, так как базальтовая вата лучше выдерживает высокие температурыНе рекомендую заполнять зазор минеральной ватой, так как базальтовая вата лучше выдерживает высокие температуры
  • Далее в зазор укладываем термостойкую базальтовую вату, которая не только не горит, но и не усаживается, как обычная стекловата;
  • Монтируем следующую секцию трубы с тем расчетом, чтобы край конструкции располагался на высоте 1,5-1,7 метра;

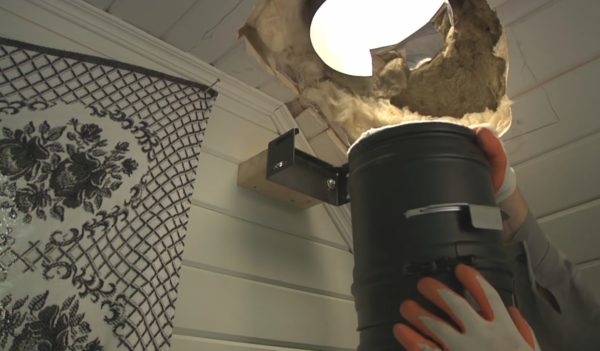

Шиберная заслонка – конструктивный элемент, позволяющий регулировать тягу в системеШиберная заслонка – конструктивный элемент, позволяющий регулировать тягу в системе
  • На свободном конце трубы устанавливаем и фиксируем шиберную заслонку;

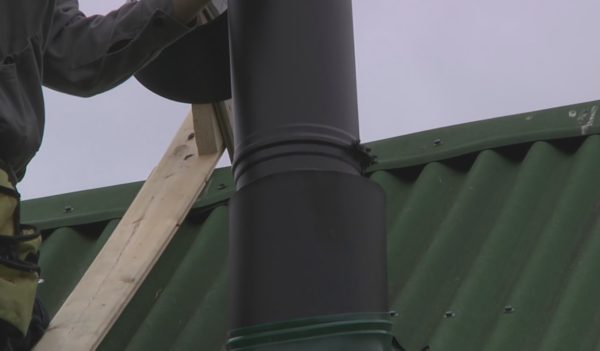

Монтаж защитного кожуха в верхней части дымоходаМонтаж защитного кожуха в верхней части дымохода
  • Проход через кровельный пирог выполняем точно также, как и через перекрытие, но со стороны крыши дополнительно устанавливаем защитный кожух, который не даст стекать осадкам в помещение;

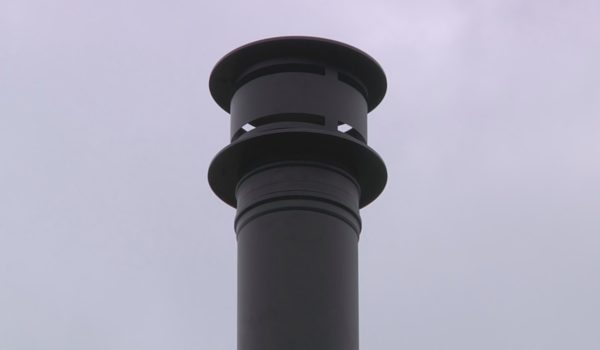

Дефлектор – заключительный элемент дымоходаДефлектор – заключительный элемент дымохода
  • Поверх трубы устанавливается дефлектор, который, с одной стороны предупредит попадание влаги в дымоход, а с другой стороны, увеличит тягу;

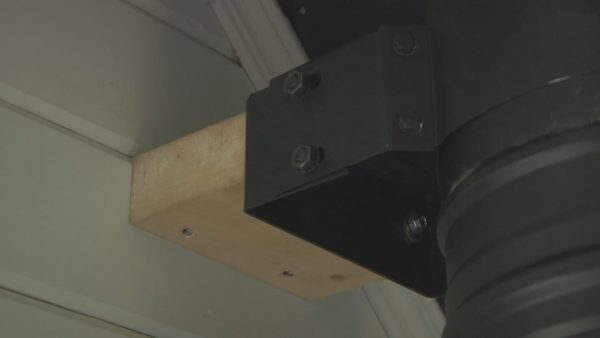

Окончательная фиксация системы настенным кронштейномОкончательная фиксация системы настенным кронштейном
  • Со стороны мансарды фиксируем собранную конструкцию хомутом на выносе;

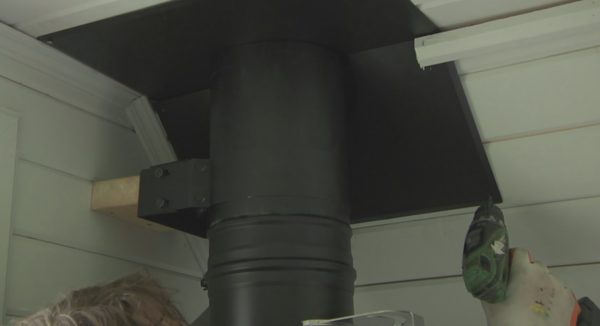

Монтаж металлических накладокМонтаж металлических накладок
  • Закрываем технологические зазоры на перекрытии и на кровельном пироге декоративными пластинами;

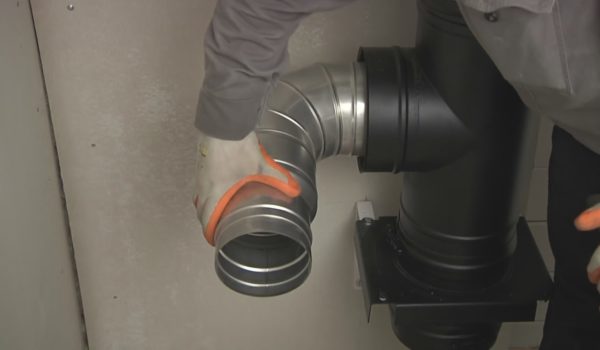

Все готово для подключения отопительного прибораВсе готово для подключения отопительного прибора
  • Внизу у печи устанавливаем одноконтурное колено и переходник для подключения печи;
  • После подключения печи, монтаж дымоходов можно считать выполненным.

Установка внешнего приставного дымохода

Теперь рассмотрим, как установить трубу дымохода приставного типа с прохождением через кирпичную стену.

Инструкция устройства дымоотводящей системы следующая:

  • На начальном этапе монтажа выполняются замеры расположения трубы относительно отопительного оборудования и относительно пола;
  • По сделанным замерам расчерчивается окружность с диаметром на 30-50 мм больше диаметра внешнего контура трубы;
  • По периметру сделанной разметки стена бурится насквозь;
Алмазное сверление (бурение) кирпичной стеныАлмазное сверление (бурение) кирпичной стены

Учитывая большие диаметры дымоходов, рекомендую не тратить время на утомительное сверление и вырубку перфоратором. Закажите услугу алмазной резки бетона и необходимое отверстие будет сделано быстро, аккуратно и почти без пыли. Если думаете, что цена резки бетона высока, то это не совсем так. Число предложений этой услуги на рынке растет, что приводит к постепенному снижению цен.

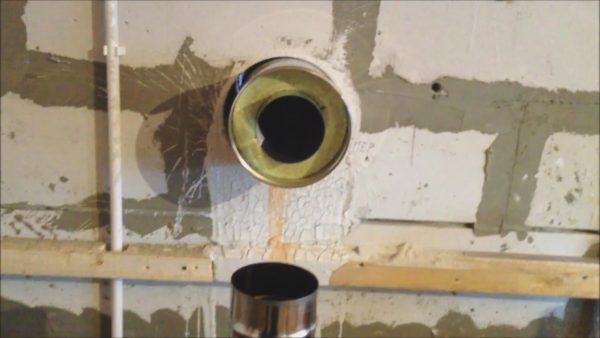

Проходная секция дымохода выведена в подготовленное отверстиеПроходная секция дымохода выведена в подготовленное отверстие
  • В готовое отверстие устанавливается проходной отрезок трубы;

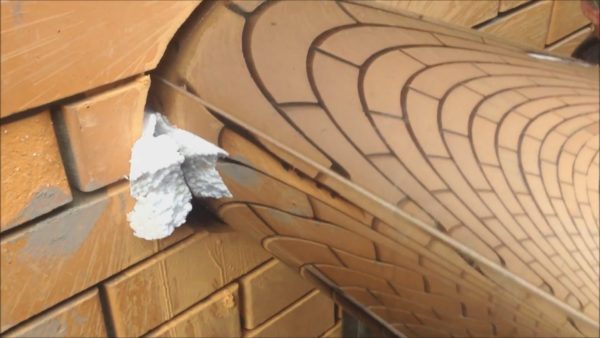

Центровка проходной трубы относительно краев отверстияЦентровка проходной трубы относительно краев отверстия
  • Выведенная труба центруется для того, чтобы по ее периметру был одинаковый зазор;

Для центровки рекомендую нарезать равные по размеру куски пенопласта, соответствующие разнице диаметра отверстия и диаметра внешнего контура. Далее, подтыкая куски с разных сторон, можно выровнять трубу.

  • С внешней части посредством анкерных болтов к стене крепится опорный элемент;

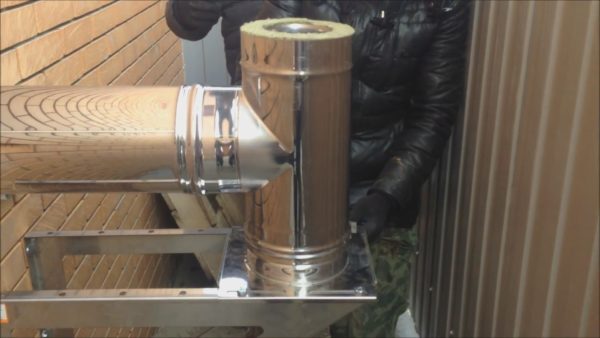

Тройник установлен на опорном элементеТройник установлен на опорном элементе
  • На опорной конструкции крепится тройник, который центральным отводом подсоединяется к проходной трубе;
  • В нижней части тройника устанавливается заглушка для стока конденсата;
  • Соединения тройника с трубами и заглушкой фиксируются хомутами;

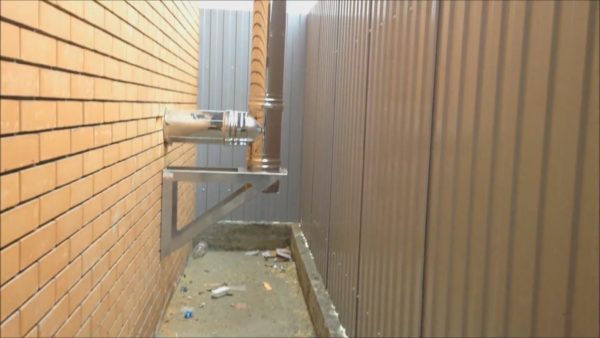

Нижняя часть дымохода собранаНижняя часть дымохода собрана
  • От верхнего отвода вверх поднимается две секции труб;

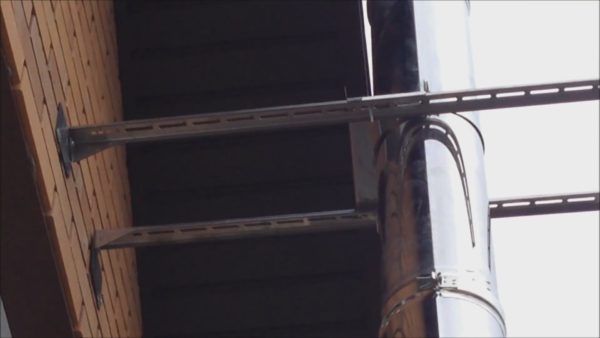

Держатель установлен в верхней точке стены, чтобы обеспечить максимальную устойчивость собранного дымохода даже при существенных ветровых нагрузкахДержатель установлен в верхней точке стены, чтобы обеспечить максимальную устойчивость собранного дымохода даже при существенных ветровых нагрузках
  • На этой высоте на стене устанавливается держатель, посредством которого фиксируется дымоход;
  • Устанавливаются остальные секции труб;

Учтите, что вес труб немалый, а потому работать на высоте с обычных лестниц неудобно и небезопасно. Рекомендую для таких работ запастись устойчивыми строительными лесами.

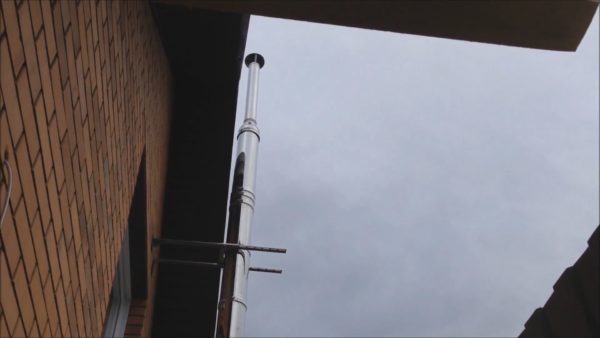

Полностью готовый к эксплуатации дымоходПолностью готовый к эксплуатации дымоход
  • В завершение внешних работ монтируется дефлектор или обычный зонтик, в зависимости от комплектации выбранной системы;
  • В помещении проходная труба через переходник подключается к котлу;
  • Из зазора между трубой и краями отверстия вынимается раннее уложенный центровочный пенопласт;
  • Зазор заполняется базальтовой ватой;
  • Далее, поверх зазора устанавливаются металлические наличники, идущие в комплекте с выбранным дымоходом.
Личное мнение по выбору коаксиальных дымоходов
Внутренняя труба из нержавейки с характерной выштамповкойВнутренняя труба из нержавейки с характерной выштамповкой
  1. Выбирая двухконтурные трубы, обратите внимание на заполнитель – желательно, чтобы он был белым, как на фото. Это силикатная термоизоляция, которая выдерживает температуру свыше +1000°С;
  2. Кроме того, обратите внимание на материалы, из которых изготовлен внутренний контур. Агрессивный конденсат непосредственно контактирует с внутренним контуром, поэтому эта часть дымохода сэндвич должна быть сделана из качественной нержавеющей стали;
  3. Еще один момент – убедитесь в том, что внутренний контур имеет выштамповку по всему периметру окружности. Такая выштамповка плотно обхватит внутренний контур смежной детали и предотвратит попадание конденсата к термоизоляции;
  4. Вы наверное заметили, что и в первой, и во второй инструкции я рассказал о монтаже систем двухконтурного типа. Это неудивительно, так как одноконтурная труба потенциально опасна и недолговечна.
    Выбор обычного одноконтурного дымохода может быть оправдан только его ценой. В то же время двухконтурные сэндвич дымоходы практически не имеют недостатков, кроме более высокой стоимости;
  5. Про кирпичные дымоходы специально не стал рассказывать, так как их строительство нельзя рассматривать в отрыве от инструкции постройки кирпичной печи.

Заключение

Из статьи вы узнали алгоритм монтажа дымоходов. Уверен, что теперь вы сможете самостоятельно обустроить его в своем доме. Рекомендую к просмотру видео в этой статье, а если остались вопросы – задавайте их в комментариях.

: Дымоходы. Вентиляция. Печи и камины :: BlogStroiki Default Default :: BlogStroiki

     Вопрос: Можно ли врезать газовый дымоход в печную трубу?

     Ответ: Давайте вместе посмотрим ,что говорят по этому поводу нормативные документы:

     Свод правил СП 62.13330.2011 «Газораспределительные системы» (Приложения) «Отвод продуктов сгорания»

    - Допускается присоединение к дымоходу отопительной печи периодического действия газового водонагревателя, используемого для горячего водоснабжения, или другого газового прибора, не работающего непрерывно, при условии разновременной работы и достаточного сечения дымохода для удаления продуктов сгорания от присоединяемого прибора. Присоединение дымоотводящей трубы газового прибора к оборотам дымохода отопительной печи не допускается.

      Свод правил  СП7.13130.2009   «Отопление, вентиляция и кондиционирование»

   -Для каждой печи,каждого теплогенератора и камина, как правило, следует предусматривать отдельную дымовую трубу или канал (далее — дымовая труба). Допускается присоединять к одной дымовой трубе две печи (на одном виде топлива)…

    Дымоход из кирпича для отвода продуктов горения от газовых приборов использовать не рекомендуется, со временем кирпичная кладка разрушается от воздействия конденсата и дымоход просто разрушается.

    Так что делаем выводы, если печь у вас не используется как отопительный агрегат, то ее дымоход можно использовать для удаления продуктов горения с газовых приборов, если используете ее для отопления в зимний период, тогда нельзя подключать газовые приборы в ее дымоход.

    Я бы рекомендовал вам установить дымоход «сэндвич» для вашего газового оборудования с нержавейки, и не связываться с дымоходом от вашей печки. Вот к нему можно подключать несколько газовых приборов для удаления продуктов горения газа. Удачи.

Добавлено: 20.11.2013 12:42

Как сделать простую врезку в стальную трубу

Как сделать простую врезку в стальную трубу
В сантехнической, да и бытовой практике часто бывают случаи, когда необходимо подключиться к трубе, сделать отвод воды. Скажем, для подключения стиральной машинки. Для это обычно тянут водопроводную трубу или шланг к разводному коллектору, либо пилят трубу и устанавливают тройник.
В старых советский домах трубы настолько неудобно и неуклюже положены, что подключиться к ним - это равносильно тому, что придется перебирать всю систему заново.
Но выход есть! Можно сделать врезку хомутом в любую близ расположенную магистраль. Итак, подробнее...

Как сделать простую врезку в стальную трубу своими руками


Что понадобится?
  • Водоотвод (врезка) - 1 шт.

Её можно купить в сантехнических магазинах, но перед этим, обязательно уточните какая у вас труба, к которой будет выполняться подключение. Я взял на 1/2 дюйма.

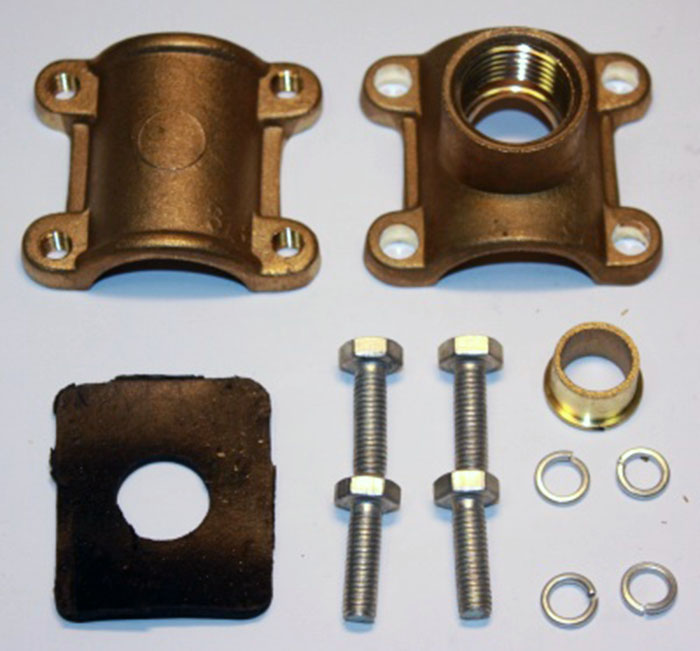

Вот как она выглядит:
Как сделать простую врезку в стальную трубу
Теперь непосредственно переходим к подключению. Первым делом перекрываем стояк и сливаем воду.
Затем сверлим отверстие сверлом по металлу. Диаметр отверстия должен быть равен или меньше диаметра врезки.
Как сделать простую врезку в стальную трубу
Далее наждачной бумагой зашкуриваем место одевания хомута. Поверхность должна быть ровной, без старой краски и ржавчины. Одеваем хомут-врезку, перед этим установим герметичную прокладку идущую в комплекте с врезкой.
Как сделать простую врезку в стальную трубу

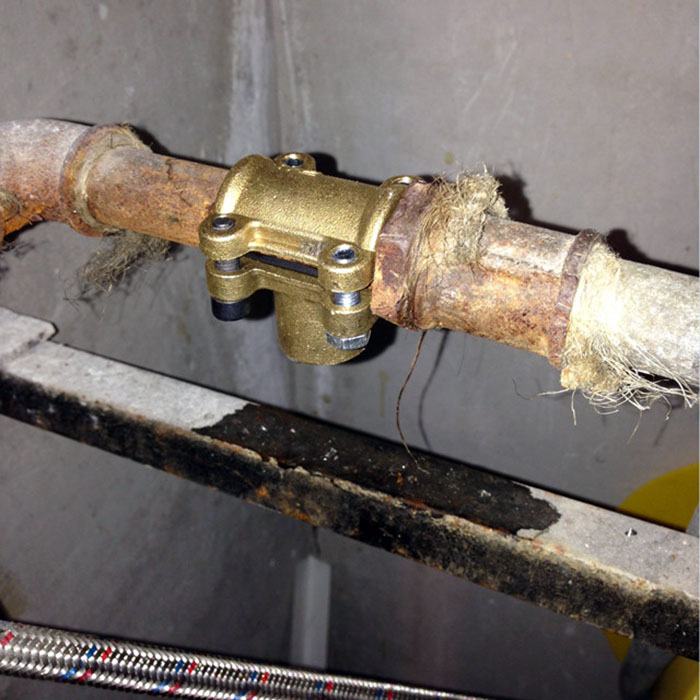

Далее аккуратно закручиваем 4 болта врезки. Закручивать нужно аккуратно, попеременно, лучше крест накрест. Это нужно для того чтобы прокладка лучше села, а сам хомут не перекосило.

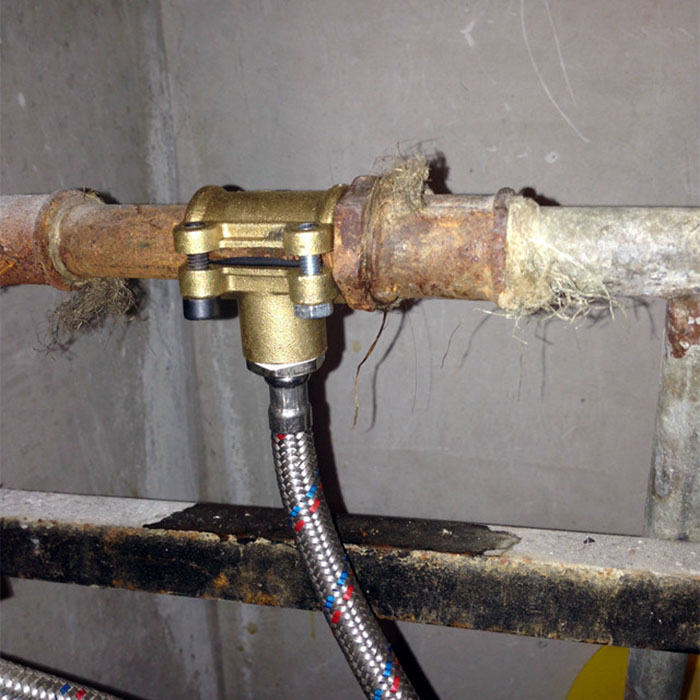

Врезка готова. Подключаем к ней нужный шланг.
Как сделать простую врезку в стальную трубу
Включаем и проверяем герметичность. Для этого рекомендую использовать бумажную салфетку или туалетную бумагу, потому что на ней сразу видны капли, а рука всего этого может просто не почувствовать.
Как сделать простую врезку в стальную трубу

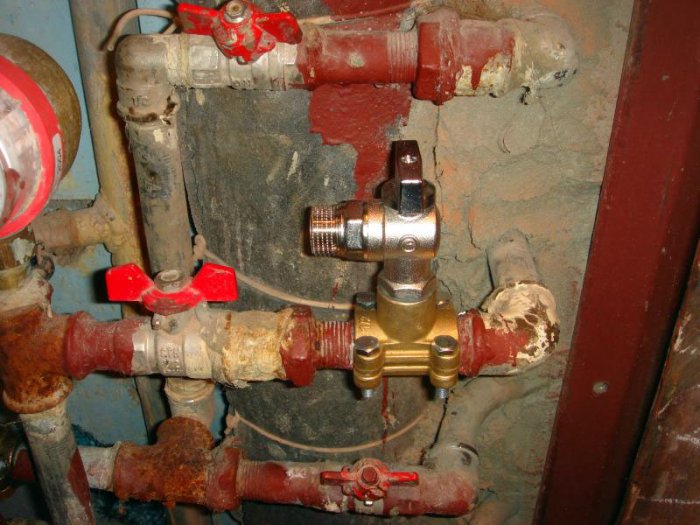

Также после врезки не лишним будет установить кран перед подключением шланга.

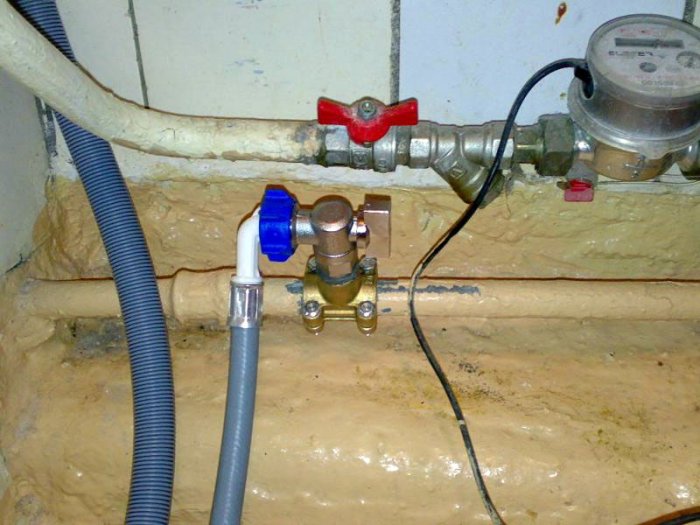

Как сделать простую врезку в стальную трубу
В общем, такая врезка выручит вас, казалось бы в самых безвыходных ситуациях.

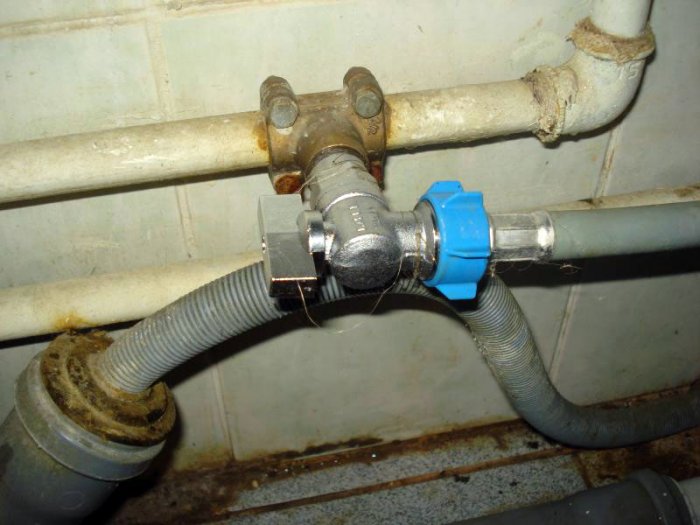

Как сделать простую врезку в стальную трубу
Подключение можно использовать как на холодную, так и на горячую воду. К тому же это очень быстрый способ и порой единственно возможный.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
