Все о водяном теплом поле

Система водяного теплого пола стала популярна в 60х-70х годах. Но в те года из-за недостака технологий производства труб из полимерных материалов срок службы теплого пола достигал не более 5 лет. В современном мире используют качественные трубы из молекулярного сшитого полиэтилена, что позволяет сделать монтаж системы водяного теплого пола простым и срок службы водяного теплого пола достигает 50 лет и более.

Принцип действия системы "водяной теплый пол" Система напольного отопления представляет собой слой бетонной стяжки с уложенным в него трубами, по которым циркулирует жидкость из системы отопления, тем самым отдавая тепло поверхности пола. Система водяного теплого пола хорошо утепляется снизу и с боков, для уменьшения теплопотерь в данных направлениях.

Системы напольного отопления обладают рядом преимуществ, по сравнению с классическими радиаторными и напольными электрическими системами отопления:
Комфорт. Это объясняется тем, что передача тепловой энергии происходит за счет излучения, а не конвенции, как при радиаторном отоплении. Благодаря этому, воздух в помещении прогревается равномерно, без "холодных" зон в дальних углах помещения и "горячих" непосредственно рядом с радиаторами. Кроме этого при напольном отоплении в помещении заметно снижается циркуляция воздуха, что препятствует распространению пыли. При использовании программируемых термостатов, возможно регулирование температуры воздуха в каждом отдельном помещении.

Универсальность в использовании. Системы водяного теплого пола применяются практически во всех сферах строительства (Частные дома, коттеджи, городские квартиры, промышленные, торговые, складские помещения и т.д.). Водяной теплый пол можно использовать как при централизованном отоплении, так и в собственных системах на основе тепловых насосов, газовых, твердотопливных, электрических котлов и т.д.

Экономичность. При использовании напольных систем отопления в помещениях с большой площадью и высотой потолков более трех метров, позволяет экономить на отоплении до 60%.

 Это объясняется тем что мы нагреваем не весь объем воздуха в помещении, а только ту его чать, в которой находятся люди (2-2,5 м над уровнем пола). В частных домах и коттеджах экономичность системы составляет 15-20%.

ТЕПЛЫЙ ПОЛ: МОНТАЖ и ПРЕИМУЩЕСТВА

При постройке частного дома или ремонте в квартире все чаще используются системы подогрева пола а не классические радиаторы. Это удобно и приятно, помещение более равномерно прогревается. Всё это внешняя сторона вопроса. В нашей статье пойдет речь о водяном теплом поле и том как правильно его монтировать, какие особенности монтажа, и преимущества эксплуатации.

Водяной теплый пол - это один из видов подогрева поля, наряду с электрическим подогревом пола, используется в домах и квартирах.

Водяной теплый пол несколько дороже в установке и себестоимости по сравнению с электрическим подогревом, однако не подвержен перегреву если на нем стоит мебель и дает возможность использовать  любые источники тепла.

Итак теперь о монтаже бетонной системы теплого водяного пола.

Этап первый.

Помещение должно быть подготовлено соответствующим образом – должно быть полностью свободным, если это частный дом то должна быть черновая стяжка. В квартире необходимо убрать старое покрытие, и стяжку - теплый пол заливается толщиной не менее 4-5 см. плюс толщина термоизолятора.

Этап второй.

Разделение помещение на зоны до 40 квадратных метров – это необходимо для того что бы пол не трескался от теплового расширения. После того как помещение разделено на зоны можно приступить к укладке термоизолятора - чаще всего используется пенополистирол или пенопласт общестроительного назначения толщиной 20-150 мм. в зависимости от потребности. Однако можно применить и специальные маты для пола в них предусмотрен рельеф для укладки трубы и её крепежа.

По периметру зон укладывается демпферная (рантовая) лента  – полоса из вспененного полиэтилена толщиной не менее 5 мм. И шириной 12-20 см. – она нужна для компенсации теплового расширения стяжки при нагреве. В случае с помещениями имеющими большую длину и малую ширину рекомендуется применять демпферные зазоры на каждых 10-15 квадратных метрах.

Этап третий.

Необходимо уложить металлопластиковые трубы. В случае с обычным утеплителем можно применить арматурирующую сетку - она служит каркасом для закрепления труб и одновременно усиливает стяжку.

Трубы укладываются двойной улиткой от центра помещения с шагом 15-18 см. между ними. Если расстояние увеличится то может произойти эффект зебры при котором ощущаются зоны с меньшим и большим нагревом. Длинна труб на 1  квадратный метр теплого поля – порядка 5 метров погонных трубы.

Нужно отметить, что не следует, очень часто укладывать трубы – эффекта зебры вы избежите, но при этом резко возрастет количество материалов и гидравлическое сопротивление системы, а это в свою очередь снизит эффективность отопления.

Следует помнить что в идеале в стяжке не должно находиться соединений, но если такая необходимость возникает то для соединения используются компрессионные  или натяжные фитинги.

Этап четвертый.

На четвертом этапе производится подключение всех зон к распределяющим коллекторам и термомеханическим регулирующим устройствам.

Система заполняется водой и проводятся гидравлические испытания.

Давление которым испытывают систему должно быть в 2-3 раза большим чем рабочее ( 4-6 бар). При выявлении утечек система сливается, течь устраняется и испытание повторяется.

После успешного завершения испытаний можно переходить к следующему этапу.

Этап пятый.

Заливка. Довольно простой этап, но очень ответственный – при нем важно не повредить систему труб и залить пол максимально ровно.

Для заливки мы рекомендуем использовать специальные строительные смеси.

Для достижения максимальной устойчивости к трещинам и твердости – можно вводить в раствор специальные присадки – фиброволокно, пластикаты, … .

Толщина стяжки над верхним краем трубы должна быть не менее 3-4 см. Оптимальным является 5-7 см. При этом достигается монолитность и высокий эффект термораспределения.

В отдельных случаях предусмотренных проектом толщина стяжки может достигать 10-15 см. - это необходимо для построения систем с эффектом термоаккумулятора. Однако в таком случае изменения претерпевают не только толщины заливки но и диаметры труб и из длинна.

Затвердевание цемента и набор прочности происходит в течении 28 дней с момента заливки. Если не были использованы ускорители этого процесса.

Первый пуск системы осуществляется на минимальной температуре и постепенно в течении одного двух суток выводится на номальный.

Этап шестой.

Укладка напольного покрытия. Тут все просто – если используется плитка либо другой материал с высоким коэфициэнтом теплопередачи то нет необходимости переживать за эффективность системы.

Если используется паркетная доска или ламинат, либо ковровые покрытия – то на них должна быть нанесена соответствующая маркировка разрешающая из применение для систем с подогревом пола.

После завершения монтажа хочется сказать о преимуществах и эффективности такого рода отопительных систем - теплый пол относится к эффективным низкотемпературным системам отопления. Что это означает и какие преимущества теплого пола? Все просто – к примеру если источником тепла является газовый котел то в компоновке с теплыми полами очень эффективны конденсационные котлы – при температуре КПД этого вида котлов достигает 94-97%. В случае с твердотопливными котлами наилучшим образом с системой теплых полов сочетаются котлы длительного горении и близкие по природе к ним пиллетные котлы.

Вывод – водяной теплый пол одна из самых эффективных систем отопления, позволяет использовать любые источники тепла (газ, электрика, твердое топливо) и эксплуатировать их с максимальной эффективностью.

Система отопления водяной теплый пол

Водяной теплый пол - это полноценная система отопления, позволяющая отказаться от громоздких и несовременных радиаторов.В данном разделе собрана информация о принципах устройства, работы и проектирования водяного теплого пола.

Водяной теплый пол - это полноценная система отопления, а не только система комфорта как принято полагать.

Концепция водяного теплого пола сводится к монтажу между полом и напольным покрытием сети трубопроводов, по которым циркулирует теплоноситель – нагретая жидкость (вода или водные растворы этилен- и пропиленгликоля). Теплоноситель отдает свое тепло материалу, окружающему трубы контуров системы теплого пола. Это может быть бетон стяжки, алюминиевые пластины, песок и т.п. в зависимости от типа и устройства системы. Далее тепло передается чистовому покрытию, а уже от нагретой поверхности пола тепло поднимается вверх, отапливая все помещение.

При правильном расчете системы, водяной теплый пол является самой энергоэффективной и экономичной системой отопления. Но что наиболее важно, это еще и самая комфортная система отопления для человека, ведь люди чувствуют себя более комфортно при прохладном воздухе на уровне головы и теплом - у ног.

При использовании водяного теплого пола отсутствуют холодные и перегретые зоны, как при отоплении радиаторами (конвекторами, воздушными системами), а температура в помещении может быть снижена на 1-2 градуса без потери человеком ощущения комфорта. Например, если при радиаторной системе отопления человек чувствует себя комфортно при температуре 20-22°С, то при отоплении ВТП комфортной для него будет температура 18-20°С. Снижение температуры обеспечивает сбережение потребляемой энергии.

Преимущества водяного теплого пола:

  • Комфорт и уют. Отсутствуют холодные и перегретые зоны, что не только комфортно, но и препятствует образованию воздушных потоков, переносящих пыль
  • Современный дизайн. Водяной теплый пол сочетается практически с любым чистовым покрытием, всё оборудование скрыто от глаз, на виду только термостаты
  • Надежность. Срок службы систем водяного теплого пола сопоставим со сроком службы здания, при этом не требуется дорогостоящего ежегодного обслуживания
  • Экономичность. Использование более низкой температуры теплоносителя ведет к снижению тепловых потерь

недостатки и плюсы использования данного вида отопления

Сегодня наиболее часто систему теплоснабжения оборудуют при помощи теплого пола. Устройство может использоваться как единственный источник тепла. А может применяться совместно с другими обогревательными системами. Производители утверждают, что теплые полы гораздо эффективнее и имеют массу преимуществ перед другими видами отопления. Но, конечно данная конструкция не лишена недостатков. И важно знать все о теплом поле: и положительные, и отрицательные черты. Иначе приобретение может разочаровать. О том, какие минусы свойственны системам подогрева пола, расскажет данная статья.

Плюсы использования теплых полов

Недостатки есть у каждой системы теплоснабжения, у каждого обогревательного оборудования. Но перед тем как определить, какие минусы имеет теплый пол, следует рассмотреть его положительные черты. Ведь по сравнению с традиционными радиаторами, система напольного отопления по заверению производителей имеет немаловажные преимущества.

К достоинствам использования теплых полов в комнате можно отнести следующие:

  1. Широкая сфера применения. Обогревать можно не только поверхность пола. Например, можно установить пленочный теплый пол на стену и пол. В результате можно ликвидировать такой недостаток, как холодные стены. Особенно это важно, если в семье есть маленькие дети.
  2. Более равномерное распределение тепла по всей площади.
  3. Обогрев воспринимается более комфортно. Поскольку около 70% тепла передается излучением.
  4. Экономия электроэнергии. В стандартных жилых домах она составляет порядка 30%. В помещениях же с высокими потолками экономия может превышать и 50%.
  5. Система отлично сочетается с различными напольными покрытиями. Так можно установить теплый пол на цсп либо другой материал.
  6. Если теплый пол предполагается применять как единственный источник обогрева, жилую площадь можно использовать более эффективно.
  7. Во время обогрева количество пыли в воздухе значительно уменьшается. Это достигается благодаря отсутствию конвективных потоков.
  8. Создание комфортного микроклимата. Так управление теплыми водяными полами либо электрообогревательными напольными конструкциями позволяет выставлять температурный режим, наиболее оптимальный для жильцов дома. Ученые утверждают, что человек чувствует себя максимально комфортно, когда ноги находятся в зоне с более высокой температурой, нежели голова. И система теплый пол создает именно такие условия: в области ног обогрев максимальный, а в области головы – минимальный.

О недостатках теплых полов

Рассматривая характеристики теплого электрического пола, водяного пола, становится очевидным, что подобная система имеет немало положительных черт. Но стоит отметить, что свойственны данной установке и некоторые недостатки. И о них нужно знать, задумываясь приобрести подогреваемый пол.

На теплый пол недостатки приведены ниже:

  • Дороговизна. В сравнении с традиционным обогревом при помощи радиаторов, система напольного отопления стоит дороже. Это касается и самой покупки, и установки. Конечно, затраты в итоге окупаются. Но не у всех потребителей в наличии сразу есть необходимая сумма денег.
  • Не всякое финишное покрытие можно применять. Так плотный ковер приведет к тому, что эффективность работы системы будет сведена к минимуму.
  • Возможны трудности с проведением ремонтных работ. Система нагрева является общей для всех комнат. И к тому же она скрыта под напольным покрытием. Поэтому зачастую бывает сложно определить, где на самом деле произошла поломка. Чтобы конструкция работала исправно и долго, желательно, чтобы монтаж проводили профессионалы. Также крайне важно соблюдать все правила по использованию.
  • Предметы мебели должны быть подняты над поверхностью пола. Это необходимо для обеспечения свободной циркуляции тепла. Если кровать либо шкаф изготовлены не из натуральных материалов, при нагреве подобные изделия будут выделять токсические вещества. Поэтому прежде, чем провести монтаж теплого ик пола, нужно все тщательно обдумать.
  • Медленный прогрев. Настил может прогреваться 3-5 часов. Это связано с тем, что вначале будет нагреваться бетон, а уже потом покрытие и сам воздух. Правда и охлаждение при выключении конструкции также происходит медленно. Что можно отнести к преимуществам.
  • Возможность обострения некоторых заболеваний. Например, жидкий теплый пол может привести к тому, что усилится варикоз. Поэтому если имеются болезни нижних конечностей, подобную отопительную систему лучше не выбирать.
  • Возможны сложности при установке. Так монтаж в городской квартире водяного подогреваемого пола нуждается в получении специального разрешения. В то же время подключение электрического теплого пола проводится гораздо проще. В этом случае технических сложностей, как правило, не возникает.
  • Если отапливаемая площадь большая, расход электроэнергии при оборудовании системы теплого электрического пола будет немалым. В этом случае предпочтительнее использовать полы водяного типа.
  • Электронагревательные полы выделяют электромагнитные излучения. Однако двухжильный греющий кабель излучений выделяет гораздо меньше, нежели одножильный.

Обзор моделей

Несмотря на наличие недостатков, подогреваемые полы все же достаточно распространены среди домовладельцев и жителей городских квартир. Современный рынок переполнен различными моделями теплых полов. Например, можно купить карбоновый теплый пол либо оборудовать жидкий подогреваемый пол. Особенно популярен последнее время последний вариант.

Жидкий пол – это сухая смесь, которая смешивается с водой и укладывается поверх нагревательной конструкции. В плане монтажа жидкий теплый пол отличается особой простотой. Ведь не требуются никакие тяжелые либо громоздкие материалы. Но надо помнить, что если будет применяться пол с электрообогревом, в обязательном порядке нужно сделать пароизоляцию.

Жидкостный подогреваемый пол является эффективным лишь тогда, когда отсутствуют потери тепла через фасад здания, качественно утеплены стены.

Благодаря использованию жидкого теплого пола можно воплотить в жизнь любые дизайнерские решения. Также современная технология жидкостной нагревательной поверхности обеспечивает отличную изоляцию основания. Агрессивные вещества и вибрации, возникающие в результате работы оборудования, не страшны данной системе теплоснабжения. Единственным минусом жидкого пола является то, что самостоятельно отделку удалить не получится. Демонтаж достаточно трудоемок и сложен. Да и времени занимает немало. Эти недостатки следует учитывать, планируя оборудовать жидкий теплый пол в доме из сип панелей либо другой конструкции.

Какому производителю отдать предпочтение?

Сегодня производители теплого электрического пола, водяного пола предлагают покупателям достаточно широкий выбор различных моделей. Многие хозяева теряются и не знают, на каком варианте остановится, чтобы получить эффективный обогрев квартиры.

Heat Plus

Хорошо зарекомендовали себя корейские теплые полы фирмы Heat Plus, в частности пленочные инфракрасные подогреваемые конструкции. Подобной системой можно обогреть не только среднюю по размерам комнату, а и помещения внушительных размеров. Например, автостоянки, спортивные площадки. К тому же продукция компании оснащена уникальной системой защиты. Даже при высокой влажности в доме, при попадании капель воды на инфракрасную пленку, изделие будет работать исправно и безопасно.

Конечно, есть и недостаток у продукции Heat Plus. Так эксплуатация системы невозможна без терморегулятора. К монтажу также предъявляются высокие требования. И малейшие ошибки в установке могут привести к тому, что пленка будет перегреваться и в итоге быстрой выйдет из строя.

Рим

Высококачественную продукцию выпускает компания Рим. На рынке представлено множество отечественных и зарубежных теплых полов. Нагревательные маты нельзя резать, они быстро ломаются и часто перегорают. У стержневых карбоновых полов достаточно часто выгорают контакты. А вот теплый пол Рим данных недостатков лишен. Помимо этого система потребляет мало электроэнергии, быстро нагревается. Если какой-нибудь из сегментов конструкции повредится, остальные сегменты будут по-прежнему функционировать.

Упонор

Внимания заслуживает и теплый пол Упонор финского производства. Конструкция отличается продуманностью. Монтаж выполняется достаточно быстро и просто. Компания предлагает покупателям как уже полностью укомплектованные системы, так и все требуемые расходные материалы. Подогреваемый пол данного производителя удобен в эксплуатации, экономичен, в разы повышает комфорт в помещении.

Электролюкс

Теплые полы Электролюкс являются всемирно известным брендом. Безупречное качество и приемлемая цена на теплый пол Электролюкс сделали продукцию данной фирмы всемирно известной. Ассортимент подогреваемых полов представлен несколькими сериями, которые отличаются по типу обогрева, конфигурации, технологии монтажа. Производитель предлагает ряд современных регуляторов температуры для возможности осуществлять управление системой. Есть как модели с классическим, механическим управлением, так и многофункциональные варианты, оснащенные сенсорным дисплеем.

Востребованы также и отопительные системы других фирм. Например, теплый пол Оби и Рехау высоко ценятся отечественными потребителями за отменное качество и долговечность.

Важные параметры

Определившись с производителем и моделью теплого пола, следует рассчитать необходимую мощность.

Мощность зависит от цели применения системы.

Так если предполагается оборудовать при помощи данной конструкции основной обогрев, удельная мощность водяного теплого пола на квадратный метр будет равняться примерно 150 Вт. А вот если планируется организовать дополнительный прогрев, показатели будут немного ниже. Удельная мощность теплого пола на метр квадратный в этом случае будет составлять порядка 110 Вт.

Выводы

Таким образом, система теплого пола – это современный и эффективный вариант организации обогрева жилища. Она имеет немало преимуществ, по сравнению с другими видами отопления. Несмотря на массу положительных черт, не лишена система и недостатков. Некоторые из минусов можно легко устранить, другие – нет. Но все-таки экономное потребление электроэнергии, функциональность и возможность создавать оптимальный температурный режим, а также ряд других достоинств перевешивают существующие негативные характеристики системы.

Водяной теплый пол — преимущества и особенности

Водяной теплый пол в квартире

Водяной теплый пол в квартире

Под водяным, теплым полом понимается особенная конструкция, размещенная под напольным покрытием и обеспечивающая полу качественный прогрев в любое время года. Такая конструкция представляет собой замкнутую трубу, размещенную под напольным покрытием.



Принципиальная конструкция водяного пола

Теплый водяной пол является сложной конструкцией, состоящей из:

  • Труб
  • Насоса (для циркуляции воды)
  • Нескольких фитингов
  • Коллектора (распределительного узла)
  • Запирающей арматуры
  • Воздухоотводчика
  • Различных соединительных и закрепительных элементов
Элементы распределительного узла водяного пола

Элементы распределительного узла водяного пола

Единственной задачей водяного пола является нагрев напольного покрытия и обогрев помещения. Осуществляется это за счет равномерного распределения тепла в пространстве между чистовым полом и стяжкой. Такая система воздействия дает прогреться не только полу, но и всему помещению. Особенностью такой системы прогрева является то, что прогрев осуществляется путем теплоотдачи по всей площади помещения, с обеспечением естественной циркуляции воздуха снизу (от пола) к верху (потолку). Такая система отопления не расходует кислород в комнате и как следствие, нет связанных с этим проблем со здоровьем у находящихся там людей.



Особенности водяного пола

Главной, положительной особенностью теплого пола является отсутствие потерь излучаемого тепла. Все вырабатываемое тепло остается в помещении, распределяясь по всему его пространству, не создавая дискомфорт для человека, в отличие от радиаторного отопления, тепло которого концентрируется под потолком и в зоне радиатора.

На сегодняшний день такое средство отопления называют наиболее выгодным для жилых помещений, благодаря его экологической чистоте, наибольшей совместимости по безопасности жизни и здоровья человека, полное соответствие действующим СНиПам.

Распределение тепла в помещении при теплом полу и радиаторном отоплении

Распределение тепла в помещении при теплом полу и радиаторном отоплении



Устройство водяного теплого пола

Если говорить обобщенно, то конструкция теплого пола на водяной основе представлена в виде нескольких технических слоев. При этом он устанавливается в самую нижнюю часть помещения под напольное покрытие в следующей очередности:

  1. Слой гидроизоляции (ее роль выполняет пленка или покрытие, наносимое через распыление)
  2. Слой теплоизоляции
  3. Демпферная лента. Она необходима для компенсации расширения бетонного слоя стяжки
  4. Труба для циркуляции горячей воды — носителя тепла в системе. Здесь используются трубы из смеси металла и полимера, хорошим вариантом могут быть трубы из сшитого полиэтилена или нержавеющие, гофрированные трубы.
  5. Бетонная стяжка. Ее толщина не должна быть менее 30 мм и более 60 мм.
Схема устройства водяного теплого пола

Схема пирога водяного теплого пола, основные элементы скрытой отопительной части системы

Техническая часть конструкции закрепляется и регулируется СНиПом 2.03.13-88. Здесь перечислены все требования и устройство водяного, теплого пола.



Устройство теплого пола в квартире

Монтаж и подключение теплого водяного пола можно осуществить без врезки в систему  центрального водяного отопления. Таким образом, удается обеспечить тепло в своем жилье и не нарушать СНиПы. В качестве отопительного котла, при такой организации системы выступает теплообменник, который устанавливается дополнительно. Теплообменник необходим для того, что бы разделять теплоноситель водяного пола и горячую воду от центрального отопления. Разделение происходит за счет установленной в самом теплообменнике, медной пластины. Эта пластина предотвращает смешивание воды, но при этом допускает обмен теплом между ними.

Сам теплообменник вполне выдерживает повышенный уровень давления в системе, разделяя при этом водные контуры между теплым полом и центральным отоплением. За счет этого в обеих системах поддерживается разность давления: центральное отопление до 12 атм., а в теплых полах – 0,2-1 атм.

Конструкция и устройство водяных, теплых полов в квартире и других помещениях несколько отличаются между собой. Установленный в квартире теплый пол включает:

  • Теплообменник – самая важная часть конструкции, которая и обеспечивает теплом носитель — воду.
  • Гидронасос – обеспечивает циркуляцию горячей воды по контуру (трубам) теплого пола.
  • Расширительный бак – защищает от последствий избытка воды в теплоносителе при нагреве.
  • Система безопасности – такая система состоит из манометра, воздухоотвода автоматического типа и предохранительного клапана. Она обеспечивает отсутствие завоздушивания труб и системы отопления в целом, при избыточном давлении.
Тепловой узел водяного пола в квартире

Элементы теплового узла водяного теплого пола в квартире

Самостоятельный монтаж теплого пола такого типа категорически не рекомендуется, потому, что здесь наиболее важно правильно произвести сборку и установку теплового узла. При этом нужно не забыть разделить тепловые контуры между полами и центральным отоплением. При этом, влезая в систему центрального отопления, следует помнить, что давление там составляет от 7 до 12 атм.



Коротко о достоинствах и недостатках

Теплый водяной пол обладает самым главным преимуществом – очень долгим сроком службы. Здесь не потребуется каждые 2-3 года менять трубы и внутренние механизмы. Финансовые затраты на отопление при обогреве теплыми полами значительно снижаются. Установка оборудования теплого пола отвечает всем санитарным нормам, соблюдая эстетическую красоту жилого помещения – ведь они монтируются в пол, под напольное покрытие, а значит, не видны и не портят дизайн интерьера.

Водяная система наиболее безопасная из всех существующих видов отопления на сегодняшний день. Установив такой пол один раз, можно на ближайшие 10-15 лет вообще про него забыть. Он не требует регулярного технического или сервисного обслуживания.

Установка такой системы отопления в жилом помещении избавляет человека от множества стандартных проблем, делая его жизнь, более простой и комфортной. Не стоит стараться сэкономить на стандартных системах отопления, ведь водяной теплый пол более экономичен и безопасен.

Среди основных преимуществ такого отопления выделяют:

  • Экономичное использование энергетических ресурсов при отоплении помещения
  • Надежность конструкции и безопасность во время ее эксплуатации
  • Такие полы можно применять как единственное отопление для всего помещения, где они установлены. Практика доказывает, что их вполне хватает, чтобы обеспечить комнату теплом даже в зимний сезон.
  • Возможность верхнего перекрытия любым видом напольного покрытия от паркета до плитки.
  • Отсутствие выступающих частей системы, которые будут визуально видны.
  • Отсутствие излучения электромагнитных полей.
  • Уровень тепла и микроклимата можно регулировать вручную в любое время.
  • Самое комфортное для человека отопление, которое уберегает от всех простудных заболеваний в холодное время года и рекомендовано для таких учреждений как: детские сады, поликлиники, больницы.

Среди недостатков теплого пола выделяют:

  • Высокая стоимость оборудования и монтажа. Никто не скрывает, что такая система достаточно дорогое удовольствие. Так может показаться сначала, но если начать сравнивать его первоначальную стоимость и преимущества, которые получаются в итоге, можно понять, что не настолько уж и велика его стоимость и монтаж.
  • Сложность в ремонте (если она возникает). Для осуществления ремонтных работ придется снимать все напольное покрытие или какую-то его часть.
  • Очень высокие требования к профессиональной квалификации монтажников, которые будут осуществлять сборку и подключение системы теплого пола. Здесь уже не получится его купить и поставить самому. Монтажом водяного теплого пола должны заниматься не просто специалисты, а высококвалифицированные специалисты.

Обращаясь за сборкой и подключением системы теплого пола в специализированные фирмы не нужно стараться сэкономить и купить материалы самому. Даже если специалист предоставит вам необходимый перечень материалов, у человека, не разбирающегося в этих вопросах, всегда может возникнуть риск купить что-то не то. Большая часть компаний, которая профессионально занимается этим вопросом, имеет договоренности с фирмами-производителями необходимых материалов. Как бы это не казалось дорого, но будет лучше, если специалисты приедут со своими материалами, на которые имеются все необходимые Сертификаты соответствия.

Но если хорошо разобраться во всех аспектах монтажа водяного пола и закупить сертифицированные комплектующие смонтировать его можно и самостоятельно.

Важно помнить, что после монтажа водяного контура необходимо опрессовать систему сжатым воздухом или теплоносителем, создать давление в системе в 3 раза выше рабочего и выждать 2-3 суток. Если давление в системе упало, необходимо найти протечку и устранить ее. Чаще всего место протечки – коллекторный фитинг, нужно определить какой именно и переобжать его. После чего выждать снова 48-72 часа и проверить давление. Если система герметична и давление не упало – приступить к бетонным работам по монтажу цементно-бетонной стяжки.









Что бы еще почитать?

Устройство водяного теплого пола | opolax.ru

Водяной теплый пол это система обогрева дома или квартиры, в которой источником тепла служит горячая вода. Вода циркулирует по гибкой трубе, уложенной на полу и залитой цементной стяжкой. Источником нагрева воды служит котел отопления в доме или система отопления в квартире. Для подключения к централизованной системе отопления требуется разрешение. Циркуляция воды поддерживает коллектор водяного теплого пола, насос и узла смешивания. Водяной теплый пол наиболее сложная система обогрева помещения полами. Используется водяной пол чаще в домах, реже в квартирах, так как требует отдельных источников водоснабжения, несвязанных с городским водопроводом и отоплением. Обо всех нюансах устройства и монтажа водяного теплого пола в этом разделе сайта Opolax.ru.

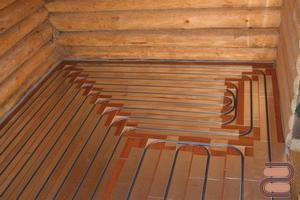

деревянная система теплый пол

Деревянная система теплый пол это водяной теплый пол смонтированный, по особой технологии, на деревянных перекрытиях дома. Используется в деревянных частных домах, а также в домах с деревянными перекрытиями. Отличается деревянная система теплый пол легкостью конструкции и не требует устройства стяжки пола.

полистирольная система теплый пол

Полистирольная система теплый пол отличается легким весом и относится к облегченным системам теплых полов, не требующих стяжки. Из-за этого она применяется в деревянных домах и в помещениях с ограничениями по нагрузке на перекрытия.

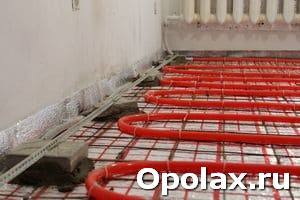

регулировка температуры водяного тёплого пола

Водяной тёплый пол требует настройки и прежде всего регулировки температуры теплоносителя. Как проводится регулировка температуры водяного тёплого пола в этой статье.

применение водяного теплого пола

Водяной теплый пол позиционируется продавцами и производителями, как экономически выгодная, экологически чистая система равномерного прогрева помещения. Это по большей части так, если не брать во внимание ограничения, которые накладываются на применение водяного теплого пола. О них в этой статье.

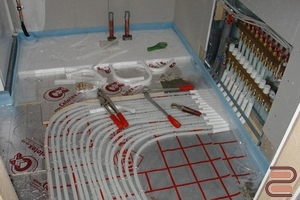

система водяной теплый пол

Система теплый пол, где нагревательным элементом служит циркулирующая горячая вода, называют система водяной теплый пол. Водяной теплый пол, в ряду систем обогрева пола, имеет свои особенности проектирования, применения и монтажа. В этой статье речь пойдет об общем устройстве водяного теплого пола,особенностях использования и его видах.

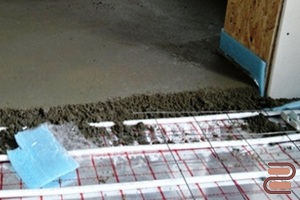

слои бетонного водяного теплого пола

Водяной теплый пол устраивается в домах, реже в квартирах. Для равномерного распределения тепла от теплого пола, систему труб водяного пола укрывают слоем бетона. Именно по этому, водяной теплый пол называют бетонный водяной теплый пол. Он обладает высоким тепло распределением, благодаря циркулирующей по системе теплой воде и свойствами бетонной стяжки.

коллекторный шкаф водяного теплого пола

Работа водяного теплого пола основывается на циркуляции теплой воды в проложенном в полу трубопроводе. Управление циркуляцией воды, регулировка температуры, контроль поступления воды в систему происходит в специальном коллекторном шкафу. Коллекторный шкаф водяного теплого пола специально монтируется для каждого конкретного помещения.

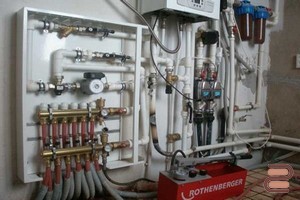

компоненты водяного теплого пола

Продолжаю серию статей о водяном теплом поле. В этой статье  рассмотрим основные компоненты водяного теплого пола, а именно, распределительный узел и контур отопления. Несколько фото, видеоматериал помогут разобраться с темой статьи.

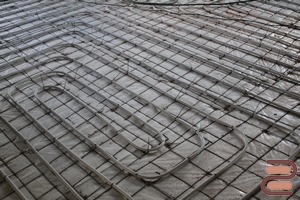

трубы водяного теплого пола

Трубы водяного теплого пола должны обеспечивать постоянное движение теплоносителя, иметь отличную устойчивость к температурам и давлению, а также быть надежными в эксплуатации и соединениях. В этой статье рассмотрим типы водопроводных труб наиболее подходящих для системы водяного теплого пола.

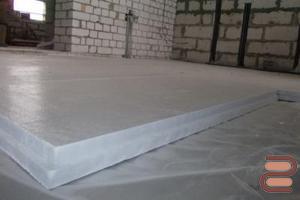

теплоизоляция водяного теплого пола

Тепло распространяемое теплоносителем теплого пола, равномерно распространяется во все стороны. Но теплый пол монтируется для обогрева комнаты и никак не обогрева основания пола и стен комнаты. Для снижения теплопотерь теплого пола делается теплоизоляция водяного теплого пола, которая мешает уходу тепла вниз и в стороны и значительно снижает теплопотери теплого пола.

Устройство водяного теплого пола в квартире. Как правильно сделать?

водяной теплый пол в квартире

водяной теплый пол в квартире

Если вы заинтересовались вопросом, как создать в своей квартире теплый водяной пол, то вам необходимо знать о некоторых особенностях, с которыми вы можете столкнуться.  Поскольку в квартирах всегда предусмотрено два стояка отопления – подача и обратка, то при подключении к стоякам коллектора, к которому в дальнейшем и будет идти подключение теплого водяного пола, вы можете добиться эффекта перебоя отопления у соседей по вашему стояку. Так же подключение напрямую к ТЭЦ может привлечь за собой плачевные последствия. Как выйти из ситуации, читайте дальше.

Чтобы избежать проблемы с отоплением в квартирах, которые используют только отопление по типу радиального, а также проблем с управляющей компанией, мы предлагаем вам 2 разновидности возможной установки теплого водяного пола в вашей квартире.

Способ №1. Теплый пол в квартире от ТЭЦ

Предложенный вариант рассчитан на подключении к подаче и обратке теплообменника, и это принципиально отличается от подключения радиатора. Теплообменник — это аппарат, предусмотренный для создания внутри себя обмена теплом, что достигается за счет взаимодействия внутренних деталей, которые сохраняют разные температурные режимы. По видовому типу представлены теплообменники трубчатые и пластинчатые. Первый вид — это устройство в виде трубы большого диаметра, внутри которой расположены трубы меньшего диаметра. Пластинчатые теплообменники представлены в виде сбора пластин, с отштампованными неоднородными каналами и специальным покрытием, предназначенным для прогона воды.

Можно не беспокоиться за прочность теплообменника, поскольку они представлены в корпусах таких материалов как сталь, силумин, латунь, медь и другие высокопрочных материалов.

Принцип работы теплообменника

пластинчатый теплообменник

пластинчатый теплообменник

На одну из панелей аппарата подсоединяются водяные теплые полы, на другую подача и обратка ТЭЦ (внимание! прямое подключение к полу исключено). Жидкость аккумулирует в аппарат благодаря принудительной циркуляции, не касаясь устройства теплого пола.

Чтобы теплообменник правильно функционировал, необходимо произвести монтаж в четком указании с требованиями — теплообменник зафиксировать на поверхности с помощью крепежной ленты либо уголка и смонтировать нужное количество фильтров в зависимости от отопительной системы. Необходимо также следить за диаметром подключения, поскольку внутри устройства небольшой объем теплоносителя. Благодаря малому водному сопротивлению устройства, его работа не отражается на всей системе отопления дома. Не стоит беспокоиться о размерах – любой теплообменник представлен в удобном размере, не имея громоздких объемов.

Способ №2. Теплый пол в квартире со своей котельной

После того, как вы выбрали расположение котла для нагрева водяного теплого пола в квартире, проверьте, чтобы оно соответствовало требованиям. При выборе места для любого из типов котлов — работающий на газе или электричестве, помните, что котел газ лучше установить в нежилой комнате — балкон, например. Это будет идеальным вариантом для вывода дымохода извне, и присоединения к котлу теплого водяного пола. Для электрокотла лучше выбрать место похожее по типу на кладовку. Таким же принципом руководствуйтесь при определении расположения коллектора.

В дальнейшем подготовка к установке водяного теплого пола в квартире проста – избавиться от всех дверей, привести стены в первоначальное состояние, достичь черновой стяжки и убрать весь преграждающий работе мусор с площади квартиры. Стяжка уменьшается по максимуму, чтобы достичь предельной толщины пирога теплого пола.

Обязательно проверить имеются ли неровности по уровню стен на чистой площади квартиры. При достижении указанных неровностей более 15 см необходимо использовать жидкий раствор для выравнивания. Таким же правило руководствуйтесь при измерении площади пола. Дополнительно произведите необходимые работы относительно электричества, вентиляции.

Завершив с первоначальными манипуляциями, не забывайте про особенности устройства квартиры.

После соблюдения предписаний можно приступить к прокладке утеплителя, который рекомендуется выбирать из такого материала, как пенополистирольная плита. Обратите внимание на толщину — она не должна быть минимум 3 см, желательно 5 см для непервых этажей. Утеплитель необходим для сокращения обогрева самого низа сооружения — плит перекрытия. Обратите внимание на параметры плиты — объем менее 35 кг на кубический метр должен вами быть совершенно исключен, если Вы не планируете заниматься демонтажем в течении ближайших месяцев.

Видео по монтажу водяного теплого пола в квартире

Пирог теплого пола

пирог теплого пола

пирог теплого пола

Теперь поговорим о такой важно части, как пирог теплого пола.

Пирог — это сочетание слоев, из которых и состоит отопительная система теплого пола. Пирог водяного теплого пола в квартире по своему составу ничем не отличается от остальных. Главное, на что необходимо обратить внимание, это состав:

  • демпферная лента
  • утеплитель
  • полиэтиленовая плёнка (использование необходимо для сохранения целостности раствора от протеканий к соседям снизу)
  • маты с бобышками
  • труба теплого пола
  • чистовая стяжка

Стоит обратить внимание на сложность установки и ремонтных работ, связанных с пирогом водяного теплого пола в квартире. В случае неисправности, связанной с протечкой какой — либо из установленных труб, необходимо будет снять все покрытие и разобрать бетонную стяжку. Поэтому необходимо выбирать трубы, изготовленные из качественных материалов, чтобы уменьшить возможные протечки. Кроме этого стоимость пирога теплого водяного пола значительно выше, поскольку система монтажа указанных труб отличается от монтажа электрического теплого пола.

Способы укладки труб

водяной теплый пол в квартире

водяной теплый пол в квартире

Помимо простого и углового способа укладки труб водяного теплого пола в квартире, можно выбрать дополнительные два вида укладки для труб — параллельный или спиральный.

Разница в представленных способах следующая — параллельный располагается на всей площади пола по параллельным участкам, и самые высокие температурные участки расположены в начале трубы, в то время как в концах трубы тепло не дислоцируется. Указанный вариант отлично подойдет для установки в квартиры небольших размеров и стабилизации зон повышенного холода, расположенных около двери и окошек. Спиральный способ создает равный по температурному режиму водяной теплый пол в квартире, поскольку все трубы расположены по спирали. В данном случае нагрев пола происходит постепенно по всей поверхности пола квартиры, на котором монтированы трубы. Какая бы схема водяного теплого пола не была выбрана для укладки, необходимо соблюдать стандартный шаг между трубами. Его величина является результатом комплексного расчета проекта и может расположена в диапозоне от 0,1 до 0,30 метров.

Расчет теплого пола в квартире

Перед началом расчета определитесь с тепловыми потерями и если вам необходима будет труба с большим шагом, смело делайте шаг трубы не более 150 мм..

Не забывайте, что на плиты перекрытия нельзя создавать серьезные нагрузки.

Общую стоимость водяного теплого пола в квартире определяет площадь помещения, комплектация оборудования, качество материала и способ производства работ. Пакетное формирование теплого пола обеспечивает совместимость элементов и эффективный прогрев в диапазонах температурного режима. Заводская комплектация снижает стоимость материалов в 1,5-2 раза. Для получения точных расчетов необходимо обратиться к специалистам.

Электрический или водяной теплый пол в квартиру?

Самое главное, что вам нужно решить для себя перед началом монтажа — электрический или водяной теплый пол?

Приведем вам ряд достоинств, которые связанным с установкой именно теплого водяного пола в квартире.

  1. Финансовый фактор — вы уменьшаете количество потребляемой электроэнергии до 25%, а экономия отопления благодаря прогреву комнат, составляет до 60%. Неплохие цифры для размышления.
  2.  Удобство — прогрев воздуха создает приятный температурный режим для жизни и любого вида деятельности жильцов квартиры, поскольку температурный режим достигает от +23 в области ног и до +19 в области головы человека. Плюсы в играх на полу и любого другого вида занятия — просмотр фильмов перед телевизором, хождение без тапочек и много другое.
  3. Защита от воздействия — после монтажа все детали нагревателей скрыты от свободного доступа самых маленьких жильцов квартир, что предотвращает любой вид взаимодействия с нагревательными элементами.

Можно ли делать теплый пол в квартире?

Что касается правовых вопросах, то первое, что Вам нужно усвоить — нельзя подключаться напрямую к ТЭЦ. Ни в коем случае. Так Вы сделаете хуже не только соседям, но и себе. Трубы не расчитаны на теплоноситель ТЭЦа с его давлением.

Что касается правовых вопросах, то в России запрещено использование водяных систем теплого пола в многоквартирных домах. Связано это в первую очередь с тем, что люди по глупости подключаются напрямую к ТЭЦ. Можно ли это делать через теплообменник, надо уточнять. В других странах с этим проблем не наблюдается.

Наш вердикт — теплый пол в квартире делать можно. Но наш вердикт, это не вердикт законодательства конкретной страны

Читайте так же:

Все о водяном теплом поле

Система водяного теплого пола стала популярна в 60х-70х годах. Но в те года из-за недостака технологий производства труб из полимерных материалов срок службы теплого пола достигал не более 5 лет. В современном мире используют качественные трубы из молекулярного сшитого полиэтилена, что позволяет сделать монтаж системы водяного теплого пола простым и срок службы водяного теплого пола достигает 50 лет и более.

Принцип действия системы "водяной теплый пол"
Система напольного отопления представляет собой слой бетонной стяжки с уложенным в него трубами, по которым циркулирует жидкость из системы отопления, тем самым отдавая тепло поверхности пола. Система водяного теплого пола хорошо утепляется снизу и с боков, для уменьшения теплопотерь в данных направлениях.
Системы напольного отопления обладают рядом преимуществ, по сравнению с классическими радиаторными и напольными электрическими системами отопления:
Комфорт. Это объясняется тем, что передача тепловой энергии происходит за счет излучения, а не конвенции, как при радиаторном отоплении. Благодаря этому, воздух в помещении прогревается равномерно, без "холодных" зон в дальних углах помещения и "горячих" непосредственно рядом с радиаторами. Кроме этого при напольном отоплении в помещении заметно снижается циркуляция воздуха, что препятствует распространению пыли. При использовании программируемых термостатов, возможно регулирование температуры воздуха в каждом отдельном помещении.
Универсальность в использовании. Системы водяного теплого пола применяются практически во всех сферах строительства (Частные дома, коттеджи, городские квартиры, промышленные, торговые, складские помещения и т.д.). Водяной теплый пол можно использовать как при централизованном отоплении, так и в собственных системах на основе тепловых насосов, газовых, твердотопливных, электрических котлов и т.д.
Экономичность. При использовании напольных систем отопления в помещениях с большой площадью и высотой потолков более трех метров, позволяет экономить на отоплении до 60%. Это объясняется тем что мы нагреваем не весь объем воздуха в помещении, а только ту его чать, в которой находятся люди (2-2,5 м над уровнем пола). В частных домах и коттеджах экономичность системы составляет 15-20%.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
