Газоснабжение в деревянном доме (требования СНиП 31-106-2002)

СНиП 31-02 предъявляет требования к размещению вводов газопровода в дом и размещению газовых баллонов в помещениях дома, а также к максимальному давлению во внутреннем газопроводе дома. Система газоснабжения должна удовлетворять требованиям пожарной безопасности и взрывобезопасности при эксплуатации.

9.1 Общие требования

9.1.1 Газопотребляющее оборудование для системы отопления, горячего водоснабжения и вентиляции дома, а также газовые плиты для приготовления пищи присоединяются к сети централизованного газоснабжения. При отсутствии централизованного газоснабжения создается автономная система газоснабжения на основе индивидуальных баллонных установок или резервуаров сжиженного газа, обеспечивающая газовым топливом все упомянутые выше системы дома или их часть.

9.1.2 При использовании газа только для приготовления пищи рекомендуется устраивать газоснабжение из индивидуальных баллонных установок, состоящих из одного или двух баллонов. В остальных случаях рекомендуется применение индивидуальных резервуарных установок сжиженного газа.

9.1.3 При ориентировочных расчетах требуемого объема газопотребления рекомендуется использовать следующие среднесуточные показатели потребления газа для одноквартирного дома:

- приготовление пищи на газовой плите - 0,5 м3/сут;

- горячее водоснабжение с использованием газового проточного водонагревателя - 0,5 м3/сут;

- отопление с использованием бытового газового отопительного аппарата с водяным контуром (для условий Московской области) - от 7 до 12 м3/сут.

9.1.4 Расчетное давление газа во внутреннем газопроводе дома следует принимать не более 0,003 МПа.

9.1.5 При проектировании и устройстве системы газоснабжения дома следует руководствоваться СНиП 2.04.08, СНиП 3.05.02 и "Правилами безопасности в газовом хозяйстве".

9.2 Ввод в дом при подключении к централизованной сети газоснабжения

9.2.1 Высота прокладки надземных газопроводов на придомовом участке вне проезда транспорта и прохода людей должна быть не менее 0,35 м от земли до низа трубы.

9.2.2 Подводящий газопровод низкого давления непосредственно у ввода в дом должен быть оборудован отключающим устройством на высоте не более 1,8 м от поверхности земли (

рисунок 9.1).

9.2.3 Расстояние между газопроводом и трубопроводами других коммуникаций следует принимать с учетом возможности монтажа, осмотра и ремонта каждого трубопровода.

9.3 Ввод в дом при устройстве автономной системы газоснабжения

9.3.1 Вне дома газовые баллоны должны размещаться в металлическом шкафу у наружной стены дома. Шкаф должен быть установлен на основание из негорючего материала, верх которого должен быть не менее чем на 100 мм выше планировочного уровня земли. Расстояние от шкафа до дверей и окон первого этажа должно быть не менее 0,5 м, от окон и дверей подвальных и цокольных помещений, погреба, колодца, выгребной ямы - не менее 3,0 м. Ввод газопровода от баллонов в дом должен быть устроен непосредственно в помещение, где размещено газовое оборудование.

9.3.2 Индивидуальную резервуарную установку сжиженного газа рекомендуется устанавливать непосредственно в грунт на такой глубине, чтобы расстояние от поверхности земли до верха резервуара было не менее 0,6 м в районах с сезонным промерзанием грунта и не менее 0,2 м в районах без промерзания грунта. При высоком уровне грунтовых вод резервуары следует гидроизолировать и устанавливать на надежное основание. Прокладку газопровода низкого давления от резервуара к дому рекомендуется вести под землей.

9.4 Внутренний газопровод

9.4.1 Прокладка внутридомового газопровода, как правило, должна быть открытой. Допускается скрытая прокладка газопроводов (кроме газопроводов сжиженного газа) в бороздах стен, закрывающихся легко снимаемыми щитами с отверстиями для вентиляции.

9.4.2 Газопровод в местах пересечения строительных конструкций следует прокладывать в футлярах. Конец футляра должен выступать над полом не менее чем на 3 см. Кольцевой зазор между футляром и газопроводом должен быть не менее 5 мм. Пространство между газопроводом и футляром необходимо заделывать эластичными материалами.

9.4.3 Внутренний газопровод должен быть окрашен водостойкими лакокрасочными материалами.

9.4.4 Счетчики учета расхода газа следует размещать в помещении, где находятся теплогенератор или газовые плиты.

9.4.5 Установку отключающих устройств на газопроводах следует предусматривать перед счетчиком и газопотребляющими приборами.

9.4.6 Баллоны сжатого или сжиженного газа, размещаемые внутри дома, должны устанавливаться только в помещениях, где находятся газопотребляющие приборы.

Установка баллонов не допускается в цокольных и подвальных помещениях, помещениях без естественного освещения и проветривания.

9.4.7 Установка бытовых газовых плит

9.4.7.1 Расстояние между краем верха плиты и стеной из негорючих материалов должно быть не менее 50 мм.

9.4.7.2 В кухне со стенами из горючих материалов стена, у которой устанавливается плита, должна иметь огнезащитное покрытие, например, в виде слоя штукатурки или листа кровельной стали по листу асбеста (если другое техническое решение не предусмотрено в заводской инструкции по установке плиты). Указанное покрытие должно располагаться от пола на высоту не менее 800 мм над поверхностью плиты и выступать за пределы плиты с обеих сторон не менее чем на 100 мм. Расстояние между краем верха плиты и стеной в этом случае должно быть не менее 100 мм.

Установка газового котла в деревянном доме – нормы, СНиП, рекомендации

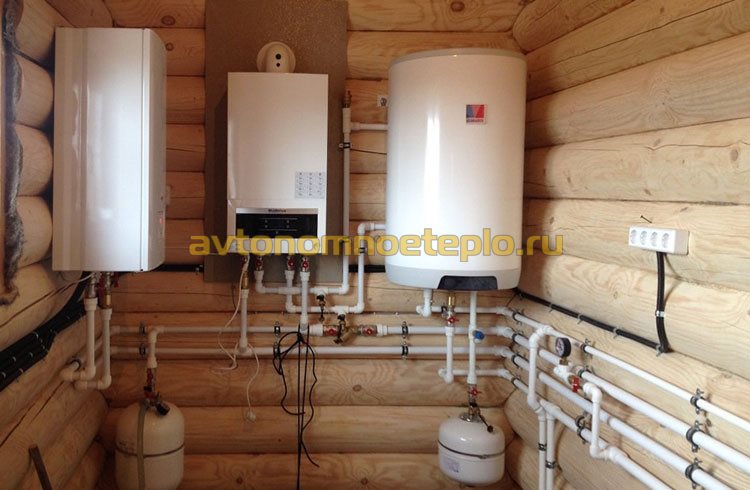

газовый котел в доме и дерева

    Содержимое:
  1. Можно ли котел на газе поставить в деревянном доме
  2. Требования к газовой котельной в доме из дерева
    1. Нормы помещения котельной
    2. Организация вентиляции и дымоудаления
    3. Пожарные нормы для котла в доме из дерева
  3. Как повесить котел отопления на газе в доме из дерева
    1. Какую подложку использовать на деревянную стену
    2. Расстояния от котла до потолка, окон и дверей

Помимо требований Газнадзора, установка газового котла в деревянном доме, должна соответствовать правилам пожарной безопасности и действующим строительным нормам. Существуют ограничения, действующие исключительно на здания из дерева.

Можно ли котел на газе поставить в деревянном доме


Существующие СНиП, разрешают обустройство газовой котельной в частном деревянном доме. Исключение составляют многоквартирные постройки старого образца.

Требования к помещению для установки газового котла в деревянном доме, включают в себя следующее:
  • Котельную располагают на цокольном этаже или в одной из комнат. В деревянном доме, запрещается монтировать газовый котел в подвале, кроме специально оборудованного, отдельно стоящего помещения.
  • Помещение должно соответствовать требованиям, описанным в ППБ и санитарным нормам.
  • Запрещается размещение отопительного оборудования в жилых комнатах. Не допускается установка в кухне-гостиной, условно запрещен монтаж в ванной комнате и туалете.
  • Обязательно наличие средств индивидуальной защиты и пожаротушения, а также датчиков дыма и пожарной сигнализации.

Перед вводом в эксплуатацию, проводится проверка работоспособности системы отопления, а также наличия всех необходимых узлов безопасности. Инспектор Газнадзора убедится, что соблюдены требования, касающиеся установки котельного оборудования.

Отдельно проводится аудит на наличие всех документов, необходимых для ввода котла в эксплуатацию. Минимальный пакет документов включает в себя:

  1. Результаты исследований электролаборатории, проверяющей параметры установленного заземления.
  2. Разрешение Ростехнадзора.
  3. Проект газоснабжения дома.

Полный список документов согласовывают в местном управлении Газового хозяйства.

Требования к газовой котельной в доме из дерева


Основные правила установки настенного газового котла в деревянном доме, затрагивают три важных области:
  1. Нормы, оговаривающие минимальные требования к котельной.
  2. Правила подключения системы дымоудаления и вентиляции.
  3. Существующие правила пожарной безопасности.

Допустимые нормы обустройства газовой котельной внутри деревянного здания, оговаривают типы и виды внутренней отделки, систему безопасности, наличие пожарной сигнализации и средств пожаротушения.

Для установки котла в деревянном доме, нужно строгое соблюдение существующих требований. Газовая котельная является местом повышенной пожарной опасности, что потребуется учитывать при обустройстве.

Нормы помещения котельной


Требования к установке напольного газового котла отопления в деревянном доме, учитывают особенности эксплуатации и повышенную пожарную опасность, связанную с конструкционным материалом здания. В связи с этим, нормы указывают на необходимость соблюдения следующих требований:
  • Объем помещения котельной рассчитывается, исходя из общей производительности отопительного оборудования. Газовый котел до 30 кВт, устанавливают в изолированном помещении не менее 9 м³. При условии, что высота потолков будет не менее 2,5 м.
  • Разрешается расположение газового котла в любом техническом помещении деревянного дома. Санитарные нормы запрещают устанавливать отопительное оборудование в жилых комнатах, а также кухнях-гостиных. Некоторые ограничения затрагивают месторасположение котла в доме.
    Нормы ППБ запрещают оборудовать помещение котельной в подвале, но допускают, с несколькими оговорками, установку газового котла в цокольном этаже.
  • Котельная огораживается от жилых комнат стеной. Для увеличения огнестойкости, стены покрывают специальными пропитками. В котельной устанавливают дверное полотно с минимальной шириной 80 см, не прилегающее внизу к коробу, для постоянного притока свежего воздуха.
  • Обязательно наличие естественного освещения, а также форточки для проветривания.форточка в котельной


Если согласовать проект будущего дома с представителями газового хозяйства еще на этапе изготовления рабочих схем, можно избежать ненужных материальных затрат на переделку здания.

Организация вентиляции и дымоудаления


В деревянном доме, особое внимание уделяют установке приточно-вытяжной вентиляции и правильному подключению системы дымоотведения. Минимальные требования, распространяющиеся на котельную:
  • Устройство вытяжки – диаметр вентиляционного канала, рассчитывается исходя из производительности котла – 8 см² на каждый киловатт мощности.
  • Установка трубы дымоотведения осуществляется с соблюдением противопожарных расстояний и разрывов. Высота дымохода, рассчитывается, в зависимости удаленности от козырька кровли. Оголовок трубы нельзя закрывать декоративными элементами. Для увеличения характеристик тяги, рекомендуется установить дефлектор.схема расчета высоты трубы дымоудаления над крышей
  • Не допускается, чтобы горизонтальный участок дымохода, имел суммарную длину более 3 метров. На всю систему дымоотведения, разрешается установить не более 2 поворотных муфт.схема установки внешнего и внутреннего дымохода


Некоторые требования к дымоходам и приточной вентиляции, оговариваются в правилах пожарной безопасности.

Пожарные нормы для котла на газе в доме из дерева


Пожарные правила затрагивают: размещение котла, обустройство котельной и монтаж системы дымоотведения:
  • Размещение котла – оптимально использование под нужды котельной, отдельно стоящего здания, изготовленного из негорючих материалов: керамического или силикатного кирпича, пеноблоков, газобетона и т.п. Допускается установка котельной в доме, при условии, соблюдения условий ППБ.
  • Пол и стены котельной облицовывают негорючими материалами. Если такой возможности нет, требования по пожаробезопасности, оговаривают необходимость частичной защиты поверхностей в месте расположения котла и проведения дымохода.
    Стены и пол защищают негорючими базальтовыми утеплителями. Дополнительную защиту, обеспечивают специальные противопожарные составы. Потребуется предварительная подготовка стен, потолка, полов, посредством обработки мастиками или пропитками, с высокой степенью огнестойкости.
  • При прохождении дымохода через плиты перекрытия и кровлю, используют специальную противопожарную разделку.межэтажная и кровельная дымоходная проходка в деревянном доме

Огнестойкие материалы для стен, которыми рекомендуется облицевать поверхность – это штукатурные гипсовые растворы, ГВЛ плиты и др.

Как повесить котел отопления на газе в доме из дерева


Технические условия монтажа газового котла в каркасном или рубленном доме, существенно отличаются.

В первом случае, речь идет о пустотелом материале, поэтому, для фиксации используются специальные крепежные шины. При большом весе котельного оборудования, газовый котел в каркасном доме, рекомендуется устанавливать на сквозные шпильки, фиксирующиеся снаружи здания.

Навеска котла в каркасном доме, существенно увеличивает нагрузку на стену. Существуют ограничения по весу оборудования. Если планируется установка модели с встроенной буферной емкостью, предпочтение стоит отдать котлам в напольном исполнении.

Методы крепления котла на деревянную стену бревенчатого или брусового дома, отличаются простотой фиксации. Для монтажа применяют специальные болты по дереву, обеспечивающие надежное крепление.

При монтаже навесного оборудования, потребуется соблюдать нормы ППБ и выдерживать минимальные расстояния до дверных и оконных проемов.

навесной газовый котел на деревянной стене

Какую подложку использовать на деревянную стену


Если котельная облицована деревом, предусматривают защиту от возгорания. Подложка на деревянную стену под газовый котел, выполняется несколькими способами:
  • На стену вешают слой базальтового утеплителя, после чего обшивают его стальным листом.
  • Используют специальные базальтовые огнезащитные листы. Преимущество данного решения – минимальная толщина защитного слоя, с одновременным обеспечением максимальной огнезащиты.

Монтаж навесного котла в деревянном доме без предварительного изготовления защитного слоя – запрещен!

Расстояния от котла до потолка, окон и дверей


При планировке дома, учитывают будущее расположение котельной и продумывают точное место установки с учетом минимальных требований, относительно расстояний до потолка, оконного и дверного проема. Котел размещают с учетом следующих требований:
  • Котел располагается на глухой стене, без оконных и дверных проемов.
  • Для оптимального притока воздуха и воздухообмена помещения, котел устанавливают напротив дверного проема. Минимальное расстояние 2-3 м.
  • Расстояние до пола, выдерживают в пределах 0,8-1,8 м. В этом промежутке, допускается установка котла. Минимальное расстояние до потолка, не менее 0,8 м.
  • Потолки обшивают негорючим материалом. Оптимально подходит ГВЛ плита. Допускается дальнейшая отделка гипсовыми смесями.

Если все требования соблюдены, газовая котельная в деревянном доме, будет отличаться высокой безопасностью. После обследования, инспектор Газнадзора выдаст все необходимые документы и заполнит акт о вводе отопительного оборудования в эксплуатацию.

Монтаж газового оборудования в частном доме

В принципе, в своем жилище хозяин волен делать все, что угодно – на то он и собственник. Но если речь заходит об установке приборов повышенной опасности, то все требования основных нормативных документов обязательны для исполнения. О том, что нужно учесть и какие правила и нормы монтажа газового оборудования соблюдать применительно к частному дому, будет предметом рассмотрения.

Больших проблем с использованием газовых баллонов и эксплуатацией, например, горелок, как правило, не возникает. Далее подразумевается оборудование, подключаемое к центральной магистрали. В частном доме это, прежде всего, отопительный котел. Поэтому акцент именно на газовых приборах такого типа.

gaz-2

Отдельные требования собственнику могут и не нравиться из-за необходимости каких-то переделок (реконструкций) или по иной причине. И, тем не менее, их придется выполнить. Иначе газовики при очередной проверке, обнаружив «самодеятельность», да еще и с грубым нарушением стандартов, элементарно отключат подачу «голубого» топлива до устранения замечаний. И это – в лучшем случае.

 Нередко возникают спорные ситуации, когда специалисты ресурсоснабжающей организации требует от собственника частного дома выполнить какие-то требования, которые ему кажутся ненужными или неудобными. Тем, кто хочет со знанием дела отстаивать свою правоту при монтаже газового оборудования, автор рекомендует внимательно изучить СНиП №№ II-35 от 1976; 41-104 от 2000; 31-02 от 2001 и 42-01 (02) от 2002 годов.

Простой пример - правила от 1987 года (за № 2-04) запрещают установку газового (котельного) оборудования (настенный вариант) в ванной комнате. А в заменивших этот документ СНиПах от 2002 года об этом ничего не сказано. Следовательно, нет уже и запрета как такового, но отдельные «товарищи» из газовиков продолжают настаивать на переносе прибора в другое помещение. Вот для общения с такими «профи» и следует знать все требования по монтажу газ/оборудования.

Подразумевается, что все необходимые документы подготовлены, договор с газовиками на поставку «голубого» топлива заключен.

Общие правила монтажа газового оборудования

  • Газовое оборудование монтируется только в помещениях, которые подходят по площади (в соответствии с ТУ на прибор) и эффективности вентиляции.
  • Если это частный дом, то мини-котельная должна иметь окно, габариты которого соответствую требованию – численное выражение площади ˃ 0,02 «кубатуры» комнаты, в которой размещается газовое оборудование (все требования к котельной описаны здесь).
  • Оконная рама должна открываться и обеспечивать безопасность домочадцев при вероятном взрыве газа. Ударная волна должна быть направлена наружу. С этой целью остекление помещений с газовыми приборами делается «легким», одинарным, без установки в топочной (котельной) стеклопакетов или массивных рам с 2-мя стеклами.
  • Баллоны и иное газовое оборудование, располагающееся вне частного дома, помещается в специальную клеть у стены. Доступ к ней должен быть свободным (для удобства контроля и проведения ТО).
  • Все работы по монтажу и подключению газового оборудования проводятся специалистами ресурсоснабжающей или иной аттестованной на данный вид деятельности организации. Самостоятельная установка чревата не только проблемами с нормальным функционированием изделия, но и аннулированием гарантии производителя.

kotel

Требования по монтажу оборудования

Они подробно изложены в инструкции на каждый газовый прибор. Их соблюдение – гарантия не только безопасности, но и того, что в случае отказа техники пользователь сможет рассчитывать на бесплатную замену как отдельного узла (комплектующего), так и всей установки в указанный период. Поэтому ТУ на котел (плиту или иное газовое оборудование) – один из основополагающих документов по порядку монтажа.

Далее отмечены лишь общие требования к приборам различных классов. Прежде чем приступать к монтажу такого оборудования, как газовый котел, необходимо уточнить, что для него должно быть подготовлено – топочная или мини-котельная. Это указывается в паспорте на изделие. В последнем случае (для котельной) требования несколько жестче.

trebovaniya

Газовые котлы напольные

  • Основа под оборудование – огнестойкая. Как вариант – специально монтируемый постамент (кирпичная кладка, бетонная площадка) на высоту до 20 см.
  • Минимальные расстояния от конструкций: горючих – 50 см, негорючих – 100 см.
  • Для удобства проведения осмотров, обслуживания и ремонта газового оборудования по его периметру должна быть свободная зона (в пределах 1 м с каждой из сторон).
  • Площадь мини-котельной в частном доме – от 4 «квадратов» при потолке высотой не менее 2,5 м. При этом должно быть обеспечено минимальное свободное пространство в помещении объемом 8 м³.

Для газовых котлов с камерой сгорания закрытого типа многие требования не актуальны. Объем помещения в этом случае не нормируется, наличие окна не является обязательным требованием при монтаже газового оборудования.

  • Ширина полотна двери – от 80 см и более.
  • Приток воздуха – естественный, из расчета площади продушин 8 см2 на каждый кВт газового прибора.
  • Система дымоудаления с выводом трубы наружу. Конфигурация канала, сечение элементов рассчитываются индивидуально для конкретного частного дома в зависимости от материала стен, розы ветров и ряда других факторов.
Для системы дымохода целесообразно привести общие правила монтажа газового оборудования:
  • Минимально допустимое возвышение над крышей (коньком): плоской – 1,2 м, скатной – 0,5 м.
  • В пределах потолочного перекрытия стыков труб быть не должно.
  • По всей протяженности трассы дымоход не должен располагаться ближе 100 см относительно материалов категории «легковоспламеняющиеся».

proekcija-po-ustanovke-kotla-s-koaksialnym-dymohodom

Котлы настенные

С учетом того, что данное оборудование имеет ограничение по мощности, требования к его монтажу не такие многочисленные.

  • Минимальное расстояние до других приборов, горючих материалов – 0,2 м.
  • Отстояние от напольного покрытия – от 0,8 до 1,5 м (по нижнему краю газового прибора).
  • Для частных домов из древесины обязательно наличие негорючего слоя между стеной и котлом (например, асбестовое полотно). Минимальная толщина «защиты» – 3 мм.

Ustanovka_plit

Плиты газовые

Монтаж такого оборудования значительно проще. Плита ставится на кухне, следовательно, и открывающаяся створка окна, и вытяжка есть по определению. Где прибор разместить, решает сам хозяин, в зависимости от удобства пользования и общего дизайна помещения. Но подключение к магистрали вправе осуществлять только лицензированный специалист. Необходимо лишь учесть, что высота потолка (предельная, минимальная) – 2,20 м.

Запрещается

  • Использовать для отделки топочной горючие материалы, устраивать фальш-полы и так далее.
  • Производить сварные соединения при монтаже газового оборудования – только на резьбе.
  • Прокладывать внутреннюю газовую магистраль из иных труб, кроме стальных. В отдельных случаях допускается подключение газовых приборов специальным гибким шлангом.

Рекомендации

  • Газовое оборудование, работающее от сети пром/напряжения, следует подключать через стабилизаторы.
  • С целью упрощения монтажа системы дымоудаления и повышения КПД котла целесообразно устанавливать дымоходы коаксиального типа.

порядок и правила газификации жилья в многоквартирных домах

Если вы являетесь счастливым обладателем квартиры в новостройке, то в скором времени вам придется столкнуться с процедурой подключения газа в новом жилье. Согласитесь, лучше заранее разобраться в вопросе, чтобы быть полностью подготовленным ко всем возможным трудностям.

В данном случае подключение газа в квартире несколько отличается от газификации частного дома, поскольку многоквартирные дома управляются группой людей – собственниками квартир, согласие которых является обязательным для подключения здания к центральному газопроводу.

Для получения возможности пользования газом собственнику квартиры понадобится провести полную подготовку помещения для безопасной эксплуатации газового оборудования. Далее в статье мы раскроем основные этапы подключения газа в квартире, и расскажем, как правильно подготовить свое жилье к предстоящей газификации.

Содержание статьи:

Порядок подсоединения к газовому трубопроводу

Если в частном доме владелец самостоятельно принимает решение о необходимости обеспечения газификации недвижимого объекта, то в многоквартирном доме для проведения процедуры понадобится согласие каждого собственника квартиры. Только после этого можно приступать к выполнению следующих этапов реализации проекта.

Размещение газового котла на кухнеРазмещение газового котла на кухне

В зависимости от количества используемых внутри квартиры газовых приборов, технические условия рассчитываются для каждого объекта в индивидуальном порядке

Прежде всего, будущему потребителю газа понадобится оформить пакет юридической документации, включающей в себя право собственности на квартиру, а также документ, подтверждающий согласие жильцов на подключение всего дома к центральному газопроводу.

Это является обязательным условием, поскольку без перечисленных документов собственник жилья не сможет получить технические условия.

Далее владельцу жилья потребуется заключить договор с газораспределительной компанией, и подать заявку на для подключения газа. Данный документ является подтверждением возможности включения нового пользователя в газовую систему.

Следующий этап – подготовка помещения к последующему подключению газа, включающая в себя проведение ремонтных работ в квартире. В данном случае понадобится выполнить хотя бы минимальные требования, выдвигаемые газовой службой.

После проведения всех ремонтных и монтажных работ собственнику жилья понадобится вызвать пожарника для и составления акта. Если все требования выполнены, а правила техники безопасности полностью соблюдены, то специалист выписывает соответствующий акт.

Заключение договора на газификациюЗаключение договора на газификацию

Если все документы в норме, то владелец квартиры может смело заключать договор с газовой компанией о закупке газа и обслуживании системы газоснабжения

На следующем этапе производится подключение газа в квартире новостройке, однако это возможно только после того как 50% жильцов новостройки успешно пройдут все вышеперечисленные этапы. К тому же, на момент подключения объекта к центральному газопроводу все собственники должны пребывать в своих квартирах.

Технические условия на подключение газа

Данные требования рассчитываются для максимально безопасного пользования газовым оборудованием, поэтому выполнение технических условий является обязательным этапом для всех потребителей.

Документ содержит в себе все необходимые условия и требования к конструкции газового трубопровода, включая его монтажные части, а также к химическому составу и техническим параметрам топлива.

Правильное выполнение технических условийПравильное выполнение технических условий

Составление проекта подключаемой системы, необходимого для строительства газового трубопровода, невозможно без получения и дальнейшего выполнения технических условий

Разные потребители могут использовать газ в совершенно разных целях, к примеру, кому-то достаточно газовой плиты для обеспечения максимального комфорта, в то время как другой житель многоквартирного дома планирует и дополнительный подогрев полов. В данном случае технические условия для каждого потребителя будут составляться индивидуально.

Данный этап газоснабжения в многоквартирных домах также включает в себя , без наличия которого инспектор не сможет составить акт. В случае невыполнения хотя бы одного из установленных условий проведение проверки переносится на другую дату, до которой собственник жилья обязан выполнить все требования.

Если требования не выполняются должным образом, газовая компания сохраняет за собой право отказаться от газификации конкретной квартиры.

Так, газовое оборудование оснащается специальными , при этом объект может быть подключен к газу только в том случае, если владелец жилья выполняет все требования в соответствии с нормами документа СП 42-101-2003 “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб”.

Проверка выполнения требованийПроверка выполнения требований

Срок действия пожарного акта составляет всего 1 месяц, в течение которого работники технадзора должны осуществить подключение газа

Составлением технических условий занимается газораспределительная компания, которая обязана предоставить владельцу жилья соответствующий документ в течение 14 дней после подачи заявки. После проверки выполненных требований заказывать проект лучше именно в той фирме, которую посоветует газовая компания, поскольку только так можно ускорить процесс подключения газа.

Когда производится подключение?

Пуск газа осуществляется только в том случае, если собственник квартиры в многоквартирном доме прошел все установленные этапы, включая ремонт помещения и с обслуживающей компанией газоснабжающей организацией.

Немаловажное условие – прохождение планового инструктажа, освещающего все самые важные пункты безопасного пользования газовым оборудованием.

Осмотр внутриквартирного газового оборудованияОсмотр внутриквартирного газового оборудования

Подключение газа производится только в том случае, если все установленные требования выполнили хотя бы 50% жильцов многоквартирного дома

Если собственники жилья определяются с точной датой, то специалисты газовой компании смогут провести в квартирах, которые относятся к одному стояку. Для этого работникам потребуется доступ к каждой квартире, ведь в противном случае проведение опрессовки придется перенести на другую дату.

Это важнейшее условие перед непосредственным подключением объекта к центральному газопроводу, поскольку зачастую именно на данном этапе выявляются утечки газа.

В случае выявления неисправности в работе газового оборудования, работниками газовой службы будут проведены все необходимые работы по их устранению. После успешной опрессовки жителям многоквартирного дома будет оглашена дата пуска газа. В этот день все собственники квартир также должны находиться дома, дабы обеспечить доступ к внутриквартирному газовому оборудованию.

Базовые правила газификации в квартире

В процессе составления индивидуальных технических условий учитываются цели использования газа собственником квартиры, включая количество устанавливаемых газовых приборов. Именно на основе этой информации составляется перечень требований.

Проверка оборудования перед подключением газаПроверка оборудования перед подключением газа

Работники ГорГаза не всегда включают в технические условия обязательные правила установки газового оборудования, поэтому из-за их невыполнения работник МЧС будет вынужден перенести дату подключения газа

Ознакомиться с установленными правилами монтажа газового оборудования внутри квартиры можно в документе СП 42-101-2003 “Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб”.

Согласно документу, существует ряд минимальных требований, установленных для всех потребителей газа:

  • покраска газовой трубы в белый цвет;
  • обеспечение герметизации места установки дымохода при помощи цементного раствора;
  • установка решетки на вентиляционный канал;
  • монтаж кухонной двери с 3 см подрезом от пола, и установка декоративной решетки на расстоянии 10 см от пола;
  • установка электрических розеток рядом с котлом, и сигнализатором, расположенным в районе газового счетчика;
  • приобретение стабилизатора напряжения для котла;
  • обязательная покупка газовой плиты до момента проведения проверки инспектором;
  • присоединение газоиспользующего оборудования при помощи нержавеющих шлангов, длиной не более 1,5 м;
  • приобретение газовой плиты, оснащенной системой “газ-контроль”;
  • наличие всей необходимой технической документации для используемого газового оборудования.

Несоответствие газоиспользующего оборудования элементарным техническим требованиям уже является основанием для отказа заключения договора со стороны газоснабжающей службы.

Чтобы не тормозить процесс подключения газа в квартире, важно заранее выполнить все установленные требования, и только после этого вызывать специалиста для проведения инспекции.

Пример установки газового датчикаПример установки газового датчика

Для всех жителей многоквартирного дома установка датчиков контроля загазованности внутри помещения с 6 июня 2019 года является обязательной

Еще одним обязательным условием является установка на кухне жилого дома “легкосбрасываемых” стекол, при этом в многоквартирном доме понадобится установить еще и газовые датчики.

Конечно, такие девайсы потребуют дополнительных затрат, однако это обеспечит безопасность не только собственнику квартиры, но и жильцам всего многоквартирного дома.

Выводы и полезное видео по теме

О неожиданных сложностях подключения газа в квартире можно узнать из следующего видео:

Процедура подключения газа в квартире состоит из нескольких важных этапов, невыполнение которых повлечет за собой отказ от проведения газификации работниками газовой компании. Даже если собственник жилья выполнил все установленные фирмой технические условия, и заключил договор с газоснабжающей компанией, процесс подключения газа может приостановиться.

Для успешной проверки газового оборудования и последующего подключения газа, все жители многоквартирного дома должны находиться дома, дабы обеспечить доступ к каждой квартире. На завершающем этапе всем жителям дома важно скооперироваться, что позволит газовщикам успешно подключить газ к жилому зданию.

Если вам уже приходилось проходить через все этапы подключения газа в квартире, вы можете поделиться своим опытом в комментариях под статьей. Расскажите нашим читателям, с какими трудностями вы столкнулись в процессе сотрудничества с газовой компанией, и какие ошибки вам пришлось исправить при выполнении технических условий.

Требования к газовому оборудованию, устанавливаемому в деревянном доме - Обо всем понемногу - Каталог статей

Любые деревянные дома представляют собой потенциальный очаг возгорания. Древесина даже при качественной обработке ее различными защитными составами все равно поддается горению. Поэтому установка в деревянном здании того или иного газового оборудования требует четкого соблюдения определенных правил.

Так, например, газовые плиты разрешается устанавливать в кухнях, высота потолков которых не меньше 2,2 м. В этом помещении должно иметься окно с форточкой, плотно закрывающаяся дверь и вентиляционный канал. Плита с двумя горелками может размещаться на кухне с внутренним объемом не менее 8 куб.м, плита с четырьмя горелками – в помещении объемом не менее 15 куб.м. Кроме того, стены и потолок кухни необходимо отделать негорючими материалами. Если такой возможности нет, то деревянные стены в месте размещения газовой плиты следует изолировать посредством штукатурки, асбестовыми листами, кровельной сталью. Расстояние между стеной и плитой не должно превышать 50 см.

Если в доме используются газовые накопительные водонагреватели, отопительные котлы, то их разрешается устанавливать в кухнях и нежилых помещениях, исключая ванные комнаты. При этом расстояние между выступающими элементами горелок и деревянной стеной должно быть не меньше 1 м. В случае с проточными газовыми водонагревателями указанное расстояние является в два раза большим. Обязательное требование к помещению, где устанавливаются газовые водонагреватели и котлы, - наличие дымохода. Категорически запрещается монтаж газового оборудования подобного типа в подвалах или цокольных этажах зданий.

Жесткие требования предъявляются и к вводу газопровода в дом. Например, надземное размещение газопровода на участке разрешено на высоте не менее 0,35 м от земли (до низа трубы). В месте вхождения в дом подводящая газ труба низкого давления должна быть укомплектована отключающим устройством. Оно устанавливается на высоте более 1,8 м от земли.

Внутри дома газопровод прокладывается открытым способом либо закрытым при условии удобного и быстрого доступа к газовой трубе (через легкоснимаемые щиты). В тех точках, где газопровод пересекается со строительными конструкциями, его необходимо расположить в специальных футлярах. Промежуток между стенкой такого футляра и трубой заполняется эластичными материалами. Счетчики, учитывающие расход газа, устанавливаются в тех помещениях, где имеется газовая плита или тепловой генератор. Поделиться статьей в социальных сетях

Установка газового котла в частном доме: требования и нормативы монтажа

Природный газ является наиболее удобным и доступным по цене видом топлива для работы отопительных котлов в домах частной застройки. Трубопроводная система подачи газообразного топлива на горелку, простой розжиг, контроль параметров и остановка делают эксплуатацию газовых отопительных установок простой и не требующей специального обучения. Возможность немедленного прекращения горения при аварийных ситуациях обеспечивает повышенный уровень безопасности во время работы установленного оборудования.

В то же время, существуют специальные требования к установке газового котла в частном доме. Их выполнение является обязательным для всех видов оборудования, с целью обеспечения минимальной степени риска при сжигании взрывоопасного топлива в жилых зданиях и отдельных сооружениях.

котельная

Требования к помещениям и воздухообмену

Важным достоинством частного дома, в отличие от городских квартир, является возможность выделения нежилого помещения для установки отопительного оборудования. В действующих нормативных документах приводится ряд требований к размерам и обустройству таких комнат. Основные из них:

  • общая площадь 4 м2 или больше должна обеспечить возможность размещения котла на расстоянии 350 мм от наружной стены;
  • высота потолка не менее 2,5 метра;
  • уровень пола в топочной не ниже нулевой отметки здания;
  • ширина входной двери от 800 мм, при этом створка должна открываться наружу;
  • обязательное наличие застекленного окна, площадь которого определяется в зависимости от тепловой производительности газового котла;
  • норма освещения установлена 0,03 л/м2;
  • минимальная площадь сечения воздушного канала приточной естественной вентиляции – 8 см2 на каждый кВт мощности отопительного агрегата.

При организации подачи воздуха, необходимо учитывать его количество, используемое для сжигания газа и еще добавить трехкратный воздухообмен по объему помещения.

требования к котельной

Все стены и внутренние перегородки должны быть выстроены из негорючих огнеупорных материалов с пределом огнестойкости не менее 45 минут. Планировка комнаты и устройство вентиляционных каналов не должны способствовать распространению пламени при пожаре.

Объем свободного пространства не занятого установленным оборудованием нормируется в зависимости от мощности установленных котлов:

  • для отопительных агрегатов до 30 кВт – на менее 7,5 м3;
  • 60 кВт – 13,5 м3;
  • более 60 кВт – 15 м3.

Монтаж газового котла в частном доме общей тепловой производительностью более 200 кВт запрещается. При этом мощность одного агрегата не должна превышать 100 кВт.

Отвод дымовых газов

Каналы и трубы, предназначенные для удаления продуктов сгорания газа, должны обеспечить нормальный режим горения в топке котла. В связи с этим:

  • поперечное сечение дымоотводящего канала не должно быть менее размеров присоединительного патрубка котла;
  • допускается уменьшать площадь сечения дымохода, если конструкцией отопительного агрегата предусмотрено принудительное удаление продуктов сгорания и подачи воздуха;
  • каналы могут быть расположены внутри капитальных стен и перегородок соответствующей толщины или быть к ним пристроенными;
  • материал для изготовления дымоходов должен быть несгораемым и неподверженным активной коррозии;
  • конструкция дымохода должна предусматривать наличие специального люка для очистки канала от сажи и устройства для слива образующегося конденсата;
  • высота дымовой трубы выше конька крыши или линии под углом 15° при удалении от него.

схема дымохода на крыше

Все стыковые соединения элементов делаются герметичными и исключающими не только выход продуктов сгорания в помещения, но и возможность подсосов воздуха и уменьшения тяги.

подключение к дымоходу

Подготовительные мероприятия

Подготовка к установке газового котла в частном доме начинается с изучения нормативных требований, правил установки газового котла в частном доме, проектных решений по расстановке вспомогательного оборудования, технических характеристик и внутреннего устройства котлоагрегата.

Для разрешения на подключение отопительного котла к газопроводу и подачу газообразного подачу в жилой дом, владелец здания должен подать соответствующее заявление в местную газовую службу, где запрос будет рассмотрен специалистами в течение месяца.

котельная

После этого заявителю выдаются технические условия на подключение или мотивированный отказ до полного устранения существующих замечаний. Установка газового котла без получения и выполнения технических условий считается незаконной и может повлечь ответственность хозяина дома, уровень которой определяется последствиями содеянного.

Проект индивидуальной топочной разрабатывается с учетом всех выставленных в условиях технических требований и правил. Производится расчет тепловых потерь здания и определяется мощность котла с учетом расхода горячей воды на хозяйственные нужды.

Готовый проект должен быть согласован в специальной службе надзора газоснабжающей организации. Для этого в месте с ним в контролирующий орган направляется:

  • технический паспорт котла;
  • инструкция изготовителя по монтажу и эксплуатации отопительного агрегата;
  • копия сертификата на его соответствие действующим нормативным документам.

Следующий этап работ заключается в комплектации оборудования и необходимых материалов. Здесь следует обратить внимание на соответствие соединительных фитингов по размерам и шагу резьбы ответным соединениям котла, насосов, баков и другого оборудования предусмотренного проектными решениями.

Необходимо понимать, что оборудование топочной является частью системы отопления и не должно рассматриваться как отдельный изолированный участок дома.

Монтаж котлов в домах индивидуальной застройки

Способ размещения отопительного котла в жилом доме зависит от его конструкции и может быть напольным или настенным. Следует отметить, что напольные модели в большинстве случаев превышают по тепловой мощности навесные источники тепла.

Кроме этого, более свободная схема циркуляции теплоносителя в таких устройствах допускает их установку для работы в автономных системах отопления с естественной циркуляцией.

Монтаж напольных котлов в отдельной топочной

При необходимости установки источника тепла мощностью более 32 кВт, выбирают газовые котлы с установкой на пол, поскольку тепловая производительность серийных навесных моделей не превышает названной величины. Разработанные типовые схемы топочных, для домов частной застройки, предусматривают наличие:

  • расширительного бака;
  • нагревателя горячей воды для бытовых нужд;
  • емкостного или скоростного разделителя;
  • распределительной гребенки;
  • не менее двух циркуляционных насосов.

Кроме этого, требуется выполнение монтажа аварийных сбросных линий и предохранительных клапанов, срабатывающих при повышении давления в трубопроводах.

Работы по монтажу котла начинаются с подготовки кирпичных или бетонных оснований не только под него, но и под все баки, которые после наполнения водой станут довольно тяжелыми. После этого следует собрать распределительные гребенки и насосные блоки с запорной арматурой, и закрепить их на стене по проектной схеме.

схема установки напольного котла

Трубопроводная обвязка котла

Установить баки и котел на основания и, при наличии крепежных отверстий, зафиксировать положение с помощью анкерных болтов. Теперь можно приступать к работам по устройству дымохода и монтажу трубопроводов.

Один их циркуляционных насосов устанавливается на линии обратки между котлом и разделителем. Второй — на линии подачи после смешивания потоков теплоносителя в разделительной колонне. На линии выхода нагретой воды из котла должен быть установлен предохранительный сбросной клапан, который обеспечит защиту установленного оборудования при повышении давления.

обраткаОбратка.

Трубопроводы аварийного сброса нельзя подключать к бытовой пластиковой канализации, которая может быть повреждена при сливе кипящей воды. В качестве материала необходимо использовать металл. На подключении к водопроводу устанавливается регулятор подпитки отопительной системы, который в простом варианте представляет собой пропускной клапан регулирующий давление после себя.

Длина горизонтального участка дымохода на выходе не должна быть более двух диаметров заводского патрубка. После этого дымовая труба должна быть переведена в вертикальное или наклонное положение под углом не менее 30°. Если в паспортных данных агрегата температура уходящих дымовых газов превышает 85°, металлические дымоходы должны быть закрыты тепловой изоляцией.

схема обвязки

Подключение газового котла в частном доме к газопроводу, продувку топливной линии и пробный пуск газа выполняют работники газоснабжающей организации. Эти работы допускается производить силами монтажной организации, но только в присутствии представителя контролирующей конторы.

Монтаж навесных настенных котлов

В отличие от напольных конструкций, навесные модели не требуют такой сложной трубопроводной обвязки и установки вспомогательного оборудования. Циркуляционный насос, расширительный бак, теплообменник для нагрева бытовой горячей воды и предохранительный клапан уже установлены внутри корпуса агрегата, который по устройству представляет собой компактную мини-топочную.

Однако мощность таких котлов обычно не превышает 32 кВт, что может обеспечить работу системы отопления в жилом доме до 300 м2. При этом если учитывать расход горячей воды в двухконтурных аппаратах, то отапливаемую площадь необходимо уменьшить на 25-40%. Зато для небольших зданий настенные газовые котлы являются наиболее оптимальным решением вопроса организации стабильной работы отопления.

схема установки настенного котла

Место установки котла

В массовой продаже представлены два типа навесных газовых котлов, которые различаются по способу организации подачи воздуха на горение и удаления дымовых газов. Их называют котлами с атмосферной и закрытой топкой. Во втором случае в конструкции агрегата предусмотрено наличие осевого вентилятора-дымососа и двойной коаксиальной дымовой трубы. Трубопроводная обвязка обоих типов конструктивно не отличается.

коаксильный дымоходКоаксильный дымоход.

Место для установки котла выбирают в зависимости от его конструкции. Модели с атмосферной топкой нужно монтировать как можно ближе к вертикальному дымовому каналу, проходящему внутри стены. Агрегаты с закрытой топкой можно установить только на наружной стене или на перегородке примыкающей к ней для того, чтобы была возможность вывода коаксиальной трубы на улицу.

проекция котла с коаксильным дымоходом

Краткая инструкция по монтажу

В каждую упаковку производители вкладывают монтажный или разметочный лист, на котором начерчены контуры котла, разметка всех подключений и точки установки крепежных деталей. Его наличие значительно упрощает выполнение работы. Порядок действий по установке следующий:

  1. закрепите на поверхности стены лист огнеупорного материала толщиной не менее 3 мм;
  2. на поверхность листа нужно наклеить монтажный лист;
  3. в крепежных отметках просверлить отверстия и установить анкерные навесные крюки, на которые будет повешен отопительный агрегат;
  4. повесить котел на стену;
  5. проверить зазор между котлом и стеной, при необходимости снять аппарат и закрутить или выкрутить крепления;
  6. ориентируясь на нанесенную разметку монтажного листа выполнить подключение газового котла к системе отопления и горячего водоснабжения;
  7. установить газоход на выходной патрубок и подвести его к дымовому каналу или вывести на улицу;
  8. подключить котел к электросети через стабилизатор напряжения или устройство бесперебойного питания;
  9. пригласить работников газовой службы и в их присутствии соединить агрегат с газопроводом.

Нормальная работа отопительных навесных устройств может быть обеспечена только при условии стабильного электроснабжения. Даже кратковременные сбои приведут к остановке работы котла и возможному повреждению электронного блока управления. Поэтому наличие защиты является обязательным.

схема установки

Правила эксплуатации и обслуживание газового котла

Работа отопительного оборудования должна осуществляться при положительной температуре воздуха и нормальной влажности. Не реже двух раз в год необходимо проверять чистоту и работоспособность вентиляционной системы и дымоходов. В число основных мероприятий во время эксплуатации котла должны обязательно входить:

  • ежегодная чистка всех установленных фильтров;
  • контроль технической исправности блока управления;
  • осмотр теплообменника на наличие сажи;
  • проверка герметичности стыков и соединений газопровода путем обмыливания;
  • чистка горелки от нагара и пыли.

Все вышедшие из строя детали следует заменять новыми, а не пытаться их восстанавливать. Добросовестное отношение к выполнению всех необходимых технических мероприятий увеличит срок службы оборудования и обеспечит вашу безопасность.

Видео по теме


About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
