Водопровод в частном доме своими руками – схема и монтаж правильного водопровода

Коттедж, в котором отсутствует водоснабжение, назвать современным и комфортным для проживания сложно. Ходить с ведром до колодца или колонки – сегодня это что-то из сказок или старых бабушкиных историй. Водопровод в частном доме должен быть обязательно. И сделать его вполне можно своими руками, организовав подачу воды из той же скважины. Еще проще ситуация, когда есть возможность произвести подключение к поселковой централизованной сети. В этом случае достаточно смонтировать лишь внутридомовую часть водопроводной системы.

Содержание

  1. Системы водоснабжения
  2. В частном доме
  3. Как разработать схему
  4. Особенности подбора труб
  5. Рекомендации по монтажу
  6. Подключение насосной станции
  7. Гидроаккумулятор
  8. Очистка воды
  9. Как не нарушить закон
  10. Заключение

Системы водоснабжения

Водоснабжение загородных домов бывает:

  • централизованным;
  • децентрализованным.

В первом варианте источником воды служит общая на весь поселок водопроводная сеть. Для подключения к ней частного дома необходимо обратиться в ресурсоснабжающую организацию и получить ТУ на подсоединение. Последующую врезку в централизованный трубопровод будут осуществлять монтажники этой компании, а разводку водопровода по жилому строению можно выполнить уже самостоятельно.

виды водопровода

Варианты водоснабжения дома

При втором варианте вода в дом поступает из колодца, скважины или реки. Если такой водозабор делается на своем придомовом участке для себя, то получать разрешения и согласовывать что-либо с госорганами не потребуются. Однако все вопросы качества и соответствия поступающей в коттедж живительной влаги здесь ложатся на плечи собственника жилища.

Система водопровода в частном доме

Состоит водопроводная система частного дома из наружной и внутренней части. Первая включает в себя уличный водопровод от водозабора или поселковой сети и непосредственно колодец либо скважину с насосом (если это децентрализованный автономный вариант). В состав второй входят расположенные в доме трубопроводы ХВС и ГВС, а также фильтры, насосы, арматура и краны.

водопровод частного дома

Внешняя часть водопровода частного дома

Как разработать схему водопровода

Чтобы все в итоге получилось правильно, перед монтажом водопровода необходимо тщательно проработать схему его укладки на улице и разводки в коттедже. Если данный проект будет сделан грамотно, то это позволит избежать множества проблем при монтажных работах и последующей эксплуатации собранной системы подачи воды.

схема водопровода

Схема водоснабжения частного дома

При разработке подобной схемы водопровода просчитывается:

  • количество точек водоподачи в доме;
  • необходимость и число коллекторов;
  • мощность насосов и емкость водонагревателя;
  • размеры труб;
  • характеристики запорной арматуры.

Плюс выбирается вариант разводки труб (коллекторная либо последовательная) и места размещения всех элементов водопровода в частном доме. Ту же электропроводку в квартире или систему вентиляции смонтировать на первый взгляд легче. Однако свои нюансы есть и там, и там. И при малейших ошибках проблем во всех случаях будет немало.

Особенности подбора труб

Трубы для домашнего водопровода можно взять пластиковые, стальные, медные либо металлопластиковые. Дороже всего обойдется медь. Зато трубопроводы из нее не подвержены коррозии и деформации при нагреве (охлаждении), а также им не страшны примеси в воде и гидроудары.

Проще всего монтировать пластиковые варианты, однако высокие и низкие температуры им категорически противопоказаны. Пластик рекомендуется выбирать для укладки внутри дома, а для улицы подбирать сталь. Стальные трубы сложнее соединять (нужна сварка). Но они более надежны, хотя и подвержены ржавлению.

Внутренний диаметр труб подбирается исходя из расчетного объема потребления воды сантехническими приборами, подключенными к конкретному участку водопровода. При этом трубное изделие при сечении внутри 25 мм способно пропустить около 30 л/мин, а при 32 мм – порядка 50 л/мин. Обычно эти два размера чаще всего и выбирают для монтажа внутридомовой водопроводной системы. Если взять трубы меньшего диаметра, то они будут шуметь, так как для повышения их пропускной способности придется повышать давление воды.

как подобрать трубы для водопровода

Виды труб для водоснабжения

Чтобы провести своими руками наружный участок водопровода, обычно берутся из трубы с теплоизоляцией сечением в 32 мм. Этот трубопровод будет лежать в земле, поэтому его утеплению надо уделить особое внимание. Он не должен перемерзнуть по зиме.

Рекомендации по монтажу системы

Монтируется водопровод в коттедже в семь шагов:

  1. Разметка разводки труб, а также мест установки оборудования и сантехники.
  2. Проделывание отверстий в стенах под прокладываемые трубопроводы.
  3. Соединение труб с помощью фитингов или сваркой.
  4. Подсоединение запорной арматуры.
  5. Установка водонагревателя (бойлера) и насосов с подключением их к собранному водопроводу.
  6. Инсталляция сантехники.
  7. Пуск воды и проверка на протечки.

Между стеной и трубой рекомендуется оставлять около 15–20 мм пустого пространства. Это упростит потом при необходимости ремонт водопровода. Также на каждую ветку от стояка до сантехники следует ставить свой запорный кран. Так при аварийной ситуации не придется выключать всю воду в частном доме, оставляя домочадцев совсем без нее на несколько часов или даже пару дней.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет.
Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом.

подключение насосной станции

Принципиальная схема подключения насосной станции

Гидроаккумулятор

Чтобы давление в автономной водопроводной системе коттеджа всегда было постоянным, в комплект с насосом ставится гидроаккумулятор. Он не только позволяет контролировать напор в кранах, но и уменьшает износ насосного оборудования. Последнее реже включается. Это происходит только для наполнения гидроаккумуляторного бака, а не каждый раз при открытии вентиля смесителя на кухне.

Если гидроаккумулятор ставить не хочется, то можно обойтись обычным накопителем в 0,5–1 кубометр, установленным на чердаке. Такая схема позволяет обойтись без сложной и дорогой техники. При этом напор в кранах остается достаточно стабильным и постоянным.

подключение гидроаккумулятора

Схема подключения гидроаккумулятора

Очистка воды

Если вода по качеству оставляет желать лучшего, то придется водопровод дополнять системой водоочистки. Как минимум нужен фильтр грубой очистки. Он удалит из водного потока песчинки и других крупных взвешенных частиц.

Дополнительные фильтры устанавливаются после проведения анализа воды на химический состав имеющихся в ней примесей. При высоком содержании железа или кальция нужны будут одни очистные устройства, а при повышенной жесткости – иные.

фильтры для дома

Схема очистки воды в частном доме

Как не нарушить закон

Чтобы подключиться к централизованному водопроводу, придется подготовить целый ворох документом и получить техусловия на подсоединение. Без этих бумажек самовольно врезаться в трубу нельзя. Это будет рано или поздно выявлено и последуют немалые штрафы за самоуправство и потребленную воду. Здесь все вопросы подключения следует решать исключительно через контролирующую данный водоканал организацию.

виды водоснабжения

Виды источников воды для частного дома

С колодцем и скважиной ситуация кардинально иная. Собирать бумаги с разрешениями здесь не требуется. Такой водозабор организовать у себя на участке можно в любой момент. Причем для копки колодца даже не обязательно приглашать специалистов. Если точно известно на какой глубине залегает вода, то докопаться до нее своими руками при наличии навыков обращения с лопатой и соблюдением нехитрых правил не составит труда.

подключение водоснабжени

Схема подключения водоснабжения частного дома артезианской водой

Единственное ограничение по скважине – это если она делается глубокой артезианской. В этом случае без разрешений никак. Подобный забор воды требует согласования с госорганами. Это разводка канализации в частном доме может быть выполнена как угодно без контроля со стороны властей. С артезианской скважиной так не выйдет.

Заключение

С монтажом водопровода в своем доме в состоянии справиться практически любой его хозяин. Проблемы могут возникнуть разве что с подключением к водопроводной централи поселка, расположенной на улице. Здесь требуются разрешения, придется походить по инстанциям. В остальном, с разводкой труб по коттеджу и бурением скважины, особых сложностей возникнуть не должно.

Смотрите также видео, как избежать ошибок при разводке водопровода в доме:

Читайте про другие наши материалы:

устройство, схемы, строительные нормы и правила

Содержание статьи:

Вводом называется часть трубопровода, который соединяет внешний водопровод с водоизмерительным узлом в доме либо в центральном тепловом пункте. Знание правил обустройства вводного участка необходимо для функционального объединения элементов водоснабжающей сети, находящихся внутри и снаружи здания.

Устройство и схема вводов водопроводной сети

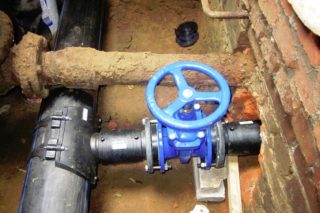

Ввод трубопровода через кирпичную стену

Вводный участок соединяет внешнюю водопроводную сеть от точки подключения до водоизмерительного узла или перекрывающего элемента. В комплекс входит и заделка прохода труб в дом.

Существует два вида введения магистрали водообеспечения в здание: от центральной сети либо от локального источника воды. Децентрализованный способ применяется, когда водоснабжающие системы располагаются далеко от построек. Подсоединение выполняется от скважины либо колодца. Таким способом обычно запитываются частные дома, в них обустраивают единственный ввод.

В высотных зданиях каждое подсоединение водоснабжающей магистрали приходится на 400 и меньше квартир. Количество вводных участков зависит от режима предоставления влаги потребителям:

Число вводов Возможность установки
Один В строениях, внутри которых есть тупиковые магистрали и меньше 12 пожарных кранов.
Два и больше Внутри зданий больше 16 этажей, а также в постройках, оснащенных зонной водопроводной системой и там, где предусмотрено больше дюжины пожарных гидрантов.

Общее число вводов определяется выбранной схемой водопровода. В жилых и общественных зданиях стандартной постройки обычно один вводный узел.

В месте соединения ввода и внешней части водопроводной сети обустраивают колодезный резервуар диаметром не меньше 70 см для размещения запорной арматуры. Это может быть вентиль или задвижка, позволяющие в любой момент перекрыть водный поток.

При установке двух и более вводов их подсоединяют к разным участкам внешней кольцевой магистрали, монтируя на ней разделительную задвижку. Если дополнительно установлено напорное оборудование, которое повышает давление внутри водоподающей сети, вводы организуют перед насосами. При этом на объединяющей монтируют запирающие элементы. Они позволят обеспечить влагой все насосное оборудование. Вводы не соединяют, если каждый из них оснащен самостоятельной напорной станцией.

Если дом подключен к централизованной сети, обязательна установка водосчетчика.

Подключение водопроводных вводов

Вводный участок подсоединяется к внешней сети водопровода одним из следующих методов:

  • напрямую к оставленным при сооружении городской магистрали тройникам, крестовинам либо заглушенным отверстиям;
  • подсоединением трубы к магистрали сваркой либо врезкой тройника;
  • посредством седелки.

В последнем случае используют чугунную фасонную деталь, закрепляя ее на водопроводе хомутом на резиновой прокладке. Седелка применяется, когда нет возможности перекрыть внешний водопровод. На ней закрепляется запирающая арматура – проходной кран либо задвижка – посредством резьбового или фланцевого соединения. Для просверливания в трубе отверстия к запорному элементу крепится сверлильное устройство.

Вентиль либо задвижка также устанавливается в месте подключения ввода сечением более 50 мм к внешней водопроводной системе. Вводные узлы оборудуются упорами на участках поворотов по вертикальной либо горизонтальной плоскости.

При монтаже на внутренней магистрали нескольких вводов с измерительными приборами, соединенных трубными отрезками, требуется предусмотреть установку обратных клапанов

Материалы изготовления труб и их размер

Для обустройства вводов сечением 50 мм и более выбирают преимущественно чугунные трубы, при диаметре меньше – трубопроводы из стали, оцинковки либо полимеров. Стальные изделия без цинкового покрытия с битумной изоляцией против ржавчины используют при давлении в магистрали более 1 МПа и сечении вводов больше 50 мм.

При подборе трубных отрезков по размеру сечения отталкиваются от двух критериев: скорость водного потока, а также общая длина водопроводной магистрали. Первый показатель, как правило, стандартный: вода продвигается со скоростью приблизительно два метра в секунду. Второй изменяется в зависимости от площади здания и удаленности сантехнических приборов. Например, при предполагаемой длине водопровода менее десяти метров вполне хватит трубных отрезков сечением 20 мм, от 10 до 30 м – 25 мм и больше 30 м – 32 мм.

Строительные нормы и правила

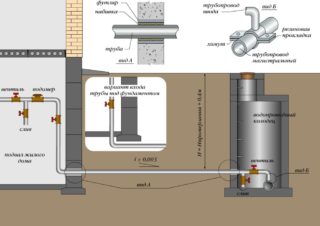

Схема монтажа ввода водопровода в дом

Узел ввода водопровода в здание обустраивают под нежилым помещением, к примеру, под лестничной клеткой, поскольку рядом может располагаться станция из двух насосов: рабочего и запасного. Нахождение насосного оборудования под жилыми помещениями запрещено Строительными нормами и правилами 2.04.01-85.

Прокладка вводного трубопровода выполняется по минимальному расстоянию под углом в 90 градусов к стенке дома и с наклоном 0,005 к общегородской магистрали. Это позволит сливать лишнюю влагу.

Вводный участок в месте прохождения сквозь стенку либо фундамент строения требуется защитить от механических повреждений. Для этого трубные отрезки в сухих грунтах укладывают в футлярах из стальных гильз с заделыванием кольцевого зазора просмоленным волокном и размятой глиной, а на внешней стороне — цементным раствором для герметизации. В насыщенных влагой почвах для обустройства вводов, проходящих сквозь стенки и фундаментные основания, применяют ребристые патрубки, а при близости подпочвенных источников используют сальники или заделывают цементом, бетонной смесью.

Размер отверстия для ввода в стенке фундаментного основания либо подвала здания должен быть на 40 мм больше сечения трубы ввода.

Минимальные расстояния в горизонтальном направлении от труб вводов до прочих подземных коммуникаций установлены строительными нормативами:

  • до теплотрассы – 1,5 м;
  • до канализационной магистрали при сечении ввода до 20 см – 1,5 м, более 20 см – 3 м;
  • до газопроводных сетей низкого давления – 1 м, среднего – 1,5 м;
  • до электрокабелей и телефонных проводов – 0,75–1,0 м.

При пересечении со сточной магистралью водопроводную сеть прокладывают выше на 40 см. Входной участок в идеале также располагается над трубами канализации. Если же ввод водоснабжения можно устроить лишь ниже вывода сточных вод, перечисленные выше дистанционные критерии нужно увеличить на разницу глубинных показателей прокладки трубопроводов. При этом обязательно используют трубы из стали, помещенные в футляр с вылетом в обе стороны до метра.

Глубина заложения входа водопроводной магистрали зависит от того, как проходит внешний водообеспечивающий трубопровод. Важно, чтобы вводные участки располагались ниже уровня замерзания почвы. Минимальный глубинный показатель прокладки – метр, но только если температура земли на этой отметке выше нуля. Обязательно учитывайте, что для обеспечения свободного слива с системы ввод устанавливают с уклоном 0,005 в сторону внешней водоподающей сети.

Обустройство вводного участка стоит предусмотреть еще до строительства здания. Если при самостоятельном создании схемы этого узла возникли трудности, надо обратиться в проектное бюро.

Как своими руками провести воду 🛀 в частный дом от центрального водопровода, какую трубу использовать под землей

Владельцам частных домов приходится решать проблему водоснабжения своего хозяйства самостоятельно. Обустройство автономного источника в виде скважины или колодца связано с затратами труда, времени и финансов. Хорошо, если поблизости пролегает линия центрального водопровода, удобнее всего от нее и протянуть трубопроводную сеть.

В этом случае значительно повышается комфорт проживания даже в старом доме, так как будет обеспечено нормальное функционирование системы канализации, отопления и другие инженерные коммуникации. Провести воду в частный дом можно и своими руками, надо только собрать необходимые документы.

Подключение дома к водопроводуПодключение дома к водопроводу Подключиться к центральному водопроводу можно и зимой

Преимущества центрального водопровода

Подключение к центральному водопроводу в сравнении с обустройством автономной системы водоснабжения обладает рядом преимуществ. Отпадает необходимость покупки дорогостоящего насосного оборудования, не надо бурить, раскачивать и поддерживать в рабочем состоянии скважину. Кроме того, централизованная поставка воды является сертифицированным родом деятельности, поэтому потребитель получает:

  • соответствующую санитарно-гигиеническим нормам питьевую воду;
  • нормализованное давление в трубопроводной сети;
  • подачу воды практически без перебоев.

Провести водопровод и подключить его к центральной линии можно самостоятельно, а можно пригласить специалистов. Они помогут проложить систему под землей и осуществить ее подвод к дому. Разумеется, в таком варианте придется оплачивать их труд.

Без документов провести воду в частный дом не получится

Для подключения частного дома к централизованному водоснабжению придется обратиться в несколько инстанций и получить разрешительные документы.

Подключение дома к водопроводуПодключение дома к водопроводу

Без них пользоваться водой не получится, а за самовольное подключение предусмотрены огромные штрафы и демонтаж оборудования за счет владельца.

Нужно будет выполнить различные исследования, составить техническую документацию и одобрить ее в соответствующих структурах. Все этапы оформления документации следует проходить последовательно, в противном случае все придется начинать заново.

Сначала обращаемся в геодезическую службу

Сначала следует обратиться в местную геодезическую службу. Ее работники выполнят топографическую съемку местности и составят ситуационный план участка. На него наносятся все находящиеся на местности объекты с обозначением расстояния между ними и ближайшими инженерными коммуникациями.

Так выглядит геодезическая съемка и технические условия

Геодезисты выполнят свою работу в течение десяти дней и выставят счет за оказанные услуги. Если имеется ситуационный план, с момента составления которого прошло больше года, придется заказывать новую экспликацию, таково другое название этого документа. При обращении в геодезическую службу придется предъявить правоустанавливающие документы на пользование земельным участком.

Получаем технические условия на подключение к водопроводу

Для получения ТУ на подключение воды владелец частного дома может обратиться в инстанцию, выдававшую разрешение на возведение объекта. Там определят, какая именно компания будет оказывать услуги централизованной подачи воды новому пользователю. Туда и следует подавать документы, которых придется собрать внушительный перечень. Потребуется следующее:

  • подтверждение права собственности или пользования домом и участком;
  • удостоверение личности владельца;
  • семь копий экспликации;
  • две копии разрешения на строительство;
  • подготовленный проектировщиками баланс потребления воды;
  • два экземпляра заявления.

В технических условиях, которые предоставляются пользователю через 14 дней после подачи пакета документов без взимания платы, указываются даты подключения к центральной линии водоснабжения и разрешаемая нагрузка на центральный водопровод рассматриваемого пользователя. Инстанция, предоставившая технические условия, берет обязательства по подключению частного дома к центральному водопроводу.

Теперь можно заказать проект водоснабжения

Технические условия, наконец, получены, и теперь можно заказывать проект водоснабжения. Без него нельзя подписать договор с компанией, оказывающей услуги централизованного водоснабжения. На основании разработанных технических условий проект водоснабжения может выполнить любая компетентная организация, но утвердить его в любом случае должна местная водопроводно–канализационная компания.

Проект подключения водопроводаПроект подключения водопровода Подключение должно быть выполнено в соответствии с проектом

Документ нужно будет также согласовывать с поставщиками электричества, газа и даже с телефонной станцией в связи с тем, что их инженерные коммуникации также подводятся к дому, и водопроводная сеть не должна создавать помехи их функционированию. Окончательно проект утверждается в архитектурном комитете.

Проложить трубу самому или обратиться в лицензированную организацию?

При подключении частного дома к централизованному водоснабжению надо понимать, что все земляные работы за пределами участка по правилам должна выполнять организация, имеющая на это лицензию. К сожалению, последние используют свое положение и назначают высокие цены за свои услуги. Штраф за нарушение заметно меньше, так что многие делают эту работу самостоятельно.

Роем траншеюРоем траншею Экскаватор явно эффективнее лопаты

Расходы на обустройство водопровода состоят из оплаты услуг монтажников, приобретение материалов и различных сборов. Наиболее дешевый способ получить воду состоит в том, чтобы все работы выполнять своими руками, а водопроводную сеть монтировать из труб, изготовленных из полиэтилена или полипропилена.

Обращаемся в водоканал для заключения договора

Теперь следует обратиться в водоканал для заключения договора о подключении водоснабжения. Суть его заключается в том, что организация выполняет все необходимые действия по подготовке и подключению инфраструктуры частного дома к центральному водопроводу, а пользователь оплачивает эти услуги.

Два догвораДва догвора Договоры на выполнение работ и водоснабжение

Цену устанавливает местное отделение водоканала, и она складывается из платы за проведение трубопроводной системы от дома до места врезки в магистральную сеть и подключаемую нагрузку системы. Стоимость материалов и труд бригады монтажников входят в эту цену.

Проведение водопровода своими руками

Существенно сэкономить на обустройстве водопровода реально, если все работы по его прокладке выполнять своими руками. Прежде всего, необходимо составить схему, на которой указывается расположение труб и точек водозабора. При ее разработке не надо стремиться к вершинам инженерной мысли, самое главное, чтобы в схеме было легко ориентироваться, и чтобы она позволяла исправить допущенные при монтаже ошибки, если таковые будут.

Схема обозначает особенности рельефа местности, наличие каменистого или песчаного грунта на участке, предусматривает необходимую для выполнения развязок трубопровода площадь его прокладки. Надо учитывать, что все монтажные работы необходимо проводить на заранее выровненной поверхности, в противном случае, не удастся избежать неприятных сюрпризов.

В месте подключения обустраиваем колодец

В месте подключения к основной водопроводной магистрали необходимо обустроить колодец. Он нужен в том случае, когда необходимо быстро перекрыть подачу воды для проведения ремонтных работ, поэтому в нем устанавливается запорная арматура. Колодец можно выложить из красного кирпича или обустроить из бетонных колец.

Колодцы для водопроводаКолодцы для водопровода Варианты колодца для подключения водопровода

Сверху колодец накрывается крышкой. Последняя может быть изготовлена из пластика, но она должна выдерживать нагрузку транспорта, который может проходить по ее поверхности. Разумеется, этих забот можно избежать, если колодец в месте подключения уже существует.

Подключение осуществляется посредством врезки в центральную магистраль с использованием сварочного оборудования. Также возможен вариант подсоединения к центральной трубе с помощью специального хомута без применения сварки. Таким образом можно подключится и к стальной, и к пластиковой трубе, причем без отключения подачи воды в центральной магистрали.

Подсоединение к магистралиПодсоединение к магистрали Способы подключения к центральной трубе

В этом случае сначала надежно монтируется хомут на подающей трубе, а затем она сверлится через отверстие в хомуте. Электродрель не подойдет, так как ее зальет водой! Затем на резьбу хомута наворачивается кран в открытом состоянии, после чего вентиль закрывается. При использовании крана шарового типа сверлить можно уже после его установки. Разумеется, без принудительного душа в этом случае не обойтись, так что надо правильно выбирать и погоду, и одежду.

Выкапываем траншею нужной глубины

Наибольшей трудоемкостью при подключении частного дома к центральному водопроводу отличается процесс выкапывания траншеи. В зависимости от удаленности от основной магистрали можно использовать ручной труд или спецтехнику в виде экскаватора или другой землеройной машины. Разумеется, нужно хорошо понимать, на какой глубине осуществлять подведение трубы.

Изолинии промерзанияИзолинии промерзания Карта нормативных глубин промерзания

Траншею следует выкапывать на такую глубину, чтобы она находилась ниже точки промерзания грунта в районе проведения работ. В противном случае, замерзшая в трубах вода разорвет их, и по весне все придется начинать заново. Напротив, в регионах с мягким климатом провести магистраль можно, не копая траншею.

Если в составе почвы нет значительных включений камней и глины, труд облегчается. По линии следования можно вырыть несколько ям, и земляные перемычки между ними разрушить с помощью подаваемой из шланга с высоким давлением водяной струи. Этот прием значительно удешевляет и облегчает земляные работы.

Траншея для трубыТраншея для трубы Траншею к дому бывает удобнее рыть лопатами

Иногда из-за слишком тяжелого грунта вырыть траншею необходимой глубины затруднительно. Тут могут помочь современные утеплительные материалы, с помощью которых выполняется теплоизоляция трубопроводной системы. В любом случае углубиться в землю, хотя бы на сто сантиметров, все равно необходимо.

На дне вырытой траншеи перед укладкой труб обустраивается подушка. Она представляет собой насыпку из песка и щебня, создающую амортизационную прокладку. Помимо этого она позволяет отвести почвенные воды от трубопроводной магистрали, тем самым предотвращая ее обледенение. Теперь нужно решить, как лучше прокладывать трубу под землей и завести ее под фундамент.

Минуем фундамент и делаем ввод в дом

Ввод трубопровода в дом зачастую выполняется под фундаментом. В этом случае вопрос глубины закладки трубы и необходимости ее утепления решается так же, как и для всей линии водопровода, проложенной вне дома.

Ввод водпровода в домВвод водпровода в дом Варианты ввода трубы в дом

Ввод трубопровода в дом также может быть осуществлен через фундамент, в котором потребуется проделка отверстия. Этому элементу трубопроводной сети следует уделить особое внимание, если здесь имеется участок, находящийся в земле неглубоко и, вследствие этого, подверженный высокому риску промерзания. Обязательно следует выполнить качественную теплоизоляцию данного отрезка трубы.

Ввод водпровода в домВвод водпровода в дом

Диаметр входного отверстия следует сделать больше сечения водопроводной трубы приблизительно на пятнадцать сантиметров. Это необходимо для того, чтобы предотвратить разрушение трубопроводной сети в том случае, если с течением времени стены дома начнут проседать.

Выбираем лучшую трубу и укладываем подводку к дому

Наиболее значимым элементом водопровода являются трубы. Существует несколько вариантов и необходимо решать, какие трубы подойдут лучше для того, чтобы смонтировать водопровод и подвести его к дому. В принципе, подойдут оцинкованные стальные трубы. Изделия из этого материала хорошо переносят механические перегрузки, но подвержены воздействию коррозионных процессов.

Трубы и утеплитель для водопроводаТрубы и утеплитель для водопровода Труба для водопровода и соответствующий утеплитель

Медные трубы способны функционировать десятки лет, но они очень дорого стоят и сложно монтируются, поэтому используются довольно редко. Наибольшее распространение получили недорогие трубы из полимерных материалов, удобные в установке и не боящиеся воздействия агрессивных химических сред.

Выполнив подводку трубопроводной сети к дому, не нужно тут же засыпать траншею. Сначала следует произвести пробный запуск и внимательно обследовать все стыковые соединения. Обнаруженные неисправности придется устранить.

Некоторые особенности пользования водой

Довольно часто подаваемая централизованно вода не отличается особой чистотой. Происходит это вследствие изношенности трубопроводных сетей и по некоторым другим причинам. В этом случае перед использованием воды для питья и приготовления пищи ее необходимо профильтровать или установить систему очистки на входе линии подачи воды в дом. О выборе фильтра читайте в статье «Фильтр очистки воды для дома и квартиры под мойку: какой лучше выбрать — обратный осмос или проточный?»

Давление в магистрали тоже не всегда поддерживается на нужном уровне. Тут может помочь установка нагнетательного насоса. Всем известно, что нередко происходят и отключения подачи воды по разнообразным причинам. В таком случае выручает установка накопительного бака.

Оборудование водоснабженияОборудование водоснабжения Полезное оборудование для обладателей воды из центрального водопроводаВвод водпровода в домВвод водпровода в дом

Последний совет — подумайте о защите от протечек.

По закону философии, количество перерастает в качество, то есть большое количество труб, соединений, кранов, приборов и, в особенности, гибких шлангов в современном жилище приводит к заметному повышению возможности протечки воды.

В том случае, если это произойдет при Вашем отсутствии, расходы не только на ремонт, но за собственно воду малыми не покажутся никому! Кардинальное решение — просто перекрыть центральный кран перед выходом из дома. Конечно, есть и другие гибкие и технологичные решения данного вопроса.

Оборудование водоснабженияПодключение дома к водопроводу

Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала. Спасибо за внимание!

Следующий видеоролик тщательно подобран и обязательно поможет восприятию изложенного.

Поделитесь с друьями!

Ввод воды и схемы разводки внутреннего водопровода в частном доме

Загрузка...

Как провести водопроводНе во всех частных домовладениях присутствует водопровод. Иногда централизованного водопровода нет даже по улице. Вот и пользуются жители в таких населённых пунктах или общими колодцами, или колодцами, расположенными у них во дворе. Но мы живём во время, когда водопровод и канализация в доме это не роскошь, а необходимость. Благодаря водопроводу в доме уже не нужно тратить время на добывание воды. Его можно использовать для других, не менее важных занятий.

Поэтому в этой статье поговорим о том, как провести воду в частный дом и грамотно развести водопровод по нему. Давайте пошагово рассмотрим эти вопросы.

План действий

  1. Определить источник забора воды (откуда нужно будет подводить воду: колодец, скважина, централизованный водопровод)
  2. Определить из какого материала будет выполнен ввод водопровода в частный дом и разводка водоснабжения внутри дома
  3. Определить места потребителей воды (рукомойник, стиральная машинка, ванная, унитаз и так далее)
  4. Нарисовать схему будущего водовода
  5. Определить свои денежные ресурсы (от этого зависит, кто будет выполнять работу и из какого материала будет выполнена разводка водоснабжения).

Данных действий будет достаточно для того, чтобы провести воду в дом, не усложняя этот процесс.

Источник забора воды

Источником воды может быть централизованный водопровод, колодец, скважина, озеро или река. Можно использовать несколько источников, например, скважина и централизованный водопровод. Но сейчас обсудим только первые три.

Централизованный водопровод

Как устроен водопроводЧтобы сделать ввод воды в дом из централизованного водопровода вначале необходимо согласовать вопросы врезки с инстанциями, которые отвечают за этот водопровод. Затем проводим подключение с помощью хомута соответствующего диаметра.

В месте подключения лучше сделать смотровой колодец. Так можно будет проводить осмотр и ревизию точки подключения. В хомут монтируем запорный аварийный кран, лучше с разборным соединением, чтобы его легко было заменить в случае выхода из строя. Ну а затем укладываем трубу и подсоединяем её к аварийному крану.

Если источником воды служит колодец или скважина

И в том, и в другом случае необходимо перекачивающее оборудование. В случае, если глубина колодца небольшая, то можно использовать насосную станцию. А если глубина превышает технические характеристики насосных станций, то как и для скважины лучше применять погружные насосы.

Насосная станция обычно комплектуется электродвигателем с закреплённой на нём помпой, гидроаккумулятором (он же ресивер) манометром давления, механической автоматикой включения электронасоса.

Для погружных насосов гидроаккумулятор, автоматику и манометр давления необходимо устанавливать самостоятельно.

Какой материал выбрать для ввода

Материалы для водоснабжения частного домаСуществует несколько вариантов труб для организации водоснабжения в доме, но хорошо зарекомендовала себя именно полипропиленовая труба. Срок службы рассчитан на пятьдесят лет, она не окисляется, выдерживает нагрузки давления, легко монтируется.

Уступает такая труба по техническим характеристикам разве что медной трубе, но цена сглаживает этот недостаток.

Важно обратить внимание на диаметр трубы для ввода. От этого зависит, насколько комфортно вам будет при использовании вашей системы водоснабжения.

Для ввода лучше использовать трубу диаметром 32 миллиметра. Она чуть дороже 25-миллиметровой трубы, но зато будет иметь хороший запас пропускной способности, а это в будущем сыграет немаловажную роль, когда возникнет потребность добавить точки потребления. Также, лучше монтировать трубу, которая выдерживает давление в 10 атмосфер.

Как сделать ввод воды

Вначале необходимо определить место, где вы заведёте трубу в дом. Затем прокапываете траншею от дома к месту источника воды. Глубина траншеи напрямую зависит от местности, в которой вы живёте. Чем больше промерзает грунт во время зимних морозов, тем глубже должна быть траншея. Иногда, чтобы сделать глубину траншеи меньше, трубу утепляют. Каждый слой такой изоляции уменьшает глубину траншеи на 20 сантиметров.

Как произвести подключение к центральному водопроводу было описано выше. Ну а как проводить воду в дом из колодца? Насосной станции, даже самой мощной, не всегда может хватать. Всё зависит от расстояния удалённости колодца от дома. Поэтому недалеко от него делают кессон и в нём монтируют насосную станцию.

В колодец опускают всасывающую трубу на уровне траншеи. Затем пролагают трубу горизонтально к кессону, и там подключают к насосной станции. После укладывают трубу к дому.

В отличие от колодца, забор воды из скважины не требует изготавливать кессон, так как скважина может располагаться как под домостроением, так и вне его. Но в любом случае гидроаккумулятор и всё остальное можно монтировать или в подвальном помещении, или рядом с вводом воды. Трубу водоснабжения из скважины можно проводить так же, как проводят воду из колодца.

Во всех случаях полипропиленовую трубу, прежде чем засыпать грунтом, выкопанным из траншеи, стоит накрыть небольшим слоем песка. Это предотвратит повреждение трубы при засыпке грунтом.

В начале работ необходимо сделать схему расположения ваших коммуникаций по территории.

После того, как мы разобрались, как завести воду в дом, поговорим, какие существуют возможности разводки водоснабжения по дому.

Разводка воды в частном доме

Разводка водоснабженияНе в зависимости от того, откуда осуществлён подвод вашей воды, то ли со скважины или колодца, то ли из центрального водопровода, на вводе обязательно должен стоять запорный аварийный кран. После него устанавливается прибор учёта потребляемой воды, в случае если вы подключились к централизованному водопроводу.

Затем подключается ввод от скважины или колодца, если у вас комбинированное подключение воды. После следует выход холодной воды на полив или для хозяйственных нужд. Далее монтируется блок фильтров. Какие и сколько их будет, определяется в зависимости от качества воды.

После блока фильтров монтируется гидроаккумулятор и автоматика включения насоса скважины. Вот такая первичная схема, смонтированная сразу после ввода воды. Теперь подошло время выбрать одну схему из нескольких вариантов разводки водопровода в частном доме.

Частный дом, в отличие от квартиры, имеет больший спектр возможностей в отношении водопровода внутри него. Здесь можно применить последовательное подключение потребителей воды. Его ещё называют тройниковым. Или же можно применить коллекторную схему подключения потребителей. Давайте рассмотрим эти две схемы.

Последовательное подключение

Эта схема включает в себя последовательное подключение потребителей. Рукомойник, душ, унитаз, а также всё на кухне подключается последовательно, одно за другим. Преимущество в том, что необходимо небольшое количество трубы. Но есть и недостаток этой системы.

В случае одновременного использования потребителей падает давление в дальних точках потребления. Особенно чувствуется это, когда работает душ: очень тяжело отрегулировать температуру воды. В этом и проявляются неудобства данной схемы. Такая система скорее подойдёт для семьи с небольшим количеством человек.

Коллекторное подключение

Подводка воды к дому от центрального водоснабженияЭта схема подключения потребителей требует большего количества трубы, а значит, удорожает проект водопровода. Суть этой системы заключается в том, что после первичной схемы на вводе монтируются коллекторы на холодную и горячую воду, а из них уже прокладываются трубы к каждому отдельному потребителю.

Такая система позволяет одновременно использовать воду в разных местах потребления: на кухне, в душе и так далее. Из этого следует, что такая схема лучше для комфортного использования и подойдёт для любой семьи.

Иногда, чтобы удешевить проект, но в то же время, получить максимум комфорта, эти две системы комбинируют. Это тоже хорошо работает.

Труба для внутреннего водопровода

Есть несколько вариантов: медная, полипропиленовая, металлопластиковая и стальная. Рассмотрим основные характеристики.

  • Какими трубами проводить водопроводМедная труба не подвергается окислению, поэтому не гниёт, выдерживает высокое давление, в ней не заводятся микробы, она не зарастает от различных отложений так, как стальная труба. При замерзании растягивается, а не лопается, этим сохраняется целостность трубы. Толщина стенок трубы всего один миллиметр, что позволяет при необходимом внутреннем сечении использовать трубу меньшего наружного диаметра. Недостаток — это цена как на саму трубу, так и на фитинги.
  • Полипропиленовая труба достаточно долговечна, имеет неплохие характеристики, материал трубы не подвергается коррозии, имеет хорошую пропускную способность. Для горячей воды создана армированная полипропиленовая труба. Эти трубы при монтаже можно прятать в стены.
  • Металлопластиковые трубы имеют алюминиевую основу, внутри они полипропиленовые, а снаружи пластиковые. Также не поддаются коррозии, но боятся ультрафиолетового излучения. Для горячей воды лучше не использовать, деформируются при высоких температурах.
  • Стальные трубы достаточно прочны, но монтаж довольно сложный. Подвержены коррозии. Имеют необходимость при эксплуатации находиться на открытых местах.

Трубу нужно подбирать в зависимости от ваших финансовых возможностей, а также от технических параметров схем, которые вы используете у себя дома. Особенно важно использовать качественные материалы в ответственных местах разводки водоснабжения.

Какими трубами проводить водопровод

Внимание, только СЕГОДНЯ!

Загрузка...

Ввод водопровода: советы специалиста - Учебник сантехника

Отлично, в то время, когда ввод водопровода в дом без подвала предусматривается ещё при заливке либо сборке фундамента. Другими словами, для его прокладки предусматривается особый проём. Значительно сложнее вы полнить таковой монтаж уже в готовом здании, в то время, когда приходится не только рыть землю, но и проходить отверстие в цементной либо каменной толще.

Однако, вероятны оба варианта. Мы рассмотрим основные показатели, которыми направляться руководствоваться при прокладке, методы монтажа, и продемонстрируем вам видео в данной статье.

Вода в доме

Кое-какие особенности ввода

  • Уровень промерзания грунта в различных регионах резко отличается, так, он бывает 30-40 см, но возможно и более полутора метров, исходя из этого, перед тем как прокладывать водопровод либо канализацию, вам необходимо определить эти параметры для вашей местности. Дело в том, что глубина прокладки и ввод трубы в здание по СНиПуП-Г.3-62 должно осуществляться на 50 см ниже данной критической очки. Но, это же касается и монтажа заглубленного фундамента, особенно, в случае если дом стоит на пучинистых (нестабильных) грунтах.
  • В некоторых случаях, в случае если здание выстроено, а коммуникации не поведены, их заводят в дом под фундаментом, но это иногда не редкость достаточно сложно, особенно, в случае если подошва основания находится ниже полутора метров от поверхности грунта. Исходя из этого, в большинстве случаев рассматривается вариант, который предусматривает проход трубопровода через цементную либо каменную ленту (она возможно литой либо сборной) и для этого также необходимо приложить много усилий.
  • Помимо этого, ввод воды в дом из водопровода либо колодца (от насоса) связан ещё с одними трудностями - полы в помещении неизменно выше уровня грунта (в большинстве случаев, их укладывают на одной линии с цоколем) и вам нужно будет рыть яму ещё и с внутренней стороны. Так что в случае если в залита цементная стяжка, то нужно будет преодолевать два значительных препятствия - ленту фундамента и цементный пол.
  • При прокладке водопроводных труб в здание без подвала вам всё равняется будет необходимо их утеплять, вне зависимости от глубины траншеи - это нужно на случай экстренных обстановок, к примеру, мокрый грунт и резкое похолодание.

Монтаж

Примечание. Ниже мы рассмотрим, как сделать ввод через ленточный цементный (монолитный) фундамент, где нам необходимо будет сделать отверстие.

Все монтажные работы по прокладке и вводу водопровода в здание начинаются с рытья траншеи, которая должна быть, как минимум, на 50 см глубже уровня промерзания грунта.

Если вы желаете всецело придерживаться СНиПа П-Г.3-62, то вам нужно будет углубиться ещё на 4-5 см, поскольку трубу не кладут конкретно на грунт - для этого нужна песочная подушка, как минимум, 3-4 см толщиной. Но в случае если рядом водопроводом будет прокладываться канализация, то направляться учитывать, что эти самые полме

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
