Вязать арматуру – Армирование ленточного фундамента — правила устройства каркаса с чертежами, схемами, фото и видео

разновидности, способы изготовления и использование

Строительные мероприятия неразрывно связаны с выполнением арматурных работ. Усиленные арматурным каркасом фундаменты и перекрытия обеспечивают надежность и длительный срок эксплуатации зданий. Железобетон обладает повышенным запасом прочности, способен противостоять значительным нагрузкам и сохраняет целостность на протяжении десятилетий. Для изготовления надежного пространственного каркаса крючок вязки для арматуры является незаменимым инструментом. Несложно изготовить крючок для вязки арматуры своими руками или использовать покупное приспособление.

Для чего производится вязка крючком арматуры

При небольшом объеме работы по бетонированию стальные прутки укладывают в опалубочный каркас, который заполняют бетонной смесью. Однако при усилении крупных фундаментных конструкций сооружается пространственный каркас из стальных стержней. Прутки равномерно распределяются по всему пространству, подлежащему заливке. Это позволяет железобетону равномерно воспринимать нагрузки и повышает прочность строительных конструкций.

Вязка арматуры для фундамента сваркой
Вязка арматуры для фундамента при помощи сварки

Соединение отдельных элементов армирующей металлоконструкции может производиться различным образом:

  • с использованием электрической сварки. Несмотря на повышенную скорость фиксации частей арматурной решетки, в зоне соединения происходит перегрев материала, который нарушает его кристаллическую структуру и может вызвать образование трещин под воздействием нагрузки. Сваренные участки также в большей мере подвержены коррозионным процессам, отрицательно влияющим на прочность и долговечность металлоконструкции;
  • с применением специальных хомутов, произведенных из эластичной пластмассы. Они позволяют значительно сократить продолжительность вязальных мероприятий, но обладают серьезным недостатком. Пластик в холодное время года теряет прочностные свойства. Это является причиной ослабления отдельных участков стыковки и разрывов хомутов при движении по арматурной решетке;
  • применяя крючки для вязки арматуры. Это достаточно простой метод фиксации, обладающий повышенной степенью надежности. Для выполнения работ нужно нарезать проволоку в необходимом количестве. Для сборки решетки используется специальная проволока для вязки, с помощью которой стягивают стержни на участках пересечения. Для упрощения фиксации применяется крючок для арматуры – вязальный инструмент с простым принципом действия.

Профессиональные строители при выполнении мероприятий по армированию используют различные вязальные приспособления. Это является оптимальным решением. Для небольших каркасов они применяют самостоятельно изготовленный крюк для вязки арматуры, а при увеличенных объемах вязания – специальные пистолеты.

Вязальные крючки для арматуры – разновидности инструмента

Для связывания стальных заготовок пространственного каркаса применяются различные виды устройств:

  • ручное. Требует приложения значительных усилий для обеспечения фиксации. Такое устройство несложно изготовить самостоятельно, затратив минимум денежных средств;
  • полуавтоматическое. Используя промышленно изготовленные винтовые приспособления можно облегчить операцию по связыванию и ускорить процесс сборки силового каркаса;
Крючок для вязки арматуры
Вязальные крючки для арматуры
  • автоматическое. Применение профессионального пистолета позволяет ускорить процесс соединения металлических прутков при выполнении фиксации в промышленных масштабах.

Остановимся детально на особенности каждого вида вязального инструмента.

Стандартный крючок для вязания арматуры

Используются различные виды ручных приспособлений:

  • инструмент, самостоятельно изготовленный из электрода или стальной проволоки;
  • готовые устройства, приобретенные в строительных магазинах.

Для выполнения фиксации следует предварительно порезать проволоку на куски необходимых размеров. В зависимости от квалификации вязальщика на протяжении минуты можно зафиксировать от 5 до 15 участков соединения.

Преимущества ручного инструмента:

  • легкость выполнения операций по связыванию;
  • возможность изготовления собственными руками;
  • незначительный уровень затрат на изготовление или покупку.
Крючок для вязки арматуры VOREL
Крючок для вязки арматуры VOREL 49830

Наряду с достоинствами, имеются и слабые стороны:

  • пониженная производительность вязальных операций;
  • повышенный уровень усилий для скручивания проволоки.

Профессиональные строители часто используют самостоятельно изготовленный или покупной вязальный крюк для арматуры, который обеспечивает повышенную степень надежности соединения.

Автоматический крюк для вязки арматуры

Ускорить и автоматизировать процесс скручивания позволяет специальное приспособление с реверсивным принципом действия. При первом взгляде оно похоже на стандартное ручное устройство, однако отличается наличием винтового механизма, состоящего из следующих частей:

  • пластмассовой рукоятки с внутренней винтовой нарезкой;
  • рабочего органа с винтовой резьбой на стержне.

Указанные элементы в собранном виде образуют механизм с возвратно-поступательным принципом действия. Реверсивное приспособление работает достаточно просто – перемещение ручки вызывает поворот рабочего органа, на который надета проволочная петля.

Преимущества реверсивного приспособления:

  • увеличенная производительность связывания проволоки;
  • возможность использования в зонах с ограниченным доступом;
Автоматический крюкАвтоматический крюк для вязки арматуры
  • легкость производства вязальных операций;
  • долговечность устройства при регулярном смазывании.

Приспособление имеет единственный недостаток – повышенную цену, если сравнивать со стоимостью обычного ручного инструмента.

Используя реверсивный инструмент, вязальщик, не утомляясь, может выполнить увеличенный объем работ. По эффективности винтовое устройство превосходит ручное приспособление, когда необходимо вручную протянуть и закрутить проволочные концы. Без переустановки рабочего зацепа, путем циклического перемещения рукоятки можно добиться надежного крепления.

Порядок действий по применению приспособления:

  • Вставьте зацеп инструмента в скрученную петлю.
  • Потяните рукоятку на себя вдоль рабочей оси.
  • Верните ручку в начальное положение.
  • Произведите следующий цикл перемещения.

Можно также самостоятельно сделать полуавтоматическое устройство для затягивания с помощью обычного шуруповерта. Потребуется загнутый гвоздь без шляпки или г-образный пруток, конец которого необходимо вставить в патрон инструмента. Немного потренировавшись, несложно овладеть принципами работы с использованием этого приспособления.

Профессиональный крючок для арматуры – используем пистолет

Вязальный пистолет является профессиональным инструментом, который применяется на крупных строительных объектах. Используя автоматический крючок для вязки арматуры пистолетного типа, со сборкой крупного арматурного каркаса несложно справиться даже новичку.

Пистолет вязальный для арматуры LMG-40 до 40 ммВязальный пистолет является профессиональным инструментом

Преимущества профессионального устройства:

  • нет необходимости предварительно разрезать проволоку на заготовки;
  • проволока автоматически подается с рабочего барабана;
  • достигается экономия материала за счет отсутствия проволочных отходов;
  • увеличенная производительность пистолета;
  • повышенное усилие петлевой затяжки;
  • возможность регулировки силы скручивания и длины проволоки.

Среди основных достоинств необходимо отметить возможность автономного функционирования от аккумулятора, а также применение специального удлинителя, который позволяет выполнять работы стоя, не нагибая туловища. Конструкция устройства позволяет держать его в одной руке, а в это время второй – поддерживать стальные стержни без помощи подсобников. Продолжительность затяжки стыка не превышает одну секунду. Это очень удобно при выполнении работ в промышленных масштабах.

Одновременно с преимуществами имеются и слабые стороны:

  • довольно высокая цена профессионального пистолета;
  • повышенные затраты на приобретение специальной проволоки;
  • неудобство использования в условиях ограниченного пространства;
  • необходимость обучения вязальщиков приемам работы с инструментом.

Важно приобретать расходные материалы, соответствующие по размеру сечения и жесткости характеристикам пистолета. Иначе возможна поломка оборудования. Пистолетом пользуются профессионалы при сборке каркасов крупных фундаментов. И вместе с тем в определенных местах решетки крепление можно осуществить только с использованием ручного инструмента.

Вязальный пистолет Вязальный пистолет BM-400

Изготавливаем приспособление для вязки арматуры своими руками

Мастера, занимающиеся сборкой арматурных каркасов длительное время, отдают предпочтение самодельному инструменту. Это связано с рядом факторов:

  • самостоятельно изготовление устройство может оснащаться рукояткой в удобной для руки форме. Это повысит производительность и обеспечит комфорт эксплуатации;
  • для изготовления рабочего захвата своими силами могут применяться специальные марки стали. Прочный материал не разогнется под воздействием нагрузок;
  • рабочему органу несложно придать необходимую форму и выполнить, при необходимости, в увеличенном размере. Это удобно для работы в труднодоступных участках.

Обычный крюк для вязки арматуры своими руками сделать несложно.

Возможны различные варианты:

  • без рукоятки. Упрощенная конструкция предусматривает применение сварочного электрода;
  • с рукояткой. Такое устройство по качеству не уступает изготовленному в промышленных условиях.

Для изготовления упрощенной конструкции необходим сварочный электрод, молоток и пассатижи. Порядок действий:

  • Удалите рабочее покрытие.
  • Отступите с одного края пару сантиметров и загните под прямым углом.
  • Сформируйте держатель прямоугольной формы с размерами 4х10 см.
  • Заточите рабочую часть и придайте ей конусообразную форму.
Вяжем арматуруВяжем арматуру под перекрытие своими руками

Процесс изготовления займет не более 10 минут.

Конструкция с деревянной рукояткой более удобна в работе и изготавливается за пару часов. Для сборки потребуется:

  • стальная проволока диаметром 8 мм и длиной 0,4 м;
  • заготовка из древесины для изготовления рукоятки;
  • шайбы и гайки, соответствующие диаметру стержня;
  • электросварка;
  • плоскогубцы;
  • болгарка;
  • электродрель;
  • лист наждачной бумаги;
  • острый нож.

Алгоритм сборки:

  • Изготовьте рукоятку.
  • Просверлите в ней отверстие.
  • Отшлифуйте поверхность.
  • Приварить гайку к торцу прутка.
Крючок для вязки из арматурыКрючок для вязки из арматуры своими руками
  • Наденьте шайбу и вставьте в отверстие ручки.
  • Установите шайбу и приварите следующую гайку.
  • Придайте концу стержня необходимую конфигурацию, заточите край.
  • Покройте рукоятку лаком или пропитайте антисептиком.

Выполнив несколько связок, проверьте работоспособность приспособления. При необходимости подогните проволочную часть.

Как вязать арматуру крючком – технология фиксации

Для всех типов вязальных приспособлений технология выполнение работ несложная. Работы по связыванию осуществляются на основании чертежа после завершения подготовительных мероприятий и установки вертикальных стержней. Широко применяется проверенный метод фиксации, выполняемый одной петлей.

Вязание арматуры крючком одной петлей

До начала работ по связыванию следует нарезать проволоку сечением 1,2 мм кусками по 20–30 см в необходимом количестве. Дальнейший порядок действий:

  • Оберните сложенную в 2 слоя проволоку вокруг узла, расположив ее диагонально.
  • Вставьте крючок в сформированную петлю, и зацепите им второй конец проволоки.

  • Введите захватом в петлю захваченные с другой стороны концы проволоки.

Вращайте рабочий инструмент, контролируя степень затяжки соединения. Остается извлечь рабочую часть захвата из петли и можно приступать к следующему стыку.

Заключение

Планируя самостоятельно собрать арматурный каркас, следует правильно подобрать вязальный инструмент для выполнения работ и изучить технологию. Выполняя работу своими силами, можно овладеть навыками выполнения вязальных работ и сэкономить финансовые ресурсы.

Как вязать арматуру при помощи крючка

Именно армирование превращает бетонный монолитный фундамент в мощное и надёжное сооружение, которому не страшны проседания грунта. И такую чудесную конструкцию возможно возвести своими руками.

Если строить дом своими руками, то знание о том, как правильно вязать арматуру, становится одним из самых ценных приобретений. Нужно осознавать всю меру ответственности и вникнуть – как же на самом деле правильно и точно осуществить этот непростой процесс.

Крайне нежелательно монтировать армировочный каркас при помощи сварки. Сварное соединение необратимо изменяет свойства и состав стали, поэтому если сварка неизбежна следует либо свести количество сварных швов к минимуму, либо использовать арматуру специальных марок. Сварной монтаж армировочного каркаса обычно используется при строительстве панельных домов, но наш разговор не о них.

На самом деле, несмотря на кажущуюся сложность, вязать арматуру достаточно просто. Ведь цель вязки – удерживать армировочные стержни в заданном положении во время заливки фундамента бетоном, проще говоря – зафиксировать, чтобы не сдвинулись. Собственно, сама связка не значительно влияет на прочность конечной конструкции.
Как вязать арматуру
Чтобы связать арматуру нужна проволока, а также крючки и, возможно, фиксаторы. Хотя фиксаторы с крючками, конечно, необходимы для успешного и качественного выполнения работы, но по-настоящему важно правильно выбрать проволоку, поскольку она является главным соединяющим элементом.

Проволоку брать крайне желательно калёную (обожжённую) диаметром не менее 1 мм круглого сечения. Такая проволока гнётся и тянется намного лучше, чем необожженная. Благодаря своим качествам она более плотно стягивает прутья и соединение получается намного прочней. Связывать прутья некалёной простой проволокой плохая идея, потому что она чаще обламывается и рвётся.

Фиксаторы нужны для создания зазора между опалубкой и краем арматуры. Благодаря им каркас будет скрыт в толще плиты после окончательного застывания бетона, а это предотвратит его быструю коррозию и скорое разрушение возведённого фундамента.
Фиксаторы защитного слоя для арматуры
Крючок для связки арматурного каркаса можно сделать самому. Для этого нужен кусочек рифленого армировочного прута и маленькие подшипники для ручек. Готовые крючки из магазина быстро портятся и часто просто неудобны. Ещё бывают винтовые полуавтоматические крючки, но и они несовершенны – оставляют обрывки проволоки (а мы же помним – из плиты ничего торчать не должно).
Крючок для вязки арматуры
Собственно, процесс связки совсем не сложен. Нужно сделать небольшую петлю из сложенной вдвое приготовленной проволоки, пропустить её под местом соприкосновения прутьев, а затем над ним соединить петлю с помощью крючка. Его нужно вставить в петельку и провернуть хорошенько. Теперь крючок можно вынуть, узел связан.

Выполнить вязку арматурной сетки можно, конечно, не одним только крючком. Существуют специальные арматурные пистолеты, заправленные проволокой. Такой инструмент связывает прутья быстро, надёжно и единообразно, нужно только поднести его к узлу решётки и сделать «пафф!».
Автоматический пистолет для вязки арматуры
По окончании связывания арматурной сетки, установив решётку на положенное ей место, можно приступать к окончательной заливке фундаментной плиты. Предварительно на края конструкции надеть пластиковые фиксаторы.

Когда бетон вполне застынет и наберёт прочность, фундамент будет готов. А знание о правильном вязании арматурной сетки останется с вами навсегда и будет полезно в последующих возможных проектах.

Как вязать арматуру крючком. Видео урок.

Вяжем арматуру для фундамента крючком своими руками для ленточного фундамента: Способы +Видео

как вязать арматуру для фундаментаНаиболее распространенным в частном строительстве фундаментом является ленточный. Ленточный фундамент представляет из себя монолитную ленту железобетона, залитую по периметру дома. Как правило его делают монолитным. Фундамент такого типа распределяет нагрузку на основание по всей площади дома, что препятствует его проседанию и перекосу. Помимо всего, для него требуется меньше материалов и подготовительных работ, что и позволяет значительно сэкономить на строительстве.

способы вязать арматуру для фундамента

При эксплуатации, на фундамент могут воздействовать различные нагрузки, начиная от веса строения и движения грунтов до морозного пучения.

Для компенсации воздействующих на фундамент нагрузок производят его армирование.

По своим свойствам бетон очень прочен на сжатие, однако на растяжение он в 50 раз менее прочен. Стальная арматура дает прочность бетону на растяжение.арматура для фундамента

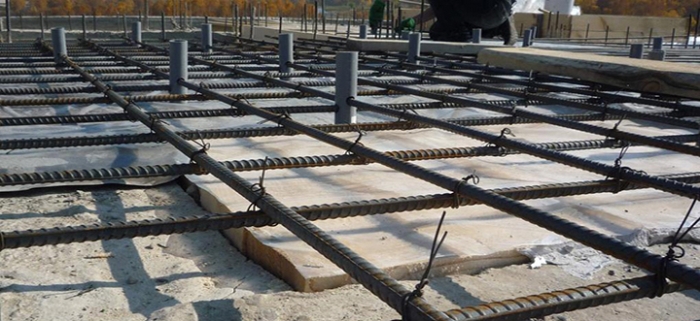

Укладка и вязание арматуры

Для армирования применяется горячекатаная строительная арматура периодического профиля, термически обработанная или механически упрочненная. Для фундамента применяют арматуру класса А 400. Применение классов А 240 и А 300 недопустимо. Использовать для армирования арматуру класса выше, чем А 400 экономически не выгодно и не целесообразно с точки зрения использования прочностного потенциала. Диаметр арматуры как правило применяют 12мм для рабочего продольного армирования, 6-8мм для вертикального и поперечного армирования.

Уложенную арматуру необходимо соединить.

Давайте выясним как правильно вязать арматуру для фундамента.

Существует несколько видов соединения арматуры. Чаще всего – это вязание с помощью вязальной проволоки. Также применяют сварку и крепление с помощью пластиковых хомутов.как вязать арматуру проволокой?

Проволока это проверенный временем надежный вариант.

Для вязки применяют проволоку, обработанную путем обжига, так называемую обожжённую. Обожжённая проволока более гибкая и прочная, чем обычная, а также более стойкая на растяжение. Диаметр проволоки зависит от диаметра арматуры. Как правило, для арматуры диаметром 8-12мм применяют проволоку 1,2мм, для более толстой арматуры берут более толстую проволоку. Однако применение проволоки боле 1,6мм не целесообразно так как вязать ей очень неудобно и затянуть ее будет сложно. Проволока диаметром менее 1,2мм при затяжке будет лопаться.

Существует несколько способов вязки проволокой:

  • Вязка с помощью арматурных клещей;
  • Вязка с помощью крючка;
  • Вязка с помощью дрели с насадкой;
  • Вязка с помощью вязального пистолета.

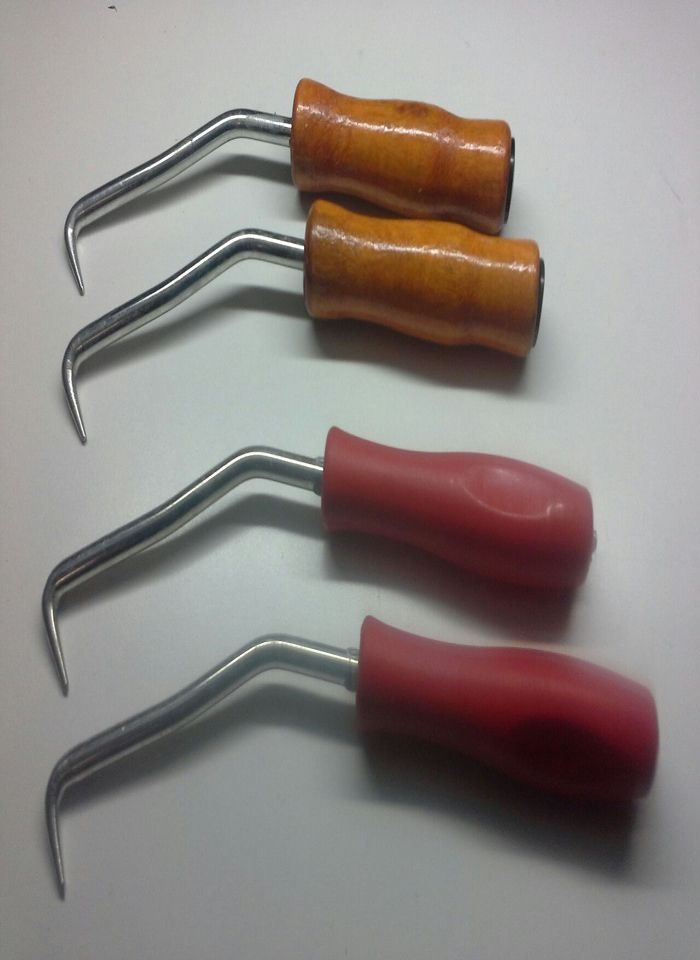

Как вязать арматуру крючком

Как вязать арматуру крючкомШирокое распространение получили крючки различных видов. Существуют простые с прямыми, изогнутыми, стальными, пластиковыми или деревянными ручками.

Также существуют механические крючки в ручку таких крючков встраивается спираль. При натяжении вверх, ручка скользит по спирали поворачивая крючок и производит затяжку. Существует множество способов работы с крючком вот несколько из них.

Способ 1.

Отрезаем проволоку для арматуры диаметром 12мм, длинной примерно 25мм и складываем пополам. Далее производим загиб вокруг пальца примерно на одну треть. Продеваем под арматуру и захватываем петлю крючком. Накладываем на жало второй конец, при этом натягивая его на себя, и начинаем крутить крючок. Количество оборотов определяется практически. Необходимо хорошо затянуть, при этом не порвав проволоку. После окончания затягивания вытаскиваем крючок и загибаем во внутрь концы.Способы вязки арматуры крючком

Способ 2.

Проволока также складывается пополам прижимается пальцами к арматуре, концы загибаются на себя вставляется крючок и производится затяжка. После затяжки крючок достается и концы загибаются.

Способ 3.

Проволока также складывается пополам, продевается под арматуру, петля вставляется в крючок. Второй конец также вкладывается в крючок и загибается вниз. Тянем крючок на себя и производим затяжку.

Данный способ считается самым удобным.

Вязка с помощью клещей для арматуры

клещи для арматурыКлещи для вязки арматуры отличаются от обычных формой режущей части. Они должны проволоку удерживать.

Плюсами применения клещей является то, что нет надобности нарезать проволоку. Проволока сматывается в маленькие мотки и держится в левой руке. Расход проволоки гораздо меньше. Именно с применением клещей на стройках профессионалы вяжут арматуру и утверждают, что происходит это в два раза быстрей, чем с применением крючка или пистолета.

Один конец проволоки продевается под арматурой, захватывается клещами второй конец. Также вкладывается под губки, производится один или два оборота. Излишки обкусываются.

Вязка с помощью дрели с насадкой

Вязка арматуры с помощью дрели с насадкойВ погоне за ускорением процесса стали применять дрель со специальной насадкой. Насадка представляет собой все тот же крючок.  Сама смотка соединений происходит быстрее, однако весь процесс идентичен вязке крючком за исключением смотки. Есть и минус применения дрели. Сама дрель достаточно громоздкая и не везде ей можно подлезть.

Вязальный пистолет

Позволяет повысить производительность труда в 2-4 раза. Целесообразность его применения появляется, когда необходимо производить большие объемы работ по вязке арматуры. Также плюсом можно отнести то, что все соединения завязаны с одинаковым усилием.как вязать арматуру для фундамента пистолетом

К минусам же относим его громоздкость также, как и у дрели. И необходимость расходных материалов, специальных для данного пистолета, либо необходимость производить зарядку кассет.

Технология работы всех инструментов идентична — вязка проволоки на арматуре. Соответственно выбор инструмента будет основываться только на ваших личных предпочтениях.



Вязка арматуры пластиковыми хомутами

В последнее время большинство строителей стали обращать внимание на появившиеся недавно пластиковые хомуты. К плюсам хомутов можно отнести: простоту монтажа, скорость обвязки, не высокую стоимость.Вязка арматуры пластиковыми хомутами

Также в продаже появились – это пластиковые хомуты с сердечком из стальной проволоки. Они более дорогие, но и более прочные.

К минусам же можно отнести хрупкость на морозе и невозможность нести дополнительную нагрузку. От мороза они сразу становятся хрупкими и лопаются.

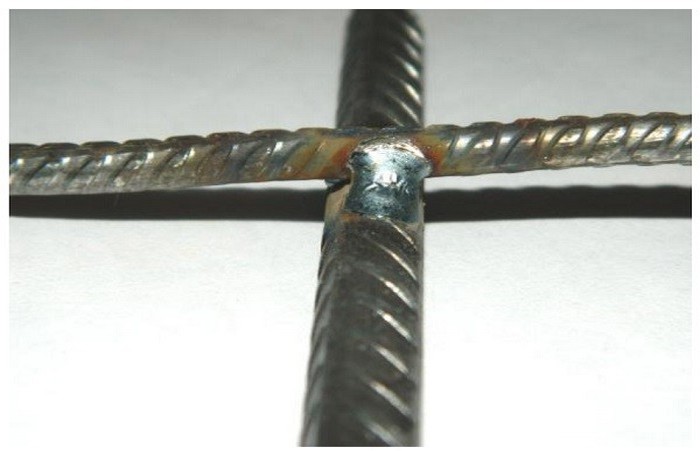

Соединение арматуры сваркой – данный метод имеет свои плюсы и недостатки. Главным недостатком данного метода является то что необходимо привлечение опытного сварщика. Вторым недостатком является ослабление метала в точках сварки и изменение пластичности по всей длине.

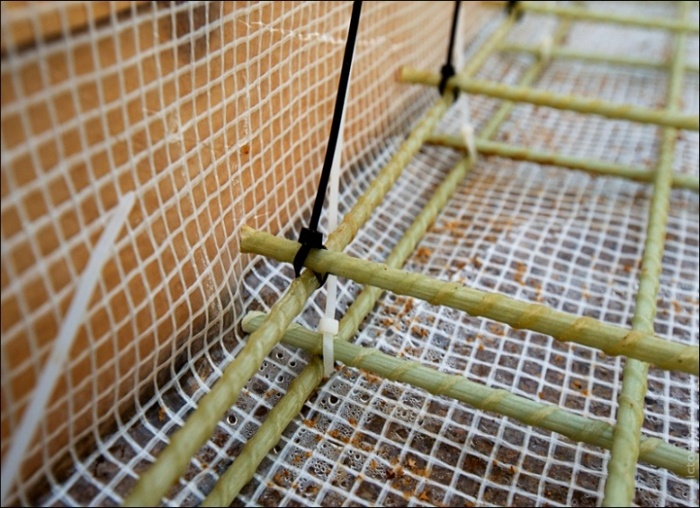

Вязка арматуры из стеклопластика

Вязка арматуры из стеклопластика

Стеклопластик относительно новый материал, имеющий, как и плюсы так и минусы.

К плюсам можно отнести небольшой вес, устойчивость к коррозии, большая прочность на сжатие и на разрыв. Устойчивость к агресивным средам.

К минусам можно отнести гораздо меньшая упругость в сравнении с традиционной арматурой, при нагреве теряет усиливающие свойства.

Так как вязать стеклопластиковую арматуру для фундамента дома?

Вязка арматуры из стеклопластика особенно не чем не отличается от вязки арматуры из металла следует заметить, что чаще всего для этих целей применяют пластиковые хомуты.

В заключении хотелось бы заметить, что процесс вязки арматуры довольно таки не сложен, однако требующий внимания.




Как вязать арматуру для ленточного фундамента видео

Вязка арматуры имеет огромное значение для прочности и надежности конструкции. В нашей статье мы изучим все нюансы и способы вязания данного инструмента строительства для ленточного фундамента. Что он собой представляет? Это железобетонный замкнутый контур, который размещается под стенами постройки. Такое основание хорошо оптимизирует получаемую нагрузку. Для его возведения необходимо минимальное количество материал, но также нужно и качественное армирование. Для этого и понадобится вязка.

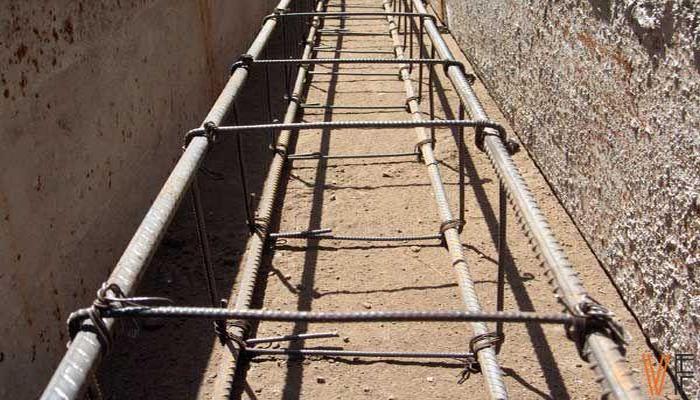

Процесс укладки и вязания арматуры

как вязать арматуру для ленточного фундамента видео

Для плотного укрепления ленточного основания используют обычную арматуру

Для плотного укрепления ленточного основания используют обычную арматуру, какую образует цельная конструкция. Большую часть получаемой нагрузки она берет на себя, что значительно увеличивает жизненный цикл постройки. Для того чтобы связать качественную арматуру, нужно использовать такие материалы:

  • Материал с пометкой К, что означает способность устойчивости от коррозийного влияния;
  • С пометкой С, что значит соединение путем сваривания.

Важно! Не выбирайте арматуру для линейного фундамента, какую не маркируют индикатором – это может означать ее не качественность.

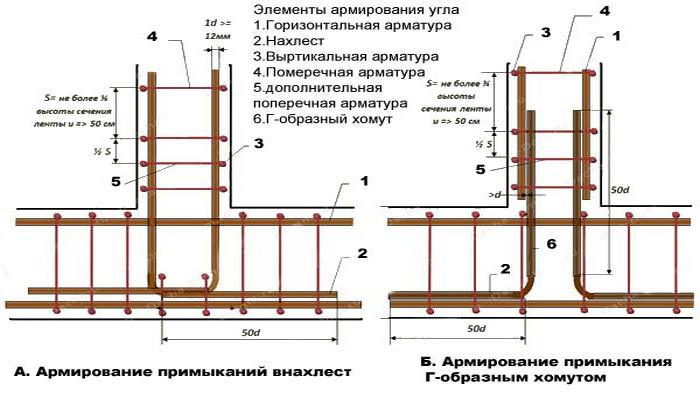

Способы соединения арматуры

какую арматуру используют для ленточного фундамента

Перед началом вязки, нужно определиться с типом соединения

Перед началом вязки, нужно определиться с типом соединения. Сделав мониторинг видео материалов, мы выделили три самых популярных способа:

  • Проволокой;
  • Хомутами из пластика;
  • Хомуты из пластика с сердцевиной из металла.

Стоит заметить, что для вязки арматуры для ленточного основания чаще всего используют проволочный материал, который надежный и уже проверенный многими. Если взять пластиковые хомуты, то они имеют преимущество в удобстве и быстроте, но они имеют плохую фиксацию. После бетонной обработки материалы не уступают друг другу.

Важно! Третий вариант соединений универсальный, так как объединяет качества двух видов.

Инструментарий для вязки

как связать арматуру для ленточного фундамента видео

Вязка своими руками достаточно сложный процесс, поэтому рекомендуем использовать инструменты

Вязка своими руками достаточно сложный процесс, поэтому рекомендуем использовать инструменты.  Видео инструкции показывают применение таких самых популярных, которые намного облегчат процесс вязки. Итак, перечислим их:

  • Специальный крючок для вязания;
  • Дрель;
  • Пистолет для вязки;
  • Крючок, сделанный самостоятельно.

Внимание! Иногда также пользуются фиксаторами из пластика, но они не комфортны в применении, так как нужно наличие готового фундамента.

Все приборы работают примерно по одной схеме, но пистолет имеет отличие. Так как мы рассматриваем вязание для ленточного фундамента, мы не будет на нем останавливаться, так как из-за небольшой площади использовать его неудобно.

Рекомендуем к прочтению:

Самый оптимальный способ – это вязка крючком. Его преимущество в компактности и профессиональности. Для самой быстрой работы подойдет дрель со специальной насадкой, кукую рационально и выгодно использовать для соединений арматуры.

Внимание! Если у вас достаточно объёмная дрель, то для применения в данной ситуации она не подойдет. Стоит отметить, что ее можно смастерить и своими руками, для этого вам понадобится крючок и шуруповерт.

Выбор инструмента на качество работы влияния не имеет, так что можете выбирать любой механизм для вязки, который вам понравился.

Схема для вязки для ленточного фундамента

вязка арматуры под ленточный фундамент видео

Первое, что необходимо сделать – это правильно монтировать каркас

Для того чтоб вязать арматуру для ленточного фундамента вам не понадобиться сидеть часами,  изучая видео уроки, достаточно только следовать ниже описанным инструкциям и все у вас получиться.

Первое, что необходимо сделать – это правильно монтировать каркас. Для этого необходимо придерживаться таких правил:

  • Количество поясов армирования ленточного фундамента определяется его длиной и высотой;
  • Если вы проектируете простую конструкцию, то она не имеет дополнительных прутьев в одном из рядов. В этом случае, схема напоминает куб, который состоит из восьми креплений.
  • Вязать арматуру необходимо с расстоянием 10-30 см – величина зависит от уровня нагрузки.
  • Величина сегмента совпадает с расстоянием;
  • Ширина должна быть примерно 30 см;
  • Если есть нужда, то можно вязать дополнительные линии арматуры.

Вязать арматуру необходимо в такой последовательности:

Рекомендуем к прочтению:

  • Берем кусок проволоки 25 см;
  • Складываем пополам;
  • Подводим под цельное соединение;
  • Цепляем крючком петлю и огибаем конструкцию ленточного основания;
  • Берем свободный край и кладем его на крючок;
  • Теперь начинаем процесс смотки;
  • Вертеть крючок необходимо по направлению стрелки часов;
  • По окончании процесса крючок вынимается.

Важно! Не закручивайте проволоку сильно туго, иначе она может лопнуть.

Если же работу выполняете при помощи шуроповерта, то смотка упрощается, а при помощи пистолета – процесс выполняется автоматически.

Другие методы соединений арматуры

как вязать арматуру для ленточного фундамента видео

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы

Вязание не всегда применяется для армирования линейного фундамента, существуют еще и другие способы. Например, из видео мы выделили следующие материалы для данного действия:

  • Хомуты из пластика – очень простой метод соединения, который способен быстро крепиться и ничем не уступает в прочности после бетонирования. Из минусов следует отметить такие пункты: цена, слабая прочность соединений и уязвимость от температурных влияний. Оптимально использовать для временных построек.
  • Соединение сваркой. Это прочная сила, какую образуют при помощи работы сварочного аппарата. Недостаток данного метода – это утрата арматуры.

Способ вязания пластиковой арматуры

какую арматуру используют для ленточного фундамента

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома

Такой материал как стеклопластик – очень хорошая вариативность для арматуры линейного основания дома. Стоит он намного меньше, но функционирует намного дольше. Вязать такой каркас нужно немного по-другому.

Прежде, чем вязать арматуру из пластика нужно выполнить детальные расчеты, ведь даже маленькая неточность может не выдержать давления. При создании фундамента применяют бобышки, которые защищают конструкцию от проседания. Процесс вязания происходит по такому же принципу – применяются проволока или приобретаются различные хомуты.

Важно! Для устойчивости такой конструкции монтируют специальные детали с металла.

Работа над связкой ленточного фундамента – очень важный элемент для создания прочности здания. Для вышеизложенного материала мы провели анализ большого количества источников, видео уроков и выделили основную информацию, которая может помочь вам в создании надежного основания постройки.

Вязка арматуры под ленточный фундамент: правила, виды, вязка углов

Фундаментная часть, построенная правильно, считается одним из определяющих факторов продолжительного эксплуатационного периода всего объекта. Показатель прочности этой основы зависит от грамотно исполненного армирования, главным этапом которого считается вязка арматуры под ленточный фундамент. Если внимательно изучить технологические особенности работ, приготовить все необходимое, то устроить силовую каркасную основу вполне по силам каждому из вас. Когда на такие виды работ будет задействована бригада строителей, можно проконтролировать правильность и качество их действий.

Вязка арматуры под ленточный фундамент

Необходимость армирования ленточного фундамента

Фундаментная конструкция устраивается с той целью, чтобы выдерживать нагрузочные усилия, создаваемые объектом. Равномерно распределяемую силу давления она переносит лучше всего.

Однако в процессе практической эксплуатации нагрузка зачастую распределяется неравномерно, от чего в фундаментной основе создаются напряжения внутреннего характера. Причинами могут являться пучения почвенного состава, ошибки в проектировании, повлекшие за собой различные веса отдельно взятых элементов конструкции.

Бетон обладает хорошими показателями по сопротивлению на сжимания по оси и более слабыми – на растягиваемость. Стальные арматурные прутья отличаются пластичностью, отлично компенсируют указанный недостаток бетонного раствора, создающий защищенность металлическим стержням от коррозийных образований.

Во время эксплуатационного периода бетонный монолит, противостоящий сжиманию, и сталь, борющаяся с растяжениями, могут с максимальным эффектом оказывать сопротивляемость различным нагрузочным воздействиям, не позволяя всей конструкции разрушаться.

Бетон обладает хорошими показателями по сопротивлению

Вязка арматуры для ленточного фундамента способна повысить показатель прочности и оказать помощь в сохранении финансовых средств – за счет сокращения объемности фундаментной основы понижаются затраты в сырье.

Вязать арматуру или варить

Вязание арматуры для фундамента выполняется с применением:

  • проволочного вязального материала. Технология такого вида монтажа отличается надежностью, пользуется популярностью. Вариантов увязки проволокой много, но многие предпочитают узловую;
  • муфт резьбового и обжимного типа. Применение возможно на участках механических стыков;
  • стальных скрепок. Металлические прутья соединяют, не устраивая проволочных узлов;
  • хомутов и фиксаторов из пластикового материала. Такими приспособлениями монтажные работы выполняются легко и оперативно, крепежные детали отличаются устойчивостью к воздействию коррозии. Но применение таких фиксаторов одобряют не все строители.

Многие задают вопрос: вязать или варить арматуру для фундамента? Второй способ более быстрый, но для его игнорирования имеются определенные веские доводы:

  • арматурная сталь в точках соединений сильно перегревается. Металл утрачивает до пятидесяти процентов прочности, если подвергается обработке сваркой. Эта особенность очень важна при вязке арматуры для углов фундамента, потому что в подобных местах чаще всего проявляются все негативные отличия такого способа;

Фиксирование опорных элементов

  • если фиксирование опорных элементов выполнено жестко (сварочным агрегатом), то нагрузочные усилия на каркасную основу действуют неравномерно. В точках жестких сцепок создаются напряжения аномального характера;
  • если в процессе сборки будет допущена ошибка, то придется использовать для каркаса новый материал;
  • работа сварочным аппаратом подразумевает наличие специальных навыков и расходы на оплату электрической энергии.

Итак, можно ли варить арматуру для фундамента, а не вязать? Бывают ситуации, когда обвязка фундамента арматурой без применения сварки не выполняется:

  • если в фундаментной основе предусматриваются закладные элементы. Подобные детали монтируют в точках, где ожидается максимальная нагрузка на бетонную конструкцию. Закладные наваривают на арматурный скелет, чтобы спровоцировать равномерное перераспределение нагрузки;
  • если есть необходимость зафиксировать соединения продольного типа. В точках нахлеста арматуры создаются двойные слои, которые необходимо сваривать. Прутья встык не крепят, так как сечений будет маловато для прочного соединения.

Материалы и инструменты для вязки арматуры

Учитывая то, что арматурный пояс придает всей конструкции устойчивость, воспринимая существенную долю нагрузки, от его качественного выполнения зависит многое.

Как все же правильно вязать арматуру для ленточного фундамента? Принято понимать, что для создания каркасной основы необходимы стальные прутья. Строители предпочитают пользоваться следующими типами арматурной стали, разделяющейся по:

  • материалам изготовления. Железные прутья считаются классическим вариантом, неоднократно испытанным в деле. Их разделяют на шесть групп по уровню прочности, материал гнется и сваривается. Прутья композитные содержат в себе волокна базальта, углерода, стекла и арамида. Этот тип материала отличается более легким весом, приемлемой стоимостью, не ржавеет, не гнется и не подвергается сварным работам;
  • профилям. Гладкопрофильную чаще используют вместо перемычек для соединений. Прутовая саль, имеющая периодический профиль, различается рельефностью, с помощью которой улучшается сцепляемость с раствором.

Для правильной вязки потребуются специальные инструменты. Если соблюдать правила вязки, то можно добиться более надежного соединения, чем сварка. Показатель прочности в соединительных узлах не понизится, помощь опытного сварщика не потребуется, все работы выполняются непосредственно в опалубочной конструкции или в непосредственной близости.

Соблюдение правил вязки

Чем удобней вязать арматуру? Каркас собирается ручным способом или с применением соответствующих инструментов.

Разберемся, чем можно связывать арматуру для фундамента. При проведении таких работ можно пользоваться:

  • вязальным пистолетом. Наиболее быстрый метод. Устройством неудобно работать в труднодоступных участках, да и проволоку, предназначенную для вязки, он расходует в больших количествах. Основной недостаток инструмента – высокая стоимость. Если использовать приспособления китайского производства, то одного пистолета хватит на 1 основание;
  • крючком для вязки. Напоминает изогнутый и заточенный гвоздь, имеющий вместо шляпки рукоятку. В интернете можно найти материалы, как вязать арматуру шуруповертом, используя такой крючок в качестве насадки. Винтовые крючки промышленного изготовления работают эффективно, но процесс замедляют, оставляя длинноватые хвостики;
  • народными средствами. При небольших рабочих объемах и отсутствии специальных инструментов, допускается применение плоскогубцев или самодельного крючка, подготовленного из подходящего гвоздя. Качество работ будет не самым лучшим, подобная схема вязки арматуры для ленточного фундамента должной прочности не даст.

Чем можно связывать арматуру для фундамента

Конструкционные стержни различают по предназначению:

  • рабочие прутья. Продольные элементы арматуры, расположенные вдоль ленточного основания;
  • хомуты. Бывают поперечными, вертикальными и горизонтальными, соединяю каркасную конструкцию в одно целое.

Чтобы знать, как правильно вязать арматуру для строительства основания под частный дом, необходимо знать определенную схему работ:

  • используют композитные или сальные прутья с диаметром в 11 – 14 или в 12 – 18 мм, профилем периодического типа;
  • прутья выкладываются с нахлестом, соединяются горизонтальными элементами. Для мелкозаглубленного основания достаточно двух слоев по 2 – 4 стержня, в других конструкциях устраивают три слоя. Промежутки между прутьями не должны превышать тридцати – сорока сантиметров;
  • вертикальными элементами поддерживают верхние и нижние слои, размещают их с шагом в сорок – девяносто сантиметров. Нагрузка на них приходится небольшая, для изготовления подойдет материал с диаметром в 6 – 11 мм;

Прутья выкладываются с нахлестом

  • выполняется защита от воздействия коррозии. Каркас полностью должен быть залит бетоном, от верхнего края опалубки его должно отделять не менее шести – восьми сантиметров. Устраивая фундамент под частный дом, для вязки арматуры используют крючок.

Как правильно вязать арматуру, мы уже знаем. А сколько ее потребуется для устройства фундамента? Объем материала определяется на основании:

  • размеров фундаментной основы;
  • схемы, определяющей, как связать стальные прутья. Она включает в себя число слоев и продольно расположенных прутьев по всей ширине.

Виды вязок различных участков фундамента

Для строительства собственного дома придется запастись терпением и внимательностью. Время и финансирование экономить не следует, так как в процессе эксплуатации могут возникнуть неприятности.

Как связать арматуру своими руками по длине фундаментной ленты, нам известно. Все выполняется достаточно просто, необходимо только выдерживать величину нахлеста. А вот как правильно вязать углы фундаментной конструкции?

Различают два способа, как вязать углы основы:

  • между парой конструкций, расположенных перпендикулярно;
  • в очке примыкания двух стен.

Для выполнения каждого варианта имеется несколько технологий. При вязке участков на углах используют:

  • жесткие лапки. На пруте устраивается прямоугольная лапка, схожая с кочергой. Длину загнутого участка определяют не менее 35 значений диаметра или более. Загнутые части прутьев соединяются на угловых участках «лапками»;
  • используются Г-образные хомутики. Принципиально действия напоминают предыдущий вариант, но готовятся не лапки, а Г-образные концы со стороной не менее 50 диаметров прута. Одна сторона фиксируется к каркасу стены, вторая – к перпендикулярно расположенной стенке. Внутренние прутья необходимо соединить со внешними. Хомуты устраиваются с шагом, равным трем четвертям высоты подвальных стен;
  • используют хомуты в виде буквы «П». На каждый угол готовится пара элементов, стороны их равны 50-ти арматурным диаметрам. Хомут приваривают к паре прутьев, расположенных параллельно, и к одному, пересекающему их.

Хомут приваривают к паре прутьев

Как выполняется укрепление тупых углов фундаментной основы? В подобных ситуациях внешние прутья выгибают до необходимого угла, крепя к ним дополнительные, чтобы усилить конструкцию. Внутренние прутья связываются с внешними.

Для укладки арматуры в зонах примыкания стен, используют практически такие же способы – внахлест и оба вида хомутов.

Основные правила выполнения армирования

Итак, зачем вязать каркас и как правильно это делать? При выполнении таких работ придерживаются следующих рекомендаций:

  • в качестве рабочих прутьев применяют материал класса А400 и выше;
  • не следует пользоваться сваркой, так как она придает сечениям слабость;
  • металлические прутья обязательно связываются на угловых участках, использовать сварку в этих точках запрещается;
  • хомуты из гладкой арматуры изготавливать не следует;
  • чтобы металл имел надежную защиту от проявлений коррозии, защитный слой бетона с любой стороны стержня должен составлять не менее четырех сантиметров;

Арматурные стержни располагаются часто

  • продольно размещенные прутья крепятся с нахлестом, составляющим не менее двадцати размеров их сечения и равным длине от 25 сантиметров;
  • если арматурные стержни располагаются часто, необходимо контролировать крупность наполнительных компонентов бетонного раствора, чтобы они не оседали среди прутьев, способствуя образованию пустотных участков.

Некоторые интересуются, что будет, если в фундамент положить просто арматуру без связки. Скажем откровенно – экспериментировать не следует, потому что это окажет негативное влияние на последующую эксплуатацию объекта.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
