Высота подвала

Однозначно ответить на вопрос о том, какая должна быть высота подвала, достаточно сложно, так как это зависит от множества факторов. В пример можно привести расположение подвала. Если он создается отдельно от дома, его высота может быть больше, так как не зависит от высоты фундамента. Также влияет назначение подвала. Высота винного хранилища будет отличаться от высоты подвала жилого дома или гаража. Стоит отметить, что в подвале может размещаться что угодно – от теплицы до жилого помещения. При этом важно учитывать особенности грунта на участке, так как от этого зависит долговечность всей конструкции.

Особенности подпола

Существует несколько вариантов устройства подвала строения. Они могут отличаться по высоте и предназначению. Если помещение будет использоваться для хранения припасов и вин, это может быть просто подпол, который отличается от полноценного подвала размерами. Его высота обычно составляет до 170 см.

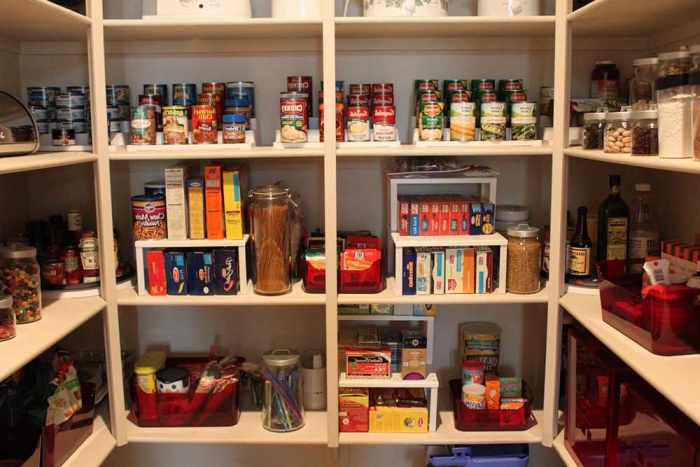

В подполе может храниться консервация, вино и овощи. Стоит помнить, что хранить продукты в подполе, температура которого не опускается ниже +12 градусов, нет смысла, так как урожай необходимо хранить при температуре, приближающейся к нулю. Снизить ее не получится, так как пространство под полом будет нагреваться из-за отопления помещения сверху, а также из-за небольшой высоты подвала жилого дома.

Общие сведения о технических этажах

Технические этажи оборудуются на основании проекта дома, утвержденного профессиональными строителями. Размер подполья зависит от общего количества этажей дома. Стоит отметить, что технический этаж может располагаться на чердаке, в подвале или между жилыми этажами.

В стандартных многоквартирных домах технический этаж располагается в подвале. Стоит отметить, что если в строении больше 16 этажей, технический этаж должен располагаться через каждые 50 метров.

На данных этажах размещается следующее оборудование:

  • бойлеры;
  • водопроводные трубы;
  • системы отопления строения;
  • канализационные трубы;
  • электрооборудование;
  • вентиляционное оборудование;
  • кондиционеры.

Стоит учитывать, что высота технического этажа зависит от высоты оборудования, которое будет устанавливаться. Так как оборудование может издавать сильный шум, помещение стоит звукоизолировать. При необходимости используются материалы, поглощающие вибрацию. Это позволит сохранить строение в целостности и создать комфортные условия для жителей в доме.

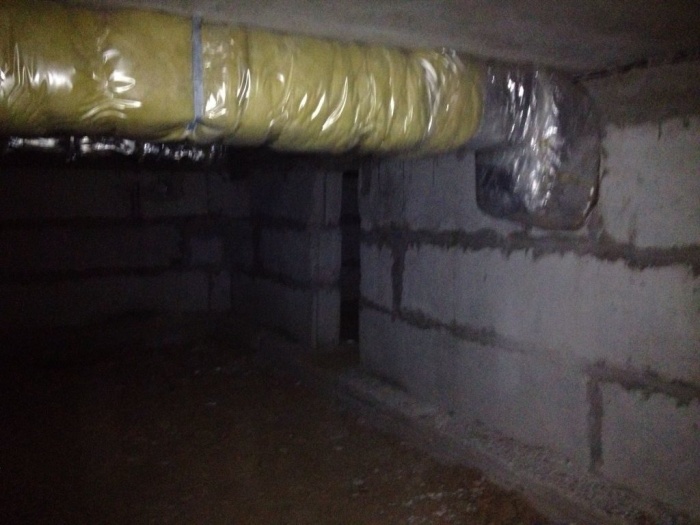

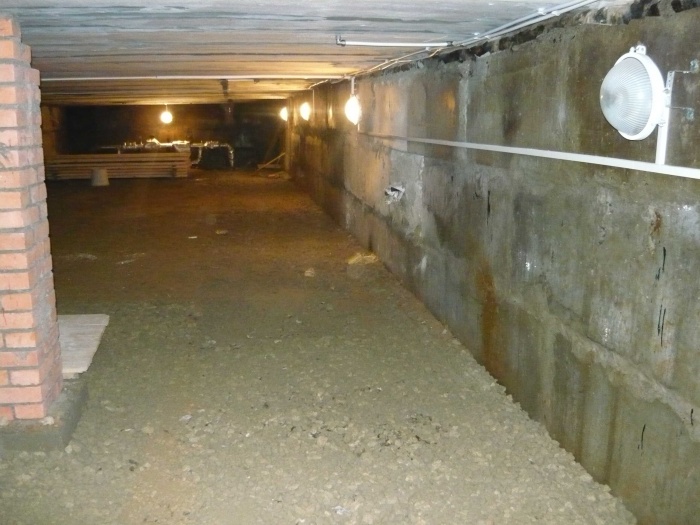

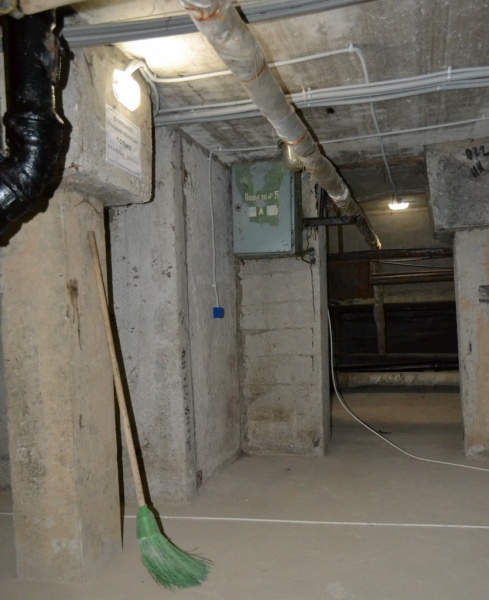

Особенности технического подполья

Помещения, которые располагаются под домом и используются только для размещения коммуникаций, называют техническим подпольем. Высота таких помещений обычно составляет около 1,8 м. Но стоит учитывать, что высота многих бойлеров превышает 2 метра, поэтому важно заранее это предусмотреть. При этом нужно добавить около 30 см к высоте устройства.

Если подвал является большим, в нем размещаются дополнительные приборы. В пример можно привести стиральную машину. Иногда владельцы домов устанавливают в подвале душевую кабину. Также при обустройстве технического подполья необходимо учитывать некоторые рекомендации:

  1. Его высота должна составлять не менее 1,6 м.
  2. В подполье должен иметься сквозной проход шириной не менее 1,2 м для обслуживания оборудования и проведения ремонтных работ.
  3. Важно создавать в перегородках отсеков подполья отверстия. Они необходимы для проведения коммуникаций. При этом важно учитывать диаметр с учетом изоляции.
  4. Вдоль прохода в техническом подполье стоит установить искусственное освещение.
  5. Если проход между отсеками подполья проходит над трубами, над ними необходимо сделать деревянные мостки.
  6. Техническое подполье необходимо оборудовать лестницей с дверью, выходящей наружу.
  7. При создании конструкций из металла следует использовать только устойчивую к влаге арматуру, так как в помещении может скапливаться конденсат.

При обустройстве технического подполья важно устанавливать трубы и коммуникации таким образом, чтобы при необходимости можно было без затруднений проводить ремонтные работы.

Система вентиляции в подполье

Чтобы в техническом подполье не появлялся конденсат, в помещение должен постоянно поступать свежий воздух. Вентиляционные отверстия размещаются симметрично с обеих сторон.

Часто в технических подпольях делаются сухие изолированные камеры, в которых установлено вентиляционное оборудование. Важно обеспечить доступ к оборудованию, чтобы при необходимости можно было его отремонтировать. Зимой в подвале стоит поддерживать температуру не ниже 5 градусов. Стоит отметить, что влажность в помещении не должна превышать 70 процентов. Чтобы устранить потери тепла в помещении, стоит укрепить перекрытия и стены.

Если после оборудования технического подполья появляется конденсат, необходимо дополнительно гидроизолировать помещение и проветрить помещение через двери и окна.

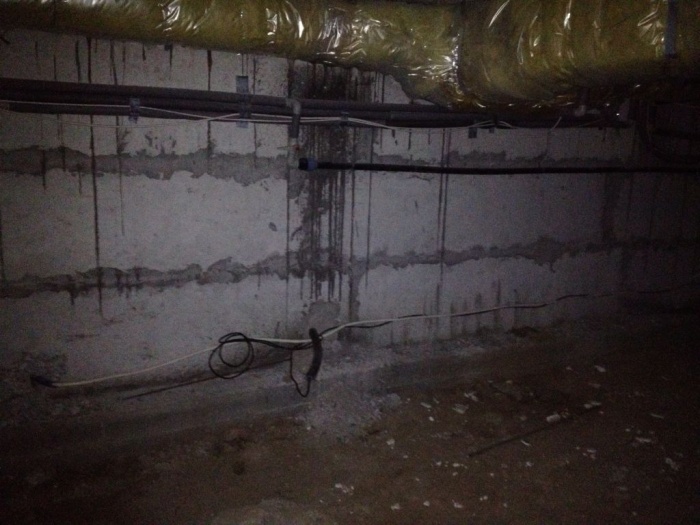

Уязвимые места технических подполий

Перед оборудованием технического подполья стоит помнить о том, что в таких помещениях часто сохраняется высокая влажность, из-за чего металлическая арматура начинает ржаветь. При высокой влажности разрушаютсяи теплоизоляционные материалы. Стоит отметить, что при недостаточном дренаже помещение может быть затоплено.

Во время обустройства подполья важно обратить внимание на следующие проблемы:

  1. Неисправность вентиляции. Из-за этого в помещении может сильно повышаться уровень влажности.
  2. Разрушение теплоизоляционных и гидроизоляционных материалов на трубах. Это может привести к появлению ржавчины на металле.
  3. Пришедшая в негодность электропроводка.
  4. Засорение дренажной системы.

Часто во время устранения проблем владельцам домов приходится увеличивать высоту подвала. Иногда для предотвращения проблем устанавливаются дополнительные опоры для оборудования. Стоит помнить, что все работы в подвале должны производиться по заранее подготовленному строительному плану.

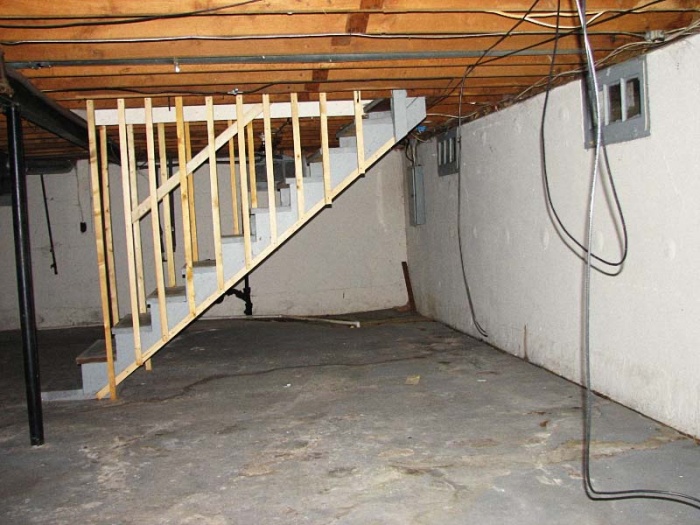

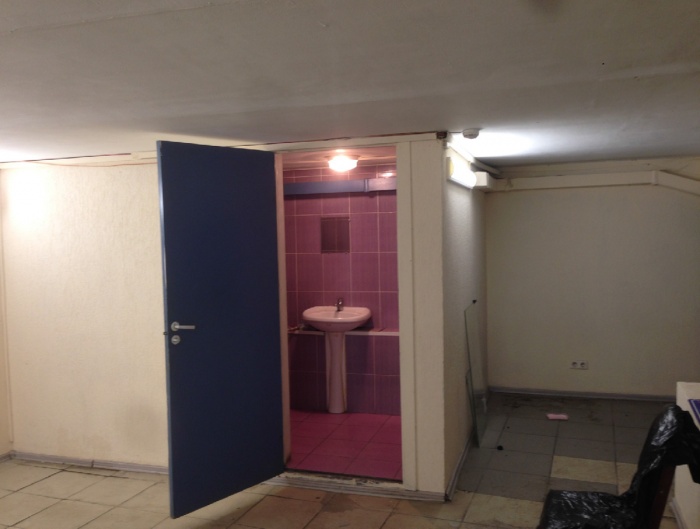

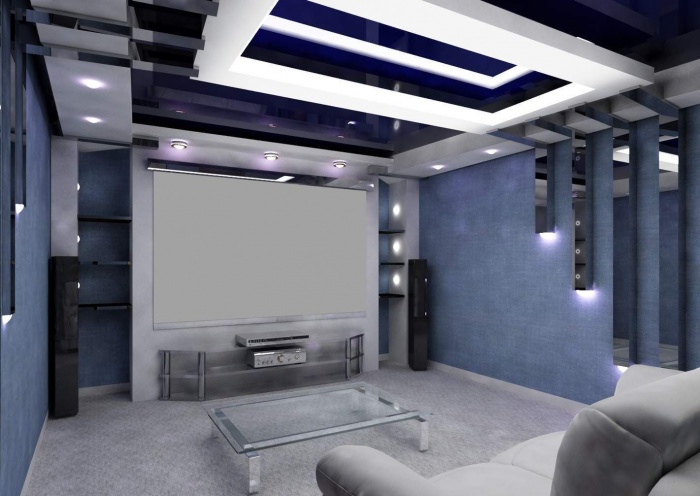

Обустройство жилого подвала

Некоторые владельцы участков оборудуют подвал как жилую зону или спортзал. При желании в погребе можно обустроить кабинет или гостиную с винным погребом. Во время работы над данными помещениями стоит помнить, что к ним предъявляются такие же требования, как и к этажам, располагающимся над уровнем грунта.

Стоит отметить, что из-за отсутствия окон в подвале необходимо делать подсветку по всему периметру помещения. Часто владельцы домов устанавливают встраиваемые светильники на потолке подвала. Важно учитывать, что высота подвала, обустроенного как жилое помещение, должна составлять около 2,65 м. Это необходимо для закрепления светильников и обустройства системы вентиляции.

В некоторых случаях увеличивать высоту за счет углубления в грунт не получается. Обычно это связано с тем, что грунтовые воды расположены на небольшом расстоянии от поверхности грунта.

Проектирование

Перед началом работ по созданию дома с подвалом необходимо выполнить несколько действий, которые являются обязательными. Сначала стоит определить тип грунта и его несущую способность. От этих данных будет зависеть выбор типа конструкции, устанавливаемой на участке. Только после этого можно начинать создание проекта подвала. Если данными работами пренебречь, строение может начать разрушаться уже в первый месяц эксплуатации.

Важно! При строительстве подвала ниже уровня земли более чем на 1,5 м,можно столкнуться с такой проблемой, как подтопление помещения.

Если основание дома расположено ниже уровня грунтовых вод, необходимо создать эффективную систему отвода воды. Лучше всего создать систему искусственного понижения уровня грунтовых вод на участке.

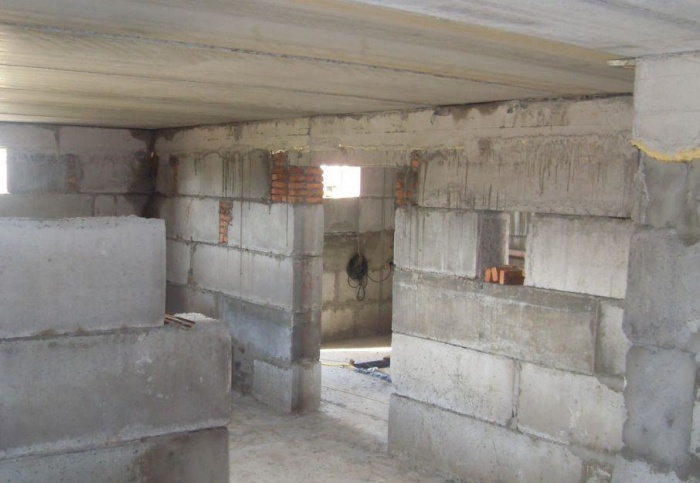

Способы создания подвальных помещений

Чаще всего подвал создается по заранее составленному проекту дома. Стоит отметить, что любой дом с подвалом создается на ленточном основании. Такой фундамент представляет собой железобетонную ленту, прокладываемую под каждой стеной будущего строения.

Существует несколько способов создания подвала:

  1. Рытье котлована. При выборе такого варианта котлован создается при помощи специализированной техники.
  2. Создание бетонных стен. Для этого по периметру строения создаются траншеи.
  3. Создание подвала в уже готовом жилом доме.

Важно! Перед рытьем котлована стоит учитывать, что его размер по всему периметру должен превышать размеры строения на 0,5 м.

После создания котлована его дно покрывается подушкой из песка и щебня. На следующем этапе на данный материал укладывается плита. После проведения описанных работ на плиту настилается гидроизоляционный материал. Только после этого происходит заливка бетонного слоя.

Для создания стен могут применяться различные материалы. Часто используются бетонные блоки или кирпичи. Перекрытием подвала обычно служит железобетонная плита. При выборе такого варианта стоит помнить о том, что для выполнения описанных работ потребуется тяжелая строительная техника.

Если происходит создание подвала вторым из указанных способов, на участке создаются траншеи. Их глубина обычно составляет от 1,5 до 2 метров. Ширина таких канав должна быть равна примерно 0,6 м. На первом этапе создания стен происходит засыпка траншей песком, который затем утрамбовывается. После этого происходит заливка бетона. На данном этапе создается деревянный каркас, в который устанавливается арматура.

На следующем этапе осуществляется гидроизоляция созданной конструкции. на дне котлована между стенами создается песчаная подушка, необходимая для создания бетонного основания.

Если подвал строится в уже готовом здании, стоит оборудовать подвал только под частью строения. В таком случае стены подвала не будут связаны со стенами здания. При этом на такое строение тратится меньшее количество денег. Для создания подвала в одном из помещений уже готового здания по его периметру сначала происходит выемка грунта, после чего осуществляется укладка асбестоцементных листов. Они впоследствии покрываются гидроизоляционными материалами. На следующем этапе происходит укладка арматурной сетки и заливка ее бетонным раствором.

Расчет стен подвала

Чтобы верно произвести расчет, необходимо учитывать несколько важных факторов. к ним можно отнести:

  • глубина расположения грунтовых вод;
  • высота будущего строения;
  • свойства грунта на участке;
  • наличие коммуникаций.

Перед проведением работ по созданию подвала производятся следующие расчеты:

  • вычисление боковой нагрузки, действующей на стены подвала;
  • вычисления, необходимые для выбора арматуры, используемой при создании стен подвала;
  • расчет давления под подошвой.

Стоит отметить, что подобные работы необходимо доверять профессиональным строителям, чтобы после возведения строение было надежным. Так как стены подвергаются боковому давлению, возникает сдвигающая сила, которая может привести к разрушению конструкции.

Если строение создается своими руками, для расчета следует нанять профессионального строителя, так как при неправильном составлении чертежей дом может начать разрушаться уже в первый год использования. Именно поэтому не стоит экономить на данном этапе создания строения.

Гидроизоляция подвала

Перед тем как производить гидроизолирование подвального помещения, необходимо помнить о том, что все материалы должны быть отображены в плане строения. Это необходимо для определения точных размеров помещения.

Защита подвальных помещений от влаги может осуществляться разными способами:

  • горизонтальным;
  • вертикальным;
  • комбинированным.

Последний способ позволяет более надежно защитить подвал от проникновения влаги. Вертикальная гидроизоляция применяется на участках с высоким уровнем грунтовых вод. При выборе такого варианта гидроизолирование производится по цоколю.

Стоит помнить, что горизонтальная гидроизоляция создается в любом случае. Она нужна для защиты подвала от затопления. Это может произойти при повышении уровня грунтовых вод после обильных осадков.

Перед созданием защитного слоя для подвала стоит рассмотреть несколько типов гидроизоляции стен помещения. Каждый из них имеет свои особенности. Гидроизоляция может быть:

  • рулонной;
  • проникающей;
  • выполненной жидкой резиной;
  • мембранной.

Если дом создается на песчаной или неплотной почве, для защиты подвала необходимо периметр вокруг строения оборудовать отмосткой. Если этого не сделать, влага может проникать к стенам подвала и постепенно разрушать строение.

Чтобы надежно защитить дом от грунтовых вод, стоит создать на участке дренажную систему. Ее необходимо делать исходя из данных о высоте грунтовых вод и количестве осадков. Чтобы оценить эффективность дренажной системы, можно попробовать частично залить участок из шланга. Если вода будет застаиваться, необходимо усовершенствовать дренажную систему. При этом важно следить, чтобы влага не проникала в подвал, а сразу же отводилась от строения.

Теплоизоляция и вентиляция

Перед созданием подвала необходимо учитывать толщину теплоизоляционных материалов. Стоит помнить, что их укладка влияет на высоту помещения. теплоизоляция необходима для предотвращения появления конденсата в подвале, а также от потери тепла в зимнее время.

Стоит отметить, что теплоизоляция стен производится только после гидроизоляции. Для утепления стен подвала чаще всего используется экструдированный пенополистирол. При утеплении потолка помещения обычно применяется стекловата.

Для создания системы вентиляции помещения в стенах создаются отверстия размером примерно 14х14 см. Вытяжное отверстие располагается под потолком помещения. Вытяжная труба выводится на крышу здания вместе с другими каналами вентиляции. Приточное вентиляционное отверстие создается напротив вытяжного. В данном случае труба выводится к основанию строения.

Совет! Учитывая, что в летнее время вытяжка является слабой, стоит оборудовать отверстие вентилятором.

При необходимости, кроме труб, в подвале монтируются вентиляционные окна. Разрабатывая проект подвала необходимо заранее определить расположение вентиляционных каналов, чтобы не проделывать отверстия в готовых стенах и потолке.

Устройство полов в подвале

При расчете высоты подвала необходимо учитывать высоту полов. Можно выделить 2 способа устройства: по грунту и по лагам. Выбор определенного варианта зависит от уровня грунтовых вод на участке и предназначения подвала. Кроме этого, стоит учитывать финансовые возможности.

Перед созданием полов в подвале необходимо очистить площадку от мусора и выровнять ее. После этого осуществляется процесс утрамбовки грунта. Полы по грунту разделяются на 2 типа: глинобитные и бетонные. При выборе первого варианта на дно котлована укладывается щебень с глиной, который впоследствии тщательно утрамбовывается. Укладку данных материалов необходимо произвести в 2 слоя. Стоит отметить, что каждый слой должен иметь толщину около 10 см.

При возведении бетонных полов необходимо учитывать особенности проведения таких работ. Сначала на грунте создается бетонное основание, на которое после застывания насыпается керамзит. После проведенных работ происходит создание цементной стяжки.

Толщина слоя бетона и утеплителя должна составлять около 12 см. После создания пола для отделки можно использовать такие материалы, как линолеум, плитка, ДВП и другие.

Важно помнить, что при высоком уровне грунтовых вод необходимо использовать другой материал для утепления пола. Это связано с тем, что он является влагопроницаемым. Вместо указанного материала, часто используется пенополистирол, который не боится влаги.

Если подвал будет использоваться как жилое помещение, стоит укладывать полы по лагам. При выборе такого варианта после уплотнения грунта на дне котлована необходимо выстроить на нем столбики из обожженного кирпича, которые будут иметь высоту около 20 см. Это следует учитывать при проектировании строения, чтобы заранее знать высоту подвала. При размещении лаг под них укладывается гидроизолирующий материал. Для выравнивания положения всех изделий следует использовать деревянные бруски.

После укладки лаг на них создается дощатый пол. Стоит помнить, что используемая древесина должна быть предварительно обработана защитными составами, предотвращающими гниение. Чтобы понять, какая высота подвала должны быть в определенном строении, необходимо тщательно составить проект погреба, учитывая факторы, описываемые выше.

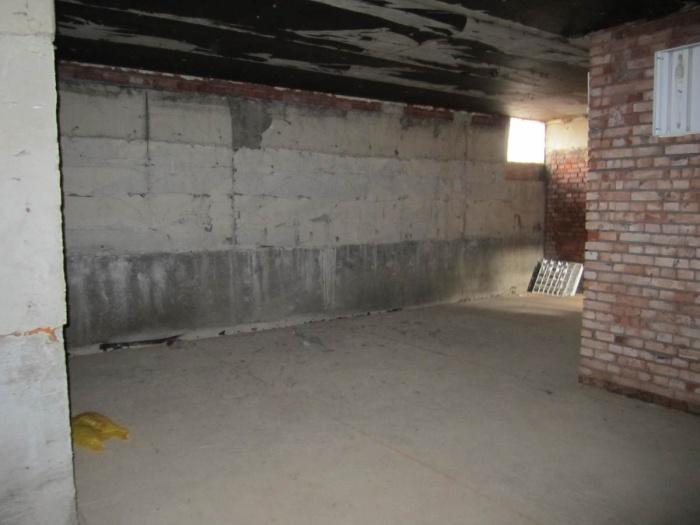

Высота подвала в многоквартирном доме

Дачник с 20 летним стажем

Строительство многоквартирных зданий ведется по специальным проектам, которые предварительно одобряются в соответствии с законодательством страны. На плане присутствуют оптимальные размеры каждого помещения. Отдельного внимания заслуживают подвалы, так как эти сооружения исполняют роль вспомогательных конструкций. Там присутствуют коммуникации и иные компоненты, необходимые для регулярного осмотра и своевременного ремонта представителями управляющей компании. Рассмотрим общепринятую высоту потолка подвала в многоквартирном доме.

Узнайте высоту подвала в вашем доме

Секреты строительства

При возведении подобных сооружений обязательно учитывается целый ряд моментов. Рассмотрим более подробно, какие нюансы присутствуют при формировании и последующем строительстве цокольного этажа здания:

  1. Высота подвала должна быть спланирована предварительно перед началом строительства и закладкой фундамента.
  2. Расстояние от пола до потолка конструкции напрямую зависит от этажности возводимого здания.
  3. Пространства в помещении должно свободно хватать для доступа ко всем коммуникациям строения.
  4. При планировании емкости погреба обязательно учитывается присутствие и глубина грунтовых вод.
  5. Также немаловажно учитывать плотность грунта, где возводится сооружение. Чем меньше этот показатель, тем меньше будет пространства в погребе.
  6. Минимальные размеры также устанавливаются на основании федерального и местного законодательства РФ.
  7. Глубина подпола учитывается при специализации помещений.

Если учитывать все эти моменты, то можно самостоятельно узнать, какой минимально подпол должен быть в многоквартирном здании.

В данном видео рассмотрим подвалы многоквартирных домов:

Важно. При строительстве высотных зданий конструкция фундамента и цокольного этажа делается углубленной, из-за чего площадь помещений существенно увеличивается за счет расстояния до потолка от пола.

Какие требования предъявляют к высоте подвалов

К подвальным помещениям выдвигаются определенные требования. В обязательном порядке строительный план, а также последующие работы по возведению сооружения должны соответствовать следующему:

  1. Установленные минимально допустимые нормы, которые применяются при строительстве высотных домов.
  2. Соотношение уровня потолков в подвальных помещениях должно пропорционально соответствовать этажности здания.
  3. Нормы строительства в жилом доме учитывают беспрепятственный доступ к коммуникациям.
  4. Изобилие коммуникаций и иных дополнительных элементов конструктивной составляющей здания.

Учитывая все эти требования, рассчитывается высота потолков в подвальных помещениях, после чего подбирается оптимальный вариант проекта при условии, что поверхности сооружения могут быть покрыты изолирующими материалами.

При несоблюдении требований относительно установленной высоты потолка в подвальных помещениях многоэтажных домов при сдаче здания в эксплуатацию могут возникнуть некоторые трудности.

Как определить высоту подвала высококвартирного дома

Для каждого отдельного строения величина подвального сооружения отличается. Оптимальный параметр, рассчитанный для частного дома, не подходит для МКД. Чтобы определить требуемую величину, учитываются следующие моменты:

  1. Этажность строения. Чем больше этажей, тем больше величина цокольного этажа и фундамента.
  2. Общий размер здания. Чем этот параметр больше, тем больше требуется заглубить фундамент сооружения.
  3. Общий запланированный уровень потолков во всех этажах. Параметр также учитывается при вычислении уровня подвала.
  4. Предназначение подвальных площадей. Если конструкции используются для коммуникаций, требуется одна высота, для частного пользования — иная.

Как правило, высоту подвала можно определить, соотнеся всю величину строения. Обычно это значение находится в пределах 1/10 части здания. Однако в отдельных случаях заглубление делается большим или меньшим в зависимости от проекта.

Важно. Узнать точный уровень подвальных помещений можно, обратившись к плану здания, который присутствует в открытом доступе и свободно может быть рассмотрен жильцами.

Высота техподполья и его оснащение

Чаще всего техническая составляющая здания находится в подвальных помещениях, чтобы специалисты управляющей компании всегда имели свободный доступ к данным комнатам. Здесь в зависимости от величины помещений присутствует следующее оснащение:

  1. Подвод электроэнергии. Требуется небольшая высота для проведения электриками ремонтных или восстановительных работ.
  2. Подвод отопительной системы. Требуется величина минимум в стандартный человеческий рост в зависимости от количества узлов.
  3. Подвод канализационной системы. Минимальный уровень подвала — в человеческий рост, также зависит от количества присутствующих разветвлений.
  4. Подвод стационарных кабелей связи. Требуются минимально допустимые параметры высоты потолков.
  5. Подвод газа и водопровода. Требуется оптимальная величина потолка, расстояние также зависит от количества разветвлений систем.

Подобное оснащение присутствует практически во всех многоквартирных домах. Высота технической части подпола, напрямую зависит от положения грунтовых вод, так как не допускается их проникновения в подобные комнаты.

Стоит отметить, что любое сооружение подвала начинается с проектирования фундамента здания. Нередко именно от используемых материалов, а также веса всего здания зависит величина углубления и последующее конструирование подвала.
