Высота подводки воды к унитазу – схема подключения, монтаж с пластиковой трубой, на каком минимальном расстоянии до раковины возможно поставить и как подключить конструкцию к водопроводу?

Сантехнические работы. Уклоны и высоты выводов.

В процессе ремонта возникает масса вопросов. Выделю чаще всего возникающие при ремонте санузлов.

  Какой угол уклона канализационной трубы?
– для трубы диаметром 100 мм – минимум 2 см/метр
– для трубы диаметром 50 мм – минимум 3 см/метр

  На какой высоте выводится канализация…
– для унитаза приставного 160-190 мм (в зависимости от производителя и модели) примерка по месту даст самый верный ответ
– для унитаза подвесного 220-240 мм от пола
– для душевой кабины с поддоном 60 мм
– для умывальника 500-550 мм
– для ванны 100-150 мм
– для кухонной мойки 300-400 мм
– для стиральной и посудомоечной машины 500-650 мм





Если по техническим причинам канализационные выводы для ванной(душевой кабины, унитаза) выполнены выше, то под ванной(душевой кабиной, унитазом) можно сделать подиум на необходимую высоту. Возможно кого-то эта ситуация расстроит, но с другой стороны данный подиум, может играть декоративный характер.

Пример подиума под душевую кабину.



  На какой высоте выводится холодная и горячая вода…
– для унитаза приставного 400-600 мм (в зависимости от подводки воды к бачку – нижней, боковой или задней) примерка по месту даст самый верный ответ
– для душевой кабины с поддоном 1200 мм от дна поддона, а душевые лейки – 2100-2250 мм (от низа лейки до дна поддона)
– для ванны 750-800 мм от пола
– для умывальника 550-650 мм
– для кухонной мойки 500-600 мм
– для стиральной и посудомоечной машины 500-750 мм





  Расстояние между розетками вывода воды…
– для душевой кабины и для ванны 150 мм от центральных осей
– для умывальника и для кухонной мойки 100 мм (не так жестко привязаны, так как соединяются гибкими шлангами)

Ванна монтируется на высоте 600 мм, умывальник 850-900 мм.
Данные размеры могут быть изменены и зависят от роста членов семьи. И за собой тянут корректировку остальных размеров (вывод розеток воды)



И не забывайте, что уровень пола в туалетных и ванных комнатах должен быть на 15 – 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом. А также не забывайте о гидроизоляции в ванной и туалете.

Желательно купить всю сантехнику до момента начала прокладки сантех. коммуникаций. Это позволит упростить задачу сантехнику и снизит риски на ошибки.

Высота вывода труб воды и канализации

Высота вывода труб воды и канализацииРемонт

Автор Optimist На чтение 2 мин. Опубликовано

В зависимости от угла уклона канализационной трубы:

  • для трубы диаметром 100 мм — минимум 2 см на метр
  • для трубы диаметром 50 мм — минимум 3 см на метр

На какой высоте выводится канализация для сантехнических приборов?

Для унитаза приставного 160-190 мм (в зависимости от производителя и модели) примерка по месту даст самый верный ответ.

В других случаях:

  • для унитаза подвесного 220-240 мм от пола
  • для душевой кабины с поддоном 60 мм
  • для умывальника 500-550 мм
  • для ванны 100-150 мм
  • для кухонной мойки 300-400 мм
  • для стиральной и посудомоечной машины 600-700 мм

Если по техническим причинам канализационные выводы для ванной(душевой кабины, унитаза) выполнены выше, то под ванной(душевой кабиной, унитазом) можно сделать подиум на необходимую высоту. Данный подиум, также может играть и декоративный характер.

Холодная и горячая вода выводится на высоте:

  • для унитаза приставного 400-600 мм (в зависимости от подводки воды к бачку — нижней, боковой или задней) примерка по месту даст самый верный ответ
  • для душевой кабины с поддоном 1200 мм от дна поддона, а душевые лейки — 2100-2250 мм (от низа лейки до дна поддона)
  • для ванны 750-800 мм от пола
  • для умывальника 550-650 мм
  • для кухонной мойки 500-600 мм
  • для стиральной и посудомоечной машины 700-750 мм

Расстояние между розетками вывода воды:

  • для душевой кабины и для ванны 150 мм от центральных осей
  • для умывальника и для кухонной мойки 100 мм (не так жестко привязаны, так как соединяются гибкими шлангами)

Ванна монтируется на высоте 600 мм, умывальник 850-900 мм. Данные размеры могут быть изменены и зависят от роста членов семьи. И за собой тянут корректировку остальных размеров (вывод розеток воды).

И не забывайте также, что уровень пола в туалетных и ванных комнатах должен быть на 15 — 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом.

Желательно купить всю сантехнику до момента начала прокладки сантехнических коммуникаций. Это позволит упростить задачу сантехнику, а также снизит риски на ошибки.

инструкция по монтажу в этапах, особенности, разновидности

Унитаз является важной частью любой ванной комнаты, а при этом именно с его помощью обеспечивается комфортность жизни каждого современного человека. Обычно выбору и установке данного элемента уделяется не слишком много внимания и времени, что считается ошибочным и неправильным, поскольку крайне важно выбрать такой прибор, который будет обладать многими нужными параметрами и особенностями. Также важно грамотно установить изделие, чтобы оно было устойчивым и безопасным для применения.

Подводка воды к унитазу, а также его подключение к системе канализации должны реализовываться в соответствии с некоторыми необычными требованиями и с применением подходящего дополнительного оборудования и инструментов. Поэтому важно точно знать, как именно полностью выполняется монтаж унитаза, как он подключается к различным системам, а также как грамотно используется.

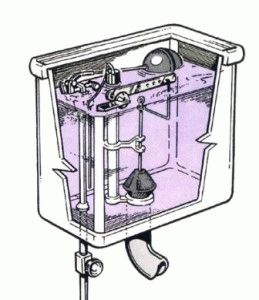

Принцип работы подводки воды к унитазу

Принцип работы подводки воды к унитазу

Основные этапы монтажа унитаза

Первоначально важно знать, как именно выполняется установка данного сантехнического прибора, а данная работа должна быть выполнена правильно и в соответствии с определенной последовательностью действий. Сюда относится:

  1. Выбор унитаза, который не считается слишком простым, поскольку данные изделия представлены в большом количестве видов, а при этом могут иметь много различий и особенностей. Важно подобрать такой сантехнический прибор, который будет удобным для применения, красивым, качественным, легким в уборке, а также не слишком большим и хорошо подходящим для определенного помещения, где будет выполняться его установка.
  2. Подбор оборудования и инструментов, причем здесь важно заранее решить, каким именно методом будет выполняться фиксация прибора, а для этого можно приобрести специальный эпоксидный клей или создать цементный раствор. В последнее время все чаще используется способ, предполагающий применение различных крепежных элементов, таких как анкеров или дюбелей. Соответственно, выбирать нужно такие элементы, которые будут применяться в процессе работы. Дополнительно приобретаются различные шланги для подведения воды, силиконовый герметик и другие элементы. Монтаж подводки воды к унитазу

    Монтаж подводки воды к унитазу

  3. Установка унитаза, которая может быть реализована разными методами, а при этом важно убедиться, что он установлен на самом деле качественно, ровно и надежно, поскольку от этого зависит безопасность и удобство его постоянного применения.
  4. Подключение прибора к системе водоснабжения, а также к канализации через слив. Этот вопрос будет разобран подробно далее.
  5. Проверка правильности подключения и установки изделия, для чего оно применяется по своему основному назначению, а при этом не должно возникать каких-либо проблем или протечек.

Особенности подводки воды к сантехническому прибору

Данная работа легко выполняется своими руками, а при этом важно точно знать, какие нюансы существуют, поскольку только так можно осуществить все этапы быстро и правильно. Перед самими работами следует полностью отключить воду в системе водоснабжения, чтобы не возникало протечек или других непредвиденных ситуаций.

После этого выбирается, какая именно подводка будет применяться для подведения воды к сливному бачку. Чаще всего применяется именно жесткая подводка, которая формируется за счет использования особых трубок из стали. Также часто используется гибкая подводка, которая может быть создана из различных шлангов, обладающих высокой гибкостью, а при этом они просто великолепно справляются с поставленными задачами, не разрушаясь в процессе эксплуатации и не теряя своих параметров.

Резиновая подводка считается самым оптимальным выбором на сегодняшний день, а сверху имеется особое защитное покрытие, сформированное из небольших нитей из металла. Если правильно выполнить установку данного элемента, то можно быть уверенным, что он прослужит очень долгое время, однако при этом важно, чтобы была подведена исключительно холодная вода. Во время выбора данного элемента важно обращать внимание на его качество, которое должно быть достаточно высоким, поскольку от этого зависит долговечность службы всей системы в целом.

Также довольно часто применяется металлическая подводка, в основе которой имеется гофрированная труба. Данный элемент считается очень надежным, прочным и долговечным, а при этом все элементы, которые тем или иным образом могут соприкасаться с водой, формируются с применением нержавеющей стали, которая обладает устойчивостью к коррозии и другим дефектам. Именно поэтому такая подводка будет служить очень долго, а также будет отлично справляться с эффективным и быстрым подведением воды к бачку унитаза.

Основные разновидности подводки воды

Можно выделить несколько видов подводки, а определенный вариант зависит от особенностей конструкции конкретного унитаза. Дело в том, что данные сантехнические приборы могут быть совершенно разными, поэтому и снабжаются различными элементами в разных местах. Бачок может быть просто прикреплен к самому верху унитаза или может быть отдельным, в результате чего его нужно крепить к стене помещения. Также можно применять скрытый бачок, который либо закрывается специальными декоративными панелями, либо просто скрывается в стене помещения. Самостоятельно можно выполнить любой вид подводки, однако важно заранее при покупке унитаза определиться с тем, какой она должна быть.

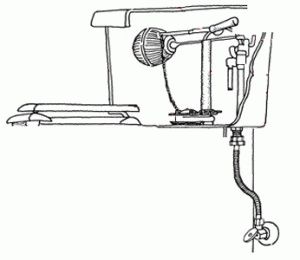

Устройство подводки воды и сливного бачка

Устройство подводки воды и сливного бачка

В самих сливных бачках подводка воды может быть разной, а зависит это от того, в каком именно участке данного элемента имеется соответствующее отверстие. В связи с этим можно выделить следующие виды подводки:

  • Унитаз с боковой подводкой воды встречается чаще всего, а при этом для подключения прибора к системе водоснабжения имеется специальное отверстие сбоку бачка. Выполнить работы по подключению данного элемента на самом деле будет очень просто, поскольку обычно всегда имеется немного пространства сбоку каждого унитаза. Однако если впритык располагается раковина, то тут могут возникнуть определенные трудности. Лучше всего в этом случае пользоваться гибкой подводкой, которую при необходимости можно немного согнуть.
  • Бачок с задней подводкой считается не слишком популярным, а объясняется это тем, что подвести к нему воду на самом деле не так просто. Дело в том, что придется устанавливать унитаз не впритык к стене, а на определенном расстоянии, чтобы невозможно было в процессе эксплуатации каким-либо образом повредить подводку.
  • Нижняя подводка воды к унитазу считается наиболее привлекательной и незаметной, но и трудной в создании, поскольку здесь изначально важно будет подключить бачок к системе водоснабжения, а только потом прикрепить его к стене или к основанию унитаза.

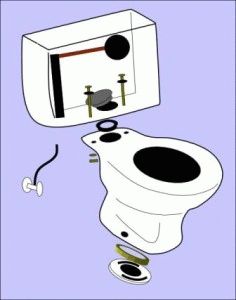

Система монтажа подводки воды к унитазу

Система монтажа подводки воды к унитазу

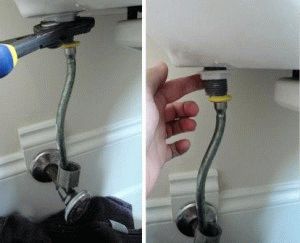

Монтаж подводки воды к сантехническому прибору

Даная работа выполняется поэтапно:

  1. Первоначально важно полностью отключить воду в системе водоснабжения.
  2. Один конец подводки, которая может быть гибкой или жесткой, подключается к трубопроводу, а именно к его стояку, а для этого можно применять обыкновенный штуцер.
  3. Другой конец важно подключить к самому бачку унитаза, для чего в нем имеется соответствующее отверстие.
  4. Проверяется качество, надежность и герметичность всех соединений, а при этом можно применить специальные резиновые подкладки и герметики, чтобы убедиться, что через эти участки никогда не будет протекать вода.
  5. Далее нужно несколько раз проверить работоспособность всего унитаза, для чего вода из бачка сливается несколько раз, а при этом важно следить, чтобы в процессе этого действия не возникало каких-либо проблем. В этом случае можно говорить о том, что подводка воды была осуществлена правильно, поэтому не будет никаких протечек или других дефектов работы оборудования.

Данная инструкция считается простой и понятной, поэтому произвести подведение воды к унитазу на самом деле очень просто, причем здесь вовсе не используются какие-либо специфические инструменты или материалы, а также не задействуются существенные усилия со стороны человека.

Таким образом, разные виды подводки с применением различных материалов могут быть осуществлены быстро и достаточно легко, а при этом можно получить идеальный результат работы. За счет выполнения работы собственными руками не возникает необходимости в дополнительных и лишних тратах на работу других людей.

Высота установки санитарно-технических приборов | Все о ремонте и строительстве

Современный строительный рынок насыщен огромным количеством различных типов смесителей, раковин, моек, ванн и унитазов, отличающихся по размерам, цвету и дизайну. Однако, несмотря на кажущееся разнообразие, сантехнические приборы можно четко подразделить по функциональности и способу соединения с трубопроводами. страничках сайта мы не будем касаться темы выбора сантехнического оборудования той или иной фирмы и их конструктивных отличий, а остановимся только на самых распространенных способах соединения их с трубопроводами.

Сантехнические приборы следует устанавливать после монтажа трубопроводов и полной готовности всех строительных и подготовительно-отделочных работ, т. е. перед финишной отделкой помещения. Перед установкой приборов должны быть выполнены водопроводные подводки заканчивающиеся водорозетками с внутренней резьбой 1/2 дюйма либо угольниками, тройниками, муфтами или коллекторами с такой же резьбой для подключения к ним смесителей или других типов водоразборных кранов. Расстояние между осями розеток холодной и горячей воды под настенные смесители должно быть строго 15 см. Канализационные отводы под унитазы должны быть сделаны из труб или фасонной арматуры диаметром 110 мм, отводы под раковины, мойки, ванные и душевые кабины следует делать диаметром 50 мм, отводы под стиральные и посудомоечные машины могут быть 40 и 32 мм в зависимости от типа агрегата. В этом случае лучше сделать однотипные отводы диаметром 40 или 50 мм, поскольку сегодня у вас одна стиральная машина, завтра может быть другая, а производители стиральных машин снабжают сливные шланги своих изделий переходниками на эти диаметры слива.

Все санитарно-технические приборы устанавливают строго по уровню. Высота их установки регламентируется нормативными документами. Допускаемое отклонение в размерах для всех отдельно стоящих приборов 20 мм.

таблица 7

Высота установки сантехнических приборов
Наименование приборовВысота установки приборов от пола, мм
ОбщепринятаяДля подростковДля детей
Умывальник (до борта)800700600
Раковины и мойки (до борта)850
Писсуары индивидуальные (до борта)650450450
Унитазы (до верха борта)400400330
Ванны (до борта)600–650600–650600–650



Монтаж канализационных отводов и водопроводных подводок (квартирных трубопроводов) желательно производить при наличии уже закупленного сантехнического оборудования: раковин, моек, смесителей, сифонов и т. д. Особенно это актуально для закрытых трубопроводов, спрятанных в стену или конструкцию пола. Если открытый трубопровод можно будет «подправить» при установке оборудования, то с закрытым это будет крайне проблематично. При сегодняшнем развитии химии, в частности, средств для чистки канализационных трубопроводов, а также при технологичных способах соединения труб и фитингов, современный трубопровод выглядит, как показано на рисунке 35. То есть из стены или пола видны только водорозетки и раструб канализационной трубы, весь остальной трубопровод спрятан в стене или за фальш-стеной. При таком монтаже трубопроводов громоздкое сантехническое оборудование: унитазы, ванны и душевые кабины, а также всевозможная мебель, могут быть придвинуты вплотную к стенам.

Рис. 35. Розетка подключения сантехприборов

Однако скрытый монтаж предполагает и более точное расположение водорозеток и канализационных отводов. Например, установка в ванной комнате раковины для умывания с настенным креплением смесителя предполагает наличие самой раковины и сифона к ней. Отвод от сифона сразу заходит в стену, значит нужно, как минимум, знать глубину раковины и высоту сифона, чтобы разметить место выхода канализационной трубы из стены. Смеситель по нормам должен быть выше кромки раковины на 200 мм, здесь из стены должны выйти водорозетки. Если с установкой раковины и смесителя можно определиться без покупки раковины по выше приведенной таблице, то с выходом канализационной трубы это сделать довольно сложно: раковины изготавливают различной глубины, а сифоны различной высоты. И другой случай, предположим, что вместо настенного, на раковину вам хочется установить смеситель, крепящийся непосредственно к полке раковины. Ситуация резко меняется. Подключать смеситель к водорозеткам, расположенным выше раковины, будет крайне неэстетично. Водорозетки в этом случае должны быть ниже раковины (рис. 36). Причем на такой высоте, чтобы подключению к ним смесителя не мешала задняя полка раковины и чтобы хватало длины подводки, прилагаемой в комплекте со смесителем. Хорошо, если это гибкие шланги, их можно выкинуть и поставить более длинные, а если это поставляемые вместе со смесителем латунные или хромированные трубки? Удлинить фирменную подводку дорогого импортного смесителя гибкими шлангами, конечно можно, и работать будет долгие годы, но это, как-то неправильно, все равно, что приделать к «Мерседесу» бампер от «Запорожца»: поехать-то поедет, но засмеют.

Рис. 36. Пример подключения раковины

Таким образом, при высококачественных работах и скрытой прокладке трубопроводов нужно делать точную разметку выходов водорозеток и выпусков канализации под имеющееся сантехническое оборудование. Для стиральных машин-автоматов рекомендуемый отвод воды располагают на высоте 80 см (хотя здесь возможны варианты), подключение воды не регламентируется, но делается примерно на той же высоте.

Если к качеству работ предъявляются более низкие требования, то выходы водорозеток для смесителей, устанавливаемых на полку прибора, и канализационных выпусков можно сделать пониже, например, в 30–50 см от пола, а подводку воды и отвод стоков сделать гибкими шлангами и гофрированной канализационной трубой. Для установки настенных смесителей следует руководствоваться нормами приведенными в таблице выше и на странице сайта. Отвод стоков от душевых кабин, ванн и унитазов делается непосредственно у пола, подвод воды зависит от типа смесителей: настенных или напольных (в смысле, на полке прибора) и делается либо выше, либо ниже места установки прибора. И разумеется, в трубопроводах должны быть уклоны в сторону стояка: в канализационных для постоянного стока жидкости, в водопроводных (холодного и горячего водоснабжения) для опорожнения системы при ремонте. Водопроводные трубопроводы должны быть в обязательном порядке непосредственно у стояка оборудованы запорными шаровыми кранами и желательно спускниками воды и грязеуловителями: импортная сантехника не переносит грязной воды с частичками песка, ржавчины и прочих примесей.

Санитарно-технические приборы крепят к каменным или бетонным стенам и перегородкам, как правило, с помощью дюбелей и саморезов, а к деревянным конструкциям — непосредственно саморезами.



Подводка для унитаза: как подключить бачок к водопроводу и

От правильности монтажа сантехнических устройств в туалетной комнате зависит не только комфорт при посещении уборной, но и безопасность ее эксплуатации. Так как в случае если подводка воды к унитазу проведена неправильно, это может привести не только к проблемам со сливом, но и к проблемам с соседями, каковые вряд ли не увидят воду, капающую с потолка.

Избежать вышеперечисленных проблем и верно выполнить все работы окажет помощь инструкция, нижеприведенная.

Выбор унитаза и нюансы его установки

Унитаз – неотъемлемый элемент любой муниципальный квартиры либо дома. Большая часть людей совсем зря не уделяют выбору этого устройства должного внимания. В это же время существует огромное количество моделей, различающихся не только по размеру и цвету, но и по форме чаши, размещению выпускного патрубка, конструкции сливного бачка и без того потом.

От разновидности унитаза зависит и метод его установки. Так как в случае если, к примеру, вы купили модель с вертикальным выпускным каналом, а канализационная труба проложена в стенке – монтаж будет неосуществим, придется либо модифицировать инженерную сеть, либо брать новое сантехническое устройство.

Кроме этого перед приобретением необходимо решить, как будет осуществляться подвод воды к унитазу.

Дабы не испытывать неудобств и неприятностей с эксплуатацией уборной, целесообразно выполнять такие правила:

  1. Верно выбрать унитаз. Громадный ассортимент этих изделий в современных строительных магазинах разрешает выбрать любую модель исходя из личных предпочтений. Нужно, дабы покупаемое вами устройство было не только прекрасным, но и легким в установке своими руками. Большое влияние на выбор оказывает и цена. В большинстве случаев, зарубежные модели сантехники достаточно дороги, но существуют и отечественные варианты, цена которых в полной мере демократична,и уровень качества находится на высоком уровне.
  1. Брать качественную фурнитуру, дополнительное оборудование и инструменты. Конкретный комплект зависит от того, как будет закрепляться унитаз: на шпильки, цементный раствор и без того потом. В любом случае необходимо запастись шлангами, уплотнительными прокладками различного диаметра, полимерной лентой для герметизации резьбовых соединений, силиконовым герметиком и другими мелочами.
  2. Особенное внимание при монтаже уделите подготовке основания. Пол должен быть идеально ровным, дабы установленный унитаз не качался из стороны в сторону. Это не только создаст неудобство на протяжении его применения, но и может стать обстоятельством травмы.
  3. Надежно и прочно соединяйте устройство системами подачи воды и удаления отходов. Тут именно и понадобятся заблаговременно приобретённые уплотнители. Следите, дабы размеры прокладок точно соответствовали диаметру отверстий.
Способ монтажа зависит от модели унитаза и места расположения канализационной трубы

Высота установки сантехники: требования СНиП

Автор Optimist На чтение 7 мин. Опубликовано

Установку санитарно-керамических изделий следует производить в соответствии с требованиями СНиП 2.04.01-85, технических условий и инструкций заводов-изготовителей оборудования. Высоту, на которой устанавливаются санитарные приборы, следует принимать в соответствии с СНиП 3.05.01-85*.

Правила по установке сантехники

Монтаж внутренних санитарно-технических систем следует производить в соответствии с требованиями СНиП 3.05.01-85, СН 478-80, а также СНиП 3.01.01-85, СНиП III-4-80 и СНиП III-3-81.

До начала монтажа внутренних санитарно-технических приборов должны быть выполнены следующие работы:

  • прокладка трубопроводов и воздуховодов
  • установка в соответствии с рабочей документацией закладных деталей в строительных конструкциях для крепления оборудования
  • обеспечение возможности включения электроинструментов, а также электросварочных аппаратов на расстоянии не более 50 м один от другого
  • остекление оконных проемов в наружных ограждениях, утепление входов и отверстий

Общестроительные, санитарно-технические и другие специальные работы в санитарных узлах следует выполнять в следующей очередности:

  1. Подготовка под полы.
  2. Оштукатуривание стен.
  3. Устройство маяков для установки трапов.
  4. Установка средств крепления для трубопроводов.
  5. Прокладка трубопроводов.
  6. Проведение их гидростатического и манометрического испытания.
  7. Гидроизоляция перекрытий (пола).
  8. Огрунтовка стен.
  9. Устройство чистых полов.
  10. Установка ванн.
  11. Установка кронштейнов под умывальники.
  12. Установка деталей крепления смывных бачков.
  13. Первая окраска стен и потолков.
  14. Облицовка стен плитками.
  15. Установка умывальников.
  16. Установка смывных бачков.
  17. Вторая окраска стен и потолков.
  18. Установка водоразборной арматуры.

При монтаже санитарно-технических систем и проведении смежных общестроительных работ не должно быть повреждений ранее выполненных работ. Фаянсовые приборы устанавливают после монтажа трубопроводов перед последней окраской помещений.

При установке раковин и моек следует применять сифоны-ревизии, при установке умывальников и ванн — соответственно бутылочные и напольные сифоны. Приборы размещают горизонтально или по отвесу. Корпус ванны и стальные трубы водопровода для выравнивания электрических потенциалов необходимо соединять специальным металлическим проводником.

Высота установки сантехники: требования СНиП
В системах водоснабжения должна устанавливаться запорная арматура вентильного типа. Вентили и обратные клапаны необходимо размещать таким образом, чтобы вода или пар поступали под вентили (клапаны).

Обратные клапаны на трубах горячего водоснабжения (отопления) располагают строго горизонтально или строго вертикально — в зависимости от их конструкции. Счетчики воды размещают на высоте от 300 до 1000 мм от уровня чистого пола. Ось водомерного узла должна находиться в горизонтальном положении.

Водоразборные краны и смесители устанавливают выше бортов раковин на 250 мм, моек и умывальников — на 200 мм, считая от бортов до горизонтальных осей кранов или смесителей. Смесители, общие для ванн и умывальников, должны быть установлены на высоте 1100 мм, смесители для душевых поддонов — 800 мм от уровня пола до горизонтальной оси смесителя.

В соответствии с рекомендациями СНиП 3.05.01 п.3.11 и п.3.15 санитарно-технические приборы устанавливают на высоте по таблице № 1.

Таблица 1. Высота установки санитарно-технических приборов
п/пНаименование приборов и запорной арматурыВысота установкип/пНаименование приборов и запорной арматурыВысота установки, мм
123123
1Кран или смеситель раковины250 мм
— от борта раковины
10Умывальник800 мм
— от чистого пола до верха борта
2Кран или смеситель мойки200 мм
— от борта мойки
11Умывальник в школах700 мм
— от чистого пола до верха борта
3Кран или смеситель умывальника200 мм
— от борта умывальника
12Умывальник в детских дошкольных учреждениях500 мм
— от чистого пола до верха борта
4Смеситель ванны800 мм
— от чистого пола (т.е. облицованного пола)
13Раковина и мойка850 мм
— от чистого пола до верха борта
5Водоразборный кран в сауне или бане800 мм
— от чистого пола
14Раковина и мойка в школах800 мм
— от чистого пола до верха борта
6Общий смеситель для ванны и умывальника1000 мм
— от чистого пола
15Раковина и мойка в детских дошкольных учреждениях500 мм
— от чистого пола до верха борта
7Кран для мытья полов, водоразборный кран600 мм
— от чистого пола
16Ванна600 мм
— от чистого пола до верха борта
8Смеситель для душа1200 мм
— от чистого пола
17Писсуар650 мм
— от чистого пола до верха борта
9Сетка душевая2150 мм
— от чистого пола
18

Примечания:

  1. Допускаемые отклонения высоты установки санитарных приборов для отдельно стоящих приборов не должны превышать (+,-)20 мм, а при групповой установке однотипных приборов (+,-)5 мм.
  2. Смывная труба для промывки писсуарного лотка должна быть направлена отверстиями к стене под углом 45° вниз.
  3. При установке общего смесителя для умывальника и ванны высота установки умывальника 850 мм до верха борта.
  4. Расстояние между осями умывальников при групповой установке следует принимать не менее 650 мм, писсуаров — не менее 700 мм.
  5. В помещениях для инвалидов умывальники, раковины и мойки следует устанавливать на расстоянии от боковой стены200 мм. помещения не менее

До испытаний систем канализации в сифонах в целях предохранения их от загрязнения должны быть вывернуты нижние пробки, а у бутылочных сифонов — стаканчики. При установке сантехнических приборов, чтобы не повредить их декоративное покрытие, применяют инструменты без зубцов. При использовании в работе инструментов с зубцами под губки инструмента надо подложить картонные или латунные полоски-прокладки.

При устройстве внутреннего водопровода холодной и горячей воды следует предусматривать мероприятия по борьбе с шумом и вибрацией арматуры и трубопроводов. Для этого при установке на строительные конструкции в креплениях трубопроводов используют резиновые или другие шумопоглощающие и виброзащитные подкладки из резинового листа.

Нормативные требования

Нормативные требования по установке трубопроводной арматуры согласно СНиП 2.04.01 п.10.5 приведены в таблице № 2.

Таблица 2. Нормативные требования по установке трубопроводной арматуры для водопровода холодной и горячей воды
  1. п/п
  1. Наименование арматуры
  1. Наименование приборов
  1. Примечание
  1. 1
  1. 2
  1. 3
  1. 4
  1. 1.1
  1. 1. Водозапорная арматура
  1. В основании стояков
  1. СНиП 2.04.01 п.10.5
  1. 1.2
  1. При закольцованных по вертикали стояках — в верхней их части
  1. 1.3
  1. При закольцованной системе — для отключения каждого полукольца
  1. 1.4
  1. На ответвлениях от магистрали
  1. 1.5
  1. На вводе в квартиру (номер)
  1. 1.6
  1. На ответвлениях, питающих 5 или более точек водоразбора
  1. 1.7
  1. Перед наружным поливочным краном
  1. 1.8
  1. Перед смывным бачком унитаза
  1. 1.9
  1. Перед водонагревателем
  1. 1.10
  1. Перед стиральной машиной-автоматом
  1. Паспорт машины
  1. 1.11
  1. Перед посудомоечной машиной
  1. «
  1. 1.12
  1. Перед гидромассажной ванной
  1. Паспорт ванны
  1. 1.13
  1. Перед гидромассажным душем
  1. Паспорт душа
  1. 1.14
  1. Перед фильтром питьевой воды со сменными фильтрующими элементами
  1. Паспорт фильтра
  1. 2.1
  1. 2. Водоспускная арматура
  1. В нижних точках системы
  1. СНиП 2.04.01 п.9.15
  1. 2.2
  1. У основания стояков перед запорной арматурой стояка
  1. СНиП 2.04.01 п.10.4
  1. 2.3
  1. После водосчётчика (по ходу воды) перед запорной арматурой
  1. СНиП 2.04.01 п.11.6
  1. 3.1
  1. 3. Кран со штуцером и шлангом длиной 15 м
  1. На вводе в квартиру (в качестве первичного средства пожаротушения)
  1. СНиП 2.08.01 п.3.1в
  1. 4.1
  1. 4. Регулятор давления
  1. На вводе водопровода, если давление наружной сети превышает величину (4,5 бар + потери до нижней водоразборной точки).
    На каждом ярусе системы для зданий высотой более 40 м
  1. СНиП 2.04.01 п.10.9
  1. 5.1
  1. 5. Обратный клапан
  1. На участках системы, подающих горячую воду к групповым смесителям
  1. СНиП 2.04.01 п.10.16
  1. 5.2
  1. На циркуляционном трубопроводе ГВС перед присоединением его к водонагревателю
  1. 5.3
  1. На байпасе обратного трубопровода ГВС к терморегулятору (трёхходовому смесителю)
  1. 5.4
  1. На циркуляционном трубопроводе ГВС перед присоединением его к обратному трубопроводу тепловой сети в системах с непосредственным водоразбором из трубопроводов тепловых сетей
  1. 5.5
  1. После водосчетчика на циркуляционном водопроводе ГВС
  1. 6.1
  1. 6. Водосчетчик
  1. На вводе в здание
  1. СНиП 2.04.01 п.11.1
  1. 6.2
  1. На вводе в квартиру
  1. 6.3
  1. На вводе ответвлений к отдельной группе потребителей (магазин, офис, склад и т.п.)
  1. 6.4
  1. На подающем и обратном трубопроводе ГВС

При покупке сантехнических приборов наличие невидимых трещин определяют на слух путем простукивания изделия, находящегося на деревянной подставке, деревянным молотком весом около 250 г. Изделие, имеющее трещины, при простукивании издает дребезжащий звук.

Наличие посечек и царапин определяют визуально при протирке, поверхности изделий тканью, смоченной в 0,1%-ном растворе метиленового синего раствора. При наличии посечек и царапин они заполняются синим раствором и обнаруживаются визуально без применения увеличительных приборов.

назначение, виды, принцип, инструкция по подключению, возможные проблемы

Установка унитаза – дело нехитрое. Но следует позаботиться о том, чтобы все работы были проделаны тщательно, а материалы при этом использовались качественные. От этого во многом будет зависеть длительность эксплуатации устройства. Обеспечить надежность соединения унитаза с системой водопровода поможет жесткая подводка для унитаза. Рассмотрим, что она собой представляет и как ее подсоединить к унитазу правильно.

Что такое подводка, и какой она бывает

Подводка – это трубка, которая соединяет сливной бак и трубу системы водоснабжения. Обычно она бывает двух типов:

  • Гибкая;
  • Жесткая.
Устройство подводки к унитазу

Устройство подводки к унитазу

Гибкая подводка состоит из шланга из резины с металлическим покрытием, штуцеров, прокладок и гаек. По сути это просто шланг в оплетке. Покупая такой шланг, нужно обязательно обращать внимание на резьбу, иначе потом она может не подойти и придется искать другую модель шланга. Вместо резины может применяться каучуковый шланг. Такая подводка дороже и качественнее. Дешевые варианты обычно долго не служат. Даже металлическая оплетка не может защитить их от поломки и крошения.

Материалом для оплетки обычно выступает алюминий или нержавейка. На их поверхности часто скапливается конденсат, что также уменьшает срок службы такой подводки. Из-за окисления армирование ослабляется и, в конечном счете, разрушается. Бывает, что в качестве покрытия используется оцинкованная проволока. Она быстро ржавеет, поэтому срок ее эксплуатации и того меньше.

Нержавеющее покрытие защищает резиновый шланг дольше и служит в среднем 8 лет. Однако перед тем как ее приобретать, поинтересуйтесь также, какое давление она способна выдерживать.

Еще один вариант подключения водопровода к бачку – это использование гофрированной металлической подводки. Это один из самых надежных вариантов. Каждый элемент конструкции, который в процессе эксплуатации имеет контакт с водой, изготовлен из нержавеющей стали. Благодаря этому, изделие имеет один из самых длительных сроков эксплуатации. Такую подводку не придется менять очень долго.

Жесткая подводка к унитазу

Жесткая подводка к унитазу

Принцип жесткой подводки

Жесткая подводка представляет собой трубку из металла, латуни или меди. Ее используют для подвода воды в бачок унитаза, а также к смесителям. Она является трубопроводом, который соединяет бачок и водопроводную трубу.

Жесткая подводка – это эффективная и надежная замена гибкой подводке, которая до настоящего времени более распространена в качестве соединения унитаза с системой водопровода.

Ее преимущества неоспоримы и состоят в следующем:

  1. Если все установить правильно, то срок эксплуатации жесткой подводки может превысить 20 лет.
  2. Этот тип подводки очень устойчив к ржавчине.
  3. Ее удобно и просто монтировать самостоятельно.
  4. При ее монтаже не требуются  дополнительные переходники, чтобы подключить бачок унитаза к водопроводным трубам.

В продаже имеются жесткие подводки длиной от 20 до 50 см. Если вас не устраивает такая длина, то можно заказать подводку и ее вам изготовят индивидуально, любой длины.

Резьба жесткой подводки

Резьба жесткой подводки

Резьба на подводке бывает разной и это нужно учитывать при ее покупке. Для ее монтажа обычно не используются переходники, поэтому резьбовое соединение должно подходить идеально. Итак, резьба может быть следующих видов:

  • Присоединительная резьба;
  • Стандартная резьба под смеситель и штуцер;
  • Стандартная резьба под смеситель и накидная гайка с внутренней резьбой;
  • На обоих концах накидные гайки с внутренней резьбой.

Как подключить унитаз к водопроводу жесткой подводкой

Если вы просто меняете унитаз, а на том месте до этого стоял другой, то вероятно, от него остался отвод с вентилем. Это поможет в монтаже нового устройства. Однако если разводки еще не было, то лучше сделать отдельное ответвление для подключения именно унитаза. На этом ответвлении устанавливается вентиль для воды. Это очень выгодно, при дальнейших работах, которые могут и затянуться, вам не придется перекрывать поступление воды в другие комнаты. Вы без труда сможете пользоваться ванной и кухней.

При любых работах с сантехникой, в частности с подключением бачка унитаза к водопроводу, вам может понадобиться инструкция, которую мы в общих чертах сейчас и опишем. Вентили для подачи воды к сливному бачку могут быть различными. Наибольшее распространение, благодаря своей надежности и удобству получил клапанный. Регулировать поток воды с ним просто – вы просто вращаете рукоятку, она контролирует передвижение устройства, которое запирает канал для воды.

Еще один довольно удобный вариант – это шаровой кран. С ним можно перекрыть воду одним поворотом рукоятки. Более того, он не занимает много места и выглядит эстетично. В упрошенном варианте такое подключение выглядит как соединение вентиля с заливным клапаном на бачке подводкой. Но не все так просто.

Унитаз подключается к системе водоснабжения двумя способами:

  • Подключение внизу бачка;
  • Подсоединение вверху бачка.

Все современные сантехнические устройства давно подключают нижним способом. Это очень удобно и к тому же у этого способа есть дополнительный бонус – снижение уровня шума при подаче воды в бачок при ее наборе.

На что в этом случае следует обратить самое пристальное внимание? Лучше всего, если выходное отверстие водопроводной трубы и бачка будут находиться с одной стороны. Так подключать их будет удобнее. Бывает, что унитаз приобретен задолго до прокладки водопровода, тогда в ходе проектных работ следует вспомнить об этом правиле. В случае если водопроводные коммуникации уже имеются, а за унитазом вы только отправляетесь в магазин, то выбирайте такую модель, которая будет иметь  входное отверстие с нужной стороны. Естественно, что на качество работы устройства данный аспект повлияет мало, но зато вы обеспечите себе удобство при его монтаже и более эстетичный вид самой конструкции.

Монтаж подводки к бачку унитаза

Монтаж подводки к бачку унитаза

Если вы предпочитаете верхнее подключение к бачку унитаза, то не следует подбирать слишком длинный шланг. Если же такой возможности нет, то лучше чтобы использовалась не жесткая подводка к бачку унитаза, а гибкая, или даже гофрированная труба из нержавейки. Она обойдется вам дороже, зато прослужит дольше, и ее не нужно будет менять в скором времени. Дело в том, что качество воды в наших трубах редко бывает хорошим, поэтому на шлангах и подводках часто отламываются штуцера или гайки, портится резьба. А это чревато протечками и скорым ремонтом с заменой комплектующих.

Проблемы при подключении подводки

Чаще всего проблем с подключением унитаза к водопроводной системе не возникает, но если такие все же имеются, то нужно уметь их решать. Разберем наиболее часто встречающиеся случаи.

Например, вы произвели монтаж жесткой подводки, но из вентиля не поступает вода. Причина этого кроется в том, что в трубке перед самим вентилем имеется пробка из отложений. Что же делать? Нужно отвернуть вентиль и прочистить трубу на ее прямом участке. Для этой процедуры можно использовать отвертку. На кривом участке вам поможет стальная проволока небольшого диаметра. Для большего эффекта можете сделать на конце крючок. Перед тем, как приступать к прочистке, следует перекрыть подачу воды в доме.

Если у вас стоит чугунный вентиль, то лучше заменить его на более новый и современный, который перекрывается поворотом ручки, либо флажка. Их нужно провернуть под прямым углом. Все соединения с резьбой лучше всего обматывать лентой из сантехнического льна с краской.

В том случае, если подводка была рассчитана для верхнего бачка, то есть когда высота нижнего бачка и стоякового отверстия не совпадают, существует два решения.

  • Обычно такая проблема возникает, когда вы меняете унитаз старого образца на новый. Тогда вас спасет приобретенная жесткая подводка для унитаза нужной длины. Понятно, что так вы нарушите эстетику, и ваш санузел не будет выглядеть настолько аккуратно и идеально, как он мог бы. Но зато этот способ намного проще второго.
  • Второй вариант предполагает изготовление  заглушки и крепление ее вверху на подводку. Затем нужно произвести ответвление в сторону бачка от подводки к крану рукомойника. Фитинг с вентилем легко размещается под раковиной. В некоторых случаях целесообразно будет заменить муфты на сгоне тройником, расположив их после входных вентилей.

Как мы видим, в том, чтобы подключить сливной бак к системе водопровода при помощи жесткой подводки, нет ничего сложного, и ее вполне можно выполнить своими руками. Единственное, что нужно учитывать, чтобы избежать проблем в будущем, это то, что выбранная вами подводка должна быть новой, устаревшие детали могут стать причиной аварий.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
