Требования к помещению для установки газового котла

Помещения, в которых будет работать газовый котел, оговариваются в СНиП 31-02-2001, ДБН В.2.5-20-2001, СНиП II-35-76, СНиП 42-01-2002 и СП 41-104-2000 – эти документы исключают или минимизируют любые чрезвычайные ситуации. Помещения для размещения газовых котлов попадают под классификацию пожароопасных и взрывоопасных, поэтому при проектировании, планировке, монтаже и настройке оборудования для газового отопления все требования к помещению для установки газового котла должны строго соблюдаться.

Общие требования к установке газовых приборов

В помещении, предназначенном для установки газового котла, согласно вышеуказанным нормативам, должно быть хорошее естественное освещение: на 1 м³ должно приходиться не менее 0,03 м² площади оконного проема (но не окна – перегородки, рамы и импосты не учитываются). Обязательно оборудовать помещение системой приточно-вытяжной вентиляции по следующим правилам: общий объем прямых и обратных потоков воздуха за час, умноженный на 3, равен объему всего вытяжного устройства. Кроме окна, оборудованного форточкой, в помещении устанавливается дверь с выходом на улицу. В таблице указаны требования по объему помещения:

Мощность газового котла	Общий объем топочной
< 30 кВт	7,5 м3
> 30-60 кВт	13,5 м3
> 60-200 кВт	Требования согласно условиям установки и эксплуатации котла на газу, но не меньше 15 м3

Внимание!

Для агрегатов, работающих на газу и имеющих мощность более 6000 Вт, на каждую лишнюю единицу мощности следует добавить 0,2 м3.

---

Надзорные требования к помещению для установки газового котла оговаривают — эксплуатировать любые приборы для отопления квартиры разрешается на каждом этаже многоэтажного дома и в любой комнате квартиры. Под эти требования подходят и кухни в многоэтажных домах, так как они уже оборудованы соответствующими коммуникациями. Единственное условие — общая тепловая мощность всех приборов для нагрева воды и отопления квартиры (котлы, бойлеры, ТЭНы, отопительные радиаторы, батареи или регистры) не должна превышать в сумме 150 кВт.

Высота потолков в помещении — 2 метра или больше. Комната, в которой будет монтироваться и эксплуатироваться котел на газу, должна отделяться от соседних комнат капитальными огнеупорными стенами. Материал для стен или перегородок должен иметь временной предел огнеустойчивости 0,75 часа (45 минут). Помещение для котла должно быть спланировано так, чтобы при пожаре эксплуатации не существовало возможности для огня распространяться по квартире.

Внимание!

Газовые котлы марки TLO, работающие по принципу естественной циркуляции теплоносителя, могут быть установлены и должны эксплуатироваться только в подвале дома или в цокольных помещениях.

---

Монтаж газового настенного котла – требования к кухне

1. Потолок — 2 метра и выше.
2. Общий объем кухни — больше 7,5 м³, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м².

Для установки газового котла на кухне, может понадобиться разрешение газовой службы.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Внимание!

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

---

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

Правила установки напольного газового котла

1. В строящемся доме необходимо спланировать отдельное помещение для установки котла, работающего на газу. Помещение должно быть с естественным притоком воздуха через решетку в двери или через отверстие в стене.
2. Обязательно проделывается отдельное отверстие для приточно-вытяжной вентиляции – оно должно находиться под потолком.
3. Отверстие в стене под дымоходную трубу, отверстие ниже дымохода под сажетруску (для чистки дымоходной трубы), которое проделывают ниже основного дымохода на 20-30 см.
4. Дымоход делается герметичным, чтобы дым и углекислый газ не попадал обратно в помещение. Для герметичности внутри большой трубы дымохода устанавливается труба меньшего диаметра, по которой и выводятся продукты сгорания газа.
5. Помещение, предназначенное для монтажа и эксплуатации газового котла, должно быть просторным и обеспечивать свободный доступ и эксплуатацию, техническое обслуживание и ремонт котла. Пол в топочной должен быть сделан из негорючих материалов – бетонной стяжки, натурального камня, брусчатки. Топочная должна быть подключена к водопроводу для работы водонагревательного прибора, и оборудована канализацией.
6. Площадь помещения под котел — 4 м², высота потолков в комнате – не менее 2,5 м².
7. Наружная дверь должна быть шириной ширину 80 см.
8. Верхняя часть дымохода должна находиться выше кровли. Сечение дымоходной трубы должно быть больше диаметра выходного отверстия котла.
9. Для подвода электропитания в котельной должен быть оборудован электрощит с заземлением.
10. Газовая магистраль заводится в помещение заранее. Для каждого газового прибора должен устанавливаться отдельный вентиль.
11. Стены котельной штукатурятся – горючими материалами (МДФ, ДВП, пластик) отделывать стены категорически запрещено.

Требования к помещению котельной в частном доме

Рядом с топочной и в самом помещении запрещено хранить легковоспламеняющиеся жидкости и предметы. Фундамент под АОГВ (агрегат отопительный газовый или агрегат отопительный газовый водонагревательный) не должен промерзать зимой, поэтому его глубина должна быть ниже уровня промерзания грунта в данном регионе. Воздух из вентиляционного отверстия должен быть чистым, то есть, дымоход должен располагаться далеко от вентиляционного отверстия. Помещение или здание, в котором установлен газовый котел, нельзя оборудовать для других целей.

Правила установки настенных газовых котлов в квартире

Обычно в квартире газовый котел устанавливается на кухне, так как в нее уже заведена газовая магистраль, имеется водопровод и канализация. То есть, априори все требования к монтажу газового оборудования уже выполнены – остается только подключить котел. Такое положение вещей автоматически снижает расходы на прокладывание инженерных коммуникаций и энергоносителей. Запрещено монтировать котел на газу в помещениях в высокой влажностью – в ванной, прачечной и т.д.

Для настенных котлов предусмотрено несколько дополнительных требований:

1. Стена или перегородка для подвешивания котла должна выдерживать его – на гипсокартонную или другую легкую перегородку подвешивать оборудование нельзя.
2. Если стена декорирована горючими материалами (обои, винил, пластик, МДФ, ДВП), то между газовым настенным котлом и стеной устанавливается прокладка из негорючего материала в 3 мм толщиной. Котел при этом должен крепиться специальными метизами, которые обеспечивают расстояние от корпуса котла до стены не менее 4-5 см.
3. Минимальное расстояние от котла до потолка и стен помещения – 0,5 метра. Расстояние от котла до пола – 0,8 метра.

Перед монтажом и пуском газового оборудования нужно получить все соответствующие документы. Главное условие при установке котла в частном доме, работающего на газу — сначала заключается договор о подключении газовой магистрали, а также составляется проект монтажа газового оборудования и газификации дома. Эти документы разрабатываются и утверждаются поставщиком газа в регионе.

Базовые требования для помещения котельной в частном доме

Владельцам частных домов и коттеджей рано или поздно приходится задуматься о виде отопления жилого помещения. Самыми популярными видами котлов считаются: Газовый, твердотопливный, электрический. Каждый из видов имеет строгие требования к помещению котельной, где будет устанавливаться тот или иной вид котла. Требования эти обязательно нужно соблюдать.

От правильной установки котла зависит его работа и безопасность вашего дома. Поэтому, если вы ничего в этом деле не понимаете, лучше всего обратиться в специализированные фирмы, где имеются специально обученные люди, которые занимаются установкой и налаживанием разных типов котлов. Они проконсультируют владельца и проведут всю работу быстро и правильно.

Требования к помещению котельной можно найти на различных сайтах и у компаний, которые продают и производят эти котлы. Эти же компании выкладывают на своих сайтах и рекомендации по правильной установке и эксплуатации.

Общие нормативы к помещению котельной в частном доме

1. Высота потолка в помещении, где будет устанавливаться котел должна быть не менее 2,5-4 метра;
2. Котел должен не касаться пола и быть на высоте не менее 0,7 метров;
3. Должны быть проходы размером не меньше 0,7 метров;
4. Стены должны быть обделаны огнестойким несгораемым перекрытием;
5. Наличие в помещении вентиляции просто необходимо;
6. Если дверь из котельной выходит в отапливаемое и жилое помещение, то нужно устанавливать специальную противопожарную дверь.

Также существуют отдельные требования к каждому виду котлов.

Нормативы к помещению котельной для газового котла

Помещение, где будет располагаться газовый котел, должно подготавливаться с особой серьезностью. Газовые котлы взрывоопасны, поэтому требуют особой подготовки помещения

Основные нормативы:

1. Площадь помещения, где будет устанавливаться газовый котел, должна быть не меньше 4 квадратных метров;
2. Ширина входной двери должна быть не меньше 0,8 метров в ширину;
3. Освещение помещения должно быть продумано. Обязательное наличие окна с форточками;
4. Минимальная высота потолка — 2,5 метров;
5. Контур заземления обязателен;
6. Наличие трубопровода с холодной водой;
7. Сечение дымохода делается в соответствии с мощностью газового котла;
8. Стены котельной нужно заранее оштукатурить.

Газовые котлы нельзя устанавливать:

• В коридорах;
• В ванных комнатах;
• В закрытых помещениях без окон и форточек;
• В подвальных помещениях;
• На балконах.

Очень часто газовые котлы устанавливают на кухне рядом с газовой плитой. Во-первых, это удобно. Во-вторых, кухонное помещение соответствует всем выдвигаемым требованиям. В-третьих, потому что на кухне уже есть трубы с холодной водой, а значит установка котла в кухне снизит затраты.

Если вы выбираете газовый котел с открытой камерой сгорания, то их лучше устанавливать в отдельных помещениях. Эти котлы идеально подходят для частных домов.

Нормативы к помещению для установки электрического котла

Электрические котлы самые популярные среди владельцев частных домов и коттеджей. С помощью этого котла можно не только обогреть жилое помещение, но и обеспечить его горячей водой. В Европе электрические котлы используют с давних пор. У нас же эти котлы тоже используются довольно активно. Но не стоит забывать, что при установке электрического котла нужно соблюдать основные требования к котельному помещению.

1. Нельзя, чтобы котел располагался вплотную к потолку. Необходимое расстояние — 0,2 метра;
2. Стена, куда будет крепиться котел, должна быть сделана из специального негорючего материала;
3. Помещение должно быть сухим и теплым;
4. Под электрическим котлом не должен проходить силовой кабель;
5. Нельзя ставить котел прямо на пол, расстояние от пола должно составлять примерно 1,5 метров.

Электрический котел самый безопасный. Для него требования для помещения котельной в частном доме самые слабые.  Для его установки необязательно иметь отдельную котельную. При работе не выделяются вредные продукты сгорания. Специально создавать вентиляцию, если ее нет в доме, не нужно. Котел работает бесшумно, поэтому он никаким образом не будет беспокоить обитателей дома. Наверное, эта система отопления имеет лишь один минус — без электричества он не будет работать.

Требования для твердотопливных котлов

1. Необходимое расстояние от стены до котла примерно 10-12 сантиметров;
2. Если твердотопливный котел устанавливается в деревянном помещении, то заранее нужно отделать листами стали стену прилегающую к котлу;
3. Пол в помещении желательно сделать из бетона;
4. Обязательно должно быть окно и форточки;
5. Помещение должно быть не меньше 8-10 квадратных метров.

Прежде чем устанавливать котел в своем частном доме или коттедже, нужно правильно выбрать сам агрегат. На рынке их огромное множество, в изобилии котлы отечественных производителей и зарубежных фирм. Требования к помещению котельной, где будет устанавливаться котел, зависит от мощности купленного аппарата.

Следует отметить, что требования к помещению для установки разных видов котлов почти одинаковые. Есть небольшие различия и эти различия несут судьбоносный характер. Не все потребители и мастера знают эти нюансы. И зачастую случается так, что специалисты установили котел и он готов к работе, а, например, газовая служба не подписывает акт по эксплуатации котла, потому что не были соблюдены все требования. Помещение нужно срочно переделывать. Поэтому соблюдать нормативы для котельной очень важно!

Читайте так же:

Газовая котельная в частном доме, коттедже: объем котельной, нормы размещения

Содержание:

Организовывая автономную систему отопления, необходимо выделить индивидуальную площадь под установку отопительного оборудования. Газовая котельная в частном доме должна соответствовать определенным нормам безопасности, несоблюдение которых чревато серьезными последствиями.

На что ориентироваться

Требования к частным котельным прописаны в специальном документе от 01.07.2003 (речь идет о СНиПе 42-01-2002). Этот документ должен служить ориентиром во время обустройства топочной. Знание нормативов дает определенные преимущества, хотя процедура разработки проекта обычно реализуется специалистами. Это позволяет заранее просчитывать вероятность использования различных видов оборудования, а также приблизительный объем монтажных работ.

Как результат, еще на этапе строительства жилища намеченное под бойлерную помещение можно подогнать под требования СНиП. Если возникают затруднения или спорные моменты, желательно их решать с проектным отделом газоснабжающей организации. Для каждого конкретного здания характерно наличие своих нюансов: они решаются только в привязке к плану дома.

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

• До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
• 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
• 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

• Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м³ (не путать с площадью).
• 30-60 кВт — 13,5 м³.
• 60-200 кВт — 15 м³.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м³, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

• Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м³ объема должно соответствовать не менее 0,03 м² оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
• Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
• Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
• Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

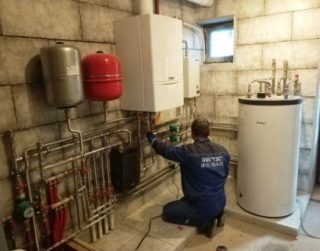

Если котельная находится в отдельном помещении

Проектируя индивидуальное помещение под газовый котел мощностью не более 200 кВт, обязательно нужно использовать не подающиеся горению стены с уровнем огнестойкости не менее 0,75 часа. Подобные характеристики имеются у кирпича, шлакоблоков и бетона.

Автономная котельная встроенного или пристроенного типа должна отвечать следующим требованиям:

• Норма объема котельной для газового котла – от 15 м³.
• Высота стен. Для оборудования мощностью от 30 кВт — 2,5 м; до 30 кВт — от 2,2 м.
• Необходимо наличие окна с фрамугой или форточкой. Соотношение площади остекления к объему помещения – 0,03 м²/ 1 м³.
• Мощность вентиляционной системы должна обеспечивать трехкратный обмен воздуха в течении одного часа.

При размещении бойлерной в подвале или цокольном этаже, при определении минимального размера помещения необходимо к стандартным 15 м³ добавить 0,2 м³ на каждый киловатт мощности. Также ужесточаются требование к стенам и перекрытиям, ограждающим топочную от других комнат: сквозь них газ или пар не должен просачиваться ни в коем случае.

Если бойлерная подвального или цокольного этажа служит местом монтажа приборов мощностью 150-350 кВт, ее необходимо оснастить отдельным выходом на улицу. Как вариант, это может быть выход в коридор, ведущий на улицу. Определяясь с конфигурацией и вместительностью котельной, смотрят также на удобство обслуживания: поэтому эта комната обычно получается больше минимальных размеров.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Также следует знать следующие нюансы. Бывает так, что подходящего по размерам помещения под котельную в доме не имеется. Иногда газовая служба идет на встречу, требуя компенсировать эти недостатки увеличенной площадью остекления. Если речь идет о строительстве дома, то все нормативы по топочной нужно обязательно выполнить. В противном случае согласование проекта не произойдет. Подобную принципиальность проявляют и к пристроенным котельным, где отход от прописанных размеров не допускается ни по какой причине.

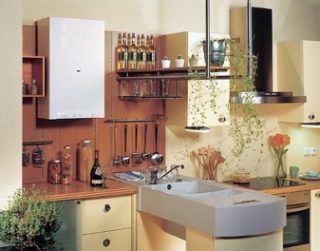

Если газовый котел монтируется на кухне

Как было сказано выше, небольшие газовые котлы (до 30 кВт) разрешается устанавливать в кухонном отделении дома. При этом тип камеры сгорания может быть как открытым, так и закрытым, Для отведения продуктов горения допускается использование вентканалов, дымоходов и отверстий в стене. Устанавливать разрешается настенное и напольное оборудование.

Монтируя газовый котел на кухне, необходимо учесть следующее:

• Высота потолков должна быть не ниже 2,5 м.
• Помещение должно иметь объем от 15 м³.
• Вентиляция должна гарантировать трехкратную смену воздуха в течении часа.
• В подаче кислорода не должно быть перебоев: важно, чтобы его хватало для поддержания работы газовой горелки.

Точкой установки настенных котлов должны выступать только негорючие основания. При расположении оборудования нужно учитывать требования к расстоянию до боковых стен (не менее 10 см). В коттеджах из пиломатериалов допускается монтаж на трудногорючих или горючих основаниях, предварительно оштукатуренных или оснащенных огнеупорным экраном под газовый котел. Штукатурка накладывается слоем не менее 50 мм.

Для изготовления экрана используют стальной лист. Перед его креплением проводят термоизоляцию стены при помощи асбеста или плиты из каменной ваты. Толщина этой отделки – не менее 3 мм. Экран своими габаритами должен превосходить очертания котла в кожухе на 70 см сверху и на 10 см снизу и сбоку.

Отдельная постройка для котельной

Оборудование мощностью от 200 кВт необходимо устанавливать в отдельном от дома сооружении.

Наряду с общими предписаниями, в таком случае предъявляются и некоторые дополнительные условия:

• Жаропрочность строительного материала, из которого сооружаются стены и кровля (в том числе и внутренней финишной отделки).
• Отдельно стоящая котельная должна иметь объем помещения не менее 15 м³. К полученному результату плюсуют по 0,2 м³ на каждый кВт мощности, задействованный в обогреве жилища.
• Потолки. Высота – от 250 см.
• Площадь остекления. Ее определяют по формуле 0,03 м²/1 м³ объема постройки.
• Окно. Обязательно обладает форточкой или фрамугой.
• Наличие отдельного фундамента под котел. Он не должен быть выше 15 см по отношению к общему уровню. Если масса отопительного оборудования не превышает 200 кг, его можно монтировать на бетонный пол.
• Наличие системы аварийного отключения газа. Ее устанавливают на трубе.
• Двери. Допускается использование только неусиленных конструкций на слабых петлях.
• Вентиляция. Ее мощности должно хватать на то, чтобы за один час весь воздух в помещении заменился не менее трех раз.

Приемка и размещение котла в котельной отличается строгостью: на поблажки представители газовой службы обычно не идут.

Требования к дверям

В отдельном помещении жилого дома, которое переоборудовано под топочную, необходимо использовать двери, не боящиеся открытого пламени и высокой температуры. Эти изделия должны иметь способность противостоять огню на протяжении 15 минут. Подобными характеристиками обладают только металлические конструкции. Устанавливать можно как фабричные, так и самодельные модели: главное, соблюсти все необходимые параметры.

В тех ситуациях, когда в котельную имеет вход с улицы, его оснащают неукрепленными дверями. Благодаря этому в случае взрыва коробка попросту выносится взрывной волной наружу. Это дает возможность энергии взрыва быть направленной на улицу, что сохранит стены жилища. Также легко «выносимые» двери позволяю газу свободно выходить в случае пропусков. Нередко проекты содержат дополнительное условие: внизу двери должно иметься оформленное решеткой отверстия. Благодаря ему обеспечивается необходимый приток воздуха в котельную.

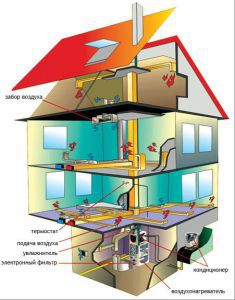

Требования к вентиляционной системе

При проведении расчета производительности вентиляции необходимо ориентироваться на объем помещения. При необходимости умножения на 3 обычно добавляют около 30% запаса. Таким образом определяется количество воздуха, которое необходимо заменить в течении часа. Для примера можно взять расчет помещения 3х3 м с высотой стен 2,5 м. Объем высчитывается так: 3х3х2,5=22,5 м³. Так как необходим трехкратный обмен, то 22,5 м³ х 3 = 67,5 м³. К полученному результату добавляют запас в 30%: выходит 87,75 м³. Чтобы добиться естественного проветривания, нижняя область стены оснащается приточным отверстием с решеткой. Вытяжную трубу выводят через кровлю или стену в верхней ее части. Вентиляционная труба должна выходить на одной высоте с дымоходом.

Твердотопливные и жидкотопливные агрегаты

Общие предписания для организации котельной идентичны.

Отличия касаются нюансов в обустройстве системы отведения продуктов горения:

• Сечение дымохода должно превосходить аналогичный показатель выходного патрубка.
• Конструкция дымохода должна содержать минимальное число колен. Если есть возможность, его лучше сделать прямым.
• Низ стены необходимо оснастить вытяжкой или окном для поступления воздуха. Площадь фрамуги зависит от мощности котла.
• Дымоходная труба выводится сквозь крышу или стену.

• В непосредственной близости с дымоотводящей трубой обустраивается ревизионное отверстие.
• Дымоход должен иметь газонепроницаемые соединения.
• Для установки котла требуется негорючее основание. Деревянные полы оформляются асбестовым листом или картоном из минеральной ваты. Над ними обязательно кладут кусок стальной плиты. Есть вариант с возвышением из кирпичной кладки, отделанное штукатуркой или кафелем.
• Энергозависимые котлы питаются от скрытой проводки в специальных гофрах. На розетку подводится пониженное напряжение (42 В).

Спецификой котлов на жидком топливе является значительный шум и характерный запах при работе. По этой причине их обычно устанавливают в отдельном помещении с хорошей звукоизоляцией.

: Инженерные системы загородного дома. Газ. Электричество. :: BlogStroiki Default Default :: BlogStroiki

     Вопрос №126: У меня в доме высота потолка 2 метра, является ли это нарушением и препятствием для проведения газопровода(bogdana      Ответ: Высота потолка где? Дом новострой или старой постройки, если новый то строили по проекту или самострой? Высота 2 метра потолков во всем доме или только в помещении где хотите установить газовое оборудование ?Какое именно газовое оборудование вы планируете устанавливать в вашем доме и где конкретно?
Существует Свод  Правил(СНиПов) СП55.13330.2011 «Жилые здания одноквартирные», который регламентирует высоту потолков: в жилых комнатах и кухнях высота потолков должна быть 2.5 метра не менее, а высота потолков в мансардном помещении не ниже 2.3 метра.
Кроме этого при газификации частного дома надо учитывать требования СНиП 31-02-2001 «Дома жилые одноквартирные», СНиП 42-01-2002 «Газораспределительные системы», СП 42-101-2003 «Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб» и других документов, регламентирующих эксплуатацию газоиспользующего оборудования.
Так, например, в СП 42-101-2003 (Свод правил по проектированию и строительству) даются наиболее конкретные требования к помещению где планируется например установка газового отопительного котла. В этом нормативном документе указывается, что «в качестве легкосбрасываемых ограждающих конструкций допускается использование оконных проемов, остекление которых должно выполняться из условия: площадь отдельного стекла должна быть не менее 0,8 м² при толщине стекла 3 мм, 1,0 м² при – 4 мм и 1,5 м² при – 5 мм» (п.6.17).
Кроме того в этом нормативе (СП 42-101-2003, п.6.18) приведены требования к высоте помещения, которая прежде всего находится в зависимости от мощности газового отопительного оборудования. Так, например, при его мощности до 60 кВт высота потолка котельной должна быть не меньше2,0 метра, а при котле большей мощности – не меньше2,5 метра.
Ранее был СНиП №2.04.08-87, в котором четко прописывались нормы:
п.6.29. Установку газовых плит в жилых домах следует предусматривать в помещениях кухонь высотой не менее 2,2 м, имеющих окно с форточкой (фрамугой) , вытяжной вентиляционный канал и естественное освещение.
При этом внутренний объем помещений кухонь должен быть, м3, не менее:
для газовой плиты с 2 горелками . .8м3,с 3-12м3, с 4-15м3
п.6.30. В существующих жилых домах допускается установка газовых плит:
в помещениях кухонь высотой не менее 2,2 м и объемом не менее указанного в п. 6.29 при отсутствии вентиляционного канала и невозможности использования в качестве такого канала дымоходов, но при наличии в помещении окна с форточкой или фрамугой в верхней части окна;
в кухнях с наклонными потолками, имеющих высоту в средней части не менее 2 м, установку газового оборудования следует предусматривать в той части кухни, где высота не менее 2,2 м.
6.31.* В существующих жилых домах, принадлежащих гражданам на правах личной собственности, допускается установка газовых плит в помещениях, соответствующих требованиям пп. 6.29 или 6.30, но имеющих высоту менее 2,2 м до 2 м включительно, если эти помещения имеют объем не менее чем в 1,25 раза больше нормативного. При этом в домах, не имеющих выделенной кухни, объем помещения, где устанавливается газовая плита, должен быть в два раза больше указанного в п. 6.29.
При невозможности выполнения указанных требований установка газовых плит в таких помещениях может быть допущена в каждом конкретном случае по согласованию местным органом санитарного надзора.
Исходя из вышеизложенного высота ваших потолков 2 метра , не может являться препятствием для газификации вашего дома. Обращайтесь письменно в проектную организацию и заказывайте проект газификации дома, если возникнут вопросы в газовой службы по высоте помещения, пусть покажут документ согласно которому ваш дом газифицировать нельзя. Я помогу вам обязательно довести это решение до логического конца. Удачи.

Добавлено: 10.07.2014 13:36

Какие требования к помещению для установки газового котла в частном доме надо выполнять

Содержимое:

1. Нормы площади под котел на газе
2. Вентиляция в котельной с газовым котлом
3. Требования пожарной безопасности
4. Требования к дверям и окнам в котельной
5. Нормы освещенности котельной на газе
6. Правила энергообеспечения котельной

Газовая котельная, это место повышенной опасности. Требования к помещению для установки газового котла в частном доме, предназначены для предотвращения возможных аварийных ситуаций и эксплуатации оборудования в максимально безопасном режиме.

Перед вводом котельной в эксплуатацию, обязательно проводится согласование проекта и технических условий. Установка с учетом существующих строительных норм и порядков, облегчит оформление документов и разрешений.

Нормы площади под котел на газе

Особенности установки и размещения газового оборудования, регламентируют несколько нормативных документов. Подробные указания описаны:

1. СП 55.13330 (ранее СНиП 31-02-2001)

2. СП 89.13330 (СНиП II-35-76)

3. СП 62.13330 (ранее СНиП 42-01-2002)

4. СП 41-104-2000


Согласно приведенным нормативным документам, установка газового котла возможна при соблюдении следующих технических условий:

• Монтаж допускается в нежилых помещениях частного или многоквартирного дома. Санитарные требования запрещают использовать под установку оборудования гостиные-кухни. Допускается монтаж в помещении, отгороженном от основных комнат и коридора, дверным полотном.

• Основные технические требования для помещения для установки газового котла с закрытой камерой сгорания, предусматривают следующие ограничения. Допускается монтаж в комнате с высотой потолков не менее 2 м и общим объемом не менее 8 м³.
  Правила разрешают монтировать оборудование в кухонную мебель, закрывать съемными декоративными конструкциями. Котлы с закрытыми камерами сгорания, допускается и рекомендуется использовать при поквартирном отоплении.

• Нормативные требования к помещению, в котором предполагается установить газовый котел с открытой камерой сгорания, требуют увеличить размеры котельной. Минимально допустимая площадь, не менее 9 м². При этом, высота потолков должна быть более 2,3 м. Котел устанавливают по диагонали от входной двери, чтобы обеспечить беспрепятственный приток свежего воздуха.

• Технические требования к помещению для установки настенного газового котла в частном доме, указывают на необходимость в соблюдении следующих правил:

  1. Монтаж допускается исключительно на глухую стену, не имеющую оконных и дверных проемов.

  2. Расстояние от потолка до котла, не менее 80 см.

  3. Подвешивать котел на гипсокартонную и любую другую перегородку из легких материалов, запрещается.



• Норма внутреннего объема помещения, рассчитывается в каждом случае индивидуально. Минимальные технические параметры следующие: котлы до 30 кВт – не менее 7,5 м³; до 60 кВт – 13,5 м³.


Общая тепловая мощность всех приборов отопления (радиаторов, котла, бойлеров) в квартире многоэтажного дома, не должна превышать 150 кВт.

Вентиляция в котельной с газовым котлом

В котельной предусматривается искусственная и естественная вентиляция. Параметры воздухозамещения в помещении, рассчитываются исходя из мощности и типа газового котла.



Естественная вентиляция необходима для предотвращения скапливания в помещении угарного газа. Высокая концентрация CO в котельной, угрожает здоровью и жизни жильцов, проживающих в отапливаемых помещениях.

Еще одна причина, по которой требуется спроектировать и установить приточно-вытяжную вентиляцию, это необходимость отводить избыток тепла от трубопроводов и отопительного оборудования.

На этапе изготовления проекта газоснабжения, учитываются следующие требования и рекомендации:

• Естественная приточная вентиляция в помещении с газовым котлом, обеспечивается благодаря расположению котла по диагонали от входной двери. В правилах прописано требование, чтобы у двери не было нижнего порога и после закрытия котельной, внизу проема, оставался просвет для беспрепятственного притока воздуха. Если данную норму выполнить трудно, на расстоянии 30 см от пола, в дверном полотне предусматриваются вентиляционные отверстия.

• В котельной обязательно должны располагаться два вентканала: приточный и вытяжной. Для котла с производительностью до 30 кВт, допускается размещение приточной установки на расстоянии 30 см от поверхности пола с диаметром 100-150 мм. Вытяжка устанавливается рядом с газовым котлом.
  Размер вентиляционного канала, рассчитывается в зависимости от мощности и типа, используемого теплогенератора, но, как правило, предусматривается отверстие более 100 мм в диаметре.

• Если естественного воздухозамещения недостаточно, котельная оснащается принудительной вентиляцией. Эффективность циркуляции воздуха достигается благодаря нескольким нагнетающим вентиляторам, подключенным к датчикам, установленным в помещении. При увеличении концентрации углекислого газа, вентиляторы начинают работать. Простые схемы вентиляции, предусматривают ручное включение и отключение вентиляторов.

• Котлы с коаксиальной трубой (закрытого типа), не нуждаются в принудительной приточной вентиляции. В корпусе котла уже установлен нагнетающий вентилятор, посредством, которого осуществляется забор воздуха с улицы и удаление продуктов сгорания.


Вентиляция в котельных должна соответствовать указаниям, изложенным в СП 89.13330. Интенсивность воздухообмена рассчитывается таким образом, чтобы обеспечить полное трехкратное замещение воздушных масс в течение 1 часа.

Требования пожарной безопасности

Пожарные нормы для газовых котлов, отдельно оговаривают требования к промышленным и бытовым котельным. Для уточнения существующих ограничений, помещения, используемые для монтажа отопительного оборудования, классифицируются по типу взрыво и пожароопасности. Класс, присваиваемый газовым котельным, В1-В4.

Действующие требования пожарной безопасности к помещениям частных домов с установленными бытовыми газовыми котлами, включают в себя следующее:

• Допускается монтаж атмосферных котлов на цокольном этаже и на крыше здания, при условии, что помещения будут соответствовать указанным в СНиП нормам. Подключение и эксплуатация котлов с открытой камерой сгорания в подвале, запрещается.
  Теплогенераторы с закрытой камерой сгорания, монтируются в подвальном и любом нежилом помещении в доме. Установка котла на чердаке возможна, при условии наличия хорошей теплоизоляции и соблюдения противопожарных разделок и разрывов.

• Требования к строительным материалам – котельная огораживается со всех сторон огнестойкими перегородками с минимальным пределом сопротивляемости огню, не менее EI45 (0,75 часа).

• Двери должны открываться наружу.

• В бытовых котельных, пожарная сигнализация является не обязательной, но рекомендуемой мерой предотвращения аварийных ситуаций.

• Пол, стены и потолок котельной (в случае установки навесного отопительного оборудования)? облицовывают негорючими материалами – керамической плиткой, гипсокартоном, штукатуркой и т.п.


Для промышленных котельных, действуют подобные нормы за небольшими исключениями:

• Обязательно устанавливается система оповещения об утечке газа и возникновения пожара.

• Система пожарной сигнализации и оповещения о пожаре в котельной, работающей на газе, должна соответствовать требованиям, изложенным в ФЗ N 123.
  Если котельная классифицируется классом Г, обязательно оснащение прибором, контролирующим утечку газа. Все датчики подключаются к контроллеру котла, дающему сигнал на отключение отопительного оборудования, в случае, если допустимые нормы содержания угарного газа в воздухе, превысили максимальное значение.


Наличие заземления для газового котла – обязательное условие для ввода оборудования в эксплуатацию.

Требования к дверям и окнам в газовой котельной

Высокие требования СНиП предъявляются к окнам и дверям, расположенным в газовой котельной:

• Окна – в котельной предусматривается естественное достаточное освещение. Ширина проема окна, рассчитывается, в зависимости от объема помещения. Обязательно наличие форточки.

• Двери – устанавливается дверное полотно, не меньше 80 см в ширину. Предусматриваются двери, выходящие из помещения котельной прямо на улицу. Все дверные полотна, выходящие в дом и на улицу, должны открываться наружу. Короб устанавливают без нижнего порога.


В бытовых котельных, устанавливается светящийся указатель аварийного выхода, непосредственно над дверью.

Нормы освещенности котельной на газе

Предусматривается искусственное и естественное освещение помещения. Выключатели устанавливаются вне котельной. Для промышленного котельного оборудования, монтируются герметичные светильники с металлической оплеткой.

Расчет ширины оконного проема, высчитывается по формуле – 1 м³ помещения = 0,03 м² оконного проема.
Вычисления не учитывают перегородок и рамы окна. Расчет проводится по оконному проему. Окно обязательно должно иметь форточку.

Правила энергообеспечения котельного помещения

Строительные нормы для установки газового котла в частном доме, предусматривают рекомендуемые и обязательные требования, затрагивающие энергообеспечение котельного оборудования. К ним относятся:

• Энергозависимые котлы, подключаются к сети электроснабжения через стабилизатор напряжения и ИБП. Емкость источника бесперебойного питания, подбирают с тем расчетом, чтобы обеспечить бесперебойную работу котла в течение 12 часов.

• Обязательно устанавливается контур заземления. Во время работы, котел любого типа, вырабатывает низкопотенциальное напряжение. При определенных обстоятельствах, искра статического электричества, становится причиной возгорания и взрыва.

• Котельная подключается напрямую от щитовой.


Чтобы убедиться, что расположение котла и помещение, которое планируется использовать под котельную, соответствует нормам, описанным с СНиП, ФЗ и СП, перед началом проектных работ, следует получить грамотную консультацию представителя газового хозяйства.

Котельная в частном доме для газового котла: нормы проектирования для бойлерной

Содержание статьи:

Каждое техпомещение, особенно котельная в частном доме, требует выделения дополнительного пространства. Это необходимо учитывать, так как зачастую без котла отопления просто невозможно обойтись. Важно заранее изучить возможности использования агрегатов этого типа и соблюдать ряд условий при создании проекта котельной и установке всех коммуникаций.

В каких случаях котельная необходима

Разновидности помещений под котельную в частном доме

Территория котельной представляет собой место, где помимо котла и соответствующего оборудования располагаются системы для водоподготовки, управления отоплением, а также ГВС. Котельная или бойлерная в доме необходима в случаях, когда для отопления применяют большие котлы напольного типа. Оптимальный вариант – установка мощного дымохода, способствующего устранению продуктов сгорания и привлечению воздушного потока, необходимого для функционирования котла. Наличие газового анализатора помогает вовремя предотвратить протечку газа, поэтому его также желательно устанавливать дополнительно.

Если площадь здания больше 200 кв.м, без котельной точно не обойтись, поскольку для снабжения теплом такого большого помещения понадобится стационарное оборудование. Нередко в частных домах устанавливают напольные бойлеры и системы приточной вентиляции, для подогрева которых требуется воздух, поступающий с улицы. Такие устройства целесообразно размещать на специально выделенных для них территориях внутри здания, а не в пристройке на улице.

Вопрос о размещении бойлерной должны решать специалисты еще на этапе проектирования здания. Тип проекта зависит от мощности котла и расхода горячей воды, наличия специальных систем для водоподготовки и вентиляции.

Требования и нормативы

Стены в котельной покрываются негорючим материалом

Независимо от варианта помещения устанавливать агрегаты для отопления и нагрева воды в сочетании с дополнительными коммуникациями необходимо строго в соответствии с новыми требованиями и нормативами тепло- и водоснабжения. Действующие правила выложены на портале Ростехнадзора, но нужно учесть, что нормы могут отличаться с учетом вида котла и топлива, по этой причине их нужно актуализировать. Стены котельной изготавливают из кирпича либо бетона, пол преимущественно из бетона при наличии покрытия из металлических листов. Во время ремонта стены и пол обкладывают плиткой или покрывают верхнюю часть негорючей штукатуркой.

Котлы не должны плотно прилегать к стенам, по технике безопасности вокруг них должно быть дополнительное место. Даже минимальное изменение в дизайне помещения необходимо согласовывать с действующими нормами. Конструкцию вентиляционной системы и дымохода рассчитывают согласно мощности и параметрам агрегата, при этом в одной комнате можно ставить не больше двух приборов. Входная дверь должна открываться строго наружу, ее делают из материалов огнеупорного типа . Все отопительные агрегаты и котловые установки размещаются с учетом следующих требований:

• размещать прибор можно в отдельной комнате на любом этаже, включая подвалы и полуподвалы;
• общая мощность системы не может превышать 350 кВт;
• установка агрегата требует размещения вентиляции, расчет системы которой проводится с учетом площади.

СП котельные установки с мощностью ниже 150 кВт устанавливаются в комнатах, подходящих для эксплуатации таких агрегатов. Помещение нужно отгораживать от смежных помещений при помощи отражающих стен, оборудовать качественными вытяжками и персональным дымоходом. При отсутствии вентиляции под дверью оставляют пространство и чаще проветривают территорию бойлерной.

Минимальная площадь

При размещении котла на кухне ее объем должен быть не менее 15 кубических метров

Нормы площади для газовых котельных нужно соблюдать на этапах постройки и использования помещения. Если тепловые установки с мощностью до 150 кВт ставят на отдельной территории, объем и площадь комнаты для них должны быть не менее 15 м3 и проектироваться в зависимости от норм обслуживания и размера основных и дополнительных приборов. Если агрегат для отапливания и проточный водонагреватель  с объемом не больше 60 кВт ставят на кухне, ее площадь также должна составлять не менее 15 м3 с 0,2 м3 на 1 кВт мощности агрегата.

Расстояние до сооружений

В плане размеров высота потолков в бойлерной не должна быть менее 2,5 м и 2 м, если мощность агрегатов составляет менее 60 кВт. Настенные приборы размещают на стенах из негорючих материалов с сохранением расстояния минимум 2 см от стены. Если стены сделаны из горючих и трудносгораемых стройматериалов с негорючей изоляцией, промежуток между основанием и котлом должен быть не менее 3 см. В проходных местах пространство от выступающих деталей оборудования не должно быть меньше метра.

Виды котельных

Отдельно стоящая котельная в целях безопасности

Существует несколько вариантов для создания котельных домашних установок, они разделяются на типы с учетом расположения бойлерных и разновидностей котлов. Чаще всего в больших домах организуют отдельные помещения, которые специально строят для этой цели. Оборудование подсоединяют к зданию с помощью инженерных коммуникаций, это хороший вариант для тех, кто не хочет терпеть неудобства при наличии агрегата, расположенного внутри здания.

Пристройки либо пристроенные бойлерные очень популярны благодаря низкой стоимости, их устанавливают максимально плотно к зданиям. Также есть вариант встроенного типа, он является более бюджетным, но при этом достаточно трудоемким в плане проектирования и разработки схемы помещения. Прокладка коммуникаций в таком помещении должна быть максимально простой, дополнительно учитывают затраты на шумоизоляцию, поскольку некоторые разновидности котлов сильно шумят в процессе работы.

Газовые

Помещение под газовый котел должно быть оборудовано вентиляцией

Котлы газового снабжения считаются наиболее безопасными и предназначены для установки в населенных пунктах при наличии магистрали газоснабжения. Газовые котельные не доставляют сложностей в процессе эксплуатации, поскольку процесс полностью автоматизирован. С их помощью можно обогревать здания с любой площадью, также они достаточно экономичны, потому что газовые котлы отдают больше энергии, чем потребляют. Современный прибор зажигается автоматически и оснащен системой, останавливающей работу в случае аварии.

Такие котлы имеют срок службы до пятнадцати лет и при этом экологичны благодаря минимальному выделению вредных веществ, отсутствию сажи и копоти. В перечень недостатков газовой бойлерной включают обязательную установку автоматики с целью предотвращения утечек и специальные требования к комнатам.

Для газового оборудования нужно создавать дымоходы и парогенераторы, ежегодно проверять и чистить все агрегаты. Их установка разрешается лишь после согласования со специалистами Газтехнадзора.

Твердотопливные

Для ТТ котла нужен дымоход и место для хранения топлива

Комнаты с котлами твердотопливного типа можно оборудовать в любых загородных домах при отсутствии снабжения газом. В таких агрегатах источниками энергии являются древесные отходы, к примеру, липовые, дрова либо уголь. Твердотопливная котельная – хороший бюджетный вариант, поскольку для нее подходит дешевое топливо, в том числе отходы деревопереработки. Также она безопасна и экологична, в процессе работы для нее не требуется электричество, а коэффициент сгорания составляет больше 80%, за счет чего практически не образуются зола и сажа.

Приборы этого типа служат более пятнадцати лет без необходимости менять дополнительные детали. У них есть и минусы, в том числе обязательное наличие дымохода с высокой тягой при монтаже котла, а также отдельного помещения для прибора. В них нужно регулярно загружать топливо и часто чистить по мере загрязнения. Помимо выделения отдельной территории под размещение твердотопливного котла понадобится дополнительное место, где нужно хранить дрова, уголь либо паллеты.

Проектирование технического помещения

При проектировании учитывается площадь, мощность и тип оборудования, наличие вытяжки

Оборудование бойлерной или котельной в частном сооружении так же, как и в промышленном здании или на предприятии требует следования нормам СНиПа в редакции 2019 года, варианты 2012 и 2017 года считаются устаревшими. Сначала должен учитываться список норм для создания проекта котельной в частном здании. Агрегаты устанавливают с учетом планировки дома в подвальном помещении, на чердаке либо в отдельной комнате. При желании допустимо использовать контейнеры с мини-котельными, строить отдельные здания либо пристройки. Также возможно применение готовой котельной, собранной из сэндвич-панелей и отделанной негорючими материалами. Основные требования:

• соблюдение габаритов помещения при постройке;
• грамотный подход к установке дверей;
• наличие постоянного доступа ко всем агрегатам;
• установка окна с форточкой и створками, открывающимися наружу;
• наличие дымохода и вентиляции;

Важно! Деревянные стены пристроек либо отдельных бойлерных отделывают негорючими строительными материалами. Для сооружений любого типа лучше всего применять бетонные блоки либо кирпич.

Согласование проекта

Самыми крупными окажутся расходы на постройку газовой котельной, поскольку такой проект придется согласовать в нескольких учреждениях и нанимать специалистов для его разработки. Помимо проектных документов для согласования нужно предоставить технический паспорт на прибор, заключение санитарно-гигиенического типа, сертификат на оборудование, а также инструкцию по его эксплуатации.

Монтаж оборудования

Монтаж начинается после согласования документов в газовом хозяйстве

Монтирование начинают с расстановки оборудования на плане либо схеме и выделения зон, где будут размещаться системы отопления, канализации, водоснабжения холодного и горячего типов. Следующим этапом становится установка инженерных систем внутридомового типа, все вводы внутрь котельной монтируются в зависимости от расположения приборов. Котлы подключают к распределительным коллекторам и устанавливают дополнительные агрегаты. Установкой всех систем и элементов должны заниматься профессионалы, имеющие соответствующее разрешение, соблюдающие нормы СНиПа 89.13330 либо 89.13330.2012 и рекомендации из инструкций Сидельковского, Юреневого, Третьяка и Роддатиса.

Обустройство помещения бойлерной

Котельная либо бойлерная представляет собой комнату, в которой устанавливают большое количество приборов с целью организации горячего водоснабжения и отопления. В нем должен стоять основной котел, бойлер, распределительный агрегат, гидроаккумулятор и детали системы безопасности. Лучшим выбором станет комната с площадью не меньше 6 кв.м., предельным объемом в 15 куб.м., с высотой потолка не меньше 2,5 м, стенами и полом, сделанными из негорючих веществ.

При установке котельной в частном доме должны быть соблюдены нормы проектирования. Только в таком случае система заработает в бесперебойном режиме и не будет подвергаться риску возможных аварий.

Вентиляция в котельной частного дома с газовым котлом: требования, нормы

Содержание статьи:

Газовая котельная частного дома в обязательном порядке обеспечивается вентиляцией согласно государственным стандартам и СНиП. Сжиженный и природный газ могут стать причиной пожара или взрыва, поэтому к помещению предъявляются повышенные требования безопасности. Выполнение всех норм вентиляции обязательно, их следует учитывать при проектировании частного дома или выборе комнаты для котельной. О том, как сделать в котельной вентиляцию правильно, читайте в нашем материале.

Нужна ли вентиляция в газовой котельной

газовая котельная частного дома

Даже незначительное количество угарного газа способно ухудшить самочувствие жильцов. Хроническая усталость, головные боли и резь в глазах – это самое меньшее, что ощущают люди, часто вдыхающие продукты горения. Не менее опасны и протечки взрывчатого и легковоспламеняющегося топлива.

Плохо рассчитанная вентиляция не только угрожает жизни и здоровью людей, но еще и снижает производительность оборудования.

Работа газового котла возможна при постоянном поступлении кислорода в котел и своевременном удалении продуктов горения. При нехватке воздуха топливо хуже сгорает. Расходуя одинаковое количество газа, в плохо вентилируемом помещении котел выдает меньше тепла.

Слабая вытяжка вентиляции в котельной с напольным газовым котлом приводит к скоплению гари и копоти внутри оборудования, уменьшаются сечения воздуховодов, тяга ухудшается и часть продуктов горения затягивается в помещение.

оборудование газовой котельной частного дома

Газовые котлы используют воздух из котельной. Если котельная отделена от основного дома деревянными негерметичными дверями или в ней окна старого образца, достаточно воздуха, поступающего через щели рам. Но если установлены современные окна и двери, воздух из вне поступать не будет. При сгорании топлива в помещении будет разряжаться воздух, а КПД котла снижаться. Гарь из котла может пойти в котельную и оттуда в жилые комнаты. Поэтому необходимо задуматься о том, как сделать вентиляцию котельной.

Требования к вентиляции в частном доме с газом

настенный газовый котел

Помимо наличия вентиляции, к помещению газовой котельной предъявляются специальные требования.

Котельную разрешается оборудовать:

• в пристройке к коттеджу;
• на чердаке;
• в отдельном строении;
• в специально отведенной комнате.

Если оборудование рассчитано на сжиженный газ, цокольный этаж или подвал не подойдут. Сжиженный газ обладает большим удельным весом, чем воздух. Поэтому при протечках он опускается в самые нижние части дома и здесь может взорваться. Эту особенность топлива необходимо учитывать перед тем, как делать вентиляцию в котельной.

Маломощные газовые котлы (не более 30 киловатт) не требуют оборудования специальной котельной, можно навесить или установить их на кухне, если помещение удовлетворяет следующим требованиям для вентиляции котельной частного дома:

• площадь от 15 кв. метров;
• высота потолков минимум 2 м 20 см;
• площадь окон от 3 кв. см на 1 кубометр объема помещения;
• окно открывается или снабжено форточкой;
• для притока воздуха из соседних помещений в нижней части двери проделаны отверстия;
• оборудование устанавливается возле стены из негорючего материала на расстоянии не менее 0,1 м.

Согласно требованиям приточная вентиляция в котельной в частном доме обязательна. Если мощность оборудования выше 30 киловатт, обустраивается отдельное помещение котельной.

Нормы вентиляции газовой котельной по СНиП

вытяжной вентилятор

Все требования к вентиляции газовой котельной изложены в СНиП 2.04.05, II-35.

• В помещении газовой котельной обязательно должна быть вентиляция, выход воздуховода располагается на потолке;
• Возле канала для дымохода пробивается еще один, на 30 см. ниже. Он служит для очистки дымохода;
• Приток воздуха обеспечивается с улицы через вентканал или из прилегающего помещения через отверстия в нижней части двери;
• Приток воздуха для вентиляции рассчитывается, исходя из мощности котла:
  • приток с улицы: на 1 киловатт мощности – от 8 кв. сантиметров продухов;
  • приток из соседнего помещения: на 1 киловатт мощности – от 30 кв. сантиметров продухов.

С остальными правилами оборудования котельной в частном доме можно ознакомиться в соответствующих нормативных документах.

Естественная вентиляция с газовым котлом

схема естественной вентиляции газовой котельной

Обычно для вентиляции газовой котельной частного дома используется естественная тяга. Так, при котле мощностью до 30 киловатт для притока достаточно продуха диаметром 15 см. В продух вставляется пластиковый патрубок, снаружи вход прикрывается металлической сеткой от проникновения грызунов и мусора. Внутри же на трубу крепится обратный клапан, который не дает воздуху вытягиваться на улицу.

Вытяжка делается также. На верхний конец вытяжной трубы крепится зонтик для предохранения от дождя и снега. Некоторые мастера и на вытяжную трубу устанавливают обратный клапан, чтобы через нее воздух не проникал в дом.

Чтобы чистый воздух попадал непосредственно в камеру сгорания, приточный воздуховод устраивают за топливным отсеком. Вытяжную трубу ставят прямо над котлом, куда поднимаются продукты сгорания.

Приведенное устройство вентиляции котельной частного дома очень просто в исполнении и в большинстве случаев достаточно эффективно. Но систему невозможно контролировать и это ее основной минус. Согласно СНиП вентиляции в котельной воздух должен обновляться трижды за час. Воздухообмен при естественной системе вентиляции котельной рассчитать невозможно. Кроме этого, воздухообмен зависит от давления, температуры воздуха на улице и силы ветра.

Дымоход для вентиляции газовой котельной

правильный дымоход для вентиляции котельной

Дымоход – это один из важнейших элементов грамотного устройства вентиляции котельной частного дома. Поэтому на его конструкции нужно остановиться отдельно.

СНиП вентиляции в котельной разработаны и для дымоходов:

• Дымоход не пропускает газ и гарь. Никакие продукты горения не должны проникать в воздух помещения котельной. Для увеличения герметичности дымохода некоторые владельцы оштукатуривают его или вставляют внутрь металлической трубы асбестоцементную. Диаметр ее зависит от мощности котла;
• Труба дымохода должна выходить за уровень конька, чтобы тяга была достаточной. Выход дымохода должен подниматься над коньком крыши на 2 – 5 метров, иначе возможен подсос;
• Диаметр дымохода вентиляции в газовой котельной должен быть больше, чем диаметр дымохода самого котла и зависит от его мощности. Можно использовать такие пропорции:
  • при мощности котла 24 кВт – диаметр 120 мм;
  • при 30 кВт – 130 мм;
  • при 40 кВт – 170 мм;
  • при 55 кВт – 190 мм;
  • при 80 кВт – 220 мм;
  • при 100 кВт – 230 мм.

Тем, кто решил своими руками оборудовать вентиляцию котельной собственного частного дома, помогут простые правила:

• сечение трубы для дымохода указывается в паспорте котла;
• дымоход выполняется из листового металла (оцинкованной или нержавеющей стали). Дымоход имеет круглое сечение одинакового диаметра по всей длине и ревизионное окошко для чистки;
• дымоход должен иметь не более трех поворотов или изгибов.

Искусственная вентиляция котельной

система вентиляции и отопления

Если естественную систему вентиляции в газовой котельной частного дома оборудовать нельзя, прибегают к механической тяге.

Искусственная вентиляция работает за счет вентиляторов. Обычно используются канальные вентиляторы, которые подбираются в зависимости от сечения вентканалов.

При расчете вентиляции в котельной с напольным газовым котлом мощность вентилятора подбирают с 20 – 30% запасом при наибольшей нагрузке. Мощность зависит и от количества изгибов воздуховода, его сечения и длины.

Простейший метод расчета своими руками вентиляции котельной частного дома:

(Ш * В * Д) * 3 = объем воздуха, который необходимо заменить за один час, здесь:

Ш – ширина помещения, В – высота потолков, Д – длина помещения.

Оборудуя вентиляцию в котельной частного дома своими руками, можно сэкономить. Для этого вентилятор устанавливается только на приток или выдув. Но наиболее надежным способом является полная механизация воздухообмена.

Специалисты рекомендуют использовать в котельных с напольными газовыми котлами вентиляторы в медных или алюминиевых корпусах, стойких к плавлению и возгоранию.

Увеличивается эффективность и экономность вентиляции за счет системы автоматического контроля. Автоматика запускает вентиляторы одновременно с запуском котла. А когда топка не работает и вытягивать нечего – вентиляторы останавливаются.

В некоторых случаях вентиляцию котельной частного дома устраивают совместно с кондиционированием, одновременно обеспечивая комфортную температуру воздуха.

Правильно рассчитать вентиляцию газовой котельной поможет видеоролик:
