На какой высоте делать водорозетки под мойку. Стандарты по размещению сантех.оборудования и приборов

Современный строительный рынок насыщен огромным количеством различных типов смесителей, раковин, моек, ванн и унитазов, отличающихся по размерам, цвету и дизайну. Однако, несмотря на кажущееся разнообразие, сантехнические приборы можно четко подразделить по функциональности и способу соединения с трубопроводами. страничках сайта мы не будем касаться темы выбора сантехнического оборудования той или иной фирмы и их конструктивных отличий, а остановимся только на самых распространенных способах соединения их с трубопроводами.

Сантехнические приборы следует устанавливать после монтажа трубопроводов и полной готовности всех строительных и подготовительно-отделочных работ, т. е. перед финишной отделкой помещения. Перед установкой приборов должны быть выполнены водопроводные подводки заканчивающиеся водорозетками с внутренней резьбой 1/2 дюйма либо угольниками, тройниками, муфтами или коллекторами с такой же резьбой для подключения к ним смесителей или других типов водоразборных кранов. Расстояние между осями розеток холодной и горячей воды под настенные смесители должно быть строго 15 см. Канализационные отводы под унитазы должны быть сделаны из труб или фасонной арматуры диаметром 110 мм, отводы под раковины, мойки, ванные и душевые кабины следует делать диаметром 50 мм, отводы под стиральные и посудомоечные машины могут быть 40 и 32 мм в зависимости от типа агрегата. В этом случае лучше сделать однотипные отводы диаметром 40 или 50 мм, поскольку сегодня у вас одна стиральная машина, завтра может быть другая, а производители стиральных машин снабжают сливные шланги своих изделий переходниками на эти диаметры слива.

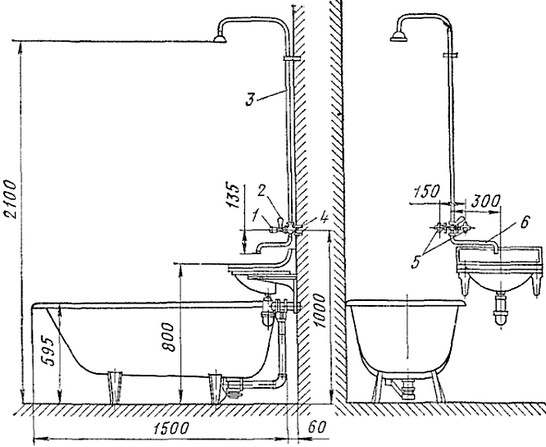

Все санитарно-технические приборы устанавливают строго по уровню. Высота их установки регламентируется нормативными документами. Допускаемое отклонение в размерах для всех отдельно стоящих приборов 20 мм.

таблица 7

Монтаж канализационных отводов и водопроводных подводок (квартирных трубопроводов) желательно производить при наличии уже закупленного сантехнического оборудования: раковин, моек, смесителей, сифонов и т. д. Особенно это актуально для закрытых трубопроводов, спрятанных в стену или конструкцию пола. Если открытый трубопровод можно будет «подправить» при установке оборудования, то с закрытым это будет крайне проблематично. При сегодняшнем развитии химии, в частности, средств для чистки канализационных трубопроводов, а также при технологичных способах соединения труб и фитингов, современный трубопровод выглядит, как показано на рисунке 35. То есть из стены или пола видны только водорозетки и раструб канализационной трубы, весь остальной трубопровод спрятан в стене или за фальш-стеной. При таком монтаже трубопроводов громоздкое сантехническое оборудование: унитазы, ванны и душевые кабины, а также всевозможная мебель, могут быть придвинуты вплотную к стенам.

Рис. 35. Розетка подключения сантехприборов

Однако скрытый монтаж предполагает и более точное расположение водорозеток и канализационных отводов. Например, установка в ванной комнате раковины для умывания с настенным креплением смесителя предполагает наличие самой раковины и сифона к ней. Отвод от сифона сразу заходит в стену, значит нужно, как минимум, знать глубину раковины и высоту сифона, чтобы разметить место выхода канализационной трубы из стены. Смеситель по нормам должен быть выше кромки раковины на 200 мм, здесь из стены должны выйти водорозетки. Если с установкой раковины и смесителя можно определиться без покупки раковины по выше приведенной таблице, то с выходом канализационной трубы это сделать довольно сложно: раковины изготавливают различной глубины, а сифоны различной высоты. И другой случай, предположим, что вместо настенного, на раковину вам хочется установить смеситель, крепящийся непосредственно к полке раковины. Ситуация резко меняется. Подключать смеситель к водорозеткам, расположенным выше раковины, будет крайне неэстетично. Водорозетки в этом случае должны быть ниже раковины (рис. 36). Причем на такой высоте, чтобы подключению к ним смесителя не мешала задняя полка раковины и чтобы хватало длины подводки, прилагаемой в комплекте со смесителем. Хорошо, если это гибкие шланги, их можно выкинуть и поставить более длинные, а если это поставляемые вместе со смесителем латунные или хромированные трубки? Удлинить фирменную подводку дорогого импортного смесителя гибкими шлангами, конечно можно, и работать будет долгие годы, но это, как-то неправильно, все равно, что приделать к «Мерседесу» бампер от «Запорожца»: поехать-то поедет, но засмеют.

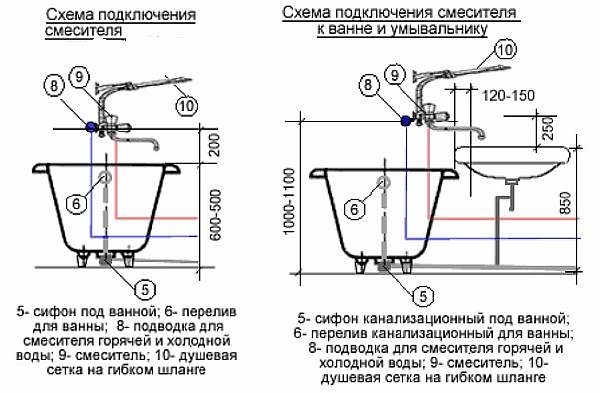

Рис. 36. Пример подключения раковины

Таким образом, при высококачественных работах и скрытой прокладке трубопроводов нужно делать точную разметку выходов водорозеток и выпусков канализации под имеющееся сантехническое оборудование. Для стиральных машин-автоматов рекомендуемый отвод воды располагают на высоте 80 см (хотя здесь возможны варианты), подключение воды не регламентируется, но делается примерно на той же высоте.

Если к качеству работ предъявляются более низкие требования, то выходы водорозеток для смесителей, устанавливаемых на полку прибора, и канализационных выпусков можно сделать пониже, например, в 30–50 см от пола, а подводку воды и отвод стоков сделать гибкими шлангами и гофрированной канализационной трубой. Для установки настенных смесителей следует руководствоваться нормами приведенными в таблице выше и на

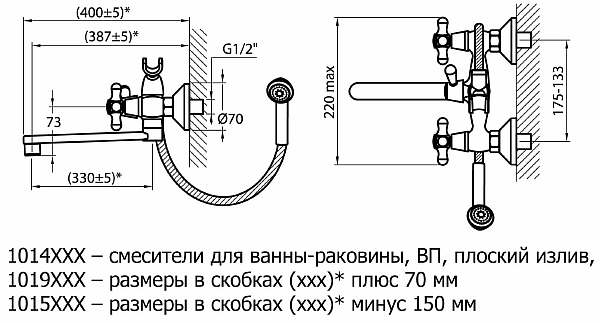

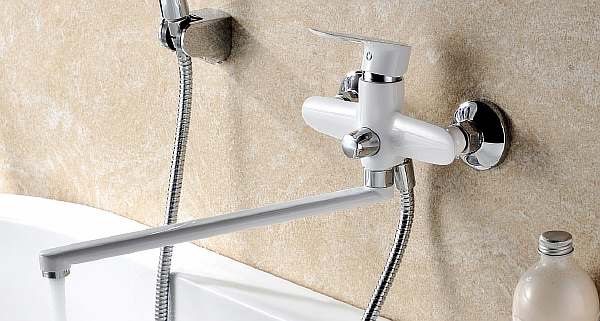

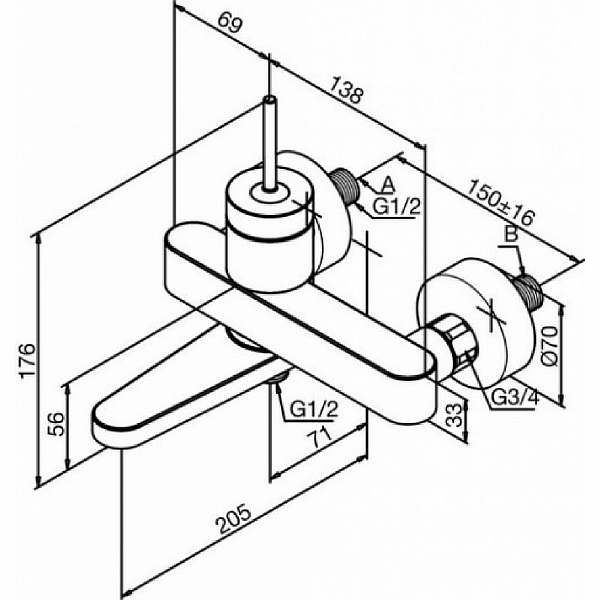

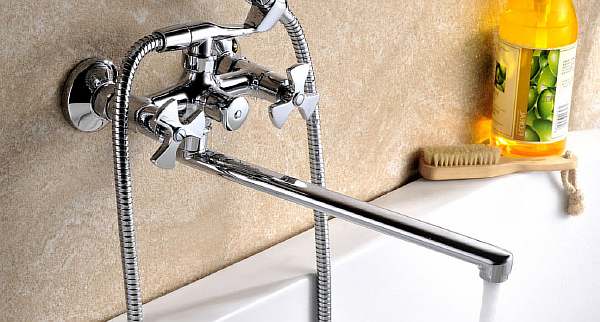

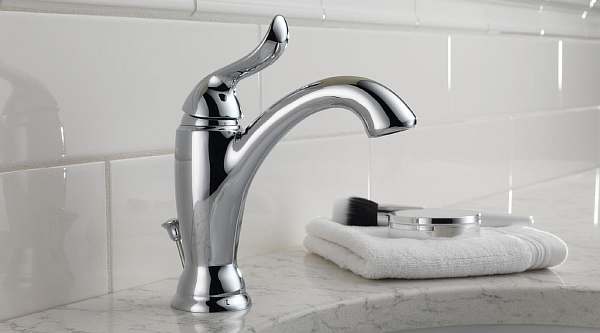

Практически все смесители поступают в продажу с четкой инструкцией по их установке. Там указаны стандартные параметры инсталляции и перечислен порядок действий. Если по каким-то причинам нет инструкции, придется самостоятельно разобраться с некоторыми вопросами. Одним из таких является высота установки смесителя душа.

Необходимо продумать и просчитать расстояние всего сантехнического оборудования так, чтобы ванные процедуры не вызывали неудобств у всех членов семьи. Ведь все люди разного роста. Но все же некоторые стандарты существуют. При чем в разных странах они могут существенно отличаться друг от друга.

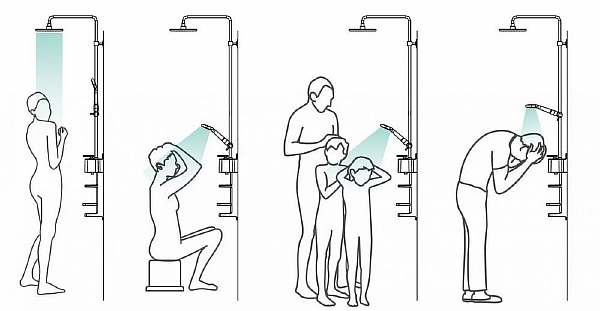

Так если нужно просчитать расстояние от поддона в душевой кабине до лейки душа, оно должно составлять 2-2,1 м. В том случае если рассчитывать от покрытия пола, тогда 2,1-2,25. Многие люди предпочитают устанавливать душ не в одной стационарной точке, а на штанге. Тогда будет возможность регулировать высоту каждому пользователю душевой или ванны. Верхний край штанги устанавливают также на уровне 2-2,1 м от пола.

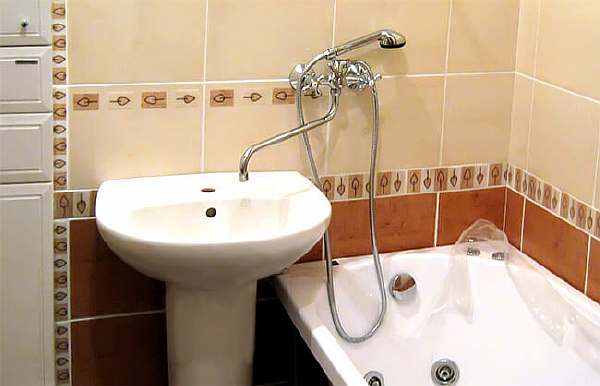

Ручной душ (с коротким изливом)

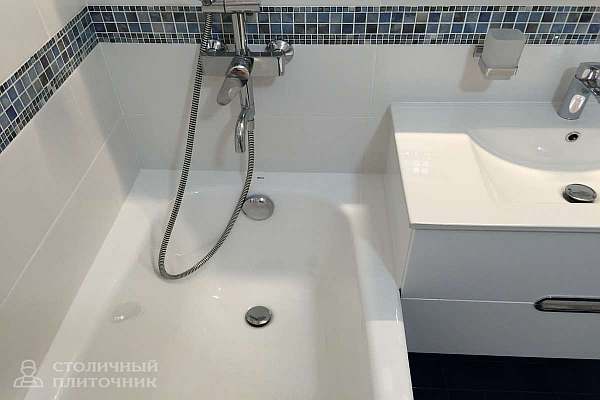

В зависимости от длины шланга и будущего назначения смесителя его устанавливают на расстоянии 0,5-0,7 м от верхней кромки ванной.

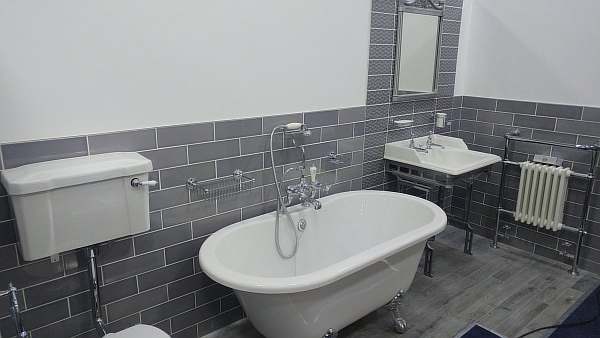

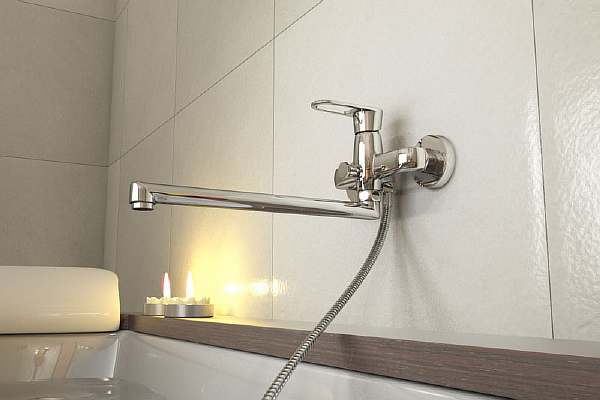

Боковые душевые смесители

Расстояние зависит от количества самих смесителей в комплекте. Если они идут парой, то тогда их устанавливают на расстоянии 0,7 и 1,3 м от поддона. Если же в наличии три штуки, то расстояние может быть следующим: 0,6, 1 и 1,4 м соответственно.

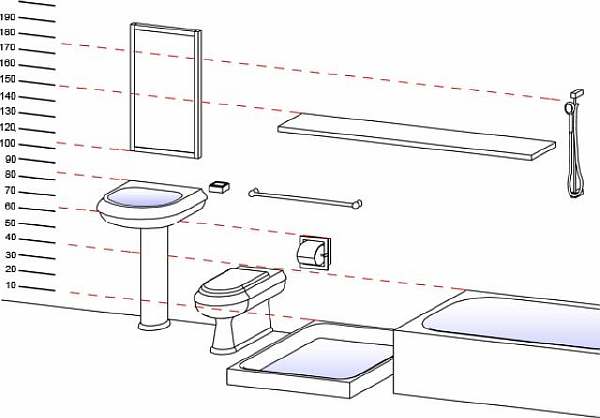

Стандарты по размещению сантех.оборудования и приборов
Есть предложение добавлять в эту тему ТОЛЬКО ПАРАМЕТРЫ и РАЗМЕРЫ для монтажа сантех.оборудования,высоту выводов воды,канализации для различных приборов а так же расстояния,размеры и тех.карты для выводов водорозеток и канальи к различным приборам.

Статья по теме «Первые шаги к будущему комфорту»

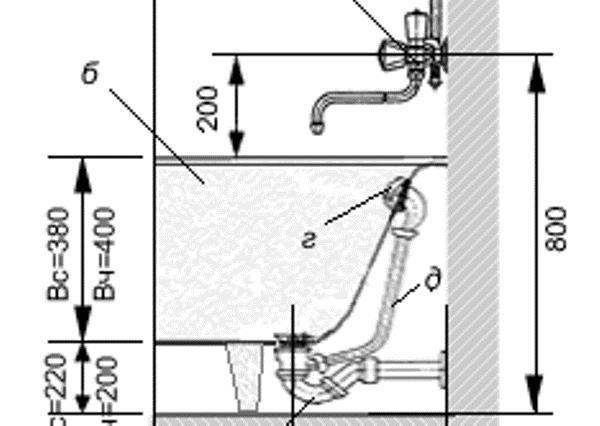

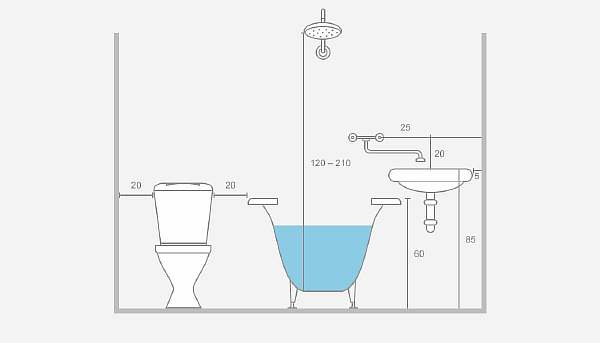

Ванна и душ. Для того чтобы пользование сантехникой не доставляло неудобств, необходимо обеспечить свободный доступ ко всему оборудованию, предусмотрев около каждого предмета определенное свободное пространство. Такое пространство перед ванной или душевой кабиной должно составлять не менее 70 см (чтобы после водных процедур было удобно выйти и воспользоваться полотенцем). Ванну обычно располагают одной стороной вплотную к стене, хотя, если позволяет площадь и существует вариант подводки необходимых коммуникаций, она может находиться даже в центре помещения. Для экономии места рекомендуется использовать угловую душевую кабину. Смесители для душа монтируют на высоте 1,2 м, а душевые сетки — 2,1-2,25 м (от низа сетки до дна поддона). Вешалки для полотенец лучше установить так, чтобы до них легко было дотянуться из ванны или душа. Если в комнате имеется окно, то ванну следует расположить не менее чем на 1,3 м ниже уровня подоконника, а сам подоконник желательно облицевать плиткой и обеспечить отвод конденсата. Зеркало в таком случае помещают справа от окна или же под ним.

Унитаз и биде. СНиП 2.08.01-89* «Жилые здания» определяет минимальные габариты санузла — не менее 0,8 м в ширину и 1,2 м в длину. Перед унитазом и биде должно быть, как минимум, 60 см свободного пространства, а по обе стороны от средней линии унитаза не менее 40 см. Если же данные сантехнические приборы расположены рядом, то расстояние между ними можно несколько уменьшить (так как они вряд ли будут использоваться одновременно). Средний размер унитаза по длине — 60-65 см. Смывные бачки в «английских» моделях унитазов принято монтировать на высоте 1,8 м (до низа бачка).

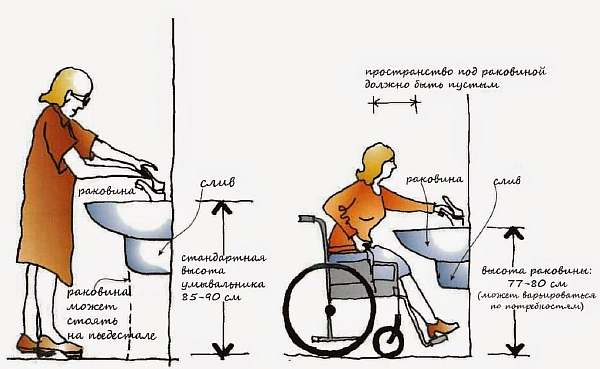

Умывальник
. Пространство перед умывальником должно составлять 70 см в ширину и 110 см в длину (чтобы перед ним могли свободно встать рядом два человека). Если в ванной имеется два умывальника, то расстояние между ними (по оси смесителя) должно быть не менее 90 см. При этом следует знать, что двойные модел

Водорозетки на кухне высота — Про стройку и не только

2 Апр by admin

Домашний ремонт начинается с того, что предстоит решить вопрос, где правильно поместить розетки в квартире. Нередко это приходит собственникам в головы только после того, как расставлена мебель и неудобство пользования бытовыми приборами вызывает дискомфорт. Чтобы этого не случилось, всецело рассмотрим правила установки. Сегодня наша цель – кухня.

Домашняя электрикаДомашняя электрика должна быть сделана по правилам и нормам — безопасность прежде всего

Особенности и виды розеток на кухню

Личные предпочтения к внешнему дизайну – дело владельцев. В конструктивном плане выбирать следует европейские модели с контуром заземления или без него – первый вариант требует соответствующего силового провода. Если до монтажа в кухне находились обычные розетки на кухне под технику, то стоит сразу переделать проводку под новый стандарт – бытовые приборы со старыми вилками практически не выпускают, а количество лишних проводников на кухне – небезопасно. Важные моменты:

  • Количество и расположение. Учитывают общее число бытовых приборов и места их установки. Если некоторые агрегаты стоят рядом, то имеет смысл приобретать тандемы или тройники. Удобство пользования – налицо. Высота розеток на кухне от столешницы одинакова для всех маломощных агрегатов, находящихся постоянно на одном месте – это еще и красиво. Не придется подключать дополнительных удлинителей.

Внимание – если электроприборы большой мощности расположены рядом и включены одновременно, это спровоцирует перепад напряжения и оплавление розетки.

Виды розеток на кухнюВиды эл. розеток могут быть различными

Требуется переменное использование либо подключение предохранительных пакетников.

  • Раздельное питание. Речь не о здоровом образе жизни, но о продлении ее бытовым приборам. Так, холодильник, стиральная и посудомоечная машина, электроплита получают собственное гнездо – их мощность велика и агрегаты негативно влияют друг на друга. Зависимость проявляется в ухудшении качества работы. Располагать приборы и, соответственно, розетки на кухне следует именно в этом порядке.

Но, кухня не ограничивается перечисленными бытовыми помощниками. Микроволновая печь, комбайны или иные агрегаты, облегчающие жизнь хозяйкам – также питаются электроэнергией. Маломощные приборы оснащаются группой гнезд и устанавливаются в незаметном месте. Расположить розетки за телевизором – отличная идея.

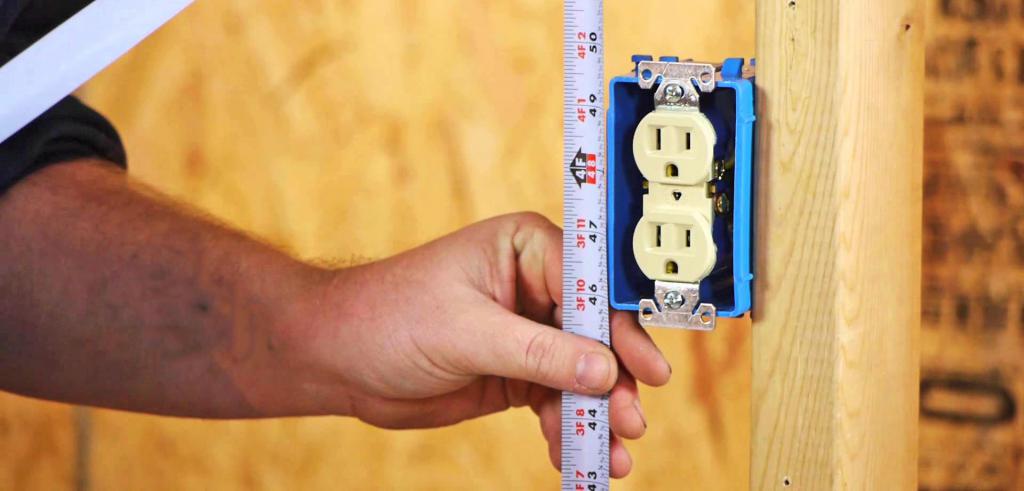

Высота электророзеток – главное условие безопасности и комфорта

До начала работ, владельцы, как правило, уже знают расположение кухонной мебели – встроенного или сборного гарнитура, приборов. Поэтому высота установки розеток на кухне всецело зависит от назначения предмета. Подробно:

  • Пользующаяся популярностью встраиваемая бытовая техника для прокладки электропривода создает немало проблем. Связано это с отсутствием расстояния за нею. Например, высота розетки для стиральной машины или посудомойки – 6–10 см от пола рядом с прибором. Включать или выключать их постоянно не требуется, а на случай замены техники, напольный кухонный шкаф должен иметь соответствующий отсек.
  • Габаритный холодильник периодически отключают для мойки, разморозки. Передвинуть его тяжело, поэтому высота установки гнезда рассчитывается по его параметрам и монтируется над ним.

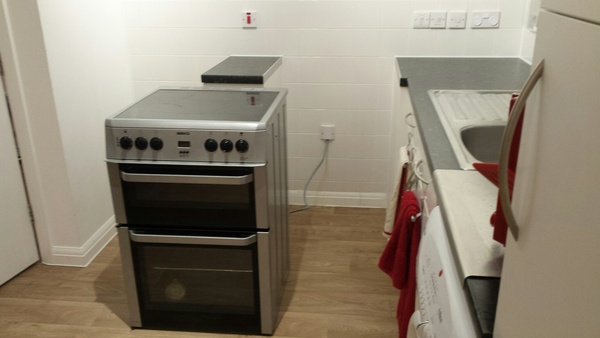

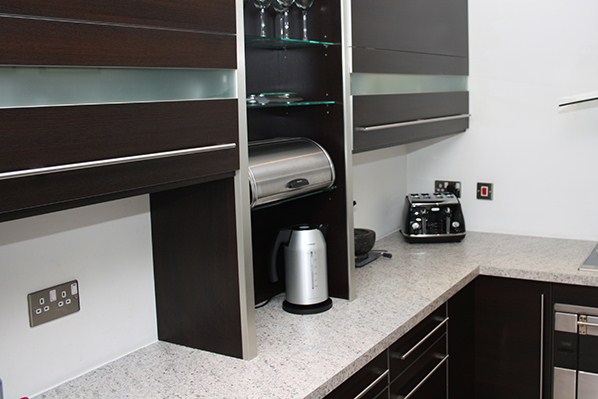

Розетки на кухнеРозетки и выключатели должны находится в удобном месте

  • Электропривод над рабочей поверхностью. Высота розеток над столешницей на кухне рассчитывается из личных потребностей, но не меньше 15 см от ее поверхности. Бытовые предметы в виде миксера или чайника находятся на своих местах стационарно – для них используется двойные гнезда или тройники на фартуке.

В кухне необходима подсветка рабочей зоны. Это светильники над навесными шкафами – высота розеток 10–15 см от поверхности, выключатель для них располагают на кухонном фартуке.

Не обойтись без вытяжки. Идеально, если расположить розетку на воздушном коробе – трубе. Если вытяжка оснащена полкой, то сделать розетки на кухне для нее придется рядом с выводным каналом.

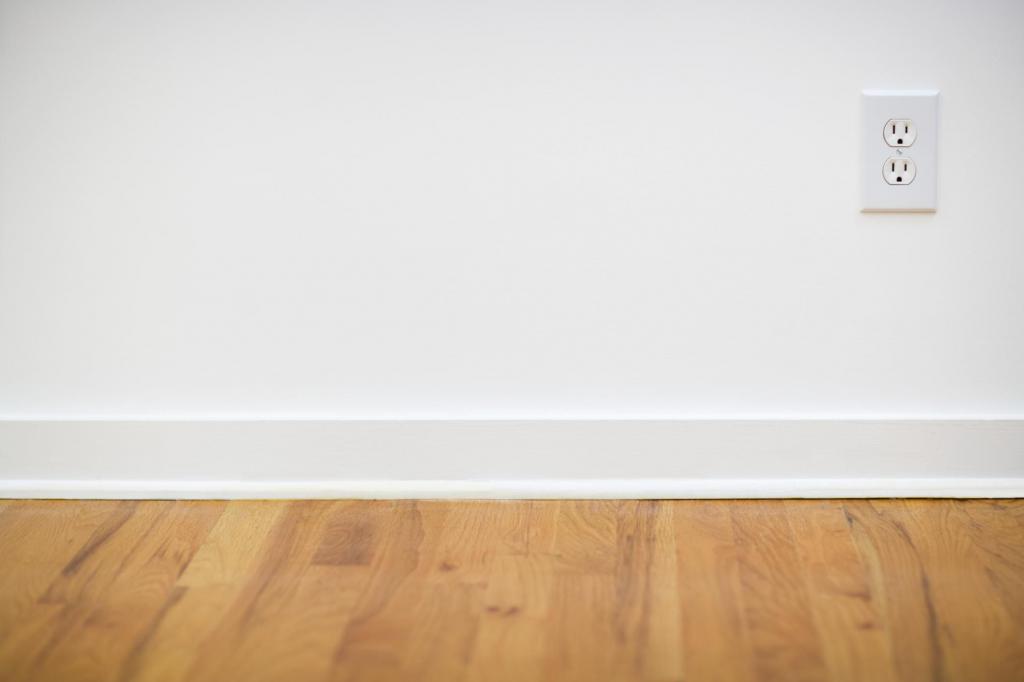

  • Дополнительные гнезда. Розетка от пола на высоте 10 см не будет лишней никогда, если владельцы любят менять интерьер кухни, или проводить на ней больше времени с «не кухонными» целями: читать, работать в интернете, заниматься растениеводством – высаживать рассаду, например, требуется с достаточным обогревом и светом.

Как таковой стандарт высоты розеток и выключателей не существует. Есть несколько положений рекомендующих установку. Строгости они лишены, но следовать им стоит.

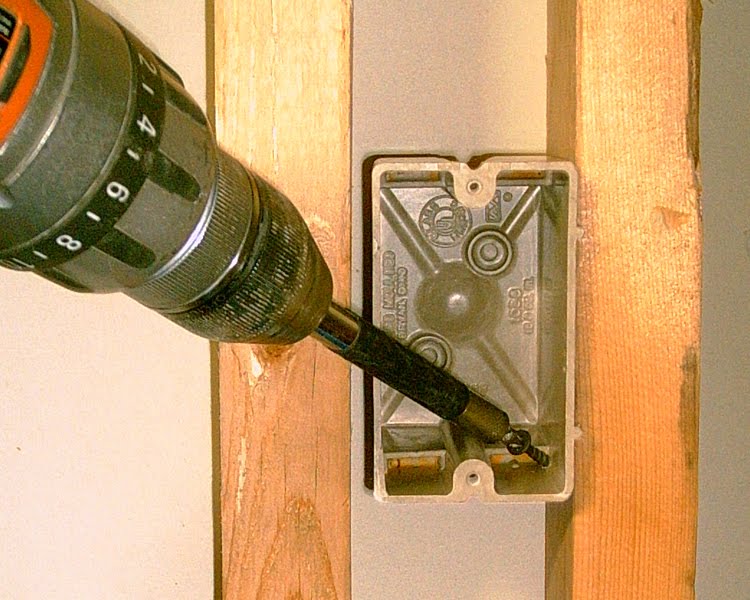

Установка розеткиУстановка розетки должна производится мастером электриком

Где выполнять установку кухонных электророзеток нельзя

Электричество – опасная коммуникация. Мощность приборов только усугубляет его «убийственное» действие. Поэтому до начала ремонта и штробления стен, важно понимать ответственность монтажа. Места, где подключение розеток запрещено:

  1. Участки под или над мойками. Там высота розеток на кухне от пола даже не рассматривается – влажность рядом с электричеством представляет опасность для владельцев.
  2. Фартуки или поверхность стен над варочными поверхностями. Поднимающийся пар – это тоже сырость и допустить ее взаимодействие с электричеством нельзя. С осторожностью оснащается пространство и под плитами – должно быть гарантированное отсутствие жара. В этом случае, высота от пола до розетки на кухне для источника тепла – минимальная. Иначе впоследствии гнездо оплавится и меньшее, что ждет владельца – короткое замыкание и порча бытовых приборов.
  3. Нельзя располагать электропривод для нагревающих приборов на небольших «пятачках» площади. Чайник, тостер или мультиварка – это бытовые приборы, представляющие опасность ожога, удара током – их ставят на широкой поверхности с гарантией свободного передвижения. В этом случае высота кухонных розеток аналогична другим, расположенным на фартуке из плитки.

ПОСМОТРЕТЬ ВИДЕО

Правильная и продуманная высота установки розеток и выключателей евростандарт – гарантия комфорта и безопасности. Важно составить собственный эскиз разводки с указанием мест установки розеток еще до начала штробления. Для выполнения качественной работы консультируются с грамотным электриком, показав ему чертежи. После одобрения, приступают к монтажу.



Source: obzorkuhni.ru

5 ошибок расположения розеток на кухне

расположение розеток на кухнеВ современной квартире кухня, это один из главных потребителей электроэнергии. Мощность токоприемников подключенных к электропроводке на кухне, иногда может достигать более половины всей нагрузки квартиры.

Исходя из этого, электропроводка на кухне должна выполняться самостоятельной группой, а еще лучше несколькими группами.

Мощность электроприборов на кухне

мощность электроприборов на кухнеПеред работами вам придется составить небольшой проект или схему. Для этого, первоначально высчитывается мощность всех электроприборов, которые будут стоять на кухне.

Вот примерный их перечень:

  • освещение – 150-200 Ватт
  • Микроволновка – 2000 Ватт
  • Холодильник – 100 Ватт
  • Посудомоечная машина – 1000-2000 Ватт
  • Чайник электрический – 2000 Ватт
  • Духовой шкаф – 2000 Ватт
  • Водоподогреватель – 2000 Ватт
  • Варочная панель — 3500-7500 Ватт

приборы и техника на кухне и их мощности квт и амперБезусловно, все приборы не будут включаться одновременно. Но суммарную мощность вы должны рассчитать. Чаще всего она находится в пределах 10-15 Кватт.

Максимальная мощность, когда одновременно включено несколько токоприемников, в обычной квартире, как правило, не превышает 7кВт.

Если у вас эта мощность выше чем 7кВт, то здесь уже необходимо задуматься о вводе 380В и распределять нагрузку по фазам.111-3xfaz

Какой кабель выбрать для кухни

vvglsДалее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

  • при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2
  • при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2
  • при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2
  • при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:111-50

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.111_77

Схема размещения розеток на кухне

После выбора проводки нужно определиться с розетками.план расположения розеток на кухне

Всегда планируйте размещение розеток после утверждения дизайна кухни, иначе могут быть проблемы. Например розетки рабочей зоны запросто могут оказаться не там где нужно, и в итоге спрятаться за холодильником.

Для того, чтобы ваши розетки и выключатели оказались на своих местах, возьмите план расстановки кухонной мебели.

После чего, обозначьте на нем все необходимые розетки. Можно это сделать даже от руки.где и на какой высоте размещать розетки на кухне

На этом плане еще не нужно четко привязывать места установки и просчитывать размеры и расстояния. Просто подсчитываете количество и назначение каждой из розеток.

Количество розеток

сколько розеток требуется на кухнеСколько минимально розеток требуется на кухне?

Здесь придерживайтесь правила — под каждую стационарную кухонную технику планируйте свою розетку + 2 блока по краям столешницы + 1шт возле обеденного стола.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.розетка возле выключателя перед входом в кухню

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.розетки по краям рабочей зоны кухни

Сюда будет включаться электрочайник, блендер, миксер и т.п.дополнительные розетки на кухне

Расстояния и места размещения

расстояния и места размещения розеток на кухне высота установки схемаКогда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.планирование розеток на кухонном гарнитуре

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

подключение холодильника на кухне где лучшеДля холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.41

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.подключение холодильника от розетки на высоте рабочей зоны

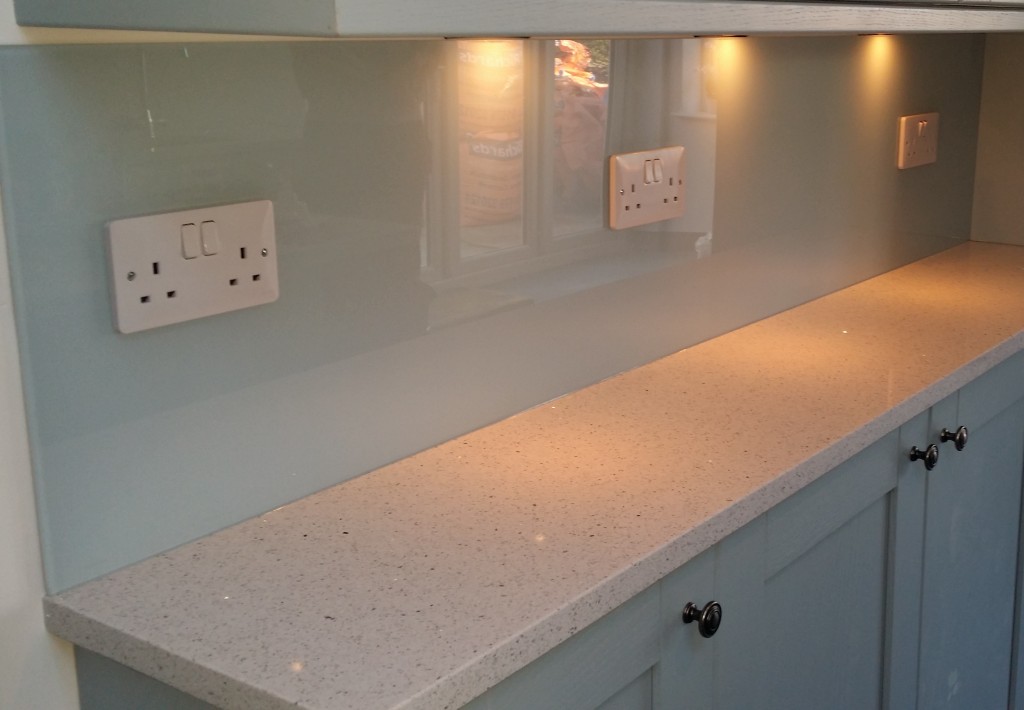

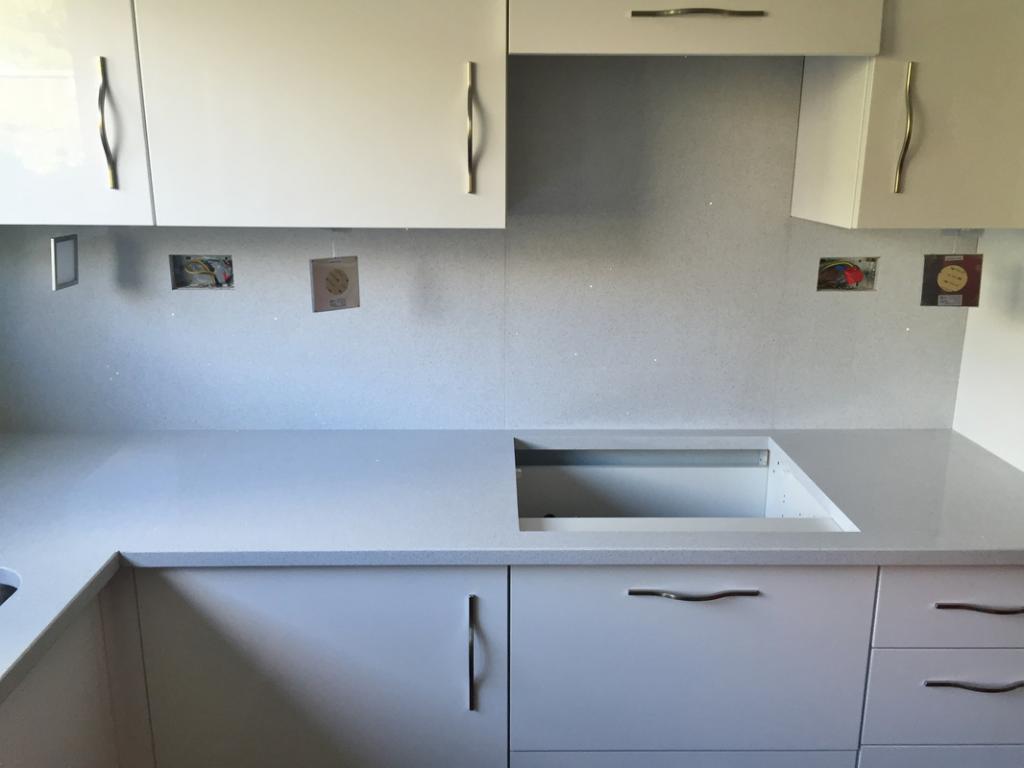

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.схема расположения и размещения розеток на кухне как правильно

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.места размещения розеток над столешницей

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.выдвижная розетка из столешницы

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

план схема подключения розеток на кухнеТакже вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.как подключить вытяжку от сети

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

как подключить варочную и духовку от сети 220ВПри наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.111_var

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки. 111_duh

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.подключение духовки и варочной в соседнем шкафчике

Если такой возможности нет, то придется подключаться от нижней группы.43

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

где нельзя ставить розетки для подключения посудомоечной машинкиСогласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.111_Posud

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.одна розетка возле обеденного стола

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:выбор кабеля и автомата УЗО для подключения варочной поверхности панели и духового шкафа

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводкирозетка шуко с контактом заземления
  • на каждый токоприемник ставится отдельная розетка
  • не пользуйтесь переносками и удлинителями на кухнеподключение посудомоечной машинки через удлинитель

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.дизайн проект расстановки кухонной мебели

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.розетка для подключения холодильника на кухне где лучше размещать

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.111_udlinit

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат. какие УЗО куда устанавливать

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.111_bjettokom

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.неправильное размещение розеток на кухне места где нельзя

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).111_roz

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит. где нельзя ставить розетки на кухне

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.прокладка трубы холодной воды до посудомойки

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Статьи по теме

5 ошибок расположения розеток на кухне — схема, расстояния, высота размещения над столешницей, в цоколе, для встраиваемой техники.

Под категорию стационарной техники попадают — холодильник, вытяжка, варочная панель и духовка, микроволновка, посудомоечная машинка, измельчитель мусора.

Кроме этого, не помешает смонтировать одну розетку сразу под или возле выключателя при входе в помещение.розетка возле выключателя перед входом в кухню

Зона с выключателями обычно остается не заставленной чем либо, а свободная точка, где можно взять напряжения (например для пылесоса), никогда не бывает лишней.

Теперь обозначьте точки на фартуке для подключения не стационарных приборов. Закладывайте минимум по две штуки на каждую часть (правую и левую) кухни.розетки по краям рабочей зоны кухни

Сюда будет включаться электрочайник, блендер, миксер и т.п.дополнительные розетки на кухне

Расстояния и места размещения

расстояния и места размещения розеток на кухне высота установки схемаКогда определились с количеством, пора переходить к расчету требуемых размеров и отступов. Для этого рисуете что-то наподобие развертки стен, где будет стоять мебель.

Здесь уже понадобятся точные размеры кухни — длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.планирование розеток на кухонном гарнитуре

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Холодильник

подключение холодильника на кухне где лучшеДля холодильников производители рекомендуют располагать розеточную группу под самим прибором, т.е в нижнем ряду, чтобы подключения не было видно.

Нельзя однозначно со 100% уверенностью сказать, на какой именно высоте нужно делать нижний ряд розеток.

Если исходить из рекомендаций IKEA, то они советуют их размещать на высоте примерно 10см от пола, т.е. на одном уровне с ножками шкафчиков.

Объясняется это тем, что если установить выше, то встраиваемая техника будет упираться в вилки.41

Если же вы намерены довольно часто выключать вилку, то нижнее подключение для холодильника не всегда удобно. В этом случае можно разместить все это дело на высоте рабочей зоны.подключение холодильника от розетки на высоте рабочей зоны

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.схема расположения и размещения розеток на кухне как правильно

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.места размещения розеток над столешницей

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.выдвижная розетка из столешницы

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

план схема подключения розеток на кухнеТакже вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.как подключить вытяжку от сети

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Варочная и духовка

как подключить варочную и духовку от сети 220ВПри наличии мощной варочной панели делается либо вывод кабеля, с последующим подключением напрямую под контактные колодки панели, либо устанавливается специальная силовая розетка.

Духовки, в отличие от варочных, идут с обычными вилками, поэтому здесь мудрить ничего не надо. Подключайте их в простые розетки.

Когда слева или справа от варочной и духовки находятся шкафчики с распашной дверцей, очень удобно размещать розетки прямо внутри них. Отступаете 15-20см от края и монтируете.подключение духовки и варочной в соседнем шкафчике

Если такой возможности нет, то придется подключаться от нижней группы.43

В случае отдельной установки духовки от варочной, например на высоте груди, розетку под нее делайте в нижнем шкафчике на высоте до 750мм.

Посудомойка

где нельзя ставить розетки для подключения посудомоечной машинкиСогласно СП 31-110 2003 п.14.29 под и над мойками или раковинами запрещено выполнять какие-либо розетки. Поэтому всегда отступайте несколько сантиметров при монтаже розеточной группы вблизи этой сантехники. Это касается как нижнего размещения, так и рабочей зоны вверху.

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой.

Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе — миксер, соковыжималку, кухонный комбайн и т.п.одна розетка возле обеденного стола

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Рекомендации по проводке и автоматам

  • для группы розеток, в которые подключаются приборы до 3,5кВт, монтируется автомат на 16А
  • для приборов до 5,5кВт автомат 25А. Причем к этому токоприемнику лучше протягивать отдельную группу

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:выбор кабеля и автомата УЗО для подключения варочной поверхности панели и духового шкафа

  • так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА
  • все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводкирозетка шуко с контактом заземления
  • на каждый токоприемник ставится отдельная розетка
  • не пользуйтесь переносками и удлинителями на кухнеподключение посудомоечной машинки через удлинитель

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Частые ошибки

1Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.дизайн проект расстановки кухонной мебели

Проблемы с которыми обязательно столкнетесь в этом случае — спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

2Подключение холодильника.розетка для подключения холодильника на кухне где лучше размещать

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

3Подключение розеток на «мокрые» приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат. какие УЗО куда устанавливать

Никакие модульные автоматы или тем более «пробки», никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

4Самая распространенная ошибка — это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.неправильное размещение розеток на кухне места где нельзя

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит. где нельзя ставить розетки на кухне

5При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.прокладка трубы холодной воды до посудомойки

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Источник


Поделиться новостью в соцсетях



Как установить видеодомофон в частном доме — 7 ошибок. Схема подключения замка, вызывной панели и БУЗ. « Предыдущая запись 4 схемы подключения водяного теплого пола — какая лучше таблица сравнения. Система отопления с радиаторами и без, терморегулирующие комплекты и трехходовой клапан. Следующая запись »

Популярное

  • Проходной выключатель: схема подключения устройства из разных мест
