Вывод вентиляции на чердак: Вентиляция чердачного пространства холодный чердак – Вывод вентиляции на крышу частного дома, холодный чердак конденсат

Вывод вентиляции на крышу частного дома, холодный чердак конденсат

Вентиляция на чердаке

Конденсат на чердаке — что делать?

Подобные проблемы обычно возникают в тех случаях, когда вы покупаете уже готовый дом и пока ничего не смыслите в строительстве и отделке. Ведь при возведении крыши и ее перекрытии экономить на специалистах и материалах нельзя, и это скажет вам любой, кто был таком положении. Но, так или иначе, а крыша в буквальном смысле плачет, и конденсат виден невооруженным взглядом. Почему на чердаке образуется конденсат и как следует поступить в такой ситуации, мы рассмотрим в данной статье.

Причина конденсата на чердаке

Не зависимо от того, холодный или теплый у вас чердак, конденсат будет образовываться по одной из перечисленных ниже причин:

  • теплоизоляция кровли была произведена некачественно или же она попросту слаба;
  • при монтаже строители проигнорировали так называемую вентиляцию под кровлей вовсе;
  • во время пароизоляции или гидроизоляции были допущены ошибки;
  • откосы и мансардные окна были установлены непрофессионально.

Иными словами, конденсат стал результатом технологических нарушений при работе. Также многие стараются сэкономить на материалах. Это грубейшая ошибка, так как исправление ее обойдется вам гораздо дороже, чем изначальные траты на мастеров и хорошие материалы. К примеру, под кровлю положили самый обычный слой непроницаемой пленки для гидроизоляции. На ее гладкой поверхности будут создаваться просто идеальные условия для образования конденсата на холодном чердаке, так как ему попросту некуда будет деться, кроме как капать на слой утеплителя или же карниз.

Как устранить конденсат на чердаке?

Теперь, когда мы знаем основные причины данной проблемы, можно приступать к ее устранению. Ниже приведены методы, как устранить конденсат на чердаке, в зависимости от первопричины.

  1. Первое, что можно делать, если на чердаке конденсат, рассмотреть вопрос с воздухообменом. Он должен быть постоянным и во всем объеме чердака. Тогда конденсат будет моментально подсыхать и прекратит собираться в капли. Для этих целей нужно пригласить специалиста с тепловизором и увидеть картину с нарушениями. Далее еще раз обратится к схеме грамотной укладки кровли. Вполне вероятно, что придется заняться некоторой перепланировкой мансардных окон, использовать дополнительный слой утеплителя или же сделать вентиляционные отдушины.
  2. Что делать, если конденсат на чердаке результат использования некачественных материалов? Скорее всего, решением проблемы будет замена обычной пленки специальным мембранным слоем, который препятствует образованию конденсата. Такой материал пропускает влагу наружу, но при этом препятствует ее проникновению внутрь, а за счет ворсистой поверхности капли не могут сформироваться на поверхности.
  3. Если же ничто не помогает, придется полностью менять обрешетку и пароизоляционный слой. В чем может быть проблема: нет правильного оттока воздуха и его циркуляции, что способствует скоплению сырости.

Грибки для вентиляции на крышу

А значит придется заниматься обустройством этого узла с грамотным специалистом и обеспечить те самые 40 мм для вентиляционных зазоров, не забыть про перфорированные софиты в районе карниза. А сам слой изоляции должен быть уложен именно по стропилам и под обрешеткой (контробрешеткой) при монтаже черепицы. Тогда ничего капать на утеплитель не будет и сырость не застанет врасплох.

Все эти методы будут препятствовать постоянной сырости и тем самым продлят срок службы перекрытий, а вам обеспечат сухость и комфорт в доме. Кроме всего прочего, обустройство чердака может потянуть на себя до 20% всей стоимости дома, так что выгоднее сделать все по уму изначально, чем потом проделывать работу над ошибками.

В частных домах чердакам отводится особая роль. Как правило, их используют для складирования редко используемого хозяйственного инвентаря, сезонной одежды, семейного «антиквариата», от которого сложно избавиться по тем или иным причинам, для хранения консервации или просушки овощей. Нередко помещение под крышей переоборудуют под комнату отдыха, тренажерный минизал или мастерскую. На самом деле, способов применения дополнительных квадратных метров довольно много и каждый хозяин заполняет пространство по своему усмотрению. Но чтобы вещи не портились и не напитывались запахом плесени, а конструктивные элементы строения не ощущали на себе пагубного воздействия влаги, потребуется грамотно организованная вентиляция по чердаку. Она поможет создать оптимальный микроклимат и обеспечит правильную терморегуляцию.

Правда и заблуждения о вентиляции чердака

Хорошее проветривание помещения под крышей избавит от появления конденсата, что увеличит срок эксплуатации стропильных конструкций, обрешетки и перекрытия верхнего этажа. В летний период кровля перегревается, но благодаря вентиляции жар улетучивается, не успевая проникнуть в жилые помещения. Сам кровельный пирог под воздействием сквозняка остывает, что благоприятно влияет на битумосодержащие материалы.

Зимой таяние снега на вентилируемой крыше происходит более равномерно, так как поступающее из дома тепло успевает распределяться, не создавая сконцентрированных очагов конденсата над отапливаемыми помещениями. Циркуляция воздуха устраняет наледи на карнизных свесах, не допуская превращения избыточной влаги в ледяные наросты. Кроме того, при грамотной организации вентилирующей системы снег не будет прилипать к поверхности кровли.

Не владеющие вопросом хозяева допускают ряд ошибок при устройстве вентиляции, связанные с распространенными заблуждениями. Многие считают, что проветривание чердака в зимний период способствует образованию значительных теплопотерь. Но на самом деле виной служит не вентиляция, а некачественная теплоизоляция.

Вентилируемый чердак, расположенный между кровлей и жилыми помещениями, является воздушной прослойкой, сглаживающей разницу температур.

К еще одному заблуждению следует отнести утверждение о том, что размеры вентиляционных проемов можно делать любыми. И это не соответствует действительности. При недостаточной площади отверстий эффект проветривания будет сведен к нулю, а их большое количество приведет к чрезмерной утечке тепла.

Схема вентиляции канализации в частном доме

Специалисты рекомендуют выполнять расчеты, исходя из соотношения 1кв.м вентиляционных дырок на 500кв.м крыши, что составляет 0,2%.

Элементы системы чердачной вентиляции

Из курса школьной физики известно, что теплый воздух поднимается вверх, а холодный, тем временем, занимает освободившееся пространство. Вентиляция по чердаку выполняется, основываясь на данном факте. А это означает, что в нижней части крыши следует предусматривать устройство приточных отверстий, а ближе к коньку – выходящих, служащих для оттока воздуха. Проветривание чердака в этом случае происходит за счет разницы температур.

В зависимости от конструктивных особенностей кровли, для организации системы вентиляции используют:

  • перфорированные софиты;
  • кровельные аэраторы;
  • вентилируемые коньки.

Для увеличения скорости воздушных потоков, на крышах нередко устанавливают электровентиляторы, а также инерционные турбины. Укладка разряженной обрешетки или контробрешетки способствует появлению дополнительной циркуляции воздуха над чердаком. Тот же эффект получается при использовании в качестве кровельного материала волнистых или профильных листов.

Холодный чердак

Способ устройства вентиляции холодного чердака зависит от формы крыши. Для двускатных конструкций на противоположных фронтонах достаточно будет сделать слуховые окна или отдушины с вентиляционными решетками. Проветривание, в этом случае, осуществляется за счет горизонтальных потоков воздуха. Дополнительный воздухообмен происходит посредством карнизных продухов, образованных разряженной обрешеткой. Они помогают избавиться от застойных очагов, расположенных под слуховыми окнами.

Вентиляционные отверстия рекомендуется закрывать москитными сетками, защищающими от проникновения насекомых.

Вентиляцию вальмовой крыши обеспечивают зазоры на карнизных свесах и отверстия, расположенные под коньком, или специальные кровельные элементы, установленные в верхней части крыши. При уклоне кровли более 45 градусов проветривание чердачного пространства происходит за счет разницы температур. Если угол наклона небольшой, то систему вентиляции усиливают инерционными турбинами или же электровентиляторами.

Теплый чердак

Кровля над мансардой имеет другой принцип вентиляции. В этом случае воздушные зазоры должны проходить вдоль стропил между тепло- и гидроизоляцией. Строители нередко сталкиваются с трудностями при устройстве подобных крыш, так как для соблюдения размеров требуемых вентиляционных прослоек, стропила приходится наращивать при помощи контрреек.

Сам теплый чердак может проветриваться с помощью окон, как и другие помещения в доме. Если проемы отсутствуют, то следует предусмотреть принудительную вентиляцию с установкой оборудования в наружных стенах.

Советы мастеров

Приточные вентиляционные отверстия должны располагаться в чистой зоне. Это касается как внешней стороны дома, так и внутреннего пространства.

Подкарнизные софиты могут изготавливаться из пластика или алюминия, но они обязательно должны оснащаться экранирующей сеткой. Элементы допускается устанавливать непрерывно или чередовать их с глухой обшивкой.

Отверстия, предназначенные для оттока воздуха, необходимо размещать как можно ближе к коньку.

Наряду с основной функцией, слуховые окна нередко исполняют декоративную роль, придавая фасаду индивидуальный облик.

Строительные консультации, экспертизы, информация

  • Главная
  • Статьи
  • СВОЙ ДОМ. НАЧАЛО

Конденсат в холодном чердаке

В результате обследования крыши загородного дома экспертами портала АкаДОМия были выявлены типичные ошибки, которые допускают застройщики при устройстве холодных чердаков.

НАЛИЧИЕ КОНДЕНСАТА В ХОЛОДНОМ ЧЕРДАКЕ

Был обследован холодный чердак реконструируемого двухэтажного кирпичного жилого дома. Обнаружено большое количество конденсата на внутренней поверхности подкровельной гидроизолирующей пленки. Конденсат обильно стекал под карниз и капал на утеплитель чердачного перекрытия, сильно увлажняя его. Результатом образования конденсата на чердаке в холодный период стало увлажнение деревянных стропил и, главное, увлажнение минераловатных плит утеплителя чердачного перекрытия, что практически свело его теплозащитные качества на нет.

Образование конденсата в холодном чердаке

ПРИЧИНЫ ПОЯВЛЕНИЯ КОНДЕНСАТА В ХОЛОДНОМ ЧЕРДАКЕ

1. Основной причиной появления большого количества конденсата на внутренней поверхности конструкции кровли явилось полное отсутствие вентиляции на чердаке. На крыше не было каких-было путей поступления свежего наружного воздуха: отсутствовали:

вентиляционные окошки во фронтонах фасада;

продухи в карнизах крыши.

Отсутствие вентиляции привело к повышенному содержанию водяных паров в воздухе чердака и, как следствие, выпадение конденсата на наиболее холодных поверхностях.

2. Подкровельный слой был выполнен из обычной непроницаемой гидроизоляционной пленки, на гладкой внутренней поверхности которой и возникли идеальные условия для образования крупных капель конденсата (физические основы образования конденсата см.

здесь). Образовавшемуся на такой пленке конденсату в невентилируемом пространстве не куда было деться, кроме, как стекать под карниз или капать на утеплитель.

РЕКОМЕНДАЦИИ ПО ЛИКВИДАЦИИ УСЛОВИЙ ОБРАЗОВАНИЯ КОНДЕНСАТА НА ХОЛОДНОМ ЧЕРДАКЕ

1. Необходимо обеспечить постоянный воздухообмен (приток наружного и вытяжку внутреннего воздуха) во всем объеме холодного чердака с целью понижения относительной влажности воздуха и удаления (высыхания) образовавшегося конденсата. (пример см. ниже на рис. Схема устройства холодного чердака)

2. Требуется замена гладкой непроницаемой гидроизоляционной подкровельной пленки на специальную антиконденсатную мембрану. Суть работы антиконденсатных мембран состоит в их способности нейтрализовать образование крупных капель конденсата на своей внутренней поверхности (за счет ворсистости), а также, пропускать влагу наружу и не пропускать внутрь помещения. С такой пленки чердачный конденсат не капает и не стекает, т.к. его излишки фильтруются наружу пленки или высыхают внутрь помещения чердака. А конденсат с поверхности кровельного материала (кровельный конденсат), капая на наружную поверхность мембраны, стекает по ней, не проникая внутрь (см. рис. Узел А).

Схема устройства холодного чердака

Конструкция карниза крыши с холодным чердаком. Узел А

Выполнение рекомендаций в соответствии с пунктами 1 и 2 обеспечивает отсутствие конденсата на внутренних поверхностях конструкции кровли и высокие эксплуатационные свойства чердачного утеплителя.

Основные причины появления и способы устранения конденсата на крыше, также, подробно описаны в специальной статье.

Данная статья написана по результатам работы эксперта портала АкаДОМия на конкретном загородном доме, расположенном в дачном поселке в Московской области в 50 км от МКАД по Ново-Рижскому шоссе.

Эксперты АкаДОМии всегда придут Вам на помощь в вопросах строительства, ремонта и обустройства загородного дома:
«Вызов эксперта-строителя на дом»

просмотров: 44998 | рейтинг: 2

Вентиляция холодного чердака: важные нюансы качества

Моделируя чердак в частном доме, необходимо создать хорошую вентиляцию. Грамотно смонтированная вентиляция холодного чердака важна для обеспечения здорового микроклимата под крышей жилища. При недостаточной аэрации значительно уменьшается срок эксплуатации конструкции.

Нужна ли вентиляция холодного чердака

Никакая герметизация дома не может полностью изолировать поступления пара из жилища на чердак. По закону термодинамики теплый воздух поднимается наверх, и пар находит выход в любом случае. Перекрытия в основном состоят из дерева. На деревянных поверхностях при накоплении влаги образуется естественная среда для развития различных губительных микроорганизмов, плесени. Появляются неприятные затхлые запахи, ощущение сырости. Создается нездоровый микроклимат помещения в целом.

Перепады температур способствуют постоянному конденсату и, если отсутствует вентиляция холодного чердака, происходит быстрый износ конструкции.

Причины появления конденсата:

  • отсутствие хорошей вентиляции;
  • нарушение теплоизоляция крыши;
  • недостаточная гидроизоляция;
  • нехватка вентиляционных каналов;
  • брак в строительных материалах.

Вентиляция, выполненная согласно техническим правилам, бережет строение от повреждений.

Холодный чердак – нежилое помещение под крышей строения без декоративной отделки. Вопрос вентилирования важно решать в период создания проекта дома, при планировании особенностей конфигурации кровли.

Функционирование вентиляции – зависимость от выбранных материалов

Основная задача вентилирования холодного чердака – постоянный воздухообмен. Чтобы поставленная цель реализовывалась оптимально, нужно оценить качество и вид использованного кровельного материала. У каждого из них есть особенности.

Если для укладки кровли выбран шифер или ондулин, то воздух легко перемещается между волнистыми изгибами на территорию чердака и также беспрепятственно выходит наружу.

При создании вентиляции холодного чердака из металлочерепицы важно настелить пароизоляционную пленку, так как образовывается конденсат. Металлочерепицу вентилируют через уплотнитель конька. Для двускатной крыши каналы вентилирования размещены на фронтонах. Качественное проветривание осуществляется при равномерном распределении зазоров.

Есть свои нюансы и при монтаже вальмовой крыши. В этом случае входное отверстие должно размещаться в подшивке, а выходное – возле конька. Такая разновидность кровли четырехскатная и нет фронтонов.

При работе с гибкой черепицей требуется установить проветриваемый конек, для классической «керамики» – кровельный вентиль.

Используя в подшивке свесы брусков из древесины, следует соблюдать интервал в несколько миллиметров. При зашивке пластиком делают отверстия в элементах. Подшив называют софитом.

Можно ли выводить вентиляцию – холодный чердак

Правильный воздухообмен необходим, чтобы:

  • избежать скопления паров, которые поступают из дома;
  • защитить деревянный каркас чердака от воздействия влаги;
  • противодействовать образованию грибка;
  • поддержать постоянство температуры.

При условии, что создается вентиляция чердачного пространства – холодный чердак
из дома, накопления влаги не миновать. На неутепленных крышах быстро образуется толстый слой конденсата. Даже, если бы крыша была утеплена, конденсата не избежать, но в этом случае мокрыми бы становились стены дома.

Нередко встречается вопрос: можно ли вентиляцию вывести на холодный чердак?

Вывести можно, но такой вид вентилирования – неправильное решение и приводит к нарушению микроклимата чердачного пространства, порчи деревянной конструкции, постепенному гниению, неизбежному износу.

Важные рекомендации, чтобы вентиляция холодного чердака получилась качественной и долговечной:

  1. Установить необходимые вентиляционные элементы для защиты продухов от попадания мусора, листьев веток и насекомых – на коньках, карнизах, хребтах, ендовах.
  2. Защитить вентиляционные зазоры от пыли.
  3. Независимо от особенностей крыши площадь каналов вентилирования сделать 400-500 см2/м.
  4. Проверить не сужены ли вентилируемые каналы, чтобы избежать конденсата из-за недостаточной циркуляции воздуха.
  5. Задействовать вспомогательные вентиляционные конструкции, если длина кровельного покрытия более 10 метров.
  6. Избегать значительного расширения зазора, так как из-за возникающей турбулентности уменьшается воздухообмен под крышей.
  7. Обеспечить утепление вентиляции на чердаке, чтобы трубопроводы вентиляционной системы не подвергались температурным перепадам и могли бесперебойно функционировать.

Строительные консультации, экспертизы, информация

  • Главная
  • Статьи
  • СВОЙ ДОМ. НАЧАЛО

Конденсат в холодном чердаке

В результате обследования крыши загородного дома экспертами портала АкаДОМия были выявлены типичные ошибки, которые допускают застройщики при устройстве холодных чердаков.

НАЛИЧИЕ КОНДЕНСАТА В ХОЛОДНОМ ЧЕРДАКЕ

Был обследован холодный чердак реконструируемого двухэтажного кирпичного жилого дома. Обнаружено большое количество конденсата на внутренней поверхности подкровельной гидроизолирующей пленки. Конденсат обильно стекал под карниз и капал на утеплитель чердачного перекрытия, сильно увлажняя его. Результатом образования конденсата на чердаке в холодный период стало увлажнение деревянных стропил и, главное, увлажнение минераловатных плит утеплителя чердачного перекрытия, что практически свело его теплозащитные качества на нет.

Образование конденсата в холодном чердаке

ПРИЧИНЫ ПОЯВЛЕНИЯ КОНДЕНСАТА В ХОЛОДНОМ ЧЕРДАКЕ

1. Основной причиной появления большого количества конденсата на внутренней поверхности конструкции кровли явилось полное отсутствие вентиляции на чердаке. На крыше не было каких-было путей поступления свежего наружного воздуха: отсутствовали:

вентиляционные окошки во фронтонах фасада;

продухи в карнизах крыши.

Отсутствие вентиляции привело к повышенному содержанию водяных паров в воздухе чердака и, как следствие, выпадение конденсата на наиболее холодных поверхностях.

2. Подкровельный слой был выполнен из обычной непроницаемой гидроизоляционной пленки, на гладкой внутренней поверхности которой и возникли идеальные условия для образования крупных капель конденсата (физические основы образования конденсата см. здесь). Образовавшемуся на такой пленке конденсату в невентилируемом пространстве не куда было деться, кроме, как стекать под карниз или капать на утеплитель.

РЕКОМЕНДАЦИИ ПО ЛИКВИДАЦИИ УСЛОВИЙ ОБРАЗОВАНИЯ КОНДЕНСАТА НА ХОЛОДНОМ ЧЕРДАКЕ

1. Необходимо обеспечить постоянный воздухообмен (приток наружного и вытяжку внутреннего воздуха) во всем объеме холодного чердака с целью понижения относительной влажности воздуха и удаления (высыхания) образовавшегося конденсата. (пример см. ниже на рис. Схема устройства холодного чердака)

2. Требуется замена гладкой непроницаемой гидроизоляционной подкровельной пленки на специальную антиконденсатную мембрану. Суть работы антиконденсатных мембран состоит в их способности нейтрализовать образование крупных капель конденсата на своей внутренней поверхности (за счет ворсистости), а также, пропускать влагу наружу и не пропускать внутрь помещения. С такой пленки чердачный конденсат не капает и не стекает, т.к. его излишки фильтруются наружу пленки или высыхают внутрь помещения чердака. А конденсат с поверхности кровельного материала (кровельный конденсат), капая на наружную поверхность мембраны, стекает по ней, не проникая внутрь (см. рис. Узел А).

Схема устройства холодного чердака

Конструкция карниза крыши с холодным чердаком. Узел А

Выполнение рекомендаций в соответствии с пунктами 1 и 2 обеспечивает отсутствие конденсата на внутренних поверхностях конструкции кровли и высокие эксплуатационные свойства чердачного утеплителя.

Основные причины появления и способы устранения конденсата на крыше, также, подробно описаны в специальной статье.

Данная статья написана по результатам работы эксперта портала АкаДОМия на конкретном загородном доме, расположенном в дачном поселке в Московской области в 50 км от МКАД по Ново-Рижскому шоссе.

Эксперты АкаДОМии всегда придут Вам на помощь в вопросах строительства, ремонта и обустройства загородного дома:
«Вызов эксперта-строителя на дом»

просмотров: 44998 | рейтинг: 2

Как избавиться от конденсата в вентиляции в частном доме

При неправильном монтаже любого типа вентиляционной системы образуется конденсат в вентиляции в частном доме. Это чревато серьезными последствиями – намоканием стен, сыростью в доме. Через время происходит образование плесневых грибков, что разрушает конструкции, делает поверхности визуально непривлекательными и вредит здоровью людей.

С чем связано появление конденсата

Конденсат – образование влаги на внутренней части трубы. Капли воды просачиваются через многочисленные стыки, в результате стены и перекрытия будут постоянно мокрыми. В зимний период в трубе может из-за замерзания воды исчезнуть просвет, таким образом, циркуляции воздуха в вентканале не будет. Причины, по которым течет вентиляция в частном доме следующие:

  • отсутствие теплоизоляции на вентиляционных трубах;
  • произведено неправильное утепление труб;
  • при монтаже вентиляции были закуплены бракованные материалы;
  • плохое утепление пола и стен, наледь;
  • возведение дома производилось на влажном фундаменте;
  • вода в подвале дома;
  • вентиляционные трубы со временем забились мусором;
  • неисправности водопровода в доме;
  • перепад температуры снаружи и внутри дома;
  • неправильный монтаж вытяжки.

Причинами также могут быть постоянные источники испарений – сушка мокрого белья в доме, особенности местности, где возводился дом, например, возле озера, речки. В любом случае, если капает из вентиляции, значит необходимо принять меры.

Как и в каком месте правильно утеплять вентканалы

Утепление труб необходимо в месте, где происходит перепад температуры. В частном доме – это следует делать, начиная с потолка последнего этажа через перекрытие и чердак, заканчивая выходом на кровлю. Температура стенки вентканала меняется и образуется конденсат. Эта зона называется – «точка росы», вот ее и следует утеплять.

Важно! Приточная вентиляция требует особого подхода. Чтобы не было конденсата может понадобиться утепление не только труб, но и клапанов (в больших помещениях). Все зависит от длины вентканала и специфики его монтажа.

В любом случае утепление следует начинать с нахождения «точки росы», далее делается экономический расчет, выбирается вид утеплителя. В последнем случае можно выбрать такие материалы:

  • пенополистерол;
  • минеральная вата;
  • пенополипропилен;
  • вспененный полиэтилен.

Материалы, которые помогают избежать конденсата в вентиляции, в принципе, недорогие, обладают хорошей теплоизоляцией, а также соответствуют требованиям противопожарной безопасности. При выборе теплоизоляции следует отталкиваться от длины и диаметра вентиляционных каналов.

Изоляция трубы: очередность работа

  • Вентиляционная труба насухо вытирается.
  • Выбранный утеплитель плотно наматывается на проблемный участок трубы и фиксируется.
  • Утеплители, которые по форме напоминают трубу, с одной стороны разрезаются по всей длине.
  • Затем следует его надеть так, чтобы все участки плотно прилегали, необходимо добиться полной герметичности.
  • Только потом разрезанный шов проклеивается клеем или скотчем.

Важно! Если утеплитель будет прилегать неплотно, то конденсат в трубе вентиляции промочит теплоизоляцию. Это приведет не только к образованию плесени и запаха сырости, но и к ржавчине – вскоре трубу придется менять.

Примеры ошибок утепления

Пример # 1

Ванная комнате без окон, ее размер составляет 2 х 2,5 м. Сделана вентиляция в виде вытяжной трубы из ПВХ с сечением 110 мм. Через деревянное перекрытие вентканал выходит на чердак (протяжностью 2,5 м), а затем на улицу. Причем отрезок трубы вентиляции на чердаке утеплен. Вентруба в ванной с встроенным вентилятором с обратным клапаном. В зимний период начинает капать конденсат в системе вентиляции. Как решить проблему?

Все заключается в неправильном утеплении. Необходимо было правильно рассчитать «точку росы». Даже если труба на чердаке утеплена, в перекрытии она остается открытой, происходит перепад температуры и вследствие этого образуется конденсат. Поэтому рекомендуется, начиная с потолка и заканчивая выходом ее на улицу утеплить с помощью теплоизолирующих материалов. Некоторые хозяева утепляют и уличную часть воздуховодов, что тоже правильно.

Пример #2

В старых постройках, система вентиляции представлена в виде асбестовой трубы, проходящей через чердак на улицу. При минусовых температурах можно обнаружить, что капает из вентиляции, а в некоторых случаях вода стекает ведрами. Многие хозяева задаются вопросом, поможет ли утепление? Ведь все равно холодный воздух остывает и превращается в конденсат.

В частных домах следует, начиная с перекрытия обернуть трубу утеплителем, что бы толщина была 100 мм, на конец вентиляционной трубы следует установить дефлектор. Если дом многоэтажный, то асбестоцементные трубы, как и оцинкованные, имеют пространство между собой, которое не заделано. Поэтому холодный воздух и охлаждает этот участок, образуя конденсат в приточной вентиляции.

Для устранения проблемы необходимо сделать распорки, установить опалубку и залить цементом. Такой метод борьбы с конденсатом, предотвращает попадание холодных ветровых масс в вентиляцию. Воздуховоды в таких домах находятся в кирпичной трубе, необходимо исследовать ее. При необходимости воспользоваться раствором, чтобы заделать щели между кирпичами. Далее следует с помощью утеплителя обернуть воздуховод. Такие нехитрые методы помогают устранить конденсат в вентиляции.

Другие методы устранения конденсата

Вариант #1

Возможно, вариант с утеплением кому-то не подойдет, значит можно поступить другим образом. Вентиляционная труба, которая проходит через чердак, разъединяется. В месте разъединения вставляется тройник с конусной заглушкой. Именно в место конуса и будет стекать конденсат. Отсоединенную часть вентиляционной трубы, которая выходит на улицу, следует установить в тройник. Такой метод называется отвод конденсата из воздуховодов вытяжной вентиляции. Он не дорогой и не требует больших усилий, главное правильно установить тройник в воздуховод. Далее необходимо утеплить эту конструкцию, а вместо стока конденсата можно монтировать трубку, по которой конденсат будет вытекать.

Важно! При минусовых температурах, конденсат в трубке может замерзнуть, поэтому такой метод можно считать временным, не решающим проблему.

Пример

В частном доме имеются 2 санузла, в каждом из них оборудованы в вентканалы вытяжные вентиляторы. Для вентиляции были выбраны металлические трубы с сечением 125 мм. Вентиляционные трубы в горизонтальном положении проходят по неотапливаемому чердаку (длина одной трубы 7,5 метров, длина другой трубы 9 м.), затем выходят на улицу. Трубы утеплены минеральной ватой. В зимний период есть конденсат что делать? Причем его количество очень большое, вода вытекает даже через вентиляторы.

Вариантов решения проблемы несколько, утепление трубы необходимо производить полностью, вплоть до последнего участка, выходящего на улицу. Можно монтировать выход вентиляционной трубы прямо на крышу без горизонтальных участков, оборудовав его не канальным вентилятором, а турбодефлектором. Последний самый оптимальный вариант, в месте где вентиляция в частном доме капает конденсат установить отвод, через который вода будет спокойно скапывать, например, в канализационный сток.

Вариант #2

На старой вентиляции делается заглушка и монтируется новая система вентиляции принудительного типа. В помещении, где больше всего испарений устанавливается вытяжной вентилятор. Часто механическое устройство монтируют в оконную форточку. Приток свежего воздуха может обеспечить приточный клапан, который устанавливается возле батареи или за газовым котлом. Установка приточных клапанов возле отопительного оборудования будет нагревать зимний воздух и потеря тепла в доме будет минимальной. Такой дорогой вариант, позволяет навсегда отвести конденсат из вентиляции.

Правильный подход к утеплению вентиляционных труб решает такие задачи – увеличение эксплуатации вентиляционных каналов. Шумоизоляция при прохождении воздушных масс. Снижение теплопотерь в зимний период. Конденсат не капает с вентиляции в частном доме. Препятствует распространению пожара при возгорании.

На сегодняшний день утеплители в магазинах представлены в виде цилиндров, шнуров, полуцилиндров. Диаметр также выбирать необходимо индивидуально. Толщина утеплителей тоже разная. Подходить к вопросу утепления вентканалов целесообразно еще на этапе строительства дома.

Вентиляция чердака: причины конденсата, необходимость, приспособления

Содержание статьи:

Система вентиляции в частном доме должна обеспечивать приток свежего воздуха во все строение. Для этого необходимо создать эффективную схему с учетом особенностей здания. Вентиляцию можно провести через чердак или напрямую через стены. При самостоятельном создании системы нужно пользоваться нормативными требованиями и учитывать нюансы организации. Также необходимо заранее разобраться, можно ли вывести вытяжку на чердак в конкретном помещении и как это сделать эффективнее.

Требования нормативных актов

Вентиляционные каналы на чердаке с отдельным воздухозаборником для помещения под крышей

В СНиП указываются необходимые значения воздухообмена для каждого помещения, а также основные характеристики вентиляционной системы для любых видов крыш.

Основные требования воздухообмена:

  • нормы подвальных помещений составляют 5 кубометров/час;
  • жилые помещения 40 кубометров/час;
  • ванная и туалет 60 кубометров/час, также требуется отдельный воздуховод;
  • кухня с электрической плитой 60 кубометров/час;
  • кухня с газовой плитой 80 кубометров/час.

В санузле и кухне необходимо сделать дополнительный воздуховод и систему принудительного вентилирования.

Отсутствие системы вентиляции в доме может грозить образованием грибка, плесени и других негативных факторов под двускатной крышей, вызванных излишками влаги. В зимний период образуется иней и наледь, которые также могут привести к разрушению деревянных конструкций. Все системы оборудуются решеткой, которая выступает в роли фильтра, защищающего канал от мусора, грязи и насекомых. Ее размер рассчитывается заранее и может различаться на входе и выходе.

Условия создания вентиляции на чердаке

Вентиляционный выход из пластиковой трубы

Для обеспечения оптимального климата в строении воздух в пределах чердака должен меняться минимум дважды за день. Это позволит избежать образования излишней влаги. Для вывода гибкого или жесткого вентиляционного канала на чердак должны соблюдаться следующие требования:

  • Обязательно нужно смонтировать вентиляционный выход на улицу. Тогда вся жидкость будет отводиться за пределы здания.
  • В случае создания мансарды должна быть собственная система вентиляции чердачного пространства, независимая от дома.
  • На чердаке следует установить приточно-вытяжную систему с рекуператором, если есть постоянный источник питания.
  • Необходимо придерживаться нормативов, установленных официальными органами в СНиП и ГОСТ.

Система в многоквартирном доме может быть принудительной, естественной или комбинированной. В зависимости от выбранного типа будут различаться способы вывода на чердак. Выбор оптимальной схемы зависит от площади и назначения помещений, способов вывода воздуха наружу, вида черепицы или иного покрытия и других индивидуальных особенностей.

Естественная вентиляция

Вентиляционное окно на чердаке

Классическим видом вентиляции является естественная. Она работает по физическому принципу – холодный воздух тяжелее теплого. Нагретые воздушные массы поднимаются максимально высоко по воздуховоду для вытяжки, а холодные идут в дом. Основой такой схемы являются вентиляционные окна на чердаке.

При создании гранитной системы подкровельной вентиляции все каналы отвода воздуха можно объединить в одну сеть целиком или частично. Отвод воздушных масс обеспечивает действие фановых стояков, аэраторов и кровельных вентилей.

Если чердак не имеет отопления, лучшим вариантом будет объединение всех вентиляционных труб и вывод отходов из них через единую шахту. Если система спроектирована и собрана корректно, конденсат не будет скапливаться в вентиляции холодного чердака из металлочерепицы.

Комбинированный вывод

Принудительная вытяжка на чердаке

Альтернативой естественной циркуляции является комбинированный способ вывода воздушных масс. Можно использовать следующие решения:

  • Провести отдельный вывод на чердак вытяжных труб от кухни и санузла. При этом создается принудительная вытяжка.
  • Создание отдельного вывода на чердак с возможностью подключения к фановому стояку.

Подобные методы вентиляции чердака в частном доме являются наиболее простыми и эффективными в случае отсутствия приточно-вытяжной системы с рекуператором. Они могут применяться с любым профнастилом и отделкой крыши, а также для поверхности в виде треугольника.

В комбинированных системах вентиляторы могут работать на вытяжку или приток воздушных масс. В первом случае свежий воздух поступает самостоятельно и занимает все свободное пространство. Во втором случае воздух с улицы вытесняет застоявшуюся в доме массу.

Если используется мансарда в качестве еще одного жилого помещения, необходимо создать пространство между ней и чердаком. Через него перемещается свежий воздух и поступает во все комнаты. Обычно продухи на чердаке ставятся под карнизом, где они способны выполнять свои функции наиболее эффективно.

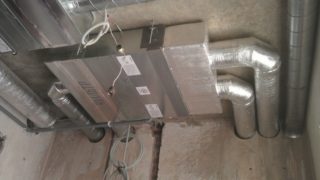

Приточно-вытяжная вентиляция с рекуператором

Приточно-вытяжная вентиляция с рекуператором

Наиболее простым, но самым дорогостоящим способом создания вентиляции является приточно-вытяжная система. Для ее создания требуется установка специального устройства, отвечающего за движение воздушных масс, которое называется рекуператор. Прибор также подогревает воздушные массы до заданной температуры, благодаря чему внутри помещения обеспечивается оптимальный микроклимат.

Обогреватели вырабатывают тепло, которое уходит впустую и по сути является потерями. Благодаря рекуператору его можно потратить на обогрев воздуха. Холодные воздушные потоки с улицы втягиваются устройством, очищаются от примесей и нагреваются от более теплых масс. В результате нагретый воздух поступает в дом.

При создании системы необходимо обязательно создать принудительность. Тогда потоки воздуха будут поступать в комнату и выводиться через работающие вентиляторы. В ином случае из-за высокого аэродинамического сопротивления рекуператор работать не будет.

Чтобы воздух правильно распределялся по всей длине воздуховода, используются клапаны и заслонки. На входных и выходных участках следует поставить сетки различных размеров, которые будут защищать систему от попадания пыли и мусора, а также птиц и насекомых. Размер ячейки каждой решетки будет различаться. На вход ставят более мелкую.

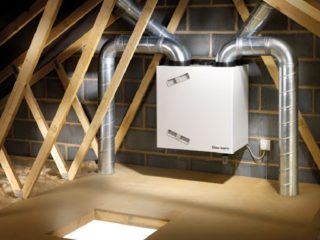

Подключение системы с рекуперацией

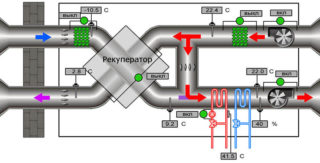

Схема приточно-вытяжной вентиляции для установки в частном доме

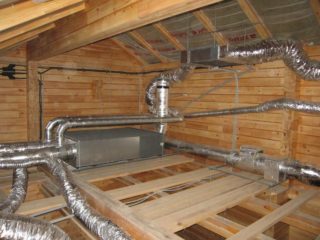

Вентиляция холодного чердака с рекуператорами должна иметь постоянный источник энергии для бесперебойного функционирования. В случае пропадания электричества или помех с питанием лучше подобрать другую систему вентиляции.

Современные рекуператоры представляют собой устройства, которые можно запрограммировать и создать определенный режим работы. Это делается при помощи кнопок на панели управления. Цена таких приборов выше, но простота применения делает их привлекательными для потребителя.

В таких системах следует создать специальный поддон, в который будет стекать конденсат.

В зимнее время следует дополнительно поставить на линию обогревательное устройство. Оно поможет работе рекуператора и не даст влаге замерзать.

Вентиляция холодного чердака: жизнь без конденсата

Моделируя чердак в частном доме, необходимо создать хорошую вентиляцию. Грамотно смонтированная вентиляция холодного чердака важна для обеспечения здорового микроклимата под крышей жилища. При недостаточной аэрации значительно уменьшается срок эксплуатации конструкции.

Нужна ли вентиляция холодного чердака

Никакая герметизация дома не может полностью изолировать поступления пара из жилища на чердак. По закону термодинамики теплый воздух поднимается наверх, и пар находит выход в любом случае. Перекрытия в основном состоят из дерева. На деревянных поверхностях при накоплении влаги образуется естественная среда для развития различных губительных микроорганизмов, плесени. Появляются неприятные затхлые запахи, ощущение сырости. Создается нездоровый микроклимат помещения в целом.

Перепады температур способствуют постоянному конденсату и, если отсутствует вентиляция холодного чердака,  происходит быстрый износ конструкции.

Причины появления конденсата:

  • отсутствие хорошей вентиляции;
  • нарушение теплоизоляция крыши;
  • недостаточная гидроизоляция;
  • нехватка вентиляционных каналов;
  • брак в строительных материалах.

Вентиляция, выполненная согласно техническим правилам, бережет строение от повреждений.

Холодный чердак – нежилое помещение под крышей строения без декоративной отделки. Вопрос вентилирования важно решать в период создания проекта дома, при планировании особенностей конфигурации кровли.

Функционирование вентиляции – зависимость от выбранных материалов

Основная задача вентилирования холодного чердака – постоянный воздухообмен. Чтобы поставленная цель реализовывалась оптимально, нужно оценить качество и вид использованного кровельного материала. У каждого из них есть особенности.

Если для укладки кровли выбран шифер или ондулин, то воздух легко перемещается между волнистыми изгибами на территорию чердака и также беспрепятственно выходит наружу.

При создании вентиляции холодного чердака из металлочерепицы важно настелить пароизоляционную пленку, так как образовывается конденсат. Металлочерепицу вентилируют через уплотнитель конька. Для двускатной крыши каналы вентилирования размещены на фронтонах. Качественное проветривание осуществляется при равномерном распределении зазоров.

Есть свои нюансы и при монтаже вальмовой крыши. В этом случае входное отверстие должно размещаться в подшивке, а выходное – возле конька. Такая разновидность кровли четырехскатная и нет фронтонов.

При работе с гибкой черепицей требуется установить проветриваемый конек, для классической «керамики» – кровельный вентиль.

Используя в подшивке свесы брусков из древесины, следует соблюдать интервал в несколько миллиметров. При зашивке пластиком делают отверстия в элементах. Подшив называют софитом.

Можно ли выводить вентиляцию – холодный чердак

Правильный воздухообмен необходим, чтобы:

  • избежать скопления паров, которые поступают из дома;
  • защитить деревянный каркас чердака от воздействия влаги;
  • противодействовать образованию грибка;
  • поддержать постоянство температуры.

При условии, что создается вентиляция чердачного пространства – холодный чердак
из дома, накопления влаги не миновать. На неутепленных крышах быстро образуется толстый слой конденсата. Даже, если бы крыша была утеплена, конденсата не избежать, но в этом случае мокрыми бы становились стены дома.

Нередко встречается вопрос: можно ли вентиляцию вывести на холодный чердак?

Вывести можно, но такой вид вентилирования – неправильное решение и приводит к нарушению микроклимата чердачного пространства, порчи деревянной конструкции, постепенному гниению, неизбежному износу.

Важные рекомендации, чтобы вентиляция холодного чердака получилась качественной и долговечной:

  1. Установить необходимые вентиляционные элементы для защиты продухов от попадания мусора, листьев веток и насекомых – на коньках, карнизах, хребтах, ендовах.
  2. Защитить вентиляционные зазоры от пыли.
  3. Независимо от особенностей крыши площадь каналов вентилирования сделать 400-500 см2/м.
  4. Проверить не сужены ли вентилируемые каналы, чтобы избежать конденсата из-за недостаточной циркуляции воздуха.
  5. Задействовать вспомогательные вентиляционные конструкции, если длина кровельного покрытия более 10 метров.
  6. Избегать значительного расширения зазора, так как из-за возникающей турбулентности уменьшается воздухообмен под крышей.
  7. Обеспечить утепление вентиляции на чердаке, чтобы трубопроводы вентиляционной системы не подвергались температурным перепадам и могли бесперебойно функционировать.

"Вентиляция через холодный чердак"

andrey 777

размещено: 15 Ноября 2016

Невинномысск, ул. Урицкого, 39.
"Современные технологии" крупного местного застройщика. Естественная вентиляция конечно не работает, и никогда сама не заработает! Люди кое как пытаются решить проблему, собрав из канализационных труб канал, и установив осевики.
Канализация тоже в чердак выведена.
Длинными фасадами на запад и восток обращен дом. Ветра у нас от туда же. Слуховое окно работает как воздухозаборник на спортивной машине, и давит весь воздух обратно в каналы, представляете какой запах в жилых комнатах? Что бы справить нужду, необходимо тепло одеться.
Для вентиляции чердачного пространства, застройщик понавтыкал дефлекторов, но толку нет от них, только дыры в кровле, туда как раз канализацию вытащат.
Теперь для вентиляции планирую вывести от каждого канала по воздуховоду 160мм за кровлю, утеплить конечно, зонтики на устье поставить.
В октябре как раз пять лет как дом "сдали", застройщик с темы съехал, как бы.
На последней фотке утеплитель перекрытия, два по 50 пенополистирола, и защита теплоизоляции отсевом.
Застройщика еще можно призвать к ответу?

Другие экспонаты

Армирование
Армирование Умеют же расчеты делать)  Восточный Казахстан. г. Усть-Каменогорск
Умеют же расчеты делать) Восточный Казахстан. г. Усть-Каменогорск

Вентиляция чердака в частном доме

Содержание статьи:

Безусловно, утепление чердачного помещения просто необходимо для того, чтобы зимой в здании было уютно и комфортно (детальнее: "Чем утеплить чердак в частном доме"). Не менее важна и вентиляция чердака в частном доме, как на фото. Хорошая вентиляция предупреждает образование плесени и грибка, увеличивает срок эксплуатации крыши. Вентиляция позволяет регулировать теплообмен. В летнее время крыша нагревается до температуры более 100 градусов, из-за этого в доме становится очень жарко. А в прохладную погоду образуется конденсат на чердаке - что делать, не знают многие владельцы частных домов. Из-за накопления конденсата на утепленных перекрытиях дерево начинает разрушаться. А ведь для того, чтобы он не образовывался, нужно просто сделать хорошую вентиляцию при утеплении холодного чердака.

Вентиляционная система смешивает температуру кровли и внешней среды, благодаря чему не образуются наледь, огромные сосульки. Это не только способствует созданию комфортного микроклимата в доме, но и продлевает жизнь стропильной системе.

Мифы о вентиляции чердака

Существуют широко распространенные мифы о вентиляции на чердаке. О них нужно знать, чтобы не сделать ошибки при создании вентиляции.

  1. Зимой через вентиляцию выходит теплый воздух. Многие считают, что вывод вентиляции на чердак мешает нормальному обогреву. На самом деле, сохранять тепло в доме мешает не вентиляция, а плохая теплоизоляция. Если она была сделана некачественно, на чердачное помещение поступает холодный и влажный воздух, благодаря чему создаются подходящие условия для образования конденсата и гниения перекрытий.
  2. Вентиляция нужна только летом. Принято считать, что вентиляционная система предназначена только для проветривания в жару. Но если зимой чердак не проветривать, образования сосулек, появления грибка и плесени не избежать.
  3. Не имеет значения, какого размера будут вентиляционные отверстия на чердаке. Если площадь вентиляции будет слишком малой, ее эффективность будет стремиться к нулю. На каждые 500 квадратных метров площади должен быть 1 квадратный метр вентиляционных отверстий. При таком соотношении помещение будет проветриваться, но утечек тепла зимой не будет.
вентиляция холодного чердака

Вентиляция холодного чердака

Необходимо, чтобы вентиляция холодного чердака регулировалась. Поэтому закрывать стропила и обрешетку не следует. Как вариант, можно сделать зашивку с зазорами, которые будут обеспечивать беспрепятственную циркуляцию воздуха. В том случае, если на крыше был уложен шифер или ондулин, а паро- и ветроизоляционные пленки отсутствуют, беспокоиться о вентиляции не нужно – между волнами кровли воздух может свободно циркулировать, поступая внутрь чердака и выходя наружу. Металлочерепица тоже способна пропускать воздух, но на ней образуется конденсат. Поэтому использование пленки является обязательным (подробнее: "Как устранить конденсат под крышей"). На двухскатной крыше вентиляционные каналы помещают во фронтонах. Хорошим решением является неплотное прилегание зашивки деревянных свесов. Если распределить узкие щели равномерно, чердак будет проветриваться более эффективно. Но если фронтоны сделаны из камня или зашивка и прилегания плотно подогнаны, нужно сделать в стенах отверстия (прочитайте также: "Чем закрыть фронтон дома"). Они должны быть расположены на противоположных стенах. Общую площадь вентиляционных каналов рассчитывают исходя из того, что они должны занимать 0,2% площади этажа. конденсат на чердаке что делать

Можно сделать продухи на чердаке и более экономичным способом – установить типовые вентиляционные решетки. Одну решетку нужно повернуть отверстиями вниз, а другую сделать регулируемой. Чтобы на чердак не проникали насекомые, устанавливают москитную сетку.

Для вальмовой крыши вентиляцию создают по другой технологии. Входное отверстие делают в подшивке, внизу, а выход у конька, сверху. Если подшивка свесов сделана из дерева, брусья можно размещать неплотно, сохраняя между ними интервал в несколько миллиметров. Если зашивка пластиковая, должны присутствовать дырочки – эти панели называют софитами.

Многих интересует, как сделать вентиляцию на чердаке, если подшив крыши плотно собран. Для таких ситуаций выпускаются решетки с сеткой диаметром 5 сантиметров. Их обычно размещают на расстоянии 80 сантиметров друг от друга по длине ветрового свеса. Для того, чтобы сделать отверстия, нужна дрель с круглым сверлом. Самый верхний вывод делают наружу.

Немало зависит от типа кровли. Для шифера и еврошифера устанавливают классический конек, для гибкой кровли – черепашку (вентиль). Для керамической крыши нужен специальный вентиль. Устройство холодного чердака под крышей из металлочерепицы допускает возможность проветривания с помощью обычного конька. Он является не только выгодной заменой вентилю в финансовом плане. Конек еще и позволяет создать вентиляционную систему за короткое время.

Иногда делают слуховое вентиляционное окно на чердаке (его можно застеклить или же поставить решетки), но такой способ создания вентиляции является более сложным, и для осуществления задуманного требуются хорошая практическая и теоретическая подготовка.

продухи на чердаке

Вентиляция теплого чердака

В современных отопительных системах практически не используется естественная циркуляция. Вентиляция чердака над мансардой просто необходима для комфортного пребывания в помещении. Таким образом, перестраивая чердак в мансарду, нужно сделать кровлю проветриваемой. Для гибкой черепицы и листового металла создают вентилируемую область – нашивают на стропила контррейку. Для крыш металлических лучше использовать ветрозащитные пленки. Контррейки для шиферной кровли не являются обязательными, так как воздух должен свободно циркулировать снизу доверху.

Вход создают в подшивке, а выход – в коньке. Чердак будет проветриваться так же, как и другие помещения. Поступать воздух будет через окна (можно установить клапаны ВТК), а выходить – через вентиляционные отверстия. Когда они в стенах отсутствуют, то на месте вытяжки на крыше устанавливают грибки-аэраторы (прочитайте: "Подкровельная вентиляция и ее значение").

Что касается того, почему на чердаке конденсат скапливается, то это происходит из-за плохой вентиляции. Это сказывается на микроклимате дома, а также становится причиной появления плесени и преждевременного разрушения крыши.

устройство холодного чердака

Советы по устройству вентиляции

Специалисты рекомендуют при создании вентиляции следующее:

  • уделять внимание отверстиям на хребте кровли – они должны находиться на максимально близком расстоянии к хребту;
  • вентиляция должна быть прочной и способной выдерживать любые климатические изменения;
  • можно установить под карнизами непрерывные софиты – они должны иметь тонкую экранирующую сетку, при этом отверстия должны быть пластиковыми или алюминиевыми, чтобы не возникла коррозия;
  • чтобы создать эффективную вентиляцию, при которой не будет образовываться иней на чердаке, нужно установить продухи внутри помещения, между стропилами, а отверстия должны быть обустроены так, чтобы не происходило засорения или блокирования воздуха;
  • с наружной стороны крыши стоит поставить крышный вентилятор для вытяжки воздуха, желательно, чтобы расстояние между ним и приточной системой было более 8 метров;
  • для приточной установки нужно выбирать самое чистое место на чердаке;
  • чтобы не образовывался конденсат на холодном чердаке, рекомендуется установить рекуператор – он служит для охлаждения и нагревания воздуха;
  • вентиляционные трубы на крыше необходимо снабдить диффузорами или решетками;
  • слуховые окна на крыше нужны не только для вентиляции: они могут неплохо украшать здание, придавая ему необычный вид (подробнее: "Для чего нужны слуховые окна на чердаке").

Как создать эффективную вентиляцию в вашем доме, подробности на видео:

Создание эффективной вентиляции на чердаке – непростое дело, но без этого комфорта в доме ожидать не стоит. Хорошее проветривание помещения убережет от появления плесени и продлит жизнь крыше.

Вентиляция чердака как основа комфорта

Самая большая проблема невентилируемых чердаков – это конденсат

Многие уверены в том, что вентиляция нужна только на отапливаемом, жилом чердаке, холодное помещение не нуждается в подобной системе. В действительности, грамотно обустроенная вентиляция чердака – это не только свежий воздух, но и залог долголетия всех элементов любой стропильной крыши.

Давайте вместе разберем виды таких конструкций, а домашние мастера получат советы по монтажу своими руками.

Нужна ли вентиляция на чердаке – распространенные мифы

Профессионалы хорошо знают, что естественная вентиляция важна как для теплого, так и для неотапливаемого чердака.

Домыслы и слухи разносят любители, которые, не обладая знаниями, берутся за возведение сложных конструкций своими руками.

В народе ходит 3 ошибочных мифа о вентиляции:

МИФЧТО НА САМОМ ДЕЛЕ
Зимой большая часть тепла из дома уходит через чердачную вентиляцию!·         Жилое помещение с холодным чердаком напрямую не связано, поэтому наличие вентиляционных отверстий на верхнем уровне не влияет на температуру в доме.

·         Корень проблемы нужно искать в теплоизоляции перекрытия, а не в вентиляции кровли.



Проветривать чердак нужно только летом!Интересно, что как раз летом отсутствие свежего воздуха наносит меньший урон, чем зимой.

·         В холодное время года плюсовая температура под кровлей и минус снаружи приводит к образованию конденсата.

·         Сырость влечет за собой плесень, грибок и сосульки, свисающие со стропил.



Размеры и расположение вентиляционных отверстий не имеют значения, главное чтобы они были!Для определения размеров существуют конкретные нормы, прописанные в СНиП 31-01-2003.

·         Так для холодного чердака мансарды общая площадь продухов должна относиться к общей площади дома как 1:400.

·         Что касается расположения, то здесь все зависит от вида конструкции, но об этом чуть позже.





Как сделать вентиляцию на чердаке

Вентиляционная система чердачного помещения в частном доме может обустраиваться несколькими способами.

Выбор той или иной конструкции зависит от 3 факторов:

  1. наличие или отсутствие отопления;
  2. вид и конфигурация кровли;
  3. вид кровельного материала.

Воздухообмен на неотапливаемом чердаке

Самый простой способ обустройства вентиляции в холодном помещении – это слуховое окно и фронтонные вентиляционные решетки. Слуховые окна располагаются на скатах крыши или на фронтоне, для защиты от птиц на них устанавливаются решетки.

Чтобы система работала, окна монтируют в дальних углах помещения, напротив друг друга.

Фронтонные окна могут иметь разную конфигурацию, главное чтобы их площадь соответствовала нормативу



Еще многое зависит от наличия пароизоляционной мембраны под кровельным материалом. Если такая мембрана натянута, то помимо вентиляции в самом помещении, необходимо позаботиться о доступе воздуха под кровельный материал.

Именно этот вид вентиляции помогает избавиться от конденсата на чердаке.

Под кровлю из профнастила или волнового шифера воздух заходит снизу, вам нужно только обеспечить его выход сверху, это особенно актуально для шатровой и вальмовой крыши которые зачастую делаются без слуховых окон, плюс там нет фронтонов.

Здесь у вас есть 2 варианта:

  1. установить вентилируемый конек – на этапе сборки крыши на конек ставится специальная конструкция обеспечивающая выход воздуха и одновременно защищающая подкровельное пространство от осадков и насекомых.
Схема вентилируемого конька на крыше из металлочерепицы



  1. врезаются дефлекторы или аэраторы, если крыша уже собрана, то чтобы не переделывать весь конек в скаты кровли, второй вариант чуть дороже, но зато аэраторам не страшны снегопады, так как они приподняты над кровлей.

Эти приспособления обеспечивают комплексный вывод воздуха сразу из нескольких уровней.

Устройство аэраторов и врезных продух (дефлекторов), похоже, но аэраторы более практичны



Если крыша накрыта гладким кровельным железом или мягкой битумной черепицей вопрос доступа воздуха на чердак и в подкровельное пространство решается немного иначе.

  • В этом случае свес кровли снизу подшивается софитами, их еще называют карнизными продухами, софиты представляют собой перфорированный сайдинг и делаются специально для обустройства вентиляции.
  • Проходя через софиты, часть воздуха по специальным каналам поступает в чердачное помещение, а часть идет в подкровельное пространство.
Вентиляция пространства чердака с использованием карнизных и коньковых продух



Еще одна проблема холодных чердаков – это утепление труб проходящих через помещение. Раньше коммуникации укутывали в стекловату и оборачивали фольгой, сейчас для этих целей используют накладные коконы из минеральной ваты или вспененного полиэтилена.

Коконы из базальтовой ваты считаются более качественным способом утепления труб

Вентиляция на отапливаемом чердаке

В теплом чердаке нужно обеспечить воздухообмен в 3 секторах одновременно. Естественной системы здесь мало, поэтому дополнительно монтируется принудительная регулируемая вентиляция.

На теплых чердаках подкровельная вентиляция считается базовой системой, она предотвращает образование конденсата



Для утепления мансардного помещения используются паропроницаемые маты минеральной ваты. Сверху утеплитель прикрыт ветрозащитой, а изнутри крепится пароизоляционная мембрана.

Воздух из помещения проходит сквозь утеплитель, завернутый в 2 мембраны и выходит в подкровельное пространство, откуда через дефлекторы и коньковые продухи удаляется на улицу.

Схема движения воздуха через утеплитель



Кроме вентиляции в подкровельном пространстве необходимо обеспечить движение воздуха в утеплителе, иначе он напитается влагой и станет бесполезным.

В качестве усиливающего элемента здесь монтируется аэратор, он обеспечивает вывод воздуха со всех 3 зон – помещение, утеплитель, подкровельное пространство.

Схема вывода воздуха через кровельный аэратор



Приток воздуха внутрь помещения обеспечивается принудительно. В этом случае используются приточные вентиляторы или кондиционер. Для естественного притока на окнах устанавливаются специальные клапана.

Клапан на оконной раме обеспечивающий приток воздуха

Вывод

Мы разобрали общий принцип обустройства вентиляции для холодных и отапливаемых систем, но вентиляция чердака во многом зависит от индивидуальных особенностей той или иной кровли, этому вопросу посвящено видео в этой статье.

Хотя подобные работы относят к простым, все же перед монтажом лучше проконсультироваться у профессионала. Советую посмотреть видео в статье.



Вентиляция чердака в частном доме

Зимой вентиляция чердачного пространства позволяет не накапливаться влаге, а также препятствует промерзанию стропил. Летом крыша под воздействие прямых солнечных лучей сильно нагревается (температура зависит от кровельного материала), но с помощью правильно организованного воздухообмена на чердаке эта температура не почувствуется. Дождливой осенью лишняя влага может привести к образованию плесени на основных несущих элементах дома – при правильной вентиляции этого не произойдет.

Выбор вариантов вентиляции чердака

Холодный чердак с естественной вентиляцией

Холодный чердак с естественной вентиляцией

Внимание! Система воздухообмена чердака – это продухи, которые могут быть двух видов (коньковые, карнизные). Использовать можно вентилятор, его размещают на кровле. Часто можно встретить отверстия в кровле, которые служат вентиляцией для чердака, слуховое окно или вентканал.

Кровельные аэраторы – это вытяжные выходы (продухи) подкровельного пространства, которые способствуют выходу влажного воздуха наружу. Аэратор представляет собой трубу с грибной шляпкой. Монтаж их производят на скатных крышах, особенность такой кровли является то, что циркуляция ветровых масс под кровлей осуществляется за счет разницы температур и разницы давлений. Воздух сквозь карнизные аэраторы поднимается снизу-вверх и выводится через аэраторы, размещенные у конька.

Виды аэраторов

  • Точечные аэраторы (продухи) – устанавливаются на коньках (коньковые), а также скатные, которые устанавливаются на скатах крыши, на определенном участке. По форме они бывают разные, но чаще встречается в форме шляпочного гриба, внутри которого встроен вентилятор.
  • Непрерывные аэраторы (продухи) – они продолговатые и непрерывно тянутся вдоль конька. Благодаря отверстиям воздух будет циркулировать вдоль всей крыши. Такой вид вентиляции визуально скрыт, потому, что сверху накрывается кровлей. Кстати при покупке кровли можно сразу же подобрать и подходящий аэратор.

Приточно-выводная вентиляция чердака в частном доме происходит через аэраторы (карнизные и коньковые) в скатной крыше. Причем, карнизные устанавливаются не с одной, а с двух сторон карнизных свесов. Они представляют собой щель диаметром 2,5 см между стеной возводимой постройки и крышей.

Карнизные аэраторы

Карнизные аэраторы

При монтаже точечных аэраторов, диаметр отверстия должен быть не более 10 мм. Хотя все зависит от уклона кровли, если он 15 градусов, то отверстие может быть 25 мм. Если аэраторы устанавливаются на уклоне кровли, на них закрепляются решетки и сетки. Коньковые аэраторы можно делать сплошными, а можно устанавливать через каждые 6 м (флюгарки).

Вентиляция чердака через слуховые окна

Многие кровельщики считают, что такой вид вентиляции не очень эффективный так, как не может обеспечивать вентиляцию всего чердака и образуются застои воздуха. В проекте дома необходимо разместить слуховые окна по разные стороны крыши. Оптимальные размеры окон должны составлять 800 х 600 мм. Для начала деревянный корпус закрепляют к стропилам с помощью стоек. Затем обшивают кровлей. Последним этапом является монтаж стекового пакета в оконную коробку.

Следует внимательно обследовать стык между крышей и каркасом слухового окна, нужно убедиться, что щелей нет, поэтому в этом месте крепят полоску кровельного металла. Окно не размещают возле конька, а также карниза кровли. Рекомендовано устанавливать окна на расстоянии друг от друга 1 м, они могут быть оснащены вентиляционной решеткой из полимерных материалов.

Слуховые окна, как вариант чердачной вентиляции

Слуховые окна, как вариант чердачной вентиляции

Вентиляция холодного чердака вальмовой крыши

Вальмовая крыша – это конструкций в виде классической двухскатной крыши добавляется еще 2 дополнительных ската с торцовой части кровли. Такой тип крыш подразделяют:

  • полувальмовая;
  • шатровая;
  • ломаная.

Для каждого вида крыши существуют свои особенности вентиляции чердака. Например, применять правила вентиляции двускатной крыши к вальмовой нельзя. Для данного типа крыши делается 2 отверстия (входное в подшивке и выходное возле конькового бруса). Если крыша имеет уклон больше, чем 45 градусов, циркуляция воздушных масс производится за счет разницы температур. При малом наклоне вентиляция производится за счет механических приборов (вентиляторов), турбин.

Также большое значение имеет вид кровельного материала. Так, если крыша накрыта шифером, то устанавливать дополнительную вентиляцию на чердаке не нужно. Ветровые массы беспрепятственно будут проникать на чердак. Установка вентиляции производится, если крыша оборудуется металлочерепицей, потому, что под ней укладывается пароизоляция из пленки.

Отток воздуха обеспечивают слуховые окна на противоположных скатах

Отток воздуха обеспечивают слуховые окна на противоположных скатах

Важно! Обрешетка и стропила изнутри не обшиваются утеплителями, потому что вентиляция холодного чердака в частном доме оберегает их от воздействия факторов окружающей среды. Обрезную доску можно использовать для обшивки деревянных брусьев. Однако необходимо в обшивке сделать небольшие зазоры, которые будут пропускать воздух.

Можно ли выводить вентиляцию на холодный чердак

Чтобы ответить на такой запрос еще раз вспомним о роли правильного воздухообмена. Вентиляция на чердаке предназначена для решения таких задач:

  • препятствует скоплению испарений образующихся в доме;
  • защищает утеплитель от образования грибка, а также основные элементы крыши от разрушения под воздействием влаги;
  • помогает поддерживать постоянную температуру на чердаке.

Если на холодный чердак вывести вентиляционный канал из дома, то в его пространстве будет скапливаться влага. Как следствие, деревянные конструкции постепенно начнут гнить и потребуют замены. Одним словом, на холодном чердаке выведение домашней вентиляции недопустимо.

Что особенного в расчете вентиляционных отверстий

Вентиляция на чердаке частного дома своими руками рассчитывается с учетом ряда параметров:

  • площадь чердака;
  • виды изоляции, которые использовались при строительстве;
  • объем теплого воздуха, поступающий из жилых комнат.

Щелевые продухи играют ключевую роль при выводе вентиляции на чердак. Соотношение их площади к площади чердака 1:500. При этом площадь продуха не может быть меньше 0,05 м.

Внимание! Важная роль отводится высоте скатов крыши. Например, есть стропила длиной 20 м. Тогда площадь вентиляционных щелей на карнизном свесе 400 кв. см/м. Другой пример: стропила длиной 7 м то получим площадь 200 кв. см/м. Вывод: Общая площадь отверстий, через которые поступает приточные ветровые массы меньше за общую площадь выводных отверстий вентиляции.

При строительстве крыши, могут быть погрешности, поэтому расчеты должны быть с запасом 5 см. Эти советы применяют, к стандартной двухскатной крыше.

Какие особенности у утепленной кровли

При утеплении чердака оставляются щелевые продухи

При утеплении чердака оставляются щелевые продухи

Нужна ли вентиляция на холодном чердаке, если запланировано утепление чердачного помещения для обустройства мансарды? Когда будет выполняться утепление, необходимо придерживаться таких основных правил:

  • Расстояние между утеплителем и гидроизоляции не должно быть меньше 30 см. Это правило необходимо учитывать при укладке кровельного «пирога».
  • Для минераловатного утеплителя необходимо оставлять небольшое пространство, так как со временем объем утеплителя вырастет на треть. С помощью реек можно нарастить длину стропил.
  • Диффузионные мембраны необходимы в тех случаях, если конструкция крыши сложная. Установку можно производить прямо на утеплитель.
  • На обрешетке высота брусьев должна быть не меньше 40 мм, чтобы воздушные массы, поступающие через сифоны, выходили через конек.

Вентиляция холодного чердака в частном доме существенно отличается от обустройства вентиляции при утеплении чердачного помещения. Чтобы вентиляция работала, как положено, необходимо рассчитать прочность элементов крыши. Софиты лучше монтировать из алюминия или пластика, так как такие панели не боятся коррозии. Продухи между стропилами необходимы  для того, чтобы не было промерзания и образования инея на чердаке. Во избежание забивания продух воздухом, необходимо их защитить сеткой или решеткой. Рекуператор позволит регулировать температуру внутри чердачного помещения.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
