особенности конструкции и оптимальные размеры

Лестница с забежными ступенямиЛестница с забежными ступенямиЗабежные ступени делают лестницу более изящной, хоть и снижают удобство пользования.

Каким бы совершенным ни был интерьер коридора, холла или гостиной, лестница в этих помещениях всегда приковывает взгляд и вызывает неподдельный интерес. Лестница с поворотом (или забежная лестница) наделена этим даром вдвойне. Разобраться в поворотах лестницы и забежных ступеней не так уж и сложно. Потратив немного времени и вникнув в суть вопроса, вы сможете самостоятельно изготовить лестницу с поворотами или, в крайнем случае, проконтролировать процесс её возведения.

Как дважды два

Хорошо, когда лестница натянута как струна и ничто не препятствует летать с этажа на этаж по прямой. Единственное неудобство – нужно высвободить много места вдоль одной из стен. Чтобы лестница была максимально удобной и безопасной, необходимо придерживаться определенных параметров. Так, например, удобной считается ступень с высотой подступенка около 15 см и глубиной проступи 30 см. Если планируется вылет проступи, то его размер должен быть не больше 5 см. Площадка перед лестничным маршем должна иметь площадь не менее 90 квадратных сантиметров. Среднестатистическая высота потолка – 2,5 метра. Для прямолинейной лестницы с такими параметрами необходимо оставить вдоль одной стены более пяти погонных метров свободного пространства.

лестница на второй этажлестница на второй этажПрямая маршевая лестница, безусловно, является самой простой в проектировании и самой удобной.

Если в помещении нет столько свободного места, приходится делать лестницу с несколькими маршами и поворотными площадками. Поворот лестницы на 90 или 180 градусов можно обустроить забежными ступенями. У таких ступеней внутренняя сторона меньше наружной, поэтому переход по ним менее комфортный, чем по лестнице с поворотной площадкой.

Лестница с забежными ступенямиЛестница с забежными ступенямиЗабежные ступени могут устанавливаться, как на двухмаршевую лестницу…Лестница с забежными ступенямиЛестница с забежными ступенями…так и на трехмаршевую конструкцию.

Лестница с поворотными ступенями имеет довольно оригинальный, изящный внешний вид. При этом она занимает совсем немного места: 2,5 метра вдоль одной стены и 1,5 метра – вдоль другой. Данные размеры являются усредненными для лестницы с поворотными ступенями на 90 градусов.

Особенности конструкции

Несмотря на кажущуюся хрупкость конструкции, поворотная лестница является достаточно прочной. С одной стороны косоур крепится на стену, а с другой – опирается на центральную опору. Если высота помещения и площадь, отведённая для лестницы, позволяют дизайнерской фантазии развернуться, то можно сконструировать лестницу с тремя маршами и дважды развернуть её на девяносто градусов. В таком случае, центральный наружный косоур будет крепиться между двух опорных колонн, а верхний и нижний наружные косоуры будут распирать всю конструкцию. С подступенками или без них, деревянная или металлическая, лестница с плавными поворотами организует пространство вокруг себя. Ещё один момент. Во время спуска и подъёма по любой лестнице человеку свойственно наступать на центральную часть проступи. Это продиктовано внутренним инстинктом самосохранения. Забежные ступени имеют треугольную форму или форму усечённого треугольника.

При движении по таким поверхностям надо двигаться ближе к краю проступи, опирающемуся на стену, как на самую широкую (глубокую) часть проступи.

Лестница с забежными ступенямиЛестница с забежными ступенями
К примеру, в данном случае двигаться по узкой части ступеней практически невозможно.

Правила безопасности движения

ГОСТ и СНиП – образчики библии для строителей, – зафиксировали минимальные размеры, при соблюдении которых, лестница с забежными ступенями будет безопасной:

Лестницы с забежными ступенями – это прочная и безопасная конструкция. Но только соблюдение положений ГОСТа и СНиПа делают её таковой. При несоблюдении основных параметров и размеров, резко возрастают риски падения и соскальзывания на ступенях. Никакие поручни и перила не смогут свести к минимуму риски травматизма из-за неправильной конструкции «г» или «п» образной лестницы.

Лестница с забежными ступенямиЛестница с забежными ступенямиПример удобной лестницы с забежными ступенями.

Забежные ступени

Смысл забежных ступеней состоит в том, чтобы горизонтальную площадку между маршами заменить ступеньками и использовать это поворотное место для продолжения подъёма/спуска. За счёт этого эффекта и экономится пространство, необходимое для обустройства забежной лестницы. Делать забежные ступени с глубиной более, чем 40 сантиметров у стены, нет смысла.

Чем глубже проступь у стены, тем глубже она и у центральной опоры, а это влечёт к увеличению радиуса закругления и экономия места куда-то девается. Если глубина проступи у стены более, чем 40 сантиметров, а глубина у центральной опоры в пределах нормы, то разбиваются стройные ряды проступей. На месте трёх «лопухов» могли бы поместиться четыре ступеньки и поворот сохранил бы свой угол и динамику подъёма/спуска.

Лестница с забежными ступенямиЛестница с забежными ступенямиПри повороте на 90 градусов рекомендуют устанавливать 4-6 забежных ступеней.

Если глубина проступи у центральной опоры будет меньше, чем десять сантиметров, то по центру проступи глубина не «вырастет» до минимальных двадцати сантиметров. Высота подступенка напрямую зависит от угла наклона всей конструкции.

Важно!Необходимо выдерживать угол наклона лестницы в местах забежных ступеней.

Формулы успеха

Прежде, чем взять инструмент в руки и приступить к сборке лестницы, необходимо составить чертёж. Далее нужно подробно прорисовать все моменты: высоту перекрытия, размеры места для установки лестницы, форму и место крепления центральной опоры. Рассчитать угол наклона конструкции и высоту подступенков, глубину прямой проступи и количество забежных ступеней. При этом учитывайте минимальные и максимальные параметры и сверяйте их с ГОСТом и СНиПом. Перед тем как ставить окончательную точку на чертеже, не лишним будет проверить несколько формул и понять, насколько будущая конструкция будет комфортной во всех отношениях.

чертеж лестницы с забежными ступенямичертеж лестницы с забежными ступенями
Чертеж лестницы с забежными ступенями в 3-х проекциях.

За высоту подступенка отвечает «а», за глубину проступи отвечает «b» из чего имеем следующие параметры удобной конструкции:

  • Формула удобного пользования: b – a = 12 см.
  • Формула безопасного передвижения: b + a = 46 см.
  • Формула лёгкого шага: 2a + b = 62 (60-64) см.

Делаем детальный чертеж забежной лестницы

Если расчёты были правильные, то ваша лестница будет удобной и безопасной.

Совет!Чтобы не набивать шишки на коленях, локтях и подбородке, стоить ответственно подойти к проектированию забежной лестницы.

Металлическая или деревянная, они отличаются только в части конструкции каркасов. Основные принципы построения лестницы с забежными ступенями остаются неизменными. Методы построения чертежей и определения формы забежных ступеней отличаются выбором отправных точек и построения лучей. Будете ли вы применять метод пропорций, подъёма линий, датский метод или метод развёртки зависит от ваших математических способностей. Делаем лестницу с забежными ступенями

Если вы никогда не держали в руках инструмент, то формулы и методы вам не помогут и лучше будет доверить изготовление лестницы со ступенями на повороте профессионалу. Он знает, что металлическая лестница может иметь один центральный косоур и его будет достаточно для надёжности всей конструкции. Ступеньки он сварит из уголка, а подступенки может и вовсе не устанавливать. Деревянная лестница будет посажена им на косоуры с опорой на стойки и стены, при помощи запилов и клея с опилками. Деревянные ступени, которые вечно «забегают», он расположит горизонтально по уровню. Даже нижний край наружной тетивы подрежет вертикально для его крепления к первой опорной балясине. В общем, вопрос остается только в бюджете и вашем желании! А сложность конструкции – это дело второстепенное. Предыдущая

СтационарныеЛестницы из дерева разных пород для загородного дома и дачи: на металлическом каркасе и из бревна, с площадкой и прямые, дубовые резные и с ковкой

Следующая

СтационарныеТипы винтовых лестниц и их особенности

Лестница с забежными ступенями, конструкция забежной лестницы, особенности

Забежными называют проступи, где внутренняя сторона уже наружной. Допустимая ширина (см), установленная строительными нормами

  • узкая часть — не меньше 10;
  • по центру — не меньше 20;
  • широкая сторона — не больше 40.
Забежные лестницы - 1

Данные размеры обеспечивают удобство ходьбы, поскольку ногу при спуске и подъеме ставят ближе к краю проступи, то есть, к ее широкой части. Забежные ступени используют в поворотных и криволинейных конструкциях для организации поворота, что делает лестницы более компактными.

Забежные лестницы - 2

Виды маршей с забежными ступенями

Г-, П- образные — на тетивах, косоурах. Их строят, когда нет места для одномаршевой лестницы на второй этаж. Поворотная площадка прибавляет конструкции лишние метры. Чтобы этого избежать, используют забежные ступени. Лестница становится более компактной, а угол разворота — на 90, 180 градусов — менее заметным для идущего человека, но не в ущерб безопасности передвижения. Такие марши можно ставить вдоль стены, а свободное подлестничное пространство использовать для полок, шкафчиков или оборудовать там комнату отдыха, санузел.

Забежные лестницы - 3

S-, С-образные. Криволинейные системы заказывают для домов с нестандартной планировкой. В них сочетается несколько маршей, типов каркасов и опор, включены тетивы, косоуры, разные несущие радиусные, подиумные и забежные проступи, образующие нужную форму. Такая лестница визуально расширяет пространство. Но криволинейны марши — сложные в расчете и монтаже. Для изготовления нужен гибкий, пластичный, прочный материал.

Забежные лестницы - 4

Винтовые — круглые, квадратные. Можно монтировать в условиях ограниченного пространства, в центре помещения, возле стены. Их ставят, как главные и вспомогательные конструкции. Способ крепления ступеней:

  • вокруг центрального опорного столба;
  • на спиральных тетивах, с опорой на ограждения;
  • с опорной стойкой и креплением на соседнюю стену;
  • консольное крепление на обводную трубу.
Забежные лестницы - 5

При чрезмерной экономии пространства винтовые модели по комфорту подъема уступают маршевым. Если проем слишком узкий (меньше 80 см), по ним тяжело переносить габаритные предметы. Обязательное требование — наличие прочных ограждений, особенно, если в доме проживают дети и люди преклонного возраста. Гарантия безопасности винтовых систем — соблюдение рекомендованных размеров проступей, высоты шага (15-20 см).

Выбирая тип лестницы, учитывайте размеры проемов:

  • 935х650 мм — спиралевидная не войдет, монтируют только складные или приставные чердачные лестницы;
  • 1200х900 мм — для малогабаритных, с поворотом на 90 градусов в малопосещаемые помещения;
  • 2300х800 мм — любая форма, с различным способом крепления забежных ступеней.
Забежные лестницы - 6

Из чего сделать лестницу с забежными ступенями

Надежность конструкции зависит от грамотных чертежей и расчетов, качества материалов, крепежа. Традиционно в домах ставят бетонные, деревянные, металлические, комбинированные системы. Популярностью пользуются марши из массива разных пород дерева и комбинированные — на металлическом каркасе с деревянными, стеклянными ступенями. Металлокаркас может быть сварным или сборным.

Особенность деревянных лестниц — экологичность, красивая текстура и цвет, не требующий дополнительной отделки. Их устанавливают после отделочных работ. За ними нужен периодический уход — обработка защитными составами, обновление декоративного покрытия. Изделия из плохо высушенной древесины могут деформироваться, в результате чего лестница будет скрипеть, расшатается крепеж. Некоторые породы, например, бук, не рекомендуют использовать в помещениях с повышенной влажностью. Конструкции из дерева нельзя устанавливать ближе, чем на метр, к отопительному оборудованию, источнику открытого огня.

Марши на металлическом каркасе более практичны:

  • можно монтировать, когда есть стены и перекрытия, в любом месте, в каменных и деревянных домах. Скорость сборки — от 3-6 часов (модульные конструкции) до 2-4 дней;
  • металл обладает хорошей пластичностью, ему легко придавать различные формы при строительстве винтовых лестниц, гнутых оснований;
  • отличаются от деревянных конструкций повышенной прочностью, жесткостью, не рассыхаются, не деформируются, не скрипят;
  • надежная защита от ржавчины — качественная покраска, особенно в местах сварки;
  • варианты отделки — дерево, ковка, стекло, террасная доска, ламинат и другие материалы, сочетающиеся с интерьером.
Забежные лестницы - 7

За счет забежных ступеней в узкий проем можно поместить удобную маршевую или спиральную лестницу, с плавным поворотом. При правильном расчете размеров проступей и высоты шага, вы не будете сбиваться при ходьбе, ваша стопа будет твердо стоять на поверхности. Если из-за нехватки места марш получился не слишком удобным, поставьте прочные ограждения, чтобы защититься от случайного падения.

где используются и как сделать своими руками

Забежные ступени являются одной из составляющих некоторых видов лестниц. Благодаря им удается создать не только определенный визуальный эффект, но и полностью изменить стандартную конструкцию. Давайте рассмотрим, в чем состоит суть таких деталей и как сделать их своими руками.

Что это такое

Под забежной ступенью подразумевается элемент лестничного марша, который используется на поворотных участках. Для того чтобы обычный рядовой элемент превратился в забежный, нужно изменить ширину проступи по всей длине ступени. Таким образом, с внутреннего края лестницы этот параметр будет меньшим, а с внешнего – большим. Оптимальный размер ступени должен соблюдаться по центральной линии движения по лестнице.

Преимущества такой конструкции:

  • визуально она смотрится оригинально и эстетично;
  • позволяет выполнить плавный поворот на лестнице;
  • позволяет разнообразить конструкцию марша;
  • может изготавливаться из любого материала.

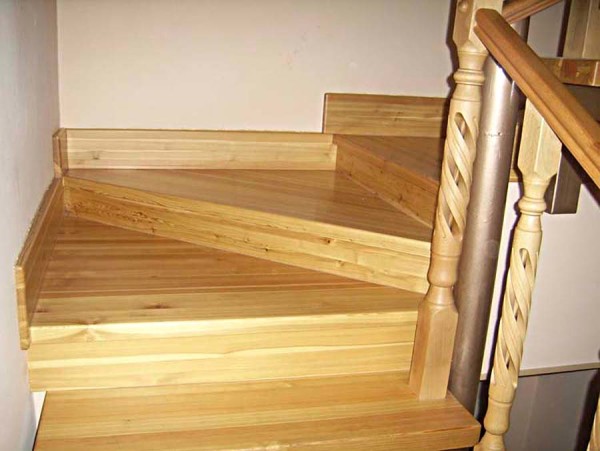

Лестница с забежными ступенями

Забежные ступени позволяют сделать подъем по лестнице более плавным

Недостатки забежных моделей ступеней:

  • снижение показателя удобства конструкции;
  • возрастает риск оступиться при движении по лестнице;
  • сложности в выполнении проектировки;
  • требуется точная подгонка размеров ступени при установке.

Тем не менее при наличии определенных знаний и базовых навыков можно изготовить их своими руками.

Сфера использования

Вполне закономерный вопрос, который возникает при рассмотрении конструкции забежной ступени – где используются подобные элементы? Здесь можно выделить несколько направлений:

  • Поворотные марши. Благодаря этим элементам удается выполнить плавный поворот на марше. Это может быть произвольный угол, но чаще всего предполагается смена направления движения на 90 или 180 градусов. Дополнительно могут использоваться промежуточные площадки. Конструкция может иметь Г-образный, L-образный или П-образный вид. Также можно разбить лестницу на 3 прямых участка и выполнить поворот на 180 градусов за два этапа.
  • Винтовые лестницы. Большинство конструкций подобного плана состоят именно из забежных ступеней. В зависимости от крутости поворота можно регулировать их размер и положение.

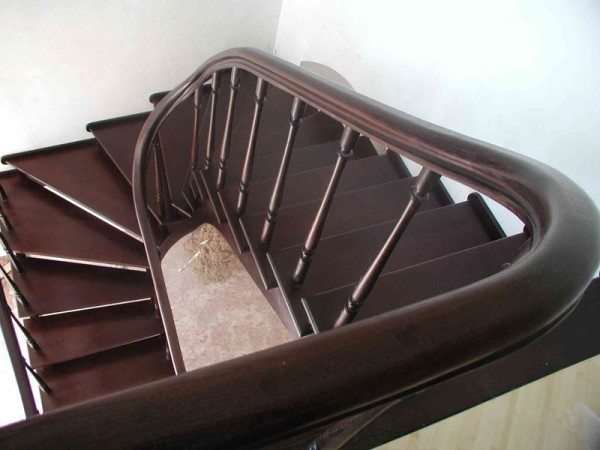

Варианты лестниц с забежными ступенями

Типы лестниц, в которых используются забежные ступени

Можно разместить несколько забежных вариантов ступеней и на обычном прямом марше. В таком случае их крепят в нижней части, то есть в самом начале лестницы. Таким образом, удается сделать заход на конструкцию более удобным.

Другой вопрос – как сделать своими руками такой элемент для деревянной, металлической или бетонной лестницы. Рассмотрим этот вопрос более подробно.

Деревянные

Начать следует, пожалуй, именно с деревянных моделей. В этом случае забежные ступени для поворотных деревянных лестниц изготавливаются из того же материала, что и рядовые. Нюансы касаются в основном этапа проектирования и распила деталей.

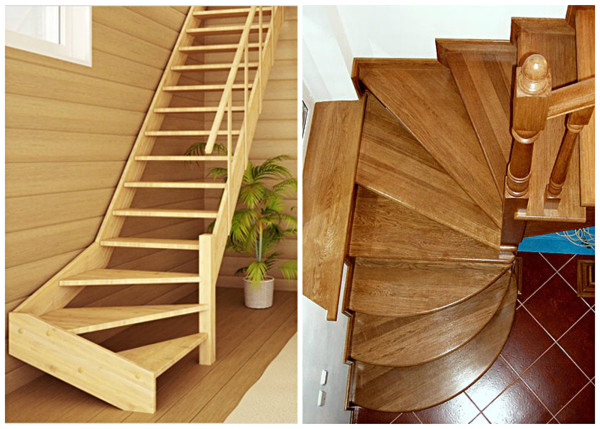

Деревянная лестница с забежными ступенями

Самым популярным материалом для изготовления лестницы с забежными ступенями является дерево

Для того чтобы сделать деревянную забежную ступень своими руками, вам понадобится доска подходящего размера. Для расчета размеров деталей между собой комбинируются данные формул и графические схемы. Из доски выпиливается деталь соответствующих параметров.

Деревянная лестница с забежными ступенями

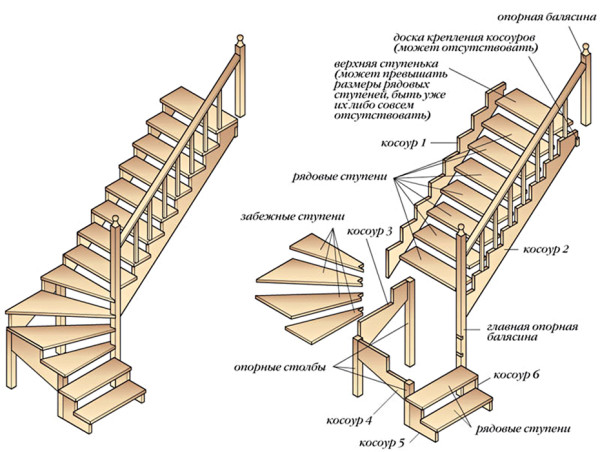

Схема изготовления деревянной лестницы с забежными ступенями

Для крепления деревянных ступеней подобной конфигурации в основном используется два метода:

  1. Балка. В качестве опоры выступает вертикальный элемент. Обычно это балка сечением 100-150 мм. Для того чтобы зафиксировать на ней ступень, используется метод врубки. В балке вырезается углубление, в которое в дальнейшем вставляется меньший по ширине край забежной ступени.
  2. Косоуры. Здесь процесс установки несколько сложнее. Для того чтобы лестница имела нормальный вид, нужно выпилить из досок косоуры с подходящими зубцами. На внутренней части они будут меньшими по размеру и, соответственно, большими с наружной стороны. После установки косоуров на них укладываются деревянные ступени в соответствии с проделанными выемками.

Также возможно комбинирование этих двух методов: с внутренней (узкой) стороны ступеней устанавливается балка, а с наружной (широкой) – косоуры. Дополнительно расстояние между проступями закрывается подступенками.

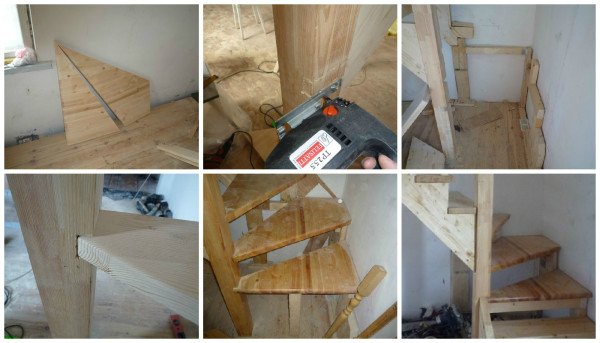

Этапы монтажа забежных ступеней из дерева

Этапы монтажа забежных ступеней деревянной лестницы с креплением на балке и косоуре

Металлические

Для того чтобы сделать забежные ступени из металла своими руками, можно использовать профили и листовое железо. Для начала рассмотрим принцип создания формы. Первый вариант – каркас. В этом случае достаточно выпилить из уголковых или П-образных профилей отрезки нужной длины и сварить их между собой по форме будущего элемента. Если вы планируете обустройство уличных или кованых интерьерных маршей, тогда сами ступени можно также выполнить из металла. Для этого рекомендуется использовать перфорированную сталь или элементы с рельефной поверхностью.

Второй вариант изготовления забежных моделей ступеней своими руками – использование кобылок и тетив. В качестве тетивы могут служить швеллеры или трубы, их количество может варьироваться от 1 до 3, в зависимости от проекта марша и его размеров. Для крепления ступеней обустраивается наличие кобылок, которые приподнимут проступи над опорами. Дополнительно для большей устойчивости к ним можно приварить или прикрутить болтами металлические пластины, на которые в дальнейшем будет прикреплена обшивка. Обычно это дерево или МДФ.

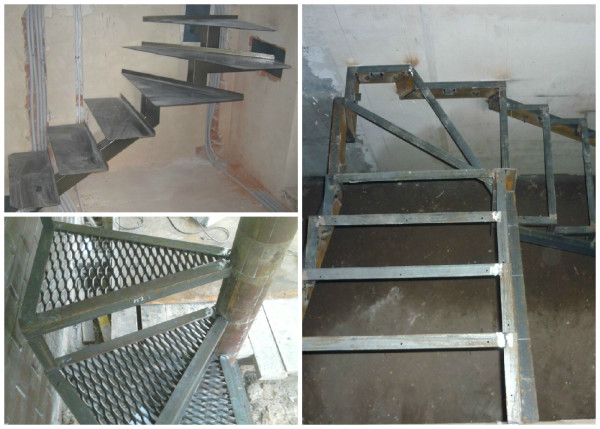

Забежные ступени из металла

Варианты изготовления забежных ступеней из металла

Бетонные

Теперь рассмотрим, как сделать лестницу с забежными ступеньками из бетонного раствора. В этом случае требуется опалубка, которая позволит в точности воспроизвести форму будущей конструкции. Для создания опалубки используются фанерные листы и деревянные щиты. Из этого материала крепятся стенки, препятствующие растеканию бетона. Для того чтобы, построенная своими руками, бетонная лестница была достаточно прочной в неё закладывается арматурная сетка. Она должна повторять форму площадок, рядовых и забежных ступеней.

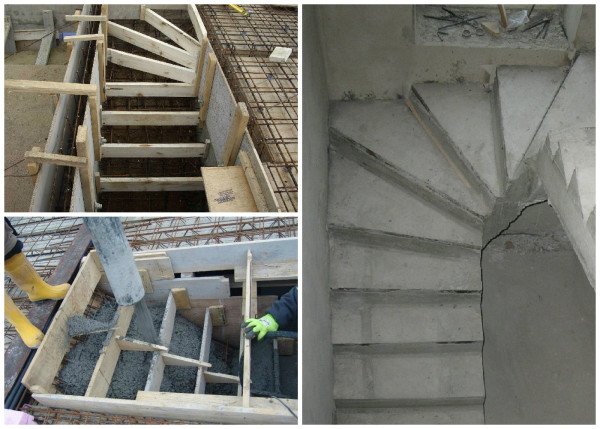

Изготовление бетонной лестницы с забежными ступенями

Основные этапы изготовления лестницы с забежными ступенями из бетона

Бетон замешивается из цемента, песка, щебня и пластификаторов с добавление воды. Заливка производится по направлению снизу вверх. Чтобы полностью заполнить форму забежной ступени, раствор нужно прорезать мастерком и провибрировать. Затем поверхность выравнивается правилом и накрывается пленкой до высыхания.

Обратите внимание: высота забежных ступеней в каждом случае должна быть одинаковой и совпадать с параметрами рядовых деталей.

Каждый вариант вполне реально воплотить в жизнь. Для этого нужно дополнительно ознакомиться с правилами расчета проекта лестницы с поворотными ступенями. В противном случае можете подыскать уже готовый проект или заказать его у специалистов.

Забежные ступени что это такое — Строительный портал №1

Содержание статьи:

Где используются забежные ступени и как их сделать своими руками

Забежные ступени являются одной из составляющих некоторых видов лестниц. Благодаря им удается создать не только определенный визуальный эффект, но и полностью изменить стандартную конструкцию. Давайте рассмотрим, в чем состоит суть таких деталей и как сделать их своими руками.

Что это такое

Под забежной ступенью подразумевается элемент лестничного марша, который используется на поворотных участках. Для того чтобы обычный рядовой элемент превратился в забежный, нужно изменить ширину проступи по всей длине ступени. Таким образом, с внутреннего края лестницы этот параметр будет меньшим, а с внешнего – большим. Оптимальный размер ступени должен соблюдаться по центральной линии движения по лестнице.

Преимущества такой конструкции:

  • визуально она смотрится оригинально и эстетично;
  • позволяет выполнить плавный поворот на лестнице;
  • позволяет разнообразить конструкцию марша;
  • может изготавливаться из любого материала.

Лестница с забежными ступенями своими руками

Забежные ступени позволяют сделать подъем по лестнице более плавным

Недостатки забежных моделей ступеней:

  • снижение показателя удобства конструкции;
  • возрастает риск оступиться при движении по лестнице;
  • сложности в выполнении проектировки;
  • требуется точная подгонка размеров ступени при установке.

Тем не менее при наличии определенных знаний и базовых навыков можно изготовить их своими руками.

Сфера использования

Вполне закономерный вопрос, который возникает при рассмотрении конструкции забежной ступени – где используются подобные элементы? Здесь можно выделить несколько направлений:

  • Поворотные марши. Благодаря этим элементам удается выполнить плавный поворот на марше. Это может быть произвольный угол, но чаще всего предполагается смена направления движения на 90 или 180 градусов. Дополнительно могут использоваться промежуточные площадки. Конструкция может иметь Г-образный, L-образный или П-образный вид. Также можно разбить лестницу на 3 прямых участка и выполнить поворот на 180 градусов за два этапа.
  • Винтовые лестницы. Большинство конструкций подобного плана состоят именно из забежных ступеней. В зависимости от крутости поворота можно регулировать их размер и положение.

Лестница с забежными ступенями своими руками

Типы лестниц, в которых используются забежные ступени

Можно разместить несколько забежных вариантов ступеней и на обычном прямом марше. В таком случае их крепят в нижней части, то есть в самом начале лестницы. Таким образом, удается сделать заход на конструкцию более удобным.

Другой вопрос – как сделать своими руками такой элемент для деревянной, металлической или бетонной лестницы. Рассмотрим этот вопрос более подробно.

Деревянные

Начать следует, пожалуй, именно с деревянных моделей. В этом случае забежные ступени для поворотных деревянных лестниц изготавливаются из того же материала, что и рядовые. Нюансы касаются в основном этапа проектирования и распила деталей.

Лестница с забежными ступенями своими руками

Самым популярным материалом для изготовления лестницы с забежными ступенями является дерево

Для того чтобы сделать деревянную забежную ступень своими руками, вам понадобится доска подходящего размера. Для расчета размеров деталей между собой комбинируются данные формул и графические схемы. Из доски выпиливается деталь соответствующих параметров.

Лестница с забежными ступенями своими руками

Схема изготовления деревянной лестницы с забежными ступенями

Для крепления деревянных ступеней подобной конфигурации в основном используется два метода:

  1. Балка. В качестве опоры выступает вертикальный элемент. Обычно это балка сечением 100-150 мм. Для того чтобы зафиксировать на ней ступень, используется метод врубки. В балке вырезается углубление, в которое в дальнейшем вставляется меньший по ширине край забежной ступени.
  2. Косоуры. Здесь процесс установки несколько сложнее. Для того чтобы лестница имела нормальный вид, нужно выпилить из досок косоуры с подходящими зубцами. На внутренней части они будут меньшими по размеру и, соответственно, большими с наружной стороны. После установки косоуров на них укладываются деревянные ступени в соответствии с проделанными выемками.

Также возможно комбинирование этих двух методов: с внутренней (узкой) стороны ступеней устанавливается балка, а с наружной (широкой) – косоуры. Дополнительно расстояние между проступями закрывается подступенками.

Лестница с забежными ступенями своими руками

Этапы монтажа забежных ступеней деревянной лестницы с креплением на балке и косоуре

Металлические

Для того чтобы сделать забежные ступени из металла своими руками, можно использовать профили и листовое железо. Для начала рассмотрим принцип создания формы. Первый вариант – каркас. В этом случае достаточно выпилить из уголковых или П-образных профилей отрезки нужной длины и сварить их между собой по форме будущего элемента. Если вы планируете обустройство уличных или кованых интерьерных маршей, тогда сами ступени можно также выполнить из металла. Для этого рекомендуется использовать перфорированную сталь или элементы с рельефной поверхностью.

Второй вариант изготовления забежных моделей ступеней своими руками – использование кобылок и тетив. В качестве тетивы могут служить швеллеры или трубы, их количество может варьироваться от 1 до 3, в зависимости от проекта марша и его размеров. Для крепления ступеней обустраивается наличие кобылок, которые приподнимут проступи над опорами. Дополнительно для большей устойчивости к ним можно приварить или прикрутить болтами металлические пластины, на которые в дальнейшем будет прикреплена обшивка. Обычно это дерево или МДФ.

Лестница с забежными ступенями своими руками

Варианты изготовления забежных ступеней из металла

Теперь рассмотрим, как сделать лестницу с забежными ступеньками из бетонного раствора. В этом случае требуется опалубка, которая позволит в точности воспроизвести форму будущей конструкции. Для создания опалубки используются фанерные листы и деревянные щиты. Из этого материала крепятся стенки, препятствующие растеканию бетона. Для того чтобы, построенная своими руками, бетонная лестница была достаточно прочной в неё закладывается арматурная сетка. Она должна повторять форму площадок, рядовых и забежных ступеней.

Лестница с забежными ступенями своими руками

Основные этапы изготовления лестницы с забежными ступенями из бетона

Бетон замешивается из цемента, песка, щебня и пластификаторов с добавление воды. Заливка производится по направлению снизу вверх. Чтобы полностью заполнить форму забежной ступени, раствор нужно прорезать мастерком и провибрировать. Затем поверхность выравнивается правилом и накрывается пленкой до высыхания.

Обратите внимание: высота забежных ступеней в каждом случае должна быть одинаковой и совпадать с параметрами рядовых деталей.

Каждый вариант вполне реально воплотить в жизнь. Для этого нужно дополнительно ознакомиться с правилами расчета проекта лестницы с поворотными ступенями. В противном случае можете подыскать уже готовый проект или заказать его у специалистов.

Г-образная лестница своими руками — как сделать угловую лестницу

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
    1. формула удобства: e — j = 12 см;
    2. формула безопасности: e + j = 46 см.
    3. формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас. соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b. где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Лестница с забежными ступенями своими руками

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Лестница с забежными ступенями своими руками

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Лестница с забежными ступенями своими руками

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Лестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими руками

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

Лестница с забежными ступенями своими руками

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Лестница с забежными ступенями своими руками

Верхние концы косоуров закрепляем с помощью металлических уголков.

Лестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими руками

После того, как несущие элементы будут закреплены, должно получится следующее:

Лестница с забежными ступенями своими руками

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.

Лестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими руками

Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Лестница с забежными ступенями своими руками

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

Лестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими рукамиЛестница с забежными ступенями своими руками

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Лестница с забежными ступенями своими руками

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Лестница с забежными ступенями своими руками

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Лестница с забежными ступенями своими руками

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Лестница с забежными ступенями своими руками

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Лестница с забежными ступенями своими руками

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

Лестница с забежными ступенями своими руками

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Забежная лестница своими руками

Для того чтобы уменьшить габариты лестничной клетки при недостатке свободного пространства, вместо межлестничной площадки изготавливают забежные ступени, ширина по линии движения которых равна ширине прямых ступенек. Эти ступени не очень удобны, поскольку спускаясь с лестницы, их ширина становится меньше при приближении к середине и просто неудобна для постановки ноги. В тоже время на другом конце ступени становятся намного шире человеческого шага. Для того чтобы уменьшить неудобства стоит на повороте оборудовать закругленные стены лестничной клетки, чтобы уменьшить размеры ступеней, а соответственно и затраты на их сооружение.

Обратите внимание! Самый узкий лестничный приступ должен составлять не меньше 10 см.

Лестница с забежными ступенями своими рукамиУстройство забежной лестницы

Для того чтобы уменьшить перечисленные недостатки нужно использовать два способа:

  1. Забежная лестница может быть устроена лишь в том случае, когда горизонтальное расстояние между параллельными маршами составляет ¼ ширины ступеней;
  2. Для расчета ширины ступенек использовать один из предложенных способов, который основывается на пропорциональном расширении концов забежных ступенек за счет ширины прямых.

Лестница с забежными ступенями своими рукамиРасчет забежных ступеней при параллельных маршах

Если взять для примера лестницу, имеющую два параллельных марша и поворот на забежных ступенях с учетом расчета ширины ступеней, которые заменят площадку между этажей, расчеты проводятся следующим образом:

  1. По центру марша проводится черта АВС – средняя линия движения, согласно которой наносится ширина поступей. При этом линия должна начинаться от закругленной вершины таким образом, чтобы расположенная посередине ступень была разделена вертикальной линией ВС ровно наполовину. В итоге получатся порядковые деления. Чем больше количество прямых ступеней, тем комфортней получится лестница, и переход от прямых ступенек к забежным будет плавней. Захватив три прямых ступеньки, проведите линию по горизонтали ДЕ, оградив высшую из них. Именно с нее начинается регулирование ширины поступи, соединив середину А с двумя чертами на линии движения. После того как линия будет проведена до пересечения линий с чертой ДЕ и получен следующий отрезок, его необходимо продолжить от Д к Е до нахождения следующих точек. Соедините полученные точки с соответствующими точками по номерному значению, которые отмечены пол линии движения. Итоговым результатом выполненных расчетов станет горизонтальная проекция формы поступей забежных лестниц с левой стороны. Аналогичным образом произведите расчеты правой стороны.
  2. Иной расчетный способ состоит в следующем: продвигаясь от точки В по линии движения, отмерьте ширину поступей в соответствии с нормами таким образом, чтобы вертикально расположенная черта ДВ делила среднюю ступень вдоль напополам. Опираясь на количество прямых ступенек (3) получите отрезок АВ от вертикально расположенной черты ДВ и проведите наклонную линию АС по направлению к ней. При этом длина отрезка может быть любой и располагаться он должен под острым углом, с дальнейшим нанесением на него 7 отметок, которые будут соответствовать семи ступеням. Одна часть может быть равна от 3-10 мм в зависимости от масштаба бумаги для рисования схемы.

Лестница с забежными ступенями своими рукамиСтроительство забежной лестницы

Лестница с забежными ступенями своими рукамиСборка забежных ступеней на тетивах

После соединения точки С с точкой В и проведения из каждой точки параллельных ВС линий получаются аналогичные отрезки на вертикальной линии АВ. Далее соедините все точки деления с соответствующими им точками на центральной линии движения и проведите их до поверхности стены, которая окружает клетку. Таким образом, будут получены габариты и форма поступей в горизонтальной проекции.

Аналогичным образом производятся расчеты забежных лестниц с двумя маршами.

Обратите внимание! Лестницы, предполагающие наличие радиального поворота гораздо сложнее в изготовлении. Они требуют производства косоуров, тетивы, либо изготовления дополнительных опорных элементов под ступеньки, которые будут повторять радиус в лестничном изгибе. По этой причине забежные поворотные лестницы зачастую выполняются без радиуса на изгибе, а с поворотом под прямым углом.

Габариты лестницы с поворотом под прямым углом рассчитываются графическим пропорциональным способом. Этот вариант, наиболее востребованный при самостоятельном изготовлении забежных ступеней, поэтому их расчет стоит рассмотреть более подробно.

Полезное видео о расчете количества и высоты ступеней любых лестниц:

Лестница с двумя маршами с поворотом под прямым углом

Лестница с забежными ступенями своими рукамиРасчет забежной лестницы

При изготовлении графического расчета стоит делать поправку на их неточный результат. В этом случае допускается изменение габаритов при отрисовке, но с условием, что ступеньки останутся неизменными по ширине и линия движения будет не затронута. Определенные ступеньки можно изменять в размере на концах в сторону увеличения или уменьшения, при этом оставляя прежней ширину поступи по центру.

Лестница с забежными ступенями своими рукамиСхема забежной лестницы на косоурах

Снимая габариты с выполненного чертежа, соотнесите размеры всех ступенек с помощью сложения. Итоговая сумма с одной стороны, должна совпадать с размерами ступеней на указанном участке.

Это все ключевые моменты для самостоятельного изготовления забежной лестницы. Учтите, что без наличия определенных навыков вам вряд ли удастся выполнить данную работу.

В этом видеоматериале описан монтаж лестницы с поворотными ступенями:

Источники: http://vseolestnicah.ru/elementy-i-komplektuyushhie/zabezhnye-stupeni.html, http://lestnitsy-perila.ru/vnutrennie/povorotnaya-lestnica-zabezhnymi-stupenyami-svoimi.html, http://stroysvoimirukami.ru/zabezhnaja-lestnica/



Source: lestnica-mpl.ru

Лестничный глоссарий с иллюстрациями : krill.by

 + 375 (29)  668 79 70

 + 375 (29)  835 41 46

+ 375 29 835 41 46 без выходных

Лестничный глоссарий с иллюстрациями разъясняет значение самых употребляемых терминов и названий элементов деревянных лестниц.

Обзор лестничного глоссария по алфавиту

Б  |  В  |  Г  |  З  |  К  |  Л  |  М  |  О  |  П  |  Р  |  С  |  Т  |  Ч  |  Ш  |  Э


Балюстрада

Ограждение лестницы или балкона, состоящее из точёных или резных балясин, соединённых вверху поручнем. Существуют различные варианты устройства балюстрады.

Балясины

Стойки ограждения, образующие решётку безопасности, расположенную под поручнем. Могут быть из любого материала и любой формы.

Высота поручня

Размер по вертикали между линией подъёма лестницы или поверхностью пола и крайней верхней точкой ограждения.

Удобная высота ограждения зависит от роста человека, но принято устанавливать поручень не ниже 85см и не выше 105см. Хотя эти высоты при необходимости могут быть изменены.

Высота шага

Расстояние по вертикали между верхними плоскостями соседних ступеней лестницы.

Грань

Одна из сторон детали в форме параллелепипеда. Обычно это обозначает боковую сторону, поскольку верх и низ называют пластью.


Грибки

Декоративные заглушки, скрывающие технологические отверстия в конструкции. Имеют слегка выпуклую округлую форму. Наклеиваются на отверстие сверху.

Забег

Поворотный участок, состоящий из забежных ступеней. Забег обеспечивает необходимую проходную высоту даже при низком потолке. Наибольшее распространение получили лестницы с забегом на 90 и 180 градусов.

Забежная ступень

Клиновидная ступень, имеющая непараллельные стороны, зауженная к внутреннему (короткому) контуру лестницы и расширенная к наружному. Существует несколько основных видов забежных ступеней в зависимости от конструкции лестницы.

Заглушка

Пробка, закрывающая отверстие либо головку самореза. Могут быть декоративными или маскирующими.

Задок ступени

Задняя грань ступени.

Закрытая лестница

Глухая, непрозрачная лестница, имеющая в конструкции подступенки, закрывающие пространство между ступенями. Закрытый вариант межэтажной лестницы дает ощущение надёжности и долговечности.

Козырёк (свес)

Передняя часть ступени, нависающая над предыдущей ступенью.

Компонент ограждения

Продольный элемент ограждения. Бывает трёх профилей: два из них служат для фиксации балясин, верхний несёт декоративную функцию.

Контур лестницы

То же, что габаритная линия. Обозначает внешний или внутренний, левый или правый край лестницы.

Контур внутренний

В поворотной лестнице ― короткий контур, край лестницы с той стороны, в которую направлен поворот.

Контур наружный

В поворотной лестнице ― длинный контур, внешний край лестницы с противоположной стороны от направления поворота.

Контур ограждения

Фрагмент ограждения лестницы или этажа, заключённый между двумя точками крепления (опорными столбами или стенами). Может содержать изогнутый поручень.

Конфигурация

Структура лестницы, состоящая из прямых и поворотных участков в определённой последовательности.

Выбор конфигурации  - это один из основных вопросов при выборе лестницы.

Косоур

Самая важная и сложная деталь лестницы. Является основой структуры и формирует полки для опирания и крепежа ступеней.

Косоур внешний

Косоур, расположенный под внешним контуром лестницы.

Косоур внутренний

Косоур, расположенный под внутренним контуром лестницы.

Косоур осевой

Косоур, соединяемый с осевым столбом. В зависимости от направления подъёма, может входить в ось или выходить из неё.

Кромка

Кантик на стыке двух смежных граней. Обычно закругляется фрезерованием или слегка притупляется шлифовкой.

Крюк

Реализует поворот поручня малого радиуса до 90°.

Лежень

Упрощённая опора для ступени, часто в виде прямоугольного щитка или двух склеенных щитков, установленных на ребро.

Лестница

Конструкция, связывающая смежные этажи здания и обеспечивающая перемещения людей между этажами пешком.



Лестница гусиный шаг

Конструкция лестницы со ступенями определённой формы, позволяющей удвоить ширину ступеней засчёт чередования их широких частей по высоте.

Такая лестница незаменима во вспомогательных помещениях, небольших коттеджах или домах с мансардой. Установить её можно даже на очень маленькой площади.

Линия подъёма

Линия, соединяющая макушки ступеней лестницы и расположенная к полу под углом, равным углу наклона лестницы.

Макушка ступени

Крайняя передняя точка ступени на её верхней плоскости.

Марш

Группа ступеней, образующих участок лестницы, ведущий в одном направлении. Марши одной лестницы могут соединяться через площадку или забег.

Монтажная лестница

Временная лестница, являющаяся вспомогательным средством для производства строительных и ремонтных работ, а также служащая для перемещения объектов между этажами.

Ограждение

Конструкция, предотвращающая падение человека с лестницы или края этажа. Сооружается везде, где существует такая опасность.

Возможны различные варианты устройства ограждения лестницы и этажа.

Опорная точка

Точка, являющаяся местом крепления к полу стоек, оси или косоуров. Чаще всего совпадает с геометрическим центром стоек и оси, у косоуров смещается к краю.

Открытая лестница

Лестница, не содержащая в конструкции подступенки ― вертикальные стенки между смежными ступенями.

Открытые лестницы за счет меньшей себестоимости затрат на изготовление, пользуются самой высокой популярностью.

Панель примыкания

Планка, расположенная на стыке ступени и стены. Как правило, используется с закрытой ступенью. Выполняет функцию плинтуса и сапожка.

Параметры лестницы

Размер высоты шага и ширины проступи. Формируют своими значениями угол наклона лестницы.

Профессиональный расчет оптимальных для данной ситуации параметров, сделают Вашу лестницу наиболее удобной и безопасной в эксплуатации.

Передок ступени

Передняя грань ступени.

Перекрытие

Элемент конструкции здания, разделяющий этажи. Может быть реализовано с помощью деревянных балок, монолитного бетона, бетонных плит, металла.

Пласть

Верхняя или нижняя (широкая) грань щитка или доски.

Площадка

Увеличенная по размеру ступень, позволяющая сменить шаг, повернуть или развернуться на лестнице. Лестница с площадкой требует большой площади помещения и немалых размеров потолочного проёма.

Подбалясинник

Самый нижний компонент в структуре ограждения. Используется для закрепления нижней части балясин.

Поворотная лестница

Конструкция лестницы, имеющая в своей структуре несколько чередующихся  направлений.



Подошва

Нижний срез вертикально устанавливаемых элементов.


Подступенок

Щиток, вертикально установленный между двумя смежными ступенями. Обычно не толще 20 мм. Используется в лестницах закрытого типа.

Полезная ширина лестничного марша

Размер лестницы по ширине без учёта ограждения, то есть ширина, меньшая, чем габаритная.

Полка

Горизонтальная грань уголка, вклеенного в несущую часть косоура. Предназначена для опирания и закрепления ступени.

Поперечный косоур

Косоур, расположенный поперёк основного направления лестницы.

Поручень

Верхняя часть ограждения, несущая основную нагрузку от толчков. Служит для связки опорных столбов и крепления балясин.

Потолочный проём (окно)

Некоторая площадь в перекрытии здания, не занятая конструкциями. Используется для перемещения между этажами. Минимальная площадь проёма для получения удобной лестницы должна быть по значению больше или равна значению высоты этажа.

Продольный косоур

Косоур, расположенный вдоль основного направления лестницы.

Проступь

"Чистая" ширина ступени (или глубина), используемая при расчёте лестницы. Составляет расстояние по горизонтали между макушками соседних ступеней.

Проходная высота

Размер по вертикали между потолком и линией подъёма лестницы в точке пересечения этой линии с краем потолочного проёма.

Прямая ступень

Ступень, имеющая параллельные переднюю и заднюю грани.

Радиусные ступени

Ступени, имеющие переднюю кромку овальной формы.

Раструб

Дугообразная форма контура лестницы, устраиваемая, как правило, на входе. Расширяет зону входа. Бывает односторонний и двухсторонний.

Серьга

Вертикально закреплённая доска или щиток, служащий для крепления к ней косоура. Обычно устанавливается к верхнему перекрытию или упорной балке.

Серьга внутренняя

Серьга, находящаяся со стороны внутреннего контура лестницы, то есть на стороне направления поворота.

Серьга внешняя

Серьга, находящаяся со стороны внешнего или длинного контура лестницы.

Срез

Грань детали после торцовки. Может быть прямой, косой, чистый, лохматый….Чем острее пила, тем чище срез.

Старт

Самая нижняя гильза в конструкции осевого столба. Устанавливается на пол и требует самой тщательной подгонки по высоте.

Стержень

Резьбовая шпилька, используемая для формирования осевого столба. Служит для нанизывания гильз и ступеней и последующего их сжатия.

Стойка

Как правило, прямоугольный столб в конструкции лестницы, служащий для опирания косоура, двух смежных косоуров или балок.

Столб опорный

Ключевой элемент ограждения, являющийся основой его надёжности. Служит для крепления поручней. Является узлом соединения контуров ограждения.

Текстура

Естественный рисунок на поверхности древесины, образованный волокнами разного цвета.

Тетива лестницы

Несущий элемент конструкции лестницы, служащий для крепления ступеней на боковой стороне детали.



Торец

Срез детали при поперечном перерезании волокон (поперечный срез).

Траектория

Линия пути, преодолеваемая человеком, при движении по лестнице. Находится в 40-50 см от ограждения или оси поворота.

Чистый пол (ЧП)

Вертикальная отметка пола, соответствующая конечной его отделке, уровню готового напольного покрытия.

Чистый потолок

Отметка готового законченного потолка.

Шаг лестницы

Высота подъёма ноги на следующую ступень. Рассчитывается для каждой лестницы с учётом общей высоты полов и количества шагов для преодоления этой высоты.

Шаг балясин

Это расстояние, через которое балясины следуют одна за другой. Размер шага замеряется между одноимёнными сторонами балясины.

Ширина лестничного марша

Габаритный размер лестницы по ширине. Может меняться при  смене направлений.



Экран

Тонкий столярный щит, закрывающий вертикальные плоскости между потолком первого этажа и полом второго. Используется для отделки контура проёма.

В начало

© 2015, ЧУП "Крилл", Моделирование и изготовление межэтажных лестниц. Лестничный глоссарий с иллюстрациями.

Забежная лестница на тетивах: правила монтажа

Загородный дом может быть любой площади, не всегда владелец имеет возможность приобрести или построить сооружение большого размера. Как правило, это жилье имеет несколько этажей, между которыми нужен подъем.

Наличие подвала или погреба в доме также предусматривает обустройство лестницы. Самый простой способ – прямая лестница с одним маршем, но площадь помещения не всегда позволяет сделать такую конструкцию.

В таком случае делается забежная лестница на тетивах, которая не только стильно выглядит и вписывается в любой интерьер, но и удобна для пользования владельцу. Тетива в основании конструкции делается в комплексе с маршем и секцией винтового типа, также присутствует ступень забежной системы.

Забежная лестница на тетивах

Забежная лестница на тетиве

Что такое забежная лестница на тетивах?

Наличие забежной ступени предполагает часть марша на лестнице с поворотом. Для превращения простого элемента в забежной необходимо скорректировать ширину ступени по всей ее длине. Внутри конструкции она будет узкой, а с краю, где крепится к стене или тетиве, более широкой.

В срединной части проступь  должна быть удобной для движения человека – на проступи должна помещаться ступня. Минимальный размер – 10 см, максимум – 65, но это для общественных строений. В среднем удобный размер – равный 25 см (примерно 35 размер обуви).

Поворотная лестница, в основании которой лежит тетива, имеет преимущества над другими видами. В частности:

  • С точки зрения эстетики тетива забежной лестница смотрится очень необычно;
  • Наличие забежной проступи позволяет сделать поворот плавным, а лестничный пролет – удобным;
  • Конструктивно марш становится разнообразным, что немаловажно для небольших помещений;
  • Тетива забежной конструкции может быть сделана из любого материала.
Забежная лестница на тетивах

Забежная ступень обеспечит плавность подъема

Лестница с забежной ступенью неудобна для передвижения пожилыми людьми или детьми, которые могут оступиться или упасть. Монтаж требует точной подгонки размеров всех элементов, а на этапе проектирования у поворотной лестницы больше параметров для расчета, чем для прямого марша. При желании лестница такого типа может быть заказа у профессионалов или сделана своими руками.

Виды лестниц с поворотом

Лестничный пролет, где используется поворотная ступень, может быть сделан в разных частях дома. Его монтаж проводится с учетом типа конструкции. В основании всегда лежит деревянный или металлический каркас, который чаще делается как тетива из парных балок.

Подобные сооружения могут быть нескольких видов:

  • Поворотный марш может быть с любым углом, но обычно выбирается 90 или 180 градусов. Можно сделать площадку – это простой и удобный способ отдохнуть между этажами, особенно при переносе тяжелых предметов. Вид конструкции встречается в виде буквы Г или П, допускается разбивка на три марша, если очень высокие потолки в помещении. Каждая ступень просчитывается в проекте с учетом наклона лестницы и количества маршей в пролете;
  • Изготовить винтовую лестницу будет сложнее, чем прямой её тип. Но эта лестница — классическая забежная, в которой поворот может варьироваться при монтаже. Также меняется расположение и толщина ступеней.

Ступень поворотного типа может быть сделана и в прямом маршевом пролете. Её устанавливают в самом низу лестницы, что делает вход на подъем более комфортным.

Деревянная забежная лестница на тетиве

Традиционной поворотной лестницей считается модель из дерева. Её проступи сделаны из прочных пород, при этом проступи перед поворотом выполняются так же, как и рядовые. Есть некоторые особенности в распиле и проектировании элементов. Крепление ступеней и их размер должны быть учтены в проекте.

Забежная лестница на тетивах

Изготовление лестницы с поворотными ступенями из дерева

Ступени могут крепиться двумя способами – на тетиве или на косоуре. Если выбрана тетива, то опорой будет вертикальный столб с сечением 10-15 см. Для фиксации ступенек делаются пазы, в которые вставляется более узкий край ступеньки.

При обустройстве косоуров изготовление и монтаж будут сложнее – из досок выпиливаются зубцы балки, внутренняя часть которых существенно уже внешней. Ступени укладываются поверх выемки. Эти методы могут быть скомбинированы так, что внутри будет крепление сна тетиву, а снаружи – на косоур. Пространство между проступями должно быть закрыто подступенком.

Узнать какие виды напольного покрытия возможно использовать на подобных лестницах вы можете на этом сайте https://vsenapol.com.ua

Правила обустройства лестницы с поворотом

Главным правилом обустройства любой лестницы в доме является ее безопасность. Не менее важным считается комфорт для человека, который будет эксплуатировать изделие.

Забежная лестница на тетивах

Конструкция с поворотом предполагает строго соблюдение обоих требований, к которым правила ГОСТ и СНиП добавляют ещё несколько важных условий:

  1. При монтаже требуется строго соблюдать пропорции, устанавливая ступени зеркально друг другу. Расстояние от 10 до 16 см;
  2. Перед поворотом проступь по глубине в самом узком месте должна быть 10см, в центре около 20, с краев – 40 см;
  3. Необходимо делать устойчивое ограждение. По высоте балясины должны быть от 90 до 120 см, исходя из роста владельца;
  4. Поворотный проем по ширине составляет минимум 90 см и варьируется в зависимости от типа конструкции и способа ее монтажа;
  5. Проем по высоте начинается от 1,9 м до 2,2м. Этот показатель определяется ростом человека, к которому нужно добавить 10 см. Оптимальный проем не должен вызывать ощущение тесноты;
  6. В подъемах с поворотом угол наклона не должен быть больше 45 градусов, что составляет максимально допустимый показатель жилых домов. Специалисты рекомендует не превышать 30 градусов, наиболее комфортных для среднестатистического человека;
  7. По количеству ступеней нет строгих указаний, но лучше делать нечетное число на каждом марше, чтобы начинать и заканчивать спуск и подъем с одной и той же ноги. В среднем это 15-18 проступей;
  8. Проступь не должна нависать более 5 мм, чтобы не вызывать травмирования и повышать риск оступиться;
  9. Материал изготовления сооружения должен выдерживать нагрузки до 250 кг и быть достаточно износоустойчивым.
Забежная лестница на тетивах Загрузка...

Забежная лестница



В конструкции лестниц, предназначенных для частных домов, столько разных нюансов и тонкостей, что порой любителю все сделать своими руками бывает непросто во всем разобраться. Хорошее решение – обратиться, пусть хотя бы в самых ключевых моментах проектирования, к опытным специалистам. Они отлично знают особенности всех разновидностей лестниц, в том числе забежных, так популярных в современных коттеджах.

На самом деле, забежная лестница может называться таковой не полностью, а частично: забежными в ней являются лишь несколько ступеней. Для начала разберемся, что же это за ступени.

Забежная ступень – это ступень, неодинаковая по своей ширине (глубине). Один ее конец шире, чем другой. Такие ступени устанавливают в месте поворота, там, где марш меняет направление и лестница принимает Г-образную или П-образную форму. Изменение ширины ступеней как раз и позволяет задать другое направление шага.

Преимущества

Очевидно, что поворотные, или забежные ступени выполняют функцию межмаршевой площадки, на которой человек мог бы легко повернуться и продолжить идти по следующему маршу, направленному в другую сторону. Более того, промежуточная площадка на первый взгляд кажется удобнее и красивее, чем забежные ступени. На самом деле, забежная лестница имеет свои преимущества.

Компактность. Лестница с поворотными ступенями более компактна, чем сооружение с промежуточной площадкой. Такое исполнение позволяет экономично использовать имеющиеся квадратные метры помещения и решить проблему острой нехватки пространства для соединения двух смежных этажей.

Обеспечение нужного угла наклона. К строительству забежной лестницы прибегают не только по причине экономии места, но и для того, чтобы задать любой подходящий угол наклона. Дело в том, что ровная площадка «съедает» некоторое количество вертикали и прямые ступени приходится делать дальше друг от друга, таким образом, увеличивая крутизну лестницы. Напротив, варьируя число забежных ступеней, дробя высоту подъема на необходимое их количество, можно добиться наиболее комфортного угла наклона в ограниченном пространстве. Напомним, самыми удобными для частого хождения можно считать лестницы с наклоном в пределах 30-35°.

Оригинальность. Несмотря на то, что промежуточная площадка визуально более приятна, чем поворотные ступени, качественное и продуманное исполнение забежной лестницы значительно улучшает облик жилого пространства. Несколько забежных ступеней создают динамичный ритм в зрительном восприятии интерьера. Кроме того, они делают помещение визуально шире.

Недостатки

Тем не менее, забежные лестницы имеют несколько недостатков, связанных с неправильной формой радиальных ступеней.

Психологический дискомфорт. При подъеме и спуске по забежной лестнице может возникать впечатление, что ногу некуда поставить – внутренний край поворотных ступеней непривычно узок. Впрочем, при частом использовании лестницы такой психологический эффект быстро исчезает.

Сложность проектирования. Забежные лестницы имеют достаточно сложную конструкцию. В связи с этим для них довольно трудно производить расчеты. Выходом станет обращение к опытным мастерам, имеющим в распоряжении и проверившим на собственной практике не одну правильную формулу определения точных параметров.

Меньшее удобство. Все-таки при прочих равных условиях забежные лестницы менее комфортны в использовании, чем конструкции с ровными и просторными промежуточными площадками. Это связано, опять же, с уменьшенной шириной пространства, на которое можно свободно и не опасаясь наступить.

Важные советы

Не экономьте. Несомненно, стоимость строительных материалов, требуемых для строительства забежной лестницы, заметно снизится, если увеличить крутизну наклона сооружения. Ведь в данном случае сокращается и их расход. Однако стоит помнить о том, что при этом уменьшается и комфорт в использовании лестницы. Она становится более крутой, что неизменно приводит к повышению рисков травматизма.

Правильно рассчитайте количество ступеней. Необходимо правильно определить количество забежных ступеней: чем их больше, тем меньший угол поворота приходится на каждую и тем удобнее будет хождение по лестнице. Конструкции с уклонами, равными 40° и больше, считаются довольно крутыми и комфортными лишь относительно. Не забывайте о достаточном количестве не только поворотных, но и прямых ступеней: только при оптимальном их числе лестничный переход можно назвать удобным и незаметным.

Соблюдайте нужную ширину ступеней. Во время спуска ноге необходимо хорошо опереться на пятку, чтобы не проскользнуть и не оступиться из-за недостаточно широкой опоры. Подобным недостатком особенно страдают винтовые лестницы, проступь которых уменьшается в центре. Поэтому очень важно, чтобы поворотные ступени были в центре не менее 100 мм. Тогда при спуске человеку становится доступной подходящая площадка для постановки стопы. Что касается нависания ступени над подступенком, то этот размер стоит ограничить 50 мм. В данном случае во время подъема носок ноги не будет задевать выступающую часть ступени. Расстояние между двумя маршами должно совпадать или быть большим, чем ¼ их ширины. Тогда проступи на участке поворота будут достаточно широкими.

Сделайте перила. Не забудьте про важность надежных поручней, жестко зафиксированных на балясинах или отдельно на стене. Хорошие ограждения, за которые, к тому же, удобно браться рукой во время спуска и подъема, значительно повысят безопасность эксплуатации лестницы.

Мы привели вам наиболее полезные рекомендации, которые дают опытные проектировщики и строители лестниц в частных домах. Но все размеры и особенности важного элемента архитектуры вашего дома стоит определять именно вам при участии надежных, проверенных специалистов.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
ЮК «Эгида-Сочи» - недвижимость.

Наш принцип – Ваша правовая безопасность и совместный успех!

2020 © Все права защищены.
