Забежные ступени что такое – устройство поворотной конструкции, марш с поворотом на монокосоуре и тетивах на второй этаж, расчет и чертежи

Промежуточная площадка или забежные ступени

При заказе угловой лестницы с поворотом на 90 градусов или П-образной лестницы (с поворотом на 180 градусов) перед клиентом появляется необходимость выбора варианта поворотного участка лестницы.

На сегодняшний день можно выбрать один из двух вариантов: поворотную площадку или же забежные ступени. Поворотные площадки в свою очередь так же бывают двух видов — одноуровневые и двухуровневые. Давайте рассмотрим все положительные и отрицательные стороны данных элементов лестницы.

Поворотные участки из забежных ступеней

П-образная лестница без покраски (Фото) #2

Забежные ступени

П-образная лестница с забежными ступенями. Наша работа.


Кликните, чтобы посмотреть все фото.

 Забежные ступени в качестве поворотного участка

Забежные ступени являются более перспективным способом организации поворотного участка лестницы. Если сравнивать две одинаковые лестницы с разными поворотными участками (одна с площадкой, а вторая с забежными ступенями), то второй вариант лестницы будет занимать немного меньше пространства Вашего дома. Что несомненно можно отнести к плюсам лестницы с забежными ступенями. Такая лестница так же обладает и более интересным дизайном. Из недостатков стоит отметить то, что на участке с забежными ступенями может находиться только один человек. Это связано с тем, что ступени забежного участка сужены с одной стороны и перемещение возможно только по их широкой части. Наглядно это видно на картинке слева.

Лестница с двухуровневой площадкой из бука (фото) #2

Лестница с площадкой

Лестница из бука с резными ограждениями и двойной площадкой.


Кликните, чтобы посмотреть все фото.

Поворотный участок в виде промежуточной площадки

Лестница с площадкой более удобна для повседневного использования. На площадке легко смогут разойтись несколько человек и не возникнет проблем с подъемом крупногабаритных предметов интерьера на второй этаж. Площадка более функциональна и проще в изготовлении, монтаже и обслуживании. Пожалуй, единственным недостатком лестниц с площадкой являются её размеры. Этот вид лестниц — самый требовательный к пространству. Частично решить эту проблему позволяю двухуровневые площадки.

Наверняка Вы задаете себе вопрос, почему же лестницы с забежными ступенями занимают меньше места, чем лестницы с площадками? Постараюсь ответить на него без лишней геометрии и сложных терминов из технологии изготовления лестниц.

Все дело в том, что в лестницах с забежными ступенями, часть ступеней (от 3 до 5) задействована в поворотном участке. В лестницах с площадкой эти же ступени приходится добавлять в верхний и\или нижний марш, что и увеличивает размер лестницы.

Двухуровневая площадка, как и забежные ступени предназначена для перемещения в горизонтальной и вертикальной плоскости, а одноуровневая, только для изменения направления подъема. Так что Вам придется выбирать: либо экономию пространства и оригинальность забежных ступеней, либо функциональность и удобство поворотной площадки для Вашей лестницы.

Отделка п-образной лестницы из бетона деревом (Фтото) #07

Лестничная площадка

П-образная лестница без покраски (Фото) #1

Забежные ступени

Посмотреть варианты исполнения лестниц с забежными ступенями и лестниц с площадками Вы можете в нашем каталоге лестниц. При возникновении любых вопросов обращайтесь к нашему консультанту. Будем рады Вам помочь.

Загрузка...

проектирование поворотной и п-образной конструкции (фото и видео)

Во все времена владельцы многоэтажных домостроений старались превратить конструкции лестниц из банальных средств передвижения на другой уровень в украшение интерьера помещений.

В больших домах, где есть достаточно места для полета фантазии, при нынешнем широком предложении на строительном рынке всевозможных материалов, несложно соорудить поистине архитектурный шедевр. И совершенно не обязательно, что все это сделают профессионалы.

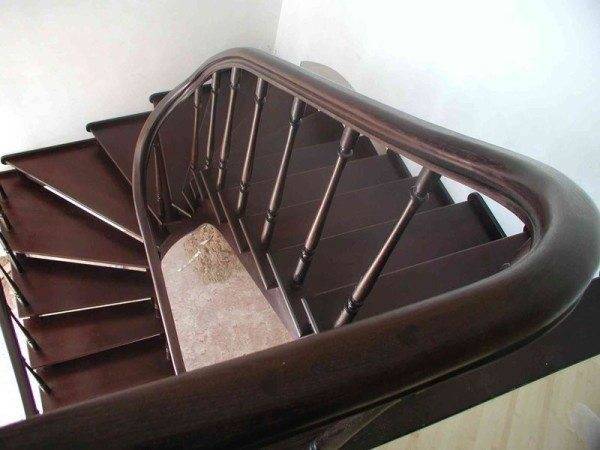

Забежные лестницы нужны на поворотных конструкциях, чтобы сократить тот самый радиус поворота
Забежные лестницы нужны на поворотных конструкциях, чтобы сократить тот самый радиус поворота

Строим сами – экономить надо качественно

При большом желании и наличии начальных строительных навыков вы вполне сможете устроить лестницу своими руками. Но, согласитесь, не всем повезло с современным коттеджем площадью в 100 м2 и более. А создать комфорт и уют хочется каждому.

Итак, если у вас слишком мало места для устройства полноправной лестницы с классическими межмаршевыми площадками, не расстраивайтесь, эта проблема разрешима. В таких стесненных обстоятельствах подойдет конструкция лестницы с забежными ступенями.

Что это такое?

Для сокращения площади, занимаемой лестницей в подобной конструкции, эти самые площадки заменяются на забежные ступени, выполненные с заужением к центру радиуса поворота и расширением на другом конце.

Подобным образом возводятся самые разнообразные по конфигурации лестницы:

  1. Поворотная на 90 градусов с забежными ступенями.
  • У подножия.
  • В центре.
  1. П-образная.

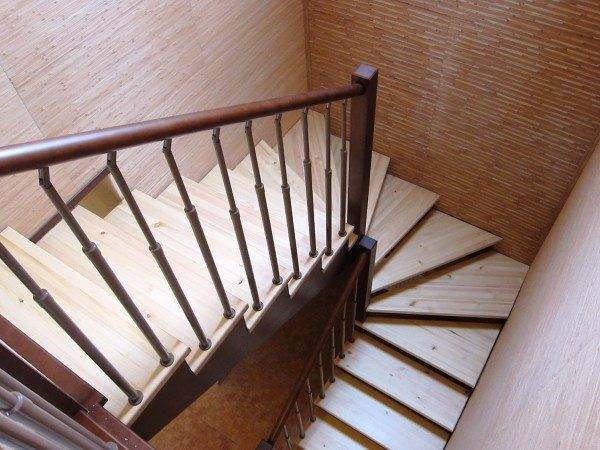

На фото - обычная П-образная лестница с использование забежных элементов
На фото – обычная П-образная лестница с использование забежных элементов
  1. Криволинейная.

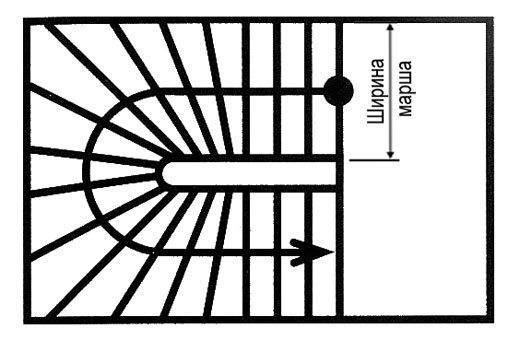

Как вы уже поняли, подобные конструкции лестниц не совсем удобные. Для большего комфорта при передвижении по ней, желательно, по возможности, устроить закругленное ограждение.

Этот прием позволит также делать забежные ступени не такими большими и соответственно сэкономить на этом. Хотя вряд ли стоит заводить речь об экономии, когда дело касается лестничной конструкции.

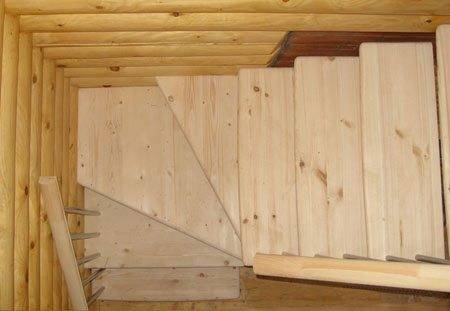

Обратите внимание – забежная ступень, имеющая треугольную форму, очень опасна – она допускает установку на нее только одной ноги
Обратите внимание – забежная ступень, имеющая треугольную форму, очень опасна – она допускает установку на нее только одной ноги

Важно! Не рекомендуется заужать самую маленькую часть забежной ступени менее чем на 10 см. С другой стороны, огромные «лопухи» тоже никому не нужны.

Стоит заметить, что устройство подобной  конструкции дело нелегкое, но выполнимое. Если вы не уверены в своих силах, приобретайте готовый конструктор лестниц с забежными ступенями, он стоит чуть дороже, но в обращении более прост.

К таким изделиям всегда прилагается инструкция, обычно довольно подробная со схемами сборки и перечнем инструментов необходимых для работы.

Спроектируй сам – поэтапный процесс

Покупая готовые изделия, стоит понимать что:

  • Такую конструкцию все равно придется подгонять по месту, с учетом конкретных размеров  вашего помещения. А подгонять и переделывать, как всем известно, сложнее, чем изначально выполнять все самостоятельно.
  • Недобросовестные производители лестниц могут использовать не качественное сырье, которое со временем быстро придет в непригодность.
  • Цена готовой  конструкции всегда значительно выше.

Эта статья для тех, кто хочет все сделать самостоятельно, разобраться во всех деталях и тонкостях создания плана-проекта. Начнем с простой конструкции – лестницы с забежными ступенями у подножья и поворотом на 90 градусов.

Инструменты и материалы для работы

Чтобы у нас получилась с первого раза качественная конструкция, необходимо приобрести все то, что мы ниже перечислим:

  1. Детали лестницы.
  • Косоуры.
  • Тетивы.
  • Ступени: рядовые, забежные, подиумные.
  • Подступенники.
  1. Детали ограждения.
  • Столбы.
  • Балясины.
  • Поручни.

К сведению! Подиумная ступень обязательна (лучше приобрести таких  две-три штуки), чтобы сделать безопасным и комфортным подъем на забежный участок.

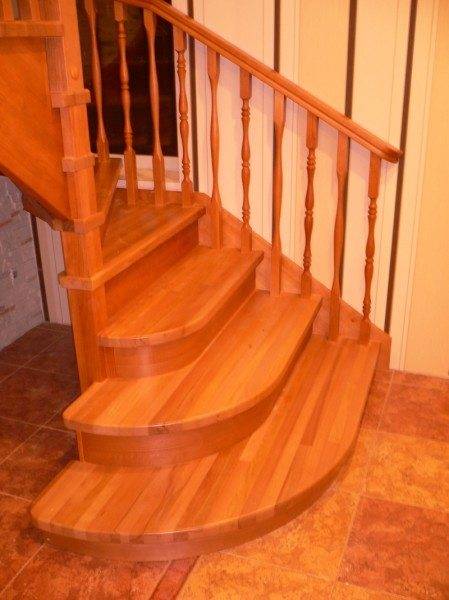

Подиумные ступени позволяют настроиться на правильный шаг, поднимаясь по лестницам с забежными ступенями
Подиумные ступени позволяют настроиться на правильный шаг, поднимаясь по лестницам с забежными ступенями

Кроме основных материалов вам понадобится:

  • Дрель.
  • Электролобзик.
  • Молоток.
  • Шуруповерт.
  • Рулетка.
  • Строительный уровень.
  • Набор креплений (саморезы, евровинты и т.д.).

Монтажный процесс

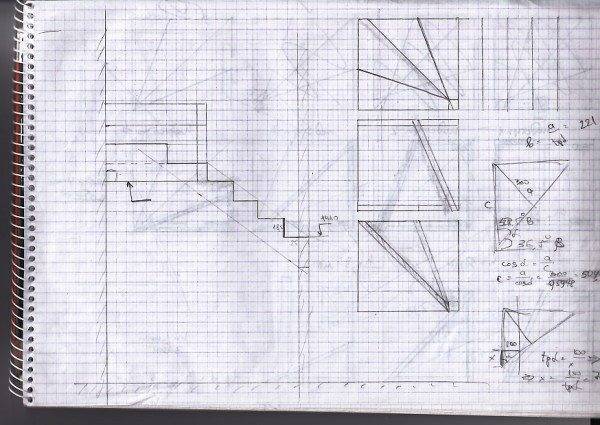

При расчете лестницы с забежными ступенями чертежи служат прекрасным подспорьем. Визуальные образы не позволят сделать возможные ошибки (читайте также статью Расчет лестницы с забежными ступенями – как сделать все правильно).

Начинаем проектирование лестницы с забежными ступенями:

Расчет лестницы с забежными ступенями – как сделать все правильноРасчет лестницы с забежными ступенями – как сделать все правильно
  • Вычерчиваем круг диметром равным ширине ступени (оптимально не менее 90 см).
  • Прорисовываем среднюю линию маршей в окружности через центр под углом 45 градусов.
  • Разбиваем окружность на отрезки равные глубине поступи рядовых ступеней (25-40 см).
  • Теперь вычертим по средней линии прямые участки лестничных маршей.
  • На расстоянии примерно равном ширине ступени по внутренним границам ступеней начертим линии АС и АВ. От них будем вести расчет забежных ступеней.
  • Располагайте линии АС и АВ таким образом, чтобы внутренняя часть забежных ступеней получалась не менее 10 см, а наружная около 40 см.
  • В процессе отрисовки для раскроя ступеней размеры по краям поверхностей могут быть слегка изменены, но глубина поступи в центре должна оставаться неизменной.

Внимание! Переход от марша к маршу по забежной части должен быть плавным. Слишком извилистая лестница не безопасна и не совсем комфортна для передвижения обитателей дома.

Высота подступенника тоже играет важную роль. По слишком высоким ступеням подниматься утомительно, а мелкий, частый шаг по низеньким даже опасен (вы можете запутаться и споткнуться). Учтите интересы всех проживающих, но старайтесь попасть в диапазон комфорта от 12 до 22 см.

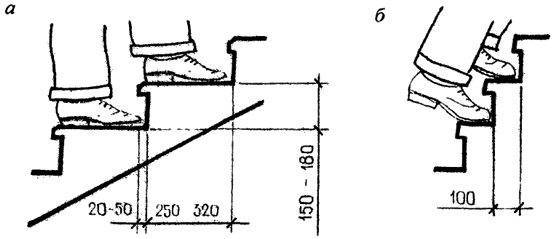

На рисунке А видно, что шаги свободные, значит лестница достаточно громоздкая, а на рисунке Б – «миниатюрная» опасная конструкция, непригодная для детей
На рисунке А видно, что шаги свободные, значит лестница достаточно громоздкая, а на рисунке Б – «миниатюрная» опасная конструкция, непригодная для детей

Теперь берите в руки инструмент и начинайте резку, подгонку и распиловку всех необходимых материалов, чтобы, в конечном счете, получился завидный результат.

По той же технологии можно просчитать конструкцию п-образной лестницы с  поворотом на 180 градусов. У подобных конструкций тоже есть варианты решений.

Их делают:

  • Двухмаршевыми лестницами с радиальной забежной частью.
  • Трехмаршевыми с коротеньким промежуточным, между двумя участками забежных ступеней.
Двухмаршевая лестница, конструкция и применяемые материалыДвухмаршевая лестница, конструкция и применяемые материалы

Дерево – возможность творить своими силами

Идеальным материалом для изготовления лестницы в жилом доме по-прежнему остается дерево (узнайте также как сделать забежные ступени для деревянных лестниц). Конструкции из дерева имеют ряд преимуществ перед аналогами из металла и бетона.

Они:

  • Теплые.
  • Фактурные.
  • Экологичные.
  • Органичны практически в любом стиле интерьера.
  • Долговечные.
  • При необходимости легко ремонтируются с заменой отдельных фрагментов.

Единственный недостаток деревянных лестниц – это дороговизна, с которой конкурируют лишь кованые конструкции. Самым дешевым вариантом будет, пожалуй, клен, доступный в любых объемах практически на каждой лесопилке.

Для ступеней подойдет монолитная мебельная плита из сосны 900*1800*35 мм. Можно приобрести готовые ступени или заказать по вашим индивидуальным расчетам, но это будет раза в два дороже. Вот, собственно, вкратце о том, как сделать забежные ступени для лестницы.

Примечание! Помимо инструментов и материалов вооружитесь терпением, все же процесс изготовления и монтажа лестницы довольно сложный и продолжительный. Но удовольствие от результата покроет с лихвой все затраченные усилия, время и деньги.

Как сделать забежные ступени для деревянных лестницКак сделать забежные ступени для деревянных лестниц

Вывод

В данном процессе, как и в любом другом, очень важно уделить особое внимание крепежным элементам. Только надежный крепеж, рассчитанный на повышенные нагрузки, способен выдержать напряжение, возникающее на ступенях.

Ведь зачастую именно горизонтальная плоскость нагружается сильнее, чем вертикальные опоры. Поэтому забежные ступени, не имеющие правильных форм, должны устанавливаться с особой тщательностью.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Как сделать забежные ступени для деревянных лестниц

Подписка на дзен канал

Лестница с забежными ступенями: особенности конструкции

Читайте в этой публикации:
Лестница с забежными ступенями: требования к изготовлению
Расчет лестницы с забежными ступенями: основной принцип
Лестница с забежными ступенями своими руками: особенности изготовления

На вопрос, что такое забежная лестница, коротко можно ответить, что это вполне удачная комбинация обычной маршевой и винтовой лестницы. Последняя в этом тандеме заменяет переходную площадку, за счет чего и происходит экономия места при ее установке. Вообще преимуществ у лестницы для дома такой конструкции весьма много. Во-первых, это малая площадь для установки. Во-вторых, удобное передвижение (по сравнению с винтовой лестницей). И, в-третьих, это стильный, привлекательный, можно даже сказать, уникальный и богатый внешний вид. Именно о таком изделии пойдет разговор в данной статье от сайта stroisovety.org, в которой мы разберемся с особенностями, которыми обладает лестница с забежными ступенями.

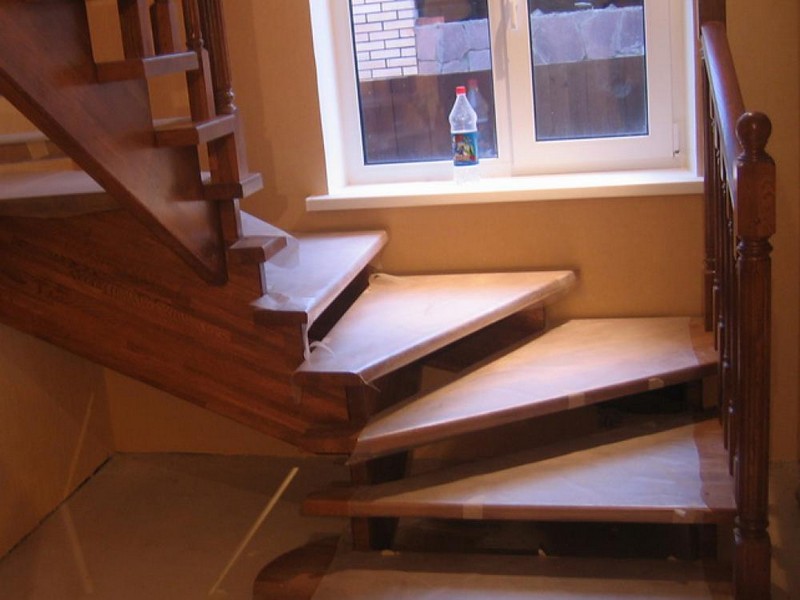

г образная лестница с забежными ступенями фото

Г-образная лестница с забежными ступенями фото

Лестница с забежными ступенями: требования к изготовлению

Как и любое другое изделие, которое использует в своей жизни человек, лестница с забежными ступенями обязана обладать определенными качествами. Соответствие им и обуславливает выдвигаемые к ее конструкции требования.

  1. Ступени – их ширина. В самой большой своей части она не должна превышать 400мм, а в самой узкой 100мм. Следует понимать, что выходя за эти пределы, вы будете создавать предпосылки к неудобному передвижению по лестнице.
  2. Между поворотами, на прямых участках лестницы, все ступени должны иметь одинаковую ширину.
  3. Высота ступеней. Для удобного передвижения (для того, чтобы человек не перецепался через них, и ему не приходилось слишком высоко задирать ногу) высота ступеней должна составлять порядка 120-220 мм.
  4. Выступ – нависание верхней ступени над нижней ступенью, опять-таки, в целях безопасности не должен превышать 40мм.
  5. П-образная лестница, которая имеет два поворота, составляющие 180 градусов. В них расстояние от одного марша до второго не должно быть меньше четвертой части ширины ступеней. В противном случае получается несостыковка по высоте ступеней – вы получите ступени высотой менее 100мм, что нарушает технические требования, обуславливающие удобство и безопасность передвижения по лестнице.
  6. Ограничивается здесь и расстояние от марша до перекрытия, не менее 2м. В противном случае изготовление лестницы с забежными ступенями с поворотом не получается. лестница с забежными ступенями фото

    Лестница с забежными ступенями фото

Соблюсти все эти требования, создав надежную, удобную и красивую забежную лестницу своими руками, можно только проведя предварительный расчет ее конструкции. В принципе, это дело несложное и вполне доступное для каждого технически мыслящего человека.

Расчет лестницы с забежными ступенями: основной принцип

Как и говорилось выше, рассчитать простую поворотную, Г-образную лестницу с забежными ступенями весьма несложно – по большому счету, речь идет о расчете высоты ступеней и определении их количества. Выполняются такие расчеты весьма просто.

  1. Для начала определяем высоту между полом первого этажа и низом перекрытия. Просто берем и меряем его посредством рулетки.
  2. Полученную цифру делим на такое количество ступеней, чтобы расстояние между ними по высоте соответствовало требованию и находилось в пределах от 120 до 220мм. К примеру, если имеем высоту от пола до перекрытия равную 2500мм, то разделив ее на 20 ступеней, получим 125мм. По правде говоря, это несколько низкая ступень (несмотря на то, что размер в допуске), поэтому лучше попробовать добавить еще одну – поделив 2500мм на 21 ступень, получим уже 119мм. А если поделить 2500 на 22 ступени, то их высота уже составит 113,6мм. Можно пойти и в сторону уменьшения количества ступеней – если их количество составит 19, то высота между ними получится равной 131,5мм. Если уменьшать количество ступеней еще на единицу, то высота увеличится уже до 138,8 мм. В общем, правильных вариантов расчетов, не выбивающихся за рамки требований, может быть много, и здесь самое главное – найти для себя самый удобный вариант. Практика показывает, что оптимальной высотой ступеней является расстояние порядка 180мм, а это в нашем случае соответствует примерно 14 ступеням. расчет лестницы с забежными ступенями фото

    Расчет лестницы с забежными ступенями фото

  3. Есть и такое понятие, как угол наклона лестницы. Сами понимаете, что по слишком крутой лестнице взбираться на второй этаж не очень удобно. Именно по этой причине рассчитать придется и его. Вернее не рассчитать, а определить – делается это исходя из ширины и количества ступеней. По сути, здесь нужно определить не сам угол, а расстояние по горизонтали от верхней точки крепления лестниц до нижней – подогнать ширину ступени в соответствие этому расстоянию. Или, наоборот, задав оптимальную ширину ступеней (200-280мм) и умножив ее на количество ступеней, определить расстояние. В нашем случае 250*14= 3500мм. У вас имеется такое расстояние? Думаю, что нет. Придется сокращать ширину ступеней и немного увеличивать расстояние между ними.

В общем, для несведущего человека это настоящая головоломка, решать которую проще в обратном направлении и исходить не из требуемых размеров, а из имеющегося для лестницы пространства. С одной стороны это не совсем правильно, но таким образом из лестницы можно выдавить максимум. Побочная сторона такого подхода к делу – это сильная крутизна лестницы. В такой ситуации стандартный прямой марш оборудовать специальными ступенями под названием гусиный шаг.

Лестница с забежными ступенями своими руками: особенности изготовления

Конструкция забежной лестницы считается сложной – ее весьма трудно рассчитать и так же непросто изготовить своими руками. Но, как говорится, для мыслящего человека, нет ничего невозможного – изготовление лестницы с забежными ступенями в этом отношении не является исключением. Здесь главное – правильно продумать последовательность работ, которую условно можно разбить на два основных этапа.

  1. Поворотная, забежная часть. Для начала здесь нужно рассчитать место установки угловой опоры – как правило, оно определяется исходя из ширины лестницы (800 и более миллиметров). Если забежная часть конструкции располагается в углу, то это расстояние необходимо отступить от обеих стен. Вообще расположение забежных ступеней в углу намного облегчает процесс изготовления такой лестницы – ступени в таком случае можно крепить непосредственно к стене, что и делается следующим этапом. Один их конец привязывается к опоре, а второй к стене – после того, как поворотные ступени или их металлический каркас будут смонтированы, смело можно будет переходить к маршевой части лестницы. как сделать лестницу с забежными ступенями фото

    Как сделать лестницу с забежными ступенями фото

  2. Прямой лестничный марш. Здесь ничего сверхъестественного нет, и все работы производятся стандартно, то есть сначала устанавливаются несущие конструкции (косоуры), а потом на них укладываются ступени. Единственная сложность, которая здесь может возникнуть, это крепление косоура к опоре забежной части лестницы – в принципе, если каркас варится из стали, то это не проблема. Для деревянной лестницы в опоре придется выбирать выемку, а на косоуре делать шип. металлическая лестница с забежными ступенями фото

    Металлическая лестница с забежными ступенями фото

И завершает процесс изготовления лестницы с забежными ступенями такой процесс, как установка балясин и перил. О том, как это делается, можно почитать в других статьях нашего сайта.

И в заключение темы о том, как изготавливается лестница с забежными ступенями, скажу несколько слов о материалах, из которых она изготавливается. В принципе, здесь все, как и в случае с лестницами других конструкций – самыми распространенными вариантами является металл, древесина и их комбинация. Проще всего в плане крепления отдельных элементов и вообще монтажа изготовить лестницу на металлическом каркасе – с деревом дела обстоят несколько сложнее, так как для работы с ним необходима масса специализированного оборудования. В первом варианте понадобится только болгарка и сварочный аппарат – в противовес этому преимуществу можно выдвинуть такой недостаток, как скрипучесть, происходит это из-за комбинирования материала – как ни крути, а все равно придет тот час, когда появятся скрипы.

Автор статьи Александр Куликов

Что такое забежные ступени для лестницы и виды таких лестниц

Лестницы с забежными ступенями очень распространены в современных интерьерах. Их конструкция сочетает в себе два вида лестниц – обычную маршевую и винтовую.

Второй вариант лестницы заменяет переходную часть. Вместо обычной площадки используют ступени, выполненные как в винтовой лестнице. Широкий выбор лестниц с забежными ступенями предлагает производственная компания https://nizhniy-novgorod.lesenka-market.ru/catalog/po-tipu/lestnicy-s-zabezhnymi-stupenyami/.


Достоинства таких лестниц.

  • Конструкция такой лестницы не занимает много места. Поэтому ее часто устанавливают в тех помещениях, где для обычной маршевой лестницы места мало.
  • Удобство перемещения и монтажа. Этот фактор тоже является немаловажным достоинством.
  • Стильный оригинальный дизайн. Лестница с забежными ступенями придаст современный богатый вид помещению, оформленному в любом стиле.

Лестницы с забежными ступенями могут быть разного вида.

В зависимости от рабочего пространства, дизайна интерьера и предпочтений хозяина дома, можно выбрать подходящий вариант.

  • Винтовые лестницы с забежными ступенями. Это самый компактный и практичный вариант лестниц.
  • Г-образные лестницы. В такой лестнице благодаря винтовой части образовывается угол 90°. Такой вариант лестницы с забежными ступенями тоже очень компактен.
  • П-образные лестницы. Эти лестницы имеют разворот на 180°. Винтовая часть в этом случае позволяет сэкономить максимальное количество места.
  • Криволинейные лестницы с забежными ступенями. Этот вариант является наиболее плавной конструкцией. Поворотные линии криволинейной лестницы имеют плавный угол.
  • Лестницы с одним косоуром. Этот вариант самый простой и имеет одну опорную балку. Она размещается посередине ступенек, за счет чего конструкция имеет жесткость.
  • Лестницы на двух тетивах. Эта конструкция немного схожа с предыдущей. В качестве креплений в этом варианте выступают деревянные тетива. Дополнительные металлические пруты обеспечивают надежность конструкции.

Основные требования к лестницам с забежными ступенями.

  • Ширина забежных ступеней. Нужно учитывать, что ширина винтовой части ступеней должна быть достаточна для стопы человека разного размера. Этот показатель рассчитывается в зависимости от резкости угла поворота.
  • Ограждение. Любой лестничная конструкция должна иметь ограждение. Это может предотвратить падение.
  • Ширина марша. Лестницы с забежными ступенями часто делают такой ширины, что разойтись двум людям на ней нет возможности. При этом ширина марша должна быть не менее 900 мм.

Твитнуть

Рассчитать лестницу с забежными ступенями

Расчет лестниц с поворотными ступенями на 90°

Методика расчета деревянной лестницы

Укажите необходимые размеры

X — ширина проема лестницы
Y — высота проема
E — ширина лестницы
F — выступ ступеней
Z — толщина ступеней
C — количество всех ступеней
C1 — количество ступеней на нижнем марше
C2 — количество поворотных ступеней

Расчет лестниц с поворотными ступенями на 90°.

Деревянная лестница с поворотными ступенями позволяет значительно съэкономить пространство в доме без потери удобства и функциональности.

При расчете обратите внимание на оптимальное число поворотных ступеней. По моему опыту оптимально 3 ступени при ширине лестницы в 80 см. Больше — ступени будут слишком узкими и поэтому неудобными.

Если проем располагается только над верхней частью лестницы, то важна высота в месте поворота до перекрытия, во избежание травм головы. Она должна быть не менее 2 метров.

При данной конструкции ширина лестницы играет важную роль. Поскольку напрямую влияет на удобство поворотных ступеней. Чем шире лестница — тем большее количество ступеней возможно применить без потери удобства.

В силу разнообразия проектов и конструкций, перила для лестниц в программе никак не рассчитываются и не показываются.

Важно! Обратите внимание на размеры поворотных ступеней. Что бы получить размеры ступени — не забудьте прибавить к этим размерам величину выступа.

Расчет каменной лестницы для ничем не отличается от расчета деревянной или металлической лестницы. Главное — правильно рассчитать размеры ступеней. Их высота обязательно должна быть одинаковой для всех ее частей.

Расчет удобства лестницы вычисляется по формуле, основанной на длине шага.
Длина шага человека составляет от 60 до 66 см, в среднем — 63 см.
Удобная лестница соответствует формуле: 2 высоты ступени + глубина ступени = 63±3 см.

Наиболее удобный наклон лестницы — от 30° до 40°.
Глубина ступеней лестницы должна соответствовать 45 размеру обуви — не меньше 28-30 см.
Недостаток глубины можно компенсировать выступом ступени.
Высота ступени должна быть до 20-25 см.

Программа нарисует чертежи лестницы с поворотными ступенями с основными углами и размерами.
На чертежах показаны общие размеры лестницы, разметка верха ступеней на тетивах, углов ступеней и основные размеры самих ступеней.

Надеюсь, программа поможет вам спроектировать и изготовить лестницу для дачи или дома своими руками.

Программа для проектирования лестниц с забежными ступенями

В любом доме, который имеет больше чем один этаж, лестница это не только необходимость, но и элемент дизайна. Конструкции лестниц с забежными ступенями не только имеют стильный внешний вид, но и позволяют оптимально использовать внутреннее пространство дома. Наиболее важными при их строительстве являются тщательные расчёты всех компонентов, поскольку от этого зависит удобство и безопасность конструкции.

Так выглядит интерфейс программы для проектирования лестниц с забежными ступенями

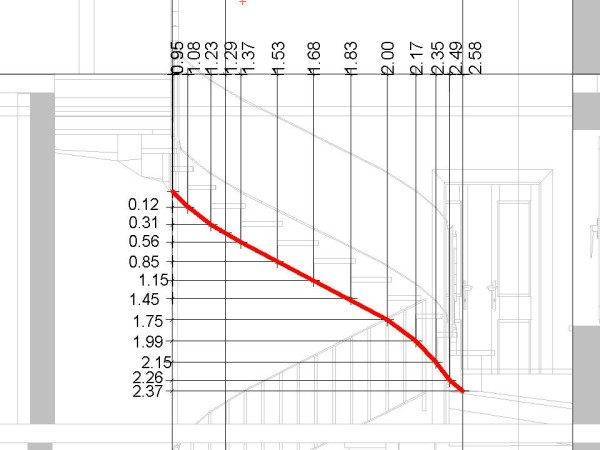

Для получения наиболее точных расчётов забежных лестниц целесообразно использовать автоматические средства проектирования. Одной из программ, которая поможет смоделировать и рассчитать будущую конструкцию является StairDesigner 5.08a PRO

Что такое забежные ступени

Забежными называют ступени, выполненные в форме неправильного четырёхугольника, которые используют для оформления поворотов в конструкции лестницы.
Данный вид ступеней применяют в следующих лестничных типах:

  1. Винтовые или спиральные конструкции.
  2. С поворотными маршами, в том числе на 90, 180 градусов, либо на любой произвольный угол.

Использование забежных ступеней позволяет создать лестничную конструкцию неповторимого дизайна, а также установить ее в условиях ограниченного пространства.

Название элементов лестницы с забежными ступенями

Нередко такое решение применяют для оформления плавного захода на прямой участок подъема с поворотом на 90 градусов.
Принято считать, что забежные ступени более опасны при подъёме и спуске, чем обычные, однако, технологически правильное моделирование и крепление способны обеспечить комфортное и безопасное передвижение.

Как рассчитать размеры

Существует немало методов, которые применяются при расчётах элементов лестниц с забежными ступенями.

Схема с размерами лестницы с забежными ступенями

В частности, для вычисления размеров лестничных конструкций с поворотом на 90 и 180 градусов можно использовать такие методы:

К сожалению, эти методики не дают идеальной точности при расчётах и применимы не во всех случаях. Оптимальным решением при проектировании нестандартных лестниц является использование специализированной компьютерной программы, которая даёт возможность спроектировать нужный вариант и выполнить подробный расчёт всех элементов конструкции. В этом видео показано как сделать расчет лестницы.

Программа для расчёта лестничных проектов StairDesigner 5.08a PRO — основные особенности

StairDesigner 5.08a PRO позиционируется как универсальная программа для проектирования внутренних лестниц в доме. рассчитанная на широкий круг пользователей. Она предоставляет следующие основные возможности при работе с моделью.

StairDesigner 5.08a PRO обладает приятным дизайном и интуитивно понятным интерфейсом, который позволяет работать с проектами пользователям, не имеющим большого опыта компьютерного проектирования.

Некоторым недостатком данного программного продукта можно считать отсутствие русскоязычной версии, однако, это компенсируется логическим построением параметров меню и наглядностью в построении моделей.

Некоторые принципы применяемые в программе

Поскольку главным предназначением всех программ для проектирования служит построение моделей на основании исходных пользовательских данных, то в процессе их обработки используются внутренние программные базы данных, расчётные алгоритмы, а также принципы оптимального строительства.

Это позволяет смоделировать и рассчитать лестничную модель, которая может быть реализована в жизни наиболее простым и безопасным способом.

StairDesigner 5.08a PRO также использует набор алгоритмов для расчёта и визуализации. Вот некоторые из них.

Процесс расчета лестницы с забежными ступенями

  1. Использование правила Блонделя, как основного для расчётов. Этот метод считается базовым при расчетах лестничных маршей, параметры которых обеспечивают для человека удобное и безопасное передвижение при подъёме и спуске.
  2. Встроенные алгоритмы оптимизации формы и положения элементов с учётом безопасности и соответствия основным строительным принципам.
  3. Функции контроля от ввода заведомо несовместимых данных обеспечивают защиту, как от случайных ошибок, так и от проектирования «невозможных» конструкций.
  4. Контроль соблюдения строительных норм по распределению нагрузок в зависимости от используемого материала, предложение оптимальных параметров, обеспечивающих это соответствие.

Проект лестницы с забежными ступенями в программе StairDesigner 5.08a PRO

Надо отметить, что, несмотря на значительные встроенные возможности проектирования, предусмотреть все ситуации конкретного строительства, используя только стандартные алгоритмы, практически невозможно. Потому в некоторых случаях расчёты необходимо корректировать в ручном режиме.

Практические аспекты программного моделирования лестниц с забежными ступенями

Рассмотрим, как применяется программа StairDesigner 5.08a PRO для расчёта лестницы с забежными ступенями. Для начала работы в программе необходимо определиться с исходными данными и пожеланиями, в том числе:

  • тип будущего строения, материал изготовления её опор и элементов;
  • высота проёма, размеры межэтажных перекрытий и покрытия пола;
  • планируемая длина проёма;
  • необходимая ширина;
  • общее количество ступеней, желательное их количество на поворотных участках и лестничных маршах;
  • толщина ступени, материал для её изготовления, размер выступа края;
  • углы поворота конструкции;
  • перила, их высота и материал изготовления;
  • при необходимости размеры между маршевых площадок.

Далее, используя верхнее меню программы, исходные данные заносятся в соответствующие поля основного конструктора. После обработки данных на экран выводятся чертежи металлической лестницы по заданным параметрам. Анализируя полученный результат и меняя исходные данные, корректируя их величину по отдельным позициям, проект лестничной конструкции подводится под оптимальные параметры, как с визуальной точки зрения, так и по установочным характеристикам. Возможен также и противоположный вариант работы в программе. В этом случае изображение, полученное в результате первоначального расчёта, корректируется непосредственно на экране с помощью мыши и клавиатуры.

Готовый проект лестницы составленный в программе StairDesigner 5.08a PRO

При достижении нужного результата параметры полученной модели фиксируются программными средствами и используются для формирования общих отчётов по проекту. Надо отметить, что вычисление параметров нестандартных лестничных моделей с применением программы проектирования StairDesigner 5.08a PRO требует внимательности и практики моделирования. Изучение возможностей программы путём составления пробных проектов обеспечит в дальнейшем возможность создания сложных моделей с минимально затраченным временем.

На что обратить внимание в готовом проекте лестницы

На заключительном этапе подготовки проекта забежной лестницы с применением программы необходимо провести окончательную визуальную проверку всех расчётных показателей, поскольку любая, даже самая совершенная программа не исключает возможных погрешностей. Особое внимание необходимо уделить следующим моментам.

Схема и проект лестницы с забежными ступенями

  1. Форма забежной ступени. Она должна иметь неправильную четырехугольную форму с размером минимальной грани не менее 10 см.
  2. Какой угол уклона имеет лестничный марш. Лестница считается наиболее удобной для спуска и подъёма, если её угол наклона составляет от 23 до 37 градусов.
  3. Высота перил. Для обеспечения безопасности при передвижении по лестничному маршу расположение перил должно быть на 90 см от основания, но не более 110 см.
  4. Ширина ступени без учёта выступа. Это расстояние должно находиться в пределах от 20 до 40 см, оптимальным же считается ширина в 32 см.
  5. Расстояние между ступенями по высоте. Наиболее комфортным будет передвижение по лестнице, у которой высота поступи будет равна 17 см, допускается разбег этого параметра в пределах от 15 до 32 см.
  6. Точки стыковок элементов конструкции. Их конфигурация должна обеспечивать надёжное крепление элементов между собой.

Только после тщательного просмотра проект лестничной конструкции может быть использован для строительства.

Таким образом, установка забежной лестницы будет способствовать созданию неповторимого дизайна и позволит оптимально спланировать внутреннее пространство в доме.

А использование программы для расчёта подобной лестницы обеспечит визуальное представление будущей конструкции и идеальную точность расчётов, что будет залогом надёжности и безопасности воплощённого замысла.

Расчет лестницы на 90° с поворотными ступенями

Онлайн калькулятор расчета деревянной лестницы на90°с забежными ступенями

Как рассчитать лестницу на второй этаж

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для забежной лестницы на 90° на второй этаж. Начните расчет лестницы!

Как рассчитать ступени лестницы

Приведем известную формулу французского архитектора Франсуа Блонделя, для расчета чаще всего используют именно его формулу удобства ступеней лестницы, она основана на средней длине человеческого шага в 63 см.

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенка)
Благодаря этим трем формулам определяется удобство и безопасность лестницы.
Необходимо учесть, что ширина проступи – величина a должна быть в пределах 25 – 30 см. А высота ступени – величина h лежать в пределах 15 – 20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая и опасной.
Программа расчета ступеней лестницы с забежными ступенями выдаст точный расчет количества удобных ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько ваша забежная лестница «удобная», «неудобная» и в итоге безопасная. В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально безопасного передвижения по ней. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Учитывайте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Безопасность поворотной лестницы с забежными ступенями

Рекомендуем делать количество ступеней поворотной лестницы не четным, чтобы начиная восхождение и спускаясь, вы смогли это сделать с одной и той же ноги, с опорной, это гораздо удобнее. Желательно, чтобы в одном лестничном марше было минимум 3 ступеньки. Чтобы ваша лестницы была максимально безопасной, необходимо знать, что высота ограждений лестницы должны быть всегда выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90 — 120 см.

Чертеж забежной лестницы

Калькулятор онлайн автоматически по вашим параметрам выведет чертеж забежной лестницы на 90 градусов и выдаст полные расчеты деревянной лестницы с косоурами, рассчитает угол наклона и размеры верхней и нижней тетивы. А также покажет рекомендации связанные с количеством ступеней, угла наклона лестницы и длиной проема, если таковые понадобятся, относительно заданных вами размеров. При желании вы сможете сохранить итоговые расчеты и чертеж лестницы на ваш компьютер.

Источники: http://www.zhitov.ru/lestnica3/, http://proekt-sam.ru/lestnica/programma-dlya-rascheta-lestnitsy-s-zabezhnymi-stupenyami.html, http://zamer-doma.ru/raschet-zabezhnoj-lestnicy/

Расчет забежных ступеней | Все о ремонте и строительстве

Для сокращения размера лестничной клетки по ее длине, вызванную недостатком места, промежуточную межлестничную площадку не делают, а помещают вместо нее забежные ступеньки, с шириной по линии движения, равной ширине прямых ступеней. Такие ступеньки неудобны, особенно при спуске с лестницы, так как ширина их по мере приближения к центру уменьшается и становится недостаточной для установки ноги. В противоположном конце ступени ширина, наоборот, увеличивается и становится шире среднего шага человека. В этом случае на повороте лестницы желательно делать закругление стен лестничной клетки, этим сокращается длина и ширина ступеней, следовательно и расходы на устройство лестницы. Узкий конец проступи забежной ступеньки всегда должен быть не менее 100 мм.

Чтобы сгладить описанные неудобства забежных ступеней, необходимо, во-первых, допускать их устройство лишь при условии горизонтального расстояния между параллельными маршами, по крайней мере, в 1/4 их ширины и, во-вторых, прибегать к расчету ширины ступеней по одному из следующих графических способов, основанных на пропорциональном уширении концов забежных ступеней за счет ширины прямых.

Предположим, что мы имеем лестницу с двумя параллельными маршами и поворотом на забежных ступенях. Требуется рассчитать ширину забежных ступенек, заменяющих межэтажную площадку.

Проводим посредине марша (рис. 9, вверху слева) линию a b c называемую средней  линией движения, на которую наносим ширины проступей, начиная от вершины закругления, распределяя ступени так, чтобы вертикальная линия BC разделяла среднюю ступеньку по ее ширине на две равные части. Таким образом получим деления 1, 2, 3, 4 и т. д. Чем больше прямых ступеней войдет в расчет, тем удобнее будет лестница и тем незаметнее будет переход от прямых ступеней к забежным. В данном случае из прямых ступеней, показанных на рисунке пунктирно, мы захватываем три — 6, 7 и 8. Проведя горизонтальную линию DE, ограждающую прямую ступеньку 8, с которой мы начинаем регулировку ширины проступи, соединяем центр А с делениями 1 и 2 на линии движения. Продолжая эти линии до пересечения с горизонтальной DE, получим на ней отрезок 1-2, откладывая который по направлению от D к E находим точки 3, 4, 5, 6 и 7. Затем соединяем эти точки прямыми линиями с соответствующими по номерам точками, намеченными по линии движения. В результате графического расчета получаем в горизонтальной проекции форму проступей забежных ступеней левой половины лестницы. Так же поступаем для правой половины лестницы.

рис. 9. Два графических способа расчета размеров забежных ступеней

Другой способ (рис. 9, вверху справа) регулировки забежных ступеней состоит в следующем: начиная от точки b по линии движения, откладывают ширину проступей согласно принятой норме, но так, чтобы вертикальная линия разделяла среднюю ступеньку 1 вдоль на две равные части. Затем, задавшись числом прямых ступеней, входящих в регулировку (в данном случае три ступеньки: 6, 7 и 8) и, получив таким образом отрезок АВ от вертикальной линии , проводят к этому отрезку наклонную АС произвольной длины под любым острым углом, и на ней наносят 7 делений, соответственно семи регулируемым ступенькам, в любом масштабе, но так чтобы размеры этих делений последовательно увеличивались на одну часть, причем от точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть можно произвольно принять, например, отрезок в 3, 5 или 10 мм, это зависит от размера бумаги и масштаба рисования лестницы.

Соединив точку С с точкой B и проведя из каждой точки деления линии, параллельные ВС, мы получим на вертикали АВ соответствующие отрезки. Остается только соединить точки деления с точками 2, 3, 4 и т. д. на средней линии движения и продолжить их до стены, окружающей клетку, чтобы получить размеры и форму проступей забежных ступеней в горизонтальной проекции.

Аналогично рассчитываются и двухмаршевые лестницы с радиальным поворотом на 90°. Сначала вычерчивается средняя линия марша (рис. 9 внизу). Затем, начиная от центра дуги, в обе стороны от него откладываются отрезки (хорды), равные ширине рядовой ступени. Возможны два варианта расположения забежных ступеней в центре поворота, когда одна ступень делит линию АС пополам или когда две ступени примыкают к этой линии с двух сторон. По разметке линии движения (средней линии) вырисовывается план лестницы со ступенями. Далее, выбирается ступень, от которой будут начинаться забежные ступени и проводится линия ЕВ, она должна пересечься с линией СА, проведенной через центр закругления лестницы. В месте пересечения поставим точку В. Из точки А под любым углом и любой длины проведем линию АD. Разделим линию АD на участки. От точки А первое деление должно равняться 2, второе — 3, третье — 4 частям и т. д. За одну часть принимаем произвольный размер. Соединим конец последнего участка с точкой В. Параллельно полученной линии ВD проведем линии по концам всех участков (точкам 2, 3, 4 и т. д.) до пересечения их с линией АВ. Места пересечений соединяем линиями с соответствующими точками 1, 2, 3 и т. д. на линии движения и продлеваем их до стены лестничной клетки. Обведем габариты вычерченных забежных ступеней и снимем размеры с поправкой на масштаб.

Лестницы с радиальным поворотом марша сложны для изготовления, для них нужно изготавливать гнутые косоуры, тетивы или делать под ступени другие опоры, повторяющие радиус изгиба лестницы. Поэтому, поворотные лестницы с забежными ступенями чаще изготавливают без радиуса изгиба, а просто с прямым поворотом на 90°. Расчет размеров таких лестниц ведется графическим методом пропорций. Поскольку лестницы с поворотом на 90° более технологичны в изготовлении и могут быть сделаны в домашних условиях, приведем этот расчет полностью. Вся последовательность отрисовки плана лестницы изображена на рисунке 10.

рис. 10. Расчет забежных ступеней двухмаршевой лестницы с поворотом на 90°

Необходимо отметить, что графические расчеты размеров забежных ступенек — неидеальны и показывают не совсем точный результат. Поэтому в конце отрисовки лестницы допускается слегка изменять размеры ступеней, но так, чтобы ширина ступени по линии движения оставалась нетронутой. То есть у некоторых забежных ступеней можно изменить размер концов ступеней, слегка сужая или расширяя их, но ширина проступи (ступени) в середине должна остаться прежней. При снятии размеров с чертежа проверяйте размерную цепочку всех ступеней путем сложения, так чтобы сумма размеров, снятых с одной стороны ступеней не получилась больше или меньше действительного размера лестницы на этом участке.



Лестница с забежными ступенями - достоинства и недостатки

В поворотных лестницах для совмещения маршей между собой иногда используют так называемые забежные ступени. Забежные ступени – это особые ступени, которые ближе к оси поворота имеют меньшую ширину проступи, нежели далее от нее. То есть ширина проступи забежной ступени является переменной (проступь – эта часть ступени, на которую мы непосредственно наступаем при ходьбе по лестнице).

Как известно — один раз увидеть, лучше, чем сто раз услышать, поэтому давайте на взглянем на забежные ступени. На визуализации лестницы видно, что лестница не имеет горизонтальной промежуточной площадки, а на ее месте, между маршами, находятся забежные ступени, которые идут «наискосок».

Лестница с забежными ступенями — визуализация

В настоящее время лестницы с забежными ступенями не принадлежат к новшествам в строительной сфере. Происхождение необычной конструкции лестницы обусловлено, прежде всего, желанием сэкономить пространство (площадь помещения и строительный объем). Данный факт принадлежит к основным преимуществам лестницы с забежными ступенями.

Лестница с забежными ступенями — достоинства и недостатки

Внимательно рассмотрим и другие плюсы, а также минусы такой конструкции лестницы. Вторым значимым преимуществом в лестницах с забежными ступенями, является их эстетическая привлекательность. Действительно, такие лестницы очень эффектно смотрятся в интерьере жилого дома. Они неординарны и интересны.

Безусловно, у конструкции с забежными ступенями есть и недостатки. Например, лестница с забежными ступенями является менее удобной, нежели лестница с поворотными площадками. Дело в том, что во время подъема (спуска) по лестнице с забежными ступенями не получится передохнуть, как это можно сделать на поворотной лестничной площадке. Более того, из-за оригинальной конструкции забежных ступеней передвигаться по ним не так комфортно, как по прямым ступеням. Также расходится двум пользователям на участке с забежными ступенями не очень удобно (лучше это делать на прямых участках лестницы).

Следующий недочет такой лестницы их высокая травмоопасность. Чаще всего этот изъян проявляется в тех случаях, если лестница выполнена неверно: если ширина забежных ступеней по маршевой линии отличается от ширины прямых ступеней. Если ширина забежных и прямых ступеней лестницы по маршевой линии будет одинаковой, тогда риск травмы будет меньше. Повышение травмоопасности еще связано с тем, что на вторых этажах жилых частных домов, как правило, размещают помещения для отдыха, то есть спальни. Только проснувшийся человек, спускающийся по лестнице, имеет более рассеянное внимание и может оступиться на повороте, в месте расположения забежных ступеней.

К созданию и конструированию подобной лестницы нужно подойти со всей серьезностью и внимательностью, чтобы в лестнице с забежными ступенями количество «минусов» не перевесило положительные характеристики. Особую тщательность рекомендуется уделить расчету геометрии забежных ступеней, с целью сведения к минимуму дискомфорта и возможный риск.

Примеры лестниц с забежными ступенями

Еще несколько слов об экономической составляющей. Лестницы с забежными ступенями более трудоемкие в изготовлении, поэтому, как правило, цена готовой лестницы будет больше по сравнению с традиционной лестницей.

Если вам необходимо выполнить расчет лестницы с забежными ступенями, запроектировать (с выполнением соответствующих чертежей) или получить любую консультацию по этому поводу, вы можете воспользоваться контактной формой, где изложить суть вопроса или же позвонить по телефону: +38 (095) 181 32 48.

Также можете поближе ознакомиться на нашем сайте с разделом «Лестницы».

Вас консультировал эксперт GIDproekt

Нечаев Кирилл

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
