Зачем нужны черепные бруски: Подшивка перекрытий и установка утеплителя. Альтернатива черепным брускам.

Подшивка перекрытий и установка утеплителя. Альтернатива черепным брускам.


Прежде всего необходимо понять, каки функции должна выполнять подшивка балок перекрытия: 1. Механическая поддержка утеплителя. 2. Механическая защита от ветра, грызунов, злоумышленников. 3. Транспорт водяного пара изнутри кнаружи. 4. Придание дополнительной механической прочности на прогиб перекрытию. Традиционная подшивка на черепных брусках неплохо справляется с функциями поддержки утеплителя и условно хорошо с защитой от ветра и грызунов. (Злоумышленников мы оставим — это все-таки экзотика). А вот с функциями транспорта водяного пара и придания дополнительной механической прочности деревянная подшивка на черепных брусках не справляется. Доски из доски дюймовки обладают в 10 раз более низкой паропроницаемостью поперек волокон, по сравнению с минеральной ватой утеплителя. Свободная же укладка черепных досок на черепные бруски и даже их подшивка (получается двойной шарнир) не обеспечивают создания единой горизонтальной связи между балками перекрытия. И, следовательно, не увеличивают прочности всей конструкции в целом. Самый же главный недостаток технологии подшивки перекрытия по черепным брускам — это уменьшение эффективной толщины утеплителя в перекрытию. Допустим у вас балки 15 см высотой. Минимально допустимый размер черепных брусков 2,5 см + толщина доски (2 см). Из всей высоты бруса остается лишь 10,5 см на утеплитель. Этого не хватит для эффективного утепления пола минеральной ватой даже если ваш дом находится в Краснодарском крае (минимальная расчетная толщина утеплителя — 14 см). В большинстве случаев, кроме территории Сибири, в России достаточно 20 см толщины минераловатного утеплителя. И как вы будете выкручиваться с черепными брусками? Наращивать балки поверху? Вариант, но это дополнительные расходы и опять таки малые пролеты перекрытия из-за малой высоты несущих балок. Еще один вариант решения в данном случае — это использование ЭППС в качестве утеплителя. И то вам понадобиться 12-13 см ЭППС в Москве или Петербурге… Обычный пенопласт требует той же толщины, что и минераловатный утеплитель, а резол-формальдегидный пенопласт — даже большей, чем минеральная вата (он обладает высокой теплопроводностью при работе во влажных условиях). Схема перекрытий с утеплением пенопластом и ЭППС приводится ниже:

Но, следует помнить, что пенопласт не совсем экологичен (стирол считается канцерогеном) и при пожаре токсичные продукты горения пенопласта (например, фосген) сокращают время жизни человека в задымленном помещении до 30-90 секунд. Далее следует остановка дыхния. (Все помнят трагедию в клубе «Хромая лошадь»?). Продукты сгорания ЭППС например, компании DOW Chemical, не являются токсичными. ( протокол испытаний ) Так что безопаснее утеплять перекрытия ЭППС. Но это и существенно дороже. Как же обойтись без устаревших черепных брусков в подшивке балок перекрытий? Наиболее рациональной является нижняя подшивка балок перекрытий. Нижняя подшивка балок перекрытий позволяет использовать всю высоту балки для размещения утеплителя. Нижняя подшивка досками или OSB-3 позволяет создать прочные горизонтальные связи между балками увеличивающие несущую способность перекрытия в целом. Создание обрешетки (подшивка досок с промежутком через одну) или стальной несущей сетки позволяет не снижать паропроницаемость конструкции перекрытия. Схема современного сборного деревянного перекрытия с применение обрешетки или стальной сетки показана на схеме ниже:

Возможна комбинация обрешетки и стальной сетки — для защиты от проникновения грызунов в перекрытие. Для влаго-ветрозащиты утеплителя и перекрытия в случае использования обершетки или сетки, лучше всего использовать трехслойные прочные супердиффузионные мембраны типа Изоспан AS или Мегаизол SD. Обычно эти мембраны применяются в подкровельном пространстве. В отличие от более дешевого Изоспана А, эти мембраны обладают атмосферостойкостью, большей долговечностью и не требуют зазора между собой и утеплителем. В случае экономии можно использовать и Изоспан А.

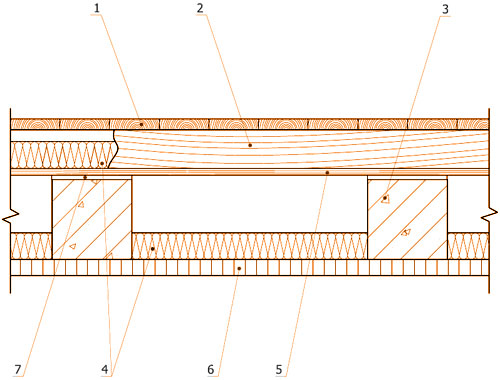

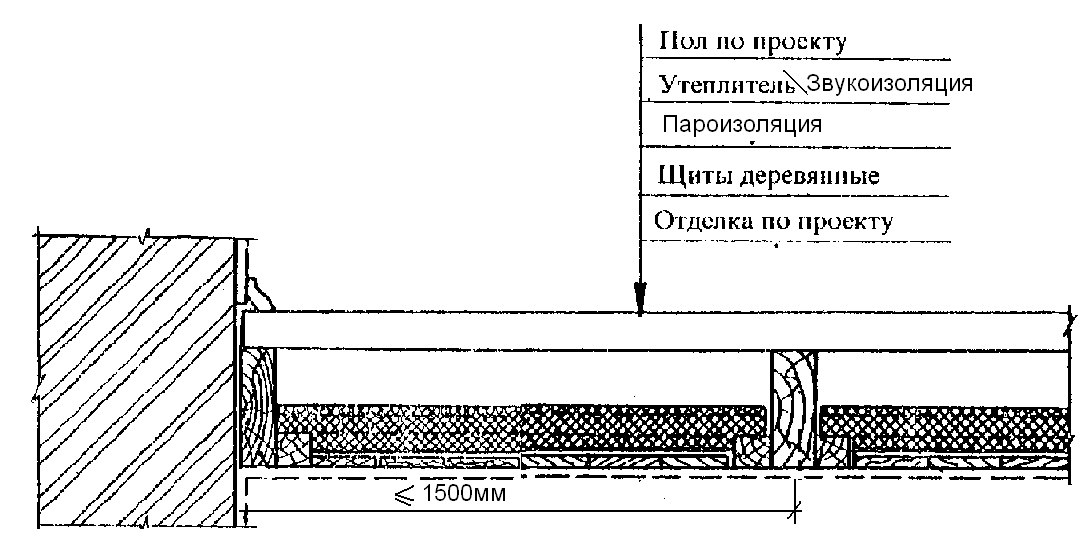

Оптимальная схема монтажа нижней подшивки выглядит так: снизу под балки степлером подшивается с нахлестом и их проклейкой двусторонним скотчем супердиффузионная мембрана, затем с помощью гвоздей или 25 мм скоб монтируется защитная или конструктивная стальная сетка и подшиваются поперечная деревянная обрешетка. Обрешетка и балки должны быть обработаны антиспетиком XM-11 или ХМББ. Однако, такой способ монтажа возможен только при возможности доступа в подпольное пространство. Что же делать, если высота подпола составляет, например, 40 см? В этом случае монтаж подшивки производится изнутри помещения следующем порядке: 1. Доски обрешетки обрабатываются антиспетиком и закладываются в подпольное пространство ДО УСТАНОВКИ БАЛОК ПЕРЕКРЫТИЯ. Выглядит это вот так:

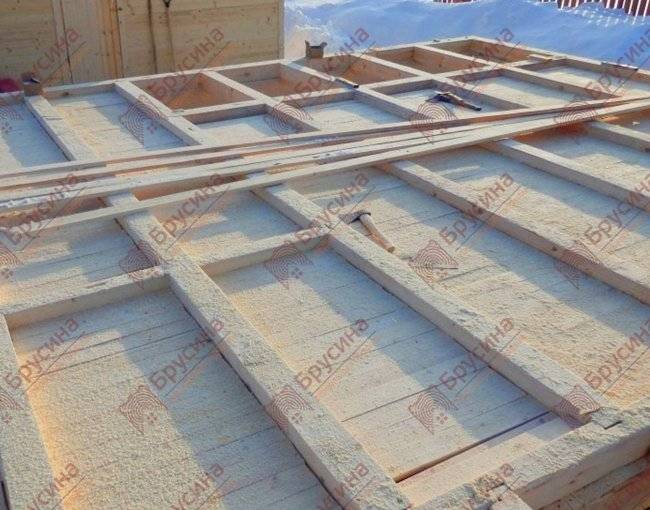

2. После установки балок перекрытий доски обрешетки подшиваются либо саморезами снизу с помощью шуруповерта (рука свободно проходит в промежуток между досками) либо сверху — по два самореза на доску. Также можно использовать крепление на стальных уголках. 3. Стальную сетку и супердиффузионную мембрану укадывают уже сверху по доскам обрешетки. Мембрана укладывается «корытом» с напуском на стенки балок на 10-15 см и закрепляется скобами степлера. Утеплитель укладывается враспор между балками. Более толстые плиты утеплителя укладываются в нижний слой. Стыки плит в слоях устраиваются в разбежку, чтобы исключить продувание слоя утеплителя. Если вы используете пенопласт или ЭППС, то мембрана не нужна, а подшивка должна быть сплошной — минимально при расстоянии балок 40 см это фанера или OSB-3 толщиной 16 мм. Также, благодаря особым физическим свойствам OSB возможно устройство упрощенных утепленных перекрытий:

OSB по результатам современных западных исследований является «умным» паробарьером. это означает, что при влажности 50% паропроницаемость OSB составляет 2 perm (ОСБ не паропроницаемо), а при влажности 85% паропроницаемость ОСБ растет и составляет 12 perm (ОСБ паропроницаемо). (Данные американской ассоциации древесной промышленности APA — Technical Note: Water Vapor Permeance of Wood Structural Panels and Wood Wall Construction, публикация j450, Ноябрь 2009 года). Это свойство ОСБ позволяет устраивать утепленные полы без использования полупроницаемых влаго-паро барьеров наружной стороны. 4. Утеплитель укладывается в распор (например плиты Рокувул Лайт Баттс имеют подпружиненные края). Для этого расстояние между балками по внешним сторонам должно быть на 1-2 см уже ширины плиты используемого минераловатного утеплителя. Либо плиты утеплителя нарезаются с напуском на 1 см на сторону. Пенопласт или ЭППС пропенивается по всем щелям. Более толстые плиты укладываются кнаружи. Тонки — кнутри. Швы между плитами должны быть смещены в разных слоях. 5. Поверх утеплителя без зазора укладывается пароизоляция (п/э пленка 150 мк и более, Изоспан Б, фольгированная крафт бумага) с нахлестом листов на 20-30 см и проклейкой стыков скотчем. Предпочтительно использование отражающей пароизоляции: вы сможете сохранить в доме больше тепла за счет отражения его ИК (инфракрасной) — лучистой составляющей. 6. Поверх пароизоляции без зазора или с зазором (по требованию производителя) укладывается черновой пол + чистовой пол, либо сразу чистовой пол. Толщину плит и досок чернового и чистового пола можно посмотреть вот в этом разделе.
Что делать если перекрытия у вас уже установлены, уложен пол, а толщина утеплителя недостаточна?
Вариант А. Я хочу напакостить теще, чтобы пол у нее быстро сгнил. В этом случае звоните в фирму которая предлагает утеплять деревянные перекрытия напылением пенополиуретана из подпола и заказываете этот «подарок» теще. Поскольку пенополиуретн в 50 раз менее паропроницаем, чем минеральная вата и в 5 раз менее паропроницаем, чем дерево, то через 5-7 лет деревянные перекрытия у тещи благополучно сгниют. Вариант Б. У меня есть голова на плечах, и я не хочу менять перекрытия еще лет 70. В этом случае вам нужно закрыть существующие перекрытия со стороны подпола паропроницаемым утеплителем и супердиффузионной мембраной. Схема, как это сделать приведена ниже:

Читать о расчете толщины утепления деревянных полов
Читать о конструкции теплых полов по деревянным перекрытиям
Читать о конструкции полов по грунту

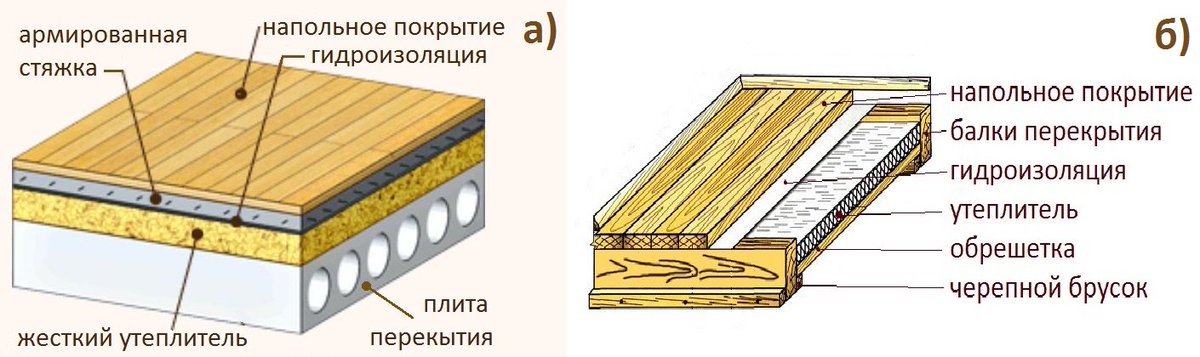

Теплые полы по деревянным перекрытиям

Брус для лаг пола размеры

лаги для пола размер бруса:как правильно выбрать и уложить

Выбирая лаги для пола, размер бруса, материал, из которого он изготовлен, и состояние древесины — это то, на что нужно обращать внимание. Не менее важно выполнить точные расчёты и соблюсти технологию монтажа лаговой подосновы. Но и это не всё — знание способов укладки лаг на различные основания поможет грамотно подготовить помещение к настилу полового покрытия.

Для чего нужны лаги

При большинстве способов монтажа пола, классическим, и часто используемым, остаётся вариант, с применением конструкции из лаг. Это поперечные опоры, служащие подосновой, на которое укладывается черновое или готовое чистовое половое покрытие.

Назначение лаг:

равномерное распределение нагрузки на базовое основание;
уменьшение прогиба полового настила;
вентиляция подпольного пространства.

Самым популярным материалом для лаг являются деревянный брус или доска.

Брус и доска для пола

Функции лаг и требования к ним

Полезные функции лаговой подосновы:

скрытие инженерных коммуникаций;
нивелирование перепадов уровней, достижение ровной горизонтальной поверхности для настила пола;
удобство в утеплении — равномерная закладка утеплителя в ячейки без увеличения толщины подосновы;
шумоизоляция.

Конструкция пола на брусьях имеет достаточную для повышенных нагрузок и укладки массивного материала жёсткость.

Преимущества лаговой подосновы из бруса:

простота в ремонте отдельных участков;
сохранение целостности полового настила при сезонных воздействиях внешней среды за счёт одинаковых деформационных свойств элементов из дерева — бруса и настила;
незначительная нагрузка на несущие конструкции из-за лёгкости материала;
относительно небольшая цена деревянного бруса.

При этих положительных качествах, стоит учитывать то, что лаговая конструкция уменьшает высоту помещения.

Приблизительные показатели уменьшения высоты комнаты

Лаговая система относится к капитальным сооружениям, и независимо от того применяются лаги из досок или используется брус, к древесине предъявляются требования:

цельномассивность;
малая смолистость;
отсутствие коры;
низкая сучковатость;
отсутствие продольно-поперечной кривизны.

Допускается наличие в древесине незначительного количества здоровых, сросшихся с основой и не имеющих загниваний сучков.

Особенности конструкции спланированной системы устройства пола в конкретном помещении и вариант применяемого настила определяют выбор лаг — из бруса или досок. Чаще применяется брус.

Важно — дерево должно пройти термическую обработку (сушку) в сушильной камере.

Выбор древесины

Под лаги могут использоваться нестроганные доски или брус из лиственных, хвойных пород.

Хвойные деревья дешевле, самые доступные — ель, сосна.

Брус из хвойных пород деревьев

Этот материал имеет достаточную прочность, но в большей степени, чем лиственные породы, подвержен разрушающим действиям влажной среды. Оправданным будет применение материала из хвои в отапливаемых сухих помещениях.

Основа для пола из лиственных пород дороже за счёт более высокой цены на материал. Но конструкция из такой древесины имеет хорошую биостойкость, значительно лучше противостоит процессам гниения.

Главный минус этого материала — невысокая прочность на изгиб, поэтому необходимо с осторожностью использовать лаги из лиственных деревьев при планируемых больших нагрузках на пол. Не рекомендуется применять мягколиственные виды дерева — липа и тополь.

Соединяет в себе все полезные для лаг свойства сибирская лиственница. Это хвойное дерево не боится влажности и имеет хорошую прочность, которая со временем только увеличивается. Даже при использовании стройматериалов из сибирской лиственницы в бане, конструкция прослужит несколько десятилетий, без потери эксплуатационных качеств.

Брус из сибирской лиственницы

Более высокие затраты на такой материал окупаются за счёт его долговечности.

Влажность древесины

Важный параметр используемой в строительстве древесины — это влажность. Она не должна превышать 20%, оптимальное значение — в пределах — 12%.

Существует несколько способов определения степени насыщения волокон дерева водой.

Визуальный способ

Самыми простыми, но не дающими точности методами определения влажности материала, могут быть:

по звуку при ударах молотком: сухой брус звонче;
фрезерованием бруса: слишком насыщенный водой материал при сверлении оставляет влажный ореол вокруг отверстия, пересушенный дымит, при нормальной влажности — следов не остаётся.
снятием тонкой стружки рубанком: у сырого дерева стружка мнётся, у высушенного, пригодного для использования — ломается и крошится.
химическим карандашом — на слишком влажном дереве проведённая карандашом по свежему спилу черта синеет.

Зная вид древа, опытные резчики могут определить степень насыщения его влагой по цвету, весу или поперечным, продольным трещинам.

Бракованный брус повышенной влажности

Расчётный метод

Этот метод основан на взвешивании пробной секции бруса, до и после сушки. Алгоритм следующий:

На расстоянии, не менее 30 см от торца бруска, вырезается сегмент шириной до 2 см.
Тщательно очищенную секцию взвешивают на точных, с погрешностью до сотых грамма, весах, полученное значение записывают.
Отрезок бруса помещают в сушилку (камеру или духовую печь) с постоянной температурой в пределах 100^о С.
Через 5 часов проба взвешивается, результат фиксируется.
С интервалом 1-2 часа производятся последующие измерения до отсутствия изменений в показаниях веса.

Далее, по формуле, высчитывается абсолютная влажность исследуемого материала:

W = (m – m₀) × M₀× 100%,

где m и m₀ — масса пробной секции до и после полного высушивания, соответственно.

Использование электронного прибора

Для инструментального, наиболее точного, определения влажности дерева используют электронные влагомеры.

Ими можно производить замеры любых видов дерева в различных условиях. В основе принципа лежит зависимость электропроводности материала от степени насыщения его влагой.

Игольчатый влагомер для древесины

В быту чаще применяются контактные (игольчатые) и бесконтактные влагоизмерители.

В первом варианте иглы прибора вводят в древесину и производят замер влажности в этой точке, показания выводятся на индикатор. При помощи таблицы температурной корректировки определяются уточнённые результаты влажности древесины.

Бесконтактные измерители влажности анализируют диэлектрическую проницаемость дерева, на основании чего определяют процент содержащейся в нём влаги. На показания этих приборов не влияют температуры древесины и окружающего воздуха, поэтому не требуется температурная коррекция.

Использование на практике знаний о влажности бруса, из которого монтируется основание для пола, очень важно. У высушенной до нормальных значений древесины значительно выше эксплуатационные качества:

прочность;
противодействие загниванию;
долговечность.

Конструкции, изготовленные из влажной древесины, создают большую вероятность их последующей деформации, что может привести к порче полового настила.

Деформация пола по сырому брусу

Размеры лаг для пола

При относительной простоте монтажа лаг, необходимо скрупулёзно подойти к подготовительному этапу, связанному с расчётом параметров бруса и проведением разметки для его укладки. От этого зависит качество настила, надёжность его эксплуатации, долговечность.

Базовыми данными для расчёта являются:

Назначение и габариты помещения.
Тип основания, на которое укладываются брусья (стяжка, опоры, ростверки фундамента).
Расположение лаг — одностороннее или в виде решётки.

В коридорах и проходных комнатах лучше монтировать каркас в поперечном движению направлении. Это позволит использовать брус меньшего размера.

Стандартные размеры

Существуют стандартно усреднённые значения, которые принимаются для расчётов сечения лаг и расстояния между ними, в пропорции с длиной пролёта.

Таблицы соотношений

Эти данные могут использоваться для уточнённых расчётов шага между лагами.

Как вычислить размер и сечение

Чтобы правильно рассчитать, какого размера брус следует использовать для лаг пола, нужно измерить габариты помещения и выбрать направление укладки лаг — вдоль или поперёк,

Для компенсации сезонных расширений дерева длина цельных брусков или сборной конструкции берётся на несколько сантиметров меньше расстояния между стенами, перпендикулярно которым они укладываются.

На выбор сечения или толщины бруса оказывают значение:

материал древесины;
толщина будущего настила;
расстояния между пролётами или точками опоры бруса;
интенсивность движения в помещении;
возможные нагрузки на половое покрытие.

Для жилых помещений за номинальное значение принимается нагрузка 300 кг/м².

При длине комнаты менее 2 м можно использовать лаги сечением 100 × 50 мм.

Оптимальным считается брус, опорное ребро которого в 1,5-2 раза превышает ширину.

Стандартный брус

Совет — выбирать лаги с запасом по сечению, учитывая толщину утеплителя и нагрузку.

Выбрать шаг между лагами

При уточнённом расчёте межлаговых расстояний обязательно учитывается высота настила пола и нагрузка на него. Указанные в таблице рекомендации приведены для пустых помещений, поэтому необходимо принимать соответствующие поправки, в зависимости от конкретных условий:

В помещениях с мебелью (спальни, гостиные), при одинаковой толщине полового настила, приведённые шаговые расстояния уменьшаются на 5-10 см.
Чем тоньше половой настил, тем шаг делается меньше.

Пример. Если доска пола толщиной 2 см, то расстояние между соседними брусьями не должна быть больше 30 см. При каждом увеличении толщины покрытия на 5 мм, шаг можно увеличивать на 10 см.

Установка лаг для пола

Несмотря на то, что лаги, чаще всего, непосредственно не взаимодействуют с внешней средой, дерево — материал, требующий защиты, поэтому перед укладкой брус должен пройти антисептическую и огнеупорную обработку.

Предварительная антисептическая обработка бруса

Лучшая прочность лаговой конструкции для всех видов оснований достигается установкой бруса на ребро.

Различные способы установки лаг имеют и некоторые особенности выполнения этих работ.

Установка на деревянные перекрытия

Наиболее распространённым в своём доме является перекрытие по несущим балкам. Конструкция из деревянных лаг по таким несущим элементам считается очень надёжной для всего пола. Способ крепления брусьев зависит от вида балок:

Прямоугольные или квадратные.
Круглые.

Ровность пола достигается выравниванием самих балок или за счёт лаг.

Крепление к балкам

Если не получается выставить ровно балки, брус крепится к их боковой части. Такой способ даёт наилучшее выравнивание всей конструкции по горизонту, без использования регулирующих опор или подкладок.

Боковое крепление к балкам

1 — Несущее балки.

2 — Лаги.

3 — Саморезы.

Крепится брус к балкам саморезами, по длине в 2,5 раза превышающей его ширину.

Укладка поперёк балок

Хорошая жёсткость системы получается при укладке лаг поперёк деревянного перекрытия.

Последовательность укладки такого основания:

на противоположных сторонах перекрытия укладываются бруски;
каждый из брусков выставляется по уровню в горизонтали;
бруски ровняются между собой в одной плоскости, подкладыванием под один из них деревянных клиньев или металлических пластин;
остальные поперечины укладываются по натянутому между контрольными лагами шнуру.

Этот вариант даёт возможность использовать бурс с меньшим сечением.

Поперечная установка лаг на балки

Брусья соединяются с балками саморезами или при помощи металлических уголков.

В зависимости от вида деревянного перекрытия предъявляются свои требования к использованию изоляционных материалов:

На межэтажной конструкции, разделяющей жилые зоны, достаточно укладки звукопоглощающего материала (это может быть черновой пол из ДСП или ОСБ) и устройства пароизоляции. В качестве пароизоляционной мембраны можно использовать полиэтиленовую плёнку, которая крепится с нахлёстом 15 см к балкам.
На деревянном перекрытии, отделяющем жилое помещение от подвала или чердака, создаётся «пирог».

Его основная функция — отсечь холод, поступающий из неотапливаемых помещений или цокольного этажа.

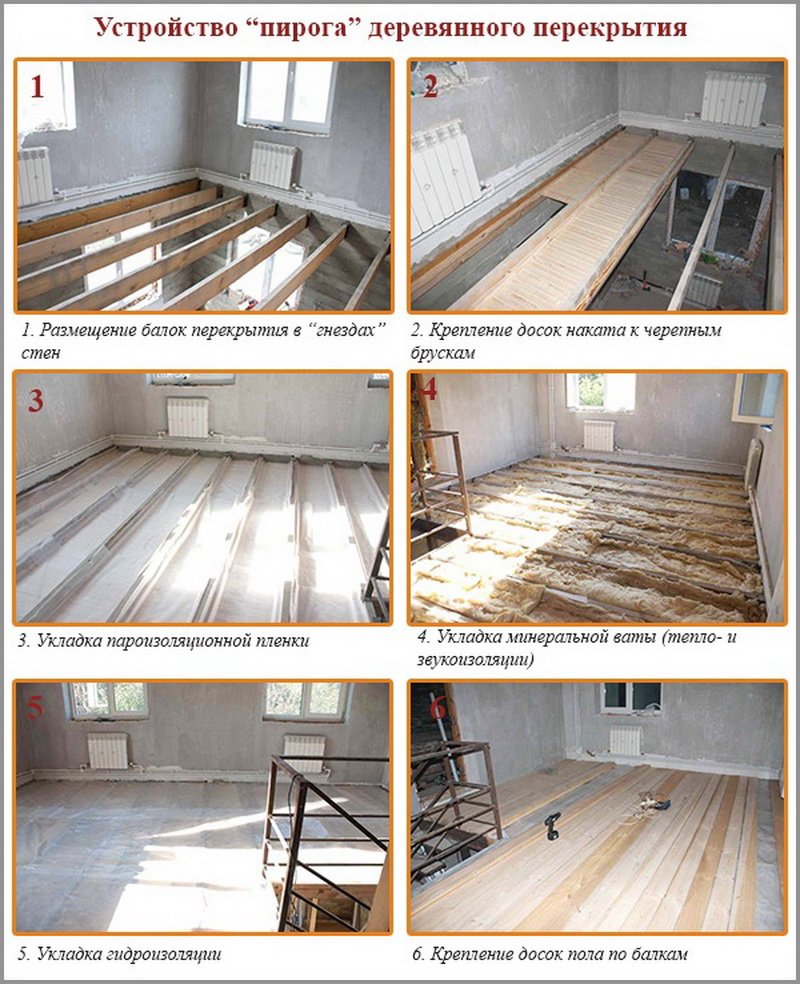

Пирог деревянного перекрытия

Толщина слоя утеплителя и изоляционные материалы выбираются в зависимости от конкретных требований к половому покрытию.

Установка на бетон

При монтаже лаг на бетонную стяжку необходимо придерживаться следующей последовательности:

Подготовить основание — очистить от пыли, обработать грунтовочным составом.
Положить гидроизоляционный материал с нахлёстом на стены и между рулонными листами не менее 15 см, стыки плотно соединить скотчем.
Выровнять лаги по горизонтали, закрепить на бруски у противоположных стен, на расстоянии 3-4 см от стен.
Натянуть между контрольными лагами маячковый шнур.
С рассчитанным шагом, уложить на основание другие брусья.
Высверлить под дюбели или анкерные распорки отверстия в бетоне, на расстоянии не более 70 см друг от друга, зафиксировать бруски на стяжке.

Достижение правильного уровня основания по маякам производится деревянными столбиками, клиньями из пластика или применением втулок, регулирующих высоту брусьев.

Регулированные лаги на втулках

Установка по грунту

Перед финишным покрытием между лагами закладывается материал для утепления и пароизоляции.

Как вариант, пошагово технология укладки лаг по грунтовому основанию выглядит так:

Хорошо уплотнить землю, выровнять основу.
Засыпать и утрамбовать дренажный слой из песка, гравия или гранитной крошки.
Сделать фундамент для опорных столбиков — деревянную опалубку залить слоем бетона, с армированной сеткой.
Застывший бетон накрыть рубероидом, выложить из кирпичей опорные столбики.
Для гидроизоляции на столбики уложить рубероид (2-3 слоя), промазать битумом.
Лаги уложить на столбики и закрепить.

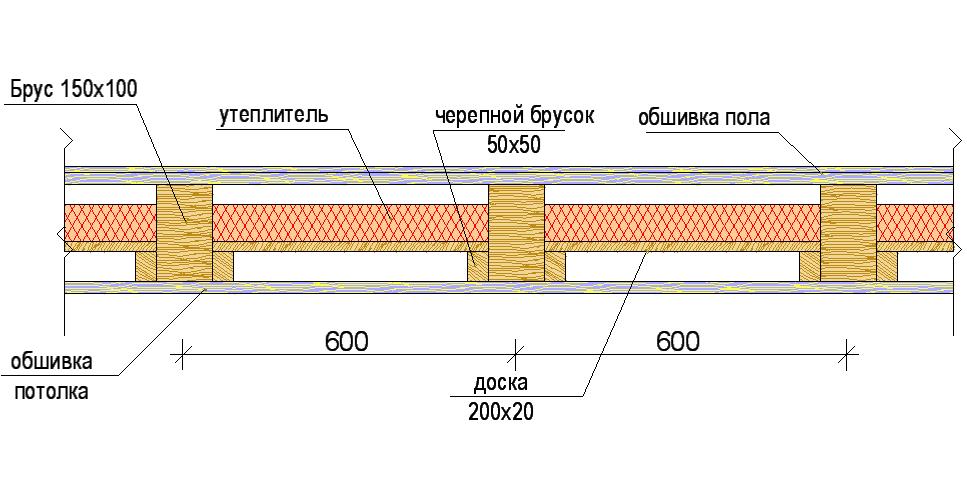

Между лагами можно установить черепные бруски или произвести нижнюю подшивку для настила чернового пола.

Монтаж по столбикам

На черновое основание стелется гидроизоляция (рубероид или плёнка) и укладывается любой вид теплоизоляционного материала. Утеплитель от финишного пола отделяют пароизоляционной мембраной.

Как усилить половые лаги

Усиление лаговой системы производится для увеличения запаса прочности или укрепления её отдельных участков при их повреждении.

Вариантов усиления несколько:

монтаж одной или нескольких дополнительных опор под брусом, перед этим выровняв систему в горизонтальной плоскости при помощи домкрата;
установка с одной или двух сторон бруса деревянных или металлических накладок, скрепленных болтами с шайбами;
замена повреждённого участка на протез из металлического прута или швеллера;

Современным способом усиления лаг является армирование бруса углеродным волокном, с фиксацией эпоксидным клеем.

Армирование бруса углеволокном

Углепластик клеится несколькими слоями до достижения требуемой жёсткости бруса. Малый вес, не утяжеляющий конструкцию, и простота работы делают этот материал популярным.

Сращивание лаг

При укладке в больших помещениях брус можно сращивать.

Основные способы соединений:

При помощи деревянных накладок или Т-образных пластин.
Внахлёст.
В пол дерева.
В лапу.

Большей прочностью на прогиб и смещение обладают соединения последних двух видов.

Варианты сращивания лаг

Места соединений промазывают водостойким клеем, фиксируют сращиваемые элементы болтами или при помощи оцинкованных накладок.

Обязательные условия при использовании составных лаг:

в местах сопряжений должны быть оборудованы опоры;
участки соединений соседних брусьев располагаются со смещением, не менее метра.

Пол на лагах — это практичный и доступный вариант. Знание того, как выбрать древесину и правильно рассчитать параметры используемого материала, принесут практическую пользу. А соблюдение технологий устройства лаговой системы в различных условиях позволит своими руками оборудовать надёжное покрытие, предотвратит риск его преждевременного ремонта.

2020 Стоимость установки напольных покрытий | Заменить Оценщик стоимости пола

Стоимость установки пола

Средняя стоимость новой установки настила составляет долларов США от 6 до 10 долларов США за квадратный фут , при этом некоторые домовладельцы тратят всего долларов США 3 или до долларов США 18 за квадратный фут в зависимости от выбранных материалов. Для гостиной среднего размера площадью 330 кв. Футов вы можете заплатить от до 1660–4620 долларов за установку и материалы.

**Средняя стоимость установки пола**
Материал для пола	Стоимость за квадратный фут
Инженерная древесина	$ 6 — $ 20
Лиственные породы	$ 10 — 18
Ламинат	$ 6 — 9
Винил или Линолеум	$ 3 — $ 10
Ковер	$ 1 — 3
Керамическая плитка	$ 2. 50 — $ 3
Керамогранит	$ 3 — $ 10
Полированный бетон	$ 3 — $ 15

Стоимость настила за квадратный фут

Пол в вашем доме — большая часть его стоимости.Это не будет платить, чтобы идти дешево, но вы также должны иметь в виду нижнюю границу вашего бюджета. В то время как стоимость будет существенной частью вашего окончательного выбора, вы будете выбирать полы в зависимости от местного климата, привлекательности грязи, пешеходного движения, домашних животных и использования комнат, в которых вы хотите получить пол. Вот средние затраты на установку пола на квадратный фут:

**Стоимость настила на квадратный фут**
Установка напольных покрытий	Стоимость за квадратный фут
Национальная средняя стоимость	$ 8
Минимальная стоимость	$ 3
Максимальная стоимость	$ 18
Средний диапазон	$ 6 в 10 долларов США

Вас также могут заинтересовать экологичные варианты. Средняя стоимость между всеми вариантами напольного покрытия составляет долл. США / кв. Фут, , но окончательная стоимость будет сильно зависеть от того, какой вариант напольного покрытия вы выберете. Каждый тип напольного покрытия требует своего метода укладки и знающего подрядчика по напольному покрытию.

Вернуться к началу

Калькулятор стоимости пола

Цена за установку любого вида пола основана на квадратных метрах. Кроме того, материалы, которые вы заказываете, будут основаны на квадратных метрах, и установщик даст вам цену за труд, основанный на квадратных метрах, плюс 10% за установку и отходы.Напольное покрытие, которое должно быть обшито так, чтобы в нем размещались напольные плиты, лестницы, трубы, углы или ниши, может привести к отходам. Вот как рассчитать размер вашей комнаты:

Измерьте ширину и длину пола.
Умножьте ширину на длину. Например, если размер комнаты 8х10, площадь в квадратных футах составит 80 кв.
Умножьте общую площадь в квадратных метрах на стоимость выбранного вами материала

Оценщик стоимости пола

Гостиная площадью 330 кв. Футов плюс прихожая размером 20 x 2 дюйма (40 кв. Футов) из инженерного дерева:

= 370 кв. Футов x 6–20

долларов

= 2 220–7 400

долл. США долл. США

Материал напольного покрытия	Средний 330 кв.Гостиная
Инженерная древесина	1 980 — 6 600
Лиственные породы	3300 долл. США — 5 940
Ламинат	$ 1,980 — 2,970
Винил или Линолеум	990 — 3300
Ковер	$ 330 — 990
Керамическая плитка	825 — 990
Керамогранит	990 — 3300

Вернуться к началу

Деревянный настил Стоимость

Средняя стоимость установки деревянного настила составляет от до 16 долларов за квадратный фут в зависимости от типа.Стоимость установки паркетных полов в гостиной площадью 330 кв. Футов составляет от 2640 до 5280 долларов, при этом средний домовладелец платит 3960 долларов.

Деревянные полы создают ощущение тепла в комнате. Популярный выбор, их легко украшать вокруг, так как цвета дерева считаются нейтральными и приятными для глаз. Вы можете использовать как цельную, так и искусственную древесину, которая является слоем предпочитаемой вами древесины (шпона) на 5-7 листах по

. 2020 Стоимость настила из твёрдой древесины + Стоимость установки за квадратный фут

Затраты на установку деревянного пола

Средняя стоимость установки паркета из древесины лиственных пород составляет 4,213 долларов , при этом большинство домовладельцев тратят от 2,311 долларов США до 6,111 долларов США. На более низком уровне вы можете рассчитывать заплатить долларов США от 6 до 11 долларов за квадратный фут , а на дорогих ценах они колеблются от долларов США до 12 23 долларов за квадратный фут как на материалы, так и на установку. Установка включает в себя отделку, отделку и удаление вашего старого пола.

**Паркетные полы Стоимость установки**
Национальная средняя стоимость	$ 4213
Минимальная стоимость	$ 1200
Максимальная стоимость	$ 11100
Средний диапазон	$ 2311 в 6 115 долл. США

При наличии множества доступных вариантов важно понимать, какие переменные повлияют на окончательную стоимость вашего проекта.Независимо от того, выбираете ли вы традиционные лиственные материалы или паркетные полы, вам нужно выбрать вариант, который имеет смысл для вас и вашего дома. Это руководство предназначено для того, чтобы помочь вам в путешествии по деревянным полам и лучше понять связанные с этим расходы. Таким образом, вы можете планировать соответственно и, самое главное, оставаться в рамках вашего бюджета.

Стоимость установки паркета на квадратный фут

Установка паркета из твёрдой древесины стоит от 6 до 23 долларов за квадратный фут , при этом большинство домовладельцев тратят в среднем от до 8-15 долларов за квадратный фут в . Основными ценовыми факторами являются выбранный тип древесины и трудозатраты на профессиональную установку.

**Деревянный пол Стоимость за квадратный фут**
Лиственные породы	Низкий класс	Средний класс	Высокий класс
Традиционная лиственная древесина	$ 6 — 11	$ 9 — 18	$ 12 — 23
Инженерная древесина	$ 6 — $ 14	$ 9 — 19	$ 12 — 23

Средняя трудозатраты на установку деревянных полов

Средняя стоимость рабочей силы при установке паркетных полов варьируется от долларов США до 9 долларов за квадратный фут до найма профессионального подрядчика.Ожидайте, что затраты на рабочую силу составят приблизительно 50% от общей стоимости вашего проекта . Всегда получайте несколько предложений от различных подрядчиков по настилу лиственных пород, чтобы вы могли принять обоснованное решение.

Сколько стоит установить деревянные полы на 1000 кв. Ножки?

Средняя стоимость установки паркетных полов на 1 000 кв. Футов составляет от 615 до 10 140 долл. США, при этом большинство домовладельцев тратят около 9 0005 8 127 долл. США на материалы и профессиональный труд.

Лестница из лиственных пород дерева Стоимость

Установка лестниц из лиственных пород стоит в среднем от до 100 долларов за ступеньку , включая все материалы и профессиональный труд.Обычно лестничный пролет имеет от 12 до 15 ступеней, что в сумме составляет от до 1200-3000 долларов.

Вернуться к началу

Традиционный деревянный настил стоит

Стоимость новых деревянных полов колеблется от долларов США до 13 долларов за квадратный фут , в то время как спроектированная древесина стоит немного дороже, в среднем от долларов США до 15 долларов за квадратный фут как на материалы, так и на установку. Традиционные полы из цельного дерева без каких-либо слоев — по сравнению с инженерным деревом, которое состоит из нескольких слоев лиственных пород и фанеры.Оба прочные, с высокой перфорацией

этаж в отсортированном массиве

def этажПоиск (обр., Низкий, высокий, x):

, если (низкий> высокий):

возврат - 1

, если (x> = обр. [Высокий]):

возврат высокий

в середине = и ((низкий + высокий) / 2 )

, если (обр. [Середина] = = x):

возвращение в середине

, если (в середине> 0 и обр. [Середина - 1 ] = x

и x

возврат в середине - 1

, если (x

возврат этажПоиск (обр., Низкий, средний - 1 , х)

возврат этажПоиск (обр., Середина + 1 , высокий, x)

обр. = [ 1 , 2 , 4 , 6 , 10 , , 000000 ]

n = len (обр.)

x = 7

index = floorSearch (обр., 0 , n - 1 , x)

, если (индекс = = - 1 ):

печать ( "Этаж" , х, "не существует \

в массиве ", end =" ")

, иначе :

print ( "Этаж" , x, "является" , обр. [Индекс])

Устройство Чернового пола деревянного дома.. Статьи компании «ТоргЛес Москва»

За 11 лет работы мной накоплен огромный опыт и фото-материал по строительству деревянных домов. Надеюсь данная статья поможет тем кто решил данную работу производить самостоятельно.
Начну с прописной истины — от того как устроен черновой пол, часто зависит насколько теплым, долговечным и надежным будет построенный Вами деревянный дом, в котором вам и вашим детям жить. Последние два факта определяются необходимыми условиями которые нужно создать:

Подполье должно хорошо вентилироваться, особенно в теплое время года. Если грунт в подполье сырой, необходимо устроить гидроизоляцию из глины, бетона, укладки толя в один-два слоя, или из современных гидроизоляционных материалов.

Поэтому нижние венцы дома, половые балки, лаги, доски с тыльной стороны необходимо обрабатывать антисептиками. Они есть в продаже, приготовлять их следует строго по инструкции, прилагаемой к упаковке.

Если лаги пола или балки перекрытий покрылись сине-зеленым налетом а то и вовсе почернели в результате длительного хранения, это не беда. Ведь брус все таки материал биологического происхождения.

Было

Стало через 5 мин.

Сенеж ЭФФО-отбеливатель древесины

К водорастворимым антисептикам, предохраняющим от плесени, относятся фтористый натрий, кремнефтористый натрий, кремнефтористый аммоний, препарат ВВК-3, препарат ХХП и МХХЦ. Их раствор наносится на древесину кистью или опрыскиванием.

СЕНЕЖ ЭФФО — свойства:

— Глубокое отбеливание древесины за счет усиленного проникновения.
— Интенсивная формула отбеливающего состава СЕНЕЖ ЭФФО на основе кислород-переносящего агента.
— СЕНЕЖ ЭФФО сохраняет эффективность отбеливания при длительном хранении.
— Отбеливающий состав не оставляет химических ожогов на обработанной древесине.
— Отбеленная древесина безопасна для человека и домашних животных.
— Отбеливатель для дерева СЕНЕЖ ЭФФО удаляет все виды поверхностного поражения древесины.
— Средство подходит как для внутренних, так и для наружных работ.
— Отбеливающий состав выдерживает замораживание без потери свойств.
— СЕНЕЖ ЭФФО самостоятельно нейтрализуется, не образует высолов на поверхности.
— Отбеливатель древесины СЕНЕЖ ЭФФО пригоден для обработки пищевой деревянной транспортной тары.
— Отбеливающее средство обладает приятным лимонным запахом.

Тематическая ссылка на сайт — КрадО

_{На фото массивные балки перекрытий сечением 200х150мм. Черепной брусок сечением 40х50мм. крепится к нижней части рабочей поверхности балки, сверху укладывается уже обработанная черновая доска сечением 150х25мм.}

Обрабатывать следует два раза с промежутком в 3—5 часов, строго соблюдая технику безопасности, работа ведется в хорошо защищающей спецодежде. Трехпроцентный раствор фтористого или кремнефтористого натрия, кроме того, защитит и от насекомых. Если же они завелись, применяют растворы хлорофоса и хлородана: пропитывают древесину или впрыскивают в летные отверстия.
Иногда рачительные хозяева применяют в качестве обработки первых венцов Отработку МАШИННОГО МАСЛА, которую в избытке ( 100л. бочку) по сходной цене можно приобрести в любом автосервисе.

_{На фото половые лаги сечением 200х100. Хозяин решил не тратиться на фирменный септик и обработал два первых венца и места соединения половых лаг отработкой машинного масла.}

В производстве строительных работ по монтажу балок перекрытий и лаг пола обычно используют стандартный обрезной брус, естественной влажности сечением 150х100, 200х100, 200х150мм. Т.к. коэффициент сопротивления у данных сечений гораздо выше чем у обычного 150х150, 200х200мм.
Ширина лаг и балок перекрытий 150-200мм. — это рабочая поверхность, с которой в основном придется работать, пришивая брусок 50х40мм, черновую доску 150х25, укладывать изоляционный материал и утеплитель.
Т.к. брус укладывается на малое ребро толщиной 100-150мм. и зависит от расстояния между балками и расчетной проектной нагрузки на них, толщина от 100 до 150 мм. Обычно расстояние между балками перекрытий и лагами пола выполненных из бруса не превышает 600мм -0.6м. Этого расстояния вполне достаточно.
Если лаги укладывают в квартире на плиты перекрытия или звукоизоляционный слой, их толщина может быть небольшой и можно использовать доску толщиной 50 мм., рабочей шириной 100-150 мм.

В качестве лаг можно использовать доски толщиной 50-45мм., уменьшив шаг между лагами до 400мм-0.4м. В этом случае в качестве настила «чистового пола» можно использовать фанеру марки ФК или ФСФ толщиной 20-22мм.

На фото два примера приведенные выше использования бруса и доски в качестве лаг.

_{Если шаг между лагами пола 0.6м то можно стелить половую шпунтованную доску толщиной от 28 до 35мм (она играть не будет), если этот шаг больше то необходимо использовать половую шпунтованную доску толщиной до 45мм.}

_{На фото строительство довольно большого каркасного дома. В изготовлении каркаса чернового пола используется доска строганная сухая сечением 190х45мм}_{шаг меду лагами 0.4м}

УСТРОЙСТВО ЧЕРНОГО ПОЛА.

Методы укладка черного пола (рис. )

_{На фото в качестве лаг выбран брус 150х150 и это не является ошибкой, главное чтобы пролет (по длине лаги) был не больше 4м., если он больше то необходимо делать фундаментное основание под лагами.}

Наиболее распространенный, легкий и быстрый способ настила чернового пола на прибитый черепной брусок. Его мы и рассмотрим.
Устраивают полы так. Сперва выравнивают лаги, используя уровень, или «нивелир». Затем крепят черепной брусок (50х50, 50х40) к нижней части рабочей поверхности лаг (см. фото). Стелют черновой пол, используя доску (100,150х25) мм. прибивая ее к черепному бруску. Затем укладывают гидроизоляцию и утеплитель.
Иногда для настила черного пола применяют доску других сечений например 150х40,50мм вытащив ее из под опалубки. Предварительно высушив ее и обработав антисептиком. Следует заметить, что используя доску большей толщины (40,50мм) уменьшается рабочая поверхность лаг и балок перекрытий, и использовать утеплитель толщиной скажем 100мм становиться проблематично.
Именно с этой целью некоторые состоятельные хозяева заказывают лаги сечением 250х100.

_{На фото брус сечением 250х100мм, рядом стандартный 200х100мм.}

Это те, кому нужен теплый пол, то есть потребуется поверхность 250мм, для укладки 2 слоев теплоизоляции, толстой черновой доски и гидроизоляции. Придерживаясь мнения «не экономить на материале в дальнейшем экономить на отоплении!». В чем есть немалый резон, т. к. деньги потраченные на утепление полов и крыши быстро вернуться деньгами сэкономленными на отоплении. Чтобы созданное пространство между черновой доской и чистовым полом было всегда сухим, пол должен иметь по углам несколько вентиляционных отверстий 10—15 мм, закрытых решетками, а также «чистовой пол» — шпунтованная половая доска должна иметь пазы для продуха и циркуляции воздуха.

НЕОБХОДИМЫЙ МАТЕРИАЛ:

_{На фото основной — стандартный материал который потребуется для изготовления чернового пола.}

Основные виды сечений «половых лаг» и «балок перекрытий»:

ФОТО\СЕЧЕНИЕ В ММ.	КОЛ-ВО ШТ. В 1м3	ОБЛАСТЬ ПРИМЕНЕНИЯ
200х100х6000	8,3	Данный брус предназначен как раз для укладки лаг, и перекрытий в строительстве деревянных домов. Укладывается он на ребро 100мм. Рабочая поверхность в 200мм предназначена для укладки 2 слоев теплоизоляции, крепления «черепного» бруска, толстой черновой доски и хорошей гидроизоляции. Вес одного бруса около 100 кг.
200х150х6000	5,5	Основное назначение этого бруса как раз возведение перекрытий в строительстве деревянного дома. Вес одного бруса около 150кг. Укладывается он на ребро 150мм. на верхний венец (Толковый словарь В. Даля — Черепной венец избы, верхний; в нем выбирают паз, для настилки черепа, потолка, и на нем лежит череп, кровля). Состоятельные хозяева иногда настаивают, чтобы лаги пола тоже были изготовлены из него. С этим не поспоришь, в этом есть не малый резон —надежность.
150х100х6000	11,1	Данный брус универсален и предназначен как для возведения «колодца» или стен деревянного дома так и для укладки половых лаг и перекрытий. Вес одного бруса около 80кг.

ФОТО\СЕЧЕНИЕ В ММ.

КОЛ-ВО ШТ. В 1м3

ОБЛАСТЬ ПРИМЕНЕНИЯ

200х100х6000

8,3

Данный брус предназначен как раз для укладки лаг, и перекрытий в строительстве деревянных домов. Укладывается он на ребро 100мм. Рабочая поверхность в 200мм предназначена для укладки 2 слоев теплоизоляции, крепления «черепного» бруска, толстой черновой доски и хорошей гидроизоляции. Вес одного бруса около 100 кг.

200х150х6000

5,5

Основное назначение этого бруса как раз возведение перекрытий в строительстве деревянного дома. Вес одного бруса около 150кг. Укладывается он на ребро 150мм. на верхний венец (Толковый словарь В. Даля — Черепной венец избы, верхний; в нем выбирают паз, для настилки черепа, потолка, и на нем лежит череп, кровля). Состоятельные хозяева иногда настаивают, чтобы лаги пола тоже были изготовлены из него. С этим не поспоришь, в этом есть не малый резон —надежность.

150х100х6000

11,1

Данный брус универсален и предназначен как для возведения «колодца» или стен деревянного дома так и для укладки половых лаг и перекрытий. Вес одного бруса около 80кг.

Основные виды сечений доски для настила чернового пола:

1-СОРТ:

2-СОРТ:

ФОТО\СЕЧЕНИЕ В ММ.	КОЛ-ВО ШТ. В 1М3	1М3 ЗАКРЫВАЕТ М2	ОБЛАСТЬ ПРИМЕНЕНИЯ
150х25х6000, 100х25х6000	44,4. 66,6	40	Область применения 2 сорта совершенно однозначно: данная доска предназначена для производства черновых работ в строительстве деревянного дома. Т. к. обрезная доска 2 сорта претензий по качеству не имеет и предназначена на подшивку чернового пола и обрешетки, что является предметом экономии из за своей цены. Вес одной 6м. доски около 20кг.
150х50х6000	22,2	20	Область применения 2 сорта совершенно однозначно: данная доска предназначена для производства черновых работ в строительстве деревянного дома. Т. к. обрезная доска 2 сорта претензий по качеству не имеет и предназначена на подшивку чернового пола и обрешетки, что является предметом экономии из за своей цены. Вес одной 6м. доски около 40кг.

Что такое 2 сорт: к примеру 150х25, имеет по ширине 150мм всего лишь одну рабочую поверхность, вторая поверхность не обрабатывается, с нее всего лишь срезается верхняя кромка, оставляя по краям обзол. В строительстве используется только чистая рабочая сторона 150мм.

Основные виды сечений «черепного» бруска для крепления чернового пола:

Обрезной (естественная влажность):

ФОТО\СЕЧЕНИЕ В ММ.	КОЛ-ВО ШТ. В 1М3	В 1М3 М/П	ОБЛАСТЬ ПРИМЕНЕНИЯ
50х50х3000	133	399	Брусок — Применяется в качестве несущей конструкции для крепления отделочных материалов (обрешетки стен, чернового полов, изготовлении обрешетки под укладку черепичной крыши, и фасада деревянного здания). Он также необходим при строительстве и отделке домов. Имеет обработанные с 4-х сторон поверхности. Толщина бруска — до 25мм, а ширина не больше тройной толщины, т. е. — до 75мм. В некоторых случаях где это требуется, необходим строганный -сухой брусок. Пример: окончательня отделка внутри помещения см. фото ниже и статья -применение бруска в строительных работах.
50х40х3000	166	498	Брусок — Применяется в качестве несущей конструкции для крепления отделочных материалов (обрешетки стен, чернового полов, изготовлении обрешетки под укладку черепичной крыши, и фасада деревянного здания). Он также необходим при строительстве и отделке домов. Имеет обработанные с 4-х сторон поверхности. Толщина бруска — до 25мм, а ширина не больше тройной толщины, т. е. — до 75мм. В некоторых случаях где это требуется, необходим строганный -сухой брусок. Пример: окончательня отделка внутри помещения см. фото ниже и статья -применение бруска в строительных работах.

Строганный (камерная сушка, 18% влажность):

ФОТО\СЕЧЕНИЕ В ММ.	КОЛ-ВО ШТ. В 1М3	В 1М3 М/П	ОБЛАСТЬ ПРИМЕНЕНИЯ
50х50х3000	133	399	см. таб. выше. Подвергаеться термообработке. Имеет строганные идеально ровные с 4-х сторон поверхности. Толщина бруска — до 20мм, а ширина не больше тройной толщины, т. е. — до 60мм.
40х40х3000	208	624	см. таб. выше. Подвергаеться термообработке. Имеет строганные идеально ровные с 4-х сторон поверхности. Толщина бруска — до 20мм, а ширина не больше тройной толщины, т. е. — до 60мм.

ВОТ КАК ЭТО ВЫГЛЯДИТ:

_{2 — этаж возведение контр-обрешетки из строганного сухого бруска сечением 50х30 для настила паркетной доски.}

НАСТИЛ ЧИСТОВОГО ПОЛА.

Для настилки полов применяются специальные фрезерованные (шпунтованные) доски с пазами и гребнями. Доски обычно имеют толщину 27, 28 и 35, 45 мм, ширину по лицевой стороне 100, 110, 120, 135, 140 мм. Внизу у всех них выбирается углубление или продух высотой 2 мм: он способствует не только плотному примыканию каждой половицы к балкам или лагам, но и обеспечивает надежную вентиляцию пространства между двумя настилами при устройстве теплых полов. Со стороны паза к лицевой поверхности в этих досках и брусках делается небольшой скос, который обеспечивает более плотное примыкание кромок досок друг к другу. Это необходимо помнить при укладывании настила.

Часто встает выбор какую толщину половой доски выбрать:

Выбирая толщину половой доски надо учитывать расстояние (шаг) между лагами пола и балками перекрытий, если не используется контр-обрешетка, половая доска будет крепиться именно к ним.

Расстояние между лагами пола и балками перекрытий от 300мм до 500мм (0.3-0.55м)

Расстояние между лагами пола и балками перекрытий от 600мм до 800мм (0.6-0.8м)

Расстояние между лагами пола и балками перекрытий от 800мм до 1000мм и больше (0.8-1м)

Необходима доска пола толщиной 27,28мм. Можно использовать фанеру марки ФСФ или ФК толщиной от 20мм

Необходима доска пола толщиной 34,35,36мм.

Необходима доска пола толщиной 45мм.

Иногда проектировщики или строители указывают, что им необходимо скажем 8,3 м3 доски половой толщиной 35мм. Чтобы проверить сколько метров квадратных необходимо закрыть необходимо:

толщину доски — 35мм. перевести в метры — 0.035м.

1м3 (один метр кубический доски) : 0,035м. (толщина доски) = 28,57 м2. Один метр кубический — (1м3) доски толщиной 35мм закрывает площадь 28,57м2
8,3 м3 х 28,57 м2 (площадь 1м3 в м2) = 237 м2. Иначе говоря 8,3м3 — доски половой толщиной 35мм закроют площадь в 237м2

Поразительно, но это факт!

Многие клиенты имея высшее образование не могут вспомнить курс средней школы, иногда не в состоянии рассчитать площадь. Иначе говоря какую площадь закроет один метр кубический — (1м3) половой доски определенной толщины (мм.) в метрах квадратных — (м2)

Позвольте напомнить эти расчеты.

Таблица перевода объема 1м3 в площадь в м2 для доски половой, толщиной от 20 до 45мм.:

Для половиц выпускаются и другие доски: шпунтованные с фальцем, с прямым шипом, с сегментным шипом, с трапециевидным шипом и с рейкой, в шпунт. Они, строганные с одной лицевой стороны, не имеют продуха, и настилать их несколько сложнее; при небольшом (всего в 1—2 мм) бугорке на балке или лаге доска качается. Все эти неровности надо тщательно удалять.
Еще больше работы потребует настилка полов из обычных, часто не обрезных досок: придется стесывать топором обзол, строгать лицевые стороны.
Однако какие бы ни были доски, при настилке пола они укладываются годичными слоями в разные стороны: только при этом условии настилка получается более ровная, до минимума снижается и коробление.
Полы бывают одинарные и двойные. Последние состоят из двух настилов — чистого и черного (подбора), находящихся на разных уровнях. Черный пол делают из горбылей и других подходящих пластин или досок толщиной 50-60 мм. Их не прибивают, а укладывают в выбранные в балках пазы (шпунты), заплечики («черепа») или на прибитые «черепные» бруски. Верхняя же сторона балок оставляется для настилки чистого пола: она должна быть хорошо опилена, стесана или дополнительно остроганна.

Читать «Как построить сельский дом» — Шепелев Александр Михайлович — Страница 56

Рис. 131. Заделка концов деревянных балок междуэтажных перекрытий в стену толщиной 2 1/2 кирпича:

1 — толь в один-два слоя; 2 — балка; 3 — пол; 4 — лага; 5 — конец балки; 6 — зазор 4 см; 7 — доска толщиной 2,5 см; 8 — толь; 9 — войлок в один слой

Рис. 132. Заделка концов деревянных балок междуэтажных перекрытий

Рис. 133. Заделка концов деревянных балок в чердачном перекрытии в стену толщиной в два кирпича: 1 — толь; 2 — засыпка; 3 — доска толщиной 25 мм; 4 — войлок в 3 слоя

Рис. 134. Устройство ригеля около труб:

а — общий вид стены и ригеля; б — способы крепления ригеля в балку; 1 — ригель; 2 — балки; 3 — ригели; 4 — балки

При заделке концов балок чердачного перекрытия в стенах толщиной в два кирпича особое внимание уделяют защите гнезд. Прежде всего в них устанавливают ящик из трех стенок, которые просмаливают и обивают войлоком (рис. 133).

Балки около дымоходов необходимо располагать не ближе 400 мм от внутренней поверхности ближайшего дымохода. Бывает, что нельзя отдалить балку от дымохода. В этом случае балку врубают в ригель, который, в свою очередь, врубают в две балки, что немного ослабляет их. Чтобы уменьшить ослабление, такие балки лучше укладывать более толстыми концами в сторону дымохода (рис. 134).

В кирпичных, каменных и подобных им зданиях между крайними балками и стеной должен быть зазор не менее чем в 50 мм, который заделывают рейкой. Между рейкой и балкой желательно проложить полоску толя или рубероида.

ЗАПОЛНЕНИЕ ПЕРЕКРЫТИЙ

От правильно выполненного перекрытия зависит теплопроводность и звукопроводность дома.

Междуэтажные перекрытия состоят из балок, наката, образующего потолок, пола и засыпки. Для укладки наката к балкам прибивают так называемые «черепные» бруски сечением 4X4 или 5X5 см или выбирают в них «черепа» (шпунты). Пластины наката должны плотно примыкать друг к другу (лучше четвертями) и быть на одном уровне с нижней стороной балки, для чего их концы приходится подрезать. Если потолок не штукатурят, пластины строгают. Уложив накат, его покрывают слоем (2 — 3 см) глинопесчаной смазки или толя, причем так, чтобы он накрывал половину высоты балки. На высохшую смазку или толь насыпают рыхлую засыпку нужной толщины. Чтобы при мытье полов влага случайно не попадала на засыпку, сверху ее рекомендуется закрыть толем.

Рис. 135. Междуэтажное перекрытие по деревянным балкам (разрез):

1 — штукатурка; 2 — засыпка по смазке; 3 — балка; 4 — пол; 5 — лага; 6 — прокладка из толя или картона; 7 — накат; 8 — черепной брусок

Рис. 136. Разновидности наката:

а — накат из пластин вподрезку; б — накат из дощатых щитов в два слоя; в — накат в два слоя с Л1гафрагмами; г — подшивка потолков тесом; 1 — пластина; 2 — подрезка; 3— балки; 4 — черепные бруски; 5 — накат из дощатых щитов в два слоя; 6 — диафрагмы; 7 — подшивка под штукатурку; 8 — подшивка вразбежку

После этого на часто уложенные балки стелют доски пола, а если балки положены редко, то на них кладут сначала лаги, изолируют двумя-тремя слоями толя или картона, настилают по ним пол, не забыв сделать вентиляционные отверстия (рис. 135). Разные способы настила наката приведены на рисунке 136.

Если из-за недостаточной толщины накат нельзя подрезать, его настилают не заподлицо с нижними сторонами балки, а на черепные бруски (балка будет несколько выступать).

Тонкие горбыли или доски укладывают на черепные бруски, а снизу балки подшивают тесом. Такая подшивка опасна в пожарном отношении, поэтому между подшивкой и накатом через 1 м ставят так называемые диафрагмы — бруски, равные толщине черепных брусков, которые снижают приток воздуха.

Если балки уложены часто, возможна подшивка из теса, который крепят гвоздями под углом, застилают его толем и засыпают сухой землей или шлаком.

Чердачные перекрытия выполняют в такой последовательности. Накат смазывают глинопесчаной смазкой или покрывают толем. Когда смазка высохнет, засыпают опилки, стружку, соломенную сечку, древесный лист, а сверху с противопожарной целью — мелкий шлак или сухую землю слоем 5 см (табл. 21).

Таблица 21

Толщина засыпки чердачного перекрытия в зависимости от наружной температуры воздуха в зимнее время и объемной массы материала

Материал	Объемная масса 1 м3, кг	Толщина засыпки, см, при зимней температуре воздуха, °С
Материал	Объемная масса 1 м3, кг	-15	-20	-25	-30	-35	-40
Лист древесный сухой	120	5	5	5	5	5	5
Соломенная сечка	120	5	5	5	5	5	5
Опилки древесные	250	5	5	6	7	8	10
Сфагнум (мелкий торф)	250	6	6	6	6	6	6
Стружка древесная	300	6	7	8	9	10	11
Котельный шлак	1000	13	16	19	22	24	27
Земля сухая	1500	15	15	18	19	20	22

Конструктивы. 3. Плита пола (платформа) | Оптимальное строительство.

Ростверк

Почему ростверк не из металла.

Давайте обвяжем швеллером 150 и все хорошо…

Давайте. Будет как на ролике, где такой швелер, его собственным весом отрывает от деревянного бруса 150*150.

А что бы «все хорошо» в сравнении с предлагаемой деревянной балкой (150*250), нам понадобится не 16-ый швеллер плашмя, а 20-ый широкополочный двутавр 20Ш1, высотой 200 и полками 150. И «стоймя», как положено.

Прогиб такой железяки на пролете 6 метров под распределенной 100 кг/м (на каждом метре ставим дядьку в 100 кг) будет около 5 мм, вдвое меньше деревянной 150*250 мм в таких же условиях (прогиб 10.4 мм).

Вот только весить такая железяка, будет под 200 кило, на нее глядеть-то страшно, не то что таскать. Я уже не говорю про резать эту «рельсу». И покупать.

Но в принципе, тем кто любит возится с серьезными железками, тем более для тех, у кого 20Ш1 «вон в том углу валяется» — вполне рабочее решение.

Зачем такая высота (250 мм).

Не потому, что столько нужно для жесткости пола, а для создания необходимого слоя утепления.

250 мм — высота полости ростверка, 150 мм — высота лаг. 400 мм — слой утепления, снижающий потери тепла нижнего перекрытия, почти на 70% относительно полов по грунту с слоем пенопласта 200 мм.

Расчет довольно муторный, с учетом зон теплопотерь под плитой, учетом выигрыша плиты при уличной ниже +4С и проигрыша в межсезонье, когда температура уличного воздуха выше температуры грунта.

Ну и приятным бонусом, получаются очень жесткие (сравнимые с ж/б плитой) полы.

При шаге балок ростверка в 2000 мм и пролетах 1500-2000 мм, под предельной нагрузкой (СП, каркасные дома) 240 кг/м2 получаем прогиб 1/2000, это в 8 раз жестче норматива под нормативной жилой (150 кг/м2, прогиб 1/250).

О прогибах.

Относительный прогиб в долях (1/250) — это просто. На какую долю от пролета — прогнется пол.

1/250 означает, что на расстоянии метр, допустимый прогиб 4 мм. Надо понимать, что это максимальная величина для жилых помещений.

Субъективно, ощущение «батута» пропадает на прогибе от 1/500.

Например, для комнаты длиной в 4 метра на каждом квадрате которой стоит бочка весом 150 кг, допустимый прогиб пола в центре комнаты 4000/250=16 мм.

А незаметный субъективно прогиб — 8 мм

В нашем случае, прогиб под такой нагрузкой, будет в доли миллиметра.

Почему сборный деревянный ростверк.

Потому что:

Работать с доской 50*200 и 50*150 — гораздо проще, чем с брусом 200-250 мм. Это понимание приходит сразу, после первой же шестиметровой двухсотки, притащенной от штабеля к месту монтажа ростверка 🙂
Потому что выправить «пропеллер» на брусе 200-250 мм — без шансов. Да и дуга на коротком участке — не подарок.
Потому что брус, даже сухой — более склонен к трещинам, чем доска.
Потому что возникает проблема с сопряжениями, которые в брусе решаются запилами на половину высоты. Что ГАРАНТИРОВАНО ведет к образованию зон напряжения и трещинам, снижающим жесткость и прочность полов в разы.

Спрашивается, зачем было это дерево покупать, везти, монтировать, что бы взять в работу всего ЧЕТВЕРТЬ (от высоты, нагрузки зависят квадратично) рабочих возможностей дерева?

Взято наугад, форумхаус, https://www.forumhouse.ru/threads/386303/ такого много.

Сравните с жесткостью сборной балки, все доски которой стоят на опоре.

Потому что для врезки бруса той же «елочкой» без зазора в палец нужен плотник. А для того же из досок — достаточно любого мужика с рулеткой, карандашом и нормальной торцовкой.

Конструкция ростверка

Три доски 50*200 на торце, сверху 50*150.

Стрелками показаны черепные бруски

К внешним доскам пакета ростверка, снизу прибивается «дюймовка» (доска 25*100) в роли черепного бруска. Прибивается до монтажа пакета, что позволяет работать как белые люди, не ползая под ростверком.

Ростверк с черным полом (опорой утеплителя)

На черепные бруски набрасывается дюймовка. Доски без крепежа, лежат свободно. Тут примерно полтысячи досочек.

Строя дом, Вы будете часто вспоминать бессмертного Лари Хона:

Стройка — это таскать доски. Очень много досок… 🙂

Доски накрываются любой ветрозащитой. Ее смысл — защита утеплителя от продувания и пыли.

На край, пойдет нетканка с огорода в пару слоев.

Это минимальный вариант. К нему, можно добавить сетку от мышей.

Размер ячейки народ уже определил в строго научном эксперименте 🙂

Сетку можно положить, как на доски, так и под них.

Нужно ли асептировать доски.

Нет, не нужно. Как минимум не нужно все подряд, это лишние деньги, время, работа.

Вот что говорит об этом СП 31-105-2002

4.3.2 Деревянные элементы конструкций, отметка низа которых в проектном положении ниже планировочной отметки земли или превышает ее менее чем на 250 мм, должны быть изготовлены из пиломатериалов, обработанных антисептиками в соответствии с требованиями СНиП 2.03.11. Пиломатериалы, применяемые для изготовления других элементов конструкций, не нуждаются в антисептировании, если выполняется требование 4.3.1.

А вот этот пункт 4.3.1:

4.3.1 Несущие конструкции (элементы каркаса) домов данной системы изготовляются из пиломатериалов хвойных пород, высушенных и защищенных от увлажнения в процессе хранения.

Видим еще одно преимущество стройки из сухой древесины.

Таким образом, мазать все подряд не нужно. Несмотря на уверение «практиков», что «все сгниет».

Теперь о настоящей практике.

Бревно обыкновенное, 160 лет.

Вот именно так, выглядит ничем не обработанная древесина, через 160 лет эксплуатации. Фото мое, до этой избы — полсотни метров.

Это стена между жилой частью и неотапливаемым коридором.

Разности температур на разных сторонах этих бревен, доходили до 70С (-40С улицы, +30С хаты). Как видим — не влияет.

А влияют, два условия в которых работают эти бревна:

— они никогда не видели солнца

— они никогда не видели воды

Вот и все секреты неограниченного срока службы древесины.

Поэтому, подход к асепированию — очень простой:

— мажем то, что «видит улицу» .

Как минимум ростверк, черепной брусок, доски настила, хотя бы снизу.

Утепление ростверка

Ростверк заливаем в два слоя. Причины:

Объем полости моего ростверка около 22 кубов, тяжеловато за один раз, это около 3 часов со шлангом без перекуров.
Шланг установки постепенно забивается, полимеризовавшимся материалом. 150 литров, проходит без проблем, с запасом, это примерно 12-14 кубов материала (от плотности).
Усадочные трещины в разных слоях не совпадают, падают шансы сквозных.
залив два слоя сантиметров по 15-20, получаем избыток сверху, который пойдет на крошку.

Результат среза излишков пеноизола.

Срезать струной (вязальной проволокой), 0.8-1 мм. Проволока прижимается досками к ростверку, два человека тянут за концы, поочередно (пилят).

Можно не срезать, небольшой слой до 5 см, легко прорезается лагой, ставить особо не мешает.

Мероприятия против усадочных трещин.

примерно такие трещины, будут везде, на контакте с деревом.

Можно конечно плюнуть, в полу нет условий для конвективных потоков, но устранить несложно, занимает полчаса.

Расшивка противоусадочного шва.

Берем обрезок дюймовки и без фанатизма, ломаем пеноизол, делая канавку, которая впоследствии зальется при заливке области лаг. Пеноизол в этой канавке тоже сядет, но на ширину шва, усадка будет в доли мм.

Лаги пола

Дальше опять таскаем «очень много досок» — обносим ростверк по периметру лобовой доской, ставим лаги, врезая их в утеплитель.

Лобовая доска, лаги, бриджинги (распорки лаг)

На фото — лобовая доска 50*150, отмечена оранжевой стрелкой, пришивается к ростверку гвоздями вкосую.

Синей стрелкой — бриджинги (мостики по ихнему, распорки по нашенски).

Нужны, чтобы лагу не крутило под нагрузкой, повышает жесткость перекрытия, почти на треть.

Ставить очень нудно, все время нагнувшись. Каждая досочка — 11 гвоздиков.

После установки — четко понял, что ненавижу бриджинги, ихнюю маму и гвозди вкосую.

Обязательно стройте дом, ведь так можно всю жизнь прожить и никогда про себя такое не узнать 🙂

Окончательная заливка

То, что я называю нормальным слоем утеплителя 🙂

Заливаем, с небольшим верхом, который потом прижимаем обшивкой чернового пола.

Пароизоляция

Такой пол проходит расчет на влагонакопление без пароизоляции.

Ссылка на расчет. Разумеется это не повод отказываться от парозащиты. Не забываем, что пеноизол, пока не высохнет, будет фонить формальдегидом.

Достаточно обычного полиэтилена, лучше 200 мкм. Накрываем перед монтажем черного пола.

Черный пол.

Не забываем, что:

по этому полу будут ходить в сапогах с налипшей глиной, потому что когда у дома появится крыша и нужно будет затащить материалы для внутренней отделки (тот же ГК), обязательно зарядит дождь на неделю.
на него, обязательно будут падать молотки, кувалды и топоры с верхнего перекрытия.
на него будет лить дождь и желательно, что бы как можно больше воды с этого пола стекло, а не просочилось внутрь.

Варианты:

дюймовка. Выдержит все. Но много щелей, много воды. Мой вариант.
ОСП с четвертью, ставить на герметик. Меньше щелей, на мой взгляд — требует более аккуратного обращения, чем доска.

Сама по себе вода в пеноизоле — не сильно страшно. Глубоко не просачивается.

Если честно, то результат для меня неожидан. Ожидал, что весь этот слой будет мокрым насквозь, собирался удалять.

Эта полоса стояла неприкрытой, под дождями, более трех месяцев. Видно, сколько пыли сверху налипло.

Настил платформы делаем не до конца.

Этот первое отличие от классической платформы. Позволяет убрать мостик холода по сопряжению стена-пол.

Внешняя и внутренняя стена периметра, ставятся по краям этого разрыва.

Практические фишки.

По практике сборки, будет отдельная серия статей, тут очень коротко.

самое простое, нарезать доски ростверка в размер (по чертежу), но если сваи «гульнули», рискуете получить стык досок на краю оголовка, поэтому, тут пожалуй лучше подход «по месту», т. е. измерять потребный размер на каждую доску ростверка.
Отрезал доску — убей ее. В смысле «прибей» (прикрути к оголовку, сантехническим саморезом), заневоль. Иначе, особенно при сборке не нейлером, а молотком — все это будет ерзать до пары см, каждый раз придется поправлять, риски забыть и получить лишние погрешности.
Настоятельно рекомендую собирать пакет не молотком, а нейлером. Доски не ерзают.
Не стесняемся использовать струбцины. Вначале собираем пакет на них, не жалеем (покупаем сразу штук 6), убедились, что все нормально, сколачиваем.
Если какая-то доска торчит из пакета на 1-2 мм, это не повод размочаливать ее кувалдой в щепу. Потом пройдете рубанком. Сверху — ляжет еще одна доска и окончательно все выровняет.
Если какая-то доска выше строгаем низ доски над оголовком. Никаких запилов, строгаем плавно, образуя галтель
Среднюю доску пакета прибиваем к крайней, со стороны средней (прячем гвозди). Особенно актуально для пакета периметра дома. Гвозди снаружи — ни к чему.
Для заливки — нужна сухая погода и плюсовая температура. Дождя часов через 10 после заливки — пеноизол не боится. Во время дождя — покоцает слой сантиметров в пять.
Не готовьте за раз больше 150 литров раствора.
При заливке на солнце — одевайте темные очки. Материал очень белый, слепит почище снега в высокогорье.
Не возитесь с влажным пеноизолом голыми руками. После укладки пары кубов кусками в мешки — было ощутимо, слабый химический ожог.

Клееный ростверк.

Есть ли смысл склеивать пакет досок.

Использование клея Клейберит 501.0

Я использовал, но пожалуй второй раз, этого делать не стал бы.

Не прощает ошибок, если где зевнул (доска чуток торчит из пакета) — кувалдой не осадишь.

Работа по сути удваивается. Вначале прикладываешь доску, прикидываешь, где будут струбцины, разбираешь, мажешь и очень быстро собираешь, пока клей не начал пузырится, потом сколачиваем.

Технология с клеем не сложна — мажем зигзагом одну сторону, растягиваем ровным слоем используя обрезок той же доски. Шпателей не напасешься, застывший клей отдирается очень тяжело.

Бытылка с клеем должна отаваться смятой.

Если внутрь тары с клеем попадает воздух — клей полимеризуется внутри. Клей выдавили, носик закрутили, бутылка остается смятой.

В заключение.

Если нужны какие-то пояснения с иллюстрациями в чертежах — пишите в комментариях. На мой взгляд, тут очень мало отличий от классического конструктива платформы на деревянном ростверке, смотрите ролики Ларри Хона.

Если МЗФЛ — идея та же. На ленте крепим черепной брусок, на него набрасываем черновой пол — опору утеплителя.

Вариант МЗФЛ + обратная засыпка и использование грунта, как опоры утеплителя, на мой взгляд — рисковано по влагонакоплению. Крайне сложно считается, соответственно, этот вариант в проекте не просчитан.

Каким размером брус ложат на. Все про лаги для пола. Почему укладка лаг так важна

Владельцы частного жилья продолжают охотно делать выбор в пользу многослойных деревянных конструкций, несмотря на не слишком длительные сроки их эксплуатации. Ведь им присущи экологичность, малый вес и относительно низкая стоимость. Но если при возведении стен с деревом успешно конкурируют разнообразные искусственные материалы (кирпич, пенобетон, газосиликатные блоки), то при обустройстве полов по-прежнему преимущественный материал для лаг пола – древесина. Впрочем, при изготовлении многослойных конструкций из дерева сейчас используются не только деревянные лаги, но и изготовленные из прочных полимеров.

Что такое лаги?
Функции, выполняемые лагами
Выбор материала для лаг
Пропитка для лаг пола из дерева
Сечение и размеры лаг
Шаг между лагами

Что такое лаги?

Этим термином обозначают поперечные или продольные балки, укладываемые на основание помещения. На них уже фиксируются доски, образующие горизонтальную, ровную поверхность пола.

Лаги можно использовать вне зависимости от того, из какого материала сделано основание пола:

бетонная плита;
балки перекрытия;
даже обычный грунт.

Во всех вариантах используется примерно одинаковая конструкция, отличия заключаются лишь в способах крепления лаг.

Функции, выполняемые лагами

Создают для пола ровную горизонтальную поверхность.
Более равномерно распределяют нагрузку на фундамент.
Оставляют воздушную прослойку между основанием пола и его финишным покрытием. Это пространство обычно используется для прокладки коммуникаций, а иногда даже и для хранения некоторых предметов.
Чаще всего пространство между лагами заполняют звуко- и теплоизолирующим материалом, благодаря чему в помещении станет заметно теплее и тише.
Подгнившую или треснувшую лагу можно достаточно быстро заменить новой, не затрагивая при этом основание пола.

Выбор материала для лаг

Решая, какие лаги выбрать, нужно помнить, какими свойствами должен обладать их материал:

ровность;
прочность;
минимальная деформация при номинальной нагрузке.

Решая, какие лаги использовать для пола, нужно иметь в виду, что для их изготовления могут быть использованы различные материалы, самым традиционным из которых является дерево, хотя выбор лаг для пола может пасть и на железобетон, металл или пластик. Регулируемые конструкции, сделанные из металлических швеллеров или железобетона, также встречаются, хотя и нечасто. С помощью особо прочных лаг допустимую нагрузку на пол можно увеличить в несколько раз. Чаще всего подобные элементы используются при возведении производственных зданий или помещений общественного пользования.

Под лаги могут применяться:

вытесанные из брёвен бруски с минимальным диаметром 160 мм;
брёвна диаметром 150 мм, которые просто отёсываются;
может использоваться и доска для лаг пола, если несколько таких досок сложить в стопку высотой 200 мм, стянуть их и поставить на торцы;
прямоугольный деревянный брус, сечение которого удовлетворяет расчётным нагрузкам на пол;
наиболее удобные в использовании готовые регулируемые лаги.

Выбор древесины для лаг:

Поскольку при выборе, какой брус использовать для лаг пола, качество древесины играет меньшую роль, то чаще всего предпочтение отдаётся наиболее дешёвой сосне или ели . Однако использование этих материалов требует подготовки соответствующей гидроизоляции пола.
Прекрасной долговечностью и прочими эксплуатационными характеристиками обладают лаги из лиственницы для пола, которые не боятся воздействия воды, но они сразу же приводят к существенному удорожанию данного инженерного решения.
Также устойчивой к влажности является осина , поэтому и она дороже ели и сосны.

В любом случае, думая, из какой древесины лучше всего выбирать лаги, не стоит тратить лишние средства на пиломатериалы первого и высшего сорта, поскольку и второго вполне будет достаточно. Но при этом не стоит спускаться до третьего сорта, имеющего большое количество сучков, ведь лаги остаются несущими элементами, и если для них внешний вид не имеет значения, то прочность всё равно должна оставаться высокой.

Поэтому нельзя допускать наличия трещин, посиневших и подгнивших участков – подобные материалы не прослужат положенного времени.

Также большое внимание нужно уделить геометрии бруса, чтобы он не был изогнут, скручен или иначе деформирован, поскольку изделия из него будет крайне сложно выставлять по уровню, особенно если длина лаг значительная.

Лучше всего, если удастся купить высушенные по специальной технологии пиломатериалы, после которой они будут иметь остаточную влажность всего 12%. Но такой материал и дома, прежде чем он будет установлен, должен храниться в сухих условиях.

Не стоит использовать брус для лаг пола с остаточной влажностью выше 15-18%, поскольку после окончательного высыхания их может повести, а это грозит общей деформацией всей конструкции пола, появлению на нём нестабильных зон и возникновению неприятного скрипа.

Если брус требуется укладывать на основание из железобетона, то под него нужно подложить вспененный полиэтилен. Если лаги будут покоиться на опорных столбах из кирпича, то между ними, а также между грунтом и столбом следует проложить полиэтилен. Кроме полиэтилена гидроизолировать древесину от кирпича можно с помощью рубероида.

Пропитка для лаг пола из дерева

Если используются пиломатериалы, то настоятельно рекомендуется пропитка для лаг пола различными антисептическими составами и антипиренами, предохраняющая элементы конструкции от поедания точильщиками и грызунами, грибка и плесени, а также в целях пожарной безопасности. Таких составов придумано множество, есть даже оказывающие двойное действие. Они не только придают древесине антисептические свойства, убивая различную биологическую живность, но и существенно повышают её сопротивление огню, поскольку содержат антипирены.

Состав нужно развести до необходимой концентрации, хотя чаще они продаются уже готовые к употреблению. Пропитку можно наносить либо кистью, либо распыляя её в виде аэрозоля, а небольшие элементы, такие как подкладки под лаги пола, можно просто окунать в данный раствор. Антисептическая обработка требует расходование примерно 100 мл раствора на квадратный метр поверхности.

Лучше такую обработку провести дважды – дать впитаться и высохнуть первому слою, на что при плюсовой температуре потребуется порядка часа, после чего повторить обработку.

Брусья перед обработкой нужно тщательно очистить от грязи, следов краски, извести и т. д. Обрабатывать влажную древесину нет никакого смысла по следующим причинам:

состав гораздо хуже впитывается во влажную древесину;
после пропитки процесс сушки материала существенно замедляется.

То есть, древесину с влажностью выше 25% обрабатывать нельзя, хотя и эта влажность уже не позволит получить идеальный результат.

Сечение и размеры лаг

Надёжность конструкции будет зависеть не только от выбора материала, но и от того, как выбрать лаги для пола, правильно их рассчитав. Ещё до покупки бруса нужно рассчитать его длину и сечение:

Длина лаг для пола должна соответствовать габаритам помещения, в котором будет смонтирован пол, но при этом быть всё же на 20-30 мм меньше, чтобы предупредить деформацию от температурных перепадов.
Для лаг используются брусья прямоугольного сечения с соотношением сторон 1,5 х 2. Если пол будет опираться на деревянные балки перекрытия, то сечение лаг будет зависеть от длины пролёта между соседними элементами, на которые лага будет опираться.

При утеплении пола

В случае утепления пола теплоизоляционным материалом необходимо оставить между утеплителем и чистовым покрытием вентиляционный зазор, имеющий толщину минимум 2 см, а ещё лучше – 3-4 см. Поэтому и брус в данном случае нужно брать с учётом этой добавки на вентиляционный зазор.

При монтаже лагов на грунт

А если лаги будут опираться непосредственно на грунт, то потребуется дополнительно учесть толщину наката, который настилается на черепные бруски, прикреплённые к лагам. Лучше всего покупать брус, сечение которого имеет некоторый запас.

Если пол настилается над земляным основанием, то можно сэкономить на дорогостоящем брусе большого сечения. Его можно заменить более тонким брусом, уложенным на более короткие пролёты, и опирать его на врытые в землю кирпичные столбики. Между столбами расстояние должно быть 120 см, а сами они делаются из красного кирпича, поскольку силикатный можно использовать только в случаях, когда водоносный горизонт находится глубже двух метров.

Конечно, железобетонные или металлические лаги для пола будут иметь меньшее сечение, ведь они намного прочнее дерева и меньше прогибаются.

Шаг между лагами

Расстояние между соседними лагами зависит от толщины верхнего настила: чем он толще, тем шаг между опорами может быть больше, поскольку толстое покрытие будет меньше прогибаться под нагрузкой. Чтобы знать точное соотношение, можно воспользоваться специальной таблицей, где указано, что:

для досок толщиной 20 мм требуемый шаг опор равен 30 см;
для досок 25 мм – 40 см;
для досок 30 мм – 50 см и т. д.

Вместо таблицы можно использовать правило – увеличение толщины бруса на 5 мм позволяет увеличить шаг на 100 мм.

Несколько по-иному рассчитываются лаги для пола под фанеру, которая на изгиб более устойчива. В этом случае фанера толщиной 15-18 мм может опираться на лаги, отстоящие друг от друга на 40 см. Фанера крепится к лагам сразу в нескольких местах. Лаги же укладываются так, чтобы листы фанеры фиксировались на них по углам и в центре. То есть кромка листа должна располагаться посередине бруса.

Каким лагам Вы отдаете предпочтение: деревянным или металлическим? Из какой древесины? Расскажите об этом в комментариях – нам важен Ваш опыт.

Лаги представляют собой элементы обрешетки для настила пола. Они необходимы, чтобы итоговая конструкция пола была качественной: ровной и крепкой. Укрепить и выровнять поверхность пола без лаг очень проблематично. Неукрепленное покрытие будет прогибаться под воздействием тяжелой мебели, а сам пол будет скрипеть и вибрировать при ходьбе по нему. Лаги для пола ставятся практически всегда. Как выбирается их размер и происходит установка?

Почему укладка лаг так важна?

Главная функция лаг заключается в создании ровной поверхности для следующих работ. Но обрешетка под настилом выполняет и другие задачи. Они способствуют полноценному вентилированию нижней стороны настила, что предотвращает процессы гниения досок.

Эта функция основы из бруса имеет большое значение в тех помещениях, где пол укладывается по грунту и сырость из-за грунтовых вод создает серьезные проблемы даже при наличии высокого подпола.

При помощи лаг между самим настилом и основанием пола формируется пространство – своеобразный буфер, помогающий улучшить шумоизоляционные качества пола. Это же пространство используется для укладки слоя утеплителя, а при необходимости и инженерных коммуникаций.

Установка лаг для пола позволяет даже при неровном основании получить в результате за счет точек опоры, размещенных с определенным шагом, прочный пол.

Материалы для обрешетки

В качестве основы для настила можно использовать любые материалы, отвечающие требованиям прочности, ровности и низким коэффициентом деформации при наличии нагрузки. Эти технические характеристики соответствуют изделиям из металла, пластика, железобетона, древесины и компаунда, производимого на основе синтетических смол. Какие лаги лучше всего использовать для пола? Сравнение стоимости всех вышеперечисленных материалов позволяет выявить фаворита – древесину. На практике для лаг используются обычные деревянные брусья.

Материалом для бруса выступает обычно древесина хвойных пород дерева. Брус, используемый для лаг пола, делается из ели, сосны, пихты. Но самым лучшим вариантом признана лиственница, так как ее древесина отличается не только высокой прочностью, но и устойчивостью к гниению.

Ель и сосна более популярны только за счет низкой стоимости.

При выборе материала можете не обращать внимания на наличие смоляных карманов и других незначительных дефектов и покупать пиломатериалы 2 или 3 сорта – функциональность основы из бруса от этого не пострадает.

Брус из сибирской листвинницы.

При выборе лаг вы можете сэкономить на материале, заменив лиственницу на ель, а вот экономить на влажности брусьев не рекомендуется ни в коем случае. Влажность бруса не должна быть больше 20%, при более высоких значениях влажности материал в процессе сушки будет деформироваться, что приведет к проблемам с уже готовым полом.

Если вы выбрали в качестве материала для обрешетки ель или сосну, то следует позаботиться о гидроизоляции брусьев при их укладке. Лаги могут укладываться на разный пол, в зависимости от особенностей основания будут отличаться и гидроизоляционные работы. Если брусья монтируются на железобетонные плиты перекрытий, то сначала требуется произвести укладку слоя из вспененного полиэтилена. В случае, когда лаги крепятся на кирпичные столбики, полиэтилен прокладывает между грунтом и самим столбиком, а также между столбиком и бруском. Для слоя между кирпичом и древесиной вместо полиэтилена подойдет рубероид.

Вспененный полипропилен.

Лаги для полов, независимо от вида древесины, перед укладкой рекомендуется обработать антисептиком. Такие меры предосторожности наиболее актуальны в деревянных частных домах, где древоточцы могут стать для хозяина дома большой проблемой, так как несут угрозу долговечности всего сооружения.

Определяем размеры

От того, насколько правильно будет подобран размер лаг, зависит надежность всей конструкции пола. Перед приобретением брусьев следует высчитать их необходимую дину и толщину.

С длиной лаг обычно проблем не возникает: в зависимости от направления укладки она должна быть равна длине или ширине помещения, где делается пол. Оптимальным вариантом является длина бруса на 2,5-3 см меньше этого расстояния. Такое соотношение двух величин, когда длина лаги чуть меньше длины помещения, позволяет избежать деформации конструкции при температурных перепадах.

Длина бруса на 2-3 см должна быть короче ширины помещения.

Лаги для пола желательно делать из целых пиломатериалов, но это возможно только тогда, когда размер бруса совпадает с параметрами помещения. Если длины бруска не хватает, то используют сращивание двух элементов. Работы выполняются в полдерева, иногда с применением оцинкованных накладок.

Выполнить сращивание двух брусков несложно, но чтобы конструкция была прочной, необходимо четко выполнять два правила:

Под местом сращивания должна находиться какая-либо опора, оптимальным вариантом будет опорный столбец;
Если сращиваются две соседние лаги, то их точки сращивания должны располагаться со смещением относительно друг друга.

Невыполнение этих требований влечет за собой риск низкой жесткости пола в месте сращивания бруса.

Способы сращивания лаг.

Соседние лаги для пола должны сращиваться со смещением в один метр. Этот параметр влияет на размер исходных брусьев, который также следует учесть при их покупке.

Если с длиной бруса все достаточно просто, то определить параметры сечения лаг уже сложнее. Что это такое? Сечение лаги представляет собой ее толщину, которая зависит как от материала бруса, так и от расчетных характеристик будущего пола.

Сечение лаг для настила пола вычисляется на основе максимально возможной нагрузки на пол и размера пролетов между точками опоры брусьев. Общепринятым значение максимальной нагрузки является уровень в 300 кг/м2 – этот параметр применим к жилым помещениям.

При определении размера лаг на основе такого уровня нагрузки принимают во внимание длину пролета между соседними брусьями. Как связаны расстояние между лагами пола и их толщина? Для этого существует специальная таблица размеров, которыми пользуются специалисты. В самых распространенных случаях соответствие выглядит так: при длине пролета 2 м используется брус 110х60 мм, при длине пролета 3 м – 150х80 мм, при длине пролета 4 м – 180х100 мм. Чем больше размер пролета, тем толще должен быть брус, из которого делаются лаги.

Сечение бруса обычно прямоугольное. Чтобы лаги выдерживали давление, прямоугольный брус укладывают «на ребро». Эта особенность монтажа основы для будущего пола обеспечивает максимальный уровень жесткости бруса при минимальном объеме пиломатериала.

Толщина лаг, используемых для настила пола, может быть больше указанных параметров. Устанавливать лаги из брусьев большей толщины не запрещено, а иногда просто необходимо.

Иногда увеличение размеров сечения бруса необходимо для укладки толстого слоя утеплителя.

При выборе лаг для нового пола также следует учесть, что если вы собираетесь монтировать пол в нежилом помещении, то нагрузка на конструкцию может превышать 300 кг/м2. Этот параметр придется вычислять расчетным способом, а потом на основе полученных данных выбирать лаги с подходящими параметрами сечения.

Размер балки из металла может быть меньше деревянной.

Если вместо деревянного бруса вы решили использовать балки из металла или железобетона, то их толщина может быть меньше. Это объясняется те, что они обладают более высокой устойчивостью к прогибам по сравнению с древесиной.

Как определить шаг?

Размер лаг определяется размерами пролета между ними, который в свою очередь зависит от толщины доски, используемой для настила деревянного пола. Здесь следует руководствоваться следующим правилом: чем толще настил, тем больше шаг можно сделать. Этому есть вполне логичное объяснение, ведь чем больше толщина доски, тем она менее подвержена прогибу под воздействием тяжести.

Соотношения выглядят следующим образом: при толщине доски в 2 см можно делать шаг до 30 см, при толщине в 2,5 см – до 40 см, при толщине в 3 см – до 50 см. Для того чтобы рассчитать возможную длину пролета при доске большей толщины, можно воспользоваться формулой: увеличение толщины доски настила на 0,5 см увеличивает возможную длину шага лаг на 10 см.

Если вместо досок для настила используется фанера или ОСП, то расчеты несколько видоизменяются. Эти материалы более жестки на изгиб, то толщина их меньше. При толщине материала в 1,5-1,8 см вы можете запланировать шаг лаг в пределах 40 см, при толщине в 2,2-2,4 см – в пределах 60 см.

При использовании фанеры или ОСП листы материала должны крепиться к лагам в трех местах. Лаги для пола должны быть расположены так, чтобы крепления приходились на края листа и посередине. При этом край листа укладывается не на всю ширину бруса, а только до половины.

Укладка лаг на основание

Деревянные лаги можно прикреплять к любому основанию, главное – соблюдать правила монтажа. Для осуществления работ по укладке обрешетки из лаг вам понадобятся сами брусья, электролобзик, уровень, шуроповерт и крепежные элементы. Электролобзик можно заменить ручной пилой.

Крепление лаг к бетонному полу подразумевает применение различных конструкций, который делятся на простые и регулируемые. Регулируемые элементы имеют в своей конструкции винты, с помощью которых можно выровнять лаги.

В качестве крепления обычно используются специальные анкера или саморезы. Теоретически можно вообще не закреплять брусья лаг, но тогда возникает риск разрушения конструкции пола из-за съехавшей в сторону лаги.

Кроме перечисленных инструментов могут потребоваться дополнительные устройства. Установка лаг для пола, производимая своими руками по бетону или грунту, требует дополнительной фиксации с помощью ручного перфоратора.

Регулируемые лаги.

Укладка лаг на грунт делается следующим образом. Сначала устанавливаются опорные столбы. Для этого роются ямы глубиной около 10 см, засыпаются песком и для хорошей усадки проливаются водой. На песок укладывается полиэтиленовая пленка, поверх которой на растворе возводится кирпичный столбик. Его длина и ширина обычно равна ребру кирпича. Готовые столбики накрываются рубероидом. На них без фиксации укладывается брус, затем лаги подшиваются оцинкованными уголками к стенам.

Как положить лаги для будущего пола, если основой служат деревянные балки? Порядок работ зависит от того как укладывается брус на балки: поперек них или вдоль. Если брус кладется поперек балок, то лаги крепятся к балкам обычными саморезами подходящей длины.

В этом случае важно не только обработать лаги антисептиком, но и засверлить отверстия, иначе риск раскола бруска будет очень высоким.

Если вы решили крепить брус вдоль балок, то для компенсации разницы в их высоте, лаги можно прикрепить не только сверху, но и подшить по бокам. Правильно выполнив все работы, вы сможете выровнять пол с наименьшей потерей высоты помещения.

Крепление лаг к бетонному полу производится следующим образом. Если вы проводите работы по монтажу пола на первом этаже здания, то перекрытие следует гидроизолировать полиэтиленовой пленкой. Можно использовать вспененный полиэтилен с фольгированным слоем. Этот материал обеспечит не только гидроизоляцию древесины, но и снизить потери тепла при дальнейшей эксплуатации помещения.

Брус раскладывается в соответствии с определенным ранее шагом лаг и выставляется по уровню. Для выравнивания основы для настила пола используют подкладки из фанеры и самих брусков. После этого лаги фиксируются к полу. Наилучшим вариантом является использование анкеров, монтируемых под отвертку. Есть и альтернативный способ укладки бруса на бетонный пол с использованием подставок. К плите перекрытия крепятся подставки, а к ним уже саморезами крепятся сами лаги.

При подготовке к монтажу пола важно правильно рассчитать длину и сечение лаг, а также продумать, какое расстояние потребуется закладывать между лагами пола. Если все параметры будут определены правильно, то при использовании качественного бруса и ответственном проведении всех работ по его укладке, ваш пол будет ровным и красивым, а также не будет прогибаться под тяжестью мебели и скрипеть при ходьбе.

Устройство ровных и прочных полов считается одним из главных вопросов при проведении ремонта в жилом помещении или строительстве нового дома. У владельцев домов в современных условиях существует множество вариантов устройства полов, опираясь на новые технологии в производстве строительных материалов. В продаже существует огромное количество строительных составов на синтетической или минеральной основе. Однако, по-прежнему многие хозяева домов всё же предпочитают делать полы методом настила деревянного покрытия на лаги, по старой, проверенной временем технологии.

Конечно, технологии современных производителей строительных материалов коснулись и полов на лагах, но сам принцип строительства остался неизменным. Именно надёжность и простота делают такое устройство полов востребованным и популярным и в настоящее время. Такое половое покрытие в состоянии сделать своими руками домашний мастер не очень высокой квалификации, проявив внимательность, терпение и аккуратность, используя нужный контрольно-измерительный и рабочий инструмент.

Что такое лаги для пола и преимущества их применения

Поперечные балки, которые являются основанием для установки на них деревянных половиц или другого напольного листового покрытия в доме, называются лагами. Современные технологии строительства позволяют применение бетонных, металлических и полимерных материалов для устройства конструкций, но всё же традиционным материалом в изготовлении остаётся древесина.

Деревянные лаги для дома могут быть разной конструкции и толщины. Самым удобным в использовании считается деревянный ровный брус требуемого размера. Применение бруса намного упрощает выставление уровня, требуемого для данной поверхности, да и процесс сборки конструкции получается более точным. Используются для изготовления конструкций и доски, если установить их на ребро. Необходимую толщину лаги получают путём соединения нескольких деталей между собой. Иногда балки изготавливаются из кругляка, при этом необходимо обтёсывать как минимум одну сторону, чтобы осуществить плотное прилегание реек обрешётки или половиц.

Конечно, древесина уступает по прочности цементному покрытию, но всё же конструкция пола с применением лаг имеет свои преимущества:

Конструкция с лагами намного легче пола из бетона, при равной высоте подъёма пола.
Если сборка произведена правильно, то пол на лагах хорошо проветривается, что служит важным фактором такого покрытия.
Очень просто между лагами размещать различные скрытые коммуникации (электрическая проводка, трубы). В случае необходимости устранения аварии и проведении работ по профилактике коммуникаций доступ к ним намного проще.
Утепление пола в доме произвести очень просто, даже если есть коммуникации. В ниши между лагами легко укладывается почти любой вид утеплительного материала.
Почти не изменяя расхода используемого материала, с помощью лаг очень просто выровнять поверхность под идеальную горизонталь, даже с большим перепадом уровня. Применение бетонного покрытия, в таких случаях, становится более трудоёмким процессом.
А также можно выделить более высокий уровень шум поглощения полов на лагах.
Распределение и передача нагрузок (динамических и статических) происходит равномерно, что положительно сказывается на прочности основания.
Ремонтные работы производить очень легко, используя пол на лагах. Достаточно лишь демонтировать и заменить повреждённые участки покрытия.
Конструктивная особенность применения лагов предполагает крепление любого типа напольного покрытия. Это может быть не только древесина, но и практически любой рулонный материал, и даже плитка из керамики, если соблюдать необходимые технологии изготовления.
Современные технологии строительных материалов позволяют, даже на деревянном покрытии, производить крепление системы подогрева основания.

Выбор древесины

Оптимальным материалом, используемым при изготовлении лаг для пола, является брус, который нарезается на специальном станке с соблюдением размера. Обычно, для изготовления бруса, применяют не очень дорогую древесину – ель, пихту, сосну. Лиственные породы дерева используются гораздо реже, т. к. имеют высокую стоимость , хотя и имеют лучшие эксплуатационные показатели.

Применение древесины первого и высшего сорта является нецелесообразным, достаточно использования второсортной древесины. К использованию бруса из древесины третьего сорта, стоит отнестись с осторожностью, так как в ней имеются сучки, отрицательно влияющих на прочность материала.

Сечение бруса должно иметь строго прямоугольную форму . Деформированные, изогнутые или скрученные брусья очень трудно выставить по уровню. Брус должен быть просушен до показателя влажности 12%. Более влажный материал использовать нежелательно, так как его может покоробить после полного высыхания.

Обычная высота бруса должна быть 1,5–2 его толщины.

Для настила применяются следующие породы древесины:

Настил, изготавливаемый из сосны, ели и пихты, применяется в помещениях с небольшой проходимостью, т. к. эти породы дерева считаются мягкими и на них легко остаются механические повреждения.
Самым прочным материалом является дуб. Применение его, возможно, в любых помещениях, даже в промышленных и офисных. Но вот не очень частое применение этого материала обусловлено высокой стоимостью его.
Сибирская лиственница, благодаря наличию смол, не гниёт, поэтому часто используется для полов в бане. Имеет такую же твёрдую структуру, как и дуб.
Ольху и осину хорошо применять в детских комнатах и спальнях, т. к. эта древесина считается полезной для здоровья.

Вид древесины чаще подбирается в зависимости от планируемого покрытия досок. Собрались красить пол – можно взять второй сорт досок. Для покрытия лаком необходимо использовать доски первого сорта. А в подсобных или технических помещениях можно полы настилать досками третьего сорта.

Чтобы обеспечить деревянные конструкции от плесени, грибков, жучков, гниения, необходимо предварительно обработать их антисептиком .

Размеры лаг для пола

Надёжность всей системы покрытия напрямую зависит не только от материала, который вы выбрали для изготовления пола, но и от размеров бруса. Поэтому ещё до того, как заняться вопросом покупки бруса, необходимо рассчитать размер нужного материала:

Длина лаг напрямую зависит от площади самого основания. При этом, размер желательно выбирать с учётом технологического зазора, расстояние от стены до балки должно быть около 3 см. Этот зазор устраивается, чтобы избежать деформации каркаса при температурном расширении материала.
Лаги имеют прямоугольное сечение, и укладываются при монтаже на ребро. Поэтому размер ширины формально должен быть в два раза меньше высоты.

Установка лаг для пола

Устройство пола с применением лаг может производиться на различные основания. При этом обязательно необходимо учитывать свойства основания, величину нагрузки на поверхность и некоторые особенности монтажа конструкции.

Установка на деревянные перекрытия

При монтаже пола с такими перекрытиями, лаги крепятся на деревянные балки. В связи с тем, что балки могут не иметь идеально ровного уровня, они крепятся на боковые стороны балки. При таком монтаже применение подкладок не нужно. Горизонталь проверяется контрольной рейкой по уровню. Крепить лаги лучше шурупами диаметром не менее 6 мм, и длиной в 2–2,5 раза больше ширины.

Для предотвращения растрескивания лаг и балок, предварительно нужно просверлить отверстия сверлом диаметром на 2,5 мм меньше диаметра шурупа.

Установка на бетон

Имеется два способа установки конструкций на бетонное основание:

Перед тем, как установить лаги на основание из бетона нужно проделать несколько подготовительных операций:

Так как бетон прекрасно впитывает влагу, на основание необходимо положить слой гидроизоляции.
Затем уложить слой звукоизоляции, которая необходима для устранения ударного шума.
Выполнить стяжку либо сухую, либо цементную.

Утеплитель необходимо укладывать строго между лагами, не допуская попадания материала под них.

Установка по грунту

Сначала нужно произвести выравнивание поверхности грунта и его утрамбовку . Эту работу в основном выполняют вручную. Затем необходимо произвести разметку расстояния для столбиков под лаги. Расстояние от стены до первой лаги от 3 до 20 см.

После разметки местонахождения опорных столбов необходимо выполнить устройство фундамента под эти столбы.

Фундамент под столбы делается следующим образом:

После полного высыхания бетона, проводим гидроизоляцию кусками рубероида. Затем укладываем кирпичи прямо на рубероид. Обычно рассчитывается фундамент так, чтобы было достаточно двух рядов кирпича, причём верхний ряд должен располагаться перпендикулярно длине.

Затем проводим гидроизоляцию по кирпичу из кусков рубероида. Сверху укладываем прокладку из звукоизоляционного материала, крепим её, чтобы не съехала .

Для устройства пола необходимо добиться идеально ровной поверхности, для чего тщательно выверяем горизонталь лаг. Первыми нужно устанавливать крайние от стен лаги и на расстоянии два метра друг от друга. Затем укладываем все промежуточные лаги и крепим их.

Устройство пола

Предварительно, перед укладкой чистового пола, нужно произвести малярные работы на стенах помещения, чтобы исключить загрязнение досок.

После установки лаг нужно выполнить операции по теплоизоляции пола . Изоляционный материал необходимо укладывать между лагами. Утеплитель укладывается прямо на твёрдое основание. А если лаги устроены по грунту, то утеплитель нужно стелить на черновой пол.

Пол начинает стелиться из дальнего от двери угла комнаты. Первый ряд досок укладывается на расстоянии 10 мм от стены, шпунтом к ней, чтобы можно было компенсировать расширение дерева во время эксплуатации. Закрепляем шурупами доски к лагам.

В случае, если размер половых досок меньше длины комнаты, то укладку следующего ряда производим со смещением. Вставляем половую доску в паз предыдущего ряда и закрепляем шурупом так, чтобы спрятать его шляпку. Так, последовательно все доски плотно прижимаются друг к другу и закрепляются обязательно ко всем лагам. Последний ряд половых досок крепится шурупами так, чтобы в последующем можно было закрыть плинтусом их шляпки.

Устройство пола по лагам является одним из самых распространённых. Такой деревянный пол легко ремонтируется . Если вы тщательно будете контролировать правильность процесса укладки лаг, то такая конструкция получится прочной и долговечной в эксплуатации.

Для качественного обустройства чернового пола в 80% случаев используют лаги. С помощью балок можно не только сделать крепкую деревянную обрешетку, но и выровнять черновое основание. Какая при этом должна быть высота и ширина деревянных брусьев? В статье будет рассмотрена взаимосвязь между основными параметрами лаг, а также способностью выдерживать статические нагрузки на перекрытие.

Основные требования к перекрытиям

Конструкция из лаг для обустройства чернового пола должна обладать очень высокой прочностью. Только в таком случае она не деформируется при воздействии статической и динамической нагрузки, создаваемой финишным покрытием (ламинат, керамическая плитка, массивная доска, паркет), мебелью, оборудованием и людьми. Размер балок для перекрытия определяется интенсивностью нагрузки на м 2 пола, которая создается в процессе его эксплуатации.

Расчет выполняется в соответствии с такими определяющими параметрами:

При обустройстве деревянного каркаса для чердачных перекрытий пол должен выдерживать вес в 105 кг/м 2 ;
При отделке черновых оснований на межэтажных и цокольных перекрытиях деревянные полы не должны деформироваться даже при нагрузке в 210 кг/ м 2 .

Исходя из вышеописанных нюансов, производится расчет, в соответствии с которым точно определяются основные размеры лаг:

сечение;
длина;
толщина;
ширина.

Очень важно, чтобы необходимые параметры соблюдались, в противном случае из-за большой статической нагрузки деревянная обрешетка и доска для пола начнут прогибаться. Это чревато полным разрушением и чернового, и чистового покрытия.

Особенности применяемых материалов

Чисто теоретически лаги могут быть изготовлены практически из любых материалов:

металл;
пластик;
дерево;
компаунд.

Но достаточно высокая цена большинства из вышеперечисленных стройматериалов делает их неконкурентоспособными в сравнении с деревом. Именно поэтому для сборки деревянного каркаса, как правило, используется толстая доска или брус. Но и у этого материала есть один существенный недостаток – гигроскопичность.

Поэтому в процессе выбора балок для обустройства пола желательно выбирать только ту породу дерева, которая подвержена гниению и деформации в меньшей степени. Какой древесине отдать предпочтение? Оптимальным вариантом станет лиственница, однако она стоит достаточно дорого. Более доступной альтернативой станет сосна или ель. При этом смоляные кармашки и мелкие дефекты на брусе никак не сказываются на его технических показателях.

Но не стоит забывать о том, что материал должен быть прочным и устойчивым к деформациям. Исходя из этого, следует, что экономить нельзя на прочности лаг. Влажность древесины не должна превышать показателя в 20%, в противном случае во время сушки деревянного каркаса лаги искривятся, что повлияет на горизонтальность уложенного чистового покрытия.

Сечение лаг

Расчет оптимального сечения (толщины) лаг для чернового пола осуществляется с учетом таких параметров:

Ширина пролета между соседними точками опоры.

Важно! Для сборки деревянного каркаса используют лаги с прямоугольным сечением. При этом большая сторона балки должна располагаться вертикально. Таким образом, полы приобретают большую жесткость, что сводит возможность появления деформаций к минимуму.

Чтобы понять, каким должно быть сечение бруса при различных величинах пролетов, рассмотрим типичные размеры балок для обустройства пола в жилых помещениях:

Иными словами, расчет оптимального сечения определяется следующим выражением: высота балки должна превышать ширину примерно в 1.5 раза. Однако и здесь есть некоторые нюансы, о которых стоит знать. Большая толщина доски неизбежно влияет на ее цену. Чтобы уменьшить расходы на покупку лаг с большим сечением, в процессе обустройства деревянного каркаса под брусьями можно сделать опоры из бетона или же кирпичей. Если опоры расставить с интервалом примерно в 1 м, толщина бруса может быть уменьшена двое.

В ряде случаев толщина лаг определяется видом материала, из которого они сделаны. Очень часто при обустройстве пола второго этажа многоэтажки в качестве балок применяются железобетонные перекрытия. Оптимальная толщина металлических элементов определяется показателем его прочности на изгиб.

Линейные размеры балок

Длина и ширина – основные параметры, которые необходимо учитывать при выборе балок для обустройства деревянного каркаса. Как сделать грамотный параметрический расчет?

Определение ширины. Как уже отмечалось, для чернового пола выбирают лаги с прямоугольным сечением. В процессе монтажа их укладывают на ребро для придания конструкции большей жесткости. При этом формальная ширина бруса должна быть в 2 раза меньше высоты;
Определение длины. Длина зависит от площади самого основания. Однако размер лаг желательно подбирать с учетом технологических зазоров – расстояние от балки до стены должно составлять примерно 3 см. Зазоры делают для того, чтобы избежать значительных деформаций деревянного каркаса при температурном расширении материала.

Определение величины шага для укладки лаг

Расчет оптимального шага для деревянных балок определить довольно-таки непросто. Если между сечением бруса и величиной пролета существует прямо пропорциональная зависимость, то с интервалом укладки балок дело обстоит иначе. Упрощенный вариант расчета должен быть следующим: шаг между лагами тем больше, чем толще доска, которая укладывается на деревянную обрешетку. Почему так?

Объяснение данного правила понять нетрудно: чем толще будет доска, тем меньше она подвергнется деформации. Однако следует учесть, что интервал между раскладкой балок никак не зависит от материала, из которых они сделаны. Ведь в таком случае речь идет о способности доски выдержать статическую и динамическую нагрузку.

Как осуществить расчет и определить, какой должна быть величина шага? Для этого рассмотрим простую формулу:

Длина основания = расстояние между балками + зазор между балками и стеной + ширина балки. Для наглядности проанализируем выражение с числовыми подстановками:

10 м = 0.6 м*(Т-1) + 0.03 м*2 + 0.07 м*Т, где Т – общее количество балок. При этом выражение Т-1 – это шаг между брусьями, уложенными на расстоянии 60 см друг от друга. В ходе нетрудоемких расчетов мы выясним, что Т = 16 (балок). То есть для конструирования чернового пола из лаг потребуется в общей сложности всего 16 балок.

В таком случае сумма интервалов между балками будет равна: 10 – 0,06 – 16*0.07 = 8.82 м. Теперь полученное выражение должно быть разделено на общее число интервалов: 8.82 / 16 = 0.55 м. В нашем случае для сборки деревянной обрешетки лаги должны быть установлены с шагом в 0.55 м.

Заключение

При отделке чернового пола очень часто используют лаги. Но чтобы основание действительно прослужило долго и не деформировалось, необходимо учитывать линейные размеры балок (сечение, ширину, высоту). Данные параметры определяются предполагаемой степенью нагрузки на перекрытия и шириной пролетов между опорами, на которые лаги будут устанавливаться.

Современные технологии в строительстве – это уникальные возможности. Для многих такие слова как бриджинг и полимеры, ленточный пол, ГОСТ, тумбы, соединения столбиком, размеры 100х200, или 150х50 ничего не говорят. Но уже сталкивавшиеся с ремонтом знают, что речь идет, скорее всего, о поле на лагах. Кто-то просто хочет сделать усиление пола, а кому-то требуется уложить новый, прочный и красивый. И очень часто используется технология устройства пола на лагах.

Сразу стоит сказать, что класть пол на лагах во многих случаях просто идеальное решение. Действительно, у такого способа много достоинств. Очень важно то, что пол получается теплым.

Также стоит сделать полы на лагах так как:

Шум от соседей по квартире снизу не будет проникать к вам;
Монтаж можно полностью сделать своими руками;
Стоимость пола и работ вполне приемлемы;
Провода и трубы, не очень привлекательные, но нужные, можно под таким полом спрятать;
Это экологичный пол.

Когда вы будете работать, то запах в помещении будет стоять очень приятный. Для многих, к слову, запах обработанного дерева – настоящий антидепрессант, который сам собой поднимает настроение и настраивает на работу.

Лагами называют брусья, которые нужны как опора для жесткого покрытия пола. Лаги могут быть из металла, из полимеров, железобетона, но обычно укладывать берутся деревянные лаги. С деревом и работать проще, и стоит оно дешевле.

От балок лаги отличаются мобильностью и меньшими размерами. Балки после монтажа, если приводить образный пример, перемещать нельзя, а лаги – можно. Да и монтировать их в разы легче, а если нужен ремонт – он будет несложным и быстрым.

Инструменты для монтажа: устройство полов по лагам в доме

Для работы вам понадобятся молоток, уровень, шуруповерт или дрель, нож. Материалы на изготовление такого пола берутся следующие – куски ДСП или фанеры, любой утеплитель, шурупы-саморезы, уголки или же П-образный крепеж.

Чтобы подготовить пол к монтажу, следует всю площадь пола освободить. Проверьте старую стяжку, если бетонный пол уже лишен целостности, его нужно подлатать. Затем удаляется мусор и пыль, все должно быть чистым. Потом нужно устранить дефект чернового пола. Пол следует загрунтовать. Сколько не говорят профи о нужности грунтовки, какое-то есть небрежное отношение к этой процедуре. Грунтовка – это правильно, она должна впитаться и просохнуть, и уж потом заполняются изъяны.

Затем, по уровню вычисляется максимальная точка поверхности в помещении. Нужно выставить отметку, чтобы это было ориентиром для последующих работ. А дальше работа развивается по двум возможным сценариям: сделать стяжку, поверхность выводя в один уровень, или выставлять лаги в уровень фанерными прокладками небольшого размера.

Пошаговая инструкция: установка лаг для пола своими руками

Начинается все с того, что цельные или же соединенные бруски раскладывают по ширине комнаты. Первый брусок и последний будут в 20 см от стены располагаться. Рассчитать шаг между лагами нужно заранее.

Нужно вывести уровень пола, от данного момента будет зависеть качество финишного покрытия;
Все бруски нужно положить в одной горизонтальной плоскости;
Для поднятия используются подкладки брусков или фанеры;
Установить мало, нужно закрепить лаги, для этого используются или саморезы, или же ставят анкерные болты;
Длина интервала креплений – 70-80 см, брус просверливаете, захватывая бетонный фундамент, саморез закручиваете.

Есть вариант установки лаг и на регулируемый крепеж, поворачивая его, добьетесь нужного результата. К слову, если финишным покрытием будет не деревянный пол, а керамическая плитка малого размера, то расстояние между брусьями будет равно 30 см. Только в данной ситуации стоят еще и поперечные лаги, при чем, на том же расстоянии. Их нужно крепить в равный уровень с продольными брусками (используется уголок). Такое усиление конструкции нужно использовать, ведь размер плитки мал.

Современные лаги для пола: размер бруса

Надежность конструкции зависит не только от того, используете вы доску или металлические элементы, но и от того, правилен ли расчет. Сначала определяется длина и толщина бруса. Длина – это длина и ширина дома. При этом обязательно следует оставить зазор, и брус, соответственно, выбирается на 20-30 мм меньше.

Такой вентиляционный зазор необходим – он предотвращает деформацию, если случатся перепады влажности и температуры.

Сечение бруса, его размер высчитать сложнее. Здесь важна потенциальная нагрузка на пол, а также и размер пролетов между непосредственно точками опоры данных лаг. Есть таблица, которая облегчает расчеты. Чем больше пролет, тем толще будет брус. К примеру, размер пролета 3м, значит, сечение лаг – 150 на 80 мм. Форма сечения обычно прямоугольная. Устанавливают брус на ребро, дабы лаги выдержали высокое давление.

Каково расстояние между лагами пола

Шаг лаг будет зависеть от толщины настила пола. Если вы используете настил из прочных толстых досок, лаги можно крепить относительно редко. Ну а тонкое и не особое прочное покрытие требует того, чтобы подложить побольше лаг.

Зависимость можно рассмотреть на паре примеров. Например, толщина доски пола – 30 мм, значит, интервал между лагами в полметра. Или толщина в 40 мм, следовательно, шаг между лагами в 700 мм.

Прямо-таки точнейший расчет не нужен. Достаточным будет взять просто расстояние между нашими лагами усредненного значения. А если в конце монтажа вы увидели, что расстояние неточное, то шаг между этими последними лагами сделайте меньше, и конструкция будет прочной.

Размер бруса: лаги для пола

Длина бруса должна примерно на 3 см быть меньше ширины и длины помещения, где кладется пол. Длина лаги обязательно должна быть меньше длины комнаты, чтобы избежать деформации конструкции, если случатся температурные перепады. Хорошо делать лаги из цельных материалов, но бывает брусок нужно удлинить.

Сращивают два элемента по правилам:

Под местом сращивания должны быть опорные элементы, например, столбы;
Если сращиваются соседние лаги, то тогда точки сращивания располагают относительно друг друга со смещением.

Соединение должно соответствовать этим условиям, иначе может быть угроза низкой жесткости пола в том самом месте, где сращен брус. Соседние лаги сращиваются со смещением в метр. Этот факт влияет на размер взятых брусьев.

Алгоритм: укладка пола на лаги своими руками

Укладывать деревянный лаг нужно с угловой части помещения. Тогда, первый ряд обычно располагают шпунтом относительно стены и в таком случае щель между стенкой и лагом должна быть равной 1 см (чтобы избежать деформации древесины). Потом ряд лаг укладывают смещенно относительно первого лага, примерно на несколько брусьев.

Чтобы прочно доски крепились к основанию, нужно немножко постучать по дереву строительным молотком. Для надежности крепления это необходимо. Доски прикрепляются вдоль стены, фиксируются шурупами. Шурупы могут быть на поверхности, это не важно, их закроют плинтуса.

Подсказка: как усилить половые лаги

Здесь все индивидуально, но некоторые общие правила есть. Например, если на одном уровне находятся половые лаги и обвязочный нижний брус, то между собой скрепить их можно кованными скобами, или же помогут перфорированные уголки. Если лаги расположены ниже обвязочного бруса, то используется кронштейн-стойка, металлический.

Грубо говоря, главная цель усиления – жесткая фиксация лаг пола и брусьев нижнего венца. В этом случае при укреплении перекрытия половицы перестанут разъезжаться. Еще, как вариант, можно полы сплотить до устранения щелей, а зазоры просто перекрываются плинтусами.

Как положить лаги на пол (видео)

Сегодня, когда пол можно постелить, залить, сделать полимерные покрытия, использовать пластиковые детали, вкрапления кирпича и т.д., от классических способов ремонта многие отказываются. Но порой вместо сложных и дорогих конструкций требуется старые и проверенные способы. Тот же пол на лагах, который «подружится» и с деревянным, и с кирпичным домом.

Какие лаги использовать для пола? Брус, материалы, пропитка

Содержание статьи

Что такое лаги?
Функции, выполняемые лагами
Выбор материала для лаг
Пропитка для лаг пола из дерева
Сечение и размеры лаг
Шаг между лагами

Что такое лаги?

Лаги можно использовать вне зависимости от того, из какого материала сделано основание пола:

бетонная плита;
балки перекрытия;
даже обычный грунт.

Функции, выполняемые лагами

Создают для пола ровную горизонтальную поверхность.
Более равномерно распределяют нагрузку на фундамент.
Оставляют воздушную прослойку между основанием пола и его финишным покрытием. Это пространство обычно используется для прокладки коммуникаций, а иногда даже и для хранения некоторых предметов.
Чаще всего пространство между лагами заполняют звуко- и теплоизолирующим материалом, благодаря чему в помещении станет заметно теплее и тише.
Подгнившую или треснувшую лагу можно достаточно быстро заменить новой, не затрагивая при этом основание пола.

Выбор материала для лаг

Решая, какие лаги выбрать, нужно помнить, какими свойствами должен обладать их материал:

ровность;
прочность;
минимальная деформация при номинальной нагрузке.

Под лаги могут применяться:

вытесанные из брёвен бруски с минимальным диаметром 160 мм;
брёвна диаметром 150 мм, которые просто отёсываются;
может использоваться и доска для лаг пола, если несколько таких досок сложить в стопку высотой 200 мм, стянуть их и поставить на торцы;
прямоугольный деревянный брус, сечение которого удовлетворяет расчётным нагрузкам на пол;
наиболее удобные в использовании готовые регулируемые лаги.

Выбор древесины для лаг:

Поскольку при выборе, какой брус использовать для лаг пола, качество древесины играет меньшую роль, то чаще всего предпочтение отдаётся наиболее дешёвой сосне или ели. Однако использование этих материалов требует подготовки соответствующей гидроизоляции пола.
Прекрасной долговечностью и прочими эксплуатационными характеристиками обладают лаги из лиственницы для пола, которые не боятся воздействия воды, но они сразу же приводят к существенному удорожанию данного инженерного решения.
Также устойчивой к влажности является осина, поэтому и она дороже ели и сосны.

Пропитка для лаг пола из дерева

состав гораздо хуже впитывается во влажную древесину;
после пропитки процесс сушки материала существенно замедляется.

Сечение и размеры лаг

Длина лаг для пола должна соответствовать габаритам помещения, в котором будет смонтирован пол, но при этом быть всё же на 20-30 мм меньше, чтобы предупредить деформацию от температурных перепадов.
Для лаг используются брусья прямоугольного сечения с соотношением сторон 1,5 х 2. Если пол будет опираться на деревянные балки перекрытия, то сечение лаг будет зависеть от длины пролёта между соседними элементами, на которые лага будет опираться.

При утеплении пола

При монтаже лагов на грунт

Шаг между лагами

для досок толщиной 20 мм требуемый шаг опор равен 30 см;
для досок 25 мм – 40 см;
для досок 30 мм – 50 см и т. д.

Мягкое, прозрачное, свободно доступное черепное окно для хронической визуализации и электрофизиологии

Очень гибкое и простое черепное окно для хронической функциональной

in vivo визуализации

Органическая полимерная пленка на основе силикона, содержащая PDMS, очень гибкая и может плавать в воде из-за его легкого веса и гидрофобной природы (рис. 1A и дополнительный рис. S1). ПДМС может быть легко изготовлен так, чтобы он имел любую желаемую толщину и подходящую мягкость, смешивая основу эластомера и отвердитель в соотношении 10: 1 в стерилизованной чашке для культивирования и отверждая 1-2 часа при 80 ° C.Этот гибкий материал может быть адаптирован к любому размеру или форме, что позволяет покрытию хорошо прилегать к изогнутой коре головного мозга, тем самым создавая большое черепное окно (рис. 1B). Хорошо известно, что PDMS обладает высокой прозрачностью и имеет одинаковое поглощение света для длин волн от 300 до 700 нм (дополнительный рисунок S2). Кроме того, мы культивировали клетки на PDMS и обнаружили, что жизнеспособность превышает 95%, что позволяет предположить, что PDMS не вызывает клеточной токсичности (дополнительный рисунок S3A, B). Они подтверждают, что PDMS — мягкий, гибкий, прозрачный и биосовместимый материал.На схематической диаграмме показано, как мягкий и гибкий покровный материал можно использовать в качестве черепного окна у крыс (рис. 1B, C). Мы выполнили краниотомию открытого черепа крысы с большой площадью, покрывающей почти одно полушарие между брегмой и ламдой (дополнительный рис. S4). В простом описании хирургической процедуры (подробности см. В разделе «Методы онлайн») после трепанации черепа и дуратомии использовалась прокладка из PDMS толщиной примерно 0,3 мм и размером 5 × 11 мм ², чтобы покрыть обнаженную искривленную кортикальную ткань ( примерно 4 × 9 мм ²) и была осторожно приклеена к черепу вокруг обнаженной коры (зеленая линия на рис.1С между ПДМС и черепом) с помощью цианоакрилатного клея. Затем граница черепного окна PDMS была запломбирована дентальным полимером. Со временем биосовместимость материала поддерживала здоровье кожи вокруг окна, и не было никаких заметных признаков инфекции или дискомфорта, когда отдельное животное содержалось в своих домашних клетках. Примеры условий содержания животных через 7–8 недель после имплантации показаны на рис. 1D и дополнительном видео S1. Эти результаты также подтверждаются предыдущими отчетами, в которых биосовместимый PDMS использовался в качестве искусственной твердой мозговой оболочки под обычной камерой черепа ^19,20 и в качестве субстрата в имплантируемом нервно-мышечном интерфейсе при повреждении спинного мозга крысы ²¹.

Рис. 1: PDMS хроническое развитие и установка краниального окна, а также структурные и функциональные наблюдения кортикальных сосудов во время долгосрочных исследований.

( A ) Гидрофобная и прозрачная подушечка из PDMS квадратного типа плавает на воде, а четко видимый логотип находится под чашкой для культивирования. Изображение вставки показывает функцию гибки PDMS. ( B, C ) Схема черепного окна грызунов с гибким покрытием PDMS. ( D ) Животное с окном PDMS ведет себя естественно в своей домашней клетке через 7 недель после имплантации (вверху, и дополнительное видео S1), и никаких признаков воспаления вокруг имплантации не видно через 8 недель после имплантации (внизу).( E ) Увеличенные изображения коры головного окна PDMS через 1, 2, 5, 8 и 10 недель после имплантации. Несмотря на временную последовательность, ясная сосудистая сеть видна на всех изображениях. ( F – J ) Оптическая запись собственного сигнала (ORIS) через окно PDMS. ( F ) ORIS выполняли с взвешенным общим гемоглобином с длиной волны 570 нм во время электростимуляции (1 мА, 3 Гц, 2 с) левой задней лапы у трех животных. ( G ) В одном примере показано четкое изображение поверхности мозга, полученное с использованием ORIS (масштабная линейка: 1 мм).( H ) Устойчивое изменение CBV наблюдалось после стимуляции. Временной ход изменений пиковой интенсивности был получен для активной области 2,96 × 2,96 мм ² (черный прямоугольник в G, масштабная линейка: 1 мм). Усредненный по группе временной ход изменения CBV через 8 недель после имплантации (n = 3, среднее ± SEM) нанесен на график ( I ), а средние максимальные изменения CBV (среднее ± SEM) на 1, 2, 5, 8 и 10 недель после имплантации (n = 3 для каждой группы) показаны в ( J ). Красная полоса в ( I ): период стимуляции 2 с.По сравнению с изменениями CBV на 1 неделе, не было обнаружено значительных различий в изменениях CBV на 2w (p = 0,70), 5w (p = 0,87), 8w (p = 0,67) и 10w (p = 0,79) с двусторонней оценкой Стьюдента. t-тест. ( K, L ) Изучена активность крысы в домашней клетке с черепным окном PDMS и сравнена с контрольной крысой. ( K ) Не было обнаружено значительной разницы в расстоянии перемещения для 30-минутной активности в каждой группе (n = 3, p = 0,99, двусторонний t-критерий Стьюдента). На графике показано среднее значение ± стандартное отклонение. Схема навигации отдельного животного из каждой группы показана в ( L ).

Возможность многократно захватывать изображений in vivo является решающим фактором в оценке успеха черепного окна. В черепном окне открытого черепа со стеклянной крышкой у крыс требуется дюратомия для лучшей видимости из-за воспалительных реакций, а также повторного роста твердой мозговой оболочки ^6,11,12,16, что затрудняет поддержание оптически прозрачного окна в течение длительного периода времени. Чтобы изучить состояние хронического окна открытого черепа с помощью PDMS, 13 крыс, подвергнутых процедуре дюратомии, были изучены на срок до 10 недель после имплантации черепного окна.Здоровая кортикальная сосудистая сеть под черепным окном постоянно визуализировалась на большой площади мозга крысы (рис. 1E у одной крысы и дополнительный рис. S5 у других крыс). Кроме того, ни адгезия клеток и тканей, ни заметный рост кости на PDMS не были очевидны во время долгосрочных наблюдений, возможно, из-за гидрофобности PDMS (дополнительный рисунок S1A, B). В экспериментах на клеточных культурах нейронные клетки редко прикреплялись к PDMS, силикону или агару, хотя у них действительно было высокое сродство к стеклу (дополнительный рис.S3B).

Кроме того, для экспериментов с острым in vivo (дополнительный рисунок S6) PDMS можно использовать в качестве заменителя, подобного черепу / твердой мозговой оболочке, путем непосредственного покрытия открытых участков коры ²², что эффективно предотвращает высыхание и вздутие кортикальной поверхности при открытии большой площади коры на несколько часов. Точно так же гибкий PDMS может быть применен к большой изогнутой области истонченного черепа (дополнительный рисунок S7). Как при процедурах истончения, так и при открытом черепе покрытие PDMS уменьшает рассеяние света от волнистой поверхности и улучшает визуализацию кортикальных сосудов и тканей.Эти свойства высокой прозрачности и гибкости делают PDMS отличным прикрытием черепных окон для больших изогнутых областей мозга.

Черепное окно PDMS позволило нам выполнить продольную визуализацию с широким полем зрения in vivo для определения функциональных изменений в больших областях коры. Еженедельная оптическая регистрация собственных сигналов (ORIS) (рис. 1F – J) выполнялась во время электростимуляции задней лапы (2 секции, 1 мА, 3 Гц) в течение до 10 недель после имплантации черепного окна.Экспериментальная установка для ORIS и электростимуляции задней лапы показана на рис. 1F. Четкое и крупное изображение кортикальной поверхности было получено с помощью CCD-камеры с фильтром 570 нм (рис. 1G). Устойчивые гемодинамические ответы на стимуляцию наблюдались через 2 недели и 8 недель после имплантации (рис. 1H, I), а максимальные изменения объема церебральной крови (CBV) оставались аналогичными в течение 10 недель (рис. 1J), что указывает на то, что Черепное окно PDMS — отличный материал для долгосрочной хронической визуализации, даже без твердой мозговой оболочки и черепа.Чтобы поддержать наши данные in vivo , гистохимический анализ клеток микроглии и астроцитов был проведен после экспериментов ORIS через 10 недель после имплантации (дополнительный рисунок S8). Мы заметили, что микроглиальные клетки и астроциты были похожи в кортикальных отделах черепного окна и интактном черепе. Аналогичные функциональные и гистохимические наблюдения были сделаны для всех исследованных крыс. Поведенческие данные, полученные через 4 недели после имплантации, показали, что животные с краниальным окном PDMS не демонстрировали значительных различий в расстояниях перемещения (рис.1K) и паттерны (рис. 1L) по сравнению с контрольными животными.

Легкодоступное черепное окно для проникновения в несколько участков

Для исследования функции мозга in vivo часто необходимо иметь прямой доступ к нервной ткани. PDMS обладает превосходной гибкостью (рис. 1A, вставка) и более 200% удлинением при разрыве (дополнительная таблица S1), что позволяет многократно проникать в нервную ткань без нарушения целостности черепного окна. На рис. 2A, вид сбоку и увеличенный вид демонстрируют проникновение стандартного металлического электрода и его плавный выход через черепное окно PDMS (рис.2А). После медленного извлечения вставленного электрода со скоростью 0,5 мм / мин кровотечения или утечки спинномозговой жидкости не было заметно. В случае регистрирующих электродов, которые являются хрупкими и недостаточно жесткими (рис. 2B), перед введением электрода был сделан небольшой направляющий разрез (рис. 2C) с помощью иглы шприца калибра 29 (рис. 2D). Опять же, эти процедуры не вызвали утечки спинномозговой жидкости (дополнительное видео S2) из-за высокой эластичности и вязкости PDMS. Низкая смачиваемость ПДМС, который имеет высокий угол смачивания водой (99.9 °) и, следовательно, высокая гидрофобность также играет роль в предотвращении утечек (дополнительный рисунок S1). Если вставляемый объект слишком велик (более 20 калибра, 0,51 мм), PDMS может разорваться, но это можно легко исправить, нанеся на разрыв быстротвердеющий цианакрилатный клей (дополнительный рис. S9).

Рис. 2. Доступ к нервной ткани непосредственно через черепное окно PDMS над мозгом крысы.

( A ) Вид сбоку проникновения металлического электрода непосредственно через PDMS и его увеличенные изображения во временном ряду.Введенный электрод медленно вытягивали со скоростью 0,5 мм / мин. Кровотечения или утечки спинномозговой жидкости не наблюдалось. ( B – D ) Один только мягкий и тонкий тип многоканального электрода не мог проникнуть ( B ) и погнуться при контакте с поверхностью PDMS (черная стрелка). ( C ) Проникновению способствовала острая игла (калибр 29), и электрод ( D ) продвигали внутрь через прорезь (черные стрелки). ( E – H ) Последовательные изображения размещения и удаления стеклянной пипетки, выполненные через 5 недель после имплантации черепного окна.Две стеклянные пипетки вводили в ткань мозга непосредственно через крышку PDMS, избегая крупных сосудов; одну стеклянную пипетку (прозрачную) использовали для введения 700 нл блокатора калия 4-аминопиридина (4-AP) в концентрации 15 мМ, чтобы вызвать судорожную активность, в то время как другая пипетка (синяя с красителем трипановый синий для визуализации) содержала серебряную проволоку заполненный 0,9% NaCl, который использовался для регистрации потенциала локального поля (LFP). Наконечники обеих пипеток были помечены стрелками в E и обведены пунктирными линиями на вставленном расширенном изображении ( F ).После извлечения пипетки из черепного окна ( G, H ) заметной утечки обнаружено не было. Чтобы предотвратить возможный разрыв ПДМС в дальнейшем, места введения приклеивали быстродействующим клеем цианоакрилат ( H ). ( I ) Запишите электрофизиологические сигналы, индуцированные 4-AP. Мы наблюдали явное начало приступа, икту и смещение. Расширенные временные курсы, показанные в правом нижнем углу, были получены из трех временных периодов, отмеченных линией.

Многоточечные проникновения легко выполнялись путем скольжения двух стеклянных пипеток, по одной для инъекции лекарств и электрофизиологической записи через гибкий материал PDMS, избегая больших сосудов.Их кончики располагались примерно на 1 мм ниже кортикальной поверхности для инъекции и примерно на 0,5 мм ниже поверхности для записи (рис. 2H). Вводился 4-аминопиридин (4-AP), блокатор быстрых калиевых каналов, и регистрировались спонтанные припадки, вызванные 4-AP. Четко определенные начало приступа, икту и смещение наблюдали по записям потенциала локального поля (LFP), полученным с помощью перекодирующего электрода (рис. 2I). Хотя после удаления электродов утечки спинномозговой жидкости обнаружено не было, на места проникновения был нанесен прозрачный быстросхватывающийся цианоакрилатный клей, чтобы предотвратить любые потенциальные разрывы PDMS (дополнительный рис.S9A). Через пять недель места инъекции сохранили свою видимость и целостность (дополнительный рис. S9B). Эти результаты демонстрируют, что черепное окно PDMS можно использовать для прямого доступа к нервным тканям в любом месте несколько раз.

Двухфотонная визуализация с продольным клеточным разрешением

Большие окна черепа PDMS с открытым черепом у трансгенных мышей полезны для свободного доступа к мозговой ткани и выполнения 2p-визуализации глубоких кортикальных слоев в течение длительного периода времени.Разрешение конфокального микроскопического сигнала через PDMS было протестировано с флуоресцентными микросферами 1,0 мкм (фиг. 3A, B), а полная ширина полувысоты (FWHM) интенсивности сигнала была рассчитана из нормализованного профиля интенсивности на фиг. 3C. Полуширина сигнала, полученного с помощью PDMS (~ 1,60 мкм ± 0,18 мкм, среднее ± стандартное отклонение, n = 15), существенно не отличалась (p = 0,99, двусторонний t-критерий Стьюдента) от сигнала через стекло (~ 1,67 мкм ± 0,18 мкм, среднее ± стандартное отклонение, n = 15).

Рисунок 3: Двухфотонная (2P) микроскопия in vivo и иммуногистохимия микроглии мыши Cx3Cr1 ^{GFP +/-} Tg с хроническим черепным окном PDMS.

( A – C ) Измерения интенсивности сигнала 2p конфокальной микроскопии через стекло и крышку PDMS для микрошариков флуорофора 1 мкм, которые были залиты в блок 1% агарозы ( A ). Не было обнаружено различий в 2p-изображениях ( B ) и в профиле усредненной интенсивности сигнала, оцененного по FWHM ( C ). ( D ) Изображение мыши с черепным окном и рамкой головы. Изображения были получены от одной мыши в продольных временных точках от дня 0 до 15 недель после операции.( E ) Максимальная проекция 2p-изображений на 10 и 15 неделе тех же областей, обозначенных цифрами от 1 до 5, на каждой микроглии около 100 мкм по глубине z (толщина Z: 50 мкм). Увеличенное изображение ячейки № 3 показывает разветвленные морфологические ветви с высоким разрешением, а изображения XY, XZ и YZ хорошо представлены через окно PDMS. Все масштабные линейки: 10 мкм. ( F ) 2P-визуализация микроглиальных клеток была возможна до 600 мкм по Z-глубине (XYZ). ( D ) На изображениях XY показаны увеличенные ячейки на разной глубине.( G ) Инъекция меченного Cy3 гидрогелевого красителя через окно мыши PDMS через 10 недель после имплантации с использованием обычной стеклянной микропипетки. Стеклянная микропипетка с Cy3-меченным гидрогелевым красителем (140 нл) вставляется непосредственно в целевой участок (H, пунктирный кружок) с помощью нанолитрового инжектора. ( I ) Кора целевого участка была показана флуоресцентным изображением в проходящем свете (верхняя панель). Изображение микроглии (нижняя панель) белого пунктирного прямоугольника на верхней панели ( I ).( J ) После инъекции красителя, меченного Cy3, сигнал флуоресценции Cy3 четко проявляется в целевом положении под флуоресцентным микроскопом в проходящем свете и визуализацией 2p, верхняя и нижняя панели, соответственно. Продольные 2p-изображения клеток микроглии наблюдаются до и после инъекции на ~ 70 мкм на Z-глубине. Полные изображения гидрогеля и микроглии с глубиной z показаны на дополнительном рисунке S12B. ( L ) Мышь в режиме пробуждения идет по беговой дорожке во время получения изображения 2p. ( M, N ) Сосудистые сети кортикальной поверхности у ведущих мышей визуализируют после инъекции родамин-декстран в течение до 60 минут.

Для in vivo 2p визуализации большое краниальное окно PDMS диаметром примерно 5 мм было имплантировано над интактной твердой мозговой оболочкой у мышей Cx3Cr1 ^{GFP +/-} Tg, экспрессирующих зеленый флуоресцентный белок в микроглии, и голова квадратного типа. рама использовалась для закрепления головы мышей на раме-подставке (рис. 3D). Чтобы определить влияние черепного окна на здоровье мышей, были выполнены поведенческий тест и широкопольная оптическая визуализация в течение 25 недель после имплантации.Ни у одной из 18 мышей не наблюдалось необычного поведения (см. Дополнительное видео S3, репрезентативная мышь через 25 недель после имплантации). Покадровые изображения черепных окон были получены со дня операции до 15 недель после операции (рис. 3D), которые показали, что, как и наблюдения, сделанные на крысах с черепными окнами, четко сохранялась нормальная здоровая сосудистая сеть. В целом, мыши с черепными окнами PDMS открытого черепа оставались здоровыми в течение 25 недель после имплантации. Тем не менее, примерно через 35 недель после операции был очевиден рост костей и твердой мозговой оболочки.

Продольная двухкомпонентная микроскопия использовалась для отслеживания активности микроглии и корковых микрососудистых структур. Мы идентифицировали те же самые микроглиальные клетки через 10 недель и 15 недель после операции (рис. 3E) и наблюдали их детальную разветвленную морфологию по осям XY, XZ и YZ с высоким разрешением. Воспользовавшись четкостью краниального окна PDMS, мы провели 2P-визуализацию до глубины 600 мкм и визуализировали клетки микроглии (рис. 3F). На глубине кортикального слоя 50–100 мкм периваскулярные микроглиальные клетки были распределены вдоль крупных кортикальных сосудов, тогда как более глубокие слои демонстрировали разветвленную микроглию, что свидетельствует о нормальных физиологических условиях в головном мозге без какого-либо вторжения инородных материалов или апоптоза клеток ²³.Для визуализации кортикальных сосудов с помощью 2P-визуализации раствор флуоресцентного красителя, конъюгированного с декстраном, вводили в ретроорбитальный венозный синус (дополнительный рисунок S10). И сосудистая сеть, и микроглия были четко визуализированы с помощью 2P-визуализации через 7 и 15 недель после имплантации. Кровоток в реальном времени также наблюдали с помощью флуоресцентного микроскопа in vivo (дополнительное видео S4). Чтобы подтвердить наши данные 2P, распределение микроглии и астроцитов в коре головного мозга было оценено с помощью иммуногистохимии через 1, 3 и 10 недель после имплантации (дополнительный рис.S11). Плотность клеток микроглии на ипсилатеральной стороне хронического окна коры головного мозга увеличивалась через 1 неделю после имплантации по сравнению с контрлатеральной нормальной стороной, но возвращалась к норме через 3 недели (дополнительный рисунок S11A). Точно так же через 1 неделю после операции астроциты были чрезмерно активированы вблизи поверхности на ипсилатеральной стороне коры по сравнению с контралатеральной стороной. Через 3 недели распределение астроцитов в ипсилатеральной коре стало однородным и было таким же, как на контралатеральной стороне (дополнительный рис.S11B). Кроме того, окрашивание сосудов было заметным на верхнем слое ипсилатеральной стороны мозга мыши через 1 неделю после операции, но уменьшилось через 3 и 10 недель после операции (дополнительный рисунок S11C).

Мы далее изучили продольные взаимодействия микроглии с чужеродным белком у мышей Cx3Cr1 ^{GFP +/-} Tg с краниальным окном PDMS (рис. 3G – M). Cy3-меченный белковый гидрогелевый краситель, который может продлевать сигнал флуоресценции в ткани, был использован для тестирования in vivo динамической реакции микроглии.Небольшой объем красителя Cy3 (140 нл) вводился непосредственно в кору через краниальное окно PDMS с помощью стеклянной микропипетки и нанолитр-инжектора (рис. 3G). Место инъекции было выбрано случайным образом, чтобы избежать кровеносных сосудов (рис. 3H). Сразу после удаления стеклянной микропипетки, признак инъекции был почти незаметен под световым хирургическим микроскопом (максимальное увеличение до 60x) и оставался невидимым через 5 дней после инъекции, даже без нанесения клея или клея (дополнительный рис.S12A). Через 15 минут после инъекции конфокальные микроскопические изображения 2p могут отображать, как введенный краситель гидрогеля Cy3 (красный) взаимодействует с микроглией (зеленый) в кортикальной ткани и показывает краситель Cy3, распределенный по 100 мкм по z-глубине (дополнительный рисунок S12B). ). Место инъекции можно было подтвердить с помощью 2p изображения на крышке PDMS (дополнительный рис. S12B, белые стрелки на глубине z на 1 мкм). Более того, продольная 2p-визуализация до 20 дней после инъекции позволяет постоянно исследовать динамические реакции микроглии на введенный краситель Cy3 (рис.3И – К, нижние панели). Вплоть до первой недели микроглия показывала быстрое скопление в сторону красителя Cy3, тогда как между 1 неделей и 3 неделями пери-соседние микроглии были возвращены в нормальное состояние (рис. 3I – K, нижние панели), поскольку сигнал Cy3 стал диффузным. и слабый (рис. 3I – K, верхние панели). Это убедительно свидетельствует о том, что наше мягкое и прозрачное окно PDMS предлагает отличные возможности для изучения долгосрочных реакций мозга на инородные красители или химические вещества, которые включают инъекцию in vivo непосредственно через окно PDMS.Кроме того, мы не давали животным спать для визуализации in vivo . Бодрствующая мышь с окном PDMS шла по беговой дорожке в течение 1 часа во время сеанса визуализации 2p. Как показано на рис. 3L, рама для фиксации головы окна PDMS была закреплена на штанге, прикрепленной к боковой стороне беговой дорожки, и помещена под микроскоп 2p. Мы визуализировали сосудистую сеть головного мозга (рис. 3M, N) каждые 20 минут после инъекции родамин-декстрана (молекулярная масса 70000, 1,5 мкл на 1 г массы тела). Произошла медленная и непрерывная утечка родамин-декстрана в область ткани в течение более 60 минут.Видеоклип сеанса формирования изображения 2p в активном состоянии показан в дополнительном видео S5. Это демонстрирует, что наше окно PDMS может успешно поддерживаться во время визуализации in vivo как в условиях наркоза, так и в состоянии бодрствования.

В последнее время в области исследований системной нейробиологии нейронная стимуляция в одной области и обнаружение в целевой области стали важными для изучения нейронной связи. Нейронная активность, передаваемая в проецирующую область, может быть вызвана электрическими, оптогенетическими или химическими стимуляциями и 2p-визуализацией, или обычная электрофизиологическая запись может выполняться в целевой области ^2,3,4,5.Кроме того, введение вирусных векторов, лекарств или химикатов в ткань в один или несколько моментов времени стало важным для выяснения связи нейронной сети и основных функций ^{17,24,25,26,27}. С нашим черепным окном PDMS с широким обзором открытого черепа мы смогли i) поддерживать животных в здоровых условиях до 15 недель после хирургической имплантации, ii) вставлять несколько микроэлектродов и микропипеток для электрофизиологической записи и инъекции химикатов в любом месте, и iii) получить продольную функциональную визуализацию с высокой четкостью и 2p-визуализацию с глубоким проникновением в ткани.Эти наблюдения соответствуют в высшей степени идеальным критериям для использования хронического черепного окна для изучения системной нейробиологии.

Высокая оптическая однородность и прозрачность пленок PDMS может быть достигнута за счет постоянной толщины и дегазации пузырьков воздуха. PDMS — подходящий оптический материал для таких применений, как микролинзы с показателем преломления 1,48; он также имеет минимальное поглощение света в диапазоне видимого света (дополнительный рис. S2) и чрезвычайно низкую автофлуоресценцию ^28,29.Эти оптические свойства сохраняются до толщины приблизительно 0,42 мм, и PDMS можно оптимально использовать в качестве световодного иммерсионного материала до этой толщины ²⁹. Из различных пленок PDMS, которые мы тестировали, пленки толщиной от 0,25 до 0,35 мм показали оптимальные физические характеристики и стабильность для окон и оказались более легкими в обращении, чем более тонкие пленки. Например, когда толщина пленки была менее 0,15 мм, пленка была склонна к скатыванию при контакте с щипцами и к разрыву при проникновении электродом.Биосовместимость и возможность долгосрочной имплантации PDMS были проверены в предыдущих исследованиях, где PDMS использовался в качестве искусственной твердой мозговой оболочки под стеклянным покрытием внутри черепной камеры у приматов ^19,20. В нашем исследовании мы значительно упростили эту схему, объединив искусственную твердую мозговую оболочку, стеклянную оболочку и черепную камеру в интегрированную систему, состоящую исключительно из биосовместимого покрытия PDMS с соответствующей толщиной без необходимости в дополнительных материалах покрытия или камерах для грызунов.

Хроническое широкоугольное черепное окно можно легко создать с помощью PDMS. Размеры наших хронических черепных окон PDMS составляли до 36 мм ² у крыс и 18 мм ² у мышей, что намного больше, чем размеры хронических черепных окон, о которых сообщалось ранее ^{6,7,8,11,13, 16}. Насколько нам известно, не существует успешных хронических окон для крыс продолжительностью более одной недели из-за воспалительных реакций, вызванных удалением полной твердой мозговой оболочки, а также повторным ростом твердой мозговой оболочки ^6,30.У мышей размер черепного окна ограничен небольшой площадью от сотен микрон до максимального диаметра 5 мм ^6,8,16. В случае черепных окон с утонением черепа для визуализации динамики позвоночника типичный размер черепного окна составляет несколько сотен микрон (приблизительно 0,2 мм) в диаметре ^11,13. Недавно по усовершенствованному методу, использующему полированный и усиленный истонченный череп, было получено окно шириной 1-2 мм ⁷. Когда необходимо многократно визуализировать небольшую область у мышей, эффективно использовать стеклянное черепное окно.Кроме того, жесткое окно (покрытие из неэластичного материала) может нарушить локальный отток спинномозговой жидкости, поскольку твердое покрытие может создавать давление на кору, что приводит к узкому пространству между покрытием и кортикальной тканью. В отличие от окон жесткого типа, PDMS, благодаря своей возможности расширения, обеспечивает достаточно места для поддержания нормальных условий потока CSF. Поэтому мы предполагаем, что эта функция делает наше мягкое черепное окно идеальным вариантом для долгосрочного наблюдения за мозгом в широком поле зрения.

Мягкость PDMS может позволить ему лучше адаптироваться к движениям мозга, чем материалы с твердым покрытием, и может не мешать оттоку спинномозговой жидкости.Следовательно, динамические пульсации кортикальных сосудов были обнаружены через черепные окна открытого черепа PDMS, и аналогичные результаты ожидаются для черепных окон истонченного черепа (дополнительные видео S2 и S4 у крысы и мыши, соответственно). Как вы можете видеть на видео, пульсация коры при дыхании обнаружена у крысы с покрытием PDMS (дополнительное видео S2). В случае с мышью (Supplementary Video S4) это несущественно. Все изображения 2p, показанные на рис. 3, были получены с набором необработанных данных изображения без обработки пост-сигнала, что указывает на минимальные артефакты пульсации.Только на поверхности коры наблюдались артефакты движения. Условия съемки были стабильными в более глубоких слоях. Чтобы получить изображение с высоким разрешением для случая с крысами, артефакты движения на покадровых изображениях можно уменьшить, применив стандартный анализ постфактум. Обычно для стабилизации движения мозга используют прозрачную агарозу, не являющуюся биологической, для заполнения пространства между тканью мозга и покровным стеклом ^6,14,18.

Высокая вязкоупругость PDMS позволяет вводить микроэлектроды и микропипетки, не вызывая утечки жидкости, что дает большое преимущество перед другими материалами черепных окон.Кроме того, гидрофобность PDMS может еще больше снизить вероятность утечки раствора через небольшую вставную щель и сохранить прозрачность краниального окна на протяжении всего эксперимента, даже в хронических черепных окнах крыс без твердой мозговой оболочки (рис.2 и дополнительное видео S2. ). В предыдущем исследовании Roome and Kuhn ¹⁷ разработали покровное стекло с небольшим портом PDMS для вставки стеклянной пипетки для инъекции кальциевого красителя для визуализации кальция in vivo .Хотя в их исследовании было показано, что порт PDMS повторно закрывается после инъекций, наше большое окно PDMS предлагает дополнительное преимущество в виде множественных проникновений в любое желаемое место за несколько раз.

Таким образом, PDMS идеально подходит для создания хронических черепных окон, позволяющих вводить несколько электродов в любом месте. Мы ожидаем, что представленные здесь крупномасштабные методы мягкого черепного окна в сочетании с другими современными нейротехнологиями, такими как оптогенетика, внесут свой вклад в выяснение функций и схем мозга.

Посторбитальная перемычка — обзор

Адаптивное происхождение приматов

Современные приматы отличаются от других млекопитающих, включая большинство плезиадапиформ, многочисленными анатомическими особенностями, в том числе более сходящимися орбитами с заглазничными перемычками и захватывающими конечностями когтями, а не когтями. большинство пальцев, а также детали их зубных рядов и анатомии основной черепной коробки. Существует ряд гипотез или сценариев, касающихся конкретных деталей происхождения приматов и поведения, которые были наиболее важными в эволюции этого набора адаптаций приматов (например,г., Картмилл, 1992; Блох и Бойер, 2002; Солиго и Мартин, 2006; многие статьи в Ravosa and Dagosto, 2007). Эти сценарии часто подчеркивают различные аспекты анатомии приматов и иногда дополняют друг друга.

В гипотезе «прыжка хваткой» Фредерика Салая и Мариана Дагосто (например, Szalay and Delson, 1979; Szalay and Dagosto, 1980, 1988; Dagosto, 2007; Szalay, 2007) древесные повадки приматов представляют примитивная евархонтская особенность, и специфическое поведение, которое отличало верховых приматов от наших эуархонтонских предков, включая плезиадапиформ, было более акробатическим захватывающим типом движения, которое объясняет хватание, прибитые пальцы и другие особенности конечностей, включая « увеличенные ступни, «глубокие коленные суставы и« адаптированная к скорости лодыжка », характерные для самых ранних приматов раннего эоцена.Szalay (2007) отмечает, что ввиду разнообразия морфологии зубов, обнаруженного как у плезиадапиформ, так и у ранних корончатых приматов, невозможно идентифицировать конкретную диетическую привычку, участвовавшую в происхождении кроновых приматов.

Напротив, Мэтт Картмилл (например, 1970, 1992) уделяет особое внимание визуальной адаптации в происхождении приматов как объяснение черепных особенностей, характерных для приматов, включая заглазничную перемычку, обращенные вперед орбиты и уменьшенную морду, а также как хватательные руки.Отмечая, что большинство древесных млекопитающих не очень похожи на приматов, поскольку они не обладают ни схождением орбит, ни хватательными пальцами, он утверждает, что мы должны выйти за пределы древесного происхождения как такового, чтобы объяснить отличительные черты нашего отряда. Он отмечает, что стереоскопическое зрение особенно характерно для хищников, таких как кошки или совы, которые полагаются на зрение для обнаружения своей добычи. Точно так же он отмечает, что руки большинства древесных млекопитающих оснащены когтями, а не гвоздями, и что прибитые гвоздями хватательные руки приматов, вероятно, являются приспособлением для схватывания добычи, а не древесной опорой.Таким образом, в гипотезе «визуального хищничества» Картмилла , предковый примат был определенно визуальным хищником, который преследовал и хватал свою добычу в «плотном клубке маленьких веток и виноградных лоз, который характеризует полог и окраину леса» (Cartmill, 1970; Картмилл и др., 2007).

В работе Боба Сассмана (1991, также Sussman et al., 2013) гипотеза о «коэволюции приматов и покрытосеменных» эволюцию приматов лучше всего рассматривать как нечто, происходившее в сочетании с излучением покрытосеменных растений для использования продуктов цветковых растений. (фрукты, цветы и нектар) в небольшой ветке.Хотя он допускает, что его теория конкретно не учитывает визуальную адаптацию приматов, он утверждает, что визуальное хищничество — редкое поведение среди приматов, которые часто используют звук для определения местонахождения добычи, и вряд ли было важным для самых ранних приматов. Он также отмечает, что, хотя сходящиеся орбиты приматов похожи на орбиты визуальных хищников, таких как кошки и совы, млекопитающие, которые, кажется, показывают наибольшее сходство с приматами по своей зрительной системе, — это летучие мыши-плодовые летучие мыши, группа полностью травоядных.Тем не менее, эволюция покрытосеменных сопровождалась также излучением насекомых, зависящих от этих растений.

Робин Кромптон (1995) подчеркнул роль передвижения, особенно прыжкового поведения у ночных животных, как важного фактора отбора для эволюции стереоскопического зрения приматов, а также посткраниальной адаптации ранних приматов. В его гипотезе «ночных прыжков» для зрительных и манипулятивных способностей приматов было выбрано движение, а не какой-то конкретный аспект диеты.

Наконец, многие авторы обращались к вопросу о том, вели ли предковые приматы, вероятно, дневной или ночной образ жизни, и большинство данных подтверждают мнение о том, что предковые приматы вели ночной образ жизни (Heesy and Ross, 2001; Ross et al., 2007).

Как подчеркивали многие авторы, ключ к реконструкции истории любого, казалось бы, интегрированного набора эволюционных адаптаций заключается в наличии записи последовательности, в которой были приобретены особенности. Были ли визуальные адаптации приматов предшествующими или следовавшими за способностями к хватанию и уменьшением бугров коренных зубов? По внешнему виду черты лица приматов разбросаны по другим архонтонам.И Dermoptera, и Scandentia, но не plesiadapiforms, часто имеют орбиты, окруженные костью, как у приматов, но не обращенные вперед. У многих плезиадапиформ есть коренные зубы, напоминающие зубы более поздних приматов, но у них очень специализированные передние зубы. Кажется, что у всех Euarchonta руки подходят для поведения на деревьях, но ни одна из них не демонстрирует черты задних конечностей и лодыжек, связанные с прыжком, которые характерны для самых ранних кроновых приматов. Как обсуждалось выше, трудно представить себе эволюцию приматов из любой другой группы евархонтонов без радикальных изменений в анатомии и адаптации.

В отсутствие четкой последовательности промежуточных форм в ранней эволюции приматов, несколько авторов обратились к другим группам млекопитающих, особенно сумчатым, чтобы предоставить эволюционные модели ранних адаптаций приматов (Rasmussen and Sussman, 2007). Так, Расмуссен (1990) провел полевое исследование неотропических сумчатых животных Caluromys derbianus, дидельфид, которые демонстрируют поразительное анатомическое сходство с приматами, имея относительно большой мозг, почти полную заглазничную перемычку, относительно короткую морду и сходство с приматами. пропорции в его (когтистых) пальцах.Точно так же при изучении морфологии рук и способностей к хватанию, а также походок сумчатых и просимийских приматов Caluromys поразительно похож на маленьких просиманов, таких как Cheirogaleus и Microcebus (Lemelin, 1999; Lemelin and Schmitt, 2007). ). Поскольку Caluromys является более древесным, чем любой из его родственников и кормов как для фруктов, так и для насекомых среди конечных ветвей, изучение этого сумчатого животного не предлагает никаких доказательств того, что хищничество или плодоядность имеют решающее значение для эволюции черт приматов.Тем не менее, Расмуссен предположил, что визуальная адаптация приматов могла развиться для визуального хищничества у животного, которое уже было приспособлено к добыванию фруктов в конечных ветвях, сценарий, который поддерживает каждое из различных адаптивных объяснений происхождения приматов, но в разное время. К сожалению, до тех пор, пока у нас не будет лучшей летописи окаменелостей из позднего мела и палеоцена и промежуточных форм, предшествующих первому появлению кроновых приматов, детали происхождения приматов останутся скрытыми в тумане времени и филогении.

Паралич Белла — Что такое паралич Белла? Что вызывает это?

Что такое паралич Белла?

Паралич Белла также известен как «острый паралич лицевого нерва неизвестной причины». Это состояние, при котором мышцы на одной стороне лица становятся слабыми или парализованными. Он поражает только одну сторону лица за раз, заставляя его опускаться или становиться жестким на этой стороне.

Это вызвано какой-то травмой седьмого черепного нерва. Его также называют «лицевым нервом». Паралич Белла может случиться с кем угодно.Но, кажется, чаще встречается у людей, страдающих диабетом или выздоравливающих после вирусных инфекций.

В большинстве случаев симптомы носят временный характер.

Симптомы паралича Белла

Если это случилось с вами, вы можете опасаться инсульта. Скорее всего, нет. Инсульт, затрагивающий ваши лицевые мышцы, вызовет мышечную слабость и в других частях вашего тела.

Симптомы паралича Белла появляются внезапно. Однажды ночью вы можете лечь спать, чувствуя себя хорошо. Но когда вы смотрите на следующее утро в зеркало, вы видите, что эта часть вашего лица кажется обвисшей.Как только эти симптомы появляются, они ухудшаются в течение следующих 48-72 часов.

Самый заметный признак — слабость и обвисание одной стороны лица. Вам будет трудно закрыть глаза с этой стороны или сделать выражение лица похожим на улыбку. Ваше лицо может быть даже полностью парализовано с этой стороны. Это редко, но паралич Белла иногда может поражать нервы обеих сторон лица.

Помимо слабости и обвисания лицевых мышц, вы можете:

Слюнотечение
Почувствовать боль в челюсти или за ухом на пораженной стороне.Некоторые люди замечают боль за ухом за 1-2 дня до появления слабости.
У вас болит голова
У вас меньше вкусовых ощущений
У вас сухость в глазах и во рту
Слышите звон в ушах (тиннитус)
Будьте более чувствительны к звуку на пораженной стороне. В те дни, когда вы еще не заметили какие-либо другие симптомы, звуки кажутся намного громче, чем обычно.
Трудно говорить
Есть проблемы с едой и питьем

Как только они возникают, симптомы обычно проходят в течение следующих 3 недель или около того.У большинства людей — до 80% — симптомы отсутствуют в течение 3-6 месяцев. У некоторых людей, страдающих параличом Белла, период выздоровления более длительный. В редких случаях у них могут быть постоянные симптомы.

Причины паралича Белла

Большинство врачей считают, что это связано с повреждением лицевого нерва, которое вызывает отек. Этот нерв проходит через узкую костную часть черепа. Когда нерв немного набухает, он давит на твердую поверхность черепа. Это влияет на то, насколько хорошо работает нерв.

Исследователи долгое время считали, что вирусные инфекции также могут играть роль в развитии паралича Белла. Они обнаружили доказательства того, что вирус простого герпеса 1 (частая причина герпеса) может быть причиной большого количества случаев. К другим вирусам, связанным с параличом Белла, относятся:

На кого влияет паралич Белла?

Паралич Белла чаще всего встречается у людей в возрасте от 15 до 60 лет. Это с одинаковой вероятностью повлияет на мужчин и женщин. Но у вас может быть больше шансов получить его, если вы беременны, особенно в течение последних 3 месяцев или в первую неделю после родов.У вас также больше шансов на это, если у вас есть:

Диагноз паралича Белла

Лабораторных тестов на паралич Белла нет. Фактически, врачи обычно устанавливают диагноз, который они называют диагнозом исключения. Это означает, что в большинстве случаев они диагностируют паралич Белла только после исключения других состояний.

Ваш врач начнет с полного и тщательного медицинского осмотра. Они изучат ваше лицо и попросят вас по-разному выражать свое лицо, чтобы увидеть, как действуют ваши мышцы. Если они подозревают паралич Белла, они попытаются закрыть вам веко на пораженной стороне лица.Если он не закрывается, это сигнализирует о том, что у вас есть нечто, называемое феноменом Белла. Это когда ваш глаз закатывается вверх и наружу, когда вы пытаетесь его закрыть. Обычно этого достаточно для постановки диагноза.

Ваш врач попытается исключить другие условия. Вероятно, они проверит ваш слух и чувство равновесия. Если есть вероятность, что это связано с другим заболеванием, ваш врач может назначить тест электромиографии (ЭМГ), чтобы измерить электрическую активность внутри мышц.Это может сказать им, действительно ли нервы повреждены, и если да, то насколько сильно. Это также может помочь им предсказать, насколько быстро и полно вы выздоровеете.

Ваш врач может также провести визуализацию, например рентген черепа, МРТ или компьютерную томографию, чтобы убедиться, что что-то вроде опухоли или перелома кости не давит на ваши нервы. Анализ крови также может помочь исключить диабет или инфекцию.

Лечение паралича Белла

Большинство людей с этим заболеванием полностью выздоравливают независимо от того, получают они лечение или нет.Но есть некоторые методы лечения, которые могут помочь вам быстрее выздороветь.

Ваш врач может назначить вам короткий курс кортикостероидов (например, преднизона). Это может помочь уменьшить отек и повысить вероятность восстановления нормальной функции нервов. Это может сократить продолжительность симптомов паралича Белла. Они работают лучше всего, если вы принимаете их в течение 72 часов с момента появления симптомов.

Если ваш врач предполагает, что ваши симптомы могут быть вызваны вирусом герпеса (простой герпес 1) или опоясывающим лишаем (опоясывающий герпес), он может прописать вам противовирусное лекарство.Прием противовирусных препаратов, таких как ацикловир и валацикловир, вместе со стероидами может помочь восстановить функцию, но однозначных доказательств этому нет.

Если паралич влияет на вашу способность моргать и закрывать пораженный глаз, вам необходимо защитить его. Используйте глазные капли или мазь, чтобы он оставался влажным. Носите повязку на глаза, чтобы предотвратить попадание грязи, пыли и влаги.

Наконец, ваш врач может порекомендовать вам массаж лицевых мышц.

Хирургическое вмешательство не рекомендуется в качестве первого метода лечения паралича Белла.Но он может вам понадобиться, если симптомы не исчезнут или возникнут осложнения.

Паралич Белла — Диагностика и лечение

Диагноз

Специального теста на паралич Белла нет. Ваш врач посмотрит на ваше лицо и попросит вас пошевелить лицевыми мышцами, закрыв глаза, приподняв бровь, показывая зубы и нахмурившись, среди прочего.

Другие состояния, такие как инсульт, инфекции, болезнь Лайма и опухоли, могут вызывать слабость лицевых мышц, имитирующую паралич Белла.Если причина ваших симптомов не ясна, ваш врач может порекомендовать другие тесты, в том числе:

Электромиография (ЭМГ). Этот тест может подтвердить наличие повреждения нерва и определить его тяжесть. EMG измеряет электрическую активность мышцы в ответ на стимуляцию, а также характер и скорость проведения электрических импульсов по нерву.
Сканирование изображений. В некоторых случаях может потребоваться магнитно-резонансная томография (МРТ) или компьютерная томография (КТ), чтобы исключить другие возможные источники давления на лицевой нерв, например опухоль или перелом черепа.

Дополнительная информация

Показать дополнительную информацию

Лечение

Большинство людей с параличом Белла полностью выздоравливают — с лечением или без него. Не существует универсального лечения паралича Белла, но ваш врач может порекомендовать лекарства или физиотерапию, чтобы ускорить ваше выздоровление. При параличе Белла операция редко возможна.

Лекарства

Обычно используемые лекарства для лечения паралича Белла включают:

Кортикостероиды , такие как преднизон, являются мощными противовоспалительными средствами.Если им удастся уменьшить отек лицевого нерва, он будет более комфортно помещаться в окружающем его костном коридоре. Кортикостероиды могут работать лучше всего, если их начать в течение нескольких дней после появления симптомов.
Противовирусные препараты. Роль противовирусных препаратов остается нерешенной. Одни только противовирусные препараты не показали преимуществ по сравнению с плацебо. Противовирусные препараты, добавленные к стероидам, возможно, полезны для некоторых людей с параличом Белла, но это еще не доказано.
Однако, несмотря на это, валацикловир (Валтрекс) или ацикловир (Зовиракс) иногда назначают в комбинации с преднизоном людям с тяжелым параличом лицевого нерва.

Физиотерапия

Парализованные мышцы могут сокращаться и сокращаться, вызывая постоянные контрактуры. Физиотерапевт научит вас массировать и тренировать лицевые мышцы, чтобы этого не произошло.

Хирургия

В прошлом декомпрессионная операция использовалась для снятия давления на лицевой нерв путем открытия костного прохода, через который проходит нерв.Сегодня декомпрессионная операция не рекомендуется. Возможные риски, связанные с этой операцией, — это травма лицевого нерва и необратимая потеря слуха.

В редких случаях для устранения хронических заболеваний лицевого нерва может потребоваться пластическая операция. Реанимация лица помогает сделать лицо более ровным и может восстановить его подвижность. Примеры этого типа хирургии включают подтяжку бровей, подтяжку век, лицевые имплантаты и нервные трансплантаты. Некоторые процедуры, например подтяжку бровей, возможно, придется повторить через несколько лет.

Образ жизни и домашние средства

Домашнее лечение может включать:

Защищать глаза нельзя. Использование смазывающих глазных капель в течение дня и мази для глаз на ночь поможет сохранить глаза влажными. Ношение очков в течение дня и повязки на глаз ночью может защитить ваш глаз от царапин и царапин.
Принимать безрецептурные обезболивающие. Аспирин, ибупрофен (Адвил, Мотрин IB, другие) или ацетаминофен (Тайленол, другие) могут помочь облегчить вашу боль.
Выполнение физиотерапевтических упражнений. Массаж и упражнения для лица в соответствии с советами физиотерапевта могут помочь расслабить лицевые мышцы.

Альтернативная медицина

Хотя существует мало научных доказательств в поддержку использования альтернативной медицины для людей с параличом Белла, некоторым людям с этим заболеванием может быть полезно следующее:

Иглоукалывание. Если вставить тонкие иглы в определенные точки на коже, это поможет стимулировать нервы и мышцы, что может принести некоторое облегчение.
Тренинг с биологической обратной связью. Обучая вас использовать свои мысли для управления своим телом, тренировка с биологической обратной связью может помочь вам лучше контролировать свои лицевые мышцы.

Подготовка к приему

Скорее всего, вы начнете с посещения семейного врача. Однако в некоторых случаях, когда вы звоните, чтобы записаться на прием, вас могут немедленно направить к неврологу.

Хорошо подготовиться к встрече. Вот некоторая информация, которая поможет вам подготовиться.

Что вы можете сделать

Запишите все симптомы, которые у вас возникают. Обязательно укажите все, что может показаться не связанным с причиной, по которой вы назначили встречу.
Запишите ключевую личную информацию. Были ли у вас в последнее время серьезные стрессы или изменения в жизни? Предоставление такой информации может помочь вашему врачу поставить диагноз.
Составьте список всех лекарств. Укажите дозировку любых лекарств, которые вы принимаете, и не забудьте записать все витамины или добавки, которые вы принимаете.
По возможности возьмите с собой члена семьи или друга. Иногда бывает трудно запомнить всю информацию во время встречи. Кто-то из ваших сопровождающих может вспомнить что-то, что вы пропустили или забыли.
Запишите вопросы, которые вы хотите задать своему врачу.

Подготовка списка вопросов поможет вам максимально эффективно проводить время с врачом. При параличе Белла врачу следует задать следующие основные вопросы:

Какая наиболее вероятная причина моих симптомов?
Есть ли другие возможные причины моих симптомов?
Какие тесты мне нужны?
Является ли это состояние временным или длительным?
Какие методы лечения доступны для паралича Белла? Что вы рекомендуете?
Есть ли альтернативы основному подходу, который вы предлагаете?
У меня другие проблемы со здоровьем.Как мне вместе лучше всего справиться с этими условиями?
Есть ли какие-нибудь брошюры или другие печатные материалы, которые я могу взять с собой домой? Какие сайты вы рекомендуете?

Не стесняйтесь задавать любые дополнительные вопросы, которые возникают у вас во время приема.

Чего ожидать от врача

Будьте готовы ответить на вопросы врача, например:

Когда у вас появились симптомы?
Были ли ваши симптомы постоянными или случайными?
Насколько серьезны ваши симптомы?
Что может улучшить ваши симптомы?
Что может ухудшить ваши симптомы?
Были ли у кого-нибудь из ваших родственников паралич Белла или проблемы с параличом лицевого нерва?
Были ли у вас симптомы более общей инфекции?

Что вы можете сделать тем временем

Если у вас болит лицо:

Примите безрецептурные обезболивающие. Аспирин, ибупрофен (Адвил, Мотрин IB, другие) или ацетаминофен (Тайленол, другие) могут помочь при боли.
Приложите влажное тепло. Прикладывание к лицу тряпки, смоченной теплой водой, несколько раз в день может облегчить боль.

Если глаз не закрывается полностью, попробуйте следующие советы:

Несколько раз в течение дня закройте глаза пальцем.
Используйте смазывающие глазные капли.
Носите очки в течение дня, чтобы защитить глаза.
Носите повязку на глазу.

Лечебный шлем для вашего ребенка

Шлемотерапия используется для мягкого исправления формы черепа младенцев с течением времени. Черепа новорожденных представляют собой мягкие пластины с промежутками между ними. По мере роста малыша эти пластинки растут, постепенно затвердевают и срастаются.

Иногда, когда ребенок спит в одном и том же положении, на мягких пластинах может образоваться плоское пятно или неровный вид. Это распространенное состояние называется плагиоцефалией, и оно не опасно для мозга вашего ребенка.Если состояние не проходит само по себе, ваш педиатр может порекомендовать изменение положения, упражнения или терапию шлемом.

В других случаях пластины черепа ребенка срастаются слишком рано или ненормальным образом. Это состояние, краниосиностоз, может потребовать хирургического лечения в шлеме или без него, чтобы скорректировать форму головы.

Как шлем корректирует голову моего ребенка?

Ремолдинг-шлемы для черепа обычно изготавливаются из твердой внешней оболочки с подкладкой из пенопласта.Мягкое, постоянное давление применяется, чтобы зафиксировать естественный рост головы ребенка, при этом препятствуя росту на выступающих участках и обеспечивая рост на плоских участках.

Регулировки выполняются часто по мере роста головы ребенка. Шлем, по сути, обеспечивает плотное круглое пространство для головы. Даже если ваш ребенок продолжает наклонять голову набок, шлем будет обеспечивать амортизацию, предотвращающую дальнейшее уплощение головы.

Может ли мой ребенок пройти терапию шлемом?

Если вашему ребенку поставлен диагноз деформационная плагиоцефалия, брахицефалия или скафоцефалия, и ему меньше 12 месяцев, для исправления формы головы ребенка может быть назначена реконструкция черепа.Шлемы должны быть назначены лицензированным врачом. Важно отметить, что не все младенцы являются хорошими кандидатами для лечения с использованием шлемов, и важно обсудить это со своим врачом.

Кроме того, детям, которым была сделана эндоскопия для коррекции краниосиностоза, после операции часто назначают шлемотерапию для дальнейшего исправления формы головы.

Нужно ли моему ребенку носить шлем весь день?

Да. Идея шлема заключается в том, что его носят 23 часа в сутки.Его можно снимать во время купания. В остальное время ваш младенец должен постоянно находиться в шлеме, играя, спит или кормит. Это может быть шокирующим, когда вы, как родитель, думаете о своем ребенке, который проводит месяцы своего становления в шлеме. Мы хотели бы подчеркнуть, что шлем обычно не вызывает дискомфорта для ребенка.

Как долго мой ребенок будет носить шлем?

Средняя продолжительность лечения с использованием шлема составляет три месяца, но продолжительность лечения будет зависеть от возраста вашего ребенка и тяжести состояния.Требуется тщательный и частый контроль, чтобы убедиться, что череп принимает правильную форму.

Как часто мне нужно будет посещать врача, пока моему ребенку будет проходить шлемотерапия?

Частота последующих посещений зависит от тяжести состояния вашего ребенка. По мере того как вашему ребенку надевают формованный шлем и вносятся изменения, вы будете несколько раз регулярно посещать компанию, которая поставляет шлем.

Загадочная история мозга Финеаса Гейджа: выстрелы

Карточка на шкафу с портретом пережившего черепно-мозговую травму Финеаса Гейджа (1823–1860), изображенного с утюгом для утюжки, которым он был ранен. Викимедиа скрыть подпись

переключить подпись Викимедиа

Карточка кабинета с портретом пережившего черепно-мозговую травму Финеаса Гейджа (1823–1860), изображенного с утюгом для утюжки, которым он был ранен.

Викимедиа

Потребовался взрыв и 13 фунтов железа, чтобы вступить в современную эру нейробиологии.

В 1848 году 25-летний железнодорожник по имени Финеас Гейдж взрывал камни, чтобы расчистить путь для новой железнодорожной линии в Кавендише, штат Вирджиния. Он просверливал отверстие, размещал заряд взрывчатого вещества, а затем набивал песок, используя металлический стержень весом 13 фунтов, известный как утюг для утюга.

Но в этом случае металлический стержень создал искру, которая вызвала заряд. Это, в свою очередь, «вытолкнуло утюжок вверх и из отверстия через левую щеку, за глазницу и из макушки головы», — говорит Джек Ван Хорн, доцент неврологии в Кек. Школа медицины Университета Южной Калифорнии.

Гейдж не умер. Но утюг разрушил большую часть левой лобной доли его мозга, и некогда уравновешенный характер Гейджа резко изменился.

«Он беспокойный, непочтительный, временами предается грубейшим ругательствам, что раньше не было в его обычае», — написал Джон Мартин Харлоу, врач, лечивший Гейджа после аварии.

Из-за этой внезапной трансформации личности Гейдж появляется во многих медицинских учебниках, говорит Малкольм Макмиллан, почетный профессор Мельбурнской школы психологических наук и автор книги An Odd Kind of Fame: Stories of Phineas Gage.

«Это был первый случай, когда можно было довольно определенно сказать, что травма мозга произвела какое-то изменение личности», — говорит Макмиллан.

И это было большим делом в середине 1800-х годов, когда назначение мозга и внутренняя работа в значительной степени оставались загадкой. В то время френологи все еще оценивали личность людей, измеряя шишки на их черепе.

Знаменитый случай Гейджа поможет установить науку о мозге как область науки, говорит Аллан Роппер, невролог из Гарвардской медицинской школы и больницы Бригама и женщин.

Доктор Джон Харлоу, лечивший Гейджа после аварии, отметил изменение его личности в 1851 году в выпуске American Phrenological Journal and Repository of Science.

«Если вы говорите о жесткой центральной неврологии и взаимосвязи между структурным повреждением мозга и конкретными изменениями в поведении, то это уже ноль», — говорит Роппер. Это был идеальный случай, потому что «это одна область [мозга], это действительно очевидно, и изменения в личности были ошеломляющими.»

Итак, возможно, неудивительно, что каждое поколение ученых, занимающихся мозгом, похоже, вынуждено вернуться к случаю Гейджа.

Например:

В 1940-х годах известный невролог по имени Стэнли Кобб нарисовал схему черепа, пытаясь определить точную форму черепа. путь утюга.
В 1980-х годах ученые повторили это упражнение, используя компьютерную томографию.
В 1990-х годах исследователи применили трехмерное компьютерное моделирование к проблеме.

А в 2012 году Ван Хорн возглавил команду который объединил компьютерную томографию черепа Гейджа с сканированием МРТ типичного мозга, чтобы показать, как могла быть затронута проводка мозга Гейджа.

«Нейробиологи любят всегда возвращаться и говорить:« Мы связываем нашу работу в наши дни с этими более ранними известными случаями, которые действительно определили область », — говорит Ван Хорн.

И не только исследователи возвращаются к Гейджу. Студенты-медики и психологи до сих пор изучают его историю. По словам Ван Хорна, нейрохирурги и неврологи до сих пор иногда ссылаются на Гейджа при обследовании некоторых пациентов.

«Примерно каждые шесть месяцев вы будете видеть что-то подобное, где кто-то был ранен в голову стрелой или упал с лестницы и приземлился на кусок арматуры», — говорит Ван Хорн.«Значит, у вас есть современные кейсы, подобные Финеасу Гейджу».

«Есть кое-что о Гейдже, чего не знает большинство людей», — говорит Макмиллан. «Это изменение личности, которое, несомненно, произошло, длилось не дольше двух-трех лет».

Гейдж продолжал работать водителем дилижанса дальнего следования в Чили, и эта работа требовала значительных навыков планирования и сосредоточенности, говорит Макмиллан.

По его словам, эта глава жизни Гейджа является мощным посланием для современных пациентов.«Даже в случае массивного повреждения головного мозга и значительной нетрудоспособности всегда возможна реабилитация».

Гейдж прожил десяток лет после аварии. Но в конечном итоге повреждение мозга, которое он получил, вероятно, привело к его смерти.

Он умер 21 мая 1860 года от эпилептического припадка, который почти наверняка был связан с его черепно-мозговой травмой.

Череп Гейджа и утюг, прошедший через него, выставлены в Анатомическом музее Уоррена в Бостоне, штат Массачусетс.

Самые крутые, странные и самые захватывающие тематические бары в Лос-Анджелесе

Начните свой день с LAist

Подпишитесь на утренний бриф, который доставляется в будние дни.

Изысканные тематические рестораны и бары появились как минимум в 19 веке, когда шикарные парижане могли потягивать коктейли в заведениях, напоминающих рай, ад и бездну смерти. В Cabaret du Néant, что переводится как «Кабаре небытия», подают напитки, названные в честь различных болезней. (Полюбите это Consolution-tini!) В Лос-Анджелесе, стране программной архитектуры, тематическая панель жива и здорова, имитирует ли она конкретное телешоу или отдает дань уважения эпохе.Наши фавориты включают тематический паб Star Wars , ночной клуб 1980-х годов, дань уважения Titanic (фильм, а не корабль) и подписку в стиле стимпанк.

СПОЙЛЕР ПРЕДУПРЕЖДЕНИЕ: для тех из вас, кто уже набирает «Вы забыли …», обратите внимание, что у нас есть совершенно отдельный список множества невероятных тики-баров Лос-Анджелеса, поэтому они не включены в этот.

BeetleHouse LA

Тема: Каждый фильм Тима Бертона, когда-либо созданный

Названный в честь биоэкзорциста нежити, бар — дань уважения всему, что было у Тима Бертона.Артикулы, декор и графические изображения: Edward Scissorhands , A Nightmare Before Christmas и Batman Returns . Музыка Дэнни Эльфмана и треки dark wave из 80-х создают игривую, жуткую атмосферу, отражающую эстетику Бертона. Напитки в BeetleHouse LA тематические и в основном сладкие, например, тропическая Big Fish Bowl, предназначенная для двоих. Если вы хотите поесть там, сделайте заказ в соседней столовой. Ужин является фиксированным и включает в себя закуску (например, салат Corprese Bride), основное блюдо (возможно, Linguini Todd или Edward Burger Hands) и десерт.
1714 Н. Лас-Пальмас авеню, Голливуд . 929-291-0337.

Мразь и злодейство

Тема: бар для гиков в стиле «Звездных войн»

Оби-Ван Кеноби пообещал молодому Люку Скайуокеру, что он «никогда не найдет более жалкого улья подонков и подлостей», чем космодром Мос-Эйсли. Этот бар на Голливудском бульваре делает все возможное, чтобы превзойти кантину, где Хан стрелял первым, с картами в стиле боевых комнат и покупателями, которые слоняются в своем лучшем косплее Первого ордена.Было бы неправильно сказать, что Scum & Villainy — это всего лишь бар Star Wars . Приглашаются все фандомы на еженедельные вечера игр, караоке, викторины, а иногда и вечера косплея. В преддверии последнего сезона Game of Thrones он превратился в Fire & Ice Tavern с грустным деревом Weirwood, Железным троном и символами Старка и Таргариена. Что касается меню, ожидайте пиво, тематические коктейли и закуски из бара, такие как кесадильи, котлеты и куриные палочки, которые были одной из любимых закусок Гридо, как знает любой настоящий фанат Star Wars .
6377 Hollywood Blvd., Hollywood. 424-501-4229.

Черный кролик Роза и мадам Сиам

Тема: Немного волшебства, небольшая интермедия

Один из многочисленных ночных клубов братьев Хьюстон, Black Rabbit Rose — это зал и театр на магическую тематику, украшенный аптекарскими бутылками, портретами знаменитых фокусников и операционным состоянием. рассказывающая машина. Театр предлагает разнообразные волшебные шоу и шоу водевилей с билетами, а также иногда проводятся вечера джаза.Гости могут заказать зрелищные коктейли или блюда тайско-китайской кухни из витрины «Плачущий тигр». К Black Rabbit Rose примыкает коктейль-бар Madame Siam, оформленный в карнавальном стиле, с полушарием, где вы можете стрелять из консервных банок и играть в бросок колец.
1719 Н. Хадсон авеню, Голливуд.

Нет вакансии

Тема: это запрет, но это никого не останавливает.

Сразу по улице от Black Rabbit Rose вы найдете No Vacancy, еще одну собственность Houston Brothers.Ресторан эпохи сухого закона расположен в старом викторианском доме с хитроумным секретным входом. Попав внутрь (иногда это сложно в напряженную ночь), вы можете исследовать множество пространств, включая красивый задний дворик или гостиную при свечах. Живое развлечение может быть музыкой, бурлеском или водевилем. Они подают еду, хотя большинство людей приезжают сюда ради атмосферы и постоянно меняющегося меню коктейлей.
1727 Н. Хадсон авеню, Голливуд.

Электрический Pussycat

Тема: Шпион, который трахнул конец 90-х

Вы можете задаться вопросом, почему в баре, который выглядит как дискотека 60-х, звучит музыка конца 90-х / начала августа.Это потому, что Electric Pussycat на самом деле является любовным письмом к Остину Пауэрсу, балансирующему между неоновым гедонизмом качающихся шестидесятых и эпохой, которая необъяснимым образом подарила нам не один, не два, а три фильма о возбужденном британском шпионе. Поужинайте липкими бутербродами с сыром на гриле и попробуйте сахаристые коктейли, пока вы время от времени испытываете общение с персонажами. Вы можете встретить бродячих Пауэрсов или, возможно, Mini-Me, и вы обязательно слишком часто услышите, как другие клиенты говорят: «Да, детка, да». Удивительно, что это место существует в 2019 году.
103 Э. Бродвей, Глендейл.

Зеленая комната

Тема: Изысканные коктейли на тему фильмов с прекрасным видом.

На первый взгляд Green Room не похож на тематический бар, но оставайтесь с нами. Он спрятан в Burbank’s Castaway, ресторане на вершине холма, который открылся в 1962 году в полинезийском стиле. Ремонт 2018 года отказался от атмосферы острова в пользу чистого, современного дизайна, но если вы присмотритесь, вы заметите намек на киноиндустрию.Меню похоже на сценарии, а волейбольный мяч Уилсона с окровавленным отпечатком руки стоит на шикарной полке. То, что когда-то было отсылкой к безлюдному острову, теперь является хитрой отсылкой к драме Тома Хэнкса 2000 года Castaway . Пройдите в Зеленую комнату, и вы найдете коктейльное меню на тему фильмов, разработанное с учетом Instagram. Один из самых экстравагантных напитков — The Short Round, названный в честь приятеля Индианы Джонса из The Temple of Doom . Он сделан из Macallan 12, Dolin Blanc и Suze, и он поставляется в сундуке, который вздымается туманом при открытии благодаря черепу из сухого льда.
1250 E. Harvard Road, Бербанк. 818-848-6691.

Игрок в Hologate в Two Bit Circus. (Предоставлено Two Bit Circus)

Цирк с двумя битами

Тема: аркада цирка в стиле стимпанк

Two Bit Circus — это микро-парк развлечений с десятками аркадных игр и игр на полпути, квест-комнатами, опытом виртуальной реальности и высокотехнологичным кинотеатром, оборудованным для викторин, дегустации вин и головоломок. . Главный бар расположен под цирковой шатром с красно-желтыми полосками, а за вторым баром, меньшим по размеру, ухаживает робот.Меню состоит из «повышенной» карнавальной еды, в которую входят корн-дог, ползунки, лепешки и котлеты. Посетите веб-сайт, чтобы узнать об их бета-вечерах (когда они тестируют новые игры) или о многочисленных иммерсивных театрах и VR, которые они регулярно программируют.
634 Mateo St., центр Лос-Анджелеса 213-599-3188.

Кафе Джек

Тема: Кто-то действительно, очень, очень любил фильм «Титаник»

Если вы когда-нибудь задумывались, что такое гигантская лодка возле Вестерн и 5-го в Корейском квартале, это Cafe Jack, ресторан, бар и караоке-зал, построенный в знак уважения. к Титаник — не лодка, фильм 1997 года, в котором Леонардо Ди Каприо и Кейт Уинслет прославились.Это один из самых запутанных тематических баров города. Вместо того, чтобы копировать меню океанского лайнера White Star, они предлагают суши, боба, корейскую кухню, кофе и напитки для взрослых. Вы можете наслаждаться ими, сидя в разных каютах или глядя на фрески с изображением Джека и Роуз, и океанский бриз развевает их волосы. Вы также можете взять микрофон для караоке, возможно, для «My Heart Will Go On», или это будет слишком очевидно?
508 S. Western Ave., Koreatown.

HMS Bounty

Тема: Морской водопой

В Лос-Анджелесе есть несколько пиратских баров.Тускло освещенный олдскульный HMS Bounty — это то, что вам нужно посетить, если вы хотите расслабиться при комнатной температуре Cutty Sark и выпить холодного пива, вспоминая о былых днях мореплавания. Сер Давос будет здесь болтаться, вероятно, во время счастливого часа, когда и без того дешевые напитки еще дешевле. В Bounty подают недорогие американские блюда, и он открыт ежедневно на обед.
3357 Wilshire Blvd., Koreatown. 213-385-7275.

Таверна Редвуд

Тема: панк-рок пиратский клуб

Расположенный на затонувшем корабле, Redwood — более грубоватый, панк-пиратский бар, в котором несколько вечеров в неделю звучит живая музыка.Здесь темно, весело и весело, с множеством черепов и морской вещью. Это своего рода бар, в котором Эурон Грейджой попытался бы потусоваться, прежде чем получил бы 86 очков за непрекращающееся хвастовство и универсальный идиотизм. Меню состоит из барной еды (бутерброды, салаты, жареные закуски), а в коктейльном меню представлены разнообразные морские напитки, в том числе Mai Tais и Dark and Stormies. Счастливый час с понедельника по пятницу с 16:00. до 20:00 — лучшее время, чтобы зайти, если вы сварливый пират, который не любит громкую живую музыку.
316 W. 2-я улица, центр Лос-Анджелеса 213-680-2600.

Русалка

Тема: Скромный районный прибежище для сирен

Завершает океанический выбор Лос-Анджелеса Little Tokyo’s Mermaid, слегка тематический и дружелюбный районный бар. Следуйте по неоновой вывеске, чтобы войти в расслабляющее пространство в голубых тонах, где видеоинсталляция создает впечатление, будто русалка манит вас с другой стороны иллюминатора. Меню состоит из общих закусок, таких как тушеная грудинка, гуакамоле нори, роллы с креветками и авторские коктейли.Еженедельные мероприятия включают в себя мелочи, караоке и вечера ди-джеев, каждое из которых имеет свою собственную тематику. Важно: караоке Selena — это то, что произошло здесь.
428 E. 2-я улица, Маленький Токио.

Вид на кафетерий Клифтона во время Airbnb Open LA — день 2 18 ноября 2016 года в Лос-Анджелесе, Калифорния. (Фото Чарли Галлея / Getty Images для Airbnb)

(Чарли Галлай / Getty Images для Airbnb)

Клифтонс

Тема: An L.A. учреждение многих тем

Клифтон содержит множество. Когда-то он был частью сети тематических ресторанов, и этот форпост остался последним уцелевшим. Искусно и тщательно отреставрированный владельцем Эндрю Мейраном (который также владеет Эдисоном) пространство наполнено очаровательными инсталляциями и деталями, требующими тщательного изучения. На деревянных нижних этажах преобладает возвышающееся искусственное красное дерево и изобилие чучел. Найдите секретную пещеру для созерцания, расположенную возле бара на втором этаже.Затем прогуляйтесь до великолепного Готического бара, который выглядит как задумчивый собор, расположенный глубоко в лесу. В Clifton’s есть тики-бар на верхнем этаже, но, как мы уже сказали, это для другого списка. Хотя Clifton’s вновь открылся с нетронутым кафетерием в американском стиле, эта часть с тех пор закрылась. Таким образом, в настоящее время он открыт только с четверга по субботу, с 18:00. до 2 часов ночи, как больше коктейль-бар. Однако в будущем у Мейерана есть планы по запуску современного фуд-холла.

Касабланка

Тема: Богарт с маргаритой

Casablanca — старинный мексиканский ресторан, известный своими домашними лепешками, бродячим мариачи и гигантскими маргаритами, которые можно заказать с тележки.Однако декор полностью посвящен фильму 1942 года Casablanca . Сюда входят красочные фрески и статуя Хамфри Богарта в натуральную величину. Подробную историю ресторана можно найти в этой статье Дэнни Дженсена.
220 Lincoln Blvd., Venice. 310-392-5751.

Эдисон

Тема: Speakeasy в стиле стимпанк

У Эдисона один владелец и его склонность к тщательному дизайну, что и у Клифтона.Размещенный в здании бывшей электростанции, это просторное пространство с эстетикой, напоминающей Парижскую всемирную ярмарку 1900 года в период промышленной революции альтернативной вселенной. Регулярные мероприятия включают живой джаз и бурлеск, хотя было бы разумно проверить календарь, чтобы убедиться, что место проведения не закрыто для частного мероприятия или съемок. В них подают необычные закуски и авторские коктейли, а вышибалы соблюдают строгий дресс-код, поэтому убедитесь, что все на вашей вечеринке одеты, чтобы произвести впечатление.
108 Вт 2-я ул., центр Лос-Анджелеса 213-613-0000 .

Хорошие времена у Дэйви Уэйна

Тема: Холостяцкая площадка 70-х

Good Times at Davey Wayne’s — это бар в стиле 70-х, который в основном посещают люди 80-х и 90-х годов. Гости входят через дверь холодильника от El Centro и попадают в холл, который выглядит как подвал вашего дяди. Сама по себе барная стойка, на которую можно подняться, нет, но вы можете расслабиться на одном из удобных диванов или попытаться занять место во внутреннем дворике, откинувшись назад.Закажите коктейли и пиво в главном баре внутри или пьяные снежные шишки и пиво в трейлере для кемпинга во внутреннем дворике. Ограниченное меню закусок доступно на открытом воздухе. Регулярные развлечения включают ди-джеев, крутящих винил, танцоров на роликовых коньках и выступления музыкальных групп. (Обратите внимание, что на вашу лучшую одежду 70-х годов может распространяться дресс-код бара: после наступления темноты нельзя носить спортивную одежду, шорты и сандалии.)
1611 N. El Centro Ave., Голливуд. 323-962-3804 .

Комната отдыха 86

Тема: Все 80-е, всегда.

Забегайте на десять лет вперед в баре-партнере Дэйви Уэйна, Break Room 86, который спрятан внутри отеля Line в Корейском квартале. Это отличный бар, куда можно съездить с друзьями из другого города, если вы находитесь поблизости медленной ночью или ваши приятели не против стоять в очереди. Внутри — зрелище эпохи Рейгана, где бармены делают все возможное, Cocktail , а задняя панель на гидравлике опускается, открывая брейкдансеров и луноликов. Вы можете сыграть один или два раунда в Pac-Man, а затем подумать об аренде одной из секретных караоке-комнат в задней части.Если вы предпочитаете петь, чтобы произвести впечатление на толпу, загляните в караоке с живой музыкой по вторникам. «Don’t You (Forget About Me)» от Simple Minds всегда нравится публике.
630 С. Ардмор, Корейский квартал. 213-368-3056.

Домик для снежных людей

Тема: Приятная хижина в лесу

Есть два домика для снежных людей, один в деревне Этуотер, а другой в Палмс. И то и другое заставит вас почувствовать себя одержимым сасквотчем криптозоологом или, может быть, просто рейнджером в национальном парке.Ожидайте много дерева, ламп из оленьих рогов, знаков о предотвращении лесных пожаров и смутного ощущения, что вы персонаж в Twin Peaks . В локации Атвотер есть аниматроник в стиле Линчи и лесной тематики у входа, на котором медведь и белка постоянно находятся в движении. У обоих ежедневный счастливый час с 17 до 21. с коктейлями всего за 5 долларов.
3172 бул. Лос-Фелиз, Этуотер-Виллидж, 323-662-9227.
10939 бул. Венеция, Пальмы. 310) -287-2200.

Салон Sassafras

Тема: Полночь в саду хороших и пьяных

Группа 1933 года — люди, создавшие Idle Hour, Bigfoot Lodge и обновленное кафе Formosa — превратили бывший особняк в Sassafras, довоенный южный дом с коктейлями, бурлеском и едой в стиле Нового Орлеана. Самым интересным в баре может быть то, что изначально дом был построен не в Голливуде. Построили в Грузии, разобрали, перевезли в Л.A. и снова собрать, чтобы мы могли пить сазераки и есть поабой с чипсами Закк. Фасады уличных сцен и множество старинных безделушек должны дать вам возможность взглянуть, пока вы практикуете свои лучшие южные чары.
1233 Н. Вайн-стрит, Голливуд. 323-467-2800 .

La Descarga

Тема: горячая гаванская ночь около 1930-х годов

Еще одно заведение от Houston Brothers, La Descarga — это ночной клуб и сигарный салон в кубинском стиле, который лучше всего подходит для высококлассных вечеринок или интимных свиданий.Вы снова войдете через секретную дверь, по которой винтовая лестница ведет из антресоли в тускло освещенный ром-бар. (У них действительно есть коктейли с другими спиртными напитками, если это ваш яд.) Исследуйте дальше, и вы найдете просторный, крытый лаундж с ярко выложенным плиткой полом, где вы можете свободно покурить сигары. La Descarga — это не районный бар, в который можно просто наткнуться, чтобы выпить в непринужденной обстановке.

Зачем нужны черепные бруски: Подшивка перекрытий и установка утеплителя. Альтернатива черепным брускам.

Подшивка перекрытий и установка утеплителя. Альтернатива черепным брускам.

Брус для лаг пола размеры

Для чего нужны лаги

Функции лаг и требования к ним

Выбор древесины

Влажность древесины

Визуальный способ

Расчётный метод

Использование электронного прибора

Размеры лаг для пола

Стандартные размеры

Как вычислить размер и сечение

Выбрать шаг между лагами

Установка лаг для пола

Установка на деревянные перекрытия

Крепление к балкам

Укладка поперёк балок

Установка на бетон

Установка по грунту

Как усилить половые лаги

Сращивание лаг

Стоимость установки пола

Оглавление

Стоимость настила за квадратный фут

Калькулятор стоимости пола

Оценщик стоимости пола

Деревянный настил Стоимость

Затраты на установку деревянного пола

Оглавление

Стоимость установки паркета на квадратный фут

Средняя трудозатраты на установку деревянных полов

Сколько стоит установить деревянные полы на 1000 кв. Ножки?

Лестница из лиственных пород дерева Стоимость

Традиционный деревянный настил стоит

этаж в отсортированном массиве

Устройство Чернового пола деревянного дома.. Статьи компании «ТоргЛес Москва»

Читать «Как построить сельский дом» — Шепелев Александр Михайлович — Страница 56

Конструктивы. 3. Плита пола (платформа) | Оптимальное строительство.

Ростверк

Почему ростверк не из металла.

Зачем такая высота (250 мм).

О прогибах.

Почему сборный деревянный ростверк.

Конструкция ростверка

Нужно ли асептировать доски.

Утепление ростверка

Мероприятия против усадочных трещин.

Лаги пола

Окончательная заливка

Пароизоляция

Черный пол.

Практические фишки.

Клееный ростверк.

В заключение.

Каким размером брус ложат на. Все про лаги для пола. Почему укладка лаг так важна

Что такое лаги?

Функции, выполняемые лагами

Выбор материала для лаг

Пропитка для лаг пола из дерева

Сечение и размеры лаг

Шаг между лагами

Почему укладка лаг так важна?

Материалы для обрешетки

Определяем размеры

Как определить шаг?

Укладка лаг на основание

Что такое лаги для пола и преимущества их применения

Выбор древесины

Размеры лаг для пола

Установка лаг для пола

Установка на деревянные перекрытия

Установка на бетон

Установка по грунту

Устройство пола

Основные требования к перекрытиям

Особенности применяемых материалов

Сечение лаг

Линейные размеры балок

Определение величины шага для укладки лаг
