Заклепки размеры для заклепочника – все размеры алюминиевых, стальных и медных заклепок. Как подобрать обжимку для латунных деталей с полукруглой головкой? Как клепать заклепки с потайной головкой?

размеры алюминиевых и стальных заклепок, нержавеющие изделия по ГОСТу, комбинированные и глухие

Вытяжные заклёпки являются достаточно распространённым крепёжным материалом и широко используются во многих областях человеческой деятельности. Детали заменили собой устаревшие способы клёпки и прочно вошли в обиход.

Назначение

Вытяжные заклёпки служат для соединения листового материала и требуют наличия доступа к рабочей поверхности только с одной из сторон. В этом заключается одно из главных их отличий от традиционных «молотковых» моделей. Монтаж заклёпок производится в просверленное отверстие при помощи специального инструмента, который может быть как ручным, так и пневмоэлектрическим. Соединения, выполненные при помощи вытяжных заклёпок, являются очень прочными и долговечными. Кроме того, детали легко монтируются и отличаются высокой устойчивостью к агрессивному воздействию химических веществ, высоких температур и влажности.

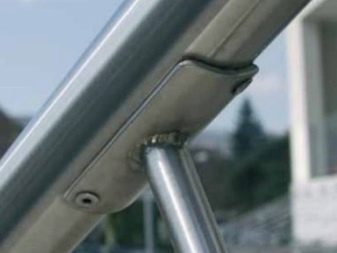

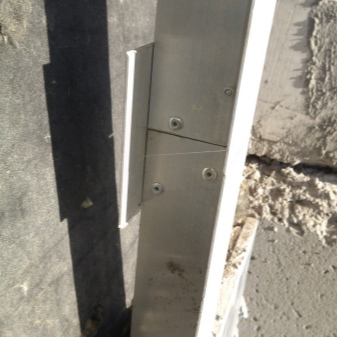

Благодаря универсальности и надёжности, сфера применения вытяжных заклёпок достаточно обширна. Детали активно применяются в судо-, авиа- и машиностроении, текстильной промышленности и строительстве. При работах на объектах повышенной опасности заклёпки выступают в качестве альтернативы сварочным соединениям. Кроме того, заклёпки широко используют при ремонте частей и механизмов в труднодоступных местах и на пожароопасных объектах. Помимо соединения элементов из чёрных и цветных металлов, вытяжные заклёпки способны соединять пластик и текстиль в любых сочетаниях. Это позволяет широко использовать их в электротехнических работах и активно применять при изготовлении одежды, текстильных товаров народного потребления и резервуаров.

Преимущества и недостатки

Высокий потребительский спрос на вытяжные заклёпки обусловлен рядом неоспоримых достоинств этих метизов.

  • Простота установки обусловлена необходимостью доступа к соединению только с лицевой стороны. Это выгодно отличает данные метизы от резьбовых гаек, для монтажа которых нужен доступ с обеих сторон. Кроме того, крепления с резьбой имеют свойство со временем откручиваться и ослаблять соединение.
  • Низкая стоимость вытяжных заклёпок позволяет сформировать надёжное и долговечное крепление, не экономя при этом на материале.
  • Широкий сортамент типоразмеров значительно облегчает выбор крепёжных элементов.

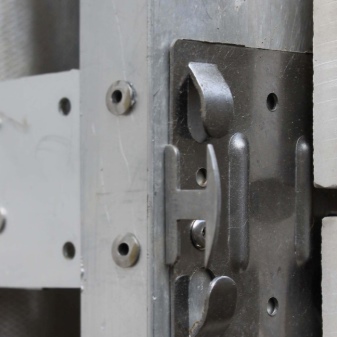

  • Способность соединять разные по структуре и свойствам материалы значительно расширяет сферу применения метизов.
  • Высокая прочность и долговечность соединения. При соблюдении правил установки и бережной эксплуатации срок службы заклёпок равен, а иногда и превышает срок службы скрепляемых деталей.

К недостаткам относят необходимость предварительного засверливания, неразборность соединения и приложение существенных усилий при клепании ручным способом. Кроме того, модели имеют одноразовое предназначение и не могут использоваться повторно.

Материалы изготовления

В качестве исходного сырья для вытяжных заклёпок используют самые разнообразные материалы. Это позволяет использовать метизы практически во всех видах ремонтно-строительных работ. Для изготовления заклёпок используют ряд материалов, каждый из которых имеет свои сильные и слабые стороны и определяет место установки будущих изделий.

Алюминий

Часто используют его анодированную или лакированную модификацию. Алюминиевые заклёпки отличаются небольшим весом и низкой стоимостью, однако, по показателям прочности несколько уступают стальным моделям. Изделия используются для скрепления лёгких металлов, пластика и нашли широкое применение в электротехнике.

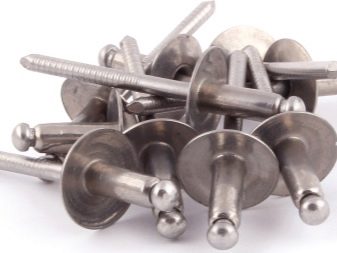

Нержавеющая сталь

Также используется в нескольких модификациях. Так, марка А-2 считается одной из самых устойчивых к появлению ржавчины и применяется для монтажа деталей при выполнении наружных работ. В то время как А-4 не имеет равных в устойчивости к кислотной среде и широко используется в химических отраслях.

Оцинкованная сталь

Обладает высокими антикоррозийными свойствами и обеспечивает надёжное соединение. Однако, если один из соединяемых элементов обладает подвижностью, оцинкованные детали быстро изнашиваются.

Медные сплавы

Широко используются при производстве заклёпок. Наиболее популярным является монель – сплав, состоящий на 30% из меди и на 70% из никеля. Иногда в качестве стержня в медных моделях используют бронзу. Минусом медных элементов является их высокая стоимость и риск появления зелёного налёта при окислении.

Полиамид

Применяют для изготовления заклёпок, используемых в лёгкой промышленности и при пошиве одежды. Материал не отличается особой прочностью, зато способен окрашиваться в любой цвет и хорошо смотрится на изделиях.

Оптимально все элементы заклёпки должны быть выполнены из одного материала. В противном случае увеличивается риск возникновения гальванических процессов, во время которых более активный металл разрушает более слабый. Принципом совместимости необходимо руководствоваться и при подборе метиза для определённых материалов. Например, крайне нежелательна связка меди и алюминия, притом что с другими металлами медь ведёт себя вполне дружелюбно.

Виды

Тип метиза выбирается в соответствии с требованиями к соединению. Благодаря тому, что современный рынок крепёжных деталей представляет вытяжные заклёпки в широком ассортименте, выбрать нужный элемент не составит труда. В зависимости от эксплуатационных характеристик, метизы подразделяются на несколько видов.

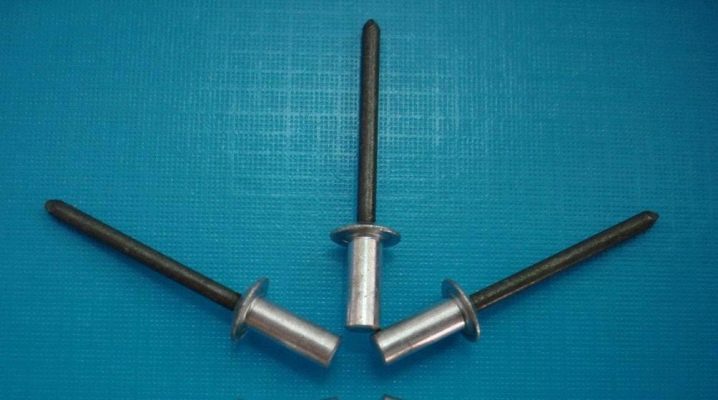

  • Комбинированные модели считаются самым распространённым видом. Метизы способны обеспечивать неразъёмное соединение особо твёрдых деталей, подвергающихся механическим, весовым и вибрационным нагрузкам.
  • Герметичные модели имеют довольно узкую специализацию и широко используются в судостроительных производствах. Особенностью конструкции глухих моделей является запаянный конец стержня. Изделия могут изготавливаться из нержавеющей стали, меди и алюминия.
  • Многозажимные модели имеют несколько расклёпочных участков и устанавливаются в подвижные конструкции при необходимости соединения трёх и более элементов. Такой участок располагается между двумя соседними элементами, а монтаж производится при помощи пневмопистолета.

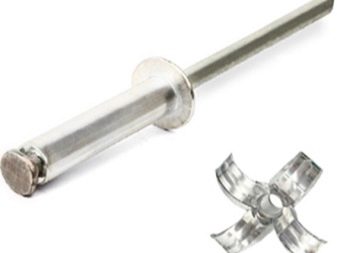

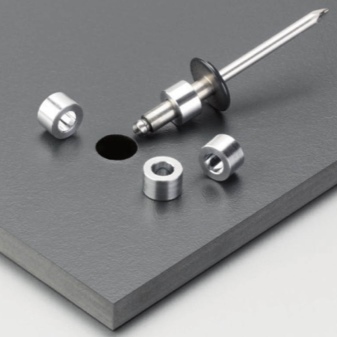

Помимо традиционных моделей, существуют усиленные варианты заклёпок, при изготовлении которых используется более прочный материал с утолщёнными стенками.

Типовые размеры

Согласно ГОСТ 10299 80 форма, размеры и диаметры головок и хвостовиков вытяжных заклёпок строго регламентированы. Это позволяет систематизировать использование метизов, а также упростить расчет параметров деталей и точно определить их количество. От того, насколько верными будут расчёты, зависит надёжность и долговечность соединения. Одним из главных параметров заклёпок является их длина, рассчитать которую можно по следующей формуле: L=S+1,2d, где S – сумма толщины соединяемых элементов, d – диаметр заклёпки, а L – необходимая длина метиза.

Диаметр заклёпки выбирают на 0,1-0,2 мм меньше просверленного отверстия. Это позволяет свободно расположить деталь в отверстии, и, скорректировав её расположение, заклепать. Типовыми диаметрами вытяжных заклёпок являются 6, 6.4, 5, 4.8, 4, 3.2, 3 и 2.4 мм. Длина заклёпок варьируется от 6 до 45 мм, чего вполне хватает для соединения материалов суммарной толщиной от 1.3 до 17.3 мм.

Конструкция и принцип действия

Вытяжные заклёпки выпускаются в строгом соответствии со стандартом DIN7337 и регламентируются ГОСТом Р ICO 15973. Конструктивно детали имеют в своём составе два элемента: тело и стержень. Тело состоит из головки, втулки, цилиндра и считается основным элементом заклёпки, исполняющим крепёжную функцию. У некоторых метизов цилиндрическое основание запаяно наглухо. Головка тела может быть снабжена высоким, широким либо потайным бортиком.

Первые два – обеспечивают наиболее надёжное соединение, однако, с лицевой стороны будут хорошо заметны. Потайной не отличается такими высокими показателями надёжности, как высокий и широкий, но также широко используется в строительстве и ремонте. Это обусловлено тем, что высота головки потайного бортика не превышает 1 мм, что делает метиз практически незаметным на скрепляемых поверхностях. Стержень (сердечник) является не менее важной частью заклёпки и внешне похож на гвоздь. На верхней части элемента расположена головка и фиксатор с располагающейся между ними зоной отрыва, по которой происходит обламывание стержня при установке.

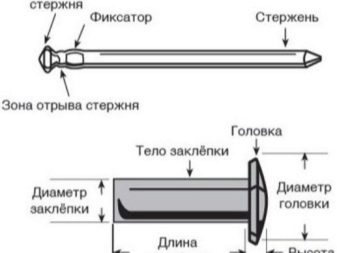

Вытяжные заклёпки выпускаются в разных типоразмерах. Числовое значение маркировки метиза означает диаметр цилиндра и его длину. Поэтому его размеры являются определяющими при выборе крепежа. Оба значения указываются через знак «х», а перед ними прописывается, из какого сплава изготовлен цилиндр. Так, маркировка AlMg 2,5 4х8 будет обозначать, что метиз изготовлен из магниево-алюминиевого сплава, наружный диаметр цилиндра составляет 4 мм, а длина 8 мм. Стержень заклёпки изготавливается из стали и служит для расклёпки соединения, при установке вытягивается и обламывается при помощи пневмозаклёпочника или пассатижей.

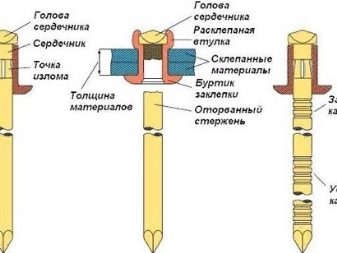

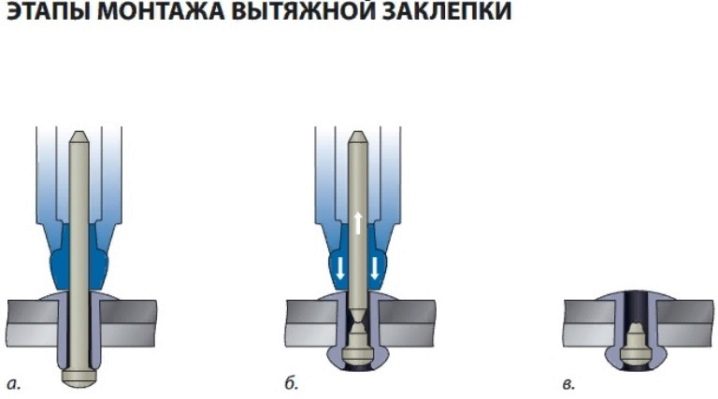

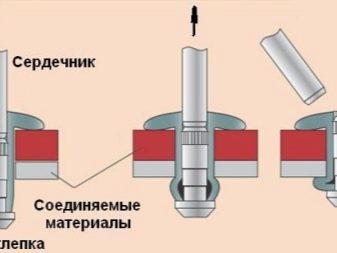

Работает вытяжная заклёпка достаточно просто: в сквозное отверстие, предварительно просверленное в обоих листах, вставляется метиз. После чего губки пневмопистолета упираются в бортик заклепки, зажимают стержень и начинают протягивать его сквозь тело. При этом стержневая головка деформирует тело и стягивает соединяемые материалы. В момент достижения предельной величины затягивания происходит облом стержня и его удаление. Пользоваться изделием можно сразу после монтажа.

Монтаж

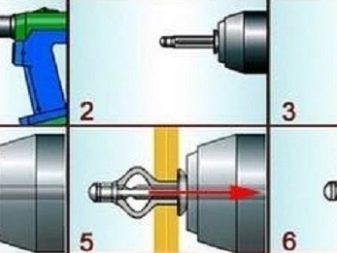

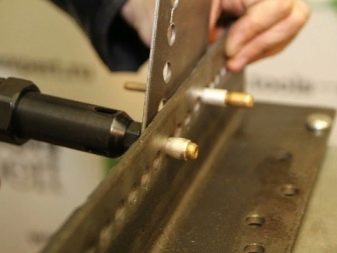

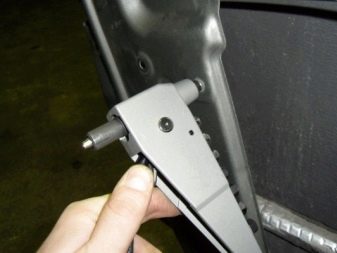

Установка вытяжных заклёпок настолько проста, что не вызывает затруднений даже у новичков.

Необходимым условием для монтажа является лишь наличие заклёпочного инструмента и соблюдение последовательности выполнения работ.

  • Первым этапом станет нанесение разметки на лицевой стороне верхней из соединяемых деталей. Расстояние между двумя соседними заклёпками не должно быть меньше пяти диаметров их головок.
  • Рассверливание отверстий должно выполняться с учётом небольшого припуска.
  • Удаление заусенец выполняется с обеих сторон каждой из деталей. Если доступ к закрытой стороне ограничен, удалением заусенец на ней можно пренебречь.
  • Установка вытяжной заклёпки должна выполняться таким образом, чтобы хвостовик располагался на лицевой стороне.

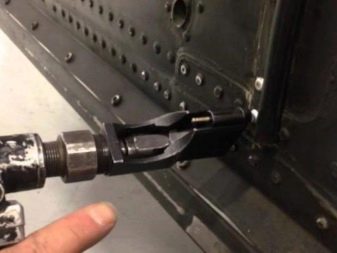

  • Захват стержня заклёпочником и работа пневмопистолетом должна производиться плавно и с достаточным усилием одновременно.
  • Оставшаяся часть стержня при необходимости обрезается или откусывается кусачками. В случае неаккуратно выполненного облома стержня допускается обработка головки напильником.

Полезные советы

Помимо общего алгоритма выполнения работ, для каждого отдельного материала существуют свои небольшие тонкости монтажа. Так, при соединении разных по толщине материалов установка заклёпки должна производиться со стороны тонкого. Это позволит обратной головке сформировать более толстое уплощение и повысить надёжность соединения. При отсутствии возможности такого расположения со стороны тонкого материала можно подложить шайбу нужного диаметра. Такая прокладка не допустит продавливания тонкого слоя и не позволит поверхности деформироваться.

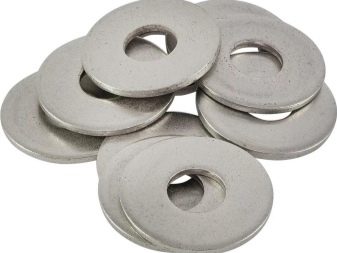

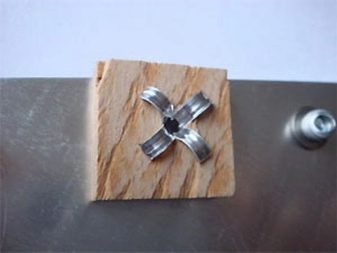

При соединении твёрдого и мягкого материалов рекомендуется использовать метиз с высоким бортиком, при этом обратную головку лучше расположить со стороны твёрдого материала. Если такой возможности нет, то со стороны мягкого слоя можно подложить шайбу либо использовать лепестковую заклёпку. Хрупкие и тонкие детали лучше соединять при помощи пластиковых вытяжных заклёпок либо использовать распорные и лепестковые варианты. Для получения гладкой поверхности с обеих сторон рекомендуется воспользоваться заклёпками, оборудованными потайными головками с обеих сторон.

Для формирования герметичного водонепроницаемого соединения необходимо использовать закрытые «глухие» метизы, способные эффективно препятствовать попаданию пыли и не допускающие проникновения воды и испарений. При установке заклёпки в труднодоступном месте наряду с заклёпочным пистолетом необходимо использовать дополнительную оснастку в виде насадок-удлинителей, помогающих подобраться к стержню.

Кроме того, при установке метизов следует учитывать, что расстояние от оси элемента до кромки соединяемых деталей должно быть больше или равно двум диаметрам головки. Соединение рыхлых материалов должно сопровождаться установкой дополнительной втулки, в которую и будет установлена заклёпка. При стыковании трубок с плоскими поверхностями не рекомендуется пропускать метиз сквозь трубу. Соединение будет более прочным, если участвовать в стыковке будет лишь одна из сторон трубки.

Таким образом, вытяжные заклёпки являются универсальным крепёжным элементом. Они позволяют сформировать крепкое и надёжное соединение на труднодоступных участках. Также детали без проблем скрепляют поверхности с ограничением доступа с обратной стороны.

Подробный рассказ о применении вытяжных заклепок - в видео ниже.

Заклёпка вытяжная размеры

Заклёпка вытяжная стальная со стандартным буртиком ST/ST - сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.

Материалы:

  • Тело: сталь.
  • Стержень: сталь.
Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST
Размер
заклёпки
d dk K R
max
d1 L1 Усилие на
разрыв N
Усилие на
срез N
3.0 3.0 +0.08-0.10 6.5 -0.7 0.8 ±0.2 0.2 1.90 27 1125 915
3.2 3.2 +0.08-0.10 6.5 -0.7 0.8 ±0.2 0.2 2.00 27 1285 1060
4.0 4.0 +0.08-0.15 8.0 -1.0 1.0 ±0.3 0.3 2.50 27 1990 1550
4.8 4.8 +0.08-0.15 9.5 -1.0 1.1 ±0.3 0.3 2.90 27 2920 2300
5.0 5.0 +0.08-0.15 9.5 -1.0 1.1 ±0.3 0.3 2.90 27 3255 2575
6.0 6.0 +0.08-0.15 12.0 -1.5 1.5 ±0.4 0.4 3.40 27 5000 4000
6.4 6.4 +0.08-0.15 13 -1.5 1.8 ±0.4 0.5 3.85 27 5400 4350



Толщина соединяемых материалов и размер отверстия под заклёпку в мм
Размер
заклёпки
Толщина соединяемых материалов Диаметр бортика Диаметр отверстия
3.0 x 6 1.5 - 3.5 6.5 3.1 - 3.2
3.0 x 8 3.5 - 5.5
3.0 x 10 5.5 - 7.0
3.0 x 12 7.0 - 9.0
3.0 x 14 9.0 - 11.0
3.0 x 16 11.0 - 13.0
3.0 x 18 13.0 - 15.0
3.0 x 20 15.0 - 17.0

3.2 x 6 1.5 - 3.5 6.5 3.3 - 3.4
3.2 x 8 3.5 - 5.0
3.2 x 10 5.0 - 7.0
3.2 x 12 7.0 - 9.0
3.2 x 14 9.0 - 11.0
3.2 x 16 11.0 - 13.0
3.2 x 18 13.0 - 15.0
3.2 x 20 15.0 - 17.0
3.2 x 25 20.0 - 22.0

4.0 x 6 1.5 - 3.0 8.0 4.1 - 4.2
4.0 x 8 3.0 - 5.0
4.0 x 10 5.0 - 6.5
4.0 x 12 6.5 - 8.5
4.0 x 14 8.5 - 10.5
4.0 x 16 10.5 - 12.5
4.0 x 18 12.5 - 14.5
4.0 x 20 14.5 - 16.5
4.0 x 22 16.5 - 18.0
4.0 x 25 18.0 - 21.5
4.0 x 26 18.5 - 22.5
4.0 x 28 21.5 - 24.0
4.0 x 30 21.5 - 26.0

4.8 x 6 1.0 - 3.0 9.5 4.9 - 5.0
4.8 x 8 3.0 - 4.5
4.8 x 10 4.5 - 6.0
4.8 x 12 6.0 - 8.0
4.8 x 14 8.0 - 10.0
4.8 x 16 10.0 - 12.0
4.8 x 18 12.0 - 14.0
4.8 x 20 14.0 - 16.0
4.8 x 22 16.0 - 18.0
4.8 x 23 16.5 - 19.0
4.8 x 24 17.0 - 20.0
4.8 x 25 18.0 - 21.0
4.8 x 28 21.0 - 23.5
4.8 x 30 23.0 - 25.0
4.8 x 32 25.0 - 27.0
4.8 x 35 25.0 - 30.0
4.8 x 40 30,0 - 35.0
4.8 x 50 40,0 - 45.0

5.0 x 6 0.5 - 2.5 9.5 5.1 - 5.2
5.0 x 8 2.5 - 4.5
5.0 x 10 4.5 - 6.0
5.0 x 12 6.0 - 8.0
5.0 x 14 8.0 - 10.0
5.0 x 16 10.0 - 12.0
5.0 x 18 12.0 - 14.0
5.0 x 21 14.0 - 17.0
5.0 x 25 17.0 - 20.0
5.0 x 27 20.0 - 23.0
5.0 x 30 23.0 - 25.0

6.0 x 8 2.0 - 4.0 12.0 6.1 - 6.2
6.0 x 10 4.0 - 6.0
6.0 x 12 6.0 - 8.0
6.0 x 14 7.0 - 9.0
6.0 x 16 9.0 - 11.0
6.0 x 18 11.0 - 13.0
6.0 x 22 13.0 - 17.0
6.0 x 26 17.0 - 20.0
6.0 x 30 20.0 - 24.0

6.4 x 8 2.0 - 4.0 13.0 6.5 - 6.6
6.4 x 10 2.0 - 5.0
6.4 x 12 4.0 - 6.0
6.4 x 14 6.0 - 8.0
6.4 x 16 8.0 - 11.0
6.4 x 18 9.0 - 13.0
6.4 x 20 11.0 - 15.0
6.4 x 22 13.0 - 16.0
6.4 x 25 15.0 - 19.0
6.4 x 26 16.0 - 20.0
6.4 x 28 17.0 - 22.0
6.4 x 30 18.0 - 24.0
6.4 x 32 22.0 - 26.0
6.4 x 35 24.0 - 30.0
6.4 x 40 30.0 - 35.0
6.4 x 45 35.0 - 40.0

Вы можете заказать и купить стальные вытяжные заклёпки любых размеров по оптовым ценам.

Заклепки для заклепочника: виды, размеры, применение

Что такое заклепка

Крепление листов металла или другого материала при помощи заклепок — самый древний и самый популярный способ соединения отдельных частей в целую конструкцию. Заклепка, подобранная с учетом специфики веса и материала, лучше выдерживает нагрузку и служит дольше, чем сварное соединение. Особенно это заметно при вибрациях или переменном давлении. Разберемся вместе какие бывают заклепки и как с ними работать.
Основной характеристикой метиза является размер и толщина стержня. Диаметр может быть от 1 до 36 мм при длине от 2 до 180 мм. Важно понимать, что эти параметры влияют на то, получится у вас «долгожитель» или хлипкая развалина. Сталь толщиной в 10 мм может оказаться прочнее медных заклепок более 20 мм в диаметре.
Какие бывают виды заклепок? На первый взгляд классификация заклепок огромна, и обывателю проще простого запутаться в ней. Но это фикция. Немного информации — и вы почувствуете себя мастером в этом деле!

Классификация заклепок

Итак, виды заклепок бывают следующие:

  • Обычная заклепка (забивная). Она используется в большинстве строительных работ. Определить эту заклепку очень легко по форме в виде гриба, которая у специалистов называется системой с замыкающей головкой. Обладает достойной прочностью и длительным сроком службы практически при любых нагрузках.
  • Вытяжная заклепка. Если доступ к поверхности вашего рабочего материала только с одной стороны, то вытяжная заклепка — ваш спаситель. Какие бывают вытяжные заклепки, поговорим позже.
  • Резьбовая заклепка. Популярна, так как обеспечивает разборное резьбовое соединение.
  • Заклепки по хрупким, мягким и рыхлым материалам. Они бесконечно разнообразны, и в каждой сфере используются свои типы. Для определения нужного вам метиза лучше всего отталкиваться от конструкции. При изготовлении мебели, например, используют лепестковые заклепки из алюминия.

Перед покупкой

Применение заклепок всегда обусловлено тремя важными нюансами. Во-первых, первостепенную роль играет прочность соединения. Во-вторых, проверьте, какое у вас оборудование и какие комплектующие к нему подойдут. И в-третьих, разберитесь с экономической целесообразностью работы и планируемых покупок.
При любой деятельности, какие бы материалы вы не крепили и какими бы соединителями не пользовались, всегда важно помнить, что любой заклепочный материал обладает своей вязкостью и пластичностью, на основе которых и строится сам алгоритм действия такого соединения. Заклепки ВСЕГДА изготавливают из меди, малоуглеродистой стали или алюминиевых легкодеформируемых сплавов. Внимательно изучайте типы заклепок при планировании работ.

Резьбовые заклепки

Перейдем к резьбовым заклепкам. Работа с ними – самый универсальный способ соединения составляющих элементов конструкции. Виды резьбовых заклепок разнообразны, но суть едина.
Алгоритм прост и гениален: заклепка накручивается на «дорн» заклёпочника вставляется в отверстие, фиксирует соединяемые материалы. При этом заклепка деформируется, образуя надежное соединение, прочно удерживающее отдельные части при вибрации и движении.
Самый главный плюс — это низкая вероятность повредить при клепании соединяемые части, которые практически не испытывает нагрузки, не царапается и не сминается. Потому резьбовые заклепки применяют в бытовой технике, облицовке автомобилей и отделке помещений. Такие комплектующие изготавливают из алюминия, стали, нержавеющей стали. Типы резьбовых заклепок, их особенности и состав всегда указаны на упаковке.

Вытяжные заклепки

Другой известный вид заклепок — вытяжные. Они дешевле резьбовых, справиться с ними проще и быстрее, потому они при деле там, где необходимо закрепить лист металла сотнями или даже тысячами заклепок. Виды вытяжных заклепок различаются, в основном, моделью буртика. Так называют края «шляпки», расположенной на теле заклепки.
Разные типы вытяжных заклепок изготавливаются обычно из стали, нержавеющей стали, алюминия, меди. В отличие от предыдущего типа гильза деформируется, благодаря стержню, который запрессовывается в гильзу, образуя жесткое соединение. Основной плюс этих комплектующих – высокая скорость и простота работы с ними.

Обычные заклепки

Классическая заклепка — это самый распространенный метиз для клепки листов металла, известный с самых древних времен. В нашей стране забивные заклепки зафиксированы требованиями ГОСТа еще в советские годы. Имеют широкое распространение в строительстве и вообще во всех сферах, связанных с наличием высоких нагрузок на металлические конструкции, так как такими заклепками можно соединять листы толще 30 мм. Однако установка этих метизов возможна только с учетом наличия опоры со стороны, обратной плоскости соединения, так как это компенсирует ударную нагрузку во время закрепления заклепки.

Алгоритм действий выглядит следующим образом:

  • Происходит наметка будущих соединений.
  • Листовой материал фиксируется струбцинами или иными способами. Иногда имеет место сварка. Высверливаются сначала крайние точки. Заклепки вставляются так, чтобы головка находилась с обратной стороны поверхности, которую соединяют.
  • Собственно, сам процесс расклепывания с помощью молотка или специального ударника, при котором хвостовик расплющивается во вторую головку.

В процессе обязательно сверяйтесь с ГОСТом, так как слишком тонкое тело заклепки может не полностью заполнить отверстие, что может привести к обрыву соединений при перерезывающей боковой нагрузке. Слишком длинный хвостовик также может навредить конструкции, так как металл будет подвергаться неправильной деформации.
Существуют марки заклепок, которых обязательно надо прогреть до высокой температуры для увеличения пластичности. Также многие заклепки обрабатываются специальными составами, предотвращающими электромеханическую коррозию. Внимательно изучите упаковку перед приобретением.

Чем работают с вытяжными и резьбовыми заклепками

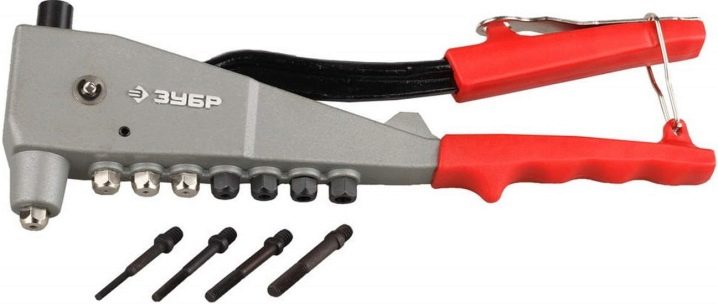

В домашних условиях для заклепок вам понадобится обычный ручной заклёпочник — инструмент, специально разработанный для соединения листовых материалов. Для конвейерного производства придется уже рассмотреть электрический, пневматический или гидро-пневматический инструмент.

Размеры заклепок для заклепочника ручного

Размеры заклепок для заклепочника ручного

Заклёпка вытяжная стальная со стандартным буртиком ST/ST — сталь/ сталь. Размеры стальных вытяжных заклёпок от 3.0 х 6 до 6.4 х 45 мм. Они применяются для создания неразъемных соединений тонколистовых материалов. С помощью заклёпочника установка заклёпок возможна при доступе только с одной стороны материала.

Характеристики и размеры вытяжных стальных заклёпок со стандартным буртиком ST/ST
Размер
заклёпки
ddkKR
max
d1L1Усилие на
разрыв N
Усилие на
срез N
3.03.0 +0.08 -0.106.5 -0.70.8 ±0.20.21.90271125915
3.23.2 +0.08 -0.106.5 -0.70.8 ±0.20.22.002712851060
4.04.0 +0.08 -0.158.0 -1.01.0 ±0.30.32.502719901550
4.84.8 +0.08 -0.159.5 -1.01.1 ±0.30.32.902729202300
5.05.0 +0.08 -0.159.5 -1.01.1 ±0.30.32.902732552575
6.06.0 +0.08 -0.1512.0 -1.51.5 ±0.40.43.402750004000
6.46.4 +0.08 -0.1513 -1.51.8 ±0.40.53.852754004350
Толщина соединяемых материалов и размер отверстия под заклёпку в мм
Размер
заклёпки
Толщина соединяемых материаловДиаметр бортикаДиаметр отверстия
3.0 x 61.5 — 3.56.53.1 — 3.2
3.0 x 83.5 — 5.5
3.0 x 105.5 — 7.0
3.0 x 127.0 — 9.0
3.0 x 149.0 — 11.0
3.0 x 1611.0 — 13.0
3.0 x 1813.0 — 15.0
3.0 x 2015.0 — 17.0
3.2 x 61.5 — 3.56.53.3 — 3.4
3.2 x 83.5 — 5.0
3.2 x 105.0 — 7.0
3.2 x 127.0 — 9.0
3.2 x 149.0 — 11.0
3.2 x 1611.0 — 13.0
3.2 x 1813.0 — 15.0
3.2 x 2015.0 — 17.0
3.2 x 2520.0 — 22.0
4.0 x 61.5 — 3.08.04.1 — 4.2
4.0 x 83.0 — 5.0
4.0 x 105.0 — 6.5
4.0 x 126.5 — 8.5
4.0 x 148.5 — 10.5
4.0 x 1610.5 — 12.5
4.0 x 1812.5 — 14.5
4.0 x 2014.5 — 16.5
4.0 x 2216.5 — 18.0
4.0 x 2518.0 — 21.5
4.0 x 2618.5 — 22.5
4.0 x 2821.5 — 24.0
4.0 x 3021.5 — 26.0
4.8 x 61.0 — 3.09.54.9 — 5.0
4.8 x 83.0 — 4.5
4.8 x 104.5 — 6.0
4.8 x 126.0 — 8.0
4.8 x 148.0 — 10.0
4.8 x 1610.0 — 12.0
4.8 x 1812.0 — 14.0
4.8 x 2014.0 — 16.0
4.8 x 2216.0 — 18.0
4.8 x 2316.5 — 19.0
4.8 x 2417.0 — 20.0
4.8 x 2518.0 — 21.0
4.8 x 2821.0 — 23.5
4.8 x 3023.0 — 25.0
4.8 x 3225.0 — 27.0
4.8 x 3525.0 — 30.0
4.8 x 4030,0 — 35.0
4.8 x 5040,0 — 45.0
5.0 x 60.5 — 2.59.55.1 — 5.2
5.0 x 82.5 — 4.5
5.0 x 104.5 — 6.0
5.0 x 126.0 — 8.0
5.0 x 148.0 — 10.0
5.0 x 1610.0 — 12.0
5.0 x 1812.0 — 14.0
5.0 x 2114.0 — 17.0
5.0 x 2517.0 — 20.0
5.0 x 2720.0 — 23.0
5.0 x 3023.0 — 25.0
6.0 x 82.0 — 4.012.06.1 — 6.2
6.0 x 104.0 — 6.0
6.0 x 126.0 — 8.0
6.0 x 147.0 — 9.0
6.0 x 169.0 — 11.0
6.0 x 1811.0 — 13.0
6.0 x 2213.0 — 17.0
6.0 x 2617.0 — 20.0
6.0 x 3020.0 — 24.0
6.4 x 82.0 — 4.013.06.5 — 6.6
6.4 x 102.0 — 5.0
6.4 x 124.0 — 6.0
6.4 x 146.0 — 8.0
6.4 x 168.0 — 11.0
6.4 x 189.0 — 13.0
6.4 x 2011.0 — 15.0
6.4 x 2213.0 — 16.0
6.4 x 2515.0 — 19.0
6.4 x 2616.0 — 20.0
6.4 x 2817.0 — 22.0
6.4 x 3018.0 — 24.0
6.4 x 3222.0 — 26.0
6.4 x 3524.0 — 30.0
6.4 x 4030.0 — 35.0
6.4 x 4535.0 — 40.0

Вы можете заказать и купить стальные вытяжные заклёпки любых размеров по оптовым ценам.

192007, Санкт-Петербург, ул. Курская, 27

Торговый Дом Нева продает оптом крепёж стандартов DIN, ГОСТ, оцинкованные метизы и высокопрочные крепёжные изделия. Поставки строительного крепежа осуществляются во все регионы России.

Размеры заклепок для заклепочника ручного

Вытяжные заклёпки являются достаточно распространённым крепёжным материалом и широко используются во многих областях человеческой деятельности. Детали заменили собой устаревшие способы клёпки и прочно вошли в обиход.

Назначение

Вытяжные заклёпки служат для соединения листового материала и требуют наличия доступа к рабочей поверхности только с одной из сторон. В этом заключается одно из главных их отличий от традиционных «молотковых» моделей. Монтаж заклёпок производится в просверленное отверстие при помощи специального инструмента, который может быть как ручным, так и пневмоэлектрическим. Соединения, выполненные при помощи вытяжных заклёпок, являются очень прочными и долговечными. Кроме того, детали легко монтируются и отличаются высокой устойчивостью к агрессивному воздействию химических веществ, высоких температур и влажности.

Размеры заклепок для заклепочника ручного

Размеры заклепок для заклепочника ручного

Благодаря универсальности и надёжности, сфера применения вытяжных заклёпок достаточно обширна. Детали активно применяются в судо-, авиа- и машиностроении, текстильной промышленности и строительстве. При работах на объектах повышенной опасности заклёпки выступают в качестве альтернативы сварочным соединениям. Кроме того, заклёпки широко используют при ремонте частей и механизмов в труднодоступных местах и на пожароопасных объектах. Помимо соединения элементов из чёрных и цветных металлов, вытяжные заклёпки способны соединять пластик и текстиль в любых сочетаниях. Это позволяет широко использовать их в электротехнических работах и активно применять при изготовлении одежды, текстильных товаров народного потребления и резервуаров.

Размеры заклепок для заклепочника ручного

Размеры заклепок для заклепочника ручного

Размеры заклепок для заклепочника ручного

Размеры заклепок для заклепочника ручного

Преимущества и недостатки

Высокий потребительский спрос на вытяжные заклёпки обусловлен рядом неоспоримых достоинств этих метизов.

  • Простота установки обусловлена необходимостью доступа к соединению только с лицевой стороны. Это выгодно отличает данные метизы от резьбовых гаек, для монтажа которых нужен доступ с обеих сторон. Кроме того, крепления с резьбой имеют свойство со временем откручиваться и ослаблять соединение.
  • Низкая стоимость вытяжных заклёпок позволяет сформировать надёжное и долговечное крепление, не экономя при этом на материале.

Размеры заклепок для заклепочника ручного

Размеры заклепок для заклепочника ручного

  • Широкий сортамент типоразмеров значительно облегчает выбор крепёжных элементов.
  • Способность соединять разные по структуре и свойствам материалы значительно расширяет сферу применения метизов.
  • Высокая прочность и долговечность соединения. При соблюдении правил установки и бережной эксплуатации срок службы заклёпок равен, а иногда и превышает срок службы скрепляемых деталей.

Размеры заклепок для заклепочника ручного

К недостаткам относят необходимость предварительного засверливания, неразборность соединения и приложение существенных усилий при клепании ручным способом. Кроме того, модели имеют одноразовое предназначение и не могут использоваться повторно.

Материалы изготовления

В качестве исходного сырья для вытяжных заклёпок используют самые разнообразные материалы. Это позволяет использовать метизы практически во всех видах ремонтно-строительных работ. Для изготовления заклёпок используют ряд материалов, каждый из которых имеет свои сильные и слабые стороны и определяет место установки будущих изделий.

Размеры заклепок для заклепочника ручного

Размеры заклепок для заклепочника ручного

Алюминий

Часто используют его анодированную или лакированную модификацию. Алюминиевые заклёпки отличаются небольшим весом и низкой стоимостью, однако, по показателям прочности несколько уступают стальным моделям. Изделия используются для скрепления лёгких металлов, пластика и нашли широкое применение в электротехнике.

Нержавеющая сталь

Также используется в нескольких модификациях. Так, марка А-2 считается одной из самых устойчивых к появлению ржавчины и применяется для монтажа деталей при выполнении наружных работ. В то время как А-4 не имеет равных в устойчивости к кислотной среде и широко используется в химических отраслях.

Заклёпка — один из простейших видов крепежа для создания неразъёмных соединений. В общем случае — это стержневая или трубчатая деталь, имеющая на одном конце опорную "закладную" головку определённой формы. Устанавливается в соединении, как следует из названия, методом клёпки (а также усадки, вальцовки, протяжки, взрыва).

По форме заклёпки можно условно разделить на несколько основных типов:

  • Заклёпки с замыкающей головкой (бывают полнотелые, пустотелые и полупустотелые)
  • Заклёпки с протяжкой (называют также — отрывные или вытяжные)
  • Заклёпки резьбовые (также называют — гайки клепальные)

Заклёпки с замыкающей головкой

Исторически первыми были изобретены заклёпки с замыкающей головкой — поэтому они получили наибольшее распространение. Такие заклёпки имеют с одной стороны закладную головку. Вторая головка, называемая замыкающей, формируется с помощью вальцовочного или клепального инструмента: клепальный молоток, клещи.

Размеры заклепок для заклепочника ручного

По форме головки заклёпки с замыкающей головкой делятся на:

Также конструктивно они отличаются наличием отверстия внутри заклёпки:

  • Полнотелые заклёпки — отверстие отсутствует

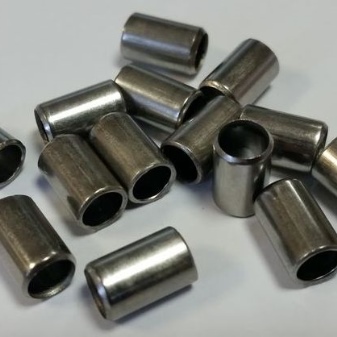

  • Пустотелые заклёпки — трубчатые — имеют сквозное отверстие
  • Полупустотелые заклёпки — под развальцовку — имеют глухое отверстие

Размеры заклепок для заклепочника ручного

Материалы для заклёпок

Заклёпки с замыкающей головкой могут быть изготовлены из разнообразных металлов и сплавов, которые хорошо поддаются пластической деформации.

Размеры заклепок для заклепочника ручного

Наибольшее распространение получили следующие материалы:

  • Стали — в основном, используются пластичные высококипящие стали 03кп, 05кп, 08кп, 10кп, 15кп, 20кп
  • Нержавеющие стали — аустенитные стали 12Х18Н9, 08Х18Н10, 03Х18Н11, 12Х18Н10Т
  • Алюминиевые сплавы — наиболее применимы сплавы АД, АД1, алюминиево-магниевые сплавы АМг2, АМг5, АМг5П, АМг6, сплавы АМц, В94, В65, также используют дюралюминиевые сплавы Д1, Д16, Д16Т, Д18, Д18П, Д19П
  • Латунные сплавы — в основном, сплав Л63
  • Медь — марки МТ, М3

Маркировка заклёпок по материалам

Заклёпки могут быть маркированы на головке — для последующей идентификации. Маркировка может быть выпуклой или вогнутой (клеймение).

Размеры заклепок для заклепочника ручного

Далее приведена таблица с принятой маркировкой основных материалов в виде точек или штрихов.

Алюминиевые сплавы

Сталь

Медь и латунь

В65Д18ПД19ПАМг5АМцАД120ГА10, 20, 12Х18Н10ТМ3, Л63без меткиРазмеры заклепок для заклепочника ручногобез меткибез метки

Определение длины заклёпки

Правильная установка заклёпки предусматривает создание полной формы замыкающей головки и отсутствие при этом каких-либо избыточных зазоров и наплывов. Для правильной установки заклёпки необходимо определить длину тела заклёпки, зависящую от толщины склёпываемых материалов и типа заклёпки.

"Справочник конструктора-машиностроителя" под редакцией Анурьева В.И. предлагает пользоваться одной универсальной формулой для всех форм головок заклёпок. Здравый смысл подсказывает, что такой подход ошибочный — поэтому воспользуемся формулами из другого источника: «Основы конструирования» под редакцией Орлова П.И., 1988 года.

Конструкция заклёпкиПрипуск "Н" для заклёпок без зазораПрипуск "Н" для заклёпок с зазором
Размеры заклепок для заклепочника ручногоH=1,2dH≈1,2d+0,1S

Размеры заклепок для заклепочника ручного

H=0,54dH≈0,5d+0,1S

Размеры заклепок для заклепочника ручного

H=0,6dH≈0,5d+0,1S

Размеры заклепок для заклепочника ручного

H=0,8dH≈0,7d+0,1S

Размеры заклепок для заклепочника ручного

H=dH≈0,9d+0,1SРазмеры заклепок для заклепочника ручногоH=1,2dH≈1,1d+0,1S

Вычислив по формуле необходимый размер припуска, можно определить длину заклёпки L, прибавив к толщине склёпываемых материалов S значение припуска H. Затем необходимо выбрать ближайшее значение длины заклёпки из стандартного ряда длин. Для заклёпок утверждён стандартный ряд длин, согласно которого они и производятся (в мм):

  • 2, 3, 4, 5, 6, 7, 8, 9, 10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 42, 45, 48, 50, 52, 55, 58, 60, 65, 70, 75, 80, 85, 90, 95, 100, 110, 120, 130, 140, 150, 160, 170, 180

Пример расчёта длины заклёпки

Например, нам необходимо склепать несколько листов общей толщиной 32 мм; склёпывать будем без зазора заклёпками с полукруглой головкой Ø6 мм (1-я конструкция в таблице).

d = 6 мм

S = 32 мм

H = 1,2d = 1,2 x 6 = 7,2 мм

Таким образом, необходимо использовать заклёпку с длиной стержня

L = S + H = 32 + 7,2 = 39,2 мм

Выбираем ближайшую длину из стандартного ряда — это 40 мм.

В итоге, мы выяснили, что для склёпывания пакета листов толщиною 32 мм нам понадобится заклёпка размера Ø6х40 мм.

Заклёпки с протяжкой

Размеры заклепок для заклепочника ручного

Заклёпки с протяжкой изготавливают пустотелыми, с головкой на одном конце, внутрь заклёпки вставляется подвижный расширительный стержень, который при установке протягивается через заклепку, расширяет её, формирует вторую замыкающую головку и стягивает скрепляемые листы материала. После затяжки стержни обламываются или протягиваются полностью через заклепки.

Размеры заклепок для заклепочника ручного

Такие заклёпки часто называют отрывными или вытяжными — по технологии установки. Заклёпки с протяжкой в последнее время становятся всё более и более популярными. Это происходит по нескольким причинам:

  • технологическая простота установки заклёпок;
  • достаточно иметь доступ к монтажу только с одной стороны конструкции;
  • не требуется поддержка заклёпки с обратной стороны;
  • дешевизна и компактность инструмента для установки заклёпок;
  • высокая производительность при установке заклёпок

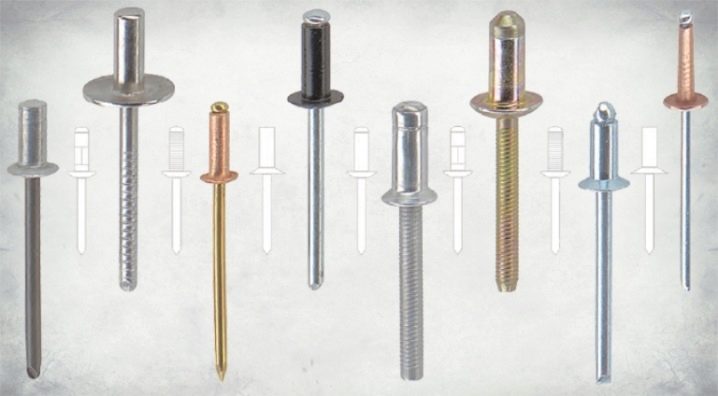

  • разнообразие видов заклёпок

Так как отрывные заклёпки пустотелые, то после установки внутри заклёпки остаётся отверстие, в которое можно проложить провода, установить другой крепёж — например, винты. Диаметр нормальной головки таких заклёпок приблизительно равен двум диаметрам заклёпки D ≈ 2d. Наряду с нормальной головкой заклёпки могут иметь увеличенную головку с диаметром равным трём диаметрам заклёпки D ≈ 3d.

Размеры заклепок для заклепочника ручного

Выпускается также специальный тип водо- и газонепроницаемых заклёпок с протяжкой — глухие или герметичные заклёпки, после установки которых соединение получается герметичным.

Размеры заклепок для заклепочника ручного

Установка заклёпок с протяжкой осуществляется с помощью специального инструмента — пистолета для заклёпок — заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические и аккумуляторные электрические.

Размеры заклепок для заклепочника ручного

Принципиальная схема установки заклёпки с протяжкой показана на видео:

Материалы для заклёпок с протяжкой

Исходя из способа установки заклёпок с протяжкой, логичным представляется, что заклёпка в сборе состоит из двух материалов, и материал стержня должен быть прочнее, чем материал самой заклёпки — иначе как стержень разожмёт и спрессует заклёпку раньше, чем разрушится сам. В таких заклёпках используются или пара разных материалов или однотипные материалы, но с различной прочностью. Приведём наиболее распространённые пары материалов для заклёпок с протяжкой:

  • Алюминиевая заклёпка + стальной оцинкованный стержень (на самом деле заклёпка сделана не из алюминия, а из алюминиево-магниевого сплава АМг, который может иметь различное процентное содержание магния (Mg): 1%; 2,5%; 3,5%; 5% — соответственно сплавы АМг, АМг2, АМг3, АМг5 — чем больше содержание магния (Mg), тем прочнее заклёпка) — обозначают Al/St
  • Алюминиевая заклёпка окрашенная + стальной оцинкованный стержень (заклёпка сделана из алюминиево-магниевого сплава АМг, и снаружи окрашена порошковой краской в определённый цвет из цветовой раскладки RAL) — обозначают Al/St 0000, где 0000 — четырёхзначный номер цвета раскладки RAL
  • Алюминиевая заклёпка + алюминиевый стержень (заклёпка и стержень сделаны из алюминиево-магниевых сплавов АМг, но с различным процентным содержанием магния — стержень прочнее) — обозначают Al/Al
  • Алюминиевая заклёпка + нержавеющий стержень — обозначают Al/A2
  • Нержавеющая заклёпка + нержавеющий стержень (и заклёпка и стержень изготовлены из нержавеющей стали, но различных марок, и стержень прочнее) — обозначают A2/A2 или A4/A4
  • Медная заклёпка + стальной оцинкованный стержень — обозначают Cu/St
  • Медная заклёпка + бронзовый стержень — обозначают Cu/Br
  • Медная заклёпка + нержавеющий стержень — обозначают Cu/A2
  • Стальная оцинкованная заклёпка + стальной оцинкованный стержень (заклёпка и стержень из стали, но различных марок и стержень прочнее) — обозначают St/St

Определение длины заклёпки с протяжкой

Длину заклёпки с протяжкой можно определить с помощью следующей таблицы, в зависимости от толщины скрепляемых материалов (производитель настоятельно не рекомендует применять заклёпки для склёпывания материалов толщиною менее нижнего рекомендуемого предела и выше верхнего предела).

Размеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручного

Заклёпки резьбовые

Резьбовые заклёпки, хотя и были изобретены почти одновременно с заклёпками с протяжкой, но широкое распространение получили только в последнее время.

Размеры заклепок для заклепочника ручного

Резьбовая заклёпка представляет собой гибрид пустотелой заклёпки и гайки, поэтому второе название таких заклёпок — гайки клепальные. Вообще-то единства в названии нет — называют также гайка-заклепка, заклепка с резьбой, заклёпочная гайка. Такой кавардак с названиями объясняется отсутствием стандарта ISO или DIN на данный вид крепежа. Конструктивная особенность клепальных гаек обуславливает их двойное назначение: с их помощью можно как склёпывать между собой листовые материалы, так и просто создавать точки резьбового крепления на тонкостенных элементах конструкции. Удобство установки заклёпок связано с отсутствием необходимости доступа с обратной стороны конструкции — так называемая "установка вслепую". При установке не повреждается уже обработанная поверхность детали, например, с покрытием, окраской.

По форме бурта (головки) гайки клепальные делят на:

  • с плоским цилиндрическим буртом (нормальным и уменьшенным)
  • с потайным буртом (нормальным и уменьшенным)

Размеры заклепок для заклепочника ручного

По конструкции заклёпки резьбовые разделяют на открытые — со сквозным отверстием, и глухие — закрытые с одной стороны.

Размеры заклепок для заклепочника ручного

По форме наружной поверхности резьбовые заклёпки делят на:

  • гладкие
  • рифлёные
  • шестигранные
  • полушестигранные

Установка, как и в случае с заклёпками отрывными (вытяжными) осуществляется с помощью специализированного инструмента — щипцов для клепальных гаек — заклёпочника. Производятся заклёпочники механические ручные и высокопроизводительные пневматические.

Размеры заклепок для заклепочника ручного

Материалы для резьбовых заклёпок

В настоящее время европейские производители изготавливают резьбовые заклёпки из следующих материалов:

  • Алюминиево-магниевые сплавы
  • Сталь оцинкованная
  • Нержавеющая сталь

Как выбрать длину заклёпки резьбовой

Подбор правильной длины заклёпки осуществляется в зависимости от вида резьбовой заклёпки и толщины листовой конструкции на которую устанавливается заклёпка. Длина заклёпки при одинаковой резьбе варьируется в зависимости от вида заклёпки. Многие виды резьбовых заклёпок бывают нормальной длины и удлинённые. Выбирать длину заклёпки необходимо руководствуясь

Таблицами с размерами и параметрами заклёпок

Размеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручногоРазмеры заклепок для заклепочника ручного

Размеры заклепок для заклепочника ручного

Принципиальная схема установки резьбовой заклёпки показана на видео:

Размеры вытяжных заклепок – от чего будет зависеть выбор? + видео

Вытяжные заклепки – один из способов создать неразъемное соединение листовых материалов толщиной до 45 мм, да еще со сквозным отверстием размером в 5 мм, которое потом можно использовать для каких-либо целей. Что нужно знать об этом крепеже, разберем в статье.

1 Первое знакомство с вытяжной заклепкой

У этого крепежа есть несколько других названий – заклепки с протяжкой или отрывные. Ведь процесс крепления обычно выглядит, как вытягивание, а заканчивается отрывом стержня, на котором был насажен элемент. Сама заклепка пустотелая, именно поэтому внутреннее отверстие потом можно задействовать. Часто в нем удачно помещаются провода или какой-нибудь крепеж. Пропорции диаметров головки и корпуса заклепки обычно 1 к 2, но в некоторых типоразмерах 1 к 3. Изначально красивая головка есть только с одной стороны, вторая сторона упирается в утолщенный наконечник стержня. Этим узким концом она продевается в отверстие скрепляемых материалов, потом стержень начинают вытягивать.

Вытяжные заклепки

Рекомендуем ознакомиться

Его утолщенный конец въезжает внутрь заклепки, расширяя ее тело и образуя удерживающую головку с другой стороны. Потом стержень отламывают и достают остатки изнутри образованного крепления, оставляя там отверстие. Хотя можно их и не доставать, если они не будут мешать дальнейшему использованию скрепленного объекта. В последнее время вытяжные заклепки можно увидеть все чаще, и на это есть много причин. Это очень удобно, когда мы имеем доступ к месту соединения только с одной стороны, да и поставить такой крепеж очень просто. Сам инструмент для склепывания стоит недорого, места много не занимает. Во время работы не придется каким-то образом фиксировать второй конец заклепки перед вытягиванием. Это в свою очередь ускоряет процесс и повышает производительность. Растущая популярность заставляет производителей работать над разнообразием продукции.

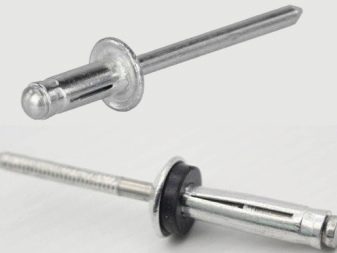

Наряду с обычными, существуют и специальные вытяжные заклепки. Например, водонепроницаемые или не пропускающие газ. Называются они глухими или герметичными. Независимо от вида устанавливаются эти соединительные элементы с помощью заклепочника, специального пистолета. Он может быть механическим и пневматическим, естественно, во втором случае производительность возрастает в разы. Можно найти и аккумуляторные электрические модели.

2 Какой материал выбирать при покупке?

Сразу стоит отметить, что выбирать придется два параметра – материал стержня и самой заклепки. Очевидно, чтобы стержень смог запрессовать заклепку и не поломаться, он должен быть прочнее. Это достигается двумя способами – либо материалы для этих двух компонентов разные, либо один и тот же, но разной технической прочности. Разберем примеры и маркировку. Дешевле всего алюминиевые вытяжные заклепки. Но это не чистый металл, а сплав с магнием, обозначается формулой AMrX, где Х – это число, отражающее процент магния в материале.

Алюминиевые вытяжные заклепки

Если стержень сделан из оцинкованной стали, то маркировка заклепки будет Al/St. Если оба элемента сделаны из алюминия, то Al/Al.

Но стержень в этом случае должен иметь большее содержание магния в своем составе, чтобы быть крепче самой заклепки. Когда стержень сделан из нержавеющей стали, маркировка проставляется Al/A2. Когда стержень и заклепка сделаны из нержавейки, вы увидите маркировку A2/A2 или A4/A4. Очевидно, что тут опять крепость стержня должна быть выше. Когда материал – оцинкованная сталь, то маркировка – St/St. Вытяжные детали могут быть сделаны из меди. Когда стержень будет стальной оцинкованный, код – Cu/St, если бронзовый – Cu/Br, из нержавеющей стали – Cu/A2.

3 Как не ошибиться с размером?

Если вариантов деталей по прочности материала немного, то размеры более многочисленны, и правильно их подобрать поможет справочник, в котором легко разобраться самому. Там вы найдете четыре колонки: размеры заклепки, толщину соединяемых материалов (диапазон значений), диаметр бортика (шляпки) и диаметр отверстия (тоже диапазон значений). Естественно, приближаться, а то и переходить за границы диапазонов не рекомендуется.

Вытяжные заклепки разного размера

Приведем пример. Толщина скрепляемого материала – 16 мм, какие размеры заклепки нам подойдут?  3.0х20, 3.2х20, 4.0х20 и другие. Первый вариант находится на грани возможностей по всем параметрам. Отчего нет уверенности, что размеры этой заклепки позволят выдержать ей не только сам процесс соединения, но и последующую эксплуатацию изделия. Причем чем меньше первый параметр, тем меньше диаметр головки, что также можно назвать фактором надежности. Третий и последующие варианты из таблицы уже представляются излишними, так как диаметр самой заклепки, а значит и отверстие в ней будет очень широким. Это, конечно, увеличивает и ширину шляпки.

Но это все будет излишним, размеры отверстия для продевания заклепки будут очень большими. Вероятно, что в материалах суммарной толщиной 16 мм не будет возможности без особой деструкции сделать большое отверстие. Поэтому размеры 3.2х20 кажутся оптимальными, так как для диаметра 3.2 мм толщина 1,6 см находится в середине охватываемого этим размером диапазона, остается только подобрать длину, которая тут 20 мм, и можно приступать к работе. В особых случаях тщательно стоит проработать и вопросы прочности материала, данные следует искать в справочниках по металлам.

Устройство вытяжных заклёпок | Основные термины и понятия.

Элементы заклёпок

Вне зависимости от вида, практически все вытяжные заклёпки устроены одинаково.

Устройство заклёпкиВытяжная заклёпка - это крепёжное изделие, состоящее из двух частей: полой трубки с буртиком с одной стороны и отрывного цельнометаллического стержня. Полая трубка называется телом или втулкой заклёпки, а часть с буртиком - головкой заклёпки. Обычно тело заклёпки круглое в сечении. Диаметр тела определяет размер заклёпки. Отверстие в теле заклёпки, как правило сквозное - оно проходит сквозь всё тело. Стержень (или сердечник), выступающий из тела заклёпки - это вторая, не менее важная часть вытяжной заклёпки. По виду он напоминает гвоздь, который при установке протягивается сквозь тело заклёпки.

Вообще согласно российскому стандарту ГОСТ Р ИСО 14588-2005 такой тип заклёпок принято называть “слепыми заклёпками”. Однако название “вытяжные заклёпки” или “тяговые заклёпки” как-то больше прижились и получили наибольшее распространение. Существует множество и других “народных” названий, вот некоторые из них:

  • Отрывные заклёпки
  • Комбинированные заклёпки
  • Слепые заклёпки
  • Односторонние заклёпки
  • Заклёпки с сердечником
  • Клёпки вытяжные

Все эти названия имеют отношение к вытяжной заклёпке.

Установка заклёпок

Установка вытяжной заклёпки происходит следующим образом: тело заклёпки вставляется в отверстие подготовленное в деталях, подлежащих соединению. Затем губки ручного заклёпочника или клепальная головка автоматического инструмента, упираясь в буртик заклёпки, захватывают стержень. По мере того, как инструмент протягивает стержень заклёпки сквозь тело, головка стержня расширяет тело заклёпки, формируя соединение. Стержень, вытягиваемый заклёпочным инструментом деформирует хвостовую часть заклёпки, формируя обратную головку на задней поверхности соединяемых материалов. В определённый момент, когда тяговое усилие инструмента достигает заданной величины стержень обламывается в зоне отрыва и отпадает. Заклёпка установлена и обратная головка (часть тела, сформированная в процессе установки с обратной стороны поверхности соединяемых материалов) надёжно держит всё соединение.

Установка вытяжных заклёпок

Элементы заклёпки

Рассмотрим основные элементы и термины имеющие отношение к установке вытяжных заклёпок:

Размер отверстия.
Размер отверстия под заклёпку играет важную роль в надёжности соединения. Важно, чтобы отверстие было не слишком большим, но и не слишком маленьким. Как правило, каждый поставщик вытяжных заклёпок указывает в своём каталоге рекомендуемый диаметр отверстия для установки определённой заклёпки. Также эту информацию можно найти на заводской упаковке. Старайтесь избегать заусениц внутри и вокруг отверстия.

Толщина пакета соединяемых материалов.
Диапазон толщины пакета соединяемых материалов - это минимальная и максимальная суммарная толщина соединяемых деталей, которые могут быть качественно соединены заклёпкой данной номинальной длины в отверстии определённого диаметра. Важно, чтобы толщина пакета соединяемых материалов находилась в пределах рекомендуемого производителем диапазона. Данные о диапазоне толщины соединяемых материалов конкретной заклёпки также можно уточнить в каталоге производителя.

Усилие на срез.
Усилие на срез - это предельная нагрузка, которую может выдержать заклёпочное соединение без разрушения, приложенная перпендикулярно оси заклёпки.

Усилие на разрыв.
Усилие на разрыв - это предельная нагрузка на растяжение, которую может выдержать заклёпочное соединение без разрушения, приложенная вдоль оси заклёпки.

Заклёпки размеры

Значения усилия на срез и на растяжение заклёпки являются ключевыми характеристиками. Именно от них следует отталкиваться при расчёте прочности всего заклёпочного соединения. Определив значения этих величин для одного отдельно взятого соединения, воспользуйтесь каталогом производителя для определения материала и диаметра заклёпки, которые будут соответствовать вашему заданию.

Выбор материала.

Материал используемых заклёпок, также оказывает не малое влияние на прочность всего заклёпочного соединения. Помимо прочностных характеристик самого материала заклёпок, здесь ещё играет большое значение сочетание материалов заклёпки и соединяемых деталей. Если подобрать сочетание материалов не правильно, соединение не будет прочным и может быстро разрушиться в следствии усталости материала или гальванической коррозии. Основное правило здесь - материал заклёпки по своим физическим и механическим свойствам должен быть максимально приближен к свойствам материалов соединяемых поверхностей. Больше информации о том, как выбрать материал заклёпки смотрите в статье: “Как правильно подобрать материал вытяжной заклёпки”.

Головка заклёпки.

По форме головки различают три основных вида заклёпок:

Стандартная головкаВытяжная заклёпка со стандартным прямым буртиком. Это наиболее распространённый тип заклёпок, подходящий для большинства соединений.


Увеличенная головкаВытяжная заклёпка с потайным буртиком. Этот тип заклёпок устанавливается в зенкованное отверстие и используется для получения плоской поверхности в месте заклёпочного соединения.


Потайная головкаВытяжная заклёпка с увеличенным буртиком. Эти заклёпки применяются в случае, когда деталь из более тонкого, мягкого или хрупкого материала соединяется с твёрдой поверхностью. Увеличенная площадь головки равномерно распределяет прижимное усилие по рабочей поверхности соединяемых материалов, не вызывая их деформации.

Инструмент для заклёпок

Для установки вытяжных заклёпок необходим специальный инструмент, который, фикисируя тело заклёпки, протягивает сквозь неё стержень, тем самым формируя обратную головку. В настоящее время существует несколько разновидностей заклёпочного инструмента для работы во всевозможных условиях:

Кроме того, для указанных типов инструмента существует большой выбор оснастки для работы в особых условиях, труднодоступных местах и создания самых разных заклёпочных соединений. Более подробно тему выбора инструмента для установки вытяжных заклёпок мы затронули в статье “Руководство по выбору инструмента для установки вытяжных заклёпок”.Инструмент для заклёпок в Москве

Данный материал соответствует запросам: Вытяжные заклёпки, Вытяжная Заклёпка Тяговая заклёпка, Заклёпка комбинированная, Соединение заклёпкой, Клёпки, Установка заклёпок, Головка заклёпки, Заклёпки размеры, Вытяжные заклёпки размеры, Инструмент для заклёпок, Заклёпочник, Клепальник, Заклепать, Купить заклёпки, Заклёпки для заклёпочника, Крепление заклёпками, Виды заклёпок, Отверстия под заклёпки, Материал заклёпок.

Как выбрать заклепочник (клепальник): виды, типы, какой лучше

Сварка — это отличный способ соединения металлов, но он не всегда удобен и возможен. Альтернатива — клепка. Но для установки заклепок необходимо выбрать заклепочник. Как это сделать читаем дальше.

Что такое заклепочник и как он работает

Содержание статьи

Заклепочники или клепальники — устройства для установки заклепок. Под разные типы крепежа есть специальные инструменты. Есть отдельные под вытяжные, винтовые заклепки. Есть также универсальные модели, но они относятся к группе профессионального инструмента, соответственно, стоят солидно.

Один из вариантов использования

Один из вариантов использования

Чтобы выбрать заклепочник правильно, желательно понимать как он работает. Независимо от типа заклепок, с которыми работает агрегат, принцип клепки всегда один: устройство развальцовывает вторую (дальнюю) часть заклепки, формируя закрывающую головку. Отличаться может только способ развальцовки:

  • При установке вытяжных заклепок, губками захватывается и тянется стержень. На конце стержня есть шарик, который упирается в край корпуса заклепки и сминает ее. При достижении определенного усилия, стержень обламывается. Работа заклепочника при установке вытяжных заклепок

    Работа заклепочника при установке вытяжных заклепок

  • Установка винтовых заклепок отличается. Внутри полого корпуса нанесена резьба. В этот метиз вкручивается винт подходящего диаметра. При закручивании он начинает подтягивать край заклепки, за счет чего и развальцовывается пластичный металл (см. видео ниже).
  • При установке пустотелых заклепок (пистонных) происходит просто развальцовка конусообразной насадкой. Пистонные заклепки применяются в ненагруженных местах, но чаще не в стройке, а для отделки или при соединении деталей из кожи, ткани и т.д. Пистонные заклепки ставятся проще всего, но они же имеют самую малую надежность. В стройке применяются нечасто, разве что в поделках

    Пистонные заклепки ставятся проще всего, но они же имеют самую малую надежность. В стройке применяются нечасто, разве что в поделках

В общем, процесс понятен. Как видите, отличия только в том, что в одном случае надо тянуть стержень, в другом — крутить винт, в третьем — прижимается конусная насадка. При выборе типа заклепок, обратите внимание, что инструмент под вытяжные недорог, а вот для винтовых стоит, обычно, немало. Этим в основном и ограничивается применение винтовых заклепок. Ну, и тем, что они полые — негерметичны.

Выбираем тип привода

Перед тем как выбрать заклепочник, надо разобраться в том, какие они бывают. Начнем с привода.

  • Ручные (силовые). Чтобы установить заклепку, надо сжать ручки. Иногда усилия приходится прилагать солидные — для метизов диаметром 5 мм и больше. Самые надежные и недорогие. Это оправданный выбор, если инструмент покупается для разового применения — кровельный материал смонтировать, забор поставить, откосы зашить. При использовании ручного инструмента придется прилагать физические усилия

    При использовании ручного инструмента придется прилагать физические усилия

  • Электрические. Усилий почти никаких — удержать инструмент и нажать на курок. Более дорогие, но и более производительные модели.
    • От сети. Не слишком дорогие, так что можно покупать и для бытового использования. Но не на каждой стройплощадке есть источник электричества, да и шнуры/удлинители — та еще морока.
    • Аккумуляторные. При той же производительности более мобильны, но весят больше (сам аккумулятор тоже имеет вес), да и стоят дороже. Заклепочники могут быть ручными, аккумуляторными, электрическими, гидравлическими

      Заклепочники могут быть ручными, аккумуляторными, электрическими, гидравлическими

  • Пневматические и пневмогидравлические. Наиболее надежный и производительный инструмент. Но его стоит покупать только для профессионального использования. Ведь нужен еще и компрессор.

Видеообзор аккумуляторного заклепочника MILWAUKEE 2550-20 M12 RIVET TOOL.

Для бытового использования покупают ручные заклепочники. Но и этот «простой» инструмент выбрать нелегко. Прежде всего удивляет разброс цен — от 5$ до нескольких сотен долларов. Как тут сориентироваться? Сразу скажем, что слишком дорогой брать для разового применения точно не стоит, как и слишком дешевый. В остальном надо разбираться.

Виды ручных (механических) заклепочников

Есть три вида ручных установщиков заклепок:

  • одноручные;
  • двуручные;
  • гармошка.

Одноручные предназначены для крепежа небольшого размера — до 5 мм. Отличаются тем, что рабочие ручки у них под углом 90° к оси установки. То есть, рукоятки направлены вниз. Удобно тем, что работать можно одной рукой. Недостаток — небольшой «диапазон» размеров, с которыми может работать устройство.

Двуручные отличаются большими размерами, устанавливать ими можно и заклепки больших диаметров — до 8 мм. Отличить можно по виду — длинные ручки, которые находятся в одной плоскости с рабочими губками. Выбирать двуручный заклепочник имеет смысл в том случае, если планируется использовать заклепки большого диаметра.

Виды ручных заклепочников: одноручный, двуручный, гармошка

Виды ручных заклепочников: одноручный, двуручный, гармошка

Механические заклепочники «гармошка» чаще применяются с крепежом больших размеров. Наличие той самой «гармошки» позволяют устанавливать крупноразмерный крепеж прилагая меньше усилий. Такое устройство обычно имеет более дорогой инструмент, его чаще применяют профессионалы.

Выбрать тип ручного заклепочника не слишком сложно. Если вам нужна надежная машинка, выбирайте из двуручных моделей. Их устройство проще, там ломаться почти нечему. При нормальном качестве они неубиваемые. Если вы ставить будете только мелкий крепеж — не больше 2-3 мм, то целесообразнее брать одноручный. Им работать удобнее.

Критерии выбора ручных установщиков заклепок

Итак, если надо выбрать заклепочник ручного типа, обращаем внимание на следующие параметры:

  • Тип крепежа, с которым агрегат работает (винтовые, вытяжные, пистонные (люверсы), универсал — который ставит все типы заклепок).
  • Максимальный и минимальный размер заклепок.
  • Количество насадок для заклепок.
  • Материал крепежа, с которым инструмент работает (стальные, алюминиевые или только медь и латунь).
  • Из чего сделан сам инструмент. Лучше — нержавеющая сталь или сплавы алюминия. Ручной заклепочник винтового типа: обращаем внимание на размеры крепежа, который может быть установлен

    Ручной заклепочник винтового типа: обращаем внимание на размеры крепежа, который может быть установлен

На что еще обращайте внимание — на рукоятки. Резиновые накладки на них должны быть из хорошей резины. Сами рукоятки должны быть для вас удобны, так сможете работать быстрее и дольше. Еще обратите внимание на возможность фиксации ручек в нерабочем состоянии — есть специальная проволочная петля, которая удерживает ручки вместе. При хранении это удобно и важно.

Выбор вытяжного заклепочника

Чаще всего приходится работать с вытяжными (тяговыми) заклепками. Они удобны, недороги. Не слишком много стоит и инструмент для их установки. Кроме перечисленных выше параметров, чтобы выбрать заклепочник под тяговые заклепки, надо еще обратить внимание на некоторые особые характеристики и опции.

  • Количество зажимных губок (лепестков) в цанге. Инструмент захватывает стержень и тянет его, формируя закрывающую головку. Так вот, лепестков может быть два или три. Двухлепестковые дешевле, но при захвате стержень может перекосится и застрять. Приходится его разбирать и собирать снова. Неудобно, да и время уходит. Форм может быть несколько

    Форм может быть несколько

  • Наличие трещотки. При работе с прочными заклепками (стальными) важно правильно рассчитывать усилие. В этом помогает трещотка.
  • Емкость для сбора обломанных стержней. В процессе работы излишки стержня обрываются. Если нет контейнера, они зачастую оказываются под ногами, потом приходится собирать. Наличие емкости решает проблему, а на цену почти не влияет.

Теперь вы знаете, как выбрать заклепочник под вытяжные заклепки. Подобрав несколько моделей, которые вас устраивают по характеристикам, осмотрите их и подержите в руках. Если есть возможность, попробуйте пару раз в работе. Так будет проще понять, каким инструментом вам работать удобнее и будет проще сделать выбор.

Насадка на дрель/шуруповерт и особенности выбора

При большом фронте работ с использованием ручных заклепочников, руки очень устают. Конечно, есть аккумуляторные, но цена на них совсем не радует. А если еще и использование — только изредка, покупать электроинструмент нецелесообразно. В этом случае можно пойти на компромисс — приобрести насадку на дрель или шуруповерт для установки заклепок.

Это небольшой адаптер (насадка), который вставляется в патрон. Есть они под винтовые и вытяжные заклепки. При желании можно найти и под другие типы крепежа.

Адаптер (насадка) на дрель для установки вытяжных заклепок

Адаптер (насадка) на дрель для установки вытяжных заклепок

Принцип работы дрели с насадкой для вытяжных заклепок не отличается — все так же инструмент тянет за штырь, потом его обрывает. Вот только обломанные «хвосты» надо самому доставать, переключая дрель на реверс. В случае использования винтовых заклепок, реверс тоже потребуется — чтобы вынуть насадку из установленного крепежа.

Насадка на дрель для установки винтовых заклепок

Насадка на дрель для установки винтовых заклепок

Выбор заклепочных насадок на дрель аналогичен: по типу, размерам и материалу насадок. Ну, и хвостовик должен подходить к патрону электроинструмента. Также обратите внимание на наличие ручки. Это некритичный параметр, но повышает удобство использования. Дрель с накрученной насадкой тяжела и нестабильна. Поэтому при работе надо обязательно придерживать насадку рукой, фиксируя ее положение. Чтобы не держаться за насадку, надевают ручку. В таком варианте агрегатом пользоваться удобнее, получается более точно контролировать положение.

Как выбрать заклепочник: производители и цены

При выборе конкретной модели многие опираются на цены. Вот только разброс очень большой — есть очень дешевые и, практически один в один по внешнему виду, но в разы дороже. Даже в десятки раз дороже. Сразу стоит сказать, что даже для разовых работ, покупать совсем дешевый заклепочник — слишком рисковать. Он может совсем не работать или работать через пень-колоду.

Если вы хотите только заклепать забор, например, даже в этом случае вам придется установить не одну сотню заклепок. Если придется разбирать инструмент после каждых 2-3 заклепок, вам это точно не понравится. Чтобы выбрать заклепочник, который работает нормально, обращайте внимание на средний ценовой диапазон.

  • Stanley MR 99. Stanley — старейшая американская компания.
  • NOBUS. Недорогой инструмент, надежно работает.
  • Gesipa. Известная фирма, но не все ее хвалят. Однозначно есть более дешевые, работающие, как минимум, не хуже.
  • YATO справляется со стальными заклепками лучше, чем китайские с алюминиевыми. Чтобы можно было оценить разброс цен

    Чтобы можно было оценить разброс цен

  • NWS — немецкая контора. Качество инструмента на высоте.
  • Topex. В некоторых моделях понравилась возможность переставлять «носик» на 90 градусов. Удобно, если приходится работать в труднодоступных местах.
  • KRAFTOOL. Весь инструмент хорош и клепальники тоже.

Если вы предполагаете использовать заклепочник в профессиональной деятельности, выбирать надо подороже. Фирму — по своему усмотрению, но из категории профессиональных или полупрофессиональных моделей. Возможно, они не отличаются конструктивно, но имеют больший ресурс, срок службы. То есть, сделаны более надежно и качественно. И этим объясняется разница в цене — использованы более дорогие/качественные материалы.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
