Залить перекрытие между первым и вторым этажом – Как сделать монолитное перекрытие между этажами – Монолитное перекрытие первого этажа частного дома своими руками — Пенообразователь для пенобетона

важные аспекты – Свой дом мечты

Тенденция повышения числа этажей частных домов заставляет решать задачу, связанную со строительством перекрытий. Уровень современных строительных технологий позволяет не привязываться к определенным условиям, которые связаны с конфигурацией и размерами помещений дома. Это расширяет возможности при реализации замыслов и облегчает ведение работ. Перед тем, как начать строительство перекрытий, необходимо досконально разобраться, как это делается. В данной статье подробно расскажем, как и из чего сделать перекрытия между этажами.

Основные требования к перекрытиям между этажами

строительство перекрытийПерекрытия образуют этажность здания

Перекрытие – это конструкционный элемент здания, который производит деление здания в горизонтальной плоскости с образованием этажей, а также отделяет их от чердака и подвала. Доля затрат на сооружение этой конструкции составляет порядка 20% от сметы строительства. Перекрытие относится к ответственным конструкциям, поэтому на этапе проектирования следует придерживаться основных требований, которые к ним предъявляются:

  1. Прочностные показатели должны находиться на уровне, который позволяет выдерживать нагрузку, складывающуюся из собственного веса и массы элементов строения, предметов и людей. Прочность перекрытия увеличивается с понижением уровня его расположения.
  2. Параметры жесткости находятся в прямой зависимости от прочности и ширины конструкции. Для деревянных конструкций допускается изгиб в пределах 0,5-0,7% от их ширины, для балок из стали – 0,25%.
  3. Перекрытие должно обеспечивать достаточную звукоизоляцию, при которой уровень шума находиться в пределах санитарных норм. Улучшение этого показателя достигается повышением герметичности стыков.
  4. Конструкция должна обладать достаточной теплоизоляцией. В случае, если она находится между помещениями, имеющими температурную разницу более 10 градусов по Цельсию, требуется реализовать дополнительные мероприятия по сохранению тепла.
  5. Для достижения требуемой пожаробезопасности материал перекрытий должен иметь определенную огнестойкость. Под этим понятием подразумевается степень защиты помещений от воздействия огня на протяжении определенного времени.
  6. Сочетание массы и толщины конструкции должно быть оптимальным.

Как классифицируются перекрытия?

В зависимости от уровня, на котором расположено перекрытия, отличаются предъявляемые требования к ним.

Перекрытие бывает:

  • Подвальным. На этом горизонте здания перекрытия строительство перекрытийПодвальное перекрытие

    воспринимают наибольшие нагрузки и должно обеспечивать жесткость всего конструктива здания. Они воспринимают давление несущих стен, массу перегородок, а также оборудование и элементы декора первого этажа. В этом случае при проектировании нет жестких ограничений по массе и толщине конструкции. При этом следует предусматривать достаточный уровень тепло-, паро- и гидроизоляции.

  • Цокольным. Для перекрытий этого горизонта требования аналогичны с подвальными перекрытиями. Также вес и толщина элемента не лимитируются.
  • Межэтажным и мансардным. Выбор конструкции производится при учете баланса массогабаритных показателей. Для их оптимизации возможно сооружение дополнительных несущих стен, сокращают расстояние между пролетами или добиваются снижения нагрузки. В условиях мансарды следует учесть ее отапливаемость, чтобы достичь необходимой теплоизоляции. В перекрытиях, расположенных между этажами, важно добиться достаточной звукоизоляции.
  • Чердачным. Требования по прочностным характеристикам конструкции несколько ниже. В данном случае важно обеспечить надежную теплоизоляцию.
строительство перекрытийСтроительство перекрытий – серьезное дело

Межэтажные перекрытия: варианты изготовления

В строительстве существует большое разнообразие решений по организации перекрытий. Они могут быть:

  1. Безбалочными: сборными, монолитными и сборно-монолитными.
    • Сборные.
      Для устройства перекрытия используются панели из железобетона, имеющие пустоты. Такой материал имеет высокую прочность, достаточную пожаробезопасность, прост при монтаже, разнообразен по размерам и типам, а также обладает высокой технологичностью.
      Для монтажа таких конструкций требуется специальная техника.
    • Монолитные.
      Процесс изготовления не требует специального заказа на производство, не возникает при этом сложностей с перемещением и использованием спецтехники. Он заключается в заливке бетона в предварительно сооруженную опалубку или по профнастилу. строительство перекрытийМонолитные перекрытия

      Эта технология дает возможность производить замену вышедших из строя деревянных конструкций, в частности, подвалов и цоколя. После монтажа основания производят заливку монолитной поверхности перекрытия.
      В связи с тем, что для застывания бетона требуется определенное время, имеют место технологические паузы в производстве.
      Такие перекрытия являются наиболее оптимальными в качестве элемента подвального или цокольного помещения.

    • Сборно-монолитные.
      Особенности такого перекрытия объединяют достоинства двух вариантов, которые описаны выше. В этом случае процесс производства заключается в заливке слоя бетона в пустотные блоки, которые располагаются между балками. Материал балок может быть любым обеспечивающим достаточную прочность конструкции на любом горизонте здания. строительство перекрытий
      Сборно-монолитные перекрытия

      Перекрытия, полученные при помощи сборно-разборной технологии, обладают рядам достоинств:

      • не требуется применение спецтехники;
      • стоимость работ существенно снижается;
      • объем работ снижается и, соответственно, скорость их увеличивается;
      • отпадает необходимость в опалубке;
      • хорошая тепло- и звукоизоляция.
  2. Балочными: деревянными, металлическими, железобетонными.
  3. Деревянными. строительство перекрытийДеревянные перекрытия

    Такая конструкция является наиболее распространенной в строительстве загородных домов. Это связано с возможностью создание перекрытия самостоятельно. Кроме этого материал является доступным и обладает хорошими звуко- и теплоизоляционными свойствами.

  4. Металлическими.
    Этот вариант перекрытия, как правило, используются при организации цоколя и подвала. Металлические конструкции имеют высокую надежность и длительный срок эксплуатации, а также их габариты меньше при одинаковой несущей способности.
    Металлические изделия не обладают достаточной теплоизоляцией и подвержены воздействию коррозии. Конструкция может быть сооружена из швеллеров или двутавров, которые укладывают на расстоянии 500-1500 мм друг от друга. На них производится монтаж плиты из железобетона мелких типоразмеров.
  5. Железобетонными.
    Использование этого варианта обуславливает необходимость использования грузоподъемной техники, так как масса конструктивных элементов значительна. Кроме того фундамент подвергается большим нагрузкам, что следует учесть при проектировании. строительство перекрытийЖелезобетонные перекрытия

    Показатели звуко- и теплоизоляции материала находятся на среднем уровне, железобетон плохо поддается обработке и имеет повышенные затраты труда при установке.

  6. Кессонными, арочными и шатровыми.
    Перекрытия кессонного и шатрового типов являются разновидностью ребристых панелей. Их применяют в строительстве объектов, имеющих большие размеры, со сложными архитектурными формами. Такие конструкции перекрытий не актуальны при возведении частных домов, как и перекрытия арочного типа.

Перекрытие по деревянным балкам: особенности

Сооружение межэтажного перекрытия из дерева обладает рядом преимуществ:

  • конструкция проста в исполнении, ее под силу сделать собственными руками. Монтаж ее не занимает много времени. Стоимость работ существенно снижается, в связи с отсутствием необходимости использования специальной техники, а мероприятия по подъему и перемещению материала можно осуществить, имея одного или двух помощников;
  • доступность древесины. Для изготовления балок используется хвойные породы деревьев, которые имеют широкое распространение;
  • относительно малый вес, что дает возможность значительно уменьшить массу конструкции в целом. Таким образом, стоимость строительства снижается;
  • простота монтажа звукоизоляции улучшает комфортность проживания в доме;
  • деревянные конструкции имеют меньшую стоимость, что в целом дает существенную экономию средств;
  • скорость создания перекрытия сопоставима с монтажом перекрытия плитами и осуществляется за день. При этом автокран не нужен.
строительство перекрытийПерекрытия по деревянным балкам

К недостаткам деревянных перекрытий можно отнести:

  • существующее ограничение по длине (4,5 м) не дает возможности сооружать перекрытия над помещениями большей протяженностью без дополнительной опоры;
  • высокая пожароопасность дерева требует специальной обработки деталей;
  • дерево подвержено воздействию ряда биологических факторов, что предупреждается соответствующей обработкой;
  • сравнительно небольшая прочность.

Монолитное перекрытие по профнастилу: на что обратить внимание

Отличием создания перекрытия по профнастилу от бетонного является тот факт, что в первом случае специальная опалубка не требуется, и в итоге имеют готовый потолок. Кроме этого технология с использованием профнастила не нуждается в отделке или доработке.

Профилированная конфигурация материала создает необходимую прочность и жесткость перекрытия, тем самым сокращается потребность в арматуре и бетоне. Это возможно за счет того, что раствор заполняет только пустоты ребер, а не занимает всю поверхность листа.

Для создания такого перекрытия важно использовать исключительно листы, предназначенные для кровли.
Суть технологии заключается в использовании профнастила в качестве опалубки, которую не демонтируют после заливки бетоном. Полученная конструкция имеет в качестве несущих опор специальное сооружение, состоящее из металлических колонн, балок, лаг. В результате происходит перераспределение нагрузки с перекрытия на опоры, при этом стены не нагружаются. Такое конструктивное решение дает возможность выполнять облегченные стены.

строительство перекрытий
Перекрытие по профнастилу

Кроме этого организация системы опор позволяет вместо дорогостоящего ленточного фундамента применить опору стаканного типа. Это существенно сократит смету на строительство.

Перекрытие плитами между первым и вторым этажом: железобетон

Широкое распространение получили плиты, изготовленные из железобетона. По некоторым параметрам, если сравнить с монолитным исполнением перекрытия между первым и вторым этажом, они имеют лучшие показатели.

Организация такого перекрытия требует мощного фундамента и подразумевает возведение стен из прочных материалов. Как правило, плиты перекрытия применяют для зданий большой этажности.

Конструкции из железобетонных плит обладают надежностью, прочностью и длительным сроком эксплуатации. Величина нагрузок, которые может выдержать бетон – колоссальна. Для него характерно свойство со временем увеличивать прочностные характеристики. Кроме этого материал полностью удовлетворяет требованиям по тепло- и звукоизоляции, а также имеют достаточную пожаробезопасность. Процесс монтажа перекрытия из плит не требует много времени при использовании специальной техники и не отличается сложностью.

Строительство перекрытийСтроительство перекрытий

К основным недостаткам железобетонных изделий можно отнести их существенную массу и необходимость использования при монтаже спецтехники. Кроме этого такие перекрытия требуют создания стяжки, чтобы нагрузка не них была равномерной.

При всех недостатках железобетонные плиты перекрытия успешно применяются при возведении частных домов.

Плита перекрытия своими руками | Секреты и Нюансы

Опалубка Армирование Заливка

Стройка Здравствуйте уважаемые самоделкины.

В этой статье будем делать монолитную плиту перекрытия, между первым и вторым этажом нашего будущего коттеджа. Целесообразность такого перекрытия возникает, когда первый этаж, или весь коттедж, каменный, и размер перекрываемых площадей не стандартный.

Ещё такая плита может стать единственно возможным решением, в случаях, когда к стройке невозможно подогнать автокран (как это было у меня), и конечно же, оно предоставляет, так необходимую нам возможность, сэкономить, так как себестоимость самодельной плиты оказалась ощутимо ниже стоимости плит перекрытия, и ниже, чем стоимость деревянного перекрытия, а качество, при соответствующем исполнении, гораздо лучше.

К вопросу о качестве, и надёжности. Так как расчёт плиты уникальный для каждого конкретного случая, то приводить я его не буду, приведу пример.

Площадь самого большого перекрытого помещения, у меня составляет 32,5 м2 (5 x 6.5). Толщина плиты — 15 ± 2 см.

На это перекрытие я нагрузил 3 тыс. шт. красного кирпича, причём, если сначала старался складывать его ближе к краям, то потом выгружал прямо по середине, и в процессе дальнейшей работы, вынужден был сдвинуть его с краёв к середине, так как делал цоколь по периметру, и плита выдержала эту нагрузку.

Ссылка на ресурс с формулами по расчёту есть в комментариях.

Самодельный подъёмный кран



Опалубка

Опалубку под плиту, лучше делать из того материала, который у Вас может быть использован, в дальнейшем, в других целях, так как мы постараемся сохранить его в том виде, который он имел до применения в опалубке.

Можно, конечно, применить и ламинированную фанеру, толщиной 22 мм, которая используется в монолитном домостроении, но это уже дорогое удовольствие. Продать её за ту же цену, по завершении работ, уже не получится, так как часть её придётся порезать, а применение в других целях, так же нецелесообразно из-за дороговизны.

А вот телескопические стойки б/у, можно и купить. В отличие от фанеры, они продаются потом очень легко, и за ту же цену, что и были куплены.

Если сделать опалубку из досок 150 х 25, то потолок получиться не идеально ровный, так как обрезная доска имеет, хоть и чуть-чуть, но разную толщину. Эти неровности легко сглаживаются при дальнейшей отделке, ведь так и так, бетон нужно будет закрывать гипсом.

Если же потолок в каком либо помещении нужно сделать гладким, например в бассейне, под отделку мозаикой, то на доски можно положить фанеру 10 мм, которой потом обязательно найдётся другое применение.

Теперь, как делается опалубка. Опалубка состоит из каркаса, для которого подойдёт брус 150 х 50 мм., опорных стоек, и перекрытия (обрезная доска 150 х 25 мм.).

Каркас делается по периметру помещения, усиливается поперечными брусками, расположенными на расстоянии 60 — 80 см. друг от друга, и подпирается по уровню опорными стойками.



Плита перекрытия
Плита перекрытия
Плита перекрытия
Плита перекрытия



Затем на каркас накладываются доски, просто накладываются, но не крепятся, в противном случае, после заливки плиты, с разборкой опалубки появятся большие затруднения.

Можно на доски положить ещё фанеру толщиной 8 — 10 см., тогда потолок в помещении получится гладким.



Плита перекрытия
Плита перекрытия



А вот чтоб материал опалубки можно было применять в дальнейшем для других целей, перед армированием и заливкой бетоном, её нужно застелить одним слоем полиэтиленовой плёнки, с нахлёстом примерно в 20 см.



Плита перекрытия
Плита перекрытия



Плёнкой закрываются только доски опалубки. Торец стены, на который будет опираться плита, остаётся не закрытым.



Плита перекрытия
Плита перекрытия



Да, чуть не забыл, перед тем как застелить опалубку плёнкой, по внешнему краю стены, делается бортик в полкирпича из двух рядов, то есть высота бортика должна соответствовать толщине плиты — примерно 15 см. С внутренней стороны бортик можно утеплить пеноплексом, или пенопластом, чтоб плита не промёрзла в сильные морозы.

Этот бортик и будет внешней частью опалубки.



Плита перекрытия

Плита перекрытия



Армирование, связка арматуры

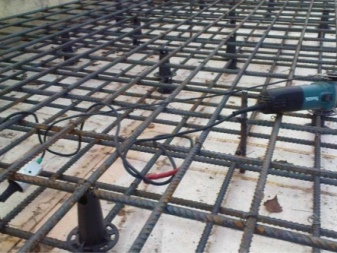

После того, как бортик готов, и опалубка застелена плёнкой, можно приступать к армированию. Сначала я использовал ту технологию, которую применяют в монолитном домостроении. То есть вязал решётку 20 х 20 см., затем ставил на неё элемент скамейку, и на ней вязал второй ряд решётки.

Основная трудность заключается в изготовлении скамейки. Сделать её без стационарного трубогиба оказалось практически невозможно. И даже на трубогибе, сделать скамейку высотой в 7 см, оказалось очень сложно.

В монолитном домостроении, применяются скамейки высотой 12 см., и толщина плиты при этом, там составляет 20 см. Но там же совсем другие нагрузки, и другие площади. Стандартная плита перекрытия имеет толщину 15 см., и для частного двухэтажного дома, этого вполне достаточно.

Поэтому армирование плиты сделаем немного по другому. сначала делается решётка 40 х 40 см. затем на неё делается вторая такая же решётка, которая крепится к первой, со смещением на 20 см.



Плита перекрытия
Плита перекрытия
Плита перекрытия



Получается решётка 20 х 20 см., из четырёх рядов арматуры d 10. О нагрузке, которую выдерживает такая плита я писал чуть выше. Решётку нужно приподнять над опалубкой, чтоб она оказалась затем в массе бетона. Для этого можно использовать кусочки колотой плитки.

Теперь, как вяжется арматура. Можно вязать её специальным крючком, но для этого потребуется приобрести некоторую сноровку. При работе арматурщиком — это необходимо, но для армирования в объёмах одного частного дома, думаю, излишне.

К тому же, скорость работы крючком, не намного выше, чем у того способа, который я хочу предложить, да и после крючка, всё равно приходится подтягивать скрутки.

Способ такой: берём небольшую бухту вязальной проволоки, и режем её болгаркой на четыре части, предварительно скрепив их скотчем.



Вязальная проволока
Вязальная проволока



Затем сгибаем каждую часть пополам, и полученными двойными проволочками, связываем арматуру. Затем проходимся по всей решётке с пассатижами, и стягиваем скрутки.



Вязальная проволока
Арматура



Заливка

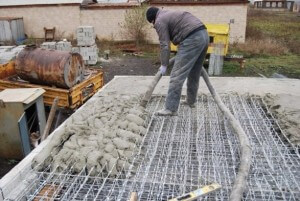

После этого можно заливать опалубку бетоном. Делать это желательно в один приём, так что на эту операцию необходимо пригласить достаточно помощников, или сделать подъёмный кран как у меня. С помощью его и бетономешалки, мы втроём за день залили плиту площадью 32,5 м2.

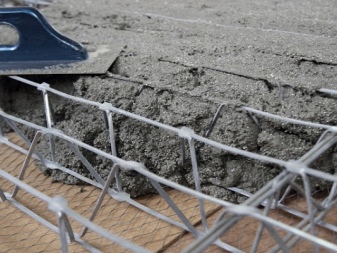

Чтобы плита вышла прочнее, в процессе заливки, нужно время от времени усаживать залитый бетон вибрацией. В качестве вибратора может выступить обычный перфоратор. Вставляем в него сломанный бур d 14 — 18, и уперев его снизу в каркас опалубки, работаем в режиме отбойника.

После того как плита залита, её сразу нужно накрыть плёнкой, и оставить так на несколько дней. Это убережёт бетон от пересыхания, и растрескивания.

Ещё раз хочу заострить внимание на том, что после изготовления плиты, опалубку придётся разбирать, а не ломать, поэтому при её монтаже думайте, сможете ли Вы потом разобрать то, или иное крепление снаружи, не сломав материала.

Примерные сроки высыхания бетона:

Трое суток при 20° C — 30% марочной прочности.

14 суток — 60-80% марочной прочности.

28 суток) — 100% марочной прочности.

90 суток) — 120% марочной прочности.

Более подробную информацию, учитывающую внешние факторы (мороз, жара, и тому подобное), можно найти в справочной литературе.

Я же подскажу, как точно определить, высох бетон, или нет. Нужно на него вечером бросить кусок рубероида, а утром посмотреть, образовалось под ним тёмное пятно, или нет.

Если пятно есть, значит бетон ещё не просох.

Пропорции бетона, и рекомендации по его изготовлению и применению можно посмотреть в статье Пропорции цементных растворов в лопатах и вёдрах.

Если в статье нет ответа на Ваш вопрос — задайте его в комментариях. Постараюсь как можно быстрее ответить.

Желаю трудовых успехов.

Раздел Стройка >>>Подраздел Стены и перекрытия >>>



чертеж и план заливки плит по пошаговой инструкции. Как залить перекрытие? Выбираем марку бетона

Строительство любого дома или постройки подразумевает установку перекрытий, располагающихся между этажами или на чердаке. Часто для реализации такой задачи применяются изделия из дерева. Деревянные элементы несложно делать и устанавливать, но они имеют невысокие тепло- и шумоизоляционные характеристики, поэтому заметно уступают перекрытиям, выполненным из бетона. По этой причине лучше отдавать предпочтение бетонному варианту. Причем сделать монолитное перекрытие своими руками довольно просто.

Устройство

Если говорить об устройстве рассматриваемого перекрытия, то оно формируется из специального бетона армированного типа. Бетон заливается в опалубку, которая не деформируется впоследствии и не прогнется при нагрузке. Для создания своими руками такого изделия потребуется пиломатериал, инструменты для подгона, раскраивания и собирания щитов. После осуществления распалубки оно может применяться в стропильном механизме.

Расходником станет арматура, а также забетонированными окажутся коммуникации. Наиболее сложной будет плита перекрытия подвала – из-за большого количества вводных узлов механизмов инженерного типа.

Расчет нагрузки

Во время использования перекрытие монолитного типа подвергается воздействию разнообразных нагрузок:

  • временных;
  • постоянных.

Если говорить о первых, их величина будет связана с весом коммуникаций инженерного типа, отделки пола, потолков, мебели, а также числом людей, которые находятся в помещении. Во втором случае передача осуществляется массой стен здания, перегородками внутреннего типа и массой кровли, которая еще и воспринимает дополнительную массу от ветра и снеговых нагрузок. Когда работа по возведению стен полностью выполнена, и их уровень подогнан, можно обустраивать саму плиту.

Нагрузка, действующая на изделие, определяется толщиной перекрытия из железобетона. Например, если толщина составляет около 20 сантиметров, то каждый квадратный метр поверхности может принимать до полутонны нагрузки полезного типа.

Если расчет выполнить правильно, то можно оценить нагрузочную способность плиты из железобетона с учетом реальных эксплуатационных условий, а значит, и не дать образовываться трещинам.

На точность осуществления расчетов будут влиять следующие аспекты:

  • толщина плиты железобетона;
  • используемая марка бетона;
  • показатель нагрузки расчетного типа на квадратный метр перекрытия;
  • габариты.

Следует понимать, что при проектировании железобетонных перекрытий должен быть составлен точный план, который обычно представляет собой чертеж.

При подборе пролетной длины необходимо соотносить ее толщиной плиты. Данное соотношение должно быть примерно 30: 1. Но при осуществлении самостоятельного создания проекта делать что-то толще, чем 40 сантиметров смысла нет, ведь несущая способность увеличивается вместе с ее массой, а также напряжениями статического характера. По этой причине допустимая нагрузка на перекрытия самодельного типа редко когда будет выше 1,5-2 тонн на квадратный метр.

Правда, можно исправить данную ситуацию, если включить в конструкцию несущего типа двутавровые балки из стали, которые уложены на разровненную бетоном поверхность кладки стен несущего типа. Еще один вариант, как можно поднять пролетную длину при сохранении свободной планировки, – осуществить упор всей конструкции на колонны. Если толщина монолитного решения до 40 сантиметров, а длина пролета в 4 направления от колонн – 12 метров, то площадь опорного сечения будет составлять 1-1,35 квадратных метра. Но это возможно лишь в том случае, если арматурное сечение, которое закладывается в колонне, будет составлять не менее 1,5%.

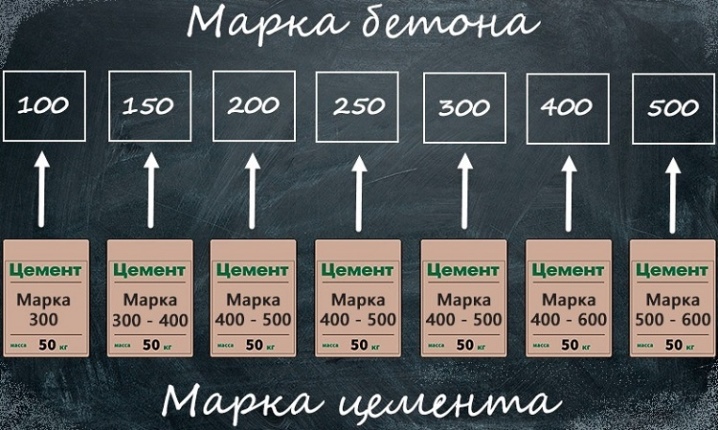

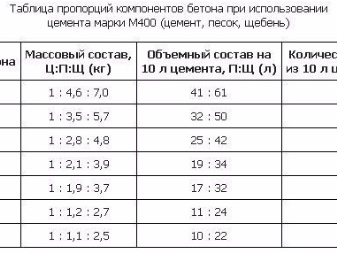

Выбор марки бетона

Следует сказать, что вопрос подбора марки бетона для самодельного перекрытия крайне важен. Ведь неправильный выбор данного материала сулит проблемами с прочностью, снижением сопротивляемости к нагрузкам и так далее. А потому рекомендации специалистов в этом вопросе лишними точно не будут. Рассмотрим, какие есть марки бетона на сегодняшний день.

  • Марка М100 представляет собой решение с наиболее низким качеством и обычно используется перед заливанием монолитных конструкций. Обычно такой вариант применяют для заливки фундаментной ленты, формирования подушки из бетона, установки бордюра и так далее.
  • Бетон марки М150 используется для пола, стяжки, а также создания фундамента для построек, где насчитывается небольшое количество этажей.
  • М200 будет применяться для формирования пола, отмосток и стяжки. Из-за высокой прочности материала его используют для производства бетонных лестниц.
  • М250 будет отличным решением в создании монолита ленточных фундаментов, а также плит перекрытий.
  • М300 применяется для формирования плит перекрытий, а также бетонных лестниц.
  • М350 используют для создания различных поверхностей монолитного типа, балок и бассейнов.

Марки М400, М450 и М500 практически не применяются в строительстве частных объектов. Они востребованы в создании таких построек, как плотины, дамбы, мосты и различные гидротехнические сооружения.

Если делать выводы из описанной информации, то лучше всего для создания монолитного перекрытия своими руками использовать марки М250, М300 или иногда М350.

Монтаж опалубки

Теперь поговорим о таком моменте, как монтаж опалубки, ведь устройство плиты перекрытия предполагает, что бетон заливается в опалубочную конструкцию, положенную горизонтально. Она обычно имеет название палубы. Есть следующие варианты обустройства данной конструкции:

  • установка уже готового съемного решения – пластикового или металлического;
  • создание опалубки на месте, с применением досок либо фанеры влагостойкого типа.

Первый вариант использовать легче, ведь опалубка разбирается, у нее есть опоры телескопического типа, которые нужны для ее поддерживания на определенном уровне. Если создавать опалубку самому, то следует знать, что толщина фанеры должна быть 2 сантиметра, а толщина досок обрезного типа – 3 сантиметра. Сбивая конструкцию, следует хорошо подгонять элементы. Если между ними остаются щели, то опалубочную поверхность необходимо обложить пленкой гидроизоляционного типа.

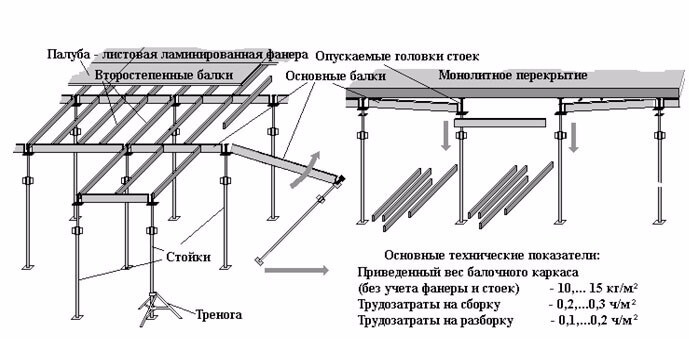

Пошаговая инструкция по монтажу опалубки.

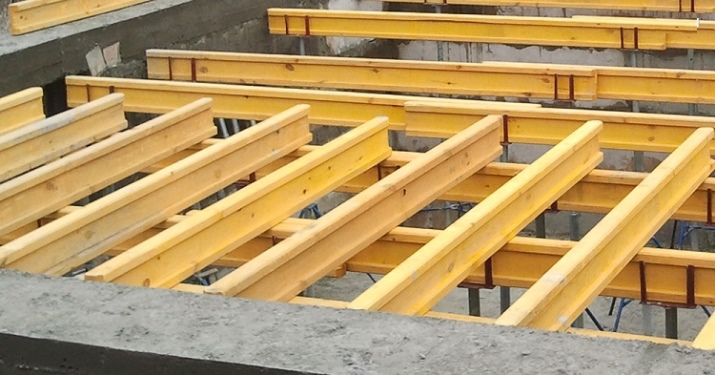

  • Устанавливаем вертикальные стоечные опоры. Обычно это телескопические решения из металла с регулируемой высотой. В качестве альтернативы можно применять бревна, располагая их через метр.
  • Укладываем ригели на стойки.
  • Затем устанавливаем сверху горизонтальную опалубку. Если применяется не готовый вариант, а собственноручный, то на брусья продольного типа кладутся балки поперечного типа, а сверху устанавливается фанера с влагостойкими свойствами. Размеры такой опалубки следует подогнать идеально, чтобы не было щелей.
  • Нужно регулировать высоту стоечных опор так, чтобы верхняя часть опалубки горизонтального типа сходилась с частью стеночной кладки сверху.
  • Далее осуществляем монтаж вертикальных опалубочных частей. У монолитной плиты габариты должны быть такими, чтобы края заходили на 15 сантиметров на стены. Следует создать ограждение вертикального типа как раз на данном расстоянии от внутренней части стенки.
  • Проверяем с использованием нивелира ровное расположение конструкции и ее горизонтальность.

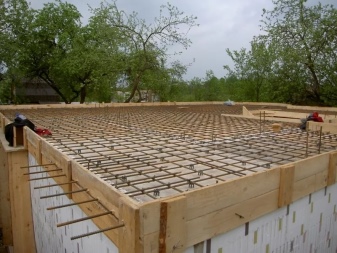

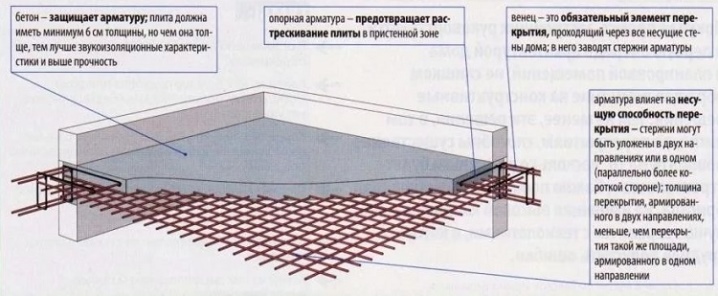

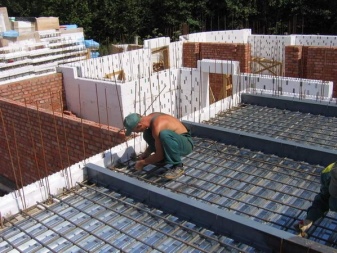

Армирование плиты

Монолит обязательно должен пройти процедуру армирования.

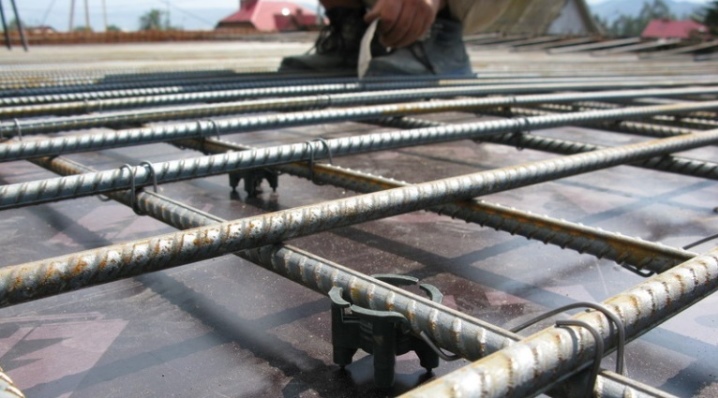

  • Для начала требуется приготовить арматуру. Необходимый диаметр прутьев следует подбирать, зная расчетные нагрузки. Обычно для этого используются стержни диаметром 12-14 миллиметров.

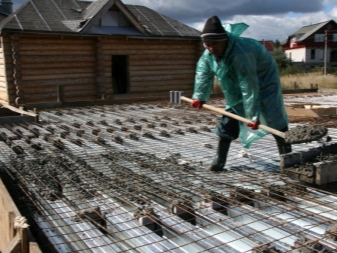

  • Прокладываем первую армирующую сетку снизу конструкции – она станет монолитной плитой в будущем. Это будет своего рода армопояс. Сначала следует уложить продольные прутья, после чего – поперечные. Наилучшим размером ячеек у такой сетки являются показатели 12-15 сантиметров. Если перекрытие не очень большое по площади, то размер ячеек можно увеличить до 20 сантиметров.
  • Стыки прутьев следует обвязать с использованием проволоки из стали.
  • Укладываем вторую армирующую сетку аналогично первой. Осуществляем перевязывание сеток проволокой. Если прутьев не хватает, то можно взять дополнительный прут, который следует подвязать внахлест, равный не менее чем 40 арматурным диаметром. Если используются прутья диаметром чуть более сантиметра, то нахлест должен быть 48 сантиметров. Стыки прутьев следует размещать в шахматном порядке. Концы армостержней должны быть на балках несущего типа.

Как можно убедиться, армопояс сделать несложно. Такое решение со стальным профилированным настилом существенно улучшить прочность перекрытия.

Как залить?

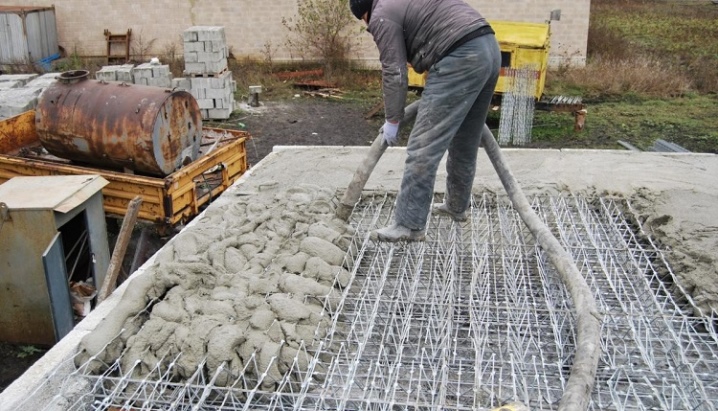

Бетон следует покупать прямо на предприятии-изготовителе, что существенно облегчит задачу. Заливание раствора с миксера ровным слоем дает возможность обеспечить максимум прочности изделию. Лучше будет заливать бетон 20-сантиметровым слоем без остановки. До заливания бетона в опалубочную конструкцию нужно осуществить монтаж каркаса либо короба для техотверстий. Речь идет, к примеру, о вентканале либо дымоходе.

После заливки следует осуществить вибрирование спецвибратором глубинного типа. После этого бетон оставляют подсыхать и набирать прочность в течение месяца. Во время первой недели поверхность постоянно следует смачивать водой. Причем именно увлажнять. Через 30 дней можно будет демонтировать опалубку и плита будет сделана. Как можно убедиться, в заливании бетона ничего сложного нет.

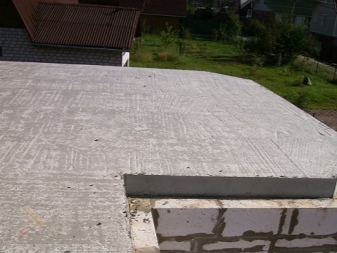

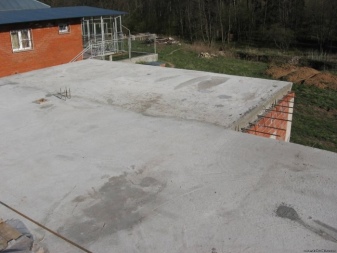

Уход после заливки

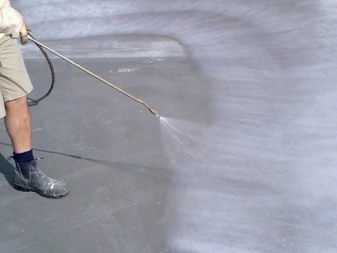

Если говорить об уходе за таким изделием, то следует сказать, что в процессе его застывания исходит немало тепла, а это становится причиной быстрого испарения влаги. Ее недостаток ведет к деформации бетонного покрытия, по причине чего на первых порах следует смачивать плиту водой на регулярной основе. Лить ее можно либо ведрами, либо при помощи шланга со специальным распылителем. Перед этим на бетон можно положить тряпки и наливать воду.

При жаре бетон следует накрывать полиэтиленом, чтобы плита не потрескалась. Опалубку можно убирать уже через 10 суток после последнего смачивания. Обычно плита набирает прочность приблизительно 3-4 недели. Когда этот срок пройдет, можно продолжать строительные работы.

В следующем видео вас ждет возведение монолитной плиты перекрытия своими руками.

Как сделать перекрытие между этажами

Обязательной деталью любого строения является перекрытие, которое возводится между этажами. Оно разделяет помещение по высоте, образуя этажи. В зависимости от возводимой конструкции и используемых материалов подбирают вид перекрытия. Это очень важный шаг. Стоимость перекрытия составляет до 20% от средств, используемых при строительстве здания, поэтому очень важно знать, как сделать перекрытие между этажами правильно.

Варианты перекрытий

Монтаж балок из дерева

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

  1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
  2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
  3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
  4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Достоинство и недостатки

Использование металлических балок

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание! Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.
Коррозия металлических балок

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Деревянные перекрытия

Использование деревянных балок перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание! Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Перекрытия металлическими и железобетонными балками

Перекрытие железобетонными плитами и балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Сборно-монолитное перекрытие

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Перекрытие из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание! Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:

Бетонные перекрытия: требования, виды и расчеты

Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

Назначение

Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

  • подвального помещения с комнатами;
  • первого этажа со вторым;
  • крыши с домом.

А также используются для горизонтальной стяжки зданий и сооружений.

Вернуться к оглавлению

Требования к перекрытиям

К бетонному перекрытию выдвигаются следующие требования:

  • наличие необходимой прочности;
  • не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
  • важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
  • бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.
Вернуться к оглавлению

Виды

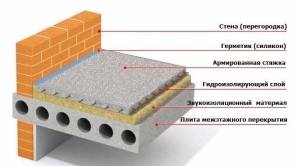

Схема межэтажного перекрытия из бетона.

Различают следующие типы бетонного перекрытия:

  • чердачные;
  • подвальные;
  • межэтажные.

Бетонное перекрытие также бывает:

  • пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
  • ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
  • монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.
Вернуться к оглавлению

Материалы и инструменты для изготовления

При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

  • бетононасос;
  • щуп;
  • емкость;
  • ведра;
  • домкрат;
  • строительный уровень;
  • фанера со свойством влагостойкости;
  • доски;
  • стальная арматура;
  • проволока;
  • бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.
Вернуться к оглавлению

Как рассчитать параметры?

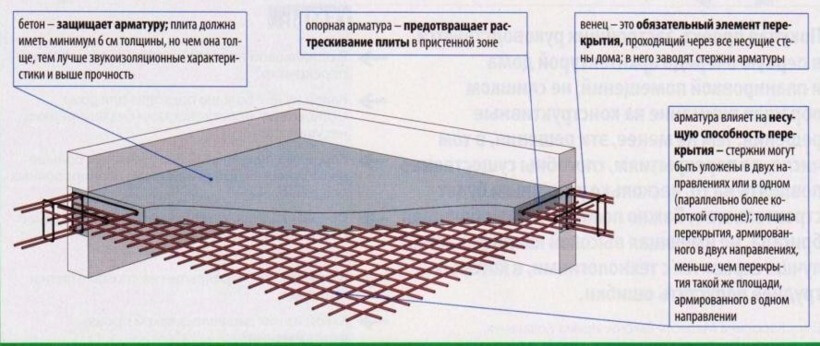

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

  • прочность армирующей конструкции;
  • действующая нагрузка на плиту.

Расчеты плит основаны на таких показателях:

  • интенсивность постоянных нагрузок;
  • усилия в сечениях с большой нагрузкой;
  • жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают армирующую сетку из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

Определение прочности получается из таких факторов, как: нагрузка и прочность.

Чтобы узнать максимальное изгибание плиты используют следующие данные:

  • расчетное сопротивление арматуры и бетона;
  • арматура А400 С класса.

Определение параметров включает в себя такие расчеты:

  • площадь рабочей арматуры;
  • погонная нагрузка на балки;
  • требуемый момент сопротивлений;
  • максимальный момент в сечении балок.

Формулы и постоянные величины находятся в сборнике к строительным нормам и правилам.

Вернуться к оглавлению

Устройство опалубки под перекрытие

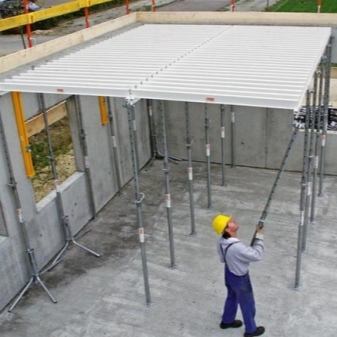

Схема сборки опалубки перекрытия.

Технология возведения опалубки включает в себя установление фанеры на горизонтальные опоры. Чтобы подобрать правильное количество материалов, нужно узнать площадь и объем планируемого пола. Толщина конструкции зависит от возможных нагрузок и размеров пролета. Таким образом, опалубку делают повышенной прочности без допущения деформаций, чтобы она смогла вынести на протяжении долгого времени вес железобетона.

Выбирая доски для опалубки, следует обратить внимание на их прочность и толщину. Перед установкой конструкции измеряют строительным лазерным уровнем высоту пролета и низ пола. В процессе установки самодельных стоек подгоняют по длине к высоте конструкции, на которой будет выстроен первый слой балки.

Важно соблюдать расстояние, которое должно быть больше одного кубического метра. Ставят стойки на пол с ровной поверхностью и высокой прочностью. После чего укладывают поперечный брус с шагом около полметра и далее устанавливают опалубку. После монтажа опалубки проверяют верх конструкции на горизонтальность с помощью строительного уровня.

При использовании досок вместо фанерного листа, их укладывают друг к другу без зазоров и сверху простилают влагонепроницаемый материал. По всем краям опалубки устанавливают бортики, которые фиксируют по углам конструкции, чтобы они не деформировались от раствора.

Устанавливая собственноручно опалубку, важно помнить несколько правил:

  • исключать образование отверстий, трещин, через которые может вытечь раствор из бетона в процессе заливки;
  • проверяют прочность установленных под опалубкой домкратов;
  • для возведения опалубки применяют влагостойкую фанеру;
  • опалубка должна быть максимально прочной, ведь от нее зависит качество возводимого сооружения;
  • установка опалубки должна осуществляться как по площади, так и по периметру помещения, что оградит от вытекания бетонной смеси.
Вернуться к оглавлению

Армирование

Перегородки между этажами нуждаются в армировании, к которому можно приступать после монтажа опалубки. Армирование конструкций осуществляется арматурой в один или два слоя на опалубку. Устанавливают арматурную сетку размером двадцать на двадцать сантиметров, при этом первый ряд укладывают на защитный слой, который обеспечивает равномерное распределение бетонной смеси под арматуру.

При необходимости соединить арматурные элементы, следует делать нахлест не меньше семидесяти сантиметров. Для соблюдения пропорции, следует установить сверху первого ряда арматурной сетки второй слой с таким же шагом (двадцать сантиметров), только обеспечив при этом перпендикулярность. В месте пересечения арматурных прутьев, их фиксируют стальной проволокой и специальным крючком, предназначенным для соединения арматуры. При изготовлении двухслойного каркаса на основе отрезков арматурных прутьев, проводят аналогичную последовательность первому слою и укладывают второй, при этом придерживаясь расстояния между слоями не меньше трех сантиметров.

Вернуться к оглавлению

Заливка перекрытий

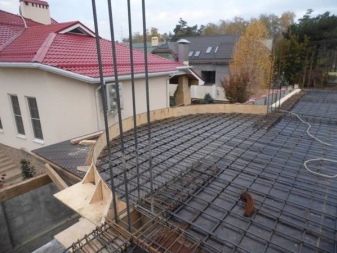

Заливка монолитного перекрытия.

После монтажа опалубки и арматуры приступают к заливке бетоном плитных конструкций. В процессе бетонирования важно действовать быстро, так как раствор обладает свойством быстро застывать. Бетон изготавливают из цемента, песка, щебня и воды, соединяя сухие ингредиенты в бетономешалке и, постепенно доводя смесь водой до нужной консистенции. Процесс бетонирования включает в себя беспрерывное выливание смеси и ее уплотнение глубинными вибраторами.

Укладка бетона возможна собственноручно или с использованием бетононасоса. В процессе бетонирования важно следить за ровностью уложенной смеси, для чего применяют лазерный уровень. Твердение бетона должно осуществляться в месте с оптимальным температурным режимом и влагой, при этом важно уберечь раствор от проникновения прямых солнечных лучей и атмосферных осадков. Застывание бетона должно проходить естественным путем, перегрев уложенной смеси приведет к растрескиванию раствора.

Механические воздействия на уложенные плиты допускаются только после достижения бетонным раствором его максимальных прочностных характеристик. Уложенный бетонный раствор периодически следует обрызгивать водой, а чтобы уберечь смесь от проникновения лишней влаги – накрывают залитую поверхность гидроизоляционным материалом. Демонтаж опалубки проводят после окончательного засыхания раствора.

Чтобы перекрытие имело высокую прочность, для его изготовления применяют высококачественные материалы, бетон марки 250 или 400 с тяжелыми наполнителями и проводят расчеты, которые позволяют экономить денежные средства и рабочую силу.

Вернуться к оглавлению

Вывод

Перекрытия в зданиях и сооружениях выполняют большую роль для конструкций, но достичь желаемого результата можно только путем правильного изготовления строительного материала и его монтажа. Изготовление бетонных перекрытий возможно собственноручно и тем самым позволяет самостоятельно проложить под сооружением нужные коммуникации. Для увеличения теплоизоляционного свойства материала используют деревянные доски. Перед тем как приступить к установке плиты, ее следует выровнять самовыравнивающимися смесями.

Соблюдение всех правил и технологического процесса по изготовлению и установке бетонных перекрытий, получится прочное, надежное сооружение на долгие годы.

Залить межэтажное перекрытие бетоном. Строения и условия, в которых применяются монолитные плиты перекрытия. Проектные расчеты несущей конструкции.

Дешевле всего обходится монолитная плита перекрытия при возведении здания своими руками , если ее залить в опалубку по месту. Качеством она незначительно уступает промышленным плитам ПК, однако имеет большую толщину, что обусловлено ненапрягаемой арматурой.

Технология монолитного перекрытия пошагово

Состоит плита перекрытия из армированного бетона, который необходимо залить в опалубку, которая не прогнется, деформируется под нагрузкой. Для строительства своими руками понадобится пиломатериал, инструменты для кроя, подгонки, сборки щитов. После распалубки он может быть использован в стропильной системе.

Арматура является расходным материалом, коммуникации так же остаются забетонированными. Самой сложной является плита перекрытия подвального этажа ввиду многочисленных узлов ввода инженерных систем. Технология состоит из нескольких операций, каждая из которых подробно рассмотрена ниже.

Монтаж опалубки

Чтобы плита перекрытия имела стабильную геометрию, идеальную плоскостность обеих поверхностей, необходимо смонтировать своими руками надежную опалубку с запасом прочности минимум вдвое. Дешевле всего обходятся пиломатериалы:

  • доска 20 х 5 см – стойки, прогоны, балки
  • доска «дюймовка» – толщина 25 мм, ширина любая

Для изготовления балок, прогонов доску 20 х 5 см распускают пополам, для стоек – на три части (65 х 50 мм каждая). Для усиления конструкции понадобится дюймовка. Необходима древесина II сорта, которая при усилении выдерживает 700 кг на квадрат.

Заливается плита перекрытия в опалубку, нижний щит которой служит уровнем потолка. Стойки нарезаются короче на толщину балок + прогонов + доски щитов (10 + 10 + 2,5 см), чем высота этажа. Конструкция имеет вид:

В местах примыкания прогонов, балок к стенам нижнего уровня используются анкеры с шестигранной головкой. Обычные дюбель-гвозди со шлицом под фигурную отвертку невозможно демонтировать при распалубке.

Для предотвращения смещения нижних концов стоек, изгибания этих элементов посредине используется двухуровневая обвязка своими руками дюймовой доской в двух направлениях. Нижний пояс крепится на высоте 10 см от пола, верхний в середине стоек.

При указанном шаге прогонов 1 м плита перекрытия продавит щиты опалубки. Поэтому каждый пролет усиливается брусом 10 х 5 см, полученным при роспуске доски. Широкие 25 мм доски лучше использовать у стен, узкими можно заполнять среднее пространство.

Крупные щели запениваются своими руками, на мелкие можно не обращать внимания, так как поверхность застилается полиэтиленовой пленкой, которая сохранит влагу в бетоне, не позволит вытечь ей сквозь небольшие зазоры.

Для лестничных маршей внутренних коммуникаций остается проем. Его можно частично заполнить доской для комфортного хождения при заливке, оставив небольшой люк с временной приставной лестницей. При использовании многослойной фанеры сокращается время монтажа, однако смета увеличивается вдвое.

На последнем этапе краской размещаются контуры перегородок, стен. Это позволит повысить точность прохождения электрики, прочих инженерных систем.

Отбортовка перекрытия производится своими руками из доски толщиной 4 см минимум, можно использовать доску 5 см, купленную на начальном этапе. Во избежание деформаций по наружным плоскостям стен монтируют куски бруса, являющиеся упорами для боковых щитов опалубки.

Максимальную прочность сопряжения плит/стен получают следующим способом:

Эта арматура позже загибается, связывается с прутками нижней, верхней сетки плиты. Для изгиба под прямым углом с необходимым радиусом используется приспособление в виде трубчатого молотка.

Внутри каждого перекрытия проходят коммуникации, которые проще установить до заливки, нежели долбить плиту перфоратором впоследствии. Традиционно, максимальная концентрация инженерных систем наблюдается в перекрытии цоколя/подвала:

  • вытяжки в каждой комнате
  • электрика во всех помещениях
  • канализация для вывода в наружную сеть
  • стояки ХВС
  • дымоход котельной
  • технологические отверстия для слаботочных систем, газовой линии

Для их установки своими руками лучше всего использовать раструбные фитинги внутренней канализации с заглушками. Они монтируются в соответствии с разметкой стен, заглушки фиксируются саморезами с нижней части опалубки (насквозь), боковым щитам (для отводов вентиляции).

Электрокабели маркируются изолентой, бирками, прочими удобными способами. Запрещено прокладывать гофру кабеля вдоль нижнего слоя армопояса под ней. Это снизит защитный слой, ослабит плиту на данном участке. Поэтому после армирования разводку электрики необходимо проконтролировать.

Армирование конструкции

В 90% случаев плита перекрытия армируется двумя сплошными арматурными сетками, что вызывает перерасход материала. Средняя часть плиты на сжатие практически не работает, поэтому здесь может использоваться разряженная сетка с крупными ячейками. Однако для этого необходим точный расчет схемы прутков в каждой сетке. Технология монтажа своими руками приведена далее.

Ячейки формируются при укладке, обвязываются проволокой стержни непосредственно на месте эксплуатации. Это позволяет обеспечить одинаковый защитный слой (обычно 4 см) со всех сторон. Основными требованиями являются:

Запрещено подкладывать под сетку щебень, куски труб, арматуры, деревянные бруски.

Хомуты, изготовленные самостоятельно, обходятся дешевле, учитывают размеры плиты, конкретные эксплуатационные условия. Их выгибают тем же приспособлением, которое использовалось для загиба прутков в стенах.

Верхняя сетка вяжется из стержней, уложенных на столики. В средней части допускается увеличение ячейки согласно расчетам. Углы технологических проемов для внутренних лестниц усиливают по диагонали. В опалубку проемов выпускают стержни нижней сетки.

Заливка за один прием крайне неудобна в отсутствие наружных лесов по всему периметру здания. Поэтому чаще перекрытие изготавливается поэтапно. Вертикальные перемычки монтируют следующим способом:

Для обеспечения связи двух плит перекрытия, заливаемых поэтапно, можно изготовить выему в первой плите. Для этого достаточно закрепить внутри перемычки продольную доску в ее средней части между поясами арматуры, не опирая на нижние прутки.

Бетон заказывается у производителя либо изготавливается в пятне застройки. Его необходимо подавать, укладывать, уплотнять глубинным вибратором с перерывами, не превышающими 2 часа. После этого срока в бетоне начинается гидратация, он теряет подвижность, не образует монолита с ранее уложенным слоем.

Распалубка перегородки технологического шва возможна на 4 – 7 день после заливки. Щит можно перенести на следующий участок продолжить работы в этот же день.

Средняя плита

Заливка последующих участков перекрытия аналогично указанному способу. При виброуплотнении следует ориентироваться на прекращение пузырьков, появление цементного молочка, сокрытии жидким раствором крупного щебня. Все эти факторы указывают на нормальное уплотнение, можно перемещать наконечник вибратора в соседнее место.

Участок с лестничным проемом обычно заливается в последнюю очередь, когда по остальной поверхности можно ходить с ведрами, инструментом для разравнивания. Швы обрабатываются после 70% набора прочности (летом на четвертый день). Для выравнивания плоскости, стачивания возможных наплывов используется УШМ с алмазной оснасткой тарельчатого типа. Распалубка возможна через неделю – две в за

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
