Как сделать перекрытие между этажами

Основные требования

Когда мы слышим слова “перекрытие между этажами”, мы представляем себе конструкцию в доме, которая является одновременно потолком первого и полом второго этажа. Но из всего сказанного верно только то, что перекрытие в доме – это и потолок, и пол одновременно. Ведь перекрытие между этажами может быть и между подвалом и первым этажом, и между верхним этажом и крышей. Поэтому правильным будет такое определение: перекрытие – это конструкция, разделяющая здание по горизонтали, образующая этажи и отделяющая их от подвальных и чердачных помещений.

Схема перекрытия каркасного дома.

Перекрытие должно иметь достаточный запас жесткости и прочности, чтобы выдержать нагрузку как собственного веса, так и веса находящихся сверху мебели, оборудования и людей, и при этом не допускать прогибов. Допустимая полезная нагрузка для перекрытия между этажами – 210 кг/кв. м, а для чердачного перекрытия – 105 кг/кв. м.

Монтируемая в доме конструкция должна обладать достаточной степенью звуконепроницаемости. Уровень пропускаемого ею шума не должен превышать установленные санитарные нормы. Поэтому для лучшей звукоизоляции нужно сделать тщательную герметизацию мест стыковки перекрытий между этажами.

Перекрытие, разделяющее помещения с разницей температур больше 10 градусов (например, подвала и первого этажа или верхнего этажа и чердака), нужно обязательно делать теплоизолированным, чтобы оно соответствовало санитарным нормам теплозащиты.

При монтаже нужно учитывать, что ни одна конструкция не может считаться полностью огнестойкой, но у каждого материала есть свой предел огнестойкости. Для железобетонных конструкций такой предел составляет 60 мин, оштукатуренных деревянных конструкций -15 мин, неоштукатуренных – еще меньше.

Виды перекрытий

Схема монолитного перекрытия.

Перекрытия можно разделить по функциональному предназначению и по способу их конструкции. По функциональному предназначению они могут быть междуэтажными (разделяющими жилые этажи), цокольными (отделяющими подвал от первого этажа) и чердачными (отделяющим жилой этаж от чердака). Перекрытия бывают сплошные и сборные, с установкой и без установки балок. Решая вопрос, какую делать конструкцию, всегда нужно учитывать разницу в технологии установки разных видов.

При устройстве балочного перекрытия его несущей основой являются деревянные, железобетонные или металлические балки. У балок должен быть большой запас прочности. Несущие балки устанавливают, соблюдая между ними одинаковое расстояние в 70 см или 80 см. При этом важно знать, что максимальная длина пролета для деревянных балок – не более 5 м для междуэтажных перекрытий и не более 6 м для чердачных перекрытий.

Если строительные пролеты больше 5-6 м, то по действующим строительным нормам применение деревянных балок запрещено.

При использовании металлических и железобетонных несущих балок ограничений по ширине пролета не существует.

Схема опалубки монолитных перекрытий.

Чтобы сделать сплошное перекрытие, используют или монолитные, или пустотелые плиты. Для придания дополнительной прочности и во избежание нежелательных сдвигов плиты обязательно надо садить на цементный раствор. И не следует забывать, что вес плит достаточно солидный, и вручную, без использования специальной подъемной техники, их не установить.

У каждого вида перекрытия есть свои достоинства и недостатки. Преимуществом деревянных перекрытий является то, что их можно сделать без использования механизированных подъемных средств, причем делать их можно в любом, даже очень сложном архитектурном месте. Такое перекрытие достаточно легко и относительно недорого сделать. Главный его недостаток – такая конструкция является источником повышенной огнеопасности в доме.

Главный козырь металлических балок по сравнении с деревянными – это большая надежность и долговечность. Ими можно перекрывать пролеты 6 м и более. Они огнестойкие и не подвержены гниению. И все же подобные перекрытия между этажами сейчас применяют редко. Во первых, при повышенной влажности воздуха на них быстро образуется коррозия. Во вторых, такое перекрытие имеет теплоизоляционные и звукоизоляционные качества значительно хуже, чем деревянные конструкции.

Главным достоинством железобетонных балок является возможность перекрывать пролеты до 7,5 м. Однако это достоинство нивелируется тем обстоятельством, что для их укладки необходимо делать специальные подъемные приспособления, поскольку вес железобетонных балок колеблется от 175 до 400 кг.

Монтаж балочных конструкций

Схема балочной опалубки перекрытий.

Основным элементом деревянного балочного перекрытия являются балки лиственных или хвойных пород дерева. Такая конструкция обычно состоит из балок, наката, пола и утеплителя. Если дом делать в виде прямоугольника, балки целесообразней класть параллельно его короткой стене. Чтобы избежать прогибов балок, их нужно класть на определенном расстоянии друг от друга, при этом следует брать в расчет две величины: сечение балок и длину пролета. При укладке балок обязательно нужно брать в расчет и толщину досок пола. Если толщина досок не более 30 мм, расстояние между балками не должно быть больше 0,5 м независимо от сечения самих балок.

Таблица расчета сечения деревянных балок

ШИРИНА ПРОЛЕТА, МРАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, МДИАМЕТР БРЕВЕН, СМ
2113
0,611
2,5115
0,613
3117
0,614
3,5119
0,616
4121
0,617
4,5122
0,619
5124
0,620

Схема монтажа перекрытия между этажами .

Непосредственно перед установкой балок их нужно обработать антисептиком. Концы балок, которых кладутся на стену, лучше обернуть несколькими слоями рубероида, при этом торцы балок оборачивать не следует, так как обернутая балка не дышит и быстро загнивает. При укладке в гнездо между стеной дома и концами балки должен оставаться зазор в 2-3 см. Оставшееся пространство заполняют утеплителем или монтажной пеной.

Установленные балки необходимо закрепить анкерными болтами. На боковые грани балок закрепляют т. н. черепные бруски сечением 5х5 см и с их помощью делают накат. Материалом для наката служат деревянные доски или щиты, которые крепятся к черепному бруску саморезами. Закрепленный накат нужен, чтобы по нему сделать своими руками потолок.

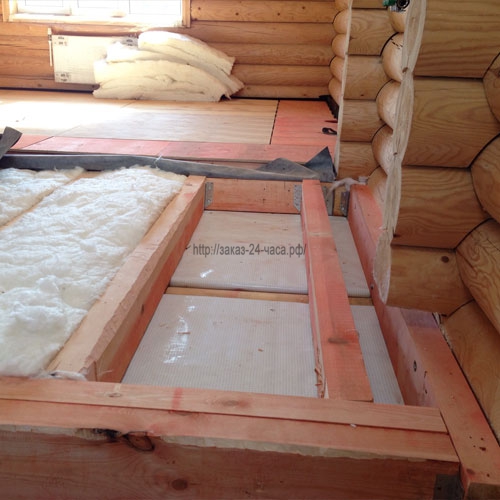

Закрепив накат, нужно сделать изоляцию, которая в балочной конструкции между этажами выполняет функции звукоизоляции, а изоляция перекрытий подвала и первого этажа, а также последнего этажа и чердака дома – еще и функцию теплоизоляции. В современном строительстве чаще всего для изоляции применяется минеральная вата – материал легкий, “дышащий”, но в то же время обладающий достаточно высокой степенью тепло- и звукоизоляции. Неплохими изоляторами могут стать пенопласт, опилки, древесная стружка и керамзит.

Несущей частью сборных вариантов являются балки. Они бывают деревянные, металлические, железобетонные. Балки равномерно распределяют по верхней части этажа. Между ними укладывают элементы заполнения, которые служат ограждением.

1. Перекрытия из деревянных балок.

Это наиболее популярный вариант материала для строительства деревянных и каркасных сооружений. Основу перекрытий составляет клееный брус из древесины хвойных и лиственных пород. Он отличается малым весом, простым монтажом и невысокой стоимостью. Вся конструкция состоит из деревянных балок, утеплителя, наката и пола. Ее допустимо использовать в помещениях шириной до 5 метров. Недостатком древесного каркаса является повышенная огнеопасность, а также вероятность загнивания и поражения жуками-вредителями.

2. Металлические перекрытия.

В качестве несущей основы выбирают швеллеры № 12-36 и выше. Для предотвращения коррозии их покрывают грунтом. Сверху укладывают деревянные лаги, а образовавшиеся пустоты заполняют утепляющими материалами со звукоизоляцией. Для этого хорошо подходят деревянные щиты, накаты, вставки из легкого бетона. В отличие от деревянных, такие перекрытия более надежные и долговечные. У них меньше толщина, что экономит жилое пространство. Большим минусом металлических вариантов является сложность монтажа, поэтому в частных домах из пенобетона они встречаются редко.

3. Перекрытия из железобетонных балок.

Изделия изготавливают на заводе промышленным способом. Это наиболее популярный вариант, применяемый в строительстве коттеджей. Конструкцию составляют балки из прокатного профиля и пустотелые ж/б плиты толщиной от 90 мм. Межэтажные перекрытия имеют размеры 1,3-7,5 м в длину и 1-1,5 м в ширину.

Плюсы:

  • быстрый монтаж;
  • высокая несущая способность;
  • хорошая термо- и звукоизоляция;
  • приемлемая цена.

К минусам относится необходимость привлечения спецтехники при монтаже. Массивность конструкций требует дополнительного усиления стен в виде армированной обвязки. Кроме того, готовые ж/б плиты имеют фиксированные размеры, что ограничивает архитектурные возможности частного дома.

Требования к перекрытиям

Плиты, разделяющие этажи, должны обладать прочностью, достаточной для того, чтобы выдержать собственную и полезную массы (люди, мебель, бытовая техника, предметы интерьера). Размер полезной нагрузки на квадрат площади перекрытия определяется в зависимости от назначения помещения и характера находящихся в нем объектов. Так, для межэтажных перекрытий допустимый показатель составляет не более 210 кг/м2. Больше информации о перекрытиях разных типов можно найти здесь.

Плита должна обладать хорошей жесткостью, которая не позволит давать прогибов под воздействием нагрузок. Допустимая толщина перекрытий между жилыми этажами должна составлять не более 1/250 части от размеров пролета.

Для обеспечения надежной звукоизоляции все щели в местах стыковки строительных элементов тщательно закрывают. Любое перекрытие не может противостоять сильному и долгому горению.

Для каждого вида материала рассчитано предельное время огнестойкости:

  • 60 мин – плиты ж/б;
  • 45 мин – деревянные конструкции с засыпкой и штукатуркой на нижней поверхности;
  • 15 мин – перекрытия из древесины со штукатуркой;
  • менее 15 мин – деревянные балки, не защищенные огнеупорными материалами.

Перекрытия, которые отделяют жилые комнаты от холодного чердака или подвала, нуждаются в дополнительной термоизоляции.

Укладка ж/б перекрытия в частном доме из пеноблоков своими руками

Железобетонные плиты являются прочным и надежным основанием для строений из ячеистых материалов. Вместе с тем они обладают большой массой, которую необходимо учитывать при кладочных работах. Чтобы вес перекрытия распределялся по этажу равномерно и не нарушал целостность стен, лучше сделать дополнительное устройство в виде усиливающего пояса.

Вариант I:

  • По периметру стены коттеджа смонтировать бетонную ленту размером 150×250 мм. Ее армируют стальным прутком диаметром 10-12 мм и заливают бетоном марки М200.
  • Плиту перекрытия уложить на застывший монолитный пояс, оставляя зазор между торцом и стеной в 10-20 мм.
  • Закрепить на плитах листы экструдированного пенополистирола толщиной 50 мм. Это поможет ликвидировать мостики холода.

Утепление перекрытия и армирующего пояса не представляется сложным процессом. Поэтому в целях экономии эту работу можно сделать самому.

Вариант II:

  • Усилить арматурой стеновые блоки. Для этого по периметру помещения нужно проштробить глубокие пазы, заложить в них арматурные прутки и закрепить цементным раствором.
  • Сделать распределительную ленту из обожженного кирпича, расположив ее над арматурой. Она состоит из трех рядов, прослоенных кладочной сеткой.

Перекрытие первого этажа должно заходить вглубь стены на 130-140 мм с соблюдением температурного зазора в 10-20 мм. Такое расположение обеспечивает устойчивость и жесткость строительной конструкции. Кладка из кирпича является наиболее популярным видом распределяющего пояса. Для его устройства не требуется сооружение опалубки и арматурного каркаса, что значительно облегчает и удешевляет работы.

Технология монтажа деревянного перекрытия между этажами

По мнению строительных экспертов, брус является предпочтительным вариантом для частного дома высотой 1-3 этажа из легких ячеистых блоков. Масса деревянного перекрытия намного меньше железобетонного аналога. Она оказывает пониженное давление на несущие стены, поэтому по конструкции выглядит проще.

  • Перед укладкой перекрытия соорудить армированный пояс по периметру стен. Для этого через каждые 150 мм вкрутить в пеноблоки стальные прутки и закрепить их цементным раствором.
  • Деревянные лаги лучше покрыть специальным защитным составом. Это предохранит древесину от грибка, плесени и увеличит срок ее эксплуатации.
  • На концах балок, которые будут опираться на стены коттеджа, сделать запил торцевой части под углом 60 градусов. После хорошо обернуть слоем рубероида.
  • В углублении стены закрепить минеральный утеплитель со звукоизоляцией толщиной 50 мм.
  • Заложить деревянные лаги в стену на глубину 140-150 мм. Между утеплителем и торцом балки лучше оставить зазор в 20 мм на случай температурного расширения.

Деревянное перекрытие вместе с транспортировкой и установкой обходится намного дешевле, чем ж/б конструкция. К тому же многие работы по монтажу можно провести самостоятельно.

Советы специалистов

  • В устройстве коттеджей из пеноблоков не обойтись без арматурных стержней, закрепленных анкерами. Самая большая длина прутка (75 мм и выше) требуется для железобетонных плит.
  • В сборных вариантах перекрытий для соединения элементов используют шлак и бетонную стяжку.
  • Технологической особенностью ячеистого бетона является его относительная мягкость. Поэтому межэтажные перекрытия из железобетонных балок нельзя укладывать непосредственно на пеноблоки. Массивные плиты монтируют на армированный пояс из тяжелого бетона или силикатного кирпича.
  • Устройство железобетонного обвязочного контура по периметру перекрытия усиливает жесткость и прочность конструкции. При ширине сечения в 100 мм его высота должна соответствовать толщине плиты.
  • Перекрытия между этажами укладывают только на основные несущие стены. Внутренние перегородки лучше сделать немного ниже.

Как сделать перекрытие между этажами

Обязательной деталью любого строения является перекрытие, которое возводится между этажами. Оно разделяет помещение по высоте, образуя этажи. В зависимости от возводимой конструкции и используемых материалов подбирают вид перекрытия. Это очень важный шаг. Стоимость перекрытия составляет до 20% от средств, используемых при строительстве здания, поэтому очень важно знать, как сделать перекрытие между этажами правильно.

Варианты перекрытий

Монтаж балок из дерева

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

  1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
  2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
  3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
  4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Достоинство и недостатки

Использование металлических балок

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание! Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.
Коррозия металлических балок

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Деревянные перекрытия

Использование деревянных балок перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание! Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Перекрытия металлическими и железобетонными балками

Перекрытие железобетонными плитами и балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Сборно-монолитное перекрытие

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Перекрытие из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание! Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:

ᐈ Заливка Перекрытия Второго Этажа Бровары — Цены 2021, Прайс-лист, Стоимость

Сервис заказа услуг Kabanchik.

ua на канале 1+1

Всеукраинский телеканал в программе “Завтрак с 1+1” в прямом эфире взял интервью у основателя проекта Kabanchik.ua Романа Киригетова о том, как работает сервис и как безопасно заказывать услуги частных специалистов в Украине.

Прайс: Заливка перекрытия второго этажа в городе Бровары 2021

Стоимость бетонных работЦена, грн./м2
Сборка щитов опалубкиот 25 грн.
Демонтаж опалубкиот 15 грн.
Монтаж опалубки (перекрытие)от 50 грн.
Армирование (перекрытие)от 60 грн.
Заливка бетона (перекрытие)от 120 грн.
Монтаж отбортовки (перкрытие)от 25 грн.
Монтаж опалубки (армопояс)от 50 грн.
Армирование (армопояс)от 60 грн.
Заливка бетона (армопояс)от 60 грн.
Монтаж опалубки (ригель)от 90 грн.
Армирование (ригель)от 80 грн.
Залика бетона (ригель)от 100 грн.
Монтаж опалубки (коллоны)от 95 грн.
Армирование (коллоны)от 80 грн.
Заливка бетона (коллоны)от 100 грн.
Монтаж сборных ЖБ-панелей (перекрытие)от 250 грн.
Устройство опалубки ЖБ лестницы (ступень)от 220 грн.
Армирование ЖБ лестницы (ступень)от 80 грн.
Заливка бетона ЖБ лестницы (ступень)от 80 грн.
Монтаж опалубки (перемычки)от 50 грн.
Армирование (перемычки)от 60 грн.
Заливка бетона (перемычки)от 60 грн.
Устройство арочных перемычекот 80 грн.
Утепление ЖБ элементовот 25 грн.

*Цена актуальная на Октябрь 2021

Часто задаваемые вопросы про Заливка перекрытия второго этажа

Как заказать услуги специалистов?

Переходите по ссылке и нажимайте «Вызвать мастера».

Какой прайс на Заливка перекрытия второго этажа в Бровары?

  • Сборка щитов опалубки — от 30 грн/м2
  • Армирование (перекрытие) — от 60 грн/м2
  • Заливка бетона (перекрытие) — от 120 грн/м2
  • Монтаж сборных ЖБ-панелей (перекрытие) — от 250 грн/м2
  • Сколько стоит выезд мастера?

    Если вы воспользуетесь услугами мастера, то стоимость выезда составит 0 грн, если же мастер проконсультирует вас, но не будет выполнять работу, стоимость выезда составит 150 грн.

    Какие гарантии предоставляет сервис?

    Все наши специалисты проходят проверку паспортных данных. Если вы столкнулись с недобросовестным специалистом, обратитесь в службу поддержки для компенсации до 1 000 грн.

    Монолитное перекрытие в доме — Блог INTERCITY

    Фото: Заливка монолитного бетонного перекрытия

    Перед постройкой дома в первую очередь мы ломаем голову из чего сделать стены-это основной принципиальный вопрос. Выбор материала стен в самой большой степени влияет на такие конструктивы как фундамент, крыша и перекрытия. Поэтому до начала строительства необходимо определиться, какие характеристики этих элементов дома мы хотим получить в итоге, изменить их впоследствии будет практически невозможно.

    Фото: Монтаж сборно-монолитных конструкций

    Перекрытия в здании могут быть выполнены из разных материалов- деревянных лаг, сборных железобетонных плит, различных ферм, металлических профилей, деревянных двутавровых балок, клееного бруса, сборных конструкций из бетонных балок и различных легких заполнителей (газобетона, керамики, пенопласта, керамзита), ребристых и монолитных плит.

    Перекрытия в одном доме могут быть разного типа, например в цокольном этаже полы по грунту, далее сборные ж/б плиты, на первом этаже монолитная плита и над вторым этажом деревянные двутавровые балки и крыша.

    Устройство перекрытия в доме

    Любое перекрытие может опираться только на несущие стены,поэтому одним из критериев выбора типа перекрытия является величина пролета (расстояние в свету между несущими стенами).

    Так, например деревянные лаги затруднительно применять на пролетах более 5,5 метров, сборные железобетонные плиты, как правило, используют до пролетов 6,3 м, редко до 9 м, двутавровые балки и деревянные фермы -до 13,5 м и более, существуют также железобетонные фермы для перекрытия крупных сооружений.

    Фото: Армирование монолитного перекрытия

    Чем больше пролет, тем больше требуется высота перекрытия (толщина плиты), это связано с внутренними растягивающими напряжениями в нижней его части и сжимающими в верхней.

     С увеличением высоты (толщины ) можно уменьшить эти напряжения и применить более тонкие сечения несущих силовых элементов (бетона, арматуры, деревянных балок).

    Фото: Заливка перекрытия с бетононасосом

    Особенности монолитного железобетонного перекрытия

    Бетон-это строительный материал, состоящий из щебня, цемента, песка, воды и различных добавок. Проектирование монолитных бетонных конструкции- непростая задача.

      Основное предназначение перекрытия — воспринимать полезную нагрузку от всего, что находится на этаже. Ну и во вторую очередь перекрытие-это ограждающая конструкция.

    То есть главная характеристика перекрытия –это его несущая способность.

    Соответственно при выборе армирования и толщины бетонного перекрытия мы должны сначала определиться, какой вес на него будет воздействовать при эксплуатации, а также каким будет пролет и как расположены несущие стены (схема опирания).

    Нагрузка на монолитное перекрытие может возникать от веса людей, покрытий пола, мебели, перегородок, а также не забываем про собственный вес конструкции.

    Рисунок: Бетонное перекрытие в монолитно-каркасном доме

    Перегородки для уменьшения нагрузки на перекрытие желательно располагать в плане ближе к несущим стенам, в идеале непосредственно над ними.

    Также заранее нужно определиться с расположением необходимых проемов в перекрытии (для устройства лестниц, чердачных люков, вентиляционных труб, канализации, других коммуникаций).

    ЭКСПЕРТНОЕ МНЕНИЕ

    Рекомендуется при расчетах использовать значение полезной нагрузки на перекрытие для жилого дома от 400 до 800 кг/м2.

    Фото: Электрическая разводка в монолитном перекрытии

    Суммарная же расчетная нагрузка должна еще включать немалый вес самой конструкции. Можно корректировать эти величины в зависимости от конкретных условий, расположению перегородок и т.д.

    Для устройства монолитного перекрытия рекомендуется использовать бетон марки не ниже М300.

    Расчет монолитного перекрытия, калькуляторы

    Самостоятельно рассчитать и сконструировать монолитное перекрытие можно, вооружившись СНиПами, пособиями и учебниками, но лучше доверить это ответственное занятие инженеру.

    Указанный тип перекрытия сложен по входящим условиям (расположению несущих стен, колонн, выбору армирования, типа опирания). Занести все эти данные в простой online-калькулятор практически невозможно.

    Все калькуляторы на строительных сайтах предоставляют упрощенный расчет, результатом которого мы получим только примерное количество и вес необходимых материалов.

    Фото: Заливка монолитного перекрытия из «рюмки»

      Какие начальные параметры необходимы для расчета монолитного перекрытия ??

    • Расчетная схема (может быть однопролетной либо многопролетной).
    • Конструктив (монолитное перекрытие может быть сплошным, ребристым, пустотным, высота перекрытия)
    • Вид опирания (жесткое защемление, шарнирное, свободное)
    • Направление пролета (опирание по периметру, на 3 или 2 стены)
    • Проектная нагрузка на перекрытие

     Комбинации этих входящих условий могут приводить к совершенно разным итогам расчетов, армированию, марке бетона, конструктивным решениям узлов.

    Важно знать

    Выбор толщины плиты перекрытия в первую очередь зависит от пролета, вида бетона и типа опирания.

    Минимальная толщина монолитной плиты перекрытия при свободном опирании равна 1/30 от длины пролета.

    Так например, при пролете 6 метров для тяжелого бетона получим минимальную толщину плиты 20см.

    На практике это значение для пролета 6 метров является избыточным, так как плита опирается жестко на 3-4 стены и работает в нескольких направлениях.

       При жестком защемлении и работе плиты в двух направлениях минимальная толщина плиты будет меньше (для 6 метрового пролета толщина от 12 до 18 см ). Можно ориентироваться на эти значения при строительстве частного дома.

    Таблица: Минимальная толщина монолитной плиты перекрытия

    Полученная минимальная толщина плиты не является итогом проектирования, далее следует учесть нагрузки и рассчитать армирование.

    Полезным будет также ознакомиться со схемами армирования железобетонных заводских плит перекрытия на необходимых вам пролетах.

    Следует учитывать, что сборные плиты легче за счет пустотности, но работают в худших условиях чем монолитное перекрытие, т.к. опираются свободно без упругого защемления и армируются только в одном направлении. По этой же причине рабочая арматура в них расположена снизу.

    Важно знать

    Выбор армирования монолитных перекрытий производят по расчету плиты на изгиб, для чего собираются нагрузки, определяется высота перекрытия и тип защемления.

    В начале находят изгибающий момент плиты, далее подсчитывают необходимую площадь сечения арматуры, исходя из ее прочностных характеристик.

    Арматура для монолитных перекрытий применяется следующих классов: A300 –в качестве конструктивной, A400 и А500 –в качестве рабочей.

    Фото: Коммуникации внутри железобетонного перекрытия

    При расчете армирования учитывается , что рабочая арматура, противодействующая изгибаемому моменту расположена на толщину защитного слоя дальше от края плиты.

    Важно знать

    Толщину защитного слоя монолитного бетонного перекрытия принимают не менее 20 мм, для влажных помещений 25мм.

    Толщина защитного слоя бетона влияет на срок службы железобетонного перекрытия, предотвращая коррозию арматуры.

    Опалубка для монолитного перекрытия

    Монолитные перекрытия чаще всего выполняются из бетона производства местных цементно-бетонных заводов (или РБУ). Для заливки бетона в проектное положение необходимо предварительно изготовить опалубку.

    Фото: Установка стоек и ригелей опалубки монолитного перекрытия

    Опалубка- это форма для жидкого бетона, ее можно сделать из досок, панелей ОСБ, ДСП, пенопласта, профлиста, сборных ж/б элементов и других материалов.

    Профессиональная опалубка изготавливается в заводских условиях из алюминия и специальных видов влагостойкой ламинированной фанеры, которую подпирают стальные регулируемые по высоте трубы-стойки и балки из суперпрочной клееной LVL древесины.

    Фото: Монтаж опалубки монолитного перекрытия

    Металлические стойки очень удобны в использовании, они состоят из двух частей, что позволяет легко и плавно регулировать их высоту.

    Такая сборно-разборная опалубка используется на стройках многократно, имеет высокую стоимость, поэтому целесообразно для возведения монолитного перекрытия в частном доме взять ее в аренду у специализированных организаций, либо изготовить опалубку по месту из подручных материалов.

    Фото: Телескопическая регулируемая стойка для опалубки

    Вариантов изготовления опалубки сотни. В качестве стоек можно использовать трубы, металлические профили, деревянные бруски, доски и т.д. Стойки обычно ставят на расстояние 1,5-2 метра друг от друга. Если стойки устанавливаются на мягкое основание, необходимо подкладывать под них широкую опору, распределяющую нагрузку (обрезок доски, например).

    Фото: Ригели из двутавровых балок для опалубки

    Горизонтальные элементы также могут быть изготовлены из досок, фанеры, ОСБ, ДСП, профнастила, различных щитов- из всего, что экономически оправдано на конкретном объекте. Устройство самодельной опалубки потребует большие трудозатраты, чем профессиональной, но учитывая стоимость аренды последней, бывает выгоднее изготовить ее по месту.

    Фото: Стойки опалубки для монолитного перекрытия

    Все горизонтальные элементы опалубки должны быть выставлены по уровню, для этого можно воспользоваться лазерным, гидроуровнем или оптическим нивелиром.

    Чтобы опалубка не прилипала к бетону необходимо создать на ее поверхности антиадгезионный слой, для чего рекомендуется применить полиэтиленовую пленку, либо масляный состав. Это облегчит последующий демонтаж опалубки.

    Фото: Установленная опалубка перекрытия

    Полиэтилен дополнительно предотвратит попадание влаги из твердеющего бетона в деревянную опалубку. В случае использования специальной ламинированной фанеры отпадает необходимость в такой изоляции.

    Опалубка должна быть достаточно крепкой, она воспринимает немалую нагрузку от веса бетона и арматуры, нередки случаи обрушения.

    Фото: Монтаж щита опалубки перекрытия

    Доски и бруски после демонтажа опалубки можно использовать в дальнейшем строительстве, поэтому выбирать их размеры стоит учитывая этот лайфхак.

    Фото: Устройство опалубки перекрытия

    Армирование монолитного перекрытия

    Бетон плохо сопротивляется растягивающим напряжениям, поэтому для изготовления таких конструкций, как монолитное перекрытие необходимо применять стальную арматуру.

    Фото: Армирование монолитного перекрытия

    Основная рабочая арматура как правило располагается в нижней части плиты перекрытия, так как именно там возникают максимальные растягивающие напряжения. В консольно выступающих частях рабочая арматура соответственно будет сверху.

    Рисунок: Армирование монолитного железобетонного перекрытия

    Поскольку монолитная плита оказывается еще защемленной в стенах, растягивающие напряжения у краев плиты могут также возникать в верхней части. В этом случае ближе к краям плиты следует выбрать соответствующий диаметр верхней арматуры.

    Фото: Армирование бетонного перекрытия

    На практике армирование монолитной плиты осуществляют двумя сетками- нижней и верхней. Рабочие стержни располагаются перпендикулярно несущим стенам. Если несущих стен 4, соответственно рабочая арматура будет располагаться в виде сетки, ячейки этой сетки могут иметь размеры от 150х150 до 300х300 мм в зависимости от расчета и выбранного диаметра арматуры.

    Фото: Арматура, каркасы монолитной плиты перекрытия

    Арматуру для устройства перекрытий фиксируют с помощью вязальной проволоки и крючка. Сварку для соединения арматуры применять можно только к специально для этого предназначенным ее типам.

    Фото: Вязка арматуры

    Между опалубкой и арматурой снизу подкладывают пластиковые опоры для создания защитного слоя бетона. Этот слой защищает арматуру от коррозии и способствует лучшему защемлению ее бетоном. Опоры могут быть изготовлены не только из ПВХ, их можно сделать заранее из раствора или другого подходящего материала.

    Если длина прутков меньше, чем требуется для армирования, их можно соединять внахлест, но в разных сечениях плиты (со сдвигом).

    Важно знать

    Нахлест арматуры на стыках рекомендуется выполнять длиной не менее 40-50 диаметров.

    Например перехлест арматуры диаметром 14 мм должен составлять 60-70 см

    Композитная арматура для монолитного перекрытия

    Помимо классической стальной арматуры, на рынке сейчас также представлена широкая линейка композитной арматуры. В интернете можно найти массу хвалебных отзывов и маркетинговых текстов об этом продукте.

    Фото: Композитная арматура

    Применение композитной арматуры дает существенную экономию на ее транспортировке, и у нее маленькая теплопроводность -на этом ее положительные свойства заканчиваются.

    Сравнивая другие технико-экономические характеристики предпочтение придется отдать стальной арматуре, особенно на таких высокоответственных конструкциях как перекрытия.

    Фото: Стальная арматура в перекрытии

    Модуль упругости у композитной арматуры в несколько раз уступает стальной, а относительное удлинение(деформация) в 10 раз больше.

    Простым языком такая «резиновая» арматура позволит плите под нагрузкой прогнутся в 10 раз больше чем стальная.

    Гнуть и сваривать композитную арматуру так же не получится. Неизвестны пока также на практике ее долговечность.

    Несомненно есть какие-то достойные производители композитной арматуры, и она успешно применяется, но не в качестве рабочей для перекрытий.

    Монолитное перекрытие по профнастилу

    Для замены дорогостоящей опалубки применяют различные виды профлиста. Для такой опалубки более подходит профнастил с большой высотой волны, так как он имеет наибольшую жесткость. Толщина стали при этом используется не менее 0,7 мм.

    Фото: Стойки и ригели опалубки

    Достоинством опалубки из профлиста можно считать простоту применения, возможность формирования ребристой плиты, т.е. расположить основную несущую арматуру в нижних волнах профнастила, а верхние волны будут формировать пустоты в плите, чем достигается экономия бетона и значительное уменьшение веса перекрытия.

    Недостатки применения профнастила – трудоемкость армирования (по ровной плоскости это делать несколько проще), необходимость последующей отделки потолка листовыми материалами.

    Фото: Монтаж опалубки

    Опалубка из профнастила практически является несъемной, повторное ее применение невозможно. Сталь имеет нулевую паропроницаемость, поэтому применение в жилых помещениях такого варианта нежелательно.

    Профлист также будет экранировать радиоволны- для одних это минус ( ухудшение телефонной связи и wi-fi), другие же обретут защиту от пресловутого 5G.

    Фото: Монтаж щита алюминевой опалубки

    Также к недостаткам можно отнести невозможность перекрестного армирования рабочей арматурой. Таким образом опирание такого перекрытия по сути происходит только на 2 стенки, что уменьшает несущую способность и требует увеличения толщины монолитной плиты.

    Бывают задачи, когда и так имеется только 2 стенки для опирания, в этом случае применение такой опалубки экономически может быть оправдано.

    Подача бетона в монолитное перекрытие

    Бетононасос

    Самым удобным способом заливки бетона в опалубку перекрытия является подача его автобетононасосом. Это гидравлическая спецтехника со стрелой похожей на автовышку или кран, оснащенная насосом и трубой для перекачивания бетонной смеси на расстояние. Управляется оператором при помощи удобного пульта на радиоуправлении.

    Фото: Заливка бетона на перекрытие с помощью бетононасоса

    В начале работ бетононасос устанавливается в максимально удобное для подачи бетона положение, далее в его приемный бункер разгружаются один за одним подъезжающие миксеры-бетоновозы.

    Производительность самого бетононасоса очень высока –от 60 м3/ч , поэтому реальным ограничением скорости бетонирования являются расторопность бригады по укладке бетона и быстрота подачи миксеров.

    Фото: Заливка бетона

    Обычно для разгрузки одного миксера на монолитное перекрытие требуется 15-20 минут, это соответствует примерно 25 м3/час и 180 м/3 бетона в смену.

    Важно знать

    Запрещается делать большие перерывы (более часа) в подаче бетона во избежание закупорки бетоноводов.

    Стоимость аренды автобетононасоса высока, но при больших объемах эти затраты себя оправдывают, тем более альтернатив ему не очень много.

    По практике, бетононасос предоставляют в аренду минимум на полсмены (4 часа).

    Фото: Заливка бетона в перекрытие из бетононасоса

    Если в строящемся доме предполагается устройство бетонной лестницы, целесообразно ее залить в один день с перекрытием, так как вы и так уже оплатили аренду бетононасоса, иначе придется потом вручную переносить бетон на лестницу, а возможно и замешивать его в бетономешалке. Для лестницы обычно необходимо около 2 м3 бетона, и при доставке отдельно миксером для этого объема потребуется соорудить на земле такое же приемное корыто .

    Фото: Монолитная железобетонная лестница своими руками

    Другие способы подачи бетона

    При устройстве бетонного перекрытия не всегда есть техническая возможность воспользоваться бетононасосом.

    Бетон можно подавать к месту укладки миксером с транспортировочной конвейерной лентой. Такая техника применяется при возможности близко подъехать к зоне работ, так как подает бетон на небольшие расстояния ( до 17 метров в длину и 6 м по высоте).

    Фото: Подача бетона миксером с транспортировочной лентой

      Существуют также стационарные бетононасосы, их целесообразно применять при больших объемах работ в промышленных масштабах.

    Наиболее часто применяется способ подачи бетона автокраном с использованием специальной металлической бадьи (еще ее называют рюмкой, туфлей). Такой метод подачи удобен и при небольших объемах дешевле чем аренда бетононасоса.

    Фото: Подача бетона «рюмкой» , «туфлей»

    Подвижность бетонной смеси, добавление воды

    Бетононасос может работать только с определенной консистенцией бетона,

    называемой подвижностью или пластичностью П-4. Для достижения необходимой подвижности в бетонную смесь на заводе добавляют пластификаторы (добавки немного увеличивают стоимость,лучше заранее оплачивать бетон с нужной подвижностью, чтобы не было сюрпризов).

    Фото: Бетононасос в работе

    В готовом бетоне крупный заполнитель(щебень) должен быть равномерно распределен по объему, т.к. щебень основной компонент, воспринимающий нагрузки на сжатие, между щебнем должна находиться цементно-песчаная смесь заполняющая неровности щебня и связывающая все компоненты в монолитный камень.

    Фото: Структура бетонного камня в разрезе

    Важно знать

    Для удобства укладки рабочие строители часто улучшают пластичность бетона с помощью добавления воды, что категорически недопустимо, так как в таком случае меняется ключевое для прочности бетона водо-цементное соотношение.

    Фото: Заливка бетона «рюмкой»

    На заводе бетон замешивается согласно рецептуре, все компоненты строго дозированы, добавление воды уменьшит прочность (марку) бетона и его морозостойкость, увеличит пористость. Для таких ответственных конструкций как монолитное перекрытие такое разбавление водой может стать фатальным. Все работы по бетонированию должен контролировать инженер-строитель (прораб,мастер или технадзор).

    В первые часы после распределения бетонной смеси в перекрытии происходит схватывание (начальное загустевание) цемента и оседание бетона, поэтому важно успеть завибрировать смесь для получения плотного материала, без пустот и с хорошим прилеганием к арматуре. Вибрирование бетона осуществляют глубинными вибраторами.

    Время вибрации зависит от жесткости бетонной смеси.

    Фото: Вибрирование бетона глубинным вибратором

    Важно знать

    Подвижные бетонные смеси нельзя долго подвергать вибрации во избежание оседания щебня на дно. Также запрещено касаться вибратором арматуры, все это приводит к расслоению бетона, ухудшению сцепления с арматурой и нарушению равномерности его структуры.

    Завершающим этапом укладки бетона является его заглаживание для придания поверхности окончательной ровности и гладкости.

    В случае предварительного устройства маяков ровность поверхности придают правилом. При необходимости можно добиться такой ровности и гладкости бетона, при котором не потребуется последующая стяжка.

    Фото: Заглаживание бетона гладилкой

    Уход за бетоном

    Часто приходится слышать и читать на форумах выражение «бетон сохнет» (после заливки), что встречается даже в статьях от строительных «экспертов». Бетон, как и раствор, не должен сохнуть, так как в нем протекают химические реакции гидратации цемента, или соединение вяжущего с водой с образованием цементного камня. То есть бетонная смесь без воды просто не наберет прочность.

    В процессе набора прочности большая часть воды вступит в реакцию с цементом, а оставшаяся малая часть воды постепенно испарится позже.

    Фото: Миксер с увеличенным лотком

    После заливки монолитного перекрытия необходимо в течении двух недель осуществлять уход за бетоном, основная задача при этом- не дать ему высохнуть на солнце и замерзнуть в случае проведения работ при минусовой температуре. Для предотвращения высыхания бетон поливают водой или укрывают пленкой.

    Фото: Работы по устройству монолитного перекрытия

    Важно знать

    Для набора достаточной прочности после заливки, бетону в монолитном перекрытии требуется обычно 2-3 недели в нормальных условиях, после этого опалубку можно аккуратно разбирать.

    Скорость твердения бетона зависит от температуры и характеристик применяемого цемента. В зимнее время набор прочности может затянуться на месяцы. Как известно из химии, при повышении температуры на каждые 10 градусов скорость реакции увеличивается в 2-4 раза, применительно к цементу так же прогреванием можно значительно ускорить процесс твердения.

    Важно знать

    Основной набор прочности бетона происходит в первые 3 недели. Марочной прочностью бетона называют прочность при нормальных условиях через 28 суток после начала затворения бетонной смеси водой.

    Уже через 7 суток прочность бетона может достигать 70-75% от марочной.

    После активного периода набор прочности бетона не останавливается, по данным исследований, бетон в течении нескольких лет может набирать до 150 % и более марочной прочности. Происходят процессы твердения более «медленных» компонентов цемента.

    Преимущества и недостатки монолитного перекрытия

    Сборно-монолитные перекрытия

    В европейских странах, в частности в Германии, монолитные перекрытия заливают по готовым заводским сборно-монолитным элементам, представляющих из себя армированные плиты, заменяющие опалубку

    Фото: Сборно-монолитное перекрытие

    Такие элементы позволяют сэкономить драгоценный ручной труд бюргеров по армированию и на аренде опалубки.

    Они могут быть изготовлены из полнотелых бетонных плит шириной до 4,5 метров, пустотелых плит или T-образных бетонных балок. Существуют дополнительные вспомогательные узлы для этих систем.

    Фото: Плита сборно-монолитного перекрытия

    Применение пустотелых плит уменьшает вес перекрытия а также стоимость транспортировки.

    Бетонные элементы из T-образных балок могут применяться даже в перекрытиях общественных автомобильных парковок с пролетами до 20 метров при использовании предварительно-напряженной арматуры.

    При этом они способны воспринимать полезную распределенную нагрузку от 500 кг/м2 до 2,5 тн/м2.

    Фото: Монолитное перекрытие

    Спасибо, что дочитали до конца.  Надеюсь, информация будет Вам полезной.

    Автор статьи:

    Черненко Сергей

    Инженер

    Инженер

    Толщина бетонного перекрытия между этажами. Как залить перекрытие между этажами своими руками правильно?


    Толщина перекрытия между этажами — Всё о строительстве дома

    Перекрытия между этажами в частном доме: виды и технология строительства

    Перекрытия между этажами в частном доме представляют собой сооружения, которые разделяют помещения по высоте, образуя этажи. Данные конструкции отделяют подвальные и чердачные помещения от основных. Они должны иметь достаточную прочность, чтобы претерпевать нагрузку от собственного веса и полезную нагрузку, которая оказывается мебелью, людьми, а также оборудованием.

    Общее описание

    Величина полезной нагрузки на квадратный метр будет зависеть от назначения помещения и характера оборудования. Если речь идет о чердачном перекрытии, то данное значение не больше 105 килограммов на квадратный метр. Для межэтажного перекрытия цокольного этажа данное значение увеличивается до 210 килограмм на квадратный метр. Перекрытия между этажами в частном доме должны быть прочными, под воздействием нагрузок они не должны перегибаться, допустимая величина перегиба для чердачных перекрытий составляет 1/200, тогда как в случае с пролетами между этажами это значение должно быть равно 1/250.

    Основные требования, предъявляемые к перекрытиям

    В процессе строительства перекрытий следует обеспечить достаточную степень шумоизоляции, величина устанавливается нормами при проектировании. Для этого следует закрывать щели в местах стыковки материала, только в этом случае звуки из соседних помещений будут распространяться минимально. Перекрытия, которые разделяют помещения с определенной разницей температур, должны соответствовать требованиям теплозащиты. Это указывает на необходимость использования дополнительного слоя теплоизоляции. Какая бы то ни было конструкция, особенно выполненная из древесины, не способна противостоять длительному воздействию огня. Следует помнить о том, что каждый материал характеризуется определенным значением предела огнестойкости. Для железобетонных перекрытий оно составляет 60 минут, если же конструкция изготовлена из древесины с засыпкой, а снизу имеет оштукатуренную поверхность, то противостояние огню будет длится 45 минут. Деревянные перекрытия, которые защищены слоем штукатурки, способны противостоять пламени примерно 15 минут. При наличии деревянных перекрытий, которые в процессе обустройства не были защищены несгораемыми материалами, следует учитывать, что их предел огнестойкости еще меньше.

    Разновидности перекрытий

    Перекрытия между этажами в частном доме могут быть межэтажными, подвальными, цокольными или чердачными. По конструктивному решению несущая часть перекрытий бывает балочной или безбалочной. В первом случае система состоит из балок и заполнения. Во втором конструкция изготавливается из однородных элементов по типу панелей или плит.

    Особенности балочного перекрытия

    Перекрытия между этажами в частном доме могут быть балочными, при этом отдельные элементы располагаются на равном расстоянии друг от друга, а на балки укладываются элементы заполнения. Последние выполняют роль ограждения. Балки могут быть металлическими, железобетонными или деревянными.

    Особенности строительства перекрытий из деревянных балок

    При строительстве частных домов в большинстве случаев используются балочные перекрытия из древесины. Для балок при этом есть ограничения по ширине пролета, их можно использовать для чердачных перекрытий или межэтажных конструкций, при которых ширина пролета должна составить 5 метров. Такие изделия выполняются из хвойных или лиственных пород древесины, а на верхней стороне выполняется настил, который является полом. Конструкция такого перекрытия предусматривает наличие балок, наката, пола и теплоизоляционного материала.

    Если вы решили выстроить перекрытия между этажами в частном доме своими руками на основе деревянных балок, то должны знать, о том, что дом при этом может иметь прямоугольный план. Перекрывать пролеты при этом необходимо по направлению вдоль короткой стены. Для того чтобы под собственным весом перекрытие не прогибалось, его элементы укладывают на определенном расстоянии. При необходимости соорудить перекрытие размером в 3×4 метра следует использовать балки 6×20, которые укладываются по 3-метровой стене. Если перекрытие межэтажное, то балки должны быть удалены друг от друга на 1,25 метра, в случае с чердачным перекрытием расстояние увеличивается до 1,85 метра. Это указывает на то, что при увеличении ширины пролета расстояние между балками становится больше.

    Технология проведения работ

    Если вами будут укладываться перекрытия между этажами в частном доме из дерева, то первоначально элементы обрабатываются антисептиком. При их опирании на бетонную или каменную стену концы оборачиваются двумя слоями рубероида, а балка заводится в подготовленное гнездо. При этом элемент не должен доходить до задней стенки на 3 сантиметра, конец балки следует сделать скошенным. Оставшееся свободное пространство заполняется теплоизоляцией, заменить которую можно монтажной пеной.

    На боковые грани балок укрепляются бруски 4×4 или 5×5, которые носят название черепных. На бруски фиксируется накат из деревянных щитов. Пластины наката плотно прижимаются друг к другу, их крепят к черепному бруску с помощью саморезов. Когда выполняются перекрытия между этажами в частном доме, фото рекомендуется рассмотреть заранее. Это позволит вам понять, что конструкция предусматривает необходимость укладки изоляции. Она будет выполнять роль шумопоглотительного слоя, а в чердачном перекрытии – функцию теплоизоляции. В качестве материала можно использовать пенопласт, керамзит, опилки, минеральную вату, стружку, солому, а также древесную листву. После фиксации наката поверх укладывается теплоизоляция. Между балками сначала следует застелить слой толя, пароизоляционной пленки или пергамина, загибая материал на пять сантиметров на балки. После наступает черед укладки слоя теплоизоляции.

    Строительство бетонного перекрытия

    Бетонные перекрытия между этажами в частном доме могут обладать разными формами. Если речь идет о монолитных конструкциях, то они представляют собой сплошную плиту, толщина которой равна пределу от 8 до 12 сантиметров. При этом используется бетон марки М 200, сама плита опирается на несущие стены. Масса квадратного метра такого перекрытия может составлять 490 килограмм, если толщина равна 200 миллиметрам. Монтаж осуществляется в несколько этапов, первым выступает установка несущих балок на подготовленное место, далее обустраивается деревянная опалубка из необрезной доски, а на следующем этапе укладывается 6-миллиметровая арматура. На заключительном этапе осуществляется заливка бетона. Толщина перекрытий между этажами в частном доме может быть равна вышеупомянутому пределу, однако важно еще и правильно соорудить опалубку, которая иногда приобретается в готовом виде. Она состоит из телескопических стоек, балок, фанеры, а также треноги. Если использовать опалубку из алюминиевых или деревянных балок, то у мастера появится возможность соорудить перекрытие любой конфигурации.

    Заключение

    Перекрытия между этажами в частном доме из газобетона обычно обустраиваются из древесины, так как вес материала в основе стен является не столь большим, чтобы претерпевать нагрузки от бетона.

    Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

    20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

    Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

    12 вещей, которые не стоит покупать в секонд-хенде Ознакомьтесь со списком вещей, которые всегда должны быть новыми, и никогда не покупайте их в секонд-хендах.

    Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

    Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

    Перекрытия между этажами частного дома

    Перекрытия между этажами частного дома должны обеспечить требуемую несущую способность, иметь достаточную жесткость, обладать высокой степенью огнестойкости, сохранять тепло и обеспечивать хорошую звукоизоляцию. При проектировании перекрытий учитывается вес предметов и приборов, которые будут находиться в комнате выше и для которой перекрытие между этажами будет служить полом.

    Если чердачные и цокольные перекрытия необходимо утеплять, так как они разделяют помещения с различной температурой, то на перекрытия между этажами в частном доме вполне достаточно будет уложить звукоизоляционный материал.

    В зависимости от материала, из которого изготовлены стены частного дома перекрытия между этажами делятся на:

    • Перекрытия этажей плитами из железобетона.
    • Деревянные балочные перекрытия этажей.
    • Металлические балочные перекрытия между этажами.
    • Часторебристые сборно-монолитные перекрытия.

    Существуют еще опалубочное перекрытие, то есть происходит сначала сооружение опалубки, закладка в нее арматурной сетки и в итоге осуществляется заливка бетоном. На взгляд автора статьи такой вид перекрытия мало эффективен и трудоемкий поэтому рассматриваться не будет. Хотя если кому интересно в интернете достаточно статей на эту тему и в конце статьи будет ролик на эту тему.

    Перекрытия этажей плитами из железобетона

    Перекрытия этажей плитами из железобетона применяются тогда, когда стены дома выложены из керамического или силикатного кирпича. Железобетонные плиты представляют собой конструкцию из бетона и арматурной стали, которая в виде натянутой струны проходит вдоль плиты. Учитывая это, нельзя распиливать плиты кусками, так как арматура потеряет свои свойства, что приведет к ослаблению прочности всей конструкции.

    Перекрытия этажей плитами из железобетона

    Для облегчения веса плиты изготавливают с пустотами внутри цилиндрической или прямоугольной формы поэтому их еще называют «пустотками». При монтаже железобетонные плиты на стены дома укладываются поперечной частью, но никак боковыми гранями. Перед укладкой плиты на место выкладывается раствор, который прижимается плитой. Выдавленный лишний раствор сразу убирается, чтобы он впоследствии не застыл и не стал причиной дополнительной работы по его очистке.

    Железобетонные пустотные плиты перекрытия

    Применение железобетонных плит обеспечивает быстроту монтажа перекрытия, не подвержено возгоранию, не требует дополнительной звукоизоляции, пароизоляции и сохраняет тепло между этажами. Но вместе с тем – это дорогое удовольствие, которое стоит немалых денег, идущих на покупку плит и аренду автокрана. Кроме того, оно не подходит для частных домов из оцилиндрованного бруса и домов, стены которых выложены газобетонными блоками. И еще: размеры дома по периметру и внутренние перегородки нужно «подгонять» под размер плит, а это не всегда удобно.

    Деревянные балочные перекрытия этажей

    В отличие от перекрытий этажей плитами деревянные балочные перекрытия требуют дополнительного утепления, должны иметь достаточную прочность, чтобы удерживать предметы верхнего этажа, устройство звукоизоляции. Однако, несмотря на это дерево является экологическим материалом, источает полезные для здоровья человека вещества, имеют сравнительно небольшой вес, а при соблюдении всех норм и правил эксплуатации может прослужить длительный срок. К этому еще нужно добавить отсутствие тяжелой строительной техники при монтаже перекрытий.

    Деревянные балочные перекрытия этажей

    Наиболее качественным перекрытие получается с использованием хорошо просушенной древесины хвойных пород цилиндрической формы. По мнению опытных строителей брус прямоугольного сечения со временем может прогибаться, нарушая целостность всего перекрытия. Почему так происходит? Все дело в том, что прямоугольный брус изготавливается из материала близкого к сердцевине дерева, которая по прочности уступает внешним краям.

    Схема балочной конструкции

    Укладываются деревянные балки на несущие стены с расстоянием между ними (балками) от 0,5 до 1,0 м, а вот размер самой балки должен быть по ширине не менее 1/3 ширины пролета и высотой 1/16 от того же параметра пролета. Наиболее проблемным местом при монтаже балок являются концы, которые заделываются в наружные стены где из-за разницы температур образовывается конденсат, пагубно влияющий на состояние древесины: дерево может прогнить и разрушить все перекрытие. Чтобы этого не происходило концы балок оборачивают в рубероид или обрабатывают специальным средством от гниения.

    Перед перекрытием этажа балки обрабатывают антисептиком, чтобы материал не гнил и в нем не заводились насекомые-вредители

    Укладку брусьев следует производить маячным методом, то есть сначала устанавливаются крайние брусья, а затем и промежуточные. Весь процесс монтажа контролируется уровнем, чтобы не допустить какую-либо погрешность, а для равномерного распределения брусьев (шага) применяют шаблон. Если возникает необходимость выравнивать балки используют отходы древесины, но обязательно просмоленные. Снаружи стены балки должны не доходить до края стены на 3–5 см: впоследствии это пространство заполняется монтажной пеной что позволяет избежать вредного воздействия атмосферных осадков на торцы брусьев.

    Следует помнить, что балки, находящиеся вблизи дымовых труб, необходимо изолировать негорючими материалами, например, асбестовыми листами.

    Металлические балочные перекрытия между этажами

    Перекрытия между этажами в частном доме с помощью металлических балок (швеллера, двутавра, обыкновенного рельса, уголков большого размера и т. д.) применяется крайне редко, хотя они более долговечны и имеют небольшие габариты.

    Междуэтажные перекрытия из металлических балок

    Однако, с помощью металлических балок можно перекрывать большие пролеты до шести метров и более. Кроме того, балки из металла лишены какой-либо горючести, но вместе с тем непригодны при использовании в местах с повышенной влажностью, а также имеют низкие теплоизоляционные свойства и хорошо проводят звук.

    Часторебристые сборно-монолитные перекрытия

    Часторебристые сборно-монолитные перекрытия представляют собой довольно сложную конструкцию, состоящей из армирующего пояса (венца), балки перекрытия, разделительных ребер, пустотелых блоков и слоя бетона толщиной в несколько сантиметров.

    Сборно-монолитные (часторебристые) железобетонные перекрытия

    Венец является обязательным элементом перекрытия, проходящий через все стены дома и заходит в них на глубину 10–12 см; высота армирующего пояса равна 25–28 см.

    Балки перекрытия располагаются с шагом 50–60 см и служат основанием для пустотелых блоков, которые выполняют лишь функцию заполнения пространства и не несут никакой силовой нагрузки в отличие от разделительных ребер, придающих жесткость перекрытию.

    Слой бетона, который называют еще конструкционным, заполняет пустоты между пустотелыми блоками, образуя вместе с арматурой балок несущую нагрузку всего перекрытия.

    Преимущество часторебристых перекрытий состоит в том, что для их сооружения не требуется устройство опалубки и применения тяжелой строительной техники в виде автокрана. Технология является довольно прогрессивной, но почти никогда не используется частными застройщиками.

    Межэтажные перекрытия в загородном доме

    Оптимальный вариант надежного перекрытия частного дома определяют на стадии разработки проектной документации. На выбор влияет толщина стен, высотность здания, величина полезной нагрузки от коммуникаций, сантехнических приборов, отопительного оборудования, бытовой техники, предметов мебели. Межэтажные перекрытия делят дом по высоте и служат для смежных помещений полом или потолком. Горизонтальные перегородки препятствуют циркуляции холодного воздуха и способствуют сбережению энергии.

    Типы перекрытий и требования к ним

    Виды горизонтальных конструкций в частном доме по их расположению:

    • подвальные – изолируют подземные неотапливаемые помещения;
    • цокольные – являются полом для первого этажа;
    • чердачные – защищают жилые комнаты от холода и жары подкрышного пространства;
    • межэтажные (мансардные) – разделяют строение по высоте.

    Функциональные перекрытия частного дома должны обладать:

    1. прочностью, то есть способностью выдержать собственный вес, обстановку и оборудование помещений. Полезная нагрузка на чердачные составляет – 105 кг/см2, на цокольные и межкомнатные – 210 кг/см2;

    2. жесткостью, которая поддерживает допустимую величину прогиба в 3 см. От этого зависит целостность отделки потолка, вибрация и скрипучесть пола на верхних этажах коттеджа;

    3. шумопоглощающими свойствами. Перегородки между жилыми этажами оборудуют звукоизоляцией;

    4. теплосберегающими качествами, если в смежных помещениях разная температура. Чтобы исключить образование конденсата дополнительно прокладывают паробарьер;

    5. огнестойкостью, которая предусматривает безопасную эвакуацию в случае возгорания. Железобетон обеспечивает запас времени 60 минут, защищенные штукатуркой деревянные перекрытия – максимум 45 мин;

    6. гидроизоляционным слоем при соседстве с холодными помещениями;

    7. биологической стойкостью к грибковым микроорганизмам.

    Конструкция бывает сборной и монолитной. Первые монтируют на балках или с помощью железобетонных плит, вторые заливают в опалубку. Прочность опорных стен, сроки и материально-технические ресурсы строительства определяют способ возведения перекрытий. Частные дома, построенные из пеноблоков, требуют особого подхода при выборе устойчивой системы. Ячеистый бетон имеет недостаточную прочность и может дать усадку при больших нагрузках, поэтому перекрытия в таких коттеджах легче сделать с помощью балок из дерева. Устройство этажей выполняют самостоятельно.

    Какую разновидность лучше выбрать?

    Несущие балки сборных перекрытий опирают на ограждающие стены коттеджа. Сверху настилают чистый пол, снизу подбивают потолок, между ними укладывают тепловую и звукоизоляцию. В частных домах с опорными стенами из искусственного камня применяют деревянные или железобетонные балки, металлические двутавры или швеллера.

    В коттедже из пеноблоков перекрытие первого этажа можно осуществить пустотелыми плитами, которые заказывают заранее на ЖБК. Монтаж потребует привлечения подъемной техники и квалифицированных рабочих. По периметру опорных стен необходимо сделать замкнутый армированный пояс.

    Монолитные перекрытия между этажами монтируют после точных расчетов несущей способности пеноблоков. Этот вариант потребует затрат на промежуточные перегородки, увеличение толщины стен, армированный пояс, подвесную опалубку и надежные подпорки. Заливка связана с использованием металлической арматуры и бетона заводского производства, который непрерывно подают на верхнюю отметку с помощью насосов. Поэтому самому с данным видом работ не справиться. Толщина ЖБИ не превышает 15–20 см, но для его застывания потребуется месяц.

    При строительстве из пеноблоков доступность, небольшой вес, простой монтаж – основные критерии выбора материала и способа устройства. Всеми этими качествами обладает древесина. Вариант использования металлических двутавров не подходит для домов из пенобетона из-за большого веса и возможности образования коррозии.

    Установка опор из древесины

    1. относительно небольшой суммарный вес (вместе со средней полезной нагрузкой максимум – 400 кг/м2), по сравнению с железобетоном, который в 2 раза тяжелее. Облегчение надземных конструкций позволяет сэкономить на фундаменте;

    2. доступность различных видов пиломатериалов. Брусья сращивают по длине, склеивают из досок подходящих размеров. Для транспортировки и выгрузки не требуется спецтехника;

    3. простой монтаж с использованием стандартных инструментов позволяет выполнить работы самостоятельно без подъемных механизмов;

    4. отсутствие необходимости укрепления периметра опорных стен железобетонным поясом;

    Действительно рабочий законный способ экономии.Это нужно знать каждому!

    5. экономия на фундаменте, транспорте, наемных рабочих, себестоимости материала;

    6. высокая скорость установки и немедленное продолжение строительства.

    Недостатком является ограничение ширины пролета. Чтобы сделать прогиб брусьев минимальным, в помещениях устанавливают колоны и подпорные перегородки. Шаг укладки определяют по нагрузке и сечению балки. Устойчивые межэтажные перекрытия возводят над пролетами до 5 м, а чердачные по ширине не превышают 6 м. При средней нагрузке 400 кг/м2 брусья сечением 150х200 (225) мм устанавливают с шагом 0,6 м, 150х225 (175х250) мм на расстоянии 1 м.

    Перед установкой древесину обрабатывают антисептиком. После пропитки наносят защитное покрытие от возгорания, плесени и насекомых. Балки закрепляют в гнездах, которые формируют при возведении несущих стен. Концы брусьев срезают под углом 60°, промасливают и оборачивают рубероидом места соприкосновения с каменными блоками. Свободное пространство ниш заполняют минватой или задувают пеной.

    Вначале монтируют балки на расстоянии 0,5 м от стен, затем с определенным шагом распределяют промежуточные. Проверяют одинаковый уровень укладки брусьев с помощью лазерного уровня. Выравнивают конструкцию промасленными досками необходимой толщины, которые подкладывают в гнезда под балки.

    Изоляция и отделка

    Месторасположение в коттедже горизонтальной перегородки определяет применение изоляционных и отделочных материалов. Толщина перекрытий между этажами зависит от высоты балок, количества слоев и характеристик чистового настила. Схема устройства наката своими руками:

    • к нижней части боковых поверхностей балок прибивают черепные бруски 50х50 мм. Они будут поддерживать накат и слой изоляции;
    • на бруски настилают накат, который можно сделать, сбив щиты из досок;
    • щиты соединяют и прикрепляют к черепным брускам;
    • если перекрытие цокольное, то на «черный» пол укладывают парозащитную пленку и утеплитель. Сверху настилают гидроизоляцию и чистовой пол;
    • межэтажные перекрытия снизу подбивают парозащитным покрытием, затем потолочной доской, фанерой или древесными плитами. После укладки тепло- и звукоизоляции, конструкцию накрывают паромембраной и настилают половые доски.

    Доски пола пропитывают защитными средствами, красят или вскрывают лаком. На древесностружечные плиты укладывают линолеум, ламинат, паркет. Потолок выравнивают декоративной плиткой, доской или гипсокартоном. Затем наносят финишное покрытие.

    1. Деревянные элементы обрабатывают средствами на водной основе, которые предназначены для использования внутри помещений. Для этого подходит «Сенеж огнебио» российского производства – комплексная пропитка относится к 1-й группе эффективности защиты от возгорания и влияния биологических факторов на древесину.

    2. Проем перекрытия не должен превышать 6 м, а шаг укладки несущих балок – 1 м.

    3. Минимальное расстояние между опорными балками и шахтами вытяжной вентиляции – 250 мм.

    4. Минимальная толщина слоя тепловой и звукоизоляции составляет 100 мм между жилыми помещениями и 200–250 мм для чердачных и цокольных систем.

    В качестве утеплителя используют керамзит с размером фракции 5–10 мм, перлит, шлак, сухой песок, пенопласт или минвату. Сыпучие материалы более доступны, но утяжеляют конструкцию. Наиболее приемлемый вариант для частного дома – минеральная вата обладает низкой теплопроводностью, отталкивает влагу и, в отличие от пенопласта, пропускает воздух.

    Источники: http://fb.ru/article/251364/perekryitiya-mejdu-etajami-v-chastnom-dome-vidyi-i-tehnologiya-stroitelstva, http://remontzhilya.ru/perekrytiya-mezhdu-etazhami-chastnogo-doma.html, http://stroitel-list.ru/bloki-i-plity/perekrytiya/mezhetazhnye-perekrytiya-v-zagorodnom-dome.html

    sam-doma.ru

    Как залить перекрытие между этажами своими руками правильно?

    Залить правильно межэтажное перекрытие

    • Установка опалубки
    • Какие есть виды перекрытий?
    • Как происходит укладка арматуры?
    • Когда производить снятие опалубки?
    • Определяем прочность бетона
    • Подсчитаем стоимость и затраты

    Очень важно залить перекрытие между этажами правильно.

    Ведь оно будет являться надежным полом первого этажа в вашем доме, а также будет долговечным и не провисаемым ни под каким весом потолком для цокольного этажа. Мы будем шаг за шагом рассматривать, как можно правильно сделать своими руками монолитные потолки или пол между этажами и что для этого нам потребуется.

    Конструктивная схема сборно-монолитного перекрытия.

    Во-первых, нам потребуются умелые руки, балка, бетон, так как мы рассматриваем вариант перекрытия в частном кирпичном или блочном доме, поэтому для успешного совершения данного дела своими руками необходимо вникнуть во все детали, ведь делать перекрытия мы собираемся своими руками.

    Для начала нам необходимо определить толщину стен, так как от этого будет зависеть толщина нашего перекрытия между этажами. Обычно для стен в частном доме из кирпича или блоков используют толщину перекрытий от 15 до 20 см, для тонких же стен нельзя использовать такую толщину перекрытия, да и лучше будет воспользоваться совершенно другим вариантом.

    Установка опалубки

    Дальнейшим шагом будет опалубка. Она устанавливается между этажами и предназначена для крепления балки. При изготовлении опалубки своими руками можно воспользоваться старыми досками. Уложив доски, их необходимо снизу чем-то подпереть, например, бревнами. Это предотвратит провисание данного перекрытия из дерева. Поверх уложенных досок можно положить фанеру (водостойкую). Необходимо использовать строительный уровень для определения неровностей поверхности, чтобы наше перекрытие из дерева получилось ровным и, в случаях возникновения провисаний, устранить данный недостаток. Такой способ заливки называется безбалочным.

    Вернуться к оглавлению

    Какие есть виды перекрытий?

    Таблица,‭ ‬в которой вы можете сравнить разные виды перекрытий и выбрать наиболее подходящее для себя.

    Существуют железобетонные, монолитные железобетонные и сборно-монолитные перекрытия.

    Первые особенно популярны для перекрытия в кирпичных домах. Для их установки обычно используют сплошные панели или многопустотные, которые укладываются на цементный раствор, швы между плитами заполняются раствором.

    Недостатком такого способа является необходимость применения грузоподъемной техники, стандартные размеры готовых плит тоже являются недостатком, так как не всегда могут подойти под размеры вашего дома. Достоинствами данного способа является прочность железобетонных плит, и тот факт, что бетон не боится сырости, в отличие от перекрытий из дерева.

    Монолитные перекрытия из бетона представляют собой сплошную плиту, которая опирается на несущую стену. Достоинством такого монолитного сооружения является возможность производить работы без погрузочно-разгрузочной технической работы, при этом бетонная поверхность получается более прочной, заделка швов не требуется. Еще данный способ дает возможность прибегать к смелым архитектурным решениям.

    Для монтажа данного перекрытия необходимо использовать стальные балки, которые устанавливаются на деревянную опалубку.

    Такая опалубка включает в себя несколько составляющих элементов: унивилка, в которую и вставляются балки, сами балки, телескопические стойки, которые держатся с помощью треног, настил и фанера. На опалубку с перекрытием из дерева укладывают листы фанеры, которые являются основанием для дальнейшей заливки бетонного перекрытия первого этажа. Далее устанавливают каркас из арматуры.

    Вернуться к оглавлению

    Как происходит укладка арматуры?

    Предел огнестойкости железобетонных перекрытий‭ ‬— 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭—‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

    Укладка арматуры происходит таким образом, чтобы она не соприкасалась с поверхностью опалубки. Арматура потребуется 6-12 мм. Для этого используют специальные фиксаторы (стульчики). Уложенный каркас из арматуры должен представлять собой ячейки размером 10х10 см. При помощи проволоки каркас из арматуры связывается между собой своими руками. В этом способе перекрытия можно использовать не только перекрытие из дерева, но и алюминиевые балки. Все готово, теперь остается залить раствором всю площадь перекрытия.

    Недостатком данного вида конструкции является необходимость установки деревянной опалубки на всю площадь такого перекрытия.

    Так как мы собираемся залить нашу приготовленную поверхность своими руками, то нам может потребоваться подъемный кран или специальная вагонетка с открывающимся дном. Бетонное перекрытие необходимо залить правильно. Ведь своими руками залить быстро не получится и поэтому нам необходимо учитывать, что промежутки между заливками должны быть не более 12 часов, чтобы раствор не успел засохнуть, иначе не будет монолита, так как раствор не свяжется между собой.

    Полная связка или сцепление раствора происходит примерно от 3-х до 4-х недель или 28 дней. Неравномерное засыхание раствора приводит к трещинам. Если это произошло, необходимо полить данную поверхность водой.

    Сборно-монолитное перекрытие этажа является наиболее современным устройством перекрытий .

    В таком виде перекрытий пространство, образующееся между одной балки до другой, заполняется полыми блоками.

    Когда все пространства заполнены такими блоками, остается только залить всю площадь данной конструкции раствором бетона. Данный вид конструкции монтируется своими руками без использования подъемной техники, так как вес 1 метра балки составляет 19 кг. По времени и способу укладки данное перекрытие более трудоемкое, чем остальные виды перекрытий. Перед тем как залить данную конструкцию, ее необходимо армировать проволокой 5-6 мм в диаметре.

    Вернуться к оглавлению

    Когда производить снятие опалубки?

    Схема мелкощитовой разборной опалубки на рамах для монолитных перекрытий.

    После соблюдения некоторых требований производится снятие опалубки с бетонных монолитных конструкций. Боковые элементы опалубки, которые меньше всего подвержены нагрузке от веса монолитной конструкции, допускается в том случае, если бетонное покрытие достигло своей максимальной прочности. Стоит быть более внимательными при удалении несущей опалубки монолитных бетонных конструкций.

    Данное действие необходимо производить тогда, когда соблюдены все нормы достижения бетонной заливки, так называемой проектной прочности: несущие элементы монолитной конструкции с пролетом до 2 м – 50%; несущие конструкции балки, прогонов, сводов, ригелей и плит с пролетом от 2 до 6 м – не меньше 70%; несущие конструкции с пролетом от 6 м – не меньше 80%; несущие конструкции, армированные несущими каркасами, – не меньше 25%.

    Вернуться к оглавлению

    Определяем прочность бетона

    Бетон набирает свою прочность на 30% приблизительно на 3-ий день, на 7-ой день прочность бетона будет составлять 60%, на 14-ый день – примерно 80% и на 28-ой день прочность бетона принято считать 100%. Однако бетон продолжает набирать свою прочность и по истечении 28-ми дней. На 90-ый день прочность бетона возрастает еще на 30-35% от 100% в 28-ой день.

    Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая от‭ ‬1/200‭ ‬для до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.

    Оптимальной температурой для затвердения бетонного монолитного состава считается 20-25 градусов. Оптимальная влажность – не выше 90%. Конечно, при возведении конструкции своими руками трудно произвести соответствующие замеры прочности бетона, но мы можем все таки ориентироваться на погодные условия и соответствующим образом делать определенные выводы о прочности нашей конструкции.

    Например, в дни, когда температура воздуха составляет 10 градусов, бетон набирает прочность 40-50% на 7-ые сутки, если же температура воздуха составляет всего лишь 5 градусов, то бетон наберет свою прочность на 30-35%. При жаркой погоде 30 градусов прочность бетона на 3 сутки составит 45%. При отрицательных температурах заливка этажа бетонным раствором своими руками не рекомендуется, так как бетон в таких условиях совсем не набирает никакой прочности.

    Существуют специальные добавки в бетонный раствор для таких случаев, но мы строим для себя и своими руками, поэтому лучше подождать. Пока вы сможете только положить балки, сделать перекрытия из дерева между этажами, соорудить и установить армированный каркас, но заливку бетоном лучше отложить. Но если вы залили балки и армированные каркасы бетонным раствором своими руками, а потом температура воздуха опустилась ниже нуля, то не спешите с решением о демонтаже опалубки, дождитесь весны и теплой погоды.

    Вернуться к оглавлению

    Подсчитаем стоимость и затраты

    Самым дешевым видом перекрытия являются сборные железобетонные перекрытия, от 35-40 долларов, несмотря на то что при этом виде перекрытий используется грузоподъемная техника. Далее идет монолитное железобетонное перекрытие. от 45 долларов, данный способ не требует грузоподъемной техники, не имеет швов и поэтому не имеет затрат на заделку швов, но в данном виде используется опалубка по всей поверхности перекрытия. Затем идет сборно-монолитное перекрытие, которое тоже не требует техники грузоподъемной, – 70-75 долларов. Затраты приведены на 1 кв.м площади перекрытия.

    Showcase Potolku Body
  • http://1popotolku.ru

  • legkoe-delo.ru

    Как сделать перекрытие между этажами

    Основные требования

    Когда мы слышим слова “перекрытие между этажами”, мы представляем себе конструкцию в доме, которая является одновременно потолком первого и полом второго этажа. Но из всего сказанного верно только то, что перекрытие в доме – это и потолок, и пол одновременно. Ведь перекрытие между этажами может быть и между подвалом и первым этажом, и между верхним этажом и крышей. Поэтому правильным будет такое определение: перекрытие – это конструкция, разделяющая здание по горизонтали, образующая этажи и отделяющая их от подвальных и чердачных помещений.

    Схема перекрытия каркасного дома.

    Перекрытие должно иметь достаточный запас жесткости и прочности, чтобы выдержать нагрузку как собственного веса, так и веса находящихся сверху мебели, оборудования и людей, и при этом не допускать прогибов. Допустимая полезная нагрузка для перекрытия между этажами – 210 кг/кв. м, а для чердачного перекрытия – 105 кг/кв. м.

    Монтируемая в доме конструкция должна обладать достаточной степенью звуконепроницаемости. Уровень пропускаемого ею шума не должен превышать установленные санитарные нормы. Поэтому для лучшей звукоизоляции нужно сделать тщательную герметизацию мест стыковки перекрытий между этажами.

    Перекрытие, разделяющее помещения с разницей температур больше 10 градусов (например, подвала и первого этажа или верхнего этажа и чердака), нужно обязательно делать теплоизолированным, чтобы оно соответствовало санитарным нормам теплозащиты.

    При монтаже нужно учитывать, что ни одна конструкция не может считаться полностью огнестойкой, но у каждого материала есть свой предел огнестойкости. Для железобетонных конструкций такой предел составляет 60 мин, оштукатуренных деревянных конструкций -15 мин, неоштукатуренных – еще меньше.

    Виды перекрытий

    Схема монолитного перекрытия.

    Перекрытия можно разделить по функциональному предназначению и по способу их конструкции. По функциональному предназначению они могут быть междуэтажными (разделяющими жилые этажи), цокольными (отделяющими подвал от первого этажа) и чердачными (отделяющим жилой этаж от чердака). Перекрытия бывают сплошные и сборные, с установкой и без установки балок. Решая вопрос, какую делать конструкцию, всегда нужно учитывать разницу в технологии установки разных видов.

    При устройстве балочного перекрытия его несущей основой являются деревянные, железобетонные или металлические балки. У балок должен быть большой запас прочности. Несущие балки устанавливают, соблюдая между ними одинаковое расстояние в 70 см или 80 см. При этом важно знать, что максимальная длина пролета для деревянных балок – не более 5 м для междуэтажных перекрытий и не более 6 м для чердачных перекрытий.

    Если строительные пролеты больше 5-6 м, то по действующим строительным нормам применение деревянных балок запрещено.

    При использовании металлических и железобетонных несущих балок ограничений по ширине пролета не существует.

    Схема опалубки монолитных перекрытий.

    Чтобы сделать сплошное перекрытие, используют или монолитные, или пустотелые плиты. Для придания дополнительной прочности и во избежание нежелательных сдвигов плиты обязательно надо садить на цементный раствор. И не следует забывать, что вес плит достаточно солидный, и вручную, без использования специальной подъемной техники, их не установить.

    У каждого вида перекрытия есть свои достоинства и недостатки. Преимуществом деревянных перекрытий является то, что их можно сделать без использования механизированных подъемных средств, причем делать их можно в любом, даже очень сложном архитектурном месте. Такое перекрытие достаточно легко и относительно недорого сделать. Главный его недостаток – такая конструкция является источником повышенной огнеопасности в доме.

    Главный козырь металлических балок по сравнении с деревянными – это большая надежность и долговечность. Ими можно перекрывать пролеты 6 м и более. Они огнестойкие и не подвержены гниению. И все же подобные перекрытия между этажами сейчас применяют редко. Во первых, при повышенной влажности воздуха на них быстро образуется коррозия. Во вторых, такое перекрытие имеет теплоизоляционные и звукоизоляционные качества значительно хуже, чем деревянные конструкции.

    Главным достоинством железобетонных балок является возможность перекрывать пролеты до 7,5 м. Однако это достоинство нивелируется тем обстоятельством, что для их укладки необходимо делать специальные подъемные приспособления, поскольку вес железобетонных балок колеблется от 175 до 400 кг.

    Монтаж балочных конструкций

    Схема балочной опалубки перекрытий.

    Основным элементом деревянного балочного перекрытия являются балки лиственных или хвойных пород дерева. Такая конструкция обычно состоит из балок, наката, пола и утеплителя. Если дом делать в виде прямоугольника, балки целесообразней класть параллельно его короткой стене. Чтобы избежать прогибов балок, их нужно класть на определенном расстоянии друг от друга, при этом следует брать в расчет две величины: сечение балок и длину пролета. При укладке балок обязательно нужно брать в расчет и толщину досок пола. Если толщина досок не более 30 мм, расстояние между балками не должно быть больше 0,5 м независимо от сечения самих балок.

    Таблица расчета сечения деревянных балок

    ШИРИНА ПРОЛЕТА, МРАССТОЯНИЕ МЕЖДУ БРЕВНАМИ, МДИАМЕТР БРЕВЕН, СМ
    2113
    0,611
    2,5115
    0,613
    3117
    0,614
    3,5119
    0,616
    4121
    0,617
    4,5122
    0,619
    5124
    0,620

    Схема монтажа перекрытия между этажами .

    Непосредственно перед установкой балок их нужно обработать антисептиком. Концы балок, которых кладутся на стену, лучше обернуть несколькими слоями рубероида, при этом торцы балок оборачивать не следует, так как обернутая балка не дышит и быстро загнивает. При укладке в гнездо между стеной дома и концами балки должен оставаться зазор в 2-3 см. Оставшееся пространство заполняют утеплителем или монтажной пеной.

    Установленные балки необходимо закрепить анкерными болтами. На боковые грани балок закрепляют т. н. черепные бруски сечением 5х5 см и с их помощью делают накат. Материалом для наката служат деревянные доски или щиты, которые крепятся к черепному бруску саморезами. Закрепленный накат нужен, чтобы по нему сделать своими руками потолок.

    Закрепив накат, нужно сделать изоляцию, которая в балочной конструкции между этажами выполняет функции звукоизоляции, а изоляция перекрытий подвала и первого этажа, а также последнего этажа и чердака дома – еще и функцию теплоизоляции. В современном строительстве чаще всего для изоляции применяется минеральная вата – материал легкий, “дышащий”, но в то же время обладающий достаточно высокой степенью тепло- и звукоизоляции. Неплохими изоляторами могут стать пенопласт, опилки, древесная стружка и керамзит.

    ?? ?Для оборудования теплоизоляции поверх наката между балками нужно положить слой толи или пароизоляционной пленки, загибая концы на балки. Толщина любого утеплителя для перекрытия между этажами составляет не меньше 10 см, а между холодными и отапливаемыми помещениями – не меньше 25 см.

    Железные и железобетонные балки

    Перекрытие с использованием железных балок делается с помощью прокатного профиля: швеллеров и уголков, которые являются несущими элементами конструкции. Между железными балками ложатся железобетонные плиты толщиной до 9 см. Сверху по этим плитам кладется слой шлака и фиксируется с помощью железобетонной стяжки. Толщина этого слоя – до 10 см.

    Схема межэтажного крепления панелей.

    Расстояние между железобетонными балками составляет от 60 до 100 см. Межбалочное пространство заполняют в зависимости от материала будущего пола: если материалом для пола будет служить паркет, то обычно используют легкобетонные плиты, а при полах из линолеума – пустотелые легкобетонные блоки. Оставшееся пространство между балками и плитами заполняют цементным раствором и затирают. Перекрытие между этажами в обязательном порядке нужно звукоизолировать, а на чердачных и цокольных перекрытиях – еще и теплоизолировать.

    Монтаж безбалочных (сплошных) перекрытий

    Безбалочные (сплошные) перекрытия являют собой или сплошную монолитную плиту или вплотную уложенные панели. Характерная их особенность в том, что они выполняют одновременно и несущие, и ограждающие функции. По технологии выполнения перекрытие может быть сборным, монолитным или комбинированными.

    В настоящее время среди названных наиболее популярно, особенно в строящихся кирпичных домах, сборное железобетонное перекрытие. Для его устройства используют две разновидности панелей: сплошные и многопустотные. Выбор панели зависит от несущей способности стен и ширины пролета.

    Их преимущество по сравнении с деревянным перекрытием – высокая прочность. Они рассчитаны на полезную нагрузку больше 200 кг/ м2. Такое перекрытие не горит, не боится сырости и практически не нуждается в уходе. А к их недостаткам следует отнести то, что не всегда есть возможность приобрести готовые плиты требуемых размеров, так как заводами они выпускаются стандартных размеров. И не следует забывать, что при монтаже железобетонного перекрытия не обойтись без грузоподъемной техники.

    При монтаже сборных железобетонных перекрытий между этажами плиты необходимо обязательно посадить на слой цементного раствора. Опора на стены дома (при условии толщины стен не меньше 250 мм) не должна быть меньшей 100 мм. Удаление швов между плитами происходит с помощью цементного раствора.

    Схема безбалочного перекрытия.

    Монолитное железобетонное перекрытие представляет собой опирающуюся на несущие стены монолитную плиту, изготовленную из бетона марки 200. Толщина такой плиты колеблется от 8 до 12 см. Перекрытие монтируют таким образом: сначала на подготовленные гнезда укладываются стальные несущие балки, затем к этим балкам подвешивается деревянная опалубка, поверх опалубки между балками помещается железная арматура толщиной 6-12 мм и только после этого выполняется бетонирование плиты перекрытия.

    Главные преимущества такого способа устройства перекрытия между этажами в высоком качестве бетонной поверхности, отсутствии стыковочных швов и возможности сделать такое перекрытие в доме любой архитектурной формы. Важно еще и то, что при устройстве этого вида практически отпадает необходимость в дорогостоящей специальной подъемной технике. Если у вас есть время и возможность на устройство, а затем удаление деревянной опалубки по всей площади перекрытия, то это конструктивное решение среди монолитных перекрытий будет лучшим.

    Суть конструкции сборно-монолитных перекрытий в том, что межбалочное пространство заполняется пустотелыми блоками, поверх которых сверху наносится слой бетона. Такое перекрытие имеет улучшенные теплоизолирующие свойства. Кроме того, устройство такого перекрытия значительно сокращает сроки строительства. Однако при укладке такой конструкции все приходится делать своими руками, это процесс очень трудоемкий, и при строительстве дома выше второго этажа применять его нецелесообразно.

    Сборно-монолитное перекрытие монтируют следующим образом: балки укладываются на стены на расстоянии 60 см. Погонный м балки весит не более 19 кг, что позволяет не привлекать к укладке балок подъемные приспособления. На балки укладывают керамзитобетонные или полистиролбетонные пустотные блоки (вес одного блока из керамзитобетона – 14 кг, из полистиролбетона – 5,5 кг). Такой вес позволяет производить укладку блоков вручную.

    ?После укладки блоков подготовленная конструкция фактически является несъемной опалубкой, поверх которой, усилив арматурной железной сеткой с ячейками 100х100 мм, укладывают слой монолитного бетона марки 200.

    Инструменты для строительства:

    • пила;
    • молоток;
    • ножовка по металлу;
    • лопата совковая;
    • кельма.

    В одном, к тому же ограниченном по объему, материале нет возможности полностью раскрыть такую сложную тему, как устройство междуэтажных перекрытий, особенно учитывая разнообразия их видов. Поэтому задача была свести в одном материале основные, узловые моменты устройства перекрытий между этажами из различных материалов, чтобы вы могли использовать их с наибольшей для себя пользой.

    o-cemente.info

    Как правильно сделать бетонное перекрытие между этажами



    К нам на сайт пришло письмо от Сергея Кудрявцева из г. Рязани такого содержания: «Купил я кирпичный дом в два этажа и с подвалом. Решил отремонтировать полы на первом этаже и столкнулся с проблемой – надо менять перекрытие. А вот как правильно сделать бетонное перекрытие между этажами своими руками не знаю.



    Дом посредине разделен капитальной стеной на две половины. Между первым и вторым этажами в качестве перекрытия уложены бетонные плиты. А вот между подвалом и первым этажом лежат деревянные доски толщиной 50 мм. Причем, в одной половине дома – по металлическим балкам, а в другой – по деревянным.



    Как правильно сделать бетонное перекрытие между этажом и подвалом? Прикинул два основных варианта:





    Вариант первый. В комнате с металлическими балками демонтировать настил и по балкам уложить бетонные плиты. Затем поверхность пола выровнять бетонной стяжкой. В другой части дома, заменить деревянные балки на металлические, а затем на них также уложить бетонные плиты. Но плиты потребуются компактные, весом не более 100 кг, чтобы можно было справиться с ними, делая перекрытие между этажом и подвалом. Имеющиеся в продаже оказались к тому же коротки и не закрывают пролетов межу балками.



    Вариант второй. Можно попробовать залить бетон поверх имеющегося деревянного настила и устроить монолитное перекрытие. Для этого вначале нужно будет заменить деревянные балки на металлические, затем перестелить доски, и поверху залить бетоном. Этот вариант мне кажется более простым и дешевым. Но как это сделать правильно и технически грамотно, не знаю.



    Подскажите, на каком варианте лучше остановиться, какова должна быть толщина перекрытия, следует ли его армировать и, если да, то каким образом?»



    Ответ на это письмо подготовил мой сосед по даче Петрович, в прошлом заслуженный строитель СССР.



    «Уважаемый Сергей. Постараюсь рассказать вам коротко, как сделать бетонное межэтажное перекрытие своими руками в вашем случае. Второй вариант действительно более прост и надежен. Но он требует некоторых технических доработок.





    Перед тем как залить бетон на деревянный пол, который выполняет в данном случае роль опалубки, необходимо установить арматуру, состоящую из   металлических стержней или прутка. Концы арматуры должны заходить на 5-10 см на несущие стены дома. Это создаст достаточную опору для монолитной плиты. Стержни арматуры должны пересекаться под прямым углом, образуя сетку. В местах пересечения их скрепляют обычной проволочной скруткой.







    Чтобы сделать бетонное перекрытие правильно, его толщина должна быть не меньше 10-12 см. Причем по всему перекрытию она должна быть одинаковой. Точно зафиксировать этот размер можно при помощи специальных пластмассовых реперов.





    После того как бетон полностью застынет, а для этого потребуется не менее 21 дня, реперы можно будет аккуратно вынуть. Вот так можно правильно сделать бетонное перекрытие между этажом и повалом в вашем доме».







    Звукоизоляция: снижение шума между этажами

    Живете ли вы в доме, квартире или кондоминиуме, шум с других этажей может сильно раздражать. Решение? Улучшите звукоизоляцию полов и потолков. Мы расскажем, как это сделать.

    Конечно, стены также могут играть роль в передаче звуков, но здесь мы сосредоточимся на том, что вы можете сделать со своими полами и потолками, чтобы улучшить акустику.

    Сравнение воздушного шума и ударного шума

    За вашей дилеммой в отношении децибел стоит два основных типа шума.

    Воздушный шум

    • Он исходит от голосов людей, звонков телефонов, телевизора и т.д.

    Ударный шум

    • Это вызвано прямым контактом с поверхностью: что-то упало, шаги ребенка, ходьба на каблуках (или каблуках) и т.д. деревянный каркас, например).

    3 эффективных способа снижения шума между этажами

    Идея состоит в том, чтобы разделить материалы, которые соединяются друг с другом — пол, балки, деревянные планки обрешетки и потолочные панели.

    CAA-Quebec Residential Advisory Services может порекомендовать специалистов по теплоизоляции и звукоизоляции или помочь вам подготовиться к ремонту самостоятельно, если вы предпочитаете.

    A — Заменить потолок для улучшения акустики

    1. Снимите гипсокартон потолка (или другую поверхность) и планки обрешетки, прикрепленные к балкам.
    2. Установите изоляцию, например стекловолокно или целлюлозную вату между балками пола, чтобы полностью заполнить полость. Совет профессионала: исследования показали, что все варианты этого типа изоляции обеспечивают примерно одинаковые звукопоглощающие характеристики.
    3. Закрепите упругие каналы на расстоянии 24 дюйма (61 см) по центру под конструкцией пола.
    4. Установите два слоя гипсокартона типа X ½ дюйма (12 мм), вкручивая его в каналы и перекрывая слои как минимум на 12 дюймов (300 мм).
    5. Нанесите акустический герметик по всему краю, где стена соединяется с потолком между двумя слоями гипсокартона.

    B — Звукоизоляция потолка без демо

    Вы также можете улучшить звукоизоляцию, соорудив подвесной потолок под существующим потолком. Вот как это сделать:

    1. Прикрепите стандартные металлические стойки 2½ дюйма (64 мм), расположенные на расстоянии 24 дюйма (61 см) по центру, к деревянным планкам обрешетки существующего потолка.
    2. Вставьте розовый ватин из стекловолокна размером 2½ дюйма (64 мм) между стойками.
    3. Прикрепите слой гипсокартонных панелей толщиной 12 мм к стойкам.

    C — Измените напольное покрытие на лучшую звукоизоляцию

    Вы также можете улучшить звукоизоляцию, заменив пол.

    Идея снова состоит в том, чтобы отделить пол от конструкции здания. Установив акустическую мембрану в качестве подслоя, который не прибивается и не ввинчивается в конструкцию, вы уменьшаете как воздушный, так и ударный шум.

    • Изучите особенности желаемого продукта; Толщина и плотность мембраны являются наиболее важными аспектами, которые следует учитывать.
    • Выбирая напольное покрытие, чем мягче поверхность, тем меньше звук от удара (например, ковер или деревянный пол).

    Если из-за шума в вашем доме у вас болит голова, эти корректирующие меры должны помочь вам обрести покой и тишину, о которых вы так мечтали!

    Источник: Canadian Mortgage and Housing Corporation (CMHC)

    Молекулярные орбитали бензола Pi — основная органическая химия

    Молекулярные орбитали бензола Pi

    Сегодня давайте рассмотрим, как нарисовать молекулярные орбитали бензола. бензол. Мы сравним их с молекулярными орбиталями для (линейного) гексатриена.Главный вывод состоит в том, что, сравнивая молекулярные орбитали этих двух 6-электронных пи-систем, мы откроем глубокую загадочную загадку того, почему бензол так необычайно стабилен.

    Быстрый спойлер. Вот как выглядят молекулярные орбитали бензола.

    В оставшейся части этого поста мы расскажем, как мы пришли к этому рисунку и что он означает.

    Содержание

    1. Краткий обзор: как нарисовать молекулярные орбитали Pi для данной системы Pi
    2. Построение диаграммы молекулярных орбиталей Pi для бензола: гексатриен и бензол имеют шесть молекулярных орбиталей Pi
    3. с наименьшей энергией Молекулярные орбитали гексатриена и бензола имеют нулевые узлы
    4. «Пентхаус» M.О. Диаграмма (наивысший уровень энергии) имеет максимальное количество узлов
    5. Бензол имеет узловые плоскости . Максимальный уровень энергии имеет 3 узловые плоскости
    6. Где мы разместим узлы на промежуточных уровнях энергии бензола?
    7. Молекулярная орбитальная диаграмма бензола: соединяем все вместе
    8. Заполнение остальной части изображения для бензола
    9. Почему бензол более стабилен, чем гексатриен?
    10. Примечания
    11. (Расширенный) Ссылки и дополнительная информация

    1.Краткий обзор: как нарисовать молекулярные орбитали Pi для данной системы Pi

    Ранее мы рассмотрели молекулярные орбитали аллильной системы и бутадиена. Мы извлекли некоторые ключевые уроки для построения молекулярных орбиталей (линейных) пи-систем, которые я быстро воспроизведу здесь.

    Думайте о построении орбиталей пи как о строительстве многоквартирного дома, хотя и с некоторыми странными муниципальными строительными нормами и причудливым поведением арендаторов.

    • Количество пи-орбиталей в пи-системе равно количеству участвующих атомных p-орбиталей. Для бутадиена (n = 4) мы увидели, что уровни энергии пи-системы сложены, как четырехэтажный жилой дом. И гексатриен, и бензол имеют шесть р-орбиталей (n = 6), поэтому мы должны ожидать шесть пи-орбиталей для каждой.
    • Количество узлов увеличивается с каждым последующим уровнем энергии. «Узел» — это место, где есть изменение фазы между соседними p-орбиталями (то есть там, где они не могут конструктивно перекрываться). На самом низком уровне энергии («нижний этаж», если хотите) все p-орбитали выровнены одинаково, и, следовательно, он имеет нулевые узлы между p-орбиталями ( не считая узла, присущего p-орбиталям, который лежит в плоскость молекулы ).Это обеспечивает максимально возможную делокализацию электронов и, следовательно, имеет самую низкую энергию. Вот как выглядит «первый этаж» для бутадиена:


    Самый высокий уровень энергии («пентхаус» нашего здания) имеет (n – 1) узлов. Мы видели, что для бутадиена (n = 4) наивысший энергетический уровень имеет три узла между орбиталями (отмечены здесь красными линиями).

    Первый этаж и пентхаус рисовать проще всего, потому что они следуют простым правилам: выровняйте все фазы или чередуйте все фазы.

    Сложная часть — это рисование орбиталей на промежуточных уровнях энергии из-за квантово-механического муниципального постановления, которое я называю правилом сбалансированного узла . Потому что (математика) узлы нельзя просто разместить где угодно; они всегда расположены симметрично относительно центра орбитали.

    • Один узел должен прорезать центр молекулярной орбитали.
    • Два узла должны быть размещены на равном расстоянии от центра (т.е. так, чтобы они были сбалансированы по отношению к центру)
    • Каждый последующий уровень энергии добавляет дополнительный узел.Обратите внимание, что орбиталь с нечетным числом узлов всегда будет иметь один узел в центре.

    Последняя задача при рисовании молекулярных орбиталей — заполнить наше здание жильцами (электронами), используя знакомый принцип Ауфбау: начиная с первого этажа, каждая единица (орбиталь) заполняет по одному электрону за раз до максимума. размещение двух человек. 1

    Теперь применим эту схему к гексатриену и бензолу.

    2. Построение диаграммы молекулярных орбиталей Pi для бензола: у гексатриена и бензола по шесть молекулярных орбиталей Pi

    Надеюсь, все будет просто! Шесть p-орбиталей в пи-системах бензола и гексатриена будут давать шесть пи-орбиталей.

    Уровни в гексатриене штабелируются как шестиэтажное здание. Бензол имеет другое расположение, причины которого мы вскоре увидим ниже.

    Обратите внимание, что все три нижних орбитали являются связывающими орбиталями, а три верхних орбитали — разрыхляющими. Только три нижних «этажа» заняты нейтральным гексатриеном. (Если бы все этажи в этом здании были полностью заполнены жильцами (электронами), здание бы быстро самоуничтожилось. Поговорим о взломанном здании)

    3.Молекулярные орбитали гексатриена и бензола с наименьшей энергией имеют нулевые узлы.

    Следуя схеме, описанной выше для бутадиена, мы сначала рисуем «первый этаж» с одинаковым выравниванием фаз всех p-орбиталей. Неважно, рисуете ли вы «затененные» или «белые» доли вверх или вниз, если все они нарисованы одинаково.

    Вот как они выглядят для гексатриена и бензола:

    4. «Пентхаус» M.O. Диаграмма (наивысший энергетический уровень) имеет максимальное количество узлов

    Молекулярные орбитали наивысшей энергии имеют p-орбитали с полностью чередующимися фазами.

    Как и на первом этаже, молекулярную орбиталь с наивысшей энергией («пентхаус») пи-системы также легко нарисовать.

    Изобразите все p-орбитали с чередующимися фазами. Никакие две соседние p-орбитали не должны иметь лепестков с одинаковой фазой.

    Для линейных систем, как мы видели, это дает наивысший уровень энергии (n – 1) узлов. Для гексатриена (n = 6) это означает, что на самом высоком уровне энергии будет 5 узлов.

    А как насчет бензола? Здесь все становится интересно.

    5. Бензол имеет узловые

    Плоскости . Максимальный уровень энергии имеет 3 узловые плоскости

    В случае циклических систем правило (n – 1) не выполняется. Построение молекулярной орбитали бензола с 5 узлами похоже на решение 5 граней кубика Рубика: невозможно. Миллион долларов, если вы докажете, что я неправ: попробуйте!

    Однако мы можем легко нарисовать орбиталь, где все фазы чередуются. Но в этом случае мы можем насчитать шесть мест, где меняются фазы.Вместо того, чтобы рассматривать их как отдельные узлы, возможно, более полезно думать о них как о трех узловых плоскостях , которые пересекают молекулу в различных точках.

    Эта орбиталь имеет нулевое перекрытие между соседними p-орбиталями, и поэтому электроны на этой орбитали имеют минимально возможную делокализацию. Следовательно, они обладают высшей энергией.

    6. Где мы разместим узлы на промежуточных уровнях энергии бензола?

    Как мы уже говорили, сложная вещь при построении молекулярных орбиталей pi — это знать, где разместить узлы на промежуточных уровнях.

    Для гексатриена второй этаж (один узел) довольно прямолинейный: мы помещаем узел в центр, например:

    Невозможно нарисовать циклическую пи-систему с одним узлом, но мы можем нарисовать систему с один узловой самолет . Здесь, например, мы нарисовали узловую плоскость, которая пересекает две одинарные связи:

    Но подождите! На самом деле есть второй способ сделать это. Мы также можем провести узловую плоскость через атом, вот так.

    Эти две молекулярные орбитали (π 2 и π 3 ) имеют одинаковое количество узловых плоскостей и, следовательно, имеют одинаковую энергию. В химии мы обычно описываем это, говоря, что орбитали — вырожденные .

    Это действительно ключевое отличие молекулярно-орбитальной картины циклической системы от ациклической системы: две единицы могут сосуществовать на одном этаже. Для бензола — , что приводит к снижению энергии.

    7.Заполнение остальной части изображения для бензола

    Вот третий, четвертый и пятый «этажи» для системы гексатриен-пи, которые имеют два, три и четыре узла соответственно.

    Для бензола следующий уровень имеет две узловые плоскости. Опять же, есть два способа сделать это: разрезать связи или разрезать атомы. Опять же, они имеют одну и ту же энергию.

    8. Схема молекулярных орбиталей бензола: объединяем все вместе

    Последний шаг — собрать все пи-орбитали вместе (по «этажам»), а затем заполнить каждый уровень электронами («арендаторами») .

    Вот полная картина молекулярной орбитали для гексатриена:

    Полная картина молекулярной орбитали бензола была нарисована в верхней части сообщения, но здесь она снова для вашего удовольствия без прокрутки:

    См. Ключ разница? Не за горами описать это как «более эффективное накопление уровней энергии».

    9. Почему бензол более стабилен, чем гексатриен?

    Циклическая пи-система позволяет двумя способами разместить одну узловую плоскость: сквозная связь или сквозной атом.В случае бензола это означает, что на втором и третьем «этажах» есть по два блока с одинаковой энергией — они «вырожденные».

    Если следовать нашей довольно грубой аналогии, в обоих зданиях есть шесть «арендаторов», но в случае бензола эти арендаторы не так высоко над землей — и, следовательно, имеют меньше потенциальной энергии.

    С точки зрения химии, самые высокие занятые молекулярные орбитали (ВЗМО) бензола имеют меньшую энергию, чем самые высокие занятые молекулярные орбитали (ВЗМО) гексатриена. И для наших целей эта более низкая энергия пи-электронов приводит к более низкой реакционной способности.[Примечание 3]

    Это несовершенная аналогия, но для наших целей подойдет.

    В следующем посте давайте посмотрим, сможем ли мы исследовать молекулярные орбитали антиароматического циклобутадиена и аналогичным образом получить представление о его необычной нестабильности .

    Спасибо Тому Страбл за его вклад в эту статью.


    Примечания

    1. До изобретения лифта офисы на первых этажах зданий были наиболее востребованными.Принцип Aufbau восходит к тем временам, когда «пентхаус» был наименее желанным этажом в здании, потому что требовал подниматься по лестнице.
    2. Начнем с π6 молекулярной орбитали бензола, у которой есть шесть мест, где меняются фазы. Перевернув фазы любой из этих p-орбиталей, вы получите молекулярную орбиталь с 4 узлами (двумя узловыми плоскостями). Аналогичным образом можно показать, что молекулярные орбитали бензола могут иметь только четное число узлов.
    3. В частности, чем ниже энергия HOMO, тем ниже его реакционная способность как нуклеофила.

    (Advanced) Ссылки и дополнительная литература

    1. Quantentheoretische Beiträge zum Benzolproblem
      Die Elektronenkonfiguration des Benzols und verwandter Verbindungen
      Erich Hückel
      Zeitschri –286
      DOI:
      10.1007 / BF01339530
      Эрих Хюккель добился признания, разработав вместе с Питером Дебаем теорию сильных электролитов в 1923 году, а затем применив упрощенную версию квантовой теории к p-электронам в сопряженных молекулах, которые стали известная как теория молекулярных орбиталей Хюккеля (HMO).Хотя он никогда явно не формулировал «правило 4n + 2», это было очевидно из его работы. Хюккель показал, что моноциклические системы с непрерывным сопряжением, содержащие 6, 10, 14 и т.д. p-электронов, обладают дополнительной стабилизацией и являются ароматическими. Но точнее ссылаться на «правило Хюккеля 4n + 2 p-электронов», а не на «правило Хюккеля».
    2. Мнемоническое устройство для молекулярных орбитальных энергий
      Артур А. Фрост и Борис Мусулин
      J. Chem.Phys. 1953, 21 , 572
      DOI:
      10.1063 / 1.1698970
      Происхождение мнемонического устройства «Морозный круг» для определения МО электроциклических систем.
    3. Crocker, Not Armit and Robinson, Begat the Six Aromatic Electrons
      Александру Т. Балабан, Пол фон Р. Шлейера и Генри С. Рзепа
      Chemical Reviews 2005, 105 (10 ), 3436-3447
      DOI:
      1021 / cr0300946
      Обзор некоторых очень известных химиков по истории теории ароматичности свидетельствует о том, что происхождение 6 p-электронов бензола постоянно неверно цитируется в литературе! Хорошее чтение для тех, кто интересуется историей химии.

    Надземный бассейн Руководство по установке

    Установка наземного бассейна — простой проект выходного дня для 2-3 человек. Зачем платить какой-то компании за установку наземного бассейна больше, чем стоимость бассейна? Если вы рассчитываете их почасовую ставку, с вас будут платить более 300 долларов в час за установщиков наземных бассейнов. Сделай сам и установи свой бассейн!

    С помощью всего 1-2 помощников, нескольких простых ручных инструментов и дрели вы можете установить надземный бассейн и наполнить его водой из шланга за 1 день.Если у вас есть наклонный склон, проблемы с дренажем или вы погружаете бассейн в землю, вам потребуется 2 дня работы. Однажды нужно вырезать и сортировать землю, а на следующий день — собрать бассейн.

    МЕСТО, РАСПОЛОЖЕНИЕ, РАСПОЛОЖЕНИЕ

    Выбор лучшего места для вашего бассейна — важное решение, их очень сложно перенести позже! Проще всего подготовить ровное и близкое к горизонтальному участку место, но для многих домов лучшим местом является наклонный склон холма. В этом случае они врезаются в склон холма и строят подпорную стену из блоков или бруса, оставляя не менее 10 футов от стен бассейна до начала склона.

    • Рядом с водой, садовый шланг, который можно использовать для наполнения бассейна.
    • Близко к источнику питания, заземленная розетка GFI для подключения насоса.
    • Рядом с домом или, по крайней мере, видно из дома.
    • Близко к неудачам или легким ударам, но не вторгается.
    • Солнечное место, без нависающих и близлежащих деревьев.
    • Хороший дренаж вокруг бассейна и вдали от него.

    Установить надземный бассейн проще, чем вы думаете.Проект выходного дня для вас, но большая экономия для вашего кошелька. Возьмем, к примеру, 24-футовый круглый бассейн .

    За неделю до: Позвоните 811, прежде чем копать на своей территории. Звонок на номер 811 назначит технику, который придет к вам домой и отметит участок для подземных коммуникаций. Это закон, даже если ваш двор очень ровный и вы не планируете копать глубоко.

    Чтобы начать установку надземного бассейна, поместите колышек в центр земли, где вы хотите установить бассейн.Наденьте конец рулетки на столб и измерьте расстояние 13 футов. Если измерить расстояние в 13 футов от центра, получится диаметр 26 футов, так что у вас будет 1 фут для работы. Медленно пройдя по периметру, используйте аэрозольную краску или известь, чтобы обозначить внешний периметр круга. Плоской лопатой или лопатой удалите всю траву и неровный верхний слой почвы в пределах круга. Вы можете арендовать дерн-резак, если хотите повторно использовать дерн в другом месте; но что за зверь в эксплуатации!

    После удаления грубых материалов пора выровнять поверхность.Самый важный шаг! Это можно сделать на уровне сайта, на уровне транспорта или на уровне линии. Положите кирпичи в землю с каждой стороны бассейна и положите кирпичи в землю с другой стороны. Сделайте это в нескольких местах по периметру бассейна, чтобы поверхность была ровной. Если у вас нет доступа к этим необычным инструментам, вы можете уложить 8 футов 2 × 4 на только что очищенную и выровненную поверхность, чтобы «проверить уровень» с помощью столярного рычага.

    Важно: Любой уклон до земли, даже сантиметровая разница из стороны в сторону, приведет к неравномерному уровню воды в бассейне.Если разница более чем небольшая, значит, в наземном бассейне с неравномерным уровнем воды давление на стенки, расположенные с высокой стороны бассейна, может быть неравномерным.

    Выравнивание грунта: Теперь начинается настоящая работа. Если у вас есть наклонное место или склон холма, с которым вам нужно бороться, вам может потребоваться использовать погрузчик с бортовым поворотом или иным образом получить механическую помощь. Если земля достаточно ровная, работу можно проводить кирками и лопатой. Лопата с плоским и квадратным носком — хороший инструмент для стрижки выступов.Возможно, вам не потребуется фактически удалять грязь, но избавьтесь от сорняков и камней, разгребая участок садовыми граблями.

    При выравнивании земли помните: Более низкие высокие точки для встречи с низкими точками , не заполняйте низкие точки, чтобы встретить высокие точки! Не устанавливайте бассейн на рыхлой грязи, наполненной водой, он ОЧЕНЬ тяжелый. Удалите возвышенности, чтобы соответствовать уровню низких мест, чтобы вокруг было ровное твердое покрытие.

    Чтобы проверить уровень, используйте 8 футов длиной 2 × 4, с плотницким уровнем, приклеенным к дереву.Перемещайте 2 × 4 по окружности бассейна, удерживая один конец в центре и перемещая его снаружи. Работайте над каждым «кусочком пирога», выравнивая землю и затем продвигаясь вперед, пока не пройдете весь круг. Также полезно снова установить центральную ставку, привязав строку к другой ставке за пределами периметра пула. Проверка на равное расстояние от струны до земли. Работайте над областью, пока земля под струной не станет ровной до самого края, затем переместите струну на несколько футов и повторите.

    После того, как дно бассейна выровнено, поместите в середину зоны бассейна материал пола — будь то песок, каменная пыль или вермикулит. Начните сборку соединителей нижней направляющей, чтобы получился 24-футовый круглый круг. Вернитесь назад и убедитесь, что у него одинаковый диаметр со всех сторон, а не 23 дюйма в одну сторону и 24 дюйма в другую. Некоторые 24-футовые круглые бассейны не обязательно имеют размер точно 24 фута. Некоторые могут быть немного меньше или больше, просто убедитесь, что они не слегка продолговатые, а расположены по идеальному кругу.

    Установите блоки на место: Во-первых, поместите несколько кольев за собранный рельс в землю, чтобы предотвратить его перемещение, пока вы продолжаете работу. После того, как круг станет круглым, копните на дюйм вниз и поместите блок для террасы 8 ″ x 16 ″ под каждый соединитель рельсов. Блоки патио выглядят как плоские шлакоблоки, толщиной всего 1,5 дюйма; вы можете получить их в любом домашнем магазине. Блоки должны быть установлены в землю, даже с окружающей землей, чтобы вы не поднимали нижнюю направляющую вверх и не отрывались от земли.Нижняя направляющая должна располагаться на твердом основании по всему периметру и на блоках патио при каждом соединении. Продолжайте выравнивать рельс, переходя от 1 квартала к следующему. Убедитесь, что все блоки расположены одинаково и точно на одном уровне друг с другом, а рельс надежно поддерживается по всей длине.

    Утрамбовка и увлажнение: Если почва рыхлая, рекомендуется утрамбовать ее вручную или использовать моторизованный трамбовщик. Бассейн будет весить от 50 до 110 000 фунтов. когда он полон воды, убедитесь, что ваша почва утрамбована, иначе бассейн сделает это за вас, но, возможно, неравномерно.Используйте воду из разбрызгивателя газона, чтобы пропитать участок и помочь грязи осесть на место.

    Чтобы сохранить мотивацию. Со временем ЭТО может стать Вашим!

    Дно бассейна / Основание бассейна: Чтобы защитить подкладку бассейна, рекомендуется засыпать голую почву песком или другим гладким уплотняемым материалом. Два дюйма песка — хорошая основа для наземного бассейна; это дешево, доступно и приятно на ощупь. Проблема в том, что он слишком мягкий, и со временем начнут появляться следы от каблуков и другие неровности пола.Каменная пыль лучше песка, так как она более плоская и сопротивляется смещению. Основа из вермикулита или смесь песка и бетона также может быть использована для получения наиболее прочного и твердого материала пола. Чтобы распределить уровень материала, снова используйте колья и веревки, а также плотницкий уровень, приклеенный к 8 ‘2 × 4.

    Разгладьте основание большим шпателем или деревянной теркой, а затем утрамбуйте пол тяжелым инструментом для трамбовки. Затем используйте щётку и аккуратно подметите дно бассейна, чтобы удалить следы утрамбовки и обеспечить гладкое и ровное дно.После утрамбовки и разглаживания нанесите легкий туман на все дно бассейна, чтобы пол затвердел и укрепил. Если вы устанавливаете напольную подушку, чтобы защитить лайнер и обеспечить гладкое дно бассейна, устойчивое к пяткам и отметинам, сейчас самое время установить либо набивку пола, либо защиту лайнера.

    Соедините нижнюю направляющую: Нижняя направляющая — это направляющая, которая удерживает стенку бассейна и стойки в заблокированном положении. Детали нижнего рельса соединяются встык, где они встречаются на каждой соединительной пластине, которая также служит опорной пластиной для вертикальных стоек между каждой стеной.После того, как вы зафиксируете все поручни, сделайте несколько поперечных измерений, чтобы убедиться, что бассейн идеально круглый или овальный. Вы также можете проверить уровень еще раз, проведя струнами через бассейн, от плиты основания к плите основания. Плотно натяните веревку и удерживайте плотник на уровне веревки. Вы также можете использовать транзит или выстрелить лазерным лучом из брусчатки через бассейн к противоположной брусчатке. Проверьте уровень на каждом блоке патио, прежде чем стрелять лазером по бассейну.Дно или пол бассейна должны доходить до вершины каждого блока внутреннего дворика, который вы устанавливаете для поддержки каждой стойки.

    Выкатная стенка бассейна: Материал стенки бассейна — сплошной лист из оцинкованной и ламинированной стали, плотно скрученный. При установке стенки бассейна ее нужно раскатывать, одновременно вдавливая нижнюю часть стены в нижнюю направляющую или направляющую. На этом этапе вам понадобятся 2 помощника, которые помогут стабилизировать стену и удерживать ее на пути, пока вы разворачиваете стену.Подложите кусок картона под рулон, чтобы предотвратить образование трещин на полу и не повредить основание стены, пока вы ее перемещаете.

    Вырез скиммера обычно находится близко к началу рулона, поэтому начните с того места, где вы хотите, чтобы скиммер был, где также будут расположены помпа и фильтр. Спустя всего 3-5 минут стена встанет на направляющую, используйте болты, чтобы соединить оба конца вместе, убедившись, что гладкие концы болтов с кареткой находятся внутри, а гайки — снаружи бассейна. стена.

    Установите стойки, стабилизаторы и верхнюю направляющую: Закрепите стойку, защелкнув ее на опорной плите с внешней стороны стены. Поместите стабилизирующую пластину в верхнюю часть стойки и прикрутите к стойке. Теперь поместите верхнюю направляющую на верхний край стены и прикрутите к стойкам.

    Установите пену, если хотите: Пена на стенах придает приятное мягкое прикосновение и помогает защитить подкладку. То же самое и с набивкой для пола, которую можно разместить под подкладкой.У нас есть пена Pool Cove, которая используется для создания плавного и равномерного перехода между стенкой бассейна и дном и помогает защитить лайнер от чрезмерного растяжения в этой области.

    Установите виниловую подкладку для бассейна: с 2-3 помощниками, накиньте подкладку на стенки бассейна и закрепите ее накладками. Для вкладышей с бисером прикрепите приемник борта к верхней части стенки бассейна и защелкните край вкладыша в направляющей.

    Поместите контейнер с подкладкой в ​​бассейн и разверните его.Если погода холодная, храните лайнер в помещении до использования, чтобы винил стал более податливым. Сделайте шов по периметру дна на полпути вверх по бухте. Повесьте подкладку на стену (предполагая, что это подкладка внахлест) и прикрепите подкладку к верхней части стены с помощью прилагаемых зажимов. Попросите кого-нибудь с внешней стороны стены бассейна надеть ваши стойки (боковые опоры) и установить нижнюю направляющую поверх бортовых планок, чтобы бассейн оставался жестким.

    Установка лайнера: После того, как вы установили лайнер, вы можете использовать Shop-Vac, чтобы «закрепить» лайнер, используя всасывание, чтобы плотно прижать его к стене и полу бассейна перед заполнением водой.Пропустите шланг Shop-Vac через отверстие для скиммера между стеной и облицовкой и вниз примерно на 3 дюйма от бухты бассейна. Используя клейкую ленту, обмотайте скиммером отверстие и возвратное отверстие и включите Shop-Vac. Это подтянет подкладку на место по всему периметру, и если есть какие-либо складки, вы можете переместить подкладку, чтобы ослабить их, и подтолкнуть к стене.

    После того, как морщины удалены, оставьте Shop-Vac включенным и начните наполнять бассейн, поместив садовый шланг (или два) в середину пола.Когда у вас будет около 6 дюймов воды в бассейне, выключите пылесос и осторожно вытяните шланг из-за лайнера. Держите бассейн наполненным, пока вы надеваете оставшиеся верхние направляющие и верхние соединители. Когда вода попадет прямо под скиммер и возвратные отверстия отключают его.

    Установка лицевых пластин: Там, где находится отверстие флотатора, используйте бритвенный нож и сделайте маленький крестик на лайнере через отверстие флотатора в стене. Поместите одну прокладку за вкладыш, если она еще не приклеена.Поместите вторую прокладку поверх лайнера и совместите отверстия с лицевой панелью. Используйте большую головку Phillips №3 и убедитесь, что винты плотно затянуты, пока пластик не заскрипит. Затем с помощью бритвенного ножа обрежьте скиммер изнутри, сохранив его как виниловый материал для ремонта.

    Там, где находится обратное отверстие, воспользуйтесь бритвенным ножом и сделайте небольшой крестик на вкладыше через отверстие возвратного фитинга в стене. Установите обратную стенку с уже снятой задней частью (большой гайкой) и протолкните ее через стену изнутри бассейна наружу — с уже установленной прокладкой.Обрежьте излишки винила, обертывающие резьбу снаружи бассейна, поместите прокладку и гайку снаружи и затяните вручную. После того, как он плотно прилегает, поверните его еще раз с помощью фиксатора с канавкой или больших плоскогубцев.


    Прежде чем вы это осознаете, день становится длинным, и готово! Для меня создание собственного наземного бассейна стоит того, чтобы сэкономить как минимум 1000 долларов или больше, не говоря уже о праве хвастовства и улыбках на лицах членов вашей семьи. Осталось только взорвать плот для бассейна, установить волейбольную сетку, добавить немного хлора и наслаждаться новым наземным бассейном, который вы установили!

    Взгляните на нашу новую линейку высококачественных наземных бассейнов в In The Swim — с непревзойденными ценами и неограниченной бесплатной технической поддержкой от меня и других экспертов SPP Pool!

    Вот видео с другого замечательного ресурса по пулам, POOLCENTER.com, теперь часть семьи In The Swim!

    Я искренне надеюсь, что вам понравится ваш бассейн, как я наслаждаюсь своими бассейнами на протяжении многих лет!


    Ларри Вайнберг
    SPP Pool Expert

    Инструменты и формы | Колледж | Чикагский университет

    Форма согласия на регистрацию студента колледжа

    Эта форма предназначена для студентов колледжа, чтобы добавить закрытые классы или те, которые требуют согласия или предварительных условий. Эти формы могут быть отправлены после начала периода согласия.

    Форма для курса чтения и исследований в колледже

    Эта форма предназначена для студентов, которым необходимо зарегистрироваться на курсах чтения и исследований или на курсах самостоятельного обучения. Примечание. Студенты первого курса не могут регистрироваться на курсы R&R, кроме как по ходатайству декану по делам студентов. Для получения дополнительной информации посетите страницу «Процедуры регистрации».

    Ходатайство о позднем изменении регистрации

    Эта петиция предназначена для студентов, которым необходимо внести изменения в регистрацию после истечения крайнего срока добавления / исключения на 3-й неделе.Примечание. Если вы подаете прошение о позднем добавлении, вы также должны предоставить подписанную форму согласия, также доступную на этой странице.

    Форма запроса на одновременное зачисление

    Студенты, желающие подать прошение о зачислении на курсы с временным конфликтом, могут подать прошение через онлайн-форму одновременного зачисления. Петиции принимаются в начале каждого квартала периода добавления / удаления до конца пятницы третьей недели каждого квартала (конец периода добавления / удаления).

    Петиция на 5 курс

    Студенты, желающие пройти пятый курс в данной четверти, выдвигая им более 400 единиц зачетных единиц, должны уведомить своего консультанта и официально обратиться к декану студентов колледжа с просьбой разрешить это сделать. Студенты первого года обучения не могут зарегистрироваться более чем на 400 единиц. Студенты, проходящие академическую стажировку, и студенты, переведенные в первый квартал, обычно не могут регистрироваться более чем на 400 единиц.Петиции принимаются только за текущий квартал. Петиции принимаются в начале каждого квартала периода добавления / удаления до конца пятницы третьей недели каждого квартала (конец периода добавления / удаления).

    Форма запроса неполной оценки

    Эта форма предназначена для студентов, желающих получить оценку «Неполный» по курсу. Студенты имеют право запросить неполный экзамен, если они 1. активно участвовали в курсе, 2. выполнили большинство требований, выполняя работу удовлетворительного качества, и 3.договорились с инструктором о завершении оставшейся работы. Для получения дополнительной информации посетите страницу «Незавершенные».

    Дополнительный квартал петиции о зачислении

    Это ходатайство предназначено для студентов, желающих поступить сверх обычных двенадцати кварталов. Студенты должны ознакомиться с Политикой регистрации колледжей в дополнение к своему советнику по колледжу. Примечание: ни один студент не может записаться более чем на тринадцать кварталов.

    Петиция о зачислении в профессиональную школу

    Студенты, желающие записаться на курсы в профессиональной школе, отличной от Booth School of Business, должны начать процесс как можно раньше.Эту форму следует заполнять только после консультации с вашим консультантом по колледжу. См. Подробности в разделе о курсах аспирантуры и профессиональной школы, а инструкции — на второй странице формы.

    Форма отпуска

    Перед назначенным отпуском вы можете заполнить эту форму и принести с собой. Узнайте больше о наших правилах в отношении отпусков на веб-странице Take Time Away.

    Форма возобновления учебы

    Студенты, которые были отозваны из колледжа или находились в отпуске более 8 кварталов, за исключением случаев, предусмотренных настоящей политикой (см. Листы отсутствия), должны подать заполненное ходатайство о возобновлении учебы вместе с подтверждающими документами. материалы за восемь недель до начала квартала предполагаемого возврата.Ходатайство будет рассмотрено Комитетом по возобновлению учебы, который вынесет мотивированное суждение при принятии решения о целесообразности возобновления учебы. Результаты проверки будут своевременно сообщены студенту в письменной форме после завершения проверки. Колледж не обязан одобрять ходатайства о возобновлении учебы. Решение комиссии по возобновлению учебы окончательно и не подлежит пересмотру.

    В тех случаях, когда отпуск студента связан с заболеванием, возобновление учебы зависит от того, будет ли это состояние решено или успешно вылечено.Чтобы защитить конфиденциальность студента, декан студентов (или назначенное им лицо) рассмотрит актуальную медицинскую и другую доступную информацию, включая информацию, своевременно предоставленную студентом, до того, как петиция будет направлена ​​в Академический постоянный комитет. См. Дополнительную информацию на веб-странице «Возобновление учебы». Ожидается, что по возвращении студенты будут выполнять требования для получения степени без дальнейших перерывов.

    Изменение статуса зачисления на четвертый год

    Студентам четвертого курса доступны различные варианты, включая статус расширенного зачисления и статус «Дальнейшие зачисления не требуются».Для получения дополнительной информации посетите страницу политики «Варианты зачисления на четвертый год».

    Форма согласия несовершеннолетних

    Эта форма должна быть заполнена и одобрена департаментом, прежде чем несовершеннолетний может быть официально объявлен. Форма должна быть сдана к концу третьего курса студента.

    Единая бакалаврская работа для петиции по двум специальностям

    Должен быть заполнен обоими отделами. Срок сдачи — до конца осеннего квартала четвертого года.

    Петиция на языке

    Эта форма предназначена для студентов, которые жили и учились в школе в другой культуре и хотят задокументировать это для своих требований к языковой компетенции, а также для студентов, которые хотят получить кредит за языковые курсы на втором году и позже после прохождения курса, который они разместили в.

    Форма определения языка

    Эта форма должна использоваться координаторами по языку и контактными лицами по размещению, чтобы сообщить о размещении, определенном консультацией или о смене места размещения.

    Ходатайство о переводе кредита

    Используйте эту форму, чтобы запросить кредит на курс, на который вы планируете записаться за пределами Чикагского университета. Правила перевода зачетных единиц можно найти в Каталоге колледжей. (Студенты с неактивным входом в систему должны использовать PDF-версию формы петиции о переводе.)

    Полное руководство по обрамлению углов

    Огромным преимуществом самостоятельного выполнения проекта является то, что у вас есть полный контроль над тем, чтобы работа была выполнена правильно. А когда дело доходит до грубого оформления, нельзя переоценить важность хорошо выполненной работы. При строительстве дома, добавлении комнаты или просто добавлении стены грубый каркас создает каркас вашего дома, и внимание к деталям окупится в долгосрочной перспективе.

    Один из читателей EHT недавно спросил о рекомендуемых методах обрамления угла в новой пристройке комнаты.В этой статье основное внимание будет уделено методам создания углов, которые не только прочны конструктивно, но также учитывают часто упускаемые из виду аспекты грубого обрамления, такие как проводка и изоляция.

    Внутренний угол 90 градусов

    При обрамлении угла стены следует учитывать два исходных фактора — это структурная целостность и обеспечение хорошей поверхности для крепления гвоздей для внутренней обшивки и / или облицовки стен. Один стандартный метод, который часто используется для обработки углов внутренних стен, называется «угол с тремя стойками».В этом случае угол состоит из трех шпилек, прибитых вместе, или двух шпилек, соединяющих друг с другом блок, который функционирует как распорка.

    В конце стены, где вы начали свою разводку, прибейте вместе три гвоздика и установите их в стену, когда будете собирать ее на полу. Закрепите все углы вместе гвоздями 16d через каждые 16 дюймов, прибивая доски заподлицо со всеми поверхностями. На противоположном конце стены, где плиты не доходят до края фундамента на 3 1/2 дюйма (из-за перекрытия стен), поместите одну стойку.

    Этот метод обеспечивает адекватную структурную целостность стены, но также создает твердый деревянный блок в углу, который не очень удобен для процесса прокладки электропроводки. Если проводка должна быть проложена через угол, сделайте блокировку между двумя угловыми стойками. Пространства между блокировкой оставляют достаточно места для просверливания отверстий и более удобной прокладки кабелей через угол.

    Крупный план угла с тремя стойками с блокировкой вместо цельной центральной стойки.

    Альтернативный внутренний уголок

    Не все углы одинаковы. Иногда быть квадратным — это модно, но в других случаях вы можете взглянуть на вещи под новым углом.

    Углы, которые не являются квадратными, могут быть построены из стоек, которые устанавливаются под углом 90 градусов к соответствующим верхним и нижним пластинам двух пересекающихся стен (см. Диаграмму № 2). Шпильки будут встречаться на внутренней стороне самого маленького угла угла.Верхняя и нижняя пластины выступают за стойки и обрезаны так, чтобы стыковаться заподлицо на пересечении стен. Верхняя пластина складывается вдвое, при этом один из слоев вторых пластин выходит за пределы шва первых верхних пластин и срезается заподлицо с краем шпилек.

    Этот метод создает зазор между стойками стены на противоположной стороне угла. Зазор, образованный под этим углом, обеспечивает плохую поверхность для крепления гвоздей в местах пересечения стенового покрытия. Это часто упускается из виду «разработчики в бегах», но это должно быть решено компетентным мастером DIY.

    Вместо того, чтобы оставлять этот зазор и просто скрывать его стеновым покрытием, подрежьте две дополнительные стойки, чтобы они вошли в зазор, добавив дополнительную прочность и подходящую поверхность для крепления гвоздей для настенного покрытия.

    Зазор, показанный в этом внутреннем углу, требует дополнительных шпилек или блокировки, чтобы обеспечить прочную поверхность для крепления гвоздями.

    Этот широкоугольный уголок имеет скошенные опоры.

    Опять же, этот процесс создаст толстый кусок дерева, который, хотя и очень прочен, создает толстое препятствие для прокладки любых электрических проводов.Если стена предназначена для размещения какой-либо проводки, используйте скошенные блоки, устанавливаемые в зазоры, а не сплошные скошенные стойки. Это позволит легче просверливать отверстия и устанавливать кабели, сохраняя при этом надлежащую поверхность для крепления гвоздями.

    Внешний угол 90 градусов

    Одна из распространенных ошибок обрамления при строительстве стены — упускать из виду важность изоляции в небольших зазорах, образовавшихся при обрамлении углов внешних стен. Дерево само по себе не очень хорошо изолирует ваш дом, а необработанные щели позволяют матери-природе проникать через эти укромные уголки и трещины, что в конечном итоге отразится на ваших счетах за электроэнергию.

    На внешнем углу под углом 90 градусов метод «трех шпилек» не дает достаточно места для установки изоляции. Для этого установите отдельные стойки в самом конце каждой стены. Первая стойка будет закрывать внешнюю часть внешней стены, в то время как стойка пересекающейся стены будет установлена ​​перпендикулярно первой стойке «заглушки» (см. Диаграмму № 3). Прибейте эти пересекающиеся шпильки гвоздями 16d через каждые 16 дюймов.

    Затем вам нужно укрепить угол с помощью третьей шпильки, оставив место для добавления как изоляции, так и любой электропроводки.На внутреннем крае стены с внешней «заглушкой» установите третью стойку параллельно стойке на пересекающейся стене.

    Вместо того, чтобы вдавливать третью стойку заподлицо в углу стены, установите ее примерно на расстоянии 1 дюйма от «заглушки». Прибейте ногой эту третью шпильку ко второй шпильке в углу. Это создает зазор в 1 дюйм, что позволяет упростить установку электропроводки, а также изоляцию из вспененного материала с закрытыми порами или напылением, которая хорошо работает в небольших помещениях.Эта угловая обработка создает сильное пересечение, оставаясь при этом функциональной для установки других удобств. Кроме того, это обеспечивает прочную поверхность для покрытия стен как с внутренней, так и с внешней стороны каждой стены.

    Альтернативный внешний угол

    При добавлении оконных ниш, шестиугольных пристроек комнаты или любого другого неквадратного угла на внешней стене вы снова столкнетесь с зазором, созданным за пересекающимися стойками. Вместо того, чтобы устанавливать сплошные шпильки или блокировку, заполните угловой зазор напыляемой пеной или изоляцией из вспененного материала с закрытыми порами.

    Вырежьте или распылите изоляцию в углу, чтобы защитить интерьер вашего дома от атмосферных воздействий. Устанавливая изоляцию, обрежьте ее примерно на дюйм, чтобы не попасть заподлицо с угловыми стойками на внешней стороне стены. Затем используйте оставшееся пространство, чтобы покрыть изоляцию досками размером 1 на 4 или 1 на 3, обрезанными по размеру каждой стороны перекрестка (см. Диаграмму № 4). Размеры 1 на 4 будут проходить от верхней пластины к нижней пластине. Это обеспечивает прочный изолированный угол, пригодный для установки электрического отжима, а также обеспечивает прочную поверхность для крепления гвоздей по краям каждого угла как с внутренней, так и с внешней стороны угла.

    Дополнительные усилия

    На изоляцию угловых зазоров и обеспечение прочной поверхности для крепления гвоздей часто не обращают внимания профессиональные бригады, занимающиеся монтажом каркасов, которые ежедневно возводят стены и потолки. Чтобы правильно соорудить прочный, изолированный угол, требуется дополнительное время и усилия. Но дополнительные усилия означают, что обшивку можно установить более прочно. А изоляция поможет защитить от потери тепла и минимизировать затраты на охлаждение. Эти методы создания угла — лучший выбор для тех экстремальных мастеров, которые настаивают на том, чтобы построить его самостоятельно, и сделать его лучше.

    Несколько советов по обрамлению

    • Возможно, вам будет полезно собрать стену на полу, прибить ее, а затем поднять на место. Работайте на ровной поверхности, чтобы стены располагались заподлицо. Старайтесь не строить стены на земле, и держите рабочую поверхность чистой и свободной от препятствий.
    • Разложите верхнюю и нижнюю пластины на краю, вставив стеновые стойки между пластинами и прибив их к концам стоек.
    • Проверьте прямоугольность по диагонали от каждого угла после сборки каждой стены.
    • При углах под углом 90 градусов после установки обшивки и подъема стены конец одной стены будет перекрывать угол другой.

    Рекомендуемые статьи

    ГЛАВА 6 ТЕХНИКА ДОРОЖНОГО СТРОИТЕЛЬСТВА


    6.1 Техника дорожного строительства

    6.1.1 Строительная разбивка

    Информация о проектировании до начала строительных работ. должен быть перенесен с плана на землю.Это достигается за счет ставок. Уклонные колья — эффективный способ обеспечить соответствие конструкции. стандартов и свести нарушение почвенного покрова к абсолютному минимуму. Различный могут быть использованы методы ставок. (Dietz et al., 1984; Pearce, 1960). Обсуждаемый здесь метод является лишь одним примером.

    Столбы, отмечающие различные точки проектирования дорог, обычно стирается во время фазы очистки и корчевания. Чтобы переехать вешки (осевая линия, вешки на склоне) полезно установить ориентир точки за пределами клиринга.Контрольные точки должны быть установлены на не менее 3–5 метров за пределами расчистки подъема. В среднем, контрольные точки (или RP) следует устанавливать не реже чем через каждые 70–100 метров. Обычно контрольные точки размещаются в точках, где центральная линия выравнивание можно легко восстановить, например, по точкам кривизны. Фигура 102 показаны необходимые ставки и обозначения ставок, необходимые для оборудования. оператор для строительства дороги.

    Ставки используются оператором оборудования для определения того, с чего начать резка. Если выбранная начальная точка слишком высока, значительно больше материал должен быть разрезан, чтобы построить надлежащее земляное полотно (Рис. 103). Например, если разрез приводит к расширению земляного полотна на 20 процентов, необходимо выкопать примерно на 50 процентов больше объема. (См. Раздел 3.2.2.) Если пропил расположен слишком низко, слишком большой наклон или лишний может возникнуть боковой заброс, что нежелательно.

    Начало резки в нужной точке становится более важным по мере увеличения бокового уклона. Ставки уклона, как правило, устанавливаются при боковые уклоны превышают от 40 до 45 процентов в зависимости от чувствительности площадь и опыт оператора.

    Использование контрольных точек (контрольных точек) или наклонных стоек для правильная выемка грунта показана на Рис. 104. Здесь инженер стоит на предварительная ось строительного класса и прицельные приспособления для RP.Записывается значение уклона 30 процентов и наклонное расстояние 5,53 м. Преобразование наклонного расстояния 5,53 м в горизонтальное расстояние 5,30 м и вертикальное расстояние 1,59 м позволяет инженеру определить на сколько нужно сместить «настоящую» или предварительную осевую линию соответствовать проектной средней линии. Для метки RP требуется 6,50 м по горизонтали. расстояние до осевой линии с перепадом высот 4,80 м. Исходя из этой информации, видно, что дополнительный 1.56 м [4,80 — (1,59 + 1,65) = 1,56] необходимо обрезать, а текущее местоположение сместить на 1,2 м (6,50 — 5,30 = 1,20). Предполагается, что высота инструмента или уровень глаз составляют 1,65 м.

    Рис. 102. Поперечный разрез дороги, показывающий возможное строительство Информация.

    Рисунок 103. Последствия неправильного начала резки как отмечено наклонной стойкой.Если начать резку слишком высоко, получится избыток земляные и боковые отливки. Если начать резку слишком низко, остается выход за пределы вырезать банк.

    Рисунок 104. Проверка строительного класса. Инженер стоит в центре строительной площадки и прицеливается к метке РП. Измеренное расстояние и наклон позволяют определить дополнительный разрез.

    6.1.2. Расчистка и очистка территории дорожного строительства

    Подготовка полосы отвода дороги или строительной площадки называется очисткой и корчеванием. На этапе расчистки деревья срублены. Выкорчевывание относится к расчистке и удалению пней и органический мусор. Деревья должны быть срублены и расчищены минимум от 1 до 3 м от верха выемки или носка насыпи (Рисунок 105). Журналы могут быть выложенным за пределами строительной площадки (Рисунок 105, B — E) или сдвинутым прочь.

    Рисунок 105. Клиринговые лимиты в отношении ширине дорожного полотна. Удаляется значительное количество органических материалов. между B и E. Пни удалены между B и D. Пни могут остаться между D и E. Органический мусор и удаленные пни укладываются в валки. на F в качестве фильтрующих полос (см. раздел 6.3.1).

    Эта дополнительная ширина между шириной конструкции и опушка леса гарантирует, что есть место для размещения органического мусора за пределами ширины дорожной конструкции и отсутствие перекрытия между опушка леса и строительная площадка.

    Хорошей строительной практикой является удаление пней. которые находятся в пределах ширины конструкции (Рисунок 105, B — E). Деревья должны спилить с получением пня высотой 0,8–1,2 м. Это помогает бульдозерам в удаление пня за счет дополнительных рычагов.

    Органический покров или верхний слой почвы обычно необходимо удалить по всей ширине конструкции (Рисунок 105, B — D). Это особенно верно там, где органические слои глубокие или значительная боковая насыпь или планируются заливки.Органический материал разложится, что приведет к неравномерному разложению. урегулирование и потенциальный сбой в работе. Органический материал должен быть откладывается у нижнего края дороги (Рис. 105, E – F). Этот материал может служить полосой отстойного фильтра и улавливающей стенкой (см. раздел 6.3.1), однако следует позаботиться о том, чтобы этот материал не попал в основа заливки. Прошлые аварии на дорогах показывают, что отказы насыпи откосов были гораздо более частыми, чем обрывы откосов (70% и 30%). процентов соответственно).В большинстве случаев плохо построенные заливки поверх органических Причиной поломок стали обломки бокового заброса.

    На этапе корчевания или на этапе подготовки первопроходец дорога часто строится для облегчения доступа к оборудованию, лесозаготовительной технике перемещение и доставка строительных материалов, таких как водопропускные трубы. Этот часто бывает, когда строительные работы ведутся на нескольких локации. Если строятся первопроходческие дороги, то они часто строятся на верх строительной ширины и обычно не более чем бычий бульдозерный след.Когда планируется строительство значительной части насыпи бокового холма, тем не менее, бульдозерный след должен быть расположен у носка или у основания предлагаемого наполнять. Тропа будет служить скамейкой и служить уловом для насыпи. держаться (рисунок 106).

    Рис. 106. Расположение Пионерской дороги внизу предлагаемого Заливка представляет собой площадку для удержания засыпного материала готовой дороги.

    6.2 Общие рекомендации по оборудованию

    Метод и оборудование, используемые в дорожном строительстве: важный экономический и проектный фактор при выборе дороги и последующих дизайн. Дорога, которую должен построить оператор, единственным оборудованием которого является бульдозер. требует иного дизайна, чем дорога, которую строит подрядчик. с гидравлическим экскаватором, скреперами и бульдозером. В таблице 38 перечислены общие дорожно-строительная техника и ее пригодность для различных этапов дорожного строительства.Бульдозер можно использовать на всех этапах дорожного строительства. от земляных и дренажных сооружений до окончательной профилирования. Перед Концевой погрузчик хорошо работает с мягкими материалами. Фронтальные погрузчики бревен могут быть оснащены ковшом, увеличивающим их полезность при правильных условиях.

    6.2.1 Бульдозер в дорожном строительстве

    Наверное, самая распространенная часть лесозаготовительной техники. дорожное строительство — бульдозер, оборудованный прямыми или П-образными отвалами.Это, вероятно, самые экономичные единицы оборудования, когда материал должен быть перемещен на небольшое расстояние. Экономичное расстояние перевозки или толкания для бульдозер с прямым отвалом от 17 до 90 метров в зависимости от оценка. При проектировании дороги следует стараться сохранить точки баланса масс. в рамках этих ограничений.

    При проектировании дороги следует учитывать следующие моменты когда бульдозеры будут использоваться при строительстве дорог.

    1. Дороги должны быть полностью размечены. Земля сбоку, а затем потрачена впустую а не для наращивания боковых заливок.

    2. Земля перемещается вниз под действием силы тяжести, а не вверх.

    3. Заполняющий материал заимствуется, а не проталкивается или тянется дальше, чем экономический предел бульдозера.

    4. Обрезать выходы горных пород. Если не существенное для взрывных работ требуется буровзрывное оборудование, следует избегать твердых скальных поверхностей (однако, это в первую очередь дорога ответственность локатора.)

    Таблица 38. Характеристики дорожно-строительной техники. (из службы поддержки OSU, 1983).

    Критерии

    Бульдозер

    Передняя часть
    Погрузчик

    Гидравлический экскаватор

    Самосвалы
    или скребки

    Ферма
    тракторы

    Режим земляных работ (уровень контроля выемочных материалов)

    Рытье и толкатели; адекватный контроль (зависит от лезвия тип)

    Мелкая выемка мягкого материала; лифты и переноски; хороший контроль

    Раскопки, качели и отложения; отличный контроль; можно избежать смешивания материалов перемещения материала на большие расстояния; превосходно контроль

    Скреперы могут загружаться сами; земляное полотно сверху вниз раскопки; используется для небольших партий

    Мелкая рытье и переноска; хороший контроль, потому что он обрабатывает

    Рабочее расстояние для движения материалов

    91 м; предпочтительный спуск с горы

    91 м по поверхности с хорошим сцеплением

    23 м (ограничено расстояние поворота)

    Без ограничений, кроме экономики; грузовики должны быть загружены

    31 м (приблизительно)

    Пригодность для заполнения

    Достаточно

    Хорошо

    Только мелкие заливки

    Подходит для больших заливок

    Не подходит

    Расчистка и корчевание (способность обрабатывать бревна и мусор

    Хорошо

    Достаточно

    Отлично

    Не подходит

    Работает только с мелкими материалами

    Возможность установки водоотвода

    Достаточно

    Копать
    ограничено
    мягкие материалы

    Отлично

    Не подходит

    Для небольших задач

    Эксплуатационные расходы в час

    Умеренная, в зависимости от размера машины

    Относительно низкий

    От средней до высокой, но производительность
    отлично

    Очень высокий

    Низкий

    Особые ограничения или преимущества

    Широко доступен; может соответствовать размеру работы; сможет сделать все необходимое с хорошим оператором

    Не может копать твердый материал; может быть ограничено тяговое усилие

    Подходит для дорог на крутых склонах; может сделать все необходимое кроме каменной наброски для облицовки горных пород

    Ограничено перемещением материалов на большие расстояния; может тащить рок, рип-рэп и т. д.

    Очень зависит от условий на объекте и оператора
    навык

    При использовании бульдозеров практика балансировки участков выемки и насыпи следует использовать только когда:

    — боковые уклоны не превышают 45-55 процентов

    — доступно соответствующее уплотнительное оборудование, такое как «решетчатый каток» или каток вибрационный или трамбующий

    — насыпи имеют достаточную ширину для прохождения любого уплотнения оборудование или строительное оборудование, например самосвалы.

    Бульдозеры не обеспечивают надлежащего уплотнения. в одиночестве. Степень уплотнения, оказываемого единицей оборудования, напрямую зависит от связана с его энергией уплотнения или давлением на грунт. Эффективная земля давление рассчитывается делением веса автомобиля на общее область контакта с землей, или область шин или гусениц, контактирующих с поверхность. Бульдозеры — это машина с низким давлением на грунт и, следовательно, непригоден для этого процесса.Давление на грунт 149 кВт (200 л.с.), 23 для бульдозеров (например, Cat D7G) составляет 0,7 бар (10,2 фунта / дюйм2). К для сравнения: груженый самосвал (3 оси, объем кузова 10 м3) генерирует давление на грунт от 5 до 6 бар (от 72,5 до 87,1 фунт / дюйм2).

    Сравнительная производительность бульдозеров разных размеров показаны на рисунке 107. Следует отметить, что кривые добычи основаны на по телефону:

    1. 100% КПД (60 минут / час),
    2.машина с переключением под нагрузкой с фиксированным временем 0,05 минуты,
    3. Машина прорезает 15 м, затем переносит груз отвала и опрокидывает его через высокую стену,
    4. Плотность почвы 1370 кг / м3 (85,6 фунта / фут3) рыхлого или 1790 кг / м3 (111,9 Фунт / фут3) банк,
    5. коэффициент тяги> 0,5, и
    6. Применяются ножи с гидравлическим управлением.

    Рисунок 107. Максимальная производительность для разных бульдозеров оснащен прямым отвалом в зависимости от расстояния транспортировки. (с Справочник Caterpillar, 1984 г.).

    График показывает нескорректированную максимальную производительность. Чтобы приспособиться к различным условиям, влияющим на производство, коррекция коэффициенты приведены в Таблице 39. Поправочные коэффициенты для уклона (подъем в гору или под гору) приведены на рисунке 108.

    Таблица 39. Корректировка условий работы коэффициенты для оценки производительности бульдозерных земляных работ.Ценности предназначены для гусеничного трактора с прямым (S) отвалом. (Гусеница Справочник, 1984)

    ГУСЕНИЧНЫЙ ТРАКТОР

    КОЛЕСНЫЙ ТРАКТОР

    ОПЕРАТОР

    Отлично

    1.00

    1,00

    Среднее значение

    0,75

    0.60

    Плохо

    0.60

    0,50

    МАТЕРИАЛ

    Сыпучий склад

    1,20

    1.20

    Hart для резки; замороженные —

    с цилиндром наклона

    0,80

    0,75

    без цилиндра наклона

    0.70

    лезвие с кабельным управлением

    0.60

    Трудно дрейфовать; «мертвый» (сухой, несвязный материал) или очень липкий материал

    0.80

    0,80

    БУЛЬДОЗЕРНЫЙ ПЛОЩАДЬ

    0,60 — 0,80

    БОКОВОЙ ОТДЕЛЕНИЕ

    1.15 — 1,25

    1,15 — 1,25

    ВИДИМОСТЬ —

    пыль, дождь, снег, туман, темнота

    0,80

    0.70

    ЭФФЕКТИВНОСТЬ РАБОТЫ —

    50 мин / час

    0,84

    0,84

    40 мин / час

    0.67

    0,67

    ТРАНСМИССИЯ С ПРЯМЫМ ПРИВОДОМ

    (фиксированное время 0,1 мин.)

    0,80

    БУЛЬДОЗЕР *

    Угловой (A) отвал

    0.50 — 0,75

    Лезвие с амортизатором (C)

    0,50 — 0,75

    0,50 — 0,75

    D5 узкоколейка

    0.90

    П-образный отвал для легких материалов (уголь)

    1,20

    1,20

    * Примечание: рыболовные ножи и амортизирующие ножи не считаются производством. бульдозерные инструменты.В зависимости от условий работы A-образный и C-образный отвал будет в среднем 50-75% производства прямых лезвий.

    Рисунок 108. Поправочные коэффициенты для производства бульдозеров ставки по отношению к классу. (Справочник по характеристикам Caterpillar, 1984).

    ПРИМЕР:

    Определите среднюю почасовую производительность бульдозера мощностью 200 л.с. (D7) с прямым отвалом и цилиндром наклона.Почва твердая уплотненная глина, сорт 15% благоприятный, и техника щелевого бульдозера используется. Среднее расстояние перетаскивания или толкания составляет 30 м. Вес грунта составляет оценивается в 1200 кг / м3 без упаковки, с коэффициентом нагрузки 0,769 (набухание 30%). Используется неопытный оперированный. Производительность 50 мин / час.

    Нескорректированная максимальная производительность 430 м3 сыпучих материалов / час. (из рисунка 107) кривая бульдозера D7S. Применимые поправочные коэффициенты:

    Эффективность работы (50 мин / час)

    0.84

    Плохой оператор

    0.60

    Труднообрабатываемая почва

    0,80

    Щелевая бульдозерная техника

    1.20

    Коррекция веса

    0,87

    Производство = Максимальное производство * Поправочный коэффициент

    = (430 м3 насыпных / час) (0,84) (0,60) (0,80) (1,20) (0,87) = 181 м3 насыпных / час

    Добыча (м3 банка) = (181 м3 насыпного материала / час) (0,769) = 139 м3 банка м3 / час

    На производительность бульдозеров также влияют уклон и боковые откосы.Процентное изменение расстояния перевозки относительно изменения содержания показаны в Таблице 40. По мере увеличения бокового уклона производительность скорость снижается. Типичная производительность бульдозера среднего размера в диапазоне от 12 до 16 тонн (например, Cat D6) показаны в Таблице 41.

    Таблица 40. Приблизительная экономичность перевозки предел для бульдозера мощностью 185 л.с. по отношению к комплектации. (Достигнутые производственные показатели выражаются в процентах от производства при 10-процентном благоприятном содержании с протяженностью 30 м). (Пирс, 1978).

    Дальность доставки
    (метр)

    Марка (%)

    -10

    -5

    0

    +5

    +10

    +15

    +20

    процентов

    15

    54

    72

    90

    126

    161

    198

    234

    23

    43

    30

    44

    56

    76

    100

    122

    144

    37

    47

    45

    54

    70

    86

    102

    60

    42

    54

    65

    77

    75

    43

    52

    62

    90

    43

    51

    105

    43

    Бульдозеры, в общем, эффективны и экономичны. оборудование для дорожного строительства, где дороги могут быть полностью перекрыты и выкопанный материал может быть брошен сбоку и выброшен впустую.Следует отметить, однако этот боковой литой материал не уплотняется. Обычно этот тип строительной техники следует использовать только в следующих случаях: (1) боковые откосы не слишком крутой (в идеале менее 50 процентов), (2) соответствующие фильтрующие полоски вдоль носка заливки вместе с перегородкой (натуральный или искусственный) для улавливания бокового литого материала, и (3) эрозия не считается быть значимым фактором либо из-за типа почвы, либо из-за осадков режим или и то, и другое.В этих условиях бульдозеры можно использовать на склоны круче 50 процентов. Если боковые уклоны превышают 60 процентов, остановите буксировку. и / или настоятельно рекомендуется использовать гидравлический экскаватор. Боковой бросок впустую от бульдозерной конструкции представляет собой сплошной источник проплавки, эрозия и массовые разрушения. На крутых склонах бульдозеры следует используется в сочетании со специальными строительными технологиями (рытье траншей, см. раздел 6.3.1).

    Таблица 41. Средние дебиты по бульдозер среднего размера (12 — 16 тонн) с сооружением бульдозера шириной от 6 до 7 м земляное полотно.

    Боковой откос (%)

    0–40

    40–60

    > 60

    Производительность в метрах / час

    12–18

    8–14

    6–9

    6.2.2 Гидравлический экскаватор в дорожном строительстве

    Гидравлический экскаватор — относительно новая технология. в строительстве лесных дорог. Эта машина в основном работает копанием, раскачивание и укладка материала. Поскольку материал размещен, в отличие от для толкания и / или бокового приведения достигается отличный контроль при размещении вынутого грунта. Эта особенность становится более важной по мере того, как сторона наклон увеличивается.Длина откосов насыпи может быть сокращена за счет возможности строительства валуновой стенки по подошве насыпи. Этот особенность особенно важна, когда боковые уклоны увеличиваются до более 40 процентов.

    Массовый баланс по средней линии ограничен досягаемостью экскаватора, обычно от 15 до 20 метров. Однако из-за отличный контроль размещения, построение сбалансированного поперечного сечения может быть достигнута при значительно меньших объемах земляных работ.Глухое беспокойство и эрозия также уменьшается из-за меньшего количества раскопок и небольшого или отсутствие схода материала насыпи под уклон (Рисунок 109).

    Рисунок 109. Уменьшение длины откоса заполнения с помощью перегородки на носке насыпи. (см. Также рисунок 55).

    Объемы производства гидравлических экскаваторов указаны в Таблица 42. Показатели производительности показаны для трех разных классов боковых откосов.Приведены значения для экскаватора среднего размера мощностью 100 кВт. рейтинг (например, CAT 225, Liebherr 922).

    Таблица 42. Производительность гидравлических экскаваторами по отношению к боковым откосам, устройство земляного полотна шириной от 6 до 7 м.

    Боковой откос
    %

    Производительность
    метр /…час

    0–40

    12–16

    40–60

    10–13

    > 60

    8–10

    Производительность экскаватора приближается к выпуску бульдозера. скорость по мере увеличения бокового уклона.Теперь есть признаки того, что экскаватор производительность выше, чем производительность бульдозера на крутых склонах чем на 50 процентов. Эта разница будет увеличиваться с увеличением рок в раскопанный материал. Ковш экскаватора намного эффективнее при рыхлении, чем бульдозерный отвал. Экскаваторы также более эффективны при рытье и установка водопропускных труб.

    6.3 Строительство земляного полотна

    6.3.1 Земляные работы земляного полотна с помощью бульдозера

    Надлежащее строительное оборудование и техника крайне важны. важен для минимизации эрозии дорог во время и после строительства. Есть четкие указания на то, что примерно 80 процентов от общего накопленная эрозия за время эксплуатации дороги происходит в течение первых год после постройки. Большая часть этого напрямую связана с этап строительства.

    Для предотвращения эрозии на этапе строительства необходимо учитывать как минимум четыре элемента.

    1. Обеспечьте минимальное время строительства (обнажение незащищенных поверхностей). насколько возможно.

    2. Запланировать строительные работы на сухой сезон. Строительная деятельность во время сильных или продолжительных дождей следует прекратить.

    3. Немедленно установите дренажные устройства.После запуска установка дренажа следует продолжать до завершения.

    4. Постройте фильтрующие полосы или валки на подошве откосов насыпи для улавливания земляные пни и листовая эрозия (см. раздел 6.3.5).

    Начало формирования или строительства земляного полотна. после фазы очистки и корчевания (удаления пней). Три основных конструкции обычно используются техники: боковые заливки и / или истощение, полная скамья строительство с концевым откосом и уравновешенные участки дороги с выемкой грунта включены в многослойные заливки (Рис. 110).

    Боковой бросок и истощение традиционно были общепринятый способ строительства. Он также отвечал за самые высокие скорость эрозии и делает большие площади непродуктивными. В этом методе большинство в противном случае дорога укладывается на ненарушенную почву на всю ширину (Рисунок 110). Вынутый из грунта материал забрасывается сбоку и расходуется впустую, а не включается в дорожная призма. Преимущество — равномерная прочность земляного полотна и грунта.Это Маловероятно, что пройденная ширина дороги будет влиять на отказы засыпки. Очевидным недостатком является возможность эрозии рыхлых, рыхлых боковой литой материал.

    Боковая конструкция является предпочтительной конструкцией. способ для бульдозеров. Бульдозер начинает пропил в верхней части срезать склон, выкапывать и забрасывать материал вбок до нужной дороги ширина достигнута (Рисунок 111).Важно, чтобы разрез был начат точно в верхней части строительного кола (точка B, рис. 105) и резка выполняется с требуемым углом наклона реза (см. раздел 6.1.4). В зависимости от типа отвала (S- или U-образный отвал) бульдозер может толкать или перенести излишки или выкопанный материал на расстояние до 100 метров перед лезвие вдоль участка дороги, чтобы положить его в устойчивое место.

    По мере того, как боковой склон становится круче, все меньше и меньше боковой заливной материал включен в боковую заливку.Бульдозерное оборудование имеет очень слабый контроль размещения, особенно на крутых склонах, где Часто в результате возникают «насыпи» (Рисунок 112). Эти заливки работают незначительно, в лучшем случае и «полная уступа» с боковым забросом и расточительством выкопанного материала предпочитают многие дорожные строители. Результат — стабильное дорожное покрытие. но с очень нестабильным заполнением отходов.

    Рисунок 110. Конструкция трех основных дорожных призм методы.

    Рисунок 111. Строительство дороги с помощью бульдозера. В машина запускается сверху и последовательно выезжает на необходимая оценка. Вынутый грунт отливается сбоку и может составлять часть проезжая часть.

    Рисунок 112. Заливки полоски, созданные на крутые боковые откосы, где уклон грунта и углы откоса насыпи отличаются менее более 7º и высота откоса насыпи более 6.0 метров по своей сути нестабильный.

    Боковое заброс или израсходованный материал не может оставаться стабильным на боковые откосы от 60 до 70 процентов. В таких условиях раскопаны материал должен быть доставлен в безопасную зону утилизации. Для этого требуется дамп грузовики и экскаваторы или лопаты для погрузки и перевозки.

    Нежелательный боковой заброс может возникнуть в результате раскопок бульдозером на крутые боковые откосы из-за отсутствия контроля за размещением.Чтобы содержать потери бокового заброса в пределах строительной ширины полной уступной дороги так называемый «траншейный метод» успешно применялся на Тихоокеанском Северо-Западе. (Надьгёр, 1984). При этом способ лесосеки валка полосы отвода ведется параллельно. до центральной линии дороги. Деревья и пни не удаляются. Они будут действовать в качестве временной подпорной стены для рыхлого вынутого грунта (Рисунок 113). Первопроходческая дорога строится в верхней части разреза путем сноса материала против и поверх поваленных деревьев.Первоначальная выемка грунта и потеря бокового заброса поэтому можно свести к минимуму. Когда наткнулся на скалу, поскользнулся грязь против или на вершине деревьев образует временный мост, позволяющий пройти строительной техники.

    Фактические раскопки начинаются примерно в 10-12 метрах от погрузчик, вырубив траншею шириной отвала и перемещая материал в направлении Это. Сыпучий материал, который выходит во время этого процесса, улавливается валить деревья и рубить.По мере того, как разрез становится глубже, материал будет попадать внутрь траншею с двух сторон (рисунок 113). Мусор, пни, верхушки и ветки толкаются и загружаются вместе с выкопанным материалом, если он не помещены в обозначенные заливки. В противном случае он может быть отделен от этого точка.

    Рис. 113. Выкапывание траншеи для минимизации потерь на боковых склонах раскопочного материала. Мусор и материал падают в траншею впереди бульдозерного отвала.Срубленные деревья и пни остаются временно. подпорные стены до снятия во время окончательной выемки.

    6.3.2 Конструкция насыпи

    Строительство насыпи требуется для пересечений дуг, ручьев, квартиры или заболоченные участки, а также при проведении избыточных земляных работ. Дорога заполняет вспомогательный трафик и поэтому должен выдерживать серьезные злоупотребления. Только минеральная почва, без органических остатков, таких как пни, верхушки деревьев и т. Д. следует использовать перегной.Заливки следует строить и наращивать слоями. (Рисунок 114). Каждый слой или подъемник следует разложить, а затем утрамбовать. Высота подъема перед уплотнением зависит от оборудования для уплотнения. использовал. Обычно высота подъема должна составлять около 30 см и не должна превышать 50 см. Бульдозер не подходит для уплотнения насыпей, потому что их характеристики низкого давления на грунт. Заполняется через дроу или ручьи особенно важны, так как они могут действовать как дамбы, если водопропускная труба подключи.Считается плохой практикой строить насыпи концевым отвалом. вместо наслоения и уплотнения (Рисунок 115).

    Рисунок 114. Заливки построены наслоение и уплотнение каждого слоя. Высота подъема не должна превышать 50 см. Уплотнение следует производить с помощью надлежащего уплотнительного оборудования, а не бульдозера. (из Внешней службы ОГУ, 1983 г.).

    Рисунок 115. Заливки, входящие в состав проезжая часть не должна быть построена методом торцевой отсыпки. (из ОГУ Ext. Сервис, 1983).

    6.3.3 Уплотнение

    Правильная техника уплотнения приводит к значительным затратам уменьшение и уменьшение эрозии. Потенциал эрозии прямо пропорционален к объему выемки, особенно если он отлит в неконсолидированном и сыпучие заливки.Обычные методы бокового заброса, когда большая часть дороги поверхность вырыта в устойчивый склон холма, в результате получается примерно На 25–35 процентов больше вынутого материала по сравнению с «сбалансированной» дорогой. проектирование и строительство, где выемка включается в дорожная призма. В первом случае большая часть, если не весь раскопанный материал выбрасывается как рыхлый боковой литой материал, легко доступный для эрозии. В в последнем случае он был встроен в насыпь, должным образом уплотнен, и предположительно недоступен для эрозии.

    Залог стабильной и сбалансированной конструкции дороги — правильное уплотнение. наполнителя. Хабер и Кох (1982) количественно оценили затраты на эрозию и уплотнение для нескольких типов обработки отложений на дорогах в юго-запад Айдахо. Это исследование представляет собой отличный пример применения единые критерии для изучения различий между стандартными и нестандартными строительные методы.

    Изначально затраты были определены для каждого вида деятельности с использованием два метода: (1) местные (Бойсе) расценки на рабочую силу и оборудование, налоги, страхование, и сервисное обслуживание (ремонт и обслуживание), включая 10% прибыли и маржа риска и (2) Руководство по синей книге по региональному оборудованию, которое включает наценки на прибыль и риск, топливо, масло, смазку, ремонт, техническое обслуживание, страхование и непредвиденные расходы.После фактических затрат по каждому виду деятельности рассчитаны, определена средняя стоимость единицы и средняя стоимость бригады исходя из проектных объемов. Затем было проведено сравнение между фактическими затраты на «нестандартные» процедуры и фактические затраты на стандартные процедуры.

    Средние наблюдаемые темпы производства по всем видам деятельности были рассчитаны для использования при прогнозировании времени и затрат, связанных с «нестандартными» строительные методы.На рисунке 116 показан пример их результатов. при определении стоимости трех разных способов устройства насыпи. Этими методами являются: (1) насыпи с боковой заливкой без уплотняющего усилия, (2) насыпные насыпи толщиной менее 30 см (12 дюймов), в которых каждый слой выравнивается и сглаживается перед нанесением каждого последующего слоя (некоторое уплотнение получается в процессе выравнивания, так как бульдозер проходит над материалом), и (3) контролируемое уплотнение, при котором насыпи укладываются слоями (толщиной менее 20 см (8 дюймов)) с последующим уплотнением с водой и вибрационным катком для достижения относительной плотности 95 процентов.

    Как и ожидалось, строительство боковой насыпи в расчете на объем стоит меньше всего, а контролируемое уплотнение — больше всего. (Дорога 106781 была короче и только небольшое количество земли было перемещено, что привело к более высокой единице Стоимость.) Однако общая стоимость дороги, выраженная в стоимости за единицу длины. может быть очень похожим для боковой насыпи и послойной укладки, учитывая тот факт, что общий объем выемки может быть на 35 процентов меньше для последний случай.Как упоминалось ранее, большая часть этого раскопанного материала теперь консолидирован, а не ослаблен. В сочетании с правильным уклоном насыпи Обработка поверхности и фильтрующие валки можно ожидать очень незначительной эрозии.

    Стоит отметить, что производительность ручного труда для земляных работ обычно составляет от 3,8 до 4 м3 (5 ярдов 3) грязи во время восемь часов работы (Sheng, 1977). Однако эти ставки будут сильно различаться. в зависимости от местности, почвы, окружающей среды и психологических условий рабочей бригады.

    Рисунок 116. Сравнение стоимости земляных работ для трех различных техника строительства насыпи (1 куб. ярд = 0,9 м3). (после Хабер и Кох, 1983).

    6.3.4 Строительство земляного полотна с экскаватором

    Экскаваторы становятся все более популярными на дорогах строительство. Из-за их отличного контроля размещения выкопанных материал, они идеально подходят для строительства в сложных условиях.На крутых склонах предпочтительнее использовать обратную лопату или экскаватор. склоны. Последовательность строительства отличается от бульдозерного подхода. и объясняется ниже.

    Экскаватор работает с платформы или пионерской дороги на нижний конец готовой дороги.

    1-й проход : Освоение удаление бревна и пня в первом проходе. Достаточно перегрузки перемещается, чтобы обеспечить устойчивую рабочую платформу (Рисунок 117).Бревна складываются на нижней стороне клирингового лимита.

    2-й проход : После завершения первого прохода оператор начинает восстанавливать свой путь. Во время этого пропускать неподходящий материал снимается и помещается ниже носка заливки (Рисунок 118).

    3-й проход : Во время третьего проездом, теперь снова работаем вперёд, вскапываем обнажённый минеральный грунт для строительство набережной.При этом готовится ров и скат среза сглажен и закруглен. Участок пионерской дороги или платформы который состоит из органического мусора, находится за пределами несущей дорожной поверхности заливка (Рисунок 119).

    На крутых склонах экскаватор может размещать большие валуны на подошве насыпи (по линии канавы) и место выкопанные материал против него (рис. 55 и 109). Полные раскопки и открытые площадь поверхности может быть сведена к минимуму.

    Рисунок 117. Первый проход с экскаватором, расчистка бревен и пни со строительной площадки. Рабочая платформа или пионерская дорога просто за пределами запланированной ширины дорожного покрытия.

    Рисунок 118. Второй проход с экскаватором, удаление или снятие покрывающих отложений или неподходящего материала и их размещение ниже пионерская дорога.

    Рисунок 119. Третий проход, чистовое земляное полотно и насыпь над пионерской дорогой. Придорожный котлован закончен на в то же время.

    6.3.5 Конструкция валка фильтра

    Эрозия от недавно построенных откосов насыпи может эффективно быть захваченными полосами фильтра или валками, сделанными из косой черты, и размещенными на носке заливок. Эта мера особенно важна и эффективна. где дорога пересекает ручей или ручей.Эффект от таких фильтрующих лент потери почвы с откосов новой насыпи показано в Таблице 43. Эрозия насыпи от недавно построенные склоны могут быть уменьшены более чем на 95 процентов за 3 года период (Кук и Кинг, 1983). Этого времени достаточно в большинстве случаев. чтобы учесть другие меры, такие как поверхностный посев, мульчирование или плетение утвердиться.

    Таблица 43. Заполните эрозионный объем откоса для валкообразованных и незакрытых склонов в течение 3 лет после конструкция (Cook and King, 1983).

    Класс уклона *

    Валок фильтра (без валка)

    Незащищенные

    м3 / 1000 м

    1

    0.30

    33,29

    2

    0,65

    64,30

    * класс 1: высота заполнения по вертикали <3 метра

    класс 2: высота заполнения по вертикали от 3 до 6 метров

    Конструкция фильтрующих лент :

    1.Подходящий материал от расчистки и новаторства деятельность должна храниться в специально отведенных местах выше или ниже лимиты клиринга. Слэш должен состоять из вершин, конечностей и ветвей, не более 15 см в диаметре и 3,5 м в длину. Пни и корневые тампоны не являются подходящим материалом и должны быть исключены.

    2. Валки строятся путем размещения бревна для выбраковки (разумно звук) на откосе насыпи непосредственно выше и параллельно носку наполнитель (Рисунок 120), за который должен зацепиться наполнитель.Журнал должен быть примерно 40 см в диаметре и надежно закреплен против нетронутых пней, камней или деревьев.

    3. На заливке над отбраковкой должна быть сделана косая черта. бревно. Полученный валок следует утрамбовать, например, утрамбовкой. это с ковшом экскаватора. Важно, чтобы часть косой черты быть встроенным в верхние 15 см заливки. Полосы фильтра строятся во время строительство земляного полотна с целью повышения их эффективности.Уход должен приниматься так, чтобы не перекрывать водосточные сооружения (выходы) или русла ручьев.

    Рисунок 120. Типичные размеры фильтрующего валка построенный из косой черты и размещенный на откосе насыпи непосредственно над носком. Валок должен быть сжат, а нижняя часть заделана на 15 см внутрь. уклон насыпи. (по Cook and King, 1983).

    ЦИТИРОВАННАЯ ЛИТЕРАТУРА

    Гусеница.1984. Справочник по эффективности Caterpillar, № 14. Пеория, Иллинойс.

    Кук, M.J. , и J.G. Король, 1983. Строительство стоимость и эффективность борьбы с эрозией фильтровальных валков на откосах насыпи. Лесная служба Министерства сельского хозяйства США, Исследовательская записка INT-335, ноябрь 1983 г.

    Dietz, P., W. Knigge и H. Loeffler. 1984. Walderschliessung. Verlag Paul Parey, Гамбург и Берлин, Германия.

    Габер, Д.и Т. Кох. 1983. Расходы на строительные мероприятия по борьбе с эрозией. использовался на лесной дороге в водоразделе Сильвер-Крик в Айдахо. Лес США Сервис, Регион 1 и Университет Айдахо, Москва, Айдахо.

    Nagygyor, S.A. 1984. Строительство экологически чистых лесных дорог. на Тихоокеанском Северо-Западе. В (ред. Коркоран и Гилл) C.O.F.E./U.F.R.O. Proceedings, Университет штата Мэн, Ороно, и Университет Нью-Брансуика, Фредериктон, апрель 1984 г., стр.143 — 147.

    Государственный университет Орегона. 1983. Строительство дорог на лесных участках. Или. St. Univ. Ext. Cir. 1135. Корваллис, Орегон. 24 п.

    Пирс, Дж. К. 1960. Справочник по лесной инженерии. Департамент внутренних дел США. Бюро землеустройства. 220 с.

    Ассимиляция виртуальных ног и восприятие текстуры пола пациентами с полным параличом нижних конечностей, получающими искусственную тактильную обратную связь

    Протокол этого исследования был одобрен этическим комитетом AACD (Associação de Assistência à Criança Deficiente, Сан-Паулу, Бразилия) и проводился в соответствии с его руководящие принципы.Все участники предоставили письменное информированное согласие перед включением в исследование.

    Все наши пациенты были первоначально оценены с использованием шкалы обесценения Американской ассоциации по травмам позвоночника (ASIA) (модифицированной по классификации Франкеля) для количественной оценки степени тяжести травмы спинного мозга. Эта шкала оценивает SCI от ASIA A — полное поражение без сенсорной или моторной функции ниже неврологического уровня повреждения до E — нормальное сенсорное и моторное функционирование 1 .Семь пациентов с ASIA A и один пациент с ASIA B, все в хронической фазе SCI (по крайней мере, через год после SCI), были выбраны в качестве субъектов для всех описанных здесь экспериментов (см. Таблицу S1 для демографии пациентов). У всех наших пациентов были поражения ниже или равные T4 грудного дерматома. Соответственно, все они показали нормальную сенсомоторную функцию в верхних конечностях.

    Три различных психофизических эксперимента были выполнены в течение 6 месяцев: тест псевдопроприоцепции, кросс-конгруэнтная задача и задача, включающая моделирование текстур пола.В глобальном масштабе эти эксперименты были разработаны, чтобы: (а) предоставить пациентам иммерсивный визуально-тактильный опыт ходьбы; и (б) оценить влияние усиленной соматосенсорной обратной связи на восприятие пациентами своего тела.

    Во время всех экспериментов пациенты сидели в инвалидном кресле в тактильной рубашке (см. Описание Tactile Shirt). Во всех экспериментах пациенты также носили закрепленный на голове дисплей, на котором проецировался трехмерный человеческий аватар. Аватар мог стоять и ходить, и, когда он выполнял эти движения, тактильная обратная связь, воспроизводящая прикосновение ног аватара к земле, передавалась на кожу предплечья пациента с помощью тактильного дисплея (например.грамм. тактильная рубашка: см. Интеграция аватаров виртуального тела с тактильной рубашкой).

    В задаче псевдопроприоцепции мы представили четыре различных парадигмы тактильной обратной связи, имитирующие различные особенности ходьбы аватара, и определили, какая парадигма является наиболее интуитивной для пациентов.

    Задача кросс-конгруэнтности (CCT) 15,37 использовалась для исследования границ представления мозгом схемы тела у наших пациентов после того, как они использовали тактильную рубашку.Наконец, моделируя текстуры пола, мы исследовали, могут ли пространственно-временные изменения в моделях тактильной стимуляции предплечья дать пациентам ощущение ходьбы по различным типам поверхностей, таким как трава, песок или асфальтированная улица. Поскольку не существует ответа a priori о том, как стимулировать чье-то предплечье, чтобы воспроизвести сложное ощущение ходьбы по разным поверхностям пола, мы предложили новый подход к поиску лучших вибро-тактильных параметров для визуализации типов пола без каких-либо дополнительных действий. предположение о восприятии пользователя.

    Среда виртуальной реальности и ее настройка

    Три виртуальных человеческих аватара (одна женщина и двое мужчин) были изменены на основе бесплатных онлайн-моделей от Maximo (Maximo Inc., 2015). Виртуальные аватары были анимированы, чтобы ходить и останавливаться; смешивание анимации выполнялось с помощью MotionBuilder (Autodesk Inc., 2015). Написанный на заказ код C ++ управлял запуском движений аватара, типом поверхности, по которой ходил аватар, и рассчитывал взаимодействие аватара с поверхностью.Кроме того, мы интегрировали монтируемый на голову дисплей Oculus rift (Oculus VR) с MotionBuilder, используя технику под названием OpenGl intercept 51 .

    Тактильная рубашка как тактильный дисплей

    Для передачи искусственных тактильных и проприоцептивных сигналов обратной связи, исходящих от движений человеческого трехмерного аватара, мы создали тактильный дисплей, встроенный в длинные рукава рубашки. Этот тактильный дисплей был назван «тактильной рубашкой», и в нем использовались вибраторы с эксцентрической массой (ERM) для передачи соматосенсорной обратной связи к коже предплечья пациента.Вибратор ERM состоял из двигателя постоянного тока, вращающего эксцентрическую массу с разными угловыми скоростями, что позволяло генерировать вибрации различной амплитуды и частоты. Частота и амплитуда ERM были связаны, и максимальная амплитуда стимуляции была достигнута примерно на 150–250 Гц, что соответствует максимальной частоте отклика пачинианских корпускул (типа быстро адаптирующихся механорецепторов, чувствительных к механическим переходным процессам и быстрым колебаниям в диапазоне (~ 40–400 Гц)) в волосистой коже человека 52 .В нашей тактильной рубашке использовались три вибратора ERM в форме монеты диаметром 2 см для передачи сенсорной обратной связи, воспроизводящей тактильные или проприоцептивные сигналы ипсилатеральных нижних конечностей на каждое из предплечий пациентов (рис. 1a).

    Три вибратора были размещены на 6 см. на расстоянии друг от друга вдоль предплечий пациентов по продольной оси локтевой кости (рис. 1а).

    Поскольку у всех наших пациентов были поражения грудной клетки (T4-T11), теоретически ни у одного из них не должно быть сенсорных нарушений в предплечьях.Предварительные тесты показали, что 6 из 8 пациентов могли различать положение вибратора с помощью колебаний длительностью 50 мс на предплечьях (рис. S3). Мы решили переместить рубашку на вентральную часть предплечья пациента P6, у которого возникли трудности с ощущением раздражителей на локтевой кости. У пациента P1 были трудности с распознаванием импульсов вибрации менее 70 мс, поэтому с этим пациентом использовались более длинные последовательности импульсов.

    Интеграция аватаров виртуального тела с тактильной рубашкой

    Во время экспериментов пациенты сидели в инвалидном кресле, надев головной дисплей Oculus Rift (HMD) (Oculus, VR), на котором проецировались виртуальные ноги, имитирующие положение и ориентация собственных тел пациентов (рис.1а). Пациенты также носили наушники, воспроизводящие белый шум, чтобы избежать искажений из-за шума вибраторов. Перед первым экспериментом мы провели два теста с наголовным дисплеем, чтобы оценить, все ли пациенты могут правильно воспринимать виртуальную трехмерную реальность (VR). Мы также оценили, испытывал ли кто-либо из них какие-либо признаки укачивания (рис. S5). Один испытуемый во время второго теста испытал сильную укачивание при быстром движении головой. Таким образом, чтобы иметь единую установку, подходящую для всех пациентов, мы сохраняли фиксированную точку обзора камеры для всех пациентов во время всех экспериментов.

    Псевдопроприоцепционный тест

    Мы протестировали два разных способа обратной связи, связанных с различными стадиями движения тела аватара, и оценили, какой из них более интуитивно понятен пациентам для восприятия положения ноги аватара, полагаясь только на тактильную обратную связь: (а) обратная связь. дается во время фазы стойки ног виртуального аватара; (b) обратная связь во время фазы свинга; а также два направления тактильной стимуляции на предплечье: от проксимального к дистальному (PtD) или от дистального к проксимальному (DtP).

    Четыре комбинации, заданные двумя модальностями x два направления, были протестированы в отдельных экспериментах (рандомизированный порядок), каждый из которых был разделен на четыре блока (рис. S2a).

    Первый блок длился 30 секунд, в течение которых пациенты смотрели на ноги виртуального аватара через HMD. На этом этапе аватар передвигался со средней скоростью 66 шагов в минуту; пациенты не получали тактильной обратной связи на предплечьях. Их попросили посмотреть на ноги аватара и представить, что они свои.

    Второй блок длился 1 минуту и ​​включал доставку тактильной стимуляции на поверхность кожи предплечья, синхронно с походкой аватара и в соответствии с одним из четырех тактильных условий. В третьем блоке HMD был выключен, а аватар продолжал идти с той же скоростью, и тактильная обратная связь была доставлена ​​соответственно. Пациентов просили полагаться на тактильную стимуляцию, воображая, как движутся их собственные ноги. Этот блок длился 30 секунд. После третьего блока аватар перестал ходить, а после 20-секундного перерыва начался последний блок.Здесь испытуемым было предложено сопоставить предстоящую походку аватара, обеспечиваемую посредством тактильной обратной связи, с соответствующим движением своих рук. Аватар продолжил ходить, сначала со скоростью 66 шагов в минуту. Скорость ходьбы была случайным образом снижена до 50 шагов в минуту или увеличена до 100 шагов в минуту без ведома пользователя и без определенных временных схем (рис. S2a). Камера снимала руки пациента во время этого упражнения и сравнивала их с положением суставов ног аватара.

    Баллы от 0 до 3 давались для оценки работы пациента на каждой скорости. Если движения рук пациента не синхронизировались с походкой аватара на какой-либо фазе с определенной скоростью, присваивался 0 баллов. Оценка 1 присваивалась, если пациенту удавалось следовать за ходьбой с постоянной скоростью, но не удавалось следовать за ходьбой при изменении скорости ходьбы аватара (например, со средней скорости на высокую). Оценка 2 или 3 давалась, если пациенту удавалось синхронно следовать за аватаром при постоянной и меняющейся скорости.Оценки различались, когда пациенты были синхронны с походкой аватара, но демонстрировали контралатеральную инверсию (например, показывая позицию левой рукой во время стойки правой ноги и наоборот, оценка 2), и когда пациенты были синхронны и использовали правильную руку, чтобы показать правильная нога (оценка 3).

    Мы оценили четыре тактильные парадигмы Pi на основе следующей оценки:

    Оценка (Pi) = ∑ пациентов, у которых был лучший результат с Pi — Σ пациентов, у которых был худший результат с Pi.В конце каждого теста пациенты отвечали на вопросы анкеты (рис. S2b) и перезапускали новый тест с другой тактильной парадигмой.

    Тест перекрестной конгруэнтной задачи (CCT)

    Чтобы определить, была ли нога виртуального аватара «встроена» пациентами, мы выполнили адаптированную версию перекрестной конгруэнтной задачи (CCT) 15,18,53 . Эта задача основана на наблюдении, что люди медленнее обнаруживают тактильный раздражитель на указательном пальце, если визуальный отвлекающий фактор появляется рядом с большим пальцем (и наоборот) 54 .Этот эффект, называемый кроссмодальной интерференцией, сильнее, если дистрактор помещается на ту же руку, что и тактильная стимуляция, чем когда визуальный дистрактор и тактильная стимуляция противоположны. Точно так же после активного использования инструмента мультимодальное взаимодействие между визуальными стимулами на кончике инструмента и тактильной обратной связью на руке пользователя изменяется 55 : зрительные отвлекающие факторы на кончике инструмента привели к увеличению времени отклика (RT) когда вибрация и дистрактор были неконгруэнтными по сравнению с конгруэнтным случаем.Эти результаты были интерпретированы как раскрытие включения инструмента в качестве продолжения руки субъекта из-за проекции кортикальных зрительных рецептивных полей на дистальный край инструмента.

    Пациенты носили тактильную рубашку, наблюдая за трехмерным аватаром через закрепленный на голове дисплей (рис. 2a). Испытание началось с установки креста визуальной фиксации между ступнями аватара на 1000 мс. Затем случайным образом вызывалась вибрация продолжительностью 50 мс в одном из четырех мест: проксимальном или дистальном участке левого или правого предплечья.Дистракторы света (трехмерные синие сферы радиусом 3 см) появлялись за 100 мс до механической вибрации в одном из четырех мест: левый / правый палец ноги / пятка ноги аватара (было обнаружено, что смещение 100 мс максимизирует кросс-модальное взаимодействие 56 ). Пациентов просили указать, используя две клавиши на клавиатуре, на переднюю (дистальную) или заднюю (проксимальную) часть предплечья воздействовала вибрация, игнорируя зрительный отвлекающий фактор.

    Каждое занятие начиналось с 5-минутной тренировки.Эксперимент начинался только в том случае, если пациенты имели точность> 85% в определении правильного положения вибрации во время этой тренировки. Опыт состоял из 5-минутных блоков CCT, запускаемых сразу после того, как субъекты испытали 1 минуту наблюдения за ходьбой аватара (только визуально, VO), либо с одновременным тактильным откликом, перемещающимся от запястья к локтю предплечья пациента, либо когда ипсилатеральная ступня аватара была в контакте с полом (зрение + тактильная обратная связь, VT) (рис. 2b).

    Для каждого блока ЧМТ были протестированы все 16 конфигураций тактильной обратной связи (четыре позиции) и зрительного дистрактора (четыре позиции).На каждом блоке CCT мы повторяли каждую конфигурацию четыре раза. Мы повторили тот же эксперимент для всех пациентов.

    Было измерено время отклика (RT), и испытания с RT более 1800 мс или быстрее 200 мс были отброшены, как и испытания с RT за пределами диапазона среднего ± 3 × стандартное значение на (8,5% от общего числа испытаний всех сеансов). ).

    Тест имитации текстуры пола

    Мы исследовали набор тактильных параметров, которые можно использовать с нашим тактильным дисплеем, чтобы вызвать иллюзию ходьбы по трем различным поверхностям: песок (SAT), трава (GRT) и асфальтированная улица. (ТИХООКЕАНСКОЕ СТАНДАРТНОЕ ВРЕМЯ).Затем мы сравнили параметры, полученные для всех пациентов.

    Пациенты сидели в инвалидных колясках в тактильной рубашке (см. Рис. 3а) и с дисплеем на голове. Трехмерный человеческий аватар был показан от первого лица. Аватар и виртуальная среда были визуализированы с помощью программного обеспечения MotionBuilder (Autodesk). Ходьба аватара основана на захвате движения здорового человека, идущего со скоростью 45 шагов в минуту.

    Мы подарили нашим испытуемым каталог текстур. Пациентов просили выбрать те, которые лучше всего отражали ощущение ходьбы по SAT, GTR и PST.Каталог был создан путем изменения четырех параметров, описывающих тактильную стимуляцию: амплитуда дистального вибратора (DV), амплитуда среднего вибратора (MD), амплитуда проксимального вибратора (PV) и время стимуляции (ST) ( Рис. 3а, б). У каждого из этих четырех факторов было 10 возможных уровней. Таким образом, количество возможных комбинаций составило 10 4 = 10 000. Амплитуда вибратора 1 представляла самое низкое воспринимаемое ощущение, а 10 — самое сильное до сенсорного насыщения (оба найдены эмпирически).

    Время стимуляции определялось двумя факторами: длительностью стимула (DoS) и интервалом начала действия стимула (ISOI). ISOI представляет собой время между включением одного вибратора и следующего. DoS был выбран так, чтобы удовлетворять следующему соотношению: DoS = длительность стойки — 2xISOI; где длительность стойки была зафиксирована на 2000 мс на протяжении всего сеанса. ISOI варьировался от 100 мс до 820 мс. Уровень ST 1 относится к самому короткому ISOI и самому длинному DoS (рис. 3d) и соответствует трем длинным вибрациям, передаваемым почти одновременно.Для ST уровня 10 начальная асинхронность была дольше, чем продолжительность стимуляции, что приводило к трем коротким и отчетливым вибрациям (не перекрывающимся). Между этими двумя крайностями некоторые уровни ST создают иллюзию непрерывного движущегося прикосновения, известную в тактильных ощущениях как кажущееся движение 16 .

    Каждый эксперимент начинался с пациентов, которые сидели перед столом с налобным дисплеем, чтобы наблюдать за трехмерным аватаром, и положили руки на стол (рис. 3a). С помощью толстой ленты очертили на столе две квадратные области размером 50 × 50 см 2 .Пациентов просили держать левую руку внутри левого квадрата, а правую руку — в правом квадрате. Система слежения зафиксировала положение обеих рук в двух контрольных областях, обозначенных двумя квадратами. Когда пациенты перемещали руки над двумя квадратными областями, они получали особый образец тактильной стимуляции, определяемый четырьмя факторами, описанными выше (рис. 3b). В частности, плоские декартовы координаты левой и правой руки были сопоставлены с четырьмя тактильными параметрами.Следовательно, каждое пространственное положение внутри двух квадратов было назначено с определенной моделью тактильной стимуляции предплечий пациента. Оси были рандомизированы в каждом испытании.

    Сессия началась с 15-минутной фазы тренировки. Экспериментатор попросил пациента найти тактильную обратную связь, которая лучше всего представляла бы для него / него ходьбу по песку, траве или асфальтированной улице. Пациенты свободно исследовали 2D-пространства, обозначенные двумя квадратами. Когда они исследовали это виртуальное «тактильное пространство», пациентов просили наблюдать за аватаром, идущим по черному полу.Тактильная обратная связь доставлялась через тактильный дисплей во время фаз стойки аватара на ипсилатеральной руке.

    Затем началась исследовательская фаза, на которой одна и та же процедура повторялась 40 раз для каждой поверхности (всего 120 испытаний) в рандомизированном порядке. Чтобы пациенты не узнали положение определенной текстуры на столе, четыре оси на столе были рандомизированы для каждого испытания (четыре возможных конфигурации осей для левой стороны, четыре для правой стороны и все возможные перестановки четырех параметров = 4 × 4. × 4! = 384 возможных конфигурации, рис.3в). Здесь вместо того, чтобы экспериментатор объявлял тип этажа, в начале каждой попытки на 5 секунд в виртуальной среде (VE) появлялся куб: красный для SAT, зеленый для GRT и синий для PST. Для половины испытаний (рандомизированный порядок) сразу после того, как куб исчез из поля зрения, соответствующий пол — песок, трава или мощеная улица — отображался в VE (рис. 3a). В остальной половине испытаний пол оставался черным. У пациентов было 2 минуты, чтобы изучить таблицу (и, следовательно, каталог текстур) и подтвердить, что правильное ощущение было определено, подняв правую руку на 10 см.Задача была такой же при визуальном наличии или отсутствии соответствующего этажа в ВЕ. После подтверждения аватар остановился. Через 2–5 секунд между испытаниями появился новый цветной куб и началось новое испытание. Испытания были разделены следующим образом: первый блок из 36 испытаний, перерыв 5 минут; второй блок из 36 попыток, перерыв 45 минут; и третий блок из 48 испытаний. Внутри блока всегда было одинаковое количество испытаний с полом и без и одинаковое распределение типов поверхностей.

    После того, как фаза исследования была завершена и у пациентов был 20-минутный перерыв, начался следующий этап эксперимента. Экспериментатор воспроизвел на тактильном дисплее, наложенном на предплечья пациентов, 120 текстур, выбранных во время фазы поиска. Пациенты должны были сказать, по какому типу пола ходит аватар, или сказать: «Я не знаю». Пациент держал руку на столе и с помощью закрепленного на голове дисплея наблюдал за аватаром, идущим по пустому черному полу. Этот этап получил название обратной задачи.В конце первого сеанса была заполнена анкета:

    Q1) Во время эксперимента у меня было впечатление ходьбы по SAT, GRT, PST.

    Q2) Я помню ощущение ног на SAT, GRT, PST.

    Два месяца спустя мы провели контрольный эксперимент со всеми пациентами. Пациент наблюдал, как аватар ходил по трем разным этажам в течение 15 минут. Тактильной обратной связи не использовалось.

    About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
