Перекрытия по металлическим балкам: варианты, материалы, оборудование

Дата: 22 января 2018

Просмотров: 4439

Коментариев: 0

Для устройства прочных перекрытий в возводимых зданиях строители применяют проверенные методы, предусматривающие использование различных строительных материалов. Повышенный запас прочности обеспечивают профили, изготовленные из стального проката. Сооружаемые на их основе перекрытия по металлическим балкам обеспечивают надежность возводимых конструкций и длительный ресурс эксплуатации. Они превосходят конструкции на базе деревянных брусьев по эксплуатационным показателям и способны воспринимать значительные нагрузки. Рассмотрим их детально.

Конструктивные варианты перекрытия по металлическим балкам

На основе стального профиля можно сделать прочное перекрытие, используя различные варианты:

  • перекрытие монолитное по металлическим балкам. Формируется путем заливки бетона в опалубку, дополнительно усиливается арматурной решеткой. Это проверенный на практике вариант, отличающийся комплексом преимуществ. Главные плюсы, привлекающие застройщиков – повышенная прочность бесшовной поверхности и отсутствие неровностей;
  • монолитно-сборную конструкцию. Для ее обустройства применяются блоки из ячеистого бетона, изготовленные на промышленных предприятиях. Они укладываются краями на поверхность стального профиля. Сооружается теплоизолированные опалубка, производится армирование и заливаются бетонным раствором стыковые участки;
  • составную конструкцию из различных материалов. Могут применяться стандартные панели, деревянные доски, плиты. Элементы основы устанавливаются на несущие стальные балки. Для обеспечения комфортных условий эксплуатации важно утеплить и звукоизолировать сформированную поверхность, а также заделать зазоры между элементами.

В зависимости от финансовых возможностей и наличия материалов, застройщики в равной мере используют указанные варианты.

В настоящее время в строительстве используется два типа перекрытий: балочные и безбалочные

К качеству и прочности перекрытий в здании любой конструкции предъявляются особенно жесткие требования

Применяемые материалы и оборудование

В качестве несущих балок используют различные виды металлического проката:

  • двутавр номер 16 или 20;
  • швеллер высотой до 20 см;
  • уголок, сваренный в силовой каркас.

Для формирования выбранного конструктивного варианта, помимо несущих элементов, потребуются следующие материалы:

  • бетонная смесь для формирования цельной основы;
  • стандартные блоки из ячеистого бетона для сборно-монолитного варианта;
  • строганные доски или готовые бетонные панели для составной конструкции.

Для усиления применяются арматурные прутки, диаметр которых соответствует результатам выполненных расчетов.

Сооружение опалубки потребует применения следующих стройматериалов:

  • деревянных щитов или влагостойкой фанеры толщиной 2 см и более;
  • полиэтиленовой пленки для гидроизоляции бетонного массива;
  • подпорок из металла или древесины, обеспечивающих устойчивость опалубки.
Вид несущих элементов при этом по большей мере зависит от особенностей конструкции здания

Для разных типов домов используют как перекрытия по металлическим балкам, так и по деревянным, а также железобетонным

Следует также подготовить оборудование:

  • бетоносмеситель, ускоряющий процесс приготовления рабочего состава;
  • сварочный аппарат, предназначенный для сварки арматурного каркаса.

Специальный инструмент для строительных мероприятий не требуется. Используется набор инструментов, имеющийся в арсенале каждого домашнего умельца.

Достоинства и недостатки перекрытия по металлическим балкам

Конструкция с несущими элементами из стального проката обладает рядом достоинств:

  • повышенной надежностью;
  • высоким запасом прочности;
  • длительным ресурсом эксплуатации;
  • увеличенной несущей способностью.

Применяя металлоконструкции из стального профиля можно перекрывать пролеты увеличенных размеров, правильно подобрав номер используемого проката.

Мнение эксперта: Перекрытия по металлическим балкам

Вид несущих элементов при этом по большей мере зависит от особенностей конструкции здания

В строительстве частного дома наиболее частое применение имеет монолитное перекрытие по металлическим балкам, так как сборное основание требует применения тяжелого крана, а деревянные перекрытия наименее прочные. В любом случае потребуется привлечение специалистов, так как при сборке моноперекрытия самое главное – правильно рассчитать и спроектировать все узлы конструкции.

Дмитрий Орлов

Наряду с преимуществами, имеются и слабые стороны:

  • трудоемкость монтажных работ, связанная с повышенной массой металлоконструкций и необходимостью их транспортировки с помощью специальных устройств;
  • необходимость выполнения сложных инженерных расчетов, подтверждающих нагрузочную способность сооружаемых оснований на основе стальных профилей.

К недостаткам также относится подверженность металла воздействию коррозионных процессов, уменьшающих прочность конструкций. Однако с помощью специальных покрытий можно надежно защитить металл, и обеспечить долговечность металлоконструкций на протяжении всего периода эксплуатации здания.

Такие балки могут быть использованы для достаточно широких пролетов

Перекрытия по металлическим балкам очень прочны и надежны

Расчет перекрытия по металлическим балкам

Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 832 ( 7.62 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 4977 ( 45.58 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 4624 ( 42.35 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 486 ( 4.45 % )

Назад

Необходимо ответственно подходить к выполнению расчетов, приняв решение сделать пол или потолок на основе стальных профилей.

При этом необходимо учитывать комплекс факторов:

  • общий вес;
  • нагрузочную способность;
  • площадь формируемой поверхности;
  • расстояние между балками;
  • ширину пролета.

Выбор подходящего номера металлопроката, соответствующего высоте профиля, осуществляется с учетом воспринимаемой нагрузки.

Несущая способность составляет:

  • 0,075 т/м2 – для перекрытий чердачных помещений;
  • 0,150 т/м2 – для цокольной основы и межэтажных оснований.

С возрастанием ширины пролета увеличивается высота стальных балок:

  • прочность при шестиметровом пролете обеспечивает двутавр № 20 с высотой профиля 200 мм;
  • при уменьшенном до 4 м расстоянии между стенами можно использовать двутавр № 16 с высотой 160 мм.

Зная площадь монолитной поверхности, несложно рассчитать потребность в бетоне. Для этого следует умножить площадь на высоту бетонного массива. Имея чертеж арматурной решетки можно вычислить потребность в стальных прутках для усиления основы. Все расчеты производятся на основании предварительно разработанной проектной документации или рабочего эскиза.

Чтобы сделать перекрытия по металлическим балкам более надежными, последние часто оборачивают различными материалами, препятствующими доступу к ним влаги

Однако есть у них и недостаток – они подвержены коррозии

Перекрытие по двутавровым металлическим балкам – подготовительные работы

На подготовительном этапе выполните следующие мероприятия:

  1. Определитесь с материалом, который предполагается использовать для изготовления перекрытия помещения, а также изучите последовательность действий.
  2. Разработайте рабочий чертеж, предоставляющий полную информацию о конструктивных особенностях перекрытия и сортаментах применяемых материалов.
  3. Выполните расчеты, подтверждающие прочностные характеристики строительной конструкции и необходимый для длительной эксплуатации запас прочности.
  4. Рассчитайте потребность в строительных материалах, оцените объем расходов, а также подготовьте инструменты.
  5. Смонтируйте двутавровые балки, соблюдая интервал между опорными элементами, равный 1–2 м и проконтролируйте правильность установки с помощью уровня.
  6. Соберите по нижнему уровню двутавра щитовую разборную опалубку, используя ламинированную фанеру или строганные доски, обеспечьте отбортовку высотой 15–20 см.
  7. Закрепите деревянные брусья или стальные распорки для обеспечения неподвижности опалубочной конструкции, которая должна выдержать массу бетона.

При монтаже опор устанавливайте деревянные балки по одной штуке на каждый квадратный метр площади, а металлические элементы в 2 раза реже. Применение стоек телескопического типа существенно облегчит работы по фиксации опалубочной конструкции. Закончив подготовительные мероприятия, приступайте к основной работе.

При разработке проекта учитываются такие важные показатели, как ширина пролета, шаг балки, полезная нагрузка на перекрытие

Правильный расчет перекрытия по металлическим балкам очень важен

Монтируем перекрытие монолитное по металлическим балкам

Застройщиков привлекает цельная конструкция, изготовленная из бетона, усиленного арматурной решеткой.

После установки металлических балок, сооружения опалубки и обеспечения ее устойчивости производите работы по формированию монолитной плиты из железобетона по следующему алгоритму:

  1. Проверьте отсутствие щелей в деревянной опалубке и, если необходимо, загерметизируйте их.
  2. Соберите арматурный каркас, применяя металлические прутки с размером сечения 10–12 мм.
  3. Уложите каркас в опалубку, обеспечив постоянный интервал до поверхности будущей бетонной плиты 4–5 см.
  4. Залейте бетонную смесь в опалубку и тщательно уплотните бетонный массив с помощью вибратора.
  5. Не подвергайте твердеющий раствор нагрузкам на протяжении 4 недель и затем демонтируйте опалубку.

Обратите внимание на размер опорной поверхности по периметру плиты, который должен составлять более 150 мм.

Подводим итоги

Перекрытие по двутавровым металлическим балкам обеспечивает повышенный запас прочности. Важно правильно выполнить расчет перекрытия по металлическим балкам и придерживаться технологических рекомендаций. Квалифицированный совет профессионалов поможет при выполнении работ.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Глава 9 замена несущих конструкций

9.1. Конструкции для замены перекрытий

К конструкциям реконструируемых перекрытий предъявляются требования прочности, жесткости, огнестойкости, тепло- и звукоизоляции. Кроме того, они должны быть экономичны и просты в монтаже. В наибольшей степени этим требованиям отвечают железобетонные перекрытия, однако их применение при реконструкции вызывает определенные трудности, так как конфигурация старых реконструируемых зданий не отвечает принятой в настоящее время унификации индустриальных конструкций.

При ремонте или полной замене перекрытия особую сложность вызывает сопряжение новых перекрытий со стенами. На существующие стены, ослабленные оконными и дверными проемами, гнездами от старых балок и повреждениями кладки, как правило, невозможно обеспечить непрерывное опирание железобетонного настила.

Необходимость замены перекрытий при реконструкции чаще всего связана с существующими в старых зданиях деревянными перекрытиями. В малоэтажных зданиях, а также при значительном износе дома замена деревянных перекрытий на более долговечные нецелесообразна. При ремонте таких перекрытий удаляют дефектные балки, а там, где не обнаружены грибки или жучки, балки усиливают наращиванием или протезированием (заменяют пораженные участки специальными накладками). При ремонте деревянных перекрытий необходимо тщательно антисептировать как сохранившиеся, так и новые деревянные конструкции. Существенного повышения звукоизоляции деревянных перекрытий в сочетании с защитой от влаги можно добиться смазкой слоя толщиной 2...3 см из мятой глины, отощенной песком. Эффективна смазка из импрегнированной глины (глина — 5 частей, песок — 2, опилки — 6, смола — 1, вода — 2 части). Потолок в этом случае выполняют из листового материала или мокрой штукатурки.

Относительно высокой огнестойкостью обладают легкобетонные перекрытия по деревянным балкам. Перекрытия выполняют из шлакобетонных блоков с плотностью 600...700 кг/м3 или из гипсовых реек. Особое внимание при ремонте деревянных перекрытий следует уделять местам опирания балок на стены. В этих местах возможно попеременное замораживание — оттаивание, образование конденсата и, как следствие, гниение балок. Для сохранения опорных частей балок гнезда утепляют войлоком или деревянным коробом, заполненным раствором. При толщине стен более 51 см устраивают продухи.

При капитальном ремонте или полной реконструкции объекта предпочтение отдают железобетонным перекрытиям, которые бывают балочного типа (при реконструкции локальных участков) и из сборных настилов. Перекрытия балочного типа состоят из железобетонных прогонов таврового или рельсового сечения пролетом от 3 до 7 м, высотой от 180 до 320 мм. По нижним полкам прогонов укладывают корытообразные легкобетонные плиты шириной 0,5...0,7 м. Поверх балок монтируют плоские легкобетонные плиты аналогичных размеров. Получили также распространение перекрытия по железобетонным балкам-настилам двутаврового сечения пролетом до 8 м, высотой 220...300 мм, нижняя полка которых имеет ширину 500 мм, образуя плоский потолок (рис. 9.1...9.4).

Эффективными решениями при замене перекрытий являются сборно-монолитные варианты. Основными несущими элементами при таких решениях являются железобетонные балки прямоугольного или трапециевидного сечения, установленные с шагом 500...750 мм, по которым, укладывают легкобетонные пустотные блоки со скосами на продольных гранях. Зазоры между балками и блоками заполняют бетоном класса В10, В15. При недостаточной несущей способности балок в швы между ними и блоками дополнительно устанавливают плоские арматурные каркасы. Вместо железобетонных балок могут применяться металлические балки таврового или двутаврового сечения (рис. 9.5).

Рис. 9.1. Конструкции для замены перекрытий с железобетонными прогонами таврового сечения: 1 — дощатый пол; 2 — деревянные лаги; 3 — утеплитель: 4 — легкобетонная плита-вкладыш; 5 — железобетонный прогон таврового сечения

Рис. 9.2. Конструкции для замены перекрытий с железобетонными прогонами двутаврового сечения:

1 — дощатый пол; 2 — деревянные лаги; 3 — утеплитель; 4 — легкобетонная плита-вкладыш; 5 — железобетонный прогон двутаврового сечения

В качестве сплошных сборных настилов при реконструкции жилых и общественных бескаркасных зданий используют одно- и двухпустотные предварительно напряженные железобетонные плиты пролетом 4...7,6 м, шириной 0,5... 1,0 м, высоту которых принимают 220 мм. Настилы имеют круглые или овальные (близкие к прямоугольным) пустоты, их изготавливают из бетона классов В20...В25, предварительно напряженная арматура — высокопрочная проволока класса Вр-II или стержневая классов A-IV, Ат-V и др. Настилы заделывают в вырубленные борозды стен глубиной 120...130 мм на тщательно выровненную цементным раствором и пронивелированную поверхность. При этом необходимо обеспечить связь нового настила с существующими стенами, что достигается заделкой в швы между плитами анкеров диаметром 12 мм, соединенных со штырями диаметром 20...24 мм, предварительно заанкеренными в кладку. Анкеры устанавливают через два элемента.

Рис. 9.3. Конструкции для замены перекрытий с железобетонными прогонами швеллерного типа:

1 — дощатый пол; 2 — деревянные лаги; 3 — утеплитель; 4 — легкобетонная плита-вкладыш; 5 — железобетонный прогон швеллерного типа

Рис. 9.4. Конструкции для замены перекрытий с железобетонными балками-настилами двутаврового сечения: 1 — дощатый пол; 2 — деревянные лаги; 3 — утеплитель; 4 — балка-настил

При невозможности устройства сплошных борозд в стене для опирания настила применяют предварительно напряженные пустотные плиты с выпускными ребрами, которые устанавливают в гнезда кладки (рис. 9.6).

Рис. 9 5. Сборно-монолитные конструкции для замены перекрытий:

1 — пол; 2 — шлакобетон; 3 — монолитный железобетон; 4 — легкобетонный вкладыш; 5 — железобетонный прогон неполного сечения

Рис. 9.6 Сборные железобетонные пустотные настилы для замены перекрытий: 1 — пол; 2 — шлакобетон; 3 — пустотный настил; 4 пустотные плиты с выпускными ребрами

В каркасных зданиях замену перекрытий осуществляют обычными серийными ребристыми или пустотными плитами, которые выпускаются строительной индустрией практически всех регионов страны.

При реконструкции зданий и сооружений существенно важным является максимально возможное снижение массы перекрытий, что достигается применением легкобетонных (керамзит, аглопорнт, азерит) конструкций, панелей из ячеистого бетона и керамических блоков.

Демонтаж перекрытий - Ремонт и замена деревянных перекрытий

     Для демонтажа деревянных балок перекрытия следует провести подготовительные работы.

     Необходимо освободить смежные с перекрытием помещения   . Установить на нижнем этаже инвентарные стойки и балки предназначенные для устройства плит перекрытия в типовом строительстве( в просторечии "жаки" и "бимсы"). В основание стоек разместить брус 100 х 100 мм для распределения давления стоек на несколько балок нижнего перекрытия. В демонтируемом перекрытии достаточно подпереть три балки подряд с шагом 1,5 м. После этого можно приступать к разборке конструкции  перекрытия с верху вниз, начиная с покрытия пола, демонтажа лаг, удаления старой засыпки из межбалочного пространства, затем убрать доски подбора уложенные в паз между деревянными балками перекрытий.

     Если ваше перекрытие(потолок нижнего помещения) оштукатурено по деревянной дранке, то необходимо после установки инвентарных подпорок отбить всю штукатурку в местах замены балок, демонтировать электропроводку, защитить приборы отопления и окна от случайно падающих предметов, а только затем приступать к разборке перекрытия.

     Итак после удаления всех заполнений из межбалочного пространства у вас остаются голые деревянные балки перекрытия. Они подперты ранее установленными стойками и бимсами, можно приступать к их распилке в удобный размер, для опускания кусками на пол нижележащего помещения. Распиловку удобнее проводить цепной электро пилой.

     Балки следует демонтировать начиная с ближайшей к торцевой стене, при этом необходимо аккуратно относиться к проложенным трубам отопления водопроводу и пр. коммуникациям. Перед распиловкой закрепляйте отрезаемые куски балки канатом или ручной талью, чтобы не ронять ее на пол и не пробить нижнее перекрытие.

     Оставшиеся куски балок заделанных в стены, предварительно необходимо закрепить канатом, после чего отбойным молотком разбить гнезда с боков и сверху существующей балки, на 3-5 см по периметру, затем вынуть остатки балок из стен. Образовавшиеся гнезда в стенах, если в них не будут заводиться новые балки, необходимо заложить полнотелым кирпичом на растворе с заполнением всех пустот жестким цементно-песчаным раствором.



оставить отзыв

Ремонт перекрытий. Замена перекрытий в старом фонде.

Компания "СТК"21 ВЕК" имеет профессиональный опыт по замене, а так-же ремонту различных видов перекрытий в домах старого фонда, промышленных цехах и производствах.Выды перекрытий бывают различные, поэтому до начала монтажа необходимо учитывать такие нюансы, как длина и ширина помещений, планируемое давление на перекрытие.Так-же имеют значение стены здания или помещения, на которые будет в дальнейшем распределяться нагрузка.



Ремонт и замена деревянных перекрытий                  - от 3000р./м.кв.

Ремонт и замена металлических перекрытий             - от 5000р./м.кв.

Монтаж деревянных межэтажных перекрытий         - от 4000р./м.кв.

Монтаж металлических межэтажных перекрытий    - от 6000р./м.кв.

Монтаж облегченных перекрытий с утеплением       - от 4500р./м.кв.

Монтаж перекрытий по металлическим балкам      - от 6000р./м.кв.





Основные требования,применяемые к перекрытиям.

  • Перекрытия должны обладать достаточной прочностью,‭ ‬чтобы выдержать нагрузку как от собственного веса,‭ ‬так и полезную‭ (‬мебель,‭ ‬оборудование,‭ ‬находящиеся в помещении люди и т.п.‭)‬.‭ ‬Величина полезной нагрузки на‭ ‬1‭ ‬м2‭ ‬перекрытия устанавливается в зависимости от назначения помещения и характера его оборудования.‭ ‬Для чердачных перекрытий полезная нагрузка должна быть не больше‭ ‬105‭ ‬кг/м2,‭ ‬а для цокольного и междуэтажного перекрытия‭ ‬210‭ ‬кг/м2.
  • Перекрытие должно быть жестким,‭ ‬то есть под действием нагрузок не давать прогибов.‭ (‬допустимая величина от‭ ‬1/200‭ ‬для чердачных перекрытий до‭ ‬1/250‭ ‬пролета для междуэтажных‭)‬.‭



  • При монтаже перекрытия должна предусматриваться достаточная степень его звукоизоляции,‭ ‬величина которой устанавливается нормами или специальными рекомендациями по проектированию зданий того или иного назначения.‭ ‬Для этого необходимо тщательнее закрывать щели в местах стыковки материала,‭ ‬во избежании перехода‭ ‬звука из соседних помещений,‭ ‬расположенных выше или ниже.
  • Перекрытия,‭ ‬разделяющие помещения с разницей температур от‭ ‬10‭ ‬гдадусов‭ (‬например,‭ ‬отделяющее холодный подвал от первого этажа или чердак от первого этажа‭)‬,‭ ‬должны удовлетворять требованиям теплозащиты,‭ ‬то есть необходимо увеличивать слой теплоизоляции.

‭‬Ни одна конструкция перекрытий,‭ ‬особенно деревянных,‭ ‬не может противостоять длительному воздействию огня,‭ ‬но у каждого материала существует свое значение предела огнестойкости.‭ ‬Предел огнестойкости железобетонных перекрытий‭ ‬- 60‭ ‬мин‭; ‬деревянных перекрытий с засыпкой и нижней оштукатуренной поверхностью‭-‬ 45‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬защищенных штукатуркой,‭ ‬около‭ ‬15‭ ‬мин‭; ‬деревянных перекрытий,‭ ‬не защищенных несгораемыми материалами,‭ ‬еще меньше.‭

Виды перекрытий :‭ ‬

междуэтажные‭ ( ‬разделяющие жилые этажи,‭ ‬включая и мансардный‭)‬,‭ ‬подвальные‭ ( ‬отделяющие подвал от жилого этажа‭), цокольные‭ (‬отделяющие жилой этаж от холодного подполья‭) ‬и чердачные‭ (‬отделяющие жилой этаж от неотапливаемого чердака‭)‬.‭

По своему конструктивному решению несущую часть перекрытий можно разделить на:‭

  • ‬балочные,‭ ‬стоящие из несущей части‭ (‬балок‭) ‬и заполнения‭;
  • ‬безбалочные,‭ ‬выполняемые из однородных элементов‭ (‬плит-настилов или панелей-настилов‭)‬.

1. Балочные перекрытия:‭

В балочных перекрытиях несущую основу составляют балки,‭ ‬расположенные на одинаковом расстоянии‭ ‬друг от друга,‭ ‬на которые укладывают элементы заполнения,‭ ‬выполняющие ограждающие функции.‭ ‬Балки могут быть деревянными,‭ ‬железобетонными или металлическими.‭



Б.‭ ‬Перекрытия по‭ ‬металлическим балкам

По сравнению с деревянными достаточно надежны и более долговечны,‭ ‬а также имеют меньшую толщину‭ (‬экономят пространство‭)‬,‭ ‬но подобные перекрытия возводят редко.‭ ‬Для заполнения проемов между балками можно использовать легкобетонные вставки,‭ ‬облегченные железобетонные плиты,‭ ‬деревянные щиты или деревянный накат.‭ ‬ Масса‭ ‬1‭ ‬м2‭ ‬такого перекрытия часто превышает‭ ‬400‭ ‬кг.‭

Преимущества:‭

  • ‬Металлической балкой можно перекрыть большие пролеты ( 4-6 метров и более).
  • Металическая балка негорюча и устойчива к биологическим воздействиям(гнили и т.д.‭)‬.

Но перекрытия по металлическим балкам не лишены недостатков:‭ ‬

  • в местах повышенной влажности на металле образуется коррозия.‭
  • Кроме того,‭ ‬такие перекрытия имеют пониженные тепло-‭ ‬и звукоизоляционные качества.‭ ‬Чтобы смягчить этот недостаток,‭ ‬концы металлических балок обертывают войлоком.‭

В таких перекрытиях несущим элементом является прокатный профиль:‭ ‬двутавр,‭ ‬швеллер,‭ ‬уголки.

Между балками укладывают сборные железобетонные пустотелые плиты толщиной‭ ‬9‭ ‬см.‭ ‬По железобетонным плитам нанесен слой шлака и железобетонной стяжки толщиной‭ ‬8-10‭ ‬см.‭ ‬Расход стали высокий‭ ‬-‭ ‬25-‭ ‬30‭ ‬кг/м2‭ ‬в зависимости от марки стали,‭ ‬из которой изготовлены балки.

1‭ ‬-‭ "‬чистый‭" ‬пол‭; ‬2‭ ‬-‭ ‬дощатый настил‭;‬ 3‭ ‬-‭ ‬балка‭; ‬4‭ ‬-‭ ‬сборная ж/б плита‭; ‬5‭ ‬-‭ ‬гидроизоляция‭; ‬6‭ ‬-‭ ‬сетка штукатурная‭; ‬7‭ ‬-‭ ‬штукатурка.

Стоимость материала:‭ ‬Цена стального профиля составляет от‭ ‬7‭ ‬до‭ ‬18‭ ‬дол./пог.‭ ‬м.‭ ‬Стоимость облегченной железобетонные плиты‭ ‬-‭ ‬от‭ ‬110‭ ‬долларов за штуку.‭ ‬На‭ ‬1‭ ‬кв.‭ ‬метр перекрытия по металлическим балкам вы потратите от‭ ‬100‭ ‬долларов и выше.‭

 ‬Перекрытия из‭ ‬железобетонных балок

Устраивают на пролетах от‭ ‬3‭ ‬м и до‭ ‬7,5‭ ‬метров.‭ ‬Осложняется работа тем,что необходимо использовать подъемную технику.‭ ‬Вес таких балок составляет‭ ‬175‭-‬ 400‭ ‬кг.

Преимущества:‭

  • С помощью железобетонных балок можно перекрывать большие пролеты, чем с использованием деревянных.

Недостатки:‭

  • Для монтажа перекрытия по железобетонным балкам необходимо использовать грузоподьемное оборудование.

Монтаж:‭ ‬Железобетонные балки‭ ‬укладываются‭ ‬на расстоянии‭ ‬600-1000‭ ‬мм.‭ ‬Заполнение межбалочного пространства устраивают в виде легкобетонных плит или пустотелых легкобетонных блоков‭ (‬при дощатых полах или паркетных используют плиты,‭ ‬а при полах из линолеума или паркету по бетонному основанию‭ ‬-‭ ‬пустотелые блоки).





(1.- железобетонная балка, 2.- пустотелые блоки, 3.- цементная стяжка, 4.- линолеум)

Швы между балками и плитами заполняют цементным раствором и затирают.‭ ‬Чердачные перекрытия обязательно утепляют,‭ ‬междуэтажные звукоизолируют,‭ ‬цокольные перекрытия также утепляют.



Собственность в старом доме несет много плюсов, это и  выгодная  локация (как правило центр), и отличная ликвидность (престижную квартиру можно быстро и выгодно продать), а если это исторический центр, то точно Вы его не покинете. Но старый жилищный фонд несет в себе и немало минусов – изношенные  коммуникации, ветхие перекрытия сверху и снизу, перекошенные перегородки и т.д. Капитальный ремонт в таких домах следует начинать с замены  или  усиления перекрытий, не стоит тратить много средств на ремонт без прочного основания.

Замена ветхих перекрытий

Чаще  прибегают к  полной замене старых перекрытий. Конечно же, на глаз не определить несущие способности существующих конструкций, и нужно делать расчеты, но как правило именно замена ветхих перекрытий на новые и является единственным  безопасным вариантом при ремонте  в старом фонде.

В строениях  старого фонда, в основном, использовались  перекрытия двух типов: с металлическими несущими балками, обычно это двутавры  разного сечения и  с деревянным и несущими  балками из бруса или бревна. Несущие балки монтировались с шагом от 0,8 до 1,5м., пространство  между ними, так называемый  «накат» выполнялся из деревянных досок или горбыля большого сечения.  Большинство домов старого фонда в Москве  реконструировалось  и перестраивалось, поэтому  встречаются комбинированные  перекрытия из деревянных и металлических балок.

Причиной деформации как металлических так и деревянных балок перекрытий в домах старого фонда является неправильная  влажность и тепловой режим, протечки, изначально неправильный конструкционный расчет. Это и многое другое приводят к грибковым поражениям древесины балок,  то есть  к гниению, и к медленному разрушению с потерей несущей способности. Как правило гниение балок обнаруживает себя в местах захода их в стены а так же посередине.

При  обследовании конструкций для составления технического заключения, особое внимание необходимо обращать именно на эти места.

Металлические балки под воздействием выше перечисленных факторов поддаются коррозии  вплоть до потери несущей способности, чаще это происходит в местах  санузла, ванны и кухни.

Большой возраст домов старого фонда и неблагоприятные факторы, которым за это время балки  подвергались, приводят к потери несущей способности, частичным разрушениям или повреждениям здания. Кроме того, большее количество существующих балок перекрытий в жилье старого фонда не соответствует требованиям современных СНиП, поэтому почти всегда, выполняется замена перекрытий или их усиление.

‭ ‬

Усиление балок и ригелей • Технологии усиления строительных конструкций

Балки и ригели – это горизонтальные несущие конструкции. В составе каркасов зданий они применяются для опирания плит перекрытий или покрытия и передачи нагрузок на стены и колонны. Балки пролетных строений мостов также формируют поверхность для укладки мостового полотна, а ригели собирают нагрузку от балок и передают ее на столбы и колонны. Существуют также особые виды балок, например, подкрановые балки, балки-стенки и т.п. В современном строительстве в основном применяются железобетонные и стальные балки.

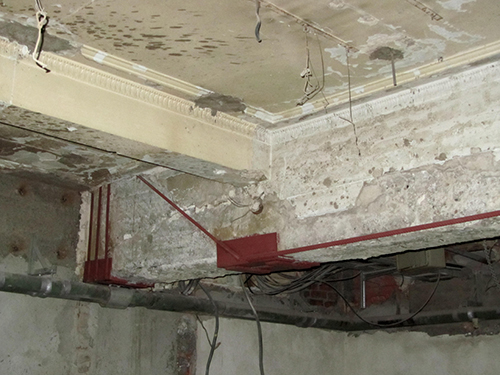

Усиление балок и ригелей

При эксплуатации любых видов ригелей и балок может возникнуть необходимость их усиления из-за потери несущей способности, увеличения нагрузок, неправильной эксплуатации, выявлении дефектов изготовления и монтажа. В технической литературе и строительных нормах можно найти большое разнообразие различных способов усиления:

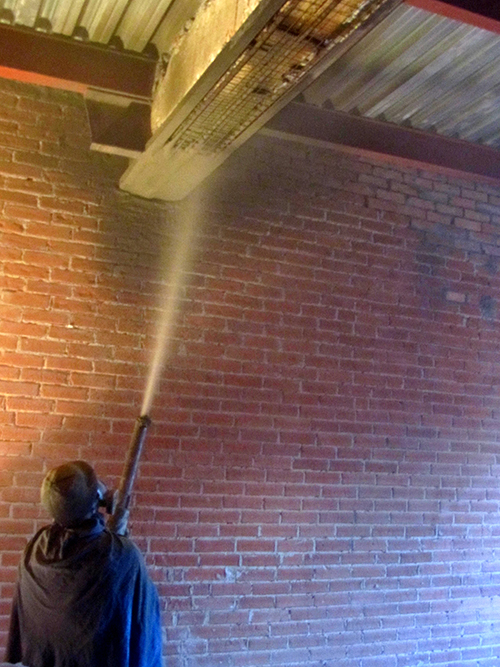

  1. Увеличение высоты (сечения) наращиванием или обоймой;
  2. Подведение опорных элементов для разгрузки;
  3. Устройство преднапряженных затяжек и шпренгелей;
  4. Усиление предварительно напряженной арматурой;
  5. Приклеиванием дополнительной арматуры;
  6. Устройством композитного усиления;
  7. Приваркой дополнительных элементов на стальные конструкции.

Выбор способа должен определять на основании всестороннего анализа и оценки эффективности работы того или иного метода. Существующая конструкция подлежит предварительному обследованию, производится расчет ее несущей способности, определяются ослабленные участки – растянутая или сжатая зона в пролете, опорные участки и т.п. Затем выполняются прочностные расчеты по выбранному методу усиления. В этой работе необходимо учитывать следующие факторы:
Габариты конструкции усиления и возможность вписать ее в существующее помещение по высоте
Способ выполнения работ, необходимость остановки действующего производства или выселения арендатора
Возможность подачи материалов и проведения работ в стесненных условиях
Условия эксплуатации, наличие факторов агрессивного воздействия среды
Технико-экономические показатели вариантов усиления, стоимость их устройства и эксплуатации в будущем

Основные методы усиления балок и ригелей

Усиление балок наращиванием

Усиление балок железобетонными обоймами, рубашками и наращиванием

Обоймы выполняются замкнутыми для плотного обхвата элемента и надежной связи нового бетона со старым в единое целое, толщина бетона как правило составляет от 60 до 100 мм. Рубашка – это не замкнутая с одной стороны набетонка. Наращивание – это усиление путем увеличения высоты элемента. Сечение рабочей продольной и поперечной арматуры определяется расчетом, для восприятия касательных напряжений в плоскости контакта нового бетона со старым устанавливаются хомуты, отгибы, коротыши и приваркой к существующей арматуре или анкеровкой.

Усиление ригелей предварительно напряженными затяжками, дополнительной арматурой и шпренгелями

Основными элементами затяжек как правило являются тяжи из арматурной стали, реже применяются прокатные профили из уголков и швеллеров. Крепление затяжек осуществляют на опорах с помощью анкеров или приваркой к существующей арматуре балок. Напряжение затяжек осуществляется путем взаимного стягивания обеих ветвей болтами, изготавливаемыми в виде хомута с двумя нарезанными болтами и общей шайбой. После натяжения на болты устанавливаются контргайки, соединение заваривается. В местах перегиба стержней устанавливаются прокладки, передающие усилия на нижнюю грань элемента. Напряжение дополнительной арматуры, установленной в растянутой зоне элемента, выполняется термическим или электротермическим методом. Параметры нагрева должны быть определены в проекте усиления.

Усиление элементов предварительно напряженными металлическими балками

Для создания эффекта предварительного напряжения, стальным балкам усиления сообщают начальный прогиб до момента их введения в совместную работу. Величина прогиба определяется исходя из требуемой степени разгрузки поврежденной балки, прогиб фиксируется установкой прокладок по схеме, определенной в проектной документации.

Усиление балок на восприятие поперечных сил

Необходимость усиления балок на восприятие поперечных сил как правило обуславливается появлением наклонных трещин. Усиление производится установкой дополнительной поперечной арматуры или стягивающих хомутов, предпочтительно их предварительное напряженние с применением стяжных устройств.

Усиление балок шпренгельными затяжками

Усиление подкрановых балок

Повышение несущей способности железобетонных подкрановых балок достигается устройством различных обойм и рубашек, двухконсольных балочных конструкций на опорах, устройством металлической полки с ребрами жесткости или полной стальной обоймой. Из дополнительных мероприятий, обычно необходимо улучшение качества крепления рельсов и закрепления балок на опорах, восстановление бетона балки в местах сколов и повреждений, упрочнение и развитие верхней зоны балок.

Усиление балок и ригелей внешней композитной арматурой

Эффективным методом усиления балок является армирование по поверхности композитной арматурой на основе углеродных волокон. Такое армирование эффективно для усиления нижней (растянутой) грани балок и для увеличения поперечного армирования в опорных сечениям. Наклеивание лент, тканей или ламелей позволяет повысить несущую способность до 100% от начального значения. При проектировании усиления определяют требуемые характеристики применяемых материалов: толщину, прочность, модуль упругости, количество слоев, а также их расположение на конструкции. В проекте необходимо тщательно проработать вопрос технологии производства работ, включая ремонт и подготовку поверхности, учесть защитные мероприятия.

Компания “Технологии усиления” предлагает услуги по ремонту и реконструкции стен и колонн. Инженеры компании выезжают на объект, осуществляют предварительный расчет и готовят проектную документацию.

Для получения бесплатной консультации и вызова специалиста на объект для оценки обращайтесь:
– по тел: +7 (495) 118-32-15
– e-mail: [email protected]

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
