3D Расчет лестницы с поворотом на 180° с забежными ступенями

Расчет лестницы на второй этаж с поворотом на 180° с забежными ступенями

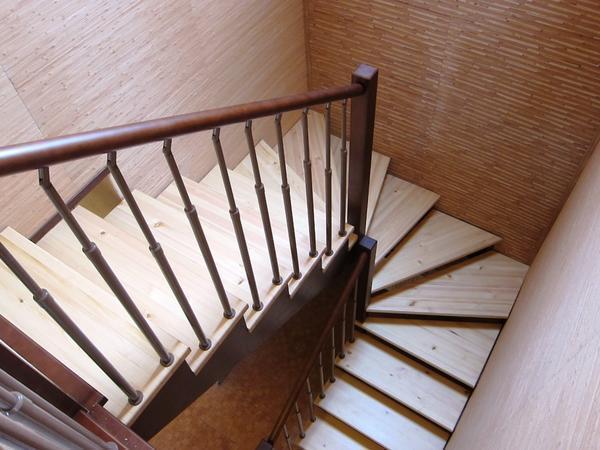

Лестница с забежными ступенями с поворотом на 180° (П-образная лестница) – наиболее компактный вариант двухмаршевой конструкции, в которой роль поворотного элемента выполняют клинообразные и трапециевидные ступени с нарастающей шириной проступи от поворотной оси к границе подъема. Подобный каркас позволяет использовать проем с меньшими линейными размерами, однако делает подъем и спуск менее удобными, а также усложняет перемещение габаритных объектов.

Онлайн-калькулятор лестницы с поворотом на 180° с забежными ступенями от КАЛК.ПРО позволяет подготовить техническую документацию за несколько минут – программа составляет смету с оптимальным количеством материалов на изготовление, создает комплект чертежей всех элементов, визуализирует в 3D предполагаемую конструкцию в реальных пропорциях и предоставляет рекомендации для возведения максимально комфортной и удобной лестницы.



Порядок расчета

  • Шаг 1. Выбор количества поворотных ступеней – 4 шт, 6 шт, 8 шт, N шт (
    по умолчанию 6 шт
    ).
  • Шаг 2. Выбор подходящих единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 3. Указание цветовой насыщенности чертежей для отрисовки – монохромные, цветные.
  • Шаг 4. Определение стороны захода на лестницу – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 5. Способ крепления поворотных ступеней – соединение шип-паз, в разрез опорного столба.
  • Шаг 6. Ввод параметров лестницы– длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 7. Выбор способа расчета длины лестницы – вдоль верхнего, промежуточного или нижнего марша (длина лестницы = длине указанного марша).
  • Шаг 8. Параметры ступеней – количество прямых ступеней (промежуточные ступени образуют ТРЕТИЙ марш), толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 9. Подступенки (опционально) – возможность использования подступенков.
  • Шаг 10. Параметры косоуров – толщина балки, ширина балки (отдельно для прямого и забежного марша).
  • Шаг 11. Опорные балки жесткости – толщина, ширина.
  • Шаг 12. Параметры опорного столба – сторона сечения.
  • Шаг 13. Выбор характеристик элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 14. Перекрытие и стены – блоки используются только для 3D-визуализации и не влияют на конечные результаты.
  • Шаг 15. Подтверждение введенных значений и начало расчета лестницы с поворотом на 180° с забежными ступенями с помощью кнопки «Рассчитать».



Особенности конструкции / обозначения на чертежах

Рекомендации

Грамотный расчет лестницы способен не только сэкономить значительное количество времени на этапе изготовления и монтажа, но также позволяет предварительно проанализировать конструкцию и ответить на вопрос – будет ли она обеспечивать комфортное перемещение или нет. Еще в XVII веке французский инженер и архитектор Франсуа Блондель в ходе исследований вывел «формулу удобства», которая определяет размеры основных элементов лестницы на основании средней длины шага человека. Данное выражение актуально до сих пор и применяется многими профессиональными специалистами, поэтому мы тоже предлагаем использовать указанные значения в полях калькулятора. С остальными рекомендуемыми параметрами можно ознакомиться на странице «

Расчет лестницы онлайн».

Формула Блонделя: 2 × h + s = 60/65 см

  • h – высота ступени;
  • s – ширина проступи;
  • 60/65 см – средняя длина шага человека.
Размер ступеней лестницы

Тем не менее данная формула не гарантирует надежность и стабильность сооружения, вследствие чего, мы настоятельно советуем, в первую очередь, руководствоваться специальными нормативными документами, которые определяют параметры конструктивных элементов, способы крепления, допустимые нагрузки, габариты и т. д. Также предупреждаем, что наш калькулятор не учитывает ограничения, а лишь выполняет операции по математическим формулам, поэтому вся ответственность лежит на пользователе. При изготовлении деревянных лестниц наиболее актуальными являются положения:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».



Пример расчета П-образной лестницы

Расчет лестницы с поворотными ступенями на 180 онлайн

Вы можете быстро и легко рассчитать стоимость лестницы, воспользовавшись нашим онлайн-калькулятором.

Сотрудники компании «Лестница.ру» и расположенный на нашем сайте калькулятор для расчёта лестницы с поворотными ступенями на 180° помогут вам быстро и точно рассчитать все параметры будущей конструкции. Все расчёты производятся нами с учётом современных строительных норм. В результате вы получите подробную информацию относительно размеров компонентов будущей лестницы, объёмов материалов, необходимых для её возведения и прочих нюансах.

От точности расчёта подобных межэтажных конструкций зависит как их долговечность, так и удобство пользования. Неправильно рассчитанная или спроектированная лестница может оказаться не только неудобной, но даже опасной при ежедневном использовании. Кроме того, она может быстро прийти в негодность из-за конструкторских ошибок.

Воспользовавшись помощью сотрудников нашей компании и расположенным на нашем сайте онлайн-калькулятором для расчёта лестницы с поворотными ступенями на 180°, вы получите долговечную, надёжную, удобную конструкцию.

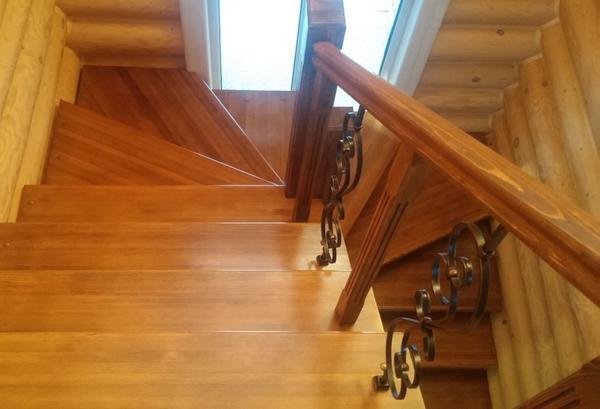

Лестницы с поворотными ступенями на 180°

Параметры для расчета лестницы с поворотными ступенями на 180°

Общий чертеж лестницы

Чертеж шаблона ступеней

Чертеж тетивы

Чертеж поворотных ступеней


Специфика расчёта лестницы с поворотными ступенями на 180°

Лестницы с поворотными ступенями на 180° широко используются в самых разных областях строительства. Такую лестничную конструкцию можно встретить в частном особняке или в двухуровневой квартире, в скромном дачном домике или в роскошном лофте.

Преимуществом такой лестницы является существенная экономия свободного пространства по сравнению с простыми лестницами с одним пролётом. Поэтому в случае недостатка места такое решение может оказаться наиболее приемлемым, а то и единственным.

Такой вид лестниц имеет достаточно сложное устройство. В отличие от П-образной лестницы с поворотной площадкой тут применяются поворотные ступени, которые расходятся веером от центральной опоры. Этот элемент конструкции напоминает часть винтовой лестницы.

Расчёт лестницы с поворотными ступенями на 180° требует особенно высокой точности, малейшая небрежность или непрофессионализм тут могут начисто свести к нулю все преимущества такого сооружения.

Что учесть при расчёте П-образной лестницы с поворотными ступенями

Использование нашего калькулятора и помощь наших сотрудников позволят вам максимально точно и грамотно рассчитать будущую конструкцию, избежать наиболее распространённых ошибок проектирования. В ходе расчёта рекомендуем учитывать следующие важные нюансы:

  • Высота проёма, где будет располагаться лестница.
  • Ширина лестничных пролётов.
  • Общее количество ступеней и число ступеней в нижнем пролёте.
  • Количество поворотных ступеней – оптимальным для такой лестницы считается число в 6-8 ступеней.
  • Толщина доски, из которой изготавливаются ступени.
  • Высота перил – наиболее приемлемым считается высота не менее 90 см.

Все важные параметры межэтажных конструкций прописаны в соответствующих строительных нормах. Также получить всю необходимую информацию вы можете у наших сотрудников. Для этого звоните нам в рабочее время или отправьте запрос на электронную почту.

Расчет лестницы с забежными ступенями, расчет поворотной лестницы

Рассчитать лестницу на 180 градусов с поворотными ступенями

Простой онлайн калькулятор рассчитает количество ступеней, глубину ступеней, высоту ступеней для поворотной лестницы на 180° с забежными ступенями. Начните расчет лестницы!

Расчет деревянной лестницы

Знаменитый французский архитектор Франсуа Блонделя написал формулу удобства ступеней лестницы, в основе этой формулы расчета лестниц лежит длина взрослого человеческого шага в 63 см.

Формула Блонделя S = a + h*2: ширина проступи + 2 высоты подступенника = 60-65 см.
Формула безопасности: a + h = 46 см
Формула удобства: ah = 12 см

s – величина среднего шага
a – ширина проступи
h – высота подъема ступени (подступенник)
Эти 3 магические формулы дают возможность вычисления удобства и безопасности лестницы.
Обратите внимание, что ширина проступи (величина a) должна быть в пределах 25–30 см. А высота ступени (величина h) лежать в пределах 15–20 см.
Р.S. при других заданных параметрах лестница будет не удобной, в других случая, даже опасной.
Программа расчета забежной лестницы выдаст точный расчет количества ступеней, глубину и высоту ступеней, а так же угол наклона вашей лестницы и на сколько, ваша забежная лестница удобная или неудобная, и в итоге безопасная. В зависимости от полученных результатов вы всегда сможете «поиграться» со значениями и отшлифовать их до идеальных размеров. Меняйте количество ступеней, подбирайте самое подходящее количество ступеней для вашей лестницы с забежными ступенями. Не забудьте, что ширина лестничной поворотной площадки равна ширине лестницы, которую вы указываете в калькуляторе сами.

Как правильно рассчитать лестницу

Калькулятор рассчитает все необходимые параметры лестницы с косуорами и лестницы на тетивах, рассчитает угол наклона и длину верхней и нижней тетивы. Профессионалы рекомендуют делать количество ступеней поворотной лестницы на 180 градусов с забежными ступенями не четными, чтобы при подъеме и спуске вы начинали свой ход или заканчивали всегда с опорной ноги, так как это намного удобнее. Проектируйте деревянную лестницу так, чтобы в лестничном марше всегда было не менее 3 ступеней. Для безопасности лестницы, необходимо учесть, чтобы высота ограждений деревянной лестницы должны быть выше центра тяжести человека, таким образом, безопасной высотой ограждения считается 90-120 см.

 Чертеж поворотной лестницы

Онлайн программа калькулятора автоматически по заданным параметрам нарисует чертеж лестницы на 180 градусов с поворотными ступенями. А также покажет рекомендации связанные с количеством ступеней, угла наклона тетивы и длиной проема, если калькулятор сочтет нужным их давать, относительно заданных вами значений. Программа расчета деревянных лестниц дает возможность сохранить итоговые расчеты и чертеж лестницы с забежными ступенями на ваш компьютер.

Рассчитать лестницу на второй этаж, лестницы своими руками расчеты

Деревянная лестница с поворотом на 90 градусов

Простой онлайн калькулятор рассчитает точное количество требуемых стройматериалов для поворотной лестницы на 90° . Начните расчет деревянной лестницы сейчас!

Разноименные лестницы с поворотом

Названий у лестницы с поворотом на 90 градусов целая масса. Это так называемая двухмаршевая лестница, поворотная лестница на 90 градусов и лестница с площадкой, Г-образная лестница с площадкой, угловая лестница с площадкой — это разные названия одной и той же лестничной конструкции.


Программа расчета ступеней лестницы с площадкой рассчитает точное количество нужных ступеней, их глубина и высоту, а так же угол наклона вашей лестницы и на сколько ваша лестница с площадкой «удобная» или «не удобная». В зависимости от итоговых результатов вы всегда сможете подогнать все значения до идеальных параметров лестницы для максимально комфортного передвижения по ней.

Удобная двухмаршевая лестница с площадкой. Какая она?

Чтобы двухмаршевая лестница с поворотом была действительно удобной необходимо учесть сразу несколько параметров, таких как угол наклона лестницы, высота ступеней, глубина ступеней лестницы и в некоторых случаях даже ширину лестницы. Прежде всего, удобная лестница отвечает принципам механики ходьбы и поэтому она крайне безопасна. Французский архитектор 17 века Франсуа Блондель в своем труде «Курс архитектуры» ввел формулу шага, по другому её называют формулой Блонделя, она основана на средней длине шага в 63 см.

Формула выглядит так:
ширина проступи + 2 высоты подступенка = 60-65 см.

Поэтому идеальное соотношение проступи и высоты ступени 29 на 17 см. Но так как у каждого человека индивидуальный размер ступени, заметим, что глубина ступеней (проступь ступени) должна быть около 28-30 см (под размер ноги взрослого человека), а высота 15-18 см. Так чтобы на ступени лестницы спокойно могла размещаться нога 45 размера. Желательно количество ступеней делать не четным, чтобы подъем и спуск начинать и заканчивать одной и той же ногой. Ступив на лестницу опорной ногой, вы опорной же ногой могли бы взойти на площадку лестницы и наоборот, так действительно удобнее. Минимальное количество ступеней в одном пролете (марше) должно быть минимум 3. Высота ограждений лестницы должна лежать выше центра тяжести взрослого человека, при среднем росте, оптимальной высотой ограждения является 90 – 120 см. Оптимальный угол наклона для прямой деревянной лестницы в пределах 30 – 36°. Если угол наклона лестницы меньше 20°, то лестница переходит в разряд пандусов, если более 45° то в разряд приставных (раскладных), где спуск необходимо осуществляется только спиной вперед, подобные лестницы никак нельзя назвать удобными, и тем более они не предназначены к постоянному использованию.

 Чертеж лестницы с площадкой

Калькулятор онлайн нарисует чертеж вашей деревянной лестницы с площадкой. Заметьте, что чем меньше угол наклона лестницы, тем больше потребуется стройматериалов, поэтому необходимо выбрать оптимальный угол наклона вашей лестницы заранее, на стадии проектирования, еще до начала строительства дома и оставить нужное пространство.

Расчет поворотной лестницы на 180 градусов с поворотными ступенями


Общий чертеж лестницы

Рекомендации
Отклонение от формулы удобства на 3.8%

  • Рекомендуем увеличить количество ступеней еще на 1
  • Глубина ступени достаточная
    Удобный угол наклона лестницы 32.7°
    Относительно удобная лестница

    Тетива лестницы
    Длина передней части верхней тетивы 1782 мм
    Длина верхней тетивы полная 2142 мм
    Длина передней части нижней тетивы 1425 мм
    Длина нижней тетивы полная 1785 мм
    Толщина тетивы 231 мм
    Расстояние на тетиве между пропилами под ступени 356 мм
    Угол наклона лестницы 32.7° от уровня пола

    Размеры ступеней
    Глубина ступеней 350 мм
    Высота ступеней 192 мм
    Высота подступенка 142 мм

    Как рассчитать лестницу? | на Zamer-doma.ru

    *Типы ступеней

    Как правило арматура используется в классическом типе ступеней: тип 1

    *Размеры лестницы

    Бетонная лестница с поворотом на 180Бетонная лестница с поворотом на 180

    *Длина площадки А2

    Если в конструкции вашей лестницы не предусмотрена площадка, то установите длину площадки = 0.

    *Дополнительная толщина Z

    Дополнительная толщина учитывается только в классическом типе лестницы: тип 1

    *Параметры ступеней

    Виды ступеней бетонной лестницыВиды ступеней бетонной лестницы

    *Толщина ступеней G

    В классическом типе лестницы используется как толщина выступа F

    *Количество ступеней С

    Указывайте общее количество всех ступеней лестницы

    *Количество ступеней P

    Указывайте количество только нижних ступеней

    Бетонная лестница с поворотом на 180Бетонная лестница с поворотом на 180

    расчет площадки 90, забежная и поворотная программа

    Ни одно строение больше одного этажа высотой не может обходиться без лестницы. Перед началом монтажа лестничной конструкции необходимо произвести все расчёты и составить план. Особенно тщательных расчётов требуют поворотные конструкции. Хорошим помощником в этом служит калькулятор лестницы онлайн с поворотом 180 градусов.

    Как рассчитать лестницу с площадкой на 180 градусов

    Рассчитать лестницу с площадкой на 180 градусов можно самостоятельно. Чтобы расчёты были верными нужно знать основные требования к лестницам и площадкам. Эти требования прописаны в СНиП, соблюдение их обязательно для всех лестничных конструкций.

    Если вы решили самостоятельно спроектировать и установить лестницу в доме, тогда вам нужно ознакомиться с основными требованиями

    Если вы решили самостоятельно спроектировать и установить лестницу в доме, тогда вам нужно ознакомиться с основными требованиями

    Для самостоятельного расчёта необходимо знать следующее:

    • Все расчёты лестницы основаны на длине человеческого шага равному в среднем 60 см;
    • Оптимальная глубина ступеней 30 см, а высота 20 см, при таких размерах наиболее удобно передвижение по ступеням;
    • Уклон лестницы не должен быть меньше 30 градусов и больше 60, оптимально 45 градусов;
    • Ширина ступеней должна быть не меньше 25 см, нога любого размера должна иметь полную опору на ступень;
    • К ограждениям лестниц также есть требования, их высота не менее 90 см, а если в доме есть дети, то не менее 120 см.

    Это основные требования исходя из которых производится дальнейший расчёт. Лестница с площадкой может быть с укороченным первым маршем что позволит сэкономить пространство. Все размеры фиксируются на чертеже и в обязательном порядке проверяются при непосредственном монтаже конструкции.

    Подробнее про виды и особенности конструкций поворотных лестниц читайте в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/povorotnaya-lestnitsa.

    Используем калькулятор лестницы с поворотом на 90 градусов

    Лестница с поворотом на 90 градусов рассчитывается по тому же принципу что и с поворотом на 180. Это конструкция Г-образной формы с прямой или забежной площадкой. Лестница с прямой переходной площадкой называется двухмаршевой. Для расчёта калькулятор лестницы с поворотом на 90 градусов применяет простую формулу Блонделя – ширина проступи + 2 высоты подступенка = 65 см. Калькулятор выполнит все необходимые действия для расчёта безопасной и надёжной конструкции.

    Используя специальный калькулятор онлайн, можно сделать расчеты лестницы с поворотом на 90 градусов

    Используя специальный калькулятор онлайн, можно сделать расчеты лестницы с поворотом на 90 градусов

    Необходимо знать основные размеры и внести их в программу:

    • Высоту от пола до потолка первого этажа;
    • Длину межэтажного проёма;
    • Ширину лестницы.

    По заданным размерам калькулятор выполнит чертёж, определит оптимальные размеры ступеней и их количество. При расчёте угловой лестницы с забежными ступенями также выведет их размеры и необходимое количество. Это достаточно удобный способ расчёта всех конструкций лестниц.

    Правильный расчёт поворотных лестниц

    Поворотные лестницы имеют различный вид. Все они имеют поворотные площадки или забежные поворотные ступени. Бывают П-образной формы или Г-образной, различаются количеством маршей – двухмаршевые, трёхмаршевые или многомаршевые.

    Надёжность той или иной конструкции зависит от правильности произведённых расчётов. Также расчёт зависит от материала изготовления конструкции.

    Учитывать необходимо абсолютно все параметры и особенности строения дома.

    Лестницы с забежными ступенями обладают хорошими эстетическими качествами и длительным сроком эксплуатации. Про отличительные черты таких лестниц читайте в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-s-zabezhnymi-stupenyami.

    Вычисление различных элементов лестницы можно производить несколькими способами:

    • Расчёт и чертёж способом пропорций;
    • Выполнение чертежа путём нанесения основных линий;
    • Расчёт забежных ступеней.

    Каждый из этих способов предполагает построение чертежа самостоятельно. К этому этапу следует подходить ответственно, все ступени лестницы должны быть одинаковые. Желательно выполнять нечётное количество ступеней в одном марше – это удобно при подъёме и спуске с лестницы.

    Программа расчёта поворотных лестниц

    Поворотные лестницы весьма популяры, их конструкция занимает небольшое пространство. Также они удобны в эксплуатации и по ним можно переносить объёмные предметы. Расчёт поможет произвести программа расчёта поворотных лестниц.

    Для того чтобы сделать расчет поворотной лестницы, следует использовать специально предназначенную для этого программу

    Для того чтобы сделать расчет поворотной лестницы, следует использовать специально предназначенную для этого программу

    Для расчёта необходимо в специально отведённые окошки программы занести значения следующих размеров:

    • Длина проёма;
    • Высота проёма;
    • Ширина лестницы;
    • Толщина ступеней;
    • Размер выступа ступеней.

    Программа произведёт расчет всех необходимых параметров и начертит чертёж. Существует три формулы для расчёта лестниц, все они могут применяться программой. Формула безопасности вычислит самые оптимальные параметры для эксплуатации лестницы.

    Формула удобства сделает чертёж максимально удобной конструкции. Самая популярная формула Блонделя выдаёт основные параметры.

    Программы расчёта, использующие все три формулы, показывают наиболее точные результаты. Стоит помнить, что нежелательно оснащать лестничный марш слишком большим количеством ступеней, по таким лестницам очень сложно подниматься. Оптимальное количество ступеней в одном марше должно быть не больше 15, идеально 11. Марши с меньшим количеством располагают в нижней части конструкции.

    Расчет наклона ступеней лестницы позволит спроектировать удобную и безопасную конструкцию. Подробнее про это читайте тут: https://homeli.ru/remont-i-otdelka/lestnitsy/naklon-stupenej-lestnitsy.

    Поворотная лестница на второй этаж своими руками

    Конструкция поворотной лестницы несложная. Выполнить красивую и прочную лестницу можно своими руками. Для начала необходимо определить какого она будет вида, затем выбрать материал. Наиболее удобна для самостоятельного монтажа древесина. Если выбирать деревянную лестницу, то важно подобрать сорт дерева для её изготовления.

    Лестницы изготавливают из твёрдых сортов древесины: дуб, клён, лиственница, бук. Бюджетным вариантом может быть древесина сосны.

    Изготовить и установить лестницу в доме можно своими руками, главное — сделать правильные расчеты и подобрать качественные материалы

    Изготовить и установить лестницу в доме можно своими руками, главное — сделать правильные расчеты и подобрать качественные материалы

    После выбора древесины необходимо произвести расчёты. Наиболее простым и достоверным способом расчёта лестницы является использование онлайн калькулятора. Составленный программой чертёж можно распечатать на принтере для удобного использования.

    Следующим этапом будет подготовка необходимого инструмента для монтажных работ:

    • Уровень строительный;
    • Ножовка по дереву;
    • Шуруповерт;
    • Угольник;
    • Электролобзик.

    Все древесные материалы должны быть тщательно просушены и обработаны антисептическими растворами. Когда все материалы подготовлены можно приступать к монтажу.

    Весь процесс можно разделить на этапы:

    • Установка несущих элементов;
    • Установка ступеней и подступенков;
    • Установка ограждающих элементов.

    Как пользоваться калькулятором лестницы онлайн с поворотом 180 градусов (видео)

    Важно при монтаже строго следовать всем расчётам, выполненными онлайн программой. После завершения монтажа следует произвести финальную отделку лестницы. Конструкцию из благородных сортов древесины лучше покрыть лаком, что сохранит естественный рисунок и цвет. Уход за деревянной конструкцией имеет свои особенности. Следует избегать обильного намокания, исключить агрессивные моющие средства, мыть конструкцию нужно в меру мокрой тряпкой и протирать сухой. При правильном монтаже и уходе, поворотная лестница прослужит долгие годы.
