Ремонт металлического кессона изнутри: Гидроизоляция металлического кессона изнутри от грунтовых вод. Гидроизоляция металлического кессона – стоимость профессиональных работ по устройству гидроизоляции кессона из металла

Гидроизоляция металлического кессона изнутри — Вместе мастерим

В конструкциях такого типа, особенно из металла, со временем коррозия разъедает швы, образуется конденсат, появляется течь. Устранить дефекты помогает гидро-, теплоизоляция. Важно, чтобы ремонт кессона был проведен своевременно и качественно.

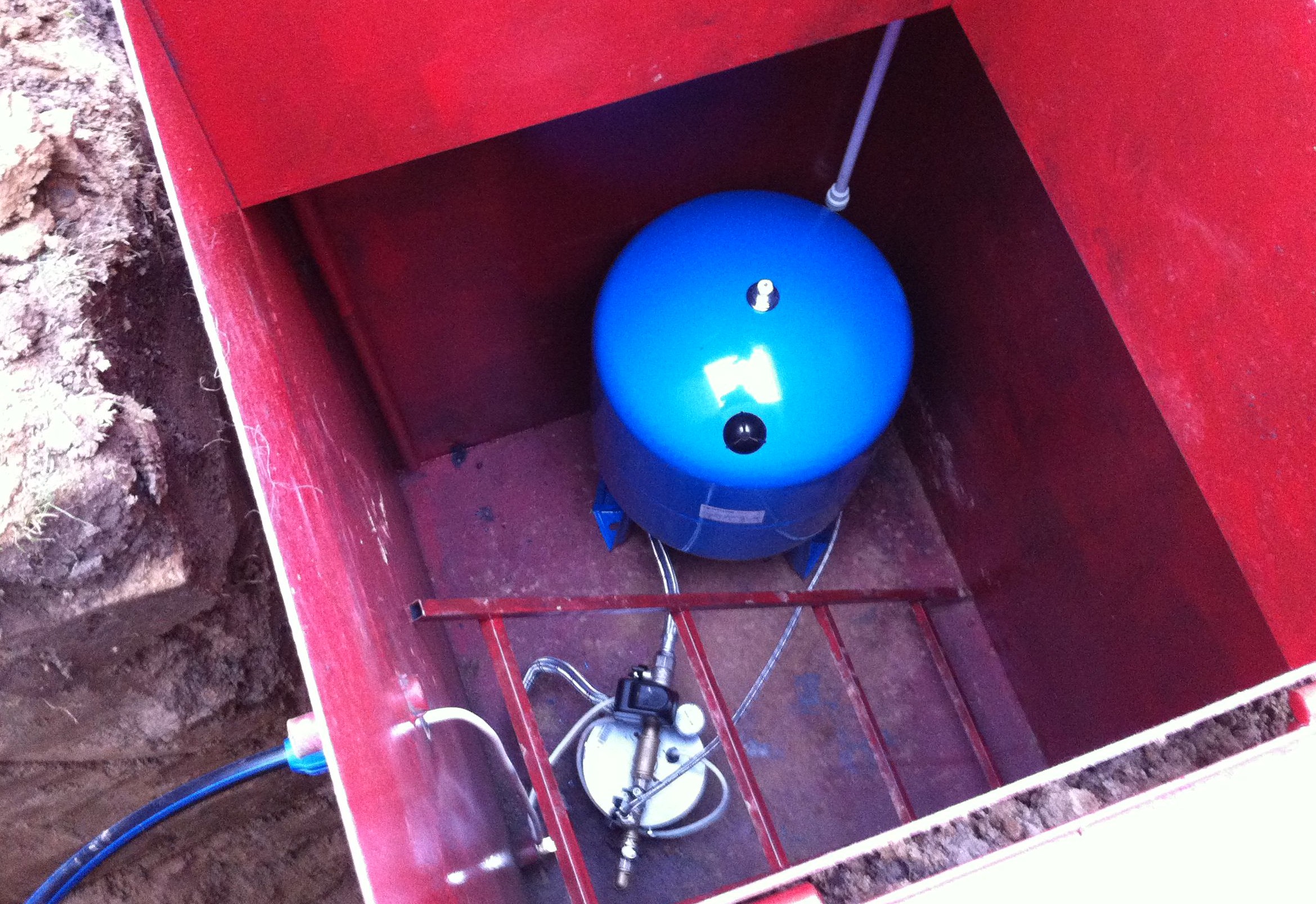

Устройство кессонов

Это герметичные камеры (резервуары, емкости) квадратной, круглой или прямоугольной формы, которые погружают в грунт на глубину 1,5-2 м. Они похожи на скрытые колодцы. В быту их используют при обустройстве погребов, гаражей, водопроводных скважин.

Кессоны изготавливаются из различных материалов:

Кирпичные и железобетонные резервуары фундаментальны, прочны, но тяжеловесны и нуждаются в гидроизоляции, а это обуславливает их дороговизну. Кессоны из стали существенно легче, отличаются хорошей герметичностью. Но качество металлического изделия зависит от прочности сварных швов. Если в них есть скрытые микроскопические пустоты, трещины, внутрь будет проникать влага.

К тому же для таких емкостей нужны антикоррозийная защита, гидро- и теплоизоляция.

Наиболее популярны камеры из пластика. Их нередко выбирают для скважин при обустройстве водоснабжения. Намного больше преимуществ у резервуара пластикового – кессонов из металла или железобетона с таким запасом долговечности нет. Камеры из полимеров легкие и герметичные. Им не нужны гидро- и теплоизоляция, ремонт, а срок эксплуатации рассчитан минимум на полвека. Единственное слабое место – низкая жесткость конструкций.

Виды поломок и ремонт

Повреждения, приводящие к нарушению герметичности, чаще всего возникают в стальном резервуаре. Если дефект локальный, например, островок разъедающей ржавчины, его несложно заделать – из металла изготавливаются прокладка и заплатка, которые привариваются к проблемному месту.

Участок неправильной конфигурации, подвергнувшийся коррозии, придется откалибровать сверлом, затем вбить в образовавшееся отверстие конусообразный березовый чоп и покрыть его густым раствором с добавкой жидкого стекла.

Если нарушена гидро- или теплоизоляционная защита, появившуюся прореху следует закрыть заплаткой из аналогичного материала. При повреждении битумной мастики, например, ликвидировать дефект нужно мастичным раствором.

Сложный вид поломки – когда в ходе длительной эксплуатации на дне кессона появляются микротрещины, из-за которых оно может стать похожим на решето.

Очередность ремонтных работ такова:

  1. Необходимо, обнажив верхнюю часть камеры, отрезать ее потолок (например, болгаркой).
  2. Затем сварить металлический вкладыш высотой 14-16 см, который по своим размерам должен быть на 50-70 см меньше резервуара.
  3. Положить на дно немного раствора и опустить вкладыш.
  4. Для его фиксации приварить ко всем стенам упоры.
  5. Залить пустые места раствором.
  6. Восстановить верх камеры сваркой.

Самая большая проблема – когда со временем нарушается герметичность резервуара, особенно металлического, и он течет, пропуская грунтовые воды внутрь.

Течь

Устранить такой дефект в кессоне можно с помощью сварки. Необходимо:

  • зачистить и осушить место протечки;
  • приварить к нему стальные заплатки, которые по своим размерам должны перекрывать проржавевшие отверстия на 5-10 см;
  • обработать швы напильником, устраняя заусеницы, неровности.

Небольшую течь можно ликвидировать, воспользовавшись универсальной смесью «ГЛИМС-Гидропломба». Она легко прилипает к металлу, кирпичу, камню, бетону и через несколько минут твердеет, превращаясь в прочную преграду для грунтовых вод.

Гидроизоляция и утепление

Защитить кессоны из любого материала (кроме пластика) от разрушительного действия коррозии позволяют различные гидроизоляционные средства. Самым прочным, хотя и дорогостоящим, считается литое асфальтовое покрытие. Сначала возводится кирпичная стена, а затем пространство между ней и камерой заливается горячей мастикой. Заодно такая защита становится дополнительным утеплителем.

Другой вариант: гидроизоляционную прослойку можно создать, обклеив резервуар толем или рубероидом. Эти материалы наносят на битумную мастику внахлест с небольшим припуском. Ею же промазывают стыки. 4-5 слоев такой изоляции – гарантия эксплуатации камеры в течение 15-20 лет.

Но самый востребованный материал – битумная мастика. Смесью сначала грунтуют все поверхности кессона, а затем проходят еще 4-5 раз. На острых углах покрытие усиливают, нанося дополнительные слои мастики. Чтобы не повредить остывшую изоляцию при монтаже камеры, ее нужно устанавливать на «подушку» из песка. Им заполняют пространство между стенами ямы и резервуара. Минимальная толщина такой прослойки – 20 см.

Чтобы в конструкции из-за перепада температур не появлялся конденсат, пол, стены, перекрытие должны быть хорошо утеплены.

Для металлических емкостей выбирают:

  • стекловату;
  • штукатурку;
  • минеральную вату;
  • теплый бетон;
  • синтетические или стеклоткани.

Необходимо, чтобы теплоизоляционный материал плотно прилегал к стенам камеры. Для этого из мягкой листовой стали делают крючки: нарезают полоски и сверлят в них отверстия. Прикрепляют держатели, применяя клепку или сварку.

Если появляется течь после монтажа крючков, места их креплений заваривают снаружи. В кессоне никогда не должна накапливаться вода.

15 лет верой и правдой служил кессон размером 4,5м*1,5м и высотой 1,5м, сваренный из 4-5мм стали.
И вот, после продолжительных дождей, в конце августа по сварному шву пола со стенкой стала сочиться вода!
Пока небыло времени заниматься этой проблемой, отделывался в тупую удалением раз в неделю скопившейся воды.
За неделю дождей набиралось до 30 вёдер (около 250-300л).
В выходный убрал воду, стал искать причину проблемы.
После того как вытащил из кессона лишние вещи и внимательного осмотра обнаружил, что пол кессона слегка деформировался (волной с перепадом в несколько сантиметров).
А на полу образовался слой ржавчины. Течь была предположительно в середине сварного шва пола с длинной боковой стенкой.
Когда стал поэтапно соскабливать слой ржавчины, то появился свищ!
Хорошо, что под рукой была «холодная сварка» (типа пластилина, которую когда-то давно купил в магазине AGA и держал на всякий пожарный!).

Быстро размял этот «пластилин» и заделал пробоину!
Теперь боюсь дальше обследовать швы таким радикальным методом: а вдруг и в другом месте снова свищи проявятся.
Итак, нужен совет: КАК И КАКИМИ МАТЕРИАЛАМИ СДЕЛАТЬ ГИДРОИЗОЛЯЦИЮ ВНУТРИ МЕТАЛЛИЧЕСКОГО КЕССОНА?


VladK &nbspСообщения: 1691 Зарегистрирован: 21 мар 2007, 14:14 Откуда: Питер Благодарил (а): 43 раз. Поблагодарили: 7 раз. Имя: Владимир Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT Год выпуска: 2007

15 лет это срок! Так что дырок быть может много. Судя по всему уровень грунтовки не очень высок, а то бы выдавило кессон. У меня его вообще на полметра вытащило даже бетон не спас. Желательно уже по морозу или по холодам как там у Вас бывает, пригрузить пол чтобы выровнять и выгнать воду. Хорошо просушить, очистить промазать строительным битумом предварительноего расплавив, твердеет он быстро на холоде. 300 литров это на объем бака, примерно 12 -15 см. Можно расчитать точно. Заливаете слоем бетона, цемент, песок, щебень. толщиной 10см. У меня это получилось. Прокрасить бак изнутри можно весь, а чтобы не пачкаться, прямо на горячий обыкновенную полиэтиленовую пленку, держится не плохо. Вот как-то так.

Авиниус &nbsp Сообщения: 181 Зарегистрирован: 09 мар 2009, 14:12 Откуда: Якутск Благодарил (а): 0 раз. Поблагодарили: 0 раз. Имя: Валентин Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT Год выпуска: 2002 Доп. информация: Очень нравится, капризуля.

Теперь и подрос.

В кессон вокруг скважины, заглубленный на три метра под землю, через отверстие
для трубы по весне натекают грунтовые воды. Когда все это делали, отверстие и
футляр для трубы (она с греющим кабелем) как-то гидроизолировали, но
недостаточно. Прошлой весной там было по колено, летом я запенил все щели,
которые смог найти, этой весной воды только по щиколотку.

Снаружи к выводу трубы из кессона доступа нет — рядом с ним построили веранду,
раскопать не получится. Чем еще можно уплотнить изнутри, кроме монтажной пены?
Hужно какое-то гидрофобное заполнение, но чтоб оно хорошо прилипло и к бетону
кессона, и к полиэтилену трубы, и к полипропилену футляра. Hа ум, кроме пены,
ничего не приходит. (

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

2014-04-14 15:30:45 UTC

14 Апр 14 21:54, Eugene Muzychenko -> All:

EM> В кессон вокруг скважины, заглубленный на три метра под землю, через
EM> отверстие для трубы по весне натекают грунтовые воды. Когда все это
EM> делали, отверстие и футляр для трубы (она с греющим кабелем) как-то
EM> гидроизолировали, но недостаточно. Прошлой весной там было по колено,
EM> летом я запенил все щели, которые смог найти, этой весной воды только
EM> по щиколотку.

EM> Снаружи к выводу трубы из кессона доступа нет — рядом с ним построили
EM> веранду, раскопать не получится. Чем еще можно уплотнить изнутри,
EM> кроме монтажной пены? Hужно какое-то гидрофобное заполнение, но чтоб
EM> оно хорошо прилипло и к бетону кессона, и к полиэтилену трубы, и к
EM> полипропилену футляра. Hа ум, кроме пены, ничего не приходит. (

Мне приходит на ум только смесь цемента с жидким стеклом, без песка.

Hет зубов, нет и кариеса.

2014-04-15 03:33:20 UTC

14 Apr 14 19:30, you wrote to me:

CO> Мне приходит на ум только смесь цемента с жидким стеклом, без песка.

Разве у нее есть сколько-нибудь приличная адгезия к полиэтилену/полипропилену?
Hу и она твердеет в камень, при температурных колебаниях отслоится напрочь.

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

Nickita A Startcev

2014-04-14 17:21:22 UTC

14 Apr 14. 21:54 Eugene Muzychenko писал к All:

EM> В кессон вокруг скважины, заглубленный на три метра под землю, через
EM> отверстие для трубы по весне натекают грунтовые воды. Когда все это
EM> делали, отверстие и футляр для трубы (она с греющим кабелем) как-то
EM> гидроизолировали, но недостаточно. Прошлой весной там было по колено,
EM> летом я запенил все щели, которые смог найти, этой весной воды только
EM> по щиколотку.

EM> Снаружи к выводу трубы из кессона доступа нет — рядом с ним построили
EM> веранду, раскопать не получится. Чем еще можно уплотнить изнутри,
EM> кроме монтажной пены? Hужно какое-то гидрофобное заполнение, но чтоб
EM> оно хорошо прилипло и к бетону кессона, и к полиэтилену трубы, и к
EM> полипропилену футляра. Hа ум, кроме пены, ничего не приходит. (

битум и рубероид?

цемент и силикат какого-нибудь катиона первой группы?

полиэтилен и термофен?

С уважением, Hикита.
icq:240059686, lj-user:nicka_startcev
. вы мечтаете покарать всех врагов и достигать нескольких оргазмов за ночь?

14 апр 14 21:54, Eugene Muzychenko -> All в сообщении по ссылке

EM> Снаружи к выводу трубы из кессона доступа нет — рядом с ним
EM> построили веранду, раскопать не получится. Чем еще можно уплотнить
EM> изнутри, кроме монтажной пены? Hужно какое-то гидрофобное
EM> заполнение, но чтоб оно хорошо прилипло и к бетону кессона, и к
EM> полиэтилену трубы, и к полипропилену футляра. Hа ум, кроме пены,
EM> ничего не приходит. (

Если получится — расскажи как? А кессон у тебя стальной?

Дело в том, что вода просачивается сквозь бетон, ну если, конечно, он у тебя не
был специальным. Вместо специального можно делать следующим образом снаружи —
синяя глина, внутри — бетон. Однако, лушче, если это корыто стальное. Дед с
отцом, на беду, 40 лет назад сделали цементное корыто, так оно отсыревало
сквозь стены. И, что паршиво, воду приходилось откачивать. Потом продолбили
дыру — вода стала уходить. Следующим пунктом сделали слудующее. Изнутри пол и
стены залили гудроном, проложили рубероид. Пол поднялся на пол кирпича, стены
утолщились. Высота, ну сантиметров 50. Получилось эдакое корыто, которое
успешно профункционировало лет 10 (точнее не вспомню). Потом изоляция
прохудилась, снова стало подтекать. И я снова продолбил дыру. Вода
набирается, конечно, быстрее, но и уходит сама. Скажем так, раньше она набегала
за неделю, теперь за день.

По деревенскому опыту. У кого погреба текут, особенно подполы — засыпают.

Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая, до какого-то
уровня грунтовых вод — тогда вода быстро утекает вниз. То есть всё отсыревает,
но воды нет.

Вообще есть идея вварить стальной кессон, но. Работы много, и душно там.

С наилучшими пожеланиями, Vadim.

2014-04-18 03:21:00 UTC

17 Апр 14 21:31, Vadim Makarov -> Eugene Muzychenko:

VM> По деревенскому опыту. У кого погреба текут, особенно подполы —
VM> засыпают.

VM> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая, до
VM> какого-то уровня грунтовых вод — тогда вода быстро утекает вниз. То
VM> есть всё отсыревает, но воды нет.

VM> Вообще есть идея вварить стальной кессон, но. Работы много, и душно
VM> там.

Я видел ещё вариант: небольшой приямок и в нём насос с поплавком. Вода
набежала — насос откачал.

Разговор шел о судьбах России, и поэтому пили только водку.

2014-04-18 12:56:00 UTC

18 апр 14 07:21, Cheslav Osanadze -> Vadim Makarov в сообщении по ссылке
area://ru.home?msg >

VM>> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая,
VM>> до какого-то уровня грунтовых вод — тогда вода быстро утекает
VM>> вниз. То есть всё отсыревает, но воды нет.

VM>> Вообще есть идея вварить стальной кессон, но. Работы много, и
VM>> душно там.

CO> Я видел ещё вариант: небольшой приямок и в нём насос с поплавком.
CO> Вода набежала — насос откачал.

Интересная мысль, но не нравится.

С наилучшими пожеланиями, Vadim.

2014-04-18 15:59:51 UTC

18 Апр 14 16:56, Vadim Makarov -> Cheslav Osanadze:

VM>>> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая,
VM>>> до какого-то уровня грунтовых вод — тогда вода быстро утекает
VM>>> вниз. То есть всё отсыревает, но воды нет.

VM>>> Вообще есть идея вварить стальной кессон, но. Работы много, и
VM>>> душно там.

CO>> Я видел ещё вариант: небольшой приямок и в нём насос с
CO>> поплавком. Вода набежала — насос откачал.

VM> Интересная мысль, но не нравится.

Почему? Hасосы с датчиком наличия воды, полный автопилот, стоят около 1000
российских долларов. Электричества минимум, если не сильно заливает. Размер — с
гранёный стакан — самый маленький, что я видел.
Хорошо пойдёт для решения глобальных ремонтов — пока многолет думаем — он
откачивает.

Дружба-дружбой,а ноги врозь.

2014-04-18 21:28:29 UTC

18 Apr 14 07:21, you wrote to Vadim Makarov:

CO> Вода набежала — насос откачал.

Это предполагает, что слой воды какой-то высоты будет стоять всегда. Hе
годится.

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

2014-04-18 18:26:53 UTC

19 Апр 14 01:28, Eugene Muzychenko -> Cheslav Osanadze:

CO>> Вода набежала — насос откачал.

EM> Это предполагает, что слой воды какой-то высоты будет стоять всегда.
EM> Hе годится.

Я говорил про приямок.

Фильм ужасов, снятый Таpантино в России: «От заpплаты до заpплаты».

2014-04-19 04:41:40 UTC

18 Apr 14 22:26, you wrote to me:

EM>> Это предполагает, что слой воды какой-то высоты будет стоять
EM>> всегда. Hе годится.

CO> Я говорил про приямок.

Так в приямке и будет стоять. А из-за этого будет сырость, не фонтан.

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

2014-04-18 09:54:35 UTC

17 Apr 14 21:31, you wrote to me:

VM> А кессон у тебя стальной?

Hет, бетонные кольца друг на друге.

VM> Дело в том, что вода просачивается сквозь бетон

Hе с такой скоростью.

VM> сделали цементное корыто, так оно отсыревало сквозь стены. И, что
VM> паршиво, воду приходилось откачивать. Потом продолбили дыру — вода
VM> стала уходить.

В смысле? Вода в товарных количествах просачивалась через стены (что говорит о
неслабом давлении снаружи), но уходила самотеком через дыру?

VM> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая, до
VM> какого-то уровня грунтовых вод — тогда вода быстро утекает вниз.

У меня скважина артезианская, сливать туда грунтовые воды — идиотизм. Хотя по
соседству какие-то суки явно пробурили негерметичные скважины, ибо последний
год оттуда прет жуткое количество ржавчины.

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

2014-04-18 12:56:56 UTC

18 апр 14 13:54, Eugene Muzychenko -> Vadim Makarov в сообщении по ссылке
area://ru.home?msg >

VM>> А кессон у тебя стальной?

EM> Hет, бетонные кольца друг на друге.

Значит могут быть щели.

VM>> Дело в том, что вода просачивается сквозь бетон

EM> Hе с такой скоростью.

Хотя. Кольца это не заливной бетон.

VM>> сделали цементное корыто, так оно отсыревало сквозь стены. И, что
VM>> паршиво, воду приходилось откачивать. Потом продолбили дыру —
VM>> вода стала уходить.

EM> В смысле? Вода в товарных количествах просачивалась через стены (что
EM> говорит о неслабом давлении снаружи), но уходила самотеком через
EM> дыру?

Да. Потом, когда вода уходила. И там нельзя сказать, что оно высокое. Так,
сантиметров 30. Там же набирается довольно постоянный уровень, который
насачивается, теперь, через бетон (там нет трещин и щелей) где-то за неделю. То
есть до долбления дыры он так натекал. С дырой — за день, но и уходит сама. При
этом, пол то толстый вышел, сантиметров 30 — вода может быть на дне этой дыры.
Она до песка. Уровень зависит от осадков. А вот у соседей пригорок, не большой,
ну пол метра — подпол всегда сухой, без гидроизоляции.

VM>> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая,
VM>> до какого-то уровня грунтовых вод — тогда вода быстро утекает
VM>> вниз.

EM> У меня скважина артезианская, сливать туда грунтовые воды —
EM> идиотизм. Хотя по соседству какие-то суки явно пробурили
EM> негерметичные скважины, ибо последний год оттуда прет жуткое
EM> количество ржавчины.

Тоже вариант. Однако, ты ведь не знаешь, что было 10 лет назад и какие были
зимы?

С наилучшими пожеланиями, Vadim.

Гидроизоляция кессона своими руками

Кессон обеспечивает защиту скважины и насосного оборудования от экстремальных перепадов температур. Он также препятствует доступу грунтовых вод к важным узлам водоснабжения.

Плохая гидроизоляция кессона может привести к поломке насосов, загрязнению устья скважины и разрушению всей конструкции. Этот вопрос нужно внимательно рассмотреть еще на стадии планирования будущей постройки.

Гидроизоляция кессона своими руками

Зачем нужна гидроизоляция

Прямое назначение связано с особенностями монтажа защитных конструкций. При установке бетонных емкостей между кольцами остаются мелкие зазоры и трещины в цементном растворе.

Правильная сварка железного кессона исключает любые отверстия между листами. Главная проблема при его эксплуатации – влага, который образуется на внутренней поверхности сооружения из-за конденсата. Вода также может проникать к насосам через атмосферные осадки. Гидроизоляция кессона из металла решает все вышеперечисленные неприятности.

Еще один плюс процедуры – защита от коррозии, что особенно актуально в металлической конструкции. Капельки воды на стенах приводят к ржавчине и постепенному разрушению материала.

Перед любыми работами поверхность емкости нужно тщательно очистить. Шлак, заусеницы и мелкие неровности вредят гидроизоляции кессона из метала. Затем на стены наносится состав, который противодействует коррозии.

Защитить кессон от воды можно тремя способами:

  • Битумной мастикой. Самый популярный вариант. Необходимый раствор можно купить в магазине или даже сварить самому.
  • Асфальтовой мастикой. Весьма трудоемкий способ, но при этом самый эффективный. Он также защищает кессон от низких температур.
  • Рулонными материалами. Обойдется дешевле чем остальные растворы. Можно применять любой рулонный гидроизолятор, например, рубероид.

Битумная мастика

Если вы решили приготовить раствор своими руками, приготовьте котел для варки битума. Его объем должен быть примерно в три раза больше количества вещества. Также понадобится бензин. Не рекомендуется заменять его керосином или другим топливом.

После установки котла на огонь:

  1. Продолжайте нагревать емкость до появления пенки на поверхности раствора.
  2. После готовности, измерьте нужное количество бензина. Для грунтовки его нужно в три раза больше, чем битума. Первый слой требует одинакового количества двух компонентов. В следующих слоях битума в три раза больше, чем бензина.
  3. Постепенно влейте топливо к битумной смеси и перемешайте. Раствор готов.

Эта мастика пригодна для внутренних работ в металлическом кессоне. Состав должен быть нанесен равномерно в несколько слоев. Особое внимание уделите стыкам листов и углам, так как здесь скапливается больше всего жидкости.

Рулонные материалы

Для защиты поверхности с помощью листов гидроизоляционного материала:

  1. Нанесите грунтовку на внешнюю поверхность. Здесь можно использовать битумный раствор, он прекрасно скрепляет цемент и рубероид. Необходимо образовать не менее трех слоев грунтовки. Не нарушайте правила пожарной безопасности при обращении с бензином.
  2. Заполните все неровности и выбоины раствором цемента и песка. В смесь можно добавить загущенного клея ПВА.
  3. На цементную смесь нанесите еще один слой грунтовки и накройте битумом.
  4. Наклейте три слоя листов гидроизоляционного материала на внешнюю поверхность кессона. Для этого используйте паяльную лампу. При этом швы каждого нового слоя должны быть в другом месте, то есть внахлест. Дополнительно пройдитесь по ним паяльной лампой и битумной мастикой.

Продлить срок эксплуатации листов можно с помощью кирпичной кладки. Сделайте её после финального этапа работ с внешней стороны строения. Кирпичи прижмут листы друг к другу за счёт своего веса.

Асфальтовая мастика

Применяется только для наружной гидроизоляции. Перед работами вокруг колодца на расстоянии около 20 см нужно построить кирпичную кладку. В полость между поверхностью кессона следует залить специальную асфальтовую мастику.

Этот способ сложнее остальных и требует большого количества рабочих рук. Неопытный работник может только повредить корпус неправильным монтажом. Эта ошибка приведет к негодности погреба и большим материальным тратам.

Учтите, что если резервуар расположен на болотистом участке местности, осенью или весной пол в нём может заполнится талой водой. Чтобы исключить этот досадный промах, огрузите погреб дополнительными материалами.

Что выбрать?

Прежде всего, проанализируйте свои финансовые способности. Если вы не хотите тратить много денег на гидроизоляцию, выбирайте рулонные материалы. Они намного дешевле и продаются практически везде. Для успешного монтажа листов не требуется каких-либо специальных навыков, достаточно просто нанести несколько слоев грунтовки и цемента.

Если кессон расположен близко к грунтовым водам, придется сделать асфальтовую изоляцию. Она надежнее других, но при этом её довольно трудно осуществить. Опытная команда работников быстро справится с этой задачей, а вот новичок может допустить несколько ошибок.

Например, неправильно рассчитать расстояние от кирпичной кладки до скважины Из-за этого вся конструкция выйдет хрупкой и нестабильной. Другой вариант – некачественная кладка. Если она уложена неровно и с зазорами, резервуар промерзнет зимой.

Изоляция от грунтовых вод с помощью битумной мастики – легкий способ, но он не обеспечивает полной безопасности. Если кессон расположен на возвышенности, одной мастики будет достаточно. В противном случае выберите другой вариант.

Наружная отделка всегда надежнее гидроизоляции кессона изнутри. К сожалению, к кессону не всегда есть свободный доступ. Если он расположен вблизи дома, лучше изолировать внутреннюю поверхность. Так можно избежать лишних финансовых трат и хлопот.

Кроме того, срок службы емкости значительно выше при наружной отделке. Правильный подбор утеплителей, изоляции и способ монтажа не даст замёрзнуть жидкости в устье скважины.

В этом году потек металлический кессон в гараже., набрался полный. Воду откачал, поступает заново. Это не гуд, сочиться однако!
Принял решение закатать полиэфирной смолой + сткломат. Получиться как канистра внутри кессона и нифига ей не будет.

Теперь предостережение: Данный род работ очень опасен для жизни!
Никогда не делайте так в одиночку. Должен быть кто то, что бы при случае мог Вас вытащить. Используйте средства защиты от газов, в частности СТИРОЛА! Так как работы производятся в небольшом замкнутом пространстве, концентрация газа Очень велика.

Стирол — яд общетоксического действия, он обладает раздражающим, мутагенным и канцерогенным эффектом и имеет очень неприятный запах (порог ощущения запаха — 0,07 мг/м³). При интоксикации у рабочих бывают поражены центральная и периферическая нервная система, система кроветворения, пищеварительный тракт, нарушается азотисто-белковый, холестериновый и липидный обмен, у женщин происходят нарушения репродуктивной функции. Стирол проникает в организм в основном ингаляционным путём. При попадании на слизистые оболочки носа, глаз и глотки паров и аэрозоля стирол вызывает их раздражение. Содержание метаболитов бензола в моче — миндальной, фенилглиоксиновой, гинуриновой и бензойной кислот — используют в качестве экспозиционного теста.

Средняя летальная доза составляет около 500-5000 мг/м³

Теперь к описанию работ. (Регламент требует фото, Но если честно этапы работ лучше смотреть на видео)


Гидроизоляция, утепление и ремонт металлического кессон

10 сентября 2018

Когда используются металлические погреба кессоны, достаточно часто возникают различные проблемы – выпадение конденсата (приводит к появлению плесени на хранимых продуктах) и образование ржавчины на поверхности. В качестве решения этих проблем используются качественная гидроизоляция кессона, устройство теплоизоляционного слоя и своевременный ремонт образовавшихся повреждений.



Устройство погребов-кессонов

Современные погреба из металла могут изготавливаться практически любой формы (круглая, квадратная, шестигранная). В процессе их изготовления используются металлические листы различной толщины.

Качество изделия во многом определяется надежностью соединительных швов. В местах сварки или пайки не должны оставаться никаких дыр, трещин и прочих дефектов, через которые влага может проникать внутрь. Пол и стены металлического кессона в обязательном порядке должны быть изготовлены из металла, а для устройства верхней части можно использовать деревянный настил или бетонную плиту

В устройстве кессона нужно обязательно предусмотреть 1 или 2 лаза шириной не менее 1 метра. Если лаз один, то он будет одновременно использоваться и для загрузки провизии, и для спуска людей. Если конструкцией предусматривается два лаза, то один будет использоваться для продуктов, а второй – для людей. Размеры лазов должны быть относительно небольшими, но при этом комфортными для использования. Также кессон нужно обязательно оснастить прочной и удобной лестницей с шириной не менее 50 сантиметров. Лестница жестко крепится к корпусу кессона.

Металлический погреб, установленный в грунт

Утепление кессона

Для предотвращения образования конденсата внутри кессона, необходимо сделать высокоэффективный слой теплоизоляции на стенках, полу и перекрытии. В качестве теплоизоляции можно использовать самые разные утеплители, главное требование к которым – неподверженность выбранного материала гниению в процессе эксплуатации. Иногда для металлических погребов выбирают минеральную вату, стекловату, одеяла из синтетической или стеклоткани с заполнением, штукатурку или теплый бетон.

Особое внимание нужно уделить качеству крепления теплоизоляционного материала к стенкам погреба. К примеру, это можно осуществить при помощи крючков:

  • Крючки изготавливаются из мягкой листовой стали, которая нарезается полосками небольшой длины и ширины. В подготовленных полосках высверливаются отверстия.
  • К стенкам металлического погреба крючки крепятся с помощью клепок, что позволяет исключить проникновение влаги через образовавшиеся отверстия. Также крючки можно закрепить при помощи сварки.
  • Между крючками (в горизонтальном и вертикальном направлениях) стоит соблюдать расстояние в 40-50 сантиметров. Первый ряд крючков крепится на расстоянии в 15-20 сантиметров от пола. Оптимально, если все крючки будут расположены по одним горизонтальным и вертикальным линиям.

Если в погреб после установки крючков начинает течь вода, то места их креплений с внешней стороны необходимо дополнительно заварить. Вода, которая даже в небольших количествах скапливающаяся в кессоне, не позволит нормально хранить овощи и прочие продукты питания. Удаление скопившейся влаги необходимо осуществлять любыми доступными методами. Также необходимо обеспечивать максимальную герметизацию погреба с использованием эффективных гидроизоляционных материалов.



Гидроизоляция кессона – подходящие материалы

Независимо от того, какой гидроизоляционный материал планируется использовать, поверхность погреба предварительно правильно подготавливается – ее очищают от шлака в местах сварки, убирают заусеницы, так как они могут нарушить целостность изоляции, обрабатывают поверхность специальными составами, которые предупреждают образование коррозии.

Битумная мастика

Окрасочная гидроизоляция кессона является одним из самых популярных методов. Для работ можно приобрести готовый состав в специализированном магазине или изготовить его самостоятельно, сварив битумную мастику (можно выполнять только при наличии опыта).



Для изготовления мастики своими руками нужно загрузить битум в металлический котел или бак на 1/3 от его объема, поставить емкость на огонь и держать вплоть до момента, пока на поверхности не перестанет образовываться пенка. Далее во вторую емкость наливается небольшое количество бензина, в который тонкой струйкой вливается расплавленный битум. Пропорции мастики:

  • Для грунтования поверхности погреба – одна часть битума и три части бензина.
  • Для первого окрасочного слоя – одна часть битума и одна часть бензина.
  • Для нанесения повторных слоев – три части битума и одна часть бензина.

Гидроизоляционное покрытие должно наноситься сплошным слоем, который необходимо усилять на острых углах (вода в этих местах может проникать особенно активно).

Чтобы в процессе установки погреба в грунт герметизация не нарушилась, и не пришлось заново наносить данный слой, кессон необходимо устанавливать на подготовленную подушку из песка. Также песок засыпается между бортами кессона и стенками котлована. Толщина песочного слоя должна в итоге составить не менее 200 миллиметров. Монтаж кессона в доме или гараже желательно предусмотреть еще на этапе проектирования постройки.



Рулонные материалы

Оклеечная гидроизоляция получила распространение благодаря доступности используемых материалов, низкой стоимости и простоте укладки. Для создания гидроизоляционного слоя подходят обычные рубероид и толь, которые наносятся в 2 или 3 слоя. При возможно можно уложить их 4-5 слоев, так как это обеспечит достаточно большую толщину изоляции кессона и существенно увеличит сроки ее эксплуатации (до 15-18 лет).

Кессон можно обклеить любым рулонным гидроизолятором, в частности — рубероидом

Крепеж полотен рулонной гидроизоляции на стенки погреба осуществляется на заранее нанесенную битумную мастику. Укладка листов осуществляется внахлест на 10-15 сантиметров в продольном и поперечном направлениях. Места стыков дополнительно обрабатываются той же битумной мастикой. Чтобы сильнее прижать и защитить слой гидроизоляции от различных повреждений, можно сделать кирпичную кладку с внешней стороны стен погреба. Делать это рекомендуется из полнотелого глиняного кирпича. Сверху погреб нужно засыпать слоем песка толщиной в 20 сантиметров.

Пример использования рубероида

Асфальтовая изоляция

Данный вариант является одним из самых трудоемких и затратных, но при этом максимально эффективным. Перед устройством асфальтовой литой гидроизоляции необходимо выполнить прижимную кирпичную кладку и залить в образовавшееся пространство между погребом и стеной из кирпича расплавленную асфальтовую мастику. Защита подобного типа будет способствовать и дополнительному утеплению кессона.



Ремонт кессона

Кессон металлический ремонтируется из-за образовывающихся дефектов на металлической поверхности. Если кессон размещается в доме или в гараже, то ремонт будет осложняться из-за ограничения пространства.

В тех случаях, когда повреждения незначительные и / или строго локальные (например, единичные следы распространения коррозийного процесса), то для их качественного и полного устранения подойдет самая обычная сварка. Однако поврежденные места нельзя просто заваривать, так как в дальнейшем через такие швы вода будет проникать еще активнее. Необходимо установить прокладку и металлическую заплатку, расклинить поверхность и убрать влагу. Проведение работ стоит доверить профессионалам.

Если коррозийные повреждения имеют неправильную форму, то их необходимо откалибровать при помощи сверла. Далее из высушенной березовой древесины делается чоп в форме конуса (диаметром немного большим, чем диаметр отверстия, полученного после калибрования), который забивается в откалиброванное отверстие в кессоне. Под воздействием влаги такая затычка будет набухать и, в итоге, полностью остановит течь, благодаря чему вода перестанет проникать внутрь погреба. Также деревянная затычка должна быть залитой цементным раствором, в который нужно добавить жидкое стекло.

Если повреждения носят серьезный характер, и нет возможности выполнить ремонт своими руками, то стоит обратиться за помощью к профессионалам, которые подберут оптимальный метод для решения любой возникшей проблемы.

Если ремонт связан с повреждением гидроизоляционного или теплоизоляционного слоя, то заплатку в них нужно делать из тех же материалов, которые ранее использовались для создания изолирующем слое.



Гидроизоляция кессона изнутри от грунтовых вод

Гидроизоляция кессона своими руками

Кессон обеспечивает защиту скважины и насосного оборудования от экстремальных перепадов температур. Он также препятствует доступу грунтовых вод к важным узлам водоснабжения.

Плохая гидроизоляция кессона может привести к поломке насосов, загрязнению устья скважины и разрушению всей конструкции. Этот вопрос нужно внимательно рассмотреть еще на стадии планирования будущей постройки.

Зачем нужна гидроизоляция

Прямое назначение связано с особенностями монтажа защитных конструкций. При установке бетонных емкостей между кольцами остаются мелкие зазоры и трещины в цементном растворе.

Правильная сварка железного кессона исключает любые отверстия между листами. Главная проблема при его эксплуатации – влага, который образуется на внутренней поверхности сооружения из-за конденсата. Вода также может проникать к насосам через атмосферные осадки. Гидроизоляция кессона из металла решает все вышеперечисленные неприятности.

Еще один плюс процедуры – защита от коррозии, что особенно актуально в металлической конструкции. Капельки воды на стенах приводят к ржавчине и постепенному разрушению материала.

Способы

Перед любыми работами поверхность емкости нужно тщательно очистить. Шлак, заусеницы и мелкие неровности вредят гидроизоляции кессона из метала. Затем на стены наносится состав, который противодействует коррозии.

Защитить кессон от воды можно тремя способами:

  • Битумной мастикой. Самый популярный вариант. Необходимый раствор можно купить в магазине или даже сварить самому.
  • Асфальтовой мастикой. Весьма трудоемкий способ, но при этом самый эффективный. Он также защищает кессон от низких температур.
  • Рулонными материалами. Обойдется дешевле чем остальные растворы. Можно применять любой рулонный гидроизолятор, например, рубероид.

Битумная мастика

Если вы решили приготовить раствор своими руками, приготовьте котел для варки битума. Его объем должен быть примерно в три раза больше количества вещества. Также понадобится бензин. Не рекомендуется заменять его керосином или другим топливом.

После установки котла на огонь:

  1. Продолжайте нагревать емкость до появления пенки на поверхности раствора.
  2. После готовности, измерьте нужное количество бензина. Для грунтовки его нужно в три раза больше, чем битума. Первый слой требует одинакового количества двух компонентов. В следующих слоях битума в три раза больше, чем бензина.
  3. Постепенно влейте топливо к битумной смеси и перемешайте. Раствор готов.

Эта мастика пригодна для внутренних работ в металлическом кессоне. Состав должен быть нанесен равномерно в несколько слоев. Особое внимание уделите стыкам листов и углам, так как здесь скапливается больше всего жидкости.

Рулонные материалы

Для защиты поверхности с помощью листов гидроизоляционного материала:

  1. Нанесите грунтовку на внешнюю поверхность. Здесь можно использовать битумный раствор, он прекрасно скрепляет цемент и рубероид. Необходимо образовать не менее трех слоев грунтовки. Не нарушайте правила пожарной безопасности при обращении с бензином.
  2. Заполните все неровности и выбоины раствором цемента и песка. В смесь можно добавить загущенного клея ПВА.
  3. На цементную смесь нанесите еще один слой грунтовки и накройте битумом.
  4. Наклейте три слоя листов гидроизоляционного материала на внешнюю поверхность кессона. Для этого используйте паяльную лампу. При этом швы каждого нового слоя должны быть в другом месте, то есть внахлест. Дополнительно пройдитесь по ним паяльной лампой и битумной мастикой.

Продлить срок эксплуатации листов можно с помощью кирпичной кладки. Сделайте её после финального этапа работ с внешней стороны строения. Кирпичи прижмут листы друг к другу за счёт своего веса.

Асфальтовая мастика

Применяется только для наружной гидроизоляции. Перед работами вокруг колодца на расстоянии около 20 см нужно построить кирпичную кладку. В полость между поверхностью кессона следует залить специальную асфальтовую мастику.

Этот способ сложнее остальных и требует большого количества рабочих рук. Неопытный работник может только повредить корпус неправильным монтажом. Эта ошибка приведет к негодности погреба и большим материальным тратам.

Учтите, что если резервуар расположен на болотистом участке местности, осенью или весной пол в нём может заполнится талой водой. Чтобы исключить этот досадный промах, огрузите погреб дополнительными материалами.

Что выбрать?

Прежде всего, проанализируйте свои финансовые способности. Если вы не хотите тратить много денег на гидроизоляцию, выбирайте рулонные материалы. Они намного дешевле и продаются практически везде. Для успешного монтажа листов не требуется каких-либо специальных навыков, достаточно просто нанести несколько слоев грунтовки и цемента.

Если кессон расположен близко к грунтовым водам, придется сделать асфальтовую изоляцию. Она надежнее других, но при этом её довольно трудно осуществить. Опытная команда работников быстро справится с этой задачей, а вот новичок может допустить несколько ошибок.

Например, неправильно рассчитать расстояние от кирпичной кладки до скважины Из-за этого вся конструкция выйдет хрупкой и нестабильной. Другой вариант – некачественная кладка. Если она уложена неровно и с зазорами, резервуар промерзнет зимой.

Изоляция от грунтовых вод с помощью битумной мастики – легкий способ, но он не обеспечивает полной безопасности. Если кессон расположен на возвышенности, одной мастики будет достаточно. В противном случае выберите другой вариант.

Наружная отделка всегда надежнее гидроизоляции кессона изнутри. К сожалению, к кессону не всегда есть свободный доступ. Если он расположен вблизи дома, лучше изолировать внутреннюю поверхность. Так можно избежать лишних финансовых трат и хлопот.

Кроме того, срок службы емкости значительно выше при наружной отделке. Правильный подбор утеплителей, изоляции и способ монтажа не даст замёрзнуть жидкости в устье скважины.

Похожие записи
Самостоятельное изготовление кессона

Естественная и принудительная вентиляция кессона в гараже

Что делать, если в кессоне образовался конденсат

Делаем кессон из бетонных колец для скважины своими руками
Отправить

Нажимая кнопку “Отправить”, вы принимаете условия политики конфиденциальности и даете свое согласие на обработку персональных данных на условиях и для целей, указанных в нём.

Ремонт кессона: устранение течи, гидроизоляция, утепление

В конструкциях такого типа, особенно из металла, со временем коррозия разъедает швы, образуется конденсат, появляется течь. Устранить дефекты помогает гидро-, теплоизоляция. Важно, чтобы ремонт кессона был проведен своевременно и качественно.

Устройство кессонов

Это герметичные камеры (резервуары, емкости) квадратной, круглой или прямоугольной формы, которые погружают в грунт на глубину 1,5-2 м. Они похожи на скрытые колодцы. В быту их используют при обустройстве погребов, гаражей, водопроводных скважин.

Кессоны изготавливаются из различных материалов:

Кирпичные и железобетонные резервуары фундаментальны, прочны, но тяжеловесны и нуждаются в гидроизоляции, а это обуславливает их дороговизну. Кессоны из стали существенно легче, отличаются хорошей герметичностью. Но качество металлического изделия зависит от прочности сварных швов. Если в них есть скрытые микроскопические пустоты, трещины, внутрь будет проникать влага. К тому же для таких емкостей нужны антикоррозийная защита, гидро- и теплоизоляция.

Наиболее популярны камеры из пластика. Их нередко выбирают для скважин при обустройстве водоснабжения. Намного больше преимуществ у резервуара пластикового – кессонов из металла или железобетона с таким запасом долговечности нет. Камеры из полимеров легкие и герметичные. Им не нужны гидро- и теплоизоляция, ремонт, а срок эксплуатации рассчитан минимум на полвека. Единственное слабое место – низкая жесткость конструкций.

Виды поломок и ремонт

Повреждения, приводящие к нарушению герметичности, чаще всего возникают в стальном резервуаре. Если дефект локальный, например, островок разъедающей ржавчины, его несложно заделать – из металла изготавливаются прокладка и заплатка, которые привариваются к проблемному месту.

Участок неправильной конфигурации, подвергнувшийся коррозии, придется откалибровать сверлом, затем вбить в образовавшееся отверстие конусообразный березовый чоп и покрыть его густым раствором с добавкой жидкого стекла.

Если нарушена гидро- или теплоизоляционная защита, появившуюся прореху следует закрыть заплаткой из аналогичного материала. При повреждении битумной мастики, например, ликвидировать дефект нужно мастичным раствором.

Сложный вид поломки – когда в ходе длительной эксплуатации на дне кессона появляются микротрещины, из-за которых оно может стать похожим на решето.

Очередность ремонтных работ такова:

  1. Необходимо, обнажив верхнюю часть камеры, отрезать ее потолок (например, болгаркой).
  2. Затем сварить металлический вкладыш высотой 14-16 см, который по своим размерам должен быть на 50-70 см меньше резервуара.
  3. Положить на дно немного раствора и опустить вкладыш.
  4. Для его фиксации приварить ко всем стенам упоры.
  5. Залить пустые места раствором.
  6. Восстановить верх камеры сваркой.

Самая большая проблема – когда со временем нарушается герметичность резервуара, особенно металлического, и он течет, пропуская грунтовые воды внутрь.

Течь

Устранить такой дефект в кессоне можно с помощью сварки. Необходимо:

  • зачистить и осушить место протечки;
  • приварить к нему стальные заплатки, которые по своим размерам должны перекрывать проржавевшие отверстия на 5-10 см;
  • обработать швы напильником, устраняя заусеницы, неровности.

Небольшую течь можно ликвидировать, воспользовавшись универсальной смесью «ГЛИМС-Гидропломба». Она легко прилипает к металлу, кирпичу, камню, бетону и через несколько минут твердеет, превращаясь в прочную преграду для грунтовых вод.

Гидроизоляция и утепление

Защитить кессоны из любого материала (кроме пластика) от разрушительного действия коррозии позволяют различные гидроизоляционные средства. Самым прочным, хотя и дорогостоящим, считается литое асфальтовое покрытие. Сначала возводится кирпичная стена, а затем пространство между ней и камерой заливается горячей мастикой. Заодно такая защита становится дополнительным утеплителем.

Другой вариант: гидроизоляционную прослойку можно создать, обклеив резервуар толем или рубероидом. Эти материалы наносят на битумную мастику внахлест с небольшим припуском. Ею же промазывают стыки. 4-5 слоев такой изоляции – гарантия эксплуатации камеры в течение 15-20 лет.

Но самый востребованный материал – битумная мастика. Смесью сначала грунтуют все поверхности кессона, а затем проходят еще 4-5 раз. На острых углах покрытие усиливают, нанося дополнительные слои мастики. Чтобы не повредить остывшую изоляцию при монтаже камеры, ее нужно устанавливать на «подушку» из песка. Им заполняют пространство между стенами ямы и резервуара. Минимальная толщина такой прослойки – 20 см.

Чтобы в конструкции из-за перепада температур не появлялся конденсат, пол, стены, перекрытие должны быть хорошо утеплены.

Для металлических емкостей выбирают:

  • стекловату;
  • штукатурку;
  • минеральную вату;
  • теплый бетон;
  • синтетические или стеклоткани.

Необходимо, чтобы теплоизоляционный материал плотно прилегал к стенам камеры. Для этого из мягкой листовой стали делают крючки: нарезают полоски и сверлят в них отверстия. Прикрепляют держатели, применяя клепку или сварку.

Если появляется течь после монтажа крючков, места их креплений заваривают снаружи. В кессоне никогда не должна накапливаться вода.

Гидроизоляция, утепление и ремонт металлического кессона

При использовании металлических погребов-кессонов нередко возникает проблема выпадения конденсата, что ведет к появлению плесени на продуктах, а также к образованию ржавчины на поверхности металла. Для решения этих проблем необходима качественная гидроизоляция кессона, устройство теплоизоляционного слоя и своевременный ремонт образовавшихся повреждений.

Устройство погребов-кессонов

Современные металлические погреба могут иметь практически любую форму (круглую, квадратную, шестигранную). При их изготовлении используются металлические листы различной толщины. Качество изделия во многом определяется аккуратностью выполнения соединительных швов.

В местах пайки или сварки не должно оставаться трещин, дыр и других дефектов, через которые внутрь может проникнуть влага. Пол и стены металлического кессона должны быть обязательно сделаны из металла, в то время как верхняя часть может быть закрыта деревянным настилом или бетонной плитой.

В кессоне обязательно предусматривается 1 или 2 лаза шириной не менее 1 м. Если лаз один, то он предназначен одновременно для загрузки провизии и для спуска людей. Если предусмотрено два лаза, то один будет использоваться для продуктов, а второй – для человека. Габариты лазов не должны быть большими, но их должно хватать для комфортного использования.

Также обязательным является устройство прочной и удобной лестницы, шириной не менее 50 см. Лестница должна быть жестко прикреплена к корпусу кессона.

Теплоизоляция

Чтобы предотвратить образование конденсата в кессоне, необходимо предусмотреть высокоэффективный теплоизоляционный слой на стенках, полу и даже на перекрытии. Теплоизоляция может быть выполнена с помощью самых разных утеплителей.

Главное, чтобы выбранный материал не сгнил в процессе эксплуатации. В ряде случаев для металлических погребов выбирают минеральную вату, стекловату, одеяла из синтетической или стеклоткани с заполнением, штукатурку или теплый бетон.

Особое внимание необходимо уделить качеству закрепления теплоизоляционного материала на стенках погреба. Например, крепление может быть выполнено при помощи крючков:

  • Крючки делаются из мягкой листовой стали, нарезанной полосками небольшой длины и ширины. В нарезанных полосках просверливаются отверстия.
  • Крепление крючков осуществляется к стенкам металлического погреба при помощи клепок, что позволит исключить проникновение влаги через образовавшиеся отверстия. Также крючки могут быть закреплены с помощью сварки.
  • Между крючками в горизонтальном и вертикальном направлении следует соблюдать расстояние в 40-50 см. Первый ряд крючков монтируется на расстоянии в 15-20 см от пола. Идеально, если все крючки будут расположены по одним горизонтальным и вертикальным линиям.

Если погреб после устройства крючков течет, то места креплений с внешней стороны рекомендуется дополнительно заварить. Вода, даже в небольших количествах скапливающаяся в кессоне, не позволит нормально хранить овощи и другие продукты. От проникновения влаги необходимо избавляться любыми доступными методами. Должна быть обеспечена максимальная герметизация погреба с помощью эффективных гидроизоляционных материалов.

Материалы для гидроизоляции

Вне зависимости от того, какой гидроизоляционный материал был выбран, поверхность погреба необходимо сначала правильно подготовить, очистив от шлака места сварки, убрав заусеницы (они могут нарушить целостность изоляции), обработать поверхность специальными составами, предупреждающими образование коррозии.

Битумная мастика

Одним из самых популярных методов является окрасочная гидроизоляция кессона. Состав для этих целей можно приобрести в магазине или сделать самостоятельно, сварив битумную мастику. Второй способ не рекомендуется при отсутствии опыта подобной работы.

Чтобы сделать мастику своими руками необходимо загрузить битум в металлический котел или бак на 1/3 его объема, поставить на огонь и держать вплоть до того момента, пока на поверхности не перестанет образовываться пенка. После этого необходимо взять другую емкость, налить туда небольшое количество бензина (дизельное топливо и керосин использовать не следует). Далее, влить в бензин расплавленный битум тоненькой струйкой.

Для грунтования поверхности погреба состав делается из одной части битума и трех частей бензина. Для первого окрасочного слоя берется одна часть битума и одна часть бензина. Для нанесения повторных слоев – три части битума и одна часть бензина.

Необходимо следить за тем, чтобы гидроизоляционное покрытие было выполнено сплошным слоем, который должен быть усилен на острых углах (вода в этих местах может проникать особенно активно).

Чтобы герметизация не нарушилась в процессе установки погреба в грунт, и не пришлось заново делать ремонт, кессон нужно установить на подготовленную подушку из песка. Кроме того, в процессе засыпки необходимо засыпать песок между бортами кессона и стенками котлована. Толщина песочного слоя должна составить не менее 200 мм. Установку кессона в доме или гараже желательно предусмотреть еще на этапе проектирования постройки.

Рулонные материалы

Оклеечная гидроизоляция распространена благодаря доступности используемых материалов, их дешевизны и простоты нанесения. Для выполнения гидроизоляционных работ подойдут обычные рубероид и толь, которые необходимо нанести в 2-3 слоя. Если есть возможность, можно сделать 4-5 слоев, что позволит обеспечить достаточно большую толщину изоляции, что значительно увеличит сроки ее эксплуатации (до 15-18 лет).

Полотна рулонной гидроизоляции на стенки погреба необходимо приклеивать на заранее нанесенную битумную мастику. Крепление необходимо осуществлять внахлест, следя за тем, чтобы полотна заходили друг на друга примерно на 10-15 см как в продольном, так и в поперечном направлении.

Места стыков также необходимо дополнительно обработать с помощью битумной мастики. Чтобы дополнительно прижать и защитить гидроизоляционный слой от повреждения, можно выполнить кирпичную кладку с внешней стороны стен погреба. Кладку делать рекомендуется из полнотелого глиняного кирпича. Сверху погреб засыпается слоем песка толщиной в 20 см.

Асфальтовая изоляция

Одним из самых трудоемких и затратных методов, но, одновременно с этим, и эффективных, считается литая асфальтовая изоляция. Перед устройством этой гидроизоляции необходимо сделать прижимную кирпичную кладку, после чего в образовавшееся пространство между погребом и стеной из кирпича залить расплавленную асфальтовую мастику. Подобная защиту будет способствовать также и дополнительному утеплению кессона.

Ремонт металлических стенок

Ремонт металлического погреба связан с устранением дефектов, образовавшихся на металлической поверхности. Если кессон располагается в гараже или в доме, то ремонт будет осложнен из-за ограниченности пространства.

В том случае, когда повреждения незначительно и строго локальные (например, если были обнаружены единичные следы распространения коррозийного процесса), то для их полного и качественного устранения можно использовать самую обычную сварку. Однако, не стоит просто заваривать поврежденные места, потому что через такие швы вода в дальнейшем будет проникать еще активнее. Необходимо установить прокладку и металлическую заплатку, расклинить поверхность, убрать влагу. Работу рекомендуется доверить профессионалам.

Если коррозийные повреждения имеют неправильную форму, то их требуется откалибровать при помощи сверла. Далее из высушенной березовой древесины нужно сделать чоп в форме конуса (его диаметр должен незначительно превышать диаметр полученного после калибрования отверстия), после чего забить его.

Под воздействием влаги такая затычка начнет набухать, в результате чего полностью остановит течь, и вода перестанет проникать внутрь погреба. Вместе с этим, деревянную затычку необходимо залить цементным раствором, добавив в него жидкое стекло.

Если повреждения носят серьезный характер, и нет возможности выполнить ремонт своими руками, рекомендуется обратиться за помощью к профессионалам, которые смогут выбрать приемлемый метод для решения любой проблемы. Если ремонт связан с повреждением гидроизоляционного или теплоизоляционного слоя, то заплатка в них должна быть сделана из тех же материалов, которые использовались для изоляции ранее (например, если поврежден слой битумной мастики, область дефекта необходимо также залить мастичным раствором).

Главный редактор сайта, инженер-строитель. Окончил СибСТРИН в 1994 году, с тех пор отработал более 14 лет в строительных компаниях, после чего занялся собственным бизнесом. Владелец компании, занимающейся загородным строительством.

Гидроизоляция кессона

Скважинный кессон – это конструкция, которая защищает устье скважины от внешних воздействий, позволяет проложить водопровод к строению ниже глубины промерзания грунта. Внешне выглядит как колодец, по форме может быть цилиндрическим или прямоугольным. Монтируется над скважиной на глубину от 1,8 до 2 метров.

По материалу корпуса делятся на виды:

  • Железобетонные
  • Металлические
  • Пластиковые

Внешняя агрессивная среда, влага могут негативно влиять на материал корпуса. Не подвержены коррозии только пластиковые изделия. Но их совокупная стоимость вместе с монтажом значительно дороже аналогов.

Для защиты кессонов, изготовленных из других материалов, требуется гидроизоляция:

Железобетонная конструкция представляет собой установленные друг на друга кольца с крышкой сверху. Пористая структура бетона пропускает влагу. Поэтому снаружи кольца обрабатывают битумным или цементным раствором. Иногда используют полимерные обмазки или наклеивают рулонные материалы.

Стыки между колец требуют еще более тщательной герметизации. Для этого применяются водостойкие материалы, например, бетонит.

При благоприятных обстоятельствах, если почва глинистая и отсутствуют грунтовые воды, такая конструкция прослужит долго.

Во влажном грунте даже гидроизолированный колодец из бетонных колец со временем начнет пропускать воду, что приведет к затоплению оборудования, поломке насоса, загрязнению водоносного горизонта. Поэтому железобетонные кольца следует выбирать только в том случае, если вы уверены, что влага в грунте отсутствует даже весной. С одной стороны, бетонные кольца могут оказаться бюджетной конструкцией, которая прослужит длительное время. С другой стороны, может оказаться ловушкой для ваших финансов, поскольку при разгерметизации придется вкладывать средства в починку всей системы водоснабжения.

Демонтаж железобетонных колец – трудоемкий процесс, связанный с большими объемами земляных работ и использованием подъемной техники. Если обсадная колонна выполнена из пластиковых труб НПВХ (непластифицированный поливинилхлорид), существует риск ее повреждения. Изобретать не надо, лучше воспользоваться проверенным решением.

Металлический кессон отличается высокой прочностью, простотой монтажа. Толщина стенок пропорционально стоимости изделия и заключена в промежуток от 3 мм до 8 мм. Для увеличения срока службы гидроизоляция или антикоррозийное покрытие для них обязательны.

Самый простой способ гидроизоляции заключается в нанесении на поверхность многослойной покраски толщиной около 2 мм состоящей из:

  • Битума
  • Битумно-бензинового раствора
  • Мастики

Покрытие может наноситься как горячим, так холодным способами.

Очень эффективно наклеивание гидростеклоизола на горячий битумный раствор – не дорого и надежно.

Мы были свидетелями того, что наклеивают различные рулонные материалы, например, рубероид. Непрочное покрытие будет повреждено во время монтажных работ.

Надежным способом гидроизоляции считается также нанесение горячего асфальтового раствора. Но этот метод наиболее трудоемкий и дорогой.

Тем не менее, стоит серьезно отнестись к выбору способа гидроизоляции кессона, проконсультироваться со специалистами. Чем лучше кессон защищен от влаги, тем больше прослужит скважина, и тем меньше проблем будет возникать при ее эксплуатации.

Выводы

Выбор материала, из которого сделан кессон – это стратегическое решение, которое стоит принимать, собрав всю информацию о геологии своего района. Его гидроизоляция увеличивает срок службы скважины. А демонтаж, починка сломанной системы – довольно дорогая и сложная операция.

Исходя из критерия цена/качество, лидируют металлические кессоны с покрытием из гидростеклоизола. Но существует также много индивидуальных решений.

Проконсультируйтесь у инженеров компании «Системы для дома» по телефону (495) 649-8593

Как выглядит схема скважины. Каким образом располагается оборудование внутри кессона.

При обустройстве частной скважины применяют несколько способов установки оборудования. Рассмотрим плюсы и минусы кессона и адаптера.

Про обязательный регламент проведения сервиса: Обслуживание системы водоснабжения

Герметизация септика из бетонных колец

Кессон из бетонных колец для скважины

Качество материала: (Ваша оценка статье?) Загрузка…

ХарактеристикиКессон из бетонных колец
ПлюсыВозможно будет дешевле
МинусыНевозможно сделать гидроизоляциюНе выполняет свою функцию

Одной из популярнейших альтернатив традиционному металлическому кессону для скважины является кессон из бетонных колец. Считается, что это выгодней, ибо цена бетонного кессона ниже, за счет возможности применить материалы, использующиеся при стройке дома, а также имеющуюся рабочую силу. Также принято считать, что кессон из бетонных колец вечный потому, что не прогниет, в отличие от стального.

Здесь мы посмотрим, насколько бетонный кессон надежен, каковы его особенности, плюсы и минусы, как сделать его и как выполнить гидроизоляцию. Это поможет решить, что лучше кессон или кольца для скважины.

Кессон из бетонных колец своими руками

Давайте детальней рассмотрим, как сделать кессон из бетонных колец, это не так сложно. По сути, это некая имитация кессона, где вместо цельной емкости, используются Ж/Б кольца, уложенные друг на друга, дно бетонируется и делается гидроизоляция. Все просто.

Диаметр бетонного кольца 1 метр, а чтобы рабочим было удобно ходить вокруг него, нужно еще по 1 метру вокруг кольца. Итого, диаметр ямы под бетонный кессон 3 метра, глубина не менее 2 метров.

Далее, бетонируется дно, ставятся кольца друг на друга, стыки замазывают и делают гидроизоляцию.

Гидроизоляция кессона из бетонных колец

Обычно для гидроизоляции используют Гидростоп, Гидропломбу, мастику или подобные вещи. Ими обмазывают кольца, оклеивают гидроизолом и все выглядит очень герметично.

Но в итоге вода приходит через дно…Если обмазать кольца снаружи еще как-то можно, то днище вы никак снаружи не промажете, остается только изнутри, но вода продавит любую обмазку.

Точка ввода обсадной трубы в кессон будет самым уязвимым местом потому, что сделать 100% герметичный ввод металлической трубы в бетоне невозможно.

Металл с бетоном плохо взаимодействуют, все равно найдется микротрещина и оттуда будет сочиться вода (фото типичного кессона из колец рядом), но это полдела.

Кроме ввода обсадной трубы, есть точки вывода труб из кессона на дом и на другие потребители. Каждая такая точка это все слабые места, оттуда будет проникать вода.

Наша практика, а также опыт других компаний показывает, что сделать 100% гидроизоляцию кессона из бетонных колец невозможно никак и нигде, кто бы и что бы ни говорил.

Конечно же, все думают, что именно у них будет уникальный случай, они точно знают, кто и как лучше всего сделает герметизацию.

Если ваш кессон затапливает, то пишите пропало, можно откачать воду, промазать все еще раз, но итог будет один — вам все равно придется переделывать все на металлический кессон. Отремонтировать бетонный кессон невозможно, вы выбросите деньги на ветер.

Бетонный кессон. Плюсы и минусы

  • Главным минусом бетонного кессона является его гидроизоляция, вернее, невозможность ее реализации. Надежно защитить стыки и места ввода труб никак не получится, ни при каких условиях, о чем написано выше. Рано или поздно верховодка начнет сочится и заполнять этот кессон. Затем уровень воды поднимется выше среза обсадной трубы, и она потечет в саму трубу. Ничего не подозревающий дачник будет дальше пользоваться водой и думать, что она чистая артезианская, но это будет вода с септиков, туалетов и прочих мест. Также высока вероятность занести заразу в скважину, вроде кишечной палочки.И даже когда уровень грунтовых вод понизится, вода в вашем кессоне из колец будет продолжать стоять.
  • Если у вас уровень грунтовых вод невысокий, и они не угрожают кессону, то не забывайте про осадки, они точно не обойдут ваш кессон из бетонных колец.

Все остальные вещи, вроде утепления, не имеют смысла, бетонный кессон никогда не выполнял свою функцию и не будет ее выполнять.

Кессон из бетонных колец — пустая трата времени и денег.

Абсолютно то же самое можно сказать и о кессоне из кирпича.

Уделяйте особое внимание заделке швов между кольцами

Уплотнённый в заводских условиях бетон почти не пропускает воду, речь может идти лишь о капиллярном проникновении, если изделия качественные. Практика показывает, что в колодцах, собранных из стандартных бетонных колец, протечки происходят главным образом из-за негерметичности швов

Важно ещё на стадии монтажа следить за тем, чтобы швы между кольцами были заполнены раствором. Замешивают его на основе портландцемента и сеяного песка в пропорции 1:3

Результат будет намного лучше, если в смесь добавить Пенетрон Адмикс, он придаст раствору гидроизолирующие свойства.

Тщательная заделка швов — непременное условие качественной гидроизоляции

Чем покрасить кессон внутри в гараже

Автономный противогаз. Баллонов с кислородом хватает на 40 минут.

Остаться в живых

А защитить кессон от воздействия ржавчины поможет … обычный цемент. «Я сам использую этот вполне безопасный и эффективный способ, — поделился Станислав Ежкин. — Сначала нужно зачистить кессон изнутри от ржавчины обычной металлической щеткой, а потом покрыть смесью из белого цемента и воды (цементным молоком). При этом, прежде чем вкопать кессон в землю, лучше облить его битумом, и тогда продукты прекрасно сохраняются».

Если же выбирать более опасный способ окраски кессона эмалью — необходимо использовать специальный противогаз. «Армейский здесь не годится, — советует спасатель Игорь Жирнов, — необходим противогаз с длинными шлангами, которые выходят наружу, желательно не в помещение, а на улицу. Сами мы при спасательных работах в кессонах используем специальные противогазы с баллонами, наполненными кислородом, которых хватает в среднем на 40 минут. Можно, конечно, красить и в таких, но важно помнить, что количество воздуха напрямую зависит от интенсивности работы. Один раз при работе на глубине 15 метров мне хватило воздуха всего на 15 минут»

По совету спасателя мы побывали в нескольких хозяйственных и рыбачье­охотничьих магазинах города, но… специальных шланговых противогазов не нашли. По словам продавцов магазина «Русское оружие» и «Умелец», таких к ним не возят. Но в некоторых из магазинов рассказали, что специальные противогазы есть в воинских частях и там «можно договориться».

И еще, не стоит заниматься самодеятельностью, если ваш родственник или знакомый «терпит бедствие» на дне кессона, иначе вы рискуете оказаться там сами. Вызовите спасателей.

Виды кессона для гаража, как сделать своими руками и чем покрасить

Кессон представляет собой водонепроницаемую конструкцию, которая монтируется в грунте с высоким показателем влажности. Обустройство кессона в гараже выполняется для хранения запасов либо использования в качестве смотровой ямы.

Преимущества устройства

Конструкция состоит из камеры диаметром около метра и гидроизоляционного слоя. В сравнении со стандартной ямой, смонтированной из кирпича, кессон имеет несколько преимуществ. Он отличается высокой герметичностью, поэтому внутреннее содержимое пространства находится под защитой даже в случае подтопления. Для обеспечения герметичности сооружение оснащается гидроизоляцией и антикоррозийным покрытием.

Какие существуют виды?

Форма кессона может быть квадратной, прямоугольной или цилиндрической. Точные размеры сооружения зависят от наличия свободного пространства и индивидуальных требований. По типу используемого материала существует несколько разновидностей конструкции, которые отличаются способом монтажа, надежностью и прочими характеристиками.

Железобетонный

Данный вариант сооружается при помощи бетонных колец, которые фиксируются на заранее подготовленном основании. В качестве крыши используются открывающийся люк. Сооружение железобетонного кессона требует использования максимально прочного гидроизоляционного слоя, особенно с водонапорной стороны.

Единственным недостатком рассматриваемого вида конструкции является большая масса, что усложняет процесс монтажа. Кроме того, стоимость обустройства будет значительно выше в сравнении с использованием других материалов.

Металлический

Для изготовления металлического кессона применяется прочная сталь толщиной около 4 мм. Чтобы создать дополнительную защиту от образования ржавчины, сталь с наружной стороны покрывается битумом и слоем грунтовки. Удаление конденсата происходит естественным путем через вентиляционные каналы. Стоимость металлической конструкции напрямую зависит от размеров сооружения, толщины используемого материала и качества антикоррозийного покрытия.

Пластиковый

Соорудить пластиковый кессон можно из полимерного материала толщиной 20 мм. Пластиковые конструкции имеют достаточный показатель прочности и служат в течение длительного времени. В сравнении с металлическими изделиями конструкции из пластика не подвержены коррозии, что позволяет сэкономить на дополнительной обработке. Для упрочнения и предотвращения деформации по периметру кессона укладывают цементно-песчаную подушку слоем около 20 см.

Как сделать кессон в гараже?

Обустроить гаражный кессон любой модификации можно самостоятельно, подготовив необходимые материалы и набор инструментов. Для постройки достаточно следовать пошаговой инструкции. Процесс строительства включает ряд подготовительных действий, сооружение защитных элементов, обработку стен и внутреннее обустройство.

Подготовка котлована

Сооружение любой разновидности кессона начинается с подготовки котлована. При определении размеров важно учесть, что камера по отношению к обсадной трубе не будет располагаться симметрично. Таким образом в конструкции будет больше свободного пространства для комфортной эксплуатации.

Составив разметку котлована, можно переходить к выполнению раскопок. В процессе выкапывания ямы рекомендуется сразу проложить траншею для укладки водопроводных элементов, если планируется подключение к централизованным трубам.

Гидроизоляция

Поскольку конструкция залегает ниже уровня грунта, обязательным условием является защита от подземных вод. Существует несколько вариантов наружной гидроизоляции:

  • при помощи рулонных материалов;
  • обработка специализированными гидрофобными средствами;
  • цементирование.

Использование рулонного покрытия предполагает сложный процесс, поскольку сначала потребуется прогрунтовать поверхность материала на несколько слоев, устранить неровности цементным раствором, повторно использовать грунтовку и обклеить несколькими гидроизоляционными слоями.

Нанесение гидрофобной пропитки не требует предварительного грунтования. Для повышения адгезии достаточно увлажнить поверхность стенок, чтобы состав проник внутрь и заполнил поры бетона. Пропитку наносят в несколько слоев и оставляют на 2-3 дня для затвердевания, периодически смачивая водой, чтобы предотвратить растрескивание.

Цементирование поверхности является наиболее трудоемким процессом. На поверхность бетонных колец нужно нанести цемент слоем 6-7 мм и подождать порядка 10 дней. После просыхания первого слоя наносят второй с целью дополнительной защиты.

Теплоизоляция

В зависимости от используемого для создания кессона материала выбирают оптимальный вариант теплоизоляции. Конструкции из бетонных колец утепляют органическим сырьем, включая древесные опилки, солому, торф. Для стальных и пластиковых сооружений применяют стекловату, пенополиуретан, полистирол и базальтовую вату.

Толщина теплоизоляционного слоя, независимо от выбранной разновидности материала, должна быть не менее 30 см. В процессе утепления необходимо оставить вентиляционный зазор.

Установка в котлован

Конструкцию можно сооружать непосредственно в котловане, либо сначала подготовить камеру и погрузить ее в яму. Второй вариант также подходит для монтажа готового кессона, приобретенного в специализированных магазинах.

Обустройство

Чаще всего кессон сооружается в гараже для хранения запасов. Внутри пространства рекомендуется смонтировать несколько вместительных полок, а в нижней части оставить место для размещения ящиков и других крупных емкостей. Поскольку монтаж проводится на глубине, обязательным элементом является лестница, которую можно выполнить из надежного металла. Лестница должна быть закреплена на стене с двух сторон. Для удобства эксплуатации вдоль лестницы фиксируются продолговатые стальные перила.

Обеспечение безопасности в погребе кессоне

При нахождении внутри кессона, выполняющего функцию погреба, важно соблюдать ряд правил безопасности. Подход к нему должен быть заметным, а ведущая вниз лестница — предельно прочной. Спускаясь, нужно быть уверенным, что там достаточное количество кислорода и минимум вредных газов.

При хранении в погребе овощей они прорастают, периодически начинают гнить и выделяют углекислый газ, который, скапливаясь в ограниченном пространстве, может привести к отравлению.

Прежде чем спуститься в погреб, рекомендуется тщательного его проветрить. Для этого достаточно открыть люк и гаражные ворота, чтобы приток свежего воздуха поступал внутрь помещения. Также рекомендуется регулярно проверять работоспособность вентиляционных элементов и убирать из погреба испортившиеся запасы.

Чем и как покрасить?

Выбирая лакокрасочные материалы, необходимо учитывать особенности сооружения. Поскольку в подземном пространстве высокий уровень сырости, следует отдать предпочтение фасадным краскам и грунтовке, которые обладают атмосферостойкостью и защищают поверхность стен от коррозии.

Для бетонных и оштукатуренных поверхностей применяют дисперсионные составы, нейтральные к щелочам, выделяемым из цемента. Слой состава является паропроводящим, благодаря чему с поверхности стен испаряется влага.

Как отремонтировать кессон

Если при сооружении погреба допущены ошибки, или в результате продолжительной эксплуатации начался процесс коррозийного разрушения, требуется выполнить ремонт. При возникновении вопроса о том, чем заделать течь, рекомендуется нанести 2-3 слоя битумной мастики.

Ремонт необходимо проводить даже при обнаружении первичных признаков коррозии. Важно учитывать, что стоимость работ будет выше, чем расходы на изначальное строительство. В большинстве ситуаций ремонт предполагает сварку деталей, отличается трудоемкостью.

Используя при сооружении кессона готовую конструкцию, приобретенную в неразборном виде, допускается поднять устройство на поверхность. Для этого потребуется специализированная подъемная техника, но выполнить непосредственный ремонт будет намного проще.

Чем покрасить кессон изнутри в гараже

Перед каждым человеком, который занимается выращиванием различных овощных культур и собирает урожай, встаёт вопрос о его хранении и заготовленной на зиму консервации. Чаще всего для этого всегда использовали погреба, но в отличие от современных вариантов ранее прибегали к помощи обычных ям, обложенных кирпичом. А на сегодняшний день появились более удобные и выгодные решения таких проблем, и ими стали кессоны для погреба. Что же это за устройство, и чем оно выгоднее обычной ямы? Какие бывают кессоны, и как сделать их своими руками?

Кессон. Что это?

Хранение разносолов, овощей, корнеплодов и фруктов принято осуществлять в подполах, погребах, сараях и хранилищах. Предпочтение всё же больше отдаётся погребам, вариантов возведения которых всегда было достаточно много, но каждый из них имеет свои недостатки. Будь то яма, выполненная из кирпича, древесины или бетона, долговечность и герметичность этих материалов оставляет желать лучшего. Со временем кирпич и бетон теряют свои свойства и портятся, а дерево подвергается воздействию плесени и грибка. Да и часто возникает проблема грунтовых вод, которые могут проникнуть в погреб и испортить запасы.

Но современный мир не стоит на месте, и на сегодняшний день придумано отличное решение и достойная альтернатива старым конструкциям – кессон для погреба. Он представляет собой полностью герметичную сухую камеру, которая, находясь в грунте, насыщенном водой, или вовсе под водой, создаёт воздушный карман.

Кессон для погреба может быть округлой или прямоугольной формы с горловиной и люком. Для противостояния грунтовым водам и воздействию почвы толщина стен кессона может достигать шестнадцати миллиметров. Внутри конструкций устроена вентиляция, защищающая от избытка влаги и сырости.

Преимущества кессона

Кессоны обладают рядом преимуществ:

  • полная герметичность, что позволяет установить устройство даже на месте с высокими грунтовыми водами, не опасаясь за сохранность продуктов;
  • не подвергаются возникновению грибка, что постоянно случается с обычными погребами;
  • не придают продуктам, хранящимся внутри, специфический запах.

Кессон для погреба может быть оборудован в любом месте как под домом, сараем и гаражом, так и под открытым небом. Правильно проведенная гидроизоляция станет гарантией защиты от дождей, аварий канализации или водопровода и грунтовых вод. А также кессон имеет более надёжный уровень защиты от краж, чем обычный погреб.

Разновидности кессонов

Итак, бывает несколько видов кессонов:

  1. Самым дорогим и трудоёмким по праву считается кессон из железобетонных колец. Для установки такой конструкции необходимо хорошее основание. Далее размещаются кольца и устанавливается верхняя крышка. Должна быть осуществлена отличная гидроизоляция. Главным недостатком является большой вес, затрудняющий монтаж и проведение гидроизоляции, и немалая цена.
  2. Самым популярным вариантом стал кессон металлический. Такие конструкции изготавливают из стальных листов, сваривая их в герметичное устройство с лестницей и люком. Такие кессоны обязательно обрабатывают покрытием против коррозий и оборудуют перепускным клапаном, на случай поступления в яму грунтовых вод. В подобной конструкции всегда сохраняется оптимальная температура для хранения солений и урожая.
  3. Кессон для погреба пластиковый не нуждается в процедуре обработки против коррозий. Благодаря тому, что конструкция обладает небольшим весом, привлечение техники для установки не потребуется. Модели пластиковых кессонов отличаются исключительной герметичностью и не требуют установления гидроизоляционной защиты. Кессон для погреба пластиковый прослужит своим владельцам более пятидесяти лет.

Кессон для погреба своими руками

Приобретая популярность и известность, кессон всё чаще используется дачниками. Так как периодически уровень грунтовых вод может подниматься и угрожать сохранности урожая, владельцы сооружают кессоны для надёжной защиты от воды. И к тому же правильное хранение урожая позволит остаться ему до следующего сезона в первозданном виде, а разносолам храниться не один год. Кессон можно приобрести в виде готового изделия вместе с услугой монтажа или сделать и установить его самостоятельно. Для тех, кто склоняется к самостоятельному решению, расскажем, как сделать кессон для погреба.

Расположение кессона

Выбирая место для расположения кессона, следует помнить, что для постоянного обдувания стенок свежим воздухом желательно расположить устройство посреди подполья. Более распространенным вариантом является подполье под кухней, с входом через пол. Заранее следует учесть, что люк кессона должен быть закрыт плотной крышкой, размещенной на одном уровне с полом.

Удачнее всего оборудование кессона на участке до возведения основного помещения. Необходимо внимательно изучить место, на котором планируется установить кессон своими руками. Если местность, на которой расположен участок, возвышенная и сухая, проблем с обустройством не должно возникнуть. Если же почва участка болотистая, придется приложить усилия и потрудиться. Рекомендации специалистов склоняют к установке металлических кессонов ввиду их большей надёжности. Но большое количество владельцев выбирает кессон из пластика для погреба, который также имеет хорошие отзывы пользователей.

Изготовление кессонов для погреба из металла

Чтобы стать владельцем хорошего кессона для хранения урожая, есть два решения. В специализированных магазинах можно приобрести уже готовый кессон металлический. А также можно заказать модель по своим размерам. Но если в наличии имеются определённые навыки и умения, вполне можно самостоятельно изготовить кессон металлический для погреба. Вариантов формы будущего кессона существует множество. Главное — помнить, что все швы должны быть проварены внутри и снаружи для исключения возможности попадания воды. Плохо проваренные швы грозят быстрым коррозийным разрушением и трудоёмким ремонтом. Стены и пол кессона должны быть выполнены из металла, а верхняя часть может быть изготовлена из бетона или дерева.

Котлован для кессона

После того как кессон готов, нужно рассчитать размеры котлована и сделать разметку на территории. Металлический кессон устанавливается на глубину не менее 2,5 метра. Делая разметку, стоит учитывать, что между стенками кессона и котлованом должно быть расстояние в 0,5 метра по всему периметру.

Во избежание осыпания стенок котлована, при копке следует постараться сохранить дёрн. Во время проведения работ, после снятия верхнего слоя, в глине могут возникнуть проблемы с грунтовой водой. Если это случилось, в середине котлована выкапывают ямку глубиной в штык лопаты для сбора воды. После завершения копки дно котлована засыпается песком слоем в 10 сантиметров. Гудрон, намазанный на стенки и дно котлована, послужит дополнительной защитой.

Гидроизоляция кессона

Так как металл подвержен коррозии, перед установкой кессона в котлован его необходимо обработать антикоррозийным покрытием. Либо, приобретя специальный состав, воспользоваться окрасочной гидроизоляцией. После необходимо покрыть кессон битумом. Для этого можно самостоятельно в котле сварить битумную мастику. Взяв количество битума, равное одной третьей объёма котла, установить её на огонь. После того как битум перестал пениться, его тонкой струёй вливают в заранее подготовленную ёмкость с бензином и перемешивают. Для обработки внешних стен должны быть соблюдены пропорции одной части битума к трём частям бензина. Для первичной покраски — в равных частях, для повторной — три части битума к одной бензина. Покрытие кессона таким составом должно быть сплошным, с акцентом на острых местах.

Теплоизоляция кессона

Итак, от проникновения воды кессон защищён, но теперь в нём высокая температура, а это значит, что с его стен будет стекать вода, из-за чего урожай в кессоне будет гнить. Чтобы преодолеть эту проблему, необходима установка тепловой изоляции. Нужно как можно лучше изолировать стены и дно погреба.

Чтобы устройство кессона для погреба было максимально идеальным, рекомендуется делать его изоляционный слой из глины толщиной не менее 20 сантиметров. Таким же слоем глины следует изолировать и внешние стороны. Чтобы достичь лучшей надёжности, при помощи цементного раствора пол и внутренние стенки погреба оштукатуривают слоем в 2 сантиметра. Для этого на каркас из стальной проволоки диаметром 0,06 сантиметра устанавливают стальную сетку с ячейками, фиксируют и штукатурят. Далее покрывают пол слоем в 3,5 сантиметра и дают составу просохнуть. Внутренние стены можно утеплить стекловатой или теплыми одеялами.

Установка кессона

После завершения подготовки можно опускать кессон для погреба в котлован. Для установки кессона по центру котлована в него сначала опускают вертикально с двух сторон брёвна, которые будут исполнять роль ограничителей и направляющих для кессона. Установку можно проводить с помощью лебёдки, трос которой должен постоянно ослаблять и контролировать один человек. Остальные участники процесса направляют кессон и сохраняют его от раскачивания.

Если установка происходит в местности с постоянно поступающей водой, кессон будет всплывать. Для преодоления этой проблемы устанавливают гидрозатвор. Наполняют расстояние от стенок кессона до погреба глиной, хорошо её утрамбовывая. Устройство гидрозатвора должно находиться ниже уровня промерзания грунта. Но даже его установка не даёт полной гарантии.

Обустройство кессона

После того как кессон установлен, его нужно оборудовать для удобства использования. Современный рынок пестрит разнообразием всевозможных ящиков и полок для хранения продуктов. Места установки будут зависеть лишь от предпочтений и фантазии владельцев. Также можно самостоятельно сделать стеллажи из дерева, которые устанавливаются на стойки, выполненные из бруса.

Помимо оборудования кессона различными полками и ящиками, нужно озаботиться его вентиляцией. Поэтому в каждом металлическом кессоне должны быть установлены вентиляционные трубы, которые предотвратят сырость в устройстве.

Чтобы доступ в кессон был удобным, необходимо использовать лестницу. Она может быть изготовлена из металла или дерева, главное — хорошее её укрепление с двух сторон, защищающее от движения и шатания.

Конечно же, для удобства пользования кессоном в нём должно быть освещение. Оно может быть электрическим либо при помощи свечей, фонаря или керосиновой лампы. Главное — не забывать о пожарной безопасности, и если методом освещения выбрана керосиновая лампа, её желательно убирать из кессона после пользования во избежание специфического запаха продуктов.

После наполнения кессона урожаем и соленьями верх кессона рекомендуется засыпать материалом, предназначенным для теплоизоляции, к примеру, шлаком или керамзитом. Если для этой цели выбран мох, торф или опилки, следует сверху засыпать их слоем земли или песка, так как они имеют повышенную горючесть.

Ремонт кессона: устранение течи, гидроизоляция, утепление

В конструкциях такого типа, особенно из металла, со временем коррозия разъедает швы, образуется конденсат, появляется течь. Устранить дефекты помогает гидро-, теплоизоляция. Важно, чтобы ремонт кессона был проведен своевременно и качественно.

Устройство кессонов

Это герметичные камеры (резервуары, емкости) квадратной, круглой или прямоугольной формы, которые погружают в грунт на глубину 1,5-2 м. Они похожи на скрытые колодцы. В быту их используют при обустройстве погребов, гаражей, водопроводных скважин.

Кессоны изготавливаются из различных материалов:

Кирпичные и железобетонные резервуары фундаментальны, прочны, но тяжеловесны и нуждаются в гидроизоляции, а это обуславливает их дороговизну. Кессоны из стали существенно легче, отличаются хорошей герметичностью. Но качество металлического изделия зависит от прочности сварных швов. Если в них есть скрытые микроскопические пустоты, трещины, внутрь будет проникать влага. К тому же для таких емкостей нужны антикоррозийная защита, гидро- и теплоизоляция.

Наиболее популярны камеры из пластика. Их нередко выбирают для скважин при обустройстве водоснабжения. Намного больше преимуществ у резервуара пластикового – кессонов из металла или железобетона с таким запасом долговечности нет. Камеры из полимеров легкие и герметичные. Им не нужны гидро- и теплоизоляция, ремонт, а срок эксплуатации рассчитан минимум на полвека. Единственное слабое место – низкая жесткость конструкций.

Виды поломок и ремонт

Повреждения, приводящие к нарушению герметичности, чаще всего возникают в стальном резервуаре. Если дефект локальный, например, островок разъедающей ржавчины, его несложно заделать – из металла изготавливаются прокладка и заплатка, которые привариваются к проблемному месту.

Участок неправильной конфигурации, подвергнувшийся коррозии, придется откалибровать сверлом, затем вбить в образовавшееся отверстие конусообразный березовый чоп и покрыть его густым раствором с добавкой жидкого стекла.

Если нарушена гидро- или теплоизоляционная защита, появившуюся прореху следует закрыть заплаткой из аналогичного материала. При повреждении битумной мастики, например, ликвидировать дефект нужно мастичным раствором.

Сложный вид поломки – когда в ходе длительной эксплуатации на дне кессона появляются микротрещины, из-за которых оно может стать похожим на решето.

Очередность ремонтных работ такова:

  1. Необходимо, обнажив верхнюю часть камеры, отрезать ее потолок (например, болгаркой).
  2. Затем сварить металлический вкладыш высотой 14-16 см, который по своим размерам должен быть на 50-70 см меньше резервуара.
  3. Положить на дно немного раствора и опустить вкладыш.
  4. Для его фиксации приварить ко всем стенам упоры.
  5. Залить пустые места раствором.
  6. Восстановить верх камеры сваркой.

Самая большая проблема – когда со временем нарушается герметичность резервуара, особенно металлического, и он течет, пропуская грунтовые воды внутрь.

Течь

Устранить такой дефект в кессоне можно с помощью сварки. Необходимо:

  • зачистить и осушить место протечки;
  • приварить к нему стальные заплатки, которые по своим размерам должны перекрывать проржавевшие отверстия на 5-10 см;
  • обработать швы напильником, устраняя заусеницы, неровности.

Небольшую течь можно ликвидировать, воспользовавшись универсальной смесью «ГЛИМС-Гидропломба». Она легко прилипает к металлу, кирпичу, камню, бетону и через несколько минут твердеет, превращаясь в прочную преграду для грунтовых вод.

Гидроизоляция и утепление

Защитить кессоны из любого материала (кроме пластика) от разрушительного действия коррозии позволяют различные гидроизоляционные средства. Самым прочным, хотя и дорогостоящим, считается литое асфальтовое покрытие. Сначала возводится кирпичная стена, а затем пространство между ней и камерой заливается горячей мастикой. Заодно такая защита становится дополнительным утеплителем.

Другой вариант: гидроизоляционную прослойку можно создать, обклеив резервуар толем или рубероидом. Эти материалы наносят на битумную мастику внахлест с небольшим припуском. Ею же промазывают стыки. 4-5 слоев такой изоляции – гарантия эксплуатации камеры в течение 15-20 лет.

Но самый востребованный материал – битумная мастика. Смесью сначала грунтуют все поверхности кессона, а затем проходят еще 4-5 раз. На острых углах покрытие усиливают, нанося дополнительные слои мастики. Чтобы не повредить остывшую изоляцию при монтаже камеры, ее нужно устанавливать на «подушку» из песка. Им заполняют пространство между стенами ямы и резервуара. Минимальная толщина такой прослойки – 20 см.

Чтобы в конструкции из-за перепада температур не появлялся конденсат, пол, стены, перекрытие должны быть хорошо утеплены.

Для металлических емкостей выбирают:

  • стекловату;
  • штукатурку;
  • минеральную вату;
  • теплый бетон;
  • синтетические или стеклоткани.

Необходимо, чтобы теплоизоляционный материал плотно прилегал к стенам камеры. Для этого из мягкой листовой стали делают крючки: нарезают полоски и сверлят в них отверстия. Прикрепляют держатели, применяя клепку или сварку.

Если появляется течь после монтажа крючков, места их креплений заваривают снаружи. В кессоне никогда не должна накапливаться вода.

Сайт о даче

Часто бывает так, что при обустройстве скважины, хочется оснастить ее дополнительным оборудованием, но чтобы появилась такая возможность, придется приобрести очень дорогой промышленный, или сделать кессон для скважины своими руками, размеры которого позволят разместить в нем все запланированное. Возможна и другая причина – желание все делать самому. В таком случае необязательно нужно делать кессон большого размера.

Кессон предназначен не только для удобного расположения в нем различных устройств, но и для защиты от замерзания системы водопровода.

С этой целью его располагают в слоях грунта, которые не промерзают, и плотно закрывают крышкой, во избежание попадания холодного воздуха внутрь.

Подготовительные работы

Яма вокруг трубы

Вначале потребуется выкопать яму под кессон, форма и размеры которой зависят от его габаритов. В заводских условиях кессон изготавливается из пластмассы, или металла, и, как правило, его размеры невелики. Для кессона может быть использован различный материал:

  1. Бетонные кольца.
  2. Бетон.
  3. Кирпич.
  4. Металл.
  5. Полимерпесчаная основа.

Остановимся на них более детально.

В зависимости от того, каким будет кессон, нужно вырыть под него яму, из расчета, что над поверхностью земли должен выглядывать только люк, а корпус оставить под землей.

Кессон из бетонных колец

Дно укладывается бетоном по уровню, и после того, как он основательно схватится, нужно помыть дно от упавшей глины. Потом начертите контур для установки кольца, и по этой разметке накладывайте цементный раствор, для того, чтобы уложенное кольцо стало в него. Сверху первого кольца вновь наносится раствор и ставится второе.

Если на нанесенный раствор во время установки следующего кольца упадет глина, то ее нужно убрать. Для этого можно зафиксировать бетонное изделие, подложив под него доски. После удаления глины раствор разравнивается, и верхнее кольцо опускается.

После установки колец, основательно заделайте швы, и сделайте из кирпичей колодец, такой, чтобы люк был выше уровня земли на 15 см.

Бетонный кессон

В его технологии изготовления нового и незнакомого ничего нет. Стандартный набор:

  1. Выкопать яму.
  2. Изготовить опалубку.
  3. Установить решетку из арматуры.
  4. Залить бетоном.
  5. Сделать из кирпича оголовок.

Все делается по такому же принципу, что и выгребная яма. Разница заключается в том, что нужно заранее позаботиться о том, чтобы осталось отверстие для подвода труб и электрокабеля, а верхняя плита должна быть ниже уровня земли. Сверху устанавливается утепленный люк, и бетонный кессон к вашим услугам.

Кирпичный кессон

Для изготовления такого кессона чаще всего используется бывший в употреблении кирпич, но это уже на усмотрение хозяина. Что касается ямы, то есть 2 варианта ее размеров:

  1. Четко по форме, с учетом того, что кирпич будет прилегать к стене.
  2. Больше размера кессона. В таком случае производится кладка ровных стен, а после высыхания раствора пустоты заполняются грунтом.

Первый вариант менее трудоемкий, так как приходится меньше трудиться с лопатой, но остались незаполненные пустоты между стеной, и кладкой, в которые попадет дождевая вода.

Для кессона небольших размеров можно не делать бетонную крышку. Достаточно сузить кверху отверстие, смещая при кладке кирпич к центру.

Получившуюся горловину нужно обязательно закрыть утепленным люком.

Полимерпесчаная основа

На полимер-песчаной основе

Более простым, и менее дорогим вариантом является применение сборного кессона, изготовленного на полимерпесчаной основе. Этот материал:

  1. Устойчивый к воздействию внешней среды.
  2. Не вступает в химическую реакцию.
  3. Долговечный.
  4. Недорогой.
  5. Отличается простотой монтажа.
  6. Большой диаметр колец.

Для монтажа колец не нужна техника, а их конструкция позволяет собрать кессон правильной формы, притом полностью герметичный. Кроме того, для него не нужна дополнительная гидроизоляция, а дно и люк идут в комплекте.

Металлический кессон

Если вы не понаслышке знаете сварочные работы, то можно сделать металлический кессон. Конструкция его должна быть с ребрами жесткости, чтобы грунт не вдавил его внутрь.

Для установки такой конструкции потребуется кран, но, предварительно его нужно защитить от воздействия влаги, обработав как снаружи, так и изнутри.

Дешевым такой кессон не будет, учитывая стоимость металла, электродов, грунтовки с покраской, и работу техники. Кроме того, это изделие нужно будет периодически красить изнутри. По этой причине металлические кессоны непопулярны.

Мы не будем говорить, что лучше для вас, так как каждый умелец решает сам, как ему лучше делать, а этот обзор лишь поможет принять правильное решение.

Видео

В этом ролике рассказывается о преимуществе колодца из полимерпесчаных колец.

Оценка статьи:

Загрузка… Сохранить себе в: Чем покрасить кессон внутри в гараже Ссылка на основную публикацию Adblock
detector

Чем покрасить кессон внутри в гараже?

Чем обработать металлический кессон (цистерну) для погреба изнутри и снаружи?

Валерий, я думаю снаружи очень тщательно покрыть гудроном (смолой). Особенно тщательно надо места сварки. И потом снаружи же кессон одеть в рубероид, не знаю как, но надо так снаружи умудриться прилепить, видимо нагревая, рубероид смолистой стороной к металлу. Работу тоже надо делать тщательно, качественно. Я гудрон готовлю так. Гудрон освобождаю от бумажного мешка, разбиваю на куски, сколько мне надо. Потом эти куски измельчаю до размеров грецкого ореха, куриного яйца и заливаю бензином в герметичной посуде, например 5-10 литровой банке из-под краски (или трёхлитровой — сколько мне надо). За 2-3 дня гудрон полностью растворяется и приходит в состояние немного осевшей краски. Размешиваю до состояния готовой к употреблению краски. Если масса оказалась гуще, добавляю бензин. И внимание не забыть! Из расчета 50-100 граммов на 3 литра добавляю отработки, автола, моторного масла для Жигулей. Это чтобы после высыхания поверхность не растрескалась как стекло, нужна немного смазки. Ведь смола в земле при пониженных температурах становится хрупкой как стекло. Я не знаю, подходит ли кузбасс-лак строительных магазинов для такой ответственной работы. Идем внутрь. Внутри я бы слоя в три покрыл бы самой качественной грунтовкой, давая время высохнуть каждому слою. Смолы тут думаю не надо. Потом обшил бы сухими 30-40 мм досками. Это важно. Доски, когда повышенная влажность будут впитывать влагу, а когда слишком сухо — отдавать. Не надо уже сверлить металл. Доски желательно закреплять при помощи деревянных же брусов поперечнике 30Х60; 40Х70, или 50Х70. Сами смотрите по размерам Вашего кессона, какой размер лучше подходит. А чтобы доски –шиты не падали внутрь, их можно расклинить по противоположным стенкам, таким же брусом вдоль стенок. Предусмотрите, чтобы с истечением времени 5 там, или 10 лет эту дощатую обшивку легко можно было снять или разобрать. Ведь придется грунтовку обновлять, наверно, со временем, да и деревянные доски в земле не вечны. Успехов. Да. Если в Вашем случае кессон будет играть роль погреба в гараже, расскажу Вам, для нас смешной, а для хозяина плачевный случай. Один тов. в городе Нижнекамске в гараже выкопал погреб и так как погреб ежегодно затопляло до пола гаража, как и Вы, решил сварить герметичный металлический бункер. Сварил. Установил. Весна. Кругом тает. В выходной решил достать из погреба припасы: банки, картошку. Открыл маленькую дверь гаража и … глазам не верит: перед ним металлическая стена. Стена, сколько не протирай глаза…. Что случилось? Этот бункер сыграл роль огромного поплавка. Вода его подняло и припечатало машину до уровня сидений. Успехов Вам!

В конструкциях такого типа, особенно из металла, со временем коррозия разъедает швы, образуется конденсат, появляется течь. Устранить дефекты помогает гидро-, теплоизоляция. Важно, чтобы ремонт кессона был проведен своевременно и качественно.

Устройство кессонов

Это герметичные камеры (резервуары, емкости) квадратной, круглой или прямоугольной формы, которые погружают в грунт на глубину 1,5-2 м. Они похожи на скрытые колодцы. В быту их используют при обустройстве погребов, гаражей, водопроводных скважин.

Кессоны изготавливаются из различных материалов:

  • кирпича;
  • бетона;
  • металла;
  • пластика.

Кирпичные и железобетонные резервуары фундаментальны, прочны, но тяжеловесны и нуждаются в гидроизоляции, а это обуславливает их дороговизну. Кессоны из стали существенно легче, отличаются хорошей герметичностью. Но качество металлического изделия зависит от прочности сварных швов. Если в них есть скрытые микроскопические пустоты, трещины, внутрь будет проникать влага. К тому же для таких емкостей нужны антикоррозийная защита, гидро- и теплоизоляция.

Кессоны из разных материалов.

Наиболее популярны камеры из пластика. Их нередко выбирают для скважин при обустройстве водоснабжения. Намного больше преимуществ у резервуара пластикового – кессонов из металла или железобетона с таким запасом долговечности нет. Камеры из полимеров легкие и герметичные. Им не нужны гидро- и теплоизоляция, ремонт, а срок эксплуатации рассчитан минимум на полвека. Единственное слабое место – низкая жесткость конструкций.

Виды поломок и ремонт

Повреждения, приводящие к нарушению герметичности, чаще всего возникают в стальном резервуаре. Если дефект локальный, например, островок разъедающей ржавчины, его несложно заделать – из металла изготавливаются прокладка и заплатка, которые привариваются к проблемному месту.

Участок неправильной конфигурации, подвергнувшийся коррозии, придется откалибровать сверлом, затем вбить в образовавшееся отверстие конусообразный березовый чоп и покрыть его густым раствором с добавкой жидкого стекла.

Если нарушена гидро- или теплоизоляционная защита, появившуюся прореху следует закрыть заплаткой из аналогичного материала. При повреждении битумной мастики, например, ликвидировать дефект нужно мастичным раствором.

Сложный вид поломки – когда в ходе длительной эксплуатации на дне кессона появляются микротрещины, из-за которых оно может стать похожим на решето.

Ремонт кессона.

Очередность ремонтных работ такова:

  1. Необходимо, обнажив верхнюю часть камеры, отрезать ее потолок (например, болгаркой).
  2. Затем сварить металлический вкладыш высотой 14-16 см, который по своим размерам должен быть на 50-70 см меньше резервуара.
  3. Положить на дно немного раствора и опустить вкладыш.
  4. Для его фиксации приварить ко всем стенам упоры.
  5. Залить пустые места раствором.
  6. Восстановить верх камеры сваркой.

Самая большая проблема – когда со временем нарушается герметичность резервуара, особенно металлического, и он течет, пропуская грунтовые воды внутрь.

Течь

Устранить такой дефект в кессоне можно с помощью сварки. Необходимо:

  • зачистить и осушить место протечки;
  • приварить к нему стальные заплатки, которые по своим размерам должны перекрывать проржавевшие отверстия на 5-10 см;
  • обработать швы напильником, устраняя заусеницы, неровности.

Небольшую течь можно ликвидировать, воспользовавшись универсальной смесью «ГЛИМС-Гидропломба». Она легко прилипает к металлу, кирпичу, камню, бетону и через несколько минут твердеет, превращаясь в прочную преграду для грунтовых вод.

Гидроизоляция и утепление

Защитить кессоны из любого материала (кроме пластика) от разрушительного действия коррозии позволяют различные гидроизоляционные средства. Самым прочным, хотя и дорогостоящим, считается литое асфальтовое покрытие. Сначала возводится кирпичная стена, а затем пространство между ней и камерой заливается горячей мастикой. Заодно такая защита становится дополнительным утеплителем.

Другой вариант: гидроизоляционную прослойку можно создать, обклеив резервуар толем или рубероидом. Эти материалы наносят на битумную мастику внахлест с небольшим припуском. Ею же промазывают стыки. 4-5 слоев такой изоляции – гарантия эксплуатации камеры в течение 15-20 лет.

Но самый востребованный материал – битумная мастика. Смесью сначала грунтуют все поверхности кессона, а затем проходят еще 4-5 раз. На острых углах покрытие усиливают, нанося дополнительные слои мастики. Чтобы не повредить остывшую изоляцию при монтаже камеры, ее нужно устанавливать на «подушку» из песка. Им заполняют пространство между стенами ямы и резервуара. Минимальная толщина такой прослойки – 20 см.

Чтобы в конструкции из-за перепада температур не появлялся конденсат, пол, стены, перекрытие должны быть хорошо утеплены.

Для металлических емкостей выбирают:

  • стекловату;
  • штукатурку;
  • минеральную вату;
  • теплый бетон;
  • синтетические или стеклоткани.

Необходимо, чтобы теплоизоляционный материал плотно прилегал к стенам камеры. Для этого из мягкой листовой стали делают крючки: нарезают полоски и сверлят в них отверстия. Прикрепляют держатели, применяя клепку или сварку.

Если появляется течь после монтажа крючков, места их креплений заваривают снаружи. В кессоне никогда не должна накапливаться вода.

15 лет верой и правдой служил кессон размером 4,5м*1,5м и высотой 1,5м, сваренный из 4-5мм стали.
И вот, после продолжительных дождей, в конце августа по сварному шву пола со стенкой стала сочиться вода!
Пока небыло времени заниматься этой проблемой, отделывался в тупую удалением раз в неделю скопившейся воды.
За неделю дождей набиралось до 30 вёдер (около 250-300л).
В выходный убрал воду, стал искать причину проблемы.
После того как вытащил из кессона лишние вещи и внимательного осмотра обнаружил, что пол кессона слегка деформировался (волной с перепадом в несколько сантиметров).
А на полу образовался слой ржавчины. Течь была предположительно в середине сварного шва пола с длинной боковой стенкой.
Когда стал поэтапно соскабливать слой ржавчины, то появился свищ!
Хорошо, что под рукой была «холодная сварка» (типа пластилина, которую когда-то давно купил в магазине AGA и держал на всякий пожарный!).
Быстро размял этот «пластилин» и заделал пробоину!
Теперь боюсь дальше обследовать швы таким радикальным методом: а вдруг и в другом месте снова свищи проявятся.
Итак, нужен совет: КАК И КАКИМИ МАТЕРИАЛАМИ СДЕЛАТЬ ГИДРОИЗОЛЯЦИЮ ВНУТРИ МЕТАЛЛИЧЕСКОГО КЕССОНА?


VladK &nbspСообщения: 1691 Зарегистрирован: 21 мар 2007, 14:14 Откуда: Питер Благодарил (а): 43 раз. Поблагодарили: 7 раз. Имя: Владимир Автомобиль: Sorento BL, 2.5TD (170 л/с), TOD, AT Год выпуска: 2007

15 лет это срок! Так что дырок быть может много. Судя по всему уровень грунтовки не очень высок, а то бы выдавило кессон. У меня его вообще на полметра вытащило даже бетон не спас. Желательно уже по морозу или по холодам как там у Вас бывает, пригрузить пол чтобы выровнять и выгнать воду. Хорошо просушить, очистить промазать строительным битумом предварительноего расплавив, твердеет он быстро на холоде. 300 литров это на объем бака, примерно 12 -15 см. Можно расчитать точно. Заливаете слоем бетона, цемент, песок, щебень. толщиной 10см. У меня это получилось. Прокрасить бак изнутри можно весь, а чтобы не пачкаться, прямо на горячий обыкновенную полиэтиленовую пленку, держится не плохо. Вот как-то так.

Авиниус &nbsp Сообщения: 181 Зарегистрирован: 09 мар 2009, 14:12 Откуда: Якутск Благодарил (а): 0 раз. Поблагодарили: 0 раз. Имя: Валентин Автомобиль: Sorento BL, 2.5TD (14X л/с), Part-Time, AT Год выпуска: 2002 Доп. информация: Очень нравится, капризуля. Теперь и подрос.

В кессон вокруг скважины, заглубленный на три метра под землю, через отверстие
для трубы по весне натекают грунтовые воды. Когда все это делали, отверстие и
футляр для трубы (она с греющим кабелем) как-то гидроизолировали, но
недостаточно. Прошлой весной там было по колено, летом я запенил все щели,
которые смог найти, этой весной воды только по щиколотку.

Снаружи к выводу трубы из кессона доступа нет — рядом с ним построили веранду,
раскопать не получится. Чем еще можно уплотнить изнутри, кроме монтажной пены?
Hужно какое-то гидрофобное заполнение, но чтоб оно хорошо прилипло и к бетону
кессона, и к полиэтилену трубы, и к полипропилену футляра. Hа ум, кроме пены,
ничего не приходит. (

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

2014-04-14 15:30:45 UTC

14 Апр 14 21:54, Eugene Muzychenko -> All:

EM> В кессон вокруг скважины, заглубленный на три метра под землю, через
EM> отверстие для трубы по весне натекают грунтовые воды. Когда все это
EM> делали, отверстие и футляр для трубы (она с греющим кабелем) как-то
EM> гидроизолировали, но недостаточно. Прошлой весной там было по колено,
EM> летом я запенил все щели, которые смог найти, этой весной воды только
EM> по щиколотку.

EM> Снаружи к выводу трубы из кессона доступа нет — рядом с ним построили
EM> веранду, раскопать не получится. Чем еще можно уплотнить изнутри,
EM> кроме монтажной пены? Hужно какое-то гидрофобное заполнение, но чтоб
EM> оно хорошо прилипло и к бетону кессона, и к полиэтилену трубы, и к
EM> полипропилену футляра. Hа ум, кроме пены, ничего не приходит. (

Мне приходит на ум только смесь цемента с жидким стеклом, без песка.

Hет зубов, нет и кариеса.

2014-04-15 03:33:20 UTC

14 Apr 14 19:30, you wrote to me:

CO> Мне приходит на ум только смесь цемента с жидким стеклом, без песка.

Разве у нее есть сколько-нибудь приличная адгезия к полиэтилену/полипропилену?
Hу и она твердеет в камень, при температурных колебаниях отслоится напрочь.

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

Nickita A Startcev

2014-04-14 17:21:22 UTC

14 Apr 14. 21:54 Eugene Muzychenko писал к All:

EM> В кессон вокруг скважины, заглубленный на три метра под землю, через
EM> отверстие для трубы по весне натекают грунтовые воды. Когда все это
EM> делали, отверстие и футляр для трубы (она с греющим кабелем) как-то
EM> гидроизолировали, но недостаточно. Прошлой весной там было по колено,
EM> летом я запенил все щели, которые смог найти, этой весной воды только
EM> по щиколотку.

EM> Снаружи к выводу трубы из кессона доступа нет — рядом с ним построили
EM> веранду, раскопать не получится. Чем еще можно уплотнить изнутри,
EM> кроме монтажной пены? Hужно какое-то гидрофобное заполнение, но чтоб
EM> оно хорошо прилипло и к бетону кессона, и к полиэтилену трубы, и к
EM> полипропилену футляра. Hа ум, кроме пены, ничего не приходит. (

битум и рубероид?

цемент и силикат какого-нибудь катиона первой группы?

полиэтилен и термофен?

С уважением, Hикита.
icq:240059686, lj-user:nicka_startcev
. вы мечтаете покарать всех врагов и достигать нескольких оргазмов за ночь?

14 апр 14 21:54, Eugene Muzychenko -> All в сообщении по ссылке

EM> Снаружи к выводу трубы из кессона доступа нет — рядом с ним
EM> построили веранду, раскопать не получится. Чем еще можно уплотнить
EM> изнутри, кроме монтажной пены? Hужно какое-то гидрофобное
EM> заполнение, но чтоб оно хорошо прилипло и к бетону кессона, и к
EM> полиэтилену трубы, и к полипропилену футляра. Hа ум, кроме пены,
EM> ничего не приходит. (

Если получится — расскажи как? А кессон у тебя стальной?

Дело в том, что вода просачивается сквозь бетон, ну если, конечно, он у тебя не
был специальным. Вместо специального можно делать следующим образом снаружи —
синяя глина, внутри — бетон. Однако, лушче, если это корыто стальное. Дед с
отцом, на беду, 40 лет назад сделали цементное корыто, так оно отсыревало
сквозь стены. И, что паршиво, воду приходилось откачивать. Потом продолбили
дыру — вода стала уходить. Следующим пунктом сделали слудующее. Изнутри пол и
стены залили гудроном, проложили рубероид. Пол поднялся на пол кирпича, стены
утолщились. Высота, ну сантиметров 50. Получилось эдакое корыто, которое
успешно профункционировало лет 10 (точнее не вспомню). Потом изоляция
прохудилась, снова стало подтекать. И я снова продолбил дыру. Вода
набирается, конечно, быстрее, но и уходит сама. Скажем так, раньше она набегала
за неделю, теперь за день.

По деревенскому опыту. У кого погреба текут, особенно подполы — засыпают.

Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая, до какого-то
уровня грунтовых вод — тогда вода быстро утекает вниз. То есть всё отсыревает,
но воды нет.

Вообще есть идея вварить стальной кессон, но. Работы много, и душно там.

С наилучшими пожеланиями, Vadim.

2014-04-18 03:21:00 UTC

17 Апр 14 21:31, Vadim Makarov -> Eugene Muzychenko:

VM> По деревенскому опыту. У кого погреба текут, особенно подполы —
VM> засыпают.

VM> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая, до
VM> какого-то уровня грунтовых вод — тогда вода быстро утекает вниз. То
VM> есть всё отсыревает, но воды нет.

VM> Вообще есть идея вварить стальной кессон, но. Работы много, и душно
VM> там.

Я видел ещё вариант: небольшой приямок и в нём насос с поплавком. Вода
набежала — насос откачал.

Разговор шел о судьбах России, и поэтому пили только водку.

2014-04-18 12:56:00 UTC

18 апр 14 07:21, Cheslav Osanadze -> Vadim Makarov в сообщении по ссылке
area://ru.home?msgid=2:6078/80+5350a893:

VM>> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая,
VM>> до какого-то уровня грунтовых вод — тогда вода быстро утекает
VM>> вниз. То есть всё отсыревает, но воды нет.

VM>> Вообще есть идея вварить стальной кессон, но. Работы много, и
VM>> душно там.

CO> Я видел ещё вариант: небольшой приямок и в нём насос с поплавком.
CO> Вода набежала — насос откачал.

Интересная мысль, но не нравится.

С наилучшими пожеланиями, Vadim.

2014-04-18 15:59:51 UTC

18 Апр 14 16:56, Vadim Makarov -> Cheslav Osanadze:

VM>>> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая,
VM>>> до какого-то уровня грунтовых вод — тогда вода быстро утекает
VM>>> вниз. То есть всё отсыревает, но воды нет.

VM>>> Вообще есть идея вварить стальной кессон, но. Работы много, и
VM>>> душно там.

CO>> Я видел ещё вариант: небольшой приямок и в нём насос с
CO>> поплавком. Вода набежала — насос откачал.

VM> Интересная мысль, но не нравится.

Почему? Hасосы с датчиком наличия воды, полный автопилот, стоят около 1000
российских долларов. Электричества минимум, если не сильно заливает. Размер — с
гранёный стакан — самый маленький, что я видел.
Хорошо пойдёт для решения глобальных ремонтов — пока многолет думаем — он
откачивает.

Дружба-дружбой,а ноги врозь.

2014-04-18 21:28:29 UTC

18 Apr 14 07:21, you wrote to Vadim Makarov:

CO> Вода набежала — насос откачал.

Это предполагает, что слой воды какой-то высоты будет стоять всегда. Hе
годится.

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

2014-04-18 18:26:53 UTC

19 Апр 14 01:28, Eugene Muzychenko -> Cheslav Osanadze:

CO>> Вода набежала — насос откачал.

EM> Это предполагает, что слой воды какой-то высоты будет стоять всегда.
EM> Hе годится.

Я говорил про приямок.

Фильм ужасов, снятый Таpантино в России: «От заpплаты до заpплаты».

2014-04-19 04:41:40 UTC

18 Apr 14 22:26, you wrote to me:

EM>> Это предполагает, что слой воды какой-то высоты будет стоять
EM>> всегда. Hе годится.

CO> Я говорил про приямок.

Так в приямке и будет стоять. А из-за этого будет сырость, не фонтан.

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

2014-04-18 09:54:35 UTC

17 Apr 14 21:31, you wrote to me:

VM> А кессон у тебя стальной?

Hет, бетонные кольца друг на друге.

VM> Дело в том, что вода просачивается сквозь бетон

Hе с такой скоростью.

VM> сделали цементное корыто, так оно отсыревало сквозь стены. И, что
VM> паршиво, воду приходилось откачивать. Потом продолбили дыру — вода
VM> стала уходить.

В смысле? Вода в товарных количествах просачивалась через стены (что говорит о
неслабом давлении снаружи), но уходила самотеком через дыру?

VM> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая, до
VM> какого-то уровня грунтовых вод — тогда вода быстро утекает вниз.

У меня скважина артезианская, сливать туда грунтовые воды — идиотизм. Хотя по
соседству какие-то суки явно пробурили негерметичные скважины, ибо последний
год оттуда прет жуткое количество ржавчины.

Всего доброго!
Евгений Музыченко
eu-***@muzy-chen-ko.net (все дефисы убрать)

2014-04-18 12:56:56 UTC

18 апр 14 13:54, Eugene Muzychenko -> Vadim Makarov в сообщении по ссылке
area://ru.home?msgid=2:5000/14+5350cd2f:

VM>> А кессон у тебя стальной?

EM> Hет, бетонные кольца друг на друге.

Значит могут быть щели.

VM>> Дело в том, что вода просачивается сквозь бетон

EM> Hе с такой скоростью.

Хотя. Кольца это не заливной бетон.

VM>> сделали цементное корыто, так оно отсыревало сквозь стены. И, что
VM>> паршиво, воду приходилось откачивать. Потом продолбили дыру —
VM>> вода стала уходить.

EM> В смысле? Вода в товарных количествах просачивалась через стены (что
EM> говорит о неслабом давлении снаружи), но уходила самотеком через
EM> дыру?

Да. Потом, когда вода уходила. И там нельзя сказать, что оно высокое. Так,
сантиметров 30. Там же набирается довольно постоянный уровень, который
насачивается, теперь, через бетон (там нет трещин и щелей) где-то за неделю. То
есть до долбления дыры он так натекал. С дырой — за день, но и уходит сама. При
этом, пол то толстый вышел, сантиметров 30 — вода может быть на дне этой дыры.
Она до песка. Уровень зависит от осадков. А вот у соседей пригорок, не большой,
ну пол метра — подпол всегда сухой, без гидроизоляции.

VM>> Ещё вариант. Слышал со слов, сам не видел — скважина, глубокая,
VM>> до какого-то уровня грунтовых вод — тогда вода быстро утекает
VM>> вниз.

EM> У меня скважина артезианская, сливать туда грунтовые воды —
EM> идиотизм. Хотя по соседству какие-то суки явно пробурили
EM> негерметичные скважины, ибо последний год оттуда прет жуткое
EM> количество ржавчины.

Тоже вариант. Однако, ты ведь не знаешь, что было 10 лет назад и какие были
зимы?

С наилучшими пожеланиями, Vadim.

Гидроизоляция кессона своими руками

Кессон обеспечивает защиту скважины и насосного оборудования от экстремальных перепадов температур. Он также препятствует доступу грунтовых вод к важным узлам водоснабжения.

Плохая гидроизоляция кессона может привести к поломке насосов, загрязнению устья скважины и разрушению всей конструкции. Этот вопрос нужно внимательно рассмотреть еще на стадии планирования будущей постройки.

Гидроизоляция кессона своими руками

Зачем нужна гидроизоляция

Прямое назначение связано с особенностями монтажа защитных конструкций. При установке бетонных емкостей между кольцами остаются мелкие зазоры и трещины в цементном растворе.

Правильная сварка железного кессона исключает любые отверстия между листами. Главная проблема при его эксплуатации – влага, который образуется на внутренней поверхности сооружения из-за конденсата. Вода также может проникать к насосам через атмосферные осадки. Гидроизоляция кессона из металла решает все вышеперечисленные неприятности.

Еще один плюс процедуры – защита от коррозии, что особенно актуально в металлической конструкции. Капельки воды на стенах приводят к ржавчине и постепенному разрушению материала.

Перед любыми работами поверхность емкости нужно тщательно очистить. Шлак, заусеницы и мелкие неровности вредят гидроизоляции кессона из метала. Затем на стены наносится состав, который противодействует коррозии.

Защитить кессон от воды можно тремя способами:

  • Битумной мастикой. Самый популярный вариант. Необходимый раствор можно купить в магазине или даже сварить самому.
  • Асфальтовой мастикой. Весьма трудоемкий способ, но при этом самый эффективный. Он также защищает кессон от низких температур.
  • Рулонными материалами. Обойдется дешевле чем остальные растворы. Можно применять любой рулонный гидроизолятор, например, рубероид.

Битумная мастика

Если вы решили приготовить раствор своими руками, приготовьте котел для варки битума. Его объем должен быть примерно в три раза больше количества вещества. Также понадобится бензин. Не рекомендуется заменять его керосином или другим топливом.

После установки котла на огонь:

  1. Продолжайте нагревать емкость до появления пенки на поверхности раствора.
  2. После готовности, измерьте нужное количество бензина. Для грунтовки его нужно в три раза больше, чем битума. Первый слой требует одинакового количества двух компонентов. В следующих слоях битума в три раза больше, чем бензина.
  3. Постепенно влейте топливо к битумной смеси и перемешайте. Раствор готов.

Эта мастика пригодна для внутренних работ в металлическом кессоне. Состав должен быть нанесен равномерно в несколько слоев. Особое внимание уделите стыкам листов и углам, так как здесь скапливается больше всего жидкости.

Рулонные материалы

Для защиты поверхности с помощью листов гидроизоляционного материала:

  1. Нанесите грунтовку на внешнюю поверхность. Здесь можно использовать битумный раствор, он прекрасно скрепляет цемент и рубероид. Необходимо образовать не менее трех слоев грунтовки. Не нарушайте правила пожарной безопасности при обращении с бензином.
  2. Заполните все неровности и выбоины раствором цемента и песка. В смесь можно добавить загущенного клея ПВА.
  3. На цементную смесь нанесите еще один слой грунтовки и накройте битумом.
  4. Наклейте три слоя листов гидроизоляционного материала на внешнюю поверхность кессона. Для этого используйте паяльную лампу. При этом швы каждого нового слоя должны быть в другом месте, то есть внахлест. Дополнительно пройдитесь по ним паяльной лампой и битумной мастикой.

Продлить срок эксплуатации листов можно с помощью кирпичной кладки. Сделайте её после финального этапа работ с внешней стороны строения. Кирпичи прижмут листы друг к другу за счёт своего веса.

Асфальтовая мастика

Применяется только для наружной гидроизоляции. Перед работами вокруг колодца на расстоянии около 20 см нужно построить кирпичную кладку. В полость между поверхностью кессона следует залить специальную асфальтовую мастику.

Этот способ сложнее остальных и требует большого количества рабочих рук. Неопытный работник может только повредить корпус неправильным монтажом. Эта ошибка приведет к негодности погреба и большим материальным тратам.

Учтите, что если резервуар расположен на болотистом участке местности, осенью или весной пол в нём может заполнится талой водой. Чтобы исключить этот досадный промах, огрузите погреб дополнительными материалами.

Что выбрать?

Прежде всего, проанализируйте свои финансовые способности. Если вы не хотите тратить много денег на гидроизоляцию, выбирайте рулонные материалы. Они намного дешевле и продаются практически везде. Для успешного монтажа листов не требуется каких-либо специальных навыков, достаточно просто нанести несколько слоев грунтовки и цемента.

Если кессон расположен близко к грунтовым водам, придется сделать асфальтовую изоляцию. Она надежнее других, но при этом её довольно трудно осуществить. Опытная команда работников быстро справится с этой задачей, а вот новичок может допустить несколько ошибок.

Например, неправильно рассчитать расстояние от кирпичной кладки до скважины Из-за этого вся конструкция выйдет хрупкой и нестабильной. Другой вариант – некачественная кладка. Если она уложена неровно и с зазорами, резервуар промерзнет зимой.

Изоляция от грунтовых вод с помощью битумной мастики – легкий способ, но он не обеспечивает полной безопасности. Если кессон расположен на возвышенности, одной мастики будет достаточно. В противном случае выберите другой вариант.

Наружная отделка всегда надежнее гидроизоляции кессона изнутри. К сожалению, к кессону не всегда есть свободный доступ. Если он расположен вблизи дома, лучше изолировать внутреннюю поверхность. Так можно избежать лишних финансовых трат и хлопот.

Кроме того, срок службы емкости значительно выше при наружной отделке. Правильный подбор утеплителей, изоляции и способ монтажа не даст замёрзнуть жидкости в устье скважины.

Сообщества ›


Гаражные дела ›
Блог ›
Кессон в приямок гаражной осмотровой канавы

По многочисленным вопросам борьбы с водной стихией в подгаражном пространстве (например, как ЭТОТ), расскажу про свой метод удаления потенциальной влаги из осмотровой канавы.
Полагаю, что этот способ подойдёт для любых подвально-погребных помещений в подобных ситуациях.

Как я уже говорил в теме о строительстве осмотровой канавы в собственном гараже, уровень грунтовых вод в той местности весьма критичен.
Верховодкой в межсезонье также заливает всё окружающее пространство.

Самонадеянности мне не занимать, но к замечаниям критиков по поводу однозначности появления воды в яме я всё-таки прислушался.
Опыт показал, что не напрасно…

Итак.

При рытье котлована для осмотровой канавы, я (по настоятельным просьбам бывалых) выкопал дополнительный приямок.

Поскольку эти работы производились в зимнее время, уровень грунтовых вод находился на минимальной отметке.

Обозначив приямок опалубкой — залил первый слой бетонного пола.

Далее пошла общая гидроизоляция стеклоизолом.

По независящим от меня причинам, работы были приостановлены, что вызвало впоследствии немалые трудности.
Но, трудности мотивировали на поиск путей выхода из этой ситуации.

Собственно, проблема заключалась в том, что углубив яму ещё на 50 см, я пробил защитный слой глины, удерживающий напирающие под ним грунтовые воды.
Как следствие — гидроизоляция в данном конкретном месте была нарушена.

В очередной приезд в гараж меня ждал неприятный сюрприз — яма на 1/3 была заполнена водой.

Для скорейшего устранения последствий потопа был приобретён погружной насос для откачки грязной воды и установлен в приямок.

Воду пустил за пределы гаража посредством шланга.

К слову сказать, производительность этой помпы весьма ощутимая.
В период паводка автоматический включатель насоса срабатывал довольно часто.

По свободным размерам изготовил вот такой кессон с крышкой.

Последующие размышления привели к мысли сделать отвод воды по трубам, которые впоследствии будут залиты бетоном. О них чуть ниже…

К коробу кессона была приварена 1/2-дюймовая труба с резьбой.

Днище было оборудовано приварным же сгоном.

А идея была такова: если вода (по рассказам очевидцев) себе дырочку по-любому найдёт — надо эту дырочку ей самому указать. Взять, т.с. неуправляемый процесс в управляемые руки.

Перед погружением кессона, на дно приямка был уложен слой щебёнки для создания некого резервуара для напирающей воды.

Затем, кессон был забетонирован и прижат прессом.

Подчеркну, вода всё это время непрестанно хлестала из отверстия сгона на дне кессона и периодически откачивалась погружным насосом.

Теперь, собственно про трубы…

На металлический отвод кессона была прикручена пластиковая труба…

… и через угловой штуцер проложена по полу гаража.

В стене, ниже предполагаемого уровня пола, было просверлено отверстие…

… для выхода воды наружу.

Далее, в самом кессоне соединил входной сгон с выходным отводом мягким прозрачным шлангом.

Как показала нынешняя весна, воду начало давить через установленную мной систему довольно таки активно.

Не думаю, что подобная конструкция будет работать вечно, но я предполагаю (в случае появления воды в приямке), что всегда в выпускной отвод можно подключить погружной насос и откачивать воду в режиме моего отсутствия.

Для особо извращённых, возможно включение в цепь помпы GSM SMS-извещателя о появлении воды в гаражной яме и начале её автоматической откачки.

Такие дела…

>Что такое кессон в гараже и как его сделать? Варианты погреба, создание вентиляции

Кессон в гараже

У такой конструкции несколько составляющих:

  1. Надкессонное строение.
  2. Камера цилиндрической формы высотой в 2 метра и диаметром в метр. Эти размеры являются оптимальными: на сооружение не уйдет много материала, зато места для хранения продуктов останется предостаточно.
  3. Гидроизоляция защищает от влаги. Гидроизоляционный слой наносят на внешние стенки. С этой целью применяют битумные мастики, а также горячий асфальт и битумно-бензиновые растворы.

Внимание! Перед нанесением гидроизоляционного раствора наружные стенки очищаются от всевозможных загрязнений.

Гаражный погреб

Оборудуя погреб в гараже, выбирают погреб-кессон либо выложенную кирпичами яму. Погреб имеет преимущество: герметичность, благодаря которой заготовки в случае возникновения влаги останутся сохранными.

Как сделать кессон в гараже?

Сделать такую конструкцию в гараже самостоятельно – не так сложно. Не стоит лишь забывать о том, что нагрузки на ее корпус будут довольно высокими. Чтобы стенки не «сложились» при внешнем давлении, нельзя делать их слишком тонкими.

Если металлический гаражный кессон плохо проварен, он быстро начнет разрушаться под воздействием коррозии, а герметичность емкости будет поставлена под сомнение. Применение антикоррозийных средств в этом случае будет, как нельзя кстати.

Чтобы узнать что такое гараж с кессоном, смотрите фото ниже:

Главными преимуществами сооружения являются:

  1. Надежная защита погреба от воды и влаги.
  2. Отличная герметичность, позволяющая обеспечить консервантам хорошую сохранность.
  3. Прочность, долгий срок службы, удобство в использовании. При грамотном обустройстве кессон, расположенный в гараже, прослужит порядка 10-ти лет.
  4. Конструкция может выполнять другие функции. К примеру может быть кессон в гараже ямой смотровой для автомобиля.

Кессон будет к месту, если гараж является капитальной постройкой. Металлические сооружения или так называемые гаражи-«ракушки» в столь дорогостоящих емкостях не нуждаются. Если гараж потребуется передвинуть или даже перевезти на другое место, в этом случае продать кессон, который уже находился в употреблении, вряд ли получится.

Читайте, как построить подвал в гараже своими руками — .
А также интересная статья о том, как обустроить погреб в гараже.

Безопасность

Обеспечение безопасности – первостепенное правило любого строительства. Исключением не является и сооружение погреба. Что в данном случае следует предусмотреть?

  1. Люк, ведущий внутрь, должен быть виден издалека в темное время суток, поэтому об освещении в том месте, где он расположен, придется побеспокоиться заранее.
  2. Подходы к крышке люка не следует затруднять или перегораживать.
  3. Ведущая в погреб деревянная или металлическая лестница должна отличаться надежностью и быть наклонной. Она закрепляется с двух сторон.
  4. Овощи не должны гнить. При гниении они поглощают кислород, одновременно выделяя в больших количествах углекислый газ, что опасно для здоровья. Перед посещением погреба его в любом случае нужно проветривать.

Ремонт

Если конструкцию плохо заварили, коррозия начнет ее разрушать уже после начала использования. Потребуется ремонт. Сразу нужно предупредить о том, что стоимость ремонта может оказаться выше стоимости сооружения, особенно если емкость поднимается наружу. Да и проводить сварку в замкнутом пространстве всегда сложно и небезопасно. Поэтому об антикоррозийных мерах лучше позаботиться еще до установки погреба.

С этой целью поверхности обрабатываются антикоррозийным составом:

  1. Битум наносится на наружные стенки, желательно в несколько слоев.
  2. Внутренняя поверхность покрывается специальной краской.
  3. Если имеют место лишь небольшие коррозийные язвы, на повреждения достаточно наложить заплаты или прокладки, после чего сварщик все должен тщательно заварить.

Если места коррозии приобрели неправильную форму, в таком случае действуют по следующему алгоритму:

  1. Отверстия калибруются сверлом нужного диаметра.
  2. В отверстие забивается конический чоп, сделанный из сухой березовой древесины большего диаметра.
  3. Образовавшийся больше 5 мм выступ отпиливается.
  4. Чоп набухает от воды, ликвидируя течь, затем он закрепляется цементным раствором хорошей густоты. В ведро с приготовленным раствором предварительно вливается поллитра жидкого стекла, чтобы смесь схватилась.
  5. Когда раствор застыл, на цементные бугры укладывают сетку из металла и проводят общую стяжку тем же цементным раствором. Она необходима и после проведения сварки. Антикоррозионная защита в местах ремонта снаружи обычно выгорает, потому металл становится уязвимым к коррозии.
  6. При проржавевшем днище потребуются более серьезные меры. Откапывается верх конструкции, срезается потолок (для этого нужна болгарка). Сваривается металлическая емкость по форме самого кессона. Ее толщина должна составлять 3-5 мм, высота – не более 1,6 м, сечение – меньше примерно на 70 мм.
  7. На дно сооружения кладут кусочки цементного раствора, после чего устанавливают подготовленную конструкцию. К стенкам приваривают упоры, чтобы погреб не всплыл. Все пазухи заполняют цементным раствором.
  8. В заключении приваривается верхняя составляющая.

Чтобы сохранить продукты, конструкции обеспечивается должный уровень вентиляции. Внутри емкости следует поддерживать оптимальный режим влажности и температуры. Вентиляцию кессона в гараже создают разными способами: с помощью выводимых наружу труб или даже небольших вентиляторов. Для этой цели будет не лишним пригласить специалиста, который даст ценные советы по ее устройству или сделает всю работу сам.

Совет. Ремонт лучше проводить осенью при пониженном уровне грунтовых вод.

Варианты устройства

  1. Железобетонный вариант выполняется из бетонных колец. Их размещают на основании и закрывают сверху крышкой. Такому сооружению с водонапорной стороны требуется качественная гидроизоляция. Недостаток устройства — в слишком большом весе получившейся конструкции. Гидроизоляцию в таких случаях проводить сложно. А стоимость бетонных колец – довольно высока.
  2. Пластиковая емкость изготавливается из полимеров около 20 мм толщиной. Пластиковый погреб для гаража хорош тем, что ему не требуется какая-либо дополнительная гидроизоляция, поскольку он коррозии не подвержен. Чтобы емкость не деформировалась, по ее периметру укладывается цементно-песчаная смесь. Ее толщина — от 20 см. Пластиковые устройства – прочны и служат своему владельцу длительный период.
  3. Металлический вариант обычно изготавливают из стали толщиной 4 мм. Чтобы защитить металл от коррозии, снаружи сооружение покрывают битумом, внутри – грунтуют специальным раствором. Обеспечивается надежная гидроизоляция, продлевающая срок его службы. Конденсат в этом случае удаляется через каналы вентиляции естественным путем. Цена такой емкости будет зависеть от ее размера, толщины металла и качества антикоррозионного покрытия.

Что это — кессон в гараже? Смотрите видео:

Теперь Вы знаете что это такое — кессон в гараже. Как видите, все вышеперечисленные детали характеризуют его, как надежное и полезное сооружение, которое пригодится любому владельцу гаража. А уж каким образом его обустраивать: своими руками или с приглашением мастера, – это решать вам!

При использовании металлических погребов-кессонов нередко возникает проблема выпадения конденсата, что ведет к появлению плесени на продуктах, а также к образованию ржавчины на поверхности металла. Для решения этих проблем необходима качественная гидроизоляция кессона, устройство теплоизоляционного слоя и своевременный ремонт образовавшихся повреждений.

Устройство погребов-кессонов

Современные металлические погреба могут иметь практически любую форму (круглую, квадратную, шестигранную). При их изготовлении используются металлические листы различной толщины. Качество изделия во многом определяется аккуратностью выполнения соединительных швов.

В местах пайки или сварки не должно оставаться трещин, дыр и других дефектов, через которые внутрь может проникнуть влага. Пол и стены металлического кессона должны быть обязательно сделаны из металла, в то время как верхняя часть может быть закрыта деревянным настилом или бетонной плитой.

В кессоне обязательно предусматривается 1 или 2 лаза шириной не менее 1 м. Если лаз один, то он предназначен одновременно для загрузки провизии и для спуска людей. Если предусмотрено два лаза, то один будет использоваться для продуктов, а второй – для человека. Габариты лазов не должны быть большими, но их должно хватать для комфортного использования.

Также обязательным является устройство прочной и удобной лестницы, шириной не менее 50 см. Лестница должна быть жестко прикреплена к корпусу кессона.

Установка металлического погреба в грунт.

Теплоизоляция

Чтобы предотвратить образование конденсата в кессоне, необходимо предусмотреть высокоэффективный теплоизоляционный слой на стенках, полу и даже на перекрытии. Теплоизоляция может быть выполнена с помощью самых разных утеплителей.

Главное, чтобы выбранный материал не сгнил в процессе эксплуатации. В ряде случаев для металлических погребов выбирают минеральную вату, стекловату, одеяла из синтетической или стеклоткани с заполнением, штукатурку или теплый бетон.

Особое внимание необходимо уделить качеству закрепления теплоизоляционного материала на стенках погреба. Например, крепление может быть выполнено при помощи крючков:

  • Крючки делаются из мягкой листовой стали, нарезанной полосками небольшой длины и ширины. В нарезанных полосках просверливаются отверстия.
  • Крепление крючков осуществляется к стенкам металлического погреба при помощи клепок, что позволит исключить проникновение влаги через образовавшиеся отверстия. Также крючки могут быть закреплены с помощью сварки.
  • Между крючками в горизонтальном и вертикальном направлении следует соблюдать расстояние в 40-50 см. Первый ряд крючков монтируется на расстоянии в 15-20 см от пола. Идеально, если все крючки будут расположены по одним горизонтальным и вертикальным линиям.

Если погреб после устройства крючков течет, то места креплений с внешней стороны рекомендуется дополнительно заварить. Вода, даже в небольших количествах скапливающаяся в кессоне, не позволит нормально хранить овощи и другие продукты. От проникновения влаги необходимо избавляться любыми доступными методами. Должна быть обеспечена максимальная герметизация погреба с помощью эффективных гидроизоляционных материалов.

Материалы для гидроизоляции

Вне зависимости от того, какой гидроизоляционный материал был выбран, поверхность погреба необходимо сначала правильно подготовить, очистив от шлака места сварки, убрав заусеницы (они могут нарушить целостность изоляции), обработать поверхность специальными составами, предупреждающими образование коррозии.

Одним из самых популярных методов является окрасочная гидроизоляция кессона. Состав для этих целей можно приобрести в магазине или сделать самостоятельно, сварив битумную мастику. Второй способ не рекомендуется при отсутствии опыта подобной работы.

Приготовление битумной мастики своими руками.

Чтобы сделать мастику своими руками необходимо загрузить битум в металлический котел или бак на 1/3 его объема, поставить на огонь и держать вплоть до того момента, пока на поверхности не перестанет образовываться пенка. После этого необходимо взять другую емкость, налить туда небольшое количество бензина (дизельное топливо и керосин использовать не следует). Далее, влить в бензин расплавленный битум тоненькой струйкой.

Для грунтования поверхности погреба состав делается из одной части битума и трех частей бензина. Для первого окрасочного слоя берется одна часть битума и одна часть бензина. Для нанесения повторных слоев – три части битума и одна часть бензина.

Необходимо следить за тем, чтобы гидроизоляционное покрытие было выполнено сплошным слоем, который должен быть усилен на острых углах (вода в этих местах может проникать особенно активно).

Чтобы герметизация не нарушилась в процессе установки погреба в грунт, и не пришлось заново делать ремонт, кессон нужно установить на подготовленную подушку из песка. Кроме того, в процессе засыпки необходимо засыпать песок между бортами кессона и стенками котлована. Толщина песочного слоя должна составить не менее 200 мм. Установку кессона в доме или гараже желательно предусмотреть еще на этапе проектирования постройки.

Оклеечная гидроизоляция распространена благодаря доступности используемых материалов, их дешевизны и простоты нанесения. Для выполнения гидроизоляционных работ подойдут обычные рубероид и толь, которые необходимо нанести в 2-3 слоя. Если есть возможность, можно сделать 4-5 слоев, что позволит обеспечить достаточно большую толщину изоляции, что значительно увеличит сроки ее эксплуатации (до 15-18 лет).

Кессон можно обклеить любым рулонным гидроизолятором, в частности — рубероидом.

Полотна рулонной гидроизоляции на стенки погреба необходимо приклеивать на заранее нанесенную битумную мастику. Крепление необходимо осуществлять внахлест, следя за тем, чтобы полотна заходили друг на друга примерно на 10-15 см как в продольном, так и в поперечном направлении.

Места стыков также необходимо дополнительно обработать с помощью битумной мастики. Чтобы дополнительно прижать и защитить гидроизоляционный слой от повреждения, можно выполнить кирпичную кладку с внешней стороны стен погреба. Кладку делать рекомендуется из полнотелого глиняного кирпича. Сверху погреб засыпается слоем песка толщиной в 20 см.

Пример использования рубероида.

Асфальтовая изоляция

Одним из самых трудоемких и затратных методов, но, одновременно с этим, и эффективных, считается литая асфальтовая изоляция. Перед устройством этой гидроизоляции необходимо сделать прижимную кирпичную кладку, после чего в образовавшееся пространство между погребом и стеной из кирпича залить расплавленную асфальтовую мастику. Подобная защиту будет способствовать также и дополнительному утеплению кессона.

Ремонт металлических стенок

Ремонт металлического погреба связан с устранением дефектов, образовавшихся на металлической поверхности. Если кессон располагается в гараже или в доме, то ремонт будет осложнен из-за ограниченности пространства.

В том случае, когда повреждения незначительно и строго локальные (например, если были обнаружены единичные следы распространения коррозийного процесса), то для их полного и качественного устранения можно использовать самую обычную сварку. Однако, не стоит просто заваривать поврежденные места, потому что через такие швы вода в дальнейшем будет проникать еще активнее. Необходимо установить прокладку и металлическую заплатку, расклинить поверхность, убрать влагу. Работу рекомендуется доверить профессионалам.

Если коррозийные повреждения имеют неправильную форму, то их требуется откалибровать при помощи сверла. Далее из высушенной березовой древесины нужно сделать чоп в форме конуса (его диаметр должен незначительно превышать диаметр полученного после калибрования отверстия), после чего забить его.

Под воздействием влаги такая затычка начнет набухать, в результате чего полностью остановит течь, и вода перестанет проникать внутрь погреба. Вместе с этим, деревянную затычку необходимо залить цементным раствором, добавив в него жидкое стекло.

Если повреждения носят серьезный характер, и нет возможности выполнить ремонт своими руками, рекомендуется обратиться за помощью к профессионалам, которые смогут выбрать приемлемый метод для решения любой проблемы. Если ремонт связан с повреждением гидроизоляционного или теплоизоляционного слоя, то заплатка в них должна быть сделана из тех же материалов, которые использовались для изоляции ранее (например, если поврежден слой битумной мастики, область дефекта необходимо также залить мастичным раствором).

Гидроизоляция кессона гаража

Гидроизоляция гаража запрашивается частными собственниками достаточно часто. Обычно требуется гидроизоляция крыши гаража. Для этого, как правило, применяется жидкая резина. Иногда бывает необходима гидроизоляция подвала или бетонной ямы в гараже. Тогда в дело вступают цементно-полимерные гидроизоляционные материалы.

Но в этом гараже была необходима другая гидроизоляция.

Здесь, для гидроизоляции гаража требовалась гидроизоляция кессона. Гидроизоляция кессона затруднена априори из-за того хотя бы, что кессон – изделие металлическое. А гидроизоляция обычно предназначена для герметизации бетонных конструкций. Но даже в таком нелёгком случае у нас есть определённый ряд гидроизоляционных технологий и герметизирующих материалов, чтобы решить такую задачу.

Ржавые стены металлического кессона тщательно зачищаются. Находятся места активных течей. Для их герметизации используется как гидропломба, так и специальный герметик, твердеющий даже под водой.

После этого на стены и пол уже без активных протечек наносится жидкая резина. Гидроизоляция стен изнутри выполняется при отсутствии активного давления воды. Гидроизоляция пола требует определённой сноровки.

Работы по гидроизоляции кессона сложны и результат их неоднозначен. Гидроизоляция кессона в данном случае выполняется без гарантии. Наилучшим вариантом являются сварочные работы, а лучше полная замена подземного сооружения. Об этом мы сообщаем заказчику, после того, как закончены подготовительные работы, обнаружен глубоко корродированный металл, многочисленные дыры в контуре. Заказчик, однако, на свой риск всё же настаивает, чтобы была выполнена именно гидроизоляция кессона. Всё дело в том, что такая процедура – гидроизоляция кессона – даже если используется дорогой полиуретановый герметик, всё-равно оказывается в несколько раз дешевле замены конструктива.

Вода в яме — хочу кессон! — Стройка и ремонт

Тоже думал,но порывшись в инете-передумал



Чем кессон лучше

Погреба, в основном, бывают двух типов: яма, обложенная кирпичом и металлический бак – кессон. В яме лучше вентиляция, запасы овощей хранятся дольше. И качество их при хранении не сравнить с теми, что находились в «искусственном» погребе. Но большинство владельцев гаражей отказываются от нее потому, что она периодически затапливается.

Даже если гараж расположен на возвышенности, нет гарантии, что при аварии на водопроводе или теплотрассе погреб не зальет водой и ваши запасы не пострадают. Кессон – сооружение герметичное, он спасет овощи от затопления.

И погреб бывает временным…

Помните, что яма или кессон устанавливаются до постройки самого гаража. Если такое сооружение планируется под металлическим гаражом или «мыльницей», имейте в виду, что погреб придется убирать вместе с гаражом, когда поступит требование от властей. Если вы не захотите достать и убрать кессон, его выкопает кто-то другой и поживится на этом.

Вынув кессон, придется найти ему применение (вряд ли достойное). Затраты на его постройку могут не оправдаться. Ну а расходы на яму – тем более.

Позаботьтесь о прочности

Грамотно сваренный кессон может служить десятки лет. Хороший хозяин позаботится о том, чтобы стенки погреба были толщиной не менее 20 мм. Снаружи обработает металл битумом в несколько слоев, а внутри покроет сооружение специальной антикоррозийной краской.

Кессон должен выдерживать нагрузки сверху, снизу и с боков, иметь жесткий корпус. При тонком металле стенки погреба могут просто «сложиться» вовнутрь от внешнего давления.

В воде не тонет

Не смотря на то, что кессон — прочный, у него есть серьезные минусы.

Во-первых, овощи в нем хранятся плохо из-за недостаточной вентиляции и чрезмерной герметичности. Хозяева засыпают их песком, обрабатывают мелом, в общем применяют разные способы, чтобы уберечь от порчи. Мало того, теряя воду, овощи выделяют в воздух вредные газы. Вот почему в кессоне обязательно нужно установить две трубы для вентиляции. Гораздо лучше чувствует себя в таком погребе картофель и прекрасно – овощные консервы.

Во-вторых, при повышении уровня грунтовых вод кессон может превратиться в «корабль». Если масса земли над ним будет меньше его подъемной силы, он всплывет, а заодно поднимет и пол в гараже. «Утопить» кессон не удастся.

Бытует забавное мнение, что к стенкам кессона можно приварить две трубы по бокам, и тогда вода уйдет по ним наверх. Так некоторые владельцы гаражей и поступают. Но в случае затопления это не поможет. Посмотрите на корабль: разве он утонет, если к борту прикрепить трубу?

Ремонт влетит в копеечку

С течением времени кессон может проржаветь. Если уже в первый год эксплуатации в него начнет поступать вода по причине некачественной сварки — даже небольшими каплями — нужен ремонт. Вот это действительно проблема.

Ликвидировать течь сложно, а порой и вовсе невозможно. Сначала нужно понизить уровень воды вокруг кессона. Такие услуги стоят дорого и мало кто их оказывает. Затем требуется сварка в ограниченном пространстве, без дополнительной вентиляции. Наша компания против таких работ: они технически сложные, заваривать поверх течи просто неграмотно. Также это риск здоровьем людей, ведь при сварке образуется множество ядовитых газов.

Можно, конечно, кессон поднять наверх и отремонтировать на свежем воздухе. Работы очень трудоемкие. К тому же, погреб тяжелый и по размерам через ворота не пройдет. Опять куча неудобств. В общем, если вы затеете ремонт кессона, готовьтесь к серьезным затратам.

Семь раз отмерь…

Упоминая недостатки кессона, мы не пытаемся отговорить кого-то его устанавливать. Просто подумайте хорошо: нужен ли он вам? Стоит ли вкладывать деньги в недешевое сооружение?

В последнее время наблюдается такая тенденция. Приезжаем в гараж для установки замков, а хозяин говорит: «Ребята, вы в спецодежде. Спуститесь в погреб, достаньте из него все и выбросьте на помойку. Я вам заплачу». Что происходит? Люди зарабатывают достаточно, им уже не нужны компоты и соленья, они могут все купить в магазине. К тому же у них нет времени ходить в гараж за картошкой, нет желания переодеваться, чтобы спуститься в кессон. Вот и стоят там не один год закрученные банки или гниют овощи.

Конечно, если семья имеет дачу и в ее меню постоянно домашние консервы, заготовки нужно где-то хранить. Можно воспользоваться коллективным овощехранилищем. Или построить гараж с погребом на высоком сухом месте. Но в любом случае затраты на погреб должны быть впоследствии оправданы.

Соблюдайте безопасность

Не хочется никого пугать, но за время работы нашей фирмы мы узнали о множестве несчастных случаев в гаражах. Люди забывают, что погреб может стать местом, опасным для жизни и не принимают соответствующих мер.

Во-первых, подход к люку, закрывающему кессон, нужно сделать заметным и безопасным. Лестница, ведущая вниз, должна быть надежной. А самое главное – тот, кто спускается в погреб, должен быть уверен, что там достаточно кислорода и минимум ядовитых газов.

Овощи, которые гниют в кессоне, прорастают, поглощают кислород и выделяют углекислый газ. Он скапливается в ограниченном пространстве и может стать причиной отравления. Объяснить механизма образования вредных веществ под землей – дело специалистов. Но мы знаем, что гибель людей в гаражах – это не байки, а реальные случаи.

Поэтому советуем: всегда, прежде чем опуститься в погреб, проветрите его. Откройте кессон, откройте гараж, пусть свежий воздух какое-то время поступает в помещение. Также следите за состоянием овощей, чтобы в погребе не было гнили. И позаботьтесь о надежной вентиляции.

Таким образом, кессон станет еще и опасным сооружением, если не приняты меры безопасности. И эту особенность нужно учитывать, решая вопрос «да» или «нет» в пользу погреба.

Внутренний ремонт корродированных кессонов

Локальные повреждения кессонов насосов забортной воды из-за коррозии или усталости являются широко распространенной и серьезной проблемой на морских платформах.

Традиционно при ремонте использовались внешние методы с привлечением водолаза. Однако с 1996 года запатентованная система обжима Hydra-Lok использовалась для выполнения более 70 ремонтов внутренней обжимкой кессонов для многих операторов, включая BP, ExxonMobil, Marathon, Shell и Talisman.

Кессонная коррозия обычно очень локализована в области внутреннего насоса и возникает из-за гальванической реакции между разнородными металлами.Насос, сделанный из нержавеющей стали, которая является благородным металлом, вступает в реакцию с окружающим кессоном из углеродистой стали. На этапе проектирования платформы приняты меры и включена система защиты от коррозии. По истечении времени эксплуатации он может иссякнуть. Если это произойдет и не заменить, быстро начнется коррозия. Эта коррозия является быстрой, поскольку материал непосредственно над и под насосом, на расстоянии около 3 футов (метра), обычно не подвергается воздействию. Аналогичным образом усталостное растрескивание может также возникать при высоком отношении диаметра кессона к толщине.В этих случаях кессон изгибается вокруг ограничительной направляющей, вызывая усталостное растрескивание в кессоне под направляющей, которое может распространяться по окружности. В обоих случаях область повреждения ограничена непосредственной зоной.

Первым признаком проблемы часто бывает, когда в стенке кессона видны отверстия или трещины во время обычного обследования платформы. Видимая дыра — это, так сказать, верхушка айсберга, а остальная часть внутренней окружности кессона локально также может быть серьезно изъедена и утонена внутри.Если ремонт не будет выполнен быстро, часть кессона, находящаяся под коррозией, может отломиться и упасть на морское дно. При падении есть вероятность повредить окружающие элементы конструкции или другое оборудование морского дна, что, в свою очередь, потребует длительного и дорогостоящего ремонта. Насос также остается открытым и не может нормально работать.

Замена кессона на большой платформе — чрезвычайно дорогостоящая операция, требующая потенциально опасных внешних работ как над, так и под ватерлинией.Расчетные затраты на замену полного кессона варьируются от 2,71 до 3,61 млн долларов США каждая.

Поэтому большинство операторов предпочитают ремонтировать кессон, используя втулку достаточной длины, чтобы перекрыть зону коррозии, и которую можно прикрепить к некорродированному материалу с любой стороны от нее. Наиболее распространенный метод ремонта — изготовление наружной трубчатой ​​втулки, разрезной «грейфер», как и вдоль ее оси, шарнирно закрепленной с одной стороны и закрепленной болтами с другой. Открытый рукав будет опускаться в место ремонта для водолаза, работающего с водолазного вспомогательного судна, для установки и закрепления на месте.Хотя это более дешевая альтернатива полной замене, это, тем не менее, трудная и опасная операция для дайвера, работающего внутри конструкции платформы, часто в зоне помпажа.

Ремонт с внутренней обжимкой почти полностью противоположен ремонту с помощью водолаза. Он без дайвера, и все работы выполняются изнутри платформы, где заканчивается верхняя часть кессона. Обычный цилиндрический вкладыш опускается внутри кессона к месту ремонта, где он расширяется в радиальном направлении с помощью обжимного инструмента для холодной штамповки на хороший материал кессона по обе стороны от повреждения.Обычно ремонт с обжимкой составляет от 5% до 10% от полной замены кессона и от 20% до 50% от стоимости внешнего ремонта. К тому же это намного безопаснее.

Обжимная ремонтная операция

Типичная операция по ремонту кессона обычно начинается после обнаружения отверстий или трещин во время внешнего обследования. После снятия насоса полная степень повреждения будет установлена ​​с помощью внутренней камеры. Сначала выполняется очистка с использованием воды под высоким давлением для удаления любых значительных морских наростов, рыхлой окалины и т. Д.Локализованное повреждение обычно хорошо видно, и внутренний осмотр с помощью подводной камеры, как правило, достаточен для определения его степени. Ультразвуковой контроль толщины кессонов может использоваться в качестве дополнения к визуальному осмотру. Результаты используются для фиксации длины футеровки, и диаметр обычно является максимально возможным для прохода внутри кессона, в то время как толщина обычно такая же, как у кессона.

На большой платформе рабочая зона и путь доступа к ней часто диктуют, что максимальная управляемая длина лайнера ограничивается примерно 9.84 фута (3 м). Из проведенных на сегодняшний день ремонтов с обжимкой длина окончательной сборки гильзы варьировалась от 11,48 футов до 85,28 футов (от 3,5 до 26 м). Поэтому было необходимо поставлять облицовку короткими отрезками, чтобы довести их до конечной длины в верхней части кессона. Отрезки соединяются сваркой или, если «горячая работа» нежелательна, можно использовать патентованный соединитель, такой как «Merlin» или «Puma» компании Oil State Industries.

После сборки футеровка поддерживается в верхней части кессона, а инструмент для обжимки опускается внутрь.Инструмент приводится в действие водой, подаваемой через шлангокабель, подключенный к наземной силовой установке. Радиальные гидроцилиндры на инструменте выдвинуты, которые удерживают футеровку и центрируют инструмент внутри нее. Основные уплотнения надуваются, а в кольцевом пространстве между ними создается давление, которое также служит для фиксации инструмента и вкладыша. Когда вкладыш надежно прикреплен к инструменту, они вместе опускаются через кессон в ремонтное положение. Лайнер располагается просто путем измерения от верха кессона с помощью рулетки с использованием информации, полученной в результате обследования.

Обжимка занимает около 20 минут и может начаться в тот момент, когда инструмент и вкладыш встанут на место. Процедура отслеживается и контролируется в режиме реального времени путем построения графика зависимости давления от объема (P / V) воды, перекачиваемой для расширения футеровки. Показания нанесены на график P / V с предварительно нарисованным конвертом, в который, как ожидается, попадет морской график. На рисунке 1 показан типичный график и основные точки, которые четко различимы во время процедуры обжима. Первоначально под давлением футеровка упруго расширяется до точки «А», где она достигает своего предела упругости и начинает пластически деформироваться.Радиальная деформация продолжается до точки «B», где происходит контакт с внутренней стенкой кессона. Вступив в контакт с кессоном и фактически увеличив толщину, вкладыш требует более высокого давления для дальнейшего расширения. Это проявляется в значительном изменении наклона от B к C, поскольку кессон упруго расширяется. Точка «C» на графике указывает, что кессон также достиг предела упругости. Продолжающаяся закачка постепенно деформирует хвостовик в кессон на контролируемую величину, создавая механическую посадку с натягом между хвостовиком и кессоном.На этом процесс завершен, и давление в инструменте сброшено. Теперь инструмент можно опустить во второе положение обжатия ниже области повреждения, и та же операция, управляемая графиком P / V, повторяется для завершения ремонта и создания пути нагрузки вокруг корродированной области. Конечное давление прессовки зависит от диаметра футеровки и кессона, а также толщины стенки и может варьироваться от 5000 до 10000 фунтов на квадратный дюйм. Суммарная пластическая деформация футеровки и кессона составляет около 7% и менее 2% соответственно.Испытания показали, что теперь соединение будет иметь пропускную способность более 100 тонн в осевом направлении и, по крайней мере, способность к изгибу исходного кессона. На рисунке 2 представлена ​​схема выполненного ремонта. В некоторых случаях область в центре гильзы между двумя обжатыми соединениями также увеличивается, чтобы обеспечить увеличенный рабочий зазор для переустановленного насоса. График P / V снова оказывается неоценимым для управления операцией, показывая, когда лайнер впервые касается кессона, где расширение останавливается.По завершении всех операций обжимки обжимной инструмент можно поднять на поверхность, а кессон снова ввести в эксплуатацию.

Варианты «стандартного» ремонта включают расширение уже разорванных кессонов, ремонт и герметизацию кессона сбросной воды, а также испытание обжатых соединений для демонстрации герметичности от значительного давления.

Процедура внутренней обжимки футеровки зарекомендовала себя как экономичный метод постоянного ремонта треснувших и корродированных кессонов с морской водой.

Работа с аварийным ремонтом сварных швов вибрационного кессона

Серьезный ремонт сварных швов и общее укорочение кессона фундамента — это две проблемы, с которыми вы не хотите сталкиваться при строительстве линии электропередачи.

Инженеры

Pepco испытали эту ситуацию с помощью своей постоянной программы повышения надежности, которая включает замену существующих деревянных опор 69 кВ на стальные опоры. Во время установки кессона для одного из проектов программы критерий отказа Pepco был соблюден примерно на четыре фута ниже предполагаемой глубины забивки, и подрядчик обнаружил усталостные трещины, развивающиеся на сварных швах с полным проваром и в основном металле самого кессона. .

Во избежание серьезных повреждений инжиниринговая компания должна была немедленно решить эти проблемы с четким планом решения.

Как мы выполняем аварийный ремонт сварных швов

Инженеры Pepco принимают меры

После выявления проблемы инженеры Pepco обрисовали варианты ремонта, которые включали: оценку меньшей глубины заделки установленного кессона, чтобы определить, может ли он оставаться установленным, с ремонтом только сварным швом поврежденной области, и обрезку кессона до предполагаемого размера. высота над землей, а также повторное использование и повторная сварка существующего верхнего фланца.Компания провела анализ двух вариантов и определила, что оба будут работать, но решила использовать второй подход, поскольку он удалил поврежденную секцию кессона.

После этого инженеры Pepco обратились к Exo для оценки и выполнения необходимых ремонтных работ. Команда Exo придерживалась соответствующих спецификаций процедуры сварки (WPS) для выполнения этих аварийных ремонтов, следуя плану из 9 шагов, который включал:

  1. Измерение в четырех футах от существующей фланцевой пластины
  2. Обрезка вала и удаление поврежденной части кессона
  3. Подготовка и повторная сварка пластины фланца для получения сварного шва со 100% проплавлением
  4. Снятие фаски верхней части кессона до утвержденного угла на WPS
  5. Установка новой опорной планки на внутреннюю часть полюсного вала
  6. Приваривание прихваточным швом предварительно нагретой фланцевой пластины к верхней части кессона
  7. Проведение контроля сварных швов
  8. Повторное покрытие участков, на которых было удалено гальваническое покрытие, цинковой краской

Полученные уроки

Из проведенного инженерами Pepco аварийного ремонта было извлечено несколько уроков, которые можно применить к другим аналогичным сценариям.Например, компания определила, что критерии отказа необходимо оценивать на основе общего времени вождения, чтобы кессон не утомился. Кроме того, компания поняла, что детали сварного шва оригинальной конструкции должны быть оценены для повышения сопротивления усталости.

Благодаря партнерству с Exo инженеры Pepco получили услуги по проверке сварных швов и ремонту от опытных профессионалов, которые были знакомы с необходимыми нормами и стандартами для выполняемых работ. Exo в сотрудничестве с командой Pepco завершила ремонт тщательно и своевременно, чтобы активы оставались структурно прочными.

Готовы работать с нами?

Наша команда будет рада поговорить с вами, чтобы мы могли узнать о целях вашей осветительной компании и основных проблемных областях. Свяжитесь с нами сегодня, и мы поможем вам сделать первый шаг в создании комплексной программы управления осветительными приборами. Позвоните нам по телефону 281-259-7000.

Начало работы с Exo

Готовы работать с нами?
Наша команда будет рада поговорить с вами, чтобы мы могли узнать о целях вашей осветительной компании и основных проблемных областях.Свяжитесь с нами сегодня, и мы поможем вам сделать первый шаг в создании комплексной программы управления осветительными приборами. Позвоните нам по телефону 281-259-7000.

Заявка на патент США на СПОСОБ РЕМОНТА И УСТРОЙСТВО CAISSON Заявка на патент (Заявка № 20200181865 от 11 июня 2020 г.)

ОБЛАСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к армированию и / или ремонту стенки полого трубчатого элемента. В частности, изобретение относится к ремонту вертикальных трубчатых кессонов, в частности, в нефтегазовой промышленности, и трубных элементов в других отраслях.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

В нефтегазодобывающем оборудовании, таком как нефте- и газодобывающие установки, кессоны морской воды обычно используются на добывающих установках, чтобы морская вода могла забираться из-под поверхности окружающего моря и закачиваться до уровень палубы для использования на платформе, например, для охлаждения производственного оборудования и тушения пожара.

Кессоны для морской воды обычно изготавливаются из стали, и, несмотря на использование расходуемых анодов и обработки, кессон со временем подвергнется коррозии из-за контакта с морской водой.Такая коррозия может привести к утонению стенок кессона, что приведет к ослаблению конструкции кессона и, в конечном итоге, к перфорации стенки кессона. В тяжелых случаях стена кессона может полностью выйти из строя и части кессона или прикрепленное к ней оборудование могут отслоиться. Поэтому часто требуется ремонт кессона в течение его срока службы. Существуют известные методы ремонта, которые включают прикрепление новой стальной трубы внутри кессона и обжатие ее на месте в кессоне. Такие методы могут быть эффективными в краткосрочной и среднесрочной перспективе, но все же приводят к металлической структуре в морской воде, которая остается уязвимой для коррозии на протяжении всего срока службы.

Также существует потребность в укреплении труб в других секторах, таких как коммунальные услуги, включая линии подачи газа и воды, где существующие методы ремонта труб либо дороги, либо сложны в реализации, либо могут быть улучшены иным образом.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Настоящее изобретение обеспечивает новые средства и способы ремонта водяных кессонов на месте, например в море. Этот метод обычно включает создание тканого носка внутри кессона. Носок желательно сделать из э-стекла.Е-стекло чаще всего представляет собой алюмоборосиликатное стекло с содержанием оксидов щелочных металлов менее 1% по весу и часто используется для изготовления стеклопластиков. Кроме того, способ включает вставку калибровочной трубки в носок внутри кессона. Калибровочная трубка может быть заполнена жидкостью под давлением, предпочтительно водой, чтобы прижать носок к внутренним стенкам кессона. Носок может быть пропитан матрицей, например эпоксидной смолой. Матрица, такая как эпоксидная смола, предпочтительно является отверждаемой водой. Можно дать матрице застыть с установленной калибровочной трубкой.Калибровочная трубка может оказывать давление, чтобы прижать носок к внутренней стенке кессона. После того, как матрица затвердеет, чтобы сформировать затвердевшую композитную облицовку для кессона, калибровочную трубку можно удалить.

Способы и устройства, используемые для изобретения, имеют ряд преимуществ по сравнению с известными способами. Использование композитной футеровки не оставляет никаких металлических материалов в водяном кессоне, поэтому новая футеровка не подвержена коррозии. Композитные материалы относительно легкие и поэтому добавляют относительно небольшой дополнительный вес кессону, уменьшая дополнительную нагрузку на любые крепления кессона и вокруг них.

В соответствии с первым аспектом настоящего изобретения предоставляется способ облицовки водного кессона в открытом море, включающий этапы:

    • а) создание тканого носка, имеющего внешний диаметр при расширении в радиальном направлении, который практически равен внутреннему диаметру кессона;
    • b) обеспечение матрицы носка для образования композитного материала волокнистой матрицы;
    • c) размещение носка и матрицы внутри канала кессона;
    • d) обеспечение средств расширения внутри носка, причем средство расширения выполнено с возможностью радиального расширения длины носка внутри кессона;
    • e) удерживание носка в сжатом состоянии у внутренней стенки кессона с помощью средств расширения во время отверждения матрицы; и
    • f) после отверждения матрицы удаление средств расширения, чтобы оставить носок и матрицу на месте в качестве композитной облицовки для водяного кессона.

Комбинация носка и матрицы может быть отверждена, по меньшей мере, частично ниже поверхности воды. Матрица может быть отверждаемой водой матрицей, способной отверждаться под водой. Например, матрица может быть эпоксидной смолой.

Носок также может быть сконфигурирован так, что его внешний диаметр не может превышать диаметр, по существу равный внутреннему диаметру кессона.

Средство расширения может содержать надувную трубу, в которой надувная труба может быть наполнена текучей средой под давлением, и при этом текучая среда может подаваться через отверстие в трубе, расположенное рядом с верхним концом кессона.

Текучая среда под давлением может быть жидкостью, при этом текучая среда в трубке находится под давлением за счет веса текучей среды внутри трубки. Жидкость может находиться под давлением напором текучей среды, предпочтительно водой, причем напор находится более чем на 0,1 м над верхним концом части носка, устанавливаемой в кессоне. Необязательно напор может быть больше 0,5 м, предпочтительно больше 0,8 м.

Кроме того, тканый носок может содержать электронное стекло.

В соответствии с дополнительным аспектом настоящего изобретения предоставляется водяной кессон, причем водяной кессон содержит металлическую внешнюю оболочку, и композитный вкладыш, содержащий тканый носок, снабженный отвержденной композитной матрицей.

Отвержденная матрица может содержать отверждаемую водой эпоксидную смолу, и композитная облицовка может быть приклеена к внешней оболочке посредством отвержденной матрицы.

В следующем аспекте настоящего изобретения предоставляется способ усиления полого элемента, такого как труба, включающий следующие этапы:

    • a) создание тканого носка, имеющего внешний диаметр при расширении в радиальном направлении, который практически равен внутреннему диаметру трубы;
    • b) обеспечение матрицы носка для образования композиционного материала волокнистой матрицы;
    • c) размещение носка и матрицы внутри отверстия трубы;
    • d) обеспечение средств расширения внутри носка, при этом средства расширения выполнены с возможностью радиального расширения длины носка внутри трубы;
    • d) удерживание носка в сжатом состоянии у внутренней стенки трубы с помощью средств расширения во время отверждения матрицы; и
    • e) после отверждения матрицы удаление средств расширения, чтобы оставить носок и матрицу на месте в качестве композитной футеровки для трубы.

Матрицу носка можно отверждать под водой. Носок также может быть сконфигурирован так, что его внешний диаметр не может превышать диаметр, по существу равный внутреннему диаметру трубы. Носок может иметь диаметр в состоянии покоя и может расширяться в два раза больше диаметра при расширении.

Матрица может быть водоотверждаемой смолой, способной отверждаться под водой, например, матрица может быть эпоксидной смолой.

Матрица может быть матрицей, которая отверждается при температуре окружающей среды от примерно 0 градусов по Цельсию до примерно 40 градусов по Цельсию, не требуя дополнительных тепловыделений для отверждения.Матрица может быть матрицей, которая отверждается при температуре окружающей среды примерно от 5 до 20 градусов по Цельсию, от 5 до 10 градусов по Цельсию или при любом целочисленном значении или поддиапазоне целочисленных значений в этих диапазонах. Матрица предпочтительно имеет время гелеобразования от 3 часов до 8 часов при температуре окружающей среды 5 градусов по Цельсию. Предпочтительное время гелеобразования находится в диапазоне от 6 до 8 часов, предпочтительно около 7 часов +/- полчаса. Матрица может быть такой, которая отверждается, не требуя активного теплового воздействия для инициирования отверждения.Матрица может быть матрицей, отверждаемой за счет экзотермической реакции.

В некоторых реализациях средство расширения может быть гибкой трубкой, способной удерживать жидкость. Способ может дополнительно включать подачу воды к верхнему концу расширительного средства для вытеснения воды из нижнего конца кессона путем погружения нижней стенки расширительного средства вниз в кессон под действием силы тяжести. Давление, создаваемое в средствах расширения за счет веса воды, подаваемой в средство расширения, может удерживать носок в сжатом состоянии у внутренней стенки кессона ниже поверхности окружающей воды во время отверждения матрицы.То же самое можно применить к любой трубе или трубчатому резервуару, к которому применяется метод, а не только к водяным кессонам.

Средство расширения может содержать надувную трубу, в которой надувная труба может быть наполнена жидкостью под давлением. Такая жидкость может подаваться через отверстие в трубе, расположенное рядом с входным концом трубы.

Жидкость может быть жидкостью, находящейся под давлением по массе жидкости в трубке, при этом жидкость может находиться под давлением напором жидкости, причем напор больше 0.На 1 м выше верхнего конца части носка, устанавливаемой в кессон. Необязательно напор может быть больше 0,5 м, предпочтительно больше 0,8 м.

В качестве альтернативы текучая среда может быть сжатым газом.

Средство расширения может содержать трубчатый элемент с гибкими стенками, при этом трубчатый элемент может иметь продольную ось, внешнюю стенку трубы, проходящую продольно оси, и внутреннюю стенку, проходящую продольно оси, чтобы образовать жидкостную оболочку между внутренняя и внешняя стенки трубы.Наружная стенка и внутренняя стенка могут быть выполнены из одного и того же трубчатого куска материала.

Трубчатый элемент может также содержать нижнюю стенку, проходящую между внешней стенкой и внутренней стенкой, при этом нижняя стенка может быть образована из того же трубчатого куска материала, что и внутренняя и внешняя стенки трубки. Материал может быть гибким тканым материалом, который по существу непроницаем для жидкости. Например, можно использовать материал паруса, подходящий для изготовления парусов парусной лодки.

Может быть предусмотрен воздушный путь, проходящий внутрь трубчатого элемента от первого конца трубчатого элемента ко второму концу трубчатого элемента, при этом воздуховод отделен от оболочки для текучей среды, предусмотренной в трубчатом элементе.Дыхательный канал может действовать, позволяя воздуху попасть в ловушку между средством расширения и облицовкой второго конца кессона или полого элемента, причем второй конец находится на удалении от первого конца кессона или полого элемента, через который средство расширения развертывается. Второй конец может быть под водой.

Средства расширения могут быть развернуты без продольного перемещения стенок трубки относительно носка.

Средство расширения также может быть приведено в действие давлением текучей среды, обеспечиваемым внутри средства расширения.

В соответствии с дополнительным аспектом настоящего изобретения предоставляется труба, содержащая металлическую оболочку и композитный вкладыш для оболочки, расположенный внутри оболочки и содержащий тканый носок, снабженный отвержденной матрицей.

Композитная облицовка может быть приклеена к внешней оболочке отвержденной смолой.

Изобретение может обеспечить трубчатый элемент, содержащий металлическую оболочку и композитную облицовку внутри оболочки, причем облицовка содержит комбинацию армирующих волокон и эпоксидной смолы, которая по существу связана или приклеена к внутренней стенке кессона матрицей.

Носок и / или подкладка могут содержать кевлар, и / или Technora, и / или Twaron ™. Кевлар представляет собой хорошо известную марку волокна, производимого DuPont, и включает в своей основной форме арамидные волокна, содержащие поли-парафенилентерефталамид, как будет понятно специалисту в области изготовления таких волокон. Носок и / или подкладка могут содержать арамидные волокна и / или пара-арамидные волокна. Волокна носка и / или подкладки могут содержать Е-стекло и / или кевлар, и / или Technora, и / или Twaron ™.

Материал носков может быть однонаправленным.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Варианты осуществления изобретения теперь будут описаны со ссылкой на прилагаемые чертежи, на которых:

Фиг. 1A-1E иллюстрируют этапы способа футеровки кессона согласно варианту осуществления изобретения.

ФИГ. 2A и 2B иллюстрируют этапы оборудования и способа, подходящие для установки носка и / или калибровочной трубки в определенных вариантах осуществления изобретения.

ПОДРОБНОЕ ОПИСАНИЕ ВАРИАНТОВ ОСУЩЕСТВЛЕНИЯ

Фиг. 1A показан кессон 100 морской воды на месте на морской конструкции 10 . Конструкция может представлять собой буровую установку для добычи нефти или газа или любую другую морскую конструкцию. Такие морские сооружения могут находиться в море или могут также находиться во внутреннем водоеме, таком как река или озеро. Конструкция находится в море, и кессон морской воды простирается от первого открытого конца 101 в первом месте на уровне палубы буровой установки 10 до точки 102 ниже поверхности воды 1 .Насос , 103, может быть расположен в кессоне во время нормальной работы, и он может быть удален для ремонта или технического обслуживания кессона 100 . Эти кессоны часто используются в море в сооружениях для добычи нефти или газа, но могут использоваться в любом приложении, где требуется подвести воду с поверхности воды ниже на уровень рабочего стола сооружения или судна.

РИС. 1В показан тканый носок 20 для использования в настоящем изобретении. Носок , 110, соткан в виде по существу удлиненного трубчатого переплетения.Такие носки, как правило, могут быть изготовлены из тканых волокон и используются в ряде приложений в других технических областях. Как правило, композитные трубы могут быть изготовлены для замены любого конструктивного элемента, ранее сделанного из другого твердого материала, такого как металлы. Композитные конструкции обычно имеют хорошее соотношение прочности и веса, хотя они могут иметь повышенную стоимость по сравнению с их металлическими аналогами из-за стоимости материалов и практичности производственных процессов. Такие трубчатые композитные элементы, как правило, в прошлом производились в процессах массового производства и впоследствии нарезались по длине или форме, а затем включались в узлы или конструкции с помощью стандартных методов резки и прикрепления, как это было бы в случае стандартных металлических трубчатых компонентов.

Композитные материалы обычно содержат армирующие волокна в виде волокон, например стекловолокна или углеродных волокон. Затем волокна обычно объединяют с матрицей, которая связывает волокна вместе в твердое тело. Одна из самых старых форм такой конструкции — стекловолокно, которое уже много лет используется при изготовлении, например, морских судов. В последнее время использование углеродных волокон стало более популярным из-за их превосходной прочности, хотя их стоимость, как правило, выше, чем у стекловолокна.Тканый трубчатый носок , 110, , показанный на фиг. 1B, следовательно, может действовать как усиливающая часть композитной облицовки, сформированной в кессоне с водой или морской водой в случае настоящего изобретения. Носок , 110, можно соткать из волокон любой формы, но предпочтительно из углеродных волокон. Для формирования трубки можно использовать любую известную форму волоконного переплетения. Однако предпочтительно переплетение формируется таким образом, чтобы общий диаметр носка не превышал его максимальный расчетный диаметр. В настоящем варианте осуществления это действует для предотвращения «выпучивания» носка через любую перфорацию или утоненную секцию в кессоне с морской водой, выстланном носком.

Чтобы получить композитный вкладыш для кессона забортной воды из носка 110 , необходимо обеспечить матрицу носка 110 . Доступен ряд известных композитных матриц, включая органические матрицы, такие как полимеры, включая полиэфир, винилэфирную смолу или эпоксидные смолы. Матрица может быть нанесена на носок , 110, любым известным способом в представленных способах. В предпочтительных способах подкладку просто пропускают через объем смолы, чтобы обеспечить полное смачивание волокон носка.Можно использовать другие известные методы смачивания носка, которые будут описаны более подробно позже в описании. После нанесения матрицы смоченный носок , 110, можно проверить на контрольной станции, такой как контрольный стол, чтобы убедиться, что матрица правильно смочила носок.

РИС. 1С показано исходное расположение носка 110 внутри кессона 100 . Носок 110 обычно вставляется в кессон через верхний открытый конец 101 кессона 100 .Поскольку кессон обычно устанавливается по существу вертикально, сила тяжести действует в направлении вниз, как показано стрелкой A на фиг. 1С, как правило, позволяет втягивать носок в кессон 100 под действием силы тяжести. Подходящая выбранная длина X носка 110 находится внутри кессона 100 . Носок 110 , таким образом, вставляется в кессон 100 и проходит по длине X от первой точки 111 на длине кессона до второй точки 112 , причем длина X покрывает область кессона, которая должна быть на подкладке.

РИС. 1D показано введение средства расширения 130 в носок 110 внутри кессона 100 . Носок , 110, удерживается в желаемом вертикальном положении в кессоне, то есть в желаемом положении вдоль продольной оси Y кессона, как более подробно проиллюстрировано на фиг. 2А.

Средство расширения может иметь различные формы, но в данном случае оно представлено в виде гибкой трубки 130 , которая имеет закрытый конец 132 , обращенный к нижней части трубки во время установки, и открытый конец 133 предусмотрен на верхнем конце 131 расширительной трубки 130 .Расширительная трубка , 130, может быть названа «калибровочной трубкой». Общая функция средства расширения заключается в обеспечении по существу равномерного внешнего давления на внутренние стенки носка , 110, , чтобы прикрепить его к внутренним стенкам кессона после отверждения матрицы. Сила тяжести, действующая в направлении стрелки A на фиг. D, может быть использована для втягивания калибровочной трубки , 130, во внутреннее отверстие носка , 110, до тех пор, пока не будет достигнуто желаемое положение.Жидкость, такая как вода, также может быть введена в отверстие в калибровочной трубке, как показано стрелкой B. По мере того, как такая вода вводится, вес воды в калибровочной трубке , 130, будет увеличиваться, увеличивая направленную вниз силу в направление стрелки A. Как только закрытый конец 132 калибровочной трубки достигает поверхности воды 1 , которая также присутствует в кессоне 100 , любое расстояние, на которое поверхность воды 114 в пределах калибровки трубка 130 находится выше поверхности воды 1 (показано как расстояние H на рисунке), вызовет чистую направленную вниз силу в направлении стрелки A, а также внешнее радиальное давление, перпендикулярное оси Y кессон 100 на внутренних стенках трубы 130 .Эта внешняя сила передается гибкими стенками трубки на прижимную носку 110 к внутренним стенкам кессона 100 .

Как только калибровочная трубка 130 достигнет желаемого продольного положения вдоль продольной оси Y кессона 100 , она удерживается в этом положении. Это можно сделать, как описано в отношении фиг. 2А и 2Б.

Чтобы эффективно управлять композитным носком 110 и его матрицей в направлении наружу, перпендикулярном оси Y кессона 100 , необходимо обеспечить достаточное давление внутри калибровочной трубки 130 .Было обнаружено, что эффективным средством обеспечения такого давления является создание напора воды внутри калибровочной трубки 130 , который обеспечивает подходящее равномерное давление, расширяющее калибровочную трубку наружу относительно стенок кессона 100 . Это заставляет калибровочную трубку 130 и носок 110 смещаться наружу к внутренним стенкам кессона 100 . Было обнаружено, что над входом в кессон должен быть обеспечен подходящий напор воды, т.е.е. верхний открытый конец 101 кессона. Это может быть достигнуто, как показано на фиг. 2А и 2Б.

Этот метод также может быть эффективно реализован путем обеспечения любого подходящего напора выше примерно 0,1 метра, в то время как другие значения, такие как 0,5 метра, 0,6 метра, 0,7, 0,8, 0,9, 1 метр, 2 метра, 3 метра или более, могут все быть реализованы с пользой вместе с любым диапазоном значений в рамках этого раскрытого набора значений. Таким образом, может быть обеспечено подходящее внешнее давление в направлении стрелки , 140, , как показано на фиг.1E.

Когда это давление создается, носок , 110, прижимается наружу к внутренним стенкам кессона 100 , и это давление может поддерживаться на месте в течение времени отверждения матрицы для композитной облицовки. Такое время отверждения обычно составляет от 24 до 48 часов.

Как видно из фиг. 1D, в частности, по меньшей мере, часть носка и его матрица могут находиться ниже поверхности воды 1 , и поэтому может быть желательно иметь матрицу, такую ​​как эпоксидная смола, для носка, которая способна отверждаться. под водой.

Используя способы в соответствии с описанными выше, можно получить трубчатый элемент, имеющий композитную облицовку, содержащую комбинацию армирующих волокон и эпоксидной смолы, которая по существу связана или приклеена к внутренней стенке кессона посредством матрица. Это может по существу предотвратить любую дальнейшую значительную коррозию внутренней стенки кессона с морской водой и может обеспечить дополнительную прочность всей конструкции кессона по всей длине, по которой обеспечен композитный вкладыш.

РИС. 2А показаны дополнительные детали устройства и связанных этапов способа, которые можно использовать при развертывании носка и калибровочной трубки в настоящем изобретении. ИНЖИР. 2A показан верхний конец 101 кессона 100 на уровне палубы сооружения в море. Кессон 100 простирается от его открытого верхнего конца 101 до открытого нижнего конца 102 ниже поверхности 10 водоема 1 .Как показано, носок 110 установлен внутри кессона 100 . Этот процесс установки может быть ручным, например, когда один или несколько пользователей подносят носок к кессону и постепенно вводят его в трубу, например, с помощью силы тяжести. В некоторых примерах его можно было активно втянуть в кессон, потянув снизу. Затем носок 110 зажимается на месте на открытом конце кессона с помощью зажимного средства 210 . Это может быть простой зажим кольцевого типа.Зажим , 210, , как правило, выполнен с возможностью приложения по существу радиальной силы к носку 110 для зажима носка на месте на кессоне 100 . Затем носок удлиняется в направлении вниз, как показано стрелкой B, и располагается на месте, чтобы простираться по области, подлежащей подкладке. Это может быть вся длина кессона 100 от его верхнего конца 101 до его нижнего конца 102 . В качестве альтернативы, часть общей длины кессона , 100, может быть облицована носком 110 , чтобы выровнять, укрепить или отремонтировать одну или несколько частей по ее длине.

Подвесная конструкция 200 может использоваться для подвешивания калибровочной трубки 130 на месте над кессоном 100 . В проиллюстрированном примере конструкция 200 представляет собой подобную треноге конструкцию, опирающуюся на палубу, окружающую кессон 100 . Однако он может поддерживаться любым способом, например, с нижней стороны палубы над кессоном 100 или потолка над кессоном 100 , например.В проиллюстрированном примере первый открытый конец 136 калибровочной трубки 130 может быть зажат на опорной конструкции 200 , чтобы удерживать открытый конец 136 калибровочной трубки 130 открытым и по существу выровненным. над кессоном 100 . Для этой функции могут быть предусмотрены зажимные средства , 220, , которые могут быть сконфигурированы так, чтобы обеспечивать по существу радиальное зажимное усилие для зажима носка на месте. Могут использоваться другие формы фиксирующих средств или зажимных средств.Калибровочную трубку 130 можно опустить в кессон 100 несколькими способами. В проиллюстрированном примере калибровочная трубка содержит стенку , 137, , которая образует внешнюю сторону калибровочной трубки. Стенка , 137, может, как показано, также возвращаться в радиальном направлении внутрь, образуя нижнюю стенку , 138, калибровочной трубки. Как дополнительно проиллюстрировано, та же самая стенка , 138, образует изгиб и проходит в продольном направлении внутри внешней стенки , 137, калибровочной трубки.Это продольное удлинение образует радиально внутреннюю стенку 139 калибровочной трубки. Таким образом, как показано, калибровочная трубка может содержать внешнее отверстие, образованное ее внешней стенкой 137 , и внутреннее отверстие 135 , образованное радиально внутренней стенкой 139 , которое может быть разделено нижней стенкой 138 калибровочная трубка. Как показано выше, нижняя стенка , 138, может быть выполнена как единое целое из того же компонента или из того же материала, что и внутренняя и / или внешняя стенки , 137, и , 139, .Внутреннее отверстие , 135, может обеспечивать воздуховод, позволяющий воздуху проходить через калибровочную трубку в направлении стрелки C от поверхности воды внутри кессона и выходить через его открытый конец 101 . Следовательно, в калибровочной трубке может быть предусмотрен воздуховод , 135, , чтобы позволить воздуху проходить от нижнего конца калибровочной трубки к верхнему концу калибровочной трубки. Это может позволить любому воздуху, который задерживается под калибровочной трубкой 130 в кессоне 100 во время процедуры установки, выйти из кессона 100 и пройти вверх по внутреннему каналу 134 в калибровочной трубке, чтобы выйти в Атмосфера.

Далее, опуская стенки 139 внутреннего отверстия 134 калибровочной трубки 130 вниз в направлении стрелки B, внутренняя стенка 139 может «развернуться», чтобы стать нижней стенкой 138 , а затем внешняя стенка 137 по мере дальнейшего разворачивания трубки. Калибровочная трубка , 130, может постепенно расширяться в кессон 100 по мере того, как стенки разворачиваются в направлении стрелок 150 a и 150 b .Внутреннее отверстие 134 калибровочной трубы 130 может быть прикреплено к мостовому крану или другому подъемному средству над кессоном 100 для подъема или опускания калибровочной трубы 130 в или из кессона 100 .

Перед тем, как опустить в кессон 100 , калибровочная трубка 130 может быть заполнена первым количеством воды, например, до уровня 230 , указанного на рисунке.Это обеспечивает опускание веса, чтобы подтолкнуть калибровочную трубку 130 к каналу кессона 100 . Этот груз также может способствовать втягиванию внутреннего отверстия 134 вниз в калибровочную трубку 130 и «разворачиванию» радиально в направлении наружу, как показано стрелками 150 a и 150 b . Как описано выше, это позволяет внутреннему каналу калибровочной трубки формировать внешнюю стенку 137 калибровочной трубки, когда стенка 139 внутреннего канала 134 опускается в кессон 100 .

РИС. 2B представлена ​​дополнительная схематическая иллюстрация того, как калибровочная трубка , 130, постепенно расширяется в кессон 100 , поскольку ее нижний профиль последовательно занимает положения, показанные пунктирными линиями 230 и 240 . Очевидно, что по мере того, как нижняя торцевая стенка , 138, опускается к кессону 100 и внутрь, при отсутствии добавления дополнительной воды уровень воды , 230, также будет опускаться вниз в кессон 100 .Если уровень воды 230 находится на том же уровне, что и поверхность воды вокруг кессона, напор не предусмотрен. Однако напор жидкости X, необходимый для обеспечения необходимого давления на носок 110 внутри кессона 100 , может поддерживаться путем подачи дополнительной жидкости в калибровочную трубку 130 , как показано стрелкой 150 . Это может обеспечить средство развертывания калибровочной трубки в кессон без какого-либо продольного перемещения стенок калибровочной трубки относительно носка , 110, .

Жидкость, добавляемая в калибровочную трубку, обычно действует так, чтобы прижимать носок 110 к внутренним стенкам кессона во время отверждения матрицы. Жидкость обеспечивает давление, достаточное для расширения калибровочной трубки 130 в кессон 100 . Кроме того, текучая среда может потребоваться для обеспечения достаточного давления для вытеснения воды из нижней части кессона в ситуациях, когда футеровка кессона находится под водой.

Как описано выше, после полного развертывания на некоторой или всей длине носка 110 калибровочная трубка 130 может оставаться на месте в течение необходимого времени отверждения матрицы или эпоксидной смолы.Обычно это порядка 24-48 часов. После завершения отверждения калибровочная трубка может быть извлечена, что по существу является обратным процессу установки, то есть внутреннее отверстие , 134, может быть извлечено из открытого конца 101 кессона за его стенки. Это может постепенно удалить калибровочную трубку из кессона, отслаивая трубку от внешних стенок. Это удаление может быть выполнено путем подъема внутренних стенок канала с помощью подвесного подъемного устройства, такого как кран.В то же время вода удаляется из внутренней части калибровочной трубки , 130, , поскольку объем внутри калибровочной трубки уменьшается по мере того, как нижняя стенка , 138, поднимается. Эту воду можно откачать, но в качестве альтернативы можно просто дать ей возможность пролиться через верх калибровочной трубки , 130, и стекать, если это практически удобно в рассматриваемой среде установки. Следовательно, удаление воды из калибровочной трубки может быть активным или просто пассивным путем вытеснения воды за счет подъема нижней стенки , 138, .

Как будет понятно, калибровочная трубка , 130, может быть повторно использована для повторных установок и обеспечивает практичный и удобный метод для установки композитной облицовки и удержания ее на месте во время отверждения, требуя минимального пространства для установки над головой, а также требуя минимум установочного оборудования, что делает процесс более эффективным и рентабельным по сравнению с методами ремонта водяных кессонов, известными из уровня техники, в частности, на месте на морской установке.

Приведенные выше примеры описаны в отношении ремонта водяного кессона на месте. Однако следует понимать, что способ и устройство могут быть применены к другим формам сосудов, требующих футеровки композитной футеровкой. Описанная здесь процедура установки футеровки трубы и композитного носка может быть реализована в других практических условиях. Любой по существу вертикальный трубчатый элемент, который имеет по меньшей мере некоторое удлинение вниз по своей длине, может иметь носок и калибровочную трубку, установленную с помощью описанных здесь способов.Могут быть рассмотрены другие варианты. Например, носок , 110, может быть объединен с калибровочной трубкой , 130, до вставки любого предмета в кессон или трубчатый элемент, подлежащий ремонту. Например, носок может быть практически сопряжен со стенкой 137 , 138 и 139 калибровочной трубки, и одновременно носок и калибровочная трубка развернуты в трубе или кессоне 100 .

Кроме того, хотя в основных примерах, описанных в данном документе, вода используется для обеспечения необходимого давления для удлинения калибровочной трубки , 130, вдоль объекта, подлежащего ремонту, и для создания внешнего давления на его внутренние стенки, могут использоваться другие формы жидкости под давлением, например, жидкость или газ, подаваемый под давлением из средств повышения давления, таких как насос или другой источник текучей среды под давлением.

В некоторых реализациях труба или трубка, подлежащие ремонту, могут быть по существу горизонтальными или могут проходить вверх по своей длине за счет создания подходящего давления внутри калибровочной трубки 130 , калибровочная трубка также может быть развернута горизонтально или вверх направления для установки носка и калибровочной трубки и удержания их на месте во время отверждения матрицы или эпоксидной смолы.

Такие другие реализации текущих методов включают ремонт, усиление или футеровку по этим и любым другим причинам любой трубы или трубчатого элемента.Примеры включают такие, как трубопроводы, используемые в коммунальных сетях, трубопроводы распределения нефти или газа, другие наземные коммунальные услуги, такие как те, которые осуществляют транспортировку или очистку воды или сточных вод. Действительно, любое другое, по существу, полое тело, которое может быть облицовано тканой композитной подкладкой, может выиграть от способов и устройства, описанных здесь.

Для реализации настоящего изобретения обычно было обнаружено, что использование эпоксидной смолы, которая способна отверждаться под водой, но которая имеет подходящую вязкость для смачивания используемой ткани, позволяет осуществить желаемое отверждение ниже поверхность воды, которая обеспечивает некоторые преимущества описанных здесь методов.Предпочтительные значения вязкости для матрицы для использования в этих реализациях составляют от 1,5 до 3,5 мПа · с. Предпочтительные диапазоны включают примерно от 2,8 до 3,2 мПа · с, с предпочтительным значением 3 мПа · с. 1 сП = 10 −3 Па · = 1 мПа · с, поэтому те же значения применимы и к сП.

Матрица может быть матрицей, которая отверждается при температуре окружающей среды от примерно 0 градусов по Цельсию до примерно 40 градусов по Цельсию, не требуя дополнительного тепловыделения для отверждения. Матрица может быть матрицей, которая отверждается при температуре окружающей среды примерно от 5 до 20 градусов по Цельсию, от 5 до 10 градусов по Цельсию или при любом целочисленном значении или поддиапазоне целочисленных значений в этих диапазонах.Матрица предпочтительно имеет время гелеобразования от 3 часов до 8 часов при температуре окружающей среды 5 градусов по Цельсию. Предпочтительное время гелеобразования находится в диапазоне от 6 до 8 часов, предпочтительно около 7 часов +/- полчаса. Матрица может быть такой, которая отверждается, не требуя активного теплового воздействия для инициирования отверждения. Матрица может быть матрицей, отверждаемой за счет экзотермической реакции.

Было обнаружено, что особенно полезный состав материала носков может включать материалы, известные как Kevlar ™, и / или Technora ™, и / или Twaron.

Кевлар представляет собой хорошо известную марку волокна, производимого DuPont, и включает в своей основной форме арамидные волокна, содержащие поли-парафенилентерефталамид, что хорошо известно специалисту в области изготовления таких волокон. Ранняя публикация, касающаяся технологии кевлара, — это патент США No. № 3 287 323. Определения волокон в нем могут быть непосредственно применены к настоящим идеям, чтобы помочь в выполнении вариантов осуществления настоящего изобретения, но не воспроизводятся здесь полностью, поскольку их производство и полученные свойства будут легко понятны специалисту в технической области композитные волокна.

Technora ™ также является материалом, который может улучшить характеристики композитных материалов. Technora представляет собой пара-арамидное волокно, содержащее диаминодифенилэфир-пара-фенилендиамин-терефталилдихлорид. Его получают конденсационной полимеризацией терефталоилхлорида (TCl) со смесью п-фенилендиамина (PPD) и 3,4′-диаминодифенилового эфира (3,4′-ODA).

Twaron ™ представляет собой п-фенилентерефталамид, который может быть сокращен до (PpPTA). Обычно считается, что PpPTA является продуктом п-фенилендиамина (PPD) и терефталоилдихлорида (TDC).Для растворения ароматического полимера Twaron использует сорастворитель N-метилпирролидон (NMP) и ионный компонент (хлорид кальция CaCl2), занимающий водородные связи амидных групп.

Носок может состоять из множества слоев тканого материала. Ниже представлены предпочтительные характеристики ткани или, по меньшей мере, одного из ее слоев.

Масса на единицу площади ткани предпочтительно составляет около 170 г / м 2 до 800 г / м 2 , с предпочтительным диапазоном около 550 г / м 2 до 600 г / м 2 , все значения равны +/- 10%.

Тип переплетения может быть гладким, поперечным, двухосным или трехосным, и предпочтительным типом переплетения является однонаправленное.

В некоторых реализациях материал может быть плетением из чистого электронного стекла. Однако считается, что предпочтительные материалы будут включать часть упрочняющего волокна. Упрочняющие волокна могут быть любого типа из волокон Kevlar, Technora или Twaron, обсуждаемых выше, или арамидных или параарамидных волокон.

Тканый материал носка может содержать примерно от 20% до 80% упрочняющих волокон, а остальная часть его волокон представляет собой электронное стекло.Е-стекло обычно представляет собой алюмоборосиликатное стекло с содержанием оксидов щелочных металлов менее 1 мас.%. Необязательные значения доли упрочняющих волокон составляют 25% или от 20% до 30%, от 20% до 40% или от 20% до 80%.

Предпочтительное соотношение матрицы к волокнам в готовом материале составляет около 6: 4 (или 60 : 40 ).

Обычно толщина композитной футеровки, получаемой в результате применения этих методов, находится в диапазоне от 4 мм до 8 мм. Это может варьироваться в зависимости от количества слоев тканого материала, используемого в тканом носке.

Используемые волокна могут иметь массу в граммах на 10 000 метров от 100 до 3000 дтекс. Количество нитей в ткани может составлять от 1 до 20 концов / см, предпочтительно от 4 до 12 концов / см.

Были проведены сравнительные испытания различных материалов, из которых изготовлен тканый носок, и результаты и процедура были следующими. Прочность материала на разрыв определяли с использованием ASTM D 3039 / ISO 527-4.

Подготовка образца

Тестируемая система материалов состоит из ленты из кевлара и стекловолокна и двухкомпонентной водоотверждаемой эпоксидной матрицы.Используемая эпоксидная смола коммерчески доступна от Piping Repair Technologies (PRT) (pipingrepairtechnologies.com) под торговой маркой X100.

Лента, использованная в испытании, представляла собой тканую ленту, содержащую 50% арамидного тварона по весу, со значением дтекс 2200-120 как по основе, так и по утку. Остальные 50% веса составляли Е-стекло. Масса на единицу площади ткани составляла 170 г / м 2 , с полотняным переплетением.

Панели тканевой ленты были вырезаны из рулона образца. Затем каждую панель помещали поверх листа пластика для вакуумного мешка и вокруг панели накладывали границу из липкой ленты.Смолу тщательно перемешивали при соотношении основы и отвердителя 100: 60, которую затем заливали сверху и снизу тканой панели из стекла / кевлара. Еще один лист упаковочного пластика был помещен поверх стеклянной панели, а края приклеены липкой лентой. Валик был использован для облегчения смачивания ткани. Когда ткань достаточно пропиталась, на панель помещали вес 155 кг, эквивалентный давлению 0,1 бар, и затем оставляли на 24 часа для затвердевания и отверждения. После того, как панели были достаточно отверждены, вес был снят, и панель поместили в печь при 50 ° C, чтобы ускорить заключительную часть отверждения.Образцы были прямоугольными, 25 мм × 250 мм с толщиной, определяемой толщиной ткани и соотношением волокна к смоле приблизительно 4,75 мм. Образцы были вырезаны с помощью настольной пилы.

Метод испытаний

Испытания на растяжение проводились в соответствии с ASTM D3039 / ISO 527-4. Были испытаны пять образцов на растяжение при скорости ползуна 2 мм / мин. Образцы закрывали с помощью наждачной бумаги с зернистостью 120, которую разрезали на 25 мм 2 квадратов, квадраты помещали между губками и образцами, покрывая всю зону захвата, стороной с зернистостью, обращенной к образцу.Проскальзывание образца проверяли, останавливая первое испытание до разрушения и измеряя площадь образца в зажимах.

Результаты

Результаты для 5 образцов, включая кевларовый материал, и их среднее значение можно найти в таблице 1 ниже.

ТАБЛИЦА 1 Результаты испытаний на растяжение Предел прочности на растяжение Образец Модуль упругости (МПа) Прочность (МПа) Время до разрыва (с) 18042.91235.25335.527768.23229.92351.037292.71199.02333.347336.256750.81183.88280.0Среднее 7438.69210.57321.2

Расширение выборки при отказе было минимальным, при этом основным режимом отказа был отказ волокна.

Те же тесты были проведены без материала кевлара, присутствующего в тканом материале из электронного стекла, то есть с тканью из чистого электронного стекла для тканого материала, и сравнения двух тканей, которые были протестированы, показаны в таблице 2. ниже.

ТАБЛИЦА 2 Результаты сравнительных испытаний на растяжение Кевларовое трикотажное стекло Модуль Юнга (МПа) 7438.691864,58Предел прочности на разрыв (МПа) 210,5776,65 Удлинение при разрыве (мм) 11,2522,5

Как видно, включение кевларовых материалов значительно улучшает характеристики, обеспечивая примерно в 4 раза модуль Юнга. Предел прочности на разрыв примерно в 2,75 раза выше для материала, включая кевлар. Как также можно видеть, удлинение при разрыве составляет половину для материала, включающего кевлар, по сравнению с материалом, включающим только волокна E-стекла.

Хотя изобретение было описано выше со ссылкой на один или несколько предпочтительных вариантов осуществления, следует понимать, что могут быть внесены различные изменения или модификации без выхода за пределы объема изобретения, определенного в прилагаемой формуле изобретения.

Что такое Caisson Construction?

Если у вас есть строительный проект на воде или в воде, вам понадобится кессон. Давайте немного подробнее рассмотрим, почему строительство кессонов так важно.

Что такое кессонная конструкция?

Кессон — это водонепроницаемая конструкция, которая используется как «анкер» для фундамента. Подумайте об этом так: вам нужно построить пирс. Этот пирс может быть плавучим или фиксированным. Если это стационарный пирс, вы будете использовать кессон в качестве основы конструкции на дне водоема.

Зачем вам кессон?

Кессон может быть важным компонентом любого строительного проекта, поскольку он обеспечивает устойчивость. Там, где земля может и будет сдвигаться под весом новой конструкции, можно использовать кессон для равномерного распределения нагрузки. Это помогает зданию не оседать по-разному в зависимости от того, как колеблется почва под ним, а вместо этого обеспечивает ровную «подушку».

Из чего сделаны кессоны?

Кессоны обычно строятся из бетона, стали или дерева.Как и в любом строительном проекте, материал, который будет использоваться, будет зависеть от функции кессона и типа возводимого кессона.

Какие типы кессонов бывают?

Есть несколько типов кессонов.

Пневматические кессоны имеют встроенную систему сжатого воздуха, так что они не пропускают воду во время установки.

На противоположной стороне у нас есть ящики-кессоны, которые вы можете ожидать — водонепроницаемые ящики с открытым верхом, которые могут принимать пирс, когда он находится на месте.

Открытые кессоны лучше всего использовать на участках с мягкой глиной и минимальной вероятностью появления препятствий. Открытые кессоны не имеют ни верха, ни дна.

Вынутые кессоны — это просто кессоны, которые используются внутри раскопанной рабочей площадки.

Также известный как плавучий док, плавучий кессон играет важную роль в портах и ​​гаванях, поскольку может удовлетворить потребности, которые не всегда можно предсказать. Плавучие кессоны могут быть изготовлены заранее и по существу переведены в «резервный режим» для использования по мере необходимости.

Какие проблемы возникают при использовании кессонной конструкции?

Некоторые работы нужно будет выполнять под водой, что требует особого набора навыков. Найти необходимую инспекционную группу может быть сложно.

Процесс строительства кессона требует особого внимания. На месте потребуются подготовленные дайверы.

Каковы преимущества строительства кессона?

  • Эффективен даже на большой глубине.
  • Затраты на строительство ниже альтернатив.
  • Может легко адаптироваться к окружающей среде.
  • Обеспечивает высокую грузоподъемность.

Кессонная установка

Есть несколько способов установки кессона. Некоторые из них собираются и устанавливаются на месте, в то время как другие могут быть построены за пределами площадки, а затем перемещены (как правило, перемещены) на место их установки.

Размещение и тип кессона диктуют, как следует обращаться с установкой. Иногда место размещения необходимо заранее подготовить. Это когда сооружается перемычка.

Коффердам иногда используется как способ расчистить территорию, чтобы можно было установить кессон. Коффердам — ​​это, по сути, пара плотин, расположенных по разные стороны друг от друга.

Их цель — перекрыть подачу воды в определенную область и, в свою очередь, создать сухое пространство. Это временные конструкции, построенные для оказания помощи, а не для использования в качестве долгосрочного решения.

Теперь вы, надеюсь, лучше понимаете, как кессон можно использовать в строительстве в качестве важного строительного блока.Надеюсь, вы также понимаете, насколько важно, чтобы эти кессоны были построены и установлены опытной командой

.

Weinstein Модернизация | Кессон для проектирования и бурения Кессоны

Кессонно-кессонное бурение в Лос-Анджелесе, SFV, OC и Ventura

Weinstein Retrofitting Systems поставляет кессоны и профилированные балки для домов и коммерческой недвижимости на протяжении более трех десятилетий. Имея множество применений, от опор для фундаментов высотных многоквартирных домов, стабилизации домов на склоне холма до подпорных стен, кессоны являются идеальным способом защитить ваши инвестиции в условиях большой нагрузки.

Мы являемся экспертами в области фундаментов и структурной поддержки. Мы сэкономим вам время, энергию, нервы и стресс, связанные с планированием, проектированием, проектированием и завершением всех проектов, больших * или малых. Мы завершаем каждый проект кессона с апломбом и предоставляем вам самые желаемые результаты. Мы эксперты фонда №1 в Южной Калифорнии!

* Коммерческие компании или агенты могут связываться с нами для обсуждения крупных коммерческих проектов, таких как мосты, переходы, автострады или любые другие возможности кессонного бурения и применения.

Что такое кессоны?

Кессоны — это опоры глубокого фундамента, которые сооружаются путем помещения свежего бетона и арматурной стали в просверленную шахту. Эти железобетонные сваи закладываются в отверстия заданного диаметра и глубины, пробуренные в почве и скале до желаемого несущего пласта.

Кессоны

, способные выдерживать высокие сосредоточенные нагрузки, обычно используются для установки опор мостов, подземных переходов, структурных опор, а также для предотвращения скольжения.Кессоны рассматриваются как надежное, универсальное и экономичное решение для поддержки фундамента.

Кессонирование — это процесс просверливания круглых отверстий размером 24 ″ -36 ″ в земле до самой коренной породы, который используется для предотвращения проседания дома, особенно домов на холмах.

Департамент строительства и безопасности Лос-Анджелеса требует, чтобы кессоны были частью нового строительства и / или пристройки дома на холмах или на поверхностях, где это рекомендовано инженерами-грунтовиками.

Бурение кессонов для фундаментов обычно требует использования профильных балок: бетонных балок, которые соединяют кессоны друг с другом и удерживают их на месте.Их закладывают в землю с помощью арматуры или арматуры, а затем заливают бетоном. У балок есть несколько других применений, и они очень распространены в кессонах для домов на склоне холма.

Кессоны и поперечные балки для опоры на склоне холма — лучшие защитные меры, которые домовладелец может предпринять, чтобы его или ее дом на склоне холма был стабилизирован и не соскользнул при обрушении оползня.

Бурение на кессоне — трудное дело. При установке кессонов всегда выбирайте подходящего подрядчика; всегда ходите со специалистом по кессонам.Это требует больших затрат труда и машин, и подрядчику может потребоваться взломать бетон на узких сторонах домов, чтобы пропустить строительную технику и оборудование. Если сверло не проходит сквозь нее, возможно, придется сломать стену. Если стена расположена слишком близко к стороне дома и к другой стороне дома соседа, может потребоваться специальная вертолетная помощь, хотя это бывает очень редко.

Кессоны требуют особого планирования, проектирования, рабочей силы и материалов

Weinstein Retrofitting Systems — специалисты по кессонному бурению и фундаменту.Мы установили тысячи кессонов в Лос-Анджелес, Сан-Фернандо-Вэлли, округе Ориндж и округе Вентура . Мы являемся лидером в этой области по всей Южной Калифорнии!

Кессоны могут повысить устойчивость вашего дома.

Чтобы определить, нужны ли кессоны вашему дому или собственности, один из наших инспекторов выезжает на объект, оценивает территорию, снимает измерения и фотографирует, а также проведет вас через процесс того, что происходит на месте, если необходимы кессоны, и представление о том, как работа будет происходить в этом конкретном месте.Каждый дом или собственность уникальны, поэтому каждое посещение также будет уникальным. После того, как будет проведено первоначальное обследование участка, решение, предоставленное каждому домовладельцу, также будет уникальным. Наши проверки бесплатны и не являются обязательными.

Кессоны также могут использоваться в строительстве подпорных стен из торкретбетона, чтобы удерживать грунт от сползания на склоны. Они чрезвычайно прочные и почти полностью непроницаемые. Их функция — выдерживать экстремальные нагрузки.

Weinstein Retrofitting Systems обладает опытом, кадрами и выдающимися инженерами, чтобы предоставить вам лучшие решения для кессонов в Лос-Анджелес, Малибу, Голливуд, Уиттиер, Лонг-Бич, Глендейл и Бербанк .

Если у вас есть собственность на склоне холма, или если состояние почвы или какие-либо другие обстоятельства создали необходимость в кессонах, тогда Weinstein Retrofitting Systems может вам помочь.

Ремонт фундамента

Лос-Анджелес | Высококачественные кессоны и балки класса

LARC Foundation Works предоставляет кессоны и профилированные балки для жилой и коммерческой недвижимости в Лос-Анджелесе, штат Калифорния. Кессоны и профилированные балки чаще всего используются для стабилизации дома на склоне холма или для поддержки подпорных стен.Они часто являются идеальным способом защитить вашу собственность, когда другая система фундамента неадекватна.

Что такое кессоны и продольные балки?

Кессоны и опорные балки — это системы опор фундамента, построенные путем помещения свежего бетона и армированной стали (арматуры) в глубокое просверленное отверстие шахты. Эти железобетонные сваи закладываются в отверстия, просверленные сквозь слои почвы и породы до желаемой коренной породы.

Это постоянное основание позволяет вести земляные работы внутри, будучи погруженным на место, а также обеспечивает защиту рабочих от давления воды и обрушения почвы.

Термин «кессон» относится к широкому спектру фундаментных конструкций. Кессоны могут быть открытого, пневматического или плавающего типа; глубокий или неглубокий; большой или маленький; и круглого, квадратного или прямоугольного сечения. Стены кессона могут быть деревянными, стальными или бетонными.

Большие кессоны используются в фундаментах таких сооружений, как опоры мостов и глубоководные причалы. Малогабаритные кессоны используются поодиночке или группами для перевозки таких грузов, как колонны зданий. Кессоны используются там, где они представляют собой наиболее реальный способ преодоления препятствий, когда почва не может быть удалена от дна.

Зачем нужен ремонт фундамента Кессона?

Требования к строительству и безопасности требуют, чтобы кессоны и профилированные балки являлись частью нового строительства, пристройки или, в любом случае, это рекомендовано инженерами-строителями или грунтовыми инженерами. Кессоны и поперечные балки способны выдерживать высокие сосредоточенные нагрузки и обычно используются для установки опор мостов, подземных переходов, структурных опор, а также для предотвращения скольжения в жилых домах. Кессоны считаются надежным, универсальным и экономичным решением для поддержки фундамента в Лос-Анджелесе, Калифорния.Кессонные работы — это процесс бурения круглых отверстий диаметром 24 дюйма + в земле до слоя коренных пород, который особенно важен для домов, расположенных на холмах или нестабильных почвах, во избежание оседания дома. Если вам требуются кессоны и профилированные балки из-за проблемных почвенных условий или вы владеете земельным участком на склоне холма, LARC может вам помочь.

Фундамент

Caisson — Типы, конструкция и преимущества Caisson

🕑 Время чтения: 1 минута

Что такое Фонд Кессон ? Кессонный фундамент , также называемый фундаментом пирса, представляет собой водонепроницаемую подпорную конструкцию, используемую в качестве опоры моста, при строительстве бетонной плотины или для ремонта судов.Это сборный полый ящик или цилиндр, погруженный в землю на некоторую желаемую глубину и затем заполненный бетоном, образуя фундамент. Фундамент C aisson Чаще всего используется при строительстве опор мостов и других конструкций, требующих фундамента под реками и другими водоемами. Это связано с тем, что кессоны можно спустить на строительную площадку и поставить на место. Фундаменты из кессона по форме похожи на свайные, но устанавливаются другим способом.Он используется, когда грунт с достаточной несущей способностью находится под поверхностными слоями слабых материалов, таких как насыпь или торф. Это форма глубокого фундамента, который сооружается над уровнем земли, а затем опускается до необходимого уровня путем выемки грунта или выемки грунта изнутри кессона. Кессоны (также иногда называемые «опорами») создаются путем создания глубокого отверстия в земле и последующего заполнения его бетоном. Иногда используется стальная арматура для части длины кессона.Кессоны бурятся либо в коренной породе (так называемые «кессоны скал»), либо глубоко в нижележащих слоях грунта, если инженер-геотехник считает, что грунт пригоден для несения строительной нагрузки. Когда кессоны опираются на грунт, их обычно «опускают» снизу, чтобы распределить нагрузку на более широкую площадь. Для удаления грунта для этих «кессонов» используются специальные буровые коронки. Фундаменты кессона несут строительные нагрузки на своих нижних концах, которые часто имеют форму колокола.

Функции Фонда Кессона Система фундаментов и грунт под зданием препятствуют вертикальному перемещению комплекса.Когда груз ложится на почву, большинство почв оседает. Это создает проблему, когда здание оседает, а коммуникации — нет. Еще более критичным, чем урегулирование, является дифференцированное урегулирование. Это происходит, когда части вашего здания оседают с разной скоростью, что приводит к появлению трещин, некоторые из которых могут повлиять на структурную целостность здания. И наоборот, в некоторых редких случаях почва может набухать, толкая ваше здание вверх и приводя к аналогичным проблемам. Следовательно, фундаментная система должна работать в тандеме с грунтом, чтобы поддерживать здание.

Типы фундаментов кессона
  • Ящик Кессон
  • Кессоны выкопанные
  • Плавучие кессоны
  • Открытый кессон
  • Пневматический кессон
  • Кессоны покрытые брезентом
Ящики-кессоны — это водонепроницаемые ящики, сделанные из тяжелых бревен и открывающиеся сверху. Как правило, их перемещают в подходящее место, а затем устанавливают на место с помощью каменной опоры внутри. Кессоны, обнаруженные при раскопках. — это, как следует из названия, кессоны, расположенные внутри раскопок.Обычно они имеют цилиндрическую форму и затем заполняются бетоном. Плавучие кессоны также известны как плавучие доки и представляют собой сборные коробки с цилиндрическими полостями. Открытый кессон — это небольшие коффердамы, которые устанавливаются, а затем откачиваются и заполняются бетоном. Обычно они используются при формировании пирса. Пневматические кессоны — это большие водонепроницаемые коробки или цилиндры, которые в основном используются для строительства под водой.

Преимущества и недостатки кессонов:

Преимущества кессонов:

  • Экономика
  • Минимизирует потребность в заглушках
  • Немного меньше шума и меньше вибраций
  • Легко адаптируется к различным условиям на объекте
  • Высокая осевая и боковая нагрузка

Недостатки кессонов:

  • Чрезвычайно чувствителен к строительным процедурам
  • Не подходит для загрязненных участков
  • Отсутствие строительной экспертизы
  • Отсутствие квалифицированных инспекторов

Фундамент пробуренной опоры Просверленная опора — это система глубокого фундамента, которая сооружается путем помещения свежего бетона и арматурной стали в просверленную шахту.Вал строится роторным способом с использованием автономной буровой установки или буровой установки, смонтированной на кране. Яму продвигают через грунт или скалу к желаемому несущему пласту. Временные или постоянные стальные кожухи могут использоваться для поддержания боковых сторон пробуренной котлованы, если обрушенные грунты или проникновение воды становятся проблемой. Просверленные валы можно использовать для выдерживания высоких осевых и поперечных нагрузок. Типичный диаметр вала составляет от 18 до 144 дюймов. Пробуренные стволы (также называемые кессонами, пробуренными опорами или буронабивными сваями) зарекомендовали себя как экономичная, превосходная по своим характеристикам система глубокого фундамента, которая используется во всем мире.Обычно они используются для мостов и крупных конструкций, где главными факторами являются большие нагрузки и поперечное сопротивление.

Бетонные кессоны Отверстия диаметром 10 или 12 дюймов просверливаются в земле и закладываются в коренную породу от 3 до 4 футов. Обычно используется в качестве структурной опоры для фундаментной стены, крыльца, террасы, монопоста или другой конструкции. Две или более «палочек» арматурных стержней (арматурных стержней) вставляются и проходят по всей длине отверстия, а затем заливается бетон в отверстие кессона.Кессон предназначен для опоры на нижележащий пласт скальной породы или удовлетворительного грунта и используется при наличии неудовлетворительного грунта.

Процесс строительства кессона
  • После некоторых начальных формовочных работ и заливки бетона режущая кромка перемещается на волнорез на буксирном судне и закрепляется на направляющей кессона . Бетон укладывается (заливается) в стальные формы, возведенные по периметру бокса. При каждой укладке бетона ящик становится тяжелее и опускается в воду по направляющей кессона.
  • Формы также строятся внутри коробки вокруг воздушных куполов , а между ними закладывается бетон. Образовавшиеся открытые трубы над воздушными куполами называются дноуглубительными колодцами .
  • Когда кессон наконец касается дна реки, воздушные купола снимаются, и земля выкапывается через длинные трубы земснаряда, как показано на анимации ниже. Кессон опускается в дно реки. Земляные работы продолжаются до тех пор, пока кессон не опустится на заданную глубину.
  • В качестве последнего шага бетон кладется (заливается) на дно 30 футов полых колодцев земснаряда, и верхние части заделываются.

Скины с прямым валом (кессоны)
  • Используется в почвах со средним и высоким набуханием. (Это одна из наиболее эффективных конструкций фундаментов для использования на участках с обширным грунтом.)
  • Цель состоит в том, чтобы достичь необходимого проникновения в зону, где сезонные колебания влажности незначительны или отсутствуют вовсе.Текущий стандарт ухода в этом районе — минимальное проникновение в основание на 6 футов и минимальная длина 16 футов. Собственные нагрузки должны быть максимально высокими. Эта конструкция требует относительно длинных пролетов между опорами и большего количества арматурной балки.
  • Кессоны в коренные породы
  • Фрикционные опоры в жесткие глины
  • Стойки с концевым подшипником
  • Соответствующие пустоты — Должны быть выполнены из пустотелого материала соответствующей прочности и толщины
Рис: Серия 1.Панели мембранной стены толщиной 2 метра были соединены в кессонную шахту диаметром 24 метра. Четыре из этих кессонов были построены, чтобы обеспечить прочную основу для фундамента основной конструкции башни здания. На фото показаны земляные работы с использованием типовых землеройных машин внутри одной из шахт кессона. Подробнее: Плавучие плоты или фундаменты с пустотелым корпусом или плавучие фундаменты в строительстве Как защитить фундаментные конструкции от почв и грунтовых вод? Факторы, влияющие на выбор фундамента под здания Типы глубоких фундаментов, используемых в строительстве, и их использование Типы оснований зданий и их использование в строительстве .

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
