устройство и ремонт своими руками (+ видео)

Краны с одним рычагом стремительно вытесняют традиционные вентильные устройства в квартирах и домах. Но как ни удобна такая современная сантехника, периодически она выходит из строя по самым разным причинам.

Чтобы не тратиться каждый раз на покупку нового крана, имеет смысл разобраться с причинами поломок и освоить самостоятельный ремонт однорычажного смесителя.

Содержание статьи:

Особенности устройства таких приборов

Шаровый, однорычажный, джойстиковый, шарнирный – все это названия смесителя, который управляется только одним рычагом. Использовать такой кран просто и удобно: движение рычага по вертикали регулирует величину потока воды, а поворотом по горизонтали устанавливают подходящую температуру.

Эта схема позволяет понять принцип работы однорычажного смесителя: изменение размеров отверстия для горячей, холодной и смешанной воды позволяет регулировать ее температуру и напор всего парой движений

Внутреннее устройство однорычажных смесителей обычно бывает двух типов: шаровый механизм или керамический картридж. Центром конструкции шарового механизма является круглая смесительная камера. Она выглядит как полый металлический шарик, в котором проделаны три отверстия.

В одно из отверстий поступает холодная вода, а в другое отверстие – горячая. Внутри камеры потоки смешиваются и затем поступают на третье отверстие, которое соединено с изливом смесителя. Управляющий рычаг передвигает шарик таким образом, чтобы регулировать просветы в этих отверстиях, т.е. изменять количество горячей и холодной воды, поступающей в смесительную камеру, и размеры исходящего потока.

Керамический картридж состоит из двух или трех пластин. В нижней части, как и в шаровом смесителе, имеются три отверстия с точно такими же функциями: горячая вода, холодная вода, смешанный поток. А вот смешивание горячей и холодной воды выполняется в верхней части устройства.

Работают смесители обоих типов примерно одинаково, но вот на условия эксплуатации реагируют по-разному. Например, в керамическом картридже практически никогда не скапливается известняковый налет. Дело в том, что пластины в таком устройстве притерты друг к другу очень плотно, размер зазора сопоставим с параметрами молекулы.

На этой схеме подробно представлено устройство шарового однорычажного крана. Информация об отдельных элементах устройства помогает понять порядок его разборки и сборки

Но вот с песком и прочими механическими загрязнениями керамика “не дружит”. Небольшая песчинка, попавшая в полость смесителя, может привести к сколу на керамических элементах, и весь картридж придется заменить. Металлическому шарику песок практически не страшен, но для налета здесь почти нет никаких препятствий.

Слабое место однорычажных смесителей – резиновые прокладки. При любом раскладе эти элементы придется заменять не реже, чем каждые два года. Некоторые покупатели сетуют не проблемы с точностью настройки температуры. Это характерная особенность недорогих моделей с малым углом регулировки. Такие устройства и ломаются значительно чаще.

Как разобрать однорычажный кран?

Очень часто проблемы с такими смесителями возникают из-за поломки их внутреннего механизма. Алгоритм действий в этом случае довольно прост: кран необходимо разобрать, вынуть испорченный механизм, заменить его новым, исправным элементом, собрать устройство в обратном порядке.

На этой схеме подробно представлен порядок разборки однорычажного смесителя с керамическим картриджем. Для проведения работ понадобится только отвертка и разводной ключ

Это не слишком сложная процедура, но все операции следует выполнять очень внимательно и аккуратно. Сначала, конечно же, нужно перекрыть трубы холодной и горячей воды, ведущие к смесителю. Чтобы разобрать шаровой кран, необходимо:

• С помощью отвертки снять декоративную заглушку.
• Открутить и убрать фиксирующий винт.
• Открутить и снять декоративную гайку, которая выполняет роль крышки корпуса смесителя.
• Открутить гайку, удерживающую в правильном положении механизм смесителя.
• Вынуть из корпуса крана картридж или шаровый механизм.

Чтобы снять декоративную заглушку, используют обычную отвертку. Действовать следует аккуратно, чтобы не повредить элемент. Чтобы открутить фиксирующий винт ручки смесителя, можно использовать шестигранник. В некоторых моделях ручка прилегает довольно плотно. Ее можно поддеть концом отвертки.

Крышка смесителя с рычагом иногда прилегает очень плотно, чтобы ее снять, можно использловать отвертку. Работы следует проводить аккуратно, чтобы не поцарапать корпус

Крышку корпуса смесителя не сложно снять руками без помощи специальных инструментов. А вот фиксирующую гайку внутри смесителя удобнее откручивать разводным ключом. После этого вынуть внутренний механизм крана будет не сложно.

Следует помнить, что размеры этих элементов варьируются в довольно широком диапазоне. Высота штока может существенно отличаться, как и диаметр картриджа. Встречаются также различные варианты посадочной части механизма. Поэтому опытные мастера редко приобретают новый картридж заранее.

Гайку, которая фиксирует положение керамического картриджа внутри смесителя, следует аккуратно открутить с помощью обычного или разводного ключа

Гораздо эффективнее будет приостановить ремонтные работы на этом этапе, взять испорченную “начинку” однорычажного крана и отправиться с ней в магазин сантехники, чтобы купить точно такой же по размерам и устройству элемент.

В силу конструктивных особенностей механизма его нельзя каким-то образом подогнать или приспособить, нужно точное совпадение всех параметров.

Не все керамические картриджи имеют одинаковые размеры и конфигурацию. Чтобы правильно выбрать подходящее устройство, нужно взять испорченный картридж в магазин сантехники

После приобретения нового картриджа все работы выполняют в обратном порядке: устанавливают картридж, надевают сверху регулировочный шток, фиксируют его винтом и закрывают его декоративной заглушкой. На заглушке обычно обозначено направление вращения для холодной и горячей воды, этот момент нужно учесть во время установки.

Если керамический картридж однорычажного смесителя оказался засоренным или испорченным, его просто следует заменить новым элементом, промывка обычно не помогает

При монтаже шарового механизма неопытные сантехники иногда путают расположение отверстий и ставят механизм неправильно. В результате и работать после установки такой механизм будет некорректно. Поэтому после разборки крана следует внимательно осмотреть шарик и запомнить его правильное положение, чтобы в дальнейшем действовать правильно.

По окончании ремонта крана однорычажного смесителя холодную и горячую воду снова подключают и проверяют качество работы отремонтированного прибора. Если при этом по-прежнему наблюдаются какие-то проблемы, возможно, картридж установлен неправильно или в смесителе имеются какие-то дополнительные поломки. Подробно процесс ремонта устройств этого типа рассмотрен в следующем видеоматериале:

Обзор распространенных поломок

Замена картриджа или шарового механизма – это только один способ отремонтировать однорычажный кран. Существуют и другие поломки устройств этого типа, для устранения которых понадобятся разные средства и методы. Самыми распространенными проблемами, связанными с джойстиковыми смесителями, считаются:

• треснувший корпус устройства;
• засорившийся аэратор;
• проблемы с подающими трубами или гибким шлангом;
• неправильное положение или износ резиновых прокладок;
• подтекание воды через лейку душа;
• неполадки с переключателем потока на душевой шланг.

Обычно диагностировать проблему относительно не сложно, поскольку каждой ситуации соответствуют характерные симптомы. Иногда приходится одновременно устранять несколько поломок. Это обычно происходит при использовании некачественной сантехники или несоблюдении условий эксплуатации смесителя, что приводит к повышенным нагрузкам.

Трещина в корпусе устройства

Если из-под смесителя вытекает вода, высока вероятность, что его корпус где-то треснул или прохудился. Такая ситуация может возникнуть внезапно, например, если на смеситель случайно уронили какой-то тяжелый предмет. Иногда зазоры возникают постепенно, под влиянием воздействия воды в течение длительного времени.

В любом случае полностью устранить такую поломку практически невозможно. Самый надежный способ ремонта состоит в полной замене корпуса устройства, но обычно старый смеситель просто демонтируют и устанавливают новую модель. В качестве временной меры используют герметик.

Обычно трещину просто замазывают сверху подходящим составом, например, “холодной сваркой”. Перед началом работ следует изучить инструкцию по использованию герметика, и точно соблюсти рекомендации изготовителя. Но выглядеть смеситель, отремонтированный такими методами, будет весьма непрезентабельно. Со временем герметик раскрошится, повторять ремонт придется снова и снова. Поэтому после заделки трещины следует сразу же запланировать покупку и установку нового смесителя.

Замена изношенной прокладки

Если смеситель протекает снизу, а его корпус не имеет трещин, возможно, износились прокладки между краном и гибкими водопроводными шлангами. Эту проблему устранить относительно не сложно. Для начала следует перекрыть поступление горячей и холодной воды к смесителю.

Если резиновые прокладки под шаровым механизмом смесителя износились или установлены неправильно, кран может сильно шуметь и даже протекать

При этом в самом смесителе все же останется некоторое количество воды. Нужно открыть кран и спустить эту воду. Теперь следует отсоединить шланги, по которым вода поступает в смеситель. Здесь тоже имеются остатки воды, поэтому внизу следует поставить ведро, не помешает и ветошь, чтобы собрать случайно пролитую воду.

Когда гибкие подводы отсоединены, нужно открутить фиксирующую гайку, которая находится под мойкой и удерживает смеситель в правильном положении. Под гайкой и находится прокладка. Если она выглядит изношенной, потрескавшейся или деформированной, скорее всего, это и является причиной течи.

Такие прокладки продаются в любом магазине сантехники или можно вырезать подходящий элемент из куска резины. Перед установкой прокладки рекомендуется очистить место монтажа от скопившихся загрязнений. Затем нужно собрать систему в обратном порядке: затянуть фиксирующую гайку, подключить гибкие подводы, восстановить подачу воды. После этого нужно открыть кран, чтобы проверить работу прибора.

Проблемы с аэратором

Небольшая насадка, надетая на излив смесителя, рассекает поток воды на отдельные струйки и искусственно увеличивает его объем. Отверстия в этой насадке небольшие, если водопроводная вода содержит загрязнения, они могут легко засориться. Иногда проблемы возникают из-за того, что аэратор просто заржавел.

Аэратор – насадка на излив смесителя – может засориться, что приводит к уменьшению потока воды. Помогает решить проблему промывка аэратора или его замена

Характерный признак этой проблемы – снижение напора воды в какой-то одной точке, например, на кухне. В то же время из других кранов вода поступает в прежнем количестве. Если аэратор сняли, и после этого поток воды из смесителя заметно увеличился, то причину поломки можно считать точно установленной.

Решить эту проблему очень просто. Обычно аэратор легко отвинтить от излива. После этого его нужно промыть или удалить загрязнения другим способом. Можно даже установить новый аэратор, если такая возможность имеется. После этого прежний напор воды восстановится. Некоторые отказываются от использования аэратора, но в таком случае пользоваться смесителем будет не так комфортно.

Если засорились трубы

Аэратор в порядке, а напор потока заметно ослабел? Почти наверняка засорились трубы либо гибкие подводы, по которым на смеситель поступает горячая и холодная вода. Эта проблема особенно характерна для старых водопроводных систем с металлическими трубами. В процессе коррозии частички металла скапливаются внутри, уменьшая или полностью перекрывая просвет.

Если гибкие шланги, по которым к смесителю подается холодная и горячая вода, засорились, их нужно снять и прочистить или заменить новыми

Сначала следует перекрыть воду, а затем приступить к устранению поломки. С гибкими шлангами все очень просто. Их нужно снять, промыть, прочистить и установить заново. Если же загрязнения слишком серьезные, можно просто поставить новые шланги. С трубами все немного сложнее. Для их прочистки используют трос-“змейку”.

При этом часть трубы, в которой скопились загрязнения, следует отсоединить от водопроводной системы, а после прочистки – установить на место. Иногда такой участок водопровода заменяют и монтируют новые конструкции. Если трубы старые и загрязняются часто, имеет смысл подумать о модернизации водопроводной системы и установке пластиковых труб, которые гораздо меньше подвержены коррозии, чем металлические конструкции.

Смеситель в ванной комнате

На бортике ванной обычно устанавливают более сложный по конструкции смеситель, чем на кухне, поскольку здесь помимо обычного излива используют лейку для душа. К проблемам, описанным выше, добавляются поломки, связанные с механизмом переключения потока воды с излива на душевую лейку и обратно.

Однорычажный смеситель, предназначенный для установки на бортик ванны, дополнен механизмом переключения потока на душевую лейку. Если прокладки этого механизма изношены, их необходимо заменить

Бывает, что вода понемногу подтекает через лейку душа. Это говорит об износе верхней прокладки устройства. Устранить проблему относительно не сложно. Нужно снять фиксирующую гайку и душевой шланг, который она удерживает. Таким образом будет обеспечен доступ к верхней прокладке.

Этот элемент вынимают и заменяют новым, который можно купить или даже вырезать из резинового полотна, толщина которого составляет около трех-четырех миллиметров. Конечно, место установки новой прокладки следует очистить от накопившихся загрязнений. После ремонта смесителя в ванной комнате душевой шланг устанавливают на место и проверяют работу смесителя.

Но если проблемы возникают с прокладкой, которая расположена в нижней части смесителя, исправить поломку будет немного сложнее. Внешне такая неполадка выражается в том, что рычаг управления лейкой душа не удерживается в правильном положении и опускается, препятствуя переключению воды.

Сначала нужно перекрыть подачу горячей и холодной воды к крану ванной комнаты, затем открутить гайку и снять лейку душа. Затем последовательно демонтируют переходник и излив смесителя. Чтобы добраться до расположенной снизу прокладки, придется вынуть всю “начинку” смесителя. После этого прокладку заменяют и собирают устройство в обратном порядке.

Бывает так, что прокладки не износились, но они не подходят по размеру или установлены неправильно. Это нередкое явление, если прокладки вырезаны вручную. Если при открывании воды смеситель начинает сильно шуметь, имеет смысл проверить состояние прокладок. Обычно их достаточно обрезать или просто немного изменить их положение. Если прокладки не виноваты, дополнительный шумовой эффект обычно удается устранить путем установки фильтров.

Как предупредить неисправности?

Состояние смесителя и срок его службы зависит от нескольких факторов:

• качества водопроводной воды;
• правильного монтажа системы водопровода,;
• качества конкретной модели смесителя.

Недорогие смесители могут выглядеть привлекательно, но срок их эксплуатации невелик. Корпус и внутренний механизм, выполненный из некачественных материалов, выходит из строя быстро и часто. Качество воды и устройство водопроводной системы – взаимозависимые факторы. Как только огрехи в монтаже труб становятся очевидными, их необходимо немедленно устранить.

Наличие фильтров грубой очистки может заметно увеличить срок эксплуатации однорычажного смесителя. Не стоит пренебрегать этим полезным устройством. Жесткость воды необходимо учитывать еще на этапе покупки прибора. На упаковке и/или в паспорте смесителя указано, на какую жесткость воды рассчитано изделие. Следует соотнести эти данные со сведениями о качестве воды в собственном доме.

Аэратор – еще один полезный фактор, способный положительно повлиять на состояние смесителя. Устройство рассекает поток воды на отдельные струи, что визуально увеличивает объем потока. Это позволяет уменьшить количество воды, поступающее через смеситель, что приводит к экономии воды и ресурса устройства.

Ремонт смесителя для кухни однорычажного: пошаговая инструкция

Смесители используются не только в кухнях, но и в ванных и туалетных комнатах. Если раньше отличие состояло в отсутствии у кухонных агрегатов душа, то сегодня в реализации есть смесители с душем и для кухни. Они не только облегчают процесс мытья посуды, но и решают проблемы с набором воды в большие емкости, которые нельзя поставить в мойку. Сделать ремонт кранов без знаний их устройства невозможно. Такие действия чаще всего становятся причиной полной поломки смесителей, когда вместо дешевого ремонта придется делать дорогостоящую замену.

Но и это еще не все проблемы. Бывают ситуации, когда небольшие протечки после неправильного вмешательства превращаются в большую течь, угрожающую затоплением квартиры. Следует знать, что довольно часто для центральных кранов используются дешевые китайские поделки. Они постепенно окисляются, что значительно усложняет процесс открытия/закрытия. Корпус крана изготовлен из сплава силумина, который даже при относительно небольших усилиях может треснуть, и проблема из вашей личной становится общедомовой. В связи с этим настоятельно советуем изучить технические особенности строения смесителей и только потом приступать к ремонту.

Ремонт смесителя для кухни своими руками однорычажного

Типы однорычажных смесителей

На рынке имеется два типа смесителей: шаровые и картриджные. Одни из них получили большое распространение, вторые встречаются реже. Причина – невысокие показатели долговечности.

Таблица. Виды однорычажных смесителей

Тип смесителя	Конструкционные отличия и главные эксплуатационные характеристики
Картриджный	Очень надежные современные устройства для смешивания и подачи воды одним рычагом управления. Есть варианты изготовления картриджей из пластика и керамики, вторые отличаются повышенными показателями прочности и надежности. Картридж – набор специальных пластин, уплотнителей и поворотных элементов, собранных в одном корпусе. Все детали приводятся в действие рычагом. От его положения зависит не только процентное соотношение тепой и горячей воды, но и общая сила потока. Картридж в нижней части имеет три отверстия с резиновыми уплотнителями. Одно отверстие выходное и связано с носиком, два других присоединяются к трубопроводам холодной и горячей воды. При желании картриджи можно самостоятельно разобрать, но деталей к ним купить почти невозможно. Правда некоторые из износившихся можно отреставрировать, хотя для этого потребуется много времени и специальные знания. Работать такой картридж будет намного меньше времени, чем новый. На практике обычный ремонт чаще всего заканчивается заменой элемента.
Шаровой	Внутри смесителя находится металлический или пластиковый шар с отверстиями для направления воды в носик крана. Два отверстия для входа и один для выхода. Регулировка осуществляется за счет изменения сечения отверстий. В механике существует правило: чем меньше деталей – тем надежнее механизм. Шаровой кран не отвечает этому правилу. Несмотря на то что у него намного меньше составных частей, чем у картриджного, надежность функционирования устройства значительно ниже. Дело в том, что поверхность шара имеет очень сложную геометрию, сальники с ней не могут обеспечивать надлежащую надежность герметизации.

Каждый смеситель должен иметь инструкцию с чертежом всех составных частей. Перед разборкой надо внимательно ее изучить, понять принцип крепления деталей, очередность их сборки и разборки. Чаще всего ремонт потребует ревизии состояния внутренних частей, а для этого придется их доставать из корпуса.

Устройство однорычажного смесителя

Цены на различные виды смесителей для кухни

Смесители для кухни

Перечень необходимых инструментов

Смесители довольно простые устройства, для выполнения ремонтных работ требуется минимальный набор инструментов, он должен бы в каждом доме.

1. Разводной гаечный ключ. С ним не очень удобно работать, зато он один может заменить несколько рожковых. Неопытный слесарь на глаз не в состоянии определить размер гайки, для ее откручивания придется перепробовать несколько рожковых ключей. Еще одна проблема – в реализации есть смесители с гайками отечественных и международных стандартов, а они неодинаковы. К примеру, по нашим стандартам нет гаек на 15 мм, 18 мм, 20 мм, а по международным нет гаек на 14 мм, 17 мм, 19 мм. Разница между ними всего один миллиметр, раз они выдерживают похожие нагрузки, то и устанавливаются в одинаковых местах. Разводной ключ откручивает любые, нет надобности покупать два набора ключей и постоянно пробовать по несколько штук на одну гайку.

   Разводной ключ существенно упрощает процесс разборки и сборки смесителя

2. Шестигранные ключи. Такие болтики устанавливаются и на отечественных, и на импортных смесителях. Размеры шестигранника в пределах 2–4 мм, желательно иметь набор — он небольшой и стоит немного. Если у вас его нет, то настоятельно советуем приобрести. Такие ключи теперь используются для разборки многих бытовых приборов.

   Набор шестигранных ключей

3. Отвертки. Надо иметь плоские и под звездочку, размеры средние.

   Желательно иметь отвертку с набором насадок

   Цены на аккумуляторные отвертки

   Аккумуляторная отвертка

4. Пассатижи. Это по-настоящему универсальный инструмент, используется для выполнения различных операций.

   Пассатижи должны быть у каждого домашнего мастера

5. Переносной фонарик. Смесители устанавливаются на мойках, большая часть креплений располагается в нижней части тумбочки. Здесь всегда недостаточное освещение, работать в таких условиях очень сложно. Фонарик позволяет без проблем находить мелкие метизы в удаленных местах под мойкой.

   Фонарик облегчит работу под мойкой и в других недостаточно освещенных местах

Распространенные проблемы со смесителями

Смесители имеют довольно много точек с уплотнителями, течь может появиться в каждой из них. Кроме того, изнашиваются сопряженные трущиеся детали, коррозия разрушает резьбовые соединение и т. д. Из-за плохого качества воды ускоренно выходят из строя целые узлы. Точно узнать причину появления протечки можно лишь после тщательной ревизии состояния всех деталей. Но есть несколько наиболее часто встречающихся протечек.

Протечка у основания смесителя

Вода на полу под смесителем

Актуальная проблема, имеет несколько причин появления.

1. Нарушения герметичности сифона, мест присоединения труб, технологической заглушки и т. д. Нарушения не имеют отношения к смесителю, просто устраняются, работы может делать любой новичок.
2. Протечки в местах присоединения гибких шлангов к корпусу смесителя. Может вызваться тремя причинами: повреждение резинового уплотнителя, ослабление крепления, нарушения герметичности шланга в месте присоединения резьбового штуцера. Для ремонта смеситель можно не снимать, достаточно открутить шланги и выполнить точную диагностику.

Причиной протечек может быть нарушение герметичности шланга

Вода из носика разбрызгивается в разные стороны

 Чаще всего такие проблемы появляются после закупорки сеточки на носике. Она имеет очень маленькие отверстия, которые со временем полностью закрываются твердыми отложениями кальция. Уплотнители не выдерживают повышенного давления, под резьбой появляются протечки. Весь смеситель разбирать нет надобности, открутите и прочистите только сеточку.

Забившийся аэратор является причиной разбрызгивания воды



Очистка аэратора смесителя

Постоянно протекает из-под рычага или носика

Самая сложная проблема, может иметь много вариантов. Для ремонта требуется полностью разобрать смеситель, определить причину появления протечки и устранить ее.

Чтобы устранить проблему, нужно полностью разобрать смеситель

Как видите, большинство проблем со смесителем можно устранить без его демонтажа и полной разборки. Не спешите, внимательно изучайте причину появления проблем.

Важно. Не забываете при выполнении любых работ по ремонту устройств подачи воды обязательно перекрывать центральный кран. Если у вас есть более современная разводка и предусмотрена возможность отключения отдельных помещений или бытовых приборов, то перекрывайте только их.

Пошаговая инструкция ремонта смесителя

Надо иметь в виду, что довольно часто ремонт выполнить сразу не удастся, придется прерывать ремонтные работы для похода в магазины за покупкой запасных частей. Наперед подготовить их нельзя, производители выпускают большое количество различных типов картриджей. Принципиальных отличий между ними не существует, но из-за небольшой разницы в размерах они не взаимозаменяемы. Делается это умышленно. За счет таких особенностей компании стимулируют потребителей не ремонтировать их устройства, а покупать новые. Так компаниям намного выгоднее с экономической точки зрения.

Картриджи имеют определенные отличия между собой

Рассмотрим инструкцию по устранению одной из самых неприятных протечек – из-под поворотного рычага. Такие протечки не только оставляют следы на поверхности корпуса, что намного ухудшает его внешний вид, но и провоцируют большие неприятности. Вода находит щели в местах фиксации крана к мойке и попадает на пол. Протекания длительное время остаются незамеченными, как результат – критическая порча напольных покрытий. Если они, конечно, боятся влаги, а не сделаны из керамической плитки или иных невосприимчивых к воде материалов.

Шаг 1. Достаньте заглушку на рукоятке, она закрывает отверстие и указывает направление движения рукоятки для увеличения подачи холодной и горячей воды. Запомните ее положение, в противном случае привычная регулировка будет давать обратный эффект.

Первой снимают заглушку на смесителе

Шаг 2. Открутите болтик фиксации ручки. Его головка под шестигранный ключик, если его у вас нет, то можно воспользоваться маленькими отвертками из специального набора. Ширина отверстия примерно 3 мм. Болтик откручивается легко, больших усилий прилагать не надо.

Откручивают винт, удерживающий ручку

Практический совет. Ослабляйте фиксатор всего на 1–1,5 оборота, этого вполне достаточно для снятия рычага.

Не выкручивайте его полностью, могут появиться две проблемы.

1. Маленький болтик упадет на пол, найти его потом большая проблема. И это при условии, что пол не имеет щелей, в которые провалится метиз.
2. Резьба под фиксатор расположена в неудобном месте. Для закручивания обратно потребуются время и нервы.

Маленький винт может легко упасть внутрь корпуса

Шаг 3. Открутите верхний декоративный колпак корпуса. Делается это руками, если вам сложно, то подкладывайте сухую тряпочку, она увеличивает коэффициент трения и процесс значительно облегчается.

Снимают верхнюю часть корпуса

Шаг 4. Попробуйте рукой подтянуть прижимную гайку, она сделана из латуни, имеет желтый цвет. Протечки могут появляться из-за того, что резиновые уплотнительные кольца затянуты с недостаточным усилием или ослабли. Если гайка легко повернулась, то сильнее зажмите ее ключом и проверьте герметичность. Все в норме, протечек нет – собирайте обратно смеситель. Если дело не в этом, то надо полностью открутить гайку.

Для снятия прижимной гайки используют разводной ключ

Цены на разводной ключ

Разводной ключ

Шаг 5. Достаньте и осмотрите картридж. Чаще его протечки появляются из-за растрескивания корпуса, для устранения проблемы необходима замена. Корпус трескается по двум причинам. Первая – очень плохой пластик из низкокачественного вторичного сырья, которое дает трещины при малейших нагрузках. Вторая – неопытность сантехника: мастер перестарался и очень сильно зажал картридж, нагрузки настолько большие, что никакой пластик не выдерживает.

Картридж нужно тщательно осмотреть на предмет повреждения корпуса

Эти сведения вам пригодятся при покупке и установке нового элемента.

Шаг 6. Отправляйтесь в специализированный магазин за новым элементом. Для того чтобы не ошибиться при выборе, обязательно возьмите с собой старый картридж, внимательно сравнивайте все параметры: высоту, диаметр, размещение отверстий под холодную и горячую воду, длину штока под поворотный рычаг, размеры стороны квадрата, расположение углубления для болтика крепления. Существует еще один нюанс – в нижней части картриджа есть специальные выступы для фиксации его в заданном положении в корпусе. Сравнивайте и эти элементы, они могут иметь различное расположение.

Новый картридж по форме и размеру должен быть идентичен старому

Важно. Осматривайте картридж в магазине очень внимательно. Если на поверхности обнаружите небольшие углубления и искривления, то это свидетельствует о неравномерной усадке пластмассы во время остывания. Такие негативные изменения происходят только с низкокачественными материалами.

Шаг 7. Поставьте новую деталь в корпус смесителя, проверьте правильность ее положения, выступы на дне должны войти в технологические отверстия в корпусе смесителя. Для проверки немного прокручивайте деталь, она должна зафиксироваться.

Вставляют новый картридж в корпус смесителя

Шаг 8. Закрутите обратно латунную прижимную гайку, не забывайте о вышеописанных рекомендациях.

Ставят обратно прижимную гайку

Шаг 9. Откройте подачу воды и проверьте результаты ремонта. Немного подождите, несколько раз откройте/закройте смеситель.

Проверяют работу смесителя

Если все в норме – закручивайте декоративную крышку, одевайте и фиксируйте ручку. На последнем этапе вставьте цветную заглушку с учетом расположения горячей и холодной воды.

Видео — Ремонт смесителя для кухни своими руками однорычажного

Теперь вы знаете принцип устройства и технологию ремонта смесителей для кухонных моек, это очень важный атрибут для повышения удобства приготовления пищи. Но также важно иметь в кухне оптимальные параметры воздуха, и здесь есть несколько профессиональных секретов. Имея навыки выполнения различных ремонтных работ можно браться за установку вытяжки. На страницах нашего сайта есть подробная пошаговая инструкция, как это делается.

Ремонт однорычажного смесителя для ванной, кухни

Однорычажные смесители привлекают своим лаконичным дизайном и простотой управления потоком воды. Включение воды, изменение ее температуры и напора — все это одним поворотом ручки. Устройства эти надежные, имеют солидный срок службы — на некоторые фирменные дают гарантию 5 лет. Тем не менее ремонт однорычажного смесителя периодически необходим.

Виды однорычажных смесителей и их устройство

Содержание статьи

Несмотря на внешнее сходство поворотные или однорычажные смесители есть двух типов — с картриджем (картриджные) и шаровые — с шариком внутри. Отремонтировать можно любой из них, на для этого надо их сначала разобрать. А чтобы можно было не только разобрать, но и собрать, желательно ознакомиться с внутренним строением каждого.

Дизайн может быть разным, строение остается одинаковым

Картриджный смеситель: строение

Картриджные смесители названы так потому что запорный и регулирующий механизм их упрятан в специальную колбу-картридж. В более дорогих моделях смесителей корпус картриджа сделан из керамики, в более дешевых — из пластика. Чем хороши эти модели — простотой ремонта, но с ними не всегда просто добиться требуемого напора — нужен более жесткий контроль рукоятки. Зато изменять температуру воды очень легко — легким движением руки.

Строение однорычажного крана с картриджем несложно. Если идти сверху-вниз:

• Переключатель с фиксирующим винтом.
• Стопорная (прижимная) гайка.
• Картридж. В нем происходит смешивание потоков воды, это же устройство перекрывает воду.
• Корпус смесителя, в котором имеется «посадочное» место под картридж.
• Крепления, шпильки и прокладки для обеспечения герметичности.
• Излив (гусак). Может быть отдельной частью — в поворотных моделях для кухни или частью корпуса — для моек в ванной.
• Если излив отдельный, снизу еще устанавливаются прокладки и есть еще часть корпуса.

Из чего состоит однорычажный смеситель с картриджем

Сам картридж содержит несколько (обычно 4) керамических или металлических дисков особой формы. К верхнему диску приварен шток. Изменяя положение штока, изменяем положение пластин друг относительно друга, изменяя количество проходящей через отверстия в пластинах воды.

Чтобы работал кран/смеситель нормально, пластины притерты очень плотно. По этой причине картриджные однорычажные смесители очень требовательны к качеству воды. Попадание между пластинами посторонних фрагментов приводит к тому, что кран течет или вообще перестает работать. Чтобы избежать подобного некоторые производители ставят на входящих патрубках фильтры. Но, лучше поставить фильтры на водопроводе и получить чистую воду, которую можно смело подавать на бытовую технику.

Однорычажный шаровый смеситель

Получил свое название из-за элемента, в котором смешивается вода — шарика с полостями. Шар обычно металлический, полый внутри. Наружная его часть отполирована до блеска. В шарике есть три отверстия — два для входа холодной и горячей воды, один — для выхода уже смешанной. К шарику прикреплен шток, который заходит в полость на рукоятке. Этим штоком с жестко прикрепленным шариком и происходит изменение температуры воды, ее напора.

Строение однорычажного смесителя с шаровым механизмом смешения воды

Регулировать параметры таким устройством проще — детали хорошо притерты, двигается рукоятка легко. Смесители с шаровым механизмом менее критичны к наличию механических примесей, но не очень хорошо реагируют на присутствие солей жесткости и излишков железа. Так что для нормальной работы и тут требуется предварительная фильтрация.

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

• Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.
• За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

  Сначала выкручиваем фиксирующий винт

• Теперь тянем вверх рычаг переключения.
• Далее на корпус накручена или просто установлена декоративная шайба. Ее снимаем.
• Откручиваем прижимную гайку. Она имеет большой диаметр, так что может понадобиться разводной ключ или набор рожковых.
• Вынимаем картридж. Осматриваем его.
• Ниже располагаются прокладки, крепления и шпильки. Надо точно запомнить порядок их укладки. Порой имеет значение даже какой стороной они уложены. Потому при разборке будьте внимательны.

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Разбираем и ремонтируем однорычажный шаровый смеситель

Однорычажный шаровый смеситель придумали чуть более 40 лет назад. Конструкция его проста и надежна — ломаться собственно нечему. Если возникают проблемы, то только из-за некачественной воды — частички грязи оседают на резиновых седлах, на которые опирается шарик. Контакт ухудшается, вода просачивается и кран начинает подтекать.

Как разобрать однорычажный шаровый смеситель

Некоторые краны с шаровым механизмом реализованы тоже с картриджем. Только внутри картриджа находятся не пластины, в шарик. Разборка этого типа ничем не отличается от описанного выше. Вся разница скрыта внутри колбы. Есть и краны другого типа. В них запорный шар установлен непосредственно в резиновое гнездо. Тут есть некоторые незначительные отличия.

Рычаг крана снимается точно также — сначала снимаете заглушку, потом выкручиваете шестигранником винт. Тянете рычаг вверх, снимаете его. После действия очень простые и похожие на те, что описаны выше:

• Откручиваем колпачок, желательно руками, так как он обычно из тонкого металла, его легко погнуть.
• Откручиваем прижимную гайку, под ней находится шайба, ее снимаем тоже.
• Открылся доступ к шарику. Тянем за шток, вынимаем шар.
• Под шариком есть два седла, с пружинками чтобы резинки плотнее прижимались к шарику.

Все, разобрали. Далее уже ремонт однорычажного смесителя. По идее, проблема с том, что месте контакта шара и седла накопились отложения. Их надо удалить — аккуратно счищаете, протираете.  Могут быть проблемы с пружинками. На них тоже иногда накапливается грязь, но чаще они просто теряют свою упругость.

Третий источник проблем — сам шарик. Вообще то он должен быть сделан из нержавеющей стали, соответственно, его надо только очистить от отложений. В действительности это не всегда так — появились дешевые краны даже с пластиковыми шариками или из дешевого металла. В этом случае может наблюдаться шелушение поверхности или другие подобные неприятности. Такой запорный элемент нормально работать уже не будет. Его надо заменить. С шариком тоже идете в магазин, подбираете замену подходящего размера. Сборка смесителя в обратной последовательности: пружинки с седла, седла не место, на них шарик и т.д. Собирая всю конструкцию, все тщательно центруйте — перекос приведет к быстрому износу и кран снова потечет.

Ремонт однорычажного смесителя с поворотным изливом

На мойки в кухне или на ванную ставят смесители с поворотным краном-изливом. Периодически течь начинает из-под него. Запорный механизм в данном случае не виноват, просто прокладки потеряли эластичность или высохла смазка.

Ремонт однорычажного смесителя с подвижным изливом

В таком случае разбираете смеситель как описано выше, затем снимаете, потянув вверх излив. Убираете все старые прокладки. Если они прикипели, можно использовать плоскую отвертку или даже лезвие ножа. Вам надо их снять, но они все равно подлежат замене. По снятым прокладкам подбираете новые. Желательно чтобы они были из силикона, не из резины. Силикон более эластичный, дольше сохраняет свои свойства, лучше переносит контакт с водой.

Новые прокладки смазываете сантехнической силиконовой смазкой, устанавливаете на место. Устанавливаете излив на место. Его надо хорошо придавить, чтобы он уперся в накидную гайку на корпусе смесителя. Далее — сборка всего остального механизма.

устройство, принцип работы, как разобрать + рейтинг лучших марок

На протяжение многих десятилетий мойки и умывальники традиционно оснащались кранами с двумя вентилями. Однако в последнее время на кухнях и в ванных все чаще можно увидеть более современный сантехнический аксессуар – однорычажный смеситель, привлекающий практичностью и удобством использования.

Все о выборе рычажного смесительного устройства вы узнаете из предложенной нами статьи. Мы расскажем об его конструктивных особенностях и эксплуатационных преимуществах. Самостоятельные домашние умельцы у нас найдут руководство по разборке и ремонту кухонного смесителя этого типа.

Содержание статьи:

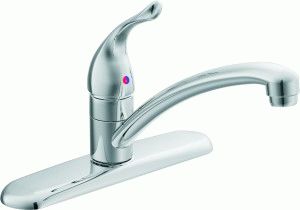

Устройство однорычажных моделей

Отличительной характеристикой этого вида смесителей можно считать рычаг, одновременно выполняющий функции сразу двух головок. С его помощью регулируется температура и напор подаваемой струи.

В первом случае ручка крана передвигается вправо либо влево, во втором – вверх или вниз. Обычно эти процессы совмещаются, позволяя пользователю установить наиболее комфортный для него вариант.

Конструкции однорычажных аксессуаров предельно проста. Обычно такое устройство состоит из следующих частей:

• корпус – может быть выполнен из разных материалов;
• излив – в зависимости от назначения крана он может быть низким, высоким или средней величины;
• переключатель – рычаг, при помощи которого задается температура и сила потока;
• картридж – для регулирования потока воды, являющийся аналогом кран-буксы.

Помимо этого, в одновентильных приборах также применяются служебные элементы, например, прокладки. Часто подобные аксессуары оснащаются также дополнительными узлами, повышающими комфорт в пользовании. Среди них , насыщающие текущую струю воздухом, встроенные дозаторы для моющих средств и многое другое.

Смесители с одним рычагом могут выполняться из разнообразных материалов. Особую популярность получили хромированные модели, но на рынке можно встретить также аксессуары из меди, латуни или имитацию под гранит

Варианты запорных элементов

В моделях с одним рычагом могут применяться два вида узлов, регулирующих ток воды. Рассмотрим их устройство подробнее.

Рычаг с шаровым механизмом

Подобный узел представляет собой шар, выполненный из нержавеющей стали, в котором предусмотрены специальные отверстия и крепежные элементы, при помощи которых гильза с расположенным внутри шариком крепится к конструкции.

При повороте рычага отверстия на шарике смещаются, перекрывая или освобождая путь для движения холодной и горячей воды, благодаря чему регулируется температура и напор потока.

Схематичное изображение однорычажного крана с шаровым функциональным узлом, с подробным освещением всех крепежных, предохранительных и других служебных элементов

Рычажные краны с шаровым механизмом отлично переносят .

Однако у таких моделей есть целый ряд недостатков, к которым относятся:

• относительная дороговизна;
• быстрое скопление накипи на шаровом элементе;
• интенсивный износ резиновых прокладок.
• сложность ремонта, из-за чего часто приходится демонтировать старый и .

Из-за перечисленных минусов смесители подобной конструкции все реже применяются в быту и на производстве. В отличие от них , устанавливаемые перед сантехникой на трубы водоснабжения для управления подачей воды, практически полностью вытеснили вентильные модели.

Дисковые модели кранов

Подобные аксессуары пользуются преимуществом у потребителей и у специалистов. Действующий механизм таких смесителей – керамические дисковые картриджи, аналогичные керамическим дисковым механизмам, которые применяются в двухвентильных устройствах.

Дисковой смеситель, схематичное изображение которого представлено на рисунке, считается более практичной функциональной моделью, поскольку допускает замену картриджа

Внешне этот элемент выглядит как пластиковый цилиндр, обычно синего цвета. Однако под корпусом скрываются две пластины, выполненные из белоснежной, тщательно отшлифованной керамики. Один из этих дисков может перемещаться в зависимости от изменения положения рычага.

Для того чтобы вода поступила в излив, необходимо, чтобы совпали отверстия на верхней и нижней деталях. Если же это не происходит, поток перекрывается и не поступает в кран.

Дисковые модели обладают рядом преимуществ:

• умеренной стоимостью;
• возможностью , что облегчает ремонт;
• несклонностью к образованию накипи, которая почти не скапливается на керамических поверхностях.

Слабое место подобных конструкций – их чувствительность к посторонним включениям в водяном потоке, а также к резким скачкам давления в водосети.

Диски картриджей выполняются из хорошо отшлифованной керамики, благодаря чему гарантируется хорошее прилегание. Срок эксплуатации смесителей во многом зависит от качества этих деталей

Как разобрать одрорычажный прибор?

Для осуществления ремонта моделей с одним запорным механизмом необходимо, в первую очередь, разобрать конструкцию, чтобы достать испорченный элемент. Он заменяется аналогичной новой деталью. осуществляется достаточно легко, однако нужно действовать очень аккуратно.

Разборка дискового изделия

Чтобы осуществить демонтаж аксессуара потребуются набор следующих инструментов – отвертка и ключ-шестигранник.

Применяется такой алгоритм действий:

• Прежде всего необходимо перекрыть трубы с горячей/холодной водой.
• Следует освободиться от заглушки, которая снимается при помощи отвертки.
• Шестигранным ключом выкручивается винтовая деталь, соединяющая рычаг со штоком, где осуществляется регуляция воды.
• Сделав это, можно вручную убрать рычаг крана. После чего необходимо открутить керамическую гайку, а также зажимную гайку, которой крепится верхняя пластина.

Благодаря этому открывается доступ к диску смесителя. Его можно достать, а в образовавшееся пространство вставить новый картридж, при этом нужно следить за правильным положением отверстий на этой детали.

После чего все операции проводятся в обратном порядке. Собрав кран и завершив манипуляции можно включить включить воду, чтобы проверить правильность сборки.

Отправляясь в магазин за новым картриджем, желательно захватить вышедший из строя диск. Модели могут различаться по диаметру имеющихся отверстий и фиксаторам, которые находятся на нижнем крае изделий. Лучше отдать предпочтение картриджам с силиконовой прокладкой, поскольку они лучше сопротивляются воздействию воды

Разборка шарового смесителя

Подобный процесс в выполняется аналогично вышеописанному, но имеются и некоторые нюансы. Прежде всего, нужно также перекрыть воду. После этого, действуя отверткой снимается декоративная заглушка, откручивается фиксирующий винт и убирается гайка, которая удерживает механизм крана в корректном положении.

Стоит иметь в виду, что при серьезной поломке шарового аксессуара придется менять весь смеситель. возможен лишь в том случае, если неполадки вызваны истершейся резиновой прокладкой или засорением крана абразивными материалами.

В некоторых моделях смесителя ручка достаточно плотно прилегает в регулирующему штоку. Чтобы освободить деталь, рекомендуется аккуратно поддеть ее концом отвертки

Постоянно капающая из крана вода обычно свидетельствует о проблемах с прокладкой.

Для решения  вопроса нужно осуществить следующие шаги:

• Как описано выше, выкручивается винт, снимается рычаг.
• Соединение достается из резьбы, после чего винт откручивается отверткой. Если на нем обнаруживается налет, его необходимо осторожно удалить мягкой тряпкой.
• Из конструкции извлекается шар, после чего аккуратно убираются истершиеся прокладки, которые заменяются новыми деталями.
• По завершению процесса шарик вновь ставится на место, а уплотнители прикрепляются при помощи пластмассовой гайки.
• Вновь ставится рычаг, а затем завинчивается винт, фиксирующий эту деталь.

После выполнения этих операций производится проверка крана.

О проблемах с засорением шарового смесителя свидетельствует тонкая струйка воды даже при максимальном напоре крана.

В этом случае нужно действовать по следующей инструкции:

• открутить гайку из излива смесителя;
• вытащить сетку и тщательно промыть ее водой;
• вставить деталь обратно, после чего заново прикрутить гайку.

Если описанные выше манипуляции не помогли решить проблему, необходимо заменить устройство и на кухне или в ванной комнате.

При раскрутке и затягивании фиксирующих гаек требуется соблюдать особую осторожность. Приложив излишние усилия, можно легко повредить элементы

Профилактика поломок однорычажных моделей

Поскольку замена крана обходится достаточно дорого, нужно подумать о несложных профилактических мероприятиях, которые смогут продлить рабочий период этой важной детали.

К ним относятся:

• регулярный осмотр смесителей для выявления малейших признаков протекания;
• установка фильтрующего оборудования для повышения качества воды;
• устранение повышенной влажности в местах размещения сантехники.

Перед самостоятельным монтажом или демонтажем, а уж тем более перед необходимо тщательно изучить и инструкцию и строго соблюдать указания. Все соединительные узлы нужно герметизировать специальными составами или фум-лентой, чтобы избежать протечек.

На состояние крана положительно влияет аэратор, смешивающий воду с воздухом. Если в модели не предусмотрено встроенное устройство, его можно купить отдельно и установить на смеситель

Важно также ответственно подойти к или кухни. При покупке крана лучше избегать силуминовых изделий, сделанных из сплава алюминия с кремнием. Хотя такие модели стоят недорого, они быстро выходят из строя.

Лучше отдать предпочтение моделям из латуни, меди или хромированной стали, произведенным хорошо зарекомендовавшими себя брендами.

Лучшие производители на рынке

Современные однорычажные модели пользуются большой популярностью, поэтому они представлены в коллекциях ведущих фирм, занимающихся выпуском сантехнических аксессуаров. Среди наиболее известных брендов, относящихся к разным ценовым категориям, можно назвать следующие.

GROHE – широкий функционал и высокое качество

Ни один из рейтингов смесителей не обходится без моделей немецкого бренда «Гроэ». Несмотря на довольно высокую стоимость, они заслужили внимание потребителей современным дизайнерским решением, долговечностью и надежностью.

Аксессуары этой марки часто снабжены многими дополнительными опциями, что обеспечивает комфортную эксплуатацию. Среди широкой гаммы однорычажных приборов для кухни пользователи чаще всего отмечают модель Concetto 32663001 с 45-сантиметровым выдвижным изливом, который практически заменяет выдвижную лейку.

В смесителе используется практически бесшумный аэратор и надежный керамический картридж SilkMove. Популярная модель для ванны – кран Euroeco 32743000 с аэратором и специальным регулятором экономии воды.

Для смесителей и других аксессуаров Grohe характерен классический дизайн, благодаря чему они легко вписываются в любой дизайн помещения

LEMARK – оригинальные решения

Чешская фирма «Лемарк» производит преимущественно однорычажные изделия с высоким изливом, которыми удобно пользоваться на кухне. Порой в них предусмотрен также врезной дозатор, куда наливаются жидкие моющие вещества. Модели выпускаются в широком диапазоне оттенков, что позволяет подобрать кран под цвет мойки.

В то же время в каталоге представлены и традиционные хромированные изделия, которые служат универсальным вариантом. В топ лучших моделей по мнению пользователей, вошел кухонный смеситель Comfort LM3061C, а также душевое устройство Pramen LM3318C.

Владельцы этих устройств отмечают впечатляющий дизайн приборов, продуманную конструкцию и высокое качество. Некоторые уверяют, что пользуются аксессуарами «Лемарк» в течение нескольких лет без какого-либо ремонта.

Однорычажные смесители Lemark часто оснащены дополнительными аксессуарами и приспособлениями, например, выдвижной лейкой, что обеспечивает дополнительное удобство в применении

OMOIKIRI – японские технологии

Сантехнические аксессуары японского бренда «Омоикири» производят впечатление неповторимым дизайном, а также высочайшим качеством и долгим сроком службы. На все изделия производитель дает пятилетнюю гарантию. Во многих моделях предусмотрен двойной излив, благодаря которому водопроводная вода подается отдельно от питьевой.

В рейтинг лучших моделей для кухни вошел однорычажный смеситель Tonami-C, выполненный из хромированной латуни, не содержащей свинца. Аксессуар имеет двойной излив с углом поворота 360° и встроенный аэратор. При этом пользователи отмечают надежность и долговечность крана.

Хотя стоимость изделий Omoikiri довольно высока, пользователи считают ее оправданной. Модели отличаются надежностью, долголетней эксплуатацией, а также оригинальным внешним видом

IDDIS – лучший российский производитель

Изделия российской компании пользуются большой популярностью благодаря разнообразному ассортименту и доступной цене. Они также имеют приемлемое качество и при должном уходе могут обойтись без ремонта до 5-7 лет.

Из аксессуаров, заслуживших высокие пользовательские отзывы, можно отметить универсальный однорычажный кран IDDIS Vane VANSBL0i10 с поворотным изливом, выдвижной лейкой с квадратным душем, насадкой-аэратором.

Пользуется популярностью также надежный и простой кухонный смеситель Alborg K56001C. Эту модель из-за невысокого излива лучше использовать в неглубоких мойках.

Модели IDDIS обычно выполнены в классическом дизайне и имеют хромированную поверхность, благодаря чему они отлично сочетаются с распространенными мойками из нержавеющей стали

KAISER – немецкое качество по доступной цене

Под брендом «Кайзер» производится широкий ассортимент смесителей, которые имеют различные виды изливов – выдвижные, стационарные, поворотные, гибкие. Изделия отличаются великолепным внешним видом, при этом их стоимость вполне бюджетна.

Среди представленных моделей пользователи особо отметили кухонный кран Kaiser 13044 с корпусом, выполненным из качественной латуни.

Помимо отличного внешнего вида, этот сантехаксессуар имеет два встроенных аэратора и фильтр для воды. Высокий излив обладает способностью вращаться на 360 градусов, что гарантирует легкий доступ ко всем уголкам мойки.

В каталогах Kaiser представлены не только традиционные хромированные варианты, но также стильные аксессуары, выполненные под бронзу или под гранит

Выводы и полезное видео по теме

В представленном ниже ролике подробно рассказано об устройстве однорычажного смесителя, его разборке и исправлении наиболее часто встречающихся поломок:

Однорычажные краны – современный вид сантехприборов, завоевавший популярность благодаря отличным потребительским свойствам. К числу достоинств таких устройств относится продолжительный период службы и легкость в уходе.

Умение правильно разобрать аксессуар, поможет быстро заменить вышедшую из строя деталь. Благодаря этому продлевается срок эксплуатации дорогостоящего изделия и отпадает необходимость в его замене.

Хотите рассказать о том, как выбирали или ремонтировали однорычажный кран? Есть желание поделиться собственным опытом начинающего сантехника, который может быть полезен посетителям сайта? Пишите, пожалуйста, комментарии, задавайте вопросы, размещайте фото в находящемся ниже блоке.

устройство крана, ремонт однорычажного и шарового, видео

Современные кухонные смесители выпускают нескольких видов, они отличаются конструкцией, удобством пользования и стоимостью. Любая модель со временем нуждается в профилактическом ремонте, связанном с обновлением деталей, для проведения работ своими руками необходимо знать устройство смесителя для кухни.

Для того чтобы сэкономить немалую сумму финансовых средств на вызове сантехника, ремонтируя смеситель самостоятельно, необходимо изучить внутреннее устройство и принцип работы конкретного типа крана. Задача значительно облегчается тем, что все смесительные сантехнические приборы унифицированы, их детали взаимозаменяемы, а конструкцию можно разбить на несколько групп.

Современные кухонные смесители

Устройство двухвентильных смесителей

Двухвентильные смесительные приборы являются классическими образцами, которые морально устарели и в то же время находят определенный спрос у потребителя. Отчасти это из-за низкой стоимости или противоположного желания использовать их как элемент интерьера в стиле ретро.

Принцип работы водопроводных вентильных смесителей состоит в управлении потоком и температурой воды за счет перекрытия входных каналов отдельно на горячем и холодном трубопроводе кранами-буксами. Различают две основные конструкции запорных кранов, одна из них по технологии изготовления устарела, вторая современная является более удобной и эффективной.

Основным материалом изготовления большинства вентильных смесителей является латунь, которую сверху покрывают хромом. В моделях стиля ретро используется латунь без покрытия или бронза, смесители могут быть окрашены сверху в разные цвета.

Конструктивное устройство двухвентильного смесителя

Червячная кран-букса

В кран-буксе червячного типа поток воды перекрывается штоком с наружной резьбой, находящимся внутри резьбового поршня. При вращении штока поршень двигается по резьбе и дисковый резиновый уплотнитель на его конце постепенно перекрывает проходной канал. Чтобы переместить внутренний поршень из положения закрыто в полное открыто, требуется приблизительно три-четыре оборота маховика на 360 градусов.

Основной недостаток червячных вентилей — наивысшее среди аналогов по продолжительности время получения нужного напора и температуры водного потока, приводящее к перерасходу воды.Кк преимуществам относят хорошую ремонтопригодность и низкую стоимость обладающих невысокой износостойкостью резиновых прокладок.

Устройство керамической кран-буксы

Кран-букса из керамики

В отличие от червячных, современные керамические кран-буксы работают по иному принципу. В них основными запорными элементами являются две дисковые пластины из керамики с прорезями. В закрытом положении они взаимно перекрывают друг друга, препятствуя прохождению воды за счет плотного прилегания тонко обработанных поверхностей. При повороте верхней пластины, связанной со штоком и маховиком, между керамическими дисками появляется проходное отверстие и вода поступает в корпус смесителя.

Объем подачи в керамических кран-буксах регулируется углом поворота маховика, в отличие от червячных видов для полного открытия крана достаточно пол-оборота маховика. Получение необходимого потока и температуры воды в смесителях с керамическими кран-буксами по сравнению с червячными происходит быстрее, а благодаря высокой износостойкости керамики их ремонт и обслуживание требуются намного реже.

К недостаткам керамических моделей следует отнести низкую унификацию разнообразных изделий. Если любую резиновую прокладку для червячных моделей можно найти в каждой специализированной торговой точке или вырезать самому, то керамические вкладыши подходящей конструкции и размера при отсутствии их в комплектации трудно обнаружить в торговой сети и во многих случаях придется менять буксу полностью из-за отсутствия нужных деталей.

Внутреннее устройство однорычажного смесителя с картриджем

Конструкция однорычажных смесителей

На сегодняшний день однорычажные (картриджные) смесители являются лидерами по распространенности среди аналогичных видов, они отличаются простотой конструкции и удобством пользования. Управление температурой воды в однорычажном кране осуществляется одной ручкой, напор регулируется ее подъемом, а температура — поворотом в разные стороны.

Различают две основные разновидности однорычажных смесителей, имеющие существенные конструктивные отличия и принцип работы.

Картриджные смесительные приборы

В смесителях картриджного типа главным управляющим элементом служит герметичный бочкообразный картридж с выведенным наверх штоком прямоугольного сечения. Основными исполнительными деталями картриджа являются две плотно подогнанные керамические пластины, одна из которых неподвижно закреплена в корпусе и имеет три сквозных отверстия — через два из них подводится холодная и горячая вода, а третье служит для отвода смешанного водного потока. Во второй керамической пластине находится фигурный овальный канал, и она связана через систему механических деталей с ручкой.

Картридж работает таким образом, что при подъеме ручки фигурная впадина управляющей пластины надвигается на прорези для холодной и горячей воды, после чего смешанный поток через образовавшийся канал попадает в смеситель. При повороте ручки вправо или лево изменяется площадь открытых отверстий холодной или горячей воды — таким образом регулируется температура водного потока.

Картриджные типы удобны и легки в эксплуатации, по сравнению с предыдущими видами позволяют экономить большее количество водных ресурсов. Eсли в системе чистая вода и качественный картридж, срок его службы может доходить до 10 лет. К недостаткам относят необходимость полной замены картриджа при любых поломках, а также высокие требования к чистоте воды — если в ней находятся твердые песчинки, они могут повредить поверхность керамических пластин и вызвать протечки, поэтому в водопроводе обязательно должен присутствовать фильтр.

Принцип работы картриджа

Смесители с шаровым механизмом

Устройство однорычажного смесителя для кухни по принципу действия напоминает джойстик, в нем однорукий рычаг приварен к полому шару, имеющему три отверстия — по одному для подводки горячей и холодной воды и третье для отвода смешанного потока. Шар, удерживаемый сверху купольным уплотнителем и конусным колпаком, вращается в сферическом седле, имеющем три круглых отверстия с подпружиненными герметичными прокладками – через два подается холодная и горячая вода, а в третье поступают смешанные в шаре водные потоки.

При вращении шара с приваренным к нему рычагом получают различную площадь открываемых отверстий холодной и горячей воды и их соотношение — это позволяет одновременно регулировать объем сливаемого водного потока и его температуру.

Помимо удобства пользования, преимуществом шаровых моделей по сравнению с картриджами является более высокий срок службы и недорогая замена расходных материалов — при истирании резиновых уплотнителей цена новых колец намного ниже, чем замена целого картриджа.

На заметку: Однако шаровые краны требуют слишком частой замены истираемых шаром прокладок и поэтому являются редким гостем на отечественном рынке смесительного оборудования.

Шаровый смеситель — конструкция

Электронные смесители

Высокотехнологичную современную кухню сложно представить без электронных смесителей, они имеют не только стильный внешний вид, но и облегчают проведение работ по мытью посуды, готовке пищи и позволяют максимально экономить воду (до 33%). Основные преобразования, которая вносит электроника в функционирование традиционных смесительных приборов — бесконтактное или сенсорное включение-отключение и поддержание температуры воды на постоянном уровне.

Бесконтактные смесительные приборы

В традиционных типах смесителей, для включения которых не требуется контакт с ручкой, установлен инфракрасный датчик, реагирующий на тепловое излучение поднесенных к нему рук. Датчик связан с электронной схемой управления электромагнитным клапаном, открывающим и закрывающим воду. Для работы прибора требуется электропитание постоянным током, которое подается на его схему через электрический преобразователь на 9 — 12 В или четыре пальчиковые батарейки суммарным напряжением 6 В.

Непрерывное время работы описанной выше конструкции ограничено в среднем 1 минутой и затем смеситель автоматически отключается, что совсем неудобно при использовании его в качестве прибора для мойки посуды или обработки пищи. Поэтому в кухонную раковину устанавливают более практичные сенсорные смесители, включение и отключение которых производится касанием руки (точнее, любой частью тела) к части корпуса или лейки.

Обеспеченному потребителю хорошо известны бренды ведущих немецких производителей сенсорных кухонных кранов Grohe и Hansgrohe, более бюджетная цена аналогичной сантехники у китайских марок Gappo, российско-китайских Frap, российско-чешских Lemark и чешских Vidima.

Управление включением инфракрасного и сенсорного смесителей

 Смесители с терморегулятором

В устройство крана-смесителя для кухни с автоматической поддержкой установленной температуры входят две ручки — одна предназначена для предварительной установки потока, а второй по боковой шкале выставляется нужный температурный показатель.

Основным элементом термостатического смесителя является специальный картридж, в его состав входит парафин, помещенный в герметичный стакан, на одной стороне которого установлен стержень со специальной регулирующей деталью. При повышении температуры воды парафин расширяется и линейно сдвигает стержень не более чем на 0,6 мм — этого смещения достаточно для увеличения потока холодной воды и приведения общей температуры к установленному показателю.

Смесители с термостатом имеют сложную конструкцию, слишком дороги и непрактичны для применения на кухне, где постоянно требуется смена температурных параметров воды (с температуры питьевой до горячей для мытья посуды), поэтому их использование в кухонных помещениях не практикуется из-за отсутствия рационального смысла. Иначе обстоит дело с высокотехнологичными сверхдорогими приборами, имеющими пульт управления и функции программирования температурных параметров, включения-отключения — их вполне можно использовать на кухне, но в большей степени как предмет интерьера стиля хай-тек.

Конструкция термостатического смесителя

Ремонт однорычажного смесителя

Если вышел из строя однорычажный смеситель для кухни, чтобы провести его ремонт своими руками, не требуется специальный сантехнический инструмент, достаточно обычного разводного ключа. Иногда может понадобиться вспомогательный инструмент в виде различного типа отверток, шестигранного ключа для откручивания винта ручки.

Среди неисправностей картриджных и остальных видов смесительной сантехники наиболее часто возникают следующие ситуации:

1. Механические повреждения корпуса, излива, в этом случае смеситель меняют, но при желании его можно отремонтировать в домашних условиях. Дело в том, что основной материал изготовления смесителей – латунь, хорошо поддается пайке.

Частая неисправность многих смесителей — забивание сетки аэратора грязью, при этом давление внутри корпуса возрастает, а самым уязвимым элементом является тонкостенный гусак. В его нижней части может появиться трещина и возникнет утечка воды.

В этом случае наждачной бумагой снимают хромированное покрытие и запаивают трещину мощным паяльником с помощью обычного припоя и флюса (канифоли) — под гусаком пайка не будет заметна со стороны. Таким же способом можно припаять отломанный от корпуса излив, предварительно сняв смеситель с мойки.

2. Слабый напор воды. Основная причина данной неисправности — забивание сетки аэратора твердыми частицами при пользовании грязной водой. Как отмечалось выше, отсутствие проходного канала для воды часто приводит к трещинам в изливе, поэтому рекомендуется регулярно откручивать рассекатель и очищать его сетку от частиц песка.

Аэратор и его загрязнения

3. Повреждение картриджа.

• Стандартный картридж выпускают в тонкостенном корпусе, при установке его зажимают резьбовой гайкой с помощью разводного ключа. Неопытному пользователю сложно рассчитать силу прижима, поэтому при малейшей перетяжке гайки в корпусе появляется трещина и кран начинает пропускать воду через верхнее отверстие. Таким образом выходит из строя значительное количество картриджей и единственным способом ремонта смесителя является их замена.
• Вторая распространенная неисправность картриджей — облом прямоугольного шкива, на котором крепится ручка. Надежно соединить путем склеивания или другими способами сломанные полимерные элементы деталей проблематично, поэтому картридж также приходится менять.
• Нередко в картридже ломаются и внутренние детали, сделанные из тонкостенных полимерных материалов, это становится сразу заметно по легкому ходу ручки, невозможности перекрыть или регулировать поток. Неисправность не подлежит ремонту и требует полной замены картриджа.

4. Протечка в корпусе смесителя. Корпуса однорычажных картриджных смесителей выпускают двух видов — одни запрессованы и их невозможно разобрать, в других разборка возможна путем откручивания нижней резьбовой шайбы, после чего можно проникнуть внутрь.

Если со временем в корпусе смесителя износились внутренние резиновые кольца, то в разборной конструкции возможна их замена после снятия прибора с мойки и откручивания шлангов гибкой подводки.

Замена уплотнителей в корпусе смесителя

Для этого выполняют следующие операции:

• Предварительно перекрывают водоснабжение и проводят демонтаж смесителя. Обычно устанавливают кран для кухни с гибким шлангом подачи воды — в этом случае откручивают от его корпуса гибкие подводки и прижимную гайку крепления к мойке.
• Отвинчивают снизу корпуса кольцеобразную стопорную гайку, снимают фторопластовое герметизирующее кольцо.
• Тянут вниз поворотный узел с изливом и отделяют его от второй части корпуса, освободив тем самым кольцевые прокладки (манжеты).
• Приобретают аналогичные уплотнения корпуса в торговой сети, но обычно шанс такой покупки невелик, так как все смесители имеют разное конструктивное исполнение и размеры, если не принадлежат одному бренду.

Поэтому многие мастера используют подмотку под кольца. Для этого их вынимают из углубления и в канавку наматывают подходящий материал с высокой клеевой способностью, им могут быть узкие (по ширине канавки) полоски матерчатой изоленты, отличной клеящей способностью обладает медицинский лейкопластырь, некоторые сантехники используют ФУМ-ленту.

После намотки одного или двух слоев подкладочного материала в канавку, кольцевые уплотнители возвращают на место и собирают смеситель в обратном порядке — таким образом удается продлить его срок службы на значительное время.

Картриджи и их керамические детали

Замена картриджа с устранением основных проблем

Основной ремонт смесителей данного типа состоит в замене картриджа. Для этого понадобится разводной ключ, острый нож или плоская отвертка, шестигранник. Работы проводятся в следующем порядке:

• Перекрывают воду, закрывают слив пробкой во избежание потери мелких деталей, затем с помощью ножа или отвертки поддевают и извлекают пластиковую заглушку в передней части ручки.

Так как прижимной винт находится в углублении и определить форму его головки проблематично, подсвечивают внутрь отверстия сотовым телефоном и затем приступают к откручиванию стопорного винта подходящим инструментом. Обычно головка винта имеет углубление в виде шестигранника и для его откручивания используют аналогичный ключ.

• После откручивания фиксирующего винта рукоятку снимают с прямоугольного шкива, вытягивая вверх.
• Под головкой расположен декоративный колпак, крепящийся к прижимной гайке на резьбу, он рассчитан на легкое откручивание руками, но после долгой эксплуатации смесителя резьбовое соединение покрывается известковым налетом и процесс ручного снятия часто оканчивается неудачей.

Если позволяет время, можно залить в пространство между колпаком уксус, раствор лимонной кислоты или эффективное бытовое химическое средство для удаления известкового налета с санитарной техники, и отложить процесс замены картриджа на некоторое время. Второй вариант — заливать между картриджем и колпаком кипяток и пытаться его откручивать.

Но если изложенные варианты по каким-либо причинам невозможны или использование средства не принесло ощутимого эффекта, к декоративному колпаку придется прикладывать значительные усилия.

Открутить его снаружи разводным или газовым ключом из-за гладкой, круглой и конусообразной поверхности вряд ли получится, поэтому часто придется использовать плоскогубцы, зажав в губки верхнюю кромку колпака и поворачивая против часовой стрелки. Поверхность колпака и его кромка при этом будут повреждены, но так как он закрывается ручкой, это не скажется на внешнем виде смесителя.

Последовательность операций по замене картриджа

• Далее откручивают освободившуюся прижимную гайку, которая имеет удобный шестигранный выступ для использования разводного ключа. При проведении работ вероятность удачи намного выше, чем в случае с колпаком, но иногда возникают ситуации, когда и эта гайка не поддается выкручиванию после долгого срока эксплуатации смесителя.

Если применение растворителей известкового осадка или горячей воды не дает результата, гайку придется извлекать из корпуса механическим методом. Задача упрощается благодаря тому, что во многих смесителях прижимное кольцо имеет тонкие стенки. Чтобы его убрать, прорезают в гайке болгаркой продольные радиальные канавки, при необходимости срезают часть шестигранного выступа, и выламывают фрагменты кольца из корпуса с помощью плоскогубцев. Взамен сломанной гайки приобретают аналогичную в торговой сети или выкручивают деталь из старого смесителя.

• Извлекают из смесителя картридж, вытягивая его пальцами за прямоугольный шток. Обычно размеры картриджей унифицированы для различного вида смесителей, поэтому его замена на аналогичное изделие не вызовет трудностей — если взять его с собой в специализированный магазин или на рынок, всегда найдется нужное изделие с аналогичными размерными параметрами от любого производителя.
• Очищают освободившуюся полость корпуса от грязи, известкового налета, и ставят новый картридж, совмещая его выступы с углублениями в нижней части внутреннего стакана.
• Прижимают картридж гайкой руками с максимальным усилием без использования разводного ключа — это необходимо сделать для того, чтобы избежать основной поломки картриджа при сдавливании его корпуса зажимным кольцом.
• Включают воду и проверяют смеситель на наличие протечек, если вода поступает через верх, медленно вращают кольцо разводным ключом до ликвидации утечки, после чего операцию прекращают.
• Завершают сборку, прикрутив обратно декоративный колпак, зафиксировав рукоятку винтом (винт с шестигранной головкой можно поменять на обычный под шлицевую отвертку) и поставив на место декоративную заглушку.

Этапы ремонтных работ в шаровом смесителе

Ремонт шарового смесителя

Перед ремонтом шарового крана желательно приобрести стандартный комплект запчастей с набором уплотнителей — это упростит задачу поиска необходимых деталей. Для извлечения мелких деталей понадобится тонкая отвертка или пинцет, наружный колпак откручивают разводным ключом.

Чтобы отремонтировать шаровый смеситель, снимают его ручку и декоративный колпак по аналогии с описанным выше способом. В большинстве моделей снятие колпака упрощается из-за наличия на его поверхности прямых участков для захвата разводным ключом. После этого все детали легко извлекаются наружу.

Основные неисправности, которые приходится устранять в шаровом смесителе, имеют следующий вид:

1. Износ верхней купольной шайбы, при этом вода вытекает через верх крана. Течь устраняется заменой поврежденного изделия.
2. Дефекты шара, появление на его поверхности трещин и борозд. Деталь не подлежит ремонту и меняется на новую.
3. Истирание седельных уплотнителей. Цилиндрические прокладки меняются на новые.
4. Ослабление пружины, при этом седельные клапаны не плотно прилегают к поверхности шара и смеситель пропускает воду. Для устранения неисправности пружины растягивают или меняют на новые.

Устройство червячных кран-букс

Ремонт двухвентильного смесителя

Основные неисправности двухвентильных смесителей — неполное перекрытие воды, при котором она течет из крана, и протечки в области корпуса или через шток. Во всех приведенных ситуациях причинами неисправностей является истирание герметизирующих прокладок на корпусе, штоке и запорном клапане (в керамических кран-буксах – при повреждении поверхности элементов из керамики).

Устранение протечек в червячном вентиле

Ремонт кранов-смесителей для кухни вентильного типа проводят в следующем порядке:

• Поддевают острым ножом или плоской отверткой пластиковый колпачок-заглушку от маховика горячей или холодной воды и откладывают его сторону.
• Отворачивают отверткой винт крепления маховика и снимают его смещением вверх со шлицов штока.
• С помощью разводного ключа откручивает буксу за шестигранник в верхней части корпуса.

Далее, в зависимости от вида вентиля поступают следующим образом:

В буксах червячного типа основными причинами протечек является истирание прокладок, они располагаются на штоке, корпусе и в седле запорного клапана, последняя прокладка подвержена наибольшему истиранию и чаще других нуждается в замене.

Для замены клапанного уплотнителя откручивают на торце поршня прижимной винт, извлекает прокладку из гнезда и на ее место ставят новую. Если требуется срочный ремонт, а подходящей детали под руками нет, подкладывают в гнездо вырезанный по кругу с центральным отверстием кусочек любого материала (резина, кожа, пластик) и ставят прокладку на место.

При износе уплотнителей на штоке или корпусе приобретают аналогичные детали в торговой сети и устанавливают их на место изношенных. Если в магазине не удалось обнаружить резиновые кольца для штока, можно извлечь из борозд и намотать в канавки один — два витка тонких полосок ФУМ-ленты, лейкопластыря или тканевой изоленты и вернуть изношенные кольцевые уплотнители на место.

Этапы замены прокладки в червячном кране-буксе

Ликвидация протечек в керамических вентилях

Для ремонта керамических букс рационально заранее приобрести ремкомплект, в который входят все основные прокладки и две пластины из керамики. Основные неисправности и методы их устранения приведены ниже:

• Вода поступает в излив при износе нижней силиконовой прокладки. Для устранения неисправности требуется ее замена.
• Кран подтекает под маховиком, для ремонта меняются два уплотнительных кольца на штоке (если деталей на замену нет, используют подмотку, рассмотренную выше).
• Вода течет из излива при закрытом кране, если нажать на маховик сверху, течь прекращается. Причина неисправности, которая наиболее часто встречается в керамических буксах — износ фторопластового кольца, отвечающего за прижим керамических пластин друг к другу, при этом вода просачивается в зазор между ними. Дефект устраняется установкой нового фторопластового (медного) кольца.
• Вода протекает между буксой и корпусом смесителя, неисправность вызвана износом резинового кольца на поверхности буксы. Это одна из очень редких неисправностей, так как прокладка находится в неподвижном состоянии и не может износиться, разве что рассыпаться от времени и длительного нагрева. Ремонт состоит в замене наружного резинового кольца на корпусе буксы.
• С излива капает вода, неисправность заключается в повреждении поверхности самых долговечных керамических пластин частицами песка и другими твердыми абразивными частицами при долговременном использовании кранов для перекрытия грязной воды. Устраняют неисправность заменой изношенных пластин новыми из ремонтного комплекта.

Замена стертого фторопластового кольца (белого цвета) на медное в керамической кран-буксе

На современных кухнях чаще других используют однорычажные смесители, обладающие высокой функциональностью, удобством в работе и приемлемой стоимостью. Благодаря простоте конструкции, смесители с одним рычагом надежны в работе, а в случае возникновения неисправностей заменить изношенные или сломанные детали (картридж) по силам любому пользователю при наличии разводного ключа и элементарных технических навыков.

поломки, инструкция к действию, советы

Когда вдруг возникают проблемы со смесителем, то это не означает, что надо немедленно вызывать сантехника. Можно сделать ремонт однорычажного смесителя своими руками. Для этого надо только разбираться в особенностях этого устройства и иметь под рукой необходимый инструмент.

Шарнирный кран – лучший вариант для кухни и ванной

Как известно, смеситель предназначен для того, чтобы можно было смешивать холодную и горячую воду и устанавливать нужную температуру. Одной из популярных моделей сегодня является конструкция с одной поворотной ручкой. Их называют монокомандными, шарнирными и даже джойстиками.

Долгий срок службы связан с отсутствием металлических трущихся деталей. Практически все изнашивающиеся элементы, которые так привычны в обычном смесителе, здесь заменены на детали из керамики, которая обработана с большой точностью. На нее только плохо воздействуют абразивные частицы. Поэтому в новых моделях часто устанавливают фильтр непосредственно в сам смеситель. Но все же лучше обеспечить хорошую очистку прямо на вводе водопровода.

Устройство однорычажного смесителя

Они также привлекают своим современным дизайном. Корпус отличает плавность линий и переходов. Для их отделки часто применяют хром, никель или цветные покрытия, например, “черное золото”.

Одним легким поворотом можно регулировать как напор воды, так и температуру. Простоту дополняет надежность и удобство при использовании. Поэтому, зная устройство однорычажного смесителя, можно будет быстро его починить. Главной деталью является картридж. Поэтому чаще всего приходится производить замену именно этого элемента. Но вначале надо разобраться, что непосредственно представляет из себя такой прибор:

1. ручка или рычаг помогают осуществлять легкое управление;
2. шток регулировки фиксируется при помощи гайки и шайбы;
3. внутри корпуса располагается шаровой клапан или керамический картридж, имеющий три отверстия. Устойчивое положение происходит за счет резиновых седел;
4. имеются также регулировочные и паровые манжеты и кольцо юстировки.

Причины неисправностей могут быть разные, но, если картридж не поврежден, то ремонт смесителя не займет много времени. Частично это будет зависеть от того, где он был установлен.

Однорычажные смесители – причины поломки

Несмотря на то, что такие смесители бывают двух видов, причины поломки часто схожи, хотя есть некоторое различие:

Шарнирный кран для кухни

• шаровой затворный механизм считается более надежным. Правда, со временем стальной шар подвергается коррозии. Тефлоновые уплотнения и прокладки также изнашиваются, и затем начинает просачиваться вода. Их можно быстро заменить. Однако, если треснул сам шар, то потребуется покупать новый;
• дисковый керамический картридж не боится ржавчины и жесткой воды. Такой однорычажный смеситель для кухни прослужит много лет. Сама конструкция состоит из тонких пластин, которые тщательно подогнаны друг к другу. Зазор составляет сотые доли миллиметра, поэтому попавший мусор или песчинка может вызвать скол и поломку. В этом случае надо будет тоже произвести замену;
• засор иногда приводит к деформации резинового седла и самого затвора. Поэтому потребуется сделать разборку, очистку и замену резины;
• неплотно поставленный рычаг приводит к просачиванию воды. Чтобы это прекратить, достаточно просто хорошо затянуть все соединения;
• небольшую трещину на самом корпусе можно заделать с помощью герметика. Если это не удастся, то лучше подыскать другой смеситель.

Частая причина неполадок заключается в самой воде, а точнее – ее жесткости. Даже обычный фильтр для очистки позволит, чтобы однорычажный смеситель ванной прослужил гораздо дольше и без поломок.

Ремонт смесителя: порядок действий

Перед началом работ необходимо перекрыть вентили на горячей и холодной воде, после чего надо открыть кран и спустить имеющуюся воду. Также можно прикрыть раковину, чтобы не нанести ей повреждения.

Алгоритм действий следующий:

• с помощью отвертки можно снять декоративную заглушку и отвинтить винт, который фиксирует рычаг управления;
• рычаг необходимо снимать очень аккуратно, поскольку для некоторых моделей придется приложить небольшое усилие;
• теперь можно увидеть купол крана и пластиковый эксцентрик. Под ним и располагается картридж. Только такой декоративный колпак иногда приходится отвинчивать. Лучше это делать руками, поскольку его производят из пластика или тонкого металла;
• остается только вынуть шар и убедиться в том, что он не треснул. Чтобы добраться до керамического картриджа, придется снять фиксирующую гайку. Для этого понадобится шведский разводной ключ. В случае обнаружения поломки картриджа придется покупать новый. Здесь очень важно не ошибиться с выбором, в противном случае замена просто не удастся из-за разных форм и размеров, так как каждый производитель вносит свои небольшие изменения;

  Разборка смесителя с одним вентилем

• чаще всего приходится иметь дело с уплотнителями. Они продаются как поштучно, так и в наборе. Главное правило состоит в том, чтобы диаметр прокладки был немного больше диаметра гнезда. Очень важно будет аккуратно производить затяжку гаек, поскольку перекос приведет к преждевременному износу и просачиванию воды. Пружинки, которые удерживают шаровой клапан, тоже лучше заменить на новые. Старые обычно не такие упругие;
• если протечка воды происходит непосредственно под изливом, то его необходимо будет снять и заменить старые уплотнительные кольца на новые;
• резиновые седла тоже могут часто засоряться. Их необходимо тщательно протереть ветошью. Можно даже немного смыть грязь небольшим напором воды;
• после чистки и замены уплотнителей, которые будет неплохо смазать сантехнической смазкой, останется только тщательно очистить посадочное гнездо от ржавчины и мелкого мусора, так же, как и переливные отверстия. Установка нового картриджа осуществляется в обратной последовательности.

Впрочем, ремонт однорычажного смесителя своими руками на этом может быть не закончен. Необходимо убедиться в том, что причиной сбоя не послужил еще какой-нибудь фактор.

Смеситель – устранение возникших неисправностей

Если после основного ремонта обнаруживаются другие неполадки, которые так или иначе связаны со смесителем, то их необходимо сразу устранить. Признаки неполадок:

Ремонт однорычажного смесителя

• засор в аэраторе легко выявить по разному напору воды в кухне или ванной. Потребуется его открутить и хорошо промыть. Если аэратор сильно заржавел, то следует произвести замену;
• сильный шум после открытия воды может появиться из-за неплотного прилегания резиновых прокладок. В случае необходимости придется вновь произвести разборку и обрезку резины. Исчезновению шума может помочь установка фильтров;
• уменьшение напора воды случается по причине засора в самой водопроводной трубе или шланге. В этом случае ее придется хорошо прочистить или заменить на новую полипропиленовую;
• частые неполадки могут возникать со смесителем в ванной. Если шланг душа тоже вдруг протекает, то это легко исправить, поменяв прокладку. Однако самопроизвольное опускание рычага управления, которое приводит к прекращению подачи воды через душ, говорит о том, что, скорее всего, дело в прокладке золотника. При замене верхней прокладки не придется даже снимать смеситель. Необходимо только открутить гайку и снять шланг. Останется только произвести замену и вновь все поставить на место;
• для замены нижней прокладки придется вновь перекрывать воду. Надо снять не только шланг, но и переходник вместе с изливом. Затем надо вытащить переключатель и эксцентрик, и лишь потом золотник. Останется только поменять прокладку и вновь собрать смеситель.

В случае необходимости запасные кольца можно сделать из твердой резины толщиной 3-4 мм.

Поэтому, прежде чем самому починить однорычажный смеситель, надо перекрыть воду, разобрать это устройство и убедиться, в каком состоянии находится картридж или шаровой клапан.

Эти детали ремонту не подлежат, поэтому стоит сразу приобрести новые. Главное, это не ошибиться с размерами керамического картриджа. Поэтому лучше взять с собой в магазин старый, чтобы не произошло досадной ошибки.

Простота конструкции крана обеспечивает простоту ремонта. Он занимает минимум времени и не требует особых навыков и знаний. Все же торопиться во время работы не следует. Здесь важно делать все по плану и аккуратно. В результате смеситель прослужит еще долгое время без ремонта.

Как разобрать однорычажный смеситель и выполнить ремонт своими руками

Если течёт кран, не обязательно вызывать сантехника и платить за его работу. В нашей статье разберёмся, как разобрать однорычажный смеситель и выполнить ремонт своими руками. Для проведения работ необходимо ознакомиться с устройством этого санитарно-технического прибора и подготовить необходимый инструмент.

Если течёт из-под рычага

Специалисты связывают появление воды из-под рычага смесителя с поломкой картриджа. В связи с этим нам нужно будет разобрать прибор и заменить картридж.

Разбор смесителя

На начальной стадии работ нужно снять небольшую округлую декоративную крышку. Обычно на этой пластинке имеется две разноцветных точки (красная и синяя) указывающие на поворот рычага крана для добавления горячей или холодной воды. При несовпадении направления подачи жидкости, крышку переворачивают на обратную сторону.

Устройство однорычажного смесителя

Когда будет снята декоративная крышка, внутри отверстия обнажится винт, который удерживает рычаг в рабочем положении. Этот фиксатор можно выкрутить при помощи обычной или крестовой отвёртки. Бывают случаи, когда для снятия крана потребуется шестигранник.

Обратите внимание! Если раскрутить винт при помощи отвёртки не получается (фиксатор заржавел или нарушилась резьба), то в этом случае нужно потянуть за рычаг с силой. В этом случае основание винта должно сойти с пластиковой насадки.

После снятия декоративной крышки

После снятия рычага тем или иным способом, снимаем декоративную крышку. Бывает так, что эту деталь тоже невозможно снять обычным образом. Вставку можно расшатать руками, для улучшения эффекта в месте применения усилия подкладывают мягкую сухую тряпочку. Если крышечку не удалось снять руками, то для её вытягивания можно использовать:

• Трубный ключ;
• Плоскогубцы.

Для предохранения поверхности рабочая часть инструмента должна соприкасаться с деталью через ткань. После нескольких вращений в разные стороны можно быстро снять декоративную чашечку.

Подтягивание или замена картриджа

После снятия защитной накладки мы видим перед собой картридж. Теперь нужно раскрутить кольцевую гайку и можно снимать механизм для подачи и смешивания воды. После вытаскивания этой детали, на днище можно увидеть посадочные пазы, которые используются для установки прибора в рабочее положение.

Пазы для установки картриджа

Если после снятия картриджа была замечена выработка от коррозии металла, то смеситель можно будет заменить новым. В некоторых случаях утечка воды из-под рычага устраняется подтягиванием гайки.

Обратите внимание! Для реанимации смесителя можно замазать раковины в металле силиконом и дождаться высыхания этого вещества, после этого устанавливают и сам картридж согласно пометкам.

Обратная сборка

Сборка смесителя начинается с установки нового картриджа. После этого закручиваем круговую гайку, устанавливаем декоративную чашку. Далее устанавливаем рычаг или флажок и закрепляем его положение при помощи винта. Если крепёж был ржавым или имел повреждённую резьбу, то рычаг нужно плотно насадить на держатель картриджа.

Картридж для однорычажного смесителя

Важно! Перед покупкой нового картриджа следует разобраться с конструкцией старой модели.  Диаметр этой детали может быть 35 или 40 миллиметров, но есть приборы с дополнительным уплотнительным кольцом. То есть при необходимости замены нужно учитывать конструкционные особенности старой модели картриджа.

Если течёт после замены картриджа

Основной причиной такого достаточно распространённого явления считается коррозия металла в посадочном месте. Мы уже говорили, что такие участки можно попробовать замазать силиконом, но если и это не поможет, то нужно будет поменять весь смеситель.

Если рычаг сам опускается

Самопроизвольное опускание рычага смесителя обычно говорит нам о его поломке. При нажатии на флажок, вода может подаваться тонкой струёй или не подаваться вовсе. Многие считают, что главной причиной такого поведения рычага является поломка картриджа, но это не всегда так.

Все жители городской квартиры или загородного дома неодинаково пользуются сантехникой. Одни открывают краны аккуратно, другие, например, дети, резко дёргают флажком. В последнем случае возможно повреждение внутренней части рычага, которая надевается на оголовок картриджа. При повреждении, стенки квадратной вставки расходятся в стороны, что приводит к определённому размеру свободного хода детали, при поднятии вверх кран начинает падать.

Обратите внимание! Для определения поломки необходимо снять круглую декоративную вставку, раскрутить винт и снять рычаг. После этого смотрят на внутреннюю часть флажка: если она повреждена, то устанавливают аналогичную деталь со старого смесителя. При наличии качественной сантехники, опускание рычага может вызываться износом картриджа, который нужно будет заменить.

Если течёт из-под рубашки

В некоторых случаях вода может подтекать из-под рубашки смесителя. Основной причиной такого явления считается повреждение уплотнительных прокладок, причём жидкость может подтекать как в верхней, так и в нижней части в районе расположения круговой гайки.

Вода из-под рубашки гусака

В связи с этим, во время установки однорычажного смесителя нужно хорошенько зажать круговую гайку. Эта деталь часто откручивается или ослабляется во время транспортировки изделия, что приводит к небольшому зазору. Такой щели вполне достаточно для подтекания воды.

Если же гайка хорошо закручена, то причиной течи будет неисправная прокладка. Для устранения проблемы откручиваем гайку, снимаем капроновую шайбу (служит для образования рабочего зазора между смежными вращающимися деталями корпуса). Далее снимаем носик смесителя вместе с рубашкой и тщательно проверяем места установки прокладок.

Здесь не должно быть следов коррозии, раковин и др. Единственным решением проблемы в таком случае будет замена гусака со старого крана, в худшем случае придётся заменять смеситель полностью.

Второй причиной подтекания воды из рубашки считается износ уплотнительных прокладок. Такие детали выполняются в виде подковы, причём их рабочая, большая часть обращена к водяной камере. Новую прокладку для крана купить достаточно сложно, но отремонтировать смеситель можно.

Разбор смесителя для устранения подтекания из под рубашки

Для этого в посадочных местах укладывают несколько слоёв фум-ленты, что увеличит диаметр уплотнителей и улучшит их герметичность. Далее надевают прокладки, устанавливают капроновые шайбы, собирают остальные части смесителя.

Перед установкой крана на постоянное место проверяют его герметичность. Если ремонтные работы сделаны правильно, вода не течёт, то смеситель можно закреплять на мойке.
