Арки из кирпича своими руками: Как пошагово вырубить арку из кирпичной стены. Арка из кирпича своими руками. Монтаж опорных столбов

Как пошагово вырубить арку из кирпичной стены. Арка из кирпича своими руками. Монтаж опорных столбов

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.

Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Арка – это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны.

Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Типы кирпичных арок.

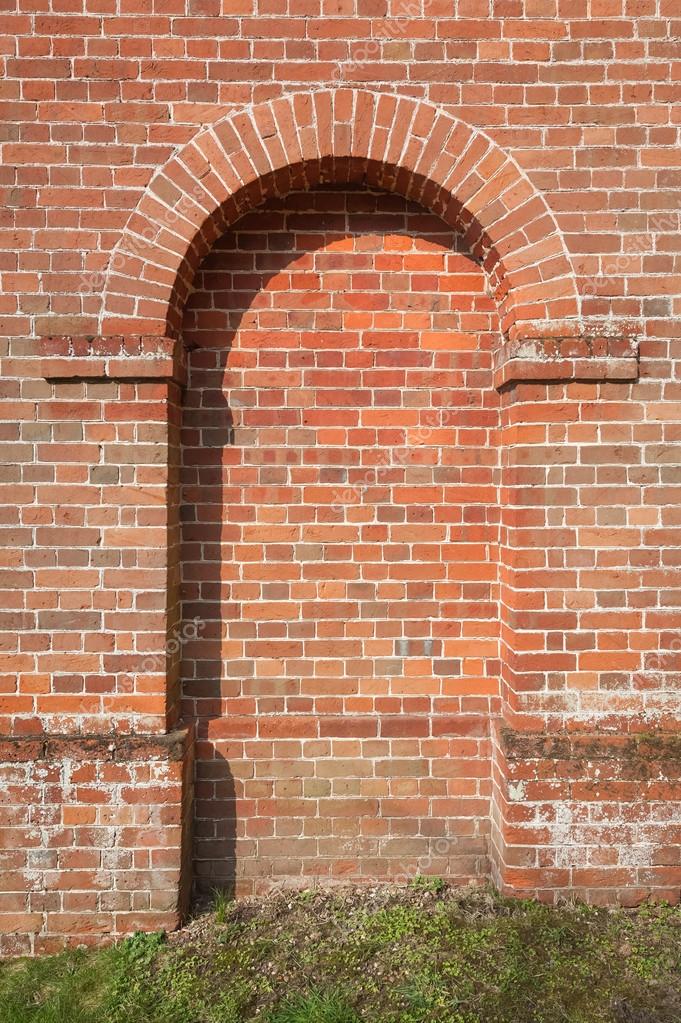

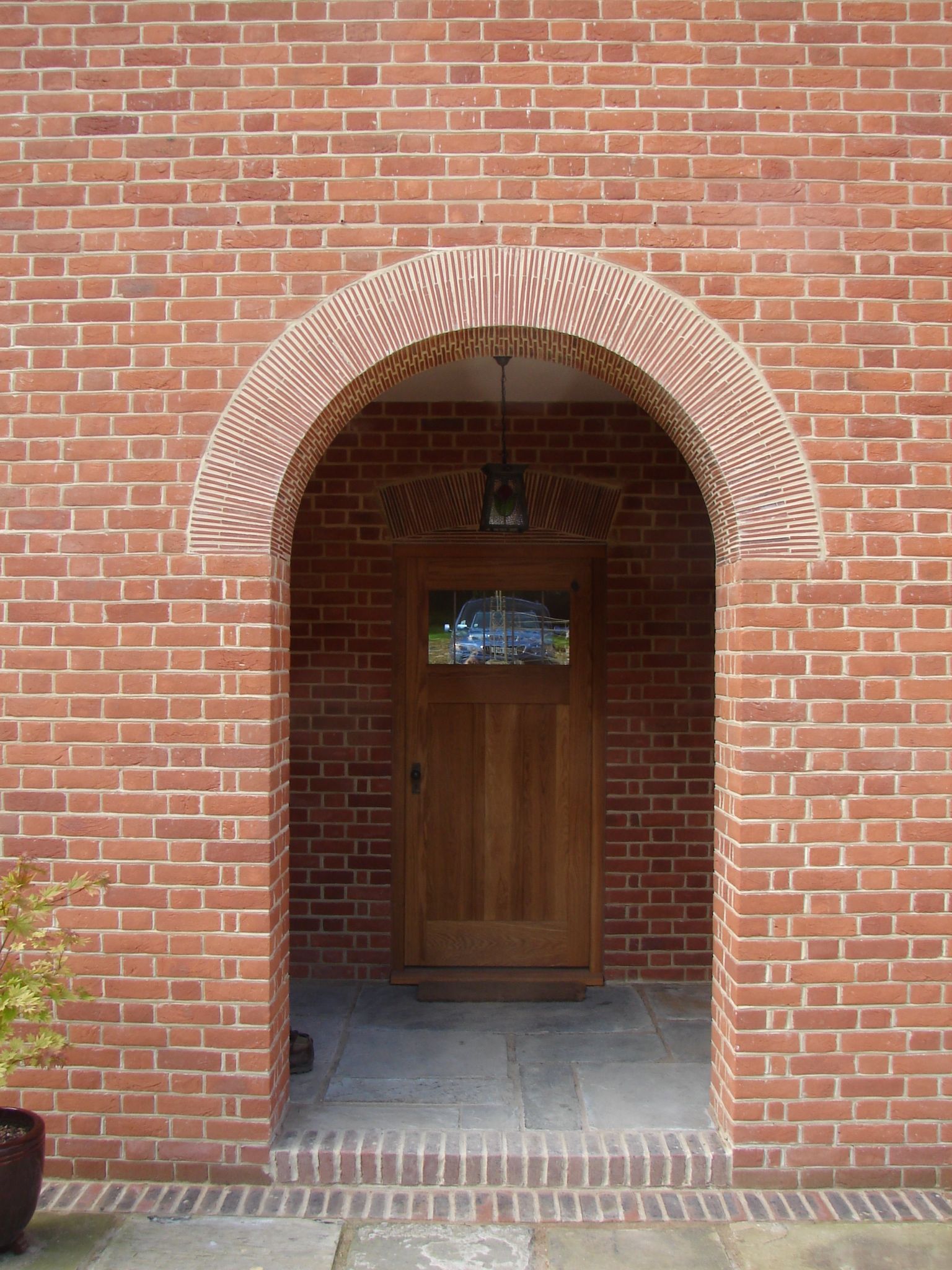

  1. Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
  2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
  3. Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн – обустраивается в форме усеченного конуса, в стиле романтизм – прямоугольная арка с закругленными углами, эллипс – обычно используется в интерьере постмодерн, портал – классическая прямоугольная.

Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Вернуться к оглавлению

Инструменты и материалы для кладки арки из кирпича

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Итак, для работы вам понадобится:

  • раствор,
  • кружала,
  • гвозди и рейки,
  • клинья,
  • кирпичи,
  • метр и уровень,
  • молоток и кувалда,
  • кельмы,
  • чаша для приготовления смеси,
  • электролобзик,
  • карандаш,
  • зубило.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов. Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Вернуться к оглавлению

Подготовительная работа

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:

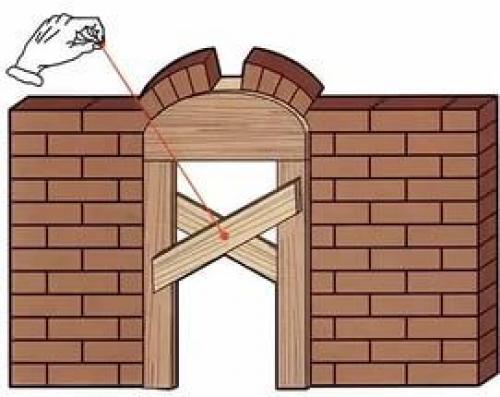

Конструкция опалубки арки с использованием кружала и стоек.

  • чертеж и выделка арочной дуги;
  • установка в проеме шаблона;
  • непосредственная выкладка кирпича;
  • укрепление свода;
  • удаление кружал;
  • декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.

В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры. Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета – и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура. Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.

Вернуться к оглавлению

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

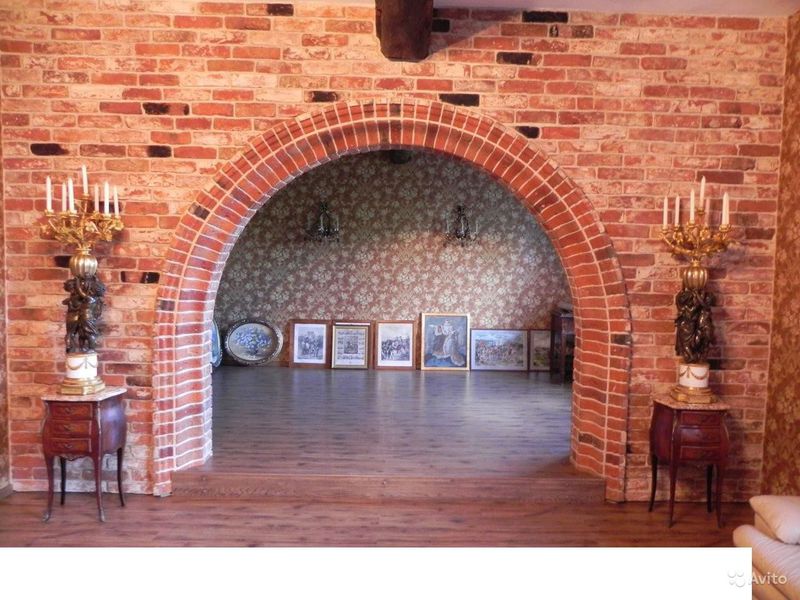

На окнах, дверных проёмах или между несколькими вертикальными колоннами. У многих этот элемент ассоциируется с Древней Грецией или византийской культурой, однако, это не совсем верно. Наши славянские предки уже давно знали, как выложить арку из кирпича или камня и активно этим пользовались.

Такие элементы можно встретить практически во всех строениях, начиная от обычных печей для приготовления пищи и заканчивая грандиозными арочными сводами царских светлиц и храмов. Арка во все времена служила элементом декоративного украшения любой конструкции.

В современном строительстве этот декоративный элемент не утратил своей актуальности и применяется повсюду. С технической точки зрения, представляет собой криволинейную перемычку, которая устанавливается над двумя опорными конструкциями или над дверными и оконными проёмами как с внутренней, так и с наружной части помещения. Для того чтобы соорудить подобный элемент своими руками, совсем необязательно иметь специальные технические навыки, достаточно изучить технологию её возведения и заранее приготовить необходимый инструмент и используемый материал.


Основные виды арок из кирпича

Перед тем как сделать арку из кирпича собственными силами, необходимо узнать какие их виды существуют и на основании полученных сведений принимать решение. Сама конструкция основана на системе бокового распора, то есть в результате сами себя поддерживают и не нуждаются в дополнительных укреплениях. В современном строительстве все арки условно разделяют на три основных типа:


После того как вы окончательно определились с типом будущей конструкции, необходимо и расходные материалы. Каждая из перечисленных конструкций имеет свои положительные особенности и недостатки, которые основаны на сложности изготовления, технологии изготовления и временных затратах, однако последовательность выполняемых действий у всех практически одинакова.

Инструменты и материалы

На первом этапе и готовим необходимый инструмент. Для качественного и быстрого изготовления вам потребуются:


Из расходных материалов приготовьте заранее:

  • цементный раствор для кладки;
  • кирпич в нужном количестве;
  • деревянные брусья для изготовления несущего каркаса;
  • листы ДСП для изготовления окружности;
  • саморезы или обычные гвозди для крепления всех элементов каркаса.

В зависимости от выбранного типа арки или её конструктивных особенностей список инструментов и материалов может дополняться.

Последовательность действий

Вся процедура сооружения арочной конструкции зависит от выбранного типа арки и ваших индивидуальных возможностей. Перед тем как сделать кирпичную арку, необходимо четко разделить производственный процесс на несколько основных этапов:

  • проектирование и сооружение арочного шаблона;
  • монтаж шаблона на место предполагаемой арки;
  • укладка кирпича относительно выбранного типа конструкции;
  • закрепление конструкции;
  • демонтаж деревянного шаблона;
  • поверхности арки.

Шаблон для будущей конструкции изготавливают из деревянных брусьев и листов ДСП. Этому элементу стоит уделить особое внимание, поскольку от качества его изготовления и прочности зависит внешний вид арочной конструкции. Брусья используют в качестве несущего каркаса, а из листов ДСП вырезают окружность необходимой формы.

При изготовлении шаблона важно учитывать возможность его свободного демонтажа и повторного использования после укладки кирпича. Для этого сам шаблон нужно делать немного меньше размера проёма, поскольку под воздействием влаги дерево может разбухнуть и его демонтаж существенно усложнится.


Перед тем как построить арку из кирпича, на листы из ДСП переносят разметку будущей конструкции. Для этого на листе отмечают нижние и верхние точки предполагаемой конструкции, затем карандашом или маркером в виде полукруга.

По имеющейся разметке вырезают две окружности, используя пилу или лобзик, затем скрепляют их между собой при помощи деревянных брусьев так, чтобы получилась необходимая вам арка в полноразмерную величину. Изготовленный шаблон устанавливают в дверной или оконный проём, затем фиксируют на нужном месте, используя опоры из брусьев, таким образом, чтоб после снятия опор его можно было легко демонтировать.

Перед тем как положить арку , необходимо по краям дверного или оконного проёма смонтировать специальные штробы. Они позволят зажать конструкцию замком и не дадут кладке разойтись в разные стороны. Укладка кирпича начинается от проёма к центру арочной конструкции и делать это нужно одновременно с обеих сторон. Для того чтоб давление на шаблон было равномерным и кладка сошлась точно по центру верхней точки.

Видео о том, как выложить арку из кирпича:

После того как кирпич уложен на место, завершающим этапом идёт установка замка. Замком называют самый последний верхний кирпич, который устанавливается точно по центру и забивается с усилием. Таким образом, он распирает конструкцию, и арка становится фиксированным цельным элементом.

После того как замок установлен, необходимо шаблон и провести окончательную доработку конструкции. Под доработкой подразумевают удаление лишних частей раствора и выравнивание швов, придавая арке красивый вид.

Распространённые ошибки при создании арочных конструкций

Вначале необходимо провести точные расчеты будущей конструкции и изучить технологию возведения для того, чтобы избежать полного или частичного разрушения. Из наиболее часто допускаемых ошибок можно отметить следующие:


Заключение

Освоив технологический процесс создания арки самостоятельно, вы можете вносить различные декоративные изменения в конструкцию и украшать ваше жилище по своему вкусу. Подобное сооружение придаст зданию элегантности и выгодно подчеркнёт те элементы строения, в которых имеется арка.

П ерекрывать камины и печи можно только арками , стяжками, напуском или клином. Нельзя применять для перекрытий металлические изделия: арматуру, уголки, швеллера и т. д.

Арка самое надёжное перекрытие, передающее вертикальную нагрузку от верхних рядов кладки печи или камина на стенки «в распор».

Арки бывают:
  • полуциркульными
  • лучковыми
  • прямыми
Полуциркульная арка – ровно в пол-круга – самая прочная и надёжная. Радиус закругления в такой арке равен половине ширины топки.

Для кладки такой арки необходимо сначала изготовить кружало. Возьмите лист фанеры и вырежьте из него 2 полукруга радиусом в половину ширины топки. Поставьте полукружья на пол и вставьте между ними деревянные бруски длиной 11 см и сколотите их гвоздями. Кружало готово.

При кладке арки на цементно-песчаном растворе, кирпичи на кружало кладут целыми, не сточенными, а заклинивают кладку раствором. При кладке арки на глине, заклинивать раствором нельзя, так как глиняно-песчаный раствор имеет очень низкую прочность и рано или поздно он выкрошится из швов. Поэтому все кирпичи арки необходимо стачивать на клин. Причём размеры клина зависят от радиуса закругления арки.

Можно размеры клина вычислить через геометрические формулы, но проще расчертить с помощью нитки. Для этого положите кружало на стол и приложите к нему кирпич. Из центра кружала натяните нитку на левый верхний угол кирпича.
Прочертите карандашом по кирпичу линию реза от верхнего левого угла. То же самое проделайте и с правой стороной кирпича. У вас получится примерно такой рисунок. Затем сточите болгаркой или кирочкой излишки и у вас получится клиновой кирпич, рассчитанный именно на ваш радиус закругления арки.

После подготовки необходимого количества клиновых кирпичей, можно начинать кладку. Кружало устанавливается в топку на подпорках, выравнивается по уровню и отвесу. Кладка арки ведётся, начиная с крайних кирпичей с тем расчетом, чтобы в верхней части арки стоял кирпич, а не шов между двумя кирпичами. Правильность кладки проверяется ниткой, натянутой из центра кружала. Кирпичи, прилегающие к арке подгоняются к ней по месту.

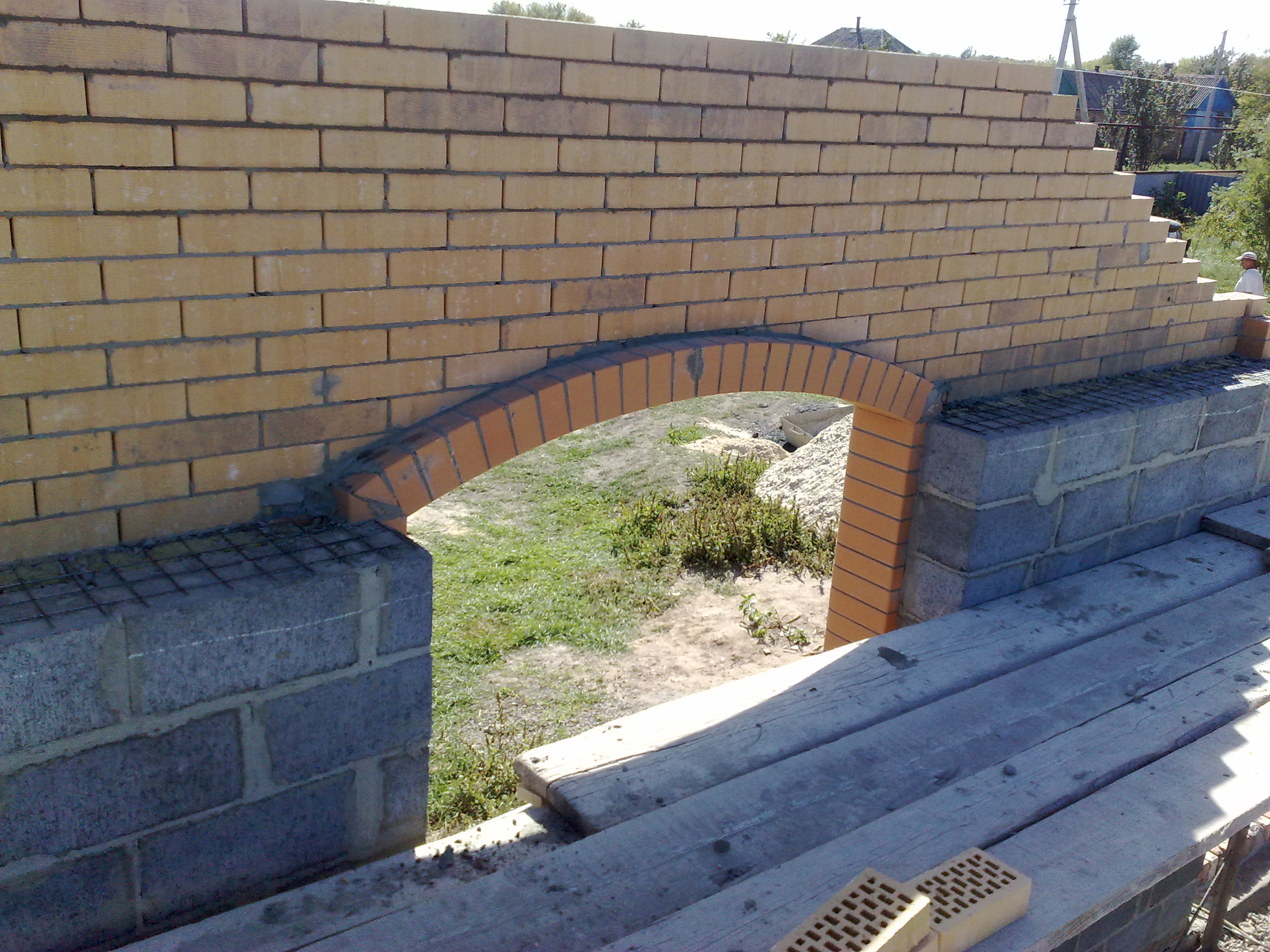

Лучковая арка более пологая чем полуциркульная. Применяется при более широких окнах, при ограниченной высоте окна. Кружала под такую арку представляют собой не ровную половину круга, а сектор.


Технология кладки лучковой арки такая же как и полуциркульной, с той лишь разницей, что радиус закругления в такой арке заранее неизвестен. Он вычисляется по формуле:

R – радиус закругления лучковой арки

в- высота, на которую вы хотите поднять верх арки (обычно равна высоте 1-2 рядов кладки)

с- половина ширины топки

Прямая арка . Применяется в том случае, если вы хотите сделать обязательно прямое перекрытие. От арки здесь остаются только кирпичи, сточенные на клин. То есть принцип арки (передавать вертикальную нагрузку в стороны) остаётся, а форма дуги пропадает.

Кружало при этом изготавливать не надо. Кладка арки ведётся по доске. В изготовлении прямая арка является наиболее сложным из всех перекрытий. Основную сложность представляет собой расчёт углов спила каждого кирпича, точнее его измерение.

Для определения углов сточки надо сначала задать центр арки. Дальше технология похожа на изготовление кирпичей для лучковой арки. Только вместо кружала используется прямая доска. Сначала в центр доски ставится центральный кирпич. Отмеряются углы срезов с помощью нитки, натянутой из центра арки к его верхним углам.

Центральный кирпич (1) пилится по линиям реза. Затем к центральному подрезанному кирпичу приставляется справа второй кирпич (2) так, чтобы левый нижний угол второго кирпича совпадал с правым нижним углом центрального. Нитка (4) натягивается на верхний правый угол второго кирпича из центра арки (3). Прочерчивается линия реза. При этом правый нижний угол второго кирпича оказывается ниже линии доски. По доске, как по линейке, прочерчивается вторая линия реза (5), срезающая правый нижний угол второго кирпича.

Таким же образом, последовательно приставляя последующие кирпичи к арке, подрезаются все остальные. При этом каждый раз правый нижний угол последующего кирпича будет опускаться всё ниже и ниже уровня доски. По той же технологии обрезаются кирпичи в левую сторону от центрального. В результате получается арочка с ровным низом и ступенчатым верхом.

Теперь остаётся провести прямую линию от левого верхнего угла самого левого кирпича к правому верхнему углу самого правого кирпича и обрезать все кирпичи по этой линии. Таким образом вы получите комплект кирпичей для прямой арки. Ставится такая арка по прямой доске, как по кружалу. При выборе центра арки надо учитывать, что высота кирпичей и прочность арки напрямую зависят от его положения. Чем ближе к арке расположен центр, тем клинья получаются круче, арка прочнее,но высота кирпичей в ней уменьшается.

Стяжка . Применяется в том случае, если вы хотите сделать прямое перекрытие с вертикально стоящими кирпичами. Не самый надёжный способ перекрытия. Использование стальных стержней может привести со временем к провисанию перекрытия. Для изготовления стяжки возьмите два стальных прутка диаметром 10-12 мм и длиной на 20-30 см больше ширины топки. На концах стержней нарежьте резьбу. В кирпичах, предназначенных на перекрытие, просверлите отверстия диаметром 12-14 мм. Разложите просверленные кирпичи в ряд и проденьте через отверстия срежни. Забейте швы между кирпичами раствором. После того как раствор подсохнет, наденьте на стержни шайбы и стяните, получившийся брус, гайками. Устанавливать такой кирпичный брусок можно прямо на окно камина. Это очень симпатично, но, из-за использования металла, очень ненадёжно. Каким бы огнеупорным ни был кирпич, он всё равно нагревается и нагревает стальные стержни, а коэффициенты теплового расширения кирпича и стали сильно отличаются друг от друга.

Перекрытие напуском. Применяется для прямого перекрытия небольших (шириной до 1 кирпича) участков в печах. Кирпичи в таком перекрытии не проваливаются за счёт того, что они консольно зажаты в кладке. При кладке под них надо подкладывать дощечку, которая затем убирается.

Перекрытие клином . Применяется для прямого перекрытия проёмов шириной до 2-х кирпичей. Для перекрытия клином тоже применяется подпорка, на которую укладываются номерные кирпичи. После окончания всей кладки дощечка убирается. Кирпичи №3 держатся за счёт жёсткой заделки в кладку, кирпич №6 держится за счёт клина.


Видео: кладка арки своими руками

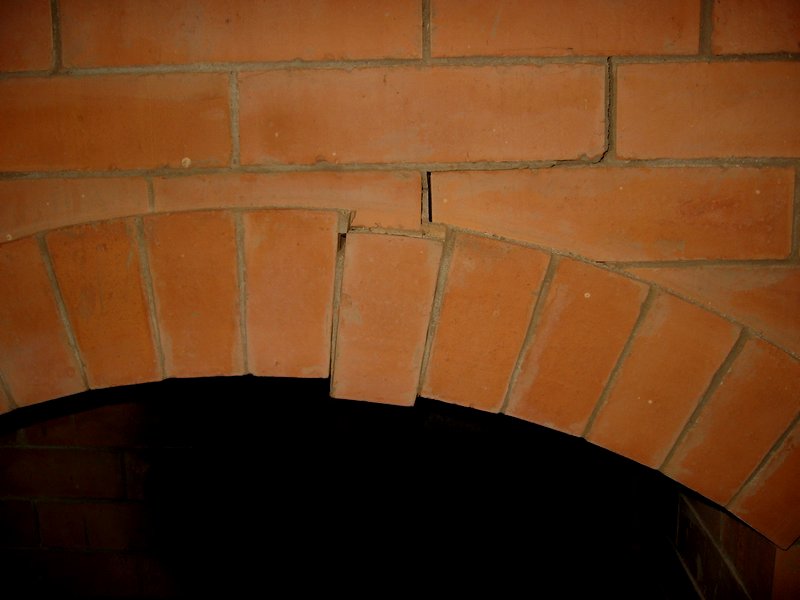

Арочная перемычка в печи носит далеко не декоративный характер. Помимо привлекательного внешнего вида она позволяет эффективно распределить нагрузку от верхних кирпичных рядов, что значительно повышает механическую прочность печи.

Строение

Это архитектурное решение используется не только при укладке печи, но и при строительстве. Способность арки распределить вертикальную нагрузку в стороны, тем самым, как бы «запирая» стену, широко используется при возведении не только проемов, но и глухих стен, испытывающих большие нагрузки.

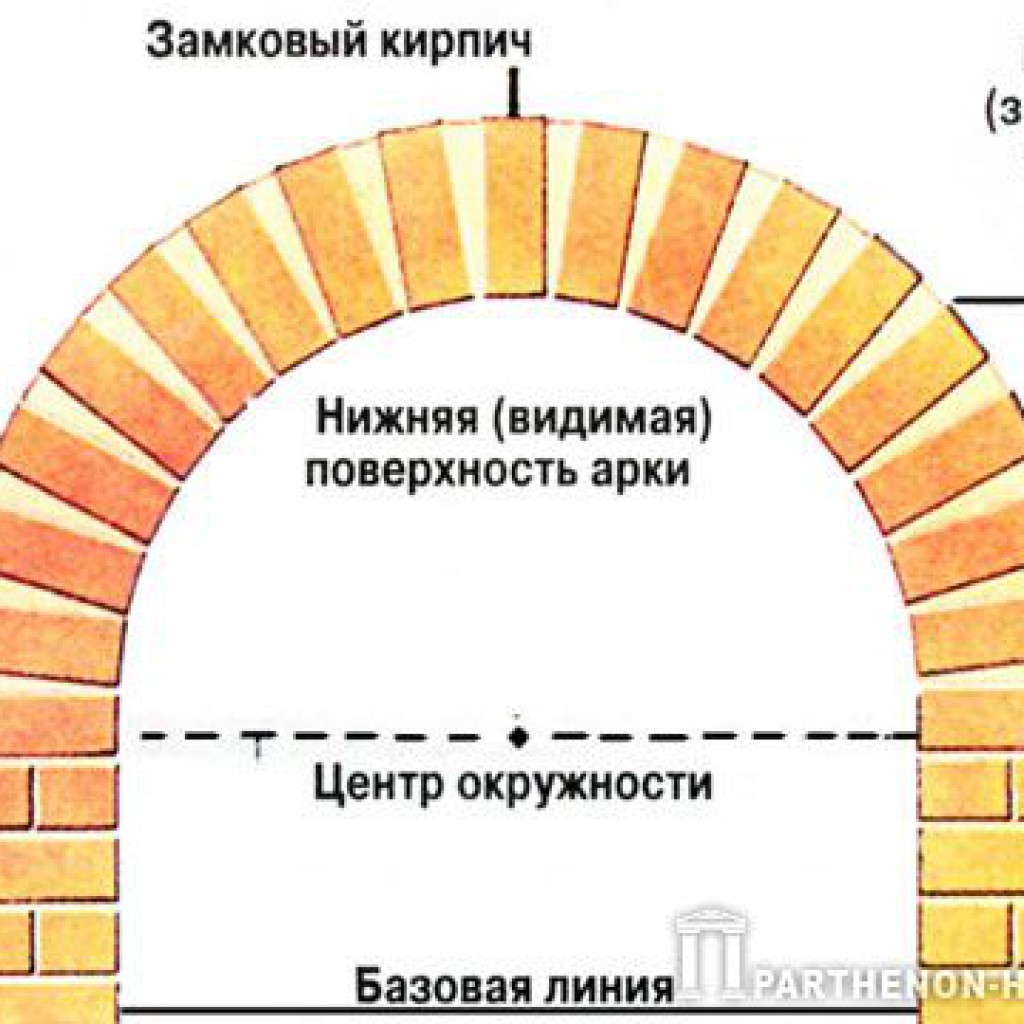

Арочная перемычка представляет собой ряд кирпичей, выложенных по дуге. Их количество должно быть нечетным. Центральный элемент носит название замка, а крайние – пят. Перекрываемое аркой пространство называется сводом или пролетом.

В арочной перемычке, даже если само перекрытие прямое, швы между камнями направлены к центру условного или явного закругления. Камни в арке обязательно клиновидные — это принципиальное отличие арочного перекрытия от любого другого.

Разновидности арок

В зависимости от формы дуги различают несколько видов перемычки.

  • Полуциркульная или полная – самое надежный вариант. Арка выкладывается в полкруга, радиус окружности составляет половину от ширины топки.
  • Лучковая – вариант, в котором дуга закругления составляет сектор окружности. Она более пологая и радиус требуется вычислять в каждом конкретном случае.
  • Прямая – внешний вид не отличается от обычного прямого перекрытия. Принцип – распределение нагрузки в стороны, остается, благодаря использованию клиновидных камней. На фото демонстрируется образец прямой перемычки.

Материалы

  • Кирпич – керамический полнотелый, марки не ниже М – 150. Строительные магазины предлагают клиновидной формы изделия. При желании или необходимости придать клиновидную форму камню можно своими руками.
  • Раствор – глиняный с добавлением шамотного песка. Класть арку на цементный раствор не рекомендуется, так как он не выдерживает высокой температуры.
  • Лист ДСП для изготовления шаблонов.

Расчет арки и изготовление шаблона

В зависимости от вида арочной перемычки методы расчета и технологии кладки своими руками будут отличаться.

Полуциркульная перемычка

Радиус полной арочной перемычки составляет половину ширины топочного отсека. То есть, в данном случае, расчеты сводятся к точному измерению параметра. На чертеже представлена схема полуциркульной перемычки печи с указанием размеров.

  1. Из листа ДСП изготавливается два шаблона или кружала: вычерчивается половина окружности с требуемым радиусом и выпиливается. Два шаблона скрепляются между собой брусками. Кружало должно быть на пару сантиметров меньше ширины топочника, для того чтобы в дальнейшем его можно было легко демонтировать.
  2. По длине дуги определяется примерное количество укладываемых камней с допуском на швы. Класть рекомендуется, добиваясь минимальной ширины шва – 3 мм. На практике эту рекомендацию выполнить сложно, так как неровность самого камня может достигать 7 мм. Так что в ширину шва следует включить и неровности – не менее 5 мм.
  3. Определить размеры клина можно практическим, визуальным методом. Для этого центральный кирпич кладется на верхнюю часть кружала, а из центра кружала натягивается нитка к краю камня. Затем карандашом помечается линия среза, и операция повторяется с другой стороны. Таким образом, можно установить точную клиновидную форму каждого элемента.
  4. Вытесывается нужное количество камней.

Лучковая перемычка.

  1. Рассчитывается радиус закругления по формуле: радиус =(квадрат высоты перемычки +квадрат ширины топочного отделения)/ две высоты перемычки. Как правило, она составляет 1–2 ряда.
  2. Изготовление шаблона и расчет клиновидной формы проводится аналогичным способом.

Прямая перемычка

В изготовлении это – наиболее сложный вариант. Шаблоны не изготавливаются, расчеты клина ведутся по прямой доске, длина которой равна ширине перемычки.

  1. Центральный камень помещается на середину доски, нитка натягивается от центра арки – в данном случае просто середины проема, до углов кирпича и отмечаются полученные линии. Камню сразу же придается нужная форма.
  2. Второй кирпич располагают рядом с центральным таким образом, чтобы его углы совпадали с углами замкового. В итоге внешний нижний угол следующего кирпича должен оказаться ниже линии доски. Затем отмечаются линии среза, и камню придается форма. Также поступает с каждым следующим элементом. Как видно из чертежа, следующий камень в перемычке будет по размерам меньше предыдущего, и таким образом, арка к краям сходит на нет.
  3. Дальнейшая кладка производится по использованной для расчетов прямой доске.

Кладка арочной перемычки

Во время монтажа перемычки своими руками требуется постоянная проверка уровнем. Допущенные смещения и перекосы вместо укрепления печи спровоцируют ослабление свода.

  1. Шаблон устанавливается в проем и прочно крепится с помощью распорок.
  2. По сторонам проема устанавливаются штрабы. Это позволит быстро зажать арочную перемычку.
  3. Укладка кирпичей начинается от края к центру одновременно с двух сторон. Требуется по возможности добиваться максимально тонких швов между камнями, так как от этого в немалой степени зависит прочность конструкции.
  4. Центральный камень – замок, вбивается в кладку, «замыкая» перемычку. На фото представлена арка печи с кружалом.
  5. Убирается шаблон. Выравниваются швы, удаляются излишки раствора.

На видео процесс укладки арочного перекрытия освещен более подробно.

Арочный проем – архитектурный элемент, который выполнен в виде криволинейного соединения над дверным или оконным проемом в стене или является пролетом, соединяющим опоры строительных конструкций. Кирпичная арка может эффектно украсить фасад дома или дополнить интерьер квартиры.

Конечно, лучше предоставить строительство такой конструкции профессионалам, но, попробуем разобраться, реально ли выполнить строительство арки из кирпича своими руками.

Разнообразие форм арок

1 – стрельчатая арка, 2 – равносторонняя; 3 – высокая стрельчатая; 4 – трилистник закруглённый; 5 – остроконечная

Существует несколько видов конструкций, которые соответствуют определенному архитектурному стилю. Перед тем, как сделать арку из кирпича вначале надо определиться в стилистике общего декора фасада или оформления квартиры.

Виды изогнутых проемов отличаются по выполнению кладки:

  • Клинчатые – кирпич укладывают в виде клина, и фиксируется в верхней точке замковым элементом. Такие элементы часто встречаются в готической архитектуре;
  • Лучковые –представляют собой усеченный конус. Такая архитектура присуща восточному стилю;
  • Полный полукруг или «классика» – высота полукруга должна составлять половину ширины дверного или оконного проема;

  • Модерн – кирпичные арки имеют дугу в форме усеченного конуса;
  • Романтизм – прямоугольный проем со слегка закругленными углами;
  • Эллипс – при расчете конструкции выполняется форма правильной или неправильной элипсовидной формы, в зависимости от стиля оформления. Чаще всего применяется в декоре стиля нью-вейв или пост-модерн;
  • Портал – прямоугольная конструкция.

Но каждая из этих конструкций имеет как свои достоинства, так и недостатки. Кладка арки из кирпича в готическом стиле подразумевает высоту перекрытий потолка не менее, чем три метра. А эллипсовидная форма требует наличия большой свободной от окон и других архитектурных элементов площади стены.

Определившись с видом конструкции необходимо подготовить инструменты и строительные материалы.

Расчет конструкции и последовательность проведения работ

Кладка арок из кирпича состоит из нескольких этапов.

Работы проводятся в следующей последовательности:

  • Расчет эскиза и вычерчивание шаблона будущей конструкции;
  • Установка шаблона на стену;
  • Кладка арочной перемычки;
  • Фиксация и закрепление арки;
  • Удаление шаблона;
  • Декоративная финишная облицовка кладки.

Совет. Приступая к работе, подготовьте все необходимые материалы.
А также определитесь с формой изгиба, который должен гармонично сочетаться с архитектурой фасада или со стилем оформления помещения.

Расчет и изготовление шаблона

Приступая к расчету конструкции необходимо измерить толщину стены, высоту потолочных перекрытий и предполагаемую ширину проема.

Расчет кирпичной арки начинают с предварительного эскиза, выполненного на бумаге в масштабе 1:50.

  • Определяем радиус окружности и ширину проема;
  • При помощи циркуля по оси симметрии, как показано на чертеже, выбираем оптимальный радиус дуги;

Если проект требует построения арочной конструкции в готическом стиле – с фигурным изгибом по краям или наличия нескольких дуг разного радиуса, то каждый элемент необходимо рассчитать по- отдельности. Рассмотрим самый простой вариант конструкции, который может иметь арка из кирпича своими руками построенная.

Применяя при вычислениях теорему Пифагора, размеры арки подсчитываем по следующей формуле:

где R–радиус окружности, L–половина хорды, H – высота арочного подъема

После расчетов увеличиваем чертеж и делаем шаблон из древесно-стружечной плиты, на который и будет укладываться арочное перекрытие.

Важно. При изготовлении шаблона из ДСП надо учитывать, что ширина проема на шаблоне должна быть на два-три сантиметра меньше по высоте.
Это необходимо для того, чтобы беспрепятственно удалить ДСП после монтажа кирпичной кладки.

Порядок проведения строительных работ

Зная размеры нашей арочной перемычки, можно приступать к непосредственному монтажу шаблона и кладке кирпича:

  • Кладка кирпичная арок предполагает вначале монтаж поддерживающей конструкции из ДСП, толщиной 10 миллиметров. Кружала вырезаются по шаблону согласно предварительно проведенным расчетам.

Совет. В некоторых случаях, когда требуется более прочная и устойчивая конструкция, ДСП заменяют каркасом из арматуры.
Каркас также изготавливается по размерам арки и скрепляется при помощи сварки.

  • Шаблон из ДСП крепится при помощи саморезов и деревянных распорок в дверной или оконный проем;
  • По сторонам проема устанавливают штрабы;
  • Кирпичная кладка выполняется снизу вверх попеременно с обеих сторон проема;

Основные ошибки, допускаемые при возведении арок

Существует несколько распространенных ошибок, которые допускаются практически всеми при построении арок. Как сделать кирпичную арку надежной и красивой, а также не предотвратить разрушения и растрескивание конструкции?

Стоит учесть следующие советы профессионалов:

  • Высота арки должна соответствовать ширине проема, это способствует равномерному распределению нагрузок;
  • Если применять в качестве каркаса металл, то в процессе эксплуатации стены дают естественную усадку и кладка может дать трещину. Поэтому в качестве каркаса лучше применять ДСП;
  • Следует избегать намокания и разбухания деревянного каркаса и защитить арку от влаги полиэтиленом. Демонтировать шаблон необходимо сразу после подсыхания кладочного раствора;

Важно. В старых постройках необходимо дополнительно укрепить фундамент.
Так как дополнительные нагрузки на стены могут привести к деформации стен и проемов.

Заключение

Простую арку несложно построить самостоятельно, но более сложные архитектурные формы лучше доверить мастерам профессионалам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Арка из кирпича для печи своими руками. Красивая кладка арки из кирпича

В целях украшения фасада дома часто используются декоративные архитектурные элементы, придающие его виду особую красоту и своеобразие. Среди таких элементов можно отметить оконные арки. Используются они часто как в частных домах, так и в зданиях различных учреждений.

Как сделать арку? Трудно ли это? Сколько времени займет претворение работ? Обо всем этом и не только и пойдет речь дальше.

Для начала рассмотрим, что такое арка и каких видов она бывает. Арка – это фигурная дуга, которая может устанавливаться как над дверными, так и над оконными проемами. Далее будет рассмотрена именно оконная арка.

Видов оконных арок различают три:

  • клинчатая арка, при которой кирпичи над прямоугольным окном выложены клином, при этом кирпичи фиксируют сами себя, прижимаясь друг к другу;
  • обычная арка (полная) представляет половину круга, то есть высота равна радиусу.
  • лучковая арка, которую еще называют усеченной или неполной, представляет собой дугу, форма которой меньше ширины, то есть радиуса;

Каждая из перечисленных арок имеет свои плюсы и минусы. Ниже будет описана методика создания лучковой арки, которая прекрасно подходит практически для всех фасадов.

Как сделать арку из кирпича своими руками?

Технология создания арки содержит в себя несколько этапов:

  • изготовление шаблона;
  • установка шаблона;
  • набор арки кирпичом;
  • сдавливание арки;
  • демонтаж шаблона;
  • чистовая отделка.

Изготовление шаблона арки

Коренной этап – изготовление шаблона. Сам шаблон изготавливается из листа ДСП с использованием ДВП и деревянных брусков. Качество шаблона, соответствие его форм и размеров заданным параметрам определяют пропорции самой арки, поэтому к его изготовлению нужно подойти максимально не серьезно.

Для начала нужно определить размеры шаблона. Для сего замеряется ширина проема (возьмем для примера окно, шириной 1500 мм). Ширина шаблона принимается на 5 мм меньше – 1495 мм. Это поможет в будущем без проблем демонтировать шаблон на последних этапах, даже когда он разбухнет от влаги. Высота шаблона должна соответствовать выбранной высоте арки, к примеру возьмем 168 мм. Желательно, чтобы по верху арки укладывался полный лицевой кирпич, поэтому и высота выбирается из расчета количества кирпичей. Возвышенность одного ряда составляет приблизительно 72 мм (высота кирпича и шва), а часть рядов выбирается 4. Таким образом, высота арки составляет: 72*4-120=168 мм, идеже 120 мм – высота фасонного кирпича, уложенного на ребро.

Высоту дозволяется выбирать и выше, и ниже, но нужно учитывать, что слишком низкая арка при большой ширине может просесть под действием нагрузки от кирпичной кладки.
Толщина шаблона зависит от толщины стены. Арка должна быть такой, чтобы не пришлось изготовлять второй шаблон, ведь арок должно быть две: лицевая и забутовочная. Принимаем толщину 200 мм, сколько составляет половину толщины шлакоблока. Более крупный шаблон будет тяжче, что тоже нежелательно.

Итак, параметры шаблона следующие: ширина – 1495 мм, возвышенность – 168 мм, толщина – 200 мм. Теперь можно приступать к его изготовлению. Получай листе ДСП отмечается центр арки, верхняя и нижние точки. Так чтобы получить усеченный полукруг, верхняя и нижние точки соединяются между на вывеску дугой. Для этого можно использовать проволоку или нитку с привязанным к ней с одной стороны карандашом, а с обратной стороны – металлическим колышком. Это своеобразный циркуль, только его радиус несравненно больше, чем у обыкновенного.

Для более удобного монтажа шаблона нужно отступить от крайних нижних точек дуги около 100 мм. Это нужно для того, чтобы арка имела опоры для крепления брусков.
Точно по полученному контуру вырезается окружность. Для этого можно использовать электролобзик.

Стандарт состоит из двух таких кружал, поэтому их нужно склеивать в двух экземплярах. При этом легче сначала вырезать первое, а впоследствии обвести его, приложив на лист ДСП, и по полученному контуру резать второе.

Для того, чтобы шаблон стал объемным, между двумя кружалами фиксируются деревянные бруски. После конструкция шаблона скрепляется саморезами или гвоздями.
На верхнюю арочную часть шаблона крепится гвоздями (20-25 мм) полоска ДВП. Она делает ее более гладким, придает ему правильную форму, а также удерживает кирпичи, уложенные свыше.

Установка шаблона арки в оконный проем

Далее шаблон устанавливается в окончатый проем. Под него устанавливаются подпорки из досок толщиной 20 мм, а между подпорками – распорку для их фиксации. Шаблон устанавливается на доски на одном уровне с лицевым фасонным кирпичом, его высота должна совпадать с обрамлением окна.

При установке лучковой арки нужно слегка сократить болгаркой верхний кирпич, который будет устанавливаться на шаблон, и оконное оправа. В этом случае арка установится ниже, а кирпич переместится в сторону внутреннего угла.

Стрелка лицевой арки

Лицевая арка обычно выступает над поверхностью стены, и этот выступ должен быть минимальным (менее 60 мм). Большой выступ может привести к размоканию кирпичей арки и их постепенному разрушению. Но даже незначительные выступы желательно накрывать каким-то материалом, например, плиткой или же листом металла. С другой стороны, чем больше выступ, тем более эффектно и объемно смотрится арка, так что, Вам решать, чему отдавать предпочтение: красоте или практичности.

При кладке лицевого кирпича, нужно обратить внимание на тот момент, что он имеет две лицевые стороны, а в случаях, когда кирпич сильно выступает за плоскость стены, на виду оказываются не только лицевые стороны, но и «изнаночные», поверхность которых неровная и шероховатая, выглядит не очень привлекательно.

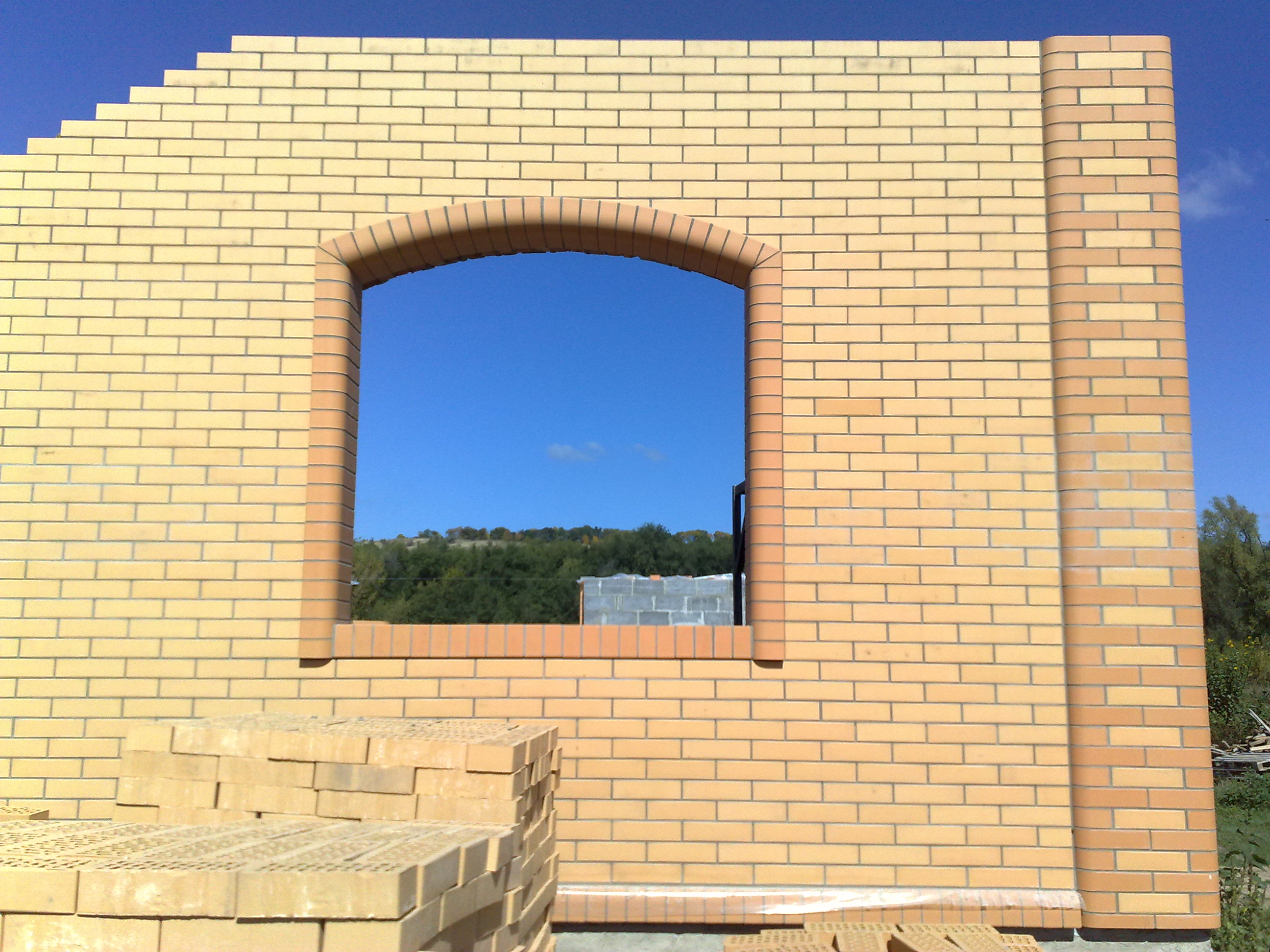

Строительство лучковой арки из кирпича

Перед тем как приступить к выкладыванию арки, нужно с двух сторон установить штрабы, которые дадут возможность быстрее и проще зафиксировать арку.

Начинать изготовление арки нужно с «пяток», на которые она и опирается. После их установки рулеткой измеряется высота одного ряда кладки и вычисляется количество рядов вокруг арки. В описанном примере кирпич со швом по высоте занимает 70,5 см, а количество рядов равно десяти. Далее на шаблон наносятся риски, отмечающие положения рядов.

Арка набирается сразу с двух сторон снизу вверх. Последний кирпич, который называется «замочный» устанавливается по центру арки в ее вершине и фиксирует остальные кирпичи. Таких кирпичей может быть и два, если их общее количество четное. Замочные кирпичи нужно плотно забивать в кладку, чтобы они не только держались сами, но и удерживали всю арочную конструкцию.

Зажим арки кирпичом

Когда арка набрана, ее нужно зажать кирпичем, вдобавок делать это желательно в тот же день, не откладывая потом, иначе она может лопнуть. Поскольку ранее были установлены кирпичные штрабы, стеснить арку не составит особого труда.

После зажатия арки разом же можно удалить шаблон и зачистить поверхность. Если погода хорошая и температура воздуха высокая, раствор быстро застынет в тот же день, это точно даст возможность вынуть шаблон без повреждения кладки. Если его оставить на день или два, очистить швы от раствора будет намного труднее.

Чистка арки от раствора

Швы в процессе кладки далеко не всегда получаются идеально ровными и чистыми, поэтому их очистка является обязательной процедурой. Раствор может выдавливаться из швов, попадая на лицевую поверхность кладки, или же не полностью их заполнять. В первом случае швы зачищаются и вытираются сухой тряпкой. Во втором – раствор дополнительно накладывается в швы по направлению снизу вверх.

На следующий день стену с аркой нужно поднять на несколько кирпичных рядов.

Забутовочная арка

Теперь можно приступать к забутовочной арке. Для ее изготовления используется тот же деревянный шаблон, но с некоторыми доработками. Поскольку арочные окна имеют по бокам четверть 5 см, то и арка, и соответственно шаблон должны ее иметь, поэтому шаблон нужно дорастить на эту величину. Для этого на лист ДВП прибиваются деревянные брусочки сечением 45х45 мм и длиной 200 мм, расстояние между ними около 70 мм.

Поскольку лист достаточно гибок, полученная лента легко сгибается и крепится у верхней арочной части шаблона.

Следом технология изготовления забутовочной арки повторяет технологию изготовления лицевой арки. Попервоначалу устанавливаются «пятки», от них к вершине арки выкладываются кирпичи. Для этого обычно используются б/у забутовочные одинарные кирпичи, установленные на ребрышко.

Перед тем, как приступить к работе, желательно сразу подготовить безвыездно необходимые материалы и инструменты, а также сделать шаблон, нарезать деревянные брусочки, подпорки и распорки. В общей сложности круглый процесс изготовления арки занимает 8,5-9 часов, так что скорее начать работу утром и за один день все сделать.

Благодаря этому арка может лопнуть?

Рассмотрим причины, по которым арка может прорваться:

  • слишком маленький радиус (высота) арки при большой ширине. Такая строй воспринимает значительные нагрузки, которые не распределяются равномерно. Результатом может присутствовать появление трещин, но сама арка при этом не разрушится;
  • в качестве шаблона используются уголки иначе говоря металлические основания. Они применяются, чтобы дополнительно укрепить конструкцию, однако иногда это приводит к противоположному результату. Почему? При использовании деревянного шаблона со временем его удаления кирпичная кладка дает усадку и уплотняется. Если а использовать металлическое основание, оно не дает кладке просесть, так как он не удаляется и мешает равномерной естественной усадке. При этом в целом вид получится достаточно прочной, хотя и с трещинами;
  • шаблон находился в арке достанет долгое время после ее изготовления. Например, его не забрали в один присест, а оставили на ночь. За это время древесина впитала влагу, разбухла, и арочная носка не выдержала напряжения. Правда, такое случается нечасто, но любое равно в случаях, когда нельзя сразу вынуть шаблон, лучше сервировать арку полиэтиленом;
  • проседание фундамента. Появление трещин около оконных проемов – Водан из признаков неправильно выбранного или построенного фундамента, и трещины сверху арке – не исключение. В этом случае нужно укреплять фундамент.

Это все, что касается строительства арки из кирпича над окном. Здесь видно, ничего сложного в этом нет, а сам процесс занимает никак не более 9 часов, так что вполне можно управиться за один день. Главное – заранее подготовить все необходимое и четко следовать технологии. Сие и является залогом качественного результата.

Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?

Виды арок

Арки в архитектуре используются в зодчестве разных народов. Соответственно, на их форму оказывало влияние культурного наследия стран. Примером этому может служить аравийская арка, широко распространенная в архитектуре ближневосточных государств.

Наиболее часто встречаются следующие типы арок:

  • полуциркульная или полукруглая: имеет вид полуокружности, центр которой находится на одном уровне с пятами арки. Опирается такая конструкция чаще всего на пилоны. Данный вид арки можно отнести к классике;
  • лучковая: по форме представляет собой дугу, равную четверти окружности. Арки такого типа украшали оконные проемы жилых домов Древнего Рима;
  • стрельчатая или ломаная арка, образованная двумя пересекающимися под углом дугами.

В современной архитектуре в качестве декоративного элемента используются два первых типа – полукруглые (их сейчас называют полными) и лучковые. Не меньшей популярностью пользуются и клинчатые арки – такое название они получили, благодаря технологии строительства: кирпичи выкладывают клином с последующей их фиксацией»замком».

Общая технология кладки кирпичных арок

Кладка арки из кирпича, независимо от выбранного типа, производится в следующем порядке:

  1. Разрабатывается общий вид арки.
  2. Производится расчет ее параметров.
  3. Вычерчивается рабочий чертеж с указанием всех необходимых размеров.
  4. Изготавливается шаблон, который затем устанавливается в проеме.
  5. Выкладываются перемычки проем.
  6. Закрепляется и фиксируется кирпичная кладка.
  7. Производится демонтаж шаблона.

На последнем этапе выполняется отделка сформированного проема.

Расчет шаблона

Перед тем как сделать арку из кирпича, необходимо изготовить вспомогательную конструкцию – шаблон. Его качество оказывает непосредственное влияние на конечный результат. По этой причине необходимо тщательно рассчитать его размеры. В качестве примера можно рассмотреть оформление окна шириной 1500 мм при помощи лучкового типа.

Обратите внимание: для проектирования арочного проема важна не его ширина, а длина дуги, по которой и будет выкладываться кирпич. Чтобы не создавать себе проблем в дальнейшем, надо этот размер на стадии расчета подкорректировать таким образом, чтобы он был кратным 70-75 мм.

Шаблон по ширине должен быть меньше проема на 5 мм. Этот небольшой зазор облегчит операции его установки и разборки (даже если он отсыреет).

Высота вспомогательной конструкции должна совпадать с аналогичным параметром арки. Кстати, она не должна быть слишком низкой – это чревато проседанием кирпичной кладки под воздействием нагрузки.

Теперь осталось определиться с толщиной шаблона. Если она будет слишком большой, вес конструкции усложнит работу. Оптимальной в нашем примере можно считать толщину 200 мм.

Изготовление шаблона

Работу начинаем с разметки арки на листе ДСП. Для этого надо:

  • разметить осевую линию;
  • симметрично осевой провести границы проема;
  • на оси отметить верхнюю точку арки;
  • от высшей точки отложить вниз размер, равный высоте арки, и через полученную отметку провести прямую, перпендикулярную оси. Места пересечения вспомогательной линии с правой и левой границами проема отметить точками;
  • от той же (высшей) точки вниз отложить отрезок, равный радиусу арочной дуги – таким образом находится центр окружности;
  • в центральной точке установить металлический стерженек (колышек) и привязать к нему отрезок вязальной проволоки, равный по длине радиусу окружности;
  • ко второму концу прикрепить карандаш, и при помощи импровизированного циркуля соединить три ранее размеченные точки.

Шаблон состоит из двух таких деталей – кружал – соединенных между собой брусками. Если кружала вырезать точно по разметке, то острые углы не дадут возможности их скрепить друг с другом. Поэтому перед тем, как приступить к выпиливанию, надо от нижних точек арочного профиля отложить вниз по 100 мм, увеличив таким образом тело детали.

После этого можно вырезать деталь электролобзиком.

Второе кружало размечать намного проще: для этого надо использовать уже вырезанную деталь в качестве выкройки. Просто наложите ее на новый лист ДСП и обведите по контуру.

Бруски, предназначенные для скрепления кружал, должны по длине соответствовать заданной толщине шаблона. Скручивают подготовленные детали саморезами. По верху шаблона прибивается полоса ДВП – таким способом все возможные неровности приспособления сглаживаются.

Кружало в оконном проеме для кладки кирпичной арки

Установка шаблона в проеме

Под края шаблона устанавливаются подпорки из обрезной доски толщиной 20 мм. Для предотвращения их падения между ними вставляют распорку.

Шаблон устанавливается сверху на подпорки заподлицо с краем фасонного лицевого кирпича. Следует иметь в виду один нюанс: слишком выступающая арка (более 60 мм) в процессе эксплуатации будет разрушаться от морозов и дождей. Если все-таки вы решитесь на такой шаг, закройте ее сверху керамической плиткой или металлом.

Кладка арки из кирпича своими руками

Сначала выкладывают правую левую пяты арки. После этого можно приступить к разметке порядовки. Делается это при помощи рулетки. Для удобства на шаблоне делают разметку через каждые пять кирпичей.

По толщине шва решение принимается на месте.

После этого можно выложить арку от пяток к высшей точке — с двух сторон. Последние один или два кирпича (в зависимости от того, четное или нечетное число получилось при разметке) — называются замковыми. После их укладки на место швы тщательно забиваются раствором. Если этого не сделать, арка может «сесть».

Арку – лицевую и забутовочную – необходимо выложить за один прием. Шаблон можно снять через два-три часа после того, как кладка обжата. Если убрать вспомогательную конструкцию в этот же день не получается, защитите ее от возможного дождя полиэтиленовой пленкой. Иначе разбухшее дерево может подорвать свежую кладку, и работу придется полностью переделывать.

Категория: Двери, проемы, арки

Не секрет, что оформленный в виде арки дверной проем смотрится эстетически куда привлекательней, чем стандартный прямоугольный. Благодаря арочным сводам можно использовать нестандартные решения для дизайна. Одним из таких вариантов в оформлении интерьера может стать в Вашем жилище.

Арочные формы обладают определенными сложностями, поэтому необходимо достаточное мастерство, чтобы изготовить подобную архитектурную конструкцию самостоятельно. В этом уроке будет показано, как правильно осуществить кладку кирпичной арки самостоятельно, имея минимальные строительные навыки.

Разновидности кирпичных арок

Арка представляет собой перемычку в виде полукруга, который осуществляет соединение между собой двух вертикальных опор. Прочность арки обеспечивается за счет распределения нагрузки в стороны (распор). Обычно арки выкладывают над оконными или дверными проемами. Также арки делают у печей и мангалов.

В существующей практике строительства различают 3 формы арок из кирпича:

  1. Обычная (полная) арка. При ее возведении полукруг арки делается в половину диаметра круга. Такую арку сможет сделать любой домашний мастер.
  2. Клинчатая (прямоугольная) арка. Данный вид арки является по форме напоминает букву «П». Арочный свод равен радиусу круга. Такая арка из кирпича является в строительстве самой сложной.
  3. Лучковая (усеченная или неполная) арка. В такой арке арочный свод делается низким, меньше половины диаметра круга. При этом укладка кирпича производится по усеченной дуге. По сложности исполнения лучковая арка занимает промежуточное положение между обычной и клинчатой арками.

Технология кладки из кирпича вышеприведенных видов арок практически мало чем различаются. Остается только подготовить необходимы инструменты и материалы, чтобы сложить арку из кирпича своими руками, которая станет частью задуманного Вами дизайна интерьера.

На начальном этапе, когда уже известна форма будущей арки из кирпича необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона применяются деревянные брусочки и листы ДСП.

Шаблон легко изготавливается своими руками. На листе ДСП чертится горизонтальная линия, которая равна ширине проема, отмечается центр арочного свода, а также ее крайние нижние и верхние точки, которые затем также соединяются линиями между собой. В итоге должен получиться усеченный полукруг (кружало) будущей арки.

Далее ножовкой или лобзиком выпиливаются по намеченным линиям два кружала, которые необходимо соединить между собой с помощью саморезов и брусков. Затем полученный шаблон будущей арки необходимо установить в проем и зафиксировать в нем с помощью распорок и опор.

Перед началом выкладки по обеим сторонам арки на уровне ее нижней границы устанавливаются штрабы, которые позволят зажать конструкцию, обеспечив ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием . Кладка производится, двигаясь по дуге шаблона снизу вверх одновременно укладывая кирпичи с обеих сторон. По окончании набора в вершину кладки плотно вбивается кирпич (замок), основной функцией которого является фиксация всей арочной конструкции. После этого шаблон убирается, а поверхность кирпичной кладки зачищается от остатков раствора.

Чтобы выложить арочную конструкцию применяют специальный клиновый кирпич, имеющий форму трапеции, который обеспечивает лучшую фиксацию кирпичной арки. Такой кирпич купить не проблема. Он продается в специализированных строительных магазинах, но его можно сделать самостоятельно, обработав болгаркой до нужной формы.

Правильно смонтированная арка из кирпича своими руками может прослужить очень долго, придавая Вашему дому оригинальный внешний вид и наполняя его домашним теплом и уютом. Дополнительную информацию к уроку Вы найдете, просмотрев арка из кирпича своими руками видео.

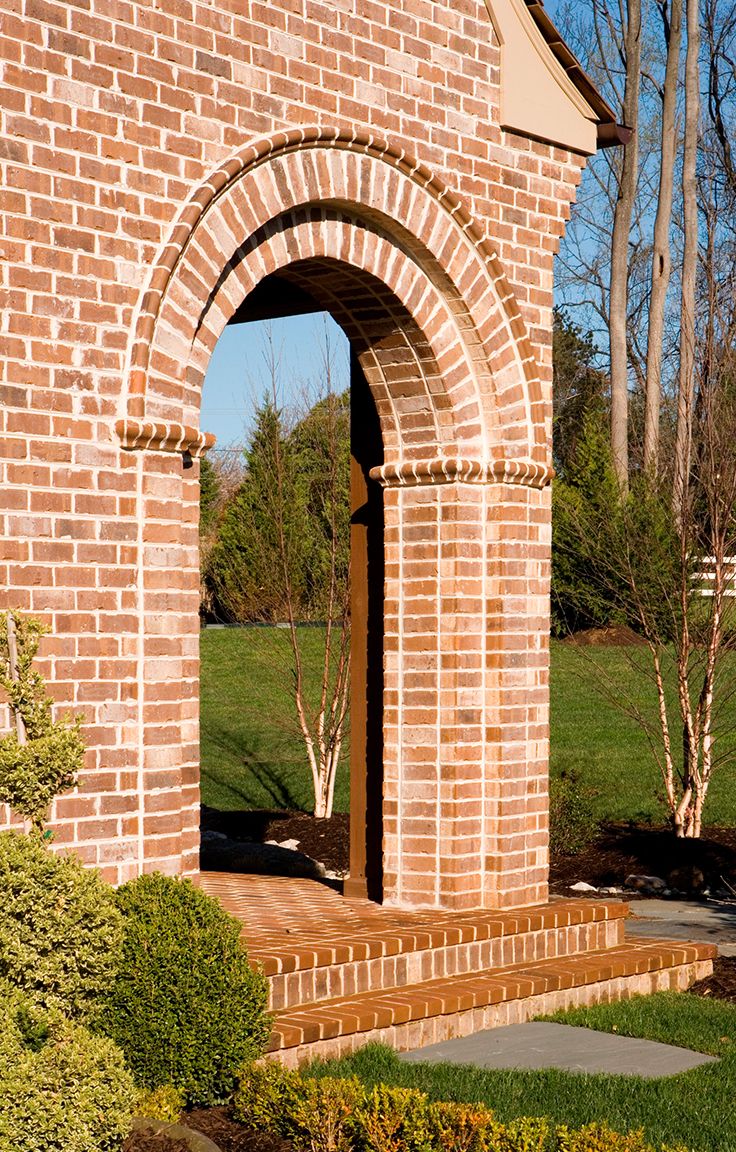

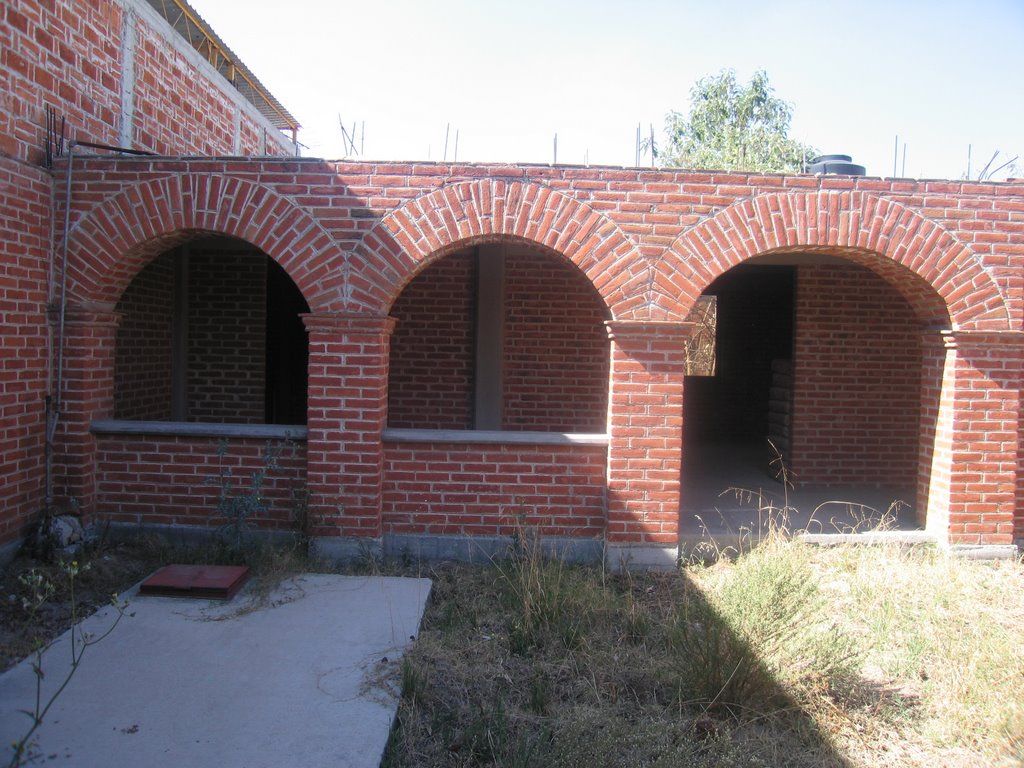

Фото арок из кирпича

Зачастую перед строителем возникает задача выстраивания арочного перекрытия, обустройства куполообразной кровли или оригинального «горбатого» мостика над водоемом, который становится все более популярной малой архитектурной формой. При этом, в большинстве случаев мастера не утруждают себя сложными расчетами, используя две величины, которые известны даже семикласснику. Такими величинами являются ширина пролета, впоследствии перекрываемая аркой, и высота подъема арки, которая рассчитывается путем определения расстояния между воображаемой горизонтальной линией, проведенной между точками, на которые осуществляется упор арки, и наивысшей точкой арки. По мнению специалистов, данных величин недостаточно, чтобы обустроить надежную арку с высокими эксплуатационными характеристиками. Основная роль при конструировании арочного перекрытия отводится выбору материалов, из которого будет сооружаться арка, и связанному с ним расчету арки, правильность проведения которого определяет ее последующие эксплуатационные характеристики. Следуя данным рекомендациям, вы сможете сконструировать надежное арочное перекрытие, которое станет отличным решением и не только разнообразит дизайн квартиры, но и станет отличным украшением ландшафтного дизайна сада. Специалисты в данной сфере без труда произведут все необходимые расчеты, но что делать, если нет возможности воспользоваться их услугами, и приходится выполнять все работы самостоятельно? В этом случае воспользуйтесь нашими рекомендациями, которые помогут вам максимально эффективно справиться с поставленной задачей.

Арочные системы с точки зрения профессионала

С точки зрения специалистов инженеров, арочными конструкциями называются системы ломаного или криволинейного характера, на опорные элементы которых действуют вертикальные нагрузки, приводящие к наклонным реакциям, направленным внутрь проема. Горизонтальной составляющей подобной опорной реакции является распор, что свидетельствует о том, что арочные системы являются распорными конструкциями. Это и является их основным отличием от балок, которые испытывают только нормальное механическое напряжение. В современном строительстве арки используются в качестве основных несущих конструкций сооружений различного назначения, будь то хозяйственные, промышленные или сельскохозяйственные постройки, пролетом от 12 до 70 м. Что касается зарубежного строительства, то в данной отрасли конструирование арочных пролетов еще более развито, что позволяет сооружать арки высотой до 100 м и более.

Классификация арок: основные разновидности

В соответствии со статической схемой , различают бесшарнирные , двухшарнирные и трехшарнирные арки ;

Также опорные конца арки можно соединить горизонтально расположенным стержнем, воспринимающим горизонтальную нагрузку и называемым затяжкой . Расчет арки с затяжкой несколько отличается от расчета двухшарнирной арки или трехшарнирной арки без затяжки.

Для каждого из этих типов характерны свои достоинства и недостатки, в связи с чем, выбор конструкции осуществляется инженером-проектировщиком, который осуществит расчет трехшарнирной арки с учетом прочностных требований, предъявляемых к ней, материалов, используемых для ее конструирования, и архитектурных задач, которые возлагаются на ту или иную конструкцию.

В соответствии со схемой опирания, выделяют арки с затяжкой и арки без затяжки . Если первые воспринимают распор, то распор последних передается на опоры. Изготовление затяжки осуществляют из профильной стали или арматуры. Если эксплуатация арки будет осуществляться в условиях агрессивных сред, способствующих коррозии металла, допускается использование деревянных клееных затяжек.

По форме различают:

  • Треугольные арки, состоящие из прямых полуарок. Расчет треугольной арки не представляет сложностей, и вы сможете произвести его самостоятельно;

  • Пятиугольные арки;
  • Сегментарные арки, оси полуарок которых располагаются на общей окружности;
  • Стрельчатые арки, состоящие из нескольких полуарок, оси которых расположены на двух окружностях;

Как осуществить расчет трехшарнирной арки с затяжкой: рекомендации специалистов

Если вы планируете осуществить монтаж небольшой арки, расчет и конструирование не доставят вам особых сложностей, так как для их производства предпочтительнее использовать листы строительного материала огромных размеров, такого как фанера, гипсокартон или OSB-плиты. Наибольшие показатели их длины ширины составляют 250 и 120 см соответственно, что позволяет просто начертить арку на листе материала и выпилить как минимум две составляющие детали несущих балок. В завершение такие арки обшивают листовым материалом, после чего можно считать, что арка готова. Несмотря на быстроту и простоту монтажа арок данным методом, для него характерны и свои недостатки, среди которых большое количество материала, затраченного на отходы, декоративность готовой арки и неспособность конструкции нести нагрузки.

Обустройство арочных конструкций существенно усложняется, если перед мастером стоит задача монтажа арки над большим просветом (до нескольких метров) или арки, способной выдерживать высочайшие нагрузки. В связи с тем, что на строительном рынке трудно найти материалы, размеры которых позволяют осуществить монтаж такой арки, она конструируется как наборная конструкция, состоящая из нескольких деталей. В связи с этим, перед мастером встает задача точного расчета арки и определения размеров ее деталей.

Как уже упоминалось ранее, арки различают в соответствии с такими параметрами, как форма, размер и высота, и прежде, чем реализовать проект расчета деревянной арки, необходимо четко представлять себе конструкцию и приблизительные размеры желаемой арки. С учетом данных параметров, легче определиться с выбором материалов для ее монтажа и последующим проведением расчетов.

Дилетанты, услышав словосочетание «расчет арки» зачастую пугаются, однако расчеты в данном случае несложные и основаны на использовании школьных формул из геометрии. Кроме того, чтобы облегчить проведение расчетов, необходимо начертить на миллиметровой бумаге контур арки в несколько уменьшенном масштабе. После этого изготавливают шаблон арки в реальном размере, имея который, вы сможете наиболее эффективно провести дальнейшие расчеты, так как сможете приложить так называемую копию арки к месту ее монтажа и оценить правильность проведенных расчетов. Для изготовления шаблона можно использовать плотный картон, фанеру или лист ДВП.

Арочные конструкции занимают обширную нишу в архитектуре, и их использование — широчайшая тема, объять которую невозможно в одной статье. В настоящем материале мы рассмотрим изготовление арки в квартире или частном доме, так как традиционный прямоугольный проем, оформленный в виде арки, станет эксклюзивной деталью интерьера квартиры, выгодно отличающей ее от других квартир.

Рассмотрим пример расчета трехшарнирной арки:

В большинстве случаев, независимо от опыта мастера, ему известны три параметра арки, среди которых ширина пролета, перекрываемого аркой, высота арки, а также глубина (ширина) стены. Перед мастером при этом стоит задача рассчитать параметры деталей арки, собрать их в единую арочную конструкцию и прочно закрепить ее.

Способ № 1 — эмпирический

Несмотря на то, что любой расчет арки начинается с вычисления радиуса ее окружности, арка не всегда представляет дугу окружности. Существуют ситуации, когда арка состоит из двух дуг (это относится к аркам, выполненным в готическом стиле) или характеризуются несимметричными очертаниями. В этом случае расчет каждой дуги арки производится отдельно. Но, вернемся к расчету окружности арки. Его удобнее производить на бумаге, при этом уменьшив размер, в масштабе, например, 1: 50. Подготовив бумагу и циркуль, чертим на листе дверной проем с учетом масштаба и проводим ось симметрии, делящую проем пополам. После этого ось циркуля необходимо изменить, поставив ножку с иглой непосредственно на ось симметрии. Далее нужно начертить несколько дуг и, остановив свой выбор на наиболее оптимальной, остальные убрать с помощью ластика.

Чтобы нагляднее продемонстрировать данный пример, изобразим дугу арки:


где R — радиус окружности арки, а L представляет собой половину хорды дуги, тогда как размер хорды соответствует длине арочного просвета. Что касается H, то данный показатель отображает высоту подъема арки.

Способ № 2 — математический

Чтобы осуществить математический расчет радиуса окружности арки, воспользуйтесь теоремой Пифагора, в соответствии с которой:

R= L2 + (R2 — h3)

R= L2 + (R — H)2

Разложив двучлен, преобразуем выражение в вид:

R2 = L2 + R2 — 2HR + h3

Вычтем из обеих частей R и получим:

L2 + h3 — 2HR = 0

Перенесем слагаемое с R за знак равенства:

2RH = L2 + h3

И, наконец, получим искомый R:

R = (L2 + h3)/ 2H

Важно! Формула для вычисления радиуса окружности арки: R = (L2 + h3)/ 2H , где R — радиус окружности арки, H — высота подъема арки, L — половина хорды дуги (длина арочного просвета).

В связи с тем, что арка состоит из нескольких частей, для изготовления которых придется использовать доску определенной ширины, произведем расчет размеров детали, которую можно изготовить из доски с конкретными размерами. Для этого необходимо решить обратную задачу. С учетом известного радиуса арки и высота ее подъема (в данном случае это ширина доски), рассчитаем максимально возможную длину детали, которую можно изготовить из доски с определенной шириной, то есть произведем расчет длины арки. В связи с тем, что из предыдущих расчетов нам уже известны определенные соотношения, выведем следующую формулу:

L2 = 2RH — h3

HR — h3

Чтобы правильно изготовить арку, необходимо подготовить несколько больше деталей, с учетом того, что в процессе монтажа их придется стыковать. Способ стыковки выбирается в зависимости от назначения арки. Практикуется использование накладных деталей по «щекам» арки и стыковка двух арок, с учетом сдвига на полдетали.

В процессе расчета деталей необходимо учитывать то, какая сторона арки, в зависимости от ее расположения по отношению к деталям, больше всего нас интересует (внутренняя или внешняя). Проще говоря, нам необходимо понять, как будут располагаться несущие детали арки по отношению к самой арке. Например, при обустройстве куполообразной кровли, несущие детали арочной конструкции будут располагаться ниже арки, а при монтаже арочного свода — выше. Возникают ситуации, когда необходимо обустроить двустороннюю арку. В последнем случае расчет деталей арки произведет по наименьшему закруглению.

Если в процессе эксплуатации, арка будет нести высокие нагрузки, необходимо произвести ее усиление с помощью различных балок и затяжек, установленных между узлами арки. Таким образом, вы сможете обустроить несущую ферму, которая способна выдержать повышенные нагрузки.

Если вы решили обустроить арку в готическом стиле, вам необходимо максимально точно определить радиус закругления арки на концах. В этом случае вы облегчите себе задачу, используя эмпирический способ расчета арки, с помощью которого вы экспериментальным путем подберете точку закругления арки, далее из этой точки вниз проведете линию, идущую параллельно стене, измерите полученное расстояние и проведете линию такой же длины с другой стороны. Затем ножку циркуля ставят на эту линию, определяют расстояние (радиус) и, двигаясь вниз или вверх параллельно линии, определяют точку, где линия стены и дуга арки сомкнутся посредством второй (меньшей) дуги. На второй стороне чертежа необходимо произвести то же самое.

Чтобы облегчить себе задачу и максимально эффективно произвести расчет арки, вы можете сделать несколько чертежей и выбрать наиболее подходящий. Как вы уже поняли, приведенные примеры расчета арки далеко не единственные, и существуют другие способа расчета, однако эмпирический способ наглядно вам демонстрирует, как будет выглядеть арка после осуществления монтажа. Кроме того, в процессе осуществления расчетов вы сможете легко корректировать чертеж до тех пор, пока не достигнете желаемого результата.

Сделав чертеж и удостоверившись в его правильности, необходимо изготовить шаблон арки, используя который, вы без труда осуществите монтаж любой арочной конструкции.

Несколько слов о выборе материала для арки

Для изготовления арки можно использовать различные материалы, в том числе и металл (расчет металлической арки производится несколько иначе), а также кирпич и бетон, однако наиболее простым и дешевым способом является изготовления арки из гипсокартона. В связи с тем, что арка, изготовленная из кирпича и бетона, будет очень тяжелой, для нее необходимо монтировать арматурный каркас. Арматура легко поддается сгибанию, и вы без труда сможете сварить из нее каркас. После этого, используя перфоратор, в стенах необходимо просверлить отверстия, вбить в них штыри и приварить к ним арочный каркас.

Изготовление арки из гипсокартона осуществляется намного проще и быстрее, однако готовая конструкция будет менее прочной, чем ее кирпичные или бетонные аналоги. Для этого необходимо изготовить каркас из жестяных профилей, по бокам обшить их гипсокартоном, а для обшивки внутреннего проема использовать сегменты(для их изготовления гипсокартон разрезают с одной стороны, выгибают и в заключение закрепляют саморезами). Образовавшиеся грани необходимо сгладить шпаклевкой.

Расчет кирпичной арки: основные моменты

Чтобы осуществить расчет кирпичной арки, также необходимо изготовить шаблон из ДВП, качество которого во многом определяет эксплуатационные характеристики и внешний вид будущей кирпичной арки. В первую очередь необходимо рассчитать размеры шаблона, для чего потребуется знание ширины арочного проема. Например, ширина арочного проема составляет 15000 мм.

Так как ширина шаблона должна быть на 5 мм меньше, значит, она составит 1495 мм. Даже если произойдет разбухание шаблона от влаги, вы сможете без труда осуществить его демонтаж на финальных стадиях работы. Высота шаблона должна соответствовать высоте арки, в нашем случае пусть будет 168 мм. Так как целый лицевой кирпич рекомендуется класть в верхней части арки, необходимо произвести расчет числа кирпичей. Так как высота одного ряда составляет около 72 мм (высота кирпича + высота шва), а общее число рядов равно 4, арочная высота составляет 72*4 — 120 = 168мм. (120мм при этом — высота кирпича, уложенного на ребро).

И в заключение

Чаще всего монтаж арочных конструкций осуществляется для декоративного оформления помещения, независимо от его предназначения. Это может быть и дом, и квартира, и офис.

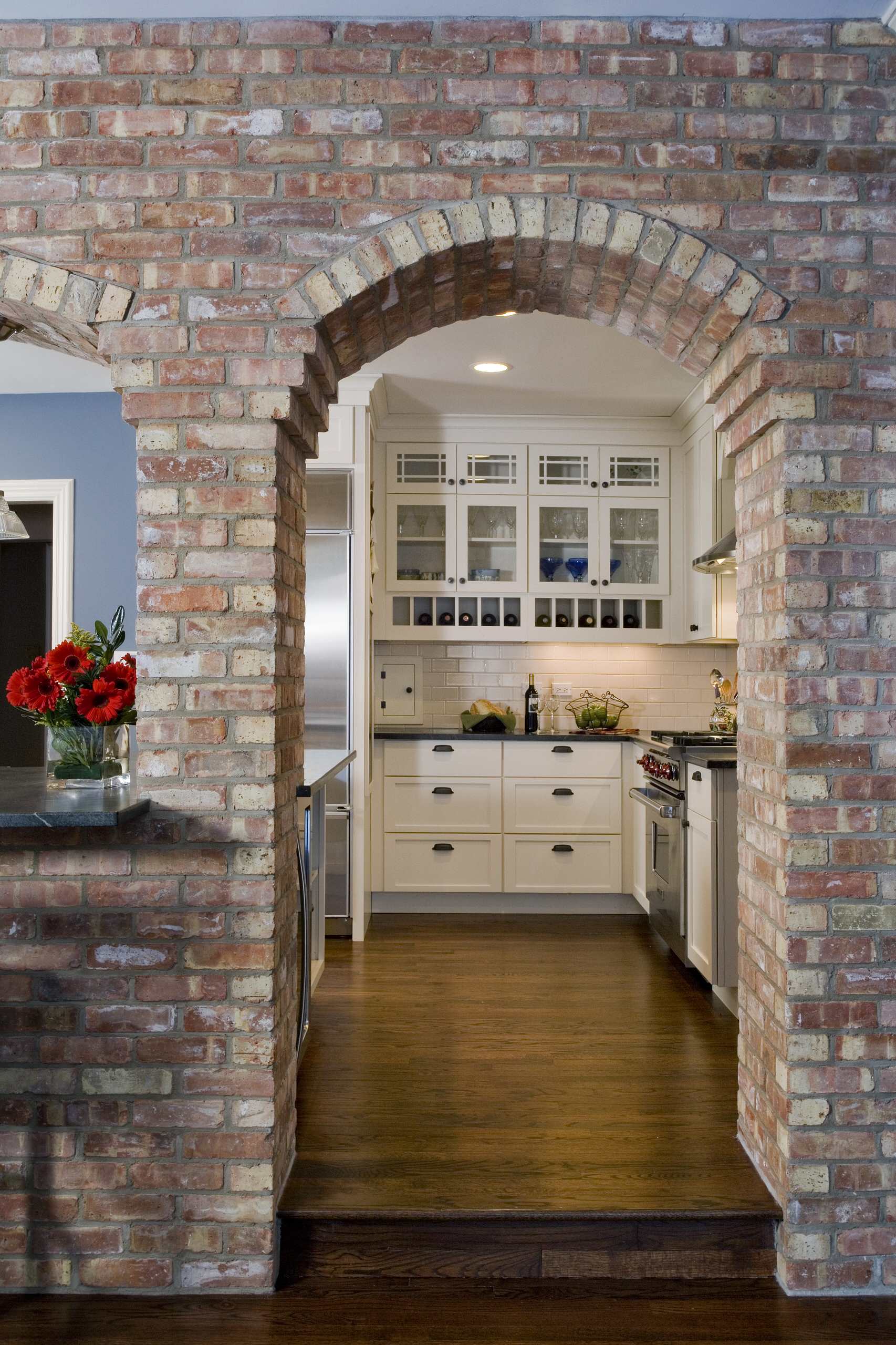

Зачастую с помощью арки оформляют дверной проем между кухней и гостиной. Однако монтаж арки может использоваться и в процессе более масштабных видов строительства. Если вы планируете оформить с помощью арки внутреннее убранство помещения, специалисты рекомендуют изготовить арочную конструкцию из гипсокартона, так как это намного дешевле, проще и менее трудозатратно. При этом готовая конструкция ничуть не уступит аркам из кирпича или дерева. Чтобы не разочароваться в красоте и правильности арки, специалисты рекомендуют подойти к монтажу арочной конструкции с должной тщательностью и провести расчет арки, что можно осуществить несколькими способами. В нашей статье мы предложили вам два наиболее распространенных и эффективных способа расчета арки, воспользовавшись которыми, вы сможете соорудить надежную и эстетически привлекательную арку.

Арочные проемы зодчие строили еще в глубокой древности. Еще 6 тысяч лет назад в Месопотамии, или Междуречье, арка из кирпича была одной из особенностей ирригационных сооружений, а также жилых построек. Сегодня арки стали характерной чертой многих дворцов, особенно итальянских палаццо, культовых сооружений, торговых и жилых зданий.

Арочные проемы будут очень привлекательно смотреться в любом помещении.

В период хрущевского минимализма в строениях, будь то гражданские сооружения или жилье, никаких излишеств не было. Во время бума индивидуального строительства снова вспомнили об арочных проемах. Арка из кирпича или другого строительного материала придает интерьеру дома или квартиры изысканность, ощущение простора, открытости пространства.

Виды арок и их функции

Арочные проемы, заменяющие двери, позволяют зрительно расширить пространство, сделать интерьер помещения нестандартным. Их главная функция — зонировать пространство, при этом визуально увеличивая его.

Арку в романтическом стиле используют, когда проем имеет большую ширину.

Арочная конструкция в архитектуре имеет множество видов, форм и конструктивных особенностей. В зависимости от формы это может быть круглая, стрельчатая, подковообразная, эллиптическая, тюдоровская или аравийская, распространенная в испано-мавританской архитектуре, конструкция.

Сегодня в жилой архитектуре используют 4 основных вида арок:

  1. Арка в классическом стиле. Она имеет четкую форму сегмента круга. Обычно этот сегмент близок к полукругу. Это наиболее широко применяемая в современном жилищном строительстве арка. Ее проще рассчитывать, и она имеет очень эффектный вид.
  2. Конструкция в романтическом стиле — это прямоугольный проем со скругленными углами. Ее используют, когда проем имеет достаточно большую ширину. В противном случае вид конструкции будет непривлекательным.
  3. Арочный проем эллиптической формы рассчитывается гораздо труднее, чем классический проем в форме полукруга. Наверное, поэтому и строят его намного реже, чем «классику».
  4. Проем в модернистском стиле. Это несколько вытянутый вверх полукруг. Такая форма визуально сужает проем в стене, одновременно увеличивая высоту помещения.

Вернуться к оглавлению

Строительные материалы для дугообразных проемов

Арка в стиле модерн сужает проем в стене, увеличивая тем самым высоту помещения.

Самый распространенный на сегодня материал для таких проемов — это гипсокартон. Он очень легко обрабатывается, шпаклюется, красится. Конструкция из этого материала приобретает идеальную форму и имеет после обработки идеальную поверхность. При помощи гипсокартона можно легко сооружать округлые конструкции вокруг готового прямоугольного дверного или внутреннего оконного проема. Однако из этого популярного стройматериала можно делать конструктивные элементы только для внутренних частей помещений. Наружный вход или оконные проемы снаружи здания из него выполнить нельзя.

Природный камень используют в качестве строительного материала для сооружения входов дугообразной формы в частное домовладение. Это могут быть калитка или даже ворота. Но последние не должны иметь большую ширину, так как такое строение громоздкое на вид и очень тяжелое. Под него нужно подводить мощный фундамент.

Оптимальным строительным материалом для создания наружных входных конструкций округлой формы или оконных проемов является кирпич.

Вернуться к оглавлению

Арочные проемы из кирпича

Как сделать арку из кирпича? Ответ на этот вопрос не так просто, как может показаться на первый взгляд. Для этого нужно обладать теоретическими знаниями в области проектирования и немалыми практическими навыками в сооружении подобных конструкций. Поэтому лучше не браться за эту работу своими руками, доверить весь процесс конструирования и сооружения кирпичных арок в руки профессионалов.

Стоит заметить, что можно делать арки из кирпича только там, где стены сложены из идентичного стройматериала. Обычно межкомнатные перегородки изготавливают из гипсокартона со звукоизолирующим заполнителем или из газобетона. Особенно это касается многоквартирных домов. Поэтому межкомнатные проемы закругленной формы лучше сооружать из гипсокартона. В частном строительстве с этой целью используется и кирпичная кладка.

Если у вас есть достаточный строительный опыт, время и возможность построить весь дом, в том числе проемы в виде арок, своими руками, следует учесть несколько моментов.

Кладку округлой формы лучше делать из специального лекального кирпича.

Он имеет разную толщину торцов. Это не только облегчит кладку, но и сделает ее более красивой и ровной. Это важно при сооружении наружных арок.

Для кладки проема округлой формы нужно изготовить опалубку, основой которой является так называемое кружало (лекало из досок в форме полукруга). На него будет опираться кладка, а под него подводятся опоры до полного высыхания раствора, на который кладется кирпич.

Строгая, красивая, надежная арка из кирпича своими руками

Арка из натурального кирпича — это приятный и элегантный элемент дизайна, будь то арка над садовой калиткой, окно с арочным верхом, арка над входом и так далее.

Основой под арку должны служить кирпичные столбы, могущие воспринять нагрузку конструкции; начать же работу следует с создания шаблона, по которому будет выровнено расстояние между колоннам и на котором будет собрана сама арка из кирпича своими руками.

Для шаблона будем использовать плиту ДСП толщиной 19 мм, такой же толщины полосы ДСП с шириной 24 см, гибкую полосу оргалита и гвозди. Из плиты вырезаем два полукруга, соответствующие высоте и ширине будущей арки. Ширину следует делать порядка 0,8-0,9 метра (возьмем за основу 0,85). Два этих полукруга прибиваем, стыкуя срез полукруга с краем доски, затем по всей длине внешнего края прибиваем к обоим плитам полосу оргалита. Целесообразно обработать шаблон водостойкой пропиткой.

Колонны рекомендуется делать шириной в два кирпича, когда кладка состоит из двух чередующихся типов укладки кирпичей. Каждый слой надо проверять уровнем, следя за равномерным распределением раствора. Итоговая высота колонны должна составлять от 200 см. Вторая колонна укладывается с тщательной проверкой уровнем, проверкой высоты каждого слоя и с контролем расстояния с помощью планки заданной ширины.

К готовым колоннам приставляем и фиксируем подпорки для шаблона — доски заданной высоты с прибитыми сверху брусками, обращенными вовнутрь прохода. На них будет покоиться шаблон и арка во время сборки, поэтому проследите за должной прочностью конструкции.

Далее следует разметить верхний край шаблона. Для этого на середину шаблона ставим на ребро кирпич и, учитывая его ширину и добавляя по полсантиметра на толщину шва, устанавливаем ножки циркуля на данное значение. Отсчитываем циркулем расстояние от центра до одного из краев полукруга. Скорее всего, у Вас получится определенное количество кирпичей и небольшой остаток; его разделяем на полученное кол-во и добавляем значение к расстоянию между ножками циркуля. Затем уже размечаем поверхность шаблона сначала в одном направлении от центра, затем в другом.

Кирпичи укладываются, начиная от колонн и двигаясь в центру. Раствор нужно распределять с утолщением на внешнем крае, клинообразно, либо использовать слегка усеченные, клиновидные кирпичи. Последний кирпич должен располагаться строго по центру, поэтому тщательно проследите за толщиной раствора и положением близких к центру кирпичей.

Вы можете следить за комментариями к этой записи через ленту RSS 2.0.

Ремонт кирпичной арки своими руками

Мы постараемся ответить на вопрос: ремонт кирпичной арки своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Арочные дверные проемы выглядят более красиво и стильно, чем обычная прямоугольная дверь.

Те, кто хочет сделать свой дом максимально уютным, предпочитают больше похлопотать, но затем наслаждаться итогами своих трудов.

Арка из кирпича своими руками – дело непростое, но результат стоит усилий.

И если учитывать некоторые советы при ее возведении, успех неизбежен.

Строители различают три основных вида арок, которые применяются в возведении дверных проемов.

Они отличаются способом соединения боковых вертикальных опор:

  • Классический арочный проем. Выполняется она очень просто, без особой строительной подготовки и опыта. Нужно только выложить кирпичи в форме полукруга, равного половине диаметра полного круга.
  • Клинчатый арочный проем (прямоугольный). По своей форме и виду такая арка похожа на букву «П». Построить такой проем сложнее всего.
  • Лучковый арочный проем (неполный), со сводом, равным меньше, чем половине диаметра полного круга, укладывается усеченной дугой. Выполнить такую арку довольно сложно, но если быть внимательным, то сделать это может и строитель без особого опыта.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

Эти технологии используются для постройки дверных и оконных отверстий.

Вывод арки для комплекса барбекю

Таким же образом возводится арка из кирпича своими руками для барбекю, печи, мангала или камина.

Все три вышеупомянутых вида арочных проемов похожи по технологии укладки. Поэтому, процесс возведения любого из них будет проходить поэтапно таким образом:

  • Разрабатывается и вырезается шаблон свода арки.
  • Затем он устанавливается между вертикальными опорами.
  • Выкладывается арка из кирпича.
  • Готовая конструкция фиксируется.
  • Аккуратно убирается шаблон.
  • Арочный проем из кирпича отделывается для красивого эстетического вида.

Шаблон можно сделать из таких материалов, как ДСП и брусья из дерева. Не следует относиться халатно к изготовлению этой детали, поскольку от ее качества зависит прочность арки.

Также шаблон напрямую влияет на то, какой внешний облик будет у арочной конструкции.

Следует обратить внимание на то, что шаблон должен быть несколькими сантиметрами меньшим, чем проем по высоте. Это важно, во избежание трудностей со снятием этой временной конструкции, когда кирпич уже будет выложен.

Начинать изготовление шаблона следует с чертежей. Во-первых, нужно нанести центр конструкции арки, определить и отметить точки сверху и внизу и соединить их в дуговой форме.

Следует вырезать два таких конструкции и соединить их между собой с помощью саморезов и брусьев. Должен получиться каркас, равный натуральному размеру арки. Готовый шаблон прикрепляется к проему деревянными опорами.

Прежде чем начать работу по выкладывании кирпичей, нужно установить штрабы, благодаря которым арка будет сделана быстро и надежно. Класть кирпичи следует начиная снизу, и продвигаясь вверх.

Делать это нужно симметрично, чтобы обе стороны продвигались к завершению параллельно. В центре конструкции монтируется главный кирпич, ответственный за фиксацию всего арочного проема.

Выравнивание арки раствором

Когда основная работа сделана, и арка выложена красиво и качественно. А также надежно закреплена, можно убрать шаблон. Затем следует провести зачистку поверхности кирпичей и выравнивание швов, чтобы довести арку до эстетически привлекательного вида.

Если не учитывать некоторые особенности арочных проемов, конструкция может просто лопнуть. Поэтому, прежде чем начинать работу, нужно взять во внимание следующие факторы:

  • Если проем достаточно широкий, то арка должна располагаться высоко. При непропорциональном решении высоты и ширины конструкции, на ней могут появиться трещины.
  • К тому же результату может привести и использование металлически оснований, так как они не позволяют арке дать естественную усадку.
  • Если не убирать шаблон слишком долго, после окончания укладки арки, конструкция может просто развалиться. Такое явление не особо частое, но для надежности лучше накрывать ее полиэтиленом на время, пока шаблон не будет снят.
  • К трещинам арочного проема может привести и низкое качество фундамента дома.
Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Арка из кирпича своими руками возводиться один или два дня, не более. Самое важное в этом деле – приобрести качественные материалы и работать строго по технологии.

Как сделать самостоятельно арку из кирпича – представлено в видеоматериале:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.
Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Типы арок из кирпича
Арка – это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны. Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн – обустраивается в форме усеченного конуса, в стиле романтизм – прямоугольная арка с закругленными углами, эллипс – обычно используется в интерьере постмодерн, портал – классическая прямоугольная. Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов. Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:
чертеж и выделка арочной дуги;
установка в проеме шаблона;
непосредственная выкладка кирпича;
укрепление свода;
удаление кружал;
декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.
В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры. Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета – и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура. Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.
На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.
Еще раз тщательно проверьте кладку с помощью линейки либо уровня.
Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

Верно разработанная и внимательно оформленная кирпичная арка всегда смотрится весьма стильно и неординарно. Такое строение прослужит столько же, сколько и здание, в котором она возведена. Однако для достижения такого результата необходимо принять во внимание некоторые нюансы, чтобы избежать ошибок, которые способны привести к разрушению конструкции:
неравномерная выкладка, вызванная использованием металлических уголков при изготовлении шаблона, может довести до растрескивания поверхности конструкции;
на конструкции могут появиться трещины, если выбрана недостаточная высота арки в широком пролете;
если шаблон демонтировать не вовремя, то в кирпичной кладке может возникнуть избыточное напряжение из-за разбухания применяемой в конструкции древесины;
предпосылкой образования трещин может стать неумело благоустроенный фундамент.
Для благоустройства арки из кирпича своими руками вам потребуется всего несколько часов. Этот процесс не представляет собой какой-либо особенной сложности, при этом надо обязательно следовать технологиям и рекомендациям. В таком случае кирпичный свод будет не только эстетично смотреться, но и служить много лет. Простой свод нетрудно установить собственноручно, но более затейливые архитектурные формы желательно доверить специалистам.

Поиск в интернете результатов не дал. Вопрос заключается в следующем – есть своды в подвале здания они арочного типа и сделаны из старого кирпича, он от старости осыпается. Как его можно востановить или укрепить кардинально не изменяя его фактуру так как он элемент декора. Мои мысли грунт и лак.

Павел, Ульяновск.

Привет, Павел из Ульяновска!

Ваш вопрос скорее из области реставрации памятников архитектуры, а не области обычного строительства.

Арочная архитектура, на сколько знаю, возникла у древних римлян. У египтян, китайцев и древних греков этот метод еще не применялся.

Когда-то знавал одного из реставраторов, работавших по восстановлению Кремлевских кирпичных стен в нашей первопрестольной. Так и они в большинстве случаев были вынуждены заменять целые участки старого и ветхого кирпича на новодел, правда с подбором по фактуре, что практически было не отличительным от общего старого фона.

В западноевропейских городах от городского смога здорово страдают и разрушаются средневековые скульптуры находящиеся на открытом воздухе. Их ремонт осуществляется комбинированным путем. То, что невозможно восстановить – заменяют, а остальное частично укрепляют связующими добавками. Состав которых известен узкому кругу специалистов. К числу которых, к сожалению, не отношусь.

Мне трудно судить о состоянии вашей кирпичной арочной кладки, но если вы ни в коей мере не желаете замены старых кирпичей на новые, то попробуйте обойтись “малой кровью”. Для чего следует максимально осушить существующую кладку. По строительным нормативам такая кладка не должна иметь влажность более 3%.

(Здесь и далее некоторые понятия и термины расшифровывать не буду, пояснения смотрите в интернете на соответствующих сайтах).

Для сушки – использование любого способа от тепловой пушки и до фэнов.

После чего очистка поверхностей кирпича с помощью щетинистых кистей, желательно натурального происхождения.

Удаление старых красок, побелок, грибковой плесени, мхов-лишайников, высолов и любого вида отложений.

Грунтовка шовных промежутков, заделка швов и трещин. Грунтовка на основе силикатов калия, можно известковым молоком, то есть дисперсионной известью растворенной в воде (так как старая кирпичная кладка скорее всего выполнялась на известковом растворе).

Все операции – упомянутыми кистями, выполняются тщательно и за два-три подхода.

После чего нанесение не менее трех слоев состава камнеукрепителя. Попробуйте найти в торговой сети “Рунит-камнеукрепитель” или его аналоги. После выдержки по времени в течение указанных в сопроводительных инструкциях, желательно нанесение “Рунита-гидрофобизатора” для предотвращения повышенной впитываемости влаги.

Хотя вы можете попробовать и ваш вариант с грунтовкой-лаком, вдруг получится?

Все. А если не получится, то замена на кирпич-новодел или приглашение строительных фирм специализирующихся на реставрационных работах (но они по финансам могут “ободрать вас как липку”).

Хотя стоит отметить, что безупречную арочную кладку делают далеко не все наши каменщики. Она требует изготовления специальных приспособлений и знания элементов архитектуры, когда швы имеют на своем протяжении разнотолщинные размеры.

Другие вопросы по теме стен в разнообразных помещениях:

Обложить дом кирпичом

Вопросы по стенам

Наш сайт регулярно пополняется интересными и уникальными материалами и статьями по тематике пиломатериалов, строительных материалов и работ, приводится авторское мнение и знания реального шабашника с опытом работы более 15 лет. Имеется раздел – забавные истории шабашников. Если вы желаете получать информацию об этом, подпишитесь на рассылку новостей нашего сайта. Гарантируется непередача вашего адреса третьим лицам.

Часто межкомнатный проход в квартире не закрывают дверью, а оставляют открытым. Это позволяет элегантно объединить пространство и сделать дизайн интерьера комнат более изящным. Для этого можно приобрести готовую конструкцию из наборных элементов либо своими руками вырезать отдельные детали и потом собрать все в дверном проеме. Но как сделать арку самостоятельно, чтобы она выглядела ровной и красивой? Ведь материалов и технологий для монтажа немало, выбирать надо с умом.

Монтаж арочной конструкции на месте межкомнатной двери можно выполнить без привлечения профессиональных строителей. Надо лишь подобрать вид арки и материалы для ее изготовления. Следование нижеприведенной пошаговой инструкции поможет избежать ошибок и сделать арку своими руками.

В строительстве структуры арочной формы – это опоры для вышерасположенных элементов стен и сооружений. Но в квартирах дверные проемы в коридор и между комнатами не являются несущими. В первом случае конструкционные материалы подбираются исходя из серьезных внешних нагрузок, а во втором они должны выдерживать лишь свой вес вкупе с отделкой.

Квартирная дверная арка, устанавливаемая вместо двери, представляет собой элемент интерьерного оформления. Ее каркас можно делать из легкого профиля для ГКЛ либо брусков сечением в 20–30 мм. Подобная конструкция без проблем выдержит вес отделочных материалов. Необходимо лишь жестко ее закрепить на стенах, чтобы декор через пару недель не покоробился и не отвалился.

Справка! В частных домах и городских квартирах открытая дверная арка между помещениями выполняет исключительно декоративные функции. Несущие нагрузки в этом случае возлагаются на бетонные стены сбоку либо перемычку над проемом.

Вариантов устройства межкомнатных арок по форме существует много:

Первый вариант вверху имеет форму правильного полукруга, а последний по всей высоте выполняется со строгими прямоугольными очертаниями. Остальные являются промежуточными версиями между ними. Но возможны и иные вариации с одной боковой «опорой» или двумя изогнутыми стойками.

Форма дверной арки и ее оформление выбираются под стиль дизайна комнаты. Здесь учитывается высота потолка, размеры проема и особенности помещений с обеих его сторон. В одних домах идеально будут смотреться классические формы с правильным изгибом в виде полукруга, а в других – прямоугольный портал. Это больше вопрос вкуса хозяев дома и общей стилистики декора интерьера. Некоторые вовсе предпочитают конусообразные контуры.

  • Классический вариант рекомендуется выбирать только при высоких потолках в районе 3-х метров и выше.
  • В типовых панельных многоэтажках вход в кухню лучше оформлять аркой «МОДЕРН».
  • Для широкого дверного проема из зала в коридор больше подойдет «РОМАНТИКА» с большими в ширину стойками.
  • Прямоугольный «ПОРТАЛ» лучше всего смотрится в интерьере, где в декорировании преобладают четкие горизонтальные и вертикальные линии. Подобный вариант оформления дверного проема идеален для домов из бруса или бревна. В таком жилище его прямоугольные углы будут смотреться элегантно и максимально в тему.

Чтобы быстро сделать арку в дверном проеме квартиры достаточно приобрести комплект из наборных элементов, выполненных из пластика или ламинированного древесно-стружечного пиломатериала. Их необходимо обрезать под нужную высоту, а затем закрепить на положенных по инструкции местах. Но такие варианты стандартны и довольно дороги. Плюс – не к каждому проему получится подобрать готовую модель с нужными размерами.

Для изготовления панелей арочных стоек и дуг понадобится один из следующих материалов:

Совет! Для обшивки каркаса лучше выбирать гипсокартонные листы. ГКЛ в дальнейшем можно отделать большим количеством различных материалов. Однако тонкую фанеру гораздо проще сгибать.

Каркас для межкомнатной арки можно сделать:

  • из металлического профиля;
  • из деревянных брусков 20х20 и 30х30 мм.

Также сделать арку вместо двери можно из бетона, кирпича или газобетонных блоков, а уже потом их облагородить тем или иным отделочным материалом. Но эти варианты скорее для любителей капитальности и солидности. Плюс весят они немало, в квартирах старых многоквартирных домов что-либо возводить из них нельзя.

Использование металла ограничено не только его весом, но и дороговизной. Изготовление металлоконструкции сложной формы в домашних условиях – это очень труднореализуемый на практике проект. Самостоятельно своими руками проще всего работать с гипсокартоном и профилем для него.

Нижеприведенные фото и рекомендации позволят даже начинающему мастеру справиться с облагораживанием дверного проема. Для этого сначала необходимо создать каркас, а затем обшить его и украсить. Все можно выполнить своими руками, надо лишь делать все последовательно и без ошибок.

  1. Вначале демонтируется полотно и коробка существующей двери (если она есть и стоит на месте).
  2. Затем производится расширение проема под запланированные размеры.
  3. Штукатурить срезанные стены под каркас не стоит, они все равно будут закрыты обшивкой. Достаточно их подровнять и убрать все, что может отвалиться (штукатурку, куски бетона, вываливающиеся кирпичи). Главное, чтобы несущий профиль можно было закрепить надежно и в строго вертикальном без наклона положении.
  4. Если планируется дизайн с подсветкой, то необходимо заранее подвести проводку.
  5. Замеры всегда делаются в нескольких точках проема, чтобы не прогадать с размерами.
  6. Если стены неровные, то толщина стоек (глубина арки) выбирается по самому толстому месту.
  7. Чтобы упростить разметку и крой листового материала для обшивки арочного каркаса, необходимо из картона сделать шаблон в натуральную величину. Это позволит избежать ошибок и предварительно посмотреть, как будут выглядеть обводы формируемой конструкции.

Важный момент! Верхняя часть арки отнимает у высоты дверного проема порядка 10–15 см. От нее до потолка должно оставаться минимум 20 см. При расчетах и разметке эти цифры нужно обязательно учитывать.

  1. Чтобы сделать каркас для арки, сначала необходимо из профиля создать по периметру проема основной контур с фиксацией его к стенам.
  2. Затем на нем будет закреплена верхняя изогнутая деталь каркасной системы. Иногда делается только искривленный элемент сверху, но это возможно только при идеально ровных откосах.
  3. Вертикальные направляющие в дверном проеме крепятся с отступом от плоскости внутрикомнатной стены на толщину листа гипсокартона плюс 2 мм на последующую штукатурку поверх него.
  4. После оштукатуривания должна получиться единая ровная поверхность.
  5. С каждой стороны и вверху создаваемой арки понадобится закрепить по два таких профиля параллельно друг другу.

Совет! Если стены сделаны из дерева, то для крепления направляющих достаточно саморезов, но в случае с бетоном или кирпичом потребуются дюбель-шурупы. Шаг между крепежами не должен превышать 30 см.

    Для формирования полукруга вверху арки в профиле делаются надрезы боковых стенок через 5–7 см. В результате этих манипуляций его легко изогнуть в нужной геометрии. Потребуется сделать пару таких согнутых заготовок на каждый контур направляющих.

Если колонны арки делаются небольшой толщины, то две дуги можно спокойно заменить широким профилем. Все манипуляции по нарезке и сгибанию в этом случае производятся по аналогичной схеме. Однако монтаж поперечен будет уже не нужен. При использовании вместо профиля деревянных брусков каркас для арки делается по схожей технологии. Меняется только исходный материал несущей каркасной конструкции.

После завершения сборки каркаса арки остается только смонтировать на него ГКЛ или древесную плиту. Для придания фанере или ДВП нужной формы их придется предварительно смочить, зафиксировать на шаблоне и пропарить горячим утюгом.

В идеале нужно использовать специальный арочный гипсокартон, армированный с двух сторон нетканым стеклохолстом. Его достаточно размять в продольном направлении и придать нужную форму.

Согнуть обычный гипсокартонный лист можно двумя способами: мокрым и сухим.

  • Мокрая технология предусматривает промачивание тыльной стороны ГКЛ водой и постепенное сгибание его на шаблоне требуемой формы с фиксацией на нем. Процесс этот длительный, спешка может привести к разрыву картонного слоя листа. А устанавливать и крепить полученную деталь саморезами на каркасе арки можно только после полного высыхания гипса.

Совет! Ускорить процесс увлажнения ГКЛ для придания ему эластичности возможно с помощью игольчатого валика.

  • Сухой метод предполагает нанесение на одной из сторон листа параллельных пропилов, которые затрагивают гипс и верхний внешний пласт картона. Но лицевой картонный слой при этом остается нетронутым. Изгиб получается ровным и правильной формы.

Нарезку листового материала лучше всего делать электролобзиком. При использовании ножовки края раскроя заведомо получатся менее ровными. Крепление обшивки выполняется саморезами с шагом в 5–6 см. После ее фиксации выполняется ошкуривание краев гипсокартонных и фанерных листов. А затем на изогнутую кромку для ее защиты от сколов крепится специальный пластиковый уголок с перфорацией.

Следующий этап отделки арки из гипсокартона – это грунтовка и шпатлевка. После нанесения первой необходимо подождать, пока она высохнет. А для армирования второго слоя применяется стекловолоконная сетка. Углы также усиливают и выравнивают при помощи сетки.

Сделать арку из кирпича – задача непростая даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. И если навыки нужно обрести на практике, то знания можно получить, ознакомившись с рекомендациями и инструкцией как сделать арку из кирпича. Для наглядности приводим фото и видео материалы.

Арка из кирпича своими руками может быть создана самой разной формы, учитывая необходимый архитектурный стиль. Виды проемов, учитывая кладку:

  • классическая – высота полукруга — полширины проема;
  • лучковая – обрезанный конус, характерный для восточного стиля;
  • клинчатая – в виде клина, вверху крепится замковым элементом, что характерно для готического стиля;
  • модерн – дуга как усеченный конус;
  • романтизм – прямоугольной формы с небольшим закруглением углов;
  • эллипс – используется в постмодерне или нью-вейве;
  • портал – прямоугольная форма.

Та или иная кладка арок из кирпича характеризуется особенностями, которые нужно учитывать, особенно гармоничность с определенным стилем.

В целом процедура различна для всех типов арок, но можно выделить основные этапы этого мероприятия:

  • создание проекта;
  • построение шаблонного элемента;
  • его установка;

Стоит отметить, что шаблонный элемент может изготавливаться либо из деревянных брусков, либо из ДСП. Размеры определяются заранее. И от качества шаблона зависит привлекательность кирпичной кладки.

Чтобы выложить из кирпича арку, потребуется опалубка-шаблон, который делается из досок и двух стоек для поддержки.

Кладка выполняется без зазоров, используя клиновый кирпич. Допускается толщина швов до 1 см. При применении цементно-песчаного раствора снимать шаблон можно только через две недели.

Если клинового кирпича нет, можно переделать прямоугольный. Для печной арки этот параметр должен быть малым. К тому же использовать раствор для такого случая не рекомендуется, иначе вероятно разрушение.

Шаблон создается достаточно сложно. Можно сказать, что этот этап возведения является самым сложным. Ведь результат будет отвечать за форму, и при этом играть роль несущей конструкции. Шаблон создается из полукруга ДСП и куска доски. Их следует прибить между собой, а далее фиксируется оргалит.

Из досок делаются боковые подпорки, для установки с внутренней стороны столбцов. На торец этих элементов устанавливается шаблон. Дальше занимаемся разметкой, определяя расположение каждого кирпича.

Сделать кладку своими руками легко, если соблюсти определенные рекомендации. Кирпичи укладываются от краев к середине. Они должны размещаться по меткам на шаблоне. Контролировать качество арки можно, когда останется к укладке три кирпича.

Наносить раствор следует клинообразно. Чтобы соблюсти симметрию второго ряда, применяется шнур.

Чистить раствор стоит после его схватывания. Для этого применяется влажная кисть.

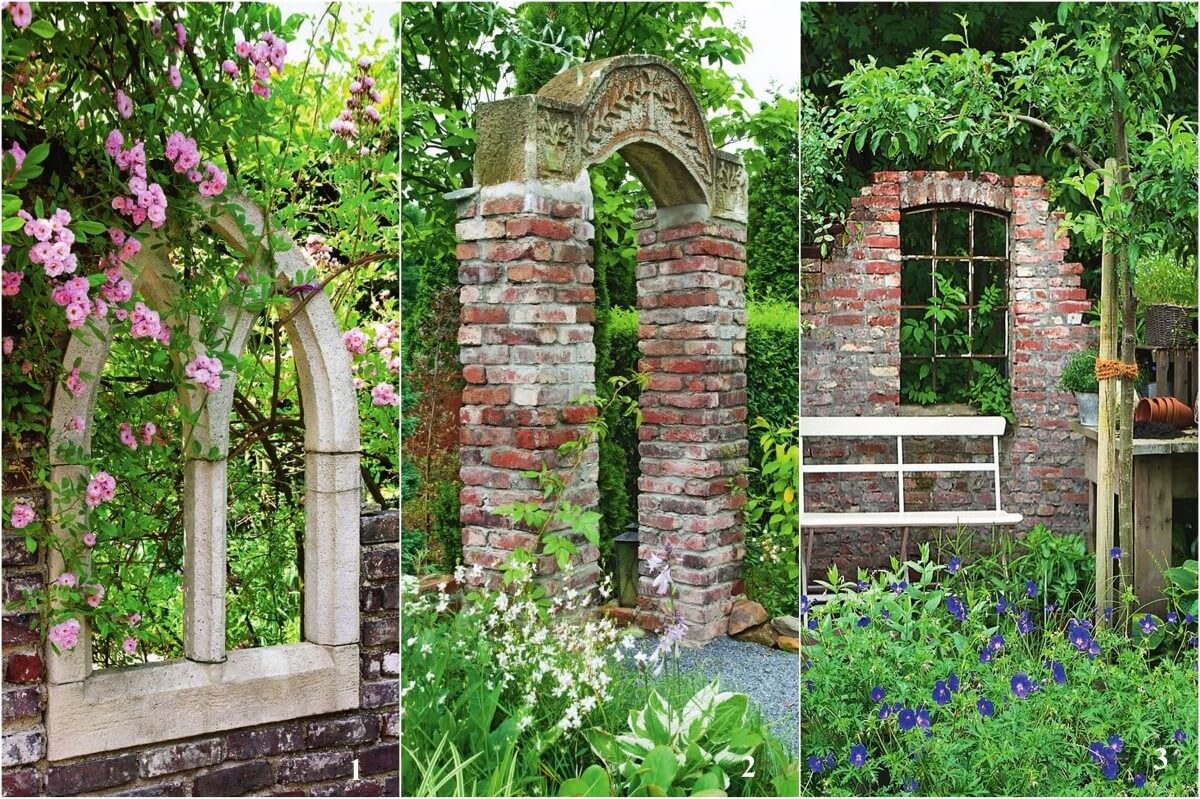

Можно привести достаточное количество фото арок из кирпича, которые применяются в гаражах. Для обеспечения ее долговечности рекомендуется учитывать несколько особенностей.

Например, многие стремятся сделать дугу минимальной, однако это лишь снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона и вес арки.

Стойки должны плотно прилегать, чтобы арка не просела. Перед началом процесса следует определить требуемое количество кирпича. Если арка большая, необходимо избегать толстых швов. Толщина нижнего шва должна составлять 3-6 мм. Укладка выполняется от кроев к центру. Последним укладываем центральный кирпич.

Если арка выполняется для гаража, расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит заложить по арматуре.

В этом случае кирпичи подгоняются плотно, чтобы они касались в нижней части. Когда кладка высохнет, шаблон может выниматься со сложностями. Тогда есть альтернатива – палить его в процессе топки.

Поскольку во время кладки своими руками раствор не всегда удается идеально распределить, он может попадать на лицевую часть. Тогда его придется зачистить сухой тряпкой. Если же раствора окажется в шве недостаточно, его необходимо заполнить с направлением снизу вверх.

Есть особые обстоятельства, в результате действия которых арка может лопнуть:

  • Малый радиус при большой ширине. В связи с неравномерностью распределения значительных нагрузок могут появиться трещины и разрушения;
  • Если как шаблон используются металлические основания или уголки. Несмотря на желание применить их для усиления конструкции, результат может оказаться противоположным. Ведь металлическое основание, в отличие от деревянного шаблона, не дает возможности арке сделать усадку. Это может привести к появлению трещин.
  • Шаблон вовремя не извлечен. За время пребывания шаблона в конструкции он впитывает влагу, древесина разбухает, в результате чего кладка не выдерживает напряжения. Поэтому если не получается сразу вытащить шаблон, следует накрыть арку полиэтиленом.
  • Причиной разрушения может стать проседание фундамента, в этом случае потребуется его укрепление.

Для создания кирпичной арки своими руками понадобится несколько часов. В процедуре нет ничего сложного, важно лишь соблюсти технологии, рекомендации, тогда результат удастся на высшем уровне – отделка арки кирпичом будет не только выглядеть красиво, но и служить много лет.

Перемычки, своды, арки из кирпича являются сегодня, скорее, данью дизайну экстерьера здания. Устройство клинчатых, арочных перемычек позволяет вписать современное здание в сложившуюся застройку прошлого. Арки и своды — неотъемлемая часть многих видов печей и каминов. Предлагаемая технология кладки кирпичных проёмов поможет выполнить работы качественно.

Перемычка — это перекрытие дверного или оконного проёма. Наибольшее применение получили в строительстве железобетонные перемычки. Они могут перекрывать длинные пролёты и выдерживать большие нагрузки.

Кирпичные перемычки используются только для ненесущих стен, так как не обладают для этого достаточной прочностью. Ширина пролёта при этом не должна превышать 1,7 м.

1 — рядовая; 2 — клинчатая; 3 — лучковая; 4 — лучковая арочная

Обычные кирпичные перемычки называют рядовыми. Кирпич в них поддерживает арматура. Как архитектурная деталь фасадов используются клинчатые, лучковые, стрельчатые, арочные, полуциркулярные и коробковые перемычки.

1 — полуциркульная; 2 — стрельчатая; 3 — коробковая

Разновидность их обусловлена формой проёма, а точнее, очертанием верхней его части. По принципу арочной перемычки выкладываются своды, которые являются перекрытием зданий.

До изобретения бетона (конец XIX века) проёмы перекрывались именно кирпичными перемычками. Это было не только дань красоте. Клинчатые и разновидности арочных перекрытий проёмов держали нагрузку от стены за счёт распора, который обеспечивало веерное расположение кирпича в кладке.

В храмовой архитектуре арки и своды, как способ перекрытия проёмов и помещений, стали со временем каноном церковного зодчества. Современные кирпичные арочные проёмы и сводчатые перекрытия являются лишь архитектурным решением.

Использование арочных или клинчатых перемычек необходимо при реконструкции зданий и сооружений XVII–XIX веков.

Печи, камины и сегодня возводятся почти в каждом загородном доме, где часто применяются арочные или клинчатые перемычки и цилиндрические своды при возведении подпечка или опечья.

Рядовые перемычки делаются по принципу обычной кирпичной кладки. Она ведётся также с перевязкой и обеспечением горизонтальности и вертикальности швов. Отличием её от простой кладки является соблюдение особого качества работ. Необходимо тщательное заполнение швов для создания совместной работы всех кирпичей перекрытия проёма.

Рядовые перемычки, в отличие от обычной кладки, не только сжимаются под весом вышележащей стены, но и изгибаются, не имея опоры в проёме. Размер кирпичной перемычки принимается из расчёта работы её в проёме на изгиб. Высота составляет 5, 6 рядов кладки. В длину размер считается по ширине проёма плюс 500 мм в каждую сторону от него.

В силу особой важности конструкции перекрытия любого проёма кирпич подбирается для кладки отборный, марка раствора применяется не ниже 25. В рядовой перемычке кирпич опирается на арматуру, которая замоноличивается в слое цементно-песчаного раствора.

Армирование назначается расчётом и зависит от величины нагрузки на проём. При небольших их значениях арматура устанавливается конструктивно из круглой стали диаметром 4–6 мм. Количество её при этом составляет — один стержень на половину кирпича стены. Арматура должна заходить в кладку за грань проёма минимум на 250 мм. Концы их загибают вверх вокруг кирпича.

1 — арматура; 2 — раствор; 3 — опалубка

Для устройства рядовой перемычки, как и любой другой, потребуется инструмент, который применяется для обычной кирпичной кладки. Чтобы сделать армированную опору кирпичу, необходима установка опалубки. Её можно изготовить из досок толщиной 40–50 мм.

Избежать протекания раствора и придать низу перемычки более ровный вид можно, настелив на доски любую рулонную гидроизоляцию или простую полиэтиленовую плёнку. Нужно помнить, что неровности на поверхности опалубки отразятся на внешнем виде верхней части проёма.

На опалубке расстилается растворный слой, на который укладываются арматурные стержни и втапливаются в него. Затем укладывается второй слой раствора, который покрывает арматуру. Важно соблюдать при этом толщину защитного слоя для металлических изделий. Он составляет минимум 3 см.

Раствор при твердении должен набрать необходимую прочность, чтобы можно было вести дальнейшую кладку перемычки. Срок выдерживания его в опалубке составляет не менее 12 суток летом, осенью — не менее 20 суток. В период отрицательных температур необходимо соблюдение специальных мероприятий, разработанных для зимней кладки.

Для поддержки опалубки из кладки выпускают кирпичи, которые впоследствии срубают после набора раствором полной прочности и снятия досок. Можно устроить в кладке борозду и завести в неё опалубку, после удаления которой в это место устанавливают кирпич с устройством кладочного шва.

1 — опалубка; 2 — выпуск кирпича

Большие проёмы (шире 1,5 м) предполагают установку под опалубку стоек. Можно опорные доски под настилом для жёсткости установить на ребро.

Клинчатым перемычкам не требуется опора из армированного раствора. Несущая способность такой перемычки возникает за счёт распора в клинообразной установке кирпича.

Существует для варианта устройства клинчатых перемычек:

  • клинообразный вертикальный шов кладки;
  • клинообразная форма кирпича.

В случае клинообразного шва его толщину снизу принимают не менее 5 мм, а сверху — не более 25 мм. Если применяется клинчатый кирпич, шов в кладке делается одной толщины не более 10 мм. Клинчатые перемычки устанавливаются при помощи опалубки с кружалами.

Если оконный или дверной проём кладётся с четвертями, то для сооружения клинчатой перемычки потребуется три кружала. Одно делается более коротким и устанавливается на уровне четвертей, два других — внутри проёма. На более длинные кружала настилается опалубка, которую можно сделать из досок.

Стену кладут до уровня верхней части перемычки с устройством пяты (опоры). При этом сразу определяется угол наклона края перемычки (кирпичей) относительно вертикали. Далее необходимо разметить на опалубке будущего перекрытия все ряды. Количество их обязательно должно быть нечётным. Важно при расчёте устройства каждого ряда учитывать толщину шва.

Центральный кирпичный ряд вставляется вертикально и является замком. Он создаёт сжатие в нижней части перемычки и даёт возможность выдерживать вышележащую нагрузку без армирования.

1 — замок; 2 — пята

Начинают кладку клинчатой перемычки от пят к середине с двух сторон, чтобы в конечном итоге подойти к центральному кирпичу — замку. Выдержать точно направление каждого шва можно, находя точку пересечения линий направления обеих пят. В это место вбивается гвоздь на опалубке и с помощью верёвки, привязанной к гвоздю, определяется линия каждого шва.

Принцип устройства арочных перекрытий проёмов и сводов не отличается от кладки клинчатых перемычек. Форма арки может быть лучковая, стрельчатая, полуциркулярная, коробковая. Отличие их состоит в выборе центра, размера сегмента и радиуса окружности.

В любом варианте центральная линия шва перпендикулярна к внутренней поверхности перемычки или арки. Кривая линия образуется за счёт клинообразной формы шва или клиновидного кирпича. В случае арочного перекрытия проёма центральная линия шва — это продолжение радиуса кривой.

Расчет арочной перемычки: 1 — луковая арка; 2 — полуциркульная арка; h — высота дуги; s — ширина оконного или дверного проема; r — радиус дуги

Толщина швов принимается, как и в клинчатых перемычках:

  • минимум 5 мм — для нижней части вертикального шва;
  • максимум — 25 мм — для верхней части.

1 — кирпич перемычки; 2 — клиновидный раствор; 3 — замковый кирпич; 4 — кружало

Форма опалубки изготавливается в соответствии с выбранной формой перекрытия. Проверка радиального направления швов и правильности кривизны арок производится верёвкой, привязанной к центру окружности каждого участка перемычки. Можно изготовить шаблон-угольник для нужного очертания полуокружности или сегмента.

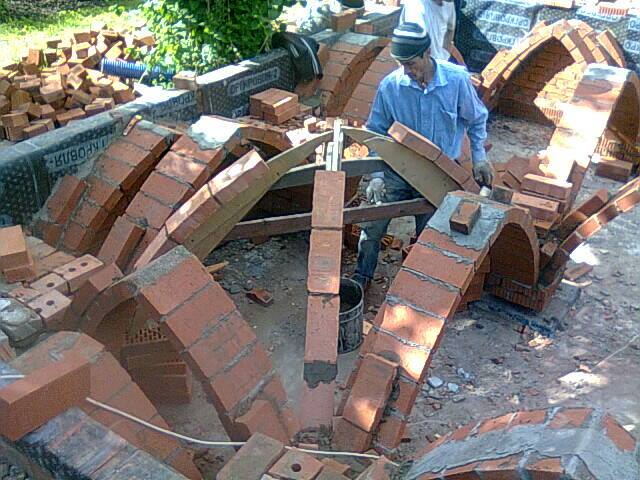

Арки выкладываются по принципу арочной перемычки. Своды сегодня возводятся при строительстве общественных зданий, церквей или храмов. Для их устройства делается сплошная опалубка необходимого очертания. Цилиндрические своды выкладываются часто в «ёлку». Кладка ведётся одновременно параллельно оси свода и рядами под углом в 45°.

Под опалубку подкладываются клинья, которые постепенно при распалубке вынимаются, чтобы обеспечить равномерное её опускание. Свежая кладка очень чувствительна к нагрузкам. Нельзя на неё ставить ёмкости с раствором или располагать кирпич для кладки. Это может привести к искажению формы перекрытия и нарушению связывания кирпича с раствором.

Своды и арки сложной конфигурации требуют высокой квалификации каменщика, и лучше доверить работу специалисту. Разобравшись в тонкостях технологии кирпичных перекрытий проёмов, сооружение перемычек и арок несложной конфигурации не составит большого труда.

Кирпичные перемычки, арки и своды, пришедшие из прошлого, и сегодня украсят фасад дома, ограждение, малые архитектурные формы, камины и печи, гармонично вписываясь в интерьер или экстерьер практически любого архитектурного стиля.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 1.5 проголосовавших: 47

материалы и технологические нюансы. Фото примеров. Арка из кирпича. Как сделать арку из кирпича своими руками? Арка из кирпича своими руками

Арочный проем – архитектурный элемент, который выполнен в виде криволинейного соединения над дверным или оконным проемом в стене или является пролетом, соединяющим опоры строительных конструкций. Кирпичная арка может эффектно украсить фасад дома или дополнить интерьер квартиры.

Конечно, лучше предоставить строительство такой конструкции профессионалам, но, попробуем разобраться, реально ли выполнить строительство арки из кирпича своими руками.

Разнообразие форм арок

1 – стрельчатая арка, 2 – равносторонняя; 3 – высокая стрельчатая; 4 – трилистник закруглённый; 5 – остроконечная

Существует несколько видов конструкций, которые соответствуют определенному архитектурному стилю. Перед тем, как сделать арку из кирпича вначале надо определиться в стилистике общего декора фасада или оформления квартиры.

Виды изогнутых проемов отличаются по выполнению кладки:

  • Клинчатые – кирпич укладывают в виде клина, и фиксируется в верхней точке замковым элементом. Такие элементы часто встречаются в готической архитектуре;
  • Лучковые –представляют собой усеченный конус. Такая архитектура присуща восточному стилю;
  • Полный полукруг или «классика» – высота полукруга должна составлять половину ширины дверного или оконного проема;

  • Модерн – кирпичные арки имеют дугу в форме усеченного конуса;
  • Романтизм – прямоугольный проем со слегка закругленными углами;
  • Эллипс – при расчете конструкции выполняется форма правильной или неправильной элипсовидной формы, в зависимости от стиля оформления. Чаще всего применяется в декоре стиля нью-вейв или пост-модерн;
  • Портал – прямоугольная конструкция.

Но каждая из этих конструкций имеет как свои достоинства, так и недостатки. Кладка арки из кирпича в готическом стиле подразумевает высоту перекрытий потолка не менее, чем три метра. А эллипсовидная форма требует наличия большой свободной от окон и других архитектурных элементов площади стены.

Определившись с видом конструкции необходимо подготовить инструменты и строительные материалы.

Расчет конструкции и последовательность проведения работ

Кладка арок из кирпича состоит из нескольких этапов.

Работы проводятся в следующей последовательности:

  • Расчет эскиза и вычерчивание шаблона будущей конструкции;
  • Установка шаблона на стену;
  • Кладка арочной перемычки;
  • Фиксация и закрепление арки;
  • Удаление шаблона;
  • Декоративная финишная облицовка кладки.

Совет. Приступая к работе, подготовьте все необходимые материалы.
А также определитесь с формой изгиба, который должен гармонично сочетаться с архитектурой фасада или со стилем оформления помещения.

Расчет и изготовление шаблона

Приступая к расчету конструкции необходимо измерить толщину стены, высоту потолочных перекрытий и предполагаемую ширину проема.

Расчет кирпичной арки начинают с предварительного эскиза, выполненного на бумаге в масштабе 1:50.

  • Определяем радиус окружности и ширину проема;
  • При помощи циркуля по оси симметрии, как показано на чертеже, выбираем оптимальный радиус дуги;

Если проект требует построения арочной конструкции в готическом стиле – с фигурным изгибом по краям или наличия нескольких дуг разного радиуса, то каждый элемент необходимо рассчитать по- отдельности. Рассмотрим самый простой вариант конструкции, который может иметь арка из кирпича своими руками построенная.

Применяя при вычислениях теорему Пифагора, размеры арки подсчитываем по следующей формуле:

где R–радиус окружности, L–половина хорды, H – высота арочного подъема

После расчетов увеличиваем чертеж и делаем шаблон из древесно-стружечной плиты, на который и будет укладываться арочное перекрытие.

Важно. При изготовлении шаблона из ДСП надо учитывать, что ширина проема на шаблоне должна быть на два-три сантиметра меньше по высоте.
Это необходимо для того, чтобы беспрепятственно удалить ДСП после монтажа кирпичной кладки.

Порядок проведения строительных работ

Зная размеры нашей арочной перемычки, можно приступать к непосредственному монтажу шаблона и кладке кирпича:

  • Кладка кирпичная арок предполагает вначале монтаж поддерживающей конструкции из ДСП, толщиной 10 миллиметров. Кружала вырезаются по шаблону согласно предварительно проведенным расчетам.

Совет. В некоторых случаях, когда требуется более прочная и устойчивая конструкция, ДСП заменяют каркасом из арматуры.
Каркас также изготавливается по размерам арки и скрепляется при помощи сварки.

  • Шаблон из ДСП крепится при помощи саморезов и деревянных распорок в дверной или оконный проем;
  • По сторонам проема устанавливают штрабы;
  • Кирпичная кладка выполняется снизу вверх попеременно с обеих сторон проема;

Основные ошибки, допускаемые при возведении арок

Существует несколько распространенных ошибок, которые допускаются практически всеми при построении арок. Как сделать кирпичную арку надежной и красивой, а также не предотвратить разрушения и растрескивание конструкции?

Стоит учесть следующие советы профессионалов:

  • Высота арки должна соответствовать ширине проема, это способствует равномерному распределению нагрузок;
  • Если применять в качестве каркаса металл, то в процессе эксплуатации стены дают естественную усадку и кладка может дать трещину. Поэтому в качестве каркаса лучше применять ДСП;
  • Следует избегать намокания и разбухания деревянного каркаса и защитить арку от влаги полиэтиленом. Демонтировать шаблон необходимо сразу после подсыхания кладочного раствора;

Важно. В старых постройках необходимо дополнительно укрепить фундамент.
Так как дополнительные нагрузки на стены могут привести к деформации стен и проемов.

Заключение

Простую арку несложно построить самостоятельно, но более сложные архитектурные формы лучше доверить мастерам профессионалам. В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Статья содержит подробное описание технологии строительства кирпичной арки. Поэтапная инструкция с видеоуроками поможет разобраться с основными моментами расчёта, подготовки и кладки свода.

Вы узнаете, как правильно собрать опалубку и не допустить ошибок при её установке.

Арочный свод или перемычка — эффектное решение внешнего вида и надёжная конструкция верха любого проёма. Из-за большей длины (по сравнению с прямой перемычкой) она лучше распределяет нагрузку, что позволяет обходиться без применения металла или бетона при возведении стен или облицовке. Область применения арочной конструкции из кирпича:

  1. Проёмы несущих стен.
  2. Облицовка кирпичом.
  3. Камины, печи (очаг или топка).
  4. Уличные барбекю и мангалы.
  5. Отдельно стоящие порталы (калитка, ворота).

Для построения арки понадобятся развитые навыки каменщика и плотника. Если нет уверенности в своих силах, лучше выложить пробную конструкцию, оценив её устойчивость. Мы рассмотрим вариант создания арки на абстрактном примере.

Для работы потребуется следующий инструмент:

  1. Набор каменщика — кирка, шнур, мастерок, вёдра.
  2. Электроинструмент — болгарка, шуруповёрт, электролобзик.
  3. Плотницкий измерительный и разметочный инструмент.

Подготовка к работе

Для кладки арки необходимо собрать из дерева (брусок, рейка, листовой материал) временную несущую опалубку. Это деревянная опора, которая повторяет форму и размеры внутренней плоскости арки. Для того чтобы её сделать, нужно знать следующие параметры будущей конструкции:

  1. Форма свода. Всего существует две разновидности арочных сводов — правильная арка и лучковая перемычка. Подробнее о них можно мы рассказали в статье «Оконная перемычка» . В самой работе выбранная форма не играет большой роли, поэтому здесь следует руководствоваться больше сочетанием внешнего вида с другими архитектурными элементами.
  2. Радиус арки. В правильной арке радиус полуокружности (свода) равен половине расстояния между опорами (по внутренней плоскости). Радиус свода лучковой перемычки определяется произвольно (индивидуально) из соображений внешнего вида.
  3. Расстояние между внутренними плоскостями опор. Определяется по месту. Кружало должно свободно проходить между опорами.
  4. Толщина стенки. Арка может быть любой толщины, даже непрерывным тоннелем. Для начала рекомендуем построить конструкцию толщиной в 1 кирпич (250 мм).
  5. Предварительный расчёт. Главное условие стабильности кирпичной перемычки — нечётное количество кирпича. То есть центральный («замковый») камень должен находиться на равном расстоянии от опор или их проекций. Если он будет немного меньше стандарта, можно подрезать его болгаркой. При этом толщина шва в нижней части кладки должна быть не менее 5–6 мм, в верхней не более 30 мм.

Когда все размеры сняты и есть полная ясность желаемого результата, можно приступать к сборке опалубки.

Сборка опалубки

Ход работы:

  1. Из листового материала (ОСБ, фанера, ДСП) вырезать два одинаковых полукруга или сегмент по размерам будущей арки (мастера называют эти сегменты «кружало»).
  1. К кружалам прикрутить бруски для усиления — по низу и в верхней трети (горизонтально, параллельно).
  2. Зафиксировать стенки на необходимом расстоянии (250 мм) бруском.
  3. Распределить рейки с шагом 200 мм по грани окружности таким образом, чтобы они образовывали поддерживающий каркас. Зафиксировать их саморезами.
  4. Тонким листовым материалом (фанера, ОСБ 4–6 мм, оцинковка, ДВП) перекрыть рабочую плоскость опалубки (место укладки кирпича). Деревянную плоскость можно смазать маслом или соляркой, чтобы не портилась от раствора, и легче было снимать опалубку.

Опалубка готова. Теперь нужно установить её непосредственно в проём.

Установка опалубки

Даже если вес кирпичей предполагается небольшой, и арка находится на высоте, настоятельно рекомендуем устанавливать опалубку на вертикальные стойки. Их можно зафиксировать к опорам дюбелями в шов, а в середине поставить дополнительную опору. Обязательно сделайте распорки стоек.

Как правило, арку выкладывают одновременно с плоскостью, поэтому место «пяты» (опорной площадки свода арки) определяется по уровню ряда кладки. Его высота должна быть известна заранее (в пределах допуска).

Если вы решили делать лучковую (сегментную) перемычку, придётся дополнительно выложить упоры для пяты. Для этого кирпич подрезается по месту. Форма подрезки — соответственно положению первого кирпича свода. Опалубку при этом устанавливают так, чтобы начало свода приходилось на плоскость пяты.

Кладка арки и подрезка пяты, видео

Своды правильной арки начинаются с кирпича, лежащего горизонтально, затем поднимаются, постепенно изменяя угол наклона. Поэтому опалубку следует установить после укладки первого кирпича в опору. Начало свода будет приходиться на него (на первый кирпич).

Кладка кирпича

От рядовой кладки арка мало чем отличается — основные трудности связаны с правильным расчётом и изготовлением ровной опалубки. Если вы делаете арку «холодной» конструкции, используйте цементный раствор усиленной пропорции (1 часть цемента, 2,5 части песка). Если это будет печь или мангал, следует применить специальный раствор на глине.

Кирпич на опалубку укладывается с двух сторон одновременно. Используйте ограничители толщины нижнего слоя и проверяйте плоскость. Она должна совпадать с плоскостью опор, а швы заполнены раствором. Демонтировать кружала можно не ранее 21 дня с момента укладки.

Уличный камин — видео кладки стен и арки

Освоив главные принципы расчёта, создания опалубки и общего подхода, начинающий мастер вырабатывает собственные приёмы и ноу-хау. Чем больше практики, тем лучше будет результат. На основе данных этой статьи вы сможете овладеть кладкой любого вида каменных перемычек.

Топка в виде арки. Пошаговое видео с комментариями

Виталий Долбинов, рмнт.ру

Арочная перемычка в печи носит далеко не декоративный характер. Помимо привлекательного внешнего вида она позволяет эффективно распределить нагрузку от верхних кирпичных рядов, что значительно повышает механическую прочность печи.

Строение

Это архитектурное решение используется не только при укладке печи, но и при строительстве. Способность арки распределить вертикальную нагрузку в стороны, тем самым, как бы «запирая» стену, широко используется при возведении не только проемов, но и глухих стен, испытывающих большие нагрузки.

Арочная перемычка представляет собой ряд кирпичей, выложенных по дуге. Их количество должно быть нечетным. Центральный элемент носит название замка, а крайние – пят. Перекрываемое аркой пространство называется сводом или пролетом.

В арочной перемычке, даже если само перекрытие прямое, швы между камнями направлены к центру условного или явного закругления. Камни в арке обязательно клиновидные — это принципиальное отличие арочного перекрытия от любого другого.

Разновидности арок

В зависимости от формы дуги различают несколько видов перемычки.

  • Полуциркульная или полная – самое надежный вариант. Арка выкладывается в полкруга, радиус окружности составляет половину от ширины топки.
  • Лучковая – вариант, в котором дуга закругления составляет сектор окружности. Она более пологая и радиус требуется вычислять в каждом конкретном случае.
  • Прямая – внешний вид не отличается от обычного прямого перекрытия. Принцип – распределение нагрузки в стороны, остается, благодаря использованию клиновидных камней. На фото демонстрируется образец прямой перемычки.

Материалы

  • Кирпич – керамический полнотелый, марки не ниже М – 150. Строительные магазины предлагают клиновидной формы изделия. При желании или необходимости придать клиновидную форму камню можно своими руками.
  • Раствор – глиняный с добавлением шамотного песка. Класть арку на цементный раствор не рекомендуется, так как он не выдерживает высокой температуры.
  • Лист ДСП для изготовления шаблонов.

Расчет арки и изготовление шаблона

В зависимости от вида арочной перемычки методы расчета и технологии кладки своими руками будут отличаться.

Полуциркульная перемычка

Радиус полной арочной перемычки составляет половину ширины топочного отсека. То есть, в данном случае, расчеты сводятся к точному измерению параметра. На чертеже представлена схема полуциркульной перемычки печи с указанием размеров.

  1. Из листа ДСП изготавливается два шаблона или кружала: вычерчивается половина окружности с требуемым радиусом и выпиливается. Два шаблона скрепляются между собой брусками. Кружало должно быть на пару сантиметров меньше ширины топочника, для того чтобы в дальнейшем его можно было легко демонтировать.
  2. По длине дуги определяется примерное количество укладываемых камней с допуском на швы. Класть рекомендуется, добиваясь минимальной ширины шва – 3 мм. На практике эту рекомендацию выполнить сложно, так как неровность самого камня может достигать 7 мм. Так что в ширину шва следует включить и неровности – не менее 5 мм.
  3. Определить размеры клина можно практическим, визуальным методом. Для этого центральный кирпич кладется на верхнюю часть кружала, а из центра кружала натягивается нитка к краю камня. Затем карандашом помечается линия среза, и операция повторяется с другой стороны. Таким образом, можно установить точную клиновидную форму каждого элемента.
  4. Вытесывается нужное количество камней.

Лучковая перемычка.

  1. Рассчитывается радиус закругления по формуле: радиус =(квадрат высоты перемычки +квадрат ширины топочного отделения)/ две высоты перемычки. Как правило, она составляет 1–2 ряда.
  2. Изготовление шаблона и расчет клиновидной формы проводится аналогичным способом.

Прямая перемычка

В изготовлении это – наиболее сложный вариант. Шаблоны не изготавливаются, расчеты клина ведутся по прямой доске, длина которой равна ширине перемычки.

  1. Центральный камень помещается на середину доски, нитка натягивается от центра арки – в данном случае просто середины проема, до углов кирпича и отмечаются полученные линии. Камню сразу же придается нужная форма.
  2. Второй кирпич располагают рядом с центральным таким образом, чтобы его углы совпадали с углами замкового. В итоге внешний нижний угол следующего кирпича должен оказаться ниже линии доски. Затем отмечаются линии среза, и камню придается форма. Также поступает с каждым следующим элементом. Как видно из чертежа, следующий камень в перемычке будет по размерам меньше предыдущего, и таким образом, арка к краям сходит на нет.
  3. Дальнейшая кладка производится по использованной для расчетов прямой доске.

Кладка арочной перемычки

Во время монтажа перемычки своими руками требуется постоянная проверка уровнем. Допущенные смещения и перекосы вместо укрепления печи спровоцируют ослабление свода.

  1. Шаблон устанавливается в проем и прочно крепится с помощью распорок.
  2. По сторонам проема устанавливаются штрабы. Это позволит быстро зажать арочную перемычку.
  3. Укладка кирпичей начинается от края к центру одновременно с двух сторон. Требуется по возможности добиваться максимально тонких швов между камнями, так как от этого в немалой степени зависит прочность конструкции.
  4. Центральный камень – замок, вбивается в кладку, «замыкая» перемычку. На фото представлена арка печи с кружалом.
  5. Убирается шаблон. Выравниваются швы, удаляются излишки раствора.

На видео процесс укладки арочного перекрытия освещен более подробно.

Красивая оконная или дверная арка из кирпича украсит любое внутреннее помещение. Технология кладки несложная, но все же требует определенных навыков. Поэтому лучше, чтобы арочный проем спроектировал и обложил мастер. Однако если внимательно изучить инструкцию и учесть все важные нюансы, составить проект, то и выложить арку полукругом получится своими руками.

Разновидности арок из кирпича

Кирпичная арка является декоративным элементом, поэтому ею часто выполняется оформление проемов в жилых помещениях. Но прежде чем построить в домах и квартирах красивые арочные проемы, полезно изучить информацию о том, какие существуют виды арок. Самыми распространенными разновидностями являются:

  • Клинообразные. К клиновой форме зачастую прибегают любители интерьеров готического стиля. Кладка кирпича в этом случае должна сформировать клиновый арочный свод, верхняя точка острия фиксируется специальным строительным элементом.
  • Романтика. В этой ситуации проем нужно выкладывать прямоугольной формы, а угловую часть полукруглую.
  • Лучковые. У себя в доме такой вид арки может сделать почитатель интерьеров восточной тематики. В этом случае кирпичики вылаживают таким образом, чтобы образовался свод в форме усеченного конуса.
  • Классические. Эта арка полукруглая при желании может быть обрамлена декоративными столбами. Чтобы конструкция выглядела гармонично, важно размер полукруга подогнать под ½ ширины основного проема.
  • Модерн. Внешне проем выглядит в форме дуги.
  • Порта. Несложная конструкция, выложенная в форме прямоугольника.
  • Эллипс. Такая арка круглая на своде и может иметь разную ширину.

Преимущества и недостатки

Несмотря на то что оконные и дверные арочные перекрытия полукруглой формы считаются интересным интерьерным решением, у них есть свои плюсы и минусы, которые важно учесть, прежде чем приступить к строительству.

Такой декор используется для проемов окон.

Главные достоинства таких конструкций следующие:

  • Уникальная атмосфера в доме. Выложенные полукругом своды входной или межкомнатной двери создают особую, приятную атмосферу, которую почувствуют хозяева помещения и их гости.
  • Несложное проектирование и монтаж. Даже без строительного опыта, внимательно изучив схему постройки, удастся возвести дверную арку из красного кирпича у себя в доме самостоятельно.
  • Надежность конструкции. Арка представляет собой монолитное сооружение, способное выносить повышенные нагрузки.
  • Универсальность. Сложить арку можно не только внутри дома. Ею часто обрамляют входные калитки, ворота, оконные проемы. Даже отверстие в печи можно обложить кирпичом в форме арочной дуги, что тоже является оригинальным решением и красивым дополнением к общему интерьеру помещения.

Однако такое строение имеет и недостатки, например, такие:

  • Арка полукруглого вида требует создания единого стиля интерьера, куда входит специфическая облицовка стен, окон, пола. На воплощение этих идей потребуются существенные затраты труда, материалов и финансов, что не каждый может себе позволить.
  • Строгое, пошаговое соблюдение технологии кладки. Если неправильно рассчитать размеры либо не по проекту сформировать кирпичный свод, высок риск того, что конструкция не выдержит и развалится.

Пошаговая инструкция постройки арочного проема

Составление проекта и чертежи


Для изготовления проекта конструкции нужно измерить высоту стены.

Если решение класть арку из кирпича окончательное, в первую очередь нужно составить шаблон, с помощью которого можно оценить форму и размеры будущей конструкции. Для составления шаблона рекомендуется измерить:

  • толщину опорных конструкций;
  • расстояние верхней точки относительно потолка;
  • высоту стен;
  • требуемую ширину проема.

Когда эти параметры станут известными, создается первичный набросок будущего шаблона, который изготавливается из ДСП. Для чертежа:

  • чертится дуга с оптимальным изгибом;
  • задается оптимальный радиус конструкции, учитывая ширину проема под ней.

Если кладка арки из кирпича усложненная, при этом количество изгибов и уровней нестандартное, каждый элемент стоит просчитывать и чертить отдельно. После, при изготовке эскиза все элементы складываются. Важно обратить внимание на то, что шаблон по размеру должен быть меньшим от реальных параметров арки. Это поможет удалить макет из проема без дополнительных усилий.

Расчет материала и параметров конструкции

Параметры готовой конструкции нужно посчитать.

Прежде чем приступить к моделированию эскиза, стоит измерить стену, высоту потолка и нужную ширину проема. Расчет кирпичной арки проводится таким образом:

  • определяется радиус полукруга, а также ширина;
  • с помощью циркуля чертится необходимый радиус.

Расчет арки и ее размеров проводится по такой формуле:

  • R=L2+h3/2H, где R — радиус, L — ½ хорды, H — высота.

Кладка арочного проема

Когда все параметры станут известными, проводится монтаж деревянного эскиза, после чего следует непосредственно кирпичная кладка. Распределение кирпичиков выполняется снизу, при этом кладка осуществляется по обеим сторонам будущей арки. Чтобы не нарушать расстояние между опорами, кладется доска нужной длины, которая держится на столбах и перемещается по мере их увеличения. После необходимо установить брус по обеим сторонам конструкции, который будет служить подпоркой.

При выкладывании колонн стоит учесть, что количество рядов, выкладываемых для формирования арки, не должно быть четным. Важно тщательно заполнять раствором все швы и перемычки, иначе конструкция будет ненадежная. Дойдя до центрального свода, нужно установить «замковый» кирпич, с помощью которого удастся зафиксировать всю перемычку проема. Когда конструкция будет полностью выложена, деревянный шаблон убирается. Для отделки арки можно использовать декоративную штукатурку, имитирующую красный кирпич. Если арочная конструкция возведена на улице, например, над калиткой, для облицовки выбирается штукатурка для наружных работ.

Арка из кирпича — вся нужная информация на эту тему.

   Для начала процесса возведения арки необходима опалубка-шаблон. Именно по нему и будет происходить вся кадка, от начала до конца. Шаблон сооружается из двух частей, непосредственно самой арки (изготовленной из досок) и пары стоек. Стойки несут на себе функцию поддержки. По форме они должны быть заостренными по плоскости. Такой формат необходим для удобства извлечения  шаблона из готовой арки (для сохранения кладки).

   Первый ряд кладки должен производиться клиновым кирпичом (тычковым ребром). Вся кладка для надежности  делается без зазоров, строго по шаблону.  Зазор должен присутствовать только между прямой частью арки и поддерживающими стойками. Это необходимо для облегчения извлечения опалубки из готовой арки. Маленькая тонкость. При использовании цементного раствора извлекать шаблон лучше не раньше двух недель.

   Что такое клиновый кирпич? Это кирпич используемый для возведения арок и прочих отделочных работ. Специальный трапециевидный, он хорош в первом ряду арок (способствует лучшему закреплению кладки). Если такого материала нет, то его можно изготовить самостоятельно из обычного кирпича. Главное в нем, что бы толщина швов не превышала 1 см.

   Для возведения арок используется не только необычный кирпич, но и различные специальные растворы для закрепления. Для уличных дверных и оконных арок необходим цементный раствор.  А вот арки строящиеся для каминов и печей категорически такой состав  не любят.  Высокая температура просто разрушит цементное сооружение (слишком высока температура). Так что в этом случае лучше использовать специальные составы, например из глины и шамотного песка с мелким гравием. Для получения необходимой консистенции гравия, его нужно просеять через сито (диаметр ячейки до 0,8 см.). Даже сама толщина швов в печных сооружениях, несмотря на специальный раствор,  должна быть минимальной.


Как изготовить шаблон

   Для начала необходимо понять, что опалубка при строительстве возьмет на себя две главные функции — несущую и формообразующую.  Само изготовление шаблона (кружал) очень трудоемкий и сложный процесс. Для  сооружения оного потребуется отрезок доски, полукруг из ДСП (толщина 19 мм), полоса оргалита (6 мм). Полукруг из ДСП прибивается к заготовке доски. По дугообразной стороне закрепляется оргалит. Соответственно ширина полоски оргалита должна быть равна ширине полукругов или можно больше, меньше нельзя.

Как установить опорные столбы

   Для того что бы установить столбцы необходимо с  их внутренней стороны разместить подпорки. Для этого используют доски или достаточно прочные палки. Шаблон размещают на торец подпорок. Для обеспечения ровной кладки на шаблоне нужно сделать разметку.  С помощью кирпича поставленного на середину  кружал и циркуля, просчитывается толщина кирпичей и толщина шва между ними (примерно 0,5 мм). Каждое расстояние  по кромке опалубки-шаблона обязательно отмечается. Такую процедуру нужно провести с обеих сторон кружал.

Начинаем кладку

   Возведение арки нужно начинать с двух сторон, постепенно подходя к середине шаблона.  Особое внимание нужно уделять сделанным  ранее меткам. Каждый положенный кирпич должен соответствовать разметке. Перед завершением (остается 3 кирпича до конца кладки) нужно будет проверить вертикальность и ровность арки целиком. Завершать первый ряд должен кирпич с клинообразным сечением.  Если же кирпич будет обычным, то потребуется увеличить толщину шва (сверху положить больше раствора).

   Что бы не нарушить симметричность нужно при кладке следующего ряда использовать шнур. Для защиты швов применяется остроконечная кельма. Так же швы проходятся расшивкой.   Лишние куски раствора лучше удалять влажной кистью не давая засохнуть, а чистоту всей кладке можно придать сухой кисточкой.


Тонкости возведения печных арок

   В частных домах и на дачах довольно часто возводятся печи и камины с арками. Если к этом у процессу основательно подготовиться и постараться учесть все тонкости, то никаких сложностей с данной работой не возникнет.  Возведение арки для печки или камина  ни чем не отличается от процесса постройки стандартной арки.  Кладка начинается о с двух сторон к середине. Последний кирпич кладется с усилием, что бы добиться эффекта распирания (напряжения).  Использовать конечно лучше клиновидный кирпич, но если такового нет можно использовать обычный (только стесанный к низу). Свод камина требует еще более тщательной подгонки кирпича друг к другу, практически до касания. После возведения арки  в камине может возникнуть проблема с удалением опалубки.  Не стоит слишком усердствовать в этом случае, шаблон можно оставить  для выгорания в процессе топки камина.


Строим арку для гаража

   Гараж конечно не дом, но красота и надежность для этого помещения так же важна. Арка для гаража будет вполне уместна и при  ее возведении нужно учесть  некоторые нюансы.  Важно знать, что чем ниже арка (маленькая дуга), тем слабее  и менее надежна конструкция. Так же не стоит забывать о весе полукруга. Широкая, низкая или двойная по высоте, в этих случаях вес  арки будет не слабым. Для этого нужно построить достаточно крепкий и прочный  шаблон.

   Устанавливая стойки для шаблона необходимо все тщательно очистить от мусора. Так не будет проседания в самой кладке арки.  Полукруг для гаража будет велик по сравнению с обычным дверным проемом, так что в данном случае нужно хорошо рассчитать количество кирпичей и постараться не делать толстых швов в первом ряду. В месте касания кладки с опалубкой толщина слоя раствора должна быть не более 6 мм. Все возведение проводиться обычно, от стенок к центру. В середину загоняется  последний замочный кирпич. Швы при нем нужно заделывать с особой тщательностью.

   Арочный проем для гаража, как правило, очень велик. При этом  стена с таким проемом становиться  слабой, особенно над аркой. Для ликвидации этой проблемы, перед возведением арки, над ней нужно заложить пару прутов арматуры и швеллера, для дополнительной прочности.


   Каждое дело требует внимательности и терпения, так и с возведением арок.  Самое главное хорошо подготовиться и выбрать качественный материал  и ваше творение станет вашей гордостью.

Еще статьи о кирпичах:

  — Правильная закупка кирпича

  — Все о кирпичах. Все секреты строительства и покупки

  — Деревянные кирпичи

  — Как защитить фасад кирпичного здания от влаги и разрушения

  — Материалы для строительства стен. Все виды материалов


загрузка…

Как сделать арку из кирпича?

В начале делаем шаблон.

Шаблон можно изготовить из разных материалом, это и ДСП и фанера и гипсокартон и оргалит, можно сварить из арматуры (обычно из арматуры изготавливают шаблон длительного пользования, проёмы в многоквартирных домах практически одинаковые, у профессионалов есть несколько шаблонов и им нет необходимости постоянно изготавливать новые) и так далее, удобней ДСП и фанера.

Начинаем с замеров.

Тщательно измеряем ширину арки (не большой совет, делайте шаблон чуть уже ширины арки, проще будет его извлекать, по окончанию работы).

Далее , берём лист ДСП и проводим на нём линию соответствующую ширине проёма.

Ищем центр линии , это будет верх дуги арки, проводим полукруг (соединяем линии), делаем точно такой же полукруг из второго листа ДСП (можно по первому).

Соединяем их брусками, полукруг легче сделать из гнущийся фанеры, замочите её в воде, так будет удобней её гнуть.

Шаблон готов, теперь крепим его в проёме, можно расклинить, можно засверлить в стену.

Начинаем работу с кирпичом. Тут есть один важный момент, нам необходимо сделать так что бы ломанный кирпич был ровным, для этого не подойдёт обычный метод используемый при кладке (там просто топором, или молотком рубится кирпич), тут придётся пилить.

Можно «болгаркой» и кругом по бетону, или кругом по-кафелю («алмазный).

Для начала нам нужен опорные кирпичи с двух сторон арки, » в народе» их называют «Пята»,

я обычно провожу линию по-диагонали , затем делаю ровный пил, в итоге один пил две «пяты».

Далее разводим раствор (цемент плюс песок, песок желательно сеянный, плюс вода 1 к 3).

Кладку начинаем с двух сторон (навстречу друг другу), понятно что если толщина проёма позволяет, то кладём целый кирпич, если нет, то пилим по размеру.

Практически всё, остаётся не большой, но важный момент, в центре арки оставляем место под так называемый «замок» это последний кирпич по центру арки, пилим его делаем из него клин (опять же пил по-диагонали).

Клин вбиваем, но без особых усилий, раствор-то ещё сырой.

А дальше (после высыхания раствора) уже смотрите сами, или расшивайте швы под окончательную отделку, или штукатурьте, шпаклюйте и так далее.

Естественно шаблон на следующий день убираем.

Что касается кирпича, то в продаже есть и «клинья» и «пята», но лично я редко покупаю подобные изделия, что бы их найти надо побегать, проще изготовить самостоятельно.

Кирпич подойдёт подойдёт практически любой (ну кроме силикатного конечно) если арка под штукатурку, то и пустотелый тоже.

Арка из кирпича своими руками. Кладка кирпичной арки в печи Как выложить кирпичную арку

Арочная перемычка в духовке далеко не декоративна. Помимо привлекательного внешнего вида, он позволяет эффективно распределять нагрузку с верхних рядов кирпича, что значительно увеличивает механическую прочность печи.

Структура

Это архитектурное решение применяется не только при кладке печи, но и при строительстве. Способность арки распределять вертикальную нагрузку в стороны, тем самым, как бы «запирая» стену, широко используется при строительстве не только проемов, но и глухих стен, испытывающих большие нагрузки.

Арочная перемычка — это ряд кирпичей, уложенных по дуге. Их количество должно быть нечетным. Центральный элемент называется замком, а крайние — пятками. Пространство, перекрытое аркой, называется сводом или пролетом.

В арочной перемычке, даже если само перекрытие прямое, швы между камнями направлены к центру условного или явного закругления. Камни в арке обязательно имеют клиновидную форму — в этом принципиальное отличие арочного потолка от любого другого.

Разновидности арок

В зависимости от формы дуги различают несколько типов перемычек.

  • Полукруглый или полный — самый надежный вариант. Арка выкладывается полукругом, радиус круга составляет половину ширины топки.
  • Лучковая — вариант, при котором дуга закругления образует сектор окружности. Он более плоский и радиус нужно рассчитывать в каждом конкретном случае.
  • Прямой — внешний вид не отличается от обычного прямого перекрытия.Принцип — распределение нагрузки по сторонам, остается, благодаря использованию клиновидных камней. На фото образец прямого джемпера.

Материалы

  • Кирпич — полнотелый керамический марки не ниже М — 150. Хозяйственные магазины предлагают изделия клиновидной формы. Если вы хотите или вам нужно подарить камень клиновидной формы, вы можете сделать это своими руками.
  • Раствор глиняный с добавлением шамотного песка. Укладывать арку на затирку не рекомендуется, так как она не выдерживает высоких температур.
  • Лист ДСП для изготовления шаблонов.

Расчет арки и изготовление шаблона

В зависимости от типа арочной перемычки будут отличаться способы расчета и технология кладки своими руками.

Джемпер полукруглый

Радиус полной арочной перемычки составляет половину ширины камеры сгорания. То есть в этом случае расчеты сводятся к точному измерению параметра.На чертеже представлена ​​схема полукруглой перемычки печи с размерами.

  1. Из листа ДСП изготавливаются два шаблона или круга: вычерчивается и вырезается полукруг необходимого радиуса. Два шаблона удерживаются вместе стержнями. Круг должен быть на пару сантиметров меньше ширины топки, чтобы в будущем его можно было легко демонтировать.
  2. Приблизительное количество камней, которые необходимо уложить с припуском на шов, определяется длиной дуги.Рекомендуется укладывать так, чтобы минимальная ширина шва составляла 3 мм. На практике эту рекомендацию выполнить сложно, так как неровность самого камня может достигать 7 мм. Значит, в ширину шва следует учесть неровности — не менее 5 мм.
  3. Размер клина можно определить практичным визуальным методом. Для этого на верхнюю часть круга кладется центральный кирпич, а от центра круга к краю камня протягивается нить. Затем карандашом отмечается линия отреза, и операция повторяется с другой стороны.Таким образом, можно установить точную форму клина каждого элемента.
  4. Вырублено необходимое количество камней.

Носовая перемычка.

  1. Радиус закругления рассчитывается по формуле: радиус = (квадрат высоты перемычки + квадрат ширины топочного отсека) / две высоты перемычки. Как правило, это 1-2 ряда.
  2. Изготовление шаблона и расчет формы клина производятся аналогично.

Джемпер прямой

В производстве это самый сложный вариант. Шаблоны не делаются; клин рассчитывается по прямой доске, длина которой равна ширине перемычки.

  1. Центральный камень помещается в середину доски, нить протягивается от центра арки — в данном случае только середины проема, до углов кирпича и получающиеся линии размечаются. Камню сразу придают желаемую форму.
  2. Второй кирпич кладем рядом с центральным так, чтобы его углы совпадали с углами замка. В результате внешний нижний угол следующего кирпича должен оказаться ниже линии доски. Затем отмечаются линии реза и камню придается форма. То же самое происходит с каждым следующим элементом. Как видно из рисунка, следующий камень в перемычке будет меньше по размеру, чем предыдущий, и, таким образом, арка сходит по краям.
  3. Дальнейшая укладка производится по прямой доске, использованной для расчетов.

Укладка арочной перемычки

При установке перемычки своими руками требуется постоянная проверка уровня. Допустимые смещения и перекосы вместо усиления топки спровоцируют ослабление свода.

  1. Шаблон устанавливается в проем и жестко фиксируется распорками.
  2. По бокам проема установлены дыроколы. Это позволит быстро зажать перемычку арки.
  3. Укладка кирпича начинается от края к центру одновременно с двух сторон.Требуется по возможности добиться максимально тонких стыков между камнями, так как от этого во многом зависит прочность конструкции.
  4. Центральный камень — замок, вбитый в кладку, «закрывающий» перемычку. На фото арка с кружком.
  5. Шаблон удален. Швы выравниваются, удаляются излишки раствора.

На видео более подробно освещен процесс кладки арочного потолка.

Всем хорошо известно, что дверной проем, оформленный в виде арки, смотрится намного интереснее, чем обычный прямоугольный вход.За счет использования арочных сводов можно прибегнуть к неординарным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, построенная своими руками. Этот декоративный элемент, которым служило не одно поколение архитекторов, отлично гармонирует с интерьерами старинных построек, а также отлично вписывается в более современные дизайны.

Однако учтите, что арочные формы в строительстве довольно сложные, поэтому для получения достойного результата необходимо иметь определенные навыки в области строительства.

Арка — это разновидность перемычки полукруглой формы, которая соединяет две вертикальные опоры. Арка набирает прочность за счет распределения нагрузки в разные стороны. Как правило, арками украшают дверные и оконные проемы, а также мангалы и печи.

Сейчас наиболее распространены 3 формы кирпичных сводов:

Виды кирпичных арок.

  1. Полная арка. При его строительстве образуется полукруг в половину диаметра. Обустроить такой свод под силу, пожалуй, любой мастер с минимальным мастерством.
  2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Это здание считается самым сложным.
  3. Усеченная арка. В таком сооружении свод делают невысоким, меньше половины диаметра круга, а кирпич ложится по усеченной дуге. По трудоемкости и сложности усеченный свод занимает среднее место между клиновидными и обычными сводами.

Кроме всех перечисленных видов кирпичных арок известны следующие своды: Модерн — оформлен в виде усеченного конуса, в романтическом стиле — прямоугольная арка со скругленными углами, эллипс — обычно Используемый в постмодернистском интерьере портал представляет собой классический прямоугольный портал.Однако каждая из описанных конструкций имеет свои достоинства и недостатки. Например, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А для обустройства эллиптического свода требуется достаточно большой участок стены, лишенный каких-либо проемов и декоративных деталей.

Вернуться к содержанию

Инструменты и материалы для кладки кирпичных арок

Приняв решение возвести склеп определенного типа, который будет гармонично сочетаться со стилем декорируемого помещения, следует подготовить все необходимые строительные материалы и инструменты.

Концепции установки всех кирпичных арок мало чем отличаются друг от друга. Вам просто нужно запастись всеми необходимыми инструментами и материалами, чтобы построить этот шедевр своими руками.

Итак, для работы вам необходимо:

  • раствор,
  • в кружке
  • гвозди и планки,
  • клинья,
  • кирпичей,
  • метр и уровень,
  • молоток и кувалда,
  • мастерки,
  • миксерная чаша,
  • лобзик,
  • карандаш,
  • Зубило
  • .

Для того, чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, используется клиновой кирпич. Этот материал имеет трапециевидную форму, за счет чего обеспечивает максимально прочное крепление всей конструкции. В строительных магазинах можно найти клиновой кирпич, но если у вас все-таки не получилось, то такой материал можно изготовить самостоятельно. Для этого обычным кирпичом обрежьте боковые стенки с двух сторон, доведя таким образом его до необходимых размеров.Кирпич кладут с помощью специальных смесей. Например, для благоустройства сводов топки, как правило, используется раствор, в состав которого входит шамотный песок, мелкий щебень и глина. Для выкладки также можно использовать полнотелый кирпич, бетонные блоки или натуральный камень. При возведении свода старайтесь, чтобы стыки были как можно толще.

Вернуться к содержанию

Подготовительные работы

Закладка сводов в каждой ситуации будет индивидуальной с учетом планируемого типа строительства, однако при любых обстоятельствах процесс можно разделить на несколько основных этапов:

Устройство арочной опалубки с помощью кругов и стоек.

  • черчение и правка дуги дуги;
  • Установка
  • в проем шаблона;
  • прямая кладка кирпича;
  • укрепление свода;
  • Удаление
  • обведено;
  • декоративная облицовка.

Любая арка должна начинаться с установки каблуков, которые подготавливаются по шаблону. Поскольку высота свода разная, то и угол наклона пятки меняется. Вы не можете использовать одну форму пятки для всех арок.Иногда устраивают упрощенную треугольную арку, раскладывая материал ровно, после чего продолжают кладку стен, которые будут плотно прижимать пятки к нижним линиям кладки.

В старых постройках фундамент кирпичной арки следует дополнительно укреплять, так как дополнительные нагрузки на стены способствуют деформации проемов.

Шаблон будущего свода изготавливается из ДСП и деревянных балок по заранее рассчитанным размерам.Чем тщательнее вы сделаете шаблон, тем эстетичнее в итоге будет выглядеть кирпичная арка. Иногда, если требуется более устойчивая и прочная конструкция, обычную ДСП заменяют каркасом из арматуры. Такой каркас также изготавливается по габаритам арки и соединяется сваркой. Подготовьте шаблон чуть меньше пролета — и вы не столкнетесь с трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и проведите крайние точки арки, затем соедините их четко проведенной дугой.По нарисованным полосам вырежьте две равные полукруглые детали арки и скрепите их саморезами и брусками. В результате у вас будет шаблон в реальном размере арки. Затем установите его в проем, который нужно оборудовать, и закрепите распорками и опорами.

Для более надежной установки с обеих сторон проема у нижнего края свода установите стержни, которые будут зажимать конструкцию и обеспечивать ее достаточную прочность. В середине верхней арки свода аккуратно вбейте ключевой кирпич, который будет закреплять форму.После этого можно приступать к выкладке боковых частей проема, при этом помня, что количество деталей постройки с обеих сторон должно оставаться нечетным.

Затем установите колонны, на которые будет укладываться опалубка. Их возводят, как правило, из бетона или кирпича, но в первую очередь закладывают фундамент. Чтобы линии столбиков совпадали между собой, их необходимо выровнять шнуром. Кроме того, обязательно проверьте точность и правильность расстояния между столбами с помощью заранее подготовленной доски, которое будет равно необходимой ширине пролета.

Вернуться к содержанию

Кладка кирпича для арки.

На закрепленном заранее шаблоне разметьте линии выкладки кирпича, не забывая при этом о швах. Всегда следует проверять укладку. Для этого можно использовать шнур, идущий от забитого в центре дуги кирпича, линейку или уровень.

Если вы запланировали оборудовать хранилище в несколько рядов, то внимательно следите за каждым уровнем так же, как и за первым, чтобы не разрушить расположение кирпича.

Уложите материал поперечными полосами с обеих сторон от носка до стыковочного кирпича. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не менее 5 мм, а вверху не более 2,5 см. Арки кладут одновременно с двух сторон арки. По окончании процесса необходимо по обеим сторонам арки уложить подпорную планку. Между закругленными частями ДСП и балками следует поставить специальные клинья, которые пригодятся в процессе выравнивания конструкции.Кроме того, эти клинья впоследствии обеспечат легкий демонтаж шаблона.

Обязательно заполните строительным раствором поперечные и продольные швы полностью. Учтите, что кладка работает как на изгиб, так и на сжатие. Если забыть об этом нюансе, арка со временем может разрушиться. Не пытайтесь подвигать материал, чтобы приспособить его. Если возникнет такая необходимость, то просто увеличьте слой смеси. Обязательно контролировать заполнение швов, в них не должно быть пустот и щелей.

Если вы хотите предварительно осмотреть арку, вы можете выложить кирпичи без раствора на клиньях.

Укладывая материал, убедитесь, что он ровный как с лицевой, так и с обратной стороны. Кирпичи необходимо правильно совмещать между собой, четко укладывая по нанесенному рисунку. На последнем месте стоит замковый камень, который следует поставить вертикально.

При выкладывании арки необходимо соблюдать толщину швов.

Тщательно проверьте кладку линейкой или уровнем.

Макет последнего ряда требует особого подхода, поскольку трапецеидальный камень должен быть четко посередине.

После затвердевания раствора его поверхность необходимо очистить сухой щеткой. Удалите приставшие комочки смеси влажной кистью, пока раствор полностью не затвердеет.

После того, как процесс выкладки кирпича завершится и раствор высохнет, можно снимать шаблон.

На этом обустройство арочного проема можно считать завершенным.

Украсить этот элемент интерьера своими руками может каждый. Форма арочного проема практически не ограничивается ничем, кроме фантазии, но довольно часто хозяева квартир при ремонте ограничиваются лишь покраской гипсокартонных элементов арки. Выглядят такие конструкции довольно скучно, создается ощущение незавершенности. Если основной стиль помещения не минимализм, то арку можно превратить в уникальный декоративный элемент, подчеркивающий целостность интерьера.

Возможности декоративных арок

С помощью арок можно сделать маленькую комнату просторнее, а в большой сделать эффектное зонирование. Этот архитектурный элемент в квартире выполняет сразу несколько функций:

  1. Экономия места и улучшение внешнего вида.
  2. Одновременное функциональное разделение смежных помещений и их визуальное объединение.
  3. Создание в доме особой атмосферы, подчеркивающей его стиль.

Виды декоративных арок

Чаще всего арки делают из гипсокартона. Гибкий и пластиковый гипсокартон позволяет быстро создать своими руками конструкцию практически любой формы. Готовый элемент имеет высокие эстетические характеристики. Арку из гипсокартона впоследствии можно облицевать практически любым материалом, в том числе деревом, камнем (самые удачные примеры можно увидеть на фото).

Арочные проемы условно можно разделить на два типа:

  1. Active — имеют сложную форму, обеспечивающую максимальную обзорность соседних помещений, сами по себе могут украсить интерьер.
  2. Пассивный — простой по форме, часто выступает в роли бордюра.

Совет! Форму арки желательно определять еще до ремонта, а также ее последующую конструкцию.

Простые пассивные арки включают:

  • Classic — с правильным радиусом дуги. Оптимально под любой интерьер.
  • Эллипсоидальная — дуга может иметь форму правильного или неправильного овала.
  • Модерн — дуга с ярко выраженным подъемом.
  • Romance — дуга срезана вверху, а по бокам закруглена.
  • Портал — прямоугольная форма проема.

Комплекс активных включает:

  • Восточная.
  • Ланцет.
  • Подкова.
  • Трапециевидный и т. Д.

Такие арки могут иметь неровные или фигурные края, располагаться на нескольких уровнях и перекатываться из одной комнаты в другую.

Арочный декор

Арка — это, прежде всего, часть стены, соответственно при ее отделке следует начинать с отделки последней.Архитектурный элемент должен гармонично вписываться в интерьер, быть его частью. Если в квартире несколько арок, то они должны соответствовать дизайну комнаты, быть единой формы или из одинаковых материалов.

Совет! Чем шире арочный проем, тем больше внимания следует уделять его оформлению, цветовому и стилистическому соответствию соседних комнат.

Отделочные материалы

В зависимости от стиля комнаты и самой арки следует подбирать материал для ее оформления.

Краска, обои, декоративная штукатурка — самый простой вариант оформления арочного проема своими руками. Украшенный такими материалами элемент практически не выделяется в интерьере. Цвет покрытия на стенах и внутренности арки может отличаться, если это не противоречит стилю помещения.

Дерево — благородный, прочный материал. Наиболее уместен при оформлении интерьеров в классическом стиле. Идеально смотрится на дизайнах простых форм.

Лепнина полиуретановая — с его помощью можно своими руками украсить арку любой формы и стиля: от минимализма до барокко. Проем можно оформить полиуретановыми колоннами, фигурной или плоской лепкой, всевозможными розетками, барельефами — материал практически не имеет ограничений по форме. Изначально белые элементы можно окрасить в любой цвет акриловой краской.

Скала — натуральный или искусственный. Благодаря разнообразию фактур и расцветок может использоваться для украшения арок разного стиля и формы.

Керамика — плитка или мозаика могут покрывать как всю арку, так и отдельные ее части.

Стекло — это могут быть блоки, устанавливаемые во всю высоту проема, разной ширины, лестница. Эффектно смотрится такая конструкция арок в стиле хай-тек. Часто встречается оформление арочных проемов с использованием витражей и цветного стекла, такие элементы идеально подходят для стиля модерн.

Отделка арки из искусственного камня

Искусственный камень широко применяется в отделке арок.Этот материал прочный и эстетичный, он может имитировать любой натуральный аналог, что можно увидеть на многочисленных фото в журналах и в Интернете. Натуральный камень, конечно, тоже можно использовать для облицовки, но арка должна располагаться в проеме несущей стены или монолитной перегородки. Гипсокартон просто не выдерживает такой нагрузки, поэтому для него лучше использовать легкие искусственные материалы. К тому же натуральный камень стоит довольно дорого.

Совет! Для облицовки арок из гипсокартона своими руками лучше использовать легкую и гибкую акриловую плитку.Его поверхность может имитировать фактуру любого камня и других материалов.

Арка является архитектурным элементом и представляет собой перемычку в проеме стены. Это красивое сооружение делает более выразительным экстерьер здания или внутреннее убранство. Он не только эффектно разделяет комнату без двери, но и способен распределять нагрузку с верхней точки в стороны. Кирпичные арки чаще всего выполняются снаружи. А в интерьере гипсокартон используется для создания проема округлой формы.

Разновидности

Изогнутая кирпичная перемычка, называемая аркой, может быть изготовлена ​​разными способами, отсюда и разнообразие видов.

  • Классическая или полная арка — это традиционный полукруг. Выложенная кирпичом дуга представляет собой полукруг. Подобный архитектурный элемент можно украсить колоннами.

  • Луковичный вариант выглядит как усеченная неполная классическая арка (только верхняя часть). Перемычка в этом случае меньше радиуса ширины двери.

  • Клиновые арки подходят к готическому стилю. В этой конструкции кирпичи укладываются клином и скрепляются «замком».

  • Остроконечная (ломаная) арка состоит из двух половин, высшая точка которых — не линия круга, а вершина треугольника в гладком исполнении. В готическом стиле часто используются окна с ломаными линиями.

  • В стиле «романтизм» использован открывающийся вид с прямым верхом с закругленными переходами к боковым стенкам.

  • В «модерне» очень широкая дуга в виде усеченного конуса.

  • Портальная (прямая) прямоугольная арка настолько проста, что вы можете построить ее самостоятельно.

  • Проемы эллиптической формы украшают различные стили интерьера.

  • Арки нестандартной формы могут выглядеть самым неожиданным образом, например, это может быть винтажная садовая конструкция.

Преимущества и недостатки

Прежде чем приобретать арки в саду, во дворе или в доме, следует подумать, действительно ли они нужны, взвесить все «за» и «против» и только потом воплощать задуманное. К достоинствам таких конструкций можно отнести:

  • эффектный внешний вид, всегда можно выбрать форму, соответствующую стилю интерьера;
  • порталы при отсутствии дверей способны расширять объем, они позволяют видеть только часть территории за их пределами, а остальное пространство прорисовывается воображением;
  • архитектурные перемычки надежны, они равномерно направляют вертикальную нагрузку в стороны к стенам; Арки
  • универсальны, ими можно украсить не только дверной или оконный проем, но и камин, беседку, калитку, калитку, даже глухую стену.

С другой стороны, для некоторых людей отсутствие двери может показаться неудобным. К тому же арка обязывает сохранять общий стиль помещения. И тому, кто решится на самостоятельную установку, придется выполнять все операции в строгом порядке.

Установка

Арку из кирпича можно выложить своими руками. Начать нужно с выбора места и типа постройки. Сложность выполнения зависит от модели, но последовательность строительных работ для всех типов конструкций будет примерно одинаковой:

  • рисуется эскиз выбранной модели арки;
  • произведены расчеты;
  • ,
  • — чертеж с размерными отметками;
  • Изготовлен шаблон из ДСП по чертежу;
  • шаблон устанавливается на место перемычки;
  • арка выложена из кирпича;
  • выкладываемая конструкция закреплена, закреплена;
  • шаблон удален; №
  • для отделочных работ, можно использовать штукатурку.

Соорудить арку несложно, но чтобы она была устойчивой, не разрушалась, ее нужно правильно сложить. Для этого соблюдается четкая последовательность строительных работ. Если конструкция широкая, массивная, может потребоваться усиление фундамента.

Что делать?

Строительный материал для изготовления арочного проема следует подготовить заранее. В качестве кирпича чаще всего используют клинкер или цельнокерамический (М-150).Если нет желания самостоятельно формировать кирпич в трапецию, можно приобрести уже готовый клиновидный камень. Для печных и каминных сводов раствор изготавливается с добавлением шамотной глины и песка, обладает огнеупорными свойствами. Для других видов строительства можно выбрать другие виды растворов с повышенной адгезией. Для шаблона вам потребуются листы и бруски ДСП.

Расчеты и создание шаблона

Если вы выбрали место и у вас есть готовый эскиз модели, можно переходить к расчетам.Вам необходимо знать размер стены от пола до потолка. Затем отметьте высоту и ширину самой арки, рассчитайте радиус. Для изготовления шаблона потребуется узнать толщину опорных деталей, измерить расстояние от наивысшей точки конструкции до потолка, высоту и ширину проема.

Чтобы рассчитать радиус перемычки, сложите квадрат ее высоты и квадрат ширины / удвоенной высоты перемычки (обычно 1-2 ряда кладки).Радиус равен половине ширины проема. Расчеты для шаблона производятся аналогично. Шаблон делают немного меньше арочной конструкции, чтобы не повредить кладку при демонтаже.

На лист ДСП наносится рисунок полукруга с рассчитанным радиусом. Затем вырезаются два одинаковых полукруга и скрепляются прутьями в единую конструкцию. Шаблон временно устанавливается в проем и закрепляется на распорках и деревянных креплениях (опорах).

По длине дуги рассчитывается необходимое количество кирпича , швы тоже нужно учитывать, но делать их как можно меньше. Размер клина кирпича подбирается визуально, в процессе работы вырубается клиновидная форма каждого камня. Можно сразу приобрести клиновидный кирпич, но ошибки кладки будут заметнее, чем при индивидуальной подгонке.

Как закачать?

После установки шаблона приступаем к кладке самого проема.Кирпичи в колоннах кладут снизу вверх, с двух сторон одновременно. Все швы тщательно заполняются раствором, пустоты могут в дальнейшем стать причиной разрушения конструкции. В центральной верхней части забивается последний кирпич, устанавливается «замок», который зафиксирует конструкцию. Шаблон разбирается только тогда, когда вся конструкция полностью готова. Затем удаляются излишки раствора, выравниваются швы, кладка подготавливается к облицовочным работам. Для отделки можно выбрать декоративную штукатурку.

Вы когда-нибудь задумывались, как изменить внешний вид своего дома?

Если вы обратитесь к опытным архитекторам или европейским специалистам по ремонту, они посоветуют вам такой декор, как кирпичная арка. Действительно, когда вы обратите внимание на элитный особняк, вы обязательно встретите арочные своды. Они подчеркнут статус и величие хозяина дома и украсят любой стиль оформления фасада здания и внутренних проходов. В этом случае у вас может возникнуть желание сделать то же самое дома, заменив дверь аркой.

Отделка вместо дверного проема

В статье мы расскажем, как сделать арочный свод из кирпича своими руками.

Разновидности

Когда речь идет об арочном своде, нужно уточнить, что вы имеете в виду. Дело в том, что их несколько и каждый по-своему уникален и индивидуален. Кладка этих кирпичных сводов в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными фундаментами, которые являются стенами здания.Что касается упомянутых видов, то их три.


Арочный свод по ул.

В первую очередь это обычный или, как его еще называют, полный свод. Этот сорт считается одним из самых популярных по ряду причин. Об этой форме смело можно сказать, что она простая, но со вкусом. Свод этого типа выполнен в виде правильного полукруга.

К тому же, если вы выбрали этот вид арки, то легко сможете выложить ее самостоятельно.

На втором месте клиновая или прямоугольная арка.Размещать это без должного опыта проблематично. Поэтому это не лучший выбор даже для людей, которые привыкли все делать самостоятельно, согласно инструкциям, найденным в Интернете. Это предупреждение актуально, потому что без должного опыта вы рискуете построить арку, которая не прослужит даже пару лет. Внешне он хорошо выглядит и напоминает букву P.

На последнем, третьем месте — арочная арка. Его арка имеет сдержанный полукруг.


Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки вы хотели бы видеть дома, следует поговорить о некоторых нюансах, например о расстоянии между опорными колоннами.

Вы не выложите клиновую арку в широкий проем. Это ограничение объясняется тем, что оно не будет сильным, если расстояние между опорными колоннами будет больше одного метра.

Для дуги носа это расстояние больше. Его можно построить между колоннами, расположенными на расстоянии до полутора метров. Если вам нужен сводчатый свод, а опорные колонны расположены на расстоянии двух или даже двух с половиной метров друг от друга, то подойдет полная арка.

Эти и другие параметры можно узнать, изучив методические указания по расчету кладки арок.

Подготовка к процессу кладки

Перед началом работ определитесь, где будет находиться арка. Дело в том, что в большинстве руководств по строительству рассматривается вариант, когда кладка выполняется с нуля, при строительстве самого дома. В этом случае процесс описывается с самого строительства опорных колонн.


Шаблон для строительства сооружения

В особых случаях хозяева переделывают проходы, создавая в них арочный свод.В этом случае при необходимости производится предварительная пробивка самих проемов в кирпичных стенах.

Какой бы из вариантов вы ни выбрали, первым делом необходимо уложить кладку и при необходимости укрепить несущие колонны. Под армированием понимаются случаи, когда планируемое расстояние между колоннами превышает один метр. Ведь тогда нагрузка на опорные колонны увеличится. Поэтому их выкладывают толщиной в пару кирпичей.

На этом этапе следует обратить внимание на то, чтобы не было перекоса между уложенными кирпичами обеих арок.Каждый ряд кирпичей контролируется строительным уровнем.

Когда доберетесь до хранилища, обратите внимание на пару строительных уловок. Во-первых, пригодится специальный деревянный шаблон, который будет контролировать кладку кирпичей арки, удерживать их до застывания цементного раствора. Позже в этой статье мы рассмотрим создание деревянного шаблона.

Во-вторых, сам цементный раствор делают толще обычного, раствор не дает гарантии, что кладка в дальнейшем не будет расползаться под собственным весом.

Деревянный шаблон

Этот шаблон незаменим при кладке арок своими руками. Для его создания достаточно подходящих материалов и энтузиазма.

Сначала найдите пару листов ДСП. Впоследствии они станут основой будущего шаблона. Из подготовленных листов нужно вырезать два одинаковых полукруга, повторяющих контур намеченной арки.


Арочный шаблон для кирпича

Когда вы закончите с этой задачей, получите широкую доску, которая соответствует толщине опорной стойки.Однако подойдет узкая доска.

На основе этой доски нужно скрепить гвоздями вырезанные ранее шаблоны арки ДСП. Чтобы придать шаблону жесткость, между листами ДСП кладут деревянные бруски. Таким образом вы придадите конструкции необходимую жесткость.

Получившийся полый полукруг шаблона нужно сверху пришить стальной полосой толщиной шесть или восемь миллиметров. Этой толщины достаточно, чтобы расположенные сверху кирпичи не давили на нее в дальнейшем.

Получившийся деревянный шаблон закрепляем между разложенными опорными столбами вашей будущей арки. Для его закрепления придется использовать деревянные распорки, которые в дальнейшем будут удалены, как и сам шаблон.

Толщина выбранных деревянных распорок должна быть порядка восьми или даже десяти сантиметров. Расстояние между проставками не менее полуметра.

Кладка арки

Итак, мы подошли к моменту, когда можно приступить к кладке арки. Прежде чем приступить к кладке первых кирпичей, усвойте одно правило.Все работы по кладке кирпича свода следует производить за один прием. Ни в коем случае нельзя допускать перерыв, позволяющий цементному раствору высохнуть.


Как укладывать шаблон

Это правило связано с тем, что при высыхании цемент начнет растягивать кирпичи в стороны, создавая дополнительные напряжения. Поэтому, если вы решили выложить арку не за один, а через несколько дней, будьте готовы к тому, что она со временем треснет.

Саму кладку правильно начинать одновременно с обеих сторон шаблона, постепенно доходя до центральной части.Последний кирпич, помещенный в центр кладки, будет своеобразным замком.

Характерно, что эти рекомендации подходят для любого типа арки, независимо от того, какую из них вы выберете. Единственная проблема, с которой вы можете столкнуться, — это установка кирпичей под определенными углами относительно друг друга, создав тем самым арочный полукруг. Чтобы упростить этот процесс, сделайте предварительную разметку на деревянном шаблоне, а при кладке кирпичей используйте угольник. Соответственно, при такой кладке кирпича цементный раствор также будет ложиться неравномерно.Его слой будет толще в верхней части арочного свода.

Однако, с какими бы трудностями вам не пришлось столкнуться, при должной заботе и напористости у вас обязательно все получится, и вы правильно построите арочный свод своей мечты.

В контакте с

Комментарии

К сожалению, пока нет комментариев или отзывов, но вы можете оставить свой …

Новые статьи

Новые комментарии

Елена

Оценка

незабудка-1

Оценка

Екатерина

Оценка

Владимир

Оценка

plank1957

Оценка

Последние отзывы

adminadmin

Как покрасить арки из искусственного кирпича своими руками

Привет! Когда мы впервые посмотрели на наш дом, больше всего мне понравились паркетные полы на кухне и в подъездах, а также арки в передней / гостиной!

Так хорошо, правда !? Эти милые маленькие кронштейны соответствуют кронштейнам на каминной полке в нашей столовой, и я добавила их и на кухне над раковиной! Кроме того, это был лишь один из многих оттенков персика, которые были повсюду! 😳

Естественно первым делом я покрасил! Я нарисовал всю комнату Benjamin Moore Revere Pewter, но почувствовал, что чего-то не хватает.Опробовав цвет стен на арках, и мне это тоже не понравилось, я решил, что аркам нужна текстура, и знал, что это должен быть кирпич!

Инструменты и материалы

  • картон
  • малярная лента
  • шпатель
  • шовный состав
  • краска (один цвет для затирки и один для кирпича)
  • белая краска (если вы хотите побеленный вид, как я )
  • кисти
Создайте шаблон и склейте свой дизайн

Я начал свой искусственный кирпич с вырезания небольшого кусочка картона того же размера, что и кирпичи на моем камине (8 дюймов L x 2.25 ”T) для использования в качестве шаблона. Используя малярную ленту 1/2 дюйма, я пометил каждый конец своего картонного шаблона куском ленты. Вы действительно можете сделать любой размер и макет, какой захотите!

Покрытие с герметиком для швов

Я использовал 2-дюймовый шпатель и покрыл всю площадь, которую я замуровал, примерно 1/8 дюйма герметиком. Я удостоверился, что у меня хорошее покрытие ленты — я не хотел видеть никаких линий или тонких пятен вокруг ленты, поэтому, когда я отклеиваю ленту, оставались размеры.Также я старался не сильно разглаживать шовный состав.

Дать высохнуть немного

После того, как я размазал всю мою шовную смесь, я подождал около 5-10 минут, а затем удалил ленту.

Краска

Затем я снова покрасил арки в цвет стен, потому что это цвет, который я хотел, чтобы моя затирка была.

Добавить цвет кирпича

Затем я слегка покрасил каждый кирпич своим цветом кирпича — я выбрал Valspar Two Cents.

Whitewash

Когда он высох, я нанесла поверх каждого кирпича сверхлегкий слой алебастра Sherwin Williams Alabaster, чтобы придать ему белый вид.Чтобы увидеть более подробные видео о моем процессе рисования, посетите мои основные моменты в моем Instagram!

Когда мои арки стали хорошо выглядеть, я понял, что нам нужно заменить этот янтарный светильник. Один проект здесь всегда приводит к другому.😅

Я думаю, что искусственный кирпич действительно сблизил комнату и полностью вписался в наш кирпичный дом! Чтобы увидеть больше о моем доме и поделках, нажмите здесь!

Арки из кирпича своими руками.Расчет и кладка кирпичной арки. Арочные перемычки, своды и своды

Изготовить арку из кирпича — задача не из легких даже для опытного домашнего мастера. Такое действие требует определенных навыков и знаний. А если навыки нужно приобретать на практике, то знания можно получить, прочитав рекомендации и инструкции, как сделать арку из кирпича. Для наглядности представляем фото и видео материалы.

Формы

Арка из кирпича своими руками может быть создана самых разнообразных форм с учетом требуемого архитектурного стиля.Виды проемов с учетом кладки:

  • классик — высота полукруга — половина ширины проема;
  • репчатый лук — подстриженная шишка, характерная для восточного стиля;

Строительный процесс

  • клиновидная — в виде клина, вверху крепится фиксирующим элементом, характерным для готического стиля;
  • модерн — дуга похожа на усеченный конус;
  • романтика — прямоугольная с небольшим закруглением углов;
  • Эллипс
  • — используется в постмодерне или новой волне;
  • портал прямоугольный.

Конкретная кладка кирпичных арок отличается особенностями, которые необходимо учитывать, особенно гармонией с определенным стилем.

Последовательность

В целом процедура разная для всех типов арок, но можно выделить основные этапы этого мероприятия:

  • создание проекта;
  • построение элемента шаблона;
  • его установка;

  • кладка;
  • удаление шаблона;
  • отделка.

Стоит отметить, что шаблонный элемент может быть выполнен как из деревянных брусков, так и из ДСП. Размеры определяются заранее. А привлекательность зависит от качества шаблона. кирпичная кладка.

Что нужно?

Чтобы выложить арку из кирпича, вам понадобится шаблонная опалубка, которая состоит из досок и две стойки для опоры.

Кладка производится без зазоров клиновым кирпичом. Допускается толщина шва до 1 см.При использовании цементно-песчаного раствора шаблон можно удалить только через две недели.

Статья по теме: Инструкция к механизму смыва унитаза

Если нет клинового кирпича, можно переделать прямоугольный. Для арки духовки этот параметр должен быть небольшим. К тому же не рекомендуется использовать раствор для такого случая, иначе велика вероятность разрушения.

Создание шаблона

Шаблон создать довольно сложно. Можно сказать, что этот этап строительства самый сложный.Ведь результат будет отвечать за форму, и одновременно играть роль несущей конструкции. Шаблон создан из полукруга ДСП и куска доски. Их следует прибить вместе, а затем закрепить оргалит.

Установка опорных столбов

Боковые опоры изготовлены из досок для установки с внутренней стороны колонн. На торец этих элементов устанавливается шаблон. Далее делаем разметку, определяя расположение каждого кирпича.

Каменная кладка

Кладка своими руками — это несложно, если соблюдать определенные рекомендации. Кирпичи кладут от краев к середине. Их следует разместить согласно меткам на шаблоне. Проконтролировать качество арки можно, когда на кладку осталось три кирпича.

Раствор следует наносить клиновидным способом. Для сохранения симметрии второго ряда используется шнур.

Рекомендуется очистить раствор после его застывания.Для этого используется влажная кисть.

Особенности конструкции гаража

Можно дать достаточное количество фото арок из кирпича, которые используются в гаражах. Чтобы обеспечить его долговечность, рекомендуется учесть несколько особенностей.

Например, многие стремятся сделать дугу минимальной, но это только снижает надежность конструкции. Также рекомендуется соотносить прочность шаблона с весом арки.

Стойки должны плотно прилегать, чтобы арка не провисала.Перед тем, как приступить к процессу, следует определить необходимое количество кирпичей. Если арка большая, следует избегать толстых швов. Нижний шов должен быть толщиной 3-6 мм. Укладка производится от среза к центру. Последний — центральный кирпич.

Если арка делается для гаража, то расстояние в проеме будет большим. Для увеличения прочности стены над аркой стоит прокладывать арматуру.

Конструктивные особенности печей и каминов

В этом случае кирпичи устанавливаются плотно, так что они соприкасаются снизу.Когда кладка высохнет, удалить шаблон может быть сложно. Тогда есть альтернатива — сжечь в процессе нагрева.

Изогнутый проем или арка — яркий архитектурный и дизайнерский элемент, который представляет собой декоративное соединение верхней части оконного или дверного проема. Конструкция в виде арки проемов между двумя несущими балками. С помощью кирпичной арки можно украсить внешний вид дома снаружи и внутри, поэтому многие владельцы, занятые облагораживанием собственного жилища, интересуются, как сделать арку из кирпича.

Виды арок и их характеристики

Существует огромное количество разнообразных форм арок, поэтому перед началом работ нужно определиться, какая форма конструкции вам нужна.

Выделяют следующие основные типы таких построек:

Арочная (дугообразная) перемычка: 1 фут, 2-точечный шов, 3-замковый кирпич.

  1. Клиновидная. Для создания арок клиновидной формы надлежащим образом кладется кирпич и фиксируется самая верхняя острая точка с помощью специализированного строительного элемента.Подобные дизайнерские решения чаще всего встречаются в интерьерах готического стиля.
  2. Лук репчатый. Эта арка имеет форму усеченного конуса. Встречать такие проемы можно в помещениях с восточным декором.
  3. Правильный полукруг или классическая форма арок. Для создания такой конструкции необходимо, чтобы размер полукруга был равен половине ширины декорируемого проема.
  4. Модерн. Эта форма представляет собой дугу, повторяющую размеры усеченного конуса.
  5. Романс. Это отверстие прямоугольной формы, но его углы закруглены, что придает ему более мягкий и нежный вид.
  6. Эллипс. Эта форма является ярким представителем таких стилей, как постмодерн и новая волна.
  7. Портал — простейшая прямоугольная конструкция.

Все представленные формы имеют как достоинства, так и недостатки, которые необходимо учитывать при выборе. Так, например, готическая остроконечная арка из кирпича предполагает, что высота этажей в здании достигает 3 и более метров.

Итак, если вы определились с внешним видом конструкции, самое время поговорить о материалах, инструментах и ​​этапах работ.

Вернуться к содержанию

Как создать качественную кирпичную арку


1-замковый.

Процесс кладки арок из такого материала, как кирпич, условно можно разделить на следующие этапы:

  1. Создание чертежа проектируемого сооружения и работа по расчету его параметров.
  2. Работы по установке шаблона ЛДСП в проем.
  3. Разметка перемычек проема.
  4. Укрепление и закрепление кладки строительного материала.
  5. Удаление элемента шаблона.
  6. Завершение созданного проема.

Вернуться к содержанию

Создание шаблона и некоторые расчеты

Для изготовления арки обязательно понадобится шаблон. Служит для определения и сохранения формы будущего проема.Перед тем, как что-то строить, следует сделать все необходимые расчеты и для возведения арок замеры таких величин, как:

  • толщина несущих конструкций;
  • уровень потолка;
  • требуемая ширина проема.

Измерив эти значения, можно приступать к расчетам. Для начала создаем эскизный рисунок будущего шаблона ДСП на бумаге:

  1. Устанавливаем необходимый радиус будущей арки исходя из ширины проема под ней.
  2. С помощью циркуля нарисуйте на эскизе дугу оптимального изгиба.

Если вы планируете построить сложный арочный пролет со скрученными отводами или с несколькими уровнями с разным радиусом дуг, каждый элемент необходимо рассчитывать отдельно.

По созданному эскизу можно изготовить шаблонную деталь из ДСП. Стоит отметить, что это изделие на пару сантиметров меньше по ширине и высоте. Такое несоответствие размеров необходимо для того, чтобы шаблон можно было легко вынуть из проема.

Вернуться к содержанию

Как сделать арку из кирпича: нюансы

Теперь, когда вы точно знаете размеры будущего проема, следует разобраться, как сделать арку. Этот процесс следует начинать с установки шаблона и кладки кирпича:

  1. В самом центре верхней дуги помещают, а точнее вбивают последний замковый кирпич, который служит для фиксации формы.
  2. Далее раскладываются боковые части проема, при этом нужно знать, что количество элементов здания с каждой стороны должно быть нечетным.
  3. По окончании укладки кирпича, с обеих сторон арки укладывается подпорная планка.
  4. По боковым поверхностям проема размещены канавки.
  5. Чтобы сделать арку, сначала нужно установить конструкцию, которая будет поддерживать будущую кладку до тех пор, пока она не застынет. Шаблон изготавливается из ДСП с толщиной листа не менее 10 мм. Округлые части изделия вырезаются в соответствии с подготовленным эскизом.
  6. Изготовленный шаблон прикрепляется к проему с помощью распорных планок и обычных саморезов.
  7. Кладка кирпича осуществляется сбоку от проема одновременно вправо и влево.
  8. Между закругленными частями ДСП и балками располагаются специальные клинья, которые понадобятся для выравнивания каркаса. Кроме того, эти клинья позволят без труда снять шаблон в будущем.
  9. Необходимо проверить, чтобы все зазоры и швы были плотно заполнены, без пузырей и пустот.
  10. Как только работа с кирпичом закончена и раствор высохнет, шаблон можно снимать.

В зависимости от желаемого результата можно покрыть конструкцию отделочным материалом.

Строительство любого здания невозможно без возведения перемычек.

Перемычка — это перекрытие дверного или оконного проема. В строительстве чаще всего используются железобетонные перемычки, так как они могут перекрывать длинные пролеты и выдерживать большие нагрузки. Перемычки из кирпича не обладают для этого достаточной прочностью, поэтому в современном строительстве их используют только для несущих стен.

Перемычки из кирпича обыкновенные возводятся с использованием арматуры. Именно она поддерживает кирпич. Арочные, клиновые, дуговые, коробчатые, стрельчатые, полукруглые перемычки на протяжении многих десятков и даже сотен лет являются популярными архитектурными деталями фасадов.

Разнообразие перемычек зависит от конфигурации верхней части дверного или оконного проема. Так, например, своды зданий возводятся по технологии возведения арочной перемычки.

До конца XIX века. На протяжении веков проемы строили только из кирпича. Строительство кирпичных перемычек было не только данью красоте. Основное их предназначение заключалось в том, чтобы они выдерживали высокую нагрузку от стены за счет распорки, которая обеспечивала веерообразное расположение кирпича в кладке.

Возведение сводов и сводов при строительстве храмов изначально было лишь способом перекрытия кирпичных построек … Со временем они стали неотъемлемой частью и даже каноном церковной архитектуры.Сегодня кирпичные арочные перемычки — это только дизайнерское решение.

Практически во всех загородных домах строят печи и камины. Для их украшения часто используют арочные, клиновидные перемычки, возводят цилиндрические своды.

Перемычки обыкновенные

Обычные перемычки строятся так же, как и обычная кирпичная кладка, с перевязкой и четкой линией швов. При работе необходимо учитывать следующие особенности:

1) швы кирпичной кладки необходимо тщательно заполнить;

2) обычные перемычки не имеют опоры в проеме, поэтому могут сжиматься под весом перекрывающей стены;

3) размер перемычки определяется исходя из ее работы в проеме на загиб;

4) высота примерно 5-6 рядов кладки, длина рассчитывается по ширине проема и предполагает запас 500 мм в каждую сторону от него.

Поскольку кирпичное перекрытие конструкции должно выдерживать достаточно большие нагрузки, кирпич следует использовать выборочно, а марка раствора должна быть не менее 25. Обычная перемычка армируется с помощью арматуры. Его расчет зависит от величины нагрузки на проем. При легких нагрузках арматура устанавливается конструктивно из круглой стали. Его диаметр 4-6 мм, количество — один стержень на половину кирпича стены. Арматура должна заходить в кладку за край проема не менее чем на 250 мм, при этом ее концы загибаются вверх вокруг кирпича.

Перемычки обычные

  1. Инструмент. Для устройства обычной перемычки вам понадобится тот же инструмент, с помощью которого выполняется обычная кладка кирпичных стен.
  2. Для создания усиленной опоры для кирпича необходимо установить опалубку. Для его изготовления потребуются доски толщиной 40-50 мм.
  3. Перед началом работ желательно защитить доски полиэтиленовой пленкой или рулонной гидроизоляцией. Это предотвратит протекание кладочного состава и придаст нижней части перемычки более гладкий вид.Следует учитывать, что любые неровности на поверхности опалубки могут негативно сказаться на внешнем виде строящегося проема.
  4. На опалубку расстилается растворная смесь … На нее укладываются арматурные стержни, а затем заделываются этим составом.
  5. Затем арматуру покрывают вторым слоем раствора. Его толщина не должна быть меньше 3 см, так как этот слой обеспечивает защиту металлических изделий.
  6. Для обеспечения устойчивости опалубки кирпичи освобождают от кладки.После того, как раствор наберет полную прочность, доски снимают и выпиливают выступающий кирпич. Можно использовать другой вариант — сделать борозду в кладке, уложить в нее опалубку, а после ее снятия установить туда кирпич с устройством стыка кладки. В этом случае опорные доски можно установить по краю для жесткости.

Перемычки клиновые

Для укладки клиновидных перемычек не требуется устройство опоры из армированного раствора. Их устойчивость и несущую способность обеспечивает распорка в клиновидной кирпичной кладке.

Перемычки клиновые из кирпича имеют два варианта:

  • клиновидный вертикальный шов кладки;
  • Кирпич клиновидный.

В первом случае толщина шва снизу должна быть не менее 5 мм снизу, а сверху — не более 25 мм. При использовании клинового кирпича толщина шва кладки не должна превышать 10 мм. Клиновая перемычка устанавливается при помощи опалубки с кругами.

Если кладка оконного или дверного проема производится четвертью, для сооружения перемычки потребуется три круга.Один — покороче, установлен на уровне кварталов, два других — внутри проема. На более длинные круги укладывается опалубка, ее можно сделать из досок.

Стена возводится с помощью опорного устройства до уровня верхней части перемычки. Угол наклона кромки перемычки (кирпича) относительно вертикали определяется сразу. Затем необходимо разметить все ряды на опалубке будущего перекрытия. Их количество должно быть нечетным. При расчете устройства каждого ряда важно учитывать толщину шва.

Центральный кирпичный ряд вставлен вертикально и представляет собой замок. Благодаря этому в нижней части переборки создается сжатие, что позволяет выдерживать перекрывающую нагрузку без армирования.

Перемычки клиновые из кирпича выполняются от опоры до середины с обеих сторон, чтобы подходить к центральному кирпичу — замку. Точное направление каждого шва определяется точками пересечения направляющих линий обеих опор. В это место на опалубке вбивается гвоздь, и с помощью привязанной к нему веревки отмечается линия каждого шва.

Арочные перемычки, своды и своды

Кирпичная арочная перемычка по принципу устройства не отличается от кладки клиновидных перекрытий проемов. Форма арки может быть дугообразной, стрельчатой, полукруглой, коробчатой. Их отличие заключается в выборе центра, размера отрезка и радиуса круга.

Независимо от типа, центральная линия шва всегда будет перпендикулярна внутренней поверхности перемычки или арки.Изогнутая линия создается клиновидными кирпичами или изогнутой формой шва. Кладка арочной перемычки предполагает центральную линию шва как продолжение радиуса кривой.

Толщина швов такая же, как у перемычек клиновидной формы:

  • не менее 5 мм — по низу вертикального шва;
  • максимум 25 мм для верха.

1 — кирпичная перемычка; 2 — клиновидный раствор; 3 — замковый кирпич; 4 —

в кружке

Форма опалубки кирпичной перемычки будет зависеть от внешнего вида проема.Проверка радиального направления швов и правильности кривизны арок осуществляется с помощью веревки, привязанной к центру окружности каждого участка перемычки.

Арки выкладываются по той же технологии, что и арочные перемычки.

Подвалы популярны в современном строительстве общественных зданий, храмов, церквей. Для их возведения изготавливается сплошная опалубка необходимой формы. Часто используется техника выкладки цилиндрических сводов «елочкой».Укладка ведется одновременно параллельно оси арки под углом 45 °.

Под опалубку закладываются клинья, которые затем постепенно снимаются, обеспечивая ее равномерное опускание. Свежая кладка очень чувствительна к нагрузкам. Недопустимо размещать на нем емкости с раствором или кирпичом, это может привести к искажению формы пола и нарушению сцепления кирпича с кладочной смесью.

Кирпичный пол, имеющий достаточно простую конфигурацию, можно возвести самостоятельно.Вам просто нужно изучить технологию и внимательно следить за последовательностью действий. Арки и своды сложной формы лучше доверить высококвалифицированному специалисту.

Кирпичные перемычки, арки и своды украшали здания сотни лет назад. И сегодня они не утратили своего значения, продолжая украшать фасады современных построек, камины, печи, создавая неповторимый интерьер и экстерьер на любой вкус.

Категория: Двери, проемы, арки

Не секрет, что дверной проем, оформленный в виде арки, эстетически выглядит намного привлекательнее стандартного прямоугольного.Благодаря арочным сводам можно использовать нестандартные дизайнерские решения. Один из таких вариантов в дизайне интерьера может быть у вас дома.

Арочные формы имеют определенные сложности, поэтому требуется достаточная сноровка, чтобы самостоятельно изготовить такое архитектурное сооружение. В этом уроке вы узнаете, как правильно выложить кирпичную арку самостоятельно, обладая минимальными строительными навыками.

Разновидности кирпичных арок

Арка представляет собой полукруглую перемычку, соединяющую две вертикальные опоры.Прочность арки обеспечивается распределением нагрузки по сторонам (распорка). Обычно арки выкладывают над оконными или дверными проемами. Также делают арки возле печей и мангалов.

В существующей строительной практике различают 3 формы кирпичных арок:

  1. Обычная (полная) арка. При ее возведении делается полукруг арки в половину диаметра круга. Изготовить такую ​​арку сможет любой домашний мастер.
  2. Клиновая (прямоугольная) арка. Этот тип арки имеет форму буквы «П».Арочный свод равен радиусу круга. Такая кирпичная арка самая сложная в строительстве.
  3. Лук (усеченная или неполная) арка. В такой арке сводчатый свод делают невысоким, меньше половины диаметра круга. В этом случае кладут кирпич по усеченной дуге. По сложности исполнения дуга носа занимает промежуточное положение между обычной и клиновой арками.

Технология кладки кирпича вышеуказанных видов арок практически не сильно отличается.Осталось только подготовить необходимые инструменты и материалы, чтобы сложить кирпичную арку своими руками, которая станет частью задуманного вами интерьера.

На начальном этапе, когда форма будущей кирпичной арки уже известна, необходимо разработать и изготовить шаблон сводчатого элемента. В качестве материала для изготовления шаблона используются деревянные бруски и листы ДСП.

Шаблон легко делается вручную.На листе ДСП проводится горизонтальная линия, равная ширине проема, обозначает центр арочного свода, а также его крайние нижнюю и верхнюю точки, которые затем также соединяются линиями между собой. В результате у вас должен получиться усеченный полукруг (обведенный) будущей арки.

Далее ножовкой или лобзиком вырезают по намеченным линиям два круга, которые необходимо соединить между собой при помощи саморезов и планок. Затем получившийся шаблон будущей арки необходимо установить в проем и закрепить в нем распорками и опорами.

Перед началом расчета с обеих сторон арки на уровне ее нижней границы устанавливаются пуансоны, которые позволят зажать конструкцию, обеспечивая ее устойчивость и прочность.

Арка из кирпича своими руками должна быть сделана без перерыва в работе за один прием … Кладка осуществляется перемещением по дуге шаблона снизу вверх с одновременной кладкой кирпича с двух сторон. По окончании набора в верхнюю часть кладки плотно вбивается кирпич (замок), основная функция которого — закрепить всю арочную конструкцию.После этого шаблон снимается, а поверхность кирпичной кладки очищается от остатков раствора.

Для выкладки арочной конструкции используется специальный клиновой кирпич в форме трапеции, обеспечивающий лучшую фиксацию кирпичного свода. Купить такой кирпич — не проблема. Он продается в специализированных строительных магазинах, но вы можете изготовить его самостоятельно, обработав болгаркой до нужной формы.

Правильно собранная арка из кирпича своими руками может прослужить очень долго, придав дому первозданный вид и наполнив его домашним теплом и уютом.Дополнительную информацию к уроку вы найдете, посмотрев видео арки из кирпича своими руками.

Фото кирпичных арок

Всем хорошо известно, что дверной проем, оформленный в виде арки, смотрится намного интереснее, чем обычный прямоугольный вход. Благодаря использованию арочных сводов можно прибегнуть к неординарным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками.Этот декоративный элемент, служивший не одному поколению архитекторов, отлично гармонирует с интерьерами старинных построек, а также отлично вписывается в более современные дизайны.

Однако имейте в виду, что арочные формы в строительстве довольно сложны, поэтому вам нужно иметь некоторые строительные навыки, чтобы получить достойный результат.

Арка представляет собой перемычку в форме полукруга, соединяющую две вертикальные опоры. Арка набирает прочность за счет распределения нагрузки в разные стороны.Как правило, арками украшают дверные и оконные проемы, а также мангалы и печи.

Сейчас наиболее распространены 3 формы кирпичных сводов:

Виды кирпичных арок.

  1. Полная арка. При его строительстве образуется полукруг в половину диаметра. Обустроить такой свод под силу, пожалуй, любой мастер с минимальным мастерством.
  2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Такое сооружение считается самым сложным.
  3. Усеченная арка. В таком сооружении свод делают невысоким, меньше половины диаметра круга, а кирпич ложится по усеченной дуге. По трудоемкости и сложности усеченная арка занимает среднее место между клиновыми и обычными сводами.

Кроме всех перечисленных видов кирпичных арок известны следующие своды: Модерн — оформлен в виде усеченного конуса, в романтическом стиле — прямоугольная арка со скругленными углами, эллипс — обычно Используемый в постмодернистском интерьере портал представляет собой классический прямоугольный портал.Однако каждая из описанных конструкций имеет свои достоинства и недостатки. Например, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А для обустройства эллиптического свода нужен достаточно большой участок стены, лишенный каких-либо проемов и декоративных деталей.

Вернуться к содержанию

Инструменты и материалы для кладки кирпичных арок

Приняв решение о возведении определенного типа хранилища, которое будет гармонично сочетаться со стилем декорируемого помещения, следует подготовить все необходимые строительные материалы и инструменты.

Концепции монтажа всех кирпичных арок мало чем отличаются друг от друга. Вам просто нужно запастись всеми необходимыми инструментами и материалами, чтобы построить этот шедевр своими руками.

Итак, для работы вам потребуется:

  • раствор,
  • в кружке
  • гвозди и планки,
  • клинья,
  • кирпичей,
  • метр и уровень,
  • молоток и кувалда,
  • мастерки,
  • миксерная чаша,
  • лобзик,
  • карандаш,
  • Зубило
  • .

Для того, чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, используется клиновой кирпич. Этот материал имеет трапециевидную форму, за счет чего обеспечивает максимально прочное крепление всей конструкции. В строительных магазинах можно найти клиновой кирпич, но если у вас все-таки не получилось, то такой материал можно изготовить самостоятельно. Для этого обычным кирпичом обрежьте боковые стенки с двух сторон, доведя таким образом его до необходимых размеров.Кирпич кладут с помощью специальных смесей. Например, для благоустройства сводов топки, как правило, используется раствор, в состав которого входит шамотный песок, мелкий щебень и глина. Для выкладки также можно использовать полнотелый кирпич, бетонные блоки или натуральный камень. Возводя свод, старайтесь, чтобы швы были как можно толще.

Вернуться к содержанию

Подготовительные работы

Закладка сводов в каждой ситуации будет индивидуальной с учетом планируемого типа сооружения, однако в любых условиях процесс можно разделить на несколько основных этапов:

Устройство арочной опалубки с помощью кругов и стоек.

  • черчение и правка дуги дуги;
  • Установка
  • в проем шаблона;
  • прямая кладка кирпича;
  • укрепление свода;
  • Удаление
  • обведено;
  • декоративная облицовка.

Любая арка должна начинаться с установки каблуков, которые подготавливаются по шаблону. Поскольку высота свода разная, то и угол наклона пятки меняется. Вы не можете использовать одну форму пятки для всех арок.Иногда устраивают упрощенный треугольный свод, раскладывая материал ровно, после чего продолжают кладку стен, которые будут плотно прижимать пятки к нижним линиям кладки.

В старых постройках фундамент кирпичной арки следует дополнительно укреплять, ведь дополнительные нагрузки на стены способствуют деформации проемов.

Шаблон будущего свода изготавливается из ДСП и деревянных балок по заранее рассчитанным размерам.Чем тщательнее вы сделаете шаблон, тем эстетичнее будет в итоге выглядеть кирпичная арка. Иногда, если требуется более устойчивая и прочная конструкция, обычную ДСП заменяют каркасом из арматуры. Такой каркас также изготавливается по габаритам арки и соединяется сваркой. Подготовьте шаблон чуть меньше пролета — и вы не столкнетесь с трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и проведите крайние точки арки, затем соедините их четко проведенной дугой.По нарисованным полосам вырежьте две равные полукруглые детали арки и скрепите их саморезами и брусками. В результате у вас будет шаблон в реальном размере арки. Затем установите его в проем, который нужно оборудовать, и закрепите распорками и опорами.

Для более надежной установки с обеих сторон проема у нижнего края свода установите направляющие, которые будут зажимать конструкцию и обеспечивать ее достаточную прочность. В середине верхней арки свода осторожно забейте ключевой кирпич, который будет закреплять форму.После этого можно приступать к выкладке боковых частей проема, при этом помня, что количество деталей постройки с обеих сторон должно оставаться нечетным.

Затем установите колонны, на которые будет укладываться опалубка. Их возводят, как правило, из бетона или кирпича, но в первую очередь закладывают фундамент. Чтобы линии столбиков совпадали между собой, их необходимо выровнять шнуром. Кроме того, обязательно проверьте точность и точность расстояния между столбами с помощью заранее подготовленной доски, которое будет равно необходимой ширине пролета.

Вернуться к содержанию

Кладка кирпича для арки.

По заранее закрепленному шаблону разметьте линии выкладки кирпича, не забывая при этом о швах. Всегда следует проверять укладку. Для этого можно использовать шнур, идущий от забитого в центре дуги кирпича, линейку или уровень.

Если вы запланировали оборудовать хранилище в несколько рядов, то внимательно следите за каждым уровнем так же, как и за первым, чтобы не разрушить расположение кирпича.

Уложите материал поперечными полосами с двух сторон от пяток до стыковочных кирпичей. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не менее 5 мм, а вверху не более 2,5 см. Арки кладут одновременно с двух сторон арки. По окончании процесса необходимо по обеим сторонам арки уложить подпорную планку. Между скругленными деталями из ДСП и балками следует поставить специальные клинья, которые пригодятся в процессе выравнивания конструкции.Кроме того, эти клинья впоследствии обеспечат легкий демонтаж шаблона.

Обязательно заполните строительным раствором поперечные и продольные швы полностью. Учтите, что кладка работает как на изгиб, так и на сжатие. Если забыть об этом нюансе, в результате арка может обрушиться. Не пытайтесь подвигать материал, чтобы приспособить его. Если возникнет такая необходимость, то просто увеличьте слой смеси. Обязательно контролировать заполнение швов, в них не должно быть пустот и щелей.

Если вы хотите предварительно осмотреть арку, вы можете выложить кирпичи без раствора на клиньях.

Укладывая материал, обязательно следите за тем, чтобы он оставался ровным как с лицевой, так и с обратной стороны … Кирпичи необходимо правильно совмещать между собой, укладывая четко согласно нанесенному рисунку. На последнем месте стоит замковый камень, который следует поставить вертикально.

При выкладывании арки необходимо соблюдать толщину швов.

Еще раз внимательно проверьте кладку линейкой или уровнем.

Макет последнего ряда требует особого подхода, поскольку трапецеидальный камень должен быть четко посередине.

После затвердевания раствора его поверхность необходимо очистить сухой щеткой. Удалите приставшие комочки смеси влажной кистью, пока раствор полностью не затвердеет.

После того, как процесс выкладки кирпича завершится и раствор высохнет, можно снимать шаблон.

На этом обустройство арочного проема можно считать завершенным.

Я задыхаюсь и задыхаюсь: Трагическая судьба кирпичной арки наших ворот

На прошлой неделе мы рассказали историю о том, как наши задние ворота превратились из ужасной гниющей двери в греческом стиле …

… К красивым и нестандартным арочным воротам со старинным чугунным решетчатым окном.

Проект занял всего несколько дней, но по-настоящему изменил наш задний двор из бельма на глазу Port-o-Let в область, чуть более близкую к мечте Венди о секретном саду.Но есть один аспект проекта, который мы завершили и полюбили, но не упомянули в описании, потому что его больше нет. (всхлипывает) Позвольте мне объяснить.

Одна из вещей, которую Венди надеялась включить в наш проект, была кирпичная арка над нашей новой дверью. Она много лет говорила об этой особенности, спланировала ее и даже набросала, как она хотела, чтобы это выглядело, чтобы я мог построить ворота ее мечты.

Вдохновленные дверями и кирпичными арками, которые есть в других домах и владениях Старого города, мы надеялись использовать наше полное отсутствие навыков кладки и создать самонесущий кирпичный сводчатый проход.Да, вы правильно прочитали. Ни у кого из нас не было опыта в кладке кирпича, мы никогда не клали блок на линию, не строили даже самую маленькую стену и даже не клали единственный кирпич во влажный раствор (за исключением того, что, возможно, сделали это во время производственной поездки в начальной школе, как часть «учебного опыта»). Поэтому мы решили пойти дальше и сделать все возможное, чтобы построить одну из самых сложных вещей, которые вы можете сделать в каменной кладке, в качестве нашей «первой попытки». Ага, звучит как отличный план, не так ли?

Мы начали проект в середине сборки двери.Если вы заметили деревянную форму за дверью и мешок с цементом на земле на одной из фотографий, сделанных на прошлой неделе, возможно, вы заметили это усилие.

Мы знали, что нам понадобится форма, чтобы уложить кирпич на место, поэтому построили две арки: одну для внутренней части двери, а другую — для наружной.

Наклонив их на место, я вырезал кусок фанеры, прикрутил блокировку к задней части фанеры, выгнул деревянную часть над аркой и вкрутил блокировку, чтобы закрепить ее.

Прежде чем мы начали кладку любого кирпича, мы выбрали все кирпичи, которые мы хотели для арки, выложили их все на землю в том порядке, в котором мы хотели, чтобы они поднимались вверх, а затем смешали немного портландцемента для проекта.

Затем нужно было просто положить кирпичи на место, один за другим, влево, вправо, влево, вправо, пока мы не достигли последнего кирпича в середине. Мы также положили немного пластика на недавно покрашенную дверь, чтобы защитить ее от цемента. Оглядываясь назад, можно сказать, что это был хороший ход, поскольку работать с кладкой — грязно.

После нервного лечения мы осторожно вынули форму из-под нашей деликатной арки, сделанной своими руками.

Сказать, что мы гордимся своим достижением, было бы преуменьшением. Сначала я не мог поверить, что он упал не сразу. Позже я не мог поверить, что он не упал в первую ночь. Нам было непонятно, как нам удалось построить самоподдерживающуюся арку, но мы думали, что она выглядит великолепно.

Белки даже проголосовали за них и использовали его как идеальное место для получения солнечного загара.

Все было замечательно. Мы начали тренировать плющ над нашей красивой (но хрупкой) аркой. По прошествии года моя уверенность в том, что он продержится долго, росла. Мы построили (хрупкую) арку! Арка была официально исключена из нашего списка дел в мае 2005 года.

За следующие несколько лет плющ красиво вырос на вершине арки. Это был медленный шаг, но он действительно сделал его законченным. Наш маленький задний двор становился секретным садом Венди даже в зимние месяцы.

Но тут случилась трагедия. 31 декабря 2008 года довольно сильный и неожиданный зимний ураган прокатился по метрополитену Вашингтона. Казалось, это метафора для того, чтобы избавиться от забот и проблем 2008 года и уступить место обещаниям 2009 года. К сожалению, несмотря на все это, он также превратил плющ, который был прикреплен к нашей (хрупкой) арке, в нечто вроде плыть. В какой-то момент днем ​​ветер стал настолько сильным, что перевернул маленькую арку. Когда я вернулся с работы домой, я обнаружил, что арка состоит из нескольких частей на нашей стоянке и все еще прикреплена к частям плюща, как если бы сам Большой Злой Волк посетил наш дом.Вот последняя известная фотография арки, поскольку она была прекрасным фоном для моих усилий по резке металла во время работы над серверной стойкой DIY.

Кровавая бойня произошла до того, как у нас появились iPhone, и до того, как мы запустили наш блог, поэтому у нас нет фотографий печальных последствий. Я могу сказать вам, что есть небольшой горшок с деревом, который действительно принял на себя основной удар. Это маленькое деревце с тех пор пришло в норму.

В проекте, где мы многое узнали как о том, как улучшить внешний вид наших задних ворот, так и о том, как построить лучшие ворота в следующий раз, это небольшое разрушение было нашей последней точкой обучения.Если бы мы снова делали этот аспект проекта, мы бы сделали одно из двух, но немного по-другому.

Во-первых, мы можем изменить конфигурацию арки, чтобы уложить кирпичи набок. Это сделало бы всю конструкцию более прочной и в конечном итоге помогло бы арке противостоять сильным ветрам.

Второе изменение — возможное усиление всей конструкции арматурой. Используя кирпичи с отверстиями в центре и изгибая арматурный стержень по кривой, мы могли бы использовать цемент для усиления всей конструкции, и арматурный стержень, по сути, создал бы прочную и единую конструкцию, которая была бы менее восприимчива к ветру и элементам.

Нам еще предстоит восстановить нашу разрушенную арку, но мы вполне довольны тем, как все обернулось за то короткое время, которое у нас было. Мы можем закончить тем, что построим простую арку из металлического каркаса, на которой мы сможем приучить плющ к росту, но кто знает? Одно можно сказать наверняка: мы просто рады, что никого не было рядом или под аркой, когда она упала, и что наша машина была припаркована в другом месте.

Прошло много лет с тех пор, как наша арка рухнула, и поэтому все текущие фотографии, на которых появляются наши ворота, шокирующе без арки.Это делает меня грустной пандой.

Есть ли у вас проекты, которыми вы были очень довольны, но потеряли из-за неожиданной ситуации? Вам больше нравятся ворота с кирпичной аркой или без нее? Может быть, у вас есть идея, чтобы мы попробовали, если мы когда-нибудь восстановим арку. Мы будем рады услышать ваш отзыв.

Кирпичная арка над проемом своими руками — фото + видео | Сделай сам

Когда неудержимая архитектурная конструкция диктует сделать арочный проем у окна или двери, необходимо вооружиться знаниями.Павел Казымов, преподаватель учебного комплекса «Техноград», доходчиво объяснил нам, что для успешной реализации идеи нужно «просто все делать правильно».

Определимся сразу: арка должна находиться «в одной руке», то есть от начала до конца она выполняется одним человеком. Это сводит к минимуму количество возможных ошибок. Например, одному человеку легче следить за толщиной швов, потому что отклонение шва от заданных 10 мм чревато «замковым» смещением (см. Рисунок).

Обратите внимание: для выкладки проема арки используются кирпичи. Срезы помогают нивелировать разницу между внутренним и внешним радиусами арки. В этом случае арка должна состоять из нечетного количества кирпичей. Приведенные нами формулы расчетов помогают определить размер разрезов.

Итак, каков порядок работы?

Представьте, что мы проложили проем и подошли к арочной перемычке. В нашем мастер-классе арка соответствует дуге радиусом 330 мм.

Первый камень в основании арки называется «пяткой», от которой арка начнет свой поворот. В имеющийся проем устанавливаем опалубку (временную опору) из фанеры и стойки, чтобы получилась надежная основа для прядения. Обведено — это трафарет для арки. Делается исходя из толщины арочного проема и его радиуса.

По правилам кладки арочного проема по центру вверху должен быть кирпич, который называется «замок».Причем арка набирается одновременно с двух сторон.

Прутки квадратного сечения и калиброванные со стороной 10 мм позволяют собрать арочный проем в сухом виде, без использования цементного раствора.

Квадратные стержни со стороной 10 мм при «сухой» раскладке помогут имитировать наличие шва между кирпичами.

Для кладки пустотелого кирпича раствора потребуется больше, так как он попадает в пустоты.

«Выбрать» разницу внутреннего и внешнего радиуса арочного проема можно не только с помощью пиленого кирпича, но и с помощью раствора.Поэтому по внутреннему радиусу арки шов должен быть толщиной 10 мм, а по внешнему радиусу может достигать 25-30 мм. Такая толщина шва обеспечит тягу кирпича.

При осаде кирпича обязательно проверяем его уровень во всех самолетах!

Напоминаем, что арка выложена с двух сторон в сторону замка. Это означает, что вы должны установить 3-4 кирпича с одной стороны, затем переключиться на другую сторону и уложить там такое же количество кирпичей.

Таким образом, кирпичи справа и слева от «замка» и от самого «замка» кладут в последнюю очередь.

КИРПИЧНАЯ АРКА СВОИМИ РУКАМИ — ФОТО


Смотрите также: Арка для цветов своими руками — строим декоративную арку-опору


Формула для резки кирпичей, разрезанных по внутреннему радиусу арки 0,33 м

R2, = R1 + 0,12 = 0,33 + 0,12 = 0,45 м

LR2, = n x r = 3,14 x 0,45 = 1,413 м

Количество кирпичей по г2 = 1,413 -5- 0,075 = 19 штук

LR2, = nхr = 3,14 x 0,33 = 1,036 м

Nr1, = 1,036 — 5-19 = 0,054 м (ширина пиленого фундамента из кирпича)

АРКА ИЗ КИРПИЧА СВОИМИ РУКАМИ — ВИДЕО

© Автор: Н.Федотов. Юрий Деев

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Арки — Создайте свою собственную печь для пиццы

Арки

Я узнал, что римляне обнаружили дверцу духовки для хлеба 60-60 градусов.5% высоты арки позади нее, чтобы хорошо натянуть огонь. Итак, я хотел построить арку в виде полукруга, построенного из двух кирпичей, с полукруглой дверной аркой того же размера впереди, без кирпичей, поднимающих ее вверх.

Пришло время использовать мои школьные математики, которые бездействовали более 20 лет! Я хотел выяснить, сколько кирпичей мне понадобится для арки, если они будут стоять друг против друга.
Длина окружности равна 2πr, где r — радиус окружности. Мне нужен был только полукруг, так что мой диаметр был бы 70 см, чтобы дать мне место на квадратном основании 122 см (48 ″).Таким образом, окружность была 110 см. Кирпичи имеют размеры 230x115x65 мм, и мы будем использовать продольные и 65-миллиметровые края, упирающиеся друг в друга. Таким образом, нам потребуется 1100 ÷ 65 = 16,9 кирпича. Для каждой арки потребуется 23 кирпича, еще 17 для арки дверного проема.
Мы сделали деревянный каркас из обрезков древесины, поэтому мы могли построить три основные арки одновременно с некоторым чередованием, чтобы придать дополнительную прочность, и потому что Пит — блестящий кирпичик!

Затем мы могли бы разместить его на восьми кирпичах, чтобы получить нужную высоту и по центру печи с пространством сзади для задней стены с изоляционным зазором перед внешней задней стенкой.


Кирпичи аккуратно встряхнули с горячей стороны термостойким раствором, чтобы связать их вместе. Их также чередовали для дополнительной жесткости.
Задняя стена была построена одновременно с минимумом раствора…

Последний кирпич для заголовка был обрезан угловой шлифовальной машиной для плотного прилегания. Обратите внимание на «безопасные» методы работы моего приятеля Пита.


По завершении мы нанесли слой термостойкого раствора, а затем удалили первый.

Вам действительно стоит купить эту отличную книгу по приготовлению хлеба — вы поймете теорию хлеба, как приготовить отличное тесто для пиццы и другие виды хлеба, которые вы скоро будете готовить в своей духовке!

Next Step — арка дверного проема

Построить арку в кирпичной стене «Wonder How To

Как к

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
