Вездеход переломка 4х4 «Жорик»


Этот вездеход имеет полный привод и раму конструкции переломного типа. автор производил работы в свободное от работы время, используя материалы форумов и свои собственные навыки. Вездеход собирался основываясь на надежности конструкций, но не забывая о комфорте водителя и пассажиров. Основной целью использования являются поездки по лесным трассам на охоту, рыбалку или сбора припасов, поэтому вездеход имеет большую вместимость и грузоподъемность.

Материалы и детали потребовавшиеся для создания этого вездехода:
1)Двигатель внутреннего сгорания от автомобиля ока
2) Вариатор Сафари
3) коробка переключения передач от автомобиля ока.
4) насос дозатор
5) Шины Ои-25 облегченные.
6) профильная труба

Рассмотрим более подробно этапы постройки вездехода, а так же его основные узлы конструкции.
Рама вездехода была усиленна конструкциями из профильной трубы.

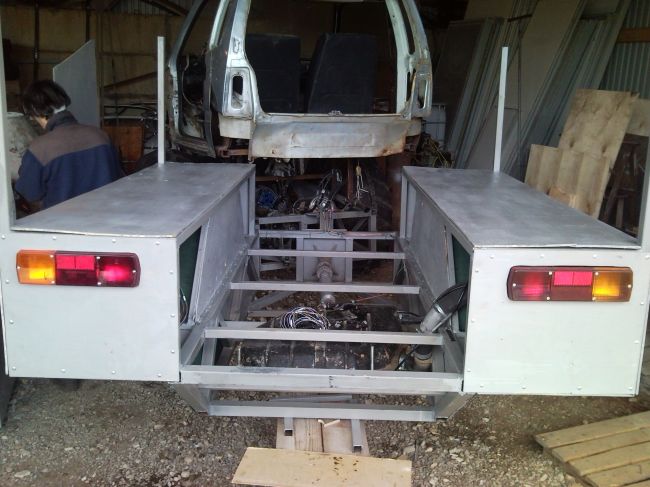

Была создана задняя часть вездехода:

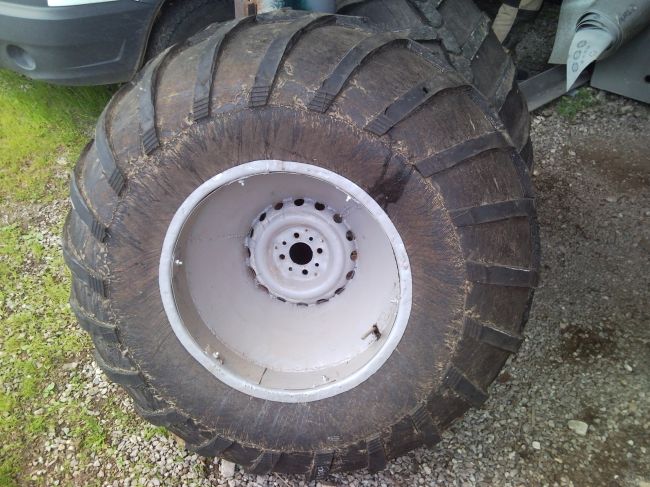

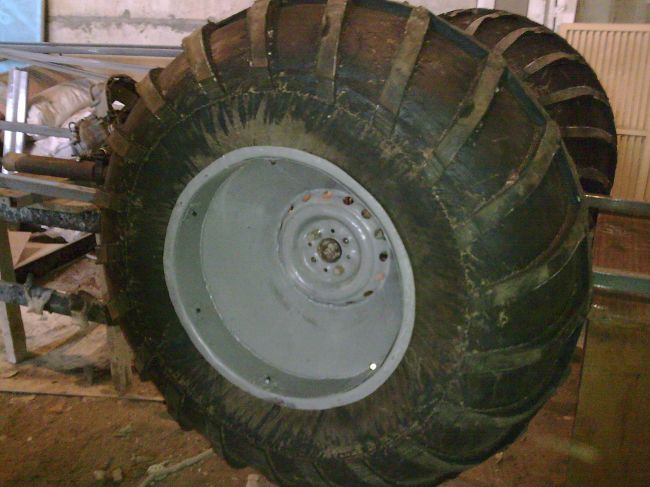

были сделаны диски и одеты шины ои-256

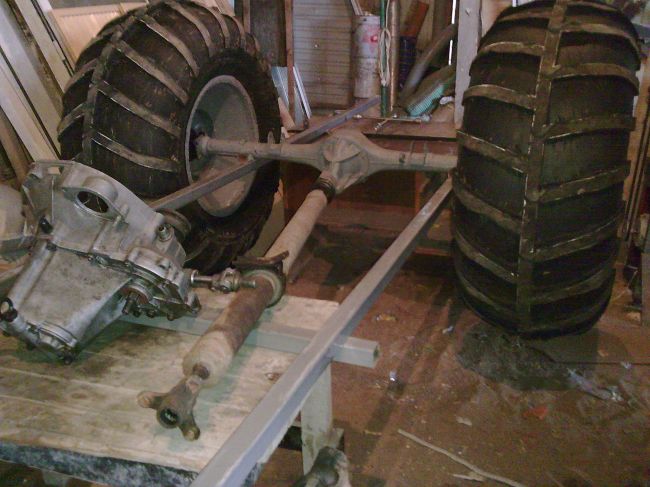

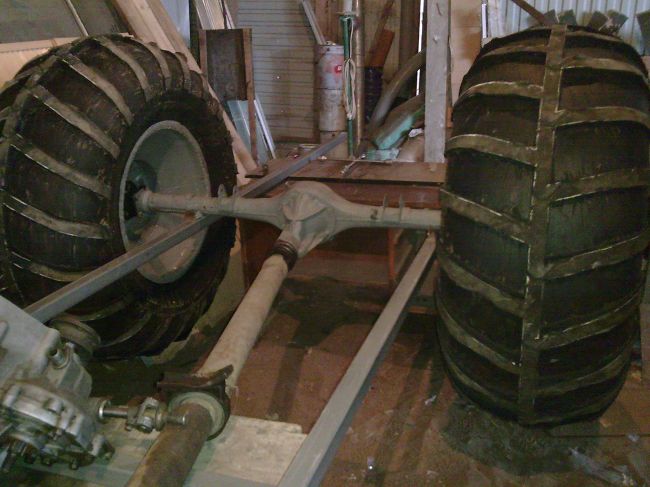

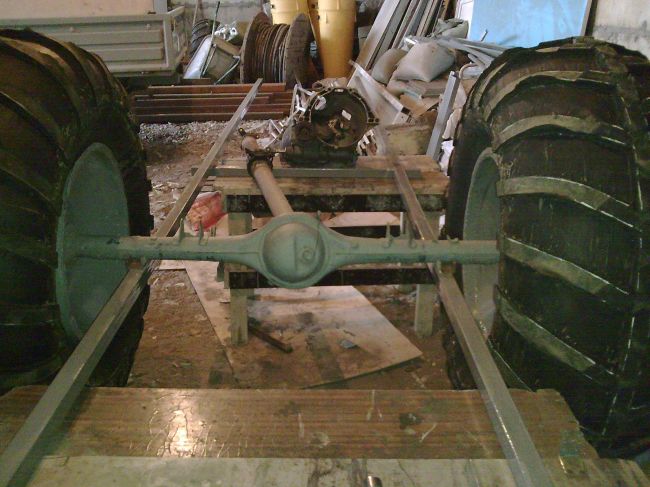

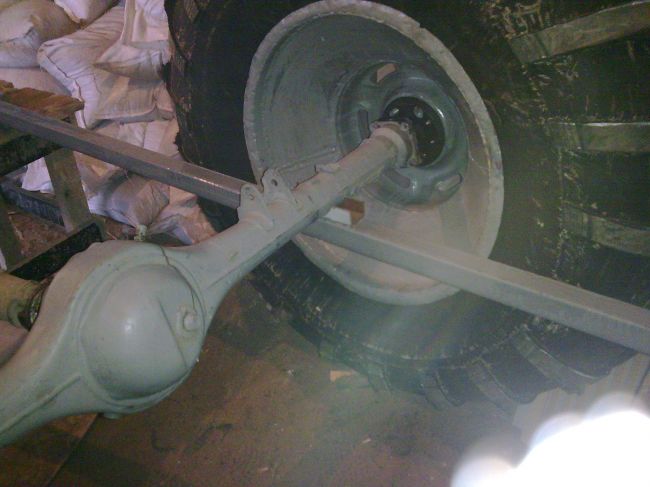

Затем автор приступил к изготовлению мостов вездехода:

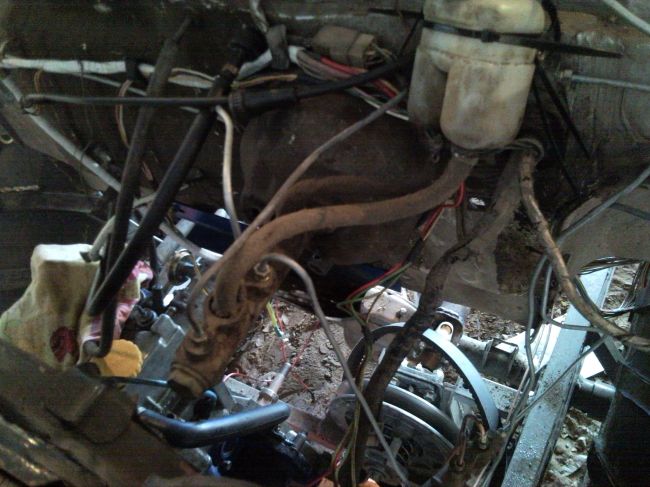

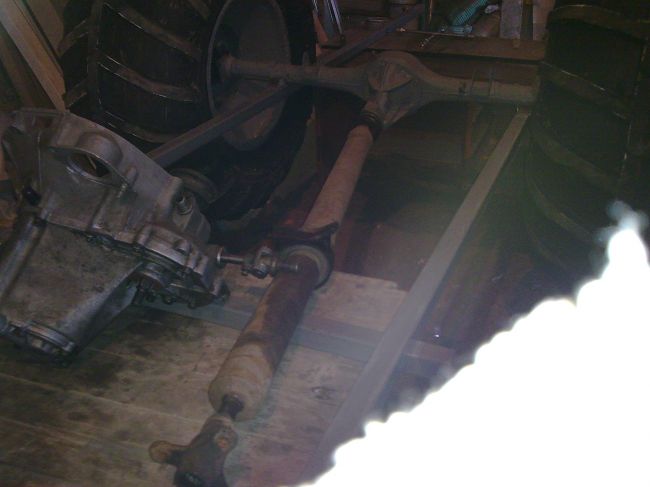

Другие работы по трансмиссии вездехода:

Был взят корпус машины для кабины вездехода:

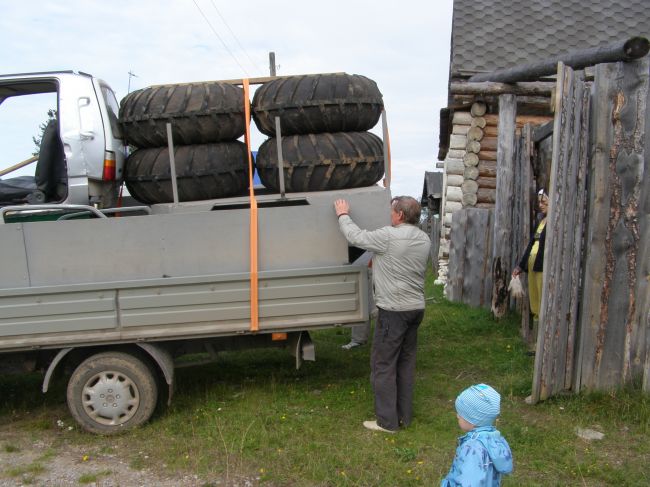

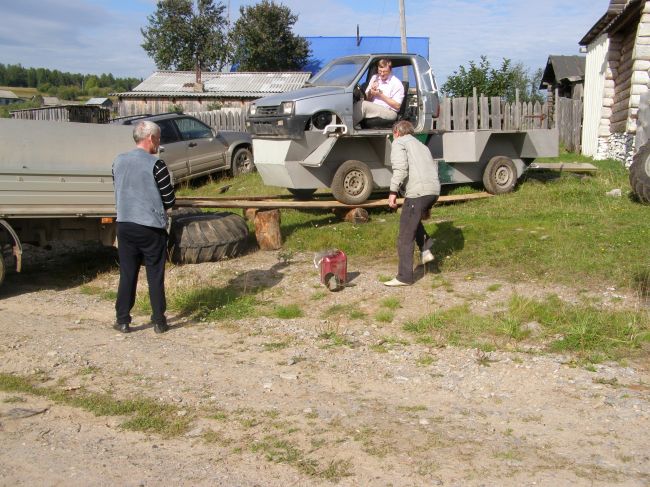

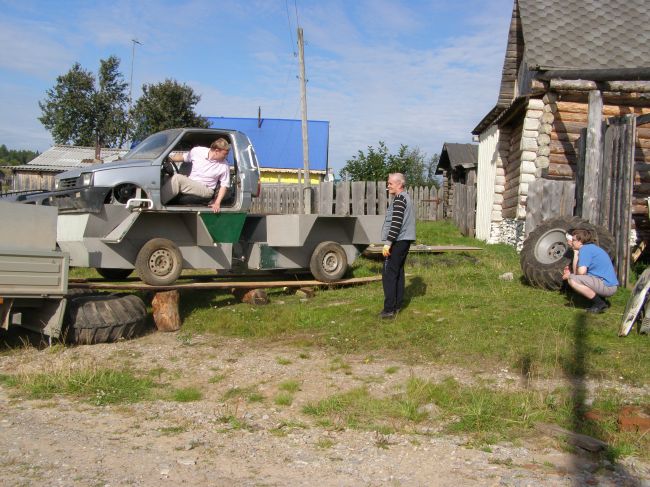

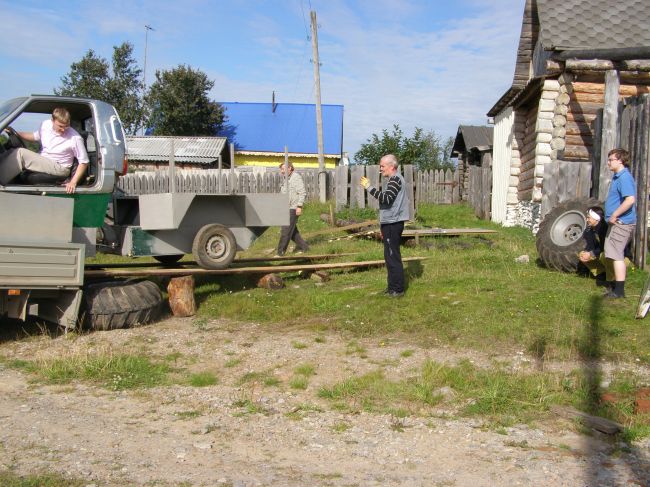

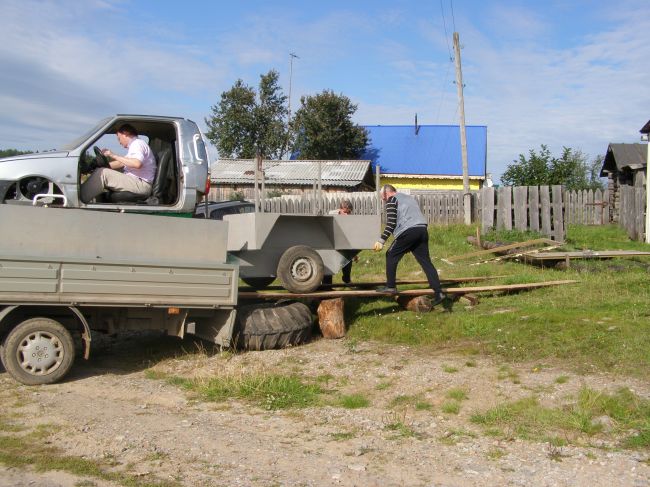

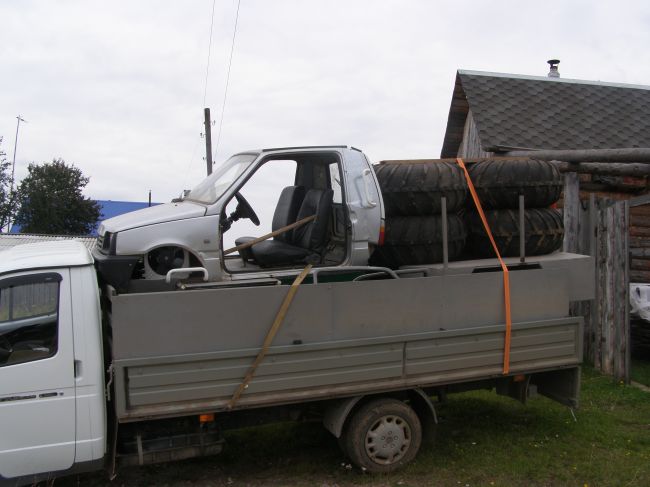

Выгрузка колес и основных деталей для сборки:

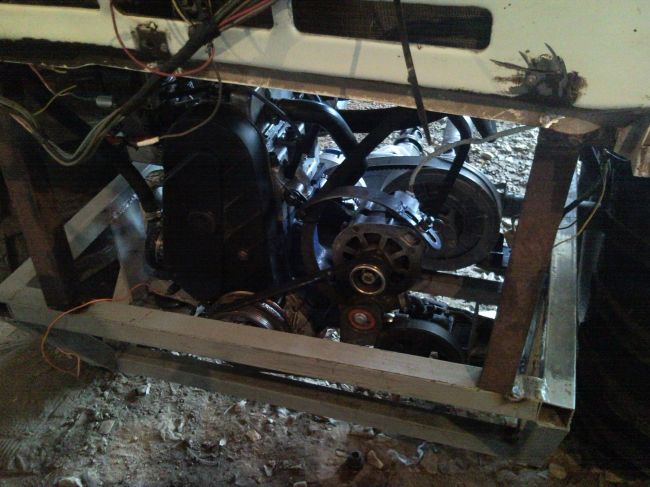

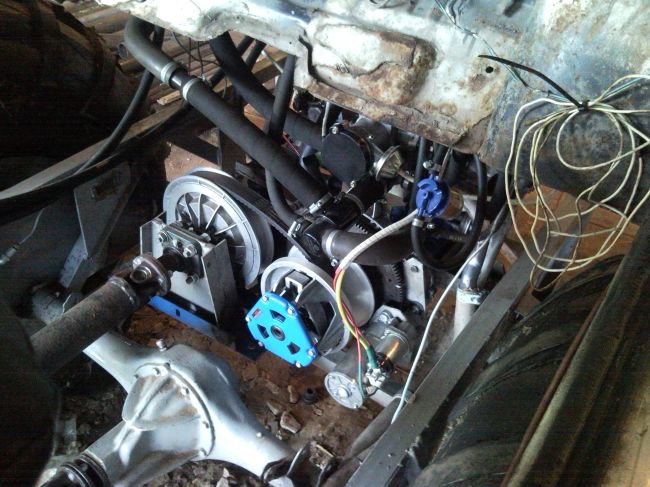

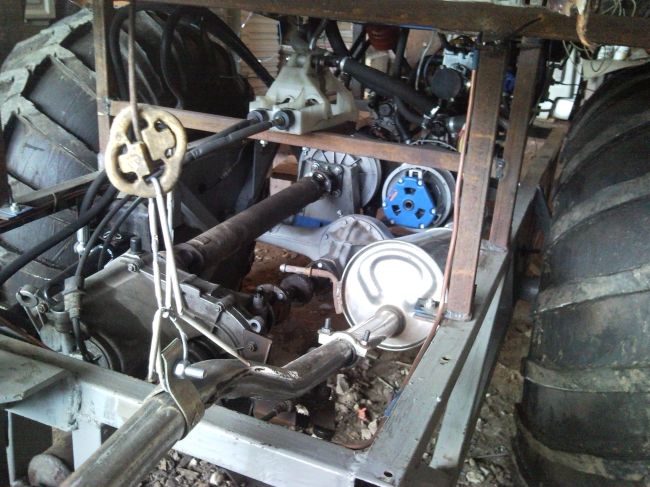

Затем автор приступил к установке основных узлов вездехода:

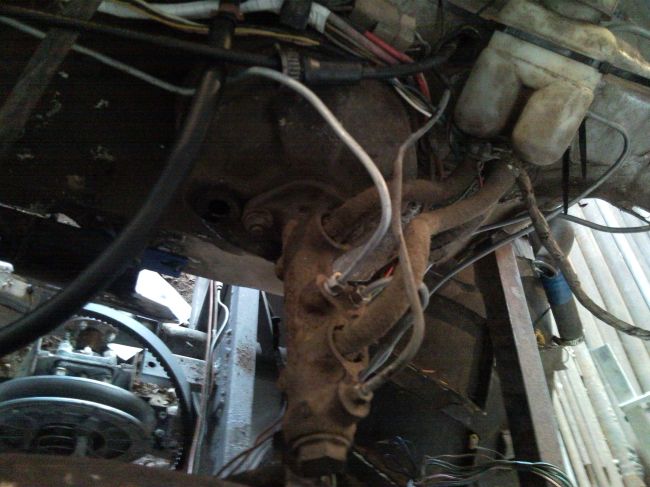

Вот так выполнено рулевое управление:

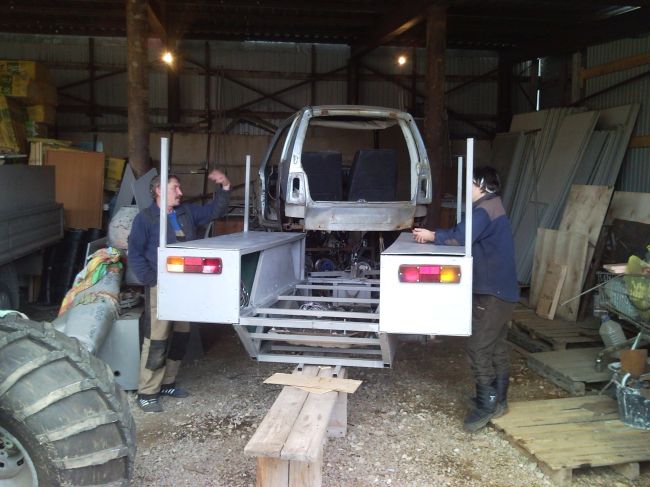

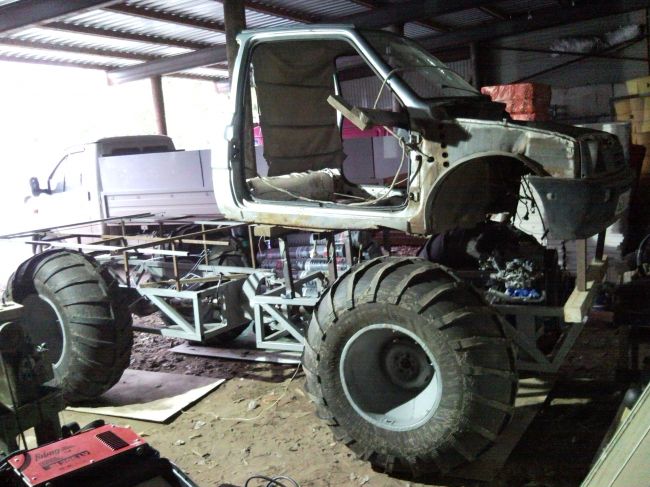

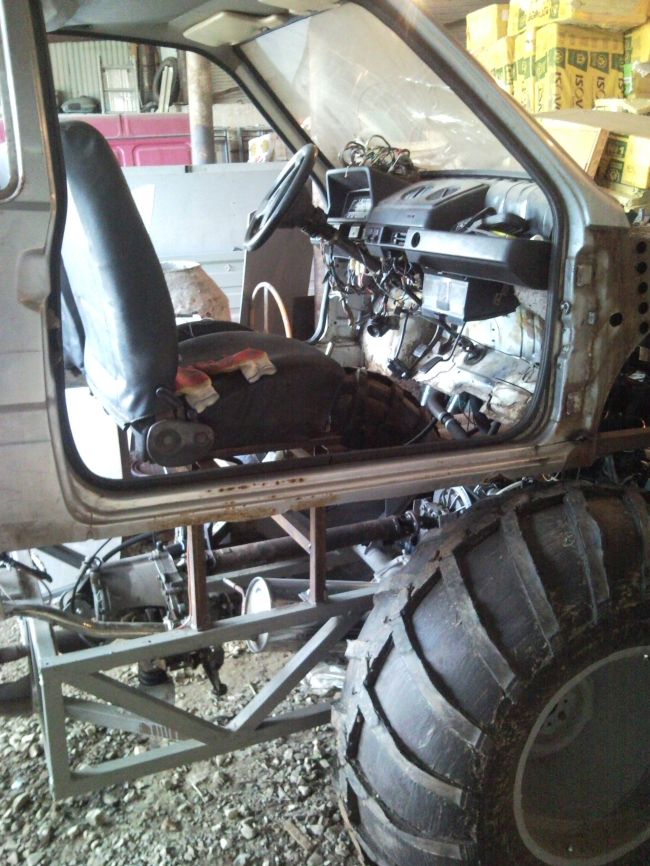

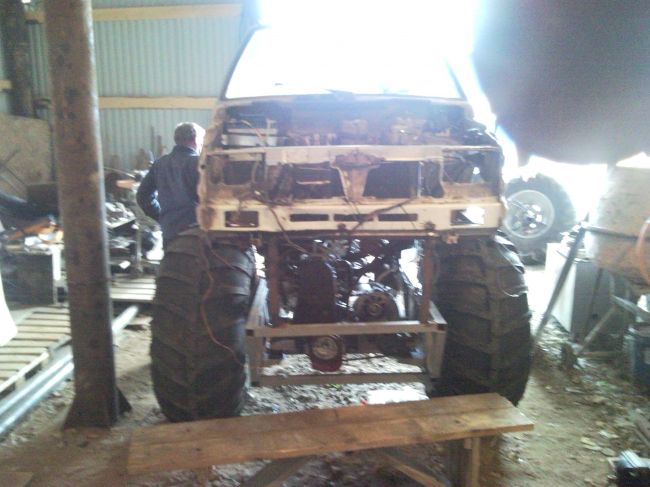

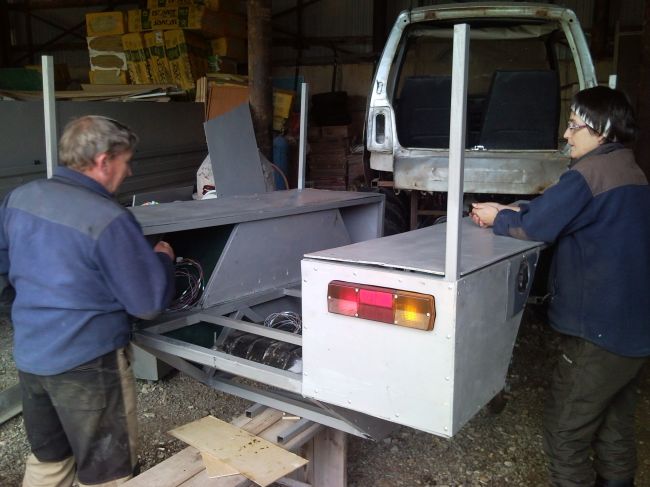

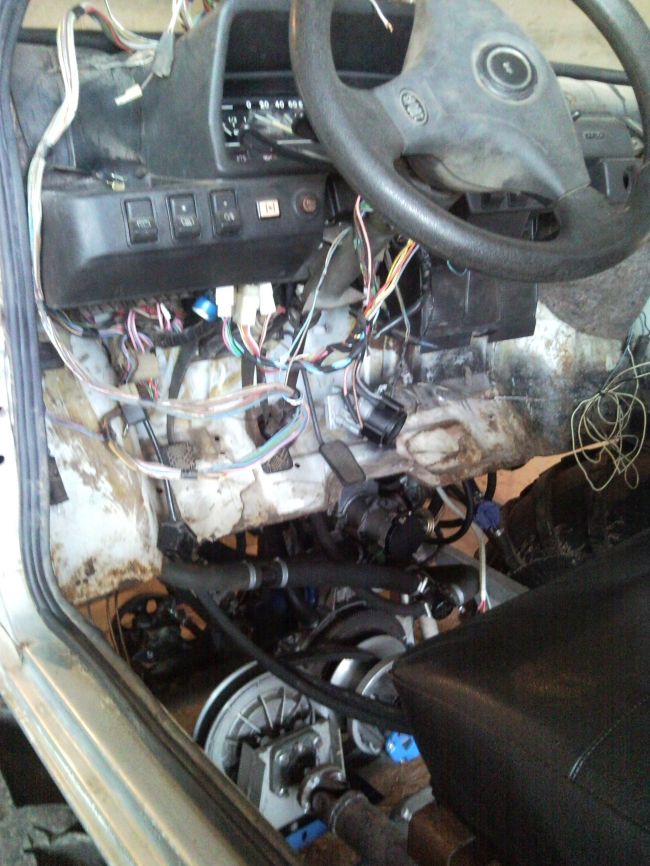

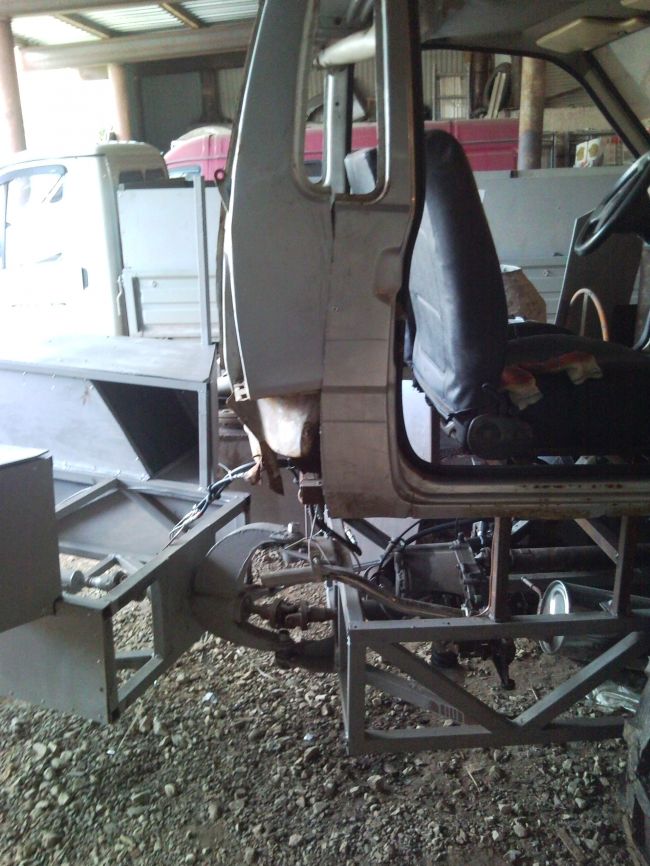

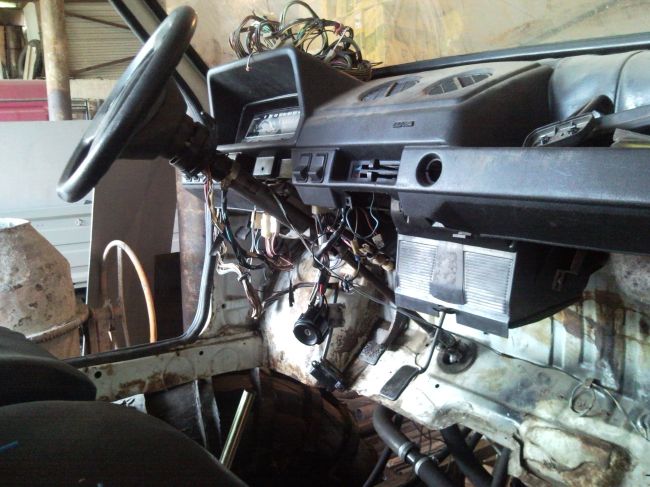

Работы по установке кабины вездехода:

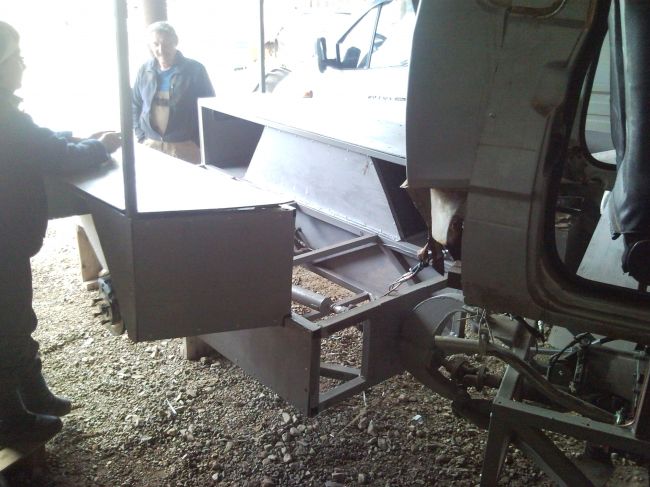

И соединения с прицепом:

Вездеход способен развивать скорость около 35 километров в час и это еще не предел, мощности хватает, но управление на такой скорости становиться очень неудобным. Но как известно для вездехода максимальная скорость не так важна, так как основные трассы он будет проходить на первой и второй передачах на скорости до 15 километров в час.

Длинна машины получилась около четырех метров двадцати сантиметров. Высота вездехода равна двух с половиной метрам. Общая масса машины около 700-800 килограмм, но будет еще расти, так как автор предусмотрел несколько обязательных апгрейдов для этого вездехода.

Скорость примерно 35 км/ч измеряли по GPS, дальше страшновато.

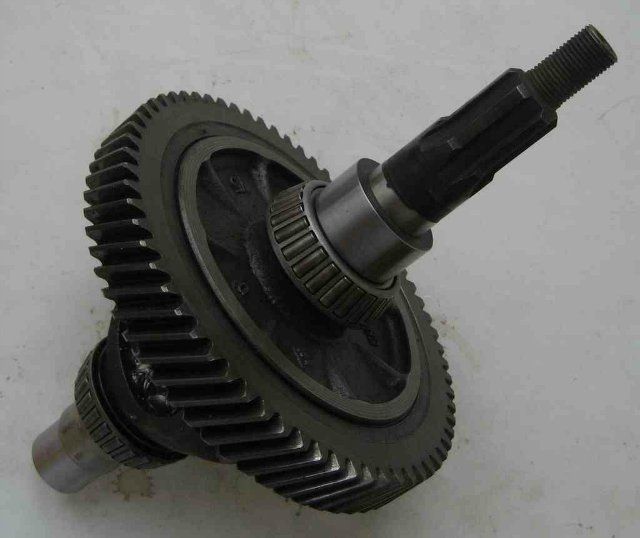

На коробке переключения передач был заварен дифференциал перед установкой на вездеход, так как дифференциал в данной схеме конструкции трансмиссии не требуется.
Еще несколько фотографий работы над элементами конструкций вездехода:


Как видно из фотографий на вездеходе не слабо перегружена передняя ось, в частности из за массивной кабины и отсутствия кунга как такового, в будущем вместо прицепа автор планирует сделать кунг, а точнее доделать прямо на нем при помощи каркаса из профильной трубы и листов металла или фанеры.

Так же планируется доделать лодки, чтобы вездеход мог форсировать водные преграды.

Изначально автор планировал установить Кразовские колеса, так как они лучше подойдут для вездехода такой массы. все же ОИ-25 маловаты для подобного веса, к тому же необходима большая ширина колес, так как центр тяжести вездехода находится довольно высокого и есть вероятность опрокидывания. Именно поэтому автор в будущем намерен установить все же покрышки краза и сделать дугу безопасности. когда начнет работы по каркасу кунга.

Но с заменой шин, прийдется менять и диски, так как они были выполнены специально под ОИ-25 и имеют ширину в 450 мм.

Процесс постройки вездехода занял у автора около двух лет, так как работал автор в свободное от работы время по паре часов в день.

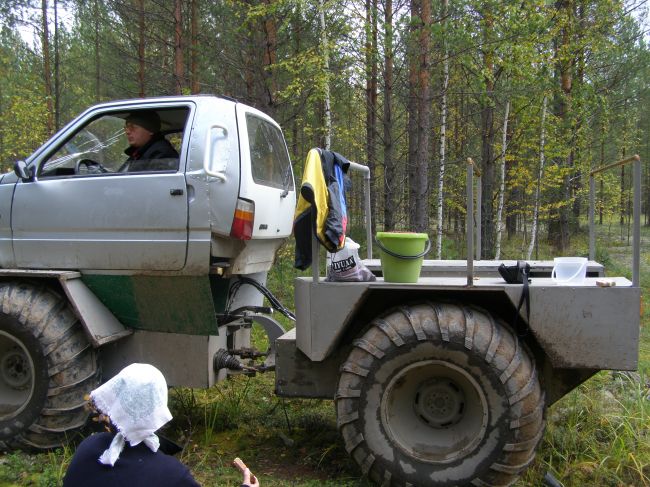

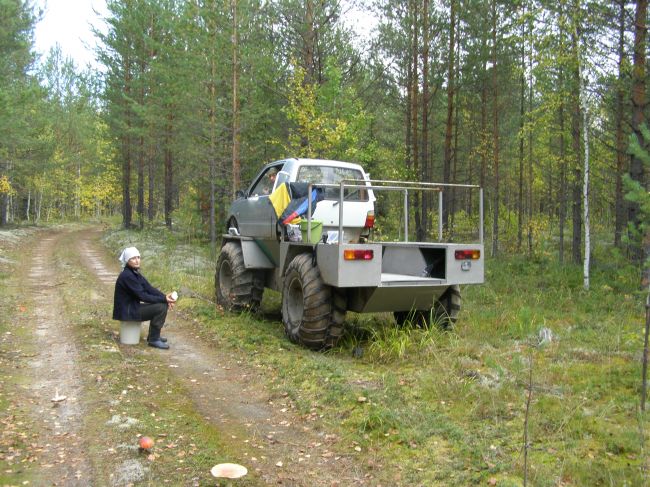

Фотографии готовой машины:

Видео испытаний вездехода:

Автор вездехода из города Пермь,под ником "Emrys" на сайте луноходов.нет.


Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Вездеход переломка 4х4 «Архангельск»


Автор планировал свой вездеход, как вездеход переломной конструкции с полным приводом, который должен быть комфортным для дальних вылазок на рыбалку или охоту. Вездеход вмещает до двух человек, а так же около двухсот килограмм груза. перед началом строительства автор произвел большое количество расчетов, а так же сделал схемы основных конструкций вездехода.

Для создания этого вездехода автору потребовались следующие материалы:
1) Мосты от газ-44
2) колеса ви-3
3) Двигатель 20 л.с.
4) Вариатор от снегохода буран
5) Коробка переключения передач от пежо 206
6) распределительная коробка от автомобиля Нива.
7) профильная труба

Рассмотрим более детально этапы постройки данного вездехода.

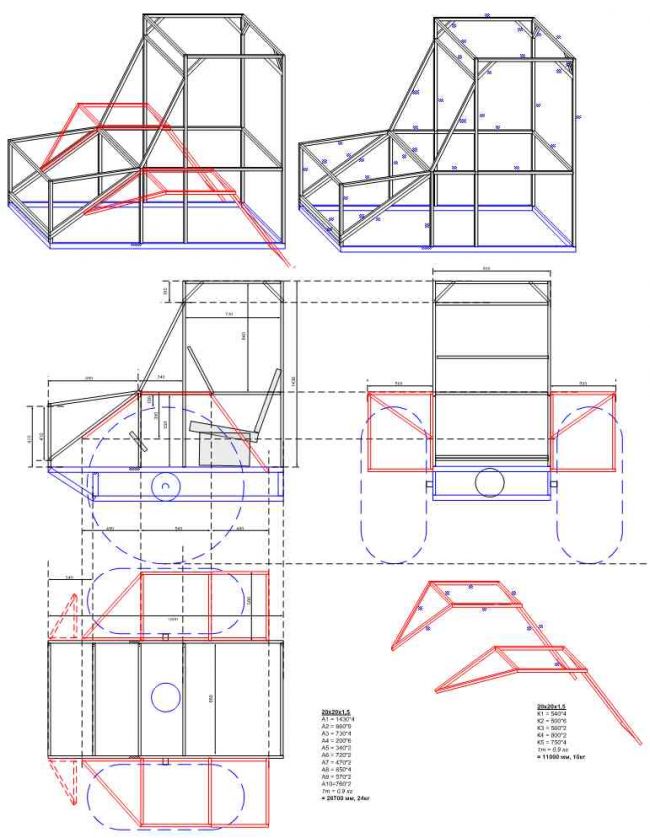

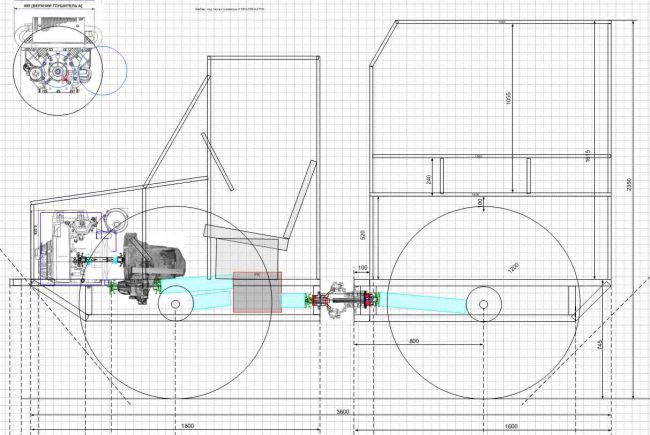

Для начала автор набросал несколько схем конструкций вездехода.

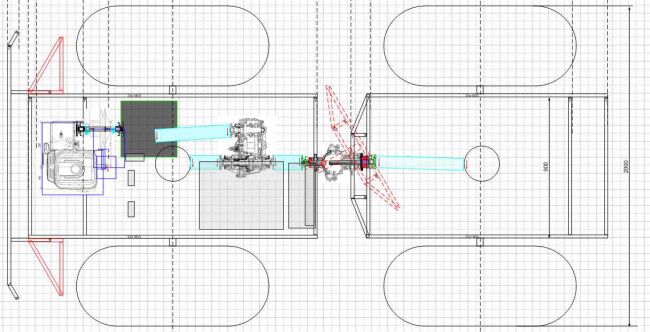

Рама вездехода планируется по такой схеме и будет создаваться из профильной трубы размером 40 на 20 на 2 и 20 на 20 на 2.

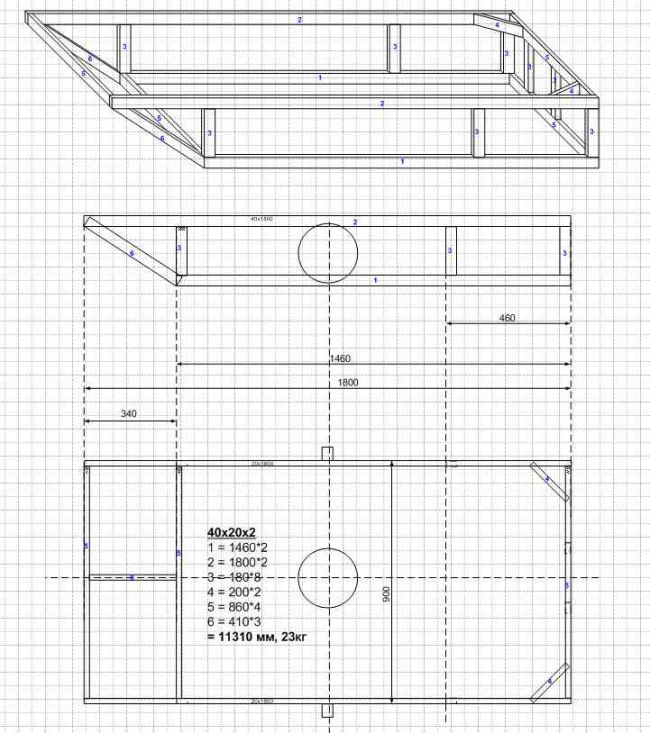

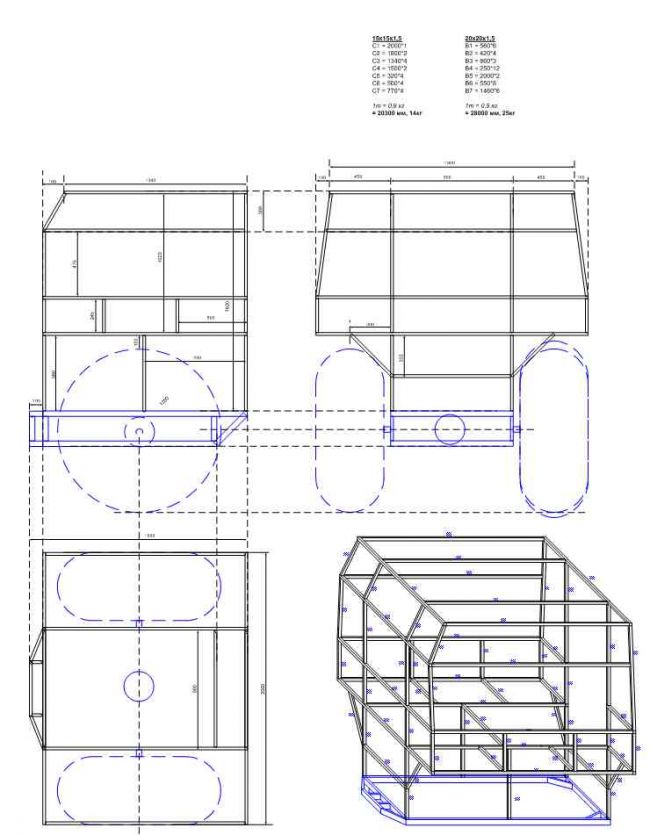

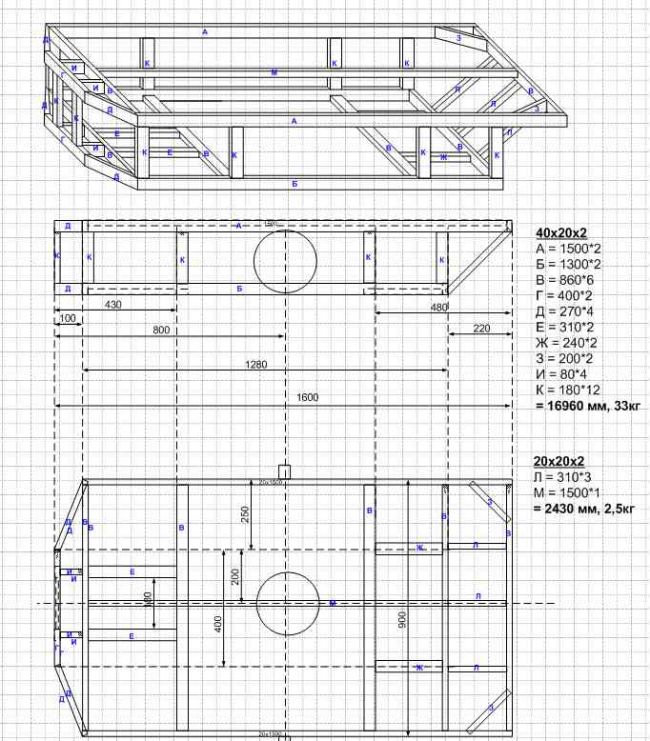

Каркас кабины и кунга планируется сделать из точно такой же трубы:

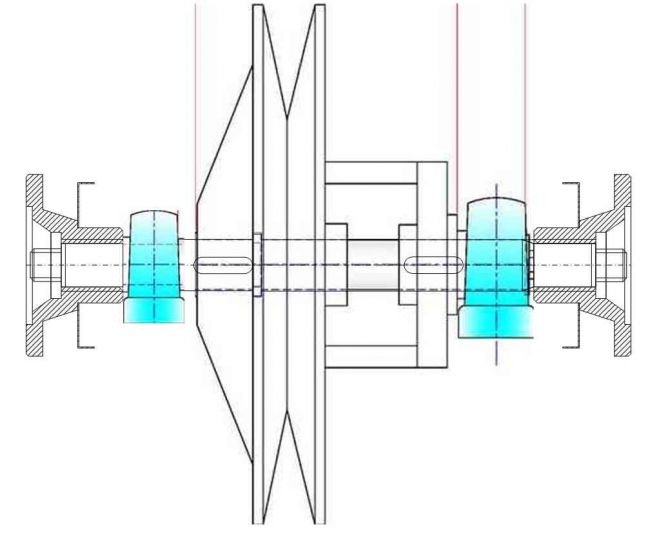

Ведущий вариатор сафари будет адаптирован под китайский двигатель вездехода. ведомый вариатор будет сделан по заказу на валу и двух корпусных подшипниках.
На концах данного вала будут располагаться фланцы от нивы. Один из них будет направлен вперед, для будущего размещения лебедки. На второй фланец будет прикручен диск сцепления через проставку, а шлицевая часть часть диска будет посажена на первичный вал коробки переключения передач.
Диск сцепления хорош еще тем, что в нем есть амортизаторы, которые будут сглаживать удары трансмиссии. Сложность такой схемы заключается в том, чтобы отцентрировать валы коробки передач и вариатора.

Автор считает обязательным установку блокировки, как вариант самоблокирующийся дифференциал в коробке переключения передач. Хоть и используется блокировка не часто, но все же иногда она нужна.

Сомнения в схеме одолевали только по поводу распределительной коробки.

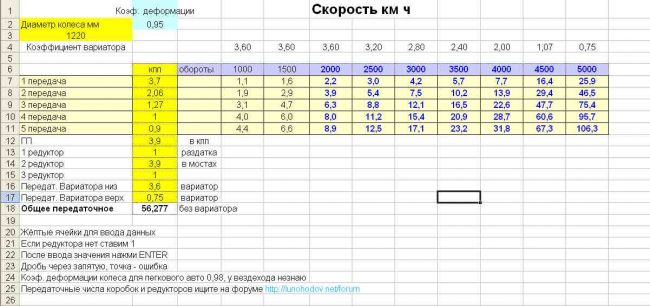

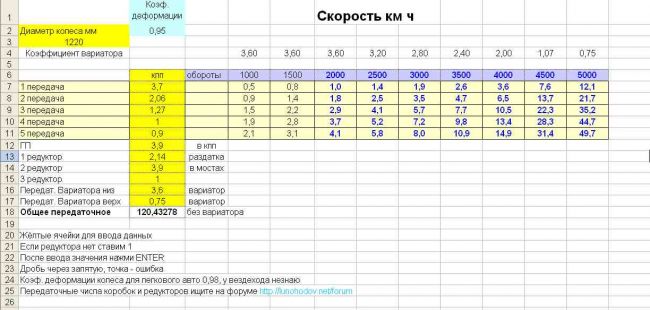

Для проверки автор рассчитал передаточные числа как с раздаточной коробкой так и без.
Вариант с установленной раздаточной коробкой:


без нее:

Как видно вариатор начинает работать после двух тысяч оборотов, поэтому вариант с установкой раздаточной коробки выглядит получше, так как минимальная скорость вездехода в 1 километр в час позволяет ему легче преодолевать глубокий снег, бревна, колеи.

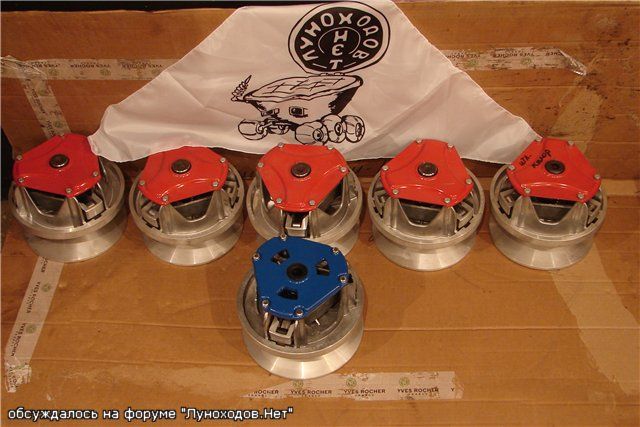

Возможно планируется замена вариатора сафари на вариатор каюр для четырехтактных двигателей 3600 оборотов в минуту.

Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Касательно раздаточной коробки: с ней общий вес вместе с двигателем и вариатором будет выше, а мощность двигателя установленного с ней ниже, с другой стороны автору не требуется для своих нужд мощный двигатель. Поэтому было рассмотрено еще несколько вариантов.

Одним из них была установка двигателя 20 л. с. с вариатором и раздаточной коробкой, по массе и выдаваемой мощности подобная конструкция будет средней. Автор не хочет отказываться от раздаточной коробки потому что дифференциал в ней сможет гасить удары трансмиссии, что положительно скажется на ресурсе машины.

Но так же автор рассмотрел и конструкцию без раздаточной коробки. С вариатора идет выход сразу на коробку переключения передач от переднего привода. Подобная схема как раз требует двигателя от 20 л.с. и наличия самоблокировки в коробке передач.

Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Для наглядности автор даже сделал таблицу с плюсами и минусами обеих схем:
Вездеход переломка 4х4 «Архангельск»
А тем временем были куплены колеса ви-3 облегченные.

А так же начались работы по сборке основных узлов вездехода.

Был подготовлен кулак от газ-66, который планируется к установке на будущую раму вездехода, однако автора смутил большой вес конструкции:

Вездеход переломка 4х4 «Архангельск»
После того как у автора появились колеса для вездехода, он начал готовить мосты от газ-44 к установке на вездеход:
Вездеход переломка 4х4 «Архангельск»
Затем автор приступил к созданию рамы вездехода:
Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Изначально автор планировал сделать узел перелома по схеме Uvat, но так как мосты были тяжелее чем предполагалось, то для большей надежности был сделан более тяжелый узел схемы Тром8.

Ниже представлен чертеж, где можно увидеть высоту полурам вездехода:

Вездеход переломка 4х4 «Архангельск»
Токарные работы по деталям для узла перелома были завершены:
Вездеход переломка 4х4 «Архангельск»

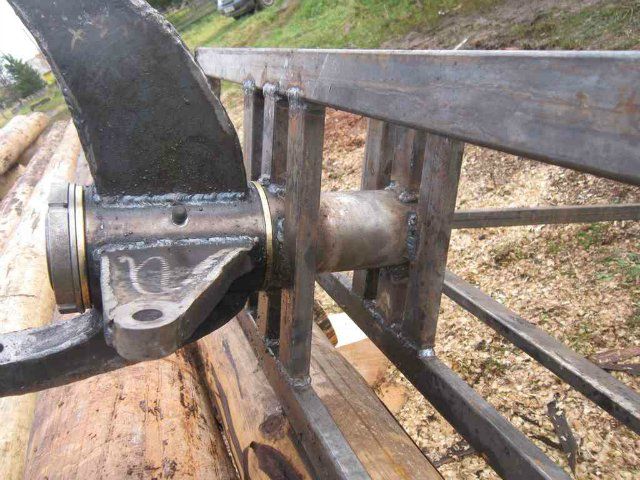

После чего был сделан узел перелома рам вездехода:

Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Следующим шагом автор решил заварить дифференциал в коробке передач:
Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
А так же приобрел кулису специально под свою коробку переключения передач:Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»

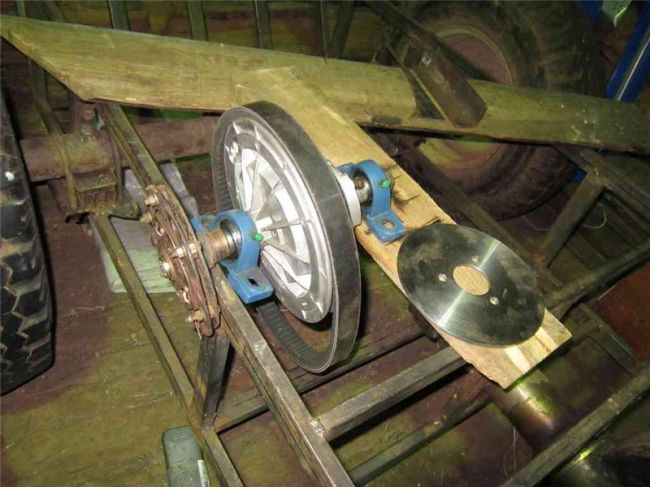

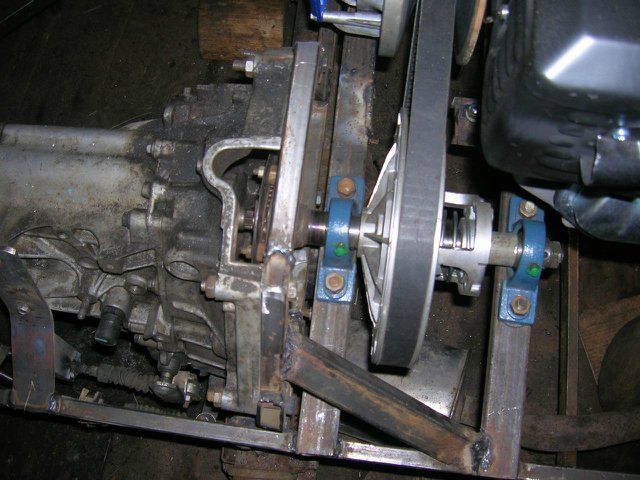

Ведомый вариатор все же решено было установить бурановский, выполненный на самодельном валу из СТ45:
Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»

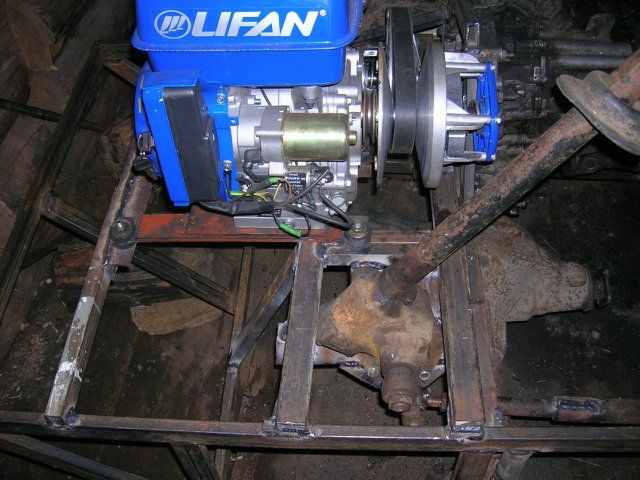

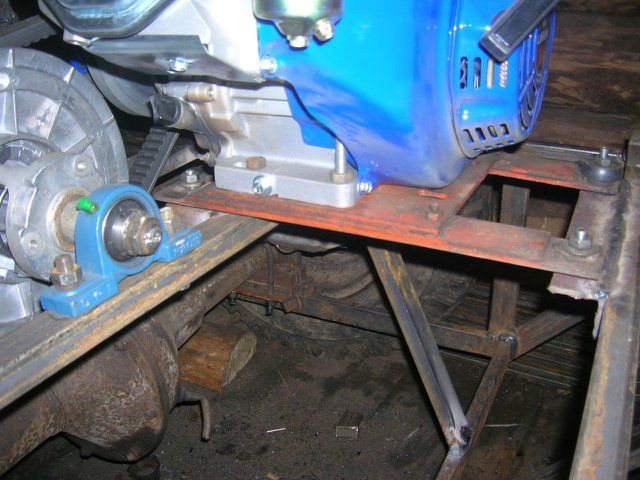

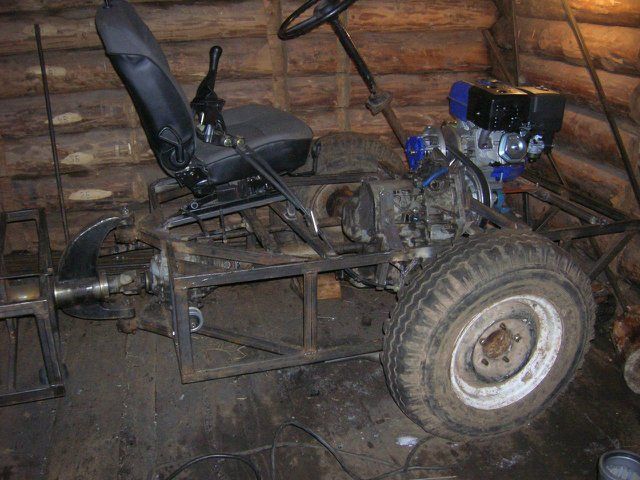

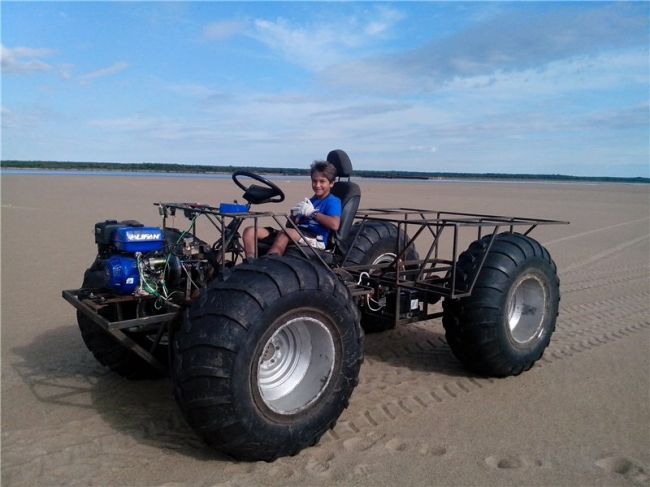

так же был установлен двигатель. сама коробка передач, раздаточная коробка и вариатор. Установлено рулевое управление и сиденье. Двигатель был установлен на бурановском подрамнике, который расположен на резиновых подушках.Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»Вездеход переломка 4х4 «Архангельск»
Кулиса была укреплена:
Вездеход переломка 4х4 «Архангельск»

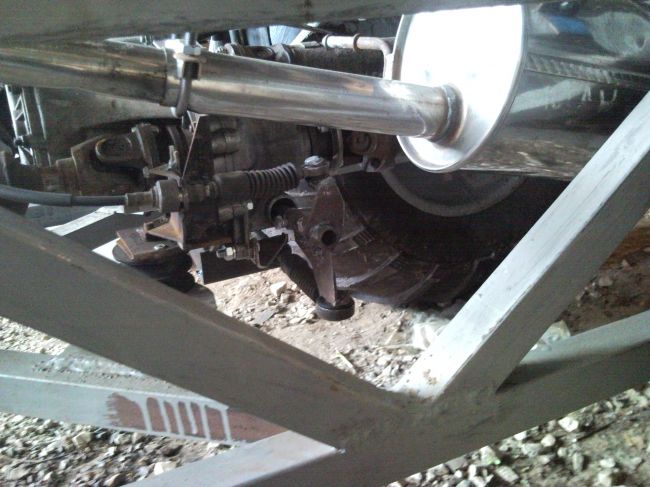

Затем был установлен глушитель:
Вездеход переломка 4х4 «Архангельск»
Вездеход переломка 4х4 «Архангельск»
Был использован тормоз от скутера для переднего моста вездехода:
Вездеход переломка 4х4 «Архангельск»
Подключены педали газа и тормоза:
Вездеход переломка 4х4 «Архангельск»

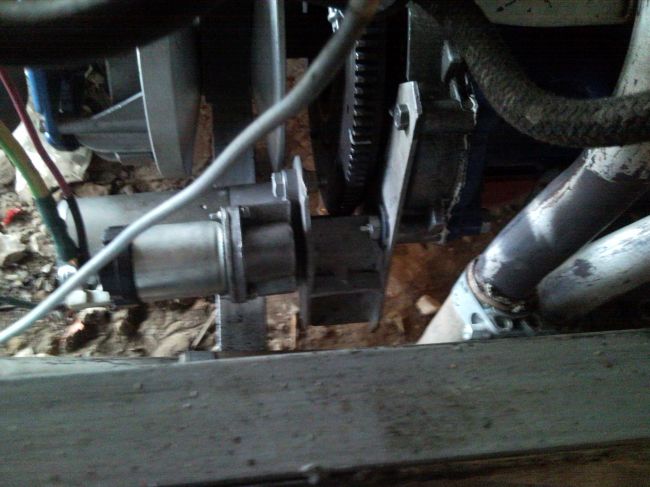

Был снят вариатор для установки дискового тормоза:
Вездеход переломка 4х4 «Архангельск»

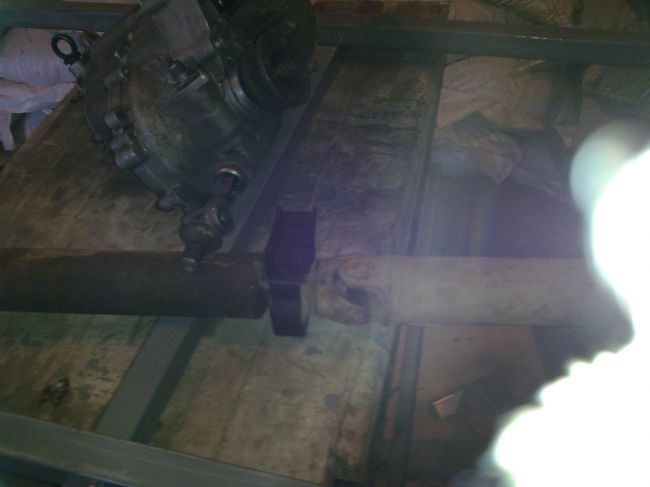

А вот задний карданный вал с подвесным подшипником:
Вездеход переломка 4х4 «Архангельск»
Рулевая тяга была изменена на прямую, для большей надежности:
Вездеход переломка 4х4 «Архангельск»

Автор вездехода с ником "ф7800" на сайте луноходов.нет из города Архангельск.


Источник Вездеход переломка 4х4 «Архангельск» Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

фото пошаговой сборки + видео поездки на вездеходе

Самодельный вездеход переломка 4х4 «Букинда» с двигателем от Оки: фото пошаговой постройки вездехода с ломающейся рамой, а также видео испытаний.

Автор поставил себе задачу построить вездеход для охоты и рыбалки, с утеплённым кунгом и хорошей проходимостью, за основу конструкции было решено выбрать ломающуюся раму.

Ломающаяся рама – так называемая «переломка», это конструкция, состоящая из двух частей которые могут перемещаться независимо друг от друга, узлом соединения служит ломающийся узел. На каждой раме расположена своя колёсная пара, такая конструкция значительно повышает проходимость транспортного средства.

Для постройки самоделки автор использовал:

  • Двигатель от «Оки».
  • Мосты и коробка передач от ВАЗ – 2121.
  • Кулак моста и рулевое управление – УАЗ.
  • Рама из профильной трубы 50 х 20, 40 х 20 мм.
  • Колеса «Трэкол» 1300 х 600.

Фото сборки вездехода переломки на шинах низкого давления.

Рама изготовлена из профильной трубы.

Установка коробки и мостов.

Покраска рамы вездехода.

Установлен двигатель, радиатор системы охлаждения, рулевая колонка.

После установки колёс, вес передней тележки вездехода — 500 кг, задней – 300 кг.



Корпус покрыт листовым алюминием, изготовлен кунг.

На фото узел перелома вездехода сделанный из поворотного кулака УАЗа.

Внутри кабины.

На переднем бампере закреплена лебёдка.

После сборки вездеход переломка сразу был испытан на походном маршруте протяжённостью 140 км, с загрузкой на два пассажира и 200 кг груза. За весь маршрут израсходовано 40 литров бензина.

В процессе испытаний автор обнаружил следующие достоинства и недостатки. Вездеход обладает хорошей проходимостью, хорошо держится на воде, но плывёт очень медленно и больше по направлению ветра.

Без гидроусилителя руля в дальних поездках управление довольно утомительное.

Чтобы получить максимальную проходимость вездехода можно поэкспериментировать с колёсами. В зимний период автор установил колёса ободрыши 1300 х 530 х 533, но в глубоком снегу вездеход на таких шинах закапывается. Наилучшую проходимость по снегу показали шины Трэкол с протектором «шашка», с протектором «ёлка» шины буксуют.

Интересное видео: преодоление глубокой канавы, показано как работает ломающаяся рама вездехода.

На видео: преодоление болота.

Автор самоделки: Владимир из ХМАО-Югра.

Самодельный вездеход 4х4 сделанный своими руками

Самодельный колёсный вездеход с колёсной формулой 4х4: фото и описание самоделки.

Автор построил своими руками, вездеход на шинах низкого давления с переломной рамой и колёсной формулой 4 х 4.

Для постройки вездехода использованы запчасти:

  • Двигатель от мотоцикла ИЖ-Планета-3.
  • Мосты от Москвич 412.
  • КПП от автомобиля УАЗ.
  • Камеры колёс от Урала.
  • Раздаточная коробка от ВАЗ-2121.
  • Узел перелома сделан из поворотного кулака УАЗа.

Далее на фото показаны основные этапы постройки вездехода.

Автор установил на диски камеры от Урала, закрепил их стяжками из транспортёрной ленты.

Две полу рамы сварены из профильных труб, узел перелома сделан из поворотного кулака УАЗа.

Коробка переключения передач также от УАЗа.

Двигатель Иж Планета 3.

Редуктор.

Видео испытаний самодельного вездехода.

Автор самоделки: Сергей из посёлка Парабель. Томской области.

Поделиться в соц. сетях

Самодельный цельнорамный вездеход на подвеске ЧЕБОКА

Какой красавец, не правда ли? Тогда давайте разберемся, как этот вездеход строил автор, на форуме Луноходов.нет его ник mishanya68.

Характеристики и компоненты вездехода: полноприводный 4х4, цельнорамный на подвеске, двигатель и кпп от оки, раздатка от нивы, мосты с пневмоблокировками, колеса кразовские безкамерки ободрыши. Подвеска – А-образный + тяга панара, стойки с пружинами. Ход подвески в пределах 25 – 30 см, кузов открытый.

Эскиз крепления А-рычага к мосту

Рычаг крепится к мосту, как клюшки на пружинной подвеске, к раме через ШС. Пунктиром – панара.

Рисунок протектора шин был выбран следующий, т.к. вездеход будет ходить в основном по лесным дорогам, кустарникам. На воде будет держаться уверенно.

Вот такой профиле гиб сделал автор для гибки заготовок на бедлоки

Заготовка для конусов

Конус с бедлоком в сборе

Готовый диск

Колесо в сборе

Довариваем остальные конусы и можно приступить к капиталке двигателя и коробки, переборке и перечулковке мостов. И только после этих действий приступаем к основному строительству.

Рама ЧЕБОКИ цельная и вот как он выглядит на колесах:

Ставим мотор

Немного конкретики: клюшки взяты от нивовских тяг, саленблок у рамы с задней стойки 2108. Чулок переднего моста пришлось переделать, чтобы сместить редуктор на сторону водителя - это дает возможность более удобно разместить раздатку и карданы.

Чтобы избежать спуска колес (напомню они у нас безкамерки) в каждое необходимо залить 2,5л логвея и 2,5л тосола, в вывешеном состоянии прокручиваем минут 5. После проделанных манипуляций, держат минимум 3 недели.

Ставим раздатку, на фото подвеска в среднем положении, для ориентира приставлена 1 метровая линейка.

Проверяем ход подвески – поднимаем колеса по диагонали на 220 м от земли и видим, что ход стоек почти исчерпан и ограничен штатными отбойниками.

Ставим все агрегаты на раму и занимаемся дальнейшим строительством корпуса

Передние тормоза

Обшиваем листовым алюминием

Первый выезд ЧЕБОКИ

Подводим небольшой итог проделанной работы над созданием вездехода

Агрегат получился довольно огромным, в гараж еле помещается, от верха до потолка 5 см.

ЧЕБОКА на просторах

Здесь хорошо видна работа блокировок

Еще автор сварил прицеп для перевозки вездехода:

Понравилась статья? Подпишитесь на канал, чтобы быть в курсе самых интересных материалов

Подписаться

Самодельный болотоход на шинах низкого давления: фото и описание самоделки

Самодельный вездеход болотоход на шинах низкого давления с полным приводом, сделанный своими руками.

Этот вездеход построен для поездок по лесному бездорожью и болотам, в основном для поездок на рыбалку.

На вездеход установлен — одноцилиндровый, четырёхтактный двигатель ЗиД, мощностью 4.5 л/с. Двигатель советского производства, достался в новом состоянии, поэтому делать стал на его основе.

КПП (укороченная) от Москвича. Двигатель с КПП стыкуется через самодельное сцепление сделанное из маховика Запорожца, его корзины и сцепления, направляющая выжимной муфты самодельная. Диск пришлось переклепать шлицевую часть чтобы оделся на первичный вал коробки Москвича. Понижающий редуктор установлен на двигателе.

Рама переломного типа (две полурамы соединённые узлом перелома).

На фото: узел перелома двух полурам.

На фото: автор самодельного вездехода.

Болотоход удачно прошёл испытания и используется для поездок на рыбалку. Двигатель довольно экономичный, расход топлива около 1,5 л в час.

Рулевая размещена справа, делалось так потому что шнурок, которым заводится двигатель выходил с этой стороны, ну и заводить удобнее стоя на раме правой рукой. Самодельный каракат перевозится на прицепе, прицеп от сх Тайга. Колеса перед упаковкой в прицеп снимаются и каракат своим ходом на голых дисках заезжает в прицеп. Перевозить можно любой легковушкой, на месте выгружается и собирается за несколько минут.

Для накачки колес есть штатный компрессор с приводом от двигателя, вездеход загружается всем необходимым и в путь по бездорожью.

На вездеходе отсутствуют брызговики, грязью и водой не забрызгивает, в худшем случае только сапоги-болотники страдают от грязи. Да и то только по лесным размешанным колеям. Скорость движения небольшая, поэтому с колес ничего не зашвыривает во все стороны, ну и в болотах кроме травы и воды больше нет ничего, грязи нет.

Вездеход больше рассчитан на тягу, по болоту свободно едет грузом в 500 кг (рыбы, водитель, пассажир) скорость около 8-10 км/ч по GPS.

Когда болотоход не загружен, то можно ехать и по шустрее, пустого скорость больше. А для тяжелых случаев, есть еще понижающая передача, что дает возможность загрузив аппарат вытаскивать УАЗ из грязи, или пересекать глубокие овраги. Блокировки дифференциалов в обоих мостах нет, но есть раздельные передние гидравлические тормоза на переднем мосту, что дает возможность тормозить буксующее колесо, тем самым передовая крутящий момент на другое колесо. Такие тормоза очень помогают если колесо проваливается в «окно» на болоте.

Вот такой получился вездеход болотоход сделанный своими руками.
