Как сделать болотоход своими руками: процесс изготовления, чертежи

Болотоходы – это машины, которые характеризуются высокой степенью проходимости. Эти машины способны передвигаться там, где дорог нет вообще и где человек не сможет пройти без специального транспорта. Болотоходы прекрасно справляются с этой серьезной задачей, поэтому ими интересуются охотники, рыболовы и туристы, чтобы увидеть и полюбоваться нетронутой природой.

На рынке можно встретить некоторые модели заводского изготовления. К сожалению, подобные изделия не дешевые. К тому же, они не удовлетворяют большинство покупателей своими характеристиками. В связи с этим, некоторые любители их изготавливают самостоятельно. Их не останавливает даже тот факт, что занятие это не из простых. Без определенных знаний и навыков, особенно первый раз, вряд ли получится действующий экземпляр.

Для чего рыбаку необходим болотоход?

Как правило, начинающих рыболовов подобный аспект не интересует, а вот опытных, которых ничем не удивишь, эта машина непременно заинтересует. Наличие болотохода позволяет решить массу проблем. Например:

• Преодоление непроходимых участков. Ведь рыбы больше там, где не ступала нога человека.
• Поиск новых участков для рыбалки.
• Выезды на рыбалку, где отсутствуют нормальные дороги. Это очень важно в условиях, где погода не балует отдыхающих солнечными днями, а обильно поливает атмосферными осадками.

Что лучше, купить болотоход или сделать самому?

Люди, у которых имеется достаточное количество средств, долго не задумываются и покупают все, что считают нужным. Как правило, их интерес сконцентрирован на зарабатывании денег. Те, у которых не так много средств, подумывают о самостоятельном изготовлении: в любом случае машина обойдется значительно дешевле. Кроме этого, такие люди имеют неподдельный интерес к самому процессу изготовления. Но это совсем не означает, что каждому это по силам. Несмотря на это, самостоятельное изготовление имеет свои плюсы: вполне возможно, что удастся собрать именно ту машину, которая необходима. Большинство рыболовов отдают предпочтение малогабаритным устройствам, чего не скажешь о заводских изделиях, которые не могут удовлетворить всех клиентов. Они или слишком большие, или чересчур неэкономные.

Если принято решение о самостоятельном изготовлении подобного вида транспорта, то придется столкнуться с некоторыми сложностями. Например:

• Необходимы знания в области автодела.
• Необходимо уметь работать со многими слесарными инструментами и приспособлениями.
• Нужно быть готовым к тому, что на это уйдет масса времени и рассчитывать, что с первого раза получится хорошая машина, не следует.
• Кроме времени, потребуются и другие затраты, в том числе и денежные.
• На начальном этапе хорошо бы изучить некоторые варианты изготовления подобных машин, чтобы определиться, какой из вариантов больше подходит.

Процесс изготовления болотохода своими руками

Независимо от выбранного варианта машины, технологические этапы изготовления имеют определенный стандарт и подходят для процесса изготовления любого вида подобного изделия. Различают такие этапы:

• Выбор типа изделия и обеспечение его рабочими чертежами. Если нет опыта подобных работ, лучше поручить это дело профессионалу. Любые неточности на чертежах сведут на нет всю работу.
• Выбор основной рамы для болотохода. Существует много вариантов, когда в качестве рамы используется мотоцикл, автомобиль или другая, самодельная конструкция. Как правило, любители стараются использовать то, что имеется под рукой. Подобный подход экономит как средства, так и затраченное время.
• Изготовление или использование подходящей, уже готовой подвески. Несмотря на то, что при использовании готовой подвески значительно экономится время, изготовление подвески своими руками имеет свои плюсы. В данном случае, удастся создать аппарат, который будет соответствовать всем требованиям проходимости и комфорта.
• Монтаж колес, которые устанавливаются на заднем мосте. В основном, для этого применяют ступицы из металла. Лучшим вариантом считается применение камер с низким давлением, которые можно позаимствовать у больших грузовиков или их прицепов. Такой подход повысит не только безопасность передвижения транспорта по бездорожью, но и повысит степень управляемости изделием в таких экстремальных условиях. Использование вместо колес гусениц сопровождается непомерной сложностью в процессе их установки. Их трудно не только изготовить, но и достать.
• Крепление двигателя. Этот этап сопровождается установкой системы охлаждения двигателя, а также монтажом других дополнительных систем, связанных с отводом отработанных газов, системы сцепления, установки корпуса и разводки бортовой электропроводки, без чего не будут работать фары и освещение салона.
• На завершающем этапе придется запустить двигатель и протестировать болотоход, что позволит оценить степень правильности его сборки и подтвердить все расчетные характеристики. В случае обнаружения каких-либо недочетов, их следует немедленно устранить, поскольку безопасность устройства должна быть на первом месте.

Выбор двигателя

От выбора двигателя будут зависеть основные характеристики изделия. Как говорится, можно втиснуть любой подходящий двигатель, но лучше обратить внимание на его мощность, поскольку болотоходы работают в условиях больших нагрузок и на протяжении длительного времени.

В условиях самостоятельного изготовления болотоходов возможно применение:

• Двигатели от мотоцикла. На самом деле это не самый лучший вариант, так как придется позаботиться о хорошем охлаждении двигателя. Кроме этого, мотоциклетные двигатели не имеют достаточной мощности. Если и получится аппарат, то уж слишком слабый.
• Двигателя от автомобиля. Особенно актуален вопрос о применении двигателя с воздушным охлаждением от автомобиля «ЗАЗ». Это двигатели, которые обладают всеми необходимыми характеристиками при изготовлении болотохода. Как показала практика, они безотказные как при высоких, так и при низких температурах.
• Подойдут и другие двигатели от отечественных автомобилей, хотя многие из них не имеют воздушного охлаждения, что затрудняет их применение.
• Двигателя от мотоблока. Этот вариант так же считается перспективным. Довольно часто любители используют детали от тракторов, а также от других двигателей.

Ходовая часть

Как уже указывалось ранее, изготовление ходовой части своими руками должно быть в приоритете. Но здесь все не так просто, так как придется обращать внимание на следующее:

• Качество изготовления подвески повлияет на конечный результат в плане комфорта передвижения и в плане проходимости. Это почувствует, как владелец транспортного средства, так и пассажиры.
• Изготовить подвеску помогут различные чертежи и схемы, где указываются все материалы для изготовления, такие как трубы, уголки, швеллеры и т.д. Для изготовления следует брать только прочную сталь, что позволит прослужить самодельному устройству не менее 20-30 лет.
• Конструкция рамы может быть либо сцепной, либо сочлененной. Второй вариант более сложный в реализации, но болотоход может получить дополнительные возможности по проходимости.

Гусеница или шины низкого давления

Конструкция болотохода может быть реализована или на гусеницах, или на пневматическом ходу. Каждый из видов характеризуется своими данными.

Самодельные транспортные средства на гусеницах встречаются, но намного реже, по сравнению с пневматикой. Это обусловлено сложностью в изготовлении. Несмотря на это, проходимость у подобных аппаратов намного выше, что заслуживает на внимание. К недостатку следует отнести тот факт, что подобные двигатели требуют большого расхода топлива. Сложность реализации такого проекта заключается еще и в том, что подобные ходовые части практически не выпускаются заводами, поэтому приходится все детали собирать руками, а это очень затратно, как по времени, так и по средствам. Скорее всего, большие затраты влияют и на производство подобных аппаратов в заводских условиях.

Самодельные болотоходы на шинах низкого давления – это более реалистичный и более выполнимый проект. Затраты на изготовление такого транспортного средства незначительно ниже, чем на гусеничном ходу, да и времени на сборку пойдет меньше. Кроме этого, проблем с запасными частями и деталями для изготовления, практически нет. К тому же, ходовая часть на пневматике проще в техническом плане. В связи с этим, подобные самодельные устройства пользуются большой популярностью.

Загрузка…

Гусеничный вездеход «УЛАН» на серийных планетарках

На рассмотрении сегодня гусеничный вездеход «Улан», сделанный руками Александра Уланова из деревни Новая Ляля Свердловской области.
Интересен он для рассмотрения тем, что в конструкции использован планетарный механизм. Задуман и воплощен в конструкции простейшим методом, об этом сам автор пишет на сайте «Луноходов.Нет» под ником «УЛАН».

На фото Александр Уланов со своим другом на фоне своего детища, вездехода «Улан».

Вот так ездит «Улан» сейчас.

Некоторые тактико-технические характеристики вездехода:
1) Двигатель-УД-25, двухцилиндровый двигатель внутреннего сгорания с воздушным охлаждением.
2) Муфта сцепления от мотоцикла Урал.
3) КПП-коробка перемены передач от мотоцикла Урал.
4) Вторая КПП от автомобиля Форд,типа Жигулей ВАЗ-2101.
5) Планетарные редуктора(с серийных 3МП 40) с передаточным числом 4-1.
6) Тормоз основной барабанный с ВАЗ-2101
7) Тормоз планетарный самодельный из тракторной фрикционной ленты.

На постройку вездехода ушло примерно 3 месяца, хотя над чертежами работа длилась весь год.

Рассмотрим поэтапно работу мастеров с Урала.

Куплена транспортерная лента для изготовления гусеницы.

Приспособление для изготовления направляющих клыков.



Шаг траков на гусенице.

Зубья на звездочке.

Механизм крепления гусеницы.

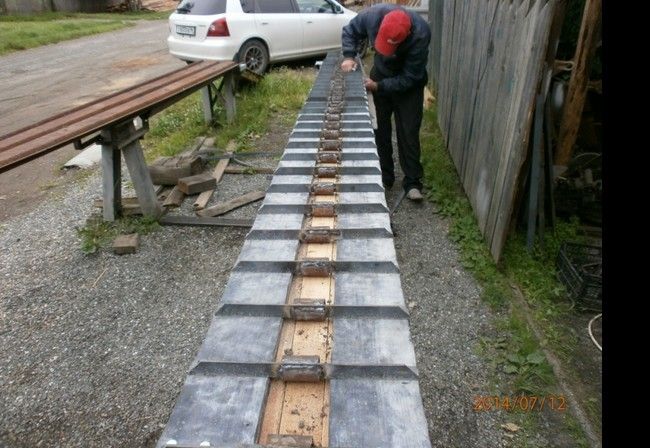

Сборка гусеницы.

Гусеница одета на звездочку.

Механизм крепления гусеницы во время эксплуатации.

Лента сшита прутком.

Ширина гусеницы 315 мм.

В эксплуатации зимой.

Двигатель УД-25 готов к установке после некоторых переделок.

Косынки для усиления осей опорных катков.

Оси опорных катков приварены и усилены.

Узел крепления ленивца.

Переделка коллектора.

Подготовка крепления двигателя к корпусу лодки.


Для крепления шкива на коленвал надо просверлить отверстие и нарезать резьбу под болт. Шкив нужен для установки генератора.

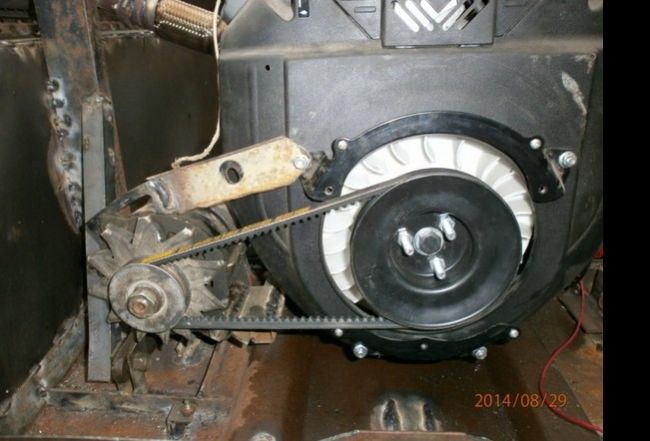

Установка генератора.

Установка вентилятора для отопления кабины.

Обработка задней балки для установки коробки от Урала.

Планетарный механизм с размерами.

Примерная компоновка.

Крепление коробки передач.

Муфта крепления между двумя коробками.

Переделка планетарки.

Шлицы под вал приварены.

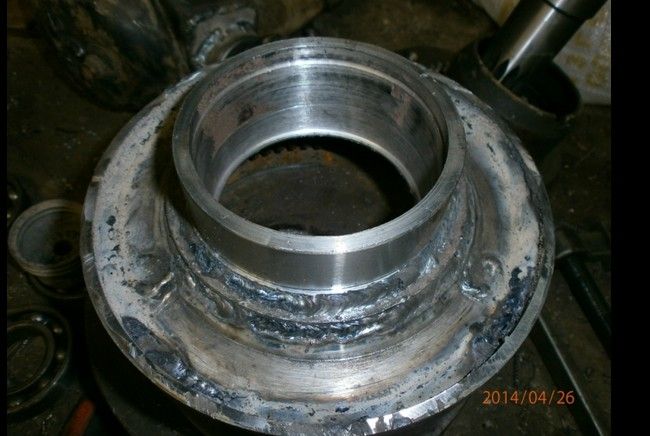

Посадочное место подшипника.

Подшипник фиксируется стопорным кольцом и устанавливается манжетное уплотнение.

Механизм поворота с валом в сборе.


Планетарка, чертеж.

Планетарки собраны, чулки у моста отрезаны.

Тормозная лента для торможения планетарки.

Для выреза отверстий под чулки для ступицы ведущей звездочки механизм собирается на вал.

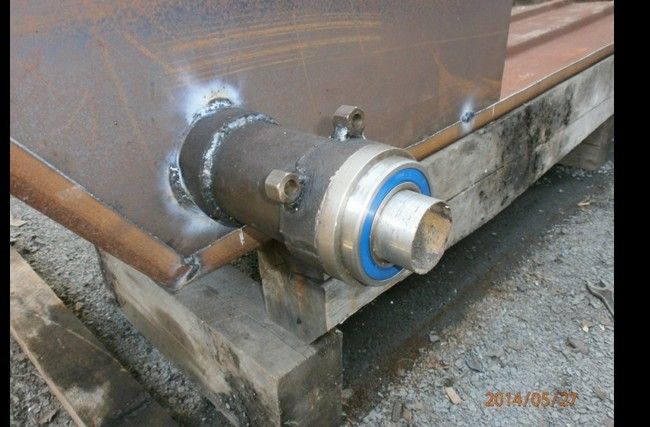

Чулок приварен снаружи к корпусу лодки.


Усилены косынками.

Усилены раскосами.

Крепление суппорта с дисковыми тормозами.

Ведущая звездочка одета.

Задний мост и планетарный механизм соединены через цепную муфту.

Крепление тормозной ленты.

Система торможения звездочки гидравлическая.

Система торможения планетарки.

Подготовка заднего моста.


Размеры в собранном виде.

Планетарный механизм собран и проверка его в работе.

Основа вездехода собрана.

Обкатка.

Передняя часть автосамоделки.

Будущая кабина водителя.

Панель приборов в кабине водителя.

Отсек двигателя.

Будущая кабина водителя.

Система подогрева лобового стекла и кабины водителя.

К выезду готов.

Зимняя прогулка.

Все видео про вездеход «Улан» можете посмотреть здесь.

Все фото о строительстве вездехода «Улан» можно посмотреть здесь.

Сейчас Александр Уланов занимается строительством второго вездехода типа «Улан» с планетарками, когда будет готово изделие, возможно, тоже напишем статью, а сейчас пожелаем ему успехов.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как изготовить болотоход своими руками?

На территории нашей необъятной страны осталось ещё немало мест, где не имеется развитой транспортной сети и невозможно найти даже следов инфраструктуры.

Именно для передвижения по таким непроходимым районам требуется специальная техника, такая как болотоход.

Но транспортное средство промышленного производства уже само по себе стоит достаточно дорого, а траты на обслуживание и вовсе делают подобные машины недоступными для большинства людей.

Поэтому жители отдаленных областей предпочитают сделать из подручных средств своими руками болотоходы.

Особенности самодельного болотохода

Чтобы создать самодельный болотоход, требуется не только наличие определенных, пусть и бывших в употреблении, технических деталей, но и некоторое мастерство. Только технические навыки вкупе с незаурядной фантазией позволят изготовить самый настоящий покоритель бездорожья.

Узнайте, чем отличается посевной комплекс Джон Дир 1910 от своих односерийных аналогов.

Прочитав следующую статью, вам станут известны технические характеристики автобетоносмесителя СБ-92.

Тогда собранная собственными усилиями машина будет по-настоящему качественной, не уступающей по своим техническим характеристикам болотоходам заводского производства. И что самое приятное, при этом экономится значительная сумма финансовых средств.

Самый простой вариант создания самодельного транспортного средства подобного плана – машина на шинах низкого давления.

Шины – чуть ли не самая главная часть болотохода, ведь от их конструкции напрямую зависит качество и надежность эксплуатации машины.

Шины и их крепление должны быть продуманы максимально просто, чтобы свести к минимуму возможные материальные расходы на изготовление болотохода.

Более простым вариантом считается создание лодочного болотохода. Особое внимание в данном случае уделяется двигателю устройства.

Для этого собирается лодочный мотор болотоход своими руками. Такое устройство позволит передвигаться по мелководным водоемам. Подвесной мотор очень удобен, т. к. его можно прикрепить практически к любой лодке, создав таким образом болотоход.

Для более заросших водоемов понадобится другой тип техники. В этом случае следует обратить внимание на изготовление гусеничного болотохода своими руками. Такой вариант достаточно трудоемкий. Это связано с тем, что нужно прикреплять гусеницы к болотоходу.

Что потребуется для создания болотохода

Большое значение в процессе создания самодельного болотохода играют такие факторы, как комфортабельность и упрощенное управление транспортным средством. Поэтому при изготовлении агрегата этим показателям нужно уделить особое внимание.

Чтобы болотоход мог выполнять свою прямую функцию, а именно – быстро и безопасно перевозить своего владельца и возможный груз по заболоченной местности, нужно иметь определенные навыки.

Потребуются знания из области автомеханики и фрезеровки, опыт сварочных работ. Физическая подготовка также будет необходима, ведь некоторые детали самодельного аппарата имеют довольно большой вес.

Для того чтобы собрать свой собственный болотоход, требуется некая техническая основа. Обычно берут детали старого мотоцикла или камеру неисправной машины и, как уже говорилось выше, шины низкого давления.

Для изготовления будущего болотохода своими руками также можно использовать детали от старого автомобиля УАЗ.

Подобная конструкция пользуется популярностью по причине своих прекрасных эксплуатационных качеств. При этом создание подобного агрегата не требует огромного количества усилий.

К этим преимуществам прибавляется еще один фактор, немаловажный для болотистой местности: шины низкого давления обеспечивают плавучесть транспортного средства, что позволит своими руками сделать из болотохода подобие лодки.

Инструкция по изготовлению: составление чертежа болотохода своими руками

Для начала понадобится рама от старого мотоцикла, такого как ИЖ Планета-4. К ней нужно приварить изготовленную ранее самодельную раму подходящих размеров.

А вот мотор для болотохода, изготовленного своими руками, должен быть новым. Этот пункт особенно важен, если, конечно, вы не хотите заглохнуть посреди дикой местности.

Самым оптимальным вариантом исполнения считается двигатель, взятый от мотоцикла «Тула», который не был использован ранее. Его механизм отличается системой принудительного воздушного охлаждения и повышенной экономией расхода энергии.

Однако стоит заменить исходное зажигание двигателя на магнето, используемое для запуска трактора. Это объясняется тем, что в условиях болотистой местности не стоит рассчитывать на обычный аккумулятор – он может запросто выйти из строя от столь большого объема работ.

Затем следует поставить бензобак, укрепить сиденье и установить руль. Идеальным донором этих деталей станет Восход-2М.

Далее устанавливается передняя вилка. Для болотохода, изготовленного своими руками, подойдет модель от любого старого мотоцикла, например, Урал. Главное, чтобы она была разборной и не имела амортизаторов.

Следующим элементом болотохода будет цепной привод, цепь которого подбирается в соответствие с шестерней. Задний мост и полуоси берутся от старого УАЗ-469.

Внимание! Тормоза в данной конструкции не нужны. Чтобы остановить самодельный вездеход достаточно просто заглушить двигатель. Затем нужно установить колеса.

Самое легкое решение – это взять колеса от комбайна, предварительно сняв с покрышек верхний слой резины. А вот для задних покрышек необходима установка более сложных колес, с хорошим протектором для максимально удобного передвижения по бездорожью.

Как изготовить колеса для болотохода своими руками

Чтобы изготовить камеру, для начала нужно определиться с размером покрышки. Ее подбирают в соответствие с моделью болотохода, изготавливаемого своими руками, например берутся шины от Оки, однако чаще всего используют ГАЗ-66 и ЗИЛ 131.

Для обдирки потребуется просторная рабочая площадка и следующие инструменты:

• ножи, обычные и с двухсторонней режущей кромкой;
• точило, чтобы обрабатывать ножи;
• большое шило;
• молоток;
• кусачки.

Также понадобится специальный инструмент, называемый в народе «дралкой». Именно он поможет быстро снять верхний слой резины с шин. Конструкция «дралки» довольно проста и представляет собой электроприводную лебедку с подведенной к рабочему месту кнопкой включения.

Иногда берется модель с ножным приводом, более удобным для работы. При выборе «дралки» следует обратить внимание на количество оборотов, – они не должны быть слишком высокими.

После того как рабочее место подготовлено, а все инструменты находятся под рукой, можно приступать к изготовлению колес для болотохода. Сначала нужно избавиться от внешнего пучка проволочного корда.

В камере прорезается небольшое окошко, через которое кусачками перекусывается один из винтиков. Затем на плоскогубцы наматывается проволока и удаляется по всему периметру.

После этого выполняется прорезка боковины. Она идет от корда до протектора, расстояние от одной резки до другой должно быть не менее 8 см, а их глубина должна затрагивать первый слой.

Кусачками подрывается клык. Затем с помощью ножа края клыка также подвергаются подрезке. Само подрывание должно идти по направлению часовой стрелки, в противном случае верхний слой корда будет выбиваться с правой стороны.

Следом формируется протектор шины. Для начала нужно разметить рисунок на самой камере. При выборе рисунка нужно учесть функциональное назначение шины и рассчитать свои силы для создания более сложного контура.

Самым простым вариантом считается протектор-елочка с центральной ребордой или без нее.

После прорисовки можно начинать нарезку контуров. Лезвие ножа должно быть приставлено к поверхности шины под определенным углом. При нарезке форма сечения должна напоминать правильную трапецию.

Следующий этап после прорезки торцов рисунка – непосредственно обдирка шин. Это самый длительный процесс, занимающий много времени и требующий от человека таких качеств, как усидчивость и терпение.

Но если прорисовка и нарезка контура были выполнены на должном уровне, то работы по обдирке будут более быстрыми и точными.

Обдирать колеса нужно с осторожностью, иначе есть риск задеть клык протектора, что недопустимо. Если в процессе справа появится слой корда, не стоит думать, будто что-то пошло не так, – после полной обработки клыков шины он исчезнет сам по себе.

Необходимо зацепить клык кусачками и ножом подсечь его боковые грани. При этом нужно постепенно увеличивать натяжение троса лебедки. Это не так сложно, как кажется на первый взгляд, требуется лишь быть внимательным и не отвлекаться во время процесса.

Однако даже минимальный подрез, произведенный не в том направлении, перечеркнет весь труд. Такая шина будет непригодна для использования, при эксплуатации она начнет расслаиваться и придет в негодное состояние.

Выбор протектора и диска шины болотохода

Для того чтобы подобрать идеальные для болотохода шины низкого давления, необходимо учесть следующее:

• протектор должен обладать эффектом самоочистки. Это особенно актуально для эксплуатации в суровых заболоченных районах;
• если планируется передвигаться по торфяникам, то рельеф протектора не должен быть слишком глубоким и высоким. Иначе верхний слой шин может порваться, а сцепление будет недостаточным для качественной эксплуатации;
• для песчаников и заснеженных районов следует выбрать шины с редким рисунком протектора.

Диски выбираются стандартные, однако некоторый подгон элементов под болотоход все же присутствует. Это может проявляться в виде вставки полосы-вкладыша или оснащения алюминиевыми дисками-тазиками.

Диски и камера при этом скрепляются при помощи специальных ремней, однако подойдет и обычная транспортная лента.

Зерноуборочный комбайн Нью Холланд 5080 оснащен системой Lateralfloat, что позволяет исключить потерю зерна при сборе урожая в холмистой местности.

А здесь можно прочитать информацию о том, как изготовить мотобур из бензопилы своими руками.

Для вас подготовлена статья http://spez-tech.com/tehnika/raznoe/ruchnoy-transheekopatel-svoystva-osobennosti-raznovidnosti.html об особенностях и технических характеристиках малогабаритных ручных траншеекопателях ТГКМ 1200.

Как собрать прицеп для болотохода своими руками

Чтобы использовать машину для перемещения грузов, достаточно изготовить самодельную тележку. Для болотохода, изготавливаемого своими руками, подойдет обычный металлический уголок с колесами от трактора или мотоблока.

Устройство сцепления тележки с агрегатом лучше выбрать максимально простое и надежное, такое как сквозной штырь, имеющий снизу замок.

На таком импровизированном прицепе можно перевозить грузы в условиях бездорожья и перемещать их по рыхлой и влажной почве.

Популярность самодельных конструкций

Для сельской местности изготовление болотоходов своими руками уже не считается редкостью. Это насущная необходимость, особенно актуальная там, где грунтовые воды подступают к поверхности земли.

Посмотрев следующее видео, вы поймете, что для того, чтобы своими руками соорудить болотоход, необходимо терпение, небольшие финансовые вложения, детали от старой грузовой техники и определенные навыки:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

подробное описание сборки с фото

Гусеничный болотоход своими руками: фото пошаговой постройки вездехода с описанием. Автор решил собрать самодельный гусеничный болотоход для поездок в труднопроходимые места на охоту и рыбалку, конструкция получилась капитальная с хорошим запасом прочности, проходимость вездехода довольно высокая.

Предлагаю посмотреть все фото изготовления транспортного средства повышенной проходимости.

Для постройки вездехода использованы материалы:

• Двигатель, муфта, КПП – ВАЗ 2101.
• Раздаточная коробка ВАЗ – 2121.
• Карданный вал, мост ВАЗ – 2103.
• Дисковые тормоза ВАЗ – 2110.
• Титановые траки.
• Профильные трубы — 25 х 25 х 1,5 мм. 80 х 40 х 3 мм.
• Листовой металл толщиной -1,5 мм.



Из профильных труб сварена рама.



Варится остов лодки.

К раме приварены мосты.

Также приварены крепления суппортов.

Установка двигателя и КПП.

Сделаны крепления под двигатель и коробку передач.

Изготовлена площадка под крепёж раздаточной коробки.

Рама лодки обваривается листовым металлом.

Металл зачищается снаружи лодки и изнутри.

Наварены усилители из уголков.

Коробка передач и раздатка Нивы соединены гибкой муфтой.

Одеты опорные и ведущие колеса.

Поставлена система охлаждения.

Электропроводка.

Борта нарощены.

Моторный отсек отделяется от кабины.

Рычаги управления вездеходом.

Сделан капот.



Сборка гусениц.





Примерка трака на колесо.



Трак из титана весит 0,65 кг.

Поставлена панель приборов.



Максимальная скорость самодельного болотохода – 32 км/ч.

Автор самоделки Илья из города Череповец.

Гусеничный вездеход своими руками: чертежи, фото, видео

Самодельный гусеничный вездеход: чертежи, фото пошагового изготовления, а также видео испытаний вездехода на суше и воде.

Вездеход — незаменимый помощник в условиях бездорожья, с его помощью можно съездить в самую глушь леса на охоту, рыбалку, притянуть из лесу прицеп дров или вытянуть из грязи застрявший авто.

В этой статье мы рассмотрим, как сделать вездеход на гусеничном ходу своими руками.

Для начала ознакомимся с краткими техническими характеристиками вездехода:

• Длина вездехода — 2.9 м.
• Ширина – 1,5 м.
• Двигатель ВАЗ 2108.
• Коробка передач ВАЗ 2108.
• Задний мост от жигулей классики.
• Траки – металлический швеллер 40 х 40 мм.
• Максимальная скорость – 27 км/ч.

Чертежи гусеничного вездехода.

Далее представлены фото пошагового изготовления гусеничного вездехода.

Для сборки был закуплен листовой металл, профильная труба, швеллер и конвейерная лента (толщина 13 мм) для гусениц.

Первым делом был сделан остов.

Сборка каркаса лодки для вездехода.



Из колёсных дисков изготовлены ведущие звёздочки для гусениц вездехода.

Сделано приспособление для сверления отверстий в конвеерной ленте.

Изготовление гусениц.

В итоге металлические профиля начали гнуться и их пришлось усиливать.

Установлен двигатель на вездеход.

Карданный вал был взят с ВАЗ 2106.

Первые испытания.

Кузов загрунтован.

Вездеход покрашен.

Установлен кенгурятник, лобовое стекло взято с заднего стекла Оки, поставлен дворник.

Сделаны дуги для тента.

Вездеход уверено тянет гружённый прицеп.

Несколько видео где автор показывает возможности своего вездехода.

Видео: плавание гусеничного вездехода.

Видео: прогон вездехода на полном ходу.

Автор самоделки — Михаил (посёлок Вышней Волочок Тверская область).

Чертежи полноприводного мотовездехода | САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» вашему вниманию представлены чертежи полноприводного мотовездехода «Мопец» а так же пошаговые фото сборки самодельного двухколесного вездехода. Мопец был собран в Питере одним из местных Кулибиных, за основу были взяты Американские образцы мотовездеходов с полным приводом типа «Rokon» Предварительно разработан и составлен чертеж (см ниже) и на его основание был собран свой собственный вездеход.

Рама самодельная сварена из профиля квадратного сечения, двигатель внутреннего сгорания бензиновый 6.5 л/с от мотоблока, привод полный на переднее и заднее колесо, передача крутящего момента осуществляется за счет цепной передачи. Подвеска жесткая без амортизации, колеса квадроциклетные 25 дюймов.

Мотовездеход предназначен для преодоления бездорожья, пересеченной местности, а так же заболоченных и лесных участков. В основном активно используется рыбаками и охотниками.



И так, давайте внимательно рассмотрим представленные чертежи, а так же пошаговые фото сборки вездехода на их основании.

Материалы

1. двигатель от мотоблока 6.5 л/с
2. проф труба квадратного сечения
3. колеса от квадрацикла 25 дюймов
4. цепь
5. ведущие и ведомые звезды
6. грунт и краска
7. руль
8. кардан
9. опорные подшипники

Инструменты

1. сварочный инвертор
2. УШМ(болгарка)
3. дрель
4. набор гаечных ключей
5. слесарный и измерительный инструмент

Чертежи мотовездехода и пошаговые фото сборки своими руками.   Сборка мотовездехода по чертежам.  Регулировка угла наклона передней вилки и узла перелома.  Рама  Ведомые звезды  Узел перелома  Установлен двигатель 6.5 л/с  Мотовездеход крадется по болоту)Так же предлагаем Вам ознакомиться с аналогичным вездеходом типа ВАСЮГАН и еще есть более интересная конструкция с передачей крутящего момента на переднее колесо через карданную передачу, ознакомиться можете ЗДЕСЬ Оставайтесь с нами впереди еще много интересного;)



мотовездеходЧЕРТЕЖ

Болотоход своими руками для поездок по тайге: фото, описание

Самодельный вездеход болотоход на шинах низкого давления, для поездок по тайге: фото и описание самоделки.

Понадобился болотоход для поездок в тайгу на охоту и за ягодами. Решил построить вездеход своими руками. Для постройки были использованы детали от мотоцикла Иж Планета-5, и от автомобиля Тойота Кариб.

Вот так начиналась постройка болотохода. Рама сварена из профиля, двигатель от мотоцикла, реализован полный привод (КПП, мосты от полноприводного авто Тойота Кариб).

От двигателя Ижа идёт цепная передача на вал КПП Тойоты.

Рулевое также собрано из запчастей Тойоты.

Колеса болотохода сделаны — камера в камере, камеры не автомобильные, они армированы ниткой, плюс установлена транспортерная лента полосой 25 см, за время эксплуатации клеился один раз, проткнул горельником.

Покраска рамы.

Далее начались испытания болотохода.

На фото: завозка досок в тайгу для охотничьей избушки.

Фото: на выходных ездили в тайгу, ну и конечно же без трудяги болотохода там ни как, да он там и живет у нас от туда он выезжает только на ТО, цель была забросить груз на избушку и поездка за клюквой.

Получился довольно простой и практичный вездеход болотоход сделанный своими руками. Вездеход уверенно передвигается по лесу, болоту, держится на воде. Отличный помощник для охотника и рыболова.

Видео: поездка на самодельном вездеходе по болоту.

Видео: вездеход болотоход едет по тайге.

Автор самоделки: Владимир Голято.

Поделиться в соц. сетях
