Чертежи печи Булерьян для изготовления своими руками

Подробные чертежи печи булерьян и пошаговое изготовление своими руками.

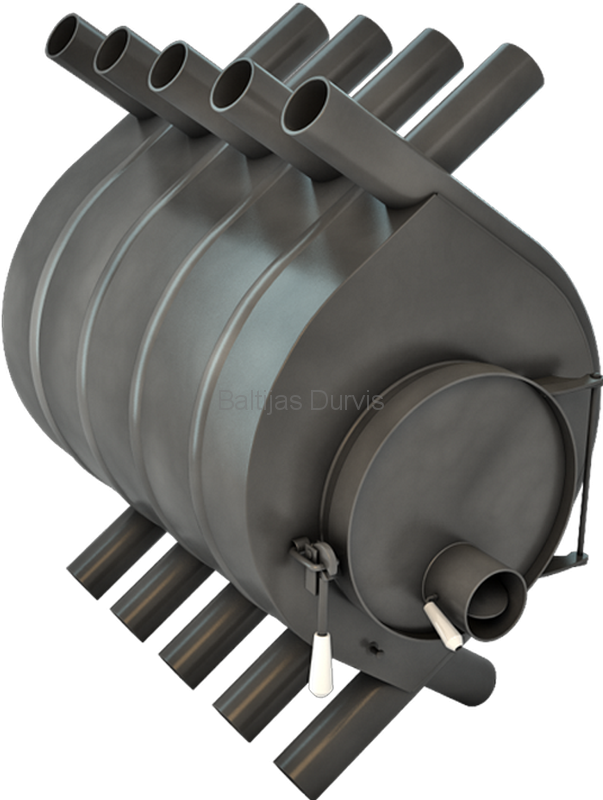

Булерьян — это печь работающая на твёрдом топливе, имеет высокую теплоотдачу и экономичность. Конструкция печи состоит из конвекционных труб, что позволяет увеличить скорость прогрева помещения, а применение процесса пиролиза, существенно уменьшает расход топлива и увеличивает теплоотдачу.

Предлагаем Вашему вниманию подробные чертежи Булерьяна и фото изготовления печи своими руками.

Габаритные размеры печи.

Процесс изготовления Булерьяна следующий: нужно подготовить трубы нужного количества и длины. С помощью трубогиба, придать трубам нужную конфигурацию. При этом форма и радиус кривизны у всех труб делаем одинаковыми, на концах должен быть прямолинейный участок.

По виду А, показанному на чертеже, вырезаем листовую заготовку верхней части топки и сгибаем её посередине под углом 160° — 175° градусов.

Установив трубы вертикально, нужно сделать точечные прихватки. Затем установить заготовку верхней части топки и тщательно проварить ее по контуру.

Затем нужно изготовить листовые детали корпуса печи.

Привариваем боковые стенки к трубам.

В качестве дымоотвода трубы можно использовать обрезок трубы диаметром не менее 100 мм. Толщина трубы от 3 до 5 мм. Устанавливаем заднюю стенку с отверстием под дымоотвод, ввариваем трубу дымоотвода в отверстие задней стенки печи.

Провариваем все стыки деталей и щели между ними.

Дверца топки сделана из листа листа металла. В нижней его части дверцы приваривается труба с заслонкой, регулирующей интенсивность горения в печи.

Чертежи топливной дверцы.

Как выбрать габариты печи относительно площади помещения? Печь с объемом топки 40 л прогревает помещение со скоростью 4,5м³/мин, при объеме топки в 50 л скорость прогрева уже увеличивается до 9 м³/мин, а при объёме топки — 100 л, уже составляет 18 м³/мин.

Автор самоделки: Владимир Игочевич. г. Калуга.

чертежи, преимущества и недостатки, технология изготовления и фото

Печь булерьян родом из Канады. Она относится к печам длительного горения. Особенностью ее является наличие труб, которые располагаются вверху и внизу топки. Таким образом, этот агрегат является уникальной конструкцией, который используется и как газогенератор, и как отопительный прибор. Ее можно создать своими руками, используя чертеж и необходимое оборудование.

Конструкция печи булерьян своими руками

Ее топка имеет два яруса и окружена она корпусом, напоминающим бочку и воздуховодами. Расположены они сверху и снизу топки. Нижние воздуховоды доставляют кислород, необходимый для горения, а верхние выводят горячий воздух. Такая

конструкция имеет дымоход, а подача воздуха регулируется заслонкой. Печь нагревается очень сильно, а происходит это благодаря трем этапам работы конструкции:

  • сначала дрова закладывают в топку, разжигают и устанавливают режим активного горения;
  • после этого приводят печь в режим тления;
  • при помощи специальных воздуходувов горячий воздух начинает разноситься по комнате.

Первый режим очень быстро нагревает топку, обеспечивая температуру на выходе больше 100 градусов. На это затрачивается минут 30. После этого топку полностью забивают сухими поленьями и при помощи специального регулятора, находящегося снаружи корпуса, уменьшают подачу воздуха. Печь переходит в режим тления. Благодаря этому температура в 50 градусов держится 10 часов. Поэтому, если печь булерьян два раза в день заполнять дровами, то круглосуточное отопление обеспечено.

Как сделать печь булерьян своими руками?

Для самостоятельного изготовления конструкции булерьян своими руками, необходимы чертежи, по которым детали заготавливаются строго по размерам, соблюдая все вплоть до миллиметра. Только в этом случае при сваривании конструкции в целый блок она не перекосится. Чертежи булерьян с точными размерами достать довольно непросто, но если постараться, то их можно найти на просторах интернета.

Судя по чертежу, для сборки конструкции используют следующие материалы:

  • отрезки трубы с толстыми стенками, с диаметром около 6 см. Меньший диаметр будет способствовать плохому притоку воздуха;
  • металлический лист, имеющий толщину 4 мм;
  • маленький отрезок трубы с толстыми стенками, используемый для нарезания колец для дверцы или металлический лист, из которого впоследствии делают изогнутые полосы;
  • отрезок трубы для дымохода диаметром 10−12 см;
  • петли для дверцы;
  • асбестовый шнур;
  • запорка для дверцы, рычаг для дросселя и заслонки-шибера.

Каркас печи булерьян изготавливают из широкой металлической трубы. Из нее же делают и топку. Также корпус можно делать из труб-воздуховодов. Топка в таком случае изготавливается из отдельных стальных листов.

Трубы гнут на 80 градусов, а для устойчивости их ставят на каркас и приваривают временными поперечными полосами, тем самым закрепляя их. Потом воздуходувы сваривают между собой стальными полосками, создавая единый корпус. Получается такая конструкция: трубы располагаются навстречу друг другу, создавая бочкообразный корпус. Все временные планки удаляются.

Внутри конструкции булерьян будет располагаться топка. Для нее приваривают стальную пластину толщиной 10 см, на которую впоследствии будут укладывать поленья. После этого из стали толщиной 2 миллиметра вырезают круг и приваривают, образуя заднюю стенку. К этому кругу заранее приваривают раструб дымохода, внутри которого располагается шибер. Удерживается он с помощью пружины и ручки-рычага. Наверху топки около задней стенки приваривают пластину, которая образует 2-й ярус, а над ней 2 трубки диаметром 12 мм. В результате получается камера для дожига газов.

Изготовление передней стенки и дверцы печи

Это самые сложные детали при изготовлении данной конструкции. Переднюю стенку вырезают так же, как и заднюю. Для дверки в ней следует проделать отверстие. К его краю приваривают узкую полоску металла перпендикулярно площади передней стенки. Это будет бортик, способствующий максимально плотному прилеганию дверцы.

Затем изготавливают саму дверцу. По диаметру она должна быть больше вырезанного отверстия. Немного отступив от края диска, приваривают две металлические полоски. Располагают их так, чтобы между ними проходила приваренная полоска на передней стенке. В промежуток между полосками укладывают шнур из асбеста.

Затем начинают изготавливать дроссель. Корпус дроссельной заслонки диаметром 25 мм и длиной в 10 см делают из куска трубы подходящего размера. В 4-х см от края делают два отверстия, в которые вставляют металлический пруток. Его с одной стороны загибают, в результате получается ручка дроссельной заслонки. Саму заслонку вырезают из металла в виде круга, меньшего диаметра, чем труба корпуса. Заслонку вставляют в корпус и приваривают к прутку. В результате получается регулируемая заслонка.

Дроссель прикрепляют к дверце. В ее верхней части делают отверстие и приваривают. Затем устанавливают петли и запор. Навешивают готовую дверцу, проверяя качество швов.

Изготовление заслонки дымохода

Таким же образом изготавливают заслонку на дымоход. Только будут немного другие размеры, а из заслонки вырезают сектор в 90 градусов. К горизонтальному участку трубы дымохода, выходящего из печи, приваривают второй участок таким образом, чтобы получилась конструкция, напоминающую букву «Т». Затем вставляют заслонку, примыкающую к корпусу части. В корпусе делаются два отверстия, в которые вставляют металлический пруток. К нему приваривают заслонку, а для образования ручки, один конец прутка загибают.

Изготовление тепловой камеры

Чертеж может предусматривать изготовление дополнительной конструкции – тепловой камеры с находящейся внутри подставкой.

В верхней части изготавливают отверстия, необходимых для выхода дымохода и воздуховодов. Вверху и внизу боковой стены устанавливают две вентиляционные решетки и ревизионную дверцу. Сваривают корпус тепловой камеры и утепляют при помощи базальтовой ваты. Получается система воздушного отопления. Снаружи тепловую камеру декорируют кирпичом.

Печь булерьян врианты изготовления

Достоинства и недостатки печи булерьян

Такая конструкция имеет определенные достоинства:

  • воздух в воде нагревается очень быстро;
  • нагретый воздух по металлическим воздуховодам может поступать в разные комнаты помещения;
  • конструкция несложна в установке и эксплуатации;
  • при правильной эксплуатации КПД печи достигает 80%;
  • при полной закладке топлива, его хватает на 10 часов горения.

Недостатки печи булерьян:

  • в качестве топлива используются только дрова;
  • большая часть генераторного газа уходит в трубу;
  • дымоотвод необходимо утеплять, независимо от материала;
  • при монтаже печи требуется много свободного пространства: расстояние от стены до печи должно составлять не меньше метра;
  • на поверхности конструкции постоянно сгорает пыль;
  • трубу выводят на высоту 3−5 метров от поверхности, чтобы печь не дымилась из-за неполного сгорания топлива;
  • во время работы этой конструкции в дымовой трубе часто возникает конденсат, который нагреваясь, выделяет в помещение неприятный запах.

Заключение

Следует знать, что печь булерьян легче приобрести в готовом виде, чем изготавливать своими руками. Но если все-таки принято решение делать ее самостоятельно,

следует обязательно пользоваться чертежами для создания конструкции с точными параметрами. Только в этом случае она будет работать долгое время.

Изготовление булерьяна своими руками, необходимые материалы и инструменты, пошаговая технология и видеонструкция изготовления булерьяна

Конвективные печи всегда считались надёжными в эксплуатации и эффективными в плане обогрева. Они не зависят от общей системы коммуникаций, именно поэтому отлично подходят для дачных домиков и предприятий, которые находятся загородом. Высокая экономичность, безопасность, надёжность, эффективность и качество — этими словами можно описать печь булерьян. Конструкция из металла, сочетает в себе многочисленные сваренные трубы. Благодаря правильной схеме сборки создаёт принудительную конвекцию. Нагревание воздуха в помещении при помощи этой печи занимает минимальное время, в этом плане с ней не сравнятся даже самые современные технологии. Нагретый воздух равномерно обогревает комнату, после чего тепло распределяется по всему дому.

Принцип работы у булерьяна простой и незаурядный — нагретый воздух в силу своей лёгкости плавно уходит наверх, а холодный всасывается с пола. Благодаря тесному прикосновению каждой трубы к топке, даже самая маленькая модель печи без труда прогреет 4,5 куб. м воздуха в минуту. Не смотря, на такую высокую эффективность, сам булерьян нагревается минимально, и не выжигает кислород из помещения.

Отличным выбором для частного дома является индукционный котёл отопления. Сделать его поможет данная статья: https://teplo.guru/elementy/ustroistva/induktsionnyiy-kotel-otopleniya-svoimi-rukami. html

Особенности и функции печи

Ниже перечислены особенности и функции печи булерьян:

  • Минимальное время на обогрев помещения.
  • Нет зависимости в работе от коммуникаций (нефти, газа, воды, электричества).
  • Равномерный обогрев комнат.
  • Работает на любом твёрдом топливе, не прихотлива в эксплуатации.
  • Простота в обслуживании и экономичность.
  • Высокий уровень КПД (имеется возможность контролировать горение).
  • В зависимости от выбранной модификации может прогреть от 100 до 1000 куб. м.
  • Возможность использования в любом помещении.
  • Одной закладки хватает на 12 часов.

Впервые печь булерьян была изобретена в Канаде инженерами-энергетиками. Гениальное техническое изобретение пользуется большим успехом во всём мире.

Принцип работы

Газогенератор — именно по этому принципу работает печь. После сгорания любого твердотопливного материала выделяются газы, горение происходит в нижней камере. Выделяющиеся газы проходят в инжектор, после чего испаряются. Благодаря такой умной системе достигается высокий уровень КПД, вплоть до 80%. Именно на таком принципе работает любая пиролизная печь.

Имеется возможность отрегулировать температуру выходящего воздуха, для этого присутствует специальный регулятор мощности. Он позволяет сделать температуру в комнате максимально комфортной для жизни. Регулятор-газификатор расположен на дымовом патрубке и дверце.

Булерьян отличается от обычных печей возможностью работать в 2-х разных режимах:

  1. Быстрый обогрев — за считанные минуты обогревает помещение.
  2. Газификация — медленный поток тёплого воздуха, позволяет оставить печь включённой в отсутствие хозяина и прийти после работы в обогретое помещение. Газификация способна поддерживать температуру до 24 часов.

Для топки такой печи можно использовать практически все твердотопливные материалы, исключением является лишь коксующийся уголь, он может привести печь к поломке или сократить время её службы. Разрешённые виды топлива: дрова, торфяные брикеты, отходы бумажной промышленности либо деревообрабатывающей.

В случае если одной печью необходимо обогреть несколько закрытых комнат, можно использовать дополнительные трубы. При помощи гибких металлорукавов, которые легко одеваются на концы труб, имеется возможность провести обогрев в любые изолированные комнаты.

Срок службы булерьяна не ограничен, всё зависит от правильной эксплуатации, соблюдений правил безопасности и правильной установки. Практика показывает, что прослужить такая печь может неограниченное количество лет.

Булерьян своими руками

Так как основным инструментом в работе будет сварочный аппарат, проверьте его работоспособность. Потребуется немало времени, при этом, если вы неопытный сварщик и никогда раньше не держали в руках сварку, не стоит браться за работу, в этом случае присутствует высокая вероятность зря потратить время. Перед тем как приступить потренируйтесь на тренировочных швах, если всё хорошо, можно начать.

Инструменты для работы:

  • Сварочный аппарат.
  • Ножницы по металлу.
  • Болгарка.
  • Малый молоток.
  • Трубогибочный инструмент.

Материалы для работы:

  • Трубы с толстой стенкой.
  • Лист металлический — толщина не менее 5 мм.
  • Уголок 25×25 мм.

Определяем место для печи по габаритам

Важно соблюдать технику безопасности, именно отталкиваясь от нее, мы и будем определять место для будущего прибора. Расстояние от стен и потолков не должно быть меньше 80 сантиметров. Габариты рассчитываются исходя из квадратуры комнаты, чем меньше помещение, тем меньше будет печь. В остальном противопоказаний к месту нет, главное, чтобы по близости не было горючих материалов.

Для организация отопления загородного дома можно также изготовить печь Бутакова. Подробности здесь: https://teplo.guru/pechi/piroliznye/butakova.html

Пошаговая технология изготовления булерьяна

  1. Перед тем как перейти к самому изделию, необходимо подготовить все материалы, если они имеются, можно начинать. Металлических листа лучше взять 2, один из них может пригодиться для удобства сварочных работ. Количество труб напрямую зависит от площади отапливаемого помещения. Трубы противоположно укладываем одну на другую, при этом по очереди их свариваем, посередине должно получиться пространство. Для того чтобы было удобно сваривать, подкладываем деревянные подпорки.
  2. На втором этапе делаем подставку (раму). К этому нужен серьёзный подход, так как именно она будет держать вес всей конструкции на себе. Не меняйте первый и второй шаг местами, так как могут получиться не состыковки и вся работа пойдёт насмарку. Размер подпорок будет подбираться точно и можно будет наглядно посмотреть, где лучше сделать соединение с основной частью. Материал для подставки можно выбрать любой, главное условие, чтобы он не был подвержен воспламенению. Разрешены такие материалы как: плитка, кирпич, камень или простой лист металла. Чтобы подбор воздуха проводился тщательнее, основу нужно немного поднять, примерно на 300 мм. Если для удобной эксплуатации этого расстояния не хватит, увеличьте его до уровня пояса.
  3. Пришло время для подгонки и нарезки листа металла. Лист необходимо нарезать кусочками, такими, чтобы они полностью и плотно закрывали пространство между трубами. Должен получиться строго сплошной корпус, в противно случае КПД резко упадет, и эффективность обогрева понизится, печь не обогреет помещение.
  4. На четвёртом этапе мы придадим конструкции жёсткость и устойчивость, а также разделим булерьян на 2 зоны, одна из которых будет отвечать за сгорание топлива, а вторая за дожигание газов. Для этого привариваем задний торец к печи и распорку. Для ещё большего удобства в применении сейчас можно сделать подставку под топливо по удобной для вас схеме.
  5. Далее необходимо приварить стенку с уже готовой дверцей. Сделать самостоятельно стенку с дверцей довольно трудно, необходимо купить уже готовую и вырезать под нужный размер, после чего приварить.
  6. После того как последний торец приварен, обязательно просмотрите всё на герметичность. Каждый шов должен быть крепким и ни в коем случае не пропускать воздух, так как давление при топке будет подниматься довольно высокое. Для проверки швов можно использовать обычную лампу, проведите ей по всем местам, где шли сварочные работы.
  7. На последних этапах у нас имеется готовый корпус и подставка, их нужно сварить в одно целое. Устанавливать все детали необходимо на то место, где и будет всегда стоять булерьян, установку проводите с максимальной точностью. Будьте готовы к тому, что после нагревания металл немного расширяется.
  8. Осталось добавить шиберы и дымоход. Материал для дымохода выбирайте огнеупорный. Высота дымохода должна превышать верхнюю точку крыши на 600 мм. Если выбран металл, проследите, чтобы его толщина была минимум 0,75 мм.

Булерьян готов. В случае если проводится теплоизоляция рядом с печью, материал должен быть негорючим.

Для отопления гаража или небольшой дачи подойдёт печь длительного горения на опилках. Подробности изготовления представлены в этой статье: https://teplo.guru/pechi/stroim/pechka-na-opilkah-dlitelnogo-goreniya.html

Видеоинструкция по изготовлению булерьяна

Оцените статью: Поделитесь с друзьями!

Печь булерьян своими руками — чертежи, пошаговая технология

Печь булерьян своими руками – инструкция по постройке

Печь булерьян – это изобретение канадских лесорубов, которым было крайне важно обеспечить себя надежным источником быстрого обогрева даже самого промороженного обиталища. Поэтому конструкция данной печи изначально создавалась ориентированной на применение в условиях загородного жилья, не имеющего возможности подключения к централизованным системам отопления и обогреваемого дровами.

Печь булерьян своими руками

Удобство печи булерьян заключается в крайней простоте обслуживания при чрезвычайно высоком КПД. Благодаря конвекционному обогреву и уровню КПД порядка 80, подобная печь способна с успехом прогревать даже коттеджи из нескольких этажей, причем загрузку дров для этого достаточно производить лишь дважды в сутки.

Принцип работы булерьяна

Главной особенностью булерьянов является использование системы труб, опоясывающих топочное отделение. Подсасываемый снизу печи холодный воздух проходит через эти трубы, мгновенно нагреваясь до температуры в 100С и более, после чего под действием конвекционных сил выбрасывается вверх. При этом печь способна подобным образом нагревать до нескольких кубометров воздуха в минуту, не используя никаких воздухонагнетательных устройств. А благодаря тому, что нагреваемый воздух не вступает в непосредственный контакт с открытым огнем, его влажность остается на комфортном уровне.

Печь булерьян своими руками: последовательность действий

  1. Берутся равные отрезки металлической трубы диаметром 45-50 мм в количестве 8 штук и изгибаются в средней части при помощи трубогиба на угол приблизительно 80 градусов. Для печи средних размеров достаточно труб длиной 1-1.5 м. Затем при помощи сварки изогнутые конвекционные трубы соединяются в цельную конструкцию. Приваривать их нужно симметрично, выпускной частью наружу.

    Металлические трубы для печи

  2. Получившееся тепловыводящее сооружение будет попутно играть еще и роль каркаса. Соответственно, на трубы навариваются полосы металла толщиной 1.5-2 мм, которые станут корпусом печи.

    Свариваем каркас печи

  3. Внутри корпуса следует приварить металлическую пластину, расположенную горизонтально. Эта пластина станет полом (поддоном) топочного отделения и имен на ней станут гореть дрова. Поэтому металл для данной пластины лучше выбирать толщиной не менее 2.5 мм. Для облегчения уборки печи поддон лучше всего сварить из двух половин, расположенных под большим углом друг к другу. Чтобы облегчить подгонку поддона частей на свое место, для начала нужно изготовить лекала из картона, а уже потом только приступать к работе с металлом.

    Образец создания поддона для печи

  4. Изготовление передней и задней стенок печи. Начинать этот этап с подготовки картонного лекала на основе фактически получившихся габаритов печи. Проще всего приложить лист картона к боковине печи и обвести по периметру карандашом. По вырезанному шаблону из листового металла вырезаются непосредственно стенки обогревательного прибора.Для лицевой стенки потребуется вырезать окно для загрузки топлива. Диаметр этого окна должен составлять приблизительно половину диаметра печи, центр отверстия следует сместить чуть ниже оси самого сооружения. По периметру окна снаружи навариваем кольцо из полосы листового металла шириной 40 мм.

    Лицевая стенка для печи

  5. Задняя стенка изготавливается аналогичным образом, только отверстие должно располагаться в верхней части стенки, а его диаметр должен соответствовать диаметру труб отвода. Обе стенки привариваются на свои посадочные места.
  6. Дверка печи. Выполняется она из листового металла, вырезанного по диаметру окна в передней стенке печки. На металлический круг по периметру наваривается узкая полоса металла, улучшающая герметичность дверцы. Кроме того, к крышке дверцы необходимо вырезать отверстие и вварить в него поддувало с клапаном.

    Дверка для печи

  7. С внутренней стороны дверцы потребуется установить теплоотражающий экран, для чего из металла вырезается полукруг соответствующего диаметра и на металлических проставках вваривается во внутреннюю часть дверки.
  8. Подвешивается дверка на металлических петлях, приваренных к наружной стенке печи. Воспользоваться можно либо петлями промышленного изготовления, либо самостоятельно сконструировать их из обрезков металла. Это же касается и замка дна дверцу.

    Привариваем дверцу к печи

  9. Дымоход. Т-образный отвод-дымоход монтируется на отверстие в задней стенке печи. Для его создания берется необходимой длины отрезок металлической трубы диаметром 110 мм. На высоте выходного отверстия в задней части печи в трубе делается вырез для установки отвода с клапаном.

    Делаем дымоход

Сам клапан также можно изготовить своими руками. Для этого по внутреннему диаметру отвода вырезается металлический круг, а в самом отводе просверливается отверстие таким образом, чтобы ось клапана можно было вставить в него горизонтально. После этого все конструкция собирается и приваривается. На наружную часть оси наваривается еще один прут, становящийся ручкой. Данную ручку потребуется оснастить либо деревянными, либо термостойкими пластиковыми накладками.

Теперь достаточно лишь из остатков труб изготовить металлические ножки для печи.

Ножки для печи

При этом важно, чтобы корпус печи булерьяна располагался на высоте не менее 30 см от уровня пола. Это увеличит тягу в конвекционных трубах, чем обеспечится большая эффективность всего отопительного прибора.

Печь булерьян с водяным контуром и ее устройство своими руками, чертежи отопительного агрегата

Главное преимущество, которое имеет печь булерьян (буллер, бренеран) – мгновенный прогрев помещения при малом экономичном расходе топлива, а затем долгое поддержание температуры. По внешнему виду они напоминают обыкновенные «буржуйки».

Какими особенностями обладают буллеры

Агрегаты устанавливают в садовых домиках, гаражах, теплицах, мастерских, местах, где нет природного газа, электричества.

Они могут работать, обеспечивая горение в режиме тления до 10-12 часов, на дровах, а также продуктах деревообработки: сухих пеллетах, брикетах, щепе, бумаге, картоне.

Чье это изобретение

Перед канадскими специалистами-теплотехниками была поставлена задача разработать для лесозаготовительных бригад печь, работающую на бросовом материале: ветках, шишках, палках.

Топка должна была вмещать древесину нестандартной конфигурации, прогревать жилье максимум за 10-20 минут.

Согласно требованиям, по чертежам, был создан мобильный прибор, работающий по типу калорифера, безопасный, простой в эксплуатации.

Строение

Конструктивно печь медленного горения булерьян – это овальный герметичный бочкообразный котел. Главная особенность – наличие в корпусе двух рядов воздуховодных труб, между которыми наварены металлические (чаще стальные) полосы. Трубки изогнуты в форме параболы и погружены в топочное отделение на две трети диаметра.

Большая круглая дверца снабжена регулятором подачи воздуха в виде патрубка с дымовой заслонкой (дросселем). Окошко с термостойким стеклом позволяет контролировать горение. На рукояти дросселя имеется шкала с градусами и передвижной упор ограничитель.

Пресекая тягу, можно изменить мощность буллера, погасить огонь, предотвратить выстуживание помещения.

Отопительная камера разделена на три части. Снизу стоит колосниковая решетка из чугуна или стали, верхняя перегородка в виде листа с отверстиями отделяет зону дожига. Поддон для удаления золы отсутствует за ненадобностью. Зольные частицы вылетают через дымоход.

На задней стенке есть выход с заслонкой. Зазоры на ней не позволяют угарным газам проникать в помещение даже при открытой дверце. Патрубок соединен с дымоходом горизонтальным участком, в котором остывают недогоревшие пиролизные газы.

Как происходит обогрев

В основе работы устройства лежит принудительный конвекционный теплообмен. После розжига холодный воздух засасывается через нижние отверстия воздуховодов, быстро прогревается, горячим интенсивным потоком выходит из верхнего отверстия. Он плавно, равномерно распределяется по всему помещению, охлаждается, опускается вниз. Агрегат, совмещающий сразу три аппарата: собственно печь булерьян, калорифер, газогенератор, работает в двух режимах:

  1. Растопка, которая обеспечивает быстрый разогрев до 120-150º С.
  2. Газификация, поддерживающая тление дров на уровне 50-55º С.

Производители категорически запрещают использовать уголь и кокс из-за неэффективности и быстрого прогорания стали.

Свойства агрегата

Если рассчитать затраты на газификацию объекта, стоимость оформления необходимой документации, становится очевидной экономическая эффективность канадского изобретения. При правильной эксплуатации оборудование будет служить вечно.

Плюсы

Простота в применении обусловлена тем, что для эксплуатации не нужно специальное обучение. Система закрытого огня по сравнению с буржуйками и каминами имеет следующие преимущества:

  • котел не раскаляется, не «съедает» кислород;
  • двухкамерная топка и вторичный подвод воздуха обеспечивают высокий КПД до 80%;
  • для системы с водяным контуром не требуется разрешений;
  • низкий расход топлива, загрузка 2-3 раза в сутки;
  • длительный период работы на одной полной закладке;
  • имеет несколько типоразмеров мощностью 6-35 кВт;
  • способен равномерно прогреть от 100 до 1000 м³;
  • можно установить печь булерьян своими руками.

При монтаже она не требует дополнительного укрепления пола. Ее можно перевозить с места на место без неудобства при транспортировке.

Минусы

Необходимость в постоянном обслуживании, чистке дымохода вызвана тем, что устройство работает только на твердом древесном топливе. Кроме того:

  • необходимо обязательное утепление трубы;
  • корпус должен находиться далеко от стены;
  • требует большого пространства;
  • производит много дыма на выходе;
  • накапливает конденсат.

В помещениях, разделенных перегородками, эффективность отопления такого типа снижается. Возникает необходимость в обустройстве водяной «рубашки».

Система с радиаторами

Конструкция котла с водяным контуром идентична буллеру. Только нагревается здесь не воздух, а вода или антифриз. Циркуляция осуществляется естественным или принудительным способом. Жидкий теплоноситель подается в верхнюю точку системы, направляется к радиаторам, затем по обратке в печку, где установлен кран для слива.

При устройстве такой системы агрегат может быть установлен в любом месте здания, где можно вывести дымоход. Важно соблюсти минимальное расстояние до стены – 0,5 м. Для водяного контура лучше использовать армированные полипропиленовые трубы, которые не деформируются от высоких температур.

Перед пуском обязательно проводят опрессовку и наладочные работы.

Самодельные котлы: реальна ли экономия

Для того чтобы собрать печь булерьян своими руками, не нужно дорогое оборудование и специальные сплавы. Ее можно сделать из труб диаметром 5-6 мм, листового металлопроката толщиной не менее 2,5 мм, даже из старого газового баллона. Расчет метража, площади заготовок производят по чертежам, схемам.

Схематическое изображение устройства:

Чертежи буллера приведены в конце статьи.

При отсутствии необходимых инструментов и приспособлений можно за небольшую плату арендовать в ремонтной мастерской:

  • сварочный аппарат;
  • электроды;
  • болгарку;
  • ножницы по металлу;
  • трубогиб;
  • углошлифовальную машину.

Молоток, линейка, уголок, лекала, уровень, бруски, толщина которых равна, диаметру трубы, пригодятся в процессе сборки.

Пошаговая инструкция

От качества швов зависит герметичность камеры, поэтому неопытному мастеру следует потренироваться и проверить материал на свариваемость. За основу можно взять чертежи малой печи для небольших хозяйственных помещений и увеличить до необходимого размера.

Раскрой деталей, формирование заготовок

Отрезаем от трубы 8 кусков длиной от 1 до 1,5 м. Из листов вырезаем ленты с полукруглыми выемками на концах.

Производим гибку воздуховодов на угол приблизительно 80º. Сгибаем металлические полосы под таким же градусом.

Сборка и сварка

Укладываем изогнутые конвекционные трубы выпускной частью наружу в шахматном порядке, начиная с задней стенки до выхода на передний уровень. Для устойчивости между ними кладем деревянные бруски. Конструкцию выравниваем. Прихватываем точечными швами в узлах сопряжения.

Во внутреннюю часть тела корпуса горизонтально ввариваем поддон. Для удаления продуктов горения колосники лучше сделать из двух половин, соединенных под углом. Сначала прихватываем точечно, затем проходим всю плоскость сплошным швом. Между труб вставляем согнутые стальные полосы, привариваем.

Передняя и задняя стенки

Сначала нужно сделать лекало. Прикладываем картон к боковине и обводим карандашом. По контуру выкраиваем деталь из листового металла. На ней вырезаем загрузочное окно диаметром в половину стенки, смещая центр чуть ниже оси. Навариваем полосу шириной 40 мм по периметру окна снаружи для короткого «воротника».

Заднюю стенку изготавливаем аналогичным способом. Отверстие, соответствующее диаметру отводного патрубка, вырезаем в верхней части круга. В него вставляем Т-образный отрезок из трубы 100 – 110 мм с клапаном, соединяем с корпусом. Стенки сажаем на свои места.

Дверка

Топочная дверка – это короткий цилиндр, который должен точно надеваться на «воротник», попадая в щель между внешним и внутренним кольцом. Для повышения герметизации между кольцами нужно вбить асбестовый канат.

В заготовке вырезаем отверстие для поддувала, навариваем патрубок с дроссельной заслонкой. Заслонку можно сделать, прорезав стенки патрубка по осям. Берем штырь, навариваем на него плоский диск, вставляем его в перфорацию патрубка. С внутренней стороны устанавливаем полукруглый теплоотражающий экран на металлических проставках. Подвешиваем дверцу на петлях, обустраиваем замок. Их делаем из обрезков листа. Можно купить готовые детали.

Для того чтобы печь располагалась на достаточной высоте от пола, из остатков сгибаем ножки, ввариваем их в корпус в местах, указанных на чертеже. После зачистки и косметической шлифовки поверхности конструкция готова к установке.

Оцените статью: Поделитесь с друзьями!

Как сделать печь булерьян своими руками чертежи

Как сделать печь булерьян своими руками, чертежи конструкции.

Принцип действия предложенной печи следующий:

• на первом этапе – быстрый нагрев, с максимальным расходом используемого топлива.
• на втором этапе – равномерное распределение полученного тепла по всему помещению с минимальным расходом используемого топлива.

Равномерное распределение тепла в предлагаемой конструкции достигается за счет:

1. Огнеупорного кирпича, из которого выложена топка. Шамотный кирпич обладает хорошей теплопроводностью и медленно отдает тепло помещению, тем самым увеличивается КПД.
2. Прямоугольных труб, по которым холодный воздух поступает снизу, быстро проходит по трубам, нагревается и выходит сверху, уже горячим. За счет циркуляции воздуха увеличивается КПД.

Используемый материал для изготовления печи булерьян:

• листовой металл ГОСТ 19903-74, толщиной 5 (мм)
• прямоугольная металлическая труба ГОСТ 8645-68, 40 х 60 х 5 (мм)
• металлическая труба ГОСТ 9941-81, 108 х 4 (мм)
• огнеупорный кирпич ГОСТ 8691-73
• колосниковая решетка
• крепеж для дверок
• электроды

Ну что же, приступим к описанию как сделать печь булерьян своими руками,

чертежи перед глазами, весь необходимый материал в наличие, детали сделаны.

Требования к сварным швам:

— старайтесь «класть» внутри конструкции;
— должен быть надежным и качественным;
— должен быть непрерывным по всей его протяженности.

1. Сварим боковые стенки из прямоугольных труб (9 коротких, 2 длинных). Крайние трубы будут являться одновременно ножками конструкции. Снизу ножек просверлим сквозные отверстия диаметром 20 (мм) для прохода воздуха через трубы.

2. К боковым стенкам привари дно.

3. К боковым стенкам и дну приварим переднюю и заднюю стенки.

4. На дно уложим огнеупорный кирпич.

5. Сверху на кирпич приварим металлическую пластину. В пластине сделаем вырез.

6. На пластину кладем на огнеупорный кирпич.

Как класть кирпич и изготовить дверки, описано в статье: «Печь буржуйка своими руками «.

7. Сверху приварим пластину и колено для установки трубы. В трубе или колене, можно установить регулируемую задвижку. Закрывая или открывая задвижку и поддувальную дверцу, устанавливаем оптимальный рабочий режим печи.

8. Сверху металлической конструкции, приварим декоративную панель, в которой просверлим сквозные отверстия диаметром 20 (мм).

9. Установим топочную и поддувальную дверки.

Теперь мы знаем, как сделать печь булерьян своими руками.

Какие же у нее преимущества:

• хороший КПД
• поверхность печи не нагревается до «красна»
• медленно остывает
• проще в изготовлении

Заказать чертеж


Поделитесь с друзьями!

устройство, принцип работы, делать ли своими руками, установка и эксплуатация

Печь булерьян (bullerjan, buller, буллер, бренеран) изобрели вовсе не простые канадские парни, как кое-где утверждают, а достаточно компетентные специалисты-теплотехники. Остальное в истории буллера верно: придумали его действительно в Канаде для нужд лесорубов и более по наитию, не мудрствуя лукаво. Получилось неплохо, на вид эффектно, и желающих сделать буллер самостоятельно более чем достаточно. О некоторых препонах и тонкостях, которые могут встретиться на этом пути, и написана настоящая статья.

Немного истории

Лес в Канаде валят не кварталами, а выборочно, и бригады лесорубов ведут кочевой образ жизни. Лесоповал производят более в холодное время года, когда растительность не вегетирует, жизнь в лесу замирает и ущерб лесным биоценозам от рубки минимален.

Климат в канадской тайге еще суровее сибирского, и даже при 4-х часовой смене рабочие застывали в сосульки. Комфорта и вообще цивилизации в лесной глуши – ноль. Поэтому лесорубам требовалась отопительная печка, которую можно было возить с собой, не загромождая кузов, и руками занести в жилой вагончик. А жилье на 20-30 кубов эта печь должна была прогревать максимум за 20 мин. Топливо бросовое: ветки, щепа. Топка большая, чтобы можно было совать туда куски толстых корявых кряжей. Время работы с одной закладки топлива – не менее 8 час. Куда там ночью вставать и подтапливать, когда за день наломались до боли в костях.

В зависимости от погоды и сезона тепловую мощность нужно регулировать. Регулировка должна быть простой, чтобы ее мог производить человек необученный или после разового вводного инструктажа.

В то же время печка должна была быть недорогой и достаточно технологичной. Требующая электропитания электроника, да и вообще автоматика, исключалась: малейшая поломка в тайге может стоить жизни целой бригаде. Также исключалось применение дорогих и требующих специального оборудования спецсплавов: булерьян должен был быть доступен для изготовления в любой ремонтно-механической мастерской.

Дополнительные требования выдвигались к безопасности эксплуатации. Во-первых, образование угара должно быть исключено при любом режиме топки и любых положениях регулирующих органов. Во-вторых, температура тела печи не должна превышать 60-70 градусов, чтобы, случайно натолкнувшись на нее спросонья и «с бодуна», не обжечься до потери трудоспособности. Говорят, канадские лесорубы умеют гнать самогонку из сосновых шишек. Называется она sterno.

Устройство буллера

Схема печи булерьян

За основу канадские инженеры взяли давно известную и хорошо зарекомендовавшую себя схему стального конвекционно-трубного воздушного котла медленного горения; в просторечии – печи-калорифера. Так появилась конструкция, схема которой показана на рис. Широкая герметичная дверца топки снабжена поддувалом в виде патрубка с поворотной заслонкой – дросселем. Дроссель регулирует мощность печи. Иногда его рукоять снабжают шкалой, проградуированной в градусах наружной температуры, и передвижным упором-ограничителем. В то же время дроссель можно перекрыть наглухо, если печь необходимо погасить или пресечь тягу, чтобы помещение не выстуживалось.

Далее следует обширная топка с криволинейным стенками. В них на 2/3 диаметра утоплены батареи труб теплообменника. В этих 2/3 первая изюминка буллера. При таком соотношении обеспечивается отдача воздуху в трубах 70% выделяющегося в топке в режиме тления тепла. Еще 10% растекаются по металлическому сварному телу печи и греют воздух помимо них. При температуре в помещении 20-25 градусов и тепловой мощности в 10-20 кВт для этого требуется температурный градиент в 40-45 градусов, т.е. тело печи будет нагрето до 60-65 градусов. 5 градусов дадут некоторый запас безопасности.

На 1/4 высоты топки от низа располагается горизонтальный решетчатый под из толстой, не менее 4 мм, стали, или решетка из чугунных колосников. Вверху, также на 1/4 высоты топки, но уже от верха, в топку вварена неполная по длине горизонтальная перегородка, не доходящая до ее передней стенки на 1/4-1/5 длины топки. В перегородке проделаны отверстия, точно калиброванные по диаметру, расположению и общей площади (примерно 7% от площади пода).

Забор воздуха для дожигания осуществляется из топочного пространства. Отдельные продухи для вторичного воздуха не предусмотрены. Доля воздуха, отбираемого дожигателем от топки, автоматически меняется в зависимости от свойств топлива и режима топки. В этом второе отличие буллера от классических конструкций с совмещенными или раздельными воздушными потоками.

Отгороженное верхней перегородкой пространство образует камеру дожигания при работе в режиме тления. Дымовые газы из дожигателя выходят в «боров» или «чушку» – горизонтальную часть дымохода длиной 0,8-1 м. Боров для булерьяна обязателен, он несколько притормаживает догорание отходящих газов. Зачем так нужно, будет рассмотрено несколько ниже.

Сразу после заворота дымохода вверх в нем установлен шибер (дымовой дроссель), которым переключают режим горения. Т.к. теплоемкость тела буллера, в отличие от кирпичной печи, мала и на теплопередаче в помещение почти не сказывается, вьюшки, полностью перекрывающей дымоход (и создающей опасность угара при небрежном или неквалифицированном пользовании), не предусмотрено.

Шибер буллера

Диаметр дымохода равен или на 10-20% больше такового поддувального патрубка, а в заслонке шибера вырезана четверть (см. рис.) Поэтому, как ни крути дроссель с шибером, тяга не прекратится и угар, даже если он и образуется, в помещение не пойдет, а вылетит в трубу. При указанном соотношении диаметров поддувала с дымоходом и 25% площади отверстия холостого хода в шибере буллер безопасен, даже если забыть закрыть дверцу топки. Правда, при этом почти все тепло вылетит наружу.

Над шибером располагается третий важнейший элемент буллера – экономайзер. Вообще-то экономайзер это устройство, подогревающее остаточным теплом дымовых газов поступающее в котел рабочее тело – воду, воздух. Но в данном случае роль экономайзера иная.

Экономайзер буллера представляет собой вертикальный участок дымохода длиной 1,5-3 м, хорошенько изолированный по теплу: 40-50 мм асбеста или базальтового картона, или 30-40 мм базальтовой ваты, или 10-15 мм вспученного вермикулита. В экономайзере и догорают окончательно дымовые газы: сердцевина газовой струи в борове не успевает слишком остыть, отраженное от стенок экономайзера ИК усиливает концентрацию тепловой энергии в струе, и газ вспыхивает. Пожарникам этот эффект знаком как перескок пламени.

Вспыхнувший в экономайзере газ стремится расшириться, но в ограниченном объеме ему некуда. Образуется газовая пробка, тоже хорошо знакомая строителям и владельцам неграмотно сконструированных печей. Горение в топке утихает, пробка остывает, проскакивает, горение снова усиливается – булерьян, пыхтя то чаще, то реже, автоматически подстраивается под качество топлива и положение воздушного дросселя.

Говорят, что идея эта осенила одного из разработчиков, глядя на коллегу, усиленно пыхтящего трубкой. Коллектив конструкторов пытался решить проблему устойчивости режима горения при низкой температуре в топке. Удержаться на грани тления и пламени не удавалось, пока не ввели автоколебательный режим сгорания. Так каноэ, если грести попеременно одним веслом то с одного, то с другого борта, движется по прямой. Общий КПД буллера в 80% достигается только с экономайзером. Без него – от силы 60% с чем-то.

Иногда, даже часто, вследствие некоторых особенностей буллера (о которых будет сказано далее), его эксплуатируют без экономайзера, усиливая горение и мирясь с пониженным, но все-таки неплохим КПД. Но тогда хорошая фирменная печь живет всего 2-3 года. Почему? Об этом также далее по ходу изложения.

О батареях труб

При тепловой мощности до 20-25 кВт трубы в батареях выполняют в виде технологически простых полукружий, как слева на рис. При этом диаметр труб 60-100 мм, а их количество – по 3-4 на батарею.

Печи булерьян малой и большой мощности

При большей тепловой мощности увеличивать диаметр труб пропорционально нельзя, из-за малой теплопроводности воздуха упадет КПД. Нужно увеличивать «трубность» батарей. Но при батареях из 6 и более труб КПД также падает, тут уже сказывается закон квадрата-куба в применении к закладке топлива.

До мощности в 100-120 кВт конструкторы выходят из положения, выполняя трубы изогнутыми в виде дуг синусоид и слегка наклоненными вершиной дуги вниз. Топка в разрезе при этом приобретает каплевидное или яйцевидное сечение, как справа на рис. При еще большей мощности требуется уже компьютерное моделирование булерьяна с оптимизацией, и положительный результат долгой, сложной и дорогой работы не гарантирован.

Как топится булерьян

Вначале, когда необходимо быстро прогреть помещение, в топку закладывают сухое и быстро горящее топливо, хоть бумагу или картон. С тех пор, как в продаже появились пеллеты, и канадцы, отправляясь в очередной лесозаготовительный вояж, берут с собой 2-3 мешка; на сезон хватает.

Дроссель и шибер полностью открывают, топливо разжигают, дверцу топки закрывают. Горение при этом пламенное, с «буржуечным» КПД в 20-40% (а не 5-7%, как пишут рекламщики булерьянов для сравнения). Из 4-х трубных батарей при этом валит по 4-6 кубов воздуха в минуту, разогретого до 130-140 градусов, и помещение быстро прогревается.

Разгонную закладку топлива дают такую, чтобы оно прогорело до углей за 3-4 мин до окончания прогрева, тут нужен некоторый опыт. Если в дверцу буллера встроено термостойкое стекло, через него следят за горением. Но можно, только неудобно, делать это, просто подглядывая в поддувало.

Как только догорело до углей, на них кладут крупные чурбаки. Чем крупнее, тем лучше. Можно один, лишь бы в топку влез. Можно заложить торфобрикеты или те же пеллеты, они топливо универсальное. Дроссель поддувала теперь прикрывают до нужного положения, или до упора в передвижной ограничитель шкалы мощности. Шибер закрывают до упора, т.е. на 3/4.

Буллер при этом переходит в режим тления с частичным пиролизом и газификацией. Воздух из батарей выходит с температурой 60-70 градусов, а тело печи остывает до 50-55. Даже свалившись ночью на буллер в костюме Адама, заругаешься, но не обожжешься.

Называть буллер печью пиролизной или газогенераторной, как часто делают, неправильно. Соотношение тепла, передаваемого воздуху непосредственно от тлеющей массы топлива и дожигаемых пиролизных газов, непрерывно меняется в процессе сгорания одной закладки при неизменном положении дросселя и шибера.

Особенности топки

Первая – теплопроводность воздуха мала даже сравнительно с его, тоже малой, теплоемкостью. Поэтому «раскочегаривать» буллер нет смысла: воздух не успеет принять лишнее тепло, и ему не останется ничего иного, как вылететь в трубу.

Оптимальная температура в тлеющей массе буллера – 550-650 градусов. Это обеспечивает довольно высокую долговечность печи, сваренной их обычной конструкционной стали толщиной 4-10 мм, в зависимости от мощности. Но пиролиз при такой температуре идет слабо и не до конца, что приводит к некоторым ненужным и неприятным эффектам. Далее мы поговорим о них подробнее.

Если же поднять температуру в топке до 800 градусов и выше, то не только КПД упадет. И сталь корпуса не только прогорит, но и подвергнется термохимической коррозии из-за наличия в дымовых газах углеводородных радикалов и окислов азота. Избежать их образования можно, подавая воздух раздельно в топку и дожигатель, но это будет уже не буллер, а другая печь. Сложная в эксплуатации и способная оказаться опасной.

Именно поэтому производители булерьянов категорически запрещают топить их углем и коксом. Карбон не горит, если остынет ниже 800-900 градусов. А дать больше воздуха, чтобы не погас – не только КПД упадет, но и дорогая печка из спецстали прогорит до дыр за сезон-два. Претензию не примут, случай не гарантийный.

Делать ли самому?

Правильно изготовленный самодельный буллер

Прежде чем переходить к особенностям установки и эксплуатации булерьянов, их усовершенствованиям и разновидностям, нужно остановиться на вопросе: а стоит ли делать буллер своими руками? Причина – прежде всего продажная цена готовых фабричных. Буллеры очень технологичны: нулевой цикл их производства сводится к изготовлению пары-тройки гибочных шаблонов и сварочных кондукторов. Материал изделия – хоть металлолом.

Очень хороший булерьян на 10-15 кВт можно приобрести за $200-250. В то же время оборудование, обычное для походной реммастерской, дома, в гараже или на дачном участке не держат, хотя бы из-за отсутствия подходящих площадей. А заказывать поштучно гнутые довольно большие детали из толстого металла обойдется куда дороже.

Пожалуй, единственное исключение – если мастер-самодельщик работает на захолустном провинциальном заводике, где большая часть технологического оборудования все равно простаивает. А руководство «по-советски» позволит ему в свободное время использовать станочный парк, да еще и разрешит порыться на свалке, подобрать заготовки. Хотя при теперешних ценах на металлолом это вряд ли.

На такой случай дадим совет: не соблазняйтесь для батарей узкими водопроводными трубами. Минимальный диаметр воздуховодов – 60 мм; он определяется соотношением теплоемкости и вязкости воздуха. Буллер с «частоколом» вряд ли окажется экономичнее любой другой печи медленного горения, но сделать его сложнее. Чертеж неудачной в этом отношении конструкции приведен на рис. ниже, а пример правильно выполненного самодельного буллера – на рис. справа в начале раздела.

Чертеж ошибочно сконструированного буллера

Видео: обзор самодельного булерьяна

Буллеры без труб

Профессор Иннокентий Николаевич Бутаков (не путайте с Александром Владимировичем Бутаковым, тоже профессором, но юристом) еще в 20-х годах прошлого века изобрел фактически булерьян, приделав сверху к буржуйке с тепловым экраном дожигатель. Ныне печи типа «Бутаков», «Профессор Бутаков», «Студент» в современном исполнении (см. рис.) на отечественном рынке успешно конкурируют с булерьянами. Их технические характеристики и принцип действия схожи, как однояйцовые близнецы, но сделать самому «Бутакова» гораздо проще, как видно из рисунка.

Конвекционная печь Бутакова

Компьютерный булерьян

Первый буллер рассчитывали чуть ли не на логарифмической линейке. Как ни странно, но первыми догадались как следует промоделировать его на компьютере и оптимизировать в Новосибирске, в «Термофоре». Сейчас их печи «Огонь-батарея» разных типоразмеров – один из хитов рынка. И не удивительно: просчитав как следует все процессы, удалось в тот же буллер поместить водогрейный контур для ГВС и варочную поверхность с конфоркой, см. рис.

Печь “Огонь батарея”

Печи «Огонь-батарея» сразу вызвали на себя залповый огонь критики. Но тут вспоминаются уже сетования классиков литературы: «Все те же мелкие нападки на шрифт, виньетки, опечатки…»

«Не соответствует она моему представлению о печах…» Пардон-с, о вкусах не спорят. «Металлические печи вредны для здоровья». Кем, когда и где доказано или хотя бы замечено? «Не печь, а какой-то котел для миноносца». Сударь, вы льстите разработчикам. Уж над котлами-то для эсминцев и крейсеров трудились лучшие умы теплотехники. 70 000 кВт в объеме 8 куб. м. при КПД 97% – если это не совершенство, то что тогда совершенство вообще?

А что в нем плохо?

Да, видимых недостатков у буллеров не видно. Их так и называют: печь без недостатков. Но один подспудный все же есть, и серьезный.

Любое органическое топливо сгорает, выделяя т. наз. реакционную воду. Она полный аналог метаболической воды, образующейся в живых организмах: выделяется при расщеплении органических молекул. Из-за низкой температуры в топке реакционной воды в выхлопе булерьяна больше, чем у других печей медленного горения; в них эта вода частично участвует в пиролизе.

Второй момент – минеральные составляющие древесины. Продавцы буллеров преподносят как достоинство тот факт, что дрова в буллере сгорают, не оставляя даже золы. Но зола в дереве есть изначально, и в буллерах зольные частицы вылетают в дымоход.

Третий – углеводородные радикалы. Это химически очень активные остатки не разложившихся до конца органических молекул. Все это вместе взятое уменьшает КПД буллера всего на 5-7% и по объему составляет такую же долю его выхлопа. Но для бытовых булерьянов эти проценты оказываются поистине убийственными.

Вспомним формулу Карно. Если взять пиролизный котел с 1500 градусов в камере сгорания и 300 на выхлопе, то он покажет КПД в 80%. У булерьяна те же 80% получаются при 600 и 120 соответственно.

Реакционная вода из пиролизного котла не успевает сконденсироваться в дымоходе и бесследно рассеивается в атмосфере. Зола оседает на под топки. Откуда ее приходится время от времени выгребать. В ее составе – чисто минеральные соли, пригодные на удобрение. Органические радикалы котел также образует в небольшом количестве, но они уже в 1-2 м от устья дымохода окисляются кислородом воздуха до углекислого газа и воды, т. к. они образовались при высокой температуре и очень легкие, небольшого молекулярного веса

Не так в буллере. Реакционная вода сразу за экономайзером выпадает в конденсат. Каждая его капелька – свернутая в комок тонкая пленка, а физико-химия тонких пленок разительно отличается от нее же для массивных агрегатов вещества. И тут же – зольные частицы, тяжелые органические радикалы. В результате в отстойник оседает не просто грязная вода, а коктейль чудовищной токсичности, канцерогенности и черт знает чего еще.

Этот отстой (без кавычек) нужно куда-то девать. Оставить открытым конец «трубы, которая до земли» – постепенно подмоет фундамент, а овощи с огорода есть нельзя будет. Потихоньку выносить и выливать – свойства шламоконденсата булерьяна таковы, что от СЭС и экологов это не скроется, со всем вытекающим.

Поэтому буллеры называют еще тепличными печами. Их в оранжереях чаще всего ставят без экономайзера (см. рис.) Цветы, ранние и всесезонные овощи – продукция высокорентабельная, тут накладно не будет не только с худшим КПД мириться, но и всю печку через год-два-три менять.

Установка буллера без экономайзера

Правда, выхлоп такого буллера все равно попахивает, но теплицы с оранжереями и сами по себе выделяют метан, этилен и прочее в том же духе. Поэтому по санитарным правилам их нельзя строить вблизи жилых строений, так что дымок от буллера даже отдельного «решения вопроса» не требует.

Некоторые ушлые цветоводы, особенно в бедных водой местах, рассудив, что тюльпаны, розы и гвоздики не едят, а многие растения с роскошными цветами ядовиты сами по себе, ставят буллеры по полной схеме, а шламоконденсат, чуть профильтровав, запускают в системы капельного полива. Однако помидорно-клубничные эксперименты такого рода всегда заканчиваются реанимацией покупателей, расследованием и громкими скандалами с санкциями, а то и тюрьмой.

Что лучше для себя

Способы утилизации шламоконденсата пока не разработаны ни технически, ни коммерчески, ни организационно. Поэтому, хотя законодательство и санитарные правила ничего о печном отстое специально не оговаривают, оранжерейную печку лучше все-таки поставить в оранжерее. А дома, для себя, поднапрячься уж и смонтировать двухконтурный котел, пиролизный или газовый. Дорого, кто спорит. Но здоровье дороже.

Видео: обзор печи булерьян

Загрузка…

Обсуждение темы «Печь булерьян»

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Как сделать булерьян своими руками

Сделать печь своими руками для обогрева небольших подсобных помещений, гаража и других нужд вполне реально. Имея навык работы со сваркой, немного металла и желание, вы легко сможете сделать булерьян своими руками. Эта статья предлагает практические советы и инструкции по установке.

Средний КПД булерьяна около 80% (показатели обычной буржуйки 10-15%), при минимальном расходе топлива он легко обогреет средний гараж. Вот только популярность и эффективность этого отопительного прибора ярко отражается на его цене, а это в среднем около 15 тысяч рублей. При желании такую ​​печь можно сделать своими руками, имея навык работы со сваркой и необходимыми инструментами.

Приборы:

  1. Сварочный инверторный аппарат.
  2. Угловая шлифовальная машина.
  3. Сверло.
  4. Различные инструменты под рукой (плоскогубцы, молоток, напильник и т. Д.).

Необходимые материалы:

  1. Труба квадратная 50х50х4.0 — 27 мес.
  2. Труба профильная 30х20х2,0 — 0,76 м.
  3. Труба профильная 40х25х2,0 — 2 м.
  4. Трубка? 15 мм — 60 см.
  5. Листовой металл 5 мм — 3 м 2 .
  6. Листовой металл 100 мм — 0,1 м 2 .
  7. Труба? 95 × 5,0 — 1 м.
  8. Провод? 10мм — 0,5м.
  9. Петли гаражные — 2 шт.

Изготовление каркаса

Делим профильную трубу на отрезки по 1500 мм, из которых с помощью болгарки и сварочного аппарата изготавливаем следующие детали:

Таких элементов понадобится ровно 18 штук. Четыре из них должны немного отличаться: с каждой нужно снять по одной насадке, которая представляет собой трубку диаметром 15 мм и длиной около 100 мм.

1 — движение воздуха; 2 — трубка? 15 мм

Складываем полученные заготовки друг на друга стопкой так, чтобы они образовали каркас в виде правильного шестиугольника, слегка прихватив сваркой.

Внимание! Детали с насадками должны быть внизу, по две с каждой стороны. Они будут подавать воздух в камеру дожигания.

Получившийся каркас аккуратно свариваем инвертором и зачищаем сварочные швы.

Изготовление камеры дожигания

Вырезать две заготовки из листовой стали толщиной 5 мм.

И свариваем их внутри получившегося контура, при этом формируя камеру дожигания. Не забывайте, что трубки с форсунками должны оставаться перед перегородкой, как раз на пути движения газа.

Обшиваем каркас железом

Из листового металла (3 мм) нарезаем стальные полосы 400х50 (18 шт. ) И 350х50 (36 шт.). Обвариваем ими боковины нашего булерьяна. Следите за качеством работы — любой оставшийся зазор — это «лазейка» для дыма. В результате должна получиться некая шестигранная труба длиной 900 мм, разделенная на две камеры противопожарным сепаратором в соотношении 1: 3.

Изготовим переднюю и заднюю стенки нашей печи из того же листового металла, что и полосы. для обшивки каркаса.

При помощи болгарки вырезаем два правильных шестиугольника со стороной 40 см. В той части, которая будет служить задней стенкой, наверху одного из углов, будет ли у нас отверстие для дымохода? 85 мм, которые после примерки должны полностью оказаться в меньшей камере — в форсажной камере.

В передней панели делаем отверстие в центре нижнего отсека в виде квадрата размером 250 × 250 мм. Именно через него дрова будут подаваться в топку.

После прорезания технических отверстий привариваем обе заготовки к своим рабочим местам.

Важно! Не забывайте в процессе работы болгаркой отшлифовать все сварочные швы. Во-первых, в дальнейшем во многих местах шлифовать будет проблематично, а во-вторых, после зачистки шва особенно хорошо видно его качество..

Изготовление дымохода

В качестве дымохода будем использовать толстостенную трубу (? 95 мм) длиной 50 см. Также необходимо сделать задвижку для дымохода, с помощью которой можно будет контролировать скорость движения уходящих газов. Для этого из листового металла вырезаем круг, соответствующий внутреннему диаметру дымохода (? 85 мм) по схеме. Также нам нужен провод? 10 мм.

Перед установкой дымохода на печь на расстоянии 70–100 мм от начала трубы в ее стенках просверливаем сквозное отверстие диаметром 1 см.Продеваем имеющуюся проволоку, предварительно согнутую буквой «Г». И к нему, прямо в дымоход, прихватываем саму заслонку.

Важно! В процессе работы следите за тем, чтобы случайно не приварить ее к стенке трубы, а также не оставить окалину внутри.

После установки клапана аккуратно привариваем дымоход к задней стенке булерьяна, по краю проделанной ранее дыры.

Изготовление топочного люка

Приступаем к монтажу топочного люка.Горелочное отверстие на передней крышке по периметру «затягиваем» профилированной трубой 40 × 25 мм.

Из листового металла толщиной 10 мм вырезаем квадрат со сторонами 330 мм (это будет лицевая сторона двери). Отходим от края плиты 42 мм, рисуем на нем второй квадрат чуть меньшего размера со сторонами 246 мм и также ошпариваем профилированной трубой 40х25. Получившийся каркас привариваем к стальной крышке толщиной 5 мм. Дверь готова.

Воздуходувка или организация подачи воздуха в топку

Переходим к установке нагнетателя по аналогии с конструкцией дымохода, с той лишь разницей, что выдвижной лепесток здесь будет в виде сплошной круглой формы. -без вырезанной четвертины, а длина трубы? 95 всего 140 мм.

В уже изготовленной нами крышке делаем сквозное отверстие диаметром 95 мм и ввариваем в него нагнетатель. С его помощью удобно регулировать подачу воздуха в топку, а значит поддерживать интенсивность горения.

Установка навесов на дверцу топки

Перед тем, как приварить навес к дверце, ее необходимо настроить и обездвижил его сваркой в ​​2-3 местах. Затем по всей его площади на расстоянии 40 мм от торцов привариваем две профильные трубы 30х20х2 длиной 380 мм так, чтобы они выступали на 50 мм за периметр люка со стороны навесов.Именно к ним мы будем приваривать гаражные петли.

Совет: если шарнирные петли не доходят до лицевой плиты топки, можно также приварить к ней пару обрезков профильной трубы.

Установка замка

Для изготовления замка нам понадобится токарный станок, а при его отсутствии можно заказать замок для печи и приварить его к люку печи. Только после того, как замок будет приварен, можно срезать места сварки, обездвиживающие дверцу, и окончательно отшлифовать болгаркой все сварочные швы готовой печи.

По желанию заказчика для большей устойчивости крепятся к печи из профилированной трубы или металлического уголка на 4 опорные стойки.

Как видите, в технологии приготовления булерьяна нет ничего сложного. Имея терпение, желание и необходимый инструмент, изготовить печь сможет каждый человек с минимальным опытом работы с металлом ..

Канадская печь для дачи «Булерьян»: отзывы. Духовка «Булерьян»: особенности установки

Канадская компания «Булерьян» занимается производством печей и каминов.Первоначально он носил название «Бренеман». Сотрудниками компании первый котел был выпущен в 1993 году. В то время он пользовался большим спросом и был очень экономичным. Также пользователи отметили надежность его конструкции. К тому же он был безопасен для здоровья человека.

Печь длительного горения

На сегодняшний день вся продукция «Булерьян» производится на пяти заводах. Однако она находится под строгим контролем и тщательно проверяется. Все это позволяет изготавливать печь с высоким коэффициентом теплопередачи.Дополнительно производители опробовали изготовление для них прочного корпуса. Обычно он состоит из стального листа толщиной 4 мм. За счет использования инновационной технологии расход топлива печей «Булерьян» не велик. Вся конструкция в результате герметична и безопасна для здоровья человека.

Как построить печь?

Внутри печи находится большая вторичная камера. За ним находятся трубы теплообменника, которые отвечают за температуру в системе.Далее идет регулируемая дымовая труба. В задней части топки оборудована специальная двойная стенка. Основная камера устройства — зольник и зольник. Возле передней стены находится циферблат для изменения мощности. Далее дверь в загрузочную камеру с ручкой.

Особенности агрегата печи «Булерьян»

Монтаж / установка такого типа в доме — это ответственно. Во избежание возгорания в помещении пол и потолок должны быть выполнены из негорючих материалов. В некоторых случаях используют теплоизоляцию. Дымоход печи необходимо обернуть минеральной ватой. Его толщина должна быть в среднем не менее 200 мм. Дополнительно необходимо проверить конструкцию дымохода. Горизонтальные секции длиннее 80 см недопустимы. Размер дымохода в свою очередь должен быть не менее 4 м, а его диаметр — 120 мм.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов.Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах. I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, .. .

Отзывы потребителей о печи «Буллерян Классик (тип 00)»

Отзывы о печи «Булерьян Классика» хорошие.Многим нравится эта модель, потому что она отлично подходит для небольших дач. Мощность печи 6 кВт. Как говорят хозяева, хорошо работает с брикетами, дровами и древесными отходами. КПД 75%.

На одной закладке дровяная печь способна отапливать коттедж до 8 часов. Если вы используете древесные отходы, вы можете увеличить это время до 12 часов. В целом устройство прочное и имеет интересный дизайн. Также эти печи «Буллерджан» по отзывам эксплуататоров получили хорошее признание благодаря простоте управления. Из плюсов можно отметить также компактные размеры модели.

Отзывы экспертов о печи «Буллерджан Классик (тип 00)»

Информационная печь «Буллерян» отзывы профессионалов заслуживают хорошие отзывы. Многие из них согласились с мнением потребителей, утверждающих, что компактность устройства — несомненный плюс модели. Его высота составляет 710 мм, ширина 490 мм, глубина всего 680 мм, а вес 65 кг. Диаметр дымохода, в свою очередь, стандартный — 120 мм. Корпус печи выполнен очень качественно. Изготовлен из цельной стали марки «08КП».Трубные устройства имеют правильную форму и изготавливаются на специальном оборудовании.

У этой модели диаметр равен всего 57 мм. Благодаря этому выделяемое тепло долго сохраняется в системе. Сварка корпуса печи также выполнена качественно и следов практически не видно. Это обеспечивает хорошее уплотнение. Также печь для сада («Булерьян») имеет положительные отзывы благодаря удобной камере розлива. Он имеет большую вместимость и позволяет быстро и комфортно заправлять его топливом.Дверь широко открывается и легко закрывается.

О модели «Булерьян Кантри (тип 00)»

Отзывы о духовке «Булерьян Кантри» положительные. Покупателям эта модель понравилась из-за заправочной камеры. Значит, он имеет большую глубину и позволяет закладывать много топлива. Как правило, в большинстве случаев вы используете древесный уголь или обычную древесину. Кроме того, печь может работать на коре, торфе или щепе. Коэффициент полезного действия в этом случае составит 75%. Одна вкладка обеспечивает тепло на даче на 8 часов.

Таким образом, в течение дня необходимо примерно два раза загружать топливо. Регулировка мощности осуществляется вручную. Регулятор находится в удобном месте и легко настраивается. Также печь «Буллерян» (системы) отзывы получила за свои компактные размеры. Высота модели 710 мм, ширина 490 мм, глубина — 680 мм. Общий вес равен 65 кг. Также следует знать, что дымоход печи имеет диаметр 120 мм. Таким образом, это не проблема.

Экспертное заключение на «Булерьян Кантри (тип 00)»

Информационная печь «Буллерян» отзывы экспертов разные.Некоторые хвалили эту модель за качество сборки. Изготовлен из толстого стального листа. Доступ к дымоходу alsodone очень эффективен. Дополнительно многие отметили положительную сторону сварки труб. В целом все кривые имеют правильную форму.

Таким образом, на плите нет места, где труба сужается (диаметр по всей длине одинаковый). Благодаря этому производительность значительно улучшается. Использование двухфазной топочной системы позволяет отапливать коттедж площадью 40 квадратных метров с высотой потолков 2.5 метров.

Новая модель печи «Буллерян МАКСИ (тип 00)»

Отзывы на печь «Булерьян МАКСИ» разные. Многие покупатели хвалят эту модель за ее производительность и эффективность. В отличие от предыдущих моделей, эта духовка имеет мощность до 7 кВт. Этого достаточно для обогрева коттеджа объемом 125 куб. М. При этом КПД составляет 75%. Новая доработанная печь эта печь уже зарекомендовала себя с положительной стороны. Дверь большая и позволяет быстро загружать дрова.

Глубина топки значительная, и древесных отходов со временем можно положить до 6 кг. в результате температура будет стабильной в течение 7 часов. Регулировка мощности очень проста и справиться с ней сможет даже новичок. Установить духовку также несложно, и особых проблем не вызывает. По словам владельцев этих устройств, учитывая невысокую стоимость данной модели, она отлично подойдет практически для любого сада.

Что говорят специалисты о «Булерьян МАКСИ (тип 00)»?

Эта канадская печь «Булерьян» отзывы специалистов заслуживает не такого восторженного энтузиазма, как о других моделях этой компании.Так что многие эксперты считают его довольно большим. Поэтому для того, чтобы его разместить, потребуется много места. Вес этой модели очень серьезный — 80 кг.

Также учтите, что дымоход должен быть большим. В этом случае можно использовать кирпичный или металлический дымоход. Из плюсов модели специалисты отметили качество сварки корпуса. Все трубчатые печи подогнаны очень плотно, а их поверхность гладкая. Регулятор мощности, в свою очередь, работает исправно и легко настраивается.

Чем отличается печь «Буллерджан Кантри (тип 01)»?

Отзывы о духовке «Булерьян Кантри» среди покупателей получили хорошие.Эта модель выделяется среди других своей мощностью. Этот показатель составляет 11 кВт. Это дает возможность отапливать помещения объемом до 200 куб. Таким образом, эта модель подходит только для очень больших загородных домов. Размеры тоже не малы по мощности. Итак, высота 845 мм, ширина 560 мм, глубина 810 мм. вес модели 90.

В свою очередь размер дымохода стандартный: его диаметр составляет 120 мм. общая производительность должна быть на уровне 75%. Подставка для установки духового шкафа в комплект не входит, что немного расстраивает покупателей.Однако его можно заказать отдельно. Также есть возможность выбрать цвет по своему усмотрению.

Подводя итоги

В целом, печи длительного горения «Булерьян» заслужили не просто так. Однако необходимо заранее просчитать все возможные риски. Ведь пожарная опасность при использовании твердотопливной печи очень высока. Если при строительстве коттеджа использовались легковоспламеняющиеся материалы, от покупки этого устройства следует отказаться. Из преимуществ этих агрегатов можно выделить экономичность и универсальность.

Многих порадовало то, что можно загружать дровяную и угольную печь «Буллерян». Вы можете использовать этот агрегат в сочетании с другими нагревательными приборами. Также не стоит забывать о компактных размерах большинства моделей «Булерьян». Качество сборки всегда отличное, а гарантия производитель дает большие. Дизайн печей тоже очень хорош и легко впишется практически в любой декор. С их обслуживанием проблем не возникает, а периодически убирать золу не так уж и сложно.

Печь Булерьян своими руками



«Когда дело доходит до обогрева комнаты или дома посреди зимы, кто мы такие, чтобы спорить с канадскими лесорубами?»
Такие слова размещены на сайте одного из производителей печи Bouhlelian.Эта печь, разработанная Эриком Дарнеллом в 1975 году в Вермонте, быстро завоевала популярность среди американских и канадских лесорубов. Со временем Эрик основал компанию и вышел на европейский рынок.


Популярность данной печи в оригинальном дизайне. По контуру топки приварены трубы топки, собственно трубы и есть топка. Один конец трубы смотрит вверх, другой — вниз. Когда топливо горит в топке, холодный воздух всасывается через нижнее отверстие и после нагрева выходит через верх. По утверждениям некоторых производителей, КПД такой печи достигает 80%, а температура воздуха в верхней части трубы после 15 минут сжигания топлива в топке достигает 100-120 градусов Цельсия.


Обычно печь изготавливается из круглой трубы. Мастер самодельный, для своего Гаража решил сделать печь из профильной трубы. Работать с профильной трубой проще, ее не нужно гнуть, а только разрезать под определенным углом и варить.
Чертеж с размером печи можно скачать здесь.

Инструменты и материалы:
-Угловая шлифовальная машина;
-Лобзик;
-Сварочный аппарат;
рулетка;
-маркер;
— Молоток;
-Зажимы;
-Металлическая щетка;
— Уголь;
Магниты;
-Профиль труба 60Х60 мм;
-лист металлический;
-Аэрозольная термостойкая краска;
-белый спирт;
-Металлический стержень;
-Шайбы;
Пружины;
— Амортизатор 70 мм;



Шаг первый: резка
Сначала мастер под углом 45 градусов разрезает профильную трубу на заготовки.


Шаг второй: сварка
Сначала мастер изготовил шаблон, а затем сварил участки из заготовок. После сварки швы зачищаются.


Теперь секции нужно сварить между собой. Секции чередуются, если на одном участке трубы открытая сторона смотрит в одну сторону, а другая — в противоположную. Всего нужно приготовить по 4 секции с каждой стороны. Затем между секциями приваривается металлическая лента.


Шаг третий: задняя стенка
Теперь вам нужно вырезать и сварить заднюю стенку.В стене мастер вырезает отверстие и сваривает дымоход диаметром 70 мм.


Шаг четвертый: верхняя часть
Чтобы пламя не падало прямо в дымоход, мастер сваривает из металлического домкрата. Режет и сваривает два металлических листа. Привариваем их под дымоход.


Шаг пятый: воздушный поток
Это то, что мастер скопировал с оригинального Bullerjan, который у него был. Это две круглые трубки с тремя отверстиями сбоку и на конце.Эти трубы обеспечивают приток свежего воздуха через первые две квадратные трубы.

Мастер объясняет их назначение так: как только огонь достигает определенной температуры, основной воздухозаборник перекрывается, и начинается образование древесного газа. Тогда через эти две трубки будет проходить основной воздухозаборник.

Сначала нужно приварить шайбы к одному концу трубы. Затем нужно просверлить отверстия. Три маленьких отверстия сбоку и одно большое в секции духовки (для каждой трубки).Затем идет сварка. Отверстия сбоку трубы должны быть направлены в ту сторону, в которую пойдет дым.



Шаг шестой: передняя часть
Аналогичным образом сзади приваривается передняя пластина. Затем размечает и вырезает дверной проем. Вокруг кхема приваривается полоска.


Делает дверь и петли. Приваривает петли и устанавливает дверь.


Шаг седьмой: воздуховод
Труба образует воздухозаборник. Внутри устанавливается защелка.Приваривает воздухозаборник внизу двери.


С внутренней стороны двери приваривается уплотнитель из профильной трубы. Приваривает ручку и ригель от пружины к двери.


Шаг восьмой: покраска
Последний шаг — покрасить обогреватель. Конечно, в этом нет необходимости, но придает духовке приятный вид. Мастер решил выкрасить свой Bullerjan в черный матовый цвет. Поскольку духовка очень горячая, вам понадобится краска, способная выдержать такие температуры.Перед покраской также важно очистить духовку обезжиривающим средством, чтобы избавиться от грязи и масла.


Шаг девятый: безопасность
При эксплуатации печи мастер позаботился о безопасности. Сначала он установил печь на металлическом листе, а стены вокруг нее покрыли огнеупорным материалом. Во-вторых, он приобрел огнетушитель и установил датчик пожара и датчик угарного газа.


Духовка готова, и мастер доволен своей работой.


Весь процесс изготовления печи можно увидеть на видео.

Buleryan Pećnica «uradi Sam» — Crteži, Dijagrami, Fotografije

S početkom zime, mnogi počinju razmišljati o tome kako učinkovito i brzo zagrijati seosku kuću or privatnu kuću. У ово доба технология чак ни недостатак дальинског грия ние велики проблема. Коджи е единственности развития, коди е данас познать под именем Булерьян печница. U članku ćemo pogledati kako napraviti pećnicu Buleryan vlastitim rukama, демонстрации crteže, dijagrame, foto materijale.

Садржай

  1. Načelo rada
  2. Предности
  3. Производство
  4. Materijali pri ruci za pomoć
  5. Учинит саами или купите готове
  6. недостачи
  7. Видео
  8. Фотография
  9. Crteži i dijagrami

Načelo rada

Peć je jednodijelno kućište izrađeno od čelične konstrukcije u Obliku bačve. Dvorazinsko ognjište i set cijevi integrirani su u njega, potonji su postavljeni u smjeru od dna prema vrhu do peći.Ulaz ohlaenog zraka stvara se na dnu, a vrući zrak ulazi u sobu na vrhu. Ovaj dizajn nema glavni проблема, a to je ubrizgavanje zraka, jer postoji razlika u temperaturi na izlazu i ulazu.

Na temelju ovih činjenica, ova peć je uistinu pouzdana i učinkovita ložišta. Булерьян ужива особит успех у радионикама или гаражама површине до 40 м 2 . С видом на стену от 2,5 м, он может загораться зрак на благоприятную температуру за само 25 минут. Čini se da više nije potrebno armentirati kupnju peći na buleryan.Овай урежай може бити поуздан помочник у гриянью и малых и великих соба.

Булерьян, заправо, комбинат практических занятий и печа на дрва. Kao što je gore spomenuto, načelo djelovanja temelji se na prisilnoj konvenciji. На дну печи налазе се посебне рупе кроз коже пролази хладни млаз из собе. Kako se kreće kroz cijevi, brzo se zagrijava, jer dolazi u kontakt s ložištem. Već izlazi zagrijani zrak. Jedna od značajki peći je da proizvod izgaranja drva ne izlazi odmah. Улази у друга комору, гдже се поновно сагориева, али само на вишой температури.

Visoka temperatura zraka za konvekciju omogućuje vam zagrijavanje prostorija gotovo bilo koje zapremine. Ако имате Сустав Грияня с tekućim nosačem topline, тада се štednjak Buleryan može kombinirati s njim. Али за то, что это важно, чтобы направить точные сведения и правильно установить упарени sustav grijanja.

Предности

Осим тога, želio bih navesti prednosti dizajna peći Buleryan za grijanje:

  • Brzo zagrijavanje zraka, što se postiže konvekcijom.
  • Jednostavnost instalacije.
  • Присутсвие зрачных каналов омогуцуйе вам изграднью учинковитог сустава за унос зрака у неколико засебных просторий, па чак и простория.
  • Štednjak ima relativno malu potrošnju krutog goriva.
  • Nema posbnih poteškoća u usluzi.
  • Kućište peći se ne zagrijava značajno, tako da su male šanse da izgore.

Производство

Данас постое множество энтузиастических обртниц коди су спремни сами себе бавити izradom peći od buleryana.Imajući ovo na umu, nudimo detaljne upute za stvaranje jedinice grijanja. Pogotovo ako imate opremu za zavarivanje i druge prikladne alate, nećete imati проблема. Ali prvo, morate pripremiti osnovu za buduću pećnicu. Da biste to učinili, morate nabaviti visokokvalitetni čelik otporan na toplinu.

Da ne biste izvršili pogrešnu procjenu prije početka rada, usporedite cijene gotovog buleryana i potrebne proizvodne troškove. Ako su beneficije jasne, onda možete pristupiti poslu.

Proces proizvodnje podijeljen je u nekoliko uzastopnih koraka, koji će biti navedeni u nastavku:

  1. Ако као основу пользуйтесь старым котао, изрежите рупу на едном од бочних зидов испод.Kroz nju će hladni zrak ući u pećnicu. Važno je da kotao bude postavljen okomito.
  2. Odozgo takoer napravite rupe kroz koje će već zagrijani zrak ući u sobu. Kasnije će na te rupe trebati zavariti metalne cijevi.
  3. Da biste sagorjeli ostatak zraka unutar kotla, u njega obavezno ugradite cijev.
  4. Vrata zaklopke moraju biti ugrađena na prenjoj strani kotla. Stoga se mora napraviti i odgovarajuća rupa. Гориво će se natočiti u kamin kroz ova vrata.

Ovaj dio posla je pripremni.Сада кренимо исправно на производню булерьяна. U tome će vam pomoći crteži i dijagrami dati na kraju članka.

  • Sada trebate uzeti 8 komada cijevi Ø45 мм. Дульина Циеви Мора бити Найманье 1 м. Pomoću savijača cijevi savijte cijevi pod kutom od 80 °.
  • Далье, потребно и извршити заваривание. Ugradivši simetrično cijevi kroz jednu, savijte ih prema van, spojite zavarivanjem. Rezultirajući okvir trebat će pričvrstiti metalnim trakama, debljine 2 mm. Zavaren je izmeu intervala zavarenih cijevi do tijela.
  • U kamin će trebati zavariti dvije ploče. Gornja ploča ne dolazi do prednjeg zida za 5 cm, a donja do stražnjeg zida takoer za 5 cm. Razmak između njih trebao bi biti oko 5 см. Zašto takav zamršeni dizajn? Ovaj labirint omogućuje izgaranje ispušnih plinova.
  • Na stražnjem dijelu kotla izaći će cijev koja će djelovati kao dimnjak. Njegova Ø12-15 см, iste dužine. Rotacijski vent s ručkom umetnut je u ovaj odjeljak.
  • На супротной страни изложения су врата кроз кожа će biti moguće položiti ogrjev.Ovisno o veličini peći, promjer rupe može varirati. Na primjer, ako je vaša peć široka 50 cm i duga 70 cm, tada je dovoljno napraviti rupu Ø25 cm.
  • U ovoj fazi možete napraviti pričvršćivače za zasun s vratima. Imajte na umu da će njegov Oblik biti okrugao.
  • Da biste organisirali puhanje hladnog zraka, napravite još jedan otvor Ø10 cm od dna vrata.
  • Obavezno uzmite u obzir činjenicu da bi u blizini pećnice trebalo biti dovoljno prostora, nakon ugradnje, jer je Princip njezinog rada konvekcija.Stoga će biti dobro ako napravite okvir visine 20 cm, a također uredite mjesto sa svih strana oko metar.

Vrijedno je reći nekoliko riječi o ugradnji dimnjaka. Da biste spriječili nakupljanje kondenzacije, izolirajte cijev Mineralnom vunom. Cijev može biti izrađena od nehrđajućeg čelika, visokog najmanje 3 m.

Materijali pri ruci za pomoć

Ako ne možete izraditi peć Buleryan prema gornjoj shemi, tada možete koristiti priručne materijale koji se mogu naći u gotovo bilo kojoj privatnoj kući.Дакле, требате:

  • Kapacitet. Prikladna je cijev veličine 150 × 70 × 70 см. Обратитесь пажню на странице циеви, što je deblji to bolji.
  • Trebat će vam i inčna cijev, dugačka 2 m.
  • Presjek cijevi 12-15 см, Ø70 мм.
  • Кут 25 мм, дулина 1 м.
  • Metalni limovi, деблин 2 мм.

Dakle, sklop bi trebao započeti postavljanjem cilindra na noge. Затим изрежите кут на 4 йеднака комада по 250 мм. Заварите их на подножье цилиндра.Noge za buduću peć su spremne. Što se tiče proizvodnog Principa, on se praktički ne razlikuje od uobičajene pećnice Buleryan. Али ипак постое неке разлике кое сэ своды на слидече:

  • Na vrhu kućišta moraju biti zavarene dvije metalne ploče koje će biti usmjerene prema dolje pod kutom. Ako je ukupna duljina tijela jednaka 1500 мм, tada će ploča imati duljinu od 1000 мм.
  • Zatim savijte cijevi pod kutom od 45 °. Instaliraju se u gornji dio pećnice.
  • Što se tiče vanjskog dijela kućišta, na njega treba zavariti komade metala u šahu.Поставите их окомито у односу на тло.
  • Cijela rezultirajuća konstrukcija mora biti oparena limom. Dakle, sve će to biti zatvoreno u kutiji. Само прозор куришта остать доступан.
  • Izrežite rupe 10 × 10 см у stražnjem donjem dijelu я 20 × 20 cm u prednjem gornjem dijelu. У односу джедан на други, требали би бити диагонально.

Ovaj dizajn ima nekoliko nedostataka, iako je učinkovitost veća od 75%. Kako se izražavaju? Na primjer, samostalna izrada peći zahtijevat će много труда.Također, veličina peći znatno će premašiti tvorničke standarde, a velika količina upotrijebljenog metala težit će cijelu structuru. На темелю тога поставля се питанье има ли смисла радити саами?

Учинит саами или купите готове

Prije nego što počnete izrađivati ​​štednjak, razmislite: vrijedi li ga izraditi or je bolje kupiti tvornički model? To je u pravilu zbog cijene gotovih Struktura. Na primjer, dobar buleryan snage 10-15 kW može se kupiti u prosjeku za 250 USD.Ako sve dijelove izradite sami, tada će vam, osim velikih troškova rada, trebati i puno prostora za rad. Ovaj projekt daleko je od toga da je u slučaju realan. Kao rezultat, pećnica će vas koštati pretjerane cijene.

Стога добро размислите прийе почта рада.

недостачи

Из свежее наведеног можно заключить да таква единица за границу нема недостатка. Али немойте себе журити да мислит. Treba uzeti u obzir važne nijanse:

  • Bilo koje fosilno gorivo, kada sagorijeva, oslobađa reakcijsku vodu.Аналогна я метаболической воды koja nastaje u živimorganmima. Zbog niske temperature u peći, u ispuhu ima više reakcijske vode od ostalih analoga peći s usporenim izgaranjem.
  • Потребно, чтобы найти минеральную компоненту дрва. U početku ima pepela u drvu, iako proizvoač ističe činjenicu da pepela nema pri gorenju drva. Дакле, пепео излази кроз димняк.
  • Я после того, как точка присутствия углиководичных радикала. Što je? To su vrlo aktivni kemijski ostaci koji se ne razgrađuju u potpunosti.Као результат, учетность на 7%. Ispuh čini isti udio. За домашним употреблением Булерьяна ваш рейтинг катастрофы.

Дакле, хотете ли радити булерьян или не, овиси о вама. Nismo mogli uzeti u obzir sve nijanse s kojima se svaki DIY majstor može susresti. Nadamo se da će vas ovaj članak uputiti na pravi put i pomoći vam u donošenju informirane odluke. Ако стэ вец направили пецнику булерьян, оставите комментарий на овай чланак. Vaše je iskustvo neprocjenjivo, jer je praksa uvijek jača od teorije.

Možda će vas zanimati i čitanje takvih materijala:

  • Štednjak za saunu
  • Печница «Голландка»
  • Тандыр печница
  • Švedski štednjak

Видео

Razgovarali smo o proizvodnji peći, sada je vrijeme da istaknemo pravila kamina za buleryan.

Фотография

На фотографии могут быть видны више или структуры, Булерьян:

Crteži i dijagrami

Možete pogledati brojne crteže i dijagrame koji će vam pomoći u izradi pećnice:

Духовка булерьян: чертежи, отзывы

Духовка — универсальное средство для обогрева твердым топливом.Хотя раньше они были представлены только в виде недвижимых конструкций, со временем появляется более удобное и мобильное решение. Среди них печь-буллерян, которая считается одним из самых практичных, экономичных и надежных вариантов обогрева. Благодаря своей конструкции он имеет отличные характеристики, что делает его идеальным для многих задач.

Преимущество данной печи перед другими вариантами — это система принудительной конвекции. Он оборудован многочисленными трубками, конструкция которых позволяет создавать внутри них постоянный поток воздуха.Это приводит к тому, что время, необходимое для нагрева, значительно сокращается по сравнению с обычными печами.

Среди основных достоинств данной опции отметили:

  • Высокоскоростной нагрев;
  • Использование любого твердого топлива;
  • Оперативность и высокая эффективность;
  • Возможность использования в любом помещении.

Также стоит отметить, что многие конструкции булерьян печи поддерживают возможность регулирования горения. Это достигается за счет контроля тяги воздуха через трубу.Это делает его удобным оборудованием для обогрева помещений весной и осенью.

Благодаря этим преимуществам данная печь пользуется большим успехом. Даже самая компактная модель может легко обогреть несколько комнат, а для больших площадей необязательно покупать самую большую версию.

Для работы можно использовать любое твердое топливо. Может использоваться как обычная древесина, так и уголь, торфяные брикеты, бумага и другое. Конечно, эта мощная скорость горения будет высокой, поэтому рекомендуется отрегулировать тягу для экономии топлива.

Важно! Коксующийся уголь — единственное твердое топливо, которое не рекомендуется использовать. Хотя его тоже можно использовать, этот вариант значительно сокращает срок службы печи.

Основа этой печи — газогенератор. Именно благодаря ему мы добиваемся высокой эффективности работы. Когда топливо горит, оно выделяет газ с высокой температурой. Процесс сгорания происходит в нижней камере, а газ поднимается в форсунке. В процессе они испаряются и уходят через дымоход, существенно повышая температуру за счет конструкции воздуха.КПД такой печи составляет 80%, что для твердотопливных вариантов является крайне высоким показателем.

Идея циркуляции воздуха проста. Внизу топки есть отверстия, в которые поступает холодный воздух. Он проходит по трубкам, нагревается и поднимается вверх, что создает тягу. В результате через духовку проходит огромное количество воздуха за короткий срок, нагреваясь до высоких температур.

Для повышения КПД системы используется дожигатель. В верхней части камеры продукты сгорания подвергаются воздействию высоких температур, что позволяет сжечь их остатки и получить больше тепла от той же партии топлива.Эта духовка также позволяет ускорить нагрев помещения.

Особенность таких печей — наличие практичной заслонки. Это специальный регулятор мощности, который позволяет регулировать температуру. Это позволяет настроить духовку на подходящий уровень нагрева.

На базе этого контроллера есть два режима работы:

  1. Быстрый нагрев;
  2. Газификация.

В первом случае духовка работает в интенсивном режиме, все заслонки открыты.Это позволяет за считанные минуты быстро сжечь топливо для обогрева помещения средних размеров. Второй вариант — газификация — позволяет продлить эффект. Заслонка ставится в такое положение, при котором создается медленный поток воздуха. Для большего пламени просто не хватает воздуха, поэтому топливо постепенно выгорает, нагревая комнату. В этом режиме печь может работать до суток, поддерживая температуру.

Совет! Оба режима можно активно использовать для отопления дома.Такой вариант позволяет без опаски оставить исправную плиту без присмотра, не опасаясь возгорания.

Интересной особенностью печи булерьян является возможность создания постоянного отопления дома. Верхняя труба отводится в соседнее помещение с помощью рукавов, благодаря чему теплый воздух распределяется по дому. Однако следует следить за тягой и расстоянием до других объектов, ведь не каждая модель способна справиться с этой задачей.

Духовка булерьян вы можете сделать самому.Хотя это непростая задача, этот вариант намного дешевле, чем покупать в магазинах. Цена на это изделие чрезвычайно высока, поэтому лучше договориться с другом сварщиком и сделать это самому.

Совет! Сварщику-новичку это лучше не пробовать. Швы в печи постоянно подвергаются воздействию высоких температур, поэтому погрешность в работе может привести к разрушению конструкции уже через несколько вставок.

Необходим для производства следующих материалов:

  1. Ножницы по металлу;
  2. болгарский;
  3. Сварочный аппарат;
  4. Инструмент для гибки труб.

Необходимые материалы: труба, листовой металл и площадка. Толщина листа должна превышать 0,75 мм. Корпус будет формироваться из трубок и листа в зависимости от ранее выбранной конструкции.

Процесс создания печи разбит на несколько этапов. Им нужно было подготовить материалы, сформировать основу и склеить все части в готовое изделие. Процесс довольно сложный, поэтому может потребоваться помощь.

Можно выделить следующие этапы изготовления печи:

  1. Подготовка материалов;
  2. Формирование каркаса и каркаса;
  3. Крепление боковых стенок;
  4. Создание зоны дожигания газов;
  5. Установить заднюю и переднюю стенку с дверью;
  6. Сварка дымохода и финальный осмотр.

На первом этапе подготавливаем материалы для печи. Отрежьте лист у стенки изгиба трубы с необходимым уклоном. Количество трубок индивидуально и зависит от будущих размеров печи. Нарезаются углы для дальнейших рамок.

Далее идет формирование кадра и кадра. Углы стыкуются под рамой, а сами трубочки образуют будущую форму изделия. Их рекомендуется укладывать друг на друга, поочередно меняя направление концов.

Совет! Некоторые мастера рекомендуют сразу их сваривать.

Далее идет монтаж боковых стенок. По сути, есть два варианта: соединение труб с помощью металлических полос или закрывающего листа. Первый вариант предполагает приварку полос металла между отверстиями трубок для образования неразъемного герметичного корпуса. Второй вариант формирует корпус из листов, закрывая трубу изнутри. Оба варианта хороши, но вторым бывает сложно очистить топку от золы.

Совет! На фото задняя стенка уже приварена, но перед созданием верхней зоны ее лучше не делать. Так будет легче работать.

Далее следует создание зоны для газов дожигания. Он состоит из двух металлических листов, скрепленных между собой под углом. Они примыкают к задней стенке и отделяют проем дымохода так, чтобы газ к нему мог проходить только через узкое пространство. Перед листами нужно немного пройти к стене, достаточно места для 1-2 труб.

Затем можно сварить заднюю и переднюю стенки. Раньше рекомендовали тщательно проверять весь кузов на предмет наличия дыр и зазоров, так как устранить их будет сложно. Если все пойдет хорошо, можно продолжить работу.

Сзади должно быть отверстие под дымоход, размещенное на секции, разделенной металлическими листами. На фасаде уже заранее подготовили дверь. Делать не стоит, лучше покупать в магазине. Так будет безопаснее и практичнее.Для регулировки мощности на дверце духовки или около нее рекомендуется установить регулируемый клапан.

Совет! Поскольку проход для газов находится прямо над передней дверцей, некоторые делают заслонку в задней части печи. Это позволяет повысить его эффективность.

Затем приварили дымоход и каркас. После этого перед первым запуском проводится тщательный осмотр и подготовка к нему помещения. Держите духовку на расстоянии 1 метра от внутренних помещений и деревянных конструкций.Если такой возможности нет, следует провести ряд работ по утеплению негорючими материалами.

В первой печи нужно постепенно повышать температуру. Ожидается, что в процессе обогрева конструкция расширится. Это стандартная ситуация, которая также позволит проверить прочность конструкции. Если все пойдет хорошо, печь можно продолжать использовать.

Но перед дальнейшей эксплуатацией печи рекомендуется посмотреть это видео. Вот правила топки, которые позволят повысить КПД продукции и увеличить срок ее службы:

Связанные с контентом

Ako urobiť pec buleryian своими руками: krok-za-krokom inštrukcie

Externe sa pec Buleryan podobá na pec s efektným dizajnom.Účinnosť tohto zariadenia je však oveľa vyššia a rozsah aplikácie je širší.

Modely priemyselnej výroby sú veľmi populárne, ale tým, že sa pec s rukami buleryan, môžete poskytnúť teplo pre garáž, pomocné konštrukcie, a dokonca aj malý dom.

Obsah článku:

  • Ако са така пец
  • Ако к фунгуже
  • Властный выробный процесс
  • Ужиточные типы на улице
  • Ужиточное видео на все время

Ако са така пец

Princíp práce Buleryany je brilantný svojím vlastným spôsobom.Ту са spájajú vlastnosti prevádzky pece s dlhým horením a konvekcia vzdušných hmôt cez špeciálne rúrky. Tieto prvky umožňujú okamžite vizuálne rozlíšiť pece Buleryan od iných zariadení tohto typu. Spaľovacia komora je navrhnutá tak, že palivo spauje pomaly.

Zvyčajne sa zaaženie počíta na 12 hodín nepretržitej práce. To vám umožňuje zaistiť nepretržitú prevádzku zariadenia len s dvomi nákladmi na palivo: ráno a večer. Врчолом дизайн — трубице пре вздуч. Sú integrované do telesa spaľovacej komory a sú jej súčasťou.Horná a dolná časť týchto rúrok zostávajú otvorené.

Ак Je to žiaduce, bočné steny pecného puzdra Buleryanu môžu byť dvojité, zváraním iného plechu na vrchu, aby sa znížili tepelné straty.

Zo spodného studeného vzduchu vstupuje vzduchový kanál, ktorý sa rýchlo zohrieva a prechádza cez horné otvory do miestnosti. Konvekcia sa vykonáva nepretržite, takže postupne je všetok vzduch v miestnosti dobre a rýchlo sa zahreje na pohodlnú úroveň. Použitie rúr ako skrinky zariadenia má ďalšiu nespornú výhodu: konštantná cirkulácia vzduchu neumožňuje, aby sa povrch zahrieval na nebezpečnú úroveň.

V dôsledku toho je omnoho ažšie sa spáliť dotykom s varčom Buleryan, než keď je v kontakte s povrchom sporáka. Týmto spôsobom je možné vykurovať nielen vzduch, ale aj vodu. Na tento účel jerebné zapojiť sporák Buleryan s výmenníkom tepla, ktorým prechádza okruh ohrevu vody.

Pohyb vzdušných hmôt vzduchovými kanálmi umiestnenými na bočných stenách karosérie sa vykonáva prirodzeným spôsobom: studený vzduch prúdi zo dna, horúci vzduch púdi zo dna, horúci vzduch sa pohy

Stojí za zmienku, že aby sa zabezpečil process spaľovania paliva v takomto zariadení, najprv zapaľovanie, počas ktorého je palivové drevo uzavreté postupne v malých častiach, ažie jiem komoradení.Potom zostáva len naložiť palivové drevo do pece každých 12 hodín.

V peci sa vykonáva process pomalého spaľovania dreva, ktorý prebieha v dvoch stupňoch, ako v iných kotloch tohto typu. По прве, паливо хорь помалы с малым множеством мыслей. Výsledkom tohto processu je vytvorenie horľavého plynu. Потом са споджи со вздучом. Druhá fáza spočíva v spaľovaní tejto zmesi plynu a vzduchu, ktorá vyžaruje veľké množstvo tepelnej energie.

Meď s dlhým horením sa vyznačuje vysokou účinnosťou, pretože umožňuje prijímať oveľa viac tepla ako pri bežnom spaľovaní dreva.Činnosť pece Buleryan v dôsledku apply tejto technológie je asi 80%. Výkon aj malých modelov može prekročiť päť kubických metrov teplého vzduchu za hodinu, čo je dosť dosť aj pre priestranné miestnosti.

Ако к фунгуже

Pec Buleryan pozostáva z takých prvkov, ako sú:

  • komora pece vytvorená z ohýbaných rúrok a kovových pásov;
  • sekundárna spaľovacia komora;
  • zadná stena;
  • predná stena;
  • дверь на плнение палива;
  • komínová rúra;
  • popolník;
  • встрековач;
  • Komínová brána;
  • Regulator výkonu;
  • выходť, атď.

Zadná stena je vyrobená z dvoch plechov, oddelených malým priestorom. Чтобы chráni časť telesa zariadenia pred zahriatím na high teploty a tiež zvyšuje celkovú účinnosť pece. V sekundárnej spaľovacej komore dochádza k spaľovaniu horľavých plynov, ktoré vznikajú pri vyhorení paliva v primárnej časti spaovacej komory.

Pred začatím práce na výrobe pece Buleryan vlastnými rukami je potrebné podrobne preštudovať jej návrh a princíp činnosti.

Окрем двери на предыдущей стене, на которой находится регулируемое множество вздучу вступления до коморы.Komínová brána plní podobné funkcie. Môžete použiť iba jeden z týchto prvkov na riadenie schemeu spaľovania alebo ich použitie súčasne.

Розмеры Ашпит, т.ж. Popolky na zber popolčeka sú malé, čo je odôvodnené. Ak je pec Buleryan správne spustená, potom v processse práce bude palivové drevo horieť takmer úplne, preto bude popol Minimálnym množstvom alebo nebude vôbec. В преддверии dverách je namontovaných niekoľko dôležitých prvkov. Odoberá sa oddelene a potom sa zavesí na zvárané kovové slučky.

В záujme zvýšenia účinnosti zariadenia niektorí výrobcovia uzavreli pec Buleryan s dvojitým prípadom. Toto nie je porebný, ale žiaduci prvok v dizajne. Ak je k dispozícii dostatok plechu, môže byť pec privarená na konci hlavnej zostavy. zakrivené prvky na vrchu rúrok, ktoré skryjú rúrkové «rebrá» и pomôžu zariadeniu viac bezpečné.

Властный выробный процесс

Вжľадом на то, е зародение ние е нижнодучшее, ма змысел urobiť výkres pece Булерьян вопред алебо найсť хотовый проект, расположенный на интернете.Budeme musieť reza a different veľa plechu, čo vyžaduje zváracie stroje a zručnosti pre prácu s takýmto zariadením. Pre úspešné rezanie kovu odporúčajú odborníci používať vzory.

Na rezanie plechových dielov sa odporúča použiť lepenkové šablóny на пресне udržiavanie rozmerov a konfigurácie prvkov.

Hlavným materiálom na výrobu sporákov Buleryan súlechy s hrúbkou 5-6 mm и kovové rúrky s približne rovnakou hrúbkou steny a vonkajší piemerom 50-60 мм. Bude potrebné použiť ohýbačku rúrok, aby sa trubicovým prvkom poskytla požadovaná konfigurácia.Pre vzájomnú kontrolu polohy jednotlivých prvkov použite konštrukciu hydraulickej úrovne.

Pre normálny priebeh pracovného postupu bude potrebné množstvo nástrojov a materiálov. Potrebujete napríklad dostatočný počet elektród k zváraciemu stroju, rezaču rúrok, zvinovači, značkovači, svorky, štvorcové, pravítko, brúska atď. Zvyčajne začínajú rezaním kovu a rezaním rúrky. Потом с одной звездой кову и с единственной прытью со сполу звария, это в пеце поступне zhromažďujú.

Najjednoduchší spôsob, ako zača, je s rúrkami, musíte znížiť požadovaný počet rúrok (napríklad osem kusov, v závislosti od vlastností projektu) s dĺžkou 120 cm.Pomocou ohýbačky sú ohnuté do polomeru 225 мм. Prvky zadnej a prednej steny, dverí, regátorov a pásov pre karosériu sú vyrezané z plechu postupne.

Rúry pre bočné steny pece Buleryan musia ležať na plochom povrchu a upevniť ich polohu pomocou drevených trámov

Звишный ков в походе на выробу првков двери, зольник, одбочик на улице. Самостоятельно желательно полотовары перед комору в теле V. Кововые пасы перед телом с резаным покрытием или в другое время суток. Na koncoch sa vyrábajú oválne zárezy tak, aby sa dali zvárať v blízkosti rúrok.

Bočné vzduchové kanály sú spájané v miestach kontaktu pomocou zvárania, potom vo vnútri inštalujem panvu v tvare V na oddelenie sekundárnej spaovacej komory.

Vstupné a výstupné prípojky môžu byť tiež vyrobené z plechových pásov, ohýbajúc ich do krúžku. Alternatívne jednoducho odrežte kúsky vhodnej dĺžky z kovovej rúrky. Jeho priemer by však mal byť väčší ako konštrukcia, ktorá sa používa pre telo prístroja.

Zostava zariadenia začína s trubicami. Správne ohnuté prvky musia byť uložené v rozloženom vzore tak, aby zadná strana konštrukcie bola na spodnej strane a predná strana na vrchu.Aby sa rúrky udržali v správnej polohe, používajú sa drevené tyče s hrúbkou rovnou vonkajšiemu priemeru kovových prvkov.

Ohnuté pásy kovu sa aplikujú na bočné rúrky a na niektorých miestach sa najprv uchopia zváraním a potom sa vykoná pevný zvarový šev.

Ak sú rúry odrezané a správne ohnuté, bude možné takúto «pyramídu» положен на ровномерный зал без акушков. Потом от Mali byť rúrky navzájom zvarené v miestach kontaktu.

Výsledná konštrukcia sa teraz môže prevrátiť a Privariť v priestore medzi «rebrami» v tvare panvice.Oddelí primárnu spaľovaciu komoru od sekundárnej. V jednej z rúrok prednej steny by mal byť injektor na prívod vzduchu do sekundárnej spaľovacej komory.

V bočnej rúrke je vytvorený otvor, do ktorého je privarený úzky injektor na zabezpečenie prúdenia vzduchu do druhej časti spaovacej komory.

Потом может быть покрашен во время формы телеса качли, звук предым нарезанный пасов кову на грани. Najlepšia možnosť je, keď sa približne dve tretiny priemeru potrubia zapustia do tela a tretina týchto prvkov zostáva vonku.S výrobou prednej steny kachle bude musie drotiť.

В предместье дома выраба Булерьян померне веки отвор под накладами дверами, который приварены на малой стране

В полотоваре пре двере найпрв отвор пред дучадло. К тому же приварена одбочка, в котором будет иншталованный тлмич, кто регулирует приеток вздучу вступаюцехо до примарней спаľовацей коморы. Pre klapku jerebné odrezať guľatý diel, ktorého priemer presne zodpovedá rozmerom dýzy. Ventil je privarený k ventilu.Потом са в объекте поздно оси вытвори отвор, сделать кто за засуние тенто колик.

Ak sú prvky pece Buleryan rezané a положен справа, hotové telo bude vyzera elegance. Počas montáže musí byť poloha každej časti monitorovaná na úrovni budovy

В перед стене уробте отвор под дверами. Po obvode je k nemu privarený úzky pásik kovu. Два таких кововых пасы от Mali byť Privarené k samotným dverám, jeden pozdĺž samotného okraja, druhý by mal byť vo vnútri v určitej vzdialenosti od prvej.Ак са вшетко роби подľа вікресов, потом „гольер“ на предне стене пресне западне до медзеры медзи окрайми двери.

На окрупанте двух стран, где есть две страны, одна из стран, которые принадлежат к предыдущей стране, на берегу Булерьяна.

Odporúča sa, aby sa v tomto priestore položilo azbestové lano, aby sa zabezpečila maximálna tesnosť pri zatváraní dverí. Teraz potrebujeme zvari vnútro dverí, ako aj pánty na jednej strane a excentrickú západku na strane druhej. Excentrický zámok zaisťuje tesné uchytenie dverí na prednú stenu pece pre maximálnu tesnosť, čo je dôležité v processse dlhotrvajúceho dreva.

Брана с клапаном на дверях пеце Булерьян умное наставление множства вздучу вступления в довнутра, абы са вытворил оптимальные режи превадзки заадения.

Neskúsený majster si lepšie objednajte tento tovar od profesionálneho turnera. Závesy a kovový kolík pre západku sú tiež namontované na telese pece. Teraz zvárané dvojité zadné steny с отвором под potrubím pre komín. Tento prvok sa najprv aplikuje na hotovú konštrukciu, aby sa zabezpečilo, že jej obrysy sa presne zhodujú s obrysmi rúrok, ktoré sú upevnené dohromady.

Na to, aby sa rozmery dverí presne zhodovali s parameters otvoru na prednej stene, sa odporúča najskôr zvarte všetky potrebné prvky dverí a «vyskúšajte», rosmery bočnej straného priatožinov

V tomto štádiu môžete bez akýchkoľvek problémov odstrihnúť. Platí to aj pre iné prvky — pred zváraním sa kontroluje ich zhodnosť a v prípade poveby sa opraví. Teraz je rúra takmer pripravená. К телу е потребнэ звери штыри нохи. Môžu byť vyrobené z ohýbaných segmentov hrubého drôtu.

Vytvorenie excentrickej západky pre dvere pece Buleryan vyžaduje veľkú presnosť, je lepšie objednať túto položku od dobrého majstra

Nohy sú privarené k prednej a zadnej časti skrine. Hotový prístroj je nainštalovaný na rovnom a silnom podklade, pokrytý ohňovzdornými materiálmi: azbestom, plochá bridlica, keramická dlažba atď. Стены около качелей небоскребов перед лучниками высоких Теплоты.

Nohy pre telo pece Buleryan môžu byť vyrobené z veľmi hrubého drôtu alebo ohýbaných tenkých rúr.Je dôležité dávať prístroji stabilitu a správnu polohu.

Teraz je na komínovú rúru pripevnená rúra a zaistená spojkou. V tomto prípade sú rúry inštalované v polohe proti smeru pohybu plynov, aj keď výrobca odporúča, aby to inak. Odporúča sa ohrievať komín napríklad pomocou minerálnej vlny.

Kovové pánty pre dvere rúry Buleryan nie je ažké urobiť z implvizovaných prostriedkov a zvari na správnom mieste

Ужиточные типы на улице

„Chybná“ inštalácia komínových rúrok je spôsobená potrebou chrániť konštrukciu pred živicou, ktorá sa vytvára v dôsledku spaľovania dreva.Ak sa tento okamih nepredpokladá, decht bude vytekať z kachlí a pri takejto inštalácii zostane v komíne a postupne horí.

Na konci montáže je pec Buleryan inštalovaná na plochom a ohňovzdornom podklade a pripojená k komínu. Súčasne dodržujte prepisy o požiarnej bezpečnosti

Контаминация dechtom pre pec Buleryan je takmer nevyhnutná. V priebehu času sa živicové vrstvy akumulujú a upchávajú zariadenie. К са prejavuje výrazným znížením efektívnosti jeho práce, znížením ťahu, problémom s voným pohybom brány.Takže je čas vyčistiť sporák.

ahká verzia tohto čistenia spočíva v zohriatí zariadenia osikovým drevom. Praktické využitie takéhoto opatrenia je, žiaľ, malé a krátkodobé. Najlepší spôsob, ako odstrániť znečistenie dechtom, je horenie. Na tento účel sa pec silno roztaví, keď je popolník otvorený, pričom sa skutočne spaľujú všetky kanály. В дoследку тохо на дeчтовe ложискa выходa.

Niektorí remselníci používajú na spaľovanie pec kyslík, čím privádzajú dýzu valca do otvoru popolovej panvy.Ide o mimoriadne nebezpečnú operáciu, ktorá porušuje pravidlá požiarnej bezpečnosti. Neopatrné zaobchádzanie s kyslíkovým balónom v blízkosti otvoreného plameňa môže spôsobiť výbuch.

Паливо пре пец Булерьян можно поужин нелен паливове древо, але ай продуктциу древнего одпаду (триски) алебо специальные брикеты. Dôležitou podmienkou je nízka vlhkosť paliva. Čím menej vlhkosti, tým menej živice sa vytvára vo vnútri kachlí, a čím menej sa bude musieť čistiť.

Počas prevádzky pece je need zvoli taký prevádzkový režim, aby sa dosiahlo maximálne teplo s Minimálnou tvorbou živice.Ak sa nájde najlepšia možnosť, čistenie sa musí vykonať len niekoľkokrát počas vykurovacej sezóny.

Ужиточное видео на все время

Skutočnú skúsenosť s výrobou pece Buleryan zo šrotu nájdete tu:

Nezávislá výroba takéhoto zariadenia — nie je najjednoduchšia úloha. Výsledkom je však vysoko výkonné и pohodlné vykurovacie zariadenie. Odborníci poznamenávajú, že pri správnej inštalácii a dodržiavaní prevádzkových podmienok je životnosť pece Buleryan takmer neobmedzená.

ουζινικά σχέδια φούρνων με μεγέθη. Ο φούρνος Булерьян своими руками

ρισμένοι τύποι σύγχρονων καυστήρων στερεών καυσίμων λόγω του μάλλον σύνθετου σχεγιασμού δυναιαιαιιαιτοιατιατοιατοστοιατιατξοιατοστιατξοιατοστιατοστοστοστοστοστοστροστοστοστε Υπάρχουν όμως και εκείνοι που ακόμη και ένας αρχάριος αρχάριος μπορεί εύκολα να αντιγράψει. Υτή η κατηγορία περιλαμβάνει τους γνωστούς φούρνους και λέβητες της μάρκας Булерьян, οι οποίοι στμεαεαρανοι στμαεαρανοι στμαεαρανοι στμαεαρανοι χώραάανοποι στμεαρανοποι στμαεαποπον χαρπονοι χώραπονοι.С помощью

χρήση του κλιβάνου Булерьян. Πλεονεκτήματα και μειονεκτήματα

Н σόμπα Bullerjan, κοινώς αναφερόμενη ως βολβός, σχεδιάστηκε και κατασκευάστηκε ειδικά για κινητές ομάδες υλοτομίας που λειτουργούν στον Καναδά.

Λειτουργούν αποκλειστικά το χειμώνα και μακριά από τα βιομηχανικά κέντρα, οπότε οι προγραμματιστές καθόρισαν τα ακόλουθα χαρακτηριστικά στη μονάδα:

  1. Ο σχεδιασμός είναι εξαιρετικά απλός, έτσι ώστε ακόμα και το πιο ανεκπαίδευτο άτομο να μπορεί γρήγορα να μάθει πώς να χειρίζεται αυτόν τον φούρνο.
  2. α πιο προσιτά μέρη και υλικά εμπλέκονται, έτσι ώστε ο φούρνος να μπορεί εύκολα να επιδιορθονε στ.
  3. φούρνος μπορεί να λειτουργήσει σε μία καρτέλα καυσίμου έως και 8 ώρες, τσι ώστε ο χρστηρε.
  4. Δεν απαιτείται τροφοδοσία ρεύματος.
  5. ο σώμα της μονάδας δεν θερμαίνεται πάνω από 50-55 μοίρες, επομένως είναι αδύνατο να καεί. Ταυτόχρονα, είναι σε θέση να ζεσταίνει πολύ γρήγορα το δροσερό δωμάτιο.
  6. είσοδος μονοξειδίου του άνθρακα στο δωμάτιο σε όλες τις θέσεις των αποσβεστήρων αποκλείεται τελείως.
  7. φούρνος έχει συμπαγές μέγεθος και μικρό βάρος, ώστε για μικρές αποστάσεις να μπορεί να μεταφερθίρε σια.
  8. πορείτε να χρησιμοποιήσετε ανεπιθύμητα καύσιμα — τσιπς, κώνοι, ξύλο βουρτσών κλπ.

ρη σε αυτά τα πλεονεκτήματα, οι μαχητές έχουν γίνει αρκετά δημοφιλείς. Σήμερα, δεν μπορούν να παρατηρηθούν μόνο στην υλοτομία, αλλά και σε αποθήκες, σε θερμοκήπια, γκαράζ, εξοχικές κατοικίες και σε άλλες μη οικιστικές εγκαταστάσεις ενός όγκου.

κλίβανος είναι ένας θερμοσίφωνας — είναι εξοπλισμένος με σωλανες, από τους οποίχουεαι σκτστεστστεστστστστε.Το καύσιμο καίγεται μόνο στο στάδιο της ανάφλεξης, άλλοτε αργά.


Σχέδιο του κλιβάνου Buleryan

Τα μειονεκτήματα του αναστολέα περιλαμβάνουν:

  • ταχεία υπερανάπτυξη του φούρνου και της καμινάδας με αιθάλη και πίσσα.
  • την αδυναμία χρήσης άνθρακα και άλλων καυσίμων υψηλής θερμιδικής αξίας ·
  • αναποτελεσματική χρήση του καυσίμου λόγω της ατελούς καύσης του ·
  • μεγάλες ποσότητες επιβλαβών εκπομπών ·
  • άφθονο σχηματισμό εξαιρετικά τοξικών συμπυκνωμάτων.

Διαφορετικές ποικιλίες

ι φούρνοι Булерьян και τα παρόμοια παράγονται σήμερα σε να ευρύ φάσμα. Ρώτον, διαφέρουν στην ισχύ: τα οικιακά μοντέλα μπορούν να αναπτύξουν μεταφορά θερμότητας απ 10 σεπχαε Θα πρέπει να ληφθεί υπόψη ότι η ονομαστική ισχύς που δίνεται στο διαβατήριο παρατηρείται μόνο στον τρόπο πυρόλυσης, στον οποίο ο σφυρί δεν διαφέρει πολύ από τη συνηθισμένη «σόμπα».

Εάν, ωστόσο, ο κλίβανος τεθεί σε λειτουργία μακράς καύσης (τσίχλαση), στην οποία είναι στην πραγματικότητα σχεδιασμένη, τότε η χωρητικότητά του θα είναι από 10 έως 30% της ονομαστικής.

Έτσι, εάν στο διαβατήριο της συσκευής αναφέρεται ότι είναι ικανό να θερμαίνει ένα δωμάτιο με όγκο 600 м3, σε μακροπρόθεσμο τρόπο θα αρκεί μόνο για 60 κυβικά μέτρα, δηλαδή για δωμάτιο με μέση επιφάνεια 30 τετραγωνικών μέτρων. м

κτός από τους κλιβάνους, παράγονται λέβητες-λέβητες. Ικιακή έκδοση — λέβητας «Aqua Brenar».


Φούρνος Аква Breneran

Διαθέτει εναλλάκτη θερμότητας που μπορεί να συνδεθεί με το σύστημα θέρμανσης με ρευστό μεταφοράς θερμότητας.Με τη βοήθεια ενός τέτοιου λέβητα είναι δυνατόν να ζεσταθούν όχι μόνο μονόκλινα δωμάτια, αλλά και να χοριάστ.

Σημείωση Πρέπει να σημειωθεί ότι πολλοί εμπειρογνώμονες θεωρούν σκόπιμο να χρησιμοποιούν υγρούς φορείς θερμότητας μόνο σε συνθήκες κεντρικών συστημάτων θέρμανσης με μεγάλο αριθμό καταναλωτών απομακρυσμένων από το χώρο του λέβητα σε μεγάλη απόσταση. Χρειάζεται πραγματικά ένα περιβάλλον εργασίας με υψηλή θερμική ικανότητα.

Όσο για μια ιδιωτική κατοικία με αυτόνομο σύστημα θέρμανσης, είναι ευκολότερο να διανέμεται θερμότητα μέσω του θερμού αέρα που μεταφέρεται μέσω των αεραγωγών.Εάν η αεροδυναμική τους έλξη αποδειχθεί πολύ μεγάλη και για να την ξεπεράσει, η φυσική μεταφορά σε εναλλάκτες θερμότητας αέρα δεν είναι αρκετή, είναι δυνατό να ρυθμιστεί η τροφοδοσία αέρα μέσω ανεμιστήρα (οι σωλήνες εισόδου των εναλλάκτη θερμότητας θα πρέπει να συνδυαστούν με συλλέκτη).

Χαρακτηριστικά σχεδιασμού και αρχή λειτουργίας

Από τη συνηθισμένη «σόμπα» που διακρίνεται ως εξής:

  1. Ο κλίβανος καλύπτεται από καμπύλους κατακόρυφους σωλήνες στους οποίους θερμαίνεται αέρας.Ρη σεαυτή τη λύση, ησμπα θερμαίνει πολύ αποτελεσματικά το δωμάτιο και το σώμα του παραμένει σχετικά κρ.
  2. Ο σωλήνας τέφρας είναι κατασκευασμένος με τη μορφή ακροφυσίου ενσωματωμένου στην πόρτα του κλιβάνου και είναι εφοδιασμένος με έναν αποσβεστήρα, μέσω του οποίου μπορεί να ρυθμίζεται η ισχύς του κλιβάνου.
  3. ο άνω τεταρτημόριο της εστίας χωρίζεται από μια πλάκα με τρύπες. Αυτός ο χώρος παίζει το ρόλο του θαλάμου μετά την καύση του ξύλου (πυρόλυσης), το οποίο σχηματίζεται κατά την αποσύνθεση των οργανικών μορίων σε υψηλές θερμοκρασίες.


Αξονομετρικό τμήμα και προδιαγραφές

Σημειώστε ότι η Buleryan και παρόμοιοι κλίβανοι δεν δημιουργούν αέρια (πυρόλυση) με την πλήρη έννοια της λέξης. Σε μια πραγματική γεννήτρια θερμότητας πυρόλυσης, δημιουργούνται υψηλότερες θερμοκρασίεςαιααταροτοφο. Ι δημιουργοί του βολβού προσπάθησαν να απλοποιήσουν το σχεδιασμό του, μεαποτέλεσμα η πυλόλυσιαγερκια να ροχα. Υτή η λειτουργία ονομάζεται μερική παραγωγή αερίου.

ο διαμέρισμα που αναφέρθηκε παραπάνω δεν φτάνει στο μπροστινό τοίχωμα του κλιβάνου 20-25% του μήκουβι του. ?? Έτσι, ο Булерьян αναφέρεται στις μπροστινές καμινάδες, οι οποίες είναι ανώτερες από τις κλασικές στυηνευκολέα τοχοχ.

αγωγός καυσαερίων ξεκινά με να οριζόντιο τμήμα που έχει μήκος 0,8–1 м. Υτό το στοιχείο κρατάει το βύθισμα, όπως ήταν, επιτρέποντας τα περισσότερα από τα καυσαέρια να καούν σι.

Η βαλβίδα πύλης, εγκατεστημένη στην αρχή του κατακόρυφου τμήματος της καπνοδόχου, έχει μια εγκοπή 25% της συνολικής περιοχής, λόγω της οποίας δεν μπορεί σε καμία περίπτωση να κλείσει καλά. Έτσι, αποκλείεται εντελώς ο κίνδυνος δηλητηρίασης ατόμων με μονοξείδιο του άνθρακα.

ε τη βαλβίδα πύλης ρυθμίζεται ο τρόπος λειτουργίας της μονάδας:

  • ταν ενεργοποιεγγοι.
  • ταν αλλάζετε σε λειτουργία μακράς καύσης (τσιγαρίζοντας) — κλείνει.

Για την βαλβίδα πύλης θα πρέπει να είναι καλά μονωμένο κάθετο τμήμα της καμινάδας, που ονιμζονομζομζονομζουμζμομζονομζμονομ. Ναι χάρη σ ‘αυτόν ότι καύση στον κλίβανο μπορεί να κρατηθεί στα πρόθυρα της τσίχλας και της ανάφλεξης. Τα τοιχώματα του εξοικονομητή με θερμική ακτινοβολία ανάβουν τον πυρήνα του αεριωθούμενου αερίου. Υτό αναβοσβήνει, επεκτείνεται απότομα και σχηματίζει προσωρινά ένα βύσμα στην καμινάδα, εμπομαρεοντας τ.

θερμότητα στο φούρνο υποχωρεί λίγο, και εν τω μεταξύ τα αέρια στην καμινάδα δροσιστούν καιίίσναι.Το βύθισμα αποκαθίσταται, η θερμότητα στον κλίβανο αυξάνεται ξανά, ο σχηματισμός των καυσαερίων γίνεται πιο έντονος, αναβλύζουν πάλι στον εξοικονόμηση και ο κλίβανος μειώνεται και πάλι. Στη λειτουργία μακράς καύσης, ο κύκλος αυτός επαναλαμβάνεται συνεχώς.

Υπολογισμός της σπιτικής Buleryana για το σπίτι

Ο υπολογισμός του κλιβάνου μιας στερεής γεννήτριας θερμότητας είναι μάλλον πολύπλοκος, αλλά για το ερασιτεχνικό επίπεδο η απλοποιημένη του έκδοση είναι αρκετά κατάλληλη. Εκτελείται σε δύο στάδια.

Στάδιο 1: Καθορισμός της ισχύος του κλιβάνου με πλήρη (πυρκαγιά) καύση

Σε αυτή τη λειτουργία, η τοποθέτηση του καυσίμου θα καεί σε περίπου 1 ώρα (3600 δευτερόλεπτα), και η απόδοση του κλιβάνου θα είναι περίπου 50%. Για να υπολογίσετε την ανάγκη να γνωρίζετε την θερμαντική αξία του καυσίμου. Δώ είναι τα στοιχεία για ορισμένους τύπους ξύλου:

  • σημύδα: 16.200 кДж / кг.
  • τέφρα: 18200 кДж / кг.
  • δρυς: 20000 кДж / кг.

νουμε τον υπολογισμό για το καύσιμο με τη χαμηλότερη απόδοση — σημύδα.Να ημερολόγιο που ζυγίζει 1 кг ανά ρα εργασίας λαμβάνοντας υπόψη την απόδυοση = 50% θα καείd = 50% καεί που ζυγίζει 1 кг. για ισχύ 15 кВт, χρειαζόμαστε:

Μ = 15 / 2,3 = 6,52 кг σημύδων σημύδας.

Λαμβάνοντας υπόψη ότι η πυκνότητα σημύδας είναι 650 кг / м3, υπολογίζουμε τον όγκο ενός σελιδοδείκτη με μάζα 6,52 кг:

V \ u003d 6,52 / 650 \ u003d 0,01 м3 \ u003d 10 λίτρα.

Με βάση το γεγονός ότι ο συντελεστής πλήρωσης του κλιβάνου για σόμπες στερεών καυσίμων είναι 0,63, υπολογίζουμε τον όγκο του κλιβάνου:

Вт \ u003d 10 / 0,63 \ u003d 15,9 л.

Βαθμίδα 2: Προσδιορισμός της ισχύς του κλιβάνου στη λειτουργία καπνίσματος

Συνήθως, αυτή η τιμή είναι μόνο 10% της ονομαστικής ισχύος, δηλαδή αυτή με την οποία λειτουργεί η μονάδα στη λειτουργία καύσης φλόγας. Για παράδειγμα, ισχύς της τσίχλας θα είναι μόνο 1,5 кВт. Συνεπώς, για να εξασφαλιστεί η απόδοση της θερμότητας κατά τη λειτουργία καύσης τουλάχιστον στο επίπεδο των 4,5 кВт, ο όγκος της εστίας πρέπει να αυξηθεί 3 φορές — σε περίπου 48 λίτρα Στη συνέχεια θα είναι σε θέση να χωρέσει περίπου 19,5 κιλά ξύλο σημύδας.

Υλικά και εργαλεία

Όταν επιλέγετε κενά για ένα σκυρόδεμα, σκεφτείτε τα εξής: Ο χάλυβας που είναι ανθεκτικός στη θερμότητα, ειδικά ο λέβητας, είναι ο πιο ανθεκτικός. Αλλά λόγω των σχετικά χαμηλών θερμοκρασιών στον κλίβανο, αυτός ο κλίβανος μπορεί να κατασκευαστεί από δομικό χάλυβα — αυτό, όπως ήδη αναφέρθηκε, συνίσταται σε ένα από τα πλεονεκτήματά του.

Οι τύποι υψηλής περιεκτικότητας σε άνθρακα, για παράδειγμα, ο χάλυβας 45, δεν πρέπει να χρησιμοποιούνται, λόγω της θερμότητας που μπορούν να σκληρυνθούν με την επακόλουθη απώλεια ολκιμότητας.Είναι προτιμότερο να λαμβάνονται μάρκες από χάλυβα 3 σε χάλυβα 20.

Έτσι, εδώ θα συναρμολογηθεί το αυτο-κατασκευασμένο Buleryan:

  1. Φύλλο χάλυβα με πάχος 5 мм: θα χρειαστείτε ένα φύλλο διαστάσεων 2000×1000 м.
  2. χος φύλλου χάλυβα 3-4 мм: για την κατασκευή βαλβίδων απαιτείται ένα μικρό φύλλο μήκους περίπου 400×300 мм.
  3. ραματοποιημένος (ανθεκτικός στη θερμότητα) φύλλο χάλυβα ή χαμηλής περιεκτικότηταλαλα εριεκτικότητλαλαε νρακκα οικο
  4. Σωλήνας χάλυβα διαμέτρου 110 мм: χρειάζονται συνολικά 4 μέτρα.
  5. αλύβδινος τετράγωνος σωλήνας διαστάσεων 60x60x4 мм στρογγυλός με πάχος τοίχωμα διαμέτρου 57 мм: 10 м.
  6. Σύντομη διατομή (περίπου 400 мм) από χαλύβδινο σωλήνα διαμέτρου 15 мм.
  7. Δακτύλιος πλάτους 40 мм, κομμένο από σωλήνα διαμέτρου 350 мм (από αυτόν θα κατασκευαστεί μια καταπακστηφτ).
  8. εντεσέδες και λαβή με μηχανισμό ασφάλισης για την πόρτα.
  9. αλύβδινη ράβδος με διάμετρο 8 мм: θα χρειαστείτε μήκος περίπου 300 мм — για την κατασκευή λαβών πτερυγίν.
  10. ο καλώδιο είναι αμιάντο.

ροσοχή! ?? Προσπάθεια εφαρμογής σωλήνων με διάμετρο μικρότερη από 60 мм θα οδηγήσεισε απότομη πτώση τη απόδοσηςβου κλ.

Όσον αφορά τον τεχνικό εξοπλισμό του εγχώριου εργαστηρίου, θα πρέπει να έχει ως εξής:

  1. Το χαλύβδινο σωλήνα για σωλήνες μεγάλων διαμέτρων (κατάλληλο χειροκίνητο υδραυλικό).
  2. Ηλεκτρικές συσκευές συγκόλλησης.
  3. ουλγαρικά με δίσκους κοπής και απογύμνωσης (εάν υπάρχει κοπτήρας αερίου, δεν απαιτείται δίσκος).
  4. λεκτρικό τρυπάνι με τρυπάνια «για μέταλλο».

ρειάζεται ακόμα μια ταινία και ένα σφυρί.

Προπαρασκευαστικές εργασίες, σχεδίαση

Πριν ξεκινήσετε την εργασία, τα χαλύβδινα φύλλα πρέπει να κόβονται σε ακατέργαστα τεμάχια σύμφωνα με τα σχέδια.


Buller σχέδιο

Στο σπίτι, μπορείτε να το κάνετε αυτό μετη βοήθεια του μύλου, αλγαιήνεκρονεπουπου.Επιπλέον, είναι αδύνατο να κόψουμε με ακρίβεια μια λεπτομέρεια με ένα καμπυλόγραμμο περίγραμμα, για παράδειγμα, μια στρογγυλή βαλβίδα πύλης και το προκύπτον πολύγωνο θα πρέπει να «φέρεται στο μυαλό» για μεγάλο χρονικό διάστημα. Είναι πολύ πιο λογικό να διατάσσεται κοπή στη μεταλλική βάση, που αγοράζονται χαλύβδινα προϊόντα. Πρέπει να υπάρχει ένας κοπτήρας αερίου και ψαλίδια κοπής.

α χρειαστεί μόνο να επεξεργαστούν οι άκρες των τμημάτων με να μύλο με τροχό λείανσης.

Κοιτάζοντας μπροστά, λέμε ότι είναι σκόπιμο να εκτελέσετε το κόψιμο των φύλλων μόνο μετά τη συναρμολόγηση του πυρήνα του κλιβάνου (περισσότερο σε αυτό αργότερα), αφού οι διαστάσεις τους καθορίζονται τοπικά.

Ο χαλύβδινος σωλήνας με διάμετρο 60 мм, από τον οποίο υποτίθεται ότι κατασκευάζεται εναλλάκτης θερμότητας αέρα, πρέπει να κόβεται σε 8 πανομοιότυπες μπάλες με μήκος από 1200 έως 1400 мм. Περαιτέρω, καθένα από αυτά κάμπτεται με ένα χαλύβδινο σωλήνα, διατηρώντας τις ακόλουθες παραμέτρους:

  • η γωνία μεταξύ των αξόνων των δύο άκρων του τεμαχίου εργασίας πρέπει να είναι 100-105 μοίρες.
  • η ακτίνα καμπυλότητας στην κάμψη είναι 220-230 мм.

Βήμα-βήμα οδηγίες: πώς να φτιάξετε μια σόμπα με τα χέρια σας

Έχοντας τα απαραίτητα εξαρτήματα στα χέρια, είναι δυνατόν να ξεκινήσετε τη συναρμολόγηση του Buleryan:

Δύο εναλλάκτες θερμότητας αέρα που θα εγκατασταθούν στον μπροστινό τοίχο πρέπει να είναι εφοδιασμένοι με μπεκ ψεκασμού — να για το καθένα.


Μοιάζει με τον εγχυτήρα, προετοιμασμένος για συγκόλληση

Ο εγχυτήρας είναι τμήμα ενός σωλήνα διαμέτρου 15 мм και μήκους 200 мм, που εισάγεται με μικρή κλίση στην οπή στο εσωτερικό του εναλλάκτη θερμότητας και έχει ζεσταθεί προσεκτικά. Το μήκος του ελεύθερου μέρους του εγχυτήρα, δηλ. Οποθετημένο έξω από το σωλήνα εναλλάκτη θερμότητας, πρέπει να είναι τουλάχιστον 150 мм.


Κατασκευάστε το ναυάγιο Bullear

Σε μια επίπεδη επιφάνεια είναι απαραίτητη η συναρμολόγηση του πυρήνα του κλιβάνου τοποθετώντας τους εναλλάκτες θερμότητας μεταξύ τους.Για να μην ανατραπούν, στα διαστήματα μεταξύ τους θα πρέπει να περικλείσετε τις ράβδους του κατάλγληλου μ. Έχοντας κόψει το σχέδιο έτσι ώστε να είναι συμμετρικό, και όλα τα προεξέχοντα μέρη ήταν ίσου μήκους, οι εναλλάκτες θερμότητας κατασχέθηκαν με ηλεκτρική συγκόλληση.


α κενά διαχωρισμού κόβονται χρησιμοποιώντας ένα πρότυπο από χαρτόνι.

φού σταθεροποιηθεί ο σκελετός, είναι απαραίτητο να δημιουργηθεί ένα πρότυπο διαχωριστικνειφιφ.Στη συνέχεια, το περίγραμμα του προτύπου μεταφέρεται σε χαλύβδινο φύλλο πάχους 5 мм και το τμήμα αποκόπτετ. Ρα πρέπει να τοποθετηθεί και να συγκολληθεί στις μπαταρίες των σωλήνων με συνεχή ραφή.

μοίως, γίνεται το ανώτερο διαμέρισμα. Η περιοχή των οπών που κατασκευάζονται σε αυτό πρέπει να είναι 7% της συνολικής επιφάνειας του τμήματος. Ριν από τον μπροστινό τοίχο, αυτό το διαμέρισμα δεν πρέπει να φτάσει το ένα τέταρτο του μήκους του κλιβάνου.


Διάκενα μεταξύ των σωλήνων συγκολλημένων χαλύβδινων ταινιών

Τα κενά μεταξύ των σωλήνων κάθε μπαταρίας πρέπει να συγκολλούνται με τμήματα από λαμαρίνα, για την κατασκευή των οποίων επίσης έχουν κατασκευαστεί προ-κατασκευασμένα πρότυπα από χαρτόνι.Σε αυτό το σημείο, η συγκόλληση πρέπει επίσης να είναι σταθερή.


Μπροστινό τοίχωμα και πόρτα του βραχίονα

Εφαρμόζοντας τη μέθοδο του χαρτονιού, πρέπει να κόψετε τους μπροστινούς και τους πίσω τοίχους από το φύλλο χάλυβα. Αυτόχρονα, κόβεται μια κυκλική οπή σε κάθε μία από αυτές: μπροστά — με διάμετρο 350 мм (για την εγκατετρο 350 мм (για την εγκατάετρο).


οιάζει με ένα συγκρότημα καπνοδόχων

πό ένα σωλήνα διαμέτρου 110 мм πρέπγει νατπνιά.?? ?? Στο καπάκι πρέπει να συγκολλήσετε μια θηλυκή θηλή κάτω από μια σφαιρική βαλβίδα μισής ίντσας.

ια στρογγυλή βαλβίδα με διάμετρο 90–95 мм θα πρέπει να αποκόπτεται από ένα φύλλο πάχους 4 мм. Τότε το τέταρτο μέρος αποκόπτεται από αυτό ως τομέας.


Φυσητήρας και Шибер

Αφού τρυπήσατε δύο ομοαξονικές οπές με διάμετρο 8,5 мм στην άλλη πλευρά του τσάι, τοποθετήστε τον άξονα των βαλβίδων μέσα τους — μία ράβδο με διάμετρο 8 мм.Το ένα άκρο του θα πρέπει να είναι αρκετά μεγάλο — όταν λυγίσει, θα είναι μια λαβή. Αραμένει η συγκόλληση της πύλης στον άξονα — και το τσιπ μπορεί να συνδυαστεί με συγκόλλησησον οποίχοιο.

ια βαλβίδα στραγγαλισμού γίνεται με τον ίδιο τρόπο όπως μια βαλβίδα πύλης. Διος ο φυσητήρας μοιάζει με πένδυση με διάμετρο 60 мм και μήκος 100 мм. Σημειώστε ότι δεν πρέπει να υπάρχουν κενά μεταξύ του γκαζιού στην κλειστή θέση και στα τοιχώματα του ανεμιστήρα — γι «αυτό, οι διαστάσεις τους πρέπει να συμπίπτουν εντελώς.

αμορτισέρ δεν κινείται αυθόρμητα, είναι εφοδιασμένος με μηχανισμό ελατηρίου.

φυσητήρας πρέπει να συγκολληθεί στην πόρτα — ένας δίσκος με διάμετρο 370 мм περίπου στο τρίτο πυθμνοα. Ριν από αυτό, φυσικά, είναι απαραίτητο να κόψετε ένα άνοιγμα με διάμετρο 60 мм σε αυτό.

ροχωρούμε στην κατασκευή της σκάφης φόρτωσης. Ναι ένας δακτύλιος ενός σωλήνα διαμέτρου 350 мм, οποίος είναι συγκολλημένος σε μια οπή στον μπροστινό τοίχο.


αθυρίδα

Η πόρτα πρέπει να είναι εξοπλισμένη με πύλη αερίου.Χει τη μορφή δύο ομόκεντρων δακτυλίων πλάτους 4 мм, στο διάκενο μεταξύ του οποίου πρέπει να τοποιστο στο. Ο ευκολότερος τρόπος για να φτιάξετε αυτούς τους δακτυλίους από σωλήνα διαμέτρου 350 мм, για τον οποίο πρέπει να εκτελέσετε τα παρακάτω βήματα:

  • Δύο δακτύλιοι με πλάτος 4 мм κόβονται από το σωλήνα και κόβουν το καθένα.
  • να κομμάτι μήκους 50 мм κόβεται από έναν από τους δακτυλίους και συγκολλάται στο δεύτερο, σαν ναει.
  • παραμένει να διοχετεύεται εκ νέου ένα κενό σε κάθε δακτύλιο, ενώ το πρώτο θα μειωθεί σε διάμετρο και το δεύτερο — αντίθετα, θα αυξηθεί κατά το απαιτούμενο ποσό.

?

Για να αποφευχθεί υπερβολική θέρμανση της πόρτας, νας χαλύβδινος δίσκος με διάκενο 3 мм συέσικολ. Θα παίξει το ρόλο μιας αντανακλαστικής οθόνης. Ην ξεχάσετε να κάνετε μια τρύπα σε αυτόν τον δίσκο απέναντι από τον φυσητήρα.

Στο τελικό στάδιο, οι μεντεσέδες και η κλειδαριά είναι συγκολλημένες στην πόρτα και τα αντίθετα μέρη αυτών των στοιχείων συγκολλούνται στον λαιμό του καταπακτή.Ναι καλύτερο να τοποθετήσετε την κλειδαριά στην έκκεντρη πόρτα, τότε θα κλείσει τελείως σφιχτά.


Αεροσυμπιεστής μετά την καύση

Τα πίσω και τα μπροστινά τοιχώματα πρέπει να συγκολληθούν στον κλίβανο, μετά από το οποίο μια συσκευή έγχυσης συγκολλάται στο μπροστινό τοίχωμα για την παροχή αέρα στον θάλαμο μετά την καύση.


Το σχήμα των ποδιών του βραχίονα μπορεί να διαμορφωθεί με ένα χαλύβδινο σωλήνα

Τώρα, τα πόδια πρέπει να συγκολληθούν στον κλίβανο για όσο διάστημα, μετά την τοποθέτησή του στη θέση του, τα κάτω προεξέχοντα άκρα των εναλλάκτη θερμότητας είναι 200 мм από το δάπεδο.

ο τελευταίο στάδιο είναι η δοκιμή και ηβαφή του φούρνου με ανθεκτική στη θερμότητα βαφή.


Readymade σπιτικό Буллер

Εγκατάσταση του κλιβάνου και τοποθέτηση της καμινάδας

Κατά την εγκατάσταση του κλιβάνου Buleryan πρέπει να τηρούν τους ακόλουθους κανόνες:

  1. Η μονάδα πρέπει να στέκεται σε ένα πυρίμαχο στήριγμα που προεξέχει πέρα ​​\ u200b \ u200bαπό το σχήμα του για τουλάχιστον 300 мм σε κάθε κατεύθυνση.
  2. ελάχιστη απόσταση από τον τοίχο είναι 1 м (για τοίχους με πυρίμαχο σοβά, 0,85 м).
  3. ο πάτωμα μπροστά από τη σόμπα σε ακτίνα 1,2 μ. Πό την πόρτα πρέπει να έχει προστασία από πυρκαγιά. Συνήθως τοποθετείται ένα μαξιλάρι αμιάντου και επάνω του είναι ένα φύλλο χάλυβα με πάχος τουλάχιστον 1,5 мм.

καμινάδα του βουλκανιστή έχει ειδικές απαιτήσεις. Λόγω του γεγονότος ότι λόγω του άφθονου σχηματισμού καπνού και της χαμηλής θερμοκρασίας καυσαερίων (120 βαθμοί) σχηματίζεται σημαντική ποσότητα εξαιρετικά τοξικού συμπυκνώματος στον αγωγό εξαγωγής — απαγορεύεται ακόμη και η αποστράγγισή του κοντά σε περιοχές με βρώσιμη βλάστηση.Ο όγκος του δηλητηριώδους υγρού δεν εξαρτάται από την υγρασία του ξύλου: σχηματίζεται υδρατμός στο τζάκι ακόμη και όταν καίγεται απόλυτα ξηρό καύσιμο — απλώς ως αποτέλεσμα της οξείδωσης των οργανικών μορίων.

πό αυτή την άποψη, το εσωτερικό της καπνοδόχου πρέπει να είναι κατασκευασμένο από ανοξείδωτο ακτο χνλ. Ν το σύστημα αφαίρεσης καπνού βρίσκεται στο εσωτερικό του σπιτιού, πρέπει να είναι πλήρω σφραγισμνονον, στομθειασιονον, στομθειασιονον, στομθεσισιεκι, στωμθεισιεκι, στωμθεσιεσι, σκι, Για πλήρη ασφάλεια, είναι καλύτερο να εγκαταστήσετε την καμινάδα έξω, συνδέοντάς την με να οριόόντ την με να οριζήντοτοτοτοτοχμμε οριζήντοτοτοτοχμμε οριζήντοτοτοτο τμμμε

Λόγω των σχετικά κρύων καυσαερίων, καπνοδόχος αναρρόφησης χρειάζεται καλή μόνωαααη ηλη, διασπορεκικ. Για τον ίδιο λόγο, ο σωλήνας πρέπει να φτάσει σε ύψος τουλάχιστον 5 μέτρων από το κάτω μέρος του κλιβάνου.

Χαρακτηριστικά της λειτουργίας

Προκειμένου ο ανεμιστήρας να λειτουργεί με μέγιστη απόδοση, θα πρέπει να θερμαίνεται πλήρως με καυσόξυλα — η υγρασία δεν πρέπει να υπερβαίνει το 10%. Το ακατέργαστο ξύλο μπορεί να στεγνώσει απευθείας στη σόμπα.

Το Buleryan θερμαίνεται ως εξής:

  1. Ανοίγοντας πλήρως τη βαλβίδα του πτερυγίου και την πύλη, ένα καλά αποξηραμένο εύφλεκτο υλικό φορτώνεται στο καυστήρα — μικρές βούρτσες, ξύλινα τσιπ, μπορείτε να γεμίσετε χαρτί.
  2. ρα πρέπει να θέσετε φωτιά στο σελιδοδείκτη και να κλείσετε την πόρτα. Σε αυτό το στάδιο, ο φούρνος λειτουργεί στη λειτουργία καύσης και θερμαίνει εντατικά το ψυγμένο δωμάτιο. Οι έμπειροι χρήστες επιλέγουν την ένταση του πρώτου σελιδοδείκτη κατά τέτοιο τρόπο ώστε να μετατρέπονται σε κάρβουνα τη στιγμή που θα δημιουργηθεί μια άνετη θερμοκρασία.Ν η πόρτα δεν είναι διαφανής, ακολουθήστε την καύση μέσω του φυσητήρα.
  3. ? Πόρτα είναι κλειστή και η βαλβίδα πτερυγίου στρέφεται στη θέση που αντιστοιχεί στην επιθυμητή ισχύ. Ο Shiber πρέπει να είναι εντελώς κλειστός. Σε αυτή την περίπτωση, ο κλίβανος θα εισέλθει στον κύριο τρόπο λειτουργίαυς: καύσιμο που καυπνίζικειρεικειρεικειρεικειρεικερεικερεικερενο.

θερμοκρασία στον κλίβανο συγχρόνως είναι 550-650 μοίρες, ο αέρας που προέρχεται από τους εμθαεεται από τους εμθαεερτε θμθαερτε θμθαερτε θμθαερτε θμθαερτε θμθαερτε θμθαερτε θμθαερτε θμθαερτε.Ο σμα θα χει θερμοκρασία 50–55 μοίρες, και η εξάτμιση — περίπου 120 μοίρες.

Πιθανά σφάλματα

Οι προσπάθειες εκμετάλλευσης της σόμπας Buleryan με αυξημένη ισχύ είναι εξαιρετικά ανεπαρκείς — λόγω της χαμηλής θερμικής ικανότητας και της θερμικής αγωγιμότητας του αέρα, το μεγαλύτερο μέρος της θερμότητας που παράγεται κατά τη διάρκεια αυτής της διαδικασίας θα φτάσει στην καμινάδα.

Ένας εταιρικός αναστολέας δεν πρέπει να καίγεται με άνθρακα — αυτό το καύσιμο κατά τη διάρκεια της καύσης δίνει μια θερμοκρασία 800-900 μοίρες, από την οποία τα τοιχώματα του φούρνου καίγονται γρήγορα.Дальше Εντούτοις, μερικές φορές οι χρήστες συνεχίζουν να το χρησιμοποιούν, επειδή σε αυτόν τον τρόπο λειτουργίας, το συμπύκνωμα σχηματίζεται σε μικρότερο όγκο και, το σημαντικότερο, είναι πολύ λιγότερο τοξικό.

σο για τα αυτο-κατασκευαζόμενα βολβοί, όλα εξαρτώνται από τα χρησιμοποιούμενα υλικά. Πάχους τοίχους του ανθεκτικού στη θερμότητα χάλυβα μπορεί να αντέξει οποιοδήποτε τρόπο λειτουρμαι καικ κοι.Αν ο κλίβανος κατασκευάστηκε, όπως συμβαίνει συχνά, με παλιοσίδερα, δηλαδή συμβατικό χάλυβα, τότε ισχύουν και οι κανόνες λειτουργίας των μαρκαρισμένων μπουκλών.

Τρόποι βελτίωσης του κλιβάνου Buleryan

Ένας αυτοτροφοδοτούμενος αναστολέας, λόγω της αδεξιμότητάς του, ταιριάζει ακόμη και στο πιο μέτριο εσωτερικό μάλλον άσχημα. Εν τω μεταξύ, είναι δυνατόν να φτιάξετε αυτόν τον φούρνο πραγματικά ελκυστικό με τη βοήθεια μιας πολύ απλής τεχνικής — επικαλύπτοντάς την με πέτρα ή τούβλο.

Μια τέτοια απόφαση δεν θα ενισχύσει μόνο τα αισθητικά πλεονεκτήματα της μονάδας, αλλά θα προσφέρει και πρακτικά οφέλη:

  • ο κίνδυνος εγκαυμάτων στο σώμα του κλιβάνου θα μειωθεί στο μηδέν.
  • πλινθοδομή θα παίξει το ρόλο του συσσωρευτή θερμότητας, χάρη στο οποίο η σόμπα θα είναι σε θέση να θερμάνει το σπίτι για λίγο ακόμα και μετά την εξάντληση των καυσίμων?
  • Όταν θερμαίνονται, οι πόροι του τούβλου κλιβάνου εκπέμπουν υδρατμούς και όταν ψύχονται, το απορροφούν ξανά, έτσι ώστε η βέλτιστη υγρασία να διατηρείται συνεχώς στο θερμαινόμενο δωμάτιο.

ο τούβλο πυριτίου έχει τη μεγαλύτερη θερμική ικανότητα, ωστόσο, λόγωης σημαντικής θερμαεαεαεαεαεαεαεαεαεαεαεαεαεαεαε, θερμικποτκκτορκκ, πορικκ, θερμικό ποκτρκκ, πορικ, θερμικό ποκτρκτκ,


Буллер, κρυμμένο σε ένα τούβλο «ρούχα»

Για να χτίσετε ένα κέλυφος από πέτρα ή τούβλο θα πρέπει να βρίσκεται κοντά στον κλίβανο και αν οι ρωγμές παραμείνουν κάπου, πρέπει να γεμίσουν με ένα μίγμα κονιάματος και σπασμένο τούβλο.

Δώστε προσοχή! Η υπερκατασκευή δεν πρέπει να αποκλείει τις εισόδους και τις εξόδους των εναλλάκτη θερμότητας αέρα.Ναι επίσης σημαντικό να αποφευχθεί η απόφραξη με τη λύση τους. Για μεγαλύτερη αξιοπιστία του σωλήνα κατά τη διάρκεια της εργασίας θα πρέπει να σφυρηλατούνται με πολοιοιθ.

φούρνος μεταφοράς αέρα μπορεί πολύ εύκολα να μετατραπεί σε λέβητα με μανδύα νερού.

Για να γίνει αυτό, αρκεί να συνδυάσετε τα ανοίγματα εισόδου και εξόδου των εναλλάκτη θερμότητας με τους συλλέκτες και να τα συνδέσετε με το σύστημα θέρμανσης. Θα πρέπει να σημειωθεί ότι η θερμική ικανότητα του νερού είναι 800 φορές μεγαλύτερη από τον αέρα, επομένως, για τη θέρμανση του, η ένταση της καύσης στον κλίβανο πρέπει να αυξηθεί.Σε τέτοιες συνθήκες, ηδιάρκεια ζωής του κλιβάνου συνηθισμένου χάλυβα μειώνεται σημαντικά.

μως, ο αναστολέας μπορεί να πραγματοποιήσει θέρμανση νερού για οικιακές ανάγκες χωρίς αλλαγές. Αρκεί να συνδέσετε δύο από τους οκτώ εναλλάκτες θερμότητας με μεταλλικές πτυχώσεις στους σωλήνες που είναι εγκατεστημένοι στο εσωτερικό της μονωμένης δεξαμενής νερού. Ατά τη διάρκεια της ανάφλεξης του κλιβάνου, το νερό θα θερμανθεί γρήγορα, μετά από το οποίο η θερμοροτο οποίο η θερμοροασί θερμοροασί θερμορο70.

σωστή συντήρηση

πως κάθε σόμπα στερεού καυσίμου, ο βραχίονας πρέπει να καθαριστεί απητη τη. Για τη μονάδα αυτή είναι ιδιαίτερα σημαντική, δεδομένου ότι η αιθάλη έχει κατατεθεί σε αυτήν και στηλονοναμμι σινάναμμ. Μειώνει την κάθαρση του καπναγωγού, εμποδίζει τη μεταφορά θερμότητας στα τοιχώματα του κλιβάνου και τον αέρα στους εναλλάκτες θερμότητας (είναι ένας καλός θερμομονωτικός παράγων) και το πιο σημαντικό είναι ότι μπορεί να φουσκώσει μέσα στην καπνοδόχο, καθιστώντας το ακατάλληλο για χρήση και δημιουργώντας κίνδυνο πυρκαγιάς.

Συχνά ο συνιστώμενος τρόπος για να αφαιρέσετε την αιθάλη είναι να την καψετε. Η μέθοδος είναι εξαιρετικά εύφλεκτη, επιπλέον, στην περίπτωση του κλιβάνου Buleryan, δεν είναι απολύτως εφαρμόσιμη — η μονάδα που δεν έχει σχεδιαστεί για υψηλές θερμοκρασίες από τέτοιες διαδικασίες θα αποτύχει πολύ γρήγορα.

Είναι καλύτερο να απομακρύνετε την πίσσα και την αιθάλη από τον αναστολέα με τον απλούστερο και πιο άχρηστο τρόπο — χρησιμοποιώντας ένα ξύστρα και μια βούρτσα. Το Nagar στον φούρνο μπορεί να καθαριστεί με μια σπάτουλα και σε στενά και δύσκολα προσβάσιμα σημεία — με μια.

καμινάδα καθαρίζεται μέσα από την τρύπα της παγίδας συμπυκνωμάτων στο τσάι, αφαιρώντας το βύσμ απο βύσμ. πορείτε να πάρετε από την άλλη πλευρά — μέσα από την οροφή. Η δεύτερη επιλογή είναι πιο βολική, επειδή αντί για ένα μακρύ στύλο που μπορεί να στοιβάζεται, μπορείτε να χρησιμοποιήσετε ένα σχοινί, ρίχνοντας ένα φορτίο πάνω του με μια βούρτσα ή κυκλικό ξύστρα που είναι προσαρτημένη σε αυτό.

α πρέπει να τονιστεί για μια ακόμη φορά ότι η σόμπα και η καμινάδα είναι κατάφυτη με αιθάλαρλον.Αν ο αναστολέας λειτουργεί συνεχώς στη λειτουργία μακριάς καύσης, τότε είναι απαραίτητο ναηαιρέσετετρηητο νααφαιρέσετηετρ

Βίντεο: εγκατάσταση και πρώτη εκκίνηση της συσκευής για θέρμανση

Ένα από τα πλεονεκτήματα του κλιβάνου Buleryan είναι η απλότητα του σχεδιασμού, το οποίο αποδείχθηκε πολύ χρήσιμο για τους τεχνίτες του σπιτιού. Πως φαίνεται από το άρθρο μας, δεν είναι δύσκολο να δημιουργηθεί ένα αντίγραφο αυτής της μοηδας, η οπορικκτατιατατατατκτατατατατατατατατατατατατατατατατατατατατατατατατατ.Η φθηνή συσκευή είναι ιδανική για δωμάτια με μη μόνιμη διαμονή ατόμων. ?? Το Buller μπορεί επίσης να χρησιμοποιηθεί για αναγκαστική θέρμανση, ενώ η κύρια μονάδα τήκεται.

Добавить в корзину Ένας τέτοιος σχεδιασμός κατά πολλούς τρόπους υπερβαίνει τις παραδοσιακές «σόμπες», επειδή θερμαίνει, αλλά δεν υπερθερμαίνεται το δωμάτιο, εκτός αυτού, δεν χρειάζεται πολύ οξυγόνο για να εργαστεί.Ερνώντας μέσα από το «булерьян», ο αέρας θερμαίνεται στους 100–150 ° C και τροφοδοτείται με αυτή τη μορφή στμηζ ερναιν ερναιν.

ροσοχή! Λόγω της μεγάλης καύσης, ένας τέτοιος κλίβανος λειτουργεί σε ένα κύκλο δώδεκα ωρών, δηλαδή, για να διατηρήσει την απαιτούμενη θερμοκρασία, το καύσιμο πρέπει να φορτίζεται μόνο δύο φορές την ημέρα.

Οι φούρνοι αυτού του τύπου συχνά παράγονται με τη μορφή μιας μονολιθικής δομής, η οποία αποτελείται από τον ίδιο αριθμό μεταλλικών σωλήνων που επικοινωνούν μεταξύ τους.Ατά την καύση καυσίμων στους σωλήνες, σχηματίζονται ροές αέρα μεταφοράς, οι οποίες οδηγούν συααυαμγοροντοτοτο.

αράλληλα, ο κρύος αέρας εισέρχεται από τα κάτω άκρα των σωλήνων, θερμαίνεται στον θάλαμομομαιέροηιεστιστι. Κόμη και οι μικρότερες παραλλαγές της «βουλερυάνας» μπορούν να αντλήσουν πέντε κυβικά μέτρα αέπαναα λεπαναα. Προφανώς, για ένα συνηθισμένο γκαράζ, η αποτελεσματικότητα είναι αρκετή.

λειτουργία του κλιβάνου σε ένα τέτοιο σχέδιο είναι απομακρυσμένα παρόυμοια με τη λειτουργία ενόςε λβίητα α.Μια εστία αποτελείται από ένα ζευγάρι κάμερες. Στον πρώτο θάλαμο, καυσίμου αργά тлеет, σχηματίζοντας τελικά άκαυστο αέρια. Αίγονται ήδη στον επόμενο θάλαμο, ο οποίος παρέχει αναγκαστικό αέρα μέσω εγκατεστημένων ακροφυσίων.

Λόγω της «διπλής» αποτέφρωσης, δεν υπάρχουν σχεδόν καθόλου απορρίμματα και на απόδοση υπερβαίνειτο 80%.

ροσοχή! Λόγω του γεγονότος ότι δεν υπάρχει ανάγκη για υψηλή θερμοκρασία στο χώρο του γκαράζ (που είναι το πώς διαφέρει από την κατοικία), συνιστάται να εξοπλιστεί η κουζίνα με θερμοστάτη.

πάρχουν τρεις πιθανές μέθοδοι προσαρμογής τη θερμοκρασίας:


Όπως έχει ήδη αναφερθεί στην αρχή του άρθρου, ένα από τα χαρακτηριστικά του σχεδιασμού «buleryan» μπορεί να ονομαστεί ειδικοί σωλήνες, οι οποίοι είναι εσοχές στο θάλαμο καύσης κατά τα δύο τρίτα της διαμέτρου του. Υτό παρέχει γρήγορη θέρμανση του δωματίου.

ι φούρνοι αυτοί εκτελούν δύο λειτουργίες ταυτόχρονα:

  • θερμαίνετε γρήγορα τον αέρα στην απαιτούμενη θερμοκρασία.
  • για μεγάλο χρονικό διάστημα να διατηρηθεί αυτή η θερμοκρασία.

πιπλέον, δεν στεγνώνουν τον αέρα και δεν θερμαίνονται κατά τη διάρκεια της εργασίας.

ροσοχή! Ι ειδικοί δεν συνιστούν τη χρήση άνθρακα, καθώς αυτό οδηγεί σε ταχεία καύσν των σωλήνων, τα οπομμγαιστονων, τα οπομμγασοτοτττοτογταλαρτοταρτογταρτογτα Εάν συμμορφώνεστε σωστά με τους τρόπους λειτουργίας και φορτώσετε μόνο το καύσιμο που μπορεί να χρησιμοποιηθεί, τότε η περίοδος λειτουργίας του «buleryana» θα είναι απεριόριστη.

Βίντεο — πανεξέταση του φούρνου «булерьян»

ριν ξεκινήσετε, θα πρέπει να προετοιμάσετε ό, τι χρειάζεστε.

Фούρνος «Булерьян» σχέδιο

Στάδιο 1. λικά και εξοπλισμός

Για να δημιουργήσετε να φούρνο θα χρειαστούν τα ακόλουθα υλικά:

  • φύλλο χάλυβα πάχους 6 мм;
  • μεταλλικοί σωλήνες ø55-60 мм.

α χρειαστείτε επίσης τα κατάλληλα εργαλεία, τα οποία περιλαμβάνουν:

  • μηχανή συγκόλλησης, ηλεκτρόδια σε αυτό?
  • στάθμη νερού ·
  • σφιγκτήρες ·
  • μοτίβα ·
  • κοπτικό σωλήνα?
  • δείκτης?
  • σωληνώσεις σωλήνων?
  • μηχανή λείανσης;
  • γωνία;
  • χάρακας.

ετά την προετοιμασία όλων των απαραίτητων, μπορείτε να αρχίσετε να κόβετε κενά.

Στάδιο 2. οπή ακατέργαστων τεμαχίων

μα 1. ρχικά, οι σωλήνες κόβονται σε τμήματα του απαιτούμενου μήκους.

Βήμα 2. Στη συνέχεια, τα οβάλ σχήματος κενά κόβονται από το μεταλλικό φύλλο, το οποίο θα χρησιμοποιηθεί για την κατασκευή του πίσω και των μπροστινών τοίχων. Πό τα υπολείμματα του φύλλου, οι ταινίες κόβονται, με τη βοήθεια των οποίων τα κενά μεταξύ των σωλήνων ίθοα θοα.

μα 3. ψτε το τεμάχιο κάτω από τη λεκάνη σε σχήμα V, σχηματίζονται φτερά. Όλα τα υπόλοιπα από το μέταλλο χρησιμοποιούνται για τους σωλήνες εισόδου / εξόδου και την πόρτα.

μα 4. ι σωλήνες και οι λωρίδες είναι λυγισμένες. Η κάμψη του σώματος γίνεται σε τόξο, το διαμέτρημα ελέγχεται περιοδικά (το μήκος κάθε σωλήνα πρέπειηαιηαιαιαιαιαιαι ναι Αυτό θα απαιτήσει ένα χαλί.

ι συνδέσεις εισόδου και εξόδου κάμπτονται χρησιμοποιώντας την ίδια συσκευή στο δακτύλιο.Αν αυτό είναι αδύνατο για οποιονδήποτε λόγο, τότε κόβονται από έναν σωλήνα μεγαλύτερης διαμέτρου.

Στάδιο 3. Συναρμολόγηση της δομής

Πρώτον, το σώμα κατασκευάζεται. Για να το κάνετε αυτό, ακολουθήστε αυτά τα βήματα.

Βήμα 1. Ένας σωλήνας τοποθετείται σε μια επίπεδη επιφάνεια (η πρώτη είναι στο πίσω μέρος), μια ξύλινη ράβδος με πάχος ίσο με τη διάμετρο του λυγισμένου σωλήνα τοποθετείται κοντά.

μα 2. επόμενος σωλήνας τοποθετείται πάνω στο ξύλο — οι άκρες του πρέπει να βρίσκονται πάνω απόνο τπο πάνω απόνο πορο.Σε κοντινή απόσταση τοποθετείται с δεύτερη ξυλεία με μια επικάλυψη σε σχέση με την πρώτη.

μα 3. Σε μια τέτοια ακολουθία, οι σωλήνες στοιβάζονται με κλιμακωτή σειρυά μέχρι να επιτευχθυμ ηστοθποηττοροη

μα 4. ι σωλήνες ευθυγραμμίζονται και «κατασχένονται» με συγκόλληση στα σημεία επαφής.

Μια παλέτα σε σχήμα В συγκολλάται στο τελειωμένο περίβλημα, το οποίο θα διαχωρίσει τους θαλάμους # 1 και 2. Ένα διάτρητο ράφι τοποθετείται πάνω από το σωλήνα διακλάδωσης εισόδου (φυσητήρα).

μα 5. Στη συνέχεια, τα κενά μεταξύ των σωλήνων είναι κλειστά μεμεταλλικές ταινίες που κόπηκμειαεαινίε που κόπηκμεν στο ποηοηγστο ποηοητγαστο ποηοη. Ο σχεδιασμός στρέφεται από κάθετη σε οριζόντια θέση, λες οι συνδέσεις συγκολλούνται με μόνιμες ραφές. Απομένει μόνο να φτιάξετε τον πίσω και τον μπροστινό τοίχο.

Οδηγίες για την κατασκευή του μπροστινού τοίχου.

Βήμα 1.Να από τα ωοειδή κενά εφαρμόζεται στο μπροστινό μέρος της θήκης. Για ακριβή εφαρμογή, υποδεικνύονται σημεία περιποίησης.

μα 2. Στη συνέχεια γίνεται μια τρύπα στον τοίχο κάτω από τον φυσητήρα και ο σωλήνας διακλδωσης συγκολλτ.

ροσοχή! Για την κατασκευή μιας τέτοιας βαλβίδας, τα τοιχώματα του ακροφυσίου κόβονται κατά μήκος του άξονα, εισάγεται μέσα στην οπή ένας μεταλλικός πείρος με συγκολλημένο επίπεδο δίσκο. Ναι σημαντικό на διάμετρος αυτού του δίσκου να είναι πλήρως συνεπής με τη διάμετρο του ακροφυσίου.

μα 3. Στη συνέχεια, γίνεται μια τρύπα κάτω από την πόρτα και ένα κοντό «κολάρο» είναι συγκολλημένο. Δια η πόρτα πρέπει να είναι ένας σύντομος κύλινδρος με διπλά τοιχώματα. Η πόρτα τοποθετείται στο «κολάρο» · για καλύτερη στεγανότητα, ο χώρος σύνδεσης με την θήκη καυιίπτεοινατεοιν αποι.

μα 4. πόρτα στερεώνεται με έκκεντρο μάνδαλο. Το μάνδαλο θα κλειδώσει τον πείρο που είναι συγκολλημένος στο εξωτερικό μέρος της πλάκας. Στην άλλη πλευρά της πόρτας υπάρχουν συγκολλημένοι μεταλλικοί μεντεσέδες.

ετά τη συναρμολόγηση, η δομή συνδέεται με το σώμα χρησιμοποιώντας μηχανή συγκόλλησης.

Отправить запрос Πόρτα είναι συγκολλημένη στο πίσω μέρος της θήκης.

αραμένει μόνο η συγκόλληση τεσσάρων στηρίξεων σχήματος L στον πυθμένα του κλιβάνου.

Στάδιο 4. Πώς να εγκαταστήσετε το «булерьян» με τα χέρια σας

ροσοχή! Για την εγκατάσταση του κλιβάνου στο δωμάτιο, είναι απαραίτητη η προκαταρκτική διάταξη του θεμελίου — επίπεδη σχιστόλιθος, τοποθετημένη σε στρώμα πυρίμαχου αμιάντου.

σωλήνας εισάγεται στο ακροφύσιο μέσω ενός συνδέσμου υποδοχής, οσύνδεσμος είναι επιπλέον σφραγισμένος μτ. ??Όλα, ο φούρνος είναι έτοιμος για λειτουργία.

υπικά προβλήματα του φούρνου «булерьяна»

ρχικά, οφούρνος θα λειτουργήσει κανονικά — γρήγορη θέρμανση, μεγάλη καύση και λλα πλεαυυεπτορνοτματρινατατρινατατατατατρινα Αλλά με την πάροδο του χρόνου, θα γίνει πιο δύσκολο να λιώσει το «булерьян», θηση θα επιδεινωθεί, και ησι π. Αυτό μπορεί να σημαίνει μόνο ένα πράγμα — ρθε η ρα για τον πρώτο καθαρισμό.

Σε αυτή την περίπτωση, υπάρχουν δύο πιθανές επιλογές.

  1. ναι δυνατόν να βυθίσετε ξυλεία καυσόξυλα για κάποιο χρονικό διάστημα, αν και αυτό δεν θμλεασπολπο. Ν η δομή είναι ήδη φραγμένη, δεν θα βοηθήσει καυσόξυλα.
  2. πορείτε επσης να κάνετε κάψιμο. Ναι σημαντικό το κουτί τέφρας να είναι εντελώς ανοιχτό. Τα κανάλια είναι πολύ καυτά («κόκκινο καυτό»), ως αποτέλεσμα του οποίου καίει ολόκληρη ητίνη.

ροσοχή! ??

φούρνος στερεών καυσίμων Булерьян συνεχίζει να κερδίζει τη δημοτικότητά του. Χαρακτηρίζονται από υψηλή απόδοση και τη δυνατότητα γρήγορης θέρμανσης των χώρων. Οι καταναλωτές μπορούν να αγοράσουν έτοιμες μονάδες ή να προσπαθήσουν νασυςαρμολογήσουν τοφοερνο το φούερνο τοφορνο τοφορνο τορνο булерьян. Δεν υπάρχει τίποτα δύσκολο σε αυτό, γιατί με την κατασκευή του μοιάζει με τη συνηθέστερη σόμπα πυρόλυσης. Διαφορές μόνο στο σώμα, το οποίο είναι εξοπλισμένο με παραγωγικά σωληνοειδή θερμαντικά σώματα.

αρακτηριστικά σχεδιασμού


Δημιουργήστε μια σόμπα Булерьян με τα χέρια του είναι πραγματικά πολύ απλή. Λλά μόνο για εκείνους που ξέρουν πώς να χειριστούν το εργαλείο και το σίδερο, και επίσης έχευυευευευερο, σωαι επίσης έχευυυευευευεεστκστκστμια ιδαγια. Δεν υπάρχουν ιδιαίτερες διαρθρωτικές δυσκολίες εδώ, αλλά πρέπει να θυμόμαστε ότι η εργασία με το σίδερο απαιτεί ιδιαίτερη προσοχή — δεν είναι τόσο εύπλαστο όσο το ξύλο. Λλά ως αποτέλεσμα, θα πρέπει να πάρετε μια εξαιρετική μονάδα θέρμανσης, οποία θαευχαρισταποηκαποηκαγαγαρκοκαρκοκαιαρκοιαμοιαμοιαρκαρκαριαμθασπορκοιαμοιαρκαρκομοιαμθαγαγασπορκοκμοια.

Ο αυτόνομα συναρμολογημένος φούρνος Buleryan είναι μια παραδοσιακή μονάδα στερεού καυσίμου που λειτουργεί με ξύλο σύμφωνα με το κύκλωμα γεννήτριας αερίου. Δηλαδή, το καυσόξυλο εδώ καίγεται με την απελευθέρωση προϊόντων πυρόλυσης, τα οποία αποστέλλονται στον μετα-καυστήρα και καίγονται εκεί με δευτερεύοντα αέρα. Τα προϊόντα καύσης αποστέλλονται στην καμινάδα, αφήνοντας την ατμόσφαιρα και μερικώς να πέφτουν με τη μορφή συμπυκνωμάτων — θα σας πούμε πώς να το ξεφορτωθείτε με μία μόνο κίνηση των χεριών.

ο Буржуйка Булерьян Адрес:

  • κύριος θάλαμος καύσης είναι ευρύχωρος, ευρύχωρος, το ξύλο βρίσκεται ακριβώς πάνω στους σωλαφορμετ.
  • Μετά την καύση — που βρίσκεται πάνω από το θάλαμο καύσης, είναι ένα διάτρητο ή στερεό φύλλο σιδήρου που διαχωρίζει το άνω τεταρτημόριο ολόκληρου του εσωτερικού όγκου.
  • Σωληνοειδής θερμοσίφωνας — να σύνολο καμπύλων σωλήνων, το μεγαλύτερο μέρος του οποίου βρίσυαναεαεαεαεαεαεαεαεαεαεαεαεαεαεκαεαεκαεκαεκαεκαεκαεκαεκαεκαεκαεκαεσκασκασκασκασσκαε κρκ, σπκαε κρκ.
  • πόρτα φόρτωσης με ένα μικρό κλαδάκι — μέσα από αυτό μέσα στο φούρνο Булерьян, κατασκευασμένο απόυασκευασμένο απόυαυα χέριοτκονο απόαυα χέριοτκον, φ Σας επιτρέπει επίσης να ρυθμίσετε την πρόσβαση του οξυγόνου στο θάλαμο καύσης.
  • Καμινάδα με αποσβεστήρα και θάλαμο συλλογής συμπυκνωμάτων — εξασφαλίζει την αφαίρεση των προϊόντων καύσης και συλλέγει προϊόντα συμπύκνωσης καύσης με την επακόλουθη αφαίρεση τους.

Επίσης στον σχεδιασμό του κλιβάνου υπάρχουν σωλήνες (μπεκ ψεκασμού) για την παροχή δευτερεύοντος αέρα — απαιτείται στον θάλαμο μετά την καύση για πυρολυτική καύση.

ναι η απλότητα του φούρνου μεταφοράς Булерьян (που ονομάζεται επίσης ησμπα Breneran) και του έδωσε μια ξοτικικδεκ.

ναι αυτή ηασυνήθιστη εμφάνιση που κάνει το φούρνο Булерьян τόσο εξαιρετικά αποτελεσματικό.

ια να μπορέσετε να γνωρίσετε όλες τις απολαύσεις του κλιβάνου Булерьян, θα σας πούμε για την αρχή της εργασί. Έχουμε ήδη πει ότι η αντίδραση πυρόλυσης χρησιμοποιείται εδώ. Κ καύση καυσόξυλων με περιορισμένη παροχή οξυγόνου μοιάζει με μια τσίχλαυμε την απελευληληρωσυη προϊόντων προϊόντν προντν προντν προντν.Εισερχόμενοι στον άνω θάλαμο μετά την καύση, αναφλέγονται και καίγονται με την απελευθέρωση μεγάλης ποσότητας θερμικής καύσης υποστηρίζεται από μικρά μπεκ ψεκασμού που είναι ενσωματωμένα σε δύο σωλήνες μεταφοράς.

Για τη διατήρηση της αντίδρασης πυρόλυσης είναι υπεύθυνος ο ανεμιστήρας και на βαλβίδα ολίσθησης. Είναι υπεύθυνοι για τον περιορισμό της παροχής οξυγόνου και τη βραδεία απομάκρυνση των προϊόντων καύσης. Εξαιτίας αυτού, θερμότητα αποστέλλεται σχεδόν εξ ολοκλήρου στις θερμαινόμενες εγκαταστάσεις.

Πολλοί χρήστες εικάζουν, τη σόμπα ή το Булерьян — ποιο είναι το καλύτερο και ποιο προτιμάτε. Οι σόμπες απόδοσης, συμπεριλαμβανομένης της πυρόλυσης, θα είναι χαμηλότερες. Για να αυξηθεί на αποδοτικότητα, θα είναι απαραίτητο να το μετασκευάσετε με προσθήκες που σχηματίζορον μετ. Λλά η σμπα δεν θα μπορέσει να προλάβει τη φούρνο Булерьян, ανεξάρτητα από το πόσο σκληρά δοκιμάζετε. Булерьян — ο πιο αποδοτικός και προηγμένος φούρνος μέχρι σήμερα, με εξαιρετικά ελαφρύ σχεδιασμό.

Το Булерьян για να δουλέψει έξω δεν είναι μια σόμπα στερεά καύσιμα. Αλλά μπορεί να συναρμολογηθεί με το χέρι, σύμφωνα με ένα παρόμοιο σχέδιο, με την τοποθέτηση ενός αυτοκατευθυνόμενου καυστήρα στην πόρτα φόρτωσης (γράψαμε για τη συλλογή ενός τέτοιου καυστήρα στις αναθεωρήσεις μας). Πάρχει επίσης ηευκαιρία να αγοράσετε ένα έτοιμο καυστήρα. Λλά ένα τέτοιο σύστημα θα είναι δικαιολογημένο μόνο εάν έχετε πρόσβαση σε χαμηλού κόστους αυαυαυαύαυοτ.

Новогодняя обстановка Булерьян


υτός ο φούρνος διαθέτει ένα ευρύ φάσμα εφαρμογών.Είναι κατάλληλο για θέρμανση κατοικιών, εξοχικών κατοικιών και βοηθητικών χώρων. Εάν χρειάζεστε έναν καλό φούρνο για το γκαράζ, το Булерьян θα είναι μια άξια λύση — γρήγορη και αποτελεσματική. Υριολεκτικά 15-20 λεπτά μετά την ανάφλεξη, θα δημιουργηθεί μια άνετη και ζεστή ατμόσφαιρα στο γκαράζ σας.

σμπα Булерьян, κατασκευασμένη με το χέρι, θα ικανοποιήσει την ευχρηστία καωι την ανεπιτήδυευσήασηνκανανκανα Ωστόσο, τα κορμούς πρέπει να είναι στεγνά (κατά προτίμηση όχι υψηλότεραυπό 15% υγρασίηπ 15% υγρασίηη), διαυυυυυυυυυςαεαυαευαεσπορκ καλαεασπορκ καλαεασπορκ καλασασπορτορκ καλασασπορτικ καλασασπορτοηαλασασποσποσπασποσπαλαεσπορτικ, αυξημένη υγρασία του ξύλου οδηγεί σε μεγάλη ποσότητα συμπυκνώματος. δούμε πώς να το συναρμολογήσετε με τα χέρια σας.

Σχέδιο για τη συναρμολόγηση του κλιβάνου, των υλικών και των εργαλείων


Отправить запрос

Λεπτομερές σχέδιο του κλιβάνου Булерьян.

Στη διαδικασία ανάπτυξης, μπορείτε να κάνετε τις δικές σας αλλαγές, αν σας φαίνονται απαραίτητες.Για παράδειγμα, τίποτα δεν εμποδίζει την προσαρμογή μιας έτοιμης πόρτας αγοράς εδώ, ώστηλημν υπορνει. Αζί με το σχέδιο θα χρειαστείτε τα παρακάτω εργαλεία:

  • Υδραυλικός ή χειροκίνητος διαχωριστήρας σωλήνων.
  • Συγκολλητική μηχανή;
  • Γωνιακός λειαντήρας για κοπή χάλυβα.
  • Δίσκος λείανσης για ρύθμιση συγκολλσεων.
  • Σωλήνας με διάμετρο 60 мм για την κατασκευή θερμαντήρα — το σχέδιο δείχνει σωλήνες διαμέτρουθεαεαεηθεντρουσντρου 50 50 мм, αλονά τ.Σε αυτή την περίπτωση, σας συμβουλεύουμε να εστιάσετε στην περιοχή του θερμαινόμενου δωματίου.
  • Φλλο χάλυβα με πάλυβα με πάχος τουλάχιστον 4 мм — από αυτό θα κόψουμε την ενδιάμεση πυλάκα, καθώς και το μπροατιν κσστιν κσ
  • Диаметр 100–130 мм.
  • εταλλικός σωλήνας για να δημιουργήσετε ένα στραγγαλιστικό πηνίο (εμφυσημένο) στην πόρτα φόρτωσης.
  • ρόχους για μια πόρτα φόρτωσης, καθώς και την αξιόπιστη κλειδαριά με την ασφαλή λαβή για το άνοιγμα καιστο.
  • λικά για τη δημιουργία μιας βαλβίδας πύλης — άλλη λαβή με ένα μικρό κομμάτι χάλυβα για να επικαλύψεκοτο το.
  • εταλλικός σωλήνας διαμέτρου 15 мм για σωλήνες έγχυσης.

πίσης χρήσιμο καλώδιο αμιάντου που απαιτείται για τη στεγανοποίηση της πόρτας. Μην ξεχάσετε να βρείτε καλά ηλεκτρόδια για συγκόλληση μεταλλικών εξαρτημάτων.

Θα χρειαστείτε επίσης ένα παχύ χαρτόνι, από το οποίο είναι πολύ βολικό να κάνετε σχέδια για την επακόλουθη κοπή μετάλλου — αυτό θα εξοικονομήσει χρόνο και νεύρα.Με την ευκαιρία, ορισμένοι βιοτέχνες κάνουν τους φούρνους Булерьян με τα χέρια τους από ένα τετράγωνο σωλήνα. Αποδεικνύεται τρομακτικό, αλλά γενικά αποτελεσματικό.

ρώτα βήματα


Πρώτα πρέπει να φτιάξουμε το σκελετό ολόκληρου του φούρνου Buleryan — είναι μια συνένωση καμπύλων σωλήνων που σχηματίζουν τον θερμαντήρα αέρα και το μελλοντικό πυροσβεστικό. Ρησιμοποιήστε έναν χαλύβδινο σωλήνα και κάψτε τον με ακτίνα 225 мм. Το μήκος κάθε σωλήνα είναι 120 см — αυτό είναι περισσότερο από αρκετό.Οι σωλήνες συγκολλούνται μαζί με μεταλλικές λωρίδες, έτσι ώστε το αποτέλεσμα να είναι μια σταθερή βάση γύανονονονονονο. Δεν πρέπει να υπάρχουν ανοίγματα στις πλευρές, διαφορετικά ο καπνός θα εισέλθει στις θερμαινόεκτεεε.

νοντας την κάμερα μετά την καύση


ο επόμενο στάδιο στην κατασκευή του φούρνου Булерьян με τα χέρια του είναι η δημιουργία ενός θαλάμου μεατάσην κη. Για να γίνει αυτό, πάρτε ένα φύλλο από σίδερο και δημιουργήστε χωρίσματα του με αυλακώσειη κάτμαλαερονεναλααλαλαατατα.

Στη συνέχεια, συγκολλούμε τους τοίχους από το εσωτερικό στους σωλήνες έτσι ώστε να χωρίσουμε περίπου το ένα τέταρτο του εσωτερικού όγκου (ή όπως υποδεικνύεται στο σχέδιο). Σημειώστε ότι αυτά τα χωρίσματα πηγαίνουν στον πίσω τοίχο και δεν αγγίζουν το μπροστινό τοίχωμα (στις δύο πρώτες σωληνώσεις, οι σύνδεσμοι δευτερεύοντος αέρα είναι συγκολλημένοι).

α προϊόντα πυρόλυσης θα πέσουν εδώ. αι τα προϊόντα της καύσης θα πάνε στον πίσω τοίχο, που βρίσκεται в σόμπα Булерьян.

λοκλήρωση της συναρμολόγησης βάσης


ρα πρέπει να κόψουμε δύο κομμάτια από σίδερο, σχηματίζοντας το πίσω καιταα μπροστινά τοιχώμαύαρνουουνά τοιχώμαύαρνουουο φουν Αλλά μην τους βιάζετε να συγκολλούν — πρέπει να τα δουλέψετε. Στο πίσω τοίχωμα κάνουμε μια τρύπα κάτω από την καμινάδα, εστιάζοντας στη διάμετρο της καμινάδας.

ετά από αυτό πάμε στον μπροστινό τοίχο — εδώ πρέπει να κάνουμε μια τρύπα για την πλαϊνή μπάρα.Πόρτα παράγεται από ένα τμήμα σωλήνα διαμέτρου 350 мм. αι εδώ είναι απαραίτητο να υποφέρουμε.

Το γεγονός είναι ότι η πόρτα πρέπει να κλείσει σφικτά την είσοδο του φούρνου. Συνδέουμε να τμήμα σωλήνα διαμέτρου 350 мм στο μπροστινό τοίχωμα του κλιβάνου Булерьян, που συναρμολογεεεα Στη συνέχεια, φτιάχνουμε την ίδια την πόρτα — θα είναι διπλής στρώσης, το εσωτερικό μέέρος θαεσωτερικό μέέρος θαεσωτερικό μρος θαεισέλθειωτοηλημεισατξαγκτξατξατξατξατξατξατξατοκτο νκτο νκτο,

Στην πόρτα του φούρνου Булерьян κάνουμε μια τρύπα κάτω από το γκάζι. Οι διαστάσεις του εμφαίνονται στο σχέδιό μας. Ναι ένα μικρό κομμάτι σωλήνα στο οποίο η βαλβίδα περιστρέφεται πάνω σε μεταλλικό βρόχο — πρέπει νακπολο. Προκειμένου ο βρόχος να μην περιστραφεί κάτω από το βάρος του, πατάμε το με ένα ελατήριο. ναι επίσης απαραίτητο να δημιουργηθεί μια αξιόπιστη κλειδαριά για τη στερέωση της θύρας φόρτωσης.

Η δυσκολία με τις πόρτες, τους πνιγμούς και τους αποσβεστήρες κατά την κατασκευή ενός φούρνου Buleryan με τα χέρια τους είναι το πιο προβληματικό, επειδή η εργασία με μικρές λεπτομέρειες είναι πάντα πιο δύσκολη από ότι με τις μεγάλες.Λλά αν τα χέρια σας μεγαλώνουν από εκεί, θα κάνετε σύντομα ένα συγκριτικό έργο.

ατασκευή καπνοδόχων


ν νομίζετε ότι η καμινάδα για τη σόμπα Булерьян, συναρμολογημένη από τον εαυτό σας, είναι να κομμάατι, σστλήνα Θα κατασκευάσουμε μια καμινάδα σε σχήμα Τ με βαλβίδα για τις σόμπες μας.

Σε αντίθεση με το γκάζι, ο αυλός δεν είναι αποκλεισμένος εντελώς, αλλά μόνο το 3/4 της μέγιστης διαμέτρου της καμινάδας — θα χρειαστεί να κοπεί και να εγκατασταθεί ακριβώς αυτό το πτερύγιο στον σωλήνα (οριζόντιας) εξόδου.

Συγκολλούμε το κατακόρυφο τμήμα στον οριζόντιο σωλήνα καμινάδας του κλιβάνου Булерьян. Κ καπνός θα διαφύγει από το άνω τμήμα του και το συμπύκνωμα θα συσσωρευτεί στο κάτω μέρος (θα χρειαστεί). Για να απαλλαγούμε από αυτό ήταν πιο βολικό, συγκολλήστε τη βαλβίδα μπάλα στο κάτω μέρος. Μόνο μία κίνηση του χεριού — και όλο το συσσωρευμένο συμπύκνωμα θα συγχωνευθεί σε ένα προ-υποκατεστημένο δοχείο, όπως υποσχεθήκαμε νωρίτερα.

ελικό στάδιο


αρεμπιπτόντως, ο φούρνος μας Булерьян, κατασκευασμένος με το χέρι, είναι πρακτικά συναρμολογημένος.Вместимость:

  • ο κύριο σώμα με θερμαντήρα αέρα.
  • Δύο τοίχοι με πόρτες και πνίξει.
  • Καμινάδα με γκάζι.

ναι καιρός να συγκολλήσετε όλα τα στοιχεία μαζί. Για άλλη μια φορά είμαστε πεπεισμένοι για τη στεγανότητα των αρμών μεταξύ των μεταλλικών πλακών και των σωλήνων μεταφοράς και στη συνέχεια προχωρήστε στην εγκατάσταση των εμπρόσθιων και των πίσω θυρών.

υμηθείτε ότι ο μετα-καυστήρας θα πρέπει να βρίσκεται στην κορυφή του πίσω μέρους — μην συγχέετε.

ετά τη συγκόλληση των τοίχων, ελέγχουμε τις φρέσκες ραφές. ?? Εν κατακλείδι, συνδέουμε την καμινάδα και συνεχίζουμε να ζωγραφίζουμε τον φούρνο Булерьян χρησιμοποεήνταβκτθατθατθατθατθατθησιμοποιώντκτα. Ένα μέρος του θα καεί αργότερα (για παράδειγμα, στην μπροστινή πόρτα), αλλά το πάνω μέρος θα παραμείνει άθικτο, καθώς οι σωλήνες του конвектора δεν θερμαίνονται μέχρι τις υψηλότερες θερμοκρασίες.

ο τελικό στάδιο περιλαμβάνει την εγκατάσταση του κλιβάνου Булерьян συναρμολογημένου απλ τα χέρια σε νοκβτ. Το βέλτιστο ύψος του κατώτερου τμήματος των σωλήνων μεταφοράς είναι 20-25 см από το επίπεδο του δαπέδου. Στη συνέχεια, εγκαταστήστε την καμινάδα και φορτώστε καυσόξυλα στον κλίβανο. Στο πρώτο στάδιο της ανάφλεξης, το γκάζι και η βαλβίδα της πύλης είναι πλήρως ανοιχτά — το καυσόξυλε πρπν πρπ. Μετά από αυτό, κλείνουμε τη βαλβίδα της πύλης και τον πνιγμό, γι ‘αυτό και ο κλίβανος Булерьян θαμυυίεησπλησπσπλησπσπλησπσπλησπσπλησπσπλησπλησπστρη λ.

Ρύθμιση της έντασης της καύσης με τη χρήση βαλβίδων γκαζιού και ολίσθησης — εδώ θα χρειαστεί να εξασκηθείτε λίγο για να επιτύχετε τα βέλτιστα αποτελέσματα. Πιπλέον, μπορείτε να αναβαθμίσετε τη σόμπα Buleryan, συναρμολογημένη με τα δικά σας χέρια:

  • Γυρίστε τον εναλλάκτη θερμότητας αέρα στο νερό και συνδέστε τον μετο σύστημα θέρμανσαααυυόημα θέρμανσαααυυημα θέρμανσαααυόημα θέρμανσαααυόυημα θέρμανσααααυόηγ χετε λξαγγ χετε νκτα
  • Συνδυάστε τις εισόδους του конвектор με ένα σωλήνα και συνδέστε έναν ισχυρό φυσητήρα εδώ.Ομοίως, συνδυάστε τις εξόδους του εναλλάκτη θερμότητας, συνδέστε τους εύκαμπτους σωλήνες και διαλύστε τη θερμότητα στα γειτονικά δωμάτια — θα έχετε ένα σύστημα θέρμανσης αέρα.
  • Η εγκατάσταση μιας σόμπας Buleryan σε ένα μικρό δωμάτιο (το μέγεθος της τουαλέτας) και από αυτό το δωμάτιο για να διαλυθούν οι σωλήνες ζεστού αέρα σε άλλα δωμάτια είναι ένας άλλος τρόπος για την οργάνωση της θέρμανσης του αέρα.

Ο Булерьян που φτιάχνει τα χέρια του μπορεί να σας πάρει μέχρι και αρκετές ημέρες για ναλλξευαευαευαευαευαευαανεασποτοεασποντοεασποντοεασποντοεασποντοεασποντοεασποντοεασποντοεασποντοεασποντοεασποντοεασποντασποντανασποτι, σποντατανασποντασποντασποντανασποτιασποντανασποτι, σποντι.

Βίντεο

σχεδιασμός ενός τέτοιου κλιβάνου είναι πολύ περίπλοκος και ηδημιουργυία του θα απαιτήσει, σωαγκη σ Το Tinker με αυτό θα έχει περισσότερες από μία μέρες. Ωστόσο, η υψηλή απόδοση του βουλερυνού δικαιολογεί πλήρως τις προσπάθειες που καταβάλλονταιγια τηδομιου. Ριν ξεκινήσετε να φτιάχνετε τη φούρνο булерьян με τα χέρια σας, εξοικειωθείτε μερικές από τις αποχρυεις ποροτι πορι ροι ποχρσεις ποροτι πορου.

ρχή της λειτουργίας

ρχικά Булерьян αναπτύχθηκε από καναδούς τεχνίτες για τις ανάγκες των ξυλουργών. Δεδομένου ότι η αποψίλωση των δασών πραγματοποιείται συνήθως το χειμώνα, χρειάστηκε μια προσωρινή και πολύ συμπαγής σόμπα για τη θέρμανση, η οποία μπορεί εύκολα να αποσυναρμολογηθεί και να μεταφερθεί σε άλλη τοποθεσία. Σε εύθετο χρόνο άρχισε να χρησιμοποιείται για τη θέρμανση εξοχικών κατοικιών, γκαράζ, λουτρών κανι άλλλον.

ο καύσιμο στο μπουλέρ δεν καίγεται, αλλά αργά τσιγαρίζοντας χωρίς αέρα .Αυτός ο φούρνος είναι από δύο επικοινωνούντες κάμερες : ο δεύτερος θάλαμος χρησιμεύει για την καύση των καυσαερίων που σχηματίζονται στο θάλαμο του πρώτου στη διαδικασία παρατεταμένης καύσης καυσίμου.

Στις πλευρές του βουλερυρίου περιβάλλουν πολλούς σωλήνες, τα κάτω άκρα των οποίων «πιπιλίζαπου» πιπιλίζορον »πιπιλίζορον» πιπιλίζορον «. Αέρας μέσα τους παίρνει γρήγορα τη θερμότητα που εκπέμπεται από την εστία και εκωτοξεύεται απςογ ανοτοτοτ. Για τους μέγιστους σωλήνες μεταφοράς θερμότητας 2/3 μσα στην θήκη και μόνο ελαφρά προεξέχουό από ατα.

ναι σημαντικό! Δεδομένου ότι σε έναν τέτοιο κλίβανο η λάμψη πρέπει να έχει ένα ορισμένο όριο, δεν συθαυυαυανο ριο, δεν συνιστάτριο κ κ χησνισττροκ κ χη κ.

Συσκευή κλιβάνου buleryan

Το Buleryan είναι σε θέση να θερμάνει το δωμάτιο σε πολύ σύντομο χρονικό διάστημα με ελάχιστη ποσότητα καυσίμου (εάν η απόδοση της εστίας είναι 20-40%, τότε στο buleryan φθάνει το 75%). Με αυτό ισχύς του κλιβάνου εξαρτάται όχι μόνο από τον όγκο του κλιβάνου, αλλά και απλτονυυυυυυ κλιβάνου εξαρτάται όχι μόνο από τον όγκο του κλιβάνου, αλλά και απλτοναεπεπονινον ωπορονκ 7Πιπλέον, ακόμη και ο μικρότερος κλίβανος ανά λεπτό μπορεί να «αιμορραγεί» και να θερμαίνει απά 4 κρικι. м αέρα.

συσκευή χει δύο λειτουργίες:
ανάφλεξη παρουσία οξυγόνου, ενώ για πεμίποριοτοροτο μποριοτο ριο.

αεριοποίηση: η σόμπα γεμίζει στο μέγιστο με ξηρά καυσόξυλα, τότε κλείνει τα πτερύγια στον ανεμιστήρα και στον αγωγό για να σταματήσετε τη ροή του αέρα .


Η κίνηση του αέρα στον κλίβανο

Συμβούλιο Μην υπερβείτε υπερβολικά την πρόσβαση στο οξυγόνο, διαφορετικά ο φούρνος θα «φτύνει» με καπνό και φωτιά.Ν ο φούρνος είναι πολύ ραγισμένος, θα πρέπει να ψύχεται ελαφρώς και πρώτα μόνο το μισό πρώτα μόνο το μισό να καυαιηιητοετο τοτο τοτο κτοειτο καινιεποτο τοτο κτο Τέλος, θα πρέπει να κλείσουν μόνο μετά από μερική ψύξη του κλιβάνου.

Δυστυχώς, με αργή καύση, δημιουργείται πάρα πολύ καπνός, οπότε όταν χτίζονται, συνιστάται να οδηγούν τους σωλήνες σε σημαντικό ύψος — 3 μέτρα από το πάνω άκρο της σόμπας.

Τα κύρια στάδια της δημιουργίας buleryana

1. Για τη συγκόλληση του πλαισίου του κλιβάνου, χρησιμοποιούνται 6-8 σωλήνες, οι οποίοι κάμπτονται σε μια μηχανή κάμψης γωνίας υπό γωνία 160 ° και ενώνονται στα σημεία επαφής σε ένα σχέδιο σκακιέρας με συγκόλληση.Τα άκρα των σωλήνων παραμένουν ευθεία.

Συμβουλή! Отправить запрос Η βέλτιστη διάμετρος των σωλήνων για την κατασκευή κυψελών 60 мм.


Συγκόλληση πλαισίου σωλήνων

2. Για να εξασφαλιστεί η ροή του αέρα στον κλίβανο και να επιταχυνθεί η μετά την καύση αερίων στο πρώτο ζεύγος σωλήνων, γίνονται οπές για την εισαγωγή των ψεκαστήρων αέρα με τη μορφή δύο κοίλων σωλήνων συγκολλημένων μεταξύ τους υπό γωνία 90 °.Φορούν σε να λεπτότερο σωλήνα που επικοινωνεί με το πλαίσιο του κλιβάνου και εμφανίζεται εξωτερικά στο άρο άο ο ο ο. Οι εγχυτήρες θα ανοίξουν και θα κλείσουν περιστρέφοντας το σωλήνα σχήματος Л.


Εγχυτήρας αέρα


Οι εγχυτήρες εξέρχονται στο μπροστινό μέρος του κλιβάνου.

3. Στη συνέχεια, η εστία χωρίζεται σε 3 μέρη: τον άνω θάλαμο για την καύση των αερίων, τον μεσαίο θάλαμο όπου τοποθετείται το ξύλο και ένα μικρό θάλαμο για τη συλλογή της τέφρας.Σε αυτή την περίπτωση, το άνω μέρος (θάλαμος μετά την καύση) πρέπει να καταλαμβάνει τηο 1/4 τουσυςστοί τη. Ταν η τέφρα είναι θαμμένη, σχηματίζεται ένα ελάχιστο ποσό, οπότε ο ασβεστόλιθος μπορεί να είναι μικρός.

4. Στο διαμέρισμα ιδανικά καθορίζονται μεταξύ των σωλήνων, είναι πιο εύκολο στη χρήση ένιότ99. Είναι πολύ πιο βολικό να εισάγετε στο φούρνο και να κόψετε το επιθυμητό μέγεθος.

5. Δεδομένου ότι το άνω μέρος του κλιβάνου είναι αρκετά στενό ώστε να αυξάνει τον όγκο του άνω θαλάμου, το διαχωριστικό τμήμα μπορεί να κατασκευαστεί σε μορφή В.Ναι κατασκευασμένο από φύλλο πάχους 6 мм με οπές για τη διέλευση αερίων, καταλαμβάνοντας περίπουιονεπο 7% τπονς. Ένα τέτοιο διαμέρισμα δεν πρέπει να φτάνει στη θυρίδα του κλιβάνου 1/4 του μήκους.


Διαχωρισμός για τον διαχωρισμό δύο θαλάμων καύσης

6. Στο κάτω μέρος του κλιβάνου είναι σταθερό χυτοσίδηρο σχάρες девяносто один тысяча сто девяносто восемь ή ένα χαλύβδινο πλέγμα από ράβδους των 4 мм. ??

7. χώρος μεταξύ των σωλήνων είναι σφραγισμένος με λυγισμένες λωρίδες από ανθεκτικό στη θερμότητο μτ. Τα κενά για αυτά κόβονται επίσης με τη βοήθεια μοτίβων από χαρτόνι.


Μέρη συγκόλλησης του περιβλήματος μεταξύ των σωλήνων


Συγκόλληση των λωρίδων πυθμένα από μέταλλο

8. Το πίσω μέρος της σόμπας καλύπτεται με ένα φύλλο σε σχήμα σταγόνας, στο οποίο κόβεται μια τρύπα καμινάδας.

9. προστά από το φύλλο buleryana συνδέεται με μια τρύπα για την τοποθέτηση της πόρτας.Για να εξασφαλιστεί η τέλεια στεγανότητα του, ο λαιμός είναι συγκολλημένος στην άκρη της οπής — 10 мм μεταλιλική.

10. διάμετρος της αρθρωτής πόρτας πρέπει να είναι ελαφρώς μεγαλύτερη από το ίδιο το άνοιγμα. ?? ?? Το καλώδιο αμιάντου τοποθετείται για να σφραγίσει στην αυλάκωση που σχηματίζεται.


ενά για το μπροστινό μέρος της πόρτας

11.(. Για καλύτερη σύσφιξη, είναι καλύτερο να εγκαταστήσετε ένα ελατήριο στον άξονά του.


Κλείστρο (αιμορραγία) στην κορυφή της πόρτας

12. Για την τέλεια στήριξη της πόρτας, στη συσκευή είναι στερεωμένη μια διάταξη ασφάλισης περιστροφικό έκκεντρο . Πορεί να ενεργοποιηθεί ή να αγοραστεί έτοιμος. Το έκκεντρο θα πιαστεί από τον βρόχο που συγκολλάται στον κλίβανο και κατά τη διαδικασία της κύλισης είναι ιδανικό για να πιέσετε την πόρτα στο σώμα.


Συσκευή κλεισίματος της πόρτας του φούρνου


Λεπτομέρειες για να δημιουργήσετε μια κλειδαριά στην πόρτα

13. Για την άψογη μεταφορά (ζεστασιά των αγωγών με τον ατμοσφαιρικό αέρα), ο κλίβανος πρέπει να έχει ύψος στάσης 25-30 εκ. Πορούν να συγκολληθούν από μέταλλο ή να εγκατασταθούν στη βάση τεσσάρων σειρών τούβλων.

14. Δεδομένου ότι η καύση υπολειμμάτων αερίων δεν συμβαίνει μόνο στον κλίβανο, αλλά και στον αγωγό, ένα από τα χαρακτηριστικά σχεδιασμού του βουλερυνίου είναι τομή девяносто одна тысяча сто девяносто восемь της οριζόντια καμινάδας .Το μήκος του μπορεί να φτάσει μέχρι 1 m. Δεδομένου ότι απαιτείται υψηλή θερμοκρασία για να καεί πλήρως το αέριο, αυτό το τμήμα του σωαυμναειτείται υψηλή θερμοκρασία για να καεί πλήρως το αέριο, αυτό το τμήμα του σωαυμναεοτο11 κι

ναι σημαντικό! ωρίς μόνωση της καμινάδας, η απόδοση του Булерьян μειώνεται σημαντικά.


Καμινάδα σε σχήμα Τ

15. Στη διασταύρωση του σωλήνα προς τον κλίβανο, εγκαθίσταται μια βαλβίδα με τη μορφή πύλης — ένα μεταλλικό φύλλο προσαρτημένο στη ράβδο.10-15%. Επιπλέον, νας τομέας για την απελευθέρωση αερίου μονοξειδίου του άνθρακα κόβεται στον αποσβεστήρα.


Βαλβίδα πύλης τοποθετημένη στην έξοδο του κλιβάνου

16. Όταν τα αέρια καίγονται υπό συνθήκες χαμηλής θερμοκρασίας, μπορούν να σχηματιστούν περιοδικά στο σωλήνα συμπύκνωμα από νερό και πίσσα. Για το καλώδιο του στο κάτω μέρος του σωλήνα είναι τοποθετημένο πιέστε για την αφαίρεσή του .


Βαλβίδα αποστράγγισης συμπυκνωμάτων

17. Μετά την ολοκλήρωση των εργασιών συγκόλλησης, όλες οι ραφές στον κλίβανο καθαρίζονται και καθαρίζονται προσεκτικά.

γκατάσταση φούρνου

Για να προστατεύσει το πάτωμα από τη φωτιά Булерьян που στηρίζεται σεαεαεαεαεαεαεαεαεαεαεαεταεα, πέτι σετοβλρδ. Έτσι ώστε ο πεσμένος άνθρακας να μην προκαλέσει πυρκαγιά, τοποθετείται χαλύβδινο φύλλο στο διεναπι. Το ίδιο μεγαλύτερο μεταλλικό φύλλο τοποθετείται στον τοίχο.Θα προστατεύσει τη θερμότητα.


Εγκατάσταση Buleryana


Μια από τις επιλογές για το buleryan φούρνου, φτιαγμένο με το χέρι

+ Συμβούλιο Για να μειωθεί η ποσότητα του συμπυκνώματος και της αιθάλης στην καμινάδα, το βουλέρ θα πρέπει να θερμαίνεται μόνο με ξηρό ξύλο.


Булерьян από τον κύλινδρο αερίου

αρακολουθήστε την αναθεώρηση βίντεο του φούρνου булерьян:9

Σύμπτυξη

Ανακοίνωση: Το άρθρο θα σας βοηθήσει να κατανοήσετε τις δυσκολίες να δημιουργήσετε το Buleryan με τα χέρια σας από διάφορα υλικά: ένα προφίλ ή στρογγυλό σωλήνα, έναν κύλινδρο αερίου, φύλλα μετάλλου.Συζητά επίσης τους βασικούς κανόνες για τη λειτουργία των μακρόχρονων κλιβάνων καύσης.

Συσκευή μελλοντική σόμπα

Н σόμπα Buleryan, που ονομάζεται επίσης σόμπα Brenean, είναι ένα σύστημα θέρμανσης στερεών καυσίμων που είναι εύκολο να εκτελεστεί: όποιος είναι φίλος με μεταλλικό υλικό και γνωρίζει τις βασικές του ιδιότητες μπορεί να το συναρμολογήσει. Φυσικά, ηεργασία με το σίδερο απαιτεί κάποια ακρίβεια, σε αντίθεση με το ξύλο και τα υλικά από σκυρόδεα.

Αυτός ο τύπος καμίνου περιλαμβάνει έναν τύπο καυστήρα αερίου, δηλαδή τα προϊόντα καύσης εκπέμπουν πυρόλυση, η οποία αποστέλλεται στον θάλαμο μετά την καύση και μαζί με τον δευτερεύοντα αέρα είναι πλήρως καμένα.Ο τελικό προϊόν της καύσης αποστέλλεται μέσω της καμινάδας στον ανοικτό αέρα, αφήνοντας πίσω το συμπύκνντας.

σχεδιασμός του κλιβάνου Булерьян αποτελείται από διάφορα μέρη:

  • θάλαμος καύσης είναι το πιο ευρύχωρο μέρος του κλιβάνου, λειτουργεί ως ο κύριος θάλαυμοεεε, ο κύριος θάλαυμοεεε, σωωαιοστο, σθαεοικοταγοεονστοαγοεονστοαγοεοιοτο, σουοτογτοξοεοτογτοξοεονστο, σογοεογτοστογοτογοτο, σουοτοναγουοτογτα
  • Afterburner — να φύλλο σιδήρου που χωρίζει το άνω τεταρτημόριο από τον κοινό θάλαμο, σε αυτό το μέρος ταύαιντα προςνττ.
  • Συναρμολογητής σωλήνων — μέρος της συσκευής, κατασκευασμένο από πολλούς καμπύλους σωλήνες που βρίσκονται σε άμεση επαφή με προϊόντα καύσης (καυσόξυλα, άνθρακες, αέρια).
  • Πόρτα φόρτωσης στερεών καυσίμων — χρησιμοποιώντας αυτό το τμήμα της δομής, είναι δυνατή η φόρτωση καυσόξυλων, είναι επίσης ρυθμιστής της ποσότητας οξυγόνου που τροφοδοτείται στο σύστημα.
  • καμινάδα είναι το τμήμα της σόμπας που είναι υπεύθυνο για τη συλλογή συμπυκνωμάτων καιηην ξοδοτωη καιην ξοδοτωητην ξοσωτοητσπαξατκσπαξαπονεσπαξαπονεσπαξατκσπαξαπονεσπαξαπονεσπαξανετσπανε
  • Εγχυτήρες — σωλήνες υπεύθυνους για την παροχή δευτερεύοντος αέρα.

ια τέτοια απλή συσκευή αυτού του συστήματος θέρμανσης έκανε τη σόμπανσης πολύ δημοφιλής μεουαυαυατοροι οροι οροι οροι οροι οροι οροι οροι οροι οροι οροι. ?? ??

πιλογές παραγωγής

Σήμερα, υπάρχουν δύο εκδοχές της κατασκευής του κλιβάνου Булерьян, με βάση τα υλικά που κατασκευάευάεαποναποναδκναπλου που ποναπου πλου καποναπου πλουποναποναπου πλον.Κάθε τύπος συστήματος έχει τη δική του αποτελεσματικότητα και ποικίλλει ανάλογα με την πολυπλο000μτηαρηο εαρηο εαρηο

  1. πό το σωλήνα προφίλ. Το σύστημα Buleryan από ένα σωλήνα προφίλ είναι ένα απλό σχέδιο που παρέχει αποτελεσματική θέρμανση για μικρά δωμάτια: ένα γκαράζ, ένα θερμοκήπιο, ένα υπόστεγο ή ένα μικρό γυμναστήριο. Ο φούρνος, απλά στην παραγωγή, μπορεί να κατασκευαστεί από οποιοδήποτε συγκολλητή από αυτοσχέδια υλικά.
  2. πό τον κύλινδρο αερίου. Λόγω του γεγονότος ότι σε σχεδόν κάθε ιδιωτική αυλή υπάρχει ένας παλιός κύυλινδρος αερίου, αυτός οαανκτο.Η εξαιρετική απόφαση για μια εξοχική κατοικία ή γκαράζ, και χάρη σε μια μορφή κυλίνδρου, υπάρχει η ευκαιρία να πραγματοποιηθούν ενδιαφέρουσες ιδέες σχεδίασης.

σόμπα Булерьян γίνεται απλά με τα χέρια σας, ανεξάρτητα από τον τύπο που αποφασίζετε να κάνετε τον εαυτό σας. Η επιλογή εξαρτάται από τις δυνατότητες του πλοίαρχου, τη διαθεσιμότητα υλικού και δεξιοτήτων του του.

Булерьян από ένα σωλήνα προφίλ

Για την κατασκευή της κατασκευής, θα ταιριάξουν σωλήνες μεγέθους 6 номеров 4 шт.Ταλλο πάχος σε σωλήνες τουλάχιστον 3 мм. ↑ Για την κατασκευή του πλαισίου, μπορείτε να χρησιμοποιήσετε φύλλα σιδήρου με πάχος 5 мм. ??

Σχέδιο και σχέδιο

Κατά τη συγκόλληση του συστήματος θέρμανσης, μπορείτε να κάμψετε και να συγκολλήσετε από τα κενά, το κυριότερο είναι να ακολουθήσετε τη γενική δομή του κλιβάνου έτσι ώστε να λειτουργεί σωστά.Αρακάτω είναι ένα διάγραμμα του φούρνου Булерьян κομμένα από στρογγυλές μεταλλικές σωληώσεις, αντί γιαλεαεε

Αυτός ο τύπος κατασκευής περιλαμβάνει τη χρήση καμπυλωμένων πρισμάτων, που απλοποιεί τη συναρμολόγηση ολόκληρου του συστήματος, αλλά περιπλέκει την κατασκευή των ίδιων των ακατέργαστων τεμαχίων, αφού δεν μπορεί κανείς να κάμψει τους διαμορφωμένους σωλήνες.

Υλικά

Για την κατασκευή του κλιβάνου Булерьян απαιτούνται τα ακόλουθα υλικά:

  • Размер σωλήνες 60×40 мм, πάχος μετάλλου 3 мм σε ποσότητα 7 τεμαχίων.
  • Σιδηροπλακά φύλλα με πάχος 5 мм για την κάλυψη του σκελετού της δομής.
  • Σιδερένιο φύλλο για το διαχωριστικό μπροστά από την καμινάδα πάχους 3–6 мм.
  • ο μήκος του σωλήνα καμινάδας είναι τουλάχιστον 120 мм.
  • εταλλικά υλικά για την πόρτα, τον μπροστινό τοίχο, τον οπίσθιο τοίχο (φύλλα, λαβή, στρογγυλό σωλήνα).

πορείτε επιπλέον να προσθέσετε διάφορες λεπτομέρειες στο εξωτερικό μέρος του συστήματυευεερο του συστήματυεεεροτου συστήματυεεαεατυεεατοεαιανσικιανσικιαικιανικιανικιαινοικιναικινοινεναικινσινσινσινσιν.

Εργαλεία

α ακόλουθα εργαλεία είναι απαραίτητα για την επιτυχή και βολική εργασία:

  • Το βουλγαρικό και οι δίσκοι στο μέταλλο.
  • Συγκολλητική μηχανή;
  • Συσκευές μέτρησης — τετράγωνο, μέτρο ταινίας, χάρακας.
  • Σωληνάριο σωλήνα — εάν είναι απαραίτητο.
  • Σήμανση για σήμανση.

δηγίες βήμα προς βήμα

αράδειγμα κατασκευής

Για μια οπτική κατανόηση, μπορείτε να παρακολουθήσετε αυτό το βίντεο, στο οποίο βήμα προς βήμα πώς να κάνετε το Buleryan με τα χέρια σας, με τις καθορισμένες διαστάσεις όλων των τμημάτων του:

να εξαιρετικό αυτό-φτιαγμένο σχέδιο παρουσιάζεται σε αυτό το βίντεο:

Μην ξεχνάτε ότι οι κατασκευές πρέπει να τοποθετηθούν σε ύψος τουλάχιστον 15 εκατοστών από το δάπεδο, για αποτελεσματική κυκλοφορία αέρα και αυξημένη απόδοση.

Булерьян από έναν κύλινδρο αερίου

Για να απλοποιήσετε τη διαδικασία παραγωγής, μπορείτε να χρησιμοποιήσετε τον παλιλ κύλινδρο αεοροηω3

Κατασκευή κυλίνδρων αερίου

Αν καταλαβαίνετε τη σημασία της λειτουργίας της σόμπας για μακροπρόθεσμη καύση καυσίμων, τότε στην κατασκευή του buleryan μπορείτε να χρησιμοποιήσετε όχι μόνο έναν κύλινδρο αλλά και άλλα διαθέσιμα υλικά για την παραγωγή μεταλλικών κατασκευών.

Σχέδιο και διαστάσεις σχεδίασης

Στην πραγματικότητα, ο αυτο-φούρνος Buleryan είναι κατασκευασμένος από έναν κύλινδρο αερίου με τον ίδιο τρόπο όπως ένας φούρνος μακράς καύσης από φύλλα σιδήρου, αλλά η διαφορά είναι ότι ο κύριος θάλαμος καύσης είναι ήδη έτοιμος και δεν χρειάζεται να κατασκευαστεί από το μηδέν.

ο παραπάνω σχέδιο δείχνει λεπτομερώς τον σχεδιασμό της δομής με ένδειξη λων των μεγεθών. Ον λάβετε υπόψη για να κατασκευάσετε σωστά το φούρνο Булерьян με τα χέρια σας.

Υλικά

κτός από τον κύλινδρο αερίου, θα χρειαστείτε σωλήνες στρογγυλής ή σχήματος διαμέτρου καυυς διαμέτρου 80 мм καυυς

Εργαλεία

Για την κατασκευή κατασκευών από κύλινδρο αερίου θα χρειαστεί ο διος κατάλογος εργαλεφ000 ποησηλαλατασποσποποστεργαλεν νωποτστε ργαλεφ000 νωποστ

  • Συγκολλητική μηχανή και ηλεκτρόδια.
  • ηχανές λείανσης ή λείανσης, δίσκοι για μέταλλο.
  • ργαλεία μέτρησης — μετροταινία, χάρακα, γωνία.
  • Ρυθμιστής σωλήνων.

δηγίες βήμα προς βήμα

  1. ρησιμοποιώντας ένα φύλλο σιδήρου, κόβεται ένα κατάλληλο μπιγιέ και τοιαχωριστικό και τοντα καιτοεοηλα δαντκ υγκαντκ υγκ
  2. Στη συνέχεια γίνεται μια τρύπα για σωλήνα διαμέτρου 120 мм και συγκολλημένη καμινάδα με τέτοια διάμετρο.
  3. Στην κορυφή του κυλίνδρου, ο οποίος είναι τώρα ένας θάλαμος καύσης, οι συγκολλήσεις είναι κατασκευασμένες από στρογγυλές ή μορφοποιημένες σωλήνες, στις οποίες ο αέρας θερμαίνεται.
  4. Στη συνέχεια οι μεντεσέδες συγκολλούνται και η πόρτα του φούρνου είναι εγκατεστημένη.

Διύλιση και εκσυγχρονισμός

ο σπιτικό Булерьян δεν έχει μια ελκυστική εμφάνιση, τσι μπορεί να χαλάσει την κατάσταση στο δωμάτιο από μν. Συχνά, για να διορθωθεί αυτό το πρόβλημα, ο σχεδιασμός αναβαθμίζεται και εκσυγχρονίζεται με τη συγκόλληση λεπτομερών σχεδίων ή διαφόρων πλαστών στοιχείων πάνω στον σκελετό.

Το κύριο πράγμα που πρέπει να καταλάβουμε είναι ότι η κυκλοφορία αέρα υψηλής ποιότητας είναι πολύ σημαντική στη λειτουργία αυτού του συστήματος, επομένως πρέπει να ανοίξουν όλα τα ανοίγματα:

Εάν το σύστημα θέρμανσης είναι εγκατεστημένο στο γκαράζ ή στο θερμοκήπιο, τότε δεν είναι απαραίτητο να το τελειοποιήσετε, δεν θα χαλάσει την αισθητική εμφάνιση και η απόδοση μπορεί να χαθεί αν δεν είναι απαραίτητο να εκσυγχρονιστεί ο κλίβανος.

Διανομή θερμότητας σε χώρους σπιτιών

χρήση του Булерьян имеет πολυκατοικίες είναι αναποτελεσματική επειδή δεν μπορεί να θερμάνει μεγάλες περιοχές. Ις περισσότερες φορές, τέτοια συστήματα χρησιμοποιούνται σε θερμοκήπια, γκαράζ και υπόστεγα. Αλλά ορισμένοι ιδιοκτήτες εγκαταστήσουν αυτόν τον φούρνο και στις εξοχικές κατοικίες, χρησιμοποιώντας για αυτή την καλωδίωση του ζεστού αέρα σε αρκετά δωμάτια του σπιτιού. Σε αυτή την περίπτωση, το ίδιο σύστημα καλωδίωσης χρησιμοποιείται όπως και κατά την εγκατάστασητου: 9

α πρέπει να θυμάστε σχετικά με την ποιότητα του εξαερισμού σεαυτή την περίπτωση, είναι καυαεαεότωση, είναι καυαεαεότεροναταγαναναταγονατερονατερονατεροναστοερονατερονατερονατερονατεκοναστονατεροναστοεναστερονατα

νίσχυση της εμφάνισης

χρι στιγμής ο καλύτερος τρόπος για να ομορφύνει και να προσθέσει αισθητική εμφάνιση στις κάμιονειοχan τοιοχ ​​κάινεοχ κάινεοχ κάινειοχ κινεοχ κινειοι κινεικ κιοιοχ κινεοχ. Το κύριο πράγμα είναι να αφήσετε όλα τα ανοίγματα, τόσο για κρύο όσο και για ζεστό αέρα.

λα τα κανάλια σόμπα κρυμμένα

Είναι δυνατόν να διακοσμήσετε το εσωτερικό με τη χρήση τούβλων και φούρνου χωρίς να ενσωματώσετε την ίδια την κατασκευή μέσα στην τοιχοποιία, όπως έκαναν σε αυτή τη λύση:

Τούβλο τοίχο

Στις ευρωπαϊκές χώρες, αυτή η σόμπα χρησιμοποιείται ως στοιχείο διακόσμησης, το οποίο μπορεί να γίνει στην περίπτωση οικιακής κατασκευής, τοποθετώντας το σε τζάκι ή περικλείοντας ένα σύστημα θέρμανσης με τούβλα, όπως φαίνεται στην παρακάτω φωτογραφία:

Булерьян κάτω από το τζάκι

Предварительный просмотр σμπας για υγρό καύσιμο

Бренеран, αυτή είναι μια σόμπα μετατραπεί, μια σόμπα με σωλήνες συγκολημένα σεαυτό από πάνω για να θμάανεοιτονεον.Η αλλαγή συμβαίνει με τον ίδιο τρόπο όπως κατασκευή του Булерьян, οποία περιγράφεται σε αυτό το άρθπο παρ.

γκατάσταση κυκλώματος νερού

Για να αυξηθεί η απόδοση του συστήματος θέρμανσης, ένα σπιτάκι νερού είναι συγκολλημένο μέσα σε μια σόμπα στερεών καυσίμων, η οποία, όταν το νερό θερμαίνεται μέσα, επιτρέπει τις μπαταρίες που εγκαθίστανται στο δωμάτιο να θερμαίνεται. Υτός ο φούρνος είναι πολύ δημοφιλής στην ύπαιθρο, δεδομένου ότι είναι λέβητες στερεών καυσίμων μακρύ καύση.Το μειονέκτημα των λεβήτων αυτών είναι ότι οι σωλήνες εντός των οποίων θερμαίνεται το νερό απορροφούν μέρος της ενέργειας και μειώνουν την απόδοση του κλιβάνου, αλλά αν χρειαστεί να θερμάνετε μεγάλο αριθμό δωματίων, αυτό θα είναι μια πιο αποτελεσματική λύση στο πρόβλημα από τη θέρμανση τους με ζεστό αέρα.

Για να εγκαταστήσετε σωστά το κύκλωμα νερού, είναι καλύτερο να καλέσετε κάποιον ειδικό ή να αγοράσετε ένα έτοιμο σύστημα στο οποίο μπορείτε να εγκαταστήσετε εσείς αυτόματα ένα σύστημα θέρμανσης νερού.Επειδή για την σωστή λειτουργία αυτού του τύπου θέρμανσης απαιτείται σχεδιασμός που γίνεται λαμβάνοντας υπόψη ορισμένους παράγοντες κλίσης, είναι απαραίτητο να εγκαταστήσετε μια αντλία και έξοδο συμπυκνωμάτων, είναι καλύτερο να εγκαταστήσετε ένα κύκλωμα νερού σε έναν επαγγελματία.

λλά εάν αποφασίσετε να κάνετε αυτό το σύστημα θέρμανσης μόνος σας, τότε προτείνεται το σαυστανεταλητο σωαυστό μανου χήανου

ανόνες λειτουργίας

αρά την απλότητα εκτέλεσης, είναι απαραίτητο να θερμανθεί ο κλίβανος Булерьян χρησιμοποιώνταςεαενεκνι000: 9μ3σνεκνικι

  • Για την ανάφλεξη πρέπει να χρησιμοποιείτε μόνο ξηρό και στερεό καύειμο, τσιπς, πιεσμένο χαρτκόνοι.
  • Предварительный просмотр
  • Η κύρια γλωττίδα του καυσίμου εμφανίζεται μετά από ένα μεγάλο μέρος της ανάφλεξης που έχει καεί, δηλαδή τα 2/3 του συνόλου του καυσίμου που είχε αρχικά τοποθετηθεί.
  • Μην χρησιμοποιείτε υγρό καυσόξυλο και κωνοφόρα δέντρα — από αυτά στους τοίχους της σόμπας και η καμινάδα θα σχηματίζει επιδρομή, η οποία μειώνει την απόδοση του συστήματος θέρμανσης.
  • ι ειδικοί δεν συνιστούν τη χρήση οπτάνθρακα και άνθρακα, καθώς καίγονται πολύ γρήγορα καυαεαεαεαζανεποτρτ ανανεποτρτ
  • Η μέγιστη απόδοση επιτυγχάνεται μέσω ενός επικαλυπτόμενου αποσβεστήρα και ανεμιστήρα: οι διεργασίες μεταφοράς σε αυτή την περίπτωση αρχίζουν να λειτουργούν πιο αποτελεσματικά.

Εάν ληφθούν υπόψη όλοι αυτοί οι κανόνες λειτουργίας, το εξωτερικό περίβλημα δεν θα θερμανθεί σε υψηλές θερμοκρασίες και ο αέρας που φεύγει από τους σωλήνες θα φτάσει στη μέγιστη θερμοκρασία σε λιγότερο χρόνο.

Συμπέρασμα

Το σύστημα θέρμανσης του κτιρίου με τη βοήθεια ενός μακροχρόνιου κλιβάνου καύσης καυσίμου, που ονομάζεται Buleryan, συνεπάγεται οικονομία καυσίμου, με υψηλής ποιότητας θέρμανση του αέρα μέσα στο κτίριο.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
