Эффективная буржуйка своими руками (чертежи и комментарии)

Как сделать буржуйку своими руками?
эффективная буржуйка своими руками (+ чертежи)
Более сложные варианты печи буржуйки своими руками
Как топить буржуйку?

Человеческий организм способен нормально функционировать в узком диапазоне температур. Долгое перегрев или переохлаждение не просто дискомфортные, но и смертельно опасны. Задача поддержания нормального температурного режима — это задача выживания. Имея нормальную квартиру, эффективно работают коммунальные службы, можно об этом не беспокоиться. Но по ряду причин вы можете оказаться вне своего дома, работа коммунальных служб может быть парализована техногенными или социальными факторами, так что иметь запасной вариант совсем не лишнее. Или просто, вы решите сэкономить на отоплении, поставив дома, в гараже или на даче высокоэффективную печку (КПД до 60%) работает практически на любом виде топлива (до опилок и бумажного мусора).

Печку, о которой пойдет речь, разработали в начале прошлого века в России, в условиях полного паралича коммунальных служб, дефицита топлива, суровых зим, развала промышленности. Именно поэтому она должна была быть экономической, «всеядным», и изготавливаться в кустарных или полукустарных условиях. Эта задача была решена, и в результате появилась печка, которая теперь известна как буржуйка.

Вы можете приобрести буржуйку в специализированном магазине или в интернете. Выбор богатый, от антикварных литых чугунных, до современных профессиональных армейских. Есть печки различной мощности, стационарные и переносные. С чугуна, стали. Выбор не очень богатый, как и диапазон цен. Но если вы умеете и любите работать руками, то можете самостоятельно изготовить буржуйку в соответствии со своими потребностями и вкусами.

Идеальный материал для буржуйки — литой чугун. Хорошо подходит листовая сталь, не менее 3 мм толщины. Некоторые умельцы предлагают делать из алюминия.

Но это легкоплавкий металл, и печь из него выходит недолговечна. Так что если вам предложат буржуйку из молочного бидона — откажитесь.

Как сделать буржуйку своими руками?

Самая буржуйка из бочки. Для изготовления нужна стальная бочка объемом 100-240 л. Преимущества конструкции:

— можно изготовить ее в час.

— цена изготовления — одна бочка.

— не требует сварки.

недостатки:

— низкий КПД.

— локальный перегрев в центральной части.

Простая и дешевая самодельная буржуйка может быть изготовлена из газового баллона. Преимущества такой печи — дешевизна. Корпус баллона — практически готова печь, и ее изготовление занимает мало времени. Недостаток — КПД ниже, чем в классической буржуйки.

Если вы решили сделать буржуйку из газового баллона, то в первую очередь этот баллон надо безопасно разобрать.

Вертикальная буржуйка из баллона:

Приведенные выше печи очень простые, но у них низкий КПД, а значит большой расход топлива.

эффективная буржуйка своими руками (+ чертежи)

Если хотите изготовить более эффективную самодельную буржуйку с высоким КПД. давайте разберемся с теорией. На первый взгляд буржуйка выглядит примитивной: простая металлическая коробка, в которой горят дрова … на самом деле это печку разработали высококлассные специалисты, и в ней много хитростей.

Схема простейшей печки своими руками

Труба. В обычной печи тепло буквально улетает в трубу, бесполезно согревая улицу. Хитрость «буржуйки» в том, что пропускная способность дымохода меньше, чем производительность печи по производству газов. Поэтому нагретый газ, прежде чем «протиснется» в дымоход, циркулирует внутри печи, отдавая тепло стенок, и на улицу попадает изрядно охлажденным. Что бы достичь такого эффекта, диаметр трубы дымохода (мм) должен быть в 2,7 раза больше, чем объем топки в литрах.
Экран. Простое циркуляции нагретого газа малоэффективно, газ быстро остывает и не догорает. К тому же топливо должно не гореть, а тлеть, потому что внутри печи должна быть высокая температура. Для этого используется металлический экран с трех сторон: по бокам и сзади. Экран отстоит от стенок печи на 50-70 мм. Он отражает большую часть ИК излучения обратно внутрь топки. За счет этого повышается температура внутри топки, что позволяет печи работать в режиме пиролиза или тления, и снижается температура стенок печи, уменьшает вероятность ожога или пожара. Кроме этого, экран выполняет еще одну функцию. Когда вы разжигаете печь, в начале горения выделяется большое количество тепла, которое может просто вылететь в трубу. Полость, которая образуется между экраном и стенками печи, удерживает нагретый воздух, тепло от которого за счет конвекции идет в комнату.
Дымоход. Выгорания газов при конвекции внутри печи полное и газ попадает в дымоход не совсем остывшим. Так что правильно устроен дымоход позволяет еще больше повысить эффективность буржуйки. Сначала идет закрыта теплоизоляцией вертикальная часть, высотой 1-1,2 м, затем — горизонтальная или наклонная часть (боров), длиной не менее 2,5 м, а лучше 4,5 м. Правильно сделанный боров отдает не менее четверти тепла от печи .

Правила безопасности:

Во буржуйкой надо сделать подстилку, печь устанавливается на лист металла с выносом 350-600 мм по контуру печи. Под письмом — теплоизоляция: лист асбеста, базальтовый или каолиновый картон не менее 6 мм толщины.
Боров должен отстоять от стен, покрытых НЕ жаростойкой штукатуркой, не менее чем на 1,2 м. От деревянных стен — не менее 1,5. Расстояние от пола желательно не менее 2,2 м. Если это невозможно, боров закрывается экраном из металлической сетки.

Более сложные варианты печи буржуйки своими руками

С самого начала печь была рассчитана исключительно на сухие дрова или торф. Затем в нее внесли небольшие модификации, чтобы приспособить под другие виды топлива: добавили колосниковую решетку и горизонтальные перегородки, формируют дымовые каналы.

Отопительно-варочная буржуйка. Смысл в том, что за счет конструкции, на левом изгибе давление газов всегда меньше атмосферного, поэтому угарные газы не попадут с конфорки в квартиру. Если дополнительно трубу буржуйки вывести на расстояние не менее 1,5 м над коньком крыши (и оборудовать ее «грибком»), можно безопасно вторую добавить конфорку.

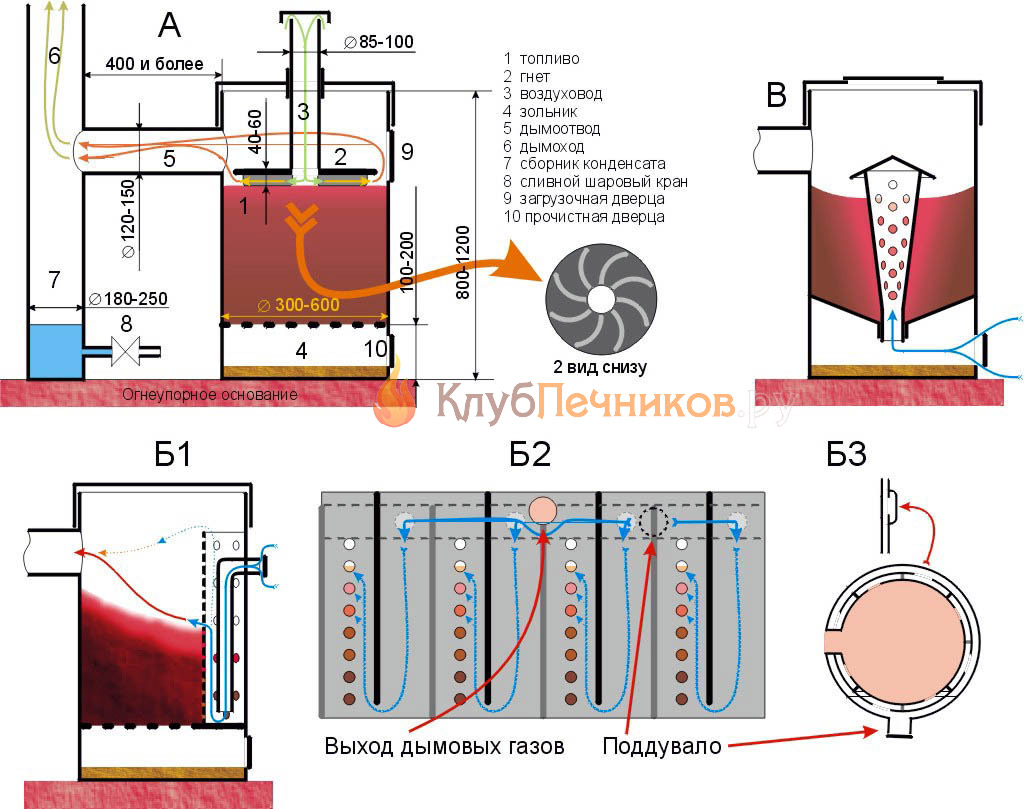

Многорежимная буржуйка для медленного горения с воздушным регулятором Логинова. Режим медленного горения обеспечивается подачей воздуха сверху, чтобы тлеющий топливо именно пидсмоктувало столько, сколько нужно. Колосниковые решетки НЕ цельная, а набор из отдельных чугунных колосников (их можно монтировать — демонтировать через дверцу топки), закрепленных на приваренных к стенкам стальных уголках или кусках арматурных прутков. Поддувало круглое, с закрепленным на винтах или заклепках патрубком М60х1.

Такая печь способна работать в трех режимах:

Поддувало полностью открыто — буржуйка топится твердым топливом: дрова, уголь, торф, пеллеты.
На поддувало навинчивается дроссель Логинова, колосники убираются — буржуйка работает в режиме медленного горения на бросовым топливе: опилки, щепки, отходы бумаги и т. Д.
Колосники установлены, в поддувало встроенный выходной патрубок газификатора — буржуйка работает на отработку, темном печном топливе.

Есть еще один прием, как увеличить эффективность буржуйки. При разработке эти печи делались так, чтобы отапливать большое помещение ИК излучением. Современные квартиры поменьше, и печь зря перегревает стены. Что бы этого избежать, можно окружить буржуйку вместо экрана П-образным водогрейным котлом. На режиме работы печи это не скажется, стенки котла будут отражать ИК-излучения не хуже экрана, плюс к этому вы будете иметь бак с горячей водой для технических нужд. В условиях дачи, гаража — просто находка. Печь буржуйка для дачи на дровах, еще и с функцией нагрева воды — это самый удобный и экономичный вариант из всех возможных.

Как топить буржуйку?

Для получения максимального КПД необходимо положить столько топлива, чтобы в печи образовалась циркуляция.

Чтобы определить необходимый объем топлива, делаем следующее:

Готовим ведро топлива.
Закладываем в печь топлива по минимуму, только на растопку, разжигаем.
Подкладываем в печь топлива до тех пор, пока начало боровая не загорится вишневым цветом.
Смотрим, сколько топлива вы взяли из ведра — это минимальный объем закладки.
Подкладываем понемногу еще, до тех пор, пока темной не останется 1 / 5-1 / 6 дальней части боровая.
Смотрим, сколько взяли — это максимальный объем закладки.

Краткое описание статьи: камин своими руками чертежи В статье собраны матчасть по производству дачной буржуйки своими руками — от самых простых до высокоэффективных конструкций.

источник: эффективная буржуйка своими руками (чертежи и комментарии) —

Post Views: 741

Под хижиной стоит использовать слой изолирующей фольги, на который мы наносим слой изоляции, который накрываем плитой. Закрепите подложку с помощью винтов. — С помощью деревянных реек мы создаем каркас стен и крыши, его внутренняя часть заполнена Крот — как избавиться от незваного гостя?
Крот — как избавиться от незваного гостя? Первым шагом будет косить землю, вырытую родинками — вы должны делать это равномерно. Затем вы можете установить электронный отражатель, который излучает низкие тона в почву. В начале стоит установить его ближе дом постепенно перемещать устройство в сад. Помимо дырок в кротовинах могут быть вставлены вещества, Так как же мир превратится из плоского травянистого луга в неровное воссоздание столицы Вестероса?
Так как же мир превратится из плоского травянистого луга в неровное воссоздание столицы Вестероса? Ответ на этот вопрос — половина причины, по которой люди любят «Майнкрафт»: творчество. Замки выше были построены блок за блоком. Думайте о «Minecraft» как о виртуальном LEGO.

LEGO делает , Это система для соединения частей, чтобы создать что-то — иногда удивительные вещи — из ничего. «Майнкрафт» И как не следует вводить трубы в здание?
И как не следует вводить трубы в здание? Много раз у меня была возможность «восхищаться» радостной работой домашних установщиков.Не задумываясь, они перфорируют как теплоизоляцию, так и влагоизоляцию. Каковы последствия? Влага начинает попадать в здание совершенно излишне. Фундамент также остывает. Пена, которой ненадежные бригады часто «закрепляют» прокол, обычно не подходит для контакта с землей. Через некоторое время он исчезнет, а место Как легко?
Как легко? Если у вас есть навыки наносить наклейки на что-то, у вас есть навыки, чтобы отогнать ослепительный свет светодиодов ваших гаджетов. Что вам нужно Серьезно, мы не шутим. Лучшее решение на рынке, за исключением открытия ваших устройств и нападения на соединение светодиода с помощью паяльника, состоит в том, чтобы просто покрыть неисправный светодиод простым пластиковым покрытием.

Существует два подхода, которые вы можете использовать для процесса затемнения Как это построено?
Как это построено? Его конструкция описана Томасом Михаэлисом, руководителем проекта, который руководит разработкой мяча в Bayer MaterialScience: Шариковое покрытие состоит из пяти слоев полиуретана различной толщины и шероховатой поверхности. Именно благодаря им чемпионат мира по футболу устойчив к истиранию и чрезвычайно долговечен. Эта конструкция гарантирует устойчивость к внешним факторам и истиранию, а также отвечает за гибкость мяча и сохранение его уникального внешнего вида. Какие изменения еще можно сделать на этапе адаптации?
Какие изменения еще можно сделать на этапе адаптации? Предполагается, что изменения, которые могут быть внесены без согласия автора типового проекта, состоят из: незначительные изменения в таких элементах, как двери, окна или модификация перегородок. Замена кровли, конечно, с учетом ранее определенных снижений и весов. замена материалов и некоторых видов строительных и отделочных элементов.

Исполнение зеркала Обычно это Как это использовать?
Как это использовать? Нанесите несколько капель колючего масла на полость кисти. Распространение на шее, декольте, лицо, обращая внимание на область под глазами. Массаж круговыми движениями. Из-за ночной регенерации кожи лучше всего использовать ее на ночь в качестве сыворотки или вместо крема. Рецепт антивозрастной сыворотки: Смешайте в равных пропорциях масло из инжира опунции Как это делать?
Как это делать? Сначала осматривают куст. Оценивают положение его прироста, особенно, степень развития и зрелости побегов на сучках замещения всих рукавов. На каждом сучке замещения должно быть, как минимум, по два хорошо развитых и зрелых побега. Из этих побегов формируют новые плодовые звенья. В таком случае прошлогодние плодовые стрелки на рукавах со всеми побегами на них, начиная снизу куста удаляют. Остаются на кустах прошлогодние сучки замещения с хорошо развитыми и зрелыми побегами (см. Если да, то как ты?
Если да, то как ты? Дайте нам знать об этом в комментариях.

Как подключить светодиодную панель на квадроцикле?
Как подключить светодиодную панель на квадроцикле? Лучший ATV LED Light Bars Обзор Вы все еще не знаете, как выбрать лучшую светодиодную панель для своего квадроцикла? Здесь… давайте рассмотрим список обзоров светодиодных световых полос от наших экспертов, уделив особое внимание особенностям, спецификациям, почему мы выбрали именно эти продукты и минусы каждой модели. 1. Yitamotor 2Pcs 9 в 54W Водонепроницаемая светодиодная панель

Как сделать буржуйку своими руками?
Как сделать буржуйку своими руками?
Как топить буржуйку?
Почему стоит строить дом самостоятельно?
Как ты о нем заботишься, чтобы скоро густая трава и разноцветные уступы порадовали твои глаза?
Как это сделать?
Крот — как избавиться от незваного гостя?
Так как же мир превратится из плоского травянистого луга в неровное воссоздание столицы Вестероса?
И как не следует вводить трубы в здание?
Каковы последствия?

Самая эффективная буржуйка своими руками чертежи, схемы, видео

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

Печь на отработке для гаража своими руками: пошаговое руководство по конструированию
Как сделать печь булерьян своими руками: пошаговый инструктаж по изготовлению
Буржуйка из газового баллона своими руками: схемы, чертежи + пошаговое руководство

Разновидности конструкций

Придумано немало конструкций буржуек для гаража, поэтому выбрать подходящий вариант исходя из имеющегося материала нетрудно. Чертеж составляют самостоятельно с учетом особенностей помещения или берут готовый из интернета. Конструкцию в зависимости от размера гаража делают горизонтальной или вертикальной.

Классическую буржуйку делают из листового железа. Проще всего сделать печку из железной бочки, но срок службы конструкции недолог, так как тонкие стенки быстро прогорают. Вариант из газового баллона или трубы прослужит значительно дольше за счет большей толщины металла. Несложные конструкции для гаражей делают из старых колесных дисков и железных бидонов.

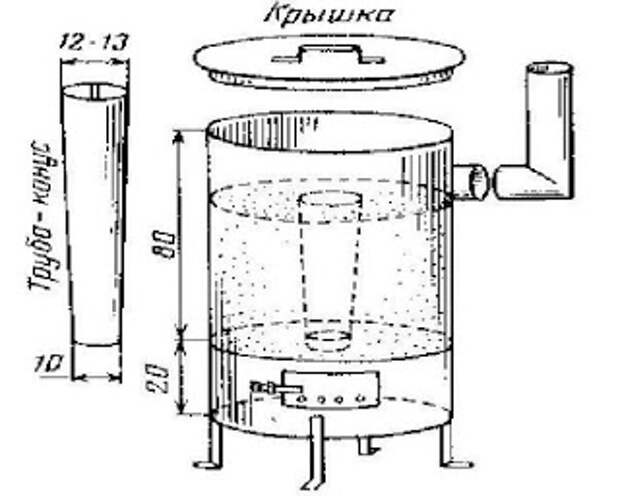

Бубафоня – наиболее популярная схема буржуйки длительного горения

Практичность печи бубафоня доказана ее популярностью. То, что это одна из самых популярных печей длительного горения говорит тот факт, что ее применяют практически во всех мелких тепличных хозяйствах.

Большим преимуществом этой печи выступает ее практичность и удобство при эксплуатации – она практически всеядна, в топке можно сжигать и сухие дрова, и древесные опилки, пеллеты и брикеты из соломы или подсолнуха. А еще эта печь показывает один из самых высоких результатов по длительности горения топлива.

Принципиальная схема этого отопительного прибора состоит в том, что процесс горения топлива сочетает в себе процесс сжигания обычного топлива при регулируемой подаче кислорода и процесс пиролиза. Конструкция печи представляет собой металлический корпус с открытым верхом. Для корпуса чаще всего применяется 200 литровая толстостенная металлическая бочка. В ней находится центральный стержень, из толстостенной трубы, с жестко приваренным металлическим диском немного меньшим внутреннего диаметра бочки. Высота трубы выше бочки на 10-15 см. На нижней стороне диска приварены ребра, для того чтобы между диском и днищем бочки было небольшое пространство – это необходимо для доступа кислорода в топку. Третьим элементом конструкции выступает конструкция подобная направляющей с диском. Разница заключается в том, что диаметр трубы больше направляющей, а сам диск имеет по всей площади отверстия. Она надевается на внутреннюю направляющую и при сгорании топлива постепенно опускается вниз. Крышка изготавливается из толстого металла, так, чтобы отверстие позволяло равномерно опускаться прессу по мере сгорания топлива. Дымоход делает герметичным в верхней части корпуса на расстоянии 5-7 см от верха.

Принцип работы бубафони

Перед началом эксплуатации в корпус вставляется центральная направляющая. Весь объем корпуса заполняется топливом – дровами, брикетом, полетами. Дрова укладываются вертикально очень плотно. Высота закладки должна на 5-7 см быть ниже верхнего среза бочки. После этого на направляющую устанавливается верхний пресс и одевается крышка. Розжиг проводится сверху. После начала процесса горения топлива происходит процесс постепенного набора температуры – кислород поступает через трубы в камеру сгорания. При повышении температуры до 300 градусов начинается процесс газообразования. Газы поднимаются вверх, и пламя перемещается в пространство между крышкой и верхним прессом. Таким образом, начинается процесс горения газов. Для регулировки скорости горения устанавливается регулируемая заслонка на трубе верхнего пресса. При использовании такой печи одной закладки дров вполне хватает на 48-72 часа горения.

Схемы буржуек

Основным достоинством печки прямоугольной формы

. в отличие от овальных изделий, выполненных из труб или газовых баллонов, заключается в большей площади прогреваемой поверхности, поэтому ее КПД будет гораздо больше. Оптимальный размер для буржуйки 800х450х450 мм. Печь таких размеров не займет много места и легко поместится даже в небольшом помещении.

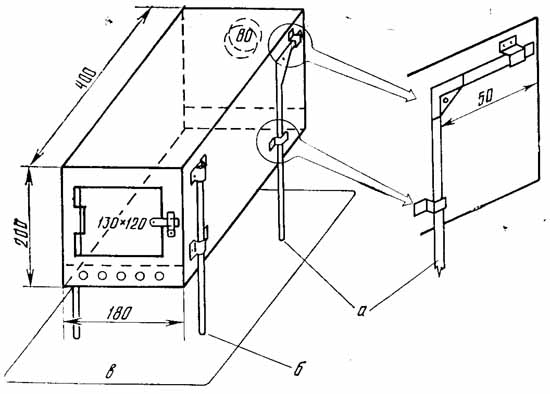

Простейшей конструкцией является печка «Гном», которая состоит из короба с приваренной к нему трубой

Важным отличием печи Логинова

является наличие двух пластин (
отражателей
) в верхней части топочного отделения. Так как
путь продвижения газов
при этом увеличивается, теплоотдача такой буржуйки существенно выше, чем у обычной металлической печи.

Совет

. Если требуется уменьшить размер печи Логинова, то изменять желательно лишь ее ширину. При изменении длины и высоты конструкции ее эффективность может существенно понизится.

Подробная схема буржуйки Логинова

Куда лучше установить?

Чтобы в будущем с эксплуатацией печи не возникло проблем, хлопот, ее требуется устанавливать с учетом конкретных правил безопасности:

ее обязательно размещают на огнестойкой поверхности – сделать такую несложно самостоятельно из кафельной плитки или из кирпичей; стены рядом с печкой тоже важно уберечь от чрезмерного нагрева – лучше всего это получится с помощью отделки специальным гипсокартоном или любым другим негорючим материалом; легковоспламеняющиеся материалы категорически запрещено размещать рядом с топкой; важно оборудовать хорошую вентиляцию там, где стоит печка – это важно, потому что концентрация угарного газа должна сводиться к нулю.

Для сооружения печи требуется использовать только материалы хорошего качества.

При установке обязательно оборудовать окружающее пространство

Сушка бани

Существует два слагаемых быстрой просушки влажных помещений: это нагрев и вентилирование. Их не стоит рассматривать раздельно, потому что вместе они работают наиболее эффективно. Нужно просто сочетать их в конкретном случае.

Как просушить: способы вентилирования

Система вентилирования закладывается еще на этапе строительства бани (см. тут о схемах и устройстве вентиляции бани). Поэтому, если что-то забыто, то может оказаться поздно все переделывать.

К примеру, в фундаменте обычно делаются продухи – это сквозные отверстия, облицованные канализационными (чаще всего) трубами, которые ведут в подпольное пространство. Снаружи на них стоят заглушки, которые позволяют открывать и закрывать их в нужное время.

Подробнее о схеме см.

Открываются такие продухи исключительно после процедур. И служат они для лучшего проветривания и просыхания бани.

Также в стене парной под полками обычно делается еще одно сквозное отверстие, ведущее на улицу. С внутренней стороны оно имеет регулируемую заглушку. Это отверстие также используется для ускорения просушивания парной.

Просушить баню зимой с помощью вентилирования можно и открывая настежь окна и двери – все-таки внутри воздух куда более насыщеннее водяными парами. Но не стоит думать, что вся влага покинет баню только благодаря открытым дверям и окнам.

Помимо способов создать сквозняк просто открывая отверстия, есть еще способ, где вентиляция активно сотрудничает с нагревом и работает тогда, когда работает печка – это басту, о которой можно прочитать .

Ну и не стоит забывать, что даже если естественная вентиляция проложена неправильно или ее мощности недостаточно для вентилирования бани, вы всегда можете поставить вентиляторы в воздуховоды. Принудительная вентиляция хоть и шумная, но все же эффективная.

КСТАТИ! Тепловые пушки и тут тоже могут помочь.

Тем, кто полагает, что достаточно одного только нагрева, а вентиляция при этом становится необязательной, рекомендуем посмотреть ролик Константина Белого:

После помывки: способы подогрева

Подогрев точно так же обязателен для просушки, как и вентиляция. Вы же понимаете механизм: нагревая молекулы воды, вы делаете их более подвижными, переводите воду в газообразное состояние (пар), а его легко уносит ветерок. Что сделает ветерок, если вода будет холодной? Ничего. А если не будет ветерка, пар со временем охладится и спокойно осядет конденсатом.

Так вот, самый простой способ просушить баню после помывки зимой: положить в топку одно или два полена и дать им прогореть. При этом все вентиляционные отверстия должны быть открыты.

Это для железной печи. Кирпичная печь относится к теплоаккумулирующим, поэтому ее тепла хватит и на то, чтобы после процедур (вместе с открытой вентиляцией) просушить баню.

***

Ну, как видите, приходится вложить какие-то средства и приложить усилия для того, чтобы пользоваться большой баней в зимнее время. Чем она меньше, тем проще ее прогревать даже в морозы. Мощность банной печи рассчитывается на парилку, прочее сложно вписать в ее обязанности, потому что есть лето, когда все это не нужно. Так что лучше использовать автономные нагреватели.

Конструкция и принцип работы

Теперь поясним тем, кто хочет сделать буржуйку, чем же она хороша. Устройство, так сказать, первозданной буржуйки схематически показано на след. рис. справа. На вид – примитивная печь с глухим подом, с КПД 5-10% Но «бывшим» требовалось, сохранив простоту конструкции (все ведь в разрухе, гвоздя не найдешь) добиться КПД до 60% и более. Меньшее значение могло стоить жизни, если отапливаться венскими гарнитурами. Как же буржуи этого добились?

Схема устройства простейшей буржуйки

Труба

Первая изюминка буржуйки – труба. Точнее, ее диаметр. Пропускная способность дымохода должна быть меньше производительности топки по дымовым газам. Тогда они не смогут сразу уйти в трубу, и сделают внутри топки несколько оборотов в вертикальной плоскости, подсасывая заодно воздух, необходимый для полного сгорания топлива. В дымоход газы протиснутся, когда уже довольно остынут.

Нужное газораспределение обеспечивается точным расчетом диаметра трубы. Он должен быть (в миллиметрах) в 2,7 раза больше объема топки, считая его в литрах. К примеру, у показанного выше «Гнома» объем топки – около 40 л. Тогда оптимальный диаметр трубы – 106 мм. В реальной конструкции – 110, что говорит о ее хорошей продуманности.

Если буржуйка с колосниками и горизонтальными дымовыми каналами, см. далее, то высота топки считается от верха колосниковой решетки до низа перегородки первого канала. Диаметр дымохода можно, чтобы уложиться в стандартный ряд размеров, брать в пределах 2,5-3 объемов топки; соотношение то же, миллиметры-литры. Для справки: 2,7 – округленное значение основания натурального логарифма е = 2,718281828…

Экран

Раскаленные газы, просто так крутящиеся в железном ящике, остынут слишком быстро. А они должны не просто остывать, а догорать. И топливо должно сгорать в режиме частичного пиролиза, для чего тоже нужна высокая температура. Наиболее экономичного полного пиролиза от сухой, как порох, венской мебели, не добьешься. Иногда удается разжиться угольком, но он под пиролиз не годится, поэтому печка должна сама плавно переходить из режима в режим и работать также на тлении.

Отсюда – второй секрет буржуйки: металлический экран с трех сторон, с боков и сзади. Т.е., экраном прикрыта половина площади поверхности печки. Половина здесь тоже взята не наобум, а в результате сложных выкладок и точного расчета.

Экран должен отстоять от тела печи на 50-70 мм. При этом он отразит обратно на нее более половины ИК излучения. Это даст как раз нужную температуру внутри топки, а заодно уменьшит опасность ожога или пожара. Кроме того, зазор между экраном и телом печки необходим, чтобы еще повысить ее экономичность в начале топки, см. ниже.

Конвекция

Высокоэнергичное топливо (сухие дрова, каменный уголь) в начале горения выделяет очень много тепла. Даже если растапливать печь понемногу, оно вылетит в трубу, что замерзающему в бобровой шубе «бывшему» никак не нужно. Тем более, что и топлива ограниченный запас, а возможности регулярного его пополнения весьма проблематичны. Отсюда – нужно первоначальную вспышку тепла как-нибудь очень быстро передать в комнату.

Физически способ есть: самый скоростной механизм теплопередачи – конвекция. Нужно только не дать наружному воздуху возле печи сразу «разбежаться в стороны», а задержать его возле раскаленной поверхности и пустить по ней потоком вскользь. Что и делает экран. Так что его отстояние на 50-70 мм от тела – тоже не с потолка. Кто смыслит в аэродинамике, прикиньте, выйдет ли при этом за пределы ламинарности число Рейнольдса при нормальных условиях? Отсюда же и понятно, что огораживать экраном горизонтальные поверхности смысла нет, а передняя нагрета пока очень слабо и конвекцию не усилит, только материал лишний нужен и пользоваться печкой будет неудобно.

Подстилка

Под буржуйки нагрет по сравнению со стенками умеренно, но все равно, интенсивно излучает ИК вниз. КПД печи это не ухудшает, но до пожара при установке на деревянном полу недалеко. Поэтому установка буржуйки должна производиться на металлический лист с выносом не менее чем на 350 мм по контуру печи (в идеале – от 600 мм), уложенный, в свою очередь, на лист асбеста или современного, совершенно безопасного для здоровья, материала – базальтового или каолинового картона толщиной не менее 6 мм. Сейчас это еще и повысит экономичность буржуйки: во времена «бывших» бетонные перекрытия были редкостью.

Дымоход

Наконец, буржуйка все-таки не полноценная пиролизная печь, и при всех описанных выше ухищрениях газы в дымоход уходят еще очень горячие и не вполне догоревшие. Чтобы выжать их них все тепло, нужно было и дымоходом заняться всерьез.

Дымоход для буржуйки строится следующим образом: вначале идет вертикальная часть высотой не менее 1-1,2 м. Ее желательно укутать теплоизоляцией, хотя бы тем же базальтовым картоном. Тогда в ней образуется газовый экономайзер, послабее, чем в печи булерьян, но все же достаточно активный.

Затем – боров, горизонтальная или немного наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в борове догорают остатки дымовых газов, и он отдает в помещение до четверти тепла от печки. Минимальная длина борова – 2,5 м, а лучше всего – 4,5 м и более. В буржуйских квартирах это обеспечивалось без труда, но с появлением привычки к малогабаритному жилью роль борова оказалась подзабытой.

Боров должен отстоять от потолка и от стен, оштукатуренных обычной, не жаростойкой, штукатуркой, не менее чем на 1,2 м. Это объясняется не только требованиями пожарной безопасности: от переменных тепловых нагрузок штукатурка скоро пойдет пучиться и отслаиваться. От деревянной стены боров должен отстоять не менее чем на 1,5 м.

По требованиям травмобезопасности от низа борова до пола должно быть не менее 2,2 м, чтобы человек высокого роста в головном уборе не задел головой раскаленную трубу. Буржуйские потолки в 3,5 – 4 м ныне тоже редки, поэтому в современном жилье боров желательно окружить защитным ограждением в виде цилиндра из металлической сетки.

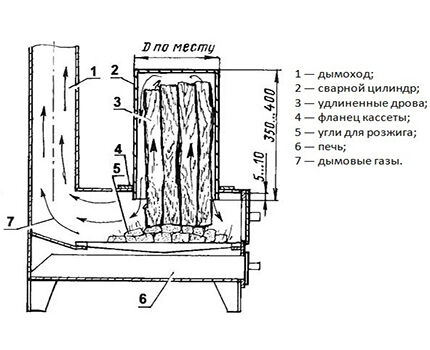

Устройство и принцип работы буржуйки длительного горения

Описанные выше способы увеличения времени непрерывной работы печи успешно реализованы в конструкции буржуйки, которую мы предлагаем к изготовлению. Агрегат состоит всего из нескольких частей и отличается необыкновенной простотой, что, впрочем, не мешает ему успешно конкурировать с более сложными отопительными приборами.

Дрова закладываются в корпус, который чаще всего выполняется в виде цилиндра. Сверху топливо прижимается воздухораспределительным устройством в виде полого стержня с поршнем (тяжёлым металлическим диском, по центру которого проделано отверстие для подачи воздуха). К нижней части стального блина приварены опорные лопатки (лопасти), ширина которых определяет высоту зазора между топливом и поршнем. Другими словами, от размера лопастей зависит объём камеры сгорания. К обратной стороне диска приварена труба, по которой в печь поступает воздух. Для регулирования его количества канал полностью или частично можно перекрыть при помощи сдвижной заслонки.

Устройство и принцип действия буржуйки длительного горения

В верхнюю часть корпуса буржуйки врезан патрубок для подсоединения дымохода. Чтобы обеспечить нормальную тягу высота трубы должна быть не менее 4 м. Сверху агрегат закрывается крышкой, которая имеет отверстие для воздухораспределительного устройства.

Первичный воздух подаётся непосредственно под поршень, который делит рабочее пространство на две камеры. Точное дозирование кислорода даёт возможность уменьшить интенсивность пламени, способствуя переходу в режим газогенерации. При этом тепловая энергия выделяется не только горящим топливом, но и пиролизными газами, которые активно дожигаются под крышкой. Вторичный кислород для их окисления подаётся через специальное окно в верхней части печи, а в самом простом случае — сквозь щель между трубой подачи воздуха и верхней крышкой. После прогорания верхнего слоя дров металлический диск под собственным весом опускается, обеспечивая доступ кислорода к новому топливному горизонту.

Продукты сгорания выводятся из печи по дымоходу, врезанному в верхнюю часть корпуса. Для того чтобы ещё больше повысить теплоотдачу, дымовую трубу присоединяют к отопительному прибору посредством небольшого горизонтального перехода, который играет роль воздушного теплообменника.

Буржуйка из старой бочки или трубы

Эту печку можно сделать из обычной металлической бочки или трубы определенного диаметра. Она вполне подходит для установки в жилом помещении дачи, а при красивом аккуратном исполнении может подойти и для жилого дома.

Несложный вариант буржуйки из стальной трубы

На нужном уровне будущей печи размечаются и вырезаются два прямоугольных отверстия, которые будут входами в топку и зольник.
Вырезанные части пригодятся для изготовления дверец. Их обрамляют металлическими полосками, доводя их размер до нужного, и устанавливают специальную ручку с щеколдой.
Примерно на десять сантиметров ниже дверцы топки, внутри бочки или трубы приваривают уголковые кронштейны, на которые будет уложен колосник.
Колосник можно самостоятельно сварить из арматуры.
Если печка изготавливается из трубы, заваривается ее дно и верхняя часть.
К нижней донной части привариваются ножки.
В верхней панели вырезается отверстие для дымохода, и в него вваривается труба.
Затем на закрепленные петли устанавливаются дверцы. По их расположению, размечается и закрепляется крюк для замка.
Для того, чтобы печь имела эстетичный вид, все сварочные швы должны быть тщательно зачищены. Если потом печь покрыть жаростойкой краской, то ее будет невозможно отличить от заводского изделия.
Затем, когда печь полностью будет готова, ее подключают к дымоходу, выведенному на улицу.

В целом, удачный вариант буржуйки, если для него хватит места в помещении, так как эта модель займет достаточно большую площадь. Нужно отметить, что верхняя панель буржуйки достаточно велика, и на нее можно спокойно установить чайник или, например, сковороду.

Принцип работы буржуйки из бочки: что нужно знать

Перед началом самостоятельной сборки такого устройства необходимо разобраться в том, как оно функционирует. Понимание принципа действия позволяет упростить процесс изготовления такой импровизированной печи.

В качестве топлива для самодельной буржуйки из металлического резервуара используются опилки или дрова. Спрессованные опилки отличаются тем, что довольно долго перерабатываются внутри самодельной печи. Кроме всего прочего, стоимость такого топлива минимальная, поэтому оно получило широкое распространение.

Перед началом самостоятельной сборки печки из бочки нужно составить схему конструкции

Диаметр 200-литровой бочки составляет 600 мм. При желании можно выполнить довольно функциональную конструкцию, которая к тому же будет иметь привлекательный внешний вид. Габариты резервуара объемом 200 л позволяют разместить внутри него шестиугольник, стороны которого будут равны 314 мм. В этом случае по технологии изготовления приспособления напоминают традиционные печные агрегаты.

Стоит отметить, что готовое устройство имеет не очень высокий КПД – всего 15%. Для повышения эффективности в самодельную конструкцию довольно часто добавляет еще один составляющий элемент – экран. Отражающий щит, безусловно, способствует повышению КПД, однако такое решение имеет и негативную сторону. Использование экрана, отражающего тепло, приводит к тому, что эксплуатационный срок самодельной печи уменьшается.

Печь из бочки имеет не очень высокий КПД – всего 15%

Стоит отметить, что если колосники в агрегате приподнимаются из-за высокого расположения поддувала, то тогда эффективность устройства падает. Это связано с тем, что тепло в такой конструкции рассеивается в воздух через ее нижнюю часть. Для решения такой проблемы необходимо спрятать в кирпичную кладку нижнюю часть печки из бочки. Своими руками выполнить такой агрегат поможет не только инструкция, но и обучающие фото- и видеоматериалы.

Срок службы буржуек, изготовленных из металлических бочек, составляет в среднем 3-4 года при нормальной эксплуатации. Для поднятия КПД используется множество ухищрений. Однако стоит сказать, что при всем желании получить более 20% отдачи от самодельного агрегата не получится.

Как сделать печку: советы по выбору качественной бочки

От выбора бочки зависят технические характеристики будущего отопительного прибора и его эффективность. Для того чтобы собрать самостоятельно печку-буржуйку, необходимо подготовить металлический резервуар, рекомендуемый объем которого составляет 200 л. Безусловно, выполнить печку можно и из менее габаритной емкости, однако в таком случае уменьшается эффективность отопительного прибора, которая и так довольно низкая.

Для сборки печки-буржуйки своими руками можно применять любые металлические бочки, изготовленные из стального материала. Сталь отличается хорошей устойчивостью к высоким температурам, поэтому ее использование для сборки отопительного агрегата более чем обосновано. Для этой же цели можно употреблять бочки, которые использовались для хранения:

масел;

Для изготовления печки своими руками можно применять любые металлические бочки, изготовленные из стального материала

красок;
топлива;
битума;
жидкого стекла;
песка.

Все емкости, производимые и используемые для хранения различных составов, подразделяются на виды по нескольким критериям. В первую очередь они могут быть с закрытым верхом или без него. А также такие резервуары отличаются друг от друга по толщине дна и открытого цилиндрического элемента конструкции (обечайки). Независимо от разновидности, для производства печи из металла своими руками необходимо провести предварительную очистку резервуара.

Эксплуатационный срок такой печки в любом случае зависит от толщины стенок бочки. Исходя из этого, не рекомендуется использовать для сборки отопительного агрегата резервуары, которые имеют толщину стенок меньше 2 мм. На срок годности устройства также оказывает влияние частота его применения.

Срок эксплуатации печки в любом случае зависит от толщины стенок бочки

Перед тем как приступить к сборке агрегата, необходимо выполнить чертеж печи длительного горения. Чем подробнее он будет, тем меньше вероятность допущения ошибок во время конструирования отопительного прибора.

Достоинства и недостатки буржуйки

Печь-буржуйка – довольно распространенный вид обогревательного оборудования. Она ценится за ряд положительных моментов:

Универсальность. Возможность использования для обогрева практически любого вида твердого сырья: дров, опилок, угля, щепок, брикетов, пеллет, торфа. Иногда в некоторых моделях в качестве топлива берется отработанное машинное масло.
Простота конструкции и удобство монтажа. Это позволяет сделать печь буржуйку своими руками. Причем для этого подойдет любой подручный материал.
Небольшие размеры и вес позволяют разместить эту конструкцию в маленьком помещении, в условиях ограниченного пространства.
Пожалуй, самый главный момент – отсутствие таких требований, как возведение фундамента, обустройства площадки, монтажа дымоходной трубы.

При всех положительных свойствах буржуйка, как и любое оборудование, имеет некоторые недостатки:

Требуется защита от выпадающих из топки элементов горения, например, угольков, искр.
Соблюдение правил безопасности при работе с печкой. Существует риск получения ожогов от сильно и быстро нагревающихся стенок конструкции.
Значительное расходование топлива при работе. Оптимальный вариант – использование буржуйки для отопления непродолжительное время.

Простая прямоугольная буржуйка

Простая прямоугольная печь буржуйка своими руками чертеж, которой мы предоставили, изготовляется немного сложней, чем печь из баллона. Для этого варианта, как и для изготовления печи для бани, используется листовой материал. За основу нужно взять металл толщиной три миллиметра. Толщины металла достаточно будет на использование агрегата в течение пяти лет.

Эффективно обогревает такая самодельная модель помещение до двадцати квадратов, высота потолков которого три метра. Отметим, что мы будем изготовлять модель, которая не оснащена зольником. В нашем случае печь будет иметь заслонку дроссель.

Как делается эта печка буржуйка своими руками для дачного домика:

Составляем чертеж агрегата. Указываем в чертеже размеры необходимые вам размеры высоты и ширины печи. На чертеже изображаем расположение на дверце дросселя.
Составив схему, приступаем к разметке материала. По указанным размерам в чертеже отмеряем части корпуса. В одной из сторон нужно разметить отверстие под дверь, а в двери изобразить окружность.
Проведя такие манипуляции, вооружаемся болгаркой и распиливаем металл, на части. С помощью магнитного угольника выставляем две части материала, и прихватываем несколькими каплями. Проверим ровности диагонали и вертикали. Если все части установлены, как это и необходимо, провариваем стык, сплошным швом.
Таким образом, свариваем форму печи. Швы желательно делать с наружной стороны корпуса. Вырезаем боковые стенки по размерам получившейся конструкции.
Одну часть привариваем. В другой части вырезаем часть под дверцу, размер дверцы можно выбрать любой. На вырезанном кусочке довариваем боковые бортики. На корпусе привариваем полосы по периметру.
Фиксируем получившуюся заготовку на петлях. Находим кусок трубы прямоугольного сечения, можно использовать и круглую. Прикладываем отрезок к двери, обводим его маркером. Вырезаем кусочек с дверцы.
Привариваем отрезок трубы. В нём просверливаем два отверстия. Подбираем под отверстия кругляк подходящего диаметра, разрезаем его на две части. Просовываем дин кругляк, с одной стороны, привариваем его к нашей вырезанной пластинке с задней стороны. Одеваем снаружи пружину, и фиксируем гайкой или шайбой. Аналогично поступаем с другой стороной, но, когда тут пружина будет зафиксирована, нужно приварить рычажок. Им будем регулировать подачу воздуха в топку.
Теперь, на корпусе фиксируем крючок. На дверцы делаем задвижку. Далее, к нижней части буржуйки привариваем ножки. Они делаются из уголков нужной вам высоты. К верхней части прикладываем отрезок трубы дымохода, обводим его по контуру. Вырезаем кусок металла, прикладываем трубу и обвариваем её по кругу. Если трубу необходимо загнуть под определенным углом, и вам необходим трубогиб, то читайте нашу статью о том, как его сделать.

Все прямоугольная буржуйка готова. Поддувала у нас нет, так как зола постепенно будет накапливаться в топке и этим самым не даст быстро прогореть днищу.

Буржуйка из листового металла

Самая эффективная печка – это пиролизная буржуйка, дожигающая остатки горючих газов и выделяющая большое количество тепла, по сравнению с другими печами. Не нужно думать, что это будет сложный агрегат. Изготовление буржуйки такого типа займет у вас минут на 20 времени больше, чем обычный агрегат без пиролиза. Давайте посмотрим, как осуществляется ее производство.

Агрегат, сваренный из листового металла толщиной от 3 до 5 мм. Использование тонкого железа не имеет особого смысла – печка получится слишком тонкой, ее будет гнуть жар, а в конце концов ее добьет коррозия. Поэтому найдите достаточно толстую сталь, чтобы вам не пришлось изготавливать новую печь каждый отопительный сезон.

Нам нужно выкроить семь кусков металла (толщина железа у нас 3 мм):

Главный плюс использования листового металла — Вы сможете сделать буржуйка любого размера и объема.

Два куска размером 450х450 мм – это боковые стенки;
Четыре куска размером 450х250 мм – это передняя, задняя, верхняя и нижняя стенки;
Один кусок размером 440х240 мм – это будет колосник;
Два куска размером 244х350 мм – это будут внутренние перегородки.

Таким образом, у нас получится печь Логинова, обладающая двумя внутренними перегородками для увеличения эффективности. Эти же перегородки будут отвечать за пиролиз.

В передней стенке мы делаем две дверцы – в соответствии с описанной выше инструкцией. Далее свариваем из всех кусков металлический ящик без верхней крышки. Следующий этап – изготовление колосника. Для этого мы берем металлический лист и делаем в нем множество отверстий диаметром 10-15 мм. Закрепляем колосник на высоте 80 мм от дна печки. Далее привариваем перегородки, расположив их на высоте 60 и 120 мм от верхней крышки.

На задней поверхности делаем пару небольших отверстий и ввариваем в них тонкие металлические трубки (диаметром 10-15 мм). Они должны располагаться над нижней перегородкой, заходя к передней стенке. Их длина составляет около 150 мм – через них будет засасываться вторичный воздух. Трубки ввариваются перед закреплением второй перегородки.

Готовим верхнюю крышку – прорезаем в ней отверстие диаметром 100 мм под дымоход. При необходимости, дополняем буржуйку на дровах варочным отверстием. Привариваем крышку к нашей печке – все готово! Теперь устанавливаем печку на штатное место и приступаем к испытаниям. И да, не забудьте приделать к ней ножки или установить ее на негорючее основание (например, из кирпича).

Высота дымохода для буржуек составляет не менее одного метра. Оптимальный показатель – 1,5-2 метра от горизонтального отвода или верхней крышки.

Как сделать печку: советы по выбору качественной бочки

Для изготовления печки своими руками можно применять любые металлические бочки, изготовленные из стального материала.

масел;
красок;
топлива;
битума;
жидкого стекла;
песка.

На заметку! Наиболее целесообразным считается использование бочек, для изготовления которых применяется нержавеющая сталь. Данный материал отличается самыми высокими техническими характеристиками, включая устойчивость к высоким температурам.

Срок эксплуатации печки в любом случае зависит от толщины стенок бочки.

Из колесных дисков

Из материалов, чтобы сварить буржуйку, кроме пары дисков потребуется еще отрезок трубы длиной 30 — 45 см близкого диаметра, лист металла, труба для отвода дыма. Собирается такая буржуйка просто:

Для подгонки диаметра трубы под размеры дисков на стыках срезают ребра. После сварки получается вертикальная конструкция.
На боковой поверхности делают проем для топки.
Из вырезанного куска делают дверку.
Для доступа воздуха в топку в нижнем диске вырезают квадратное отверстие со стороной 10 -12 см.
На верхнем диске сзади делают отверстие для дымоотводной трубы.
Для устройства зольника к дну приваривают металлический круг.
Чтобы на сделанной буржуйке своими руками разогревать пищу на верхнем диске устанавливают варочную панель из металла толщиной 4 — 5 мм.

Необходимость дополнительного отопления

Классический вариант обогрева парной для проведения банных процедур – кирпичная или металлическая каменка. При этом дополнительное оборудование используется для поддержания заданной температуры нагрева воздуха как в парной, так и в других помещениях.

Обеспечить быстрый и равномерный обогрев предбанника и комнаты для отдыха от банной печи невозможно.

И если летом это не вызывает проблем, то зимой подобная ситуация может привести к снижению комфорта при организации банного отдыха. В этом случае все производимое тепло будет аккумулироваться в парилке, а предбанник и другие помещения бани будут оставаться необогретыми.

Монтаж дополнительного отопительного оборудования обеспечит поддержание комфортной температуры, необходимой для длительного пребывания в предбаннике.

Идеи для создания буржуйки

Мастера и домашние умельцы научились строить печи для обогрева вспомогательных помещений из различных подручных материалов. Из чего можно сделать буржуйку:

Металлический бидон.
Кирпичная кладка.
Сделать буржуйку в гараж можно из использованной железной бочки.

Обратите внимание!

ЛДСП: что это такое? Виды, особенности применения, фото, размеры, толщина, расшифровка, производители
Дома из морских контейнеров своими руками поэтапно: инструкция, схемы, плюсы и минусы, фото, дизайн
Рабочее давление в системе отопления в частном доме: какое должно быть, как создать, инструкция по регулировке своими руками

Наиболее часто применяется в самостоятельном строительстве листовое железо, которое имеет удобную форму для окончательной сборки конструкции.

Суть классической буржуйки

Классическая модель печи состоит из чугунного бункера (емкости). Монолитная емкость имеет топку и патрубок для выхода дыма. Такие печи пользовались популярностью весь 20 век. На сегодняшний день она не потеряла своей востребованности. Главные достоинства оценены многими застройщиками.

Чем привлекает печь?

Работа на доступном топливе: дрова, опилки, уголь, щепки.
Топливо быстро разгорается, нагревает металл, который отдает тепло помещению.
Быстро остывает, не требуя дополнительного усилия или приспособления для прекращения горения.
Печь небольшая по размерам, не занимает значительной площади.
Легкий контроль над разогревом.

Составные части буржуйки:

дымоход;
корпус;
топка;
решетка колосника;
поддувало;
бочка объемом 200 литров, которая будет являться кожухом печи.

Печь-буржуйка из газового баллона

Для удаления остатков газа с баллона откручивают вентиль, заполняют водой, оставляют на ночь. После слива воды приступают к работе:

Верхнюю часть, где был вентиль, срезают, вместо нее приваривают заглушку.
Если делают горизонтальную буржуйку для гаража своими руками, на дне прорезают квадратное отверстие, из вырезанного металла делают дверку для топки.
После приваривания петель навешивают дверцу.
Вместо колосника для прохода воздуха на дне будущей печи просверливают отверстия.
Из тонкого металла делают короб, который будет одновременно зольником и поддувалом. Приваривают под отверстиями, навешивают дверцу.
Корпус устанавливают на ножки.
В задней части сверху вырезают отверстие, приваривают дымоотводную трубу.

Для разогрева пищи сверху устанавливают рамку из металлических прутьев. Места хватит для размещения 2 предметов. Вертикальный вариант делают так же как из бочки.

Выбор качественной бочки

Для изготовления печи буржуйки можно использовать любую стальную бочку, применяемую в нефтехимической, лакокрасочной, химической, металлургической промышленности для хранения и транспортировки технических продуктов:

наливных — масел, растворителей, красок, дизельного топлива, натриевого жидкого стекла;

пастообразных — густых смазочных материалов, битума;

сыпучих — каустической соды, различных пластификаторов.

Они производятся двух типов — с открытым и закрытым верхом, также различаются по толщине дна, крышки и обечайки.

Любую из этих ёмкостей можно приспособить под печку буржуйку, если предварительно хорошо очистить и промыть её внутреннюю поверхность. Однако, чем тоньше стенки ёмкости, тем быстрее они прогорят, и печка выйдет из строя. Поэтому выбирать для буржуйки нужно изделие с толщиной металла более 2 мм.

Мнение эксперта

Николай Давыдов

Печник с 15-летним стажем

Ну, а самый лучший вариант — бочка из нержавейки. Высоколегированная нержавеющая сталь наиболее устойчива к воздействию высоких температур в зоне горения топлива, а значит и изготовленная из неё печь будет служить более продолжительный срок.

Разновидности печей

Чаще всего из бочки можно сделать своими руками 2 простые модели.

Вертикальная модель

Бочка устанавливается на ножки вертикально.

Для дверцы советуют использовать вырезанную часть бочки. Она устанавливается на петли, которые прикрепляются к бочке и к дверце. Петли заклепываются следующим образом: одна часть на бочку, другая – на дверцу. Причем петли располагаются снаружи. Защелка для дверцы готовится из двух деталей: на дверку приваривается ручка, на бочку – задвижка, сделанная из уголка.
Затем идет установка колосников: металлической пластины с дырками. Для их закрепления подойдут обычные уголки. Поддувало следует сделать из плотной трубы, в которую вставлена заслонка. Она должна двигаться, но не выниматься полностью. Заслонка регулируется болтами, с поворотом на четверть оборота. Поддувало открывается на максимум при разжигании. На ночь заслонку закрывают практически до минимума, тогда печь просто греет, но не тухнет и не усиливает силу огня.
В верхней части бочки вырезается круглое отверстие, туда приваривается труба для дымохода. Лучше отверстие нарезать в виде треугольников, идущих углами от центра к началу выреза. При их отгибании появится и отверстие, и остается металл для заклепывания.
Внутрь бочки устанавливается решетка – колосник. Она нужна для сохранения целостности дна. Колосник помешает ему прогореть и поможет удерживать тепло длительное время.

Буржуйка-самоделка

Сделать буржуйку своими руками несложно даже без чертежа. Для работы подойдут подручные материалы, будь то газовый баллон, молочный бидон, бочка, обрезок трубы или завалявшееся в гараже листовое железо. Определившись, что можно пустить в дело, выберете для буржуйки своими руками чертеж прямоугольного или круглого сечения камеры горения.

Например, вам нужно самому сделать отопление в дачном доме и у вас есть неиспользуемый бидон для молока (для обустройства непосредственно печки), согнутый кусок трубы (для создания дымохода) и кусок металлической арматуры с диаметром не менее 6 мм (для колосниковой решетки). Чтобы сделать из всего этого печку, достаточно дружить с инструментами, а также применить немного смекалки.

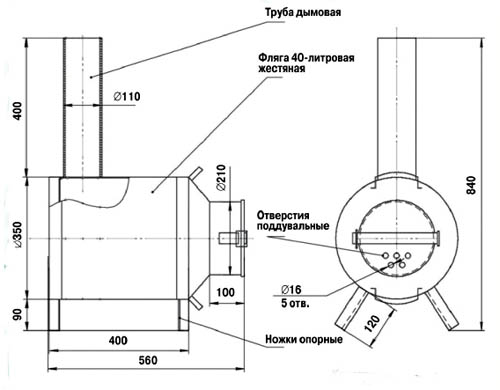

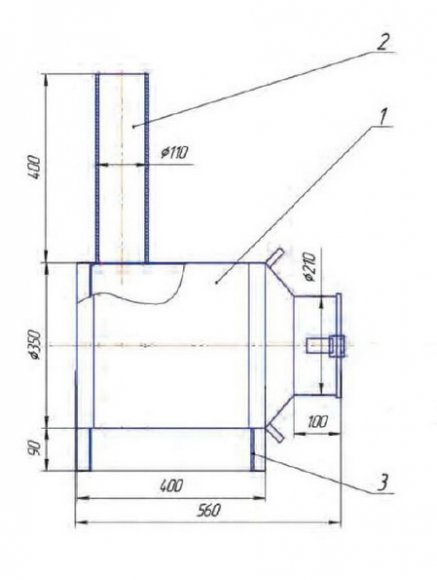

Буржуйка из бидона

Бидон устанавливается на бок – это основа нашей сделанной своими руками буржуйки, ее камера горения. Под горловиной выпиливается прямоугольное поддувало, края обрабатываются напильником. Поддувало можно оставить в таком виде, а можно приделать к нему заслонку, получив на выходе печку с регулируемой тягой.

В верхней части днища бидона нужно самому сделать разметку под дымоход (она должна быть на 2-3 мм меньше диаметра трубы). Выпиливаем отверстие и плотно загоняем в него приспособленный под дымоход кусок трубы. Половина работы сделана.

Далее занимаемся внутренностями буржуйки-печи. Своими руками делаем из металлического прута колосниковую решетку в виде «змейки». Прут вводим в горловину бидона и располагаем так, чтобы решетка встала горизонтально в будущей камере горения. Вот и все! При желании можно поставить получившуюся печку на железный поддон и стойку из кирпичей. Это поможет избежать нагрева пола, а также сведет вероятность пожара к минимуму.

Отметим, что подобный алгоритм действий можно применить также в том случае, если вы хотите, чтобы у вас появилась буржуйка из бочки. Длительным горением такие печки похвастаться не могут, но с функцией быстрого обогрева помещения справляются хорошо.

Схемы и конструкции печного отопления в доме

Печное отопление частного дома подразделяется на несколько типов согласно конструкции топки:

Прямоточная
. В основном, такие печи делают из кирпича. Принцип их работы заключается в прохождении потока воздуха через поддувало, далее через колосник, поддерживая горение топлива, а затем выходит через трубу, уже в виде дыма. Большой недостаток такой конструкции – очень низкий КПД: значительная часть жара, в прямом смысле, попросту вылетает в трубу. Прямоточные печи оборудуются специальными задвижками, которые закрываются, когда топливо прогорает и перестает вырабатывать угарный газ. Это позволяет сохранить жар на долгое время. Также для увеличения коэффициента полезного действия во время сборки печи в нее может закладываться битое стекло, которое очень долго держит температуру.
Канальная
. Главная особенность таких печей – это система каналов, по которым движется дым и равномерно прогревает всю печь. Благодаря такому решению, вся конструкция быстрее нагревается и хорошо удерживает тепло. Скорость нагрева зависит напрямую от длины каналов и их количества.

Печь из кирпича канального типаИсточник yandex.ru

Схемы различных конструкций кирпичных печейИсточник domvpavlino.ru

Разновидности буржуйки

Доступна масса конструкций для производства буржуек своими руками. Необходимо обратить внимание на характеристики и другие параметре при виде устройства, его прямое назначение и использование в хозяйстве. Изготавливается буржуйка практически из любого материала:

старый газовый баллон;
бочка;
металлический бак;
листовой металл толщиной более 4 мм используется при случаях уникальной конструкции.

Буржуйка своими руками

Для отопления построек гаражного типа или приготовления еду подходит практически любой вид печи – буржуйки. В жилом помещении необходимо подобрать конструкцию при соответствии с параметрами герметичности, отвода дыма.

Сборка печки буржуйки из трубы

Отличным вариантом для дачного домика является компактная буржуйка своими руками из трубы необходимого диаметра. Хорошие показатели теплоотдачи, эстетический вид дают возможно использовать устройство в помещениях небольшой квадратуры. При поэтапном выполнении возможно добиться качественной печи, не затрачивая финансовых средств.

Подготовленный кусок трубы необходимо разметить под отверстия для лючков зольника и топки. Нижнее отверстие может быть выполнено меньшего размера. Для вырезания отлично подойдет болгарка или газовая сварка.
Прямоугольники, отрезанные ранее не нужно выбрасывать, они будут выступать в роли будущих дверец для герметичной конструкции. На кусочки по краям наносится листовой металл, чтобы прилегание происходило нахлёстом. После добавления металла происходит установка щеколды на дверцы.
В трубе устанавливаются кронштейны на уровне ниже дверцы топки на 10 см. Уголки отлично подойдут для изготовления будущего колосника.
На днище трубы устанавливаются ножки для устойчивости, избегания опрокидывания буржуйки. Предварительно необходимо заварить дно, верхнюю часть.
К верхней части приваривается труба меньшего диаметра с заранее подготовленным вырезом, она будет выступать в роли дымоотвода.
Для работы дверок устанавливаются петли, герметичность достигается правильно размеченной зоной крюка, сбалансированной дверцей.
Красивый внешний вид достигается нанесением жаропрочной краски. Перед покраской швы зачищаются, обрабатываются соединения, это позволит придать вид буржуйке своими руками, купленной на рынке.
После сборки печь присоединяется к дымоходной трубе для отвода газов.

Сборка печки буржуйки из трубы

Данный тип подойдет для отопления в доме, прост при изготовлении. На верхней части вполне возможно вскипятить чайник или разместить небольшую кастрюлю.

Буржуйка гном

Наиболее распространенной печью является разновидность в простонародье называемая «гном». В силу компактного корпуса, простоты монтажа возможно изготовление легкой и мобильной конструкции. Простейшим вариантом является корпус, который размещает топку и зольник. Более функциональные буржуйки комплектуются специальными перегородками, так повышается теплообмен.

При изготовлении используется лист стали от 3 мм, важно понимать, что чем толще сталь, тем конструкция прочнее, но больше весит. Также понадобятся уголок, труба для отвода, крышку возможно сделать своими руками, или приобрести на рынке. Заготовки размечаются при соответствии с подготовленным чертежом, отверстия возможно вырезать заранее в более удобных условиях. Передняя панель изготавливается с отверстиями для поддувала в процессе топки. Остаточный материал от отверстий дверей служит как крышки с наваренным уголком.

Буржуйка ГНОМ

Отвод дыма производится через своеобразный лабиринт, состоящий из пластин. Первая пластина служит как экран и устанавливается на ближние расстоянии, вторая на дальним, таким образом происходит завихрение горячего дыма, более эффективная теплопередача. Изнутри буржуйки привариваются своими руками уголки по сторонам, для крепления колосника, который изготавливается из прутьев арматуры или высверливаются отверстия в листе металла.

Заключительным этапом сборки возможно обварить края конструкции уголком, это станет причиной большего веса, но повышается прочность, устойчивость буржуйки. После сварки швы зачищаются, корпус необходимо покрыть краской жаропрочного типа. Повышенная эффективность устройства достигается установкой экрана, кроме лучших показателей теплообмена, приспособление играет роль при безопасной эксплуатации изделия.

Буржуйка из колесных дисков

Изготовление своими руками буржуйки из колесных дисков не потребует особых знаний и материалов. Перед началом работ необходимо точно определить размер, наиболее оптимальным считается диаметр 5 см, высота около полутора метра. Толщина колесных дисков с такими размерными параметрами не превышает 10 мм, этого достаточно для получения в результате прочной буржуйки.

Буржуйка из колесных дисков

Процесс состоит из нескольких основных моментов:

основание может быть изготовлено из неиспользуемых чугунных батарей, при случае отсутствия материала под рукой, комплектующие возможно купить не дорого на рынке вторсырья;
радиаторы окутываются листами из стали, толщиной не менее 7 мм;
производится отверстие для топки, отрезок используется для дверцы;
монтаж колес производится на верхнюю часть подготовленной конструкции;
конструкция сваривается по внешнему диаметру, необходимой высоты;
верхняя крышка изготавливается из листа металла нужного диаметра, в которой вырезается отверстие для дымохода.

Такая конструкция будет материально выгодна при наличии старых, неиспользуемых колесных дисков. Буржуйка своими руками из колесных дисков отличается безопасностью, отсутствием финансовых затрат на изготовление.

Печка из газового баллона

Буржуйка из газового баллона используется, когда необходим быстрый прогрев небольшого помещения. Параметры печи таковы, что она способна быстро нагреваться, но с такой же скоростью и остывает. Корпус отличается минимальным количеством навесных деталей, основные составляющие это газовый баллон, дверка и поддувало. Зольник соединён с поддувалом, отверстие, которое способствует проникновению воздуха в конструкцию.

Печка из газового баллона

Дымоход изготавливается изогнутым способом, это объясняется отсутствием внутри конструкции лабиринтов для дыма, если устанавливается прямой дымоход, печь выдает не достаточно тепла. Для разогрева возможно использование любого горючего материла, начиная от отходов столярных работ, заканчивая опилками, не обработанным деревом. Для безопасного проведения работ стоит проверить наличие остаточного газа в баллоне. Остатки газа вытравляются водой, из вертикально установленного баллона. Процесс изготовления не особо отличается от печи – гнома, необходимо просто определиться с расположением печи.

Буржуйка из бочки

Буржуйка своими руками из бочки способна обогреть достаточно большой объем, но отличается увеличенными размерами по сравнению с конкурентами. Исполнение может быть в вертикальном и горизонтальном виде, для работы понадобятся лист металла труба для дымохода и бочка. При изготовлении буржуйки из бочки своими руками размечаются будущие отверстия для топки и поддувала, затем разрезается пополам на две равные части. В верхней части прорезается отверстие под дымоход, своеобразную варочную панель.

Буржуйка из бочки

Заранее подготовленный колосник прикрепляется в нижней части бочки, возможно приварить уголки, на которые будет ставиться колосник, такая конструкция позволит заменять отработанный элемент печи. Дверцы для топки вырезаются аналогичным способом с другими типами конструкций. Буржуйка из бочки оснащается проемом в самой нижней точке для поддувала, для дверец привариваются петли, затворы и крепежные ушки.

Чем хороша автономная отопительная система для гаражного помещения

Для автономного обогрева помещения необходимо «обзавестись» генератором тепла, любой выбранной печью, которая будет прогревать помещение, электронагревателем и самими излучателями тепла. Такая система отопления подойдет как для дома, так и для бани или гаражных построек. Но, конечно же, желательно, чтобы баня или гаражная постройка находились вблизи от дома – тогда для такой отопительной системы не надо будет тратить много денежных средств.

Если же пристанище для машин находится вдали от Вашего жилища, то тогда стоит подумать о другой отопительной системе. Такой системой отопления гаража могут быть инфракрасные панели, котлы, которые работаю на дровах, на отработке, на тосоле и т. д.

Если Вы хотите отапливать небольшое помещение газом, то лучше всего будет приобрести газовый котел. Но для этого нужно добиваться специального разрешения в газовой службе, а это и дорого, и проблематично.

Газовые котлы бывают:

Двухконтурными.
Когда газовый котел не только обогревает, но и нагревает воду для семейного пользования. Для гаражных помещений – это слишком дорогое удовольствие;
Одноконтурными.
Функция таких газовых котлов – обогрев помещения и все.

Важные узлы конструкции

Чтобы сделать прочную буржуйку для гаража, рекомендуется воспользоваться детальными схемами, фото здесь не помогут. Чертеж поможет самостоятельно выполнить практичный и очень эффективный вариант печи, которая будет идеальным решением для обогрева гаража или иного помещения.

Изготовление топочной камеры Стоит отметить, что чем большей по размеру является топка по своей площади, тем будет лучше, так как печь, которая работает и на масле, и на дровах, и на отработке, передает функцию эффективной передачи тепла. Кроме этого, важно иметь приличную площадь дна камеры, тогда получится хорошо уложить дрова или иной теплоноситель. Именно по этой причине форма печи должна быть цилиндрической, а также уложенной набок. Все прямоугольные печи тоже должны быть ориентированы строго горизонтально. Вертикальное расположение возможно только в том случае, если печь характеризуется крупными габаритами.

Изготовление зольника Данный конструкционный элемент делается далеко не всегда, так как зола может убираться непосредственно из топливной камеры. Чтобы обеспечить подачу воздуха, в дверце просто придется высверлить небольшие отверстия. Если планируется изготовить печь для гаража с зольником, то он может иметь вид короба. Подобная конструкция дает возможность не забирать пространство топочной камеры. Металл в данном случае можно использовать довольно тонкий, так как опасности прогорания не существует. Приваривать его также не потребуется, достаточно просто прикрутить все винтами.

Колосниковая решетка Если подобный элемент применяется, то он эффективно разделяет камеру и зольник, расположенный в корпусе. Колосники вполне можно использовать заводские, выполненные из чугуна. В обязательном порядке соблюдается правило расстояния. Интервал между решетками должен быть равен 10 мм. Для крепления вполне можно использовать специальный уголок, который своей наружной гранью повернут в топливную камеру.

Проемы и дверцы Подобные элементы, как правило, изготавливаются из металла, который обычно остается после того, как проводятся работы по вырезанию нужных деталей. Дверцы с корпусом соединяются посредством сварки и стальных навесов.

В обязательном порядке осуществляется установка прочного запирающего устройства – задвижки или засова.

Особого внимания заслуживают проемы, так как здесь необходимо использовать стандартные размеры, которые отображают чертежи:

Для топки 250 на 250 мм.
Для поддувала — высота 100 мм и ширина 250 мм.
Навесы обычно ставятся по одной вертикали, при этом расстояние между многочисленными проемами составляет примерно 10 см.

Чтобы через проемы и дверцы не выпадали угли, топочный проем лучше сделать примерно на пару сантиметров выше уровня колосниковой решетки. Отведения газов и дыма

Трубы для данной печи должны быть диаметра от 100 до 150 мм. Данный элемент принимает непосредственное участие в процессе передачи тепла, потому изготавливается из качественной стали, а также не утепляется.
Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно ведутся не по самым коротким линиям, но строго в одну из самых удаленных точек и одновременными наклонными и горизонтальными участками. Подобная конструкция значительно увеличивает объем полученного тепла.

Трубы, которыми оснащена печь, как показывают чертежи, в обязательном порядке должны быть оснащены задвижками – двигающимися по направляющей или поворотными.

Необходимость в подобных элементах основана на том, что можно максимально эффективно регулировать процесс отведения дыма, перекрывать дымоход на время, когда топка не осуществляется.

Задвижка на трубы должна быть установлена в обязательном порядке, особенно если предпринимаются разные меры относительно увеличения общей теплоемкости печи.

Детали для значительного увеличения горения и теплоемкости

Трубы при изготовлении печи, работающей на отработанном масле, это не единственный необходимый элемент. Важно обеспечить оптимально долговременный процесс горения. Для печи, которая работает на отработанном масле, идеально подойдет специальный подвешенный груз. По мере сгорания топлива, он силой своей тяжести будет прижимать загрузку к колосникам. В качестве такого груза может использоваться металлический блин с отверстием.

В качестве элементов, обеспечивающих теплоемкость, можно использовать камень.

Здесь можно отметить такие варианты исполнения:

Если печь работает на отработанном масле, оптимально подойдет футеровка со специальными огнеупорными плитами. Он идеален тем, что корпус из металла намного меньше изнашивается, а также сохраняется объем топки;
Иной метод основан на обкладывании всех стен кирпичом. В результате можно получить печь, которая работает на отработанном масле;

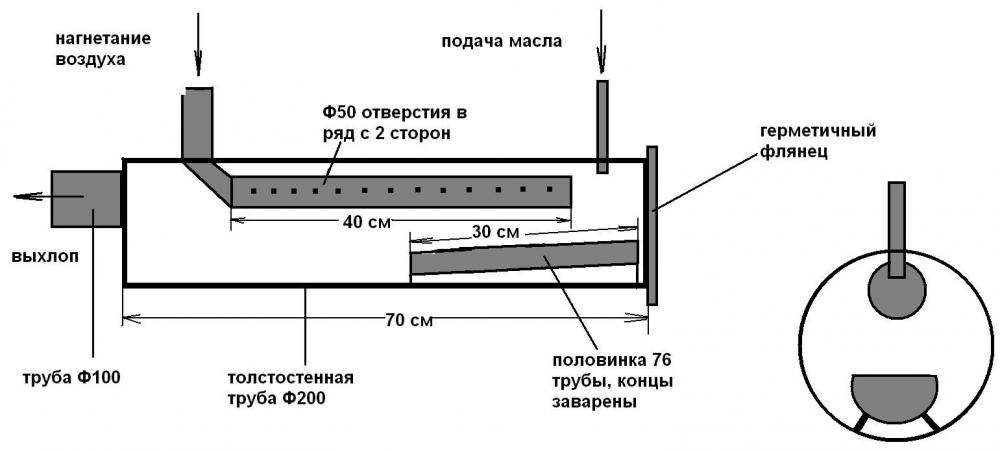

Есть чертежи печей, работающих на масле, которые имеют в своей верхней части открытый короб. В него закладывается камень или кирпич.
Очень часто буржуйка, работающая на масле, конструируется именно так, что с двух ее сторон будет находиться сетка для прочной фиксации камней.

Печь из двух бочек

Одна из самых качественных печей из бочек, сделанных собственными руками, на основе доступных нам больших емкостей. Состоит печь для растопки дров из двух бочек: одна на 200 литров, вторая на 100 литров. Определенная новизна, до которой не каждый додумается, состоит в увеличении теплоотдачи за счет дополнительной емкости, стенки которой нагреваются горячим воздухом, поднимающимся вверх к трубе. Во второй бочке происходит также догорание топлива.

Труба из нержавеющей стали сделана из выхлопа от грузового автомобиля. Труба специально сделана изогнутой для повышения передачи тепла в помещение.

Глядя на предыдущее видео, возникает мысль: а что если использовать вторую дополнительную бочку как духовку? В следующей модели как раз реализована такая возможность!

Плюсы и минусы самодельной буржуйки для гаража

Печь-буржуйку можно сварить из вторсырья
Как и любое отопительное сооружение, сварная печь имеет свои положительные и отрицательные особенности. Их необходимо учитывать при выборе модели.

Достоинства самодельных обогревателей:

небольшие затраты на изготовление, в большинстве случаев для этого используется вторсырье;
универсальность, так как можно использовать все виды топлива, в том числе утилизировать отходы;
простота сборки, не требующая профессионального мастерства;
быстрый нагрев помещения за счет выделения тепла по всей площади корпуса;
возможность модернизации под плиту, водогрейное устройство и сушилку за счет дополнительных радиаторов;
независимость от наличия света, воды, газа и прочих ресурсов центрального снабжения.

Минусы железных обогревателей:

существенные теплопотери, сопровождающиеся большим расходом горючего;
необходимость постоянной загрузки топлива, так как металл без его горения быстро остывает;
выбор качественного материала, тонкий металл быстро прогорает;
риск отравления угарным газом;
высокая пожарная опасность вследствие вероятности опрокидывания.

Для дымохода нужен качественный материал. Для вывода на улицу придется делать отверстие в стене или перекрытии и крыше.

проекты, чертежи, виды и особенности

В самых непредвиденных ситуациях всегда на помощь приходила печь-буржуйка. И по сей день она надежный помощник для владельцев дачных домиков, гаражей и даже маленьких жилых домов.
Время не стоит на месте, все меняется – и вот уже дизайнеры добрались и до буржуйки. Ее обновленный вид способен гармонично вписаться и даже приукрасить собой помещение в элитном особняке.

Нас же больше волнует вопрос не эстетический, а практический: как самому сделать печь-буржуйку, что для этого требуется? Эта статья будет в помощь тому, кто задумал самостоятельно изготовить такой вид полезного отопительного прибора.

Очевидные плюсы буржуйки

Буржуйка по своему устройству — обычная печь, это очень простая конструкция, рабочая эффективность которой была доказана огромным числом ее использования. Именно поэтому печи, функционирующие на отработке, до сих пор не потеряли своей востребованности. Чертежи буржуйки своими руками и их последующее воплощение – занятие, которое по силам каждому.

Современные производители в некоторых случаях все еще выпускают заводские модели, которые могут угодить требовательному хозяину. Часто используются как раз буржуйки, сделанные хозяевами самостоятельно. При этом следует заметить, что оценки со стороны пользователей таких моделей намного выше, чем оценки заводских моделей, которые приобретают хозяева.

Далее приведен список из наиболее значимых характеристик самодельного устройства для отопления, данная информация поможет сформировать список из тех пунктов, на которые обязательно нужно обращать внимание в процессе создания буржуйки.

Основными положительными характеристиками являются следующие:

Простота. Конструкция буржуйки крайне понятна, соорудить ее сможет мастер любого уровня подготовки при помощи доступных материалов и инструментов.
Мобильность. Итоговое изделие очень компактно, учитывая то, что в составе его есть довольно габаритный толстый лист металла или футеровка.
Оперативность нагрева. Этому способствует металлические стенки. По этой причине буржуйка подходит для дачи или гаража.
Бюджетность. Низкой стоимостью обладают как детали для печи, так и топливо. Плюс буржуйки часто работают на отработке.

Задаваясь вопросом «Как сделать буржуйку своими руками», нужно быть в курсе и ряда недостатков такого устройства. Из-за ограниченной степени теплоемкости оно прогревает помещение только в момент самой топки. Кроме этого, рядом с печью нужно предельно аккуратно себя вести, ведь ее стенки очень сильно нагреваются при работе.

Инструкции

В определенный момент строительства возникает вопрос, как правильно сконструировать буржуйку самостоятельно. Бочка на 200 л как раз становится одним из самых подходящих каркасов. Печь может отличать по формам и размерам, бывает круглой, квадратной, располагается горизонтально или вертикально. Всё зависит от фантазии и от помещения.

Вертикальная модель

Вертикальные печки изготавливаются в такой последовательности:

Подготовка проёма сбоку бочки с целью обеспечения возможности загружать топливо.
Дверцу можно приобрести заранее или же попытаться приспособить вместо нее вырезанную часть от стенки емкости – приварив к ней ручку, петли для удобства открывания и закрывания топки.
Чуть ниже дверцы вырезать дополнительное отверстие для установки поддувальной дверцы. Для создания поддувала применяется толстостенная труба, которая могла бы двигаться по рейкам из металла, но полностью не вытаскиваться.
В 20 см выше дна бочки монтируются колосники – это металлическая пластина с дырками, ее можно заменить на ячеистую деталь из арматуры. Фиксация производится посредством стального уголка.
Внизу бочки привариваются металлические ножки или же конструкция просто устанавливается на кирпичи.
Роль панели для варки выполняет стальная проволока, ее приваривают к верхней крышке печи.
Чтобы защитить стенки от прогорания внутри топку можно отделать огнеупорным кирпичом, придавая ему форму полукруга болгаркой. Кладка делается со специальным печным раствором, в который входить часть жирной глины и две части песка. Такая смесь разводится минимально возможным объемом воды, должна получиться очень густой.
Затем формируется дымоход. Отверстие под трубу не менее 15 см в диаметре, обычно проделывается сбоку или сверху бочки. Высота трубы – больше 4 м. для уменьшения нагрузки на корпус следует дополнительно закрепить дымоход и у стены.
На дымоходе можно сделать поворотную или двигающуюся задвижку. Она поможет быстро отрегулировать отведение прогретого дыма, полностью перекрывая дымоход, когда печка не работает.

Вертикальная печь

Горизонтальная модель

Из бочки с объемом 200 мл также можно сделать устройство для обогрева помещения, которое бы имело горизонтальное расположение

Сначала важно подготовить конструкцию для опоры каркаса. Высота просчитывается с обязательным учетом особенностей эксплуатации

При выборе данного показателя сначала следует обратить внимание на площадь помещения, где планируется монтировать самодельную буржуйку

В чертеже всегда учитываются особенности размещения печи. Сборка горизонтального агрегата реализуется практически идентично вертикальному. Более подробно процесс включает такие шаги:

В дне подготовленной бочки требуется сформировать отверстие, которое и будет применяться с целью удаления золы

Важно понимать, что его размеры не должны быть чересчур большими. Теперь нужно соорудить зольник. Его габариты не должны оказаться больше трети высоты канистры

Высота бочки на 200 л составляет 85 см – по этому параметру и проводится расчет. В качестве материала нужно подобрать обычный лист металла, который бы подошел по толщине. Его стыкуют с нижней частью отопительного прибора. Для этого применяется сварочное оборудование. Для обустройства зольника требуется предусмотреть еще одно смотровое окошко, через него должно проводиться очищение отсека. Затем реализуется установка дымоходной конструкции. Два самых популярных расположения трубы – это на задней стенке или сверху.

Горизонтальная печь

Буржуйка долгого горения, которую располагают горизонтально, может применяться не только для отопления гаражей, подвалов, различных построек, но также для приготовления, разогрева еды. С этой целью ее дополняют арочной панелью. Устройство получается мобильным, поэтому его даже берут с собой на природу.

Материал, который используется для создания печи

В процессе изготовления часто применяют сталь высокого качества, реже и в особых случаях – чугун. В зависимости от вида металла добавляют или нет элементы из натуральных камней.

Чугун обеспечивает довольно низкие объемы теплоемкости, материал найти в свободном доступе тяжело, да и использовать при варки также сложно. Это основная причина, из-за которой выбор падает на сталь, она деформации при работе поддается намного охотнее.

От толщины материала в этом случае зависит дальнейший срок службы газовой буржуйки, изготовленная своими руками.

При сборке устройства для применения в редких особых случаях, как при сбое с отопительной системой, то выбрить лучше железо с толщиной в 1 мм.

Для создания печи пригодится заводская фасонина, подойдут стандартные дверцы, задвижки, конфорки и колосники. При желании эти детали можно сделать вручную из стали.

Кто авторы самоделок?

Многие россияне уверены, что это только российское нехитрое изобретение. И несколько ошибаются. В США такие же самоделки не одно столетие использовались, называясь «толстобрюшками», в Японии — «дарумами».

Возрождение буржуек пришлось в России на вторую половину 20 века из-за массового появления гаражей, садовых участков, где они были единственным средством обогрева тонкостенных зданий.

После усовершенствования этих мини-печей — и для приготовления пищи: кастрюля или сковородка помещались на приделанной сверху плите.

Пока их не заменили централизованной подачей метана, газобаллонными плитами или дровяными из кирпича. Пригодились и в 90-е кризисные годы из-за перебоев с газом, другими видами топлива. Хорошо, что хоть дров было предостаточно.

Корпус: материал и форма

Если принято решение процесс работы вести по чертежу или фото, то нужно применять металлический лист, который в дальнейшем раскраивается. Помимо него понадобятся:

труба квадратной формы;
пруты;
арматура;
необходимые уголки;
погонажные профили.

Перечисленное будет нужно для создания печного корпуса. Благодаря форме прямоугольника и наличию плоскостей, печи будут присущи все эргономические свойства, то есть печка будет крайне устойчива, процесс ее обработки и облицовки будет крайне простым. Печь будет крайне просто присоединить к любой другой конструкции или детали.

Для основы можно применять уже имеющиеся изделия из металла, такие как ящик или любое другое корпусное изделие. Часто предметы имеют форму цилиндра: бидон, баллон, большая труба.

Рабочий процесс будет включать в себя и сварку. Сверла, болты и винты пригодятся только в том случае, если толщина металла не особо большая.

Совсем не имеет значения, какую модель выберет мастер. Хоть работа и кажется простой, чертеж нужно иметь в любом случае.

Работа над топочной камерой

Увеличенный размер печи обеспечит большее количество тепла. Это значит, что для дна камеры понадобится много пространства. Зато в дальнейшем можно будет с удобством размещать там дрова. Этим обусловлена необходимая форма печи: цилиндрическая, уложенная набок.

Даже печь-прямоугольник все еще должна быть обязательно горизонтальной. Вертикальность возможна только при особо крупном размере.

Процесс работы над зольником

Этот элемент присутствует от случая к случаю, так как зола может убираться непосредственно из пространства топливной камеры. Для подачи воздуха понадобятся отверстия в дверце.

Если в планах печь с гаражом для зольника, то предается печи форма короба. Это позволит не использовать зону топочной камеры. Металл пригодится тонкий. Сварка также не нужна, хватит и винтов.

Дверца и проемы

Данные части чаще всего металлические, из остаточного материала после основной работы. Сварка понадобится для крепления деталей к корпусу. Крайне важно установить устройство для запирания. Это может быть засов или задвижка.

Для проемов нужно знать размеры по стандарту: топка – 250х50 мм; поддувало – 100х250 (ширина на высоту). Навесы на расстоянии 10 см.

Устройство дымохода

• Чтобы через трубу слишком быстро не уходило драгоценное тепло, она должна иметь особую конструкцию. Такое устройство имеет две основных части: вертикальная

высотой от 1,2 м, устанавливаемая под углом 90° над печью и наклонная часть, называемая
боровом
. длиной 2,5-4,5 м и более, в которой дым догорает. Именно боров дает до 1/4 тепла всей печи.

Боровы печной трубы
• Человек высокого роста может задеть нагретую трубу, поэтому боров должен иметь защитный кожух в виде сетки. Во избежание ожогов расстояние от пола до этой трубы должно составлять 2,2 м. Вертикальная часть трубы, исходящая от печи, дополнительно обматывается теплоизоляцией.

Важно! Труба должна располагаться вдали от оштукатуренных стен на расстоянии 1,2 м. Расстояние от деревянных конструкций – 1,5 м

Совет.

Прокладка трубы через деревянное потолочное перекрытие и крышу – процесс достаточно трудоемкий. Гораздо проще вывести ее через отверстие в стене или окошке.

Вывод дыма через окно

Дымное отведение

Для этого нужна труба с диаметром 150 мм. Она будет постоянно задействована в теплопроводности, так что для нее нужна сталь и отсутствие утепления. Патрубок крепится сбоку или на печи. Трубы внутри дома идут по длинным линиям и в самую дальнюю точку. Это позволит увеличить количество получаемого тепла.

Следуя информации на чертежах, печные трубы всегда должны быть с задвижками (поворотные или по направляющей). С ними можно влиять на процесс прогрева и дымного отведения, закрывая дымоход в момент осуществления топки.

Печка из бочки

Она исправит положение, и на этой буржуйке даже борщ сварите и котлеты пожарите. Подойдет не только старая бочка, но лучше, если это будет списанный газовый баллон на 50 л.

У него стены толще, они будут нагреваться чуть дольше, но и тепло больше станут держать. Это идеальная печка-каменка для сауны. А если обложить морской или речной галькой, другими крепкими камнями, то легко будет пар в помещении поднимать.

Стоять она будет вертикально. Поддувалу также будет достаточно места, а в топку над ним можно заложить уйму дров. Вытяжную трубу можете изготовить не прямую, а с коленями для большей отдачи тепловой энергии в парной.

Если буржуйка необходима для дачного домика, то приварите сверху металлическую площадку, на ней будете и пищу, и чай готовить.

Детали для усиления горения

На фото буржуйки, изготовленной своими руками, представлены все элементы. Для того, чтобы процесс горения был длительным, кроме труб пригодится груз, который подвешивается. Для этих целей подойдет блин из металла.

На видео изготовления буржуйки своими руками также проговорены все моменты, которые нужно учитывать. Придерживаясь плана, желаемый результат будет быстро достигнут.

Особенности эксплуатации

Мнение эксперта

Павел Круглов

Печник с 25-летним стажем

Эксплуатация подобной печи аналогична обычной кирпичной печке. Хотя она и не так хорошо сохраняет тепло. Поэтому, сделанную своими руками печь буржуйку из кирпича придется снова затопить уже через 4-6 часов после того, как прогорят последние угли.

Это говорит о нерентабельности применения подобной конструкции для постоянного отопления. Однако, для отопления гаража, дачи и т. п. периодически, она вполне может применяться.

Работает такая печь только на твердом топливе. Это еще один недостаток.

Вместе с тем, конструкция проста в изготовлении и эксплуатации. Это и обуславливает ее популярность.

Фото буржуйки своими руками

Буржуйка из газового баллона на дровах своими руками, фото, чертежи, на дровах — Офремонт

Если необходимо обеспечить доступный по финансовым тратам и обычный по выполнению качественный обогрев гаража или маленького домика на даче, необходимо подобрать отопление на обыкновенных дровах. Для такой цели в большинстве случаев применяется буржуйка долгого горения, которая, по существу, собой представляет обычную, однако, в процессе выполнения собственными руками, чуть-чуть доработанную по конструкции печь из металла.

Собственно, благодаря некоторым усовершенствованиям, буржуйка дает возможность максимально эффективно сжигать популярное твёрдое горючее. В этой статье узнать можно, как сделать печь собственными руками, применяя чертежи, как правильно произвести ее установку и выполнить подключение дымоотвода. Рекомендуем фото и видео инструкции.

При помощи печи из металла или буржуйки действительно можно произвести обогрев любого складского и помещения производственного характера. Эта печка может быть вполне собрана собственными руками. При изготовлении в большинстве случаев применяются различные емкости из металла, посреди которых баллон с газом считается очень популярным.

Сделанная из баллона буржуйка долгого горения в состоянии прослужить большое количество времени, при этом весь процесс ее выполнения времени много не занимает. Если следовать предоставленной вниманию инструкции, можно будет быстро и относительно легко урегулировать вопросы, которые связаны с отоплением дома за городом, гаража, маленького склада и сарая, и еще прочего помещения категории производственного и хозяйственного.

Главный принцип выполняемой работы

Буржуйка долгого горения, сделанная собственными руками, как и все которые работают на дровах устройства, состоит из этих элементов, как

1.Поддувало – это специализированный канал, который в большинстве случаев размещен в самой нижней части печного корпуса. Собственно по этому каналу в большинстве случаев воздух подается, который считантся главным катализатором для горения топлива. Этот компонент в большинстве случаев оборудуется дверкой, которая применяется для эффектной регулировки интенсивности процесса горения. Она просто иногда закрывает или полностью открывает канал. Вместе с этим, пространство внутри такого поддувала может быть применено в качестве особенной емкости, необходимой для сбора пепла.

2.Камера сгорания, другими словами топка применяемого топлива, расположившаяся строго над поддувалом. Этот компонент считается частью канала, через который воздух подается. Он отсоединяется специализированными прутьями, которые известны, как колосники. Камера сгорания должна обязательно иметь собственную отдельную дверь, которая требуется для проведения топливной загрузки.

Процесс розжига, в основном, выполняется строго при открытой створке части для топки и при полностью закрытой створке присутствующего поддувала. Все несгоревшие части топлива в большинстве случаев провалюются сквозь колосники в монтированное поддувало. Также они могут вылетать через вытяжной специализированный канал.

3. Дымотвод – это вытяжной канал, применяемый для вывода из печи продуктов згорания. В теле дымоотвода устанавливается вьюшка, другими словами специализированный клиновидный затвор. Он предназначается с самого начала для полнейшего закрытия всего канала вытяжки. При помощи неё можно всерьез замедлить весь процесс хорошего сгорания топлива, вместе с этим делая больше параметры КПД.

Сделанные собственными руками печи, сделанные из баллона с газом, в большинстве случаев предполагают расположение в корпусе емкости из металла подобных 2-ух конструкционных компонентов, как камера сгорания и хорошее поддувало.

Дымотвод у этой печи может быть монтирован отдельно.

Аналогичная буржуйка работает, опираясь на следующие принципы:

Поддувало поставляет воздух в топочную часть;

В камере сгорания в большинстве случаев выполняется горение угля или дров;

Такая часть печи, как дымотвод, отводит газ и все не сгоревшие детали, другими словами сажу;

Процесс регулирования горения выполняется при помощи дроссельной заслонки. Она, со своей стороны, ставится в короткий по размеру патрубок для соединения и специализированную клиновидную вьюшку, заблаговременно встроенных в тело дымоотвода;

Топливная загрузка изготавливается в специализированную дверь, врезанную в тело баллона.

По существу, все относительно просто и ясно. Остается просто разобраться, как правильно поместить в баллоне топочную часть и поддувало. Нужно усвоить, как присоединить к нему специализированный канал дымоотвода. Все это узнать можно, изучив предоставленную ниже информацию.

Технология выполнения печи из газового простого баллона

Сначала нужно узнать, что собственными руками сделанная буржуйка долгого горения, создается из специализированой 50-литровой емкости. Она с самого начала которая рассчитана на то, чтобы сохранять смеси на пропане. Данные емкости в большинстве случаев используются в бытовой сфере, чтобы питать независимые газовые плитки, а также в промышленной сфере, например, для хорошего хранения горючего, применяемого для простого резака для ручной резки.

Процесс правильной подготовки емкости

Сборочный процесс печи начинается с приготовления основы. Он выполняется так:

Из баллона полностью убирается газ, для чего потребуется просто открыть вентиль и подождать такого звука, как замечательно различимое шипение. Этот процесс выполняется строго на улице;

Потом рекомендуется избавиться полностью от запаха одоранта или меркаптановой отдушки. Конкретно она в большинстве случаев добавляется в емкость, чтобы понимать, если ли протечка газа. Чтобы избавиться полностью от него, очень просто вымыть баллон особым раствором отбеливателя, содержащий кислоту. Имеющиеся осадки можно успешно смыть 10%-ой смесью кальцинированной соды. По завершении промывки можно применять емкость для выполнения печи долгого горения.

Выполняется выбор конструкции печи

Нужно знать, что буржуйка может быть горизонтальной и вертикальной. Говоря говоря иначе, баллон может стоять в собственном простом положении, другими словами вверх вентилем и при этом опираясь на специализированную подставку в виде кольца. Также база может просто лежать вентилем в сторону, при этом она опирается на приваренные к основе ножки.

Горизонтальная буржуйка в большинстве случаев создается гораздо быстрее, но недостаток состоит в том, что устройство занимает слишком много свободной территории. Вертикальная же печь легко может быть расположена в каком угодно углу и тяга станет откровенно лучше.

Характерности выполнения буржуйки горизонтальной

Расположившаяся в горизонтальном положении печь-буржуйка, делается собственными руками при помощи следующих шагов:

С корпуса баллона с газом, приблизительно на уровне плечиков, нужно обрезать верх параллельно с отверстием, которое предназначается под вентиль.

К баллону привариваются 4-ре опоры, другими словами ножки, которые переводят заготовку собственно в горизонтальное состояние.

В самой верхней части такой емкости, рядом с закрытым торцом, вырезается отверстие круглой формы. Это будет база для дымоотвода. Потом над самым отверстием наваривается специализированный кольцевой воротник из 5-сантиметровой стальной полосы, заблаговременно согнутый.

Во внутреннюю часть баллона с газом, как показывают чертежи, устанавливаются специализированные поперек размещенные колосники. Чтобы их было комфортно устанавливать, в баллоне стоит прожечь специализированные маленькие отверстия.

Можно пойти по выполнению альтернативного варианта. В этой ситуации печь, сделанная собственными руками, укомплектовывается внутри 2-мя специализированными полочками, направленными из уголков. Собственно на них потом будет уложена колосниковая решётка. С точки зрения полноценной замены всех прогоревших колосников, конкретно данный вариант выглядит гораздо намного лучше выше описанной врезки.

Потом спереди баллона следует прикрепить элементы из стали, где есть вырезанное отверстие. Оно предназначается для дверки, туда вварен специализированный патрубок для соединения с особыми кранами шаровыми. Именно он применяется в качестве поддувала. На установленные петли фиксируется створка и в первую очередь закрывается на защелку. При выполнении альтернативного варианта печи, на корпус варится пояс в форме кольца. В качестве хорошего поддувала большинство используют отверстие под вентиль.

Установка этой печи из баллона с газом может быть осуществлена исключительно на специализированный лист стали, размеры которого составляют 100 на 150 см. Перед входом в топочную камеру остается маленький участок, длина которой составляет 50 см приблизительно.

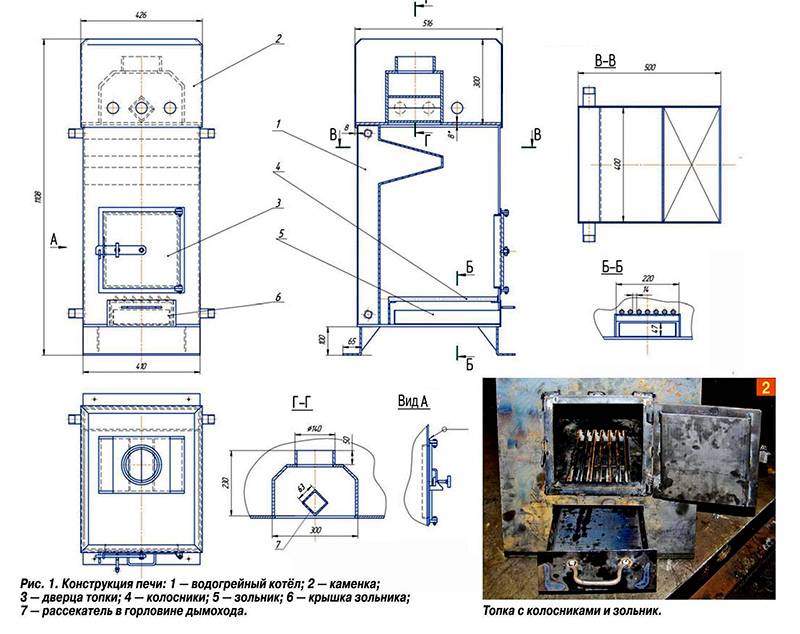

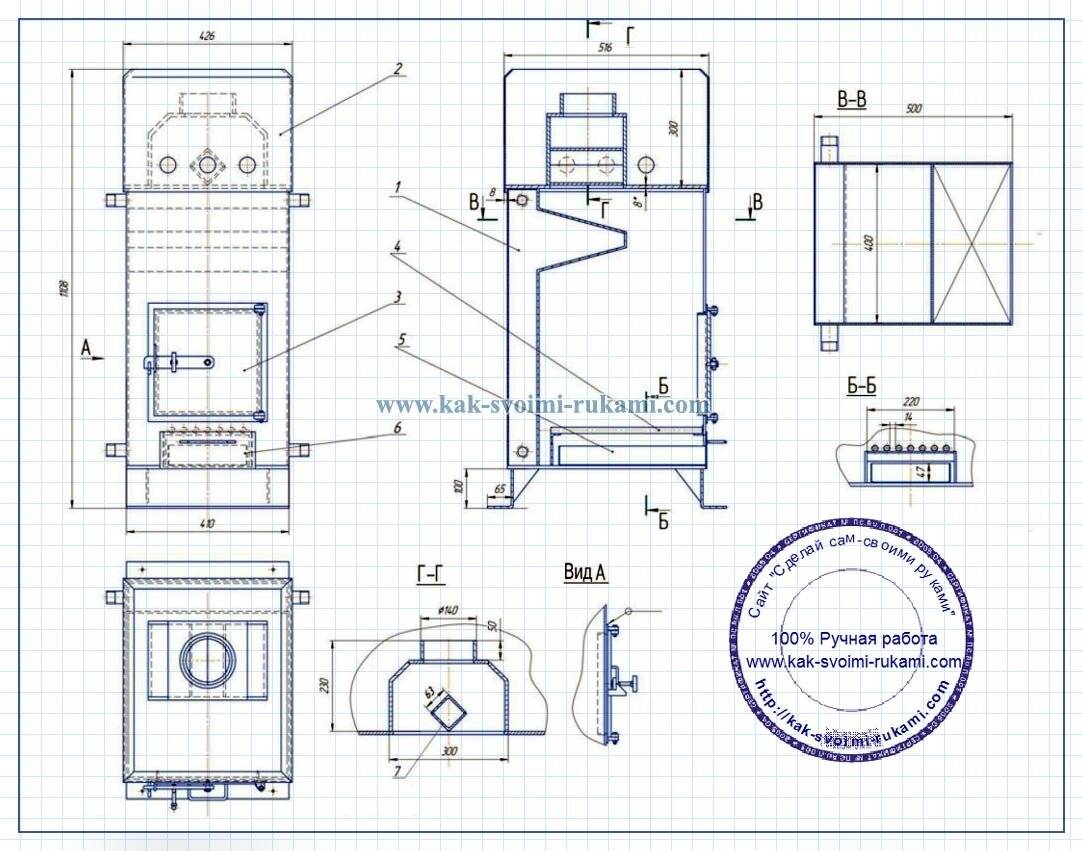

На фото детальный чертёж, как выполнить буржуйку для дачного участка:

Сборочный процесс вертикальной печи

Вертикально расположившаяся буржуйка может быть сделана собственными руками по следующей инструкции:

Присутствующее отверстие под вентиль, находящийся в торцевой части, следует чуть-чуть сделать больше, приблизительно до 10 см. Вместе с этим по кольцу стоит наварить выполненную из металла пластину, другими словами воротник, критерии толщины которого составляют 5 см. Такой элемент будет играть роль отрезка трубы, который предназначен для дымоотвода;

Приблизительно в отступе 5-10 см от самого дна вырезается маленькое отверстие, оно будет играть роль дверки для поставленного поддувала.

Немного больше делается отверстие под маленькую дверь камеры сгорания. Параметры данных отверстий могут быть совсем произвольными, но критерии дверки, играющей роль поддувала совсем не меньше всей площади дымоходные системы;

Между подобными элементами, как камера сгорания и поддувало, выполняется приваривание полок для того, чтобы потом расположить колосники прутьев и решётки;

Дверки можно зафиксировать на специализированных петлях, также они бывают оснащены специализированными защелками.

Этот вариант печи ставится на листе стали, размеры которого составляют 60-70 на 100 см. Монтаж выполняется строго с учетом надобности установки особенного «ломаного» дымоотвода. Такая конструкция существенно усложняет сброс значительного объема тепла по специализированному отводному воздушному каналу.

Как правильно сделать дымотвод?

Чтобы обеспечить самую большую стойкость в работе печной конструкции из баллона, обязательно нужно устроить хорошую тягу.

Для достижения этой цели, срез трубы дымоотвода печи должен быть поставлен на конкретной высоте. Это чуть выше над краем монтированной решётки колосника. В процессе бокового подсоединения газового дымоотвода приходится следить за тем, чтобы параметры длины поставленного только горизонтально участка равнялись приблизительно 400 мм. В самом низу вертикально расположившейся части необходимо устроить качественный отвод накопившейся влаги, что показывают чертежи.

Вместе с этим лучше всего применять конкретные меры относительно отвода поступающего тепла от дымоходной части. Можно подчеркнуть два метода выполнения этого процесса:

Проходит монтаж размещенного в горизонтальном положении участка под маленьким наклоном в 35 градусов. Сразу же после этого канал поворачивается вверх и выводится наружу. На компонент дымоотвода выполняется установка сделанной или приобретенный теплообменный аппарат особенной самоварной категории;
Труба, которая выходит из печи под специализированным уклоном и затем проходит сквозь помещения, сможет перенести тёплый воздух. Из-за этого, общие критерии КПД становятся выше, вместе с этим топливный расход всерьез уменьшается.

Система обогрева, сделанная на основе водяного топлива, даст возможность установить на дачном участке или в гараже приблизительно 2 или 3 отопительного прибора и при этом обеспечить их теплом. Такое устройство выделяется обычностью при изготовлении, другими словами на участке дымоотвода делается специализированная водяная рубашка, имеющая два хороших отрезка трубы.

Процесс циркулирования, содержащийся в гидроконтуре, который смонтирован на корпусе дымоотвода печи из баллона, придется наладить в принудительном проекте. Для такой цели прекрасно подходит циркуляционный бытовой насос.

Подводя итоги

Для хорошего отопления строений такого типа, как гаражи, дачи за городом и теплицы, тяжело выбрать более наилучший вариант, чем самодельные печи, которые работают на дровах. При сравнении с электротоком, процесс полного сжигания дров считается наиболее дешевым, причем даже с одновременным учетом низких показателей КПД систем отопления. При этом общие критерии эффективности печи можно всерьез сделать больше при правильной организации отвода газообразных, жидких и твердых веществ и качественном отборе тепла.

В этом видео рассмотрена производственная технология мобильной буржуйки

Очередность действий при разборе баллона с газом показана в следующем видео

Разные варианты печек-буржуек продемонстрированы в этом коротком видео:

gidpopechkam.ru

Самая эффективная буржуйка своими руками (чертежи и комментарии)

Человеческий организм способен нормально функционировать в узком диапазоне температур. Длительный перегрев или переохлаждение не просто дискомфортны, но и смертельно опасны. Задача поддержания нормального температурного режима – это задача выживания. Имея нормальную квартиру, эффективно работающие коммунальные службы, можно об этом не беспокоиться. Но по ряду причин вы можете оказаться вне своего дома, работа коммунальных служб может быть парализована техногенными или социальными факторами, так что иметь запасной вариант совсем не лишнее. Или просто вы решите сэкономить на отоплении, поставив дома, в гараже или на даче высокоэффективную печку (КПД до 60%) работающую практически на любом виде топлива (вплоть до опилок и бумажного мусора). Печку, о которой пойдет речь, разработали в начале прошлого века в России, в условиях полного паралича коммунальных служб, дефицита топлива, суровых зим, развала промышленности. Именно поэтому она должна была быть экономичной, «всеядной», и изготавливаться в кустарных или полукустарных условиях. Эта задача была решена, и в итоге появилась печка, которая теперь известна как буржуйка.

Купить буржуйку несложно в специализированном магазине или в интернете. Выбор богатый, как и диапазон цен: от антикварных литых чугунных, до современных профессиональных армейских, самой разной мощности, стационарные и переносные. Из чугуна, стали… Либо заказать печь в мастерской, где металлические изделия производят по индивидуальным пожеланиям заказчика. И третий вариант для тех, кто умеет и любит работать руками: вы можете изготовить буржуйку самостоятельно.

Идеальный материал для буржуйки – литой чугун. Хорошо подходит листовая сталь, не менее 3 мм толщины. Некоторые умельцы предлагают делать из алюминия. Но это легкоплавкий металл, и печь из него получается недолговечная. Так что если вам предложат буржуйку из молочного бидона – откажитесь.

Как сделать буржуйку своими руками?

Простейшая буржуйка из бочки. Для изготовления нужна стальная бочка объемом 100-240 л. Достоинства конструкции:

— можно изготовить её за час.

— цена изготовления – одна бочка.

— не требует сварки.

Недостатки:

— низкое КПД.

— локальный перегрев в центральной части.

Простая и дешевая самодельная буржуйка может быть изготовлена из газового баллона. Преимущества такой печки – дешевизна. Корпус баллона – практически готовая печь, и её изготовление занимает мало времени. Недостаток – КПД ниже, чем у классической буржуйки.

Вертикальная буржуйка из баллона:

Приведенные выше печи очень простые, но у них низкий КПД, а значит большой расход топлива.

Самая эффективная буржуйка своими руками (+чертежи)

Если хотите изготовить более эффективную самодельную буржуйку с высоким КПД, давайте разберемся с теорией. На первый взгляд буржуйка выглядит донельзя примитивной: простая металлическая коробка, в которой горят дрова… На самом деле эту печку разработали высококлассные специалисты, и в ней много хитростей.

Схема простейшей печки буржуйки своими руками

Труба. В обычной печке тепло буквально улетает в трубу, бесполезно согревая улицу. Хитрость «буржуйки» в том, что пропускная способность дымохода меньше, чем производительность печки по выработке газов. Поэтому нагретый газ, прежде чем «протиснется» в дымоход, циркулирует внутри печки, отдавая тепло стенкам, и на улицу попадает изрядно охлажденным. Что бы достичь такого эффекта, диаметр трубы дымохода (в мм) должен быть в 2,7 раза больше, чем объем топки в литрах.
Экран. Простое циркулирование нагретого газа малоэффективно, газ быстро остывает и не догорает. К тому же топливо должно не гореть, а тлеть, потому внутри печки должна быть высокая температура. Для этого используется металлический экран с трех сторон: с боков и сзади. Экран отстоит от стенок печи на 50-70 мм. Он отражает большую часть ИК излучения обратно внутрь топки. За счет этого повышается температура внутри топки, что позволяет печке работать в режиме пиролиза или тления, и снижается температура стенок печки, что уменьшает вероятность ожога или пожара. Кроме этого, экран выполняет еще одну функцию. Когда вы только разжигаете печку, в начале горения выделяется очень много тепла, которое может просто вылететь в трубу. Полость, которая образуется между экраном и стенками печки, удерживает нагретый воздух, тепло от которого за счет конвекции уходит в комнату.
Дымоход. Выгорание газов при конвекции внутри печи не полное, и газ попадает в дымоход не совсем остывшим. Так что правильно устроенный дымоход позволяет еще больше повысить эффективность буржуйки. Вначале идет закрытая теплоизоляцией вертикальная часть, высотой 1-1,2 м. Затем – горизонтальная или немного наклонная часть (боров), длинной не менее 2,5 м, а лучше 4,5 м. Правильно сделанный боров отдает не менее четверти тепла от печи.

Правила безопасности:

Под буржуйкой надо сделать подстилку, печь устанавливается на лист металла с выносом 350-600 мм по контуру печи. Под листом – теплоизоляция: лист асбеста, базальтовый или каолиновый картон не менее 6 мм толщины.
Боров должен отстоять от стен, покрытых не жаростойкой штукатуркой, не менее чем на 1,2м. От деревянных стен – не менее 1,5. Расстояние от пола желательно не менее 2,2 м. если это невозможно, боров закрывается экраном из металлической сетки.

Более сложные варианты печи буржуйки своими руками

С самого начала печь была рассчитана исключительно на сухие дрова или торф. Затем в нее внесли небольшие модификации, что бы приспособить под другие виды топлива: добавили колосниковую решетку и горизонтальные перегородки, формирующие дымовые каналы.

Отопительно-варочная буржуйка. Смысл в том, что за счет конструкции, на левом изгибе давление газов всегда меньше атмосферного, поэтому угарные газы не попадут из конфорки в квартиру. Если дополнительно трубу буржуйки вывести на расстояние не менее 1,5 м над коньком крыши (и оборудовать ее «грибком»), можно безопасно добавить вторую конфорку.

Многорежимная буржуйка для медленного горения с воздушным регулятором Логинова. Режим медленного горения обеспечивается подачей воздуха сверху, чтобы тлеющее топливо само подсасывало столько, сколько нужно. Колосниковая решетка не цельная, а набор из отдельных чугунных колосников (их можно монтировать – демонтировать через дверцу топки), закрепленных на приваренных к стенкам стальных уголках или кусках арматурных прутков. Поддувало круглое, с закрепленным на винтах или заклепках патрубком М60х1.

Такая печь способна работать в трех режимах:

Поддувало полностью открыто – буржуйка топится твердым топливом: дрова, уголь, торф, пеллеты.
На поддувало навинчивается дроссель Логинова, колосники убираются – буржуйка работает в режиме медленного горения на бросовом топливе: опилки, щепки, отходы бумаги и т.д.
Колосники установлены, в поддувало вмонтирован выходной патрубок газификатора – буржуйка работает на отработке, темном печном топливе.

Есть еще один прием, как увеличить эффективность буржуйки. При разработке эти печи делались так, что бы отапливать большое помещение ИК излучением. Современные квартиры поменьше, и печь впустую перегревает стены. Что бы этого избежать, можно окружить буржуйку вместо экрана П-образным водогрейным котлом. На режиме работы печи это не скажется, стенки котла будут отражать ИК-излучение не хуже экрана, плюс к этому вы будете иметь бак с горячей водой для технических нужд. В условиях дачи, гаража – просто находка. Печка буржуйка для дачи на дровах, ещё и с функцией нагрева воды – это самый удобный и экономичный вариант из всех возможных.

Как топить буржуйку?

Для получения максимального КПД необходимо положить столько топлива, чтобы в печи образовалась циркуляция.

Чтобы определить необходимый объем топлива, делаем следующее:

Готовим ведро топлива.
Закладываем в печку топлива по минимуму, только на растопку, разжигаем.
Подкладываем в печку топлива до тех пор, пока начало борова не засветится вишневым цветом.
Смотрим, сколько топлива вы взяли из ведра – это минимальный объем закладки.
Подкладываем понемногу еще, до тех пор, пока темной не останется 1/5-1/6 дальней части борова.
Смотрим, сколько взяли – это максимальный объем закладки.

Установка печи-живота за пять шагов

Горшок в виде живота использовался в качестве традиционной плиты на протяжении всей истории Америки. Многим людям нравится, когда их дома выглядят так, чтобы напоминать им однокомнатные школьные здания и универсальные магазины прошлых лет. Чтобы установить горшковую печь-колокольчик, выполните следующие пять шагов.

Шаг 1 — Выберите плиту

Перед тем, как установить горшковую печь, вам необходимо выбрать правильный стиль для вашего дома и использования.

Одно время они были эффективны, но выбор антикварной модели — не лучший вариант, если вы хотите использовать свою кастрюлю в качестве источника тепла.Антиквариат больше смотрится, чем функционально. Существуют точные копии печей-котлованов, построенных в соответствии с современными требованиями, которые сжигают уголь или древесину или эффективно сжигают чистую древесину или кукурузные гранулы. Со старинными моделями у вас нет выбора топлива.

Шаг 2 — Измерьте площадь для печи

Вам необходимо обеспечить соответствующее расстояние от любых горючих материалов, независимо от возраста печи, которую вы выберете для установки. Хотя, вероятно, существуют местные правила, которые вам необходимо учитывать, Национальная ассоциация противопожарной защиты имеет руководящие принципы, которые обычно составляют основу местных постановлений.

В этих рекомендациях указывается расстояние 36 дюймов от любых незащищенных деревянных конструкций, мебели или других горючих материалов и 18 дюймов от любых негорючих поверхностей.

Шаг 3 — Определитесь с тепловой защитой

Что-то, что нужно учитывать при установке горшка, — это тепловой экран. Эти куски металла или другого негорючего материала значительно снижают опасность возгорания печи. Использование теплозащитного экрана увеличивает безопасность и уменьшает необходимое расстояние, на котором плита должна находиться от стен и других предметов домашнего обихода.

Если вы решите установить тепловой экран на стене или на плите, то вы можете установить половину расстояния от стены или предмета мебели на половину расстояния, которое должна находиться ваша горловина. Например, с теплозащитным экраном плита может находиться на расстоянии 18 дюймов от горючей стены или предмета мебели и девяти дюймов от негорючей поверхности.

Независимо от вашего выбора теплозащитного экрана, вам понадобится плитка, кирпич или металлическая поверхность, на которой можно разместить печь. Не ставьте плиту на что-либо, что может загореться при падении золы или угля, например, на ковер или виниловый пол.

Шаг 4 — Добавление вентиляции

Дровяная печь должна иметь соответствующую вентиляцию. Код требует наличия дымохода с двойными стенками класса А. Если вы не знаете о дымоходах и вентиляции, либо прочтите руководство по безопасной вентиляции, либо наймите профессионала, который выполнит эту часть установки за вас.

Дымоход — важный этап в процессе установки, и при неправильной установке он может оказаться опасным и даже смертельным. Если угарный газ не выводится на улицу должным образом (или если пепел и горящие кусочки дерева или угля попадут в комнату или в стену), это может привести к трагическим последствиям.

Не экономьте на установке дымохода и наймите специалиста, если у вас есть какие-либо вопросы о вашей способности безопасно выполнить задачу.

Шаг 5 — Установка принадлежностей

Установка горшка — это не только обеспечение тепла, но и создание ауры. Завершите образ винтажным декором печной трубы, декоративными подставками и старинным чайником.

Вы готовы воссоздать блюда прошлых лет. Ваша недавно установленная кухонная плита наверняка прослужит вам долго и даже будет передаваться из поколения в поколение.

Изготовление буржуйки своими руками правильно Чертежи буржуйки размеры

Такая деталь, как патрубок, обычно располагается сбоку, а также на самом верху печи, причем первый вариант является наиболее предпочтительным.

Трубы в помещении обычно подводят не по кратчайшим линиям, а строго к одной из самых удаленных точек и одновременно наклонным и горизонтальным участкам. Такая конструкция значительно увеличивает количество выделяемого тепла.

Трубы, которыми оборудована печь, как показывают чертежи, в обязательном порядке должны быть снабжены задвижками — движущимися по направляющей или поворотными.

Необходимость в таких элементах основана на том, что можно максимально эффективно регулировать процесс дымоудаления, перекрывать дымоход на время, когда топка не выносится.

Клапан на трубах необходимо устанавливать в обязательном порядке, особенно если предпринимаются различные меры по увеличению общей теплоемкости топки.

Детали для значительного увеличения сгорания и теплоемкости
Трубы в печи для отработанного масла — не единственные необходимые элементы. Важно обеспечить оптимальный длительный процесс горения. Для печи, работающей на отработанном масле, идеально подойдет специальный подвесной груз. Когда топливо горит, оно под действием силы тяжести прижимает груз к решетке. В качестве такого груза можно использовать металлический блин с дырочкой.

Камень можно использовать как элементы, обеспечивающие теплоемкость.

Здесь можно отметить следующие варианты исполнения:

Если печь работает на отработанном масле, оптимальна футеровка специальными огнеупорными плитами. Идеален тем, что металлический корпус намного меньше изнашивается, а также сохраняется объем топки;
Другой метод основан на кладке кирпича на все стены. В результате можно получить печь, работающую на отработанном масле;
Имеются чертежи масляных печей с открытым ящиком в верхней части.В него кладут камень или кирпич.
Очень часто буржуйка, работающая на масле, устроена таким образом, что с обеих сторон от нее будет сетка для надежной фиксации камней.

Подведение итогов

В этой статье описаны основные моменты изготовления духовок, работающих на масле. Если вы знаете все основные моменты их изготовления, быстро сделаете буржуйку своими руками.

Это только основные моменты, но есть также множество дополнительных деталей, таких как ножки, ручки для переноски и защитный экран.Эти детали обычно отражают рисунки, поэтому все будет максимально легко и просто.

Часто домовладельцы предпочитают собирать простые и полезные самоделки из подручных средств и ненужных материалов, а не покупать готовые. И буржуйка — одно из таких полезных приспособлений.

Основная особенность буржуйки в том, что она нагревается так же быстро, как остывает. Поэтому сфера его использования сужается в основном к тем помещениям, где необходимо обеспечить быстрый обогрев, а внешний вид устройства для пользователя зачастую совершенно не важен.

Буржуйку можно сделать своими руками, а при желании модернизировать для достижения более эффективной теплоотдачи.

Вы тоже думаете о сборке такого самодельного изделия и не знаете с чего начать? Мы поможем вам в реализации поставленной задачи — в статье описан порядок сборки различных вариантов самодельной духовки, даны чертежи и схемы.

Также подробно рассмотрены способы улучшения самодельной печи, в результате чего КПД печки станет заметно выше.

Выбор конструкции печи зависит от того, какой материал используется в качестве топлива. Каждый пользователь сам определяет степень ее доступности и экономической целесообразности.

Именно горючий материал, имеющий разную температуру и характер горения, диктует принципы создания различных модификаций устройства.

Форма буржуйки может быть разной, зачастую это зависит от наличия подходящего материала. Это может быть старая банка, газовый баллон, металлический баллон — все, что есть под рукой.Главное при ее выборе — это толщина металла и форма, требующая минимум переделок.

Фотогалерея

В нижней части камеры ставится решетка из решетки (ее можно сварить из арматуры), под которой будет скапливаться зола. Также можно устроить варочную поверхность. Проще это сделать на горизонтально расположенном цилиндре, приварив с двух сторон от него уголки.

Хорошо, если ствол изначально имеет ножки. В противном случае их нужно приварить или установить духовку на кирпичи.

Буржуйка из газового баллона также может быть использована как основа для дальнейшего строительства водонагревателя, его еще называют «Титан». Для этого сверху на плиту устанавливается нержавеющая емкость, через которую проходит труба дымохода.

Вода в дровяном котле быстро нагревается, а дров расходуется мало — летом достаточно одной закладки в небольшой топке.

Для буржуйки подойдет также металлическая емкость со стенками толщиной не менее 3 мм.Открытый верх емкости закрывается листом металла и приваривается.

В крышке или стене вырезается отверстие для дымохода. Его диаметр должен быть не менее 100-150 мм. Столешница в такой буржуйке будет так сильно нагреваться, что на ней можно будет готовить пищу и греть воду.

На нашем сайте также есть более подробная инструкция со схемами и чертежами для изготовления.

Особенности буржуйки на опилках

Если в хозяйстве нет дефицита опилок, то этот вид топлива полностью оправдает свое использование.Такая буржуйка не требует частой загрузки — уплотненные опилки внутри не горят, они медленно тлеют, постепенно выделяя тепловую энергию и длительное время обеспечивая тепло.

Буржуйка на опилках своими руками работает по принципу длительного горения. Медленный процесс горения экономит ресурсы — тепло не сразу улетает в дымоход, нагревая атмосферу

Основанием топки может быть металлическая бочка с открытым верхом (если емкость герметична, то верх срезается) или труба диаметром от 300 до 600 мм.

Затем из листа толщиной три и более миллиметра вырезается металлический круг, который должен быть меньше внутреннего диаметра ствола. В его середине прорезается отверстие диаметром 100 мм под конус для утрамбовки опилок.

Заготовка приваривается к бортам ствола. С помощью этого круга отгораживают зольник — в нем при помощи стружки или стружки будет осуществляться розжиг. Высота зольника должна составлять 100-200 мм.

Под сваренным кругом вырезается окно, которое будет служить нагнетателем.К вырезанному куску металла приваривают шторы, делая дверцу для такого же отверстия.

В крышке емкости выполнен выход в дымоход. Крышка должна плотно прилегать к плите и быть из достаточно толстого листа, иначе быстро выгорит.

Чтобы опилки горели постепенно, необходимо обеспечить ограниченную подачу кислорода в топливный отсек. Для этого в топку вставляется стержень конической формы, вокруг него насыпаются опилки и утрамбовываются.Конус аккуратно снимается прокруткой, на ствол надевается крышка

Эту же модель можно улучшить, добавив дополнительный цилиндр. В этом варианте опилки будут находиться во внутренней камере, а пространство между двумя отсеками будет служить для дожигания газов и увеличения площади нагрева. В этом варианте отвод дымовых газов расположен внизу печи.

Как можно улучшить буржуйку?

Обычная буржуйка имеет массу положительных качеств, но также имеет много существенных недостатков.Он не способен накапливать тепло и нагревает комнату, пока горит огонь. Требуется постоянная подача топлива, в среднем — каждые 30-40 минут.

Кроме того, большое количество тепла выделяется через дымоход в атмосферу без каких-либо преимуществ. Поэтому работы по усовершенствованию печи ведутся непрерывно.

Типовая конструкция печи-камина имеет множество модернизированных конструкций, позволяющих:

экономить топливо;
увеличить КПД печи;
увеличить тепловую мощность;
уменьшить частоту загрузки топлива.

Наиболее распространенными способами повышения КПД печи являются создание режима медленного горения, система дожига газа, установка термостойкой футеровки внутренних стен.

Также можно улучшить качественные показатели печи за счет увеличения площади теплоотдачи с помощью сварных труб и установленного вентилятора, который будет прогонять потоки воздуха через них.

Индустриальный образец такой буржуйки называется «Булерьян», но, кроме него, существует еще много различных конструкций, выполненных вручную.Рекомендуем посмотреть подробный самодельный мастер-класс.

Можно увеличить время теплоотдачи, если облицовка печи кирпичной кладкой. Такая буржуйка будет медленнее нагреваться, но и дольше будет отдавать тепло, поддерживая температуру в помещении некоторое время после того, как потухнет огонь.

Вас интересует кирпичная кладка? На нашем сайте есть подробная инструкция своими руками со схемами и чертежами.

Вариант №1 — печь с повышенной загрузкой топлива

Данная модель предназначена для увеличения КПД и времени горения.За основу взята горизонтальная буржуйка прямоугольной формы на массивных устойчивых ножках и дополнена кассетой из глухого герметичного цилиндра. Такие конструктивные дополнения значительно повышают его эффективность.

К кассетному цилиндру приваривается фланец высотой около 400 мм. После установки баллона в отверстие горелки его край должен опускаться на 5-10 мм ниже печи. Для удобства установки и снятия баллона к его корпусу привариваются ручки.

Цилиндр заполнен дровами таким образом, чтобы между ними оставалось некоторое пространство, и при установке на печь они сразу же тонули в горящих углях

Как работает буржуйка:

Нижняя часть дров, утонувшая на углях подготовительного розжига, вспыхивает.В этом случае верхняя часть, которая находится в кассете, не будет гореть из-за недостатка кислорода, но высохнет под воздействием горячего дыма.
Под тяжестью собственной массы дрова по мере горения постепенно опускаются в топку.
Горячий газ, находящийся в баллоне какое-то время, отдает ему тепло, тем самым увеличивая площадь теплопередачи в помещении. В этом случае крышка цилиндра может служить варочной поверхностью.
При этом температура выходящего дыма снижается, а значит, увеличивается теплоемкость и КПД буржуйки.

В результате такой модернизации увеличивается временной интервал между закладкой дров и повышается эффективность использования печи.

Вариант №2 — буржуйка длительного горения «Бубафоня»

Низкий КПД обычной буржуйки — факт, давно известный и проверенный многими пользователями.

Один из способов его увеличения — замедлить процесс горения за счет ограничения потока воздуха в камеру сгорания. Это улучшение есть в таких печах, как «Бубафоня», «Филипинка».

Данная модель буржуйки применяется в нежилых помещениях — мастерских, теплицах и других хозяйственных постройках. Для работы 9-12 часов достаточно одной закладки мелких дров, щепы, опилок. В данной модели отопительного прибора нельзя использовать крупнорубленные и влажные дрова.

Буржуйку можно сделать из любой металлической емкости. Чаще всего используют бочку ГСМ или старый баллон.

Изготовление осуществляется в следующей последовательности:

Из имеющейся цилиндрической емкости подготавливается камера сгорания, в верхней части которой вырезается отверстие для дымохода.
Из металла (толщиной не менее 10 мм) вырежьте круг чуть меньше внутреннего диаметра ствола.
В центре окружности проделывается отверстие диаметром 100-150 мм (точный размер зависит от диаметра трубы, используемой для стержня).
Ребра высотой до 50 мм привариваются к одной из плоскостей окружности.
К центру окружности приваривается труба. Его длина рассчитана так, чтобы поршень в опущенном состоянии поднимался над крышкой бачка примерно на 100 мм.Если оставить трубу дольше, чем необходимо, в ней будет сквозняк, она начнет дымиться.
Затем конструируют крышку, которая плотно прилегает к стволу, и вырезают в ней отверстие, подходящее для трубки поршня

Можно еще больше повысить КПД данной модели за счет организации забора воздуха с улицы в топку. Таким образом, нагретый воздух из помещения не будет выходить в дымоход.

Вариант №3 — печь с вторичным сжиганием «Филипинка»

В печи используются два метода повышения КПД, основанные на принципах длительного горения и пиролиза.Для его изготовления вам потребуются два газовых баллона, которые будут служить камерами первичного и вторичного сгорания.

Последовательность действий при изготовлении буржуйки следующая:

Подготовка баллонов к работе осуществляется путем сброса из них остатков газа и заполнения их водой. Без этой процедуры резать их категорически невозможно, иначе искры, образующиеся при работе болгарки, могут спровоцировать взрыв газа, часть которого всегда остается в баллоне.
В первом цилиндре, который будет камерой для топки и зольника, снимается кран и срезается верх (из него делается дверь), вырезается отверстие для установки дымохода.
Напротив отверстия для дымохода приваривается труба, другой конец которой не должен упираться в крышку второй камеры, оставляя свободное пространство для выхода дыма.
На выходе трубы из первого цилиндра приваривается металлическое кольцо, оно будет служить опорой для установки верхнего цилиндра.В нем просверливаются отверстия.
Металлическое кольцо также приваривается ко второму цилиндру в месте разреза верха, в котором отмечаются места для отверстий, ориентируясь на отверстия, уже сделанные в первом кольце.
Перед окончательной установкой второго цилиндра в него вставляют патрубок подачи воздуха.
Верхняя камера надевается на трубу, совмещая отверстия, между кольцами наматывается термостойкий пучок, соединение фиксируется саморезами.
Выход дымохода осуществляется снизу вторичной камеры сгорания.

Для получения устойчивой конструкции к нижней камере приварены надежные ножки. Установить дверь на навесы. Его можно еще улучшить, добавив возможность регулировать воздух, поступающий в топку.

Буржуйка — пожалуй, самый простой вид бытовых отопительных и кухонных плит. И, наверное, самый дешевый и непритязательный в эксплуатации. В продаже есть много видов буржуйок — от чисто утилитарного вида до ретро в художественном исполнении и современных высокотехнологичных, созданных с использованием композитов и наноматериалов, см. Рис.

Цель данной статьи, во-первых, помочь читателю разобраться во всем этом разнообразии. Рекламщики и маркетологи, пользуясь популярностью популярного бренда, не называют их печами. Можно даже встретить такие названия, как «печка-буржуйка-булерьян». Предположительно, скоро начнут предлагать соленый сахар, сушеные арбузы или арктические тропические курорты …

Во-вторых, в помощь желающим сделать буржуйку своими руками. Буржуйка — это не собирательное название чего-то технически аморфного, а конструкция, созданная для определенной цели с соблюдением четких принципов.

В-третьих, развенчать некоторые предубеждения относительно буржуазии. Считается, что они прожорливы, как прожорливые буржуа, придирчивы к топливу, как гурман к меню в дорогом ресторане, пожару и травмам. Между тем буржуйка родилась в условиях, требующих прямо противоположных качеств. И создали его отнюдь не глупые любители …

Родословная с историей

Буржуазная печь была изобретена буржуазией, не доведена до революции; в терминологии победившего пролетариата — «бывший».Только не спекулянты-эксплуататоры. Еще в годы столыпинского подъёма перед мировой войной они перенесли капитал в тогдашние офшоры, а при Брусиловском прорыве («Казаки в пяти переходах от Берлина!») Бруклин.

Остальные «бывшие» в основном были высококвалифицированными специалистами различных отраслей и глубоко порядочными людьми. За это пролетарии их благоволили не больше, чем Полиграф Полиграфич Шариков, профессор Преображенского. Они использовали его, но при военном коммунизме продукты и топливо распределялись только согласно распоряжению, подписанному лично Лениным.

К счастью, ученики и коллеги младше подходящего возраста не позволили «бывшим» умереть. В фильме об А. Н. Туполеве есть очень правдоподобный эпизод: будущий великий авиаконструктор, а тогда еще студент, пил по дереву с другим будущим великим авиатором — Н. Н. Поликарповым — в квартире Н.Е. Отец Жуковского аэродинамики, украденное из парка дерево, и тут же буржуйка светится жаром.

Но буржуйку изобрели не авиаторы, а теплотехники.Россия издавна славится своим печным бизнесом. Иностранцы, посетившие его как один, восхищались совершенством, Олеарием и Казановой и забирались в них, чтобы исследовать устройство. Казанова пишет в своих мемуарах: «Мастерство русских в строительстве печей превосходит мастерство венецианцев в строительстве искусственных водоемов». Из уст венецианца это необычайная похвала.

Отсюда сразу становится ясно, что чревоугодие буржуа — просто следствие неправильного дизайна и / или эксплуатации.Нельзя просто украсть дерево или забор, ЧК не спит до казни на месте. Печь нужно было сделать так, чтобы венского гарнитура хватило хотя бы на зиму. А «бывшие» хорошо разбирались в теплотехнике и других науках, необходимых для печного дела.

С началом НЭПа и возникновением СССР отношение к «бывшим», по крайней мере наверху, радикально изменилось. Но буржуйка за ненадобностью не пропала.Еще при Ленине рабочие начали раздавать участки в Подмосковье под, как тогда говорили, дачные огороды. Которые не более чем настоящие дачи. И буржуйка, экономичная, элементарно простая и неприхотливая, подошла в самый раз. В каком качестве он наиболее часто используется сегодня.

Именно тогда началось промышленное производство буржуазных печей. Правда, не для рабочего класса, а для защитников революции — Красной Армии. При этом его конструкция была доведена до полного совершенства, и она оказалась настолько удачной, что большое количество украшенных буржуйок было экспортировано, доставляя валюту в СССР в обход тогдашних санкций.

Вдали от Родины буржуазия не осталась незамеченной для местной буржуазии. Финны первыми начали промышленное производство за рубежом еще в 1920-х годах. И сейчас на рынке печей уверенно держатся канадские, шведские, финские печи, см. Рис. на правом. В первую очередь из-за очень доступной цены и простоты использования по сравнению с сопоставимыми печами других конструкций.

О цене и качестве

Здесь уместно сразу поставить вопрос: что лучше — купить или построить? Скажем сразу — решайте сами, в зависимости от наличности, умения и способности к техническому творчеству. Стоимость постройки собственной печи вряд ли будет меньше, чем покупка готовой … Но зато легче реализовать и испытать новые идеи печи в печи.

Печь-буржуйка «Гном»

Например, показанный на рис. Самая простая печь «Гном» стоит около 6000 рублей. И как показано на рис. выше — уже 20-25 тыс. руб. И оно того стоит, если будет использоваться как; позже будет специальный раздел.

Если денег на покупку печи хватает, то лучше брать чугунную.Чугунная буржуйка по своим качествам предпочтительнее всех остальных. «Военные» печи, о которых также пойдет речь отдельно, в основном чугунные. Желающим приобрести плиту также стоит обратить пристальное внимание на интернет-аукционы и сайты печки с распродажами. Дело в том, что там можно найти чугунные печи не дороже простейших сварных новых, см. Рис. ниже. Печка явно под старину в идеальном состоянии, и просят соответственно до 100000 руб.и побольше, но «чугун» заржавел, но с художественным литьем и двухконфорочной варочной панелью «тянет» за 7-8 тысяч.

Устройство и принцип работы

А теперь объясним тем, кто хочет сделать буржуйку, для чего она нужна. На следующем схематично показано устройство, так сказать, первобытной буржуйки. рис. на правом. Похоже на примитивную глухую печь с КПД 5-10%. Но «первому» нужно было сохранить простоту конструкции (ведь все в руинах, гвоздя не найдешь) для достижения КПД до 60% и более.Меньшая стоимость может стоить жизни, если нагревается венскими гарнитурами. Как буржуазия этого добилась?

Труба

Первая изюминка буржуйки — труба. Точнее его диаметр. Объем дымохода должен быть меньше объема дымовых газов топки. Тогда они не смогут сразу зайти в трубу, а сделают несколько витков в вертикальной плоскости внутри топки, при этом засасывая воздух, необходимый для полного сгорания топлива.Когда они достаточно остынут, газы будут продавливаться в дымоход.

Правильное распределение газа обеспечивается точным расчетом диаметра трубы. Он должен быть (в миллиметрах) в 2,7 раза больше объема печи, если считать в литрах. Например, показанный выше «Гном» имеет объем топки около 40 литров. Тогда оптимальный диаметр трубы — 106 мм. В реальном дизайне это 110, что говорит о его продуманности.

Если буржуйка с решетками и горизонтальными дымовыми каналами, см. Ниже, то высота топки считается от верха решетки до низа перегородки первого канала.Диаметр дымохода можно принять в пределах 2,5-3 объемов топки, чтобы укладываться в стандартный диапазон размеров; соотношение такое же, миллиметры-литры. Для справки: 2,7 — это округленное основание натурального логарифма e = 2,718281828 …

Экран

Горячие газы, вращающиеся в железном ящике, остывают слишком быстро. И они должны не просто остыть, а сгореть. Причем топливо должно сгорать в режиме частичного пиролиза, что также требует высокой температуры.Наиболее экономичного полного пиролиза из сухой пороховой венской мебели добиться не удастся. Иногда удается раздобыть уголь, но он не подходит для пиролиза, поэтому сама печь должна плавно переходить из режима в режим, а также работать на тление.

Отсюда — второй секрет буржуйки: металлическая ширма с трех сторон, с боков и с тыльной стороны. То есть половина площади печки покрыта экраном. Половина его здесь тоже взята не наугад, а в результате сложных расчетов и точного расчета.

Экран должен находиться на расстоянии 50-70 мм от корпуса печи. При этом он будет отражать обратно более половины ИК-излучения. Это обеспечит нужную температуру внутри топки и в то же время снизит риск ожогов или возгорания. Кроме того, зазор между экраном и корпусом печи необходим для дальнейшего повышения ее эффективности в начале топки, см. Ниже.

Конвекция

Высокоэнергетические виды топлива (сухая древесина, уголь) выделяют много тепла в начале горения.Даже если печь понемногу топить, она вылетит в дымоход, который мерзнет в бобровой шкуре «бывшему» не нужен. К тому же запас топлива ограничен, а возможность его регулярного пополнения весьма проблематична. Отсюда — нужно очень быстро передать начальную вспышку тепла в комнату.

Физически выход есть: самый быстрый механизм теплопередачи — конвекция. Нужно только не дать наружному воздуху у плиты сразу «разлетаться в стороны», а подержать его у горячей поверхности и пропустить попутно.Что и делает экран. Так что расстояние 50-70 мм от корпуса тоже не от потолка. Кто знает об аэродинамике, подумайте, выйдет ли число Рейнольдса за пределы ламинарности при нормальных условиях? Отсюда понятно, что закрывать горизонтальные поверхности ширмой нет смысла, а передняя еще очень слабо нагревается и конвекция не усилится, нужен только лишний материал и печь будет неудобно пользоваться.

Помет

Под буржуйками он умеренно нагревается по сравнению со стенами, но все же интенсивно излучает вниз инфракрасное излучение.Это не ухудшает работоспособность печи, но она находится недалеко от огня при установке на деревянный пол. Поэтому печь следует устанавливать на металлический лист с отступом не менее 350 мм по контуру топки (в идеале от 600 мм), уложить, в свою очередь, на лист асбеста или современный, полностью безопасный для здоровье, материал — базальтовый или каолиновый картон толщиной не менее 6 мм. Теперь это повысит и эффективность буржуйки: во времена «прежних» бетонные полы были большой редкостью.

Дымоход

Наконец-то буржуйка еще не доделана, и при всех описанных выше ухищрениях газы уходят в дымоход, еще очень горячие и не полностью сгоревшие. Чтобы выжать из них все тепло, нужно было серьезно взяться за дымоход.

Дымоход для буржуйки строится следующим образом: сначала делается вертикальная часть высотой не менее 1-1,2 м. Желательно обернуть теплоизоляцией, хотя бы таким же базальтовым картоном.Затем в нем образуется газовый экономайзер, более слабый, чем в, но все же достаточно активный.

Затем — боров, горизонтальная или слегка наклонная (плюс-минус 10 градусов) труба того же диаметра. Именно в кабине сгорают остатки дымовых газов, и он отдает в комнату до четверти тепла от печи. Минимальная длина кабана — 2,5 м, а лучше всего — 4,5 м и более. В буржуазных квартирах это обеспечивалось легко, но с появлением привычки к малогабаритному жилью роль кабана была забыта.

Кабина должна находиться на расстоянии не менее 1,2 м от потолка и стен, оштукатуренных обычной, не жаропрочной штукатуркой. Объясняется это не только требованиями пожарной безопасности: штукатурка вскоре набухнет и отслоится от переменных термических нагрузок. Свиньи должны находиться на расстоянии не менее 1,5 м от деревянной стены.

Согласно требованиям защиты от травм от низа кабана до пола должно быть не менее 2,2 м, чтобы высокий человек в головном уборе не касался головой горячей трубы.Буржуйские потолки 3,5 — 4 м сейчас тоже редкость, поэтому в современном жилье желательно окружать кабанов защитным забором в виде цилиндра из металлической сетки.

Развитие и доработки

Буржуазная буржуйка была рассчитана прежде всего на сухие дрова или торф: она родилась, когда белые ведьмы со всех сторон давили на Советскую Россию. Все угледобывающие районы и пригодные для освоения лесные массивы находились в руках врага. Лишь позже, когда Советский Союз уже стоял на ногах, печь адаптировали для других видов твердого топлива.

Для этого нужно было сделать совсем немного: добавить в топку решетку и горизонтальные перегородки, образующие дымовые каналы. На переднем изгибе канала давление при наличии тяги всегда будет ниже атмосферного, чего не обеспечивала оригинальная буржуйка. Поэтому там появилась возможность оборудовать плиту горелкой, превратив ее в отопительно-варочную. Если труба выведена выше конька крыши не менее чем на 1,5 м и оборудована аэродинамическим грибовидным зонтом, то, не опасаясь перегорания, такую печь можно сделать с двухконфорочной печью.Чертеж усовершенствованной буржуйки показан слева поз. рис.

С развитием отопительной техники, все больше и больше распространяются, очень экономичны и просты в использовании. Буржуйка оказалась подходящей и для этого режима топки: ее оказалось достаточно, чтобы снять решетку, вернувшись к глухому поду, и снабдить нагнетатель воздушным дросселем, регулирующим режим горения и тепловую мощность. Справа поз. рис. печь-камин с удобным и технологичным регулятором воздуха В.Показан Логинов.

О решетках и воздуходувке

Чтобы буржуйку из обычной печи превратить в медленную, необходимо снять решетку. Медленное горение обеспечивается за счет подачи воздуха к топливу сверху, так что тлеющая масса сама всасывает столько, сколько ей нужно. При подаче воздуха снизу через решетку либо верхний слой топлива разлагается, а нижний останется целым, либо, если топливо дышащее и сухое, горение превратится в огненное.Вспомните хлопоты с шашлыком на мангале: надо подуть на угли, а потом потушить раскаленные.

Следовательно, колосниковая решетка в многорежимной буржуйке должна быть сделана не цельной из стального листа, потому что ее нельзя вытащить через дверцу топки, а наборной из отдельных чугунных решеток. Они могут опираться на стальные уголки, приваренные к стенкам печи изнутри, или (лучше) отрезки арматурных стержней диаметром 10-15 мм.

Но в любом случае воздуходувка должна быть круглой, как в печке Логинова, и снабжена трубой М60х1, установленной на винтах или заклепках.От сварки резьба пойдет полностью, а крупные, как известно, метчиками не проходят, только на станке.

Буржуйка с вентилятором с круглой резьбой становится поистине универсальной:

Воздуходувка была полностью открыта — буржуйка, уголь, торфяные брикеты, окатыши.
На воздуходувку навинчивается дроссель Логинова, снимаются решетки — тупогорящая печь на опилках, щепе, макулатуре / картоне и других отходах топлива.
Решетки установлены, выход газификатора введен в нагнетатель (см. Ниже) — буржуйку на отработку, темный мазут.

Вода

Комнаты в буржуазных квартирах (в особняках жили драпированные) были, по нынешним представлениям, очень большими. Поэтому в стационарном режиме горения существенную роль в их нагреве играет ИК от экрана. В современном жилье достаточно конвекционного отопления, тепловое излучение будет только перегревать стены, увеличивая теплопотери наружу.

Избыток инфракрасных лучей лучше всего использовать, окружив буржуйку вместо экрана П-образным водонагревателем.Он не сбивает режим горения в печи, потому что ИК-излучение отражается внутренним поверхностным слоем металла экрана, а его отражательная способность практически не зависит от температуры поверхности.

Доля ИК от экрана наружу составляет 1 / 5–1 / 7 части его тепловой мощности для печи, поэтому водяная плита будет обеспечивать только горячее водоснабжение с накопительным баком. Но для дачи или сельского дома, а это уже находка.

Армейки и чугун

Соотношение теплоемкости и теплопроводности чугуна таково, что отливка из него для буржуйки не нужна.Это качество впервые оценили военные: подумайте, как долго прослужит тонкий экран на колышках в казармах, где деды празднуют демобилизацию, и вообще мало ли что происходит в солдатской жизни.

В настоящее время широко продаются армейские буржуйки. В основном это круглые бараки, отлитые из чугуна, от монументальных построек времен Чапаева и Петьки (слева на рисунке ниже) до современных со складов НЗ, тщательно законсервированных (посередине, на том же рисунке).Однако на площадках, предлагающих военную технику, можно встретить и прямоугольные разного типоразмера, от палаток 7-12 кВт (на рисунке справа) до миниатюрных, отапливающих небольшие аппаратные вроде радиорелейной станции Р-405.

Рассматривая, стоит ли покупать буржуйку «военную», нужно учитывать следующее:

Армии отличаются высокой прочностью и тепловым КПД.
Могут работать на любом твердом топливе без переналадки и переборок.
Цена выше, чем у гражданского аналога.
Оборудовать армию водонагревательным контуром невозможно.

Первое и второе объясняется тем, что конструкция армейской буржуазии тщательно прорабатывалась специалистами. Во-первых, может не хватить транспорта для доставки боеприпасов, воды, продуктов питания, медикаментов и перевязок к линии фронта, а потом еще есть дрова / уголь, поэтому армия должна быть всеядной.И горючего может быть мало, но замерзший истребитель — не истребитель. Кроме того, дым из дымохода — это не только показатель тепла, выделяемого в дымоход, но и сильный демаскирующий фактор. Поэтому с точки зрения экономии из печи нужно выжать все возможное и невозможное.

Почему с водонагревателем в чугунной армейке ничего работать не будет — понятно. Так как экрана нет, то и котел поставить некуда, а если от топки или дымохода отвести лишнее тепло, КПД упадет, дым пойдет.Но окружать прямоугольный арсенал котлом тоже нет смысла: они были сделаны из специальных сталей, близких по тепловым свойствам к чугуну. Автор запомнил трюк для салатов: сварить на казарме армейский чайник без горелки по утрам. Те, кто поумнее, просто ходили на кухню за кипятком перед тем, как вставать.

Вообще буржуйка армейская плохо вписывается в дом, для хозяйственных нужд не предназначена.Лучше всего подходит для подсобных помещений со всевозможными миазмами в воздухе: коровник, свинарник, птичник, теплица. Там его «дубовидность» обеспечит длительное использование без лишних хлопот.

Самодельный

Самодельные буржуйки можно разделить на три группы:

Продуманные, полезные идеи.
Эффективный, но недостаточно развитый.
Просто курьезы.

Хорошие

Из хороших, прежде всего, хотелось бы отметить кирпичную печь для бани, схема которой представлена на рис.на правом. Вообще-то буржуйке противопоказано, изначально на нее рассчитывали. Но и в этом случае автор успешно решил все проблемы, создав печь намного проще в исполнении и потребляя меньше материала, чем. Правда, его КПД из-за отсутствия кабана в дымоходе вряд ли превысит 40%, но для банной печи это не главное.

Вторая конструкция — прорабатываемая уже буржуйка. Его схема представлена на рис.слева внизу. Казалось бы, что проще — отогнуть верхний торец газогенератора и засунуть его в печной нагнетатель под решетку, которая в этом случае станет форсажной камерой (дожигателем)? Решетка будет играть роль дросселя горячего газа, подобного неполной перегородке в дожигателе.

Но не все так просто. Если газообменные отверстия в изогнутом газификаторе распределены, как по прямой вертикали, равномерно по его образующей, то столб газа в нем будет выбит в несущийся пульсирующий пучок.Это аварийный режим, чреватый возгоранием и даже взрывом.

Механизм этого явления тонкий, есть несколько причин, включая нескомпенсированные силы Кориолиса, возникающие из-за вращения Земли. А вот принципы сборки маслоприставки к плите просты:

Общее количество и диаметр отверстий в газификаторе остаются неизменными.
От четверти до трети из них расположены равномерно по окружности на своей горизонтальной части.
Остальные высверливаются в два ряда на боковой поверхности криволинейной и вертикальной частей симметрично относительно продольной вертикальной плоскости газогенератора.

Неизвестно, приезжал ли автор рисунка, показанного на тропе. рис. справа — к тем же выводам путем рассуждений и расчетов или серии экспериментов; Должен сказать, довольно рискованно. Но, судя по видимому на картинке характеру горения, его продукт достаточно эффективен и дает хороший КПД.

Буржуйка на отработке в действии

Хочу добавить только одно: в целях экономии места, особенно, желательно засунуть топливный бак под печку. Для этого нужно, во-первых, удлинить его ножки на 400-450 мм, соответственно уменьшив вертикальную часть дымохода. Это не ухудшит эффективность при розжиге за счет повышения эффективности.

Во-вторых, при этом заманчиво расположить заливную горловину (она же воздушная заслонка) рядом с газогенератором, чтобы не пролезть руку под раскаленную плиту.Такого делать нельзя! В противном случае горение масла в баке станет нестабильным, его можно выбросить в газогенератор, а это 100% пожар рядом с автомобилем и горюче-смазочными материалами.

Заливное отверстие должно располагаться в самом дальнем от газогенератора углу бака. Справа или слева — все равно, в зависимости от расположения печки на месте. Для доливки топлива (топку нельзя тушить, пока не сгорело все масло и не остыла печь) нужно использовать воронку с длинным изогнутым носиком, строго соблюдая правила пожарной безопасности.

Видео: описание самодельной буржуйки

Рабочие, средненькие

Обычная самодельная буржуйка — из бочки. На первый взгляд неплохо: обычная 200-литровая топливная бочка имеет диаметр 600 мм. В такой круг укладывается шестигранник со стороной 314 мм, что обеспечивает необходимый технологический припуск при установке типовых печных устройств. Однако КПД бочковой буржуйки оказывается не более 15%, а при попытке повысить его экранированием плита сгорает при штатном обогреве менее чем за сезон.

Причина не только в тонком металле, но и в слишком большой высоте ствола: 850 мм. Высота топки печи должна быть в 1,3-1,5 раза меньше ее глубины. Если колосниковая решетка приподнята, а воздуходувка сделана высоко, то нижняя часть топки будет отводить от топки и отдавать воздуху тепло, необходимое для правильной газодинамики буржуйки. Возможны два выхода:

Оберните бочку кирпичом на треть или половину ее высоты, как показано на рис.на правом.
В верхней трети топки оборудуют печь, футерованную огнеупором, через которую будет проходить дымоход.

В обоих случаях работа усложняется, и печь прослужит 5 лет, не более, за счет того же тонкого металла. А КПД окажется не выше 20%, здесь играет роль другое соотношение размеров: глубина топки должна быть примерно вдвое больше ширины, иначе внутренний газовый вихрь не сможет нормально сформироваться.

Второй популярный вариант — буржуйка. Промышленные, узкие и высокие, точно не подойдут. Если только не вырезать большую часть его середины и сделать мини-буржуйку. Но при этом проявятся и другие факторы, см. Ниже.

Бытовой газовый баллон больше подходит по размеру. Для буржуйки ее приходится ставить набок: если поставить под дымоход обычную горловину, то КПД более пресловутых 5-7% не подойдет. Дымоход печи должен располагаться в дальней части топки.А в буржуйке из баллона на бок очень сложно ставить / снимать решетки и приспособить к ней воздушный дроссель, поэтому для медленного горения она не очень подходит.

В любом случае дно и свод печи изогнутые, цилиндрические или сферические. И буржуйка противопоказана. Вся его газовая динамика изначально рассчитывалась для квартиры под крышей. Округление в одной-двух плоскостях сбьет широкий газовый вихрь в пучок, который, не успев как следует перегореть, унесет с собой тепло в трубу.Кабанчик на дымоходе не поможет, чтобы жгут в нем успел раскрутиться, сгореть и остыть, его длина около 12 м.

Видео: самодельная буржуйка из газовых баллонов

Диковинки

Из любопытных конструкций, воплощенных в металле, наиболее примечательна газовая плита. Вставьте пропановую горелку в топку — и готово. Горит, но газовый баллон такой «доработки» съедает быстрее, чем тепловая пушка. Причина в том, что буржуйка никак не рассчитана на газ.Все, независимо от конструкции горелки, должны иметь развитую внутреннюю поверхность теплообмена: ребра, регистр горячей воды и т. Д. Газ — чрезвычайно энергичное топливо, продукты сгорания очень легкие и быстро проникают в трубу. В буржуйке нет ничего, что могло бы удерживать их, пока они не начнут выделять тепло. В конструктивном отношении антагонистами являются хорошая газовая плита и буржуйка.

Как говорится, ради интереса стоит упомянуть плиту … сделанную из алюминиевой фляжки для молока на 40 литров! Источники содержат только схемы, что вполне понятно: чем «авторы» нагревают печь из материала с температурой плавления 660 градусов Цельсия?

Видео: необычный не совсем буржуй из автомобильных дисков

Буржуйка в интерьере

Из рисунков в тексте видно, что печь может быть украшением интерьера, значимым и даже доминирующим элементом его конструкции.Каминная печь — один из самых востребованных товаров в своем секторе. Он может быть выполнен как в античном, так и в современном стиле (см. Рис.). В любом случае в его основе уже готовая каминная топка на биотопливе. По сути, это просто передвижной мини-камин, именуемый печкой.

А вот старая отреставрированная дровяная печь в отделке отлично сыграет роль камина и в городской квартире, в ней был бы отдельный дымоход (сталинки, хрущевки / брежневки с титанами или газовые колонки, современные квартиры свободной планировки в монолитных домах).Самым главным его преимуществом в этом качестве является то, что можно обойтись без разрешения пожарных (!). Почему? И это не стационарный отопительный прибор. Кто и когда требовал разрешения на хранение на балконе или в туалете? Юридически переносная буржуйка на ножках такая же.

Второе его преимущество — цена. До 20 тыр на новую, хорошую, красивую — это цыплята в камине. Только проект стационарного камина в городе, даже без согласования, будет стоить дороже.Конечно, если пожар возник по вине владельца печи, полностью избежать ответственности не удастся. Но наложить штраф за каминную печь юридически настолько хлопотно, что пожарным проще закрыть на это глаза.

Примечание: Вышеуказанное не относится к армейским печам, в т.ч. и к маленьким прямоугольным. У всех есть ножки с отверстиями для болтов в фундаменте, что означает, что устройство неподвижно. Аналогично — готовые заводские духовые шкафы на болтовых ножках.

Как топить буржуйку?

Буржуа, изобретшие буржуйку, умели работать в лаборатории не только головой, но и руками. Поэтому, чтобы их печь показала все свои преимущества, необходимо определить минимальную и максимальную заправку каждого вида топлива. Тепло от перекормленной / недокормленной буржуйки будет уходить в трубу из-за того, что в топке не образуется циркуляция. В первом случае избыток газов просто не оставит для него места, а во втором не хватит самих газов.

К счастью, буржуйка и здесь неприхотлива: диапазон массы топлива, при котором сохраняется КПД, очень широк. Вы можете сразу определить это так:

Готовим ведро с горючим.
Мы буквально кучкой закладываем, заводим.
Вставляем немного, пока в начале кабинки не загорится вишня.
Смотрим сколько берется из ведра, это минимальная закладка.
Добавляем еще большими порциями, пока 1 / 5–1 / 6 дальней части кабана не останется темной.
Посмотрим, сколько сейчас выбрано, это максимальная вкладка.

Примечание: необходимо определять в пасмурный зимний день или при слабом рассеянном освещении такой же силы.

На качественном топливе (антрацит, пеллеты) кабину можно топить в кольце, которое меняется по ширине и «ходит» по длине. В этом случае потребуется несколько печей для определения объема / массы вкладок. По мере того, как топливо выгорает, кольцо сужается и приближается к началу борова.На максимальном выступе он в начале топки будет занимать до трети своей длины на дальнем конце, а как минимум он появится посередине и будет шириной 3-4 ладони.

Что случилось с буржуйками

За много лет до появления современных высокоэффективных, современных и больших дровяных печей люди отапливали свои дома дровяными горелками различных форм. Сфера использования отдельно стоящих дровяных печей была намного шире, чем сегодня — любой мог построить и продать печь людям, готовым за нее заплатить, — и ни одна из них не была более знаковой и полезной, чем «пузатая» печь.Напоминая пузо толстяка, печь была приземистой, чаще всего чугунной, с выпуклым округлым местом для загрузки огня спереди. Эти печи были построены в 1900-х годах и в большинстве случаев могли сжигать дрова или уголь, либо их комбинацию.

Становление иконой 20-го, ^-го,-го века привело к тому, что коллекционеры антиквариата и увидели ностальгические каминные видения горшечных печей, танцующих в головах людей. Трудно спросить людей, что они представляют, когда думают о дровяных печах без пуза наверху списка.Печи часто появляются на фотографиях и на популярных дизайнерских сайтах, таких как Houzz, Pinterest и Porch. Несмотря на то, что печь давно вышла из строя, аура продолжает жить, как знаменитая спортивная звезда, определяя поколения, через которые она пережила.

Итак, что случилось с буржуйками? Почему все они исчезли из магазинов и домов?

Вкратце: EPA. Агентство по охране окружающей среды (EPA) регулирует отрасль по сжиганию древесины, чтобы гарантировать, что все новые камины, печи и топки не соответствуют определенному уровню загрязнения.Поступая таким образом, производители разработали способы не только сжигать древесину, но и сжигать отходящий дым — так называемое «вторичное сжигание», необходимое для соблюдения этих строгих правил. С каждым установленным числом лет количество граммов в час уменьшается, и его становится все труднее соблюдать. Когда это произошло, многие мелкие производители печей просто не смогли соответствовать стандартам и были вынуждены либо выйти из бизнеса, либо построить печи, которые могли. Нужны были разные камеры сгорания и другие вещи, никогда ранее не требовавшиеся — перегородки, каталитические камеры сгорания и т. Д., теперь были встроены в печи различной конструкции, способные их вместить. Горшок был недостаточно чистым.

В дополнение к стандартам EPA, новые строительные нормы и правила и ограничения по страхованию на протяжении многих лет все более затрудняли установку дровяной печи любого типа, предшествующей EPA. По причинам ответственности старые печи часто подвергаются невероятно большим расстояниям, и некоторые страховые компании не разрешают это вообще, что сделало печи более антикварными, чем что-либо еще.Специалисты по установке своими руками обошли определенные ограничения, но для большинства людей, которые ищут безопасный и декоративный источник тепла, печи-животы больше не подходят.

Изменение вкусов в стиле также привело к появлению более современного и элегантного рынка, даже от настоящих классических брендов печей, таких как Jotul, Hearthstone и Vermont Castings. Модели с чистым фасадом и большими стеклянными дверями предлагают покупателям прекрасный вид на их костры, где раньше на пути стояли только чугунные двери. Этот спрос побудил производителей вкладывать средства в исследования и разработки, чтобы удовлетворить текущие вкусы и изобретать старые печи, чтобы они были одобрены Управлением по охране окружающей среды для производства.

Сложите все переменные, и вы получите сложный ответ. В конце концов, горшечные печи заслужили свое право среди классических продуктов 1900-х годов, но мир, в котором мы живем сегодня, намного отличается и более ограничен. Если вы наткнетесь на одну из этих печей в антикварном магазине или на распродаже поместья, подумайте об этом, прежде чем брать ее в руки, но, возможно, стоит зацепиться за нее, чтобы просто сказать, что вы были в действии.

Взгляд на инстинктивную деревообработку Джорджа Накашимы

MN: Американцы японского происхождения должны были находиться в тюрьме до конца войны 1945 года, но профессор моего отца из Массачусетского технологического института, где он ходил в архитектурную школу и получал своих учителей, связался с мистером .Раймонд, его босс из Токио, который приехал в США, открыл свой бизнес и купил ферму в Пенсильвании. Этот профессор спросил Раймондов: «Не могли бы вы спонсировать Накашима, чтобы они могли покинуть лагерь?» Милостью Раймондов мы приехали в Пенсильванию в 43-м, а не в 45-м, когда все остальные были освобождены. Папа работал на ферме Раймонда птицеводом. Он не мог работать архитектором, потому что они работали над государственными проектами, поэтому он снова делал вещи из найденных предметов — оставшихся дверей сараев, кусков дерева, которые не использовались для строительства.Он работал с найденными предметами, используя навыки, которые он развил у японского плотника в пустыне, и начал делать вещи в старом молочном доме, когда не заботился о цыплятах. Это был второй шаг его импровизации.

В 1945 году, когда нас выпустили, он снял небольшой коттедж по дороге от того места, где мы сейчас находимся. Он не пришел прямо к этому дому и не начал строить. У него не было денег. Он снял этот коттедж, заброшенный много лет назад. Не было ни тепла, ни водопровода.Моя мама готовила на дровяной печи. Здесь мы жили, пока папа не нашел участок, на котором мы сейчас живем, и убедил фермера, которому оно принадлежало, отдать ему три акра земли в обмен на рабочую силу на его ферме под холмом. Он начал строить. В старом магазине он ходил на склад пиломатериалов. Он хотел покупать хорошие пиломатериалы, но не мог себе этого позволить, потому что это было слишком дорого.

Но папа пошел на склад пиломатериалов и обнаружил там обрезки. В то время они распиливали большую часть пиломатериалов на четверть, поэтому были обрезанные куски, которые не давали хороших пиломатериалов.Он смог собрать или купить их и начал делать из них мебель. В своей книге он сказал, что был «сборщиком тряпок».

н.э .: Он нашел красоту в обрезках.

MN: Это очень по-японски. Вы находите красоту в несовершенстве. Вы празднуете это. Вначале древесина была полна изъянов, в ней были дыры от узлов, трещины, червоточины и все такое, что обычные мебельщики выбросили бы. Но он научился делать бабочек, вероятно, у плотника в лагере.Так он соединил кусочки с бабочками. Он сказал, что вначале люди не понимали, что он делал, но через некоторое время они заплатили за них доплату.

AD: Кто были его клиентами вначале?

MN: Я знаю, что когда папа был на ферме Раймонда, его познакомили с Хансом Кноллем через Раймондс. Они пытались заключить с моим отцом контракт, чтобы он присоединился к первой группе дизайнеров, которые работали с Knoll Studios еще в 40-х годах. Мой отец какое-то время сопротивлялся.Затем он подружился с [Исаму] Ногучи и [Гарри] Бертойей, и он присоединился к Knoll, разработал несколько предметов мебели и изготовил их в собственном магазине для Knoll Studio. До 1950 года он делал мебель в собственном магазине.

Как быстро избавиться от жира на животе

Жир на животе — упрямый, некрасивый зверь. Это также опасно. Даже если в другом месте вы худы, животик увеличивает ваши шансы на сердечный приступ, инсульт или диабет.

Есть несколько способов проверить, не попал ли этот вес вокруг вашего живота в опасную зону, но самый простой — обернуть вокруг себя рулетку чуть ниже пупка.Если вы мужчина и цифра 94 см (37 дюймов) или больше, пора действовать.

Хотя в Интернете вы найдете множество советов, которые помогут вам избавиться от жира на животе, это всего лишь советы. Чтобы быстро что-то изменить, вы должны питаться здоровой пищей, но при этом иметь дефицит калорий, чтобы вы сжигали больше калорий, чем потребляете.

Лучший способ добиться этого — изменить свой рацион и начать больше тренироваться. Последнее важно, потому что, если вы просто худеете за счет меньшего количества пищи, вы будете терять как мышечную массу, так и жир, и это может снизить скорость метаболизма.Ваш метаболизм важен для похудания и поддержания здорового веса, а наращивание мышечной массы при одновременном снижении веса — лучший способ сохранить уровень метаболизма на том же уровне или даже увеличить его.

Если вы откладывали выполнение упражнений, чтобы уменьшить размер живота из-за перспективы бесконечных приседаний, хорошая новость заключается в том, что в этом плане нет приседаний — в основном потому, что вы не можете уменьшить жир из определенной области с помощью определенных упражнений. Вместо этого этот план тренировок состоит из упражнений высокой интенсивности, задействующих все основные группы мышц, которые помогут избавиться от лишнего жира по всему телу.Все, что вам нужно, это пара гантелей, которые очень доступны по цене, если вы предпочитаете следить за тренировками дома.

Но этот план не для всех. Он лучше всего подходит для тех, кто имеет некоторый опыт в тренажерном зале, но отвык от этой привычки. Если вы никогда не знакомы с правильной техникой выполнения основных упражнений, таких как приседания, выпады и жимы, возможно, вам лучше подойдет более мягкий старт. Если вы не в хорошей физической форме или у вас длительное состояние здоровья, эта инструкция о том, как безопасно приступить к тренировкам, станет отличным местом для начала, как и эта подборка упражнений для похудания.Если вы собираетесь вернуться в спортзал после перерыва, вы также можете попробовать этот план тренажера для начинающих или этот мягкий четырехнедельный план тренировок для кросс-тренера.

Теперь о диете. У нас есть конкретные советы по диете для сжигания жира на животе внизу этой статьи, но один общий совет, который может помочь вам похудеть, — это придерживаться диеты с относительно высоким содержанием белка, особенно когда вы часто занимаетесь спортом и вам нужно поддерживать ваша мышечная масса при потере жира. Белок не только помогает восстанавливать и наращивать мышцы, но и повышает скорость метаболизма в большей степени, чем употребление жиров или углеводов, поэтому, когда вы все же едите белок, большая часть содержащихся в нем калорий рассеивается в виде тепла.Еще одно преимущество протеина в том, что он заставляет вас чувствовать себя сытым дольше, чем углеводы или жиры, поэтому у вас меньше шансов попасть в буфет с закусками между приемами пищи.

Вам не нужно полностью исключать из своего рациона все остальное, но если вы стремитесь снизить потребление калорий примерно на 500 калорий в день, лучше всего сократить потребление углеводов и жиров при изменении рациона, чтобы доля белка в вашем рационе выше.

Этот удобный для упражнений план питания — хороший вариант, и если вы хотите упростить задачу, ознакомьтесь с нашими руководствами по коробкам с рецептами здорового питания и службам доставки еды, которые помогут избавить вас от лишних хлопот по улучшению вашего рациона.

Но для многих из нас, пожалуй, самое простое и эффективное изменение, которое вы можете сделать, чтобы быстро избавиться от жира на животе, — это перестать пить. Когда писатель пробовал это в течение четырех недель, он испытал то, что он назвал «смехотворно хорошими результатами от относительно незначительного изменения образа жизни».

Как работает план

Вот что вам нужно знать перед тем, как начать.

1. Вы будете выполнять круговые тренировки

Круговые тренировки включают выполнение определенного упражнения в течение определенного количества времени или количества повторений, а затем переход к другому упражнению.Каждую неделю вы будете выполнять четыре круговых тренировки. Проработайте каждое упражнение по очереди, чтобы завершить один раунд тренировки. Каждое занятие потребует от вас выполнения определенного количества раундов — в этом плане каждая тренировка состоит из пяти раундов. Круговые тренировки эффективны, потому что вы мало отдыхаете, что заставляет ваши мышцы и сердечно-сосудистую систему работать больше, поэтому вы будете сжигать калории, наращивая мышцы.

Каждый круг контура завершается «супер-движением», которое включает в себя выполнение как можно большего количества повторений за 60 секунд — конечно, при сохранении хорошей формы.Это гарантирует, что вы закончите каждый раунд, выложившись на полную.

2. Вы против времени

В этих круговых тренировках вы выполняете первые четыре упражнения, работая с установленным количеством времени, а не с повторениями. Постарайтесь установить темп и выполнять одинаковое количество повторений в каждом упражнении в каждом раунде. Отметьте, сколько повторений вы выполнили, а затем постарайтесь побить эти результаты, когда будете в следующий раз выполнять тренировку. Работа по расписанию также помогает поддерживать высокий темп на протяжении всей тренировки, а также означает, что занятия подходят людям с любым уровнем подготовки, поскольку новичок просто сделает меньше повторений за время, чем опытный посетитель тренажерного зала, но при этом будет стремиться побить свой результат. в следующий раз.Вы также можете выбрать один из трех уровней сложности супердвижения в соответствии с вашими физическими способностями.

3. Еженедельный прогресс, встроенный в

Прогресс является ключом к успеху любого хорошего тренировочного плана, так как вам нужно больше напрягать себя по мере того, как вы становитесь лучше, чтобы получить желаемые результаты. Выполняя одни и те же четыре цикла каждую неделю, вы увеличите количество рабочего времени на третьей и четвертой неделях. Каждый подход будет длиться 50 секунд вместо 40, что, как вы обнаружите, намного сложнее, чем кажется.Не забывайте отслеживать количество повторений каждую неделю, чтобы вы могли прогрессировать, пытаясь побить это число в следующий раз.

Неделя 1: Выполняйте упражнения 1–4 в течение 40 секунд, затем выполняйте суперподвижение в течение 60 секунд. Запишите количество повторений, чтобы поставить себе цель в следующий раз.

Неделя 2: Выполняйте упражнения 1–4 в течение 40 секунд, затем делайте суперподвижение в течение 60 секунд. Посмотрите, побили ли вы свой результат на предыдущей неделе.

Неделя 3: Выполняйте упражнения 1–4 в течение 50 секунд, затем выполняйте суперподвижение в течение 60 секунд.Поскольку время увеличивается до 50 секунд на упражнение, вам не нужно побить результат прошлой недели.

Неделя 4: Выполняйте упражнения 1–4 в течение 50 секунд, затем выполняйте суперподвижение в течение 60 секунд. Вы еще должны публиковать свои лучшие результаты.

Лучшие гантели для использования

Этот план тренировок показывает, насколько многого вы можете достичь с помощью набора гантелей, и, безусловно, будет удобнее (и дешевле) подобрать набор для дома, чем отправиться на тренировку. тренажерный зал для завершения тренировок.У нас есть обширный список лучших гантелей, которые вы можете купить для дома, но есть несколько пар, которые, по нашему мнению, стоит выделить для этого конкретного плана тренировки.

Это потому, что тяговое упражнение «ренегат» появляется в двух тренировках, когда вам нужно поддерживать себя в положении отжимания, удерживая гантели. Любой, кто когда-либо выполнял нестандартную тягу, знает, что гантель с плоской стороной значительно облегчает движение, поскольку обеспечивает более устойчивую основу, чем круглая гантель.Резиновые гантели с шестигранной головкой York отвечают всем требованиям и предлагают широкий выбор веса. Если вы провели какое-то время в тренажерном зале, вы будете знать, какой вес вам подходит, хотя мы ошиблись бы в пользу меньшего, потому что вы делаете 30 с лишним минут упражнений с минимальным отдыхом — последний раунд будет намного сложнее, чем в первый раз. Если вы можете себе это позволить, то гантели с отбором, такие как этот набор PowerBlock, даже лучше, потому что они предлагают восемь уровней веса от 1,8 до 14,5 кг.

Как разогреться перед тренировкой

В каждой из схем ниже вы будете работать на время, чтобы выполнить как можно больше повторений, и не отдыхайте между подходами, пока вы не дойдете до конца раунда.Это сложный стиль тренировок, и, учитывая разнообразие упражнений, которые вы будете выполнять, вам необходимо разогреть мышцы по всему телу, чтобы выжать из них все возможное и снизить риск травм.

Вы можете следовать процедуре, описанной в этом объяснении, о том, как разминаться в тренажерном зале, но, вкратце, вы начнете с серии общих динамических растяжек, чтобы расслабить мышцы, а затем перейдете к конкретным разминкам. к упражнению, которое вы собираетесь делать. Это может быть так же просто, как выполнение упражнений без веса или очень легких весов или растяжка с акцентом на мышцы, с которыми вы будете работать больше всего во время тренировки.

Вам понадобится не более десяти минут, чтобы получить хорошую разминку, которая позволит вам начать тренировку с полной отдачей, а это именно то, что вам нужно сделать, если вы хотите быстро избавиться от жира на животе.

Схема 1

Делайте каждое движение по 40 секунд в первую и вторую недели и по 50 секунд в третью и четвертую недели, затем отдыхайте 2 минуты между раундами. Сделайте 5 раундов.

1 Сгибание рук при приседаниях

How Расставив ступни на ширине плеч, одновременно согнитесь в бедрах и коленях, чтобы опуститься к полу, грудь вверх и вес тела на пятках.Выпрямляясь, согните гантели к плечам.

Почему Приседания прорабатывают всю нижнюю часть тела. Удерживание гантелей во время сета развивает силу захвата, а сгибание бицепса добавляет дополнительную нагрузку на мышцы и кардио для повышения частоты сердечных сокращений.

2 Тяга в наклоне

Как Встаньте прямо, грудь вверх и напрягите корпус, держа по гантели в каждой руке. Наклонитесь вперед — опираясь на бедра, а не на талию, — затем поднимите гантели вверх по бокам, ведя вперед локтями.Вернитесь к началу.

Почему Использование гантелей в этом упражнении для спины обеспечит одинаковое развитие мышц с обеих сторон и даст вам большой диапазон движений, чтобы вы могли сосредоточиться на сжимании лопаток вместе в верхней части движения.

3 Румынская становая тяга

Как Держа ноги прямыми, наклоняйтесь вперед, опираясь на бедра, и опускайте вес на переднюю часть голеней, пока не почувствуете хорошее растяжение подколенных сухожилий.Затем вернитесь к началу.

Почему Этот вариант становой тяги смещает акцент на подколенные сухожилия. Выполнение этого упражнения с гантелями гарантирует, что каждая рука будет удерживать свою долю веса.

4 Жим над головой

Как Встаньте прямо, грудь вверх и напрягите корпус, держа по гантели в каждой руке на уровне плеч ладонями вперед. Жмите гантели прямо над головой, пока руки не выпрямятся, затем медленно вернитесь к исходному положению.

Почему Выполнение упражнения для ног с движением плеч по круговой схеме позволяет сохранить высокую интенсивность и, следовательно, частоту сердечных сокращений, поскольку вы работаете с совершенно отдельными частями тела.Это максимизирует сжигание калорий.

Supermove

Выберите движение для своего уровня и сделайте столько повторений, сколько сможете за 60 секунд.

Новичок: отжимание

Начните в положении отжимания, руки прямо под плечами, мышцы кора и ягодицы соединены, а ступни вместе. Согните руки в локтях, чтобы опустить грудь на пол, затем сильно надавите на нее, чтобы вернуться в исходное положение.

Промежуточное: широкое отжимание

Начните с обычного отжимания, но с широко расставленными руками.Согните руки в локтях и опустите грудь к полу. Как только вы опуститесь настолько низко, насколько вы можете комфортно опускаться, сильно надавите на него до самого начала.

Продвинутый уровень: Алмазное отжимание

Начните с положения отжимания вверх, но большие и указательные пальцы вместе образуют ромбовидную форму. Опустите грудь на пол, прижав локти к бокам, затем снова нажмите на нее.

Схема 2

1 Сгибание рук в выпаде

Как Держа гантели, сделайте большой шаг вперед и опустите его до тех пор, пока оба колена не будут согнуты на 90 °, удерживая переднее колено над щиколоткой, но не впереди нее. В то же время согните вес до плеч. Альтернативные стороны.

Почему Выпад задействует все основные мышцы нижней части тела, одновременно проверяя равновесие и координацию. Сгибание рук на бицепс делает начало цикла особенно сложным.

2 Тяга отступников

Как Начните в положении отжимания, держа по гантели в каждой руке. Удерживая мышцы кора в напряжении, поднимите одну руку вверх, опуская ее локтем, затем опустите ее обратно на пол. Меняйте стороны с каждым повторением.

Почему Думайте об этом упражнении как о грубой версии доски — оно прорабатывает мышцы спины, одновременно заставляя стабилизаторы удерживать вас на одном уровне. Убедитесь, что вы контролируете движение, чтобы получить максимальную пользу.

3 Отжимания

Как Начните в положении отжимания, положив руки прямо под плечи, мышцы кора и ягодицы соединены, а ступни вместе.Согните руки в локтях, чтобы опустить грудь на пол, затем сильно надавите на нее, чтобы вернуться в исходное положение.

Почему Отжимания — это безопасный и эффективный способ интенсивной работы грудных мышц, но только если вы делаете их правильно. Сосредоточьтесь на качестве движения, а не на избиении большого количества «мусорных» повторений.

4 Широкий жим над головой

How Встаньте прямо, держа гантели у плеч. Включите корпус и ягодицы, чтобы получить устойчивую основу, и одновременно нажмите на оба груза над головой и слегка в стороны.

Почему Изменение угла жима представляет собой другую задачу для мышц плеча по сравнению с обычным жимом над головой. Просто убедитесь, что вес больше поднимается, чем выходит, чтобы не перегружать плечи.

Supermove

Выберите движение для своего уровня и сделайте столько повторений, сколько сможете за 60 секунд.

Новичок: приседания со шпагатом

Начните с разделенной стойки, поставив одну ногу перед другой, держа по гантели в каждой руке. Сгибайте обе ноги так, чтобы нижнее колено коснулось пола.Выпрямите обе ноги, чтобы вернуться в исходное положение, затем сразу переходите к следующему повторению.

Средний уровень: приседания

Встаньте, поднимите грудь и напрягите корпус, держа по гантели в каждой руке. Согните ноги в коленях, чтобы приседать, пока ваши бедра не станут по крайней мере параллельны полу, затем надавите пятками, чтобы вернуться в исходное положение.

Продвинутый: приседания с прыжком

Присядьте, как описано выше, затем взорвитесь вверх, стремясь набрать как можно большую высоту. Поглощайте удар прыжка, когда вы приземляетесь, погружаясь в следующее приседание и повторяя упражнение.

Схема 3

Делайте каждое движение по 40 секунд в первую и вторую недели и по 50 секунд в третью и четвертую недели, затем отдыхайте в течение 2 минут между раундами. Сделайте 5 раундов.

1 Жим приседаний

Как Начните с отягощениями на уровне плеч и ступней на ширине плеч. Приседайте до тех пор, пока бедра не станут параллельны полу, затем выпрямитесь, нажимая на гантели прямо над головой.

Почему Это упражнение представляет собой настоящую кардио-задачу, потому что требуется много усилий, чтобы перейти от глубокого приседания к стоянию с отягощением над головой.Успокойтесь и убедитесь, что ваша форма в хорошей форме.

2 Тяга в наклоне обратным хватом

Как Встаньте прямо, грудь вверх и напрягите корпус, держа по гантели в каждой руке ладонями вперед. Наклонитесь вперед от бедер, затем поднимите тяжести по бокам, ведя вперед локтями. Вернитесь к началу.

Почему Переключение на обратный хват создает сложную задачу для ваших бицепсов, когда вы втягиваете вес по бокам. Это полезно, потому что эта группа мышц не задействована где-либо еще на тренировке.

3 Румынская становая тяга на одной ноге

Как Встаньте на одну ногу, держа гантели. Наклонитесь вперед в бедрах, пока не почувствуете сильное растяжение подколенных сухожилий стоящей ноги, затем выпрямитесь, чтобы завершить повторение. Половину отведенного времени выполняйте на одной ноге, затем поменяйтесь.

Почему Это движение бросает вызов вашему равновесию и проприоцепции — ощущению вашего тела, где расположены его различные части, — при этом напрягая подколенные сухожилия. Чтобы получить дополнительную пользу, сжимайте ягодицы в верхней части движения.

4 Боковой подъем

Как Встаньте прямо, грудь вверх и напрягите корпус, держа по гантели в каждой руке. Поднимите гантели в стороны, ведя локтями, пока они не достигнут уровня плеч. Медленно опустите их, чтобы вернуться в исходное положение.

Почему Если все сделано правильно, это очень эффективный способ увеличить размер и ширину плеч, что позволит вам быстро создать великолепно выглядящую верхнюю часть тела. Убедитесь, что вы внимательно следуете руководству по форме, чтобы получить максимальную выгоду.

Supermove

Выберите движение для своего уровня и сделайте столько повторений, сколько сможете за 60 секунд.

Новичок: отжимание из стороны в сторону

Примите положение отжимания, руки немного шире, чем обычно. Опуститесь в нижнюю часть движения, затем переместите свое тело чуть выше одной руки, а затем — на другую. В следующем повторении сначала перейдите на другую сторону.

Промежуточный уровень: отжимание Человека-паука

Примите позу отжимания. Когда вы опускаетесь до конца движения, поднимите одну ногу от пола и поднимите колено до локтя.Вернитесь назад, поставив ногу на пол. Повторите с другой стороны.

Продвинутый уровень: отжимание пикирующего бомбардировщика

Начните с положения отжимания, затем поднимите бедра и согните руки в локтях. Опустите голову и грудь вниз и вперед, двигая туловищем по плавной дуге, чтобы в итоге вы подняли голову и грудь. Обратное движение, чтобы вернуться в исходное положение.

Схема 4

1 Жим выпада

Как Держа гантели на уровне плеч, сделайте выпад вперед так, чтобы переднее колено находилось над передней щиколоткой. Выполняя выпад, жмите гантели прямо над головой, следя за тем, чтобы они поднимались вверх, а не вперед. Альтернативные стороны.

Почему Это движение — отличная задача для координации, а также проверка подвижности ваших плеч. Если у вас плохой, вы обнаружите, что склоняетесь, когда нажимаете и толкаете гири вперед.

2 Тяга отступников

Как Начните в положении отжимания, держа по гантели в каждой руке.Удерживая корпус в напряжении, поднимите правую руку вверх, ведя ее локтем, затем опустите ее обратно на пол. Меняйте стороны с каждым повторением.

Почему Как и прежде, он прорабатывает мышцы спины, одновременно бросая вызов стабилизаторам. Еще сложнее работать с гантелями со скругленными углами.

3 Отжимания

Как Начните в положении отжимания, положив руки прямо под плечи, мышцы кора и ягодицы соединены, а ступни вместе. Согните руки в локтях, чтобы опустить грудь на пол, затем сильно надавите на нее, чтобы вернуться в исходное положение.

4 Обратный взлет

Как Наклоняясь вперед в бедрах с весом в каждой руке, держите спину ровно и поднимите тяжести вверх, как если бы вы расправляли крылья, стремясь свести лопатки вместе в верхней части Движение.

Почему Это упражнение нацелено на ваши задние дельты, обеспечивая стабильность за счет плечевой области и вращающих манжет. Гораздо важнее сосредоточиться на качестве сокращения мышц, чем делать больше повторений, раскачивая гантели.

Supermove

Выберите движение для своего уровня и сделайте столько повторений, сколько сможете за 60 секунд.

Новичок: выпад

Встаньте, поднимите грудь и напрягите корпус, держа по гантели в каждой руке. Сделайте шаг вперед и опустите до тех пор, пока оба колена не будут согнуты на 90 °.Оттолкнитесь от передней ноги, чтобы вернуться к старту. Повторите, ведя другой ногой. Альтернативные стороны.

Промежуточный: выпад назад

Встаньте, поднимите грудь и напрягите корпус, держа по гантели в каждой руке. Сделайте шаг назад и опустите до тех пор, пока оба колена не будут согнуты на 90 °. Оттолкнитесь от задней ноги, чтобы вернуться к старту. Повторите, ведя другой ногой. Альтернативные стороны.

Продвинутый: прыжок из выпада

Начиная с позиции выпада, совершите прыжок, поменяйте ноги в воздухе и приземляясь в выпаде на другую сторону.Постарайтесь поглотить удар прыжка при приземлении и плавно переходить от одного повторения к другому.

Советы по диете, которые помогут вам избавиться от жира на животе

Вот реальность: не имеет значения, насколько усердно вы тренируетесь в тренажерном зале, если вы не тратите столько же времени, усилий и внимания на то, что делаете на кухне. Старая поговорка о том, что «плохую диету невозможно тренировать» — это что-то вроде клише, но, как и все клише, коренится в истине. И если вы хотите сильно изменить то, как вы выглядите без рубашки — и как можно быстрее, — тогда вам нужно больше думать о времени приема пищи.Вот наши советы экспертов о том, как начать есть разумнее и быстрее сжигать жир.

1. Топливо на день вперед

При следовании этому плану тренировок завтрак — самый важный прием пищи в течение дня, потому что то, что вы едите в первую очередь, помогает улучшить привычки в еде перед сном. Завтрак, состоящий из нежирного белка, полезных жиров и клетчатки — например, яиц, бекона и, да, некоторых зеленых овощей — обеспечивает длительное высвобождение энергии, поэтому голод не наступит до обеда.

2.Замена сарни на салат

Замена предварительно упакованного сэндвича и чипсов на большую миску с зелеными листьями, овощной смесью и курицей, тунцом или другим качественным белком поможет быстро сжать живот. Такой обед обеспечит вам протеином для наращивания мышечной массы, большим количеством клетчатки, наполняющей желудок, чтобы предотвратить тягу к еде, а также изобилием витаминов и минералов, которые позволят вам выполнять вашу жиросжигающую миссию.

3. Заправляйтесь во время ужина

Последний приём пищи должен быть богат белком, особенно если вы только что тренировались, чтобы помочь восстановить поврежденные мышцы.Запеченный лосось, стейк на гриле или куриные грудки на груде жареных или жареных овощей обеспечат все потребности вашего тела. Добавьте авокадо или домашний хумус, чтобы получить немного полезных жиров, чтобы ваше тело лучше усваивало определенные витамины.

4. Будьте умны с углеводами

Чтобы быстро избавиться от жира на животе, вам нужно быть умным с углеводами. Небольшое количество определенных углеводов, таких как сладкий картофель или цельнозерновой рис, во время ужина после тренировки может помочь выздоровлению и быстрее заснуть. Но следует избегать сахара и обработанных углеводов, содержащихся в шоколаде, тортах, бисквитах и газированных напитках, если вы хотите сжечь жир, а не набрать его.

5. Пейте, как рыба

Гидратация имеет решающее значение для быстрого похудания, потому что, если ваше тело борется с психическими и физическими проблемами обезвоживания, у него нет ресурсов или склонности сжигать жир. Старайтесь выпивать не менее трех литров воды в день — носите с собой большую бутылку и часто пейте — и пейте больше в дни тренировок, чтобы не обезвоживаться.

6. Выбирайте правильные закуски

Чтобы сжигать жир, вам нужно иметь дефицит калорий (расходовать больше, чем вы потребляете), поэтому вы неизбежно будете время от времени чувствовать голод.Богатые питательными веществами закуски — орехи, натуральный йогурт, вяленое мясо — наполнят вас и восполнят потребление белка, полезных жиров, витаминов и минералов. Избегайте легких закусок с высоким содержанием сахара. Если вы жаждете сладких закусок, просто положитесь на легкодоступные, идеально спелые фрукты, доступные в настоящее время: яблоки, апельсины, виноград, вишню, мы могли бы продолжать в течение нескольких дней. Вы откажетесь от одного из своих пятиразовых блюд, клетчатка поможет вам насытиться, а эту сочную сладость невозможно превзойти.

Лучшие дровяные печи для автономного проживания

Добавить в избранное
Выбор лучших дровяных печей для своей усадьбы — личное дело каждого.Факторы, включая ваш бюджет, предполагаемое использование и личные предпочтения, во многом будут определять, какую плиту вы выберете. Прежде чем вкладывать деньги в кусок железа, вот предварительная информация, которая поможет вам решить, подходит ли вам дровяное тепло.
Горшочки для живота
Печи Pot Belly были популярны в конце 1800-х годов и были обычным явлением на вокзалах, в магазинах и домиках. Горшечные печи излучают тепло и дают вам небольшую ровную площадку для приготовления пищи, что делает их полезными. Обратной стороной большинства печей является их низкая эффективность и сквозняк.Старый горшок для живота может стать хорошим функциональным элементом в охотничьей хижине, но я не рекомендую его для повседневного использования.
Герметичные печи
Лучшей дровяной печью для вас может быть герметичная печь. Печь Франклина, изобретенная в 1741 году Бенджамином Франклином, считается официальным предшественником герметичной печи. Франклин никогда не запатентовал свой дизайн, и мировые изобретатели усовершенствовали его идею. В конце концов идеи Франклина превратились в герметичную печь.
Как и многие старые герметичные печи, эта печь имеет прочную железную дверцу.
В отличие от безудержного горения камина, герметичная печь позволяет влиять на скорость горения, ограничивая количество доступного кислорода в печи. Они также отлично отводят большую часть тепла, обычно с помощью перегородок. Кроме того, многие герметичные печи имеют плоские участки для приготовления пищи и классический вид загрузочной дверцы без окон. Если вы покупаете бывшую в употреблении печь на месте, скорее всего, вы найдете именно такую плиту.
Дожигающие печи
Если вы хотите купить новую печь, то лучшими дровяными печами, скорее всего, будут дровяные печи.Недавние правила EPA в Соединенных Штатах требуют, чтобы производители дровяных печей производили печи, соответствующие их новым стандартам выбросов, и такая конструкция является их ответом. Печи повторного сжигания имеют трубы, перегородки или пластины, которые отбирают несгоревшие выбросы от огня и отправляют их обратно в угольный слой или в камеру сгорания с высокой температурой. Печи повторного сжигания не являются герметичными, так как в них поступает вторичный поток воздуха, установленный на заводе. Этот вторичный воздушный поток поддерживает эффект «повторного сжигания».
Многие печи повторного сжигания предлагают место для приготовления пищи, стеклянные фасады и многим людям нравится дизайн из-за живого визуального ожога.Они также очень эффективны и намного прочнее, чем другие варианты печей, соответствующих требованиям EPA.
Чтобы соответствовать стандартам EPA, многие печи повторного сжигания имеют такие трубы в топке.
Каталитические печи
Каталитические печи — еще один ответ на соответствие требованиям EPA. Вообще говоря, производителю намного проще спроектировать каталитическую плиту по сравнению со сложными системами, задействованными в печи повторного сжигания. Большинство людей издалека не могли отличить каталитическую плиту от печи повторного сжигания, но каталитическая плита требует большего вмешательства пользователя для правильной работы.Кроме того, каталитические печи не пользуются наибольшей популярностью из-за дорогостоящей, хрупкой и темпераментной каталитической системы. Вы должны быть осторожны с тем, что вы сжигаете, потому что некоторые материалы могут разрушить материал катализатора, а грубое обращение с деревом может привести к его разрушению. Учитывая высокую стоимость замены катализаторов, неудивительно, почему люди избегают этой конструкции.
Кухонная плита
Если вы настроены на дровяную печь, будьте готовы к двум большим неудачам. Один из них — это высокий расход топлива, а второй — это цена по льготной цене.Немногие производители все еще производят дровяные кухонные плиты, в том числе некоторые итальянские производители и очень немногие американские производители. Независимо от производителя, ожидайте, что диапазон цен составит от 2000 до астрономических долларов. Прежде чем совершить покупку по высокой цене, поищите на месте бывшую в употреблении печь. Вы можете найти прекрасный кусочек истории, который стоит немного отремонтировать.
Барабанные печи
Для тех из нас, кто заботится о затратах, самодельная дровяная печь может быть лучшим выбором. Дизайн барабана емкостью 55 галлонов пробудил воображение многих фермеров, и вы на расстоянии одного клика от многих видеороликов YouTube, посвященных преобразованию барабанной печи своими руками.Вы можете купить комплекты с ножками, дверцами и другим оборудованием, которое понадобится для изготовления печи.
Печи Kit могут быть дешевыми, но не исключительно эффективными. В большинстве конструкций барабан (ы) размещается горизонтально, что не позволяет готовить. Кроме того, тонкие стальные барабаны не служат вечно, поэтому рассчитывайте, что в конце концов их придется восстанавливать. Тем не менее, печи для ударных установок — это весело, дешево и эффективно. Если вы любите делать это сами, то печи с барабанной установкой могут быть лучшими дровяными печами для вашего сарая, гаража или сарая.
Вставки для многих — привлекательное решение, но не всегда лучший вариант.
Каминные топки
Если в вашем доме есть камин, вы, вероятно, понимаете, сколько тепла он забирает из вашего дома. Многие считают каминные топки своим лучшим решением, но их конструкция изначально неэффективна. Если вставить эти вставки в каминные блоки, будет потеряно много лучистого тепла, а также циркуляция воздуха, которая в противном случае могла бы отобрать ваше драгоценное тепло.
Если вы хотите использовать каминные топки, убедитесь, что они установлены правильно и обслуживаются профессионально.Я также настоятельно рекомендую вам установить в дымоходе полную облицовку при установке вставной печи, даже если местные нормы требуют только простой вкладыш для заглушки.
Лучшие дровяные печи
Стоимость КПД Кулинария Наличие
Брюшко $ Плохо Хорошо б / у
Герметичный $ Хорошо Хорошо б / у
Повторное сжигание $$$ Великий Хорошо Новый
Каталитический $$$ Великий Хорошо Новый
Повар $$$$ Плохо Великий Оба
Ствол $ Хорошо № Сделай сам
Вставка $$ Маргинальный номер № Оба
Эта статья не является исчерпывающим списком вариантов, но предлагает несколько популярных вариантов.Я уверен, что вы заметили отсутствие уличных дровяных котлов, планов каменных печей или дровяных водонагревателей. Я считаю их совершенно разными животными. Какую бы конструкцию вы ни выбрали для себя лучшей дровяной печью, обязательно проконсультируйтесь с профессионалом и обратитесь к местным строительным нормам.
Какой ваш любимый метод отопления дровами? Присоединяйтесь к беседе в комментариях ниже!
Старые дровяные печи: возвращение — Сделай сам
Если вы топите дровяной печью столько же, сколько и я, ваш верный Blaze King или Upland Elk, возможно, уже достаточно долго врезается в зуб, и его нужно отремонтировать или, возможно, даже заменить.Поскольку некоторые из самых лучших печей из когда-либо созданных работали раньше меня, было бы преступлением отправлять их на помойку на заднем дворе только потому, что им не хватает полировки и ухода. Вот как отремонтировать эти старые добрые дровяные печи и управлять ими самостоятельно.
Этой осенью, проезжая по центру Вермонта, меня поразило дежавю. Я бросил взгляд на сельский хозяйственный магазин, и меня внезапно перенесло в 1973 год. В окне не только была табличка с надписью РЕЗИНЫ ДЛЯ КОНСЕРВНЫХ БАНК, но и две дровяные печи, которые мы видели в дни нефтяного кризиса по бокам. : длинная, низкая дровяная горелка и «Fatso» (узкая печь для стирки дров и угля).Оба дизайна датируются серединой 1800-х годов, но у них был пыльно-серый вид нового чугуна!
Однако в прошлогоднем «Путеводителе по дровяным и угольным печам» мы не сказали читателям MOTHER EARTH NEWS, что Федеральный закон о чистом воздухе и охране окружающей среды (EPA) объявил вне закона любые серьезные новые дровяные обогреватели, не оснащенные каталитическими нейтрализаторами. Дымовой топочный шкаф или спроектирован с высокотехнологичной топкой и тяговой системой?
Я чуть не попал в заднюю часть лесовоза, когда я затормозил и выехал на стоянку перед магазином.Внутри у них действительно были резиновые уплотнительные кольца для консервных банок старого образца. И конструкция обеих печей оказалась старой доброй lowtech — никаких дымовых горелок и причудливых вытяжных каналов. С середины 19 века существовали все те же простые, низкотехнологичные конструкции, в которых с середины XIX века были обогреваемые котлы для стирки, мыльницы и сварочные аппараты для свиней, а также обогреваемые деревенские кухни, мастерские и лесные поселки. Качество было хорошим; отливки были достаточно толстыми и гладкими снаружи с четким орнаментом; дверцы и крышки для готовки в верхней части обоих плотно прилегают.Дровяная горелка была из Тайваня, но отлитая в задней части Fatso была сделана в США. На обеих бирках было написано: «Цена: 250 долларов» — так же, как 20 лет назад.
Люди за прилавком уверяли меня, что это действительно был 1993 год, а не 73-й. Они продавали печи старого образца (опять же) уже почти год; Федералы еще не совершали на них облав.
Я вспомнил, что прошлой осенью в хозяйственных магазинах появилось несколько коробчатых печей el-cheapo (больше подходящих для посадки герани, чем для серьезного дровяного обогрева). Но эти новые печи выглядели так, как будто они предназначались для использования.У меня исчезло чувство дежа вю. Теперь я был просто озадачен.
Вернувшись домой, я достал свой экземпляр правил EPA и решил свою собственную головоломку. Мелким шрифтом написано, что федеральные меры по контролю за выбросами древесного дыма распространяются только на герметичные отопительные печи. Особое исключение составляют печи-камины и кухонные плиты с открытой тягой. Вероятно, это связано с тем, что в них отсутствуют герметичные двери и регуляторы тяги, поэтому их нельзя закрыть, чтобы сжечь медленный, лишенный кислорода огонь, который производит холодный дым, наполненный загрязнителями воздуха.Ага, лазейка!
Что нового в Wood Heat?
Это основная разработка в области твердого топлива в этом году, ребята. Продавцы традиционных печей работают над лазейками в правилах EPA, чтобы вскрыть то, что я считаю бюрократической властью Вашингтона над тем, как мы сжигаем дрова для обогрева и готовим в наших собственных домах. Недавно сделанные, но старинные печи снова появились в хозяйственных магазинах страны (если не в бутиках печей и каминов). Если небольшие печи, такие как Fatso и дровяная горелка, продаются, литейные мастерские могут вытащить выкройки для более сложных моделей.Мы снова увидели отлитые из нового сплава Andes Parlor Brilliants и Kitchen Queens во всей их красе из черного железа и никелирования.
Многих из нас, дровяных дровяных горелок, (чуть-чуть) больше привлекают высокотехнологичные печи стоимостью более 300 долларов, в которых отсутствует каталитическая камера сгорания, ограничивающая тягу, поэтому огонь становится более ярким. Но технология чистого сжигания с продуманной подачей воздуха ограничивает размер печи, а высокие технологии остаются крошечными.
Поскольку средства контроля за выбросами постепенно входят на рынок, модели продаются медленно, производители печей продвигают приборы, не подлежащие контролю EPA: газовые / дровяные печи (которые сжигают ископаемое топливо), печи с открытым камином (которые используют древесные отходы) и угольные печи. (которые производят пары, которые могут быть свободны от мельчайших частиц EPA, но не очищены от серы, которая вызывает кислотный дождь).Печи, работающие на пеллетах, продаются лучше всех, поскольку все больше и больше предприятий по переработке щепы, стоимостью в миллион долларов, построены для производства топлива из лесозаготовок или плантаций быстрорастущих деревьев, таких как осина.
Пеллетизаторы решают ранние проблемы с поддержанием однородности топлива. Эти высокотехнологичные автоматизированные печи стоят 2000 долларов (после установки), но они самые чистые и эффективные. Одна или две совки сухого, непыльного топлива будут обогревать дом в течение всего дня, порошкообразный пепел нужно удалять только раз в неделю, а выхлопные трубы настолько чисты и прохладны, что для дымохода не требуется ничего, кроме жестяной трубы.
Я, например, надеюсь, что печи, которые я видел в витрине того магазина, знаменуют начало и конец федерального вмешательства в отопление дровами. Если у центра зимнего отдыха Вейл, штат Колорадо, возникнет проблема с древесным смогом, во что бы то ни стало позвольте им законодательно ввести местные ограничения; отдыхающие лыжники могут позволить себе электрическое отопление для своих квартир на склонах. Но многие из нас, кто переживает тяжелые времена в стране, не могут. Я предсказываю, что мы увидим растущий спрос на старинные дровяные и угольные печи — оригиналы и репродукции нетехнических / низкотехнологичных конструкций 19 века, а также легкие воздухонепроницаемые изделия — со стороны соответствующих деревенских дровяных горелок и небольших городков. с сохранением тепла по разумной цене.
Возрождение вашей дровяной печи
Вкладыши топки
При облицовке топки многих печей (стальных, а также более старых моделей из железа) часто можно встретить огнеупорный кирпич — желтоватое, хрупкое покрытие, похожее на камень. Его часто съедают из-за долгих лет пребывания на раскаленных углях. Вам не понадобится кирпич для дровяного огня, если корпус печи находится под ним в хорошем состоянии, но кирпич можно легко отремонтировать.

Прочие чугунные печи, особенно плиты для сжигания угля, были изготовлены со съемными чугунными плитами футеровки.Они часто отсутствуют или треснуты, и найти замену практически невозможно. Если корпус печи в порядке, вы можете выложить топку огнеупорным кирпичом и поддерживать дровяной огонь в хорошем состоянии.
Вы можете найти «жестяную» или «герметичную» печь с чугунной топкой, дверцами и верхом, но с корпусом из двух цилиндров из листового металла. Олово нагревается быстрее, чем железо или сталь, и эти печи использовались для быстрого удаления холода из гостиной или мастерской. Обычно внешняя оболочка цела, внутренняя выгорела.Убедитесь, что внешняя оболочка прочная. Он будет штампован или катан из серо-голубого или розоватого «русского» железа, отожженного и обработанного вручную. Я не знаю никого, кто бы делал замену сегодня.
Печь легко разобрать, так как предполагалось заменить внутреннюю оболочку. Верхняя и нижняя отливки из чугуна, а также корпуса, удерживающие дверцы и вытяжки, будут иметь двойные фланцы для крепления болтами к обеим металлическим кожухам. В цехе листового металла можно изготовить копию оригинального внутреннего вкладыша. Или сделайте свой собственный; это простые трубки, хотя часто они имеют овальную форму.
Разрежьте старую внутреннюю оболочку и используйте ее как узор на самом толстом оцинкованном стальном листе, который можно разрезать ножницами для жести. Оставьте по 2,5 см с каждого конца, чтобы они перекрывали друг друга; спаяйте их или соедините сами стальными заклепками и заклейте печным клеем. Вам придется проделать много работы и просверлить, чтобы установить новую футеровку на фланцы вокруг чугунных отливок. А вот печным цементом можно заделать мелкие щели. Соберите печку с новыми болтами.
Кухонная плита
Все перечисленные выше предостережения относятся к старым диапазонам.Но это еще не все. Огонь на полигоне ведется в небольшой топке с левой стороны, которая выводится в каналы. Эти каналы переносят горячие газы вокруг духовки и под варочную поверхность с выбоинами, покрытыми съемными плитами для варки. У него будут небольшие версии угольных решеток, зольника, дверей и регуляторов тяги, которые есть в любой печи. Но для безопасного нагрева духовки и вывода дыма в ассортимент входит батарея перегородок и дымоотводчиков, которые все должны быть в рабочем состоянии.
Обычно тяга открывается прямо из топки в дымоход, чтобы разжечь огонь — обычно с помощью единственной заслонки, которая приводится в действие рычагом на верхней части печи, чуть ниже дымохода. Когда дымоход хорошо втягивается, рычаг снова поворачивается, и горячий дым отводится по всему диапазону. Механизмов, которые придумали дизайнеры старинных печей, чтобы извлечь максимум тепла из дыма, много, и они гениальны — вам нужно будет выяснить, как отводится дым, и убедиться, что элементы управления работают.
Откройте все дверцы, снимите крышки для готовки и зольник, а также проверьте исправность решеток и топки. С помощью небольшого фонарика как можно лучше посмотрите в дымовые каналы под варочной панелью. Проверьте прочность внутренней облицовки духовки и внешнего корпуса, закрывающего дымовые каналы вокруг духовки. Трижды проверьте багажник и расположенные внутри него элементы управления тягой. Весь металл должен быть прочным. Основные отливки слишком сложны, чтобы их можно было переделать, поэтому серьезная трещина в корпусе печи является окончательной. Детали из листового металла можно переделать, если вы вынесете оригиналы и отправите их в металлообрабатывающий цех.Однако они очень дороги.
Все диапазоны имеют отверстия для очистки, позволяющие удалять летучую золу из дымовых каналов по всему диапазону. Они должны быть целыми, съемными и заменяемыми — это означает, что пластины не должны иметь ржавчины, а отверстия под болты должны иметь звук. Если плита находится на открытом воздухе или даже в сыром сарае десятилетиями, вытяжные механизмы и очистка могут заржаветь до бесполезности. Ищите другой диапазон.
Многие старые плиты были «модернизированы» в начале 20 века, когда на одной стороне плиты были установлены газовые горелки.А топка могла быть оборудована высокими горелками с концентрическими трубами для использования керосина. Обеспечение безопасной работы этих буровых установок выходит за рамки данной статьи (а легализация противопожарных норм в большинстве юрисдикций выходит за рамки возможного). Если в комплекте идет картонная коробка, полная старых решеток для угля, крышек для дыма и других оригинальных деталей, возможно, вы сможете преобразовать ее только в деревянную. Их мало, и найти запасные части практически невозможно. Опять найди другую плиту.
Справа от многих старых плит вы найдете резервуар для воды — прямоугольный железный резервуар с открывающейся крышкой и припаянным листом из меди или цинка для удержания воды.Левая сторона резервуара обращена к дымовым каналам, циркулирующим вокруг духовки, и служила для нагрева воды для мытья посуды. Не верьте, что оригинальный лайнер удерживает воду; если паяное соединение столетней давности лопнет, вода может хлынуть на горячее железо и вызвать катастрофический раскол.
Кроме того, не используйте воду из старых лайнеров для приготовления пищи или питья. Небольшое количество подвергающегося воздействию воды свинца в запаянных потом медных водопроводных трубах приводит к проблемам со здоровьем человека, включая повреждение головного мозга у детей.Что ж, в швах старой цинковой или медной облицовки водяной купели оголенного свинца больше, чем в нескольких домах водопроводных труб. Снимите старую гильзу и сделайте замену из оцинкованной стали, спаянной вместе с невинцовым стержнем.
Ремонт печей
Перед тем, как использовать старую печь, проверьте целостность швов (действительно, вам следует периодически проверять собственную печь). Сначала закройте двери и сквозные отверстия и заклейте изолентой. Затем разведите небольшой дымный костер и закройте дымовую заслонку в носке или трубе печи.Если дым просачивается между швами, заклейте их.
Сварную стальную печь с деформированными пластинами или большими зазорами между пластинами следует выбросить (или вообще не покупать). Но если только один шов немного разошелся, или если ботинок или петля расшатались, это можно исправить. Во-первых, «защитите» плиту, перегрев ее, чтобы вызвать дальнейшее раскалывание. Вытащите его на улицу, установите на ровном месте, прикрепите кусок старой дымовой трубы и разожгите его с помощью сухих дров, закрытой двери и полностью открытой высокоскоростной тяги до тех пор, пока задняя часть печи не начнет опускаться. светиться.Откройте дверцу и дайте воздуху остыть так же быстро, как он нагрелся; если печь собирается покоробиться или потрескаться, это произойдет. С помощью стальной проволочной щетки на электродрели очистите металл вокруг дефекта. Затем вызовите опытного сварщика с передвижной кислородно-ацетиленовой сварочной установкой и позвольте ему это сделать. Если снова не пережечь печь, сварные швы должны держаться.
Швы между плитами в железных печах заделывают пирокластическим печным цементом (из любого хозяйственного магазина), который остается пластичным в течение разумного срока хранения и не затвердевает, пока печь не нагреется.Со временем цемент высыхает и становится хрупким, особенно при перемещении печи. Он также может треснуть и вызвать утечки. Лучше заклеить старую печь там, где она будет работать, непосредственно перед ее вводом в эксплуатацию.
Незначительные утечки в печах с болтовым креплением можно заделать печным цементом. Герметизация нескольких крупных протечек не поможет надолго; Вы должны снести печку и отремонтировать ее с новым герметиком и новыми болтами для печки. Действительно, 100 лет назад печи работали на полную мощность, чтобы отапливать холодные и сквозняки всю зиму.При постоянном расширении и сжатии они расшатывались в швах. Наши предки ломали свои тяжелые железные печи, каждую весну таскали их относительно легко переносимыми кусками из гостиной в сарай (потом убирали дом, когда весенняя уборка что-то значила). Каждую осень печи ремонтировали на месте новыми болтами и новым цементом.
Снятие болтов с плиты
Болты для печи намеренно изготовлены из мягкого металла. Если не получается открутить гайку от болта, можно открутить гайку или головку болта.Если это не сработает, вы можете долотить, отшлифовать орех или отрубить голову. Если это не сработает, вы можете высверлить болт обычным высокоскоростным сверлом, не повредив твердое железо. Последовательность действий по извлечению заржавевших и заклиненных болтов печки.
Вам понадобится:
Нераспыляемый баллончик с проникающим маслом Стандартные шлицевые отвертки с квадратным или шестигранным хвостовиком и наконечниками для заполнения пазов в головках болтов. (Купите высококачественные отвертки; наконечники дешевых инструментов из мягкой стали потеряют острый край уже после нескольких болтов.) Небольшой разводной гаечный ключ для крепления на хвостовике отвертки Накидной гаечный ключ и гаечный ключ с храповым механизмом с удлинителем и головкой, подходящими для квадратной или шестигранной гайки вашей печи.
Для тяжелых случаев вам может понадобиться:
Пропановая горелка
Для более сложных случаев вам может понадобиться:
Электрическая дрель с небольшой щеткой из стальной проволоки и высокоскоростными сверлами на 1/32 дюйма или 1/64 дюйма меньше болтов (7/32 дюйма и 15/32 дюйма) и маленьким шлифовальным кругом из карборунда. пробойник стальной комплект тисков
Во-первых, убедитесь, что болт можно и нужно удалить.Гайка с прорезью и квадратная или шестигранная гайка должны быть доступны с обеих сторон стыка между пластинами. Если видна только головка, болт входит в закрытое резьбовое отверстие в отливке — что обычно означает, что он должен оставаться на месте, и печь можно разобрать, не снимая ее. Если вы сломаете головку, не отклеив резьбу, вам придется нанять опытного автомеханика, который выйдет и высверлит болт, расточит отверстие и установит геликоил — так что не делайте этого.
Если болты и гайки заржавели вместе и на плите (довольно частое явление в приборах столетней давности), удалите ржавчину с обеих сторон болтов проволочной щеткой. Затем проволочной щеткой прикрутите болты и окружающее железо к оголенному металлу. Нанесите большое количество проникающего масла на обе стороны болтов и оставьте на ночь, чтобы оно впиталось в ржавчину. Нанесите еще утром и оставьте до полудня. Слегка постучите по обоим концам болта небольшим молотком. Теперь, используя отвертку и гаечный ключ, попробуйте открутить гайку от болта.Многие детали 100-летней давности, ранее покрытые коркой ржавчины, удивят вас и оторвутся после резкого поворота, чтобы порвать заблокированную резьбу.
Чтобы удалить прилипшие, но расходные болты, их можно сломать. Надежно закрепите головку ключа на гайке, с силой вставьте отвертку в прорезь головки болта с проволочной щеткой и поверните в обоих направлениях против часовой стрелки. Болт сломается — обычно на конце гайки. Выколотите головку и хвостовик из отверстия молотком и керном (или гвоздями).
Если болты никелированные, с орнаментом или нестандартного размера, их нужно сохранить.Зажгите пропановую горелку и нагрейте чередующиеся концы болта, пока не начнет дымиться проникающий масляный дым, но не настолько, чтобы сталь начала светиться. Дайте полностью остыть и попробуйте еще раз — осторожно, чтобы не защелкнуть болт. Повторяйте обработку маслом и горелкой, пока они не отсоединятся. (Обычно они будут, если вы будете терпеливы и настойчивы, и они не полностью заржавеют.)
Если все вышеперечисленные меры не помогли, используйте долото или сверло и шлифовальный круг, чтобы удалить наиболее доступный конец болта. Если до конца гайки невозможно дотянуться, используйте шлифовальный круг для фрезерования как можно большей части головки болта, не повредив при этом окружающее железо.С помощью заостренного керна сделайте центральную ямку в середине приточенного болта. Затем высверлите стержень болта высокоскоростной коронкой, твердое железо не повредит.
Трехмерный пазл
Разборка железной печи — это трехмерная головоломка. Простейшие коробчатые печи состоят из шести отливок, которые соединяются во взаимно соединяемых фланцах и удерживаются вместе четырьмя болтами вверху и внизу. Они расходятся так же, как и вместе — обычно сверху вниз.Швы между отливками нетрудно различить даже в самых элегантных печах; они раскрываются тонкими, но отчетливыми линиями, которые отражаются как внутри, так и снаружи печи.
В некоторых печах верхняя отливка снимается сразу после снятия болтов, крепящих ее к нижним отливкам. Это откроет доступ к болтам, удерживающим отливки основного корпуса, которые также легко разъединяются. Другие печи — часто более изысканные и сложные модели — казались безупречными. Швы могут быть, но замаскированы эмалью или декоративным орнаментом, спрятаны под пластинчатым орнаментом или под печноцементными крышками.
Однажды я видел декоративную маленькую будуарную печь, в которой был только один болт, и который был спрятан под цементной пробкой внутри дымового кожуха. Все остальные части были взаимосвязаны — каждая пластина удерживала пластины перед собой на месте — как трехмерная головоломка. Так что убедитесь, что у вас есть плита, прежде чем вы начнете ее разбирать. Если сомневаетесь, не экспериментируйте. Возможно, у вас есть единственный в своем роде антиквариат, который заслуживает того, чтобы его отреставрировал специалист.
Выверните все болты, удерживающие самую верхнюю часть печи, и соскребите цемент в швах.Затем поочередно подденьте тонким шпателем или отверткой, слегка постучите небольшим молотком и работайте руками, пока цемент, склеивающий пластины, не начнет таять. Возможно, вам придется открутить все болты и резко покачать плиту, прежде чем первые пластины разделятся. Может быть указано разумное использование пропановой горелки; теплая заливка по одной стороне шва (при перегреве чугун расколется).
Когда все необходимые отливки удалены, пришейте металлической щеткой металлический шов. Отремонтируйте решетки и внутренние детали по мере необходимости и выложите огнеупорный кирпич, если можете.Затем соберите новый цемент в швах и новые болты из мягкой стали подходящего размера. Вам может понадобиться помощник, чтобы удерживать пластины на месте, пока вы вставляете болты. Старая железная пластина, которую вы удерживали на месте ручкой метлы, может упасть и разбиться. После повторного закрепления печи дайте новому цементу высохнуть в течение 24 часов. Затем медленно вылечите, поддерживая слабый огонь в течение дня.
Новые отливки
Если у вас разрезные чугунные пластины, если дверные петли сломаны или ножки печки сломаны в коленях, можно попробовать спаять детали.Но чугун — это хрупкое кристаллическое вещество, которое не плавится и не сливается в пластиковую связку, как сталь или кованое железо. Отремонтированные трещины в топке и сломанные петли особо не протянут. Вы можете укрепить трещины в декоративных частях нагревательной печи, в юбке или полках шкафа (детали, которые никогда не сильно нагреваются), закрепив отрезок металлического ремня поперек щелей. Это делается путем вставки болтов в отверстия, отшлифованные через твердое железо с помощью алмазной коронки. Но лучшее и единственное постоянное решение — отлить деталь заново.
Маленькие металлообрабатывающие цеха встречаются чаще, чем вы думаете. Посмотрите желтые страницы в разделе «Литейные производства». Лучше всего железо, но немногие небольшие литейные предприятия обслуживают оборудование для литья. Любой местный литейный завод может направить вас к литейщику чугуна; однако вы можете обнаружить, что латунная или алюминиевая деталь подойдет вам. Stoveblack может покрыть множество грехов. Отнесите деталь к начальнику литейного цеха, спросите его, какой сплав он рекомендует.
Как подтвердит алюминиевый двигатель вашего автомобиля, не только чугун или сталь могут выдерживать высокие температуры и нагрузки.Лицо отливки можно одеть настолько гладко, насколько вы можете себе позволить. Стальные шарнирные штифты или лезвия защелок можно отлить в металлическую отливку кастрюли, и ваша новая дверь, тяговый рычаг или ручка будут более прочными, чем оригинал. Мягкие металлы легче полировать, подпиливать и сверлить, чем железо или сталь. Вы можете переделать сломанную дверь в песчаную форму. Затем вы или в слесарном цеху можете фрезеровать заготовку по мере необходимости, чтобы заменить старый датчик температуры печи или паспортную табличку. Или просверлите его, чтобы закрепить болтами, или приклепайте новые шарнирные стержни из кованого железа.
Однажды у меня была старая печь, которая оказалась бесполезной, потому что ее сложный, литой, цельный L-образный дымовой колпак был безнадежно сломан. Я скрепил его эпоксидным цементом, надеясь, что он может быть использован в качестве шаблона для лепки, но ближайший литейный цех не смог воспроизвести его, не сделав форму «по выплавляемой восковой модели». Это было возможно, но до смешного дорого.
Однако они показали мне, как разделить башмак, чтобы его можно было легко отлить на две части. Я вернулся в магазин и сделал грубый деревянный образец, используя круги, вырезанные из мягкой липы.Затем я точил и вырезал, пока он не подходил к плите, а дымоход — к нему. Я разрезал его пополам, приклеил небольшие деревянные полки с прорезями сверху и снизу с обеих сторон, чтобы удерживать крепежные болты, отшлифовал и загерметизировал до гладкости. Половинки были отлиты из алюминия чуть менее чем за 100 долларов. Пришлось размолоть и опилить, но детали скреплены болтами с помощью небольшого количества печного цемента, и некогда бесполезная печь все еще греется.
Опасность асбеста
Предупреждение: снос старых печей может (нет, будет ) подвергнуть вас воздействию асбеста.Этот природный минерал не является опасным ядом, о котором говорят некоторые. Но он не может быть расщеплен организмом человека и может вызвать долгосрочные проблемы со здоровьем при вдыхании. Асбест использовался в качестве наполнителя печного цемента с 1800-х по 1970-е годы. Вы также можете найти его в виде серо-белого пыльного материала, вплетенного в грубую циновку, веревку или бумагу и используемого в качестве изоляции или уплотнения внутри печей. Его также прессовали в жесткую доску и использовали в качестве изоляции или футеровки в печах. Все, что обнажилось во время разборки, следует удалить.
Старый печной цемент может производить пыль, а старинный асбестовый коврик или лист будут сухими и хрупкими, склонными к разрыву и разлету. Надевайте респиратор при разборке любой старой печи и намочите весь лист асбеста перед тем, как снимать его. Собрать и упаковать старый цемент и асбест в пластиковые мешки. Вы не хотите, чтобы он был закопан у вас на заднем дворе или летал по свалке, поэтому отнесите материал на утвержденный объект по утилизации асбеста (см. «Услуги по борьбе с загрязнением и удалением асбеста» на желтых страницах). Они не должны взимать с вас плату за добавление его в мусор, который нужно вывозить и перезахоронить в шахтах, откуда он пришел.
Современные печи и цементы для печей больше не содержат асбест, но содержат едкие силикаты щелочных металлов, которые могут повредить глаза и кожу. При их использовании надевайте защитные очки и перчатки. Если вам нужно заменить асбестовую изоляцию — скажем, внутри дверцы кухонной плиты — огнестойкий материал для драпировки из стекловолокна подойдет для температур духовки. Ближе к топке используйте доброкачественный огнестойкий материал. Подойдет высокотемпературный материал для автоматической прокладки. Или посмотрите, какие огнестойкие ткани и изоляторы есть в наличии у вашего местного подрядчика по отоплению.
Вкладыши Firebrick
Перегоревшие облицовки топки из огнеупорного кирпича можно заменить, а старые скрипучие печи утилизировать из огнеупорного кирпича, даже если изначально так не было. Сходите в любую точку снабжения здания и попросите огнеупорный кирпич К-26, из которого делают топки встроенных каминов. Приобретите огнеупорный цемент коричневого цвета, которым также закрепите его. Затем используйте долото для кирпича, чтобы удалить любой старый рассыпчатый огнеупорный кирпич до прочного кирпича или голого металла. (Надевайте защитные очки; осколки старого огнеупорного кирпича могут быть острыми, как стекло, и при ударе разлетятся.) Если повреждение незначительное, возьмите раствор для ремонта огнеупорного кирпича в кадках. Поцарапайте старую поверхность и с помощью небольшого шпателя или шпателя разгладьте новый материал тонкими слоями общей толщиной до дюйма.
Если старая железная топка треснула, но все еще исправна, вы можете вырезать плотно прилегающую облицовку из оцинкованной стали, припаять ее или заклепать заклепками и зацементировать ее в коробку с открытым верхом. Прикрутите и зацементируйте ее на месте, а затем выложите огнеупорным кирпичом.
Firebrick мягкий, и вы можете распилить или сколоть его, придав ему любую форму.Обрежьте края кирпича по мере необходимости, чтобы получилось плотно прилегающее, взаимосвязанное дно топки и футеровка. Ножовка с твердосплавным лезвием порежет его как масло. Приклейте огнеупорный кирпич к металлу тонким слоем печного цемента. Смешайте огнеупорный цемент в виде сухого порошка с тонкой пастой и замесите кирпичи вместе с очень тонким валиком. И кирпич, и цемент затвердеют при первом розжиге печи. Вам действительно стоит подумать об облицовке топки любой старой печи огнеупорным кирпичом. Его даже не нужно цементировать, если он плотно обрезан.Футеровка из огнеупорного кирпича уменьшит площадь угольного пласта, но продлит жизнь печи и повысит температуру топки. Это приводит к более горячему и чистому ожогу.
Яркая работа
Ничто так не отличает хорошо почерневшую железную или стальную печь, как разумное количество никелевой пластины. Некоторые из более элегантных печей XIX века переборщили с современным вкусом — с никелевой пластиной на каждом выступе, от декоративных украшений наверху до подножек и ножек внизу.Никель также использовался для декоративной отделки и для защиты ручек, пластин для кромок духовых шкафов и других изнашиваемых деталей на кухонных плитах премиум-класса — даже в моделях из эмалированной стали последних моделей.
Удерживающие плиты и печи эконом-класса, изготовленные для заводов или магазинов, были практически без никелированного покрытия. В модных кабинетах юристов или в версиях кабинета была дверь с окном из стекла с никелевой отделкой в центральном вырезе, плюс никелевые пластины на ножках или нижней юбке и ножках, а также на черновых пластинах, ручках и ручках.Столбчатые или буржуйки обычно имели отдельные декоративные никелированные кольца, прикрепленные болтами вокруг верхней и нижней юбки, и, возможно, пару пластинчатых «крыльев», которые простирались снизу как упоры для ног. Иногда было нанесено покрытие на первичные отливки; часто отливки или их части, такие как «колени» ног, были облицованы отдельными отливками из чугуна или плакированным листом.
Сегодня многие люди пытаются покрыть эродированные никелевые пластины или высокие детали экономичных моделей серебряной огнестойкой эмалью, которая довольно хорошо напоминает никелевую пластину.Но для оригинального вида с глубоким воронением сделайте съемные декоративные части вашей печи никелированными. Посмотрите желтые страницы в разделе «Покрытие» или спросите в любом автомобильном гараже мастера по металлу, который ремонтирует хромированные бамперы. Большинство хромовых покрытий также делают никель или, по крайней мере, знают кого-то, кто это делает. Приблизительно по 25 долларов за штуку они могут никелировать любые детали, которые вы легко снимаете и заменяете. Не поддавайтесь соблазну использовать хромированную пластину. Это слишком дорого и даже не выглядит аутентично.
Разжигание печи старого образца
Если в вашей печи нет решетки, не разводите огонь прямо на стальной или железной нижней пластине.В 70-х нам советовали насыпать два дюйма песка, а затем покрывать толстым слоем золы, чтобы защитить дно печи. Я предпочитаю класть огнеупорный кирпич на дно, где он будет поглощать тепло угольного пласта и отражать его обратно для получения более горячего и чистого ожога. Укладка огнеупорного кирпича по бокам и сзади любой топки, удерживаемая кирпичом на дне печи, немного уменьшит площадь возгорания. Тем не менее, это сделает топку еще более горячей и более чистой. Пепел проникает в трещины и удерживает кирпич на месте, поэтому вам не нужно заделывать его строительным раствором.
Если у вашей новой герметичной печи есть тросовые прокладки вокруг дверей, вероятно, давно пора их заменить. Соскребите старую прокладку и цемент из каналов (относитесь к асбесту). Возьмите в магазине игрушек немного детской глины (пластилина), скатайте ее в веревку и вдавите хорошую бусинку в канал прокладки вокруг двери. Закройте дверь и защелкните ее. Бусинка глины, образованная закрытой дверцей, является окончательной сжатой формой прокладки.
В печном магазине или у подрядчика по отоплению приобретите современный канат с прокладкой, который примерно на 1/3 толще глиняного бусинки.Убедитесь, что он сжимается достаточно, чтобы позволить двери закрыться. Затем промазать канал цементом и вставить веревку. Нанесите хороший слой вазелина на край печи, чтобы дверь не заклеивалась. Закройте дверь на ночь, чтобы цемент застыл.
Эффективное сжигание древесины
В вашей собственной старинной печи, современной дровяной печи или более старой герметичной печи вы можете достичь большей эффективности и чистого горения печи EPA при небольшом уходе, оборудовании и здравом смысле.
Во-первых, сжигайте только суперсушенную древесину твердых пород. При распиловке и выдержке в лесу в течение года бревна сохнут примерно до 25% влажности. Если вы покупаете древесину, знайте, выдержанная она или зеленая (не все продавцы дров делают различие). После выдержки концы бревен будут темнее, чем у нового среза, и будут иметь трещины или проверяться на усадку. Не каждый конец будет выглядеть старым, поскольку лесорубы традиционно разрезают стволы на восьмифутовую длину и складывают их в шнуры 4 x 4 x 8 футов; они разделены на секции в бревенчатом дворе продавца дров.
Более крупные дилеры обычно режут дрова до длины печи клиента непосредственно перед доставкой. Таким образом, если вы заказываете 24-дюймовую древесину, одно из каждых восьми бревен должно показывать старение. С 16-дюймовым деревом одно из 12 должно показывать возраст. Если все обрезанные концы яркие и свежесрезанные, а бревна кажутся тяжелыми и имеют свежий живой запах, вы покупаете зеленую древесину, которую необходимо просушить на воздухе не менее шести месяцев перед тем, как положить ее в топку. Если все концы выветрились и проверили, значит, древесина была обрезана до старения — обычное дело среди дилеров, работающих неполный рабочий день.
Для суперсухой древесины заказывайте ранней весной, рассекайте все раунды, резектируйте большие стволы и укладывайте свободно под навесом на солнце в течение лета. Черная пластиковая мульча на хорошо вентилируемой штабеле (удерживаемая поддонами от земли) нагревает древесину на солнце для лучшего высыхания. С конца лета держите возобновляемый запас на месяц или больше в подвале или подсобном помещении и на несколько дней рядом (но не слишком близко) от печи, чтобы она высохла и помогала увлажнять сухой, нагретый зимой воздух в доме.
Прежде, чем мы узнали об опасности дыма, мы несколько раз в день запихивали воздухонепроницаемую оболочку, закрывали ее и забывали обо всем, кроме ровного сияния тепла. В наши дни вам следует активно ухаживать за огнем. Начните с небольшого горячего пламени растопки. Примерно через четверть часа разбейте частично сгоревшие палки, чтобы образовался глубокий слой раскаленного угля над свежей засыпкой из мелких трещин. Поддерживайте угольный пласт. Как только огонь потухнет, закройте дверь и заслонки, но поддерживайте активный воздушный поток и чаще доливайте топливо, вместо того, чтобы загружать печь и забывать об этом.
Старый трюк — суперсушить и разогревать бревна, помещая их на горячую плиту на час или около того, но не в том случае, если вы планируете оставлять плиту на какое-то время. Для ночного ожога предварительно разогрейте печь с особенно хорошо просушенными четвертинками.
Разбейте старую загрузку, чтобы образовался слой угля, затем откройте его, пока уголь не раскалится добела. Загрузите печь, оставив между поленьями воздушные промежутки; закройте дверь и откройте тягу и заслонки, чтобы впустить высокоскоростной воздух, пока не разгорится огонь.Дайте ему реветь минуту или две, чтобы вся влага с поверхности была удалена. (Вы также сожжете весь креозот из дымохода.) Только после этого следует закрыться на ночь.
Проверьте нормы пожарной безопасности на предмет наличия зазоров между печью, трубой и легковоспламеняющимися материалами. Убедитесь, что ваш очаг и задняя стенка являются огнестойкими (из стальной котельной плиты, цементного кирпича или камня, простираются на 18 дюймов вокруг и на один ярд перед печью). Разберите старую трубу и замените все, на которых видна ржавчина. Установите его обратно в металлическую или керамическую гильзу, зацементированную в отверстии дымохода.Убедитесь, что все соединения плотно прилегают и закреплены тремя металлическими винтами через отверстия, просверленные вокруг соединения.
Оценка дровяной печи
Некоторым из вас может быть интересно, есть ли у вас герметичный корпус второго поколения. Лучший способ проверить — просмотреть объявления в летних и осенних выпусках MOTHER EARTH NEWS, датируемых концом 70-х — началом 80-х годов. Вы можете увидеть фотографию своей новой дровяной печи 20-летней давности. Но не беспокойтесь звонить в компанию: немногие из старых компаний США и Канады пережили падение цен на нефть в конце 70-х и правительственный контроль выбросов 80-х
.
Большинство печей второго поколения были изготовлены из котельной мягкой стали.При оценке качества не так важна толщина металла, как целостность сварных швов. Сталь — это прочный, но щадящий сплав железа, который можно сваривать, чтобы почти всегда выдерживать расширение и сжатие дров или угля. При сварке прилегающие поверхности пластин кратковременно оплавляются и соединяются как единое целое со стержнем из флюса. Хороший сварной шов прочнее, чем пластины, которые он соединяет, но для того, чтобы все сделать правильно, нужен профессионал.
Убедитесь, что ваша стальная печь имеет квадратную форму, все четыре ножки стоят прямо на одной плоскости, а все плиты ровные и прочные.Швы не должны иметь трещин, а сварные швы должны образовывать однородное волнистое филе между пластинами, без волосяных трещин между стыками сварного шва и металла. Внимательно проверьте пыльник.
Первоначально опубликовано: декабрь / январь 1993 г.
.

Буржуйка своими руками чертежи самая эффективная видео: Буржуйка своими руками чертежи (Самая эффективная) фото+видео

Эффективная буржуйка своими руками (чертежи и комментарии)

Как сделать буржуйку своими руками?

эффективная буржуйка своими руками (+ чертежи)

Более сложные варианты печи буржуйки своими руками

Как топить буржуйку?

Похожие

Комментарии

Самая эффективная буржуйка своими руками чертежи, схемы, видео

Правила безопасной эксплуатации печи

Разновидности конструкций

Бубафоня – наиболее популярная схема буржуйки длительного горения

Принцип работы бубафони

Схемы буржуек

Куда лучше установить?

Сушка бани

Как просушить: способы вентилирования

После помывки: способы подогрева

Конструкция и принцип работы

Труба

Экран

Конвекция

Подстилка

Дымоход

Устройство и принцип работы буржуйки длительного горения

Буржуйка из старой бочки или трубы

Принцип работы буржуйки из бочки: что нужно знать

Достоинства и недостатки буржуйки

Простая прямоугольная буржуйка

Буржуйка из листового металла

Как сделать печку: советы по выбору качественной бочки

Из колесных дисков

Необходимость дополнительного отопления

Идеи для создания буржуйки

Суть классической буржуйки

Печь-буржуйка из газового баллона

Выбор качественной бочки

Разновидности печей

Вертикальная модель

Буржуйка-самоделка

Схемы и конструкции печного отопления в доме

Разновидности буржуйки

Сборка печки буржуйки из трубы

Буржуйка гном

Буржуйка из колесных дисков

Печка из газового баллона

Буржуйка из бочки

Чем хороша автономная отопительная система для гаражного помещения

Важные узлы конструкции

Печь из двух бочек

Плюсы и минусы самодельной буржуйки для гаража

проекты, чертежи, виды и особенности

Очевидные плюсы буржуйки

Инструкции

Вертикальная модель

Горизонтальная модель

Материал, который используется для создания печи

Кто авторы самоделок?

Корпус: материал и форма

Работа над топочной камерой

Процесс работы над зольником

Дверца и проемы

Устройство дымохода

Дымное отведение

Печка из бочки

Детали для усиления горения

Особенности эксплуатации

Фото буржуйки своими руками

Буржуйка из газового баллона на дровах своими руками, фото, чертежи, на дровах — Офремонт

Главный принцип выполняемой работы

Технология выполнения печи из газового простого баллона

Характерности выполнения буржуйки горизонтальной

Сборочный процесс вертикальной печи

Как правильно сделать дымотвод?

Подводя итоги

Самая эффективная буржуйка своими руками (чертежи и комментарии)

Как сделать буржуйку своими руками?

Самая эффективная буржуйка своими руками (+чертежи)

Более сложные варианты печи буржуйки своими руками

Как топить буржуйку?
