Строительные леса своими руками из дерева (фото). Как сделать строительные леса своими руками? :: SYL.ru

Если вы решили построить дом, строительные леса своими руками можно с легкостью изготовить. В основе данной конструкции может быть древесина. Перед началом работ важно знать о том, что оборудование будет иметь в составе опорные стойки, перемычки, настилы, лестницы, а также распорки. Последние составляющие должны располагаться как вертикально, так и горизонтально. Стоит предпочесть именно деревянные строительные леса, своими руками их будет изготовить гораздо проще, чем металлические. Однако такие леса не предназначаются для значительных нагрузок. После конструкцию можно будет разобрать и использовать отдельные элементы по другому назначению. Однако повторная сборка тоже возможна, но леса при этом уже не получатся прочными.

Особенности сборки деревянных лесов

строительные леса своими руками Если вы решили собрать строительные леса своими руками, то потребуется соблюсти некоторые правила. Конструкция должна быть удобна в использовании, именно поэтому между стойками следует обеспечить минимальное расстояние, равное 2 м, тогда как максимальный предел эквивалентен 2,5 метра. Ширина настила не должна оказаться меньше 1 метра. При выборе высоты нужно руководствоваться максимальным пределом в 6 метров. Для того чтобы было удобно работать, необходимо создать чертеж.

Подготовка материалов и инструментов

леса строительные своими руками Когда изготавливаются строительные леса своими руками, важно на начальном этапе подготовить весь набор инструментов и материалов. Таким образом, при этом не обойтись без бруса квадратного сечения со стороной в 100 мм. Понадобятся и доски, необходимо выбрать или приобрести те, что обладают толщиной, равной 30 миллиметрам. В качестве крепежа выступают гвозди, а вот осуществлять замер позволит рулетка. Хорошо, если в наличии у мастера будет дисковая пила. Выбирая древесину, необходимо обратить внимание на сухой и достаточно плотный пиломатериал, который лишён трещин. Если предпочесть сырую древесину, то она значительно утяжелит конструкцию. Помимо прочего, после высыхания конструкция может деформироваться. По той причине, что оборудование строится только лишь на определенное время, его элементы нет необходимости шлифовать и обрабатывать антисептическими составами.

Работа над рамой

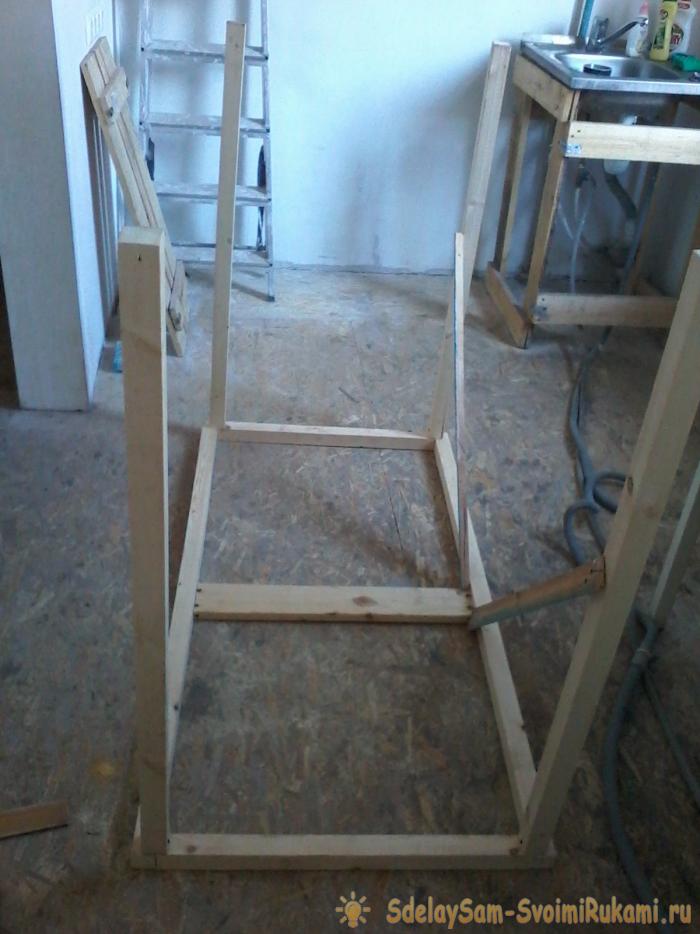

строительные леса своими руками из дерева Если будут изготавливаться леса строительные своими руками, то на первоначальном этапе нужно заняться рамой, при этом будет использоваться брус в количестве четырех штук, которые нужно обрезать по высоте лесов и уложить на ровное, по возможности, основание. Следующим шагом станет манипуляция, при которой следует использовать два бруса, каждый из которых обладает длиной в четыре метра. Еще два элемента должны иметь длину в 3,6 метра. Эти элементы следует прибить со внутренней стороны опорных балок. Меньшие заготовки укрепляются по верхнему краю, тогда как большие - устанавливаются по нижнему. В итоге вы должны получить трапеции, которые дополнительно фиксируются диагональными распорками.

Монтаж каркаса

как сделать строительные леса своими руками

Если изготавливаются леса строительные своими руками, то следующим шагом станет подъем рам. Их нужно установить вертикально и временно зафиксировать боковинами. Шаг между нижними краями стоек должен быть эквивалентен 1,15 метра. Расстояние между верхними краями должно оказаться равно 1 метру. Важно проанализировать, насколько правильно по отношению к горизонтальной поверхности располагаются боковые части. Если всё оказалось правильно, то каркас можно сбить гвоздями. Готовые леса должны получить форму пирамиды, а ее боковые части должны располагаться строго горизонтально и изготавливаться из бруса.

Установка настила

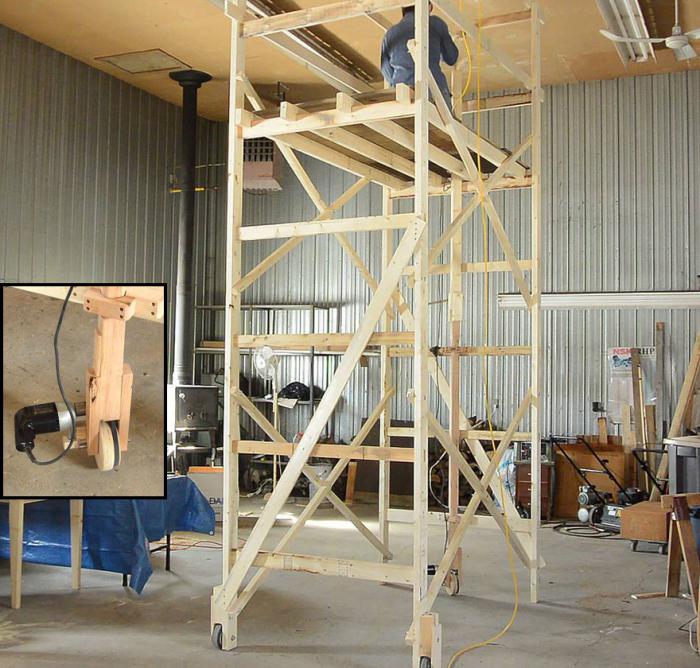

строительные леса своими руками фото Если вы решили изготовить строительные леса своими руками из дерева, к верхним брускам, которые располагаются поперек, нужно прикрепить доски, составляющие настил. Лучше фиксировать их по ширине каркаса. Элементы следует уложить вплотную, не оставляя зазоров на стыках. В боковых частях каркаса следует зафиксировать дополнительные поперёк расположенные элементы, которые удобно будет применять в качестве лестницы.

Альтернативный вариант изготовления строительных лесов

строительные леса из досок своими руками
Строительные леса своими руками из дерева могут быть изготовлены по разным технологиям. Вы можете использовать ту, что разработана самостоятельно. Для работы следует подготовить пиломатериал разного сечения и размеров. Например, горизонтальный настил должен быть сделан из более массивных досок, их толщина должна быть равна 50 миллиметрам. А вот ребра жесткости можно выполнить из досок, толщина которых варьируется от 25 миллиметров. Рейки ограждения могут иметь данный параметр от 20 миллиметров и выше. Некоторые специалисты все же рекомендуют обработать древесину составами против гниения и появления плесени. Это верно, если вы запланировали не только строительство дома, но и других сооружений на участке. Если вы задумались о том, как сделать строительные леса своими руками, то можно воспользоваться рекомендациями специалиста. Они советуют выполнять торцевые стороны конструкции под сходящимся углом, что должно увеличить устойчивость лесов. Помимо прочего, эти элементы не станут выступать помехой при проведении ремонтных работ.

Заключение

Несущие опоры, в основе которых будет брус с сечением 10х10 см, желательно делать усиленными, так как элементы меньшего сечения снижают прочность подобного сооружения. Выполняя строительные леса своими руками, фото подобных конструкций рекомендуется посмотреть заранее. В качестве минимально допустимой ширины выступают 50 сантиметров. Тогда как длина может достигать четырех метров. Если превысить высоту, которая была рекомендована выше, существует риск опрокидывания конструкции. Если есть возможность, то рекомендуется запастись электрическими инструментами, в противном случае проведение работ будет длиться достаточно долго. При креплении боковых частей к опорным балкам можно использовать саморезы. Однако некоторые мастера не советуют делать этого. Если будут изготавливаться строительные леса из досок своими руками, то в качестве самого важного требования выступает безопасность. Это обусловлено тем, что подобные конструкции могут иметь достаточно внушительную высоту, падение с них может стать причиной получения серьезных травм. Именно поэтому не стоит экономить на пиломатериале, приобретать следует только качественную и хорошо просушенную древесину. Только лишь при соблюдении данных правил удастся добиться отличного результата, который предполагает прочность и надежность строительных лесов. Такие конструкции можно будет эксплуатировать даже не один год, несмотря на то, что они будут подвергаться негативным внешним воздействиям.

Строительные леса из труб и досок своими руками: порядок сборки и чертежи

Все высотные работы отличаются повышенной сложностью, и без специальных приспособлений в этом случае однозначно не обойтись. Одно из них – строительные леса. Их цена исчисляется в руб/м², и даже применительно к самому дешевому комплекту (рамному) составляет порядка 140 – 145. К тому же куда его потом девать? Аренда может выйти также недешево (от 55), если ремонт или строительство затянется надолго, что на практике обычно и происходит.

Плюс – некоторые проблемы с перевозкой лесов, так как личный транспорт для этих целей не подойдет. В сфере малоэтажной застройки (для частного сектора) оптимальное решение – изготовить их своими руками.

Общая информация

Встречаются мнения, что леса из металла и дерева лучше (и дешевле) арендовать, чем собирать самостоятельно. Основной аргумент – покупка труб обойдется дороже. И такие суждения подкрепляются экономическими расчетами. Судя по всему, авторы подобных замечаний проживают в городских квартирах и имеют довольно смутное представление о том, что это такое – поддержание своего дома в надлежащем состоянии (и фасадной части, и помещений, высота которых, как правило, превышает типовую). А ведь собственнику этим приходится заниматься регулярно.

Более того, сочетание таких материалов, как металл (скелет) и доски (настилы на каждом из уровней) считается оптимальным. Одно из преимуществ деревянных лесов в том (второе – невысокая конечная стоимость), что конструкция после окончания строительства (ремонта) легко разбирается, а материал используется для других хозяйственных целей. Но есть и существенный минус – ограничение в грузоподъемности.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

То есть на подобном приспособлении можно проводить только такие работы, как оформление фасада (окраска, отделка сайдингом), обработка потолков, штукатурка и ряд иных. При возведении же кирпичной кладки или одновременном пребывании на высоте нескольких человек деревянные леса непригодны. А вот сборка из труб и досок универсальна в использовании.

Единственная сложность – в правильном выборе варианта лесов строительных и способа скрепления всех конструктивных элементов. Затраты на изготовление таких многоуровневых подмостков оправданы лишь в том случае, если их можно разбирать и хранить в сарае (на территории или еще где) до следующего применения. А вот тратить деньги на неразборную модель, сварную, нерационально, и вряд ли кто станет этим заниматься. Нельзя не учитывать и такие факторы, как сложность изготовления, прочность сооружения и его устойчивость.

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Что понадобится

Точные линейные величины конструктивных элементов обозначать бессмысленно – их попросту не может быть. Размеры строительных лесов подбираются исходя из специфики проводимых работ, наличия места для их установки, количества одновременно находящихся на высоте мастеров и по ряду других параметров.

Все численные значения в мм.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Рекомендуемые трубы

По материалу:

  • Дюраль. Она стоит дешевле стали, но такие леса пригодны лишь для невысоких конструкций, использующихся для отделочных работ. При возведении кладки они не подойдут из-за малой несущей способности.
  • Сталь. Такие строительные леса для частного сектора являются универсальными в применении. Объяснение вполне понятное – высокая прочность и надежность каркаса.

По сечению:

  • Вертикальные стойки. Труба профильная 30 х 30.
  • Распорки (диагональные, горизонтальные). Труба круглая на 15.
  • Вставки (опоры для ограждения и настилов). Профиль 25 х 25.

Рекомендуемая доска

Для обеспечения достаточной прочности настилов строительных лесов – не ниже «сороковки».

Рекомендуемые размеры секций

  • Длина – от 1600 до 2000.
  • Ширина – в пределах 1000.
  • Высота – 1550.

Те домашние мастера, которых приведенные размеры по какой-то причине не устраивают, могут за основу взять следующие чертежи.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Крепежные детали

  • Болты + гайки + шайбы + гровера – для скрепления металлических элементов.
  • Саморезы (по металлу) – для фиксации досок по месту укладки.

Основные этапы изготовления

Подготовка деталей. Сначала нарезаются трубы. Даже если и составлен чертеж, с досками торопиться не нужно. После сборки скелета лесов их размеры все равно придется уточнять. Это избавит от лишней работы, если потребуется подгонка заранее приготовленных элементов настила по месту. Концы круглых труб (примерно на 80) расплющиваются, чтобы потом можно было высверлить отверстия для крепежа. Для облегчения такой «прессовки» стоит сделать осевой пропил (надрез металла) на указанную длину.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

  • Подготовка «горизонталей». Перед тем, как их использовать в сборке каркаса, к каждой трубе следует приварить вставки из профиля в обозначенных на чертеже местах.
  • Подготовка «вертикалей». Для обеспечения большей устойчивости стоек на одном конце каждой наваривается так называемая становочная пята. Хотя ее можно сделать и съемной – пластина + отрезок профиля.
  • Сверление отверстий в конструктивных элементах. Особое внимание – вертикальным и горизонтальным (стойкам, перемычкам). Несовпадения приведут к появлению перекосов. Поэтому деталь придется однозначно менять, а это нерациональное расходование материалов.
  • Выставление стоек. Главное на данном этапе – выдержать их соответствие вертикальной плоскости. Малейший перекос значительно осложнит дальнейшую сборку строительных лесов и резко снизит их несущую способность. Да и удобства в работе на них вряд ли добавит. Именно поэтому все горизонтальные стяжки должны быть предельно идентичны (по длине).
  • Усиление конструкции. Для этого используются распорки диагональные. Особенность их крепление – в симметричности. Если это условие будет соблюдено, то вся нагрузка на леса строительные станет распределяться более равномерно по всей площади.
  • Изготовление лестницы. Практика использования самодельных строительных лесов показывает, что переносные модели предпочтительнее стационарных. Для эффективной работы (применительно к частному сектору) одной съемной лестницы вполне достаточно. Ее, небольшую по размерам, легко при необходимости снять и установить в другом месте. Материал тот же – труба.
  • Обустройство настила лесов. Доски укладываются в последнюю очередь, после окончательной подгонки по размеру. Они крепятся к приваренным вставкам саморезами.

Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Для обеспечения максимальной устойчивости строительных лесов необходимо:

  • подготовить «башмаки», с помощью которых конструкция выравнивается в месте установки. Своим руками их несложно сделать из досок; желательно несколько штук и разной толщины. В дальнейшем это упростит процесс корректировки положения лесов относительно земли;
  • обработать грунт на участке, где планируется их использование. Он выравнивается (при необходимости) и утрамбовывается. Это гарантирует, что в процессе работы не произойдет усадка почвы (под нагрузкой) и перекос строительных лесов.
  • Чаще всего одной секции бывает недостаточно. В этом случае делается больше – две, три. Для их соединения в единую сборку необходимо подготовить переходники. Подойдет тот же профиль (30 х 30), который нарезается на куски по 100 и приваривается к стойкам. Для фиксации секций можно использовать П-образные металлические серьги. Чтобы скрепление было максимально надежным, для них следует тоже взять трубу, но чуть меньшего сечения (25 х 25) или диаметра.

Если внимательно разобраться с процессом изготовления, то получается, что в сборке строительных лесов ничего сложного нет. Главное – правильный расчет и аккуратность.

Строительные леса из профильной трубы своими руками

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

Рамные

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет –  950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

  1. Армянские. Самые простые в изготовлении и использовании, их проще всего сделать своими руками. Стена здания используется как одна из опор. Высота регулируется подпорными лагами.
  2. Козлы. Треугольные или трапециевидные конструкции, на которые опираются настилы. Их недостаток – сложность регулировки по высоте. Зато их легко переставлять своими руками.
  3. Полноценные строительные мостки. Состоят из опорных стоек и поперечных перекладин, на которые кладут настил из досок. Для предотвращения перекоса стоек используют диагональные перекладины. При подъеме на леса может использоваться прикладная лестница либо специально сооруженная, также целесообразно применение подмостков. Для повышения безопасности с наружной стороны используется ограждение из дощатой обрешетки.

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

  1. Собирают вертикальные лестничные стойки. Для этого к опорам монтируют горизонтальные перекладины для получения лестницы.
  2. Далее собирают промежуточные стойки. От лестничных они отличаются лишь отсутствием ступенек. Одинаковы у них только горизонтальные перекладины.
  3. Вертикальные стойки закрепляют боковыми распорками.
  4. После монтажа и установки лестниц монтируют горизонтальные опоры, на них укладывают настил.
  5. Потом в такой же последовательности собирают детали второго этажа, третьего и т. д.

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

  • настил и боковые горизонтальные опоры;
  • распорки;
  • стойки.

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Загрузка...

Строительные леса своими руками: деревянные, металлические, фото, видео

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

С приставной лестницы далеко не так удобно работать

Самодельные строительные леса из дерева

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них  надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

Доска для лесов используется хорошая, без сучков

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

Даже анодированные саморезы ломаются

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

Чертежи приставных строительных подмостей (два вида)

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек

Строительные подмости — простая конструкция

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

Треугольные упоры для армянских лесов

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Упоры ставят точно в угол

Укосины вбивают в землю, дополнительно фиксируют клиньями

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их  в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Установленные упоры сбивают укосинами

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Как сделать армянские строительные леса на наружном углу

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Схема строительных лесов из досок

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Деревянные строительные леса своими руками сделать можно за пару дней

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы

До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров

Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену

Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

На поперечины укладывают доски настила

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

  • Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

    Принцип соединения штыревых лесов

  • Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

    Хомутовые леса — быстрый монтаж/демонтаж

  • Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

    Рамные леса — принцип крепления поперечин и укосин

  • Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

    Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

Строительные леса своими руками из профильной трубы

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

  • Самый простой и дешевый вид строительных лесов – деревянный. Собрать такие леса можно из обычных гвоздей и досок. Конструкцию часто используют для незначительных одноразовых работ. Недостатком приспособления являются небольшие размеры и ограничение в нагрузках которые деревянные леса способны выдержать, причем демонтаж конструкции сложнее, и при повторной сборке прочность лесов снижается.строительные леса из дерева
  • Более надежными и многофункциональными являются металлические леса. Они быстро и легко собираются и разбираются, надежней в использовании, рассчитаны на значительную нагрузку. По мере продвижения работ можно добавлять новые секции, увеличивая конструкцию в высоту и ширину. Для металлических лесов используют алюминиевую или стальную профильную трубу и деревянные брусья для сооружения подмостков.строительные леса из профиля

Строительные леса состоят из нескольких элементов:

  • опорные рамы – это каркас, на него приходится основная нагрузка;
  • настилы (подмостки), на которых находятся строители и рабочий материал;
  • перила для защиты от несчастного случая;
  • упоры – для устойчивого положения;
  • распорки (диагональные и горизонтальные) – для прочности стоек и равномерного распределения веса;
  • лестницы для подъема и спуска.

конструкция лесов

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

  • Рамные. Популярны за счет легкого веса, простоты возведения и доступной цены. Состоят из прочно установленной рамы и горизонтальных и диагональных перемычек, которые крепятся к раме. Чаще других самостоятельно сооружаются на месте частного строительства или ремонта. Высота таких лесов может достигать 50 м, максимальная нагрузка на квадратный метр – до 200 кг.
  • Клиновые. Более сложная установка с использованием специального клинового крепления. Такие леса способны выдержать большую нагрузку, надежны, быстро и легко собираются и разбираются, чаще используются при масштабном строительстве для поднятия крупногабаритных и тяжелых стройматериалов.
  • Штыревые. Также рассчитаны на большие нагрузки. Крепятся при помощи штырей. Монтаж штыревых лесов достаточно простой и быстрый, поэтому их использование среди строителей популярно.
  • Хомутовые. Легкие, небольшие леса, соединение деталей происходит с помощью хомутов, процесс достаточно трудоемкий. Но большим преимуществом этого вида стала возможность использования для зданий со сложной конфигурацией фасадов. Конструкцию хомутовых лесов при необходимости можно легко изменить в нужном направлении.
виды строительных лесов

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

  • профильная труба с квадратным сечением 30х30мм, 1,5 м длиной – для стоек;
  • труба с сечением 25х25 мм – для соединений;
  • труба диаметром 15 мм – для распорок;
  • доски толщиной 40-50 мм и длиной 2,1-2,2 м – для настила;
  • уровень;
  • сварочный аппарат;
  • саморезы, болты, гвозди;
  • болгарка;
  • дрель;
  • лестница.

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

  1. Подготовка материалов. Трубу диаметром 15 мм режут на отрезки по 2 м (диагональные распорки) и по 96 см (горизонтальные распорки). Затем по краям двухметровых заготовок делают надрезы по 6-8 см и сплющивают для удобства крепления.
  2. Сооружают раму. Для этого между двумя стойками устанавливают горизонтальные распорки через каждые 30 см и приваривают. Получается элемент, похожий на лестницу. То же проделывают для второй рамы.
  3. Готовят соединительные элементы. Для переходников нарезают из профиля с размером сечения 25х25 мм куски по 30 см в длину, а из профиля 30х30 мм куски по 8 см. Далее вставляют меньший элемент в больший и приваривают посередине, чтобы не было сдвигов.
  4. Сбор секции. Ставят параллельно две рамы, примерив распорки и отметив точки соединения, просверливают в них отверстия для болтов, а затем собирают конструкцию.

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

  • Первый способ. Деревянные брусья крепятся при помощи саморезов к поперечным трубам, прикрученным по краям лесов болтами.
  • Второй способ подразумевает доски более 2 м, которые плотно укладываются и закрепляются с нижней стороны брусками перпендикулярно доскам (чтобы не провисали под тяжестью).

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Строительные леса своими руками | Мастер-класс своими руками

Ремонт - событие положительное, однако его всегда хочется ускорить, и использование различных приспособлений наверняка в этом поможет. Два часа, затраченные на сборку строительных лесов, окупятся обязательно. Кстати, никакая стремянка или табуретка не заменит надежного и удобного «козлика».
Строительные леса своими руками
Процесс сборки строительных лесов, которые называют также «козлы», «козел», «стол», можно разбить на три этапа:
1. заготовка материалов,
2. подготовка деталей для сборки,
3. сборка.

Подготовка необходимых материалов


Иногда неплохой стол для работы можно собрать буквально из того хлама, что валяется под ногами. Однако леса должны соответствовать хоть каким-то минимальным требованиям:
  • высота стола должна быть такой, чтобы не приходилось тянуться к потолку или биться об него головой;
  • длина и ширина "козла" должны быть такими, чтобы не было необходимости постоянно его передвигать, но в двери и повороты стол должен проходить без проблем;
  • важнейшим фактором является его надежность, но масса лесов не должна превышать возможности одного человека, чтобы не пришлось постоянно кого-то просить о помощи при передвижениях.

Для грамотной подборки материалов необходимо четко понимать устройство строительных лесов, которое включает в себя:
  • столешницу,
  • ножки,
  • перемычки.

Столешница - важнейший элемент любого стола. Именно её размеры и прочность влияют на комфортность работы, и именно её вес является большей частью веса всей конструкции.
Зачастую в ремонтируемых помещениях имеются старые, снятые с петель двери. Как правило, такая столешница вполне отвечает всем требованиям. Если что, отпилить от нее лишнее - десять минут работы.
Если же подходящие двери отсутствуют, столешницу придется из чего-либо собирать. Для этих целей хорошо подойдут куски фанеры, ДСП или просто доски. Однако нужно понимать, что различные щели и выступы будут здорово мешать в дальнейшей работе, поэтому они крайне нежелательны.
Подобрав доски или листы, нужно подобрать бруски для каркаса столешницы. Кстати, дверные косяки и доборные элементы хорошо для этого подойдут. Разумеется, этот каркас должен быть достаточно прочным, но легким.
Ножки стола не менее важны для его надежности и комфортности. Желательно, чтобы длина ножек была подходящей, чтоб не пришлось их наращивать, ведь это может отразиться на прочности. Если же подходящие бруски или доски отсутствуют, то имеет смысл немного потратиться и приобрести два - три бруска. Брусок 40x40 мм. отлично подойдёт в качестве ножек, а также для сборки столешницы.
Ну а если хочется совсем сэкономить, можно взять обычный штакетник. Его длина обычно 130 см., поэтому, возможно, даже пилить штакетник не придется. Он же хорошо подойдет и для различных перемычек. Кстати, в качестве перемычек можно использовать практически любой хлам - доски, бруски, куски плинтуса, опанелки и прочее. Лишь бы дерево не трескалось при забивании гвоздя или вкручивании шурупа.
Выбор между гвоздями и саморезами делается, исходя из двух факторов: что имеется в наличии, и каким инструментом данный крепеж будет забиваться или закручиваться. Например, при отсутствии дрели или шуруповерта, заморачиваться саморезами не стоит, ведь отвертка тут не поможет. Тем не менее, предпочтительнее, конечно, саморезы. Вероятность того, что они вылезут наружу, практически равна нулю, в отличие от гвоздей. Кстати, слишком длинные саморезы не нужны, ведь их можно вкручивать наискосок. В этом случае даже короткие саморезы окажутся подходящими.

Подготовка заготовок


Данный процесс нужно начинать со сборки столешницы, так как её размеры будут определять размеры лесов. Кроме того, все остальные элементы будут крепиться именно к столешнице.
Если в качестве столешницы используется дверное полотно, желательно удалить с его рабочей поверхности все выступающие детали - ручки, петли и прочее. При необходимости, дверь можно распилить простой ножовкой или электролобзиком. Если "козлы" нужны совсем небольшие, то из одной двери получится аж две столешницы.
При отсутствии дверного полотна, придется монтировать для столешницы каркас. Причем это и будет первым шагом в сборке строительных лесов. А вот обшивать этот каркас удобнее в самом конце всего процесса.
Строительные леса своими руками
Строительные леса своими руками
Отпилив одну ножку подходящей длины, остальные нужно замерить и отметить именно по ней, чтобы их длина точно была одинаковой. После этого ножки прикручивают к каркасу столешницы, положив её на пол. Кстати, если полы вполне ровные, то выравнивать наклон ножек очень удобно с помощью строительного уровня или отвеса. Желательно, чтобы ножки стояли строго вертикально.
Диагональные и горизонтальные перемычки особо заготавливать не нужно, гораздо проще отпилить лишнее после монтажа.

Сборка стола


Закрепив ножки, можно заняться перемычками. Каждая ножка обязательно должна быть усилена двумя диагональными перемычками, закрепленными за каркас столешницы с двух её сторон. Причем монтаж этих элементов необходимо производить с внутренней стороны каркаса, чтобы ничего не торчало снаружи. Для сведения, мост автомобиля крепится к его кузову такими же «укосинами», называемыми реактивными тягами, так что надежность такого метода давно проверена.
С торцов стола необходимо смонтировать две дополнительные горизонтальные перемычки, которые станут ступеньками. Поэтому данные элементы должны быть хорошо закреплены и иметь соответствующую прочность, ведь они должны будут легко выдерживать вес человека.
Когда каркас всей конструкции готов, можно ставить его на ноги и, убедившись в устойчивости стола, смонтировать рабочую поверхность столешницы. При недостаточной устойчивости необходимо просто перекрутить нужные диагонали, немного сместив их. Такими действиями можно добиться полного отсутствия всяческих «качелей».
Еще нужно отметить, что любые острые углы, концы, торчащие гвозди и прочие опасные вещи совершенно недопустимы, так как кто-нибудь обязательно за них зацепится и получит травму.
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Строительные леса своими руками
Надежные строительные леса - залог успеха при многих видах отделочных работ, и экономия времени и средств на сборку хорошего «козлика» наверняка вылезет боком!

Как сделать строительные леса своими руками из труб и досок

1При возведении своего дома без строительных лесов не обойтись. Они нужны и при кладке стен, и при их отделке, пригодятся при кровельных работах и установке водостока. Надежность – главное требование, предъявляемое к лесам, ведь именно от него зависит безопасность  строителей.

Если есть возможность, стоит арендовать строительные леса промышленного изготовления. Но если стройка растягивается надолго, или финансы очень ограничены, леса можно смастерить своими руками. Конструкция их проста, ведь для частного строительства редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все-таки не стоит, максимум работающих на них людей — двое.

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или состоящими из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Вторые потребуют больших затрат денег и времени на сооружение, но могут использоваться дольше, разбираться и перестраиваться при необходимости. Различают 4 типа лесов в зависимости от конструкции и используемых креплений.

  • Хомутовые наиболее тяжело собираются, но могут иметь разнообразную конфигурацию, подходящую для работы на зданиях с самой различной архитектурой.
  • Клиновые леса способны поддерживать больший вес.
  • Штыревые леса быстро разбираются и собираются.
  • Рамные леса отличаются экономичностью в сооружении и легким весом, они способны выдерживать вес до 200 кг на квадратном метре своей поверхности. Максимальная высота – 50 м. Больше всего подходят для самостоятельной сборки и использования в индивидуальном строительстве.

Особенности конструкции и материалы

Рамные леса возводятся из стальных стоек и рам, настил выполняют из древесины. Алюминиевые конструкции имеют меньший вес, но и нагрузку способны выдержать меньшую. Рекомендуемые параметры для одной секции:

  • высота – 150 см,
  • ширина – 100 см,
  • длина – 165-200 см.

Количество же секций зависит от высоты дома и протяженности его стен.

lrsp250_01

Для работы нужно запастись материалами. Понадобится:

  • профиль с квадратным сечением 3*3 см, длиной 150 см для вертикальных стоек,
  • труба диаметром 15 мм для диагональных и горизонтальных распорок,
  • профиль с квадратным сечением 2,5*2,5 см для соединительных вставок, на которые будет опираться настил, и ограждений,
  • доски толщиной 4-5 см и длиной 2-2,5 м для настила,
  • лестница для подъема (может использоваться готовая, а может собираться из профиля между боковыми стойками).
  • Болты с шайбами и гайками для соединения элементов, саморезы для крепления досок.

Из инструментов понадобиться ножовка по металлу или болгарка, дрель со сверлом для металла, сварочный аппарат. Соединения также могут выполняться при помощи специальных резьбовых креплений.

lesa

Сооружаем леса из труб и досок

Подготовительный этап перед сборкой строительных лесок заключается в том, что участок земли там, где они будут стоять хорошо утрамбовывается. Так вся конструкция будет стоять более надежно. Если строительные работы проводятся в дождливое время, то можно предусмотреть водоотвод, чтобы земля под лесами не размывалась. В местах расположения опор подкладывают доски для большей стабильности.

Важно! Даже небольшой люфт в соединениях или недостаточно навернутая резьба могут привести к разрушению лесов и травмам.

Первым делом нарезают профиль и трубы. Трубу нарезают на заготовки по 200 см для диагональных распорок и по 96 для горизонтальных, которые будут соединять боковые стороны. Они надрезаются с концов на 7-8 см и расплющиваются. В этих местах они будут потом соединяться с профилем.

lesa_ramnye_elementy

Вертикальные стойки связывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки лесов соединяют стяжками, на которых будут лежать доски, приваривая их каждые 30 см. На стойках и распорках просверливаются отверстия под болты. Выставляют стойки по уровню и крепят на них распорки.

Для соединения нескольких секций лесов используют переходники. Их можно сделать самостоятельно.  Отрезают 8-10 см профиля сечением 3*3 см, продевают в него участки профиля сечением 2,5*2,5 см и соединяют их сваркой.

На горизонтальные стяжки укладывают доски и фиксируют их саморезами. Для защиты от коррозии строительные леса можно покрасить.

About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
