Самодельный доводчик двери своими руками: варианты решений

Чтобы уберечь дверь от преждевременного выхода из строя, нередко применяются доводчики. Эти устройства предназначены для плавного и аккуратного захлопывания дверного полотна. Конкретная модель подбирается исходя из множества факторов:

  • перепадов температур;
  • предполагаемой нагрузки;
  • веса самого полотна;
  • требуемого уровня надежности.

Нередко такие механизмы стоят немало, и если для наружных дверей это оправдывается надежной службой покупных устройств, то для внутренних дверей или дачи экономически выгоднее изготовить самодельный доводчик.

Как устроен доводчик?

Стандартный доводчик разделяют на три составные части:

  • главный крепящийся корпус;
  • штангу;
  • крепящийся элемент.

Внутри корпуса устройства расположена пружина, которая при открывании двери сжимается. Как только полотно отпущено, она начнет возвращаться в исходное состояние. Замедлить этот процесс и сделать его плавным помогает специальный состав — за счет своей вязкости, он предотвращает резкое захлопывание двери.

Один из вариантов внутреннего механизма

В корпусе предусмотрено два отсека, в одном из которых состав остается до тех пор, пока дверь закрыта. При изменении состава масло перетекает во второй отсек, где происходит торможение движения пружины.

Пружина тесно связана со штангой — подвижным элементом механизма, соединяющим основной корпус и дополнительный — крепящийся к стене или двери (зависит от модели).

Какие функции должен выполнять захлопывающий механизм?

Перед тем, как сделать автоматический доводчик двери своим руками, необходимо иметь представление, что он в итоге должен обеспечивать. Главное функцией становится амортизация — предотвращение удара полотна двери о коробку. Наряду с этим выделяют следующий функционал:

  • регулировка — возможность устанавливать скорость закрывания;
  • притягивание — при неплотном закрытии механизм сам дозахлопнет дверь;
  • фиксация — возможность закрепить доводчик в одном положении.

Последний пункт не обязателен и для заводских моделей, поэтому в самодельном варианте в качестве стопора используются любые подходящие предметы.

Свой закрывающий механизм должен осуществлять притягивание и плавное закрывание двери. Для этих целей используются готовые детали из автомобилей или подручные средства.

Автомобильные доводчики на двери

Багажник автомобиля — идеальный пример использование автоматического доводчика. Плавное открывание, закрывание и амортизация делают эту деталь достойной альтернативой заводским моделям.

К детали приделывают крепежные элементы. В зависимости от конструкции, это могут быть кронштейны различных видов. С их помощью готовое устройство прикрепляется к двери и стене (или раме).

Пружины из автомобильного доводчика

Преимуществом такого метода называют возможность фиксации дверного полотна в открытом положении: другие самодельные доводчики эту функцию приобретают только с помощью дополнительных приспособлений.

Раздобыть деталь можно в своем автомобиле, спросив у друзей или на рынке. Бывшую в употреблении рабочую деталь купить дешевле, чем приобрести заводскую модель захлопывающего механизма.

Доводчики из резины

Чтобы сделать такой дверной доводчик своими руками, запасливому хозяину не придется тратиться. В качестве притягивающего и амортизирующего устройства могут выступать;

  • кусочки резины;
  • груши;
  • шланги или трубочки.
Пример труб, пригодных для использования

Располагаясь на дверном полотне, эти элементы легко поддаются деформации при открывании двери, однако так же легко восстанавливают свою форму, обеспечивая закрывание двери.

Преимуществом такого вида становится его стоимость, простота монтажа, а также возможность регулировать механическую силу. Резина имеет разную плотность, что позволяет подбирать наилучшие варианты для конкретной двери. Единственным недостатком становится неэстетичность, так как кусок резины или груша в качестве доводчика выглядит не слишком привлекательно. Тем не менее, для кладовых и прочих не публичных помещений это вариант оптимальный.

Пружины в качестве захлопывающего элемента

Одним из простых и доступных способов становится установка пружины в качестве доводчика. К преимуществам такого метода относят:

  • простоту установки;
  • доступность;
  • возможность регулирования воздействия;
  • относительную эстетичность.

Пружины имеют ряд характеристик, за счет которых подбирается оптимальный вариант. Четкой формулы, какую пружину брать для двери определенного веса, нет. Поэтому придется выбирать опытным путем.

Простой пружинный механизм

Установка заключается в установке одного конца пружины на дверное полотно, а второго — на раму или стену.

Использование груза в качестве механизма захлопывания

Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.

К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.

Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.

Самодельные или заводские?

Заводские доводчики обладают безусловным рядом преимуществ:

  • простая регулировка;
  • эстетичность;
  • повышенная надежность.

По сути, единственным их недостатком становится цена: неразумно тратить большие деньги, если нужно позаботиться о закрывании двери, ведущей в погреб, кладовку или гараж. В таких ситуациях и пригодятся самодельные аналоги. При правильном монтаже и сборке они исправно выполняют функции доводчика, и при этом стоимость создания такого аналога нередко ограничивается ценой самой детали.

Вконтакте

Facebook

Twitter

Google+

Доводчик двери своими руками: как изготовить и установить?

Доводчик дверей — очень полезная в быту вещь. Если установить его, пользоваться дверями в квартире или доме станет намного комфортнее. Даже если в спешке не закрыли ее тихо, аккуратно, такая конструкция завершит операцию за вас, и при этом не будет раздражающего хлопка. Доводчик на двери своими руками изготовить и установить достаточно просто, если проявить смекалку.

Конструкция дверного доводчика.

Самый простой вариант доводчика

Для изготовления потребуется не так уж много материалов. Прежде чем начать самостоятельно изготавливать доводчик, обязательно нужно обратить внимание на ее вес. Для изготовления самой простой конструкции потребуется груз.

Чем массивнее, тяжелее дверь по размеру, тем больше должен быть у доводчика вес. Тем, кто впервые изготавливает для дверей своими руками столь нужную вещь в быту, обычно советуют попробовать определить вес груза опытным путем. Определенной формулы, как рассчитывать массы груза, нет.

Варианты установки дверных доводчиков.

Для самого простого варианта доводчика потребуется трос или веревка. Чтобы она могла передвигаться вверх и вниз, для двери нужен еще один элемент — колесико. Груз прикрепляют к концу веревки или троса. Именно он и будет тянуть полотно. Но возникает другой вопрос: что делать, чтобы полотно двери и стена не пострадали, ведь груз будет биться о них и данное действие не скажется позитивно на их внешнем виде?

Чтобы подобное не производило, берут отрезок пластиковой трубы, в нее помещают груз и прикрепляют к тросу или веревке, прикрепляют конструкцию к полотну — и доводчик готов.

Доводчик на основе подъемника автомобильной двери

Если сломалась дверь в автомобиле, не спешите выбрасывать ее подъемник. Чтобы изготовить такой механизм, берут подъемники с 3 или 5 автомобильных дверей. Их укрепляют на полотно таким образом, чтобы кронштейн закрывателя располагался между осью петель.

Сильной стороной такого доводчика является то, что для его изготовления не потребуется приобретение сложных механизмов.

И даже если двери будут сильно распахнуты, они потом аккуратно сами мягко и плавно закроются.

Доводчик на базе пружины

Еще один вариант доводчика к легкому деревянному полотну можно изготовить самостоятельно. Основной конструкцией станет пружина, она при закрывании и открывании будет мягко возвращать полотно в ту позицию, где она находилась. Доводчик, устроенный по такому принципу, выполняется быстро. Но для массивных тяжелых полотен он не подходит, так как пружина имеет свойство довольно скоро при постоянной эксплуатации приходить в негодность.

Последовательность установки дверного доводчика.

Пружинная конструкция закрывателя, если ее усложнить, станет в разы надежнее и прочнее. Но вначале необходимо разобраться, какие еще нужны элементы, чтобы установить всю конструкцию на дверь. Пружина — это его основа. Но еще нужен амортизатор, который бы замедлял движение двери.

Амортизатор доводчика устроен по принципу обыкновенного поршня. Он состоит из двух камер, внутри которых находится масло. Дверь открывается — маслом наполняется одна из них. Когда посредством такой конструкции она закрывается, масло переливается в другую. В устройстве такого механизма нет ничего принципиально нового, чего бы человек не узнал из курса школьной физики.

Доводчик изготовить вполне по силам и начинающему мастеру, если правильно выполнить внутреннюю часть устройства. Чтобы масло двигалось обратно, внутри такой конструкции необходимо установить перепускной клапан. Но можно пойти и другим путем: не устанавливать на него масляный амортизатор, а вместо него поставить обычный насос.

Считается, что подогнать его под работу двери довольно сложно. Это действительно так, ведь такой доводчик, как и тот, что устроен в форме веревки и примитивного груза, подгоняют под функционирование дверей только опытным путем.

Чтобы изготовить подобную конструкцию, подбирают и шестерню-рейку. Ее размер зависит от величины конструкции. Нагрузка на пружину поступает именно через нее. Чем прочнее шестерня-рейка, тем дольше прослужит и будет надежнее в эксплуатации доводчик.

Те же, кто предпочитает решить вопрос, не прибегая к столь сложным устройствам, и вовсе предлагают кусок старой резины или часть автомобильной камеры использовать в качестве доводчика. Выглядеть он будет не столь эстетично, но какое-то время способен работать вполне надежно, пока хозяин дома или квартиры не изготовит своими руками другую конструкцию.

Монтаж доводчика

Способы установки накладного доводчика на дверь.

Монтаж доводчика — не менее важная часть работы с ним. От того, насколько правильно выполнен он, зависит функционирование данного устройства.

Монтаж доводчика включает следующие действия:

  • определение угла открывания двери;
  • использование шаблона из комплекта;
  • отметка отверстий на двери и на ее коробке;
  • просверливание отмеченных отверстий;
  • закрепление рычага шурупами;
  • регулировка работы пружины.

Определившись с углом открывания двери, прикладываем подобранный шаблон к ней. С помощью карандаша, мела или другой рисовальной принадлежности намечаем четыре отверстия на двери, там, где будет крепиться сама конструкция.

На окаймляющей ее коробке намечаем два отверстия. Они показывают, где именно на дверной коробке должно фиксироваться основание рычага. Разметку необходимо делать аккуратно, не спеша, ведь от ее точности во многом зависит качество монтажа доводчика и его последующее функционирование.

Как только разметка будет выполнена, отверстия просверливают. С применением шурупов закрепляют рычаг конструкции. Рычаг затем необходимо переместить на ось доводчика. Чтобы надежно закрепить его там, нужен прочный винт. Корпус устройства монтируют на двери посредством шурупов. От выполнения следующей операции зависит дальнейшее качество эксплуатации и правильность монтажа устройства.

Доводчик двери своими руками - монтаж!

Доводчик представляет собой особый механизм, основное назначение которого – тихо, плавно и осторожно закрывать дверь. Принцип действия данного изделия прост: когда человек открывает дверь, он совершает механическое усилие, которое передается на доводчик и распространяется по нему таким образом, что закрытие двери перестает быть сильным и резким.

Доводчик двери своими руками

Доводчик двери своими руками

Первый доводчик, который стал использоваться в России, пришел из Америки. Механизм обладал простейшим устройством, основой которого служил поршень. Регулировка закрывания дверей осуществлялась за счет масла, находящегося в изделии. На сегодняшний момент существует большое количество разных видов доводчиков, которые отличаются своими сущностными характеристиками.

Содержание пошаговой инструкции:

Разновидности доводчиков

Виды дверных доводчиков

Виды дверных доводчиков

В зависимости от сферы употребления различают следующие виды механизмов:

  • доводчик автомобильный;
  • доводчик мебельный, который используется для шкафов-купе, дверей в шкафах и выдвижных полок;
  • доводчик дверной, применяемый для входных и межкомнатных дверей.

Первые два вида доводчиков обычно идут уже встроенными в конструкцию, а третий вид механизмов можно поставить самостоятельно.

Виды доводчиков по принципу устройства

  1. Механизм с зубчатым приводом.
  2. Изделие с приводом от кулачкового вала.

Дверной доводчик, в свою очередь, подразделяется на несколько категорий. Основанием для этого деления служит месторасположение механизма. Таким образом, мы получаем следующие виды доводчиков:

  • верхний;
  • нижний;
  • скрытый.

Верхний дверной доводчик

ВерхниВерхний дверной доводчик

Верхний дверной доводчик

Данный вид механизма считается стандартным. Существует два варианта монтажа доводчика:

  • доводчик крепится на дверную коробку, а рычаг – к полотну;
  • доводчик крепится к полотну, рычаг – на дверную коробку.

Выбор подходящего способа зависит от того, в какую сторону осуществляется открытие двери. Для конструкции, которая открывается «на себя», следует выбрать второй способ. Для конструкции, которая открывается «от себя», соответственно, лучше вооружиться первым.

Типы установки

Типы установки

Существует также альтернативная схема монтажа доводчика, которая оказывается актуальной в тех случаях, когда два предыдущих варианта по тем или иным причинам оказываются не целесообразными.

Суть параллельной установки заключается в том, что доводчик монтируется на поверхность полотна, а рычаг – на коробку, но для этого используется специальная пластина.

Напольные устройства

Напольный доводчик

Напольный доводчик

Этот тип механизма используется преимущественно для таких дверных конструкций, которые не имеют коробки. Он совершенно не пригоден для дверей, которые открываются за счет петель, поскольку доводчик в некотором смысле сам выполняет функцию петли. Дверной доводчик монтируется непосредственно в поверхность пола, точнее в специальное углубление, которое готовится для этих целей.

У такого механизма также есть верхняя часть, которая должна быть установлена строго в таком же положении, как и нижняя. В противном случае эксплуатационный срок доводчика ощутимо сократится.

Скрытые доводчики

Скрытые доводчики

Скрытые доводчики

Скрытые дверные доводчики

Скрытые дверные доводчики

Доводчики, характеризуемые скрытой установкой, делятся на два типа:

  • петли-доводчики, которые по алгоритму монтажа крайне схожи с обыкновенными навесами;
  • скрытые верхние доводчики, которые врезаются в полотно.

Функции доводчиков

Характеристики

Характеристики

Механизм плавного закрывания двери осуществляет множество функций, которые обеспечивают его тотальное распространение в современном мире. Среди наиболее существенных достоинств стоит отметить тот факт, что доводчики позволяют экономить теплоэнергию и обеспечивают термоизоляцию помещения. Кроме того, они эффективно защищают от шума и всяческих воздействий внешней среды и существенно повышают показатели охраны и противопожарной безопасности.

Выбор доводчика

Универсальный дверной доводчик Geze TS-2000 с зубчатым приводом

Универсальный дверной доводчик Geze TS-2000 с зубчатым приводом

Для того чтобы устройство выполняло свое функциональное назначение на протяжении длительного времени и не вызывало никаких сложностей с использованием, необходимо правильно выбрать механизм. Для этого следует взять на вооружение несколько ключевых правил, позволяющих не ошибиться с выбором.

  1. Стоит ориентироваться на ширину дверного полотна. Доказано, что от этого фактора зависит не только мощность, но и количество изделий. Для очень широких дверей допускается установка двух доводчиков.
  2. Еще один параметр, который нельзя игнорировать при выборе доводчика, — это масса двери. Логично, что масса двери оказывает влияние на работу механизма. Тяжелые двери, весом более трехсот килограмм, подразумевают использование исключительно напольных доводчиков, поскольку верхние механизмы в силу многих причин не справятся со своими функциями.
  3. Не менее значим вид двери. К примеру, противопожарные двери полностью исключают доводчики, построенные по принципу механической фиксации. Для остальных видов дверей существенных ограничений не наблюдается, так что можно ориентироваться на свои предпочтения.
  4. Дорогие дверные доводчики уместны для монтажа в полотна высокого класса.

Цена изделия зависит от множества факторов, в числе которых: наличие функции регулировки скорости закрытия двери, наличие функции фиксации двери, наличие функции амортизации открывания.

Монтаж доводчика своими руками

Установка дверных доводчиков

Установка дверных доводчиков

Как уже было указано выше, существует множество разных способов установить доводчик. В данном случае будет рассматриваться монтаж механизма на дверь, которая открывается «на себя».

Монтаж доводчика своими руками

Монтаж доводчика своими руками

Шаг 1. Покупаем комплект материалов, в который входят необходимые составляющие.

Чаще всего набор составляют:

  • доводчик;
  • рычаг;
  • крепеж;
  • шаблон для монтажа.

Именно шаблон зачастую делает установку изделия простой и беспроблемной.

Доводчик

Доводчик

Шаг 2. Закрываем дверь и устанавливаем на ней шаблон таким образом, чтобы его расположение точно соответствовало приведенной схеме.

Шаг 3. Сквозь шаблон сверлим отверстия с помощью дрели точно в тех местах, которые указаны на схеме.

Шаг 4. Снимаем шаблон с двери.

Шаг 5. Крепим рычаг к дверной коробке – пока без какой-либо регулировки, просто прикручиваем, чтобы он держался на коробке.

Шаг 5. Надеваем доводчик на рычаг.

Шаг 6. Соединяем рычаг с доводчиком с помощью винтов. Они должны быть установлены по направлению к дверным навесам.

Шаг 7. Регулируем тягу рычага, то есть добиваемся такого результата, при котором дырочки на двери совпадут с отверстиями на устанавливаемом изделии.

Шаг 8. Контролируем положение рычага таким образом, чтобы он стоял перпендикулярно по отношению к коробке.

Шаг 9. Прикручиваем устройство и проверяем работу.

В том случае, если в комплекте не предлагается шаблон для монтажа, стоит обратиться за помощью в паспорт устройства. Именно там чаще всего указываются замеры, так что особых сложностей возникнуть не должно.

Обратите внимание! Чтобы развернуть инструкцию, следует кликнуть по ней мышкой.

Монтажная инструкция доводчика Porter DCG30 (часть 1)

Монтажная инструкция доводчика Porter DCG30 (часть 1)

Монтажная инструкция доводчика Porter DCG30 (часть 2)

Монтажная инструкция доводчика Porter DCG30 (часть 2)

Регулировка доводчика двери своими руками

После того, как все работы по монтажу будут выполнены, необходимо проверить, как работает доводчик. Не исключено, что дверь будет захлопываться слишком резко или довольно туго открываться. Эти неприятные моменты легко устранить с помощью несложной регулировки.

На доводчике располагаются два основных винта, которые в целом отвечают за функционирование механизма. Первый винт «ответственен» за скорость закрывания, а другой регулирует прилегание полотна к дверной коробке. Для того чтобы при закрытии двери не было сильного хлопка, следует обратиться ко второму винту. Регулировка осуществляется медленно и плавно. Следует слегка подкрутить винт и проверить, как работает дверная конструкция. Если результат не удовлетворил, стоит продолжить процедуру.

Регулировка доводчика двери своими руками

Регулировка доводчика двери своими руками

Для замедления движения крутите винт двери по ходу часовой стрелки, для ускорения – против часовой стрелки.

Регулировка доводчика с большим количеством винтов

Дверные доводчики

Дверные доводчики

Некоторые устройства обладают более сложным строением и имеют в своем составе несколько винтов для регулировки. В том случае, если доводчик обладает большим функционалом, то количество регулировочных винтов может доходить до четырех. Чаще всего назначение и способы управления каждым из винтов указываются в инструкции, предлагаемой производителем. Кроме стандартных винтов, назначение которых было описано, предлагаются еще два опциональных винта, выполняющих важные функции.

Один винт отвечает за тормоз открывания двери. Иными словами, даже при сильном желании вы не сможете открыть дверь резче, чем это позволяют условия эксплуатации. Предназначение второго винта в том, что он фиксирует дверь в открытом виде. Если вы откроете дверь на больший угол, чем тот, который принят при обычном использовании конструкции, положение двери будет зафиксировано и автоматическое закрытие не осуществится. Регулировка этих винтов осуществляется по той же схеме, которая была описана выше.

Видео – Доводчик двери своими руками. Установка

Видео – Регулировка доводчика своими руками

Установка доводчика двери: монтаж и регулировка своими руками

Оглавление:
Установка доводчика двери: виды доводчиков и способы их установки
Как правильно установить доводчик двери: пошаговая инструкция
Регулировка доводчика своими руками: какие винты поджимать

Установка доводчика двери осуществляется достаточно просто – если вы умеете пользоваться дрелью и отверткой, то проблем не возникнет. Самое главное – в точности соблюдать рекомендации производителя и придерживаться стандартной схемы монтажа. В этой статье от сайта dveridoma.net мы рассмотрим технологию установки основных типов дверных доводчиков. Кроме того, мы расскажем о том, как выполняется их правильная регулировка.

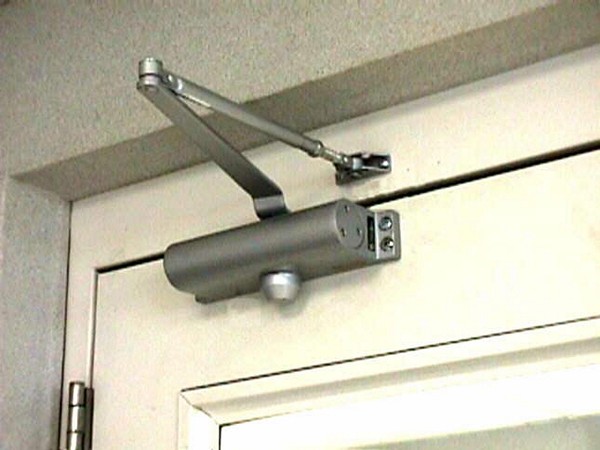

Как установить доводчик своими руками фото

Как установить доводчик своими руками фото

Установка доводчика двери: виды доводчиков и способы их установки

Существуют три основных вида дверных доводчиков – это стандартные, предусматривающие верхнюю установку, напольные и доводчики скрытой установки. Несмотря на то, что все эти доводчики имеют одинаковое назначение, они отличаются по конструкции и, как результат, по принципу установки. Рассмотрим все имеющиеся варианты.

  1. Стандартный доводчик с верхней установкой. Сразу разберемся с тем, куда и что устанавливается. Здесь есть два варианта – в одном случае сам доводчик устанавливается на дверную коробку, а рычаг крепится к полотну, а в другом случае все происходит наоборот. Доводчик монтируется на полотно, а рычаг фиксируется к дверной коробке. Здесь вопрос, как установить доводчик на дверь, нужно решать исходя из того, в каком направлении открывается дверь – если ее открывание производится на себя, то сам доводчик монтируется на дверное полотно, если от себя, то на коробку. Существует и третья схема установки дверного доводчика – она применяется в том случае, когда другие варианты по каким-либо причинам не подходят. Эта схема называется параллельной установкой – сам доводчик монтируется на дверное полотно, а рычаг крепится к коробке посредством специальной пластины.
  2. Напольные доводчики. В большинстве случаев напольные доводчики используются для дверей, не имеющих коробок – дверь, открывающуюся посредством петель, такими устройствами оснастить невозможно. Дело здесь в том, что сам по себе напольный доводчик одновременно еще является и петлей, обеспечивающей поворот двери. То есть их установка является неотъемлемой частью процесса монтажа самих дверей. Такой дверной доводчик монтируется прямо в пол, в специально подготовленное для него углубление. Точно таким же способом устанавливается и его верхняя часть – очень важно, чтобы две части этого устройства четко совпадали по вертикальному уровню. В противном случае напольный доводчик очень быстро поломается.
  3. Встраиваемые доводчики скрытой установки – к ним можно отнести два варианта подобных устройств – это петли-доводчики, установка которых практически ничем не отличается от монтажа обыкновенных навесов и скрытые доводчики верхней установки, которые врезаются в дверное полотно. Установка верхнего скрытого доводчика своими руками осуществляется несложно. По сути, понадобится выбрать два паза – один для самого механизма (он делается в верхнем торце дверного полотна) и второй под его ответную часть (как правило, его выбирают внизу верхней части дверной коробки). Тут все достаточно просто – единственный нюанс, который необходимо учесть, это ширина зазора между полотном и дверной коробкой. Устройство доводчика фото

    Устройство доводчика фото

Вот так вкратце обстоят дела с видами доводчиков и способами их установки. Самым распространенным видом считается стандартный верхний доводчик, установку которого мы рассмотрим более подробно.

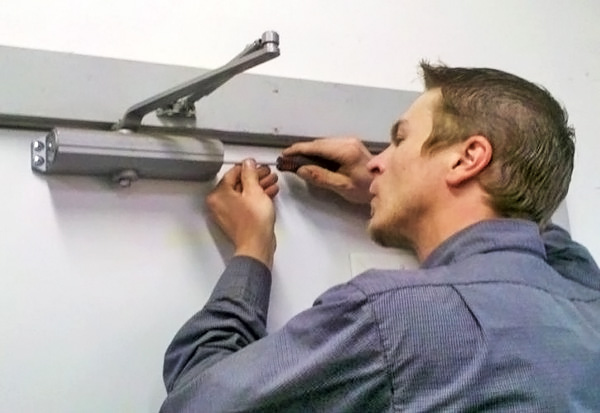

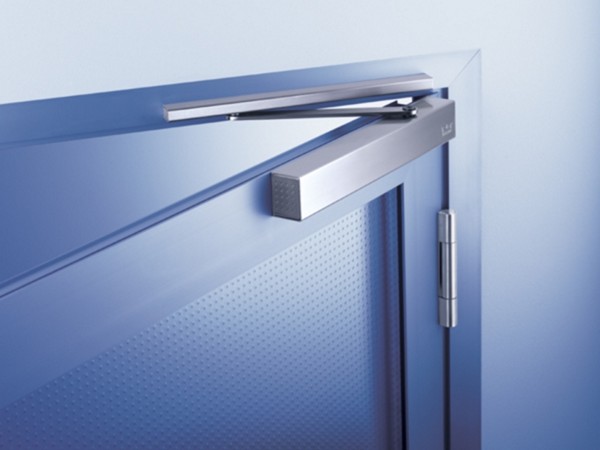

Как правильно установить доводчик на дверь

Как правильно установить доводчик на дверь

Как правильно установить доводчик двери: пошаговая инструкция

Для примера рассмотрим традиционный вариант установки доводчика на дверь с открыванием на себя. Поняв эту технологию, вы сможете не только самостоятельно решить вопрос, как установить доводчик на металлическую дверь, но и вообще смонтировать любое подобное устройство любым удобным для вас способом на двери любого типа. Вы поймете, что разница в их монтаже несущественная.

  1. Для начала разберемся с тем, что мы покупаем, т.е. с комплектом поставки доводчика для дверей. Как правило, в упаковке с этим изделием должен находиться сам доводчик, его рычаг, крепеж и шаблон для монтажа купленного устройства, который в значительной мере облегчает установку своими руками. В этом шаблоне для непрофессионала и заключается «спасение».
  2. Берем шаблон и располагаем его на закрытой двери согласно указанной схеме. Для удобства приклеиваем его скотчем, после чего в обозначенных местах, прямиком сквозь шаблон, сверлим отверстия, по которым будет производиться установка доводчика двери. Просверлили? Снимаем шаблон и приступаем к монтажу.
  3. Для начала прикручиваем рычаг к коробке – ничего не регулируем, а просто крепим.
  4. На рычаг надеваем сам доводчик и соединяем эти две части посредством винта. Соединение нужно осуществлять в таком положении, как доводчик будет крепиться на двери – обязательно проконтролируйте, чтобы регулировочные винты доводчика смотрели в сторону дверных навесов.
  5. Теперь может понадобиться регулировка тяги рычага доводчика – нужно добиться такого положения, чтобы дырочки на двери совпали с дырочками в самом доводчике. Кроме того, нужно будет проконтролировать положение рычага – при закрытой двери он должен располагаться строго перпендикулярно дверной коробке.
  6. Добились? Прикручиваем его и пробуем, как работает устройство – этот процесс вам может не понравиться. Возможно, дверь будет туго открываться или же хлопать при закрывании очень сильно. Пугаться не нужно, все это легко исправляется путем бесхитростных регулировок. Как установить доводчик на металлическую дверь

    Как установить доводчик на металлическую дверь

Вот, в принципе, и вся инструкция по установке доводчика двери. Единственное, что добавлю, так это если вам попадется вариант с отсутствующим в комплекте шаблоном – установка такого доводчика выполняется согласно чертежу в паспорте устройства. Обычно здесь указываются все необходимые для монтажа размеры.

Регулировка доводчика своими руками: какие винты поджимать

Итак, с вопросом, как поставить доводчик на дверь, разобрались, теперь попытаемся освоить технологию регулировки данного устройства. Здесь все просто – вы наверняка изучили доводчик вдоль и поперек и уже нашли два заветных винта, которые регулируют его работу. Первый винт регулирует общую скорость закрывания дверей, а второй – их доводку до плотного прилегания к дверной коробке. Чтобы избавиться от сильного удара двери о коробку, необходимо крутить второй винт. Делать это нужно плавно, ни о каких нескольких оборотах речи не может быть. Подкрутили немного, проверили. Не понравилась работа, подкрутили еще чуть-чуть.

Чтобы замедлить движение двери, винт нужно подкручивать по часовой стрелке, а чтобы ускорить – соответственно, наоборот, против часовой стрелки. Точно таким же образом регулируется общая скорость закрывания дверей.

Как произвести регулировку доводчика двери, смотрите в видео.

Некоторые доводчики могут иметь большее количество регулировочных винтов – если он оборудован дополнительными функциями, то их может быть целых четыре. Производители, как правило, указывают в инструкции, какой из них для чего предназначен. Обычно дополнительные два винта обеспечивают регулировку тормоза открывания (функция не позволит вам слишком резко открывать двери) и фиксацию дверного полотна в открытом положении (при открывании на определенный угол, обычно больший, чем используется при обычной эксплуатации двери, полотно не будет автоматически закрываться). Регулировка этих функций производится так же, как описано выше.

Как поставить доводчик своими руками

Как поставить доводчик своими руками

Покончив со всеми регулировками и добившись устраивающего вас режима работы двери, можно с удовольствием потереть руки и похвалить себя за успешно проделанную работу. Как видите, установка доводчика двери не такая уж сложная штука, как может показаться на первый взгляд, и разобраться с ней будет относительно просто!

Доводчик двери своими руками: инструкция по изготовлению

Если у вас нет ни времени, ни лишних денег на то, чтобы усовершенствовать дверную конструкцию, вы можете изготовить доводчик для двери своими руками. При этом можно использовать самые простые предметы, которые наверняка найдутся у вас в кладовке. Подобный самодельный механизм позволит вам устранить проблему стука дверей при минимальных затратах.

Простой дверной доводчик можно собрать самостоятельно из подручных материалов

Функции доводчика

Перед тем как попытаться изготовить доводчик для двери из подручных материалов своими руками необходимо определить какие же задачи должно выполнять это устройство. Рассмотрим основные функции доводчика:

  • Амортизация – предохранение двери от ударов при резком закрывании, например, от сквозняка или с большой силой. Таким образом, доводчик предотвращает повреждение покрытия как полотна, так и рамы.
  • Регулировка скорости движения дверного полотна – не позволяет совершать резкие движения как в сторону закрывания, так и в обратную.
  • Задержка закрывания – полотно задерживается на определенном расстоянии от коробки и благодаря этому обеспечивается более плавный притвор.
  • Фиксация открытого положения – при необходимости можно зафиксировать дверь в положении нараспашку, не боясь, что она случайно захлопнется.
  • Притягивание двери – если было приложено недостаточно усилий для того, чтобы закрыть ее, устройство завершит процесс, притянув полотно непосредственно к раме.

Доводчик выполняет три функции: регулирует скорость закрывания двери, замедляет ход и притормаживает

Конечно же, самодельный дверной ограничитель не способен полноценно выполнять все заданные функции, но справиться с основными недочетами конструкции ему вполне под силу.

Автомобильные запчасти

Если вы не знаете, как сделать доводчик своими руками, поищите подходящие запчасти в автомобильной двери. Отлично, если у вас есть ненужная запчасть, которая обеспечивает плавное движение багажника в пятидверных моделях. В таком случае дверной автомобильный ограничитель движения можно установить в проем межкомнатной или даже входной двери. Как сделать доводчик из запчасти автомобильной двери своими руками? Для крепления штока и цилиндра подъемника вам понадобится приделать к деталям кронштейн с «пальцами». Прикрутите одну его сторону к стене или раме, а другую – к полотну. С помощью такого приспособления можно обеспечить не только плавное движение двери, но и задержать ее в открытом положении при необходимости.

Соорудить дверной доводчик своими руками можно используя запчасти от доводчика автодвери

Резиновая груша

Сделать доводчик для дверной системы своими руками можно из куска автомобильной камеры, шланга, резинки, троса, кистевого эспандера и даже из такого предмета, как резиновая груша. Если дома вам не удалось отыскать такую вещь, ее можно без труда приобрести в любой аптеке практически за копейки.

Как сделать доводчик двери своими руками из резиновой груши:

  1. Наметьте местоположение устройства. Его можно располагать на коробе как со стороны внешнего угла полотна, так и ближе к петлям. Второй вариант предпочтительней, так как он обеспечит более плавное закрывание двери.
  2. С помощью гвоздя или шурупа закрепите грушу, чтобы она была обращена острым концом в сторону рамы.

При ударе полотна о самодельный ограничитель обеспечивается мягкая амортизация и бесшумность захлопывания. Груша медленно сдувается под весом двери, плавно доводя его до лутки. При открывании резиновая деталь быстро восстанавливает форму и может вновь выполнять возложенные на нее функции доводчика. Таким же образом можно изготовить самодельный доводчик двери из теннисного шарика. Своими руками закрепить эту деталь можно с помощью самореза. Чтобы мяч не съезжал со своего места укрепите область фиксации с помощью резиновой прокладки или кусочка фанеры.

Пружина

Простейший вариант сделать доводчик для двери своими руками – использовать пружину.

Определяющее значение имеет не только размер, но и жесткость пружины. Она должна обеспечивать эффект замедления движения, но при этом достаточно плавно притягивать полотно.

Крепится эта деталь непосредственно в дверной проем. Один ее конец привинчивается к коробке, а второй монтируется к краю дверного полотна. Чем ближе пружина к петлям, тем меньший эффект она обеспечивает.

В качестве подручного материала для изготовления доводчика можно использовать пружину

Работает такой доводчик, сделанный своими руками, следующим образом: открывая двери, пружина натягивается и предотвращает осуществление чересчур резких движений. Для того чтобы зафиксировать полотно в открытом положении нужно заблокировать обратный ход устройства. Если не до конца закрыть дверь, эта мелкая деталь все сделает за вас, притянув ее к раме.

Магнит

Магнит – это скорее некая альтернатива доводчика для двери. Сделать такой механизм своими руками – проще простого. Для этого потребуется шуруповерт, саморезы, стамеска, металлическая пластина с отверстиями и магнит.

Для обеспечения плотного притвора рекомендуется устанавливать детали практически заподлицо. Можно оставить небольшой выступ, чтобы магнит и металл могли сцепиться между собой. Для начала наметьте положение элементов. Магнит крепится к раме, а металлическая пластина – к полотну двери таким образом, чтобы в закрытом положении они накладывались друг на друга. Стамеской зачистите покрытие на необходимую глубину. С помощью саморезов зафиксируйте обе детали и проверьте их работу.

С помощью обычных подручных материалов можно изготовить доводчик двери своими руками. Его можно использовать в качестве временного устройства или же полностью остановиться на таком выборе.

Рекомендуем посмотреть видео:

Доводчик для двери своими руками: как изготовить и установить

Чтобы изготовить доводчик двери своими руками, важно понять принцип его действия и четко определить для себя функциональное назначение этого приспособления. В каких случаях это может потребоваться:

  • входная дверь в общественном месте
  • временное приспособление на двери, которая в последствие будут заменяться
  • временное решение проблемы

Функции доводчика:

  • амортизация
  • контроль скорости закрывания
  • задержка закрывания
  • автоматическое закрывание
  • фиксация в открытом виде

Требования к доводчику:

  • высокие функциональные свойства
  • длительные эксплуатационные качества
  • приемлемость для всех, кто будет пользоваться дверью. Важно, чтобы дверь не открывалась слишком туго и была доступна для пожилых людей, инвалидов и детей.

На новые двери в хорошем интерьере обычно ставятся качественные заводские доводчики. Но когда смысла тратиться на покупку по тем или иным обстоятельствам нет, а на дверь требуется функциональное устройство, то существует несколько способов для его изготовления.

Для начала – рассмотрим принцип работы большинства заводских доводчиков. В основе его лежит пружина, а механизм действия запускается за счет перетекания масла из одной камеры в другую при открывании. Также существуют доводчики с кулачковым механизмом, но вручную изготовить его нереально. На основе принципа устройства заводских доводчиков первого типа, можно изготовить конструкцию для Вашей двери вручную.

Пружинный механизм.

Наиболее простой доводчик на основе пружины можно изготовить для легкой, межкомнатной двери. Нужно всего лишь подобрать пружину подходящих параметров (не слишком тугую или слабую). Одна сторона пружины прикрепляется к дверному полотну, а другая – к коробке. Чем дальше от петель она находится, тем больший эффект обеспечивает. Такая конструкция достаточно примитивна, но способна справляться со своими функциями, если её применить к легкой двери. Тяжелая входная дверь быстро выведет пружину из строя.

Пружинный механизм можно усложнить для включения функции амортизации. Для этого прикрепляются две камеры, соединенные между собой. Одна из них наполняется маслом. При открывании и закрывании двери масло перетекает из одной камеры в другую, обеспечивая плавное закрытие двери. Также можно применить насос, подогнав его функциональные свойства под требования конкретной двери.

Резина.

По тому же принципу, что и с применением пружины, можно использовать кусок резины, вырезанный, например, из куска автомобильной шины. Данный способ является не самым надежным и далеко не эстетичным, но способен справляться с функцией доводчика на примитивном уровне – дверь распахнута не будет.

Резиновые изделия.

Для изготовления доводчика такого типа подойдут резиновый мячик, груша, кусок шланга, эспандера и так далее. Рассмотрим принцип работы на основе резиновой груши. Данное изделие закрепляется ближе к петлям (при помощи гвоздя или шурупа) таким образом, чтобы острие было обращено к раме. Такой механизм обеспечивает плавное и бесшумное закрытие двери, под весом которой она сдувается, а при открывании вновь восстанавливает свои параметры.

Трос или веревка с грузом.

Это также довольно простой механизм, который вполне может справиться с функцией доводчика двери. Принцип работы основан на законе противовеса. Для изготовления конструкции Вам понадобится крепкая веревка или трос, а также роликовый механизм, который крепится к потолку возле двери. На дверном полотне закрепляете трос или веревку, пропускаете через ролик. На другом конце надежно закрепляется груз, который целесообразно заключить в пластиковую трубу во избежание повреждения стены во время эксплуатации. Вес груза подбирается опытным путем – его функция состоит в автоматическом закрывании двери.

Магнит.

Металлическая пластина и магнит – всё, что вам потребуется (не считая расходников для закрепления этой конструкции). Магнит закрепляется на дверной коробке, а пластина – на полотне таким образом, чтобы в закрытом положении они плотно прилегали друг-другу. При помощи шлифовальных инструментов подгоняете детали, чтобы они нормально смыкались.

Подъемник автомобильной двери

Наиболее практичный и эстетичный доводчик, который можно изготовить самому. Но для этого понадобятся подъёмники с автомобильных дверей. К цилиндру и штоку подъёмника необходимо прикрепить кронштейн, который, в свою очередь, закрепляется на дверном полотне так, чтобы он расположился между осью петель. Одна его сторона прикручивается к стене или к дверной коробке, а вторая — непосредственно к дверному полотну.

Такой доводчик красив, функционален, позволяет не только мягко и бесшумно закрывать дверь, но и фиксировать её в нужном положении. Подходит для тяжелой, входной двери.

Монтаж доводчика.

При установке любого механизма доводчика применимы общие правила последовательности проведения работ:

  • определите угол открывания двери
  • оцените особенности двери для выбора наиболее подходящего типа доводчика
  • отметьте отверстия на двери и коробке (стене, потолке)
  • просверлите отверстия
  • закрепите конструкцию
  • отрегулируйте работу полученного доводчика.

Как выбрать доводчик для двери на улице

Как выбрать дверной уличный морозостойкий доводчик

Уличный дверной доводчик используется везде. Он нужен в каждом подъезде многоквартирных домов, на входе в торговый центр или офис, в магазинах. Кроме того, он устанавливается на дверях частных домов и на калитках. Основное назначение доводчика — плавное и плотное закрывание створки, без шума и резких движений. Если устройство находится в непосредственном контакте с улицей, то оно должно быть морозоустойчивым.

Особенности морозостойких доводчиков

Морозостойкий доводчик исправно работает при высоких и низких температурах. В зимние месяцы он выдерживает до -35 градусов, а летом — до +50. Если дверь открывается на улицу, то установка подобного устройства необходима. Специальный состав обеспечивает надежное функционирование при любой погоде.

  • движущихся штоков, отвечающих за герметизацию;
  • сальников из резины;
  • низкотемпературного технического масла.

Вязкость масла зависит от погоды. Если на улице холодно, то оно густеет, летом, наоборот, становится жиже. По этой причине наружный механизм зимой медленнее работает. При автоматическом закрывании створки нельзя принудительно ускорять движение двери. Это приведет к поломке механизма. При смене сезонов желательно проводить регулировку.

Качество исполнения доводчика влияет на ценообразование. Дорогие устройства гарантируют надежную работу в экстремальных условиях.

Виды устройств

В зависимости от места расположения, доводчики бывают:

  • скрытые;
  • напольные;
  • верхние.

Потайной механизм стоит дорого и сложен в установке. Он располагается в полотне или в дверной коробке. Скрытый доводчик отличается высокой надежностью и долгим сроком службы. Его просто отрегулировать, несмотря на то, что он незаметен в закрытом положении двери. Принцип работы основан на кулачковом механизме.

Напольные конструкции устанавливаются под дверью. При этом вертикальная ось вращения и выходной шток должны находиться в одной проекции. Это делается на этапе проектирования. На заранее смонтированную дверь такой доводчик нельзя поставить.

Напольные доводчики необходимы для дизайнерских дверей, где нет возможности монтажа стандартного автоматического механизма. К таким конструкциям относятся цельные стеклянные полотна и маятниковые двери. Для работы на улице подходят доводчики напольного типа с настраиваемой мощностью EN2 и ЕN4.

Стандартные механизмы автоматического закрывания располагаются на верхней перекладине дверной рамы и бывают:

  • со скользящей тягой;
  • с двухзвенным рычагом.

Плюсы классических механизмов:

  • надежность;
  • низкая стоимость;
  • легкая установка;
  • доступная настройка.

Монтаж зависит от направления открывания двери.

Устройства со скользящей тягой позволяют двери открываться до определенного угла. Это возможно благодаря ограничителю из эластичного материала. Дополнительно настраивается фиксация двери в открытом положении.

Пневматический доводчик

Пневматический доводчик состоит из пружины и двух отделов: воздушного и вакуумного. Принцип действия заключается в создании давления при переходе воздуха из одного отдела в другой. Оно оказывает сопротивление пружине, которая плавно сжимается и закрывает дверь. Благодаря этому полотно медленно смыкается с коробкой.

Преимущества пневматического механизма:

  • работает в большом диапазоне температур;
  • не требует регулировки;
  • не выходит из строя, если дверь долго находится в открытом положении;
  • выдерживает тяжелые конструкции;
  • долговечный.

Минусом данной модели выступает непривлекательный облик и высокая цена, если полотно отличается большим весом.

Гидравлический доводчик

В гидравлическом доводчике есть возможность ручной настройки силы натяжения пружины. Принцип работы заключается в перекачке жидкости при помощи поршня. Когда створка открывается, сопротивление отсутствует. При самостоятельном закрывании клапан мешает свободному оттоку. Это обеспечивает плавный ход полотна. При помощи винтов можно установить необходимую скорость. В идеале на полное закрытие не должно уходить более 5-6 секунд.

Гидравлическая система чувствительна к перепадам температур. В холодное время года необходимо менять положение винтов из-за смены показателей вязкости вещества.

При экстремально низких температурах гидравлика не справляется со своими функциями и ломается.

Как выбрать морозостойкий доводчик?

При выборе уличного морозостойкого доводчика для входной двери нужно учитывать его назначение. В системе должно использоваться низкотемпературное масло, которое обеспечит нормальную работу устройства в холодное время года. Оно имеет повышенные параметры вязкости и устойчиво к износу.

Сальники должны иметь в сечении диаметр не менее 3 мм. Они выполняются из морозостойкой уплотнительной резины, которая не застывает при температуре до -50°С. Это предотвращает разгерметизацию и обеспечивает высокую надежность.

По инструкции должен быть предусмотрен антивандальный клапан. Он обеспечивает дополнительную защиту сальников при закрывании двери с усилием. Не стоит исключать из внимания случаи ненадлежащего обращения с дверьми — битье ногами или попытки ею хлопнуть.

Часто в морозостойких доводчиках монтируется термоклапан из пластика. Благодаря его свойствам сжиматься при низких температурах, увеличивается диаметр зазора. Это позволяет густому маслу беспрепятственно протекать из одного отсека в другой.

Даже если все параметры выбора соблюдены, с зимними доводчиками нужно обращаться аккуратно:

  • регулярно настраивать винты;
  • не закрывать дверь самостоятельно;
  • устанавливать механизм внутри помещения.

Пневматический механизм из-за отсутствия жидкости внутри системы выдерживает более низкие температуры. Но температурный диапазон сильно не отличается от гидравлики.

Что будет, если установить обычный дверной доводчик?

Для теплых регионов подойдет обыкновенный доводчик. Но если температура в холодное время года понижается до -25 градусов, необходим морозостойкий вариант. Простой механизм не справится с большой густотой замерзшего масла. Дверь будет закрываться слишком медленно или совсем станет.

Механизм промерзает полностью. Перестает работать поршень и уплотнительные кольца. Усиленное закрывание двери выдавит резиновые сальники и произойдет разгерметизация. Это приведет к протеканию и полной поломки доводчика.

Лучшие производители

Большой ассортимент моделей у фирмы Diplomat. Она расположена в Сербии. Дипломат гарантирует максимальную прочность доводчиков. Выпускает механизмы для тяжелых дверей массой до 150 кг. В арсенале имеются модели для легких калиток весом 35-50 кг. В качестве материала используется антикоррозийный силумин.

Немецкое качество доводчиков dorma проверено годами. Помимо хороших эксплуатационных свойств, они имеют красивый внешний вид. Механизм работает по принципу скользящей тяги.

Морозостойкие доводчики выпускает фирма Армадилло. Их отличительной чертой является большой рабочий ресурс. Механизм исправно функционирует при температуре до -45 градусов зимой и до +40 — летом.

Arcticline производит пневматические доводчики. Они изготовлены из полимеров, защищенных от наледи. Работает в широком диапазоне температур и подходит для всех типов дверей. Надежная антивандальная система гарантирует долгий срок службы.

В выборе подходящего механизма для работы при контакте с внешней средой нужно учитывать вес полотна и возможные значения температуры. Необходимо понимать, что определение «морозостойкий» имеет свои пределы. При постоянной экстремальной минусовой температуре любой доводчик будет работать хуже и может выйти из строя.

Как выбрать доводчики для дверей: виды, характеристики

Бесшумность и плавность закрывания двери являются не только показателем комфортности. При резких движениях и ударах о раму или стену повреждается, прежде всего, само дверное полотно, петли, испытывающие повышенную нагрузку и стойка короба, принимающая на себя силу удара. Очевидно, что такого рода закрывание не способствует долгому сроку службы изделия.

Выбираем доводчик для двери

Доводчик: технические характеристики

Он представляет собой механизм, обеспечивающий автоматическое закрывание створки. Поскольку в этом случае человеческий фактор отсутствует, то закрывание производится плавно, без лишних усилий. Простейшее устройство состоит из пружины, заключенной в металлический корпус и залитой специальным маслом. При открытой двери пружина сжимается, и когда дверь отпускают – разжимается и захлопывает створку.

Настолько простое устройство на сегодняшний день применяется редко. В современных версиях доводчика реализуется более совершенная система передачи момента.

  • Зубчатая рейка – осуществляется механическая реечная передача. Таким образом достигается большая плавность распрямления пружины. Не используется в приборах со скользящим каналом.
  • Кулачковая – передаточным звеном служит профилированный сердцевидный кулачок. Путем смены профиля достигается требуемая степень сжатия пружины, тем самым обеспечивая наиболее комфортный режим закрывания створки.

Следует помнить, что дверной доводчик, по инструкции, являются обязательным элемента специальных дверей: противопожарных и эвакуационных, так как в этом случае нахождение створок в закрытом состоянии, является вопросом принципиальным.

Классификация дверных доводчиков

Наиболее важным для потребителя является возможность доводчика регулировать движение двери. Последнее будет зависеть от массы изделия и его ширины, то есть – от момента инерции. Этот показатель определяется стандартом EN 1154. Устройства по усилию закрывания разделяются на семь классов – EN1–EN7. Первые предназначены для самых легких межкомнатных конструкций, последние – для стальных входных.

Выпускаются как одноклассные версии, то есть с точным указанием категории, так и регулируемые, позволяющие изменять усилие открывания. Маркируются последние таким образом: EN 2–4. В инструкции производителя, как правило, приводится таблица с указанием массы и ширины створки и класса изделия.

Вторая важная техническая характеристика устройства – передача вращающего момента.

  • Рычажный или коленный – рычаг представляет собой две соединенные оси, которые при отрывании створки сгибаются в колене. Шарнирная тяга отличается механической прочностью и долговечностью, но недостаточно защищена. Рычаг монтируется на дверную раму и полотно и полностью доступен, почему часто становится жертвой хулиганских действий. На фото – вариант с рычажной передачей.

  • Устройство со скользящим каналом – свободный конец рычага при открывании перемещается вдоль канала. Рычаг в этом случае малодоступен, однако работа самого устройство требует большего усилия. Для доводчика этого типа используется кулачковый механизм, так как последний обеспечивает лучшую передачу момента.
  • Напольные – устройство монтируется в пол и недоступно. При двустороннем открывании створка устанавливается на шпиндель доводчика. При одностороннем – размещается рядом с полотном. Выбрать такой вариант рекомендуется для магазинов.

  • Рамные – действует аналогично напольному, но крепятся непосредственно к дверной раму.

К техническим характеристикам приборов относится и способ монтажа.

  • Накладной – применяется чаще всего для установки устройства с шарнирной тягой. Если в первоначальном проекте монтаж доводчика не предусматривался, то этот вариант является единственным. На фото – образец накладной установки.
  • Скрытый в раму – характерен для рамных устройств и приборов со скользящим каналом.
  • Скрытый в пол – напольные версии.
  • Скрытый в дверь – применяется для рамных доводчиков. На фото демонстрируется образец.

Три последних метода обеспечивают защиту от действий вандалов. На фото – образец скрытого монтажа в раму.

Как выбрать доводчик

Первое на что следует обращать внимание – это масса и размер двери. Необходимый класс мощности можно определить в соответствующей таблице, часто прилагаемой к инструкции.

  • Вес изделия – чем больше масса створки, тем более мощный доводчик понадобится.
  • При недостаточном усилии закрывания разрешается установка двух одновременно действующих устройств.
  • При ширине створки более, чем 1600 мм, доводчик использовать нельзя.

К важным для пользователя характеристикам относятся и другие параметры.

  • Скорость закрывания – определенного числового значения у показателя нет. Определяется она условно, с помощью визуальных наблюдений. Для противопожарной двери этот показатель должен быть максимальным, а в случае, если доводчик устанавливается в частном доме, где проживают дети или пожилые люди, скорость должна быть небольшой.
  • Скорость захлопывания – время прохождения последней части траектории. Имеет значение, если используется защелкивающийся замок.

  • Торможение открывания – прибор с такой функцией рекомендуется выбрать для публичных учреждений, где часть посетителей пытается открыть дверь, прилагая чрезмерное усилие, тем самым провоцируя возможность удара об стену и повреждение полотна и самого устройства. Функция ограничивает усилие, не позволяя действовать слишком резко.
  • Задержка закрывания – важность этого момента индивидуальна. С одной стороны, замедление закрытия нежелательно в период холодов, с другой – представляет удобство в ситуации, когда у пользователя заняты руки – покупками, например.
  • Фиксация открытой створки – является обязательной для медицинских учреждений. Функция позволяет удерживать дверь открытой во время перемещения грузов или пациентов на носилках.


В современных моделях устройства перечисленные функции довольно часто являются регулируемыми, что, конечно, увеличивает стоимость изделия. Инструкция, представленная на видео, поможет выбрать устройство.

Морозостойкий доводчик на уличные двери. Как установить и починить

Доводчик устанавливают на входные двери в магазины и офисы, на двери подъездов с домофонами, на калитки частных домов. С наличием данного устройства створка двери плавно, бесшумно и плотно прикрывается, защищая помещение от сквозняков. Какие бывают доводчики? Как установить морозостойкий доводчик для уличных дверей своими руками? В обзоре – подробная инструкция по установке, технология регулировки и своевременного ремонта доводчика.

Виды и принципы действия доводящего механизма

Доводчик состоит из металлического корпуса, в котором находится крепкая и мощная и крепкая пружина, сжимающаяся под действием поршня. Стальная пружина заключена в емкость с машинным маслом, поэтому она медленно разжимается, когда масло перемещается в другую емкость по специальным каналам.

По принципу действия доводчики бывают:

  • гидравлическими. На них легко можно фиксировать и менять силу и скорость захлопывания створки. Морозостойкие, подходят для дверей и калиток с малой интенсивностью движения;
  • пневматическими. Их можно устанавливать на входных дверях и уличных калитках с повышенной интенсивностью движения. Способны функционировать при температуре от 50° мороза, до 50° тепла;
  • электрическими. Обеспечивают плавное бесконтактное открывание и закрывание. Для приведения дверного полотна в движение нужно нажать на кнопку, что очень удобно. Продаются в сочетании с замками, выдерживают перепады температур. Единственный минус – доводчик требует наличия бесперебойного питания.

Внимание! Скорость закрывания двери напрямую зависит от скорости перетекания машинного масла.

По способу установки делятся на:

  • накладные, устанавливаемые на створку, раму или петли;
  • напольные, которые монтируются до установки двери;
  • скрытые, спрятанные в полости двери или коробки.

Чаще всего устанавливают накладные доводчики на верхнюю часть полотна.

Характеристики, влияющие на выбор доводчика

Кажется, что достаточно купить самую мощную или дорогую модель, и все будет в порядке, но это не всегда так. При выборе лучше обратить внимание на основные характеристики. Ведь от них будет зависеть качество работы механизма.

  • доводчик должен соответствовать массе дверного полотна;
  • для уличных дверей подойдут только морозостойкие устройства с дополнительным пространством для незамерзающего масла;
  • чем больше ресурс работы доводчика, тем лучше. Но с увеличением ресурса увеличивается стоимость изделия.

Еще один важный момент – наличие гарантийного обслуживания, что очень удобно в начальный период использования механизма.

Установка на входную дверь

На двери, выходящей на улицу, следует зафиксировать доводчик изнутри. Так он будет защищен от воздействия атмосферных осадков и перепадов температур. Если такой возможности нет, то следует приобрести мощный морозостойкий механизм и устанавливать его там, где удобно.

  1. Приобрести механизм, соответствующий весу и ширине вашей двери.
  2. Выбрать тип монтажа.
  3. С помощью монтажной схемы, их комплекта разметить места крепления. Для этого шаблон нужно приложить к двери или приклеить скотчем и через него отметить нужные точки.
  4. Просверлить дрелью отверстия в полотне и в раме.
  5. Зафиксировать корпус устройства и рычаг саморезами.
  6. Соединить основную и ответную часть рычага винтом из комплекта.
  7. Отрегулировать рычаг по длине. Он должен быть перпендикулярен закрытой створке.

После установки следует приступить к регулировке дверного доводчика.

Правила и особенности регулировки доводящего механизма

Когда основной механизм и тяга соединены, осталось отрегулировать скорость и силу закрывания дверного плотна. Это делается при помощи двух регулировочных винтов:

  1. Открыть ось доводчика, отвинтив декоративный колпачок.
  2. Первый винт повернуть на оборот от 180 до 15°.
  3. Второй винт прокрутить на оборот от 15° до 0.

Обычно одного поворота вдоль или против нарезки вполне достаточно.

Внимание! Если вы перестараетесь, два поворота винта могут привести к поломке, например, к выпадению винта, сопровождающегося утечкой масла.

Последний этап регулировки – проверка работы двери. Если скорость открывания и качество прижима утраивает, следует установить колпачок обратно на ось.

Самостоятельный ремонт доводчика

При серьезных поломках проще купить новый механизм, чем отремонтировать старый, ведь устройство компактно и чаще всего не предназначено для замены деталей. Однако, с маленькими неисправностями можно справиться самостоятельно.

В зимний период может повредиться корпус, что вызовет утечку масляного состава. В таком случае дверь будет шумно и резко захлопываться, т.е. механизм будет работать, как обычная дверная пружина.

  1. Найти место утечки.
  2. Оценить масштаб поломки. Если трещина маленькая, то ремонт возможен. Если отверстие велико, и через него вытекло много масла, то лучше приобрести новый механизм.
  3. В случае ремонтопригодности нужно заклеить отверстие герметиком.
  4. Затем следует дозаправить доводчик амортизаторной жидкостью или синтетическим моторным маслом. Для этого выкрутить регулировочные винты, и закапать масло в образовавшиеся отверстия.

С установкой и обслуживанием доводчика может справится неопытный мастер. Дверь будет работать в заданном режиме, если соблюдать все условия эксплуатации, например, не притормаживать створку руками и не захлопывать ее привычным способом.

Установка доводчика на дверь — видео

Дверной доводчик: выбор и установка (видео)

Наступила зима, от двери засквозило холодом – и многие из граждан озаботились установкой дверного доводчика. В этом материале мы с вами выясним, что такое дверной доводчик. Для чего он нужен. Рассмотрим особенности выбора дверного доводчика, а также узнаем, что с ним можно делать, а что – нельзя.

Устройство доводчика

Дверной доводчик – это устройство автоматического закрывания и доводки двери. Подавляющее большинство из доводчиков представляют собой гидромеханическое устройство. То есть это герметично закрытая коробка, заполненная маслом, главными элементами которого внутри являются металлический поршень и мощная пружина.

Когда дверь открывается, внутри доводчика двигается поршень, который сжимает пружину. При перемещении поршня масло из одной части доводчика, перемещается в другое. После того, как ручку двери отпустили, сильная пружина начинает давить на поршень, возвращая его в исходное положение. А масло и нагнетённое с помощью него давление, обеспечивают плавность закрывания.

Это если описывать работу доводчика прям грубо-грубо. Понятно, что внутри есть ещё различные узлы сцепления движущихся частей. А многие современные доводчики имеют и много других полезных узлов и функций. В данном материале углубляться во всё это мы не будем.

Настройка и скорость закрывания

Подавляющее большинство доводчиков имеют два скоростных положения и два винта для их регулировки. Как правило, это скорость закрывания от 180 до 15 градусов и второе – от 15 градусов до полного закрывания.

Разграничение на два режима придумано неспроста. Второй малый угол должен закрываться быстрее, то есть дохлопываться, для того, чтобы преодолеть усилие уплотнителей и защёлки замка.

Скорость закрывания доводчика на разных углах в разное время года может сильно колебаться и меняться. Это физика, друзья, – используемое масло внутри доводчика при низких температурах становится более густым. Другими словами – регулировка дверного доводчика через винтовые клапана – процедура нормальная для каждого межсезонья. При регулировке не нужно крутить винты в разные стороны как сумасшедший. Четверть оборота уже даёт ощутимые изменения в работе доводчика.

Выбор доводчика по весу и ширине полотна

Усилие доводчиков разграничивается Европейским Стандартом EN1154. Европейский стандарт или европейские нормы – это примерно как наши ГОСТы и ОСТы, но, зачастую, более жесткие и продуманные.

Так вот, согласно EN доводчик подбирают относительно двери, ориентируясь на два основных показателя: это масса полотна двери и её ширина. Думаю, дураку понятно, что чем больше вес двери – тем тяжелее её дохлопнуть. Чем шире створка двери – тем сложнее её закрывать, преодолевая усилие рычажной силы.

И согласно EN1154 доводчики очень строго разграничены по этим двум параметрам.

EN1 – это доводчик, предназначенный для двери весом не более 20 кг, ширина створки которого не более 750 мм. EN2 – это доводчик, усилия которого хватит для двери весом не более 40 кг, ширина створки которого не более 850 мм. И т.д. Посмотреть все величины вы можете на табличке ниже.

Два важных условия, относительно этих параметров!

  • При выборе доводчика ориентируются на наибольший параметр. Например, если масса вашей двери небольшая, например 30 кг, но при этом створка широкая, скажем 900 мм, выбирать следует доводчик с показателем EN3, а не EN2.
  • Если на дверь в процессе открывания и закрывания оказываются внешние факторы, усложняющие её эксплуатацию, в зависимости от массы двери и ширины полотна выбирайте доводчик по табличке чуть с большим усилием. Например, ширина полотна вроде бы небольшая, а вот высота выше двух метров – доводчик выбираем мощнее. Если при закрывании двери на неё постоянно действуют воздушные потоки (ну например здесь всегда ветер дует, или это дверь последнего этажа и проём этой двери работает как вытяжка) – для корректного захлопывания выбирать нужно более мощный доводчик.

Ошибки в эксплуатации

Помимо того, что при выборе доводчика нужно ориентироваться на показатели, которые перечислены выше. В том числе хотим акцентировать внимания на ошибках, которые допускают люди при эксплуатации дверного доводчика.

  • При установке доводчика на уличную дверь, независимо от того снаружи полотна вы его ставите или изнутри, покупать нужно морозостойкий доводчик. Доводчик который не предназначен к эксплуатации в уличной среде, потечёт в первую же зиму.

Советы по выбору бренда.

Позволим себе дать пару советов по выбору бренда и качества изделия. Если есть возможность, не экономьте при выборе доводчика, особенно тогда, когда дверь будет часто открыаться. В условиях капиталистической экономики, чем дороже механическое изделие, тем, зачастую, оно качественнее.

По роду своей деятельности, мы видели сотни раз, когда люди из года в год меняли китайские доводчики, сэкономив один раз – ну просто потому, что переделывать не хочется и изначально сэкономили.

Европейские бренды, такие как Geze, Dorma или Tesa безусловно дороже изделий, которые предлагают наши китайские братья под брендами Армадилло, Апекс, Нотедо и прочее. Но так они во-первых, служат дольше буквально в несколько раз (при всех условиях, которые перечислены выше), а во-вторых эксплуатировать двери с импортными доводчиками приятнее. Открываются они мягче, а закрываются надёжнее.

В завершении хотим отрекомендоваться и сообщить, что в нашем магазине вы можете приобрести дверные доводчики разных марок по приятной цене. Работает доставка любым удобным способом, а также есть мастера, которые устанавливают доводчики с выездом по Нижнему Новгороду и области.

Комментарии

Оставлен Игорь Чт, 17/05/2018 — 15:23 Permalink

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
