Делаем доводчик двери своими руками: способы и материалы

Если у вас нет ни времени, ни лишних денег на то, чтобы усовершенствовать дверную конструкцию, вы можете изготовить доводчик для двери своими руками. При этом можно использовать самые простые предметы, которые наверняка найдутся у вас в кладовке. Подобный самодельный механизм позволит вам устранить проблему стука дверей при минимальных затратах.

Простой дверной доводчик можно собрать самостоятельно из подручных материалов

Функции доводчика

Перед тем как попытаться изготовить доводчик для двери из подручных материалов своими руками необходимо определить какие же задачи должно выполнять это устройство. Рассмотрим основные функции доводчика:

  • Амортизация – предохранение двери от ударов при резком закрывании, например, от сквозняка или с большой силой. Таким образом, доводчик предотвращает повреждение покрытия как полотна, так и рамы.
  • Регулировка скорости движения дверного полотна – не позволяет совершать резкие движения как в сторону закрывания, так и в обратную.
  • Задержка закрывания – полотно задерживается на определенном расстоянии от коробки и благодаря этому обеспечивается более плавный притвор.
  • Фиксация открытого положения – при необходимости можно зафиксировать дверь в положении нараспашку, не боясь, что она случайно захлопнется.
  • Притягивание двери – если было приложено недостаточно усилий для того, чтобы закрыть ее, устройство завершит процесс, притянув полотно непосредственно к раме.

Доводчик выполняет три функции: регулирует скорость закрывания двери, замедляет ход и притормаживает

Конечно же, самодельный дверной ограничитель не способен полноценно выполнять все заданные функции, но справиться с основными недочетами конструкции ему вполне под силу.

Автомобильные запчасти

Если вы не знаете, как сделать доводчик своими руками, поищите подходящие запчасти в автомобильной двери. Отлично, если у вас есть ненужная запчасть, которая обеспечивает плавное движение багажника в пятидверных моделях. В таком случае дверной автомобильный ограничитель движения можно установить в проем межкомнатной или даже входной двери. Как сделать доводчик из запчасти автомобильной двери своими руками? Для крепления штока и цилиндра подъемника вам понадобится приделать к деталям кронштейн с «пальцами». Прикрутите одну его сторону к стене или раме, а другую – к полотну. С помощью такого приспособления можно обеспечить не только плавное движение двери, но и задержать ее в открытом положении при необходимости.

Соорудить дверной доводчик своими руками можно используя запчасти от доводчика автодвери

Резиновая груша

Сделать доводчик для дверной системы своими руками можно из куска автомобильной камеры, шланга, резинки, троса, кистевого эспандера и даже из такого предмета, как резиновая груша. Если дома вам не удалось отыскать такую вещь, ее можно без труда приобрести в любой аптеке практически за копейки.

Как сделать доводчик двери своими руками из резиновой груши:

  1. Наметьте местоположение устройства. Его можно располагать на коробе как со стороны внешнего угла полотна, так и ближе к петлям. Второй вариант предпочтительней, так как он обеспечит более плавное закрывание двери.
  2. С помощью гвоздя или шурупа закрепите грушу, чтобы она была обращена острым концом в сторону рамы.

При ударе полотна о самодельный ограничитель обеспечивается мягкая амортизация и бесшумность захлопывания. Груша медленно сдувается под весом двери. плавно доводя его до лутки. При открывании резиновая деталь быстро восстанавливает форму и может вновь выполнять возложенные на нее функции доводчика. Таким же образом можно изготовить самодельный доводчик двери из теннисного шарика. Своими руками закрепить эту деталь можно с помощью самореза. Чтобы мяч не съезжал со своего места укрепите область фиксации с помощью резиновой прокладки или кусочка фанеры.

Простейший вариант сделать доводчик для двери своими руками – использовать пружину.

Определяющее значение имеет не только размер, но и жесткость пружины. Она должна обеспечивать эффект замедления движения, но при этом достаточно плавно притягивать полотно.

Крепится эта деталь непосредственно в дверной проем. Один ее конец привинчивается к коробке, а второй монтируется к краю дверного полотна. Чем ближе пружина к петлям, тем меньший эффект она обеспечивает.

В качестве подручного материала для изготовления доводчика можно использовать пружину

Работает такой доводчик, сделанный своими руками, следующим образом: открывая двери, пружина натягивается и предотвращает осуществление чересчур резких движений. Для того чтобы зафиксировать полотно в открытом положении нужно заблокировать обратный ход устройства. Если не до конца закрыть дверь, эта мелкая деталь все сделает за вас, притянув ее к раме.

Магнит – это скорее некая альтернатива доводчика для двери. Сделать такой механизм своими руками – проще простого. Для этого потребуется шуруповерт, саморезы, стамеска, металлическая пластина с отверстиями и магнит.

Для обеспечения плотного притвора рекомендуется устанавливать детали практически заподлицо. Можно оставить небольшой выступ, чтобы магнит и металл могли сцепиться между собой. Для начала наметьте положение элементов. Магнит крепится к раме, а металлическая пластина – к полотну двери таким образом, чтобы в закрытом положении они накладывались друг на друга. Стамеской зачистите покрытие на необходимую глубину. С помощью саморезов зафиксируйте обе детали и проверьте их работу.

С помощью обычных подручных материалов можно изготовить доводчик двери своими руками. Его можно использовать в качестве временного устройства или же полностью остановиться на таком выборе.

Нужен мастер? Профессиональные мастера выполнят любые работы Заказать ремонт

Как сделать доводчик двери своими руками?

Доводчик дверей – очень полезная в быту вещь. Если установить его, пользоваться дверями в квартире или доме станет намного комфортнее. Даже если в спешке не закрыли ее тихо, аккуратно, такая конструкция завершит операцию за вас, и при этом не будет раздражающего хлопка. Доводчик на двери своими руками изготовить и установить достаточно просто, если проявить смекалку.

Конструкция дверного доводчика.

Самый простой вариант доводчика

Для изготовления потребуется не так уж много материалов. Прежде чем начать самостоятельно изготавливать доводчик, обязательно нужно обратить внимание на ее вес. Для изготовления самой простой конструкции потребуется груз.

Чем массивнее, тяжелее дверь по размеру, тем больше должен быть у доводчика вес. Тем, кто впервые изготавливает для дверей своими руками столь нужную вещь в быту, обычно советуют попробовать определить вес груза опытным путем. Определенной формулы, как рассчитывать массы груза, нет.

Варианты установки дверных доводчиков.

Для самого простого варианта доводчика потребуется трос или веревка. Чтобы она могла передвигаться вверх и вниз, для двери нужен еще один элемент – колесико. Груз прикрепляют к концу веревки или троса. Именно он и будет тянуть полотно. Но возникает другой вопрос: что делать, чтобы полотно двери и стена не пострадали, ведь груз будет биться о них и данное действие не скажется позитивно на их внешнем виде?

Чтобы подобное не производило, берут отрезок пластиковой трубы, в нее помещают груз и прикрепляют к тросу или веревке, прикрепляют конструкцию к полотну – и доводчик готов.

Доводчик на основе подъемника автомобильной двери

Если сломалась дверь в автомобиле, не спешите выбрасывать ее подъемник. Чтобы изготовить такой механизм, берут подъемники с 3 или 5 автомобильных дверей. Их укрепляют на полотно таким образом, чтобы кронштейн закрывателя располагался между осью петель.

Сильной стороной такого доводчика является то, что для его изготовления не потребуется приобретение сложных механизмов.

И даже если двери будут сильно распахнуты, они потом аккуратно сами мягко и плавно закроются.

Доводчик на базе пружины

Еще один вариант доводчика к легкому деревянному полотну можно изготовить самостоятельно. Основной конструкцией станет пружина, она при закрывании и открывании будет мягко возвращать полотно в ту позицию, где она находилась. Доводчик, устроенный по такому принципу, выполняется быстро. Но для массивных тяжелых полотен он не подходит, так как пружина имеет свойство довольно скоро при постоянной эксплуатации приходить в негодность.

Последовательность установки дверного доводчика.

Пружинная конструкция закрывателя, если ее усложнить, станет в разы надежнее и прочнее. Но вначале необходимо разобраться, какие еще нужны элементы, чтобы установить всю конструкцию на дверь. Пружина – это его основа. Но еще нужен амортизатор, который бы замедлял движение двери.

Амортизатор доводчика устроен по принципу обыкновенного поршня. Он состоит из двух камер, внутри которых находится масло. Дверь открывается – маслом наполняется одна из них. Когда посредством такой конструкции она закрывается, масло переливается в другую. В устройстве такого механизма нет ничего принципиально нового, чего бы человек не узнал из курса школьной физики.

Доводчик изготовить вполне по силам и начинающему мастеру, если правильно выполнить внутреннюю часть устройства. Чтобы масло двигалось обратно, внутри такой конструкции необходимо установить перепускной клапан. Но можно пойти и другим путем: не устанавливать на него масляный амортизатор, а вместо него поставить обычный насос.

Считается, что подогнать его под работу двери довольно сложно. Это действительно так, ведь такой доводчик, как и тот, что устроен в форме веревки и примитивного груза, подгоняют под функционирование дверей только опытным путем.

Чтобы изготовить подобную конструкцию, подбирают и шестерню-рейку. Ее размер зависит от величины конструкции. Нагрузка на пружину поступает именно через нее. Чем прочнее шестерня-рейка, тем дольше прослужит и будет надежнее в эксплуатации доводчик.

Те же, кто предпочитает решить вопрос, не прибегая к столь сложным устройствам, и вовсе предлагают кусок старой резины или часть автомобильной камеры использовать в качестве доводчика. Выглядеть он будет не столь эстетично, но какое-то время способен работать вполне надежно, пока хозяин дома или квартиры не изготовит своими руками другую конструкцию.

Монтаж доводчика

Способы установки накладного доводчика на дверь.

Монтаж доводчика – не менее важная часть работы с ним. От того, насколько правильно выполнен он, зависит функционирование данного устройства.

Монтаж доводчика включает следующие действия:

  • определение угла открывания двери;
  • использование шаблона из комплекта;
  • отметка отверстий на двери и на ее коробке;
  • просверливание отмеченных отверстий;
  • закрепление рычага шурупами;
  • регулировка работы пружины.

Определившись с углом открывания двери, прикладываем подобранный шаблон к ней. С помощью карандаша, мела или другой рисовальной принадлежности намечаем четыре отверстия на двери, там, где будет крепиться сама конструкция.

На окаймляющей ее коробке намечаем два отверстия. Они показывают, где именно на дверной коробке должно фиксироваться основание рычага. Разметку необходимо делать аккуратно, не спеша, ведь от ее точности во многом зависит качество монтажа доводчика и его последующее функционирование.

Как только разметка будет выполнена, отверстия просверливают. С применением шурупов закрепляют рычаг конструкции. Рычаг затем необходимо переместить на ось доводчика. Чтобы надежно закрепить его там, нужен прочный винт. Корпус устройства монтируют на двери посредством шурупов. От выполнения следующей операции зависит дальнейшее качество эксплуатации и правильность монтажа устройства.

Установка доводчика двери своими руками

Назначение доводчиков

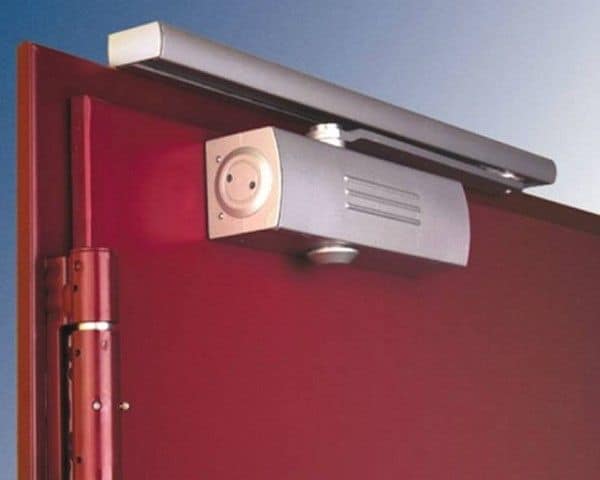

Установленный на двери доводчик

Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

  • безопасность при ежедневном использовании двери;
  • защиту помещения от шума и негативных погодных явлений;
  • экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

  • Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

  • Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
  • Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

На что нужно обращать внимание при выборе

Таблица классности дверных доводчиков

  • Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
  • Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
  • Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
  • Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
  • Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

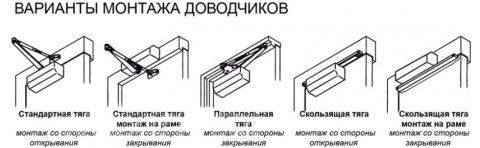

Варианты установки

2 варианта установки доводчика

Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

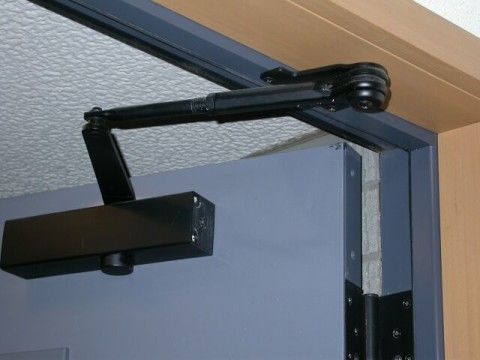

Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

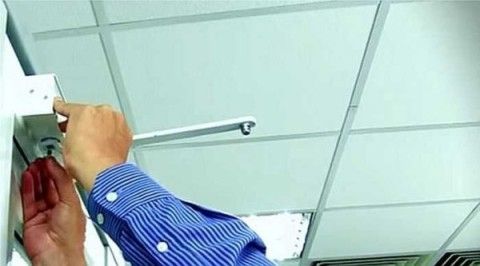

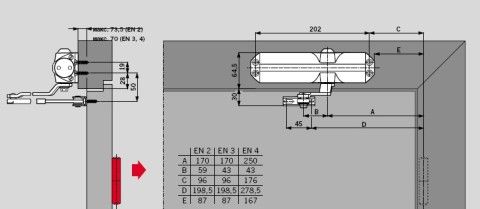

Процесс разметки и установки доводчика

При стандартной технологии установки накладного дверного доводчика необходимо:

  • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
  • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
  • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

  • Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

Схемы нестандартных вариантов установки доводчика

В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально .

  • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
  • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
  • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
  • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
  • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

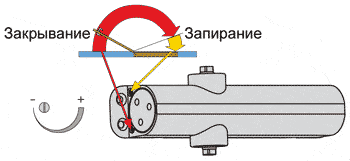

Регулировка

Процесс регулировки рычага с дохлопом и без

Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

  • Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
  • Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
  • Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

  • Осуществление регулировки торможения двери при необходимости.

Видео о монтаже доводчика

Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

Источники: http://dvervdome.ru/izgotovlenie/dovodchik-dveri-svoimi-rukami.html, http://1podveryam.ru/furnitura/dovodchik-dveri-svoimi-rukami.html, http://postroika.biz/5574-ustanovka-dovodchika-dveri-svoimi-rukami.html

Дверной доводчик своими руками: особенности изготовления

После установки распашной двери хочется, чтобы пользоваться ей было как можно комфортнее. Делать это станет значительно проще, если установить на нее доводчик. Если вы спешите куда-то и вам дорого каждое мгновение, а дверь нужно закрыть, то доводчик поможет сохранить драгоценные секунды. Ночью вы не ударитесь об открытую дверь, так как точно будете знать, что она закрыта. Вопрос сохранения теплого воздуха в жилище, который особенно остро встает в холодный период года, будет частично решен.

Если приобрести заводское изделие не представляется возможным, то, как вариант, стоит рассмотреть самодельный доводчик. Его изготовление своими руками поможет сохранить средства в кошельке и внести огромную лепту в создание домашнего уюта.

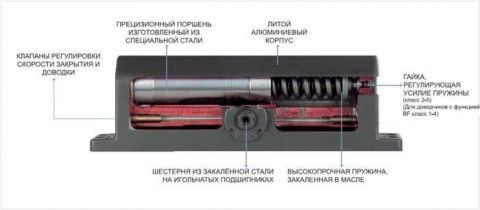

Устройство механизма

Устройство механизма

Что можно ожидать от дверного доводчика?

Функции, которыми обладают заводские доводчики, способны значительно упростить эксплуатацию дверей. Обычно от доводчиков ожидается следующее:

  1. Увеличение сроков эксплуатации и предохранение дверей от повреждений за счет амортизации, которую создает дверной доводчик. Если несколько раз для закрывания применить большую силу, чем необходимо, то полотно и коробка могут повредиться или деформироваться. Если же установлен доводчик, этого можно не бояться. Также будут нестрашны сквозняки.
  2. Ограничение скорости открывания или закрывания уменьшит риск получения травмы человеком, который не ожидает, что дверь может начать движение. Когда она двигается медленно, то времени среагировать на это и уйти от удара становится больше.
  3. Функция задержки закрывания избавляет человеческое ухо от неприятных хлопков и стуков. Благодаря ей дверное полотно плавно прислоняется к коробке.
  4. Если есть необходимость, можно зафиксировать дверь в открытом положении и не бояться, что она случайно закроется.
  5. При отсутствии времени или желания закрывать дверь, это можно спокойно не делать, так как функция притягивания сделает все автоматически.

Все такие требования можно смело выдвигать к заводским доводчикам. Если же изготовить механизм своими руками, то некоторых функций не будет. Из подручных материалов и при помощи домашних инструментов сделать аналог заводскому изделию невозможно.

Варианты дверных доводчиков, которые можно изготовить своими руками

Для того чтобы сделать самый простой вариант дверного доводчика своими руками нужно будет подыскать материалы в кладовке или же посетить ближайший магазин строительных товаров.

Использование груза

Для изготовления механизма потребуются такие материалы:

  • трос или веревка;
  • отрезок пластиковой водопроводной трубы;
  • груз;
  • колесико.

Такой доводчик установить довольно просто. Нужно привязать трос или веревку к дверному полотну. К верхней части коробки со стороны петель прикрепить колесико. К боковой части коробки с той же стороны прикрепить отрезок пластиковой трубы. Она должна быть в вертикальном положении. Груз крепится к другому концу троса или веревки и помещается в середину трубы. Доводчик готов.

Принцип действия изделия очень простой. Когда дверь открывается, отягощение перемещается по трубе вверх. Открывать створку будет немного тяжелее, чем без механизма. Если ее отпустить, под воздействием противовеса они закроются.

Пластиковая труба в этом варианте служит для того, чтобы предотвратить повреждения грузом дверного полотна и коробки.

Очень важно правильно подобрать вес отягощения. Если он будет большим, чем нужно, створка будет закрываться быстро и в результате сильно хлопать. Если же наоборот меньшим, то она просто не будет закрываться. Обычно, если такие работы выполняются своими руками впервые, то отягощение подбирается опытным путем.

Дверной доводчик из пружины

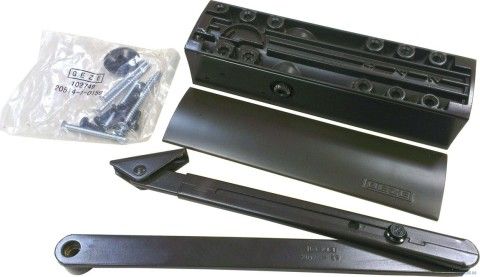

Материалы, необходимые для создания пружинного доводчика

Материалы, необходимые для создания пружинного доводчика

Чтобы установить самый простой пружинный доводчик потребуется потратить минимум труда и денег. Достаточно купить подходящую пружину и крепежные элементы, и установить их. Один конец крепится к дверной коробке, а другой к полотну. На этом монтажные работы заканчиваются. Основная сложность состоит в том, что здесь пружину по силе стягивания также нужно подбирать опытным путем, как и в первом варианте.

Усовершенствовать механизм и тем самым расширить функционал доводчика можно дополнительно установив амортизатор. Он будет служить для замедления движения двери и смягчения удара при закрывании.

Амортизатор представляет собой две герметичные камеры скрепленных между собой. Между ними стоит перепускной клапан. В одной из камер в спокойном состоянии механизма находится масло. Когда амортизатор растягивается, а дверь открывается, масло перетекает с одной камеры в другую. После окончания движения, когда рука отпускает дверь, в работу вступает сила пружины, которая давит амортизатор в обратную сторону. В это время масло под давлением медленно перетекает назад в первую камеру, а створка плавно закрывается.

В том случае, если найти подходящий амортизатор не получилось, вместо него можно взять самый простой велосипедный насос. С использованием его механизм будет работать практически так же.

Сделать механизм своими руками можно с использованием и других материалов, но два описанных способа самые простые и смотреться будут неплохо. Если выполнить все работы правильно, то конструкция сможет прослужить долго. А самое главное то, что затраты будут практически незаметны.

Доводчик двери своими руками: установка самодельной пружины

Доводчик двери своими руками – хороший вариант обеспечить комфортную эксплуатацию дверного полотна без затрат своего бюджета. Существует масса способов изготовить дверной доводчик самостоятельно, это можно сделать с применением подручных материалов, таких как пружина, трос или резина. Самодельный доводчик двери, выполненный с соблюдением всех нюансов, способен служить долго, его функционал совершенно не будет отличаться от устройства, приобретенного в магазине. На нашем сайте вы сможете узнать, как сделать доводчик двери своими руками.

Для чего нужен доводчик

Перед тем как поставить доводчик на дверь необходимо разобраться в его предназначении и выполняемых функциях

Перед тем как поставить доводчик на дверь необходимо разобраться в его предназначении и выполняемых функциях. В чем же суть этого устройства? Этот нехитрый механизм обеспечивает плавное и бесшумное движение дверного полотна как при открывании, так и при закрывании. Во втором случае его роль особенно заметна, он притягивает или, иначе говоря, доводит дверь до нужного положения.

Благодаря дверным доводчикам можно сохранить в помещении тепло зимой или прохладу летом, он обеспечивает полное прилегание полотна к дверной коробке, некоторые модели позволяют полностью автоматизировать двери. В современных моделях есть множество полезных функций, с их помощью можно устанавливать контроль доступа, время на проветривание помещения, блокировать положение двери и т. д.

Что можно ожидать от дверного доводчика?

Функции, которыми обладают заводские доводчики, способны значительно упростить эксплуатацию дверей. Обычно от доводчиков ожидается следующее:

  1. Увеличение сроков эксплуатации и предохранение дверей от повреждений за счет амортизации, которую создает дверной доводчик. Если несколько раз для закрывания применить большую силу, чем необходимо, то полотно и коробка могут повредиться или деформироваться. Если же установлен доводчик, этого можно не бояться. Также будут нестрашны сквозняки.
  2. Ограничение скорости открывания или закрывания уменьшит риск получения травмы человеком, который не ожидает, что дверь может начать движение. Когда она двигается медленно, то времени среагировать на это и уйти от удара становится больше.
  3. Функция задержки закрывания избавляет человеческое ухо от неприятных хлопков и стуков. Благодаря ей дверное полотно плавно прислоняется к коробке.
  4. Если есть необходимость, можно зафиксировать дверь в открытом положении и не бояться, что она случайно закроется.
  5. При отсутствии времени или желания закрывать дверь, это можно спокойно не делать, так как функция притягивания сделает все автоматически.

Все такие требования можно смело выдвигать к заводским доводчикам. Если же изготовить механизм своими руками, то некоторых функций не будет. Из подручных материалов и при помощи домашних инструментов сделать аналог заводскому изделию невозможно.

Доводчики для входных дверей: виды механических устройств

Учитывая способ и место крепления доводчиков для входных дверей, их разделяют на следующие группы:

  • верхние доводчики;
  • нижние (напольные) доводчики;
  • скрытые (рамные) доводчики.

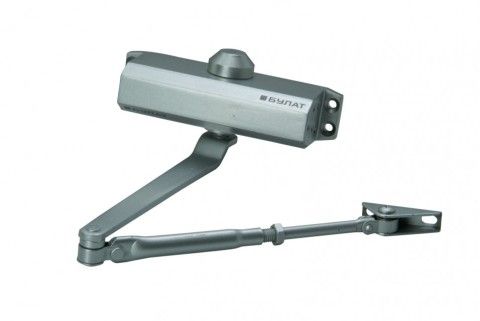

Верхние доводчики достаточно распространенные и универсальные дверные устройства. В основном используют такие дверные доводчики для входных дверей в здание. Отличаются несложным монтажом: скользящая тяга и рычаг фиксируются на перемычке дверной коробки, а корпус — на внутренней верхней поверхности полотна двери.

Устройство доводчиков дверей верхнего крепежа, предлагаемых разными изготовителями, может отличаться принципом функционирования. Популярностью пользуется механизм с рычажным приводом и зубчатой шестерней. Другой актуальный вариант — доводчик со скользящей тягой и кулачковой шестерней.

Что касается скрытых доводчиков для межкомнатных дверей, то их монтируют на этапе производства самих дверей, нижние доводчики устанавливают в полу, делая их почти невидимыми.

Классификация доводчиков

Принцип работы любого устройства вне зависимости от его типа строится на комплексной работе пружины и масляного амортизатора – основных составных частей системы

Установка дверных доводчиков начинается с их выбора. Принцип работы любого устройства вне зависимости от его типа строится на комплексной работе пружины и масляного амортизатора – основных составных частей системы. Вязкость амортизирующей жидкости, перетекающих из одной камеры через систему амортизаторов в другую, придает плавность процессам закрывания и открывания двери. Тип доводчика определяется механизмом, приводящим в действие пружину:

  • Верхние доводчики, рабочий корпус которых монтируется над дверью или непосредственно на дверном полотне;

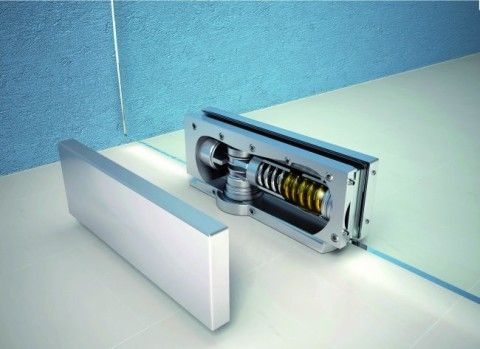

  • Напольные доводчики – практически невидимая глазу система, особенно популярная в торговых центрах;
  • Скрытые.

Специалисты компании подберут и смонтируют дверные доводчики, оптимально подходящие для каждого конкретного случая. Кроме того, мы предлагаем качественный монтаж магнитных замков на двери общественных и жилых зданий и помещений.

Так, легкая дверь в офисе может быть оборудована магнитным замком, удерживающим 70-150 кг веса. Уличные двери, весом свыше 100 кг. Нуждаются в более мощной защите – для них наши специалисты рекомендуют магнитные замки удерживающей силы до 500 кг. Наиболее серьезные объекты требуют обеспечения наивысшей безопасности. В таком случае будет оптимальной установка магнитного замка силой удержания свыше 1000 кг.

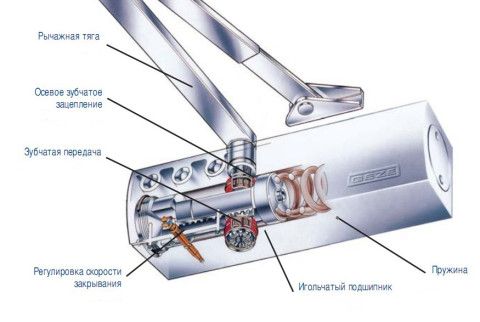

Устройство и принцип работы дверного доводчика

В устройство дверного доводчика входят рычажная тяга и непосредственно корпус с механизмом, позволяющим двери принять закрытое положение. Механизм состоит из довольно мощной пружины, сжимающейся вследствие усилия привода поршня. Пружина, выполненная, как правило, из стали, заключена в особую капсулу. Капсула содержит масло, которое при возвращении пружины в первоначальное положение, перемещается по гидравлическим каналам в рабочую емкость. Такая технология обеспечивает плавное и мягкое закрывание двери.

Регулировка доводчика двери осуществляется за счет специально предназначенных винтов, находящихся в торце корпуса. Винты при вращении меняют поперечное сечение каналов, что влияет на скорость перемещения масла и соответственно на темп закрытия двери.

Усовершенствованные модели дверных доводчиков имеют клапан дополнительного довода, позволяющий придержать движение полотна. Это происходит при открытии двери уже на 70 градусах до момента закрытия, а перед самым закрытием (когда остается до 15 градусов) движение ускоряется, что способствует плотному прижатию двери. Благодаря такой конструкции доводчик справляется с усилием защелок на дверях и преодолевает воздушное сопротивление, образующееся при закрывании.

Существуют модели доводчиков, наделенные дополнительной функцией блокирования движения двери. Такая система регулирует самопроизвольное закрытие двери. Очень удобна, в случае, когда в помещение требуется внести габаритные предметы (мебель, бытовую технику и т. д.). Дверь открывается на 90 и более градусов и фиксируется до момента, пока ее не подтолкнуть для закрывания, после чего механизм доводчика обеспечит ее плавное и бесшумное закрытие.

Дверные доводчики могут выполнять ряд дополнительных функций, среди которых задержка хода двери на 30 секунд, координатор закрытия полотен для моделей дверей, имеющих более одной створки, амортизатор резкого распахивания (демпфер).

Простой вариант доводчика своими руками

Для изготовления потребуется не так уж много материалов. Прежде чем начать самостоятельно изготавливать доводчик, обязательно нужно обратить внимание на ее вес. Для изготовления самой простой конструкции потребуется груз.

Чем массивнее, тяжелее дверь по размеру, тем больше должен быть у доводчика вес. Тем, кто впервые изготавливает для дверей своими руками столь нужную вещь в быту, обычно советуют попробовать определить вес груза опытным путем. Определенной формулы, как рассчитывать массы груза, нет.

Для самого простого варианта доводчика потребуется трос или веревка. Чтобы она могла передвигаться вверх и вниз, для двери нужен еще один элемент – колесико. Груз прикрепляют к концу веревки или троса. Именно он и будет тянуть полотно. Но возникает другой вопрос: что делать, чтобы полотно двери и стена не пострадали, ведь груз будет биться о них и данное действие не скажется позитивно на их внешнем виде?

Чтобы подобное не производило, берут отрезок пластиковой трубы, в нее помещают груз и прикрепляют к тросу или веревке, прикрепляют конструкцию к полотну – и доводчик готов.

Доводчик на базе пружины своими руками

Еще один вариант доводчика к легкому деревянному полотну можно изготовить самостоятельно. Основной конструкцией станет пружина, она при закрывании и открывании будет мягко возвращать полотно в ту позицию, где она находилась. Доводчик, устроенный по такому принципу, выполняется быстро. Но для массивных тяжелых полотен он не подходит, так как пружина имеет свойство довольно скоро при постоянной эксплуатации приходить в негодность.

Пружинная конструкция закрывателя, если ее усложнить, станет в разы надежнее и прочнее. Но вначале необходимо разобраться, какие еще нужны элементы, чтобы установить всю конструкцию на дверь. Пружина – это его основа. Но еще нужен амортизатор, который бы замедлял движение двери.

Основной конструкцией станет пружина, она при закрывании и открывании будет мягко возвращать полотно в ту позицию, где она находилась

Амортизатор доводчика устроен по принципу обыкновенного поршня. Он состоит из двух камер, внутри которых находится масло. Дверь открывается – маслом наполняется одна из них. Когда посредством такой конструкции она закрывается, масло переливается в другую. В устройстве такого механизма нет ничего принципиально нового, чего бы человек не узнал из курса школьной физики.

Доводчик изготовить вполне по силам и начинающему мастеру, если правильно выполнить внутреннюю часть устройства. Чтобы масло двигалось обратно, внутри такой конструкции необходимо установить перепускной клапан. Но можно пойти и другим путем: не устанавливать на него масляный амортизатор, а вместо него поставить обычный насос.

Считается, что подогнать его под работу двери довольно сложно. Это действительно так, ведь такой доводчик, как и тот, что устроен в форме веревки и примитивного груза, подгоняют под функционирование дверей только опытным путем.

Чтобы изготовить подобную конструкцию, подбирают и шестерню-рейку. Ее размер зависит от величины конструкции. Нагрузка на пружину поступает именно через нее. Чем прочнее шестерня-рейка, тем дольше прослужит и будет надежнее в эксплуатации доводчик.

Те же, кто предпочитает решить вопрос, не прибегая к столь сложным устройствам, и вовсе предлагают кусок старой резины или часть автомобильной камеры использовать в качестве доводчика. Выглядеть он будет не столь эстетично, но какое-то время способен работать вполне надежно, пока хозяин дома или квартиры не изготовит своими руками другую конструкцию.

Магнитный доводчик своими руками

Доводчик на основе магнита очень прост в исполнении. Даже начинающий мастер легко справится с его изготовлением. Для этого понадобится:

  • Доводчик на основе магнита очень прост в исполнении. Даже начинающий мастер легко справится с его изготовлением

    магнит;

  • пластина из металла с крепежными отверстиями;
  • саморезы;
  • стамеска;
  • шуруповерт.

Детали устанавливаются заподлицо по заранее нанесенной разметке, чтобы обеспечить им максимальную сцепку, которая, в свою очередь, поспособствует плотному закрыванию двери. Рабочие поверхности (те, на которые наносят разметку) зачищаются при помощи стамески на необходимую глубину. Магнит крепится к раме, а пластина из металла — на само полотно, что выполняется при помощи саморезов. В закрытом положении двери магнит и пластина должны полностью совмещаться друг с другом. Это гарантирует качественную работу механизма.

Доводчик, сделанный на основе элементов из резины

Еще одним вариантом самодельного доводчика является механизм, который собирается из резинового шланга, троса, камеры автомобиля, эспандера или даже резиновой груши, которую легко приобрести в любой аптеке. Внешний вид такого типа доводчика весьма своеобразен, так что лучше всего устанавливать его в тех помещениях, куда не столь часто заглядывают гости, и где сама конструкция будет скрыта от посторонних глаз.

При этом обеспечивается мягкая амортизация двери и отсутствие шумов во время ее движения. Монтаж элементов проводится очень просто. Сначала наносится разметка, согласно которой устройство располагается на коробе либо ближе к петлям, либо со стороны внешнего угла полотна. Более плавное закрывание двери обеспечит первый вариант установки.

Резиновая груша размещается острым концом в сторону рамы и фиксируется на плоскости при помощи шурупа или гвоздя. При закрывании двери груша медленно сдувается, а при открывании быстро восстанавливает прежнюю форму.

Как устанавливать дверные доводчики

Как установить доводчик на двери правильно? Для этого необходимо, чтобы были врезаны качественные дверные навесы и сама дверь была установлена без перекосов. Следует избегать установки мощного доводчика на пластиковую дверь, обладающую легким весом или узкой конструкцией. В таком случае это скажется на сроке эксплуатации двери и применении дополнительного усилия при ее открывании. Это также касается и установки доводчиков для стеклянных дверей.

Доводчики монтируются на саму дверь или на дверную коробку и могут быть установлены внутренним способом и наружным. Все изделия комплектуются схемой монтажа и инструкцией регулировки доводчика двери. Схема выполнена в натуральную величину, что очень удобно для безошибочного крепления.

Схема фиксируется с помощью скотча прямо на двери, по ней размечаются места отверстий. Выполняя все указания инструкции, закрепляется корпус устройства.

Как только механизм устройства будет закреплен, начинают установку рычажной скользящей тяги. В ее состав входят две половины, соединенные между собой резьбой. Длина рычага регулируется с учетом угла открывания двери на 90 градусов. Если монтаж дверного доводчика осуществлен правильно, дверь закрывается равномерно и бесшумно.

Если вы не совсем уверены в своих умениях или у вас отсутствуют необходимые для монтажа инструменты, следует обратиться за помощью к специалистам.

Как установить самый простой пружинный доводчик

Чтобы установить самый простой пружинный доводчик потребуется потратить минимум труда и денег

Чтобы установить самый простой пружинный доводчик потребуется потратить минимум труда и денег. Достаточно купить подходящую пружину и крепежные элементы, и установить их. Один конец крепится к дверной коробке, а другой к полотну. На этом монтажные работы заканчиваются. Основная сложность состоит в том, что здесь пружину по силе стягивания также нужно подбирать опытным путем, как и в первом варианте.

Усовершенствовать механизм и тем самым расширить функционал доводчика можно дополнительно установив амортизатор. Он будет служить для замедления движения двери и смягчения удара при закрывании.

Амортизатор представляет собой две герметичные камеры скрепленных между собой. Между ними стоит перепускной клапан. В одной из камер в спокойном состоянии механизма находится масло. Когда амортизатор растягивается, а дверь открывается, масло перетекает с одной камеры в другую. После окончания движения, когда рука отпускает дверь, в работу вступает сила пружины, которая давит амортизатор в обратную сторону. В это время масло под давлением медленно перетекает назад в первую камеру, а створка плавно закрывается.

В том случае, если найти подходящий амортизатор не получилось, вместо него можно взять самый простой велосипедный насос. С использованием его механизм будет работать практически так же.

Сделать механизм своими руками можно с использованием и других материалов, но два описанных способа самые простые и смотреться будут неплохо. Если выполнить все работы правильно, то конструкция сможет прослужить долго. А самое главное то, что затраты будут практически незаметны.

Как отрегулировать доводчики двери

Что касается регулировки доводчика дверей, то у устройства есть два винта для разных этапов закрывания. С их помощью и происходит регулирование. Первый диапазон закрывания — основное движение двери, второй — доводка двери в закрытое положение начиная с угла 15-20 градусов перед самым закрытием (доводка-прихлоп).

Изначально устанавливается угол открывания двери. Для этого с помощью винта выбирают нужное положение 90 или 180. После этого устанавливается скорость движения дверного полотна, которая регулируется вторым винтом. Дверь открывают на установленный угол и отпускают, а с помощью вращения второго винта регулируют равномерность хода на последних градусах и возникающий прихлоп.

Регулируя двери самостоятельно следует помнить, что не стоит вращать винт с большим усилием. Поворот винта на четверть дает заметный эффект замедления хода двери.
В процессе работы механизма проводят регулировку дверного доводчика своими руками. Если монтаж и эксплуатация доводчика осуществляются верно, то регулировка понадобится лишь при изменении температуры воздуха.

Источники:

  • http://remoo.ru/okna-i-dveri/dovodchiki-dlya-vhodnyh-dverej
  • https://garpun.by/furnitura/kak-ustanovit-dovodchik-na-dver.html
  • http://www.itcentr.net/montazh/dvernyh-dovodchikov/
  • https://yaris124.ru/1/kak-sdelat-dovodchik-dveri-svoimi-rukami
  • http://dvernojmir.ru/izgotovlenie/dvernoj-dovodchik-svoimi-rukami.html
  • http://gruppawlc.ru/delaem-dovodchik-dlia-dveri-svoimi-rykami-iz-podrychnyh-materialov/

Доводчик двери своими руками - Всё о межкомнатных и входных дверях

Делаем доводчик двери своими руками: способы и материалы

Если у вас нет ни времени, ни лишних денег на то, чтобы усовершенствовать дверную конструкцию, вы можете изготовить доводчик для двери своими руками. При этом можно использовать самые простые предметы, которые наверняка найдутся у вас в кладовке. Подобный самодельный механизм позволит вам устранить проблему стука дверей при минимальных затратах.

Простой дверной доводчик можно собрать самостоятельно из подручных материалов

Функции доводчика

Перед тем как попытаться изготовить доводчик для двери из подручных материалов своими руками необходимо определить какие же задачи должно выполнять это устройство. Рассмотрим основные функции доводчика:

  • Амортизация – предохранение двери от ударов при резком закрывании, например, от сквозняка или с большой силой. Таким образом, доводчик предотвращает повреждение покрытия как полотна, так и рамы.
  • Регулировка скорости движения дверного полотна – не позволяет совершать резкие движения как в сторону закрывания, так и в обратную.
  • Задержка закрывания – полотно задерживается на определенном расстоянии от коробки и благодаря этому обеспечивается более плавный притвор.
  • Фиксация открытого положения – при необходимости можно зафиксировать дверь в положении нараспашку, не боясь, что она случайно захлопнется.
  • Притягивание двери – если было приложено недостаточно усилий для того, чтобы закрыть ее, устройство завершит процесс, притянув полотно непосредственно к раме.

Доводчик выполняет три функции: регулирует скорость закрывания двери, замедляет ход и притормаживает

Конечно же, самодельный дверной ограничитель не способен полноценно выполнять все заданные функции, но справиться с основными недочетами конструкции ему вполне под силу.

Автомобильные запчасти

Если вы не знаете, как сделать доводчик своими руками, поищите подходящие запчасти в автомобильной двери. Отлично, если у вас есть ненужная запчасть, которая обеспечивает плавное движение багажника в пятидверных моделях. В таком случае дверной автомобильный ограничитель движения можно установить в проем межкомнатной или даже входной двери. Как сделать доводчик из запчасти автомобильной двери своими руками? Для крепления штока и цилиндра подъемника вам понадобится приделать к деталям кронштейн с «пальцами». Прикрутите одну его сторону к стене или раме, а другую – к полотну. С помощью такого приспособления можно обеспечить не только плавное движение двери, но и задержать ее в открытом положении при необходимости.

Соорудить дверной доводчик своими руками можно используя запчасти от доводчика автодвери

Резиновая груша

Сделать доводчик для дверной системы своими руками можно из куска автомобильной камеры, шланга, резинки, троса, кистевого эспандера и даже из такого предмета, как резиновая груша. Если дома вам не удалось отыскать такую вещь, ее можно без труда приобрести в любой аптеке практически за копейки.

Как сделать доводчик двери своими руками из резиновой груши:

  1. Наметьте местоположение устройства. Его можно располагать на коробе как со стороны внешнего угла полотна, так и ближе к петлям. Второй вариант предпочтительней, так как он обеспечит более плавное закрывание двери.
  2. С помощью гвоздя или шурупа закрепите грушу, чтобы она была обращена острым концом в сторону рамы.

При ударе полотна о самодельный ограничитель обеспечивается мягкая амортизация и бесшумность захлопывания. Груша медленно сдувается под весом двери. плавно доводя его до лутки. При открывании резиновая деталь быстро восстанавливает форму и может вновь выполнять возложенные на нее функции доводчика. Таким же образом можно изготовить самодельный доводчик двери из теннисного шарика. Своими руками закрепить эту деталь можно с помощью самореза. Чтобы мяч не съезжал со своего места укрепите область фиксации с помощью резиновой прокладки или кусочка фанеры.

Простейший вариант сделать доводчик для двери своими руками – использовать пружину.

Определяющее значение имеет не только размер, но и жесткость пружины. Она должна обеспечивать эффект замедления движения, но при этом достаточно плавно притягивать полотно.

Крепится эта деталь непосредственно в дверной проем. Один ее конец привинчивается к коробке, а второй монтируется к краю дверного полотна. Чем ближе пружина к петлям, тем меньший эффект она обеспечивает.

В качестве подручного материала для изготовления доводчика можно использовать пружину

Работает такой доводчик, сделанный своими руками, следующим образом: открывая двери, пружина натягивается и предотвращает осуществление чересчур резких движений. Для того чтобы зафиксировать полотно в открытом положении нужно заблокировать обратный ход устройства. Если не до конца закрыть дверь, эта мелкая деталь все сделает за вас, притянув ее к раме.

Магнит – это скорее некая альтернатива доводчика для двери. Сделать такой механизм своими руками – проще простого. Для этого потребуется шуруповерт, саморезы, стамеска, металлическая пластина с отверстиями и магнит.

Для обеспечения плотного притвора рекомендуется устанавливать детали практически заподлицо. Можно оставить небольшой выступ, чтобы магнит и металл могли сцепиться между собой. Для начала наметьте положение элементов. Магнит крепится к раме, а металлическая пластина – к полотну двери таким образом, чтобы в закрытом положении они накладывались друг на друга. Стамеской зачистите покрытие на необходимую глубину. С помощью саморезов зафиксируйте обе детали и проверьте их работу.

С помощью обычных подручных материалов можно изготовить доводчик двери своими руками. Его можно использовать в качестве временного устройства или же полностью остановиться на таком выборе.

Нужен мастер? Профессиональные мастера выполнят любые работы Заказать ремонт

Как сделать доводчик двери своими руками?

Доводчик дверей – очень полезная в быту вещь. Если установить его, пользоваться дверями в квартире или доме станет намного комфортнее. Даже если в спешке не закрыли ее тихо, аккуратно, такая конструкция завершит операцию за вас, и при этом не будет раздражающего хлопка. Доводчик на двери своими руками изготовить и установить достаточно просто, если проявить смекалку.

Конструкция дверного доводчика.

Самый простой вариант доводчика

Для изготовления потребуется не так уж много материалов. Прежде чем начать самостоятельно изготавливать доводчик, обязательно нужно обратить внимание на ее вес. Для изготовления самой простой конструкции потребуется груз.

Чем массивнее, тяжелее дверь по размеру, тем больше должен быть у доводчика вес. Тем, кто впервые изготавливает для дверей своими руками столь нужную вещь в быту, обычно советуют попробовать определить вес груза опытным путем. Определенной формулы, как рассчитывать массы груза, нет.

Варианты установки дверных доводчиков.

Для самого простого варианта доводчика потребуется трос или веревка. Чтобы она могла передвигаться вверх и вниз, для двери нужен еще один элемент – колесико. Груз прикрепляют к концу веревки или троса. Именно он и будет тянуть полотно. Но возникает другой вопрос: что делать, чтобы полотно двери и стена не пострадали, ведь груз будет биться о них и данное действие не скажется позитивно на их внешнем виде?

Чтобы подобное не производило, берут отрезок пластиковой трубы, в нее помещают груз и прикрепляют к тросу или веревке, прикрепляют конструкцию к полотну – и доводчик готов.

Доводчик на основе подъемника автомобильной двери

Если сломалась дверь в автомобиле, не спешите выбрасывать ее подъемник. Чтобы изготовить такой механизм, берут подъемники с 3 или 5 автомобильных дверей. Их укрепляют на полотно таким образом, чтобы кронштейн закрывателя располагался между осью петель.

Сильной стороной такого доводчика является то, что для его изготовления не потребуется приобретение сложных механизмов.

И даже если двери будут сильно распахнуты, они потом аккуратно сами мягко и плавно закроются.

Доводчик на базе пружины

Еще один вариант доводчика к легкому деревянному полотну можно изготовить самостоятельно. Основной конструкцией станет пружина, она при закрывании и открывании будет мягко возвращать полотно в ту позицию, где она находилась. Доводчик, устроенный по такому принципу, выполняется быстро. Но для массивных тяжелых полотен он не подходит, так как пружина имеет свойство довольно скоро при постоянной эксплуатации приходить в негодность.

Последовательность установки дверного доводчика.

Пружинная конструкция закрывателя, если ее усложнить, станет в разы надежнее и прочнее. Но вначале необходимо разобраться, какие еще нужны элементы, чтобы установить всю конструкцию на дверь. Пружина – это его основа. Но еще нужен амортизатор, который бы замедлял движение двери.

Амортизатор доводчика устроен по принципу обыкновенного поршня. Он состоит из двух камер, внутри которых находится масло. Дверь открывается – маслом наполняется одна из них. Когда посредством такой конструкции она закрывается, масло переливается в другую. В устройстве такого механизма нет ничего принципиально нового, чего бы человек не узнал из курса школьной физики.

Доводчик изготовить вполне по силам и начинающему мастеру, если правильно выполнить внутреннюю часть устройства. Чтобы масло двигалось обратно, внутри такой конструкции необходимо установить перепускной клапан. Но можно пойти и другим путем: не устанавливать на него масляный амортизатор, а вместо него поставить обычный насос.

Считается, что подогнать его под работу двери довольно сложно. Это действительно так, ведь такой доводчик, как и тот, что устроен в форме веревки и примитивного груза, подгоняют под функционирование дверей только опытным путем.

Чтобы изготовить подобную конструкцию, подбирают и шестерню-рейку. Ее размер зависит от величины конструкции. Нагрузка на пружину поступает именно через нее. Чем прочнее шестерня-рейка, тем дольше прослужит и будет надежнее в эксплуатации доводчик.

Те же, кто предпочитает решить вопрос, не прибегая к столь сложным устройствам, и вовсе предлагают кусок старой резины или часть автомобильной камеры использовать в качестве доводчика. Выглядеть он будет не столь эстетично, но какое-то время способен работать вполне надежно, пока хозяин дома или квартиры не изготовит своими руками другую конструкцию.

Монтаж доводчика

Способы установки накладного доводчика на дверь.

Монтаж доводчика – не менее важная часть работы с ним. От того, насколько правильно выполнен он, зависит функционирование данного устройства.

Монтаж доводчика включает следующие действия:

  • определение угла открывания двери;
  • использование шаблона из комплекта;
  • отметка отверстий на двери и на ее коробке;
  • просверливание отмеченных отверстий;
  • закрепление рычага шурупами;
  • регулировка работы пружины.

Определившись с углом открывания двери, прикладываем подобранный шаблон к ней. С помощью карандаша, мела или другой рисовальной принадлежности намечаем четыре отверстия на двери, там, где будет крепиться сама конструкция.

На окаймляющей ее коробке намечаем два отверстия. Они показывают, где именно на дверной коробке должно фиксироваться основание рычага. Разметку необходимо делать аккуратно, не спеша, ведь от ее точности во многом зависит качество монтажа доводчика и его последующее функционирование.

Как только разметка будет выполнена, отверстия просверливают. С применением шурупов закрепляют рычаг конструкции. Рычаг затем необходимо переместить на ось доводчика. Чтобы надежно закрепить его там, нужен прочный винт. Корпус устройства монтируют на двери посредством шурупов. От выполнения следующей операции зависит дальнейшее качество эксплуатации и правильность монтажа устройства.

Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

Самостоятельная установка и регулировка дверного доводчика

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Класс доводчика для двери

Ширина дверного полотна, мм

Масса дверного полотна, кг

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

  • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

С рычажной тягой

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

    Со скользящим каналом

    Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

    Установка доводчика на дверь в зависимости от направления открывания

    Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

    Напольный доводчик для стеклянных дверей

    Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

    Напольный доводчик для стеклянных дверей

    Где ставить

    В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

    Установка доводчика на дверь: инструкция с фото

    Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

    Что необходимо для монтажа дверного доводчика

    Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

    Пример шаблона для установки дверного доводчика

    Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

    Установка шаблона

    На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

    С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

    Отверстия под доводчик

    На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

    Переносим отметки под отверстия на полотно и раму

    Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

    Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

    По отметкам сверлим отверстия

    Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

    Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

    Схема установки доводчика на двери

    Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

    Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

    Устанавливаем рычаг тяги

    Теперь осталось соединить рычаг с тягой. Есть два варианта.

    Соединить рычаг с тягой

    Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

    Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

    Расположение рычага и тяги для выставления финишного усилия

    Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

    Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

    Как поставить на калитку

    Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

    Установка доводчика на калитку без верхней перекладины

    Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

    Как установить на металлическую дверь

    Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

    Доводчик на входную металлическую дверь ставиться аналогично

    Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

    Регулировка доводчика для двери

    Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

    • вращая винт по часовой стрелке скорость/сила увеличивается;
    • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

    При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

    Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

    Отодвигаем крышку, находим винты

    В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

    Источники: http://dvervdome.ru/izgotovlenie/dovodchik-dveri-svoimi-rukami.html, http://1podveryam.ru/furnitura/dovodchik-dveri-svoimi-rukami.html, http://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika

  • Установка дверного доводчика своими руками: инструкция, схема, регулировка

    Для сохранения благоприятного микроклимата в помещении необходимо двери держать закрытыми. Есть специальные устройства, которые обеспечивают плавное возвращение дверного полотна в закрытое состояние — дверные доводчики. Это механические устройства с рычажной тягой (более дешевые) или со скользящим каналом. Правильная установка дверного доводчика повышает комфортность жизни. Работа несложная, надо знать некоторые особенности подбора, монтажа и регулировки.

    Устройство и принцип действия

    В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

    Дверные доводчики могут быть разного типа, вида и цвета

    Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

    Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

    Внутреннее строение доводчика для входной или межкомнатной двери

    Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

    Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня.  Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

    Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

    Особенности выбора

    При выборе доводчика для двери обращают внимание на несколько моментов. Это и габариты двери, и ее расположение (наружная или внутренняя), а также угол, на который она должна открываться и возможный способ монтажа.

    Классификация по мощности механизма

    Выбирается доводчик по усилию, которое развивает механизм при закрывании двери. На необходимую мощность механизма влияет вес дверного полотна и его ширина. Эти две характеристики и являются основными при выборе класса мощности.

    Если говорить о стандартизации, то на данный момент действует отечественный ГОСТ Р. Но его требования намного ниже мирового стандарта EN 1154. Поставляемая на рынок продукция европейских и других производителей сертифицирована по мировому стандарту, изделия отечественных производителей — по ГОСТу.

    Согласно EN 1154 усилия по закрытию делятся на семь категория: от EN1 до EN7 (1 — самое незначительное для легких и узких дверей, 7 — для самых массивных). Есть модели только одного класса E4 или E2. Регулировка усилия в таких устройствах находится в очень небольших пределах. Зато цена на них небольшая.

    Таблица подбора класса закрывателя двери в зависимости от веса и ширины полотна

    Есть более дорогие доводчики, имеющие широкий диапазон регулировок. Тогда в каталогах их класс указывается через дефис: EN2-5, например. Они удобнее тем, что в зависимости от погодных условий можно настроить необходимую скорость закрывания.

    Наружная или внутренняя дверь

    Несмотря на то, что доводчики можно ставить с любой стороны двери, на наружных их лучше устанавливать внутри помещения: меньше будут сказываться атмосферные явления. Но и в этом случае необходима морозоустойчивая модель.

    При установке в подъездах многоквартирных домов желательна установка моделей, которые не так легко сломать: торчащие штанги многих раздражают. Потому необходима модель с параллельной или скользящей тягой.

    Виды монтажа рычажного доводчика

    Способы монтажа

    Дверные доводчики по принципу установки подразделяются на четыре вида:

    • Наружного монтажа. Такие модели состоят из двух блоков, один из которых крепится на дверное полотно, другой на притолоку дверной рамы. Соединяются они при помощи подвижно сочлененных рычагов. Способы установки таких моделей изображены на рисунке.
    • Скрытый монтаж в раме. В притолоке дверной коробки вырезают отверстие, в него устанавливается доводчик. На дверном полотне сверху закрепляется рычаг.

    • Скрытая установка в полу. Этот тип часто можно увидеть на стеклянных распашных дверях магазинов. Возможна установка с дверным полотном из любого материала, но только на стадии монтажа или генеральной реконструкции: в полу необходимо делать углубление под тело доводчика.
    • Скрытая установка в двери. В этом случае в верхнем торце двери делается выемка, в которое устанавливается устройство, а рычаг крепится к дверному косяку.

    Способы монтажа могут быть различными

    Любой из вариантов установки можно выполнить своими руками. Потребуется только разная степень мастерства. Самый простой — наружный монтаж. Он имеет самое широкое распространение.

    Установка своими руками

    Современные производители качественных (и соответственно, дорогих) дверных механических закрывателей в инструкции к устройству прилагают даже шаблоны для его установки. Обычно это регулируемые модели с разными классами усилий для закрывания дверей.

    Если такой шаблон есть, выбираете необходимый для вашего случая класс (ориентируясь на вес и ширину дверного полотна). Определяетесь с тем, куда будет крепиться корпус устройства: к дверному полотну или к косяку. Зависит это от того, в какую сторону открываются двери.

    При наличии шаблона, установка доводчика своими руками совсем несложна

    В нашем случае устанавливаем корпус на дверном полотне. Потому прикладываем и закрепляем (скотчем) соответствующий шаблон, и прямо через него сверлим отверстия.

    Следующий шаг — установка корпуса доводчика. При наличии просверленных отверстий это дело одной минуты.

    Теперь нужно правильно установить на двери «лапку» рычага. От того как она установлена зависит класс по усилию (смотрите на схеме), нам нужен 3-4, потому выбираем нижний вариант.

    Класс устройства зависит от способа установки лапки

    Сам рычаг состоит из двух половин. Одна из них цельная, вторая составная. Составная тоже имеет две половинки, скрученные при помощи резьбового соединения. При помощи этой резьбы регулируется длина этого плеча рычага. Цельное плечо крепится к корпусу, составное — к лапке (между собой они пока не соединены).

    В зависимости от того с защелкой двери или без, выставляется перпендикулярно к двери одно или другое плечо рычага

    Теперь нужно выбрать какое плечо будет перпендикулярным относительно дверного полотна. Под углом 90o  к двери выставляют цельное плечо, если на двери есть защелка. Если защелки нет, выставляется под прямым углом сборное плечо. Их положение регулируется длиной рычага с резьбой — удлиняете или укорачиваете его. Выставив рычаг, его половинки защелкивают: сводят концы в месте и прижимают друг к другу до щелчка. Во всяком случае, в этой модели это происходит именно так. В других соединение может быть другое, но принцип установки аналогичен.

    Регулировка  и техническое обслуживание доводчика

    Говорить о регулировке «в общем» невозможно: разные производители устанавливают винты в разных местах. Где то они расположены на боковой поверхности, где-то под съемной панелью на лицевой части, внизу или вверху корпуса. Простые модели имеют только две точки регулировки, в более сложных их может быть пять и больше. Потому по каждой модели инструкции свои.

    В общих чертах можно сказать только о периодичности. При снижении или повышении температуры меняется вязкость масла. А от его состояния изменяется скорость захлопывания дверей. Слишком быстро закрывающиеся двери причиняют неудобства: они подталкивает проходящего сзади. Это точно не понравится пожилым людям. Медленно закрывающиеся двери вызывают желание им помочь, и подтолкнуть. А для механизма эта помощь — смерть: несколько десятков помощников и придется покупать другой механизм. Потому своевременная сезонная регулировка доводчиков продлевает им жизнь.

    Говорить о регулировке доводчиков нужно только применительно к каждой модели: слишком разные конструктивно они бывают

    Техническое обслуживание доводчика состоит в замене масла в корпусе. Делать это необходимо раз в год. Процедура подробно расписана в инструкции и отличается у разных моделей точно также как и регулировка.

    Дополнительные функции

    В дешевых изделиях искать дополнительные функции — напрасный труд. Более дорогие модели могут предоставить ряд дополнительных удобств.

    Фиксация открытого положения (hold-open)

    Периодически возникает необходимость оставить двери нараспашку. Например, для того чтобы внести или вынести габаритную вещь. Длительное удержание обычных доводчиков портит механизм. Чтобы не калечить устройство, есть специальные модели с функцией фиксации открытого положения. В них устанавливается механическая или электромагнитная защелка. Работа механической защелки проста: при открывании двери на угол, превышающий 90o, срабатывает защелка. Снимается она просто: нужно потянуть полотно в сторону закрывания. В моделях с электромагнитными защелками двери удерживаются, пока в сети есть ток. Как только цепь разрывается, двери разблокируются (есть специальная кнопка разблокировки).

    Задержка открывания (демпфер)

    Это функция, которая не дает двери открываться очень быстро. Таким образом исключается возможность травмирования человека, находящегося по другую сторону двери.

    Задержка закрывания

    Необходима в тех помещениях, через двери которых выносят какие-то грузы. Однако поток людей при этом не должен быть большим.

    Пружинные доводчики

    Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.

    Пружинные доводчики — вариант для межкомнатной двери

    В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.

    С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.

    В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.

    Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.

    Итоги

    Дверные доводчики, или как еще их называют, дверные закрыватели, позволяют удерживать двери в закрытом положении. Кроме того это устройство мягко, беззвучно возвращает двери в начальное положение.

    Как выбрать и установить дверной доводчик

    Верхний дверной доводчик

    Виды и принцип работы устройств: верхний доводчик

    Никому не нравится хлопающая дверь, но закрываться она должна плотно, чтобы избежать оттока тепла из помещения. Для бесшумности процесса, устанавливается дверной доводчик.

    Такие конструкции заменяют установку дверных пружин, которые закрывая конструкцию, создают много шума. Виды устройств, их особенности и способы установки подскажет статья.

    Устройство и принцип работы

    Устройство доводчика

    Автоматический элемент: устройство , характеристики и принцип работы

    Основной рабочий элемент любого доводчика – высокопрочная пружина, которая входит в цилиндр. При открывании дверей она, сжимаясь, аккумулирует энергию, а при отпускании, возвращает изделие в начальное закрытое состояние.

    Для плавного закрывания проема в конструкции имеется масляный амортизатор. Встроенная система клапанов способствует перетеканию масла при открывании из одной камеры в другую, а при закрывании обратно.

    С их помощью регулируется скорость перемещения масла, а значит и закрывания. Необходимую плавность процессу придает вязкость амортизирующей жидкости, это способствует бесшумному закрыванию двери.

    Конструкция может иметь один или несколько амортизаторов, что не меняет сути устройства. Рабочая пружина в разных изделиях приводится в действие своим механизмом, что определяет тип доводчика.

    В зависимости от устройства при установке можно решить несколько задач:

    • Выполнить регулировку скорости закрывания в двух диапазонах – с ускорением при захлопывании.
    • Предохранить полотно от удара о преграду.
    • Зафиксировать конструкцию после ее открытия.

    Типы устройств

    Виды доводчиков классифицируются по расположению, которое может быть:

    • Верхним. Устанавливается в верхней части полотна. Отличаются типом привода:
    1. кривошипным, в конструкции применяются спиральная пружина и гидравлический поршень, которые расположены в отдельных отсеках. Это достаточно простые устройства, не имеющие возможности контролировать перемещение двери, или другие изменения. Пользуется спросом для тяжелых изделий;
    2. зубчатым. Это наиболее распространенная конструкция, состоящая из зубчатой шестерни, находящейся в зацеплении с поршнем и перемещающей его вдоль оси при отрывании двери. При ее открывании рычажок доводчика движется по дуге. Часть рычага, привинченная к корпусу устройства, расположена перпендикулярно к зубчатой шестеренке, ось которой движется вертикально через доводчик. Зубья шестерни входят в зацепление с зубьями поршня. Перемещаясь по оси, шестерня двигает поршень в горизонтальном положении, зажимая пружину. Таким же образом аккумулируется энергия. Закрывание расслабляет пружинку, которая на поршень давит в обратном направлении. Вращаясь, шестерня толкает рычажком конструкцию к перемещению, закрывая ее;
    3. со скользящим стержнем. Это не самый удачный вариант конструкции, при котором отсутствует плечо для передачи большого усилия, что приводит к не слишком надежной работе механизма;
    4. кулачкового вала. Кулачок, имеющий вид симметричного или несимметричного сердца, служит и осью. При открывании элемент равномерно сжимает пружину поршнем. При закрывании пружина разжимается, открывающий поршень перемещается в обратную сторону, возвращая кулачок в первоначальное положение, тормозным элементом дверь замедляется.
    • Доводчик напольный. Располагаются в полу. Установку этого типа нужно учитывать на этапе строительства. При этом вес двери держит нижняя ось, которая перемещается в сторону другой оси вращения.

    Конструкция используется для изделий массой до 300 килограмм.

    • Рамным. Такая конструкция встраивается в раму или дверную коробку, а принцип действия у нее такой же, как и напольных. В этом случае массу двери несет опора, которая встроена в пол. На полотно передается вращение от оси доводчика через рычаг, встроенный сверху. При открывании рычагом проворачивается сердцеобразная ось. В зависимости от направления при открывании она начинает давить на один из роликов, что сжимает две пружины. При закрывании весь процесс идет в обратном направлении.

    По конструкции изделия делятся на:

    • Линейные. В таком элементе нет колена или детали для настройки изделия.
    • Коленные. В конструкции имеется «колено», выпирающее при движении полотно. Это наиболее надежные и простые устройства среди рычажных механизмов. Существует два способа крепления:
    1. корпус доводящего механизма крепится на полотне, а рычажное устройство устанавливается на коробку;
    2. возможен и обратный вариант крепления.

    Классификация механизмов

    Чтобы познакомиться, какие существуют доводчики российского производства, необходимо изучить ГОСТ 5091-78. Основные критерии — технические характеристики, или усилия, прикладываемые человеком при закрывании конструкции.

    По ГОСТ 5091-78 все дверные доводчики разделены на 7 классов:

    • EN1. Используются для створок шириной 750 миллиметров и массой до 20 кг.
    • EN2. Идеальное устройство для полотен шириной 850 миллиметров и массой до 40 кг.
    • EN3. Приборы для ширины створок 950 миллиметров, массой до 60 кг.
    • EN4. Предназначены для полотен, ширина которых 1,1 метр, массой до 80 кг.
    • EN5. Устанавливаются на створки шириной 1,25 метров, массой до 100 кг.
    • EN6. Приспособления этого класса предназначены для дверей шириной 1,4 метра, массой до 120 кг.
    • EN7. Такие механизмы идеально подходят для полотен шириной 1,6 метра, массой до 160 кг.

    По ГОСТу 5091-78 указывается усилие, которое необходимо прикладывать при закрывании, измеряемое в Nm (Ньютонометрах). Компания «Дверной доводчик» в своем сертификате на выпущенную продукцию, указывает усилия в Nm. При этом модели механизмов могут быть одного класса, и регулируемыми, с возможностью настройки приложения усилий при открывании.

    Помимо этого, ГОСТ 5091-78 дает рекомендации по доводчикам для работы их с учетом температурного диапазона. Это связано с тем, что используемое для смазки конструкции масло, под влиянием температуры меняет свою вязкость. Для наружного пользования, рекомендуется устанавливать морозостойкие устройства, с применением низкотемпературного масла, и особых сальников, что содержится в сертификате на продукцию.

    ГОСТ 5091-78 указывает еще на одну особенность, которая должна учитываться при выборе доводчика для двери — передачу вращающегося момента.

    Выбор устройства

    Совет: Перед тем, как выбрать доводчик, стоит познакомиться с нормами, которые определяют усилия, развиваемые им при их использовании. Они соответствуют европейским стандартам.

    Большая мощность доводчика соответствует более высокому его классу.

    Например:

    • Изделие самого высокого класса выбирается для установки на бронированной металлической двери.
    • Доводчик низкого класса устанавливается на легковесном изделии.
    • Конструкции 3-5 классов используются для простых входных дверей, устанавливаемых во внутренних помещениях.

    Подбирая доводчик, принимаются во внимание параметры, учитываются внешние факторы, например:

    • При эксплуатации входной двери часто подвергающейся воздействию боковых ветровых нагрузок, полотно должно оснащаться изделиями высокого класса, что увеличит срок службы доводчика.

    Совет: Если по размерам и массе изделия можно использовать два разных класса изделий, следует предпочтение отдавать элементам высокого уровня, что обеспечит больший запас прочности, а значит и более продолжительную работу устройства.

    • Не нужно учитывать только мощность при выборе изделия. Это не всегда указывает на большую нагрузку при установке. Если такой доводчик установить на дверь из ПВХ, будет создаваться дополнительная нагрузка на петли, из-за чего они быстро станут изнашиваться.
    • Пластиковая дверь с мощными элементами тяжело открывается, это создаст дополнительный дискомфорт при пользовании.
    • При выборе доводчика должна учитываться его морозостойкость. Существуют модели, работающие при экстремальных температурах, колеблющихся в диапазоне от (-45°С) до (+ 70°С).
    • Обращается внимание на скорость перемещения дверной системы. Например, для противопожарных конструкций устройства должны иметь большую скорость закрывания, а при использовании в доме предпочтение отдается медленному, особенно при проживании пожилых людей и детей. В общественных местах лучше устанавливать приборы с функцией торможения открывания, что предотвратит удар створки о стену.

    Для знакомства покупателя с дополнительными возможностями изделия предлагается сертификат на доводчик. Его наличие является гарантией того, что приобретаемый товар высокого качества.

    Совет: Выбирая прибор, следует поинтересоваться наличием сертификата. Это даст большую уверенность, что выбранное устройство будет работать исправно многие годы.

    Обзор популярных моделей

    Ниже представлен обзор дверных доводчиков самых известных зарубежных производителей, выпускающих продукцию высокого качества:

    • Dorma. Это механизм немецкой компании, особенность которого — наличие скользящей тяги. Такая конструкция позволяет скрывать колено тягового механизма, и не портить внешний вид двери.
    Доводчик фирмы Dorma

    Dorma

    • DC-100. Это механико-гидравлическое устройство для открывания дверей массой до 100 килограмм. Может работать в диапазоне температур от (-35°С) до (+60°С), имеет две скорости перемещения.
    Доводчик фирмы Dorma

    NOTEDO

    • Abloy. Выпускает его компания из Финляндии. Максимальный вес двери до 80 килограмм. Модель имеет удобную систему регулировки механизма. В конструкции имеется независимый клапан, который позволяет обеспечивать плавное перемещение.
    Доводчик фирмы Dorma

    Abloy

    • Доводчик напольный фирмы GEZE не заметен и надежно закрывает конструкции маятниковые и с упором. Системы выпускаются для тяжелых створок и конструкций с небольшим весом. Доводчики могут устанавливаться на огне- и дымозащитных дверях.
    Напольный доводчик

    Напольный доводчик

    • Доводчик ддо 30 кг. Пружинный механический доводчик DS19 служит для плавного закрывания конструкций массой до 30 кг. Их отличает одна скорость передвижения двери, регулировка одним винтом. Используется для дверей, ширина которых до 75 сантиметров. Цена изделия самая малая.
    Доводчик до 30 кг

    Доводчик до 30 кг

    • «НОРА-М». Минимальное количество циклов открывания и закрывания составляет 500 000 раз, гарантия на все модели действует 5 лет. В ассортименте торговой марки имеются доводчики «НОРА-М», характеристика которых позволяет фиксировать изделие в открытом положении. Чтобы закрыть дверь нужно довести полотно до угла 90°. Затем оно начинает закрываться само. В таких моделях существует регулировка скорости закрывания конструкции и ее дохлопа.
    Доводчик до 30 кг

    «НОРА-М»

    • Доводчик «БУЛАТ», предназначен для плавного, автоматического закрывания. Используется для пластиковых, деревянных и металлических конструкций полотен. Функции устройств: регулировка скорости закрывания и окончательной доводки. Диапазон температур при использовании – от (-35°С) до (+50°С). Максимальна ширина двери – 1,2 метра.
    Доводчик фирмы «БУЛАТ»

    Доводчик фирмы «БУЛАТ»

    • K-Dom. Собирает фирма из Южной Кореи. Конструкция имеет стандартный рычаг. Служит для плавного закрывания дверей распашного типа. Инструкция по монтажу на русском языке, сальники изготавливаются в Германии, вал имеет увеличенный диаметр, специальное масло делает конструкцию морозоустойчивой, может работать в диапазоне от (-45°С) до (+50°С).
    Доводчик фирмы «БУЛАТ»

    K-Dom

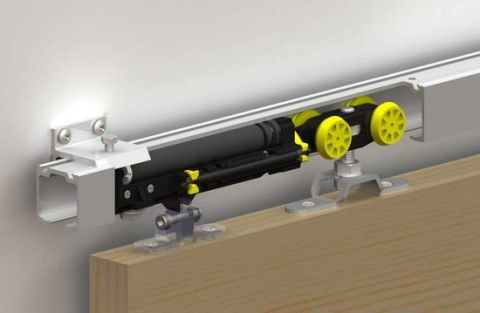

    • Доводчики для раздвижных дверей. Такие устройства часто используются в местах массового пользования: магазинах, больницах, офисах. Преимущества и недостатки устройства таких конструкций приведены в таблице:
    ПреимуществаНедостатки
    • Исключается удар полотна о дверную коробку при закрытии проема.
    • Автоматическое закрытие обеспечивает сохранность тепла в помещении и исключает проникновение шума в него.
    • Возможность регулирования скорости перемещения двери.
    • Безопасная эксплуатация.
    • Большой срок службы раздвижного механизма.
    Основным недостатком применения таких моделей является наличие торчащих подпружиненных штифтов, за которые легко зацепиться и сломать устройство. Чтобы предотвратить это, размещать изделие необходимо в максимально верхних точках, но это может снизить прочность конструкции.
    Доводчик для раздвижных дверей

    Доводчик для раздвижных дверей

    Монтаж механизма

    Приобретая изделие, которое будет устанавливаться на дверь своими руками, необходимо иметь в виду, что в комплекте должны быть:

    • Доводчик.
    • Тяга из рычагов.
    Комплект устройства

    Комплект устройства

    • Метизы для крепежа.
    • Схема или чертежи доводчика для монтажа конструкции.
    Схема монтажа механизма

    Схема монтажа механизма

    Установку фурнитуры можно выполнять на входном блоке: на коробке и на полотне, что зависит от назначения конструкции.

    Монтаж бывает:

    • Внутренний, как на фото. Это самый распространенный способ установки конструкций для наружных дверей, при этом изделие крепится в проеме.
    Внутренний монтаж доводчика

    Внутренний монтаж доводчика

    Прилагаемая в комплекте схема монтажа, выполненная в натуральную величину, позволяет качественно установить аксессуар и избежать ошибок в процессе.

    Для этого:

    • Схема монтажа скотчем наклеивается на дверь.
    Монтаж доводчика

    Монтаж доводчика

    • Дальнейшие действия выполняются по указаниям, предлагаемым инструкцией:
    • Делается разметка.
    • Сверлятся отверстия.
    • Крепится корпус.
    • Монтируется рычажная тяга.
    Крепление механизма

    Крепление механизма

    Это две половинки, связанные между собой резьбой.

    • Рычаг регулируется по длине, что определяет угол открывания двери, примерно 90°.
    • При правильном монтаже всех элементов конструкции, устройство будет работать качественно, без сбоев.
    Примеры монтажа конструкций

    Примеры монтажа конструкций

    Более подробно монтаж доводчиков показывает видео в этой статье.

    Настройка доводчика

    Правильная регулировка установленных элементов может выполняться, если разобраться с винтами, которые входят в состав конструкции.

    Схема настройки устройства

    Схема настройки устройства

    На многих моделях имеются специальные винты, расположенные на декоративной крышке их корпуса. На некоторых, винты расположены на торцевой стороне корпуса и обозначены цифрами 1 и 2. Винтом 1 регулируется изменение угла открытия двери, он может достигать 180°. Винтом 2 изменяется скорость закрытия створки.

    При регулировке доводчика:

    • Изменяется угол открытия дверного полотна в пределах от 90° до 180 °.
    • Корректируется ускорение закрытия регулировкой винта 2.
    • Дверь открывается до рабочего угла и отпускается.
    • Вращением винта 2 обеспечивается регулировка плавности хода дверного полотна на последних 15°, чтобы гарантировать надежное ее закрытие.
    • Больших усилий при выполнении регулировки прилагать не стоит.
    • После 1/4 оборота винта, двери будут закрываться с замедлением.
    Регулировка доводчика

    Регулировка доводчика

    Доводчик использовать можно длительное время, если настройка будет производиться регулярно. Необходимо иметь в виду, что принудительное придерживание дверей для проветривания и подпорка ее разными предметами, может привести к увеличению нагрузки на сальники и поршень доводчика.

    Это станет причиной выдавливания масла из корпуса и выхода доводчика из строя. Ответить на вопрос, как заправить доводчик дверной правильно, поможет лишь специалист. Каждая конструкция имеет свои особенности.

    Уход за доводчиком

    Устройство механизма

    Устройство механизма

    Для максимального продления срока службы дверного доводчика, нужно поддерживать исправность этого механизма, регулярно проверять состояние его основных деталей:

    • Чтобы избежать проблем с появлением коррозии, должна проводиться регулярная обработка металлических фрагментов и смазка их для плавности хода.
    • Необходимо выполнять периодически регулировку настроек в соответствии с параметрами двери.
    • Нельзя ничего подкладывать под открытую дверь.
    • Нельзя дверь тянуть «на себя», для ускорения этого процесса.
    • Противопоказано «помогать» двери закрыться, придерживая ее.

    Будет ли это встраиваемый доводчик или любой другой тип его, при правильном монтаже и эксплуатации такое устройство позволит контролировать процесс открывания и закрывания конструкции. Это предотвратит разбивание стекла, а иногда и вываливание стены в доме при установке металлических дверей.

    Как установить доводчик на дверь своими руками

    Доводчики дверей: способы установки и особенности регулировки

    Доводчик – специальное устройство, обеспечивающее плавное закрывание дверей. И если еще совсем недавно его роль выполняла обычная пружина – сегодня он является неотъемлемым атрибутом общественных учреждений, магазинов, офисов и подъездных дверей, оборудованных домофоном. Он делает закрытие более мягким, плавным и бесшумным. А как установить доводчик на дверь?

    Плавность хода механизма обеспечивает принцип гидродемпфирования. Так, при открытии входных ворот происходит сжимание пружины, которая использует накопленную энергию на их закрывание и возврат в исходное положение.

    Данное устройство пользуется широкой популярностью благодаря различным способам установки и многообразию входных ворот, на которые их можно устанавливать.

    Виды доводчиков дверей

    Ассортимент этого механизма на современном рынке достаточно широк. Причем данное устройство подлежит некоторой классификации:

    • доводчик верхнего расположения. Такое устройство может иметь два варианта исполнения штанги – колено и скользящую шину и устанавливаться на верхней части полотна;
    • о необходимости установки напольных устройств думают еще на этапе проектирования и строительства здания. Их устанавливают на входные ворота, в которых не планируется проделывать отверстия;
    • доводчиками скрытой установки оборудованы уже готовые входные ворота. Устройство такого типа можно встретить лишь в полотнах определенной толщины, и они являются относительной новинкой на рынке. Здесь главное – сделать правильный выбор и установить такое полотно, которое бы и открывалось достаточно легко и закрывалось без усилий.

    Способы и виды монтажа

    Говоря об установке доводчика двери, имеется в виду два типа монтажа: снаружи и внутри помещения. Если устройство планируется крепить к межкомнатному полотну, останавливаются на стандартном способе установки, при котором корпус механизма крепят на полотно со стороны открытия, а пруток с башмаком устанавливают на коробке.

    Входные ворота с улицы лучше оборудовать доводчиком с внутренней стороны, в противном случае он будет подвергаться постоянному воздействию пыли и влаги. Кроме того, в морозы механизм может промерзнуть и тогда дверь не будет закрываться вообще.

    Поэтому в большей части случаев останавливаются на внутренней установке, а далее уже действуют в соответствии с конструктивными особенностями и направлением открывания входных ворот. Согласно правилам пожарной безопасности, внешние двери следует открывать наружу, а значит корпус устройства необходимо монтировать на косяк либо на дополнительную крепежную планку.

    Установка доводчика двери по этапам своими руками

    В первую очередь нужно выбрать устройство, которое соответствовало бы ширине и массе двери. С этим не будет проблем, так как его класс указан в документации. Теперь нужно определиться с местом и типом установки.

    Оценив направление открывания полотна, сделать выбор: при открытии « на себя » установить корпус устройства на верхнюю часть полотна со стороны петель. В противном случае изделие монтируют на коробку, а к полотну прикрепляют рычаг. Механизмы верхнего расположения монтируются одинаково независимо от исполнения штанги.

    Любое подобное устройство оборудовано монтажной схемой, которая позволяет разметить места выполнения отверстий. Единственное условие – схема должна соответствовать выбранному типу установки. Теперь нужно просверлить отверстия в полотне.

    При установке доводчика на металлическую дверь необходимо вооружиться специальными крепежными приспособлениями – бонками, которые защитят металл от деформации в месте монтажа элементов. Корпус устройства и башмак рычага крепятся с помощью саморезов.

    Идущий в комплекте винт предназначен для крепления ответной части рычага к корпусу. В завершение рычаг соединяют в колене.

    Регулировка доводчика двери по этапам своими руками

    Теперь нужно отрегулировать коленный рычаг так, чтобы он встал перпендикулярно плоскости полотна. Как отре гулировать доводчик двери? Чтобы отрегулировать усилие закрывания входных ворот, их нужно открыть, оценить скорость закрывания, и, орудуя регулировочными винтами, довести ее до желаемой.

    Если требуется установить режим с « дохлопом », применяемым на дверях с кодовым замком или защелкой, необходимо произвести четкую регулировку скорости и усилия закрывания полотна в двух зонах: в начальной, где диапазон варьируется от 15 до 180 градусов и конечной – в диапазоне от 15 до 0 градусов.

    Особенности регулировки заключаются в том, чтобы установить в конечной зоне чуть большую скорость и усилие для захлопывания двери, однако скорости двух зон не должны существенно отличаться друг от друга.

    При регулировке доводчика двери своими руками важно не переусердствовать с выкручиванием винтов, так как это может привести к разгерметизации корпуса устройства и утечке масла, что приведет к выходу механизма из строя.

    Некоторые модели оборудованы дополнительными опциями, например, торможением открытия. Осуществляя регулировку, их так же требуется довести до желаемого уровня.

    Нестандартные методы установки

    Если невозможно установить устройство по стандартной схеме, монтаж осуществляют с применением дополнительных элементов – планок или уголка. Конструкция каждого такого крепежного элемента подбирается в индивидуальном порядке с учетом всех нюансов.

    Нестандартная установка предусматривает следующие действия:

    • если невозможно закрепить рычаг на коробке, прибегают к монтажу уголка, который закрепляют саморезами в горизонтальной плоскости. Рычаг монтируется к уголку изнутри;
    • корпус механизма монтируют на строительный уголок, местом крепления которого является верхний откос коробки, а рычаг крепят к самому полотну;
    • дверь оборудуют монтажной пластиной, выступающей за верхнюю часть полотна, а на нее монтируют корпус механизма. Местом крепления рычага выступает коробка;
    • монтажная подвесная пластина устанавливается на коробке, к ней крепят сам доводчик, а рычаг монтируют к полотну;
    • доводчик устанавливается на полотно стандартным способом, а рычаг монтируется к пластине, увеличивающей размер откоса.

    Вышеперечисленные способы крепления доводчика не умаляют его функциональности и надежности. Однако, чтобы продлить срок его службы, воздействовать на работу механизма из вне не рекомендуется.

    Если требуется заблокировать входные ворота, например, при переезде, лучше отсоединить рычаг от устройства, а не стопорить их различными тяжелыми элементами.

    Если механизм пришлось установить снаружи, необходимо предусмотреть его защиту от осадков и морозов.

    При соблюдении этих нехитрых правил установки, доводчик будет служить своему владельцу долгие годы.

    Главная » Двери » Самостоятельная установка и регулировка дверного доводчика

    Самостоятельная установка и регулировка дверного доводчика

    Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

    Самая популярная модель

    Классификация

    Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

    Класс доводчика для двери

    Ширина дверного полотна, мм

    Масса дверного полотна, кг

    Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

    Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

    Конструкции и устройство тяги

    Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

    • С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.

    С рычажной тягой

  • Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

    Со скользящим каналом

    Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

    Установка доводчика на дверь в зависимости от направления открывания

    Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

    Напольный доводчик для стеклянных дверей

    Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

    Напольный доводчик для стеклянных дверей

    Где ставить

    В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

    Установка доводчика на дверь: инструкция с фото

    Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

    Что необходимо для монтажа дверного доводчика

    Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

    Пример шаблона для установки дверного доводчика

    Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

    Установка шаблона

    На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

    С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

    Отверстия под доводчик

    На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

    Переносим отметки под отверстия на полотно и раму

    Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

    Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

    По отметкам сверлим отверстия

    Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

    Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

    Схема установки доводчика на двери

    Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

    Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

    Устанавливаем рычаг тяги

    Теперь осталось соединить рычаг с тягой. Есть два варианта.

    Соединить рычаг с тягой

    Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

    Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

    Расположение рычага и тяги для выставления финишного усилия

    Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

    Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

    Как поставить на калитку

    Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

    Установка доводчика на калитку без верхней перекладины

    Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут ).

    Как установить на металлическую дверь

    Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

    Доводчик на входную металлическую дверь ставиться аналогично

    Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

    Регулировка доводчика для двери

    Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

    • вращая винт по часовой стрелке скорость/сила увеличивается;
    • поворачивая против часовой стрелки — тормозим/уменьшаем силу.

    При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

    Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

    Отодвигаем крышку, находим винты

    В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

    Установка доводчика двери своими руками

    Назначение доводчиков

    Установленный на двери доводчик

    Доводчики – это механико-гидравлические устройства, в основе которых находится механизм с пружиной в металлическом каркасе, заполненном маслом. Чаще всего они устанавливаются в помещениях с большой проходимостью, так как имеют целый ряд бесспорных преимуществ и обеспечивают:

    • безопасность при ежедневном использовании двери;
    • защиту помещения от шума и негативных погодных явлений;
    • экономию энергоресурсов благодаря надежной теплоизоляции и отсутствию сквозняков.

    Между тем, успех выполнения доводчиком всех этих функций зависит от правильности его монтажа.

    Ввиду наличия индивидуальных особенностей строения того или иного дверного доводчика, устанавливать его нужно, чётко следуя стандартной инструкции, а также рекомендациям самого производителя.

    В зависимости от типа дверной конструкции и её функций подбирают определённый вид доводчика

    Современные дверные доводчики различают по дизайну, типу конструкции и мощности. К тому же, все они условно делятся на:

    • Верхние, которые предназначены для крепления в верхней части дверного полотна. Они, в свою очередь, могут разделяться на доводчики с зубчатым приводом, которые приводятся в движение специальным зубчатым штифтом и характеризуются надёжностью и простотой эксплуатации. А также доводчики со скользящим стержнем, принцип действия которых основан на работе кулачкового сердцеобразного вала. Нередко их называют накладными, исходя из способа крепления.

    На сегодняшний день самыми надёжными и менее громоздкими среди верхних доводчиков считаются именно устройства со скользящим стержнем, однако наиболее распространёнными всё же остаются те, в основе которых – механизм с зубчатым приводом.

    • Напольные – это незаменимые дверные доводчики в тех помещениях, в которых особенно остро стоит вопрос дизайна двери. Их уникальность – в отсутствии рычагов, приводящих в движение ось, так как сама дверь устанавливается непосредственно на ней. Между тем, основным недостатком таких конструкций считается невозможность их эксплуатации с дверьми массой 300 кг. и выше.
    • Скрытые, механизм которых также прячется в корпусе петли, в массиве дверного полотна или дверной коробке. Это доводчики разделяют по типу механизма. Они бывают со скользящим стержнем, как и верхние дверные доводчики, а также с петлёй доводчиком. В данном случае речь идёт о миниатюрном устройстве, которое прячется непосредственно в самой петле. Его преимущество – в отсутствии необходимости лишний раз сверлить дверное полотно для монтажа, а недостатки – в невозможности установки на массивную дверь и сложности самой установки, а также сравнительно небольшом сроке эксплуатации ввиду своей миниатюрности.

    Самыми сложными в монтаже считаются напольные доводчики, так как они требуют наличия абсолютно ровного пола и точного расчёта траектории открывания двери. А самыми простыми – верхние. Они могут быть установлены практически на любой двери, кроме стеклянной. Для неё и были предусмотрены напольные устройства.

    В случае неполного прилегания двери или низкой скорости срабатывания механизма возможна установка двух доводчиков одновременно. Установка дверных доводчиков на двери с шириной полотна более 1600 мм. нежелательна.

    На что нужно обращать внимание при выборе

    Таблица классности дверных доводчиков

    • Классность. Одним из основных свойств дверного доводчика считается усилие, которое он способен развивать при закрывании двери. Оно позволяет условно разделять доводчики на 7 классов. Выбор оптимального должен основываться на таких показателях, как вес двери и ширина дверного полотна. При этом на самые лёгкие и узкие двери (например, дверцы шкафа) должен устанавливаться доводчик 1 класса, а на самые тяжёлые и широкие – 7 класса. Если габариты и вес двери соответствуют разным классам, лучше отдавать предпочтение высшему, обеспечивая тем самым запас прочности и долговечности. Нежелательно устанавливать невероятно мощный доводчик на лёгкую дверь. Он будет создавать лишнюю нагрузку на петли, провоцируя их преждевременный износ и выход из строя.
    • Наличие дополнительных функций. У простых и бюджетных моделей они, как правило, отсутствуют. А более дорогие могут быть оснащены функцией тормоза открывания и закрывания, фиксации двери в открытом положении, возможности регулировки дохлопа и т.д.
    • Способность работать при экстремальных температурах без дополнительных регулировок, например, ниже -45 и выше +70.
    • Тип двери. На противопожарные двери можно монтировать лишь специальные устройства, в которых есть электрогидравлические или электромагнитные элементы.
    • Рабочий ресурс и наличие защиты от неправильного использования. Первый определяется минимальным количеством циклов открывания и закрывания двери, которые устройство должно отрабатывать без ухудшения своих рабочих характеристик. Современный качественный дверной доводчик может отрабатывать 500 тыс. циклов и более. Нередко он может быть оснащен специальным клапаном, который обеспечивает защиту доводчика от неправильного использования.

    Варианты установки

    2 варианта установки доводчика

    Простота установки и надёжность делают верхние накладные дверные доводчики наиболее популярными. Вне зависимости от типа их модели, они состоят из рычага, крепежей и схемы, которая выполняется в натуральную величину. Последняя, как правило, и отображает рекомендации производителя по установке того или иного типа устройства.

    Верхние доводчики могут устанавливаться снаружи и внутри помещения на металлическую, пластиковую и межкомнатную дверь, выполненную из массива или МДФ.

    Процесс разметки и установки доводчика

    При стандартной технологии установки накладного дверного доводчика необходимо:

    • Выбрать место и определиться со способом его монтажа – снаружи или изнутри. Второй вариант всегда предпочтительней, так как позволяет защитить устройство от неблагоприятных погодных условий. Кроме того, имеет значение направление открывания двери. Если она открывается «на себя», корпус дверного доводчика устанавливается в верхней части дверного полотна со стороны петель, а если «от себя» — на дверную коробку. В свою очередь, к дверному полотну крепится рычаг.
    • Приложить монтажную схему в масштабе 1:1, которая идёт в комплекте с выбранным доводчиком, одновременно к косяку и дверному полотну и разметить места для будущих отверстий непосредственно сквозь бумагу.
    • Просверлить отверстия нужного диаметра в коробке и дверном полотне.

    Для двери из алюминиевого профиля или тонкостенного металла нужно использовать специальные крепежи – бонки, предназначенные для защиты материала от деформации в местах крепления элементов.

    • Закрепить корпус доводчика и башмак рычага или реечную планку на дверном полотне или коробке с помощью саморезов. К корпусу устройства, посредством использования специального винта, который идёт в комплекте, прикрепить вторую часть рычага и соединить рычаг в колене.

    Схемы нестандартных вариантов установки доводчика

    В случае невозможности монтажа доводчика по стандартной технологии, например, если он должен осуществляться на калитку или необычную дверь, можно прибегнуть к помощи специальных монтажных планок или уголков, конструкция которых в каждом отдельном случае разрабатывается индивидуально .

    • Монтажный уголок может использоваться в случае невозможности закрепления рычага к коробке. При этом сам рычаг крепится к уголку изнутри.
    • Корпус доводчика может монтироваться на уголок, установленный за верхний откос коробки, а рычаг – на дверное полотно.
    • На дверь может устанавливаться монтажная пластина, которая в данном случае должна выходить за её верхнюю кромку. Впоследствии на неё будет закреплен корпус доводчика. Рычаг можно будет прикрепить к дверной коробке.
    • Корпус доводчика можно прикрепить к дверному полотну по стандартной технологии, а рычаг – к монтажной пластине, увеличив тем самым площадь дверного откоса.
    • Монтажную подвесную пластину можно будет прикрепить к коробке, установив на неё корпус доводчика, а рычаг – к дверному полотну.

    Регулировка

    Процесс регулировки рычага с дохлопом и без

    Процесс регулировки установленного дверного доводчика является чрезвычайно важным и включает в себя, как правило, регулирование силы и скорости закрытия двери. Осуществляется он в несколько этапов:

    • Регулировка коленного рычага таким образом, чтобы он был закреплен под углом 90 градусов к поверхности дверного полотна в 2 режимах работы – с дохлопом и без него.
    • Регулировка усилия закрывания двери. Она осуществляется посредством использования специальных регулировочных винтов, которые закручиваются до такой степени, при которой скорость закрывания двери становится оптимальной.
    • Процесс регулировки доводчика в режиме «с дохлопом», который устанавливается на двери с кодовым замком или защёлкой, предусматривает чёткое регулирование усилия и скорости закрывания двери в 2-х зонах. Первая – начальная, диапазон которой колеблется в пределах 180–15 градусов. Вторая – конечная, которая приходится на оставшиеся 15–0 градусов. При этом скорость и усилия во второй зоне должны быть немного большими для того, чтобы дверь захлопнулась.

    Осуществляя регулировку доводчика, крайне важно правильно производить выкручивание винтов. Излишнее усердие в этом случае может стать причиной разгерметизации корпуса доводчика, в результате чего случится утечка масла, которая приведет к поломке устройства.

    • Осуществление регулировки торможения двери при необходимости.

    Видео о монтаже доводчика

    Установить дверной доводчик своими руками вполне реально. Для этого достаточно прислушаться к советам профессионалов и проявить немного терпения и усердия. В конечном итоге они будут вознаграждены не только отличной теплоизоляцией и продлением срока эксплуатации самой двери, но и максимальным удобством при её использовании.

    Источники: http://mjusli.ru/ujutnyj_dom/remont/dovodchiki-dverej-sposoby-ustanovki-i-osobennosti-regulirovki, http://stroychik.ru/dveri/ustanovka-dvernogo-dovodchika, http://postroika.biz/5574-ustanovka-dovodchika-dveri-svoimi-rukami.html

  • About Author


    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
