Двухтрубная система отопления дома — монтаж и схема разводки трубопроводов

Двухтрубная система отопления

Содержание:

С давних времен известно, что деревянный дом, благодаря своим свойствам проводимости тепла, замечательным образом сохраняет комфортную для жильцов температуру. В случае если сруб предназначен для постоянного проживания, к тому же в территориальных зонах, где температура понижается до минусовой отметки, есть смысл планирования и дополнительных источников тепловой энергии.

Независимо от того, что монтаж однотрубных отопительных сетей для частных домов прост, не требует большой протяженности трубопровода и материальных затрат, список обустройства жилья возглавляют двухтрубные системы.

Убедительный, хотя и незначительный по длине список достоинств делает эксплуатацию двухтрубной системы отопления весьма це2лесообразной. Приобретение труб в двойном количестве, связанное с монтажом, оправдывается, поскольку для сооружения двухтрубной системы нет необходимости в трубопрокате большого диаметра.

Типы и размеры крепежных соединений, вентили и фасонные изделия необходимы в небольшом количестве. Стало быть, разница в стоимости для приобретения материала, довольно незначительна. Помимо всего, работу по установке двухтрубной системы отопления, вполне можно осилить и самостоятельно – своими руками.

Содержание статьи:

Системы двухтрубного водяного отопления частного дома

Двухтрубная система отопления создает качественный обогрев жилища. Это и понятно, ведь в каждый радиатор вмонтированы две трубы. Одна с горячей водой, параллельно подключенной к каждому из отопительных приборов, а уже остывшая вода через другую трубу имеет обратный выход в систему.

Установка крана перед каждым радиатором позволяет отключать любой из них, по необходимости, от общей подачи тепла. Температура в последнем радиаторе с горячей водой довольно низкая, по сравнению с однотрубной системой, однако потери, все равно будут намного меньше.

Горизонтальная двухтрубная система

Разница между горизонтальным и вертикальным типом отопительной системы зависит от труб, соединяющих каждый отдельный прибор в единый механизм расположения.

Вертикальная отопительная система присоединяет все приборы к вертикальному стояку. Ее монтаж обычно несколько дороже, однако воздушные пробки при эксплуатации практически не возникают. Этот вариант является отличным для частных домов, имеющих два и больше этажей, поскольку каждый этаж может быть подсоединен к стояку отдельно.

Двухтрубная горизонтальная система отопления устанавливается в больших одноэтажных домах, где разумно и очевидно присоединить радиаторы к трубопроводу, проложенному именно в горизонтальном положении. Такой метод отопления удобен в обустройстве, скорее панельно-каркасных строений или для деревянных домов, не имеющих простенков. Стояки разводки для нее располагаются обычно в коридоре.

Схема горизонтальной системы

Горизонтальная система отопления имеет два типа подключения тепловых приборов:

  • лучевой;
  • последовательный.

Суть лучевого типа работы состоит в отдельной отопительной подаче к радиатору. Механизм действия последовательного типа заключается в общей паре трубопроводов.

Оба типа обладают своими преимуществами: в первом, абсолютно нет необходимости регулировать двухтрубную систему отопления, не нужно контролировать проходимость дросселей, расположенных у котла радиаторов. А температурный режим будет одинаковым по всей лучевой длине. Небольшой недостаток этой системы отопления – расход материала.

Протягивая горизонтальную проводку к большому количеству радиаторов по стене, сложно сохранить безукоризненность внешнего вида. Поэтому лучшим вариантом будет предварительно спрятать трубы под стяжку во время строительства.

Лучевая система окажется практичной только в случае если частный дом имеет один этаж.

Последовательная двухтрубная сеть отопления всегда практична и выгодна в обогреве помещений, поскольку температура носителя тепла в системе отопления может всегда поддерживаться одинаковой.

Осуществляя правильную установку горизонтальной двухтрубной системы отопления, как и ее настройку необходимо знать:

  • Полная процедура монтажа системы займет достаточно много времени.
  • Регулировка системы должна быть проведена до наступления холодов.
  • При расчете горизонтальной двухтрубной системы отопления необходимо обратиться к квалифицированному специалисту.

Двухтрубная система обогрева с верхней разводкой

Применение двухтрубной вертикальной системы отопления с верхней разводкой предполагает параллельное соединение радиаторов, в которые тепло поступает от котла.

Двухтрубная вертикальная с верхней разводкой

Отличительной особенностью этого способа является верхнее прокладывание разводящего трубопровода и обязательное присутствие расширительного бака.

Бак монтируется в пиковой – верхней точке по отопительному контуру. Из котла носитель тепла поднимается вверх по трубопроводу, равномерно поступая по подводкам в каждый нагревательный радиатор.

В горизонтальных системах трубы прокладываются с небольшим уклоном.

По обратным подводкам вода от теплонагревателей возвращается в обратный трубопровод, а уже из него – в котел. Все приборы подобной системы отопления имеют два трубопровода: подающий и обратный. Именно поэтому она получила название двухтрубной.

Подача воды по системе происходит от водопровода. При отсутствии водоснабжения, вода заливается через отверстие расширительного бака вручную. Подпитывать отопительную систему лучше в обратку. То есть: холодная водопроводная вода перемешивается с горячей водой обратки. Это повышает ее плотность и увеличивает напор циркуляции во время подпитки.

Схема работы системы: нагретый теплоноситель под давлением поднимается вверх на чердак, после чего по радиаторам отопления спускается вниз. Уже остывшая вода подается обратно в трубы, которые расположены ниже уровня радиаторов. «Завоздушины» в такой циркуляции удаляются сами, чему дополнительно способствует расширительный бак.

Двухтрубная система отопления с нижней разводкой

Отопления с нижней разводкой

[ads1]От системы с верхней разводкой этот тип отличается подающим трубопроводом, который прокладывается рядом с обратным – снизу. Вода в нижней разводке движется снизу вверх по подающим трубам. Через нагревательные приборы она проходит по обратным подводкам и поступает уже в обратную трубу. После этого ее путь – в котел. Воздушные пробки из отопительной системы спускаются через специальные воздушные краны Маевского. Их необходимо установить на всех радиаторах.

Отопительная сеть с нижней разводкой может быть спроектирована с одним контуром, несколькими, с тупиковым или попутным. Движение теплоносителя может быть попутным или тупиковым.

Подобный вид разводки применяются редко. Связано это с тем, что количество конечных радиаторов обязательно нуждается в установке воздушных спускников. Поскольку эти системы имеют расширительный бак, который вовлекает воздух в кольцо циркуляции из-за сообщения с атмосферой, то работа по стравливанию воздуха из радиаторов должна проводиться каждую неделю.

Неоспоримое преимущество подобной системы в том, что дом можно отапливать еще до полного окончания строительства или согревать только тот этаж, где на данный момент вы проживаете.


Схема двухтрубной системы отопления

В двухтрубной системе, согласно схеме отопления к каждому радиатору обогрева подходят две трубы, одна верхняя – прямого тока, другая нижняя – с обратным током.

Двухтрубная отопительная система состоит из:

  1. котла;
  2. автовоздушника;
  3. термостатического клапана;
  4. батареи;
  5. устройства балансировки;
  6. бака;
  7. вентиля;
  8. фильтр трубопроводный;
  9. насос;
  10. манометр температуры;
  11. предохранительный клапан
  • Схема двухтрубного радиаторного отопления двухэтажного дома

    При наличии расширительного бака его установка должна быть не ниже самого верхнего пика (точки) системы. Если дом снабжен автономной водоподачей, то расширительный бак можно совместить с расходным бачком водной системы подачи.

  • Уклон труб в подаче и обратке может быть не больше десяти сантиметров на двадцати погонных метрах и более.
  • Если при монтаже трубопровод двухтрубной сети отопления нижней разводки оказался у входной двери, системы можно разделить на два отдельных колена.
    Разводка в таком случае должна создаваться от места, где расположена верхняя точка системы.
  • При автономной двухтрубной системе обогрева с верхней разводкой могут создаваться разные схемы монтажа. Зависеть они будут от места, где расположен расширительный бак, учитывая также высоту от пола.
  • Правильным решением станет установка расширительного бачка в нехолодном помещении, при соблюдении к нему свободного доступа. Это может оказаться неудобным, если верхняя горизонтальная труба подачи окажется посередине: между потолком и окном, нарушая эстетичный вид, и оформление стены или проема окна.
  • Разумеется, подобные меры изменят общий вид помещения не в лучшую сторону. Однако размещение расширительного бака на чердаке – над потолочным перекрытием тоже может оказаться неудобным, в смысле доступа, и к тому же частично небезопасным в холодный период.
  • Верхняя пиковая точка в двухтрубной системе при верхней разводке может быть выбрана, учитывая все возможные удобства и любое место для размещения расширительного бака. Самой лучшей окажется работа системы при наличии как можно большей по длине трубы теплоподачи.
  • Высоким также будет качество работы системы, если сама схема и монтаж будут содержать трубы различного диаметра, поскольку верхняя точка трубы подачи располагается в самом начале разводки. Дело в том, что при автономной работе по такой схеме система с трубами одинаковыми в диаметре может создать неверное движение теплоносителя – только по радиусу малого круга: котел – самая ближний радиатор – котел.
  • В любой системе отопления наличие циркуляционного насоса повышает ее эффективность в разы. Однако, что касается двухтрубной отопительной системы с верхней разводкой труб, он будет лишним. Циркуляционный насос имеет мощность, составляющую 60-100 Ватт, не нуждаясь в дополнительном обслуживании при длительной эксплуатационной «жизнедеятельности». При этом скорость нагрева помещения благодаря ему, весьма значительна.

Правила гидравлического расчета

Необходим ли гидравлический расчет двухтрубной системы отопления?

Каждый дом сугубо индивидуален. Соответственно и отопление с определением количества тепла должно быть индивидуально. Сделать это можно и нужно с помощью гидравлического расчета.

Цель гидравлического расчета:

  • определить количество нагревательных приборов;
  • рассчитать диаметр и количество трубопроводов;
  • определить возможные потери в системе отопления.

Все расчеты производятся по предварительно составленной схеме отопления со всеми элементами, входящими в систему. Выполняется гидравлический расчет по аксонометрическим таблицам и формулам.

Более нагруженное кольцо трубопровода принимается за расчетный объект и определяется необходимое сечение трубопровода, оптимальная площадь поверхности радиаторов, возможная потеря давления всего отопительного контура.

Проведение расчета создает четкую картина с распределением всех существующих сопротивлений в отопительном контуре и дает возможность получить точные параметры расхода воды, температурного режима в каждой части отопительной системы.

Как результат – гидравлический расчет должен выстроить самый оптимальный план отопления вашего дома. Не стоит полагаться только на свою интуицию, необходимо провести расчет, прибегнув к помощи специалиста.

Монтаж двухтрубной системы отопления

При монтажных работах двухтрубной системы отопления необходимо соблюдать ряд технологических правил.

  • Для начала очень важно определиться с выбором системы отопления, которая предполагается в конкретном доме. Понятно, что самым оптимальным окажется установка той системы, энергоносители которой будут доступны и одновременно экономичны. Именно экономичность в отоплении частного дома на сегодняшний день для большинства очень важна.
  • При проведенном к дому газоснабжении, можно не задумываясь устанавливать водяную систему отопления, имеющую два котла, один из которых основной – газовый, а второй запасной – электрический или для твердого топлива, создавая, таким образом, полную энергонезависимость.
  • Следующим этапом следует обращение в проектное бюро. Там будет произведены необходимые расчеты, составлена вся документация по проекту и созданы чертежи по отоплению дома. После этого можно смело начать приобретение необходимого оборудования и материалов.

Котельная

Перво-наперво необходимо установить отопительный котел. Для этого необходимо обустроить котельную, где будут находиться возможные продукты горения. Лучше, если это будет отдельное помещение или же подвальная комната с хорошей вентиляционной системой.

Доступ к котлу должен быть свободным, располагать его лучше на достаточном расстоянии от стен. Пол и прилегающие стены, вокруг него нужно облицевать огнеупорным материалом. Дымоход от котла выводится на улицу.

Установка коллекторного шкафа

Если необходимо, то следующим этапом монтажа будет установка циркуляционного насоса, распределительного коллектора, если таковой предусмотрен системой, а так же регулирующих и измерительных приборов рядом с котлом.

Прокладка труб

От места размещения котла ведется магистраль трубопровода к тем местам, где установлены радиаторы. Для проведения труб через толщину стены, необходимо делать отверстия. После проведения труб, образовавшиеся отверстия необходимо замазать раствором цемента. Соединяются трубы исходя из материала изготовления.

Подключение радиаторов

Монтаж радиаторов

Самым последним этапом монтажа двухтрубной системы отопления будет монтирование радиаторов. Они устанавливаются обязательно под оконным проемом на кронштейны. Если размеры радиатора малы и не закрывают оконный проем, желательно нарастить секции или установить по возможности два радиатора.

Высота от пола должна быть от 10 до 12 см, расстояние от стен от 2 до 5 см, от подоконников до радиаторов – 10 см. Вход и выход радиатора фиксируется установлением запорной и регулирующей фурнитуры. Обязательна так же и установка термодатчиков. Благодаря их наличию можно регулировать желаемый температурный режим или перекрывать по необходимости движение воды.

После завершения установки всех элементов отопительных конструкций системы производится опрессовка. Первичный запуск котла допустим только после документального разрешения и в присутствии одного из представителей от газового хозяйства.

Закрытые системы отопления

Двухтрубная закрытая система отопления – это сеть с постоянно поддерживающимся давлением, отсутствием водоразбора и притока извне теплоносителя. Она по достоинству является самой популярной в решении отопления частных домов с электрическими котлами.

Управление расходом теплоэнергии желательно сопроводить установкой термостатов. Последние модели этих устройств производят автоматический контроль работы котла: включение или отключение дополнительной горелки, по необходимости. Топливо и энергия при этом расходуется очень экономно.

Закрытая система отопления со смешанной циркуляцией

Закрытая двухтрубная система отопления состоит из:

  • котла;
  • автовоздушника;
  • термостатического клапана;
  • радиатора;
  • балансировочного клапана;
  • мембранного расширительного бака;
  • шарового крана – вентиля;
  • фильтра сетчатого магистрального;
  • циркуляционного насоса;
  • термоманометра;
  • предохранительного клапана.

Основное достоинство двухтрубной закрытой системы отопления – отсутствие возможного «завоздушивания» системы. В ней отсутствует испарение теплоносителя, поэтому его применение не лимитируется.
Монтаж закрытой сети отопления сопровождается и предусматривает наличие мембранного расширительного бака.

Плюсы закрытой системы:

  • Бак располагается в том же месте, где и котел. Отпадает необходимость протягивания трубы на чердак. Этот пункт полностью исключит контроль над уровнем воды и снимет беспокойство относительно постоянного доливания воды в бак.
  • Отсутствует контакт атмосферы и воды. Следовательно, возможность растворения в воде лишнего кислорода тоже исключается. Этот факт увеличивает срок эксплуатации радиаторов и котла соответственно.
  • Уменьшается риск возникновения «завоздушин» в верхних радиаторах, поскольку присутствует возможность увеличения давления даже в пиковой – верхней — пиковой точке системы отопления.

Советы по расчету и монтажу двухтрубной системы смотрите на видео ниже:

http://www. youtube.com/watch?v=LyJLwabP9Zk

Из всего рассмотренного выше можно сделать вывод: монтаж двухтрубной отопительной системы своими руками, вполне доступен и не так уж сложен. Изобилие на рынке материалов и методического материала по этой теме в сетях интернета достаточно. Что касается сборки нынешних отопительных систем при помощи фурнитуры, то эта работа под силу окажется и обычному дилетанту, особенно если присутствует желание. Главный момент – это грамотное составление проекта, покупка качественных материалов и оборудования.

Разводка отопления двухэтажного дома — схема и план

Схема с естественной циркуляцией теплоносителя

Выбор схемы отопления двухэтажного дома зависит от его площади и планировки. Наиболее привычной и широко распространенной схемой для дач и загородных домов по-прежнему остается система отопления с естественной циркуляцией теплоносителя, мало чем отличающаяся от схемы отопления одноэтажных домов.


Единственной особенностью схемы разводки отопления с естественной циркуляцией в двухэтажном доме является выбор места для установки расширительного бака. Нет необходимости выносить его на чердак и можно ограничиться расположением в любом месте на втором этаже (разумеется, в самой высокой точке комнаты), обеспечив возможность сброса теплоносителя.

При таком способе подключения отопительных приборов теплоноситель поступает в них сверху (верхняя разводка), благодаря чему обеспечивается равномерный прогрев радиаторов и отапливаемых помещений. Для обеспечения направленного движения теплоносителя трубы необходимо прокладывать с уклоном 3-5 градусов, помня о том, что диаметр обратного трубопровода по мере приближения к котлу должен увеличиваться.

Подающий трубопровод может быть проложен под потолком или под подоконниками. Примеры подключения радиаторов приведены на рисунке 1.

Среди достоинств схемы отопления двухэтажного дома с естественной циркуляцией можно отметить:

  • Независимость от подачи электроэнергии
  • Надежность
  • Простоту эксплуатации
  • Бесшумность работы системы

К сожалению, недостатков в системе отопления с естественной циркуляцией на много больше, чем достоинств:

  • Сложность монтажа и необходимость прокладки труб с обязательным уклоном
  • Малая обогреваемая площадь: у системы просто не хватит напора для обогрева двухэтажного дома площадью более 130 м2
  • Низкая эффективность
  • Большой перепад температур между подачей и обраткой, что негативно сказывается на работе котла
  • Присутствие в теплоносителе кислорода и как следствие, внутренняя коррозия системы
  • Необходимость следить за уровнем постоянно испаряющегося теплоносителя и подливать его. В итоге на трубах образуется накипь.
  • По этой же причине нельзя использовать антифриз
  • Высокая материалоемкость системы

Намного эффективнее в двухэтажном доме использовать системы отопления с принудительной циркуляцией теплоносителя. При этом проще всего реализовать следующие схемы:

  • Однотрубную
  • Двухтрубную
  • Коллекторную

Их можно выполнить самостоятельно

Однотрубная схема отопления двухэтажного дома

При однотрубной схеме подключения отопительных приборов движение теплоносителя разделяется на две ветви, одна из которых идет на первый этаж, а вторая на второй этаж. На каждом этаже на входе трубы отопления ставится запорная арматура, что позволяет обогревать только половину помещений.

После прохождения через приборы отопления трубы с теплоносителем вновь объединяются в одну, идущую к котлу. Подключение радиаторов на каждом этаже такое же, как и для одноэтажных построек.

Для регулирования уровня нагрева радиаторов и проведения балансировки системы на входе каждого отопительного прибора устанавливается запорная арматура. На выходе из радиатора также устанавливается запорная арматура, предназначенная для его отключения в случае замены или ремонта. При таком подключении замену приборов отопления можно выполнять без остановки всей системы и слива воды. Также на каждый радиатор в верхней его части устанавливается вентиль для сброса воздуха.

Установка радиаторов выполняется с байпасной линией, что в значительной мере повышает равномерность прогрева помещения. Монтировать отопительные приборы можно и без байпасной линии, но в этом случае необходимо устанавливать в доме отопительные приборы различной тепловой мощности с учетом потери остывания теплоносителя: чем дальше от котла, тем больше секций должно быть у радиатора. Если не следовать этому правилу, то в одних комнатах будет жарко, а в других, наоборот, холодно.

Схема отопления двухэтажного дома может быть и без запорной арматуры, вернее, с меньшим ее количеством, но при этом в значительной степени снижается ее маневренность. В этом случае вести речь о раздельном отоплении первого и второго этажей уже не придется.

Достоинства и недостатки однотрубной системы отопления

  • Однотрубная система отопления относительно проста в монтаже
  • Ее использование обеспечивает эффективную теплоотдачу
  • Однотрубная система отопления двухэтажного дома позволяет сэкономить на материалах.

К недостаткам отопительной системы этого вида следует отнести неравномерность распределения тепла по отопительным приборам, а также необходимость проведения балансировки системы.

Всех этих недостатков лишена двухтрубная система отопления двухэтажного дома с принудительной циркуляцией теплоносителя.

Схема отопления с принудительной циркуляцией двухэтажного дома

Двухтрубная система отопления двухэтажного дома с принудительной циркуляцией обеспечивает равномерное распределение тепла и является более эффективной системой, не зря ее часто сравнивают с кровеносной системой человека. В ней к каждому отопительному прибору нагретый теплоноситель подается отдельно через ответвление из общей подающей трубы. К обратному трубопроводу от каждого радиатора также предусмотрен отвод.

Радиаторы устанавливаются с воздухоотводчиками и запорной арматурой на трубе подачи, позволяющей менять степень нагрева отопительного прибора. В целях безопасности и во избежание избыточного давления в отопительном приборе, на отводе от радиатора обратной трубы запорная арматура не ставится.  Подающая труба может быть проложена под потолком или под подоконником.

Единственным недостатком двухтрубной системы отопления является ее высокая материалоемкость: трубы нужны в двойном количестве для подачи и обратки. К тому же трубы трудно декорировать, а спрятать их не всегда удается. Всех этих недостатков лишена коллекторная схема отопления.

Коллекторная схема отопления двухэтажного дома

Коллекторная схема с равным успехом может использоваться для обогрева как одноэтажного, так и двухэтажного дома. Работает она только с принудительным движением теплоносителя, который подается предварительно на коллектор. При этом каждый отопительный прибор отдельно подключается к коллектору через запорную арматуру.

Преимущества коллекторной системы

Подобный способ подключения позволяет монтировать и демонтировать отопительные приборы на работающей системе, без ее остановки и слива теплоносителя.

  • Системой легко управлять. Каждый ее контур является независимым и может быть подключен к отдельной системе автоматического регулирования с отдельным циркуляционным насосом.
  • Можно подключить теплый пол
  • Можно спрятать трубы в фальшпол, расположив коллектор в отдельном шкафу
  • Система отопления просто монтируется и может быть выполнена «собственными руками»

Чему отдать предпочтение

Любая из приведенных схем отопления двухэтажного дома проверена на практике и неоднократно доказывала свою эффективность. Принципиальной разницы между ними нет. Реализовать на практике намного проще коллекторную схему отопления.



Схемы отопления частного дома с настенным котлом

 Построить частный дом, это еще пол дела, ведь если он есть, то это совсем не значит что в нем можно жить. Пожалуй, после строительства «коробки» дома начинаются самые ответственные работы, от которых зависит ваш комфорт, экономичность дома, удобство, отсутствие проблем во время  его эксплуатация и все в подобном роде.
 К одной из систем, которая в купе с остальными будет выполнять все выше перечисленные задачи, относится система отопления. Именно о возможных видах систем отопления (однотрубная, двухтрубная, с естественной циркуляцией и принудительной) мы и поговорим в нашей статье.

Основные узлы и элементы системы отопления частного дома с использованием отопительного котла

 Наименование всех основных применяемых узлов и элементов системы отопления частного дома показано на примере двухтрубной (двухконтурной) системы отопления с принудительной циркуляцией. Тем не менее, более подробно о классификации систем отопления мы поговорим далее, а сейчас лишь затронем вопрос о наименовании и предназначении частных составляющих, из которых и строятся подобные системы.

1- отопительный котел. Как правило это газовый котел, обеспечивающий нагрев теплоносителя до рабочей температуры.
2- термический клапан. Предохраняет отопительный котел и систему отопления от излишнего давления, которое образуется за счет подогрева теплоносителя.
3 – предохранительнвй клапан на входе в отопительный котел. Предохраняет от перегрузок систему отопления и насос, в случае превышения давления более максимального рабочего.
4 – радиаторы отопления с регулирующей арматурой, для обеспечения дросселирования потока теплоносителя и возможности регулировки температуры радиатора отопления.
5 – циркуляционный насос. Обеспечивает прокачку отопителя в системе отопления, он сродни сердцу в живом организме.
6 – запорная арматура. Используется в случае полного отключения радиаторв отопленения.
7 – компенсационная емкость с теплоносителем.  Данная емкость обеспечивает постоянное заполнение системы, в случае испарения или незначительных протечек теплоносителя. Предотвращает появления воздушных пробок, а тем самым сбои в работе системы отопления.

Теперь, когда мы ознакомились с основными составляющими, перейдем к возможным вариантам реализации системы отолпения.

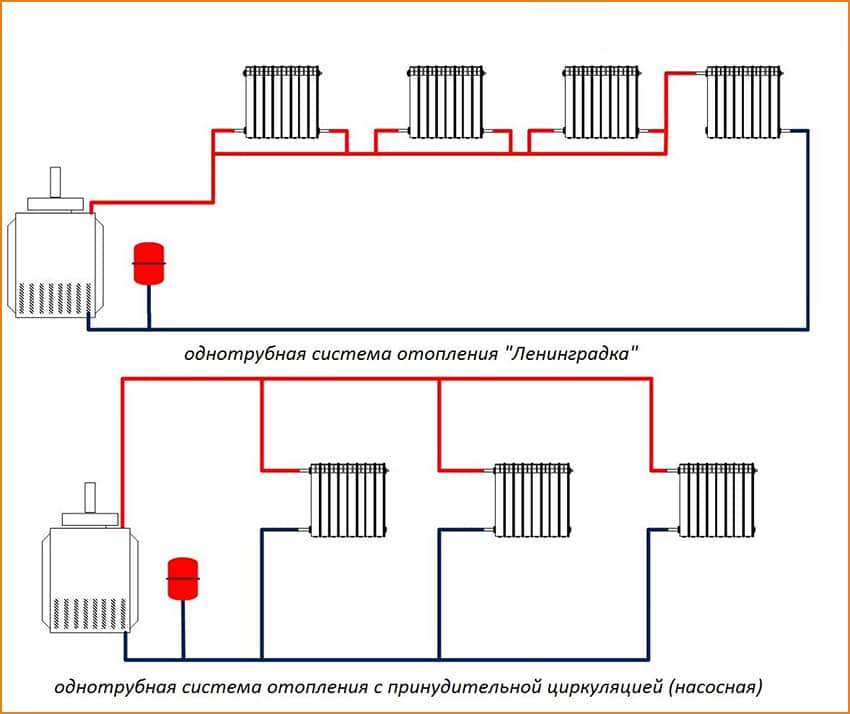

Однотрубная и двухтрубная системы отопления в частном доме

  Однотрубная система отопления наиболее популярна для применения в частном доме. Все дело в наиболее понятной для обывателя схеме, и в применении наиболее простых расчетов, которые не требуют сравнения двух составляющих по гидравлическому сопротивлению.
  Однотрубная система отопления имеет как свои плюсы, так и недостатки.

К плюсам можно отнести:

— минимальное количество соединений и применяемых труб;
— расчет гидравлического давления лишь только для одного контура;
— простота и понятность исполнения

Из минусов можно перечислить:

— неравномерный прогрев радиаторов отопления в системе. Так первоначально стоящие радиаторы  будут прогреваться значительно сильнее, нежели последующие. Особенно это актуально для многоэтажных домов, когда верхние этажи будет соответственно получать меньше тепловой энергии;
— невозможность отключения контура в целом, если он опять же используется и для вспомогательных помещений, которые можно временно отключать от отопления, то этого сделать не удастся.

Теперь о двухтрубной системе отопления в частном доме. Это система отопления, которая имеет несколько контуров, то есть фактически поддерживает несколько однотрубных систем, о которых мы рассказали чуть ранее;

 Она также как и предыдущая имеет свои достоинства и недостатки, о которых далее.

К плюсам двухтрубной (двухконтурной) системы можно отнести:

— равномерный прогрев радиаторов в двух обособленных ветках, что соответственно обеспечит и более равномерный нагрев для разных помещений, если для каждого из них используется свой контур.

Ну, а минусами становятся плюсы, рассмотренные «с другой стороны»:

— сложность расчета и монтажа системы, за счет разветвленности и большего количества применяемых элементов.
— применение большего количества материалов, то есть система обойдется соответственно несколько дороже, нежели одноконтурная.
В принципе это все, что кратко можно сказать о двухконтурной и одноконтурной системе отопления. Теперь поговорим о следующем принципе, который может быть применен в проектировании и реализации системы отопления частного дома, а именно о способах циркуляции теплоносителя.
 Первый вариант это применение принудительной системы циркуляции, а второй — естественная циркуляция.

Схема отопления с принудительной циркуляцией в частном доме

 Принудительная схема отопления само собой предусматривает что-то, что будет принуждать теплоноситель к движению по системе. Особенностями такого решения является более надежная циркуляция теплоносителя, а значит более низкие требования к квалификации проектировщика.

 Теперь о плюсах и минусах, которые и станут описанием особенностей данной применяемой схемы.

Минусы схемы отолпения с прнудительной циркуляцией:

— использование насоса, что соответсвенно повлечет за собой усложнения при монтаже, зависимость от электроэнергии и ее повышенное потребление, за счет потребления последней циркуляционным насосом.
— повышенный шум, за счет работы насоса;
— покупка и обслуживание самого насоса.

К плюсам относится:

— возможность заузить проходное сечение трубопровода путем перекрытия дросселирующей арматурой. Важно заметить, что расход отопителя проходящего через поперечное сечение в еденицу времени будет достаточным для обогрева помещения;
— повышенное давление в системе с принудительной циркуляцией позволит быть не столь критичным к подбору проходного сечения элементов при ее формировании. Это важно при подборе арматуры и радиаторов отопления во время покупки;
— возможность использовать компенсационный бак, в котором гаранитровано будет залит дополнительный объем теплоносителя на случай его испарения или утечек. Предотвращение завоздушивания системы;
— быстрый прогрев помещения за счет белее значительного расхода теплоносителя в системе, относительно схемы с естественной циркуляцией.

Теперь о схеме системы отопления с естественной циркуляцией

Схема отопления с естественной циркуляцией в частном доме

Особенностью реализации такой схемы является умение найти баланс между незначительным давлением теплоносителя на выходе из отопительного котла и гидравлическим сопротивлением схемы. Порой незначительные изменения способны критически повлиять на расход отопителя в системе, а значит и на прогрев вашего помещения. Такими критериями могут быть значительный метраж трупробоводов, заужения сечения в арматуре и радиаторах. Именно поэтому создание систем с естевенной циркуляцией потребует высокой квалификации проектировщика, если это не система из двух батарей …
  Избыточное выходное давление зачастую создается за счет расширения отопителя при его нагреве, именно этого давления и должно хватать на то, чтобы «продавить» всю систему и вернуться на исходную.

 Теперь о плюсах и минусах такой схемы. Плюсы схемы:

— нет такой явной зависимости от электроэнергии, так как нет циркуляционных насосов;
— меньшее количество применяемых узлов – нет насоса;

Минусы:

— поиск сложного расчета и баланса, чтобы незначительного давления на выходе из отопительного котла (это порядка 2 бар) хватало на «питание» всей системы отопления.
— долгий прогрев из-за низкого расхода в системе. Из-за этого возможно замерзание системы или ее остановка в случае образования замерзших гидратных пробок либо увеличения вязкости незамерзающей жидкости – отопителя.

Подводя итоги не стоит делать заключение об однозначности применения количества контуров и схеме применяемой циркуляции. Все это параметры индивидуальные и их выбор будет зависеть не только от экономического показателя, но и от предпочтений пользователей данных систем.
 Также необходимо напомнить читателю, что эффективность выбранной и смонтированной системы отопления будет зависеть и от целого ряда других факторов. Таких как применяемый теплоноситель (вода, пропилен или этиленгликоль), схема монтажа радиаторов, площадь отапливаемого помещения. Все это также внесет свои коррективы в выбор системы отопления для вашего конкретного случая.

Двухтрубная система отопления частного дома своими руками

Для поддержания комфортных условий проживания в частном доме важно создать систему отопления, которая бы не только эффективно компенсировала теплопотери, но и делала это равномерно во всех комнатах. Особенно это касается многоэтажного строения, где второй этаж часто бывает намного теплее первого в силу особенности распространения теплого воздуха.

Читай также: Очистительная система отопления частного дома.

Наиболее подходящей схемой в этом случае является двухтрубная система отопления частного дома, которая показывает свою эффективность как в случае одноэтажного, так и многоэтажного типа постройки. Далее мы разберем, в чем особенность и преимущество такой разводки тепловых коммуникаций, а также рассмотрим технологию монтажа такого отопления своими руками.

 В чем принцип двухтрубной разводки

Как понятно из названия, такая схема подразумевает наличие двух коммуникативных труб для обеспечения батарей теплоносителем и его отвода от обогревателей к котлу. Задача первой трубы, это доставка горячей жидкости от котла к радиаторам, второй же, — обратная подача остывшего теплоносителя к водонагревательному прибору.

При таком типе разводки к каждой батарее в доме подходит носитель тепла с практически одинаковой температурой, особенно если отопление оборудовано циркуляционным насосом. Это имеет несколько положительных сторон:

  • возможность точно рассчитать количество секций в радиаторах;
  • равномерное распределение тепла во всех обособленных помещениях;
  • возможность регулировки температуры каждой батареи установленным регулирующим клапаном.

Разновидности двухтрубных систем отопления

При общем основном принципе подвода и отвода теплоносителя, двухтрубная разводка имеет свои модификации, каждая из которых лучше в том или ином случае.

Рекомендуем ознакомиться: Горизонтальная двухтрубная система отопления гидравлический расчет.

По способу расположения подающей (горячей) трубы схема разводки бывает:

  • нижняя;
  • верхняя.

В первом случае подающие коммуникации расположены ниже уровня батарей. Такую систему чаще можно встретить в одноэтажных домах, когда магистральные элементы разводки спрятаны под полом. В данном варианте обязательно включение в отопление нагнетающего насоса.

Во втором же случае горячая труба, идущая от котла, сразу поднимается вверх, а затем располагается горизонтально с незначительным уклоном выше радиаторов отопления. Она может быть скрыта в стене или в утепленном виде располагаться на чердаке. К каждой батарее от нее отходит отдельный рукав. Такое расположение намного лучше с точки зрения гидродинамики и позволяет эксплуатировать отопительную систему без циркуляционного насоса.

По способу расположения стояка двухтрубная система различается на:

  • вертикальную;
  • горизонтальную.

Вертикальная разводка применяется в многоэтажных домах, где от расположенного вертикально стояка отходят подводящие горячую воду коммуникации на каждом из этажей. Расширительный компенсаторный бачок, если он открытого типа, должен в этом случае быть расположен выше уровня верхней точки горячей трубы. Поэтому его утепляют и устанавливают на чердаке. Если же бачок закрытый мембранного типа, его монтаж производится на произвольной высоте, обычно рядом с котлом.

Горизонтальная разводка предполагает обычное расположение прямой трубы снизу параллельно полу, что характерно для систем отопления одноэтажных домов.

Еще одной разновидностью двухтрубной разводки является коллекторная или лучевая. Такая схема обычно применяется в многоэтажных домах с достаточно большой площадью. Суть такой разводки такова. Теплоноситель поднимается на этажи по вертикальному стояку к имеющемуся коллектору, от которого, обычно в толще пола, отходят горячие коммуникации к каждому нагревательному устройству. Остывший теплоноситель от батарей отходит также по индивидуальной трубе, впадает в коллектор и отводится от него к котлу по холодному стояку. Такая двухтрубная система отопления двухэтажного дома хороша тем, что позволяет подвести к радиаторам горячую жидкость одинаковой температуры и, при этом, с одинаковым давлением.

Монтаж двухтрубной разводки своими руками

Рассмотрим этот процесс на примере одноэтажного дома, где сделаем горизонтальную нижнюю разводку тепловых коммуникаций.

  1. Начнем с котла, который нужно установить, учитывая его вес, на прочное бетонное основание в специально отведенном помещении – котельной. Мощность водонагревательного прибора рассчитывается исходя из потребности 100 Вт на квадратный метр жилой площади.
  1. К выходному патрубку котла своими руками присоединяется горячая магистраль, которая прокладывается далее по периметру одноэтажного здания с присоединением отопительных батарей. На входе и выходе радиаторов необходимо не забыть врезать шаровые краны, которые дадут возможность при необходимости отключать обогреватель при возникшей необходимости.
  1. Недалеко от выхода из котла от горячей магистрали следует отвести своими руками вертикальный патрубок, к которому присоединяется компенсаторный бачок мембранного типа, что будет регулировать давление в системе при нагревании жидкости.
  1. От каждой батареи отводится патрубок, который присоединяется к обратке, что прокладывается параллельно горячей магистрали и в итоге присоединяется к входящему патрубку котла.

Способ соединения патрубков к батареям и магистралям зависит от материала, из которого изготовлены трубы. Если это полипропилен, понадобится специальный сварочный аппарат. С металлопластиком проще, — все соединения делаются с помощью латунных переходных соединений, поэтому этот вариант проще сделать своими руками.

Понятно, что в этой статье приведено описание процесса сборки двухтрубной отопительной системы достаточно схематично. Дело в том, что эта работа достаточно сложная и сопряжена с многочисленными расчетами, которые доступны только профессионалам. Поэтому лучше все же доверить монтаж системы отопления им, хотя понятно, что хотелось бы все сделать своими руками.

Однотрубная или двухтрубная система отопления лучше и эффективнее | Своими руками

При проектировании системы отопления возникает резонный вопрос — какую схему предпочесть: одно- или двухтрубную?

Проще, проще и дешевле монтировать однотрубную линию, а двухтрубный расчет необходимо проводить с учетом многих технических параметров различных агрегатов. Так ли это на самом деле?


См. Также: Расширительный бак в системе отопления


Однотрубная система отопления

Однотрубная система отопления давно пользуется популярностью (особенно в Советском Союзе) во многом из-за простоты монтажа и, как следствие, меньших затрат на ее создание.

Часто однотрубную систему называют «Ленинградской», в традиционном проточном варианте это магистраль, на которой все радиаторы расположены последовательно.

Теплоноситель проходит через радиатор, возвращается в трубопровод и поступает в следующее отопительное устройство.

Недостатки такой разводки очевидны.

Обеспечить одинаковую температуру теплоносителя для каждого радиатора практически невозможно, к тому же система не позволяет регулировать интенсивность нагрева одного радиатора без последствий для стоящих рядом.

Например, если в спальне слишком жарко и вы понижаете температуру с помощью клапана, то нужно понимать, что в этом случае и в других комнатах станет прохладнее. Однако решить эту проблему все же можно, установив перед ТЭНом отдельный участок трубопровода — байпас, представляющий собой байпасный контур для теплоносителя. На байпасе устанавливаются запорные краны, с помощью которых можно регулировать температуру нагрева каждого радиатора, а также при необходимости полностью перекрывать подачу теплоносителя к устройству.

Еще одним недостатком однотрубной системы является то, что она требует более высокого давления в трубопроводе.

Следовательно, мощность насосов увеличивается, а значит, увеличиваются эксплуатационные расходы.

Третий существенный недостаток — в однотрубной системе отопления одноэтажного дома расширительный бак необходимо устанавливать в самой высокой точке контура (например, на чердаке). В случае с многоэтажным домом придется прибегнуть к дополнительным ухищрениям, чтобы обеспечить одинаковую температуру теплоносителя на всех этажах.Факт. что по однотрубным системам вода движется вниз, последовательно проходя через радиаторы на каждом этаже. Конечно, он постепенно остывает, достигая нижней точки с потерей тепловой энергии почти до 50%. Поэтому в таких системах на всех этажах устанавливаются дополнительные перемычки, причем на нижних этажах устанавливается больше секций радиаторов, чем на верхних.

Однако, несмотря на все недостатки, однотрубная система отопления сегодня достаточно распространена.

В первую очередь за счет экономии материалов при ее установке, кроме того, при открытом монтаже этот вид разводки выглядит более эстетично.

И, наконец, можно найти множество технологических решений, устраняющих проблемы, которые существовали с такими системами буквально десять лет назад.

Современные однотрубные системы отопления оснащены термостатическими клапанами, радиаторными регуляторами, специальным воздухоотводчиком. балансировочные краны, шаровые краны.

Любое устройство в однотрубной системе должно иметь лучшие характеристики, чем двухтрубная: выдерживать высокое давление и высокую температуру.


Ссылка по теме: Проект системы отопления в частном доме

.

Двухтрубная система отопления

Двухтрубная система отопления распределяет тепло равномерно: одна труба подает горячий теплоноситель в радиатор, другая возвращает его в котел в качестве «обратной».Несмотря на то, что однотрубная система намного дешевле, многие домовладельцы отдают предпочтение двухтрубной системе. Он позволяет устанавливать комфортную температуру отдельно в каждом помещении, а также подходит для зданий разной конфигурации с любой этажностью. Двухтрубная система отопления, кроме того, легко расширяется как в вертикальном, так и в горизонтальном направлении, поэтому при необходимости достройки дома систему отопления менять не придется.

Двухтрубная система может быть горизонтальной и вертикальной.В первом варианте отопительные приборы одного этажа подключаются к одному стояку, а во втором варианте радиаторы разных этажей обслуживают один стояк. Вертикальная система стоит немного дороже, чем горизонтальная, так как здесь нужно больше труб, а сама установка занимает больше времени.

Но исключает возможность образования воздушных пробок в отопительных приборах, а также более удобен в эксплуатации. Другая классификация двухтрубных систем отопления связана с направлением потока теплоносителя.Бывают тупиковые и прямоточные. В первом случае прямой и возвратный поток воды имеют противоположные направления, а во втором их направления совпадают.

Третья классификация связана с циркуляцией воды в системе отопления. В небольшом частном доме можно использовать естественную циркуляцию теплоносителя, в коттеджах большой площади потребуется принудительная.

Нет единого мнения, какая система лучше — однотрубная или двухтрубная. Выбор того или иного варианта зависит от многих факторов, и поэтому часто можно увидеть дома, где, например, одновременно используется одно- и двухтрубная разводка.

При прокладке труб в системе отопления с естественной циркуляцией уклон составляет 3-5 ° / м в системе с принудительной циркуляцией 1 см / м.

Однотрубная система отопления и двухтрубная — разница на фото

Подключение радиаторов в однотрубных и двухтрубных системах отопления:

1. Однотрубная система / диагональное соединение
2. Однотрубная система / нижнее соединение 3. Двухтрубная система / диагональное соединение 4.Двухтрубная система / нижнее соединение


Ссылка по теме: Виды систем отопления и их устройство в загородном доме-какую конструкцию выбрать


Системы отопления частного дома

1. Однотрубный 2. Двухтрубный 3. Коллектор

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

Является ли водород решением проблемы отопления дома с нулевым расходом? | Энергетические исследования

27 июня 2019 года министр энергетики и чистого роста Крис Скидмор подписал документы, обязывающие Великобританию сократить выбросы углерода до нуля к 2050 году. ”, Нам предстоит решить одну огромную проблему: отопление дома.

На обогрев наших домов приходится от четверти до трети выбросов парниковых газов в Великобритании.Это более чем в 10 раз превышает количество CO 2 , созданное авиационной промышленностью. Около 85% домов сейчас используют центральное отопление, работающее на газе, и большая часть приготовления пищи на газе все еще используется. По любым меркам экологизация этой системы — огромная проблема. Но если верить недавним отчетам, может быть простой и эффективный способ сделать это: перейти от использования природного газа к водородному газу.

Водород находится в изобилии в мире природы и, по мнению его сторонников, может обеспечить чистое и эффективное питание газовых приборов следующего поколения.

«Водород привлекает тем, что многие потребители не заметят никакой разницы. Клиенты будут продолжать использовать котлы для обогрева своих домов аналогично природному газу », — говорит Роберт Сансом из группы по энергетической политике Института инженерии и технологий. Он является ведущим автором исследования, проведенного институтом под названием «Переход на водород».

Вместе с коллегами Sansom оценил инженерные риски и неопределенности, связанные с переводом нашей газовой сети на водород.Их вывод состоит в том, что нет никаких причин, по которым невозможно было бы перепрофилировать газовую сеть на водород.

Но это не значит, что это будет легко. Существуют технологические и практические препятствия, потому что не существует плана для такого преобразования: нигде в мире нет места, где можно было бы поставлять чистый водород в дома и на предприятия. Великобритании придется стать пионером во всем.

Интерес к водороду как к способу обогрева домов начался в 2016 году с доклада под названием h31. Он проводился компанией Northern Gas Networks, газораспределителем на севере Англии, и рассматривал вопрос о том, технически и экономически целесообразно преобразовать Лидс на 100% водород вместо природного газа.

«Они вникли во многие детали, от заводов по производству водорода до домов людей», — говорит Сансом.

В отчете проводится параллель с тем, как газовая промышленность перешла с городского газа на природный в 1960-х и 1970-х годах. Городской газ представлял собой комбинацию водорода, окиси углерода и метана. В основном он производился путем перегонки угля и нефти и использовался в течение первых 150 лет газовой промышленности Великобритании. С открытием в Северном море природного газа, состоящего преимущественно из метана, Великобритания в течение десятилетия предприняла общенациональную программу по конверсии 40-метровой техники.

Одновременно будут преобразованы целые улицы. Инженеры осматривали бы газовые приборы, а затем перестраивали их. Одновременно отключили городской газ и продули трубопроводы инертным газом. Наконец, в систему был закачан природный газ, и инженеры должны были убедиться, что каждое устройство работает правильно, прежде чем перейти на следующую улицу.

Некоторые производители теперь настолько убеждены, что подобное может случиться с водородом, что они уже начали разрабатывать новые бытовые приборы.В феврале компания Worcester Bosch представила прототип своего водородного котла. Сначала он будет работать на природном газе, а затем, после технического обслуживания, на водороде.

В пользу водорода также работает то, что в течение последних 20 лет газовая промышленность систематически заменяла металлические трубы в своей «железной магистрали» на желтые полиэтиленовые. Около 90% труб будет заменено к 2030 году. Это хорошая новость для водорода, потому что газ вступает в реакцию со старыми металлическими трубами, делая их хрупкими.Но полиэтилен безопасен.

«По сути, мы начали программу водородонепроницаемости нашей газовой сети, даже не зная, что мы делаем это», — говорит Сансом, которого эта концепция все больше и больше впечатляет. «С личной точки зрения, я был в напряжении, когда приступил к этой работе. Но я обнаружил, что соскользнул на сторону водорода с точки зрения его жизнеспособности как низкоуглеродной альтернативы природному газу », — говорит он.

Водородный котел Worcester Bosch.Фотография: Worcester Bosch

Но не всех убедил этот внезапный интерес к водороду. Ричард Лоус из Группы по энергетической политике Университета Эксетера говорит, что до недавнего времени считалось, что отопление необходимо каким-то образом электрифицировать, чтобы выполнить наши обязательства в отношении климатического кризиса. «Это в основном явилось результатом многих лет технического и экономического моделирования, чтобы посмотреть, как добиться полного обезуглероживания отопления в Великобритании», — говорит Лоуз.

Переключение отопления с газа на электричество означало бы использование тепловых насосов.Они используют электричество для извлечения тепла из воздуха или земли. В случае теплового насоса с воздушным источником он работает как холодильник, но вместо того, чтобы высасывать тепло из отделения для пищевых продуктов, он вытягивает его из воздуха и направляет в дом, где он используется для нагрева воды, т.е. подключен к радиаторам центрального отопления и хранится в баке для горячей воды.

Но поскольку эта технология работает при более низких температурах, чем существующие котлы, она требует, чтобы многие дома были намного лучше изолированы или имели радиаторы большего размера, способные обеспечивать большую тепловую мощность.Для тех, кто перешел на комбинированные котлы с непрерывным обогревом, потребуется переустановка бака для горячей воды.

Это обширная работа, но она того стоит, по словам Лоуза, который снял свой собственный газовый котел и теперь использует тепловой насос с воздушным источником тепла для обогрева своего дома. «Это было много работы, но мой дом и система отопления теперь намного эффективнее. Здесь всегда тепло, всегда есть горячая вода, и расходы на эксплуатацию в основном такие же, как и на газ », — говорит он.

Со стороны газовой промышленности несколько лицемерно говорить, что мы не можем рыть дороги, когда они делали это в течение 20 лет
Ричард Лоуз

Третий подход называется централизованным теплоснабжением.Он предусматривает нагрев воды на центральном предприятии с использованием отработанного тепла промышленных предприятий или экологически чистых источников, таких как солнечная энергия. Затем горячая вода подается во многие дома одновременно по сети надежно изолированных подземных труб. Оба метода могут значительно снизить углеродный след домашнего отопления, но обратная сторона заключается в том, что они требуют большой работы для их внедрения в национальном масштабе.

Централизованное теплоснабжение потребует прокладки водопроводных труб под домами, а широкое использование тепловых насосов потребует модернизации электрических цепей Национальной сети.Сторонники водорода заявляют, что именно такого рода сбоев можно избежать, потому что большая часть национальной инфраструктуры уже модернизирована. Этот аргумент не подходит для Лоуза. «Со стороны газовой отрасли кажется немного лицемерным утверждать, что мы не можем рыть дороги, хотя они делали это последние 20 лет», — говорит он.

Он указывает, что, хотя потребитель может не испытывать таких серьезных сбоев, серьезные проблемы для газовой отрасли остаются. Например, Национальная система передачи, представляющая собой сеть трубопроводов, по которым газ от прибрежных терминалов поступает к газораспределительным компаниям и другим крупным потребителям, сделана из металла.Это должно быть каким-то образом защищено от охрупчивания, прежде чем произойдет переход на водород.

«Водород, конечно, не серебряная пуля», — говорит Лоуз. А если мы отвлечемся на это, мы можем столкнуться с еще большими проблемами, полностью пропустив энергетический план на 2050 год.

Но если с водородом так много неуверенности, почему газовая промышленность, которая финансирует многие исследования, так сильно его продвигает? По словам Криса Гудолла, экономиста по энергетике и автора книги «Что нам нужно делать сейчас для будущего без углерода» , это вопрос выживания.

«Они не хотят, чтобы их промышленность была съедена переключением на электричество для отопления. Поэтому они действуют так быстро, как могут, чтобы убедить нас в использовании водорода », — говорит он. И все сводится к тому, как добывается газ.

Водород в чистом виде на Земле не встречается. Вместо этого его нужно извлекать из других веществ, и лучше всего его извлекать из метана, то есть из природного газа. Таким образом, газовые компании могли эффективно поддерживать свою текущую деятельность.

Но дополнительные этапы извлечения водорода поднимут цену. Кроме того, при экстракции в качестве побочного продукта образуется диоксид углерода, поэтому необходимо разработать крупномасштабную технологию улавливания углерода, чтобы предотвратить его утечку в атмосферу. Хотя это технология, которую Великобритании в любом случае придется разработать, чтобы достичь чистого нуля к 2050 году, она увеличит стоимость.

Первый в Северной Ирландии автобус, работающий на водородных топливных элементах, Wrightbus, представлен в январе.Фотография: Лиам МакБерни / PA

Но природный газ — не единственное вещество, содержащее водород. Вода тоже, и водород можно освободить с помощью процесса, называемого электролизом, при котором не образуется диоксид углерода. Чтобы сделать его полностью экологически чистым, на что можно надеяться, электролиз можно использовать с помощью ветряных электростанций. Однако в настоящее время цена на такую ​​электроэнергию высока, и это приведет к еще большему росту цен на водород.

Гудолл надеется, что стоимость будет снижаться по мере совершенствования технологий, но предупреждает: «Вы можете обвиниться в бессмысленном оптимизме, просто сказав это.”

Энергетический ландшафт будущего Великобритании, без сомнения, является сложной областью для навигации. Возможно, лучший путь будет открыт, если не противопоставлять различные решения друг другу. «У всех трех есть сильные и слабые стороны, и я ожидаю, что каждая из них будет играть важную роль в качестве замены природного газа», — говорит Сансом. Даже противники водорода признают это. «Как нишевая технология она может иметь реальную ценность», — говорит Лоус. Далее он перефразирует рекламу пива Heineken 70-х и 80-х годов, заявив, что водород потенциально может достичь тех частей страны, которые не могут достичь другие решения в области энергетики.

Гудолл также видит роль водорода в «хранении» энергии, вырабатываемой из возобновляемых источников, таких как энергия ветра и солнца. Идея состоит в том, что в ветреные месяцы любая дополнительная электроэнергия, произведенная из возобновляемых источников энергии, будет использоваться для производства водорода, который затем будет храниться. Когда возникает повышенный спрос на национальную энергосистему или сезонное падение мощности, производимой из возобновляемых источников энергии, водород можно сжигать для производства электроэнергии.

Дело в том, что все варианты обезуглероживания наших систем отопления потребуют значительных сбоев и затрат.И пока правительство продолжает размышлять, время идет к 2050 году.

«Нет необходимости ждать. Теперь мы можем развернуть то, что работает нормально », — говорит Лоуз, имея в виду свой собственный опыт замены газового котла на тепловой насос. «Безотлагательность изменения климата означает, что на самом деле нет причин откладывать».

Другие считают, что водород играет определенную роль, и полагают, что на его рассмотрение стоит потратить немного больше времени. Но есть одна истина, с которой все согласны. «Все это нелегко.Если кто-то говорит вам, что это легко, они вводят вас в заблуждение », — говорит Лоуз.

Автомобили с водородным двигателем

Водородная заправочная станция в Сеуле, Южная Корея. Фотография: Kim Hong-Ji / Reuters

Водород также может приводить в движение транспортные средства, но не так, как обогревал бы дома. Вместо того, чтобы сгореть, водород вступает в реакцию с кислородом внутри устройства, называемого топливным элементом. Электричество и вода производятся. Электричество запускает машину, из выхлопной трубы капает вода.

Попытке перейти на водородные автомобили в 1990-х годах помешали электрические автомобили, которые накапливают свою энергию в бортовой батарее.Но новый толчок для водородных транспортных средств исходит из Азии. Китай, Япония и Южная Корея поставили перед собой амбициозные цели — довести до 2030 года миллионы автомобилей с водородным двигателем на своих дорогах.

Toyota и Hyundai предлагают автомобили на водороде в Великобритании, но в настоящее время существует менее 20 заправочных станций, работающих на водороде. Великобритания, в основном сосредоточенная вокруг M25.

«Будет действительно интересно посмотреть, что произойдет», — говорит Лоуз. Но сам он не убежден: «Водород намного дороже электричества, а автомобиль дороже электромобиля.”

Тепловой насос Сделай сам Установить

Текст: Роберт Хессон, пт, 9 апр 2021 г.

Геотермальный тепловой насос

, который иногда называют геотермальным тепловым насосом, является одним из лучших и эффективных изобретений в области охлаждения и обогрева всех времен. Это потому, что они используют естественное тепло земли для охлаждения, обогрева или водяного обогрева домов и промышленных предприятий. Как и во многих частях мира, которые испытывают различные типы экстремальных сезонных температур, начиная от палящей жары летом до экстремальных нулевых холодов зимой, земля, которая находится всего в нескольких футах от поверхности земли, постоянно имеет относительную температуру. .Эта программа подробно объяснит, а также покажет, что температура земли всегда естественно ниже, чем температура воздуха летом, а также выше, чем температура воздуха зимой. во время этой программы вы поймете некоторые научные термины и способы обращения с энергией. Вы узнаете, как температура грунта обеспечивает геотермальные тепловые насосы надежным и долговечным радиатором летом и источником тепла зимой. В программе вы будете руководствоваться пятью важными этапами установки, связанными с настройкой геотермального теплового насоса.Вы также узнаете о двух типах геотермальных тепловых насосов и о том, как они работают. Вы также узнаете о преимуществах использования геотермального тепла и о том, подойдет ли оно для вашего дома. Подробнее здесь …

Генератор энергии освобождения Сводка

Рейтинг: 4,7 звезды из 14 голосов

Содержание: 176 Страница Электронная книга
Автор: Александр Хьюз
Официальный сайт: energyliberationarmy.com
Цена: 27,00 $

Доступ сейчас

Обзор генератора My Energy Liberation Army

Я начал пользоваться этой книгой сразу после того, как купил ее.Это руководство, не похожее ни на что другое; это дружелюбный, прямой и полный проверенных практических советов по развитию ваших навыков.

Я даю этой книге наивысшую оценку, 10/10, и лично рекомендую ее.

Охлажденная вода затем проходит через теплообменник теплового насоса. Внутри хладагента теплообменника газ, нагретый компрессором, отдает свое тепло воде, которая затем начинает свой путь, отдавая тепло земле. Хладагент, высвободив свою тепловую энергию, становится холодным газом после прохождения через расширительный клапан, который используется для охлаждения воздуха или воды.В системе воздуховодов вентилятор теплового насоса обеспечивает циркуляцию теплого воздуха из здания через змеевики, содержащие холодный хладагент. Полученный охлажденный воздух затем продувается через воздуховоды здания. Холодный хладагент в воздушном змеевике забирает тепловую энергию из здания, а затем поступает в компрессор, где снова становится горячим газом, и цикл начинается снова. Реверсивный клапан, связанный с компрессором, позволяет тепловому насосу вернуться в режим отопления. В этом случае вода в контуре заземления холоднее окружающей земли и отбирает от нее тепло.Это тепло передается …

Цикл сжатия и расширения может использоваться как для обогрева, так и для охлаждения помещения. Этот процесс обратим в устройстве, известном как тепловой насос, который буквально может переносить тепло в здание или из него. Рисунок 13.10 иллюстрирует этот процесс. В зимнем режиме или режиме обогрева, в верхней части рисунка, хладагент циркулирует через теплообменник хладагент-вода, где он поглощает тепло от воды, которая холоднее окружающей среды, но теплее хладагента.Поглощенное тепло нагревает хладагент и превращает его в газ. Тогда

Воздушные тепловые насосы становятся все более эффективными. Фактически, более мягкие зимы в Великобритании означают, что компрессоры с инверторной регулировкой скорости делают тепловые насосы, работающие на воздухе, более эффективными, чем тепловые насосы, работающие на земле. Эта версия теплового насоса в основном используется для обслуживания систем воздуховодов, и очень немногие из них работают с системами водяного теплого пола. Однако из-за отсутствия обширных внешних работ воздушные тепловые насосы намного дешевле наземных систем.Рис. 4.3. Тепловые насосы, использующие грунт в коммерческих зданиях (источник: геофизика) Вариации Существует также вероятность того, что тепло от природного газа или биогаза будет дополнять выходную мощность теплового насоса, когда внешняя температура опускается ниже 1,6 ° C. Такие двухтопливные системы будут быть особенно привлекательным там, где цены на газ значительно ниже, чем затраты на электроэнергию. Рис. 4.3. Тепловые насосы, использующие грунтовые источники, в коммерческом здании (источник: геофизика) Вариации Существует также возможность получения тепла от…

В верхней части квартиры, откуда обычно выходит нагретый воздух изнутри, он направляется в тепловой насос Fighter 200. Это почти буквально выжимает тепло из воздуха, прежде чем выпустить его в атмосферу при температуре, очень близкой к нулю градусов по Цельсию. Система работает так же, как холодильник, за исключением того, что в этом случае создается горячий воздух, а холод вытесняется. Ценным побочным фактором этой энергоэффективной системы является то, что выбросы углерода резко сокращаются в процессе производства тепла.

Теперь предположим, что баллон заменен замкнутым контуром из трубок, заполненных хладагентом, половина которого находится внутри здания, где тепло, а половина снаружи, где холодно. Хладагент внутри трубы будет постоянно менять состояние, кипя, испаряясь и конденсируя, перемещая тепло изнутри здания наружу и возвращаясь снова. Единственный раз, когда он перестанет менять состояние, — это когда температура внутри здания сравняется с температурой снаружи.Тепловой насос делает обратное, используя хладагент для сбора тепла из воздуха за пределами здания и передачи его внутрь. Для этого в петлю необходимо добавить две составляющие. Один из них — компрессор (см. Противоположную страницу, диаграмму 1), который нагнетает пар под давлением, чтобы его можно было превратить в жидкость внутри узла, называемого конденсатором. Конденсатор состоит из мотков труб, проходящих через ребра из листового металла, которые устанавливаются после компрессора. Он обеспечивает большую площадь поверхности, поэтому…

Строгие требования Уровня 4 были выполнены за счет использования ряда различных систем, включая солнечные панели, 300-миллиметровые полностью заполненные пустотелые стены и улучшенные значения U для остекления, дверей и чердаков. Однако элементом сопротивления является установка тепловых насосов NIBE, предназначенных для преобразования воздуха, который в противном случае был бы вытеснен в процессе нормальной вентиляции, в энергию для горячего водоснабжения и центрального отопления. Установки NIBE Fighter 360P забирают воздух на уровне потолка, который нагревается системой отопления, бытовыми приборами в доме и теплом тела жителей, отбирают энергию через теплообменник, расположенный в контуре теплового насоса, и выводят ее во внешнюю атмосферу на очень близко к нулю градусов. Если система звучит сложно, результат — нет.Вентиляция необходима как для здоровья, так и для комфорта, но по определению она обычно выделяет большое количество тщательно вырабатываемого тепла. При использовании теплового насоса вытяжного воздуха практически все это тепло рекуперируется и используется повторно. В …

Часто используется тепловой насос типа «воздух-жидкость», в котором испаритель расположен в потоке отработанного воздуха для извлечения тепла из выходящего воздуха, а конденсатор расположен в резервуаре-накопителе для повышения температуры воды. Иногда конденсатор может быть расположен в фанкойле, через который воздух в помещении непрерывно циркулирует и нагревается (система теплового насоса воздух-воздух).Для достижения максимальной эффективности мощность теплового насоса может быть разделена между обогревом помещения и приготовлением горячей воды. Преимущества теплового насоса вытяжного воздуха для вентиляции заключаются в следующем. Существует потенциал для модернизации вытяжных систем или систем пассивной вытяжной вентиляции за счет включения теплового насоса. Недостатками вентиляции вытяжного воздуха теплового насоса являются

.

Водонагреватель с тепловым насосом забирает избыточное тепло из воздуха в жарком месте, например, на кухне ресторана или горячего наружного воздуха, и использует его для нагрева воды.При этом тепловой насос охлаждает и осушает пространство, которое он обслуживает. Поскольку водонагреватель с тепловым насосом перемещает тепло из одного места в другое, а не нагревает воду напрямую, он использует от половины до одной трети количества энергии, необходимой стандартному водонагревателю. Водонагреватели с тепловым насосом могут работать на тепле, выделяемом холодильными установками, такими как машины для производства льда, холодильные витрины для продуктовых магазинов и морозильные камеры. Поскольку водонагреватель с тепловым насосом использует хладагент и компрессор для передачи тепла в изолированный резервуар для хранения, они более дороги, чем другие типы водонагревателей, в приобретении и обслуживании.Некоторые агрегаты поставляются со встроенными резервуарами для воды, а другие добавляются к существующим резервуарам для горячей воды. Тепловой насос занимает немного места помимо накопительного бака, при этом слышен некоторый шум …

В тепловом насосе тепло рассматривается как сжимаемое количество, которое существует независимо от градиентов температуры окружающей среды. Затем, после того, как определенное количество сжато, оно может быть перемещено от более низкой к более высокой температуре более эффективно, чем путем получения того же количества путем экзотермической реакции.Обычно тепло должно присутствовать в какой-либо среде, которая в случае тепловых насосов представляет собой хладагент, который можно сжимать и расширять. Таким образом, работа теплового насоса в основном представляет собой четырехступенчатый цикл, в котором хладагент при комнатной температуре (1) переохлаждается за счет расширения до температур, которые могут быть значительно ниже 0 F, (2) поглощает тепло через сеть змеевиков (абсорбер). которые погружены в среду, температура которой обычно составляет 35-45 F, (3) сжимается, в результате чего его температура поднимается выше 100, затем (4) излучает тепло через сеть катушек (радиатор), которые погружены в среда, которая нагревается до тех пор, пока хладагент снова не достигнет комнатной температуры.Процесс можно обратить, …

Тепловые насосы получили свое название от их способности передавать тепло против его естественного направления. Как известно, тепло обычно перетекает из более теплых мест в более прохладные. Но любой воздух выше абсолютного нуля всегда содержит некоторую тепловую энергию. Чем выше температура, тем больше энергии доступно. Тепловой насос может поставлять от 1,5 до 3,5 единиц тепла на каждую единицу потребляемой электроэнергии. Это может сэкономить от 30 до 60 процентов стоимости электрического отопления, в зависимости от географического положения и используемого оборудования.Тепловые насосы делают это без горения и дымоходов. В тепловом насосе (рис. 24-12) относительно небольшое количество энергии используется для перекачки большего количества тепла от холодного вещества (воды, земли или наружного воздуха) к более теплому веществу, такому как воздух внутри здания. Тепловые насосы особенно хорошо работают с источниками тепла с относительно более низкой температурой, такими как вода внутри рубашки двигателя внутреннего сгорания или теплая вода из плоского солнечного коллектора. Тепловой насос увеличивает…

Продукция Polypipe Building Products широко использовалась на последнем этапе инновационного и устойчивого инновационного парка BRE в Уотфорде. В существующей структуре напольное отопление представляет собой систему Polypipe Overlay, которая представляет собой низкопрофильную систему панельного отопления пола, предназначенную для быстрой установки в существующие помещения. Высота пола почти не увеличивается, так как глубина системы составляет всего 18 мм. В новой части центра была использована другая система от Polypipe, на этот раз система Solid Floor, которая постоянно встраивается в стяжку пола, уникальная панель пола размещается над изоляцией, а труба просто вставляется в паз, обеспечивая ровный распространение тепла по полу.Напольное отопление приводится в действие тепловым насосом, работающим на воздухе. Компания «Полипайп» разработала решение для управления водными ресурсами и поставила свою систему сбора дождевой воды. Установлен для сбора дождевой воды с крыши, резервуар для хранения и фильтрации дождевой воды для основного использования для смыва туалетов, …

Ожидается, что тепловой насос, забирающий тепло из подземного водоносного горизонта и морской воды, удовлетворит 83 потребности в централизованном теплоснабжении. Эта же система обеспечит охлаждение летом. Из оставшейся потребности в тепле около 15 будут обеспечены за счет солнечных коллекторов площадью 2000 м2, а остальная часть — за счет биогаза, полученного из отходов и канализации.Энергия распределяется по охлаждающей сети централизованного теплоснабжения.

Другой формой теплообменника является вентилятор с рекуперацией энергии (ERV), который втягивает воздух рядом с туалетом и обменивает 85 процентов тепла в этом нагретом воздухе с поступающим свежим воздухом. Свежий воздух смешивается с некоторым количеством возвратного воздуха, подается в тепловой насос над ERV, а затем направляется в другие комнаты, поддерживая отрицательное давление в ванной. Система ERV использовалась в студенческих квартирах в Гринсборо, Северная Каролина.Канадский национальный исследовательский совет предлагает информацию о воздухопроницаемой стене, которая будет использоваться с тепловым насосом для вытяжного воздуха. Когда тепловой насос забирает тепло от принудительного вытяжного воздуха для отопления помещения или горячего водоснабжения, в результате в доме оказывается отрицательное давление. Затем свежий воздух для замены проникает через наружные стены. Это стало возможным благодаря воздухопроницаемой конструкции стены, комбинации сайдинга из стекловолокна, изоляционной ваты из стекловолокна, воздухопроницаемой обшивки и отсутствия пароизоляции.Поступающий медленный, равномерный поток холодного воздуха нагревается …

Первоначальные затраты на подачу воздуха и воды и возвратные деревья выше, чем в некоторых других системах. Место необходимо как для воздуховодов, так и для водопровода. Фильтры должны поддерживаться в помещении, а система обеспечивает меньший контроль влажности, чем воздушные системы. В обслуживаемом помещении воздушно-водяные системы могут быть распределены посредством индукционных систем, фанкойлов с дополнительным воздухом, излучающих панелей с дополнительным воздухом или теплового насоса с водяным контуром.Тепловые насосы с водяным контуром представляют собой разновидность двухтрубной системы распределения воды. Тепловые насосы либо отбирают тепло из контура для обогрева помещения, либо отводят тепло в него для охлаждения помещения. В большом здании в холодную погоду излишки тепла внутренней зоны можно использовать для обогрева периметральных пространств. В жаркую погоду применяется градирня

Тепловые насосы могут быть расположены над подвесным потолком над ванной и гардеробными в гостиничных номерах или под окнами. Типичный подоконный тепловой насос составляет около 30 дюймов.(760 мм) в высоту, 12 дюймов (305 мм) в глубину и 60 дюймов (1525 мм) в длину. ЗАМКНУТЫЕ ТЕПЛОВЫЕ НАСОСЫ ЗАМКНУТЫЕ ТЕПЛОВЫЕ НАСОСЫ ТЕПЛОВОЙ НАСОС

Вода, подаваемая для лучистого отопления, может быть нагрета в бойлере, тепловом насосе, солнечном коллекторе или геотермальной системе. В ответ на настройку термостата регулирующий клапан в каждом змеевике регулирует температуру подаваемой воды, смешивая ее с более холодной водой, которая уже циркулировала. Смежные пространства должны быть изолированы, поскольку излучающие панели генерируют очень высокие температуры, и есть большой потенциал для больших потерь тепла.С более высокой изоляцией можно использовать панели меньшего размера. Обычно они располагаются возле наружных стен, но это может быть не так в зданиях с солнечным отоплением, где они могут дополнять участки, которые плохо нагреваются солнцем. Раньше для трубопроводов использовалась медь, но соединения могли выйти из строя, поэтому теперь используются синтетические неразъемные системы.

Однако кондиционеры

(рис. 25-4) не так эффективны, как более крупный центральный блок, особенно если для питания большей установки будет использоваться не электричество, а другое топливо.Они не предлагают вариантов энергосбережения, таких как обмен отработанного тепла. Кондиционеры в установках издают шум и из-за высокой скорости воздуха могут вызывать сквозняки. Иногда шум приветствуется, так как он может маскировать уличный шум. В умеренном климате воздух может циркулировать через змеевики с холодной или горячей стороны, используя устройство в качестве теплового насоса для охлаждения в жаркую погоду и нагрева в прохладную погоду. Это неэффективно в очень холодную погоду, когда на улице мало тепла.

Когда Дебора и Мартин Хофман купили в прошлом году ферму Wheeldon Trees в национальном парке Пик Дистрикт, они решили, что запланированная ими программа ремонта и декорирования должна включать в себя как можно больше экологически безопасных элементов.Наиболее важной областью изменений была система отопления самого фермерского дома и восьми домов отдыха. Они решили использовать геотермальную систему NIBE, чтобы использовать энергию, создаваемую солнечным излучением, и остаточное тепло от дождя, хранящееся в земле. Естественной средой казалась поверхностная коллекторная система с использованием обширных подземных пластиковых труб. Коттеджи и части дома сначала были оснащены максимально возможной изоляцией. Когда это будет завершено, можно будет установить систему центрального отопления под полом, вырыть фундамент и проложить трубопровод перед установкой тепловых насосов.Для коттеджей использовался мощный теплообменник NIBE Fighter 1330, питаемый от 1200 метров 40мм …

.

Ферма Лидарт, недалеко от Монмута, с видом на прекрасную долину Троти, команда Time называет «Высоким статусом». Трехэтажное здание внесено в список 1-й категории, что очень редко для частного дома. Отопление всегда является проблемой в больших старых зданиях, и, чтобы покрыть все потребности в горячей воде, подрядчик Natural Warmth из Дарлингтона установил воздушно-водяной тепловой насос NIBE для замены старого котла, работающего на жидком топливе.Система состоит из отдельно стоящего блока NIBE Fighter 2005 и сверхэффективного бака для горячей воды VPA300 200 с двойной рубашкой. Блок теплового насоса был незаметно размещен с правой стороны дома, установка была простой и вызвала минимальные неудобства. Fighter 2005 имеет мощность 11 киловатт и генерирует замечательные 3 кВт энергии на каждый 1 кВт потребляемой электроэнергии. Выбросы C02 очень низкие, на 35 или более ниже, чем, скажем, от среднего газового котла. Истребитель 2005 будет работать на мощности 11 кВт, используя однофазное электричество.

Автономные, устойчивые к атмосферным воздействиям агрегаты с вентилятором, фильтрами, компрессором, конденсатором и испарителем для охлаждения называются унитарными приточно-вытяжными установками. Унитарная приточно-вытяжная установка состоит из собранной на заводе установки и охлаждающего компрессора в компактном корпусе, который может быть подключен к воздуховоду. Унитарная приточно-вытяжная установка может быть подключена к градирне или охладителю жидкости, либо к выносному конденсатору. Для обогрева агрегат может работать как тепловой насос или содержать дополнительные нагревательные элементы.Унитарные приточно-вытяжные установки работают от электричества или от комбинации электричества и газа.

Если воздух возвращается в туалет через решетчатую панель, расположенную под фанкойлом, уровни шума, как правило, недопустимы и составляют от 45 до 55 дБА в помещении с воздухозаборником. Облицовка области под фанкойлом не имеет большого значения. Обычно это пространство слишком мало, чтобы действовать как камера статического давления, и в лучшем случае становится изгибом с подкладкой, обеспечивающим лишь несколько дБ потерь. Рисунок 15.23 показан способ установки фанкойла или теплового насоса без возвратного канала, так что путь передачи шума возвратного воздуха ослабляется с помощью глушителя в передаточном канале. Для надлежащей изоляции вертикального фанкойла необходимы тяжелая дверь со сплошным сердечником или звуконепроницаемая дверь с воздухонепроницаемой изоляцией от атмосферных воздействий, а также 2 (50 мм) стеклопластиковых картонных вкладыша и изоляторы из неопрена с отклонением 0,4 (10 мм). Подробные расчеты, основанные на уровнях звуковой мощности, излучаемой корпусом агрегата, могут уточнить требуемый уровень изоляции.

Небольшие тепловые насосы, использующие отработанное тепло из системы вентиляции с рекуперацией тепла, могут обеспечивать сезонный коэффициент полезного действия (SPF) выше 3, что делает производство тепла этим методом более эффективным, чем прямое электрическое отопление. Инвестиционные затраты на эти комбинированные системы выше, чем на обычный резистивный нагреватель, но экономия энергии в течение срока службы системы может компенсировать это. Когда вода для бытового потребления нагревается тепловым насосом малой мощности, соединенным с бойлером от 150 до 200 литров, в течение года может наблюдаться нехватка горячей воды на короткие периоды времени.Для экономичного решения этой проблемы разумной альтернативой является проточный водонагреватель. Этот нагреватель следует размещать после теплового насоса, чтобы прямой электрический нагрев требовался только тогда, когда тепловой насос не может обеспечить необходимую мощность нагрева. Если система правильно рассчитана, такие случаи должны быть редкими. Соответственно, абсолютное количество потребляемой для этих целей электроэнергии должно быть минимальным за год ….

Превосходный метод восстановления потерянной энергии — использование теплового насоса.Холодный конец насоса погружается в отклоненный тепловой поток, будь то воздух или жидкость, затем извлеченные Btus переносятся к горячему концу насоса, который погружается в жидкость, нуждающуюся в нагреве. Технология, лежащая в основе такой теплопередачи, та же, что и в холодильной промышленности, существующей несколько десятилетий назад. Такие системы обычно требуют значительной смекалки, поэтому они являются хорошим примером замены денег воображением.

Предполагается, что здание будет экономить от 40 до 50 процентов энергии по сравнению с соответствующим нормам здания того же типа, спроектированного для кодекса в Айове.Это достигается с помощью ряда стратегий. Во-первых, конверт спроектирован с более высокими показателями изоляции и энергоэффективными окнами. Конверт также спроектирован таким образом, чтобы он был плотным и позволял высыхать снаружи в соответствии с климатом Айовы. Во-вторых, как обсуждалось ранее, форма здания и использование окон в каждом занимаемом помещении позволяет дневное освещение, что снижает потребность в электрическом освещении. Освещение, которое предоставляется, является энергоэффективным и управляется датчиками присутствия и фотоэлементами.В-третьих, в здании используется геотермальная система теплового насоса, которая использует температуру почвы в качестве радиатора для обогрева и охлаждения объекта. Нагрузки на здание, использующие эту полностью электрическую систему, более постоянны в течение всего года и снижают влияние на пиковые нагрузки охлаждения летом. Кроме того, природный газ или нефть не используются для …

Тепло в отработанной горячей воде, спускаемой в канализацию, является заманчивым источником для рекуперации тепла. Однако такие системы рекуперации тепла, как правило, требуют неприемлемого нежелательного обслуживания.Производство тепла из возобновляемых источников (например, теплового насоса, биомассы или активной солнечной системы), вероятно, будет более привлекательным решением для владельца здания.

Как уже упоминалось, минимальная скорость вентиляции является заданной. Типичные минимальные значения составляют 30 м3 / ч на человека, которые не следует снижать в дальнейшем, и следует ожидать увеличения скорости воздухообмена в течение срока службы здания. Чтобы уменьшить количество энергии, потребляемой для вентиляции, первым делом убедитесь, что ни одно пространство не вентилируется чрезмерно.Следующим шагом является уменьшение мощности вентилятора, необходимой для подачи этого необходимого объема воздуха. Длину и расположение воздуховодов следует оптимизировать, чтобы уменьшить перепады гидравлического давления (короткие — это красиво). Наконец, некоторые системы вентиляции (вентиляторы и теплообменники) более эффективны, чем другие, как в отношении эффективности теплообмена, так и в отношении электроэнергии. Последнее является очень важным фактором, учитывая коэффициент преобразования первичной энергии для электричества. Рекуператором тепла может быть эффективный теплообменник воздух-воздух или тепловой насос для извлечения еще большего количества тепла из отработанного воздуха, прежде чем он покинет дом.

Isoenergy — компания, специализирующаяся на проектировании и установке рентабельных систем возобновляемой энергии, и с годами, что довольно удивительно, оказалось, что именно старые загородные дома могут извлечь наибольшую выгоду от применения «зеленой» энергии. Такие свойства, как известно, сложно эффективно изолировать, и еще хуже — нагревать. Однако применение современных энергоэффективных систем отопления, использующих естественную энергию, может дать очень существенную экономию средств и улучшить эффективное теплоснабжение, а также умилостивить зеленых богов окружающей среды, с чем соглашается владелец большой сельской собственности в глубинном графстве Суррей.Его фермерский дом с шестью спальнями, построенный в начале 18 века, представляет собой деревянный каркас с кирпичными и каменными вставками и имеет обнесенный стеной палисадник с переоборудованными хозяйственными постройками с одной стороны. Владелец попросил Isoenergy разработать экологически чистую систему, которая позволила бы сократить расходы и повысить топливную эффективность. В дизайне Isoenergy было много сдержанного …

Цилиндр для воды с тепловым насосом 0,18 кВт, кухонная плита, окруженная изоляцией толщиной 150 мм, вестибюль с одиночным входом и двойными дверями и люминесцентные лампы малой мощности.Здание потребляло около одной пятой энергии обычного дома такого же размера, построенного в то же время. Испаритель воздушного теплового насоса мощностью 0,15 кВт помещается в поток наружного воздуха (источник тепла), а конденсатор — в поток рециркуляционного воздуха помещения (радиатор). Свежий воздух подается со скоростью четверть воздухообмена в час, а несвежий воздух удаляется из кухни и удаляется через испаритель, чтобы предотвратить обледенение в холодную погоду. Система может быть изменена на летнее охлаждение.

Эффект сезонного накопления грунта на глубине от 1,5 м до 2 м гарантирует, что этот источник тепла будет иметь постоянную температуру, приблизительно равную среднегодовой температуре. Это значительно улучшает КПД теплового насоса. Рисунок 2.6.3 Компактная комбинированная система отопления и вентиляции с тепловым насосом Рисунок 2.6.3 Компактная комбинированная система отопления и вентиляции с тепловым насосом

Чем ниже потребность в обогреве помещения, тем выше удельная потребность в первичной энергии на 1 кВт · ч отопления.Для эталонного дома в качестве стандарта пассивного дома была принята система низкотемпературного газового отопления с радиаторами, предполагалось, что тепловой насос в основном нагревает теплую воду и воздух. Поскольку использованный инструмент был немецким инструментом (PHPP), коэффициент преобразования электроэнергии соответствует немецкой структуре энергопотребления. Если экономия первичной энергии связана с общей площадью солнечного обогрева стен, это приводит к экономии первичной энергии от 50 до 200 кВтч (см. Рисунок 9.4.9). Следует иметь в виду, что солнечный

Более того, если в здании используется тепловой насос вместо более обычного бойлера, то экономия энергии может действительно возрасти — с тепловым насосом с воздушным источником потребление энергии можно сократить на 20, а с тепловым насосом с грунтовым источником — на 30 единиц энергии. снижение потребления может быть достигнуто.Эта экономия энергии переводится в экономию средств, что также является важным фактором для современной строительной отрасли, особенно с учетом нынешнего экономического климата. В целом, любое жилище, в котором используются полы с подогревом, имеет меньший углеродный след по сравнению с обычными системами отопления и позволяет использовать технологии с низким или нулевым выбросом углерода для производства тепла. К ним относятся воздушные тепловые насосы или геотермальные системы, и, в свою очередь, они могут повлиять на рейтинги жилья для достижения кодовых уровней 4, 5 и 6, а также на получение дополнительных кредитов, доступных в ENE7.После введения в начале этого года Кодекса экологически безопасных домов (CSH) спросом является то, что Polypipe предлагает полный спектр вариантов напольного отопления Overlay …

Компания NIBE Energy Systems Ltd., специализирующаяся на поставках энергии из возобновляемых источников в дом, недавно получила утвержденный статус в соответствии со схемой сертификации микрогенерации MCS для тепловых насосов воздух-вода NIBE 2005 и 2025 годов. Как сертифицированный поставщик MCS, установки NIBE с воздушно-водяными тепловыми насосами, естественно, будут иметь право на получение государственных субсидий в рамках программы низкоуглеродных зданий и схем BERR.Модели NIBE были специально разработаны для оптимального использования тепла из климата Великобритании. В частности, тепловые насосы «воздух-вода» рассчитаны на выработку 4 кВт полезного тепла на каждый 1 кВт потребляемой электроэнергии и обеспечивают необычайно высокую степень экономии даже при низких температурах наружного воздуха.

Тепловые насосы и печи конденсационного газа работают с большей эффективностью, если для распределения тепла используются низкотемпературные излучающие поверхности. КПД теплового насоса с заземлением увеличивается примерно на 30%, если температура системы отопления снижается с 45 C до 35 C.КПД конденсационной газовой печи увеличивается примерно на 3–5%.

Как обсуждалось выше, первичный энергетический эквивалент годовой выработки фотоэлектрических модулей может частично компенсировать всю первичную энергию (ископаемое топливо и электричество), необходимую для дома. В случае полностью электрического дома (например, отопление помещений и горячее водоснабжение с помощью компрессионного теплового насоса) мощность фотоэлектрических модулей можно напрямую сравнить с потреблением электроэнергии этими техническими системами. Сложная концепция энергосбережения является предпосылкой для такого фотоэлектрического применения.На рис. 14.1.1 показана релевантность фотоэлектрической мощности для различных концепций высокоэффективного жилья. Светло-серые стрелки указывают на поставленную первичную энергию, темно-серые стрелки указывают на первичный энергетический эквивалент годовой выработки PV. Ширина каждой стрелки указывает количество энергии. За исключением автономного случая, все фотоэлектрические системы подключены к сети.

Основная конструкция — тяжелая, с полными кирпичными стенами толщиной 500 мм и полами из глиняных блоков для снижения пиковых температур.Строительство тяжелых масс снижает пиковые температуры. Теплица, которая окружает южную сторону здания, поглощает пассивную солнечную энергию, обеспечивая яркое циркуляционное пространство. Светоотражающие окна в теплице отклоняют солнечную энергию под большими углами. Отопление состоит из солнечной энергии от теплицы и рекуперации тепла от типографии. Тепло распределяется как через циркуляцию воздуха, так и через низкотемпературную систему центрального отопления, питаемую тепловым насосом и резервным конденсационным котлом.В нем используются два зимних сада, один на севере и один на юге, которые при необходимости подключены либо к предварительному нагреву, либо к охлаждению поступающего в здание воздуха.

Обсудить решения по использованию тепловых насосов в холодном климате. Platts E Source ожидает, что низкотемпературный тепловой насос будет конкурировать с обычными тепловыми насосами и системой кондиционирования воздуха в Зонах 1 и 2. В Зоне 3 коммунальные компании, вероятно, должны будут стимулировать потребителей к переходу на новую систему. Platts E Source ожидает, что низкотемпературный тепловой насос будет конкурировать с обычными тепловыми насосами и системами кондиционирования воздуха в Зонах 1 и 2.В Зоне 3 коммунальные компании, вероятно, должны будут стимулировать потребителей к переходу. Отсутствие жизнеспособной низкотемпературной технологии теплового насоса с воздушным источником (LTHP) сделало геотермальный тепловой насос единственной практической альтернативой для людей, которые хотят использовать тепловые насосы в холодном климате. Первоначальные затраты на эти системы выше, чем на обогреватели, работающие на ископаемом топливе, потому что они сложны, а системы, потребляющие тепло из естественных источников, могут быть трудными в установке….

Печь — это внутренний блок, который объединяет источник тепла и вентилятор циркуляции воздуха в единую металлическую коробку. Источником тепла может быть газовая горелка, масляная горелка, змеевик электрического сопротивления или змеевик теплового насоса. При желании также могут быть включены охлаждающие змеевики. Мощность печей ограничена до такой степени, что они используются в основном в односемейных домах и других очень маленьких зданиях. Несколько печей иногда используются для обогрева и охлаждения несколько более крупных зданий.Более подробное обсуждение печей см. На страницах 203-205.

Для систем вентиляции с эффективной рекуперацией тепла отработанного воздуха требуется только небольшой вспомогательный нагреватель для обеспечения достаточной тепловой мощности. Доступны несколько решений тепловых насосов, которые отбирают тепло из отработанного воздуха после теплообменника или солнечных тепловых систем, поддерживаемых электрическими печами или печами, работающими на ископаемом топливе. Конденсаторные обогреватели, работающие на природном газе и пропане, сегодня могут обеспечить эту поддержку. Небольшие и высокоэффективные масляные котлы с низким уровнем выбросов все еще находятся в стадии разработки.Несколько систем, разработанных для ископаемого топлива, были адаптированы для сжигания возобновляемых видов топлива, таких как масло из семян подсолнечника. Комбинированные системы, которые производят как тепло, так и электроэнергию (комбинированное производство тепла и электроэнергии, или ТЭЦ), являются привлекательными, учитывая высокую ценность электроэнергии из первичной энергии. Из-за своих высоких инвестиционных затрат они не представляют интереса для высокопроизводительных домов на одну семью, потому что их потребность в тепле слишком мала. Там, где можно агрегировать здания и нагрузки, по микротепловой сети, чтобы создать…

Тепловые насосы, полученные от геотермальных источников, отбирают тепло, которое присутствует в котором 2. Тепловые насосы сжимают для достижения желаемой температуры 3. При понижении температуры обычные тепловые насосы делают это. 4. Геотермальные тепловые насосы не используются в городских районах по этой причине 5. Когда хладагент в тепловом насосе переходит с жидкого на газообразный, он делает следующее. 9. Тепловой насос отличается от кондиционера, чем 10. Низкотемпературный тепловой насос более эффективен, чем другие тепловые насосы, ниже которых температура

Приповерхностные геотермальные системы, в которых тепловой насос может обеспечивать почти постоянные тепловые потоки в течение года, являются гораздо более многообещающим подходом.Такие системы также могут использоваться для предварительного нагрева охлаждающего наружного воздуха до того, как он поступает в воздухонагревательный агрегат (AHU), и, таким образом, могут значительно снизить тепловые потери в вентиляционной системе. Такая конфигурация также позволяет избежать проблемы замерзания высокоэффективных воздухо-воздушных теплообменников для вентиляции, как показано на рис. 12.10.2. Тепло из приповерхностных слоев может быть получено непосредственно из грунтовых вод с помощью фонтанной технологии. Тепло также можно отводить из приповерхностных слоев земли с помощью горизонтально или вертикально установленных теплообменников (см. Рисунок 12.10.3). Извлеченное тепло будет преобразовано тепловыми насосами на более высокий температурный уровень. Чем ниже температура в системе отопления, тем выше эффективность теплового насоса. Тепловые насосы обычно работают в одновалентном режиме с использованием буферного накопителя для согласования …

Холодильный цикл, который используется для охлаждения, также используется при нагревании. В механическом холодильном оборудовании в системах отопления, вентиляции и кондиционирования воздуха используются два типа процессов теплопередачи: цикл сжатия и цикл абсорбции.Оба этих цикла охлаждения имеют горячую и холодную стороны. Холодная сторона используется для охлаждения, в то время как горячая сторона может обеспечивать дополнительное тепло в холодную погоду за счет использования в качестве теплового насоса. В больших зданиях может потребоваться обогрев периметра в прохладную погоду, в то время как внутренние помещения могут нуждаться в вентиляции и охлаждении.

Электричество, тепловой насос Тепловой насос «воздух-вода» для отопления помещений и горячего водоснабжения. Если бы не была построена фотоэлектрическая система, смесь электроэнергии, используемой для эксплуатации здания, составила бы около 20% от общего воздействия дома.Влияние потребности в электроэнергии теплового насоса со швейцарской структурой электроэнергии (большое количество гидроэнергии и низкая доля ископаемого топлива) почти компенсируется мощностью фотоэлектрической системы. Для европейской структуры электроэнергетики (Союз по координации передачи электроэнергии или UCTE) дом с фотоэлектрической системой явно имеет преимущество и снижает общее воздействие на 25%. В этом случае срок окупаемости аморфных фотоэлементов составит четыре года.

Системы электрического отопления стали популярными в то время, так как в них не было горения, дымоходов и хранения топлива.Горизонтальные электропечи располагались на неглубоких чердаках или над стеллажными перекрытиями. Воздух спускался с потолка через окна и забирался обратно через дверные решетки и открытые форточки. Тепловые насосы в основном заменили менее эффективные системы электрического сопротивления. Энергосберегающие конструкции для систем теплого воздуха начинаются с теплоизоляции окон, крыши, стен и полов, что снижает количество необходимого тепла. Непосредственное утепление окон менее важно, если они хорошо изолированы, поэтому центральная печь или тепловой насос подключаются к коротким воздуховодам с внутренней стороны каждой комнаты.Воздух возвращается в центральный блок через открытые решетки в дверях и печи или в кожух теплового насоса.

Предполагается, что геотермальные геотермальные тепловые насосы станут лидером в области энергосберегающих технологий для зданий. Он относительно невысокий, экономичен в эксплуатации, изолирован от капризов погоды и климата, а также от перепадов температуры и надежно производит тепло зимой и охлаждение летом. Если фотоэлектрические станции с резервным аккумулятором обеспечивают питание насосов и компрессоров, то это действительно действующая система с нулевым потреблением энергии.Тепловые насосы являются ответвлением холодильной техники и способны обеспечивать как тепло, так и охлаждение. Они используют принцип, согласно которому некоторые химические вещества поглощают тепло, когда они конденсируются в жидкость, и выделяют тепло, когда испаряются в газ. Самый эффективный — геотермальный тепловой насос (GHP), появившийся в 1940-х годах. Это еще одна технология, которая имеет долгую историю, но только сейчас реализует свой потенциал как технологии будущего. Большинство тепловых насосов с заземлением используют замкнутую систему, в которой используется полиэтиленовая труба высокой плотности…

Центр полагается на различные системы теплового комфорта, начиная с естественной вентиляции, включая открывающиеся окна во всех жилых помещениях. В офисах отопление и охлаждение отделены от вентилируемого воздуха. Вентиляция каждого офиса обеспечивается энтальпийными колесами, которые рекуперируют тепло из отработанного воздуха. Система жидкостного валентного конвектора обеспечивает лучистое охлаждение и обогрев офисов, используя значительно меньше энергии, чем фанкойлы. Лабораторные и монтажные участки имеют отдельные системы тепловых насосов типа вода-воздух.Новый дом исследовательского центра оптимизирует использование естественного освещения как для повышения энергоэффективности, так и для эстетики, за счет обильного дневного света, проникающего во все внутренние помещения. Кроме того, окна представляют собой прозрачные, тройные стеклопакеты, заполненные аргоном изоляционные элементы. В существующем здании окна сделаны из высококачественного стекла, но имеют двойное остекление.

Следующий анализ чувствительности проведен для решения 1b консервации с тепловым насосом «наружный воздух — вода». Поскольку даже в этом холодном климате годовая потребность в обогреве помещений и воды для бытового потребления очень низкая (4875 кВтч a для решения 1a и 6150 кВтч a для решения 1b), капитальные вложения в систему отопления должны быть небольшими.Были представлены два примера решения. Первое представленное решение (решение 1а) основано на прямом электрическом резистивном нагреве в доме с очень хорошей изоляцией. Второе решение (решение 1b) основано на использовании теплового насоса «воздух-вода» для каждого дома. Это уже распространено в скандинавских странах. Другим способом может быть скважинная система теплового насоса с местной системой централизованного теплоснабжения, обслуживающая группу домов. Таблица 8.2.9 Решение 1b Сохранение с помощью теплового насоса «воздух-вода» — конструкция ограждающей конструкции здания Таблица 8.2.9 Решение 1b Сохранение с помощью теплового насоса «воздух-вода» — конструкция ограждающей конструкции

Наиболее распространенным решением является тепловой насос, использующий в качестве источника тепла непосредственно вытяжной воздух помещения или, в умеренном климате, вентиляционный теплообменник. Его недостатком является то, что в очень холодную погоду он должен переключаться на резистивный нагрев. Однако во время большей части отопительной системы он может отдавать от 1 кВт электроэнергии до 3 кВт тепла. Если он соединен с грунтовым теплообменником (раствор антифриза циркулирует по подземному трубопроводу), возможна еще более высокая мощность.По экологическим причинам очевидным решением является солнечная тепловая система. Имея от 1 до 2 м2 коллектора на человека, эта проверенная технология может покрыть половину потребности в нагреве воды. Хотя с экономической точки зрения можно утверждать, что если производство тепла осуществляется тепловым насосом или печью на древесных гранулах,

Рисунок 13.10 Воздушный и тепловой поток в системе с тепловым насосом (Калифорнийский тепловой насос) течет к компрессору, который нагревает его и нагнетает давление, выполняя механические работы с ним. Затем горячий газ проходит через змеевик, где вентилятор обдувает его воздухом в занимаемое пространство.При обмене газ выделяет тепло и конденсируется в жидкость. Затем жидкость под давлением проходит через капиллярную трубку, где она расширяется и возвращается в теплообменник. Цикл охлаждения прямо противоположен этому процессу и активируется путем изменения направления потока реверсивного клапана. Шум, создаваемый тепловыми насосами, может быть больше, чем у фанкойлов, поскольку компрессор расположен в том же блоке, что и змеевик.

Стоит ли геотермальное отопление для дома? Что идет не так?

Геотермальные системы отопления для домов

Бытовые геотермальные системы отопления могут быть отличным способом обогреть дом , заменить печь и помечены как средства экономии денег.Вопрос в том, стоят ли они шумихи? Вот краткий обзор того, как они работают.

Начиная с глубины от 6 до 10 метров, температура земли больше не зависит от колебаний температуры поверхности и остается относительно постоянной на уровне от 8 до 10 C. Таким образом, основной принцип геотермального отопления и охлаждения заключается в использовании этого постоянная внутренняя температура земли для уравновешивания сильно колеблющихся температур поверхности в Северной Америке и Канаде.

С помощью тепловых насосов геотермальные системы отопления и охлаждения извлекают тепловую энергию и передают ее в здания, экономя примерно от 50 до 60% затрат на отопление и охлаждение, в зависимости от сравниваемого топлива.

В летние месяцы геотермальное охлаждение работает аналогично стандартному кондиционированию воздуха, только тепло не просто выбрасывается в наружный воздух, а откладывается глубоко в земле для использования в будущем. Результатом является безупречное кондиционирование воздуха, потому что тепло, отбираемое в летние месяцы, фактически используется для обогрева земли глубоко под землей, тепла, которое повысит эффективность теплового насоса из источника тепла в зимние месяцы.

Геотермальные системы отопления дома:

Вертикальные геотермальные системы с замкнутым контуром имеют герметичную U-образную трубу из полиэтилена высокой плотности, по которой переносится теплоноситель (обычно смесь воды и метанола) в непрерывно циркулирующем контуре, обеспечивающем теплопроводный обмен.Когда жидкость возвращается на поверхность, нагревается или охлаждается в зависимости от сезона, дополнительное или уменьшенное количество тепла в воде используется для кондиционирования дома. Требуемая глубина для этой системы обычно составляет 300 футов или более, а стоимость рассчитывается в футах. Через нос, но ногой.

Геотермальная вертикальная петельная система © Alexandre Gilbert

Горизонтальная замкнутая геотермальная система работает так же, как и вертикальные системы, за исключением того, что трубы проходят вперед и назад на глубине от 6 до 10 футов под землей.Установка предполагает вырытие траншей (по крайней мере, 300 футов из них), а не рытье колодца.

Горизонтальные системы тепловых насосов с грунтовым источником могут быть дешевле в установке, но требуют значительного пространства и наносят довольно серьезный ущерб любым экосистемам, которые лежат на предполагаемом пути. Для данной длины трубы системы с горизонтальным контуром немного менее эффективны, чем системы с вертикальным контуром, поскольку на них легче воздействовать температурой поверхности. Другой недостаток заключается в том, что при возникновении утечки в контуре при использовании горизонтального коврика или решетчатой ​​системы весь сад придется снова выкопать в поисках крошечной утечки, которая теряет давление в системе.

Геотермальная система с горизонтальным контуром © Александр Гилберт

Геотермальные системы с открытым контуром используют грунтовые воды, закачиваемые непосредственно из подающей скважины (глубиной от 75 до 100 футов) для забора и нагнетания тепла. Вода откачивается из первой скважины, а после теплообмена закачивается во вторую скважину.

Геотермальная система с открытым контуром © Alexandre Gilbert

Системы с открытым контуром имеют очень высокий термический КПД, и их установка может быть на 50% дешевле, чем вертикальные системы с обратной связью.Однако условия, необходимые для правильного функционирования этих систем, редко встречаются в городских районах, поскольку они требуют обильного источника грунтовых вод и высокого уровня грунтовых вод.

Сэкономит ли геотермальное отопление мне деньги?

Это действительно зависит от размера объекта отопления. Ни одна геотермальная система не обходится дешево в установке , и поскольку она предлагает только сокращение потребления, окупаемость инвестиций действительно возможна только для больших зданий. По этой причине геотермальная энергия больше подходит для коммерческих или многоквартирных жилых проектов значительного размера.

Дом должен быть довольно большим и иметь несколько плохую изоляцию, чтобы фактически окупить себя в разумные сроки. Во многих случаях, особенно при строительстве новых домов среднего размера, такие крупные финансовые вложения в энергоэффективность могут принести гораздо большую прибыль, если вместо этого они будут направлены на удержание тепла — более качественные окна, дополнительную изоляцию дома в новом строительстве, изоляцию существующих стен от снаружи во время ремонта дома, а лучше ленты и мембраны для герметизации воздуха и т. д.

Цены Ball park на геотермальную систему : Для дома среднего размера (2000 кв. Футов) установка GSHP легко будет стоить 30 000 долларов, и это в обмен на ежемесячную экономию около 50% на счетах за отопление. . Таким образом, окупаемость среднего дома для одной семьи слишком далека, чтобы сделать его финансово конкурентоспособным вариантом для всех домов, кроме самых потребляющих, — и даже тогда только тогда, когда котел или печь вышли из строя и нуждаются в замене.

Те же самые инвестиции в размере 25 000 долларов (или, возможно, меньше) в лучшую тепловую оболочку, вероятно, легко сократят счета за отопление на 70 или 80%, а может, и больше.Геотермальная энергия — отличная глобальная технология, но дома с плохой изоляцией для одной семьи получат гораздо больше прибыли, если вместо этого деньги будут вкладываться в изоляцию или баланс между энергосберегающими ремонтами и высокоэффективными тепловыми насосами.

Сколько стоит замена домашней системы отопления? | Руководства по дому

Лори Бреннер Обновлено 18 июля 2017 г.

Замена сломанной системы отопления дома требует покупки новой системы и трудозатрат на ее установку.Стоимость замены домашней системы отопления будет недешевой, но некоторые подрядчики предлагают планы оплаты, если вам нужна помощь. Еще одно место, куда можно обратиться за помощью, — это ваша коммунальная компания; иногда они предлагают скидки при замене изношенного оборудования на систему, соответствующую требованиям Energy Star.

Оборудование и компоненты

Стоимость оборудования зависит от типа печи, лежащей в основе системы отопления вашего дома. Модели с низким КПД будут стоить меньше, но приведут к более высоким счетам за электроэнергию. Высокоэффективные модели стоят дороже, но экономят больше в долгосрочной перспективе.Цены на газовые печи колеблются от 1360 долларов за модели с низким КПД до 12 500 долларов за модели с высоким КПД. Стоимость электрических печей начинается от 395 долларов США и может достигаться 1700 долларов США и более в зависимости от марки и размера печи.

Размер печи и демонтаж

Подрядчик по отоплению и кондиционированию устанавливает размер печи на квадратный метр вашего дома. Они используют серию расчетов, основанных на британских тепловых единицах или БТЕ, необходимых для обогрева помещения. Чем больше пространство, тем мощнее должна быть система отопления дома.Для уже построенных домашних систем отопления подрядчику необходимо будет удалить старую печь, чтобы добавить новую. Эти расходы будут включены в стоимость установки.

Затраты на установку

Системы домашнего отопления — это сложные системы, для установки которых требуются услуги подрядчика. Хотя вы, безусловно, можете приобрести печь самостоятельно, большинство подрядчиков не дадут гарантии на печь или могут не установить ее, если вы не купите ее у них. Стоимость установки варьируется в зависимости от округа, но начинается примерно от 50 долларов в час до 150 долларов и более.На установку маленькой печи уходит примерно пять часов, на установку большой — больше.

Домашняя система отопления

Если вы планируете установить систему центрального отопления и кондиционирования воздуха, когда у вас ее нет в вашем доме, планируйте потратить несколько тысяч долларов на всю систему. Размер системы определяет количество рабочих часов, затрачиваемых на ее создание. Оснащение дома воздуховодом и вентиляционными отверстиями может стоить столько же, сколько новая печь, или даже больше, если учесть плату за установку, превышающую 50 долларов в час.

Наем подрядчика

Перед тем, как выбрать подрядчика, рассмотрите предложения по крайней мере от трех до пяти подрядчиков с хорошей репутацией. Проконсультируйтесь с комиссией по лицензированию подрядчиков вашего штата в Интернете, чтобы убедиться, что не было подано никаких жалоб от клиентов и что лицензия на заключение договоров на отопление и кондиционирование воздуха действительна и действительна. Сравните различные показатели эффективности печи, рекомендованные отдельными подрядчиками, чтобы выбрать модель и систему, которые наилучшим образом соответствуют вашим потребностям в энергии. Помните, что оборудование с рейтингом Energy Star в конечном итоге сэкономит вам деньги, но может потребовать более высоких первоначальных затрат.

14 Характеристики энергоэффективного дома

Энергосберегающий дом спроектирован таким образом, чтобы экономить и сокращать потребление энергии. Конструкция дома, бытовая техника и основные функции могут повлиять на эффективность, поэтому при покупке первого дома есть что учесть.

Все больше семей рассматривают экологически безопасные варианты обеспечения рентабельности и здоровья в дополнение к желанию защитить окружающую среду. Растущая экологическая промышленность означает, что все больше подрядчиков осознают, как они строят дома.

При выборе дома необходимо учитывать экологичность. Вы захотите поработать с домашним инспектором, чтобы оценить основные проблемы устойчивости, такие как изоляция, но есть много функций, которые вы можете определить самостоятельно.

Узнайте об этих важных особенностях энергоэффективного дома и задайте вопросы своему домашнему инспектору.

Энергоэффективные дома спроектированы таким образом, чтобы экономить и сокращать потребление энергии без ущерба для домашнего комфорта.

1. Учитывайте размер и форму вашего дома

Размер и форма вашего дома могут оказать неожиданное влияние на его энергоэффективность. Большой дом требует больше сырья для строительства и имеет большую площадь поверхности с увеличенными возможностями для передачи тепла и сквозняков, поэтому дополнительное пространство будет стоить дороже для обогрева и охлаждения.

Форма дома тоже влияет на эффективность. Открытые планы этажей и комнаты с высокими потолками сложнее сохранить в тепле. В этих комнатах больше места для обогрева, что требует дополнительной энергии для обеспечения комфорта.Дома с большим количеством дверей и стен создают ограниченное пространство, поэтому ваше отопление и охлаждение потребляет меньше энергии для поддержания температуры.

2. Посмотрите, в каком направлении находится ваше окно.

Направление ваших окон напрямую влияет на среднюю температуру в комнате и естественное освещение. Вы должны подумать, как лучше обслужить разные комнаты в разных крыльях дома.

Комнаты с окнами, выходящими на север и восток, не получают избытка света, и в них, как правило, прохладнее, чем в остальной части дома.Комнаты, выходящие на север и восток, идеально подходят для кухонь, которые могут генерировать собственное тепло и используются не так часто, чтобы им требовалось дополнительное освещение.

Окна, выходящие на юг и запад, пропускают значительное количество прямого солнечного света, что позволяет поддерживать тепло и хорошее освещение в этих комнатах без необходимости в электричестве. Это идеально подходит для комнат, в которых вся семья наслаждается в течение дня, например, гостиных. Однако в летние месяцы в этих помещениях может быть жарко, поэтому вам понадобятся жалюзи или шторы, чтобы регулировать температуру.

3. Убедитесь, что окна и двери изолированы.

Точки входа в ваш дом могут снизить потребление энергии вашим домом. По оценкам Министерства энергетики, от 25% до 30% энергии в жилых домах от отопления и охлаждения вашего дома теряется через окна.

Обязательно подумайте о ваших окнах или дверях. Windows, в частности, развивалась с годами, и вы можете захотеть заменить старые однопанельные окна. В зависимости от климата, в котором вы живете, возможно, стоит подумать о штормовых окнах, дополнительных окнах или даже газонаполненных окнах, которые помогут изолировать ваш дом.

Вам также следует проверить правильность установки окон и дверей и убедиться в отсутствии утечек воздуха. Вы можете проверить, нет ли сквозняков, заметных щелей в рамах и прилипает ли что-нибудь при открытии или закрытии каждого окна и двери. Также неплохо было бы попросить домашнего инспектора перепроверить все точки входа.

4. Исследование водонагревателей

Водонагреватели потребляют 19% энергии в среднем доме, уступая только отоплению и охлаждению по наибольшему потреблению электроэнергии в жилых домах.

Традиционные водонагреватели накапливают и нагревают большие объемы воды за раз — и вся эта вода не всегда используется, когда она становится горячей. Бесконтактные водонагреватели намного более энергоэффективны и нагревают воду ровно столько, сколько вам нужно.

Водонагреватели без резервуаров обычно представляют собой коробки, прикрепленные к стене, а не к большому резервуару, поэтому их легко идентифицировать. Конечно, всегда полезно поговорить с домашним инспектором, чтобы узнать больше.

5. Обратите внимание на изоляцию

Изоляция необходима для поддержания температуры в вашем доме.Он предотвращает передачу тепла изнутри наружу вашего дома, поэтому вашим системам отопления и охлаждения не придется слишком много работать.

На одно только охлаждение приходится 16% энергопотребления в жилых домах, поэтому важно знать, как утеплен ваш дом. Попросите домашнего инспектора убедиться, что изоляция дома эффективна и находится в хорошем состоянии, особенно если вы собираетесь купить более старый дом.

6. Проверьте, сертифицированы ли устройства Energy Star

Классы

Energy Star доступны для энергоэффективных приборов, сертифицированных Агентством по охране окружающей среды.Эти сертификаты помогают потребителям выбирать энергоэффективные продукты, и их легко обнаружить — просто обратите внимание на синий знак Energy Star на сертифицированных устройствах.

Модернизируя свои приборы, лучше всего начинать с приборов, которые оказывают наибольшее влияние на потребление энергии. Домашние эксперты сходятся во мнении, что сушилка для белья и холодильник, сертифицированные Energy Star, являются наиболее энергоэффективными модернизациями.

7. Переход на энергоэффективное освещение

На освещение приходится 5% среднего потребления энергии в доме.Переход на светодиодные лампы по всему дому — простой способ сэкономить энергию. Эти лампы используют только 20% энергии, потребляемой традиционной лампой накаливания, и служат до 25 раз дольше.

Вы также можете проверить, являются ли ваши светильники энергоэффективными. Проверьте рейтинги Energy Star и сделайте приоритетным замену светильников в местах с интенсивным движением, таких как кухня и гостиная. Функции светильников, в том числе диммеры и таймеры, также могут положительно повлиять на потребление энергии.

8.Ищите контроль влажности и вентиляцию

Герметичный дом может предотвратить потерю энергии и защитить ваше здоровье. Чем меньше утечек в вашем доме, тем труднее выйти из внутреннего воздуха и проникнуть внутрь. Это означает, что даже при экстремальных температурах отопление и охлаждение не должны работать так же интенсивно.

Эксперты

Home говорят, что это пять наиболее эффективных мест для герметизации:

  • Уплотнитель окон и дверей
  • Уплотнение воздуховода ОВК
  • Проходки в стенках труб
  • Проем чердачного люка
  • Коробки для наружных розеток

Попросите домашнего инспектора проверить отсутствие утечек воздуха и посоветуйтесь, как улучшить герметичность и вентиляцию вашего дома.

9. Поиск Smart Tech

Интеллектуальная техника может автоматизировать все, от домашней безопасности до утренних распорядков. Неудивительно, что интеллектуальные технологии также могут снизить ваши затраты на электроэнергию.

Системы отопления и охлаждения потребляют больше энергии, чем другие бытовые приборы, поэтому интеллектуальный термостат — отличный способ сократить потребление энергии. Вы можете контролировать и регулировать температуру в доме из любого места и даже устанавливать режимы.

Системы интеллектуального освещения

работают аналогично, автоматизируя использование энергии в целях экономии.Умные бытовые приборы, такие как холодильники и сушилки, также могут найти творческие решения проблем с энергопотреблением. Например, в некоторых холодильниках есть камеры, поэтому вы можете видеть, что находится в холодильнике, не открывая дверцу.

10. Проверьте крышу

Крыши пропускают много солнечного света, поэтому кровельные материалы и цвет могут повлиять на эффективность вашего дома. Холодные крыши становятся популярным выбором для уменьшения количества тепла, которое ваша крыша сохраняет от солнца.

Крыши остаются прохладными, отражая солнечный свет, а не сохраняя его и выделяя тепло.Светлая крыша — хороший выбор, она будет естественным образом отражать солнечный свет. Если вы хотите, чтобы крыша оставалась темной для внешнего вида, вы можете нанести мембрану или другое светоотражающее покрытие, чтобы предотвратить сохранение тепла.

Холодные крыши помогают поддерживать температуру в вашем доме, а также могут влиять на температуру наружного воздуха. Фактически, когда несколько зданий в сообществе имеют прохладные крыши, города могут видеть более низкие потребности в энергии и уменьшенные выбросы от производства электроэнергии.

Спросите своего домашнего инспектора о кровле дома и возможных вариантах.

11. Спросите о строительных материалах

Самые энергоэффективные дома изначально планировались с точки зрения устойчивости. Материалы, используемые в доме, могут повлиять на его общую эффективность, особенно с учетом фундамента и изоляции.

Вот несколько экологически чистых материалов, которые можно найти в новом доме:

  • Утепленные бетонные стены
  • Альтернативы бамбуковому дереву
  • Сталь вторичная
  • Вакуумные изоляционные панели
  • Конструкционные теплоизоляционные панели

Это еще одна особенность, которую трудно обнаружить, поэтому проконсультируйтесь с вашим домашним инспектором.

12. Посмотрите на ландшафтный дизайн

Благоустройство дома может повлиять на его энергоэффективность как снаружи, так и внутри. Во-первых, ваш ландшафт, вероятно, требует воды, и, по оценкам EPA, половина городского водопотребления используется для полива травы и садов. Пейзаж, сделанный из мха или местных растений, а не из травы, может снизить потребность в воде. Размер вашего двора также напрямую влияет на энергию, необходимую для поддержания ландшафта.

Ландшафтный дизайн также поможет вам сберечь энергию в вашем доме.Хорошо расположенные деревья могут избавить вас от солнца в летние месяцы, позволяя солнечному свету обогревать ваш дом зимой. Точно так же ряды деревьев или изгороди могут защитить дом от ветра, чтобы лучше поддерживать внутреннюю температуру.

13. Спросите о сертификации Energy Star для всего дома

Дома, построенные с учетом требований энергоэффективности с самого начала, становятся все популярнее и часто имеют сертификат Energy Star. Эти дома потребляют в среднем на 20% меньше энергии и экономят ваше время и деньги на модернизацию.

Узнайте у своего агента по недвижимости, имеет ли дом сертификат Energy Star и какие энергоэффективные функции включены в него.

14. Рассмотрите альтернативные энергетические решения

Солнечная энергия — ведущий источник возобновляемой энергии в жилищном секторе США. В то время как только 6% домовладельцев перешли на эту технологию, еще 46% серьезно подумали об установке солнечных панелей в своих домах. Солнечные батареи могут защитить окружающую среду, снизить затраты на электроэнергию и даже повысить стоимость вашего дома.

Конечно, помимо солнечной энергии существует несколько вариантов получения энергии из дома. В зависимости от использования электричества в вашем доме, климата и местных требований существуют другие возможные варианты энергопотребления:

  • Энергия ветра
  • Микрогидроэнергетика
  • Гибридные системы (солнечная и ветровая)

Ознакомьтесь с правилами и положениями вашего сообщества, чтобы узнать, какие варианты использования возобновляемых источников энергии доступны вам.

Вопросы, которые следует задать домашнему инспектору

Несмотря на то, что существует множество энергоэффективных домашних функций, которые вы можете заметить сами, вы не можете знать всего этого.Домашний инспектор — отличный ресурс, чтобы получить подробную информацию о любом доме, который вы планируете купить. Проконсультируйтесь со своим домашним инспектором, чтобы точно узнать, что вы получаете с новым домом и какие обновления могут принести максимальную пользу.

Вот несколько ключевых вопросов, которые помогут вам вести беседу.

Вопросы по строительству дома:

  • Какая изоляция у этого дома и в каком он состоянии?
  • Все окна и двери установлены правильно?
  • Какие окна установлены в этом доме?
  • Есть ли утечки воздуха в воздуховодах или точках подачи электроэнергии, о которых необходимо позаботиться?
  • Какова система вентиляции воздуха в этом доме?
  • Какие строительные материалы использовались в этом доме?
  • Какие материалы использовались для кровли? Есть ли светоотражающее покрытие?

Вопросы по бытовой технике:

  • Какие системы отопления и охлаждения установлены в доме?
  • Какой водонагреватель установлен в доме?
  • Являются ли включенные приборы энергоэффективными?
  • Есть ли в этом доме возобновляемые источники энергии?

При поиске первого дома нужно учесть многое.Знание того, что делает дом энергоэффективным, может помочь вам выбрать дом, который больше всего подходит для окружающей среды, вашего здоровья и вашего кошелька. После того, как вы получите предварительное одобрение на получение ипотеки, вы можете составить список необходимых вещей и приступить к поиску жилья.

Удачной покупки жилья!

Как лучше подключить радиаторы отопления. Диагональное подключение радиатора отопления: схема, плюсы и минусы

Лето — традиционная пора не только отпусков, но и монтажа систем отопления.В наших широтах надежное обеспечение теплом — это первый вопрос при строительстве и реконструкции дома. Решается в следующем порядке:

  • подбор системы отопления;
  • определение мест установки аккумуляторов;
  • подбор радиаторов отопления по схеме подключения;
  • класс, тип и модели приборов.

Есть два способа устройства водяного отопления: однотрубный и двухтрубный. Рассмотрим их подробнее.

Первая модель

В однотрубной системе отопления, обогреваемой в котле, теплоноситель поднимается вверх и, вытесняя по столбу холодную воду, поочередно поступает во все отопительные приборы. А потом опускается, попадая в котел для последующего нагрева. Способ экономичный, часто применяется при отоплении многоэтажных домов.


Плюсы и минусы

Достоинства такой схемы — простота монтажа и небольшой расход потока. Однако есть и существенные недостатки:

  • при последовательном подключении нескольких радиаторов разница температур между первым и последним будет значительной;
  • отпуск тепла не регулируется.Теплоотдача однотрубной системы определяется расчетной нормой, заложенной в проекте;
  • возможно только нижнее подключение батарей.

Методы устранения недостатков

Существует ряд приемов, позволяющих компенсировать недостатки однотрубной системы:

  • каждый последующий блок должен состоять из большего количества секций, чем предыдущий;
  • можно увеличить количество аккумуляторов в комнате;
  • первым, подключившим помещения с наибольшими тепловыми линиями;
  • установить вентили для диагонального подключения радиаторов;
  • оснастить систему циркуляционным насосом.

Модель Вторая


При двухтрубной системе подача горячей воды осуществляется по одной трубе, а отвод в охлажденном виде — по другой. На схеме этого типа нагревательные приборы подключены параллельно.

профи

Достоинствами такой схемы подключения являются следующие факторы:

  • все отопительные приборы нагреваются одинаково;
  • перед радиаторами может быть установлена ​​установка клапанов для контроля количества подаваемого теплоносителя.

Минусов у системы всего два: для устройства стояков и подводки требуется большее количество труб и соответственно выше трудозатраты на установку системы.

Поселок

Точное количество секций радиаторов определяется при теплотехническом расчете. Грамотно выполненный расчет позволит восполнить потери тепла, повысить энергоэффективность. Исходными данными для расчета являются величина теплопотерь для каждого отдельного помещения и мощность теплопередающей части батареи.


Рассмотрим расчет секций на примере радиаторов Кондор

Общая теплопередача батарей должна компенсировать тепловые потери. Также при расчете определяется желаемое сечение труб для каждой системы. Существуют типовые варианты размещения отопительных приборов.

Принципы размещения

Правильно будут дополнительные батареи В угловых помещениях и на крайних этажах: теплопотери в этих помещениях намного выше, чем в середине здания.Это связано с наличием контакта с внешней средой: холодными стенами угловых помещений, полом и потолком крайних этажей.

Традиционное расположение радиаторов отопления — под окнами, основными источниками тепловых потерь. Это позволяет создать защиту (экран) от холодного воздуха.

Тепло, уходящее через световое отверстие в результате воздухообмена, немедленно пополняется, что предотвращает сквозняки и значительные перепады температур.

Параметры

Типы систем отопления не влияют на способы размещения аккумуляторов: они устанавливаются согласно строительным нормам.Главное — обеспечить эффективную циркуляцию воздуха вокруг аккумулятора. Это позволит пропускать большее количество тепла от теплоносителя помещения.


Параметры радиаторов в нише, обеспечивающих нормальную циркуляцию воздуха:

  • 10 см от низа подоконника;
  • 12 см от уровня пола;
  • 5 см — зазор между заполнителем и стеной или слоем теплоизолятора.

Обращение

Теплоносителем системы отопления является вода — может быть естественной или принудительной.Естественная циркуляция происходит за счет вытеснения теплой воды холодным теплоносителем — это происходит по законам физики.


Естественная циркуляция

Это правильное решение при частых перебоях в подаче электроэнергии, поскольку оно энергонезависимо. Длина ответвлений естественной Системы Обращение ограничено. Для работы принудительной системы отопления, установка насоса возле котла отопления или наличие насоса в самой конструкции.

Способы принудительной циркуляции

Подключение радиаторов отопления зависит от длины теплотрассы и особенностей ее прохождения.При наличии циркуляционного насоса могут применяться следующие схемы:


  • односторонний;
  • сидельная;
  • Диагональ
  • ;
  • ниже.

Первый тип

Боковое или одностороннее подключение предполагает, что подающая (подающая) труба и редукционная (обратная) монтируются с одной стороны радиатора (к одной секции). Боковое подключение Эффективно при количестве секций не более 15. Недостатком является плохая циркуляция на дальних участках, а также быстрое засорение, что еще больше усугубит ситуацию.


по диагонали

Диагональное подключение радиаторов отопления способно обеспечить теплый аккумулятор с большим количеством секций. Подача осуществляется сверху, отвод снизу по диагонали. Такая схема обеспечивает равномерное распределение теплоносителя внутри радиатора и максимальную теплоотдачу. В нижнем патрубке секции, в которую осуществляется подача воды, монтируется кран Маевского по диагонали.


Тепловые и диагональные подключения не превышают 2%.При указании мощности АКБ именно такой тип подключения. Единственный недостаток диагонального соединения — внешний вид: трубы подходят с двух сторон, и их сложно скрыть.

Сидельно

Сидельна подключение батарей отопления выполняется в тех случаях, когда трубопровод отопления скрыт под полом. К нижним патрубкам секций с разных сторон подсоединены трубы подачи и арматуры. Недостатком такого варианта является неравномерное распределение теплоносителя и, как следствие, низкая теплоотдача.


Несмотря на значительные тепловые потери — 10-15% — такое соединение применяется довольно часто из-за возможности скрыть практически все трубы. Нижнее подключение аналогично уплотнению, но подающая и реверсивная форсунки расположены рядом с нижней частью радиатора. Эффективность такой схемы даже ниже, чем у предыдущей.


Приложение

Все перечисленные схемы применимы в частном доме. При желании можно использовать два источника тепла: котел, установленный в топке, и газовый или электрический котел, который подключается параллельно.

Установка

Рассмотрим правильно выполненную последовательность монтажа однотрубной системы отопления в частном доме:

  • установка котла отопления;
  • отделка стен в местах установки аккумуляторов, по необходимости теплоизоляция;
  • установка на стены радиаторов отопления;
  • определение мест крепления труб и вставок отводов;
  • заправка системы водой и проведение пробного запуска.

Присоединение радиаторов отопления бывает проточным и закрытым.Первый способ более простой, требует меньших затрат материалов и рабочей силы, применяется для небольших систем. Второй способ позволяет регулировать расход теплоносителя для каждого отдельного радиатора, но требует устройства дополнительного обхода отложений — байпаса. Также требуются дополнительные запорные клапаны.












Комфортные условия проживания в загородном коттедже невозможно создать без качественной системы отопления.Он должен быть достаточно эффективным и экономичным, чтобы в отопительный период в жилых помещениях было тепло, а затраты на энергоресурсы не были слишком высокими. Для этого нужно правильно выбрать вид системы отопления, а затем подобрать наиболее подходящий вариант подключения радиаторов отопления в частном доме.

Типы систем отопления

Система отопления в частном доме может быть:

Антенна

Эта опция работает без охлаждающей жидкости.Воздух в доме прогревается прямо от отопительных приборов — печей или конвекторов. При такой системе не используются радиаторы отопления. Воздушное отопление удобно для компактного обогрева загородных домов. Для больших коттеджей встречается крайне редко.

Электросистема

В такой системе тепло передается по токопроводам. По такому принципу делается электрический теплый пол. Отопление с помощью электрической системы может быть довольно удобным. Но его обустройство требует повышенного внимания к правилам безопасности, а при эксплуатации дома он обходится хозяевам дорого.

Водопровод

Тип системы отопления, при которой тепло передается водой (иногда паром) в качестве теплоносителя. От отопительного прибора теплоноситель по трубам поступает в радиаторы отопления. Этот вариант считается наиболее удобным и практичным. Чаще всего Б. дачными домами отключают отопление таким способом.

Типы котлов отопления

Центральным элементом системы отопления является котел — отопительный прибор, в котором теплоноситель достигает заданной температуры.Отопительный контур в частном доме во многом зависит от того, какой в ​​нем котел.

По назначению котлы делятся на двухконтурные и одноконтурные. Первый вариант — это оборудование, предназначенное как для отопления, так и для нагрева воды. Одноместный котел греет только теплоноситель системы отопления. По способу установки они делятся на напольные и настенные.

Котлы различаются и видом топлива, которым нагревается теплоноситель. Бойлеры бывают следующих типов:

  • электрические;

    твердое топливо;

    жидкое топливо;

    вместе взятых.

Для работы твердотопливных котлов используют уголь, дрова, реже торф и другие варианты твердых горючих материалов. Дизельное топливо или отработанные масла используются в качестве жидкого топлива для котлов.

Большинство загородных коттеджей отапливаются газовыми котлами. В негазифицированных населенных пунктах часто используется электричество для отопления. Полностью независимы от коммуникационных сетей твердотопливные и жидкостные котлы. Первый вариант более привлекателен тем, что для него нужны традиционные дрова и уголь, а не опасные горючие жидкости.

Наиболее расчетливые домовладельцы устанавливают в своих домах комбинированные котлы, рассчитанные на работу на разных видах топлива. Например, можно установить электрокон, дополненный камерой сгорания на твердом топливе, чтобы в случае выхода из строя электросети дровяное отопление.

Котлы двухконтурные, обеспечивающие жилище теплой и теплой водой, это преимущественно газовые устройства. Они универсальны, так как избавляют домовладельцев от необходимости покупать и устанавливать отдельный водогрейный котел.

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по утеплению дома

Устройство радиатора отопления

Радиатор отопления состоит из нескольких теплообменных секций. Чем больше разделов, тем соответственно выше заряда батареи. Есть такие модели радиаторов, которые при необходимости в процессе эксплуатации можно «нарастить» новыми секциями.

Через все секции проходит один коллектор вверху и один внизу.Каждая секция имеет вертикальный канал, соединяющий верхний и нижний коллектор. Это касается всех разделов, в том числе экстремальных. Следовательно, у радиатора 4 выхода, но используются только два из них. Один подключается к патрубку подачи, а второй служит для отвода остывшей воды обратно в котел. Неиспользуемые выходы закрыты заглушками. Так устроено большинство радиаторов.

Виды трубопроводных систем

В системе отопления принципиальное значение имеет подача теплоносителя и выброс «отдачи».Это зависит от направления теплоносителя и от типа системы трубопроводов.

Однотрубная система

Это упрощенный вариант рекуперации тепла в коттедже. Этот вариант достаточно экономичен, так как требует меньше труб для разводки и выполняется с меньшими трудозатратными монтажными работами. Система представляет собой цепочку радиаторов, соединенных одной трубой. Нагретый в котле теплоноситель поступает поочередно в каждый радиатор, перетекая от одного к другому. То есть «отдача» от одной батареи становится питанием для следующей и т. Д.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток — при ней радиаторы нагреваются неравномерно. Самый горячий радиатор всегда будет тем горячее, а затем температура будет постепенно снижаться от батареи к батарее. Следовательно, при однотрубном отоплении невозможно поддерживать одинаковую температуру во всех помещениях.

При определенных особенностях проектирования однотрубная система может быть вполне подходящей. Так что если в небольшом доме цепочка радиаторов будет начинаться жилыми комнатами и заканчиваться техническими помещениями, этот вариант может быть оптимальным.Но в просторных коттеджах лучше установить двухтрубное отопление.

Двухтрубная система

Более дорогой по конструкции, но простой и удобный вариант. В этой системе одновременно работают два трубопровода. Первый подает горячую воду на каждую батарею. То есть есть одна труба с подходом к каждому радиатору. Охлаждающая жидкость до попадания в радиатор, независимо от его расположения в цепи, не попадает в соседние радиаторы, а попадает напрямую. Вторая труба собирает реверс со всех радиаторов и подает в коллектор отопления.

Плюсы нижнего типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше регулируется и обеспечивает равномерный обогрев всего здания.

Система Raewi (коллектор)

Коллекторный контур — двухтрубный вариант подключения, но с более сложной компоновкой. Применяется в случаях, когда необходимо скрыть трубы, например, под напольным покрытием. В этом случае оборудуют два коллектора — под питающей и под обратной, причем от каждого радиатора к первому коллектору протягивается одна труба, а во второй — еще одна.

В некоторых схемах подключения используются два типа системы. Весь дом можно отапливать по двухтрубному принципу, но для отдельной секции, например веранды или большой гостиной, используется связка из нескольких радиаторов по однотрубному принципу. При разработке двухрядной схемы подключения батарей отопления в частном доме главное не запутаться в подающем и обратном коллекторах.

Схема подключения радиаторов к системе отопления

Охлаждающая жидкость движется по трубам и каналам аккумуляторной батареи благодаря двум факторам.Первый — это желание жидкости заполнить пустоты. При отсутствии пробок создается естественное динамическое давление теплоносителя. Второй фактор — это движение потоков разной температуры. Горячая вода стремится вверх к нижнему потоку холодной.

Диагональный верхний подвод

Диагональное подключение радиаторов с верхним подводом позволяет оборудовать наиболее эффективное отопление помещения. Горячая вода подается на верхний ввод, внутри она разливается по секциям, охлаждая, опускается вниз, после чего подается на нижний ввод в коллектор повторения, расположенный с другой стороны радиатора.

Двустороннее нижнее соединение

Подача осуществляется в нижний ввод с одной стороны, а обратная — от нижнего ввода с другой стороны аккумулятора. КПД в этом случае ниже, чем в предыдущем варианте. Но такое соединение позволяет максимально расширить трубы.

Одностороннее нижнее верхнее соединение

Используется в основном в многоэтажных домах. В коттеджах в 2 или 3 этажа также иногда применяется однотрубное отопление.Разница между нижним и верхним подключением в том, что в первом случае горячая вода подается на нижний ввод, а отображается под давлением через верхний ввод, а во втором случае происходит обратное. В обоих случаях завод и отвод теплоносителя находится с одной стороны. Стоит отметить, что из всех существующих вариантов самый малоэффективный — односторонний по подключению.

Описание видео

Какие радиаторы подключают к радиаторам

Прочие опции

Теоретически можно также применить диагональное соединение с подводом снизу или двустороннее соединение с подводом сверху.Эти два варианта тоже подойдут, если все сделать правильно. Однако функционирование системы будет очень затруднено из-за пересечения потоков. Поэтому лучше не экспериментировать и взять диагональное верхнее подключение или двухстороннее нижнее.

Расположение радиаторов

Для качественного отопления коттеджа необходимо не только грамотно подобрать схему отопления, но и правильно расположить батареи в помещении. Монтаж батарей отопления в частном доме осуществляется на основании расчетов, сделанных специалистами.Количество радиаторов и секций для каждого радиатора определяется с учетом различных факторов:

    объем помещений;

    уровень теплопотерь здания;

    цепь пульсации радиатора;

    на какой высоте будут установлены батареи и многое другое.

Описание видео

Обычно радиаторы располагаются под окнами. Это создает барьер для холода для окна. Кроме того, воздух, выходящий из оконного проема, «осушается» теплом от радиатора, в результате чего конденсат не уходит на поверхности в помещении.Батарея должна быть чуть-чуть уже окошком, причем необходимо, чтобы она располагалась по центру относительно оконного проема.

Радиатор не должен подгонять верхнюю часть к подоконнику, так как процесс распределения тепла затруднен. От пола до нижнего уровня батареи должно быть около 100 мм. Более высокое расположение приведет к тому, что воздух прямо над полом будет теплым. Если установить радиаторы слишком низко, с них будет сложно удалить скопившуюся пыль.

Планируя установку батарей, необходимо учитывать особенности стены. Современные батареи не очень тяжелые, но в некоторых случаях характеристики стены требуют увеличения поверхности для крепления кронштейна для нагревательных элементов.

Описание видео

Установка радиаторов отопления

На нашем сайте вы можете найти контакты строительных компаний, которые предлагают услуги по установке водопровода, канализации и отопления .Непосредственно пообщаться с представителями вы можете посетив выставку домов «Малоэтажная страна».

Заключение

Доверить процесс расчета, проектирования и монтажа системы отопления могут только квалифицированные специалисты. Но очень простые правила подключения радиаторов отопления должен знать каждый домовладелец. Действенный принцип подключения и расположение отопительного оборудования — залог того, что в доме всегда будет царить благоприятный и комфортный микроклимат.

Радиаторные системы отопления бывают двух видов: однотрубные и двухтрубные.

Однотрубный требует меньшего количества трубок, но его главный недостаток: другая температура теплоносителя на входе в радиаторы. Получается, что тот, что ближе к котлу, нагревается сильнее, следующий — слабее. В сетях большой протяженности может случиться так, что на последний радиатор попадет совсем холодный теплоноситель. Часто это можно наблюдать на первых этажах многоэтажных домов.Обычно это однотрубная система, и теплоноситель подается верхними этажами вниз.

На рисунке представлена ​​горизонтальная схема последовательного подключения радиаторов отопления, ее еще называют «Ленинградская». Для возможности ремонта с обеих сторон отопительного прибора устанавливаются запорные краны. Закрыв их, можно снимать, менять и ремонтировать радиатор, не останавливая всю систему. Подобная схема часто используется при подключении аккумуляторов. Он просто монтируется, а при небольшой длине теплоотдачи каждого радиатора регулируется с помощью игольчатых кранов, способных изменять интенсивность потока теплоносителя.

Однотрубная система называется очередным «последовательным подключением радиаторов отопления»

Двухтрубная система — параллельное подключение нагревательных приборов

Подготовка радиаторов отопления

В любой из систем радиаторы можно подключать несколькими способами. Основных существует три.

Диагональ

В этом случае чаще всего поток теплоносителя идет сверху, «обратка» подключается снизу. Теоретически это считается лучшей схемой подключения радиаторов отопления.Расчетные тепловые потери более 2-5%. Получается, что горячая вода распределяется по всем участкам более равномерно. В паспортных данных к каждому разделу указывается тепловая мощность. Итак, при тестировании это такая схема.

Диагональное подключение — одно из самых эффективных (что осталось)

Иногда можно встретить и другую картину — когда корм идет вниз, а обратный трубопровод подключается сверху. Хотя это диагональное соединение, но при таком порядке теплоносителя расчетные потери составят 20-25%.В некоторых ситуациях эта схема показывает себя хорошо, и если у вас при таком диагональном подключении вся поверхность устройства изделия более-менее нормальная, то для вашей системы это работает.

Но практика часто опровергает теорию. И не всегда даже правильная диагональная схема подключения радиаторов отопления оказывается самым лучшим вариантом. В однотрубных системах При принудительной циркуляции нижнее соединение часто работает лучше.

Нижний

По теории теплопотери при этом варианте большие — до 15-20%.Но при достаточно большом давлении, создаваемом циркуляционным насосом, вся поверхность радиатора, расположенная внизу, получается хорошо прогретой. А все потому, что возникают вихревые течения. Эта часть теплотехники (распределение и поведение вихревых потоков) еще недостаточно исследована, предсказать поведение этих самых вихревых потоков пока невозможно. Но факт остается фактом: в некоторых случаях нижнее подключение радиаторов отопления оказывается наиболее эффективным.

Схема популярна еще и потому, что при скрытой прокладке труба в полу практически незаметна.Но и нижних вариантов подключения тоже два. Седло — это когда трубы соединяются с противоположных сторон. Обычно используется на секционных радиаторах. И это нижнее соединение — когда ввод и вывод нагревательной панели находятся внизу на небольшом расстоянии друг от друга. Такой вариант подключения используется для панельных радиаторов.

Боковая или односторонняя

Чаще всего такой вид радиаторов отопления можно увидеть в многоэтажных домах с вертикальной разводкой. Это когда стояки падают сверху вниз, проходя через все этажи.На каждом этаже подключены радиаторы. Чаще в этом случае однотрубная система (одна), но есть двухтрубные соединения (рядом с двумя стояками).

Этот тип радиаторов отопления имеет средние потери. Они могут составлять 5-10%. Применяется часто из-за минимального расхода труб при подключении и неплохой в принципе эффективности.

Где установить

Со схемой подключения радиаторов отопления разобрались, но также важно правильно выбрать место для размещения.Традиционно их ставят под окнами. Это оправдано с точки зрения теплотехники. В комнатах самые большие потери тепла через окна. Устанавливая под них радиаторы, мы создаем тепловой жилет, предотвращающий утечку тепла из помещения. Будут применены радиаторы, расположенные у входных дверей.

Но также необходимо установить радиатор, выдерживая рекомендуемое расстояние от пола и подоконника. При определении высоты нагревательных приборов необходимо исходить не только из необходимой мощности, но и из того, какой будет аккумулятор такого размера ».

Кроме того, стоит учесть, что закрывая радиаторы декоративными экранами, пряча их в нишах или под полками, мы также уменьшаем количество тепла от них.

Лучшая схема подключения радиаторов отопления и устранения неисправностей

Все эти потери, которые могут возникнуть на отопительных приборах, нужно учитывать только на больших системах. Подключение батарей отопления в частном доме в систему с принудительной циркуляцией (с насосом) может быть любым.По количеству отданного тепла оно если и отражается, то совершенно несущественно. Выбирайте тот тип радиаторов отопления, который наиболее удобен в вашем случае. Он будет лучшим. Важно правильно рассчитать количество секций, и снижения теплоотдачи на 7% или 15% вы не ощутите: все расчеты ведутся с запасом, округление — в самую сторону. Так что особо не беспокоит без причины.

Надо побеспокоиться, когда «батарейки не греются», либо нагреваются неравномерно.Но здесь нужно учитывать в каждом конкретном случае конкретную ситуацию: подключение, тип системы и схему подключения. Но есть несколько стандартных ситуаций, в которых причины также часто бывают стандартными:


В общем ситуаций и причин много. Но чаще всего, если раньше температура на приборе была нормальной, а вдруг стало холодно, причина кроется в засорении трубки или клапана в заросшей трубе. Все проверить, почистить. Должен заработать. Если результата нет — звоните в спец. Но он, скорее всего, повторит ваши манипуляции.

Слабо теплые радиаторы — одна проблема. Не менее дискомфортно ощущается, когда в помещении слишком жарко. И это часто чувствовали те люди, которые ставили металлопластиковые окна. Сразу становится очень тепло, временами при умеренных температурах «за бортом» невыносимо жарко. Вы должны открывать окна или часто закрывать клапаны для корма. Комфортным такое существование назвать сложно. Но все можно исправить.

Отрегулировать температуру (уменьшить или увеличить) температуру, а не закрыть полностью, можно несколькими способами.Есть игольчатые клапаны, позволяющие вручную изменять расход теплоносителя. Вы частично перекрываете поток, тепла выделяется меньше. Жарка — кран еще приоткрылся — стало больше выделяться жара. есть автоматика — терморегуляторы на батареях (радиаторах), они называются «термокранте», «термостат», «регулятор». От этого суть не меняется. Поворачивая головку этого термостата, вы показываете температуру, которую хотите поддерживать в комнате. А сам прибор регулирует подачу теплоносителя.Точность поддержания температуры плюс-минус 1 o C.

РЕЗУЛЬТАТЫ

Потери теплопередачи радиаторов могут сказаться на неправильно рассчитанной системе или при ее большой длине. Если расчет верный, и в системе есть определенный блок питания, то подключайте радиаторы, как удобнее. Гораздо важнее выдержать правильный уклон: сторона радиатора, на которой установлен кран Маевского, должна быть немного выше его противоположного конца.

Какая оптимальная схема подключения радиаторов отопления при однотрубной системе? Вам нужен байпас между вставками или нагревательные приборы можно подключать последовательно? Какие бывают ямки и диаметр подводки? Что из запорного клапана крепить на подводку? Попробуем ответить на эти вопросы.

Ее Величество Ленинградка

Это самый простой и, наверное, самый популярный.

Чем она завоевала симпатию знатоков?

  • Чрезвычайно высокая отказоустойчивость. Если двухтрубные схемы позволяют обеспечить неравномерный нагрев отопительных приборов и даже замерзнуть на сильном морозе, то вызвать какие-то отклонения в стандартной работе Ленинградский может только осознанно.
    Винтовые клапаны винтовых клапанов, кожух или неправильная балансировка ни при каких обстоятельствах не приведут к остановке контура или отдельных его участков.
  • Простота исполнения. Спроектировать и смонтировать «Ленинградку» сможет даже дилетант: для понимания принципа ее работы достаточно минимума здравого смысла и пространственной фантазии.
  • Возможность работы как с принудительной циркуляцией, так и с естественной, за счет расширения нагретого теплоносителя.

Рециркуляция: все же потребуются минимальные модификации для перемещения с принудительной естественной циркуляцией.
Гравитационная система включает ускоренный коллектор (вертикальный участок розлива) сразу после котла.
Кроме того, между насосами насоса должен быть байпас диаметром, равным диаметру жидкости: он снизит гидравлическое сопротивление площадки до минимума.

Радиаторы

Выбор

Начнем с того, какими должны быть отопительные приборы в автономном контуре. Для начала оценим условия, в которых у них есть свои функции:

Как легко видеть, в требованиях автономных систем характеристики недорогих чугунных и алюминиевых секционных аккумуляторов складываются в требования автономных систем.Дорогие биметаллические изделия тут наглядны: их устойчивость к высоким давлениям и температурам не будет востребована.

Next: Чугунные и алюминиевые профили сильно различаются по массе и внутреннему объему. На оба напрямую влияет инерционность системы обогрева — сколько времени потребуется для ее прогрева до рабочей температуры и последующего охлаждения.


Щебень

Дано: Помещение ищет розлива. В нем нужно обрезать отопительные приборы.Как это сделать?

Единственно правильное соединение радиаторов отопления с однотрубной системой осуществляется параллельно розливу, без него и уменьшения диаметра. Подчеркнем еще раз: между ковриками радиатора есть постоянно открытый байпас диаметром, равным диаметру заливки.

Почему? Ведь, казалось бы, это должно снизить теплопередачу отопительных приборов, так как большая часть теплоносителя циркулирует по розливу?

На практике падение температуры в любой точке радиатора относительно температуры розлива будет минимальным.

Но зазор или уменьшение диаметра заливки создаст гораздо больше проблем, чем они решают:

  • Рыхлительные и последовательно подключаемые нагревательные приборы поставим на их самостоятельную регулировку. Любая дроссельная арматура будет регулировать проницаемость всего розлива.

  • Уменьшение диаметра даст увеличение гидравлического сопротивления контура, что неизбежно отразится на скорости циркуляции теплоносителя в гравитационном режиме при отключенном насосе.

Это полезно: на каждом байпасе шарового крана полной опасности можно установить промежуточное решение.
Такая схема не увеличит гидравлическое сопротивление розлива, но допустима только в том случае, если разбирающийся в ее устройстве человек будет обслуживаться системой.
Достаточно перекрыть вентиль на облицовке радиатора при закрытии байпаса — и весь контур будет сброшен.

Подключение подкастов

Подключение радиаторов отопления к однотрубной системе отопления может быть выполнено по одной из трех схем:

  1. Односторонняя .Оба очка подключаются к паре пробок радиатора на одной (правой или левой) стороне нагревательного устройства.

  1. Двусторонний нижний : соединение выполняется через пару нижних стопоров слева и справа.
  2. Диагональ : Подвод осуществляется в верхней и нижней трубках с противоположных сторон батареи.

Каковы преимущества и недостатки каждой схемы?

Односторонняя схема практична при небольшом количестве радиатора (до 7 секций).В этом случае все секции располагаются довольно равномерно. Но при количестве секций 10 и более на конце нагревательного устройства будет заметно холоднее подача.

Подключение радиатора отопления к однотрубной системе снизу вниз обеспечивает циркуляцию теплоносителя через любое количество секций. Однако большая его часть в этом случае проходит через нижний коллектор; Верх секций нагревается в основном за счет теплопроводности их материала.

Наконец, диагональное соединение радиатора отопления с однотрубной системой обеспечивает максимально возможную теплопередачу при любой длине радиатора.

Размеры труб

Принудительная циркуляция

Если в системе установлен постоянно работающий циркуляционный насос При проектировании контура используются следующие условные проходы труб:

  • розлив — 25 мм;
  • Гильза
  • на длину радиатора до 10 секций — 15 мм;
  • подходит с радиатором длиной более 10 секций — 20 мм.

Примечание: для стальной трубы Условный проход (DH) приблизительно соответствует внутреннему диаметру.Полимерные и металлополимерные трубы маркируются внешним диаметром; Как правило, это на ступеньку больше внутренней. Так, для полипропилена следует использовать диаметры 32, 20 и 25 соответственно.

Естественная циркуляция

Если контур рассчитан на работу в режиме естественной циркуляции, основная задача проектировщика — минимизировать его гидравлическое сопротивление. Как этого добиться?

Инструкция не отличается сложностью:

  • с минимальной шероховатостью — металлопластик или полипропилен;
  • диаметр розлива увеличивается минимум до 40 миллиметров.

Элементы обвязки

Однотрубное соединение радиаторов отопления не требует их обязательной балансировки; Однако возможность отключения отдельных устройств и регулировки их теплоотдачи лучше предусмотреть.

Оптимальный комплект запорно-регулирующей арматуры:

  • шаровой кран установлен на обратном вкладыше;
  • приточный источник снабжен дроссельной заслонкой или термостатической головкой. Дроссель позволяет регулировать теплоотдачу вручную; Термоголовка автоматизирует регулировку, поддерживая постоянную температуру в помещении;
  • , если радиатор расположен над заливкой, в одной из его верхних пробок устанавливается воздухозаборник — кран Маевского.

Заключение

Надеемся, что информация, предложенная читателем, поможет ему в проектировании собственной системы отопления. Узнать больше о том, как подключаются радиаторы к однотрубной системе отопления, позволит видео в этой статье. Успехов!

Заставляет решать массу вопросов, начиная от выбора схемы подключения и заканчивая подбором оборудования. Как подключить, чтобы обеспечить качественный и равномерный обогрев всех помещений? Для этого рассмотрим основные схемы подключения радиаторов отопления в частном доме.

Однотрубная и двухтрубная схемы

Выбор схемы подключения радиаторов зависит от площади отапливаемых помещений, а также от используемой системы трубопроводной разводки. Может быть однотрубным или двухтрубным:

В двухтрубной системе отопления, в отличие от однотрубной, все радиаторы имеют одинаковую температуру и равномерно обогревают дом.

  • В однотрубных системах теплоноситель проходит через батареи последовательно;
  • В двухтрубных системах теплоноситель распределяется по аккумуляторам по индивидуальным отказам.

Однотрубные системы принято использовать в зданиях небольшой площади. Они просты в установке и отличаются предельной простотой. Теплоноситель выходит из котла отопления подходит к первой батарее, проходит и уходит к следующей батарее. После прохождения последней батареи теплоноситель по прямой трубе направляется обратно в котел отопления.

Очевидным преимуществом схемы является ее простота — не нужно делать изгибы, тратить на лишние трубы.Отопление дешевое, но не всегда эффективное. Все дело в том, что охлаждающая жидкость, проходя через аккумуляторы и отдавая в них тепло, остывает. И до последнего аккумулятора он дойдет до уже остывшего — в последнем помещении будет прохладно. Эта проблема решается установкой циркуляционного насоса, который заставит теплоноситель циркулировать быстрее.

Двухтрубные системы построены таким образом, что каждая батарея подключается отдельной трубкой. По помещению проходит труба с горячим теплоносителем, от нее идут отводы к батареям.После выхода из батареи теплоноситель по другой трубе направляется обратно в котел. Преимущество этой системы в том, что все помещения будут равномерно обогреваться. — Будет тепло даже в самом длинном помещении.

Недостатком двухтрубных систем является их сложность — нужно больше труб, больше трудозатрат. Также необходимо предусмотреть циркуляционный насос, так как естественная циркуляция здесь работать не будет. Кроме того, пользователи и специалисты отмечают снижение затрат на отопление — двухтрубные системы получаются более экономичными.

Подключение радиаторов отопления в частном доме через индивидуальные краны, при использовании двухтрубной схемы поможет регулировать температуру в каждой комнате. В однотрубных системах это невозможно.

Варианты подключения радиаторов отопления в частном доме

Мы поговорили о способах прокладки труб в помещениях и выяснили, что наибольшей эффективностью обладают двухтрубные системы, так как они обеспечивают более равномерный прогрев всего здания. Если постройка небольшая, можно ограничиться однотрубной системой — будет дешевле.Теперь поговорим о том, как подключить радиаторы отопления в частном доме. Существуют следующие схемы:

  • Боковая схема;
  • Схема нижняя;
  • Нижний для двухтрубных систем;
  • Диагональ.

Рассмотрим подробнее способы подключения радиаторов отопления в частном доме.

Боковая схема

Боковая схема подключения часто используется в многоквартирных домах, когда теплоноситель спускается сверху вниз, проходя через радиаторы в квартирах.Для того, чтобы частично компенсировать кулер кулер, перемычка подключена. Боковыми способами подключаются радиаторы и в частных домах по двухтрубной схеме — теплоноситель подается сверху, после чего проходит через радиатор и спускается в обратную трубку.

Иногда боковую схему называют односторонней — по сути, это одна и та же схема. Рекомендуется использовать при установке крупногабаритных отопительных батарей для обогрева помещений большой площади.

Схема нижняя

Рассматривая схемы подключения батарей отопления в частном доме, нельзя не упомянуть нижнюю схему.В нем теплоноситель подается снизу с одной стороны и идет с другой. Схема достаточно эффективная, но ориентирована на однотрубные системы с последовательным подключением радиаторов. В двухтрубных системах такое соединение практически не используется. Часто такую ​​схему подключения радиаторов называют седловой.

Нижний для двухтрубных систем

Некоторые батареи отопления расположены так, что входы и выходы располагаются рядом (как правило, внизу).Такие батареи ориентированы на использование в двухтрубных системах отопления. Схема не лишена определенных недостатков, связанных с неравномерным нагревом. То есть самая дальняя часть батареи будет охлаждаться, чем остальная поверхность. Поэтому использование таких радиаторов не оправдано.

Диагональная схема

Диагональная схема подключения — одна из самых распространенных. Его главное преимущество — равномерное распределение нагретого теплоносителя по аккумулятору. Сама охлаждающая жидкость подается с правой верхней части и выводится через левую нижнюю часть (или наоборот).За счет того, что он идет по диагонали (и обязательно сверху вниз), обеспечивается равномерный прогрев всей батареи.

Данная схема ориентирована на использование в двухтрубных системах. В однотрубных системах наличие лишнего изгиба приведет к увеличению гидравлического сопротивления.

Выбор подходящей схемы

Какая схема подключения радиаторов отопления подходит для тех или иных случаев? Если вы создаете в небольшом доме систему водяного или парового отопления, смело выбирайте однотрубную разводку с нижним подключением — другие способы здесь не подойдут.Такие системы отопления создаются в одноэтажных одно- и двухкомнатных домах, а также в малогабаритных загородных домах.

Если вам необходимо организовать систему отопления в большом доме, следует выбрать двухтрубную схему. Для подключения батарей отопления можно использовать сразу две схемы:

  • Сбоку — Когда трубы отопления проходят сверху вниз и нужно подключить только одну батарею;
  • Диагональ — Рекомендуемая схема для многоквартирных домов Большая кв.В этом случае охлаждающая жидкость будет идти сверху одной стороны батареи и покидать нижнюю часть другой стороны.

Что касается нижнего контура для двухтрубных систем, то он эффективен только тогда, когда трубы скрыты в полу. Но даже в этом случае рекомендуем использовать аккуратное диагональное соединение.

.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
