Эл проводка в частном доме своими руками: разводка монтаж схема электрики какую проводку лучше использовать

Электропроводка в частном доме: устройство и особенности

Оглавление:
Электропроводка в частном доме: как она устроена
Разводка электропроводки в частном доме своими руками: особенности

Оглянитесь вокруг – дом любого современного человека, можно сказать, напичкан различными электрическими приборами. Если раньше мы обходились только освещением, то сегодня к электропроводке подключается огромное количество потребителей электрического тока. Именно по этой причине ее смело можно назвать системой жизнеобеспечения – она отвечает за тепло в доме, за освещение и за массу других приспособлений, без которых немыслима жизнь современного человека. Об этой системе, а в частности, о том, как делается электропроводка в частном доме, мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с ее устройством и особенностями самостоятельного изготовления.

Разводка электропроводки в частном доме своими руками фото

Электропроводка в частном доме: как она устроена

По большому счету, несмотря на всю сложность устройства системы электроснабжения дома, она включает в себя не так уж и много различных элементов – разобравшись с ними и поняв их назначение, вы достаточно легко поймете и сам монтаж электропроводки в частном доме.

Начнем по порядку.

Щитовая (распределительный щит). Это самая насыщенная часть, в которой сосредоточено и управление, и безопасность, и многое другое. Если перечислять все то, что находится в домашнем электрическом щитке, то может получиться довольно внушительный список. Если сосредотачиваться на основном оборудовании, то, несомненно, это счетчик потребляемой электроэнергии, автоматические выключатели, в задачи которых входит обесточивать отдельные участки электрической проводки в случае замыкания или просто по необходимости. Также здесь устанавливаются все необходимые вам дополнительные приспособления – например, реле времени для управления роллетами или еще чем-либо. В общем, всякой управляющей и контролирующей всячины здесь может быть масса – и все потому, что именно здесь сходятся все провода, протянувшиеся к каждой лампочке или розетке в доме. В общем, это самый основной узел, и если у вас сложилось впечатление его простого устройства, то поспешу уверить вас в обратном.
На самом деле он очень сложный, и от правильности его сборки зависит и удобство домашней электропроводки, и безопасность ее эксплуатации.
Как провести электропроводку в частном доме фото
Коммутационные коробки. Можно сказать, что это миниатюрная щитовая, в которой коммутируются провода одного отдельно взятого помещения. В комнатных распределительных коробках, как правило, оборудование не устанавливается – здесь объединяется в одну линию масса проводов, поступающих от каждой розетки, выключателя или лампочки. Здесь важно правильно соединить все провода, а для этого ни много ни мало очень важно знать принцип устройства электрической проводки в каждой отдельно взятой комнаты дома.

Провода. Они бывают разными, и дело здесь вовсе не в том, из какого металл изготовлены их жилы. Самое главное – это сечение кабеля, именно этот момент и обуславливает область применения того или иного типа провода. В бытовой электрической проводке, как правило, используется три типа провода: во-первых, это кабель сечением 4 квадрата – это магистрали, которые прокладываются от центральной электрощитовой к комнатным коммутационным коробкам. Это мощный кабель, который призван выдерживать большую силу тока – следует понимать, что на него может ложиться нагрузка от большого количества потребителей. Вообще здесь нужно смотреть – если в комнате ничего, кроме освещения и одного или двух других потребителей, не используется, то вместо четырех квадратов можно установить провод в 2,5 квадрата. Во-вторых, провод сечением 2,5 квадрата – его областью применения является подключение розеток и таких мощных домашних потребителей, как стиральные и посудомоечные машины, нагревательные баки и так далее. Если речь идет о розетках, то этот кабель прокладывается к коммутационной коробке – если же вести разговор о мощных потребителях, то кабели сечением в 2,5 квадрата тянутся непосредственно к распределительному щитку, где подключаются к общей схеме через специальный автомат. В-третьих, провода сечением в 1,5 квадрата – как правило, используются в осветительных цепях. Прокладываются они от мест установки осветительных приборов и выключателей в комнатную коммутационную коробку.

Электропроводка в частном доме своими руками фото

Вообще если говорить о кабелях и их разновидностях, то здесь нужно упомянуть еще одну очень важную вещь, которую нельзя не принимать в учет, задаваясь вопросом, как правильно сделать электропроводку в частном доме – это защитное заземление. Без него с современными нагрузками на электропроводку никак не обойтись – для заземления нужна дополнительная жила, и именно по этой причине монтаж проводки в доме лучше производить кабелем не с двумя, а с тремя жилами. Естественно, понадобится изготовить и контур защитного заземления – штука простая, и ее вполне реально сделать самостоятельно, но для ее безотказной работы понадобится производить расчеты. По крайней мере, так правильно, несмотря на то, что многие умельцы прибегают к усредненным параметрам – о них вы может почитать в статье «Контур заземления своими руками».

В принципе, это далеко не все оборудование, используемое в электрической проводке дома или квартиры. Сами понимаете, что не обойтись без осветительных приборов, различного рода розеток и выключателей, всевозможных установочных и крепежных изделий и, конечно же, элементов защиты.

В первую очередь любая электрическая проводка, в том числе и электропроводка в частном доме своими руками, должна быть безопасной для человека.

Разводка электропроводки в частном доме своими руками: особенности

Самое первое, что здесь нужно понять, так это, как правильно тянуть провода – от этого во многом зависит их долговременная и бесперебойная эксплуатация. Нельзя разводить их хаотично – должен быть порядок. Все провода без исключения прокладываются по стенам, либо вертикально либо горизонтально – горизонтальная проводка может прокладываться как под потолком (это лучший вариант), так и над полом на высоте не менее 100мм над его уровнем. Если говорить о вертикальных участках, то они должны располагаться непосредственно над розетками и выключателями, для которых в большинстве случаев и применяется такая схема подключения. Довольно часто при наличии подвесных потолков проводку закладывают за них – удобно это тем, что отпадает необходимость в так называемом штроблении стен.

В таких ситуациях все кабели дополнительно помещаются в гофрированный рукав – это и защита от механических повреждений, и дополнительная предосторожность в случае возгорания проводки. Дело в том, что гофра препятствует доступу кислорода в место возгорания, и огонь гаснет – естественно, одновременно с этим срабатывает защитный автомат, который обесточивает поврежденный участок электрической проводки в доме.

Электропроводка в частном доме фото

Кроме этих нюансов, существуют и другие моменты, на которые просто нельзя не обращать внимания в процессе решения вопроса, как провести электропроводку в частном доме?

Качественное соединение проводов – этот момент касается не только коммутационных коробок, в которых соединенные друг с другом жилы проводов должны спаиваться, но и распределительного щитка. Все подсоединяемые к автоматам концы проводов также должны быть пропаяны или хотя бы обжаты специальными наконечниками. Здесь важно понимать одну вещь – плохой контакт обязательно будет греться.
Как результат, на нем оплавляется изоляция, что со временем приводит короткому замыканию, а иногда и к пожару. Контакт должен быть надежный – в некотором роде он может обеспечиваться клеммами, которые необходимо зажимать очень сильно.
Также немаловажным нюансом является соблюдение требований к электропроводке в частном доме – их много, и некоторые из них (можно сказать, что основные) мы уже вкратце изложили выше. Это вообще отдельная тема для разговора, о которой мы поговорим в другой статье.
Монтаж электропроводки в частном доме фото

В общем, все просто и одновременно очень сложно, и без понимания принципов и знания основных понятий о работе электрического тока здесь не обойтись. Самое главное – это то, что даже малейшие ошибки в случае с использованием электричества могут привести к фатальным последствиям. В общем, если вы не уверены в своих силах и возможностях и не относите себя к специалистам в этой области, то за эту работу лучше не браться – электропроводка в частном доме должна монтироваться руками опытных специалистов!

Автор статьи Александр Куликов

Проводка в своем частном доме своими руками: схема электропроводки, как правильно сделать монтаж электричества, проложить электроразводку самому, правила прокладки и разводки — пошаговая инструкция, все об электрике — проложить, развести, подключить свет к устройствам

Составление схемы подключения проводки в доме своими руками
Сколько фаз выбрать?
Разработка плана, получение проекта
Вычисление суммарной мощности
Разделение потребителей на группы
Где установить щиток
Как выбрать кабели и комплектующие
Выбор кабелей
Определение диаметра жил
Выбор оболочки
Какие розетки и выключатели купить
Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция
Разметка
Способы соединения проводов
Работа со стенами
Открытая
Закрытая
Подготовка кабелей
Заземление
Система защитного отключения и автовыключатель
Распределительные коробки
Коммутация кабелей и сопутствующих конструкций
Интеграция осветительных приборов и розеток
Распределительный щит
Ввод в эксплуатацию
Заключение по теме

Человеку, знакомому с электротехникой, не обязательно приглашать специалистов для подключения к централизованной сети. Проводка в доме своими руками – это вполне реальная и посильная задача, и ниже мы подробно расскажем, как ее реализовать. Уделим внимание каждому важному моменту, от выбора фаз до розеток, от составления плана до ввода в эксплуатацию – чтобы вы предметно понимали, как не допустить ошибок и на практике решить тот или иной вопрос, причем быстро и соблюдая технику безопасности.

Давайте сразу условимся: объектом для проведения всех видов работ является личная недвижимость (а не съемная квартира), в 1-2 этажа, небольшой площади (до 150 м2). И она находится в должном состоянии, то есть коробка, стены и кровля уже выгнаны.

Составление схемы подключения проводки в доме своими руками

Для этого необходимо:

Определить, какой тип ввода будет использоваться – трех- или однофазный (380 или 220 В соответственно).
Рассчитать мощность нужного оборудования, подготовить и подать документы для оформления проекта с заявленными вами параметрами. Здесь стоит быть готовыми к тому, что требования могут удовлетворить не в полной мере, выделив до 5 кВт.
Купить все комплектующие – кабели, бесперебойники, счетчики и тому подобное.
Решить, каким образом следует запитаться от столба ЛЭП, – под землей или по воздуху, – и дать представителям поставщика электроэнергии возможность реализовать данный вариант.
Соблюдая правила монтажа электропроводки в частном доме, своими руками установить щиток, проложить коммуникации, выключатели, розетки.
Обустроить контур для отвода и заземлиться.
Протестировать полученную систему и при стабильно удовлетворительных результатах получить акт.
Приступить к эксплуатации.

Это лишь общий алгоритм, пункты которого могут меняться в зависимости от конкретики случая. Но начинать всегда стоит с оформления ТУ, потому что подготавливать их могут и несколько месяцев, и даже полгода. Чтобы избавить себя от долгого ожидания, лучше обратиться в соответствующие инстанции на старте строительства недвижимости. За те 2 года, которые даются на реализацию техусловий, можно если не возвести все здание целиком, то хотя бы выгнать стены для закрепления минимально необходимого оборудования.

Сколько фаз выбрать?

При прокладке электропроводки в доме своими руками схема подачи бывает как одно-, так и трехфазной. В обоих случаях максимально возможный расход достигает 15 кВт, но второй актуален только тогда, когда планируется использовать мощную технику – приборы вроде отопительных котлов или плит. В процессе реализации такого варианта необходимо соблюдать гораздо больше требований, касающихся бытовой безопасности, ведь вероятность получить травму выше (из-за более серьезного напряжения). При площади в 100-150 квадратов и обогреве дровами имеет смысл отдать предпочтение первому решению, то есть 220 В.

Разработка плана, получение проекта

Выбрав фазу ввода, можно установить, какой будет электроразводка в доме своими руками: схемы, взятые в подходящем масштабе, помогут расставить все по местам в этом вопросе. Прямо на чертежах намечайте, где будет оборудование, где расположить выключатели и разъемы. Также учтите размещение габаритной мебели и возможность ее последующей перестановки.

В обязательном порядке укажите точку каждой люстры и лампы, каждого торшера или бра. Определитесь с режимом их эксплуатации в зависимости от того, в каких помещения они будут находиться. Помните, что на кухне постоянно работает хотя бы какая-то бытовая техника (например, холодильник), которому точно потребуется розетка.

Вычисление суммарной мощности

Как только вы решите, чем будете пользоваться, посчитайте, сколько Вт будет в общем потреблять оборудование. Это поможет выяснить, как правильно сделать электрику (проводку) в доме своими руками с учетом пусковых нагрузок.

Средние значения вы сможете взять из специальной таблицы, которая есть в свободном доступе в интернете. Допустим, для ТВ данный показатель равен 300 Вт, для персонального компьютера – 500, а для бойлера – и вовсе 1500.

Сложите все цифры для каждого эксплуатируемого прибора, и добавьте к полученному числу 20%. Зачем? Это будет тот запас, который спасет спроектированную систему от перегрузки. К тому же вам вряд ли выдадут именно желаемую мощность – ту, которую вы рассчитаете и укажете в заявке. Наверное, провайдер предоставит стандартный лимит в 5 кВт, в который и придется укладываться.

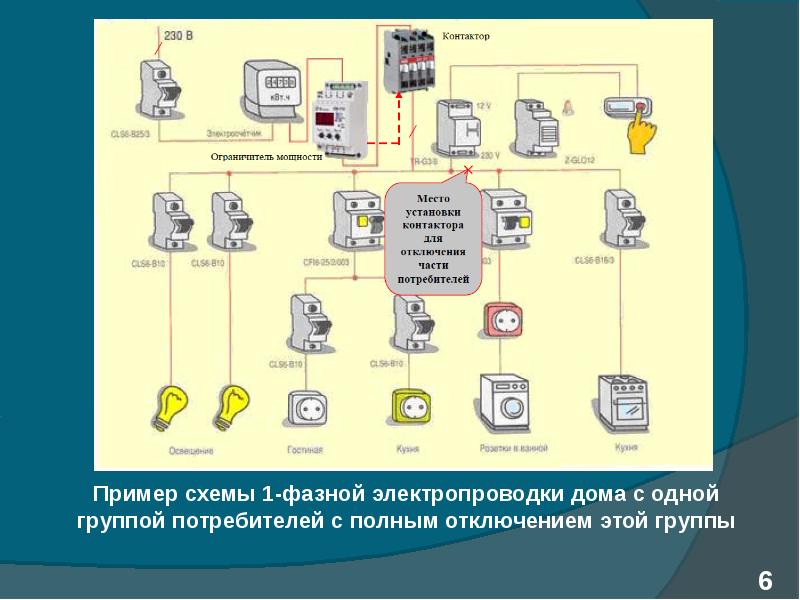

Разделение потребителей на группы

Под этим термином в рамках одного объекта недвижимости понимаются люстры, прожекторы, розетки, выключатели – их можно «повесить» на разные ветки.

Выясняя, как проложить проводку и провести свет в доме своими руками, будьте готовы к тому, что придется реализовывать сразу несколько линий:

Первая понадобится для осветительных приборов, хотя и ее можно разбить на две – для каждого этажа или крыла здания.
Вторая потребуется для разъемов, если их будет от 3 до 5 штук.
Все последующие – по одной для отдельно взятых представителей мощного оборудования.

С таким подходом та же кухня насчитает от 3 до 7 направлений: холодильник, духовка, плита, микроволновка, стиральная машина. Другим комнатам хватает 2-4 веток: для телевизора, компьютера, роутера, зарядки. Хотя для обогревателя или кондиционера следует выделить свои линии.

В случае с небольшим по площади объектом недвижимости, допустим, дачным коттеджем, классическим считается вариант с тремя категориями:

первая – освещение;
вторая – улица;
·третья – розетки внутри.

То, как развести электрику и проводку по дому своими руками, определяется и группами тоже, ведь от их количества зависит и число автоматов на распредщитке: их нужно столько же плюс 2-4 – про запас. В случаях с объектами большой площади целесообразно реализовать деление по этажам с общей коммутацией.

Где установить щиток

Каких-то требований по конкретной точке его расположения нет — важно лишь чтобы он находился не ближе, чем за 1 м от труб, причем от любых: водяных и газовых, отопительных, внутренних сточных, канализационных.

Помещение для него тоже может быть каким угодно, хотя чаще всего это котельная, в которую и сводятся все коммуникационные линии. Инспектирующие органы обычно согласны с таким решением, если у выбранного устройства достаточно высокий класс защиты, и лишь рекомендуют разместить его у входной двери.

Как выбрать кабели и комплектующие

Когда в стандартном случае выполняется разводка электрики (проводки) в частном доме своими руками, схема предполагает использование двух автоматов:

Первый – входной, обычно находится на улице, опломбирован и служит для снятия показаний.
Второй – УЗО, встраивают непосредственно перед щитком, и он защищает остальные элементы сети от перегорания.

Когда предполагаемая нагрузка не превышает 15 кВт, дальше идет разделение на группы, если же она больше, необходимо озаботиться еще и установкой трансформатора.

Обратите внимание, электрослужбы предпочитают, чтобы фиксирующее расход оборудование располагалось снаружи здания. Поэтому целесообразно покупать модель с классом защиты как минимум IP-55.

Выбор кабелей

Приобретать их стоит потому, что к их эксплуатации предъявляются не такие жесткие условия, они банально безопаснее. Причем нужно, чтобы они были трехжильными – этого требует современная бытовая техника с 3-контактными вилками, которую следует заземлять.

Для проводки электрики и освещения в частном доме своими руками лучше брать комплектующие с «начинкой» из меди, а не из алюминия, так как последний более ломкий, контакты из него сложнее зачистить.

Определение диаметра жил

Для этого следует ориентироваться на мощность потребления на каждый автомат и на таблицу планируемой нагрузки:

Пользоваться ею просто: выбираете свой способ запитывания и рассчитанный ранее расход кВт, после чего двигаетесь вправо по этой строчке, пока не находите нужное значение в колонке «Сечение».

Лайфхак от тех, кто уже знает, как проводить электрику и правильно раскидать (подсоединить) проводку в доме: линии одинакового диаметра лучше отмечать на плане одним цветом – это не даст запутаться при разделении потребителей на группы.

Выбор оболочки

Он важен тогда, когда полы, стены, потолки в помещениях деревянные: в таких случаях нужны кабели с ВВГ- или NYM-изоляцией (двойной или тройной соответственно). В остальных же ситуациях хватит и одинарной, если она целая, не потрескалась, без наплывов.

Какие розетки и выключатели купить

Для обычных приборов приобретайте стандартные, для мощных – подходящие по пусковому току. По исполнению есть два варианта:

внутренние – коробки спрятаны в углублениях, в результате чего они идут вровень со стеной;
наружные – их корпусы крепятся на подложки, а значит выпирают по вертикали.

Второй вариант считается более современным, ведь он практичнее (его сложнее случайно сорвать) и может быть окрашен в любой цвет.

Прокладка (устройство) электропроводки в частном доме своими руками: пошаговая инструкция

Порядок действий следующий:

Создаете план, в котором указываете все электроизделия для каждой комнаты.
Протягиваете коммуникации – в стенах и по перекрытиям.
Устанавливаете щит, распредкоробки, разъемы и выключатели.
Соединяете все это в сеть.
Проверяете на работоспособность и, если все в порядке, начинаете эксплуатировать.

Стандартом современности считается скрытый монтаж, как максимально практичный и эстетичный. Для его реализации на стенках нарезаются штробы, которые впоследствии аккуратно замазываются шпаклевкой и не выделяются на фоне общей поверхности. Также допустимо спрятать линии за облицовку из гипсокартона, разместив их в зазорах, но обязательно в гофрированных рукавах – для защиты от различных воздействий.

Памятка для тех, кто пока не знает, как самому правильно провести электропроводку в частном доме, правила прокладки следующие:

Вести трассы можно только горизонтально или вертикально, без скосов или закруглений;
Высота размещения – как минимум 2,5 м, со строго перпендикулярными спусками к выключателям или розеткам в нужных местах;
Точки соединений – обязательно в распредкоробках.

Разметка

Фронт работ необходимо отразить на бумаге, чтобы понимать, что конкретно выполнять. И на чертежах будут наглядно видны критические места, в которых линии пересекаются или идут в опасной близости от инженерных систем. Соприкосновения с водосточной трубой недопустимы – что-то придется переместить.

Способы соединения проводов

В рамках электрификации частного дома своими руками можно воспользоваться следующими методами:

Скрутка – подходит или для однородных или для химически инертных между собой металлов; оголять жилы допустимо не более чем на 40 мм, тщательно следя, чтобы витки получались плотными. Место соединения нужно закрыть изолентой и для дополнительной надежности допустимо пропаять.
В клеммной коробке – кабели зачищаются, вставляются в гнезда пластикового корпуса, фиксируются винтами. Получается быстро, безопасно и поэтому удобно.
В колодках – здесь за качество прижима отвечает пружина.

Работа со стенами

Характер ее проведения, и вообще операций в ее рамках (долбление, сверление и так далее) зависит от способа размещения коммуникаций. И если сегодня мы делаем монтаж эл проводки в частном доме своими руками, схема его реализации предполагает два варианта укладки.

Открытая

Трассы следует спрятать в трубки, специальные каналы или под плинтусы, сделанные из негорючих пластмасс (возможно, даже с эффектом самозатухания). Это решение для помещений из бревен, бруса, древесины.

Закрытая

Линии прячутся в полостях между стенами/перекрытиями и элементами отделки. Если для кладки использовался бетон или кирпич, потребуется вооружиться болгаркой и перфоратором. Результат – слой штукатурки, надежно укрывающий от посторонних глаз.

Подготовка кабелей

Их выбирают в зависимости от суммарной мощности потребления всех групп приборов и так, чтобы они выдерживали примерно одинаковый уровень нагрузок. Когда мы проводим электрику в частном доме своими руками, схема укладки предполагает использование коммуникаций с жилами из:

алюминия – дешевле, но жестче, часто ломается при изгибе;
меди – дороже, но пластичнее.

Оптимальным решением считаются ПВГ или ВВГнг – у них двойная изоляция, горение они не поддерживают, являются сравнительно доступными, постоянно представлены в продаже в сечении на 2,5, 4, 6 мм2.

Наиболее толстым кабелем признан вводной, соединяющий столб ЛЭП и щиток. Обычно он подключается представителями компании-провайдера и является самонесущим (СИП).

Заземление

Его нужно обеспечить для предотвращения поражения током, его наличие – норма бытовой безопасности. Когда выполняется электрическая разводка проводов в частном доме своими руками, схемы реализации такой защиты выглядят довольно просто:

Выкапываете траншею треугольной формы (глубиной 70 см).
Вбиваете в вершины стальные трубы (диаметром 2 дюйма).
Соединяете их полосами из стали, свариваете в одно целое.
Покрываете места стыков антикоррозионными растворами.

При помощи коммуникационных линий подключаете получившийся отвод к щитку. Учтите, что сотрудники компании-провайдера обязательно проверят заземление на предмет соответствия ПУЭ.

Система защитного отключения и автовыключатель

АВДТ тоже важен, от УЗО он отличается принципом срабатывания. Полезен не только при утечке тока, но и при коротком замыкании или перегрузке. Поэтому правильная схема разводки электропроводки в двухэтажном частном доме своими руками и предусматривает его наличие, тогда как для маленького летнего коттеджа хватит и обычного дифференциального устройства.

Распределительные коробки

Они нужны для соединения линий, идущих с различных сторон. Благодаря им точки смычек жил окажутся надежно заизолированными, что минимизирует распространение огня в случае перегрева и возгорания.

Коммутация кабелей и сопутствующих конструкций

Выше мы уже рассмотрели варианты – это скрутка, колодки, сварка и пайка, клеммные коробки. Поэтому добавим, что наиболее популярными считаются последние два, причем пластиковые корпусы начинают применяться все чаще, ведь они достаточно прочные, и, что важно, разборные.

h4>Интеграция осветительных приборов и розеток

Есть один нюанс, касающийся того, как проводить разводку электричества в частном доме своими руками: схемы подключения предполагают, что вы не перепутаете жилы. Поэтому перед началом непосредственного пользования стоит взять магомметр и посмотреть, какое сопротивление наблюдается на каждой линии – для проверки правильности коммутации.

Распределительный щит

Это важное и сложное по своей конструкции устройство, поэтому лучше доверить его установку профессионалу, который сможет свести все токи и грамотно распределить напряжение. А вы пока решите другие задачи, например, займетесь тем же заземлением: сварить металлический контур вполне под силу и без специфических знаний.

Ввод в эксплуатацию

Даже если вы прекрасно понимаете, как правильно провести электричество (прокладывать проводку) в частный дом своими руками, и лично воплотили в жизнь большинство из описанных выше пунктов, этот вопрос тоже стоит препоручить профессионалу, а именно эксперту из профильной лаборатории. Просто потому, что вам необходимо получить его компетентное заключение – акт, разрешающий пользование построенной системой. При желании в этой необходимости даже можно найти определенное удобство. Такая проверка позволит максимально быстро выявить возможные ошибки, недочеты и несоответствия, а значит и исправить их с минимальными потерями как денег, так и времени при повторном вызове комиссии.

Заключение по теме

Мы подробно рассмотрели буквально все о прокладке: как правильно провести электрическую проводку в частном доме своими руками, что за комплектующие для этого выбрать, какими методами воспользоваться. Вы могли убедиться, что это комплексная и ответственная, но вполне посильная задача. Главное – тщательно подойти к проектированию (точно рассчитать мощности и сечения), внимательно – к покупке расходников (отдавая предпочтение лучшим, но не переплачивая попусту), и аккуратно – к реализации всех установочных и сборочных мероприятий.

С другой стороны, именно неисправности, спровоцированные нарушением условий устройства и эксплуатации энергосетей и приборов, являются самой частой причиной бытовых пожаров. Поэтому окончательной проверкой и должен заниматься профессионал, по личному опыту знающий, как правильно развести, проложить, соединить электропроводку в частном доме своими руками, и дающий акт об отсутствии ошибок, приобретающий разрешительную силу.

(*) Данная информация не является официальной рекомендацией и взята из открытых источников.

Материал статьи не является руководством по юридическим правилам оформления земли, собственности, возведения и отделке стен или ведению строительства. Производитель не несет ответственности за юридические рекомендации, а также недостатки сооружения или его элементов, возникшие в ходе или по завершении строительных работ на основании данной информации. Для осуществления таких работ воспользуйтесь услугам сертифицированных специалистов в области юриспруденции и сферы строительства.

Проводка в квартире своими руками

Делаем электропроводку в квартире самостоятельно

Во время проведения капитального ремонта в квартире или в частном доме очень часто меняется электропроводка. Некоторые производят замену самостоятельно, если умеют разрабатывать схему подключения электричества в доме и обладают определенным опытом, а другие нанимают специалистов. Конечно, гораздо надежнее воспользоваться услугами профессионалов, но если человек стеснен в средствах, можно провести электропроводку в доме своими руками. Предварительно нужно произвести демонтаж старых кабелей и счетчиков.

Как сделать проводку в доме

Составляя проект электропроводки, следует помнить о том, что стандартная замена проводов происходит в три этапа:

прокладка медных проводов;
переход с устаревшей системы электрического питания TN-C на более современную систему TN-C-S;
подключение всех кабелей отдельными ветвями.

Здесь нужно пояснить, что провода, сделанные из алюминия, активно использовались в пятидесятых годах прошлого века. Но потом выяснили, что прокладка кабелей с использованием этого металла крайне ненадежна. Это связано с тем, что алюминий имеет высокое удельное электрическое сопротивление. Для монтажа электропроводки потребуется кабель с большим сечением, по сравнению с медным. Еще один отрицательный момент – алюминиевые провода очень сильно нагреваются. Из-за этого оплавляется изоляция, и электропроводка быстро выходит из строя.

Если вы решили сделать электропроводку в доме своими руками, подходите к выбору проводов очень тщательно. Выбирайте кабель с сечением не меньше 2,5 кв. мм для подключения розеток и выключателей, и не менее 1,5 кв. мм – для освещения. Помните о том, что нельзя соединять медные и алюминиевые провода.

Что касается схемы электрического снабжения TN-C, то она уже давно устарела. С 1997 года стала активно применяться система TN-C-S, которая обеспечивает безопасность потребителей вне зависимости от того, в каком состоянии находится система электроснабжения.

Разводка ветвями стала пользоваться в последнее время очень большой популярностью. К каждой группе от ввода проходит цельный кабель. Для этого может использоваться тройная изоляция.

Как заменить проводку в доме своими руками

Есть пять этапов замены элетропроводки в квартире, и все они проводятся последовательно:

составление схемы подключения электричества в своем доме;
создание плана разводки, а также его регистрация в уполномоченных органах;
сооружение времянки для проведения ремонтных работ;
прокладка электрических проводов;
подключение всех электрических приборов, которые находятся в помещении.

Чтобы электропроводка была установлена грамотно, необходимо заранее предусмотреть устройство защитного зануления или заземления. Перед тем как разработать план разводки, необходимо позаботиться о защите от перегрузок электросети, из-за которых может возникнуть короткое замыкание. На заключительном этапе работ осуществляется разводка проводки по точкам.

Для того чтобы иметь большее представление об электромонтажных работах, посмотрите «Как сделать проводку в доме своими руками» — видео для ознакомления, на котором наглядно показан весь процесс.

Как монтируется электропроводка в доме своими руками скрытым методом

Проводка в доме своими руками может быть выполнена скрытым или открытым методом. В большинстве случаев электрические провода скрыты под слоем штукатурки. Дело в том, что наружная проводка электричества выглядит малопривлекательно, хотя иногда такой способ используют в офисных помещениях.

Чтобы провести проводку в стене, там нужно сделать углубление на два сантиметра. Но перед этим необходимо провести разметку. После этого делаются углубления для выключателей и розеток.

Проводник укладывается строго перпендикулярно. Шнуры крепятся при помощи хомутов или дюбелей. Затем стена штукатурится.

Гораздо лучше провести проводку в специальном защитном рукаве, однако стоимость работ в этом случае увеличится. Благодаря защитному рукаву провода можно провести без нарушений целостности штукатурки. Это будет очень полезно в случае повторного ремонта.

Линии электрического питания можно проводить от щитка, который установлен отдельно от розеток. Затем при помощи распределительных коробок провода разводятся по всему помещению. Все это можно выполнить самостоятельно, но такая процедура займет некоторое время. Намного лучше воспользоваться услугами профессионалов. В интернете можно найти видео, которые помогут начинающему электрику. Там будет наглядно показано, как проводится электропроводка своими руками.

Как безопасно провести электропроводку в свой дом

Никогда нельзя забывать о технике безопасности, если вы самостоятельно проводите электропроводку в доме:

предварительно необходимо отключить электричество;
запрещено прокладывать кабель, если он находится под напряжением;
перед монтажом ящичков и щитков нужно убедиться в прочности закрепления конструкции;
пайку проводов нужно выполнять в брезентовых рукавицах и защитных очках;
перед затяжкой проводов в трубу нужно удалить из нее все заусенцы.

Проводка в доме своими руками: схемы и правила монтажа

Монтаж электропроводки в частном доме своими руками – очень ответственная работа. Без специальных знаний в этой сфере, без соблюдения правил и техники безопасности можно нанести вред своему здоровью или подвергнуть риску свою семью. Перед тем как начать прокладывать линию электропередачи нужно составить схему расположения выхода сети во всех комнатах дома.

Правила и ТБ

Очень большое значение при монтаже электропроводки в частных квартирах и деревянных домах имеет техника безопасности. Работы, которые связаны с электричеством, всегда должны проходить с отключенным питанием. Важным также является выбор проводов. Нужно обращать на маркировку и их серию. Для частных домов обычно используется медная проводка с двойной изоляцией, чтобы увеличить защиту кабеля. Если в помещении сохранились старые провода из алюминия, то его нужно обязательно заменить. Нежелательно соединять медные и алюминиевые жилы между собой, так как они имеют разную сопротивляемость. Если нет возможности провести замену кабеля, то скрепление жил проводится при помощи клемм, а не скручивания. Прямое их соединение может через время создать короткое замыкание и привести к возгоранию помещения.

Установка электрического счетчика должна проходить вдали от будущих работ. Желательно сразу определить место, где будет установлено устройство защитного отключения и контуры заземления. Вся электропроводка должна быть полностью изолирована. Соединения контактов обычно помещаются в специальные герметичные изолированные коробы для продления сроков эксплуатации кабеля. Перед началом монтажа нужно составить план и схему будущей электропроводки.

Схема

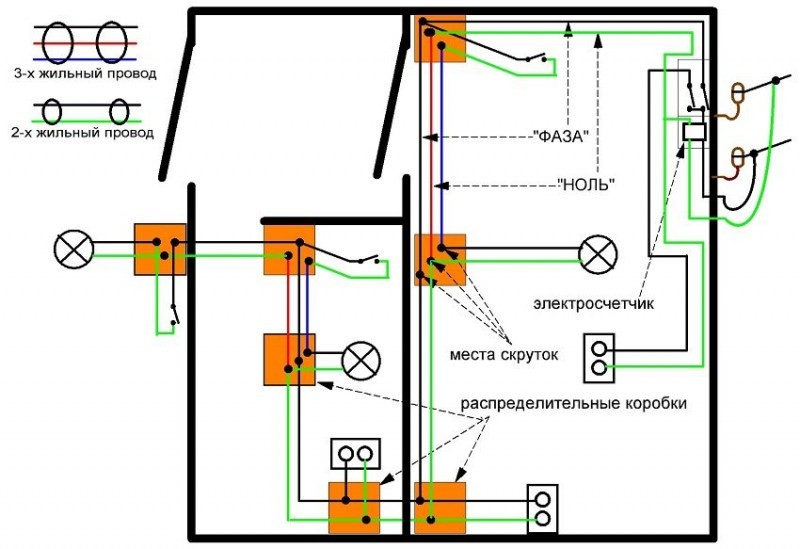

Схема распределения электроприборов в квартире из 2-х комнат

Перед тем как приступить к прокладыванию своими руками электропроводки в частном доме следует сделать схему, по которой будут проводиться работы. Для этого необходимо взять план постройки и предварительно составить проект. Нужно знать, где будет размещаться мебель, какое количество электроприборов будет работать в сети, а также их общую мощность. Это позволит определить места для монтажа розеток, выключателей, светильников и прочих бытовых устройств. Схема может помочь сделать ремонт без повреждения проложенной силовой линии, а также при демонтаже старой проводки.

Размеченная схема позволит с большей точностью сделать расчеты и провести прокладывание эл. кабеля в деревянном доме или квартире. Чертеж должен начинаться от щитка, так как устройство защитного отключения является важным приспособлением, которое обеспечивает определенную защиту дому. Схема расположения проводки должна соответствовать определенным нормам и стандартам. Эл. провода должны располагаться в горизонтальном или вертикальном положении. Нельзя их укладывать перекрестно. Такое размещение кабелей позволит снизить вероятность повреждения их при ремонте.

Проект эл. проводки допускает расположение кабелей только под прямым углом. При прокладывании проводов из одной точки в другую в одной комнате нельзя допускать их изгиб в нескольких местах, а также перекосы при монтаже. Дополнительные изгибы шнура увеличивают протяженность сети в частном доме, что сказывается на сопротивлении провода.

В деревянных домах и квартирах эл. проводку принято монтировать под потолком или вдоль пола. Для того чтобы удобно можно было проводить работы, кабеля размещаются на 25-30 сантиметров ниже уровня потолка. Это оптимальная высота для того, чтобы не усложнять ремонт, и снизить вероятность механического повреждения эл. провода. Когда электрическая сеть размещается вдоль полового покрытия, тогда расстояние от пола должно быть около 15-20 сантиметров. Эти параметры должны учитываться при составлении схемы.

В обязательном порядке нужно отмечать места будущих выключателей и розеток. Это очень важный момент, так как длина провода должна рассчитываться с учетом всех точек выведения проводки. При скрытой эл. сети слишком короткий кабель может не позволить установить в определенном месте розетку или другую фурнитуру. Розетки размещаются в местах постоянного подключения электрических приборов, выключатели обычно встраивают со стороны дверной ручки при входе в комнату на высоте от 80 сантиметров. Такая высота обусловлена тем, что у детей также не должно возникать трудностей при доступе к выключателю.

Установка розеток своими руками должна проходить на высоте от 25 сантиметров от пола. Нижняя часть стены подходит лучше не только с эстетической стороны, но и по части экономии эл. провода. В среднем для составления схемы нужно учитывать, что в частном доме должно находиться по одной эл. розетке на 6-7 квадратных метров. В комнатах может быть больше розеток, чем на кухне. Их расположение может быть продиктовано расположением мебели или личными требованиями. В кухне может быть монтировано и больше 5 розеток. Это обычно связано с тем, что там подключается большое количество эл. приборов и ее размерами.

При составлении схемы нужно учитывать, что размещение розеток от окна или дверного проема не должно находиться на расстоянии менее 10 сантиметров. Распределительную коробку можно разместить в каждой комнате. От этого будет зависеть разводка эл. проводки. Специалисты настоятельно не рекомендуют устанавливать розетки и заводить проводку в ванную комнату. Предварительная схема электропроводки позволяет сделать расчет длины требуемого кабеля для монтажа. При ее составлении нужно учитывать особенности укладывания силовой линии в квартирах, деревянных домах.

Видео “Пошаговая инструкция прокладки”

Пошаговый монтаж

Чтобы сделать электропроводку своими руками нужно обладать специальными познаниями. При самостоятельном монтаже разводки и прокладывании силовой линии в деревянный дом или квартиру нужно учитывать особенности помещения. Чтобы сделать электропроводку своими руками в деревянном доме обязательно следует использовать защитные металлические рукава, коробы или трубы. Они необходимы для обеспечения полной защиты деревянных помещений от возможного искрения, короткого замыкания и возгорания. В таких домах может использоваться скрытая и отрытая линия электропроводки.

В каменных домах и квартирах чаще всего используется скрытый метод. При помощи специального инструмента (дрель и перфоратор) делается штробление углубления на стене. Штроба делается для того, чтобы в нее поместить силовой кабель, а также удобно было делать разводку по всему дому. При помощи углубления электропроводка утапливается в стену и после шпатлевки ее не видно. Это выглядит более эстетично, но при необходимости сделать ремонт или замену проводки будут возникать определенные осложнения.

Поэтому при желании сделать электрическую сеть своими руками нужно выбрать хороший и мощный провод, который сможет выдерживать большую нагрузку при одновременном подключении многих приборов. Лучшим вариантом является трехфазный провод. Трехфазный кабель также имеет заземление, что делает снабжение электричеством в деревянном и каменном доме более безопасным.

Чаще всего при монтаже электросети используется кабель серии ВВГ. Он имеет достаточную эластичность, прочность и хорошую изоляцию. После штробления углублений проводка укладывается так, чтобы не было натяжения и перекручивания жил. После этого канал замазывается алебастром. Этот вид штукатурки быстро высыхает и держит провод. Изначально его желательно только закрепить на отдельных участках. Когда будет завершен процесс монтажа всей электрической сети, можно провести тестирование линии. При работающей проводке можно завершить заделывание штробы, и сделать облицовку стен.

Подключение кабеля к устройству защитного отключения делается при помощи пайки. Обычное скручивание в этом месте недопустимо. Если проводка выходит на улицу, то ее желательно делать из меди, так как она более устойчивая, чем алюминий. В деревянных домах не делается высверливание углублений в стенах. Кабеля должны быть помещены в защитную оплетку и уложены под пол или между стен. Чаще в таких помещениях предпочитают делать отрытую проводку, соблюдая технику безопасности. Перед тем как приступить к монтажу силовой линии в деревянном доме нужно узнать о правилах ПУЭ. Здесь указан свод инструкций по укладыванию разного вида электролиний, методики и рациональные способы проведения безопасной сети.

Видео “Монтаж проводки в доме”

Что делать, если вы решите провести данные манипуляции с домашней сетью электроэнергии самостоятельно? Ответ найдете в видео ниже.

Пошаговая инструкция проведения электропроводки в деревянном доме своими руками

Электрическая прокладка проводки в деревянном доме своими руками трудоемкая и достаточно сложная работа, которая требует мастерства и солидных теоретических знаний. Идеальным решением будет зарезервировать место под электрические кабели еще на этапе закладки фундамента, тогда действительно есть возможность соблюсти все правила, сделать эффективную и безопасную сеть. А вот если дом уже построен и нет возможности продумать все заранее, то лучше обратится к специалистам и у них узнать, как сделать разводку электропроводки в доме своими руками. Компания «Электромонтаж ПРО» имеет богатый опыт в работах связанных с электричеством. Следовательно, мы можем помочь вам в составлении схемы проводки в деревянном доме своими руками. Звоните: +7 499 955-56-52.

Схемы проведения проводки в доме своими руками

Своими руками в частном деревянном доме можно осуществить монтаж электропроводки несколькими способами:

скрытый монтаж;
открытый в гофрированных трубах;
открытый в кабель-каналах;
проводка открытым кабелем;

Остановимся подробнее на каждом из них, дабы разобраться в деталях того, как сделать проводку в каркасном доме своими руками.

Скрытая проводка стальными трубами в деревянном доме своими руками

Данный способ при монтаже проводки своими руками в частном доме является самым надежным. Главным его отличием является помещение проводов в металлические трубы (в основном они выполнены из стали). Последние убираются под обшивку, тем самым их становится не видно. Далее начинается работа по установке щитка, коробок для розеток или выключателей и т. п. После чего следует позаботиться о заземлении, и лишь затем затянуть кабель в трубы и запаять концы. И уже в последнюю очередь осуществляется разделка проводов и проверка системы.

Основные требования к скрытой проводке стальными трубами:

изнутри все трубы должны быть покрашены или оцинкованы;
проводке не должно быть тесно — оптимально, чтобы свободное от кабеля место составляло больше 50%;
труба монтируется под небольшим углом к плоскости пола;
соединение стыков проводится с уплотнением — на практике используются специальные пластиковые заглушки.

Если какие-то моменты остались непонятны, то всегда можно посмотреть видео о проводке электричества в дом своими руками или позвонить по телефону +7 495 240-91-98.

Открытая проводка гофрированными трубами в частном деревянном доме своими руками

Если эстетический вид помещения не играет решающей роли или стены настолько неровные, что другие способы монтажа исключены, можно сделать своими руками открытую проводку в деревянном доме гофрированными трубами. Производятся они из негорючего пластика и специальными стяжками (клипсами) крепятся вдоль стены.

Во-первых, обязательно сделайте точный расчет перед началом работ с электропроводкой в частном доме своими руками. Во-вторых, наметьте места крепления труб к стенам (потолку) и проделайте необходимые отверстия. В-третьих, нарезку труб и кабеля осуществляйте с запасом в 10 см. В-четвертых, проложите трубы и кабель, а затем закрепите их скобами. В-пятых, завершите все работы коммутацией проводов, установкой выключателей и розеток, проверкой смонтированной системы и подключением электроприборов.

Открытый монтаж электропроводки в деревянном доме своими руками: проводка в кабель-каналах

Пожалуй, этот способ провести электропроводку в каркасном загородном доме своими руками можно назвать самым популярным и, к тому же, недорогим — по наблюдению специалистов «Электромонтаж ПРО». В нем провода помещаются в специальные узкие коробки. У них достаточно эстетичный вид, они легко монтируются вдоль любой стены, например оштукатуренной или деревянной. К плюсам данного способа относят аккуратный внешний вид помещения и относительную дешевизну материалов. Кроме того, заменить поврежденный участок не составит труда, ведь все на виду.

Основные этапы прокладки проводов в кабель-каналах:

составление подробной схемы электропроводки в частном загородном доме своими руками, закупка материалов;
монтаж нижней части коробки, которая служит негорючей прокладкой между проводом и стеной;
закладка проводов;
монтаж верхней части канала, закрывающей провод;
проверка системы, подключение электроприборов.

Как провести своими руками проводку в доме открытым кабелем?

При соблюдении определенных норм возможна электрификация дома открытым кабелем. Принцип прокладки такой же, как у остальных видов открытого монтажа, однако требования к материалам более жесткие. Именно поэтому перед тем как приступить к составлению схемы проводки в квартире своими руками, обратите особое внимание на эти требования. Сам электрокабель должен быть достаточно толстый, прочный, с хорошей изоляцией, под него делается специальная негорючая прокладка, которая исключит непосредственное соприкосновение кабеля с потолком и стенами. По правилам он должен находиться не менее чем в 1 см от стены, поэтому электрокабель обычно крепят на изолирующих фарфоровых роликах. Этот вид монтажа также используется при проводке в гараже своими руками, о чем свидетельствуют схемы.

Инструкция о том, как провести проводку в доме своими руками на видео

Для вашего удобства компания «Электромонтаж ПРО» предлагает посмотреть пошаговую инструкцию, как провести проводку электричества в доме своими руками на видео.

Сравнение типов проводки в частном доме при монтаже своими руками

Давайте сравним два основных способа прокладки электрики (наглядно это можно будет увидеть в видео о том, как провести проводку в доме своими руками).

Скрытый тип с соблюдением всех необходимых мер предосторожности обходится дороже, но считается более надежным.
Открытый способ менее трудоемкий, однако приходится прилагать усилия, чтобы придать эстетический вид помещению.
При необходимости заменить часть проводки скрытый способ монтажа вызовет значительные затруднения.

Хозяин, бюджет которого не ограничен, возможно, выберет скрытый монтаж, тщательно распланировав прокладку электросети еще на этапе постройки дома. Но чаще всего домовладелец сталкивается с ситуацией, когда времени на благоустройство не очень много, а дом уже построен. Тогда выход один — открытая проводка. Но помните, что независимо от способа, делать электропроводку в деревянном доме своими руками лучше пошагово. Это поможет вам не столкнуться с еще более серьезными проблемами в будущем.

Почему не стоит проводить электрическую проводку в деревянном доме своими руками?

Из-за неправильного монтажа, превышения нагрузки в сети, некачественных материалов, повреждения изоляции, происходят короткие замыкания. Дерево легко воспламеняется, деревянная пыль иногда забивается в каналы, дом может дать усадку, и провода будут деформированы. Отсюда следует, что заниматься прокладкой проводки в деревянном доме своими руками — это огромный риск и лучше вызвать специалистов. Электрики компании «Электромонтаж ПРО» имеют необходимую квалификацию и отвечают за качество выполненных работ. Для их вызова на дом звоните: +7 499 955-56-52.

Вы все еще хотите самостоятельно заняться проводкой, после того как узнали все нюансы работы? Тогда не будем вас задерживать и напоминаем об изучении заранее схем и видео об электропроводке в частном дачном доме своими руками. Будьте аккуратны и внимательны!

Электричество своими руками в частном доме. Монтаж электропроводки закрытого и открытого типа

Проводка в новом доме укладывается двумя способами – открытым и закрытым, причем первый вариант чаще выбирается при невозможности применения второго.

Открытая проводка. Она прокладывается поверх стен и при желании защищается кабель-каналами. Имеет свои преимущества – всегда доступна осмотру. При этом, как любой технический элемент в интерьере, «режет глаз». Исключение составляет дизайн помещений в стиле лофт или ретро, где такие решения приветствуются.

При открытом монтаже кабель крепится скобами на поверхность, затем его закрывают коробом. Углубления для розеток и выключателей делаются перфоратором или буром.

Короб (кабель-канал) для открытой проводки Источник wotsite.ru

Скрытая проводка. При скрытом монтаже приходится штробить стены (пробивать каналы), укладывать провода и прятать их за стеновой отделкой. Такой способ более надежный и долговечный, но одновременно трудоемкий и затратный при будущих переделках. Чтобы в будущем не задеть кабели при сверлении стен, стоит запастись планом расположения сети.

Электрическая проводка в доме делается по неизменному правилу: укладка производится строго горизонтально или вертикально, любой другой путь не допускается. Изгибы выполняются под прямым углом.

Перед монтажом в соответствии со схемой размечаются стены, горизонтальные и вертикальные участки. Это можно делать с помощью лазерного уровня или отвеса, смазанного мелом или углем. Можно сфотографировать стены с нанесенной разметкой. Памятка поможет в будущем не задеть проводку сверлом или гвоздем.

Надо зарисовать себе схему расположения проводов внутри стен Источник pinterest.com

При скрытом монтаже штробы (канавки в поверхности стены) пробиваются долотом или болгаркой или специальным штроборезом. Провода укладываются в штробы, их закрепляют и маскируют гипсом или алебастром. Иногда скрытую проводку проводят не в штробе, а под плинтусом, что сохраняет доступ и возможность проверки.

Проводка в деревянном доме

Организация проводки в таком жилище имеет свои особенности. Внутренняя проводка с заглублением проводов в стены увеличивает вероятность пожара для деревянных конструкций. Поэтому наиболее безопасным является открытый вариант.

Разводка электропроводки в деревянном доме Источник bauenhaus.ua

Предпочтительнее использовать плоский кабель; для исключения провисания его фиксируют крепежом из жести или пластика.

Когда сеть собрана и все элементы подключены, проверяется исправность.

Электропроводка в частном деревянном доме. Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию.

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Проводка в доме своими руками схемы. Разводим электропроводку в частном доме своими руками

Еще совсем недавно, разводка электропроводки в частном доме выполнялась из алюминиевого кабеля сечением 2.5 мм². И этого было более чем достаточно для подключения холодильника, утюга или радиоприемника.

Однако время не стоит на меньше, и с каждым днем количество бытовых приборов в доме только увеличивается (кондиционеры, электрические печи и духовые шкафы, бойлера, котлы автономного отопления и так далее). В связи с этим значительно возрастает нагрузка на электропроводку, что может привести к ее выходу из строя с последующим коротким замыканием или даже возгоранием.

По этой причине при новом строительстве или выполнении ремонтных работ, в первую очередь необходимо выполнять новый монтаж электропроводки в частном доме. Для этого можно либо заказать услуги профессионалов, либо же выполнить все работы своими руками.

Во втором случае будет крайне полезно прочитать данную статью, поскольку в ней будет подробно описан каждый из этапов электромонтажа и представлены все основные требования, рекомендации и ограничения при выполнении данного типа работ.

Основные этапы монтажа электропроводки в частном или загородном доме

Согласно многолетнему опыту в выполнении электромонтажных работ, все работы можно подразделить на следующие этапы:

Составление схемы электроснабжения (количество и место расположения розеток, выключателей, светильников и так далее).
Определение места установки распределительного щитка.
Разметка потолков, стен и полов под прокладку кабельно-проводниковой продукции и установку подрозетников и распределительных коробок.
Штробление стен под скрытую электропроводку.
Штробление стен под установку распределительного щитка (при установке внутреннего щитка).
Высверливание отверстий под установку подрозетников и распределительных коробок.
Монтаж трасс для крепления гофры (если прокладка кабельно-проводниковой продукции будет выполнятся в гофре).
Прокладка кабельно-проводниковой продукции.
Установка подрозетников и черновая заделка штроб.
Расключение распределительных коробок.
Монтаж контура заземления.
Проверка сопротивления заземления смонтированного контура.
Сборка и монтаж щитка.
Проверка работоспособности всех розеток и выключателей.
Монтаж и подключение розеток, выключателей и осветительных приборов.

Рассмотрим более детально основные этапы, для того чтоб монтаж электропроводки в доме был выполнен качественно и прослужит не менее 20–25 лет (именно такой минимальный срок службы медной проводки).

Составление схемы электроснабжения (проект расстановки розеток и выключателей)

При строительстве или капительном ремонте первый этап — эта разработка проектно-сметной документации. Этим должны заниматься специализированные организации с лицензией. В данной статье этот вариант не будет рассмотрен, поскольку цель данной статьи — представить подробное описание выполнение электромонтажа своими руками.

В нашем случае проект (схема электроснабжение) подразумевает определится с местами установки розеток, выключателей, бытовых приборов, осветительных устройств, щитка освещения и способа прокладки проводов (скрытый или открытый). Рассмотрим какие существуют основные рекомендации при разработке плана электроснабжения.

Основные рекомендации при составлении схемы электроснабжения частного дома

Вся кабельно-проводниковая продукция в независимости от варианта монтажа должна выполнятся строго вертикально или горизонтально.
Повороты кабелей должны выполнятся строго под углом 90°.
Минимально расстояние от кабелей порталам, оконным и дверным проемам не должно быть менее 10–15 см.
Оптимальное расстояние от уровня чистого пола до выключателей должно составлять 90 см (в соответствии с европейскими стандартами).
Оптимальная высота расположения розеточных групп — 30 см от уровня чистого пола (за исключением розеток на рабочей поверхности в кухне, в ванной для подключения фена, бритвы, бойлера и так далее).
Розетки рекомендуется размещать по обеим сторонам кровати или дивана.
В местах установки телевизоров, количество розеток должно быть не менее 4 шт (2 шт для интернета и телевизионного кабеля и 2 для подключения телевизора и тюнера).
Для больших коридоров и комнат рекомендуется применять проходные выключатели.
Все мощные потребители (кондиционеры, электрические печи и духовки, бойлеры, котлы отопления и так далее) должны подключатся исключительно с распределительного щитка с отдельно установленной защитой.
Оптимальная высота установки распределительного щитка — 1.5–1.7 м от уровня чистого пола.
Запрещается прокладывать кабельно-проводниковую продукцию ближе чем 20 см к газовой трубе.
Все металлические элементы и розетки должны быть обязательно заземлены.

Видео электропроводка в доме своими руками. Разводка электропроводки. Освещение

Электропроводка в частном доме своими руками

Древесина является горючим материалом, поэтому электромонтажные работы в доме из этого материала имеют свои
