Фундамент из бутового камня своими руками видео – Что такое Бутовый фундамент?Его преимущества для Кладки основания из камней своими руками +Видео

Фундамент из бута своими руками

Как залить фундамент из бута

Одним из самых надежных, и в то же время недорогих видов оснований под дом, является бутовый фундамент. Его возведение – задача посильная даже для людей, не имеющих никакого опыта в такой области, как строительство. Основным материалом, используемым для его устройства, является бутовый камень. Стоит он очень недорого, достаточно распространен, и приобрести его будет несложно.

Как выбрать материал?

Прежде, чем начинать возведение фундамента из бута своими руками, следует определиться с материалом. Бутовым называют камень твердых пород. Чаще всего – это обыкновенный базальт. Камни мягких и хрупких пород (к примеру, песчаник) для возведения фундамента использовать нельзя. Основные требования к материалу указаны в таблице.

Несущая способность
От 100 кг/см2
Размер Не более 50см в диаметре. Оптимальный диаметр – 20-30см.
Форма Любая – рваная, постелистая, плитчатая. Два последних варианта в укладке удобнее.
Качество Допускается применять только незагрязненный материал, не имеющий расслоений. Звук при ударе молотком должен быть чистым.



Цемент для бутового фундамента нужно брать не ниже марки М400 и замешивать смесь песок*цемент в пропорции не более 3*1. Воды следует добавлять в таком количестве, чтобы получилась достаточно текучая для заполнения всех промежутков между камнями смесь, но не слишком жидкая.

Установка опалубки для фундамента из бута

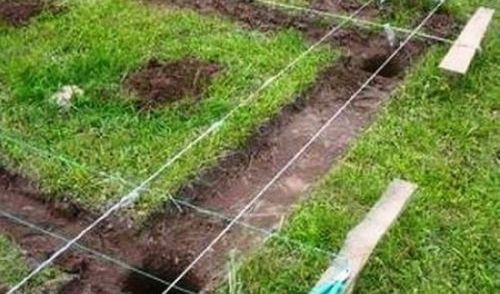

Делаем разметку под фундамент

Итак, как сделать фундамент из бута? Разметка под него выполняется в обычном порядке, точно так же, как и для обычного бетонного ленточного варианта, подробнее как сделать разметку под фундамент можете почитать здесь. То есть методом «египетского треугольника» или «двух кривых» находят расположение углов дома, устанавливают в этих местах колышки и протягивают шнур. Шириной фундамент из бута делается равным ширине стен дома плюс 20см (по 10см с каждой стороны).

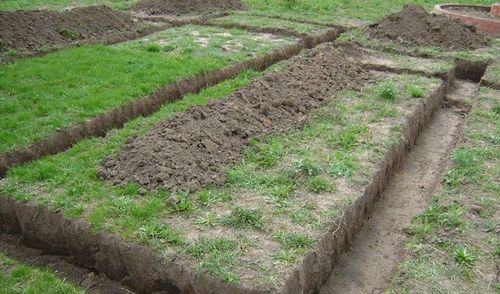

Как выкопать траншею?

Траншею копают по разметке, заглубляя ее на 50-70см. Ее дно тщательно выравнивают и засыпают песком слоем около 20см. Получившуюся «подушку» утрамбовывают, предварительно намочив водой из шланга. Далее на песок укладывают двухслойную гидроизоляцию из рубероида.

Заливка бутового фундамента

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

На следующем этапе в траншею устанавливается сбитая из досок опалубка, про то, как правильно установить опалубку под фундамент своими руками смотрите тут. В углах и местах расположения внутренних стен нужно положить самые большие камни. Просто бросать их в траншею нельзя. Это снизит степень надежности конструкции. Опускают камни на руках с помощником. Между ними устанавливают материал поменьше.

Чертеж заливки бутового фундамента

Важно: Укладывается бутовый фундамент так, чтобы ширина прорех между камнями была не менее 1-1,5см. Эти промежутки в дальнейшем будут заполнены бетоном. Слишком больших прорех также быть не должно. Их перекрывают мелкими камушками.

Далее кладку можно выполнять по одной из двух технологий:

  • Под лопатку. Высота угловых камней должна быть одинаковой (примерно 20см). Между ними натягивается шнур – ориентир для промежуточной кладки. Слой камней получившейся забутки осаживают кувалдой. Раствора в ней должно быть столько, чтобы при надавливании он выступал из-под камней наружу. Далее по углам устанавливаются новые «маячные» камни, на нижнюю забутку наливается раствор и собирается следующая.
  • Под залив. В этом случае в углы также устанавливаются самые большие камни, однако маяками они не являются. Остальной бут укладывается слоем в 20см и проливается бетоном. Затем на получившийся первый ряд наливают бетон толстым слоем и вдавливают в него камни. Все последующие ряды выливаются также.

Совет: Выполняя кладку фундамента из бута «под залив» своими руками без помощников, не делайте слишком больших перерывов в работе. Иначе кладка прочной не получится. Бутовые ряды нужно прокладывать прутами, металлическим ломом, проволокой и т.д. Использовать этот метод можно только для зданий не выше, чем в два этажа.

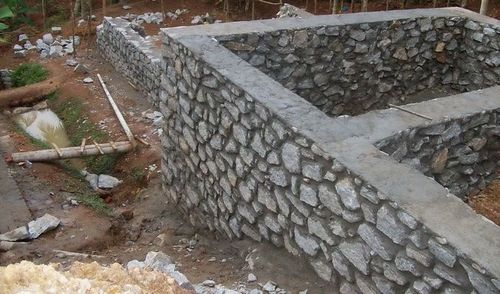

Готовый бутовый фундамент

Производим кладку цоколя

Цоколь также может возводиться в опалубке способами «под лопатку» и «под залив». Иногда его строят и по методу традиционной кладки из кирпича. Последняя технология хороша тем, что можно выполнить расшивку швов. Цоколь, возведенный в опалубке, по окончании работ нужно будет оштукатурить.

Вот таким вот образом и возводится фундамент из бута своими руками. Мероприятие это, на самом деле трудоемкое и времени занимающее немало. Однако в результате получается фундамент, по надежности превосходящий даже бетонный с наполнителем из щебенки.

Видео:

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class=»eliad»>

кладка каменного фундамента из бута своими руками с фото и видео

Предисловие Бутовый фундамент – это основание под строение, практически на 90 % выполненное из бута. Основные преимущества фундамента из бутового камня заключаются в экономии строительного материала, эстетической привлекательности и, самое главное, — надежности.

Бутовый фундамент – это основание под строение, практически на 90 % выполненное из бута. Основные преимущества фундамента из бутового камня заключаются в экономии строительного материала, эстетической привлекательности и, самое главное, — надежности. Каменные фундаменты для дома возводятся несколько столетий, и столь многолетняя практика использования бута говорит в пользу этого материала сама за себя.

Содержание:
Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео

Любая постройка начинается с закладки прочного фундамента, экономить на котором никто не советует. По используемым материалам фундаменты делятся на шесть типов: песчаный, кирпичный, бутовый, бетонный, блочный, железобетонный. В старину дома возводились на каменных фундаментах, в которые старались укладывать большие камни блокоподобных или блоковых форм. Камни этих фундаментов почти всегда превышали размеры бутового камня, поэтому их правильно называть просто каменными фундаментами. Такие фундаменты являются самыми древними и сейчас их делают редко. Каменные фундаменты — 7 тип существующих фундаментов, который по праву должен числиться под номером 1. Самыми же надежными домами являются те, которые возведены на вечных фундаментах — на скальных породах, где фундаментом является сама скала. Но это уже не фундамент как таковой, а природное основание.

Разница между каменной и бутовой кладке фундамента состоит в размерах применяемых для них камней. Как известно, бутовый камень по своим размерам доходит до 50 см. Камни размерами более полуметра являются глыбами, блоками (большими), валунами и т.д. — в зависимости от своих форм и масс. Поэтому при кладке бутовых фундаментов, если в наличии имеются камни разных размеров, то почему бы не использовать их все, не особенно утруждая себя тем, как правильно будет характеризоваться такой фундамент.

Как сделать ленточный каменный фундамент

По своей конструкции фундаменты подразделяются на столбчатые, ленточные и плитные. Каменные фундаменты могут быть либо ленточными (непрерывными), либо плитными — к примеру, состоящими из нескольких вкопанных блоков под углами домика. Ленточные каменные фундаменты закладываются под дома с тяжелыми плитами перекрытий и тяжелыми стенами. Ленточная конструкция фундамента берет на себя максимальную нагрузку от здания.

Фундаменты из камня требуют к себе, с одной стороны, серьезной ответственности, с другой — не самой сложной подготовки и опыта исполнителя. Фундаменты из гранитного бута, булыг, валунов, глыб или блоков являются одними из самых надежных, особенно, если они делаются в пучинистых грунтах (глинистых, суглинистых, супесных, а также пылеватых песках). Такие грунты коварны тем, что при жаркой погоде они сжимаются, а при промерзании, особенно, если после дождей — вспучиваются, резко меняя свои объемы. При этом силы, которые действуют на фундамент, достигают 6-10 тонн на один квадратный метр фундамента.

Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео
Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео
Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео

Перед тем как сделать каменный фундамент, на выбранном участке выравнивается поверхность, затем делается разметка контуров будущего фундамента. Контуры фундамента обозначают прочным шпагатом, натянутым над землей и привязанным к вбитым колышкам.

Иногда эту операцию заменяют устройством обноски — ряда столбиков с прибитыми поверху досками. Обноска должна быть немного выше будущего предполагаемого цоколя и в метре-полутора от внешних краев траншей, вырываемых под фундамент. Обноска может быть как непрерывной, так и частичной, вокруг углов будущих стен. В этом случае обноска удобно заменяет колышки, которые нужно вбивать в грунт для натягивания шпагатов (или лески), так как теперь шпагаты можно будет удобно фиксировать на досках обноски и проверять правильность направлений и размеров контуров фундамента и его углов.

Точно отметить углы фундамента (соответственно стен здания) под 90° поможет знание так называемого «египетского треугольника», в котором соотношения сторон равны 3:4:5 метрам. Такой треугольник делается с помощью натянутых шпагатов соответствующих метражей или сбивается из реек, досок.

Одинаковость вертикальных отметок по верхам углов будущего фундамента (нулевой цикл) проверяется с помощью водяного уровня.

После разбивки фундамента и тщательной проверки размеров, точности углов фундамента и ширины его стен (которые могут быть шире стен дома на 20-30 см) приступают к выемке грунта. Немного прокопав траншеи фундамента, можно снять мешающий работе шпагат разметки.

Фундаменты под дома закладываются ниже уровня промерзания грунта. Глубина такого фундамента зависит от этажности будущего дома и характера грунта.

После выемки грунта дно траншей нужно засыпать песком. Толщина слоя песка должна быть не менее 10 см. Затем, пользуясь плодами современной цивилизации, дно и стены траншей можно простелить пленкой ПВХ или простой полиэтиленовой пленкой так, чтобы края кусков пленки заходили друг на друга внахлест на 30 см. При этом пленку можно укрепить на бровке траншей камнями или кирпичами (придавить). Такая операция позволит продлить срок целостности фундамента фактически на столетия, так как целлофан избавит фундамент от более сильного сцепления с пучинистым грунтом и грунтовыми водами, а также позволит сохранить в основании все укрепляющие фундамент компоненты. Чтобы пленка, уложенная в траншеи, не топорщилась, ее можно сразу придавить большими камнями враспор.

Если решено делать фундамент без пленки, то на слой песка, который должен закрывать дно траншеи (подушку), следует насыпать пятнадцатисантиметровый слой гравия (дренирующий слой).

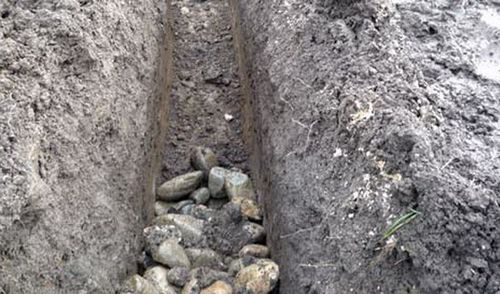

Затем в работу идет обмытый камень. При укладке первых камней сперва нужно нанести на дно траншеи (поверх гравия или пленки) слой раствора в 5-8 см. Первые камни нужно начинать укладывать с углов, они должны быть побольше размерами и желательно блокоподобных форм.

Самой большой плоской своей стороной — постелью — камень укладывается на нанесенный раствор. Имеющийся блокоподобный камень с подходящим углом в 85°- 95° укладывается в наружный угол траншеи, он становится так называемым краеугольным камнем. Камень кладется впритык (враспор) к стене траншеи. Уложив краеугольные камни, можно производить укладку первых больших камней вдоль всей траншеи, располагая их враспор — впритык то к одной стенке траншеи, то к другой — противоположной. Пустоты между камнями нужно закладывать меньшими камнями, стараясь подгонять их впритык друг к другу. Швы между камнями заполняются раствором марки 100-150. Так укладывается первый ряд камней будущего фундамента, который должен иметь приблизительно одну высоту. Камни, равные по своей длине размеру ширины траншеи, укладываются тычком — поперек траншеи на всю свою длину. Если камней с размерами ширины траншеи большое множество, то первый ряд фундамента (его подошва) укладывается тычком.

Устройство бутового фундамента своими руками (с фото и видео)

Для устройства бутового фундамента используются камни с несущей способностью не ниже 100 кг/см2. Укладка бутового и другого камня — процесс осмысленный, поэтому делая одно (например, фундамент), следует заранее подумать о других работах, которые потребуют более ровный или более красивый камень.

Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео

Такой камень следует сразу отбирать в отдельную кучу. К таким относятся все камни, имеющие ровные стороны, более яркие расцветки или прожилки в расцветках, или кварцевые вкрапления, а также камни с ровными углами; камни, напоминающие многоугольники.

Делая фундамент из бута своими руками, большие камни, нужные для первого ряда каменной кладки фундамента, можно сбрасывать в траншею там, где траншея еще не застелена пленкой, а затем кантовать их к месту укладки; либо опускать их на руках.

Ознакомьтесь с видео устройства бутового фундамента, чтобы лучше понять технологию процесса:

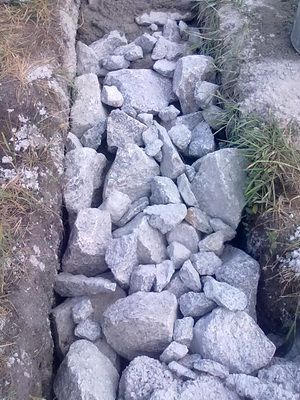

Фото бутового фундамента представлены ниже:

Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео

Арматура для фундамента с бутовым камнем

После укладки первого ряда камней начинается установка арматурного каркаса, аналогичного каркасу в бетонных фундаментах: арматура вяжется в два слоя на протяжении всего фундамента, внахлест до 50 см. На углах желательно вязать согнутую Г-образно арматуру. Диаметр арматуры нужно выбирать в зависимости от высоты будущей постройки. Для одно-двухэтажного дома достаточно диаметра 10 мм. Арматура вяжется на вертикально устанавливаемые пруты. Расстояние вертикальных арматурин (стоек) друг от друга не должно превышать двух метров. Если арматура будет мешать стоять камнекладчику в траншее, то ее нужно будет вязать поэтапно: сперва уложив камнями траншею до середины, затем нужно будет привязать новые две арматурины на все стойки и продолжить укладку камня почти до верха траншеи. Затем арматура вяжется последний раз — верхние две арматурины на все стойки. Таким образом, в целом получается, как минимум, три горизонтальных ряда по две арматурины в каждом. При виде сверху каждые две арматурины бутового фундамента любого ряда образуют в целом два слоя — передний и задний (или фронтальный и тыльный).

Все укладываемые камни должны осаживаться кувалдочкой до полного утопления их в растворе и упирания в нижележащие камни. При этом не следует забывать о правилах перевязки камней. То есть, по возможности все вертикальные швы ниже уложенных камней должны перекрываться вышележащими камнями.

Как сделать бутовый фундамент (фундамент из бута) своими руками

Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео Фундамент из бутового камня: кладка каменного фундамента из бута своими руками с фото и видео

При укладке бутового фундамента своими руками следует заранее подумать обо всех коммуникациях современного дома: водопроводные и канализационные трубы, заземление, провода сигнализации и домофона и т.д. Под все эти вещи необходимо сразу оставлять отверстия — закладывать трубы или деревянные кругляки, которые легко сверлятся; либо наполненные водой пластиковые баклажки, также легко удаляющиеся впоследствии. Из последних, после затвердения фундамента, воду нужно слить. Армирование каменного фундамента придает ему большую прочность и надежность. Арматурный каркас может быть прокрашен грунтовочной масляной краской. Вяжется арматура миллиметровой вязальной (упаковочной) проволокой с помощью крючков-воротков.

Уже имея представление, как сделать бутовый фундамент, последующие ряды камней укладываются аналогичным способом, идентичным с возведением стен из камней.

Если цоколь над фундаментом с бутовым камнем планируется делать из блокового камня или кирпича, то высота всего фундамента должна быть одинаковой — в горизонте, который называется «нулевым циклом». Затем на фундамент кладется гидроизоляционный слой в виде рубероида. Второй гидроизоляционный слой кладется на возведенный цоколь. Полиэтиленовую пленку с бровки траншеи нужно завести на 5 см под рубероид первого гидроизоляционного слоя (обрезав лишнее).

Бутовой фундамент без армирования

Кладку фундамента из бутового камня можно делать и без армирования: в таком случае фундамент будет менее надежен и неустойчив к сейсмическим воздействиям, но все же вполне пригодным для возведения на нем одноэтажного дома в сейсмоопасной зоне. В противном случае ненадежный фундамент ведет к образованию трещин в стенах дома и последующему его разрушению.

На фундаменте экономить нельзя! Минимальная толщина каменного фундамента должна быть 50 см. Готовому фундаменту нужно дать время для усадки и набора прочности. Для этого фундамент оставляют на зиму, а последующие работы начинают весной.

Похожие статьи

плюсы и минусы, видео технологии, чертежи

Фундамент из бута надежный и эстетичный, срок его службы – не менее 150 лет, при этом верхний предел не ограничен. Ведь до наших дней дошли постройки, выполненные по той же технологии, еще несколько веков назад. При возведении своими руками наиболее важно выбрать качественные камни, правильно их сортировать и соблюдать руководство.

Оглавление:

  1. Описание конструкции
  2. Преимущества и недостатки
  3. Инструкция по шагам
  4. Этап подготовки
  5. Установка опалубки

Что такое бутовый фундамент и когда его используют?

Бут – камни с неровными краями разных размеров и формы, полученные путем естественного разрушения горных пород (песчаника, доломита, ракушечника) или взрывных работ. Средний размер фрагментов – 30-50 см в диаметре, вес – от 25 до 45 кг.

Виды по форме:

  • рваный – все края фрагмента неровные, острые;
  • постелистый – одна из сторон булыжника более гладкая и ровная;
  • плитняковый – плоские, произвольной формы с ровными противоположными сторонами.

Эта классификация условна, так как камень просто сортируется исходя из той формы, какую создала природа или грубое механическое воздействие, специальной обработки не производят. Особенно крупные булыжники иногда раскалывают на части.

Из этих камней делают основания под любые постройки, укрепляя практически хаотичную кладку цементным раствором. В таком сооружении около 90 % бута. Булыжники размещают рядами в траншею и скрепляют бетоном. Удобнее использовать постелистый и плитняковый типы. Высокое основание укрепляют армирующим поясом. Бутобетонный фундамент подходит для любых построек высотой в несколько этажей, возведения цоколя, хозяйственных строений, бань. Из него можно сделать ленточную и столбчатую конструкцию.

Один из важнейших критериев выбора этого материала – доступность. В регионах с горной местностью купить камень проще всего, а доставка в отдаленные пункты может стоить очень дорого. Также необходимо подобрать булыжник с высоким уровнем прочности – от удара молотком он не должен рассыпаться, а только издавать звонкий звук. Недопустимы растрескивания и расслоения.

Плюсы и минусы бута

Ни один столбчатый или ленточный фундамент не будет надежным и качественным, если при его закладке не учесть преимущества и недостатки используемых материалов.

Плюсы:

  • Эстетичный внешний вид. Возвышающаяся над землей часть выглядит как каменная кладка, придавая зданию презентабельность. В дополнительной отделке не нуждается.
  • Экологическая безопасность.
  • Выдерживает перепады температур и воздействие влаги.
  • При соблюдении технологии сезонные движения почвы не страшны.
  • Долговечность исчисляется сотнями лет.
  • Большая несущая способность позволяет возводить крупные по площади и этажности строения из тяжелых изделий.
  • Не подвержен грибку и плесени и поражениям насекомых.

Возведение бутобетонного фундамента – далеко не простой процесс, требующий времени и физических усилий. Это связано с особенностями материала и технологией:

  • Камни имеют разную форму и размер, чтобы уложить их наиболее плотно, потребуется сортировка и тщательный подбор элементов.
  • Бутовое основание необходимо заглублять ниже уровня промерзания почвы на 20 см, поэтому нужно копать глубокую траншею и поэтапно закладывать ряды булыжников.
  • Строительство в регионах, отдаленных от места залегания камня, обходится намного дороже за счет доставки материала.
  • Все работы приходится выполнять своими руками, так как привлечение спецтехники невозможно.
  • Бетонирование выполняется поэтапно, поэтому замешивать приходится несколько порций цементной смеси.

Если нет возможности выполнить работы своими силами, придется привлекать бригаду монтажников. Кладка профессионалами стоит намного дороже, чем сооружение других видов оснований.

Пошаговая инструкция заложения фундамента из бута

Следует составить план расположения ленты или столбов, рассортировать камни по фракции и форме. Наиболее ровные и крупные стоит оставить на углы. Изучить строение и тип почвы, установить места прохождения грунтовых вод и уровень промерзания – это необходимо для определения оптимальной глубины. Чаще всего достаточно 1,5-1,8 м, в местности с суровым климатом и подвижным грунтом заглубляют на 2 м. Стенки траншеи не рекомендуется использовать в качестве опалубки, так как они будут осыпаться, деформироваться и заберут много влаги из сырого бетона. Поэтому ширина рва при толщине ленты 0,5-0,6 м должна быть не менее 2,5 м. Этого достаточно для монтажа опалубки с двух сторон.

Технология предусматривает два способа:

  1. Бутовый. Кладка камня рядами на раствор аналогично кирпичной. При этом методе большая часть объема – бут. Для реализации нужно отобрать наиболее ровные плоские фрагменты разного размера и стараться располагать их на одном уровне.
  2. Бутобетонный фундамент. Бетонирование с бутом, он занимает меньший объем и служит армировкой, расположен менее упорядоченно. Булыжники отбирают средней фракции до 30 см.

Следует готовить раствор из марки цемента не ниже М400. Чтобы улучшить пластичность, рекомендуется добавить жидкое мыло или моющее средство для посуды. Соотношение основных компонентов классическое – 1 часть цемента на 3 части песка. При возведении бутобетонного фундамента можно ввести мелкофракционный щебень. Консистенция должна быть такой, чтобы смесь хорошо проникала во все пустоты, но сильно не растекалась.

Потребуется набор инструментов: кувалда, молоток, строительный уровень, лопата, бечевка, мастерок. Для заполнения пустот желательно приготовить мелкий щебень или гальку.

Подготовительные работы

Подготовка участка под ленточный фундамент или бутовые столбы заключается в расчистке площадки от мусора, выкорчевывании пней, кустов и деревьев. Если рельеф неровный, его исправляют путем снятия верхнего слоя или поднимают кладку на разную высоту над уровнем земли.

Далее размечаются линии и определяется глубина траншеи. При большом объеме землеройные работы лучше выполнять с применением экскаватора. На дно рва засыпают песок слоем 15 см и утрамбовывают – он послужит подушкой. Специфика дальнейших этапов зависит от типа основания.

Монтаж опалубки

Опалубку делают съемную и несъемную из брусков и досок или щитов. Так как дерево впитывает влагу, потребуется гидроизоляция из плотной пленки или рубероида – ее крепят на стенках каркаса и размещают на дно.

Опалубку для ленточного фундамента устанавливают постепенно для удобства работы. После монтажа одного слоя часть досок перемещают выше. Для бетонированного основания каркас ставят сразу на всю высоту и не снимают его по окончании работ.

Способ 1: укладка бута.

Потребуется тщательная сортировка по толщине. Общие принципы заключаются в том, чтобы делать перевязку как в случае с кирпичом, наиболее крупные и ровные куски располагать в углах, допускается использование в некоторых местах больших булыжников, которые перекроют сразу два ряда. Слои камня размещают попеременно короткой и длинной стороной.

Инструкция для ленточного фундамента:

  • На дно опалубки залить бетон толщиной 3-5 см.
  • В два угла траншеи уложить крупные булыжники и установить маяк из бечевки – это послужит уровнем для первого ряда.
  • Уложить наиболее плоские элементы в два слоя, заполнить образовавшиеся пустоты мелкой щебенкой.
  • Залить следующую порцию.
  • Каждый последующий ряд бутово-ленточного основания укладывается до того, как схватится цемент, положение камней можно корректировать в процессе.

Когда работы завершены и фундамент просох, опалубку снимают, засыпают ров песком или грунтом, гидроизолируют верхнюю часть, делают отмосток.

Способ 2: бетонирование с бутом.

Раствор занимает больше пространства, а камни сортируются только по размеру. Заливать следует за один раз, чтобы не было расслоения.

Инструкция:

  • На дне траншеи сделать подушку из песка и щебня, утрамбовать.
  • Залить 20-30 см смеси.
  • Уложить первый слой бута и утопить его в ЦПС на ⅔. Камни не должны касаться стенок опалубки, чтобы они полностью погрузились в раствор.
  • Удалить при помощи виброоборудования или прутка воздушные полости и пузырьки.
  • Слой, возвышающийся над землей, или последние 50 см выполняются с применением армировки и без булыжников.

Опалубку до уровня земли не снимают, щиты демонтируют только над ней. Верхнюю часть прокладывают гидроизоляцией, оборудуют отмосток.




что такое бутовый камень, технология производства бутобетона +видео и фото

Фундамент из бутового камняФундамент из бутового камня

Добавил(а): Ксения Зубкова 23 августа

Дома ставят на основание из бутовых камней уже сотни лет. Этот материал не забывается, потому что славится своей прочностью и доступностью, как древесина или глина. Впрочем, бут завоевал доверие строителей не только качеством, но и эстетичным видом.

Незаменимый бутовый камень

Бут — камень необычный, потому что его края неровные. Появление этого материала размером до 50 см — это результат разрушения скал, что считается естественным явлением. Другой способ получения бута представляет собой искусственный процесс и заключается во взрыве карьеров.

Бутовый камень, как сверхпрочный материал, используют для сооружения фундамента

Наиболее известны несколько пород бутового камня: песчаник, доломит, ракушечник и плитняк. Но только последний вариант используется как материал для сооружения фундамента.

Бут-плитняк — не круглый, а плоский камень

Бут-плитняк отличается плоской формой и практическими одинаковыми краями. Благодаря этим свойствам у строителей, выполняющих кладку, отпадает необходимость постоянно смотреть, подходит ли тот или иной камень на предоставляемое ему место.

Выбирая бут для строительства фундамента, необходимо провести небольшое исследование: проверить камень на наличие трещин, расслоений и прочих повреждений. Прочность материала можно оценить, ударив по нему молотком. Звонкий звук и сохранение камня в первозданном виде — подтверждение его хорошего качества.

Фотогалерея: дома на фундаменте из бутового камня

Описание фундамента из бута

Используя специальный материал, можно сделать обычный бутовый или бутобетонный фундамент. Основание называют бутобетонным, если на 10% оно состоит из специальной закрепляющей смеси.

Для создания бутового фундамента берут крупные камни, а на сооружение бутобетонного фундамента уходит одинаковое количество небольших камней и бетона

Если строитель собирается делать фундамент из бутового камня, то у него есть только два варианта: выложить камни непрерывной лентой или отдельными плитами, которые представляют собой несколько засыпанных землёй блоков, расположенных под углами здания.

Ленточный фундамент из бута популярнее плитного, поскольку считается более надёжным

Бутобетонный фундамент можно сопоставить с каменным основанием, от сооружения которого давно отказались. Всё-таки по размеру бут гораздо меньше обычного камня-валуна длиной порядка полутора метров.

Выкладывать бутовые камни, формируя фундамент, можно без заминок. Разрешается использовать сырьё меньшего и большего размера, ведь бутобетонное основание в любом случае будет выглядеть эффектно.

Ленточное бутовое основание

Фундамент в виде ленты из бутовых камней создают для здания, перекрытия и стены которого запланировано сделать из тяжёлых материалов. Благодаря ленточной конструкции фундамент не оказывается перегруженным.

На бутовый фундамент ставят постройки из бревён или других тяжёлых материалов

Ленточное бутовое основание характеризуется следующими преимуществами:

  • идеальная несущая способность, гарантирующая долговечность всего дома;
  • абсолютная невосприимчивость к сырости, отчего допускается выполнять гидроизоляцию материалов только на уровне ростверка;
  • нестандартный вид, позволяющий обходиться без облицовки наружной стороны сооружения.

Минусами ленточного фундамента из бута считают:

  • значительную стоимость, ведь по приемлемой цене материал получится приобрести только у жителей гористой местности;
  • необходимость нанимать рабочих и платить им за кропотливый труд большие суммы;
  • срок работ, которые не ограничивается двумя или тремя днями, а занимают целые недели, уходящие на сборку в нужном порядке мозаики из фрагментов весом по 30 кг.

На гидроизоляционном материале, закрывающем кладку из бута, возводят стены из кирпича или иного материала

Технология возведения суперпрочного основания

Фундамент из бутовых камней надо сооружать так, чтобы в будущем не возникало сомнений в его прочности. Для этого в процессе кладки бута требуется придерживаться правил:

  • брать только качественный материал;
  • использовать предварительно очищенные и увлажнённые камни, что обеспечит хорошее соединение раствора и камней;
  • заполнять пустоты между камнями, применяя не только раствор, но и щебень с параметрами 4х7 см;

    Пустоты между камнями заполняют не только раствором, но и мелким щебнем

  • заливать бут слоем раствора толщиной не более полутора сантиметров, иначе впоследствии конструкция может осесть и разрушиться;
  • формировать первый и последний слои из крупного бута, плоскости которого наиболее ровные, дабы сделать камни хорошими опорами для остальных слоёв и ростверка;
  • соблюдать перевязку, как это делают при кладке блоков и кирпичей;
  • создавать надёжные углы фундамента, то есть не строить их из камней с дефектами.

Видео: принцип заливки траншеи с бутовыми камнями

Инструкция по сооружению фундамента из бута и бетона

Работа по сооружению бутобетонного ленточного фундамента состоит из трёх этапов: подготовки площадки под строительство, заливки бетона и кладки камней.

Подготовка строительной площадки

Перед возведением бутобетонного фундамента выполняют следующие задачи:

  1. С участка убирают мусор и растительность, снимают пласт почвы толщиной 30 см, дабы избежать произрастания сорной травы.
  2. Дно полученного котлована выравнивают. Для этого с кочек снимают грунт и заполняют им ямки. После равномерного распределения земли дно котлована трамбуют.
  3. Площадку размечают под фундамент, вбивая в землю по углам постройки колышки и натягивая между ними капроновый шнур. У получившегося прямоугольника проверяют углы. Они должны быть идеально прямыми.

    По периметру участка выкапывают траншею

  4. По периметру здания выкапывают траншею, которую лучше сделать более широкой, чем запланировано. Дело в том, что, кроме бетона, в неё потребуется поместить опалубку и теплоизоляционную материю. Рекомендуемая глубина траншеи под фундамент — 25 см.
  5. Траншею засыпают щебнем, а затем песком. Каждый образовавшийся слой прессуют. В итоге получится «подушка» толщиной 10 см. Слой из песка обязательно поливают водой, чтобы созданная насыпь уплотнилась.

    Засыпанные в траншею материалы должны быть спрессоваными

  6. Пласт из щебня и песка закрывают отрезками рубероида, который защитит основание от порчи водой.
Заливка бетона

Для создания опалубки и формирования бетонной платформы под укладку бутовых камней действуют следующим образом:

  1. Из листов фанеры создают опалубку. При этом 25 см конструкции должны находиться над уровнем грунта.

    Опалубку для бутового фундамента рекомендуют делать из фанеры

  2. Если опалубка получилась выше, чем нужно, то по её периметру прибивают распорки, которые не позволят листам фанеры сдвинуться с места. А чтобы избежать деформации материала опалубки, фанерные щиты соединяют друг с другом перемычками, прикрепляемыми на саморезы.

    Опалубку делают устойчивой при помощи перемычек

  3. Созданную опалубку осматривают. Между элементами не должно быть ни одного просвета. Оставленные зазоры приведут к просачиванию раствора за пределы опалубки.
  4. Стенки опалубки застилают плёнкой из полиэтилена или отрезками рубероида.
  5. В опалубку заливают первый слой бетона толщиной 15 см. По всей траншее раствор распределяют совковой лопатой. Этим инструментом рекомендуется промешивать жидкий бетон, тем самым удаляя воздушные пузыри.
  6. Дождавшись абсолютного затвердения первого пласта бетона, в опалубку заливают второй слой состава. Он должен заполнить 25 см пространства конструкции из фанерных щитов.
Кладка камней на бетон

Чтобы уложить на бетон камни и тем самым сформировать бутобетонное основание, делают следующее:

  1. Находят такие инструменты, как кувалда и молоток-кулачок, и готовят раствор для склеивания камней.
  2. Отобранные бутовые камни сбрызгивают водой, чтобы они намертво сцеплялись с бетоном.
  3. В ранее залитый жидкий бетон закладывают камни. Первыми в составе утапливают большие элементы, потому что они усилят основание и тем самым увеличат его выносливость. Бутовые камни кладут, оставляя между ними зазоры по 5 см. При этом тычок — короткую часть камня — чередуют с ложком, то есть длинной стороной используемого материала. Верх камней оставляют на виду, иными словами, не прячут в растворе.

    Первый слой формируют из самых больших камней

  4. Просветы между уложенными кирпичами устраняют с помощью цементного раствора и приступают к формированию второго слоя бута. Камни, укладываемые на этом этапе, располагают так, чтобы они закрывали собою зазоры между элементами первого слоя кладки. В этом случае валуны второго ряда будут частично лежать на двух или трёх бутовых камнях. Кстати, если первый слой материала выкладывали вдоль опалубки, то второй формируют поперёк неё.
  5. Третий ряд бутовых камней укладывают по аналогии с первым. Правда, для этого используют другое строительное сырьё. Оно должно быть меньше материала, из которого выкладывали первый и второй слои.

    Слой за слоем камни укладывают то вдоль,то поперёк

  6. Следующий ряд камней располагают поперёк траншеи. Формировать слои заканчивают, как только получится кладка высотой от 50–70 см. Точный размер определяется только пожеланиями хозяина постройки. Главное, залить финишный пласт бута таким образом, чтобы не было видно заострённых краёв. Рекомендуемая толщина стяжки, выравнивающей созданную конструкцию, – 15 см.
  7. Верхний слой бетона либо застилают плёнкой из полиэтилена, либо периодически сбрызгивают водой. Благодаря этой хитрости, бетон сможет затвердеть в короткий срок и не станет трескаться.
  8. Спустя 28 дней убирают опалубку и приступают к дальнейшим строительным работам.

    Чтобы кладка выглядела красиво, камни кладут не хаотично, а в определённом порядке

Приготовление раствора для заливки бута

Раствор, связывающий между собой ряды кладки из бутовых камней, готовят на базе цемента М-300, М-400 или М-500. Строительное сырьё указанных марок сделает смесь более плотной. В качестве второго компонента раствора берут чистый песок без содержания примесей. Материал с добавками негативно скажется на прочности бетона.

Готовя раствор, важно соблюдать пропорции компонентов

Раствор замешивают из одной части цемента и трёх частей песка. Когда этот состав должен послужить средством для скрепления камней бутобетонного фундамента, в него не мешает внести 3 части щебня размером 5х20 мм.

Количество воды, задача которой — связать компоненты раствора между собой, должно быть таким, чтобы состав получился текучим и закупорил все просветы между элементами кладки фундамента.

Чересчур густая смесь станет причиной формирования пузырьков, провоцирующих саморазрушение фундамента. Слишком жидкий состав, без остатка растекающийся по пустотам в каменной кладке, сделает основание слабым.

Видео: кладка фундамента из бутового камня своими руками

Бутобетонный фундамент под силу создать начинающему любителю и экспериментатору в строительстве. Процесс формирования этого основания считают проще технологии сооружения армированной фундаментной ленты.

По образованию — филолог, пишу тексты более 5 лет. Оцените статью: Поделитесь с друзьями!

Что такое Бутовый фундамент?Его преимущества для Кладки основания из камней своими руками +Видео

бутовый-фундаментКрасивый и прочный – бутовый фундамент прослужит долгие годы. Данный тип фундамента любим многими не только за эстетическую привлекательность и надежность, но и за простоту возведения, а также экологичность.

Кладка бутовых фундаментов из камня

Бутовый камень – это природный камень (туф, песчаник, булыжник, известняк, ракушечник), полученный путем естественного или искусственного (в каменоломнях) скола скального массива.

Какие камни использовать для данного фундамента?

Для возведения бутового фундамента подходят камни примерно одного размера, плоские по форме с максимально параллельными краями. Хороший качественный бут при расколе не должен крошиться или пылить, а при ударе по нему молотком звук должен получится звонкий и тонкий.

рынок-бутовых-камней

Габаритные размеры бутового камня, используемого при возведении фундамента, не должны превышать 50 см, а вес булыжников – 30 кг. Такие требования объективны: камни большого размера и массы трудно сдвинуть с места, слишком мелкий размер затрудняет укладку основания и требует большего количества времени.

Не смотря на то, что бутовый камень – это камень природного происхождения, собрать необходимое для возведения количество материала вручную вряд ли получится. Рассчитывая необходимые объемы материала цифры лучше округлять в большую сторону и произвести закупку бута с небольшим запасом.

Преимущества и недостатки бутового фундамента

Плюсы фундамента из бута
  1. Основное преимущество – впечатляющая прочность и отличная несущая способность данного вида фундамента, ведь он на 90% состоит из каменной породы.
  2.  С использованием каменной кладки связаны и такие плюсы бутового фундамента, как влагостойкость и устойчивость к промерзанию.
  3. Кроме того, отличный внешний вид бутового фундамента не требует дополнительных облагораживающих работ по облицовке основания дома.

фундамент-из-бутовых-камней

Минусы фундамента из камней
  1. Основным недостатком данного вида фундамента является его дороговизна, ведь для возведения прочного фундамента даже под жилой дом средних размеров понадобится довольно приличное количество бута.
  2. Также не следует забывать, что основной вид работы по обустройству такого фундамента будет заключаться в возведении каменной кладки, что занимает довольно много времени, требует определенных навыков или, в крайнем случае, терпения.

Типовой бутовый фундамент: процесс возведения

Подготовка основания фундамента

Основная часть любого фундамента, в том числе бутового, располагается под землей. Поэтому на первом этапе работы роем полноценный котлован глубиной до метки промерзания грунта с прибавкой 20-30 см на песчаную подушку. Определившись с глубиной, рассчитываем примерную ширину траншеи с учетом того, что она должна быть несколько шире предполагаемого ростверка. Делается этот запас ширины с учетом того, что бутовый фундамент в разрезе имеет форму трапеции и укладывается соответствующим образом. Как вариант основанию трапеции в 70 см. соответствует 50 см. ширина ростверка.

закладка-фундамента-из-бутового-камня

Траншея под фундамент роется по периметру и в соответствии с планировкой дома под все основные несущие стены. Вынимаемый грунт не вывозится сразу, а складируется в стороне от основного строительства. Часть этого грунта понадобится для подсыпки пазух.

На дне траншеи оборудуется песчаная подушка, после чего можно приступать к установке опалубки и укладке бутового камня.

Кладка бутового камня

Как правило, для обеспечения фундаменту должной крепости, кладка камня начинается с самых крупных по размеру элементов бута. Первый слой в траншее кладется на бетонную подложку. Камни должны иметь максимально параллельные грани и плотно прилегать друг к другу. После укладки первого слоя его заливают бетоном так, чтобы он заполнил все щели между камнями, а затем приступают к укладке следующего. Камни каждого следующего ряда располагают перпендикулярно предыдущему. Такая подборка и стыковка бута занимает довольно много времени, однако полученный результат оправдывает все старания.

На каждом последующем слое используются камни меньшего размера, все слои обязательно заливаются бетонной (или цементно-песчаной) смесью.

Внешняя кладка — ростверк

Вся основная часть бутового фундамента спрятана под землей. На поверхность выступает лишь небольшая часть фундамента высотой до 60 см. Так как надземная часть бутового фундамента становится обозримой, то для ее укладки выбираются только камни с идеально ровными гранями, что обеспечивает фундаменту всю его эстетическую привлекательность.

В остальном кладка ростверка полностью идентична кладке подземной части: продольные и поперечные ряды камня чередуются в заданной последовательности, пустоты заполняются раствором. Рекомендуемая толщина слоев не должна превышать 30 см.

бутобетонный-фундамент

Когда процесс кладки завершен пазухи траншеи засыпаются грунтом. Отличный долговечный, привлекательный фундамент готов. Подойдет для строительства под частный каркасный дом в том числе и большинства построек своими руками.

Фундамент из камня своими руками

До настоящего времени сохранились стены и фундаменты многих зданий из дикого камня. Сегодня в строительстве фундаментов прочное место занял сборный или монолитный бетон, но местные традиции или возможность приобрести строительный материал по низкой цене побуждают хозяев возводить фундамент из камня. Чтобы ни стало причиной выбора, необходимо знать все тонкости работы с диким камнем для достижения хорошего результата прочности и надежности основания дома.

Немного о камне

Свойства камня

Природа создала удивительный строительный материал, отличающийся долговечностью и прочностью. Камень используют для возведения фундаментов, стен, барбекю и в ландшафтном дизайне. Больших размеров природные каменные глыбы разрезают специальными машинами на равные части и используют для облицовки. Из природного камня можно вымостить на участке красивые садовые дорожки, облицевать забор, создать красивые альпийские горки.

Основные свойства камня:

  • Прочность — разбить натуральный камень не так просто.
  • Экологичность — материал создается природой без какого-либо вмешательства человека.
  • Высокий показатель устойчивости к разным воздействиям химического и климатического характера.
  • Эстетичность — камень бывает разного цвета, а на его гранях природа создает удивительной красоты рисунки. Используя эти качества, можно создавать целые композиции, отличающиеся своей первозданной красотой.
  • Долговечность — каменные строения могут стоять века.

Для строительных работ пригоден не любой камень. Материал расслаивающихся и мягких пород не подходит для возведения прочных строений и укладки фундамента.

Обратите внимание! Для устройства основания используют неправильной формы обломки прочных горных пород, называемых бутовым камнем.

Чтобы фундамент из камня получился надежным и крепким, а работать было легче, выбирают камни плоской формы. Большие глыбы горной породы раскалывают на месте строительства или обтесывают.

Преимущества и недостатки

Клумба из остатков камня

Преимущества устройства фундаментов из камня:

  • Высокий показатель прочности позволяет строить здания, отличающиеся длительностью эксплуатации.
  • Природный материал характеризуется высоким уровнем устойчивости к воздействию грунтовых разрушительных вод.
  • Для каменного фундамента не страшны никакие перепады температуры воздуха.
  • Возможность заменять дорогостоящие конструкции фундамента из железобетона на строительный материал более низкого ценового уровня.
Преимущества и недостатки каменных фундаментов

Недостатки каменных фундаментов:

  • Высокие трудовые затраты.
  • Необходимость возводить массивные конструкции, чтобы они могли выдержать большую нагрузку. При этом для такой же нагрузки нужны бетонные конструкции меньшего размера.
  • Большой расход строительного материала и труда при строительстве столбчатого фундамента.

Порядок строительства

Схема фундамента из бутового камня

Шаг №1. Подготовка котлована под фундамент. Когда проект здания готов и получены все согласования на строительство, можно приступить к подготовке строительной площадки. Завозим в нужном количестве бутовый камень и другие строительные материалы. Приготовьте все необходимые инструменты. Поставьте разметку по проекту и выройте котлован. Глубина котлована должна быть ниже уровня промерзания почвы.

Шаг №2. Установка опалубки. Если грунт сухой и прочный, опалубку можно не ставить, а бутовый камень укладывать прямо в траншею. При осыпающемся грунте ставится обычная опалубка или используются листовые, рулонные материалы.

Обратите внимание! Вентиляционные и коммуникационные отверстия предусматриваются до начала закладки бутового камня. Готовый фундамент из камня сверлить очень трудно.

Траншея, заполненная бутом

Шаг №3. Кладка бутового камня. Днище траншеи следует засыпать 25 см слоем песка, утрамбовать и приступить к кладке первого слоя камня. Для этого выбирают самые большие камни и с силой укладывают их на песок, чтобы они легли прочно и не двигались. Если глубина фундамента 50 см, то его ширина должна быть от 65 см до 70 см.

Обратите внимание! Перед закладкой камня в фундамент его обязательно нужно вымочить. Впитав в себя воду, бутовый камень очистится от мелких осыпающихся частиц и будет лучше сцепляться с цементом. Сначала намочить, а потом дать немного обсохнуть.

Камень тщательно подбирают по форме, выкладывая первый ряд и углы последующих. Если нет бутового камня нужной формы, нужно обтесать более близкий по форме кусок зубилом и кувалдой. Пустые места между большими глыбами заполняют мелкими фракциями, образованными после обтесывания. Уложенный ряд заливают жидким раствором цемента, а затем кладут песчано-цементный раствор. К кладке следующего ряда приступают соблюдая перевязку.

Обратите внимание! При использовании для стен здания бетонных блоков, кирпича верхняя часть фундамента должна быть армированной. Для этого в фундамент из камня ложится арматурная сетка и заливается раствором.

Фундамент из камня в современном строительстве

Шаг №4. Снятие опалубки. Когда фундамент из камня набрал прочность, наступило время разбирать опалубку. Между стенкой траншеи и каменным фундаментом остается пустое пространство. Его нужно засыпать мелкими кусками камня. Получится отличная водоотводящая прослойка.

Остатки камня можно использовать для создания красивой альпийской горки на приусадебном участке и мощения садовых тропинок.

Видео

О нюансах заложения бутового фундамента ниже:

Фото

Строительство из бутового камня Разметка Природный камень в строительстве ленточного фундамента Бутовый фундамент

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
