Плавающий фундамент своими руками: технология, недостатки, устройство

В каких случаях выбирают плавающий фундамент

Фундамент любого строения предназначается для распределения нагрузки и переноса тяжести всего здания на грунт. На сегодняшний день существует несколько их видов в зависимости от типа грунта, размеров здания. Рассмотрим так называемый плавающий фундамент, его изготовление применяется в местностях:

• с невысоким залеганием грунтовых вод;
• на насыпных и слабонесущих грунтах;
• на тяжелых, пучинистых почвах.

Другое название такого фундамента – плавающая плита, так как в его строительстве применяется технология монолитной железобетонной плиты, как показано на рисунке.

Возможно выполнение плавающего фундамента в виде бетонной ленты:

Достоинства и недостатки плавающего фундамента

Фундамент, построенный таким способом, будет:

• прочным и долговечным;
• практически не дает усадки;
• способен выдержать очень тяжелые сооружения;
• несущая плита может быть полом в цокольном этаже.

Имеет у него и недостатки, которые ограничиваются в основном дороговизной и трудоемкостью работ. Однако, практичный подход к строительным операциям способен значительно сократить стоимость работ. Можно, например, отказаться от применения бетононасоса и использовать выгружные лотки бетоносмесителей или нанять низкоквалифицированных рабочих (конечно, под контролем). Таким образом, можно несколько снизить стоимость плавающего фундамента.

Некоторые виды плавающих фундаментов

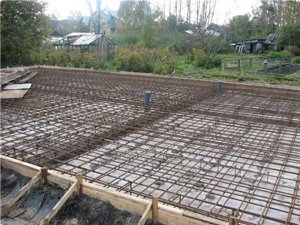

Отличным решением будет заложить плавающий фундамент на глинистой почве. Находясь близко к поверхности, залежи глины достаточно легко размываются. При этом обнажается сам возведенный фундамент. Армированная железобетонная плавающая плита, как фундамент как раз подойдет для такой почвы: движение глины из-за различных процессов никак не скажется на стенах постройки.

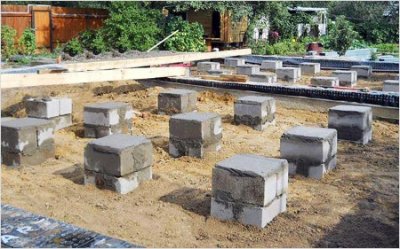

При возведении легких помещений используют разнообразные конфигурации фундаментов, например, метод «плавающих столбиков». Плавающие столбики применяют при строительстве деревянных бань.Для этого пространство засыпают песчаником, накладывают бетонную плиту, а на нее монтируют столбики, заливаемые внутри бетоном.

Примерная схема такова:

Поверх конструкции устанавливают нижний венец сруба бани или балки:



Такой вариант строительства прост и не требует траты больших средств.

Как ложится плавающий фундамент

Прежде чем приступить к его изготовлению, необходимо выяснить состав грунта на участке и произвести расчеты проекта дома.

Важно. Дно вырытого котлована должно быть утрамбованным. Недопустимо, чтобы встречались участки с разрыхленной почвой, песком или щебнем.

Плавающий фундамент своими руками изготавливается в несколько этапов:

1. Готовят котлован в соответствии с проектом.
2. На дно котлована укладывают геотекстильные материалы, создающие барьер, который не даст вымываться песку.
3. Затем насыпают слой песка и гравия, который увлажняются и трамбуются. Обычно такой слой составляет 20-30 сантиметров.
4. Следующий слой – бетонное основание с арматурой, толщина его около 10 см.

Устройство плавающего фундамента представлено на рисунке:

Чтобы иметь наглядное представление, как происходит заливка фундамента, стоит посмотреть, как делается плавающий фундамент, видео на YouTube

Для того чтобы произвести расчет необходимо учитывать:

• Толщину бетонной плиты. Для легких строений достаточно сделать плиту высотой 15 см.

Внимание. Не стоит делать плавающий фундамент слишком большим по толщине. Даже для двухэтажного дома каркасного типа с перекрытиями из железобетона толщина должна быть не более 20 см.

• Тепловую изоляцию.  Изолятор накладывается под и над плавающей плитой, для этого подходит пенополистирол.
• Гидрозащиту. Если грунтовые воды залегают ниже 1 метра, гидроизоляция осуществляется при помощи влагозащитных мембран.
• Подушку, состоящую из двух слоев. Вверху – гравий, внизу – песок. Важно! Именно в таком порядке. Ведь если грунтовые воды попадают под плиту, гравий не дает им задерживаться надолго и вода утекает в песок, а затем в почву.

Технология изготовления плавающего фундамента

Как указывалось выше, укладка фундамента начинается с подготовки площадки – котлована.

Важно. Котлован обычно превышает габариты фундамента на 1-2 метра со всех сторон, для удобства работ.

Порядок выполнения работ следующий:

1. Подготовка подушки из песка и гравия. На песчаных грунтах – 15 см, на глинистых – не менее 30 см. Песок высыпают в котлован и равномерно распределяют по площади.

   Для болотистых и влажных грунтов часть подушки делают из щебня.
2. Строительство опалубки. Для того чтобы плавающий плитный фундамент получился качественным, опалубка выполняется съемной из струганных досок толщиной не менее 20 мм. По углам скрепляется саморезами. С внешней стороны опалубку укрепляют подкосами. Обустраивают проход для коммуникаций.

3. Укладка гидроизоляции. Эти работы производятся при помощи полиэтиленовой пленки, рубероида или геотекстиля. Материал укладывается внахлест на всю поверхность, с заходом на опалубку.

4. Армирование фундамента – очень ответственный этап построения на плавающем грунте. Для небольших строений армирование производят  при помощи арматурной сетки с ячейкой 10-15 см. Места, где будут находиться несущие стены, усиливают металлическим прутком. Для более массивных конструкций используют пруток 10-12 мм, при этом поперечные прутья вяжут между собой при помощи проволоки.

5. Заливка фундамента бетоном. Ее производят одномоментно, поэтому раствор необходимо заказать или очень быстро смешать самостоятельно. Раствор бетона заливают на уложенную арматуру, слоями по 15 см, каждый слой нужно тщательно разровнять и утрамбовать.  Для уплотнения слоев пользуются глубинным вибратором. На заливку плиты тратят не более часа. Затем бетон трамбуется до появления блестящего влажного слоя и выравнивается.

6. Сушка фундамента. Обычно для этого требуется 4-5 недель, за это время бетон становится прочным. Во время сушки нужно следить, чтобы верхний слой не пересыхал и не переувлажнялся. Для этого в первый день его смачивают каждые 4-5 часов, на следующий день – три раза за день, на третий день – два раза.
7. Когда фундамент полностью высохнет, снимается опалубка, и основанию дают устояться месяц. В идеале фундамент должен простоять зиму. Весной можно начинать строительство дома.

Для того чтобы более наглядно представлять, как залить плавающий фундамент можно посмотреть видео

Как сделать плавающий фундамент своими руками

Знаменитый плавающий фундамент такое необычное название обрёл из-за того, что и впрямь движется на беспокойном грунте (незаметно для глаз) — там, где всякий иной нулевой уровень тут же даёт хорошую трещину. Для бани данный вид фундамента является одним из эффективнейших и наиболее универсальных. Можно сказать, что он — достойная альтернатива современному свайному фундаменту, это 2 возможных варианта для беспокойного грунта. Свайные фундаменты служат дольше, строения можно на них возводить более солидные, однако «плавающие» куда реже требуют ремонта. А главное – сравнительно тёплый пол бани, чего нельзя сказать про домики «на курьих ножках».

Содержание статьи

Правда, обходится подобное основание недёшево. Попытаемся разобраться, когда его строительство в самом деле оправдано, какие преимущества плавающий фундамент имеет перед прочими видами, раз практически вся Европа возводит свои красивые небольшие дома на нём.

В чём преимущества этого фундамента?

Во-первых, он наделён огромной пространственной жёсткостью и способностью выдержать нагрузку даже тяжёлой каменной бани. Во-вторых, данный фундамент отменно выносит силы морозного пучения, что для России просто идеально. Глины, пески, суглинки, коих в северных широтах страны много, — лучшее основание для плавающего фундамента: баня осенью поднимается вместе с плитой, столь же равномерно опускаясь.

Означенный фундамент – подлинная находка в случае, когда грунт для строительства столь непригодный, что рабочие требуют полностью выторфовать участок. С плитой такая необходимость отсутствует, в чём и несомненный плюс её. Ибо она разработана специально для сложных пучинистых грунтов, легко сжимаемых.

Единственным существенным недостатком плавающего фундамента является высокая стоимость. Однако при строительстве бань есть возможности экономии на арматуре – когда парная строится небольшая, ей такие ребра жёсткости не нужны.

Каким может быть «плавающий» фундамент?

Это не только плита. Строят «плавающим» ленточный фундамент и фундамент столбчатый. Однако «плавающая» плита является, конечно, классикой этого типа оснований. Предназначается она для довольно тяжёлых строений и сойдёт вполне даже для 2-этажной бани.

«Плавающий» ленточный фундамент – основание, годящееся исключительно для лёгких построек. Такая лента размещается на песочной подушке, почти не заглубленной. Каркасные бани и деревянные можно строить на ней, прочие конструкции – нет. Технология предельно простая:

• Шаг 1. Роется траншея по периметру будущей бани, имеющая 60 см глубины и столько же ширины.
• Шаг 2. На её дно кладётся подушка из щебня, имеющая 20 см толщины. Сверху — увлажнённый песок, хорошо утрамбованный.
• Шаг 3. 2-3 дня поливается этот песок и трамбуется ещё специальным щитком дополнительно.
• Шаг 4. Ставится опалубка и укладывается арматура.
• Шаг 5. Заливается в опалубку бетон – качественный, той же марки, что при обыкновенном строительстве фундамента.
• Шаг 6. Накрывается фундамент полиэтиленовой плёнкой, оставляется на неделю.

Легко, просто и, главное, недорого. Единственный недостаток: данный фундамент нельзя строить на участке с ощутимыми перепадами высот.

А «плавающие» столбики оптимально подойдут при каркасно-щитовом строительстве. Такие столбики опираются на бетонную специальную плиту, по диаметру вдвое превышающую их. Плита стоит на подушке из песка. Такой фундамент обойдётся совсем дёшево, однако на нём поставить можно лишь каркасную крайне лёгкую парную.

Распространённые ошибки при строительстве плавающего фундамента:

• сооружение его выше глубины промерзания грунта;
• сооружение на замороженной почве; она расширяется и вспучивается, при таянии всегда просаживается;
• отсутствие гидроизоляции по вертикали и горизонтали. Если вертикальную изоляцию не сделать, то весною и осенью, при насыщении почвы влагой, фундамент натягивает воду в себя. Эта влага зимой замёрзнет, расширится, разрывая конструкцию. При отсутствии гидроизоляции влага из фундамента проступает в стены.

Как построить на «плавающей» плите баню?

В стандартном варианте обустройство плавающего фундамента весьма простое – железобетонный монолитный фундамент, располагающийся под всей площадью здания сразу. Он делается на нормальном грунте заглубленным, а там, где сплошь песок под ногами — мелкозаглубленным.

Как Вы можете построить собственными руками плавающий фундамент под свою баню:

I этап. Снимается целиком слой растительности со всего места, на котором будет баня, плюс 1 м для отмостки. Снятый слой переносится в сад. Выкапывается котлован – под проектную отметку. Лучше для этого нанять экскаватор. Важно не перекопать, в противном случае на месте перекопа затем фундамент может просто лопнуть. Это весьма серьёзная ошибка. Чтоб не осыпались края котлована, лучше их вырыть с незначительным уклоном.

II этап. Засыпается слой щебня толщиной 10 см, он укладывается в несколько этапов, хорошо трамбуется (к примеру, бревном с ручкой). Потом – слой песка, фиксирующий щебень и не позволяющий ему «гулять». А стойкость его к морозу помогает новому фундаменту сопротивляться холодам.

III этап. Укладывают гидроизоляционный слой – обычно плотную дорогую полиэтиленовую плёнку. Она необходима для того, чтоб влага затем не просочилась в фундамент, а ещё ценное бетонное «молоко» во время заливания раствора не протекало. Потом заливается небольшой слой подбетонки – М-100.

IV этап. Строится опалубка. Когда фундамент погружался в грунт, то данную роль способны выполнить стены ямы, однако надо их также гидроизолировать. Для опалубки неплохо подходят доски, имеющие ширину 25 мм, которые на 50-100 мм толще высоты фундамента. По верхнему краю опалубки прокладывается контрольный шнур, в нём фиксируется лишь одна его сторона, вторая же с привязанным грузом опускается с другой стороны. В момент заливания раствора можно шнур убрать.

V этап. Укладывается арматура – это наиболее ответственная стадия. Металлические прутья должны выглядывать из фундамента в местах построения стен, это нужно для достижения прочной связи их с основанием. Однако нельзя такую арматуру варить, можно лишь связывать мягкою проволокой. Прутья в углах замыкаются полукругом, концы их заводятся в боковые стенки фундамента, и выходит цельная гибкая конструкция.

VI этап. На данном этапе производят бетонирование основания: укладывается раствор слоями до 15 см, затем тщательно разравнивается и трамбуется посредством штыкования.

Бетон заливать надо одним приёмом, для чего лучше применять бетономешалку. Рецептом лучше воспользоваться таким: на 1 часть цемента – по 1 части песка и воды. Бетон трамбовать надо, покуда на поверхности не возникнет влажный слой. Затём берётся деревянная рейка и выравнивается всё.

Фундамент в первый день смачивается каждых 4-5 часов, затем накрывается плёнкой – чтоб не возникло трещин. На следующий день смачиваются уже лишь 3 раза, потом – только утром и вечером. А когда высохнет – опалубка снимается, и спустя месяц можно продолжить строительство бани, а ещё лучше – спустя год.

Специфика возведения шведской плиты

Шведы славятся экономностью, изобретательностью, сочетаемыми с заботою об окружающей среде. Знаменитая шведская плита, являющаяся лучшей разновидностью обычной плавающей, – именно их изобретение. Означенная плита неимоверно популярна в Норвегии, Швеции, Финляндии. Это неспроста: её технология в том, что этот фундамент отлично выдерживает серьёзные нагрузки, возникающие на проблемных грунтах, при этом он теплоизолированный. Зачастую в таком основании одновременно даже делают тёплые водяные полы, которые в самый раз для бани.

Как строится по шведской технологии плавающий фундамент:

• Шаг 1. Роется котлован, имеющий глубину от 30 до 40 см.
• Шаг 2. Засыпается котлован щебёнкой до уровня земли, насыпается кузов песка туда же. Поливается песок и трамбуется до этого же уровня.
• Шаг 3. Кладётся пенопласт толщиной 10 см, который ещё именуют «половой», он весьма крепок, 100 единиц. Важно проверить, чтоб этот пенопласт был на ровно 10 см выше уровня земли.
• Шаг 4. На данный фундамент кладут вязанную арматуру, 15х15 ячеек. Ставить нужно её на пластмассовые специальные грибочки – так, чтоб она оказалась в воздухе на 3-4 см. Самих грибочков достаточно по 5 штук на каждом квадратном метре.
• Шаг 5. Заместо опалубки ставится тот же пенопласт, укрепляется снаружи какой-то доской.
• Шаг 6. Наконец заливают бетон.

Почему шведская плита утепляется именно пенопластом? Всё просто: данным материалом не интересуются мыши, он не преет и не гниёт. Для фундамента нужно его брать с крепостью 100 либо 150 единиц, тогда по нему можно даже бить кулаком. Он отменно утепляет, причём шведы любят экономить на электроэнергии.

Разумеется, плавающий фундамент не является панацеей от всех проблем, это лишь одно из удачных решений. Отнюдь не для любой бани подходит этот вариант основания, однако в некоторых случаях он становится единственно возможным решением, причём неплохим.

Автор статьи: Сергей Юшков, написано статей: 831. Комментировал: 616 раз.

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями.

Как построить плавающий фундамент своими руками: обзор технологии

Знаменитый плавающий фундамент назван так необычно из-за того, что действительно движется незаметно для глаз на беспокойном грунте – там, где любой другой нулевой уровень сразу бы дал хорошую трещину. А для бани такой вид фундамента – один из самых универсальных и эффективных. Можно сказать, это неплохая альтернатива современном свайному, и тот, и этот – единственно возможный вариант на беспокойном грунте. Да, свайные служат дольше и строения на них можно возводить более солидные, зато «плавающие» намного реже нуждаются в ремонте. А самое главное – это относительно теплый пол в бане, чего не скажешь о домиках «на курьих ножках».

Правда, и обходится такое основание недешево. Так давайте разберемся, когда его строительство действительно оправдано и какие такие преимущества у плавающего фундамента перед другими видами, раз уж почти вся Европа строит свои небольшие и красивые дома именно на нем.

Чем так хорош этот фундамент?

Во-первых, у него огромная пространственная жесткость и способность выдерживать нагрузки даже тяжелых каменных бань. Во-вторых, такой фундамент отлично справляется с силами морозного пучения – а для России это просто-таки идеальный вариант. Глины, суглинки и пески, каких в северных широтах нашей страны много, для плавающего фундамента – лучшее основание: баня поднимается осенью вместе с плитой и так же равномерно опускается.

Такой фундамент – настоящая находка в тех случаях, когда грунт для строительства настолько непригоден, что рабочие требуют полной выторфовки участка. С плитой в этом нет необходимости – в чем ее и несомненный плюс. Ведь она специально разработана для сложных пучинистых, легко сжимаемых грунтов.

Единственный существенный недостаток плавающего фундамента – это высокая стоимость. Но при строительстве бани можно сэкономить на арматуре – если парная будет строиться небольшая, такие ребра жесткости под ней не нужны.

Каким бывает «плавающий» фундамент?

А ведь это – не только плита. «Плавающими» строят и ленточный фундамент, и столбчатый. Но «плавающая» плита – это, конечно, классика такого типа оснований. Она предназначена для достаточно тяжелых строений и вполне сойдет даже для двухэтажной бани.

Ленточный «плавающий» фундамент – это основание исключительно для легких построек. Размещена такая лента на песочной подушке, практически не заглубленной. Каркасные и деревянные бани на ней можно строить, другие конструкции – нет. Сама технология очень проста:

• Шаг 1. Роем траншею по всему периметру будущей бани – 60 см глубиной и столько же шириной.
• Шаг 2. На дно траншеи кладем подушку из щебня, в 20 см толщиной. Поверх – увлажненный песок, который хорошо трамбуем.
• Шаг 3. Два-три дня поливаем этот песок и трамбуем еще специальным щитком.
• Шаг 4. Ставим опалубку и укладываем арматуру.
• Шаг 5. Заливаем бетон в опалубку – качественный, такой же марки, что и при обычном строительстве фундамента.
• Шаг 6. Накрываем фундамент полиэтиленовой пленкой и оставляем на неделю.

Просто и легко, а главное – недорого. Единственный момент: этот фундамент нельзя строить на участках с большими перепадами высот.

А вот «плавающие» столбики идеально подходят для каркасно-щитового строительства. Эти столбики опираются на специальную бетонную плиту, которая по диаметру в два раза больше их. Плита – на песчаной подушке. Обходится такой фундамент совсем дешево, но на нем ставить можно только очень легкую каркасную парную.

Как построить баню на «плавающей» плите?

Стандартное устройство плавающего фундамента-плиты достаточно простое – это монолитный железобетонный фундамент, который располагается сразу под всей площадью здания. Его делают заглубленным на нормальной грунте и мелкозаглубленным там, где под ногами – сплошной песок.

Итак, вот вы можете построить плавающий фундамент своими руками для своей бани:

Этап I. Снимается весь слой растительности – там, где будет строиться баня, плюс один метр для отмостки. Снятый слой переносим в сад. Копается котлован – под проектную отметку. Для этого лучше нанять экскаватор. Главное – не перекопать, иначе на месте перекопа фундамент потом может попросту лопнуть. Это очень серьезная ошибка. Чтобы края котлована не осыпались, их лучше рыть с небольшим уклоном.

Этап II. Засыпаем слой щебня – 10 см, укладывая его в несколько этапов и хорошо трамбуя (например, бревном с ручкой). Затем – слой песка, который зафиксирует щебень и не позволит ему «гулять». А устойчивость его к морозу поможет новому фундаменту противостоять холодам.

Этап III. Укладывается гидроизоляционный слой – обычно плотная дорогая полиэтиленовая пленка. Она нужна для того, чтобы влага потом не просачивалась в фундамент и, с другой стороны, ценное бетонное «молочко» не протекало во время заливки раствора. Теперь заливаем тонкий слой подбетонки – М-100.

Этап IV. Строим опалубку. Если фундамент погружали в грунт – тогда эту роль могут выполнить и стены ямы, но их нужно тоже гидроизолировать. А для опалубки хорошо подойдут доски по 25 мм толщиной и 50-100 мм больше той высоты, что будет фундамент. По верхнему краю опалубки прокладываем контрольный шнур, в котором фиксируем только одну его сторону, а вторая с привязанным грузом опускаем с другой стороны. Когда будет заливаться раствор, шнур можно будет убрать.

Этап V. Укладываем арматуру – это самый ответственный этап. Металлические прутья будут торчать из фундамента в местах возведения стен – это необходимо для достижения неразрывной связи их и основания. Но такую арматуру нельзя варить – только связывать мягкой проволокой. В углах прутья замыкаем полукругом, а концы заводим в боковые стенки фундамента – получается гибкая цельная конструкция.

Этап VI. На этом этапе производится бетонирование основания: раствор укладывают слоями до 15 см, тщательно разравнивают и трамбуют путем штыкования.

Заливать бетон нужно в один прием, для чего лучше использовать бетономешалку. А рецепт лучше использовать такой: на одну часть цемента – по одной части воды и песка. Трамбовать бетон нужно до тех пор, пока на поверхности не появится влажный слой. После этого берем деревянную рейку и выравниваем все.

В первый день фундамент смачиваем каждые 4-5 часов и накрываем пленкой – чтобы не появились трещины. На следующий день смачиваем уже только три раза, а затем – лишь утром и вечером. Когда высохнет – снимаем опалубку, и через месяц можно продолжать строительство бани, еще лучше – через год.

Особенности возведения шведской плиты

Шведы уже давно славятся своей экономностью, изобретательностью и заботой об окружающей среде. И знаменитая шведская плита, лучшая разновидность обычной плавающей, – как раз их изобретение. Она неимоверно популярна в таких странах, как Норвегия, Швеция и Финляндия. И неспроста: технология ее в том, что такой фундамент хорошо выдерживает серьезные нагрузки на проблемных грунтах и в то же время он теплоизолированный. Часто в таком основании даже одновременно делаются теплые водяные полы – для бани самый раз.

А теперь как построить плавающий фундамент по шведской технологии:

• Шаг 1. Роем котлован глубиной 30-40 см.
• Шаг 2. Засыпаем котлован щебенкой до самого уровня земли + машина песка туда же. Песок поливаем и трамбуем до того же уровня.
• Шаг 3. Кладем пенопласт – 10 см толщиной, тот, который еще называют «половой», он очень крепкий, 100 единиц. Главное – проверить, чтобы этот пенопласт был ровно на 10 см больше уровня земли с каждой стороны.
• Шаг 4. На такой фундамент кладется вязанная арматура, 15х15 ячеек. А ставить ее нужно на специальные пластмассовые грибочки – так, чтобы она на 3-4 см оказалась в воздухе. Самих грибочков хватит по 5 штук на каждый квадратный метр.
• Шаг 5. Вместо опалубки ставим тот же пенопласт и укрепляем его снаружи какой-нибудь доской.
• Шаг 6. Теперь наконец-то заливается бетон.

Почему шведскую плиту утепляют именно пенопластом? Все просто: этот материал не интересен мышам, он не преет, не гниет. И для фундамента его нужно брать крепостью в 100 или 150 единиц – по нему даже можно бить кулаком. Он отлично утепляет, а шведы обожают экономить на электроэнергии.

Конечно, плавающий фундамент – это не панацея от всех проблем, а только одно из удачных решений. Далеко не для каждой бани подходит такое основание, но в некоторых случаях – это единственно возможное решение, и не самое плохое.

Плавающий фундамент своими руками — Все о строительстве

Плавающими именуют мелкозаглубленные фундаменты. Они могут быть выполнены как в виде сплошной цельной плиты, так и в виде бетонной ленты. Такое основание для дома целенаправлено устраивать в этом случае, ежели подземные воды размещены высоко либо грунт, на который должны опираться сваи, находится ниже глубины 2-2,5 м. Плавающий фундамент своими руками может возвести каждый застройщик, решивший строить дом, владеющий относительно маленьким весом: каркасный, из пено — либо газобетона, щитовой.

Схема плавающего плитного фундамента.

Содержание:

Устройство цельной плиты

Для его возведения предпочтительны непучинистые грунты. Его устройство оправдано и в критериях зыбучих и заболоченных почв.

Фундамент представляет собой цельную железобетонную плиту, которая размещена на основании из сыпучих материалов.

Размеры и форма плиты должны в точности соответствовать будущей постройке. На таком основании, из-за его надежности, можно строить дома из кирпича и бетонных блоков.

Этапы работ

Схема плитного фундамента.

сначала делается разметка строительной площадки. При помощи колышков и шнура находят положение углов грядущего строения и узловых точек в местах пересечения стенок и примыканий; снимается грунт на глубину 40-50 см; дно котлована выравнивается и кропотливо утрамбовывается. Ежели нет виброплиты для трамбовки земли, можно применять простейшее приспособление из отрезка бруса с укрепленными на нем ручками; ежели нет способности применять нивелир, возможно обойтись гидроуровнем; чтоб котлован не затапливало во время осадков и при подъеме грунтовых вод, рекомендуется сделать водоотводящие каналы; потом делается послойная отсыпка песком на толщину 10-15 см. Каждый слой проливается водой, кропотливо выравнивается по горизонтали и утрамбовывается; поверх песка устраивается слой из щебня, строительного боя, гравия. Он также выравнивается и утрамбовывается.

Опалубка для плиты

по окончании приступают к установке опалубки. Для ее производства употребляются доски 100/25 мм либо 150/25 мм. Можно применять пиломатериал и большей толщины, до 50 мм; из досок устанавливаются щиты подходящей высоты, которые должны представлять собой единое цельное полотно. Они инсталлируются по периметру грядущего строения в согласовании с произведенной разметкой. Укрепляются щиты при помощи вертикальных стоек, выполненных в виде типичных треног. Чтоб бетон не вытекал, опалубка снизу укрепляется вынутым во время устройства котлована грунтом; чтоб уменьшить расход бетона, внутренние стены опалубки рекомендуется герметизировать при помощи обшивки гидростойкой доской, рубероидом, толем либо иными влагонепроницаемыми материалами; ежели грунт глинистый, можно не монтировать опалубку из пиломатериалов, а выровнять боковые стены котлована, которые будут делать ее роль.

Армирование конструкции

Схема армирования фундамента.

производим армирование будущей плиты. Оно обязано состоять из нижней и верхней сетки с ячеей менее 20 см, перевязанных меж собой вертикально установленными прутками арматуры. Сетки делаются при помощи арматуры и вязальной проволоки. Прутки обязаны иметь сечение более 8 мм. Нижняя сетка обязана быть размещена на 5 см выше подошвы фундамента, а верхняя – на 5 см ниже верхней поверхности плиты; дальше начинается заливка бетона. Лучше применять составы промышленного производства, потому что их качество постоянно выше, чем у без помощи других приготовленных в бетоносмесителе; бетон должен уплотняться в помощью виброплиты или вручную с внедрением древесных либо стальных штырей; крайний слой раствора делается наиболее водянистым, потому что является разглаживающим. Во время заливки следует повсевременно инспектировать ее горизонтальность при помощи гидроуровня; для контроля высоты заливаемой цельной плиты можно натянуть приблизительные шнуры, один конец которых закреплен с одной стороны опалубки, а 2-ой – свободно размещен в ее прорези с обратной стороны, к нему привязан груз, обеспечивающий шнурке натянутость; сглаживать бетон идеальнее всего при помощи правила, которое представляет собой оструганную длинноватую доску. В данной работе пригодится ассистент, потому что в одиночку с ней не совладать; опосля снятия опалубки бетону необходимо отдать время высохнуть (2-3 денька), после этого боковые поверхности плиты следует гидроизолировать. Это можно сделать, используя битумные мастики, рубероид либо иной гидростойкий материал.

Непременное требование к устройству плитного плавающего фундамента: он заливается в один прием. Перерывы в работе недопустимы. По окончании заливки бетон необходимо накрыть полиэтиленом либо брезентом, что защитит его от пересыхания. 1-ое время для предотвращения образования трещинок на поверхности плиты бетон следует увлажнять. Под влагонепроницаемым материалом он должен находиться в течение 10 дней.

Ленточная база

В устройстве этого типа основания для дома много общего с плитным фундаментом. Но ленточный владеет рядом преимуществ:

Трудовые затраты на его устройство существенно меньше. Его можно возвести без особенных сложностей даже в одиночку. Устройство фундамента не просит огромного количество бетона, как следует, обойдется застройщику намного дешевле. На него фактически не действуют силы пучения. Ленточный фундамент быть может применен в качестве основания для всех зданий, владеющих маленьким весом.

Из недочетов можно выделить последующие: не подступает для возведения домов из кирпича и остальных томных строй материалов. Ленточный фундамент тяжело сделать на сложных рельефах с огромным перепадом высот. Ленточно-плавающий фундамент представляет собой бетонную ленту, свободно уложенную на основание из утрамбованного песка и гравия. Безупречен для песочных грунтов, суглинков, глинистых почв. На ленте можно возводить цоколь.

Этапы работ

Начинаем с разметки, которую производим при помощи колышков и шнура. По периметру выроем траншею глубиной 60-70 см. Лучшая ширина ее – 50-60 см. Производим отсыпку щебнем на толщину 20-30 см. Слой проливается водой и утрамбовывается. Отсыпается слой крупнозернистого песка таковым образом, чтоб он не доходил до края траншеи (уровня земли) на 10 см. Песок увлажняется и утрамбовывается. Приготовленную подушечку для ленточно-плавающего фундамента рекомендуется в течение 2-3 дней проливать водой и утрамбовывать, для того чтоб она отдала подходящую усадку. Приступаем к монтажу опалубки. Его принцип изложен в описании устройства плитного плавающего фундамента. Производим укладку и перевязку армирующего каркаса. Принцип его устройства аналогичен армированию плитного фундамента. Приступаем к заливке бетона. Лучшая высота готовой бетонной ленты – 20 см, ширина – 35-40 см. Заливка ленточно-плавающего фундамента обязана выполняться единовременно, без перерывов в работе. По окончании заливки бетон выравнивается по горизонтали и укрывается полиэтиленом либо брезентом. Таковым образом делается плавающий фундамент своими руками.

Загрузить ещё

Плавающий фундамент 👉 технология возведения

Самая дорогая часть при строительстве здания — бетонное основание. Это причина поиска сооружений, более подходящих под бюджет застройщика. При строительстве малоэтажных строений популярны плавающие фундаменты.

Плавающая конструкция

В статье буду разобраны моменты монтажа разных типов бетонных сооружений, чье строительство предусмотрено на сложных грунтах.

Требования к плавающим конструкциям

Плавающая база — железобетонная плита разной толщины. Установка сооружения проводится на участках с оборудованной песчаной или щебневой подушкой. Плавающий фундамент используют при:

1. Строительстве жилых, нежилых построек из бетона, кирпича, камня.
2. Создании бетонного основания заливного типа без наполнителей. Допускается щебень, гравий.
3. Строительстве на грунтах, чей состав относится к песчаным, глинистым типам, а также на почвах, в которых присутствуют сезонные подвижки.

Особенности плавающей конструкции

Плавающая база – сплошная плита, изготовленная монолитным способом, способная переносить большие нагрузки. Часто, используют высоту основания в пределах 20-40 см, которое повторяет контур будущего здания. Основание — защитный барьер от воздействия пучинистых грунтов, высоко пролегающих грунтовых вод.

Плавающая база действует не по принципу высокого сопротивления воздействиям пучения грунта, а совершает параллельное движение грунтовым подвижкам. На таких сооружениях разрешено строительство жилых зданий, хозяйственных построек.

Преимущества, недостатки плавающих оснований

Преимущества:

• Благодаря конструкции, возможно строительство на почвах с любой сложностью.
• Проектирование, исследования грунта, сводятся к минимуму.
• Благодаря армирующему каркасу, база выдерживает более весомые нагрузки.
• Не допускает деформации домов при сезонных подвижках грунта.
• Может использоваться в качестве основания пола.

Недостатки:

• Стоимость строительных материалов.
• Необходим наем спецтехники.
• Заливка требует полного высыхания — 30 суток.

Глубина заложения

База не заглубляется в грунт, как это делается при строительстве ленточных фундаментов с подвальным помещением, можно сэкономить на рытье котлована, подготовке. Качество, при этом, не теряется. Монтаж несколько упрощается.

Глубина заложения фундамента — не более 20-25 см. Необходимо создать песчано-щебневую подушку, а это, еще минус 40 см. Решение придаст устойчивость всему строению.

В каких случаях целесообразны плавающие конструкции

Сооружение используется в местах, где пучинистость грунта, высокое протекание грунтовых вод по отношению к поверхности земли, другие факторы, не позволяющие выстроить жилой объект.

Классификация происходит по следующим категориям:

1. Шведская плита.
2. Монолитная плавающая.
3. Ленточная плавающая.
4. Столбчатая база плавающего типа.

Плита шведского типа сборки

Шведская плита отличается от аналогов размещенными во внутренней части теплоизоляционными материалами, защищающими бетонное сооружение со всех сторон, встроенными инженерными коммуникациями, отопительными системами.

Шведская плита

Верхняя часть базы остается открытой и доступной для строительства здания. Верх можно использовать для основания пола.

Монолитная плавающая плита

В данном случае, в отличие от шведской плиты, отсутствуют теплоизоляционный слой, инженерные коммуникации, невозможен монтаж отопительных систем.

Монолитная

Достоинства:

1. Траты сил, времени, средств на выкопку базы значительно меньше. Причина — поверхностное расположение плиты, либо с небольшим заглублением.
2. С монтажом базы монолитного типа может справиться даже человек, не смыслящий в данном виде работ.
3. Срок службы составляет около 50 лет.

Ленточный плавающий фундамент

Ленточное основание отличается особенностями. Если в предыдущих вариантах использовалась монолитная плита, здесь необходима постройка сооружения в виде ленты. Конструкция заливается в местах, необходимых для постройки опорных и несущих стен, расходы, связанные с закупкой строительного материала, снижаются. Есть в ленточном фундаменте один недостаток – установка опалубочной системы.

Ленточный

Плавающий столбчатый фундамент

Столбчатая основа — отдельно располагающиеся конструкции опорных элементов, в местах максимальной нагрузки оказываемой зданием. Это несущие стены, углы здания, весь периметр строения.

Столбчатый

Столбчатый фундамент устанавливается с небольшим заглублением в поверхность грунта. Особенность позволяет сэкономить на выкопке траншей, котлованов. Но конструкцию нельзя использовать под основание многоэтажных зданий.

Для создания связки столбчатых сооружений, в верхней части создается ростверк, представляющий собой сооружение ленточного типа.

Монтаж фундамента своими руками

Монтаж основания своими руками позволяет сэкономить бюджетные средства. Приступая к строительству фундаментного основания, определите тип почвы, на котором будет проводиться строительство. От этого аспекта зависит порядок работ.

Ленточный

Ленточный фундамент обладает простой конструкцией, лишенной усилений, предназначен для опоры под стенами внешнего периметра и несущими сооружениями. Это причина запрета строительства многоэтажных домов на данном типе основания, имеет слабую несущую способность.

Технология строительства

Монтаж:

• Роем траншею по ранее составленному чертежу.

Выкопка грунта

• Выравниваем поверхность, закладываем песчаную подушку.
• Устанавливаем щитовую опалубку.
• Проводим армирование.
• Заливаем бетон.
• Накрываем сооружение полиэтиленовой пленкой, чтобы сократить испарение с поверхности бетона.

Обустройство фундамента

Обустройство бетонного основания включает моменты:

• Чтобы под подошвой ленточного сооружения не было застоя воды, требуется создать дренажную систему.
• Чтобы равномерно распределить нагрузку оказываемую бетонной основой на поверхность грунта, засыпается песчаная подушка. Она может также служить дополнительным дренажом – способствовать отводу влаги.
• Теплоизоляция внешних стен продлит срок эксплуатации основания.
• Прокладка коммуникационной системы производится на этапе строительства опалубки.

Столбчатый

Столбчатый фундамент предусмотрен для опоры под невысокими зданиями, по причине малой несущей способности. В качестве альтернативы, можно применять винтовые свайные сооружения.

Запрещено строительство основ, где основной материал стен — кирпич, бетонные блоки. Подойдет для банных сооружений, хозяйственных построек.

Строительство фундамента несложное. В качестве опоры для несущих стен, вверху столбов устанавливается ростверк или плитная основа.

Нанесение разметки и обустройство котлована

Нанесение разметки начинается с определения углов. Для этого, нужно привязать всю будущую конструкцию к одной из близлежащих построек, это может быть сарай, баня или даже забор.

В местах углов ставятся метки-колышки. Установив первый колышек, от него начинаем размечать весь периметр. Проследите, чтобы разметка проходила параллельно выбранному сооружению. После установки меток по всем углам, необходимо натянуть шнурку.

Разметка

Угольником проверяется правильность углов. Рулеткой необходимо проверить диагонали размеченной территории. Разметка окончена, можно переходить к копке ямы для монтажа столбчатого фундамента, если таковая предусмотрена конструкцией дома.

Распространенные ошибки

Самая распространенная ошибка при обустройстве фундамента — пренебрежение монтажом гидроизолирующего слоя. Будет происходить неминуемое напитывание влагой бетонной основы. Зимой, когда начнут крепчать морозы, напитанный бетон будет деформироваться под воздействием расширения замороженной влаги.

Необходимо уделять внимание качеству бетонной смеси при изготовлении столбчатых основ. От этого зависит долговечность столбчатого фундамента, сохранение устойчивости всего здания.

Установка опалубки и армирующего каркаса

Если вместо готовых бетонных столбов будут устанавливаться монолитные конструкции, процесс возведения требует сборки опалубки, создания усиливающего армированного каркаса.

Сборка опалубки:

• Сначала, нужно определить, из каких элементов будет собираться опалубка – из готовых щитов или из досок.
• Сборка щитов из досок производится на ровной поверхности, готовые конструкции скрепляются между собой гвоздями или саморезами.
• Чтобы предотвратить вытекание бетонной смеси сквозь щели в досках, внутреннюю часть обшивают рубероидом или полиэтиленовой пленкой.
• С внешней стороны устанавливают распорные бруски. Это предотвратит деформацию деревянной опалубки при заливке бетона.

Чтобы провести армирование, нужно пройти следующие действия:

• Сборка каркаса проводится на земле.
• Для обвязки используются вязальная проволока или пластиковые хомуты.
• Конструкцию ставят внутрь опалубки.

Армирование

• Армирующий каркас необходимо распереть, чтобы он оставался строго по центру.

Бетонирование опалубки для основания

Проводится заливка бетонной смеси в опалубку. Процедура требует заливки смеси в несколько слоев, где толщина одного составляет около 10-15 см.

После заливки каждого слоя необходимо проводить проштыковку бетонной смеси, чтобы избавить ее от возможных воздушных пузырей. По окончании работ, поверхность оборачивается полиэтиленом, оставляется до полного высыхания.

Закладка базы

Небольшое заключение

Плавающий фундамент предусмотрен для размещения на грунтах, склонных к сезонному пучению и с близким пролеганием грунтовых вод. Он обеспечит надежное основание, сохраняющее здание от растрескивания стен, разрушения.

Вконтакте

Facebook

Twitter

Google+

Как правильно сделать плавающий фундамент для деревянного дома: устройство, технология, сооружение, инструменты и материалы

Любое строительство дома начинается с сооружения фундамента. Прочный фундамент станет надежным основанием для дома — это аксиома, которую не нужно доказывать. Другое дело, когда речь идет о разновидностях фундамента. К каждому конкретному случаю должен быть выбран определенный вид фундамента. Выбор же напрямую зависит от состава и структуры почвы на вашем участке. В частности, от ее способности удерживать и впитывать воду и, главным образом, от уровня и силы давления грунтовых вод по отношению к поверхности земли. С помощью высокоточных геодезических приборов очень легко определяются все необходимые для сооружения фундамента показатели. Однако можно и не тратиться на дорогостоящие экспертизы.

Ведь, что такое уровень грунтовых вод? Это расстояние от поверхности грунта до зеркала воды, которое легко измерить в колодцах на ближайших к вам участках. В конце концов всю важную для вас информацию можно добыть у своих соседей по участку. И самое важное — определить на какой глубине находится вода и, на какой уровень она поднимается в тот или иной сезонный период.

На нашем участке грунтовые воды оказались в непосредственной близости от поверхности земли. То есть, при таком раскладе, самым подходящим вариантом будет плавающий фундамент.

Как сделать плавающий фундамент своими руками, в чем его преимущество перед другими видами фундаментов — обо всем этом вы и узнаете из этой статьи.

Плавающий фундамент своими руками: инструменты и материалы

• утеплитель (пенополистирол)
• бетон М350 В7,5
• вязальная проволока
• лопаты
• тачка
• бетономешалка
• инвентарь для работы с цементом
• инструмент для работы с деревом
• пила (электропила или лобзик)
• ведра, трубы
• молоток
• рубанок

Поэтапное сооружение фундамента под деревянный дом

Под деревянный дом обычно закладывают мелкозаглубленный ленточный фундамент. У нас он будет еще и плавающим. Все эти факторы не могут не радовать экономного хозяина. Мелкозагубленный плавающий ленточный фундамент, помимо того, что он обладает высокой прочностью и не подвергается сильному воздействию грунтовых вод, он еще и экономически выгоден. Так, для мелкозагубленного фундамента не нужна глубокая траншея. А это значит, что и расходов на песок, цемент и гравий будет гораздо меньше, чем на закладку того же глубокозагубленного фундамента. К тому же, для нашего варианта достаточно будет выставить небольшую опалубку, но сначала мы будем расчищать свой участок, чтобы сделать четкую разметку для нашего фундамента.

Размер котлована, который мы будем копать в первую очередь, определяется, исходя из существующего проекта дома.

А вот его глубину вы определяете сами. Она должна доходить до глубины твердого грунта. В нашем случае было сделано углубление для дальнейшей заливки фундамента на 70 см от поверхности земли.

Далее выравниваем дно котлована и засыпаем его речным, обязательно, мытым песком.

Затем мы утрамбовываем песок. Здесь, как нельзя кстати, пригодится нивелир или водный уровень. С помощью этих инструментов мы будем выставлять маяки. После того, как мы заполнили котлован песком, обильно поливаем его водой.

При помощи этого нехитрого приема песок начнет утрамбовываться. Как только он опуститься ниже уровня маячков, нужно еще раз подсыпать песок.

Повторять это действие нужно столько раз, сколько потребуется для достижения наилучшего результата.

На выровненную поверхность песчаной подушки выкладываем утеплитель. В нашем случае утеплителем послужил «пенополистирол». Выкладываем его толщиной 5-6 см.

Таким образом, мы предохраняем основание фундамента — буквально отсекаем его от сырости.

Далее приступаем к гидроизоляции. Накладываем сверху утеплителя стеклоизол. Отличный материал, знаю по собственному опыту, с ним никаких хлопот у вас не будет. Клеить гидроизоляционный материал нужно обязательно с напуском. Поэтому, когда будете отрезать рулон, осталяйте для напуска 70-80 см. с двух сторон. Затем обклеиваем им наш фундамент. Все пока просто, как видите.

Теперь выставляем опалубку. Делаем это точно по размерам, которые указаны в вашем проекте. Собственно, опалубка — это форма, в которую мы будем заливать сам фундамент. Наш фундамент мелкозаглубленный, поэтому крепления формы делаем выше уровня земли. Изготовить опалубку несложно, подойдет любой подручный материал.

Далее заливаем всю площадь формы бетоном. Его толщина должна быть не выше 7-8 см. Мы используем бетон М350 В7,5. Залитый слой бетона ( его еще называют «бетонной подготовкой») оставляем на несколько дней для того, чтобы бетон набрался прочности.

Cледующий этап — армирование, то есть мы переходим к дополнительному укреплению фундамента. Эти укрепления представляют собой связанные между собой пруты арматуры. Делаются укрепления по всему периметру и перемычкам и предназначены для защиты бетона от возможный последствий деформации.

Мы рекомендуем устанавливать арматуру диаметром не менее 14 мм. Количество арматуры берется из расчета: 100-120 кг на один куб бетона. Арматурный пояс нужно вязать (это непременное условие) специальной вязальной проволокой.

Некоторые используют при армировании электросварку. Лично мы категорически против такого способа. В термостатике ячейки должны быть в диаметре не более 30×30см.

Армосетка на полу фундамента установлена, теперь, согласно проекту, нужно поставить анкерные закладки в тех местах, где по плану будут несущие стены. Делается это с целью привязки ленточного фундамента к плите.

Приступаем к монтажу маяков.

Прежде всего нужно учесть, что толщина плиты не должна быть меньше 30см. После окончания монтажа маяков, приступаем к заливке бетона. Заливаем, как говорится, в один присест, очень быстро — за один раз. Бетону ни в коем случае нельзя дать остыть, чтобы не образовался в итоге холодный стык. Поэтому здесь наша «торопливость» более чем оправдана.

Сразу, как остынет плита (даем на это достаточно времени), начинаем заключительный этап закладки фундамента. Делаем армировку ленточного фундамента. Повторяем все те же действия, что и для армировки пола.

1. Выставляем опалубку

2. Заливаем бетон

3. Когда бетон высохнет обклеиваем ленточный фундамент(его наружную часть) гидроизоляцией.

Наш фундамент готов. И главное, сделали мы его своими руками.

Как построить плавающий фундамент своими руками: обзор технологии

Знаменитый плавающий фундамент назван так необычно из-за того, что действительно движется незаметно для глаз на беспокойном грунте – там, где любой другой нулевой уровень сразу бы дал хорошую трещину. А для бани такой вид фундамента – один из самых универсальных и эффективных. Можно сказать, это неплохая альтернатива современном свайному, и тот, и этот – единственно возможный вариант на беспокойном грунте. Да, свайные служат дольше и строения на них можно возводить более солидные, зато «плавающие» намного реже нуждаются в ремонте. А самое главное – это относительно теплый пол в бане, чего не скажешь о домиках «на курьих ножках».

Правда, и обходится такое основание недешево. Так давайте разберемся, когда его строительство действительно оправдано и какие такие преимущества у плавающего фундамента перед другими видами, раз уж почти вся Европа строит свои небольшие и красивые дома именно на нем.

Чем так хорош этот фундамент?

Во-первых, у него огромная пространственная жесткость и способность выдерживать нагрузки даже тяжелых каменных бань. Во-вторых, такой фундамент отлично справляется с силами морозного пучения – а для России это просто-таки идеальный вариант. Глины, суглинки и пески, каких в северных широтах нашей страны много, для плавающего фундамента – лучшее основание: баня поднимается осенью вместе с плитой и так же равномерно опускается.

Такой фундамент – настоящая находка в тех случаях, когда грунт для строительства настолько непригоден, что рабочие требуют полной выторфовки участка. С плитой в этом нет необходимости – в чем ее и несомненный плюс. Ведь она специально разработана для сложных пучинистых, легко сжимаемых грунтов.

Единственный существенный недостаток плавающего фундамента – это высокая стоимость. Но при строительстве бани можно сэкономить на арматуре – если парная будет строиться небольшая, такие ребра жесткости под ней не нужны.

Каким бывает «плавающий» фундамент?

А ведь это – не только плита. «Плавающими» строят и ленточный фундамент, и столбчатый. Но «плавающая» плита – это, конечно, классика такого типа оснований. Она предназначена для достаточно тяжелых строений и вполне сойдет даже для двухэтажной бани.

Ленточный «плавающий» фундамент – это основание исключительно для легких построек. Размещена такая лента на песочной подушке, практически не заглубленной. Каркасные и деревянные бани на ней можно строить, другие конструкции – нет. Сама технология очень проста:

• Шаг 1. Роем траншею по всему периметру будущей бани – 60 см глубиной и столько же шириной.
• Шаг 2. На дно траншеи кладем подушку из щебня, в 20 см толщиной. Поверх – увлажненный песок, который хорошо трамбуем.
• Шаг 3. Два-три дня поливаем этот песок и трамбуем еще специальным щитком.
• Шаг 4. Ставим опалубку и укладываем арматуру.
• Шаг 5. Заливаем бетон в опалубку – качественный, такой же марки, что и при обычном строительстве фундамента.
• Шаг 6. Накрываем фундамент полиэтиленовой пленкой и оставляем на неделю.

Просто и легко, а главное – недорого. Единственный момент: этот фундамент нельзя строить на участках с большими перепадами высот.

А вот «плавающие» столбики идеально подходят для каркасно-щитового строительства. Эти столбики опираются на специальную бетонную плиту, которая по диаметру в два раза больше их. Плита – на песчаной подушке. Обходится такой фундамент совсем дешево, но на нем ставить м
