Свайно ленточный фундамент своими руками: плюсы и минусы

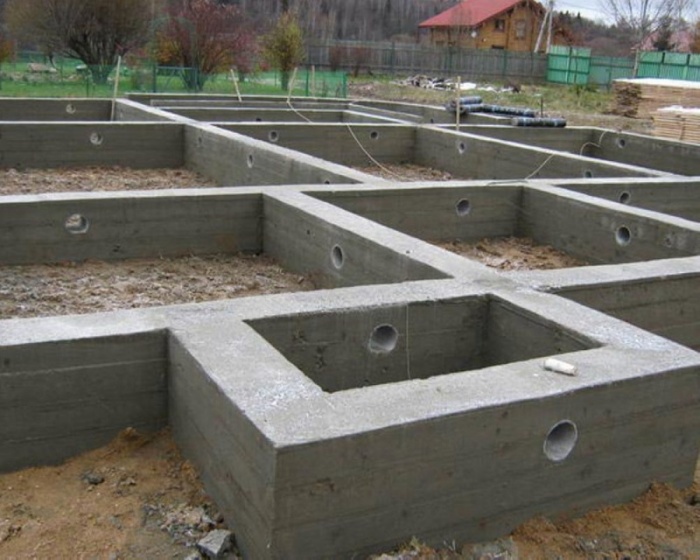

Свайно ленточный фундамент

Такой тип несущих конструкций, как свайно ленточный фундамент, является наиболее часто используемым. Подобные конструкции применяются на территории нашей страны вот уже несколько десятилетий. Ранее крупные строительные компании использовали бревна при возведении фундамента ленточного типа, которые вгонялись в землю вручную.

Содержание

Процесс этот был весьма трудоемким и редко когда эффективным. Современные технологии позволили видоизменить процесс укладки такого вида фундамента, заменив большую часть материалов на более современные. Способы их изготовления также прошли некоторые видоизменения. В отличие от других технологий, эту можно назвать по праву универсальной.

Что представляет собой такой тип фундамента

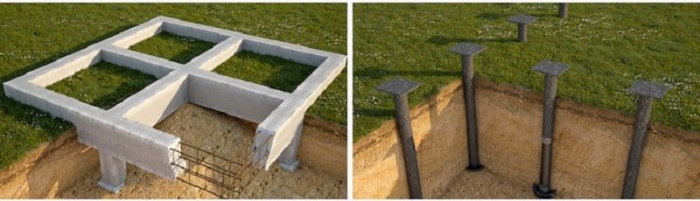

фундамент на сваях

Свайный фундамент для дома способен представить себе практически каждый, ведь конструкция состоит из ряда свай, которые глубоко посажены в толщу грунта (ниже несущего слоя) и соответственно ниже возможного уровня промерзания земли в этом регионе.

В своем первоначальном виде он используется крайне редко в связи с особенности самой конструкции, которая не позволит равномерно разместить вес всего здания между установленными сваями. В связи с чем он используется для возведения каркасных сооружений и тех, которые будут изготовлены из бруса или бревна.

Применяемые при этом материалы самостоятельно распределят имеющуюся нагрузку. Достаточно низкий уровень совместимости этого типа фундамента с другими строительными материалами. Технология, при которой свайно ленточный фундамент своими руками необходимо использовать в сочетании с ростверком, помогла исключить большинство этих недостатков, позволит использовать его как при строительстве блочных, так и кирпичных зданий и сооружений.

Стоит обратить внимание, что в этом случае все опоры будут связаны между собой при помощи бетонных или металлических лент, которые делают конструкцию цельной. Используемая лента и называется ростверком. При этом она объединяет оголовки свай и применяется в качестве основной опоры для будущих стен.

Ростверк отвечает за равномерное распределение веса на сваи. Ранее в ростверке образовывались трещины и во избежание этого при его изготовлении начал использоваться железобетон, бетон, дерево и металл. Железобетонные конструкции могут быть как высокими (выше уровня грунта), так и низкими. Для этого используются швеллеры с большим сечением или трубы. Так как сделать свайно ленточный фундамент своими руками?

Особенности и недостатки использования этого типа фундамента

свайный

Каждая из технологий, которая используется для возведения фундамента под здания и сооружения различного назначения, имеет ряд преимуществ и некоторые недостатки. Свайно ленточный фундамент плюсы и минусы:

  • стойкость к пучению и возможным сезонным сдвигам грунта;
  • возможность проведения монтажных работ на любом типе грунта;
  • возможность проведения всех необходимых работ самостоятельно, не привлекая третьих лиц и не арендуя спецтехнику;
  • доступная стоимость.

Недостатки свайно ленточного фундамента также имеются, правда, к ним можно отнести разве что отсутствие возможности обустройства подвального помещения или погреба. Использовать ли ленточный или свайный тип фундамента будет зависеть только от личных предпочтений.

В каких ситуациях рекомендуется использовать именно свайно ленточный фундамент

устройство ленточного

Фундамент ленточный предусматривает максимальное заглубление основы вглубь грунта при помощи ростверка, который будет представлять собой уровень цоколя. Этот тип фундамента используется в таких случаях:

  1. Если участок, отведенный под строительство, имеет уклон или рельефную местность.
  2. Близкое расположение к поверхности земли грунтовых вод, которые делают основу фундамента менее прочной.
  3. Наличие пучинистых грунтов.
  4. Если вес будущей постройки будет весьма существенным (использование кирпича и камня).

Глубина расположения свай составляет полтора-два метра, что позволяет исключить малейший наклон сооружения в дальнейшем при изменении погодных условий. Сделанные расчеты помогут определиться с количеством необходимого материала.

Основные виды свайного фундамента

свайно ленточный

Фундамент для дома из газобетона, пенобетона или пеноблоков относятся к категории облегченных конструкций, при этом все же рекомендуется рассмотреть возможность установки свай.

К основным видам относят:

  1. Установку буронабивных свай, изготовление которых производится на месте, что существенно отражается на их стоимости. Для начала следует позаботиться о скважине определенной глубины в зависимости от уровня промерзания или нахождения более прочных пород грунта. На дно укладывает подушка из гравия и песка, которая тщательно утрамбовывается. Преимущество винтовой скважины в том, что ее заливают и армируют при помощи уже готового раствора. Грунт (его верхний слой) будет исполнять роль опалубки, как и полая труба, которая будет виднеться над скважиной.
  2. Основания, которые будут размещены на винтовых сваях. Для этого принято использовать металлические конструкции, которые оснащены специальными лопастями определенной толщины и длины. Внутри они полые. Если свайно ленточный фундамент для дома вкручивается неглубоко, то подобные манипуляции проводятся вручную. Если же речь идет о нескольких метрах, то лучше воспользоваться специальной техникой или оборудованием. Для продления срока службы основных элементов рекомендуется использовать защитную краску и грунтовку.

От ленточного он отличается своей конструкцией, ведь здесь используются монолитные железобетонные ленты, которые служат опорой для несущей конструкции будущих построек. В ленточном сваи делаются мелкозагубленными (уровень плиты будет достигать не более полуметра).

Для установки понадобится гравийная или песчаная подушка. Под ней производится монтаж железобетонных свай, что позволяет добиться максимально прочного соединения между ростверком и используемой арматурой. Благодаря этому получается добиться столь высокого уровня эффективности и устойчивости всего сооружения.

Свайно ленточный фундамент своими руками пошаговая инструкция:

  1. В первую очередь производится необходимая разметка, которая требуется в случае, если производится армирование ленточного фундамента. Для этого понадобятся расчеты относительно используемой площади подошвы фундамента.
  2. И только после этого следует начинать обустройство будущих траншей, глубина которых составит не менее полуметра. Этот показатель будет напрямую зависеть от площади подошвы фундамента.
  3. Осуществляется бурение скважин под фундамент свайный с шагом в два метра. Соблюдение такого шага крайне важно. Глубина лунки должна быть не менее уровня промерзания грунта в этом регионе. Строительство свайно ленточного фундамента также подразумевает обустройство подушки на дне скважины. Ее толщина составит приблизительно 30 см. Оставшееся пространство заполняется железобетоном.
  4. После того, как ростверковый пласт будет готов, можно приступать к монтажу гидроизоляционного слоя. В этом случае понадобится листовой рубероид, который сворачивает трубочкой и помещается в скважину. Было бы хорошо, если трубка будет возвышаться над дном траншеи не менее чем на 30 см. Это позволит исключить вероятность того, что во время засыпки песок не забил скважины.
  5. Следует засыпать дно траншеи песком. Слой составит порядка 30 см, после чего можно начинать устанавливать опалубку.
  6. Какой фундамент лучше свайный или ленточный определить достаточно сложно, однако в любом случае одним из основных этапов будет являться армирование. Если делать фундамент для дома из пеноблоков, также понадобится как армирование самой ленты, так и установка дополнительного пояса под них. Все они скрываются при помощи проволоки для вязки арматуры.
  7. При правильном выполнении предыдущих этапов никаких сложностей возникнуть не должно, после можно приступать непосредственно к заливке основной части фундамента. Для начала заливаются скважины, при этом каждый 10-15 см производится утрамбовка и уплотнение, что позволит уменьшить риск образования пустот в толще бетона. Перед тем, как залить следующий слой, следует проверить на отсутствие посторонних предметов (камешки и строительный мусор).

Заключение

схема

Свайный фундамент отличается от других видов в основном тем, что они являются наиболее универсальными, что и привело к повышенному спросу на используемую технологию. Многочисленные отзывы только подтверждают эффективность такой технологии, которая позволяет проводить монтажные работы на зыбкой почве и участках со склонами.

Только осознав, чем отличаются технологии свайного и ленточного фундамента, можно сделать окончательный выбор в пользу той или иной технологии. Для этого используются такие данные как стоимость необходимых материалов (сравнение, что из них дешевле), общей сметы, особенности почвы и специфика строения.

Здания из газоблоков являются облегченными, как и те, которые были выстроены из газобетонного материала. В любом случае экономию на основных материалах проводить не рекомендуется, так как в этом случае стоимость будет характеризовать качества и надежность будущей постройки.

Также хотелось бы обратить внимание на то, что на вопрос: что лучше, ленточный или свайный фундамент – однозначного ответа нет, так как в каждом конкретном случае специалисты советуют разные варианты.

инструкция по возведению, обустройство основания

Во все времена фундамент был основой каждого здания, важнейшей его составляющей. От правильного выбора основания и от его качества зависит долговечность и надёжность всей постройки. Существует большое множество самых разнообразных фундаментных оснований, среди которых также можно выделить свайно-ленточный подвид. Данный фундамент относится к категории оснований монолитного типа, используется для пучинистых и слабых типов грунта. А ещё он не так уж и сложен в установке, поэтому вы сможете возвести свайно-ленточный фундамент своими руками.

Конструкционной особенностью свайно-ленточного фундаментного основания является то, что стены постройки в данном случае опираются на ленточную основу мелкого заложения по периметру. А что касается адгезии (сцепления) с почвой, то она достигается благодаря использованию свайных опор, которые должны быть заглублены ниже уровня глубины промерзания.

Особенности конструкции

Особенности конструкции

Стоит также отметить и то, что конструкция подобного фундамента позволяет передавать нагрузку постройки на грунт посредством двух составляющих, среди которых можно выделить следующие:

  • Фундаментная лента, устанавливаемая как по периметру постройки, так и под её внутренними стенами;
  • Свайные опоры, благодаря которым становится возможным обеспечение наилучших прочностных качеств конструкции, которые особо актуальные во время периодических движений почвы.

Перед тем, как рассказать о том, как сделать свайно-ленточный фундамент, рассмотрим способы строительство свайных опор. С этой целью можно использовать требы, выполненные из асбестоцемента, буронабивной способ, а также трубы, заполненные бетонной смесью.

Использование фундаментного основания свайно-ленточного типа актуально тех случаях, когда требуется:

  1. Возведение частного дома малой этажности;
  2. Возведение коттеджных построек;
  3. Постройка сооружений, конструкция которых предусматривает наличие полуподвального помещения.

Технология возведения свайно-ленточного фундамента

Перед тем, как вы начнёте возводить свайно-ленточный фундамент для дома, следует осуществить точные расчёты фундаментного основания. Это один из важнейших этапов, им нельзя пренебрегать и необходимо отнестись серьёзно и подойти к этому делу со всей ответственностью.

Для начала следует исследовать состав грунта в той местности, на которой расположен ваш участок. Далее требуется рассчитать ветровую нагрузку на планируемое сооружение. Кроме того, понадобится рассчитать также и вес стройматериалов, а также размеры всех существующих уклонов. Все эти данные требуются с целью того, чтобы можно было бы рассчитать наиболее подходящий тип и размер свайных опор, а также осуществить грамотный выбор арматуры. Все расчёты необходимо осуществлять с максимальной точностью. Делается это для того, чтобы в дальнейшем вы бы не столкнулись ни с какими проблемами.

После того, как расчёт свайно-ленточного фундамента будет окончен, следует очистить строительную площадку от различного мусора. Следует выровнять участок, после чего можно заниматься выполнением разметочных работ. Что же касается необходимой глубины траншеи, то она не может составлять цифру более пятидесяти сантиметров. На дне траншеи необходимо оборудовать песчаную или гравийную подушку. Делается это для того чтобы в конструкцию не попала бы излишняя влага, а также с целью уменьшения пучения близлежащих слоёв почвы.

Забивание свай

Забивание свай

Следующий этап включает в себя проделывание отверстий, необходимых для дальнейшего размещения там свайных опор. Это действие выполняют с использованием бура. Такие скважины необходимо выполнять в каждом из углов будущего фундамента, а также в тех участках, где конструкции будут пересекаться между собой. Кроме всего прочего, следует выполнить скважины и по всему периметру стен, причём делается это через каждые два метра. Стоит также отметить и то, что строительство свайно-ленточного фундамента предусматривает осуществление расчётов, связанных с глубиной отверстий. Следует учитывать также и то, что данное значение должно превышать на полметра глубину промерзания почвы. А диаметр отверстий, в свою очередь, должен быть выполнен таким способом, чтобы стало возможным свободное вхождение свайных опор.

Дальнейшие работы по обустройству фундамента

Необходимо засыпать некоторое количество речного песка в образованные отверстия. Расчёт объёма песка осуществляется исходя из того, что требуется обустройство песчаной подушки, толщина которой составит примерно восемнадцать сантиметров. После всего этого песчаный слой должен быть утрамбован после предварительной поливки некоторым количеством воды. Дальнейшие действия связаны с установкой труб, причём здесь можно использовать как металлические, так и асбестоцементные изделия. Далее трубы заливаем тридцатисантиметровым слоем бетонного раствора, после чего их следует приподнять на двадцать сантиметров.

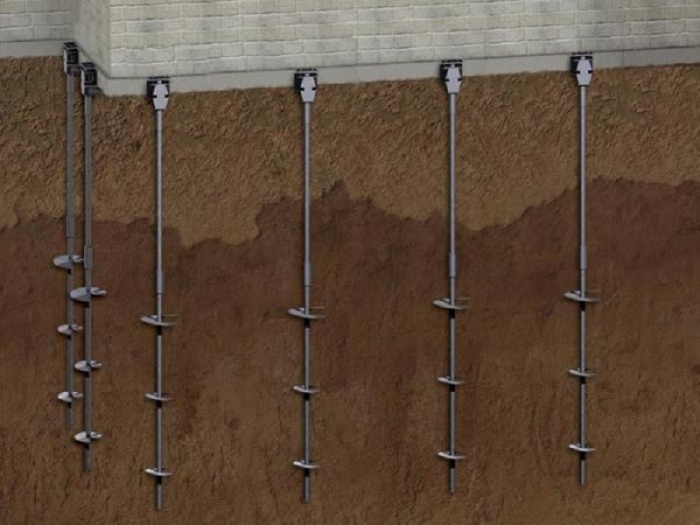

Винтовый сваи разного типа

Винтовый сваи разного типа

Данная технология такова, чтобы бетон сам вытекал в пространство под опорами, причём именно таким способом образуется подушка, обеспечивающая наилучшую адгезию между сваями и твёрдыми слоями почвы.

Продолжаем устройство свайно-ленточного фундамента выравниванием вертикальных положением свай, но это необходимо делать ещё до того, как бетонный раствор успеет застыть. После того, как бетонная смесь схватится, в трубы следует поместить в трубы армирующую конструкцию, представляющая собой специальный каркас, который составляют металлические прутья, предварительно соединённые между собой таким образом, чтобы была получена решётка.

Следующим шагом станет осуществление расчётов высоты арматурного каркаса. Конструкция должна быть выполнена таким образом, чтобы она торчала из трубы и доходила практически до верхнего окончания фундаментной ленты.

Затем требуется создание древесной опалубочной конструкции, которая делается над поверхностью земли. Это приспособление выполняется с использованием гвоздей и саморезов, при этом по углам его скрепляют с помощью брусков.

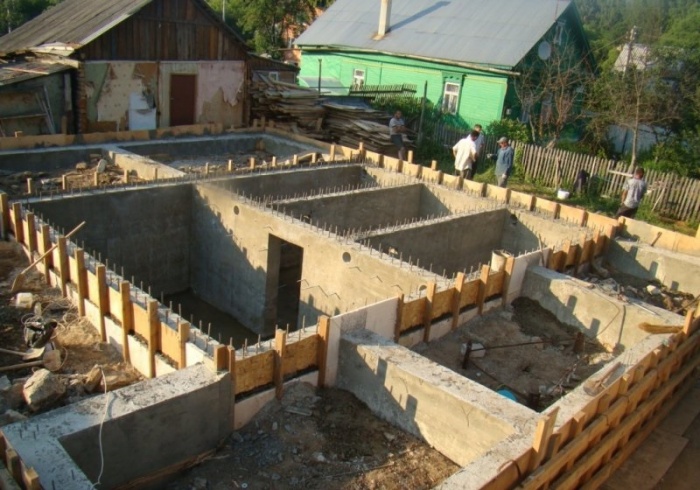

Установка фундамента

Установка фундамента

Что касается выступающих частей, то их следует размещать с наружной стороны. Это условия необходимо выполнять всегда, будь то свайно-винтовой фундамент или ленточный. Стены опалубочной конструкции должны быть укреплены с использованием стяжки. Также с этой целью используем и подкосы.

Во внутреннюю часть опалубки закладываем арматуру. С этой целью необходимо уложить прутья, диаметр которых может находиться в диапазоне от восьми и до шестнадцати миллиметров, что зависит от расчётов нагрузки. Укладывать прутья необходимо в трёх направлениях таким образом, чтобы в результате была образована сетка. В тех местах, где пруты пересекаются, они должны быть связаны с использованием проволоки. С целью упрочнения устройства необходимо связать армирующие каркасы ленты фундамента и свайных опор.

Следующий этап предусматривает заливку свай и фундаментной ленты бетонной смесью. Толщу раствора следует проткнуть прутиком на каждом участке основания, это необходимо для того чтобы освободить устройство от находящегося там воздуха. После всего этого необходимо укрыть поверхность фундамента с использованием плёнки из полиэтилена.

Завершающие работы

После застывания бетонной конструкции, следует переходить к обустройству гидроизоляции, а также выполнению действий по утеплению. С целью обеспечения должной гидроизоляции используются полимерные или битумные мастики. Могут применяться также для этого и рулонные материалы, включая рубероид и мембранные плёнки. Предварительно следует прогрунтовать поверхность фундамента с использованием антисептика и специального состава. После окончательного высыхания стен, можно переходить к обустройству утепления.

Для обеспечения теплоизоляции применяют полистирол, который характеризуется стойкостью к нагрузкам, и сохранением тепла. Следует помнить и о произведении точного расчёта числа плит. Стоит также отметить и о том, что плиты следует закреплять на специальный клеевой состав, после его засыхания закрепляют с помощью дюбелей. Как видите, вполне возможно возвести свайно-ленточный фундамент своими руками. Правильное и грамотное выполнение работ гарантирует длительный срок службы конструкции, поэтому необходимо сначала немного подготовиться в теории.

Свайно-ленточный фундамент: особенности, виды, отзывы

Это один из видов монолитных фундаментов, предназначенных для возведения объектов. Конструкцию используют при строительстве зданий на участках, отличающихся слабонесущими грунтами. Основание соединило в себе достоинства и недостатки МЗЛФ и свайной конструкции. В итоге получилась основа, отличающаяся прочностью и надежностью, способная переносить нагрузки механического характера, создаваемые весом находящегося на ней сооружения. Свайно-ленточный фундамент своими руками подготовить можно, если придерживаться технологии. Кроме того, для этого потребуется простейшее оборудование и незначительные финансовые расходы.

Свайно-ленточный фундамент своими руками

Особенности свайно-ленточного фундамента

Ленточная фундаментная основа по сваям представляет собой рациональное решение, если участок под застройку отличается слабыми почвами. Это идеальный вариант для возведения объектов в непосредственной близости от водоемов.

Чтобы на конструкцию создавалось оптимальное давление, рекомендуется возводить здания не выше двух этажей.

Основной особенностью, выделяющей такой тип конструкции, является отсутствие необходимости в выполнении земляных работ. Данный факт определяется чертами самой фундаментной основы.

Такие основания устраиваются в усложненных условиях. Структурные особенности фундамента дают возможность экономить деньги на исследованиях грунта и земляных работах. Конструкция применяется не только в гражданском строительстве, но и в промышленной отрасли.

Многообразие деталей конструкции определяется следующими показателями:

  • видом используемых свай;
  • способом их погружения;
  • типом ростверка;
  • расположением свай.

Монолитная бетонная конструкция

Вся конструкция состоит из двух основных элементов:

  • монолитной ленты, смонтированной по периметру;
  • свай, несущих ответственность за прочность всей постройки.

Внешне сваи напоминают стержни нужной длины, монтируемые в грунт.

По способу погружения их делят на следующие виды:

  • заостренные с одного конца – погружаются с помощью специальной техники, изготавливаются в заводских условиях;
  • самодельные – исполняются из разных материалов, имеют различные формы.

Немаловажная деталь основания – ростверк. Данная конструкция функционирует в соединительной системе, перенаправляя создаваемое давление непосредственно на опорные элементы.

Виды свайно-ленточных фундаментов

Как уже известно, ленточное фундаментное основание на сваях идеально подходи для участков, отличающихся слабой пучинистостью почвы. В таких случаях оно идеально для строительства двухэтажных коттеджей из кирпичного материала, но чаще всего его применяют при возведении объектов из бруса или каркасных сооружений.

Разновидность свайно-ленточных фундаментов

Но если строительная площадка имеет уклон, строительство без такого фундамента сильно усложняется. Заливка монолитной плиты в таком мессе обойдется достаточно дорого, а остальные варианты оснований не смогут переносить создающиеся во время эксплуатации нагрузочные воздействия. Вполне естественно, что сразу становится понятно, какой фундамент дешевле – обычный ленточный или свайный.

По уровню погруженности в почву свайные фундаментные основания с ростверками разделяются на следующие виды:

  • малозаглубленные – лента погружена в землю на 0.2 – 0.5 м;
  • незаглубленные – фундаментная лента нависает над почвой.

В первом случае показатель прочности фундаментной основы выше, поэтому на нем разрешается возводить более объемные сооружения. Но если грунт обладает сильной пучинистостью, то ленточное основание, размещенное на сваях, будет однозначно разрушено. Высота ее окажется недостаточной, чтобы выдерживать сильные нагрузки, создаваемые сдвигами почвы.

По используемым сваям выделяют следующие виды фундаментов:

  • винтовый – применяются сваи, изготовленные на заводе. Вкручивать их можно вручную, либо применять для этого специальные автоматизированные приспособления. Большое количество типоразмеров дает возможность для выбора свай необходимых размеров;
  • буронабивные – сваи изготавливаются непосредственно на строительной площадке. Такой вариант удобен для любого почвенного состава, только заглубленность сваи должна превышать уровень промерзания земли.

Выполнение работ своими руками

Теперь рассмотрим рабочие этапы по устройству фундамента.

Подготовительные работы

Строительство фундамента свайно-ленточного типа следует начинать с предварительных расчетов. Это поможет в дальнейшем избежать проблем, связанных с эксплуатацией здания.

Во время выполнения такой работы определяется потребность в сваях, их диаметр, глубина закладки, ширина ленты монолитного основания. Данные вычисления лучше всего доверить опытным специалистам, так как от правильности выполнения расчетов будет зависеть весь эксплуатационный срок построенного объекта. Сначала следует определиться, какой фундамент в вашем случае окажется лучше – свайно-ленточный или ленточный, после этого можно переходить к составлению расчетов. При подсчете учитываются нагрузочные воздействия от ветров, количество этажей в объекте, габариты здания, характеристики используемых строительных материалов, данные геологических изысканий. Зная потребность материалов, можно примерно определить предстоящие расходы. Результат работы покажет, что дешевле – свайный фундамент или ленточный.

Продолжением подготовительных работ является уборка мусора и растительности с участка под строительство, выравнивание его поверхности.

Уборка мусора и растительности с участка под строительство

Подготовив все необходимое, выполняем разметку. Как правило, ширина ленточной основы равна сорока сантиметрам, глубина – от 0.6 м. На поверхности почвы размечается контур траншеи, границы определяются колышками и натянутым по ним шнуром. Теперь можно определить места, в которых предполагается установка свай. Шаг из размещения – около двух метров. Первые опоры располагаю на угловых участках объекта и в центральных точках, остальные размещают по всему периметру. Для облегчения задачи по равномерному размещению опорных элементов, промежутки между угловыми опорами делятся на две части, по полученным значениям определяются ориентиры под последующий монтаж.

Земляные работы

Продолжаем выполнение работ по обустройству котлована для фундамента. Глубину определяем с учетом особенностей почвенного состава. Как только траншея под ленту подготовлена, на дне ее выполняется бурение скважин под установку свайных опор. Действовать необходимо по выполненным расчетам и нанесенной разметке.

Глубина скважин должна быть больше уровня промерзания грунта на 0.3 – 0.5 м.

Диаметр для устройства скважин должен быть таким, чтобы сваи свободно в них входили. На дне каждой скважины устраивается подушка из песка и гравия, высота которой составляет двадцать – тридцать сантиметров, сверху укладывается гидроизоляционный материал.

Армирование свай и фундамента

Скважины армируются арматурными прутьями с сечением 8 – 10 мм. Устраивается каркас, для соединений применяются вязальная проволока или пластиковые фиксаторы. Промежутки между парой колец должны быть около метра. Внутрь вставляют арматуру, фиксируют на кольцах, опускают в скважину. Прутки должны выступать из скважин на высоту планируемой ленты, чтобы создать связку с фундаментным каркасом.

Армирование свай и фундамента

Наверное, теперь понятно, чем отличается армирование свайного фундамента от обычного ленточного.

Каркас для фундаментной ленты изготавливается по такому же принципу. Различие состоит в том, что пояс имеет не круглую, а прямоугольную форму, шаг окошек в которой составляет 1 – 1.5 м. Подготовленная каркасная основа закладывается в траншею с таким расчетом, чтобы прутья от свай прошли сквозь нее и были связаны в точках пересечения проволокой.

Установка опалубки

Здесь все просто. Опалубочную конструкцию, если почва слабая, устраивают непосредственно в траншее, или устанавливают щиты по ее краю. В качестве материалов под опалубку разрешается использовать щиты из древесины, укрепленные изнутри распорными рейками и снаружи зафиксированные клиньями, вбитыми в грунт. Высота конструкции должна быть больше уровня фундамента на десять – пятнадцать сантиметров.

Заливка

Это заключительный этап всех работ по устройству фундамента. Бетонный раствор сначала слоями заливают в каждую скважину, тщательно трамбуют, чтобы удалить воздушные пузырьки и увеличить показатель прочности.

Потом слоями заливается ростверок и тоже уплотняется. Закончив заливку, необходимо правилом выровнять поверхность по горизонтали.

Следует помнить, что между заливкой свайных опор и основания промежутка быть не должно, работать придется быстро и без остановок.

Как видите, определенные отличия свайного фундамента от ленточного в их обустройстве имеются.

Сравнение с другими фундаментами

Чтобы понять, какой фундамент лучше делать под дом – ленточный или свайный, следует рассмотреть достоинства и недостатки свайно-ленточной конструкции.

К неоспоримым преимуществам относятся:

  • оперативность выполнения работ;
  • возможность строительства на строительных площадках, имеющих уклоны;
  • простота технологического процесса, позволяющая веси строительные работы собственными силами;
  • хорошая устойчивость к смещениям почвенного состава;
  • возможность строительства без привлечения специальной техники.

Строительство без привлечения специальной техники

В случае, когда ростверок заливается не слишком глубоко, пучения и грунтовые воды ему не опасны. По сроку эксплуатации, если сравнивать свайно-ленточный фундамент или ленточный, то первый вариант лучше. Кроме того, он выигрывает в финансовом плане и по трудоемкости, так как объем земляных работ уменьшается в разы. Хоть глубина погружения ленточного или свайно-ленточного фундаментов одинакова, но вынимать землю во втором случае необходимо только в местах установки опор.

Необходимо подчеркнуть, что строительные материалы доставляю на площадку без привлечения грузоподъемной и автомобильной техники.

По скорости выполнения строительных работ при возведении свайно-винтового или ленточного фундаментов конкуренцию может создать лента из железобетонных блоков.

Чтобы окончательно определиться, какой фундамент лучше – ленточный или свайный, следует помнить про негативные моменты:

  • в коттедже придется дополнительно утеплять полы первого этажа;
  • отсутствует возможность обустройства подвального или цокольного помещения;
  • на строящиеся объекты вводится ограничение по массе.

Применение свай дает возможность избегать нагрева

Кроме того, как следует из отзывов о том, какой фундамент лучше – свайный или ленточный, все типы первого варианта становятся причиной сквозняков. В районах Крайнего севера применение свай дает возможность избегать нагрева вечно мерзлой поверхности, а вот для остальных регионов разгуливающие по зданиям сквозняки представляют серьезную проблему.

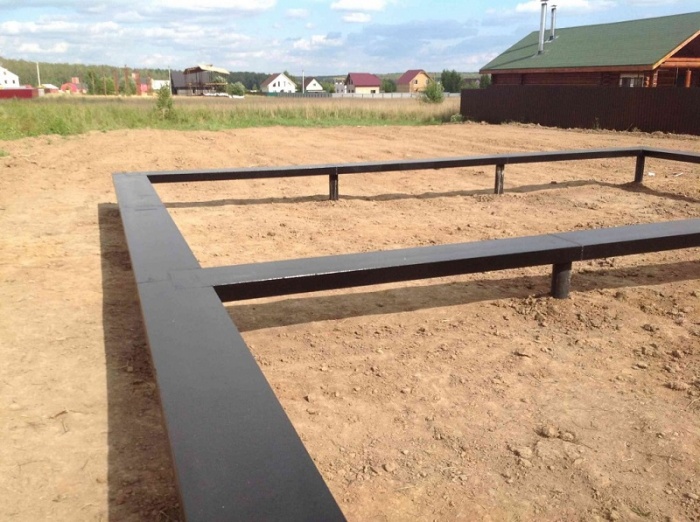

Ленточный фундамент на винтовых сваях

От выбранного типа и способа возведения фундамента будут зависеть как долговечность, так и несущие характеристики планируемого к постройке сооружения. Видов и методик подготовки и обустройства основания существует множество, но часто они не учитывают вес здания, его геометрические размеры и материал, из которого будет осуществлено строительство. Застройщики недостаточно внимательно относятся к исследованию грунта, что в последствии негативно отразится на качестве фундамента.

Например, когда почва на участке болотистая и грунт нестабильный, рыхлый или место застройки обладает сложным рельефом, рекомендуется выбирать для основания фундамент ленточного типа на винтовых сваях. Это позволит решить все проблемные моменты, которые могут возникнуть как в процессе строительства, так и в процессе эксплуатации здания.

Чаще других, при возведении ленточного фундамента на винтовых сваях, особенно при самостоятельном обустройстве, выбирают мелкозаглубленный тип. Такая лента будет заглублена в грунт на 30-60 см, и должна располагаться на предварительно подготовленной подушке из песка и щебня толщиной до 40 см. Этот тип обустройства ленточной части основания применяют на слабопучинистом или непучинистом грунте. На других типах грунта ленточная часть должна находиться в подвешенном состоянии.

Ленточно-винтовой фундамент — это конструкция из вкрученных равномерно по всему периметру и в соответствии с проектной нагрузкой свай. Их верхняя часть, заканчивающаяся оголовком, монолитно крепится к ленте с помощью армирования и заливки бетоном по готовой опалубке.

Такой вид фундамента может отличаться методикой совместного применения свай и ленточной части основы, а также, способом обустройства ростверка. Отличия могут быть и в конструкции применяемых опор.

Типы ленточно-винтового основания

Такие фундаменты, имея общий принцип возведения, состоящий в идее передачи нагрузки на глубокие слои почвы, принято различать в зависимости от применяемых свай:

  1. Винтовые сваи под фундамент. Они имеют в своей конструкции лопасти или резьбу, что помогает им вкручиваться в грунт на необходимую расчетную глубину. Винтовые сваи увеличивают несущую способность опоры, так как грунт вокруг лопастей утрамбовывается, а также, они обладают повышенной способностью к сопротивлению пучению.
  2. Буронабивные сваи. Такие опоры подходят большинству фундаментов строений малой и средней массы, например, дому, построенному из пеноблоков. Для изготовления такой сваи необходимо пробурить скважину расчетной глубины, создать песчаную подушку, сделать армирование и залить бетоном. Если при обустройстве скважины происходит осыпание земли, делают обсадку. Обычно она делается при помощи стальной трубы, помещенной в скважину, или рубероида, свернутого в трубу.
  3. Забивные сваи. В малоэтажном строительстве использовать нецелесообразно, так как их забивают при помощи специальной техники.

Подходящий вариант подбирается исходя из предварительных расчетов, с учетом надежности и практичности строения, а также, в зависимости от геодезических и климатических особенностей.

Где применяется ленточно-винтовой фундамент

Когда стоит выбор, какое основание применить — винтовые сваи или ленточный,  рекомендуется обустроить ленточно-винтовой вариант. Это монолитный фундамент, подходящий для большинства проблемных грунтов. Главная особенность состоит в том, что стены здания опираются на ленточную часть, а она, в свою очередь, с помощью свай передает нагрузки на грунт, глубже уровня замерзания. Таким образом достигается повышенная несущая способность каждой сваи, а затраты на возведение оказываются существенно ниже, чем у аналогичных оснований.

Ленточно-винтовой фундамент применяют в сфере строительства частных малоэтажных домов, коттеджей, дач, а также, различных хозяйственных строений, беседок, гаражей и пристроек. Сваи рекомендованы к применению на грунтах, подверженных морозному пучению, и на участках со сложным рельефом. Еще одной сферой применения является замена фундамента деревянного дома на винтовые сваи.

Основные достоинства и недостатки ленточно-винтового основания

К положительным моментам фундамента такого типа относят:

  • винтовой или ленточный фундамент с винтовыми сваями можно обустраивать в любое время года и при любых погодных условиях;
  • применяется на участках с большими перепадами высоты рельефа;
  • предотвращает негативные последствия действия сил морозного пучения и противостоит подвижкам грунта;
  • сроки возведения, судя по отзывам на винтовой фундамент, могут составлять от 3-5 дней;
  • монтаж можно осуществить своими руками, не привлекая спецтехнику;
  • ощутимая экономия средств при строительстве основания для дома на винтовых сваях, за счет экономии на расходных материалах и аренде спецтехники.

К недостаткам можно отнести такие ограничения:

  • сложность применения этого типа основания для обустройства цокольного этажа;
  • ограничение максимального веса здания и суммарной нагрузки.

Именно поэтому обязательно произвести точный предварительный расчет максимальной нагрузки будущего строения.

Расчет обоснования применения ленточно-винтовой основы

Если нет специальных теоретических и практических знаний и умений, рассчитать все параметры будущего фундамента будет очень сложно. Рекомендуется обратиться за помощью к подготовленным специалистам проектировщикам. Это позволит избежать различных недочетов и критических ошибок, что повлияет как на общую стоимость строения, так и на такие показатели как безопасность, срок службы и эксплуатационные качества.

Для проведения точного расчета надежного фундамента потребуются:

  1. Исследования геологии участка. Данные о структуре и составе почвы, глубине ее промерзания, наличии или отсутствии грунтовых вод, перепадах рельефа.
  2. Инженерный проект будущего строения.
  3. Рассчитанные значения максимально возможных нагрузок на фундамент, исходя из общего веса всех стройматериалов, потраченных на здание, а также, всех остальных предметов, находящихся в нем.
  4. Значения возможных просадок, пределы деформирования как некоторых элементов строения, так и всей конструкции в целом на любом этапе строительства и эксплуатации.
  5. Расчетные данные о ширине и глубине фундамента дома.
  6. Данные о методике соединения и устройства ростверка.

Для точного расчета надежного и качественного основания вышеперечисленных значений будет достаточно. Необходимо лишь вычислить нужный размер свай, глубину их вкручивания, взаимное расположение и их количество по табличным значениям. Кроме этого, по ним нужно выбрать тип армировки и гидроизоляции.

Порядок проведения и этапы обустройства леночно-винтового основания

Во время принятия решения о возведении такого фундамента своими силами, необходимо реально оценивать возможности и уровень технической подготовки. Вопреки кажущейся простоте конструкции основания, процесс его возведения затратный и трудоемкий. Он потребует не только наличия специальных навыков и умений, но и различных инструментов и приспособлений.

Важно! Не стоит забывать, что пренебрежение технологией возведения может привести к уменьшению надежности основания и серьезным повреждениям строения в дальнейшем.

Для построения ленточно-винтового основания необходимо выполнить такие работы:

  1. Подготовка площадки на месте запланированной застройки с проведением разбивки основания. Обозначение местоположения углов и осей, а также мест вкручивания свай. Ширину ленточной части не рекомендуется делать более 50 см. Разметка осуществляется строго по плану фундамента.
  2. Определив точки расположения свай, проводится их вкручивание. Для этого необходимо знать расчетную глубину для сваи.
  3. Работа по гидроизоляции фундамента считается одним из главных этапов, влияющий на долговечность конструкции. Обычно для этого применяют материалы в рулонах, например, рубероид. Рекомендуется прокладывать изолирующие материалы в несколько слоев, это создаст дополнительную защиту от влаги. Непосредственно винтовые сваи покрывают антикоррозийным покрытием или краской.
  4. Если применяются буронабивные сваи, то необходимо подготовить скважины, гидроизолировать их и установить силовой каркас из арматуры диаметром от 10 мм.
  5. Под ленточную часть фундамента нужно выкопать траншею расчетной глубины. На дне траншей обустраивается песчано-гравийная подушка толщиной около 30 см.
  6. Согласно правил возведения монолитной ленты фундамента, требуется соорудить силовой каркас из стальной арматуры, места соединений связываются специальной проволокой. Толщина прута арматуры не менее 12 мм.
  7. Возведение опалубки для железобетонной ленты проводится при помощи деревянных обрезных досок толщиной не менее 50 мм, а также, могут применяться металлические листы, пластик, шифер или специальные формы из ЭППС.
  8. Заливка бетонным раствором отверстий для свай, в случае применения буронабивных опор.
  9. Возведение ленточной части фундамента рекомендуется осуществлять раствором марки не ниже М350. В зимний период необходимо добавлять пластификаторы, а также, обеспечить подогрев основания в течение первых трех дней. Заливку желательно произвести за один день.

По прошествии 5-7 дней, бетон набирает около 60-70% прочности и тогда можно начинать работы по возведению здания и отделке цоколя.

Ленточно-винтовой фундамент на сваях, выполненный самостоятельно, обеспечит долгие годы надёжной эксплуатации построенного объекта. Залогом успеха будут качественные материалы и точное соблюдение всех нормативов и правил.

Свайно–ленточный фундамент своими руками, пошаговая инструкция. Плюсы и минусы строительства

Несмотря на разнообразие используемых сегодня вариаций фундаментов, особой популярностью пользуется свайно-ленточное основание. Для него характерны прочность, простота монтажа и оперативность строительства.

Виды свайно-ленточного фундамента

Фундамент свайно-ленточного типа являет собой цельную конструкцию на основе железобетона, сформированную путём соединения бетонных свай, установленных в землю и ж/б пояса.

Говоря о разнообразии выбора, стоит отметить, что существуют виды:

  • Винтовой – предусматривает использование уже готовых стальных свай, вкручиваемых в землю. Работы ведутся, как вручную, так и посредством автоматизированного инструментария. Разнообразие типоразмеров позволяет без проблем подобрать габариты свай для любой ситуации;
  • Буронабивной – технология предусматривает изготовление свай непосредственно на месте возведения. Подобный вариант оптимален для любых типов грунта, важно, чтобы глубина сваи превышала показатель промерзания почвы на участке строительства.



Разметка под фундамент

Начинают работы с проведения разметки. Следует изначально определиться с шириной той ленты, которая будет использована –, как правило, значение составляет 40 см, при глубине 60 см и более. Далее размечают местоположение траншеи, отмечая границы капроновой верёвкой или леской. На основании этого определяют место установки свай, шаг при этом 2 м.

Первые сваи располагают по углам строения и по центру, остальные распределяют по периметру конструкции. Чтобы получить равномерное распределение компонентов, промежуток между сваями по углам делят поровну. В соответствии с полученным значением и берут ориентир на последующую установку.

Земляные работы

Продолжают работы обустройством котлована под будущую ленту. Глубина определяется индивидуально исходя особенностей грунта на участке. После готовности траншеи на дне проводят бурение под сваи на основании проведённых расчётов. Важно, чтобы глубина превышала уровень промерзания почвы на 30-50 см. Это позволит получить в итоге надёжное и устойчивое основание. Дно застилают песчано-гравийной подушкой высотой 20-30 см, и покрывают сверху гидроизолятором.

Армирование скважин

Армируют скважин следующим образом – из арматуры в 8-10 мм диаметром формируют каркас, используя для соединения вязальную проволоку или пластиковые фиксаторы. Расстояние между кольцами 1 м. Внутрь них вставляют прутки арматуры сечением 10-12 мм (4 и более) и соединяют с кольцами, погружая внутрь скважины.

Стоит помнить о том, что прутья должны вступать наружу на высоту планируемого фундамента. Это нужно для связывания с каркасом фундамента.

Армирование траншеи и изготовление опалубки

Процедура армирования каркаса идентична той, которая описана выше. Отличие заключается в том, что вместо круглого пояса здесь формируют квадратные или прямоугольные окошки, заполняя арматурными прутками с привязкой по углам вязальной проволокой. Шаг между отдельными окошками составляет 1-1,5 м.

Готовый каркас размещают внутри траншеи так, чтобы прутки свайной арматуры проходили сквозь него – в местах пересечения связывают элементы той же вязальной проволокой.

Следующий этап – возведение опалубки, которую устраивают либо в траншее (если грунт слабый), либо же по краю при условии плотного грунта. Для изготовления используют деревянные щиты, закрепляя изнутри распорками, а снаружи посредством клиньев, вбитых в землю. Высота опалубки должна на 10-15 см превышать высоту планируемой заливки фундамента.

Заливка фундамента

Заливка являет собой завершающий этап работы. В каждую скважину заливают бетонный раствор – послойно, тщательно трамбуя через каждые 15-20 см. Это придаст раствору дополнительную прочность и избавит от пузырьков воздуха внутри.

После этого заливают ростверк, также по слоям, высотой 20 см и тщательным трамбованием каждого из них для избавления от возможных воздушных «подушек» и придания больших прочностных показателей. Для этих целей задействуют молоток или электровибратор. Хотя можно обойтись и стальным прутом. После окончания заливки, верхнюю плоскость выравнивают посредством правила, придавая полную горизонтальность.

Помните о том, что не должно быть временного промежутка между заливкой свай и основания – работы ведутся оперативно и без задержек.

Работа завершена и следует дать время бетону на застывание. Через 3-4 дня убирают опалубку и покрывают фундамент рубероидом для предотвращения попадания на него влаги, оставляя вплоть до полного застывания бетона.

Плюсы и минусы свайно-ленточных фундаментов

Среди достоинств внимания заслуживают такие:

  • Возведения на слабых и сложных грунтах;
  • Стойкость к нагрузкам и грунтовому смещению;
  • Незначительное количество требуемого стройматериала;
  • Приемлемая стоимость;
  • Возможность использования бетона приготовленного самостоятельно.

Впрочем, имеются и недостатки, в том числе:

  • Работа подразумевает сложные предварительные расчёты;
  • Подобное основание не предназначено для возведения над ним тяжёлых стен;
  • Невозможно при таком фундаменте обустроить цокольное или подвальное помещение.

Строительство свайно-ленточного фундамента

Строительство дома — это увлекательное занятие, способное на долгое время овладеть вниманием строителя. Одной из наиважнейших задач, которые предстоит ему решить, является возведение фундаментов. От правильного выполнения этих работ будет зависеть качество постройки целиком. Существует несколько разновидностей фундаментов, одной из которых является свайно-ленточный.

В его конструкции можно выделить то, что он состоит одновременно из столбцов и бетонной ленты. Эта разновидность фундаментов превосходно подходит для пучинистых и слабых грунтов. В них свайные столбы строят настолько глубоко, чтобы охватывать весь слой промерзания почвы. Если вы производите строительство на местности, имеющей сложный рельеф, то этот вид подойдёт вам лучше всего. Выбирайте его в качестве альтернативы мелкозаглублённому для зданий, построенных с использованием кирпичей и блоков. Кроме того, обратите на него внимание, если вы собираетесь строить на почвах богатых водами. Сейчас мы разберем его устройство и пошаговую инструкцию.

Достоинства и недостатки свайно-ленточного фундамента

Содержание статьи

Существует несколько моментов, которые можно назвать привлекательными в данной разновидности фундаментов. Именно они заставляют делать выбор именно в его пользу.

  1. Они имеют относительно невысокую стоимость;
  2. На их строительство не придётся тратить слишком много времени. Все работы можно произвести самостоятельно, не привлекая сложной техники;
  3. Они подходят для установки на большем количестве рельефов, чем другие типы;
  4. Они являются гарантией того, что здание сможет противостоять пучению и движению почвы, связанному с сезонными преобразованиями, и отлично подходит для климата нашей страны.

Следует обозначить и недостатки этой конструкции, к которым относятся:

  1. При нём полностью исключена возможность строительства подвала;
  2. Объём земляных работ, которые придётся выполнить, намного больше, чем при возведении других фундаментов;
  3. Обычно под бетонный слой укладывается подушка из песка, но так как на неё воздействует нестабильная почва, то она может перекоситься в относительно короткие сроки, что приведёт к деформации здания.

Конструкция и область применения свайно-ленточных фундаментов

Свайно-ленточный фундаментСвайно-ленточный фундаментКонструкция свайно-ленточного фундамента

Конструкция такого фундамента отличается от конструкции ленточного, который просто заливают бетоном. Она представляет собой комбинацию свай и каркаса, выполненного по типу обычного ленточного.

При этом у него существуют разновидности. Они определяются в основном типом свай, которые будут использованы при его реализации. Выбор того или иного вида свай определяет преимущества или недостатки фундамента. В советские времена сваи зачастую делали из бетона. Это объяснялось тем, что бетон в то время стоил дёшево, его можно было использовать практически в неограниченном количестве. В наше время цены на него сильно поднялись. Они достигли уровня европейских цен, при этом качество не особенно изменилось в лучшую сторону.

Между тем строительство бетонных столбцов сильно увеличивает затраты труда на выполнение земельных работ.

Винтовые сваиВинтовые сваиВинтовые сваи увеличивают прочность фундамента

После того как бетонные сваи стали заменять на винтовые, увеличилась прочность фундамента при значительном сокращении расходов. Их ввинчивают на глубину полтора метра. При этом исключена возможность смещения грунта при морозном пучении почвы. Кроме того, производится обрезка швеллером в результате которой образуется монолитный каркас. Это является гарантией того, что свая не сдвинется. Винтовые сваи вкручивают подобно тому, как вкручивают шурупы.

Для создания повышенной прочности и надёжности устанавливают забивные сваи. Это изделия, выполненные из железобетона. Обычно они имеют форму прямоугольных стержней, один их конец заострён. Их надёжность в несколько раз выше, чем у других видов свай.

Забивные сваиЗабивные сваиЗабивные сваи обеспечивают повышенную прочность и надёжность

В некоторых случаях их изготавливают из дерева, прочность которого проверяют методом Бринелля. Несмотря на то что забивные сваи имеют такие же габариты, как и винтовые, их прочность значительно выше.

Ещё один вид свайно-ленточного фундамента имеет буронабивные сваи. Это столбы, которые вбиты глубже, чем промерзает грунт. Таким образом, создаётся дополнительная защита от сдвига. Их с успехом применяют при строительстве зданий из кирпича, камня, дерева, каркасных. Их изготавливают при строительстве заборов и бань. Также они подходят для широкого спектра грунтов. Это может быть суглинистая почва, глина, пески средние, мелкие и пылеватые. Возможно устанавливать их на торфяных почвах. При этом необходимо, чтобы они укоренялись в несущий торф грунт.

Технология выполнения

Схема свайно-ленточного фундаментаСхема свайно-ленточного фундаментаТехнология строительства свайно-ленточного фундамента

Для строительства свайно-ленточного фундамента, первоначально подготавливают почву. Снимают верхний слой грунта, после чего осуществляют разметку. Вбиваются колышки в тех местах, где должны быть углы фундамента. На эти колышки натягиваются нити с отступом в пятьдесят сантиметров. После этого необходимо разметить места, где будут располагаться сваи. Для создания оптимальной прочности они должны располагаться на расстоянии 120–150 сантиметров друг от друга.

Разметку следует начинать выполнять с углов фундамента. Эти правила разметки являются одинаковыми для всех видов фундаментов.

Если вы запланировали строительство бетонных свай, то в местах их разметки вы должны пробурить скважины на глубину 180 см. Они должны иметь вид колокола с расширением в нижней части. При этом их диаметр должен составить около тридцати сантиметров.

В пробурённые скважины устанавливают рубероидные стаканы. Они должны возвышаться над уровнем земли приблизительно на десять сантиметров. В эти стаканы необходимо установить арматурные прутья, которые внизу загнуты наподобие крюка. После этого, их необходимо залить бетонным раствором и утрамбовать.

Сваи будут готовы по истечении одной недели. Их головки нужно будет покрыть гидроизоляцией. В качестве гидроизоляции используют битум. В том случае, если вы монтируете другие виды свай, то вы должны использовать иные технологии. Для забивных и винтовых свай применяют специальные машины, поэтому их невозможно будет построить самостоятельно.

Следующим этапом строительства свайно-ленточного фундамента с бетонными сваями будет укладка ростверка. В начале укладки засыпьте песком промежутки между сваями, утрамбуйте его. Поверх этого песка вы должны уложить рубероид и установить опалубку, которая должна возвышаться на пятьдесят сантиметров. Эта высота должна быть тщательно выровнена при помощи уровня. Тщательно укрепите сооружение, чтобы оно не было разрушено во время заливки.

ОпалубкаОпалубкаУстановка опалубки

Готовый фундамент должен превышать по ширине стены на расстояние в десять сантиметров.

Для того, чтобы сделать фундамент более прочным внутрь его устанавливают заранее подготовленный металлический каркас. Его изготавливают из прутьев, которые связывают между собой. Таким образом, можно сделать ленту более лёгкой и в то же время прочной. Этот каркас должен состоять из арматуры, расположенной тремя ярусами.

На следующем этапе осуществляют заливку ростверка. Он тщательно утрамбовывается и выравнивается по горизонтальному уровню. После этого его нужно оставить для просыхания на две недели. Потом можно снимать опалубку. Ростверк будет готов к эксплуатации после того, как вы очистите его от мусора и покроете гидроизолирующим слоем. Этот слой изготавливают из битума и рубероида.

Видео

Посмотрите видео о нюансах строительства свайно-ростверкового фундамента

Заливка свайно-ленточного фундамента: строительство, как делать

zalivka-svajno-lentochnogo-fundamentaНесмотря на то, что свайно-ленточные фундаменты используются практически везде, далеко не каждый застройщик умеет правильно и грамотно применять преимущества такой технологии и до минимума свести негативные последствия. Ведь такие основания способны выдерживать огромные нагрузки, но этого можно достичь исключительно за счет правильно подобранных строительных материалов, а также строительство основания проводить исключительно по готовому проекту и не заниматься самостоятельностью. Тогда основание будет стоять долго, и выполнять свою основную функцию – быть прочным и надежным основанием для любого сооружения.

Как сделать свайно-ленточный фундамент правильно?

Свайно-ленточный фундамент на буронабивных сваяхСвайно-ленточный фундамент на буронабивных сваях

Прежде всего, что это такое! Это монолитная бетонная конструкция, которая состоит из бетонных или железобетонных свай и ленточного ростверка, который соединяет сваи между собой и служит несущей перемычкой. Соответственно, строительство такого фундамента нужно начинать не с разметки расположения свай, а с предварительного эскиза будущего здания. Почему это нужно? А это простой расчет, в который входят следующие параметры:

  • Выбор строительных материалов для будущего здания, выполнение эскиза сооружения с подробной спецификацией всех материалов для несущих стен и перекрытий;
  • Расчет максимальной массы проектируемого сооружения;
  • Расчет максимальной нагрузки на существующий грунт с учетом горизонтальных и вертикальных подвижек, а также возможности смещения почвы через сезонные подвижки;
  • Выбор типа ростверка. Как правило, для массивных зданий используется ленточный ростверк, который может состоять из бетонных блоков или кирпичной кладки и монтируется под всеми несущими стенами;
  • Расчет типа и диаметра свай. А вот тут часто делают ошибки, ведь есть готовые формулы расчета нагрузки на сваи, но они не учитывают параметры состояния грунта и степень его деформации. Если их не учесть, тогда возникнет прогиб в слабом месте с дальнейшим разрушением сооружения.

Преимущества свайно-ленточных фундаментов

  • Можно возвести здание на склонах холмов;
  • Сваи монтируются ниже уровня слабых почв и упираются в плотные породы;
  • Тут используется минимум строительных материалов и техники;
  • Сваи выдерживают значительные подвижки почвы;
  • Конструкция позволяет зафиксироваться внутри прочной породы и там удерживаться;
  • Его можно возвести своими руками.

Недостатки

  • Проведение сложных расчетов, которые под силу только профессионалам;
  • Нельзя возводить тяжелые массивные здания;
  • Нет возможности возведения цокольного этажа или подвала.

Свайно-ленточный фундаментА вот теперь ключевой фактор, который делает такие основания популярными среди застройщиков – это использование заводских стандартизированных строительных материалов. Ведь основной элемент такого основания – это свая. Она бывает металлической, деревянной, бетонной или железобетонной, но это уже готовый материал, и стоит он довольно дорого. А можно сделать его сразу на строительной площадке, и для этого не нужно много денег и материалов.

Только сначала нужно получить подробный проект будущей застройки.

Материалы и оборудование для возведения свайно-ленточного фундамента

  • Техника для бурения скважины или вкручивания свай.
  • Цемент.
  • Песок низкой фракции.
  • Арматура.
  • Сварочный аппарат или набор болтовых соединений.
  • Полые сваи с анкерами для вкручивания в землю.
  • Щебень малой фракции или керамзит.
Установка свай вручнуюУстановка свай вручную

Чтобы максимально удешевить возведение основания, лучше покупать полые металлические или бетонные сваи, которые имеют только лопасти для углубления или резьбу. Учитывая. что свайно-ленточный фундамент – это комбинация свай и ленточного ростверка, тогда нужно учесть сразу несколько правил:

  1. Жесткое, но одновременно и гибкое, соединение свай и ростверка;
  2. Выбор правильных строительных материалов;
  3. Подобрать оптимальную для данных климатических условий технологию заливки свай и ростверка;
  4. Провести строительство основания в максимально сжатые сроки, чтобы на фундамент не опала дождевая вода или не стала действовать повышенная сырость.

Заливка бетоном часто используется, если в строительстве фундамента используются буронабивные сваи, которые сделать можно своими руками прямо на строительной площадке. И тут важную роль играет заливка бетоном не только сваи, но и ростверка. Технология заливки состоит с нескольких этапов:

Бурение скважины установкой БМ-811Бурение скважины установкой БМ-811
  1. После разметки строительного участка бурятся скважины до уровня ниже промерзания почвы. На дно скважины устанавливается песчаная подушка и трамбуется. Затем внутри устанавливается опалубка. Внимание: суть буронабивных свай в том, что это изделия, которые делаются сразу на площадке при строительстве здания, поэтому тут лучше в роли опалубки использовать листы рубероида или асбестовую трубу.
  2. В трубу устанавливается готовый арматурный пояс, соединенный каждых 30 см прутьями по горизонтали. Пояс должен выступать за пределы сваи на высоту до 30-50 см.
  3. Затем создается опалубка на месте будущего ростверка, охватываются все сваи на несущих углах и промежуточных соединениях. Соединение свай и армирования ленты делают с помощью болтовых соединений, сварку использовать не рекомендуется через нарушение целостности металла. В качестве арматуры лучше применять прутья спиральной формы, они обеспечивают оптимальное соединение бетона и стали.
  4. Этап заливки фундамента.

Что нужно знать о заливке такого фундамента

Вяжущим компонентом смеси является обычный портландцемент марок М200 – М500Вяжущим компонентом смеси является обычный портландцемент марок М200 – М500
  1. Тип цемента. Тут нужно использовать портландцемент марки не ниже М-200. Этот цемент используется для создания раствора.
  2. Раствор должен быть средней плотности, но не жидким.
  3. Заливку нужно делать одновременно или при небольшом временном диапазоне сначала всех свай. Но только тогда, когда будет установлена и соединена вся арматура.
  4. Рекомендуется сначала залить несущие конструкции и оставить на пару дней, пока бетон укрепится. Не рекомендуется сразу после заливки свай начинать заливку ростверка по одной причине: достичь герметичности трубы с песчаной подушкой практически не реально и часть бетона уйдет через нижнюю кромку.
  5. Как только бетон закрепится, заливается ростверк одновременно в нескольких местах. Тут стоит использовать несколько достаточно мощных бетономешалок, чтобы автоматизировать процесс.
  6. После заливки всего ростверка оставить его сохнуть несколько дней, до недели включительно, чтобы бетон получил как минимум половину своей прочности.

После заливки и утряски фундамента рекомендуется проверить горизонтальность ростверка, выровнять поверхность и укрепить стенки фундамента дополнительными балками. Ведь теперь можно начинать возведение несущих стен здания.

Нюансы, которые возможны при заливке свайно-ленточного фундамента

  • Заливать нужно сначала сваи, а уже потом пространство ленточного ростверка;
  • Раствор должен быть средней плотности, но не густой;
  • Арматура должна быть покрыта полностью, допускается выступ вертикальных слоев вне ленточного ростверка, если конструкция предусматривает перенос нагрузки на несущие стены;
  • Заливать всю конструкцию нельзя в мокрую или сырую погоду, иначе бетон наберет лишнюю влажность и потеряет коэффициент прочности.

Таким образом, при создании свайно-ленточного фундамента из буронабивных свай или полых металлических свай именно технология заливки играет ключевую роль. Тут не рекомендуется в сваях использовать наполнитель, его можно применять только в ленточной конструкции. В сваю нужно залить только бетонный раствор с песка, цемента марки М-200 и выше и воды.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
