Изготовление деревянных ворот своими руками

Ворота по праву называют обличием каждого участка. Они первыми попадают на глаза людям, которые приходят к вам в гости, потому по ним можно судить о вкусе хозяев.

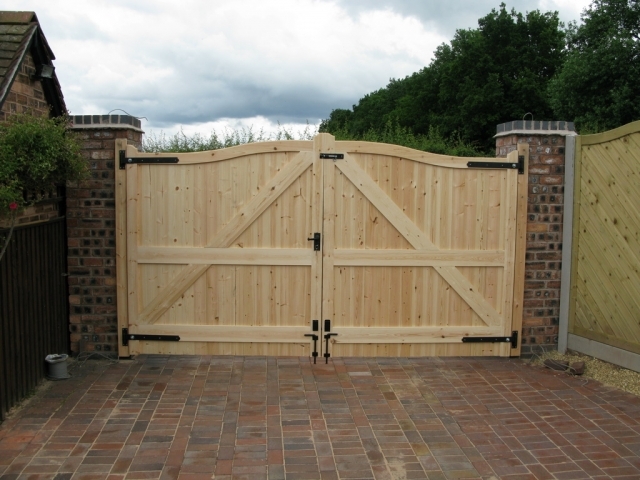

Деревянные ворота как исскуство

Деревянные ворота как исскуство

Если вы собираетесь установить на своем участке ворота, то они должны быть не только красивыми, но еще удобными и вписываться в общий дизайн участка.

Наиболее доступным считается изготовление деревянных ворот, которые можно сделать своими руками.

Основные подготовительные работы

Начиная работы, важно иметь на руках приблизительный чертеж будущей конструкции. Это позволит вам понимать, какой объем работ будет вас ожидать, также вы будете знать о количестве материалов, что требуется и инструментах.

Обычно ворота выбирают распашные, имеющие две створки. Во время их производства применяет сосна. Этот материал больше всего весит, также имеет устойчивость к атмосферным влияниям.

Ворота из дерева - схема

Ворота из дерева – схема

Рисуя схему, очень важно учесть все параметры и детали, которые должны между собой сочетаться, чтобы в дальнейшем при эксплуатации не столкнуться с проседанием. Дабы своими руками сделать деревянные ворота вам понадобится:

  • Молок и дрель со сверлами;
  • Брусья;
  • Петли и две деревянные балки;
  • Ножовка для дерева и шуруповерт;
  • Стамеска и рубанок;
  • Отвес, уровень и кисть.

Установка опоры

Чтобы ворота из дерева хорошо стояли, необходимо изготовление и установка столбов – опор в вертикальном положении. В роли них могут выступить деревянные балки.

Лучше использовать дубовую древесину, ведь она считается самой долговечной и прочной. Параметры опоры должны быть как высота ворот и плюс еще один метр для заглубления. В зависимости от глубины установки элемента, будет более устойчивая готовой конструкция.

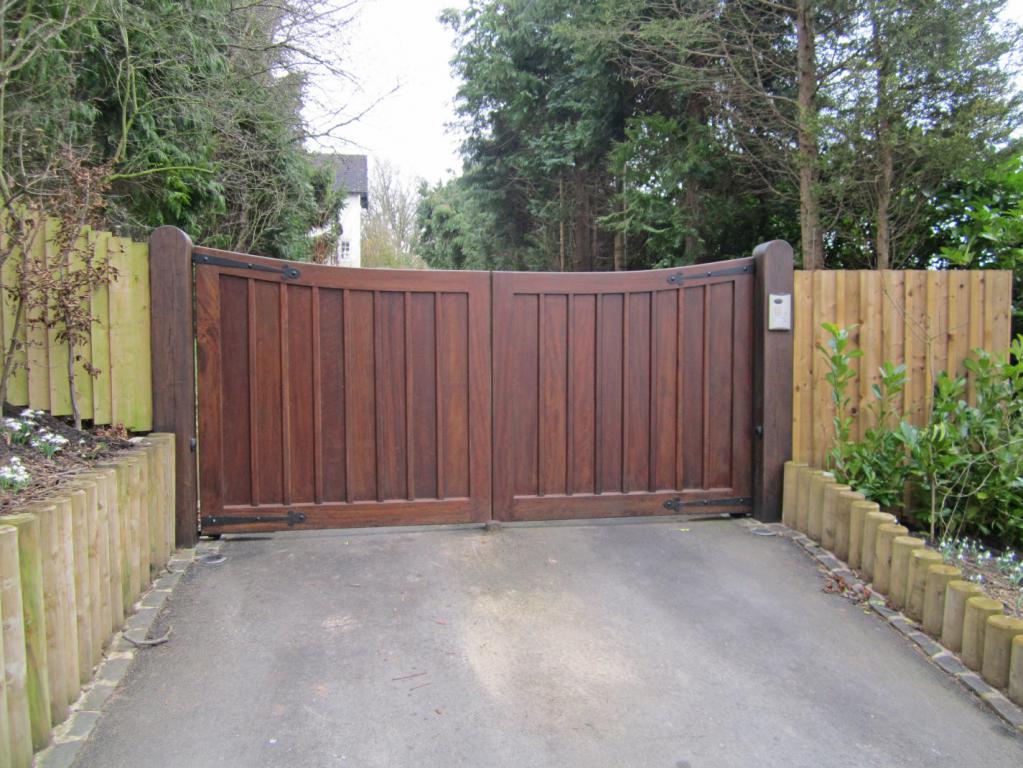

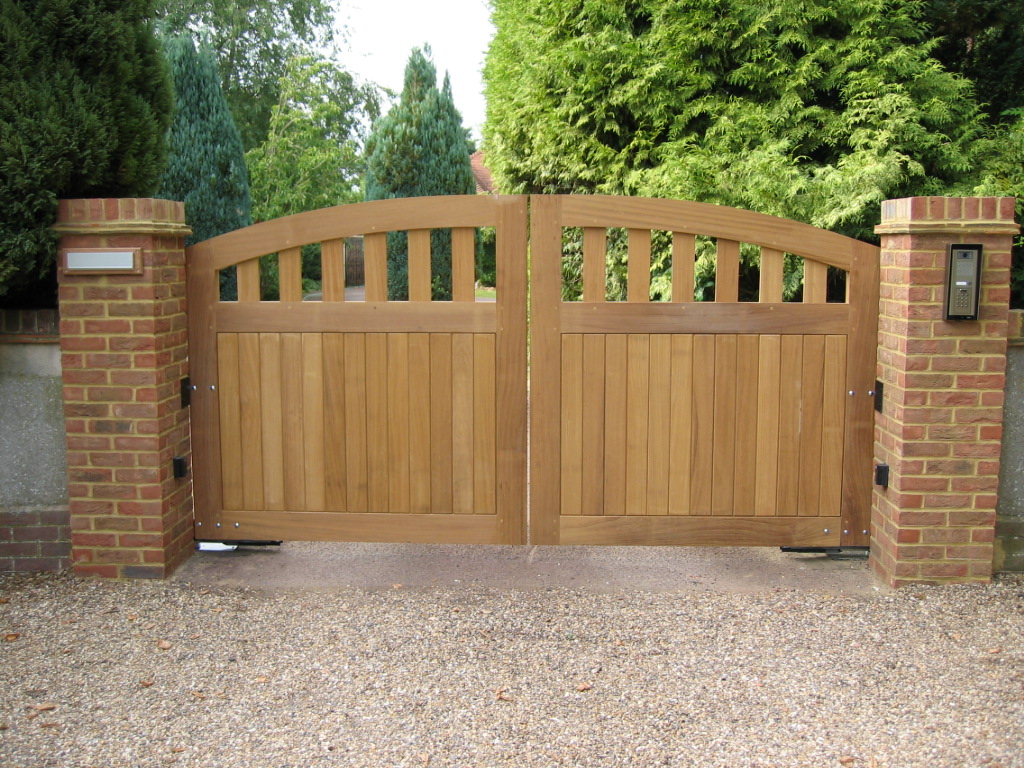

Деревянные ворота на дачу

Деревянные ворота на дачу

Потребуется тщательно очистить от мусора место, где будете устанавливать опоры своими руками. Для них выкапываются небольшие ямки, диаметр которых составляет на 10-20 сантиметров больше, чем сам элемент. В ямке должно быть утрамбованным дно, чтобы в дальнейшем не происходила усадка.

На дно кладется щебневая подушка и начинается установка будущей опоры. Проверьте с помощью отвеса вертикальность основы. Часть, которую вы в дальнейшем будете заливать бетоном должна быть предварительно обработана составом, чтобы древесина не начала гнить. Используется жидкая смола или битумная мастика.

Далее нужно сделать бетонную смесь и утрамбовать ямку. Еще раз перепроверьте, вертикально ли получается установка из дерева. Только после этого можно продолжать работы, следите и за тем, чтобы раствор, нанесенный на ворота, полностью высох.

Правила производства каркаса створок

  1. Работа должна начинаться с создания своими руками заготовок из бруса дерева. Материал разрезается напополам, при этом доводится до необходимых вам размеров. Чтобы одна створка ворот была сделана, придется подготовить для верха и низа по одному бруску. Также понадобится по два бруска для боковых стоек и средней перемычки. Поверхность каждого элемента должна быть обработана рубанком. Не забывайте, что, кроме этого, каждая деталь должна подлежать обработке антисептиком, дабы древесина не начинала гнить.
  2. Насколько будут прочными деревянные изделия, напрямую зависит от прочности соединения каждой детали. Дабы сделать своими руками каркас, лучше использовать крепление с помощью нагеля из дерева. Каждый элемент каркаса раскладывается на ровной поверхности и начинается сверление в тех местах, где будут присутствовать сквозные отверстия. Далее в них вставляются нагели, которые желательно изначально поддать обработке эпоксидным клеем. Эти детали позволяют сделать соединения более жесткими. Крепление усиливается с помощью саморезов.
  3. На следующем этапе нужно установить перемычку из бруса дерева в центральной части каркаса. Она требуется, дабы обшивка была более крепкой. В угловых частях закрепляются укосины, они выглядят как брусья, имеющие длину в 3-4 сантиметра. На них должны быть срезы с углом в 45 градусов. Чтобы укосины были более крепкими, используются саморезы на торцевой части брусьев.
  4. Собирая своими руками створки на деревянные ворота важно учитывать, что доски обшивки будут выступать за поверхность каркаса на 15-20 сантиметров снизу и сверху. Не забывайте об этом факте и во время расчета параметров каркаса. К примеру, если высота готовых ворот составит два метра, то изготовление боковых стоек будет больше на 160-170 сантиметров.

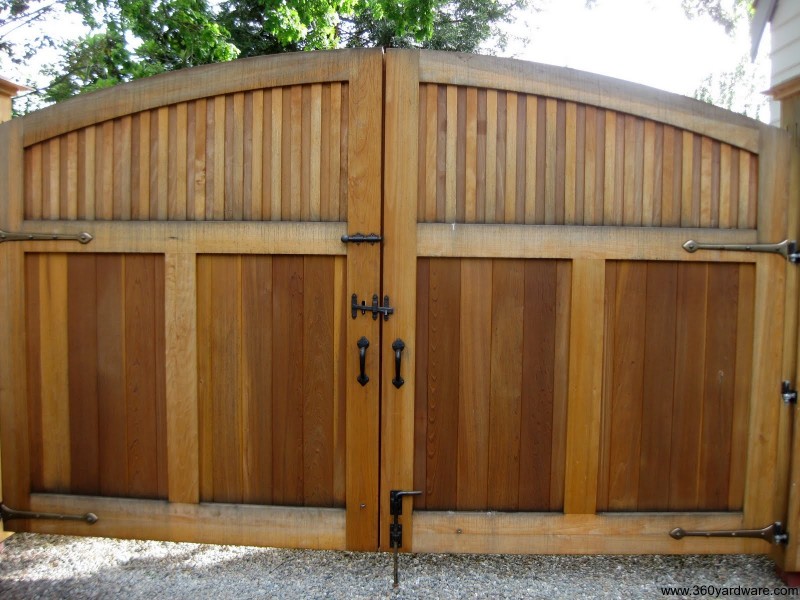

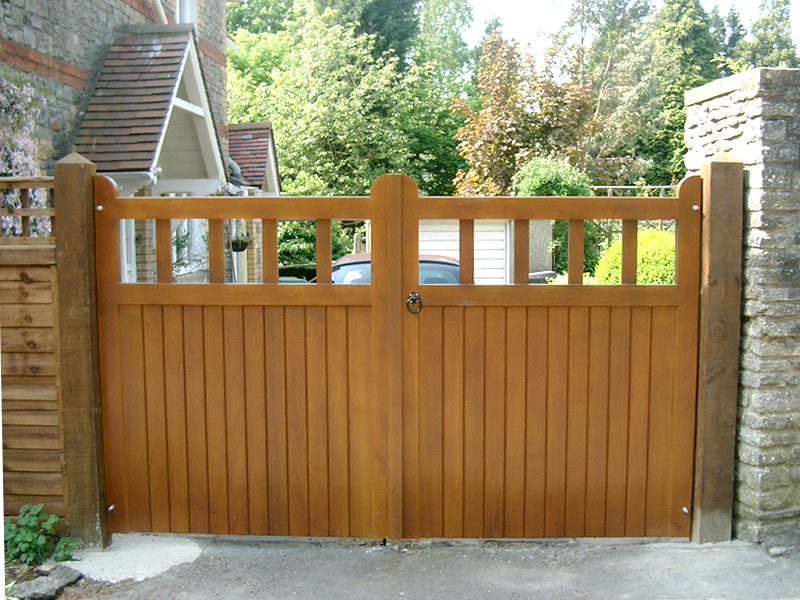

Простые деревянные ворота

Простые деревянные ворота

Обшивка каркаса и монтаж створок

Следующим этапом работ станет подготовка досок своими руками для их дальнейшей обшивки. Вам следует обрезать их до требуемых параметров и со всех сторон обработать с помощью рубанка. Они будут крепиться к каркасу деревянных ворот саморезами. В зависимости от ваших предпочтений, элементы из дерева можно расположить либо плотно друг к другу, либо на определенном расстоянии.

Если вы выберите второй вариант, то следует соблюдать нормы шаблона. Он должен быть таких же размеров, как материал, используемый для обшивки. Что касается толщины, то она будет варьироваться в зависимости от расстояния между досками, которое вы решите оставлять.

Замок на деревянную дверь

Замок на деревянную дверь

Когда обшивка будет полностью готова, доски сверху стоит подрезать своими руками. Сделать это можно либо по профилю, либо ровно. Каждую область подрезку потребуется зачистить наждачной бумагой. Для будущих ворот вторая створка создается по такому же принципу.

Сделав описанные моменты, начинайте монтировать ворота. Крепление петель к створкам осуществляется с помощью саморезов, они должны иметь винтовую резьбу, чтобы легко вкрутиться в каркас.

Длина от грунта до нижней части деревянных ворот должна составить не менее пяти сантиметров. Это избавит вас от дальнейшей переработки при эксплуатации. Также вы сможете произвести укладку покрытия при въезде, если будет такое желание.

С помощью шпингалетов происходит фиксация ворот из дерева в закрытом состоянии, можно использовать замки (врезные или навесные), а также задвижки. Красить конструкцию своими руками нужно уже в готовом виде. Лак или краска должны наноситься на деревянные ворота сразу в два слоя.

Как сделать ворота своими руками: выбор материала, фото

На даче, в загородной усадьбе, у хозяев которой есть автомобиль, обустройство въездной части двора – необходимость. Поэтому забор всегда делается с воротами. Обычно всё ограждение устанавливают специалисты, но при желании хозяева могут сделать ворота и остальные элементы забора своими руками. Это потребует больше времени, но снизит расходы на строительство.

Дом с металлическими воротами

Виды ворот

По конструкционным особенностям, способам открывания ворота бывают несколько типов. Нюансы каждого из них разберем подробнее.

Пользователи часто ищут:

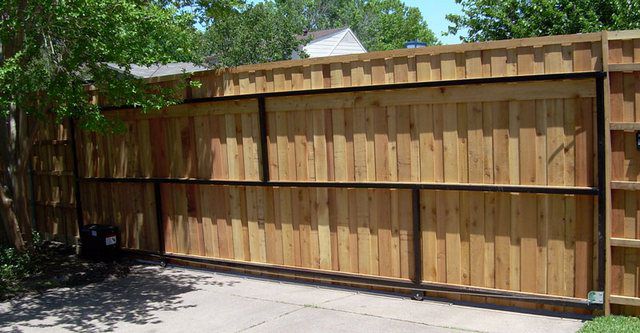

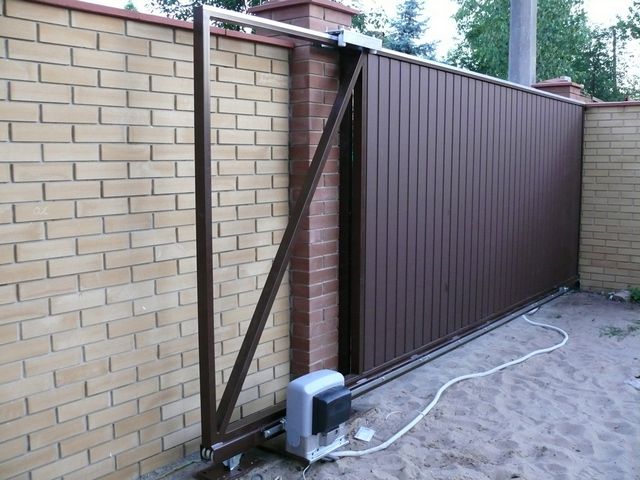

Раздвижные (откатные)

Принцип работы заключается в передвижении створки на роликах по направляющему профилю вдоль ограждения.

Раздвижные ворота выпускаются в трех вариантах:

  1. Подвесные. Редко применяются на дачных участках, в частном секторе. Причина тому – ограничение высоты проезда верхним металлопрофилем, к которому монтируется створка. При открытии дверь поднимается вверх.

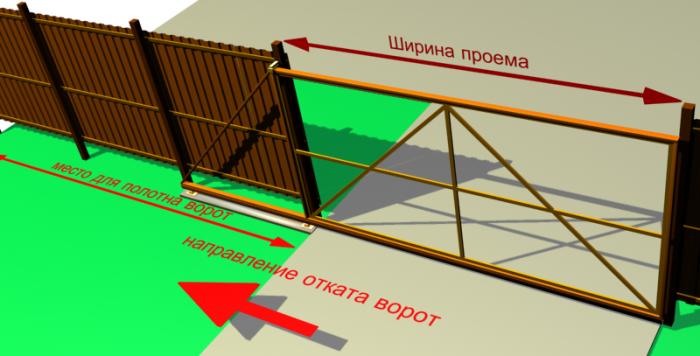

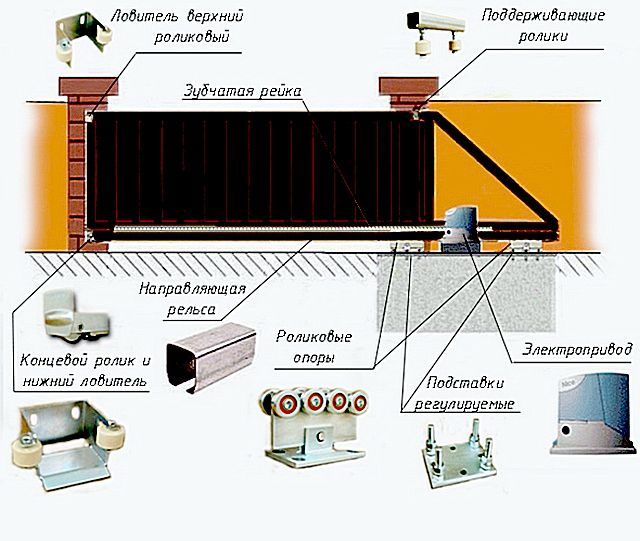

  2. Откатные. Полотно двигается по рельсе, которая проходит внизу вдоль всей стены. Для северных регионов страны с частыми морозами и снегопадами использовать подобную конструкцию не рекомендуется, поскольку рельсу придется постоянно чистить.

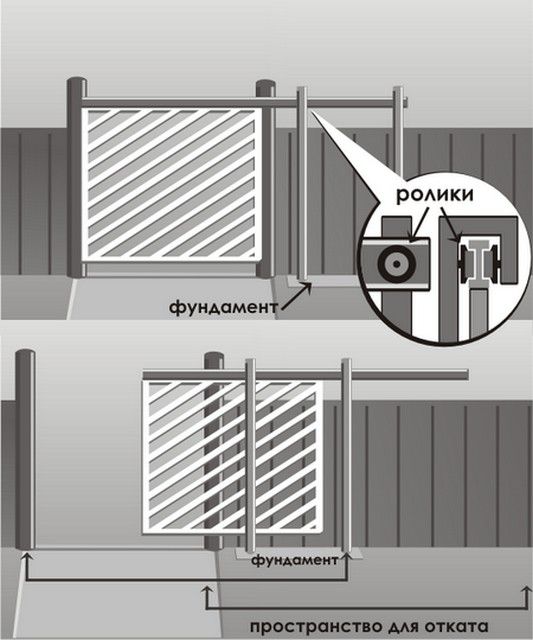

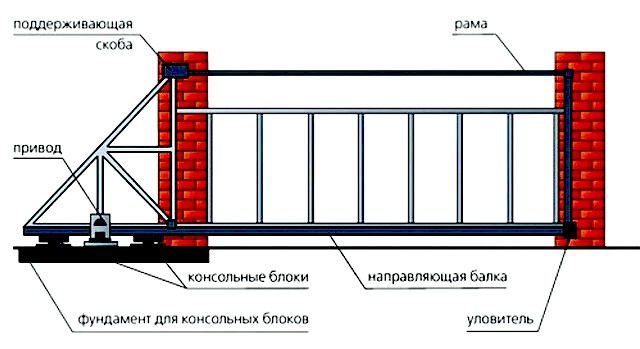

  3. Консольные. Для выдвижных типов ворот консольные считаются самыми практичными. Имеют сложную конструкцию. Полотно надежно зафиксировано к балке, которая при работе перемещает по консольному узлу створки. Огромный плюс – полотно при движении не касается земли.

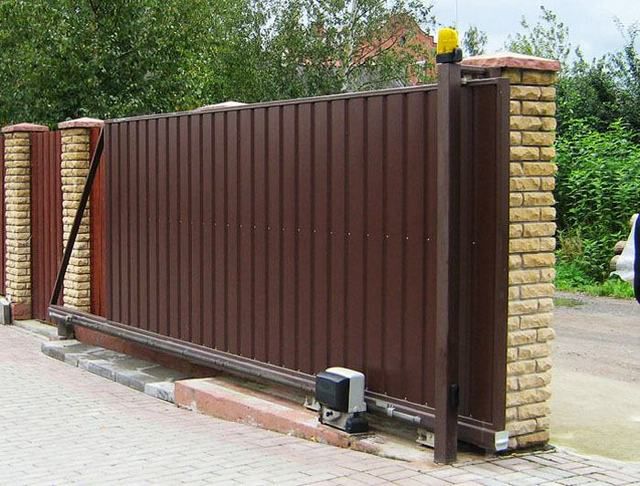

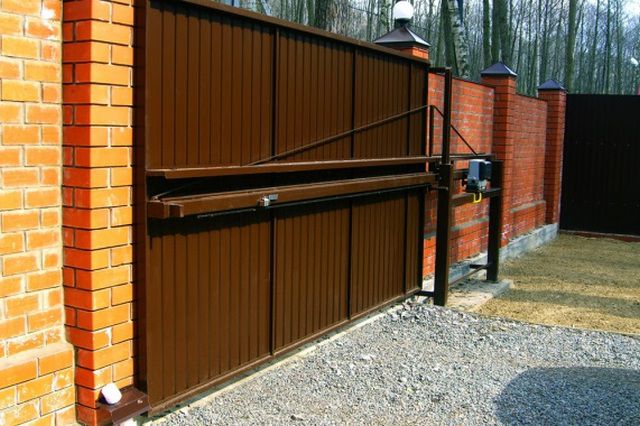

Забор с откатными воротами

Минус – нужно чистить направляющий профиль от мусора и льда, которые становятся преградой для движения створок.

Однако оснащение автоматической системой управления позволяет контролировать работу створок дистанционно. Это существенно экономит время и повышает комфорт от эксплуатации. Особенно в плохую погоду, когда владельцу не нужно выходить из автомобиля, чтобы открыть дверь.

Требование к работе автоматике – наличие электричества.

Поворотно-откидные

Применяются при возведении гаража и других построек внутри двора.

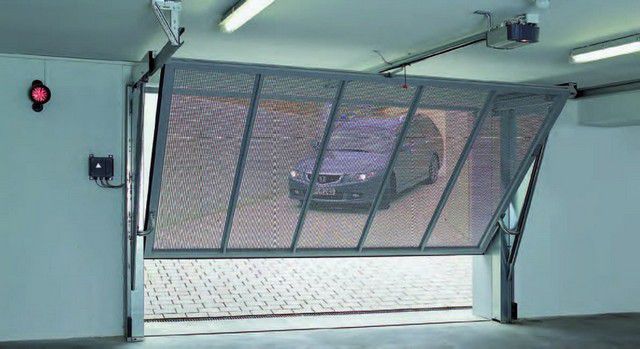

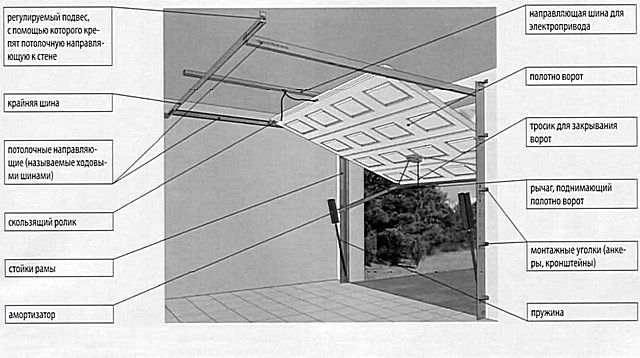

Поворотно-откидные гаражные ворота

Не подходят в качестве ворот забора, поскольку существенно ограничивают высоту заезда авто.

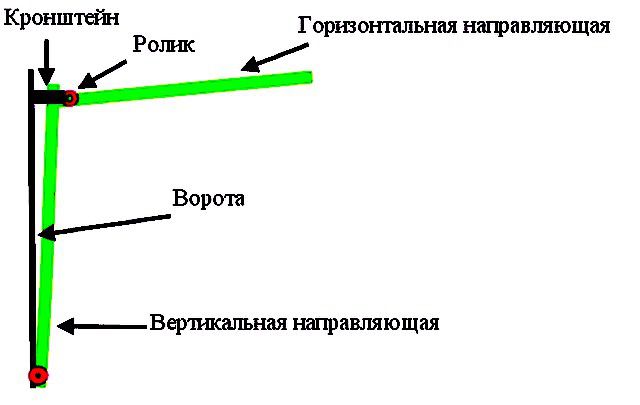

При открытии полотно поднимается вверх и поворотным механизмом сдвигается вплотную к потолку.

Рулонные

Такая конструкция – новинка на строительном рынке. Состоит из множества стальных полосок, собранных в одно гибкое полотно. При открытии полотно начинает сворачиваться, наматываться на специальный вал. Это позволяет автомобилю подъезжать вплотную к створкам забора или гаража.

Рулонные ворота для гаража

Складные (гармошка)

Секционные ворота. Выпускаются с двумя способами открытия: вбок и вверх. Последний вариант наиболее популярен.

Ворота-гармошка для дачи

Распашные

Это отличный вариант для самодельных ворот. Они пользуются наибольшим спросом в частном секторе из-за простоты сборки и возможности использовать дешевые материалы.

Могут быть как частью временного, так и постоянного забора.

Состоят из двух половинок.

Для установки возле проезжей части их монтируют так, чтобы створки открывались внутрь дворовой территории. В уличных условиях – это экономия свободного пространства, беспрепятственное передвижение пешеходов по тротуару.

Распашные ворота из металлаСтатья в тему: «Изготовление распашных ворот из профильного листа».

Ниже разберем аспекты самостоятельного строительства такого типа створок.

Изготовление каркаса

Вначале необходимо рассчитать размеры, правильно нарисовать чертеж с размещением самых мелких деталей, сделать несколько эскизов с разных ракурсов, и только после точного расчета количества требуемых материалов, общих затрат приступать к сборке каркаса.

Определяя высоту будущих ворот, важно оставить внизу от 5 до 10 см до уровня грунта зазоры. Если на участке уложена плитка, асфальт, то просветы допускается уменьшать до 5 см. При отсутствии покрытия (если там растет трава) зазоры следует оставлять больше.

Каркас можно делать из дерева или металла. Деревянные элементы из-за ограниченного срока службы чаще всего применяются в качестве декора или для временного забора.

Для постоянной и долговечной ограды лучше взять металл. Из него с помощью сварки и собирается каркас.

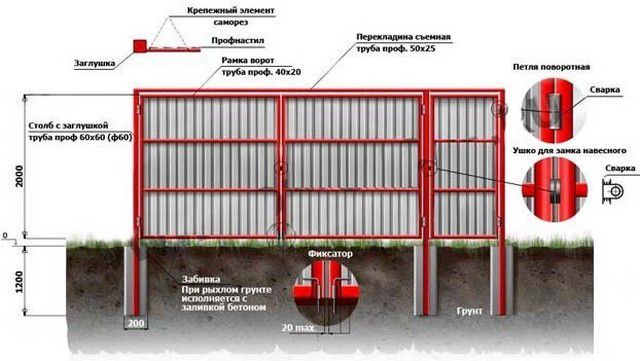

Схема распашных ворот из профтрубыСхема каркаса для ворот из профильной трубы

Чтобы получить рамку, необходимо подготовить профильные трубы в таком количестве и размерах:

  1. 22 м профтрубы сечением 60*40 мм понадобится для основных деталей, перемычек. Элементы будут привариваться к столбам и отвечать за удержание всей конструкции.
  2. 15 м профтрубы сечением 40*20 мм – для усиления каркаса. К ним крепится обшивка створок.

Толщина металла должна быть не менее 1,5–2 мм. Для новичков сварочного дела лучше брать листы со стенками в 3 мм.

Важно понимать, что вес створок при покупке материала для рамки

ключевой фактор.

Для габаритных изделий рекомендуем учесть такие моменты:

  1. При массе створок до 150 кг хватит трубы сечением 80*80 мм, толщиной 4 мм.
  2. В диапазоне от 150 до 300 кг берется усиленный вариант сечением 100*100 мм, с толщиной стенок 5 мм.
  3. Для ковких и других тяжелых изделий весом свыше 300 кг нужно брать железные трубы сечением 140*140 мм, толщиной 5 мм.

Правильный порядок сборки каркаса описан выше в статье про распашные ворота из профнастила.

Совместно с калиткой

Ворота с встроенной калиткой

Если на схеме указано, что калитку придется встраивать в ворота, то необходимо обеспечить достаточное усиление каркаса. Поскольку установка в одной секции существенно утяжеляет конструкцию. Этот фактор учитывается и при выборе петель.

Без калитки

Ставить дверь отдельно гораздо практичнее. Это считается классическим вариантом монтажа.

Калитка крепится как рядом с воротами, так и на существенной дистанции от них (на выбор хозяев). Нагрузка распределяется равномерно.

Чем зашить секции: выбор материала

Среди огромного перечня сырья предлагаем наиболее популярные. Кратко оценим преимущества и недостатки каждого из них.

Металл

Такие створки всегда смотрятся красиво. Из главных плюсов – прочность, длительный срок службы. Минус – часто высокая цена.

Металлические ворота

Профлист

Относительно недорогой материал для обшивки, который не нуждается в отделке. Его поставляют в разных цветах, размерах.

Советуем ознакомиться со статьями:



Ворота из профнастила

Металлический штакетник

Современная альтернатива деревянному штакетнику. Отличается большим сроком службы, выбором цветов покрытия.

Пользуются популярностью планки с имитацией натурального дерева. Понять, что это металл, получится только с близкого расстояния.

В комплект часто принято поставлять и элементы крепежа.

Откатные ворота из металлоштакетника

Тематический материал:

Кованые элементы

Ковка станет красивым дополнением обшивки или основным материалом ворот. Орнаменты и узоры ручной работы сделают ворота настоящей композицией искусства. У рисунков художественной ковки нет повторений.

Дешевле обойдутся элементы холодной ковки, сделанные на заводе. Они покупаются готовыми и просто привариваются к каркасу.

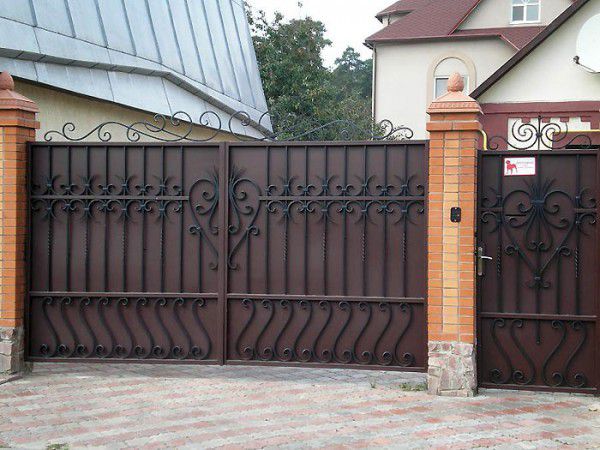

Ворота из кованых элементов

Построить самому такие створки не выйдет. Для этого требуется опыт и навыки работы со сваркой.

Важно учесть, что ковка имеет внушительный вес, поэтому под такие створки подбираются усиленная фурнитура и петли.

Основной минус кованых ворот – высокая стоимость.

Оцените красоту ковки с наглядными примерами перейдя по ссылке.

Сетка

Материал для временных или постоянных дачных заборов. Имеет низкую цену, разные варианты форм.

Особенность заборов из сетки – просматриваемость огражденной территории.

Ворота из сварной сеткиФото: ворота и забор из сварной сетки
Сварная

Состоит из прутьев арматуры, сваренных между собой в секции. Пролеты продаются готовыми с элементами крепежа. Такие створки устанавливаются быстро.

Редко используются в качестве проема под заезд авто для частного сектора из-за просматриваемости усадьбы. Чаще – на производственных, сельскохозяйственных территориях. Цена доступна.

Рабица

Реализуется в рулонах с разным размером ячеек.

Это популярный бюджетный секционный материал для временного ограждения.

Для обшивки ворот в частном секторе практически не используется, больше – в технических целях. Причина тому – просматриваемость и неэстетичный вид.

Бюджетный ворота из сетки-рабицы

Рекомендуем ознакомиться:

Дерево

Самодельные ворота из древесины популярны как у жителей небольших деревень, так и у владельцев больших жилых загородных комплексов.

Пиломатериалы, массив реализуются в широком ценовом диапазоне, поэтому доступны хозяевам с разным достатком.

Дерево уязвимо к влаге, насекомым, огню, поэтому перед использованием все детали подлежат защитной обработке антисептиками.

Доска

Простой материал. Легкий в монтаже. Доски фиксируются вплотную друг к другу или с зазорами. В качестве завершающей отделки их лакируют, красят (на выбор).

Двустворчатые ворота из досок

Тематический материал:

Рейка

Тонкие планки одинаковых размеров – отличный подручный материал для быстрой обшивки створок.

Читайте как с нуля построить забор из деревянных реек.

Штакетник

Обшивка деревянным штакетником делается быстро. Поврежденные элементы легко заменяются без вреда для всей конструкции. Планки удобно красить, покрывать лаком. Готовые створки дополняют резными деталями, ковкой.

Ворота и забор из деревянного штакетника

Пошаговая инструкция по возведению ворот своими руками

Имея в руках разработанный чертеж конструкции, можно приступать к подготовке необходимых инструментов. Это:

  • болгарка с дисками по металлу;
  • сварочный аппарат с электродами, маской;
  • рулетка;
  • уровень;
  • лопата;
  • молоток;
  • кисти или краскопульт;
  • грунтовка, краска;
  • электродрель.

Если потребуется заливка бетонного раствора при обустройстве основания, столбов, то пригодится строительный миксер, емкость для замеса, ведра.

Количество и размеры металлопрофиля, который потребуется, чтобы сваривать каркас, указан в разделе выше.

В зависимости от типа грунта на участке и предстоящей нагрузки, выбирается фундамент.

Для столбов можно брать:

В нашем случае подобран оптимальный вариант – металлические профильные трубы. Для обшивки взяты листы профнастила (инструкцию по монтажу смотрите выше).

Рекомендации по сварке

Стоит учесть такие моменты:

  1. Перед соединением трубы шлифуют, чтобы очистить поверхность от ржавчины.
  2. Если на металле имеются масляные пятна, то их устраняют растворителем либо бензином.
  3. Сварку проводят под небольшим уклоном, чтобы зимой осадки не попадали во внутреннюю полость. Иначе замерзшая вода спровоцирует деформацию изделия.
  4. Шаг сварочных швов должен быть не больше 25–30 мм. Рекомендуется соблюдать шахматный порядок.
  5. Чтобы створки выдерживали сильные порывы ветра, на каркасе необходимо предусмотреть как можно больше ребер жесткости.
Сварка каркаса воротФото. Для предотвращения перекоса створок их следует соединить между собой прихватками. После монтажа диагоналей и крепления обшивки, прихватки срезать болгаркой.

Перед установкой диагоналей, а также упрощения фиксации обшивочного материала по центру внешней рамки необходимо сделать дополнительные прихватки.

Петли, замок

Петли подбираются под вес ворот. Можно брать регулируемые или нерегулируемые. Для облегченных створок вполне хватит навесных, для габаритных конструкций требуются подшипниковые.

Недорого стоит механический замок (навесной, врезной). Открывается он вручную поворотом ключа.

Электромеханический замок для ворот

В продаже есть универсальный вариант замка – электромеханический, который при подаче напряжения становится частью автоматической системы управления и открывается дистанционно, а при отсутствии света — вручную.

Альтернатива – установка электромагнитного замка.

В дополнение на ворота крепится запор, который при сильном ветре не дает створкам сильно раскачиваться.

Грунтовка, покраска

Все металлические детали, сварные швы подлежат антикоррозионной защите. Перед обработкой поверхность обезжиривают. Затем кистью наносят грунтовку.

Только после полного высыхания грунтовки можно приступать к покраске.

Покраска ворот при помощи краскопультаФото: как покрасить забор из металла

По желанию хозяев закрепленные ворота можно сразу автоматизировать или сделать это позже.

Для самостоятельного изготовления при ограниченном бюджете отлично подойдут распашные ворота, обшитые деревом или профнастилом. Монтируются они быстро, стоят немного, а по сроку эксплуатации не уступают более дорогим воротам.

Как сделать ворота своими руками

При возведении ограждений вокруг своего земельного участка или при строительстве гаража обязательно возникнет вопрос, как сделать ворота своими руками. Прежде чем закупать материалы и браться за работу, необходимо определиться, какой из существующих видов ворот оптимально подходит для установки в конкретном случае. Не просчитав все нюансы заранее, и выбрав не самую лучшую конструкцию, можно обречь себя на совершенно ненужный трудоемкий процесс расчистки территории для их установки.

Как сделать ворота своими рукамиКак сделать ворота своими руками

Именно поэтому нужно начать с изучения информации о применяемых видах ворот и особенностях их конструкции.

На сегодняшний день существует три основных вида ворот — это откатные, распашные и подъемно-поворотные. Все они серьёзно разнятся между собой конструктивно, поэтому стоит рассмотреть каждый тип в отдельности.

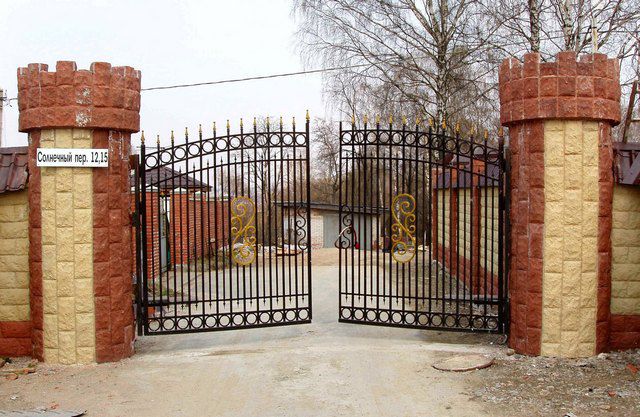

Распашные ворота

Самая простая в исполнении схема - распашные воротаСамая простая в исполнении схема — распашные ворота

Распашные ворота с калиткой, встроенной в них или установленной рядом — это традиционная схема, которую чаще всего используют в частных домах. Основой ее являются столбы, два из которых устанавливаются на ширину ворот, а третий, при необходимости, определяет ширину калитки, если она устраивается рядом с воротами.

Общая принципиальная схема распашных ворот с калиткойОбщая принципиальная схема распашных ворот с калиткой

Створки ворот и калитки в этой конструкции монтируются на приваренные к опорным столбам петли. Они могут быть закреплены к внешней стороне опор или внутренней. От этого и от системы устройства петель будет зависеть, в какую сторону створки ворот будут открываться — вовнутрь или наружу.

Створки распашных ворот чаще всего представляют собой металлические рамы, сваренные из уголка или профильной трубы, которые затем могут обшиваться разными материалами — тонкими металлическими листами, профнастилом или древесиной.

Распашной вариант ворот может изготавливаться и полностью из дерева. В этом случае, на усиленную раму из бруса, расположенную с внутренней стороны створок, закрепляются доски.

В изготовлении створок важно помнить то, что они не должны быть слишком тяжелыми, чтобы не давать большую нагрузку на опорные столбы и петли. Сами узлы и детали подвеса по величине и прочности должны соответствовать весу створок.

На полотна ворот устанавливается закрывающее устройство — это может быть засов или петли для замка, а иногда — мощная защелка. При закрытии ворот створки в нижней части, посередине ширины въезда, упираются в установленный ограничитель, а при их открытии настежь они могут закрепляться пружинными фиксаторами.

К недостаткам этой конструкции можно отнести возможный наклон опорных столбов и провисание створок, но это может произойти только в том случае, если нарушена технология монтажа или неправильно рассчитан вес створок. Поэтому необходимо как следует заглублять фундамент опор, не использовать для полотен слишком тяжелый материал и устанавливать соответствующие им по величине петли.

Достоинством распашных ворот можно назвать относительную компактность их размещения. Конструкция не требует расчистки дополнительного места вдоль забора, как это будет необходимо сделать для других видов.

Установка распашных  ворот

Если распашные ворота имеют умеренный вес, например, если они изготовлены из профнастила, то для них хорошо подойдут металлические столбы из труб диаметром 80 ÷ 100 мм или профилированная труба с таким же размером сторон своего квадратного сечения. Такие опоры вполне справятся со своей задачей. Впрочем, подойдут и более массивные столбы, если их найти будет проще.

Устанавливаются столбы-опоры для ворот двумя способами — забиванием и бетонированием.

  • Забивают столбы обычно на глубину 1,2–1,3 м. Этот способ имеет много достоинств, главными из которых можно назвать достаточную надежность и быстроту выполнения работы.

Установка производится следующим образом:

— пробуривается нужного диаметра отверстие, примерно, на половину планируемого заглубления столбов.

— далее, столбы устанавливаются в эти скважины и забиваются с помощью ударной бабки или кувалды. При забивании постоянно контролируется и корректируется вертикальность стойки.

— теперь столбы необходимо закрепить к стойкам забора или к стационарным постройкам, расположенным во дворе;

— после этого к столбам привариваются петли, на места, предварительно размеченные по уровню;

— на приваренные петли подвешиваются собранные створки, проверяется правильность их схождения по центру.

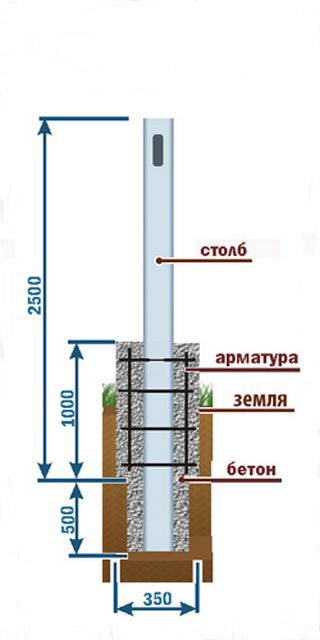

  • Бетонирование столбов для установки ворот дает повышенную жесткость и устойчивость конструкции. Такие опоры потребуются для широких или тяжелых створок.

Этот способ установки проводят без армирования или с применением арматурного стакана. Работы проводятся поэтапно:

— сначала пробуривается отверстие диаметром не меньше, чем 200—250 мм и глубиной 1,5—1,9 м. Точный размер отверстия будет зависеть от сечения столба

— на дно ямы засыпаются слои песка и щебня и тщательно утрамбовываются. Каждый из слоев должен составлять порядка 100 мм;

— затем в яму, на песчано-гравийную подушку устанавливается столб;

— вокруг него заливается бетон, и пока раствор не застыл, столб выставляется по уровню строго вертикально, фиксируясь в таком положении с помощью подпорок.

Столб будет намного надежнее, если применить арматурный стаканСтолб будет намного надежнее, если применить арматурный стакан
  • Если для закрепления столба используется арматурная конструкция, то монтаж проводится таким же образом, как и без арматуры, до момента трамбовки подушки под установку столба.

На подушку, в пробуренное отверстие сначала укладывается так называемый арматурный стакан, а в него вставляется столб. Затем, в яму заливается бетон. В этом случае подпорки для столба могут даже не понадобиться, так как его будет удерживать арматурная конструкция.

После полного застывания бетона и набора им должной прочности, на столбах размечаются и привариваются массивные петли. Нельзя забывать об оставлении зазоров, которые позволят свободно открываться и закрываться створкам, даже при возможном небольшом наклоне столбов в связи с движением грунта во время таяния снега или длительных дождей.

Чтобы избежать подобных деформаций конструкции, можно дополнительно скрепить столбы между собой балкой, приваренной к нижним частям столбов (ее можно притопить в грунт). Рама получится еще более жесткой, если ее оснастить и верхней перемычкой , но в этом случае она будет ограничивать проезд для грузовых машин или микроавтобуса.

Видео: устройство и порядок  установки распашных ворот

Цены на распашные ворота

Распашные ворота

Раздвижные ворота

Раздвижные ворота подразделяют на несколько подвидов, и из них можно подобрать подходящий для определенной условий. Но практически для каждого из них потребуется свободное пространство вдоль установленного забора. Поэтому, возможно, придется дополнительно потрудиться, чтобы освободить место для свободного перемещения подвижной створки при ее открывании.

Вид раздвижных ворот со стороны двораВид раздвижных ворот со стороны двора

Раздвижные ворота бывают консольными, подвесными и откатными, которые ходят по рельсу или другому металлическому профилю (швеллеру, двутавру и т.п.).

Видео: виды раздвижных ворот

1. Подвесной вариант не слишком популярен для установки в частном секторе, так как высота въезда ограничена установленным сверху профилем, на который подвешивается и по нему же перемещается полотно ворот.

2. Откатные ворота, которые ходят по рельсу, установленному в проеме и вдоль стены, тоже не слишком популярный вариант, особенно в снежных и холодных регионах. Ворота будут передвигаться по рельсу свободно, если он будет очищен ото льда и различного мусора, но в зимнее время, при снежных заносах или обледенении створка не сможет открываться и закрываться без предварительной расчистки. Такой вариант ворот, скорее, хорош для южных регионов, где снег не лежит долгое время и не бывает сильных морозов.

Это единственный, но очень важный недостаток конструкции. В остальном же она очень удобна тем, что не требует обширной территории для открытия и закрытия.

Для откатных ворот необходимо предусмотреть свободное место вдоль забораДля откатных ворот необходимо предусмотреть свободное место вдоль забора

На стойку с той стороны, в которую будет открываться створка, в верхней части устанавливают ролики и придерживающие полотно скобы.

Снизу мобильной створки ворот также установлены ролики, по ним она и передвигается по смонтированному на поверхности земли рельсу или профилю.

3. Консольные — самый удобный вариант из всех видов раздвижных ворот, тем более что они имеют несколько разных конструкций, из которых можно выбрать оптимальную.

Такие ворота жестко закреплены на балке, которая, перемещаясь в консольном узле, двигает вместе с собой и полотно створки.

Консольные ворота более сложны в устройстве, однако лучше всех остальных работают в снежные зимы, так как их створка никогда не касается земли. Еще одним положительным качеством этого вида можно считать то, что у него нет ограничителя по высоте, т.е. на участок может заехать, как легковой, так и грузовой автомобиль. В конструкции консольных ворот мощные столбы-опоры устанавливаются не с двух сторон, а только с одной — именно в эту сторону и будет сдвигаться створка при открывании проезда.

Консольная балка может располагаться в трех разных позициях — сверху, посередине и внизу.

Консольные ворота с центральным расположением балкиКонсольные ворота с центральным расположением балки
  • Самым распространенным вариантом является расположение подвижной балки посередине полотна ворот. Благодаря своему расположению, она усиливает жесткость конструкции. Консольный механизм с направляющими роликами расположен на достаточной высоте, чтобы его не засыпало снегом, а это значит, что ворота будут в любое время года в рабочем состоянии.
Консольная балка расположена внизуКонсольная балка расположена внизу
  • Консольные ворота у которых подвижная балка установлена в нижней части полотна, более уязвимы в зимний период и потребуют постоянного ухода в виде очистки от снежных заносов и обледенения. В остальном же, — это тоже удобный вариант, так как полотно не контактирует с поверхностью земли, и для него не нужно устанавливать направляющего рельса.
Верхнее расположение консолиВерхнее расположение консоли
  • В третьем случае балка проходит по верхней части полотна и всегда будет в безопасности от снежных завалов, воды, мусора. Но этот вариант консольных ворот требует особо жесткого укрепления рамы и полотна, иначе она может деформироваться в нижней части.

Консольные ворота вполне доступны для изготовления самостоятельно, но только если хозяин владеет определенными навыками подобных работ. разбирается в сборочных чертежах, имеет базовые знания в физике и механике. Приложив максимум усилий, можно сделать такие ворота, которые будет невозможно отличить от заводской продукции.

Любые консольные ворота могут открываться автоматически, если их оснастить электрическим приводом и электронной системой дистанционного управления. Это позволит владельцу, не выходя из машины, с помощью брелока открывать проезд.

Монтаж раздвижных консольных ворот

Установка раздвижных или откатных ворот – намного более сложное мероприятие, чем монтаж распашного варианта.

Такие ворота при должном старании и умении можно сделать и самостоятельноТакие ворота при должном старании и умении можно сделать и самостоятельно

По бокам проезда при устройстве этого вида ворот, как правило, устанавливают столбы из кирпича, на которые будут монтироваться ролики, поддерживающие скобы и фиксаторы –уловители.

Общая схема конструкции консольных ворот с нижней направляющейОбщая схема конструкции консольных ворот с нижней направляющей

Основная нагрузка всегда выпадает на швеллер, который устанавливают на надежно устроенный фундамент с той стороны ворот, где будет крепиться створка (при нижнем расположении консоли) или на металлические опоры, если консоль расположена по центру плотна ворот или вверху.

  • Фундамент под установку швеллера может быть сплошным или состоять из 2—3 столбов. Второй вариант — более экономичный.  Роется котлован под фундамент — он может состоять из одной ямы или двух-трех для столбчатого типа. Глубина должна составлять от 1,2 до 1,5 м, ширина – 40 ÷ 50 см, а длина — не менее 1,5 м.
  • Далее, в котловане устраиваются две подушки из песка и щебенки, толщиной по 10 см каждая.
  • Затем, в яму устанавливают опалубку и в нее укладывают гидроизоляционный материал – рубероид или плотную полиэтиленовую пленку.
  • В опалубке закрепляют армирующую конструкцию, а затем заливают готовый бетонный раствор с маркой прочности не ниже М-300
  • Поверх залитой поверхности устанавливается швеллер с приваренной к его полкам арматурой. Швеллер вдавливается в бетон полками вниз до полного их погружения. После окончательного затвердевания бетона должна получиться надежная металлическая площадка. Ворота устанавливать можно будет не ранее, чем через месяц после заливки фундамента.
  • Изготавливается несущий каркас. Для него понадобится металлический уголок или квадратная труба, имеющая сечение 60 × 40 мм.
  • К раме каркаса приваривается дополнительная поперечины, придающие требуемую жесткость конструкции. По месту расположения консоли (в данном случае – снизу) к каркасу должен быть приварена направляющая консольной балка, с помощью которой по роликам будут передвигаться ворота.
  • Сварные швы конструкции необходимо тщательно очистить от шлака. Весь несущий каркас обязательно нужно прогрунтовать и покрыть краской по металлу, которая сохранит его от коррозии.
  • Закрепляется профнастил, листовой металл или доски, в зависимости от выбранной конструкции полотна ворот.
  • Когда конструкция будет готова, а фундамент с установленным консольным швеллером полностью наберет прочность, можно переходить к монтажу необходимых для перемещения ворот узлов и деталей.
Основные детали и узлы откатных консольных воротОсновные детали и узлы откатных консольных ворот
  • На готовый фундамент со швеллером устанавливаются консольные блоки, оснащенные роликами.
  • Затем на них закатываются ворота, выверяются строго по уровню, а после этого блоки привариваются к швеллеру.
  • Затем, устанавливаются и фиксируются верхние и концевые ролики.
  • К противоположному опорному столбу закрепляются нижний и верхний уловитель. Их нужно точно рассчитать по расположению накатных роликов, установленных на полотне ворот.
  • Далее, если планировалось, устанавливается электропривод, но ворота вполне могут открываться и вручную.
Видео-инструкция по монтажу консольных откатных ворот

Как было сказано выше, консольная балка может быть установлена не только снизу, но и в середине или вверху полотна ворот.

При изготовлении и сборке такого типа ворот особенно важны точный расчет всех параметров и тщательное соблюдение размеров, так как любая погрешность может вызвать деформацию конструкции.

Цены на откатные ворота

Откатные ворота

Подъемно-поворотные ворота

Этот вид ворот хорошо подходит для оснащения ими гаража. Для проезда во двор они не подойдут, так как ограничат высоту. Такие ворота должны легко закрываться и открываться путем поднятия и сдвижение полотна в горизонтальное положение вверх, под полоток гаража.

Подъемно-поворотные ворота - отличное решение для гаражаПодъемно-поворотные ворота — отличное решение для гаража

Во время открывания или закрывания нижняя часть створки несколько выступает вперед, за пределы гаража, поэтому, установив подобный вид ворот, нужно рассчитать, насколько близко можно подогнать машину, чтобы она не препятствовала процессу открытия.

Полотно изготавливают из металлической рамы, которую обшивают, чаще всего, металлическими листами, деревом или композитными ударопрочными материалами. Положительными качествами этого вида ворот можно назвать надежность и компактность в открытом положении, в отличие вариантов с двумя распашными створками.

Чтобы изготовить самостоятельно эту конструкцию, нужно обязательно иметь чертежи со всеми необходимыми параметрами.

  • Для монтажа ворот понадобится изготовить не только раму для закрывающего проезд полотна, но и еще одну, на которой ворота будут крепиться. Иногда ею обрамляют въезд в гараж, но чаще добавляют дополнительные направляющие, по которым при открывании ворот будут катиться ролики, установленные на полотне. Они также исполняют функцию приспособления, поддерживающего полотно сверху в открытом положении.
Принципиальная схема расположения направляющихПринципиальная схема расположения направляющих
  • В этом случае внутри гаража, рама будет иметь Г-образную форму с обеих сторон въезда. Ее размеры должны обеспечивать необходимое пространство для прохода полотна ворот между потолком и дополнительными направляющими.
  • На полотне с двух сторон, сверху и снизу, устанавливают ролики, которые будут ходить по направляющим при перемещении ворот.
  • С двух сторон к раме, установленной в проеме, монтируют два рычага, которые будут поднимать полотно при открытии. Обязательно предусматриваются амортизаторы — они смягчат удар при закрывании. Рычаги соединены с пружинами, которые регулируются до нужного усилия – они не должны быть излишне перетянутыми или свободными, но вместе с тем створка должна плотно закрывать въездной проем.
Одна из доступных для самостоятельного монтажа схем подъемно-поворотных воротОдна из доступных для самостоятельного монтажа схем подъемно-поворотных ворот
  • Опорная стационарная рама должна быть надежно закреплена к проему анкерными креплениями, так как она будет все время подвергаться значительному напряжению.
  • Далее, когда смонтирована вся конструкция, можно оснастить ворота фурнитурой и закрепить дополнительные элементы.

Если планируется установить электропривод, то этот процесс проводится в последнюю очередь, и лучше доверить эту работу специалистам. Система электрического открывания — достаточно дорогостоящее удовольствие, поэтому лучше не рисковать, если нет навыка в процессах установки и отладки подобной аппаратуры.

Видео: пример собственноручного изготовления подъемно-поворотных ворот

Цены на подъемно-поворотные ворота

Подъемно-поворотные ворота

Внимательно изучив инструкции и чертежи, подготовив все необходимые материалы, а также имея достаточно высокие навыки работы, любую конструкцию из представленных можно собрать самостоятельно. Но лучше, если работа будет производиться совместно со знающим мастером — тогда она пройдет гораздо быстрее и качественнее.

Читайте также интересную статью с инструкциями по монтажу — «Секционные ворота своими руками».

Как сделать деревянные ворота своими руками?

На сегодняшний день в строительстве используются самые разные материалы. Разнообразие привело к тому, что некоторые ресурсы стали гораздо популярнее остальных, вытеснив их с рынка. Однако древесина всегда была и остается распространенным материалом, несмотря на то, что используется уже очень и очень давно. Деревянные ворота и калитки никогда не потеряют своей привлекательности.

Почему именно дерево?

Многие могут спросить, почему именно древесина, если есть множество других, более современных материалов. Ответ здесь довольно прост. Во-первых, изготовление и установка своими руками ворот из древесины - это задача, с которой может справиться практически любой человек. Сделать то же самое, но из металла или другого материала будет уже гораздо сложнее. Во-вторых, обрабатывать такое сырье намного легче. Имеется возможность нанесения самой разнообразной художественной резьбы, узоров и прочего. Все это не получится сделать на металле и прочем материале.

Самодельные деревянные ворота и кирпичные опоры

Виды ворот

Прежде чем приступить к изготовлению деревянных ворот своими руками, следует определиться с видом этого изделия. Всего существует три основных вида ворот: распашные, откатные, подъемные.

Наиболее распространенный тип - это, конечно же, распашные. Такие ворота могут иметь либо одну, либо две дверцы, которые открываются внутрь или наружу. Для того чтобы запереть ворота, чаще всего используют замок или же щеколду. Большим недостатком такого ограждения станет то, что понадобится много места для их открытия. Кроме того, чем шире будут створки деревянных ворот, тем больше нужно будет места. Также стоит добавить, что лучше всего проводить монтаж таким образом, чтобы открывались они внутрь. Тогда они не будут загораживать, к примеру, тротуар на улице или проезжую часть, если участок прилегает к дороге.

Второй вариант - это откатные. Естественно, главное отличие и преимущество этого типа перед предыдущим в том, что они занимают гораздо меньше места. В основном это благодаря тому, что открываться они будут при помощи роликов. Створки ворот будут разъезжаться в стороны, вплотную прилегая к забору. Однако для нормальной эксплуатации таких деревянных ворот в любое время года придется очищать пути, по которым движутся ролики, от грязи, мусора, листьев, снега и т.д. Естественно, установка такого типа ограждения возможна лишь в том случае, если по бокам имеется достаточно прямого участка, чтобы створки могли разойтись в стороны.

Сплошные деревянные ворота

Третий и самый редкий, пожалуй, вид - это подъемные ворота. Открываются они при помощи шнура или же каната, который поднимает монолитное деревянное полотно вверх. Однако здесь справедливо будет отметить, что устанавливать такие деревянные ворота для входа на участок нецелесообразно. Они лучше всего подходят гаражу, к примеру.

Распашной вариант ворот

Так как именно этот вариант считается наиболее распространенным, то стоит рассмотреть вопрос о том, как сделать деревянные ворота именно такого типа. Естественно, что работа начинается с того, что составляет чертеж. Сделать это можно вручную либо на компьютере. Конечная схема должна выглядеть примерно таким образом: изображение каркаса, изображение полотна, способ крепежа полотна. Также стоит нанести все мелкие детали, такие как ручки, засовы, щеколды и прочее.

Деревянные самодельные ворота

Выбор древесины для строительства

Данный вопрос - это примерно половина успешной реализации всего строительства. Фото деревянных ворот, которые поражают красотой, много, однако мало кто знает, что именно правильный выбор исходного сырья стал залогом успеха. Сразу стоит отметить, что покупать дорогие породы дерева не всегда необходимо. Красиво может смотреться изделие даже из обычной дешевой сосны. Фактура такой древесины довольно приятная, само по себе дерево очень мягкое, а потому при обработке не возникнет никаких проблем. Далее, несмотря на то, какая именно порода дерева будет выбрана, важно следить за тем, чтобы процент влажности не превышал 18. Если это значение будет больше, то после завершения строительства древесина, скорее всего, ссохнется и ворота перекосит. Еще один необходимый этап, который должен быть выполнен, прежде чем начать строительство, - это пропитка сырья антисептическими и антипиренными веществами. Это значительно продлит срок службы материала, защитив его от вредителей и гнили.

Распашные деревянные ворота

Опоры для ворот

Можно найти много фото деревянных ворот для частного дома, которые будут казаться довольно внушительными. В основном это достигается за счет мощных опор. Изготавливать их, конечно же, можно также из древесины, но нужно не забывать, что они будут находиться под значительной нагрузкой постоянно.

Для того чтобы еще сильнее увеличить срок службы, необходимо покрыть ту часть опоры, которая уходит под землю, битумом, а сверху покрыть рубероидом. Все это поможет защитить дерево от влаги. Некоторые предпочитают комбинированный вариант дерева и металла. Металлические столбы, естественно, будут более прочными, однако и их придется хорошенько обработать, иначе они покроются ржавчиной. Чтобы избежать этого, нужно зачистить поверхность, обезжирить, покрасить антикоррозионной краской или покрыть двумя слоями антикоррозионной грунтовки.

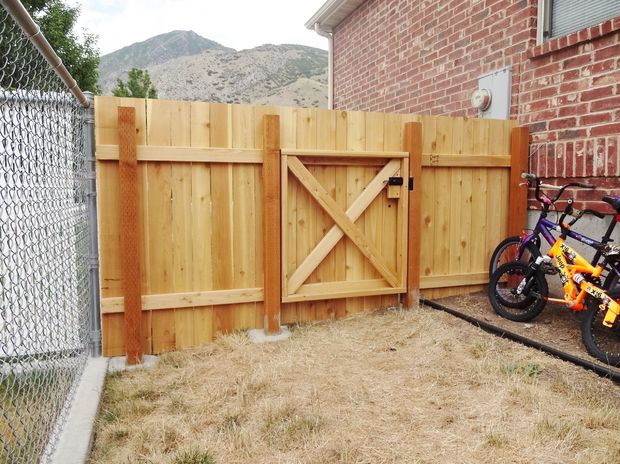

Деревянные ворота с укрепленной калиткой

Материалы и инструменты

Для того чтобы сделать деревянные ворота для частного дома самостоятельно, понадобятся следующие инструменты:

  • рулетка, отвес, уровень;
  • дрель, шуруповерт;
  • бур, болгарка, ножовка;
  • сварочный аппарат.

Сварочник понадобится, так как будут использоваться металлические столбы. Для работы понадобятся минимальные знания и навыки работы с этим инструментом. Однако если не имеется даже их, то можно заменить металл на дерево. Из основных материалов для строительства понадобится:

  • в качестве опор используются трубы 150 мм;
  • для каркаса также используются трубы, но уже 50 мм;
  • для усиления каркаса будут использоваться прутья арматуры 10 мм;
  • уголки из стали;
  • петли в количестве 6 штук;
  • понадобится 4 бруса 50 х 50 мм;
  • доски для обшивки ворот;
  • краска или лак для покрытия древесины;
  • цемент, песок, щебень;
  • необходимая фурнитура (щеколды, засовы, ручки).
Деревянные ворота с кирпичными столбами

Монтаж опор для ворот

Для того чтобы успешно сделать своими руками деревянные распашные ворота, необходимо следовать инструкции.

  1. Начинаются работы с монтажа опорных столбов. Для этого 150 мм трубы разрезаются на нужную длину, зачищаются и покрываются антикоррозионным составом. Высота этих частей должна быть больше, чем самих ворот, минимум на 1 м. Именно столько нужно закапывать в землю. Если ограждение планируется делать тяжелым и громоздким, то лучше увеличить до 1,5 м.
  2. Выкапываются ямы, диаметр которых больше чем диаметр столбов примерно на 20-25 см. Можно использовать бур или лопату.
  3. На дно ямы нужно высыпать слой щебня в 15 см. Слой нужно тщательно утрамбовать. Для этого щебень можно немного смочить водой.
  4. Внутри ямы устанавливается опалубка, в центр которой помещается столб. Здесь желательно работать вдвоем, чтобы успешно установить столб.
  5. Далее готовится обычный раствор из цемента и песка в соотношении 2:3. Полученной смесью заливается все пространство между опорой и опалубкой. Если нужно получить более прочную смесь, то можно добавить щебень. Тогда пропорции будут 2:2:3.

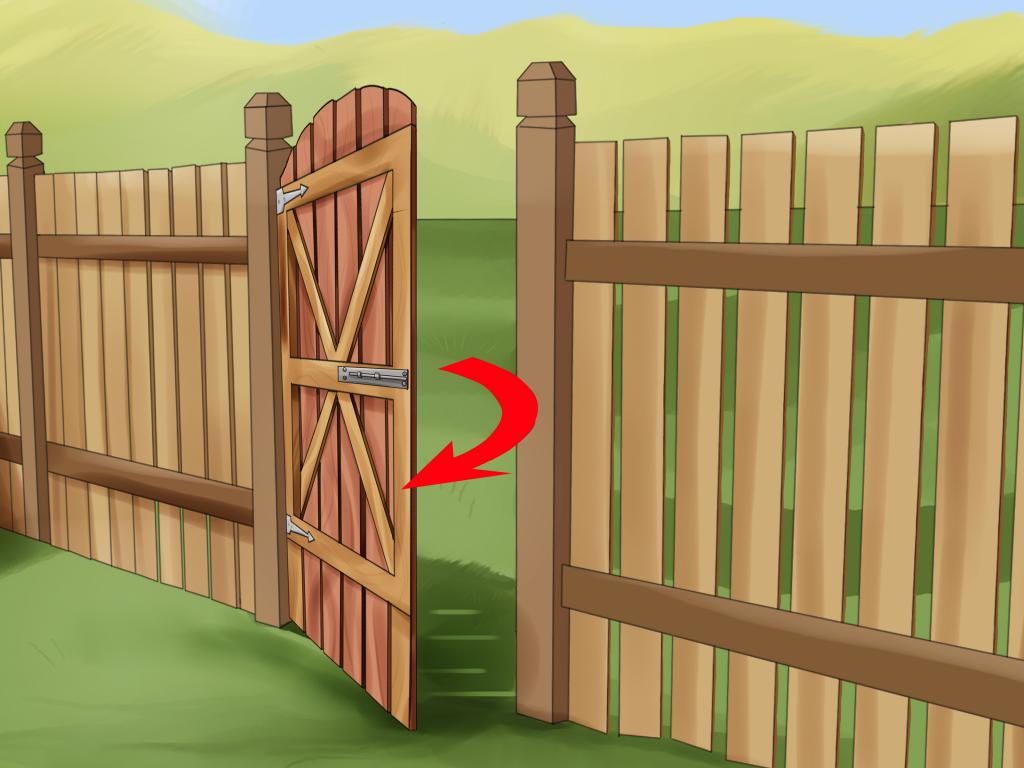

Деревянная калитка, открывающая вовнутрь

Продолжение работ

После того как были забетонированы столбы, работы прекращаются, пока раствор полностью не высохнет.

  1. После того как бетон полностью высох, на нужной высоте к столбам привариваются петли. Торцы этих приспособлений закрываются заглушками, чтобы избежать попадания внутрь мусора. Для надежного крепления створки необходимо по три петли на каждый столб. Важно, чтобы каждая петля была на одинаковом расстоянии друг от друга. Верхняя и нижняя петля должны быть на 20-25 см удалены от конца столба.
  2. Для того чтобы собрать каркас, для первой створки берутся трубы 50 мм и разрезаются на нужное количество частей. После этого все полученные отрезки раскладываются на ровной поверхности таким образом, как они будут установлены на ворота. После проверки всех вертикалей и ровности углов можно приступать к свариванию конструкции.
  3. Аналогичным образом собирается каркас для второй дверцы. Важно, чтобы диагонали совпадали с первой.
  4. По диагонали через весь каркас приваривается стальной прут. Это делается, чтобы увеличить прочность ворот.
  5. После этого привариваются "ушки" к каркасу, естественно, в соответствии с петлями на столбах. Здесь понадобится некоторая помощь, чтобы кто-то держал створки, пока другой делает разметку.

Окончание монтажа

После выполнения всех вышеперечисленных шагов монтаж почти закончен.

  1. Сверху и снизу каркаса привариваются уголки из стали. Сделать это нужно на небольшом удалении от боковых элементов (20-30 см).
  2. Далее нужно прикрепить доски к брусьям. Это и будет обшивкой ворот. Здесь может быть два варианта. Либо доски располагаются вплотную друг к другу, образуя сплошное полотно, либо с небольшим промежутком. Если монтаж идет по второму способу, то лучше сначала сделать разметку, чтобы доски имели равное расстояние друг между другом. Небольшой нюанс - доски должны быть чуть-чуть длиннее, чем каркас снизу и сверху.
  3. После этого остается лишь подвесить створки на петли. Последний шаг - это крепление выбранной фурнитуры. Покрывать ворота лаком и краской стоит до того, как крепить ручки, засовы и т.д. Проверять качество покрытия рекомендуется ежегодно, чтобы древесина прослужила долго и надежно.

Немного декора

Использование древесины в качестве основного материала имеет один весомый плюс, возможность декорирования поверхности. Здесь можно проявить максимум фантазии. К примеру, если использовалась сосна для строительства, можно использовать морилку, чтобы придать более привлекательный внешний вид, изменив фактуру дерева.

Если есть желание и умение резьбы по дереву, то стоит задуматься над украшением ворот именно таким способом. Также можно украшать створки разноцветной мозаикой, к примеру.

About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
