Наверное, у каждого, кто ценит комфорт, есть такой аппарат, как кондиционер. В жаркую пору, это самое то. У вас еще нет кондиционера, и вы хотите установить его своими руками? Тогда эта статься именно для вас. Если вы не любите раскидываться своими денежными средствами, то такую технику нужно покупать не в сезон, когда она востребована.

Комплект кондиционера и оборудование для установки

Читайте также:  Кондиционер для квартиры: как не ошибиться и выбрать оптимальный вариант для вашего жилья | 2019

Монтаж внешнего блока кондиционераМонтаж внешнего блока кондиционера

Монтаж внешнего блока кондиционера

Установка прибора собственным трудом — это работа, в которой есть много мелочей, если их упускать, то оно приводит к износу оборудования. Но если вы решились установить его без помощи профессионалов, то советуем придерживаться инструкции, указанной ниже.

В комплект электро-кондиционера входят такие компоненты:

  • Наружный блок
Наружный блок
Наружный блок

Наружный блок

  • Внутренний блок

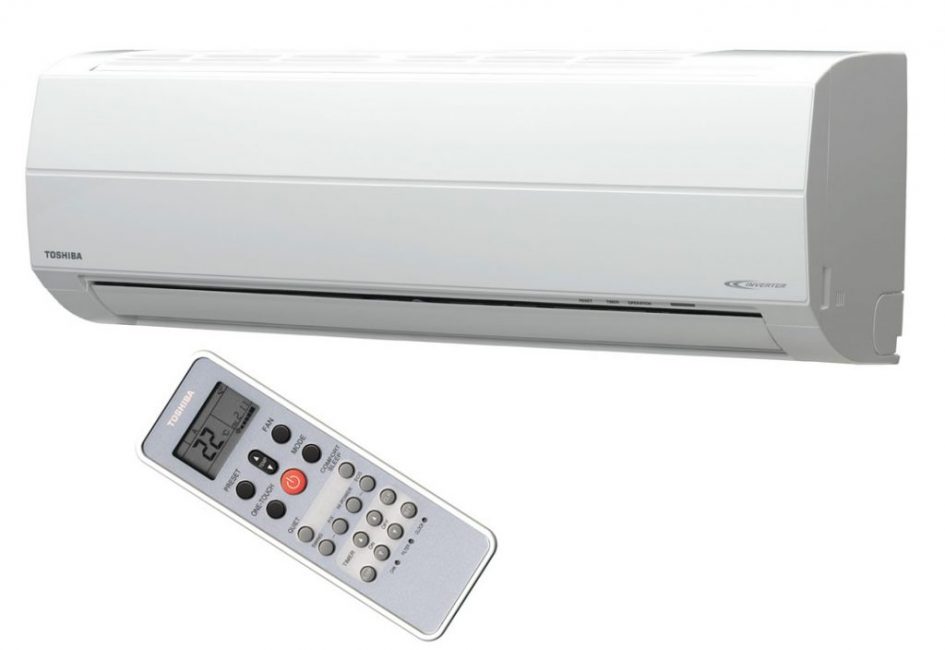

Внутренний блокВнутренний блок

Внутренний блок

  • Металлическая рамка. Применяется для монтажа

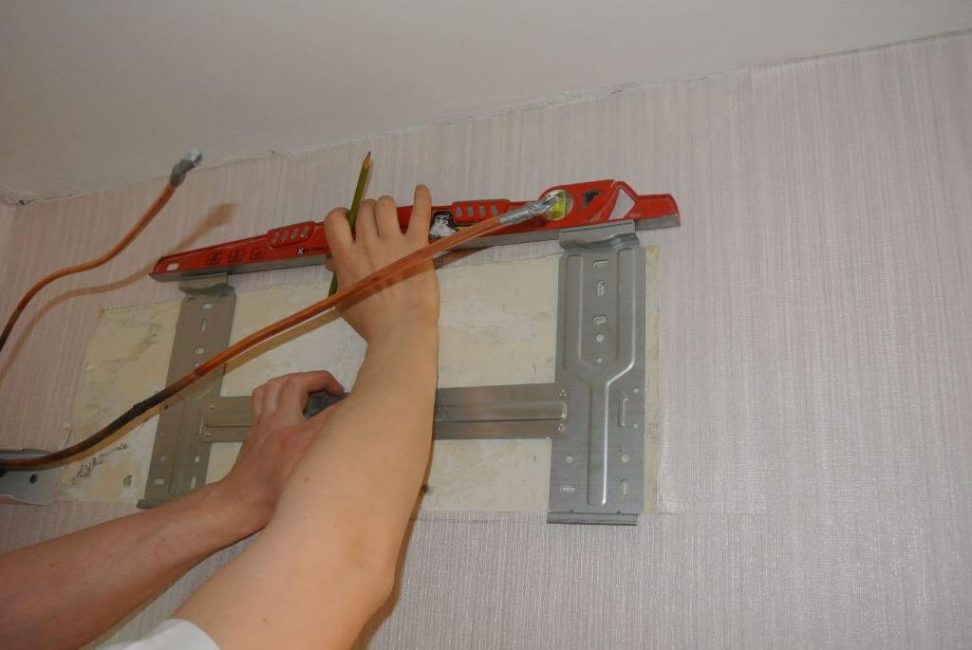

Металлическая рамкаМеталлическая рамка

Металлическая рамка

  • Гайки, саморезы с дюбелями (для крепления рамки)

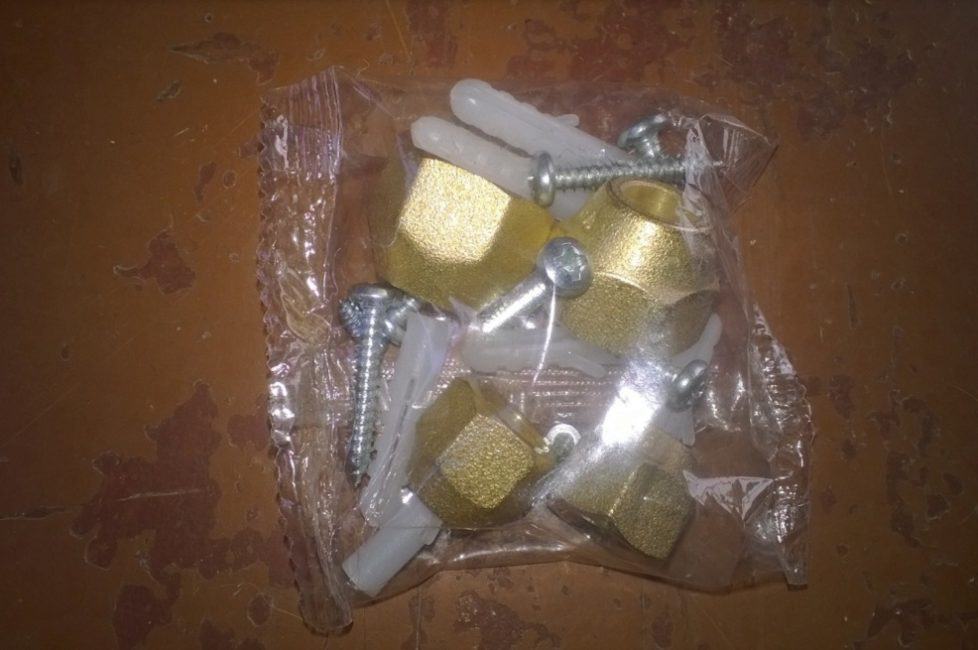

Гайки, саморезы с дюбелями (для крепления рамки)Гайки, саморезы с дюбелями (для крепления рамки)

Гайки, саморезы с дюбелями (для крепления рамки)

  • Дренажные трубки. Используется для удаления влаги

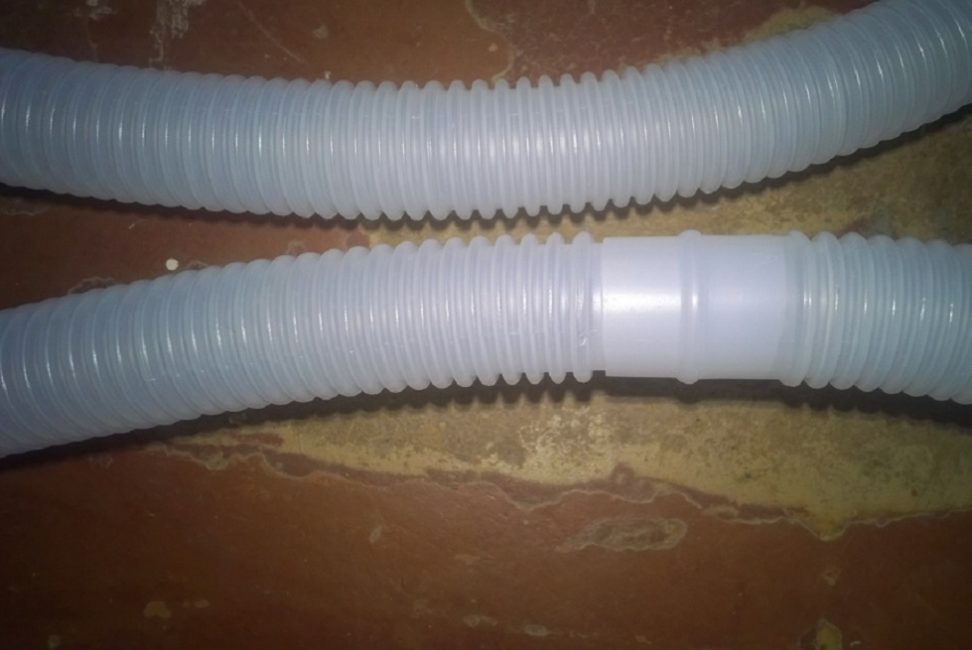

Дренажные трубкиДренажные трубки

Дренажные трубки

  • Пульт для управления аппаратом

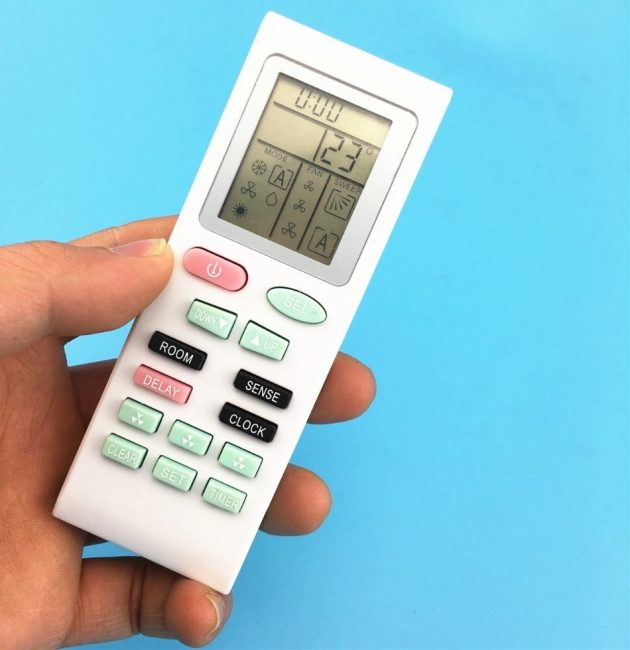

Пульт для управления аппаратомПульт для управления аппаратом

Пульт для управления аппаратом

При самостоятельной установке механизма требуется дополнение стандартной комплектации. Они состоят из таких компонентов:

  • электро-кабели. Чаще всего используют четырех жильные кабели с длиной около 30 см
  • кронштейны, для монтажа наружной модели
  • Медные трубки с заглушками. Длина трубки соответствует длине трассы
  • термоизоляция. Его длина равна длине трассы * 2
  • армированный скотч

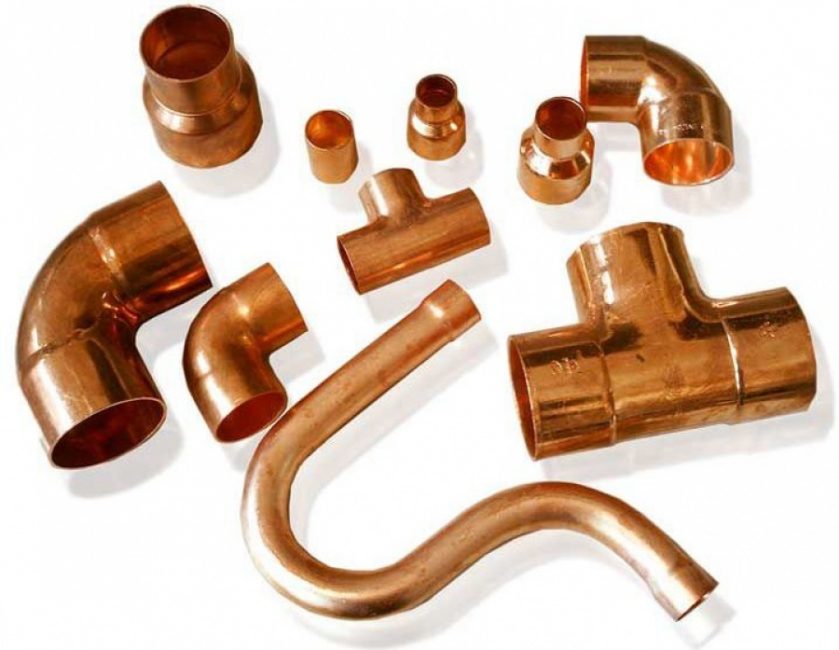

Медные фитинги для кондиционирования
Медные фитинги для кондиционирования

Медные фитинги для кондиционирования

Если прибор уже куплет, стоит выбрать место для установки. Учитываем такие факторы:

  • требования аппарата
  • максимальная длинна и ширина боковых частей
  • установка наружной части. Не на все здания можно вешать наружный блок. Если некуда его прикрепить, то обычно ставят на балкон
Инструменты и оборудование для работыИнструменты и оборудование для работы

Инструменты и оборудование для работы

Оборудование для установки:

  • Перфоратор с буром (длина 45 мм)
  • Насос вакуумный
  • Коллектор

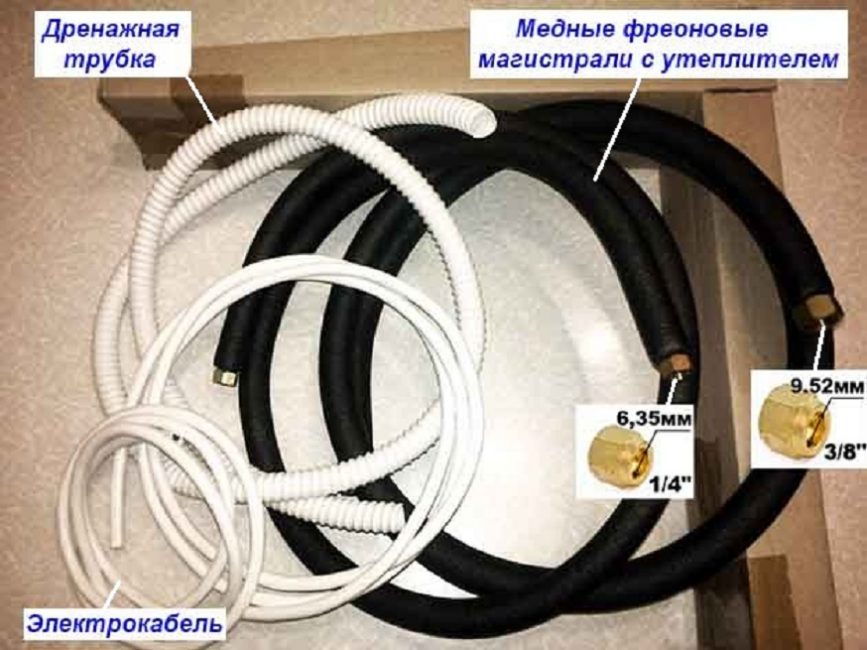

Набор трубочных изделий, для крепленияНабор трубочных изделий, для крепления

Набор трубочных изделий, для крепления

Набор труб:

  • 2 медные трубы; диаметр одной 6,35мм, другой9,52мм
  • Изоляция
  • Шланг для дренажа
  • Электропроводка
  • Кронштейн для крепления
back to menu ↑

Крепление блоков

Читайте также:  Установка пластиковых (ПВХ) окон в доме или квартире: пошаговая инструкция для монтажа своими руками | Фото & Видео

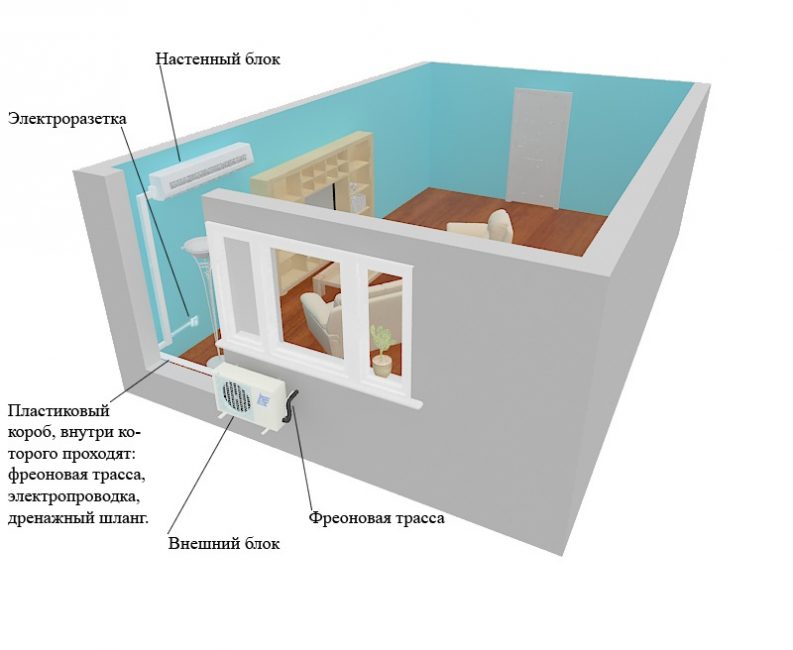

Подключение кондиционераПодключение кондиционера

Подключение кондиционера

back to menu ↑

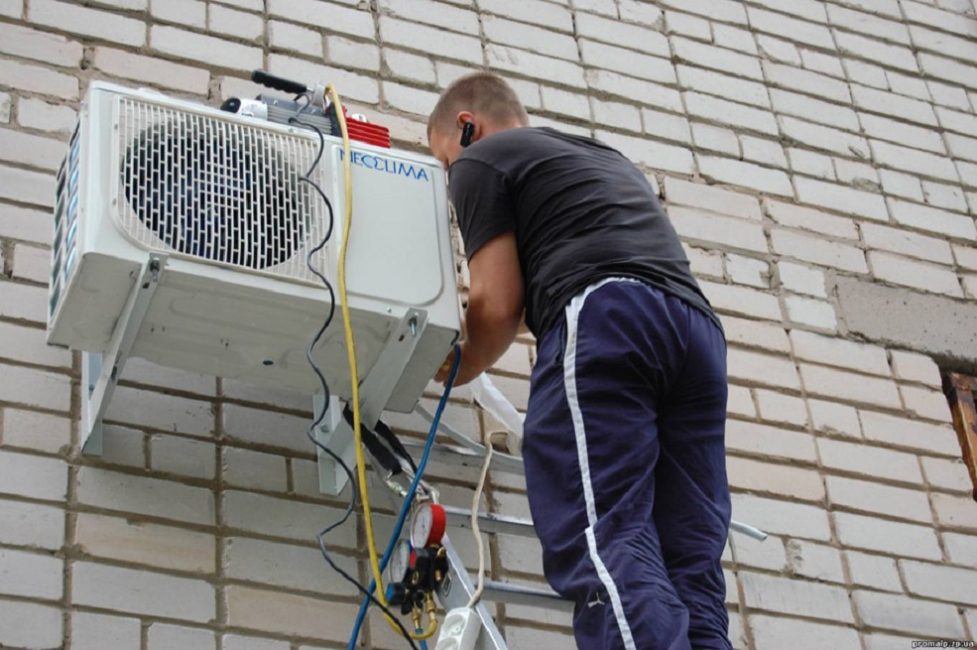

Установка внешней части

Читайте также: Выбираем и устанавливаем межкомнатные двери: пошаговая инструкция для установки своими руками | 80+ Фото & Видео

В первую очередь устанавливается наружная часть. Первое правило — не забывать о технике безопасности, если установка происходит выше второго этажа. При установке учитывайте такие факторы:

  • Блок не должен закрывать вид соседям
  • Конденсат не должен стекать по стене
  • Прикреплять прибор нужно так, чтобы вы могли оказывать ему техническое обслуживание

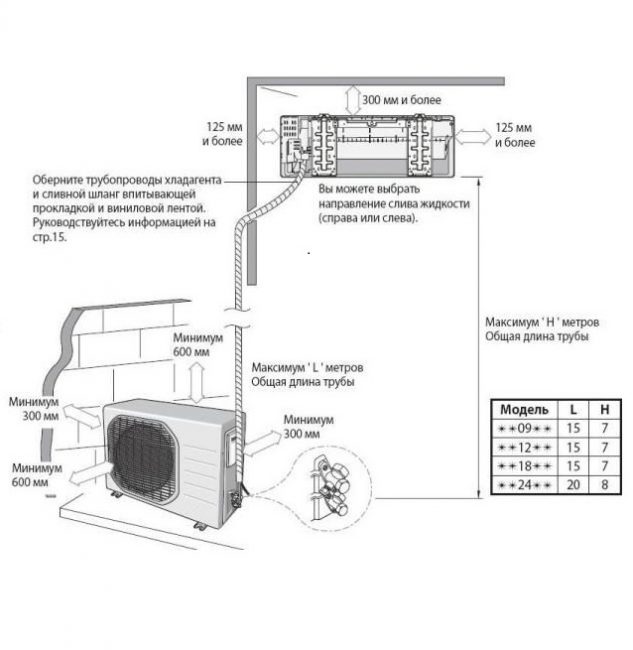

Схема крепления кондиционераСхема крепления кондиционера

Схема крепления кондиционера

При креплении наружного блока на балконе нужно так же соблюдать правила:

  • убедится, что прочность балкона достаточна, чтобы выдержать прибор. В среднем вес такого изделия составляет 10-15кг
  • при возможности нужно крепить в таком месте, где со всех сторон дует ветер, чтобы конденсат не стекал по стене

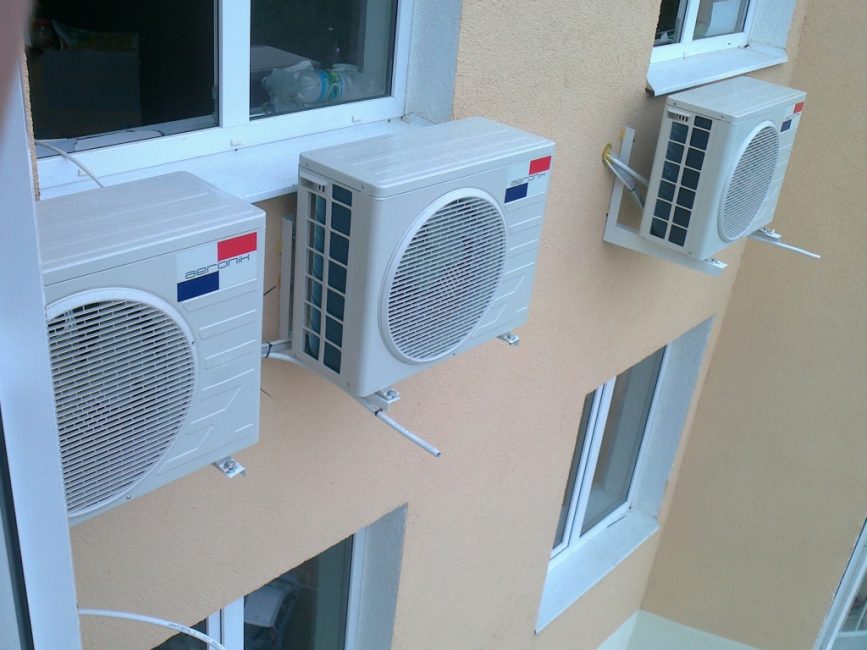

Установка модуля снаружи
Установка модуля снаружи

Установка модуля снаружи

Рекомендации по установке кондиционеров:

  • Блок внутри надо устанавливать так, чтоб воздух не обдувал вас, иначе ангина и бронхит будут обеспечены
  • Расстояние от потолка должно составлять 100 мм. А от боковой стены 125 мм
  • Наружный модуль нужно прикреплять так, чтоб вы могли дотянуться до него для профилактического обслуживания
  • Расстояние наружного изделия от задней стены должно составлять 20 см, а от боковой 300 мм

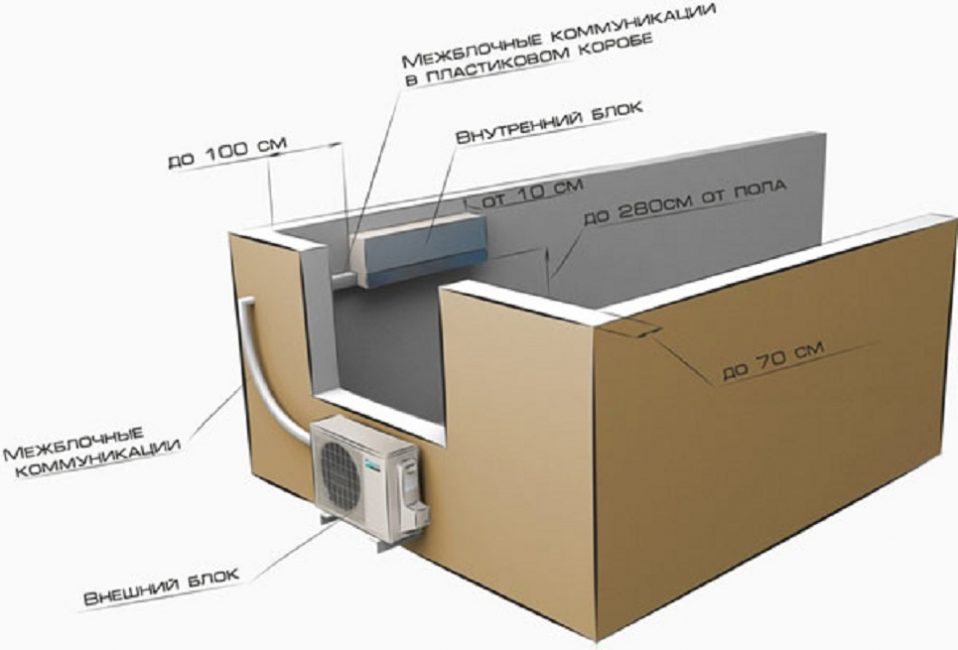

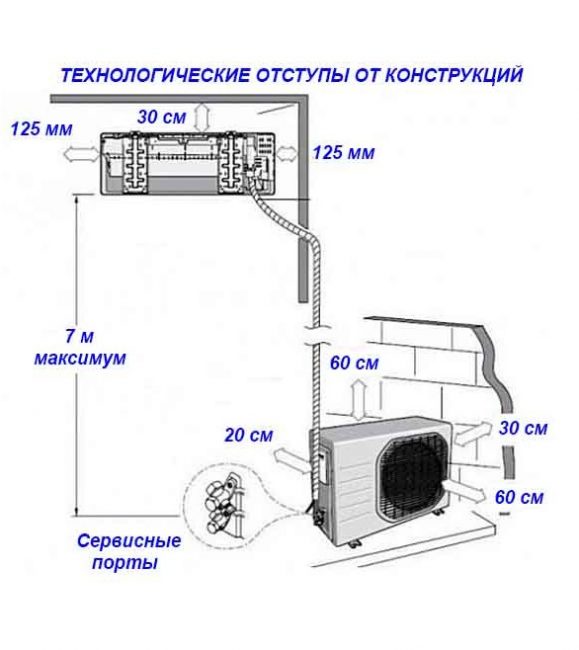

Отступы от краев стенОтступы от краев стен

Отступы от краев стен

Модуль снаружи по возможности нужно ставить не сбоку от окна, а лучше всего под окном, так как если вы решитесь вызывать мастера при поломке либо для проверки прибора, то он вполне может отказаться от работы из-за не правильного монтажа.

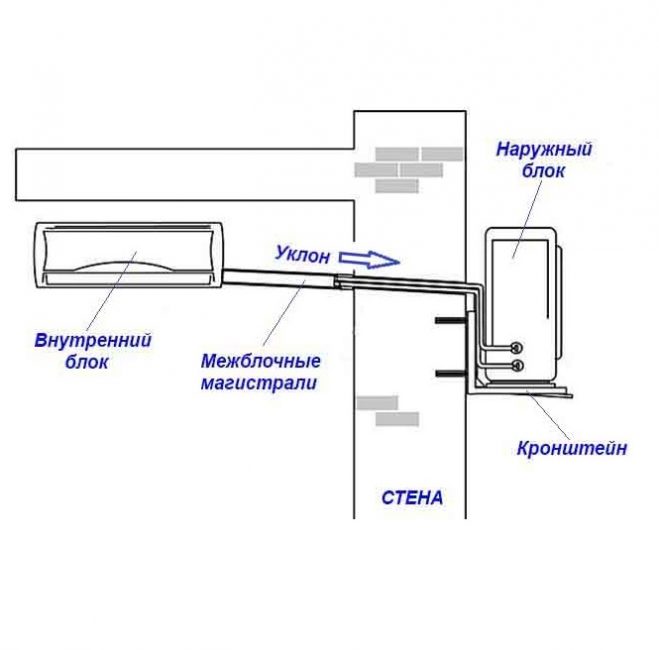

Крепление наружного и внутреннего блока, наклон и магистрали

Как установить кондиционер своими руками: фото, видео, инструкция, подключение

Установка кондиционера своими руками и подключение климатической системы

Сплит-системы используются для очищения воздуха и создания комфортного микроклимата в доме. Из-за высокой стоимости услуг специалистов многие владельцы пытаются сами выполнить монтажные работы. Эта статья представляет собой пошаговое руководство, рассказывающее,

как установить кондиционер своими руками, общие сведения об устройстве техники, выбор оптимального места для размещения климатического оборудования и принципе ее работы.

kak-ustanovit-kondiczioner-svoimi-rukami-foto-video-instrukcziya-podklyuchenie-1

Чтобы оборудование работало без сбоев, установка кондиционера своими руками должна производиться строго по инструкции.

Внутреннее устройство кондиционера и принцип его работы


Перед тем как поставить кондиционер в доме или квартире, обязательно нужно ознакомиться с принципом работы этого прибора, а также с его конструкционным строением. Эти знания позволят не только ускорить монтажные работы, но и выполнить их правильно.

kak-ustanovit-kondiczioner-svoimi-rukami-foto-video-instrukcziya-podklyuchenie-2

Кондиционер состоит из компрессора и испарительного блока, соединенных между собой трубками.

Сплит-системы состоят из испарительного блока и компрессора. Эти элементы соединены между собой трубками. Для монтажа внешнего блока или компрессора используется плоскость наружной стены, а испаритель размещается в помещении. В дорогих моделях климатического оборудования может присутствовать несколько внутренних блоков. Все они подключаются к одному компрессору.

Принцип действия сплит-систем:

  1. Под воздействием высокого давления через сопло подается хладагент в камеру испарителя.
  2. Там рабочее вещество расширяется и закипает. Формирующиеся в процессе этого пары поглощают тепло.
  3. В результате этого процесса образуется водный конденсат, который оседает на радиаторе в испарительном блоке.
  4. Оттуда влага поступает в специальный резервуар и через трубку выводится из помещения.

Во время работы кондиционера с рабочим веществом происходит следующее:

  1. Компрессор осуществляет откачку испарений и повышает давление.
  2. Происходит нагревание рабочего вещества, которое из жидкого состояния переходит в газообразное.
  3. В виде плотного тумана хладагент попадает в камеру для сбора конденсата.
  4. Вентилятор охлаждает пары конденсата, который снова переходит в жидкое состояние.
  5. Затем рабочее вещество, движимое давлением, снова поступает в сопло испарителя. Цикл повторяется.
kak-ustanovit-kondiczioner-svoimi-rukami-foto-video-instrukcziya-podklyuchenie-3

Чтобы правильно все установить, следует иметь представление об устройстве и принципе работы кондиционера.

Эффективность климатического оборудования, а также расход электричества зависят от того, в каких условиях работает кондиционер. Если поблизости установлен обогревательный прибор, то потребление электроэнергии возрастет.

На заметку! При желании установить кондиционер в квартире обязательно нужно учитывать положение обогревательных приборов. Их близкое соседство увеличивает нагрузку на климатическое оборудование, из-за чего оно может выйти из строя.

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение


При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

Конструкция внешнего блока состоит из следующих компонентов:

  • вентилятора;
  • компрессора;
  • конденсатора;
  • четырехходового клапана;
  • фильтра;
  • платы управления;
kak-ustanovit-kondiczioner-svoimi-rukami-foto-video-instrukcziya-podklyuchenie-4

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

  • соединений штуцерного типа;
  • защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

  • спиральные;
  • поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

kak-ustanovit-kondiczioner-svoimi-rukami-foto-video-instrukcziya-podklyuchenie-5

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Установка кондиционера своими руками: как правильно

Системы кондиционирования давно превратились из элементов роскоши в офисах и жилищах олигархов, в доступный и фактически обязательный атрибут любого помещения, в котором есть люди. Кроме того, климатическими системами оснащаются помещения, в которых установлена аппаратура, требовательная к температурным условиям. Например, серверное оборудование.

Стоимость современной системы не так высока, качественное оборудование можно приобрести безо всяких кредитов, в рамках одной зарплаты. С учетом жаркого лета даже за Уралом, можно говорить о том, что кондиционерами оснащено не менее 50% жилого фонда, и эта цифра уверенно движется в направлении 100%.

Поскольку современные климатические установки стандартизованы, их монтаж не представляет особой сложности. Однако стоимость работ увеличивает затраты на 30–50%. Поэтому у экономных хозяев практикуется установка кондиционера своими руками.

Возможные ограничения

Особых требований к таким работам нет, правила установки кондиционера обычно регламентируются требованиями СЭС (в каждом регионе они могут отличаться). Кроме того, некоторые муниципалитеты могут вводить ограничения, касающиеся эстетики. Например, в исторических центрах, или в постройках, которые отнесены к культурному наследию (либо являются историческими памятниками), местные власти могут устанавливать особые правила установки кондиционеров на фасадах зданий. Часто такие ограничения вообще запрещают изменять внешний облик архитектурного сооружения. В таких случаях климатические системы с внешними модулями монтируются на крыше (при условии, что их не будет видно).

Установка кондиционера 1

С технической точки зрения никаких дополнительных сложностей, разве что магистраль с фреоном будет существенно длиннее (а значит стоимость работ по монтажу вырастет). Еще одна возможная проблема — отсутствие защиты от вандалов и злоумышленников (воров). Когда внешний модуль расположен на стене здания, он недоступен для внешнего вмешательства.

Иногда, буквальное выполнение подобных требований приводит к эстетическому абсурду.

Установка кондиционера 2

В некоторых случаях, проблема организации климата (особенно, если это самостоятельная установка кондиционера) решается подбором моделей:

  • оконный кондиционер не так сильно изменяет облик исторического здания;
  • напольные системы вовсе не видны снаружи.

Мы рассмотрим все способы, как установить кондиционер своими руками, за исключением канальной системы климата.

Для справки: канальное кондиционирование предполагает отдельное аппаратное помещение с мощной охладительной системой. Из этого помещения расходятся воздуховоды (вентиляционная система) в каждую квартиру (офис).

Также учитываются требования безопасности монтажа наружных блоков. Тяжелое оборудование, размещенное на высоте нескольких десятков метров, представляет потенциальную опасность при падении. Поэтому кронштейны креплений должны быть надежными.

Электрическая схема подключения кондиционера должна соответствовать Правилам устройства электроустановок (ПУЭ), как любой мощный электроприбор. Кроме того, потребление энергии не может превышать технические условия (ТУ) вводного подключения объекта. Перед приобретением, необходимо произвести расчет суммарной мощности ваших электроприборов, и сравнить полученный результат с ограничениями, установленными предприятием, которое поставляет электроэнергию. Желательно, чтобы не возникало необходимости отключать климатическую систему при включении бойлера или утюга. Иначе это может привести к перегрузкам, и возникновению аварийных ситуаций.

Установка кондиционера 3

Рассмотрим основные виды кондиционеров с учетом особенностей монтажа и подключения

Несмотря на большое разнообразие систем кондиционирования, их можно разделить на 3 основные группы (без учета централизованных систем вентиляции и охлаждения):

Напольный кондиционер (второе название — мобильный)

С технической точки зрения, вопросов, как установить напольный кондиционер, возникать не должно. Это самодостаточное устройство, как правило, на колесиках. Такой блок можно устанавливать где угодно, выполнив лишь условие по свободному пространству вокруг вентиляционных отверстий.

Установка кондиционера 4

Этот тип кондиционера по определению подключается самостоятельно, поскольку работы по его монтажу отсутствуют, как класс. Но есть одна особенность, которая определена принципом работы любого охлаждающего устройства.

Кондиционер не вырабатывает холод из ничего (иначе это противоречило бы Закону сохранения энергии). Он разделяет массу воздуха на горячий и холодный. То есть, рабочий поток становится холоднее, а отработанный более теплым. Для примера, рассмотрим холодильник. Вырабатываемый холод остается внутри, в герметичном корпусе. А избыток тепла выводится в помещение, вокруг радиатора на задней стенке.

В случае с кондиционером, эти два потока неизбежно смешаются, сохраняя среднюю температуру в помещении. Стало быть, «лишнее» тепло надо куда-то отводить. Например, на улицу. Для этого у напольного кондиционера есть воздуховод (рукав), который надо соединить с выходным фланцем за пределы помещения.

Установка кондиционера 5

Если рукав просто вывести в форточку, теплый воздух будет затягивать в помещение, резко снижая эффективность. Поэтому отверстие должно быть герметичным.

Идеальный вариант — предусмотренная секция в окне. Если вы заказываете стеклопакет, и в перспективе планируете приобрести мобильный кондиционер, оговорите это в техническом задании. При отсутствии такой возможности, можно установить диффузор в форточку. Большинство владельцев металлопластиковых окон могут возразить: современные рамы не имеют классических форточек. Для этого предусмотрены специальные вставки в открывающиеся полноразмерные фрамуги.

Установка кондиционера 6

Выглядит примитивно, при этом работает на 100%. Главное, предусмотреть надежный фиксатор положения приоткрытого окна.

Кроме образования «лишнего» теплого воздуха, у любого кондиционера присутствует еще один побочный продукт: конденсат. На иллюстрации показана правильная установка мобильного кондиционера своими руками:

Установка кондиционера 7

Обратите внимание на нижний элемент — поддон для сбора конденсата. Конструкция предполагает, что вода будет испаряться естественным путем, восстанавливая влажность в помещении.

Информация: при прохождении комнатного теплого воздуха через соты испарителя (холодного радиатора), влага остается на металле, и стекает в поддон. Мало того, что воздух при этом осушается, жидкость надо куда-то девать.

В стационарных кондиционерах, предусмотрен дренажный шланг, по которому конденсат стекает в канализацию либо на улицу (все видели, как с наружного блока капает вода). Но мобильный кондиционер стоит на полу, и дренаж обеспечить невозможно. Поэтому за состоянием поддона необходим постоянный контроль. Иначе ваш паркет или ковровое покрытие будут безнадежно испорчены.

Преимущества мобильного кондиционера:

  • Нет понятия работы по установке и монтажу.
  • Можно оперативно установить в любой комнате.
  • Не требуется сверлить стены.

Недостатки:

  • Низкая эффективность.
  • Шум в помещении.
  • Необходимо следить за конденсатом.

Оконный кондиционер (моноблок)

Так же, как и мобильный, этот агрегат выполнен в одном корпусе. Только испаритель и конденсатор (горячая часть) расположены в противоположных частях блока. Правильный монтаж предусматривает, что горячий радиатор будет снаружи, и отработанный теплый воздух не попадет в кондиционируемое помещение. На иллюстрации видно, каким образом разделяются внутренний и наружный объемы внутри корпуса.

Установка кондиционера 8

Перегородка внутри моноблока, в идеале должна быть в одной плоскости со стеной, в которой установлен кондиционер. Если такой монтаж невозможен, необходимо обеспечить свободное пространство вокруг вентиляционных отверстий. Конструктивно их четыре:

  • втягивание воздуха из помещения, для прохода через охладитель;
  • выход охлажденного воздуха в помещение;
  • забор наружного воздуха для охлаждения горячего конденсатора;
  • выход нагретого воздуха на улицу.

Эти потоки не смешиваются в корпусе, благодаря той самой перегородке. Конденсат стекает в поддон, и выводится из корпуса на улицу.

Куда устанавливать моноблок

Этот тип не зря называется оконным. Типичное место для монтажа — форточка или специальный проем в оконной раме. Конечно, идеальное место — это отдельный проем в стене здания. Однако с технической точки зрения, выполнить такую нишу достаточно сложно. Поэтому приходится жертвовать площадью остекления.

Как установить оконный кондиционер с соблюдениями мер безопасности? Если есть возможность изменить конфигурацию окна, лучшее место — это прочный подоконник. Опять же, при замене старых окон на стеклопакеты, надо предусмотреть глухой диффузор, который можно извлекать на лето, а зимой возвращать на место. Так и кондиционер целее будет (комнатное хранение), и в холодное время года не будет лишних щелей: обеспечить 100% герметичность довольно сложно. Не пеной же его задувать.

На практике, чаще всего моноблоки устанавливаются в форточку (благо размеры можно подобрать с точностью до сантиметра). Это достаточно просто с точки зрения подготовки: нет необходимости переделывать окно. Однако оконный кондиционер достаточно тяжелый: в одном корпусе расположен компрессор, два радиатора (конденсатор и испаритель), а также электромоторы с вентиляторами. Весит он не менее 15 кг, поэтому установка оконного кондиционера в квартире своими руками должна обеспечить безопасность. Иначе останетесь без окна и без комфортного климата.

Необходимо смонтировать надежную опору, под углом 1–2 градуса уклона наружу.

Установка кондиционера 9

При установке в форточку также предусматривается демонтаж для зимнего хранения.

Идеальный монтаж оконного блока

В западных странах практикуется установка сдвижных окон, в которых форточка образуется вертикальным перемещением фрамуги наверх. Это оптимальное место для летней установки моноблока климатической системы. Окно поднимается, в проем устанавливается специальная рамка с раздвижными шторками.

Установка кондиционера 10

Кондиционер закрепляется на горизонтальной площадке, опираясь на подоконник. Сдвижные шторки плотно охватывают корпус, препятствуя попаданию уличного воздуха в помещение. При этом форточка остается функциональной: можно поднять ее, открыв доступ воздуха на выключенным моноблоком.

Рассмотрим некоторые нюанса монтажа оконных моноблоков:

  • про небольшой наклон в сторону улицы мы уже говорили: это необходимо для предотвращения затекания конденсата в помещение;
  • даже идеально изготовленный кондиционер при работе немного вибрирует, поэтому необходимы резиновые (поролоновые) демпферы, чтобы не треснули стекла;Установка кондиционера 11
  • необходим крепеж, который будет препятствовать горизонтальному перемещению тяжелого блока;
  • как и для других конструкций, ничего не должно препятствовать свободному прохождению воздуха: изнутри штора, снаружи ветки.

Преимущества оконного кондиционера:

  • Простота установки: нет необходимости контролировать заправку после монтажа.
  • Компактные размеры, при этом обеспечивается неплохая производительность.
  • Стены останутся целыми.

Недостатки:

  • Занимает много места, частично перекрывает площадь освещения.
  • Как правило, требуется демонтаж на зиму.
  • Поскольку компрессор расположен в общем корпусе, высокий уровень шума.
  • Чаще всего приходится устанавливать на подоконник, поэтому поток холодного воздуха оказывается на уровне туловища человека.

Сплит системы

Если по причине нехватки места, возникает вопрос: где установить кондиционер в квартире, присмотритесь к системе с раздельными блоками (так называемые сплит системы). Компрессор с испарителем размещены в уличном модуле, а система охлаждения находится внутри. Таким образом обеспечивается эстетика внутри квартиры, и появляется некоторая свобода в размещении.

Установка кондиционера 12

Принцип работы сплит системы ничем не отличается от любого другого кондиционера. Просто функциональные модули разнесены территориально и соединены между собой трубками для движения хладагента (фреона). Когда домашние мастера разбираются, как самостоятельно установить кондиционер с раздельными блоками, этот пункт вызывает больше всего вопросов. Моноблочные системы заправляются на заводе, и продаются полностью готовыми к эксплуатации. А сплит систему нужно соединить трубками, и обеспечить заправку фреоном.

Установка кондиционера 13

На самом деле, наружный модуль поставляется уже заправленным. Просто перед штуцерами для подключения соединительных трубок, расположены краны, и они перекрыты. После соединения из открывают, и хладагент распределяется по всей системе, включая внутренний блок.

Однако правильный монтаж предусматривает опрессовку (проверку герметичности под давлением) и вакуумирование перед запуском фреона. То есть, из системы трубок и внутреннего блока необходимо удалить воздух. К тому же длина трубок может быть различной, в зависимости от расстояния между внутренним и внешним модулями. В некоторых случаях требуется добавление фреона перед запуском. Поэтому самостоятельный монтаж сплит системы чаще всего сопровождается вызовом мастера на финальном этапе.

Установка кондиционера 14

На каких работах можно сэкономить (в смысле самостоятельного выполнения)

Разумеется, монтаж внутреннего модуля. Правило одно: он должен быть выше, чем наружный, о расположен строго горизонтально. Затем необходимо просверлить отверстия на улицу для двух трубок, дренажного шланга и сетевого управляющего кабеля. При определенных навыках это несложно.

И, наконец, самая «интересная» часть работы: монтаж наружного модуля. Особенно если вы живете на 10 этаже. Тем не менее, можно обойтись без промышленных альпинистов и подъемной вышки. Если кондиционер располагается под окном, можно выполнить монтаж изнутри квартиры.

Любые наружные работы обязательно должны выполняться с помощью страховочного оборудования.

Делать так, как показано на картинке ниже крайне опасно и категорически запрещено!

Установка кондиционера 15

Также при выполнении таких работ обязательно нужен помощник. Соблюдение мер безопасности в приоритете!

После закрепления блоков на своих местах, производится соединение из между собой медными трубками для хладагента. Для выполнения этих работ потребуется специальный инструмент:

Установка кондиционера 16

С его помощью трубки режутся, развальцовываются, снимаются фаски. Тут надо принять решение: выполнять соединительные операции самостоятельно (с покупкой инструмента), или заплатить установщику, сэкономив на монтаже блоков. Все равно, если вы просто подключите трубки и не проверите систему (с вакуумированием) охлаждение может быть неэффективным.

Установка кондиционера 17

Как подключить кондиционер к электросети? В сравнение с креплением блоков и запуском фреона, это простая задача. Отдельная линия питания, УЗО, защитный автомат, заземление. Понятно, что многие «мастера» обходятся без этого. Однако требования ПУЭ надо выполнять. Иначе вы можете попасть под поражение электротоком.

Важно! Перед включением любого типа кондиционера, убедитесь в том, что транспортировочные блокировки вентиляторов демонтированы.

При выборе места для внутреннего блока, необходимо решить, как правильно установить кондиционер в спальне или детской комнате? Если на постель будет дуть холодный воздух, комфорт сменится простудой. Поэтому модуль размещается около окна, поперек кровати, чтобы прямой поток не пересекал вертикальную проекцию постели.

Важно: установка кондиционера в деревянном доме, вне зависимости: оконного или настенного, не предусматривает особых ограничений.

Необходимо лишь убедиться в отсутствии пожарной опасности, и учитывать прочностные характеристики материала. Проводка, которая возможно будет проходить через стену, должна быть уложена в стальную трубу. Трубки и шланги также прокладываются с помощью втулки (можно пластиковой) для того, чтобы дерево не отсырело от конденсата.

Вывод

Мы рассмотрели типовые вопросы монтажа климатических систем. С большинством работ можно справиться самостоятельно, вызов мастера требуется лишь при заправке фреоном. Кроме явной экономии, самостоятельная установка кондиционера дает уверенность в надежности монтажа. Вы полностью контролируете процесс.

Видео по теме

Хорошая реклама



Как правильно подключить кондиционер к электросети своими руками: советы мастера

Любой кондиционер состоит из двух различных по функциям частей: холодильный контур, который осуществляет функцию охлаждения воздуха и электрическая часть, управляющая устройствами и элементами контура.

В этой статье будет рассмотрена электрическая схема кондиционера, варианты его подключения к электропитанию и как правильно подключить кондиционер к электросети.

Что такое электрическая схема сплит-системы

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.

Основными элементами здесь являются:

  • Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
  • Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
  • Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
  • На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

Отдельная клемма – земля. Основные модули и блоки:

  • Фильтр питания, через который подается напряжение на управляющую плату.
  • Control board – блок управления к которому подключены все модули устройства.
  • К CN 12 подключено силовое реле питания компрессора.
  • К CN6 подключается дренажный насос.
  • Клеммник CN 5 отвечает за управление вентилятором сплит-системы.
  • К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
  • Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
  • К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
  • К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
  • Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм2. При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.

Подключение кондиционера

После их необходимо соединить между собой четырехжильным медным кабелем с площадью сечения жилы не менее 2,5 мм2. Инструкцией по подключению служит принципиальная схема, которая была достаточно подробно рассмотрена выше. Соединительный кабель может прокладывается вместе с фреоновой магистралью, а может в отдельном пластиковом коробе.

При прокладке в одной штробе вместе с медными трубками, используйте для изоляции кабеля гофрированную пластиковую трубку.

После межблочного электрического соединения следует подключать внутренний блок к электропитанию. Схема подключение кондиционера к электросети предполагает получение питания, как от ближайшей розетки, так и от отдельной линии.

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания. Такой вариант не будет нагружать уже существующие линии квартирной электросистемы и позволит подвести питание непосредственно к внутреннему блоку сплит-системы. Прокладка кабеля электропитания от щитка до внутреннего блока может производиться по штробленой канавке в материале стены или в специальном пластиковом коробе.

Щиток, с которого будет тянуться отдельная линия питания должен быть заземлен. Подсоединение кабеля питания к клеммнику щитка должно проводиться только через автомат, мощность которого следует рассчитать по формуле: мощность аппарата деленная на напряжение. К полученному значению следует добавить 30% запаса.

Следует понимать, что к розетке можно подвести кабель питания климатической техники только в том случае если:

  • Климатическая техника имеет небольшую мощность.
  • Внутридомовая электросеть проложена медным кабелем с сечением не менее 2, 5 мм2.
  • На одной ветке с кондиционером нет энергоемких потребителей.
  • Предполагается временный .
  • Данная ветка электроснабжения оборудована автоматом с УЗО не менее 20 А.

Варианты подключения кондиционера к существующей электролинии

Этот вопрос можно было бы не рассматривать, ввиду присутствия розеток в помещении. Но, некоторые владельцы маломощной климатической техники недовольны тянущимся проводом от розетки до потребителя, часто через всю стену.

Если розетка находится достаточно далеко от кондиционера, то существует вариант подключения кондиционера к электросети через выключатель. Предупреждаем сразу: этот вариант подходит только для маломощной климатической техники и вот почему: клеммы обычного выключателя могут попросту не выдержать тока, проходящего через них. В итоге нагрев, искрение, выход из строя выключателя (в лучшем случае) или пожар.

Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Розетка должна выдерживать определенный ток: если мощностью 1 кВт, то розетка должна выдерживать 9-10 А; от 1 до 3 кВт – 16-18 А; от 3 до 4,6 кВт – 20 А; от 4,6 до 5,5 – не менее 25 А. Правильный выбор лучше всего доверить квалифицированному электрику.

Если вы решили подключить кондиционер своими руками, то делайте это с соблюдением всех правил техники безопасности, а чтобы полностью быть уверенным, что процесс подключения прошел правильно и безопасно для климатической техники и обитателей жилища, лучше всего обратитесь за помощью к профессионалам.

Как подключить кондиционер к электросети: особенности, требования, процесс

Устройство для регулирования температуры в помещении сегодня прочно вошло в нашу повседневную жизнь. Это высокотехнологичное оборудование достаточно просто устанавливать и, тем не менее, каждый из нас должен знать, как подключить кондиционер к электросети в домашних условиях правильно.

Что нужно учитывать

Перед тем, как монтировать прибор в жилом помещении, необходимо четко рассчитать его общую мощность, сопоставить ее с этими же величинами для уже имеющихся бытовых установок. С этой целью высчитываются излишки тепла в квартире. В случае если комната оснащена тепловыделяющими устройствами либо ее окна имеют южной выход, мощность кондиционера стоит увеличить на 20-30 процентов. В обратной ситуации неверная эксплуатация прибора приведет к его быстрой поломке.

Что собой представляет процедура подключения кондиционера к электросети

Подключение кондиционераОсуществление подсоединения системы к области питания имеет такую последовательность. Для начала необходимо провести кабель, который свяжет между собой оба блока монтируемого устройства. Второй же провод призван подсоединить последний к системе электропитания либо же к розетке. Учитывая тот факт, какой силой обладает подключаемый кондиционер, его отправляют либо к отдельной системе питания, либо включают в уже существующую.

Процедура осуществляется путем внедрения в уже имеющиеся ранее в стене выемки, как вариант – применимы специфические декоративные коробы.

Как подключить кондиционер к электросети своими руками через розетку?! Применима такая система в той ситуации, когда по ходу линии нет иных электропотребляющих технических приспособлений, устанавливаемое устройство обладает низкой мощностью либо же обладает высокой мобильностью. Еще один вариант – система подключения может выдержать дополнительную электрическую нагрузку.

Подключить кондиционер к сети самому можно и путем выделения для него специализированной линии передачи. Этот вариант наиболее предпочтителен, поскольку позволяет создать дополнительную защиту для работы уже существующих до момента установки оборудования приборов.

Требования, которых необходимо придерживаться

Дополнительными требованиями к процедуре являются таковые:

  • заземление имеющегося в наличии электрощитка
  • линия питания обязательно оснащается автоматом с целью блокировки перегруза
  • подключаемая проводка должна быть изготовлена только из меди, иметь диаметр 3х2,5 мм

Ниже в качестве примера будет разобрано, как подключить кондиционер к трехфазной сети электроснабжения в домашних условиях.

В самом начале следует в щитке установить специально приобретенный для этой цели автомат. К его выходной клемме следует подвести черный либо же коричневый провод. Ответвление синего цвета присоединяем к 0 шине электрораспределителя. Желтый провод подводится к заземляющему элементу системы (если таковой имеется в наличии).

В случае если возможность заземления отсутствует, с целью осуществления защиты человека от удара током необходимо установить дифференциальное реле.

Самостоятельно подключить кондиционер к электросети можно путем подсоединения трехцветных проводов его внутреннего блока к соответствующим клеммам.

Для внешнего устройства схема подсоединения идентична той, что содержится в инструкции, прилагающейся к устройству. Выходной автомат в щитке должен выдерживать нагрузку не менее 20 А.Гофрированная трубка

Гофрированная спецтрубка – вот то, что понадобится для грамотного монтажа проводки.

Механизм внедрения прибора в уже существующую систему питания

Специфика того, как подключить кондиционер к электросети, имеет свои технические особенности.

Оптимальный вариант решения данной проблемы – подсоединение регулирующего температуру прибора к отдельно выделенному в щитке автомату. Ампераж последнего подбирается исходя из технических характеристик оборудования, высчитывается по такой формуле: мощность кондиционера делится на 220В напряжения, полученное число увеличивается на 30% (как запас).

Перед тем, как осуществить процедуру подсоединения охладительной системы, следует правильно подобрать необходимое сечение проводов. Осуществляется это таким образом:

  • для силы тока менее 18А сечение должно составлять 1,5 мм2
  • 18-25А – 2,5мм2.

Сама процедура внедрения прибора в энергетическую систему квартиры заключается в следующем. Сама линия питания проводится максимально близко от распределителя к кондиционеру. Следует позаботиться о безопасности окружающих, прокладывая провода либо по глубокой выемке в стене, либо сконструировав защитный короб. Это не допустит доступ к голым незащищенным проводам посторонних людей. Кабель закрепляется с помощью специальных зажимов. Помимо защитной опции короб выполняет еще и эстетическую функцию – не позволяет чужому глазу заметить провода.

Корпус кондиционера оснащен цветными проводами, выведенными извне, которые подсоединяются к соответствующим клеммам.

Установку прибора лучше всего осуществлять во время проведения ремонтных работ. Суть состоит в том, то именно в это время монтажники обязаны штробить стену с целью укладки коммуникационных линий. В квартире агрегат размещают таким образом, чтобы охлажденный воздух равномерно распределялся по всему помещению.Установка кондиционера

Любого рода сплит – система сконструирована из двух блоков:

  1. внешнего (прикрепляется на стену снаружи)
  2. внутреннего (размещается в самом помещении)

Монтаж системы проводится в таком закономерном порядке:

  1. в стене необходимо сделать отверстие, через которое будет сливаться образовавшийся в процессе охлаждения воздуха конденсат
  2. внешний агрегат надежно закрепляется с помощью кронштейнов на уличной части дома
  3. внутренний блок устанавливается в квартире
  4. фреоновая магистраль соединяет обе части устройства между собой
  5. прокладка электропроводов
  6. следует осуществить вакуумирование трубы с фреоном при помощи помпы с целью снижения общей нагрузки на мотор, а также удаления лишнего воздуха из системы

Чего делать не стоит

Подчеркнем, какие существуют базовые требования при установке прибора для кондиционирования воздуха в помещении:

  • не размещайте устройство рядом с большой мебелью – она будет препятствовать правильному движению воздушных потоков
  • негативное решение – местонахождение кондиционера связано с плоскостью локализации большого количества людей
  • холодный воздух не должен быть направлен непосредственно на человека – это будет провоцировать возникновение простудных заболеваний

  • не стоит устанавливать прибор над постоянно работающими тепловыми приборами – он будет работать «на износ», что негативно повлияет на длительность срока его эксплуатации
  • в местах с высокочастотными работающими устройствами прибор монтировать тоже нельзя – могут сбиться команды и настройки процессора, отвечающего за работу охлаждающей системы
  • не монтируйте прибор на участках с затрудненной циркуляционной системой воздухообмена, в ином случае не будет поддерживаться необходимая температура воздуха в помещении: оттолкнувшись от искусственного препятствия, воздух вернется в кондиционер, автоматика которого решит, что необходимые термические условия достигнуты, и попросту отключит прибор
  • внутренний блок климатического прибора должен устанавливаться максимально ровно, чтобы конденсат стекал через трубку на улицу, а не капал на пол квартиры
  • если над внешней конструкцией имеется навес, стоит убедиться, что он – не помеха для вывода отработанного воздуха из системы

В целом, существует три базовых схемы введении кондиционера в электросеть. Какую из них выбрать – решать следует ситуативно, исходя из бытовых условий конкретного помещения.

Учитывайте, что самостоятельный монтаж устройства и его подключение к питанию может негативно повлиять на функционирование всей системы. Иногда лучше потратить небольшую сумму и пригласить специалиста, по меньшей мере, для того, чтобы проконсультироваться с ним по поводу установочного процесса.

Руководствуясь приведенными в статье рекомендациями, можно осуществить грамотный монтаж системы климатического контроля в жилом помещении, правильно подключить ее у электрической сети, а также продлить срок ее службы на долгие годы.
