Как построить крышу мансардную своими руками – строительство и монтаж ломаной крыши частного дома с фото технологии возведения и чертежами работ + как сделать кровлю мансардного типа

типы кровли, как своими руками по технологии выполнить мансарду в частном доме

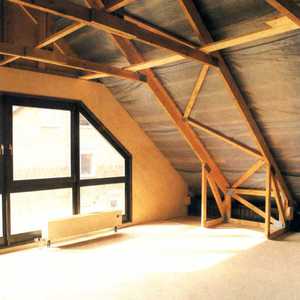

Крыши мансарды своими руками Обустройство мансарды в частном доме позволит с максимальной эффективностью использовать подкровельное пространство, гарантировав одновременно респектабельный внешний вид строения. Мансардная крыша может быть выполнена своими руками, домовладельцу необходимо лишь использовать качественное утепление и грамотно проведя установку опорных лаг с мауэрлатом.

Разновидности мансардных крыш

Как сделать крышу На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся:

  • Односкатная мансарда.
  • Двускатный вариант.
  • Ломаная вальмовая кровля.
  • Полувальмовая крыша.
  • Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

Типовая конструкция кровли

Мансардная крыша своими руками в разрезе имеет вид слоеного пирога, который состоит из нескольких слоев. Именно от правильности обустройства кровли и будет зависеть удобство использования такого жилого и функционального помещения на чердаке.

Конструкция мансардной кровли состоит из:

  • Строительство крыши своими рукамиПароизоляция. Основное назначение пароизоляционной мембраны — предотвращение образования конденсата, что предупреждает преждевременный выход из строя строительных материалов, увеличивая общий срок службы выполненной кровли.
  • Теплоизоляция. Без качественного дополнительного утепления жить на мансарде будет попросту невозможно. Сегодня в магазинах имеется максимально широкий выбор теплоизоляторов, из которых наибольшей популярностью пользуются минеральная вата, пенопласт и экструдированный пенополистирол.
  • Система стропил и обрешетка. По сути, это каркас кровли, который выполнен из прочных деревянных брусков, обработанных соответствующими пропитками. Правильно выбранные и качественно установленные стропила будут равномерно распределять нагрузки от кровли по несущим стенам дома.
  • Гидроизоляция. В качестве гидроизоляции может использоваться полиэтиленовая пленка или другие аналогичные материалы.
  • Подкровельная пленка позволяет защитить утеплитель и деревянные лаги от неблагоприятных воздействий окружающей среды. В каждом конкретном случае выбор подходящей подкровельной пленки выполняют в индивидуальном порядке, в зависимости от особенностей конкретного строения.
  • Финишное покрытие, то есть кровельный материал, предлагается сегодня в магазинах с максимально широким выбором. Это может быть шифер, ондулин, черепица и другие варианты декоративного покрытия.

Самостоятельное строительство мансарды

Строительство мансарды своими руками в частном доме потребует наличия на руках качественного проекта, в котором будут проведены соответствующие расчеты, в том числе определена нагрузка на стропила и несущие конструкции. Разработку такого проекта лучше всего доверить профессионалам, что в последующем позволит быть уверенным в надежности выполненной кровли, а обустроенная мансарда не потребует какого-либо сложного и дорогостоящего ремонта.

Если есть на руках качественный проект строительства, можно приступать к выбору используемого материала

. В первую очередь, потребуются доски для стропильных лаг, брус с сечением 100×150 и 150×200 миллиметров. Черновой пол выполняется из необрезной доски, а также приобретаются используемые пиломатериалы для обрешётки и декоративной внутренней отделки. Необходимо приобрести качественный утеплитель, гидро- и пароизоляцию. Выбор кровельного материала выполняют в зависимости от финансовых возможностей домовладельца и его вкусовых предпочтений.

Необходимые инструменты

Именно от правильности выбора используемого инструмента будет зависеть качество выполненных строительных работ и долговечность проведенного ремонта. Для самостоятельной работы вам потребуются:

  • Плотницкий нож.
  • Ножовка, электролобзик или циркулярная пила.
  • Молоток, стамеска и топор.
  • Угольник, рулетка, строительный уровень.
  • Шуруповерт и электродрель.

Использование циркулярных пил, дрели и электролобзиков позволит существенно упростить работу, избавив от необходимости выполнять обработку пиломатериала вручную.

Крепление мауэрлата

Как сделать крышу дома Монтаж стропильной системы начинается с крепления на торце боковых стен дома мощного опорного бруса, который принято называть мауэрлатом. В последующем к мауэрлату крепятся стропильные ноги. Укладывают основание из качественного бруса с сечением 150×200 миллиметров. Основание монтируется на выполненную гидроизоляцию из рубероида.

К несущим стенам мауэрлат крепится металлическими шпильками, которые предварительно замуровывают в верхний венец или бетонный пояс. Также возможно использование анкерных болтов диаметром не меньше 12 миллиметров. Болты должны входить в стену на 150 миллиметров и более. К деревянным стенам такое основание кровли может крепиться деревянными нагелями.

Монтаж стропильной конструкции

Установку стропильной конструкции начинают с монтажа балок перекрытия. Основание крепится сверху к мауэрлату, а за счёт выноса балок за периметр строения удаётся увеличить площадь мансарды. Далее находят середину балки перекрытия, и в последующем такая отметка будет использоваться как ориентир для расположения конька и опорных стоек.

Как правильно построить мансардную крышуОпорные стойки располагают на одинаковом расстоянии от рассчитанной середины перекрытия. Такое основание в последующем будет определять расположение стен у мансарды, то есть ширину помещения.

Опорные элементы выполняют из бруса, сечение которого аналогично размеру балок перекрытия. Стойки крепятся к основанию с помощью деревянных накладок и специальных уголков. Качеству крепления необходимо уделить должное внимание, так как на выполненное основание будут приходиться существенные нагрузки.

После установки первой пары стоек сверху их фиксируют брусом, который получил название затяжка. Такое крепление осуществляется специальными металлическими уголками.

Полученную П-образную конструкцию следует установить на мауэрлате, закрепив ее с помощью металлических скоб. Дополнительно для обеспечения жесткости конструкции выполняют деревянные подкосы, которые крепятся с двух сторон от выполненных стропил.

Аналогичным образом выполняется крепление оставшихся стропил, шаг расположения которых зависит от особенностей кровли и нагрузки на несущую конструкцию. Оптимальным расстоянием между соседними стропилами станет интервал в 600 миллиметров, что обеспечивает необходимую жесткость выполненной конструкции.

Гидроизоляция и утепление крыши

Мансардная крыша своими рукамиОбустроив стропильную систему, переходят к гидроизоляции мансардной крыши. Первое перекрытие закрепляется поверх стропил, для чего используют ветрозащитную и гидроизоляционную пленку. Фиксировать такой изолятор можно при помощи степлера и скоб. Полотна настилают внахлёст, а стыки дополнительно проклеивают водостойким скотчем.

Поверх выполненной гидроизоляции монтируется контробрешетка, которая одновременно фиксирует используемый изолятор и в последующем упрощает монтаж утеплителя. Выполняется такая обрешетка из досок шириной в 150 миллиметров и толщиной 80 миллиметров.

Укладывают утеплитель, который должен располагаться внутри выполненной контробрешетки. Для утепления мансарды используют минеральную вату, поверх которой дополнительно фиксируют паро- и гидроизоляционную мембрану. Наличие такой пароизоляционной мембраны позволяет предупредить образование конденсата, который существенно ухудшает теплоизоляционные характеристики утеплителя.

Перпендикулярно контробрешетке следует закрепить деревянное основание, на котором в последующем будет выстилаться кровельный материал. Размеры обрешётки выбирают в зависимости от используемых листов кровли.

Монтаж кровельного покрытия

Укладка кровельного материала начинается от карниза, после чего черепицу, шифер или ондулин монтируют порядно, выполняя крепление с небольшим нахлестом. Сложности при укладке кровли возникают при переходе от боковых наклонных стропил к коньку. В этом случае используют соответствующие металлические угольники или подбирают покрытие таким образом, чтобы его стык приходился именно на имеющийся излом покрытия.

Мансардная крыша своими руками

Мансардные крыши частных домов, технология возведения которых не представляет особой сложности, позволят получить дополнительную площадь, гарантируя комфорт проживания в дачном строении или загородном коттедже.

Необходимо лишь использовать качественный проект строительства, верно рассчитать нагрузку на несущие стены, правильно установить стропильную систему, а также качественно утеплить и гидроизолировать кровлю. В такой качественно выполненной мансарде можно обустроить кабинет или полноценную спальную комнату.

Как построить крышу мансардного типа своими руками

Довольно часто люди решают расширить полезную площадь своих домов путем создания мансарды. Традиционно мансардой называют жилую комнату, обустроенную непосредственно под крышей. То есть это своего рода облагороженный чердак, в котором можно так же комфортно жить, как и в любой другой комнате дома.

Как построить крышу мансардного типа своими руками

Как построить крышу мансардного типа своими руками

Обустройство мансарды имеет множество этапов и важных нюансов. Одной из самых главных частей этой работы является строительство крыши мансардного типа, которая безо всяких проблем возводится своими руками.

Интерьер мансарды

Интерьер мансарды

Содержание пошаговой инструкции:

Подготовка к строительству мансардной крыши

Строительство крыши мансардного типа своими руками следует начинать с составления необходимой проектной документации и выполнения расчета конфигурации конструкции. Один из важнейших моментов, с которым необходимо определиться в первую очередь, — этоуклон скатов. От данного параметра напрямую зависит полезная площадь мансардного помещения.

Стены мансарды могут быть полностью вертикальными либо же иметь некоторый наклон

Стены мансарды могут быть полностью вертикальными либо же иметь некоторый наклон

Стены мансарды могут быть полностью вертикальными либо же иметь некоторый наклон. Как показывает многолетняя практика, самым лучшим вариантом крыши мансардного типа является двускатная система, каждый скат которой имеет излом, проходящий примерно посередине. Пространство под такой крышей получается максимально просторным и комфортным для проживания.

Если посмотреть на мансардную кровельную систему в разрезе, можно увидеть своеобразный «пирог», слои которого представлены финишным материалом, обрешеткой, влагоизоляцией, стропильной системой, вентиляционными зазорами, утеплителем, потолочными рейками, пароизоляционным материалом и какой-то отделкой.

Для изготовления каркаса мансарды, состоящего из соответствующим образом собранной обрешетки и стропил, используется натуральная древесина. Преимущество отдается сосне. Важно, чтобы материал был максимально качественным. Любого рода дефекты и повреждения негативным образом отразятся на сроке эксплуатации кровельной конструкции в целом.

Для финишной кровли мансардной крыши подходит практически любой материал. Здесь наиболее внимание нужно уделять личным предпочтениям владельца и его бюджету. Изучите основные свойства каждого доступного материала и выберите самый подходящий.

К примеру, у металлической черепицы самый скромный уровень шумоизоляции и наихудшие значения теплопроводности, так что если будет использоваться именно этот материал, необходимо уделить особое внимание подбору и монтажу теплоизоляции.

Металлочерепица

Металлочерепица

Обычно для утепления мансардных крыш используется плотная минеральная вата. Утеплитель укладывается слоем от 20 см. Для защиты от влаги подойдет и простая полиэтиленовая пленка. Главное, чтобы ее толщина была больше 0,5 мм. Что касается пароизоляции, то в случае с мансардными кровлями лучше всего использовать перфорированную пленку.

Основные этапы устройства мансардной крыши

Работа начинается с расчета крыши мансардного типа и составления детального проекта с указанием всех значимых моментов. В случае если мансарда будет строиться в новом доме, возведение которого еще не завершено, все требуемые расчеты, как правило, указываются в проектной документации на дом.

Если же реконструируется уже готовая постройка, сначала нужно составить проект. При отсутствии должных навыков эту работу лучше поручить профессионалам, т.к. ошибки на этапе проектирования могут привести к существенному ухудшению качества, надежности и долговечности всей конструкции в целом.

Фундамент строения и несущие стены обязательно проверяются на наличие любого рода повреждений. Далее нужно избавиться от старой кровельной системы и установить новые стропила в соответствии с подготовленным проектом. После закрепления всех предусмотренных стропил укладываются утеплитель и влагоизоляция для потолочных перекрытий и новых конструкций. Затем необходимо установить торцевые стены и новое кровельное перекрытие с желаемой конфигурацией.

Очень важно подобрать материалы, наилучшим образом подходящие для обустройства крыши мансардного типа. Материал одновременно должен быть не очень тяжелым и максимально надежным. На практике лучше всего себя зарекомендовала древесина.

Устройство стропильной системы

Устройство стропильной системы мансардной крыши

Устройство стропильной системы мансардной крыши

В процессе строительства крыши мансардного типа особое внимание нужно уделять этапу возведения стропильной системы. Данная работа выполняется в несколько этапов. Сначала монтируется мауэрлат, после закрепляется стропильная конструкция, затем устанавливаются дополнительные крепежные элементы, а в завершении выполняется строительство обрешетки.

В случае с мансардной крышей мауэрлат должен быть установлен там, где отмечается наклон стропил. Если это двускатная кровля, рассматриваемый элемент закрепляется по двум сторонам. В случае же, если конструкция крыши состоит из 4 скатов, основные балки обязательно размещаются по периметру.

Строительство мансардной крыши

Строительство мансардной крыши

Чаще всего бруски крепятся к стене путем создания бетонной заливки с применением специальных шпилек, за счет которых и производится стыковка с заранее подготовленными отверстиями в брусках мауэрлата. Лучше всего для данной задачи подходят оцинкованные шпильки от 10 см в диаметре. Длину подбирайте таким образом, чтобы крепежные элементы выступали за границу бетонной заливки не менее чем на 30 мм.

При выборе сечения брусьев для монтажа мауэрлата ориентируйтесь на предполагаемые нагрузки. Самый популярный вариант – брус сечением 150х150 мм. В редких случаях применяется материал сечением 200х200 мм.

Шпильки закрепляйте на таком расстоянии друг от друга, чтобы они не находились на стыках стропильных брусков, иначе на один элемент конструкции будет приходиться слишком большое количество врезок, из-за чего он попросту ослабеет. Например, если стропила установлены на расстоянии в 100 см друг от друга, шпильки можно установить на таком же расстоянии, только таким образом, чтобы они находились между стропилинами.

Изоляция крыши

Изоляция крыши

Прежде чем монтировать мауэрлат, настоятельно рекомендуется выполнить работы по гидроизоляции. Чаще всего для обеспечения влагозащиты применяется рубероид. При желании можете выбрать другие материалы с подобными характеристиками. В брусьях мауэрлата нужно подготовить отверстия такого же размера, как размер шпилек. После того как брусья будут установлены, на шпильки необходимо установить шайбы и надежно зафиксировать всю систему при помощи гаек.

Брусья мауэрлата лучше всего крепить оцинкованными шпильками. В случае если работы ведутся в строении из кирпича, крепежные шпильки рекомендуется монтировать в кирпичную вкладку еще на стадии строительства стен.

Монтаж стропильных ферм

Приступайте к закреплению стропильных ферм. Лучше заблаговременно подготовить шаблон, которым можно будет пользоваться в процессе сборки. Залезьте на крышу и скрепите деревянные бруски под требуемым углом, подготовьте нужные крепления и отметьте места для монтажных вырезов. Далее вы сможете работать на земле, используя подготовленный образец для сборки всех стропильных ферм. Когда все будет завершено, вы попросту поднимите готовые конструкции наверх и закрепите каждую из них на свое место.

Монтаж стропильных ферм

Монтаж стропильных ферм

Данная работа начинается с закрепления крайних ферм. По коньку протягивается уровень для контроля правильности монтажа всех остальных ферм. Скрепление стропил с мауэрлатом выполняется кронштейнами либо металлическими шпильками. Друг с другом стропила скрепляются кронштейнами либо скобами.

После завершения монтажа всех стропильных ферм переходите к размещению дополнительных перемычек и подготовке стяжек, необходимых для увеличения жесткости кровельной конструкции. Традиционно при обустройстве мансардной крыши около верхнего стыка стропил монтируется ригель, предназначенный для фиксации стропил. Дополнительно он будет выполнять функции потолка мансарды.

Монтаж стропильных ферм

Монтаж стропильных ферм

В случае если возводимая крыша рассматриваемого типа будет иметь окна либо балкон, оставьте проемы нужного размера в системе стропил. Если планируются монтаж оконных конструкций с выносом и вертикальным размещением, необходимо будет подготовить для них отдельные системы стропил.

Финишные этапы строительства

После завершения монтажа всех стропильных ферм, вам нужно будет укрыть внутреннюю сторону кровельной конструкции пароизоляционным материалом. Он будет защищать утеплитель от контакта с влагой, идущей изнутри комнаты.

Приступайте к утеплению крыши. Чаще всего для решения данной задачи используется минеральная вата. Достаточно просто уложить плиты утеплителя в пространство между стропилами, а после этого закрыть их гидроизоляционным материалом. Обычно для влагоизоляции используется полиэтилен.

Приступайте к устройству обрешетки. При выборе метода монтажа обрешетки учитывайте особенности выбранного финишного материала. К примеру, рулонную кровлю лучше укладывать на сплошную обрешетку, а вот черепица и шифер требуют разреженной обрешетки. Уложите весь кровельный материал. На этом основную часть работы можно считать законченной.

Рекомендации по укреплению межэтажного перекрытия

Довольно часто случается, что прочность перекрытия между этажами является недостаточно высокой. Перекрытие должно нормально переносить нагрузку, создаваемую мебелью, техникой и прочими элементами интерьера, а также людьми, находящимися внутри комнаты. Пол мансардного этажа должен быть максимально прочным и ровным.

В случаях, когда подкровельные этажи не используются для проживания, балки перекрытия укладываются с шагом от 80 см. Если же планируется обустройство полноценного мансардного этажа, такое расстояние между досками недопустимо. Перекрытие обязательно должно быть дополнительно укреплено. Однако возможность обустройства дополнительного перекрытия есть далеко не всегда.

Можно обойтись меньшими издержками, разобрав пол чердачного помещения и закрепив дополнительные лаги поперек досок чернового пола, а затем вернув чистовой настил обратно на его место. Жесткости полученного таким образом перекрытия в большинстве случаев вполне достаточно.

Полезные советы по обустройству мансардного помещения

Обустройство мансардного этажа рекомендуется продумывать еще до того как будут завершены работы по возведению кровли. Особенности организации жилого пространства могут вносить свои коррективы в процесс строительства мансардной кровли своими руками.

Сначала необходимо выбрать место для размещения лестницы на подкровельный этаж. Самое главное, чтобы она не препятствовала нормальной жизнедеятельности на расположенном ниже этаже.

Лестница на мансарду

Лестница на мансарду

Особое внимание должно уделяться теплоизоляции крыши и в целом мансардной комнаты. Температурные изменения в мансарде существенно более выражены чем в любом другом месте частного дома. Теплоизоляция должна быть максимально качественной и плотной. Толщина слоя подбирается с учетом погодных условий в регионе.

Окна рекомендуется устанавливать во фронтонах. Их монтаж в плоскостях скатов гораздо более трудоемкий и дорогой. Вертикальные окна устанавливаются в специальных «скворечниках». В наклонных же частях конструкции можно монтировать т.н. мансардные окна. Это гораздо более предпочтительный вариант, если сравнивать с вертикальным аналогом. Продаются они сразу готовыми к монтажу со всеми требуемыми комплектующими.

Мансардное окно

Мансардное окно

При отсутствии соответствующих навыков установку мансардных окон лучше доверить опытным профессионалам, т.к. любые ошибки на этом этапе приводят к нарушению герметичности и появлению множества сопутствующих проблем в виде конденсата, сквозняков, плесени и т.д.

Для отделки мансардного помещения можно использовать любые привычные материалы. Сложности возникают разве что при отделке кафелем: его довольно тяжело клеить на наклонные поверхности. Плюс плитка имеет сравнительно большой вес, что является абсолютно нежелательным для мансарды.

Мебель подбирайте на свое усмотрение. Нужно лишь постараться продумать все так, чтобы меблировка не мешала комфортному пребыванию и жизнедеятельности внутри мансарды, т.к. скошенные стены в комплексе с нестандартным потолком и без того вносят свою лепту.

Таким образом, построить крышу мансардного типа своими руками вполне реально. Однако успешное достижение поставленных целей возможно только при условии грамотной подготовки к работе и сохранении внимательности и бдительности на каждом этапе ее выполнения.

Следуйте полученным рекомендациям и старайтесь не допускать ошибок, т.к. любая из них может привести к тому, что проживание в мансарде станет некомфортным или даже полностью невозможным.

Видео — Как построить крышу мансардного типа

Мансардная крыша своими руками пошагово + видео, чертежи с размерами

Мансардная крыша – это один из наилучших способов увеличить общую площадь вашего дома, с минимальными финансовыми затратами. Возведя подобную конструкцию, вы получаете дополнительную достаточно просторную комнату, которая может стать хорошей детской или вашим личным кабинетом. Также Вы можете просто приглашать туда гостей, в общем, вариантов масса на ваш выбор. Обустраивая ее, нужно быть готовым, что все важно делать правильно и пошагово. Сама по себе мансардная крыша это – переделанный чердак, ее создание требует конструкционного подхода к общей перепланировке, кровли и теплоизоляции. Строительство крыши мансардного типа загородного дома, почти не отличается от постройки обычной крыши. Ниже мы тщательно изучим, как своими руками правильно построить мансардную крышу.

Прежде всего, нужно рассмотреть достоинства и недостатки подобной крыши, для того чтобы окончательно решить стоит ли приступать к ее возведению.

Достоинства и недостатки мансардной крыши

К достоинствам мансардных крыш относят:

  • дополнительное помещение. Как мы уже рассмотрели выше, главным достоинством мансарды является дополнительная обширная комната, которую вы можете оборудовать как угодно под ваш вкус;
  • умеренные финансовые затраты. Вторым фактором такого этажа являются относительно небольшие затраты на его постройку. Действительно возведение мансарды обойдется Вам намного дешевле, чем пристройка к дому дополнительных комнат за счет общего расширения площади дома;
  • вид из окна. Красивый вид из окна мансарды никого не оставит равнодушным, так как вид на окружающий мир с высоты — это всегда красиво.

К недостаткам мансардного этажа можно разве что, причислить необходимость в дополнительном его обогреве. На видео можно наглядно увидеть процесс строительства:

Виды мансардных крыш

Если вы решили заняться постройкой мансардой крыши, то прежде всего начинать нужно с проектирования того как будет выглядеть ваша работа в конечном результате, а еще, каким именно образом осуществить задуманное. Основные решения касательно типа крыш, нужно принимать учитывая конструктивные особенности дома.

К основным видам крыш относятся:

  1. Двухскатная крыша. Сама по себе является простой крышей с двумя скатами, под ней собственно и строится мансарда. В силу своей простоты этот тип крыши не дает особых сложностей как при планировке, так и строительстве. Недостатком ее является, то, что внутри мансарды мало места из-за потолков, которые расположены низко под углом. чертежчертеж
  2. Ломаная двухскатная крыша. Ее основное отличие от предыдущего типа то, что в ней имеется четыре поверхности крыши, которые располагаются под различными углами. Подобный тип крыши имеет свои сложности в форме и постройке, но эти минусы окупаются значительным увеличением пространства. чертежчертеж
  3. Одноуровневая мансардная крыша. В сравнении с вышеперечисленными, этот вид крыши достаточно сложен в плане строительства. Но зато, изрядно потрудившись, можно получить очень просторное помещение. Основное отличие этой крыши заключается в том, что, крыша как бы съезжает в одну из сторон помещения. чертежчертеж
  4. Двухуровневая мансардная крыша. Данный вид мансарды сложнее всего сконструировать. Проект данного вида крыши разрабатывается сразу вместе с помещением, потому что комнаты распределяются на разных уровнях здания. чертежчертеж

На видео можно посмотреть как возводится мансардная крыша:

Ниже рассмотрим устройство данной крыши, которую можно построить собственноручно

чертеж изготовления мансардного этажа

чертеж изготовления мансардного этажа

Устройство мансарды

Мансардные крыши очень похожи на простые скатные крыши. У каждого вида подобных крыш имеются свои особенности в конструкции, но в целом все они имеют общие элементы, рассмотрим их:

схема

схема
  1. Кровля. Поверхность крыши, которая находится снаружи, служит для защиты от дождя, снега и другой непогоды;
  2. Обрешетка. В основном это доски из дерева, к ним прикрепляется кровля;
  3. Коньковый прогон. Внешняя часть всей конструкции крыши;
  4. Стропила. Это наслонные или висячие ребра жесткости всей конструкции. Для мансарды используют именно наслонные стропила;
  5. Внутренние опоры. Вертикальные балки служат для обеспечения прочности и устойчивости крыши;
  6. Изоляционный слой. Между стенами помещений и кровлей кладется изоляционный пирог из нескольких слоев, что позволяет соблюдать температурный режим во всем помещении мансарды. Изоляция включает в себя шумоизоляцию, пароизоляцию, а также толстый слой теплоизоляции. Безусловно, сохранность самой кровли напрямую зависит от правильной изоляции крыши.

Видео, которое поможет при работе:

Строительство мансарды. Технология

Достаточно часто архитекторы, проектируя крышу, упускают из виду существенные погрешности в вентиляции и изоляции. Эти ошибки чреваты тем, что на кровле появляется плесень, грибок и, вообще, она начинает протекать уже буквально через два года. Это происходит потому что, нарушается технология строительства мансарды. Из-за того, что мансарда сильно прижата к стене внутри помещения, очень трудно добиться хорошего теплообмена. Вся конструкция мансарды должна включать в себя хорошую вентиляцию, теплоизоляцию, а также стропильную конструкцию, которая будет выполнена из обработанной огнезащитными средствами древесины.

схема

схема

Толщина теплоизоляции должна быть не менее 20см, так как климат в наших краях зимой достаточно холодный, а в летний период достаточно жарко. Основные минусы конструкции мансарды заключаются в том, что зимой теряется очень много тепла, а летом в мансарде очень жарко. Правильная теплоизоляция способна в полной мере решить эту проблему, она будет удерживать тепло внутри в зимний период, а также не будет допускать большое количество тепла в сильную жару летом.

Также необходимо как следует обустроить вентиляцию крыши. В летний период при достаточно высокой температуре, крыша имеет свойство сильно нагреваться, этот процесс значительно повышает температуру внутри мансарды. Правильно уложенная вентиляция гарантирует комфортное проживание в помещении, а также защитит кровлю от разрушений в зимний период. Звукоизоляция же необходима для того, чтобы снизить уровень шума внутри мансарды, когда на улице идет град, дождь или сильные порывы ветра.

Важно! Выполнять укладку любого вида изоляции предпочтительно в паре с человеком, имеющим опыт в этом деле.

Пошаговое строительство мансарды

Ну что ж, пришло время рассмотреть, как можно пошагово построить данную крышу собственноручно. Для постройки мансарды потребуется некий опыт в подобных работах. Построить мансарду значительно тяжелее, чем обычную крышу, так как нужно соблюдать углы скатов. Что бы научится собственноручно строить такой этаж правильно, нужно внимательно изучить план работы:

пошагово построить крышу

пошагово построить крышу

Начать, конечно же, следует с разработки самого этажа. В этом вам может помочь специалист или же, если ваши знания компьютера на достаточном уровне, самому все сделать в специальной программе. Дальше вам крайне необходимо правильно рассчитать наклоны углов крыши, нагрузки и т. д. Чтобы сделать все безошибочно, Вам нужно внимательно изучить такую книгу, как «Нагрузки и воздействия».

Совет! Правильно разобраться во всем, Вам поможет книга «Нагрузки и воздействия на здания и сооружения» под ред. Перельмутера А.В 2007 г. или под ред. Гордеева В.Н. и др., 2008 или 2009 г, которую можно скачать http://dwg.ru/dnl/4183

Как сделать стропила правильно поможет видео:

Как построить стропильный каркас

На этом этапе придется хорошенько поработать и для качественного выполнения задачи, нужно минимум 3-4 работника. Строительство крыши начинаем с того, что укладываем и закрепляем мауэрлаты по всей площади дома. При этом используется брус сечением 100х100 мм.

стропильный каркас

стропильный каркас

За этим следует установить каркас помещения, его стойки будут использованы как подпорки для всей стропильной конструкции. Сечения бруса должны соответствовать сечениям продольных балок, ведь на них будут опираться стойки. Для начала с двух сторон здания нужно установить вертикальные стойки. Их нужно закрепить к продольным балкам, использую при этом саморезы и металлические уголки.

Совет! Шуруповерт значительно облегчит процесс работы по крепежу.

шуруповерт

шуруповерт

Итак, мы получили две арки, между ними следует протянуть шнур, если его направление будет строго горизонтальным, то это будет означать что, все выполнено правильно, если же нет, то одну из арок придется немного укоротить. Далее с нужным шагом для стропил, строго по шнуру ставим следующие арки. С помощью перемычек закрепляем арки, а для закрепления самих перемычек используем специальные штампованные уголки.

ставим следующие арки

ставим следующие арки

Далее следует установка верхних стропил, а это довольно сложная работа. Они должны быть установлены под определенными углами и центровкой, в этом и состоит вся сложность. Сделайте шаблон из двух досок, они должны полностью соответствовать соединенным стропилам, которые мы планируем сделать.  При использовании этого шаблона, следует подрезать стропила, которые находятся на земле, а потом ставим их на нужное место. Монтаж стропил происходит таким образом, как и при возведении внутреннего помещения.

установка стропильной конструкции

установка стропильной конструкции

Установка стропильной конструкции заканчивается тем, что нужно прибить обрешетку. Материал, из которого она может быть выполнена — это фанера, ДСП или простые доски.

Как обустроить помещение под крышей, об этом можно посмотреть на видео:

Как своими руками утеплить мансардную крышу

После того как работы по установке обрешетки и стропил будут завершены, мы можем приступать к изоляционному слою. Пароизоляция укладывается с внутренней стороны крыши, для этого мы прикрепляем ее скобами к стропилам. Затем следует установка теплоизоляции. Нужно внимательно следить, чтобы слой теплоизоляции был плотно уложен на поверхности стропил. Щелей быть не должно, иначе это приведет в будущем к очень негативным последствиям. Обрешетка крепится на теплоизоляции шагом 50 см.

кладется кровля

кладется кровля

Гидроизоляция укладывается снаружи стропил, ее прямая функция: защита от попадания влаги вовнутрь. На поверхность гидроизоляции кладется кровля.

Внимание! При ведении строительных работ необходимо строго соблюдать технику безопасности.

Как собственноручно построить мансарду можно посмотреть на видео:

Думаю, Вы заметили, что строительство мансарды достаточно серьезное событие. От того, насколько ответственно Вы подойдете к делу, зависит долговечность вашего творения.

Существует немалое количество примеров, как может выглядеть мансардная крыша. Среди ее разновидностей, каждый сможет выбрать что-то свое. Если Вы нуждаетесь в достаточном дневном освещении, можно установить большое окно. Формы мансард могут быть закругленными или со строго прямыми углами и линиями. Какой бы выбор Вы ни сделали, подход к этому делу должен быть серьезным и хорошо обдуманным.

Пошаговая инструкция по строительству ломаной мансардной крыши своими руками

После вхождения в моду лофтов, то есть, по сути, переоборудованных под жилье чердаков, ломаные крыши стали чрезвычайно популярными. Это своего рода вариация на тему двускатной крыши, но несколько более сложной геометрии. Благодаря обустройству ломаной крыши в своем доме, появляется возможность увеличить полезный жилой объем мансарды — значительно приподнять потолок в крайних точках ската. Кроме того, как считают многие, такая крыша смотрится более необычно и значительно эффектнее, чем простая двускатная.

Строительство ломаной крыши несколько сложнее, чем двускатной, но проще, чем любой четырехскатной — вальмовой, полувальмовой, шатровой, а также других с более экзотичной геометрией. Однако перед тем как приступить к изучению данной темы, рекомендуется ознакомиться с основными терминами и понятиями и узнать, как возводить более простые варианты крыш — односкатную и двускатную.

Ломаная крыша: с чего начать

крыша, мансардная крыша

В строительстве без планирования не строится даже собачья будка, так что нулевым шагом в возведении ломаной крыши станет построение чертежа. Его можно выполнить на компьютере или вручную. Для начала строим фронтальную проекцию стопы (стопа вкратце — основа дома без крыши) нашего дома. Теперь, также соблюдая пропорции, строим на чертеже такую крышу, какая нам нравится. Не забываем при этом, что под ней будет находиться мансарда, так что нужно продумать высоту потолков в ней. Так мы получим ориентировочную высоту крыши, градус ската и другие параметры.

На предложенном плане излом располагается на высоте 3,1 метра, что, собственно, будет (условно, без учета подкровельного пирога) чистовой высотой потолка в мансарде. Если отделка будет выполняться гипсокартоном, то в итоге в мансардном этаже потолок будет около 2,5 метров — весьма неплохо. Наружные углы скатов с горизонтом составляют: конькового — 30°, боковых — 60°. Кстати, если угол ската составляет 60° и более, то при расчетах снеговая нагрузка может не учитываться — снег на ней удерживаться не будет. Ваш собственный чертеж может иметь и другие параметры.

Расчет составляющих стропильной системы



Чтобы наша крыша не рухнула под собственным весом и весом «кровельного пирога», нужно точно подобрать сечения брусьев и досок стропильной системы, а также произвести расчет их максимальной прочности. Для этого нужно воспользоваться специальной программой «Расчет стропил и балок перекрытия».

Чтобы рассчитать сечение балок боковых скатов, нужно открыть закладку (они внизу окна) «Строп.1». Далее устанавливаем подходящее сечение и вносим из плана нашего дома показатель вертикальной силы реакции (на рисунке в программе это красная стрелка, направленная вверх) в самой верхней точке стропила. Назовем этот показатель Q1 кг.

Чтобы рассчитать сечение стропил для конькового ската, переходим во вкладку «Арка». В программе вносим значение Lс нашего плана (окошечко для проставления параметра находится на рисунке). Также проставляем в программе значение h0 (окошко для вставки находится на рисунке в программе). Теперь выбираем нужное сечение стропил, заносим с плана показатель вертикальной силы реакции Qкг, однако уже для нижней точки стропила.

Осталось только просуммировать Q1 кг и Qкг, чтобы получить сосредоточенную нагрузку N, передающуюся через балки стоек на балки перекрытия. Именно этот параметр мы будем использовать, чтобы подобрать сечения досок и балок нашей стропильной системы.



Строительство ломаной крыши

Теперь, когда мы определили все необходимые габариты и нагрузки, можно переходить к конкретным действиям — строительству ломаной крыши. Чтобы не усложнять пояснение формулами, используем для примера типовую «коробку» дачного домика габаритами 8×8 метров. Итак, приступим.

Этап 1:

Кладем мауэрлат (брусья вдоль несущих стен, в нашем случае — по всему периметру) и поверх него — балки перекрытия. Один из вариантов крепления мауэрлат — скобой к деревянной пробке, вмонтированной в стену выше перекрытия. При укладке бруса мауэрлата нужно не забывать про гидроизоляцию. Она должна защищать древесину во всех местах, где та касается стены (снизу и сбоку со стороны наружной стены). Сечение балок перекрытия в данном случае составляет 10×20 см — этого будет достаточно.

крыша, мансардная крыша

Этап 2:

Выставляем вертикальные стойки. Они будут располагаться под изломами нашей ломаной крыши. Сначала выставляются угловые (крайние), для которых мы будем использовать брус 10×15 см, затем — промежуточные из бруса 5×15 см с максимальным шагом 3 метра. Для того, чтобы соблюсти четкую линию выставления стоек, между угловыми рекомендуется натянуть шнурок или использовать лазерный уровень.

Стойки, и угловые, и промежуточные, крепятся временными распорками. На иллюстрации такими распорками поддерживается только правая угловая стойка. Чтобы определить высоту стоек, нужно к расчетной чистовой высоте потолков мансарды (естественно, в месте установки стоек) прибавить 10 см.

Здесь необходимо сделать небольшую ремарку: нередко бывает, что уложив мауэрлат, мы не получаем прямоугольник или квадрат с углами четко 90°. Особенно часто такое встречается в старых домах, которые «повело» от времени или при строительстве которых были допущены ошибки. Это не является проблемой, так что волноваться не стоит. Между тем, чтобы впоследствии не мучиться с установкой остальной системы нашей крыши, стойки нужно постараться выставить так, чтобы они образовали четкий прямоугольник. В противном случае дальше начнутся проблемы со стропильной системой, и, как говорят, пошло-поехало.

Этап 3

крыша, мансардная крыша

Поверх стоек укладываются прогоны (брусья, связывающие все стойки с одной стороны в единую систему, которые будут также служить опорой будущей конструкции), для которых мы будем использовать брусья 5×15 см и ставим недостающие стойки (то есть на каждой балке перекрытия). Для стоек также используем брус 5×15 см. Для этих стоек распорки уже не потребуются. Они не являются несущими, а представляют собой каркас стен нашей будущей мансарды.

Этап 4:

крыша, мансардная крыша

Поверх брусьев прогонов перпендикулярно им и параллельно стойкам кладем доски затяжек. Крепить доски удобнее всего кровельным уголком. Исходя из предложенного в начале статьи плана, длина затяжек составляет 5,5 метров. Сечение рассчитывалось в специальной программе исходя из параметров «Нагр.(норм.)»=«Нагр.(расч.)»=150 кг/м². Для затяжек эксплуатационная нагрузка отсутствует.

Как показывают расчеты в этой программе, если ширина досок равна 5 см, то высота должна составлять не менее 21 сантиметра. Однако доски таких габаритов встречаются не часто, потому для дальнейших расчетов в данной статье принято, что используются затяжки 5×20 см. Чтобы исключить прогиб, в дальнейшем будет предложена инструкция по установке подвесок. Это не вполне правильно, поскольку даст незначительную, но все же дополнительную нагрузку на стропила в углах скатов. Чтобы компенсировать эту дополнительную нагрузку, габариты стропил, полученные в программе, будут несколько увеличены: вместо 5×15 см будут использоваться стропила сечением 5×20 см.

Устанавливая доски затяжек, под каждую где-то посредине длины устанавливаем временную подпорку. Это позволяет снизить степень провисания. Можно использовать подпорки 2,5×15 см (на иллюстрации можно видеть подпорку только под одну затяжку). Они необходимы, чтобы во время монтажа стропил можно было не бояться, что одно из брусьев подломится, а также для исключения провисания.

Поверх затяжек кладем доску 2,5×15, которая стянет их и сделает всю конструкцию более устойчивой. Важно: эту доску нельзя устанавливать точно по центру — она будет мешать дальнейшему монтажу. Достаточно будет отступить от центральной оси около 20 см вправо или влево.

Этап 5:

крыша, мансардная крыша крыша, мансардная крыша

Теперь ставим брусья боковых стропил, как это показано на иллюстрации. Не забываем, что, несмотря на все наши старания, геометрия основания кровли могла получиться отнюдь не идеальной. Потому сначала делаем шаблон по торцевому брусу. Затем на всех последующих стропильных брусьях делаем только верхний запил. После этого прикладываем стропило в нужное нам место и только тогда уже окончательно запиливаем его внизу. Только после этого крепим стропило.

Если длины бруса не хватает, его можно нарастить, но под место стыка нужно непременно поставить дополнительную стойку.

Теперь можно монтировать заглушки для утеплительного материала, как это показано на иллюстрации.

Этап 6:

крыша, мансардная крыша

Далее можно ставить стропила верхнего конькового ската. Изготавливаем временную стойку: берем доску 2,5×15 и ставим ее точно перпендикулярно на крайней затяжке, как это сделано на иллюстрации. Правый (или левый) край доски должен быть выровнен точно по центральной оси. Теперь берем такого же сечения доску, прикладываем ее к нашей центральной стойке и карандашом делаем отметки, где будут находиться верхний и нижний запилы — мы получили шаблон.

крыша, мансардная крыша

По этой матрице делаем два стропила и устанавливаем их противоположно друг другу на торце. Сразу же закрепляем эту пару подкосом для устойчивости. Чаще всего данная работа выполняется втроем. Коньковый брус не потребуется.

крыша, мансардная крыша

Теперь можно аналогичным образом установить все стропила. На крышу такой же длины, как в примере, то есть, 8 метров, хватит 4-х подкосов, 2 с уклоном в одну сторону, 2 — в противоположную. Чтобы остальные пары стропил не покосились, их скрепляют доской 2,5×15 см, как это показано на иллюстрации, то есть, для каждой пары делается своя стойка.

Этап 7:

крыша, мансардная крыша

Как мы и планировали, чтобы исключить провисание досок-затяжек после того, как мы удалим из-под них временные подпорки, будем устанавливать подвески, для чего используем доску 2,5×15 см. Делается это так, как показано на иллюстрации. Теперь должно стать очевидным, зачем поперечная доска, скреплявшая затяжки, не выкладывалась точно посредине — она бы очень мешала процессу.

Этап 8:

крыша, мансардная крыша

Пришло время изготовить каркас фронтонов и обшить его снаружи деревом или другим выбранным материалом.

крыша, мансардная крыша

Далее последовательность действий такая: установка карнизов, сооружение обрешетки, обвязка обрешетки, создание фронтонных свесов и отливов. В других статьях эти этапы описаны более подробно.

крыша, мансардная крыша

Теперь нашу крышу можно считать практически готовой, пора переходить к сооружению «кровельного пирога», но это будет рассмотрено в другой статье.

крыша, мансардная крыша

Устройство мансардной крыши деревянного дома

Как сделать мансардную крышу в частном доме своими руками

Обустройство мансарды в частном доме позволит с максимальной эффективностью использовать подкровельное пространство, гарантировав одновременно респектабельный внешний вид строения. Мансардная крыша может быть выполнена своими руками, домовладельцу необходимо лишь использовать качественное утепление и грамотно проведя установку опорных лаг с мауэрлатом.

Разновидности мансардных крыш

На сегодняшний день наибольшее распространение получили несколько разновидностей мансардных крыш, выбор которых напрямую зависит от общей стилистики и архитектуры дома. Необходимо учитывать также назначение помещения, которое будет выполнено под чердаком.

С небольшими дачными домиками часто выполняют классические двускатные мансарды, которые сочетают простоту и позволяют значительно увеличить общую площадь строения.

К распространённым разновидностям мансардных крыш относятся:

  • Односкатная мансарда.
  • Двускатный вариант.
  • Ломаная вальмовая кровля.
  • Полувальмовая крыша.
  • Коническая и пирамидальная мансарда.

Проще всего сделать одно- и двускатную крышу мансардного типа, варианты выполнения которой подходят для дачных строений и частных домов. Сегодня большинство дачников и владельцев частных домов останавливают свой выбор именно на этом простом и недорогом в реализации варианте. Потребуется лишь использовать качественные мансардные окна, а также провести дополнительное укрепление кровельных лаг и гидроизолировать крышу, что позволит обустроить тут полноценное жилое помещение.

Типовая конструкция кровли

Мансардная крыша своими руками в разрезе имеет вид слоеного пирога, который состоит из нескольких слоев. Именно от правильности обустройства кровли и будет зависеть удобство использования такого жилого и функционального помещения на чердаке.

Конструкция мансардной кровли состоит из:

  • Пароизоляция. Основное назначение пароизоляционной мембраны — предотвращение образования конденсата, что предупреждает преждевременный выход из строя строительных материалов, увеличивая общий срок службы выполненной кровли.
  • Теплоизоляция. Без качественного дополнительного утепления жить на мансарде будет попросту невозможно. Сегодня в магазинах имеется максимально широкий выбор теплоизоляторов, из которых наибольшей популярностью пользуются минеральная вата, пенопласт и экструдированный пенополистирол.
  • Система стропил и обрешетка. По сути, это каркас кровли, который выполнен из прочных деревянных брусков, обработанных соответствующими пропитками. Правильно выбранные и качественно установленные стропила будут равномерно распределять нагрузки от кровли по несущим стенам дома.
  • Гидроизоляция. В качестве гидроизоляции может использоваться полиэтиленовая пленка или другие аналогичные материалы.
  • Подкровельная пленка позволяет защитить утеплитель и деревянные лаги от неблагоприятных воздействий окружающей среды. В каждом конкретном случае выбор подходящей подкровельной пленки выполняют в индивидуальном порядке, в зависимости от особенностей конкретного строения.
  • Финишное покрытие, то есть кровельный материал, предлагается сегодня в магазинах с максимально широким выбором. Это может быть шифер, ондулин, черепица и другие варианты декоративного покрытия.

Самостоятельное строительство мансарды

Строительство мансарды своими руками в частном доме потребует наличия на руках качественного проекта, в котором будут проведены соответствующие расчеты, в том числе определена нагрузка на стропила и несущие конструкции. Разработку такого проекта лучше всего доверить профессионалам, что в последующем позволит быть уверенным в надежности выполненной кровли, а обустроенная мансарда не потребует какого-либо сложного и дорогостоящего ремонта.

Если есть на руках качественный проект строительства, можно приступать к выбору используемого материала. В первую очередь, потребуются доски для стропильных лаг, брус с сечением 100×150 и 150×200 миллиметров. Черновой пол выполняется из необрезной доски, а также приобретаются используемые пиломатериалы для обрешётки и декоративной внутренней отделки. Необходимо приобрести качественный утеплитель, гидро- и пароизоляцию. Выбор кровельного материала выполняют в зависимости от финансовых возможностей домовладельца и его вкусовых предпочтений.

Необходимые инструменты

Именно от правильности выбора используемого инструмента будет зависеть качество выполненных строительных работ и долговечность проведенного ремонта. Для самостоятельной работы вам потребуются:

  • Плотницкий нож.
  • Ножовка, электролобзик или циркулярная пила.
  • Молоток, стамеска и топор.
  • Угольник, рулетка, строительный уровень.
  • Шуруповерт и электродрель.

Использование циркулярных пил, дрели и электролобзиков позволит существенно упростить работу, избавив от необходимости выполнять обработку пиломатериала вручную.

Крепление мауэрлата

Монтаж стропильной системы начинается с крепления на торце боковых стен дома мощного опорного бруса, который принято называть мауэрлатом. В последующем к мауэрлату крепятся стропильные ноги. Укладывают основание из качественного бруса с сечением 150×200 миллиметров. Основание монтируется на выполненную гидроизоляцию из рубероида.

К несущим стенам мауэрлат крепится металлическими шпильками, которые предварительно замуровывают в верхний венец или бетонный пояс. Также возможно использование анкерных болтов диаметром не меньше 12 миллиметров. Болты должны входить в стену на 150 миллиметров и более. К деревянным стенам такое основание кровли может крепиться деревянными нагелями.

Монтаж стропильной конструкции

Установку стропильной конструкции начинают с монтажа балок перекрытия. Основание крепится сверху к мауэрлату, а за счёт выноса балок за периметр строения удаётся увеличить площадь мансарды. Далее находят середину балки перекрытия, и в последующем такая отметка будет использоваться как ориентир для расположения конька и опорных стоек.

Опорные стойки располагают на одинаковом расстоянии от рассчитанной середины перекрытия. Такое основание в последующем будет определять расположение стен у мансарды, то есть ширину помещения.

Опорные элементы выполняют из бруса, сечение которого аналогично размеру балок перекрытия. Стойки крепятся к основанию с помощью деревянных накладок и специальных уголков. Качеству крепления необходимо уделить должное внимание, так как на выполненное основание будут приходиться существенные нагрузки.

После установки первой пары стоек сверху их фиксируют брусом, который получил название затяжка. Такое крепление осуществляется специальными металлическими уголками.

Полученную П-образную конструкцию следует установить на мауэрлате, закрепив ее с помощью металлических скоб. Дополнительно для обеспечения жесткости конструкции выполняют деревянные подкосы, которые крепятся с двух сторон от выполненных стропил.

Аналогичным образом выполняется крепление оставшихся стропил, шаг расположения которых зависит от особенностей кровли и нагрузки на несущую конструкцию. Оптимальным расстоянием между соседними стропилами станет интервал в 600 миллиметров, что обеспечивает необходимую жесткость выполненной конструкции.

Гидроизоляция и утепление крыши

Обустроив стропильную систему, переходят к гидроизоляции мансардной крыши. Первое перекрытие закрепляется поверх стропил, для чего используют ветрозащитную и гидроизоляционную пленку. Фиксировать такой изолятор можно при помощи степлера и скоб. Полотна настилают внахлёст, а стыки дополнительно проклеивают водостойким скотчем.

Поверх выполненной гидроизоляции монтируется контробрешетка, которая одновременно фиксирует используемый изолятор и в последующем упрощает монтаж утеплителя. Выполняется такая обрешетка из досок шириной в 150 миллиметров и толщиной 80 миллиметров.

Укладывают утеплитель, который должен располагаться внутри выполненной контробрешетки. Для утепления мансарды используют минеральную вату, поверх которой дополнительно фиксируют паро- и гидроизоляционную мембрану. Наличие такой пароизоляционной мембраны позволяет предупредить образование конденсата, который существенно ухудшает теплоизоляционные характеристики утеплителя.

Перпендикулярно контробрешетке следует закрепить деревянное основание, на котором в последующем будет выстилаться кровельный материал. Размеры обрешётки выбирают в зависимости от используемых листов кровли.

Монтаж кровельного покрытия

Укладка кровельного материала начинается от карниза, после чего черепицу, шифер или ондулин монтируют порядно, выполняя крепление с небольшим нахлестом. Сложности при укладке кровли возникают при переходе от боковых наклонных стропил к коньку. В этом случае используют соответствующие металлические угольники или подбирают покрытие таким образом, чтобы его стык приходился именно на имеющийся излом покрытия.

Мансардные крыши частных домов, технология возведения которых не представляет особой сложности, позволят получить дополнительную площадь, гарантируя комфорт проживания в дачном строении или загородном коттедже.

Необходимо лишь использовать качественный проект строительства, верно рассчитать нагрузку на несущие стены, правильно установить стропильную систему, а также качественно утеплить и гидроизолировать кровлю. В такой качественно выполненной мансарде можно обустроить кабинет или полноценную спальную комнату.

Устройство мансардной крыши. Особенности и этапы строительства.

Отличным рациональным вариантом расширения жилой площади для деревянного дома является мансардный этаж. У этого типа есть множество преимуществ, что подтверждается ростом его популярности среди частных застройщиков.

Преимущества мансардного этажа

Достоинства мансардной крыши очевидны. Вот главные из них:

  • Экономия места. Прежде всего, это более рациональное использование приусадебной территории. Одноэтажное строение аналогичной площади занимало бы значительно больше места.
  • Экономия средств. Вторым важным моментом является значительная экономия средств и материалов при строительстве дома по сравнению с возведением полноценного второго этажа. Мансардный этаж совмещается с деревянной крышей, поэтому устройство дома получается проще, а расход строительных материалов и трудовых затрат уменьшается.
  • Экономия тепловых ресурсов. При соблюдении технологии утепления крыши, мансардный этаж соответствует всем современным нормам, которые касаются сохранения тепла и микроклимата в доме.
  • Лёгкость конструкции. Мансардный этаж не создаёт такой нагрузки на стены, как традиционный второй этаж. Это особенно актуально для устройства дома из деревянного бруса.
  • Эстетичный внешний вид. Дома с мансардной крышей гармонично вписываются в любой пейзаж. А наличие мансардных окон позволяет не только сделать этаж светлее, но и придать фасаду привлекательный внешний вид.

Конструкция мансард

Устройство данного типа крыши имеет свои особенности. Для деревянного дома важной особенностью является то, что стропильная система опирается не на мауэрлат, а на потолочные деревянные балки. Их расположение должно быть строго равномерным, а расстояние друг от друга не должно превышать один метр.

Совет: «При укладке потолочных балок, учитывайте промежуток под лестницу. В данном случае расстояние между ними разрешается увеличить до полутора метров».

Устройство стропильной системы может быть нескольких видов. Наиболее популярными являются системы для двускатной крыши и для ломаной четырёхскатной.

Угол наклона скатов крыши может быть разным. Это зависит от ширины деревянного дома, требуемой высоты потолка, а также типа кровельного материала. Допустимый предел — от 30 до 60 градусов для ломаной четырёхскатной крыши. Для двускатной — до 90 градусов.

Особенности двускатной конструкции

Устройство этого типа имеет два прямых ската. Угол наклона колеблется от 30 до 90 градусов. Достоинством такой крыши является более простая конструкция. Благодаря наклонным скатам, которые расположены в одной плоскости, сход снега происходит естественным путём. В зонах, где значительные ветровые нагрузки, угол наклона крыши необходимо делать максимально меньше.

Особенности четырёхскатной конструкции

Данное устройство мансардной крыши позволяет получить значительно большую полезную площадь. Если позволяет пространство над домом, стены мансарды можно выполнить без характерных скосов. На обустройство ломаной крыши требуется больше строительных материалов и времени, она требует более сложных расчётов, поэтому лучше доверить проектирование профессионалам.

Этапы сооружения стропильной системы

Важным этапом сооружения мансарды является соблюдение всех правил и норм строительства. Это особенно важно для деревянного дома.

Совет: «Помните, что проведение расчётов на нагрузку лучше доверить профессионалам. Это залог долгой и безопасной эксплуатации всего дома».

Итак, первым этапом после возведения стен, является устройство подстропильных брёвен или балок. Они будут нести нагрузку от крыши, поэтому расчёт их сечения проводится в зависимости от сечения материала. Минимальный размер балок – 100 на 100 мм.

К ним, с помощью профилированных уголков, крепятся вертикальные стропила, которые также укрепляем раскосами. На вертикальные стропила укладываются и закрепляются горизонтальные балки. Количество горизонтальных балок соответствует количеству вертикальных.

Далее, к вертикальным опорам крепятся элементы стропильной системы – наклонные балки и ноги. Все элементы усиливаются растяжками и скосами. Креплением служат профильные металлические пластины. В некоторых случаях их можно заменить деревянными брусками.

Если в будущей крыше предусмотрены мансардные окна, следует позаботиться о месте их установки. Если они будут стоять вертикально, необходимо соорудить под них дополнительные части стропильной системы.

Последним этапом сооружения стропильной системы является набивка подкровельного каркаса — обрешётки. Тип и шаг обрешётки выбирают, исходи из вида используемой кровли для крыши. Если это шифер, металлочерепица или ондулин, то шаг доски делают в диапазоне 20-50 сантиметров. Если это битумная черепица, то вместо подкровельного каркаса стелют сплошной настил из листов OSB.

Сооружение крыши

Устройство крыши – важный и ответственный момент при возведении деревянного дома, который включает в себя следующие составляющие:

  • Слой пароизоляции.
  • Утеплитель.
  • Слой гидроизоляции.
  • Кровельный материал.

Слой пароизоляции предназначен для защиты утеплителя и мансардной системы от влаги. Влага способна разрушить теплоизоляционные свойства такого материала, как минеральная вата. При монтаже пароизоляционной плёнки нужно избегать её порезов и проколов. Если этого избежать не удалось, то плёнку можно заклеить специальным скотчем.

Утеплитель призван надёжно защитить внутреннее пространство мансардной комнаты от низких температур. При монтаже теплоизоляции важно не допускать образования «мостиков холода» — они образуются при неплотном прилегании частей утеплителя друг к другу или к элементам стропил. Используют как мягкий, так и твёрдый утеплитель.

Гидроизоляционная плёнка защищает всю конструкцию крыши от попадания в неё влаги. Влага может запросто попасть под некачественно закреплённый или повреждённый кровельный материал. Это чревато возникновением сырости, грибков на древесине, а также уже упомянутым разрушением утеплителя.

Кровельный материал — это основной защитный и декоративный слой всей крыши. От его выбора зависит устройство мансардной обрешётки. Каждый вид кровли обладает достоинствами и недостатками. Для мансарды наиболее подходящими типами кровли являются металлочерепица, ондулин и ренопласт.

Металлочерепица имеет привлекательный внешний вид, обладает большим сроком службы и даёт минимальную нагрузку на каркас. Основные её недостатки — это повышенный шум при дожде и сильный нагрев на солнце.

Ондулин — лёгкий и гибкий материал. Его легко обрабатывать и монтировать. Он не так нагревается на солнце и практически не издаёт шума при дожде. Его недостаток – небольшой срок службы и выцветание краски после нескольких лет эксплуатации.

Самый инновационный материал — ренопласт. Он обладает всеми достоинствами вышеописанных материалов, но пока мало распространён.

Наружная отделка фронтонов выполняется влагостойкими листами OSB или тем же материалом, из которого построен дом. Изнутри их также утепляют и отделывают теми же материалами, что и стены.

Внутренняя отделка

Чем отделывать помещение изнутри, каждый решает самостоятельно. Наиболее распространённые материалы мансардной отделки — гипсокартон и листы ДВП. Они легко крепятся, а стены получаются ровными.

Совет: «К достоинствам гипсокартона относят его лёгкую обработку, вследствие чего он позволяет реализовывать разнообразные элементы сложного дизайна стен и потолка».

При строительстве деревянного дома, предпочтительнее будет внутреннее пространство мансарды обшить вагонкой. Это экологически безопасный и красивый материал с хорошими теплоизоляционными свойствами. Он отлично впишется в интерьер.

Вагонку крепят обычными гвоздями или шурупами. Если стены опор установлены ровно, то вагонку крепят непосредственно к ним. Если же есть отклонения, то сначала набивают обрешётку. Так как вагонка — это древесина, то нелишним будет пропитать её специальным противопожарным составом. После окончания отделочных работ, вагону покрывают декоративным лаком. Сам лак очень едкий – используйте респираторную маску.

Это основные этапы строительства мансардного этажа. Выполненный по всем правилам, он не только предоставит вам дополнительное жилое пространство, но и станет красивым архитектурным элементом всего деревянного дома.

Мансардная крыша своими руками: устройство и технология возведения

Мансардной называют крышу, под которой обустроены жилые комнаты. По форме мансардная крыша может быть различной, но чаще всего мансарду обустраивают под двускатной крышей. Наиболее рациональным решением, позволяющим получить максимальную полезную площадь жилой мансарды, является мансардная крыша с ломаной линией ската.

Этапы строительства мансардной крыши своими руками во многом похожи на возведение обычной двускатной крыши, так же как и названия элементов, составляющих ее каркас. К ним относятся:

  • Мауэрлат – опорный брус, передающий нагрузку от стропил стенам строения;
  • Балки перекрытия – доски, образующие пол мансарды и потолок нижнего этажа;
  • Стойки – вертикальные опоры, поддерживающие стропильную систему;
  • Прогоны – горизонтальные опоры для стропил;
  • Ригеля – поперечные горизонтальные элементы, стягивающие скаты крыши между собой, иначе их называют затяжки;
  • Стропила – доски, образующие основной контур крыши;
  • Подвеска – подвесная стойка, поддерживающая затяжки и перераспределяющая нагрузку между стропилами;
  • Обрешетка – доски или листы фанеры, предназначенные для укладки поверх них кровельного покрытия и передающие нагрузку на стропильную систему;
  • Кобылки – доски, закрепляемые вдоль оси в нижней части стропил и предназначенные для образования свеса крыши.

Сечение элементов кровли определяется с помощью расчета, в статье приведены наиболее часто используемые в частном строительстве материалы.

Устройство ломаной мансардной крыши и ее отличия

Как уже говорилось, крыша с ломаными скатами несколько отличается от простой двускатной крыши. Разница заключается в форме противоположных скатов: они представляют собой не прямую линию, а состоят из двух соединенных под тупым углом скатов. Крыша может быть как симметричной, так и иметь различную форму противоположных скатов – это зависит от проекта.

Благодаря ломаной форме ощутимо увеличивается полезный используемый объем мансардного помещения. Нижнюю часть стропил обычно устанавливают под углом около 60 градусов к горизонту, а опорные стойки, поддерживающие эти стропила, играют роль каркаса внутренних стен. Верхняя часть стропил чаще всего устанавливается под небольшим углом, от 15 до 45 градусов – это позволяет сэкономить материалы, но сохранить функциональность крыши и ее устойчивость к снеговым нагрузкам.

Вертикальные стойки, опирающиеся на балки перекрытий, прогоны и соединяющие их затяжки образуют параллелепипед, ограничивающий внутренние размеры мансарды. Для придания конструкции дополнительной жесткости устанавливают подкосы между балками перекрытий и нижними стропилами. После установки верхних стропил для укрепления фермы и устранения провисания ригелей устанавливают подвесные опоры – бабки. Для дополнительного укрепления нижних стропил их стягивают со стойками с помощью схваток. Крепление элементов производят с помощью гвоздей и болтов или шпилек.

Расчет размеров мансардной крыши

Главным условием комфортного устройства мансарды является высота потолков – она не должна быть ниже 2,5 метров. Для обеспечения такой высоты помещения линия излома мансардной крыши должно находиться на высоте не менее 2,8 метров с учетом толщины слоя утеплителя и внутренней обшивки мансарды, а также толщины чистовых полов.

Перед тем как приступить к покупке материалов и строительству крыши, необходимо начертить подробный чертеж, на котором будут указаны габаритные размеры дома, линия скатов и высота мансарды.

Технология возведения ломаной мансардной крыши

  1. Устанавливают мауэрлат по периметру дома. В деревянных строениях мауэрлатом служит верхний брус или бревно. В каменных – кирпичных или блочных – строениях брус мауэрлата крепят на шпильки или анкера, закрепленные в стенах во время кладки на расстоянии не более 2 метров. Выравнивают мауэрлат по внутренней плоскости стены, оставшуюся снаружи стену позже закладывают декоративной кладкой. Брус мауэрлата из сухой древесины хвойных пород обычно имеет сечение 100 или 150 мм. Отпиливают брус нужной длины, выпрямляют при необходимости анкерные шпильки и кладут брус поверх них. Слегка простукивая молотком. На брусе остаются вмятины от шпилек, по ним высверливают отверстие необходимого диаметра. Размечать брус можно и с помощью рулетки, но вероятность ошибки в этом случае выше. На стену укладывают рулонную гидроизоляцию, можно использовать обычный рубероид в два слоя. Мауэрлат надевают на шпильки и затягивают гайки.

Ломаная мансардная крыша обычно не нуждается в утеплении – утепляют лишь стены и потолок мансарды. Воздушное пространство, образуемое под стропилами, обеспечивает хорошее проветривание чердака, уменьшает нагрев помещений мансарды летом и обеспечивает дополнительную теплоизоляцию зимой. Поэтому при зашивке фронтонов важно оставить вентиляционные окошки в верхней части крыши, над перекрытиями мансардного этажа.

Видео — инструкция по возведению мансардной крыши

Мансардная крыша — устройство и конструкция

Когда люди начинают строить дом, они редко задумываются о том, что состав семьи в скором времени может изменится. Что же делать, если необходимо дополнительное жилое пространство, а расширить жилище за счет пристроек невозможно по причине малой площади земельного участка? Конструкция мансардной крыши решает проблему недостатка в площади, ее можно монтировать на только отстраиваемый дом или сделать реконструкцию уже существующей крыши.

Разновидности мансардных крыш

В группу мансардных крыш включает все виды кровли, под скатами которых можно обустроить жилое помещение. По строительным нормам мансарду от чердака отличает высота потолка, пригодная для проживания людей и наличие естественного освещения. Для монтажа мансарды подходят следующие разновидности крыш:

    Двускатная. Классическая крыша дома, состоящая из двух скатов. Чтобы эффективно использовать площадь мансарды, элементы стропильной системы смещают ближе к стенам. Из-за крутизны скатов, высота боковин делает их непригодными для жизни, зато в том месте удобно располагать полки и шкафы для хранения. Угол наклона скатных плоскостей крыши дома для обустройства мансарды должен быть достаточно крутым, эта мера ведет к увеличению массы конструкции и удорожанию строительства.

Дома с крышей любого типа можно оборудовать мансардой, однако работать с шатровой, односкатной и асимметричной сложнее и дороже, лучше отказаться от этих вариантов в пользу более рациональных – двухскатной или ломанной кровли.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

  • Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
  • Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
  • Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Дизайнеры могут создать из консольных и двухуровневых мансард настоящие шедевры, используя преимущества панорамного освещения, оборудовать оранжерею, детскую или спальню, наполненную свежим воздухом и светом, однако, для самостоятельного монтажа больше подходит простая одноуровневая конструкция.

Преимущества мансарды

Домовладельцы стараются использовать каждую возможности рационализировать расходы при строительстве, поэтому не упускают возможность задействовать пространство под крышей дома. Этот вариант увеличения полезной площади дома имеет следующие преимущества:

  1. Минимальная цена 1 кв. м жилого пространства. За счет того, что оборудование мансарды не связно с увеличением затрат на возведение фундамента, стоимость каждого метра в доме обходится дешевле, чем при строительстве двухэтажных сооружений.
  2. Рационализация расходов на отопление. Воздушный карман между полом и потолком мансарды, не дает теплу, сгенерированному отопительными приборами, выходить через крышу. Воздух плохо передает тепло, поэтому в первом этаже сооружения будет теплее, что ведет к экономии энергоресурсов.
  3. Законченный облик. Оборудование мансарды делает облик дома завершенным и гармоничным, позволяет оборудовать балкон, навес или гараж.
  4. Быстрота возведения. Во время строительства мансарды в жилом доме, ну обязательно прекращать эксплуатацию первого этажа. Скорость монтажа позволяет завершить работы по оборудованию мансарды в течение недели.
  5. Минимальные затраты. Опытные строители утверждают, что нет способа дешевле заполучить несколько квадратных метров.

Чтобы оборудовать мансардное помещение длина торцевой стена постройки должна превышать 4,5 м, а площадь дома более 7 кв. м, рекомендуемая пропорция высоты к площади – ½.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

  • Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
  • Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Оборудование вентиляции

Если вы собираетесь утеплять и отапливать мансарду, ее необходимо оборудовать принудительной вентиляционной системой. Холодное подкровельное пространство проветривается самостоятельно с помощью слуховых окон. В качественно утепленной мансарде естественная циркуляция воздуха затрудняется, отчего становится душно, сыро и некомфортно. Чтобы таких проблем не возникало, необходим монтаж:

  1. Конькового аэратора. Это устройство, устанавливаемое вдоль конькового соединения. Через его систему отверстий нагретый воздух выходит наружу. Конструкция конькового аэратора не дает насекомым и влаге проникнуть под крышу.

Работающая система принудительного вентилирования заставить воздух циркулировать с помощью конвекции – свойства теплого воздуха подниматься наверх, освобождая место для прохладного, забираемого с улицы. Это увеличит срок эксплуатацию стропильной системы, кровельного материала, защитит от плесени и сырости, а также создаст приятный микроклимат в мансарде.

Существуют готовые чертежи мансардных крыш типового размера доступные для монтажа своими руками, если вы неопытный строитель, то надежнее всего будет остановится именно на таких вариантах.

Видео-инструкция

строительство своими руками, чертежи двускатной кровли, изготовление проекта с выносом, монтаж системы

Содержание:

Позволить себе просторный двухэтажный дом может далеко не каждый человек, однако, расширить жилое пространство хочется многим. Идеальным выходом из ситуации будет строительство мансардной крыши. Такая конструкция не только позволит сэкономить средства на стройматериалы, но и обеспечит наличие дополнительного жилого помещения в доме оптимальным микроклиматом. О том, как соорудить ломаную мансардную крышу своими руками мы подробно расскажем в данном материале.

Ошибочно считать, что мансарды годятся лишь для использования в летнее время. На самом деле, в этом помещении даже зимой сохраняется комфортная для проживания температура. Достигается такой эффект за счет того, что мансарда играет роль «воздушной подушки», которая задерживает тепло внутри здания.

строительство мансардной крыши

Хотя процесс сооружения крыши мансардного типа не является достаточно простым, все же человеку, который имеет навыки строительства двускатных кровель, такая работа вполне под силу. Достаточно лишь пригласить к себе в помощь двоих подсобников и серьезно отнестись к этапу проектирования.

Достоинства мансардной крыши

Соорудить мансарду можно и под треугольной крышей – это намного проще, чем создавать ломаную конструкцию. Однако для сооружения потолка в таком случае необходимо будет сделать очень высокие и крутые скаты. Естественно, что такой подход не только неэффективен, но и весьма затратен. В тоже время ломаная мансардная крыша позволит грамотно организовать подкровельное пространство с меньшими затратами.

При наличии верхней части кровли с достаточно пологим уклоном, можно организовать более высокие потолки. Обратите внимание, что согласно строительным нормам, помещения, где расстояние от конька до пола составляет менее 2,5-2,7 м, не являются жилыми. То есть это не мансарда, а чердак.

ломаная мансардная крыша своими руками чертежи

В связи с этим, можно назвать следующие достоинства ломаной мансардной кровли:

  • грамотное применение пространства под кровлей;
  • способность сохранять тепло;
  • возможность сделать максимально высокие потолки;
  • свободное схождение снежных осадков с крыши;
  • надежная защита от ветра и любых осадков.

Последовательность строительства ломаной крыши

Чтобы строительство мансардных крыш своими руками было успешным, необходимо пройти ряд обязательных этапов. Тщательное внимание к каждому участку работ позволит получить качественный результат. Рассмотрим подробнее каждый из них.

Проектирование

Первым делом на стадии проектирования необходимо составить своими руками чертежи ломаной мансардной крыши, чтобы наглядно видеть размещение элементов конструкции в различных проекциях. Габариты будущей мансарды и крыши определяются исходной длиной и шириной здания.

ломаная мансардная крыша своими руками

Сначала следует вычислить геометрические параметры скатов:

  • Определение высоты конька необходимо, поскольку она напрямую влияет на высоту потолков. При этом стоит учесть, что расстояние между потолком и коньком должно составлять порядка 1,5 м.
  • Расположение потолочных перекрытий. Оптимальной считается высота в районе 2-2,2 м.
  • Вычисление угла наклона в верхней части ската. Для этого на чертежах отмечают линию потолка, а от конькового прогона в обе стороны чертят две прямые до пересечения с ней. Далее угол замеряют обычно транспортиром, а полученное значение фиксируют на чертеже. Как правило, его значение достигает 20-30 градусов.
  • Расчет угла нижнего отрезка скатов. Наметив линию карниза в нижней части кровли, от нее на чертеже откладывают длину свеса (40-50 см), а затем соединяют эту точку с окончанием верхнего ската. Замеры также выполняются транспортиром. Как правило, этот угол равен 50-60 градусам.
  • В конце проводят линии стен мансарды, а затем вычисляют ее размеры и площадь.

двускатная ломаная мансардная крыша

Чтобы не допустить ошибок в процессе составления чертежа, нужно предельно точно замерить исходные параметры и правильно выполнить масштабирование. Облегчить задачу могут специальные программы, в которые нужно будет лишь ввести необходимые данные и указать тип системы мансардной кровли. Компьютер сделает всю работу самостоятельно и выдаст готовый результат. Однако если вы не можете воспользоваться такими программами, то за основу можно взять уже готовые проекты мансардных ломаных крыш.

Вычисления для чертежей стропил

Поскольку стропила являются основой каркаса двускатной ломаной мансардной крыши, они будут испытывать существенные нагрузки. При этом чтобы подобрать сечение стропилин, нужно учесть не только шаг между отдельными элементами и расстояние между опорами, но и ожидаемые снеговые и ветровые нагрузки.

кровля мансардной крыши

Для вычисления нагрузки ветра и снежных осадков существуют некоторые условия:

  • На территории РФ выделяют 8 регионов по степени снеговой нагрузки. Данные нормативные показатели регулируются в каждом конкретном случае уклоном скатов крыши. Поскольку кровля мансардной крыши имеет скаты с разным уклоном, то значение высчитывается для каждого из них. Следовательно, толщина балок для верхних и нижних стропил может отличаться.
  • Что касается ветровой нагрузки, то в данном случае также предусмотрено 8 зон. При этом расчетный коэффициент корректируется в зависимости от высоты строения.
  • Максимальную нагрузку на будущую крышу вычисляют путем суммирования полученных показателей. Округление выполняют в большую сторону, тем самым предусматривая запас прочности. Толщину пиломатериалов находят в справочном пособии, отталкиваясь от величины нагрузок.

Укладка мауэрлата мансарды своими руками

Изготовление мансардной крыши предполагает обязательную укладку мауэрлата, выполненного из балок сечением 100х100 мм или 150х150 мм. Он располагается в торцевой части боковых внешних стен. Мауэрлат предназначен для равномерного распределения и переноса на фундамент массы кровельного каркаса, а также предотвращения опрокидывание скатов. Перед укладкой балки мауэрлата верхнюю часть стены покрывают слоем гидроизоляции. Для этого можно использовать специальную пленку или рубероид.

мансарда ломаная крыша своими руками

Монтаж производится на металлические шпильки, заранее вмонтированные в бетонную стяжку. Если приходится переделывать крышу, то для фиксации мауэрлата можно использовать анкерные болты, углубив их в стену на 15-17 см. В зданиях из бруса или бревен в качестве крепежа используются нагели.

Монтаж стропильной системы

Сборка стропильного каркаса для ломаной крыши мансарды своими руками выполняется так:

  1. Поверх мауэрлатного бруса стелют балки перекрытий. Увеличить площадь помещения можно, если уложить балки для мансарды с выносом. Таким образом получатся широкие свесы. Данный вариант предусматривает крепление перекрытий к верхней части мауэрлата. Если же балки монтируются без выноса, их кладут на стены поверх гидроизоляции, скрепляя при этом с краем мауэрлата уголками.
  2. По центру балки перекрытия находят точку, над которой будет проходить коньковый прогон. От этой точки в противоположные стороны откладывают одинаковые отрезки, и устанавливают стойки. В них упирают временные подкосы, чтобы придать вертикальное положение.
  3. Между собой стойки скрепляют затяжками. В итоге должна получиться П-образная конструкция.
  4. Далее монтируют стропила висячего типа. Вверху они соединяются с центральной стойкой, а внизу – с балкой перекрытия или мауэрлатом.
  5. Жесткость висячим стропилам придают подкосы, то есть угловые подстропильные элементы, которые перераспределяют нагрузку на опоры, предотвращая прогиб фермы.
  6. В центральной точке затяжки отмечают места под установку бабки, то есть вертикальные подвески на коньке.
  7. Монтируют стропила наслонного типа, скрепив их болтами или металлическими накладками.
  8. На коньковом прогоне крепят бабку, натянув ее так, чтобы основная масса приходилась на конек.

Таким способом изготавливается одна реальная ферма. Все остальные собираются точно также, а затем устанавливаются с отступ ом в 60-120 см.

Укладка гидроизоляции и кровельного материала на кровлю

Последним этапом, который входит в процесс монтажа мансардной кровли, является укладка гидроизоляционного слоя и кровельного покрытия. В качестве гидроизоляции можно использовать рулонные мембраны или пленку. Они укладываются с нахлестом в 10-15 см с нижней стороны стропил и фиксируются контробрешетка.

После этого из необрезной доски набивают обрешетку с шагом, рассчитанным, исходя из типа кровельного покрытия. Под различные типы мягкой кровли потребуется сплошная обрешетка из листов влагостойкой фанеры.

изготовление мансардной крыши

Настил кровельного покрытия производят снизу вверх, начиная от карнизной доски по направлению к коньку, с нахлестом в 10-15 см. В верхней части крыши листы кровельного материала перекрывают коньковой доской.

Крепежные элементы используют исходя из типа кровельного покрытия. В частности, крепятся саморезами с цинковым покрытием и каучуковыми головками, которые при монтаже деформируются и герметизируют отверстие.

проекты мансардных ломаных крыш

Для ондулина или шингласа применяются гвозди длиной 10 см. Когда кровельное покрытие будет окончательно уложено, нужно оформить фронтоны и свесы мансардной ломаной крыши.

Таким образом, если вы хотите самостоятельно соорудить в своем доме мансарду, потребуются лишь некоторые строительные навыки и определенные расходы на закупку материалов.



этапы изготовления мансарды частного дома, технология возведения, чертежи, проект ломаной крыши, как строить, устройство, строительство

Содержание:

Наличие мансардной крыши позволяет значительно увеличить полезную площадь частного домовладения. Чтобы сэкономить, многие владельцы задумываются над возможностью устройства мансарды своими руками. По мнению специалистов, это вполне осуществимо, если изучить соответствующую информацию.

мансарда своими руками этапы изготовления

Особенности строительства мансард

Одним из лучших вариантов считается ломаная мансарда. Она получается просторной и после соответствующей отделки будет полноценной жилой площадью. Когда возводится такая кровля без проведения точных расчетов не обойтись. Нельзя не отметить, что проект мансарды с двускатной ломаной крышей должен учитывать рекомендации СНиП.

мансардные крыши частных домов технология возведения

При этом необходимо принимать во внимание множество нюансов выполнения такой работы:

  1. Если здание строится на местности, где преобладает умеренный климат с частой ветреной погодой, а снег выпадает крайне редко, можно делать крышу с небольшим углом наклона. Такая технология строительства крыши довольно часто применяется в нашей стране.
  2. В том случае, когда в районе проживания снегопады и ливни являются частым явлением, следует отказаться от пологой кровли.
  3. Непременно нужно обустроить качественную звуко-, гидро – и теплоизоляцию, ведь мансарда должна получиться таким же жилым помещением, как и другие комнаты в домовладении.
  4. Лучшим кровельным материалом при строительстве крыши мансардного типа считается шифер или черепица. Некоторые хозяева ошибочно монтируют металлические покрытия, но с наступлением холодной погоды у них возникают проблемы с теплосбережением мансардного помещения. Строительные материалы нужно выбирать с огнеупорными и влагостойкими качествами, поскольку крыша всегда состоит из элементов, сделанных из дерева. Для их лучшей сохранности такие поверхности подвергают обработке противогрибковыми препаратами.
  5. Если при обустройстве крыши мансарды своими руками соорудить наружную лестницу, можно сэкономить в доме полезную площадь. Более удобной для жильцов будет внутренняя лестница, но она займет немало квадратных метров. Существует еще один вариант – обустройство потолочной лестницы, которая практически не занимает места. Что касается винтовой конструкции, то ее удобство вызывает сомнения.

Пошаговая инструкция - этапы изготовления

Когда возводится мансарда своими руками - этапы изготовления будут следующими:

  1. Поверх гидроизоляции монтируют деревянные балки, имеющие сечение 10х10 сантиметров. Лучшим гидроизоляционным материалом в данном случае считается рубероид или толь в рулонах, поэтому работать с ними удобно даже при отсутствии соответствующих навыков. Если перекрытие в доме деревянное, то нет необходимости укладывать под основные балки дополнительный брус.
  2. Далее следует монтаж стоек на балки с таким же размером сечения. Эти стойки выполняют функцию своеобразного скелета для стен мансарды. Их необходимо устанавливать на расстоянии не более двух метров друг от друга. Обеспечить качественную работу на данном этапе помогут сделанные своими руками чертежи крыши мансарды. При отсутствии необходимых знаний, можно обратиться к профессионалам.
  3. Каждая из стоек должна располагаться совершенно ровно, для их фиксации используют шипы и скобы. Правильность установки следует сверять с уровнем и в случае необходимости подпиливать эти элементы в определенном месте. После завершения установки стоек, их обшивают с двух сторон. С внутренней стороны используют листы обычной фанеры или гипсокартона, а с внешней – горбыль. Важно уложить между стойками утеплитель.
  4. Далее монтируют верхний брус с аналогичным сечением. Крепить его можно любым способом. Когда строится мансандровая крыша, главное, чтобы балки были установлены прочно и крепко.
  5. На этом этапе предстоит установка мауэрлата, который представляет собой опору для подстропильной ноги, расположенной внизу конструкции. Благодаря этому элементу обеспечивается прочность фиксации стропил кровли к стенам. Для мауэрлата нужен брус или доска, у которых сечение 40х40 сантиметров. Под него укладывают гидроизоляцию для недопущения процессов гниения.
  6. Если мауэрлат смонтирован качественно, он защитит крышу дома от воздействия ветра, в зимнее время от снега и других нагрузок. Чтобы его тщательно закрепить, используют проволоку сечением 5 миллиметров, желательно отожженную, которая предназначается для обвязки. Для придания стенам прочности, проволоку вмуровывают непосредственно в них.
  7. На следующем этапе, согласно технологии возведения мансардных крыш частных домов, нужно поставить стропильные ноги. Сначала производят разметку на мауэрлате и стропильной раме в местах, где запроектирована установка стропил. Как правило, шаг монтажа составляет 100 –120 сантиметров. Стропила изготавливают из идеально ровных досок сечением 4 –5 сантиметров и шириной 15 сантиметров.
  8. Стропильные ноги должны опираться на обязательный элемент конструкции - на коньковую балку. Она не потребуется, если длина стропила не превышает 8 метров. Тогда обходятся обычными растяжками.
  9. Установку кобылок производят аналогично тому, как это делалось со стропилами. Для упрощения работы ее начинают выполнять от двух крайних элементов. Между ними натягивают шпагат и ориентируются на него при монтаже следующих кобылок. Когда они установлены, к ним прибивают доску подола, служащую препятствием для ветра и атмосферных осадков.
  10. До того, как строить мансардную крышу, при составлении чертежей необходимо определиться с местом расположения окон. Площадь оконных проемов не может быть меньше 12-13% площади боковых стен. Там, где будут ставиться окна, следует укрепить стропила. Для этого устанавливают поперечные брусы, которым предстоит стать верхней и нижней частью оконного проема, в который помещают и крепят раму.

Как построить мансарду своими руками

Далее следует убедиться в том, что вся предыдущая работа сделана правильно. При помощи уровня нужно сверить все размеры стропил и балок с составленными своими руками чертежами мансардной крыши. Также необходимо удостовериться в прочности и надежности крепления элементов конструкции, посмотреть, везде ли уложен утеплитель. Возможно, придется устранить небольшие недоработки.

Можно обратиться к опытному строителю, чтобы он оценил качество работы по обустройству мансарды в доме, поскольку крыша должна быть крепкой, безопасной и долговечной.

мансардная крыша своими руками чертежи

Если все в том, как поставить мансарду, сделано хорошо и конструкции ничего не угрожает, можно приступать к следующим этапам строительства:

  1. Когда готов скелет крыши, дальше прибивают к стропилам рейки обрешетки. Шаг их монтажа зависит от кровельного материала, который выбран для покрытия крыши.
  2. После установки обрешетки на нее укладывают гидробарьер. Чаще всего для этого используют обычную полиэтиленовую пленку. Стоит она недорого и при этом качественно защитит мансардное помещение от проникновения внутрь влаги. Ее крепят с помощью строительных скоб. Полотна пленки следует укладывать снизу к верху с нахлестом.
  3. Сверху слоя пленки размещают теплоизоляционный материал. Одним из лучших утеплителей считается минеральная вата. Этот материал легкий, безопасный для здоровья, превосходно удерживает тепло. Кроме этого, минвата не дает распространяться грызунам в доме.
  4. В месте, где находится кровля, монтаж выполняют по аналогичной схеме, как и в случае с полиэтиленовой пленкой. Кровельный материал укладывают так же, накладывая элементы один на другой. Необходимо следить за тем, чтобы в местах, где имеется разлом крыши, верхний из шаров кровли выступал над нижним. Этот момент очень важен, поскольку неправильно выполненный монтаж завершится тем, что даже при небольшом дождике кровля мансарды начнет протекать, а деревянная конструкция постепенно приходить в негодность.
  5. Устанавливать конек нужно так, чтобы после завершения строительства атмосферные осадки не могли попадать под кровлю.

Завершающий этап возведения мансардной крыши

После того, как основная часть строительства мансарды завершена, приступают к установке дверей и окон, которые являются неотъемлемым элементом крыши такой конструкции. Кровельный пирог в данном случае делают многослойным, чтобы внутри мансардного помещения была обеспечена шумо- тепло – и гидроизоляция.

Если не принято решение относительно лестницы, лучше всего остановить выбор на внешнем варианте, который выполнить будет проще и дешевле. Со временем можно сделать лестницу внутри помещения, но при этом часть пространства в доме потеряется.

крыша мансарда своими руками

Немало внимания нужно уделить облицовочным работам, если в мансарде будет находиться жилая комната. Правда, для каждого, кто своими руками хоть когда- то делал ремонт в собственном доме, такая работа не будет сложной.

Даже, если решено пригласить бригаду опытных строителей, информация, как построить мансардную крышу, не станет лишней. Она позволит контролировать ход проведения работ по обустройству кровли мансардного типа.



About Author


alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
