Построил себе вот такую лодку. Две навигации- полет нормальный. На все ушло около года. Строил сам, по выходным и по паре часов после работы.

Первый спуск.

Первый спуск.

Ето сентябрь этого года.

Ето сентябрь этого года.

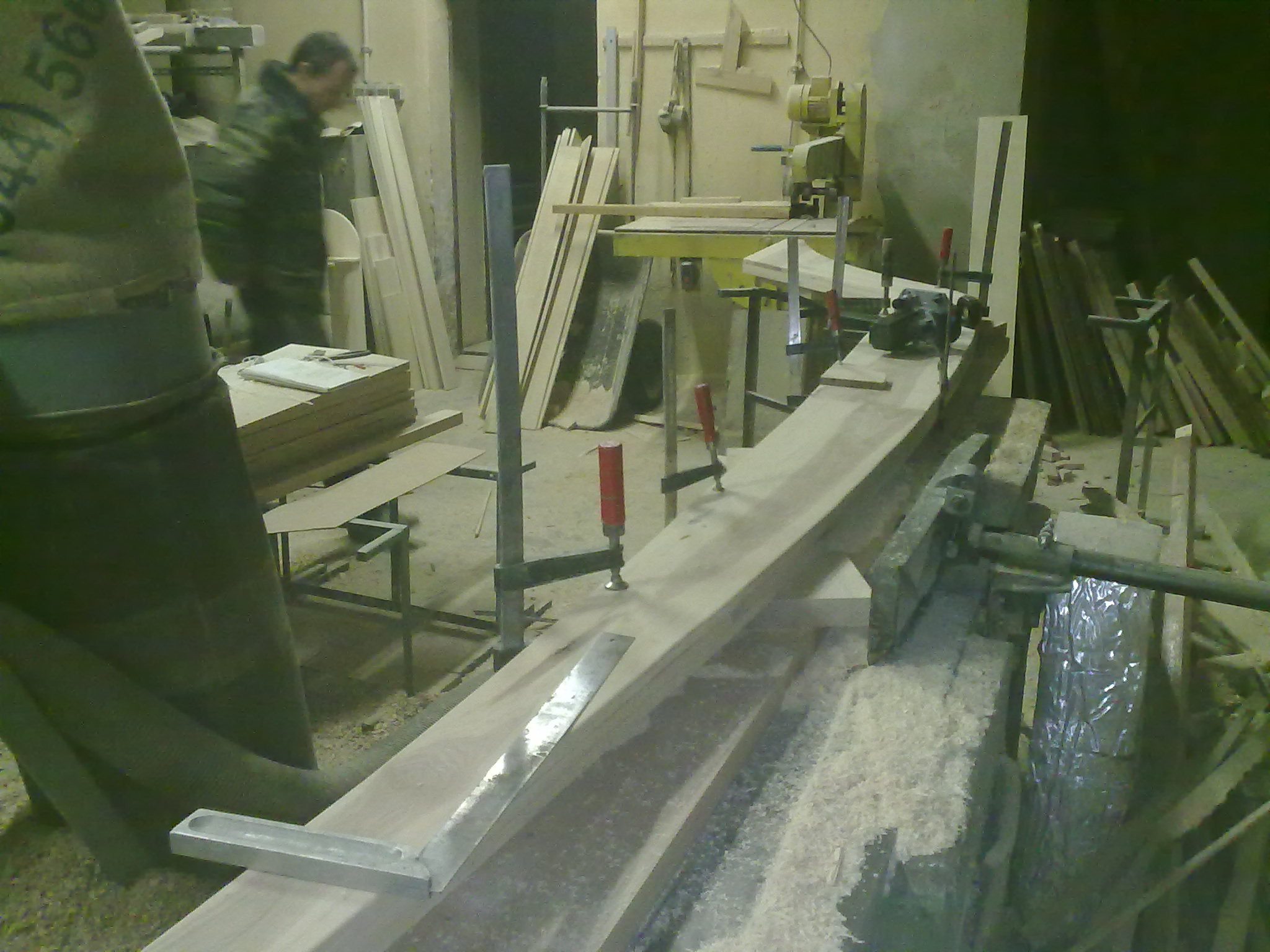

Формую киль.

Формую киль. Яхта своими руками

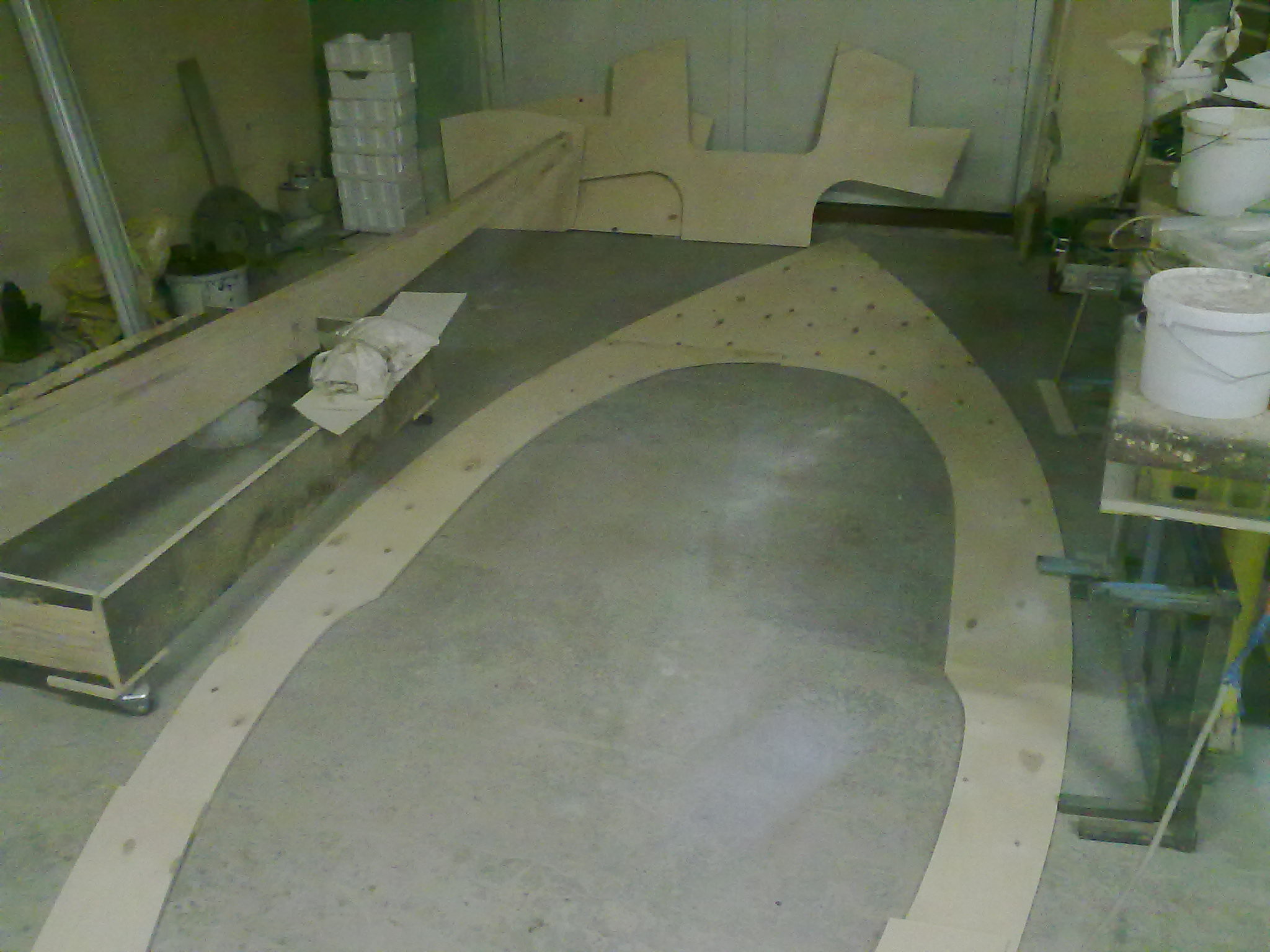

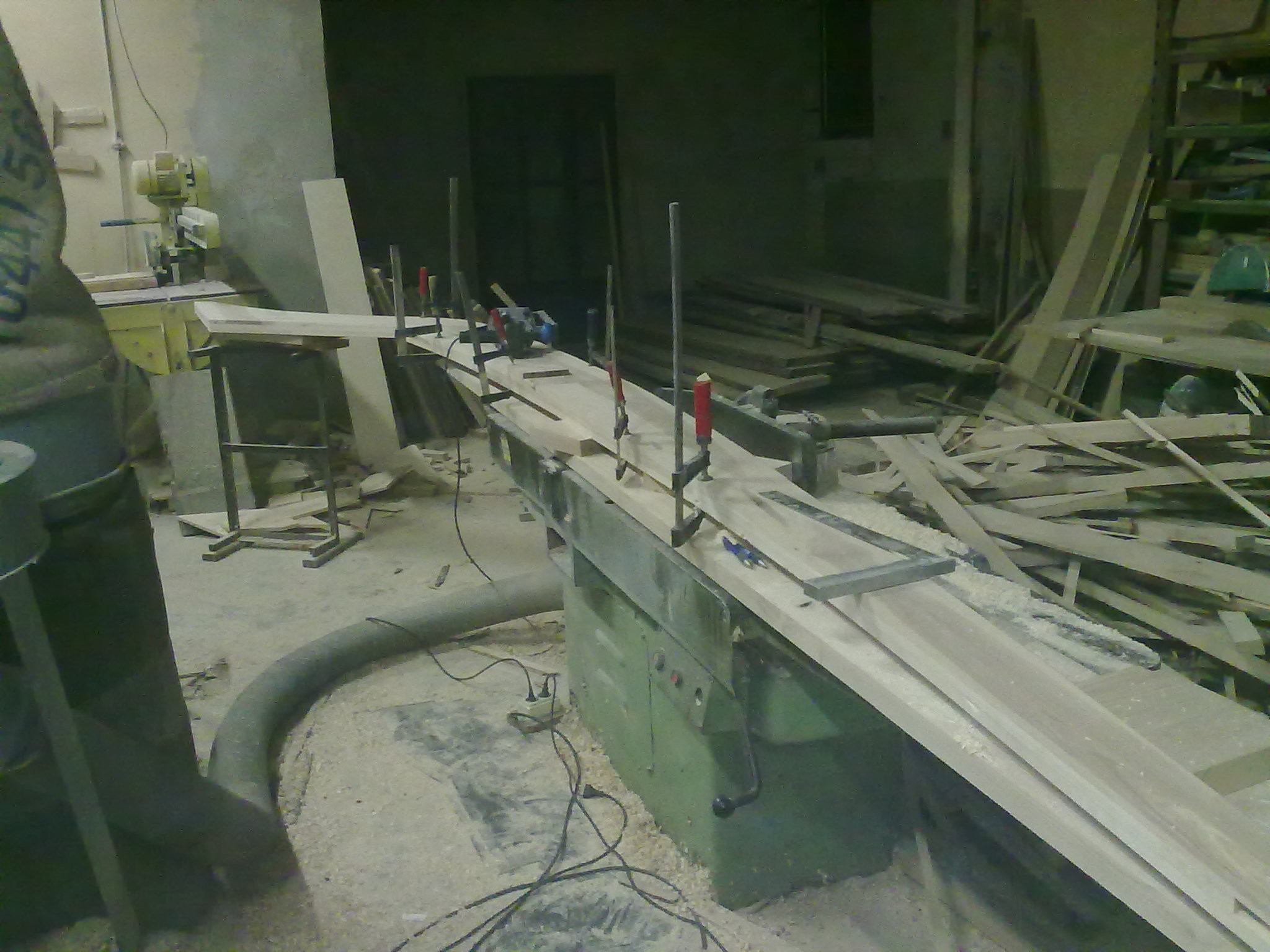

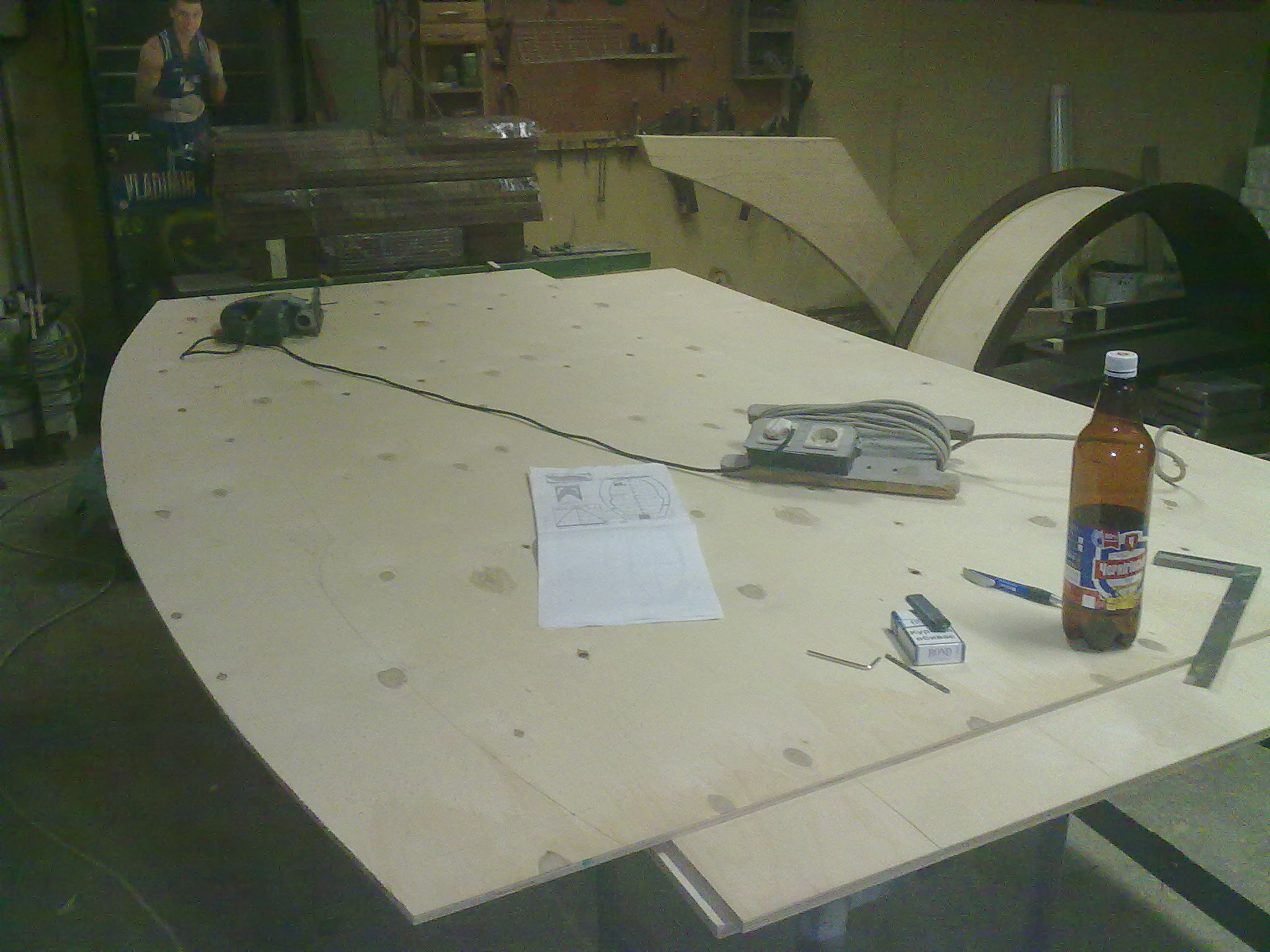

Размечаю и вырезаю детали.

Размечаю и вырезаю детали.

Все детали нарезаны.

Все детали нарезаны.

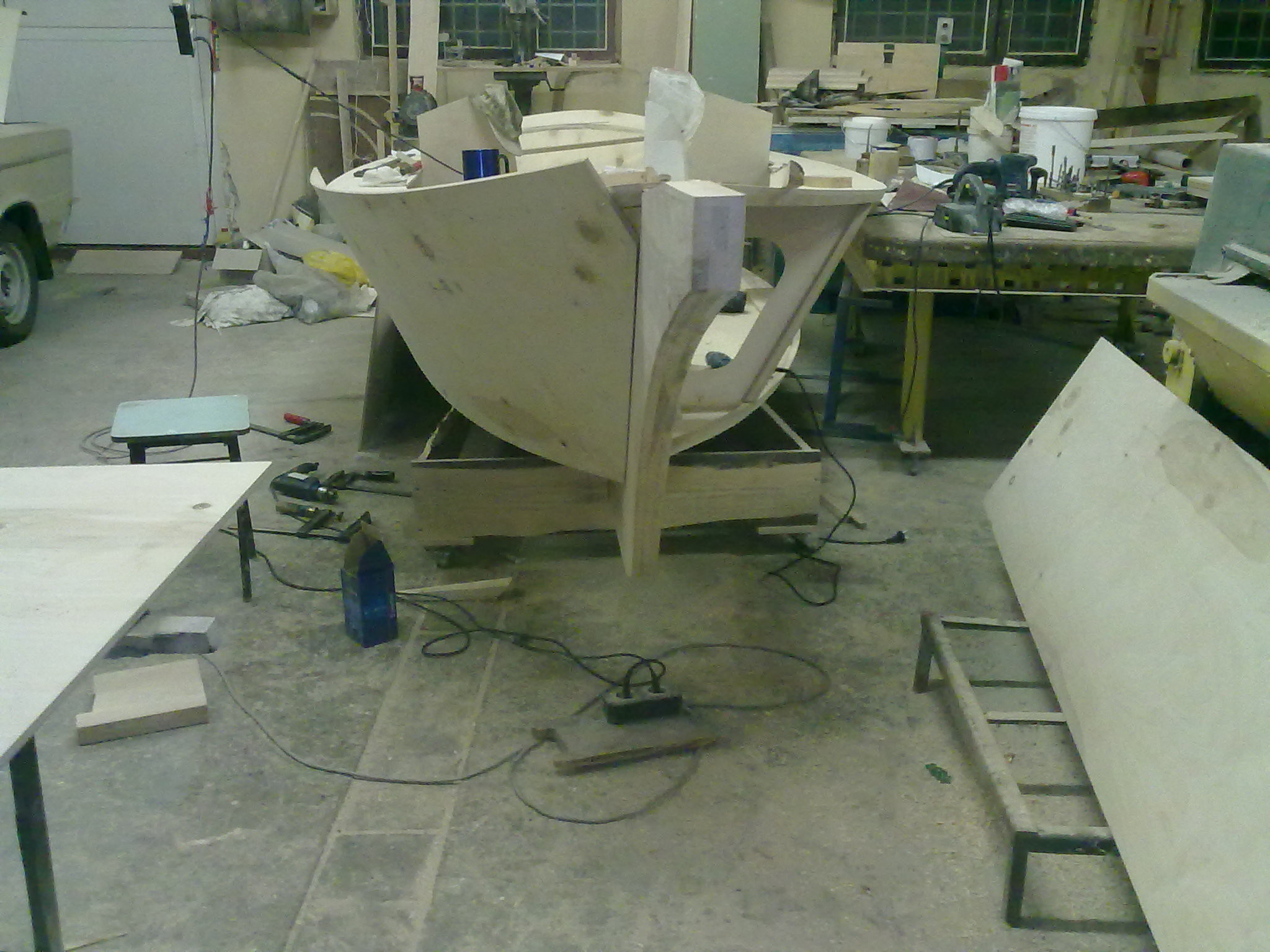

Начало сборки.

Начало сборки.

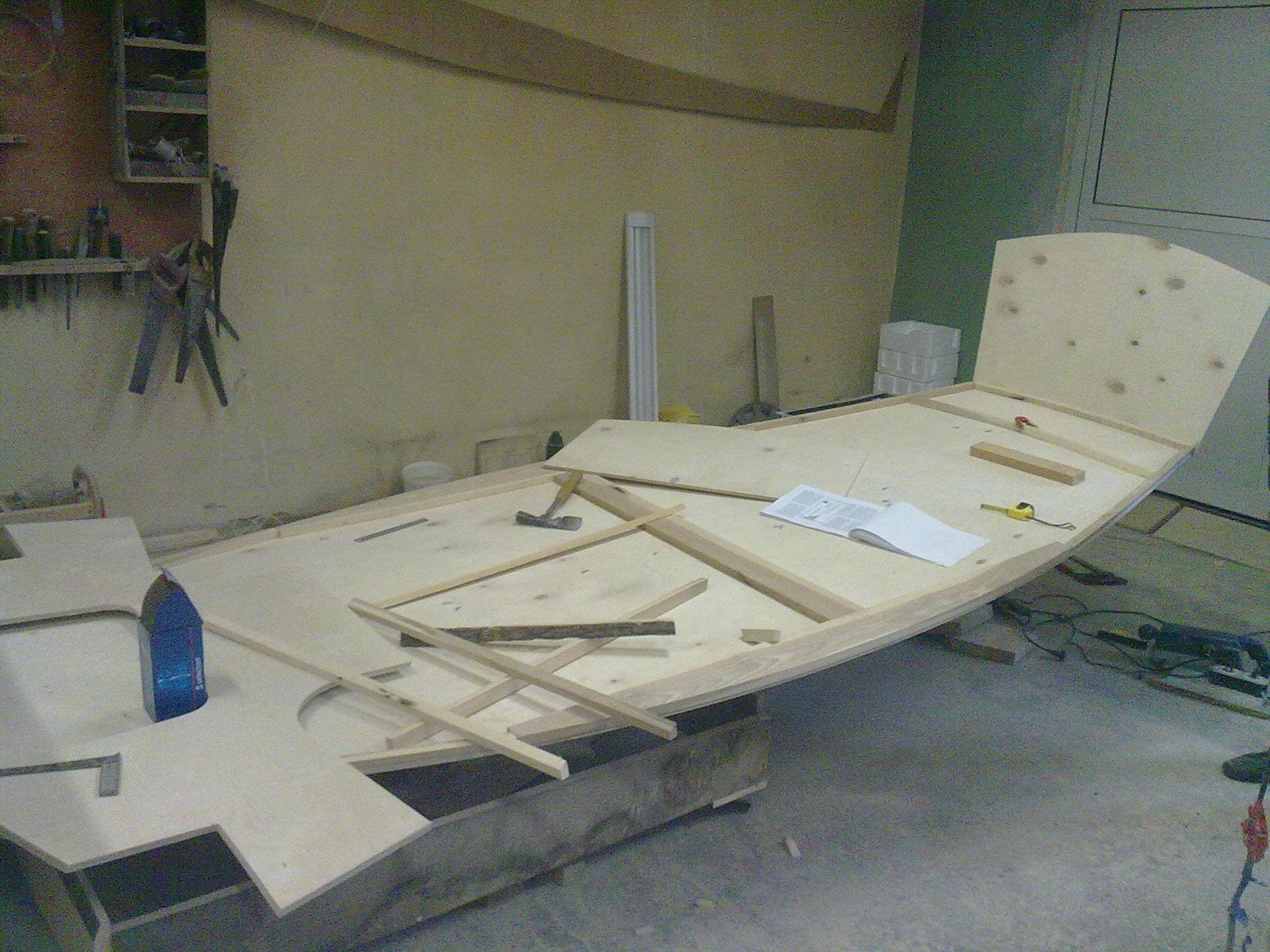

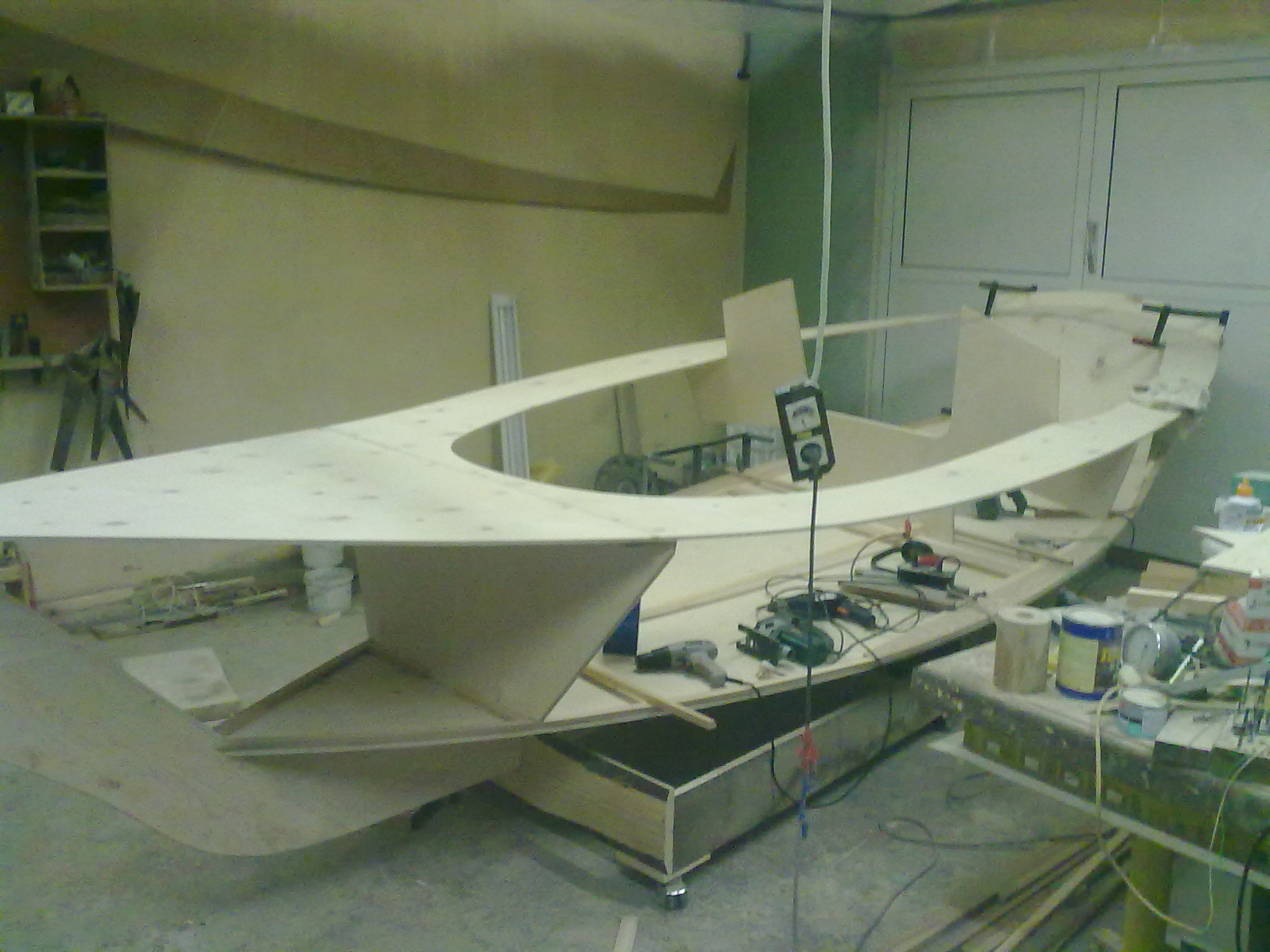

Палуба.

Палуба.

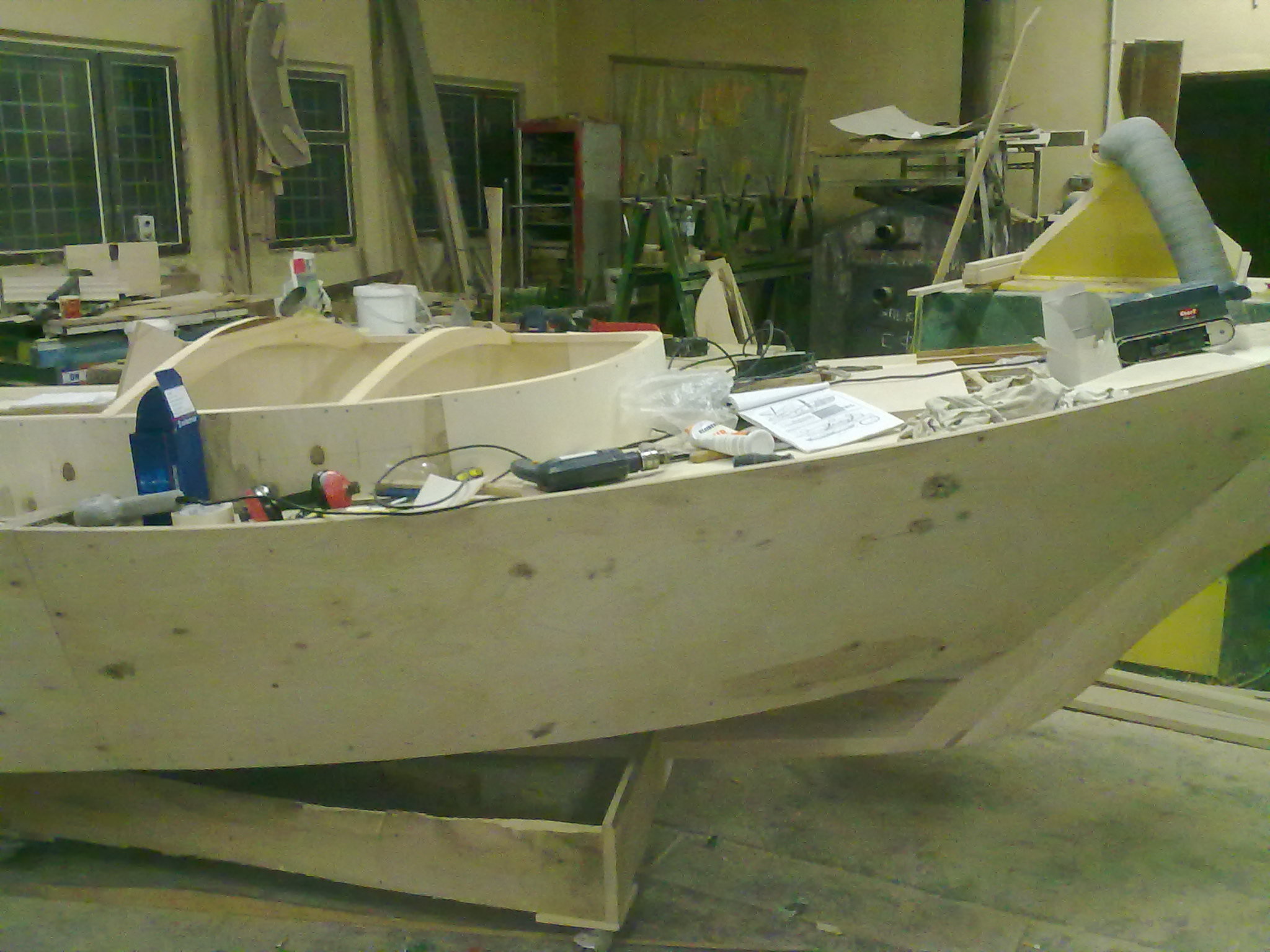

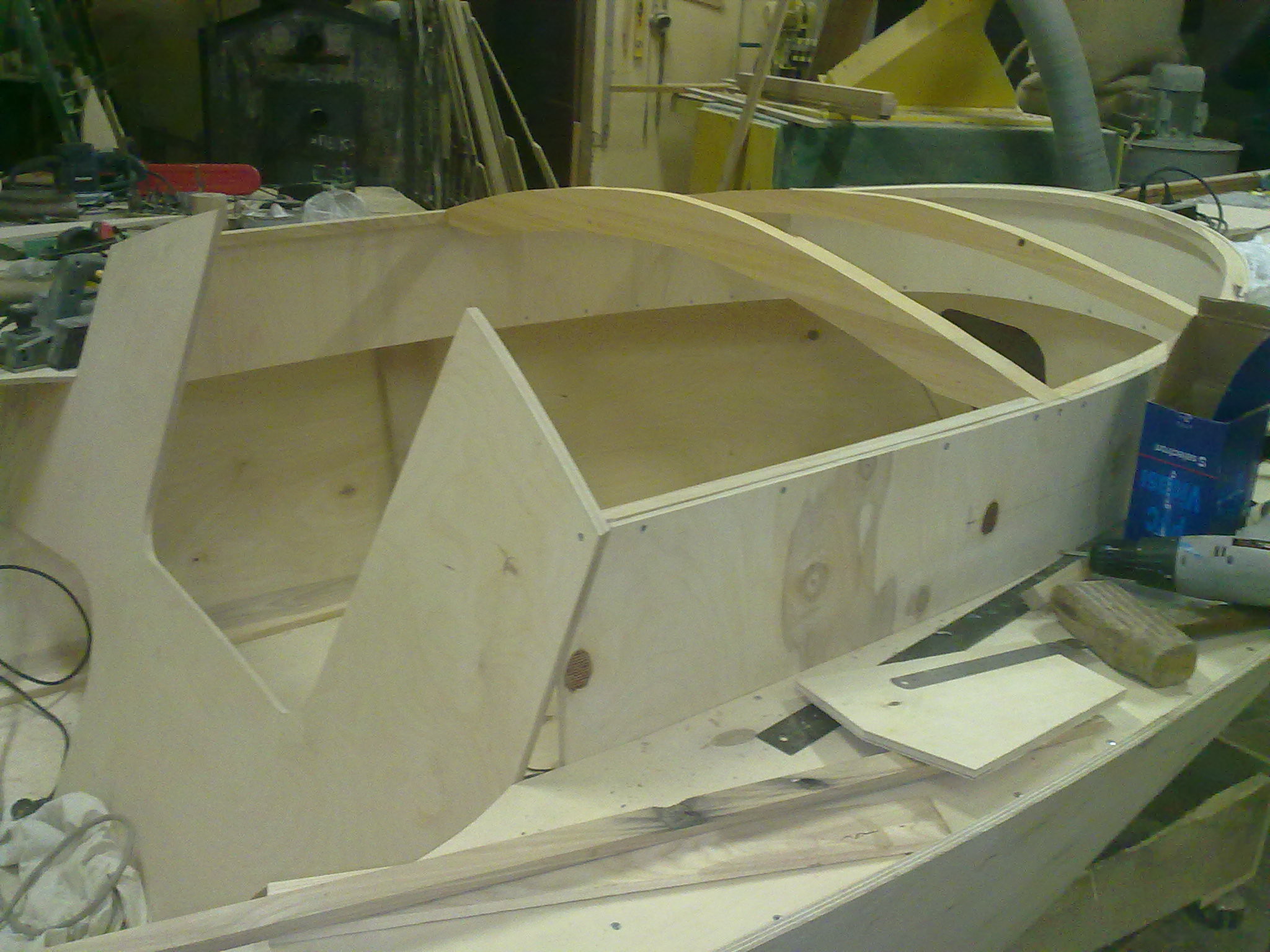

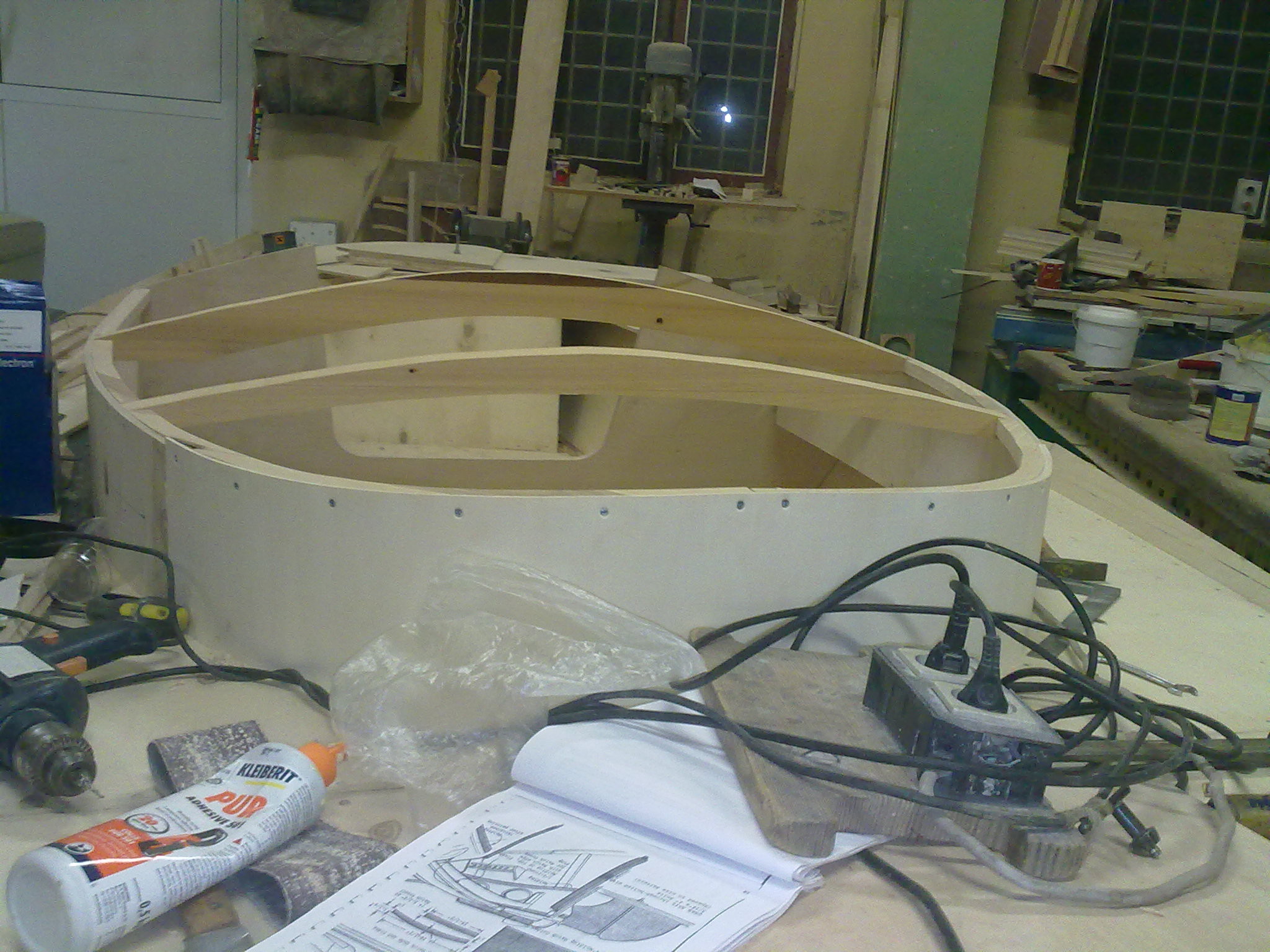

Борта.

Борта.

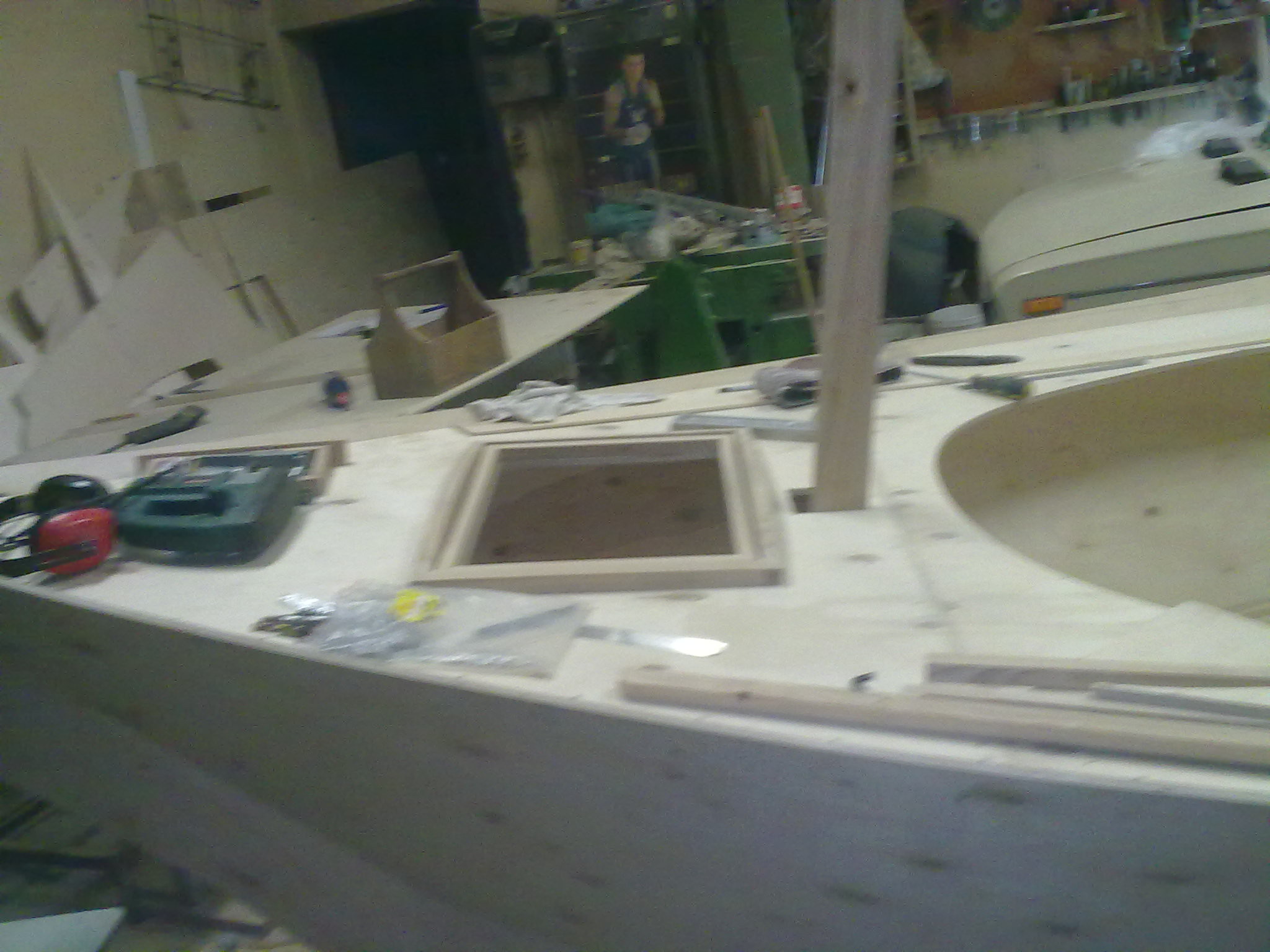

Люк якорного ящика (форлюк).

Люк якорного ящика (форлюк).

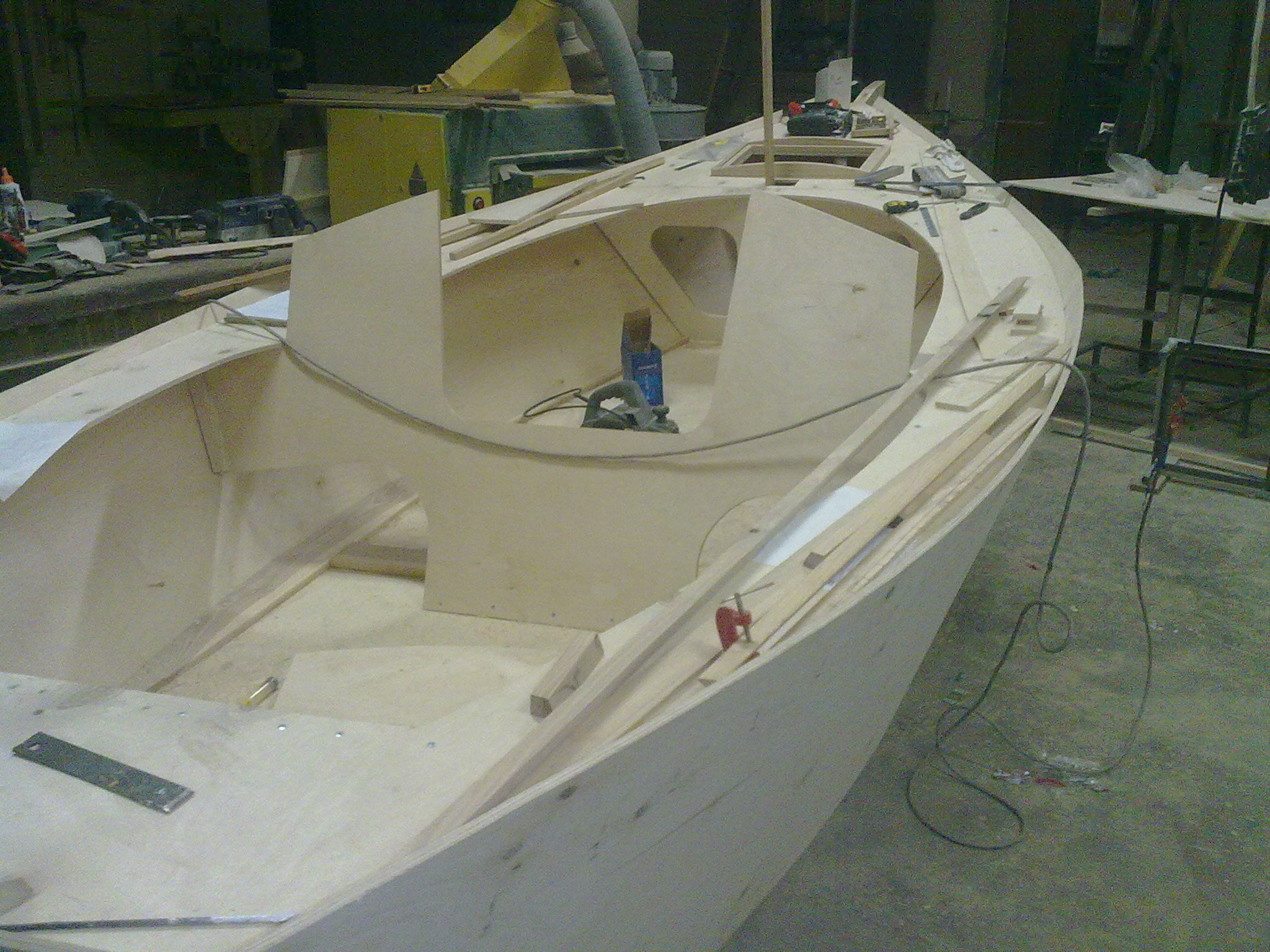

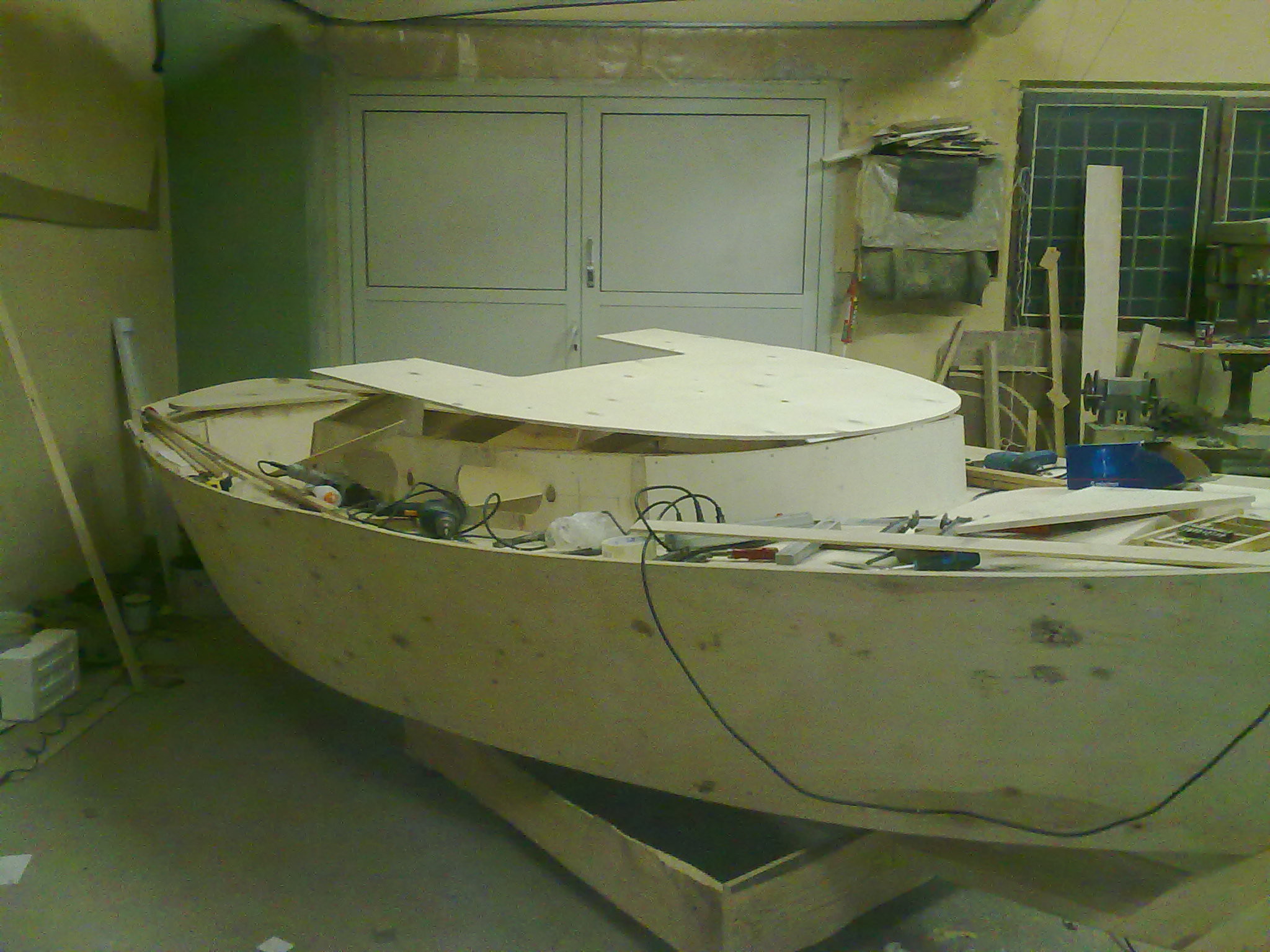

Вид с кормы.

Вид с кормы.

Еще вид.

Еще вид.

Надстройка рубки. (видно бумажную часть стройки)

Надстройка рубки. (видно бумажную часть стройки) Яхта своими руками
Яхта своими руками

Вырезал "люмики", накрываю рубку.

Вырезал "люмики", накрываю рубку.

Самодельные яхты: парусная, моторная, из фанеры

Самодельные яхты — это достаточно трудоемкий процесс, который потребует множество сил, времени и материальных затрат. Некоторые процессы постройки яхты не обойдутся без помощи специалиста. Знания специалистов помогут не допустить ошибок при постройке яхты. Перед началом постройки необходимо точно определится  с внешним видом яхты и ее основные функции и предназначение.

Любая постройка яхты начинается с изготовления корпуса. В основном корпус изготавливается из древесины. С древесиной намного проще и легче работать. На сегодняшний день существует множество разнообразных материалов, которые помогут защитить корпус яхты от воздействия воды. Изначально нужно точно рассчитать стоимость корпуса и парусов.

Если будут допущены ошибки на данном этапе, то дальнейшая эксплуатация яхты будет невозможна. Чтобы не было допущено ошибок, можно посетить специализированные магазины и проконсультироваться со специалистами. Когда корпус яхты будет построен, можно обращаться за помощью к профессиональным судостроителям. Они помогут правильно составить проект и чертежи яхты, а вы уже будете реализовывать его в реальность. Оборудование на яхте также играет важную роль. Вещи необходимо устанавливать на яхту, только после того как она будет спущена на воду.

Парусная яхта своими руками

На сегодняшний день самостоятельно построить парусную яхту может каждый человек. Постройка парусной яхты требует трезвого и холодного расчета, который позволит правильно высчитать все необходимые параметры. При постройке парусной яхты специалисты не рекомендуют использовать деревянную обшивку. В данном случае лучшим вариантом считается применение диагональной обшивки. Данный способ позволяет использовать поперечные шаблоны. Постройка парусной яхты из стеклопластикового корпуса требует точного соблюдения всех правил и требований, а также специального оборудования.



Постройка армоцементной парусной яхты подразумевает точного соблюдения правил литья корпуса. Данная постройка напоминает бетонные работы при постройке наземных конструкций. Постройка парусной яхты требует определенных профессиональных знаний. Недостатки или ошибки, которые могут получиться во время работы, заметны не сразу. Дефекты можно увидеть только при эксплуатации яхты на воде. В дальнейшем постройка яхты их аромцемента может понести материальные расходы. Также армоцемент имеет большой вес, что является очень большим недостатком. На практике очень хорошо видно, что идеальное соотношение веса начинается с 12-14 метровых корпусов. Многие судостроители и яхтсмены, не смотря на все недостатки, считают данный материал качественным и прочным. Не стоит забывать о том, что помимо корпуса, также необходимы затраты на различное оборудование и инструменты.

Перед началом постройки парусной яхты, необходимо прислушаться к рекомендациям специалистов. Они считают, то наиболее конструктивным материалом для строительства корпуса является сплав металла или древесина. Армоцемент и стеклоткань подходят в основном для строительства яхт больших размеров. Для яхт средних размеров перспективным вариантом является именно древесина. Как правило, металл применяется с высоким уровнем прочности.

Парусная яхта из древесины имеет длительный период эксплуатации. Древесина имеет правильную пропорцию длины и веса. Для постройки парусной яхты применяют не набухающие фанеры и шпоны, которые изготавливаются из пихты, дуба или красного дерева. Древесину также используют для многослойной наружной обшивки. Крепление деревянных конструкций корпусов осуществляется с помощью фенолформальдегидной смолы, которая совмещается со стяжкой на болтах, винтах и шурупах. Профессиональные судостроители считают, что для постройки парусной яхты своими руками приемлемым материалом является древесина.

Как построить яхту своими руками

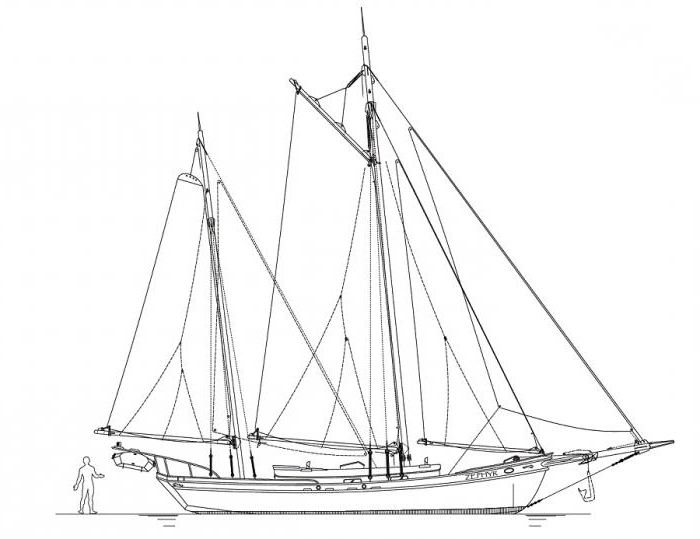

Как правило, постройка яхты своими руками начинается с чертежей. Чертежи для яхты лучше брать из готовых и разработанных проектов, так как они имеют правильные необходимые параметры. Чертежи должны соответствовать предназначению яхты и выбранным материалам. Перед началом постройки необходимо также определится, для каких целей она будет предназначаться.

Четкие обозначения правил и требований к яхте, помогут правильно определиться с проектом. Строительство яхты своими руками требует определенных знаний  навыков. Для самостоятельной постройки яхты необходимо правильно сделать разбивку чертежа и изготовить необходимые шаблоны и лекала. Данная процедура требует  профессиональных знаний и опыта. Те ошибки, которые могут быть допущены на данном этапе, скажутся на готовой яхте. Вследствие чего такие дефекты будет очень сложно устранить. Чтобы ошибки не были допущены, готовые проекты предоставляют специальную комплектацию оборудования. Также в комплекте содержаться необходимые материалы и инструкции, которые пошагово указывают последовательность работы. Такой способ позволит в кротчайшие сроки построить яхту своими руками.

После приобретения такого комплекта, постройка яхты осуществляется в несколько шагов. Для начала необходимо тщательно изучить планы, чертежи инструкции. Очень часто бывает, что в проекте рассмотрено несколько вариантов постройки. После этого этапа можно приступать к сборке различного оборудования (шпангоутов, киля, стрингеров). Далее необходимо подготовить обшивку. На стапеле собирается корпус, который покрывается материалами для обшивки. Обшивка наносится в несколько слоев. После того как корпус будет готов, на яхте проводятся монтажные работы и устанавливается необходимое оборудование. Постройку яхту лучше всего проводить вблизи водоемов. После того как строительство будет закончено, яхту необходимо проверить на воде на наличие дефектов и недостатков.

Яхта своими руками из фанеры

Яхта из фанеры своими руками позволит в любое удобное время выехать на прогулку по водоему. Для того чтобы построить яхту из фанеры необходимы следующие инструменты: гвозди, ножовка, молоток, шуруповерт, электродрель, сверло. Для строительства яхты необходимо семь листов фанеры. Толщина фанеры не должна быть больше 6 миллиметров. Специалисты рекомендуют брать фанеру размерами 1,22х2,44 мм. Также необходимы дополнительные листы, толщиной около 10 миллиметров и идентичных размеров.

Основной задачей при строительстве яхты является правильный выбор фанеры. Фанера может быть изготовлена из различной древесины, но одним из самых приемлемых вариантов будет использование фанеры из тополя, толщиной 7-10 миллиметров. Данный показатель не влияет на вес фанеры.

Если фанера изготовлена из березы, то толщина должна составлять до 5 миллиметров. При строительстве яхты обязательно необходимо учитывать уровень водостойкости. Фанера содержит несколько слоев древесины (2-3). Именно по этой причине она обеспечивает высокий уровень прочность будущей яхты.

Если при строительстве яхты используются листы фанеры большого размера, то уровень трудоемкости процесса снижается. На стрингере или скупе делается паз в виде совмещенных листов из фанеры.  Данный процесс работы не требует тщательного подгона кромки поясов. Обшивка из фанеры подразумевает поперечные лекала, которые служат для обвода корпуса. Данный процесс строительства подразумевает использование шпангоутов, которые располагаются в конструкции. Такой вариант не требует самостоятельной подготовки лекал.

Шпангоуты для строительства яхты изготавливаются в простой форме. Для их изготовления используют футоксы (прямолинейная деталь). При самостоятельной постройке яхты обязательно необходимо уделить тщательное внимание изготовлению корпуса. Сборка корпуса осуществляется на верстаке, а заканчивается на земляной поверхности. Киль кладется на верстак, после чего его необходимо соединить с шпангоутами и штевнями. Соединение осуществляется с помощью болтов, шурупов и гвоздей.

После окончания данного процесса работы необходимо проверить, имеются ли какие-нибудь дефекты в виде перекоса. В каждое соединение вставляется пористая бумага или тонкая ткань пропитанная смолой. Если корпус соединяется гвоздями, то обязательно нужно обратить внимание на их длину. Для того чтобы гвозди легко вбивались, заранее необходимо просверлить отверстия. Отверстие должно быть на 1 миллиметр меньше толщины гвоздя. Доски для борта размещаются с обеих сторон каркаса, а концы привязываются бечевкой к форштевню.

Далее вокруг шпангоутов обгибаются доски, связываются и подводятся к транцу. Ненужные концы можно срезать. Также на яхте должна быть мачта, которую можно изготовить из сосны. Пред началом постройки яхты фанеру необходимо смочить, для того чтобы она в дальнейшем не потрескалась. Также фанеру можно распарить.

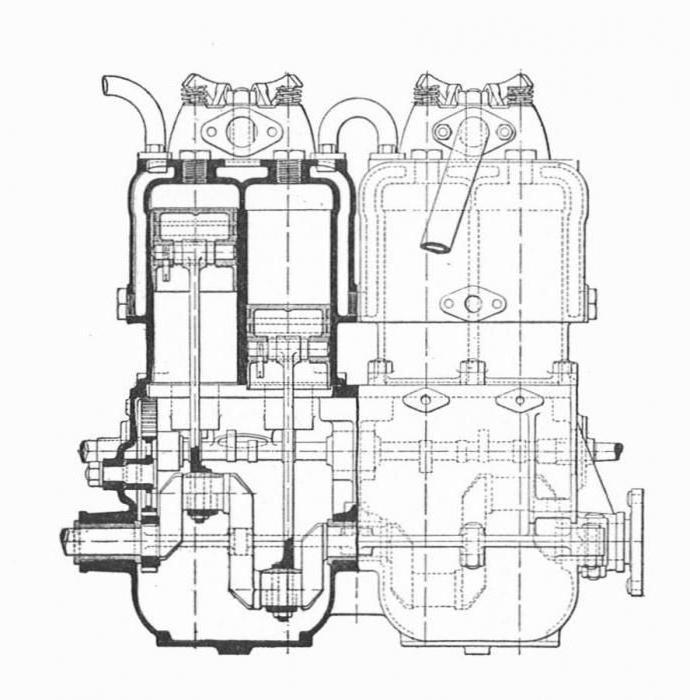

Моторная яхта своими руками

Моторная яхта имеет множество различных достоинств и преимуществ. Одно из самых главных преимуществ – это простота в управлении. От мощности мотора будет зависеть скорость движения яхты.

Перед строительством моторной яхты необходимо определить ее предназначение. Корпус моторной яхты строится из поперечных и продольных сечений. На моторных яхтах двигатель должен размещаться в корме. Данное расположение двигателя позволяет сделать правильную посадку судна.

Для корпуса моторной яхты можно использовать любой конструктивный материал. Выбор материала зависит от чертежей проекта, его особенностей и ограничений. Не стоит забывать о том, что невозможно выбрать идеальный материал для строительства моторной яхты. Каждый материал имеет свои недостатки и преимущества.

Стеклопластик является одним из самых распространенных материалов, который используют для строительства моторной яхты. Если правильно соблюдать технологию процесса строительства, то яхта будет иметь высокий уровень прочность и длительный срок эксплуатации. Проекты для постройки яхт, как правило, содержат только мелкие части устройства. Но на сегодняшний день существуют проекты, которые в комплекте имеют разработанный интерьер и дизайн, а также все необходимые инструменты для корпуса. Если строительство моторной яхты осуществляется с помощью профессиональных заготовок, то процесс не займет большого количества  времени. Приобретая стеклопластик самостоятельно, существует риск покупки некачественного материала. При приобретении материала необходимо тщательно изучить его свойства и качества. Данные качества очень важны, так как от них зависит конструкция готовой яхты.

Корпус из стеклопластика обязательно необходимо строить в закрытом помещении, которое будет защищать от воздействий негативных факторов и погодных условий. Перед нанесением нового слоя важно учесть полимеризацию старого слоя. Если не учитывать данный аспект, то в следствие корпус может быть покрыт жирной пленкой, на которую легко попадает пыль. При работе со стеклопластиком необходимо соблюдать меры безопасности, так как данный материал очень вреден для здоровья.

Стеклопластик можно применять для различных конструкций, как тяжелых, так и легких. Усиление уровня прочности стеклопластика достигается за счет кевлара и углеродистого волокна. Если усилить композитную конструкцию, то вес яхты можно уменьшить. Правильный выбор корпуса яхты является основной целью при строительстве моторной яхты своими руками. Самостоятельное строительство моторной яхты – сложный процесс, который требует определенных знаний и навыков.

Моторная яхта станет идеальным вариантом судна для прогулок по водоемам. Для управления такой яхтой не требуется профессиональных знаний. Управление осуществляется автоматически и позволяет полностью насладиться незабываемыми прогулками. Также такие яхты снижают риск появления проблем с управлением яхтенного рулевого или из-за негативных погодных условий.













Как построить яхту своими руками

Построил себе вот такую лодку. Две навигации - полет нормальный. На все ушло около года. Строил сам, по выходным и по паре часов после работы.


Это сентябрь этого года.

Формую киль.

Размечаю и вырезаю детали.

Все детали нарезаны.

Начало сборки.

Палуба.

Борта.

Люк якорного ящика (форлюк).

Вид с кормы.

Еще вид.

Надстройка рубки. (видно бумажную часть стройки)

Вырезал "люмики", накрываю рубку.

Заготовки задвижного люка.

Люк готов.

Параллельно изготавливаю штурвал.

Штурвал готов.

Ну и естественно само перо руля.

Типа мебель.

Откидной столик и ящик для аккумулятора.

Замеблировался.

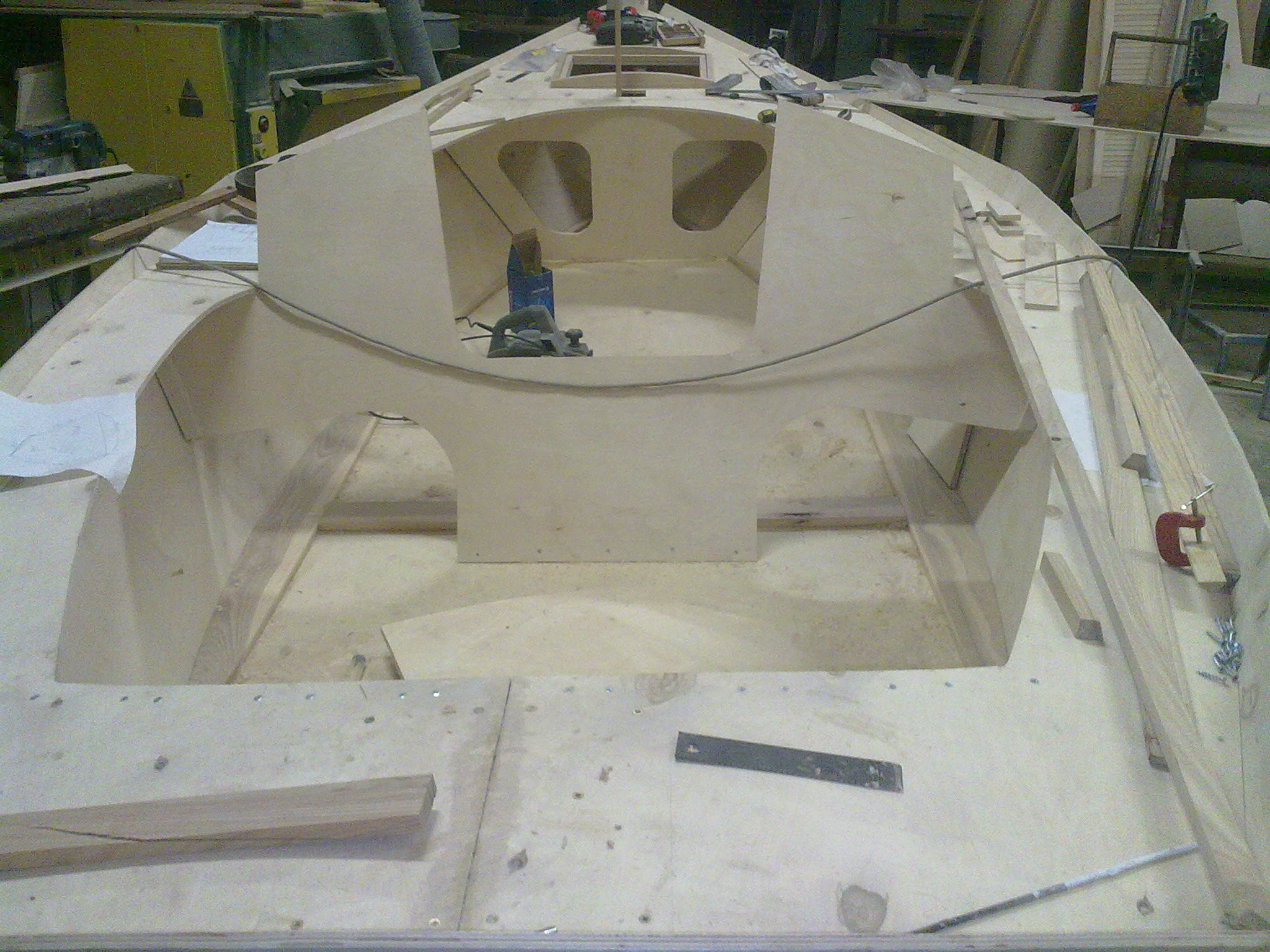

Зашиваю кокпит.

Вырезал люки для рундуков и дошил полностью кокпит.

Выкручиваю шурупы и сажу все на шканты (деревянные колышки).

Сборка мачты.

Узел завала мачты и кардан гика.

Покрасил рангоут (мачта, гик, гафель).

Штурвал.

Ну и еще все люки.

Примерил бушприт ( палка та, что на носу торчит)

Отделал каюту. пыли внутри немерено.

Начал делать дельные вещи.
Закрутка стакселя и вертлюг.

Не помню как оно называется.

Готовые штукенции.

А вот так это называется- мягкий талреп.

Еще дельняк- утки. Все из красного дерева.

Блоки для бегущего такелажа (веревок). Ролики из капролона на подшипниках.

И начало самого забавно-муторного процесса- оклейка стеклопластиком и прочие операции.

После оклейки идет шпатлевание, для защиты стеклоткани от мех повреждений ну и для выведения поверхности. Это не последний слой.

Кокпит оклеен и частично прошпатлеван.

Верх лодки прошпатлеван и частично зашкурен (кокпит).
В ведре эпоксидная смола, а в бутылках отвердитель и пластификатор.

Переворот лодки и начало оклейки днища.

Проклеил все грани и стыки лентами стеклоткани.

Примеряю и режу ткань. На днище и бортах по 3 слоя.

После оклейки- шпатлевка.

После зашкуривания.

Повторное шпатлевание и шлифовка, этим можно заниматься до бесконечности.

Лодка подготовлена к покраске.

Покрасил.

Наложил на киль полосу металла для защиты.

Снова переворот и еще одно прошпатлевывание.

Крашу.

Отделка привального бруса и брызгоотбойника.

Пошла сборка и установка всех деталей.

Кокпит.

Затащили на лафет и выволокли на улицу- лодка увидела свет.

Примерил мотор. Пантограф под мотор самодельный.

Хоть в проекте размеры парусов и есть, решил перепроверить. Ткани много, работы много, жалко труда.

Как шил паруса, я думаю не интересно.

Вырезал имя лодке.

Установил.

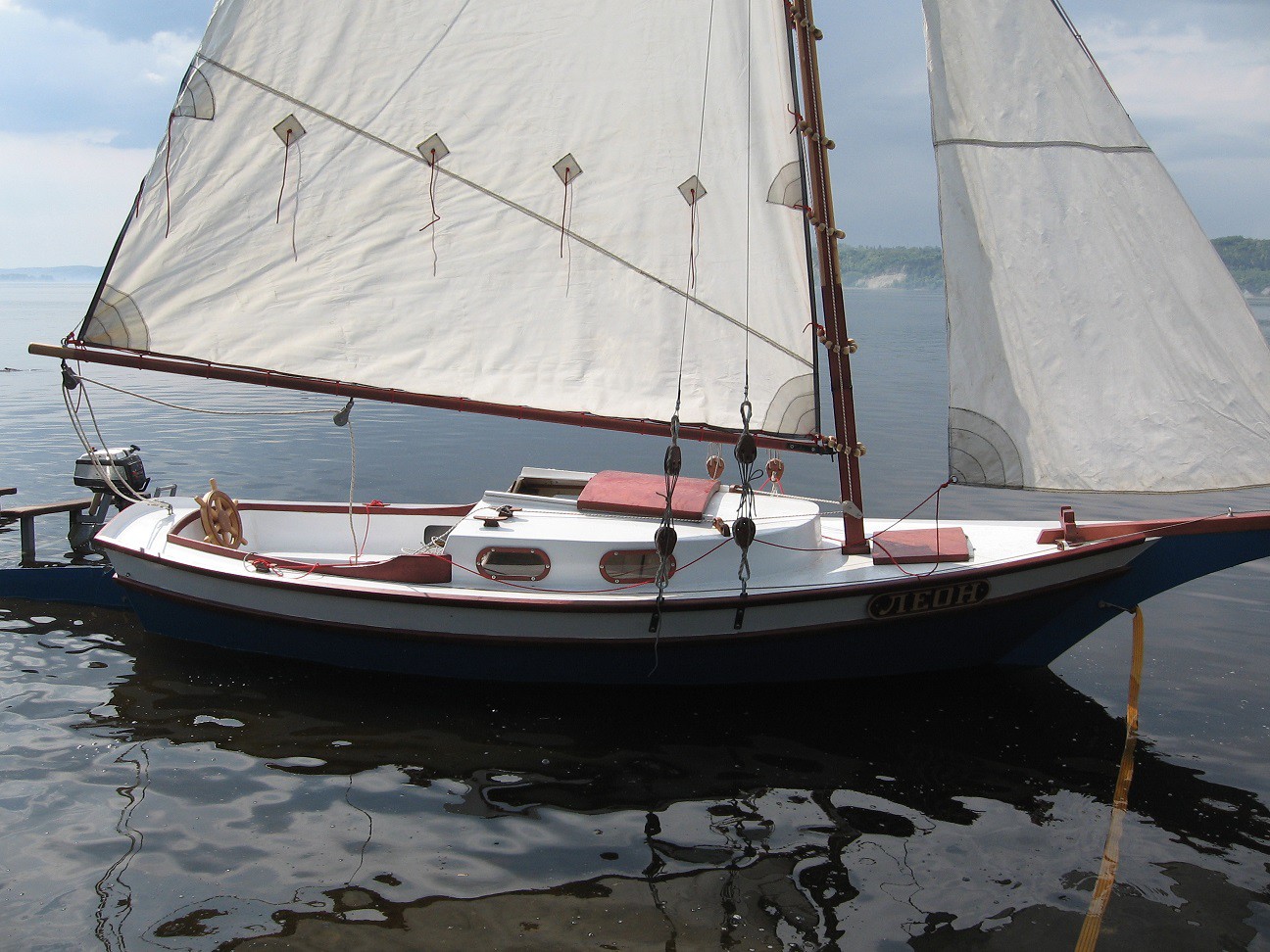

А вот то, ради чего все это затевалось.

Вот и вся история. Сезон подходит к концу, до встречи на воде в следующем году.

Источник

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Еще раз напомню, что посты теперь можно читать на канале в Телеграме

телеграм3

и как обычно в инстаграме.    Жмите на ссылки, подписывайтесь и комментируйте, если вопросы по делу, я всегда отвечаю.
инста3

Все авторские ролики загружаются на мой канал, поддержите его подпиской, кликнув по этой ссылке - Как это сделано или по этой картинке. Спасибо всем подписавшимся!

инста3


Самостоятельная постройка яхты: пошаговая инструкция

Не представляете своей жизни без водной стихии? Если хотите приятно и с пользой провести время, обеспечьте себе захватывающий период в жизни, начав строительство яхты.

Предисловие

Если подготовитесь к процессу постройки яхты тщательно и с большим энтузиазмом, то настанет час, и вы триумфально зайдете на борт своего судна, чтобы отправиться на нем в первое путешествие по водным просторам.

Для начала необходимо выбрать проект, предварительно изучив как можно больше литературы на интересующую тему.

Радужные перспективы

Активно занимаясь поисками оптимального проекта, вы приблизите время постройки яхты. Она изменит привычный ход вашей жизни, позволит открыть для себя новые перспективы и горизонты. Можно отправиться в романтическое путешествие или устроить незабываемые дни семейного отдыха, пригласить друзей или предаться размышлениям в одиночестве, общаясь только с голубой стихией.

После постройки яхты вы прокатитесь «с ветерком», сможете понырять с борта судна в тихой гавани, взяв с собой акваланг. Можно кататься на водных лыжах или просто порыбачить в удовольствие.

Для вас откроют свои тайны новые просторы и берега.

С чего начать

Если рассматриваете бюджетный вариант постройки судна, советуем взять такой материал, как фанера. Помимо доступной стоимости, он отличается показателями прочности и легкости.

постройка яхты

Подбирая чертежи конструкций из фанеры, обратите внимание на наличие такой информации, как:

  • рисунки узлов;
  • прорисовка деталей;
  • описание методики сборки, которое будет доступно даже для новичков.

Многим мужчинам знакомы мечты о яхте, чтобы на ней покорять водные просторы. Далеко не каждому по карману осуществить постройку яхты из стеклопластика. Это не означает, что желаниям не суждено сбыться. Нужно приложить усилия, потратить время, изучить проекты постройки яхт, но в результате удастся создать шедевр, который будет превосходить по качеству и красоте дорогостоящие суда.

Можно не начинать именно с крупномасштабных проектов, а выполнить простое изделие. Тогда можно понять принцип создания яхты и реализовать его в натуральном размере.

Об особенностях постройки

Для реализации плана постройки моторной яхты есть два пути. Намного проще осуществлять основной процесс, если предварительно выполнить максимум подготовительных работ по созданию заготовок. Сложнее работать «с нуля».

На современном рынке судостроения есть много специализированных компаний, предлагающих разновидности подобных сборочных комплектов, в которые входит перечень необходимых деталей. Из них непосредственно и будет выполнена постройка моторной яхты.

постройка яхты своими руками

Чтобы все было сделано правильно, заготовки сопровождают подробными инструкциями и чертежами. Помимо этого, важно знать о правильности сборки и четком соблюдении технологии изготовления судна.

Выбор варианта с покупными заготовками

Если решили приобрести готовые элементы и собрать из них яхту, вам интересно будет знать, что для всех деталей выполняется предпродажная подготовка.

постройка катеров катеров и яхт

Как правило, на производстве модель полностью собирают, чтобы проверить качество крепления соединений и соответствие размерам, а потом судно разбирают, упаковывают и отправляют заказчику. Покупатель должен будет снова выполнить процесс сборки и обязательно проклеить конструкцию так, как это указано в рекомендациях производителя. Для этого понадобится внимательно изучить предоставленную информацию по постройке яхты своими руками.

Выбор более сложного пути

Если решили работать с самостоятельной постройкой яхт катеров «с нуля», это будет намного сложнее. Но не менее интересно. Просто при таком выборе действий все будет зависеть от вашей внимательности и умений. Если хорошо подготовится и вооружиться багажом знаний, самостоятельная постройка яхты может стать более выгодной для вашего бюджета.

Не забывайте также о том, что для создания судна самостоятельно понадобится специальное оборудование.

Этапы постройки судна с нуля

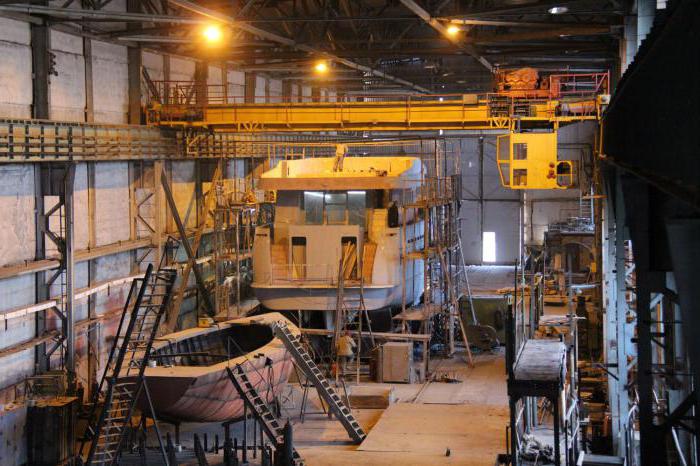

Прежде всего при постройке катеров, катеров и яхт, позаботьтесь о наличии просторного помещения, где непосредственно и будет происходить процесс создания шедевра, именуемого в среде профессионалов эллингом. Приобретите необходимые инструменты и оборудование. На этом лучше не экономить, ведь вы желаете получить качественный результат. Помимо этого, важно количество времени, которое удастся затратить при достойном оснащении рабочего места.

Соберите стапель в соответствии с размерами судна. Именно здесь будет осуществляться его монтаж. В процессе создания помоста происходит укладка брусьев хвойных пород древесины на участок ровной подготовленной поверхности. Это делают рядами по два с последующим перевязыванием конструкции и получением поверхности, которая будет расположена точно горизонтально.

Продолжение работ

Позаботьтесь о подготовке проектной документации. Ее самостоятельная разработка неопытному специалисту практически не под силу. Чтобы не рисковать материалами и конечным результатом, рекомендуется доверить изготовление проектной документации специализированным организациям.

Также круглосуточно к вашим услугам сеть Интернет, где можно изучить не только чертежи, но и дизайн яхт, прочитать полезную информацию и отзывы опытных людей по данному вопросу.

Готовим материалы

Выполните заготовку пиломатериалов. Этот очень важный этап строительных работ, так как чем качественнее он будет организован, тем выше будут показатели прочности и судоходных качеств будущей яхты.

самостоятельная постройка яхт катеров

Чтобы создать конструкцию, подберите пиломатериалы двух видов: из бессучковой доски хвойной породы дерева и бруса более твердой породы (дуба, ясеня).

Важно, чтобы уровень влажности древесины был не более 12-20 %, что обеспечивает защиту от деформации. На стапеле разметьте линию штевня и места теоретического положения шпангоутной рамы. По этим указателям и будут выполняться монтажные работы со всеми конструктивными элементами судна.

Сборка

Собрать и проклеить шпангоутные рамы можно в соответствии с обводом судна. Это делается на приспособлении специального типа, являющемся шаблоном.

Создание шпангоутной рамы

Нанесите отметки рабочего плаза на фанеру толщиной от 10 до 12 мм. Если хотите упростить задачу, создавайте замкнутые шпангоуты с содержанием подпалубных бимсов.

При сборке шпангоутной рамы, у которой поперечная шергень-планка, используйте специальные шурупы. Для сборки обеспечьте себя специальными упорами, которые будут фиксировать положение рамы в зависимости от первоначальной разметки.

Обратите внимание, что при формировании всех переборок необходимо их сочетание со шпангоутной рамой, а иногда и её замена. Для установки заготовки форштевня важно выдерживать размеры угла наклона по отношению к горизонту.

Для сбора килевой балки подбирайте брусья твердой породы древесины и крепите к поверхности форштевня кнопом, а к поверхности флор – при помощи шурупов и клея.

Для изготовления стрингеров подбирайте клееные сосновые рейки и монтируйте их на поверхность форштевня и шпангоуты саморезными шурупами и клеем.

Установка стрингеров завершается обязательной процедурой мелковки, которая выполняется, чтобы выявить все несоответствия с обводами судна и устранить дефекты.

Когда создается обшивка корпуса, берут листовую бакелизированную фанеру и нарезают её по шаблону. Потом монтируют стрингерами на клей и саморезы, немного утопляя их внутрь фанеры.

Проверка качества работ

Монтаж обшивки закончен, теперь надо провести ряд контрольных промеров обводов и обработать поверхность по территории единого радиуса.

Для удаления бакелитового лака необходимо использовать абразивный инструмент. Чтобы придать жесткость и герметичность поверхности, обшивку необходимо обклеить в несколько слоёв стеклотканью марки Т1-ГВС-9. Для этой цели берут эпоксидную композицию.

Когда затвердеет первый слой, оклеивают поверхность при помощи стеклоткани с основой из полиэфирной смолы. Так выполняют до десяти слоев.

Набираем палубу

Перевернув основание яхты, переходят к выполнению продольного набора палубы, где производится монтаж палубного настила. Чтобы слои были прочными и герметичными, важно проклеивать корпус при помощи стекловолокна, чередуя его с эпоксидными и полиэфирными связующими.

Шлифовка и грунтовка

Когда все слои застынут, необходимо зашлифовать и прогрунтовать полученную поверхность. Для выполнения малярных работ подбирается специальная влагостойкая краска, которая обеспечит максимальную защиту от морской воды. Потом поверхность принудительно сушится.

Завершающий этап

Осталось выполнить внутреннюю отделку, установить дополнительное оборудование и комплекс парусного вооружения. Эти процедуры выполняются, когда наступил конечный этап строительных работ. Если хотите, чтобы на яхте была силовая установка, обращайтесь к специалистам. Этот этап является особенно ответственным, так как требует дополнительного багажа знаний.

постройка яхты из стеклопластика

Собираем яхту по заготовкам

Если решили побыстрее достичь результата и не рисковать при выполнении всех строительных работ «с нуля», приобретайте заводские заготовки яхты и собирайте судно самостоятельно, следуя рекомендациям относительно строительства яхты по сборочному комплекту. Это подобно сборке конструктора, только более ответственно и требует четкости и обеспечения надежности всех креплений.

Готовим документацию

Перед началом работ также важно тщательно изучить всю предоставленную документацию, чтобы не допустить серьезных ошибок, которые могут быть неисправимыми в конечном итоге. Изучите проекты яхт для самостоятельной постройки.

Собирайте яхту, начиная с того, что предварительно соедините шпангоуты и киль. Удовлетворительный результат будет показан, если удастся собрать эту конструкцию в виде неразъемного соединения.

Обшивка судна

Установите на шпангоуты спрингеры. На них и будет крепиться материал обшивки судна, состоящей из специального вида фанеры, устойчивой к воздействию влаги.

Обратите внимание, что для такой сборки необходимо традиционное положение. Требуется установить судно килем вверх. Это позволит достичь необходимого уровня для точности размеров. Так же можно создавать форму идеального обвода судна.

проекты катеров и яхт для самостоятельной постройки

Благодаря обшивке из особого вида фанеры, которая является устойчивой к воздействию влаги, обеспечивается высокая прочность в создании конструкции судна.

Чтобы обеспечить герметизацию, можно применять стеклоткань. Она будет монтироваться на поверхность специальной влагостойкой эпоксидной композиции. Проклеивание выполняется несколькими слоями. После того как все высохнет, будет получена однородная непромокаемая поверхность.

Для обеспечения привлекательности внешнего вида и создания дополнительной защиты обработайте поверхности специальными лаками и водостойкими красками.

Чтобы прокрасить внутреннюю поверхность яхты, также потребуется водостойкая краска. После этого можно настилать палубу.

Проведение испытаний

Завершающий этап работ заключается в выполнении окончательной отделки корпуса, комплектации судна необходимым оборудованием и парусным оснащением. Обязательно необходимо провести испытания в условиях рабочей обстановки. Это необходимое условие для того, чтобы обеспечить безопасность и выявить мореходные свойства судна. Важно своевременно произвести устранение некоторых недоработок и недочетов.

Послесловие

Чтобы построить судно полностью, необходимо настроиться на выполнение большого объёма работ с повышенным уровнем ответственности.

При условии, что парусная яхта будет правильно эксплуатироваться и иметь должный уход, она станет радовать своих владельцев на протяжении длительного периода.

проекты постройки яхт

Открывайте многогранность удивительного мира природы, наслаждайтесь путешествиями. Но если не готовы построить настоящую яхту, можно подумать о том, чтобы построить собственноручно модель яхты. Это позволит сформировать основу знаний, чтобы понять, как устроена яхта, и обеспечит тщательное изучение технологии, ведь вы сможете рассмотреть проекты катеров и яхт для самостоятельной постройки. Решайтесь - и всё у вас получится.

проекты, советы и полезная информация

Многие люди мечтают о собственной яхте. Однако, это удовольствие не из дешевых и не является доступным для большинства людей. Но что же делать если средств на покупку готовой и полностью оборудованной мечты нет? Возможно, стоит задуматься о самостоятельном изготовлении судна.

Если Вас не покидают мысли о том, как построить яхту своими руками, то эта статья –  для Вас.

 Один яхтсмен сказал очень правильную фразу:

Внимательно прислушайтесь к своему внутреннему состоянию и проанализируйте собственное поведение.
Если:

А) Вы просиживаете по ночам на кухне, с трудом разбирая болгарский текст книги о Джошуа Слокаме и его «Спрее» , несмотря на то, что этому языку вы нигде не учились. Опыт зарубежной знаменитости вам конечно же поможет, однако будет нелишним зайти в городскую библиотеку и взять там эту же книгу в русском переводе.

Б) У вас накопились три тетради с подробными рисунками яхты о которой вы мечтаете.

В) Прежде чем потратить какое-то количество денег на домашние нужды, вы всегда задумываетесь о том, что этим деньгам можно найти лучшее применение.

У вас легкая и вполне излечимая форма заболевания. Предписание для выздоровления – проведите свой отпуск на яхте.

Если это не помогло и симптомы по пунктам А,Б,В не исчезают, продолжайте ваши исследования с целью выяснить истинное положение вещей. Попробуйте выяснить присутствуют ли следующие факторы:

Г) Вашу квартиру или дачу начинают загромождать строительные материалы, ощутимо мешая жить.

Д) Вы списались с какой-либо из фирм, изготавливающих паруса, и получили от них образцы парусных тканей.

Ваше заболевание начинает перерастать в хроническую форму. Необходимо срочно, не откладывая, провести отпуск на яхте в морских условиях. Желательно с выходом за границу, с обязательным посещением яхтенных магазинов.

Непременно записывайте цену всего того, что вы хотели бы установить на свою яхту. Очень хорошее терапевтическое воздействие производит пересчет цен из свободно конвертируемой валюты в национальную. При этом количество нулей требуется записывать полностью. Ни в коем случае нельзя бравировать знанием математики и прятаться за десятки возведенные в степень. Можно не получить желаемого результата.

Если не помогло и это и вы сделали последний шаг, заказав паруса на вашу, еще не начавшую строиться яхту, то это уже патология. Такие случаи не лечатся. В такой ситуации вам остается только одно: стройте яхту.



С этого момента вам будет не до шуток. Придется принять во внимание несколько практических советов профессионального яхтостроителя, которые не только позволят вам определиться с тем, что вы действительно хотите, но и, самое главное, примирить желаемое с вашими возможностями.

Первый.

Не приступайте к строительству, не продумав последовательности действий, и, самое главное, не решив окончательно для чего вам нужна яхта. В любой момент вы должны иметь возможность продать ваше изделие, пусть даже в недостроенном виде.

Ваша яхта должна иметь определенную потребительскую ценность, т.е. нравиться не только вам – автору и строителю, но и потенциальному покупателю.

Начиная строить яхту вы ввязываетесь в финансовое предприятие, сравнимое по своим масштабам разве что со строительством дома или даже очень приличного дома. В такой ситуации никакая страховка не может быть излишней.

Итак, в первую очередь вы должны определиться с назначением яхты. То есть необходимо четко представлять где ваша яхта будет эксплуатироваться ,что она должна иметь на борту и какой именно она должна быть, какого размера и типа.

Если в вашем распоряжении только глубоководная морская акватория и прекрасная стоянка, есть смысл остановиться на классическом килевом

А какой будет Ваша яхта?

варианте. Если же вы не живете у моря и большую часть времени вынуждены довольствоваться реками и водохранилищами,  есть смысл подумать и возможно остановиться на варианте швертбота.

Кажущаяся несолидность такого судна – это чисто психологический барьер, легко преодолеваемый массой эксплуатационных преимуществ. Обеспечить ему устойчивость, а значит и безопасность, не уступающую килевой яхте – дело техники. Лично мне килевики нравятся больше, но для нынешних условий жизни и работы я предпочел бы 10-метровый швертбот шарпи с фанерной обшивкой. Минимальная цена для таких размерений плюс прекрасная возможность проводить уикенды и при этом ни от кого не зависеть.

У вас уже чешутся руки, хочется строгать, пилить, видеть как материализуется мечта. Однако, я надеюсь, вы еще раз остановились и подумали. Ошибки в яхтостроении дороги, а у вас не так много денег чтобы выбрасывать их на ветер.

Второй.

Если у вас нет соответствующего опыта и знаний, не пытайтесь проектировать яхту сами. Сейчас уже есть из чего выбирать. Обратитесь за консультацией к знающим людям. Ими могут оказаться совсем не те, о ком вы сразу подумали. Признанные в вашем яхт-клубе авторитеты скорее всего в проектировании яхт не разбираются. Советы специалистов будут не только полезны, но и выгодны для вас.

Правильное начало – залог успешного конца.

Третий.

Прежде чем начать тратить деньги и силы, сделайте простейший экономический подсчет. Вам наверняка удастся просчитать реальную цену корпуса. Именно сейчас, когда мы с вами обсуждаем проблемы самодеятельного яхтостроения, во множестве мест гниют корпуса недостроенных яхт. Их хозяева сделали ошибку на первоначальной стадии, не определив сразу конечной стоимости яхты.Очень для многих планка оказалась установленной слишком высоко. Не перепрыгнуть.

При укрупненном подсчете принимайте строительную стоимость корпуса за двадцать процентов от стоимости полностью вооруженной яхты. В дальнейшем вы сможете уточнить количество денег, которое вам потребуется для того, чтобы построить яхту, ориентируясь на текущие цены рынка. Но не экономьте на пошиве парусов за счет фурнитуры, без нее ваши паруса парусами не будут.

Не экономьте на проекте. Рискуете потерять намного больше того, что сэкономите.

Старайтесь не покупать дорогостоящее оборудование впрок. Определите для себя критические сроки закупки того или иного. Помимо того, что дополнительное время позволит вам выбрать лучше и дешевле, кое-что в процессе строительства обязательно поменяется.

При регистрации яхты вам придется предъявить определенный набор снабжения и оборудования. Как бы вам ни хотелось иметь на борту нечто специфическое, запаситесь сначала необходимым.

Удобный интерьер – залог хорошего отдыха.

Четвертый.

Интерьер. Вам следует запомнить только одно – это мерило потребительской стоимости вашего судна. Однако яхту яхтой делает исключительно соблюдение определенных правил подбора и соединения в единый комплекс всего того, что обеспечивает ходовые качества и безопасность эксплуатации комплекса.

И, наконец, совет пятый.

Если хотя бы один из приведенных советов вам подходит, смело им воспользуйтесь. Если нет, начинайте строить яхту незамедлительно и лет через семь сами будете давать советы всем в них нуждающимся. И в том и в другом случае – да сопутствует вам удача!

Источник:
http://fb.ru/article/350880/kak-postroit-yahtu-svoimi-rukami-iz-dereva
https://yachtshipyard.wordpress.com/2013/10/07/
http://kuznetsov-al.livejournal.com/

Как построить яхту своими руками?

Как построить яхту своими руками?Кроха 15. такое название носит круизная яхта, семейная мини яхта.

Такой вариант судна хорош для самостоятельного вида постройки. Судно маленьких размеров, но это никак не влияет на ее популярность. Яхта вполне комфортабельна и практична для отдыха всей семьей.

Яхта расположена так, что имеет четыре спальных места, то есть она подходит для маленькой семьи. Имеется также столик для семейного обеда. Простое, но эффективное сооружение яхты, делает ее очень удобной для приятного времяпрепровождения.

Парусные снаряжения на яхте очень качественные. Работа парусника делается простой и не напряженной, благодаря закрутке на стакселе. Кроха очень устойчивое судно и ее, по праву, можно назвать мореходным судном. Если погода испортится или начнется шторм, то лодка вполне сможет продолжить путешествие под угрожающими волнами. Кроме того, на трейлере и перевозка также предусмотрена.

Конструкция яхты деревянная. Обшивка корпуса сделана из фанеры. Объем работы по корпусной постройке совершенно не сложный, период времени тратится маленький. Технологичность корпуса высшего качества. Материалы простого, но очень хорошего качества. Оборудования не много, но самое необходимое есть. Все вместе взятые преимущества позволяют наслаждаться пребыванием на этом замечательном судне.

Схема для построения яхты

Как построить яхту своими руками?

Человек в силах сам построить подобное судно. Необходимо иметь только сильное желание, а навыки приобрести не сложно. Если ваш ежемесячный доход очень скромный, то все же вы можете построить такую яхту. Можно создать такой вариант судна, что штурвальное управление будет рассчитано на два руля. Также можно сделать кокпит с удобным проходом в корму. Такой вариант особенно хорош для тех семей, у которых есть маленькие детки. Также этот вариант уместен для тех людей, у кого размеры тела негабаритные.

Как построить яхту своими руками?

В некоторых вариантах кокпит открытый со стороны кормы. Руль хотя всего один, но он находится на транце и он с румпелем. Благодаря такой конструкции прибавляется простора и уюта в кокпите.



Как построить яхту своими руками?Как построить яхту своими руками?
Материалы для самостоятельной постройки яхты

МатериалКоличествоПримечание
Сосна0,5м³
Дуб0,1м³
Фанера 10мм4 листалист 1,25х2,5 метра
Фанера 8мм9 листовлист 1,25х2,5 метра
Фанера 6мм5 листовлист 1,25х2,5 метра
Эпоксидная смола20кг
Стеклоткань 150-200гр/кв.м40 пог.метров
Свинец300кг
Самостоятельная постройка яхты по проекту Кроха-15
плазовый чертеж шпангоутов

плазовый чертеж шпангоутов



сборка шпангоута на плазе

сборка шпангоута на плазе

рабочая обстановка

рабочая обстановка

шпангоут № 6

шпангоут № 6

рамные шпангоуты готовы и стапель сооружен

рамные шпангоуты готовы и стапель сооружен

шпангоуты выставлены на стапель

шпангоуты выставлены на стапель

врезка киля, привального бруса и стрингеров

врезка киля, привального бруса и стрингеров

конструкция старн-кницы

конструкция старн-кницы

днище и первая скула обшиты

днище и первая скула обшиты

корпус обшит и готов к оклейке

корпус обшит и готов к оклейке

оклейка корпуса стеклопластиком

оклейка корпуса стеклопластиком

шпаклевание

шпаклевание

корпус огрунтован и покрашен

корпус огрунтован и покрашен

и готов к перевороту

и готов к перевороту

переворот

переворот

на ровном киле

на ровном киле

киль готов

киль готов

набор палубы и рубки

набор палубы и рубки

палуба и рубка в работе

палуба и рубка в работе

врезка стрингеров кокпита

врезка стрингеров кокпита

зашивка бортов пенопластом

зашивка бортов пенопластом

камбуз в работе

камбуз в работе

обстройка салона продолжается

обстройка салона продолжается

врезка иллюминаторов

врезка иллюминаторов

палубный настил и рубка закрыты

палубный настил и рубка закрыты

кокпит укрыт стеклопластиком

кокпит укрыт стеклопластиком

палуба тоже

палуба тоже

идет обустройство внутри

идет обустройство внутри

монтаж рулевого устройства

монтаж рулевого устройства



Век судна довольно солидный, если учитывать ее размеры. Но не стоит видеть в этом явлении недостатки, со стороны мореходности судна. На это есть несколько важных причин. Какие же это причины? Первое, общеизвестным фактом является то, что судна более тяжелого веса обычно комфортнее и устойчивее держатся на воде. Особенно, если море взволновано, то судна с тяжелым весом менее подвержены вредному воздействию штормовой погоды на само судно и пассажиров. Если наблюдается волнение встречного характера, то это может останавливать некоторые судна. Но лодка мощная по крепости и тяжести, проще устоит, и не только устоит, но и будет двигаться вперед, к намеченной цели.

Также вес судна влияет и на район, в котором лодка может осуществлять свое плаванье. Вес позволяет эксплуатировать лодку, при чем с полной безопасностью, как в водоемах открытого характера, так и в прибрежных морских зонах. Легенькие лодки при плохих погодных условиях спешат к местам укрытия. Но, яхте, о которой мы говорим, не страшна никакая погода.

Остойчивость судну придает также вес, которым обладает балласт. А конструкция лодки является солидарной, хотя не состоит из экзотических и очень дорогостоящих материалов. Материалы, которые используются для строительства данного судна очень простые, но проверенные опытом и временем, в то же время. Материалы и конструкция позволяют судну отличатся не только своей прочностью, но также и долговечностью.

К тому же, очень комфортно и приятно отдыхать на судне, изготовленном из дерева, нежели в железной или металлической банке. Согласитесь, не очень уютно в судне из холодных и морозных материалов. Если отдыхать, то хочется делать это с максимальным удовольствием и удовлетворением. Пенопластом отделаны блоки плавучести судна, также обшивка изнутри корпуса покрыта пенопластом.

Что благодаря этому достигается? Если вдруг яхту начнет заливать вода, то можете, не беспокоится, так как вышеперечисленные проделанные работы обеспечили судну непотопляемость в таких ситуациях. Поэтому, если вы решили самостоятельно выйти в плавание, без помощи специалиста, именно такое судно станет для вас самых подходящим и надежным.

Кроха 15 есть разных видов. Например, существует карманный тип такой яхты. Предназначение этой яхты состоит в плавании на территории прибрежных открытых и внутренних зон морей. Также такая лодка подходит для плавания в районе водохранилищ и озер, а также на территории рек с водными путями внутреннего характера. Эту яхту также часто применяют для семейных круизов.

Когда в семье есть дети, то путешествие станет для них весьма занятным и увлекательным. Степень безопасности и высокой комфортности на судне данного типа крайне велика. Поэтому, в путешествие можно смело отправляться и вместе с самыми маленькими детками. Кокпит в лодке является безопасным и защищенным от дурных воздействий.

Кокпит имеет пост управления штурвалом, что есть хорошо. Для хорошего отдыха на судне имеются столики переносного типа. Также имеется площадка для купания. Это придаст вашему отдыху веселья и смеха. На палубе находятся очень прочные и надежные бортики, держась за которые можно не боятся оступиться и упасть. Есть специальные места для того, чтобы принимать солнечные ванны. Любителям такого вида отдыха, наверное, уже хочется испробовать такое приятное проведение времени.

Рассмотрим такой вариант яхты, в котором на транце всего один руль. Такая модель является очень упрощенной. Но, не смотря на это, такая модель судна отличается своей практичностью. А любителей, именно такого варианта судна, довольно много.

В постройке такое судно очень простое. По весу яхта немного легче, чем уже рассмотренные варианты. Но отличие такой яхты является исключительно тем, что в ней один руль. Во всем же остальном, она остается надежной и практической, применимой и эффективной. Если поднять перо руля, то появиться возможность подойти к берегу, кормой ближе. В этом можно увидеть преимущество данного судна.

Теперь поговорим о многоцелевой лодке. Такой вид лодки может заинтересовать каждого человека. Если вы желаете совершить путешествие семьей, этот вариант вам подойдет. Если вы желаете порыбачить или понаблюдать за подводным миром, вас тоже вполне устроит данный вариант. В корме судна располагается весьма широкая площадка.

Поэтому рыбачить очень удобно, а также спускаться в воду очень комфортно. Можно легко погрузится в воду, и перед вами откроется богатство красот подводного мира. Если же вы увлекаетесь парусными гонками, то вам также подойдет такое судно. Только один хороший совет. Оснастите судно высочайшей мачтой, чтобы площадь парусности была максимально увеличенной. А киль можете заказать таким, чтобы он был максимального заглубления.

Если вы являетесь яхтсменом, то для вас составит интерес лодка варианта швертбота. Она подойдет к условиям плавания на не очень больших озерах, а также на мелких речках. Навесные рули для поворотов будут очень кстати для любителей такого вида развлечений. Если же говорить о материальных расходах, то швертбот более дорогостоящий вариант.

Построить такое судно недешево. Дешевле обойдется килевая яхта. Но, конечно же, лучшим и практичным вариантом все равно остается швертбот. Единственный минус, что швертбот не может гарантировать безопасность. А большинство людей предпочитают спокойствие и уверенность в том, что отдых пойдет на пользу и не принесет вреда. Поэтому, если вы хотите быть уверенными в своей безопасности, если начнется шторм, то лучшего варианта, чем яхта вам не найти.

Кроха 15 способна принимать под своей палубой и укрывать там определенное количество человек. При чем, это количество является довольно большим. Следовательно, во время плохой погоды или просто в ночное время, есть замечательная возможность, не страшась, чувствовать себя еще уверенней и спокойнее.

Если говорить о комфорте отдыха на таком судне, то очень многое в конструкции приносит незабываемое удовольствие и приятные воспоминания. Шкафчики, красивый дизайн всей мебели, все это красит путешествие. То, что столики являются переносными также является большим плюсом. Если вы желаете, есть возможность пообедать, наблюдая за волнами и красотой природы. А, возможно, вы хотите посидеть в полной тишине,. Выбор за вами. Условия для комфортного отдыха предоставлены в полном порядке. А, как именно отдыхать, выбираете вы сами.

Обсудим остойчивость судна. В чем заключается его надежность? Остойчивость является очень высокой. Это становится возможным благодаря тому, что центр тяжести, то есть киль, расположен довольно низко. А масса лодки, несмотря на ее размеры, очень большая по тяжести. Этот фактор также придает лодке остойчивости. Индекс остойчивости данного судна таков, что позволяет причислить его к категории морских суден.

Если произойдет такое, что случайно, из – за сильного шквала, вас вдруг парусами положит на воду, а люк при этом будет открытым, то вход в каюту останется по уровню выше, нежели уровень воды. Следовательно, вам совершенно не стоит опасаться того, что судно зальет водой. Вы можете увидеть на диаметре своего рода определенную выпуклость. Это есть область остойчивости, при чем повышенной остойчивости. Поэтому, если рубка вдруг начнет погружаться в воду, то появится момент дополнительного восстановления.

Вес судна играет довольно великую роль в том, какой будет остойчивость судна. Особенно это касается шаертбротов. Если яхта килевая, то обеспечение безопасности не будет в огромной степени зависеть от того, какое расположение экипажа. Можно в данной ситуации не испытывать беспокойства.

Как мы увидели, яхта может представлять интерес для разных категорий людей. Будь то вы семейный человек, и у вас появилось желание всей семьей устроить путешествие по просторам чистого морского воздуха, будь то вы заядлый рыбачек, желающий не просто порыбачить, но и испытать от этого истинное удовольствие. Возможно, вас тянет посмотреть на подводный мир, увидеть всю красоту превосходного, красивого мира, который существует под нами.

То, что недоступно человеческому глазу, зачастую, привлекает и манит. Если вы ощущаете на себе эмоции и чувства, перечисленные выше, то можете подумать о том, чтобы построить себе свою собственную яхту. Кроме того, как упоминалось ранее, на это не всегда нужно много материальных затрат. Вы можете начать с самого простого варианта, который по карману каждому человеку. И это откроет для вас и вашей семьи небывалые возможности. Мир прекрасен и вы можете сделать много открытий для себя. Не отбрасывайте сразу эту идею. Украсьте свои серые будни, внесите в них немного ярких и волшебных красок.

Приятного вам и волшебного отдыха.

Строим яхту своими руками. Главная.

При постройке судна любители нередко сталкиваются с подобным явлением, когда практическая шпация конструктивного корпуса не совпадает с теоретической, а таблица плазовых ординат оговаривает построение только теоретических линий.

Это можно объяснить тем, что в стадии проектирования для удобства теоретический корпус разбивается на 10 или 20 теоретических шпаций, которые равны по величине, но при проработке общего расположения и конструкции корпуса расстояние между практическими шпангоутами делают неодинаковым и они занимают положение в корпусе, не совпадающее с теоретическим.

Таблица плазовых ординат составляется чаще всего по теоретическому чертежу, а следует принять во внимание, что при его разработке обычно используется масштаб не крупнее 1 : 10, при котором ошибка в 1 мм на чертеже дает отклонение в натуре 10 мм.

 Поэтому конструктор при разработке проекта чаще всего ограничивается координатой местоположения практического шпангоута, без уточнения его строительных размеров.

Как  же   изготовить   практические шпангоуты? Не лишне напомнить, что разбивка и согласование натурного практического плаза обязательны.

Точность построения практических шпангоутов обеспечит при постройке плавность изгиба продольных деталей набора и правильную форму обшивки без вмятин и резких перегибов, даст возможность изготовлять многие детали набора корпуса, (такие, как кноп, старн-кница, брештуки), с минимальной подгонкой по месту.

После разбивки и согласования плаза на бок и полушироту наносят по соответствующим ординатам вертикальные линии, определяющие положение практических шпангоутов по длине судна. В проекте, на теоретическом или конструктивном чертеже, оно задается ординатой, как правило — от ближайшего теоретического шпангоута.

Если практический и теоретический шпангоуты совпадают, например шп. 3, 4, 5 в проекте «Морской еж», достаточно лишь сделать соответствующую отметку. После этого можно приступать к изготовлению плаза практического корпуса, который определяет контур всех практических шпангоутов по внутренней поверхности обшивки.

Подчеркнем: разбивается только практический корпус; он отличается от теоретического прежде  всего тем, что на нем вычерчиваются только шпангоуты и переборки, которые существуют в натуре.  Для удобства последующей сборки вычерчиваются не половины, а целые шпангоуты.

Кроме — того, на каждом шпангоуте вычерчивается очертание всех составляющих его деталей: футоксов, флоров, книц, что позволит вырезать достаточно точные заготовки.

Изготовление плаза начинается с того,  что на листе  фанеры отбиваются линии ДП (диаметральная плоскость) и ОЛ (основная линия), а для круглошпангоутных судов еще и ватерлинии, батоксы и диагонали.

С теоретических бока и полушироты переносятся  опорные точка шпангоутов и по ним строится контур поперечного сечення. Рассмотрим это на примере построения шп. 5  «Морского ежа» и таранной переборки яхты «Калан».

В первом случае на линии  ДП практического плаза следует отложить (с соответствующим  обозначением) высоты киля, скулы, борта, слома палубы и палубы в ДП, снятые с проекции бок, и через эти точки провести линии, параллельные   ОЛ. Затем на этих  линиях в обе стороны от ДП надо отложить соответствующие строящимся точкам ординаты, снятые с проекции полушироты а полученные точки последовательно соединить между собой прямыми  линиями.

Если футоксы строящегося шпангоута имеют погибь, как у  шп. I на флортимберсах или у шп. 9′ на топтимберсах, то на проекциях бок и полуширота следует дополнительно  построить батоксы для днищевых ветвей или ватерлиний  для  бортовых.

Соответствующие теоретические линии надо отбить на плазе корпуса и на них строить точки, также снятые с проекции  бок или полуширота, В таких случаях обвод шпангоута необходимо проводить не по линейке, а по гибкой рейке.

Можно обойтись и более простым, с точки зрения построения,  но более трудоемким в постройке  (при подгонке шпангоутов)  методом. На этой ветви шпангоута, где должна быть погибь, припуск будущей заготовки отмечается по размеру наибольшей стрелки погиби соседних теоретических шпангоутов.

Заготовка футокса берется с учетом этого размера. В дальнейшем на стапеле этот припуск сострагивается при проверке рейкой малки шпангоутов.

При постройке  обвода переборки  яхты «Калан» на практическом плазе отбиваются линии ДП, батоксов, ОЛ и ватерлиний.

 По ординате конструктивного чертежа на проекциях бок и полуширота теоретического плаза наносится линия, соответствующая положению переборки по длине яхты,  затем с проекции  бок на практический корпус переносятся высоты киля,  батоксов и линии борта (ЛБ), которые откладываются на ДП.

Далее через эти точки проводятся горизонтальные линии и с проекции полуширота переносятся точки  ватерлиний и ЛБ, которые откладываются по обе стороны от ДП. Точки пересечения горизонтальных линий, проведенных по отложенным на ДП высотам батоксов, и теоретические линии соответствующих батоксов  также  должны лежать на контуре переборки.

Все отложенные точки соединяются плавной линией по гибкой рейке.

Если практический шпангоут совпадает с теоретическим, его можно переносить  с  теоретического плаза на  практический, например, при помощи  кальки.  Если ветви шпангоутов прямые, можно перенести на кальку только опорные точки, однако линии ДП и ОЛ (для круглошпангоутных судов и другие  линии  теоретического чертежа) обязательны.

Теоретические линии на кальке и практическом плаче следует совместить, точки шилом отложить на плаз. По обратной стороне кальки можно таким же образом отложить точки на другой борт.

Источник:  «Катера и Яхты», №97.



About Author


admin

Отправить ответ

avatar
  Подписаться
Уведомление о
